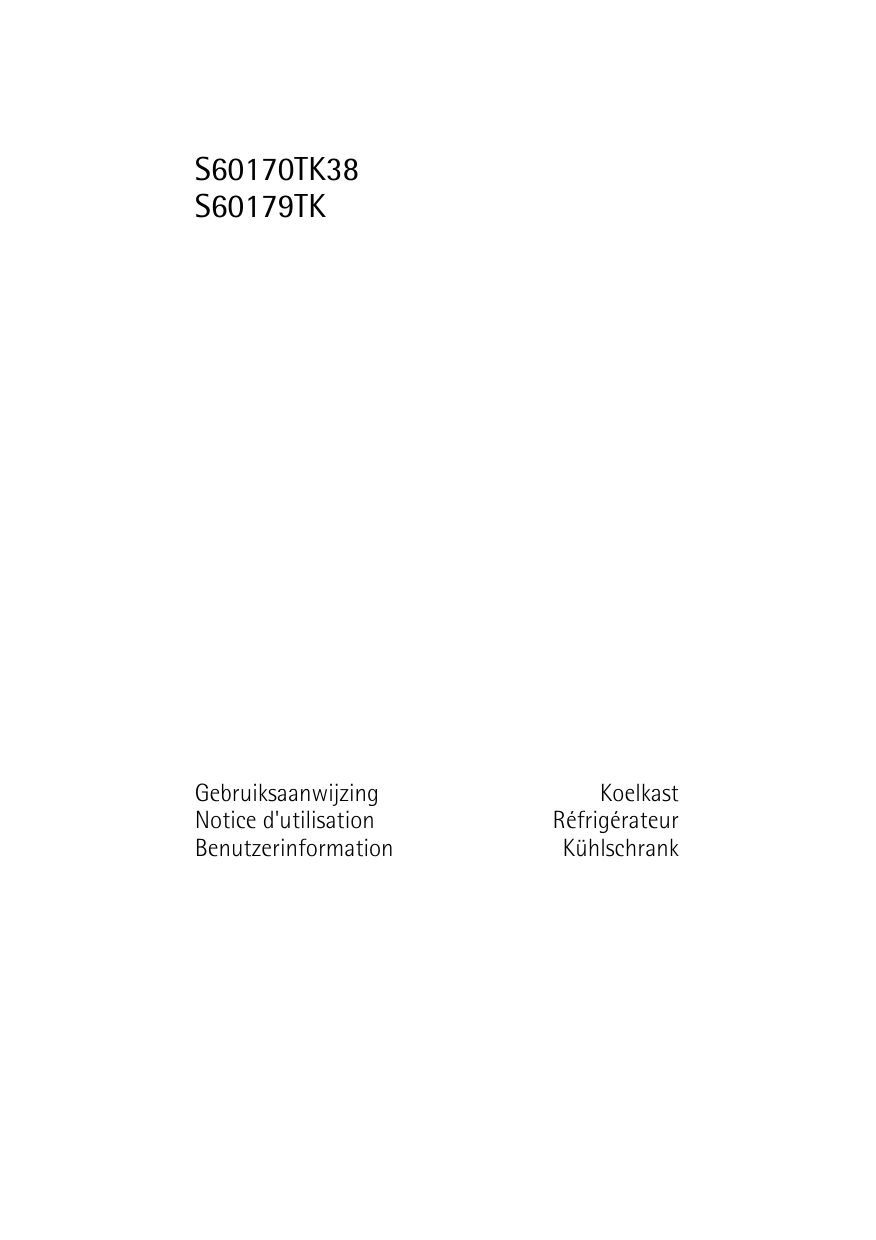

S60170TK38
S60179TK
Gebruiksaanwijzing
Notice d'utilisation
Benutzerinformation
Koelkast
Réfrigérateur
Kühlschrank
2
Inhoud
Wij danken u voor uw keuze voor een van onze producten van hoogwaardige
kwaliteit.
Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van
optimale en professionele prestaties van uw apparaat. De handleiding zal u in staat
stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen.
Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem
te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige
eigenaar van het apparaat.
Wij wensen u veel plezier met uw nieuwe apparaat.
Inhoud
Veiligheidsinformatie
Veiligheid van kinderen en kwetsbare
mensen
Algemene veiligheid
Dagelijks gebruik
Onderhoud en reiniging
Installatie
Onderhoud
Bediening
Inschakelen
Uitschakelen
Temperatuurregeling
Het eerste gebruik
De binnenkant schoonmaken
Dagelijks gebruik
Verplaatsbare schappen
Het plaatsen van de deurschappen
Onderhoud en reiniging
Normale bedrijfsgeluiden
Tips voor energiebesparing
Tips voor het koelen van vers voedsel
Nuttige tips voor het koelen
2
3
3
4
4
4
5
5
5
5
5
6
6
6
6
7
7
7
7
7
7
Onderhoud en reiniging
8
Periodieke reiniging
8
Het ontdooien van de koelkast
8
Periodes dat het apparaat niet gebruikt
wordt
9
Problemen oplossen
9
Het lampje vervangen
11
De deur sluiten
11
Technische gegevens
11
Montage
11
Opstelling
11
Waterpas zetten
12
Plaats
12
Installatie onder een doorlopend werkblad
13
Het werkblad losmaken
13
Plaatsing en montage aan doorlopend
werkblad
13
Omkeerbaarheid van de deur
14
Stopcontact voor stekker
15
Elektrische aansluiting
15
Het milieu
16
Wijzigingen voorbehouden
Veiligheidsinformatie
In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het
van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige
vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen
die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheids-
Veiligheidsinformatie
3
voorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als
het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele
levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van
het apparaat.
Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen
uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die
door het niet opvolgen van de aanwijzingen veroorzaakt is.
Veiligheid van kinderen en kwetsbare mensen
• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen)
met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis,
tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon
of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik
van het apparaat.
Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.
• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voedingskabel
door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat
kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.
• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat
vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan
voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen raken.
Algemene veiligheid
LET OP!
Houd de ventilatie-openingen altijd vrij van obstructies.
• Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een
gewoon huishouden, zoals uitgelegd in dit instructieboekje.
• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te versnellen.
• Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.
• Let op dat u het koelcircuit niet beschadigt.
• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is
een natuurlijk gas dat weliswaar milieuvriendelijk is, maar ook uiterst ontvlambaar.
Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van het
apparaat niet beschadigd zijn geraakt.
Indien het koelcircuit beschadigd is:
– open vuur en ontstekingsbronnen vermijden
– de ruimte waar het apparaat zich bevindt grondig ventileren
4
Veiligheidsinformatie
• Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op
enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een
elektrische schok veroorzaken.
WAARSCHUWING!
Alle elektrische onderdelen (netsnoer, stekker, compressor) mogen uitsluitend vervangen
worden door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.
1. Het netsnoer mag niet verlengd worden.
2. Verzeker u ervan dat de stekker niet platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit
raken en brand veroorzaken.
3. Verzeker u ervan dat u de stekker van het apparaat kunt bereiken.
4. Trek niet aan het snoer.
5. Als de stekker los zit, steek hem dan niet in het stopcontact. Dit kan gevaar opleveren
van een elektrische schok of brand.
6. U mag het apparaat niet gebruiken zonder de afdekking van het lampje 1) voor de
binnenverlichting.
• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn,
dit kan uw huid beschadigen of vrieswonden veroorzaken.
• Stel het apparaat niet langdurig bloot aan direct zonlicht.
Dagelijks gebruik
• Zet geen hete potten op de kunststof onderdelen in het apparaat.
• Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.
• U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat
met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.
Onderhoud en reiniging
• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
• Maak het apparaat niet schoon met metalen voorwerpen.
• Controleer de afvoer in de koelkast regelmatig op dooiwater. Maak de afvoer, indien
nodig, schoon. Als de afvoer verstopt is, zal er water op de bodem van het apparaat
liggen.
Installatie
Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen
nauwgezet te worden opgevolgd.
• Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan
als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u
het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.
• Wij adviseren u om 4 uur te wachten voordat u het apparaat aansluit, dan kan de olie
terugvloeien in de compressor.
1) Als er een afdekking voor het lampje is voorzien
Bediening
5
• Rond het apparaat dient adequate luchtcirculatie te zijn, anders kan dit tot oververhitting
leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de installatie opvolgen.
• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voorkomen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en
brandwonden veroorzaken.
• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.
• Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.
• Sluit het apparaat alleen aan op een drinkwaterleiding. 2)
Onderhoud
• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van onderhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.
• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en
er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
Bescherming van het milieu
Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit
en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het
normale huishoudelijke afval. Het isolatieschuim bevat ontvlambare gassen: het apparaat
moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de
achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die
voorzien zijn van het symbool zijn recyclebaar.
Bediening
Inschakelen
Steek de stekker in het stopcontact.
Draai de thermostaatknop op een gemiddelde stand.
Uitschakelen
Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen.
Temperatuurregeling
De temperatuur wordt automatisch geregeld.
Ga als volgt te werk om het apparaat in werking te stellen:
• draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen.
• draai de thermostaatknop op een hogere stand om de maximale koude te verkrijgen.
Een gemiddelde instelling is over het algemeen het meest geschikt.
De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de
temperatuur in het apparaat afhankelijk is van:
• de omgevingstemperatuur
2) Indien er een wateraansluiting voorzien is
6
Het eerste gebruik
• hoe vaak de deur geopend wordt
• de hoeveelheid voedsel die bewaard wordt
• plaatsing van het apparaat.
Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken waardoor er
ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur
gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken.
Het eerste gebruik
De binnenkant schoonmaken
Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne
accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een
nieuw product weg te nemen. Droog daarna grondig af.
Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak.
Dagelijks gebruik
Verplaatsbare schappen
De wanden van de koelkast zijn voorzien van een
aantal geleiders zodat de schappen op de gewenste plaats gezet kunnen worden.
Onderhoud en reiniging
7
Het plaatsen van de deurschappen
Om het bewaren van voedselpakketten van verschillende afmetingen mogelijk te maken, kunnen
de schappen op verschillende hoogtes geplaatst
worden.
Om deze aanpassingen uit te voeren, gaat u als
volgt te werk:
trek het schap geleidelijk in de richting van de pijlen totdat het los komt en plaats het op een andere
gewenste hoogte terug.
Onderhoud en reiniging
Normale bedrijfsgeluiden
• U kunt een zwak gorgelend en borrelend geluid horen wanneer het koelmiddel door
leidingen wordt gepompt. Dat is normaal.
• Als de compressor aan staat, wordt het koelmiddel rondgepompt en dan zult u een
zoemend en kloppend geluid van de compressor horen. Dat is normaal.
• De thermische uitzetting kan een plotseling krakend geluid veroorzaken. Dit is een natuurlijk, niet gevaarlijk fysisch verschijnsel. Dat is normaal.
• Als de compressor in- of uitgeschakeld wordt, zult u een zacht "klikje" van de thermostaat
horen. Dat is normaal.
Tips voor energiebesparing
• De deur niet vaker openen of open laten staan dan strikt noodzakelijk.
• Als de omgevingstemperatuur hoog is, de thermostaatknop op een lage temperatuur
staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor
er ijs op de verdamper ontstaat. Als dit gebeurt, zet u de thermostaatknop naar een
warmere instelling om de koelkast automatisch te laten ontdooien en zo elektriciteitsverbruik te besparen.
Tips voor het koelen van vers voedsel
Om de beste prestatie te verkrijgen:
• Zet geen warm voedsel of verdampende vloeistoffen in de koelkast
• dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft
• plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren
Nuttige tips voor het koelen
Nuttige tips:
Vlees (alle soorten) in plastic zakken verpakken en op het glazen schap leggen, boven de
groentelade.
Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier.
8
Onderhoud en reiniging
Gekookt voedsel, koude schotels, enz.: deze moeten afgedekt worden en mogen op willekeurig welk schap gezet worden.
Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst worden.
Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic
zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten.
Melkflessen: deze moeten een afdekdop hebben en opgeslagen worden in het flessenrek in
de deur.
Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast
bewaard worden.
Onderhoud en reiniging
LET OP!
Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact
trekken.
Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herladen mag alleen
uitgevoerd worden door bevoegde technici.
Periodieke reiniging
Het apparaat moet regelmatig worden schoongemaakt:
• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.
• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat
ze schoon zijn en vrij van restjes zijn.
• spoel ze af en maak ze grondig droog.
Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig
ze niet.
Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten.
Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat
schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat
verbeteren en het elektriciteitsverbruik besparen.
Zorg ervoor dat u het koelsysteem niet beschadigt.
Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in
dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen
de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje
afwasmiddel.
Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact.
Het ontdooien van de koelkast
Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch
van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een
Problemen oplossen
9
speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar
het verdampt.
Het is belangrijk om het afvoergaatje van het
dooiwater in het midden van het koelvak regelmatig schoon te maken, om te voorkomen dat het
water overloopt en op het voedsel in de koelkast
gaat druppelen. Gebruik daarvoor de speciale reiniger, die al in het afvoergaatje zit.
Periodes dat het apparaat niet gebruikt wordt
Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voorzorgsmaatregelen:
1. trek de stekker uit het stopcontact
2. haal al het voedsel eruit
3. Ontdooi het apparaat en toebehoren en maak alles schoon
4. laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te
voorkomen.
Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren,
om te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt.
Problemen oplossen
WAARSCHUWING!
Voordat u problemen oplost, trekt u eerst de stekker uit het stopcontact.
Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden
verricht door een gekwalificeerd technicus of deskundig persoon.
Er zijn tijdens de normale werking geluiden te horen (compressor, koelcircuit).
Probleem
Mogelijke oorzaak
Oplossing
Het apparaat maakt lawaai
Het apparaat wordt niet goed
ondersteund
Controleer of het apparaat stabiel
staat (alle vier de voetjes moeten
op de vloer staan)
Het apparaat werkt niet.
Het lampje brandt niet.
Het apparaat is uitgeschakeld.
Schakel het apparaat in.
10
Problemen oplossen
Probleem
Mogelijke oorzaak
De stekker zit niet goed in het
stopcontact.
Oplossing
Steek de stekker goed in het stopcontact.
Het apparaat krijgt geen stroom. Sluit een ander elektrisch appaEr staat geen spanning op het
raat aan op het stopcontact.
stopcontact.
Neem contact op met een gekwalificeerde elektricien.
Het lampje brandt niet.
De compressor werkt
continu.
Het lampje staat in stand-by.
Open en sluit de deur.
Het lampje is stuk.
Zie "Het lampje vervangen".
De temperatuur is niet goed in- Stel een hogere temperatuur in.
gesteld.
De deur is niet goed gesloten.
Zie "De deur sluiten".
De deur is te vaak open gedaan. Laat de deur niet langer open
staan dan noodzakelijk.
De temperatuur van het voedsel Laat het voedsel afkoelen tot kais te hoog.
mertemperatuur voordat u het
conserveert.
Er loopt water over de
achterkant van de koelkast.
De kamertemperatuur is te
hoog.
Verlaag de kamertemperatuur.
Tijdens het automatische ontdooiproces, ontdooit de rijp tegen de achterwand.
Dat is normaal.
Er loopt water in de koel- De waterafvoer is verstopt.
kast.
Maak de waterafvoer schoon.
Producten verhinderen het wa- Zorg ervoor dat de producten de
ter om in de wateropvangbak te achterwand niet raken.
lopen.
Er loopt water over de
vloer.
De dooiwaterafvoer loopt niet in Maak de dooiwaterafvoer vast op
de verdamperbak boven de com- de verdamperbak.
pressor.
De temperatuur in het
apparaat is te laag.
De temperatuur is niet goed in- Stel een hogere temperatuur in.
gesteld.
De temperatuur in het
apparaat is te hoog.
De temperatuur is niet goed in- Stel een lagere temperatuur in.
gesteld.
De deur is niet goed gesloten.
Zie "De deur sluiten".
De temperatuur van het voedsel Laat het voedsel afkoelen tot kais te hoog.
mertemperatuur voordat u het
conserveert.
De temperatuur in de
koelkast is te hoog.
Er zijn veel producten tegelijk
geconserveerd.
Conserveer minder producten tegelijk.
Er is geen koude luchtcirculatie
in het apparaat.
Zorg ervoor dat er koude luchtcirculatie in het apparaat is.
Technische gegevens
11
Het lampje vervangen
1. Trek de stekker uit het stopcontact.
2. Verwijder de schroef van de afdekking van het lampje.
3. Verwijder de afdekking van het lampje
(raadpleeg de afbeelding).
4. Vervang het kapotte lampje door een
nieuw lampje met hetzelfde vermogen
(het maximumvermogen is vermeld op de
afdekking van het lampje).
5. Installeer de afdekking van het lampje.
6. Draai de schroef van de afdekking van het
lampje vast.
7. Steek de stekker in het stopcontact.
8. Maak de deur open. Controleer of het lampje gaat branden.
De deur sluiten
1. Maak de afdichtingen van de deur schoon.
2. Stel de deur, indien nodig, af. Raadpleeg "Montage".
3. Vervang, indien nodig, de defecte deurafdichtingen. Neem contact met de serviceafdeling.
Technische gegevens
S60170TK38
S60179TK
Afmeting
Hoogte
850 mm
850 mm
Breedte
595 mm
595 mm
Diepte
635 mm
635 mm
De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat
en op het energielabel.
Montage
WAARSCHUWING!
Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren.
Opstelling
Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de
klimaatklasse die vermeld is op het typeplaatje van het apparaat:
12
Montage
Klimaatklasse
Omgevingstemperatuur
SN
+10°C tot + 32°C
N
+16°C tot + 32°C
ST
+16°C tot + 38°C
T
+16°C tot + 43°C
Waterpas zetten
Zorg er voor dat, wanneer u het apparaat plaatst,
het waterpas staat. Deze stand kan bereikt worden met de twee afstelbare voetjes (2) die aan de
voorkant en onderkant van het apparaat bevestigd zijn. Stel de voetjes indien nodig bij door het
afstandsstuk (1) te verwijderen.
1
2
Plaats
15mm
15mm
100mm
Het apparaat moet ver van hittebronnen, zoals
radiatoren, boilers, direct zonlicht enz., vandaan
worden geïnstalleerd. Zorg er voor dat lucht vrij
kan circuleren aan de achterkant van het meubel.
Als het apparaat onder een hangend keukenkastje
wordt geplaatst, moet de minimale afstand tussen
de bovenkant van het meubel en het wandkastje
minstens 100 mm bedragen om optimale prestaties te garanderen. Voor de beste prestatie kunt u
het apparaat beter niet onder een hangend keukenkastje zetten. De afstelbare voetjes aan de onderkant van het apparaat garanderen een nauwkeurig horizontale uitlijning. Als het meubel in een hoek is geplaatst en de zijkant bevat
scharnieren die naar de muur wijzen, moet de afstand tussen de muur en het meubel ten
minste 10 mm zijn om de deur ver genoeg open te krijgen zodat de planken verwijderd
kunnen worden.
WAARSCHUWING!
Het moet mogelijk zijn het apparaat van de hoofdstroomtoevoer af te koppelen; de stekker
moet daarom na installatie gemakkelijk toegankelijk zijn.
Montage
13
Installatie onder een doorlopend werkblad
A
2
m
200 c
105
570
550
3
93-10
820 min
Als uw koelkast onder een doorlopend werkblad
geïnstalleerd wordt, moet er een luchtuitlaatopening van minstens 200 cm 2 en een ventilatierooster dat past bij het uiterlijk van het werkblad
gemonteerd worden aan de achterkant van het
werkblad.
De uitgezaagde oppervlakken van het werkblad
moeten gelakt worden om te voorkomen dat het
blad door binnendringen van vocht gaat opzwellen.
Het apparaat moet minstens 30 mm van de muur
af staan en dit moet gecontroleerd worden voordat het rooster geplaatst wordt.
/600
/550
500
Het werkblad losmaken
Om het werkblad te verwijderen, gaat u als volgt
te werk:
1. Draai de linker en rechter schroeven op de
voorkant los.
2. Draai de linker en rechter schroeven op de
achterkant los.
3. Til het werkblad aan de voorkant een klein
stukje op, duw het ongeveer 20 mm naar achteren en til het vanaf de voorkant op.
4. Draai de linker en rechter schroeven op de
achterkant los.
5. Berg de schroeven samen met het werkblad
op een veilige plaats op.
3
3
1
2
4
5
Plaatsing en montage aan doorlopend werkblad
Verander, indien nodig, de draairichting van de
deur vóór de montage (zie: Omkeerbaarheid van
de deur).
Duw het apparaat voorzichtig in de nis.
Let er op dat de voedingskabel niet beklemd raakt.
Controleer de afstand tot de muur (zie: Installatie
onder een doorlopend werkblad).
Zet het apparaat waterpas door aan de twee verstelbare voetjes aan de voorkant van de eenheid
te draaien en op die manier zorgt voor een stabiele
stand.
Bevestig, met geschikte schroeven (afhankelijk van het ontwerp van het werkblad en de
afstand tussen het apparaat en het werkblad, niet bijgeleverd), het apparaat onder het
werkblad via het bovenste scharnier van de deur. Vul, indien nodig, de ruimte tussen het
deurscharnier en het werkblad op met een geschikte ring (van kunststof of hout, niet bij-
14
Montage
geleverd). Dit helpt verbuiging van het scharnier en mogelijk niet goed werken van de
deurfunctie voorkomen.
Omkeerbaarheid van de deur
Om de volgende handelingen uit te voeren, raden we aan dat dit wordt gedaan met de hulp
van een tweede persoon die de deuren van het apparaat stevig vasthoudt tijdens de werkzaamheden.
Om de draairichting van de deur te veranderen, gaat u als volgt te werk:
1. Trek de stekker uit het stopcontact.
2. Kantel het apparaat voorzichtig naar achteren zodat de compressor de vloer niet kan
raken.
3. Schroef beide verstelbare voetjes los.
4. Draai de schroeven van het onderste
scharnier van de deur los.
5. Haal de deur uit de koelkast door hem
iets naar beneden te trekken.
6.
Schroef het bovenste scharnier van de
koelkastdeur los en monteer het aan de
andere kant.
7. Bevestig de bovenste deur op het bovenste scharnier.
8. Verwijder het onderste scharnier. Breng
de pin over in de richting van de pijl.
9. Draai de schroef los en monteer deze aan
de andere kant.
10. Monteer het onderste scharnier op de
andere kant, verander de stand van de
deur niet.
11. Draai de ene schroef in het gat op de
andere kant, schroef ook de afstelbare voetjes (2 stuks) vast.
Montage
15
12. Verwijder en monteer het handvat 3) op
de tegenoverliggende zijde.
13. Zet het apparaat op zijn plaats, zet het
waterpas, wacht minstens vier uur en
steek dan de stekker in het stopcontact.
Controleer goed en verzeker u ervan dat:
• alle schroeven zijn aangehaald,
• de deur goed open en dicht gaat.
Als de omgevingstemperatuur laag is (bijv. in
de winter), kan het zijn dat de pakking niet
precies op de kast past. Wacht in dat geval
tot de pakking op natuurlijke wijze passend
wordt.
Als u bovenstaande handelingen liever niet zelf uitvoert, neem dan contact op met de
dichtstbijzijnde Klantenservice. De deskundige van de Klantenservice zal de draairichting
van de deuren op uw kosten veranderen.
Stopcontact voor stekker
LET OP!
Zorg ervoor dat het aansluitsnoer vrij kan bewegen.
Het stopcontact dat nodig is voor de aansluiting
van uw apparaat op het elektriciteitsnet moet op
een plaats zitten waar u de stekker makkelijk uit
het stopcontact kunt trekken.
Als uw apparaat onder een doorlopend werkblad
geïnstalleerd wordt, moet het stopcontact op de
plaats zitten zoals afgebeeld.
Elektrische aansluiting
Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.
Het apparaat moet geaard zijn. De netsnoerstekker is voorzien van een contact voor dit
doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk
aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien.
De fabrikant kan niet aansprakelijk gesteld worden als bovenstaande veiligheidsvoorschriften niet opgevolgd worden.
Dit apparaat voldoet aan de EU. richtlijnen.
3) indien aanwezig
16
Het milieu
Het milieu
Het symbool
op het product of op de verpakking wijst erop dat dit product niet als
huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt
waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit
product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen
voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde
afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt
u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het
product hebt gekocht.
Sommaire
17
Nous vous remercions d’avoir choisi l’un de nos produits de qualité.
Afin de garantir une performance optimale et constante de votre appareil, veuillez
lire attentivement cette notice d'utilisation. Il vous permettra d’utiliser
correctement et efficacement toutes les fonctions de l’appareil. Nous vous
recommandons de conserver cette notice à proximité pour une utilisation rapide et
optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous
que la notice d'utilisation l'accompagne.
Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.
Sommaire
Consignes de sécurité
Sécurité des enfants et des personnes
vulnérables
Sécurité générale
Utilisation quotidienne
Entretien et nettoyage
Installation
Maintenance
Fonctionnement
Mise en fonctionnement
Mise à l'arrêt
Réglage de la température
Première utilisation
Nettoyage intérieur
Utilisation quotidienne
Clayettes amovibles
Emplacement des balconnets de la porte
17
18
18
19
19
19
20
20
20
20
20
21
21
21
21
22
22
22
22
Conseils utiles
Bruits de fonctionnement normaux
Conseils pour l'économie d'énergie
Conseils pour la réfrigération de denrées
fraîches
22
Conseils pour la réfrigération
22
Entretien et nettoyage
23
Nettoyage périodique
Dégivrage du réfrigérateur
En cas d'absence prolongée ou de nonutilisation
En cas d'anomalie de fonctionnement
Remplacement de l'ampoule d'éclairage
Fermeture de la porte
Caractéristiques techniques
Installation
Emplacement
Mise à niveau
Emplacement
Encastrement sous un plan de travail
continu
Retrait du plan de travail de l'appareil
23
23
24
24
26
26
26
26
27
27
27
28
28
Installation et fixation à un plan de travail
continu
28
Réversibilité de la porte
29
Prise de courant
30
Branchement électrique
30
En matière de sauvegarde de l'environnement
31
Sous réserve de modifications
Consignes de sécurité
Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil
pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne
18
Consignes de sécurité
qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne,
veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec
son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité
figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages
dus au non-respect de ces instructions.
Sécurité des enfants et des personnes vulnérables
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les
capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance
ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une
utilisation de l'appareil sans danger.
Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au
ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter
que des enfants ne restent enfermés à l'intérieur.
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une
fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous
en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre
ainsi leur vie en danger.
Sécurité générale
ATTENTION
Veillez à ce que les orifices de ventilation ne soient pas obstrués.
• Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans
le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.
• N'utilisez pas de dispositifs mécaniques ou autres moyens artificiels pour accélérer le
dégivrage de l'appareil.
• N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabricant.
• N'endommagez pas le circuit de refroidissement.
• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel
offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins
inflammable.
Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du circuit de refroidissement n'est endommagée.
Si tel est le cas :
– évitez les flammes vives et les sources d'ignition
– aérez soigneusement la pièce où se trouve l'appareil
Consignes de sécurité
19
• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon
d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de
décharges électriques.
AVERTISSEMENT
Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un technicien d'entretien agréé ou par un électricien spécialisé.
1. Ne branchez pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil.
Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
3. Assurez-vous de pouvoir accéder à la prise secteur de l'appareil.
4. Ne tirez pas sur le cordon d'alimentation.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas sur la prise
murale. Risque d'électrocution ou d'incendie.
6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent 4)
pour l'éclairage intérieur.
• Cet appareil est lourd. Faites attention lors de son déplacement.
• Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car
ceci peut provoquer des abrasions ou des brûlures cutanées.
• Évitez les expositions prolongées de l'appareil aux rayons solaires.
Utilisation quotidienne
• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les recommandations de conservation. Consultez les chapitres correspondants dans cette notice d'utilisation.
Entretien et nettoyage
• Avant toute opération d'entretien, mettez l'appareil à l'arrêt et débranchez-le de la prise
de courant.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulera
en bas de l'appareil.
Installation
Avant de procéder au branchement électrique, respectez scrupuleusement les instructions
fournies dans cette notice.
• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il
est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages
constatés. Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que
le circuit frigorifique soit stabilisé.
• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe.
Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre
Installation).
4) Si le diffuseur est prévu
20
Fonctionnement
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou
rayons solaires trop intenses).
• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 5)
Maintenance
• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés
par un électricien qualifié ou une personne compétente.
• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé,
exclusivement avec des pièces d'origine.
Protection de l'environnement
Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les
ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles
auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment
au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole
sont recyclables.
Fonctionnement
Mise en fonctionnement
Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position
moyenne.
Mise à l'arrêt
Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".
Réglage de la température
La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez comme suit :
• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.
Une position moyenne est la plus indiquée.
Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur
de l'appareil dépend de plusieurs facteurs :
• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.
5) Si un branchement sur le réseau d'eau est prévu
Première utilisation
21
Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante
est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime
continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure
à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent,
des économies de courant.
Première utilisation
Nettoyage intérieur
Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires
internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf"
puis séchez soigneusement.
N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer
la finition.
Utilisation quotidienne
Clayettes amovibles
Les parois du réfrigérateur sont équipées d'une
série de glissières pour que les clayettes puissent
être placées en fonction des besoins.
22
Conseils utiles
Emplacement des balconnets de la porte
En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.
Pour les ajuster, procédez comme suit :
tirez progressivement dans le sens des flèches
pour les dégager, puis repositionnez-les selon les
besoins.
Conseils utiles
Bruits de fonctionnement normaux
• Le liquide de refroidissement qui passe dans le circuit d'évaporation peut produire un
bruit de gargouillis ou de bouillonnement. Ce phénomène est normal.
• Le compresseur peut produire un ronronnement aigu ou un bruit de pulsation. Ce phénomène est normal.
• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un
phénomène normal et sans gravité. Ce phénomène est normal.
• Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du compresseur. Ce phénomène est normal.
Conseils pour l'économie d'énergie
• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiante est élevée, le dispositif de réglage de température est sur la
position de froid maximum et l'appareil est plein : il est possible que le compresseur
fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température
de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage
automatique, d'où des économies d'énergie.
Conseils pour la réfrigération de denrées fraîches
Pour obtenir les meilleures performances possibles :
• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur
• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
• placez les aliments pour que l'air puisse circuler librement autour
Conseils pour la réfrigération
Conseils utiles :
Entretien et nettoyage
23
Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la
tablette en verre au-dessus du bac à légumes.
La période de conservation est de 1 à 2 jours au maximum.
Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.
Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les
soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le
moins d'air possible.
Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux
bouteilles.
Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont
pas correctement emballés.
Entretien et nettoyage
ATTENTION
débrancher l'appareil avant toute opération d'entretien.
Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
Nettoyage périodique
Cet appareil doit être nettoyé régulièrement :
• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute
accumulation de déchets.
• rincez et séchez soigneusement.
Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur
de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec
une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et
permet des économies d'énergie.
Attention à ne pas endommager le système de réfrigération.
De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des
produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans
cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.
Dégivrage du réfrigérateur
Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à
chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est col-
24
En cas d'anomalie de fonctionnement
lectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur,
d'où elle s'évapore.
Il est important de nettoyer régulièrement l'orifice
d'écoulement de la gouttière d'évacuation de l'eau
de dégivrage située au milieu du compartiment
réfrigérateur pour empêcher l'eau de déborder et
de couler sur les aliments qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de
dégivrage avec le bâtonnet spécial se trouvant
déjà dans l'orifice.
En cas d'absence prolongée ou de non-utilisation
Prenez les précautions suivantes :
1. débranchez l'appareil
2. retirez tous les aliments
3. dégivrez et nettoyez l'appareil et tous les accessoires
4. laissez la porte/les portes ouverte(s) pour prévenir la formation d'odeurs désagréables.
Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier
régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de
panne de courant.
En cas d'anomalie de fonctionnement
AVERTISSEMENT
Avant d'intervenir sur l'appareil, débranchez-le.
La résolution des problèmes non mentionnés dans la présente notice, doit être exclusivement confiée à un électricien qualifié ou à une personne compétente.
Certains bruits pendant le fonctionnement (compresseur, circuit de réfrigérant) sont normaux.
Anomalie
Cause possible
Remède
L'appareil est bruyant
L'appareil n'est pas stable
Vérifiez la stabilité (les quatre
pieds doivent être en contact avec
le sol)
L'appareil ne fonctionne
pas. L'ampoule ne fonctionne pas.
L'appareil est à l'arrêt.
Mettez l'appareil en fonctionnement.
En cas d'anomalie de fonctionnement
Anomalie
Cause possible
25
Remède
La fiche n'est pas correctement Branchez correctement la fiche
branchée sur la prise de courant. sur la prise de courant.
Le courant n'arrive pas à l'appa- Branchez un autre appareil élecreil. La prise de courant n'est pas trique sur la prise de courant.
alimentée.
Faites appel à un électricien qualifié.
L'ampoule ne fonctionne
pas.
L'ampoule est en mode veille.
Ouvrez et fermez la porte.
L'ampoule est défectueuse.
Consultez le paragraphe " Remplacement de l'ampoule ".
Le compresseur fonction- La température n'est pas correc- Sélectionnez une température
tement réglée.
plus élevée.
ne en permanence.
La porte n'est pas correctement
fermée.
Consultez le paragraphe " Fermeture de la porte ".
La porte a été ouverte trop sou- Ne laissez pas la porte ouverte
vent.
plus longtemps que nécessaire.
La température du produit est
trop élevée.
Laissez le produit revenir à température ambiante avant de le
ranger dans l'appareil.
La température ambiante est
trop élevée.
Réduisez la température ambiante.
De l'eau s'écoule sur la
plaque arrière du compartiment réfrigérateur.
Pendant le dégivrage automati- Ce phénomène est normal.
que, le givre fond sur la plaque
arrière.
De l'eau s'écoule dans le
compartiment réfrigérateur.
La gouttière d'évacuation de
l'eau de dégivrage est obstruée.
Nettoyez la gouttière d'évacuation.
Des produits empêchent l'eau de Assurez-vous que les produits ne
s'écouler dans le réservoir d'eau. touchent pas la plaque arrière.
De l'eau coule sur le sol.
L'eau de dégivrage ne s'écoule
pas dans le plateau d'évaporation situé au-dessus du compresseur.
La température à l'intérieur de l'appareil est
trop basse.
La température n'est pas correc- Sélectionnez une température
tement réglée.
plus élevée.
La température à l'intérieur de l'appareil est
trop élevée.
La température n'est pas correc- Sélectionnez une température
tement réglée.
plus basse.
La porte n'est pas correctement
fermée.
Fixez la gouttière d'évacuation de
l'eau au plateau d'évaporation.
Consultez le paragraphe " Fermeture de la porte ".
26
Caractéristiques techniques
Anomalie
Cause possible
La température du compartiment réfrigérateur
est trop élevée.
Remède
La température du produit est
trop élevée.
Laissez le produit revenir à température ambiante avant de le
ranger dans l'appareil.
Trop de produits ont été introduits simultanément.
Introduisez moins de produits en
même temps.
L'air froid ne circule pas dans
l'appareil.
Assurez-vous que l'air froid circule dans l'appareil.
Remplacement de l'ampoule d'éclairage
1.
2.
3.
4.
5.
6.
7.
8.
Débranchez l'appareil.
Retirez la vis du diffuseur.
Retirez le diffuseur (voir l'illustration).
Remplacez l'ampoule par un modèle semblable de même puissance (la puissance
maximale est indiquée sur le diffuseur).
Installez le diffuseur.
Serrez la vis du diffuseur.
Branchez l'appareil.
Ouvrez la porte. Vérifiez que l'ampoule
s'allume.
Fermeture de la porte
1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.
Caractéristiques techniques
S60170TK38
S60179TK
Dimensions
Hauteur
850 mm
850 mm
Largeur
595 mm
595 mm
Profondeur
635 mm
635 mm
Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche
à l'intérieur de l'appareil et sur l'étiquette énergétique.
Installation
AVERTISSEMENT
Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les
"Consignes de sécurité" avant d'installer l'appareil.
27
Installation
Emplacement
Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :
Classe climatique
Température ambiante
SN
+10 à + 32 °C
N
+16 à + 32 °C
ST
+16 à + 38 °C
T
+16 à + 43 °C
Mise à niveau
Lorsque vous installez l'appareil, veillez à le placer
de niveau. Servez-vous des deux pieds réglables
se trouvant à l'avant de l'appareil (2). Si besoin
est, réglez les pieds en retirant l'entretoise (1).
1
2
Emplacement
15mm
15mm
100mm
Il convient d'installer l'appareil à distance des
sources de chaleur, telles que radiateurs, chaudières, rayons solaires, etc. Assurez-vous que l'air
circule librement à l'arrière de l'appareil. Pour garantir un fonctionnement optimal, si l'appareil est
installé sous un élément suspendu, la distance entre le haut de l'appareil et l'élément suspendu doit
être de 100 mm minimum. Si possible, évitez de
placer l'appareil sous des éléments suspendus. La
mise à niveau se fait à l'aide d'un ou de plusieurs
pieds réglables à la base de la carrosserie de l'appareil. Si l'appareil est placé dans un angle et si le
côté avec les charnières est face au mur, la distance entre le mur et l'appareil doit être de
10 mm minimum afin de permettre à la porte de s'ouvrir suffisamment pour pouvoir sortir
les clayettes.
AVERTISSEMENT
L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise
murale reste accessible après l'installation.
28
Installation
Encastrement sous un plan de travail continu
A
2
m
200 c
105
570
550
3
93-10
820 min
Si votre réfrigérateur est encastré sous un plan de
travail continu, prévoyez, à l'arrière du plan de
travail, une sortie d'air d'au moins 200 cm 2 et une
grille de ventilation en harmonie avec le design du
plan de travail.
Vernissez les surfaces de découpe du plan de travail pour les protéger de l'humidité et les empêcher de gonfler.
La distance entre l'appareil et le mur doit être de
30 mm minimum, et doit être vérifiée avant de
placer la grille de ventilation.
/600
/550
500
Retrait du plan de travail de l'appareil
Pour retirer le plan de travail, procédez comme
suit :
1. Enlevez les vis gauche et droite situées à
l'avant.
2. Enlevez les vis gauche et droite situées à l'arrière.
3. Soulevez légèrement l'avant du plan de travail, puis repoussez-le d'environ 20 mm et
soulevez-le par l'avant.
4. Enlevez les vis gauche et droite situées à l'arrière.
5. Rangez les vis en lieu sûr avec le plan de travail.
3
3
1
2
4
5
Installation et fixation à un plan de travail continu
Avant d'installer l'appareil, changez le sens d'ouverture de la porte, si nécessaire (reportez-vous à :
Réversibilité de la porte).
Poussez l'appareil avec précaution dans la niche
d'encastrement.
Faites attention à ne pas coincer le câble d'alimentation à l'intérieur.
Vérifiez la distance par rapport au mur (reportezvous à : Encastrement sous un plan de travail continu).
Mettez l'appareil de niveau en agissant sur les deux pieds réglables de devant, en veillant
à ce qu'il soit fermement posé sur le sol.
Avec les vis appropriées (selon le design du plan de travail et la distance entre l'appareil et
le plan de travail, non fourni), fixez l'appareil sous le plan de travail par le biais de la charnière
de la porte supérieure. Si nécessaire, compenser l'écart entre la charnière et le plan de travail
Installation
29
avec une rondelle appropriée (rondelle en plastique ou en bois, non fournie). Et ce, pour
éviter de tordre la charnière en veillant au bon fonctionnement de la porte.
Réversibilité de la porte
Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes de l'appareil pendant les opérations.
Pour changer le sens d'ouverture de la porte, procédez comme suit :
1. Retirez la fiche de la prise de courant.
2. Inclinez l'appareil avec précaution vers l'arrière pour que le compresseur ne touche
pas le sol.
3. Dévissez les deux pieds réglables.
4. Dévissez les vis de la charnière inférieure
de la porte.
5. Retirez la porte de l'appareil en la tirant
légèrement vers le bas.
6.
Dévissez la goupille de la charnière de la
porte supérieure de l'appareil et revissez-la de l'autre côté.
7. Installez la porte de l'appareil sur la goupille de la charnière de la porte supérieure.
8. Retirez la charnière inférieure. Placez la
goupille dans le sens de la flèche.
9. Dévissez et installez la vis sur le côté opposé.
10. Installez la charnière inférieure sur le
côté opposé sans modifier la position de
la porte.
11. Vissez la vis dans l'orifice resté libre de l'autre côté ainsi que les pieds réglables (2 pieds).
30
Installation
12. Déposez et installez la poignée 6) de l'autre côté.
13. Remettez l'appareil en place, mettez-le
d'aplomb, attendez quatre heures au
moins puis branchez-le sur la prise de
courant.
Contrôlez une dernière fois pour vous assurer
que :
• Toutes les vis sont correctement serrées.
• La porte ouvre et ferme correctement.
Si la température ambiante est basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle.
Si vous ne voulez pas effectuer personnellement les opérations décrites ci-dessus, contactez
le S.A.V. le plus proche. Un technicien du S.A.V. pourra inverser le sens d'ouverture de la
porte, mais cette intervention vous sera facturée.
Prise de courant
ATTENTION
Assurez-vous que le câble d'alimentation n'est pas coincé sous l'appareil.
La prise nécessaire au branchement de l'appareil
doit rester accessible pour que l'appareil puisse
être débranché à tout moment.
Si votre appareil est encastré sous un plan de travail continu, prévoyez d'installer une prise de courant comme indiqué sur la figure.
Branchement électrique
Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque
signalétique correspondent à celles de votre réseau.
L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement
pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil
sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un
électricien qualifié.
Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives communautaires.
6) Le cas échéant
En matière de sauvegarde de l'environnement
31
En matière de sauvegarde de l'environnement
Le symbole
sur le produit ou son emballage indique que ce produit ne peut être traité
comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et
recyclage du matériel électrique et électronique).
En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons
l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les
services de votre commune ou le magasin où vous avez effectué l'achat.
32
Inhalt
Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.
Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese
Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge
perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei
Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort
aufzubewahren. Und geben Sie diese Benutzerinformation bitte an einen
eventuellen neuen Besitzer dieses Gerätes weiter.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.
Inhalt
Sicherheitshinweise
Sicherheitshinweis
Allgemeine Sicherheitshinweise
Täglicher Gebrauch
Reinigung und Pflege
Inbetriebnahme
Kundendienst
Betrieb
Einschalten des Geräts
Ausschalten des Geräts
Temperaturregelung
Erste Inbetriebnahme
Reinigung des Innenraums
Täglicher Gebrauch
Verstellbare Ablagen/Einsätze
Positionierung der Türeinsätze
Praktische Tipps und Hinweise
Normale Betriebsgeräusche
Energiespartipps
Hinweise für die Kühlung frischer
Lebensmittel
Hinweise für die Kühlung
32
33
33
34
34
34
35
35
35
35
35
36
36
36
36
37
37
37
37
37
37
Reinigung und Pflege
Regelmäßige Reinigung
Abtauen des Kühlschranks
Stillstandzeiten
Was tun, wenn …
Ersetzen der Lampe
Schließen Sie die Tür
Technische Daten
Gerät aufstellen
Aufstellung
Ausrichten
Standort
Installation unter einer durchgehenden
Arbeitsplatte
Abnehmen der Arbeitsplatte
Einbau und Montage unter einer
durchgehenden Arbeitsplatte
Wechsel des Türanschlags
Steckdose
Elektrischer Anschluss
Hinweise zum Umweltschutz
38
38
39
39
39
41
41
42
42
42
42
43
43
44
44
44
46
46
46
Änderungen vorbehalten
Sicherheitshinweise
Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch,
einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von
Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den
Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und
übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder
Sicherheitshinweise
33
während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert
ist.
Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung
derselben von jeder Haftung freigestellt ist.
Sicherheitshinweis
• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des
Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine
verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.
Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel
(so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder
vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.
• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das
Gerät nicht zu einer Todesfalle für Kinder wird.
Allgemeine Sicherheitshinweise
VORSICHT!
Die Belüftungsöffnungen müssen immer frei von Hindernissen sein.
• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem
normalen Haushalt bestimmt, wie in den vorliegenden Bedienungsanweisungen beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu
beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn
solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.
• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und
sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.
Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.
Bei einer eventuellen Beschädigung des Kältekreislaufs:
– offene Flammen und Zündfunken vermeiden
– den Raum, in dem das Gerät installiert ist, gut lüften
34
Sicherheitshinweise
• Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netzkabel
kann Kurzschlüsse und Feuer verursachen und/oder zu Stromschlägen führen.
WARNUNG!
Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen nur vom Kundendienst oder
einer kompetenten Fachkraft ausgewechselt werden.
1. Das Netzkabel darf nicht verlängert werden.
2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht
oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und
kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und
Stromschlaggefahr.
6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung, 7) Innenbeleuchtung vorgesehen ist.
• Dieses Gerät ist schwer. Vorsicht beim Transport.
• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu
Hautverletzungen oder Kälteverbrennungen führen kann.
• Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
Täglicher Gebrauch
• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.
• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsgefahr.
• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden. Halten
Sie sich an die betreffenden Anweisungen.
Reinigung und Pflege
• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker
aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser
auf dem Boden des Geräts an.
Inbetriebnahme
Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden
Abschnitte.
• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden
umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall
die Verpackung auf.
• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen,
damit das Öl in den Kompressor zurückfließen kann.
7) wenn eine Abdeckung der
Betrieb
35
• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht
Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.
• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.
• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 8)
Kundendienst
• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von
einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.
Umweltschutz
Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase.
Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie
erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung
dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können recycelt
werden.
Betrieb
Einschalten des Geräts
Stecken Sie den Stecker in die Wandsteckdose.
Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.
Ausschalten des Geräts
Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".
Temperaturregelung
Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:
• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kühlung zu erreichen.
• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche
Kühlung zu erreichen.
eine mittlere Einstellung ist im Allgemeinen am besten geeignet.
Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im
Innern des Gerätes von verschiedenen Faktoren abhängt:
8) Falls ein Wasseranschluss erforderlich ist
36
Erste Inbetriebnahme
•
•
•
•
von der Raumtemperatur
von der Häufigkeit der Türöffnung
von der Menge der eingelagerten Lebensmittel
und vom Standort des Geräts.
Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch.
Erste Inbetriebnahme
Reinigung des Innenraums
Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten
durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.
Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche
beschädigt wird.
Täglicher Gebrauch
Verstellbare Ablagen/Einsätze
Die Wände des Kühlschranks sind mit einer Anzahl
von Führungsschienen ausgestattet, die verschiedene Möglichkeiten für das Einsetzen der Ablagen
bieten.
Praktische Tipps und Hinweise
37
Positionierung der Türeinsätze
Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermöglichen Sie das Lagern verschieden großer Lebensmittelpackungen.
Bitte nehmen Sie die Einstellungen wie folgt vor:
Ziehen Sie den Türeinsatz langsam in Pfeilrichtung, bis er sich herausheben lässt. Setzen Sie ihn
dann in die gewünschte Position ein.
Praktische Tipps und Hinweise
Normale Betriebsgeräusche
• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu hören, wenn das Kältemittel
durch die Leitungen gepumpt wird. Das ist normal.
• Bei eingeschaltetem Kompressor wird das Kältemittel umgewälzt und Sie hören ein Surren und ein pulsierendes Geräusch vom Kompressor. Das ist normal.
• Die thermische Ausdehnung kann ein plötzliches Krachen verursachen. Das ist eine natürliche und nicht gefährliche physikalische Erscheinung. Das ist normal.
• Beim Ein- oder Ausschalten des Kompressors ist ein leises "Klicken" des Temperaturreglers
zu hören. Das ist normal.
Energiespartipps
• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt
notwendig.
• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige
Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb
des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen
Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermöglicht.
Hinweise für die Kühlung frischer Lebensmittel
So erzielen Sie beste Ergebnisse:
• legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den Kühlschrank
• decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn
diese stark riechen
• legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann
Hinweise für die Kühlung
Tipps:
38
Reinigung und Pflege
Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie diese auf
die Glasablage über der Gemüseschublade.
Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese
Weise.
Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt
werden.
Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die
speziell dafür vorgesehene(n) Schublade(n).
Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein oder
in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft
wie möglich in der Verpackung zu haben.
Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der
Tür auf.
Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt
werden, außer diese sind dafür speziell verpackt.
Reinigung und Pflege
VORSICHT!
Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose.
Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen
von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden.
Regelmäßige Reinigung
Der gesamte Kühlschrank muss regelmäßig gereinigt werden:
• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas
Neutralseife.
• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollieren
Sie, dass diese sauber und frei von Verunreinigungen sind.
• Spülen und trocknen Sie diese sorgfältig ab.
Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie
darauf, diese nicht zu verschieben oder zu beschädigen.
Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark
parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.
Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Geräterückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich die Leistung
des Geräts und es verbraucht weniger Strom.
Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.
Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten
Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen
nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.
Was tun, wenn …
39
Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.
Abtauen des Kühlschranks
Bei normalem Betrieb wird Frost bei jedem Anhalten des Motorkompressors automatisch
aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rinne in
einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es
verdampft.
Reinigen Sie deshalb regelmäßig die Abflussöffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfließt
und auf die gelagerten Lebensmittel tropft. Benutzen Sie dazu bitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.
Stillstandzeiten
Bei längerem Stillstand des Geräts müssen Sie folgendermaßen vorgehen:
1. trennen Sie das Gerät von der Netzversorgung
2. entnehmen Sie alle Lebensmittel
3. tauen Sie das Gerät ab; reinigen Sie den Innenraum und das gesamte Zubehör
4. lassen Sie die Türen offen, um das Entstehen unangenehmer Gerüche zu vermeiden.
Möchten Sie bei einer längeren Abwesenheit das Gerät weiter laufen lassen, bitten Sie
jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Geräts verdirbt.
Was tun, wenn …
WARNUNG!
Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose.
Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, darf
nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden.
Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühlkreislauf).
40
Was tun, wenn …
Störung
Mögliche Ursache
Abhilfe
Das Gerät ist zu laut.
Unebenheiten im Boden sind
durch Unterlegen nicht ausgeglichen worden.
Kontrollieren Sie, ob eventuelle
Unebenheiten der Standfläche
korrekt ausgeglichen wurden, so
dass alle vier Füße fest auf dem
Boden stehen.
Das Gerät funktioniert
nicht. Die Lampe funktioniert nicht.
Das Gerät ist abgeschaltet.
Schalten Sie das Gerät ein.
Der Netzstecker steckt nicht
richtig in der Steckdose.
Stecken Sie den Netzstecker richtig in die Steckdose.
Das Gerät bekommt keinen
Strom. Es liegt keine Spannung
an der Netzsteckdose an.
Testen Sie bitte, ob ein anderes
Gerät an dieser Steckdose funktioniert.
Kontaktieren Sie gegebenenfalls
einen qualifizierten Elektriker.
Die Lampe ist im Standby-Modus.
Öffnen und schließen Sie die Tür.
Die Lampe ist defekt.
Siehe hierzu "Austauschen der
Lampe".
Die Temperatur ist nicht richtig
eingestellt.
Stellen Sie eine höhere Temperatur ein.
Die Lampe funktioniert
nicht.
Der Kompressor arbeitet
ständig.
Die Tür ist nicht richtig geschlos- Siehe hierzu "Schließen der Tür".
sen.
Die Tür wurde zu häufig geöffnet.
Lassen Sie die Tür nicht länger als
unbedingt erforderlich offen.
Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.
Lassen Sie Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.
Die Raumtemperatur ist zu
hoch.
Senken Sie die Raumtemperatur.
Wasser fließt an der
Rückwand des Kühlschranks hinunter.
Beim automatischen Abtauen
Das ist normal.
fließt das abgetaute Wasser an
der Rückwand des Kühlschranks
hinunter.
Wasser fließt in den
Kühlschrank.
Der Wasserabflusskanal ist verstopft.
Reinigen Sie den Ablauf.
Die eingelagerten Lebensmittel Stellen Sie sicher, dass die Lebensverhindern, dass das Wasser zum mittel nicht die Rückwand berühKollektor fließt.
ren.
Wasser fließt auf den Bo- Der Tauwasserablauf läuft nicht Befestigen Sie den Tauwasserabin die Verdampferschale über
lauf an der Verdampferschale.
den.
dem Kompressor.
Was tun, wenn …
41
Störung
Mögliche Ursache
Abhilfe
Die Temperatur im Gerät
ist zu niedrig.
Die Temperatur ist nicht richtig
eingestellt.
Stellen Sie eine höhere Temperatur ein.
Die Temperatur im Gerät
ist zu hoch.
Die Temperatur ist nicht richtig
eingestellt.
Stellen Sie eine niedrigere Temperatur ein.
Die Tür ist nicht richtig geschlos- Siehe hierzu "Schließen der Tür".
sen.
Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.
Lassen Sie Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.
Es wurden zu viele Lebensmittel Legen Sie weniger Lebensmittel
auf einmal eingelegt.
auf einmal ein.
Die Temperatur im Kühlschrank ist zu hoch.
Die Kaltluft kann nicht im Gerät Stellen Sie sicher, dass die Kaltluft
zirkulieren.
im Gerät zirkulieren kann.
Ersetzen der Lampe
1. Trennen Sie den Netzstecker von der Netzversorgung.
2. Lösen Sie die Schraube an der Lampenabdeckung.
3. Nehmen Sie die Lampenabdeckung ab
(siehe hierzu die Abbildung).
4. Ersetzen Sie die alte Lampe durch eine
Lampe der gleichen Leistung (die maximal
erlaubte Leistung steht auf der Lampenabdeckung).
5. Bringen Sie die Lampenabdeckung an.
6. Ziehen Sie die Schraube an der Lampenabdeckung fest.
7. Stecken Sie den Netzstecker in die Steckdose.
8. Öffnen Sie die Tür. Prüfen Sie, dass die Lampe brennt.
Schließen Sie die Tür
1. Reinigen Sie die Türdichtungen.
2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Gerät aufstellen".
3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Kontaktieren Sie den Kundendienst.
42
Technische Daten
Technische Daten
S60170TK38
S60179TK
Abmessungen
Höhe
850 mm
850 mm
Breite
595 mm
595 mm
Tiefe
635 mm
635 mm
Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät
sowie auf der Energieplakette.
Gerät aufstellen
WARNUNG!
Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch,
um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten.
Aufstellung
Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:
Klimaklasse
Umgebungstemperatur
SN
+10°C bis + 32°C
N
+16°C bis + 32°C
ST
+16°C bis + 38°C
T
+16°C bis + 43°C
Ausrichten
Bei der Aufstellung des Geräts ist dieses waagerecht auszurichten. Dies lässt sich mit zwei
Schraubfüßen (2) am vorderen Sockel des Geräts
erreichen. Bei Bedarf kann zum Einstellen der
Schraubfüße das Distanzstück (1) entfernt werden.
1
2
Gerät aufstellen
43
Standort
15mm
15mm
100mm
Das Gerät sollte möglichst weit entfernt von Wärmequellen wie Heizungen, Boilern oder direktem
Sonnenlicht usw. aufgestellt werden. Die Luft
muss an der Geräterückseite frei zirkulieren können. Damit das Gerät die optimale Leistung bringen kann, wenn es unter einer überhängenden
Wand installiert wird, muss der Abstand zwischen
der Geräteoberseite und der Wand mindestens
100 mm betragen. Allerdings sollte die Aufstellung des Geräts unter einer überhängenden Wand
nach Möglichkeit vermieden werden. Die korrekte
waagerechte Ausrichtung des Geräts kann mit
Hilfe eines oder mehrerer Schraubfüße am Sockel des Geräts erfolgen. Wird das Gerät in
einer Ecke aufgestellt, und zeigt die Scharnierseite dabei zur Wand, so muss der Abstand
zwischen Wand und Gerät mindestens 10 mm betragen, damit die Tür zum Herausnehmen
der Ablagen geöffnet werden kann.
WARNUNG!
Es muss möglich sein, das Gerät vom Netz zu trennen. Nach der Installation muss die
Steckdose daher zugänglich bleiben.
Installation unter einer durchgehenden Arbeitsplatte
2
m
200 c
3
93-10
A
105
570
550
/600
/550
500
820 min
Soll der Kühlschrank unter einer durchgehenden
Arbeitsplatte aufgestellt werden, sind eine Luftauslassöffnung von mindestens 200 cm2 und ein
auf die Arbeitsplattengröße abgestimmtes Belüftungsgitter an der Rückseite der Arbeitsplatte vorzusehen.
Die Schnittflächen an der Arbeitsplatte sind mit
einem geeigneten Dichtungsmaterial gegen das
Eindringen von Feuchtigkeit zu schützen.
Der Mindestabstand zwischen dem Gerät und der
Wand muss mindestens 30 mm betragen und ist
vor dem Einsetzen des Belüftungsgitters zu prüfen.
44
Gerät aufstellen
Abnehmen der Arbeitsplatte
Bauen Sie die Arbeitsplatte wie folgt aus:
1. Die Schrauben rechts und links auf der Vorderseite lösen.
2. Die Schrauben rechts und links auf der Rückseite lösen.
3. Heben Sie die Arbeitsplatte an der Vorderseite
leicht an, schieben Sie sie ca. 20 mm zurück
und heben Sie sie von der Front ab.
4. Die Schrauben rechts und links auf der Rückseite lösen.
5. Bewahren Sie die Schrauben an einem sicheren Ort zusammen mit der Arbeitsplatte auf.
3
3
1
2
4
5
Einbau und Montage unter einer durchgehenden Arbeitsplatte
Wechseln Sie vor dem Aufstellen den Türanschlag
bei Bedarf (siehe hierzu: Wechsel des Türanschlags).
Schieben Sie das Gerät vorsichtig in die Nische.
Vergewissern Sie sich, dass das Netzkabel dabei
nicht eingeklemmt wird.
Prüfen Sie den Abstand zur Wand (siehe: Installation unter einer durchgehenden Arbeitsplatte).
Richten Sie das Gerät waagerecht aus, indem Sie
die beiden Verstellfüße vorne hinein- oder herausschrauben, sodass das Gerät stabil steht.
Befestigen Sie das Gerät je nach Art der Arbeitsplatte und je nach Abstand zwischen Gerät
und Arbeitsplatte unter der Arbeitsplatte durch das obere Türscharnier. Verwenden Sie
hierzu einen geeigneten Schraubendreher und geeignete Schrauben (nicht im Lieferumfang
enthalten). Gleichen Sie ggf. den Spalt zwischen dem Türscharnier und der Arbeitsplatte
mit einer geeigneten Unterlegscheibe aus (Kunststoff oder Holz, nicht im Lieferumfang).
Dadurch wird ein Verziehen des Scharniers und eine damit verbundene Beeinträchtigung
der Türfunktion vermieden.
Wechsel des Türanschlags
Die nachfolgend beschriebenen Tätigkeiten müssen mit Hilfe einer zweiten Person durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden.
Beim Wechsel des Türanschlags muss wie folgt vorgegangen werden:
1. Ziehen Sie den Stecker aus der Steckdose.
2. Neigen Sie das Gerät vorsichtig nach hinten, so dass der Kompressor nicht den Boden
berühren kann.
Gerät aufstellen
3.
4.
5.
45
Schrauben Sie beide Schraubfüße ab.
Lösen Sie die Schrauben des unteren
Türscharniers.
Nehmen Sie die Gerätetür ab, indem Sie
sie vorsichtig nach unten ziehen.
6.
Schrauben Sie den Haltestift des oberen
Türscharniers heraus und schrauben Sie
ihn dann auf der anderen Seite wieder
an.
7. Setzen Sie danach die Gerätetür auf den
oberen Haltestift des Scharniers.
8. Nehmen Sie das untere Scharnier ab.
Stecken Sie den Bolzen in Pfeilrichtung
um.
9. Lösen Sie die Schraube und bringen Sie
sie an der gegenüberliegenden Seite
wieder an.
10. Bauen Sie das untere Türscharnier auf
der gegenüberliegenden Seite ein. Lassen Sie dabei die Position der Tür unverändert.
11. Schrauben Sie die einzelne Schraube an der dafür vorgesehenen Stelle auf der gegenüberliegenden Seite fest, ebenso die beiden Verstellfüße (2 Stück).
12. Bauen Sie den Griff ab 9) und auf der
gegenüberliegenden Seite wieder an.
13. Schieben Sie das Gerät wieder an seinen
Standort, richten Sie es waagerecht aus
und nehmen Sie es mindestens vier
Stunden lang nicht in Betrieb. Schließen
Sie es dann an die Stromversorgung an.
Prüfen Sie alles erneut, um sicherzustellen,
dass:
• Alle Schrauben fest angezogen sind.
• Die Tür korrekt öffnet und schließt.
Bei niedrigen Umgebungstemperaturen (z.B.
im Winter) kann es sein, dass die Türdichtung nicht richtig am Gerät anliegt. Warten Sie in
diesem Fall auf die natürliche Anpassung der Dichtung.
9) Falls dies vorgesehen ist
46
Hinweise zum Umweltschutz
Wenden Sie sich bitte an den Kundendienst, falls Sie die oben beschriebenen Tätigkeiten
nicht selbst durchführen möchten. Ein Kundendiensttechniker wird die Türen dann auf Ihre
Kosten umbauen.
Steckdose
VORSICHT!
Vergewissern Sie sich, dass sich das Netzkabel des Geräts frei bewegen lässt.
Die Steckdose für den Anschluss Ihres Geräts an
die Stromversorgung sollte so gewählt werden,
dass ein Herausziehen des Steckers jederzeit ungehindert möglich ist.
Wird Ihr Gerät unter einer durchgehenden Arbeitsplatte aufgestellt, sollte die Steckdose wie
abgebildet vorhanden sein.
Elektrischer Anschluss
Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz
Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem
Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein
sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie
dafür einen qualifizierten Elektriker.
Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch
Missachtung der oben genannten Sicherheitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.
Hinweise zum Umweltschutz
Das Symbol
auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem
Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie
die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt
gekauft haben.
47
www.electrolux.com
Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de ’webwinkel’
op: www.aeg-electrolux.nl
U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.aegelectrolux.be
Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin
online sur: www.aeg-electrolux.be
Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren
Onlineshop unter:
www.aeg-electrolux.at
www.aeg-electrolux.de
www.aeg-electrolux.lu
200383212-00-102009
www.aeg-electrolux.es

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
