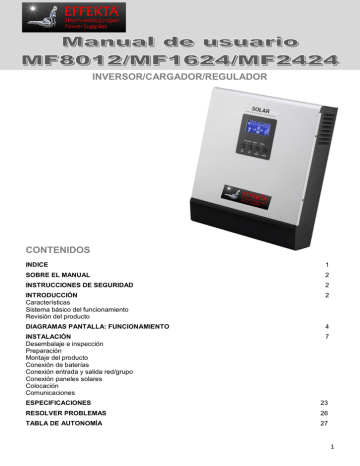

INVERSOR/CARGADOR/REGULADOR

CONTENIDOS

INDICE

SOBRE EL MANUAL

INSTRUCCIONES DE SEGURIDAD

INTRODUCCIÓN

Características

Sistema básico del funcionamiento

Revisión del producto

DIAGRAMAS PANTALLA: FUNCIONAMIENTO

INSTALACIÓN

Desembalaje e inspección

Preparación

Montaje del producto

Conexión de baterías

Conexión entrada y salida red/grupo

Conexión paneles solares

Colocación

Comunicaciones

ESPECIFICACIONES

RESOLVER PROBLEMAS

TABLA DE AUTONOMÍA

23

26

27

1

2

2

2

4

7

1

SOBRE EL MANUAL

Objetivo

El manual describe el montaje, la instalación así como la resolución de posibles problemas que se pudrían presentar en el producto. Lea detenidamente el manual antes de comenzar la instalación. Consérvalo en un lugar fácil de acceso por si necesitara en un futuro.

INSTRUCCIONES DE SEGURIDAD

ATENCIÖN: Este capítulo contiene importante instrucciones de seguridad y funcionamiento. Lea y conserve el manual.

1. Antes de usar el equipo, lea las instrucciones y los avisos de precaución del inversor.

2. PRECAUCIÓN: Utilice baterías de plomo ácido sin mantenimiento. Para otras baterías consulte el distribuidor.

3. No desmonta el equipo por usted mismo para reparar. Póngase en con personal cualificado del servicio técnico para reparar. El incorrecto montaje posterior puede ser suponer un riesgo de electrocución o incendio.

4. Para reducir el riesgo de electrocución, desconecte todos los cables antes de realizar cualquier mantenimiento y limpieza.

5. PRECAUCIÓN: Solo el personal calificado puede instalar este producto con baterías.

6. NUNCA se cargue baterías congeladas.

7. Para un óptimo funcionamiento del inversor/cargador, por favor tengo en cuenta las características del cable que se recomiendan. Es muy importante tener en cuenta esto para el correcto funcionamiento del producto.

8. Ser muy cuidado cuando trabaje con herramientas metálicas cerca de las baterías. Si las herramientas caen sobre las baterías puede ser peligroso y podría producirse un problema eléctrico.

9. Siga estrictamente el proceso de instalación cuando quiera desconecta los terminales AC y DC.

Diríjase al capítulo de instalación de este manual.

10. Los fusibles recomendados contra sobretensión para la alimentación de baterías son de 40A,

(32VDC *4 uds. para 800W y 1600W *6 uds. para 2400W).

11. CONEXIÓN A TIERRA: El inversor/cargador debe estar conectado siempre a la toma de tierra.

Asegúrese que cumple las normas y regulaciones locales.

12. Tenga muy bien controlado para no confundirse las entradas y salidas del inversor, cambios o malas conexiones pueden dañar el equipo.

13. ¡ATENCIÓN! Este inversor sólo debería ser instalado y manipulado por personal especializado.

INTRODUCCIÓN

Este inversor/cargador multifunción que combina funciones de un inversor, cargador y regulado solar de baterías para ofrecer una alimentación ininterrumpida. Su sencillo y gran pantalla ofrece al usuario una manera cómoda y la configuración de varios parámetros, como la corriente de carga de las baterías, prioridades de carga como solar o red, tipo de baterías y alimentación de las cargas o tensión de entrada dependiendo de las diferentes aplicaciones.

Características

 Inversor de onda senoidal pura

 Rango de tensión de entrada regulable a través de la pantalla

 Corriente de carga regulable a través de la pantalla

 Prioridad tanto carga de baterías como alimentación de la casa regulable a través de la pantalla

 Inversor/cargador compatible con la red o con grupo electrógeno

 Auto reinicio mientras la red si está recuperando

 Protección frente a sobrecarga/exceso de temperatura/corto circuito

 Regulador de baterías diseñado para la optimalización del funcionamiento de baterías (PWM)

 Función de arranque en frío

2

Sistema básico del funcionamiento

El escema que aparece a continuación muestra el funcionamiento del dispositivo. El diagrama se incluyen red o grupo electrógeno, paneles solares FV y baterías.

Consulte su distribuidor para otros sistemas y así cubrir sus necesidades.

El producto puede alimentar cualquier aplicación domestica, incluyendo aplicaciones con motores tales como ventiladores, frigoríficos o aire acondicionados.

Figura 1 funcionamiento básico

Nota: Las aplicacicones de aire acondicionado necesitan al menos 2 o 3 minutos para arrancar.

Motores electrico tienen un pico de arranque que puede superar la potencia máxima del inversor. Tenga en cuenta esta especificación si va conectar su sistema a motores o aire acondicionados.

Revision del producto

MF1624 y MF2424 MF8012

3

1. Pantalla LCD

2. Indicador del estado

3. Indicador de carga

4. Indicador errores

5. Botones de funcion

6. Interruptor encendido/apagado

7. Entrada AC

8. Salida AC

9. Entrada PV

10. Entrada baterías

11. Interruptor de circuito

12. Puerto de comunicación

DIAGRAMAS PANTALLA: FUNCIONAMIENTO

Ebreviaturas para los diagramas

Iuc, corriente de carga del cargador AC

Isc, corriente de carga del regulador solar

Ichg, corriente total carga de las baterías

Idisc, corriente de descarga de las baterías

Iload, corriente salida a la casa/alimentación

LAS POSIBLES COMBINACIONES DE PRIORIDAD SON LAS SIGUIENTES:

Prioridad carga baterías

solar

red

solar

solar y red

Prioridad alimentar cargas

solar

red

red

red

solar y red

solar

solar y red

solar

sbu (solar, red y baterías)

sbu (solar, red y baterías)

A. Si falla alguna de las fuentes de energía (red o solar)

1) CUANDO NO HAY RED

Cuando no hay red, las baterías se cargan a través de los paneles solares, las cargas se alimentan conjuntamente de los paneles y de las baterías. La corriente de la carga máxima es

50A, es decir para los inversores de 12V sería: 12V x 50A = 600W y para los inversores de 24V sería: 24V x 50A = 1200W.

4

2) CUANDO NO HAY SOLAR

Cuando no hay solar o la energía generada no es suficiente, la red carga las baerías y además alimenta la casa a traves de su bypass. La corriente máxima de carga desde la red es 20A o 30A. Esto quiere decir que la potencia máxima que dará la red através del inversor para cargar las baterías es 12V x 20A

= 840W o 24V x 30A = 720W.

3) CUANDO NO HAY RED NI SOLAR

Si no hay red ni solar o la producción solar es insuficiente la alimentación de la casa va a través de las baterías (como en la noche).

B. SI TODAS LAS FUENTES ESTAN DISPONIBLES

4) Prioridad Solar

Prioridad de carga baterías

Solar

Solar

Prioridad alimantar la casa

Solar

sbu (solar/baterías/red)

5

Las baterías se cargan a través de paneles y la alimentacion de casa a través de paneles y baterías.

Cundo no hay sufuciente energía solar y las baterías tenagan una tensión baja, se alimentará y se cargará todo a través de la red como en el punto 2.

5) Prioridad red

Prioridad de carga baterías

Red

Prioridad alimentar la casa

Red

Cuando la red esta disponible, ésta el la que se encargar tanto de cargas de baterías como la alimentación de la casa.

6) Prioridad Solar - Red

Prioridad de carga baterías

Solar

Prioridad alimentar la casa

Red

Las baterías se cargarán a través de paneles solares y la casa se alimentarán a través de la red. Si la energía solar no fuera sufuciente, las baterías se cargarán también con la red. Nota: La red si puede compartir junto con los paneles la carga de las baterías pero no la alimentación de la casa conectadas.

7) Prioridad Solar y red - Solar

6

Prioridad de carga baterías

Solar y red

Prioridad alimentar la casa

Solar

Las baterías se cargan con la red y la energía solar, y la alimentación de la casa con los paneles solares. En caso de que la energía solar no sea suficuente, la red asumirá las funciones.

Ejemplo: 1600W / 2400W La intensidad de carga es de 9,7A y la intensidad de descarga 92A.

Como anteriormente indicada la intensidad máxima de carga de paneles es de 50A. Eso significa que las baterías siempre estan descargándose cuando la alimentación de la casa sea más que la potencia total del inversor que puede producir con la energías solar. Por lo que una vez la tensión de baterías baja hasta el nivel de pre alarma, las cargas serían alimentada únicamente por la red, y a su vez cargará las baterías.

8) Prioridad: Solar y red - red

Prioridad de carga baterías

Solar y red

Solar y red

Prioridad alimantar la casa

red

sbu (solar/baterías/red)

Las baterías se cargan con la red y paneles solares y la alimentación a través de la red. En este caso como las cargas no son alimentadas desde los paneles solares, las baterías siempre reciben la máxima intensidad de carga.

INSTALACIÓN

Desembalaje e inspección

Antes de la instalación, por favore inspecione el inversor y los accesorios. Asegúrese de que no hay un elemento dañado. En el envío debe estar:

1 x Inversor

1 x Manual de usuario

1 x Cable de conexión

Preparación

Para realizar todas las conexiones es necesario desmontar la tapa inferior del inversor quitando los dos tornillos que sujetan esta tapa.

7

Montaje del inversor

 Concidere los siguientes puntos para seleccionar el lugar de instatalación

 No monte el inversor en lugares con materiales inflamables

 Monte sólo en superficie sólido

 Instale el inversor a la altura de ojos se ven mejor la pantalla

 Deja suficiente distancias alrededor del inversor para que

funcione bien la refrigeración.

 La temperatura ambiental teien que estar entre 0ºC y 55ºC

para un funcionamiento normal.

 La posición vertical es la que recoménde el fabricate.

 Asegúrese tener espacio suficiente para manejar tornillos

cables y conexiones.

 El lugar y el superficie tiene que estar siempre secco y fresco.

Sujetar el inversor con los tres tornillos como indique el diagrama.

Conexión de baterías

Precaución: Primero instale antes de conectar las baterías un fusible de potencia adecuada entre baterías e inversor para garantizar un funcionamiento segura.

Advertencia!!! Todas las conexiones deben ser realizada por personal cualificado.

Advertencia!!! Muy importante. Para un funcionamiento eficiente y seguridad del equipo se usan mínimo cables apropiados para la conexión de baterías. Para reducir cualquier rieago, se use el cable y terminales recomendados que aparecen en la siguiente lista.

Modelo

08Kw/1.6Kw 66A

2,4Kw

Amperaje

100A

Capacidad

baterías

100Ah

100Ah

200Ah

1 a 3 m

un hilo

1*16mm2

2*25mm2

1*10mm2

2*16mm2

Terminal

RNBS14-6

RNBS-6

RNBS22-6

RNBS14-6

Fuerza de

aprete

2

– 3 Nm

Siga los siguientes pasos para la conexión de las baterías.

1. Conecte los cables a cada terminal de las baterías

2. El modelo MF8012 tiene la tensión nominal de 12V, los MF1624 y MF2424 = 24Vnom. Conetct las baterías según tensión nominal en 12V o 24V tal como se ve en el gráfico siguiente. Nota. Al conectar después el inversor a las baterías puede ser si provoca un puente eléctrico: Esto es normal porque al primer uso unos componentes del inversor se cargan automáticamente.

8

Conexión a 12V MF8012 (paralelo) Conexión a 24V MF1624 y MF2424 (serie)

Nota: Si se conecta otro tipo de baterías que no son de 12Vnom consulte el proveedor.

Nota: Por favor utilice sólo baterías de AGM/GEL o plomo ácido abierto.

3. Conecta el cable de baterías al terminal y asegúrese que stan los tornillos bien apretados.

Conexiónes sueltos o flojos pueden provocar puentes eléctricos y sobre temperatura hasta incendios. Tenga en cuenta siempre la polaridad entre inversor y baterías.

Conexión baterías/inversor

ADVERTENCIA: Electrocución

La instalación debe realizarse con un cuidado extreme debido a la alta tensión y carga de las baterías.

ATENCIÓN ¡!!! No aplique ninguna sustancia anti oxidante en los terminales de las baterías una vez que estén conectadads.

ATENCIÓN ¡!!! Antes de realizar la última conexión DC o de abrir el interruptor DC asegúrese de nuevo que los polos están conectados correctamente positivo/positivo y negativo/negativo.

Conexión entrada y salida AC

Atención ¡!!! Antes de conectar la entrada AC, por favor instale un interruptor automático entre la entrada de la red y el inversor. Este sistema le permitirá una desconexión de emergencia o para el mantenimiento ante cualquier problema. Las especificaciones recomendadas para etse interruptor automático es de 10A para el MF8012, 20A para el MF1624 y 32A para el MF2424.

Atención ¡!!!!

Hay dos terminales marcando con “IN” (entrada) y OUT (salida). Tenga en cuenta estas indicaciones para no cometer un erros al conectar la entrada y la salida.

Advertencia!! Todas las conexiones deben ser realizadas por personal calificada.

Advertencia!!! Muy importante. Para un funcionamiento eficiente y seguridad del equipo se usan mínimo cables apropiados para la conexión a la red eléctrica. Para reducir cualquier rieago, se use el cable y terminales recomendados que aparecen en la siguiente lista.

9

Modelo

0,8Kw

1.6Kw

2,4Kw

AWG no.

16 AWG

14 AWG

Fuerza de

aprete

0,5

0,8

– 0,6 Nm

– 1,0 Nm

12 AWG 1,2

– 1,6 Nm

Por favor siga los siguientes pasos para montar la entrada y salida AC.

1. Antes de conectar las entrada y salida AC, asegúrese de desconectar los interruptores AC

2. Retire el protector aislante de los conectores. Recuerde que el neutro debe ser 3 mm más largo que los demás cables.

3. Conecte los cables de conexión AC teniendo en cuenta las diferentes polaridades a los terminales. Recuerde conectar el cable de tierra en primer lugar.

L = Línea (marrón o negro)

Tierra (amarillo

– verde)

N = Neutro (azúl)

MF 1624 y MF 2424

ATENCIÓN!!!!!

MF 8012

Asegúrese que la red electrica esta desconectada

4. Conecte los cables de salida según las polaridades indicadas en los terminales de salida.

Comprueba que la tierra esta correctamente conectada.

L = Línea (marrón o negro)

Tierra (amarillo

– verde)

N = Neutro (azúl)

MF 8012

MF 1624 y MF 2424

ATENCIÓN!!!!!

Asegúrese que los cables están conectados correctamente y con seguridad.

10

Conexión de paneles solares PV

Atención: Antes de conectar los paneles solares (PV), por favor instale un interruptor automático entre la entrada de pabneles (regulador solar) y los paneles solares.

Atvertencia!!! Todas las conexiones deben ser realizadas por personal cualificado.

Atvertencia!!! Es muy importante para la seguridad y un funcionamiento eficiente del equipo utilizar los cables apropiados para la conexión de paneles. Para reducir cualquier riesgo, use los cables y terminales recomendados que aparecen en la siguiente lista.

Modelo

0,8, 1,6 Kw y 2,4 Kw

Amperaje Cable Fuerza de

aprete

50A 8 AWG 1,4

– 1,6 Nm

Siga los siguiente pasos de aislamiento del cable de los paneles (PV)

1. Corta protector de aislamiento de polo positivo y negativo

2. Compruebe la polaridad de los cables y de los paneles solares tanto de entrada como de salida y haga las conexiones teniendo en cuenta dichas polaridades.

3. Asegúrase que los cables están correctamente conectadas.

Colocación

Una vez realizadas las conexiones correctamente, vuelve a colocar la tapa del inversor como se muestra en la siguiente imagen.

11

Comunicaciones

Este inversor/cargador cuenta con un puerto de comunicación para poder comunicar a un ordenador a través del software correspondiente. Utilice el cable incluido con conexión RJ45

– DB9. Counique con el proveedor para que manden el software “power software-watchpower”. Instale en su ordenador. Para ampliar información sobre las funciones del software consulte el manual de watchpower.

Operación

Encender y apagar el equipo

Si el inversor/cargador está correctamente instalado, coloque el interruptor ON/OFF en posición ON. (Se encuentra en la parte posterios inferior del inversor).

Funcionamiento y pantalla

La pantalla esta formado por tres LED indicadores y por 4 botones para poder acceder a los diferentes menús de configuración del inversor.

LDC pantalla

LED indicadores

Botones de función

LED indicadores

Botones de función

12

LCD Iconos de pantalla

13

14

Pantalla

Configuración menúe de la pantalla

Pulsa ENTER durante 3 segundos, el inversor entra en el modo configuraciones. Pulsando los botones

“UP” (arriba) o “DOWN” (abajo)selecionará lod diferentes programas. Para acceder a cualquiera de las opciones pulse “ENTER”. Si desea salir del menúe pulse el boton “ESC”.

Programa Descripción

Salir del menú

configuración

Opciones selecionables

Salir

Preferencia

Solar

Energía solar suministra la casa como primera prioridad. Si no hay suficiente energía solar para la carga la batería aumenta la potencia en el mismo tiempo.

La red suministra sólo a la casa si una de las siguiente condiciones ocurre:

- No hay energía solar

- La tensión de batería baja al valor programada (alarma de tensión batería baja)

Prioridad alimentación:

Suministro casa (carga)

Preferenica red

(por defecto)

SBU prioridad

La red suministra la casa como primera prioridad

Solar y baterías suministran la casa sólo cuando la red no es diponible.

Solar suministra la casa de primera prioridad.

Si no hay suficiente energía solar para la carga, la batería aumenta la potencia en el mismo tiempo.

La red suninistra la casa sólo si la tensión de batería baja al valor configurado en el programa 12.

Amperaje máxima de

Carga (baterías)

(por defecto)

15

E´domésticos

(por defecto)

SAI

AC tensión de entrada

Modo ahorro de energía

Desactivo (por defecto) Activado

Tipo de batería

Autoreinicio por sobrecarga

AGM (por defecto) Plomo ácido

Desactivo (por defecto) Activado

Autoreinicio por sobretemperatura

Desactivo (por defecto) Activado

Frecuencia de salida

50 Hz (por defecto) 60Hz

Disponibles opciones modelo MF8012

(por defecto)

Configuración retorno a la red con la configura- ción SBU

(Solar-Batería-Red)

Disponibles opciones modelo MF1624 y MF2424

(por defecto)

16

Si trabajan el inversor y cargador en linea, StandBy o modo error la alimentación del cargador se puede programar.

Primero solar Energía solar carga la batería con

primera prioridad.

La red carga la batería solo cuando

la red esta disponible.

Carga de baterías.

Primero red

(por defecto)

La red carga la batería con primera prioridad.

Configuración prioridad de carga de baterías.

Solar energía carga la batería solo si la red no es disponible

Solar y red Solar y red cargan la batería en el

mismo tiempo.

Control por alarma

Si el inversor y cargador estan trabajando en modo batería

o ahorro de energía, solo solar puede cargar la batería.

Solar carga solo si está disponible y suficiente.

Activada (por defecto) Desactivada

Activada (por defecto) Desactivada

Control retroiluminación

Aviso de sonor (pitado) Activada (por defecto) Desactivada cuando la fuente primaria se interrumpe.

Activada Bypass sobrecarga: Desactivada

Si está activada cambia (por defecto) a modo red si hay sobre- carga en modo batería.

Registro de errores

Activada Desactivada (por defecto)

17

Información de pantalla

La pantalla cambia a través de botones “UP” (arriba) y “DOWN” (abajo). Las onformaciones aparecerá en el siguiente orden: tensión entrada, frecuencia entrada, tensión batería, tensión paneles, tensión de salida y carga en Watios.

18

19

20

Modo funcionamiento

21

Códigos de error

Indicadores de alerta

22

Especificaciones

Tabla 1 Especificaciones modo red entrada

MODELO MF8012 MF1624 MF2424

23

Tabla 2 Especificaciones modo inversor salida

MF8012 MF1624 MF2424

24

Tabla 3 Especificaciones modo cargador

MF8012

Tabla 4 Especificaciones generales

30Vdc

MF8012

Control de carga

MF1624 MF2424

60Vdc

MF1624 MF2424

25

Resolver problemas

26

Tabla de autonomías aproximadas

27

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
