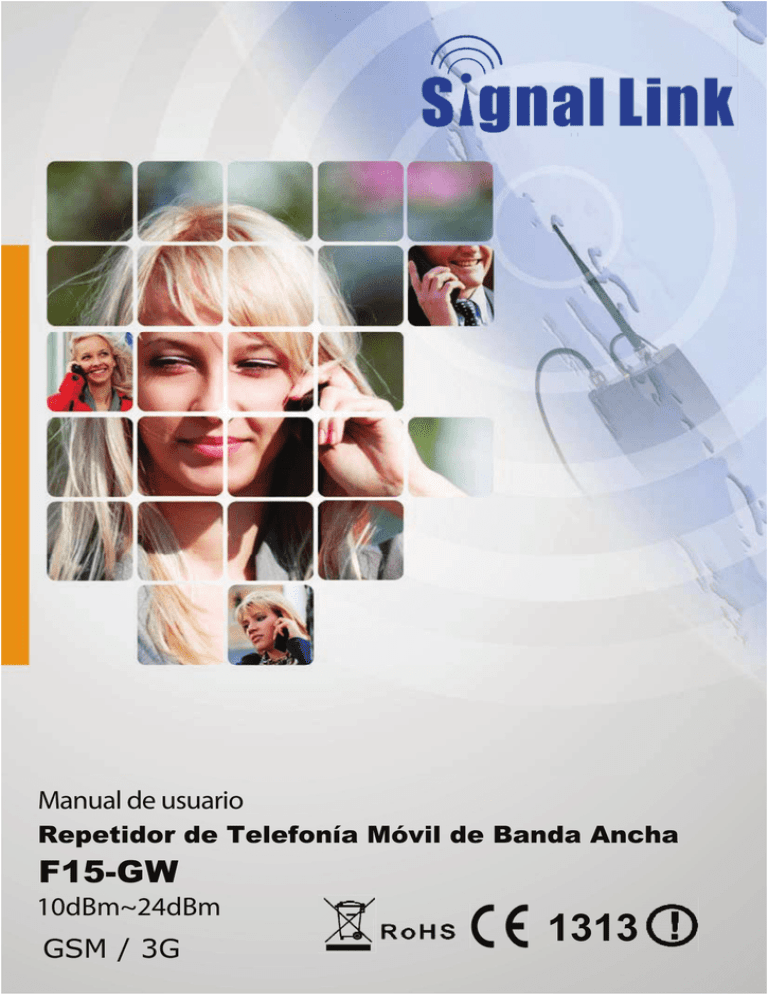

Manual de usuario
Repetidor de Telefonía Móvil de Banda Ancha
F15-GW
10dBm~24dBm
GSM / 3G
1313
CONTENIDOS
Manual de usuario Repetidor RF
1. MEDIDAS DE SEGURIDAD...................................................................................................................................................................3
2. PARA QUÉ UN REPETIDOR................................................................................................................................................................4
2.1. CAUSAS........................................................................................................................................................................................... 4
2.2. SOLUCIONES. ........................................................................................................................................................................................4
3. CARACTERÍSTICAS DEL SISTEMA .....................................................................................................................................................7
4. DIAGRAMA DE BLOQUE Y PRINCIPIO DE TRABAJO...........................................................................................................................7
5. EL SISTEMA DEL REPETIDOR ......................................................................................................................................................... 8
6. ESPECIFICACIONES TÉCNICAS PRINCIPALES 10DBM~24DBM ............................................................................................. 9
6.1.
ESPECIFICACIÓN MECÁNICA........................................................................................................................................................................................................ 9
6.2.
ESPECIFICACIÓN AMBIENTAL ...................................................................................................................................................................................................... 9
6.3.
ESPECIFICACIÓN TÉCNICA RF .................................................................................................................................................................................................. 9
6.4.
REQUISITOS PARA ADAPTADORES ......................................................................................................................................................................................... 10
7. INSTALACIÓN ....................................................................................................................................................................................... 10
7.1.
REQUISITOS DE LOCALIZACIÓN PARA LA INSTALACIÓN.................................................................................................................. 10
7.2.
REQUISITOS DE POTENCIA......................................................................................................................................................................................................... 11
7.3.
HERRAMIENTAS Y ACCESORIOS PARA LA INSTALACIÓN.................................................................................................................. 11
7.4.
INSTALACIÓN DE LA ANTENA EXTERIORES ....................................................................................................................................................................... 11
7.5.
DISPOSICIÓN DEL CABLE Y MONTAJE DE CONECTOR.................................................................................................................................................... 15
8. INSTALACIÓN DE LA ANTENA INTERIOR.................................................................................................................................... 16
8.1 INSTALACIÓN DEL REPETIDOR......................................................................................................................................................................................................... 16
8.1.1.
Pasos de la instalación.............................................................................................................................................................................................. 16
8.1.2.
Descripción de los puertos del repetidor ......................................................................................................................................................... 17
8.1.3.
Selección de accesorios .......................................................................................................................................................................................... 18
8.2. CONFIGURACIÓN DEL REPETIDOR............................................................................................................................................................................................ 18
8.2.1.
Eencender .................................................................................................................................................................................................................... 18
8.2.2.
Control de ganancia manual (mgc) .................................................................................................................................................................... 20
8.2.3.
Rendimiento del repetidor .................................................................................................................................................................................... 21
8.3. PRUEBA DEL SISTEMA ....................................................................................................................................................................................................................... 22
8.3.1.
Comprobar si la cobertura es buena.................................................................................................................................................................. 22
8.3.2.
El repetidor no puede comunicar en modo encendido (power-on) ....................................................................................................... 24
-2-
Manual de usuario del repetidor RF
Prefacio
Este manual de usuario describe la instalación, el rendimiento y mantenimiento de los
repetidores de consumo de banda ancha 10dBm~24dBm de sistemas simples, duales y triples.
Por favor, lea atentamente este manual no sólo para instalar los repetidores, sinó también
para su mantenimiento. La información en este manual esta sujeta a cambios sin aviso previo. Al mismo tiempo, agradeceríamos que nos hicieran llegar todos sus comentarios para la mejora de este manual.
1. Avisos de seguridad
Por seguridad, el usuario deberá seguir las siguientes indicaciones:
El repetidor deberá seguir los requisitos del sistema de comunicación, y asegurar una buena
protección de tierra y contra rayos.
El voltaje de la alimentación del repetidor deberá cumplir los estándares de seguridad;
cualquier operación deberá realizarse sólo después de haber cortado la corriente. Sólo profesionales están autorizados para la operación.
No desmonte la máquina o extraiga accesorios usted mismo,
ya que el equipo podría verse dañado o incluso usted podría recibir una descarga eléctrica.
N o a b r a e l r e p e t i d o r , n i t o q u e e l m ó d u l o d e l r e p e t i d o r u a b r a la
carcasa del módulo para tocar los componentes electrónicos, ya que éstos podrían verse
dañados por corriente electroestática.
Por favor, manténgase alejado del calor del equipo, ya que el repetidor emitirá calor mientras
esté funcionando. No lo cubra con nada que influya en la disipación del calor.
-3-
Manual de usuario del repetidor RF
2. PARA QUÉ UN REPETIDOR
2.1. Causas
1) Existen áreas donde llegan señales muy débiles o inexistentes debido a que los edificios que están muy
lejos de la TORRE TELEFÓNICA, o ellos mismos inhiben o absorben las señales.
2) Hay demasiadas señales mezcladas en la parte más alta de los edificios, con lo cual se forma
el conocido como efecto “ping-pong” y las señales fluctuan mucho, produciéndose ruidos molestos durante las conversaciones telefónicas hasta que ésta se corta.
3) Ascensores y sótanos son áreas propiamente sin cobertura.
4) Algunas partes de las ciudades, donde hay muchos edificios altos, son normalmente áreas con señales muy
débiles o inexistentes.
5) Ciudades pequeñas a las afueras, montañas, colinas, valles, etc. son áreas pobladas con pocos usuarios
de telefonía móvil. El principal objetivo es, por lo tanto, enviar cobertura a estas áreas, pero no vale la pena
instalar una TORRE TELEFÓNICA, con lo cual el repetidor es la mejor opción.
2.2. Solución
¿No podemos utilizar teléfonos móviles? La respuesta es definitivamente NO. Pero tampoco podemos dejar
de comunicarnos con teléfonos móviles debido a señales débiles o inexistentes.
¿Estarán tranquilos sus clientes si no hay una comunicación fluida en su tienda o restaurante?
¿Será frustante para usted si sus clientes no pueden llamar debido a señales débiles en las oficinas?
¿Influirá en su vida el hecho de que su móvil esté siempre “fuera de servicio” cuando sus amigos le
llamen?
Entonces, ¿cómo solucionar el problema?
La mejor solución:
Plug & play: Compre un repetidor e instálelo. Así podrá disfrutar de inmediato de una amplia
cobertura y señales de alta calidad.
-4-
Manual de usuario del repetidor RF
¿El repetidor aumentará la radiación RF?
No, al contrario, la disminuirá.
En Internet lo podrá encontrar fácilmente: la torre “ordena” al teléfono móvil aumentar su potencia de
salida para asegurar la conexión cuando la barra de señal del móvil sea baja. Habrá un nivel de potencia de salida más fuerte cuando la barra de señal es más pequeña y la más fuerte puede alcanzar 2W (GSM). Además, el
teléfono móvil está normalmente a menos de 5 cm del cuerpo humano cuando la gente habla por teléfono. Esto
no sólo influencia negativamente en el cuerpo humanos, sinó también se les acaba mucho antes la batería.
Normalmente, el teléfono móvil se calienta mucho en este estado.
El nivel de potencia máximo de 10 dBm~24 dBm es 0,25 W, y disminuye hasta un máximo de 0,025 W cuando llega a la antena interior. Y puesto que la antena interior está instalada en el techo o en la pared,
normalmente hay más de 3 metros de distancia del cuerpo humano, lo que significa una pérdida de
propagación de como mínimo 40 dB, o 10000 veces menos, 0,0000025W; y por lo tanto, demasiado débil para
influir negativamente sobre el cuerpo humano aunque sea una buena señal para teléfonos móviles.
La instalación de un repetidor mejora las señales móviles en la cobertura, y puede conseguir una llamada de
teléfono más fácilmente con menos nivel de potencia del teléfono móvil, reduciéndose así en gran medida la
radiación RF del teléfono.
APARIENCIA DE LOS REPETIDORES
F10-G (GSM) / F10-D (DCS)
F15-DW (DCS/3G)
F15-GW (GSM/3G)
F15-GDW (GSM/DCS/3G)
F20-GDW (GSM/DCS/3G)
-5-
Manual de usuario del repetidor RF
Introducción
Nuestro repetidor 10dBm~24dBm es la solución perfecta para proveer una mejora inalámbrica en la recepción
telefónica del hogar, oficina, restaurante, Sala VIP, apartamento, edificio o centros comerciales en el menor tiempo posible. Un repetidor puede cubrir desde 300 a 2500 metros cuadrados.
Este repetidor incluye el Control de Ganancia Manual (MGC) que permite a los técnicos reducir manualmente la ganancia del repetidor si se detecta una oscilación o el nivel de potencia de entrada es demasiado
fuerte. Esto le facilitará la mejor cobertura sin ninguna interferencia de retorno en la red móvil.
Para mantener niveles de seguridad y señal de salida específicas, este repetidor incorpora un circuito de detección
de oscilación de señal para ajustar la ganancia automáticamente y así evitar interferencias en la red telefónica. También lleva un LED que cambia de color indicando su estado ambiental: la Alarma LED s i t u a d a e n l a p a r t e frontal de la unidad, cambia de color de verde a naranja o rojo (dependiendo del nivel de potencia entrante) si el
sistema detecta oscilación de señal en alguna de sus bandas o si la señal de entrada sobrepasa el límite de seguridad.
Estos repetidores también incorporan la función “Network Safe / MUTE” que desactiva automáticamente el repetidor para proteger la red telefónica, si no se han hecho ajustes para eliminar las lecturas de las alarmas en el LED
del repetidor. Usted querrá asegurarse de que el LED permanezca en verde siempre para un funcionamiento óptimo del sistema.
El diagrama de abajo muestra lo sencillo y rápido que es instalar un sistema de repetidor 10dBm~24dBm y cómo
funciona. Se instala una antena Yagi, c o m o a n t e n a e x t e r i o r , e n e l t e j a d o p a r a c o g e r s e ñ a l e s m ó viles de buena calidad, y se envian mediante un cable 5D-FB a un repetidor 10dBm~24dBm para amplificarlas
considerablemente, con lo cual las señales de salida se dividirán en dos señales mediante un splitter telefónico
de 2 vías. Éstas se enviarán a dos antenas omnidireccioneales interiores y finalmente, se transmitirán a la zona.
Con esto, se conseguirán llamadas telefónicas muy nítidas o alta velocidad en la transmisión y recepción de datos.
-6-
Manual de usuario del repetidor RF
3. Características del sistema
l Certificación CE.
l Diseño moderno.
l Repetidor de banda ancha para soportar señales de todas las operadoras.
l Alta integración (Una placa conteniendo el amplificador de ruido bajo, módulo selección de frecuencia y
módulo amplificador de potencia, uno sólo para la uplink y downlink).
l El control de ganancia manual ofrece una variedad de aplicaciones.
l Control de ganancia automático para estabilizar la cobertura y minimizar los ruidos.
l Función apagado automático como paso final para evitar interferencias intensas con redes móviles.
4. Diagrama de bloque y principio de trabajo
El repetidor 10dBm~24dBm es básicamente un amplificador bidireccional. El repetidor recibe las señales downlink
desde la torre telefónica a través de la antena exterior, sus duplexores internos y la unidad FC las filtran , y el amplificador de ruido bajo (LNA) y la unidad PA downlink las amplifican, y finalmente, se envian mediante la antena interior
al área para mejorar las señales móviles de teléfonos móviles.
La señal uplink de dispositivos móviles desde el área de cobertura se introduce mediante la antena interior, y los
duplexores y la unidad FC la filtran, el amplificador de ruido bajo uplink (LNA) y la unidad PA uplink la amplifican
ca y finalmente se envia mediante la antena exterior a la torre telefónica.
Diagrama de un sistema de repetidor simple
-7-
Manual de usuario del repetidor RF
5. El sistema de repetidor
l Antena Exterior:
ÿ Se recomienda un antena panel de 7 dBi o una Yagi de banda ancha de 9dBi exteriores.
ÿ Función: Recoger señales exteriores desde la torre telefónica y enviarlas al repetidor por cable;
el nivel de potencia y calidad de las señales recibidas ejercen una gran influencia en la cobertura. La antena exterior también transmite las señales uplink desde el repetidor a la torre telefónica.
l Antena Interior:
ÿ Se recomienda una antena omnidireccional de techo de 3dB o una de panel
interior de 7 dBi. También puede utilizar una antena interior de muro para el repetidor de 10dBi,
aunque podría disminuir el área de cobertura.
ÿ Antena omnidireccional (Antena omni interior de techo o antena de muro), adecuada para ser
instalada en el centro y radiar en todas las direcciones; Es mejor utilizar una antena directiva de panel
o una Yagi de banda ancha cuando la forma a cubrir es grande y estrecha (pasillos, gran fila de
casas a ambos lados, túneles, ascensores o espacios abiertos rurales).
l Cables: S e r e c o m i e n d a u t i l i z a r c a b l e s c o a x i a l e s LMR 300 o 400, 3D, 5D u 8D - FB.
l Splitters o acopladores: cuando la estructura del edificio es muy complicada o hay grandes pérdidas
debidas a paredes gruesas, etc., se pueden utilizar splitters o acopladores para instalar más antenas en
más zonas para distribuir las señales a cada esquina del área de cobertura.
-8-
Manual de usuario del repetidor RF
6. Especificaciones técnicas 10dBm~24dBm
6.1. Especificaciones mecánicas
SN
Ítem
Especificación
1
Condiciones ambientales
IP40
2
Modo refrigeración
Natural
6.2. Condiciones Ambientales
SN
Ítem
Especificación
1
Temperatura Trabajo
-25°C a +55°C
2
Temperatura Almacenaje
-40°C a +80°C
3
Humedad
5% a 85%
6.3. Especificación técnica RF
Especificación eléctrica
GS M
W C D MA
Max. Output power
Downlink
8 9 0 ~ 91 5 MH z
9 3 5 ~ 96 0 MH z
1 9 2 0 ~ 1 9 8 0 MH z
2 1 1 0 ~ 2 1 7 0 MH z
•60dB
10dBm
Ganancia Máx.
Uplink
• 65dB
15dBm
• 65dB
• 65dB
20dBm
• 70dB
• 70dB
24dBm
• 70dB
• 75dB
10dBm
• 10dBm
• 10dBm
15dBm
• 15dBm
• 15dBm
20dBm
• 15dBm
• 20dBm
24dBm
• 15dBm
• 24dBm
Ancho de banda
Banda ancha
-9-
Manual de usuario del repetidor RF
≥ 31dB / 1dB step
MGC (Atenuación del paso)
Control de nivel automático
≥ 15dB auto desconexión después de 15dB
9KHz~1GHz
≥ -36dBm @ 3KHz
1GHz~12.75GHz
≥ -30dBm @ 3KHz
Emisión espurea
≥ 5dB
Factor Ruido
≥ 2.0
ROE
≥ 1.5μs
Retraso de Grupo
Alarma LED
Estándar
LE D 1
Alarma LED
LED 2
Indicador de Potencia
(ALC 1~5dB: Naranja;ALC 15~20dB: Rojo; y después
se desconecta automáticamente)
6.4. Requisitos para adaptadores:
SN
Item
Mínima
Normal
1
2
Máxima
Rango de Potencia de Entrada
100 V
220 V
264 V
Rango de Potencia de Salida
47 Hz
50Hz
63 Hz
7. Instalación
Los repetidores de 10dBm~24dBm deberán utilizarse para cubrir el área interior. La humedad y la temperatura ambiente
puede afectar al funcionamiento del repetidor, con lo cual se deberán tener en cuenta algunos factores como
temperatura, humedad, polvo, interferencias, potencia, espacio u otros antes de instalar un repetidor.
7.1. Ubicación de Instalación
1) Se entiende que el repetidor debe instalarse en un espacio ventilado, seco y frío sin gases erosivos o
humos y a prueba de fugas.
2) O en una pared ventilada que no dé el sol o esté mojada.
3) También se puede colocar más arriba, en una pared común, torre o poste.
4) La altura de la instalación debe de ser adecuada para el cableado RF, la disipación de calor, seguridad y mantenimiento.
5) Tenga un juego de alimentación independiente y estable.
6) Tenga un conductor de rayos estable y potente en el edificio, torre o poste.
- 10 -
Manual de usuario del repetidor RF
7.2. Requisitos de Potencia
Generalmente se trata de una fuente de alimentación AC 100~264VAC / 50 ± 5Hz
7.3. Herramientas de Instalación y Accesorios
No.
Nombre
Especificación
Cantidad
Observaciones
1
Perno expansible de
plástico
M5*24
6
Accesorios estándard
2
Tornillo de rosca
M3*27
4
Accesorios estándard
3
Pinza para colgar
1
Accesorios estándard
4
Taladro correspondiente
1
Ingeniería; hacer un agujero en la pared
5
Broca
1
Ingeniería; hacer un agujero en la pared
M3
7.4. Instalación de la antena exterior
La función principal del repetidor es mejorar las señales débiles de RF de una área. Una fórmula simple:
Potencia de entrada+ Ganancia= Potencia de Salida. La fuerza de la señal desde la antena exterior afecta directamente a la
eficiencia de la cobertura interior. Por ello, es muy importante elegir la ubicación de la antena exterior para obtener las mejores
señales.
n
Testeando in situ en el teléfono móvil la fuerza de la señal recibida de la antena exterior:
l Por favor, seleccione lo más alto del edificio para instalar la antena exterior si el número total de pisos no
sobrepasa los 7 pisos e intente escoger lugares como balcones o plataformas más bajos del 7º piso
para antena exterior si los edificios tienen unos 7 pisos, ya que las señales móviles son más nítidas a menos
de 7 pisos.
- 11 -
Manual de usuario del repetidor RF
l El teléfono móvil mostrará la barra de señal completa en el lugar donde se va a instalar la antena exterior.
l L a s l l a m a d a s o t r a s m i s i ó n d e d a t o s serán fluidos y estables si se prueba 3 veces en el lugar
donde la antena exterior va a ser instalada.
l Como se muestra en la ilustración de arriba, pruebe las señales de A a E, y seleccione el mejor sitio
que muestre la barra de señal completa para instalar la antena exterior.
n Seleccionando la dirección de la antena exterior.
l La antena exterior deberá estar orientada en dirección a la torre, y sería mucho mejor que la
mantuviera dentro del campo visual.
l Por favor, seleccione direcciones opuestas para la antena exterior y la interior. Si las debe instalar en
la misma dirección , instálelas sólo después de haber probado la calidad de la señal y haya evitado
la oscilación automática. Si ha seleccionado la antena direccional, el ángulo direccional principal deberá estar
orientado hacia la antena de la torre.
l Si el funcionamiento es pobre debido a señales débiles o poca calidad en la llamada telefónica, por favor
ajuste la dirección de la antena exterior o cambie su posición para obtener un mejor efecto en la llamada.
l El repetidor de banda ancha soporta todas las operadoras móviles. Así pues, ajuste la dirección de
la antena exterior para obtener un equilibrio entre señales de las diferentes operadoras móviles.
n
Instalación de la antena exterior ---Notas:
l No instale la antena exterior durante un día de lluvia o de tormenta.
l Por favor, siga las instrucciones para instalar la antena exterior.
l Es obligatorio hacer una prueba de resistencia al agua a los conectores y las líneas de alimentación de la antena exterior.
l Para evitar cualquier interferencia, por favor tenga en cuenta que la antena exterior debe estar
alejada de objetos de metal, líneas de alto voltaje, antena RF y transformador de alto voltaje.
l El repetidor es un amplificador de señal de dos vías. Esto significa que es necesario que haya un aislamiento
adecuado entre la antena exterior y la interior para evitar oscilación automática. Para entender este concepto:
coja el MIC y elaltavoz, por ejemplo; si están muy cerca uno del otro, puede emitir un ruido estridente.
Por eso, el repetidor sólo puede funcionar fluidamente si el LED de la alarma permanece siempre en VERDE.
n La distancia mínima entre la antena exterior y la interior debe de ser de más de 10 m; de nuevo, la dirección de las antenas exterior e interior debe de ser opuesto.
Como se muestra en la ilustración de arriba, el repetidor amplifica la señal downlink r desde la torre y la envia de
ahora en adelante a la antena interior. Si la distancia entre la antena exterior y la interior es inferior a la distancia
requerida, la señal amplificada R volverá de la antena interior a la exterior. Esto llevará a oscilación automática
y reducirá el área de cobertura, produciendo una mala calidad en la llamada. Y lo peor de todo es que la red
móvil podría verse perjudicada y las operadoras podrían desconectar el sistema del repetidor.
- 12 -
Manual de usuario del repetidor RF
Si no se puede obtener debido a una limitación de la distancia, se puede utilizar el tejado del edificio
u otras barreras como aislante.
n
Instalación de la antena tipo panel como antena exterior
n
Instalación de antena direccional como antena exterior
n
Instalación de antena YAGI como antena exterior
- 13 -
n
Pruebe la calidad de la llamada de la antena exterior (sólo para instalaciones profesionales)
Rayos
Teléfonodetesteo
Fije la antena exterior después de seleccionar la mejor posición, y ajuste ligeramente su altura o ángulos
par obtener señales con un nivel de potencia de entrada adecuada y calidad en la llamada.
l Requisitos del sistema GSM o DCS o PCS:
1) El nivel total de potencia de entrada deberá estar entorno a -50dBm, y la mínima
a más de –80dBm.
2)
Pruebe con el teléfono móvil o tarjeta de datos de 3~5 veces para asegurarse que la calidad de
la llamada es buena en un 95% de los casos, sin mensajes de error.
3)
Se requiere que el C a n a l d e C o n t r o l d e d i f u s i ó n s e a 6dB más alto que el segundo CCD
para evitar cortes en la llamada (sólo para referencia profesional).
l Requisitos del sistema CDMA o WCDMA o AWS:
1)
El nivel de potencia de entrada deberá estar entorno a los -55 ~ -60dBm (es menors que
en GSM o DCS debido al efecto atmosférico), la mínima deberá ser superior a –90dBm.
2)
Pruebe mediante el teléfono móvil o la tarjeta de datos de 3~5 veces para asegurarse que el Ec/Io es
- 14 -
Manual de usuario del repetidor RF
superior a –7dB, sin mensajes de error.
3)
Ec/Io de una portadora deberá ser 8dB menor que la portadora exterior para evitar mensajes
de error tenues. El PN activo deberá ser sólamente 1.
7.5. Cableado y montaje de conector
1) Mantenga clase, especificaciones, dirección de la ruta, ubicación y radio de curvatura de los cables de
acuerdo a los requisitos del diseño. Coloque los cables en orden, dóblelos suavemente y protéjalos de
cualquier daño.
2) Doble los cables ordenadamente cuando los vaya a colocar en la bandeja de cables. Al colocar los cables
en la bandeja utilice un taladro para abrir la bandeja e instalar las contratuercas de PVC para protegerlos.
3) Mantenga los cables en posición horizontal y sujételos firmemente con un clip de fijación cada 1 ó 1,5 m tensados adecuadamente.
4) Doble y sujete los cables verticales cada dos o tres metros para evitar que los cables o conectores se
dañen por su propio peso. Quite los cables y vuelva a colocarlos si no quedan bien tensados. Por favor, no haga
mucha fuerza al estirarlos.
5) Separe los cables RF de los cables de alimentación. Adopte las medidas aislantes adecuadas si se han de colocar en
la misma bandeja de cables debido a la restricción de espacio.
6) Sujete correctamente todas las partes de conexión de todo el sistema, desde la antena hasta la interficie activa e interficie
pasiva, y mantenga las interficies eléctricas en contacto. Realice un tratamiento resistente al agua a
las partes de conexión exteriores.
7) Adopte medidas de protección contra rayos y el sistema de alimentación de acuerdo a los requisitos del diseño.
Evite la deformación del alimentador de la antena donde están colocados los clips a tierra, y haga un
tratamiento resistente al agua al alimentador.
8) Mantenga ordenados los cables del interior. Instale la bandeja de cables o tubos de PVC si los cables son más
largos de 1 metro. Coloque las partes RF pasivas pequeñas, como el splitter, en la bandeja de cables.
9) Para elaborar ambos finales del cable coaxial RF haga lo siguiente:
Mantenga la misma longitud de cable y la de los cables pelados para que coincidan con sus conectores
correspondientes.
Emplee la fuerza necesaria para cortar la cubierta o capa aislante y evitar así, que el vivo y la malla se
dañen.
Suelde los núcleos suavemente, pero firmes, con una cantidad de soldadura adecuada, sin que sobresalga
soldadura o nódulos.
Monte los cables coaxiales estrictamente de acuerdo a las especificaciones de instalación.
Mantenga una longitud moderada de tubos termorretráctiles, incluso al añadir tubos termorretráctiles al
final de los cables.
Proteja los finales de los cables del agua y la humedad. Utilice una cinta resistente al agua para probar la resistencia al agua de los finales de los cables expuestos. Corte el final si tiene humedad o está mojado.
- 15 -
Manual de usuario del repetidor RF
8. Instalación de la antena interior
Las antenas deben seleccionarse de acuerdo a las condiciones y requisitos del lugar.
1) La antena omnidireccional (antena omni de techo interior o antena directiva), es adecuada para instalarla
en el centro y que radie en todas direcciones.
2) Es mejor utilizar una antena de panel direccional o Yagi cuando la forma de la cobertura es larga y estrecha
(pasillos, hileras largas de casas a ambos lados, túneles o ascensores o espacios abiertos rurales).
8.1 Instalación del repetidor
8.1.1. Pasos de instalación
Los repetidores 10dBm~24dBm deben de instalarse sólamente en zonas interiores.
1)
Conecte adecuadamente la fuente de alimentación y los cables a los puertos del repetidor.
- 16 -
Manual de usuario del repetidor RF
2)
Compruebe de nuevo y asegúrese de que el repetidor está firmemente instalado y el LED de alarma del
repetidor está en color verde.
Repetidores con carcasa de plástico
Repetidores con carcasa metálica
8.1.2. Descripción de los puertos del repetidor
1)
Puerto externo: conectado con la antena exterior por cable.
2)
Puerto interno: conectado directamente o por cable con la antena interior.
3)
DC IN: conectado con la fuente de alimentación.
- 17 -
Manual de usuario del repetidor RF
8.1.3. Selección de accesorios
Por favor, preste atención a los dos puntos “frecuencia” e “impedancia” al seleccionar los accesorios. Todos los
accesorios deben soportar las frecuencias del repetidor desde la línea de transmisión, antena y splitter a combinadores, etc. Por ejemplo, si la frecuencia del repetidor es GSM900, todos los accesorios deberán soportar la
frecuencia GSM900. Y si la impedancia del repetidor es 50 Ohm, todos los accesorios deberán ser de 50 Ohm.
Para cualquier otra impedancia de coaxial añada una carga extra a su repetidor, lo que acortará su vida y
disminuirá el rendimiento del sistema.
8.2. Ajustes del repetidor
Por favor, compruebe con cuidado que todas las conexiones de los cables están correctas y ajústelos firmemente
antes de poner el repetidor en funcionamiento. Realice las siguientes comprobaciones:
8.2.1. Puesta en marcha
Después de haberlo puesto en marcha, compruebe antes la alarma y los LEDs de potencia.
l
Estado y definición de indicadores de POTENCIA:
Estado
Definición
Verde
Normal
Off
l
Problema de potencia DC
Estado y Definición de indicadores de ALARMA; LED de Alarma sólo funciona para señales downlink.
- 18 -
Manual de usuario del repetidor RF
Estado
ALARMA
Funcionan linealmente.
Verde
Aviso: las señales de entrada podrían no ser suficientes. Por favor, compruebe el efecto
de la cobertura, y no haga nada si es buena. Si no lo es, ajuste el sistema del repetidor
para conseguir mejor cobertura.
Se han producido señales de entrada un poco más fuertes de lo normal o una ligera auto oscilación.
Naranja
Solución: Por favor, ajuste las antenas o utilice un MGC para reducir la ganancia del
repetidor hasta que encuentre un “punto límite” con el LED verde (p.ej. el LED de
la alarma debe estar en verde, y el límite de la curva en Naranja), y deje que el repetidor funcione en ese punto. MGC es la última medida a tomar ya que influirá en la
cobertura.
Rojo
Si se producen señales fuertes de entrada o auto oscilaciones intensas, se han de
tomar medidas (por favor, tenga en cuenta que nuestros repetidores incorporan la
función auto apagado, por lo tanto el estado del color rojo se mantendrá sólo 5 s).
Off
La avería o auto oscilación intensa del repetidor produce auto silencio. Por favor,
vuelva a conectarlo y compruebe si el LED de alarma se pone en rojo. Si es así, tome
las medidas necesarias para que el LED de alarma se ponga verde. Si sigue en off,
significa que el repetidor se ha averiado.
Observación: Por favor, tenga en cuenta que el LED de alarma funciona sólo en señales downlink.
P. ej. señales de entrada desde la TORRE TELEFÓNICA.
Los repetidores de sistema simple sólo tienen un juego de LED de potencia y de alarma, mientras que el
sistema dual tiene dos, y repetidores de tres sistemas tienen tres. Cada sistema tiene su propio LED relevante. Por favor, consulte el LED correcto para la evaluación del funcionamiento del sistema.
El repetidor con carcasa de plástico está diseñado con los LEDs de “Alarma BAJA” y “Alarma ALTA”.
Cuando se utiliza para un sistema simple de CDMA800, GSM850 y GSM900, sólo funciona e l L E D
“Alarma BAJA”, y el LED de “Alarma ALTA” LED no. Cuando se utiliza para sistema simple de DCS, o
PCS, CDMA1900, WCDMA o AWS, el LED de la “Alarm ALTA” sí funciona, y el LED de la baja no.
Cuando el repetidor soporta dos sistemas, la “Alarma BAJA” y “Alarma ALTA” trabajan y soportan frecuencias
baja y alta relevantes.
- 19 -
Manual de usuario del repetidor RF
8.2.2. Control de Ganancia Manual (MGC)
Los conmutadores 1-5 representan Downlink y 6-10 representan Uplink.
Cuando es necesario ajustar la ganancia mediante un conmutador DIP,
primero ajuste la ganancia Downlink de acuerdo a las señales de entrada,
y después ajuste la ganancia Uplink de acuerdo a la ganacia Downlink.
Los conmutadores DIP, por defecto, están en posición ‘OFF’. Por favor, presione
los conmutadores relevantes a una posición “ON” si se desea conseguir un
cierto valor de atenuación.
l
Ajuste de atenuación downlink del conmutador DIP:
Att
0 dB
1 dB
2 dB
3 dB
4 dB
5 dB
6 dB
7 dB
8 dB
9 dB
10 dB
l
1
off
ON
off
ON
off
ON
off
ON
off
ON
off
2
off
off
ON
ON
off
off
ON
ON
off
off
ON
3
off
off
off
off
ON
ON
ON
ON
off
off
off
4
off
off
off
off
off
off
off
off
ON
ON
ON
5
off
off
off
off
off
off
off
off
off
off
off
Att.
11dB
12dB
13dB
14dB
15dB
16dB
17dB
18dB
19dB
20dB
21dB
1
ON
off
ON
off
ON
off
ON
off
ON
off
ON
2
ON
off
off
ON
ON
off
off
ON
ON
off
off
3
off
ON
ON
ON
ON
off
off
off
off
ON
ON
4
ON
ON
ON
ON
ON
off
off
off
off
off
off
5
off
off
off
off
off
ON
ON
ON
ON
ON
ON
Att.
22dB
23dB
24dB
25dB
26dB
27dB
28dB
29dB
30dB
31dB
1
off
ON
off
ON
off
ON
off
ON
off
ON
2
ON
ON
off
off
ON
ON
off
off
ON
ON
3
ON
ON
off
off
off
off
ON
ON
ON
ON
4
off
off
ON
ON
ON
ON
ON
ON
ON
ON
5
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
Ajuste de atenuación uplink del conmutador DIP:
Att
0 dB
1 dB
2 dB
3 dB
4 dB
6
off
ON
off
ON
off
7
off
off
ON
ON
off
8
off
off
off
off
ON
9
off
off
off
off
off
10
off
off
off
off
off
Att.
6
11dB ON
12dB off
13dB ON
14dB off
15dB ON
7
ON
off
off
ON
ON
8
off
ON
ON
ON
ON
9
ON
ON
ON
ON
ON
10
off
off
off
off
off
Att.
6
22dB off
23dB ON
24dB off
25dB ON
26dB off
7
ON
ON
off
off
ON
8
ON
ON
off
off
off
9
off
off
ON
ON
ON
10
ON
ON
ON
ON
ON
5 dB
6 dB
7 dB
8 dB
9 dB
10 dB
ON
off
ON
off
ON
off
off
ON
ON
off
off
ON
ON
ON
ON
off
off
off
off
off
off
ON
ON
ON
off
off
off
off
off
off
16dB off
17dB ON
18dB off
19dB ON
20dB off
21dB ON
off
off
ON
ON
off
off
off
off
off
off
ON
ON
off
off
off
off
off
off
ON
ON
ON
ON
ON
ON
27dB ON
28dB off
29dB ON
30dB off
31dB ON
ON
off
off
ON
ON
off
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
ON
- 20 -
Manual de usuario del repetidor RF
8.2.3. Rendimiento del repetidor
l
Curva sobre el estado de funcionamiento del dispositivo
P Potencia de Salida
Punto de estabilidad crítico
P máx.
(PPotencia entrada -VATT )
LED Verde
área
amplificación lineal
LED Naranja
LED Rojo
Problema leve
Equipo
area
Potencia de salida, señal de entrada y curva de atenuación
P Potencia salida: Potencia de Salida
P Potencia entrada: Potencia de Entrada
VATT: Valor de atenuación del atenuador
P Potencia entrada -VATT: Potencia entrada − Valor de atenuación del atenuador
P máx .: Índice de potencia de salida
l
Ajuste de la Ganancia Downlink
Primero, el LED de la alarma sólo indica el nivel de potencia de entrada downlink, y aquí utilizamos el color
de la alarma LED para ajustar la ganancia del repetidor. El color de la alarma LED debe permanecer en verde. También, para el rendimiento del funcionamiento downlink es preferible que el LED de la alarma esté en verde con la
intención de volverse naranja; esto es el “punto límite”. Ahora, la potencia de salida downlink y la cobertura se
habrán estabilizado.
El equipo debe estar lo más lejos posible del estado de sobrecarga “rojo” (el equipo soportará interferencias
más altas y habilidad de desviación en esta etapa). Tendremos, pues, que hacer todo lo posible para ajustar el
equipo cerca del “punto límite” verde y con la intención de que pase a naranja durante las pruebas.
- 21 -
Manual de usuario del repetidor RF
l
Ajuste del “punto límite”:
Ponga en marcha la fuente de alimentación después de conectarla a la antena exterior e interior, y observe
el LED ALARMA.
n Si se ilumina en “naranja”: utilice un 1dB como paso para reducir la ganancia hasta que se ilumine en “verde”.
Aumente el valor de atenuación de ganancia en 1~3 dB hasta que empiece a iluminarse en “naranja”, entonces vuelva a 1~2 dB hasta que se ilumine en “verde”. A continuación, fije la ganancia; la potencia de salida
downlink del repetidor alcanzará el estado perfecto.
n Si se ilumina en “verde”:
u Por favor, primero compruebe el efecto de la cobertura. Si el efecto es bueno, el dispositivo mecánico
ha alcanzado el objetivo esperado, con lo que no necesitará hacer nada más.
u Para comprobar si se ha establecido el valor de atenuación, utilice1dB como paso para aumentar la ganancia
hasta que el “naranja” se ilumine. Entonces, vuelva a 1~2 dB hasta que esté en “verde” otra vez.
La potencia de salida downlink del repetidor alcanzará el estado perfecto.
u Pero si no se ha establecido la atenuación, indica que la potencia de entrada no es lo suficientemente
fuerte para permitir al repetidor alcanzar una buena cobertura.
Si la cobertura no es buena, deberá ajustar la antena exterior para obtener una señal de entrada más fuerte.
Se recomienda que una persona compruebe la cobertura dentro del edificio mientras otra intenta ajustar la
antena o el repetidor. En esta etapa, asegúrese que el color “naranja” no se ha generado por oscilación automática. Extraiga la antena interior para comprobar si es oscilación automática o no.
Si el color “naranja” se vuelve “verde”, es oscilación automática; si permanece en “naranja”, no lo es.
Por favor, siga los pasos de la página anterior para cambiar del Naranja al Verde.
l
Ajustes de Ganancia Uplink
Estándar: valores de atenuación uplink = valores de atenuación downlink
Observación: Se ha de evitar que la diferencia entre la atenuación Uplink y Downlink sea superior a 5 dB. La ganancia
Uplink debe de ser igual o menor que la DL. No puede ser mayor para evitar interferencias con la red móvil.
8.3. Prueba del sistema
8.3.1. Comprobar si la cobertura es buena
1) Haga una prueba con el teléfono móvil o la tarjeta de datos (preferiblemente con un teléfono móvil
profesional). Si las señales no han mejorado en la mayoría de las áreas, compruebe lo siguiente:
u Una señal de entrada débil significa una potencia de salida baja. Cambie la dirección de la antena
- 22 -
Manual de usuario del repetidor RF
exterior o su posición, o cámbiela por una antena exterior con mayor ganancia para aumentar el
nivel de potencia de la señal de entrada.
u Compruebe si es necesario añadir más antenas interiores ya que puede que alguna barrera que bloquee
la sentrada de señales. También, supervise si la potencia del repetidor es la suficiente. Instale más antenas
interiores o cambie el repetidor por uno más potente.
2) Si no ha mejorado la señal en la parte pequeña de las áreas, por favor compruebe lo siguiente:
u Compruebe que la antena de servicio esté instalada correctamente. Si no, intente mover la antena de
sitio para mejorar la cobertura.
u Pruebe, si es necesario, a ajustar la dirección de la antena interior.
u Pruebe, si es necesario, a añadir una o más antenas para aumentar la cobertura de zonas especiales.
Prueba
Comprobar
si la fuerza de la señal
No
1) Mueva la antena de servicio.
2) Aumente el número de antenas de servicio.
3) Reduzca el valor de
atenuación.
es buena
4) Aumente la potencia de
salida
power
Sí
Comprobar la
calidad de la
llamada
No
1) Mueva la antena de servicio.
2) Aumente el número de
antenas de servicio.
3) Reduzca el valor de
atenuación.
4) Aumente la potencia de
salida
Sí
Finalización
- 23 -
Manual de usuario del repetidor RF
u Observaciones:
≤
Reducir los valores de atenuación* --- al mismo tiempo debe asegurar el aislamiento.
≤
Aumentar la potencia de salida* --- formas recomendadas: ajustar la dirección / localización de la
antena exterior, o reemplazarla por una antena de alta ganancia para aumentar la fuerza de la señal
entrante.
8.3.2. El repetidor no puede comunicar aunque esté encendido
1) El dispositivo está encendido, pero se produce una fluctuación en la señal o da señal ocupada.
No se puede realizar ninguna llamada telefónica.
Podría deberse a un aislamiento insuficiente entre la antena exterior y la interior.
Por favor, adopte las medidas siguientes:
ÿ Primero compruebe si el LED alarma está en color naranja. La luz naranja muestra un aislamiento insuficiente.
ÿ Después, ajuste la dirección y localización de las antenas o aumente la distancia entre éstas.
ÿ Finalmente, reduzca la ganancia del repetidor mediante un ATT DIP si los métodos anteriores no
funcionan.
También puede intentar lo siguiente:
ÿ Utilice el tejado de un edificio para aumentar el aislamiento (Por favor, intente colocar la antena exterior y
la antena interior en pisos diferentes).
ÿ Utilice algunos obstáculos (como paredes).
2) La potencia del repetidor está encendida, pero el teléfono no está conectado a la red y aún no puede
comunicarse:
ÿ Causa 1: Hay conexiones sueltas o erróneas en el sistema del repetidor.
≤ Solución: Por favor, intente sujetar las conexiones entre las partes diferentes del sistema.
ÿ Causa 2:
Las señales recibidas por la antena exterior de otras operadoras cercanas son demasiado
fuertes (p. ej. las señales de otras operadoras son 10 dB más fuertes que las señales necesarias.)
≤ Solución1:
Cambie la dirección o la posición de la antena exterior, para que la diferencia de la
fuerza de la señal se reduzca entre operadoras.
≤ Solución 2: Utilice barreras (como edificios) para bloquear señales de otras operadoras.
3) El repetidor tiene la función alarma apagada:
ÿ Causa: el repetidor está averiado.
≤ Solución: Por favor, compruebe el adaptador de potencia para ver si está averiado. Desconéctelo
y vuélvalo a conectar. Si el LED de alarma se mantiene apagado, se confirma la avería del repetidor.
Por favor, consulte a su distribuidor para garantía.
ÿ Causa 2: Si el LED de alarma se pone en rojo después de volverlo a conectar, hay oscilación automática.
≤ Solución 1: Cambie la dirección o localización de la antena exterior o interior para aumentar la
tancia.
≤ Solución 2: Utilice barreras (como edificios) para aumentar el aislamiento.
≤ Solución 3: Reduzca la ganancia del repetidor mediante el conmutador DIP.
- 24 -
NOTA: Aparato destinado a la venta para operadores de telefonía o
para instaladores autorizados por los mismos.
Países en los que está permitido el uso de este equipo:
EC DECLARATION OF CONFORMITY
(CE Declaración de conformidad)
We,
Nosotros,
FALCON RADIO & A.S., S.L.
C/ Vallespir, 13.- Polígono Industrial Fontsanta
08970 – Sant Joan Despí- Barcelona (ESPAÑA). CIF: B-60565314
Declare under our sole responsibility that the product:
Declaramos bajo nuestra exclusiva responsabilidad la conformidad del producto:
Product:
Brand name:
Marca
Model:
GSM 900/WCDMA (3G) WIRELESS CELLULAR REPEATER
REPETIDOR TELEFONIA CELULAR GSM 900/WCDMA (3G)
SIGNAL LINK HUAPTEC
F15-GW
To which this declaration relates is in conformity with the requirements of the following directives:
Al que se refiere esta declaración, con las normas u otros documentos normativos:
EN 301 502 V8.1.2 (2001-07)
EN 60950-1 (2006) +A11 (2009)
EN 301 908 -1/11 V3.2.1 (2007-05)
EN 50385:2002
EN 301 489-8 V1.2.1 (2002-08)
EN 301 489-23 V1.3.1 (2007-08)
EN 301 489-1 V1.8.1 (2008-04)
the presumption of Conformity with the essential requirements regarding Council Directive 99/05/CE.
de acuerdo con las disposiciones de la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 marzo de
1999, transpuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de noviembre de 2000.
Sant Joan Despí- Barcelona (Spain), 2010 November 8.
Salvador Falcón Rovirosa, Manager
FALCON RADIO & A.S., S.L.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
