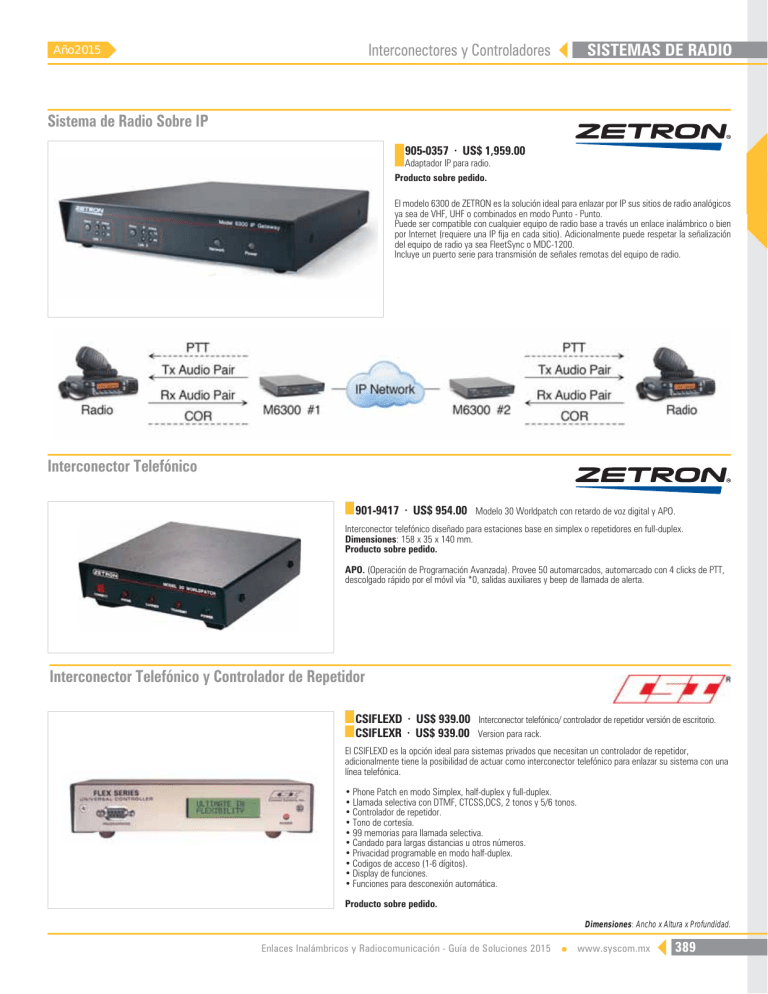

SISTEMAS DE RADIO
Interconectores y Controladores
Año2015
Sistema de Radio Sobre IP
905-0357 · US$ 1,959.00
Adaptador IP para radio.
Producto sobre pedido.
El modelo 6300 de ZETRON es la solución ideal para enlazar por IP sus sitios de radio analógicos
ya sea de VHF, UHF o combinados en modo Punto - Punto.
Puede ser compatible con cualquier equipo de radio base a través un enlace inalámbrico o bien
por Internet (requiere una IP fija en cada sitio). Adicionalmente puede respetar la señalización
del equipo de radio ya sea FleetSync o MDC-1200.
Incluye un puerto serie para transmisión de señales remotas del equipo de radio.
Interconector Telefónico
901-9417 · US$ 954.00 Modelo 30 Worldpatch con retardo de voz digital y APO.
Interconector telefónico diseñado para estaciones base en simplex o repetidores en full-duplex.
Dimensiones: 158 x 35 x 140 mm.
Producto sobre pedido.
APO. (Operación de Programación Avanzada). Provee 50 automarcados, automarcado con 4 clicks de PTT,
descolgado rápido por el móvil vía *0, salidas auxiliares y beep de llamada de alerta.
Interconector Telefónico y Controlador de Repetidor
CSIFLEXD · US$ 939.00 Interconector telefónico/ controlador de repetidor versión de escritorio.
CSIFLEXR · US$ 939.00 Version para rack.
El CSIFLEXD es la opción ideal para sistemas privados que necesitan un controlador de repetidor,
adicionalmente tiene la posibilidad de actuar como interconector telefónico para enlazar su sistema con una
línea telefónica.
• Phone Patch en modo Simplex, half-duplex y full-duplex.
• Llamada selectiva con DTMF, CTCSS,DCS, 2 tonos y 5/6 tonos.
• Controlador de repetidor.
• Tono de cortesía.
• 99 memorias para llamada selectiva.
• Candado para largas distancias u otros números.
• Privacidad programable en modo half-duplex.
• Codigos de acceso (1-6 dígitos).
• Display de funciones.
• Funciones para desconexión automática.
Producto sobre pedido.
Dimensiones: Ancho x Altura x Profundidad.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
389
SISTEMAS DE RADIO
Codificadores y Decodificadores de ANI
Año2015
Señalización DTMF
Radio Switch. Encienda y apague remotamente cualquier aparato eléctrico.
RSW-G
Dimensiones: 174 x 32 x 140 mm
NUEVO
Tarjeta Radio Switch de 5 Zonas
Programable vía aire por tonos DTMF, además cuenta con acuse de recibo!
RRSW-05 · US$ 194.00
Tarjeta decodificadora de 5 zonas con salidas de relevador internos para 500 W. Cuenta con acuse de recibo para indicar que la
tarjeta realizó la acción correcta de encendido o apagado de los equipos conectados. Es la forma más económica de controlar
remotamente algún motor, sirena, estrobo, alarma, puerta, barrera vehicular, calefacción, refrigeración, alumbrado, repetidor,
etc.
RSW7302-05 · US$ 769.00 Con radio VHF (TK-7302).
RSW8302-05 · US$ 769.00 Con radio UHF (TK-8302).
Radio switch de 5 zonas completo con radio móvil integrado, incluye transformador de pared Vca/cd, batería 7 Ah y conector
UHF Hembra de chasís para antena externa (no incluida).
RRSW-05
RSW3003-05 · US$ 599.00 con radio VHF (IC-F3003).
RSW4003-05 · US$ 599.00 con radio UHF (IC-F4003).
Radio switch de 5 zonas completo con radio portátil integrado, incluye transformador de pared Vca/cd y conector BNC Hembra
de chasís para antena externa (no incluida).
Tarjeta Radio Switch de 1 Zona
Sólo Requiere Teclado DTMF en su Radio !
Requiere radio con teclado DTMF (no incluido) para programación,
activación, desactivación y monitoreo (5 zonas).
RSW · US$ 112.00
RSWG · US$ 148.00 Tarjeta con gabinete metálico y puerto DB-15.
Tarjeta decodificadora con salida de relevador para 1 / 10 de H.P. Decodifica tonos DTMF y es programable por puentes.
Es la forma más económica de controlar por radio algún motor, aparato, puerta, barrera vehicular, calefacción, refrigeración,
alumbrado, repetidor, etc.
RSW
RSWRU · US$ 579.00 Con radio en UHF (IC-F4003).
RSWRV · US$ 569.00 Con radio en VHF (IC-F3003).
Radio Switch completo con radio receptor portátil integrado, incluye transformador de pared Vca/cd, conector BNC Hembra de
Chasís para antena externa (no incluida) y relevador interno para 500 W.
Conecte rápidamente el RSW-G a su radio con los siguientes cables:
IRR-15-S
· US$ 30.00 Para ICOM.
KRR-15-S
· US$ 30.00 Para KENWOOD series 60/ 62/ G/ 80.
MRR-15-S
· US$ 30.00 Para Motorola.
KRR-0015-S
· US$ 25.00 Para TK-7102 / 8102/ 7100/ 8100.
KRR-0015-SHD · US$ 25.00 Para TK-7302 / 8302.
GRR-15-S
· US$ 30.00 Para otros radios.
Dimensiones: Ancho x Altura x Profundidad.
390
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
SISTEMAS DE RADIO
Controladores de Repetidor
Año2015
Control para Repetidor - COR
Fabrique repetidores profesionales con 2 radios móviles.
RP-4 PLUS · US$ 126.00
Control para repetidor, incluye gabinete.
RP-4 PCB · US$ 99.00
Sólo tarjeta.
Dimensiones: 174 x 32 x 140 mm
•
•
•
•
RP-4 PLUS
Ajuste de tiempo de caída y tono de cortesía.
Gabinete de metal para prevenir interacciones con los radios.
Conector DB-15 hembra.
Tamaño pequeño.
Recomendamos los siguientes cables para conectar el RP-4 PLUS:
KRR-15D
· US$ 30.00 Arnés para radios KENWOOD Serie 60/62/G/80.
KRR00-15D
· US$ 30.00 Arnés para radios KENWOOD TK7102/8102/7100/8100.
KRR00-15DHD · US$ 30.00 Arnés para radios KENWOOD TK7302/8302.
GRR-15D
· US$ 30.00 Arnés para otras marcas.
RP-4PCB
Dimensiones: 100 x 110 x 40 mm
Controles “COR” EXPRESS
KTS00-10
KTS00-10HD
ITS-10U
Para KENWOOD
Para ICOM
Interfaz para fabricar repetidores en cuestión de minutos. Opera en forma bidireccional, y por su
tamaño es posible instalar repetidores en cualquier parte, incluso dentro de edificios.
ITS-10U
KTS00-10HD · US$ 60.00 Para TK7302 / 8302. Incluye conector de accesorios
KTS00-10
· US$ 69.00 Para TK7102 / 8102 / 7100 / 8100.
Incluye conector de accesorios.
KTS-10
· US$ 60.00 Para radios KENWOOD serie anterior (60/62/G/80).
Incluye conector de accesorios.
SMB-121D
Nota: Los repetidores fabricados con KTS-10, KTS00-10 o KTS00-10HD no pueden ser
utilizados como estación base.
ITS-10PLUS
ITS-10UA11
ITS-10UA13
· US$ 69.00 Interfaz para repetidor genérico con radios móviles ICOM
con ajuste de desviación interno (no incluye cable de conexión,
requiere arnés de interfaz ITS-10UA11 y/o ITS-10UA13).
· US$ 19.00 Bracket doble SYSCOM para montar 2 radios ICOM
ideal para repetidores vehiculares.
· US$ 62.00 Interfaz para fabricar repetidores con radios IC-F121S/ 221S
· US$ 25.00 Arnés de interfaz para radios IC-F320/ 420/ 121/ 121S/
221/ 221S.
· US$ 24.00 Arnés de interfaz para radios IC-F5013/ 6013/ 5021/ 6021.
Simplexor
ÚSELO EN LA MISMA FRECUENCIA !
Con estos repetidores ahorre el uso de una frecuencia.
Usted puede hacer que su radio repita un mensaje hablado de 20 segundos e instalar un
repetidor sencillo para situaciones de emergencia o para uso de rutina. Usted encontrará una
gran cantidad de aplicaciones.
ECHO R-100 · US$ 250.00
Simplexor de 20 segundos.
ECHO R-100-IC · US$ 250.00
Igual al anterior pero con interfaz para ICOM.
Dimensiones: 174 x 32 x 140 mm.
ECHO R-100
Recomendamos los siguientes cables para conectar el ECHO R-100:
IRR-15S
· US$ 30.00 Arnés para radios ICOM.
KRR-15S
· US$ 30.00 Arnés para radios KENWOOD 60/62/G/80.
KRR-00-15S
· US$ 25.00 Arnes / KENWOOD TK7102/8102/7100/8100.
KRR-00-15SHD · US$ 25.00 Arnés / KENWOOD TK7302/8302.
GRR-15S
· US$ 30.00 Arnés para otras marcas.
Dimensiones: Ancho x Altura x Profundidad.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
391
SISTEMAS DE RADIO
Controladores para Repetidores y Arneses
Año2015
Simplexor
El EDM-3 es un controlador para fabricar repetidores con un solo radio para operar en la
misma frecuencia y extender la cobertura de radiocomunicación.
EDM-3 · US$ 299.00
Simplexor / grabador de voz de 70 segundos.
• 70 segundos de grabación.
• Se pueden usar varios EDM-3 para lograr comunicación a grandes distancias utilizando una
sola frecuencia (enlaces).
• Bajo consumo de corriente (ideal para sistemas con energía solar).
Dimensiones: 154 x 38 x 108 mm.
IRR-15S
· US$ 30.00
KRR-15S
· US$ 30.00
KRR-00-15S · US$ 25.00
KRR-00-15SHD · US$ 25.00
GRR-15S
· US$ 30.00
Arnés SYSCOM para radios ICOM.
Arnés SYSCOM para radios KENWOOD 60 / 62 / G / 80.
Arnés SYSCOM / KENWOOD TK7102 / 8102 / 7100 / 8100.
Arnés SYSCOM / KENWOOD TK7302 / 8302.
Arnés SYSCOM para otras marcas.
Controlador para Repetidor con Capacidad de 2 Tonos
El REPEATERMAN hace de un transmisor y un receptor un gran repetidor con valiosas
características.
901-9241 · US$ 709.00
REPEATERMAN modelo 37.
• Identificador de Código Morse.
• Tono de cortesía.
• Programación remota por DTMF.
• Control por carrier o 2 tonos CTCSS.
• Ideal para 1 ó 2 grupos de trabajo.
• Programable en campo o remotamente por DTMF.
• Codificación a tono cruzado.
• Sólo 75 mAh de consumo a 12 Vcd.
Dimensiones: 159 x 36 x 140 mm.
SKRR-D
· US$ 30.00
SKRR-00D · US$ 35.00
SIRR-D
· US$ 35.00
Arnés para radios KENWOOD 60 / 62 / G / 80.
Arnés para radios KENWOOD, TK7102 / 8102 / 7100 / 8100.
Arnés para radios ICOM.
Tabla para Selección de Arneses
Equipo
ECHO R-100 / EDM3
Radio Switch / Alert
ARNESES
Radios KENWOOD
Radios KENWOOD
Móviles Series
Móviles Series
100 / 102
302
Repetidor TKR
720/820
750/850
Radios ICOM
Radios KENWOOD
Móviles Series
60/ 62/ G/ 80
IRR-15S
KRR-15S
KRR00-15S
KRR00-15SHD
GRR-15S
KRR-15D
KNXU
SKRR-S
KRR00-15D
KNXU-00
SKRR-00-S
KRR00-15DHD
GRR-15D
SKRR-ED
SKRR-00-ED
KRR00-15DHD
SIRRD (Sólo Tonos
Análogos)
SKRR-D
SKRR-00D
(SKRR-00ST)
SOPC617
SKRR
SKCT-39
Otra Marca
ITS-10UA13
ITS-10UA11
ITS-10U
RP4-Plus
NXU2
Zetron 5/19, CD-2-CAR, CS-900
EDM5
Repetidores Comunitarios
TP154 / 163, CS-800
Zetron: 37/ 37 MAX/ 38/
38 MAX/ 48 MAX/ 48 JR.
Conector de Accesorios
SKRR-90ST
SKR-50ST853
SKD-STCL2
SKRR-0050
SHDK-302
SHDK-NX700
SKRR-180GPSDC
392
·
·
·
·
·
·
·
US$ 15.00
US$ 19.00
US$ 29.00
US$ 40.00
US$ 49.00
US$ 59.00
US$ 38.00
INXU2
SIRRS
SIRRED (Sólo Tonos
Análogos)
SKRR-20-ED/
SKRR-50-ED
SKRR-20-D/
SKRR-50-D
Conector de accesorios para Serie 90 sin terminales.
Arnés SYSCOM para interconectar el controlador Smart Trunk ST-850 con repetidores TKR-750 / 850.
Arnés SYSCOM para interconectar la terminal móvil de datos KDS100 a teclados KENWOOD.
Arnés SYSCOM para enlace de repetidores TKR-750 / 850 con radios móviles KENWOOD series 100 / 102.
Arnés SYSCOM para adaptar diademas de portátiles KENWOOD (excepto serie 80/ 140/ 180/ NX-200), en móviles TK-7302/8302.
Arnés SYSCOM para adaptar diademas de portátiles KENWOOD (excepto serie 80/ 140/ 180/ NX-200), en móviles NX-700/ 800.
Arnés SYSCOM para antena GPS con DC para TK-7180/ 8180 y NX-700/ 800.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
Dimensiones: Ancho x Altura x Profundidad.
•
www.syscom.mx
Controladores Troncales y Panel de Tonos
Año2015
SISTEMAS DE RADIO
Controlador Troncal para Sistemas MPT-1327
MPT-1327
| 3 Años de Garantía
901-9636 · US$ 5,017.00
El protocolo MPT 1327 es ampliamente utilizado en Europa
y ahora ha ganado terreno en Latinoamérica.
Controlador trunking MPT-1327 (Mod. 807) monositio.
901-9605 · US$ 6,875.00 Para sistemas versión 3.XX
Controlador trunking MPT-1327 (Mod. 827) versión II.
Ahora podemos ofrecer el modelo 827 para aquellos concesionarios que prefieran usar el
estándar internacional MPT-1327 como protocolo trunking.
Cada repetidor requiere un modelo 827.
Todos los controladores están conectados por un cable BUS.
Como opción, una avanzada interconexión telefónica puede ser integrada dentro de cada
unidad.
MODELO 827
Para configuraciones por favor llamar al depto. de proyectos.
Podemos surtir radios KENWOOD, ICOM y TAIT.
Protocolo ideal para aplicaciones de área extendida (roaming).
950-0250
025-9339
950-9793
905-0163
M08
·
·
·
·
·
US$ 3,159.00
US$ 79.00
US$ 269.00
US$ 10,781.00
US$ 693.00
Interfaz telefónica.
Manual de operación e instalación (sistemas versión 3.XX) .
Cable PCM para BUS (2Mts.).
Interfaz mod. 844 para 4 puertos RS232 (p/ MPT1327).
Opción multisitio Zetron sólo para modelo 827.
Controladores para Sistemas Troncales LTR
3 Años de Garantía
El modelo 452 es un controlador LTR con función para despacho únicamente.
901-9570 · US$ 2,039.00
Modelo 452, controlador troncal LTR , configurable con sistemas de modelo 459.
•
•
•
•
•
BUS de datos compatible con E.F. Johnson / Uniden.
Validación de suscriptor y acumulación de tiempo.
Programable remotamente vía PC.
Funciones similares a las del modelo 459.
Permite programar y descargar información vía módem.
Pregunte por disponibilidad.
025-9450 · US$ 79.00
Manual de usuario.
Panel de Tonos Comunitario
El EDM5 es un panel de tonos compacto y eficiente el cual puede
codificar y decodificar 157 tonos CTCSS y DSC.
EDM-5 · US$ 454.00
Panel de tonos para repetidor comunitario.
•
•
•
•
Decodifica 51 códigos CTCSS y 106 códigos DCS.
Identificación CW del repetidor y para cada suscriptor.
Programación remota vía DTMF.
Monitor de activación por medio del puerto serial RS-232.
SIRR-ED
SKRR-ED
SKRR-00ED
SKRR-20ED
SKRR-50ED
KRR00-15DHD
·
·
·
·
·
·
US$ 35.00
US$ 59.00
US$ 49.00
US$ 49.00
US$ 50.00
US$ 30.00
Interfaz para móviles ICOM.
Interfaz para móviles KENWOOD Serie G/60/80.
Interfaz para móviles KENWOOD 7100/8100.
Interfaz para repetidores TKR-720/820.
Interfaz para repetidores TKR-750/850.
Interfaz para repetidores TK-7302/ 8302.
Dimensiones: Ancho x Altura x Profundidad.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
393
SISTEMAS DE RADIO
Paneles de Tonos
Año2015
Panel Comunitario de Alto Rendimiento
3 Años de Garantía
El modelo
d l 38 MAX viene
i
equipado
i d con un ddecodificador
difi d dde alto
lt ddesempeño
ñ “T
“Tone LLock”
k” dde 3 dB SINAD
SINAD.
Programación remota por DTMF, identificación automática por usuario e interfaz RS-232.
38 MAX (901-9344) · US$ 1,859.00
SYSCOM fabrica el arnés para conectar de inmediato a sus radios.
Ensamble sus sistemas rápida y profesionalmente.
Ver guía para selección de arneses SYSCOM en Pág. 392
Panel comunitario para repetidor, 50 CTCSS y 110 DCS, 12 Vcd, 100 mAh
Pregunte por disponibilidad
Paneles Comunitarios
3 Años de Garantía
Panel Comunitario con Interconector Telefónico
Panel Comunitario para 154 Grupos
48 JR (901-9456) · US$ 1,859.00
37 MAX (901-9486) · US$ 835.00
Panel comunitario con interconector telefónico
Panel comunitario para 154 usuarios
Cuando varios usuarios (o grupos de usuarios) requieren
compartir una misma línea telefónica.
El modelo 37 MAX es un controlador para repetidor comunitario de alta capacidad. Provee
servicio individual a 154 grupos a través de tonos CTCSS/ DCS.
El modelo 48JR permite a múltiples grupos de usuarios operar un repetidor en base a 154 tonos
CTCSS/DCS y establecer llamadas telefónicas usando códigos DTMF. También es posible recibir
llamadas selectivamente por tonos CTCSS/DCS.
La programación se realiza remotamente por radio o por teléfono.
Ideal para aquellas situaciones donde se requiere un mínimo costo y alta calidad.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Llamada de teléfono a móvil, móvil a teléfono y de móvil a móvil.
Modo de operación half o full-duplex.
Restricciones por usuario.
Decodificador de pulsos para marcado de líneas telefónicas de pulso.
10 números de marcado automático (memorias).
Eliminación de cola de squelch.
SKRR00-D · US$ 35.00 Interfaz para radios móviles KENWOOD
serie 7102/ 8102/ 7100/ 8100.
SKRRD
· US$ 30.00 Interfaz para radios móviles KENWOOD.
SIRRD
· US$ 35.00 Interfaz para radios móviles ICOM.
Programable vía aire utilizando un radio con DTMF.
Base de datos y validación para 154 usuarios.
Reservación de tonos y códigos vacantes.
Identificador de clave morse.
Decodificación con tecnología Tone Lock.
Codificador de tono cruzado y regenerador de CTCSS / DCS.
Tiempo de retención de transmisión y tono de cortesía por usuario.
Temporizador de transmisión.
Su tamaño compacto es ideal para repetidores construidos a base de radios móviles.
SKRR-D
SKRR00-D
SKRR50-D
SIRR-D
·
·
·
·
US$ 30.00
US$ 35.00
US$ 49.00
US$ 35.00
Interfaz para radios KENWOOD Series “G”/ 60/ 80.
Interfaz para radios KENWOOD TK-7100/ 8100.
Interfaz para repetidores KENWOOD TKR-750/ 850.
Interfaz para radios ICOM.
Pregunte por más opciones de arneses
Pregunte por más opciones de arneses
Dimensiones: Ancho x Altura x Profundidad.
394
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
Consolas de Despacho
Año2015
SISTEMAS DE RADIO
Controlador Configurable Vía Software
FLEXIIIA · US$ 799.00
Controlador LTR y Panel de Tonos
Controlador LTR y panel de tonos (compatible con FLEX IV).
•
•
•
•
Controlador LTR estándar.
Panel de tonos (CTCSS-DCS), 154 usuarios.
Compatible con FLEX IV.
Programable vía red (requiere interconectarse a FLEX IV).
Dimensiones: 482 x 44 x 190 mm.
Producto sobre pedido.
Consola de Despacho
Interconecte diferentes sistemas de radio; analógicos con
digitales, protocolos estándar con propietarios, líneas telefónicas,
radios aéreos, marinos, terrestres, celulares, etc.
Consola de control multicanal, disponible para montaje en bastidor de 19” o escritorio. Provee
al operador una manera eficiente de monitoreo y despacho en sistemas compuestos de hasta
12 canales de audio para radio. Combina la tecnología visual y auditiva simplificando lo complejo
del trabajo de supervisión y administración de sistemas multicanales.
Puede ser configurada de 2 a 12 canales de audio para radio y 2 líneas telefónicas con la adición
de tarjetas.
La 4010 con montaje de bastidor se puede equipar con un panel expansivo de 60 botones
(recomendada en más de 9 canales).También manejamos sistemas de 24 canales y operador
múltiple.
Modelo 4010
En la foto se muestran algunos accesorios
que son opcionales
901-9269 · US$ 8,639.00 Modelo 4010 (de escritorio).
901-9335 · US$ 8,639.00 Modelo 4010R (para montaje en bastidor “rack”).
Producto sobre pedido.
•
•
•
•
Varias flotillas.
Varios canales.
Un solo operador coordina eficientemente las operaciones.
Ahora con opción MDC1200.
• Consola para uso en oficinas o centros de comunicaciones.
• Maneja hasta 12 canales mezclando varios tipos de control: Remoto D.C., Remoto tono,
local, E&M.
• La unidad es totalmente programable en campo. Cualquier botón puede ser asignado a
cualquier función.
• Ajuste de volumen individual, silenciador y transmisión instantánea por canal.
• Selección simultánea, silenciador, alertas e intercomunicación de sitios.
• Codificador integrado con un simple botón de tonos para ruteo de canal y frecuencia
adecuado.
• Acoplamiento de canal a canal e interconexión telefónica.
• Las opciones de micrófono incluyen: cuello de ganso, escritorio, PTT a manos libres y
conexión para auricular.
• La interfaz auricular opcional teléfono/radio permite que un auricular común opere la radio
consola y el teléfono por separado.
• Decodificador/pantalla ANI opcional; muestra la unidad de identificación de la unidad en los
canales seleccionados o individuales.
Pregunte por Aplicaciones con Sistemas MATRA.
Para mayor información favor de llamar al depto. de proyectos.
950-0033 · US$ 331.00
Diadema de 4 hilos con cancelación de ruido para 4010
(desconexión rápida).
950-9715 · US$ 1,646.00 Tarjeta canal doble.
950-9719* · US$ 867.00
Tarjeta telefónica 1 línea.
950-9720 · US$ 1,741.00 Tarjeta telefónica doble.
950-0255* · US$ 985.00
Adaptador para sistemas de control remoto por tono.
950-9716• · US$ 497.00
Adaptador para canal con control remoto de DC.
950-9314 · US$ 449.00
Micrófono cuello de ganso para consola tipo escritorio.
950-9315 · US$ 292.00
Micrófono tipo auricular con gancho.
950-9102 · US$ 174.00
Interruptor de pie para PTT.
950-0031 · US$ 299.00
Diadema de 4 hilos con desconexión rápida.
950-9709 · US$ 985.00
Decodificadora ANI, FSK.
*Equipo mínimo necesario para configuración básica.
•1 por sistema.
950-9327*
950-0962
709-7313
950-9351
950-9199
709-0021*
802-0092
025-9226*
025-9227*
025-9229*
901-9224 •
·
·
·
·
·
·
·
·
·
·
·
US$ 292.00
US$ 339.00
US$ 95.00
US$ 103.00
US$ 1,205.00
US$ 94.00
US$ 276.00
US$ 79.00
US$ 79.00
US$ 79.00
US$ 3,466.00
Caja de conexión para diadema.
Sistema de programación de consola.
Cable para conexión en paralelo.
Bloque de conexiones tipo telefónico.
Bloque de conexiones tipo telefónico protegido.
Cable 25 pares 10’ longitud, con conector.
Fuente de poder.
Manual del operador.
Manual de instalación.
Manual de programación.
Expansor de consola modelo 4115.
• Recomendado en configuraciones mayores a 9 canales.
Dimensiones: Ancho x Altura x Profundidad.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
395
SISTEMAS DE RADIO
Consolas de Despacho
Año2015
Sistema de Despacho IP / Max Dispatch
MAXD · Llámenos.
Producto sobre pedido.
El sistema MAX D de Zetron es un sistema de consola de telecomunicaciones basado en IP
de punto a punto, diseñado para aplicaciones de despacho de misión crítica donde se requiere
tener el control sobre los sistemas de radiocomunicación de cualquier marca o frecuencia,
además de su compatibildiad para agregar líneas telefónicas sobre el mismo.
MAX D utiliza lo último en protocolos IP basados en estándares y las mejores prácticas de
informática, por lo que ofrece los más altos niveles de interoperabilidad, escalabilidad y facilidad
de uso. Está diseñada para optimizar y simplificar las funciones del operador de la consola
ayudándole a enfocarse en el incidente o la tarea a mano, reducir tiempos de respuesta y
prevenir errores.
Dentro de sus múltiples características destacan las siguientes:
• Enlace por IP con hasta 500 canales de radio convencionales o troncalizados y 50
posiciones de despacho.
• Llamadas de grupo, individuales y de emergencia, entre otras.
• Función de Patch y conferencias entre múltiples recursos del sistema. (Radio a radio, radio
a teléfono, etc.)
• Grabación de audio IP o analógico.
• Redundancia, que asegura que ningún punto único de falla en la infraestructura de red
tenga efecto en la operación del MAX Dispatch en todos los puntos finales de la red.
• Software configurable por el usuario, con capacidad de anexar solo las funciones deseadas.
• Control de entradas y salidas para relevador que pueden ser utilizados para monitorear
alarmas y controlar dispositivos en el sitio tales como generadores de emergencia.
Pantalla típica de MAX Dispatch
El software de MAX Dispatch tiene la capacidad de mostrar selectivamente al operador de la
consola la información más pertinente a una actividad o tarea. Esto ayuda a que el operador
se enfoque mejor en el incidente o tarea inmediata para responder efectiva y eficientemente
a los incidentes.
Elementos Clave del Sistema MaxDispatch
El sistema de despacho MAX-D se conforma de 4 elementos clave
que trabajan en conjunto sobre una red IP: MAX Radio Gateway,
MAX Central, Consola MAX y Media Dock
MAX Central
Plataforma central para el manejo
de los elementos del sistema
e interfase a dispositivos de
otros proveedores (Gateway de
telefonía, grabadores de Voz IP y
dispositivos auxiliares I/O).
Consola MAX con Media Dock.
Interfase para el despachador y punto de control de
audio para la consola.
Cada consola consiste de una PC basada en Windows
con la aplicación de MAX Dispatch instalada.
MAX Radio Gateway
Punto de interfase entre una amplia gama de
estaciones bases, radios móviles, controles
auxiliares y el resto del sistema. Cada MAX Radio
Gateway soporta hasta 2 conexiones de radio.
Dimensiones: Ancho x Altura x Profundidad.
396
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
Consolas de Despacho
Año2015
SISTEMAS DE RADIO
MAX Dispatch soporta múltiples configuraciones para cumplir con gran variedad de necesidades, puede ser configurado para un solo sitio LAN
o puede ser extendido a otros sitios esparcidos geográficamente a través de una red WAN
Consolas
Sistema Convencional
MAX Radio Gateway
Sitio Remoto B
Sistema Troncalizado
MAX Radio Gateway Digital
Router
MAX Radio Gateway
Router
WAN
Sitio Remoto C
Router
MAX Radio Gateway
Dispositivos Auxiliares I/O
MAX Central
LAN
Grabador de Audio
Consola Remota
Router
Líneas Telefónicas
Consola Remota
LAN
Sitio A
Interfaces de radio soportadas
•
•
•
•
•
•
•
•
•
Control local (PTT/COR) por 2 o cuatro hilos, y por control remoto por tonos (TIA102, BAHA Sección 7).
Radios móviles Kenwood TK-x180, TK-5x10, NX700/800/900 analógicos, P25 convencional, trunking y NEXEDGE.
Conexión directa por IP al sistema digital de trunking NEXEDGE.
Radios móviles Motorola APX7500 (móvil O5), XTL 5000 (móvil O5) convencional y trunking.
Motorola Quantar con DIU-3000 permitiendo P25 Convencional.
Radios móviles Harris M7300 analógico convencional, EDACS y P25 trunking y convencional, smartnet/ SMARTZONE
Sprint Direct Connect: Kyocera Phone/cradle, AdvanceBridge.
DMR Tier III to Tait DMR.
Pregunte por modelos adicionales.
Para mayor información favor de llamar al depto. de ingeniería.
Dimensiones: Ancho x Altura x Profundidad.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
397
SISTEMAS DE RADIO
Consolas de Despacho
Año2015
Software para Despacho IP
El Software puede manejar hasta 150 canales.
C-Soft es una aplicación para Windows que habilita una PC con tarjeta de sonido Full-Duplex y
una conexión de red en una consola de despacho.
Es configurable por usuario utilizando el programa CSoftDesigner. El operador puede crear una
pantalla personalizada con los elementos requeridos.
Si alguna función no es requerida, puede dejarse fuera del plano de la pantalla. Una vez que
se ha creado el diseño, se genera un archivo que es leído por el programa CSoftRuntime, el cual
lleva a cabo la comunicación IP con los radios conectados.
No incluye PC
C-Soft 6USB
Software de Despacho para 6 canales con centinela para puerto USB.
C-Soft 12USB
Software de Despacho para 12 canales con centinela para puerto USB.
CSDU-1
Posición de despachador integrada. Incluye software C-Soft, PC, monitor, teclado y mouse.
Producto sobre pedido. Llámenos.
Accesorios del Software:
HB3-PLUS
Caja adaptadora para diadema, micrófono de escritorio y PTT Footswitch
(compatible con el Software C-Soft).
6513-C
Micrófono direccional tipo escritorio ”Close Talk”.
FS-1
Interruptor de Pie para PTT.
302-068-000 Switch de PTT para diadema DH3000/3700.
DISH-2
Diadema para despachador (estéreo).
DH-3000
Diadema con reducción de ruido, uso rudo y monoaural.
DH-3200
Diadema estéreo con reducción de ruido.
DISH-1
Diadema para Despachador (Monoaural).
*Pregunte por nuestras opciones para más canales.
Sistemas de Despacho IP
Nexus IP 12 (302-052-012) · Llámenos
Posición de despachador, con C-SOFT (software para despacho) de 12 líneas, consola básica*.
Producto sobre pedido
•
•
•
•
Opera en plataforma IP, fácil de instalar y expandible para cualquier aplicación.
Incluye software C-SOFT y una PC para usar como consola de despacho.
Agregue a su elección monitores LCD de 17” o 19”, touchscreen o estándar.
También cuenta con adaptadores para instalar diademas o micrófonos.
Consola básica*, incluye: PC, teclado, mouse, monitor LCD 17”, HB-3Plus, C-SOFT instalado,
bocinas para PC y diadema de despacho.
Pregunte por nuestras opciones para más líneas de despacho.
Grabadora de Red
NR-12LINE V-2 · Llámenos
Software de grabación de audio para 12 canales de alta definición, con CPU Dell tipo servidor para montaje en rack de 19”
Producto sobre pedido
La grabadora de red TELEX permite monitorear y almacenar audio para cualquier canal, en tiempo real. Además, almacena
información detallada para cada llamada y evento en una base de datos SQL para fácil y rápida recuperación. Esto incluye:
•
•
•
•
•
Direcciones IP fuente.
Cambios de canal.
Creación de enlaces y rompimientos.
Inicio y fin de modo de supervisión.
Decodificación de PTT ID en FleetSync y MDC-1200.
•
•
•
•
Hora, fecha y duración de la llamada.
Número de canal.
Estado de escaneo.
Relevador NEO-I/O y entrada de registro.
Usando la grabadora de red TELEX usted puede accesar a una extensa cantidad de información de llamadas y realizar
búsquedas con un alto nivel de especificación.
Pregunte por nuestras opciones para más canales.
Incluye PC
Dimensiones: Ancho x Altura x Profundidad.
398
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
SISTEMAS DE RADIO
Panel e Interfaces Telefónicos IP
Año2015
Panel Adaptador IP
Los adaptadores de red remotos IP-223/ IP224 controlan vía remota hasta 2 estaciones de
radio. Pueden ser utilizados en conjunto con todas las consolas y software basados en TELEX.
Proveen compatibilidad con los nuevos estándares de frecuencias de radio y permiten:
•
•
•
•
•
•
Convertir equipo de despacho actual a IP.
Ampliar el alcance y la capacidad de su infraestructura de comunicación.
Controlar todas las funciones del radio.
Hacer interfaz con dispositivos telefónicos, celulares, satelitales y NEXTEL.
Transmitir audio y controlar información vía Ethernet.
Enlazar varios adaptadores por su diseño modular flexible.
Se interconectan a los radios a través de una conexión de red asignando una dirección IP
(incluyendo conexiones inalámbricas). Su programación se realiza con cualquier navegador de
internet.
Opciones y accesorios:
ANI-FLTSYNC-IP223 Actualización vía software para decodificar FleetSync.
ANI-MDC-IP223
Actualización vía software para decodificar MDC-1200.
IP223-CAB150/180 Arnés de conexión al IP-223 para radio KENWOOD serie 180 / 150.
IP223-CAB90
Arnés de conexión al IP-223 para radio KENWOOD serie 90.
IP-223 · Llámenos
Panel adaptador IP
Producto sobre pedido
Sistema de Despacho de Radio - Posibilidades
Nextel
Radio
Digital
Radio
Analógico
IP-224
Movitalk
Telefonía
Fija / Móvil
IP-224
Telefonía IP
VOIP / SIP
IP-224
Ethernet / LAN / WAN / Internet
IP-224 · Llámenos
Panel adaptador IP Compatible Series NEXEDGE
Producto sobre pedido
Grabador
de Audio
Caja de Interfaz Telefónica
Posición de
Despacho
Software C-Soft
Caja de Interfaz para NEXTEL
NI-223 PLUS · Llámenos
TDI · Llámenos
Caja de interfaz telefónica con audio mejorado
Producto sobre pedido
Interfaz Telefónica NEXTEL (1 línea)
Producto sobre pedido
Tenga acceso directo a líneas telefónicas desde un sistema de despacho de radio TELEX basado
en IP. Esta innovadora tecnología permite al operador realizar y recibir llamadas telefónicas
desde su consola sin el eco de la red.
Ahora los operadores pueden controlar y hacer llamadas directamente con teléfonos NEXTEL.
Beneficios:
• Permite enlazar llamadas de radio y telefónicas.
• Permite compartir una línea telefónica entre varias consolas de red IP.
• Proporciona la información de ID en la pantalla de la consola.
El NI-223 PLUS brinda la capacidad de controlar remotamente las funciones de los teléfonos
NEXTEL de la clase FALCON, algo parecido a lo que se puede hacer con los radios móviles.
Los usuarios tendrán la capacidad de cambiar de grupos, iniciar y terminar llamadas, así como
comunicarse directamente con el usuario del teléfono. Estas funciones estarán disponibles para
todos los operadores en la red.
Provee alimentación al teléfono NEXTEL y envía la información de ID de llamada de regreso a la
consola dando al operador acceso a información de rastreo.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
399
Mini-Consolas
SISTEMAS DE RADIO
Año2015
Mini Consola de 6 Canales para Interoperabilidad Móvil
Interoperabilidad
Integre su propio centro de mando
iOPT Com-Tac2 · Llámenos
NUEVO
Pregunte por tiempo de entrega y precio
iOPT Com-Tac2 es la solución de interoperabilidad móvil para casos de emergencia o integración
de dependencias.
La mini consola Comm-Tac2 es una solución de interoperabilidad móvil para cualquier persona.
Puede crear de forma rápida grupos de conversación en cualquier momento y con radios
móviles en diferentes bandas de frecuencias.
Ideal para uso en vehículos de emergencia que tienen múltiples radios instalados.
Incluye micrófono para hacer un punto de despacho sencillo. Puede ser usado con una
combinación de micrófono y auriculares. Ideal para su uso como centro de mando inmediato,
en el lugar del siniestro o emergencia. Puede conectar un sistema troncal a uno convencional
y viceversa.
COMM-TAC2
Dimensiones: 180.34 x 36.83 x 152.4 mm
Peso: 0.41 kg.
Botón de encendido /
volumen
Botón de
grupo
LED de
grupo
Puerto de
Programación / Micrófono
Sensor de
Luz
Vista Frontal
Puertos para Radios
RJ-45
Block de Terminales
Bocina / Alimentación
Características
• Puede conectar hasta 6 radios.
• 3 grupos de trabajo simultáneo.
• Conexión inmediata en la oficina o en el lugar del siniestro.
• Conexión de radios móviles análogos y digitales.
• Retardo de audio digital ajustable.
• Configuración por software.
• LEDs con intensidad automática.
• Diseño robusto.
Reagrupamiento dinámico, interconecte dinámicamente sus grupos de trabajo cuando usted
lo requiera.
Vista Posterior
Mini Consola de 4 Canales para Interoperabilidad Móvil
710-013-001 · Llámenos
Mini consola para interoperabilidad móvil
Pregunte por disponibilidad y precio.
Interconecte hasta 4 Sistemas !
COMM-TAC
Dimensiones: 182 x 60 x 180 mm
La mini consola Comm-Tac de TRIDENT ofrece la solución ideal para unidades móviles y/o
estaciones base que requieran interconexión de radios en diferentes bandas o protocolos
de trabajo y garantizar interoperabilidad en todo momento, especialmente en situaciones de
emergencia.
•
•
•
•
•
•
•
•
Conexión para radios móviles.
Retardo de audio digital ajustable.
2 grupos de trabajo simultáneos.
Fácil montaje en tableros o áreas reducidas.
Memoria de selección para fallo de energía.
Construcción ruda para condiciones extremas.
Fácil operación.
Aplicación disponible para base con fuente externa de 12 Vcd (RS4A o SEC6).
Pregunte por arneses disponibles.
Vista posterior
Dimensiones: Ancho x Altura x Profundidad.
400
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
Consolas Remotas
Año2015
Ideales para empresas, industrias, hospitales,
aeropuertos, ferrocarriles, estaciones de policía,
centrales de bomberos y muchas más.
SISTEMAS DE RADIO
Controle su radio o repetidor desde uno o varios
puntos remotos del edificio o localidad
Consola Remota Local ILD-1000
ILD-1000 · US$ 484.00
Diagrama de aplicación para varias consolas.
Panel adaptador IP
Se conecta directamente al radio.
Especificaciones:
• Monitor.
• Intercomunicador.
• Múltiples consolas en paralelo (Requiere XLD-0001A).
• Altavoz.
• Nivel de transmisión y sensibilidad ajustable.
• Capacidad full-duplex.
• Micrófono y bocina interconstruidos.
• Distancia de cableado: 350 m.
• Alimentación: 10.5 - 16 Vcd, 400 mA máx.
• Temperatura: -35 a 70 ºC.
Dimensiones:
193 x 119 x 160 mm.
Peso: 1.8 kg.
Consola Remota de Tonos ITR-1000
00
Adaptador Remoto de Tonos ITA-2000
ITA-2000 · US$ 764.00
ITR-1000 · US$ 754.00
Requiere ITA-2000 para su conexión al radio
Especificaciones:
• Control de 3 ó 4 frecuencias.
• Compresión de línea en RX y TX.
• Nivel de salida de audio: -15 dB a +15dB.
• 16 tonos estándar EIA.
• Tono de guardia: 2175 Hz.
• F1-F4: 550 - 1950 Hz.
• Monitor.
• Intercomunicador.
• Múltiples consolas de tonos en paralelo (requiere XLD-0001A).
• Nivel de transmisión y sensibilidad ajustable.
• Micrófono y bocina interconstruidos.
• Distancia de cableado: limitada por el sistema.
• Alimentación: 10.5 - 16 Vcd, 0.5 A máx.
• Temperatura: -35 a 70 ºC.
Dimensiones:
193 x 119 x 226 mm.
Peso: 1.08 kg.
Dimensiones:
178 x 38 x 160 mm.
Peso: 1.81 kg.
Para el cambio de canal y la función de scan el radio debe contar con estas
funciones en su puerto de accesorios.
Consola Remota CD IDR-1000
Adaptador Remoto de CD IDA-1000
IDR-1000 · US$ 749.00
IDA-1000 · US$ 629.00
Requiere IDA-1000 para su conexión al radio
Especificaciones:
• Control de 4 frecuencias.
• Compresión de línea en RX y TX.
• 56 corrientes CD programables.
• Indicador de transmisión.
• Monitor.
• Intercomunicador.
• Múltiples consolas en paralelo (requiere XLD-0001A).
• Nivel de transmisión y sensibilidad ajustable.
• Micrófono y bocina interconstruidos.
• Altavoz.
• Distancia de cableado: limitada por el sistema.
• Alimentación: 10.5 - 16 Vcd, 400 mA máx.
• Temperatura: -35 a 70 ºC.
Especificaciones:
• Decodificación de tonos estándar EIA.
• Tonos de cortesía.
• Tono de guardia: 2175 Hz.
• Control de supervisor.
• Control de Scan hasta 15 frecuencias.
• Puerto de accesorios.
• Múltiples consolas de tonos en paralelo. (Requiere XLD-0001A).
• Nivel de transmisión y sensibilidad ajustable.
• Capacidad Full-Duplex.
• Niveles de audio automáticos.
• 2 ó 4 hilos.
• Alimentación: 10.5 - 16 Vcd, 100 mA máx. Fuente incluida.
• Temperatura: -35 a 70 ºC.
Dimensiones:
193 x 119 x 226 mm.
Peso: 1.08 kg.
Especificaciones:
• Control de 2 frecuencias.
• Puerto de accesorios.
• Conexión de línea telefónica.
• Monitor.
• Intercomunicador.
• Múltiples consolas en paralelo (requiere XLD-0001A).
• Nivel de transmisión y sensibilidad ajustable.
• Capacidad Full-Duplex.
• Alimentación: 10.5 - 16 Vcd, 300 mA máx.
• Temperatura: -30 a 70 ºC.
Dimensiones:
178 x 34 x 135 mm.
Peso: 1.81 kg.
Para el cambio de canal y la función de scan el radio debe contar con estas
funciones en su puerto de accesorios.
Pregunte por tiempo de entrega
Accesorios
XLD-0001A* · US$ 674.00
XAAB-002A* · US$ 884.00
XFS-002A*
· US$ 339.00
XGM-003A*
· US$ 619.00
XDM-004A
· US$ 134.00
*Pregunte por tiempo de entrega
Adaptador de consolas en paralelo para (IDR-1000, ILD-1000, ITR-1000).
Caja de accesorios de audio para: diademas, micrófonos de escritorio y cuello de ganso.
Interruptor de doble pedal con PTT (requiere caja de accesorios XAAB-002A).
Micrófono cuello de ganso (requiere caja de accesorios XAAB-002A).
Micrófono de pedestal para IDR-1000A.
Dimensiones: Ancho x Altura x Profundidad.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
401
SISTEMAS DE RADIO
Extensiones Remotas
Año2015
Ideales para empresas, industrias, hospitales,
aeropuertos, ferrocarriles, estaciones de policía,
centrales de bomberos y muchas más.
Controle su radio o repetidor desde uno o varios
puntos remotos del edificio o localidad
Consola Remota Local
Consola remota local estilo teléfono que se conecta directamente para controlar una estación
base o repetidor a una distancia de 300 m.
Especificaciones:
• Control de 1 canal.
• Soporta 25 consolas en paralelo.
• LED indicador de transmisión en paralelo.
• Control de volumen.
• Salida de modulación ajustable.
• Salida de audio: 1 W, para bocina de 8 Ω.
• Monitor.
• Intercomunicador (opcional).
• Distancia de cableado máx: 300 m.
• Alimentación: 12 - 16 Vcd, 175 mA.
LE-10
· US$ 379.00
LE-10/2F · US$ 413.00 Con switch seleccionador de canal.
Dimensiones: 229 x 102 x 178 mm. / Peso: 1.36 kg.
Consola Remota y Panel Terminal de Tonos
TR-10 · US$ 653.00
TTP-1 · US$ 613.00
Requiere TTP1 para su conexión al radio
TR-10
TTP-1
Pregunte por tiempo de entrega
Especificaciones:
• LED indicador de transmisión en paralelo.
• Control de volumen.
• Formato de tonos estándar EIA.
• Tono de guardia: 2175 Hz.
• Monitor: 2050 Hz.
• Tonos de funciones 1850/1950 Hz.
• Compresión de audio en RX y TX.
• Salida de audio: 2 W, para bocina de 8 Ω.
• Monitor.
• Intercomunicador.
• Nivel de entrada de línea: -20 dBm mínimo (ajustable).
• Nivel de salida de línea: +15 dBm máximo (ajustable).
• Impedancia de línea: 600 Ω.
• Distancia de cableado: limitada por el sistema.
• Alimentación: 12 - 16 Vcd, 600 mA.
Especificaciones:
• Detección de tonos EIA.
• LEDs indicadores de estatus.
• Nivel de entrada de línea: - 5 dBm a + 5 dBm.
• Nivel de salida de línea: 7 dBm máximo.
• Monitor.
• Impedancia: 600 Ω.
• Alimentación: 12 - 16 Vcd, 150 mA.
Tonos de Control:
• Tono de guardia: 2175 Hz.
• Monitor: 2050 Hz.
• F1 Transmisión: 1950 Hz.
• F2 Transmisión: 1850 Hz (TTP-2).
Dimensiones: 76 x 32 x 139 mm / Peso: 0.72 kg.
Dimensiones: 229 x 102 x 178 mm / Peso: 2.27 kg.
Consola Remota y Panel Terminal de CD
DR-10 · US$ 489.99
DTP-1 · US$ 229.00
DTP-3* · US$ 339.00
Requiere DTP1 para su conexión al radio.
DR-10/2F · US$ 525.00
Con switch seleccionador de canal, requiere DTP3.
DR-10
DTP-1
Sólo dos frecuencias y monitor para DR10/2F.
*Pregunte por tiempo de entrega
Especificaciones:
• Control de volumen.
• Compresión de audio en RX y TX.
• Salida de audio: 2 W, para bocina de 8 Ω.
• Monitor.
• Intercomunicador (opcional).
• Nivel de entrada de línea: -20 dBm mínimo (ajustable).
• Nivel de salida de línea: +15 dBm máximo (ajustable).
• Impedancia de línea: 600 Ω.
• Distancia de cableado: limitada por el sistema.
• Alimentación: 12 - 16 Vcd, 600 mA.
Especificaciones:
• Formato estándar EIA.
• LED indicador de detección de corriente.
• LED indicador de polaridad.
• Control de corrientes por medio de dipswitch.
• Nivel de entrada en RX: 88 mvrms - 880 mvrms.
• Impedancia: 600 Ω.
• Conexiones: - RJ11 para línea telefónica.
- Terminal de tornillos para conexión al radio.
• Alimentación: 11 - 16 Vcd, 35 mA.
Dimensiones: 229 x 102 x 178 mm / Peso: 2.27 kg.
Dimensiones: 127 x 25 x 102 mm / Peso: 450 g.
Accesorios:
234-000-5013 · US$ 75.00 Micrófono (handset)
para DR10.
Dimensiones: Ancho x Altura x Profundidad.
402
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
SISTEMAS DE RADIO
Grabadoras Digitales de Voz
Año2015
Grabadora de Conversaciones Telefónicas y Radio
La Versión TEN-4 de la familia Voice-XP fue diseñada para cubrir la necesidad de grabación de voz en Centrales de Emergencia o empresas que deseen controlar sus llamadas de radio y teléfono.
Permite reproducción en línea de las llamadas ocurridas en el transcurso de 3 meses.
Expandible de 4 hasta 144 canales por equipo y 3 DVD por unidad (modelo tipo rack). Grabación de canales analógicos y digitales en el mismo gabinete.
•
•
•
•
•
•
•
•
•
Archivo: directo en un disco duro hasta de 500 GB, disco externo o USB.
Base de datos: indexación técnica, estilo internet, no hay base datos a dañar.
Interface de grabación: analógica, digital, VoIP o E1.
Activación de grabación: admisión de voz, detección de voltaje, detección de; descolgando;
digital: D-Channel.
Captura de pantalla: captura-reproducción de pantalla sincronizada con el agente
recibiendo las llamadas.
Reproducción multicanal: ilimitado número de llamadas y reproducciones con playback.
Exportación: en formatos Mp3, WAV en CD/DVD/USB.
Búsqueda inteligente: las grabaciones se filtran y exponen cuando se introduce campo de
búsqueda.
Búsqueda lineal: con punto y clic, por palabra, número que llamo, día, fecha y nombre del
canal.
TEN48UPT048 / XXA* Modelo analógico
TEN48UPT048 / XXD* Modelo digital
*XX = Número de canales a grabar.
• Lista selectiva de reproducción: permite grabación/reproducción sólo con autorización del
usuario.
• Sistema operativo: Windows 7 de 64 Bits o sistemas operativos Windows Server de 64
Bits.
• Configuración del sistema: 1) PC, Rack con Chasís -2) tarjeta de audio y software con
servidor local (para punto 2 precisa capacidad técnica y entrenamiento de fábrica).
• Servicio y garantía de stancil: 1) Sistema de vigilancia synergy”-sólo para grabadoras con
Chasís-2) Helpdesk en VIVO para respuesta inmediata o reportes del sistema.
Compatibilidad con las Mayores Marcas de Conmutadores Telefónicos Analógicos y Digitales:
Avaya Definity, Nec, Nortel (Meridian/Norstar),
Siemens (HICOM), Ericson, Inter-tel, Aspect y Otros.
Producto sobre pedido.
PARA PRECIOS Y CONFIGURACIONES LLAMAR AL DEPARTAMENTO DE INGENIERÍA.
Ideales para Mercados Financieros,
Centrales de Emergencia y Aeropuertos.
Aplicación para grabar conversaciones en extensiones telefónicas y radio
Aplicación para grabar conversaciones en troncales telefónicas y radio
Modelo Torre de 4 a 48 canales
Versión para rack disponible
Dimensiones: Ancho x Altura x Profundidad.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
403
SISTEMAS DE RADIO
Grabadoras de Voz
Año2015
Grabadora con Ambiente Gráfico en Reproducción de Voz
NUEVO
•
•
•
•
•
•
Grabación de Telefonía Analógica, Digital y Voz sobre IP.
Algoritmo de Última Generación para Análisis de Voz.
Grabación de Pantallas bajo Múltiples Criterios.
Grabación de emails, Chats y Navegación de Internet.
Grabación de Video en Tiempo Real.
Evaluación de Agentes y Reportes Estadísticos.
La línea TEAC LogAgent LA-8000 representa la tecnología más avanzada existente en el
mercado para la grabación de comunicaciones unificadas.
• Grabación de telefonía analógica, digital, troncales E1/T1 y voz sobre IP.
• Múltiples criterios para la activación de la grabación incluyendo: niveles de voz (Vox),
grabación continua, descolgado de auricular, inicio de sesión, por combinación de teclas del
teléfono, por alarmas y luces indicadoras, por umbral de señal.
• Soporte para protocolos IP CISCO “Skinny”, Avaya/Nortel H.323, Mitel, Alcatel, 3com,
Siemens y SIP 2.0. entre otros.
• Captura de pantallas bajo múltiples criterios.
• Grabación de email y chats incluyendo servidores de Microsoft Exchange, HTTP y POP3.
• Análisis de voz por fonemas con búsqueda avanzada de palabras y detección de emociones.
• Función de búsqueda en un solo toque que permite al teclear una palabra buscar todo lo
relacionado con la misma, incluyendo grabaciones de voz, emails, pantallas de Internet, etc.
• Manejo de múltiples bases de datos.
Producto sobre pedido
Contacte al Departamento de Ingeniería.
El sistema incluye:
• Servidor industrial con montaje a rack (3U o 4U).
• Fuente de alimentación redundante.
• Motherboard Intel con procesador Dual Core o Dual Quad Core según configuración de
servidor seleccionada.
• Sistema operativo del servidor LA-8000: Windows 2008 Server.
• Las terminales de usuario pueden operar en cualquier sistema operativo Windows o Mac.
• Navegadores compatibles: Internet Explorer, Firefox, Google Chrome, Safari, Opera.
• Arreglo de discos duros en espejo tipo RAID I o RAID V configurables de 500 GB a 2 TB.
• Tarjeta de red TCP/IP 10/100/1000 Mbps.
• Incluye monitor, mouse, teclado y kit multimedia.
Grabadora de 1 Canal Analógico con Administración en Red
NUEVO
VP101N · US$ 1,260.00
Características:
• Grabación de un canal telefónico analógico o un canal de audio por medio de su entrada
directa para micrófono.
• Grabación en formato WAV.
• Gran capacidad de almacenamiento (2 a 32 GB).
• Administración en red.
• Acceso instantáneo a la las grabaciones.
• Diseño compacto.
• Integración de hasta 24 módulos en un sistema.
• Compatible con Windows XP, Vista y Win7.
• Conexión en paralelo a la extensión telefónica / troncal o en serie con el auricular del
teléfono (permite grabar teléfonos digitales e IP).
• Grabación activada por voz (VOX), externa y por comandos.
• Clasificación de grabaciones por fecha, hora, duración, nombre de agente y notas del
usuario.
Dimensiones: Ancho x Altura x Profundidad.
404
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
Datos por Radio
Año2015
SISTEMAS DE RADIO
Radio para Transmisión de Datos
902 - 928 MHz
| 1 W | 2.4 GHz
NL-900 · US$ 354.00
Radio para transmisión de datos, 1 W de potencia. Comunicación de 1 a 115.2 kbps.
NL-2400 · US$ 379.00
Similar al NL900 pero en 2.4 GHz y con 200 mW de potencia.
• Ideal para aplicaciones móviles o fijas. Debido a que utiliza modulación de salto de
frecuencia (FHSS), los datos se pueden enviar de forma confiable hasta distancias de 40 km
(con antena externa).
• Transmite alrededor de esquinas, a través de paredes o cualquier obstrucción.
• Comunicaciones hasta 115.2 kbps.
• Interfaz RS-232, RS-485 o RS-422.
Dimensiones: 121 x 30 x 70 mm.
Intercomunicador Inalámbrico
Comunicador inalámbrico fijo vía radio. Resistente
caja de fibra de vidrio y placa frontal de acero
inoxidable, provee comunicación entre personal
equipado con radio o visitantes.
Dimensiones:
240 x 292 x 101 mm
Peso: 4.3 kg con baterías
Pregunte por tiempo de entrega
Características:
• Botón PTT antivandalismo.
• Rejilla protectora para bocina y micrófono.
• Antena interna.
• Relevador Interconstruido para control externo.
• Opera con 6 baterías alcalinas tamaño “D” (no incluidas).
• Conector de terminales de tornillo interno para alimentación de 12 Vcd externo.
Potencia de salida:
Consumo en espera:
Consumo en recepción:
Consumo en transmisión:
Alimentación externa:
RQX-156-XT
RQX-157-XT
RQX-456-XT
RQX-457-XT
RPT-PCPK
RQX-XTMK
RSS-100
·
·
·
·
·
·
·
US$ 1,399.00
US$ 1,539.00
US$ 1,399.00
US$ 1,539.00
US$ 255.00
US$ 69.00
US$ 1,199.00
VHF
1.0 W Máx @ 13 Vcd
85 mA (25 mA dormido)
230 mA
550 mA @ 1 W
12 Vcd
UHF
2.0 W Máx @ 13 Vcd
75 mA (25 mA dormido)
250 mA
475 mA @ 2 W / 375 mA @ 1 W
12 Vcd
Intercomunicador para 150-165 MHz.
Intercomunicador para 150-165 MHz, con almacenamiento de voz.
Intercomunicador para 456-470 MHz.
Intercomunicador para 456-470 MHz, con almacenamiento de voz.
Kit de programación en CD, incluye cable.
Soporte de montaje para superficies planas.
Kit de energía solar, incluye panel de 10 W, controlador de carga y batería de 8 Ah
recargable en gabinete robusto listo para instalarse.
Sistema Inalámbrico de Voceo
Receptor con Bocina y Amplificador Inalámbrico
Hace la comunicación fácil y segura accesando grandes distancias, reduciendo costos y mejorando la productividad ya que
se puede adicionar a un sistema de radio existente, con aplicación para escuelas, hoteles, fábricas, hospitales, aeropuertos,
almacenes, estacionamientos, sitios de construcción, eventos deportivos y especiales.
Características:
• Frecuencias programables en campo (1 de 26 en VHF y 1
de 77 en UHF).
• 153 Códigos privados (digitales y analógicos).
• Códigos de voceo (seleccione 1 de 9).
• 5 diferentes niveles de volumen.
• Programable por PC a la frecuencia deseada, código privado
y de voceo sólo por software.
Dimensiones: 127 x 178 x 76 mm
Peso: 907 gr
Pregunte por tiempo de entrega
LM-V150
LM-U450
RPTPCPK
0500040
RYCONN
·
·
·
·
·
US$ 1,019.00
US$ 1.019.00
US$ 255.00
US$ 46.00
US$ 23.00
•
•
•
•
•
Antena flexible.
Bocina - Altavoz de 8 W conectada al receptor.
Incluye montaje de pared.
Fuente de alimentación a 110 Vca.
Batería de respaldo recargable (8 horas con nivel de audio
reducido).
• Soporta hasta 2 bocinas externas en paralelo.
• El sistema permite voceo para múltiples zonas.
Receptor con amplificador de audio para 150-165 MHz.
Receptor con amplificador de audio para 450-470 MHz.
Kit de programación para PC.
Bocina adicional (requiere RYCONN).
Adaptador tipo “Y” para 2 bocinas.
Dimensiones: Ancho x Altura x Profundidad.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
405
Sistemas de Alarmas Vía Radio
SISTEMAS DE RADIO
Año2015
Sistema de Alarma por Radio
RA7302HK-6
RRA06
Modelos para 6 zonas:
RA7302HK-6 · US$ 979.00 136 - 174 MHz, 50W
RA8302HK-6 · US$ 979.00 400 - 470 MHz, 45W
Modelos para 1 zona:
RA7302HK · US$ 799.00 136 - 174 MHz, 50W
RA8302HK · US$ 799.00 400 - 470 MHz, 45W
RA3003 · US$ 759.00 136 - 174 MHz, 5W
RA4003 · US$ 759.00 400 - 470 MHz, 4W
No incluyen antena.
Tarjeta:
RRA06 · US$ 470.00 Tarjeta Radio Alert, 6 zonas
Pregunte por tiempo de entrega
Práctico y económico sistema de alarma por radio.
Ideal para sistemas domésticos, comerciales, rurales e industriales.
Bajo cualquier condición anormal envía un mensaje anunciando la situación de alarma, el cual es repetido cada 60 segundos
hasta que el sistema es restablecido.
Inmune a fallas de energía ya que la batería interna le da autonomía por varias horas.
Opera en forma directa y a través de repetidores.
Incluye transformador de pared Vca/Cd, batería 7 Ah y conector UHF Hembra de chasís para antena externa (no incluida).
Requiere radio con teclado DTMF (no incluido) para programación, activación, desactivación y monitoreo
(6 zonas).
Aplicaciones:
• Procesos Industriales: el personal de mantenimiento escuchará en sus radios oportunamente mensajes hablados de paros
de motores, compuertas, fugas, humo, temperatura, etc.
• Agricultura: cuidado de pozos, motores, subestaciones, bodegas.
• Vigilancia: protección y seguridad de comercios, bodegas y areas residenciales.
• Telecomunicaciones: protección de estaciones repetidoras y radio bases.
Versión 1 Zona:
• Activación por DTMF o llave de seguridad.
• Desactivación por DTMF.
• Grabación de mensaje vía remota y 4 códigos de control
(3 dígitos de acceso más 1 de función).
• Retransmisión de mensaje de alarma por zona cada 60 segundos.
• Si se activa por llave, el usuario cuenta con 30 segundos antes de que se active la sirena y 30 para desactivar.
• Con una tarjeta RSW (Radio Switch) es posible controlar un sistema remotamente con reconocimiento de evento.
Versión 6 Zonas:
• Activación por DTMF o llave de seguridad.
• 6 zonas con mensaje de voz independiente.
• Grabación de mensaje vía remota.
• Salida a relevador para activación de sirena.
• Monitoreo de ambiente (audio) de alta sensibilidad durante 1 minuto.
• Retransmisión de mensaje de alarma por zona cada minuto.
• Cambio de clave por DTMF.
• Si se activa por llave, el usuario cuenta con 30 segundos antes de que se active la sirena y 25 para desactivar.
• Aplicación de Radio Switch con reconocimiento de evento al dejar una zona abierta.
Dimensiones: Ancho x Altura x Profundidad.
406
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
Equipos y Accesorios para Banda CB
Año2015
Radio Banda Civil de 400 Canales
26.565 - 27.99125 MHz
| 4W
SISTEMAS DE RADIO
Radio Banda Civil de 40 Canales
Amplificador para Banda CB
200 W
26.965 - 27.405 MHz
NUEVO RADIO
ALAN-248 · US$ 219.00
Radio banda civil de 400 canales AM y FM, conector
UHF (PL-259) Hembra
• Radio multiestándar 400 canales (requiere modificación).
• Modulación AM/ FM).
• Noise Blanker System.
• Pantalla multifunción con retroiluminación azul.
• Teclas iluminadas.
• 4 memorias.
• Canal de emergencia.
• Interruptores Up/Down.
• Toma para medidor de señal externo.
• Consumo máx: 2.5 A. 12.6 Vcd.
• Selección rápida de canales.
• RF Gain: control de la sensibilidad en RX.
Dimensiones: 180 x 50 x 150 mm / Peso: 1 kg.
Accesorios:
T-681 : US$ 21.00 Bocina, 5 W, 8 Ω.
CTE-747 · US$ 79.00
1001-LWX · US$ 105.00
•
•
•
•
•
•
Operación con modulación AM.
Switch de CB / PA.
Control de SQUELCH.
40 canales.
Potencia de salida de audio 3 W.
Recepción: 7 canales meteorológicos 162 MHz.
•
•
•
•
•
200 W en banda lateral y 100 W en AM / FM.
Potencia de entrada de 0.5 a 10 W.
Rango de frecuencia 26 a 30 MHz.
Alimentación: 13.8 Vcd.
Conectores UHF (PL-259) Hembra.
Dimensiones: 108 x 42 x 145 mm / Peso: 400 g.
Dimensiones: 125 x 38 x 165 mm.
Antenas y Montajes
C-30
BM-1.
G-2537
G-2537
SYS-2650
RQM*
1C-100W*
703*
MO2
C-30
C-32
BM1
RM-11
RM-11S
SYS-2650
·
·
·
·
·
·
·
·
·
·
·
US$ 179.00
US$ 99.00
US$ 29.00
US$ 25.00
US$ 21.00
US$ 46.00
US$ 22.00
US$ 24.00
US$ 35.00
US$ 22.00
US$ 33.00
703
RQM
1C-100W
RM-11
C-32
Antena de Base, Banda CB y 10 m HF, Ganancia 4.2 dB, 300 W de Potencia, conector UHF Hembra.
Antena de Base, Banda CB, Ganancia 3 dB, 300 W de Potencia, conector UHF Hembra.
Antena de Móvil, Banda CB, Cable RG-58 (4.8 m), Conector UHF Macho, Longitud 1.07 m.
Antena de Móvil, Banda CB, Cable RG-58 (4.5 m), Conector UHF Macho, Longitud 1.04 m.
Antena de Móvil, Banda CB, Cable RG-58 (5 m), Conector UHF Macho, Longitud 0.76 m.
Mástil plegable para resonadores Hustler Serie RM, longitud 54” (137 cm). Ver pág. 162
Resorte cromado metálico, conexión interna flexible y rosca de acoplamiento 3/8” 24 hilos.
Montaje de bola cromado, empaque de hule y placa de respaldo de acero 3/8” 24 hilos.
Montaje para instalación en defensa, ajustable a 180° con rosca 3/8” 24 hilos.
Resonador para banda de 11 m (27 MHz), ancho de banda 150-250 kHz, 400 W de potencia.
Súper Resonador para banda de 11 m (27 MHz), ancho de banda 250-400 kHz, 1,000 W de potencia.
RM-11S
S
Se dobla para
facilitar acceso a
cochera
MO-2
* Montaje Magnético
Dimensiones: Ancho x Altura x Profundidad.
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
407
SISTEMAS DE RADIO
Transmisores y Antenas de Tv
Año2015
Transmisor de Tv Rural
Lleve la Tv a los lugares más apartados del país
en la forma más económica y eficiente.
anales VHF
2 - 13 Canales
TV10-B/X · US$ 3,849.00
En VHF de 10 W (0-10 W ajustable), viene en gabinete de mesa.
TV25-F/X · US$ 6,079.00
En VHF de 25 W (0-25 W ajustable), en gabinete para montaje en rack de 19”
(X) Representa el canal de televisión (2 al 13).
TV10-B/X
Dimensiones: TV10-B/X: 430 x 100 x 290 mm / TV25-F/X: 480 x 100 x 420 mm.
• Transmisor de televisión para uso rural. Modulador controlado por oscilador sintetizado.
• Impedancia de 50 Ω y conector UHF Hembra para la Antena y RCA Hembra para
alimentación de audio y video (BNC para Tv-25-F).
• Alimentación 117 Vca.
Favor de especificar canal
Pregunte por tiempo de entrega
Antenas para Transmisor de Tv
Direccionales:
Dipolos:
AD3TVRL · US$ 639.00 Canales del 2 al 6.
AD3TV · US$ 219.00 Canales del 7 al 13.
A2DVCL · US$ 699.00 Canales del 2 al 6.
A2DVC · US$ 699.00 Canales del 7 al 13.
Antena direccional de fabricación reforzada de
3 elementos y 5 dB de ganancia.
Juego de 2 antenas dipolo que en montaje perpendicular
dan un patrón casi omnidireccional. Ganancia unitaria y
polarización horizontal. Incluye arnés con terminación UHF
Hembra estándar o N Hembra opcional.
AD5TV · US$ 279.00 Canales del 7 al 13
Antena direccional de 5 elementos y de 7.5 dB de ganancia,
polarización horizontal, terminación UHF Hembra (N Hembra
opcional).
Bidireccionales:
AO3TVRL · US$ 1,569.00 Canales del 2 al 6.
AO3TV · US$ 519.00 Canales del 7 al 13.
Arnés de acoplamiento para antenas direccionales:
Juego de 2 antenas bidireccionales reforzadas de 3 elementos,
con 3 dB de ganancia cada una. Montadas en forma perpendicular
dan un patrón de radiación omnidireccional con polarización
horizontal. Incluye arnés con terminación UHF Hembra.
ACTVL · US$ 319.00 Canales del 2 al 6.
ACTV · US$ 199.00 Canales del 7 al 13.
Pregunte por tiempo de entrega
Al ordenar su antena por favor especifique el canal en que trabajará.
Pida su línea de transmisión con cable R-FLASH 1113, BELDEN 9913, CNT400 o HELIAX LDF4-50.
Radioteléfonos de Emergencia
EMERTEL-45V · Llámenos
EMERTEL-40U · Llámenos
ANTENA YAGI
Pregunte por tiempo de entrega
MÓDULO
SOLAR
LUZ ESTROBOSCÓPICA
CAJA DE BATERÍAS
GABINETE SVR1419
Para carreteras y lugares públicos expuestos a crimen o robo (parques, zonas
turísticas y comerciales, etc.).
El usuario oprime un botón para iniciar la llamada, que es privada.
El operador del sistema reconoce el radioteléfono del cual proviene la emergencia, ya que
éste envía un número de identificación y podrá efectuar revisiones de rutina para determinar si
alguno se encuentra fuera de operación.
EMERTEL-45V. Radioteléfono de emergencia en VHF; incluye:
EMERTEL
• Transceptor de 50 W (KENWOOD Serie 302).
• Panel solar de 85 W.
• Regulador.
• Batería de ciclo profundo de 110 Ah.
• Antena direccional.
• Caseta con micrófono-bocina, soportes, cables, conectores, etc.
Fácil de ubicar ya que cuenta con estrobo e iluminación momentánea.
No incluye poste
Nosotros le ayudamos en la ingeniería del sistema.
BASE DE POSTE
POSTE CÓNICO CIRCULAR TIPO 1
Dimensiones: Ancho x Altura x Profundidad.
408
Enlaces Inalámbricos y Radiocomunicación - Guía de Soluciones 2015
•
www.syscom.mx
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
