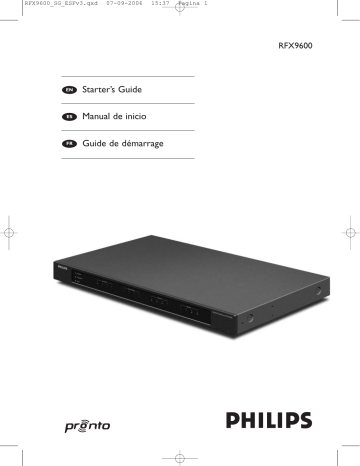

RFX9600_SG_ESFv3.qxd 07-09-2006 15:37 Pagina 1

EN

Starter’s Guide

ES

Manual de inicio

FR

Guide de démarrage

RFX9600

RFX9600_SG_ESFv3.qxd 07-09-2006 15:37 Pagina 2

RFX9600_SG_ESFv3.qxd 07-09-2006 15:37 Pagina 3

Starter’s Guide

Manual de inicio

Guide de démarrage

RFX9600_SG_ESFv3.qxd 07-09-2006 15:37 Pagina 4

Contents

Before You Start

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2

Unpacking the Extender

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

Installing the Extender

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

Mounting the Extender in a Rack

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

Connecting the Extender to External Equipment

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

Attaching the Extender to Infrared Controlled AV-equipment

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

Using the Sensor Inputs

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

Connecting to Relay-controlled Equipment

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

Connecting to Serial Equipment

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

Connecting to a Lutron RadioRa Lighting System

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

Inserting the Escient Fireball Audio Server in the Network

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

Connecting the Extender to the Network

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Using the Extender

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Configuring the Extender

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Support

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

Troubleshooting

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

What Do the LEDs Indicate?

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

Finding the Exact Location of an AV-component’s IR Receiver

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

Operating AV-components with the Extender

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

Resetting the Extender

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

Firmware Update

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

Specifications

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14

IFU Approbation / Safety Content RFX9600

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

i

FCC Compliancy

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

i

1

RFX9600_SG_ESFv3.qxd 07-09-2006 15:37 Pagina 5

RFX9600 Starter’s Guide

Before You Start

The Pronto Serial Extender is an important element of the Pronto System and makes it possible to control AV-equipment via RF in the entire house. In addition, it can be connected to AV-equipment via RS232 and allows you to use power sensing for reliable power on/off switching. You can also use it to control drapes and projector lifts, for example.

In order to use the Extender in a wireless Pronto Network:

Install

the Extender: connect it to a router and external equipment, like a TV or receiver.

Configure

the Extender: connect it to the PC and use the Configuration Tool.

The Extender is used in a network with a Wireless Access Point and/or a router, as illustrated below.

2

RFX9600_SG_ESFv3.qxd 07-09-2006 15:37 Pagina 6

RFX9600 Starter’s Guide

Unpacking the Extender

Pronto Serial Extender

Front Panel

Power LED

Ethernet LED

Busy LED

4 groups of 4 LEDs each for the

• IR ports;

• Serial (RS232) ports;

• Sensor inputs;

• Relay outputs.

Back Panel

4 dipswitches for the IR outputs

Extender ID switch

Configuration switch

4 RS232 ports –

3 DB9 connectors and one 3-pin connector

3

Power input Grounding

4 IR ports

Ethernet input (RJ45)

5V DC output

4 Relay outputs

4 Power sense inputs

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 7

Power Adapter

RFX9600 Starter’s Guide

Configuration Cable 2 Dual IR Emitters

2 Mini-jack IR Cables

Crossed Ethernet cable

Mounting Kit

x 2 x 6 x 4

Installing the Extender

Mounting the Extender in a Rack

Warning

Keep the Extender away from heat sources such as amplifiers.

Fit the mounting plate on the Extender with the screws.

x 4 x 4

Attach the Extender to a rack, using the screws, washers and nuts.

4

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 8

RFX9600 Starter’s Guide

Connecting the Extender to External Equipment

The Extender can be connected to external equipment through the various outputs on the back panel.

Warning

Make sure that the equipment is always turned off before connecting it to the Extender.

Attaching the Extender to Infrared Controlled AV-equipment

To connect the Extender to infrared controlled AV-equipment, use one of the following cables enclosed with the Extender:

• a Dual IR emitter;

-or-

• a mini-jack IR cable.

5

Insert the mini-jack in the Extender and attach an emitter to the infrared display of the infrared controlled device.

Insert one mini-jack in the

Extender and the other in the infrared controlled device.

Adjusting the Power Level of the IR Outputs

At the back of the Extender there are 4 dipswitches, one for each IR output. Use these dipswitches to reduce the power level of the Dual IR emitters and the mini-jack cables.

This is useful when you suspect that the IR signal is too strong for the receiving AV-component, or when you connect the IR port to an external IR-bus system.

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 9

RFX9600 Starter’s Guide

Using the Sensor Inputs

When the Control Panel sends out a macro to switch multiple AV-components on or off, discrete codes are normally used to ensure the state of the component. In some cases, only toggle codes are available: one command toggles between the on and off state, and there is no separate command for switching the component on and switching it off. In this event, the system may get out of sync.

This problem can be solved by using power sensing:

• A power sensor connected to an AV-component can detect whether it is switched on or off.

By connecting the power sensor to the Extender, this information is subsequently transmitted to the Extender.

• Some AV-components, such as receivers, have mini-jack outputs specifically for this purpose.

These mini-jack outputs can be connected to the power sense inputs on the Extender.

• For video sources, video sensor modules can be used.

Make sure that you create the specific power sensing commands in the action list of

ProntoEdit Professional.

Note

Sensor modules are not delivered with the Extender, but most available modules are compatible with the Extender. The power sense inputs are triggered by a voltage input between 5V and 30V.

Use standard wiring and

Phoenix connectors.

Use this wiring solution if the sensor module’s output provides a voltage level.

Use this wiring solution if the sensor module is powered by the

Extender (the output is a relay).

6

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 10

RFX9600 Starter’s Guide

Connecting to Relay-controlled Equipment

Use standard wiring and Phoenix connectors.

Connecting to Serial Equipment

There are two ways to connect serial equipment to the Extender:

Use standard wiring and Phoenix connectors.

7

Tip

In case you experience communication problems when using the RS232 wiring solution illustrated above, make sure that the GND pin on the Extender is grounded correctly on the side of the AV-component.

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 11

Use a serial cable.

RFX9600 Starter’s Guide

Connecting to a Lutron RadioRa Lighting System

1

Connect

the Lutron Lighting System to the Extender via the RS232 port. Refer to chapter

‘Connecting to Serial Equipment’

on

page 7

.

2

Open

ProntoEdit Professional

.

3

Open the

configuration file

.

4

Insert the

Lutron Lighting System

in the configuration file.

Note

If there are multiple Extenders, add these Extenders to the configuration file via the

System properties

before configuring the Lutron Lighting System.

5

Open the

Lutron Lighting System Properties

.

6

Adjust the

settings

of the Lutron Lighting System:

1

Select the Extender to which the Lutron Lighting System is connected.

2

Select the port on the Extender to which it is connected.

Inserting the Escient Fireball Audio Server in the Network

1

Connect

the Escient to the router.

2

Open

ProntoEdit Professional

.

3

Open the

configuration file

.

4

Insert the

Escient Music Server

in the configuration file.

5

Open the

Escient Music Server Properties

.

6

Adjust the

settings

of the Escient Music Server:

• If the Escient Music Server has a fixed IP-address, fill in that IP-address.

• If it has a dynamic IP-address, fill in its host name.

8

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 12

9

RFX9600 Starter’s Guide

Connecting the Extender to the Network

The Extender is normally ready for use and does not need to be configured. The settings need only be adjusted in case you wish to operate the Extender with a fixed IP-address, or if there is more than one Extender in the Pronto Network.

Note

Before you start using or configuring the Extender, check if any firmware updates are available in the Downloads section on

www.pronto.philips.com

.

Refer to the chapter ‘Firmware Update’ on page 12 for further details.

Using the Extender

1

Connect

the Extender to the router with a straight Ethernet cable.

Extender

Straight

Ethernet cable

Router

2

Set the

Extender ID switch

to 1 or to an ID that is not yet used by another Extender in the Pronto Network.

3

Set the

Configuration switch

to

1 for use

:

Configuration switch: 1

4

Plug in the Extender’s

power adapter

.

The Extender will start up. After startup, the Power and Ethernet LEDs are green. The Busy LED blinks green when it’s processing a code or a macro.

Configuring the Extender

You can connect the Extender directly to the PC for configuration.

If the Extender is already installed and connected to external equipment, it is also possible to configure it through a router. For further instructions, refer to the topic

‘Configuration through a router’

on

page 10

.

Tip

To ensure optimal performance, use a dedicated network for all Pronto communication. This makes the Pronto Network independent of other networks and changes in network settings.

Configuration with a direct connection to the PC

1

Connect

the Extender to the

PC with the configuration cable (this is the crossed

Ethernet cable enclosed).

Extender

Crossed

Ethernet cable

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 13

RFX9600 Starter’s Guide

2

Make sure that the PC is switched to

DHCP

while the Extender is in configuration

(normally, this should already be the case).

3

Set the

Configuration switch

to

2 for configuration

:

Configuration switch: 2

The Extender will restart. After start-up, the Power and Ethernet LEDs are green and the Busy

LED is red/green blinking.

4

Open the

browser

.

5

Type the

IP address

of the Extender in the address bar of the browser: 192.168.8.80.

(This is also printed on the back of the Extender.)

You may have to refresh the browser before the

Configuration Tool

appears.

6

Make sure you have the

IP address and netmask

at hand, and follow the onscreen instructions.

7

When the configuration is completed,

disconnect

the Extender from the computer and reconnect it to the router with a straight Ethernet cable. Set the Configuration switch to 1 for use.

Configuration through a router

1

The Extender is already connected to the router.

Connect

the router to the PC as well.

Straight

Ethernet cable

Extender

Router

2

Set the

Configuration switch

to

3 for configuration

:

Configuration switch: 3

The Extender will restart. After start-up, the Power and Ethernet LEDs are green and the Busy

LED is red/green blinking.

3

Open

ProntoEdit Professional

on the PC.

4

In the

Tools

menu, select

Extender Discovery

.

The Extender Discovery tool appears, with a list of all the detected Extenders in the Pronto

Network.

10

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 14

RFX9600 Starter’s Guide

5

Select the Extender that you want to configure and click on the

Configure

button.

The Configuration Tool opens in the browser.

6

Make sure you have the

IP address and netmask

at hand, and follow the onscreen instructions.

7

When the configuration is completed, disconnect the Extender from the computer and reconnect it to the router with a straight Ethernet cable. Set the Configuration switch to 1 for use.

Support

Troubleshooting

What Do the LEDs Indicate?

Colors

Green blinking

LEDs

Ethernet LED

The Extender’s IP address is being determined.

Green

Red/green blinking

Red

Red blinking

The Extender is functioning normally.

Refer to the topic

‘There is an IP conflict’

on

page 11

.

Refer to the Refer to the topic

‘The IP address cannot be determined’

on

page 11

.

Busy

The Extender is busy processing a code or short macro from a Control Panel.

The Extender is busy processing a long macro from a Control Panel.

The Extender is in configuration.

Refer to the topic

‘There are duplicate Extender

IDs’

on

page 12

.

The Extender is starting up. Wait until startup has finished.

There is an IP conflict

There is another AV-component in the network that is using the same fixed IP address as the

Extender. Change the IP address of the Extender in the Configuration Tool.

If the problem persists, check the router settings.

The IP address cannot be determined

• When

using

the Extender: make sure that the Extender is connected to the router with a straight

Ethernet cable.

• When

configuring

the Extender: make sure the PC is not using a fixed IP address but is using

DHCP instead.

• Make sure the router is switched on. If the router is using DHCP, the Extender’s IP address cannot be determined. Make sure to use the correct network settings on the router.

11

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 15

RFX9600 Starter’s Guide

Finding the Exact Location of an AV-component’s IR Receiver

1

Remove the protective tape of the Dual IR emitters.

2

Set the Dual IR emitters to the minimal power level, and hold the adhesive side of one of the emitters 0.4 - 0.8 inch / 1 - 2 cm in front of the AV-component.

3

Make sure the Control Panel is configured to operate correctly within the Pronto system (e.g.: configured for WiFi, not for IR).

4

Move the emitter across the front panel of the AV-component, and at the same time, send commands with the Control Panel to the AV-component.

Take note of when the AV-component reacts to the IR signals of the emitter.

5

When the AV-component reacts, position the emitter in that place.

Operating AV-components with the Extender

The AV-components do not respond to commands from the Extender

• Check if the Busy LED blinks green when you send a command with the Control Panel. If the Busy

LED does not blink, the Extender is not receiving commands from a Control Panel.

• Make sure that the Control Panel is configured correctly in

ProntoEdit Professional

;

• Make sure that the Extender is configured correctly in the Configuration Tool and connected properly to the AV-components;

• Make sure that the switches on the Extender are set correctly.

There are duplicate Extender IDs

Using the Extender ID switch, assign a unique ID to each Extender in the same Pronto Network.

Make sure the Control Panel is configured accordingly in

ProntoEdit Professional

.

You can use up to 16 different Extenders in the same Pronto Network.

Resetting the Extender

This is only necessary when the Extender shows unusual behavior.

To perform a reset, unplug the power adapter from the Extender. Wait a few seconds, and plug it in again.

Firmware Update

When an update of the Extender firmware is available, this will be announced on the Philips Pronto website: www.pronto.philips.com.

Note

You can always see the current version of the firmware in the Configuration Tool.

1

Download the new version of the firmware on the PC and save it in the desired location.

2

Unplug the Extender. You can now update it in one of the ways described below.

Updating the Extender with the Configuration Cable

1

Connect

the Extender to the PC with the configuration cable (this is the crossed

Ethernet cable enclosed).

2

Make sure that the PC is switched to

DHCP

while the Extender is in configuration

(normally, this should already be the case).

12

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 16

RFX9600 Starter’s Guide

3

Set the

Configuration switch

to

2 for configuration

:

Configuration switch: 2

The Extender will restart. After start-up, the Power and Ethernet LEDs are green and the Busy

LED is red/green blinking.

4

Open the

browser

.

5

Type the

IP address

of the Extender in the address bar of the browser: 192.168.8.80.

(This is also printed on the back of the Extender.)

You may have to refresh the browser before the

Configuration Tool

appears.

6

Select

Firmware Update

in the left navigation pane.

The Firmware Update page opens.

7

Follow the onscreen instructions.

Updating the Extender through a Router

If the Extender is already installed and connected to equipment, it may be more convenient to update it through the router.

1

The Extender is already connected to the router.

Connect

the router to the PC as well.

2

Set the

Configuration switch

to

3 for configuration

:

Configuration switch: 3

The Extender will restart. After start-up, the Power and Ethernet LEDs are green and the Busy

LED is red/green blinking.

3

Open

ProntoEdit Professional

on the PC.

4

In the

Tools

menu, select

Extender Discovery

.

The Extender Discovery tool appears, with a list of all the detected Extenders in the Pronto

Network.

5

Select the Extender that you want to configure and click on the

Configure

button.

The Configuration Tool opens in the browser.

6

Select

Firmware Update

in the left navigation pane.

The Firmware Update page opens.

7

Follow the onscreen instructions.

13

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 17

RFX9600 Starter’s Guide

Specifications

General

Connectivity

Settings

LED indications

Dimensions/ Weight

Operating temperature

Infrared (IR)

Accessories included

IP based Extender box for remote Pronto Control Panel operation

Dark grey metal housing for 19” rack mounting or free standing position

Up to 16 Extenders and 16 Control Panels in a system

5 VDC power input

4 addressable outputs for IR emitters

Ethernet RJ45 connection

4 RS232 ports for control

4 power sense inputs: 4-30 VDC or 4-30 VAC rms

4 Relay outputs: 48 VDC or 48 VAC rms, 2 A (max power 60 W)

Voltage output for general use: 5 VDC, 0.3 A

Extender ID: 16 positions

IR power output: 2 levels (normal, low)

Configuration: Use mode, configure with cross cable or via router

3 LEDs for Power, Ethernet and Busy

4 LEDs for IR output

4 LEDs for RS232 output

4 LEDs for power sense input

4 LEDs for relay output

16.9 x 9.4 x 1.8 inch (428 x 240 x 46 mm)

61.7 oz (1.75 kg)

32°F to 122°F (0°C to 50°C)

IR frequency range: 25 kHz – 1 MHz (including DC/flash codes)

IR power out: 2 levels

2 double high frequency IR emitters: wired in series, mini-jack connector, cable length

9 ft (2.7 meters)

2 mono mini-jack to mini-jack cables: 0.13 inch (3.5 mm), cable length 5 ft (1.5 m)

Power adapter 100-240 VAC/ 50-60 Hz (5 VDC, 2 A output, UL-CE approved

Configuration cable

Brackets for 19 inch rack mounting

Mounting material for 19 inch rack mounting

Starter’s guide

Warranty card

Pronto Serial Extender Starter’s Guide

© Copyright 2006 Royal Philips Electronics, Interleuvenlaan 74, 3001 Leuven (Belgium)

Remarks:

All rights are reserved. Reproduction in whole or in part is prohibited without prior consent of the copyright owner.

Royal Philips Electronics is not liable for omissions or for technical or editorial errors in this manual or for damages directly or indirectly resulting from the use of the RFX9600 Pronto Serial Extender.

The information in this user guide may be subject to change without prior notice. All brand or product names are trademarks or registered trademarks of their respective companies or organizations.

14

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 18

Contenido

Antes de empezar

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2

Contenido del paquete del Extensor

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

Instalación del Extensor

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

Montaje del Extensor en estantes

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

Conexión del Extensor a equipos externos

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

Conexión del Extensor a un equipo AV controlado mediante infrarrojos

. . . . . . . . . . . . . . . . . . . . . . . .

5

Uso de las entradas de sensores

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

Conexión a un equipo controlado mediante relés

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

Conexión a un equipo en serie

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

Conexión al Sistema de Iluminación Lutron RadioRa Lighting System

. . . . . . . . . . . . . . . . . . . . . . . . . .

8

Cómo insertar en la red el Servidor de Audio Escient Fireball Audio Server

. . . . . . . . . . . . . . . . . .

8

Conexión del Extensor a la red

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Uso del Extensor

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Configuración del Extensor

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Soporte

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

Resolución de problemas

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

¿Qué significan los indicadores LED?

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

Cómo encontrar la ubicación exacta del receptor IR de un componente AV

. . . . . . . . . . . . . . . . .

12

Funcionamiento de los componentes AV con el Extensor

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

Reinicialización del Extensor

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

Actualización del Firmware

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

Especificaciones

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14

IFU Approbation / Safety Content RFX9600

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

i

FCC Compliancy

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

i

1

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 19

RFX9600 Manual de inicio

Antes de empezar

El Pronto Serial Extender es un elemento importante del Sistema Pronto y permite controlar equipos

AV mediante RF en toda la casa. Además, puede conectarse a equipos AV a través de RS232 y permite usar un sistema de detección de corriente para una conmutación de alimentación segura.

También puede utilizarlo para controlar elevadores de proyectores y pantallas, por ejemplo.

Para utilizar el Extensor en una red Pronto Network inalámbrica:

Instale

el Extensor: conéctelo al router y al equipo externo, como un televisor o un receptor.

Configure

el Extensor: conéctelo al PC y utilice la herramienta de configuración Configuration

Tool.

El Extensor se utiliza en una red con un punto de acceso inalámbrico y/o un router, tal y como se ilustra a continuación.

2

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 20

RFX9600 Manual de inicio

Contenido del paquete del Extensor

Pronto Serial Extender

Panel frontal

Indicador LED Power (encendido)

Indicador LED Ethernet

Indicador LED Busy (ocupado)

4 grupos de 4 LED para cada

• Puerto de infrarrojos (IR);

• Puertos serie (RS232);

• Entradas de sensores;

• Salidas de relé.

Panel trasero

4 conmutadores DIP para las salidas IR

Interruptor del

ID del Extensor

Interruptor de

Configuración

4 puertos RS232 –

3 conectores DB9 y un conector de 3 pines

3

Entrada de corriente

4 puertos IR

Toma de tierra

Salida de 5 V CC

Entrada Ethernet (RJ45)

4 salidas de relé

4 entradas de detección de corriente

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 21

Adaptador de corriente

Cable de configuración 2 emisores IR duales

RFX9600 Manual de inicio

2 cables con conectores mini-jack

Cable Ethernet cruzado

Kit de montaje

x 2 x 6 x 4 x 4

Instalación del Extensor

Montaje del Extensor en estantes

Advertencia

Mantenga el Extensor lejos de fuentes de calor como, por ejemplo, amplificadores.

Fije la placa de montaje en el

Extensor con los tornillos.

x 4

Acople el Extensor a los estantes, utilizando los tornillos, las arandelas y las tuercas.

4

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 22

RFX9600 Manual de inicio

Conexión del Extensor a equipos externos

El Extensor puede conectarse a equipos externos a través de las diferentes salidas del panel trasero.

Advertencia

Asegúrese siempre de que el equipo esté apagado antes de conectarlo al Extensor.

Conexión del Extensor a un equipo AV controlado mediante infrarrojos

Para conectar el Extensor a un equipo AV controlado mediante infrarrojos, utilice uno de los siguientes cables incluidos con el Extensor:

• un emisor IR dual;

-o-

• un cable IR con conectores mini-jack.

5

Inserte el mini-jack en el Extensor y acople un emisor a la pantalla de infrarrojos del dispositivo controlado mediante infrarrojos.

Inserte un mini-jack en el

Extensor y el otro en el dispositivo controlado mediante infrarrojos.

Ajuste del nivel de corriente de las salidas IR

En la parte trasera del Extensor hay 4 conmutadores DIP, uno para cada salida IR. Utilice estos conmutadores DIP para reducir el nivel de corriente de los emisores IR duales y los cables con conectores mini-jack.

Esto resulta útil si sospecha que la señal IR es demasiado fuerte para el componente AV receptor, o si conecta el puerto IR a un sistema de bus IR externo.

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 23

RFX9600 Manual de inicio

Uso de las entradas de sensores

Cuando el Control Panel envía una macro para activar o desactivar varios componentes AV, se suelen utilizar códigos distintos para asegurar el estado del componente. En algunos casos, sólo hay disponibles códigos de alternado: un comando cambia entre el estado activado y el desactivado, y no hay ningún comando separado para activar y desactivar el componente. En este caso, el sistema podría perder la sincronización. Este problema puede solucionarse utilizando el sistema de detección de corriente:

• Un sensor de corriente conectado a un componente AV puede detectar si está activado o no. Al conectar el sensor de corriente al Extensor, esta información se transmite posteriormente al

Extensor.

• Algunos componentes AV, como los receptores, tienen salidas de miniconectores específicas para esto. Estas salidas para miniconectores pueden conectarse a las entradas de detección de corriente en el Extensor.

• Para fuentes de vídeo, pueden utilizarse los módulos de sensores de vídeo.

Asegúrese de haber utilizado los comandos específicos de detección de corriente en la lista de acciones de

ProntoEdit Professional

.

Nota

Los módulos de sensores no vienen incluidos con el Extensor, aunque la mayoría de los módulos son compatibles con el Extensor. Las entradas de detección de corriente se activan con una entrada de tensión de entre 5 y 30 V.

Utilice el cableado estándar y conectores Phoenix.

Utilice esta solución de cableado si la salida del módulo del sensor ofrece un nivel de tensión.

Utilice esta solución de cableado si el módulo del sensor recibe alimentación a través del extensor

(la salida es un relé).

6

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 24

RFX9600 Manual de inicio

Conexión a un equipo controlado mediante relés

Utilice el cableado estándar y conectores Phoenix.

Conexión a un equipo en serie

Hay dos maneras de conectar equipos en serie al Extensor:

Utilice el cableado estándar y conectores Phoenix.

7

Consejo práctico

En el caso de que experimente problemas de comunicación al utilizar la solución de cableado RS232 indicada anteriormente, asegúrese de que el pin GND del Extensor esté conectado a tierra de forma correcta en el lado del componente AV.

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 25

RFX9600 Manual de inicio

Utilice un cable serie.

Conexión al sistema de iluminación Lutron RadioRa Lighting

System

1

Conecte

el Sistema de Iluminación Lutron al Extensor a través del puerto RS232.

Consulte el capítulo

‘Conexión a un equipo en serie’

, en la

página 7

.

2

Abra

ProntoEdit Professional

.

3

Abra el

archivo de configuración

.

4

Inserte

Lutron Lighting System

en el archivo de configuración.

Nota

Si hay varios Extensores, añada estos Extensores al archivo de configuración a través de

System properties

antes de configurar el sistema de iluminación Lutron.

5

Abra

Lutron Lighting System Properties

.

6

Ajuste la

configuración

del sistema de iluminación Lutron:

1

Seleccione el Extensor al que debe conectarse el sistema de iluminación Lutron.

2

Seleccione el puerto del Extensor al que está conectado.

Cómo insertar en la red el servidor de música Escient Fireball

Audio Server

1

Conecte

el servidor de música Escient al router.

2

Abra

ProntoEdit Professional

.

3

Abra el

archivo de configuración

.

4

Inserte

Escient Music Server

en el archivo de configuración.

5

Abra

Escient Music Server Properties

.

6

Ajuste la

configuración

del servidor de música Escient:

• Si el servidor de música Escient tiene una dirección IP fija, indíquela.

• Si cuenta con una dirección IP dinámica, indique el nombre del host.

8

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 26

9

RFX9600 Manual de inicio

Conexión del Extensor a la red

El Extensor normalmente está listo para su uso y no necesita ser configurado. La configuración sólo necesita ajustarse en el caso de que desee utilizar el Extensor con una dirección IP fija, o si hay más de un Extensor en la red Pronto Network.

Nota

Antes de empezar a usar o configurar el Extensor, compruebe si hay alguna actualización de firmware disponible en la sección Downloads de

www.pronto.philips.com

.

Consulte el capítulo ‘Actualización del Firmware’ en la página 12 para obtener más información al respecto.

Uso del Extensor

1

Conecte

el Extensor al router con un cable Ethernet directo.

Extensor

Cable Ethernet directo

Router

2

Ajuste el

interruptor del ID del Extensor

a la posición 1 o a un ID que no esté siendo utilizado por otro Extensor en la red Pronto Network.

3

Ajuste el

Interruptor de Configuración

a la posición

1 para su uso

:

Interruptor de Configuración: 1

4

Conecte el

adaptador de corriente

del Extensor.

El Extensor arrancará. Después de arrancar, los indicadores LED Power y Ethernet estarán iluminados en verde. El indicador LED Busy parpadeará en verde si está procesando un código o una macro.

Configuración del Extensor

Puede conectar el Extensor directamente al PC para su configuración.

Si el Extensor ya está instalado y conectado a un equipo externo, también es posible configurarlo a través de un router. Para obtener más instrucciones, consulte el tema

‘Configuración a través de un router’

en la

página 10

.

Consejo práctico

Para garantizar un rendimiento óptimo, utilice una red dedicada para todas las comunicaciones Pronto. De este modo, la red Pronto Network se hace independiente de otras redes y de cambios en las configuraciones de red.

Configuración con una conexión directa al PC

1

Conecte

el Extensor al PC con el cable de configuración (el cable

Ethernet cruzado incluido).

Extensor

Cable Ethernet cruzado

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 27

RFX9600 Manual de inicio

2

Asegúrese de que el PC está configurado como

DHCP

mientras el Extensor se encuentre en modo de configuración (normalmente, éste debería ser el caso).

3

Ajuste el

Interruptor de Configuración

a la posición

2 para su configuración

:

Interruptor de Configuración: 2

El Extensor se reiniciará. Después de arrancar, los indicadores LED Power y Ethernet estarán iluminados en verde y el indicador LED Busy parpadeará en rojo/verde.

4

Abra el

navegador

.

5

Escriba la

dirección IP

del Extensor en la barra de direcciones del navegador:

192.168.8.80. (También aparece impresa en la parte trasera del Extensor.)

Tal vez tenga que actualizar el navegador antes de que aparezca la

Configuration Tool

.

6

Asegúrese de que tiene a mano la

dirección IP y la máscara de red

, y siga las instrucciones que aparezcan en pantalla.

7

Una vez completada la configuración,

desconecte

el Extensor del ordenador y vuelva a conectarlo al router con un cable Ethernet directo. Ajuste el Interruptor de

Configuración a la posición 1 para su uso.

Configuración a través de un router

1

El Extensor ya está conectado al router.

Conecte

también el router al PC.

Cable Ethernet directo

Extensor

Router

2

Ajuste el

Interruptor de Configuración

a la posición

3 para su configuración

:

Interruptor de Configuración: 3

El Extensor se reiniciará. Después de arrancar, los indicadores LED Power y Ethernet estarán iluminados en verde y el indicador LED Busy parpadeará en rojo/verde.

3

Abra

ProntoEdit Professional

en el PC.

4

En el menú

Tools

, seleccione

Extender Discovery

.

Aparecerá la herramienta Extender Discovery, con una lista de todos los Extensores detectados en la red Pronto Network.

10

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 28

RFX9600 Manual de inicio

5

Seleccione el Extensor que quiera configurar y pulse el botón

Configure

.

La herramienta Configuration Tool se abrirá en el navegador.

6

Asegúrese de que tiene a mano la

dirección IP y la máscara de red

, y siga las instrucciones que aparezcan en pantalla.

7

Una vez completada la configuración, desconecte el Extensor del ordenador y vuelva a conectarlo al router con un cable Ethernet directo. Ajuste el Interruptor de

Configuración a la posición 1 para su uso.

Soporte

Resolución de problemas

¿Qué significan los indicadores LED?

Colores

Parpadeo verde

Verde

Rojo

Indicadores

LED

Indicador LED Ethernet

Parpadeo rojo/verde

El Extensor está funcionando con normalidad.

Consulte el tema

página 11

.

‘Hay un conflicto de IP’

en la

Indicador LED Busy (ocupado)

Se está determinando la dirección IP del Extensor.

El Extensor está ocupado procesando un código o una macro corta desde un Control Panel.

El Extensor está ocupado procesando una macro larga desde un Control Panel.

El Extensor se encuentra en modo de configuración.

Consulte el tema

‘Hay ID del Extensor duplicados’

en la

página 12

.

Parpadeo rojo

Consulte el tema

‘La dirección IP no puede determinarse’

en la

página 11

.

El Extensor está arrancando. Espere hasta que termine de arrancar.

Hay un conflicto de IP

Hay otro componente AV en la red que está utilizando la misma dirección IP fija que el Extensor.

Cambie la dirección IP del Extensor en la herramienta Configuration Tool.

Si el problema persiste, compruebe la configuración del router.

La dirección IP no puede determinarse

• Al

utilizar

el Extensor: asegúrese de que el Extensor esté conectado al router con un cable

Ethernet directo.

• Al

configurar

el Extensor: asegúrese de que el PC no esté utilizando una dirección IP fija, sino

DHCP.

• Asegúrese de que el router esté encendido. Si el router utiliza DHCP, la dirección IP del Extensor no podrá determinarse. Asegúrese de que utiliza la configuración de red correcta en el router.

11

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 29

RFX9600 Manual de inicio

Cómo encontrar la ubicación exacta del receptor IR de un componente AV

1

Retire la cinta protectora de los emisores IR duales.

2

Ajuste los emisores IR duales al nivel de corriente mínimo y mantenga la banda adhesiva de uno de los emisores 1 o 2 cm por delante del componente AV.

3

Asegúrese de que el Control Panel está configurado para funcionar de forma correcta dentro del sistema Pronto (por ejemplo, configurado para WiFi, no para IR).

4

Mueva el emisor por el panel frontal del componente AV y, al mismo tiempo, envíe instrucciones con el Control Panel al componente AV.

Tome nota de cuándo el componente AV reacciona a las señales IR del emisor.

5

Cuando el componente AV reaccione, sitúe el emisor en ese lugar.

Funcionamiento de los componentes AV con el Extensor

Los componentes AV no responden a las instrucciones del Extensor

• Compruebe si el indicador LED Busy parpadea en verde cuando envía una instrucción con el

Control Panel. Si el indicador LED Busy no parpadea, el Extensor no está recibiendo instrucciones de un Control Panel.

• Asegúrese de que el Control Panel está configurado correctamente en

ProntoEdit Professional

;

• Asegúrese de que el Extensor está configurado correctamente en la herramienta Configuration

Tool y que está conectado correctamente a los componentes AV.

• Asegúrese de que los interruptores del Extensor están ajustados correctamente.

Hay ID del Extensor duplicados

Utilizando el interruptor del ID del Extensor, asigne un ID único a cada Extensor en la misma red

Pronto Network. Asegúrese de que el Control Panel está configurado adecuadamente en

ProntoEdit Professional

.

Puede utilizar hasta 16 Extensores diferentes en la misma red Pronto Network.

Reinicialización del Extensor

Esta operación sólo es necesaria cuando el Extensor presenta un comportamiento inusual.

Para reinicializarlo, desconecte el adaptador eléctrico del Extensor. Espere unos segundos y vuelva a conectarlo.

Actualización del Firmware

Cuando haya una actualización de firmware del Extensor disponible, se anunciará en el sitio web de

Philips Pronto: www.pronto.philips.com.

Nota

Siempre puede ver la versión actual del firmware en la herramienta Configuration Tool.

1

Descargue la nueva versión del firmware en su PC y guárdela en la ubicación que desee.

2

Desenchufe el Extensor. Ahora puede actualizarlo de uno de los modos descritos a continuación.

12

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 30

RFX9600 Manual de inicio

Actualización del Extensor con el cable de configuración

1

Conecte

el Extensor al PC con el cable de configuración (el cable Ethernet cruzado incluido).

2

Asegúrese de que el PC está configurado como DHCP mientras el Extensor se encuentra en modo de configuración (normalmente, éste debería ser el caso).

3

Ajuste el

Interruptor de Configuración

a la posición

2 para su configuración

:

Interruptor de Configuración: 2

El Extensor se reiniciará. Después de arrancar, los indicadores LED Power y Ethernet estarán iluminados en verde y el indicador LED Busy parpadeará en rojo/verde.

4

Abra el

navegador

.

5

Escriba la

dirección IP

del Extensor en la barra de direcciones del navegador:

192.168.8.80. (También aparece impresa en la parte trasera del Extensor.)

Tal vez tenga que actualizar el navegador antes de que aparezca la Configuration Tool.

6

Seleccione

Firmware Update

en el panel de navegación de la izquierda.

Se abrirá la página de actualización de firmware.

7

Siga las instrucciones que aparecen en pantalla.

Actualización del Extensor a través de un router

Si el Extensor ya está instalado y conectado a un equipo, es posible que sea mas cómodo actualizarlo a través del router.

1

El Extensor ya está conectado al router.

Conecte

también el router al PC.

2

Ajuste el

Interruptor de Configuración

a la posición

3 para su configuración

:

Interruptor de Configuración: 3

13

El Extensor se reiniciará. Después de arrancar, los indicadores LED Power y Ethernet estarán iluminados en verde y el indicador LED Busy parpadeará en rojo/verde.

3

Abra

ProntoEdit Professional

en el PC.

4

En el menú

Tools

, seleccione

Extender Discovery

.

Aparecerá la herramienta Extender Discovery, con una lista de todos los Extensores detectados en la red Pronto Network.

5

Seleccione el Extensor que quiera configurar y pulse el botón

Configure

.

La herramienta Configuration Tool se abrirá en el navegador.

6

Seleccione

Firmware Update

en el panel de navegación de la izquierda.

Se abrirá la página de actualización de firmware.

7

Siga las instrucciones que aparecen en pantalla.

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 31

RFX9600 Manual de inicio

Especificaciones

General

Conectividad

Configuración

Indicadores LED

Dimensiones/Peso

Cuadro de Extensor de tipo IP para funcionamiento remoto del Pronto Control

Panel

Carcasa metálica gris oscuro para montaje en estantes de 19” o en posición vertical libre

Hasta 16 Extensores y 16 Control Panels en un sistema

Entrada de corriente 5 V CC

4 salidas dirigibles para emisores IR

Conexión Ethernet RJ45

4 puertos RS232 para control

4 entradas de detección de corriente: 4-30 V CC o 4-30 V CA rms

4 salidas de relés: 48 V CC o 48 V CA rms, 2 A (potencia máx. 60 W)

Salida de tensión para uso general: 5 V CC, 0,3 A

ID del Extensor: 16 posiciones

Salida de corriente IR: 2 niveles (normal, bajo)

Configuración: modo de uso; configurar con cable cruzado o mediante router

3 indicadores LED para alimentación (Power), red (Ethernet) y ocupado (Busy)

4 indicadores LED para salida IR

4 indicadores LED para salida RS232

4 indicadores LED para entrada de detección de corriente

4 indicadores LED para salida de relés

428 x 240 x 46 mm (16,9 x 9,4 x 1,8 pulgadas)

1,75 kg (61,7 oz)

Temperatura de funcionamiento

Entre 0 y 50 °C (entre 32 y 122 °F)

Infrarrojos (IR)

Banda de frecuencias IR: 25 kHz – 1 MHz (incluyendo códigos DC/flash)

Corriente de salida IR: 2 niveles

Accesorios incluidos

2 emisores IR dobles de alta frecuencia: cableado en serie, conector mini-jack, longitud del cable 2,7 m (9 pies)

2 mini-jack mono para cables con conectores mini-jack: 3,5 mm (0,13 pulgadas), longitud del cable 1,5 m (5 pies)

Adaptador de corriente 100-240 V CA / 50-60 Hz (salida 5 V CC, 2 A, UL-CE homologado)

Cable de configuración

Soportes para montaje en estantes de 19 pulgadas

Material de montaje para montaje en estantes de 19 pulgadas

Manual de inicio

Tarjeta de garantía

Pronto Serial Extender Manual de inicio

© Copyright 2006 Royal Philips Electronics, Interleuvenlaan 74, 3001 Leuven (Bélgica)

Observaciones:

Todos los derechos reservados. Queda prohibida la reproducción total o parcial sin el consentimiento previo del propietario de los derechos de autor.

Royal Philips Electronics no se responsabiliza de las omisiones o errores técnicos o de edición de este manual, ni tampoco de los daños derivados directa o indirectamente del uso del RFX9600 Pronto Serial Extender.

La información incluida en este manual de inicio podrá modificarse sin previo aviso. Todas las marcas y nombres de productos son marcas comerciales o marcas registradas de sus respectivas empresas u organizaciones.

14

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 32

Table des matières

Avant de commencer

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2

Déballage du Prolongateur

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

Installation du Prolongateur

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

Montage du Prolongateur dans un rack

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

Connexion du Prolongateur à l’équipement externe

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

Connexion du Prolongateur à l’équipement audio/vidéo contrôlé par infrarouge

. . . . . . . . . . . .

5

Utilisation des entrées de capteur

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

Connexion à un équipement commandé par relais

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

Connexion à un équipement en série

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

Connexion à un Lutron RadioRa Lighting System

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

Insertion du Escient Fireball Audio Server dans le réseau

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

Connexion du Prolongateur au réseau

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Utilisation du Prolongateur

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Configuration du Prolongateur

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

Support

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

Dépannage

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

Qu’indiquent les voyants ?

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

Recherche de l’emplacement exact du récepteur IR d’un composant audio/vidéo

. . . . . . . . .

12

Fonctionnement des composants audio/vidéo avec le Prolongateur

. . . . . . . . . . . . . . . . . . . . . . . . . . .

12

Réinitialisation du Prolongateur

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

Mise à jour du micrologiciel

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

Spécifications

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14

IFU Approbation / Safety Content RFX9600

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

i

FCC Compliancy

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

i

1

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 33

RFX9600 Guide de démarrage

Avant de commencer

Le Pronto Serial Extender (le Prolongateur) est un élément important du système Pronto. Il permet de contrôler dans toute la maison l’équipement audio/vidéo via RF. Il peut également être connecté

à l’équipement audio/vidéo au moyen d’un RS232 et vous permet d’utiliser la détection de l’alimentation pour vous assurer de toujours ouvrir/couper l’alimentation en courant correctement.

De plus, vous pouvez l’utiliser pour commander les écrans de projection et les potences de projecteur, par exemple.

Pour utiliser le Prolongateur dans un réseau Pronto sans fil :

Installez

le Prolongateur : connectez-le à un routeur et à l’équipement externe, tel qu’un téléviseur ou un récepteur.

Configurez

le Prolongateur : connectez-le au PC et utilisez le Configuration Tool.

Le Prolongateur est utilisé en réseau avec un point d’accès et/ou un routeur, comme illustré ci-dessous.

2

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 34

RFX9600 Guide de démarrage

Déballage du Prolongateur

Pronto Serial Extender

Face avant

Voyant Power (alimentation)

Voyant Ethernet

Voyant Busy (occupé)

Face arrière

4 commutateurs DIP pour les sorties infrarouges

Commutateur d’ID de

Prolongateur

4 groupes de 4 voyants, pour

• les ports IR ;

• les ports sériels (RS232) ;

• les entrées de capteur ;

• les sorties de relais.

Commutateur de configuration

4 ports RS232 –

3 connecteurs DB9 et un connecteur à 3 broches

3

Entrée du courant

4 ports IR

Entrée Ethernet (RJ45)

Mise à la terre

Sortie 5V CC

4 sorties de relais

4 entrées de détection de l’alimentation

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 35

RFX9600 Guide de démarrage

Adaptateur secteur Câble de configuration 2 émetteurs IR doubles

2 câbles à mini prise IR

Câble Ethernet croisé

Kit de montage

x 2 x 6 x 4 x 4

Installation du Prolongateur

Montage du Prolongateur dans un rack

Avertissement

Éloignez le Prolongateur de toute source de chaleur telle que les amplificateurs.

Fixez la plaque de montage sur le

Prolongateur à l’aide de vis.

x 4

Fixez le Prolongateur

à un rack au moyen de vis, de rondelles et d’écrous.

4

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 36

RFX9600 Guide de démarrage

Connexion du Prolongateur à l’équipement externe

Le Prolongateur peut être connecté à un équipement externe via les diverses sorties se trouvant sur la face arrière.

Avertissement

Assurez-vous toujours que l’équipement est éteint avant de le connecter au

Prolongateur.

Connexion du Prolongateur à l’équipement audio/vidéo contrôlé par infrarouge

Pour connecter le Prolongateur à l’équipement audio/vidéo commandé par infrarouges, utilisez l’un des câbles suivants fournis avec le Prolongateur :

• un émetteur IR double ;

- ou -

• un câble IR avec mini prise.

5

Insérez la mini prise dans le

Prolongateur et fixez un émetteur à l’écran infrarouge de l’appareil commandé par infrarouges.

Insérez une mini prise dans le Prolongateur et l’autre dans l’appareil commandé par infrarouges.

Réglage de la puissance des sorties IR

Au dos du Prolongateur, vous trouverez 4 commutateurs DIP, un pour chaque sortie IR. Utilisez ces commutateurs DIP pour configurer la puissance des émetteurs IR doubles et des câbles à mini prise.

Ce réglage s’avère utile lorsque vous suspectez que le signal IR est trop puissant pour le composant audio/vidéo récepteur ou lorsque vous connectez le port IR à un système de bus IR externe.

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 37

RFX9600 Guide de démarrage

Utilisation des entrées de capteur

Lorsque le Control Panel envoie une macro afin d’allumer ou d’éteindre plusieurs composants audio/vidéo, des codes discrets sont généralement utilisés afin de vérifier le statut du composant.

Dans certains cas, seuls des codes de basculement sont disponibles : une commande bascule entre le statut ‘allumé’ et ‘éteint’ et il n’existe pas de commande distincte pour mettre le composant sous tension ou hors tension. Dans ce cas, le système peut se désynchroniser. Ce problème peut être résolu grâce à la détection de l’alimentation :

• Un capteur d’alimentation connecté à un composant audio/vidéo est capable de détecter si celuici est sous tension ou pas. Lorsque le capteur de puissance est connecté au Prolongateur, ces informations sont transmises au Prolongateur.

• Certains composants audio/vidéo tels que les récepteurs possèdent des sorties à mini prise spécifiquement à cet effet. Ces sorties à mini prise peuvent être connectées aux entrées de détection de l’alimentation sur le Prolongateur.

• Pour les sources vidéo, vous pouvez utiliser des modules de détection vidéo.

Veillez à créer les commandes spécifiques de détection d’alimentation dans la liste d’actions du

ProntoEdit Professional

.

Remarque

Les modules de détection ne sont pas fournis avec le Prolongateur. Toutefois, la plupart des modules disponibles sont compatibles avec le Prolongateur. Les entrées de détection de l’alimentation sont déclenchées par une alimentation de 5V à 30V.

Utilisez des câbles standard et des connecteurs Phoenix.

Utilisez cette solution de câblage si la sortie du module de détection fournit une puissance.

Utilisez cette solution de câblage si le module de détection est alimenté par le prolongateur (la sortie est un relais).

6

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 38

RFX9600 Guide de démarrage

Connexion à un équipement commandé par relais

Utilisez des câbles standard et des connecteurs Phoenix.

Connexion à un équipement en série

Il existe deux façons de connecter un équipement en série au Prolongateur.

Utilisez des câbles standard et des connecteurs Phoenix.

7

Astuce

Si vous rencontrez des problèmes de communication lors de la solution de câblage comportant le RS232, illustrée ci-dessus, assurez-vous que la broche GND sur le prolongateur est mise correctement à la terre du côté du composant audio/vidéo.

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 39

RFX9600 Guide de démarrage

Utilisez un câble sériel.

Connexion à un Lutron RadioRa Lighting System

1

Connectez

le Lutron Lighting System au prolongateur via le port RS232. Reportez-vous au chapitre

‘Connexion à un équipement en série’

, à la

page 7

.

2

Ouvrez

ProntoEdit Professional

.

3

Ouvrez le

fichier de configuration

.

4

Insérez le

Lutron Lighting System

dans le fichier de configuration.

Remarque

Si plusieurs Prolongateurs sont installés, ajoutez ces Prolongateurs au fichier de configuration via

System Properties

avant de configurer le Lutron Lighting System.

5

Ouvrez

Lutron Lighting System Properties

.

6

Paramétrez les

options

du Lutron Lighting System :

1

Sélectionnez le Prolongateur auquel le Lutron Lighting System est connecté.

2

Sélectionnez le port du Prolongateur auquel le Lutron Lighting System est connecté.

Insertion de l’Escient Fireball Audio Server dans le réseau

1

Connectez

l’Escient au routeur.

2

Ouvrez

ProntoEdit Professional

.

3

Ouvrez le

fichier de configuration

.

4

Insérez le

Escient Music Server

dans le fichier de configuration.

5

Ouvrez

Escient Music Server Properties

.

6

Paramétrez les

options

de l’Escient Music Server :

• Si le Escient Music Server possède une adresse IP fixe, indiquez-la.

• S’il s’agit d’une adresse IP dynamique, indiquez le nom de l’hôte.

8

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 40

9

RFX9600 Guide de démarrage

Connexion du Prolongateur au réseau

Normalement, le Prolongateur est prêt à être utilisé et ne doit pas être configuré. Les paramètres ne doivent être modifiés que si vous souhaitez utiliser le Prolongateur avec une adresse IP fixe ou si plus d’un Prolongateur est installé sur le réseau Pronto.

Remarque

Avant de commencer à utiliser ou à configurer le Prolongateur, vérifiez si aucune mise à jour du micrologiciel n’est disponible dans la section Downloads sur

www.pronto.philips.com

.

Pour plus d’informations, reportez-vous au chapitre ‘Mise à jour du micrologiciel’ à la page 12.

Utilisation du Prolongateur

1

Connectez

le Prolongateur au routeur au moyen d’un câble

Ethernet droit.

Prolongateur

Câble Ethernet droit

Routeur

2

Placez le

commutateur d’ID de prolongateur

sur 1 ou sur un ID qui n’est pas encore utilisé par un autre Prolongateur dans le réseau Pronto.

3

Placez le

commutateur de configuration

sur

1 pour utiliser

le Prolongateur :

Commutateur de configuration : 1

4

Branchez l’

adaptateur secteur

du Prolongateur.

Le Prolongateur démarre. Après le démarrage, les voyants Power (alimentation) et Ethernet sont verts. Le voyant Busy (occupé) clignote en vert lorsqu’il traite un code ou une macro.

Configuration du Prolongateur

Vous pouvez connecter le Prolongateur directement au PC afin de le configurer.

Si le Prolongateur est déjà installé et connecté à un équipement externe, il est également possible de le configurer à l’aide d’un routeur. Pour plus de détails, reportez-vous à la rubrique

‘Configuration par un routeur’

à la

page 10

.

Astuce

Pour garantir une performance optimale, utilisez un réseau dédié à la communication Pronto.

Ainsi, le réseau Pronto devient indépendant des autres réseaux et des modifications de paramètres du réseau.

Configuration avec une connexion directe au PC

1

Connectez

le Prolongateur au

PC au moyen du câble de configuration (câble Ethernet croisé joint).

Prolongateur

Câble Ethernet croisé

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 41

RFX9600 Guide de démarrage

2

Assurez-vous que le PC est positionné sur

DHCP

pendant la configuration du

Prolongateur (normalement, cela doit déjà être le cas).

3

Placez le

commutateur de configuration

du prolongateur sur

2 en vue de la configuration

:

Commutateur de configuration : 2

Le Prolongateur redémarre. Après le démarrage, les voyants Power (alimentation) et Ethernet sont verts ; le voyant Busy (occupé) clignote alternativement en rouge et vert.

4

Ouvrez le

navigateur

.

5

Tapez l’

adresse IP

du Prolongateur dans la barre d’adresse du navigateur :

192.168.8.80. (Elle est également imprimée au dos du Prolongateur).

Il est possible que vous deviez actualiser le navigateur avant que le

Configuration Tool

apparaisse.

6

Assurez-vous d’avoir à portée de main l’

adresse IP et le masque réseau

et suivez les instructions qui apparaissent à l’écran.

7

Lorsque la configuration est terminée,

déconnectez

le Prolongateur de l’ordinateur et reconnectez-le au routeur au moyen d’un câble Ethernet droit. Placez le commutateur de configuration sur 1 en vue de l’utilisation.

Configuration par un routeur

1

Le Prolongateur est déjà connecté au routeur.

Connectez

également le routeur au PC.

Câble Ethernet droit

Prolongateur

Routeur

2

Placez le

commutateur de configuration

sur

3 en vue de la configuration

:

Commutateur de configuration : 3

Le Prolongateur démarre. Après le démarrage, les voyants Power (alimentation) et Ethernet sont verts ; le voyant Busy (occupé) clignote alternativement en rouge et vert.

3

Ouvrez le

ProntoEdit Professional

sur le PC.

4

Dans le menu

Tools

(Outils), sélectionnez

Extender Discovery

.

L’Extender Discovery Tool apparaît, affichant la liste de tous les Prolongateurs détectés dans le réseau Pronto.

10

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 42

RFX9600 Guide de démarrage

5

Sélectionnez le Prolongateur que vous souhaitez configurer, puis cliquez sur le bouton

Configure

.

Le Configuration Tool s’ouvre dans le navigateur.

6

Assurez-vous d’avoir à portée de main l’

adresse IP et le masque réseau

et suivez les instructions qui apparaissent à l’écran.

7

Une fois la configuration terminée, déconnectez le Prolongateur de l’ordinateur et reconnectez-le au routeur à l’aide d’un câble Ethernet droit. Placez le commutateur de configuration sur 1 en vue de l’utilisation.

Support

Dépannage

Qu’indiquent les voyants ?

Couleurs

Voyants

Vert clignotant

Vert

Rouge/Vert clignotant

Rouge

Rouge clignotant

Voyant Ethernet

L’adresse IP du Prolongateur est en cours de recherche.

Le Prolongateur fonctionne normalement.

Voyant Busy (occupé)

Le Prolongateur est occupé, en train de traiter un code court ou une courte macro du Control Panel.

Le Prolongateur est occupé, en train de traiter une longue macro du Control Panel.

Le Prolongateur est en cours de configuration.

Reportez-vous à la rubrique

‘Il existe un conflit IP’

de la

page 11

.

Reportez-vous à la rubrique

‘Il existe des ID de prolongateur dupliqués’

de la

page 12

.

Reportez-vous à la rubrique

‘Impossible de déterminer l’adresse IP’

de la

page 11

.

Le Prolongateur démarre. Attendez jusqu’à la fin du démarrage.

Il existe un conflit IP

Un autre composant audio/vidéo du réseau utilise la même adresse IP fixe que le Prolongateur.

Modifiez l’adresse IP du Prolongateur dans le Configuration Tool.

Si le problème persiste, vérifiez les paramètres du routeur.

Impossible de déterminer l’adresse IP

• Lors de

l’utilisation

du Prolongateur : vérifiez que le Prolongateur est connecté au routeur au moyen d’un câble Ethernet droit.

• Lors de la

configuration

du Prolongateur : vérifiez que le PC n’utilise pas une adresse IP fixe mais un protocole DHCP.

• Vérifiez que le routeur est sous tension. Si le routeur utilise un protocole DHCP, il est impossible de déterminer l’adresse IP du prolongateur. Vérifiez que vous utilisez les bons paramètres réseau sur le routeur.

11

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 43

RFX9600 Guide de démarrage

Recherche de l’emplacement exact du récepteur IR d’un composant audio/vidéo

1

Ôtez le ruban de protection des émetteurs IR doubles.

2

Paramétrez les émetteurs IR doubles sur la puissance minimale, et maintenez le côté collant de l’un des émetteurs à 1 ou 2 cm / 0.4 - 0.8 inch du composant audio/vidéo.

3

Vérifiez que le Control Panel est configuré de manière à fonctionner correctement dans le système Pronto (p. ex. : configuré pour WiFi, pas pour IR).

4

Déplacez l’émetteur devant la face avant du composant audio/vidéo et, en même temps, envoyez des commandes au moyen du Control Panel au composant.

Prenez note du moment où le composant audio/vidéo réagit aux signaux IR de l’émetteur.

5

Dès que le composant audio/vidéo réagit, positionnez l’émetteur à cet endroit.

Fonctionnement des composants audio/vidéo avec le

Prolongateur

Les composants audio/vidéo ne répondent pas aux commandes du Prolongateur

• Vérifiez que le voyant Busy (occupé) clignote en vert lorsque vous envoyez une commande au moyen du Control Panel. S’il ne clignote pas, le Prolongateur ne reçoit aucune commande du

Control Panel.

• Vérifiez que le Control Panel est correctement configuré dans le

ProntoEdit Professional

;

• Vérifiez que le Prolongateur est correctement configuré dans le Configuration Tool et correctement connecté aux composants audio/vidéo ;

• Vérifiez que les commutateurs du Prolongateur sont correctement paramétrés.

Il existe des ID de prolongateur dupliqués

Si vous utilisez le commutateur d’ID de Prolongateur, affectez un ID unique à chaque Prolongateur du même réseau Pronto. Vérifiez que le Control Panel est correctement configuré dans

ProntoEdit

Professional

.

Vous pouvez utiliser jusqu’à 16 Prolongateurs différents dans le même réseau Pronto.

Réinitialisation du Prolongateur

Uniquement nécessaire si le Prolongateur affiche un comportement inhabituel.

Pour effectuer une réinitialisation, débranchez le Prolongateur de l’adaptateur secteur. Attendez quelques secondes, puis branchez-le de nouveau.

Mise à jour du micrologiciel

Dès qu’une mise à jour du micrologiciel du Prolongateur est disponible, vous en êtes informé sur le site Web de Philips Pronto : www.pronto.philips.com.

Remarque

Vous pouvez vérifier la version actuelle du micrologiciel dans le Configuration Tool.

1

Téléchargez la dernière version du micrologiciel sur le PC et enregistrez-la à l’endroit de votre choix.

2

Débranchez le Prolongateur. Vous pouvez le mettre à jour de la manière suivante.

12

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 44

13

RFX9600 Guide de démarrage

Mise à jour du prolongateur au moyen du câble de configuration

1

Connectez

le Prolongateur au PC au moyen du câble de configuration (câble Ethernet croisé joint).

2

Assurez-vous que le PC est positionné sur

DHCP

pendant la configuration du

Prolongateur (normalement, cela doit déjà être le cas).

3

Placez le

commutateur de configuration

du prolongateur sur

2 en vue de la configuration

:

Commutateur de configuration : 2

Le Prolongateur redémarre. Après le démarrage, les voyants Power (alimentation) et Ethernet sont verts ; le voyant Busy (occupé) clignote alternativement en rouge et vert .

4

Ouvrez le

navigateur

.

5

Tapez l’

adresse IP

du Prolongateur dans la barre d’adresse du navigateur :

192.168.8.80. (Elle est également imprimée au dos du prolongateur).

Il est possible que vous deviez actualiser le navigateur avant que le

Configuration Tool

apparaisse.

6

Sélectionnez

Firmware Update

dans le volet de navigation gauche.

La page de mise à jour du micrologiciel s’ouvre.

7

Suivez les instructions à l’écran.

Mise à jour du prolongateur par un routeur

Si le prolongateur est installé et connecté à l’équipement, il peut s’avérer plus pratique de le mettre

à jour par un routeur.

1

Le Prolongateur est déjà connecté au routeur.

Connectez

également le routeur au PC.

2

Placez le

commutateur de configuration

sur

3 en vue de la configuration

:

Commutateur de configuration : 3

Le Prolongateur redémarre. Après le démarrage, les voyants Power (alimentation) et Ethernet sont verts ; le voyant Busy (occupé) clignote alternativement en rouge et vert .

3

Ouvrez

ProntoEdit Professional

sur le PC.

4

Dans le menu

Tools

(Outils), sélectionnez

Extender Discovery

.

L’Extender Discovery Tool apparaît, affichant la liste de tous les Prolongateurs détectés dans le réseau Pronto.

5

Sélectionnez le Prolongateur que vous souhaitez configurer, puis cliquez sur le bouton

Configure

.

Le Configuration Tool s’ouvre dans le navigateur.

6

Sélectionnez

Firmware Update

dans le volet de navigation gauche.

La page de mise à jour du micrologiciel s’ouvre.

7

Suivez les instructions à l’écran.

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 45

RFX9600 Guide de démarrage

Spécifications

Général

Connectivité

Paramètres

Voyants

Dimensions/Poids

Boîtier de Prolongateur basé sur IP pour la commande à distance au moyen du

Control Panel Pronto

Bâti métallique anthracite pour montage dans un rack 19") ou installation individuelle

Jusqu’à 16 Prolongateurs et 16 Control Panels dans un même système entrée 5V CC

4 sorties adressables pour émetteurs IR

Connexion Ethernet RJ45

4 ports RS232 pour commande

4 entrées de détection de l’alimentation : 4-30 VCC ou 4-30 VCA rms

4 sorties de relais : 48 VCC ou 48 VCA rms, 2 A (puissance max. 60 W)

Puissance de sortie pour utilisation générale : 5 VCC, 0,3 A

ID de Prolongateur : 16 positions

Puissance de sortie IR : 2 niveaux (normal, faible)

Configuration : mode d’utilisation, configuration avec câble croisé ou par routeur

3 voyants Power (alimentation), Ethernet (réseau) et Busy (occupé)

4 voyants sortie IR

4 voyants sortie RS232

4 voyants entrée de détection de l’alimentation

4 voyants sortie relais

428 x 240 x 46 mm (16,9 x 9,4 x 1,8 inch)

1,75 kg (61,7 oz)

Température de fonctionnement

0°C à 50°C (32°F à 122°F)

Infrarouge (IR)

Portée de fréquence IR : 25 kHz-1 MHz (incluant codes DC/flash)

Puissance de sortie IR : 2 niveaux

Accessoires inclus

2 émetteurs IR doubles haute fréquence : câblé en série, connecteur mini prise, longueur de câble 2,7 mètres (9 ft)

2 mini prises mono vers câbles à mini prises : 3,5 mm (0,13 inch), longueur de câble 1,5 m (5 ft)

Adaptateur secteur 100 V-240 VCA/50-60 Hz (sortie 5V CC/2A, approuvé UL-CE)

Câble de configuration

Equerres pour fixation d’un rack de 48,1 cm (19 inch)

Matériel de montage pour un rack de 48,1 cm (19 inch)

Guide de démarrage

Certificat de garantie

Guide de démarrage du Pronto Serial Extender

© Copyright 2006 Royal Philips Electronics, Interleuvenlaan 74, 3001 Leuven (Belgique)

Remarques :

Tous droits réservés. La reproduction d’une partie ou de l’intégralité du document est interdite sans l’autorisation préalable du propriétaire des droits d’auteur.

Royal Philips Electronics n’est pas responsable des omissions, ni des erreurs techniques ou éditoriales de ce manuel, ni des dommages résultant directement ou indirectement de l’utilisation du Pronto Serial Extender RFX9600.

Les informations contenues dans ce mode d’emploi peuvent faire l’objet de modifications sans préavis. Tous les noms de marques ou produits sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

14

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 46

IFU Approbation / Safety Content RFX9600

FCC Compliancy

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

• This device may not cause harmful interference.

• This device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC rule.

These limits are designed to provide reasonable protection against harmful interference in residential installations. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If the equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a different circuit from the receiver.

• Consult the dealer or an experienced radio/TV technician for help.

CAUTION

The user changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Notice for Canada / Remark pour le Canada

This class B digital apparatus complies with Canadian ICES-003.

Cet appareil numerique de la Classe B est conforme a la norme NMB-003 du Canada

i

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 47

Notes - Notas - Notes

Concept and Realization of this Starter’s Guide:

Concepto y elaboración de este Manual de inicio:

Documentation et élaboration de ce Guide de démarrage:

The Human Interface Group, De Regenboog 11, 2800 Mechelen (Belgium) http://www.higroup.com

3104 205 3435.1

RFX9600_SG_ESFv3.qxd 07-09-2006 15:38 Pagina 48

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
