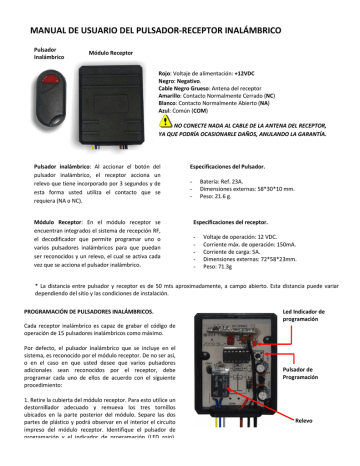

MANUAL DE USUARIO DEL PULSADOR-RECEPTOR INALÁMBRICO
Pulsador
Inalámbrico
Módulo Receptor
Rojo: Voltaje de alimentación: +12VDC
Negro: Negativo.
Cable Negro Grueso: Antena del receptor
Amarillo: Contacto Normalmente Cerrado (NC)
Blanco: Contacto Normalmente Abierto (NA)
Azul: Común (COM)
NO CONECTE NADA AL CABLE DE LA ANTENA DEL RECEPTOR,
YA QUE PODRÍA OCASIONARLE DAÑOS, ANULANDO LA GARANTÍA.
Pulsador inalámbrico: Al accionar el botón del
pulsador inalámbrico, el receptor acciona un
relevo que tiene incorporado por 3 segundos y de
esta forma usted utiliza el contacto que se
requiera (NA o NC).
Módulo Receptor: En el módulo receptor se
encuentran integrados el sistema de recepción RF,
el decodificador que permite programar uno o
varios pulsadores inalámbricos para que puedan
ser reconocidos y un relevo, el cual se activa cada
vez que se acciona el pulsador inalámbrico.
Especificaciones del Pulsador.
Batería: Ref. 23A.
Dimensiones externas: 58*30*10 mm.
Peso: 21.6 g.
-
Especificaciones del receptor.
-
Voltaje de operación: 12 VDC.
Corriente máx. de operación: 150mA.
Corriente de carga: 5A.
Dimensiones externas: 72*58*23mm.
Peso: 71.3g
* La distancia entre pulsador y receptor es de 50 mts aproximadamente, a campo abierto. Esta distancia puede variar
dependiendo del sitio y las condiciones de instalación.
PROGRAMACIÓN DE PULSADORES INALÁMBRICOS.
Led Indicador de
programación
Cada receptor inalámbrico es capaz de grabar el código de
operación de 15 pulsadores inalámbricos como máximo.
Por defecto, el pulsador inalámbrico que se incluye en el
sistema, es reconocido por el módulo receptor. De no ser así,
o en el caso en que usted desee que varios pulsadores
adicionales sean reconocidos por el receptor, debe
programar cada uno de ellos de acuerdo con el siguiente
procedimiento:
1. Retire la cubierta del módulo receptor. Para esto utilice un
destornillador adecuado y remueva los tres tornillos
ubicados en la parte posterior del módulo. Separe las dos
partes de plástico y podrá observar en el interior el circuito
impreso del módulo receptor. Identifique el pulsador de
programación y el indicador de programación (LED rojo),
Pulsador de
Programación
Relevo
2. Presione la tecla de programación una vez, el
indicador de programación se encenderá y apagará una
vez. Después de esto, presione el o los pulsadores una
vez y observe el comportamiento del indicador de
programación: si se enciende una vez, por un período
corto antes de apagarse, el pulsador ha sido reconocido
y el proceso de programación puede terminar; si el
indicador parpadea rápidamente (aproximadamente 5
veces en un segundo) el proceso de programación debe
repetirse.
FUNCIÓN DE BORRADO
Para liberar la memoria del módulo receptor, simplemente
mantenga presionada la tecla de programación y verifique
que el indicador de programación se encienda. Cuando éste
se apague (alrededor de 8 segundos después) la memoria del
receptor ha sido borrada por completo y puede programar
nuevamente cada pulsador.
3. Vuelva a ubicar la cubierta del módulo en su sitio y
asegure los tornillos. Su pulsador inalámbrico en este
momento es operativo.
DIAGRAMA DE CONEXIÓN.
El siguiente dibujo representa la conexión de un electroimán de laminación controlado solamente por un pulsador-receptor
inalámbrico.
En caso de que el pulsador-receptor inalámbrico se vaya a utilizar como contacto
seco, utilice el contacto necesario para su aplicación (COM-NA ó COM-NC)
Carrera 19 A No. 138-33
BOGOTA-COLOMBIA
Tel.: (571) 633 3636
www.zebraelectronica.com
