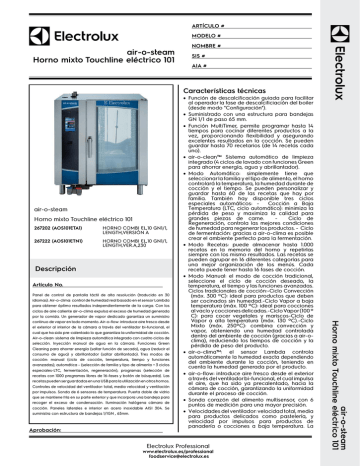

Horno mixto Touchline eléctrico 101

Horno mixto Touchline eléctrico 101
ARTÍCULO #
MODELO #
air-o-steam
Horno mixto Touchline eléctrico 101
NOMBRE #
SIS #
AIA #
Características técnicas
air-o-steam
Horno mixto Touchline eléctrico 101
267202 (AOS101ETA1)
HORNO COMBI EL,10 GN1/1,
LENGTH,VERSIÓN A
267222 (AOS101ETN1)
HORNO COMBI EL,10 GN1/1,
LENGTH,VER.A,230
Descripción
Artículo No.
Aprobación:
Electrolux Professional
www.electrolux.es/professional
[email protected]
air-o-steam
Horno mixto Touchline eléctrico 101
Panel de control de pantalla táctil de alta resolución (traducido en 30
idiomas). Air-o-clima: control de humedad real basado en el sensor Lambda
para obtener óptimo resultados independientemente de la carga. Con los
ciclos de aire caliente air-o-clima expulsa el exceso de humedad generada
por la comida. Un generador de vapor dedicado garantiza un suministro
continuo de vapor en todo momento. Air-o-flow: introduce aire fresco desde
el exterior al interior de la cámara a través del ventilador bi-funcional, el
cual que ha sido pre-calentado lo que garantiza la uniformidad de cocción.
Air-o-clean: sistema de limpieza automática integrado con cuatro ciclos de
selección. Inyección manual de agua en la cámara. Funciones Green
Cleaning para ahorrar energía (saltar función de secado), agua (reducir el
consumo de agua) y abrillantador (saltar abrillantado). Tres modos de
cocción: manual (ciclo de cocción, temperatura, tiempo y funciones
avanzadas); automática - (selección de familia y tipo de alimento + 3 ciclos
especiales-LTC, fermentación, regeneración); programas (selección de
recetas con 1000 programas libres de 16-fases y botón de búsqueda). Las
recetas pueden ser guardadas en una USB para la utilización en otros hornos.
Controles de velocidad del ventilador: total, media velocidad y ventilación
por impulsos. Sonda de 6 sensores de temperatura. Puerta doble de vidrio
que se mantiene fría en su parte exterior y que incorpora una bandeja para
recoger el exceso de condensación. Iluminación halógena cámara de
cocción. Paneles laterales e interior en acero inoxidable AISI 304. Se
suministra con estructura de bandejas 1/1GN , 65mm.
• Función de descalcificación guiada para facilitar
al operador la fase de descalcificiación del boiler
(desde modo "Configuración").
• Suministrado con una estructura para bandejas
GN 1/1 de paso 65 mm.
• Función MultiTimer, permite programar hasta 14
tiempos para cocinar diferentes productos a la
vez, proporcionando flexibilidad y asegurando
excelentes resultados en la cocción. Se pueden
guardar hasta 70 recetarios (de 14 recetas cada
uno).
• air-o-clean™ Sistema automático de limpieza
integrado (4 ciclos de lavado con funciones Green
para ahorrar energía, agua y abrillantador).
• Modo Automático: simplemente tiene que
seleccionar la familia y el tipo de alimento, el horno
controlará la temperatura, la humedad durante de
cocción y el tiempo. Se pueden personalizar y
guardar hasta 60 de las recetas que hay por
familia. También hay disponible tres ciclos
especiales automáticos: Cocción a Baja
Temperatura (LTC, ciclo automático): minimiza la
pérdida de peso y maximiza la calidad para
grandes piezas de carne.
Ciclo de
Regeneración, controla las mejores condiciones
de humedad para regenerar los productos. - Ciclo
de fermentación: gracias a air-o-clima es posible
crear el ambiente perfecto para la fermentación.
• Modo Recetas: puede almacenar hasta 1.000
recetas en la memoria del horno y repetirlas
siempre con los mismo resultados. Las recetas se
pueden agrupar en 16 diferentes categorías para
una mejor organización de los menús. Cada
receta puede tener hasta 16 fases de cocción.
• Modo Manual: el modo de cocción tradicional,
seleccione el ciclo de cocción deseado, la
temperatura, el tiempo y las funciones avanzadas.
Ciclos tradicionales de cocción:-Ciclo Convección
(máx. 300 ºC): ideal para productos que deben
ser cocinados sin humedad.-Ciclo Vapor a baja
temperatura (máx. 100 ºC): ideal para cocciones
al vacío y cocciones delicadas.-Ciclo Vapor (100 º
C): para cocer vegetales y mariscos-Ciclo de
Vapor a alta temperatura (máx. 130 ºC).-Ciclo
Mixto (máx. 250ºC): combina convección y
vapor, obteniendo una humedad controlada
dentro del ambiente de cocción (gracias a air-oclima), reduciendo los tiempos de cocción y la
pérdida de peso del producto.
• air-o-clima™: el sensor Lambda controla
automáticamente la humedad exacta dependiendo
del ambiente durante la cocción, teniendo en
cuenta la humedad generada por el producto.
• air-o-flow: introduce aire fresco desde el exterior
a través del ventilador bi-funcional, el cual impulsa
el aire, que ha sido ya precalentado, hacia la
cámara de cocción, garantizando la uniformidad
durante el proceso de cocción.
• Sonda corazón del alimento multisensor, con 6
puntos de medición para una mayor precisión.
• Velocidades del ventilador: velocidad total, media
para productos delicados como pastelería, y
velocidad por impulsos para productos de
panadería o cocciones a baja temperatura. La
air-o-steam
Horno mixto Touchline eléctrico 101
•
•
•
•
•
velocidad por impulsos también es ideal para mantener
la comida calientes tras finalizar los ciclos de cocción.
Ciclo de potencia reducida.
Puerto USB: para descargar los datos HACCP y FSC,
cargar y descargar recetas o ajustes personalizados
(make it mine) y actualizaciones de software.
El Food Safe Control monitoriza el proceso de cocción
cumpliendo con los estándares HACCP.
Sonda de Vacío USB (disponible como accesorio):
excelentes resultados de cocción incluso en productos
envasados al vacío.
Make-it-mine: personalice a su gusto el panel de control,
habilitando y deshabilitando las opciones de cocción,
recetas, contraseñas... a través del modo "Configuración".
Construcción
• Protección al agua IPX5 para su fácil limpieza.
• Fabricación total en acero inoxidable AISI 304.
• Cámara de cocción con ángulos redondeados sin
juntas para facilitar la limpieza.
• Puerta con doble panel de cristal térmico que integra
un canal de aire fresco entre el marco, para enfriar el
panel exterior de la puerta. Hojas batientes entre el
doble cristal de la puerta para su fácil limpieza.
• Fácil acceso a los principales componentes desde el
panel frontal.
• Ducha integrada incluida.
accesorios opcionales
• Campana extractora sin ventilador para PNC 640791
air-o-system 6&10 1/1 GN. Obligatorio ❑
utilizar el condensador de humos
(640413) en instalaciones con hornos a
gas
• Campana extractora con ventilador
PNC 640792
para air-o-system 6&10 1/1 GN.
❑
Obligatorio utilizar el condensador de
humos (640413) en instalaciones con
hornos a gas
• Campana antiolores para hornos air-o- PNC 640796
steam 6 y 10 GN 1/1, eléctrica
❑
• Descalcificador de agua con cartucho PNC 920002
C500 para hornos 6 1/1GN y 10 1/1GN
❑
(uso de vapor medio-bajo, menos de 2
horas al día)
• Descalcificador de agua con cartucho PNC 920003
STEAM 1200
❑
• Descalcificador de agua automático
PNC 921305
para hornos
❑
• Descalcificador resina
PNC 921306
❑
• Kit de ruedas para bases de hornos
PNC 922003
6&10x1/1 y 2/1GN lengthwise
❑
• Carro para estructura deslizante para PNC 922004
hornos 10x1/1GN
❑
• Estructura móvil para 10x1/1GN, paso
PNC 922006
65mm (std)
❑
• Estructura móvil para 8x1/1GN, paso
PNC 922009
80mm
❑
• Kit de 4 patas ajustables para 6 y
PNC 922012 ❑
10x1/1GN. Usar en hornos sin soporte.
• Cubierta térmica para 10x1/1GN
PNC 922013
❑
• Estructura banquetes 30 platos (paso PNC 922015
65mm) para 10xGN1/1
❑
• Pareja de rejillas inox 1/1 GN
• Soporte bandejas para base abierta 6 y
10x1/1GN open base
• Pareja de rejillas para pollo enteros (8+8),
para hornos 1/1 GN
• Estructura de bandejas de pastelería con
ruedas, para hornos 10 1/1 GN, paso 80mm.
Apta para bandejas de pasterlería
600x400
• Estructura para banquetes de 23 platos
(paso 85mm) para 10xGN1/1
• Sistema deslizante para estructura móvil
HORNOS 6&10 GN1/1 (incluye deslizante y
asa)
• 1 rejilla de 1/2 GN para pollos enteros (4
por rejilla de 1,2kg. cada uno)
• Estructura reforzada para bandejas móvil,
soporte inferior para bandeja recolectora
de grasas, para 10x1/1 GN, paso 64 mm
• Kit de conexión externa para detergente y
abrillantador
• Ducha vista
• Filtro de grasa para hornos 10x1/1 y 2/1GN,
hornos mixtos (gas y eléctricos) y hornos
convección (eléctricos)
• Bandeja de panadería con 5 filas (para
baguettes), perforada en aluminio con
revestimiento en silicona (325x530x38)
• Bandeja de panadería con 4 esquinas,
perforada en aluminio (400x600x20)
• Bandeja de panadería con 4 esquinas en
aluminio (400x600x20)
• Base abierta con soporte para badejas
6&10x1/1GN
• Cesto para depósito de detergente - a
pared
• Soporte para detergente, para montar
sobre base abierta
• Base armario con soporte para bandejas,
para hornos 6&10x1/1GN
• Base armario caliente con humidificador,
para 6&10x1/1GN, con soporte para
bandejas 1/1GN y 600x400
• 2 cestos para freír, para hornos
• Protector contra el calor para torre de
hornos 6x1/1GN sobre 10x1/1GN
• Filtro panel de control para hornos 6&10 1/1
GN
• Protector contra el calor para 10x1/1GN
• Pieza de cierre de doble-click para la
puerta del horno
• Rejilla para pollos 1/1 GN (8 pollos enteros,
1,2kg)
• Kit integrado HACCP para hornos
• Sonda USB para cocción al Vacío.
Disponible para hornos air-o-steam
Touchline con versión de software 4.10
• Kit de drenaje para hornos 6&10 1/1GN 2/1GN, diámetro 50mm
• Guías de pastelería (400x600) para bases
de hornos de 6&10 1/1GN
• Kit recolector de grasas, incluye bandeja y
carro
• Bandeja de panadería para baguette GN
1/1
• Plancha para 8 huevos fritos GN 1/1
PNC 922017 ❑
PNC 922021 ❑
PNC 922036 ❑
PNC 922066 ❑
PNC 922071 ❑
PNC 922074 ❑
PNC 922086 ❑
PNC 922099 ❑
PNC 922169 ❑
PNC 922171 ❑
PNC 922178 ❑
PNC 922189 ❑
PNC 922190 ❑
PNC 922191 ❑
PNC 922195 ❑
PNC 922209 ❑
PNC 922212 ❑
PNC 922223 ❑
PNC 922227 ❑
PNC 922239 ❑
PNC 922245 ❑
PNC 922246 ❑
PNC 922251 ❑
PNC 922265 ❑
PNC 922266 ❑
PNC 922275 ❑
PNC 922281 ❑
PNC 922283 ❑
PNC 922286 ❑
PNC 922287 ❑
PNC 922288 ❑
PNC 922290 ❑
air-o-steam
Horno mixto Touchline eléctrico 101
La Empresa se reserva el derecho de modificar especificaciones sin previo aviso
2015.06.25
air-o-steam
Horno mixto Touchline eléctrico 101
• Kit de estructura para panadería, para PNC 922292
hornos 10 GN1/1
❑
• Bandeja plana de panadería con 2
PNC 922299
bordes GN1/1
❑
• Rejilla para 28 patatas para hornos
PNC 922300
GN1/1
❑
• Kit torre para hornos eléctricos 6x1/1 GNPNC 922319
sobre 6&10x1/1 GN, incluye kit de
❑
tuberías y conexión externa para
detergente y abrillantador
• Kit de patas con anclaje (marina)
PNC 922320
❑
• Bandeja recolectora de grasas 100mm PNC 922321
❑
• Carro para estructura deslizante para PNC 922323
hornos en torre (necesario para el
❑
horno que esté situado debajo)
• Soporte universal para espetones,
PNC 922326
brochetas y parrilladas.
❑
• 4 espetones largos (para el soporte
PNC 922327
922326)
❑
• Bandeja recolectora de grasas 40mm PNC 922329
❑
• Ruedas para hornos en torre 2x6 GN1/1 PNC 922333
& 6 GN1/1 sobre 10 GN1/1
❑
• Ahumador para hornos lengthwise y
PNC 922338
crosswise - 4 tipos de maderas
❑
disponibles bajo pedido
• Kit válvula antiretorno
PNC 922347
❑
• Gancho multifuncional
PNC 922348
❑
air-o-steam
Horno mixto Touchline eléctrico 101
La Empresa se reserva el derecho de modificar especificaciones sin previo aviso
2015.06.25
air-o-steam
Horno mixto Touchline eléctrico 101
Alzado
Dimensiones externas
Electrolux recomienda el uso de agua tratada, basándose en
tests de las condiciones específicas del agua.
Ver manual de usuario para información detallada de la calidad
del agua.
Eléctrico
Suministro de voltaje
267202 (AOS101ETA1)
267222 (AOS101ETN1)
Potencia instalada:
Circuit breaker required
400 V/3N ph/50/60 Hz
230 V/3 ph/50/60 Hz
17.5 kW
Agua
Planta
Conexión de entrada de agua
"CW"
Conexión de entrada de agua
"FCW"
Agua - Dureza total:
Presión:
Desagüe "D":
3/4"
3/4"
5-50 ppm
1.5-4.5 bar
1"1/4
Instalación
Distancia:
Instalación - Distancias
segeridas para el acceso de
servicio:
5 cm lado derecho y parte
posterior.
50 cm lado izquierdo.
Capacidad
GN:
Capacidad máxima de carga:
CWI
= entrada de agua fría
D = desagüe
EI = conexión eléctrica
EQ = Tornillo equipotencial
10 - 1/1 Gastronorm
50 kg
Info
Lateral
Peso neto
Peso del paquete
267202 (AOS101ETA1)
267222 (AOS101ETN1)
Alto del paquete:
267202 (AOS101ETA1)
267222 (AOS101ETN1)
Ancho del paquete:
267202 (AOS101ETA1)
267222 (AOS101ETN1)
Fondo del paquete:
267202 (AOS101ETA1)
267222 (AOS101ETN1)
Volumen del paquete
156 kg
170 kg
168 kg
1270 mm
1265 mm
990 mm
955 mm
950 mm
985 mm
1.19 m³
air-o-steam
Horno mixto Touchline eléctrico 101
La Empresa se reserva el derecho de modificar especificaciones sin previo aviso
2015.06.25
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
