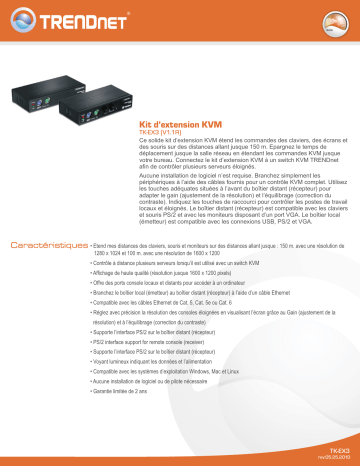

Trendnet TK-EX3 KVM Extension Kit Fiche technique

kvm
Kit d’extension KVM
TK-EX3 (V1.1R)
Ce solide kit d’extension KVM étend les commandes des claviers, des écrans et
des souris sur des distances allant jusque 150 m. Epargnez le temps de
déplacement jusque la salle réseau en étendant les commandes KVM jusque
votre bureau. Connectez le kit d’extension KVM à un switch KVM TRENDnet
afin de contrôler plusieurs serveurs éloignés.
Aucune installation de logiciel n’est requise. Branchez simplement les
périphériques à l’aide des câbles fournis pour un contrôle KVM complet. Utilisez
les touches adéquates situées à l’avant du boîtier distant (récepteur) pour
adapter le gain (ajustement de la résolution) et l’équilibrage (correction du
contraste). Indiquez les touches de raccourci pour contrôler les postes de travail
locaux et éloignés. Le boîtier distant (récepteur) est compatible avec les claviers
et souris PS/2 et avec les moniteurs disposant d’un port VGA. Le boîtier local
(émetteur) est compatible avec les connexions USB, PS/2 et VGA.
Caractéristiques • Etend mes distances des claviers, souris et moniteurs sur des distances allant jusque : 150 m. avec une résolution de
1280 x 1024 et 100 m. avec une résolution de 1600 x 1200
• Contrôle à distance plusieurs serveurs lorsqu’il est utilisé avec un switch KVM
• Affichage de haute qualité (résolution jusque 1600 x 1200 pixels)
• Offre des ports console locaux et distants pour accéder à un ordinateur
• Branchez le boîtier local (émetteur) au boîtier distant (récepteur) à l’aide d’un câble Ethernet
• Compatible avec les câbles Ethernet de Cat. 5, Cat. 5e ou Cat. 6
• Réglez avec précision la résolution des consoles éloignées en visualisant l’écran grâce au Gain (ajustement de la
résolution) et à l’équilibrage (correction du contraste)
• Supporte l’interface PS/2 sur le boîtier distant (récepteur)
• PS/2 interface support for remote console (receiver)
• Supporte l’interface PS/2 sur le boîtier distant (récepteur)
• Voyant lumineux indiquant les données et l’alimentation
• Compatible avec les systèmes d’exploitation Windows, Mac et Linux
• Aucune installation de logiciel ou de pilote nécessaire
• Garantie limitée de 2 ans
TK-EX3
rev:05.25.2010
Kit d’extension KVM
TK-EX3 (V1.1R)
Caractéristiques
Matériel
Connexions
• Raccorder à un ordinateur ou à un switch KVM
Connecteurs
• Emetteur :
• Récepteur :
HDB VGA à 15 broches
Clavier et souris PS/2
Port RJ-45
Prise d’alimentation
HDB VGA à 15 broches
USB de type B
Port RJ-45
Câbles (fournis)
• 1 câble VGA (VGA vers VGA et PS/2), 1.2m
• 1 câble USB (de type A vers type B), 1.2m
• Windows 7 (32/-64bit)/ Vista (32/64-bit)/ XP (32/64-bit)/ 2000 /98/SE/ME/ Linux, Mac, Sun Solaris, DOS
SE supportés
Résolution
• Jusque 100m. avec une résolution 1600 x 1200
• Jusque 150m. avec une résolution 1280 x 1024
Alimentation
• 9V DC, 1A
Voyants
• Alimentation, Link
Dimensions (L x I x H)
• 130 x 65 x 25mm (5 x 2.6 x 1in.)
Poids
• Emetteur : 275 g.
Température
• Fonctionnement : De 0 à 40°C
Humidité
• Max. 90%, sans condensation
Certifications
• CE, FCC
• Récepteur : 290 g.
• Entreposage : De -20 à 60°C
Solution de Réseaux
Contenu de l’emballage
• Emetteur TK-EX3
Local Station
Remote Station
KVM Extension Kit
(TK-EX3)
Receiver
• Récepteur TK-EX3
• Guide d'installation rapide en plusieurs langues
Transmitter
• Adaptateur secteur (9V DC, 1A)
• Câble VGA combiné (1.2m / 4ft.)
• Câble USB (1.2m / 4ft)
8-Port Rack Mount
KVM Switch w/ OSD
(TK-802R)
Produits en relation
Keyboard
Mouse
Monitor
PS/2
VGA
Keyboard Mouse
TK-401R
Switch KVM à 4 ports PS/2 empilable sur rack
TK-803R
Switch KVM à 8 ports USB/PS/2 empilable sur rack
TK-804R
Switch KVM USB avec OSD à 8 ports avec kit
de montage empilable
Servers
10/100Mbps
Information pour commander
20675 Manhattan Place,Torrance, CA 90501 USA
Tel: 1-310-961-5500
Fax: 1-310-961-5511
Web: www.trendnet.com
Email: [email protected]
1-888-326-6061
TRENDnet is a registered trademark. Other Brands and product names are trademarks of their respective holders. Information provided in this document pertain to TRENDnet
products and is subject to change at any time, without notice. For the most recent product information please visit http://www.trendnet.com.
Copyright © TRENDnet. All Rights Reserved.
