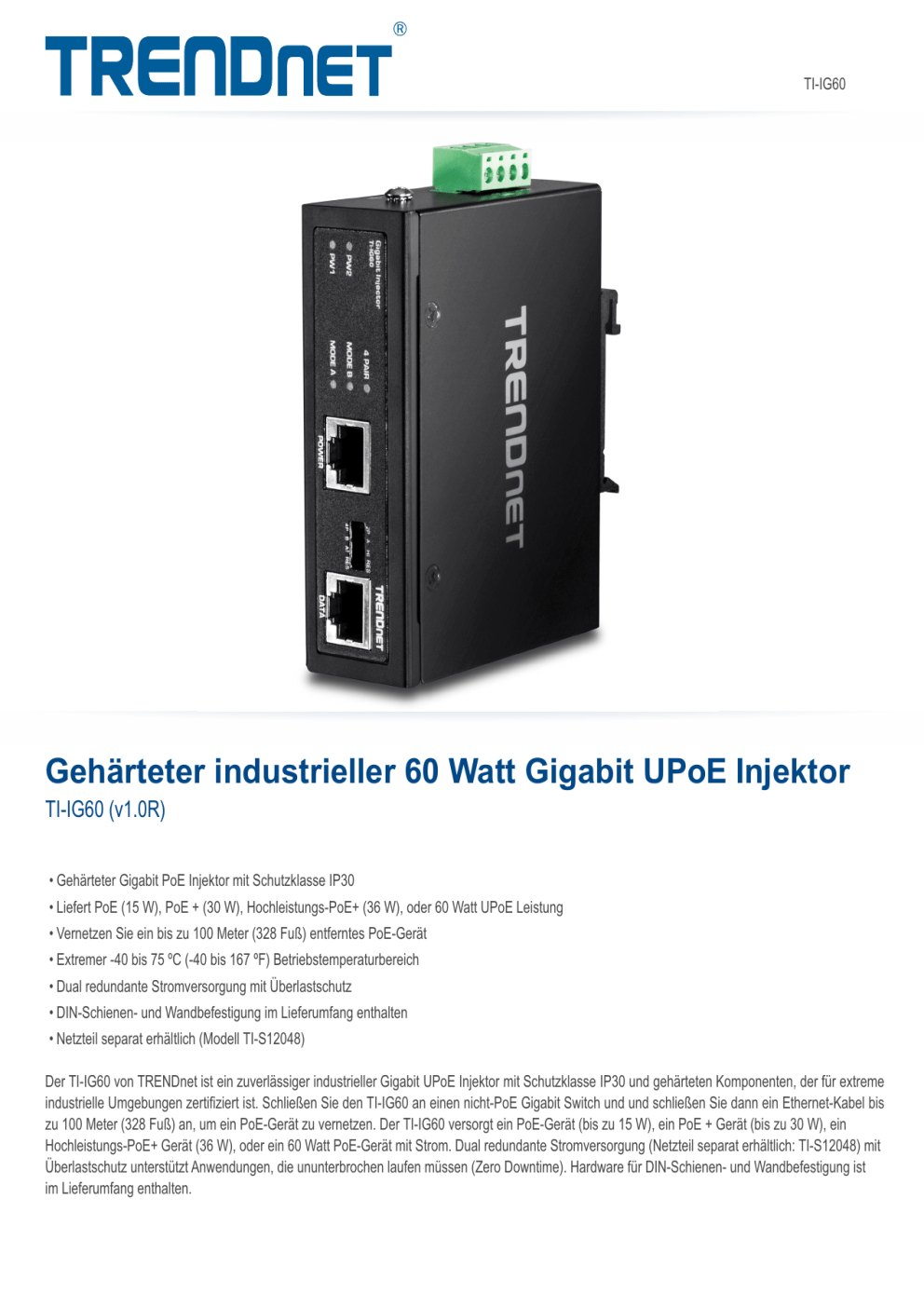

Trendnet TI-IG60 Hardened Industrial 60 Watt Gigabit UPoE Injector Datenblatt

TI-IG60
Gehärteter industrieller 60 Watt Gigabit UPoE Injektor
TI-IG60 (v1.0R)
• Gehärteter Gigabit PoE Injektor mit Schutzklasse IP30
• Liefert PoE (15 W), PoE + (30 W), Hochleistungs-PoE+ (36 W), oder 60 Watt UPoE Leistung
• Vernetzen Sie ein bis zu 100 Meter (328 Fuß) entferntes PoE-Gerät
• Extremer -40 bis 75 ºC (-40 bis 167 ºF) Betriebstemperaturbereich
• Dual redundante Stromversorgung mit Überlastschutz
• DIN-Schienen- und Wandbefestigung im Lieferumfang enthalten
• Netzteil separat erhältlich (Modell TI-S12048)
Der TI-IG60 von TRENDnet ist ein zuverlässiger industrieller Gigabit UPoE Injektor mit Schutzklasse IP30 und gehärteten Komponenten, der für extreme
industrielle Umgebungen zertifiziert ist. Schließen Sie den TI-IG60 an einen nicht-PoE Gigabit Switch und und schließen Sie dann ein Ethernet-Kabel bis
zu 100 Meter (328 Fuß) an, um ein PoE-Gerät zu vernetzen. Der TI-IG60 versorgt ein PoE-Gerät (bis zu 15 W), ein PoE + Gerät (bis zu 30 W), ein
Hochleistungs-PoE+ Gerät (36 W), oder ein 60 Watt PoE-Gerät mit Strom. Dual redundante Stromversorgung (Netzteil separat erhältlich: TI-S12048) mit
Überlastschutz unterstützt Anwendungen, die ununterbrochen laufen müssen (Zero Downtime). Hardware für DIN-Schienen- und Wandbefestigung ist
im Lieferumfang enthalten.
TI-IG60
Plug and Play
Verbinden Sie PoE-Netzwerkgeräte über Plug and play
Redundante Stromversorgung
Dual redundante Stromversorgung mit Überlastschutz (Netzteil separat
erhältlich: Modell TI-S12048)
UPoE
Versorgt ein PoE-Gerät (bis zu 15 W), ein PoE + Gerät (bis zu 30 W), ein
Hochleistungs-PoE+ Gerät (36 W), oder ein 60 Watt PoE-Gerät mit
Strom
Extreme Temperaturen
Gehärteter Konverter ist ausgelegt für Betriebstemperaturen im Bereich
von -40 bis 75 ºC (-40 bis 167 ºF)
Gigabit-Ports
1 x Gigabit Ethernet-Port und 1 x PoE+ Gigabit Ethernet Port
Elektromagnetische Störfestigkeit
Entspricht den Standards von FCC Teil 15, Teilabschnitt B Klasse A und
CE EN 55022 Klasse A
Erweiterungsentfernung
Erweitert PoE Netzwerkverbindung auf bis zu 100 Meter (328 Fuß)
Zertifizierungen
Geeignet für Informationstechnologieausrüstung (ITE) (EN55022/24)
sowie industrielle, wissenschaftliche und medizinische Ausrüstung (ISM)
(EN55011)
DIP-Schalter
DIP-Schalter 1: 2 Paar PoE/PoE+ oder 4-Paar 60/72 Watt PoE
DIP-Schalter 2: Modus A (unterstützt Endspan PD) oder Modus B
(unterstützt Midspan PD)
DIP-Schalter 3: PoE+ (30 Watt) oder Hochleistungs-PoE+ (36 Watt)
DIP-Schalter 4: Reserviert
DIN-Schienen-/Wandbefestigung
Metallgehäuse mit Schutzklasse IP30 mit Hardware zur DIN-Schienenund Wandbefestigung
Illustration Eines Network
Schock- und vibrationsfest
Schock- (IEC 60068-2-27), Freifall- (IEC 60068-2-32), und
Vibrationszertifizierung (IEC 60068-2-6)
Erdungspunkt
Erdungspunkt schützt Ausrüstung vor externen Spannungsstößen
LED-Anzeige
LED-Leuchten zeigen PoE- und Netzwerkverbindung an
TI-IG60
Technische Spezifikationen
Standards
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3af
• IEEE 802.3at
Stromversorgung
• Ausgangsleistung: 48 – 56 V DC
• Kompatibles Netzteil: TI-S12048 (separat
erhältlich)
• Verbrauch: Max. 72 Watt
PoE
• PoE-Gesamtleistung: 60 Watt
• Pol 1,2 für Power+ und Pol 3,6 für Power- (Modus
A)
• Pol 4,5 für Power+ und Pol 7,8 für Power- (Modus
B)
Geräteschnittstelle
• 1 x Gigabit-Port
• 1 x PoE+ Gigabit-Port
• 4-polige abnehmbare Klemmleiste
• LED-Anzeige
• DIN-Schienenmontage
• Wandbefestigung
• Erdungspunkt
•
Torrance
•
Packungsinhalt
• TI-IG60
• Anleitung zur Schnellinstallation
• Abnehmbare Klemmleiste
• DIN-Schienen- und Wandbefestigungszubehör
Gehäuse
• IP30 Metallgehäuse
• DIN-Schienenmontage
•
USA
•
T: 1-888-326-6061
•
F: 1-310-961-5511
Maße
• 104 x 82 x 32 mm. (4,1 x 3,2 x 1,2 Zoll)
Garantie
• 3 Jahre
MTBF
• 510,304 Stunden
CA 90501
Betriebsfeuchtigkeit
• Max. 95 % nicht kondensierend
Zertifizierungen
• CE
• FCC
• IEC EN60950-1
• Schock (IEC 60068-2-27)
• Freifall (IEC 60068-2-32)
• Vibration (IEC 60068-2-6)
Klemmleiste
• Redundante Stromversorgung, 4-polig
• Kabeldurchmesser: 0,34 mm^2 bis 2,5 mm^2
• Volldraht (AWG): 12-24/14-22
• Feindraht (AWG): 12-24/14-22
• Drehmoment: 5 Pfund – In / 0,5 Nm / 0,56 Nm
• Abisolierlänge: 7 – 8 mm
Sonderfunktionen
• Gehärtete Komponenten für extreme
Temperaturbedingungen
• Dual redundante Stromversorgung
• Auto-Negotiation
• ESD 8 KV und 6 KV Überlastschutz
Betriebstemperatur
• - 40 bis 75 °C (-40 bis 167 °F)
Gewicht
• 138 g (4,8 Unzen)
DIP-Schalter
• 2 Paar (30 / 36 Watt) oder 4 Paar (60 / 72 Watt)
• Modus A oder Modus B
• Hochleistung oder Standardleistung
• Reserviert (keine Funktion)
Datenübertragungsrate
• Ethernet: 10 Mbit/s (Halbduplex), 20 Mbit/s
(Vollduplex)
• Fast Ethernet: 100 Mbit/s (Halbduplex), 200 Mbit/s
(Vollduplex)
• Gigabit: 2000 Mbit/s (Vollduplex)
20675 Manhattan Place
• Wandbefestigung
• Erdungspunkt
• 8 KV ESD-Schutz
• 6 KV Überlastschutz
•
[email protected]
•
www.TRENDnet.com
TRENDnet ist ein eingetragenes Warenzeichen. Andere Marken und Produktnamen sind Warenzeichen der jeweiligen Inhaber.Die in diesem Dokument enthaltenen Informationen beziehen sich auf Produkte von TRENDnet und können jederzeit ohne
vorherige Ankündigung geändert werden.Für die neuesten Produkt Informationen besuchen Sie bitte http://www.trendnet.com © Copyright TRENDnet. Alle Rechte vorbehalten.
Aktualisiert: 4/24/2017
