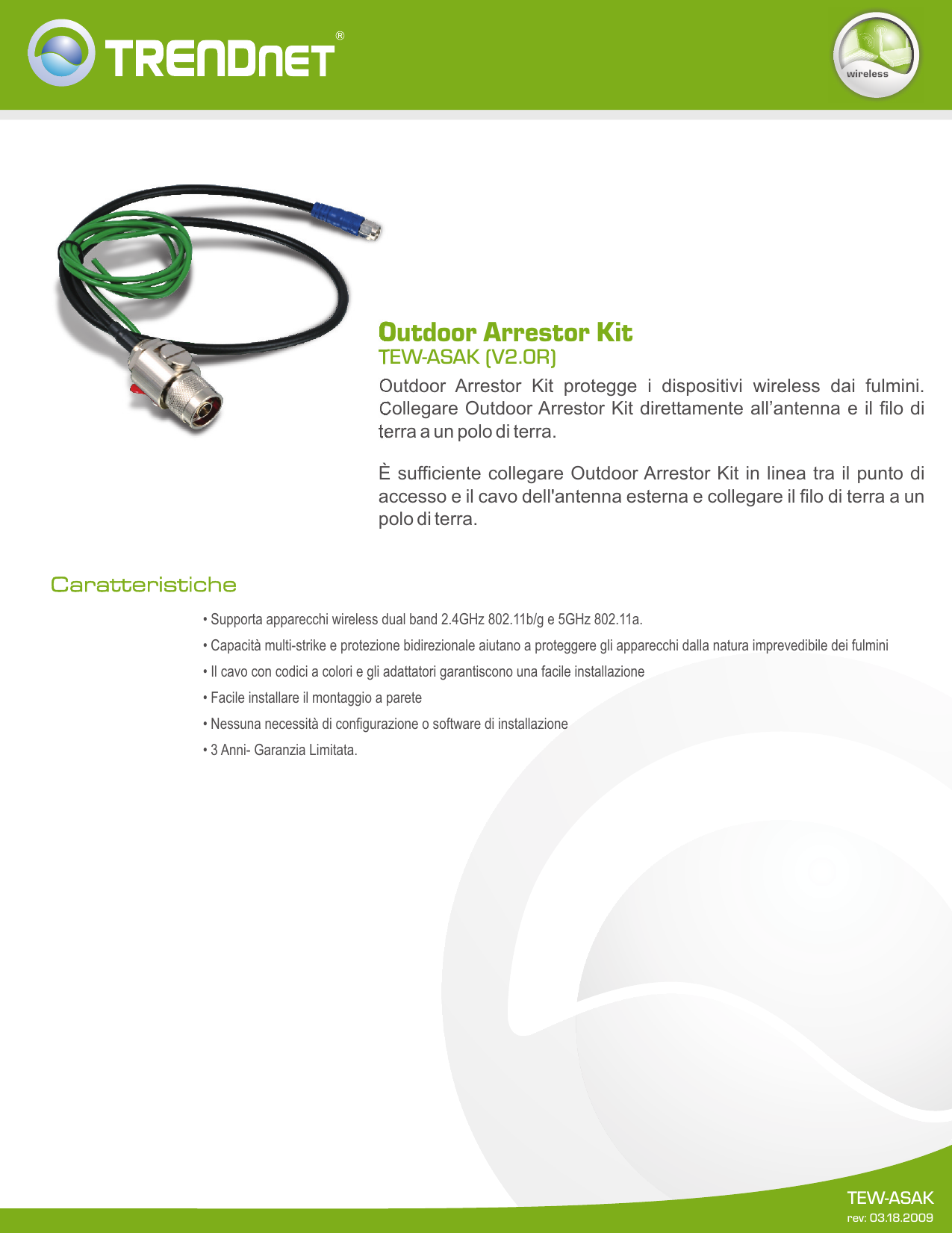

Trendnet TEW-ASAK Outdoor Arrestor Kit Scheda dati

wireless
Outdoor Arrestor Kit
TEW-ASAK (V2.0R)
Outdoor Arrestor Kit protegge i dispositivi wireless dai fulmini.
Collegare Outdoor Arrestor Kit direttamente all’antenna e il filo di
terra a un polo di terra.
È sufficiente collegare Outdoor Arrestor Kit in linea tra il punto di
accesso e il cavo dell'antenna esterna e collegare il filo di terra a un
polo di terra.
Caratteristiche
• Supporta apparecchi wireless dual band 2.4GHz 802.11b/g e 5GHz 802.11a.
• Capacità multi-strike e protezione bidirezionale aiutano a proteggere gli apparecchi dalla natura imprevedibile dei fulmini
• Il cavo con codici a colori e gli adattatori garantiscono una facile installazione
• Facile installare il montaggio a parete
• Nessuna necessità di configurazione o software di installazione
• 3 Anni- Garanzia Limitata.
TEW-503PI (07-28-2005)
TEW-ASAK
rev: 03.18.2009
Outdoor Arrestor Kit
TEW-ASAK (V2.0R)
SPECIFICHE
Parascintille dell'impulso
Specifiche tecniche
Range Frequenza
Resistenza elastica
• DC ~ 6GHz
• 50Kg
VSWR
• 2.0: 1 max ( DC ~ 6GHz )
Perdita da inserimento
• -1.2dB max ( 0 ~ 6GHz )
Tensione di rottura DC
• 90V ± 20%
Tensione di scarica impulso
• 5KA min (onda 8/20 ìs)
Tensione
• 10KV min (onda 1.2/50 ìs)
Impedenza
• 50Ù
Resistenza isolamento
• DC 50V > 10,000MÙ
Specifiche meccaniche
Interfaccia connettore
• maschio tipo N / maschio tipo N
Materiale telaio esterno (limitatore)
• Rame
Temperatura
• - 20°C ~ 70°C (-4°F ~158°F)
Parascintille dell'impulso
• "Embedded" con 60 centimetri di estensione cavo
Peso
• 200g (7.05 oz.)
• xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
Specifiche cavo messa
a terra
Cavo di messa a terra
• 18 AWG
Classe di tensione
• 600V
Classe di temperatura
• 105°C (221°F)
Resistenza conduttore
• 6.64 MO/KFT 20°C
Resistenza isolamento
• 2.5 MO/KFT 20°C, in acqua
Test di tenuta di tensione
• 2 KV/min, in acqua
Convertitore Cavo
Specifiche prolunga
Conduttore interno (Solido BCCS)
• 0.94 mm (0.037 pollici)
Dielettrico (PE espanso)
• 2.79 mm (0.110 pollici)
Conduttore esterno
(nastro in alluminio)
• 2.95 mm (0.116 pollici)
Rivestimento (PE)
• 3.53 mm (0.139 pollici)
• 4.95 mm (0.195 pollici)
Raggio di curvatura: installazione
• 12.7 mm (0.5 pollici)
Raggio di curvatura: Ripetuta
Momento di curvatura
• 50.8 mm (2.0 pollici)
• 0.27 N-m (0.2 ft-lb)
Peso
• 0.03 kg/m (0.021 lb/ft)
Resistenza elastica
• 18.2kg (40 lb)
Compressione piana
• 0.27 kg/mm (15 lb/pollici)
Frequenza cut-off
• 41 GHz
Velocità di propagazione
• 80%
Treccia rivestita (rame piombato)
TEW-ASAK
rev: 03.18.2009
Outdoor Arrestor Kit
TEW-ASAK (V2.0R)
SPECIFICHE
Convertitore Cavo
Specifiche prolunga
Costante dielettrica
• 1.56
Ritardo
• 4.17 nS/m (1.27 nS/ft)
Impedenza
Capacitanza
• 50 ohms
Induttanza
• 0.21 uH/m (0.064 uH/ft)
Efficacia schermatura
• > 90 dB
Resistenza DC (conduttore interno)
• 24.9 ohms/km (7.6 ohms/1000ft)
Resistenza DC (conduttore esterno)
• 16.1 ohms/km (4.9 ohms/1000ft)
Resistenza tensione
• 1000 Volt DC
Scarica camicia
• 3000 Volt RMS
Picco potenza
• 2.5 KW
Range temperatura di stoccaggio
• -70°~85° (-94°~ 185°)
Range temperatura d’esercizio
• -40°~85° (-40°~ 185°)
• 80.3 pF/m (25.4 pF/ft)
SOLUZIONE ARRESTOR OUTDOOR
CONTENUTO DELLA CONFEZIONE
• TEW-ASAK
Indoor
Solution
LMR200 Reverse SMA to
N-Type Cable (2 meters)
(TEW-L202)
LMR200 Reverse SMA to
N-Type Cable (8 meters)
(TEW-L208)
54Mbs 802.11g
Wireless Router
(TEW-432BRP)
Indoor/Outdoor
Antenna
or
• Staffa di montaggio
• Nastro isolante resistente agli agenti atmosferici
PRODOTTI CORRELATI
LMR400 N-Type Male to N-Type
Female Cable (6 meters)
(TEW-L406)
+
Outdoor
Solution
• Guida di installazione rapida multi-lingue
or
TEW-AO08O
Antenna omnidirezionale da esterno 8dBi
TEW-AO10O
Antenna omnidirezionale da esterno 10dBi
TEW-L202/TEW-L208
Bassa perdita Reverse SMA a N-Type Cable
TEW-L406/TEW-L412
Cavo tipo N/N - 12 m./ 6m
Outdoor Arrestor Kit
(TEW-ASAK)
LMR400 N-Type Male to N-Type
Female Cable (12 meters)
(TEW-L412)
LE INFORMAZIONI D'ORDINAMENTO
20675 Manhattan Place,Torrance, CA 90501 USA
Tel: 1-310-961-5500
Fax: 1-310-961-5511
Web: www.trendnet.com
Email: [email protected]
Per ordinare prego denomini:
1-888-326-6061
