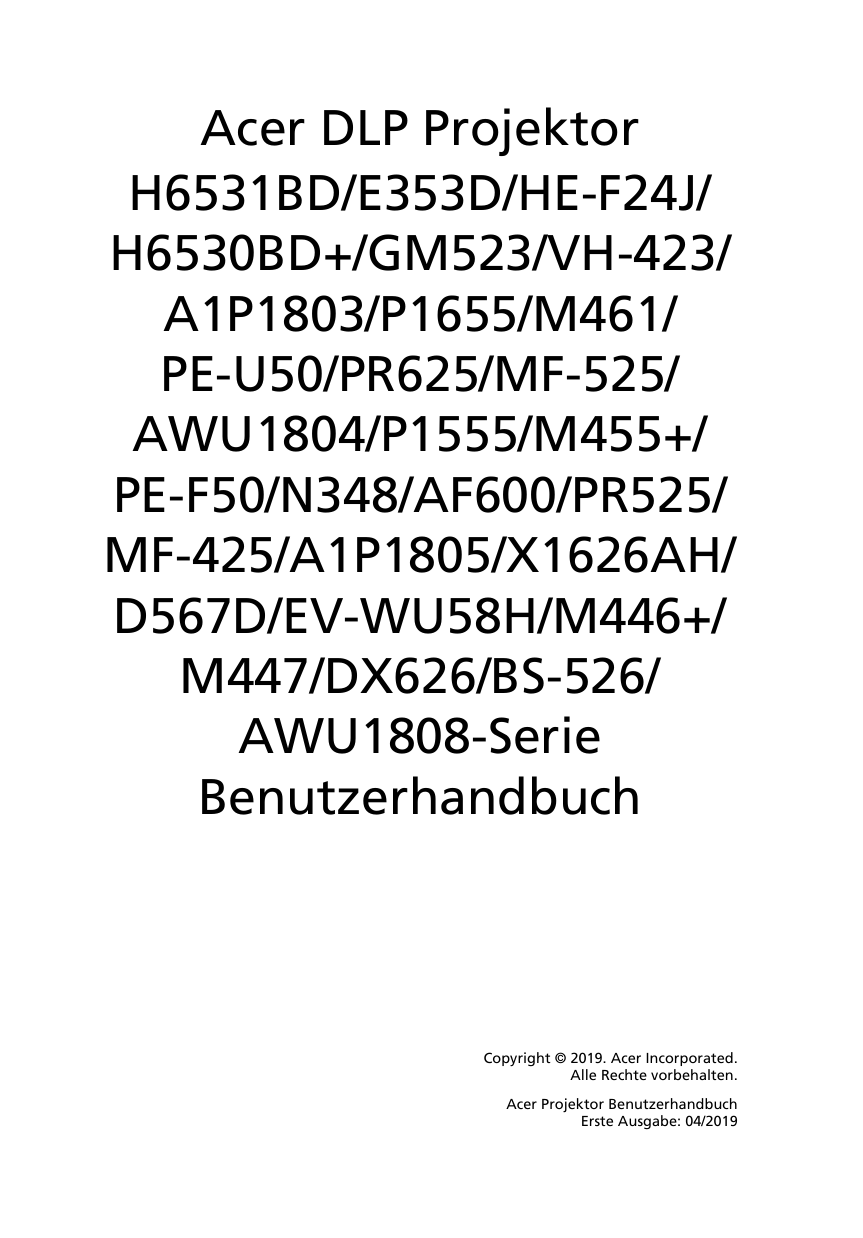

Acer DLP Projektor
H6531BD/E353D/HE-F24J/
H6530BD+/GM523/VH-423/
A1P1803/P1655/M461/
PE-U50/PR625/MF-525/
AWU1804/P1555/M455+/
PE-F50/N348/AF600/PR525/
MF-425/A1P1805/X1626AH/
D567D/EV-WU58H/M446+/
M447/DX626/BS-526/
AWU1808-Serie
Benutzerhandbuch
Copyright © 2019. Acer Incorporated.
Alle Rechte vorbehalten.
Acer Projektor Benutzerhandbuch
Erste Ausgabe: 04/2019
Gelegentliche Änderungen der Informationen in dieser Veröffentlichung behalten wir uns
ohne Ankündigung vor. Diese Änderungen werden jeweils in die folgenden Ausgaben dieses
Handbuchs, zusätzlicher Dokumente oder Veröffentlichungen übernommen. Diese Firma
übernimmt keine Garantie, weder ausdrücklich noch implizit, bezüglich des Inhalts dieses
Handbuchs und – ohne darauf beschränkt zu sein – der unausgesprochenen Garantien von
Marktgängigkeit und Eignung für einen bestimmten Zweck.
Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die
Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich
bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die
Modellnummer und die Kaufdaten immer mit angeben.
Kein Teil dieser Veröffentlichung darf ohne vorherige schriftliche Zustimmung von Acer
Incorporated reproduziert, in einem Datenabrufsystem gespeichert oder in anderer Form oder
durch andere Verfahren (elektronisch, mechanisch, durch Fotokopieren, Aufnahme oder
andere Verfahren) verbreitet werden.
Acer Projektor
Modellnummer : ____________________________________
Seriennummer: _____________________________________
Kaufdatum: ________________________________________
Gekauft bei: ________________________________________
Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die
anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck
und sind Eigentum der jeweiligen Inhaber.
„HDMITM, das HDMI-Logo und High-Definition Multimedia Interface sind Handelsmarken
oder eingetragene Handelsmarken der HDMI Licensing LLC.”
iii
Informationen für Ihre Sicherheit
und Komfort
Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen
späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen
Warnungen und Anweisungen.
Vor dem Reinigen das Gerät ausschalten
Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine
flüssigen Reinigungsmittel oder Spritzreinigungsmittel. Reinigen Sie das Gerät
nur mit einem angefeuchteten Tuch.
Auf den Stecker als Abschaltvorrichtung achten
Befolgen Sie die nachstehenden Richtlinien, wenn Sie die Stromleitung mit dem
externen Netzteil verbinden oder davon trennen:
•
•
•
Installieren Sie das Speisegerät, bevor Sie die Stromleitung mit einer
Netzsteckdose verbinden.
Ziehen Sie die Stromleitung heraus, bevor Sie das Netzteil von dem
Projektor trennen.
Falls das System mehrere Stromquellen hat, dann trennen Sie alle
Stromleitungen von den Stromquellen, um die Stromversorgung des
Systems abzuschalten.
Auf die Zugänglichkeit achten
Stellen Sie sicher, dass die Netzsteckdose, in die Sie die Stromleitung einstecken,
leicht zugänglich ist und sich in der Nähe des Gerätebedieners befindet. Wenn
Sie die Stromversorgung des Gerätes abschalten müssen, ziehen Sie bitte
unbedingt die Stromleitung aus der Netzsteckdose heraus.
Warnungen!
•
•
•
Verwenden Sie das Gerät nicht in der Nähe von Wasser.
Stellen Sie das Gerät nicht auf einen unstabilen Wagen, Ständer oder Tisch.
Wenn das Gerät herunterfällt, kann es schwer beschädigt werden.
Die Schlitze und Öffnungen dienen zur Belüftung, um einen zuverlässigen
Betrieb des Gerätes zu gewährleisten und das Gerät vor einer Überhitzung
zu schützen. Diese Öffnungen dürfen nicht blockiert oder zudeckt werden.
Stellen Sie das Produkt nicht auf ein Bett, Sofa, Teppich oder andere
ähnliche Oberflächen, da die Entlüftungsöffnungen dabei blockiert
werden können.
Stellen Sie das Gerät nicht in die Nähe oder auf einen Heizkörper bzw. eine
Heizung. Bauen Sie das Gerät nirgends ein, es sei denn, dass eine richtige
Belüftung sichergestellt ist.
iv
•
•
•
Lassen Sie keine Gegenstände durch die Schlitze am Gehäuse in das
Geräteinnere eindringen. Sie können dadurch mit gefährlicher
Hochspannung in Berührung kommen oder einen Kurzschluss zwischen
den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein.
Schütten Sie keine Flüssigkeiten auf das Gerät.
Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an
internen Komponenten und ein Leck der Batterien zu vermeiden.
Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden
Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder
Lampen die Folge sein kann.
Auf die Stromversorgung achten
•
•
•
•
•
Die Stromversorgung des Gerätes muss mit der Angabe auf dem
Typenschild übereinstimmen. Sind Sie sich hinsichtlich der Spezifikationen
Ihres Stromnetzes unsicher, dann nehmen Sie bitte mit Ihrem Händler oder
Stromanbieter Kontakt auf.
Lassen Sie keinerlei Gegenstände auf dem Stromkabel liegen. Achten Sie
darauf, dass die Kabel nicht über eine begangene Raumfläche liegen.
Wenn ein Verlängerungskabel verwendet wird, achten Sie bitte darauf,
dass der gesamte Ampere-Nennwert der Geräte, die das
Verlängerungskabel verwenden, nicht den Nennwert des
Verlängerungskabels überschreitet. Achten Sie auch darauf, dass der
gesamte Nennwert aller Geräte, die mit der selben Netzsteckdose
verbunden werden, den Nennwert der Sicherung nicht überschreitet.
Schließen Sie nicht zu viele Geräte an, um eine Überlastung der
Stromleitung, Steckdosenleiste oder Steckdose zu vermeiden. Die gesamte
Systemlastung darf 80% des Nennwerts der betroffenen Sicherung nicht
überschreiten. Wenn Steckdosenleisten verwendet werden, darf die
Belastung 80% des Eingangsnennwerts der Steckdosenleisten nicht
überschreiten.
Das Netzteil des Gerätes ist mit einem dreiardrigen, geerdeten Stecker
ausgestattet. Der Stecker passt nur in eine geerdete Steckdose. Stellen Sie
sicher, dass die Steckdose richtig geerdet ist, bevor Sie den Netzstecker
einstecken. Stecken Sie den Stecker nicht in eine nichtgeerdete Steckdose
ein. Nehmen Sie Kontakt mit Ihrem Elektriker für Details auf.
Warnung! Bei dem Erdungspol handelt es sich um eine
Sicherheitsmaßnahme. Das Verwenden einer nicht richtig geerdeten
Steckdose kann einen elektrischen Schlag und/oder Verletzungen
verursachen.
Hinweis: Der Erdungspol bietet auch einen guten Schutz vor unerwartetem
Rauschen, das aus den benachbarten elektrischen Geräten stammt und die
Leistung dieses Gerätes stören kann.
v
•
Verwenden Sie das Gerät nur mit dem mitgelieferten Stromleitungsset.
Falls Sie das Set auswechseln müssen, stellen Sie bitte sicher, dass das neue
Stromleitungsset die folgenden Anforderungen erfüllt: trennbarer Typ,
UL-gelistet/CSA-zertifiziert, VDE-genehmigt oder äquivalent, maximal
4,5 Meter (14,76 Fuß) lang.
Instandsetzen des Produkts
Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch
Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus.
Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal.
Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte
den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem
Kundendienstpersonal auf:
•
•
•
•
•
•
Das Netzkabel oder der Stecker ist beschädigt, hat einen Schnitt oder ist
ausgefranst
Flüssigkeiten sind in das Produkt eingedrungen
Das Produkt wurde Regen oder Wasser ausgesetzt
Das Produkt ist heruntergefallen oder das Gerät ist beschädigt
Das Produkt weist eine deutliche Leistungsänderung auf, welches die
Notwendigkeit einer Reparatur andeutet
Das Gerät arbeitet nicht richtig, obwohl die Bedienungsanweisungen
befolgt werden
Hinweis: Nehmen Sie nur die Steuerungen vor, die in den
Bedienungsanweisungen beschrieben sind. Eine unsachgemäße Bedienung
anderer Steuerungen kann u. U. zu Schäden führen und eine langwierige
Einstellarbeit eines qualifizierten Fachmanns nötig machen.
Warnung! Aus Sicherheitsgründen dürfen keine unverträglichen Teile
verwendet werden, wenn Komponenten hinzugefügt oder ausgewechselt
werden. Wenden Sie sich für Kaufoptionen an Ihren Händler.
Das Gerät und seine Erweiterungen erhalten möglicherweise kleine Teile.
Halten Sie sie von kleinen Kindern fern.
Weitere Sicherheitshinweise
•
Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe
eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.
•
Schalten Sie zuerst den Projektor und dann die Signalquellen ein.
RG2 IEC 62471-5:2015
vi
•
Verwenden Sie das Gerät nicht in folgenden Umgebungen:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Eine schlecht belüftete oder eingeengte Stelle. Ein Abstand von mindestens
50cm von Wänden und ein freier Luftfluss um den Projektor ist notwendig.
Eine Stelle, wo die Temperatur übermäßig hoch wird, wie z.B. innerhalb eines
Fahrzeugs, dessen Fenster geschlossen sind.
Eine Stelle, wo es eine hohe Feuchtigkeit, übermäßig Staub oder
Zigarettenrauch gibt. Dies kann die optischen Komponenten verschmutzen, die
Standzeit des Gerätes verkürzen und das Bild verdunkeln.
Eine Stelle in der Nähe von Feueralarmen.
Eine Stelle, deren Umgebungstemperatur über 40ºC/104ºF beträgt. Eine solche
Umgebung könnte dazu führen, dass der/die Lüfter im Standbymodus betrieben
werden.
Eine Stelle, deren Höhe über 10.000 Fuß beträgt.
Trennen Sie unverzüglich den Projektor vom Netz, wenn irgendetwas mit
ihm nicht stimmt. Betreiben Sie das Gerät nicht, wenn der Projektor Rauch,
komische Geräusche oder Geruch abgibt. Ein Brand oder elektrischer
Schlag kann die Folge sein. Trennen Sie in diesem Fall unverzüglich den
Projektor vom Netz und nehmen Kontakt mit Ihrem Händler auf.
Verwenden Sie das Gerät nicht weiter, wenn es zerbrochen ist oder
heruntergefallen ist. Nehmen Sie in diesem Fall Kontakt mit Ihrem Händler
für eine Untersuchung auf.
Richten Sie das Projektorobjektiv nicht auf die Sonne. Ein Brand kann die
Folge sein.
Lassen Sie den Projektor nach dem Ausschalten den Abkühlungsvorgang
beenden, bevor Sie die Stromverbindung trennen.
Schalten Sie nicht häufig plötzlich die Netzstromversorgung des Projektors
ab oder nehmen den Projektor während des Betriebs vom Netz. Am besten
warten Sie, bis das Gebläse anhält, bevor Sie die Stromversorgung
abschalten.
Berühren Sie das Luftaustrittsgitter und die Bodenplatte nicht, um
Verbrennungen zu vermeiden.
Reinigen Sie gegebenenfalls häufig den Luftfilter. Die Temperatur im
Geräteinneren kann steigen und Schäden verursachen, wenn der Filter
oder die Belüftungsöffnungen mit Dreck oder Staub verstopft sind.
Blicken Sie nicht während des Betriebs des Projektors in das
Luftaustrittsgitter. Dies kann Ihren Augen schaden.
Lassen Sie immer den Objektivverschluss geöffnet bzw. nehmen die
Objektivabdeckung immer ab, wenn der Projektor eingeschaltet ist.
Blockieren Sie das Projektorobjektiv nicht mit einem Gegenstand, wenn
der Projektor in Betrieb ist. Der Gegenstand kann dadurch erwärmt und
verformt werden oder sogar einen Brand verursachen. Drücken Sie auf die
Taste HIDE auf der Fernbedienung, um die Lampe kurzfristig
auszuschalten.
Benutzen Sie die Lampe nicht weiter, nachdem die Nennstandzeit der
Lampe erreicht wurde. Die Lampe kann in seltenen Fällen brechen.
Kontaktieren Sie Ihren Händler vor Ort oder den Acer Kundendienst, wenn
Sie die Lampe austauschen müssen.
vii
•
•
•
•
•
Das Gerät erkennt automatisch die Lebensdauer der Lampe. Bitte
kontaktieren Sie Ihren Händler vor Ort oder den Acer Kundendienst für
den Austausch der Lampe, wenn die Lampen-Warnmeldung angezeigt
wird.
Versuchen Sie niemals den Projektor auseinanderzubauen. Es gibt
gefährliche Hochspannung innerhalb des Gerätes.
Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann
herunterfallen und Verletzungen oder Schäden verursachen.
Dieser Projektor kann umgedrehte Bilder für eine
Deckenmontageinstallation anzeigen. Verwenden Sie nur das
Deckenmontageset von Acer, um den Projektor zu installieren. Achten Sie
darauf, dass er sicher installiert wird.
Der Projektor sollte horziontal auf einem Tisch aufgestellt oder an einer
Decke montiert werden. Der Neigungswinkel darf 6 Grad nicht
überschreiten; andernfalls besteht die Gefahr einer drastischen
Reduzierung der Lampenlebensdauer, zudem drohen Sicherheitsprobleme.
6°
6°
Vorsicht mit dem Gehör
Folgen Sie bitte den nachstehenden Anweisungen, um Ihr Gehör zu schützen.
•
•
•
•
•
Erhöhen Sie schrittweise die Lautstärke, bis Sie deutlich und gemütlich hören können.
Erhöhen Sie die Lautstärke nicht weiter, wenn Ihre Ohren sich an die Lautstärke
gewöhnt haben.
Hören Sie Musik nicht über längere Zeit bei einer hohen Lautstärke.
Versuchen Sie nicht mit einer erhöhten Lautstärke laute Umgebungen zu übertönen.
Reduzieren Sie die Lautstärke, wenn Sie die Leute, die in Ihrer Nähe sprechen, nicht
hören können.
Anweisungen zur Entsorgung
Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte
recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt
zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und
Elektronik-Altgeräte (WEEE) besuchen Sie bitte
http://www.acer-group.com/public/Sustainability/index.htm
viii
Hinweis zum Quecksilber
Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw.
Bildschirm enthalten:
Die Lampen in diesem Produkt enthalten Quecksilber und müssen gemäß den
örtlichen Bestimmungen sowie der Gesetzgebung des Bundes entsorgt werden.
Für weitere Informationen zu den Regelungen über Elektro- und ElektronikAltgeräte (WEEE) besuchen Sie bitte www.lamprecycle.org
ix
Das allererste
Benutzungshinweise
Was Sie tun sollten:
•
•
Schalten Sie vor dem Reinigen das Gerät aus.
•
Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren
Zeitraum nicht benutzt wird.
Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem
Reinigungsmittel angefeuchtetes Tuch.
Was Sie nicht tun sollten:
•
Blockieren Sie niemals die Lüftungsöffnungen des Gerätes, da sie zur
Kühlung dienen.
•
Benutzen Sie zur Reinigung keine Scheuermittel, Wachse oder
Lösungsmittel.
•
Verwenden Sie das Gerät nicht unter den folgenden Umständen:
•
•
•
•
In extrem heißer, kalter oder feuchter Umgebung.
In besonders staubiger und schmutziger Umgebung.
In der Nähe von Geräten, die starke Magnetfelder erzeugen.
Unter direkter Sonneneinstrahlung.
Vorsichtsmaßnahmen
Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Pflegehinweise in
diesem Handbuch, um die Lebensdauer des Gerätes zu maximieren.
Warnung:
•
Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe
eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.
•
Das Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden, um einen Brand
oder Kurzschluss zu vermeiden.
•
Versuchen Sie nicht das Gerät zu öffnen oder auseinander zu bauen. Es besteht die
Gefahr eines Stromschlags.
•
Das Gerät erkennt automatisch die Lebensdauer der Lampe. Bitte kontaktieren Sie
Ihren Händler vor Ort oder den Acer Kundendienst für den Austausch der Lampe,
wenn die Lampen-Warnmeldung angezeigt wird.
•
Lassen Sie nach dem Ausschalten des Projektors das Gebläse noch einige Minuten in
Betrieb, bevor Sie die Stromverbindung trennen.
•
•
•
Schalten Sie zuerst den Projektor und dann die Signalquellen ein.
Verwenden Sie die Objektivabdeckung nicht, wenn der Projektor in Betrieb ist.
Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem
lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis
das Lampenmodul ausgewechselt ist. Kontaktieren Sie Ihren Händler vor Ort oder den
Acer Kundendienst, um die Lampe auszutauschen.
iii
Das allererste
ix
Benutzungshinweise
ix
Vorsichtsmaßnahmen
ix
Einführung
1
Produktmerkmale
1
Lieferumfang
2
Projektor - Übersicht
3
Aussehen des Projektors
3
Bedienfeld
4
Layout der Fernbedienung
5
MHL Funktion Einleitung
7
Inbetriebnahme
Anschließen des Projektors
Ein-/Ausschalten des Projektors
8
8
10
Einschalten des Projektors
10
Ausschalten des Projektors
11
Einstellen des Projektionsbildes
12
Einstellen der Höhe des Projektionsbildes
12
So erhalten Sie eine bevorzugte Bildgröße durch
Justieren der Entfernung und des Zoomfaktors
13
Nutzer Kontrollen
17
Installationsmenü
17
Onscreen Display (OSD) Menüs
18
Farbe
19
23
Einstellung
25
Verwaltung
29
Audio
31
3D
31
Sprache
32
Acer Splash Downloader
33
Einleitung
33
Inhaltsverzeichnis
Informationen für Ihre Sicherheit und Komfort
Verwendung des Acer Splash Downloader
Anhang
33
37
Fehlerbehebung
37
Liste mit LED- und Alarm-Definitionen
41
Deckenmontage
42
Technische Daten
45
Kompatible Modi
49
Bestimmungen und Sicherheitshinweise
54
Deutsch
1
Einführung
Produktmerkmale
Für diesen Projektor wurde die Singlechip-DLP® Technologie verwendet.
Zu seinen herausragenden Merkmalen gehören:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
DLP® Technologie
Aktiviert die Projektion von 3D-Inhalten über DLP Link Technology: Blu-Ray
3D unterstützt
„3D“ Taste auf der Fernbedienung für einen schnellen und einfachen
Zugriff auf die 3D-Funktionen
Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften,
lebensechten Bildern
Hohe Helligkeit und hohes Kontrastverhältnis
Vielseitige Anzeigemodi ermöglichen eine optimale Leistung in jeder
Situation
NTSC- / PAL- / SECAM-kompatibel und HDTV (720p, 1080i, 1080p)
unterstützt
Geringerer Stromverbrauch, Stromspar (ECO) Modus und EcoPro Modus für
eine längere Lampenlaufzeit
Die Funktionen DynamicBlack / ExtremeEco verringern den
Stromverbrauch der Lampe und verlängern die Lebenszeit der Lampe
- DynamicBlack: Ist diese Funktion eingeschaltet, stimmt der Projektor den
Stromverbrauch der Lampe entsprechend der Helligkeit des projizierten
Bildes dynamisch ab. Während der Projektion dunklerer Bilder reduziert
sich der Stromverbrauch und der Bildkontrast wird zudem erhöht.
- ExtremeEco: Der Projektor verringert den Stromverbrauch der Lampe um
70%, wenn 15 Minuten lang kein Eingangssignal festgestellt wurde.
Die Acer EcoProjection-Technologie bietet eine intelligente
Energieverwaltungsmethode und ermöglicht eine physikalische
Leistungsfähigkeitsverbesserung.
Erweiterte Trapezkorrektur für eine optimale Vorführungen
Mehrsprachige Bildschirmmenüs (OSD-Menüs).
Manueller Fokus / Zoomprojektionsobjektiv
0,8 ~ 2X digitaler Zoom und Pfannenbewegungsfunktion
Konform mit den Betriebssystemen Microsoft® Windows® 2000, XP, 7, 8,
8.1, 10, Vista®, Macintosh, Chrome
CEC (Consumer Electronics Control) Funktion unterstützt
LumiSense unterstützt
BluelightShield Funktion wird unterstützt
Die Funktion für geringe Eingangsverzögerung reduziert die Verzögerung
der Displayeingabe
1080p 120 Hz unterstützt
Acer Display Widget unterstützt
2
Kompatibel mit Acer Splash Downloader
Die Funktionen Digital verkleinen (install.) und Bildverschiebung
ermöglichen es, das projizierte Bild in die von Ihnen gewählte Richtung zu
verschieben
Lieferumfang
Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten
geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie
sich bitte sofort an Ihren Händler, falls etwas fehlen sollte.
Projektor
Netzkabel
VGA-Kabel
(optional)
HDMI-Kabel
(optional)
Sicherheitskarte
(optional)
Benutzerhandbuch
(CD-ROM) (optional)
Fernbedienung
Schnellstartanleitung
AAA Batterien x 2
Tragetasche
(optional)
WirelessHD Dongle Set (MWIHD1)
(optional)
MH
L
HDM
I
DC
5V
IN
WirelessCAST
(optional)
WirelessProjectionSet (optional)
Hinweis: Der Paketinhalt kann je nach Region unterschiedlich sein.
Deutsch
•
•
Deutsch
3
Projektor - Übersicht
Aussehen des Projektors
Vorder-/Oberseite
1
3
4
5
2
#
6
Beschreibung
#
Beschreibung
1
Bedienfeld
4
Zoomring und Fokusring
2
Objektivabdeckung
5
Projektionslinse
3
Stromschalter und die
Betriebsanzeige-LED
6
IR Fernbedienungssensor
Rückseite
1 2
3
4
5
6
7
8
10
9
11
Hinweis: Die Anschlussschnittstelle unterliegt den Modellspezifikationen.
#
Beschreibung
#
6
Beschreibung
1
Audioeingang
Audioausgang
Monitor Loopthrough-Ausgangsanschluss
(nur von VGA IN oder VGA IN 1)
2
HDMI-Anschluss
7
RS232-Anschluss
3
HDMI (MHL)-Anschluss
8
Composite Video-Eingang
4
DC 5V Ausgang (Wartung)
9
Netzanschluss
5
Analog RGB Signal/HDTV/
Component Videoeingang
10 Kensington™ Schlossanschluss
11 Winkelverstellfuß
4
1
7
2
8
3
4
9
5
6
10
3
#
Funktion
Beschreibung
1
LAMP
2
POWER
Betriebsanzeige LED
3
Trapezkorrektur
Damit korrigieren Sie die Bildverzerrung, die durch
Kippen des Projektors entsteht.
4
Stromschalter
Siehe Abschnitt „Ein-/Ausschalten des Projektors“.
5
ENTER
Bestätigt Ihre Auswahl von Elementen.
6
BACK
Verwirft Ihre Auswahl oder geht zur vorherigen Seite
zurück.
7
TEMP
Temperaturanzeige LED.
8
SOURCE
Wechselt die aktive Quelle.
9
Vier Pfeiltasten
Damit können Sie Elemente auswählen oder
Einstellungen ändern.
10 MENU
Lampenanzeige LED.
Das OSD-Menü (On Screen Display) anzuzeigen, zurück
zur letzten OSD-Menüfunktion zu gelangen und um das
OSD-Menü zu schließen.
Deutsch
Bedienfeld
Deutsch
5
Layout der Fernbedienung
Model No:T-2501
Model No:T-2502
MC.JPQ11.003
MC.JPQ11.004
11
1
2
3
14
2
22
Model No:J-25030
MC.JMV11.005
MC.JMV11.007
4
#
6
7
8
9
8
10
16
17
18
19
18
20
21
Funktion
MC.JMV11.006
MC.JMV11.008
1
2
22
14
4
15
Model No:J-25041
11
12
13
12
13
14
4
oder
oder
5
Model No:J-25021
11
12
13
1
Model No:J-25010
5
15
5
15
6
7
8
9
8
10
16
17
18
19
18
20
21
6
7
8
9
8
10
16
17
18
19
18
20
21
Beschreibung
1
EIN/AUS
Siehe Abschnitt „Ein-/Ausschalten des Projektors“.
2
RATIO
Wählt ein Seitenverhältnis.
3
Laser
Aktiviert den Laserpointer für Präsentationszwecke.
Diese Funktion ist nicht für Projektoren verfügbar, die
auf dem japanischen/chinesischen Markt verkauft
wurden.
4
Trapezkorrektur
Vier
Pfeiltasten
ENTER
Damit korrigieren Sie die Bildverzerrung, die durch
Kippen des Projektors entsteht.
Damit können Sie Elemente auswählen oder
Einstellungen ändern.
Bestätigt Ihre Auswahl von Elementen.
Wiedergabe/
Pause
5
BACK
Stopp
Verwirft Ihre Auswahl oder geht zur vorherigen Seite
zurück.
6
FREEZE
Mit dieser Taste halten Sie das Bild auf dem
Bildschirm an.
7
VGA
Mit dieser Taste wechseln Sie die Quelle auf VGA. Dieser
Anschluss unterstützt analoge RGB und YPbPr (480i/
480p/576i/576p/720p/1080i/1080p).
6
Funktion
PgUp/PgDn
9
COMPONENT
Beschreibung
Nur im Computermodus. Mit diesen Tasten wählen Sie
die nächste oder vorherige Seite. Diese Funktion ist nur
dann verfügbar, wenn der Projektor über ein Mini-USBKabel mit einem Computer verbunden ist.
(Keine Funktion)
10 MEDIA
Öffnet die MEDIEN EINRICHTUNG Seite. (für LAN/WLAN
kompatible Modelle)
11 Infrarotsender
Damit werden Signale an den Projektor gesendet.
12 3D
Zum Aufruf des 3D-Menüs für die Anpassung der 3DEinstellungen drücken.
13 SOURCE
Wechselt die aktive Quelle.
14 MODE
Wählt einen Anzeigemodus aus.
15 MENU
Ruft das Onscreen Display (OSD) Menü auf oder schließt
das OSD-Menü.
16 HIDE
Drücken Sie auf „HIDE“, um das Bild auszublenden.
Drücken Sie erneut auf diese Taste, um das Bild wieder
anzuzeigen.
17 HDMI/MHL
Zum Wechsel der Quelle zu HDMI™ (oder MHL). (bei
dem Modell mit HDMI™- oder MHL-Anschluss)
18 ZOOM IN/ZOOM Mit dieser Taste zoomen Sie das projizierte Bild ein oder
OUT
aus.
19 VIDEO
Mit dieser Taste wechseln Sie die Quelle auf Composite
Video.
20 LAN/WiFi
Mit dieser Taste wechseln Sie die Quelle auf LAN/WLAN.
(für LAN/WLAN kompatible Modelle)
21 Zifferntasten 0~9 Verwenden Sie die Tasten „0~9“, um ein Kennwort im
OSD für die „Einstellung“ > „Sicherheit“ einzugeben.
22 MUTE
Stellt die Lautstärke des Projektors auf laut oder stumm.
Deutsch
#
8
Deutsch
7
MHL Funktion Einleitung
Wenn Ihr intelligentes Gerät an einen Projektor angeschlossen ist, können Sie
einige Tasten auf der Fernbedienung verwenden, um Ihr intelligentes Gerät zu
steuern. Drücken Sie eine Sekunde lang auf die „MODE“, um den MHL
Steuerungsmodus aufzurufen oder zu verlassen. Drücken Sie nach Aufruf des
MHL Steuerungsmodus auf „SOURCE“, um zwischen dem Navigationsmodus
(Standard), Medienmodus und numerischen Modus zu wechseln.
Beschreibung
#
Funktion
Navigationsmodus
Medienmodus
Numerischer
Modus
14 MODE
Drücken Sie eine Sekunde lang auf diese Taste,
um den MHL Steuerungsmodus aufzurufen oder
zu verlassen.
13 SOURCE
Drücken Sie nach Aufruf des MHL
Steuerungsmodus auf diese Taste, um zwischen
dem Navigationsmodus (Standard),
Medienmodus und numerischen Modus zu
wechseln.
Oben Oben
Vier
Richtungstasten
Unten Unten
4
Links
Links
Rechts Rechts
(Keine Funktion) (Keine
Funktion)
(Keine Funktion) (Keine
Funktion)
(Keine Funktion) (Keine
Funktion)
(Keine Funktion) (Keine
Funktion)
21 Keypad 0 ~ 9
(Zifferntasten 0 bis 9)
(Keine
Funktion)
(Keine Funktion) Eingabe von
0~9.
15 MENU
Wechselt zum
Wurzelmenü.
(Keine Funktion) (Keine
Funktion)
4
Auswahl oder
Eingabe von
Elementen.
ENTER
Wiedergabe/Pause
5
BACK
8
PgUp/PgDn
Stopp
22 MUTE
(Keine
Wiedergabe/
Pause/Stopp der Funktion)
Wiedergabe von
Mediendateien. (Keine
Verlassen der
aktuellen Seite.
Funktion)
Mit diesen Tasten wählen Sie die
nächste oder vorherige Seite.
(Keine
Funktion)
Stellt die Lautstärke des
Projektors auf laut oder stumm.
(Keine
Funktion)
8
Deutsch
Inbetriebnahme
Anschließen des Projektors
2
L
R
2
3
3
9
Smart-Geräte
10
3
5
HDTV adapter
6
4
RCA
5
Anzeige
7
Videoausgabe
8
2
Lautsprecher
11
12
13
14
Leinwand
1
Hinweis: Die Anschlussschnittstelle unterliegt
den Modellspezifikationen.
Deutsch
9
#
Beschreibung
1
Netzkabel
2
3
#
Beschreibung
8
RS232-Kabel
Audiokabel
9
WirelessHD Dongle
HDMI (MHL)-Kabel
10 Wireless Dongle
4
VGA-auf-Component-Video/HDTVAdapter
11 Kabelfernbedienung
5
VGA-Kabel
12 RJ45-Kabel
6
3 RCA Component-Kabel
13 12V DC Kabel
7
Composite-Videokabel
Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus
mit dem Projektor verträglich ist, um zu gewährleisten, dass der
Projektor gut mit Ihrem Computer zusammenarbeitet.
Hinweis: Einige intelligente Geräte benötigen einen Konverter
(vom Hersteller des intelligenten Gerätes bereitgestellt), um die
MHL-Funktion zu aktivieren.
Hinweis: Kompatible HDMI/MHL Dongle: WirelessHD (MWIHD1),
MWA3, HWA1, ChromecastTM.
10
Einschalten des Projektors
1
Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig
verbunden sind. Die Betriebs-LED blinkt daraufhin rot.
2
Schalten Sie den Projektor durch Drücken des Stromschalters
am
Bedienfeld oder auf der Fernbedienung ein. Die Betriebs-LED leuchtet
daraufhin blau.
3
Schalten Sie die Signalquelle (Computer, Notebook,
Videowiedergabegerät usw.) ein. Die Signalquelle wird automatisch
erkannt (Wenn Sie zum ersten Mal den Projektor einschalten oder die
Auswahl der Quellenauswahl „Auto“ ist).
•
Falls die Meldung „Kein Signal“ auf dem Bildschirm erscheint, prüfen
Sie bitte, ob die Signalkabel richtig verbunden sind.
•
Wenn mehrere Quellen gleichzeitig angeschlossen sind, verwenden
Sie bitte die Taste „Source“ am Bedienfeld oder auf der
Fernbedienung oder verwenden die entsprechende Quellentaste auf
der Fernbedienung, um die Signalquelle umzuschalten.
Deutsch
Ein-/Ausschalten des Projektors
Deutsch
11
Ausschalten des Projektors
1
Drücken Sie den Stromschalter, um den Projektor auszuschalten. Die
folgende Meldung erscheint:
„Den Stromschalter erneut drücken, um den Ausschaltvorgang
fortzusetzen.“
Drücken Sie noch einmal den Stromschalter.
2
Die Betriebs-LED leuchtet jetzt konstant rot, um den Standby-Modus
anzuzeigen.
3
Sie können jetzt den Netzstecker unbedenklich herauszuziehen.
Bei Wahl von Sofort fortsetzen:
1
Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der
Projektor ausgeschaltet wurde. Das Gebläse arbeitet weiterhin für ca.
2 Minuten, um eine richtige Abkühlung des Systems sicherzustellen.
2
Solange das Kabel noch verbunden ist, können Sie zu jeder Zeit
während des 2-Minuten-Ausschaltprozesses den Projektor wieder
einschalten, indem Sie den Stromschalter drücken.
3
Sobald das System abgekühlt ist, hört die Betriebs-LED mit dem
Blinken auf und leuchtet ständig rot, um den Standby-Modus
anzuzeigen.
4
Jetzt ist es sicher, den Netzstecker herauszuziehen.
Warnanzeigen:
•
„Projektor überhitzt. Die Lampe wird demnächst autom.
Ausgeschaltet.“
Diese Meldung auf dem Bildschirm zeigt an, dass der Projektor
überhitzt ist. Die Lampe sowie der Projektor wird automatisch
ausgeschaltet, und die Temperatur-LED leuchtet ständig rot. Wenden
Sie sich bitte an Ihren Händler oder das nächste
Kundendienstzentrum.
•
„Gebläse versagt. Die Lampe wird demnächst autom. Ausgeschaltet.“
Diese Meldung auf dem Bildschirm zeigt an, dass das Gebläse
ausgefallen ist. Die Lampe sowie der Projektor wird automatisch
ausgeschaltet, und die Temperatur-LED blinkt. Wenden Sie sich bitte
an Ihren Händler oder das nächste Kundendienstzentrum.
Hinweis: Nehmen Sie mit Ihrem Händler oder unserem
Kundendienstzentrum Kontakt auf, wann immer sich der
Projektor automatisch ausschaltet und die Temperatur-LED
ständig rot leuchtet.
12
Einstellen der Höhe des Projektionsbildes
Der Projektor hat zwei höhenverstellbare Füße, mit denen die Höhe des
Projektionsbildes eingestellt werden kann.
So heben Sie das Projektionsbild an:
1
Mit Hilfe der vorderen Winkelverstellfüße können Sie das Bild bis zum
gewünschten Anzeigewinkel nach oben verschieben.
So senken Sie das Projektionsbild ab:
1
Mit Hilfe der vorderen Winkelverstellfüße können Sie das Bild bis zum
gewünschten Anzeigewinkel nach unten verschieben.
Winkelverstellfuß
Deutsch
Einstellen des Projektionsbildes
Deutsch
13
So erhalten Sie eine bevorzugte Bildgröße durch
Justieren der Entfernung und des Zoomfaktors
Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch
Justieren der Projektorposition oder durch Verwenden des Zoomrings
erreichen.
1080P Serie mit einem Zoomfaktor von 1,1x und einem
Projektionsverhältnis von 1,5 - 1,65:1
Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer
Entfernung von 2,3 bis 2,6 m von der Leinwand auf und justieren Sie
entsprechend den Zoomfaktor.
•
70"
Gewünschte
Bildgröße
Höhe:
92 cm
Von der Grundlinie
bis zum Oberrand
des Bildes
2,3 m
2,6 m
Gewünschte Bildgröße
Gewünschte Entfernung
Entfernung (m)
Oben (cm)
Max.
Min.
Von der Grundlinie bis
Zoomfaktor Zoomfaktor
zum Oberrand des
<B>
<C>
Bildes < D >
Diagonal (Zoll)
<A>
B (cm) x H (cm)
30
66 x 37
40
89 x 50
1,3
1,5
52
50
111 x 62
1,7
1,8
65
60
133 x 75
2,0
2,2
78
70
155 x 87
2,3
2,6
92
80
177 x 100
2,7
2,9
105
1,1
39
90
199 x 112
3,0
3,3
118
100
221 x 125
3,3
3,7
131
120
266 x 149
4,0
4,4
157
150
332 x 187
5,0
5,5
196
180
398 x 224
6,0
6,6
235
200
443 x 249
6,6
7,3
262
250
553 x 311
8,3
9,1
327
300
664 x 374
10,0
Zoomfaktor: 1,1 x
392
14
70"
Gewünschte
Bildgröße
Höhe:
92 cm
Von der Grundlinie
bis zum Oberrand
des Bildes
2,3 m
2,7 m
Gewünschte Bildgröße
Diagonal (Zoll)
<A>
B (cm) x H (cm)
Gewünschte Entfernung
Entfernung (m)
Oben (cm)
Max.
Min.
Von der Grundlinie bis
Zoomfaktor Zoomfaktor
zum Oberrand des
<B>
<C>
Bildes < D >
30
66 x 37
40
89 x 50
1,3
1,6
1,2
39
52
50
111 x 62
1,6
1,9
65
60
133 x 75
2,0
2,3
78
70
155 x 87
2,3
2,7
92
80
177 x 100
2,6
3,1
105
90
199 x 112
2,9
3,5
118
100
221 x 125
3,3
3,9
131
120
266 x 149
3,9
4,7
157
150
332 x 187
4,9
5,8
196
180
398 x 224
5,9
7,0
235
200
443 x 249
6,5
7,8
262
250
553 x 311
8,1
9,7
327
300
664 x 374
9,8
Zoomfaktor: 1,2 x
392
Deutsch
1080P Serie mit einem Zoomfaktor von 1,2x und einem
Projektionsverhältnis von 1,47 – 1,76:1
Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer
Entfernung von 2,3 bis 2,7 m von der Leinwand auf und justieren Sie
entsprechend den Zoomfaktor.
•
Deutsch
15
WUXGA Serie mit einem Zoomfaktor von 1,2x und einem
Projektionsverhältnis von 1,47 - 1,76:1
Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer
Entfernung von 2,2 bis 2,7 m von der Leinwand auf und justieren Sie
entsprechend den Zoomfaktor.
•
70"
Gewünschte
Bildgröße
Höhe:
94 cm
Von der Grundlinie
bis zum Oberrand
des Bildes
2,2 m
2,7 m
Gewünschte Bildgröße
Gewünschte Entfernung
Entfernung (m)
Oben (cm)
Max.
Min.
Von der Grundlinie bis
Zoomfaktor Zoomfaktor
zum Oberrand des
<B>
<C>
Bildes < D >
Diagonal (Zoll)
<A>
B (cm) x H (cm)
30
65 x 40
40
86 x 54
1,3
1,5
54
50
108 x 67
1,6
1,9
67
60
129 x 81
1,9
2,3
81
70
151 x 94
2,2
2,7
94
80
172 x 108
2,5
3,0
108
1,1
40
90
194 x 121
2,8
3,4
121
100
215 x 135
3,2
3,8
135
120
258 x 162
3,8
4,5
162
150
323 x 202
4,7
5,7
202
180
388 x 242
5,7
6,8
242
200
431 x 269
6,3
7,6
269
250
538 x 337
7,9
9,5
337
300
646 x 404
9,5
Zoomfaktor: 1,2 x
404
16
70"
Gewünschte
Bildgröße
Höhe:
94 cm
Von der Grundlinie
bis zum Oberrand
des Bildes
2,3 m
2,5 m
Gewünschte Bildgröße
Diagonal (Zoll)
<A>
B (cm) x H (cm)
Gewünschte Entfernung
Entfernung (m)
Oben (cm)
Max.
Min.
Von der Grundlinie bis
Zoomfaktor Zoomfaktor
zum Oberrand des
<B>
<C>
Bildes < D >
30
65 x 40
40
86 x 54
1,3
1,4
1,1
40
54
50
108 x 67
1,6
1,8
67
60
129 x 81
1,9
2,1
81
70
151 x 94
2,3
2,5
94
80
172 x 108
2,6
2,8
108
90
194 x 121
2,9
3,2
121
100
215 x 135
3,2
3,6
135
120
258 x 162
3,9
4,3
162
150
323 x 202
4,8
5,3
202
180
388 x 242
5,8
6,4
242
200
431 x 269
6,5
7,1
269
250
538 x 337
8,1
8,9
337
300
646 x 404
9,7
Zoomfaktor: 1,1 x
404
Deutsch
WUXGA Serie mit einem Zoomfaktor von 1,1x und einem
Projektionsverhältnis von 1,50 – 1,65:1
Um eine Bildgröße von 70 Zoll zu erhalten, stellen Sie den Projektor in einer
Entfernung von 2,3 bis 2,5 m von der Leinwand auf und justieren Sie
entsprechend den Zoomfaktor.
•
Deutsch
17
Nutzer Kontrollen
Installationsmenü
Das Installationsmenü bietet eine Anzeige am Bildschirm (Onscreen Display
- OSD) zur Installation des Projektors und Wartung. Verwenden Sie die OSD
nur, wenn die Nachricht „Kein Signal“ am Bildschirm angezeigt wird oder
wenn der Projektor ein Eingangssignal sucht.
1
Schalten Sie den Projektor ein, indem Sie auf dem Bedienfeld oder der
Fernbedienung auf
(EIN/AUS) drücken.
2
Drücken Sie „MENU“ auf dem Bedienfeld oder Fernbedienung, um die
OSD zur Installation des Projektors und Wartung zu starten.
3
Das Hintergrundmuster dient als eine Hilfe zur Anpassung der
Kalibrierungs- und Ausrichtungseinstellungen wie z.B.
Bildschirmgröße und Abstand, Fokus usw.
Hinweis: Der OSD-Screenshot dient nur als Referenz und kann vom
tatsächlichen Design abweichen.
4
Das Installationsmenü enthält mehrere Optionen.
Verwenden Sie die Pfeiltasten nach oben und nach unten, um eine Option
auszuwählen, die Pfeiltasten nach links und rechts, um die gewählten
Optionseinstellungen anzupassen, und die Pfeiltaste nach rechts, um ein Untermenü
für die Funktionseinstellung aufzurufen. Die neuen Einstellungen werden beim
Beenden des Menüs automatisch gespeichert.
5
Drücken Sie „MENU“ jederzeit, um das Menü zu verlassen und zum
Acer Willkommensbildschirm zurückzukehren.
18
Der Projektor verfügt über mehrsprachige Onscreen Display (OSD) -Menüs,
mit denen Sie Bildanpassungen vornehmen und eine Vielzahl von
Einstellungen ändern können.
Verwendung der OSD-Menüs
•
Um das OSD-Menü zu öffnen, drücken Sie „MENU“ auf dem Bedienfeld
oder Fernbedienung.
•
Wenn OSD angezeigt wird, verwenden Sie
, um ein Element im
Hauptmenü auszuwählen. Nach Auswahl des gewünschten
Hauptmenüpunktes, drücken Sie
Funktions-Einstellung aufzurufen.
•
Verwenden Sie
, um ein Untermenü für die
, um das gewünschte Element auszuwählen und die
Einstellungen einzustellen, indem Sie
benutzen.
•
Wählen Sie das nächste Element aus, das im Untermenü eingerichtet
werden soll und wie oben beschrieben einstellen.
•
Drücken Sie „MENU“ auf dem Bedienfeld oder der Fernbedienung und der
Bildschirm kehrt zum Hauptmenü zurück.
•
Um das OSD-Menü zu verlassen, drücken Sie erneut „MENU“ auf dem
Bedienfeld oder Fernbedienung. Es wird geschlossen und der Projektor
speichert automatisch die neuen Einstellungen.
Hauptmenü
Einstellung
Untermenü
Hinweis: Einige der folgenden OSD-Einstellungen sind möglicherweise nicht
verfügbar. Bitte beachten Sie die aktuelle OSD Ihres Projektors.
Deutsch
Onscreen Display (OSD) Menüs
Deutsch
19
Farbe
BluelightShield
Diese Funktion schützt Ihre Augen vor Überbelichtung mit
blauem Licht. Die Optionen sind Aus, Niedrig, Mittel und
Hoch. Wählen Sie eine bevorzugte Einstellung, um das
Niveau des blauen Lichts zu verringern und Sie erhalten ein
bequemes Betrachtungserlebnis.
Wenn diese Funktion aktiviert ist, wird LumiSense
automatisch auf „Aus“ gesetzt.
Der Projektor kann die Helligkeit und Farbsättigung des
projizierten Bildes intelligent optimieren. Die Funktion
verbessert enorm die Sichtbarkeit von dunklen Details,
sowie die Farbsättigung.
LumiSense
•
Aus: Für normalen Modus.
•
Normal: Zur Verstärkung der Details im dunklen
Bereich.
•
Verstärkung: Zur Verstärkung der Helligkeit des
projizierten Bildes.
•
Dynamic Black: Optimiert automatisch die Anzeige
von dunklen Filmszenen, um mehr Details sichtbar zu
machen.
Wenn diese Funktion aktiviert ist, wird
BluelightShield automatisch auf „Aus“ gesetzt.
Die LumiSense Funktion ist nicht verfügbar, wenn
3D auf „Ein“ gestellt ist.
Sobald die Umgebungstemperatur 35ºC erreicht,
wird diese Funktion automatisch abgeschaltet.
Nachdem die Umgebungstemperatur unter 32ºC
gefallen ist, wird die vorherige Auswahl aktiviert.
20
Anzeigemodus
•
Hell: Für Helligkeitsoptimierung.
•
Präsentation: Für Konferenzpräsentation mit höherer
Helligkeit.
•
Standard: Für normale Umgebung.
•
Video: Für Videowiedergabe in einer hellen
Umgebung.
•
Film: Für hellere und allgemeine Film/Video/Foto
Wiedergabe.
•
Film dunkel: Für dunkle Inhalte in Filmen.
•
Spiel dunkel: Für Spielinhalte in einer dunklen
Umgebung.
•
Spiel hell: Für Spielinhalte in einer hellen Umgebung.
•
Fußball: Für Fußballspiele.
•
EcoPro: Für Verlängerung der Lampenbetriebsdauer.
•
ISF Day/ISF Night: Steht nur zur Verfügung, wenn ISF
aktiviert ist.
•
Ausbildung: Für Bildungsumgebungen.
•
Benutzer 1/Benutzer 2/Benutzer 3: Speichert die
Benutzereinstellungen.
Farbprofil
Verfügbar, wenn Benutzer 1/Benutzer 2/Benutzer 3 im
Menü Anzeigemodus ausgewählt ist. Sie können einen der
Anzeigemodi als Ausgangspunkt verwenden und die
Einstellungen anpassen. Die folgenden OSD-Elemente
können angepasst und gespeichert werden.
Wandfarbe
Verwenden Sie diese Funktion zur Auswahl einer zur Wand
passenden Farbe. Es gibt verschiedene Optionen, darunter
Weiß, Hellgelb, Hellblau, Rosa und Dunkelgrün. Dies wird
die Farbabweichung wegen der Wandfarbe ausgleichen
und den richtigen Bildfarbton anzeigen.
Stellt die Helligkeit des Bildes ein.
Helligkeit
•
Drücken Sie auf
, um das Bild abzudunkeln.
•
Drücken Sie auf
, um das Bild aufzuhellen.
Deutsch
Es gibt viele Standardeinstellungen, die auf verschiedenen
Arten von Bildern optimiert sind.
Deutsch
21
Kontrast
Steuert den Grad des Unterschieds zwischen den hellsten
und dunkelsten Teilen des Bildes. Die Anpassung des
Kontrasts ändert die Menge von Schwarz und Weiß im Bild.
•
Drücken Sie auf
, um den Kontrast zu verringern.
•
Drücken Sie auf
, um den Kontrast zu erhöhen.
Passt ein Videobild von Schwarz und Weiß bis zu voll
gesättigten Farben an.
Farbsättigung
•
Drücken Sie auf
verringern.
, um die Farbe im Bild zu
•
Drücken Sie auf
, um die Farbe im Bild zu erhöhen.
Passt die Farbbalance von Rot und Grün an.
•
Drücken Sie auf
zu erhöhen.
, um den Anteil von Grün im Bild
•
Drücken Sie auf
erhöhen.
, um den Anteil von Rot im Bild zu
Farbton
Farbtemperatur
Stellt der Farbtemperatur ein. Bei höheren
Farbtemperaturen erscheint der Bildschirm kälter; bei
niedrigeren Temperaturen erscheint der Bildschirm
wärmer.
Gamma
Wirkt sich auf die Darstellung von dunklen Szenen aus. Mit
einem höheren Gammawert wird eine dunkle Szene helle
erscheinen.
Erweitert
•
Unabh. Farbverw.: Einstellung der Farben Rot, Grün,
Blau, Cyan, Gelb und Magenta.
•
- Unabh. Farbtonverw.: Wechselt den Farbton der
ausgewählten Farbe.
•
- Unabh. Sätt.verw.: Passt ein Videobild von Schwarz
und Weiß bis zu voll gesättigten Farben an.
•
- Unab. Farbeinst.: Stellt die Kontraststufen ein.
•
Brilliant Color: Erzeugt ein erweitertes Farbspektrum
auf dem Display und eine bessere Farbsättigung für
helle, lebensechte Bilder. Diese Funktion ist
standardmäßig „Ein“ geschaltet.
•
Weißpegel: Erhöht die Helligkeit von weißen
Bereichen, die fast 100% erreichen. (nur
Videoquellen)
22
Filmmodus: Stellt das Bild optimiert auf den 24-Frame
True Film Modus für realistischere Abfolgen bei der
Filmwiedergabe bei bewegungsreichen Sequenzen
ein.
•
Rauschreduzierung: Stellt die Stufe der
Rauschreduzierung ein, die störendes Rauschen im
Bild beseitigt.
•
Schwarzpegel: Analysiert das aktuelle Eingangsbild
und berechnet einen Versatzwert, der anschließend
zum Wert des Schwarzpegels des Analog-zu-Digital
Konverters hinzugefügt wird. Dies gewährleistet
einen optimalen Schwarzpegel für jede Analogquelle.
Erweitert
•
ISF: Dieses Menü wird durch ein Kennwort geschützt
und nur autorisierte Techniker haben Zugriff. Die ISF
(Imaging Science Foundation) hat ausgefeilte, von der
Industrie anerkannte Normen für optimale
Videoleistung aufgestellt und ein Trainingsprogramm
für Techniker und Installateure, die diese Normen
verwenden, entwickelt, damit für ISF zertifizierte
Videoanzeigegeräte eine optimale Bildqualität erzielt
werden kann. Wir empfehlen deshalb, dass die
Einrichtung und Kalibrierung von einem ISFzertifizierten Installateur durchgeführt wird. Weitere
Informationen erhalten Sie auf der Website
www.imagingscience.com oder beim Händler, bei
dem Sie den Projektor gekauft haben.
Umben.
Verfügbar, wenn Benutzer 1/Benutzer 2/Benutzer 3 im
Menü Anzeigemodus ausgewählt ist. Sie können Benutzer
1/Benutzer 2/Benutzer 3 auf Ihren bevorzugten
Modusnamen in englischen Buchstaben ändern.
Hinweis: Die „Farbsättigung“ und „Farbton“ Funktionen werden in diesem
Modus nicht unterstützt.
Deutsch
•
Deutsch
23
Projektionsmodus
Projektionsort
•
Vorderseite: Die Standardeinstellung.
•
Rückseite: Kehrt das Bild um, so dass Sie hinter einer
durchlässigen Leinwand projizieren können.
•
Auto: Passt automatisch die Projektionsposition des
Bildes an.
•
•
Desktop
Decke: Dreht das Bild für eine Projektion von einer
Decke um.
Verwenden Sie diese Funktion, um Ihre gewünschtes
Seitenverhältnis auszuwählen.
•
Auto: Behält das originale Breite-Höhe Verhältnis bei
und maximiert das Bild, um den nativen horizontalen
oder vertikalen Pixeln zu entsprechen.
•
Vollbild (für WXGA/1080p/WUXGA Modelle): Das Bild
wird unter voller Einbeziehung der horizontalen und
vertikalen Pixel angezeigt.
•
4:3: Das Bild wird skaliert, um auf die Leinwand zu
passen und im 4:3 Seitenformat angezeigt.
•
16:9: Das Bild wird skaliert, um auf die Leinwand zu
passen und im 16:9 Seitenformat angezeigt.
•
L.Box (für WXGA/1080p/WUXGA Modelle): Behält das
ursprüngliche Seitenverhältnis des Signals bei und
vergrößert das Bild 1,333 fach.
Seitenverhältnis
Autom.
Schrägposition
Stellt automatisch Sie die Bildverzerrung ein, die durch
Kippen des Projektors (±40 Grad) entsteht.
Korrigiert manuelldie Bildverzerrung, die durch Kippen des
Projektors (±40 Grad) entsteht.
Man.
Schrägposition
Diese Funktion ist nicht verfügbar, wenn Autom.
Schrägposition auf „Ein“ gestellt ist.
Native
Auflösung
Stellt die native Auflösung zwischen 1080P und WUXGA für
den Projektor ein.
24
Digital
verkleinen
(install.)
drücken. Die Verwendung der Funktionen Digital
verkleinen (install.) und Bildverschiebung zusammen hilft
Ihnen, das projizierte Bild im Vollbildmodus anzupassen,
ohne die vorhandenen Deckenbefestigungseinstellungen
ändern zu müssen.
Verschiebt das projizierte Bild durch Drücken von
Bildverschiebung
.
Wenn die Native Auflösung WUXGA ist, ist diese Funktion
nur verfügbar, wenn die Einstellung von Digital verkleinen
(install.) kleiner als 1,0 ist.
Stellen Sie hiermit die Schärfe des Bildes ein.
Schärfe
Hor. Position
(Horizontale
Position)
Ver. Position
(Vertikale
Position)
•
Drücken Sie auf
, um die Schärfe zu verringern.
•
Drücken Sie auf
, um die Schärfe zu erhöhen.
•
Drücken Sie auf
verschieben.
, um das Bild nach links zu
•
Drücken Sie auf
verschieben.
, um das Bild nach rechts zu
•
Drücken Sie auf
verschieben.
, um das Bild nach unten zu
•
Drücken Sie auf
, um das Bild nach oben zu
verschieben.
Frequenz
Ändert die Aktualisierungsrate des Projektors, so dass sie der
Frequenz der Grafikkarte des Computers entspricht. Wenn
Sie eine vertikal flackernde Leiste im projizierten Bild
bemerken, verwenden Sie diese Funktion, um sie zu
korrigieren.
Abstimmung
Synchronisiert das Signal-Timing der Anzeige mit der
Grafikkarte. Wenn ein instabiles oder flackerndes Bild
auftritt, verwenden Sie diese Funktion, um es zu korrigieren.
Passt den Bildbereich der HDMI Bilddaten an, um
Farbanzeigefehler zu vermeiden.
HDMIFarbbereich
•
Auto: Passt den Farbbereich automatisch nach
Informationen vom Player an.
•
Begr. Bereich: Verarbeitet das Eingangsbild als
eingeschränkte Farbbereichsdaten.
•
Vollst. Ber.: Verarbeitet das Eingangsbild als volle
Farbbereichsdaten.
Deutsch
Stellt die Größe des projizierten Bildes ein. Sie können das
Bild weiter vergrößern oder verkleinern, indem Sie auf
Deutsch
25
Passt das Overscan Verhältnis des HDMI-Bilds auf der
Leinwand an.
•
Auto: Passt das Overscan Verhältnis automatisch nach
Informationen vom Player an.
•
Underscan: Nie Overscan auf dem HDMI Bild.
•
Overscan: Immer Overscan auf dem HDMI Bild
beibehalten.
HDMI-Suchinfo
Hinweis: Die Funktionen „Hor. Position“, „Ver. Position“, „Frequenz“ und
„Abstimmung“ werden im Video- oder HDMI-Modus nicht unterstützt.
Hinweis: „HDMI-Farbbereich“ und „HDMI-Suchinfo“ sind nur verfügbar,
wenn das Eingangssignal HDMI ist.
Einstellung
Verwenden Sie diese Funktion, um Ihren gewünschten
Startbildschirm auszuwählen. Wenn Sie die Einstellung
ändern, wird sie beim Verlassen des OSD-Menüs übernommen.
Startbild
•
Acer: Der Standard Startbildschirm Ihres Acer Projektors.
•
Benutzer: Verwenden Sie das Bild, das Sie auf den
Projektor übertragen. Siehe "Acer Splash Downloader",
um zu erfahren, wie Sie das Bild übertragen.
Manuell: Beim Wechsel von Eingangssignalen müssen Sie
„SOURCE“ auf dem Bedienfeld oder der Fernbedienung
oder die Direktquellentaste auf der Fernbedienung
drücken.
•
Quellenauswahl
Auto: Der Projektor erkennt Ihre Quelle automatisch.
Wählt einen bevorzugten verdeckten Untertitelmodus aus
CC1, CC2, CC3, CC4 (CC1 zeigt Untertitel in der
vorherrschenden Sprache Ihrer Region an). Wählen Sie „Aus“,
um die Untertitelfunktion auszuschalten. Diese Funktion steht
nur zur Verfügung, wenn ein Composite-Video- oder
S-Video-Eingangssignal ausgewählt und dessen Systemformat
NTSC ist.
Wählen Sie „Ein“, um diese Funktion zu aktivieren. Der
Projektor kann ein VGA-Signal ausgeben, wenn er sich im
Stand-by-Modus befindet und die VGA IN (oder VGA IN 1) und
VGA OUT Anschlüsse korrekt mit den Geräten verbunden sind.
•
Verd.
Untertitel
VGA OUT
(Standby)
Der Standby-Stromverbrauch wird durch Aktivieren
dieser Funktion erhöht.
26
Nur MHL-Port(s) liefert Leistung, wenn MHL-Port(s) und
USB-A-Port beide angeschlossen sind.
HDMI CEC
Die Auswahl von „Ein“ ermöglicht ein synchronisiertes AN/
AUS schalten zwischen dem Projektor und einem CECkompatiblen Gerät, das mit dem HDMI/MHL Anschluss des
Projektors verbunden ist.
Diese Funktion ist nur für den HDMI/MHL Anschluss
verfügbar.
Diese Funktion eignet sich besonders für die Spielumgebung.
Sie reduziert die Latenzzeit von Eingang zu Ausgang und
sorgt für ein nahtloses Erlebnis.
Geringe
Eingangsverzögerung
Diese Funktion steht nur für bestimmte EingangsTimings zur Verfügung. Nach dem Einschalten, dem
Ausführen von Autom. Schrägposition oder dem
Anpassen der folgenden Einstellungen wird diese
Funktion deaktiviert: Seitenverhältnis, Trapezkorrektur,
Hor. Position, Ver. Position, Frequenz, HDMI-Suchinfo,
Digital-Zoom. Wenn der Anzeigemodus Spiel dunkel
oder Spiel hell ist, wird diese Funktion automatisch
aktiviert.
Sicherheit
Dieser Projektor bietet eine nützliche Sicherheitsfunktion für
die Verwaltung des Projektors durch den Administrator.
Drücken Sie auf
zur Änderung der „Sicherheit“
Einstellung. Wenn die Sicherheitsfunktion aktiviert ist, müssen
Sie zuerst das „Administratorkennwort“ eingeben, bevor Sie
die Sicherheitseinstellung ändern können.
Sicherheit
Das Standard „Administratorkennwort“ lautet „1234“.
•
Wählen Sie „Ein“, um die Sicherheitsfunktion zu
aktivieren. Sie müssen das Kennwort je nach
„Sicherheitsmodus“ eingeben. Weitere Einzelheiten
finden Sie im Abschnitt „Benutzerkennwort“.
•
Wenn „Aus“ ausgewählt ist, können Sie den Projektor
ohne Kennwort einschalten.
Deutsch
USB 5V
(Standby)
Wählen Sie „Ein“, um diese Funktion zu aktivieren. Der MHLPort(s) und der DC 5V-Ausgang Port/USB A Port (falls
vorhanden) auf dem Projektor kann 5V Strom ausgeben, wenn
der Projektor eingeschaltet ist.
27
Deutsch
Abschaltung (Minuten)
Nachdem „Sicherheit“ auf „Ein“ gestellt wurde, können Sie
die Abschaltfunktion einstellen.
•
Drücken Sie auf
, um die Abschaltdauer
auszuwählen.
•
Der Bereich liegt zwischen 10 und 990 Minuten.
•
Nach Ablauf der Zeit wird Sie der Projektor auffordern,
das Kennwort erneut einzugeben.
•
Die Standardeinstellung von „Abschaltung (Minuten)“ ist
„Aus“.
•
Nach der Aktivierung der Sicherheitsfunktion wird der
Projektor Sie zur Eingabe des Kennworts auffordern,
wenn Sie den Projektor einschalten. Sowohl das
„Benutzerkennwort“ als auch das
„Administratorkennwort“ können hierfür verwendet
werden.
Benutzerkennwort
Sicherheit
•
Drücken Sie auf
zur Einrichtung oder Änderung von
„Benutzerkennwort“.
•
Verwenden Sie die Zifferntasten auf der Fernbedienung
zur Einstellung des Kennworts und drücken Sie zur
Bestätigung auf „ENTER“.
•
Drücken Sie auf
•
Geben Sie das Kennwort erneut ein, wenn „Kennwort
bestätigen“ angezeigt wird.
•
Das Kennwort sollte 4~8 Stellen lang sein.
•
Wenn Sie „Kennwort nur nach Einstecken des
Netzsteckers abfragen“ auswählen, werden Sie jedes Mal
zur Eingabe des Kennworts aufgefordert, wenn der
Netzstecker angeschlossen wird. Wenn Sie das richtige
Passwort nicht innerhalb von 20 Minuten nach Anfrage
eingeben, wird der Projektor automatisch
heruntergefahren.
•
Wenn Sie „Kennwort bei jedem Einschalten des
Projektors abfragen“ auswählen, werden Sie jedes Mal
zur Eingabe des Kennworts aufgefordert, wenn der
Projektor eingeschaltet wird. Wenn Sie das richtige
Passwort nicht innerhalb von 20 Minuten nach Anfrage
eingeben, wird der Projektor automatisch
heruntergefahren.
, um die Zahlen zu löschen.
28
•
Drücken Sie auf
zur Änderung des
„Administratorkennworts“.
Das Standard „Administratorkennwort“ lautet „1234“.
Wenn Sie Ihr Administratorkkennwort vergessen haben,
gehen Sie wie folgt vor, um das Administratorkennwort
abzufragen:
•
Sicherheit
•
Geben Sie das 6-stellige „Universalkennwort“ ein, das auf
der Sicherheitskarte steht, die mit Ihrem Projektor
geliefert wurde. Dieses einzigartige Kennwort wird von
Ihrem Projektor unabhängig vom Administratorkennwort
akzeptiert.
•
Wenn Sie die Sicherheitskarte verloren haben,
kontaktieren Sie bitte Ihr örtliches Acer Servicezentrum.
Benutzerstartbild verrgl
Diese Funktion ist standardmäßig auf „AUS“ gestellt. Wenn
Sie auf „EIN“ gestellt ist, wird der Startbildschirm gesperrt,
was durch die Funktionen „Startbild“ nicht geändert werden
kann.
Zurücksetzen
Drücken Sie auf „ENTER“ nach der Auswahl von „Ja“ , um die
Anzeigeparameter sämtlicher Menüs auf die Standardwerte
zurückzusetzen.
Deutsch
Administratorkennwort
Sie können das „Administratorkennwort“ eingeben, wenn
das„Administratorkennwort eingeben“ oder „Kennwort
eingeben“ Dialogfenster angezeigt wird.
Deutsch
29
Verwaltung
ECO-Modus
Wählen Sie "ECO" oder "EcoPro", um die Projektorlampe
abzudunkeln, was auch den Stromverbrauch und die
Geräuschentwicklung senken und die Lebensdauer der
Lampe verlängern wird. ("EcoPro" verlängert die
Lampenbetriebsdauer.) Wählen Sie „Aus“, um zum
normalen Modus zurückzukehren.
Wenn "Aus" gewählt wird, wird "ECO"
automatisch aktiviert, sobald die
Umgebungstemperatur 35ºC erreicht. Nachdem die
Umgebungstemperatur unter 32ºC gefallen ist, wird
die vorherige Auswahl aktiviert.
Große Höhe
Abschaltmodus
Auto-Aus
(Min.)
Wählen Sie „Ein“, um den Große Höhe Modus
einzuschalten. Wenn diese Funktion eingeschaltet ist,
werden die Lüfter des Projektors dauerhaft mit höchster
Geschwindigkeit laufen, um den Projektor zu kühlen.
•
Standard: Damit können Sie den Projektor mit dem
Kühlvorgang des Lüfters ausschalten, indem Sie zwei
mal auf die Ein-/Aus-Taste drücken.
•
Sofortforts.: Der Projektor kann innerhalb von
2 Minuten nach dem Ausschalten sofort wieder
eingeschaltet werden.
Der Projektor wird automatisch herunterfahren, wenn
kein Signaleingang nach der von Ihnen eingestellten Zeit
erkannt wurde.
•
MenüAnzeigezeit
(Sekunden)
5/15/30: Legt fest, für wie lange das OSD-Menü nach
der letzten Tastenbetätigung aktiviert bleibt.
•
Manuell: Das OSD-Menü bleibt aktiv. Die einzige
Möglichkeit, das OSD-Menü zu starten oder beenden
ist ein Druck auf „MENU“.
Gerät ein
Wählen Sie „Ein“, um diese Funktion zu aktivieren. Der
Projektor wird sich automatisch einschalten, wenn die
Stromversorgung über das Stromkabel erfolgt.
30
Aus: Erlaubt, dass alle Tasten auf dem Bedienfeld
normal funktionieren.
•
Kindersicherung: Deaktiviert die Ein-/Aus-Taste auf
dem Bedienfeld, wenn sich der Projektor im Stand-byModus befindet, um zu verhindern, dass er
versehentlich eingeschaltet wird. Um den Projektor
einzuschalten, halten Sie die Ein-/Aus-Taste
3 Sekunden lang gedrückt.
•
Vollsperre: Deaktiviert alle Tasten auf dem
Bedienfeld. Wenn Sie den Projektor ausschalten, ohne
die Vollsperrefunktion zu deaktivieren, befindet sich
der Projektor beim nächsten Einschalten immer noch
im gesperrten Zustand. Um die Vollsperrefunktion zu
deaktivieren, drücken und halten Sie „POWER“ auf
dem Bedienfeld für 7 Sekunden und die Feldsperre
steuern wird auf „Aus“ gesetzt. Wenn der Projektor
im Stand-by-Modus ist, drücken und halten Sie
„POWER“ auf dem Bedienfeld für 7 Sekunden und die
Feldsperre steuern wird auf „Ein“ gesetzt.
•
Lampenstd.: Zeigt die Lampenbetriebszeit an (in
Stunden).
•
Lampenwechsel Erinnerung: Wählen Sie diese
Funktion, um die Warnmeldung anzuzeigen oder
auszublenden, wenn die Lampenwechsel Meldung
angezeigt wird. Die Meldung wird 30 Stunden vor
dem Ende der Lebensdauer angezeigt.
•
Reset Lampe: Drücken Sie auf „ENTER“ nach der
Auswahl von „Ja“, um den Lampenstundenzähler auf
0 Stunden zurückzusetzen.
Lampe
Information
Zeigt den aktuellen Status dieses Projektors an.
Deutsch
Feldsperre
steuern
•
Deutsch
31
Audio
•
Drücken Sie auf
verringern.
, um die Lautstärke zu
•
Drücken Sie auf
, um die Lautstärke zu erhöhen.
•
Wählen Sie „Ein“, um Ton aus zu aktivieren.
•
Wählen Sie „Aus“, um Ton aus zu deaktivieren.
Lautstärke
Stumm
Wählen Sie diese Funktion zur Anpassung der
Ein-/
Benachrichtigungslautstärke, wenn Sie den Projektor
Ausschaltlautstärke
ein/ausschalten.
Wählen Sie diese Funktion, um die Lautstärke aller
Alarmlautstärke
Warnmeldungen einzustellen.
3D
Wählen Sie „Ein“ zur Aktivierung der 3D-Funktion, die von
der DLP 3D-Technologie unterstützt werden.
•
Ein: Wählen Sie diese Option, wenn Sie eine DLP-3DBrille, eine Quad-Puffer (NVIDIA/ATI...) Grafikkarte und
eine Datei im HQFS-Format oder eine DVD zusammen
mit einem geeigneten Software-Player verwenden.
•
Aus: Deaktiviert den 3D-Modus.
3D
3D-Format
Wenn der 3D-Inhalt nicht richtig dargestellt wird, können Sie
ein 3D-Format auswählen, dass dem 3D-Inhalt entspricht, den
Sie anzeigen, um ein optimales Ergebnis zu erzielen.
24P 3D
Wählen Sie 96 Hz oder 144 Hz für 24p 3D.
3D-L/RUmkehrung
Wenn Sie ein eigenständiges oder überlappendes Bild beim
Tragen einer DLP 3D-Brille sehen, müssen Sie möglicherweise
„Umkehren“ ausführen, um eine optimale Anpassung der
links/rechts Bildfolge für ein richtiges Bild (für DLP 3D) zu
erhalten.
Wählen Sie „Ein“, um die 3D-Warnmeldung anzuzeigen.
3DWarnmeldung
32
Signalquellentyp
Unterstütztes Timing
Video/S-Video/Component
Video
HQFS 3D (480i@60Hz), 576i@50Hz
VGA/HDMI (PC Modus)
640 x 480@50/60/100/120Hz
800 x 600@50/60/100/120Hz
1024 x 768@50/60/100/120Hz
1280 x 800@50/60/100/120Hz (RB)
HDMI (Videomodus)
HQFS 3D (480i@60Hz), 576i@50Hz,
Bildkombi (1080p@23,98/24Hz, 720p@50/
60Hz)
Seite-an-Seite Horizontal (1080i@50/60Hz,
1080p@50/60Hz)
Oben-und-Unten (720p@50/60Hz,
1080p@23,97/24Hz, 1080p@50/60Hz)
Es werden korrekte Einstellungen im Grafikkarten 3DAnwendungsprogramm für die richtige 3D-Anzeige benötigt.
Software-Player wie z.B. Stereoscopic Player und DDD TriDef Media Player
können Dateien im 3D-Format unterstützen. Sie können diese Player von
der unten stehenden Webseite herunterladen.
- Stereoscopic Player (Testversion): http://www.3dtv.at/Downloads/
Index_en.aspx
- DDD TriDef Media Player (Testversion): http://www.tridef.com/download/
TriDef-3-D-Experience-4.0.2.html
Hinweis: „3D-L/R-Umkehrung“ und „3D Format“ sind nur verfügbar, wenn
„3D“ aktiviert ist.
Sprache
Zur Auswahl einer Sprache des OSD Menüs.
Sprache
Verwenden Sie
bevorzugten Sprache.
zur Auswahl Ihrer
Deutsch
Hinweis: Unterstützte 3D Signal Timings:
Deutsch
33
Acer Splash Downloader
Einleitung
Mit dem Acer Splash Downloader können Sie Ihr gewünschtes Bild auf
einen Acer Projektor hochladen. Sie können das Bild als Startbild über dem
OSD-Menü des Projektors auswählen.
Systemanforderungen
Maximale Bildgröße
6 MByte
Maximale Bildauflösung
1920 x 1200
Empfohlen: Native Auflösung
Maximale Bildauflösung
800 x 600
Maximale Farbbits
24-Bit
Bildformat
BMP, JPG, PNG
Unterstützte Betriebssysteme
Windows 7, 8, 8.1, 10 (32 / 64 Bit)
Verwendung des Acer Splash Downloader
1. Aufruf des Downloadmodus
Drücken Sie die POWER und MENU Tasten auf dem Bedienfeld gleichzeitig
und stecken Sie das Netzkabel ein, bis die LED-Anzeige rot leuchtet.
34
Verwenden Sie ein USB-Kabel, um den Computer und den Projektor
anzuschließen.
3. Ausführen des Acer Splash Downloader Programms auf dem
Computer
Wenn der Projektor nicht ordnungsgemäß an den Computer angeschlossen
ist, wird die folgende Meldung angezeigt.
Wenn der Projektor den Computer erfolgreich angeschlossen hat, wird die
folgende Meldung angezeigt. Drücken Sie zum Fortfahren auf "Logo
Replace" (Logo ersetzen).
4. Laden des Bildes
Wählen Sie zunächst die native Auflösung für den Projektor, indem Sie "PJ
Native Resolution" (PJ Native Auflösung) einstellen und entscheiden, ob
das Bild im Vollbildmodus oder in seinem ursprünglichen Seitenverhältnis
angezeigt werden soll.
Deutsch
2. Verbindung des Computers mit dem Projektor
Deutsch
35
Drücken Sie auf "LoadImage" und wählen Sie ein Bild von Ihrem Computer
aus.
Wenn das Bild erfolgreich geladen wurde, wird als Programmstatus "Load
Image successfully" (Bild erfolgreich geladen) anzeigen.
"Setting changed!! Please load image again." (Einstellung geändert!! Bitte
Bild erneut laden) wird als Programmstatus angezeigt, wenn die PJ Native
Auflösung oder das Seitenverhältnis nach erfolgreichem Laden des Bildes
angepasst wird.
"Image size is over defined range" (Die Bildgröße liegt über dem
definierten Bereich) wird als Programmstatus angezeigt, wenn das Bild zu
groß ist, und "Load Image fail" (Bild laden fehlgeschlagen) wird angezeigt,
wenn das Bildformat nicht unterstützt wird.
5. Das Bild auf den Projektor herunterladen
Drücken Sie auf "Download", um mit dem Herunterladen des Bildes auf
den Projektor zu beginnen.
36
Nachdem das Bild erfolgreich heruntergeladen wurde, schaltet sich der
Projektor automatisch aus (ruft den Standbymodus auf), und die Funktion
Startbild im OSD-Menü wird auf "Benutzer" gesetzt.
Deutsch
Hinweis: Wenn im Feld Hersteller- oder Geräte-ID "Unknown" (Unbekannt)
angezeigt wird, befindet sich der Projektor nicht in einem für den
Download geeigneten Status. Gehen Sie zurück zu Schritt 1 und versuchen
Sie es erneut.
Deutsch
37
Anhang
Fehlerbehebung
Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der
folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren
Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich
nicht beseitigen lässt.
Bildprobleme und Lösungen
#
1
2
Problem
Es wird kein Bild
angezeigt.
Bild nur teilweise,
rollend oder
falsch angezeigt
(beim PC)
Lösung
•
Stellen Sie sicher, dass sämtliche Kabel wie im
Abschnitt „Inbetriebnahme“ beschrieben richtig
verbunden sind.
•
Überprüfen Sie, ob die Kontaktstifte der Anschlüsse
verbogen oder abgebrochen sind.
•
Stellen Sie sicher, dass der Projektor eingeschaltet ist.
•
Im Fall eines falsch angezeigten Bildes:
•
Öffnen Sie „Arbeitsplatz“ > „Systemsteuerung“
und klicken dann doppelt auf das „Anzeige“Symbol.
•
Wählen Sie den Registerreiter „Einstellungen“.
•
Stellen Sie sicher, dass die
Anzeigeauflösungseinstellung 1600 x 1200,
1920 x 1080 oder weniger beträgt.
•
Klicken Sie auf die Schaltfläche „Erweitert...“.
Falls das Problem bestehen bleibt, muss auch die
Einstellung des verwendeten Monitors wie folgt geändert
werden:
•
Stellen Sie sicher, dass die
Anzeigeauflösungseinstellung 1600 x 1200,
1920 x 1080 oder weniger beträgt.
•
Klicken Sie auf die Schaltfläche „Ändern“ auf
der Registerkarte „Monitor“.
•
Klicken Sie auf „Alle Geräte anzeigen“ >
„Standardmonitortypen“ im Feld „Hersteller“
und dann die benötigte Auflösung aus dem
„Modelle“-Feld.
•
Stellen Sie sicher, dass die
Anzeigeauflösungseinstellung des Monitors
1600 x 1200, 1920 x 1080 oder weniger beträgt.
38
4
5
6
7
8
Bild nur teilweise,
rollend oder
falsch angezeigt
(Bei Notebooks)
•
Im Fall eines falsch angezeigten Bildes:
•
Führen Sie zuerst die oben beschriebenen
Schritte für Punkt 2 zur Einstellung der
Auflösung des Computers aus.
•
Schalten Sie die Ausgabeeinstellungen um,
indem Sie z.B. auf [Fn]+[F4], Compaq [Fn]+[F4],
Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7],
HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5 ]
•
Wenn Sie Probleme bei der Änderung der Auflösung
haben oder das Bild am Monitor hängen bleibt,
sollten Sie alle Geräte inklusive des Projektors neu
starten.
•
Bei Verwendung eines Notebook-PCs mit Microsoft®
Windows®: Manche Notebook-PCs deaktivieren ihren
eigenen Bildschirm, wenn ein zweites Anzeigegerät
angeschlossen ist. Wie Sie den Notebook-Bildschirm
aktivieren, erfahren Sie von der Dokumentation Ihres
Notebooks.
•
Bei Verwendung eines Notebooks mit dem
Betriebssystems von Apple® Mac®: Öffnen Sie
„Display“ unter „System Preference“ und stellen
„Video Mirroring“ auf „On“.
•
Korrigieren Sie das Bild über die Funktion
„Abstimmung“. Lesen Sie hierzu den Abschnitt
„Bild“.
•
Ändern Sie auf Ihrem Computer die Farbeinstellung
für den Monitor.
Das Bild hat einen
senkrechten
flimmernden
Streifen.
•
Ändern Sie die Einstellung der Funktion „Frequenz“.
Lesen Sie hierzu den Abschnitt „Bild“.
•
Überprüfen Sie den Anzeigemodus der Grafikkarte
und ändern ihn gegebenenfalls in einen mit diesem
Projektor kompatiblen Modus.
Das Bild ist
unscharf.
•
Stellen Sie die Bildschärfe über den Fokusring des
Projektors ein.
•
Vergewissern Sie sich, dass die Projektionsleinwand
innerhalb des erforderlichen Abstands aufgestellt ist.
Weitere Informationen sind im Abschnitt „So
erhalten Sie eine bevorzugte Bildgröße durch
Justieren der Entfernung und des Zoomfaktors“
angegeben.
Der Bildschirm des
NotebookComputers zeigt
die Präsentation
nicht an.
Das Bild wackelt
oder flimmert.
Das Bild ist bei
einer DVDWiedergabe im
„Breitbild“Format
langgestreckt.
Wenn Sie eine DVD wiedergeben, die im anamorphen
oder 16:9-Seitenverhältnis kodiert ist, müssen Sie
gegebenenfalls die folgenden Einstellungen vornehmen:
•
Wenn Sie einen DVD-Titel im 4:3-Format
wiedergeben, ändern Sie bitte über das OSD-Menü
des Projektors das Format in 4:3.
•
Wenn das Bild auch dann noch langgestreckt ist,
müssen Sie das Seitenverhältnis ändern. Bitte stellen
Sie auf Ihrem DVD-Player das Seitenverhältnis auf
16:9 (Breitbild) ein.
Deutsch
3
Deutsch
39
9
10
11
Bild zu klein oder
zu groß
Das Bild hat
schräge Seiten
Das Bild ist falsch
herum.
•
Bedienen Sie den Zoomregler oben auf dem
Projektor.
•
Rücken Sie den Projektor näher an die Leinwand
oder weiter von der Leinwand weg.
•
Drücken Sie auf „MENU“ am Bedienfeld oder auf der
Fernbedienung. Sehen Sie im Abschnitt „Bild“ >
„Seitenverhältnis“ nach und probieren es mit
verschiedenen Einstellungen.
•
Ändern Sie, wenn möglich, die Position des
Projektors, so dass er in der Mitte und unterhalb der
Leinwand steht.
•
Drücken Sie die Trapezkorrekturtasten am
Bedienfeld oder auf der Fernbedienung, bis das Bild
rechteckig erscheint.
•
Drücken Sie auf „MENU“ am Bedienfeld oder auf der
Fernbedienung, um das OSD-Menü zu öffnen. Gehen
Sie zu „Bild“ > „Autom. Schrägposition“ oder
„Bild“ > „Man. Schrägposition“, um Einstellungen
vorzunehmen.
•
Wählen Sie „Bild“ > „Projektionsmodus“ und dann
„Bild“ > „Projektionsort“ im OSD Menü und ändern
die Projektionsrichtung.
40
#
1
2
Zustand
Lösung
Der Projektor reagiert auf
keine Steuerung
Die Lampe erlischt oder macht
einen Knall.
•
Schalten Sie, wenn möglich, den
Projektor aus, ziehen das Netzkabel
heraus und warten für mindestens 30
Sekunden, bevor Sie das Netzkabel
wieder anschließen.
•
Vergewissern Sie sich, dass die
Bedienfeldsperrefunktion deaktiviert
ist.
Wenn das Ende der Lampenlebensdauer
erreicht ist, erlischt die Lampe mit einem
lauten Knallgeräusch. In diesem Fall lässt sich
das Gerät nicht mehr einschalten, bis das
Lampenmodul ausgewechselt ist.
Kontaktieren Sie Ihren Händler vor Ort oder
den Acer Kundendienst, um die Lampe
auszutauschen.
OSD-Meldungen
#
1
Zustand
Meldung
Lösung
Gebläse versagt - Das Systemgebläse funktioniert nicht.
Gebläse versagt.
Die Lampe wird demnächst autom. Ausgeschaltet.
Projektor überhitzt - Die empfohlene Betriebstemperatur des
Projektors wurde überschritten. Der Projektor muss abgekühlt
werden, bevor er weiter verwendet werden darf.
Projektor überhitzt.
Die Lampe wird demnächst autom. Ausgeschaltet.
Lampe auswechseln - Die Lampe erreicht bald seine Standzeit.
Bereiten Sie sich vor, sie bald auszuwechseln.
Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung.
Auswechseln empfohlen.
Deutsch
Probleme mit dem Projektor
Deutsch
41
Liste mit LED- und Alarm-Definitionen
LED-Meldungen
Meldung
Betriebs-LED
LED
„LAMP“
LED „TEMP“
Rot
Blau
Rot
Rot
Standby
(Netzkabel
angeschlossen)
V
--
--
--
Netzschalter EIN
--
V
--
--
Lampen-Neuversuch
--
Schnell
blinkend
--
--
Ausschalten (AbkühlModus)
Schnell
blinkend
--
--
--
Ausschalten (Abkühlung
fertig)
V
--
--
--
Firmware-Download
V
--
V
V
Acer Splash Download
V
--
V
V
Fehler (Überhitzung)
--
V
--
V
Fehler (Gebläse versagt)
--
V
--
Schnell
blinkend
Fehler (Lampe versagt)
--
V
V
--
Fehler (Farbrad versagt)
--
V
Schnell
blinkend
--
42
Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren,
dann folgen Sie bitte den nachstehenden Schritten:
1
Bohren Sie vier Löcher in eine solide, massive Stelle an der Decke und
bringen dann die Montageplatte an.
2
Wählen Sie die Längenkombination anhand der aktuellen Umgebung.
(CM-01S beinhaltet nicht Typ 2 und Typ 3.)
Typ 1
Typ 2
Typ 3
Deutsch
Deckenmontage
Deutsch
43
3
Typ 1: Für die Standardgröße verwenden Sie drei Halterungsschrauben, um
den Projektor an der Deckenhalterung zu befestigen.
Typ 2 und Typ 3: Alternativ dazu, für die größere Größe, verwenden Sie die
Gleitverlängerungen für mehr Stützen.
Typ 1
Typ 3
Typ 2
Hinweis: Es empfiehlt sich, einen angemessenen Platz zwischen
der Halterung und dem Projektor zu halten, um eine
ordnungsgemäße Wärmeverteilung zu ermöglichen.
4
Verbinden Sie den Hauptkörperstecker mit der Projektorhalterung
(Abbildung 1) und schrauben Sie dann vier Schrauben (Abbildung 2) ein.
Abbildung 1
5
Abbildung 2
Stellen Sie den Winkel und die Positionierung wenn nötig ein.
360°
44
Unterlegscheibentyp
Länge (mm)
Groß
Klein
4
25
V
V
173.55
113.54
65.89
322.18
96.9
109.71
93.81
46.82
Einheit: mm
Deutsch
Schraubentyp B
Durchmesser (mm)
Deutsch
45
Technische Daten
Alle Daten können ohne Bekanntmachung geändert werden. Für endgültige
Technische Daten lesen Sie bitte die Werbeunterlagen von Acer.
Projektionssystem
DLP™
Computerkompatibilität
Weitere Informationen sind im Abschnitt „Kompatible
Modi“ angegeben.
Videokompatibilität
NTSC (3,58/4,43), PAL (M/N), PAL 60, SECAM, HDTV
(720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i,
576i)
Anzeigbare Farben
1,07 Milliarden Farben
Digitales Zoomen
0,8 – 2 X
Gewicht
Ca. 2,6 kg (5,73 lbs.)
Abmessungen (B x T x H)
322 x 225 x 93,8 mm (12,7" x 8,6" x 3,7")
322 x 225 x 109,7 mm (12,7" x 8,6" x 4,3") (mit
Neigungsverstellrädern)
Stromversorgung
Universalnetzeingang 100 - 240 V, Eingabefrequenz
50/60 Hz
Betriebstemperatur
0ºC bis 40ºC / 32ºF bis 104ºF
Standardlieferumfang
•
•
•
•
Netzkabel x 1
•
•
•
•
•
•
•
•
•
Benutzerhandbuch (CD-ROM) x 1
Zubehör (optional)
Fernbedienung x 1
Batterien x 2 (für Fernbedienung)
Schnellstartanleitung x 1
VGA-Kabel x 1
HDMI Kabel x 1
Sicherheitskarte x 1
Tragetasche x 1
WirelessHD Dongle Set (MWIHD1) x 1
HWA1 Dongle x 1
WirelessCAST x 1
WirelessProjection-Set x 1
46
Auflösung
Nativ: 1920 x 1080
Maximum: WUXGA (1920 x 1200) (unterstützt nur
Reduce Blanking)
Bildformat
Auto, 4:3, 16:9, Vollbild, L.Box
Projektionslinse
F = 2,0 – 2,05, f = 15,843 mm – 17,445 mm,
1:1,1 Manuelles Zoomen und manuelles Fokussieren
Projektionsschirmgröße
(diagonal)
54" – 300" (138 cm – 762 cm)
Projektionsabstand
1,0 – 10,0 m
Projektionsverhältnis
1,5 – 1,65:1 (100" + 3% @ 3,3 m)
Horizontale Scanrate
15 – 100 KHz
Vertikale Bildwiederholrate
24 – 120 Hz
Trapezkorrektur
+/-40 Grad (vertikal), manuell & automatisch
Audio
3 W Lautsprecher x 1
Stromverbrauch
Standardmodus: 270 W @ 100 VAC
ECO-Modus: 210 W @ 100 VAC
Standbymodus: < 0,5 W
P1655/M461/PE-U50/PR625/MF-525
Auflösung
Nativ: WUXGA (1920 x 1200)
Maximum: WUXGA (1920 x 1200) (unterstützt nur
Reduce Blanking)
Bildformat
Auto, 4:3, 16:9, Vollbild, L.Box
Projektionslinse
F = 1,94 – 2,06, f = 15,57 mm – 18,67 mm,
1:1,2 Manuelles Zoomen und manuelles Fokussieren
Projektionsschirmgröße
(diagonal)
50" – 300" (127 cm – 762 cm)
Projektionsabstand
1,0 – 9,5 m
Projektionsverhältnis
1,47 – 1,76:1 (63" + 3% @ 2 m)
Horizontale Scanrate
15 – 100 KHz
Vertikale Bildwiederholrate
24 – 120 Hz
Trapezkorrektur
+/-40 Grad (vertikal), manuell & automatisch
Audio
10W Lautsprecher x 1
Stromverbrauch
Standardmodus: 300 W @ 100 VAC
ECO-Modus: 215 W @ 100 VAC
Standbymodus: < 0,5 W
Deutsch
H6531BD/E353D/HE-F24J/H6530BD+/GM523/VH-423
Deutsch
47
P1555/M455+/PE-F50/N348/AF600/PR525/MF-425
Auflösung
Nativ: 1920 x 1080
Maximum: WUXGA (1920 x 1200) (unterstützt nur
Reduce Blanking)
Bildformat
Auto, 4:3, 16:9, Vollbild, L.Box
Projektionslinse
F = 1,94 – 2,06, f = 15,57 mm – 18,67 mm,
1:1,2 Manuelles Zoomen und manuelles Fokussieren
Projektionsschirmgröße
(diagonal)
50" – 300" (127 cm – 762 cm)
Projektionsabstand
1,0 – 9,8 m
Projektionsverhältnis
1,47 – 1,76:1 (61" + 3% @ 2 m)
Horizontale Scanrate
15 – 100 KHz
Vertikale Bildwiederholrate
24 – 120 Hz
Trapezkorrektur
+/-40 Grad (vertikal), manuell & automatisch
Audio
10W Lautsprecher x 1
Stromverbrauch
Standardmodus: 300 W @ 100 VAC
ECO-Modus: 215 W @ 100 VAC
Standbymodus: < 0,5 W
X1626AH/D567D/EV-WU58H/M446+/M447/DX626/BS-526
Auflösung
Nativ: WUXGA (1920 x 1200)
Maximum: WUXGA (1920 x 1200) (unterstützt nur
Reduce Blanking)
Bildformat
Auto, 4:3, 16:9, Vollbild, L.Box
Projektionslinse
F = 2,0 – 2,05, f = 15,843 mm – 17,445 mm,
1:1,1 Manuelles Zoomen und manuelles Fokussieren
Projektionsschirmgröße
(diagonal)
56" – 300" (142 cm – 762 cm)
Projektionsabstand
1,0 – 9,7 m
Projektionsverhältnis
1,50 – 1,65:1 (62" + 3% @ 2 m)
Horizontale Scanrate
15 – 100 KHz
Vertikale Bildwiederholrate
24 – 120 Hz
Trapezkorrektur
+/-40 Grad (vertikal), manuell & automatisch
Audio
10W Lautsprecher x 1
Stromverbrauch
Standardmodus: 300 W @ 100 VAC
ECO-Modus: 215 W @ 100 VAC
Standbymodus: < 0,5 W
48
V
V
V
V
V
V
V
V
VGA IN 1
V
V
V
V
VGA IN 2
X
V
V
V
VGA OUT
V
V
V
V
RS232
V
V
V
V
AUDIO IN
V
V
V
V
V
AUDIO OUT
V
V
V
HDMI 1
V
V
V
V
HDMI 2
V
X
X
X
HDMI 2 / MHL
X
V
V
V
VIDEO
X
V
V
V
* Das Design und die technischen Daten können ohne Ankündigung geändert
werden.
Deutsch
X1626AH/D567D/
EV-WU58H/
M446+/M447/
DX626/BS-526
P1555/M455+/
PE-F50/N348/
AF600/PR525/
MF-425
P1655/M461/
PE-U50/PR625/
MF-525
H6531BD/
E353D/HE-F24J/
H6530BD+/
GM523/VH-423
E/A-Anschlüsse
Netzanschluss
DC 5V OUT (SERVICE)
Deutsch
49
Kompatible Modi
1
VGA analog - PC-Signal
Modus
VGA
SVGA
XGA
Auflösung
640 x 480
800 x 600
1024 x 768
1152 x 864
SXGA
1280 x 1024
QuadVGA
V.Frequenz [Hz]
H.Frequenz [kHz]
60
31,47
72
37,86
75
37,50
85
43,27
120
61,91
56
35,20
60
37,88
72
48,08
75
46,88
85
53,67
120
77,43
60
48,36
70
56,48
75
60,02
85
68,68
120
98,96
70
63,85
75
67,50
85
77,10
60
63,98
72
76,97
75
79,98
85
91,15
1280 x 960
60
60,00
75,00
1280 x 960
75
SXGA+
1400 x 1050
60
65,32
UXGA
1600 x 1200
60
75,00
PowerBook G4
640 x 480
60
31,50
640 x 480
66,6 (67)
35,00
800 x 600
60
37,88
1024 x 768
60
48,36
1024 x 768
75
60,241
1152 x 870
75
68,681
50
47,78
1280 x 768
75
60,29
1280 x 768
85
68,63
1280 x 720
60
45,00
49,70
1280 x 800
60
1280 x 800 - RB
120
101,6
1440 x 900
60
55,94
1680 x 1050
60
65,29
47,71
WSXGA+
acer_16:9
1366 x 768
60
1920 x 1080-RB
60
66,60
1920 x 1080-EIA
60
67,50
acer_timing
1024 x 600
60
37,50
WUXGA
1920 x 1200-RB
59,95
74,04
V.Frequenz [Hz]
H.Frequenz [kHz]
HD 1080
2
60
HDMI - PC-Signal
Modi
Auflösung
VGA_60
59,94
31,469
VGA_72
72,809
37,861
VGA_75
75
37,5
VGA_85
85,008
43,269
VGA_120
119,518
61,91
SVGA_56
56,25
35,156
SVGA_60
60,317
37,879
SVGA_72
640 x 480
72,188
48,077
75
46,875
SVGA_85
85,061
53,674
SVGA_120
119,854
77,425
SVGA_75
800 x 600
XGA_60
60,004
48,363
XGA_70
70,069
56,476
75,029
60,023
XGA_120
119,804
98,958
SXGA_75
75
67,5
84,99
77,094
60,02
63,981
XGA_75
SXGA_85
1024 x 768
1152 x 864
SXGA_60
SXGA_72
SXGA_75
SXGA_85
1280 x 1024
72
76,97
75,025
79,976
85,024
91,146
Deutsch
WXGA
1280 x 768
Deutsch
51
QuadVGA_75
1280 x 960
75
75
SXGA+_60
1400 x 1050
59,978
65,317
UXGA_60
1600 x 1200
60
75
Mac G4
640 x 480@60Hz
59,94
31,469
MAC13
640 x 480@67Hz
66,667
35
Mac G4
800 x 600@60Hz
60,317
37,879
Mac G4
1024 x 768@60Hz
60,004
48,363
MAC19
1024 x 768@75Hz
75,02
60,241
MAC21
1152 x 870@75Hz
75,061
68,681
59,87
47,776
74,893
60,289
84,837
68,633
60
45
WXGA_60
WXGA_75
1280 x 768
WXGA_85
WXGA_60
1280 x 720
WXGA_60
1280 x 800
59,81
49,702
WXGA_120-RB
1280 x 800
119,909
101,563
WXGA+_60
1440 x 900
59,887
55,935
1680x1050_60
1680 x 1050
59,954
65,29
acer_16:9
1366 x 768
59,79
47,712
1920 x 1080_RB
1920 x1080
60
66,587
1920 x 1080_EIA
1920 x1080
60
67,5
1920 x 1080_120*
1920 x 1080
119,982
137,260
acer_timing
1024 x 600
60
37,5
1920 x 1200-RB
1920 x 1200
59,95
74,038
Hinweis: *Nicht unterstützt für H6531BD/E353D/HE-F24J/
H6530BD+/GM523/VH-423.
52
HDMI - Video-Signal
Modi
480i
480p
576i
576p
720p
720p
1080i
1080i
1080p
1080p
1080p
1080p
1080p
4
Auflösung
720 x 480
(1440 x 480)
720 x 480
720 x 576
(1440 x 576)
720 x 576
1280 x 720
1280 x 720
1920 x 1080
1920 x 1080
1920 x 1080
1920 x 1080
1920 x 1080
1920 x 1080
1920 x 1080
V.Frequenz [Hz]
H.Frequenz [kHz]
60
15,73
60
31,47
50
15,63
50
60
50
60
50
60
50
24
23,98
30
31,25
45,00
37,50
33,75
28,13
67,50
56,26
27,00
26,97
33,75
V.Frequenz [Hz]
H.Frequenz [kHz]
60
15,73
60
31,47
50
15,63
50
60
50
60
50
24
23,98
30
50
60
31,25
45,00
37,50
33,75
28,13
27,00
26,97
33,75
56,26
67,5
MHL - Video-Signal
Modi
480i
480p
576i
576p
720p
720p
1080i
1080i
1080p
1080p
1080p
1080p
1080p
Auflösung
720 x 480
(1440 x 480)
720 x 480
720 x 576
(1440 x 576)
720 x 576
1280 x 720
1280 x 720
1920 x 1080
1920 x 1080
1920 x 1080
1920 x 1080
1920 x 1080
1920 x 1080
1920 x 1080
Deutsch
3
Deutsch
53
5
YPbPr-Signal
Auflösung
720 x 480
V.Frequenz [Hz]
H.Frequenz [kHz]
480i
59,94
15,73
480p
720 x 480
59,94
31,47
576i
720 x 576
50,00
15,63
576p
720 x 576
50,00
31,25
Modi
6
720p
1280 x 720
60,00
45,00
720p
1280 x 720
50,00
37,50
1080i
1920 x 1080
60,00
33,75
1080i
1920 x 1080
50,00
28,13
1080p
1920 x 1080
60,00
67,5
1080p
1920 x 1080
50,00
56,26
1080p
1920 x 1080
24,00
27,00
1080p
1920 x 1080
23,98
26,97
fsc (MHz)
3,58
Video-, S-Videosignal
Modi
V.Frequenz [Hz]
H.Frequenz [kHz]
NTSC
15,73
60
PAL
15,63
50
4,43
SECAM
15,63
50
4,25 oder 4,41
PAL-M
15,73
60
3,58
PAL-N
15,63
50
3,58
PAL-60
15,73
60
4,43
NTSC4,43
15,73
60
4,43
FCC-Erklärung
Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein
Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen
Bundesbehörde für das Fernmeldewesen FCC (Federal Communications
Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen
Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. Dieses
Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden
kann und bei unsachgemäßer, nicht der Anleitung des Herstellers
entsprechender Installation und Verwendung schädliche Störungen des
Rundfunkempfangs verursachen kann.
Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine
Störungen auftreten. Kommt es durch das Gerät zu Störungen im Radio- oder
Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen
lässt, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der
folgenden Maßnahmen zu beheben:
•
Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem
anderen Ort auf.
•
Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
•
Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben
Stromkreis wie die Steckdose des Empfängers versorgt wird.
•
Wenden Sie sich an den Händler oder einen erfahrenen Radio-/
Fernsehtechniker.
Hinweis: Abgeschirmte Kabel
Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen
abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten
verwendet werden.
Hinweis: Peripheriegeräte
Nur die Peripheriegeräte (Ein-/Ausgabegeräte, Endgeräte, Drucker etc.), die für
die Konformität mit den Klasse B-Grenzwerten zertifiziert wurden, dürfen mit
diesem Gerät verbunden werden. Der Betrieb mit nicht zertifizierten
Peripheriegeräten kann Störungen im Radio- oder Fernsehempfang
verursachen.
Achtung
Durch Änderungen oder Modifikationen, die nicht ausdrücklich von dem
Hersteller genehmigt wurden, kann die von der Federal Communications
Commission erteilte Gerätebetriebsbefugnis des Benutzers ungültig werden.
Operation conditions
Das Gerät darf keine schädlichen Störungen verursachen. Der Betrieb unterliegt
den folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen
Störungen verursachen. (2) Das Gerät muss störfest gegen aufgenommene
Störungen sein. Das betrifft auch solche Störungen, die unerwünschte
Betriebszustände verursachen könnten.
Deutsch
Bestimmungen und
Sicherheitshinweise
Deutsch
54
Deutsch
55
Hinweis: Für Benutzer in Kanada
Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen
Bestimmungen ICES-003.
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme a la norme NMB-003 du
Canada.
Entspricht der russischen, ukrainischen und weißrussischen Zertifizierung
Rechtliche Erklärung zu Funkgeräten
Hinweis: Die folgenden rechtlichen Informationen gelten nur für
Modelle mit drahtlosen LAN- und/oder Bluetooth-Funktionen.
Allgemein
Das Produkt erfüllt alle Anforderungen der Hochfrequenz- und
Sicherheitsstandards in allen Ländern bzw. Regionen, in denen seine drahtlose
Nutzung genehmigt ist. Je nach den Konfigurationen enthält das Produkt
möglicherweise drahtlose Funkgeräte (wie z.B. WLAN- und/oder BluetoothModule).
Canada — Low-power license-exempt radio
communication devices (RSS-247)
a
Ein CIM (Common Information Model)Betrieb unterliegt den folgenden zwei Bedingungen:
1. Das Gerät darf keine schädlichen Störungen verursachen.
2. Das Gerät muss störfest gegen aufgenommene Störungen sein. Dies
betrifft auch solche Störungen, die unerwünschte Betriebszustände
verursachen könnten.
b
Betrieb im 2,4 GHz-Bereich
Um Radiointerferenzen am lizenzierten Service zu verhindern, sollte
dieses Gerät zur maximalen Abschirmung nur im Hause betrieben
werden, bzw. unterliegt bei eine Außeninstallation einer
Lizenzierung.
Dieses Gerät darf nur unter strengster Einhaltung der Richtlinien und Beschränkungen im
Land, in dem es eingesetzt wird, benutzt werden. Weitere Informationen erhalten Sie bei
einer Stadtverwaltung in dem Land, in dem Sie das Produkt einsetzen. Eine aktuelle
Länderliste finden Sie unter http://ec.europa.eu/enterprise/rtte/implem.htm.
Deutsch
Liste mit zutreffenden Ländern
Deutsch
56
Deutsch
57
Acer Incorporated
8F, 88, Sec. 1, Xintai 5th Rd., Xizhi
New Taipei City 221, Taiwan
Declaration of Conformity
We,
Acer Incorporated
8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan
And,
Acer Italy s.r.l.
Via Lepetit, 40, 20020 Lainate (MI) Italy
Tel: +39-02-939-921, Fax: +39-02-9399-2913
www.acer.it
Product:
Trade Name:
Model Number:
Marketing Name:
Projector
Acer
A1P1803/AWU1804/A1P1805/AWU1808
H6531BD/E353D/HE-F24J/H6530BD+/GM523/VH-423/
P1655/M461/PE-U50/PR625/MF-525/P1555/M455+/PEF50/N348/AF600/PR525/MF-425/X1626AH/D567D/EV-W
U58H/M446+/M447/DX626/BS-526
We, Acer Incorporated, hereby declare under our sole responsibility that the product described
above is in conformity with the relevant Union harmonization legislations as below Directive
and following harmonized standards and/or other relevant standards have been applied:
EMC Directive: 2014/30/EU
EN 55032:2012+AC:2013, Class B
EN 55024:2010/A1:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
LVD Directive: 2014/35/EU
EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013
RoHS Directive: 2011/65/EU
EN 50581:2012
ErP Directive: 2009/125/EC
Regulation (EU) No. 617/ 2013
Regulation (EC) No. 1275/2008; EN 50564:2011
Regulation (EC) No. 278/2009; EN 50563:2011
Year to begin affixing CE marking 2019.
RU Jan/Sr. Manager
Acer Incorporated (Taipei, Taiwan)
Apr. 1, 2019
Date
www.acer.com
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions: (1) this device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause undesired operation.
The following local Manufacturer /Importer is responsible for this declaration:
Product:
DLP Projector
Model Number:
A1P1803/AWU1804/A1P1805/
AWU1808 series
Name of Responsible Party:
Acer America Corporation
Address of Responsible Party:
333 West San Carlos St.
Suite 1500
San Jose, CA 95110
U. S. A.
Contact Person:
Acer Representative
Phone No.:
254-298-4000
Fax No.:
254-298-4147
Deutsch
Acer America Corporation
333 West San Carlos St.,
Suite 1500
San Jose, CA 95110
U. S. A.
Tel: 254-298-4000
Fax: 254-298-4147
Deutsch
58

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
