Guía de Instalación Rápida GXP2100

Guía de Instalación Rápida GXP2100
Grandstream Networks, Inc.
1297 Beacon Street, 2nd Floor
Brookline, MA 02446. USA
Tel : +1 (617) 566 – 9300
Fax: +1 (617) 249 – 1987
www.grandstream.com
For Warranty and RMA information, please visit www.grandstream.com
GrandStream Venezuela: FONLOGIC C.A. http://www.fonlogic.net

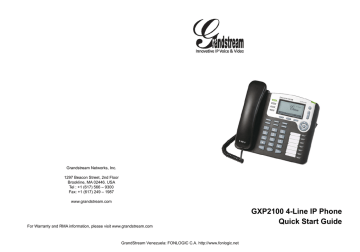

GXP2100 4-Line IP Phone
Quick Start Guide
ES
PRECAUCIONES:
El GXP2100 no esta pre-configurado para soportar
o realizar llamadas de emergencia a ningún tipo de
hospital, agencia policial, unidad de cuidado medico
o cualquier otro servicio de emergencia. Es su responsabilidad contratar un servicio de telefonía de
Internet compatible con el protocolo SIP, configurar
el GXP2100 para utilizar dicho servicio y periódicamente probar esta configuración para confirmar que
este trabajando como usted espera. Si es requisito
no es completado, es su responsabilidad contratar
un servicio de telefonía fija o celular para tener acceso a servicios de emergencia.
ADVERTENCIA:
No apague el GXP2100 cuando las luces indicadoras se
encuentren en estado intermitente al momento de iniciar el equipo o actualizar
el firmware. Esto podría ocasionar que la unidad no continúe funcionando correctamente.
ADVERTENCIA: Solamente utilice la fuente de poder incluida en el
paquete del GXP2100. Utilizar un adaptador de poder alternativo no certificado
podría dañar su unidad.
INFORMACIÓN GENERAL
El GXP2100 es un teléfono IP de nueva generación rico en funciones, fácil de
usar y soporta PoE. El GXP2100 tiene interfaces intuitivas, cuatro (4) líneas
individuales, dos puertos Ethernet 10/100mbps, pantalla gráfica LCD y una
configuración central segura. Este teléfono SIP combina funcionalidad con la
tecnología más reciente para ofrecer una calidad excelente de audio, expansión
y amplia interoperabilidad con plataformas SIP. Es ideal para cualquier ambiente de comunicaciones empresarial.
LO QUE CONTIENE EL PAQUETE:
GRANDSTREAM NO PROVEE CONEXIONES A
SERVICIOS DE EMERGENCIA A TRAVÉS DEL
GXP2100. NI GRANDSTREAM NI NINGUNO DE
SUS OFICIALES, EMPLEADOS O AFILIADOS SON
RESPONSABLES DE NINGUNA DEMANDA, DAÑO
O PERDIDA QUE ESTO PUEDA OCASIONAR Y
MEDIANTE ESTE COMUNICADO USTED RENUNCIA A CUALQUIER RECLAMO O CONSECUENCIA
PROVENIENTE O RELACIONADO DE LA INHABILIDAD DE CONTACTAR SERVICIOS DE EMERGENCIAS CON EL GXP2100 Y SU FALTA DE NO
HABER HECHO LOS ARREGLOS DE LUGAR PARA
ACCESAR ESTOS SERVICIOS DE EMERGENCIA
DE ACUERDO CON EL PÁRRAFO ANTERIOR.
13
1 X Unidad Principal
1 X Cable de Red Ethernet
1 X Soporte para el
Teléfono
GrandStream Venezuela: FONLOGIC C.A. http://www.fonlogic.net
1 X Auricular
1 X Cable Telefónico
1 X Fuente de poder de 5V
1 X Guía de Instalación
Rápida
1 X Montura de pared
14
INSTALACIÓN DEL TELÉFONO:
Instalando el teléfono (Positionneur téléphonique):
Pour installer le téléphone sur la table avec le positionneur du téléphone, joignez
ce dernier à la base du téléphone où il y a une fente. (Moitié supérieure, une
partie du bas).
Agujeros del
parante del
teléfono para la
montura sobre
pared
CONECTANDO EL TELÉFONO:
Haga referencia a la figura de mas abajo al seguir las instrucciones.
Puerto PC
Instalando el teléfono (Montura de Pared):
Puerto del auricular
1. Inserte la montura de pared en la ranura de atrás del teléfono
2. Coloque el teléfono en la pared utilizando los orificios.
Puerto LAN
3. Halé la lengüeta de la horquilla del auricular.
4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricular
una vez el teléfono este colgado de la pared.
Descanso del Auricular
Lengüeta con extensión
hacia arriba
Lengüeta con extensión
hacia abajo
15
Alimentación
Puerto de receptor de cabeza
Per impostare il GXP2100, seguire la seguente procedura:
1. Conecte el auricular a la unidad utilizando el cable telefónico.
2. Conecte el puerto LAN del teléfono al zócalo RJ-45 de un hub/switch o router
usando el cable Ethernet.
3. Conecte la fuente de poder de 5V DC a la salida de alimentación del teléfono
y la salida de electricidad.
4. La pantalla LCD va a mostrar un mensaje de aprovisionamiento o actualización de firmware. Antes de continuar espero hasta que la pantalla muestra el
tiempo y la fecha.
5. Utilizando la interfase Web integrada accediendo la dirección IP del teléfono
en un navegador Web o mediante el teclado, configure el teléfono utilizando una
dirección IP estática o dinámica con DHCP.
GrandStream Venezuela: FONLOGIC C.A. http://www.fonlogic.net
16
Sugerencias para Usar el Teclado:
1. Para accesar al MENU, presione la tecla circular MENU.
Configurando el GXP2100 usando el teclado:
2. Para navegar el menú utilice las teclas direccionales.
3. Presione el botón de MENU para confirmar su selección.
1. Asegure que el teléfono se encuentre en reposo.
4. Borre una entrada presionando la tecla de MUTE.
2. Presione la botón de MENU.
5. El teléfono va a salir del MENU cuando hay una llamada entrante, el auricular
es levantado o cuando el teléfono permanece en reposo por 20 segundos.
3. Seleccione Config, para configurar el SIP Proxy, Outbound Proxy, SIP User ID,
SIP Auth ID, SIP Password.
CONFIGURACIÓN DEL TELÉFONO:
4. Continúe navegando por las opciones de MENU para configurar otras opciones básicas.
Configurando el GXP2100 utilizando un navegador Web:
5. Contacte a su proveedor de servicio de telefonía para cualquier modificación
adicional que sea necesaria.
1. Asegure que su teléfono este conectado a la red y tenga electricidad.
2. Presione el botón de MENU.
3. Navegue hasta la opción de “Status” y presione MENU para descubrir la dirección IP del teléfono.
4. Ingrese la dirección IP del teléfono en su navegador.
17
5. La clave de administrador por defecto es “admin”; para usuarios finales es
“123”.
Nota: El manual de usuario completo puede ser descargado de:
http://www.grandstream.com/support/gxp_series/general/gxp_support.html
GrandStream Venezuela: FONLOGIC C.A. http://www.fonlogic.net
18
DE
Das GXP2100 ist nicht für die Durchführung von Notrufen
an Krankhäuser, Strafverfolgungsbehörden, medizinische
Pflegeeinrichtungen (“Notdienste”) oder jegliche andere
Form von Notdiensten ausgerichtet. Sie müssen zusätzliche Einstellungen vornehmen, um Zugang zu Notdiensten
zu erhalten. Es liegt an Ihnen, einen SIP-kompatiblen
Internettelefoniedienst zu erwerben, das GXP2100 korrekt
für die Nutzung dieses Dienstes zu konfigurieren und die
Konfigurierung regelmäßig auf ihre Funktionstüchtigkeit
zu testen. Andernfalls liegt es an Ihnen, herkömmliche
Drahtlos- oder Festnetztelefoniedienste zu erwerben, um
Zugang zu Notdiensten zu erhalten.
GRANDSTREAM BIETET ÜBER DAS GXP2100 KEINE
VERBINDUNG ZU NOTRUFEN AN. WEDER DAS UNTERNEHMEN GRANDSTREAM NOCH SEINE FUNKTIONÄRE, ANGESTELLTEN ODER PARTNER KÖNNEN
FÜR FORDERUNGEN, SCHADEN ODER VERLUSTE
HAFTBAR GEMACHT WERDEN. SIE VERZICHTEN
HIERMIT AUF JEGLICHE UND ALLE SOLCHE FORDERUNGEN ODER RECHTLICHEN SCHRITTE, DIE DURCH
DIE UNMÖGLICHKEIT, ÜBER DAS GXP2100 NOTRUFE
ZU NUTZEN, SOWIE DURCH IHR VERSÄUMNIS, DIE
GEMÄß DEM VORHERGEHENDEN PARAGRAPH NOTWENDIGEN ZUSÄTZLICHEN EINSTELLUNGEN FÜR
DEN ZUGANG ZU NOTRUFEN VORZUNEHMEN, VERURSACHT WERDEN KÖNNEN.
19
VORSICHTSMAßNAHMEN:
WARNUNG: Bitte das GXP2100 NICHT an einen Stromkreislauf anschließen, wenn die LED-Leuchten während eines Systemstarts oder eines
Firmware-Upgrades blinken. Sie könnten dadurch Firmware-Images beschädigen
und einen Funktionsausfall des Geräts verursachen.
WARNUNG: Nur den der Packung beigelegten Stromadapter verwenden.
Die Verwendung eines anderen, ungeeigneten Stromadapters kann das Gerät
beschädigen.
ÜBERSICHT:
Das Grandstream GXP2000 ist ein SIP-Telefon der nächsten Generation,
welches über zahlreiche Funktionen verfügt, leicht in der Anwendung ist und
Power-over-Ethernet unterstützt. GXP2000 kennzeichnen die intuitiven Benutzerschnittstellen, vier (4) individuelle Leitungen, duale 10/100mbps EthernetAnschlüsse, die grafische LCD-Anzeige und eine einfache Hauptkonfiguration.
Dieses SIP-Telefon verbindet Eigenschaftsfunktionalität mit der neuesten
Technologie, um ausgezeichnete Audioqualität, Benutzerfreundlichkeit, Ausbaufähigkeit und die breite Interoperabilität mit den Plattformen von Drittanbietern anzubieten. Das ist für jede Geschäftskommunikationumwelt ideal.
PAKETINHALT:
1 X GXP2100
Basisstation
1 x Handapparat
(Hörer)
1 x Stromadapter (5V)
1 x Ethernetkabel
1 x Telefonkabel
1 x Kurzanleitung
1 x Telefonhalter
GrandStream Venezuela: FONLOGIC C.A. http://www.fonlogic.net
1 X Wandhalterung
20
DE
Das GXP2100 ist nicht für die Durchführung von Notrufen
an Krankhäuser, Strafverfolgungsbehörden, medizinische
Pflegeeinrichtungen (“Notdienste”) oder jegliche andere
Form von Notdiensten ausgerichtet. Sie müssen zusätzliche Einstellungen vornehmen, um Zugang zu Notdiensten
zu erhalten. Es liegt an Ihnen, einen SIP-kompatiblen
Internettelefoniedienst zu erwerben, das GXP2100 korrekt
für die Nutzung dieses Dienstes zu konfigurieren und die
Konfigurierung regelmäßig auf ihre Funktionstüchtigkeit
zu testen. Andernfalls liegt es an Ihnen, herkömmliche
Drahtlos- oder Festnetztelefoniedienste zu erwerben, um
Zugang zu Notdiensten zu erhalten.
GRANDSTREAM BIETET ÜBER DAS GXP2100 KEINE
VERBINDUNG ZU NOTRUFEN AN. WEDER DAS UNTERNEHMEN GRANDSTREAM NOCH SEINE FUNKTIONÄRE, ANGESTELLTEN ODER PARTNER KÖNNEN
FÜR FORDERUNGEN, SCHADEN ODER VERLUSTE
HAFTBAR GEMACHT WERDEN. SIE VERZICHTEN
HIERMIT AUF JEGLICHE UND ALLE SOLCHE FORDERUNGEN ODER RECHTLICHEN SCHRITTE, DIE DURCH
DIE UNMÖGLICHKEIT, ÜBER DAS GXP2100 NOTRUFE
ZU NUTZEN, SOWIE DURCH IHR VERSÄUMNIS, DIE
GEMÄß DEM VORHERGEHENDEN PARAGRAPH NOTWENDIGEN ZUSÄTZLICHEN EINSTELLUNGEN FÜR
DEN ZUGANG ZU NOTRUFEN VORZUNEHMEN, VERURSACHT WERDEN KÖNNEN.
19
VORSICHTSMAßNAHMEN:
WARNUNG: Bitte das GXP2100 NICHT an einen Stromkreislauf anschließen, wenn die LED-Leuchten während eines Systemstarts oder eines
Firmware-Upgrades blinken. Sie könnten dadurch Firmware-Images beschädigen
und einen Funktionsausfall des Geräts verursachen.
WARNUNG: Nur den der Packung beigelegten Stromadapter verwenden.
Die Verwendung eines anderen, ungeeigneten Stromadapters kann das Gerät
beschädigen.
ÜBERSICHT:
Das Grandstream GXP2000 ist ein SIP-Telefon der nächsten Generation,
welches über zahlreiche Funktionen verfügt, leicht in der Anwendung ist und
Power-over-Ethernet unterstützt. GXP2000 kennzeichnen die intuitiven Benutzerschnittstellen, vier (4) individuelle Leitungen, duale 10/100mbps EthernetAnschlüsse, die grafische LCD-Anzeige und eine einfache Hauptkonfiguration.
Dieses SIP-Telefon verbindet Eigenschaftsfunktionalität mit der neuesten
Technologie, um ausgezeichnete Audioqualität, Benutzerfreundlichkeit, Ausbaufähigkeit und die breite Interoperabilität mit den Plattformen von Drittanbietern anzubieten. Das ist für jede Geschäftskommunikationumwelt ideal.
PAKETINHALT:
1 X GXP2100
Basisstation
1 x Handapparat
(Hörer)
1 x Stromadapter (5V)
1 x Ethernetkabel
1 x Telefonkabel
1 x Kurzanleitung
1 x Telefonhalter
GrandStream Venezuela: FONLOGIC C.A. http://www.fonlogic.net
1 X Wandhalterung
20
