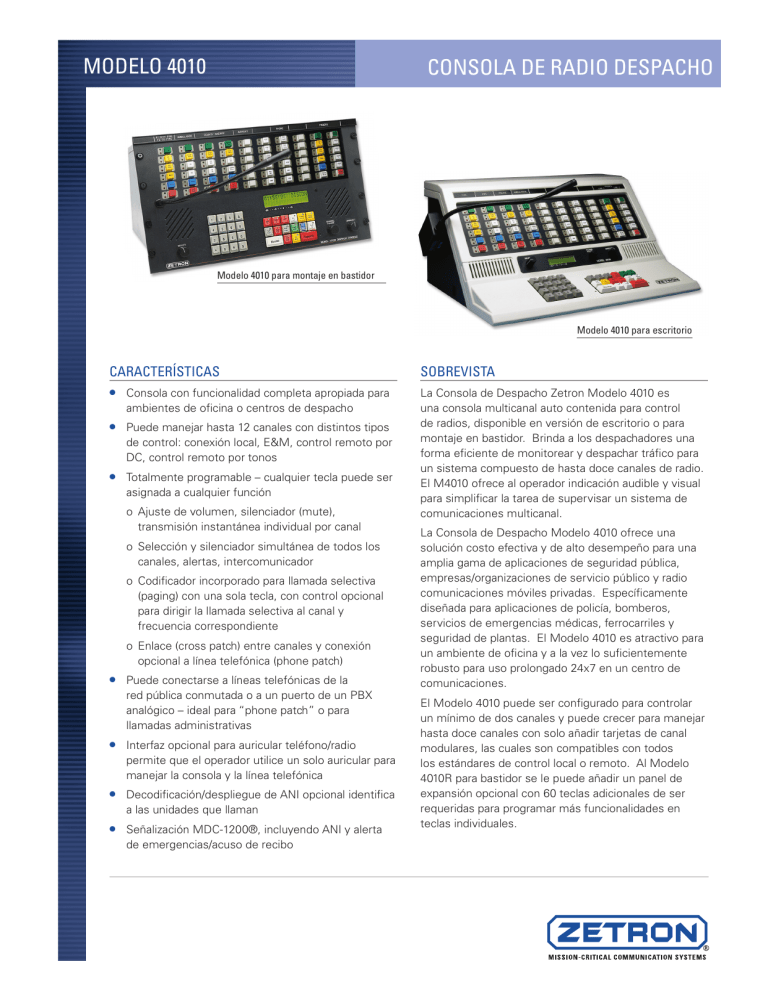

CONSOLA DE RADIO DESPACHO MODELO 4010

CONSOLA DE RADIO DESPACHO MODELO 4010
MODELO 4010
CONSOLA DE RADIO DESPACHO
Modelo 4010 para montaje en bastidor
Modelo 4010 para escritorio
CARACTERÍSTICAS
SOBREVISTA
●
La Consola de Despacho Zetron Modelo 4010 es
una consola multicanal auto contenida para control
de radios, disponible en versión de escritorio o para
montaje en bastidor. Brinda a los despachadores una
forma eficiente de monitorear y despachar tráfico para
un sistema compuesto de hasta doce canales de radio.
El M4010 ofrece al operador indicación audible y visual
para simplificar la tarea de supervisar un sistema de
comunicaciones multicanal.
●
●
Consola con funcionalidad completa apropiada para
ambientes de oficina o centros de despacho
Puede manejar hasta 12 canales con distintos tipos
de control: conexión local, E&M, control remoto por
DC, control remoto por tonos
Totalmente programable – cualquier tecla puede ser
asignada a cualquier función
o Ajuste de volumen, silenciador (mute),
transmisión instantánea individual por canal
o Selección y silenciador simultánea de todos los
canales, alertas, intercomunicador
o Codificador incorporado para llamada selectiva
(paging) con una sola tecla, con control opcional
para dirigir la llamada selectiva al canal y
frecuencia correspondiente
o Enlace (cross patch) entre canales y conexión
opcional a línea telefónica (phone patch)
●
●
●
●
Puede conectarse a líneas telefónicas de la
red pública conmutada o a un puerto de un PBX
analógico – ideal para “phone patch” o para
llamadas administrativas
Interfaz opcional para auricular teléfono/radio
permite que el operador utilice un solo auricular para
manejar la consola y la línea telefónica
Decodificación/despliegue de ANI opcional identifica
a las unidades que llaman
Señalización MDC-1200®, incluyendo ANI y alerta
de emergencias/acuso de recibo
La Consola de Despacho Modelo 4010 ofrece una
solución costo efectiva y de alto desempeño para una
amplia gama de aplicaciones de seguridad pública,
empresas/organizaciones de servicio público y radio
comunicaciones móviles privadas. Específicamente
diseñada para aplicaciones de policía, bomberos,
servicios de emergencias médicas, ferrocarriles y
seguridad de plantas. El Modelo 4010 es atractivo para
un ambiente de oficina y a la vez lo suficientemente
robusto para uso prolongado 24x7 en un centro de
comunicaciones.
El Modelo 4010 puede ser configurado para controlar
un mínimo de dos canales y puede crecer para manejar
hasta doce canales con solo añadir tarjetas de canal
modulares, las cuales son compatibles con todos
los estándares de control local o remoto. Al Modelo
4010R para bastidor se le puede añadir un panel de
expansión opcional con 60 teclas adicionales de ser
requeridas para programar más funcionalidades en
teclas individuales.
OPERACIÓN
El Modelo 4010 fue diseñado para simplificar la tarea de
operar un sistema de radio multicanal, permitiéndole al
operador concentrarse en el contenido de las actividades
de despacho.
LCD Multi-Función – La pantalla LCD retroiluminada
permite un amplio ángulo de visión y sirve para varios
propósitos. Normalmente muestra la hora y el nivel de
audio. Cuando se efectúa una llamada selectiva (paging),
la pantalla indica el código de la unidad que está siendo
llamada. De surgir un problema interno auto-diagnosticado
en la consola, la pantalla lo describe en lenguaje sencillo.
La pantalla también muestra los códigos ANI.
Teclas – La función de cada tecla está claramente
identificada por el color de la misma, lo que permite
asociar fácilmente las funciones. Todas las funciones
primarias se ejecutan presionando una sola tecla.
Indicadores – Los indicadores de la función de las teclas
están adyacentes a las mismas para una fácil asociación.
Cuando una tecla puede ejecutar una segunda función,
el indicador LED adyacente utiliza distintos colores para
asegurar una identificación positiva. El amplio ángulo
visual asegura excelente visibilidad aún desde lejos.
Parlantes para audio Seleccionado/No Seleccionado
(Select/Unselect audio) – Dos bocinas, una a la izquierda
y otra a la derecha de la consola, hace fácil distinguir
si la llamada escuchada provino del canal primario
(Seleccionado) o de uno de los otros canales. Al escoger
un canal su audio es transferido a la bocina Seleccionada.
Control de Volumen /Silenciador Individual por
canal - El volumen de cada canal puede ser ajustado
independientemente, permitiéndole al operador resaltar
los canales que le interesa escuchar ajustándoles su
volumen. La pantalla LCD muestra el porcentaje de
volumen, permitiendo ajustes precisos. La tecla de
silenciamiento reduce el volumen del canal a un nivel
predeterminado.
Llamada – Cuando hay actividad en un canal, el indicador
de LLAMADA (CALL) de ese canal parpadea. La indicación
de llamada permanece unos segundos después que cesa
la actividad por si acaso el operador está ocupado con
alguna otra función del sistema.
Patch - El “patch” o enlace opera en simplex y con VOX
para enlazar un canal de radio con otro o un canal de radio
con una línea telefónica. El operador puede monitorear el
patch mientras atiende otros canales.
Transmitir –El operador puede transmitir en uno o más
canales a la vezpresionando la tecla de Transmitir en
la consola o presionando el interruptor de PTT de pie
opcional. Con la función de Transmisión Instantánea
el operador puede transmitir en uno de los canales no
seleccionados para contestar una llamada sin cambiar su
selección de canal.
Monitor – Permite que el operador deshabilite la
codificación de squelch en el canal seleccionado para
monitorear antes de transmitir si hay tráfico en el canal.
Alerta – Puede transmitir hasta cuatro distintos tonos de
alerta para indicar la prioridad de la llamada que seguirá al
tono.
Entradas/Salidas Auxiliares – El operador puede
controlar varios dispositivos operados por apertura o cierre
de contactos (tales como luces, puertas y controladores
de votación de receptores) desde la consola. También
pueden monitorearse en la consola entradas externas
(tales como indicadores de votación y alarmas).
Llamadas Selectivas Instantáneas (Instant Paging)
– El operador puede enviar una secuencia completa
de llamadas selectivas con solo presionar una tecla de
Llamada Instantánea. Las secuencias son dirigidas
automáticamente al canal y frecuencia apropiados,
eliminando el potencial de error humano. Las secuencias
pueden contener tonos de alerta auto-iniciados para
indicar tipos de eventos específicos. Los indicadores de la
tecla permiten verificar que fueron enviados los mensajes
apropiados. La función de múltiples formatos de paging
incorporados elimina la necesidad de tener un codificador
distinto para cada tipo de pager o decodificador.
PROGRAMACIÓN
Una de las características principales del sistema basado
en el Modelo 4010 es que es TOTALMENTE programable
en el campo utilizando el Console Programming System
(CPS) y una PC. El CPS no solo permite que los canales
sean configurados para distintos tipos de estaciones
bases, sino que también permite que cualquier función
disponible sea asignada a cualquier tecla. Esto elimina
costosas actualizaciones a la vez que permite que las
teclas puedan ser reconfiguradas en cualquier momento
para acomodar nuevos procedimientos operativos o
cambios en el sistema de radio. Las etiquetas de las
teclas son removibles y no requieren ser grabadas en el
plástico, lo que permite que las teclas sean re-etiquetadas
tan fácilmente como lo es programar su función. Zetron
suple un paquete de etiquetas con leyendas estándar,
pero también se pueden crear etiquetas a la medida en el
campo usando teclas transparentes.
Zetron Model 4010 Console Programming System
Select [E] Read Write Drive New Edit List Upload Program ? Help
KEY DEFINITION
SYSTEM FUNCTIONS
Key Number 12
Channel Mute / Adjust
for next channel key pressed
[D]
Define
Erase
Move
Copy
Spare
[X]
[X]
[X]
[ ]
[X]
[ ]
[X]
[X]
[X]
[ ]
[ ]
[ ]
[X]
[X]
[X]
[ ]
[ ]
[ ]
[X]
[X]
[X]
[ ]
[ ]
[ ]
[X]
[X]
[X]
[ ]
[ ]
[ ]
[X]
[X]
[X]
[ ]
[ ]
[ ]
A. Transmit Keys
B. Monitor
C. Site Intercom
D. Alert
E. Mute Keys
F. Simultaneous Select
G. Group Keys
H. Priority Marker
I. Speaker/Headset
J. Diagnostics Reset
K. Clock Set
L. ANI Keys
M.Channel Test
N.Phone Keys
O. Paging Keys
P. Burst Tone Select Key
Selection [E]
La consola se despacha de fábrica programada y
etiquetada de acuerdo a las especificaciones del
cliente, junto con un disquete que contiene el Console
Programming System y los archivos de la programación
hecha en fábrica. El CPS opera en ambiente DOS con un
mínimo de 512K de memoria, unidad de disco de 3.5”, y un
puerto serial RS-232.
móviles y portátiles equipados con el protocolo MDC1200® pueden transmitir un código de emergencia para
pedir ayuda con solo apretar un botón. La señalización
MDC-1200® es una forma eficiente para que el
despachador reciba la información que identifica al radio,
para que pueda enviar un acuso de recibo de vuelta al
radio, y para que pueda responder a la emergencia.
Para cambiar la función de una tecla solo hace falta usar
el cursor para seleccionar una nueva función desde
la lista del menú que aparece en pantalla. La nueva
configuración queda almacenada en el disquete e impresa
en papel al terminar de escoger las nuevas funciones.
Una vez terminada y almacenada, la configuración puede
ser descargada de la PC a la consola en cuestión de
segundos. También es posible copiar la configuración de
una consola a la PC para almacenarla o modificarla.
Micrófono Cuello de Ganso – El micrófono unidireccional
cuello de ganso de doce pulgadas de largo va montado
directamente en el Modelo 4010.
INSTALACIÓN Y MANTENIMIENTO
El Modelo 4010 es totalmente auto contenido y no
requiere elementos externos. Utiliza cables de 25 pares
y bloques de conexión estándar para conectarse a los
radios o líneas alquiladas. Los bloques de conexión, que
utilizan conectores estándar, pueden ser normales o con
protección contra descargas eléctricas. La conexión
para opciones externas, tales como micrófono de mesa
o auricular, también se hace a través del bloque de
conexión. Todos los ajustes de línea, LEDs de estatus e
interruptores de configuración están accesibles a través
del panel trasero sin tener que desarmar la consola.
La Consola opera con 12 VDC, provenientes de la fuente
de poder universal de Zetron la cual acepta cualquier
voltaje de entrada desde 95 a 250 VAC, y frecuencias
desde 47 a 440 Hz. Esta fuente de poder universal cuenta
con aprobación del UL, CSA y VDE.
El acceso para mantenimiento y actualizaciones es fácil
gracias al diseño tipo concha de almeja del Modelo 4010
para escritorio y las fácilmente removibles parte trasera
y superior del Modelo 4010R para montaje en bastidor.
Toda la electrónica para los canales se encuentra en
tarjetas enchufables para fácil reemplazo o expansión. El
audio en la consola permanece siempre analógico y no es
digitalizado. Esto permite una calidad superior de audio
y hace más fácil la búsqueda de fallas en el audio. El
manual de servicio contiene todos los diagramas, códigos
de identificación de las piezas, listados de piezas y teoría
de operación. También están disponibles servicio en
fábrica, tarjetas de repuesto y juegos surtidos de piezas
de repuesto.
OPCIONES
Existe una gran variedad de opciones disponibles para el
Modelo 4010 que permiten su configuración a la medida
de cualquier ambiente de radio despacho.
Señalización MDC-1200® – Permite enviar un código
de identificación (ID) cada vez que un radio transmite,
identificando así a su usuario. La transmisión del ID
puede programarse al principio o final de la transmisión o
en ambos. Al combinar esta función con la señalización
de alerta y el acuso de recibo de emergencia, los radios
Micrófono de Mesa – El micrófono de mesa es tipo
omni-direccional dinámico y tiene sus propias teclas para
transmitir y monitorear.
Microteléfono de mano (handset) y receptáculo –
Cuando el microteléfono está colgado en la consola la
bocina de audio seleccionado de la consola está activa. Al
levantar el handset el audio seleccionado pasa al auricular
del mismo.
Conexión para Auricular (Headset) – La caja de interfaz
para el auricular puede ser montada a un lado de la
consola o debajo del escritorio. Cuando no hay auricular
conectado la bocina de audio seleccionado en la consola
está activa; al enchufarla el audio seleccionado pasa al
auricular del headset.
Interfaz para Auricular de Teléfono y Radio – Permite el
uso de un solo auricular tanto para el radio como para el
teléfono, con control de volumen para cada uno. Cuando
la línea telefónica está conectada (terminal telefónico
descolgado) el auricular se conecta al teléfono y la bocina
de audio seleccionado en la consola queda funcionando.
Si el operador transmite por la consola, el audio de la
consola de radio se transfiere momentáneamente al
auricular. Cuando se cuelga el teléfono y se desconecta
la línea, el audio de la consola revierte al headset y la
bocina de audio seleccionado queda silenciada. Requiere
señalización de cuelgue/descuelgue del teléfono.
Interruptor de Pié para PTT- Disponibles para controlar
la transmisión y monitoreo del canal seleccionado, dejando
libres las manos del operador.
Identificación Automática de Número (ANI) – La
pantalla LCD de la consola equipada con decodificador ANI
muestra los códigos de identificación generados por los
radios móviles o portátiles.
Phone Patch – La opción de phone patch permite que
el operador de la consola establezca un enlace entre
cualquier canal de radio y una línea telefónica. Esta
opción permite que el operador inicie o conteste llamadas
telefónicas desde la consola.
Formatos de Llamada Selectiva (paging) – El codificador
incorporado en la consola es capaz de generar todos los
formatos de señalización populares, siendo estándar los
dos más comunes (dos tonos secuenciales de Motorola
o GE, y DTMF). Los formatos opcionales incluyen
marcación decádica de 1500 o 2805 Hz, 5/6 tonos y otros.
Panel de Expansión – El Modelo 4115 añade 60 teclas
programables para el control de canales y para llamadas
instantáneas. Al instalar el Panel de Expansión, el Modelo
4010R cuenta con un total de 136 teclas programables.
ESPECIFICACIONES
Especificaciones Eléctricas de Transmisión
Salida de Audio +10 dBm máximo a una línea de 600 ohms
OTRAS ESPECIFICACIONES ELÉCTRICAS
Interfaz de Canal
Par de audio para Tx/Rx (para 2/4 hilos)
Impedancia de Salida
Transmisor 600 ohms balanceado; en reposo: 600 o
3500 ohms
Par para audio de Rx (para 4 hilos)
Contacto de relé para PTT
Distorsión
<2% a máximo volumen. Hum y Cross-talk
-50 dBm a máximo volumen
Salida para indicación de ocupado
Entrada de Micrófono
-65 dBm para máximo volumen
Entrada para señalización de Ocupado /
entrada de X Mute
Entrada de Micrófono
Auxiliar
-20 dBm para máximo volumen
Control de supervisor / standby principal
Salida para grabador
Control de Canal
Local, E&M, remoto por tonos, remoto por DC, tip/ring de línea telefónica
Control Local
Contacto de PTT normalmente abierto, relé capaz de manejar 1.0 amperio a 24 VAC/DC
Control E&M
Control de TX a través de relé de PTT, requiere 48 V externos
Control por Tonos
Incluye los 15 tonos estándar EIA, programables (sin potenciómetro), tono de guarda alto de 650-
2050 Hz con duración de 120-600 mseg.
Entrada extra para codificación
-15 dBm, sin compresión
Respuesta de Frecuencias -3 a +1 dB de 250-5000 Hz a
excepción del tono de guardia
Compresión
Incremento de 30 dB del nivel de audio de
entrada sobre la curva de compresión
causa <3 dB de incremento en la salida
Especificaciones Eléctricas de Recepción
Impedancia de Entrada
600 a 10K ohm (4 hilos)
3500 ohm (2 hilos)
Duración del tono de función 40 mseg
Línea balanceada
66 dB a 1000 Hz
Tono de guarda 2175 Hz variable
Sensibilidad de Rx
Máximo de -30 dBm sobre la curva de
compresión, ajustable
Precisión de los tonos +/-0.2%
Precisión de la duración +/-1.0%
Control por DC
Programable para +/-2.5, 5.5, 6.0, 11, 12.5 y 15.5 mA. Operable con resistencia de bucle de hasta
8K ohms
Precisión +/-0.25mA
Detección de canal ocupado Detección local de ocupado cruzado (cross-busy);
detección de tono de guarda o control de DC (LOTL) opcional
Alimentación de Entrada
11.5 a 15 VDC, 3.5 amperios máximo o
95 a 250 VAC, 47 a 440 Hz
64 watts máximo
Salidas Auxiliares
4 contactos de relé Form C para hasta 0.5 amperios
4 salidas de colector abierto para hasta 0.25
amperios
Respuesta de Frecuencias -3 a 1 dB de 250-5000 Hz a excepción del
tono de guardia
Compresión
Incremento de 30 dB del nivel de audio de
entrada sobre la curva de compresión
causa <3 dB de incremento en la salida
Distorsión
<2%
Luz de Llamada
Sensibilidad 20 dB debajo de la curva de
compresión
Salida de Audio
5 watts a 4 ohms
Silenciador (mute)
Programable de 0 a -28 dB o silenciador
completo. El tiempo de silenciador global
es programable
Especificaciones Físicas
Tamaño:
Consola de Mesa
9” de alto x 18” de ancho x 14” de profundo
Consola para Bastidor
10.5” de alto x 19” de ancho x 10.5” de
profundo
Peso
15 libras (6.8 kg)
Protección contra
polvo y líquidos
NEMA 1, IEC 60529 IP 30
Temperaturas
de Operación
Entradas Auxiliares 8 entradas TTL (0-5 VDC)
Para mayor información sobre este y otros productos Zetron, contacte a:
5 a 50° Celsius
ZETRON USA
PO Box 97004
Redmond, WA
98073-9704
USA
TEL 425 820 6363
FAX 425 820 7031 
ZETRON UK
27-29 Campbell Court
Bramley TADLEY
Basingstoke RG26 5EG
UK
TEL +44 (0)1256 880663
FAX +44 (0)1256 880491
ZETRON AUSTRALASIA
PO Box 3045
Stafford Mail Centre
Stafford QLD 4053
Australia
TEL +61 7 3856 4888
FAX +61 7 3356 6877
[email protected]
[email protected]
[email protected]  
WWW.ZETRON.COM
See Zetron price list for option pricing.
© 2009 Zetron, Inc. All rights
reserved. Zetron is a registered
trademark of Zetron, Inc.
All trademarks are properties of
their respective owners.
Specifications subject to change without notice 005-1367B
June 2009
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
