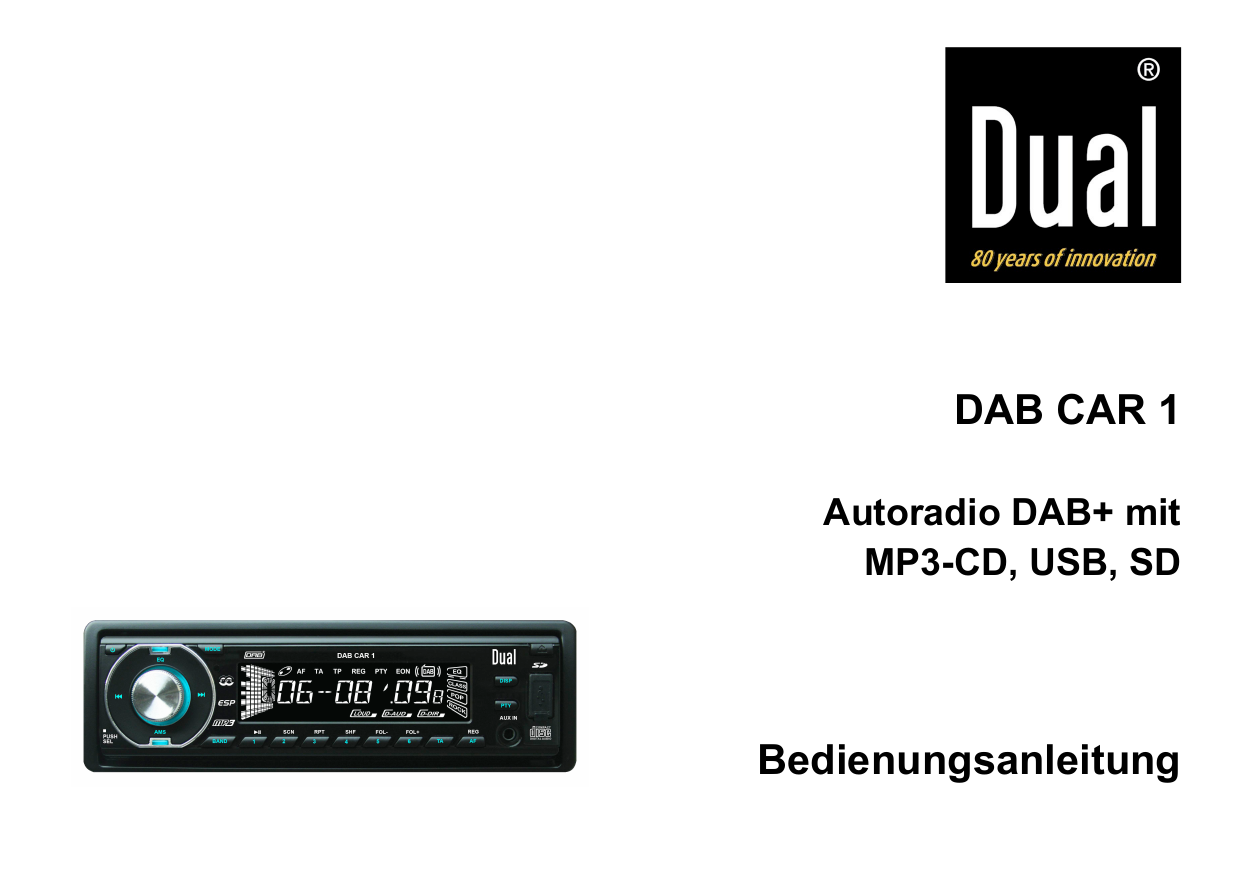

Dual DAB CAR 1 Bedienungsanleitung

DAB CAR 1
Autoradio DAB+ mit
MP3-CD, USB, SD
Bedienungsanleitung
Das Vorwort
Diese Bedienungsanleitung hilft Ihnen beim
•
bestimmungsgemäßen und
•
sicheren
Gebrauch Ihres Autoradios, im folgenden Anlage oder
Gerät genannt.
Die Gestaltungsmerkmale dieser
Bedienungsanleitung
Verschiedene Elemente der Bedienungsanleitung sind
mit festgelegten Gestaltungsmerkmalen versehen. So
können sie leicht feststellen, ob es sich um
normalen Text,
•
Die Zielgruppe dieser
Bedienungsanleitung
Die Bedienungsanleitung richtet sich an jede Person, die
das Gerät
•
einbaut,
•
bedient,
•
reinigt
•
oder entsorgt.
Vorsicht!
Entfernen Sie die Transportsicherung, bevor Sie das
Gerät in Betrieb nehmen, siehe S. 15.
Aufzählungen oder
 Handlungsschritte
handelt.
Warnung!
Das Gerät arbeitet mit unsichtbarem Laserlicht.
Vorsicht, Laserstrahlung im Inneren des Gerätes. Zur
Vermeidung von Strahlungsschäden darf das Gehäuse
nur von qualifiziertem Fachpersonal geöffnet werden.
Sichtbare und unsichtbare Laserstrahlung bei offenem
Gerät, Defekt bzw. bei Umgehen der Verriegelung.
Setzen Sie sich nicht dem Strahl direkt aus!
-> Informationsetikett auf der Geräteunterseite.
Inhaltsverzeichnis
Geräteübersicht............................................................. 5 Wichtige Hinweise......................................................... 8 Sicherheitshinweise ........................................................8 Die Beschreibung des Gerätes .................................. 13 Der Lieferumfang ..........................................................13 Die besonderen Eigenschaften des Gerätes ................13 Wie Sie das Gerät zum Einbau vorbereiten .............. 14 Einbau der DAB Antenne ..............................................14 Einbau des Gerätes ......................................................15 Frontmontage ................................................................15 Rückseitige Montage.....................................................17 Bedienteil ab- und anbauen ..........................................17 Wie Sie allgemeine Geräte-Funktionen bedienen .... 19 Wie Sie das Gerät ein-/ausschalten....................................19 Wie Sie die Quelle einstellen ........................................19 Wie Sie die Lautstärke einstellen ..................................19 Wie Sie den Klang einstellen ........................................19 Wie Sie Loudness einschalten ......................................19 Wie Sie die Soundeffekte einstellen..............................19 Automatische Telefon-Stummschaltung .......................20 Wie Sie Menü-Einstellungen vornehmen ......................20 Speicherfunktion ...........................................................22 Wie Sie Display-Informationen einblenden ...................22 Wie Sie eine externe Tonquelle anschließen ................22 Was ist DAB ................................................................ 23 Wie Sie den DAB-Modus bedienen ........................... 24 Wie Sie einen Suchlauf bei DAB durchführen .............. 24 Wie Sie DAB-Sender auf die PRESET-Tasten
speichern ...................................................................... 24 Wie Sie Display-Informationen einblenden................... 25 Wie Sie den UKW-Modus bedienen .......................... 26 Wie Sie einen Sender einstellen................................... 26 Wie Sie Sender speichern ............................................ 27 Wie Sie Sender automatisch speichern........................ 27 UKW-Empfang mit RDS-Informationen ........................ 28 Suche nach Programmtyp ............................................ 29 Einstellung AF (Alternative Frequenz) .......................... 30 Verkehrsfunk TA ........................................................... 30 Wie Sie den CD-Player bedienen............................... 32 Allgemeine Hinweise zu CDs/MP3-CDs........................... 32 Welche Discs Sie verwenden können .......................... 33 Wie Sie Discs einlegen ................................................. 33 Wie Sie Discs entnehmen............................................. 34 Wie Sie eine Disc wiedergeben .................................... 34 Wie Sie Titel einstellen ................................................. 34 Wie Sie die Wiederholungsfunktion nutzen .................. 35 Wie Sie den Zufallsgenerator nutzen............................ 36 Wie Sie Titel anspielen (INTRO)................................... 36 Wie Sie MP3-Titel wählen............................................. 37 Wie Sie Mixed-Mode-CDs spielen ................................ 37 Inhaltsverzeichnis
Wie Sie die USB-Funktion bedienen..........................38 Speichermedium einsetzen ...........................................38 Funktionen.....................................................................38 Wie Sie die SD/MMC-Funktion bedienen...................39 Speichermedium einsetzen ...........................................39 Funktionen.....................................................................39 Wie Sie das Gerät reinigen ........................................ 40 Hinweise zur CD ........................................................... 40 Wie Sie Fehler beseitigen .......................................... 41 Technische Daten ....................................................... 43 Entsorgungshinweise ................................................ 44 Geräteübersicht
Geräteübersicht
5
Geräteübersicht
1
Power On/Off
14
3 / RPT
REPEAT, Wiederholfunktion
15
1 ... 6
Programmierte Sender, PRESETRadiostationen
16
4 / SHF
SHUFFLE, Zufallswiedergabe
17
5 / FOL-
Voriges Album MP3, USB, SD
18
6 / FOL+
Nächstes Album MP3, USB, SD
19
TA
TRAFFIC ALARM:
Verkehrsfunkbereitschaft ein/aus
20
AF/REG
Drücken: Alternativ-Frequenz suchen
ein/aus
Gedrückt halten: Regional-Modus ein/aus
2
EQ
Equalizer-Klangfunktion
3
PUSH SEL
Drehen: Lautstärkeregler
Drücken: Klangeinstellung öffnen, mit
Drehen/Drücken Menü wählen, Eingabe
bestätigen
4
MODE
5
6
Display
DISP
Display-Informationen einblenden
I
CD/USB/SD: Titelwahl, Suchlauf
Radio: Frequenz einstellen,
Sendersuchlauf
21
PTY
RDS-Programmtyp darstellen/suchen
22
AUX IN
Anschluss externe Quelle
3,5 mm Klinkenstecker
Automatische Sendersuche mit
Senderspeicherung, PRESET
23
USB-Anschluss
24
SD/MMC-Speicherkartenschacht
CD/USB/SD: Titelwahl, Suchlauf
Radio: Frequenz einstellen,
Sendersuchlauf
25
CD-Fach
26
EJECT: CD auswerfen
27
LED: Diebstahl-Abschreckung
7
8
9
10
Betriebsartwahlschalter
RADIO, DAB+, CD, USB, SD/MMC, AUX
OPEN, Bedienteil ausklappen
AMS
I
11
BAND
Drücken: Bandwahl UKW / MW
gedrückt halten: Loudness On/Off
12
1 / II
CD/USB/SD: PLAY / PAUSE
13
2 / SCN
SCAN-Anspielfunktion
6
28
RESET
Gerät zurücksetzen:
nach Einbau, Tasten ohne Funktion,
Fehlersymbol im Display
Geräteübersicht
Anschlüsse
Farbe
Anschluss DAB-Antenne
29
30
Weiß
Lautsprecher RCA, Front links
31
Weiß
Lautsprecher RCA, Rear links
32
Rot
Lautsprecher RCA, Rear rechts
33
Rot
Lautsprecher RCA, Front rechts
Anschluss UKW-Antenne
34
Steckerbelegung ISO-Stecker
35
Blau
Zur Antenne
36
Grau
FRONT 4 Ohm
37
Violett
REAR 4 Ohm
38
Grün
REAR 4 Ohm
39
Weiß
FRONT 4 Ohm
40
Rot
ACC (Accessory)
41
Schwarz
GND B- (Ground)
42
Gelb
Batterie B+
43
Orange
Telefon-Stummschaltung
7
Wichtige Hinweise
Wichtige Hinweise
Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch
und bewahren Sie diese für spätere Fragen auf.
Befolgen Sie immer alle Warnungen und Hinweise in
dieser Bedienungsanleitung. Das Gerät ist nur für den in
dieser Anleitung beschriebenen Zweck vorgesehen. Der
Hersteller kann nicht für Schäden haftbar gemacht
werden, die durch unsachgemäßen oder leichtsinnigen
Gebrauch entstehen
•
Schieben Sie niemals Fremdgegenstände in den CDEinzug dieses Gerätes ein.
Für die Dauer der Montage und des Anschlusses
beachten Sie bitte folgende Sicherheitshinweise. Dabei
die Sicherheitshinweise des Kfz- Herstellers beachten.
Sicherheitshinweise
•
Die Verkehrssicherheit ist oberstes Gebot. Bedienen
Sie das Autoradio nur, wenn es die Verkehrslage
zulässt.
•
Machen Sie sich vor Fahrtantritt mit dem Gerät vertraut.
•
Akustische Warnsignale der Polizei, Feuerwehr und
von Rettungsdiensten müssen im Fahrzeug rechtzeitig
wahrgenommen werden können. Hören Sie deshalb
während der Fahrt Ihr Programm in angemessener
Lautstärke.
•
8
Dieses Produkt ist für den Betrieb mit einer 12 V
Batterie mit negativer Batterieklemme an Masse
ausgelegt. Betreiben Sie dieses Produkt niemals mit
einem anderen Batteriesystem, wie zum Beispiel einer
24 V Batterie.
 Trennen Sie vor dem Einbau das Kabel von der (–)
Batterieklemme ab.
Der Einbau bei angeschlossener negativer (–)
Batterieklemme kann zu elektrischen Schlägen und
Verletzungen aufgrund von Kurzschlüssen führen.
Manche mit elektrischem Sicherheitssystem
ausgerüstete Kraftfahrzeuge erfordern bestimmte
Vorgänge für das Abtrennen der Batterieklemmen.
NICHTEINHALTUNG DIESES VORGANGES KANN ZU
UNERWARTETER AKTIVIERUNG DES
Wichtige Hinweise
ELEKTRISCHEN SICHERHEITSSYSTEMS FÜHREN,
WODURCH ES ZU BESCHÄDIGUNG DES
FAHRZEUGES UND ZU PERSÖNLICHEN
VERLETZUNGEN SOGAR MIT TODESFOLGE
KOMMEN KANN.
•
Verwenden Sie keine die Sicherheit des Fahrzeuges
betreffenden Komponenten (Kraftstofftank, Bremsen,
Radaufhängung, Lenkrad, Pedale, Airbag usw.) für die
Verdrahtung oder die Befestigung des Produktes oder
seines Zubehörs.
•
Die Installation dieses Produktes auf der AirbagAbdeckung oder an einer Stelle, an der der AirbagBetrieb behindert wird, ist verboten. Überprüfen Sie die
Leitungsführung, den Kraftstofftank, die elektrische
Verdrahtung und andere Punkte, bevor Sie dieses
Produkt einbauen.
•
•
Falls Sie eine Zugangsöffnung in dem Chassis des
Fahrzeuges öffnen müssen, um das Produkt
anzubringen oder zu verdrahten, überprüfen Sie zuerst,
wo die Kabelbäume, der Kraftstofftank und die
elektrische Verdrahtung angeordnet sind. Öffnen Sie
danach die Öffnung möglichst von der Außenseite.
Überlassen Sie den Einbau des Autoradios
qualifiziertem Fachpersonal falls Sie nicht über die
nötigen Kenntnisse verfügen. Falls Sie beim Einbau
und Anschluss des Autoradios nicht die richtigen
Vorgänge beachten, kann es zu einem Unfall oder
Feuer kommen.
•
Achten Sie darauf, dass die Leitungen nicht beschädigt
werden. Vermeiden Sie ein Einklemmen der Leitungen
an Fahrzeugteilen oder den Schrauben des
Fahrzeuges. Zerkratzen, ziehen und biegen Sie
niemals die Leitungen. Verlegen Sie diese nicht in der
Nähe von Hitzequellen und stellen Sie keine schweren
Gegenstände darauf ab. Falls Leitungen über scharfe
Kanten geführt werden müssen die Leitungen durch
geeignete Materialien geschützt werden.
•
Verwenden Sie die mitgelieferten oder
vorgeschriebenen Teile und die geeigneten Werkzeuge
für die Installation des Autoradios. Die Verwendung
anderer als der mitgelieferten oder vorgeschriebenen
Teile kann zu interner Beschädigung des Gerätes
führen. Fehlerhafte Installation kann Unfälle,
Fehlbetrieb oder Feuer verursachen.
•
Fehlerhafter Einbau kann zu einem Unfall, zu
Fehlbetrieb oder zu einem Feuer führen. Blockieren Sie
niemals die Belüftungsschlitze oder den Kühlkörper des
Gerätes.
•
Installieren Sie dieses Produkt niemals an Stellen, an
welchen es starken Vibrationen oder Instabilitäten
ausgesetzt wird.
9
Wichtige Hinweise
•
•
Vermeiden Sie geneigte oder stark gekurvte Flächen
für den Einbau. Falls die Installation nicht stabil ist,
kann das Gerät während der Fahrt herunter fallen und
zu Unfällen oder Verletzungen führen.
Tragen Sie Handschuhe aus Sicherheitsgründen.
Achten Sie darauf, dass die Verdrahtung vollständig
ausgeführt wurde, bevor Sie das Gerät einbauen. Um
Beschädigung des Gerätes zu vermeiden, schließen
Sie den Stromversorgungsstecker erst an, nachdem
die Verdrahtung beendet wurde.
•
Schließen Sie niemals mehr als einen Lautsprecher an
einen Satz Lautsprecherklemmen an. (außer
Hochtöner)
•
Beim Bohren von Löchern darauf achten, dass keine
Fahrzeugteile beschädigt werden.
•
Der Querschnitt des Plus- und Minuskabels darf
1,5 mm² nicht unterschreiten.
•
Fahrzeugseitige Stecker nicht an das Radio
anschließen! Die für Ihren Fahrzeugtyp erforderlichen
Adapterkabel erhalten Sie im Fachhandel.
•
Je nach Bauart kann Ihr Fahrzeug von dieser
Beschreibung abweichen. Für Schäden durch Einbau
oder Anschlussfehler und für Folgeschäden
übernehmen wir keine Haftung. Sollten die hier
aufgeführten Hinweise für Ihren Einbau nicht passen,
10
so wenden Sie sich bitte an Ihren Fachhändler, Ihren
Fahrzeughersteller oder unsere Hotline.
•
Bei Einbau eines Verstärkers müssen unbedingt erst
die Gerätemassen angeschlossen werden, bevor die
Stecker für die Line-In- oder Line-Out-Buchse
angeschlossen werden. Fremdgerätemassen dürfen
nicht an der Autoradiomasse (Gehäuse)
angeschlossen werden.
•
Installieren Sie dieses Produkt niemals an einer Stelle,
an der das Blickfeld beeinträchtigt wird.
•
Vermeiden Sie jegliche Verzweigung des
Stromversorgungskabels für die Stromversorgung
anderer Ausrüstung.
•
Nach dem Einbau und der Verdrahtung, sollten Sie die
andere elektrische Ausrüstung auf Normalbetrieb
überprüfen.
•
Falls Sie dieses Gerät in ein mit Airbag ausgerüstetes
Kraftfahrzeug einbauen, beachten Sie alle Warnungen
und Vorsichtsmaßregeln des Fahrzeugherstellers,
bevor Sie den Einbau ausführen.
•
Achten Sie darauf, dass die Leitungskabel das Fahren
bzw. Ein und Aussteigen in/aus dem Fahrzeug nicht
behindern.
•
Isolieren Sie alle freiliegenden Drähte, um
Kurzschlüsse zu vermeiden.
Wichtige Hinweise
Sonstiges
Gefahr durch zu hohe Lautstärke!
•
Wenn die Lautstärke vor dem Ausschalten auf
Maximum eingestellt war kann die Lautstärke beim
Einschalten sehr hoch sein.
•
Achten Sie vor dem Aktivieren der „LOUD“-Funktion
darauf die Lautstärke zu senken. Durch die „LOUD“Funktion kann sich die Lautstärke extrem erhöhen und
die Lautsprecher beschädigen.
•
Achten Sie vor dem Aktivieren des „AUX“-Modus
darauf die Lautstärke zu senken. Je nach eingestellter
Lautstärke an der angeschlossenen Quelle kann die
Lautstärke extrem hoch sein und die Lautsprecher
beschädigen.
•
In allen Fällen können schwere Schädigungen des
Gehörs verursacht werden!
•
Öffnen Sie das Gerät auf keinen Fall – dies darf nur der
Fachmann. Andernfalls besteht die Gefahr eines
elektrischen Schlages.
•
Versuchen Sie niemals ein defektes Gerät selbst zu
reparieren. Wenden Sie sich immer an eine unserer
Kundendienststellen.
•
Die Anschlusskontakte auf der Geräterück- und
Vorderseite nicht mit metallischen Gegenständen oder
den Fingern berühren. Die Folge können Kurzschlüsse
sein.
•
Überlassen Sie Wartungsarbeiten stets qualifiziertem
Fachpersonal. Andernfalls gefährden Sie sich und
andere.
•
Lassen Sie Kinder niemals unbeaufsichtigt dieses
Gerät benutzen.
•
Hören Sie Discs oder Radio nicht mit großer
Lautstärke. Dies kann zu bleibenden Gehörschäden
führen.
•
Der CD-Player verwendet einen unsichtbaren
Laserstrahl. Dieser kann Ihre Augen bei falscher
Handhabung verletzen. Schauen Sie niemals in das
geöffnete CD-Fach.
•
Dieses Gerät wurde als Laser-Gerät der Klasse 1
(CLASS 1 LASER) eingestuft. Der entsprechende
Aufkleber (CLASS 1 LASER PRODUCT) befindet sich
auf der Rückseite des Gerätes.
•
War das Kfz längere Zeit in heißer oder kalter
Umgebung geparkt, warten Sie mit der Bedienung, bis
normale Temperaturen im Fahrzeuginneren herrschen.
11
Wichtige Hinweise
Zerstörungsgefahr des CD Laufwerks!
Single-CDs mit einem Durchmesser von 8 cm und
unrund konturierte CDs (Shape-CDs) dürfen nicht
verwendet werden. Für Beschädigungen des CDLaufwerks durch ungeeignete CDs wird keine Haftung
übernommen.
Diebstahlschutz
Entfernen Sie das Bedienteil um Diebstahl zu vermeiden.
Benutzen Sie zum Aufbewahren das mitgelieferte Etui.
AUX-Anschluss
Um ein portables Gerät an dem AUX-Anschluss zu
betreiben benötigen Sie ein passendes Kabel.
Verwenden Sie ein Kabel mit 3,5 mm Klinkenstecker.
Achten Sie darauf, dass das Kabel Sie nicht beim
Steuern des Fahrzeugs oder beim Ein und Aussteigen
in/aus dem Fahrzeug behindert.
12
Die Beschreibung des Gerätes
Die Beschreibung des Gerätes
•
Der CD-Player kann einzelne Titel automatisch
wiederholen.
Der Lieferumfang
•
Der CD-Player besitzt eine Anti-Shock-Funktion ESP.
•
Sie können mit dem Gerät MP3-Files von USB-Sticks
sowie SD/MMC-Medien wiedergeben.
•
Das Gerät stellt ID3-Tags dar.
•
Das Radio empfängt auf den Frequenzen
UKW 87,5–108 MHz, MW 522–1620 kHz (analog) und
DAB 174–240 MHz (digital).
•
Das Gerät verfügt über das RDS-System (Radio-DataSystem). RDS ist ein Verfahren zur Übertragung von
zusätzlichen Informationen über UKW-Sender.
Sendeanstalten mit RDS senden z.B. ihren
Programmnamen oder den Programmtyp. Dieser wird
im Display angezeigt.
•
Das Gerät verfügt über 18 Senderspeicherplätze für
DAB sowie UKW bzw. 6 Senderspeicherplätze für MW.
•
Das Gerät besitzt eine Bassverstärkung sowie einen
Equalizer mit voreingestellten Klangeffekten.
Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten
Zubehörteile vorhanden sind:
•
DAB-Autoradio mit abnehmbarem Bedienteil,
•
Montagesatz,
•
Etui für Bedienteil, DAB-Fensterantenne, DABAußenantenne, Antennenadapter,
•
diese Bedienungsanleitung.
Die besonderen Eigenschaften des
Gerätes
Das Gerät besteht aus einem Radio für UKW/MW und
DAB+ und verfügt über einen MP3-CD-Spieler,
USB/SD/MMC-Anschluss sowie einem LINE INAnschluss für eine externe Wiedergabe-Quelle.
Mit diesem Gerät können Sie:
•
CDs, CD-R/RWs und MP3-CDs abspielen.
Selbstgebrannte CDs müssen „finalisiert“ sein.
Beachten Sie dazu die Hinweise im Handbuch Ihres
CD-Recorders.
13
Wie Sie das Gerät zum Einbau vorbereiten
Wie Sie das Gerät zum Einbau
vorbereiten
Einbau der DAB Antenne
Sie benötigen für den DAB-Betrieb eine spezielle DABAntenne. Im Lieferumfang sind dafür 2 Antennen und 1
Adapter enthalten. Im Folgenden ist erklärt welche
Antenne geeignet ist. Testen Sie die Antenne bevor Sie
mit dem Einbau beginnen um sicherzustellen, dass der
DAB-Empfang ausreichend ist.
Außenantenne mit Magnethalterung
Benutzen Sie diese Antenne um DAB in Regionen mit
eher schwächerer Versorgung zu empfangen. Die
Außenantenne eignet sich hierfür da das Signal aus
jeder Richtung empfangen werden kann.
Fensterantenne
Benutzen Sie diese Antenne in Regionen mit stärkerem
DAB-Signal. Achten Sie darauf, dass die Antenne
vollständig an der Windschutzscheibe angeklebt ist und
sich keinesfalls im Fahrersichtfeld befindet.
Antennenadapter
Benutzen Sie diesen Adapter wenn in Ihrem Auto eine
passive Antenne eingebaut ist. Da in diesem Fall die von
DAB genutzten Frequenzen nicht blockiert werden kann
14
das Signal mithilfe des Adapters sowohl in den
UKW(FM)-Empfänger als auch in den DAB-Empfänger
eingespeist werden.
Achten Sie bei der Verlegung des Antennenkabels auf
Verzweigung bzw. Kontakt mit einem Kabelbaum für die
Stromversorgung. Kontakt bzw. Verzweigung mit
Spannungsführenden Leitungen kann zum Verlust des
DAB-Signals führen!
DAB-Außenantenne
Führen Sie das Antennenkabel z.B. durch eine Öffnung
unter dem Armaturenbrett der Beifahrerseite zum
Einschub. Das Kabel kann z.B. unter dem
Armaturenbrett und verschiedenen Abdeckungen verlegt
werden. Säubern Sie die Stelle an der die Antenne durch
die Magnethalterung angebracht wird. Informieren Sie
sich bei dem Hersteller Ihres KFZ um Hilfe bei der
Verlegung zu erhalten.
DAB-Fensterantenne
Führen Sie das Antennenkabel z.B. durch eine Öffnung
unter dem Armaturenbrett der Beifahrerseite zum
Einschub. Das Kabel kann z.B. unter dem
Armaturenbrett und verschiedenen Abdeckungen verlegt
werden. Säubern Sie die Windschutzscheibe bevor Sie
die Antenne aufkleben. Achten Sie darauf, dass die
Antenne vollständig an der Windschutzscheibe angeklebt
ist und sich keinesfalls im Fahrersichtfeld befindet.
Wie Sie das Gerät zum Einbau vorbereiten
Informieren Sie sich bei dem Hersteller Ihres KFZ um
Hilfe bei der Verlegung zu erhalten.
Antennenadapter
 Stecken Sie den ISO-Stecker und die Antenne ab.
 Drücken Sie die Taste
(7) und entfernen Sie das
Bedienteil A, siehe S. 17.
Stecken Sie Ihren Antennenstecker in den Eingang des
Adapters und verbinden Sie die jeweiligen Stecker des
Adapters mit dem Gerät.
Einbau des Gerätes
Hinweis:
Entnehmen Sie zuerst die beiden Schrauben.
 Entfernen Sie die den Gehäuserahmen B, indem Sie
die Oberseite leicht anheben und dann den Rahmen
nach vorne abziehen.
 Führen Sie die beiden Bügel C mit dem Haken nach
oben in die Verriegelungsöffnungen ein, bis die
Verriegelung entsperrt ist.
Frontmontage
Beachten Sie die Sicherheitshinweise, siehe. S. 8.
 Trennen Sie vor dem Einbau das Kabel von der (–)
Batterieklemme ab.
 Ziehen Sie dann mit den Bügeln C das Gerät aus
dem Rahmen D nach vorne heraus bzw. den
Rahmen nach hinten.
15
Wie Sie das Gerät zum Einbau vorbereiten
 Montieren Sie den Rahmen C im DIN-Schacht des
Kfz B.
 Nach erfolgtem Einbau biegen Sie die Laschen A mit
einem Schraubendreher D, um bestmöglichen
Kontakt des Rahmens C zum Einbauschacht B
herzustellen und eine sichere Montage zu
gewährleisten.
Sicherung des Gerätes
Stellen Sie mit dem mitgelieferten Zubehör
•
Montagebolzen A,
•
Lochmetallbügel B,
•
Federring C,
•
Mutter M5 D,
•
Scheibe E sowie Blechschraube F
eine dauerhaft sichere Verbindung des Gerätes mit
einem metallischen Befestigungspunkt (Erdung) her.
 Schließen Sie den ISO-Stecker sowie die Antenne
wieder an.
ACHTUNG: Kabel nicht knicken!
 Schieben Sie das Gerät in den Rahmen, bis die
Verriegelung gesperrt ist.
 Befestigen Sie den Gehäuserahmen und montieren
Sie das Bedienteil am Gerät.
 Stellen Sie die elektrische Verbindung an der
Batterie (–) wieder her.
16
Wie Sie das Gerät zum Einbau vorbereiten
Rückseitige Montage
Bedienteil ab- und anbauen
Beachten Sie die Sicherheitshinweise, siehe. S. 8.
Das Bedienteil kann zum Schutz vor Diebstahl entfernt
werden.
Hinweis:
Schalten Sie vorher das Gerät aus!
Bei manchen Kfz-Typen wie Toyota oder Nissan wird ein
Befestigungsrahmen E für den Einbau mitgeliefert. Das
mit dem Gerät mitgelieferte Montagezubehör wird nicht
benötigt.
 Drücken Sie die Taste
(7) OPEN.
 Trennen Sie vor dem Einbau das Kabel von der (–)
Batterieklemme ab.
 Stecken Sie den ISO-Stecker und die Antenne ab.
 Nehmen Sie das Bedienteil an der rechten Seite und
drücken Sie es vorsichtig nach links (1). Ziehen Sie
es dann nach vorne aus der Halterung (2).
A: Seitliche Ansicht mit Befestigungsbohrungen
(T – Toyota, N – Nissan)
B, D: Befestigungsschrauben
C: Armaturenbrett
E: Befestigungsrahmen
17
Wie Sie das Gerät zum Einbau vorbereiten
Das Etui A dient zur Aufbewahrung des Bedienteils B.
A
 Klappen Sie das Bedienteil nach oben, bis es
einrastet.
Hinweis:
Nach Abschluss der Installation, Einbau und
Verkabelung, ist die RESET-Taste (28) zu drücken.
B
Anbau
 Schalten Sie ggf. das Gerät mit der Taste
(1) aus.
 Nehmen Sie das Bedienteil ab.
 Verwenden Sie einen Kugelschreiber oder ähnliches,
um die RESET-Taste (28) zu drücken.
Die RESET-Taste (28) ist ebenfalls zu betätigen, falls
 Führen Sie das Bedienteil zuerst in die Aufnahme
links ein (1).
 Drücken Sie das Bedienteil dann leicht in die
Aufnahme links (2) und führen Sie die
Montagebohrung rechts über den Stift, lassen Sie
dann das Bedienteil wieder los, so dass die
Montagebohrung rechts am Stift (3) einrasten kann.
18
•
Die Bedientasten nicht mehr funktionieren oder
•
Das Fehlersymbol auf dem Display erscheint.
Wie Sie allgemeine Geräte-Funktionen bedienen
Wie Sie allgemeine GeräteFunktionen bedienen
•
Bass, Treble, Balance, Fader, Volume
 Drehen Sie bei der gewählten Einstellung den Regler
SEL (3), um die Werte zu verändern:
Wie Sie das Gerät ein-/ausschalten
•
VOL:
 Mit der Taste (1) schalten Sie das Gerät ein, das
Display (5) leuchtet bzw. aus, das Display erlischt.
 Sie können auch jede andere Taste außer EJECT
(26) bzw. OPEN (7) drücken.
•
BAS/TRB: -10 bis +10
•
BAL:
Wie Sie die Quelle einstellen
 Mit der Taste MODE (4) können Sie zu RADIO, DAB,
CD, USB, SD/MMC, AUX schalten.
 Dazu die Taste MODE (4) wiederholt drücken.
Wie Sie die Lautstärke einstellen
00 bis 100
10 L, 9 L, 8 L, ... 8 R, 9 R, 10 R
• FAD:
10 F, 9 F, 8 F, ... 8 R, 9 R, 10 R
Hinweis:
Wenn Sie ca. fünf Sekunden keine Taste betätigen, wird
der Einstellmodus verlassen.
Wie Sie Loudness einschalten
 Drücken Sie die Taste BAND (11) und halten Sie die
Taste gedrückt, um die Bassverstärkung ein- bzw.
ausschalten.
Wie Sie die Soundeffekte einstellen
 Drehen Sie den Regler SEL (3), um die gewünschte
Lautstärke einzustellen.
lauter: nach rechts drehen
leiser: nach links drehen.
 Drücken Sie die Taste EQ (2) wiederholt. Damit
können Sie den wiedergegebenen Sound der
gehörten Musikrichtung anpassen.
Wie Sie den Klang einstellen
•
 Drücken Sie den Regler SEL (3) wiederholt, um
durch die verschiedenen Einstellungen zu schalten.
Die Einstellungen werden für alle Audioquellen
gemeinsam vorgenommen:
Folgende Einstellungen sind möglich: FLAT, CLASSIC,
POP M, ROCK M, DSP OFF.
Die aktive Einstellung wird im Display angezeigt.
19
Wie Sie allgemeine Geräte-Funktionen bedienen
Automatische Telefon-Stummschaltung
TA – Verkehrsinformationen
Ein ankommender Telefon-Anruf wird mit TEL CALL
signalisiert. Der Ton wird stumm geschaltet, die Tasten
am Gerät sind außer Funktion.
Hinweis:
Dazu muss das orange Kabel 43 angeschlossen sein.
Nach Beendigung des Telefongesprächs wird der Ton
wieder aktiviert.
Im Falle einer Verkehrsdurchsage (TA) wird innerhalb
einer Senderkette automatisch auf einen
Verkehrsfunksender umgeschaltet. Nach der
Verkehrsmeldung wird wieder auf das zuvor gehörte
Programm zurückgeschaltet.
Wie Sie Menü-Einstellungen
vornehmen
 Drücken Sie den Regler SEL (3) und halten Sie
diesen ca. 2 Sekunden lang gedrückt. Das Menü
öffnet sich.
 Wiederholtes Drücken des Reglers SEL (3) schaltet
durch folgende Einstellungen:
•
TA SEEK / TA ALARM
•
PI SOUND / PI MUTE
•
RETUNE L / RETUNE S
•
MASK DPI / MASK ALL
•
DAB +FM Y / DAB+-FM N
•
nd
BEEPS 2 / BEEP ALL / BEEP OFF
 Drehen des Reglers SEL (3) ändert die
Einstellungen.
20
TA SEEK: Empfängt der Tuner bei einem neu
eingestellten Sender kein TA-Signal für
Verkehrsinformationen, wird automatisch ein anderer
Sender eingestellt, der ein TA-Signal aussendet.
Verliert der Tuner das Signal des Senders, versucht
dieser in einem Such-Durchlauf die neue Sendefrequenz
des Senders zu lokalisieren. Danach stellt der Tuner
einen Sender gleicher PI mit Verkehrsinformationen ein.
TA ALARM: Schaltet den Suchlauf ab, statt dessen
ertönt ein akustisches Warnsignal.
Empfängt der Tuner bei einem neu eingestellten Sender
kein TA-Signal für Verkehrsinformationen, ertönt ein
Beep. Ebenso wenn der aktuelle Sender nicht mehr
empfangen werden kann.
Verfügt der neu eingestellte Sender über kein RDSSignal, verschwindet die Meldung PI SEEK im Display.
Wie Sie allgemeine Geräte-Funktionen bedienen
PI – Programm Identifikation
MASK - Alternativfrequenzen
In seltenen Fällen können Sender unterschiedlicher PI
auf der gleichen Frequenz senden.
Diese Funktion verhindert, dass während des Suchlaufs
alternative Frequenzen unterschiedlicher PI eingestellt
werden.
PI SOUND: Der Tuner schaltet kurz auf den neu
gefundenen Sender unterschiedlicher PI, um dann
wieder zum zuvor eingestellten Sender zurück zu
schalten.
PI MUTE: Der Tuner sendet nur den eingestellten
Sender.
RETUNE – Sendersuchdauer
Diese Einstellung legt die Suchdauer nach Sendern mit
Verkehrsinformationen bzw. gleicher PI fest.
L: 90 Sekunden
S: 30 Sekunden
MASK DPI: AFs unterschiedlicher PI werden verborgen
MASK ALL: AFs unterschiedlicher PI und schwachem
RDS-Signal werden verborgen.
DAB+-FM – Umschaltung DAB - UKW
Wird das empfangene Signal zu schwach, kann das
Gerät automatisch von DAB-Empfang zu UKW-Empfang
umschalten.
Y: automatische Umschaltung aktiv; bei ausreichend
starkem DAB-Signal wird wieder auf DAB-Empfang
zurückgeschaltet.
N: Umschaltung nicht aktiv; bei zu schwachem Empfang
wird der Ton stumm geschaltet, bei ausreichend starkem
DAB-Signal wird der Ton wieder eingeschaltet.
BEEP – Tonsignale
ON: Tastentöne eingeschaltet
OFF: Tastentöne ausgeschaltet
2nd: Ton bei Aktivierung der Tasten-Zweitfunktion
21
Wie Sie allgemeine Geräte-Funktionen bedienen
Speicherfunktion
Schalten Sie das Gerät in der Betriebsart CD, USB oder
SD/MMC aus und später wieder ein, wird die
Wiedergabe an der zuletzt gespielten Position
fortgesetzt. Schalten Sie während der Wiedergabe zu
einer anderen Betriebsart um und später wieder zurück,
wird die Wiedergabe ebenfalls an der zuletzt gespielten
Stelle fortgesetzt.
Wie Sie Display-Informationen
einblenden
 Drücken Sie die Taste DISP (6) wiederholt, um
verschiedene Informationen für ca. 5 Sekunden
darzustellen:
•
CT – Uhrzeit
•
Frequenz
•
PTY – Programmtyp
•
PS – Program Station, Name des Senders
•
Informationen zu DAB
•
Titelnummer, Spielzeit ...
22
Wie Sie eine externe Tonquelle
anschließen
Sie können den Ton eines externen Gerätes (z. B. MP3Player) über die Lautsprecher des Gerätes wiedergeben.
 Schließen Sie ein Stereo-Audiokabel mit 3, 5 mm
Klinkenstecker des Audioausgangs Ihres externen
Gerätes an den AUX-IN-Anschluss (22) an.
 Wählen Sie mit MODE (4) die Betriebsart AUX.
 Starten Sie die Wiedergabe am externen Gerät.
Was ist DAB
Was ist DAB
DAB ist ein neues digitales Format, durch welches Sie
kristallklaren Sound in CD-Qualität hören können. Selbst im
Auto oder im Zug haben Sie somit einen guten,
geräuschfreien Empfang. DAB Broadcast benutzt einen
Hochgeschwindigkeits-Datenstream im Radiokanal.
Anders als bei herkömmlichen Analogradiosendern werden
bei DAB mehrere Sender auf ein und derselben Frequenz
ausgestrahlt. Dies nennt man Ensemble oder Multiplexe.
Ein Ensemble setzt sich aus der Radiostation sowie
mehreren Servicekomponenten oder Datendiensten
zusammen, welche individuell von den Radiostationen
gesendet werden. Infos z.B unter www.digitalradio.de oder
www.digitalradio.ch.
Datenkomprimierung
Digital Radio macht sich dabei Effekte des menschlichen
Gehörs zunutze. Das menschliche Ohr nimmt Töne, die
unter einer bestimmten Mindestlautstärke liegen, nicht
wahr. Daten, die sich unter der sog. Ruhehörschwelle
befinden, können also herausgefiltert werden. Dies wird
ermöglicht, da in einem digitalen Datenstrom zu jeder
Informationseinheit auch die zugehörige relative Lautstärke
zu anderen Einheiten gespeichert ist. In einem Tonsignal
werden zudem bei einem bestimmten Grenzwert die
leiseren Anteile von den lauteren überlagert. Alle
Toniformationen in einem Musikstück, die unter die sog.
Mithörschwelle fallen, können aus dem zu übertragenden
Signal herausgefiltert werden. Dies führt zur Reduzierung
des zu übertragenden Datenstroms, ohne einen
wahrnehmbaren Klangunterschied für den Hörer
(MUSICAM-Verfahren).
Audio Stream
Audiostreams sind bei Digital Radio kontinuierliche
Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten
und damit akustische Informationen darstellen. Damit
lassen sich gewohnte Radioprogramme übertragen und auf
der Empfängerseite anhören. In Digital Radio wird das
MUSICAM Format verwendet, das zwei MPEG konforme
PADs für Zusatzdaten vorsieht. Dies wird auch als PAD
Datendienste bezeichnet. Digital Radio bringt Ihnen nicht
nur Radio in exzellenter Soundqualität sondern zusätzliche
Informationen. Diese können sich auf das laufende
Programm beziehen (z.B. Titel, Interpret) oder unabhängig
davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps).
DAB Radioempfang
Service Wahl und Suche
Das Gerät startet automatisch den Sendersuchlauf, wenn
es eingeschaltet wird. Sollte kein Sender empfangen
werden, erscheint “No Signal” auf dem Display. Das
bedeutet, dass entweder kein Empfang oder nur sehr
schwacher Empfang möglich ist. In dem Fall müssten Sie
den Standort wechseln.
23
Wie Sie den DAB-Modus bedienen
Wie Sie den DAB-Modus
bedienen
 Drücken Sie die Taste MODE (4) ggf. wiederholt, um
zu DAB zu schalten. Das Symbol
erscheint im
Display.
Wie Sie einen Suchlauf bei DAB
durchführen
Bei dem AMS-„Autoscan“-Suchlauf werden alle DAB–
Kanäle gescannt und somit alle Sender gefunden.
 Drücken Sie kurz die Taste AMS (9). Die Suche
startet, DAB SCAN erscheint im Display.
 Die gefunden Sender werden automatisch
gespeichert.
HINWEIS:
Können keine Sender gefunden werden, erscheint NO
FOUND im Display.
24
Anwählen der DAB-Sender
 Mit den Tasten I , I (8, 10) können Sie durch
die Sender schalten.
 Mit PTY (21) öffnen Sie die Senderliste. Durch
Drehen des Reglers SEL (3) schalten Sie durch die
Liste und mit Drücken von SEL (3) wählen Sie den
gewünschten Sender zur Wiedergabe aus.
Wie Sie DAB-Sender auf die PRESETTasten speichern
Sie können bis zu 18 Stationen im DAB-Bereich
speichern. Dazu stehen drei Speicherebenen zur
Verfügung.
Wie Sie die Speicherebene wählen
 Drücken Sie die Taste BAND (11) wiederholt, um
durch die drei Speicherebenen DAB 1, DAB 2 und
DAB 3 zu schalten.
Sender auf PRESET speichern
 Den gewünschten Sender mit den Tasten I , I
(8, 10) einstellen.
 PRESET-Taste 1 ...6 ca. 2 Sekunden lang drücken.
 Der Sender ist auf den eingestellten Programmplatz
gespeichert.
Wie Sie den DAB-Modus bedienen
Anwählen der gespeicherten PRESETSender
 Sie können durch Drücken der jeweiligen PRESETTaste 1 ... 6 (15) den gespeicherten Sender der
eingestellten Speicherebene wählen.
Das Display stellt den jeweils eingestellten Sender und
den Speicherplatz dar.
Löschen einer Programmplatz-Speicherung
 Neuen Sender auf die jeweilige PRESET-Taste
speichern.
Wie Sie Display-Informationen
einblenden
 Drücken Sie die Taste DISP (6) wiederholt, um
verschiedene Informationen für ca. 5 Sekunden
darzustellen:
DAB-Infos
Sendername
DLS: durchlaufender Text mit zusätzlichen
Informationen, die die Sender u. U. bereitstellen
Programmtyp
Löschen aller DAB-Sender
Ensemblename/Multiplex
 Taste EQ (2) drücken und gedrückt halten. Alle DABSender werden gelöscht.
Signalstärke
Aktuelle DAB Speicherebene
25
Wie Sie den UKW-Modus bedienen
Wie Sie den UKW-Modus
bedienen
Erneutes Drücken der Tasten I , I (8, 10) (ca. 1
Sekunde), setzt den Suchlauf fort. Während des
Suchlaufs ist der Tuner stumm geschaltet.
Hinweis:
Das Gerät empfängt auf den Frequenzen
FM (UKW) 87,5–108 MHz und AM (MW) 522–1620 KHz.
Manuelle Senderwahl
 Um den Radio einzuschalten, drücken Sie MODE (4)
wiederholt. Die Frequenz bzw. der Sendername
erscheint im Display.
Wie Sie die Speicherebene wählen, Frequenzband
einstellen
 Drücken Sie die Taste BAND (11) wiederholt, um
durch die Speicherebenen FM 1, FM 2, FM 3 und
MW zu schalten.
Wie Sie einen Sender einstellen
Automatischer Sendersuchlauf
Kurzes Drücken der Tasten I , I (8, 10) (ca.
1 Sekunde), startet den Suchlauf. SEARCH erscheint im
Display. Der automatische Suchlauf findet nur Sender
mit einem starken Signal. Schwache Sender können nur
manuell eingestellt werden.
26
Drücken Sie die Tasten I , I (8, 10) und halten Sie
die Taste gedrückt. MANUAL erscheint im Display, damit
ist die manuelle Senderwahl aktiviert.
Drücken Sie die Tasten I , I (8, 10), dies verändert
die Empfangsfrequenz schrittweise nach oben bzw. nach
unten. Im UKW-Bereich in 0,05 MHz-Schritten, im MWBereich in 9-kHz-Schritten (= Feineinstellung). Damit
können Sie auch schwache Sender einstellen, deren
Frequenz Ihnen bekannt ist.
Zur schnellen Suche im manuellen Modus können Sie
die Tasten I , I (8, 10) drücken und gedrückt
halten.
Hinweis:
Wenn im manuellen Modus ca. 5 Sekunden lang keine
Taste gedrückt wird, kehrt das Gerät in den
automatischen Suchmodus zurück. AUTO erscheint im
Display.
Wie Sie den UKW-Modus bedienen
Wie Sie Sender speichern
Der Programm-Speicher kann 18 Stationen im FMBereich (UKW) und 6 Stationen im AM-Bereich (MW)
speichern.
Hinweis:
Es können je 6 Stationen pro Speicherebene FM 1, FM
2, FM 3 sowie MW gespeichert werden.
Anzeigen der gespeicherten PRESETSender
 Sie können durch Drücken der jeweiligen PRESETTaste 1 ... 6 (15) den gespeicherten Sender der
eingestellten Speicherebene wählen.
Das Display stellt den jeweils eingestellten Kanal und
den Speicherplatz dar.
Hinweis:
Verfügt der Sender über ein RDS-Signal wird
automatisch die Sendefrequenz mit dem stärksten
Empfangssignal eingestellt.
 In der Betriebsart RADIO mit BAND (11) auf die
gewünschte FM-Speicherebene oder MW-Empfang
stellen.
 Den gewünschten Sender mit den Tasten I , I
(8, 10) einstellen.
 PRESET-Taste 1 ...6 (15) ca. 2 Sekunden lang
drücken.
 Neuen Sender auf die jeweilige PRESET-Taste
speichern.
 Der Sender ist auf den eingestellten Programmplatz
gespeichert.
Wie Sie Sender automatisch
speichern
 Speichern weiterer Sender: Vorgang wiederholen.
Löschen einer Programmplatz-Speicherung
Bei dem AMS-„Autoscan“-Suchlauf wird das gesamte
Frequenzband nach den 6 stärksten Sendern gescannt.
Die gefundenen Sender werden automatisch auf die
PRESET-Tasten der eingestellten Speicherebene
gespeichert.
 Drücken Sie die Taste AMS (9) und halten Sie diese
gedrückt.
27
Wie Sie den UKW-Modus bedienen
 Die Suche startet, SEARCH erscheint im Display.
 Die gefunden Sender werden automatisch in der
Reihenfolge auf die PRESET-Tasten 1 ...6 (15)
gespeichert.
 Nach Abschluss werden die einzelnen PRESETSender der Reihe nach kurz wiedergegeben.
 Drücken Sie AMS (9) erneut, um den Vorgang
abzubrechen.
PRESET-Sender anspielen
 Drücken Sie die Taste AMS (9) kurz.
UKW-Empfang mit RDSInformationen
RDS ist ein Verfahren zur Übertragung von zusätzlichen
Informationen über UKW-Sender. Sendeanstalten mit
RDS senden z.B. ihren Sendernamen oder den
Programmtyp. Dieser wird im Display angezeigt.
Das Gerät kann die RDS-Informationen
•
PI (Programm Identifikationscode zur Erkennung des
Senders),
•
PS (Sendername),
•
PTY (Programmtyp),
 Die einzelnen PRESET-Sender werden der Reihe
nach kurz angezeigt.
•
TA (Traffic Announcement, Verkehrsdurchsagen),
•
AF (Alternative Frequenzen) erkennen.
 Drücken Sie die Taste AMS (9) erneut, um den
Vorgang abzubrechen.
Programmtypen:
Hinweis:
Ist die Signalstärke zu gering, wird der Sender nicht
wiedergegeben.
28
Typ
Inhalt
PRESET
NEWS
Nachrichtensender
1
AFFAIRS
Wirtschaftssender
1
INFO
Information, Verbrauchertipps
1
SPORT
Sportsender
2
EDUCATE
Erziehungstipps
2
DRAMA
Theaterstücke
2
Wie Sie den UKW-Modus bedienen
CULTURE
Kultursender
3
SCIENCE
Naturwissenschaftssender
3
VARIED
Unterhaltungssender
3
POP M
Popmusik
1
ROCK M
Rockmusik
1
EASY
Easy Musik
2
LIGHT M
leichte Musik
2
CLASSICS
Symphonien und Opern
3
OTHER M
Jazz, Volksmusik, Country
3
WEATHER
Wetterinformationen
4
FINANCE
Wirtschaftssender
4
CHILDREN
Kindersender
4
SOCIAL A
Gesellschaft
5
RELIGION
Religion
5
Der Tuner kann einen Sender nach Angabe des
Programmtyps suchen. Die Suche ist nur bei
gespeicherten Sendern möglich. Bei geringer
Signalstärke des eingestellten Senders funktioniert die
Suche u.U. nicht korrekt.
 Taste PTY (21) drücken, POP M oder NEWS
erscheint im Display.
 Ggf. Taste PTY (21) erneut drücken, um zwischen
der Suche nach Musik POP M oder Infosendungen
NEWS umzuschalten.
 Drücken der PRESET-Tasten 1 ... 6 (15) startet die
Such nach Programmtyp.
5
Hinweis:
6
•
6
Der Suchlauf stoppt, wenn ein Sender mit dem
gesuchten Programmtyp gefunden ist. Wird kein
entsprechender Sender gefunden erscheint kurz PTY
NONE im Display. Das Gerät kehrt zum letzten Sender
zurück.
PHONE IN
TRAVEL
Reise
LEISURE
JAZZ
Jazzmusik
4
COUNTRY
Countrymusik
4
NATIONAL
5
OLDIES
Oldies
5
FOLK
Folk Musik
6
DOCUMENT
6
Suche nach Programmtyp
Hinweis:
Belegung der PRESET-Tasten, siehe Tabelle.
29
Wie Sie den UKW-Modus bedienen
Einstellung AF (Alternative Frequenz)
Bei schwachem Sendersignal wird automatisch das
Frequenzband nach einem stärkeren Signal des Senders
durchsucht.
Einstellung REG (Regionale
Programminhalte)
Manche Sender wechseln Ihre Programminhalte je nach
Ausstrahlungsregion und Tageszeit.
 Drücken Sie die Taste AF/REG (20), um diese
Funktion zu aktivieren, das Symbol AF erscheint im
Display.
 Drücken Sie die Taste AF/REG (20) und halten Sie
diese gedrückt, um diese Funktion zu aktivieren, das
Symbol REG erscheint im Display.
Bei schwachem Signal des Sender beginnt das AFSymbol zu blinken. Der Tuner sucht automatisch nach
einem stärkeren, alternativen Signal des Senders im
Frequenzbereich.
Wird ein regionales Programm gesendet, so wird dieses
bei aktivierter Funktion empfangen. Ist REG deaktiviert,
hören Sie das normale Programm.
Wird eine Verkehrsdurchsage empfangen, erscheint die
Meldung TRAFFIC im Display. Die Lautstärke wird auf
die voreingestellte Höhe angepasst, falls Sie diese zu
niedrig gedreht haben.
Verkehrsfunk TA
Die Aktivierung der Funktion Verkehrsfunk TA sorgt
dafür, dass die laufende Wiedergabe (z.B. Sender ohne
Verkehrsfunk, CD-/USB/SD/MMC-Wiedergabe, externe
Quelle) unterbrochen wird, sobald der Tuner eine
Verkehrsdurchsage feststellt.
 Drücken Sie die Taste TA (19), um diese Funktion zu
aktivieren, das Symbol TA erscheint im Display.
 Möchten Sie die laufende Verkehrsdurchsage
ausschalten und zu Ihrer Wiedergabe
zurückschalten, ohne die TA-Funktion ganz
abzuschalten, drücken Sie kurz die Taste TA (19).
30
Wie Sie den UKW-Modus bedienen
 Drücken Sie die Taste TA (19) erneut, um diese
Funktion zu deaktivieren, das Symbol TA
verschwindet im Display.
EON TA LOCAL / DX
Im Falle einer Verkehrsdurchsage (TA), wird innerhalb
einer Senderkette automatisch von einem NichtVerkehrsfunksender auf den entsprechenden
Verkehrsfunksender der Senderkette umgeschaltet.
Nach der Verkehrsmeldung wird wieder auf das zuvor
gehörte Programm zurückgeschaltet.
 Um diese Funktion einzuschalten, drücken Sie die
Taste TA und halten Sie die Taste gedrückt, das
Symbol EON erscheint im Display.
31
Wie Sie den CD-Player bedienen
Wie Sie den CD-Player bedienen
Hinweis:
Allgemeine Hinweise zu CDs/MP3-CDs
Wenn Sie Audio-CDs anfertigen, beachten Sie die
gesetzlichen Grundlagen und verstoßen Sie nicht gegen
die Urheberrechte Dritter.
Das Gerät ist für Musik-CDs geeignet, die mit AudioDaten (CD-DA oder MP3 für CD-R und CD-RW) bespielt
sind. MP3-Formate müssen mit ISO 9660 Level 1 oder
Level 2 erstellt werden. Multisession-CDs können nicht
gelesen werden.
Im MP3-Betrieb sind die Begriffe „Folder“ = Album und
„Title“ ausschlaggebend. „Folder“ entspricht dem Ordner
am PC, „Title“ der Datei am PC oder einem CD-DA-Titel.
Das Gerät sortiert die Alben bzw. die Titel eines Albums
nach Namen in alphabetischer Reihenfolge. Wenn Sie
eine andere Reihenfolge bevorzugen sollten, ändern Sie
den Namen des Titels bzw. Albums und stellen Sie eine
Nummer vor den Namen.
Beim Brennen von CD-R und CD-RW mit Audio-Daten
können verschiedene Probleme auftreten, die eine
störungsfreie Wiedergabe bisweilen beeinträchtigen.
Ursache hierfür sind fehlerhafte Software- und
Hardware-Einstellungen oder der verwendete Rohling.
Falls solche Fehler auftreten, sollten Sie den
Kundendienst Ihres CD-Brenner/BrennersoftwareHerstellers kontaktieren oder entsprechende
Informationen – z.B. im Internet – suchen.
32
Halten Sie das Bedienteil immer geschlossen, damit sich
kein Staub auf der Laseroptik ansammelt.
Das Gerät kann CDs mit MP3 Dateien und normale
Audio CDs (CD-DA) abspielen. Andere Dateiendungen
wie z.B. *.doc, *.txt, *.pdf usw. werden nicht unterstützt.
Nicht abgespielt werden können u.a. Musikdateien oder
Playlists mit den Endungen *.AAC, *.DLF, *.M3U und
*.PLS. Das Gerät spielt auch Mixed-Mode-CDs.
Hinweis: Aufgrund der Vielfalt an unterschiedlicher
Encodersoftware kann nicht garantiert werden, dass jede
MP3 Datei störungsfrei abgespielt werden kann.
Bei fehlerhaften Titeln/Files wird die Wiedergabe beim
nächsten Titel/File fortgesetzt.
Es ist von Vorteil beim Brennen der CD mit niedriger
Geschwindigkeit zu brennen und die CD als SingleSession und finalisiert anzulegen.
Das Gerät besitzt eine ESP-Funktion zur störungsfreien
Wiedergabe. Die ESP-Funktion korrigiert nicht Fehler,
die durch defekte, zerkratzte oder schmutzige Discs
hervorgerufen werden.
Wie Sie den CD-Player bedienen
Welche Discs Sie verwenden können
Der CD-Player ist mit CD-, CD-R/RW- und MP3-CDMedien kompatibel. Sie können alle hier erwähnten
Discs mit diesem Gerät ohne Adapter abspielen.
Spielen Sie keine anderen Medien wie DVDs etc. ab.
Disc-Größe 12 cm
Spielzeit 74 min max.
Hinweis:
Drücken Sie ggf. MODE (4) wiederholt, bis CDP PLAY
im Display erscheint.
Hinweis:
Die Wiedergabequalität bei MP3-CDs ist von der
Einstellung der Bitrate und der verwendeten BrennSoftware abhängig.
Wie Sie Discs einlegen
 Um CDs einzulegen, drücken Sie die Taste
OPEN, das Bedienteil entriegelt.
Hinweis:
 CD mit der bedruckten Seite nach oben vorsichtig in
den automatischen Einzug einführen, bis ein leichter
Widerstand spürbar ist.
 Die CD wird automatisch eingezogen und
eingelesen, im Display erscheint CDP PLAY
während des Einlesens. Schließen Sie das
Bedienteil.
(7)
Warten Sie mit der Bedienung, bis der CD Inhalt
komplett eingelesen wurde, um sicherzustellen, dass alle
benötigten Informationen von der CD gelesen wurden.
Besonders bei MP3-CDs kann dieser Vorgang einige
Zeit in Anspruch nehmen.
 Das Bedienteil klappt nach vorne. Dabei darf das
Bedienteil nicht behindert werden.
33
Wie Sie den CD-Player bedienen
Wie Sie Discs entnehmen
 Um CDs zu entnehmen, drücken Sie die Taste
(7) OPEN, das Bedienteil entriegelt.
 Klappen Sie das Bedienteil nach vorne.
 Drücken Sie EJECT (26) und entnehmen Sie die CD
vorsichtig an den Rändern.
 Schließen Sie das Bedienteil.
Wie Sie eine Disc wiedergeben
Wird die CD falsch eingelegt oder ist die CD fehlerhaft
erscheint „ERROR “ im Display.
 Die Wiedergabe startet automatisch, in anderen
Fällen drücken Sie die Taste II (12).
Das Gerät startet mit der Wiedergabe des ersten Titels.
Die Titelnummer des aktuellen Titels und die aktuelle
Spielzeit erscheinen im Display.
Bei MP3-CDs erscheint MP3 und die Titelnummer
abwechselnd mit dem Dateinamen.
 Wenn Sie eine Abspielpause wünschen, drücken Sie
die Taste II (12) erneut. Das Gerät unterbricht die
Wiedergabe. Im Display erscheint S-PAUSE.
 Um die Wiedergabe fortzusetzen, drücken Sie erneut
die Taste II (12).
34
Wie Sie Titel einstellen
 Wenn Sie zum nächsten Titel springen wollen,
drücken Sie einmal die Taste I (10).
 Wenn Sie zum Beginn des Titels springen wollen,
drücken Sie einmal die Taste I (8).
 Wenn Sie zum vorigen Titel springen wollen, drücken
Sie zweimal die Taste I (8) kurz hintereinander.
Das Display zeigt die jeweils eingestellte Titel-Nummer.
 Drücken Sie so oft, bis die gewünschte Titel-Nummer
angezeigt wird.
Titelsprung +10 (Audio-CD)
 Wenn Sie 10 Titel vor oder zurück springen wollen,
drücken Sie einmal die Taste FOL+ 6 (18) bzw. die
Taste FOL- (17).
Wie Sie den CD-Player bedienen
Schneller Suchlauf vorwärts oder rückwärts
Sie können im laufenden Titel einen schnellen Suchlauf
vorwärts oder rückwärts durchführen, um eine bestimmte
Stelle zu suchen. Dabei erfolgt keine Musik-Wiedergabe
über die Lautsprecher.
 Drücken Sie zum schnellen Vorlauf die Taste
I (10) und halten Sie die Taste gedrückt, bis Sie
die gewünschte Stelle gefunden haben.
 Drücken Sie zum schnellen Rücklauf die Taste I
(8) und halten Sie die Taste gedrückt, bis Sie die
gewünschte Stelle gefunden haben.
 Lassen Sie die Taste los. Die Wiedergabe wird an
dieser Stelle fortgesetzt.
MP3-Album einstellen
 Zum Einstellen von MP3-Alben drücken Sie die
Taste FOL+ 6 (18) bzw. die Taste FOL- (17).
 Das nächste bzw. vorige Album wird gewählt.
Wie Sie die Wiederholungsfunktion
nutzen
Titel wiederholen
 Wählen Sie den Titel am Gerät aus.
Am Display wird die gewählte Titel-Nummer angezeigt.
 Drücken Sie die Taste II (12).
 Drücken Sie die Taste RPT (14). S-RPT erscheint im
Display.
Der gewählte Titel wird wiederholt wiedergegeben.
Album wiederholen (nur MP3-CDs)
 Drücken Sie die Taste RPT (14) und halten Sie sie
gedrückt. D-RPT erscheint im Display.
Das Album wird wiederholt wiedergegeben.
Wiederholungsfunktion beenden
 Drücken Sie die Taste RPT (14), die WiederholenAnzeige wird nicht mehr angezeigt.
35
Wie Sie den CD-Player bedienen
Wie Sie den Zufallsgenerator nutzen
Wie Sie Titel anspielen (INTRO)
Mit dem Zufallsgenerator können Sie die Titel einer CD
in einer beliebig gemischten Reihenfolge abspielen.
 Drücken Sie die Taste SCN (13).
 Drücken Sie im PLAY-Modus die Taste SHF (16).
 Die Titel werden in zufälliger Reihenfolge
wiedergegeben. S-SHF erscheint im Display.
Titel eines Albums in beliebiger Reihenfolge
wiedergeben
 Drücken Sie im PLAY-Modus die Taste SHF (16)
und halten Sie sie gedrückt.
 Die Titel des Albums werden in zufälliger
Reihenfolge wiedergegeben. D-SHF erscheint im
Display.
Beenden
 Um die zufällige Wiedergabe der Titel zu stoppen,
drücken Sie die Taste SHF (16) erneut.
36
Wenn Sie SCN (13) während der Wiedergabe
drücken beginnt die Funktion mit dem gerade
laufenden Titel.
Die INTRO-Funktion spielt jeden Titel für 10
Sekunden an. S-SCN erscheint im Display.
 Um die Funktion zu stoppen, die Taste SCN (13)
erneut drücken.
Titel eines Albums anspielen
 Drücken Sie die Taste SCN (13) und halten Sie sie
gedrückt.
 Die INTRO-Funktion spielt jeden Titel des Albums für
10 Sekunden an. D-SCN erscheint im Display.
Beenden
 Um die Funktion zu beenden, drücken Sie die Taste
SCN (13) erneut.
Wie Sie den CD-Player bedienen
Wie Sie MP3-Titel wählen
Wie Sie Mixed-Mode-CDs spielen
 Drücken Sie die Taste AMS (9). Im Display erscheint
MP3 T★, das Sternsymbol blinkt.
Das Gerät spielt CDs, die sowohl MP3-Titeln als auch
Digital-Audio-Titeln (CDDA, Format WAV) enthalten.
 Drehen Sie den Regler (3), um eine Titelnummer
einzustellen und bestätigen Sie durch Drücken von
Regler (3) oder der Taste BAND (11).
Nach dem Einlegen einer Mixed-Mode-CD spielt das
Gerät zunächst die Digital-Audio-Titel (CDDA).
Der gewünschte Titel wird gespielt.
Sie können die Titelnummer auch direkt eingeben:
 Drücken Sie zuerst die Taste AMS (9) und geben Sie
mit folgenden Tasten die Titelnummer ein:
Taste
Dezimal
Taste
Dezimal
1
1
6
6
2
2
MODE
7
3
3
I
8
4
4
I
9
5
5
DISP
0
Sie können zwischen der Wiedergabe der Digital-AudioTitel (CDDA) und der MP3-Titel umschalten:
 Drücken Sie im PLAY-Modus die Taste FOL- (17)
bzw. die Taste FOL+ (18) und halten Sie die Taste
gedrückt.
 Beenden Sie die Eingabe durch Drücken von Regler
(3) oder der Taste BAND (11).
37
Wie Sie den CD-Player bedienen
Wie Sie die USB-Funktion bedienen
Hinweis:
Die Speichergröße des USB-Mediums ist auf 4 GB
limitiert. Aufgrund der Vielzahl verschiedener Modelle an
USB-Speichermedien kann nicht garantiert werden, dass
jedes Modell unterstützt wird.
Es werden Geräte der USB Version 1.0 und 2.0
unterstützt.
Beim Anschließen von USB-Medien kann es vorkommen,
dass das Gerät oder das Medium durch statische
Aufladung „einfriert“. Führen Sie dann einen Reset durch,
siehe S. 18.
Während des Einlesevorganges vom USB-Medium das
USB-Medium nicht berühren oder entfernen!
Falls Sie einen MP3-Player mit eingebauter Batterie
verwenden, so ist diese vorher zu entfernen! Anderenfalls
kann diese zerstört werden!
Speichermedium einsetzen
 Ggf. mit MODE (4) zu USB schalten.
 USB-Medium mit dem USB-Anschluss (23)
verbinden. Die Daten des Speichermediums werden
eingelesen.
38
 Warten Sie mit der Bedienung, bis der Inhalt
komplett eingelesen wurde, um sicherzustellen, dass
alle benötigten Informationen vom Speichermedium
gelesen wurden. Wenn kein Speichermedium
angeschlossen ist oder nicht gelesen werden kann,
erscheint die Anzeige „NO FILE“ im Display (4).
USB-Medium ggf. entfernen und erneut verbinden.
 Die Wiedergabe des ersten Titels startet
automatisch.
Funktionen
Die weitere Bedienung sowie die Wiedergabefunktionen
sind wie unter „Wie Sie eine Disc wiedergeben“, siehe S.
34, beschrieben.
Speichermedium entnehmen
 Schalten Sie mit MODE (4) zu einer anderen Quelle
und entfernen Sie dann das USB-Speichermedium
durch Abziehen.
Wie Sie die SD/MMC-Funktion bedienen
Wie Sie die SD/MMC-Funktion
bedienen
Speichermedium einsetzen
Vorsicht!
Wenn die Speicherkarte falsch herum in den
Kartenschacht eingesteckt wird, kann die Karte nicht
erkannt werden. Die Karte oder die darauf befindlichen
Daten können beschädigt werden.
Hinweis:
Die Speichergröße der Memory-Cards ist auf Medien mit
max. 4 GB limitiert. SDHC-Medien werden nicht
unterstützt.
 Um SD/MMC-Medien einzusetzen, drücken Sie die
Taste
(7) OPEN, das Bedienteil entriegelt.
 Das Medium wird gelesen.
 Die Wiedergabe des ersten Titels startet
automatisch.
Funktionen
Die weitere Bedienung sowie die Wiedergabefunktionen
sind wie unter „Wie Sie eine Disc wiedergeben“, siehe S.
34, beschrieben.
Speichermedium entnehmen
 Schalten Sie mit MODE (4) zu einer anderen Quelle
und drücken Sie das Medium vorsichtig in das Gerät,
bis Sie ein Klickgeräusch hören.
 Entnehmen Sie die Karte dann, indem Sie sie
herausziehen.
 Klappen Sie das Bedienteil nach vorne. Dabei darf
es nicht behindert werden.
 Schieben Sie die Karte mit der Beschriftung nach
rechts in den Kartenschacht (24) bis diese einrastet.
 Schließen Sie das Bedienteil.
 Drücken Sie MODE (4) ggf. wiederholt, um zu
SD/MMC zu schalten.
39
Wie Sie das Gerät reinigen
Wie Sie das Gerät reinigen
ACHTUNG!
Sie dürfen keine Scheuerschwämme, Scheuerpulver und
Lösungsmittel wie Alkohol oder Benzin verwenden.
 Reinigen Sie das Gehäuse mit einem weichen, mit
Wasser angefeuchteten Tuch.
Vermeiden Sie die direkte Berührung der Kontakte des
Bedienteils mit der Haut.
Es dürfen zum Reinigen von CDs keine
Plattenpflegemittel wie Plattenspray,
Reinigungsflüssigkeiten, Antistatikspray oder
Lösungsmittel wie Benzin, Verdünnung oder sonstige im
Handel erhältliche Chemikalien verwendet werden.
Hartnäckige Flecken können eventuell mit einem
feuchten Fensterleder beseitigt werden.
 Wischen Sie vom Mittelpunkt zum Rand der Disc.
Hinweise zur CD
Die CD stets in der Hülle aufbewahren und nur an den
Kanten anfassen. Die in Regenbogenfarben
schimmernde Oberfläche darf nicht berührt werden und
sollte stets sauber sein. Kein Papier oder Klebeband auf
die Etikettenseite der Disk kleben. Die CD sollte von
praller Sonneneinstrahlung und Wärmequellen wie
Heizungen ferngehalten werden.
Ebenfalls darf eine CD nicht in einem direkt in der Sonne
geparkten Wagen liegen, da die Innentemperatur im
Wagen extrem hoch ansteigen kann. Fingerabdrücke
und Staub auf der bespielten Seite mit einem sauberen,
trockenen Reinigungstuch reinigen.
40
Kreisende Bewegungen beim Reinigen verursachen
Kratzer. Diese können zu Fehlern bei der Wiedergabe
führen.
Wie Sie Fehler beseitigen
Wie Sie Fehler beseitigen
Wenn das Gerät nicht wie vorgesehen funktioniert,
überprüfen Sie es anhand der folgenden Tabellen.
Symptom
Mögliche Ursache/Abhilfe
Es ist ein Störrauschen zu
hören.
In der Nähe des Gerätes
sendet ein Mobiltelefon oder
ein anderes Gerät störende
Radiowellen aus.
Wenn Sie die Störung auch nach den beschriebenen
Überprüfungen nicht beheben können, nehmen Sie bitte
Kontakt mit dem Hersteller auf.
Probleme mit dem Gerät
Symptom
Mögliche Ursache/Abhilfe
Gerät lässt sich nicht
einschalten.
Das Gerät wird nicht mit Strom
versorgt.
Zündung einschalten. Sicherung
kontrollieren und ggf. ersetzen.
Es ist kein Ton zu hören. Erhöhen Sie die Lautstärke.
Ggf. ist die falsche Quelle gewählt
worden.
Das Display schaltet sich Gerät resetten, siehe S. 18.
nicht ein, Tasten ohne
Funktion, Fehlermeldung
im Display.
Entfernen Sie das Mobiltelefon oder das Gerät aus
der Umgebung des Gerätes.
Es treten andere
Bedienungsstörungen, laute
Geräusche oder eine gestörte
Display-Anzeige auf.
Bedienteil nicht richtig
eingesetzt oder verriegelt.
Siehe S. 17.
Elektronische Bauteile des
Gerätes sind gestört.
Schalten Sie die Zündung aus
und erneut an. Ggf. Reset
durchführen, siehe S. 18.
Probleme mit dem Radio
Symptom
Mögliche Ursache/Abhilfe
Es wird kein
Radiosender
empfangen.
Das Gerät befindet sich nicht im
Radio-Modus.
Der Ton ist schwach
oder von schlechter
Qualität.
Andere Geräte, z.B. Handy stören den
Empfang.
Schalten Sie mit MODE zu UKW oder
MW.
Die Antenne ist nicht richtig
angeschlossen.
41
Wie Sie Fehler beseitigen
Probleme mit dem CD-Player
Symptom
Mögliche Ursache/Abhilfe
Die CD wird nicht
Das Gerät befindet sich nicht im CDwiedergegeben oder Modus.
springt bei der
Falsche CD eingelegt.
Wiedergabe weiter.
Die CD ist falsch eingelegt.
Symptom
Mögliche Ursache/Abhilfe
Der Ton setzt aus.
Die Lautstärke ist zu hoch eingestellt.
Regeln Sie die Lautstärke herunter.
Die CD ist beschädigt oder verschmutzt.
Reinigen Sie die CD oder ersetzen Sie
sie.
Legen Sie die CD mit der beschrifteten
Seite nach oben ein.
Temperatur zu hoch. Fahrzeug lüften und
warten, bis der Innenraum abgekühlt ist.
Die CD ist verschmutzt oder defekt.
Reinigen Sie die CD, verwenden Sie
eine andere CD.
Im CD-Fach hat sich Feuchtigkeit
niedergeschlagen.
Entnehmen Sie die CD und lassen Sie
das CD-Fach ca. 1 Stunde zum
trocknen mit geöffnetem Bedienteil.
42
Probleme mit USB/SD-Medien
Symptom
Mögliche Ursache/Abhilfe
Keine USB Wiedergabe möglich.
Das Gerät befindet sich nicht im
USB/SD-Modus.
Die Spielzeit der CD beträgt mehr als
74 Minuten.
Mit MODE zur jeweiligen Quelle
schalten.
CD kann nicht eingelegt werden.
Medium nicht eingesetzt oder leer.
Es ist bereits eine CD im Player. Mit
EJECT entfernen.
Medium korrekt einsetzen bzw. mit
Musikdaten bespielen.
Technische Daten
Technische Daten
Radio:
Abmessungen Gerät
(Breite x Tiefe x Höhe
ohne Bedienteil)
178 x 170 x 55 mm
Empfangsfrequenz
analog:
Gewicht Gerät
ca. 1,6 kg
Spannung:
DC 12 V Gleichstrom, max. 15 A
Empfangsfrequenz digital: BAND III (Europa):
DAB 174–240 MHz
Erdung:
Masse negativ
Ausgangsleistung:
4 x 40 W max.
Umgebungsbedingungen:
+0° C bis +40° C
CD
5 % bis 90 % relative Luftfeuchte
(nicht kondensierend)
Laser:
Antenne:
UKW 87,5–108 MHz
MW 522–1620 kHz
UKW 75 OHM
DAB-Fensterantenne, DABAußenantenne, Antennenadapter
40 Hz – 18 kHz
Übertragungsbereich
655 nm Wellenlänge, Klasse1
Max. Wiedergabebitrate
MP3
256 kbps
AUX Anschlussbuchse:
3,5 mm Klinke
Technische Änderungen und Irrtümer vorbehalten. Die Abmessungen sind ungefähre Werte.
Dieses Produkt entspricht folgenden Normen:
2004/104/EC:2004
CISPR 2005:2002
ISO 7637-2: 2004
und der CE-Kennzeichenrichtlinie.
43
Wie Sie den Hersteller erreichen
Wie Sie den Hersteller erreichen
Entsorgung des Gerätes
DGC GmbH
Graf-Zeppelin-Str. 7
D-86899 Landsberg
Altgeräte sind kein wertloser Abfall. Durch
umweltgerechte Entsorgung können wertvolle Rohstoffe
wieder gewonnen werden. Erkundigen Sie sich in Ihrer
Stadt- oder Gemeindeverwaltung nach Möglichkeiten
einer umwelt- und sachgerechten Entsorgung des
Gerätes. Vor der Entsorgung des Gerätes sollten die
Batterien entfernt werden.
www.dual.de
Entsorgungshinweise
Entsorgung der Verpackung
Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die
Verpackung geschützt. Alle eingesetzten Materialien sind
umweltverträglich und wieder verwertbar. Bitte helfen Sie
mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sich bei
Ihrem Händler oder über Ihre kommunale
Entsorgungseinrichtung.
Erstickungsgefahr!
Verpackung und deren Teile nicht Kindern überlassen.
Erstickungsgefahr durch Folien und andere
Verpackungsmaterialien.
44
Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte (WEEE)
gekennzeichnet.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über
den normalen Haushaltsabfall entsorgt werden, sondern
muss an einem Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder
der Verpackung weist darauf hin. Die Werkstoffe sind gemäß
ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen
Formen der Verwertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutze unserer Umwelt.
DAB CAR 1
Autoradio DAB+ avec
CD MP3, USB, SD
Manuel d'utilisation
Avant-propos
Ce manuel d'utilisation vous aide en vue d'une utilisation
•
conforme aux prescriptions et
•
sûre
de votre autoradio, appelé par la suite installation ou
appareil.
Caractéristiques de présentation de
ce manuel d'utilisation
Divers éléments du manuel d'utilisation sont munis de
caractéristiques de présentation définies. Ainsi, vous
pourrez rapidement vous rendre compte s'il s'agit
de texte normal,
•
Groupe ciblé par ce manuel
d'utilisation
d'énumérations ou
 d'étapes de manipulation.
Le manuel d'utilisation s'adresse à toute personne, qui
•
monte,
•
utilise,
•
nettoie
•
ou élimine l'appareil.
Attention !
Retirez la sécurité de transport avant de mettre
l'appareil en service, voir p. 15.
Avertissement !
L'appareil fonctionne avec une lumière laser invisible.
Prudence, rayonnement laser à l'intérieur de l'appareil.
Pour éviter des dommages dus au rayonnement laser, le
boîtier doit uniquement être ouvert par un personnel
qualifié.
Rayonnement laser visible et invisible en cas d'appareil
ouvert, défectueux ou en contournant le dispositif de
verrouillage.
Ne vous exposez pas directement au rayonnement laser !
-> Etiquette d'information sur le dessous de l'appareil.
Table des matières
Vue d'ensemble de l'appareil ....................................... 5 Connexions....................................................................7 Remarques importantes ............................................... 8 Consignes de sécurité.....................................................8 Description de l'appareil............................................. 13 Volume de livraison .......................................................13 Caractéristiques particulières de l'appareil....................13 Comment préparer le montage de l'appareil ............ 14 Montage de l'antenne DAB ...........................................14 Montage de l'appareil ....................................................15 Montage frontal .............................................................15 Montage côté arrière .....................................................17 Démontage et montage du bloc de commande ............17 Comment utiliser les fonctions générales de
l'appareil....................................................................... 19 Mise en marche et arrêt de l'appareil ..................................19 Comment régler la source .............................................19 Réglage du volume sonore ...........................................19 Comment régler la sonorité ...........................................19 Comment activer la fonction "loudness"........................19 Réglage des effets sonores ..........................................19 Mise en sourdine téléphone automatique .....................20 Comment effectuer des réglages par menu..................20 Fonction de mémorisation ............................................ 22 Comment afficher des informations sur l'afficheur........ 22 Branchement d'une source audio externe .................... 22 Qu'est-ce que le format DAB ? .................................. 23 Comment utiliser le mode DAB ................................. 24 Exécution d'une recherche automatique en mode
DAB .............................................................................. 24 Comment mémoriser des stations DAB sur les
touches PRESET.......................................................... 24 Comment afficher des informations sur l'afficheur........ 25 Comment utiliser le mode FM.................................... 26 Réglage d'une station ................................................... 26 Mémorisation des stations ............................................ 27 Comment mémoriser des stations automatiquement ... 27 Réception FM avec informations RDS.......................... 28 Recherche d'après le type de programme.................... 29 Réglage AF (fréquence alternative).............................. 30 Radioguidage TA .......................................................... 30 Comment faire fonctionner le lecteur de CD............ 32 Remarques générales concernant les CD / CD MP3 ........ 32 Quels disques pouvez-vous utiliser .............................. 33 Comment insérer les disques ....................................... 33 Comment retirer les CD ................................................ 34 Comment lire un disque................................................ 34 Comment sélectionner des titres .................................. 34 Comment utiliser la fonction de répétition..................... 35 Table des matières
Comment utiliser le générateur aléatoire ......................36 Comment lire le début de chaque titre (INTRO)............36 Comment sélectionner des titres MP3 ..........................37 Comment lire des CD en mode mixte ...........................37 Comment utiliser la fonction USB..................................38 Insertion du support de données...................................38 Fonctions.......................................................................38 Comment utiliser la fonction SD/MMC ......................39 Insertion du support de données...................................39 Fonctions.......................................................................39 Comment nettoyer l'appareil ..................................... 40 Remarques concernant les CD..................................... 40 Comment remédier aux erreurs ................................ 41 Caractéristiques techniques...................................... 43 Consignes d'élimination ............................................ 44 Vue d'ensemble de l'appareil
Vue d'ensemble de l'appareil
5
Vue d'ensemble de l'appareil
1
POWER ON/OFF
13
2 / SCN
Fonction SCAN de lecture du début des
titres
2
EQ
Fonction de sonorité de l'égaliseur
3
PUSH SEL
Rotation : bouton de réglage du volume
Pression : ouverture du réglage de la
sonorité, sélection de menu par rotation /
pression, confirmation d'entrée
14
3 / RPT
REPEAT, fonction de répétition
15
1 ... 6
Stations programmées, stations radio
PRESET
16
4 / SHF
SHUFFLE, lecture aléatoire
4
MODE
Sélecteur de modes
RADIO, DAB+, CD, USB, SD/MMC, AUX
17
5 / FOL-
Album précédent MP3, USB, SD
Afficheur
18
6 / FOL+
Album suivant MP3, USB, SD
19
TA
TRAFFIC ALARM : Disponibilité
d'informations routières ON/OFF
20
AF/REG
Pression : recherche de fréquence
alternative ON/OFF
Pression prolongée : mode régional ON/OFF
21
PTY
Affichage / recherche type de programme
RDS
AUX IN
Raccordement source externe fiche jack
3,5 mm
5
6
DISP
Affichage des informations sur l'afficheur
I
CD/USB/SD : Sélection de titres,
recherche rapide
Radio : Réglage de la fréquence,
recherche automatique de stations
7
8
OPEN, ouverture du bloc de commande
9
AMS
Recherche de stations automatique avec
mémorisation, PRESET
22
10
I
CD/USB/SD : Sélection de titres,
recherche rapide
Radio : Réglage de la fréquence,
recherche automatique de stations
23
Port USB
24
Logement de carte mémoire SD/MMC
25
Compartiment CD
Pression : sélection de bande FM / PO
Pression prolongée : fonction "loudness"
ON/OFF
26
EJECT : éjection du CD
27
LED : dissuasion antivol
11
12
6
BAND
1 / II
CD/USB/SD : PLAY / PAUSE
28
RESET
Réinitialisation de l'appareil :
après montage, touches sans fonction,
symbole d'erreur sur l'afficheur
Vue d'ensemble de l'appareil
Connexions
COULEUR
Raccord antenne DAB
29
30
Blanc
Haut-parleur RCA, avant gauche
31
Blanc
Haut-parleur RCA, arrière gauche
32
Rouge
Haut-parleur RCA, arrière droit
33
Rouge
Haut-parleur RCA, avant droit
Raccord antenne FM
34
Affectation des broches du connecteur ISO
35
Bleu
Antenne
36
Gris
AVANT 4 ohms
37
Violet
ARRIERE 4 ohms
38
Vert
ARRIERE 4 ohms
39
Blanc
AVANT 4 ohms
40
Rouge
ACC (Accessory)
41
Noir
GND B- (terre)
42
Jaune
Batterie B+
43
Orange
Mise en sourdine téléphone
7
Remarques importantes
Remarques importantes
Veuillez lire consciencieusement toutes les consignes de
sécurité et conservez-les au cas où vous vous poseriez
des questions ultérieurement. Observez toujours tous les
avertissements et toutes les consignes figurant dans ce
manuel d'utilisation. L'appareil est uniquement prévu
pour le but décrit dans le présent manuel. Le fabricant ne
peut être tenu pour responsable de dommages résultant
d'une utilisation inappropriée ou imprudente
autre système de batterie, comme par exemple une
batterie 24 V.
•
N'insérez en aucun cas des objets étrangers dans le
compartiment CD de cet appareil.
Veuillez observer les consignes de sécurité suivantes
pour le montage et le raccordement de l'appareil.
Respectez à cette occasion les consignes de sécurité du
constructeur automobile.
Consignes de sécurité
•
La sécurité routière constitue la priorité absolue.
Manipulez seulement l'autoradio si la situation du trafic
le permet.
•
Familiarisez-vous avec l'appareil avant de prendre la
route.
•
Les signaux d'avertissement acoustiques de la police,
des pompiers et des services de secours doivent être
perçus à temps à l'intérieur du véhicule. Par
conséquent, veuillez écouter votre programme avec un
volume sonore adapté pendant la conduite.
•
8
Ce produit est conçu pour un fonctionnement avec une
batterie 12 V, avec borne de batterie négative à la
masse. N'exploitez en aucun cas ce produit avec un
 Avant le montage, débranchez le câble de la borne
de batterie (–).
Le montage avec borne de batterie négative (–)
raccordée peut conduire à des chocs électriques et
à des blessures en raison de court-circuits. Certains
véhicules de tourisme équipés d'un système de
sécurité électrique exigent des processus précis
pour débrancher les bornes de batterie.
Remarques importantes
LE NON-RESPECT DE CE PROCESSUS PEUT
CONDUIRE A UNE ACTIVATION INATTENDUE DU
SYSTEME DE SECURITE ELECTRIQUE, AVEC
RISQUE D'ENDOMMAGEMENT DU VEHICULE ET DE
BLESSURES CORPORELLES, VOIRE MORTELLES.
•
N'utilisez pas de composants de sécurité du véhicule
(réservoir à carburant, freins, suspension de roue,
volant, pédales, airbag, etc.) pour le câblage ou la
fixation du produit ou de ses accessoires.
•
Faites attention de ne pas endommager les câbles.
Evitez de coincer les câbles au niveau des composants
ou des vis du véhicule. Ne rayez pas, ne tirez pas et ne
pliez pas les câbles. Ne les posez pas à proximité de
sources de chaleur et ne déposez pas d'objets lourds
sur les câbles. Si les câbles sont posés par-dessus des
arêtes vives, ils doivent être protégés au moyen de
matériels appropriés.
•
Utilisez les pièces fournies ou prescrites ainsi que les
outils appropriés pour l'installation de l'autoradio.
L'utilisation d'autres pièces que celles fournies ou
prescrites peut conduire à un endommagement interne
de l'appareil. Une installation incorrecte peut
occasionner des accidents, des dysfonctionnements ou
un incendie.
•
L'installation de ce produit est interdite sur la plaque de
recouvrement de l'airbag ou à un endroit risquant de
gêner le fonctionnement de l'airbag. Vérifiez le
cheminement des câbles, le réservoir à carburant, le
câblage électrique et d'autres points avant de monter
ce produit.
•
Si vous devez ouvrir une ouverture d'accès sur le
châssis du véhicule pour fixer ou câbler le produit,
vérifiez tout d'abord où sont disposés les faisceaux de
câbles, le réservoir à carburant et le câblage électrique.
Ouvrez ensuite l'ouverture si possible par le côté
extérieur.
•
Un montage incorrect peut provoquer un accident, des
dysfonctionnement ou un incendie. Ne bloquez en
aucun cas les fentes d'aération ou le refroidisseur de
l'appareil.
•
N'installez en aucun cas ce produit à des endroits qui
sont exposés à de fortes vibrations ou instabilités.
Faites effectuer le montage de l'autoradio par un
personnel qualifié si vous ne disposez pas des
connaissances nécessaires. Si vous ne respectez pas
les processus corrects lors du montage et du
raccordement de l'autoradio, il peut en résulter un
accident ou un incendie.
•
Evitez des surfaces inclinées ou fortement bombées
pour le montage de l'appareil. Si l'installation n'est pas
stable, l'appareil risque de tomber pendant la conduite
et occasionner des accidents ou des blessures.
•
9
Remarques importantes
•
Pour des raisons de sécurité, portez des gants de
protection. Assurez-vous de l'exécution complète du
câblage avant de monter l'appareil. Pour éviter
d'endommager l'appareil, raccordez seulement le
connecteur d'alimentation électrique après la fin des
travaux de câblage.
•
En cas de montage d'un amplificateur, les masses de
l'appareil doivent tout d'abord être impérativement
raccordées avant de brancher les connecteurs de la
ligne d'entrée ou de sortie. Des masses d'appareil
externe ne doivent pas être raccordées à la masse de
l'autoradio (boîtier).
•
Ne raccordez en aucun cas plus qu'un seul hautparleur à un bloc de bornes pour haut-parleur (excepté
haut-parleur d'aiguës)
•
N'installez en aucun cas ce produit à un endroit qui
risque d'entraver le champ de vision du conducteur.
•
•
Lors du perçage de trous, assurez-vous de ne pas
endommager de composants du véhicule.
Evitez toute ramification du câble d'alimentation
électrique pour l'alimentation électrique d'autres
équipements.
•
La section du câble positif et du câble négatif ne doit
pas être inférieure à 1,5 mm².
•
•
Ne pas raccorder de connecteurs du véhicule à
l'autoradio ! Vous pouvez vous procurer le câble
adaptateur nécessaire pour votre modèle de véhicule
dans le commerce spécialisé.
Après le montage et le câblage, vous devriez contrôler
le fonctionnement normal des autres équipements
électriques.
•
Si vous montez cet appareil dans un véhicule de
tourisme équipé d'airbags, veuillez tenir compte de tous
les avertissements et règles de précaution du
constructeur automobile avant d'effectuer le montage.
•
Assurez-vous que les câbles ne gênent pas la conduite
ou l'embarquement à bord du véhicule / le
débarquement.
•
Isolez tous les fils découverts, afin d'éviter des courtcircuits.
•
10
En fonction du modèle, votre véhicule peut diverger de
cette description. Nous déclinons toute responsabilité
eu égard à des dommages suite à un montage ou un
raccordement incorrects, ainsi que pour des
dommages consécutifs. Si les instructions indiquées
dans le présent manuel ne devaient pas être adaptées
pour votre montage, veuillez vous adresser à votre
revendeur spécialisé, votre constructeur automobile ou
à notre service d'assistance téléphonique.
Remarques importantes
Divers
Danger dû à un volume sonore trop élevé !
•
Si le volume sonore était réglé sur le maximum avant
l'extinction, le volume sonore peut être très élevé lors
de la mise en marche.
•
Pensez à réduire le volume sonore avant d'activer la
fonction "LOUD". Avec la fonction "LOUD" le volume
sonore peut être extrêmement élevé et risque
d'endommager les haut-parleurs.
•
Pensez à réduire le volume sonore avant d'activer le
mode "AUX". En fonction du volume sonore réglé sur la
source raccordée, le volume sonore peut être
extrêmement élevé et risque d'endommager les hautparleurs.
•
Dans tous les cas, il y a risque de troubles auditifs
graves !
•
N'ouvrez en aucun cas l'appareil – seul un spécialiste
doit l'ouvrir. Danger de choc électrique en cas
d'ouverture du boîtier.
•
N'essayez jamais de réparer vous-même un appareil
défectueux. Adressez-vous toujours à nos points de
service après-vente.
•
Veillez également à ne pas toucher avec des objets
métalliques ou avec les doigts les contacts situés au
dos de l'appareil et sur la face avant. Ceci peut
occasionner des court-circuits.
•
Faites effectuer les travaux de maintenance
uniquement par des spécialistes qualifiés, faute de
quoi, vous vous mettriez vous-même ou d'autres
personnes en danger.
•
Ne laissez jamais des enfants utiliser cet appareil sans
surveillance.
•
N'écoutez pas des CD ou la radio avec un volume trop
élevé, car cela pourrait entraîner des troubles auditifs
durables.
•
Le lecteur de CD utilise un rayon laser invisible qui
pourrait vous blesser les yeux en cas de manipulation
non-conforme. Ne regardez jamais directement dans le
compartiment CD lorsqu'il est ouvert.
•
Cet appareil est un appareil à laser de classe 1
(CLASS 1 LASER). L'autocollant correspondant
(CLASS 1 LASER PRODUCT) se trouve au dos de
l'appareil.
•
Si le véhicule était stationné pendant une période
prolongée dans un environnement chaud ou froid,
attendez l'établissement d'une température normale à
l'intérieur du véhicule avant d'utiliser l'appareil.
11
Remarques importantes
Risque de destruction du lecteur de CD !
Les CD single (CDS) avec un diamètre de 8 cm et les
CD de forme non circulaire (CD shape) ne doivent pas
être utilisés. Le fabricant ne peut être tenu pour
responsable d'endommagements du lecteur de CD
résultant de CD inappropriés.
Protection antivol
Retirez le bloc de commande pour éviter des vols.
Utilisez l'étui fourni pour le ranger.
Prise AUX
Un câble adapté est nécessaire pour pouvoir exploiter un
appareil portable sur la prise AUX. Utilisez un câble avec
une fiche jack de 3,5 mm. Assurez-vous que le câble ne
vous gêne pas pour piloter le véhicule ou pour entrer /
sortir dans le / du véhicule.
12
Description de l'appareil
Description de l'appareil
•
Le lecteur de CD est pourvu d'une fonction anti-chocs
ESP.
Volume de livraison
•
Veuillez vérifier que tous les accessoires mentionnés cidessous sont présents :
Avec l'appareil, vous pouvez lire des fichiers MP3 à
partir de clés USB ainsi que de supports de données
SD/MMC.
•
L'appareil affiche les tags ID3.
•
autoradio DAB avec bloc de commande amovible,
•
•
kit de montage,
•
étui pour bloc de commande, antenne de vitre DAB,
antenne extérieure DAB, adaptateur d'antenne,
La radio reçoit les fréquences
FM 87,5–108 MHz, PO 522–1620 kHz (analogique) et
DAB 174–240 MHz (numérique).
•
L'appareil est équipé du système RDS (Radio-DataSystem - système de radiocommunication de
données). Le système RDS est un procédé de
transmission d'informations complémentaires via
l'émetteur FM. Les stations émettrices avec système
RDS émettent p. ex. leur nom de programme ou le type
de programme. Ces informations sont affichées sur
l'afficheur.
•
L'appareil dispose de 18 emplacements mémoire de
station pour les fréquences DAB ainsi que FM et de 6
emplacements mémoire de station pour les fréquences
PO.
•
L'appareil est pourvu d'une amplification des basses
ainsi que d'un égaliseur avec effets sonores préréglés.
•
le présent manuel d'utilisation.
Caractéristiques particulières de
l'appareil
L'appareil est composé d'une radio FM/PO et DAB+, et
dispose d'un lecteur de CD MP3, d'une connexion
USB/SD/MMC ainsi que d'une connexion "LINE IN" pour
une source de lecture externe.
Avec cet appareil vous pouvez :
•
lire des CD, CD-R/RW et CD MP3. Les CD gravés
doivent être finalisés. Consultez à ce sujet les
instructions du manuel de votre graveur de CD.
•
Le lecteur de CD peut répéter automatiquement des
titres individuels.
13
Comment préparer le montage de l'appareil
Comment préparer le montage
de l'appareil
Montage de l'antenne DAB
Une antenne DAB spéciale est nécessaire pour le
fonctionnement en mode DAB. A cet égard, 2 antennes
et 1 adaptateur sont contenus dans le volume de
livraison. Le paragraphe ci-dessous explique quelle est
l'antenne appropriée. Testez l'antenne avant de
commencer le montage, afin de s'assurer que la
réception DAB est suffisante.
Antenne extérieure avec support magnétique
Utilisez cette antenne pour la réception DAB dans des
régions avec un signal plutôt faible. L'antenne extérieure
est appropriée à cette fin, étant donné que le signal peut
être reçu à partir de chaque direction.
Antenne de vitre
Utilisez cette antenne dans des régions avec un signal
DAB plus fort. Assurez-vous que l'antenne soit
entièrement collée sur le pare-brise et qu'elle ne se
trouve en aucun cas dans le champ de vision du
conducteur.
14
Adaptateur d'antenne
Utilisez cet adaptateur si une antenne passive est
montée sur votre véhicule. Etant donné que dans ce cas
les fréquences utilisées par le système DAB ne sont pas
bloquées, le signal peut être alimenté à l'aide de
l'adaptateur aussi bien vers le récepteur FM que vers le
récepteur DAB.
Lors de la pose du câble d'antenne, faites attention à
toute ramification ou contact avec un faisceau de câbles
pour l'alimentation électrique. Un contact ou une
ramification avec des câbles sous tension peut conduire
à une perte du signal DAB !
Antenne extérieure DAB
Acheminez le câble d'antenne jusqu'à l'insert p. ex. à
travers une ouverture sous le tableau de bord côté
passager. Le câble peut p. ex. être posé sous le tableau
de bord et différents caches. Nettoyez l'endroit auquel
l'antenne doit être fixée par l'intermédiaire du support
magnétique. Informez-vous auprès du constructeur de
votre véhicule pour obtenir de l'aide pour la pose.
Antenne de vitre DAB
Acheminez le câble d'antenne jusqu'à l'insert p. ex. à
travers une ouverture sous le tableau de bord côté
passager. Le câble peut p. ex. être posé sous le tableau
de bord et différents caches. Nettoyez le pare-brise
avant de coller l'antenne. Assurez-vous que l'antenne
Comment préparer le montage de l'appareil
soit entièrement collée sur le pare-brise et qu'elle ne se
trouve en aucun cas dans le champ de vision du
conducteur. Informez-vous auprès du constructeur de
votre véhicule pour obtenir de l'aide pour la pose.
 Débranchez le connecteur ISO et l'antenne.
 Pressez la touche (7) et retirez le bloc de
commande A, voir p. 17.
Adaptateur d'antenne
Branchez votre connecteur d'antenne dans l'entrée de
l'adaptateur et raccordez les connecteurs respectifs de
l'adaptateur à l'appareil.
Montage de l'appareil
Remarque :
Retirez tout d'abord les deux vis.
 Retirez le cadre du boîtier B, en soulevant
légèrement la partie supérieure, puis en retirant le
cadre par l'avant.
 Insérez les deux étriers C avec le crochet vers le
haut dans les ouvertures de verrouillage, jusqu'au
déblocage du dispositif de verrouillage.
Montage frontal
Observez les consignes de sécurité, voir p. 8.
 Avant le montage, débranchez le câble de la borne
de batterie (–).
 Retirez ensuite avec les étriers C l'appareil du cadre
D vers l'avant ou tirez le cadre vers l'arrière.
15
Comment préparer le montage de l'appareil
 Montez le cadre C dans la baie DIN du véhicule B.
Sécurité de l'appareil
Etablissez à l'aide des accessoires fournis
 Après avoir effectué le montage, pliez les languettes
A à l'aide d'un tournevis D, afin d'obtenir un contact
parfait entre le cadre C et la baie de montage B et de
garantir par conséquent un montage fiable.
•
boulon de montage A,
•
équerre métallique perforée B,
•
rondelle-ressort C,
•
écrou M5 D,
•
rondelle E, ainsi que vis à tôle F,
une liaison sûre et durable de l'appareil avec un point de
fixation métallique (mise à la terre).
 Rebranchez le connecteur ISO ainsi que l'antenne.
ATTENTION : Ne pas plier les câbles !
 Insérez l'appareil dans le cadre, jusqu'à
l'enclenchement du dispositif de verrouillage.
 Fixez le cadre du boîtier et montez le bloc de
commande sur l'appareil.
 Rétablissez la liaison électrique au niveau de la
batterie (–).
16
Comment préparer le montage de l'appareil
Montage côté arrière
Observez les consignes de sécurité, voir p. 8.
Démontage et montage du bloc de
commande
Sur certains types de véhicules tels que Toyota ou
Nissan, un cadre de fixation E est fourni pour le
montage. Les accessoires de montage fournis avec
l'appareil ne sont pas nécessaires.
Le bloc de commande peut être retiré à des fins de
protection contre les vols.
Remarque :
Eteignez auparavant l'appareil !
 Avant le montage, débranchez le câble de la borne
de batterie (–).
 Pressez la touche
(7) OPEN.
 Débranchez le connecteur ISO et l'antenne.
 Tenez le bloc de commande par le côté droit et
pressez-le avec précaution vers la gauche (1).
Retirez-le ensuite du support (2) vers l'avant.
A : Vue latérale avec trous de fixation
(T – Toyota, N – Nissan)
B, D : Vis de fixation
C : Tableau de bord
E : Cadre de fixation
17
Comment préparer le montage de l'appareil
L'étui A permet de ranger le bloc de commande B.
A
montage à droite.
 Rabattez le bloc de commande vers le haut, jusqu'à
ce qu'il s'emboîte.
Remarque :
B
Montage
Après la fin de l'installation, du montage et du câblage, il
convient de presser la touche RESET (28).
 Eteignez le cas échéant l'appareil à l'aide de la
touche
(1).
 Retirez le bloc de commande.
 Utilisez un stylo à bille ou un objet similaire pour
appuyer sur la touche RESET (28).
La touche RESET (28) doit également être actionnée si
 Insérez tout d'abord le bloc de commande dans le
logement à gauche (1).
 Pressez ensuite le bloc de commande légèrement
dans le logement à gauche (2) et alignez l'orifice de
montage à droite au-dessus de la broche ; relâchez
ensuite le bloc de commande de manière à ce que la
broche (3) puisse s'engager dans l'orifice de
18
•
les touches de commande ne fonctionnent plus, ou
•
si le symbole d'erreur apparaît sur l'afficheur.
Comment utiliser les fonctions générales de l'appareil
Comment utiliser les fonctions
générales de l'appareil
Mise en marche et arrêt de l'appareil
 La touche
(1) permet de mettre l'appareil en
marche et de l'éteindre ; l'afficheur (5) s'allume ou
s'éteint.
 Vous pouvez également presser chaque autre
touche, excepté les touches EJECT (26) et OPEN
(7).
Comment régler la source
 La touche MODE (4) vous permet de commuter
entre mode RADIO, DAB, CD, USB, SD/MMC et
AUX.
 Pour ce faire, pressez de façon répétée la touche
MODE (4).
Réglage du volume sonore
 Tournez le bouton de réglage SEL (3) pour régler le
volume sonore souhaité.
Plus fort : rotation vers la droite, moins fort : rotation
vers la gauche.
Comment régler la sonorité
 Pressez le bouton de réglage SEL (3) de façon
répétée pour commuter entre les différents réglages.
Les réglages s'effectuent conjointement pour toutes
les sources audio :
• Bass, Treble, Balance, Fader, Volume
 Après avoir sélectionné le réglage, tournez le bouton
de réglage SEL (3) pour modifier les valeurs :
• VOL :
00 à 100
• BAS/TRB : -10 à +10
• BAL :
10 L, 9 L, 8 L, ... 8 R, 9 R, 10 R
• FAD :
10 F, 9 F, 8 F, ... 8 R, 9 R, 10 R
Remarque :
Le mode de réglage est quitté si aucune touche n'est
actionnée pendant env. cinq secondes.
Comment activer la fonction
"loudness"
 Pressez la touche BAND (11) et maintenez la touche
enfoncée pour activer ou désactiver l'amplification
des basses.
Réglage des effets sonores
 Pressez la touche EQ (2) de façon répétée. Vous
pourrez ainsi adapter le son restitué au genre
musical écouté.
19
Comment utiliser les fonctions générales de l'appareil
•
Les réglages suivants sont possibles : FLAT, CLASSIC,
POP M, ROCK M, DSP OFF.
Le réglage actif apparaît sur l'afficheur.
Mise en sourdine téléphone automatique
Un appel téléphonique entrant est signalé par le biais de
TEL CALL. Le son est désactivé, les touches de
l'appareil sont hors fonction.
Remarque :
A cet égard, le câble orange 43 doit être raccordé.
Le son est à nouveau activé après la fin de la
communication téléphonique.
Comment effectuer des réglages par menu
 Pressez le bouton de réglage SEL (3) et maintenezle pressé pendant env. 2 secondes. Le menu
s'ouvre.
 Une pression répétée sur le bouton de réglage SEL
(3) permet de commuter entre les réglages suivants :
•
TA SEEK / TA ALARM
•
PI SOUND / PI MUTE
•
RETUNE L / RETUNE S
•
MASK DPI / MASK ALL
•
DAB +FM Y / DAB+-FM N
•
BEEPS 2nd / BEEP ALL / BEEP OFF
20
 Une rotation du bouton de réglage SEL (3) permet
de modifier les réglages.
TA – Informations routières
En cas de flash d'informations routières (TA), le réseau
d'émetteurs commute automatiquement vers un
émetteur de radioguidage. Après l'information trafic, le
programme écouté auparavant est à nouveau activé.
TA SEEK : Si le tuner ne reçoit pas de signal TA
d'informations routières pour une nouvelle station réglée,
une autre station émettant un signal TA est
automatiquement réglée.
Si le tuner perd le signal de l'émetteur, celui-ci essaye de
localiser la nouvelle fréquence d'émission de l'émetteur
au cours d'une recherche automatique. Le tuner règle
ensuite une station de même PI (indicatif d'émission)
avec des informations routières.
TA ALARM : Si la recherche automatique s'arrête, un
signal d'avertissement acoustique retentit.
Si le tuner ne reçoit pas de signal TA d'informations
routières pour une nouvelle station réglée, un bip sonore
retentit. De même si la station actuelle ne peut plus être
reçue.
Si la nouvelle station réglée ne dispose pas de signal
RDS, le message PI SEEK disparaît sur l'afficheur.
Comment utiliser les fonctions générales de l'appareil
PI – Indicatif d'émission
MASK - Fréquences alternatives
Dans de rares cas, des stations peuvent émettre
différents PI sur la même fréquence.
Cette fonction empêche le réglage de fréquences
alternatives avec différents PI pendant la recherche
automatique.
PI SOUND : Le tuner commute brièvement vers la
nouvelle station trouvée avec un PI différent, puis revient
à la station réglée auparavant.
PI MUTE : Le tuner n'émet que la station réglée.
RETUNE – Durée de recherche de stations
Ce réglage définit la durée de recherche de stations avec
des informations routières ou de même PI.
L : 90 secondes
S : 30 secondes
MASK DPI : Les fréquences alternatives avec différents
PI sont masquées
MASK ALL : Les fréquences alternatives avec différents
PI et un signal RDS faible sont masquées.
DAB+-FM – Commutation DAB - FM
Si le signal reçu est trop faible, l'appareil peut commuter
automatiquement de la réception DAB vers la réception
FM.
Y : Commutation automatique active ; si le signal DAB
est suffisamment fort, l'appareil commute à nouveau vers
la réception DAB.
N : Commutation inactive ; si la réception est trop faible,
le son est mis en sourdine ; lorsque le signal DAB est
suffisamment fort, le son est à nouveau activé.
BEEP – Signaux sonores
ON : Tonalités des touches activées
OFF : Tonalités des touches désactivées
2nd : Tonalité en cas d'activation de la deuxième fonction
des touches
21
Comment utiliser les fonctions générales de l'appareil
Fonction de mémorisation
Si vous éteignez l'appareil en mode CD, USB ou
SD/MMC et que vous le remettez en marche plus tard, la
lecture est poursuivie à partir de la dernière position
écoutée. Si vous commutez vers un autre mode pendant
la lecture avant de revenir plus tard dans ce mode, la
lecture est également poursuivie à partir de la dernière
position écoutée.
Comment afficher des informations
sur l'afficheur
 Pressez la touche DISP (6) de façon répétée pour
afficher différentes informations pendant env. 5
secondes :
•
CT – Heure
•
Fréquence
•
PTY – Type de programme
•
PS – Program Station, nom de la station
•
Informations DAB
•
Numéro de titre, durée de lecture ...
22
Branchement d'une source audio
externe
Vous pouvez reproduire le son d'un appareil externe (p.
ex. lecteur MP3) via les haut-parleurs de l'appareil.
 Branchez un câble audio stéréo avec une fiche jack
de 3, 5 mm entre la sortie audio de votre appareil
externe et la prise AUX-IN (22).
 Sélectionnez le mode de fonctionnement AUX au
moyen du sélecteur MODE (4).
 Démarrez la lecture sur l'appareil externe.
Qu'est-ce que le format DAB ?
Qu'est-ce que le format DAB ?
DAB est un nouveau format numérique, par l'intermédiaire
duquel vous pouvez écouter un son cristallin en qualité CD.
Même en voiture ou dans le train, vous disposez ainsi d'une
bonne réception, exempte de bruit. DAB Broadcast utilise un
flux de données à haute vitesse dans le canal radio.
A la différence des stations de radio analogiques
traditionnelles, dans le cas de DAB, plusieurs stations sont
diffusées sur une et même fréquence. On appelle cela
ensemble ou multiplex. Un ensemble se compose de la station
de radio et de plusieurs composants de service ou services de
données, lesquels sont émis individuellement par les stations
de radio. Informations, entre autres, sous www.digitalradio.de
ou www.digitalradio.ch.
Compression des données
La radio numérique met à profit les effets de l'ouïe humaine.
L'oreille humaine ne perçoit pas les sons, qui sont inférieurs à
un volume sonore minimal déterminé. Ainsi, les données qui
sont inférieures au dit seuil d'audition de repos, peuvent
également être éliminées par filtrage. Ceci est possible du fait
que dans chaque flux de données numérique relatif à une unité
d'information, le volume sonore correspondant, relatif à
d'autres unités, est également mémorisé. En outre, dans un
signal sonore, les parties moins fortes sont recouvertes par les
parties plus fortes, selon un certain seuil limite. Toutes les
informations sonores au sein d'une plage musicale, qui sont
inférieures au dit seuil effectif d'audibilité dans le bruit, peuvent
être éliminées par filtrage dans le signal à transmettre. Ceci
conduit à la réduction du flux de données à transmettre, sans
différence de sonorité perceptible pour l'auditeur (procédé
MUSICAM).
Trains de séquence audio ("Audio Stream")
Les trains de séquence audio sont, dans le cas de la radio
numérique, des flux de données continus, qui contiennent des
trains MPEG 1 Audio Layer 2 et décrivent ainsi des
informations acoustiques. Ce procédé permet de transmettre
les programmes radio habituels et de les écouter côté
réception. Dans la radio numérique, l'on utilise le format
MUSICAM, qui prévoit deux PAD compatibles MPEG pour les
données supplémentaires. Ce format est également désigné
services de données PAD. La radio numérique ne vous
apporte pas seulement une radio dans une excellente qualité
sonore, mais également des informations supplémentaires.
Ces informations peuvent se rapporter au programme courant
(p. ex. titre, interprète) ou peuvent être d'autre nature (p. ex.
informations, météo, trafic, conseils).
Réception radio DAB
Sélection et recherche de service
L'appareil démarre automatiquement la recherche de stations
lorsqu'il est enclenché. Si aucune station n'est reçue, le
message "No Signal" apparaît sur l'afficheur. Ceci signifie
qu'aucune réception n'est possible, ou seulement une
réception très faible. Dans ce cas, vous devriez changer
d'emplacement.
23
Comment utiliser le mode DAB
Comment utiliser le mode DAB
 Pressez la touche MODE (4) le cas échéant de façon
répétée pour commuter en mode DAB. Le symbole
apparaît sur l'afficheur.
Exécution d'une recherche
automatique en mode DAB
Lors de la recherche automatique "Autoscan" AMS, tous
les canaux DAB sont balayés et par conséquent toutes
les stations sont trouvées.
 Pressez brièvement la touche AMS (9). La recherche
automatique est démarrée ; "DAB SCAN" apparaît
sur l'afficheur.
 Les stations trouvées sont mémorisées
automatiquement.
Remarque :
Le message "NO FOUND" apparaît sur le visuel si
aucune station ne peut être trouvée.
24
Sélection des stations DAB
 Les touches I , I (8, 10) vous permettent de
commuter entre les stations.
 PTY (21) permet d'ouvrir la liste des stations. Vous
pouvez défiler au sein de la liste en tournant le
bouton de réglage SEL (3) et sélectionner la station
d'écoute souhaitée en pressant sur SEL (3).
Comment mémoriser des stations
DAB sur les touches PRESET
Vous pouvez mémoriser jusqu'à 18 stations DAB. A cet
égard, trois niveaux de mémorisation sont disponibles.
Comment sélectionner le niveau de mémorisation
 Pressez la touche BAND (11) de façon répétée pour
commuter entre les trois niveaux de mémorisation
DAB 1, DAB 2 et DAB 3.
Mémorisation d'une station sur une touche PRESET
 Réglez la station souhaitée au moyen des touches
I , I (8, 10).
 Pressez pendant env. 2 secondes la touche
PRESET 1 ...6.
 La station est mémorisée sur l'emplacement de
programme réglé.
Comment utiliser le mode DAB
Sélection des stations PRESET mémorisée
 Vous pouvez sélectionner une station mémorisée du
niveau de mémorisation réglé en pressant la touche
PRESET 1 ... 6 (15) correspondante.
La station sélectionnée et l'emplacement mémoire
apparaissent sur l'afficheur.
Suppression d'un emplacement de
programme mémorisé
 Mémorisez une nouvelle station sur la touche
PRESET respective.
Suppression de toutes les stations DAB
 Pressez la touche EQ (2) et maintenez-la enfoncée.
Toutes les stations DAB sont supprimées.
Comment afficher des informations
sur l'afficheur
 Pressez la touche DISP (6) de façon répétée pour
afficher différentes informations pendant env. 5
secondes :
Infos DAB
Nom de la station
DLS : texte défilant avec des informations
supplémentaires, qui sont éventuellement mises à
disposition par les stations
Type de programme
Nom de l'ensemble / Multiplex
Puissance du signal
Niveau de mémorisation DAB actuel
25
Comment utiliser le mode FM
Comment utiliser le mode FM
automatique. Pendant la recherche automatique, le
mode radio est coupé.
Remarque :
L'appareil reçoit les fréquences FM 87,5–108 MHz et PO
522–1620 KHz.
Sélection manuelle des stations
 Pour activer la radio, pressez le sélecteur MODE (4)
de façon répétée. La fréquence ou le nom de la
station apparaît sur l'afficheur.
Comment sélectionner le niveau de mémorisation,
régler la bande de fréquences
 Pressez la touche BAND (11) de façon répétée pour
commuter entre les niveaux de mémorisation FM 1,
FM 2, FM 3 et MW (PO).
Réglage d'une station
Recherche automatique de stations
Une pression brève sur les touches I , I (8, 10)
(env. 1 seconde) permet de démarrer la recherche
automatique. SEARCH apparaît sur l'afficheur. La
recherche automatique peut uniquement trouver des
stations dont le signal de réception est fort. Les
émetteurs faibles ne peuvent être réglés que
manuellement.
Une nouvelle pression sur les touches I , I (8, 10)
(env. 1 seconde) permet de poursuivre la recherche
26
Pressez les touches I , I (8, 10) et maintenez la
touche enfoncée. MANUAL apparaît sur l'afficheur ; de
ce fait, la sélection manuelle des stations est activée.
Pressez les touches I , I (8, 10) pour modifier pas
à pas la fréquence de réception vers le haut ou vers le
bas. Dans la bande FM, par pas de 0,05 MHz ; dans la
bande PO, par pas de 9 kHz (= réglage fin). De ce fait,
vous pourrez également régler des émetteurs faibles
dont vous connaissez la fréquence.
Pour effectuer une recherche rapide en mode manuel,
vous pouvez pressez les touches I , I (8, 10) et les
maintenir enfoncées.
Remarque :
Si aucune touche n'est pressée pendant env. 5
secondes en mode manuel, l'appareil retourne
automatiquement en mode de recherche automatique.
AUTO apparaît sur l'afficheur.
Comment utiliser le mode FM
Mémorisation des stations
Affichage des stations PRESET mémorisées
La mémoire de programmes peut mémoriser 18 stations
en mode FM et 6 stations en mode PO.
 Vous pouvez sélectionner une station mémorisée du
niveau de mémorisation réglé en pressant la touche
PRESET 1 ... 6 (15) correspondante.
Remarque :
Il est possible de mémoriser respectivement 6 stations
par niveau de mémorisation FM 1, FM 2, FM 3 ainsi que
MW (PO).
L'afficheur présente la chaîne réglée et l'emplacement du
programme mémorisé.
Remarque :
Si la station dispose d'un signal RDS, la fréquence
d'émission avec le signal de réception le plus fort est
réglée automatiquement.
 En mode RADIO, réglez au moyen de la touche
BAND (11) le niveau de mémorisation FM souhaité
ou la réception PO.
 Réglez la station souhaitée au moyen des touches
I , I (8, 10).
 Pressez pendant env. 2 secondes la touche
PRESET 1 ...6 (15).
 Mémorisez une nouvelle station sur la touche
PRESET respective.
 La station est mémorisée sur l'emplacement de
programme réglé.
Comment mémoriser des stations
automatiquement
 Mémorisation d'autres stations : Répéter le
processus.
Effacement d'un emplacement de
programme mémorisé
Lors de la recherche automatique "Autoscan" AMS, les 6
stations avec le signal le plus fort sont recherchées sur
l'ensemble de la bande de fréquences. Les stations
trouvées sont mémorisées automatiquement sur les
touches PRESET correspondant au niveau de
mémorisation réglé.
27
Comment utiliser le mode FM
 Pressez la touche AMS (9) et maintenez-la
enfoncée.
Réception FM avec informations RDS
 La recherche automatique est démarrée ; SEARCH
apparaît sur l'afficheur.
Le système RDS est un procédé de transmission
d'informations complémentaires via l'émetteur FM. Les
stations émettrices avec système RDS émettent p. ex.
leur nom de station ou le type de programme. Ces
informations sont affichées sur l'afficheur.
 Les stations trouvées sont mémorisées
automatiquement dans l'ordre sur les touches
PRESET 1 ...6 (15).
 Après la fin de la recherche, les différentes stations
PRESET sont brièvement restituées dans l'ordre.
 Pressez à nouveau la touche (9) pour annuler le
processus.
Brève restitution des stations PRESET
 Pressez brièvement la touche AMS (9).
L'appareil peut reconnaître les informations RDS :
•
PI (indicatif d'émission pour l'identification de la station),
•
PS (nom de la station),
•
PTY (type de programme),
•
TA (Traffic Announcement, flash d'informations
routières),
•
AF (fréquences alternatives).
Types de programmes :
 Les différentes stations PRESET sont brièvement
affichées dans l'ordre.
Type
Contenu
PRESET
 Pressez à nouveau la touche AMS (9) pour annuler
le processus.
NEWS
Stations d'informations
1
AFFAIRS
Stations économiques
1
INFO
Informations, conseils d'utilisation
1
SPORT
Stations de sports
2
EDUCATE
Conseils en éducation
2
DRAMA
Pièces de théâtre
2
CULTURE
Stations de culture
3
Remarque :
Si l'intensité du signal est trop faible, la station n'est pas
restituée.
28
Comment utiliser le mode FM
Recherche d'après le type de
programme
SCIENCE
Stations de sciences naturelles
3
VARIED
Stations de divertissement
3
POP M
Musique pop
1
Remarque :
ROCK M
Musique rock
1
EASY
Musique easy
2
LIGHT M
Musique légère
2
CLASSICS
Symphonies et opéras
3
OTHER M
Jazz, musique folklorique, country
3
WEATHER
Informations météo
4
FINANCE
Stations économiques
4
CHILDREN
Stations pour enfants
4
SOCIAL A
Société
5
RELIGION
Religion
5
Le tuner peut effectuer une recherche d'après le type de
programme. La recherche est uniquement possible pour
les stations mémorisées. Le cas échéant la recherche ne
fonctionnera pas correctement, en cas de faible intensité
du signal de la station réglée.
 Pressez la touche PTY (21) ; POP M ou NEWS
apparaît sur l'afficheur.
 Pressez le cas échéant à nouveau la touche PTY
(21) pour commuter entre recherche de musique
POP M ou émissions d'informations NEWS.
 Une pression sur les touches PRESET 1 ... 6 (15)
permet de démarrer la recherche d'après type de
programme.
PHONE IN
TRAVEL
5
Voyages
LEISURE
6
6
JAZZ
Musique jazz
4
COUNTRY
Musique country
4
NATIONAL
5
OLDIES
Oldies
5
FOLK
Musique folklorique
6
DOCUMENT
Remarque :
•
Affectation des touches PRESET, voir tableau.
La recherche automatique s'arrête lorsqu'une station
correspondant au type de programme recherché a été
trouvée. PTY NONE apparaît brièvement sur l'afficheur si
aucune station correspondante n'est trouvée. L'appareil
retourne à la dernière station écoutée.
6
29
Comment utiliser le mode FM
Réglage AF (fréquence alternative)
Si le signal émetteur est faible, l'appareil recherche
automatiquement dans la bande de fréquences un signal
plus fort de la station.
 Pressez la touche AF/REG (20) pour activer cette
fonction ; le symbole "AF" apparaît sur l'afficheur.
Lorsque le signal de la station est faible, le symbole AF
commence à clignoter. Le tuner recherche
automatiquement un signal alternatif plus fort de la
station dans la plage de fréquences.
Le message TRAFFIC apparaît sur le visuel si un flash
d'informations routières est reçu. Le volume sonore est
adapté au niveau préréglé si vous avez abaissé le
volume sonore.
Réglage REG (contenus de programmes
régionaux)
Certaines stations changent leurs contenus de
programmes en fonction de la région d'émission et de
l'heure de diffusion.
 Pressez la touche AF/REG (20) et maintenez-la
enfoncée pour activer cette fonction ; le symbole
"REG" apparaît sur l'afficheur.
Si un programme régional est émis, celui-ci est reçu
lorsque cette fonction est activée. Si la fonction REG est
désactivée, vous écoutez le programme normal.
Radioguidage TA
L'activation de la fonction "Radioguidage TA" permet
d'interrompre la lecture / écoute en cours (p. ex. station
sans radioguidage, lecture CD / USB / SD / MMC, source
externe) dès que le tuner détecte un flash d'informations
routières.
 Pressez la touche TA (19) pour activer cette fonction ;
le symbole "TA" apparaît sur l'afficheur.
 Si vous souhaitez couper le flash d'informations
routières en cours et revenir à votre lecture / écoute
sans désactiver complètement la fonction TA,
pressez brièvement la touche TA (19).
30
Comment utiliser le mode FM
 Pressez à nouveau la touche TA (19) pour
désactiver cette fonction ; le symbole "TA" disparaît
sur l'afficheur.
EON TA LOCAL / DX
En cas d'un flash d'informations routières (TA), l'appareil
commute automatiquement au sein d'un réseau
d'émetteurs d'une station non émettrice de radioguidage
vers une station émettrice de radioguidage
correspondante du réseau d'émetteurs.
Après l'information trafic, le programme écouté
auparavant est à nouveau activé.
 Pour activer cette fonction, pressez la touche TA et
maintenez la touche enfoncée ; le symbole "EON"
apparaît sur l'afficheur.
31
Comment faire fonctionner le lecteur de CD
Comment faire fonctionner le
lecteur de CD
Remarques générales concernant les
CD / CD MP3
L'appareil est approprié pour des CD musicaux
contenant des données audio (CD-DA ou MP3 pour CDR et CD-RW). Les formats MP3 doivent être créés selon
la norme ISO 9660 niveau 1 ou niveau 2. Les CD
multisessions ne sont pas lisibles avec l'appareil.
Les termes "Album" et "Titre" sont utilisés en mode MP3.
"Album" correspond au répertoire sur le PC et "Titre" au
fichier sur le PC ou à un titre CD-DA.
L'appareil trie les albums ou les titres d'après les noms,
dans l'ordre alphabétique. Si vous souhaitez un ordre
différent, renommez le titre ou l'album et placez un
numéro devant le nom.
Lors de la gravure de données audio sur des CD-R et
CD-RW, il peut se produire des problèmes risquant
d'affecter la restitution correcte. Ces problèmes sont dus
à des défauts de paramétrage du logiciel et du matériel
ou bien aux CD vierges utilisés. Si ce type de problème
se produit, contactez le service après-vente de votre
graveur de CD et du logiciel de gravure, ou bien
recherchez des informations à ce sujet, par exemple sur
Internet.
32
Remarque :
Si vous confectionnez des CD audio, respectez les
dispositions légales et ne violez pas de droits d'auteur.
Maintenez le bloc de commande toujours fermé, pour
éviter l'accumulation de poussières sur l'optique laser.
L'appareil peut lire des CD avec des fichiers MP3 et des
CD audio normaux (CD-DA). D'autres extensions de
fichiers telles que p. ex. *.doc, *.txt, *.pdf, etc., ne sont
pas supportées. Les fichiers musicaux ou les listes de
lecture avec les extensions *.AAC, *.DLF, *.M3U et
*.PLS ne peuvent pas être lus. L'appareil lit également
les CD en mode mixte (audio / données).
Remarque : Compte tenu de la multitude de logiciels
d'encodage différents, il n'est pas possible de garantir
que tous les fichiers MP3 puissent être lus sans
dérangements.
En cas de titres / fichiers défectueux, la lecture est
poursuivie avec le titre / fichier suivant.
Si vous gravez des CD, faites-le de préférence à basse
vitesse et créez le CD en mode monosession puis
finalisez-le.
L'appareil dispose d'une fonction ESP à des fins de
lecture sans dérangements. La fonction ESP ne corrige
pas des erreurs résultant de défauts, de disques rayés
ou encrassés.
Comment faire fonctionner le lecteur de CD
Quels disques pouvez-vous utiliser
Le lecteur de CD est compatible avec les médias CD,
CD-R/RW et CD MP3. Vous pouvez lire tous ces CD
avec l'appareil sans adaptateur.
Ne lisez pas d'autres supports tels que des DVD, etc.
Taille de disque 12 cm
durée de lecture 74 minutes max.
Remarque :
Dans le cas de CD MP3, la qualité d'écoute dépend de la
configuration du débit binaire et du logiciel de gravure
utilisé.
Comment insérer les disques
 Pour insérer des CD, pressez la touche
; le bloc de commande est déverrouillé.
Remarque :
 Insérez avec précaution le CD avec le côté imprimé
vers le haut dans l'introducteur automatique jusqu'à
ce qu'une légère résistance soit perceptible.
 Le CD est inséré automatiquement et chargé ; CDP
PLAY apparaît sur l'afficheur pendant le processus
de chargement. Fermez le bloc de commande.
Remarque :
Pressez le cas échéant le sélecteur MODE (4) de façon
répétée, jusqu'à l'apparition de CDP PLAY sur l'afficheur.
Avant de manipuler l'appareil, attendez que le contenu
complet du CD ait été lu, afin de garantir que toutes les
informations nécessaires du CD ont été lues. Avec les
CD MP3, ce processus peut durer un certain temps.
(7) OPEN
 Le bloc de commande se rabat vers l'avant. Le
mouvement du bloc de commande ne doit pas être
gêné à cette occasion.
33
Comment faire fonctionner le lecteur de CD
Comment retirer les CD
 Pour prélever des CD, pressez la touche (7)
OPEN ; le bloc de commande est déverrouillé.
 Rabattez le bloc de commande vers l'avant.
 Pressez la touche EJECT (26) et prélevez avec
précaution le CD en le tenant par les bords.
 Fermez le bloc de commande.
Comment lire un disque
Si le CD est mal inséré ou si le CD est défectueux,
l'indication "ERROR" apparaît sur l'afficheur.
 La lecture démarre automatiquement ; sinon,
pressez la touche II (12).
L'appareil démarre la lecture du premier morceau. Le
numéro du titre actuel ainsi que la durée de lecture
actuelle apparaissent sur l'afficheur.
Dans le cas de CD MP3, MP3 et le numéro du titre
apparaissent en alternance avec le nom du fichier.
 Si vous souhaitez faire une pause de lecture,
pressez à nouveau la touche II (12). L'appareil
interrompt la lecture. S-PAUSE apparaît sur
l'afficheur.
 Pour poursuivre la lecture, pressez à nouveau la
touche II (12).
34
Comment sélectionner des titres
 Si vous souhaitez sauter au titre suivant, pressez
une seule fois la touche I (10).
 Si vous souhaitez sauter au début du titre, pressez
une seule fois la touche I (8).
 Si vous souhaitez sauter au titre précédent, pressez
deux fois la touche I (8) à intervalle court.
L'afficheur indique le numéro du titre choisi.
 Appuyez plusieurs fois jusqu'à ce que le numéro du
titre recherché s'affiche.
Saut de titre +10 (CD audio)
 Si vous souhaitez sauter de 10 titres vers l'avant ou
vers l'arrière, pressez une seule fois la touche FOL+
6 (18) ou la touche FOL- (17).
Comment faire fonctionner le lecteur de CD
Recherche rapide en avant ou en arrière
Vous pouvez effectuer une recherche rapide vers l'avant
ou vers l'arrière dans le morceau en cours pour chercher
un passage spécifique. A cette occasion, la musique
n'est pas diffusée par les haut-parleurs.
 Pour l'avance rapide, pressez la touche
I (10) et maintenez la touche enfoncée jusqu'à ce
que vous ayez trouvé l'endroit souhaité.
 Pour le retour rapide, pressez la touche I (8) et
maintenez la touche enfoncée jusqu'à ce que vous
ayez trouvé l'endroit souhaité.
 Relâchez la touche. La lecture redémarre à cet
endroit.
Sélection d'un album MP3
 Pour sélectionner des albums MP3, pressez la
touche FOL+ 6 (18) ou la touche FOL- (17).
 L'album suivant ou précédent est sélectionné.
Comment utiliser la fonction de
répétition
Répétition de la plage
 Sélectionnez le titre sur l'appareil.
Le numéro du titre choisi s'affiche.
 Pressez la touche II (12).
 Pressez la touche RPT (14). S-RPT apparaît sur
l'afficheur.
La lecture du titre sélectionné est répétée.
Répéter un album (uniquement CD MP3)
 Pressez la touche RPT (14) et maintenez-la
enfoncée. D-RPT apparaît sur l'afficheur.
La lecture de l'album est répétée.
Terminer la fonction de répétition
 Pressez la touche RPT (14) ; l'affichage de répétition
n'est plus affiché.
35
Comment faire fonctionner le lecteur de CD
Comment utiliser le générateur
aléatoire
Comment lire le début de chaque titre
(INTRO)
Le générateur aléatoire permet de lire les morceaux d'un
CD dans un ordre aléatoire.
 Pressez la touche SCN (13).
Si vous pressez la touche SCN (13) pendant la
lecture, la fonction commencera avec le titre en
cours de lecture.
 Pressez en mode PLAY la touche SHF (16).
 Les titres sont restitués dans un ordre aléatoire. SSHF apparaît sur l'afficheur.
Restitution des titres d'un album dans un ordre
quelconque
 Pressez en mode PLAY la touche SHF (16) et
maintenez-la enfoncée.
La fonction INTRO lit chaque titre pendant 10
secondes. S-SCN apparaît sur l'afficheur.
 Pour arrêter la fonction, pressez à nouveau la touche
SCN (13).
Lecture du début de chaque titre d'un album
 Les titres de l'album sont restitués dans un ordre
aléatoire. D-SHF apparaît sur l'afficheur.
 Pressez la touche SCN (13) et maintenez-la
enfoncée.
Fin
 La fonction INTRO lit chaque titre de l'album pendant
10 secondes. D-SCN apparaît sur l'afficheur.
 Pour arrêter la lecture aléatoire des titres, pressez à
nouveau la touche SHF (16).
Fin
 Pour arrêter la fonction, pressez à nouveau la touche
SCN (13).
36
Comment faire fonctionner le lecteur de CD
Comment sélectionner des titres MP3
Comment lire des CD en mode mixte
 Pressez la touche AMS (9). MP3 T★ apparaît sur
l'afficheur ; le symbole d'étoile clignote.
L'appareil restitue des CD contenant aussi bien des titres
MP3 que des titres audio numériques (CDDA, format
WAV).
 Tournez le bouton de réglage (3) pour sélectionner
un numéro de titre et validez en pressant le bouton
de réglage (3) ou la touche BAND (11).
Le titre souhaité est lu.
Vous pouvez également entrer directement le numéro du
titre :
 Pressez tout d'abord la touche AMS (9) et entrez le
numéro du titre à l'aide des touches suivantes :
Après l'insertion d'un CD en mode mixte, l'appareil
restitue tout d'abord les titres audio numériques (CDDA).
Vous pouvez commuter entre la lecture des titres audio
numériques (CDDA) et la lecture des titres MP3 :
 Pressez en mode PLAY la touche FOL- (17) ou la
touche FOL+ (18) et maintenez la touche enfoncée.
Touche Décimale Touche Décimale
1
1
6
6
2
2
MODE
7
3
3
I
8
4
4
I
9
5
5
DISP
0
 Terminez votre entrée en pressant le bouton de
réglage (3) ou la touche BAND (11).
37
Comment faire fonctionner le lecteur de CD
Comment utiliser la fonction USB
Remarque :
La taille de la mémoire du support de données USB est
limitée à 4 Go. Compte tenu de la multitude de modèles
différents des supports de données USB, il n'est pas
possible de garantir que chaque modèle soit supporté.
Les appareils USB version 1.0 et 2.0 sont supportés.
Lors du raccordement de supports de données USB, il peut
arriver que l'appareil ou le support de données se "bloque"
suite à la présence d'électricité statique. Dans ce cas,
effectuez un reset, voir p. 18.
Lors du processus de chargement du support USB, ne pas
toucher ou retirer le support USB !
Si vous utilisez un lecteur MP3 avec un accumulateur
intégré, il convient de le retirer auparavant ! Dans le cas
contraire, il risque d'être détruit !
Insertion du support de données
 Commuter le cas échéant en mode USB au moyen
du sélecteur MODE (4).
 Connectez le support de données USB au port (23).
Les données du support de données sont chargées.
38
 Avant de manipuler l'appareil, attendez que le
contenu complet a été lu, afin de garantir que toutes
les informations nécessaires du support de données
ont été lues. Si aucun support de données n'est
connecté ou ne peut être lu, l'affichage "NO FILE"
apparaît sur l'afficheur (4). Retirer le cas échéant le
support USB et le reconnecter.
 La lecture du premier titre démarre
automatiquement.
Fonctions
La suite de la commande ainsi que les fonctions de
lecture sont décrites au chapitre "Comment lire un
disque", voir p. 34.
Prélèvement du support de données
 Commutez au moyen du sélecteur MODE (4) vers
une autre source et retirez le support de données
USB en le débranchant.
Comment utiliser la fonction SD/MMC
Comment utiliser la fonction
SD/MMC
Insertion du support de données
Attention !
Si la carte mémoire est introduite à l'envers dans le
lecteur de carte, elle n'est pas détectée. La carte et les
données qui s'y trouvent peuvent être endommagées.
Remarque :
La taille mémoire des cartes est limitée sur les supports
de données à max. 4 Go. Les supports SDHC ne sont
pas supportés.
 Pour utiliser des supports SD/MMC, pressez la
touche (7) OPEN ; le bloc de commande est
déverrouillé.
 Le support de données est lu.
 La lecture du premier titre démarre
automatiquement.
Fonctions
La suite de la commande ainsi que les fonctions de
lecture sont décrites au chapitre "Comment lire un
disque", voir p. 34.
Prélèvement du support de données
 Commutez au moyen du sélecteur MODE (4) vers
une autre source et pressez le support de données
avec précaution dans l'appareil jusqu'à ce qu'un
"clic" soit audible.
 Prélevez ensuite la carte en la retirant.
 Rabattez le bloc de commande vers l'avant. Son
mouvement ne doit pas être gêné.
 Insérez la carte dans le logement de carte SD (24)
avec l'inscription vers la droite, jusqu'à ce qu'elle
s'engage.
 Fermez le bloc de commande.
 Pressez le cas échéant de façon répétée le sélecteur
MODE (4) pour commuter en mode SD/MMC.
39
Comment nettoyer l'appareil
Comment nettoyer l'appareil
Attention !
N'utilisez pas d'éponge à gratter, de poudre à récurer ni
de solvant tel que l'alcool ou l'essence.
 Nettoyez le boîtier à l'aide d'un chiffon doux
légèrement humide.
Evitez le contact direct des contacts du bloc de
commande avec la peau.
Pour le nettoyage des CD, n'utilisez pas de produits de
nettoyage pour disques tels que des sprays pour
disques, ni de liquides de nettoyage, de sprays
antistatiques ou de solvants tels que l'essence, ni de
diluants ou d'autres produits chimiques disponibles dans
le commerce. Les tâches tenaces peuvent
éventuellement être enlevées à l'aide d'une peau de
chamois humide.
 Essuyez les disques en allant du centre vers les
bords.
Remarques concernant les CD
Toujours garder le CD dont son emballage et ne le saisir
que par les bords. La surface qui présente les couleurs
d'un arc-en-ciel ne doit pas être touchée et doit toujours
être propre. Ne collez pas de papier ni de bande
adhésive sur le côté étiquette du disque. Le CD doit être
tenu à l'abri du rayonnement solaire direct et des
sources de chaleur telles que les chauffages.
Le CD ne doit également pas se trouver dans une voiture
stationnée en plein soleil car la température à l'intérieur
du véhicule peut être extrêmement élevée. Nettoyez les
empreintes digitales et la poussière sur le côté enregistré
à l'aide d'un chiffon de nettoyage propre et sec.
40
N'essuyez pas en faisant des mouvements circulaires,
car vous provoqueriez des rayures qui généreraient
ensuite des erreurs à la lecture.
Comment remédier aux erreurs
Comment remédier aux erreurs
Si l'appareil ne fonctionne pas comme prévu, contrôlezle au moyen des tableaux suivants.
Symptôme
Cause possible / remède
Un bruit parasite est
audible.
Un téléphone portable émet à proximité
de l'appareil ou un autre appareil émet
des ondes radio parasites.
Si vous ne pouvez pas éliminer le défaut, même après
les contrôles décrits, veuillez contacter le fabricant.
Problèmes avec l'appareil
Symptôme
Cause possible / remède
L'appareil ne peut pas
être mis en marche.
L'appareil n'est pas alimenté en
courant.
Mettre le contact d'allumage.
Contrôler le fusible et le remplacer
le cas échéant.
Aucun son n'est audible.
Augmentez le volume.
Le cas échéant, la source
appropriée n'est pas sélectionnée.
L'afficheur n'est pas
activé, les touches sont
sans fonction, message
d'erreur sur l'afficheur.
Effectuer un reset de l'appareil, voir
p. 18.
Eloignez le téléphone portable ou
l'appareil parasite de l'environnement
de l'appareil.
D'autres
dérangements de
fonctionnement, des
bruits forts ou un
dérangement de
l'afficheur
apparaissent.
Bloc de commande pas inséré
correctement ou pas verrouillé.
Voir p. 17.
Des composants électroniques de
l'appareil sont en dérangement.
Coupez le contact d'allumage et
remettez-le. Effectuer le cas échéant
un reset, voir p. 18.
Problèmes avec la radio
Symptôme
Cause possible / remède
L'appareil ne reçoit
aucune station.
L'appareil ne se trouve pas en mode
radio.
Commutez au moyen du sélecteur
MODE en mode FM ou PO.
Le son est faible ou
de mauvaise qualité.
D'autres appareils, p. ex. un portable,
perturbent la réception.
L'antenne n'est pas raccordée
correctement.
41
Comment remédier aux erreurs
Problèmes avec le lecteur CD
Symptôme
Cause possible / remède
Symptôme
Le CD n'est pas lu
ou saute lors de la
lecture.
L'appareil ne se trouve pas en mode
CD.
Il y a des coupures Le volume sonore est réglé trop haut.
de son.
Réduisez le volume sonore.
Le CD inséré n'est pas conforme.
Cause possible / remède
Le CD est endommagé ou sali.
Le CD est mal placé.
Nettoyez le CD ou changez-le.
Insérez le CD, l'étiquette étant tournée
vers le haut.
Température trop élevée. Aérer le
véhicule et attendre jusqu'à ce que
l'habitacle soit refroidi.
Le CD est sale ou défectueux.
Nettoyez le CD, utilisez un autre CD.
De l'humidité s'est formée dans le
compartiment CD.
Prélevez le CD et laissez le
compartiment CD sécher pendant env.
1 heure avec le bloc de commande
ouvert.
La durée de lecture du CD est
supérieure à 74 minutes.
Le CD ne peut pas être inséré.
Un CD se trouve déjà dans le lecteur.
Le retirer au moyen de la touche
EJECT.
42
Problèmes avec les supports de
données USB/SD
Symptôme
Cause possible / remède
Pas de lecture du
support de données
USB possible.
L'appareil ne se trouve pas en mode
USB/SD.
Commuter au moyen du sélecteur
MODE vers la source correspondante.
Support non inséré ou vierge.
Insérer correctement le support de
données ou y enregistrer des données
musicales.
Caractéristiques techniques
Caractéristiques techniques
Dimensions de l'appareil
(largeur x profondeur x
hauteur, sans bloc de
commande)
178 x 170 x 55 mm
Radio :
Fréquence de réception
analogique :
FM 87,5–108 MHz
PO 522–1620 KHz
Poids de l'appareil
env. 1,6 kg
Fréquence de réception
numérique :
BANDE III (Europe) :
DAB 174–240 MHz
Tension :
courant continu 12 V, max. 15 A
Antenne :
FM 75 OHMS
Mise à la terre :
masse négative
Puissance de sortie :
4 x 40 W max.
Conditions ambiantes :
+0 °C à +40 °C
CD
5 % à 90 % d'humidité relative
(sans condensation)
Laser :
antenne de vitre DAB, antenne
extérieure DAB, adaptateur
d'antenne
plage de transmission 40 Hz – 18
kHz
longueur d'onde 655 nm, classe
1
Débit binaire de lecture
max. MP3
256 kbps
Prise de raccordement
AUX :
fiche jack 3,5 mm
Sous réserve de modifications techniques et d'erreurs. Les dimensions sont des valeurs approximatives.
Ce produit est conforme aux normes suivantes :
2004/104/CE:2004
CISPR 2005:2002
ISO 7637-2: 2004
et à la directive sur le marquage CE.
43
Comment contacter le fabricant
Comment contacter le fabricant
Mise au rebut de l'appareil
DGC GmbH
Graf-Zeppelin-Str. 7
D-86899 Landsberg
Les appareils usagés ne sont pas des déchets sans
valeur. Une élimination respectueuse de l'environnement
permet de recycler des matières brutes précieuses.
Renseignez auprès de l'administration de votre ville ou
de votre commune concernant les possibilités d'une
élimination réglementaire et respectueuse de
l'environnement de l'appareil. Les piles doivent être
retirées de l'appareil avant l'élimination de celui-ci.
www.dual.de
Consignes d'élimination
Elimination de l'emballage
Votre nouvel appareil a été protégé par un emballage
lors de son acheminement. Tous les matériaux utilisés
sont compatibles avec l'environnement et recyclables.
Veuillez apporter votre contribution et éliminez
l'emballage de façon respectueuse de l'environnement.
Concernant les moyens actuels d'élimination des
déchets, informez-vous auprès de votre revendeur ou
concernant votre installation de gestion de déchets
communale.
Danger d'étouffement !
Ne laissez pas l'emballage et ses éléments à des
enfants.
Danger d'étouffement par les films ou d'autres matériaux
d'emballage.
44
Cet appareil est marqué selon la directive 2002/96/CE
concernant les appareils électriques et électroniques
usagés (WEEE).
Ce produit, arrivé en fin de vie, ne doit pas être éliminé par le
biais des ordures ménagères ordinaires ; il doit être remis à
un point de collecte prévoyant le recyclage d'appareils
électriques et électroniques. Le symbole figurant sur le
produit, dans le manuel d'utilisation ou sur l'emballage, attire
votre attention à cet égard. Les matériaux sont recyclables
conformément à leur marquage. Avec la réutilisation, le
recyclage des matériaux ou d'autres formes de recyclage
d'appareils usagés, vous apportez une contribution
importante à la protection de notre environnement.
DAB CAR 1
Autoradio DAB+ con
CD MP3, USB, SD
Istruzioni d'uso
Premessa
Questo manuale aiuta a utilizzare
•
in modo sicuro e
•
conforme a quanto prescritto
la vostra autoradio, qui di seguito chiamata
semplicemente impianto o apparecchio.
Caratteristiche grafiche di queste
istruzioni d’uso
Diversi elementi del manuale sono contrassegnati con
simboli particolari. In
questo modo risulta semplice capire se si tratta di
testo normale,
•
Destinatari di queste istruzioni d’uso
elenchi o
 istruzioni operative.
Le istruzioni d'uso sono rivolte a coloro che
•
montano,
•
utilizzano,
•
puliscono
•
o smaltiscono l'apparecchio.
Attenzione!
Eliminare la protezione per il trasporto, prima di
mettere in funzione l'apparecchio, vedere pag. 15.
Avviso!
L'apparecchio utilizza una luce laser invisibile.
Attenzione, raggio laser all'interno dell'apparecchio. Per
evitare danni provocati dal raggio, l'alloggiamento deve
essere aperto solo da personale specializzato.
Raggio laser visibile e invisibile ad apparecchio aperto, in
presenza di difetto o agendo sul bloccaggio.
Non esporsi direttamente al raggio!
-> Etichetta informativa sul lato inferiore dell'apparecchio.
Indice
Visualizzazione delle informazioni sul display .............. 22 Collegamento di una fonte sonora esterna................... 22 Visione d'insieme dell'apparecchio............................. 5 Collegamenti..................................................................7 Che cos'è il DAB ......................................................... 23 Informazioni importanti ................................................ 8 Istruzioni di sicurezza ......................................................8 Descrizione dell'apparecchio..................................... 13 Confezione ....................................................................13 Particolari caratteristiche dell'apparecchio ....................13 Preparazione dell'apparecchio per il montaggio ..... 14 Montaggio dell'antenna DAB.........................................14 Montaggio dell'apparecchio...........................................15 Montaggio frontale ........................................................15 Montaggio lato posteriore..............................................17 Smontaggio e montaggio del frontalino di comando .....17 Funzioni generali dell'apparecchio ........................... 19 Accensione e spegnimento dell'apparecchio........................19 Impostazione della fonte ...............................................19 Regolazione del volume ................................................19 Come impostare il tono .................................................19 Attivazione del Loudness ..............................................19 Impostazione degli effetti sonori....................................19 Soppressione automatica dell'audio..............................20 Esecuzione delle impostazioni del menu ......................20 Funzione memoria ........................................................22 Uso del modo DAB ..................................................... 24 Come eseguire una ricerca con la DAB........................ 24 Memorizzazione delle emittenti DAB sui tasti di
PRESET ....................................................................... 24 Visualizzazione delle informazioni sul display .............. 25 Uso del modo FM........................................................ 26 Impostazione di un'emittente ........................................ 26 Memorizzazione delle emittenti .................................... 27 Memorizzazione automatica delle emittenti.................. 27 Ricezione FM con informazioni RDS ............................ 28 Ricerca del tipo di programma...................................... 29 Impostazione AF (frequenza alternativa)...................... 30 Bollettino sulla viabilità TA ............................................ 30 Utilizzo del lettore CD................................................. 32 Avvertenze generali sui CD/CD MP3 ............................... 32 CD utilizzabili ................................................................ 33 Inserimento di un disco................................................. 33 Estrazione di un disco................................................... 34 Riproduzione di un disco .............................................. 34 Impostazione dei brani.................................................. 34 Utilizzo della funzione repeat........................................ 35 Utilizzo della riproduzione casuale ............................... 36 Scansione dei brani (INTRO)........................................ 36 Indice
Scelta dei brani MP3 .....................................................37 Esecuzione dei CD Mixed-Mode ...................................37 Utilizzo della funzione USB ...........................................38 Inserimento di un supporto di memoria .........................38 Funzioni.........................................................................38 Pulizia dell'apparecchio ............................................. 40 Avvertenze sull'utilizzo dei CD...................................... 40 Come azionare la funzione SD/MMC .........................39 Inserimento di un supporto di memoria .........................39 Funzioni.........................................................................39 Indicazioni per lo smaltimento .................................. 44 Eliminazione delle anomalie ...................................... 41 Dati tecnici................................................................... 43 Visione d'insieme dell'apparecchio
Visione d'insieme dell'apparecchio
5
Visione d'insieme dell'apparecchio
1
POWER ON/OFF
14
3 / RPT
REPEAT, Funzione di ripetizione
15
1 ... 6
Emittente programmata, stazioni radio
PRESET
16
4 / SHF
SHUFFLE, Riproduzione casuale
17
5 / FOL-
Album precedente MP3, USB, SD
18
6 / FOL+
Album successivo MP3, USB, SD
19
TA
TRAFFIC ALARM: Attesa informazioni sul
traffico ON/OFF
20
AF/REG
premuto: Ricerca frequenza alternativa
ON/OFF
mantenuto premuto: Modo regionale
ON/OFF
CD/USB/SD: selezione dei brani, ricerca
automatica
Radio: regolazione frequenza, ricerca
automatica emittente
21
PTY
Presentazione/ricerca tipo programma
RDS
22
AUX IN
Presa fonte esterna
spinotto 3,5 mm
2
EQ
Funzione sonora equalizzatore
3
PUSH SEL
Rotazione: Regolatore del volume
Pressione: Apertura della regolazione del
tono, con Ruota/premi scegliere il menu,
confermare l'immissione
4
MODE
5
6
Schermo
DISP
7
8
Interruttore di selezione del modo
operativo
RADIO, DAB+, CD, USB, SD/MMC, AUX
Visualizzazione informazioni display
OPEN, aprire il frontalino di comando
I
9
AMS
Ricerca automatica delle emittenti con
memorizzazione delle stazioni, PRESET
23
Porta USB
10
I
CD/USB/SD: selezione dei brani, ricerca
automatica
Radio: regolazione frequenza, ricerca
automatica emittente
24
Slot schede di memoria SD/MMC
25
Scomparto CD
26
EJECT: Espulsione CD
11
BAND
premuto: selezione banda FM / AM
mantenuto premuto: Loudness On/Off
12
1 / II
CD/USB/SD: PLAY / PAUSE
13
2 / SCN
Funzione esecuzione SCAN
6
27
28
LED: Dissuasione antifurto
Reset
Reset dell'apparecchio:
dopo il montaggio, tasti senza funzione,
simbolo di errore sul display
Visione d'insieme dell'apparecchio
Collegamenti
COLORE
Presa antenna DAB
29
30
Bianco
Altoparlante RCA, davanti a sinistra
31
Bianco
Altoparlante RCA, dietro a sinistra
32
Rosso
Altoparlante RCA, dietro a destra
33
Rosso
Altoparlante RCA, davanti a destra
Presa antenna FM
34
Disposizione connessioni ISO
35
Blu
Verso l'antenna
36
Grigio
DAVANTI 4 Ohm
37
Viola
DIETRO 4 Ohm
38
Verde
DIETRO 4 Ohm
39
Bianco
DAVANTI 4 Ohm
40
Rosso
ACC (Accessory)
41
Nero
GND B- (Ground)
42
Giallo
Batteria B+
43
Arancione
Soppressione dell'audio
7
Informazioni importanti
Informazioni importanti
Leggere attentamente le norme di sicurezza e
conservarle per eventuali consultazioni successive.
Seguire sempre tutti gli avvertimenti e le indicazioni
presenti in queste istruzioni d'uso. L'apparecchio è
destinato esclusivamente allo scopo descritto in queste
istruzioni. Il produttore non può essere considerato
responsabile di danni causati da un utilizzo improprio o
negligente
•
Non inserire mai oggetti estranei nella fessura del CD di
questo apparecchio.
Per tutta la durata del montaggio e del collegamento,
attenersi alle seguenti indicazioni di sicurezza.
Osservare anche le istruzioni di sicurezza del costruttore
del veicolo.
Istruzioni di sicurezza
•
La sicurezza nella circolazione stradale è l'imperativo
prioritario. Agire sull'autoradio soltanto se le condizioni
di traffico lo consentono.
•
Imparate l'uso dell'apparecchio prima di mettervi in
marcia.
•
•
8
All'interno del veicolo devono poter essere subito
percepiti i segnali di allarme acustico della polizia, dei
vigili del fuoco e delle ambulanze. Pertanto, durante la
marcia, ascoltare i programmi a un volume accettabile.
Questo prodotto è stato realizzato per l'uso con una
batteria da 12 V con morsetto batteria negativo a
massa. Non usare mai questo prodotto con un altro
sistema di batteria, ad esempio una batteria da 24 V.
 Prima del montaggio, staccare il cavo dal morsetto
(–) della batteria.
Il montaggio con morsetto negativo (–) collegato
della batteria può provocare scosse elettriche e
lesioni a causa di cortocircuiti. Alcuni autoveicoli
equipaggiati con sistema di sicurezza elettrico
richiedono particolari procedure per staccare i
morsetti della batteria.
Informazioni importanti
LA MANCATA OSSERVANZA DI QUESTA
PROCEDURA PUÒ PROVOCARE L'INASPETTATA
ATTIVAZIONE DEL SISTEMA DI SICUREZZA
ELETTRICO CHE PUÒ ESSERE CAUSA DI DANNI AL
VEICOLO E DI LESIONI PERSONALI, PERSINO CON
CONSEGUENZE LETALI.
•
•
•
•
Non utilizzare nessun componente pertinente alla
sicurezza del veicolo (serbatoio del carburante, freni,
sospensioni delle ruote, volante, pedali, airbag, ecc.)
per il cablaggio o il fissaggio del prodotto o dei suoi
accessori.
È vietata l'installazione di questo prodotto sul coperchio
dell'airbag o in un punto che impedisce il
funzionamento dell'airbag. Prima di montare questo
prodotto, verificare il percorso dei cavi, il serbatoio del
carburante, il cablaggio elettrico e altri punti.
Se si deve eseguire un'apertura di accesso nel telaio
del veicolo, per fissare il prodotto o per cablarlo,
verificare prima dove sono collocati i fasci di cavi, il
serbatoio del carburante e il cablaggio elettrico.
Effettuare quindi l'apertura per quanto possibile dal lato
esterno.
Se non si dispone delle necessarie conoscenze, fare
montare l'autoradio da personale specializzato
qualificato. Se non si rispettano le procedure esatte per
il montaggio e collegamento dell'autoradio, si possono
verificare infortuni o incendi.
•
Prestare attenzione a non danneggiare i cavi e simili.
Evitare di schiacciare i cavi/linee con componenti o viti
del veicolo. Non scalfire, tirare o piegare mai i cavi e
simili. Non collocarli vicino a fonti di calore e non
posarvi sopra oggetti pesanti. Qualora i cavi/linee
vengano fatti passare su spigoli vivi, i cavi stessi
devono essere protetti con materiali adatti.
•
Per l'installazione dell'autoradio, usare l'attrezzatura
prescritta o fornita nella confezione e gli utensili adatti.
L'uso di attrezzatura diversa da quella prescritta o
fornita nella confezione può causare danni interni
all'apparecchio. Un'installazione difettosa può
provocare infortuni, malfunzionamento o incendi.
•
Un montaggio difettoso può causare infortuni,
malfunzionamento o incendi. Non ostruire mai le
fessure d'aerazione né bloccare il dissipatore di calore
dell'apparecchio.
•
Non installare mai questo prodotto in punti nei quali
esso sia esposto a forti vibrazioni o instabilità.
•
Evitare di effettuare il montaggio su superfici inclinate o
fortemente incurvate. Qualora l'installazione non sia
stabile, l'apparecchio può cadere durante la marcia e
provocare infortuni o lesioni.
•
Indossare guanti per ragioni di sicurezza. Prima di
montare l'apparecchio, verificare che il cablaggio sia
stato eseguito completamente. Per evitare danni
9
Informazioni importanti
all'apparecchio, collegare la spina dell'alimentazione
elettrica soltanto dopo che è stato terminato il
cablaggio.
•
Non installare mai questo prodotto in un punto che
comprometta il campo visivo.
•
•
Non collegare mai più di un altoparlante a un set di
morsetti altoparlanti. (eccetto toni alti)
Evitare qualsiasi biforcazione del cavo di alimentazione
elettrica per alimentare altre apparecchiature.
•
•
Nella creazione di fori, prestare attenzione a non
danneggiare elementi del veicolo.
Dopo il montaggio e il cablaggio, verificare il normale
funzionamento delle altre apparecchiature elettriche.
•
•
La sezione trasversale del cavo più e meno non deve
essere inferiore a 1,5 mm².
•
Non collegare alla radio la spina lato veicolo! I cavi
adattatori necessari per il proprio tipo di veicolo sono
reperibili presso i rivenditori specializzati.
Nel caso si installi questo apparecchio in un autoveicolo
dotato di airbag, osservare tutti gli avvertimenti e le
norme precauzionali del produttore del veicolo, prima di
eseguire l'installazione.
•
Si presti attenzione che i cavi non ostacolino la guida e
la salita/discesa sul/dal veicolo.
•
Isolare tutti i fili scoperti, per evitare cortocircuiti.
•
•
10
A seconda del sistema di costruzione, il proprio veicolo
può presentare variazioni rispetto a questa descrizione.
Non siamo responsabili di danni per errori di
collegamento o di montaggio, né dei danni
conseguenti. Se le istruzioni qui riportate non
dovessero essere idonee al proprio montaggio,
rivolgersi al proprio rivenditore specializzato, al
produttore del veicolo o alla nostra hotline.
Se si installa un amplificatore, si devono assolutamente
collegare innanzitutto le masse degli apparecchi prima
di collegare le spine per la presa Line-in o Line-out. Le
masse degli apparecchi esterni non devono essere
collegate alla massa dell'autoradio (carcassa).
Altro
Pericolo a causa del volume troppo alto!
•
Se prima dello spegnimento il volume era impostato al
massimo, al momento dell'accensione il volume può
essere molto alto.
•
Prima di attivare la funzione "LOUD", abbassare il
volume. Tramite la funzione "LOUD", il volume può
aumentare in modo estremo e danneggiare gli
altoparlanti.
•
Prima di attivare il modo "AUX", abbassare il volume. A
seconda del volume impostato sulla fonte collegata, il
Informazioni importanti
volume può essere estremamente alto e danneggiare
gli altoparlanti.
•
In tutti i casi si possono verificare gravi danni all'udito!
•
Non aprire l'apparecchio in nessun caso: questo è
consentito soltanto a un tecnico esperto. In caso
contrario, vi è il rischio di scossa elettrica.
•
Non cercare mai di riparare da soli un apparecchio
difettoso. Rivolgersi sempre a uno dei nostri centri di
assistenza clienti.
•
Non toccare le connessioni sul lato posteriore e su
quello anteriore dell'apparecchio con oggetti metallici o
con le dita. in quanto potrebbero verificarsi cortocircuiti.
•
Fare eseguire i lavori di manutenzione sempre da
personale specializzato qualificato. In caso contrario si
corre il rischio di mettere in pericolo se stessi e gli altri.
•
Non lasciare l'apparecchio incustodito alla portata dei
bambini.
•
Non ascoltare la radio o i dischi a un volume troppo
alto. Ciò può danneggiare l'udito in modo permanente.
•
Il lettore CD utilizza un raggio laser invisibile. In caso di
utilizzo errato, esso può procurare lesioni agli occhi.
Non guardare mai all'interno dello scomparto CD
aperto.
•
Questo apparecchio è stato classificato come
apparecchio laser di classe 1 (CLASS 1 LASER).
L'adesivo (CLASS 1 LASER PRODUCT) si trova sul
retro dell'apparecchio.
•
Se il veicolo è stato parcheggiato per lungo tempo in un
ambiente caldo o freddo, attendere prima di usarlo, fino
al ritorno di temperature normali nell'abitacolo.
11
Informazioni importanti
Rischio di danneggiamento del drive CD!
Non usare CD singoli con un diametro di 8 cm e CD con
profilo non circolare (Shape CD). Non ci assumiamo
responsabilità per danni al drive CD derivati dall'uso di
CD impropri.
Protezione antifurto
Per evitare il furto, estrarre il frontalino di comando. Per
conservarlo, usare la custodia fornita nella confezione.
Attacco AUX
Per poter far funzionare un apparecchio portatile con
l'attacco AUX, serve un cavo adatto. Usare un cavo con
spinotto da 3,5 mm. Prestare attenzione che il cavo non
sia di ostacolo durante la guida del veicolo o durante la
salita/discesa dallo stesso.
12
Descrizione dell'apparecchio
Descrizione dell'apparecchio
•
Il CD player è in grado di ripetere automaticamente
singoli brani.
Confezione
•
Il CD player è dotato di una funzione antishock ESP.
•
Con l'apparecchio è possibile riprodurre file MP3 da
chiavette USB e da supporti SD/MMC.
•
L'apparecchio permette di visualizzare gli ID3 tag.
•
La radio riceve sulle frequenze
FM 87,5–108 MHz, AM 522–1620 kHz (analogico) e
DAB 174–240 MHz (digitale).
•
L'apparecchio dispone del sistema RDS (Radio Data
System). L'RDS è un procedimento per trasmettere
informazioni supplementari mediante l'emittente FM. Le
stazioni emittenti con RDS inviano ad es. il titolo dei
loro programmi o il tipo di programma. Essi sono
visualizzati sul display.
•
L'apparecchio dispone di 18 posizioni di
memorizzazione emittenti per DAB e FM e 6 posizioni
di memorizzazione emittenti per AM.
•
L’apparecchio possiede un amplificatore dei bassi e un
equalizzatore con effetti acustici preimpostati.
Accertarsi che siano presenti tutti gli accessori di seguito
elencati:
•
Autoradio DAB con frontalino di comando estraibile,
•
Set di montaggio,
•
Custodia per il frontalino di comando, antenna a filo
DAB, antenna esterna DAB, adattatore antenna,
•
il presente manuale d'uso.
Particolari caratteristiche
dell'apparecchio
L'apparecchio è costituito da una radio FM/AM e DAB+ e
da un CD MP3 player, possiede inoltre attacchi
USB/SD/MMC e un attacco LINE IN per l'uso di una
fonte di riproduzione esterna.
Con questo apparecchio è possibile:
•
riprodurre CD, CD-R/RW e CD MP3 . Per quanto
riguarda i CD masterizzati, è necessario chiudere la
sessione di registrazione. Leggere le note al riguardo
nel manuale del masterizzatore di CD.
13
Preparazione dell'apparecchio per il montaggio
Preparazione dell'apparecchio
per il montaggio
Montaggio dell'antenna DAB
Per il funzionamento del DAB è necessaria un'antenna
speciale DAB. Nella confezione sono contenute 2
antenne e 1 adattatore. In seguito sarà chiarito quale
antenna è adatta. Prima di iniziare il montaggio, testare
l'antenna, per accertarsi che la ricezione DAB sia
sufficiente.
Antenna esterna con supporto magnetico
Usare questa antenna per ricevere DAB nelle regioni con
segnale debole. L'antenna esterna è adatta a questo
scopo perché è in grado di ricevere il segnale da tutte le
direzioni.
Antenna a filo
Usare questa antenna in regioni con segnale DAB forte.
Accertarsi che l'antenna sia completamente incollata al
parabrezza e non venga in nessun caso a trovarsi
all'interno del campo visivo del conducente.
Adattatore antenna
Utilizzare questo adattatore se nella propria auto è
installata un'antenna passiva. Poiché in questo caso, le
frequenze usate dal DAB non possono venire bloccate, il
14
segnale può essere alimentato con l'aiuto dell'adattatore
sia nella ricevente FM, sia nella ricevente DAB.
Durante la posa del cavo dell'antenna prestare
attenzione alla biforcazione e al contatto con un fascio di
cavi per l'alimentazione elettrica. Il contatto o la
biforcazione con cavi che trasportano tensione, può
provocare la perdita del segnale DAB!
Antenna esterna DAB
Per l'inserimento, fare ad es. passare il cavo antenna
attraverso un foro sotto la plancia del lato passeggero. Il
cavo può ad es. essere collocato sotto la plancia
portastrumenti e sotto diverse coperture. Pulire il punto in
cui viene applicata l'antenna tramite il supporto
magnetico. Informarsi presso il produttore del proprio
autoveicolo per eventuale aiuto nelle operazioni.
Finestra a filo DAB
Per l'inserimento, fare ad es. passare il cavo antenna
attraverso un foro sotto la plancia del lato passeggero. Il
cavo può ad es. essere collocato sotto la plancia
portastrumenti e sotto diverse coperture. Pulire il
parabrezza prima di incollare l'antenna. Accertarsi che
l'antenna sia completamente incollata sul parabrezza e
non venga in nessun caso a trovarsi all'interno del
campo visivo del conducente. Informarsi presso il
produttore del proprio autoveicolo per eventuale aiuto
nelle operazioni.
Preparazione dell'apparecchio per il montaggio
Adattatore antenna
Inserire la propria spina dell'antenna nell'ingresso
dell'adattatore e collegare all'apparecchio le relative
spine dell'adattatore.
 Premere il tasto (7) e rimuovere il frontalino di
comando A, vedere pag. 17.
Montaggio dell'apparecchio
Nota:
Rimuovere anzitutto le due viti.
 Rimuovere la cornice della carcassa B, sollevando
leggermente il lato superiore e poi tirando in avanti la
cornice.
 Introdurre le due staffe C con il gancio verso l'alto
nelle aperture di bloccaggio, fino a liberare il
bloccaggio.
Montaggio frontale
Attenersi alle istruzioni di sicurezza, vedere pag. 8.
 Prima del montaggio, staccare il cavo dal morsetto
batteria (–).
 Con l'aiuto delle staffe C, estrarre quindi in avanti
l'apparecchio dal telaio D tenendo indietro il telaio.
 Staccare la spina ISO e l'antenna.
15
Preparazione dell'apparecchio per il montaggio
 Montare il telaio C nel vano DIN del veicolo B.
Protezione dell'apparecchio
Utilizzando gli accessori forniti
 Una volta effettuato il montaggio, piegare le linguette
A con un cacciavite D, per realizzare il migliore
contatto possibile del telaio C rispetto al vano di
montaggio B e garantire un'installazione sicura.
•
bullone di montaggio A,
•
staffa di metallo forato B,
•
rosetta elastica C,
•
dado M5 D,
•
rondella E e vite per lamiera F
realizzare un collegamento sicuro e durevole
dell'apparecchio con un punto di fissaggio metallico
(collegamento a massa).
 Ricollegare la spina ISO e l'antenna.
ATTENZIONE: Non piegare ad angolo vivo i cavi!
 Fare scorrere l'apparecchio nel telaio fino al fissaggio
dell'elemento di bloccaggio.
 Fissare la cornice della carcassa e montare il
frontalino di comando sull'apparecchio.
 Effettuare il collegamento elettrico con la batteria (–).
16
Preparazione dell'apparecchio per il montaggio
Montaggio lato posteriore
Attenersi alle istruzioni di sicurezza, vedere pag. 8.
In alcuni tipi di veicoli, come Toyota o Nissan, viene
fornito un telaio di montaggio E. Non è quindi necessario
l'accessorio di montaggio fornito insieme all'apparecchio.
 Prima del montaggio, staccare il cavo dal morsetto
batteria (–).
Smontaggio e montaggio del
frontalino di comando
Il frontalino di comando può essere rimosso per
protezione contro il furto.
Nota:
Spegnere anzitutto l'apparecchio!
 Premere il tasto
(7) OPEN.
 Staccare la spina ISO e l'antenna.
 Afferrare il frontalino di comando sul lato destro e
premere con cautela verso sinistra (1). Tirare quindi
in avanti togliendolo dal supporto (2).
A: Vista laterale con i fori di fissaggio
(T – Toyota, N – Nissan)
B, D: Viti di fissaggio
C: Plancia del cruscotto
E: Telaio di fissaggio
17
Preparazione dell'apparecchio per il montaggio
La custodia A serve per conservare il frontalino di
comando B.
A
 Ribaltare verso l'alto il frontalino fino al suo innesto in
posizione.
Nota:
Una volta conclusa l'installazione, il montaggio e il
cablaggio, premere il tasto RESET (28).
B
Montaggio
 Spegnere eventualmente l'apparecchio con il tasto
(1).
 Rimuovere il frontalino di comando.
 Usare una penna o qualcosa di simile per premere il
tasto di RESET (28).
Il tasto di RESET (28) deve essere premuto anche nel
caso in cui
 Introdurre anzitutto il frontalino di comando nella
sede a sinistra (1).
 Premere quindi leggermente il frontalino nella sede a
sinistra (2) e portare il foro di montaggio a destra
sopra il perno; rilasciare poi nuovamente il frontalino,
di modo che il foro di montaggio a destra possa
innestarsi sul perno (3).
18
•
I tasti di comando non funzionano più, oppure
•
Sul display viene visualizzato il simbolo di errore.
Funzioni generali dell'apparecchio
Funzioni generali
dell'apparecchio
Accensione e spegnimento
dell'apparecchio
 Con il tasto
(1) accendere l'apparecchio e il
display (5) si illumina, oppure spegnerlo e il display si
oscura.
 Si può anche premere qualsiasi altro tasto eccetto
EJECT (26) o OPEN (7).
Impostazione della fonte
 Con il tasto MODE (4) si può commutare su RADIO,
DAB, CD, USB, SD/MMC, AUX.
 A tal fine, premere ripetutamente il tasto MODE (4).
Regolazione del volume
 Ruotare il regolatore SEL (3), per impostare il
volume desiderato.
più alto: ruotare a destra
più basso: ruotare a sinistra.
Come impostare il tono
 Premere il regolatore SEL (3) ripetutamente, per
commutare tra le diverse impostazioni. Le
impostazioni vengono eseguite per tutte le fonti
audio:
•
Bass, Treble, Balance, Fader, Volume
 Una volta selezionata l'impostazione, ruotare il
regolatore SEL (3), per modificare i valori:
•
VOL:
da 00 a 100
•
BAS/TRB: da -10 a +10
•
BAL:
10 L, 9 L, 8 L, ... 8 R, 9 R, 10 R
• FAD:
10 F, 9 F, 8 F, ... 8 R, 9 R, 10 R
Nota:
Se non si premono tasti per circa cinque secondi,
l'apparecchio esce dalla modalità impostazione.
Attivazione del Loudness
 Premere il tasto BAND (11) e tenere il tasto premuto,
per accendere/spegnere l'amplificazione dei bassi.
Impostazione degli effetti sonori
 Premere ripetutamente il tasto EQ (2). In questo
modo è possibile adattare la riproduzione in funzione
del genere di musica che si sta ascoltando.
•
Sono disponibili le seguenti impostazioni: FLAT,
CLASSIC, POP M, ROCK M, DSP OFF.
La selezione effettuata viene visualizzata sul display.
19
Funzioni generali dell'apparecchio
Soppressione automatica dell'audio
TA – Informazioni sul traffico
Una chiamata telefonica in arrivo viene segnalata con
TEL CALL. Il suono viene soppresso e i tasti
sull'apparecchio sono fuori funzione.
Nota:
A questo proposito deve essere collegato il cavo
arancione 43.
Al termine del colloquio telefonico, il suono viene
ripristinato.
In caso di un comunicato sulla viabilità (TA), all'interno di
una catena di emittenti avviene la commutazione
automatica su una stazione che trasmette un bollettino
sul traffico. Una volta terminato il comunicato sulla
viabilità, la radio torna al programma precedente.
Esecuzione delle impostazioni del
menu
 Premere il regolatore SEL (3) e tenerlo premuto per
circa 2 secondi. Si apre il menu.
 Se si preme ripetutamente il regolatore SEL (3), si
scorrono le seguenti impostazioni:
•
TA SEEK / TA ALARM
•
PI SOUND / PI MUTE
•
RETUNE L / RETUNE S
•
MASK DPI / MASK ALL
•
DAB +FM Y / DAB+-FM N
•
BEEPS 2nd / BEEP ALL / BEEP OFF
 La rotazione del regolatore SEL (3) modifica le
impostazioni.
20
TA SEEK: Se, quando è impostata una nuova emittente,
il tuner non riceve alcun segnale TA per le informazioni
sulla viabilità, viene automaticamente impostata un'altra
emittente che trasmette un segnale TA.
Se il tuner perde il segnale dell'emittente, esso cerca di
individuare la nuova frequenza di trasmissione
dell'emittente con una ricerca automatica.
Successivamente, il tuner imposta un'emittente di uguale
PI con informazioni sulla viabilità.
TA ALARM: Se la ricerca automatica si disattiva, viene
emesso un segnale acustico di avvertimento.
Se, quando è impostata una nuova emittente, il tuner
non riceve alcun segnale TA per le informazioni sulla
viabilità, viene emesso un bip. Lo stesso dicasi se
l'emittente attuale non può più essere ricevuta.
Se la nuova emittente impostata non dispone di un
segnale RDS, il messaggio PI SEEK scompare dal
display.
Funzioni generali dell'apparecchio
PI – Identificazione programma
DAB+-FM – Commutazione DAB - FM
In rari casi, le emittenti di PI diverse possono trasmettere
sulla stessa frequenza.
Se il segnale ricevuto diventa troppo debole,
l'apparecchio può passare automaticamente dalla
ricezione DAB alla ricezione FM.
PI SOUND: Il tuner passa brevemente al nuova
emittente trovata con PI diversa, per ritornare poi
all'emittente impostata in precedenza.
PI MUTE: Il tuner trasmette soltanto l'emittente
impostata.
RETUNE – Durata della ricerca emittenti
Questa impostazione definisce la durata della ricerca
emittenti con informazioni sulla viabilità/uguale PI.
L: 90 secondi
S: 30 secondi
MASK - Frequenze alternative
Y: commutazione automatica attiva; in presenza di
segnale DAB sufficientemente forte, l'apparecchio ritorna
alla ricezione DAB.
N: commutazione non attiva; in presenza di ricezione
troppo debole, l'audio viene soppresso; quando il
segnale DAB ritorna a essere sufficientemente forte,
l'audio viene ripristinato.
BEEP – Segnali acustici
ON: Toni dei tasti attivati
OFF: Toni dei tasti disattivati
2nd: Tono in caso di attivazione della seconda funzione
dei tasti
Questa funzione impedisce che durante la ricerca
automatica vengano impostate frequenze alternative con
PI diversa.
MASK DPI: Le frequenze alternative di PI diversa
vengono nascoste
MASK ALL: Le frequenze alternative di PI diversa e
segnale RDS debole vengono nascoste.
21
Funzioni generali dell'apparecchio
Funzione memoria
Se si spegne l'apparecchio nel modo operativo CD, USB
o SD/MMC e in seguito lo si riaccende, la riproduzione
riprende dal punto eseguito per ultimo. Se durante la
riproduzione, si commuta in un altro modo operativo e in
seguito si torna indietro, anche in questo caso la
riproduzione riprende dal punto eseguito per ultimo.
Visualizzazione delle informazioni sul
display
 Premere ripetutamente il tasto DISP (6), per
visualizzare alcune informazioni per circa 5 secondi:
•
CT – ora
•
Frequenza
•
PTY – Tipologia di programma
•
PS – Stazione del programma, nome dell'emittente
•
Informazioni sul DAB
•
Numero del brano, tempo di esecuzione ...
22
Collegamento di una fonte sonora
esterna
È possibile riprodurre il suono di un apparecchio esterno
(ad es. lettore MP3) utilizzando gli altoparlanti della
radio.
 Collegare alla presa AUX-IN (22) un cavo audio
stereo con spinotto da 3,5 mm dell'uscita audio del
proprio apparecchio esterno.
 Con MODE (4) scegliere il modo operativo AUX.
 Avviare la riproduzione sull’apparecchio esterno.
Che cos'è il DAB
Che cos'è il DAB
DAB è un nuovo formato digitale, che permette di ascoltare
un suono che ha la stessa qualità dei CD. Anche in auto o
in treno, quindi, la ricezione sarà buona e senza fruscii.
DAB Broadcast utilizza uno stream di dati ad alta velocità
nel canale radio.
Diversamente dalle tradizionali stazioni analogiche, con il
DAB molte stazioni trasmettono sulla stessa frequenza. Ciò
viene detto ensemble o multiplexer. Un ensemble è
costituito dalla stazione radio e da numerosi componenti
service o dati, che vengono trasmessi individualmente dalle
stazioni. Per informazioni consultare www.digitalradio.de o
www.digitalradio.ch.
Compressione dei dati
La radio digitale sfrutta le caratteristiche del sistema uditivo
umano. L'orecchio umano non percepisce suoni al di sotto
di una certa soglia di volume. I dati che si trovano al di sotto
di questa soglia, detta "udibilità della soglia al silenzio",
possono quindi essere filtrati. Ciò è possibile perché in un
flusso di dati digitale di ogni unità di informazioni è
memorizzato anche il suo volume, relativo a altre unità. In
un segnale audio, inoltre, i dati con un volume inferiore a un
determinato limite vengono coperti da quelli con volume
maggiore. Tutte le informazioni audio in un brano di musica
che cadono sotto la cosiddetta soglia di mascheramento
uditivo, possono essere filtrate dal segnale da trasmettere.
Ciò porta a una riduzione del flusso di dati da trasmettere,
senza che ci sia una percepibile differenza nel suono per
l'ascoltatore (il termine tecnico per questo processo è
MUSICAM).
Audiostream
Gli audiostream della radio digitale sono flussi di dati
costanti, che contengono frame MPEG 1 Audio Layer 2 con
cui rappresentano le informazioni acustiche. Ciò permette
di trasmettere i programmi radiofonici tradizionali e di
ascoltarli. Nella radio digitale si utilizza il formato
MUSICAM, che prevede due PAD conformi a MPEG per i
dati supplementari. Questi sono anche chiamati servizi dati
PAD. La radio digitale offre non solo un'eccellente qualità
del suono, ma anche informazioni supplementari. Esse
possono riferirsi al programma in corso (ad es. titolo,
interprete) oppure essere indipendenti (ad es. notiziari,
meteo, traffico, consigli).
Ricezione radio DAB
Service, selezione e ricerca
L'apparecchio inizia automaticamente la ricerca delle
stazioni non appena viene acceso. Se non fosse possibile
ricevere alcuna emittente, viene visualizzato "No Signal" sul
display. Ciò significa che non c'è ricezione o il segnale è
molto debole. In questo caso occorre modificare la
posizione dell'apparecchio.
23
Uso del modo DAB
Uso del modo DAB
 Premere il tasto MODE (4), all'occorrenza
ripetutamente, per passare al modo DAB. Sul display
viene visualizzato il simbolo
.
Come eseguire una ricerca con la
DAB
Con la ricerca automatica AMS-"Autoscan“ vengono
scansionati tutti i canali DAB e quindi trovate tutte le
emittenti.
Selezione delle emittenti DAB
 Con i tasti I , I (8, 10) si possono scorrere le
emittenti.
 Con PTY (21) si apre la lista delle emittenti.
Ruotando il regolatore SEL (3), si scorre la lista e
premendo SEL (3) si seleziona l'emittente che si
desidera riprodurre.
Memorizzazione delle emittenti DAB
sui tasti di PRESET
 Premere brevemente il tasto AMS (9). Inizia la
ricerca, sul display è visualizzato DAB SCAN.
Si possono memorizzare fino a 18 stazioni nell'area
DAB. A questo scopo sono a disposizione tre livelli di
memorizzazione.
 Le emittenti trovate vengono automaticamente
memorizzate.
Selezione del livello di memorizzazione
Nota:
Se non è possibile trovare nessuna emittente, sul display
viene visualizzato NO FOUND.
 Premere il tasto BAND (11) ripetutamente, per
scorrere i tre livelli di memorizzazione DAB 1, DAB 2
e DAB 3.
Memorizzazione delle emittenti su PRESET
 Impostare l’emittente desiderata con i tasti I , I
(8, 10).
 Premere il tasto di PRESET 1 ...6 per circa 2
secondi.
 L'emittente è memorizzata nel posto di memoria
impostato.
24
Uso del modo DAB
Selezione dell'emittente PRESET
memorizzata
Visualizzazione delle informazioni sul
display
 Premendo il relativo tasto PRESET 1 ...6 (15), è
possibile scegliere l'emittente memorizzata del livello
di memorizzazione impostato.
 Premere ripetutamente il tasto DISP (6), per
visualizzare alcune informazioni per circa 5 secondi:
Il display visualizza l'emittente di volta in volta impostata
e il posto di memoria.
Info DAB
Nome emittente
Cancellazione di un'emittente memorizzata
DLS: testo scorrevole con informazioni supplementari,
se fornite dalle stazioni
 Salvare una nuova stazione nel posto di memoria
abbinato al tasto Preset.
Tipo di programma
Cancellazione di tutte le emittenti DAB
 Premere il tasto EQ (2) e tenerlo premuto. Tutte le
emittenti DAB vengono cancellate.
Nome ensemble/Multiplex
Potenza del segnale
Livello di memoria DAB attuale
25
Uso del modo FM
Uso del modo FM
Selezione manuale dell'emittente
Nota:
L’apparecchio riceve sulle frequenze
FM (VHF) 87,5–108 MHz e AM (OM) 522–1620 KHz.
Premere i tasti I , I (8, 10) e tenere il tasto
premuto. Sul display viene visualizzato MANUAL, in
questo modo è attivata la scelta manuale delle emittenti.
 Per attivare la radio, premere ripetutamente MODE
(4). La frequenza/il nome dell'emittente viene
visualizzata/o sul display.
Premendo i tasti I , I (8, 10) varia la frequenza di
ricezione per gradi verso l'alto o verso il basso. Nella
gamma FM in passi da 0,05 MHz, nella gamma AM in
passi da 9-kHz (= sintonizzazione). In questo modo è
possibile impostare anche le emittenti con segnale
debole, qualora se ne conosca la frequenza.
Scelta del livello di memorizzazione. Impostazione
della banda di frequenza
 Premere ripetutamente il tasto BAND (11), per
scorrere i livelli di memorizzazione FM 1, FM 2, FM 3
e AM.
Impostazione di un'emittente
Ricerca automatica delle emittenti
Se si premono brevemente i tasti I , I (8, 10) (circa
1 secondo), inizia la ricerca automatica. Sul display viene
visualizzato SEARCH. La ricerca automatica rileva solo
le emittenti con segnale forte. Le emittenti con segnale
debole possono essere impostate solo manualmente.
Ripremendo i tasti I , I (8, 10) (circa 1 secondo) la
ricerca continua.Nel corso della ricerca automatica, l'audio
della radio viene disattivato.
26
Per una ricerca rapida nel modo manuale, si possono
premere i tasti I , I (8, 10) e tenerli premuti.
Nota:
Se nel modo manuale non viene premuto nessun tasto
per circa 5 secondi, l'apparecchio ritorna al modo di
ricerca automatico. Sul display viene visualizzato AUTO.
Uso del modo FM
Memorizzazione delle emittenti
La memoria programmata può memorizzare 18 stazioni
nella banda FM (VHF) e 6 stazioni nella banda AM (OM).
Visualizzazione dell'emittente PRESET
memorizzata
Nota:
 Premendo il relativo tasto PRESET 1 ...6 (15), è
possibile scegliere l'emittente memorizzata del livello
di memorizzazione impostato.
Si possono memorizzare 6 stazioni per ciascun livello di
memorizzazione FM 1, FM 2, FM 3 e AM.
Il DISPLAY visualizza ogni volta il canale impostato e la
posizione di memoria.
 Nel modo operativo RADIO impostare il livello di
memorizzazione FM desiderato o la ricezione AM,
usando BAND (11) .
 Impostare l’emittente desiderata con i tasti I , I
(8, 10).
 Premere il tasto PRESET 1 ...6 (15) per circa 2
secondi.
Nota:
Se l'emittente dispone di un segnale RDS, viene
automaticamente impostata la frequenza di trasmissione
con il segnale di ricezione più forte.
 L'emittente è memorizzata nel posto di memoria
impostato.
 Per memorizzare ulteriori emittenti ripetere il
procedimento sopra descritto.
Cancellazione di un'emittente memorizzata
 Salvare una nuova stazione nel posto di memoria
abbinato al tasto Preset.
Memorizzazione automatica delle
emittenti
Con la ricerca automatica AMS-"Autoscan" viene
scansionata l'intera banda di frequenza alla ricerca delle
6 emittenti più forti. Le emittenti trovate vengono
automaticamente memorizzate sui tasti di PRESET del
livello di memorizzazione impostato.
 Premere il tasto AMS (9) e tenerlo premuto.
27
Uso del modo FM
 Inizia la ricerca, sul display è visualizzato SEARCH.
 Le emittenti trovate vengono automaticamente
memorizzate in sequenza sui tasti PRESET 1 ...6
(15).
 Una volta terminate le operazioni, le singole emittenti
presettate vengono riprodotte brevemente in base
alla sequenza.
 Premere nuovamente AMS (9), per interrompere il
processo.
Esecuzione delle emittenti presettate
Ricezione FM con informazioni RDS
L'RDS è un procedimento per trasmettere informazioni
supplementari mediante l'emittente FM. Le stazioni
emittenti con RDS inviano ad es. il loro nome o il tipo di
programma. Essi sono visualizzati sul display.
L'apparecchio è in grado di riconoscere le informazioni
RDS
•
PI (codice identificativo del programma per il
riconoscimento dell'emittente),
•
PS (nome dell'emittente),
•
PTY (tipo di programma),
 Premere brevemente il tasto AMS (9).
•
TA (Traffic Announcement, informazioni sulla viabilità),
 Le singole emittenti presettate vengono visualizzate
brevemente in base alla sequenza.
•
AF (frequenze alternative).
 Premere nuovamente il tasto AMS (9), per
interrompere il processo.
Nota:
Se l'intensità del segnale è scarsa, l'emittente non viene
riprodotta.
28
Tipi di programma:
Tipo
Contenuto
PRESET
NEWS
AFFAIRS
INFO
Notizie
Economia
Informazioni, suggerimenti per i
consumatori
Notizie sportive
Suggerimenti formativi
Brani teatrali
Cultura
1
1
1
SPORT
EDUCATE
DRAMA
CULTURE
2
2
2
3
Uso del modo FM
SCIENCE
VARIED
POP M
ROCK M
EASY
LIGHT M
CLASSICS
OTHER M
WEATHER
FINANCE
CHILDREN
SOCIAL A
RELIGION
PHONE IN
TRAVEL
LEISURE
JAZZ
COUNTRY
NATIONAL
OLDIES
Scienze naturali
Intrattenimento
Musica pop
Musica rock
Easy Music
Musica leggera
Sinfonie e opera
Jazz, musica popolare, Country
Informazioni meteo
Economia
Trasmissioni per bambini
Società
Religione
Oldies
3
3
1
1
2
2
3
3
4
4
4
5
5
5
6
6
4
4
5
5
FOLK
Musica folk
6
DOCUMENT
Viaggi
Musica jazz
Musica country
6
Ricerca del tipo di programma
Nota:
Il tuner può cercare un'emittente in base all'indicazione
del tipo di programma. La ricerca è possibile soltanto con
le emittenti memorizzate. In caso di intensità scarsa del
segnale dell'emittente impostata, la ricerca può non
funzionare correttamente in determinate circostanze.
 Premere il tasto PTY (21), sul display viene
visualizzato POP M o NEWS.
 Ripremere eventualmente PTY (21), per commutare
tra la ricerca di musica POP M o di notizie NEWS.
 La pressione dei tasti PRESET 1 ... 6 (15) avvia la
ricerca del tipo di programma.
Nota:
•
Per l'assegnazione dei tasti PRESET, vedere tabella.
La ricerca automatica si ferma, se viene trovata
un'emittente con il tipo di programma cercato. Se non
viene trovata nessuna emittente, sul display compare
brevemente PTY NONE. L'apparecchio ritorna all'ultima
emittente.
29
Uso del modo FM
Impostazione AF (frequenza
alternativa)
Se viene trasmesso un programma regionale, avviene la
relativa ricezione, se la funzione è attivata. Se REG è
disattivato, si sente il normale programma.
In caso di segnale debole dell'emittente, inizia
automaticamente la ricerca di un segnale emittente più
forte, nella banda di frequenza.
Bollettino sulla viabilità TA
 Premere il tasto AF/REG (20) per attivare questa
funzione, sul display è visualizzato il simbolo AF.
In caso di segnale debole dell'emittente, il simbolo AF
inizia a lampeggiare. Il tuner cerca automaticamente un
segnale alternativo più forte, dell'emittente nella gamma
di frequenze.
Se si verifica la ricezione di un bollettino sulla viabilità,
sul display viene visualizzato il messaggio TRAFFIC. Il
volume viene adattato all'altezza preimpostata, nel caso
l'abbiate regolato troppo basso.
Impostazione REG (contenuti programmi
regionali)
Alcune emittenti cambiano il contenuto dei loro
programmi a seconda della regione di trasmissione e
dell'ora.
 Premere il tasto AF/REG (20) e tenerlo premuto per
attivare questa funzione; sul display viene
visualizzato il simbolo REG.
30
L'attivazione della funzione Bollettino sulla viabilità TA si
predispone per interrompere la trasmissione in corso (ad
es. emittente senza bollettino sulla viabilità, riproduzione
CD/USB/SD/MMC, fonte esterna), non appena il tuner
rileva la presenza di un bollettino sul traffico.
 Premere il tasto TA (19) per attivare questa funzione;
sul display viene visualizzato il simbolo TA.
 Se si desidera interrompere il bollettino sulla viabilità
in corso e tornare alla propria trasmissione, senza
disattivare completamente la funzione TA, premere
brevemente il tasto TA (19).
 Premere nuovamente il tasto TA (19) per disattivare
questa funzione; dal display scompare il simbolo TA.
Uso del modo FM
EON TA LOCAL / DX
In caso di un bollettino sulla viabilità (TA), nell'ambito di
una catena di emittenti, avviene la commutazione
automatica da un'emittente senza bollettini sul traffico
alla relativa emittente con bollettino sul traffico della
catena di emittenti.
Una volta terminato il comunicato sulla viabilità, la radio
torna al programma precedente.
 Per attivare questa funzione, premere il tasto TA e
tenerlo premuto; sul display viene visualizzato il
simbolo EON.
31
Utilizzo del lettore CD
Utilizzo del lettore CD
Nota:
Avvertenze generali sui CD/CD MP3
Quando si registrano CD audio, occorre rispettare le
prescrizioni di legge e non violare i diritti d'autore.
L'apparecchio è adatto a CD musicali registrati con dati
audio (CD-DA o MP3 per CD-R e CD-RW). I formati MP3
devono essere realizzati con ISO 9660 Level 1 o Level 2.
I CD multisessione non vengono letti.
Nella modalità MP3 sono indicativi i termini "Folder" =
album e "Title". "Folder" corrisponde alla cartella del PC,
"title" al file del PC o a un brano del CD-DA.
L'apparecchio cataloga gli album o i brani dell'album per
titolo, in ordine alfabetico. Qualora si preferisse un altro
ordine, occorre modificare il titolo del brano o dell'album
e mettere un numero prima del titolo.
Quando si masterizzano CD-R e CD-RW con dati audio
possono verificarsi diversi problemi, che talora
impediscono una riproduzione perfetta. Le cause di ciò
possono essere errori di impostazione del software e
dell'hardware oppure il CD vergine utilizzato. Qualora si
verifichino tali errori, sarebbe opportuno contattare
l'assistenza tecnica del produttore del masterizzatore CD
o del software di masterizzazione oppure ricercare le
informazioni necessarie, ad es. su Internet.
32
Tenere il frontalino di comando sempre chiuso, in modo
che la polvere non si accumuli nell'ottica del laser.
L’apparecchio può riprodurre CD con file MP3 e normali
CD audio (CD-DA). Altre estensioni di file, come ad es.
*.doc, *.txt, *.pdf, ecc., non sono supportate. Tra l'altro,
non è possibile la riproduzione di file musicali o di playlist
con le estensioni *.AAC, *.DLF, *.M3U e *.PLS.
L'apparecchio esegue anche CD mixed mode.
Nota: A causa del gran numero di differenti software
encoder esistenti, non è possibile garantire che qualsiasi
file MP3 possa essere riprodotto senza disturbi.
Un brano o file "difettoso" viene saltato e la riproduzione
prosegue con il brano successivo.
Quando si masterizzano CD è meglio masterizzare a
bassa velocità, realizzare e finalizzare i CD come
sessioni singole.
L'apparecchio possiede una funzione ESP per la
riproduzione senza disturbi. La funzione ESP non
corregge gli errori causati da dischi difettosi, graffiati o
sporchi.
Utilizzo del lettore CD
CD utilizzabili
Il CD Player è compatibile con CD, CD-R/RW e CD MP3.
Con questo apparecchio è possibile riprodurre tutti i
dischi citati, senza adattatore.
Non utilizzare dischi diversi, come DVD ecc.
Grandezza disco 12 cm
Tempo di esecuzione 74 min max.
Nota:
La qualità della riproduzione dei CD MP3 dipende
dall'impostazione del bit rate e dal software di
masterizzazione utilizzato.
Inserimento di un disco
 Per inserire i CD, premere il tasto
frontalino di comando si sblocca.
(7) OPEN, il
Nota:
 Introdurre con cautela il CD nella sede automatica
con la parte stampata verso l'alto, fino a percepire
una lieve resistenza.
 Il CD viene automaticamente catturato e letto; sul
display viene visualizzato CDP PLAY durante la fase
introduttiva di lettura. Chiudere il frontalino di
comando.
Nota:
All'occorrenza premere ripetutamente MODE (4), fino
alla comparsa di CDP PLAY sul display.
Prima di premere qualsiasi tasto, attendere che la lettura
del CD sia stata completata, di modo che tutte le
informazioni necessarie siano state acquisite. Questa
operazione può richiedere un certo tempo, soprattutto
nei CD MP3.
 Il frontalino di comando si ribalta in avanti. Non
ostacolare il movimento del frontalino.
33
Utilizzo del lettore CD
Estrazione di un disco
 Per rimuovere i CD, premere il tasto (7) OPEN, il
frontalino di comando si sblocca.
 Ribaltare il frontalino in avanti.
 Premere EJECT (26) e rimuovere il CD con cautela
prendendolo per i bordi.
 Chiudere il frontalino di comando.
Riproduzione di un disco
Se viene inserito un CD in modo scorretto o se il CD è
difettoso viene visualizzato "ERROR" sul display.
 La riproduzione parte automaticamente, altrimenti
premere il tasto II (12).
L'apparecchio inizia a riprodurre il primo brano. Sul
display compaiono il numero del brano corrente e il
tempo attuale di riproduzione.
Con i CD MP3 viene visualizzato MP3 e il numero del
brano alternativamente al norme del file.
 Se si desidera mettere in pausa l'apparecchio,
premere nuovamente il tasto II (12). L'apparecchio
interrompe la riproduzione. Sul display
viene visualizzato S-PAUSE.
 Per continuare la riproduzione, premere nuovamente
il tasto II (12).
34
Impostazione dei brani
 Per passare al brano successivo, premere una volta
il tasto I (10).
 Per andare all'inizio del brano, premere una volta il
tasto I (8).
 Per passare al brano precedente, premere due volte
il tasto I (8) in sequenza rapida.
Il display indica il numero del brano corrente.
 Premere il tasto più volte, finché non compare il
numero del brano desiderato.
Salto dei brani +10 (CD audio)
 Per passare 10 brani in avanti o indietro, premere
una volta il tasto FOL+ 6 (18) o il tasto FOL- (17).
Utilizzo del lettore CD
Ricerca rapida avanti o indietro
Utilizzo della funzione repeat
Per ricercare un determinato punto all'interno del brano,
è possibile effettuare una ricerca rapida avanti o indietro.
Durante questa operazione, la musica non viene
riprodotta attraverso gli altoparlanti.
Ripetizione del brano
 Selezionare il brano dall'apparecchio.
 Per andare avanti rapidamente premere il tasto
I (10) e tenerlo premuto fino a raggiungere il
punto desiderato.
 Premere il tasto II (12).
 Per retrocedere rapidamente premere il tasto I (8)
e tenerlo premuto fino a raggiungere il punto
desiderato.
Il brano selezionato verrà riprodotto più volte di seguito.
 Rilasciare il tasto. La riproduzione riprende da
questo punto.
Sul display viene visualizzato il numero del brano
selezionato.
 Premere il tasto RPT (14). Sul display viene
visualizzato S-RPT.
Ripetizione di un album (solo CD MP3)
 Premere il tasto RPT (14) e tenerlo premuto. Sul
display viene visualizzato D-RPT.
Impostazione di un album MP3
L'album viene riprodotto costantemente.
 Per impostare gli album MP3 premere il tasto FOL+
6 (18) o il tasto FOL- (17).
Disattivazione della funzione repeat
 Viene scelto l'album successivo o precedente.
 Premere il tasto RPT (14), l'indicazione di ripetizione
scompare.
35
Utilizzo del lettore CD
Utilizzo della riproduzione casuale
Scansione dei brani (INTRO)
Con il generatore casuale è possibile riprodurre i brani di
un CD in ordine casuale.
 Premere il tasto SCN (13).
 Nella modalità PLAY premere il tasto SHF (16).
Se si preme SCN (13) durante la riproduzione, la
funzione inizia con il brano in corso di lettura.
 I brani vengono riprodotti in sequenza casuale. Sul
display viene visualizzato S-SHF.
La funzione INTRO riproduce ogni brano per 10
secondi. Sul display viene visualizzato S-SCN.
Riproduzione di un album in sequenza casuale
 Nella modalità PLAY premere il tasto SHF (16) e
tenerlo premuto.
 I brani dell'album vengono riprodotti in sequenza
casuale. Sul display viene visualizzato D-SHF.
Conclusione
 Per arrestare la riproduzione casuale dei brani,
premere nuovamente il tasto SHF (16).
 Per arrestare la funzione, premere nuovamente il
tasto SCN (13).
Esecuzione introduttiva dei titoli di un album
 Premere il tasto SCN (13) e tenerlo premuto.
 La funzione INTRO esegue ciascun brano dell'album
per 10 secondi. Sul display viene visualizzato DSCN.
Conclusione
 Per terminare la funzione, premere nuovamente il
tasto SCN (13).
36
Utilizzo del lettore CD
Scelta dei brani MP3
Esecuzione dei CD Mixed-Mode
 Premere il tasto AMS (9). Sul display viene
visualizzato MP3 T★, il simbolo a stella lampeggia.
L'apparecchio esegue CD che contengono sia brani
MP3, sia brani digital audio (CDDA, formato WAV).
 Ruotare il regolatore (3) per impostare il numero di
un brano e confermare premendo il regolatore (3) o il
tasto BAND (11).
Una volta inserito un CD Mixed-Mode, l'apparecchio
esegue anzitutto i brani digital audio (CDDA).
Viene riprodotto il brano desiderato.
Si può anche inserire direttamente il numero del brano:
 Premere anzitutto il tasto AMS (9) e inserire il
numero del brano con i seguenti tasti:
Tasto
Decimale
Tasto
Decimale
1
1
6
6
2
2
MODE
7
3
3
I
8
4
4
I
9
5
5
DISP
0
È possibile commutare tra la riproduzione dei brani
digital audio (CDDA) e i brani MP3:
 Nella modalità PLAY, premere il tasto FOL- (17) o il
tasto FOL+ (18) e tenerlo premuto.
 Terminare l'immissione premendo il regolatore (3) o il
tasto BAND (11).
37
Utilizzo del lettore CD
Utilizzo della funzione USB
Nota:
Le dimensioni della memoria del supporto USB sono
limitate a 4 GB. A causa della molteplicità di modelli di
supporti di memorizzazione USB, non è possibile
garantire la compatibilità di tutti i modelli.
Sono supportati dispositivi della versione USB 1.0 e 2.0.
Quando si collega un supporto USB è possibile che
l'apparecchio o il supporto "si blocchi" per la carica statica.
In tal caso, eseguire un reset, vedere pag. 18.
Durante il processo di lettura del supporto USB, non
toccare o rimuovere il supporto USB stesso!
Nel caso si usi un MP3 player dotato di batteria, rimuoverla
prima dell'uso! Altrimenti può andare distrutta!
Inserimento di un supporto di
memoria
 All'occorrenza passare a USB con MODE (4).
 Collegare il supporto USB alla porta USB (23).
Vengono letti i dati del supporto di memoria.
 Attendere finché il contenuto non sia stato letto
completamente, per accertare che tutte le
informazioni necessarie del supporto di memoria
siano state acquisite. Se non è collegato nessun
38
supporto di memoria o se non può essere letto, viene
visualizzata l'indicazione "NO FILE" sul display (4).
Eventualmente rimuovere il supporto USB e
ricollegarlo.
 La riproduzione del primo titolo viene avviata
automaticamente.
Funzioni
Gli altri comandi e le funzioni di riproduzione sono
descritti in "Riproduzione di un disco“, vedere pag. 34.
Rimozione del supporto di memoria
 Con MODE (4) passare a un'altra fonte e rimuovere
quindi il supporto di memoria USB estraendolo.
Come azionare la funzione SD/MMC
Come azionare la funzione
SD/MMC
 La riproduzione del primo titolo viene avviata
automaticamente.
Funzioni
Inserimento di un supporto di
memoria
Gli altri comandi e le funzioni di riproduzione sono
descritti in "Riproduzione di un disco“, vedere pag. 34.
Attenzione!
Rimozione del supporto di memoria
Se la scheda di memoria è inserita erroneamente nella
sua sede, non viene riconosciuta. La scheda o i dati
presenti su di essa possono subire danni.
Nota:
La capacità delle schede di memoria è limitata a 4 GB al
massimo. I supporti SDHC non sono compatibili.
 Per inserire supporti SD/MMC, premere il tasto
OPEN, il frontalino di comando si sblocca.
 Con MODE (4) passare a un'altra fonte e premere
con cautela il supporto nell'apparecchio fino a
quando non si sente un clic.
 Rimuovere quindi la scheda estraendola.
(7)
 Ribaltare il frontalino in avanti. Non ostacolarne il
movimento.
 Inserire la scheda con la parte scritta verso destra
nello slot (24) fino allo scatto in posizione.
 Chiudere il frontalino di comando.
 Premere, all'occorrenza ripetutamente, MODE (4),
per passare a SD/MMC.
 Il supporto viene letto.
39
Pulizia dell'apparecchio
Pulizia dell'apparecchio
Attenzione!
Non usare spugne abrasive, polvere abrasiva e solventi
come alcol o benzina.
solventi come benzina, diluenti o altri prodotti chimici in
commercio. Le macchie persistenti possono essere
eliminate con un panno di pelle inumidito (del tipo
utilizzato per i vetri delle auto).
 Pulire procedendo dal centro verso il bordo del disco.
 Pulire l'involucro esterno con un panno morbido,
inumidito con acqua.
Evitare di toccare direttamente con la pelle i contatti del
frontalino di comando.
Avvertenze sull'utilizzo dei CD
Conservare i CD nella loro custodia e prenderli solo per i
bordi. Non toccare mai la superficie lucida iridescente e
tenerla sempre pulita. Non incollare carta o adesivi sul
lato dell'etichetta del disco. Tenere lontano dai raggi
diretti del sole e da fonti di calore come impianti di
riscaldamento.
Si raccomanda inoltre di non lasciare i CD nella vettura
se parcheggiata direttamente sotto il sole, in quanto la
temperatura all'interno della vettura potrebbe salire
notevolmente. Eliminare impronte e polvere dal lato
stampato utilizzando un panno asciutto e pulito.
Per pulire i CD non utilizzare prodotti per la pulizia dei
dischi, come spray, detergenti liquidi, spray antistatici o
40
Pulire il disco con movimenti circolari può causare graffi.
Essi possono provocare errori nella riproduzione.
Eliminazione delle anomalie
Eliminazione delle anomalie
Se l'apparecchio non funziona come previsto, effettuare
una verifica utilizzando le seguenti tabelle.
Sintomo
Possibile causa/rimedio
Si sente un fruscio.
Un cellulare o un altro dispositivo
vicino all'apparecchio emettono
onde radio che creano disturbo.
Se non si riesce a eliminare l'anomalia seguendo le
verifiche descritte, contattare la casa produttrice.
Problemi con l'apparecchio
Sintomo
Possibile causa/rimedio
L'apparecchio non si
accende.
L'apparecchio non è alimentato
dalla corrente.
Attivare l'accensione. Controllare il
fusibile ed eventualmente
sostituirlo.
Non si sente alcun
suono.
Aumentare il volume.
Potrebbe essere stata selezionata
la fonte sbagliata.
Il display non si accende, Resettare l'apparecchio, vedere
tasti senza funzioni,
pag. 18.
messaggio di errore sul
display.
Allontanare il cellulare o il
dispositivo dall'area
dell'apparecchio.
Si verificano altri disturbi
nel funzionamento, forti
rumori o una
visualizzazione del
display disturbata.
Frontalino di comando non inserito
correttamente o non bloccato.
Vedere pag. 17.
I componenti elettronici
dell'apparecchio sono disturbati.
Spegnere l'accensione e
riaccenderla. Eventualmente
eseguire un reset, vedere pag. 18.
Problemi con la radio
Sintomo
Possibile causa/rimedio
Non si riceve nessuna L'apparecchio non è in modalità radio.
emittente radio.
Con MODE commutare su FM o AM.
Il suono è debole o di
cattiva qualità.
Altri apparecchi, ad es. cellulari,
disturbano la ricezione.
L'antenna non è collegata
correttamente.
41
Eliminazione delle anomalie
Problemi con il lettore CD
Sintomo
Possibile causa/rimedio
Sintomo
Possibile causa/rimedio
Il CD non viene
riprodotto oppure
"salta" durante la
riproduzione.
L'apparecchio non è nella modalità
CD.
Il suono è
irregolare.
Il volume è regolato troppo alto.
Il CD inserito non è idoneo.
Abbassare il volume.
Il CD è danneggiato o sporco.
Il CD inserito non è corretto.
Pulire il CD o sostituirlo.
Inserire il CD con il lato scritto rivolto
verso l'alto.
Temperatura eccessiva. Ventilare il
veicolo e attendere che l'abitacolo si
raffreddi.
Il CD è sporco o danneggiato.
Pulire il CD, oppure utilizzarne un
altro..
Nello scomparto CD si è formata della
condensa.
Rimuovere il CD e lasciare asciugare
per circa 1 ora lo scomparto CD con
frontalino aperto.
42
Problemi con i supporti USB/SD
Sintomo
Possibile causa/rimedio
La chiavetta USB non L’apparecchio non si trova nella
viene letta.
modalità USB/SD.
La durata di riproduzione del CD è
superiore ai 74 minuti.
Con MODE commutare nella relativa
fonte.
Non è possibile inserire il CD.
Supporto non inserito o vuoto.
Nel lettore si trova già un CD.
Rimuoverlo con EJECT.
Inserire il dispositivo correttamente o
caricarlo con dati musicali.
Dati tecnici
Dati tecnici
Dimensioni apparecchio
(largh. x profond. x
altezza
senza frontalino)
Radio:
178 x 170 x 55 mm
Peso dell'apparecchio
ca. 1,6 kg
Tensione:
DC 12 V corrente continua, max.
15 A
Collegamento a terra:
Massa negativo
Potenza di uscita:
4 x 40 W max.
Condizioni ambientali:
da +0 °C a +40 °C
5% - 90% di umidità relativa
dell'aria (che non condensa)
Frequenza di ricezione
analogica:
FM 87,5–108 MHz
AM 522–1620 KHz
Frequenza di ricezione
digitale:
BAND III (Europa):
DAB 174–240 MHz
Antenna:
FM 75 OHM
Antenna a filo DAB, antenna
esterna DAB, adattatore antenna
Laser CD:
Campo di trasmissione 40 Hz –
18 kHz
lunghezza d'onda 655 nm,
classe1
Bitrate max. di
riproduzione MP3
256 kbps
Presa di collegamento
AUX:
spinotto 3,5 mm
Con riserva di modifiche tecniche ed errori. Le dimensioni sono approssimative.
Questo prodotto è conforme alle seguenti norme:
2004/104/CE:2004
CISPR 2005:2002
ISO 7637-2: 2004
e alla direttiva di marchio CE.
43
Indirizzo del produttore
Indirizzo del produttore
Smaltimento dell'apparecchio
DGC GmbH
Graf-Zeppelin-Str. 7
D-86899 Landsberg
Gli apparecchi vecchi e quindi fuori servizio non sono
rifiuti privi di valore. Grazie allo smaltimento nel rispetto
dell’ambiente, è possibile recuperare materie prime utili.
Informarsi presso la propria amministrazione cittadina o
comunale circa le opportunità di smaltimento adeguato
ed ecologico dell’apparecchio. Prima dello smaltimento
dell'apparecchio rimuovere le batterie.
www.dual.de
Indicazioni per lo smaltimento
Smaltimento dell'imballaggio
Durante il trasporto, l'apparecchio nuovo è stato protetto
dall'imballaggio. Tutti i materiali usati sono
ecologicamente compatibili e riutilizzabili. Contribuite
anche voi smaltendo l'imballaggio nel rispetto
dell'ambiente. È possibile reperire informazioni sui
sistemi di smaltimento presso il rivenditore o il proprio
centro di smaltimento comunale.
Pericolo di soffocamento!
Non lasciare l'imballaggio e i relativi componenti
incustoditi alla portata dei bambini.
Vi è infatti pericolo di soffocamento a causa delle
pellicole e di altri materiali di imballaggio.
44
Questo apparecchio è contrassegnato in conformità alla
direttiva 2002/96/CE sui rifiuti di apparecchiature
elettriche ed elettroniche (RAEE).
Una volta terminato il suo ciclo di vita, questo prodotto non
deve essere smaltito tra i normali rifiuti domestici, ma deve
essere consegnato presso un punto di raccolta per il
riciclaggio di apparecchi elettrici ed elettronici. Il simbolo sul
prodotto, sul manuale d’uso o sull’imballaggio richiama a tale
aspetto. I materiali vanno riciclati in base al proprio simbolo.
Con il riutilizzo, il recupero dei materiali o altre forme di
riciclaggio di apparecchi dismessi si contribuisce in modo
decisivo alla protezione dell'ambiente in cui viviamo.

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
