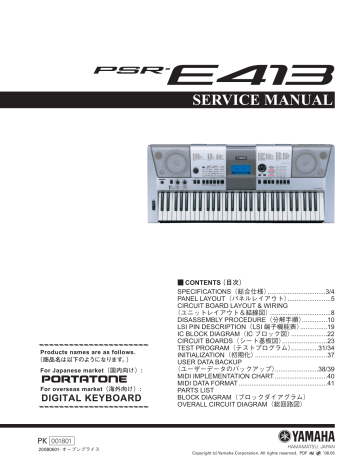

SERVICE MANUAL
Products names are as follows.
(商品名は以下のようになります。)
For Japanese market(国内向け):
For overseas market(海外向け):
DIGITAL KEYBOARD
CONTENTS(目次)
SPECIFICATIONS(総合仕様)................................3/4
PANEL LAYOUT(パネルレイアウト)........................5
CIRCUIT BOARD LAYOUT & WIRING
(ユニットレイアウト&結線図)..................................8
DISASSEMBLY PROCEDURE(分解手順)..............10
LSI PIN DESCRIPTION(LSI 端子機能表)...............19
IC BLOCK DIAGRAM(IC ブロック図)....................22
CIRCUIT BOARDS(シート基板図).........................23
TEST PROGRAM(テストプログラム)...............31/34
INITIALIZATION(初期化)........................................37
USER DATA BACKUP
(ユーザーデータのバックアップ)........................38/39
MIDI IMPLEMENTATION CHART .............................40
MIDI DATA FORMAT .................................................41
PARTS LIST
BLOCK DIAGRAM(ブロックダイアグラム)
OVERALL CIRCUIT DIAGRAM(総回路図)
PK 001801
20080601- オープンプライス
HAMAMATSU, JAPAN
Copyright (c) Yamaha Corporation. All rights reserved. PDF
’08.05
PSR-E413
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic
service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users,
and have therefore not been restated.
WARNING :
Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,
destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise
all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the
appointed service representative.
IMPORTANT :
This presentation or sale of this manual to any individual or firm does not constitute authorization certification,
recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.
The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service
departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in
specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the
distributor’s Service Division.
WARNING :
Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated
by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.)
IMPORTANT :
Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.
WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/
flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
WARNING
Components having special characteristics are marked
originally installed.
and must be replaced with parts having specification equal to those
印の商品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。
SAVING DATA
Saving and backing up your data
データの保存
作成したデータの保存とバックアップ
The panel settings and some other types of data
are not retained in memory when you turn off the
power to the instrument. Save data you want to
keep to the Registration Memory.
Be sure to
perform it
2
Saved data may be lost due to malfunction or
incorrect operation. Save important data to an
external device such as a computer.
必ず実行
パネル設定など一部のデータは、保存しないで
電源を切ると消えてしまいます。保存しておき
たいデータはレジストレーションメモリーに保
存してください。
また、保存したデータは、故障や誤操作などの
ために失われることがあります。大切なデータ
は、コンピューターなどの外部機器に保存して
ください。
PSR-E413
SPECIFICATIONS
Keyboards
• 61 standard-size keys (C1–C6), with Touch Response.
Display
• LCD display (backlit)
Setup
• STANDBY/ON
• MASTER VOLUME: MIN–MAX
¡
¡
Panel Controls
• VOICE CONTROL: [SPLIT], [DUAL], [HARMONY], [TOUCH]
• LIVE CONTROL: [ASSIGN]
• STYLE CONTROL: [ACMP ON/OFF], [INTRO/ENDING/rit.],
[MAIN/AUTO FILL], [SYNC STOP], [SYNC START], [START/
STOP]
• SONG CONTROL: [ ] (REPEAT & LEARN), [A B] (A-B
REPEAT), [1] (REW), [¡] (FF), [8] (PAUSE), [3/7]
(START/STOP)
• REGIST MEMORY: [MEMORY/BANK], [1], [2]
• SONG MEMORY: [REC], [1]-[5], [A]
• LESSON: [START], [L], [R]
• ARPEGGIO: [ON/OFF], [TYPE]
• [DEMO/PC], [PERFORMANCE ASSISTANT], [FUNCTION],
[MUSIC DATABASE], [METRONOME], [PORTABLE
GRAND], [SONG], [EASY SONG ARRANGER], [STYLE],
[VOICE], Dial, CATEGORY[ ]/[ ], [0]-[9], [+]/[–], [TEMPO/
TAP]
Realtime Control
• Pitch Bend Wheel
• Knobs A, B
A: Cutoff, Reverb, Attack, Style Cutoff, Style Tempo
B: Resonance, Chorus, Release, Style Resonance
Voice
• 116 panel voices + 12 drum/SFX kits + 361 XGlite voices
+ 20 arpeggio voices
• Polyphony: 32
• DUAL
• SPLIT
• SPLIT VOICE: Voice, Volume, Octave, Pan, Reverb Level,
Chorus Level, Attack Time, Release Time,
Filter Cutoff, Filter Resonance
• EFFECT:
Reverb Type, Chorus Type, Master EQ Type
• HARMONY:
Harmony Type, Harmony Volume
• ARPEGGIO:
Arpeggio Type, Arpeggio Velocity
• SFF Load:
Style File Load
• PC:
PC Mode
• MIDI:
Local On/Off, External Clock, Initial Send,
Keyboard Out, Style Out, Song Out
• METRONOME: Time Signature Numerator, Time Signature
Denominator, Metronome Volume
• LESSON:
Lesson Track (R), Lesson Track (L)
• UTILITY:
Grade, Demo Cancel, Sleep
Effects
• Reverb:
• Chorus:
• Harmony:
• Arpeggio:
9 types
4 types
26 types
100 types
Song
• 30 Preset Songs + 5 User Songs + Accessory CD-ROM
Songs (70)
• Song Clear, Track Clear
• Song Volume
• Song Control: REPEAT & LEARN, A-B REPEAT, PAUSE,
REW, FF, START/STOP
Performance assistant technology
Recording
• Song
User Song:
5 Songs
Recording Tracks: 1, 2, 3, 4, 5, STYLE
MIDI
• Local On/Off
• Keyboard Out
• Initial Send
• Style Out
• External Clock
• Song Out
Auxiliary jacks
• PHONES/OUTPUT, DC IN 12V, USB, SUSTAIN
Style
• 165 Preset Styles + External files
• Style Control: ACMP ON/OFF, SYNC STOP,
SYNC START, START/STOP,
INTRO/ENDING/rit., MAIN/AUTO FILL
• Fingering:
Multi Finger
• Style Volume
Amplifier
• 2.5 W + 2.5 W
Music Database
• 300 + External files
Power Supply
• Adaptor: PA-130 or an equivalent recommended by Yamaha
• Batteries: Six “AA” size, LR6 or equivalent batteries
Education Feature
• Dictionary
• Lesson 1–3, Repeat & Learn
Speakers
• 12 cm x 2 + 3 cm x 2
Power Consumption
• 10 W
Dimensions (W x D x H)
• 946 x 402 x 136 mm (37-1/4" x 15-13/16" x 5-3/8")
Registration Memory
• 8 banks x 2 types
Weight
• 7.0 kg (15 lbs. 7 oz.) (not including batteries)
Function
• VOLUME:
• OVERALL:
Supplied Accessories
• Music Rest
• Accessory CD-ROM
• Owner’s Manual
Style Volume, Song Volume
Tuning, Transpose, Split Point, Touch
Sensitivity, Pitch Bend Range
• MAIN VOICE: Volume, Octave, Pan, Reverb Level,
Chorus Level, Attack Time, Release Time,
Filter Cutoff, Filter Resonance
• DUAL VOICE: Voice, Volume, Octave, Pan, Reverb Level,
Chorus Level, Attack Time, Release Time,
Filter Cutoff, Filter Resonance
Optional Accessories
• AC Power Adaptor: PA-130 or an equivalent
recommended by Yamaha
• Footswitch:
FC4/FC5
• Keyboard Stand: L-2C/L-2L
• Headphones:
HPE-150
3
PSR-E413
総合仕様
鍵盤
・レギュラーサイズ61鍵
(C1〜C6:タッチレスポンス付き)
ディスプレイ
・液晶ディスプレイ(バックライト付き)
セットアップ
・[電源切/入](STANDBY/ON) スイッチ
・全体音量(MASTER VOLUME)コントロール:小〜大
¡
¡
パネルコントロール
・音色コントロール: [タッチ]、[ハーモニー]、[デュアル]、[スプリット]
・ライブコントロール: [アサイン]
・スタイルコントロール: [スタイルオン/オフ]、[シンクロストップ]、
[シンクロスタート]、[イントロ/ エンディング/rit.]、
[メイン/フィルイン]、[スタート/ ストップ]
・ソングコントロール: [
]、[A B]、[8]、[1]、[¡]、[3/7]
・レジストレーションメモリー: [メモリー/バンク]、[1]、[2]
・ソングメモリー: [録音]、[1]〜[5]、[A]
・レッスン: [スタート]、[左手]、[右手]
・アルペジオ: [オン/オフ]、[タイプ]
・[デモ/PC]、[パフォーマンスアシスタント]、[機能]、
[ミュージックデータベース]、[メトロノーム]、[グランドピアノ]、
[ソング]、[イージーソングアレンジャー]、[スタイル]、[楽器]、
ダイアル、カテゴリー[ ]/[ ]、[0]〜[9]、[+]、[−]、[テンポ/タップ]
リアルタイムコントロール
・ピッチベンドホイール
・ノブA/B
A: カットオフ、リバーブ、アタック、スタイルカットオフ、
スタイルテンポ
B: レゾナンス、コーラス、リリース、スタイルレゾナンス
楽器
・116パネル音色+ 12 ドラム/SFXキット+
361 XGlite音色+ 20アルペジオ音色
(最大同時発音数32)
・デュアルボイス
・スプリットボイス
スタイル
・165プリセット+ 外部ファイル
・スタイルコントロール:
スタイルオン/オフ、シンクロストップ、シンクロスタート、
スタート/ストップ、イントロ/エンディング/リタルダンド、
メイン/フィルイン
・マルチフィンガリング
・スタイル音量
ミュージックデータベース
・300+外部ファイル
レッスン機能
・コード辞書
・レッスン1〜3、くり返し練習
レジストレーションメモリー
・8バンク×2
機能
・ボリューム
: スタイル音量、ソング音量
・オーバーオール : トランスポーズ、チューニング、ピッチベンドレン
ジ、スプリットポイント、タッチ感度
・メインボイス
: 音量、オクターブ、パン、リバーブレベル、
コーラスレベル、アタックタイム、リリースタイ
ム、フィルターカットオフ、フィルターレゾナンス
・デュアルボイス : 楽器番号、音量、オクターブ、パン、
リバーブレベル、コーラスレベル、
アタックタイム、リリースタイム、フィルターカッ
トオフ、フィルターレゾナンス
4
・スプリットボイス : 楽器番号、音量、オクターブ、パン、
リバーブレベル、コーラスレベル、
アタックタイム、リリースタイム、フィルター
カットオフ、フィルターレゾナンス
・エフェクト
: リバーブタイプ、コーラスタイプ、
マスターEQタイプ
・ハーモニー
: ハーモニータイプ、ハーモニー音量
・アルペジオ
: アルペジオタイプ、アルペジオベロシティー
・SFFロード
: スタイルファイルロード
・PC
: PCモード
・MIDI
: ローカルオン/ オフ、外部クロック、
イニシャルセンド、キーボードアウト、
スタイルアウト、ソングアウト
・メトロノーム
: 拍子、1拍の長さ、メトロノーム音量
・レッスン
: レッスントラックR、レッスントラックL
・ユーティリティ : 採点オン/ オフ、デモキャンセル、スリープ
エフェクト
・リバーブ
・コーラス
・ハーモニー
・アルペジオ
: 9種類
: 4種類
: 26種類
: 100種類
ソング
・内蔵ソング30曲+ユーザーソング5曲+
付属CD-ROM(70曲)
・ソングクリア、トラッククリア
・ソング音量
・ソングコントロール:
くり返し練習、A-Bリピート、一時停止、巻戻し、早送り、
スタート/ストップ
パフォーマンスアシスタント
録音
・ソング
ユーザーソング : 5曲
録音トラック
: 1、2、3、4、5、スタイル
MIDI
・ローカルオン/オフ、イニシャルセンド、外部クロック、
キーボードアウト、スタイルアウト、ソングアウト
付属端子
・USB、SUSTAIN、PHONES/OUTPUT、DC IN 12V
アンプ実用最大出力
・2.5W+ 2.5W
スピーカー
・12cm×2 +3cm× 2
電源
・電源アダプター
・電池
: PA-3Cまたはヤマハ推奨の同等品
: 単3乾電池× 6
電池寿命
・アルカリ電池で約7時間
消費電力
・12W
寸法(幅×奥×高mm)
・946× 402× 136
質量
・7.0kg (乾電池含まず)
付属品
・電源アダプター(PA-3Cまたはヤマハ推奨の同等品)、
譜面立て、和文シート、CD-ROM、取扱説明書、保証書
オプション(別売)品
・キーボードスタンド: L-2C/L-2L
・ソフトケース: SCC-53
・ヘッドフォン: HPE-150/HPE-30
・フットスイッチ: FC4/FC5
PSR-E413
PANEL LAYOUT(パネルレイアウト)
• Front Panel(フロントパネル)
A
0
)
1
6
2
'RAND0NO
*
-
/
4
A'
q [STANDBY/ON] switch
w LIVE CONTROL
[ASSIGN] button
[A] and [B] knobs
e
r
t
y
u
i
[MASTER VOLUME] control
[DEMO/PC] button
[PERFORMANCE ASSISTANT] button
[EASY SONG ARRANGER] button
[FUNCTION] button
LESSON
[L], [R] buttons
[START] button
o [METRONOME] button
!0 [TEMPO/TAP] button
q[電源 切 / 入]
(STANDBY/ON)スイッチ
w ライブコントロール
[アサイン]
(ASSIGN)ボタン
[A]、
[B]ノブ
e[全体音量]
(MASTER VOLUME)コントロール
r[デモ / PC]
(DEMO/PC)ボタン
t[パフォーマンスアシスタント]
(PERFORMANCE ASSISTANT)ボタン
y[イージーソングアレンジャー]
(EASY SONG ARRANGER)ボタン
u[機能]
(FUNCTION)ボタン
i レッスン
[左手]
(L)、
[右手]
(R)ボタン
[スタート]
(START)ボタン
o[メトロノーム]
(METRONOME)ボタン
!0[テンポ / タップ]
(TEMPO/TAP)ボタン
5
PSR-E413
A
A'
!1 SONG MEMORY
[REC], [1]–[5], [A] buttons
!2 ARPEGGIO
[ON/OFF] button
[TYPE] button
!3 SONG CONTROL
[ ] (REPEAT & LEARN) button
[A B] (A-B REPEAT) button
[1] (REW) button
[¡] (FF) button
[8] (PAUSE) button
[3/7] (START/STOP) button
6
!1 ソングメモリー[録音]
(REC)、
[1]〜[5]、
[A]ボタン
!2 アルペジオ
[オン / オフ]
(ON/OFF)ボタン
[タイプ]
(TYPE)ボタン
!3 ソングコントロール
[ ]
(くり返し練習)ボタン
[A B]
(A-B リピート)ボタン
[1]
(巻戻し)ボタン
[¡]
(早送り)ボタン
[8]
(一時停止)ボタン
[3/7]
(スタート / ストップ)ボタン
PSR-E413
!4 STYLE CONTROL
[ACMP ON/OFF] button
[INTRO/ENDING/rit.] button
[MAIN/AUTO FILL] button
[SYNC STOP] button
[SYNC START] button
[START/STOP] button
1
@2 [PORTABLE GRAND] button
@3 REGIST MEMORY
[MEMORY/BANK], [1], [2] buttons
@4 VOICE CONTROL
[SPLIT] button
[DUAL] button
[HARMONY] button
[TOUCH] button
@5 PITCH BEND wheel
@6 Drum Kit
1
1
Dial
CATEGORY [ ] and [ ] buttons
[SONG] button
[STYLE] button
[MUSIC DATABASE] button
[VOICE] button
Number buttons [0]-[9],
[+] and [–] buttons
1
!5
!6
!7
!8
!9
@0
@1
!4 スタイルコントロール
[スタイルオン / オフ]
(ACMP ON/OFF)ボタン
[イントロ / エンディング /rit.]
(INTRO/ENDING/rit.)ボタン
[メイン / フィルイン]
(MAIN/AUTO FILL)ボタン
[シンクロストップ]
(SYNC STOP)ボタン
[シンクロスタート]
(SYNC START)ボタン
[スタート / ストップ]
(START/STOP)ボタン
!5 ダイアル
[ ]
!6 カテゴリーボタン[ ]、
!7[ソング]
(SONG)ボタン
!8[スタイル]
(STYLE)ボタン
!9[ミュージックデータベース]
(MUSIC DATABASE)ボタン
@0[楽器]
(VOICE)ボタン
@1[0]〜[9]ボタン、
[+]ボタン、
[−]ボタン
@2[グランドピアノ]
(PORTABLE GRAND)ボタン
@3 レジストレーションメモリー
[メモリー / バンク]
(MEMORY/BANK)
、
[1]、
[2]ボタン
@4 音色コントロール
[スプリット]
(SPLIT)ボタン
[デュアル]
(DUAL)ボタン
[ハーモニー]
(HARMONY)ボタン
[タッチ]
(TOUCH)ボタン
@5 ピッチベンド(PITCH BEND)ホイール
@6 ドラムキット
• Rear Panel(リアパネル)
@7
@8
@9
#0
[USB] terminal
[SUSTAIN] jack
[PHONES/OUTPUT] jack
[DC IN 12V] jack
@7[USB]端子
@8[SUSTAIN]端子
@9[PHONES/OUTPUT]端子
#0[DC IN 12V]端子
7
PSR-E413
CIRCUIT BOARD LAYOUT & WIRING(ユニットレイアウト&結線図)
Bottom view(下から見た図)
PSW
LCD unit
Lower case keyboard assembly
y)
(液晶ユニット)
B
MVR :
.
=
VRPB (VR)
; (下ケース鍵盤 Ass
VRPB
(PB)
TW
PNR
PNL
TW
Upper case assembly
(上ケース Ass y)
JACK >
Speaker L (TWEETER)
(スピーカ(ツイーター)左)
2
@
ENC
8
DMLCD
Speaker R (TWEETER)
(スピーカ(ツイーター)右)
Top view(上から見た図)
Lower case assembly
(下ケース Ass y)
Speaker L (WOOFER)
(スピーカ(ウーファー)左)
Speaker R (WOOFER)
(スピーカ(ウーファー)右)
<UPPER CASE ASSEMBLY ( 上ケース Ass'y)>
Bottom view(下から見た図)
VRPB
(PB)
PSW
VRPB (VR)
MVR
LCD unit
(液晶ユニット)
:
TW
Speaker L (TWEETER)
(スピーカ(ツイーター)左)
8
PNR
PNL
JACK
2
TW
@ ENC 8 Speaker R (TWEETER)
DMLCD
(スピーカ(ツイーター)右)
PSR-E413
<LOWER CASE KEYBOARD ASSEMBLY ( 下ケース鍵盤 Ass'y)>
Top view(上から見た図)
=
B
.
61L-MK
;
61H-MK
Keyboard assembly
(16N-C61-2M 鍵盤)
q
LCD Unit
L70
(WC60260)
Connector
assembly
BL
Back light assembly
*2
*5
PNL-CN206
*1
*4
w
Upper Case Assembly
500
(WM45500)
USB
JACK-CN104
*1
*4
DMLCD-CN802
*1
*4
5P
30
WM232300
MK1
61H-MK-CN1
*1
*4
DMLCD-CN401
*1
*4
12P
40
WM232500
MK2
61H-MK-CN2
*1
*4
DMLCD-CN403
*1
*4
5P
50
WM232600
MK3
61L-MK-CN5
*1
*4
DMLCD-CN402
*1
*4
7P
120
(WM23410)
BATT
Contact Spring (+/–)
*2
*6
JACK-CN101
*1
*9
3P
Speaker L (WOOFER)
*2
*7
Speaker R (WOOFER)
*2
*8
JACK-CN105
*1 *10
No.
Unit Name
e
r
t
Lower Case Keyboard
Assembly
y
u
Lower Case Assembly
i
Location
Part No.
30
(WM23400)
SP
Destination
Remarks
2P L=70
4P L=450
WH103
(WM23220)
PEDAL
JACK-CN103
*3
*4
DMLCD-CN803
*1
*4
4P
JACK Circuit Board
WH106
(WM23160)
TW
JACK-CN106
*3
*4
TW (+/–)
*2
*5
2P Rch
WH107
(WM23160)
TW
JACK-CN107
*3
*4
TW (+/–)
*2
*5
2P Lch
PSW Circuit Board
WH108
(WM23150)
PSW
PSW-CN108
*3
*4
PNL-CN202
*1
*4
4P
WH201
(WM22940)
AMJK
PNL-CN201
*3
*4
JACK-CN102
*1
*4
8P
PNL Circuit Board
WH204
(WM23110)
PNL
PNL-CN204
*3
*4
DMLCD-CN702
*1
*4
12P
WH205
(WM23080)
AMDM
PNL-CN205
*3
*4
DMLCD-CN101
*1
*4
13P
!5
VRPB (VR) Circuit Board
WH301
(WM23200)
VR
VRPB (VR)-CN301
*3
*4
DMLCD-CN801
*1
*4
10P
!6
VRPB (PB) Circuit Board
WH401
(WM23210)
PB
VRPB (PB)-CN401
*3
*4
VRPB (VR)-CN302
*3
*4
3P
!7
ENC Circuit Board
WH501
(WM23170)
ENC
ENC-CN501
*3
*4
PNR-CN802
*1
*4
3P
!8
MVR Circuit Board
WH601
(WM23180)
MVR
MVR-CN601
*3
*4
PNL-CN203
*1
*4
5P
!9
PNR Circuit Board
WH801
(WM23140)
PNR
PNR-CN801
*3
*4
DMLCD-CN701
*1
*4
16P
o
!0
!1
!2
!3
!4
* The parts with “( )” in “Part No.” are not available as spare parts.
*1: Installation
*2: Manual soldering
*3: Dip soldering
*4: Edge mark is adjusted to Pin 1 mark ( mark).
*5: Edge mark is adjusted to + mark.
*6: Red wire is connected to (+) terminal. Black wire is connected to (–) terminal.
*7: White wire is connected to (+) terminal. Black wire is connected to (–) terminal.
*8: Red wire is connected to (+) terminal. Black wire is connected to (–) terminal.
*9: Red wire is adjusted to Pin 1 mark ( mark).
*10: White wire is adjusted to Pin 1 mark ( mark).
Caution: Be sure to attach the removed filament tape just as it
was before removal.
* 部品番号が ( ) で囲まれている部品は、サービス部品として準備されていません。
*1: 差込み
*2: 手半田
*3: ディップ
*4: エッジマークが 1 ピン側 ( )
*5: エッジマークが + 側 (+)
*6: 赤色線材が接点バネ (+) 端子、黒色線材が接点バネ (‒) 端子
*7: 白色線材が (+) 端子、黒色線材が (‒) 端子
*8: 赤色線材が (+) 端子、黒色線材が (‒) 端子
*9: 赤色線材が 1 ピン側 ( )
*10: 白色線材が 1 ピン側 ( )
注意 : 一度剥がしたフィラメントテープは、取り外す前と同じよ
うに、取り付けてください。
9
PSR-E413
DISASSEMBLY PROCEDURE(分解手順)
Caution: Be sure to attach the removed filament tape just as it was before removal.
注意 : 分解時に取り外したフィラメントテープは、必ず元通りに取り付けてください。
1.
1-1
Lower Case Assembly
1.
(Time required: About 2 minutes)
Remove the six (6) screws marked [80A], two (2)
screws marked [90] and two (2) screws marked
[100A]. The lower case assembly can then be
removed. (Fig.1)
1-1
Bottom view(下から見た図)
[80A]
[90]
下ケース Ass'y(所要時間 : 約 2 分)
[80A] のネジ 6 本、[90] のネジ 2 本と [100A] のネ
ジ 2 本を外して、下ケース Ass'y を外します。
(図 1)
LOWER CASE ASSEMBLY
(下ケースAss'y)
[100A]
[80A]
LOWER CASE KEYBOARD ASSEMBLY
(下ケース鍵盤Ass'y)
[100A]
[80A]
BATTERY COVER ASSEMBLY
(電池蓋Ass'y)
[90]
Top view(上から見た図)
SPEAKER GRILLE L ROTARY KNOB VOLUME KNOB
ENCODER KNOB
(SPグリル L) (ロータリーノブ) (Vツマミ)
(エンコーダツマミ)
SPEAKER GRILLE R
(SPグリル R)
[80A]: BIND HEAD TAPPING SCREW-B (Bタイト+BIND) 3.0X12 MFZN2W3 (WE98740R)
[90]:
BIND HEAD TAPPING SCREW-B (Bタイト+BIND) 3.0X20 MFZN2W3 (WF48930R)
[100A]: BIND HEAD TAPPING SCREW-B (Bタイト+BIND) 3.0X30 MFZN2W3 (WF49100R)
Fig.1(図1)
10
PSR-E413
2.
2-1
2-2
2-3
JACK Circuit Board
2.
JACK シート(所要時間 : 約 3 分)
(Time required: About 3 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the connector assemblies TW soldered to
the right and left TW circuit boards. (Fig. 2)
Remove the seven (7) screws marked [380A]. The
JACK circuit board can then be removed. (Fig.2)
2-1
2-2
下ケース Ass'y を外します。(1 項参照)
左右の TW シートに半田付けされている TW 束線
を外します。(図 2)
[380A] のネジ 7 本を外して、JACK シートを外し
ます。(図 2)
2-3
3.
LCD Unit
3.
3-1
3-2
3-3
(Time required: About 4 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the JACK circuit board. (See procedure 2.)
Remove the six (6) screws marked [380B]. The
LCD unit can then be removed. (Fig.2)
3-1
3-2
3-3
Bottom view(下から見た図)
CONNECTOR
ASSEMBLY TW
(TW束線)
HOOK (A)
(フック(A))
x8
液晶ユニット(所要時間 : 約 4 分)
下ケース Ass'y を外します。(1 項参照)
JACK シートを外します。(2 項参照)
[380B] のネジ 6 本を外して、液晶ユニットを外し
ます。(図 2)
CONNECTOR
ASSEMBLY TW
(TW束線)
MVR
UPPER CASE ASSEMBLY
(上ケースAss y)
ENC
[380D] x 4 [380A]
JACK
[380A]
HOOK (A)
(フック(A))
x8
TW
L (左)
TW
R (右)
[380F]
[380G]
PSW
[380E]
[80B]
SPEAKER R (TWEETER)
(スピーカ(ツイーター)右)
[380B]
[100B]
[380B] [380C]
LCD UNIT
LOWER CASE KEYBOARD ASSEMBLY (液晶ユニット)
(下ケース鍵盤Ass'y)
[80B]
SPEAKER L (TWEETER)
(スピーカ(ツイーター)左)
[80B]: BIND HEAD TAPPING SCREW-B (Bタイト+BIND) 3.0X12 MFZN2W3 (WE98740R)
[100B]: BIND HEAD TAPPING SCREW-B (Bタイト+BIND) 3.0X30 MFZN2W3 (WF49100R)
[380]: BIND HEAD TAPPING SCREW-B (Bタイト+BIND) 3.0X8 MFZN2W3 (WE774300)
Fig.2(図2)
4.
DMLCD Circuit Board, Back Light Assembly
and LCD (Time required: About 5 minutes)
4.
DMLCD シート、バックライト Ass'y、液
晶ディスプレイ(所要時間 : 約 5 分)
4-1
4-2
4-3
4-4
Remove the lower case assembly. (See procedure 1.)
Remove the JACK circuit board.(See procedure 2.)
Remove the LCD unit. (See procedure 3.)
Remove the eight (8) screws marked [L50]. The
DMLCD circuit board can then be removed from
the LCD unit. (Fig.3)
4-1
4-2
4-3
4-4
下ケース Ass'y を外します。(1 項参照)
JACK シートを外します。(2 項参照 )
液晶ユニットを外します。(3 項参照)
[L50] の ネ ジ 8 本 を 外 し て、 液 晶 ユ ニ ッ ト か ら
DMLCD シートを外します。(図 3)
11
PSR-E413
4-5
*
*
Remove the LCD, back light assembly and rubber
connectors from the LCD frame. (Fig.3)
When attaching the rubber connector to the
LCD frame, set the conductor side to face
inward. (Fig.4)
When installing the DMLCD circuit board,
tighten the screws 1 through 8 in numerical
order as shown in Fig.5. If the DMLCD circuit
board is replaced, execute the "Factory Set" in
the test program.
4-5
※
※
LCD フレームから液晶ディスプレイとバックライ
ト Ass'y、ゴムコネクターを外します。(図 3)
LCD フレームにゴムコネクターを取り付けるとき
は、導電部を内側にしてください。(図 4)
DMLCD シ ー ト を 取 り 付 け る と き は、 図 5 の 番
号 1 〜 8 の 順 に ネ ジ を 締 め て く だ さ い。 ま た、
DMLCD シートを交換した場合は、テストプログ
ラムの Factory Set を実行してください。
RUBBER CONNECTOR
(ゴムコネクター)
LCD FRAME
(LCDフレーム)
CONDUCTOR SIDE
(導電側)
LCD
(液晶ディスプレイ)
RUBBER CONNECTOR
(ゴムコネクター)
BACK LIGHT ASSEMBLY
(バックライトAss y)
Fig.4(図4)
RUBBER CONNECTOR
(ゴムコネクター)
LCD HOLDER
(LCDホルダー)
3
4
5
6
DMLCD
DMLCD
[L50]
1
7
8
2
[L50]: BIND HEAD TAPPING SCREW-B (Bタイト+BIND)
3.0X12 MFZN2W3 (WE98740R)
Fig.5(図5)
Fig.3
(図3)
5.
5-1
5-2
5-3
6.
6-1
6-2
6-3
12
MVR Circuit Board
5.
(Time required: About 3 minutes)
Remove the “MASTER VOLUME” volume knob
from the control panel as shown in Fig.6. (Fig.1,
Fig.6)
Remove the lower case assembly. (See procedure 1.)
Remove the three (3) screws marked [380C]. The
MVR circuit board can then be removed. (Fig.2)
5-1
5-2
5-3
ENC Circuit Board
6.
(Time required: About 3 minutes)
Pull out the "CATEGORY" encoder knob from the
control panel as shown in Fig.7. (Fig.1, Fig.7)
Remove the lower case assembly. (See procedure 1.)
Remove the four (4) screws marked [380D]. The
ENC circuit board can then be removed. (Fig.2)
6-1
6-2
6-3
MVR シート(所要時間 : 約 3 分)
コントロールパネルから、 MASTER VOLUME
用の V ツマミを図 6 のようにして抜いておきます。
(図 1、図 6)
下ケース Ass'y を外します。(1 項参照)
[380C] のネジ 3 本を外して、MVR シートを外し
ます。(図 2)
ENC シート(所要時間 : 約 3 分)
コントロールパネルから、 CATEGORY 用のエ
ンコーダツマミを図 7 のようにして抜いておきま
す。(図 1、図 7)
下ケース Ass'y を外します。(1 項参照)
[380D] のネジ 4 本を外して、ENC シートを外し
ます。(図 2)
PSR-E413
7.
7-1
7-2
7-3
PSW Circuit Board
7.
(Time required: About 3 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the two (2) screws marked [380E]. The
PSW circuit board can then be removed. (Fig.2)
Pull out the push knob from the PSW circuit board.
(Fig.8)
7-1
7-2
VOLUME KNOB
(Vツマミ)
7-3
PSW シート(所要時間 : 約 3 分)
下ケース Ass'y を外します。(1 項参照)
[380E] のネジ 2 本を外して、PSW シートを外し
ます。(図 2)
PSW シートから、プッシュツマミを抜きます。
(図 8)
ENCODER KNOB
(エンコーダツマミ)
PUSH KNOB
(プッシュツマミ)
PSW
Fig.6
(図6)
Fig.8(図8)
Fig.7(図7)
8.
8-1
8-2
8-3
9.
9-1
9-2
*
TW Circuit Boards and Speakers (Tweeters)
(Time required: About 3 minutes each)
Remove the lower case assembly. (See procedure 1.)
TW Circuit Board (L) and Speaker L (Tweeter)
Remove the connector assembly TW and speaker
cable soldered to the TW circuit board (L) and
remove the two (2) screws marked [380F]. The
TW circuit board (L) and speaker L (tweeter) can
then be removed. (Fig. 2)
TW Circuit Board (R) and Speaker R (Tweeter)
Remove the connector assembly TW and speaker
cable soldered to the TW circuit board (R) and
remove the two (2) screws marked [380G]. The
TW circuit board (R) and speaker R (tweeter) can
then be removed. (Fig. 2)
8.
8-1
8-2
8-3
Speaker Grilles L and R
9.
(Time required: About 3 minutes each)
Remove the lower case assembly. (See procedure 1.)
Set the eight (8) hooks [A] parallel to the groove in
the upper case assembly and remove the speaker
grille L. (Fig.1, Fig.2)
The speaker grille R can be removed in the
same manner.
9-1
9-2
※
TW シート、スピーカ(ツイーター)
(所要時間 : 各約 3 分)
下ケース Ass'y を外します。(1 項参照)
TW シート(左)、スピーカ(ツイーター)左
TW シート(左)に半田付けされている TW 束線
とスピーカ束線を外し、[380F] のネジ 2 本を外し
て TW シート(左)とスピーカ(ツイーター)左
を外します。(図 2)
TW シート(右)、スピーカ(ツイーター)右
TW シート(右)に半田付けされている TW 束線
とスピーカ束線を外し、[380G] のネジ 2 本を外し
て TW シート(右)とスピーカ(ツイーター)右
を外します。(図 2)
SP グリル L、R(所要時間 : 各約 3 分)
下ケース Ass'y を外します。(1 項参照)
8 箇所のフック(A)を上ケース Ass'y の溝と平行
にして、SP グリル L を外します。(図 1、図 2)
SP グリル R も同じようにして外すことができま
す。
13
PSR-E413
10.
10-1
10-2
11.
11-1
11-2
11-3
12.
12-1
12-2
12-3
Lower Case Keyboard Assembly
10.
下ケース鍵盤 Ass'y(所要時間 : 約 3 分)
(Time required: About 3 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the two (2) screws marked [80B] and the
screw marked [100B]. The lower case keyboard
assembly can then be removed. (Fig.2)
10-1
10-2
下ケース Ass'y を外します。(1 項参照)
[80B] のネジ 2 本と、[100B] のネジ 1 本を外して、
下ケース鍵盤 Ass'y を外します。(図 2)
PNL Circuit Board
11.
PNL シート(所要時間 : 約 5 分)
(Time required: About 5 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the lower case keyboard assembly.
(See procedure 10.)
Remove the thirteen (13) screws marked [380H].
The PNL circuit board can then be removed. (Fig.9)
11-1
11-2
11-3
下ケース Ass'y を外します。(1 項参照)
下ケース鍵盤 Ass'y を外します。(10 項参照)
[380H] のネジ 13 本を外して、PNL シートを外し
ます。(図 9)
PNR Circuit Board
12.
PNR シート(所要時間 : 約 5 分)
(Time required: About 5 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the lower case keyboard assembly.
(See procedure 10.)
Remove the eleven (11) screws marked [380I]. The
PNR circuit board can then be removed. (Fig.9)
12-1
12-2
12-3
下ケース Ass'y を外します。(1 項参照)
下ケース鍵盤 Ass'y を外します。(10 項参照)
[380I] のネジ 11 本を外して、PNR シートを外し
ます。(図 9)
<UPPER CASE ASSEMBLY ( 上ケース Ass'y)>
Bottom view(下から見た図)
PNL
[380I]
PNR
[380I]
[380H] x 13
VRPB
(VR)
[380J]
WHEEL ASSEMBLY
(ホイールAss y)
[380]:
BIND HEAD TAPPING SCREW-B (Bタイト+BIND) 3.0X8 MFZN2W3 (WE774300)
Fig.9(図9)
14
VRPB
(PB)
[380K]
PSR-E413
13.
13-1
13-2
13-3
13-4
13-5
VRPB (VR+PB) Circuit Board and Wheel
Assembly
13.
(Time required: About 4 minutes)
Pull out the two (2) rotary knobs for "A" and "B"
from the control panel. (Fig.1)
Remove the lower case assembly. (See procedure 1.)
Remove the lower case keyboard assembly.
(See procedure 10.)
Remove the five (5) screws marked [380J] and
two (2) screws marked [380K]. The VRPB (VR+PB)
circuit board can then be removed with the wheel
assembly attached. (Fig. 9)
Pull out the wheel assembly from the VRPB (PB)
circuit board. (Fig.10)
13-1
13-2
13-3
13-4
13-5
VRPB(VR + PB)シート、ホイール Ass'y
(所要時間 : 約 4 分)
コントロールパネルから、A B 用のロータリー
ノブ 2 個を抜いておきます。(図 1)
下ケース Ass'y を外します。(1 項参照)
下ケース鍵盤 Ass'y を外します。(10 項参照)
[380J] のネジ 5 本と [380K] のネジ 2 本を外して、
ホイール Ass'y が付いた状態で VRPB(VR + PB)
シートを外します。(図 9)
VRPB(PB)シートからホイール Ass'y を抜いて
外します。(図 10)
VRPB (PB)
WHEEL ASSEMBLY
(ホイールAss y)
Fig.10(図10)
14.
14-1
14-2
Speakers (Woofers)
14.
スピーカ(ウーファー)(所要時間 : 約 3 分)
(Time required: About 3 minutes)
Remove the lower case assembly. (See procedure 1.)
Remove the four (4) each screws marked [40] to
the right and left. The speakers (woofers) to the
right and left can then be removed. (Fig.11)
14-1
14-2
下ケース Ass'y を外します。(1 項参照)
[40] のネジを左右 4 本ずつ外して、左右のスピー
カ(ウーファー)をそれぞれ外します。(図 11)
< LOWER CASE ASSEMBLY ( 下ケース Ass'y)>
Top view(上から見た図)
SPEAKER R (WOOFER)
(スピーカ(右)
(ウーファー))
SPEAKER L (WOOFER)
(スピーカ(左)
(ウーファー))
[40]
[40]
[40]
[40]
[40]: BIND HEAD TAPPING SCREW-B (Bタイト+BIND) 4.0X12 MFZN2W3 (WE98120R)
Fig.11(図11)
15
PSR-E413
15.
15.
Disassembling Keyboard Assembly
(Time required: About 13 minutes)
15-1 Remove the lower case assembly. (See procedure 1.)
15-2 Remove the lower case keyboard assembly.
(See procedure 10.)
15-3 White Keys and Black Keys
15-3-1 White and black keys for one octave unit are
integrated as a set. There are five sets in total.
Only the C6 white key, unlike the other keys, is not
integrated in a set. (Fig.12)
15-3-2 To remove a set, remove the four (4) each screws
marked [120A]. The white and black keys in the
set can then be removed. (Fig.12)
When removing, unfasten the two (2) hooks at the
back of the black keys upward, and lift the white
and black keys while pulling them toward you a
little. (Photo 1)
15-3-3 To remove the white key C6, remove the screw
marked [120B], unhook as described in Procedure
15-3-2, and pull out toward you. (Fig.12)
15-4 Rubber Contact
15-4-1 Remove the white and black keys corresponding
to the rubber contacts to be removed. (See Fig.12
and Procedure 15-3.)
15-4-2 Remove the rubber contacts. (Photo 2, Fig.13)
鍵盤 Ass'y の分解(所要時間 : 約 13 分)
15-1
15-2
15-3
15-3-1
下ケース Ass'y を外します。(1 項参照)
下ケース鍵盤 Ass'y を外します。(10 項参照)
白鍵、黒鍵
白鍵、黒鍵は、左側から 1 オクターブ単位のセッ
トになっていて、全部で 5 セットあります。C6
鍵は白鍵 1 個のみです。(図 12)
15-3-2 セットのものは、[120A] のネジ 4 本ずつ外してそ
れぞれ 1 セット分の白鍵・黒鍵を外します。
(図 12)
この時、黒鍵の後ろ側にある 2 つのフックを上方
向に外し、白鍵・黒鍵を少し手前に引きながら持
ち上げます。(写真 1)
15-3-3 C6 の白鍵は [120B] のネジ 1 本を外して、15-3-2
項のようにフックを外して手前に引きながら外し
ます。(図 12)
15-4 接点ゴム
15-4-1 外そうとする接点ゴムに対応した白鍵・黒鍵を外
します。(図 12、15-3 項参照)
15-4-2 それぞれの接点ゴムを外します。(写真 2、図 13)
< LOWER CASE KEYBOARD ASSEMBLY ( 下ケース鍵盤 Ass'y)>
[120A]
Top view(上から見た図)
[120A]
[120A]
B2
C1
[120A]
[120A]
[120A]
B3 C4
[120B]
C6
KEYBOARD ASSEMBLY
(鍵盤Ass'y)
[120]:
BIND HEAD TAPPING SCREW-P (Pタイト+BIND) 3.0X20 MFZN2W3 (WE49200R)
Fig.12(図12)
HOOK (フック)
16
Photo 1
(写真1)
RUBBER CONTACT (接点ゴム)
Photo 2(写真2)
PSR-E413
< LOWER CASE KEYBOARD ASSEMBLY ( 下ケース鍵盤 Ass'y)>
Top view(上から見た図)
RUBBER CONTACT
(接点ゴム)
[100C]
RUBBER CONTACT
RUBBER CONTACT
(接点ゴム)
(接点ゴム)
RUBBER CONTACT
RUBBER CONTACT
[100C] [100D]
(接点ゴム)
(接点ゴム)
[100C]
[100C]
[100D]
[100D]
61H
[110A]
61H-MK
[110A]
61L-MK
[110B]
[100]: BIND HEAD TAPPING SCREW-B (Bタイト+BIND) 3.0X8 MFZN2W3 (WE774300)
[110]: BIND HEAD TAPPING SCREW-P (Pタイト+BIND) 3.0X12 MFZN2W3 SP (WH899400)
Fig.13(図13)
61L-MK
9
2
3
10
4
61H-MK
11
5
6
7
8
12
6
1
1
7
3
4
8
5
2
Fig.14(図14)
15-5 Circuit Board 61L-MK
15-5-1 Remove the white and black keys from C1 to B3.
(See Fig.12 and Procedure 15-3.)
15-5-2 Remove the four (4) screws marked [100C] and
eight (8) screws marked [110A]. The circuit board
61L-MK can then be removed. (Fig.13)
*
When installing the circuit board 61L-MK, tighten
the screws 1 through 12 in numerical order as
shown in the figure "61L-MK" in Fig.14. (Fig.14)
15-6 Circuit Board 61H-MK
15-6-1 Remove the white and black keys from C4 to C6.
(See Fig.12 and Procedure 15-3.)
15-6-2 Remove the three (3) screws marked [100D] and
five (5) screws marked [110B]. The circuit board
61H-MK can then be removed. (Fig.13)
*
When installing the circuit board 61H-MK, tighten
the screws 1 through 8 in numerical order as
shown in the figure "61H-MK" in Fig.14. (Fig.14)
15-5 シート 61L
15-5-1 C1 〜 B3 の白鍵・黒鍵を外します。
(図 12、15-3 項参照)
15-5-2 [100C] のネジ 4 本と [110A] のネジ 8 本を外して、
シート 61L を外します。(図 13)
※ シート 61L を取り付けるときは、図 14 のシート
61L 図の番号 1 〜 12 の順にネジを締めてくださ
い。(図 14)
15-6 シート 61H
15-6-1 C4 〜 C6 の白鍵・黒鍵を外します。
(図 12、15-3 項参照)
15-6-2 [100D] のネジ 3 本と [110B] のネジ 5 本を外して、
シート 61H を外します。(図 13)
※ シート 61H を取り付けるときは、図 14 のシート
61H 図の番号 1 〜 8 の順にネジを締めてください。
(図 14)
17
PSR-E413
16.
How to Remove Spring Terminals
16.
16-1
Spring Terminal A and Spring Terminal B
接点バネ A、接点バネ B(所要時間 : 各約 4 分)
下ケース Ass'y を外します。(1 項参照)
下ケース鍵盤 Ass'y を外します。(10 項参照)
C1 〜 B2 の白鍵・黒鍵を外します。
(図 12、15-3 項参照)
16-1-4 接点バネ A、接点バネ B に半田付けされている
BATT 束線を外します。(写真 3)
16-1-5 下ケース鍵盤 Ass'y を裏返して、電池蓋 Ass'y を
外します。(図 1)
16-1-6 接点バネ A は、上に少し引き上げ、右上にスライ
ドして外します。(図 15)
16-1-7 接点バネ B は、フックを外して、内側から引き出
します。(図 15)
16-2 接点バネ C、接点バネ D(所要時間 : 各約 1 分)
16-2-1 電池蓋 Ass'y を外します。(16-1-5 項参照)
16-2-2 フックを外して、接点バネ C、接点バネ D を引き
出します。(図 15、図 16)
(Time required: About 4 minutes each)
16-1-1 Remove the lower case assembly. (See procedure 1.)
16-1-2 Remove the lower case keyboard assembly.
(See procedure 10.)
16-1-3 Remove the white and black keys from C1 to B2
(See Fig. 12 and Procedure 15-3.)
16-1-4 Remove the connector assembly BATT soldered
to the spring terminal A and spring terminal B.
(Photo 3)
16-1-5 Reverse the lower case keyboard assembly and
remove the battery cover assembly. (Fig.1)
16-1-6 Lift the spring terminal A a little and slide it in the
upper right direction to remove it. (Fig.15)
16-1-7 Remove the hook for the spring terminal B to pull
it out from inside. (Fig.15)
16-2 Spring Terminal C and Spring Terminal D
接点バネの外し方
16-1
16-1-1
16-1-2
16-1-3
(Time required: About 1 minute each)
16-2-1 Remove the battery cover assembly.
(See procedure 16-1-5)
16-2-2 Remove the hooks to pull out the spring terminal
C and spring terminal D. (Fig.15, Fig.16)
SOLDERING
(半田付け)
SPRING TERMINAL B
SPRING TERMINAL A
(接点バネB)
(接点バネA)
SPRING TERMINAL D
(接点バネD)
SPRING TERMINAL B
SPRING TERMINAL A
(接点バネB)
(接点バネA) HOOK
HOOK
(フック)
(フック)
Fig.15(図15)
SPRING TERMINAL C
(接点バネC)
SPRING TERMINAL C
HOOK
(接点バネC)
(フック)
HOOK
(フック)
CONNECTOR ASSEMBLY BATT
(BATT束線)
Photo 3(写真3)
Fig.16(図16)
18
PSR-E413
LSI PIN DESCRIPTION(LSI 端子機能表)
ADC084S021CIMM (X6905A00) ADC (Analog to Digital Converter) .................................................20
AK4385ET (X6040A01) DAC (Digital to Analog Converter) ................................................................20
M38K07M4L-315HP (X7797A00) CPU (USB) ....................................................................................20
ML9040A-B01GAZ03A (XZ987A0R) LCD DRIVER ...........................................................................21
NT3881DFG-01 (X3148A0R) LCD DRIVER .......................................................................................21
YMW767-VTZ (X6055A0R) CPU (SWL01T) .......................................................................................19
YMW767-VTZ (X6055A0R) CPU (SWL01T)
PIN
NO.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
NAME
I/O
Vss
I
I
I
I
I
I
O
I
O
I
I
I
I
I
I
I
I
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I
O
I
O
I
I
O
I
O
O
O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
TESTN
PLLBPN
PLLVDD
CIN
PLLVss
TRSTN
TMS
TCK
TDI
TDO
XI
XO
Vss
VDD
ICN
ECSN
EWRN/PD5
ERDN/PD4
EA3/PD3
EA2/PD2
EA1/PD1
EA0/PD0
IOVDD
ED0/PC0
ED1/PC1
ED2/PC2
ED3/PC3
ED4/PC4
ED5/PC5
ED6/PC6
ED7/PC7
Vss
IRQ0N/PH0
TxD0
RxD0
TxD1/PG2
RxD1/PH1
SCLK1/PH2
SDO
SDI/PH3
BCLK
WCLK/SYO
SYSCLK/PG3
Vss
VDD
IOVDD
PA0
PA1
PA2
PA3
PA4
PA5
PA6
PA7
Vss
PB0
PB1
PB2
PB3
PB4
PB5
PB6
PB7/SYI
FUNCTION
Ground
Input for TEST
PLL bypass select
PLL Power supply +2.5 V
Capacitor terminal for PLL
PLL Ground
JTAG input
JTAG output
Crystal oscillator
Crystal oscillator
Ground
Power supply +2.5 V
Hardware reset
CPU I/F chip select
CPU I/F write enable / Port D
CPU I/F read enable / Port D
CPU I/F address bus / Port D
Power supply +3.3 V
CPU I/F data bus / Port C
Ground
Interrupt input / Port H
Serial output
Serial input
Serial output / Port G
Serial input / Port H
External synchronization clock / Port H
Serial output
Serial input / Port H
Bit clock output
Word clock output
Clock output / Port G
Ground
Power supply +2.5 V
Power supply +3.3 V
I/O port A
Ground
I/O port B
DMLCD: IC301
PIN
NO.
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
NAME
I/O
Vss
IOVDD
O
O
O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
LBN/LWRN/PF6
UBN/UWRN/PF7
RDN/PF4
MD00
MD08
MD01
MD09
MD02
MD10
MD03
Vss
MD11
MD04
MD12
MD05
MD13
MD06
MD14
MD07
MD15
WRN/PF5
Vss
VDD
IOVDD
MA17
MA16
MA15
MA14
MA13
MA12
MA11
MA10
MA09
MA08
MA07
MA06
MA05
Vss
MA04
MA03
MA02
MA01
CS0N/PG0
MA18
MA19
MA21/PF1
MA22/PF2
MA20
MA23/PF3
CSIN/PG1
MA00/PF0
Vss
VDD
IOVDD
CS2N/PE0
CS3N/PE1
CS4N/CASN/PE2
CS5N/PE3
CS50RDN/PE4
CS51WRN/PE5
CS52WRN/PE6
CS53WRN/RASN/PE7
FUNCTION
Ground
Power supply +3.3 V
External memory lower-byte enable / Port F
External memory upper-byte enable / Port F
External memory read enable / Port F
External memory data bus
Ground
External memory data bus
Ground
Power supply +2.5 V
Power supply +3.3 V
External memory address bus
Ground
External memory address bus
External memory chip select / Port G
External memory address bus
External memory address bus / Port F
External memory address bus
External memory address bus / Port F
External memory chip select / Port G
External memory address bus / Port F
Ground
Power supply +2.5 V
Power supply +3.3 V
External memory chip select / Port E
19
PSR-E413
M38K07M4L-315HP (X7797A00) CPU (USB)
PIN
NO.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
NAME
I/O
P12/DQ2/AN2
P13/DQ3/AN3
P14/DQ4/AN4
P15/DQ5/AN5
P16/DQ6/AN6
P17/DQ7/AN7
CNVss
RESET
VccE
VREF
Vss
XIN
XOUT
Vcc
CNVss2
P60(LED0)
P61(LED1)
P62(LED2)
P63(LED3)
PVss
PVcc
DVcc
USBVREF
TrON
D0+
D0P20
P21
P22
P23
P24
P25
I/O
I/O
I/O
I/O
I/O
I/O
I
I
I
I
O
I
I/O
I/O
I/O
I/O
O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
FUNCTION
Port P1 (In/output)/External bus interface/
A-D converter input
Chip active
System reset input
Analog power supply +3.3 V
Reference voltage input
Ground
Clock input
Clock output
Power supply +3.3 V
Chip active
Port P6 (In/output)
Analog ground
Analog power supply +3.3 V
Analog power supply +3.3 V
USB reference power supply +3.3 V
USB reference voltage output
USB upstream in/output
Port P2 (In/output)
DMLCD: IC802
PIN
NO.
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
NAME
I/O
P26
P27
P50/INT0
P51/CNTR0
P52/INT1
P53
P54
P55
P56
P57
P00
P01
P02
P03
P04
P05
P06
P07
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
P40/ExDREQ/RxD
P41/ExDACK/TxD
P42/ExTC/SCLK
P43/ExA1/SRDY
P30
P31
P32
P33/ExINT
P34/ExCS
P35/ExWR
P36/ExRD
P37/ExA0
P10/DQ0/AN0
P11/DQ1/AN1
FUNCTION
Port P2 (In/output)
Port P5 (In/output)/Interrupt input
Port P5 (In/output)/Timer X
Port P5 (In/output)/Interrupt input
Port P5 (In/output)
Port P0 (In/output)
Port P4 (In/output)/Serial I/O/External bus interface
Port P3 (In/output)
Port P3 (In/output)/External bus interface
Port P1 (In/output)/External bus interface/
A-D converter input
ADC084S021CIMM (X6905A00) ADC (Analog Digital Converter)
PIN
NO.
1
2
3
4
5
NAME
I/O
CS
VA
GND
AIN4
AIN3
I
I/O
I/O
FUNCTION
Chip select
Power supply +3.3 V
Ground
Analog input
PIN
NO.
6
7
8
9
10
NAME
I/O
AIN2
AIN1
DIN
DOUT
SCLK
I/O
I/O
I
O
I
DMLCD: IC801
FUNCTION
Analog input
Digital data input
Digital data output
Digital clock input
AK4385ET (X6040A01) DAC (Digital to Analog Converter)
20
PIN
NO.
NAME
I/O
1
2
3
4
5
6
7
8
MCLK
BICK
SDTI
LRCK
PDN
CSN
CCLK
CDTI
I
I
I
I
I
I
I
I
FUNCTION
Master Clock
Audio Serial Data Clock
Audio Serial Date Input
L/R Clock
Power Down mode
Chip Select
Control Data Input
Control Data Input
PIN
NO.
9
10
11
12
13
14
15
16
NAME
I/O
AOUTRAOUTR+
AOUTLAOUTL+
Vss
VDD
DZFR
DZFL
O
O
O
O
O
O
DMLCD: IC501
FUNCTION
Rch Analog out(-)
Rch Analog out(+)
Lch Analog out(-)
Lch Analog out(+)
Ground
Power Supply
Rch Data Zero Input Detect
Lch Data Zero Input Detect
PSR-E413
NT3881DFG-01 (X3148A0R) LCD DRIVER
ML9040A-B01GAZ03A (XZ987A0R) LCD DRIVER
PIN
NO.
NAME
I/O
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
S22
S21
S20
S19
S18
S17
S16
S15
S14
S13
S12
S11
S10
S9
S8
S7
S6
S5
S4
S3
S2
S1
Vss
OSC1
OSC2
V1
V2
V3
V4
V5
CLK1
CLK2
Vdd
M
D
RS
R/W
E
DB0
DB1
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
I
O
FUNCTION
Segment signal output for LCD
driving
Ground
Oscillator
Oscillator
Power supply
O
O
O
O
I
I
I
I/O
I/O
Data latch clock
Data shift clock
Power supply (+5 V)
Altamated signal for LCD driver outout
Display data interface
Read/write
Enable
Data interface
Data interface
PIN
NO.
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
DMLCD: IC601
NAME
I/O
DB2
DB3
DB4
DB5
DB6
DB7
C1
C2
C3
C4
C5
C6
C7
C8
C9
C10
C11
C12
C13
C14
C15
C16
S40
S39
S38
S37
S36
S35
S34
S33
S32
S31
S30
S29
S28
S27
S26
S25
S24
S23
I/O
I/O
I/O
I/O
I/O
I/O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
FUNCTION
Data interface
Common signal output for LCD
driving
Segment signal output for LCD
driving
21
PSR-E413
IC BLOCK DIAGRAM(IC ブロック図)
SN74LV32APWR (X5647A00)
SN74LV138APWR (X7284A00)
BA4510F-E2 (X7300A00)
DMLCD: IC207
DMLCD: IC401, 402
DMLCD: IC502
Quad 2 Input OR
3 to 8 Demultiplexer
Dual Operational Amplifier
1A
1
14
Vcc
1B
2
13
4B
1Y
3
12
4A
2A
4
11
4Y
2B
5
10
3B
2Y
6
9
3A
GND
7
Select
Enable
Output
3Y
8
BA5417 (XV771A00)
PNL: IC202
POWER AMP
T.S.D
ST. BY
22
NF1
IN1
12
13
14
15
PRE-GND2
11
PRE-GND1
10
IN2
9
NF2
8
STBY
7
FILTER
FILTER
6
BS1
5
POWER-GND
4
Vcc
3
OUT1
2
BS2
(N.C.)
1
BS
OUT2
BS
A
1
B
2
B
C
3
C
G2A
16
Vcc
Output 1
1
Y0
15
YO
-Input 1
2
Y1
14
Y1
+Input 1
3
4
G2A Y2
13
Y2
VEE
4
G2B
5
G2B Y3
12
Y3
G1
6
G1
Y4
11
Y4
Y7
7
Y7
Y5
Y6
10
Y5
GND
8
9
Y6
+V
8
VCC
7
Output 2
6
-Input 2
5
+Input 2
A
Output
-
+
+
-V
-
PSR-E413
CIRCUIT BOARDS(シート基板図)
DMLCD Circuit Board (X9189B0) .........................................................................................24/25
ENC Circuit Board (X9190C0) ...................................................................................................24
JACK Circuit Board (X9190C0) .................................................................................................23
MVR Circuit Board (X9190C0) .............................................................................................26/27
PNL Circuit Board (X9190C0) ..............................................................................................26/27
PNR Circuit Board (X9190C0) ..............................................................................................28/29
PSW Circuit Board (X9190C0) .............................................................................................26/27
TW Circuit Board (X9190C0) .....................................................................................................25
VRPB (PB) Circuit Board (X9190C0) ...................................................................................28/29
VRPB (VR) Circuit Board (X9190C0) ...................................................................................28/29
61H-MK Circuit Board (X2335C0) .............................................................................................30
61L-MK Circuit Board (X2336B0) ..............................................................................................30
Note: See parts list for details of circuit board component parts.
注:
シートの部品詳細はパーツリストをご参照ください。
JACK Circuit Board
to Battery terminals
to PNL-CN201 (電池端子)
to WOOFER R
(ウーファー(右))
to WOOFER L
(ウーファー(左))
to DMLCD-CN803
to DMLCD-CN802
DC IN 12V
+
–
PHONES/
OUTPUT
to TW(Left side)
to TW(Right side) SUSTAIN
USB
Component side(部品側)
Pattern side(パターン側)
2NA-WM22830
23
PSR-E413
DMLCD Circuit Board
not installed
to PNL-CN204
to JACK-CN103
to PNL-CN205
not installed
to PNR-CN801
to VRPB(VR)-CN301
to 61H-MK-CN1
to 61L-MK-CN5 to 61H-MK-CN2
not installed
to JACK-CN104
Component side(部品側)
ENC Circuit Board
to PNR-CN802
CATEGORY
Component side(部品側)
24
Pattern side(パターン側)
DMLCD: 2NA-WM22810
ENC:
2NA-WM22830
PSR-E413
DMLCD Circuit Board
Pattern side(パターン側)
TW Circuit Board
to JACK-CN106 (Right side)
to JACK-CN107 (Left side)
to TWEETER R(ツィーター(右))
to TWEETER L(ツィーター(左))
Component side(部品側)
DMLCD: 2NA-WM22810
TW:
2NA-WM22830
Pattern side(パターン側)
25
PSR-E413
Scale: 90/100
PNL Circuit Board
to JACK-CN102
to DMLCD-CN101
to Back light assembly
(バックライトAss y)
to DMLCD-CN702
Component side(部品側)
MVR Circuit Board
STANDBY/
ON
Component side(部品側)
26
MASTER
VOLUME
PSW Circuit Board
Component side(部品側)
PNL, PSW, MVR: 2NA-WM22830
PSR-E413
Scale: 90/100
PNL Circuit Board
//
START
STOP
/
SYNC
START
SONG
MEMORY(A)
CLEAR
SONG
MEMORY(5)
Y/
SYNC
STOP
SONG
MEMORY(4)
/
MAIN/
AUTO FILL
SONG
MEMORY(3)
TEMPO/TAP
METRONOME
FUNCTION
EASY SONG
ARRANGER
SONG
MEMORY(2)
LESSON
START
A B/
INTRO/
ENDING/rit.
SONG
MEMORY(1)
LESSON
R
PERFORMANCE ASSISTANT
/
ACMP
ON/OFF
ARPEGGIO
TYPE
ARPEGGIO
ON/OFF
SONG
MEMORY
REC
LESSON
L
DEMO/PC
Pattern side(パターン側)
PSW Circuit Board
Pattern side(パターン側)
PNL, PSW, MVR: 2NA-WM22830
MVR Circuit Board
Pattern side(パターン側)
27
PSR-E413
PNR Circuit Board
to ENC-CN501
to DMLCD-CN701
Component side(部品側)
VRPB (PB) Circuit Board
PITCH BEND
Component side(部品側)
to DMLCD-CN801
VRPB (VR) Circuit Board
ASSIGN
28
A
LIVE CONTROL
B
Component side(部品側)
PNR, VRPB(PB), VRPB(VR): 2NA-WM22830
PSR-E413
PNR Circuit Board
VOICE CONTROL VOICE CONTROL
TOUCH/
HARMONY/
TOUCH SENSE
HARMONY TYPE
VOICE CONTROL
DUAL/
DUAL VOICE
VOICE CONTROL
SPLIT/
SPLIT VOICE
0/
RESET
-/
NO
REGIST
MEMORY (2)
REGIST
MEMORY (1)
REGIST
MEMORY
MEMORY/BANK
PORTABLE
GRAND
9
8
MUSIC
DATABASE
VOICE
+/
YES
CATEGORY
(+)
CATEGORY
(-)
7
STYLE
6
5
4
SONG
3
2
1
Pattern side(パターン側)
VRPB (PB) Circuit Board
Pattern side(パターン側)
VRPB (VR) Circuit Board
Pattern side(パターン側)
PNR, VRPB(PB), VRPB(VR): 2NA-WM22830
29
PSR-E413
61H-MK Circuit Board
A
to DMLCD-CN401
to 61L-MK-CN4
to DMLCD-CN403
A’
A
A’
Component side(部品側)
61L-MK Circuit Board
B
B’
B
B’
to DMLCD-CN402
to 61H-MK-CN3
Component side(部品側)
30
61H-MK: 2NAKB-V869540
61L-MK: 2NAKB-V869520
PSR-E413
TEST PROGRAM
* If the test number 47 “Factory Set” is executed, the data already set will be lost.
1
Preparations
1) Use an AC adaptor PA-3C or PA-130.
2) Measuring device: Frequency counter, which can detect thousandth value or more, Level meter (with JIS-C filter), Oscilloscope
Note: Use a stereo plug and connect a load resistor of 33 Ω to the [PHONES/OUTPUT] jack for measurement unless
otherwise specified. Input impedance of the measuring device should be 1 MΩ or more.
3) Jig: Foot switch (FC-4 or FC-5), USB cable
2
Starting up the Test Program
While holding down the keys [C#2], [F2] and [G#2] simultaneously, press the [STANDBY / ON] switch.
C#2
G#2
F2
3
Test procedure
1) When the test program is started, “TEST” will be displayed on the LCD.
2) Press the [–] or [+] button of the number buttons to select a test program item.
3) Press the [START/STOP] button to execute the test.
If the result is OK or test item is completed, press the [START/STOP] button again to return to the item selection display.
Press the [–] or [+] button of the number buttons to select the next test item.
A cursor (“_”) is shown below the first character of the item for which the test results are OK.
If the result is NG, press the lowest key (white key C1) to return to the item selection display.
4
Test Program List
TEST No
LCD display
1
Version
001
2
3
6
11
Rom Chk1
002
Ram Chk1
003
FRomChk1
006
TG1 Chk
011
13
Pit Chk
013
14
Output R
014
15
Output L
015
(dBu=dBm)
Test descriptions, judging conditions, etc.
Displays version of the ROM.
“Prog ∗∗∗” and “USB ∗∗∗” are displayed on the LCD alternately.
∗∗∗ : Version
Checks the ROM connected to the CPU bus.
Make sure that “Rom OK” is displayed on the LCD.
Checks the RAM connected to the CPU bus.
Make sure that “Ram OK” is displayed on the LCD.
Checks the FROM connected to the CPU bus.
Make sure that “FRom OK” is displayed on the LCD.
Plays each key automatically in the order of scale (auto-scaling). (32 notes from C2 to G4 will be played.)
Make sure that there is no abnormal sounds or noise. When the auto-scaling is finished, “TG1 End”
will be shown. Press a key to play a sound. (Single note, the key pressed first will be played)
Checks pitch accuracy.
Connect the frequency counter to the [PHONES/OUTPUT] jack. (Either L or R)
Make sure that the correct signal is output. (440.14 Hz ± 0.22 Hz)
Connect the level meter (with JIS-C filter) to the L/R of the [PHONES/OUTPUT] jack.
(33 Ω load)
Set the [MASTER VOLUME] to the maximum level and check the output level.
· PHONES L: –55.0 dBu or less
· PHONES R: –5.0 dBu ± 2 dB
Connect the level meter (with JIS-C filter) to the L/R of the [PHONES/OUTPUT] jack.
(33 Ω load)
Set the [MASTER VOLUME] to the maximum level and check the output level.
· PHONES L: –5.0 dBu ± 2 dB
· PHONES R: –55.0 dBu or less
31
PSR-E413
TEST No
LCD display
20 SW Chk
020
21
28
29
31
A. LedChk
021
LCD On
028
LCD Off
029
PD1 Chk
031
33
PB Chk
033
37
MIDI Chk
037
41
Rom Chk2
041
42
Ram Chk2
042
FRomChk2
045
45
47
Factory
047
48
TestExit
048
Test descriptions, judging conditions, etc.
Checks the switches and LEDs on the panel. Press the switches as shown in the LCD. When a switch
is pressed, a sound is played at the prescribed pitch. (Refer to the Switch Test Item List on the next
page.) When a switch with LED is turned on, the LED will light up.
Make sure that “SW OK” is displayed on the LCD when all the switches are pressed as indicated. For
the Dial item, make sure that “Up” is indicated when the encoder knob is turned clockwise, and “Dwn”
when turned counterclockwise. For the Knob item, make sure that “Lo” is indicated when the rotary knob
is turned fully counterclockwise, “Hi” when turned fully clockwise, and “C” when set to the center. To
cancel the operation halfway, press the lowest key (white key C1) to return to the item selection display.
Make sure that all the LEDs on the panel are turned on.
Make sure that all the dots on the LCD are turned on.
Make sure that all the dots on the LCD are turned off.
Connect a footswitch (FC-4 or FC-5) to the [SUSTAIN] jack.
Press the [START/STOP] button to start the test and check that C3 is played when the pedal is depressed (ON), and C4 is played when the pedal is released (OFF).
Make sure that “PD1 OK” is displayed on the LCD.
C3 is played when the [PITCH BEND] wheel is turned toward you to the minimum position (DW),
and C4 is played when the wheel is turned away from you to the maximum position (UP).
Make sure that “PB OK” is displayed on the LCD.
Connect a PC which has installed the driver and main unit [USB] terminal with a USB cable. Set the
through mode on PC and execute the test.
Confirm that the C4 note is output and “MIDI OK” is displayed on the LCD.
Checks the ROM connected to the CPU bus.
Make sure that “Rom OK” is displayed on the LCD.
It will take about 15 seconds for the check.
Checks the RAM connected to the CPU bus.
Make sure that “Ram OK” is displayed on the LCD.
Checks the FROM connected to the CPU bus.
Make sure that “FRom OK” is displayed on the LCD.
It will take about 30 seconds for the check.
Initializes the entire backup area to reset to the factory default.
“Fact” is displayed on the LCD during the test.
“Fact End” is displayed on the LCD when the test is finished.
This will leave the test program and change to the play mode.
• Other Tests
Popping Noise Check
Connect the oscilloscope to the L/R of the [PHONES/OUTPUT] jack and turn on and then off the [STANDBY/ON] switch. Make
sure that popping noise level is 1.0 Vp-p or less, and that no abnormal sound or popping noise is output from the speakers.
Noise Level Check
Connect the level meter (with JIS-C filter) to the L/R of the [PHONES/OUTPUT] jack. (33 Ω load)
Set the [MASTER VOLUME] to the maximum level and check the noise level.
· PHONES L, R: –78 dBu or less
32
PSR-E413
Switch test item list
1
SW Name
Encoder Knob
Encoder Knob
DEMO/PC
PERFORMANCE ASSISTANT
EASY SONG ARRANGER
FUNCTION
LESSON L
LESSON R
LESSON START
METRONOME
TEMPO/TAP
SONG MEMORY REC
SONG MEMORY (1)
SONG MEMORY (2)
SONG MEMORY (3)
SONG MEMORY (4)
SONG MEMORY (5)
SONG MEMORY (A) CLEAR
CATEGORY
CATEGORY
SONG
STYLE
MUSIC DATABASE
VOICE
TENKEY 1
TENKEY 2
TENKEY 3
TENKEY 4
TENKEY 5
TENKEY 6
TENKEY 7
TENKEY 8
TENKEY 9
TENKEY –
TENKEY 0
TENKEY +
LIVE CONTROL ASSIGN
ARPEGGIO ON/OFF
ARPEGGIO TYPE
ACMP ON/OFF
INTRO/ENDING/rit.
MAIN/AUTO FILL
SYNC STOP
SYNC START
START/SOTP
PORTABLE GRAND
REGIST MEMORY BANK/MEMORY
REGIST MEMORY 1
REGIST MEMORY 2
VOICE CONTROL SPLIT
VOICE CONTROL DUAL
VOICE CONTROL HARMONY
VOICE CONTROL TOUCH
Rotary Knob A
Rotary Knob A
Rotary Knob A
Rotary Knob B
Rotary Knob B
Rotary Knob B
1
Turn
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
LCD Display
Dial Up
Dial Dwn
Demo
P.A.T.
E.S.A.
Function
LessonL
LessonR
LessonSt
Metro
Temp/TAP
Song REC
Song 1
Song 2
Song 3
Song 4
Song 5
Song A
Catego –
Catego +
Song
Style
M.D.B.
Voice
Tenkey 1
Tenkey 2
Tenkey 3
Tenkey 4
Tenkey 5
Tenkey 6
Tenkey 7
Tenkey 8
Tenkey 9
Tenkey –
Tenkey 0
Tenkey +
Assign
Arpeggio
Arp Type
ACMP
Intro
Main/Fil
S. Stop
S. Start
Str/Stp
Piano
Memory
Regist 1
Regist 2
Split
Dual
Harmony
Touch
Knob1 Lo
Knob1 Hi
Knob1 C
Knob2 Lo
Knob2 Hi
Knob2 C
Note Number
C2
C#2
D2
D#2
E2
F2
F#2
G2
G#2
A2
A#2
B2
C3
C#3
D3
D#3
E3
F3
F#3
G3
G#3
A3
A#3
B3
C4
C#4
D4
D#4
E4
F4
F#4
G4
G#4
A4
A#4
B4
C5
C#5
D5
D#5
E5
F5
F#5
G5
G#5
A5
A#5
B5
C6
C#6
D6
D#6
E6
F6
F#6
33
PSR-E413
テストプログラム
※テストナンバー 47 の Factory Set を実行すると、設定したデータが失われます。
1
準備
1) AC アダプターは PA-3C または PA-130 を使用します。
2) 測定器 : 周波数カウンター(小数点以下 3 桁以上測定可能なもの)
、レベルメーター (JIS-C フィルター使用 )、オシロ
スコープ
注)特に指示のない限りステレオプラグを用い、[PHONES/OUTPUT] 端子に 33 Ωの負荷抵抗を接続して測定します。
測定器の入力インピーダンスは 1 M Ω以上であること。
3) 治具 : フットスイッチ(FC-4 または FC-5)
、USB ケーブル
2
テストプログラムの起動
[C#2]、[F2]、[G#2] の鍵盤を同時に押しながら、[STANDBY / ON] スイッチを押します。
C#2
G#2
F2
3
テストの進め方
1)テストプログラムが起動されると、LCD に TEST が表示されます。
2)ナンバーボタンの [‒] または [+] ボタンを押して、テストプログラムの項目を選択します。
3)[START/STOP] ボタンを押してテストを実行します。
結果が OK、またはテスト項目終了の場合は、再度 [START/STOP] ボタンを押して項目選択表示に戻ります。
ナンバーボタンの [‒] または [+] ボタンを押して、次のテスト項目を選択します。
テスト結果が OK だった項目名の一字目下にカーソル( _ )が表示されます。
結果が NG の場合は、鍵盤の最低音(白鍵 C1)を押して、項目選択画面に戻ります。
4
テスト一覧
テスト No
LCD 表示
1
Version
001
2
3
6
11
34
Rom Chk1
002
Ram Chk1
003
FRomChk1
006
TG1 Chk
011
13
Pit Chk
013
14
Output R
014
15
Output L
015
(dBu=dBm)
テスト内容及び判定条件など
ROM のバージョンを表示します。
LCD に
Prog ∗∗∗ 、 USB ∗∗∗
が交互に表示されます。
∗∗∗ : Version
CPU のバスに接続されている ROM をチェックします。
LCD に Rom OK が表示されることを確認します。
CPU のバスに接続されている RAM をチェックします。
LCD に Ram OK が表示されることを確認します。
CPU のバスに接続されている FROM をチェックします。
LCD に FRom OK が表示されることを確認します。
鍵盤を自動的にスケーリングします。(発音鍵域は、C2 から G4 までの 32 音です。)
異音、ノイズの無いことを確認します。オートスケーリングが終了すると、 TG1 End
と表示され鍵盤を弾くことで発音します。(単音、先着優先)
ピッチ精度のチェック。
[PHONES/OUTPUT] 端子に周波数カウンターを接続します。(L か R のどちらか)
正しい信号が出力されていることを確認します。(440.14 Hz ± 0.22 Hz)
[PHONES/OUTPUT] 端子の L, R にレベルメーター(JIS-C フィルター使用)を接続します。
(33 Ω負荷)
[MASTER VOLUME] を最大にして、出力レベルをチェックします。
・PHONES L: − 55.0 dBu 以下
・PHONES R: − 5.0 dBu ± 2 dB
[PHONES/OUTPUT] 端子の L, R にレベルメーター(JIS-C フィルター使用)を接続します。
(33 Ω負荷)
[MASTER VOLUME] を最大にして、出力レベルをチェックします。
・PHONES L: − 5.0 dBu ± 2 dB
・PHONES R: − 55.0 dBu 以下
PSR-E413
テスト No
LCD 表示
20 SW Chk
020
21
28
29
31
33
37
A. LedChk
021
LCD On
028
LCD Off
029
PD1 Chk
031
PB Chk
033
MIDI Chk
037
41
Rom Chk2
041
42
Ram Chk2
042
FRomChk2
045
45
47
Factory
047
48
TestExit
048
テスト内容及び判定条件など
パネル上のスイッチ、LED をチェックします。LCD に表示されたスイッチを指示通りに押し
ます。スイッチを押すと決められた音程で発音します。
(次頁の SW テスト項目リスト参照)また、
LED のあるスイッチの場合は当該の LED が点灯します。
全部のスイッチを指示通りに押したとき、LCD に SW OK が表示されることを確認します。
Dial の項目は、エンコーダーツマミを右へ回すと Up 、左へ回すと Dwn と表示されるこ
とを確認します。また Knob の項目は、ロータリーノブを左いっぱいまで回すと Lo 、右いっ
ぱいまで回すと Hi 、センターにすると C と表示されることを確認します。
途中で中止する場合は、鍵盤の最低音(白鍵:C1)を押すと選択画面に戻ります。
パネル上のすべての LED が点灯することを確認します。
LCD のすべてのドットが点灯することを確認します。
LCD のすべてのドットが消えることを確認します。
[SUSTAIN] 端子にフットスイッチ(FC-4 または FC-5)を接続します。
[START/STOP] ボタンを押してテストに入り、ペダルを踏む(On)と C3 を発音し、ペダ
ルを離す(Off)と C4 を発音することを確認します。
LCD に PD1 OK と表示されることを確認します。
[PITCH BEND] ホイールを手前に回して最小にする(DW)と C3 を発音し、奥に回して
最大にする(UP)と C4 を発音します。LCD に PB OK が表示されることを確認します。
[USB] 端子と Host PC を USB ケーブルで接続して、テストを実行します。(予め PC には
ドライバーをインストールして、スルーモードに設定しておきます。)
C4 を発音し、LCD に MIDI OK が表示されることを確認します。
CPU のバスに接続されている ROM をチェックします。
LCD に Rom OK が表示されることを確認します。
検査には約 15 秒かかります。
CPU のバスに接続されている RAM をチェックします。
LCD に Ram OK が表示されることを確認します。
CPU のバスに接続されている FROM をチェックします。
LCD に FRom OK が表示されることを確認します。
検査には約 30 秒かかります。
すべてのバックアップ領域を初期化して工場出荷状態にします。
テスト中 LCD に Fact が表示されます。
テストが終わると、LCD に Fact End が表示されます。
実行すると、テストプログラムから抜けて、プレイモードになります。
• その他の検査
ポップノイズチェック
[PHONES/OUTPUT] 端子の L, R にオシロスコープを接続して、[STANDBY/ON] スイッチをオン、オフします。ポッ
プノイズが 1.0Vp-p 以下であることとスピーカーから異音やポップ音が出ないことを確認します。
ノイズレベルチェック
[PHONES/OUTPUT] 端子の L, R にレベルメーター(JIS-C フィルター使用)を接続します。
(32 Ω負荷)
[MASTER VOLUME] を最大にして、ノイズレベルをチェックします。
・ PHONES L, R: ‒78dBu 以下
35
PSR-E413
SW テスト項目リスト
36
1
SW 名
エンコーダーツマミ
エンコーダーツマミ
DEMO/PC
PERFORMANCE ASSISTANT
EASY SONG ARRANGER
FUNCTION
LESSON L
LESSON R
LESSON START
METRONOME
TEMPO/TAP
SONG MEMORY REC
SONG MEMORY (1)
SONG MEMORY (2)
SONG MEMORY (3)
SONG MEMORY (4)
SONG MEMORY (5)
SONG MEMORY (A) CLEAR
CATEGORY
CATEGORY
SONG
STYLE
MUSIC DATABASE
VOICE
TENKEY 1
TENKEY 2
TENKEY 3
TENKEY 4
TENKEY 5
TENKEY 6
TENKEY 7
TENKEY 8
TENKEY 9
TENKEY ‒
TENKEY 0
TENKEY +
LIVE CONTROL ASSIGN
ARPEGGIO ON/OFF
ARPEGGIO TYPE
ACMP ON/OFF
INTRO/ENDING/rit.
MAIN/AUTO FILL
SYNC STOP
SYNC START
START/SOTP
PORTABLE GRAND
REGIST MEMORY BANK/MEMORY
REGIST MEMORY 1
REGIST MEMORY 2
VOICE CONTROL SPLIT
VOICE CONTROL DUAL
VOICE CONTROL HARMONY
VOICE CONTROL TOUCH
ロータリーノブ A
ロータリーノブ A
ロータリーノブ A
ロータリーノブ B
ロータリーノブ B
ロータリーノブ B
1
順番
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
ディスプレイ表示
Dial Up
Dial Dwn
Demo
P.A.T.
E.S.A.
Function
LessonL
LessonR
LessonSt
Metro
Temp/TAP
Song REC
Song 1
Song 2
Song 3
Song 4
Song 5
Song A
Catego ‒
Catego +
Song
Style
M.D.B.
Voice
Tenkey 1
Tenkey 2
Tenkey 3
Tenkey 4
Tenkey 5
Tenkey 6
Tenkey 7
Tenkey 8
Tenkey 9
Tenkey ‒
Tenkey 0
Tenkey +
Assign
Arpeggio
Arp Type
ACMP
Intro
Main/Fil
S. Stop
S. Start
Str/Stp
Piano
Memory
Regist 1
Regist 2
Split
Dual
Harmony
Touch
Knob1 Lo
Knob1 Hi
Knob1 C
Knob2 Lo
Knob2 Hi
Knob2 C
ノート番号
C2
C#2
D2
D#2
E2
F2
F#2
G2
G#2
A2
A#2
B2
C3
C#3
D3
D#3
E3
F3
F#3
G3
G#3
A3
A#3
B3
C4
C#4
D4
D#4
E4
F4
F#4
G4
G#4
A4
A#4
B4
C5
C#5
D5
D#5
E5
F5
F#5
G5
G#5
A5
A#5
B5
C6
C#6
D6
D#6
E6
F6
F#6
PSR-E413
INITIALIZATION(初期化)
This function erases all backup data in the instrument’s flash
memory and restores the initial default settings. The following
initialization procedures are provided.
この楽器のフラッシュメモリーにあるソングデータや
バックアップデータを消去し、設定を初期設定(工場出
荷時の状態)に戻すことを「初期化」と呼びます。初期
化は以下の方法で行なってください。
Backup Clear
To clear data backed up to the internal flash memory
(DMLCD circuit board: IC206) – panel user setting, registration memory, user songs, style file 166 – turn the power on
by pressing the [STANDBY/ON] switch while holding the
highest white key on the keyboard. The backed up data will
be erased and the default values restored.
バックアップクリア
本体のフラッシュメモリー(DMLCD シート:IC206)
にバックアップしたバックアップデータをクリアした
いときは、鍵盤の最高音(白鍵)を押しながら[電源
切 / 入]
(STANDBY/ON)スイッチを押して電源を入
れると、上記のデータは消去され、楽器は初期設定値
に戻ります。
Flash Clear
To clear song, style and music database files that have been
transferred to the internal flash memory (DMLCD circuit
board: IC206) from a computer, turn the power on by pressing the [STANDBY/ON] switch while simultaneously
holding the highest white key on the keyboard and the three
highest black keys.
フラッシュクリア
コンピューターから本体フラッシュメモリー(DMLCD
シート:IC206)に転送したソングデータやスタイル
ファイル、ミュージックデータベースファイルをクリ
アしたいときは、鍵盤の最高音(白鍵)と一番高い黒
鍵 3 つを同時に押しながら[電源 切 / 入]
(STANDBY/
ON)スイッチを押して電源を入れると、上記のデー
タは消去されます。
• When you execute the Flash Clear operation,
song data you have purchased will also be
cleared. Be sure to save data you want to keep
to a computer.
• フラッシュクリアすると、購入した有料
のデータも消去されます。消去したくな
いデータは、必要に応じてコンピュー
ターにセーブしてください。
37
PSR-E413
USER DATA BACKUP
To backup user data to external devices, use the "Musicsoft Downloader (bundled software)".
You can use the Musicsoft Downloader to transfer "Backup Files" including the five User Songs stored on the instrument, to a
computer.
List of data that can be backed up
• User Songs
• Style 166
• Touch Response on/off
• Registration Memory
• FUNCTION Settings: Tuning, Split Point, Touch Sensitivity, Style Volume, Song Volume,
Metronome Volume, Grade, Demo Cancel, Master EQ type, Sleep
PREPARATION
PC (Personal Computer)
USB Cable (A - B Type)
MIDI-USB Driver *1
Musicsoft Downloader (MSD) *1
*1: Obtain these programs from CD-ROM (X9318A00) of the attachment for PSR-E413 or Yamaha official website.
(URL>> http://www.yamahapkclub.com)
Install these software in PC beforehand.
PSR-E413
USB cable
BACKUP PROCEDURE
1. Turn off the power of PSR-E413.
2. End all the application software.
3. Connect the PSR-E413 to the PC with a USB cable.
4. Turn on the power of PSR-E413.
5. Click the Control Panel on PC.
6. Click "USB-MIDI Driver" on the Control Panel to open the dialog box.
7. Remove the check from the check box next the word "Thru ON/OFF" in the dialog box.
8. Start up the Musicsoft Downloader.
9. If you click "Electronic Musical Instruments" in the Musicsoft Downloader display, and then "System Drive", a file named
"08PK61.BUP" will appear in the lower right corner of the Musicsoft Downloader display.
This is the backup file. For details about how to transmit backup file using the Musicsoft Downloader application, refer to the
Online help in the application.
NOTE: Preset Song data cannot be transmitted from the instrument.
• We recommend that you use a power adaptor rather than batteries when transferring data. The data can be
corrupted if the batteries fail during the transfer.
• Do not rename the backup file on the computer. If you do so, it will not be recognized when transferred to the
instrument.
38
PSR-E413
ユーザーデータのバックアップ
ユーザーデータを外部機器へバックアップする際は、付属ソフト「ミュージックソフトダウンローダー」をご利用ください。
ミュージックソフトダウンローダーを使って、ユーザーソング5曲を含むバックアップファイルを、楽器からコンピューター
へ転送できます。
バックアップ可能なデータ一覧
• ユーザーソング
• スタイル 166
• タッチレスポンス オン / オフ(ON/OFF)
• レジストレーションメモリー
• 機能設定の各設定: チューニング、スプリットポイント、タッチ感度、スタイル音量、ソング音量、
メトロノーム音量、採点、デモキャンセル、マスター EQ タイプ、スリープ
準備
PC(パーソナルコンピューター)
USB ケーブル(A-B Type)
USB-MIDI ドライバー(* 1)
ミュージックソフトダウンローダー(* 1)
* 1: PSR-E413 に付属の CD-ROM(X9318A00)又はヤマハホームページのダウンロードページから入手してください。
(URL >> http://www.yamahapkclub.com)
これらのソフトはあらかじめ PC にインストールしておいてください。
PSR-E413
USBケーブル
手順
1.
2.
3.
4.
5.
6.
7.
8.
9.
PSR-E413 の電源を切ります。
PC 上の全てのアプリケーションソフトを終了します。
USB ケーブルを接続します。
PSR-E413 の電源を入れます。
PC のコントロールパネルを開きます。
コントロールパネル内の USB-MIDI Driver をクリックします。
USB-MIDI Driver 画面上の Thru ON/OFF のチェックを外します。
ミュージックソフトダウンローダーを立ち上げます。
ミュージックソフトダウンローダー画面の左下にある 電子楽器 をクリックし、 System Drive をクリックします。
すると、08PK61.BUP というファイルが画面右下に表示されます。これがバックアップファイルです。
バックアップファイルの転送方法については、ミュージックソフトダウンローダーのヘルプをご覧ください。
注: 内蔵ソングは送信できません。
• ミュージックソフトダウンローダーでソングデータを転送するときは、必ず電源アダプターを使用し
てください。電池でご使用中、送受信時に電池が無くなるとデータが壊れる原因になります。
• コンピューター上でバックアップファイルをリネーム(書き換え)しないでください。
楽器内に転送したとき認識されなくなります。
39
PSR-E413
MIDI IMPLEMENTATION CHART
YAMAHA
Model
PSR-E413
MIDI Implementation Chart
Transmitted
Recognized
Date:10-OCT-2007
Version : 1.0
Remarks
Function...
Basic
Channel
Default
Changed
1 - 16
x
1 - 16
x
Mode
Default
Messages
Altered
3
x
**************
3
x
x
Note
Number
0 - 127
: True voice **************
0 - 127
0 - 127
Velocity
Note ON
Note OFF
o 9nH,v=1-127
x 9nH,v=0
o 9nH,v=1-127
x
After
Touch
Keyʼs
Chʼs
x
x
x
x
o 0-24 semi
o 0-24 semi
Pitch Bend
Control
Change
Prog
Change
0,32
1,11,84
6,38
7,10
64
71-74
91,93
96-97
100-101
o
x
o
o
o
o
o
x
o
*1
*1
o
o
o
o
o
o
o
o
o
o 0 - 127
**************
o 0 - 127
o
o
x
x
x
x
x
x
System
: Clock
Real Time: Commands
o
o
o
o
Aux
x
x
x
x
o
x
o(120,126,127)
o(121)
o(122)
o(123-125)
o
x
: True #
System Exclusive
Common
: Song Pos.
: Song Sel.
: Tune
:All Sound OFF
:Reset All Cntrls
:Local ON/OFF
:All Notes OFF
Mes- :Active Sense
sages:Reset
Bank Select
Data Entry
Sustain
Sound Controller
Effect Depth
RPN Inc,Dec
RPN LSB,MSB
*1 Messages for these control change numbers cannot be transmitted from the
instrument itself. However, they may be transmitted when playing the
accompaniment, song or using the Harmony effect.
Mode 1 : OMNI ON , POLY
Mode 3 : OMNI OFF, POLY
40
Mode 2 : OMNI ON ,MONO
Mode 4 : OMNI OFF,MONO
o : Yes
x : No
PSR-E413
MIDI DATA FORMAT
7 Effect map
* When a Type LSB value is received that corresponds to no effect type, a value corresponding to the effect type (coming the closest
to the specified value) is automatically set.
* The numbers in parentheses in front of the Effect Type names correspond to the number indicated in the display.
¶ REVERB
TYPE
MSB
000
001
002
003
004
005...127
00
No Effect
(01)Hall1
Room
Stage
Plate
No Effect
01
00
No Effect
Thru
Chorus
Celeste
Flanger
No Effect
01
02
08
TYPE LSB
16
(02)Hall2
(06)Stage1
(08)Plate1
17
18
(03)Hall3
(04)Room1
(07)Stage2
(09)Plate2
19
20
(05)Room2
¶ CHORUS
TYPE
MSB
000...063
064
065
066
067
068...127
02
08
TYPE LSB
16
17
18
19
20
(02)Chorus2
(03)Flanger1
(01)Chorus1
(04)Flanger2
41
PARTS LIST
CONTENTS(目次)
OVERALL ASSEMBLY(総組立)...................................................... 2
UPPER CASE ASSEMBLY(上ケース Ass'y).................................. 4
LOWER CASE KEYBOARD ASSEMBLY(下ケース鍵盤 Ass'y)..... 6
LOWER CASE ASSEMBLY(下ケース Ass'y)................................. 7
KEYBOARD ASSEMBLY(16N-C61-2M 鍵盤)................................ 8
ELECTRICAL PARTS(電気部品)............................................... 9-15
Notes : DESTINATION ABBREVIATIONS
A:
B:
C:
D:
E:
F:
H:
I :
J :
K:
Australian model
British model
Canadian model
German model
European model
French model
North European model
Indonesian model
Japanese model
Korean model
M : South African model
O : Chinese model
Q : South-east Asia model
T : Taiwan model
U : U.S.A. model
V : General export model (110V)
W: General export model (220V)
N,X: General export model
Y : Export model
WARNING
Components having special characteristics are marked
specification equal to those originally installed.
and must be replaced with parts having
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品を
ご使用ください。
• The numbers “QTY” show quantities for each unit.
• The parts with “--” in “PART NO.” are not available as spare parts.
• This mark “ } ” in the REMARKS column means these parts are interchangeable.
) part number is O, not zero.
• The second letter of the shaded (
) part number is I, not one.
• The second letter of the shaded (
• 部品価格ランクは、変更になることがあります。
• QTY 欄に記されている数字は、各ユニット当たりの使用個数です。
• PART NO. が -- の部品は、サービス用部品として準備されておりません。
• REMARKS 欄の「 } 」マークの部品は、併用部品です。
• 網掛けの付いた PART NO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。
• 網掛けの付いた PART NO. の 2 番目の文字は「イチ」ではなく、「アイ」です。
PSR-E413
OVERALL ASSEMBLY(総組立)
140
130
110
Music rest
(譜面板)
120
50
160
60
40
150
150
10 Upper case assembly: See page 4.
(上ケースAss'y)
170
170
80
30 Lower case assembly: See page 7.
(下ケースAss'y)
80
80
80
90
100
20 Lower case keyboard assembly: See page 6.
(下ケース鍵盤Ass'y)
70b
70c
70
70a
2
100
Battery lid assembly
(電池蓋Ass'y)
90
80
PSR-E413
REF NO.
*
*
*
10
20
30
40
50
60
70
70a
70b
70c
80
90
100
110
120
130
140
150
160
170
----WG455700
VU43240R
V715120R
WD89600R
---WE98740R
WF48930R
WF49100R
WE774300
V560380R
WM143500
V766060R
--VA126101
DESCRIPTION
OVERALL ASSEMBLY
OVERALL ASSEMBLY
UPPER CASE ASSEMBLY
LOWER CASE KEYBOARD ASSEMBLY
LOWER CASE ASSEMBLY
ENCODER KNOB BLACK
KNOB,V BLACK
PUSH KNOB BLACK
BATTERY LID ASSEMBLY
BATTERY COVER
BATTERY CUSHION WHITE
NONWOVEN FABRIC CLOTH
BIND HEAD TAPPING SCREW-B
BIND HEAD TAPPING SCREW-B
BIND HEAD TAPPING SCREW-B
BIND HEAD B-TIGHT SCREW
ROTARY KNOB BLACK
LCD PANEL
EMBLEM
DUST-PROOF CUSHION
DUST-PROOF CUSHION
FILAMENT TAPE
WG073800
X9318A00
V8028600
WF322000
WM173600
WM173700
ACCESSORIES
MUSIC REST
CD-ROM
AC ADAPTER
AC ADAPTOR
JAPANESE GUIDE SHEET
CHINESE GUIDE SHEET
PART NO.
*: New Parts
3.0X12 MFZN2W3
3.0X20 MFZN2W3
3.0X30 MFZN2W3
3.0X8 MFZN2W3
YAMAHA
12X50
PA-3C J
PA-3C CHN
部
品
名
総
組
立
総
組
立
上ケースAss
y
下ケース鍵盤Ass y
下ケースAss
y
エ ン コ ー ダ ツ マ ミ
V
ツ
マ
ミ
プッシュツマミ クロ
電 池 蓋 A s s
y
バ ッ テ リ ー カ バ ー
バッテリークッション
不
織
布
Bタイト+BIND
Bタイト+BIND
Bタイト+BIND
Bタイト+BIND
ロ ー タ リ ー ノ ブ
LCDパネル成形品
エ
ン
ブ
レ
ム
防 塵 ク ッ シ ョ ン
防 塵 ク ッ シ ョ ン
粘
着
テ
ー
プ
付
譜
C
A
A
和
中
属
面
D − R O
C ア ダ プ タ
C ア ダ プ タ
文 シ ー ト 袋 入
文 シ ー ト 袋 入
品
板
M
ー
ー
り
り
REMARKS
QTY
RANK
PSR-E413
(WM16410)
(WM16420)
(WM16430)
(WM16440)
CATEGORY
MASTER VOLUME
—STANDBY/_ON
01
01
01
03
(WD87980)
(WD87990)
(WD88000)
LIVE CONTROL A,B
(WM81390)
(WM17990)
2
8
2
3
2
2
2
3
J
O
J
O
01
01
01
01
01
99
07
RANK: Japan only
3
PSR-E413
UPPER CASE ASSEMBLY(上ケース Ass'y)
30 Speaker grille R assembly
20
20a
(スピーカグリル R Ass'y)
Speaker grille L assembly
(スピーカグリル L Ass'y)
30a
20d
20b
30b
30d
20c
20b
30c
30b
40
440
370
250
240
450
380
260
380
500a
380
380
390
385
430
390
10
460
270
140
270
380
390
380
230
310b
380
310a
580
580
380
70
310 330
50
Wheel assembly
(ホイールAss'y)
440
40
80
100
L130
120
90
130
60
370
430
L20
110
260
450
390
460
380
L30
L40
380
380
380
L70
L40
210
L10
200
380
460
L110
380
L60
220
L50
380
390
390
500
380
300 LCD Unit (液晶ユニット)
4
PSR-E413
LEFT
LEFT
132X6X0.35
156X6X0.35
204X6X0.35
RIGHT
RIGHT
132X6X0.35
156X6X0.35
204X6X0.35
3.0cm
x4
x12
x2
x9
部
品
名
上ケースAss
y
上ケースAss
y
上ケース塗装印刷品
SPグリルLAss y
SPグリルL塗装品
不織布SP−GRIL
不織布SP−GRIL
不織布SP−GRIL
SPグリルRAss y
SPグリルR塗装品
不織布SP−GRIL
不織布SP−GRIL
不織布SP−GRIL
ス
ピ
ー
カ
P N ス イ ッ チ
P N ス イ ッ チ
P N ス イ ッ チ
P N ス イ ッ チ
WM151600 PN SWITCH WHITE
WM151700 PN SWITCH BLACK
WM151800 PN SWITCH BLACK
x7
x2
x6
P
P
P
N
N
N
ス
ス
ス
イ
イ
イ
ッ
ッ
ッ
チ
チ
チ
120
WM151900 PN SWITCH BLACK
x4
P
N
ス
イ
ッ
チ
*
130
WM152000 PN SWITCH BLACK
x4
P
N
ス
イ
ッ
チ
*
*
*
*
*
*
*
*
*
140
200
210
220
230
240
250
260
270
300
310
310a
310b
330
370
380
385
390
430
440
450
460
500
500a
580
WM152100
WM228400
WM228600
WM228700
WM229000
WM228900
WM228800
WM229200
WM229100
-VY79310R
VY75080R
VT44010R
TX920280
WD365700
WE774300
WE98740R
VA126101
--CB829850
CB81751R
-WN052100
--
PN SWITCH BLACK
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
LCD UNIT
WHEEL ASSEMBLY
WHEEL
SPRING
GREASE
SPONGE
BIND HEAD B-TIGHT SCREW
BIND HEAD TAPPING SCREW
FILAMENT TAPE
NONWOVEN FABRIC CLOTH
CUSHION
CORD HOLDER
CLIP, WIRE
CONNECTOR ASSEMBLY
FERRITE CORE
NONWOVEN FABRIC CLOTH
x1
PNL
PNR
JACK
PSW
MVR
ENC
TW
VRPB
P N ス イ ッ チ
P N L シ ー ト
P N R シ ー ト
J A C K シ ー ト
P S W シ ー ト
M V R シ ー ト
E N C シ ー ト
T
W
シ
ー
ト
V R P B シ ー ト
液 晶 ユ ニ ッ ト
ホイールAss
y PITCH BEND
ホ
イ
ー
ル
ホ イ ー ル バ ネ
グ
リ
ス
ス
ポ
ン
ジ
Bタイト+BIND
Bタイト+BIND
粘
着
テ
ー
プ
不
織
布
ク
ッ
シ
ョ
ン
束
線
止
め
束
線
止
め
U
S
B
束
線
データラインフィルター
不
織
布
L10
L20
L30
L40
L40
L50
L60
L70
L110
L130
-WB49110R
WC56820R
WF817100
V783800R
WP352300
WE98740R
WM228200
-V867130R
--
LCD UNIT
BACK LIGHT ASSEMBLY
LCD FRAME
LCD
RUBBER CONNECTOR
RUBBER CONNECTOR
BIND HEAD TAPPING SCREW
CIRCUIT BOARD
CONNECTOR ASSEMBLY
LCD HOLDER
NONWOVEN FABRIC CLOTH
PART NO.
-WM164700
WM164800
-WM291500
WM291600
WM291700
WM164900
-WM291500
WM291600
WM291700
X0159A0R
WM151200
WM151300
WM151400
WM151500
*
*
*
90
100
110
*
*
*
*
*
*
*
*
*
*
*
*: New Parts
G-31KA 50g
3.0X8 MFZN2W3
3.0X12 MFZN2W3
12X50
120X5X5
S-34B-E
S-14B-E,S-14
USB PHR-5P
K1 NFT-13BK2
30X6X0.35
PT
ZTT-710
3.0X12 MFZN2W3
DMLCD
BL 2P L=70
5X8
液 晶 ユ ニ ッ
バックライトAss
L C D フ レ ー
液 晶 デ ィ ス プ レ
ゴ ム コ ネ ク タ
ゴ ム コ ネ ク タ
Bタイト+BIN
D M L C D シ ー
B
L
束
L C D ホ ル ダ
不
織
ト
y
ム
イ
ー
ー
D
ト
線
ー
布
REMARKS
QTY
RANK
PSR-E413
(WM16420)
(WM14480)
2
(WM14490)
2
TWEETER
SONG,STYLE,MUSIC DATABASE,VOICE
1,2,3,4,5,6,7,8,9,0,-/NO,+/YES
CATEGORY ,
DEMO/PC,PERFORMANCE ASSISTANT,
EASY SONG ARRANGER,FUNCTION,
LESSON L,R,START,METRONOME,
TEMPO/TAP
SONG MEMORY REC,1,2,3,4,5,A
ARPEGGIO ON/OFF,TYPE
SONG CONTROL ,A B,1,¡,
8,3/7
REGIST MEMORY MEMORY,1,2,
PORTABLE GRAND
VOICE CONTROL SPLIT,DUAL,
HARMONY,TOUCH
LIVE CONTROL ASSIGN
2
01
1
*
*
*
*
10
20
20a
20b
20c
20d
30
30a
30b
30c
30d
40
50
60
70
80
*
*
DESCRIPTION
UPPER CASE ASSEMBLY
UPPER CASE ASSEMBLY
UPPER CASE
SP GRILLE L ASSEMBLY
SP GRILLE
NONWOVEN FABRIC CLOTH
NONWOVEN FABRIC CLOTH
NONWOVEN FABRIC CLOTH
SP GRILLE R ASSEMBLY
SP GRILLE
NONWOVEN FABRIC CLOTH
NONWOVEN FABRIC CLOTH
NONWOVEN FABRIC CLOTH
SPEAKER
PN SWITCH MILK WHITE
PN SWITCH WHITE
PN SWITCH BLACK
PN SWITCH WHITE/BLACK
1
REF NO.
2
(WM17120)
(VE96850)
2
59
(WG81830)
(WM16930)
7
4
2
2
3
04
03
03
10
01
01
01
01
03
03
(WM45500)
(WN93900)
5
(WM17120)
2
2
8
08
01
06
03
01
(WC60260)
01
(V706870)
2
RANK: Japan only
5
PSR-E413
LOWER CASE KEYBOARD ASSEMBLY(下ケース鍵盤 Ass'y)
120
50
30
40
20
Keyboard assembly : See page 8.
(16N-C61-2M鍵盤)
60
Red
(赤)
10
120
80
100 150
90
150
110
70
90
*
*
*
*
REF NO.
PART NO.
10
20
30
40
50
60
70
80
90
100
110
120
150
-WD83950R
WE126700
WM232300
WM232500
WM232600
CB043752
WD87920R
WD87930R
WD87940R
WD87970R
----
*: New Parts
6
Black
(黒)
DESCRIPTION
LOWER CASE KEYBOARD ASSEMBLY
LOWER CASE KEYBOARD ASSEMBLY
LOWER CASE F
KEYBOARD ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
RUBBER INSULATOR
SPRING TERMINAL A
SPRING TERMINAL B
SPRING TERMINAL C
SPRING TERMINAL D
NONWOVEN FABRIC CLOTH
CONNECTOR ASSEMBLY
FILAMENT TAPE
110
REMARKS
部
品
名
下 ケ ー ス 鍵 盤 A s s y PSR-E413
(WM16430)
下ケース鍵盤Ass y
FRONT
下 ケ ー ス 成 形 品( F )
16N C61 P2M
16N−C61−2M
MK1 12P
M
K
1
束
線
MK2 5P
M
K
2
束
線
MK3 7P
M
K
3
束
線
MP-1 T1.6
ゴ
ム
脚
接 点 バ ネ
A
接 点 バ ネ
B
接 点 バ ネ
C
接 点 バ ネ
D
(WD89680)
不
織
布
BATT XH 3P (RED/BLACK) B A T T 束 線
(WM23410)
12mmX50mm
(WG47940)
フィラメントテープ
QTY
RANK
08
3
3
2
2
01
01
01
01
2
RANK: Japan only
PSR-E413
LOWER CASE ASSEMBLY(下ケース Ass'y)
40
70
20
30
30
70
40
L40
20
L100
L40
L20
L90
L60
L100
L80
L30
L110
L70
L100
L80
L70
L100
L90
L80
L60
L90
L70
L80
L50
L10
10
Lower case sub assembly
(下ケースサブAss'y)
*
REF NO.
PART NO.
10
20
30
40
70
-WM170500
X2549A0R
-WE98120R
VA126101
DESCRIPTION
LOWER CASE ASSEMBLY
LOWER CASE ASSEMBLY
LOWER CASE SUB ASSEMBLY
SPEAKER
CONNECTOR ASSEMBLY
BIND HEAD TAPPING SCREW-B
FILAMENT TAPE
L10
L20
L30
L40
L50
L60
L70
L80
L90
L100
L110
WM170500
-WM171000
WM171100
WE98740R
CB043752
---VI104400
WE774300
CB829850
LOWER CASE SUB ASSEMBLY
LOWER CASE R
SP-BOX L ASSEMBLY
SP-BOX R ASSEMBLY
BIND HEAD TAPPING SCREW
RUBBER INSULATOR
CUSHION
CUSHION
CUSHION
LEG HOLDER CH
BIND HEAD B-TIGHT SCREW
CORD HOLDER
*
*
*
*: New Parts
12.0cm 4 ohm 8W
SP XH 4P
4.0X12 MFZN2W3
12X50
REAR
LEFT
RIGHT
3.0X12 MFZN2W3
MP-1 T1.6
PE 685X15X1
PE 332X8X1
PE 176X8X1
3.0X8 MFZN2W3
S-34B-E
L50
部
品
下ケースAss
下ケースAss
下ケースサブAss
ス
ピ
ー
カ
S
P
束
Bタイト+BIN
粘
着
テ
ー
REMARKS
名
y PSR-E413
(WM16440)
y
y
ー WOOFER
(WM23400)
線
D
プ
下ケースサブAss y
下 ケ ー ス 成 形 品 R
スピーカボックス LAss y
スピーカボックス RAss y
Bタイト+BIND
ゴ
ム
脚
ク ッ シ ョ ン( P E )
ク ッ シ ョ ン( P E )
ク ッ シ ョ ン( P E )
脚取り付け金具天津製
Bタイト+BIND
束
線
止
め
QTY
RANK
2
8
2
01
01
20
2
2
4
4
3
7
01
(WM14340)
(WJ97470)
(WH26500)
(WH26510)
01
03
RANK: Japan only
7
PSR-E413
KEYBOARD ASSEMBLY(16N-C61-2M 鍵盤)
120
40
110
10
120
40
50
20
100
151
50
10
110
220
100
120
80
60
20
152
85
30
90
Lower case : See page 6.
(下ケース)
REF NO.
10
10
20
20
30
40
50
60
80
85
90
100
110
120
151
152
220
PART NO.
-V3412600
WB12520R
V3412700
WB12530R
V476030R
VZ27170R
V3413601
V747740R
VZ303000
VZ302900
VH181400
WE774300
WH899400
WF49200R
V869530R
V869550R
V869620R
*: New Parts
8
DESCRIPTION
KEYBOARD ASSEMBLY
KEYBOARD ASSEMBLY
WHITE KEYS
WHITE KEY CEGB
WHITE KEYS
WHITE KEY DFA
WHITE KEY 16N C'
BLACK KEYS
RUBBER CONTACT
RUBBER CONTACT 16N-2M
FELT L
FELT U
RUBBER SHEET
BIND HEAD B-TIGHT SCREW
BIND HEAD TAPPING SCREW
BIND HEAD TAPPING SCREW-P
CIRCUIT BOARD
CIRCUIT BOARD
CONNECTOR ASSEMBLY
16N C61 P2M
16N C61 P2M
16N CEGB
16N CEGB
16L DFA
16L DFA
C'
16N #
16N-2M OCT 2M
16N-2M 13K 2M
11X827 WH
3.0X5X836 WH
16L C-61
3.0X8 MFZN2W3
3.0X12 MFZN2W3 SP
3.0X20 MFZN2W3
61L-MK
61H-MK
16N-2M-C61 L=210
部
品
名
16N−C61−2M
16N−C61−2M
白 鍵 C E G B
白 鍵 C E G B
白
鍵
D
F
A
白
鍵
D
F
A
白
鍵
C
黒
鍵
接点ゴム16N2M
接点ゴム16N2M
フ
ェ
ル
ト
L
フ
ェ
ル
ト
U
ゴ
ム
シ
ー
ト
Bタイト+BIND
Pタイト+BIND
Pタイト+BIND
シ ー ト 6 1 L
シ ー ト 6 1 H
中
継
束
線
REMARKS
QTY
RANK
PSR-E413
(WE12670)
5
5
5
5
C6
02
C1-B1,C2-B2,C3-B3,C4-B4
C5-C6
5
4
7
13
21
04
04
02
02
01
01
01
01
06
01
RANK: Japan only
PSR-E413
ELECTRICAL PARTS(電気部品)
DMLCD
REF NO.
*
*
*
*
*
*
*
*
*
*
C101
C102
C103
C104
C105
C106
C107
C108
C109
C110
C111
C112
-114
C201
C202
C209
-216
C301
-304
C305
C306
C307
C308
C309
C310
C311
C312
-326
C329
-331
C401
C402
C403
-416
C421
-432
C501
C502
C503
C504
C505
C506
C507
C508
C509
-512
C514
C515
C516
C517
C518
C519
C601
-604
C605
C705
WM228200
WM228800
WM228700
WM228900
WM228400
WM228600
WM229000
WM229200
WM229100
V869550R
V869530R
DESCRIPTION
ELECTRICAL PARTS
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
DMLCD
ENC
JACK
MVR
PNL
PNR
PSW
TW
VRPB
61H-MK
61L-MK
部
品
電
気
部
D M L C D シ ー
E N C シ ー
J A C K シ ー
M V R シ ー
P N L シ ー
P N R シ ー
P S W シ ー
T
W
シ
ー
V R P B シ ー
シ ー ト 6 1
シ ー ト 6 1
WM228200
US14510R
US14510R
WF621700
UF037100
US14510R
US14510R
WF621700
US14510R
US14510R
WF621700
US063100
US14510R
US14510R
US14510R
US14510R
US14510R
US14510R
US14510R
US14510R
UF02810R
US062220
US063470
US14510R
US062100
US061220
US061220
US14510R
US14510R
US14510R
US14510R
US14510R
US14510R
US061470
US061470
US062180
US062180
US14510R
UF037100
US14510R
UF037100
US14510R
US14510R
US063150
US063150
US06256R
US06256R
UF06610R
UF06610R
US06322R
US06322R
UF02810R
US14510R
US14510R
US14510R
UF037100
US062100
CIRCUIT BOARD
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
ELECTROLYTIC CAP. (CHIP)
ELECTROLYTIC CAP.(CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
ELECTROLYTIC CAP. (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
ELECTROLYTIC CAP. (CHIP)
CHIP MULTILAYER CERAMIC
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
ELECTROLYTIC CAP.
CERAMIC CAP.
CHIP CERAMIC CAP
CERAMIC CAPACITOR-F (CHIP)
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CERAMIC CAPACITOR-SL
CERAMIC CAPACITOR-SL
CERAMIC CAPACITOR-F (CHIP)
ELECTROLYTIC CAP.(CHIP)
CERAMIC CAPACITOR-F (CHIP)
ELECTROLYTIC CAP.(CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CERAMIC CAPACITOR-SL(CHIP)
CERAMIC CAPACITOR-SL(CHIP)
ELECTROLYTIC CAP.(CHIP)
ELECTROLYTIC CAP.(CHIP)
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
ELECTROLYTIC CAP.
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
ELECTROLYTIC CAP.(CHIP)
CHIP MULTILAYER CERAMIC
DMLCD
0.1000 25V Z RECT.
0.1000 25V Z RECT.
47 6.3V EEEFK0J470
10 16V
0.1000 25V Z RECT.
0.1000 25V Z RECT.
47 6.3V EEEFK0J470
0.1000 25V Z RECT.
0.1000 25V Z RECT.
47 6.3V EEEFK0J470
1000P 50V K RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
100 10V
220P 50V J RECT.
4700P 50V K RECT.
0.1000 25V Z RECT.
100P 50V J RECT.
22P 50V J RECT.
22P 50V J RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
47P 50V J RECT.
47P 50V J RECT.
180P 50V J RECT.
180P 50V J RECT.
0.1000 25V Z RECT.
10 16V
0.1000 25V Z RECT.
10 16V
0.1000 25V Z RECT.
0.1000 25V Z RECT.
1500P 50V K RECT.
1500P 50V K RECT.
560P 50V J RECT.
560P 50V J RECT.
1 50V
1 50V
2200P 50V K RECT.
2200P 50V K RECT.
100 10V
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
10 16V
100P 50V J RECT.
D
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
PART NO.
*: New Parts
REMARKS
名
品 PSR-E413
(WM22810)(X9189B0)
ト
(WM22830)(X9190C0)
ト
(WM22830)(X9190C0)
ト
(WM22830)(X9190C0)
ト
(WM22830)(X9190C0)
ト
(WM22830)(X9190C0)
ト
(WM22830)(X9190C0)
ト
(WM22830)(X9190C0)
ト
(WM22830)(X9190C0)
ト
(V869540)(X2335C0)
H
(V869520)(X2336B0)
L
M L C D シ ー ト
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ ケ ミ コ ン
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( B )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( S L )
ッ プ セ ラ( B )
ッ プ セ ラ( F )
ッ プ セ ラ( S L )
ッ プ セ ラ( C H )
ッ プ セ ラ( C H )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( C H )
ッ プ セ ラ( C H )
ッ プ セ ラ( S L )
ッ プ セ ラ( S L )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( B )
ッ プ セ ラ( B )
ッ プ セ ラ( S L )
ッ プ セ ラ( S L )
ッ プ ケ ミ コ ン
ッ プ ケ ミ コ ン
ッ プ セ ラ( B )
ッ プ セ ラ( B )
ッ プ ケ ミ コ ン
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ セ ラ( F )
ッ プ ケ ミ コ ン
ッ プ セ ラ( S L )
QTY
RANK
06
(WM22810)(X9189B0)
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
RANK: Japan only
9
PSR-E413
DMLCD
REF NO.
-723
C725
C726
C727
C801
C804
C805
C806
C807
C808
C809
C810
C811
C815
-817
C821
-825
C828
C829
C830
C831
C834
C901
-919
C921
-950
CN101
CN401
CN402
CN403
CN701
CN702
CN801
CN802
CN803
D804
-807
IC101
IC102
IC103
* IC201
IC204
IC204
IC204
IC206
IC207
IC301
IC302
IC302
IC401
IC402
IC501
IC502
IC601
IC601
IC801
* IC802
L501
L601
L801
L802
L803
R102
R103
R201
R202
R215
-220
R301
R304
PART NO.
US062100
US062100
US063100
US14510R
US14510R
US14510R
US062100
US061220
US061220
US14510R
UF02810R
US14510R
US063100
US06127R
US06127R
US063100
US063100
US063100
US14510R
US064100
US064100
US064100
US14510R
US14510R
US14510R
US14510R
VK02570R
VK02560R
VK025100
VK024900
VJ86160R
VK02560R
VF728200
VB39010R
VK024800
V2376600
V2376600
X6959A00
X5889A0R
X3679A0R
X9354100
X2725A0R
X2726A0R
X6504B00
X7130A0R
X5647A00
X6055A0R
X4374A0R
X5888A0R
X7284A00
X7284A00
X6040A01
X7300A00
X3148A0R
XZ987A0R
X6905A00
X7797A00
VY65720R
VY65720R
VY65720R
VY65720R
WE863900
RD350001
RD350001
RD35747R
RD35747R
RD35747R
RD35747R
RD356100
RD359100
*: New Parts
10
DESCRIPTION
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CERAMIC CAPACITOR-F (CHIP)
ELECTROLYTIC CAP.
CERAMIC CAPACITOR-F (CHIP)
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CERAMIC CAPACITOR-F (CHIP)
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CHIP MULTILAYER CERAMIC
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
CERAMIC CAPACITOR-F (CHIP)
WIRE TRAP
CONNECTOR, BASE PIN
CONNECTOR, BASE PIN
BASE PIN
CONNECTOR
CONNECTOR, BASE PIN
CONNECTOR BASE PIN
CONNECTOR KP
BASE PIN 52417
DIODE
DIODE
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
IC
CHIP INDUCTANCE
CHIP INDUCTANCE
CHIP INDUCTANCE
CHIP INDUCTANCE
COIL INDUCTANCE CHIP
CSRBON RESISTOR (CHIP)
CSRBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
100P 50V J RECT.
100P 50V J RECT.
1000P 50V K RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
100P 50V J RECT.
22P 50V J RECT.
22P 50V J RECT.
0.1000 25V Z RECT.
100 10V
0.1000 25V Z RECT.
1000P 50V K RECT.
27P 50V J RECT.
27P 50V J RECT.
1000P 50V K RECT.
1000P 50V K RECT.
1000P 50V K RECT.
0.1000 25V Z RECT.
0.0100 50V K RECT.
0.0100 50V K RECT.
0.0100 50V K RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
0.1000 25V Z RECT.
52147 13P TE
52147 12P TE
52147 7P TE
52147 5P TE
52147 16P TE
52147 12P TE
52147 10P TE
PH 5P TE
52147 4P TE
RB500V-40 TAPING
RB500V-40 TAPING
RH5RZ50CA-T1-F
BA33BC0FP
RH5RZ25CA-T1-F
MR27T6402L-2EPTNZ0
MSM51V4265E-60T3-K
GLT440L16P-40TC
M11L416256SA-35TG
MX29LV400CBTC-70G
SN74LV32APWR
YMW767-VTZ
S-80136ANMC-JCVT2G
BD45365G
SN74LV138APWR
SN74LV138APWR
AK4385ET
BA4510F-E2
NT3881DFG-01
ML9040A-B01GAZ03A
ADC084S021CIMM
M38K07M4L-315HP
600 BK1608HM601-T
600 BK1608HM601-T
600 BK1608HM601-T
600 BK1608HM601-T
DLP11SN900HL2L 1
0 63M J RECT.
0 63M J RECT.
47.0K 63M J RECT.
47.0K 63M J RECT.
47.0K 63M J RECT.
47.0K 63M J RECT.
1.0K 63M J RECT.
1.0M 63M J RECT.
REMARKS
部
品
名
チ ッ プ セ ラ( S L )
チ ッ プ セ ラ( S L )
チ ッ プ セ ラ( B )
チ ッ プ セ ラ( F )
チ ッ プ セ ラ( F )
チ ッ プ セ ラ( F )
チ ッ プ セ ラ( S L )
チ ッ プ セ ラ( C H )
チ ッ プ セ ラ( C H )
チ ッ プ セ ラ( F )
チ ッ プ ケ ミ コ ン
チ ッ プ セ ラ( F )
チ ッ プ セ ラ( B )
チ ッ プ セ ラ( C H )
チ ッ プ セ ラ( C H )
チ ッ プ セ ラ( B )
チ ッ プ セ ラ( B )
チ ッ プ セ ラ( B )
チ ッ プ セ ラ( F )
チ ッ プ セ ラ( B )
チ ッ プ セ ラ( B )
チ ッ プ セ ラ( B )
チ ッ プ セ ラ( F )
チ ッ プ セ ラ( F )
チ ッ プ セ ラ( F )
チ ッ プ セ ラ( F )
ワ イ ヤ ー ト ラ ッ プ
ワ イ ヤ ー ト ラ ッ プ
ワ イ ヤ ー ト ラ ッ プ
ワ イ ヤ ー ト ラ ッ プ
ワ イ ヤ ー ト ラ ッ プ
ワ イ ヤ ー ト ラ ッ プ
ワ イ ヤ ー ト ラ ッ プ
ベ ー ス ポ ス ト
ワ イ ヤ ー ト ラ ッ プ
ショットキダイオード
ショットキダイオード
I
C REGULATOR +5V
I
C REGULATOR +3.3V
I
C REGULATOR +2.5V
I
C P2ROM 64M PROG./WAVE
I
C DRAM 4M
I
C
I
C
I
C FLASH ROM 4M
I
C OR
I
C CPU (SWL01T)
I
C SYSTEM RESET
I
C
I
C DECODER
I
C DECODER
I
C DAC
I
C OP AMP
I
C LCD DRIVER
I
C
I
C ADC
I
C CPU (USB)
チ ッ プ イ ン ダ ク タ
チ ッ プ イ ン ダ ク タ
チ ッ プ イ ン ダ ク タ
チ ッ プ イ ン ダ ク タ
コモンモードコイル
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
チ
ッ
プ
抵
抗
QTY
RANK
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
02
03
03
05
05
04
01
07
01
01
01
01
03
05
05
01
01
01
01
01
01
01
01
01
01
01
RANK: Japan only
PSR-E413
DMLCD
REF NO.
R305
R306
R307
R308
R309
R310
R311
R312
R313
R314
R315
-317
R318
R320
R401
R402
R501
R503
-514
R515
R516
R517
R518
R601
R602
R603
R604
R605
-609
R610
R705
-712
R713
-722
R733
-736
R747
-754
R760
R761
R763
R801
R802
R803
R804
R806
-809
R810
R813
R814
R815
R816
R817
R818
R819
R820
R821
R822
R823
R824
R825
R827
R830
R831
R834
R835
R838
R839
-842
RA401
PART NO.
RD355470
RD357100
RD35747R
RD358100
RD358100
RD35747R
RD35747R
RD354470
RD355100
RD355100
RD354470
RD354470
RD35747R
RD350001
RD355100
RD355100
RD350001
RD356470
RD356470
RD355100
RD355100
RD356100
RD356100
RD356150
RD355220
RD354680
RF45791R
RD356220
RD356220
RD357100
RD357330
RD357330
RD356100
RD356100
RD350001
RD350001
RD35747R
RD35747R
RD350001
RD350001
RD350001
RD35747R
RD350001
RD350001
RD355100
RD358470
RD358470
RD35747R
RD35747R
RD356100
RD35747R
RD356150
RD35427R
RD35427R
RD358100
RD35747R
RD357100
RD356100
RD35747R
RD35627R
RD356220
RD356100
RD35747R
RD35747R
RD358470
RD358470
RD354470
RD357100
RD357100
RE045100
*: New Parts
DESCRIPTION
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CSRBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CSRBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CSRBON RESISTOR (CHIP)
CSRBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CSRBON RESISTOR (CHIP)
CSRBON RESISTOR (CHIP)
CSRBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CSRBON RESISTOR (CHIP)
CSRBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
CARBON RESISTOR (CHIP)
RESISTOR ARRAY
470.0 63M J RECT.
10.0K 63M J RECT.
47.0K 63M J RECT.
100.0K 63M J RECT.
100.0K 63M J RECT.
47.0K 63M J RECT.
47.0K 63M J RECT.
47.0 63M J RECT.
100.0 63M J RECT.
100.0 63M J RECT.
47.0 63M J RECT.
47.0 63M J RECT.
47.0K 63M J RECT.
0 63M J RECT.
100.0 63M J RECT.
100.0 63M J RECT.
0 63M J RECT.
4.7K 63M J RECT.
4.7K 63M J RECT.
100.0 63M J RECT.
100.0 63M J RECT.
1.0K 63M J RECT.
1.0K 63M J RECT.
1.5K 63M J RECT.
220.0 63M J RECT.
68.0 63M J RECT.
91.0K D RECT.
2.2K 63M J RECT.
2.2K 63M J RECT.
10.0K 63M J RECT.
33.0K 63M J RECT.
33.0K 63M J RECT.
1.0K 63M J RECT.
1.0K 63M J RECT.
0 63M J RECT.
0 63M J RECT.
47.0K 63M J RECT.
47.0K 63M J RECT.
0 63M J RECT.
0 63M J RECT.
0 63M J RECT.
47.0K 63M J RECT.
0 63M J RECT.
0 63M J RECT.
100.0 63M J RECT.
470.0K 63M J RECT.
470.0K 63M J RECT.
47.0K 63M J RECT.
47.0K 63M J RECT.
1.0K 63M J RECT.
47.0K 63M J RECT.
1.5K 63M J RECT.
27.0 63M J RECT.
27.0 63M J RECT.
100.0K 63M J RECT.
47.0K 63M J RECT.
10.0K 63M J RECT.
1.0K 63M J RECT.
47.0K 63M J RECT.
2.7K 63M J RECT.
2.2K 63M J RECT.
1.0K 63M J RECT.
47.0K 63M J RECT.
47.0K 63M J RECT.
470.0K 63M J RECT.
470.0K 63M J RECT.
47.0 63M J RECT.
10.0K 63M J RECT.
10.0K 63M J RECT.
3216 100X4
部
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
チ
抵
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
ッ
抗
品
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
プ
ア
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
抵
レ
名
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
抗
イ
REMARKS
QTY
RANK
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
RANK: Japan only
11
PSR-E413
DMLCD and ENC/JACK/MVR/PNL/PNR/PSW/TW/VRPB
PART NO.
RE045100
WG891500
WG891500
RE04610R
RE04610R
WG893900
WG893900
RE047100
RE047100
WG896300
WG896300
V9140600
WB12320R
WB12320R
VY67760R
VV556500
VV556400
WE19440R
V409350R
WG138100
DESCRIPTION
RESISTOR ARRAY
CHIP RESISTOR ARRAY
CHIP RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
CHIP RESISTOR ARRAY
CHIP RESISTOR ARRAY
RESISTOR ARRAY
RESISTOR ARRAY
CHIP RESISTOR ARRAY
CHIP RESISTOR ARRAY
THERMISTOR
TRANSISTOR ARRAY
TRANSISTOR ARRAY
DIGITAL TRANSISTOR
TRANSISTOR
TRANSISTOR
QUARTZ CRYSTAL UNIT
QUARTZ CRYSTAL UNIT
QUARTZ CRYSTAL UNIT
3216 100X4
1608X4 100 J
1608X4 100 J
1KX4
1KX4
1608X4 1.0K J
1608X4 1.0K J
3216 10KX4
3216 10KX4
1608X4 10K J
1608X4 10K J
ERTJ1VT152J 1.5K
IMB10A T110
IMB10A T110
DTC123JKA TP
2SA1037AK Q,R,S TP
2SC2412K Q,R,S TP
16.9344MHz HC-49S-SM
6MHz SMD-49
6.0000MHz HC-49S-SMD
部
品
名
抵
抗
ア
レ
イ
チ ッ プ 抵 抗 ア レ イ
チ ッ プ 抵 抗 ア レ イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
チ ッ プ 抵 抗 ア レ イ
チ ッ プ 抵 抗 ア レ イ
抵
抗
ア
レ
イ
抵
抗
ア
レ
イ
チ ッ プ 抵 抗 ア レ イ
チ ッ プ 抵 抗 ア レ イ
チ ッ プ サ ー ミ ス タ
トランジスタアレイ
トランジスタアレイ
デジタルトランジスタ
トランジスタ 2SA
トランジスタ 2SC
水
晶
振
動
子
水
晶
振
動
子
水
晶
振
動
子
REMARKS
-403
RA401
-403
RA404
-406
RA404
-406
RA407
-409
RA407
-409
TH601
TR701
-704
TR705
TR801
TR802
X301
X801
X801
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
CIRCUIT BOARD
SILICON GREASE
SILICON GREASE
BIND HEAD B-TIGHT SCREW
JUMPER CABLE
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
CEAMIC CAPACITOR
SEMICONDUCTIVECERA. CAP.
CEAMIC CAPACITOR
SEMICONDUCTIVECERA. CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
CERAMIC CAP.-B
CERAMIC CAPACITOR-2B
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
CERAMIC CAP.-B
CERAMIC CAPACITOR-2B
CERAMIC CAP.(SL)
CERAMIC CAPACITOR-2B
CERAMIC CAPACITOR-SL
CERAMIC CAP.(SL)
CERAMIC CAPACITOR-2B
CERAMIC CAPACITOR-SL
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
MYLAR CAPACITOR
ENC
JACK
MVR
PNL
PNR
PSW
TW
VRPB
G-746
X-113A G746
3.0X8 MFZN2W3
0.55
47.00 16.0V RX TP
47.00 16.0V TP
47.00 16.0V RX TP
47.00 16.0V TP
4700.0 25.0V FORM.
4700 25.0V TATEJI
10.00 50.0V RX TP
10.00 50.0V TP
0.1000 25V Z TATET
0.1000 25V Z FORM.
0.1000 25V Z TATET
0.1000 25V Z FORM.
220.00 10.0V RX TP
220.00 10.0V TP
1.00 50.0V RX TP
1.00 50.0V TP
470P 50V K RX TP
470P 63V K FORMING
1.00 50.0V RX TP
1.00 50.0V TP
470P 50V K RX TP
470P 63V K FORMING
100P 50V J RX TP
100P 63V K FORMING
100P 63V J FORMING
100P 50V J RX TP
100P 63V K FORMING
100P 63V J FORMING
47.00 16.0V RX TP
47.00 16.0V TP
47.00 16.0V RX TP
47.00 16.0V TP
100.00 16.0V RX TP
100.00 16.0V RX TP
100.00 16.0V TP
100.00 16.0V TP
0.1500 50V J
E N C シ ー ト
J A C K シ ー ト
M V R シ ー ト
P N L シ ー ト
P N R シ ー ト
P S W シ ー ト
T
W
シ
ー
ト
V R P B シ ー ト
シ リ コ ン グ リ ス
シ リ コ ン グ リ ス
Bタイト+BIND
ジ ャ ン パ ー 線
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
半 導 体 セ ラ コ ン
半導体セラコン 天津製
半 導 体 セ ラ コ ン
半導体セラコン 天津製
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
セ ラ コ ン( B )
セラコン2B 天津製
ケ
ミ
コ
ン
ケ
ミ
コ
ン
セ ラ コ ン( B )
セラコン2B 天津製
セ ラ コ ン( S L )
セラコン2B 天津製
セラコンSL 天津製
セ ラ コ ン( S L )
セラコン2B 天津製
セラコンSL 天津製
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
マ イ ラ ー コ ン
(WM22830)(X9190C0)
(WM22830)(X9190C0)
(WM22830)(X9190C0)
(WM22830)(X9190C0)
(WM22830)(X9190C0)
(WM22830)(X9190C0)
(WM22830)(X9190C0)
(WM22830)(X9190C0)
(0412125)
(VA79810)
C101
C101
C102
C102
C201
C201
C202
C202
C203
C203
C204
C204
C205
C205
C206
C206
C207
C207
C208
C208
C209
C209
C210
C210
C210
C211
C211
C211
C212
C212
C213
C213
C214
-216
C214
-216
C217
WM228800
WM228700
WM228900
WM228400
WM228600
WM229000
WM229200
WM229100
--WE774300
-UR837470
V350840R
UR837470
V350840R
V3773100
VK373000
UR867100
V3512300
VC69480R
VM902400
VC69480R
VM902400
UR828220
V350740R
UR866100
V351190R
FG61247R
VR02580R
UR866100
V351190R
FG61247R
VR02580R
FG65210R
VR02500R
VR02820R
FG65210R
VR02500R
VR02820R
UR837470
V350840R
UR837470
V350840R
UR838100
UR838100
V350850R
V350850R
V551560R
REF NO.
*
*
*
*
*
*
*
*
*: New Parts
12
QTY
RANK
01
01
01
01
05
05
01
01
03
2
01
(VA07890)
03
01
01
01
01
01
01
01
01
01
RANK: Japan only
PSR-E413
ENC/JACK/MVR/PNL/PNR/PSW/TW/VRPB
REF NO.
C217
C217
C218
C218
C218
C219
* C219
C220
* C220
C221
C221
C222
C222
CN101
CN102
CN103
CN103
CN104
CN105
CN106
CN106
CN107
CN107
CN108
CN108
CN201
CN201
CN202
CN203
CN204
CN204
CN205
CN205
CN206
CN301
CN301
CN302
CN302
CN401
CN401
CN501
CN501
CN601
CN601
CN801
CN801
CN802
D101
D101
D102
D103
D701
-703
D701
-703
D701
-703
D801
-804
D801
-804
D801
-804
EC501
IC201
IC202
J101
-104
J201
J202
PART NO.
VE326200
VR168500
V551560R
VE326200
VR168500
UR839100
V3508900
UR839100
V3508900
VC69480R
VM902400
VC69480R
VM902400
LB918030
VK025200
VI878200
VY668400
VB39010R
LB918040
VI878000
VY66830R
VI878000
VY66830R
VI878200
VY668400
VI878600
VZ341800
VK024800
VK024900
VI879000
VY66890R
VI879100
VY669000
VK024600
VI878800
VY66870R
VI878100
VZ34160R
VI878100
VZ34160R
VI878100
VZ34160R
VI878300
VZ34170R
VI87940R
VY66910R
VK024700
V860310R
VV73140R
WB88090R
WB88090R
VB941200
VB941200
VD631600
VD631600
VV43780R
VV43780R
VB941200
VB941200
VD631600
VD631600
VV43780R
VV43780R
VU48130R
X6980A00
XV771A00
-----
*: New Parts
DESCRIPTION
MULTILAYER MYLAR FILM CAP
POLYESTER MULTLAY CAP.
MYLAR CAPACITOR
MULTILAYER MYLAR FILM CAP
POLYESTER MULTLAY CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
ELECTROLYTIC CAP.
CEAMIC CAPACITOR
SEMICONDUCTIVECERA. CAP.
CEAMIC CAPACITOR
SEMICONDUCTIVECERA. CAP.
BASE PIN I-TYPE
BASE PIN
CABLE HOLDER
CABLE HOLDER
CONNECTOR KP
BASE PIN I-TYPE
BASE PIN
CABLE HOLDER
BASE PIN
CABLE HOLDER
CABLE HOLDER
CABLE HOLDER
BASE PIN
CABLE HOLDER
BASE PIN
BASE PIN
CONNECTOR, BASE PIN
CABLE HOLDER
BASE PIN
CABLE HOLDER
CONNECTOR, BASE PIN
BASE PIN
CABLE HOLDER
BASE PIN
CABLE HOLDER
BASE PIN
CABLE HOLDER
BASE PIN
CABLE HOLDER
BASE PIN
CABLE HOLDER
CABLE HOLDER
CABLE HOLDER
BASE PIN
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
DIODE
ENCODER
IC
IC
JUMPER CABLE
JUMPER CABLE
JUMPER CABLE
JUMPER CABLE
0.15 50V J RX TP
ECQ-V1H154JL3
0.1500 50V J
0.15 50V J RX TP
ECQ-V1H154JL3
1000 16.0V RX TP
1000.0 16.0V TP
1000 16.0V RX TP
1000.0 16.0V TP
0.1000 25V Z TATET
0.1000 25V Z FORM.
0.1000 25V Z TATET
0.1000 25V Z FORM.
XH 3P TE
52147 8P TE
51048 4P TE
51048 4P TE
PH 5P TE
XH 4P TE
51048 2P TE
51048 2P TE
51048 2P TE
51048 2P TE
51048 4P TE
51048 4P TE
51048 8P TE
51048 8P TE
52147 4P TE
52147 5P TE
51048 12P TE
51048 12P TE
51048 13P TE
51048 13P TE
52147 2P TE
51048 10P TE
51048 10P TE
51048 3P TE
51048 3P TE
51048 3P TE
51048 3P TE
51048 3P TE
51048 3P TE
51048 5P TE
51048 5P TE
51048 16P TE
51048 16P TE
52147 3P TE
2A02G-01 X0 JI
2A02-05 X0
10EDA40-TA1B2 26
10EDA40-TA1B2 26
1SS133,1SS176 TE
1SS133,1SS176 TE
1SS133,176,HSS104
1SS133,176,HSS104
1N4148(DO-34)
1N4148(DO-34)
1SS133,1SS176 TE
1SS133,1SS176 TE
1SS133,176,HSS104
1SS133,176,HSS104
1N4148(DO-34)
1N4148(DO-34)
REB161-PVB-15FH1NA
BA60BC0T
BA5417
0.55
0.55
0.55
0.55
REMARKS
部
品
名
積 層 マ イ ラ ー コ ン
積 層 マ イ ラ ー コ ン
マ イ ラ ー コ ン
積 層 マ イ ラ ー コ ン
積 層 マ イ ラ ー コ ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
ケ
ミ
コ
ン
半 導 体 セ ラ コ ン
半導体セラコン 天津製
半 導 体 セ ラ コ ン
半導体セラコン 天津製
ベ ー ス ツ キ ポ ス ト
ワ イ ヤ ー ト ラ ッ プ
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ベ ー ス ポ ス ト
ベ ー ス ツ キ ポ ス ト
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ワ イ ヤ ー ト ラ ッ プ
ワ イ ヤ ー ト ラ ッ プ
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ワ イ ヤ ー ト ラ ッ プ
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ケ ー ブ ル ホ ル ダ ー
ケーブルホルダー天津製
ワ イ ヤ ー ト ラ ッ プ
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ イ オ ー ド 天 津 製
ダ イ オ ー ド 天 津 製
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ
イ
オ
ー
ド
ダ イ オ ー ド 天 津 製
ダ イ オ ー ド 天 津 製
1 6 形 エ ン コ ー ダ CATEGORY
I
C REGULATOR +6V 1.0A
I
C POWER AMP. 5.0W 2CH
(VA07890)
ジ ャ ン パ ー 線
(VA07890)
ジ ャ ン パ ー 線
(VA07890)
ジ ャ ン パ ー 線
(VA07890)
ジ ャ ン パ ー 線
QTY
RANK
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
03
03
03
RANK: Japan only
13
PSR-E413
ENC/JACK/MVR/PNL/PNR/PSW/TW/VRPB
REF NO.
J204
JK101
JK101
JK102
JK102
JK103
JK103
JK104
K201
L101
-103
L101
-103
L101
-103
L105
L105
L105
L106
L106
L106
* LD701
* LD702
* LD703
LD801
LD802
LD803
LD804
R101
R101
R102
R102
R103
R103
R104
R104
R105
R106
R201
R201
R202
R202
R203
R203
R204
R204
R205
R205
R206
R206
R207
R207
R208
R208
R209
R210
R211
R211
R212
R212
R214
R214
R215
R215
R216
R216
R217
R217
R219
R219
PART NO.
-LB302260
V655760R
LB101870
VV943300
VC68750R
WE24520R
V6802600
-V763440R
V763440R
VB835000
VB835000
VT27920R
VT27920R
V763440R
VB835000
VT27920R
V763440R
VB835000
VT27920R
WM279800
WM279800
WM279700
WC76220R
WC76220R
WC76220R
WC76220R
HF455120
V2548100
HF455120
V2548100
HF455330
V254860R
HF455330
V254860R
--HF45710R
V255040R
HF456180
V2549500
HF45610R
V254920R
HF45710R
V255040R
HF456180
V2549500
HF45610R
V254920R
HF45547R
V254880R
HF45547R
V254880R
WD55670R
WD55670R
HF455180
V254830R
HF455150
V2548200
HF457470
V255120R
HF45622R
V2549600
HF45718R
V255070R
HF457470
V255120R
HF455330
V254860R
*: New Parts
14
DESCRIPTION
JUMPER CABLE
DC JACK
CONNECTOR
HEADPHONE JACK
PHONE JACK
PHONE JACK BLACK
PHONE JACK BLACK
USB JACK
HEAT SINK
COIL
COIL
COIL
COIL
COIL
COIL
COIL
COIL
COIL
COIL
COIL
COIL
LED RED
LED RED
LED RED
LED RED
LED RED
LED RED
LED RED
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
JUMPER CABLE
JUMPER CABLE
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES. 1/4W
CARBON RESISTOR
CARBON RES. 1/4W
CARBON RESISTOR
RES FLAME PROOF
RES FLAME PROOF
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
0.55
HEC0470-01-630
HTJ-020-05AZ
YKB21-5006
HTJ064-04A
YKB21-5014
JY-6314-01-020
USB 4P SE
BD-FL20-03 20uH
BD-FL20-03 20uH
FL05RD200AT 20uH
FL05RD200AT 20uH
FL5R200QN 20uH
FL5R200QN 20uH
BD-FL20-03 20uH
FL05RD200AT 20uH
FL5R200QN 20uH
BD-FL20-03 20uH
FL05RD200AT 20uH
FL5R200QN 20uH
BL-B6141K-FP11-AT
BL-B6141K-FP11-AT
BL-B6141K-FP8.5-AT
BL-BJ33VIX-AV-FZ01
BL-BJ33VIX-AV-FZ01
BL-BJ33VIX-AV-FZ01
BL-BJ33VIX-AV-FZ01
120.0 1/4 J AX TP
120.0 1/6J 26TP
120.0 1/4 J AX TP
120.0 1/6J 26TP
330.0 1/4 J AX TP
330.0 1/6J 26TP
330.0 1/4 J AX TP
330.0 1/6J 26TP
0.55
0.55
10.0K 1/6 J AX TP
10.0K 1/6J 26TP
1.8K 1/6 J AX TP
1.8K 1/6 J 26TP
1.0K 1/6 J AX TP
1.0K 1/6 J 26TP
10.0K 1/6 J AX TP
10.0K 1/6J 26TP
1.8K 1/4 J AX TP
1.8K 1/6 J 26TP
1.0K 1/6 J AX TP
1.0K 1/6 J 26TP
470.0 1/6 J AX TP
470.0 1/6J 26TP
470.0 1/6 J AX TP
470.0 1/6J 26TP
2.2 1/6 J TE-26
2.2 1/6 J TE-26
180.0 1/4 J AX TP
180.0 1/6J 26TP
150.0 1/4 J AX TP
150.0 1/6J 26TP
47.0K 1/4 J AX TP
47.0K 1/6J 26TP
2.2K 1/6 J AX TP
2.2K 1/6 J 26TP
18.0K 1/6 J AX TP
18.0K 1/6J 26TP
47.0K 1/4 J AX TP
47.0K 1/6J 26TP
330.0 1/4 J AX TP
330.0 1/6J 26TP
REMARKS
部
品
名
(VA07890)
ジ ャ ン パ ー 線
電 源 コ ネ ク タ DC IN 12V
電 源 コ ネ ク タ
ホ ー ン コ ネ ク タ PHONES/OUTPUT
ホ ー ン コ ネ ク タ
ホ ー ン コ ネ ク タ( 黒 ) SUSTAIN
ホ ー ン コ ネ ク タ( 黒 )
U S B ジ ャ ッ ク USB
(V561400)
放
熱
板
コ イ ル
2 0 U H
コ イ ル
2 0 U H
コ イ ル
2 0 U
コ イ ル
2 0 U
コイル 20U 天津製
コイル 20U 天津製
コ イ ル
2 0 U H
コ イ ル
2 0 U
コイル 20U 天津製
コ イ ル
2 0 U H
コ イ ル
2 0 U
コイル 20U 天津製
L
E
D PERFORMANCE ASSISTANT
L
E
D EASY SONG ARRANGER
L
E
D ARPEGGIO ON/OFF
L
E
D SONG
L
E
D STYLE
L
E
D MUSIC DATABASE
L
E
D VOICE
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
(VA07890)
ジ ャ ン パ ー 線
(VA07890)
ジ ャ ン パ ー 線
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
不燃化カーボン抵抗
不燃化カーボン抵抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
QTY
RANK
02
03
02
01
02
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
01
RANK: Japan only
PSR-E413
ENC/JACK/MVR/PNL/PNR/PSW/TW/VRPB and 61H-MK and 61L-MK
PART NO.
HF456560
V255010R
HF457470
V255120R
HF45722R
V255080R
HF454820
V2547900
HF454820
V2547900
HF454820
V2547900
HF454560
HF454560
V2547700
V2547700
V9661700
VY98040R
V8889300
WG31840R
VV45780R
IA101590
IC174070
WE43590R
WE43600R
IC174070
WE43590R
WE43600R
VQ032500
VQ032500
VZ48630R
WC70980R
-------------
DESCRIPTION
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RES.
CARBON RESISTOR
CARBON RESISTOR
CARBON RESISTOR
RES CARBON FILM
RES CARBON FILM
PUSH SWITCH
PUSH SWITCH
PUSH SWITCH
TACT SWITCH
PROTECTOR SWITCH
TRANSISTOR
TRANSISTOR
TRANSISTOR
TRANSISTOR
TRANSISTOR
TRANSISTOR
TRANSISTOR
ROTARY VR
ROTARY VR
ROTARY VR
ROTARY VARIABLE RESISTOR
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
CONNECTOR ASSEMBLY
5.6K 1/4 J AX TP
5.6K 1/6 J 26TP
47.0K 1/4 J AX TP
47.0K 1/6J 26TP
22.0K 1/6 J AX TP
22.0K 1/6J 26TP
82.0 1/4 J AX TP
82.0 1/6J 26TP
82.0 1/4 J AX TP
82.0 1/6J 26TP
82.0 1/4 J AX TP
82.0 1/6J 26TP
56.0 1/4 J AX TP
56.0 1/4 J AX TP
56.0 1/6J 26TP
56.0 1/6J 26TP
SY16-32-4(U99S2)/T
SDDLB15700 J,UC,CE
EVQ 11Y 07K
SKRGAMD010
RUE135 1.35A 30V
2SA1015 O,Y TP
2SC1740S R,S
2SC5395-T112-E/F/G
KTC3199 GR,BL
2SC1740S R,S
2SC5395-T112-E/F/G
KTC3199 GR,BL
B 10.0K RK11K113
B 10.0K RK11K113
B10K EVJ05DF20B14
A 5.0K XV014111YGP
PEDAL 4P
TW 2P
TW 2P
PSW 4P
AMJK 8P
PNL 12P
AMDM 13P
VR 10P
PB 3P
ENC 3P
MVR 5P
PNR 16P
部
品
名
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
カ ー ボ ン 抵 抗
プ ッ シ ュ S W
プ ッ シ ュ S W
プ ッ シ ュ S W
タ
ク
ト
S
W
ポ リ ス イ ッ チ
トランジスタ 2SA
トランジスタ 2SC
トランジスタ 2SC
トランジスタ NPN
トランジスタ 2SC
トランジスタ 2SC
トランジスタ NPN
ロ ー タ リ ー V R
ロ ー タ リ ー V R
ロ ー タ リ ー V R
二連ロータリーVR
P E D A L 束 線
T
W
束
線
T
W
束
線
P
S
W
束
線
A M J K 線 材
P
N
L
束
線
A M D M 束 線
V
R
束
線
P
B
束
線
E
N
C
束
線
M
V
R
束
線
P
N
R
束
線
CIRCUIT BOARD
ADHESIVE TAPE
CONNECTOR, BASE PIN
BASE PIN
CONNECTOR, BASE PIN
DIODE
DIODE
61H-MK
W=15
52147 12P TE
52147 5P TE
52147 12P TE
1SS133,1SS176 TE
1SS133,1SS176 TE
シ
マ
ワ
ワ
ワ
ダ
ダ
ー ト 6 1
ス キ ン グ テ ー
イ ヤ ー ト ラ ッ
イ ヤ ー ト ラ ッ
イ ヤ ー ト ラ ッ
イ
オ
ー
イ
オ
ー
H
プ
プ
プ
プ
ド C4-C6
ド
(V869540)(X2335C0)
(VQ76950)
CN01
CN02
CN03
D073
-122
V869550R
-VK02560R
VK024900
VK02560R
VB941200
VB941200
CIRCUIT BOARD
ADHESIVE TAPE
CONNECTOR, BASE PIN
CONNECTOR, BASE PIN
DIODE
DIODE
61L-MK
W=15
52147 12P TE
52147 7P TE
1SS133,1SS176 TE
1SS133,1SS176 TE
シ ー ト 6 1
マ ス キ ン グ テ ー
ワ イ ヤ ー ト ラ ッ
ワ イ ヤ ー ト ラ ッ
ダ
イ
オ
ー
ダ
イ
オ
ー
L
プ
プ
プ
ド C1-B3
ド
(V869520)(X2336B0)
(VQ76950)
CN04
CN05
D001
-072
V869530R
-VK02560R
VK025100
VB941200
VB941200
3.0cm
12.0cm 4 ohm 8W
ス
ス
カ TWEETER
ー WOOFER
REF NO.
R220
R220
R221
R221
R222
R222
R701
R701
R703
R703
R705
R705
R801
-808
* R801
* -808
SW101
SW101
SW301
SW301
TH101
TR201
TR202
TR202
TR202
TR203
TR203
TR203
VR301
VR302
VR401
VR601
WH103
WH106
WH107
WH108
WH201
WH204
WH205
WH301
WH401
WH501
WH601
WH801
X0159A0R SPEAKER
X2549A0R SPEAKER
WF817100 LCD
*: New Parts
ピ
ー
ピ
ー
カ
液 晶 デ ィ ス プ レ イ
REMARKS
QTY
RANK
01
01
01
01
—STANDBY/_ON
LIVE CONTROL ASSIGN
LIVE CONTROL B
LIVE CONTROL A
PITCH BEND
MASTER VOLUME
03
01
01
02
02
(WM23220)
(WM23160)
(WM23160)
(WM23150)
(WM22940)
(WM23110)
(WM23080)
(WM23200)
(WM23210)
(WM23170)
(WM23180)
(WM23140)
06
01
01
01
01
06
RANK: Japan only
15
A
B
C
D
E
F
G
H
PSR-E413 BLOCK DIAGRAM
PSR-E413
TOUCH RESPONSE
Keyboard 61KEY (16N)
PNR
ENC
PNL
JACK
SW MATRIX
( SW: 26PCS )
LED DRIVER
VDD
LED
RS, ENB
TR705
PB0-PB7
+5A
PA0-PA7
+3.3D
REGULATOR +3.3V
IC102 (3P)
REGULATOR +2.5V
IC103 (3P)
+2.5V
+6A +V
BCLK
WCLK
SYSCK
EN/A
EN/B
8
5
DAC
3
24bit
1,2,4
IC501
(16P)
11
12
L
9
10
R
2,3
5,6
BUFFER/
LPF
IC502(8P)
1 L
CN107 (2P)
CN204 (12P)
R220
CN105 (4P)
CN206 (2P)
TR202
CN501 (3P)
CN702 (12P)
8 BA5417
STBY
IC802
(64P)
R
P2ROM
64M
PROG./
WAVE
IC201
(56P)
13
6
25,26,30 1,2,4,63,64
14
AN7 VBUS
AN0
AN1
D+
AN2
DAN3
AN5
RESET
CN802 (5P)
OTL
2.5W x 2
2
VCC
43
FLASH
ROM
4M
IC206
(48P)
12
VCC
37
9
MA01-09
MD00-15
DRAM
4M
IC204
(44P)
/UCAS
/LCAS
+V
+
SPEAKER R
TWEETER
-
30,31
IC801
(10P)
L
L
R
R
+V
PHONES /
OUTPUT
JK102
CN108 (4P)
AC adaptor
PA-3C/PA-130
+3.3D
A5kΩ
PSW
+
VR601
STANDBY/ ON
MASTER VOLUME
14
OR
74LV32A
IC207 (14P)
VCC
1,6,22
PITBEND
(AIN1)
ASSIGN
A
VR302
AN5
VRPB (VR)
AN2 AN0
VBUS, D+, D-
B
VRPB (PB)
VR301
AN3 AN1
BATTERY
1.5V x 6
AA-size,LR6 or
equivalent batteries
USB
JK104
PITCH BEND
AN7
PITBEND
SUSTAIN
5
JK103
VR401
WARNING: Components having special characteristics are marked
4
JK101
SW101
7
3
DC IN 12V
+
–
CN601 (5P)
安全上の注意:
28CA1-2001030264
5
CN202 (4P)
+3.3D
1,4,
9,12
8,11
MVR
ADC
1,10 8bit
SDI
MA01-18
MD00-15
L
R
CN203 (5P)
R
/UWR, /LWR, /CAS
MA01-22
MD00-15
TW
PGND
+3.3D
MA01-22
MD00-15
8
4Ω 12cm
fc=27KHz
BCLK
WCLK
/LSI_IC
11
L
R
L
67,68,123
12
IC202 (15P)
L
USB
32
SPEAKER R
WOOFER
+
3
L
7 R
2
4
7
SW301
CPU
CN803 (4P)
SD0
14
CN301 (10P)
29,51,52
X801
/DAC_IC
+6A
CN801 (10P)
MIDIin (RXD0),
MIDIout (TXD0),
USBfull (IRQ0)
12
1
+V
CN401 (3P)
BLOFF (PG1)
POWER AMP
CN302 (3P)
RS, ENB
31
40
42~44
41
RXD1 38
SCLK1 39
34~36
6.0MHz
IC201 (3P)
R
X301
Crystal SMD-49
F Tolerance±100PPM
2
+V
4Ω 12cm
REGULATOR +6V
LED:2PCS( Blue )
BLOFF
(PG1)
-
+6A
+6A
SPEAKER L
WOOFER
L
L
R
R
116
IC301 (128P)
13
Power Save
Control
BACK LIGHT
CN205 (13P)
48~55
37,121
16
Crystal SMD-49
F Tolerance±100PPM
(LED: 3PCS)
LD701~703
CN102 (8P)
IC101 (3P)
SPEAKER L
TWEETER
-
+
LED
TR201
LCD
DISPLAY
CN101 (13P)
57~64
YMW767-VTZ
12
+6A
CN201 (8P)
+5D
SWL01(T)
16.9344MHz
LCD
DRIVER
IC601
(80P)
+
PA0,PA1,PA6
BLOFF (PG1)
+5A
+3.6V 50ms
33
36,38
117
IOVDD 2,3,24,47,66,90,120
IC302 (5P)
RESET 4
SW701~724
LED
EC501
REGULATOR +5V
15,46,89,119
+5D
PA0,PA1,PA6
TW
CN101 (3P)
PF0
CPU
5
LED DRIVER
TR701~704
LED
PA0-PA7
PE3-6
+3.3D
VDD
CN802 (3P)
+5D
(SW: 24PCS)
+6A
124~127
+2.5V
PA2-PA5
PB0-PB7
LED
EN/A, EN/B
+3.3D
SW MATRIX
CN106 (2P)
74LV138A
PA0,PA1,PA6
PB0-PB7
TR203
PC0-5,PD0-5
DECODER
PB0-PB7
PA0-PA7
IC402 (16P)
IC401 (16P)
LED
EN/A, EN/B
B07-B11
B01-B08
74LV138A
+3.3D
EN/B
CN701 (16P)
CN1 (12P)
CN401 (12P)
B09-B11
CN402 (7P) CN403 (5P)
EN/A
CN801 (16P)
CN2 (5P)
CN5 (7P)
16
16
VCC VCC
PA2-PA5
EN/A, EN/B
SW37-61
DECODER
LD801~804
PC0-5,PD0-5
SW1-36
DMLCD
(LED: 4PCS)
(C4~C6)
B01-B07
PC0-5,PD0-5
61H-MK
CN3 (12P)
CN4 (12P)
61L-MK (C1~B3)
1
CATEGORY
SW801~826
LED
CN104 (5P)
CN103 (4P)
and must be replaced with parts having specification equal to those originally installed.
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のため必ず指定の部品をご使用ください。
PSR-E413 BLOCK DIAGRAM
6
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
PSR-E413
PSR-E413 OVERALL CIRCUIT DIAGRAM (DMLCD, ENC, JACK, MVR, PNL, PNR, PSW, TW, VRPB, 61H-MK, 61L-MK)
1
1
PNR
xx
JACK
USB
DMLCD
P2ROM 64M
PROG./WAVE
CATEGORY
(-)
CATEGORY
(+)
STYLE
MUSIC
DATABASE
XX
XX
SONG
MR27T6402L-2EPTNZ0
2
1
VOICE
2
3
4
XX
5
2
SUSTAIN
SPEAKER L
TWEETER
TW
7
6
8
0/
RESET
-/
NO
9
+/
YES
9
LCD
DRIVER
28CC1-2001030271 2
XX
PORTABLE
GRAND
REGIST
MEMORY
REGIST
MEMORY (1)
REGIST
MEMORY (2)
MEMORY/
BANK
VOICE
CONTROL
VOICE
CONTROL
VOICE
CONTROL
VOICE
CONTROL
SPLIT/
SPLIT
VOICE
DUAL/
DUAL
VOICE
HARMONY/
HARMONY
TYPE
TOUCH/
TOUCH
SENSE
SPEAKER L
WOOFER
SPEAKER R
WOOFER
3
SPEAKER R
TWEETER
TW
XX
3
28CC1-2001030271 2
XX
PHONES/OUTPUT
28CC1-2001030271 2
4
XX
FLASH ROM 4M
4
XX
DRAM 4M
SYSTEM RESET
DC IN 12V
REGULATOR +5V
CPU
(SWL01T)
28CC1-2001030271 2
5
5
REGULATOR +3.3V
PNL
XX
CPU
(USB)
PERFORMANCE
ASSISTANT
EASY SONG
ARRANGER
FUNCTION
LESSON
L
LESSON
R
SONG
MEMORY
REC
SONG
MEMORY(1)
SONG
MEMORY(2)
SONG
MEMORY(3)
SONG
MEMORY(4)
LESSON
START
METRONOME
XX
DEMO/PC
OR
TEMPO/TAP
REGULATOR +2.5V
SONG
MEMORY(5)
SONG
MEMORY(A)
CLEAR
6
6
ARPEGGIO
ON/OFF
/
ACMP
ON/OFF
ARPEGGIO
TYPE
A B/
INTRO/
ENDING/rit.
/
MAIN
AUTO FILL
Y/
SYNC
STOP
/
SYNC
START
//
START/
STOP
DAC
PERFORMANCE
ASSISTANT
EASY SONG
ARRANGER
OP AMP
POWER AMP. 2.5W x 2CH
DECODER
ARPEGGIO
ON/OFF
DECODER
ADC
7
7
XX
OP AMP
XX
XX
XX
XX
xx
28CC1-2001030272
xx
XX
8
8
PSW
REGULATOR +6V
ENC
CATEGORY
STANDBY/ ON
28CC1-2001030271 2
9
9
61H-MK
(C4~C6)
28CC1-2001030271 2
XX
VRPB (PB)
PITCH BEND
MVR
28CC1-2001030271 2
XX
to LCD BACK/LIGHT
MASTER
VOLUME
28CC1-2001030271 2
10
10
28CC1-8822437
28CC1-2001030271 2
VRPB (VR)
RH5RZ25CA-T1-F (X3679A0R)
REGULATOR +2.5V
BA33BC0FP (X5889A0R)
REGULATOR +3.3V
RH5RZ50CA-T1-F (X6959A00)
REGULATOR +5V
BA60BC0T (X6980A00)
REGULATOR +6V
2SC2412K (VV556400)
TRANSISTOR
2SA1037AK (VV556500)
TRANSISTOR
DMLCD: IC103
DMLCD: IC102
DMLCD: IC101
PNL: IC201
DMLCD: TR802
DMLCD: TR801
61L-MK
(C1~B3)
B
3
2
Ceramic Capacitor (セラミックコンデンサー)
Mylar Capacitor (マイラーコンデンサー)
Semiconductive Ceramic Capacitor(半導体セラミックコンデンサー)
MetalFilmResistor (金属被膜抵抗)
3
XX : Not installed (未実装)
1
1
11
:
:
:
:
LIVE
CONTROL
A
2
1
1
3
1. GND
2. INPUT
3. OUTPUT
1. INPUT
2. GND
3. OUTPUT
3
2
2
1
3
1. GND
2. INPUT
3. OUTPUT
1
2
3
1. INPUT
2. GND
3. OUTPUT
Note :
2
1: EMITTER
2: BASE
3: COLLECTOR
2
1
注 : シート部品詳細は、パーツリストをご参照ください。
1: EMITTER
2: BASE
3: COLLECTOR
1
2
DTC123JKA (VY67760R)
DIGITAL TRANSISTOR
2SA1015 (IA101590)
TRANSISTOR
2SC1740S (IC174070)
TRANSISTOR
2SC5395 (WE43590R)
TRANSISTOR
KTC3199 (WE43600R)
TRANSISTOR
RB500V-40 (V2376600)
DIODE
DMLCD: TR705
PNL: TR201
PNL: TR202, 203
PNL: TR202, 203
PNL: TR202, 203
DMLCD: D804-807
11
WARNING
Components having special characteristics are marked
and must be
replaced with parts having specification equal to those originally installed.
安全上の注意
3
ASSIGN
See parts list for details of circuit board component parts.
3
3
印の部品は、安全を維持するために重要な部品です。
交換する場合は、安全のため必ず指定の部品をご使用ください。
1
2
1
R1
OUT
IN
R2
GND
OUT
IN
28CC1-2001030271 2
GND
28CC1-8822436
2
1: GND
2: IN
3: OUT
3
12
1
2
2
3
1: EMITTER
2: COLLECTOR
3: BASE
3
1
2 3
1
1: EMITTER
2: COLLECTOR
3: BASE
1
2
2
3
12
3
1: EMITTER
2: COLLECTOR
3: BASE
3
1
12
3
1: EMITTER
2: COLLECTOR
3: BASE
1: ANODE
2: CATHODE
12
12
PSR-E413
A
PSR-E413
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
