R

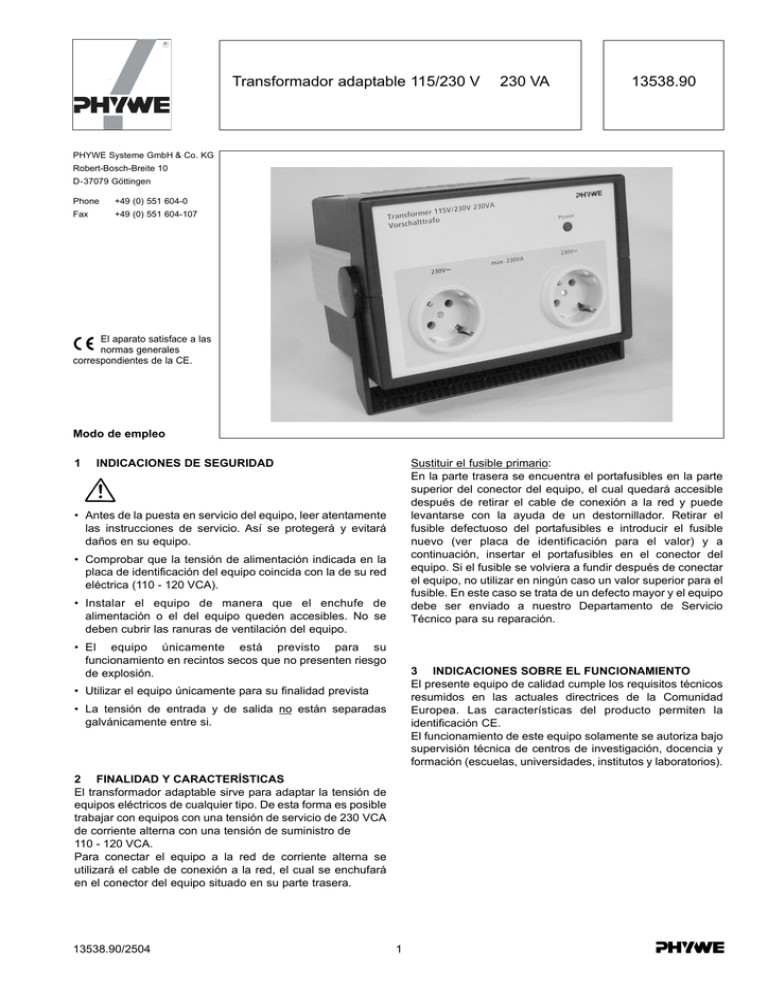

Transformador adaptable 115/230 V
230 VA
13538.90
PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10
D-37079 Göttingen
Phone
+49 (0) 551 604-0
Fax
+49 (0) 551 604-107
El aparato satisface a las
normas generales
correspondientes de la CE.
Modo de empleo
1
INDICACIONES DE SEGURIDAD
Sustituir el fusible primario:
En la parte trasera se encuentra el portafusibles en la parte
superior del conector del equipo, el cual quedará accesible
después de retirar el cable de conexión a la red y puede
levantarse con la ayuda de un destornillador. Retirar el
fusible defectuoso del portafusibles e introducir el fusible
nuevo (ver placa de identificación para el valor) y a
continuación, insertar el portafusibles en el conector del
equipo. Si el fusible se volviera a fundir después de conectar
el equipo, no utilizar en ningún caso un valor superior para el
fusible. En este caso se trata de un defecto mayor y el equipo
debe ser enviado a nuestro Departamento de Servicio
Técnico para su reparación.
• Antes de la puesta en servicio del equipo, leer atentamente
las instrucciones de servicio. Así se protegerá y evitará
daños en su equipo.
• Comprobar que la tensión de alimentación indicada en la
placa de identificación del equipo coincida con la de su red
eléctrica (110 - 120 VCA).
• Instalar el equipo de manera que el enchufe de
alimentación o el del equipo queden accesibles. No se
deben cubrir las ranuras de ventilación del equipo.
• El equipo únicamente está previsto para su
funcionamiento en recintos secos que no presenten riesgo
de explosión.
3 INDICACIONES SOBRE EL FUNCIONAMIENTO
El presente equipo de calidad cumple los requisitos técnicos
resumidos en las actuales directrices de la Comunidad
Europea. Las características del producto permiten la
identificación CE.
El funcionamiento de este equipo solamente se autoriza bajo
supervisión técnica de centros de investigación, docencia y
formación (escuelas, universidades, institutos y laboratorios).
• Utilizar el equipo únicamente para su finalidad prevista
• La tensión de entrada y de salida no están separadas
galvánicamente entre si.
2 FINALIDAD Y CARACTERÍSTICAS
El transformador adaptable sirve para adaptar la tensión de
equipos eléctricos de cualquier tipo. De esta forma es posible
trabajar con equipos con una tensión de servicio de 230 VCA
de corriente alterna con una tensión de suministro de
110 - 120 VCA.
Para conectar el equipo a la red de corriente alterna se
utilizará el cable de conexión a la red, el cual se enchufará
en el conector del equipo situado en su parte trasera.
13538.90/2504
1
4 DATOS TÉCNICOS
(típicos para 25°C)
Rango de temperatura de servicio 5...40°C,
Humedad relativa del aire
< 80%
Salida
Tensión de salida
Potencia total de salida
Alimentación desde la red
Clase de protección
Tensión de conexión
(+6% / -10%)
Frecuencia de la red
Absorción de potencia
Fusibles de red
(5 mm x 20 mm)
Masa carcasa (mm)
Masa
13538.90/2504
5 ELIMINACIÓN
El embalaje está compuesto mayoritariamente por
materiales ecológicos que se deberán entregar a los centros
locales para el reciclaje.
El Ayuntamiento informará sobre las posibilidades de
eliminación del equipo obsoleto.
ca. 230 VCA
máx. 230 VA
6 INDICACIÓN SOBRE LA GARANTÍA
Para el equipo suministrado a países de la Unión Europea
concedemos una garantía de 24 meses, y de 12 meses para
todos los países fuera de la UE. La garantía no incluye el
desgaste natural ni los defectos producidos por manejos
incorrectos. El fabricante únicamente podrá ser considerado
como
responsable del funcionamiento y de las
características técnicas de seguridad del equipo, si la
conservación, reparación y las modificaciones son realizadas
por él mismo o por centros expresamente autorizados por él.
I
110 - 120 VCA
50/60 Hz
aprox. 240 VA
ver placa de
identificación
194 x 130 x 140 (B,H,T)
aprox. 3,3 kg
2
