Manual de instrucciones para el instalador y el usuario del

Manual de instrucciones para el instalador y el usuario del
468 931 003 635
Manual de instrucciones

para el instalador y el
usuario del cronotermostato con
limitador de temperatura FIT 3L
Conexión eléctrica
Sonda remota F 193 720
Atención: desconectar la red de alimentación
eléctrica general
Realizar la conexión eléctrica según indica el esquema de
conexión
Cable rígido de 1 - 2,5 mm2
Día actual
Conexión de la sonda remota
Temperatura
ambiente
Indicación calefacción conectada (parpadea
si está desacoplado de la
base o si hay
un fallo de la
alimentación)
Texto de ayuda
Modo= AUTO
Hora = 14:31
El FIT 3L necesita una sonda remota para su funcionamiento.
Esta sonda debe instalarse de manera que pueda medir
correctamente la temperatura que se desea regular. Coloque
la sonda en posición horizontal dentro de un tubo de protección (simplifica futuras sustituciones). La sonda puede prolongarse hasta 50 m utilizando cable para 230 V. Evitar llevar
el cable de la sonda por conducciones paralelas a los cables
de alimentación.
8. Programas de fábrica
De fábrica el cronotermostato dispone de 3 programas preajustados. Por defecto, el programa 1 (ver abajo) es el que está
activo. De manera que si el programa 1 es el que mejor se
adapta a sus necesidades, no necesita modificar los ajustes
hora/temperatura del cronotermostato. Para ajustar otro programa ver apartado 9, sección G1.
Programa 1
¡Atención!
Los cables de la sonda tienen tensión.
Lunes a Viernes
Periodos
1
2
3
4
5
Hora
06:00 08:30 12:00 14:00 17:00
Temperatura °C 21,0 18,0 21,0 18,0 21,0
6
22:00
15,0
Sábado y Domingo
6 Datos técnicos
1 Principio de funcionamiento
El cronotermostato FIT 3L permite programar los periodos
(hasta 9) y las temperaturas de acuerdo a las necesidades personales. Tras la instalación, el equipo muestra automáticamente el periodo actual del día y la temperatura. En modo
AUTO, la calefacción se conectará automáticamente según los
periodos horarios y temperaturas establecidas. Se activa el
programa 1, ver apartado 8. La temperatura ambiente se
regulará en función de la temperatura medida por la sonda.
La calefacción se conectará cuando la temperatura sea inferior a la consigna ajustada. Si está activa la función “límite
mínimo de temperatura” la calefacción se activará cuando la
temperatura sea inferior al valor mínimo ajustado. Esto sucede incluso cuando la temperatura es muy elevada.
Si está activa la función “límite de temperatura máxima” la
calefacción se desconectará cuando la temperatura del suelo
exceda la temperatura máxima ajustada. Esto sucede incluso
cuando la temperatura ambiente es muy baja.
2 Instalación
¡Atención!
El termostato debe ser abierto e instalado por personal
cualificado, atendiendo al esquema de conexión que figura en estas instrucciones y en el propio aparato. Deben
tener en cuenta las normas de seguridad pertinentes. Para
cumplir con la Clase II, debe aplicar las correspondientes
medidas de protección a la hora de realizar la instalación.
Este cronotermostato está diseñado para controlar la
temperatura de estancias interiores y secas en condiciones normales. El equipo cumple la EN 60730 y funciona
de acuerdo al modo 1C.
Referencia
Tensión de alimentación
Rango de ajuste de la temperatura
Resolución temperatura
Capacidad de corte
Salida
Señal de salida
Ciclo PWM
Ciclo mínimo de conmutación
Consumo
Precisión del reloj
Reserva de marcha
Sonda remota
Temepratura ambiente
De trabajo
De almacenamiento
Tensión de impulse nominal
Test de esfera
Tensión y corriente para la
medición de interferencias
Grado de protección
Clase de protección de la carcasa
Grado de polución
Software
Peso (con sonda remota)
FIT 3L
230 V CA 50 HZ (195…253 V)
5 °C a 30 °C; en pasos de 0,5 °C
0,1 °C
10mA ...10(4)A 230 VCA
Relé, contacto normalmente
abierto
PWM (Modulación por ancho
de impulso) u ON/OFF
Ajustable
10 Min
en funcionamiento ~ 1,2 W
desconectado ~ 0,5 W
< 4 Min / year
~ 10 Years
F 193 720, longitud 4 m,
Puede prolongarse hasta 50 m
sin condensación
0 °C … 40 °C
–20 °C … 70 °C
2,5 kV
115 °C
230 V, 0,1 A
IP 30
II (Ver precauciones de montaje)
2
clase A
~ 280 g
Periodos
1
2
3
4
5
6
Hora
07:00 10:00 12:00 14:00 17:00 23:00/22:00*
Temperatura °C 21,0 18,0 21,0 21,0 21,0
15,0
Lu - Vi
Sa - Do
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
*23:00/22:00 = 23:00 Para Sábados
Programa 2
Lunes a Viernes
Periodos
1
2
3
4
5
Hora
06:00 08:30 12:00 14:00 17:00
Temperatura °C 21,0 18,0 21,0 18,0 21,0
6
22:00
15,0
Sábado y Domingo
Periodos
1
Hora
07:00
Temperatura °C 21,0
2
23:00/22:00*
15,0
Lu - Vi
Sa - Do
3 Uso
El cronotermostato electrónico para el control de la temperatura ambiente FIT 3L puede utilizarse para el control de la
temperatura de:
• Instalaciones de calefacción de suelo radiante
• Instalaciones de hilo radiante eléctrico donde la tempratura del suelo debe limitarse a un cierto valor.
7 Esquema de conexión / Dimensiones
•
•
•
•
•
•
•
•
•
•
•
•
Pantalla con una línea de texto que simplifica su manejo
Pantalla retroiluminada
Reloj de tiempo real (ajuste del año, mes, día, hora)
Cambio automático del horario de invierno a verano
Máx 9 periodos por día (cada día individualmente)
Programas preajustados y configurables
Optimización del inicio
Programación remota (con la pantalla extraíble)
Función OFF, la tecla V debe mantenerse pulsada durante
10 s
Modo vacaciones (desde una fecha hasta otra)
Modo Party, se ajusta una temperatura durante un número
de horas
Visualización de la energía consumida (calefacción conectada duración * coste) durante los últimos dos días, semanal,
mensual, anualmente
Coste de la energía por horas ajustable
Protección antihielo
Límites para el rango de ajuste de la temperatura máxima y
mínima
Protección de acceso
Idioma seleccionable
Control PWM o ON/OFF
Conexión de la calefacción diaria
Protección antiagarrotamientos
Adaptación para válvulas normalmente abiertas o cerradas.
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
Lunes a Viernes
Periodos
1
2
Hora
06:00 08:30
Temperatura °C 21,0 18,0
3
17:00
21,0
4
22:00
15,0
Sábado y Domingo
Periodos
1
2
Hora
07:00 10:00
Temperatura °C 21,0 18,0
N
L
3
4
12:00 23:00/22:00*
21,0
15,0
230V~ 50Hz
Calefacción
Lu - Vi
Sa - Do
6:00 h
N N
L
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
*23:00/22:00 = 23:00 Para Sábados
Advertencias sobre la programación
Sensor
¡Atención!
Máxima longitud
del cable sin
aislante = 8 mm
Para introducir o quitar los
cables, presionar la pestaña
Fijación
En una caja de mecanismos de
Ø 60 mm
• quitar la parte de la partalla
• quitar el marco
• para su montaje realizar este
proceso al revés
¡Atención!
Instalarlo únicamente en cajas de
mecanismos plásticas.
10:00 h
Programa 3
5. Montaje
El cronotermostato debe instalarse en un lugar de la habitación
que sea de fácil acceso para su manejo que:
• Libre de cortinas, armarios, estanterías, etc.
• Que haya libre circulación de aire
• Libre de luz solar directa
• Libre de corrientes de aire (p.ej. causado por la apertura de
puertas o ventanas.
• No afectado directamente por una fuente de calor
• Que no esté en una pared exterior
• Que esté a aproximadamente 1,5 m. Sobre el nivel del suelo
8:00 h
*23:00/22:00 = 23:00 Para Sábados
4 Características
•
•
•
•
•
•
•
•
•
6:00 h
La pestaña de plástico debe colocarse con el fin de garantizar el
aislamiento entre las bornas/cables y los tornillos de montaje.
• La posibilidad de realizar cualquier ajuste, ya sea de usuario
o bien del instalador, se desactiva pasados 3 minutos sin
pulsar ninguna tecla o sin guardar. El cronotermostato vuelve al último modo de funcionamiento activo: AUTO, MAN,…
• Introducir un código: cambiar el valor con las teclas + – y
posteriormente pulsar OK
• Cuando se desplace por los parámetros de ajuste, de usuario o instalador, visualizará el código indicado en el manual,
por ejemplo: G1 para "Seleccionar un programa" o H2 para
"Tipo de control".
Solución de incidencias
1. Se activa la calefacción demasiado tarde:
a. ¿Está correctamente programado el reloj y los periodos
horarios?
b. ¿Está activa la función de optimización del arranque? Ver
H7. ¿Tuvo el cronotermostato suficiente tiempo (algunos
días) para analizar la temperatura de la estancia?
c. ¿Se ha producido el cambio del horario de invierno a
verano? ver G5
2. El cronotermostato no permite realizar cambios
¿Está activa la protección de acceso? ver G6
3. El rango de temperatura está limitado.
¿Hay límites de temperatura establecidos? ver G7
4. La temperatura que se visualiza no varía.
¿Está activa la visualización de la temperatura de consigna?
ver G11
5. La estancia se calienta muy despacio:
Ver si está limitada la temperatura máxima en H3.
6. La estancia se calienta demasiado:
Ver el límite mínimo de la temperatura en H3.
9 Descripción de las funciones y funcionamiento
11. Baterías
Cómo puede utilizarse el cronotermostato FIT
Cambiar la temperatura hasta el siguiente periodo horario
Ver teclas, + – en AUTO
Fijar una temperatura hasta una fecha
Ver menu principal, VACACIONES
Controlando la temperatura según los programas establecidos
Ver menu principal, AUTO
Utilizar un programa independiente para los días especiales
Ver menu principal, PROG DIA ESPECIAL
Fijar una temperatura (funcionamiento manual)
Ver menu principal, MAN
Ajustar el cronotermostato a sus necesidades personales
Ver menu principal, AJUSTES USUARIO
Ajustar una temperatura durante un número de horas
Ver menu principal, CAMBIO TEMPORAL POR HORAS
Ajustar el cronotermostato según la instalación
Ver menu principal, AJUSTES INSTALADOR
De a cuerdo a la Directiva 2006/66/EC de la UE,
la batería de botón localizada bajo la placa del
circuito impreso que se encuentra en el
interior de este aparato sólo puede ser retirada
por personal técnico especializado al finalizar la
vida útil del aparato.
➔
Teclas
Para confirmar/activar
+ – en AUTO (-)
Ajustar la temperatura hasta el siguiente periodo horario.
En la pantalla se visualiza "- -" detrás AUTO-.
Con la primera pulsación de la tecla +/-se muestra el valor actual, a continuación puede cambiar el ajuste.
+ – en MENU
Permite desplazarse por el menu
OK
Confirmación del cambio
Info
Muestra detalles sobre: AUTO, MAN, CAMBIO TEMPORAL POR HORAS , VACACIONES, PROG DIA ESPECIAL.
Para cancelar pulsar de nuevo la tecla.
MENU
Te introduce en los menus. Con las teclas + – te desplazas
V
Retroceder
V durante 10 s
Desconecta la salida. En la pantalla se visualiza OFF. Ver detalles en G4.
OK
➔
Menú principal
Para confirmar/activar
A
MENU
Utilizar las teclas + – para desplazarse por el menu
B
AUTO
La temperatura se controlará en función de los periodos horarios y temperaturas del programa seleccionado, OK
ver G1. Utilizar la teclas + – si se desea cambiar la temperatura hasta el siguiente periodo horario.
C
MAN
La temperatura se controlará en función de la temperatura ajustada en este menú.
Utilizar la teclas + – si se desea cambiar la temperatura
OK
D
CAMBIO TEMPORAL
POR HORAS
La temperatura se controlará en función de la temperatura ajustada en este menú y
durante el número de horas establecido. Trascurrido este tiempo vuelve a AUTO.
OK
E
VACACIONES
La temperatura se controlará en función de la temperatura ajustada en este menú y durante el periodo
establecido. Para establecer el periodo hay que indicar AÑO/MES/DÍA de inicio y finalización.
Las vacaciones se inician a las 0h del primer día, y finalizan a las 24h del último día, finalizado el periodo
vuelve al modo de funcionamiento AUTO. En el periodo de tiempo anterior al inicio,
el programa AUTO estará activo. En este periodo de tiempo, la temperatura no puede modificarse.
OK
F
PROG DIA ESPECIAL
La temperatura se controlará automáticamente en función de los periodos horarios y temperaturas
aquí ajustados. El ajuste es válido para todos los días. De fábrica es el ajuste del lunes.
El usuario debe volver a seleccionar AUTO para anular el programa.
OK
G
AJUSTES USUARIO
Permite ajustar el cronotermostato a las necesidades del usuario
OK
H
AJUSTES INSTALADOR
Permite ajustar el cronotermostato según las necesidades del tipo de instalación (sólo para el instalador)
OK
G
AJUSTES
USUARIO
Permite ajustar el cronotermostato a las necesidades del usuario
De
fábrica
1
Seleccionar programa
permite seleccionar uno de los programas de fábrica, ver apartado 8.
(si se selecciona otro programa, los ajustes no se guardan)
P1
2
Ajuste periodos
Permite modificar los días, los periodos horarios y las temperaturas de consigna del programa activo,
ver apartado 8. Primero hay que ajustar un bloque de días o el día (Lu...Vi, Sa/Do, Lu...Do). Pulsar OK. A
continuación la temperatura deseada para el periodo. Pulsar OK. Ajustar el inicio (OK) y final del primer
periodo. Pulsar OK Los siguientes periodos se inician cuando finaliza el anterior. El primer periodo puede
iniciarse a 00:00h. El periodo puede finalizar hasta las 23:50h, si se indica ->>> es que el periodo finaliza
al siguiente día. Pulsando + – se ajusta el tiempo y la temperatura. Como máximo pueden ajustarse 9 periodos.
El primer dígito indica el periodo actual, por ejemplo 3.12:00-14:00 muestra el periodo 8.
Como
seleccionado
en G1
3
Ajuste reloj
Permite ajustar la fecha y la hora
4
Desconexión de la
calefacción permanente
Desconecta la calefacción, el cronotermostato permanece encendido. En la pantalla se visualiza OFF.
La protección antihielo se activará si ha seleccionado. Ver H2. Se anula esta función por ejemplo
activando el modo AUTO o pulsando la tecla V durante 10 s.
NO
5
Cambio del horario de
invierno a verano
Se selecciona si se desea que el cambio del horario de invierno a verano se realice automáticamente
YES
6
Protección de acceso
Protege el cronotermostato de manipulaciones no deseadas.
Para quitar la protección hay que introducir el código 93
NO
7
Límites de temperatura
mín/máx
Limita la temperatura que puede ajustar el usuario, si ambos ajustes son iguales no se pueden realizar ajustes 5; 30 °C
Esto afecta a los modos de funcionamiento AUTO, MAN, VACACIONES, CAMBIO TEMPORAL POR HORAS, PROG.
DIA ESPECIAL. El programa activo no será influenciado inmediatamente.
8
Coste/Hora de la energía Puede ajustarse el coste de la energía por hora (en céntimos/h).
9
Consumo de energía
hasta ahora
10
Muestra aproximadamente el gasto energético de la zona controlada.
Durante los últimos: 2 días, semana (7 días), mes (30 días), año (365 días).
El consumo del día actual es hasta la hora actual. Si hay un exceso se visualiza 9999.
Cálculo: tiempo que la calefacción ha estado conectada x coste por hora ver arriba, ver H9
10 Visualización de la
Se muestra la temperatura de consigna en vez de la temperatura del suelo
temperatura de consigna
NO
11 Ajuste temperatura
Permite calibrar la sonda de temperatura
0.0
13 Luz pantalla
Continuamente encendida, continuamente desconectada, temporalmente tras pulsar una tecla
TEMPORIZACION
LUZ
14 Idioma
Permite seleccionar el idioma del cronotermostato
15 Información
Muestra en la pantalla el tipo y versión del cronotermostato
OFF
16 Reset ajustes
del usuario
Solamente se restauran los ajustes de fábrica de usuario.
El contador de energía no se borra, para hacer esto ver el apartado H9)
NO
Cambiar los ajustes del instalador
¡Atención!
Estos ajustes deben realizarse por personal cualificado ya que influyen directamente en la seguridad y buen funcionamiento de la instalación.
H
AJUSTES DEL
INSTALADOR
Permite ajustar el cronotermostato según las necesidades del tipo de instalación (sólo para el instalador)
De
fábrica
0
Código
Introducir el código (= 7) para acceder a los menús. Es válido durante 1 hora.
1
Aplicación
Indica la aplicación del cronotermostato
LIMITADOR
2
Tipo de control
Puede seleccionarse PWM o ON/OFF. En caso de PWM, puede seleccionarse el tiempo del ciclo.
Utilizar un periodo corto para sistemas de calefacción con reacción rápida y más largo para sistemas lentos.
PWM/10
3
Límite MÁX/MÍN de la
temperatura
limita la temperatura del suelo.
Tª mínima del suelo: la temperatura del suelo no está por debajo de este valor. Si se ajusta a Off, no hay límite. OFF
Tª máxima del suelo: la temperatura del suelo no es superior a este valor. Si se ajusta a Off, no hay límite. 35 °C
Por ejemplo: Min temp = 21 ºC , la temperatura del suelo no será inferior a 21 ºC aunque la estancia esté
muy caliente. Máx temp = 35 ºC la temperatura del suelo no será superior a 35 ºC aunque la estancia esté
fría. Si no se necesita alguno de estos ajustes por el tipo de instalación, entonces debe ajustarse a off.
4
Retardo conexión
Tras la desconexión, el cronotermostato esperará este periodo de tiempo antes de volver a activar la salida. 5 min
Si la salida es PWM no tiene efecto.
5
Protección de válvula
La salida se activa periódicamente a las 10:00 durante el tiempo ajustado.
3 min
6
Protección antihielo
Permite ajustar la temperatura de protección antihielo. En modo de funcionamiento desconectado,
esta función sigue activa.
5 °C
7
Optimización del inicio
La temperatura ajustada se alcanzará a la hora especificada. Cuando esta activo el precalentamiento la
pantalla indica AUTO_
YES
8
Válvula N.A.
Si se utilizan válvulas normalmente abiertas
9
Reset contador de energía El contador de energía se ajusta a 0
NO
NO
10 Ver temperatura suelo
Se visualiza la temperatura del suelo
NO
11 Reset todo
Se borran los ajustes del instalador y del usuario y se restauran los valores de fábrica.
NO
10. Indicación de errores
En caso de errores, la pantalla indicará "Err" parpadeando. La descripción del error se muestra en una línea de texto:
CONFIGURACIÓN La pantalla y la base de alimentación no encajan correctamente.
g Compruebe que ambas partes son compatibles.
g Quite la alimentación y vuelva a ponerla.
COMUNICACIÓN La comunicación entre la pantalla y la base tiene un fallo.
g Desconecte y vuelva a conectar la pantalla
g Quite la alimentación y vuelva a ponerla.
Cuando se producen estos errores la salida se desconecta.
SONDA EXT
1. Fallo en la sonda remota
g Quitar la sonda
2. Medición de la temperatura fuera del rango.

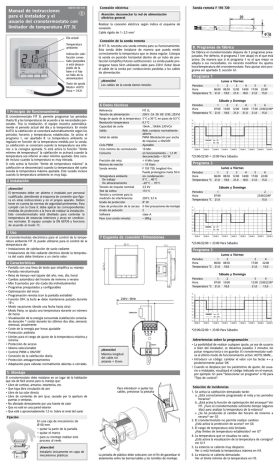

468 931 003 636
Manual de instrucciones

para el instalador y el
usuario del cronotermostato FIT 3R
Día actual
Temperatura
ambiente
Indicación calefacción conectada (parpadea
si está desacoplado de la
base o si hay
un fallo de la
alimentación)
Texto de ayuda
Modo= AUTO
Hora = 14:31
Conexión eléctrica
Sonda remota F 190 021 (como accesorio)
Atención: desconectar la red de alimentación
eléctrica general
Realizar la conexión eléctrica según indica el esquema de
conexión
Cable rígido de 1 - 2,5 mm2
Conexión de la sonda remota F193 720 o
F190 021 (opcional)
Puede utilizarse una sonda remota en vez de la sonda interna
que tiene el cronotermosato. En cuanto se conecta la sonda
remota, la sonda interna se desconecta automáticamente.
Esta sonda debe instalarse de manera que pueda medir
correctamente la temperatura que se desea regular. Coloque
la sonda en posición horizontal dentro de un tubo de protección (simplifica futuras sustituciones). La sonda puede prolongarse hasta 50 m utilizando cable para 230 V. Evitar llevar
el cable de la sonda por conducciones paralelas a los cables
de alimentación.
Cuando se quiera utilizar la sonda intena de nuevo, es necesario hacer un reset, ver parámetro H11. Antes de hacer esto
es necesario tomar nota de los ajustes ya que cuando active
este parámetro se borrarán.
Periodos
1
2
3
4
5
Hora
06:00 08:30 12:00 14:00 17:00
Temperatura °C 21,0 18,0 21,0 18,0 21,0
1 Principio de funcionamiento
2 Instalación
¡Atención!
El termostato debe ser abierto e instalado por personal
cualificado, atendiendo al esquema de conexión que figura en estas instrucciones y en el propio aparato. Deben
tener en cuenta las normas de seguridad pertinentes. Para
cumplir con la Clase II, debe aplicar las correspondientes
medidas de protección a la hora de realizar la instalación.
Este cronotermostato está diseñado para controlar la
temperatura de estancias interiores y secas en condiciones normales. El equipo cumple la EN 60730 y funciona
de acuerdo al modo 1C.
3 Uso
El cronotermostato electrónico para el control de la temperatura ambiente FIT 3R puede utilizarse para el control de la
temperatura de:
• instalaciones de calefacción con calderas de gas o gasoil
Programa 1
Lunes a Viernes
¡Atención!
Los cables de la sonda tienen tensión.
El cronotermostato FIT 3R permite programar los periodos
(hasta 9) y las temperaturas de acuerdo a las necesidades personales. Tras la instalación, el equipo muestra automáticamente el periodo actual del día y la temperatura. En modo
AUTO, la calefacción se conectará automáticamente según los
periodos horarios y temperaturas establecidas. Se activa el
programa 1, ver apartado 8. La temperatura ambiente se
regulará en función de la temperatura medida por la sonda.
La calefacción se conectará cuando la temperatura sea inferior a la consigna ajustada.
8. Programas de fábrica
De fábrica el cronotermostato dispone de 3 programas preajustados. Por defecto, el programa 1 (ver abajo) es el que está
activo. De manera que si el programa 1 es el que mejor se
adapta a sus necesidades, no necesita modificar los ajustes
hora/temperatura del cronotermostato. Para ajustar otro programa ver apartado 9, sección G1.
6 Datos técnicos
Referencia
Tensión de alimentación
Rango de ajuste de la temperatura
Resolución temperatura
Capacidad de corte
Salida
Señal de salida
Ciclo PWM
Ciclo mínimo de conmutación
Consumo
Precisión del reloj
Reserva de marcha
Sonda remota
Temepratura ambiente
De trabajo
De almacenamiento
Tensión de impulse nominal
Test de esfera
Tensión y corriente para la
medición de interferencias
Grado de protección
Clase de protección de la carcasa
Grado de polución
Software
Peso (con sonda remota)
FIT 3R
230 V CA 50 HZ (195…253 V)
5 °C a 30 °C; en pasos de 0,5 °C
0,1 °C
10mA ...10(4)A 230 VCA
Relé, contacto normalmente
abierto
PWM (Modulación por ancho
de impulso) u ON/OFF
Ajustable
10 Min
en funcionamiento ~ 1,2 W
desconectado ~ 0,5 W
< 4 Min / year
~ 10 Years
F 193 720, longitud 4 m,
Puede prolongarse hasta 50 m
sin condensación
0 °C … 40 °C
–20 °C … 70 °C
2,5 kV
115 °C
230 V, 0,1 A
IP 30
II
2
clase A
~ 280 g
6
22:00
15,0
Sábado y Domingo
Periodos
1
2
3
4
5
6
Hora
07:00 10:00 12:00 14:00 17:00 23:00/22:00*
Temperatura °C 21,0 18,0 21,0 21,0 21,0
15,0
Lu - Vi
Sa - Do
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
*23:00/22:00 = 23:00 Para Sábados
Programa 2
Lunes a Viernes
Periodos
1
2
3
4
5
Hora
06:00 08:30 12:00 14:00 17:00
Temperatura °C 21,0 18,0 21,0 18,0 21,0
6
22:00
15,0
Sábado y Domingo
Periodos
1
Hora
07:00
Temperatura °C 21,0
2
23:00/22:00*
15,0
7 Esquema de conexión / Dimensiones
• instalaciones de radiadores o convectores.
• para el control de bombas de circulación
Lu - Vi
Sa - Do
4 Características
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Pantalla con una línea de texto que simplifica su manejo
Pantalla retroiluminada
Reloj de tiempo real (ajuste del año, mes, día, hora)
Cambio automático del horario de invierno a verano
Máx 9 periodos por día (cada día individualmente)
Programas preajustados y configurables
Optimización del inicio
Programación remota (con la pantalla extraíble)
Función OFF, la tecla V debe mantenerse pulsada durante
10 s
Modo vacaciones (desde una fecha hasta otra)
Modo Party, se ajusta una temperatura durante un número
de horas
Visualización de la energía consumida (calefacción conectada duración * coste) durante los últimos dos días, semanal,
mensual, anualmente
Coste de la energía por horas ajustable
Protección antihielo
Límites para el rango de ajuste de la temperatura máxima y
mínima
Protección de acceso
Idioma seleccionable
Control PWM o ON/OFF
Conexión de la calefacción diaria
Protección antiagarrotamientos
Adaptación para válvulas normalmente abiertas o cerradas.
6:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
Programa 3
Lunes a Viernes
N
L
Periodos
1
2
Hora
06:00 08:30
Temperatura °C 21,0 18,0
230V~ 50Hz
Calefacción
3
17:00
21,0
4
22:00
15,0
Sábado y Domingo
Periodos
1
2
Hora
07:00 10:00
Temperatura °C 21,0 18,0
N N
3
4
12:00 23:00/22:00*
21,0
15,0
L
Sensor
¡Atención!
Máxima longitud
del cable sin
aislante = 8 mm
Lu - Vi
Sa - Do
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
Sonda remota F 193 720
*23:00/22:00 = 23:00 Para Sábados
Advertencias sobre la programación
Para introducir o quitar los
cables, presionar la pestaña
• La posibilidad de realizar cualquier ajuste, ya sea de usuario
o bien del instalador, se desactiva pasados 3 minutos sin
pulsar ninguna tecla o sin guardar. El cronotermostato vuelve al último modo de funcionamiento activo: AUTO, MAN,…
• Introducir un código: cambiar el valor con las teclas + – y
posteriormente pulsar OK
• Cuando se desplace por los parámetros de ajuste, de usuario o instalador, visualizará el código indicado en el manual,
por ejemplo: G1 para "Seleccionar un programa" o H2 para
"Tipo de control".
Solución de incidencias
Fijación
En una caja de mecanismos de
Ø 60 mm
• quitar la parte de la partalla
• quitar el marco
• para su montaje realizar este
proceso al revés
¡Atención!
Instalarlo únicamente en cajas de
mecanismos plásticas.
10:00 h
*23:00/22:00 = 23:00 Para Sábados
5. Montaje
El cronotermostato debe instalarse en un lugar de la habitación
que sea de fácil acceso para su manejo que:
• Libre de cortinas, armarios, estanterías, etc.
• Que haya libre circulación de aire
• Libre de luz solar directa
• Libre de corrientes de aire (p.ej. causado por la apertura de
puertas o ventanas.
• No afectado directamente por una fuente de calor
• Que no esté en una pared exterior
• Que esté a aproximadamente 1,5 m. Sobre el nivel del suelo
8:00 h
La pestaña de plástico debe colocarse con el fin de garantizar el
aislamiento entre las bornas/cables y los tornillos de montaje.
1. Se activa la calefacción demasiado tarde:
a. ¿Está correctamente programado el reloj y los periodos
horarios?
b. ¿Está activa la función de optimización del arranque? Ver
H7. ¿Tuvo el cronotermostato suficiente tiempo (algunos
días) para analizar la temperatura de la estancia?
c. ¿Se ha producido el cambio del horario de invierno a
verano? ver G5
2. El cronotermostato no permite realizar cambios
¿Está activa la protección de acceso? ver G6
3. El rango de temperatura está limitado.
¿Hay límites de temperatura establecidos? ver G7
4. La temperatura que se visualiza no varía.
¿Está activa la visualización de la temperatura de consigna?
ver G11
9 Descripción de las funciones y funcionamiento
11. Baterías
Cómo puede utilizarse el cronotermostato FIT
Cambiar la temperatura hasta el siguiente periodo horario
Ver teclas, + – en AUTO
Fijar una temperatura hasta una fecha
Ver menu principal, VACACIONES
Controlando la temperatura según los programas establecidos
Ver menu principal, AUTO
Utilizar un programa independiente para los días especiales
Ver menu principal, PROG DIA ESPECIAL
Fijar una temperatura (funcionamiento manual)
Ver menu principal, MAN
Ajustar el cronotermostato a sus necesidades personales
Ver menu principal, AJUSTES USUARIO
Ajustar una temperatura durante un número de horas
Ver menu principal, CAMBIO TEMPORAL POR HORAS
Ajustar el cronotermostato según la instalación
Ver menu principal, AJUSTES INSTALADOR
De a cuerdo a la Directiva 2006/66/EC de la UE,
la batería de botón localizada bajo la placa del
circuito impreso que se encuentra en el
interior de este aparato sólo puede ser retirada
por personal técnico especializado al finalizar la
vida útil del aparato.
➔
Teclas
Para confirmar/activar
+ – en AUTO (-)
Ajustar la temperatura hasta el siguiente periodo horario.
OK
En la pantalla se visualiza "- -" detrás AUTO-.
Con la primera pulsación de la tecla + – se muestra el valor actual, a continuación puede cambiar el ajuste.
+ – en MENU
Permite desplazarse por el menu
OK
Confirmación del cambio
Info
Muestra detalles sobre: AUTO, MAN, CAMBIO TEMPORAL POR HORAS , VACACIONES, PROG DIA ESPECIAL.
Para cancelar pulsar de nuevo la tecla.
MENU
Te introduce en los menus. Con las teclas + – te desplazas
V
Retroceder
V durante 10 s
Desconecta la salida. En la pantalla se visualiza OFF. Ver detalles en G4.
➔
Menú principal
Para confirmar/activar
A
MENU
Utilizar las teclas + – para desplazarse por el menu
B
AUTO
La temperatura se controlará en función de los periodos horarios y temperaturas del programa seleccionado, OK
ver G1. Utilizar la teclas + – si se desea cambiar la temperatura hasta el siguiente periodo horario.
C
MAN
La temperatura se controlará en función de la temperatura ajustada en este menú.
Utilizar la teclas + – si se desea cambiar la temperatura
OK
D
CAMBIO TEMPORAL
POR HORAS
La temperatura se controlará en función de la temperatura ajustada en este menú y
durante el número de horas establecido. Trascurrido este tiempo vuelve a AUTO.
OK
E
VACACIONES
La temperatura se controlará en función de la temperatura ajustada en este menú y durante el periodo
establecido. Para establecer el periodo hay que indicar AÑO/MES/DÍA de inicio y finalización.
Las vacaciones se inician a las 0h del primer día, y finalizan a las 24h del último día, finalizado el periodo
vuelve al modo de funcionamiento AUTO. En el periodo de tiempo anterior al inicio,
el programa AUTO estará activo. En este periodo de tiempo, la temperatura no puede modificarse.
OK
F
PROG DIA ESPECIAL
La temperatura se controlará automáticamente en función de los periodos horarios y temperaturas
aquí ajustados. El ajuste es válido para todos los días. De fábrica es el ajuste del lunes.
El usuario debe volver a seleccionar AUTO para anular el programa.
OK
G
AJUSTES USUARIO
Permite ajustar el cronotermostato a las necesidades del usuario
OK
H
AJUSTES INSTALADOR
Permite ajustar el cronotermostato según las necesidades del tipo de instalación (sólo para el instalador)
OK
G
AJUSTES
USUARIO
Permite ajustar el cronotermostato a las necesidades del usuario
De
fábrica
1
Seleccionar programa
permite seleccionar uno de los programas de fábrica, ver apartado 8.
(si se selecciona otro programa, los ajustes no se guardan)
P1
2
Ajuste periodos
Permite modificar los días, los periodos horarios y las temperaturas de consigna del programa activo,
ver apartado 8. Primero hay que ajustar un bloque de días o el día (Lu...Vi, Sa/Do, Lu...Do). Pulsar OK. A
continuación la temperatura deseada para el periodo. Pulsar OK. Ajustar el inicio (OK) y final del primer
periodo. Pulsar OK Los siguientes periodos se inician cuando finaliza el anterior. El primer periodo puede
iniciarse a 00:00h. El periodo puede finalizar hasta las 23:50h, si se indica ->>> es que el periodo finaliza
al siguiente día. Pulsando + – se ajusta el tiempo y la temperatura. Como máximo pueden ajustarse 9 periodos.
El primer dígito indica el periodo actual, por ejemplo 3.12:00-14:00 muestra el periodo 8.
Como
seleccionado
en G1
3
Ajuste reloj
Permite ajustar la fecha y la hora
4
Desconexión de la
calefacción permanente
Desconecta la calefacción, el cronotermostato permanece encendido. En la pantalla se visualiza OFF.
La protección antihielo se activará si ha seleccionado. Ver H2. Se anula esta función por ejemplo
activando el modo AUTO o pulsando la tecla V durante 10 s.
NO
5
Cambio del horario de
invierno a verano
Se selecciona si se desea que el cambio del horario de invierno a verano se realice automáticamente
YES
6
Protección de acceso
Protege el cronotermostato de manipulaciones no deseadas.
Para quitar la protección hay que introducir el código 93
NO
7
Límites de temperatura
mín/máx
Limita la temperatura que puede ajustar el usuario, si ambos ajustes son iguales no se pueden realizar ajustes 5; 30 °C
Esto afecta a los modos de funcionamiento AUTO, MAN, VACACIONES, CAMBIO TEMPORAL POR HORAS, PROG.
DIA ESPECIAL. El programa activo no será influenciado inmediatamente.
8
Coste/Hora de la energía Puede ajustarse el coste de la energía por hora (en céntimos/h).
9
Consumo de energía
hasta ahora
10
Muestra aproximadamente el gasto energético de la zona controlada.
Durante los últimos: 2 días, semana (7 días), mes (30 días), año (365 días).
El consumo del día actual es hasta la hora actual. Si hay un exceso se visualiza 9999.
Cálculo: tiempo que la calefacción ha estado conectada x coste por hora ver arriba, ver H9
10 Visualización de la
Se muestra la temperatura de consigna en vez de la temperatura del suelo
temperatura de consigna
NO
11 Ajuste temperatura
Permite calibrar la sonda de temperatura
0.0
13 Luz pantalla
Continuamente encendida, continuamente desconectada, temporalmente tras pulsar una tecla
TEMPORIZACION
LUZ
14 Idioma
Permite seleccionar el idioma del cronotermostato
15 Información
Muestra en la pantalla el tipo y versión del cronotermostato
OFF
16 Reset ajustes
del usuario
Solamente se restauran los ajustes de fábrica de usuario.
El contador de energía no se borra, para hacer esto ver el apartado H9)
NO
Cambiar los ajustes del instalador
¡Atención!
Estos ajustes deben realizarse por personal cualificado ya que influyen directamente en la seguridad y buen funcionamiento de la instalación.
H
AJUSTES DEL
INSTALADOR
Permite ajustar el cronotermostato según las necesidades del tipo de instalación (sólo para el instalador)
0
Código
Introducir el código (= 7) para acceder a los menús. Es válido durante 1 hora.
1
Aplicación
Indica la aplicación del cronotermostato
AMBIENTE
2
Tipo de control
Puede seleccionarse PWM o ON/OFF. En caso de PWM, puede seleccionarse el tiempo del ciclo.
Utilizar un periodo corto para sistemas de calefacción con reacción rápida y más largo para sistemas lentos.
PWM/10
4
Retardo conexión
Tras la desconexión, el cronotermostato esperará este periodo de tiempo antes de volver a activar la salida. 5 min
Si la salida es PWM no tiene efecto.
5
Protección de válvula
La salida se activa periódicamente a las 10:00 durante el tiempo ajustado.
3 min
6
Protección antihielo
Permite ajustar la temperatura de protección antihielo. En modo de funcionamiento desconectado,
esta función sigue activa.
5 °C
7
Optimización del inicio
La temperatura ajustada se alcanzará a la hora especificada. Cuando esta activo el precalentamiento la
pantalla indica AUTO_
YES
8
Válvula N.A.
Si se utilizan válvulas normalmente abiertas
9
Reset contador de energía El contador de energía se ajusta a 0
11 Reset todo
De
fábrica
NO
NO
Se borran los ajustes del instalador y del usuario y se restauran los valores de fábrica.
NO
10. Indicación de errores
En caso de errores, la pantalla indicará "Err" parpadeando. La descripción del error se muestra en una línea de texto:
CONFIGURACIÓN La pantalla y la base de alimentación no encajan correctamente.
g Compruebe que ambas partes son compatibles.
g Quite la alimentación y vuelva a ponerla.
COMUNICACIÓN La comunicación entre la pantalla y la base tiene un fallo.
g Desconecte y vuelva a conectar la pantalla
g Quite la alimentación y vuelva a ponerla.
Cuando se producen estos errores la salida se desconecta.
SONDA EXT
1. Fallo en la sonda remota
g Quitar la sonda
2. Medición de la temperatura fuera del rango.
468 931 003 634
Manual de instrucciones

para el instalador y el
usuario del cronotermostato para
suelo radiante FIT 3F
Día actual
Temperatura
del suelo
Indicación calefacción conectada (parpadea
si está desacoplado de la
base o si hay
un fallo de la
alimentación)
Texto de ayuda
Modo= AUTO
Hora = 14:31
Conexión eléctrica
Sonda remota F 193 720
Atención: desconectar la red de alimentación
eléctrica general
Realizar la conexión eléctrica según indica el esquema de
conexión
Cable rígido de 1 - 2,5 mm2
Conexión de la sonda remota
El FIT 3F necesita una sonda remota para su funcionamiento.
Esta sonda debe instalarse de manera que pueda medir
correctamente la temperatura que se desea regular. Coloque
la sonda tumbada dentro de un tubo de protección (simplifica futuras sustituciones). La sonda puede prolongarse hasta
50 m utilizando cable para 230 V. Evitar llevar el cable de la
sonda por conducciones paralelas a los cables de alimentación.
¡Atención!
Los cables de la sonda tienen tensión (230 V).
8. Programas de fábrica
De fábrica el cronotermostato dispone de 3 programas preajustados. Por defecto, el programa 1 (ver abajo) es el que está
activo. De manera que si el programa 1 es el que mejor se
adapta a sus necesidades, no necesita modificar los ajustes
hora/temperatura del cronotermostato. Para ajustar otro programa ver apartado 9, sección G1.
Programa 1
Lunes a Viernes
Periodos
Time
Temperatura °C
1
6:00
28,0
Periodos
Time
Temperatura °C
1
8:00
28,0
2
8:00
18,0
3
19:00
28,0
4
22:00
15,0
3
19:00
28,0
4
22:00
15,0
Sábado y Domingo
6 Datos técnicos
1 Principio de funcionamiento
El cronotermostato FIT 3F permite programar los periodos
(hasta 9) y las temperaturas de acuerdo a las necesidades personales. Tras la instalación, el equipo muestra automáticamente el periodo actual del día y la temperatura. En modo
AUTO, la calefacción se conectará automáticamente según los
periodos horarios y temperaturas establecidas. Se activa el
programa 1, ver apartado 8. La temperatura del suelo se regulará en función de la temperatura medida por la sonda remota. La calefacción se conectará cuando la temperatura sea
inferior a la consigna ajustada. En la pantalla se visualizará la
temperatura del suelo.
Referencia
Tensión de alimentación
Energía consumida
Rango de ajuste de la temperatura
Resolución temperatura
Capacidad de corte
Salida
Señal de salida
Ciclo PWM
Ciclo mínimo de conmutación
Consumo
Precisión del reloj
Reserva de marcha
Sonda remota
2 Instalación
¡Atención!
El termostato debe ser abierto e instalado por personal
cualificado, atendiendo al esquema de conexión que figura en estas instrucciones y en el propio aparato. Deben
tener en cuenta las normas de seguridad pertinentes. Para
cumplir con la Clase II, debe aplicar las correspondientes
medidas de protección a la hora de realizar la instalación
según se indica en la VDE 0100. Este cronotermostato está
diseñado para controlar la temperatura de estancias interiores y secas en condiciones normales. El equipo cumple
la EN 60730 y funciona de acuerdo al modo 1C.
3 Uso
El cronotermostato electrónico para el control de la temperatura del suelo FIT 3F puede utilizarse para el control de la
temperatura de:
• instalaciones de calefacción de suelo radiante
• sistemas de climatización de suelo
Temepratura ambiente
De trabajo
De almacenamiento
Tensión de impulse nominal
Test de esfera
Tensión y corriente para la
medición de interferencias
Grado de protección
Clase de protección de la carcasa
Grado de polución
Software
Peso (con sonda remota)
FIT 3F
230 V CA 50 HZ (195…253 V)
< 3VA
10 °C a 40 °C; en pasos de 0,5 °C
0,1 °C
10mA ...16(4)A 230 VCA *
Relé, contacto normalmente
abierto
PWM (Modulación por ancho
de impulso) u ON/OFF
Ajustable
10 Min
en funcionamiento ~ 1,2 W
desconectado ~ 0,5 W
< 4 Min / year
~ 10 Years
F 193 720, longitud 4 m,
Puede prolongarse hasta 50 m
sin condensación
0 °C … 40 °C
–20 °C … 70 °C
2,5 kV
115 °C
230 V, 0,1 A
IP 30
II
2
clase A
~ 280 g
2
10:00
18,0
28
27
26
25
24
23
22
21
20
19
18
17
Ma - Vr
Za - Zo
16
15
14
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
Programa 2
Lunes a Viernes
Periodos
Hora
Temperatura °C
1
6:00
28,0
Periodos
Hora
Temperatura °C
1
8:00
28,0
2
8:00
18,0
3
4
5
12:00 14:00 19:00
28,0 18,0 28,0
6
22:00
15,0
Sábado y Domingo
2
3
4
5
10:00 12:00 14:00 19:00
18,0 28,0 18,0 28,0
6
22:00
15,0
28
27
26
* Para corrientes > 14 A no conectar el cable de neutro de la
carga al cronotermostato, utilizar una conexión independiente.
25
24
23
22
21
7 Esquema de conexión / Dimensiones
20
19
18
4 Características
17
• Pantalla con una línea de texto que simplifica su manejo
• Pantalla retroiluminada (off, continua, temporalmente tras
pulsar una tecla)
• Reloj de tiempo real (ajuste del año, mes, día, hora)
• Cambio automático del horario de invierno a verano
• Máx 9 periodos por día (cada día individualmente)
• Programas preajustados y configurables
• Optimización del inicio
• Programación remota (con la pantalla extraíble)
• Función OFF, la tecla V debe mantenerse pulsada durante
10 s
• Modo vacaciones (desde una fecha hasta otra)
• Modo Party, se especifica una temperatura durante un
número de horas
• Visualización de la energía consumida (heating on time *
cost) durante los últimos dos días, semanal, mensual, anualmente
• Coste de la energía por horas ajustable
• Protección antihielo
• Límites para el rango de ajuste de la temperatura máxima y
mínima
• Protección de acceso
• Idioma seleccionable
• Control PWM o ON/OFF
• Calefacción al 30 % en caso de fallo de sonda
• La temperatura del suelo puede leer como un número
• La tensión en las bornas puede medirse sin necesidad de
quitar el cableado ( para realizar verificaciones)
Lu - Vi
Sa - Do
16
15
14
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
Programa 3
Lunes a Viernes
Periodos
1
2
Hora
11:00 13:00
Temperatura °C 28,0 18,0
3
22:00
15,0
Sábado y Domingo
N
L
Periodos
Hora
Temperatura °C
230V~ 50Hz
1
8:00
28,0
2
10:00
18,0
3
19:00
28,0
4
22:00
15,0
28
27
Calefacción
26
25
24
23
22
N N
L
21
20
19
18
17
Sensor
Lu - Vi
Sa - Do
16
15
¡Atención!
Máxima longitud
del cable sin
aislante = 8 mm
14
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
Advertencias sobre la programación
• La posibilidad de realizar cualquier ajuste, ya sea de usuario
o bien del instalador, se desactiva pasados 3 minutos sin
pulsar ninguna tecla o sin guardar. El cronotermostato vuelve al último modo de funcionamiento activo: AUTO, MAN,…
• Introducir un código: cambiar el valor con las teclas + – y
posteriormente pulsar OK
• Cuando se desplace por los parámetros de ajuste, de usuario o instalador, visualizará el código indicado en el manual,
por ejemplo: G1 para "Seleccionar un programa" o H2 para
"Tipo de control".
5. Montaje
El cronotermostato debe instalarse en un lugar de la
habitación que sea de fácil acceso para su manejo.
Solución de incidencias
Para introducir o quitar los
cables, presionar la pestaña
Fijación
En una caja de mecanismos de
Ø 60 mm
• quitar la parte de la partalla
• quitar el marco
• para su montaje realizar este
proceso al revés
¡Atención!
Instalarlo únicamente en cajas de
mecanismos plásticas.
La pestaña de plástico debe
colocarse con el fin de garantizar el aislamiento entre las
bornas/cables y los tornillos de
montaje.
1. Se activa la calefacción demasiado tarde:
a. ¿Está correctamente programado el reloj y los periodos
horarios?
b. ¿Está activa la función de optimización del arranque? Ver
H7. ¿Tuvo el cronotermostato suficiente tiempo (algunos
días) para analizar la temperatura de la estancia?
c. ¿Se ha producido el cambio del horario de invierno a
verano? ver G5
2. El cronotermostato no permite realizar cambios
¿Está activa la protección de acceso? ver G6
3. El rango de temperatura está limitado.
¿Hay límites de temperatura establecidos? ver G7
4. La temperatura que se visualiza no varía.
¿Está activa la visualización de la temperatura de consigna?
ver G10
9 Descripción de las funciones y funcionamiento
11. Baterías
Cómo puede utilizarse el cronotermostato FIT
Cambiar la temperatura hasta el siguiente periodo horario
Ver teclas, + – en AUTO
Fijar una temperatura hasta una fecha
Ver menu principal, VACACIONES
Controlando la temperatura según los programas establecidos
Ver menu principal, AUTO
Utilizar un programa independiente para los días especiales
Ver menu principal, PROG DIA ESPECIAL
Fijar una temperatura (funcionamiento manual)
Ver menu principal, MAN
Ajustar el cronotermostato a sus necesidades personales
Ver menu principal, AJUSTES USUARIO
Ajustar una temperatura durante un número de horas
Ver menu principal, CAMBIO TEMPORAL POR HORAS
Ajustar el cronotermostato según la instalación
Ver menu principal, AJUSTES INSTALADOR
De a cuerdo a la Directiva 2006/66/EC de la UE,
la batería de botón localizada bajo la placa del
circuito impreso que se encuentra en el
interior de este aparato sólo puede ser retirada
por personal técnico especializado al finalizar la
vida útil del aparato.
➔
Teclas
Para confirmar/activar
+ – en AUTO (-)
Ajustar la temperatura hasta el siguiente periodo horario.
En la pantalla se visualiza "- -" detrás AUTO-.
Con la primera pulsación de la tecla +/-se muestra el valor actual, a continuación puede cambiar el ajuste.
+ – en MENU
Permite desplazarse por el menu
OK
Confirmación del cambio
Info
Muestra detalles sobre: AUTO, MAN, CAMBIO TEMPORAL POR HORAS , VACACIONES, PROG DIA ESPECIAL.
Para cancelar pulsar de nuevo la tecla.
MENU
Te introduce en los menus. Con las teclas + – te desplazas
V
Retroceder
V durante 10 s
Desconecta la salida. En la pantalla se visualiza OFF. Ver detalles en G4.
OK
➔
Menú principal
Para confirmar/activar
A
MENU
Utilizar las teclas + – para desplazarse por el menu
B
AUTO
La temperatura se controlará en función de los periodos horarios y temperaturas del programa seleccionado, OK
ver G1. Utilizar la teclas + – si se desea cambiar la temperatura hasta el siguiente periodo horario.
C
MAN
La temperatura se controlará en función de la temperatura ajustada en este menú.
Utilizar la teclas + – si se desea cambiar la temperatura
OK
D
CAMBIO TEMPORAL
POR HORAS
La temperatura se controlará en función de la temperatura ajustada en este menú y
durante el número de horas establecido. Trascurrido este tiempo vuelve a AUTO.
OK
E
VACACIONES
La temperatura se controlará en función de la temperatura ajustada en este menú y durante el periodo
establecido. Para establecer el periodo hay que indicar AÑO/MES/DÍA de inicio y finalización.
Las vacaciones se inician a las 0h del primer día, y finalizan a las 24h del último día, finalizado el periodo
vuelve al modo de funcionamiento AUTO. En el periodo de tiempo anterior al inicio,
el programa AUTO estará activo. En este periodo de tiempo, la temperatura no puede modificarse.
OK
F
PROG DIA ESPECIAL
La temperatura se controlará automáticamente en función de los periodos horarios y temperaturas
aquí ajustados. El ajuste es válido para todos los días. De fábrica es el ajuste del lunes.
El usuario debe volver a seleccionar AUTO para anular el programa.
OK
G
AJUSTES USUARIO
Permite ajustar el cronotermostato a las necesidades del usuario
OK
H
AJUSTES INSTALADOR
Permite ajustar el cronotermostato según las necesidades del tipo de instalación (sólo para el instalador)
OK
G
AJUSTES
USUARIO
Permite ajustar el cronotermostato a las necesidades del usuario
De
fábrica
1
Seleccionar programa
permite seleccionar uno de los programas de fábrica, ver apartado 8.
(si se selecciona otro programa, los ajustes no se guardan)
P1
2
Ajuste periodos
Permite modificar los días, los periodos horarios y las temperaturas de consigna del programa activo,
ver apartado 8. Primero hay que ajustar un bloque de días o el día (Lu...Vi, Sa/Do, Lu...Do). Pulsar OK. A
continuación la temperatura deseada para el periodo. Pulsar OK. Ajustar el inicio (OK) y final del primer
periodo. Pulsar OK Los siguientes periodos se inician cuando finaliza el anterior. El primer periodo puede
iniciarse a 00:00h. El periodo puede finalizar hasta las 23:50h, si se indica ->>> es que el periodo finaliza
al siguiente día. Pulsando + – se ajusta el tiempo y la temperatura. Como máximo pueden ajustarse 9 periodos.
El primer dígito indica el periodo actual, por ejemplo 3.12:00-14:00 muestra el periodo 8.
Como
seleccionado
en G1
3
Ajuste reloj
Permite ajustar la fecha y la hora
4
Desconexión de la
calefacción permanente
Desconecta la calefacción, el cronotermostato permanece encendido. En la pantalla se visualiza OFF.
La protección antihielo se activará si ha seleccionado. Ver H2. Se anula esta función por ejemplo
activando el modo AUTO o pulsando la tecla V durante 10 s.
NO
5
Cambio del horario de
invierno a verano
Se selecciona si se desea que el cambio del horario de invierno a verano se realice automáticamente
YES
6
Protección de acceso
Protege el cronotermostato de manipulaciones no deseadas.
Para quitar la protección hay que introducir el código 93
NO
7
Límites de temperatura
mín/máx
Limita la temperatura que puede ajustar el usuario, si ambos ajustes son iguales no se pueden realizar ajustes 10; 40 °C
Esto afecta a los modos de funcionamiento AUTO, MAN, VACACIONES, CAMBIO TEMPORAL POR HORAS, PROG.
DIA ESPECIAL. El programa activo no será influenciado inmediatamente.
8
Coste/Hora de la energía Puede ajustarse el coste de la energía por hora (en céntimos/h).
9
Consumo de energía
hasta ahora
10
Muestra aproximadamente el gasto energético de la zona controlada.
Durante los últimos: 2 días, semana (7 días), mes (30 días), año (365 días).
El consumo del día actual es hasta la hora actual. Si hay un exceso se visualiza 9999.
Cálculo: tiempo que la calefacción ha estado conectada x coste por hora ver arriba, ver H9
10 Visualización de la
Se muestra la temperatura de consigna en vez de la temperatura del suelo
temperatura de consigna
12 Temperatura suelo
como número
Permite visualizar la temperatura del suelo como un número en vez de visualizarla en ºC.
Por ejemplo: 28.5 ºC se visualiza como 285.
13 Luz pantalla
Continuamente encendida, continuamente desconectada, temporalmente tras pulsar una tecla
14 Idioma
Permite seleccionar el idioma del cronotermostato
15 Información
Muestra en la pantalla el tipo y versión del cronotermostato
16 Reset ajustes
del usuario
Solamente se restauran los ajustes de fábrica de usuario.
El contador de energía no se borra, para hacer esto ver el apartado H9)
NO
TEMPORIZACION
LUZ
NO
Cambiar los ajustes del instalador
¡Atención!
Estos ajustes deben realizarse por personal cualificado ya que influyen directamente en la seguridad y buen funcionamiento de la instalación.
H
AJUSTES DEL
INSTALADOR
Permite ajustar el cronotermostato según las necesidades del tipo de instalación (sólo para el instalador)
0
Código
Introducir el código (= 7) para acceder a los menús. Es válido durante 1 hora.
1
Aplicación
Indica la aplicación del cronotermostato
SUELO
2
Tipo de control
Puede seleccionarse PWM o ON/OFF. En caso de PWM, puede seleccionarse el tiempo del ciclo.
Utilizar un periodo corto para sistemas de calefacción con reacción rápida y más largo para sistemas lentos.
PWM/10
6
Protección antihielo
Permite ajustar la temperatura de protección antihielo. En modo de funcionamiento desconectado,
esta función sigue activa.
10 °C
7
Optimización del inicio
La temperatura ajustada se alcanzará a la hora especificada. Cuando esta activo el precalentamiento la
pantalla indica AUTO_
NO
9
Reset contador de energía El contador de energía se ajusta a 0
11 Reset todo
De
fábrica
NO
Se borran los ajustes del instalador y del usuario y se restauran los valores de fábrica.
NO
10. Indicación de errores
En caso de errores, la pantalla indicará "Err" parpadeando. La descripción del error se muestra en una línea de texto:
CONFIGURACIÓN La pantalla y la base de alimentación no encajan correctamente.
g Compruebe que ambas partes son compatibles.
g Quite la alimentación y vuelva a ponerla.
COMUNICACIÓN La comunicación entre la pantalla y la base tiene un fallo.
g Desconecte y vuelva a conectar la pantalla
g Quite la alimentación y vuelva a ponerla.
Cuando se producen estos errores la salida se desconecta.
SONDA EXT
1. Fallo en la sonda remota
g Quitar la sonda
2. Medición de la temperatura fuera del rango.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
