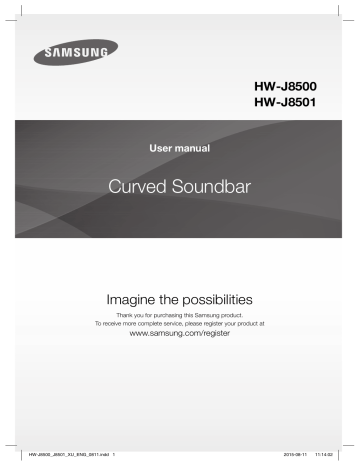

User manual

Curved Soundbar

HW-J8500

HW-J8501

Imagine the possibilities

Thank you for purchasing this Samsung product.

To receive more complete service, please register your product at

www.samsung.com/register

GETTING STARTED

GETTING STARTED

FEATURES

Immersive Surround Sound from 9.1Ch

Great TVs require great sound. The Curved Soundbar gives your curved TV an even more powerful sound experience with 350 watts of amazing 9.1Ch surround sound. Speakers on both sides expand the optimal listening area, enhancing the surround sound effect to provide you with a more layered and immersive listening experience.

Streaming Music Services

The Curved Soundbar makes diving into all your favourite music easier than ever before, thanks to its Wi-Fi capabilities. Simply access the Samsung Multiroom App to experience the best of the internet’s subscription streaming music services.

TV SoundConnect

Connect your TV and Soundbar easily through Bluetooth with TV SoundConnect. The absence of trailing wires between the Soundbar and TV allows you to showcase the slim and sleek design of both systems, while maintaining a clean look in your living environment. Easily control the Soundbar and TV from a single TV remote.

USB Host Support

You can connect and play music files from external USB storage devices such as MP3 players, USB flash memory, etc. using the Soundbar's USB HOST function.

Bluetooth Function

You can connect a Bluetooth device to the Soundbar and enjoy music with high quality stereo sound, all without wires!

LICENCES

Manufactured under Licence from Dolby Laboratories.

Dolby and the double-D symbol are trademarks of Dolby

Laboratories.

For DTS patents, see http://patents.dts.com.

Manufactured under licence from DTS Licensing Limited.

DTS, the Symbol, & DTS and the Symbol together are registered trademarks, and DTS 2.0 Channel is a trademark of DTS, Inc. © DTS, Inc. All Rights Reserved.

Music Source Sharing (= Multiroom Play)

Controlling and sharing one music source across multiple audio devices in various locations is made easy with

Multiroom Link. The mobile app remotely controls volume and music on your system across different devices, including your TV, Soundbar, Home Entertainment

System and Blu-ray Disc Player. Enjoy the audio you want, where you want.

The terms HDMI and HDMI High-Definition Multimedia

Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the

United States and other countries.

HDMI

HDMI transmits video and audio signals simultaneously, and provides a clearer picture.

The unit is also equipped with the ARC function which lets you listen to sound from your TV through the

Soundbar via an HDMI cable. This function is only available if you connect the unit to an ARC compliant TV.

2

GETTING STARTED

SAFETY INFORMATION

SAFETY WARNINGS

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE THE COVER (OR BACK).

NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

This symbol indicates “dangerous voltage” inside the product that presents a risk of electric shock or personal injury.

This symbol indicates important instructions accompanying the product.

WARNING

: To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.

CAUTION

: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.

mains plug shall be readily operable.

CAUTION

apparatus. plug must be easily and readily accessible at all times.

Wiring the Main Power Supply Plug (UK Only)

IMPORTANT NOTICE

The mains lead on this equipment is supplied with a moulded plug incorporating a fuse. The value of the fuse is indicated on the pin face of the plug and if it requires replacing, a fuse approved to BS1362 of the same rating must be used. Never use the plug with the fuse cover removed. If the cover is detachable and a replacement is required, it must be of the same colour as the fuse fitted in the plug. Replacement covers are available from your dealer. If the fitted plug is not suitable for the power points in your house or the cable is not long enough to reach a power point, you should obtain a suitable safety approved extension lead or consult your dealer for assistance. However, if there is no alternative to cutting off the plug, remove the fuse and then safely dispose of the plug. Do not connect the plug to a mains socket as there is a risk of shock hazard from the bared flexible cord. Never attempt to insert bare wires directly into a mains socket. A plug and fuse must be used at all times.

IMPORTANT

The wires in the mains lead are coloured in accordance with the following code:– BLUE = NEUTRAL BROWN = LIVE

As these colours may not correspond to the coloured markings identifying the terminals in your plug, proceed as follows:– The wire coloured BLUE must be connected to the terminal marked with the letter N or coloured BLUE or

BLACK. The wire coloured BROWN must be connected to the terminal marked with the letter L or coloured BROWN or RED.

WARNING : DO NOT CONNECT EITHER WIRE TO THE EARTH TERMINAL WHICH IS MARKED WITH THE

LETTER E OR BY THE EARTH SYMBOL , OR COLOURED GREEN OR GREEN AND YELLOW.

3

GETTING STARTED

PRECAUTIONS

68.6 mm

99.1mm

99.1mm

99.1mm

Ensure that the AC power supply in your house complies with the power requirements listed on the identification sticker located on the back of your product. Install your product horizontally, on a suitable base (furniture), with enough space around it for ventilation (7~10 cm). Make sure the ventilation slots are not covered. Do not place the unit on amplifiers or other equipment which may become hot. This unit is designed for continuous use. To fully turn off the unit, disconnect the AC plug from the wall outlet. Unplug the unit if you intend to leave it unused for a long period of time.

wall outlet. Voltage peaks due to lightning could damage the unit.

sources. This could lead to overheating and cause the unit to malfunction.

Protect the product from moisture (i.e. vases), and excess heat (e.g. a fireplace) or equipment creating strong magnetic or electric fields. Disconnect the power cable from the AC supply if the unit malfunctions. Your product is not intended for industrial use. It is for personal use only. Condensation may occur if your product has been stored in cold temperatures. If transporting the unit during the winter, wait approximately

2 hours until the unit has reached room temperature before using.

The batteries used with this product contain chemicals that are harmful to the environment. Do not dispose of batteries in the general household trash. Do not dispose of batteries in a fire. Do not short circuit, disassemble, or overheat the batteries. There is a danger of explosion if the battery is incorrectly replaced. Replace only with the same or equivalent type.

WARNING, DO NOT INGEST BATTERY, CHEMICAL BURN HAZARD, The remote control supplied with this product contains a coin/button cell battery. If the coin/button cell battery is swallowed, it can cause severe internal burns in just 2 hours and can lead to death. Keep new and used batteries away from children. If the battery compartment does not close securely, stop using the product and keep it away from children. If you think batteries might have been swallowed or placed inside any part of the body, seek immediate medical attention.

4

GETTING STARTED

CONTENTS

2 Features

24 FUNCTIONS

25 Bluetooth

27 Using the Network Standby On

Function

27 Using the Multiroom Link 7 DESCRIPTIONS

7 Top / Front Panel

8 Rear / Bottom Panel

11 INSTALLATION

11 Installing both Soundbar and TV to the Wall

Mount Type

13 Installing Soundbar to TV Stand

14 Installing Soundbar to Free-Standing

15 Assembling the Clamp-Wire

15 Mounting the Cover-Foot onto

Subwoofer

16 CONNECTIONS

16 Connecting the Subwoofer

18 Connecting to a TV

19 Connections with TV Using HDMI (Digital)

Cable

20 Connections with TV Using Optical (Digital)

Cable

21 Connections with External Device

21 Optical or AUX Cable

22 USB

31 TROUBLESHOOTING

31 Troubleshooting

32 APPENDIX

32 Specifications

Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance.

An administration fee may be charged if either

(a) an engineer is called out at your request and there is no defect with the product (i.e. where the user manual has not been read).

(b) you bring the unit to a repair centre and there is no defect with the product (i.e. where the user manual has not been read).

You will be informed of the administration fee amount before a technician visits.

5

GETTING STARTED

WHAT’S INCLUDED

BEFORE READING THE USER’S MANUAL

Note the following terms before reading the user manual.

+

Icons used in this manual

Icon Term Definition

Caution

Indicates a situation where a function does not operate or settings may be cancelled.

Note

Indicates tips or instructions on the page that help you operate a function.

Check for the supplied accessories shown below.

Main Unit

t

Remote Control /

Lithium Battery

(3V : CR2032)

Power Cord DC Adapter USB Cable

Holder-Screw 2 :

8EA

Clamp-Wire

Holder-Screw 1 :

4EA

User Manual

TV-Mount

Subwoofer

Holder-Fix Mount

Power Cord Cover-Foot : 4EA Screw-Taptite : 4EA

The appearance of the accessories may differ slightly from the illustrations above.

Use the dedicated USB cable to connect external USB devices to the unit.

6

Foot Rubber : 4EA

DESCRIPTIONS

DESCRIPTIONS

TOP / FRONT PANEL

(Power) Button

Turns the power on and off.

VOL. - / +

Controls the volume level.

The numeric value of the volume level appears in the front panel display.

Display

Displays the current mode.

(Source) Button

Selects the D.IN, AUX, HDMI, BT, TV, or

USB input.

While the unit is powered on, pressing the (Source) button for more than

3 seconds sets the button to act as the ( Mute) button. To cancel the

( Mute) button setup, press the

(Source) button for more than 3 seconds again.

To clean this apparatus, unplug the power cord from the wall outlet and wipe the product using a soft, dry cloth. Due to aluminum being a positive electrostatic material, static discharge may occur.

When you plug in the AC cord, the power key will work in 4 to 6 seconds.

When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.

If you want to enjoy the sound only from the Soundbar, you must turn off the TV's speakers in the Audio

Setup menu of your TV. Refer to the owner's manual supplied with your TV.

7

DESCRIPTIONS

REAR / BOTTOM PANEL

OPTICAL IN (D.IN)

Connect to the digital (optical) output of an external device.

HDMI OUT (TV-ARC)

Outputs digital video and audio signals simultaneously using an

HDMI cable.

HDMI IN

Inputs digital video and audio signals simultaneously using an HDMI cable. Use when connecting a supported external device.

LAN

Lets you connect to a network using a LAN cable.

AUX IN

Connect to the Analogue output of an external device.

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

LABEL

5V 0.5A

Wi-Fi SETUP SPK ADD

DC 24V

Wi-Fi SETUP

Press this button to connect your Soundbar to your network using

Wi-Fi setup.

SPK ADD

Press the button to connect Soundbar to the HUB.

(not supplied)

DC 24V

(Power Supply In)

Connect the DC power adaptor to the power supply jack, and then connect the AC power adaptor plug to a wall outlet.

(USB Port)

Connect USB devices here to play files on the devices.

When disconnecting the power cable of the AC power adaptor from a wall outlet, pull the plug.

Do not pull the cable.

Do not connect this unit or other components to an AC outlet until all connections between components are complete.

Make sure to rest the AC/DC Adapter flat on a table or the floor. If you place the AC/DC Adapter so that it is hanging with the AC cord input facing upwards, water or other foreign substances could enter the

Adapter and cause the Adapter to malfunction.

8

DESCRIPTIONS

REMOTE CONTROL

SOURCE

Press to select a source connected to the Soundbar.

Mute

You can turn the volume down to 0 with the push of a button.

Press again to restore the sound to the previous volume level.

Repeat

Press to set the Repeat function during music playback from a USB device.

OFF - REPEAT

: Cancells Repeat Playback.

TRACK - REPEAT

: Repeatedly play a track.

ALL - REPEAT

: Repeatedly play all tracks.

RANDOM - REPEAT

: Plays tracks in random order.

(A track that has already been played may be played again.)

Skip Forward

If there is more than one file on the device you are playing, and you press the

$

button, the next file is selected.

SOUND CONTROL

(* Use the

#

,

$

buttons to adjust level.)

Press to select

TREBLE

,

BASS

, or

AUDIO SYNC

. Then, use the

#

,

$ buttons to adjust the Treble, Bass volume from -3 to +3.

Press and hold the

SOUND CONTROL

button for about 5 seconds to adjust the sound for each frequency band. 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz,

5KHz, and 10KHz are selectable and each can be adjusted to a setting between

-6 and +6.

If the Soundbar is connected to a digital TV and the video appears out of sync with the audio, press the

SOUND CONTROL

button to sync the audio with the video. Use the

#

,

$ buttons to set the audio delay between

0 ms and 300 ms. In USB mode, TV mode, and BT mode, the Audio Sync function may not available.

Anynet+

Press the

Anynet+

button to turn the Anynet+ function on or off.

(Default : Auto Power Link OFF,

ON - ANYNET+

/

OFF - POWER LINK

or

OFF

- ANYNET+

/

ON - POWER LINK

). The Anynet+ function lets you control the

Soundbar with the remote from an Anynet+ compatible Samsung TV. The

Soundbar must be connected to the TV via an HDMI cable.

Synchronizes the Soundbar to a connected Optical source via the Optical jack so it turns on automatically when you turn on your TV. (See page 20)

You can also activate

Wi-Fi SETUP

function by pressing and holding

Anynet+

button on the remote for over 7 seconds.

Soundbar is a Samsung proprietary name.

Operate the TV using the TV's remote control.

9

DESCRIPTIONS

Power

Turns the Soundbar on and off.

Volume

Adjusts the volume level of the unit.

Play / Pause

Press the

&

button to pause the playing of a file temporarily.

Press the

&

button again to play the selected file.

Skip Back

If there is more than one file on the device you are playing, and you press the

# button, the previous file is selected.

SOUND EFFECT

You can select the sound modes -

STANDARD (Original Sound)

,

MUSIC

,

CLEAR VOICE

,

SPORTS

,

MOVIE

, and

NIGHT MODE

- depending on the content you want to listen to.

Select the

STANDARD

mode if you want to enjoy the original sound.

SOUND

Surr.Sound adds depth and spaciousness to the sound. Pressing the

SOUND

button repeatedly cycles through the Surr.Sound settings :

ON - SURROUND SOUND

,

OFF - SURROUND SOUND

STREAMING MUSIC

Press

STREAMING MUSIC

button to listen to an Internet radio station. Each time you press this button, the Soundbar switches to the next default station, cycling through the 3 default stations.

To use the

STREAMING MUSIC

function, the soundbar must be connected to the network. (See page 27)

DRC (Dynamic Range Control) *

Lets you apply dynamic range control to Dolby Digital.

Press and hold the

STREAMING MUSIC

button, then the DRC (Dynamic

Range Control) function toggles between

ON

and

OFF

.

WOOFER

(* Use the

#

,

$

buttons to adjust woofer volume.)

Press the

WOOFER

button. Then, use the

#

,

$ buttons to adjust Subwoofer volume from -12, -6 to +6.

You can also activate

SPK ADD

function of the soundbar by pressing and holding

WOOFER

button of the remote for over 5 seconds.

INSTALLING THE BATTERY IN THE REMOTE CONTROL

1.

Use a suitable coin to turn the remote control's battery cover counterclockwise to remove it as shown in the figure above.

2.

Insert a 3V lithium battery. Keep the positive (+) pole facing up when inserting the battery. Put the battery cover on and align the '●' marks side by side as shown in the figure above.

3.

Use a suitable coin to turn the remote control battery cover clockwise as far as it will go to fix it in place.

10

INSTALLATION

INSTALLATION

INSTALLING SOUNDBAR

INSTALLING BOTH SOUNDBAR AND TV TO THE WALL

MOUNT TYPE

This model corresponds to the 2015 Samsung curved TV S9000/S9500 - 65"/78". Please refer to the home page of Samsung Electronics to see the detail list of corresponding models.

To mount both of a soundbar and the TV using the wall mount, make sure to mount the soundbar onto the

TV first, then mount the TV.

To mount the TV on the wall, refer to the user’s manual enclosed with the TV you purchased.

This model is shipped while

Holder-Foot

and

Holder-Support

are attached to the Soundbar.

This Soundbar cannot be installed to a non-compatible TV, in either form of TV mount or TV stand.

Check for the supplied accessories shown below.

Holder-Screw 1 : 4EA Holder-Screw 2 : 8EA

2

TV-Mount Holder-Fix Mount

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP 5V 0.5A

1.

Place the Soundbar as shown in the illustration, ensuring that none of the buttons touch the surface it is lying on.

2.

If the

Holder-Foot/Holder-Support

is attached, remove it first to install the TV-Mount.

11

INSTALLATION

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

SPK ADD Wi-Fi SETUP 5V 0.5A

3.

Fasten the four

Holder-Screws 1

and four of the

Holder-Screws 2

to the four holes in the Soundbar, as shown in the illustration.

TV

TV

4.

If you mount the Soundbar on a matched Samsung TV, use the Guide on TV to put the

TV-Mount

on TV securely.

5.

Fasten the

TV-Mount

to the TV using the remaining 4

Holder-Screws 2

.

6.

After attaching the

TV-Mount

, mount the TV on the wall.

12

Soundbar base

INSTALLATION

TV base, with

TV-Mount

attached

7.

Push the Soundbar onto the

TV-Mount

as far as it will go, as shown in the illustration.

8.

Fasten the

Holder-Fix Mount

to the Soundbar to fix the Soundbar to the

TV-Mount

.

INSTALLING SOUNDBAR TO TV STAND

You can install Soundbar to TV stand if you have Soundbar matching TV with this model.

If the

Holder-Foot/Holder-Support

is not attached, perform the following steps 1~3. If attached, perform step 4.

2 3

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP

5V 0.5A

1.

Place the Soundbar as shown in the illustration, ensuring that none of the buttons touch the surface it is lying on.

2.

Fix

Holder-Foot

(3EA) and

Holder-Screw 2

(3EA) to the Soundbar as shown in the illustration.

3.

In the same manner, fix

Holder-Support

(2EA) and

Holder-Screw 2

(2EA) to the Soundbar.

13

INSTALLATION

4.

Align the Soundbar’s centre with the centre of the base of the TV, and then carefully push it onto the stand as far as it will go, as shown in the illustration. Be careful not to unbalance the TV.

Do not place a heavy thing or step on the main unit.

INSTALLING SOUNDBAR TO FREE-STANDING

2 3

4

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP

5V 0.5A

1.

If

Holder-Foot/Holder-Support

attached, lay the Soundbar so that the buttons on the Soundbar do not physically contact the floor.

2.

Remove

Holder-Foot

(3EA) and

Holder-Screw 2

(3EA) from the Soundbar as shown in the illustration.

3.

In the same manner, remove

Holder-Support

(2EA) and

Holder-Screw 2

(2EA) from the Soundbar.

4.

Place Soundbar anywhere you want.

14

ASSEMBLING THE CLAMP-WIRE

INSTALLATION

Clamp-Wire

Attach the clamp-wire to the unit as shown, and then run the cables through the clamp-wire to keep them neat.

MOUNTING THE COVER-FOOT ONTO

SUBWOOFER

POWER

1

2

3

1.

Place each

Cover-Foot

on the 4 holes correspondingly as shown in the illustration.

2.

Insert

Screw-Taptite

(4EA) into corresponding hole of

Cover-Foot

.

3.

Block up the holes with

Foot Rubber

(4EA) to complete.

15

CONNECTIONS

CONNECTIONS

Do not connect the power cord of this product or your TV to a wall outlet until all connections between components are complete.

Before moving or installing this product, be sure to turn off the power and disconnect the power cord.

CONNECTING THE SUBWOOFER

CONNECTING TO THE SUBWOOFER AUTOMATICALLY

The main unit and subwoofer should link (connect wirelessly) automatically when the main unit and subwoofer are turned on.

If it is completely connected, the blue LED in the subwoofer stops blinking.

CONNECTING TO THE SUBWOOFER MANUALLY

The Subwoofer's linking ID is preset at the factory and the main unit and subwoofer should link (connect wirelessly) automatically when the main unit and subwoofer are turned on. If the Link indicator does not light when the main unit and subwoofer are turned on, please set the ID by following the procedure below.

POWER

1.

Plug the power cords of the main unit and subwoofer into an AC wall outlet.

2.

Press the

ID SET

button on the back of the subwoofer with a small, pointed object for 5 seconds.

The STANDBY indicator is turned off and the LINK indicator (Blue LED) blinks quickly.

3.

While the main unit is powered off (in STANDBY mode), press and hold the (Mute) on the remote control for 5 seconds.

4.

The

ID SET

message appears on the Soundbar's display.

5.

To finalise the link, turn the main unit’s power on while the subwoofer’s Blue LED blinks.

The main unit and the subwoofer should now be linked (connected).

The Link indicator (Blue LED) on the subwoofer should be on.

If the Link indicator is not solid blue, the linking process has failed. Turn off the main unit and start again from

Step 2.

You can enjoy better sound from the wireless subwoofer by selecting a Sound Effect.

(See page 10)

16

CONNECTIONS

Before moving or installing the product, be sure to turn off the power and disconnect the power cord.

If the main unit is powered off, the wireless subwoofer will be in standby mode and the STANDBY LED on the upper side will come on after the Link indicator (Blue LED) blinks for 30 seconds.

If you use a device that uses the same frequency (2.4GHz) as the Soundbar near the Soundbar, interference may cause some sound interruption.

The transmission distance of the wireless signal between the main unit and subwoofer is about 10 meters, but may vary depending on your operating environment. If a steel-concrete or metallic wall is between the main unit and the wireless subwoofer, the system may not operate at all, because the wireless signal cannot penetrate metal.

If the main unit doesn't make a wireless connection, follow steps 1-5 on the previous page to re-set the connection between the main unit and wireless subwoofer.

The wireless receiving antenna is built into the wireless subwoofer. Keep the unit away from water and moisture.

For optimal listening performance, make sure that the area around the wireless subwoofer location is clear of any obstructions.

17

CONNECTIONS

CONNECTING TO A TV

TV SOUNDCONNECT

You can enjoy TV sound through your Soundbar when it is connected to a Samsung TV that supports the TV

SoundConnect function.

Connect

1.

Turn on the TV and Soundbar.

Turn on the menu of the TV.

Move to Speaker Settings on "Sound" tab.

Set the "Add New Device" menu to "On".

2.

Press the (Source) button on the main unit’s top panel or the

SOURCE

button on the remote control to select the

TV

mode.

3.

On the TV, a message asking whether to enable the TV SoundConnect function appears.

4.

Select

<Yes>

to finish connecting the TV and Soundbar using the TV's remote control.

Switching the Soundbar’s mode from TV to another mode automatically terminates TV SoundConnect.

To connect the Soundbar to another TV, the existing connection must be terminated.

Terminate the connection to the existing TV, and then press the

&

button on the remote control for 5 seconds to connect to another TV.

The TV SoundConnect (SoundShare) function is supported by some Samsung TVs released from 2012 on.

Check whether your TV supports the TV SoundConnect (SoundShare) function before you begin. (For further information, refer to the TV’s user manual.).

If your Samsung TV was released before 2014, check the SoundShare setting menu.

If the distance between the TV and Soundbar exceeds 10 meters, the connection may not be stable or the audio may stutter. If this occurs, relocate the TV or Soundbar so that they are within operational range, and then re-establish the TV SoundConnect connection.

TV SoundConnect Operational Ranges:

-

Recommended pairing range: within 2 meters.

Recommended operational range: within 10 meters.

The Play/Pause, Next, and Prev buttons on the Soundbar or Soundbar's remote do not control the TV.

18

HDMI OUT

(TV-ARC)

CONNECTIONS

CONNECTIONS WITH TV USING HDMI (DIGITAL) CABLE

HDMI Cable

(not supplied)

HDMI IN

Wi-Fi SETUP 5V 0.5A

1.

Connect an HDMI cable (not supplied) from the

HDMI OUT (TV-ARC)

jack on the back of the product to the

HDMI IN jack on your TV.

2.

Press the (Source) button on the top panel of Soundbar or the

SOURCE

button on remote control to select the

D.IN

mode.

HDMI is an interface that enables the digital transmission of video and audio data with just a single connector.

If the TV provides an ARC port, connect the HDMI cable to the HDMI IN (ARC) port.

We recommend you use a coreless HDMI cable if possible. If you use a cored HDMI cable, use one whose diameter is less than 14 mm.

Anynet+ must be turned on.

This function is not available if the HDMI cable does not support ARC.

19

CONNECTIONS

CONNECTIONS WITH TV USING OPTICAL (DIGITAL) CABLE

Optical Cable

(not supplied)

OPTICAL OUT

OPTICAL IN

Wi-Fi SETUP 5V 0.5A

1.

Connect

OPTICAL IN

(Audio) on the Soundbar to the OPTICAL OUT jack of the TV.

2.

Press the (Source) button on the top panel of Soundbar or the

SOURCE

button on remote control to select the

D.IN

mode.

+

Auto Power Link

If you have connected the main unit to a TV with a digital optical cable, set the Auto Power function ON to have the Soundbar turn on automatically when you turn the TV on.

AUTO POWER LINK

ON

OFF

Display

OFF - ANYNET+ / ON - POWER LINK

ON - ANYNET+ / OFF - POWER LINK

1.

Connect the Soundbar and a TV with an Optical cable (not supplied).

2.

Press the (Source) button on the main unit’s top panel or the

SOURCE

button on the remote control to select the

D.IN

mode.

3.

Press the

Anynet+

button on the remote control to toggle the Auto Power Link function on and off.

Depending on the connected device, Auto Power Link may not function.

20

Digital Devices

HDMI OUT

CONNECTIONS

CONNECTIONS WITH EXTERNAL

DEVICE

HDMI CABLE

HDMI is the standard digital interface for connecting to TVs, projectors, DVD players, Blu-ray players, set top boxes, and more.

HDMI prevents any degradation to the signal due to conversion to analogue and maintains the video and audio quality of the original digital source.

HDMI Cable

(not supplied)

HDMI IN

5V 0.5A

1.

Connect an HDMI cable (not supplied) from the

HDMI IN

jack on the back of the product to the HDMI OUT jack on your digital device.

2.

Press the (Source) button on the top panel of Soundbar or the

SOURCE

button on remote control to select the

HDMI

mode.

OPTICAL OR AUX CABLE

This unit comes equipped with one optical in digital jack and one audio analogue in jack, giving you two ways to connect it to an External Devices.

Audio Cable

(not supplied)

AUX OUT

BD / DVD player /

Set-top box /

Game console

OPTICAL OUT

Optical Cable

(not supplied)

AUX IN

OPTICAL IN

Wi-Fi SETUP 5V 0.5A

21

CONNECTIONS

+

AUX Cable

1.

Connect

AUX IN

(Audio) on the main unit to the AUDIO OUT jack of the Source Device.

2.

Press the (Source) button on the top panel of Soundbar or the

SOURCE

button on remote control to select the

AUX

mode.

+

Optical Cable

1.

Connect

OPTICAL IN

(Audio) on the main unit to the OPTICAL OUT jack of the Source Device.

2.

Press the (Source) button on the top panel of Soundbar or the

SOURCE

button on remote control to select the

D.IN

mode.

USB

You can play music files located on USB storage devices through the Soundbar.

USB port

Display

SPK ADD Wi-Fi SETUP

5V 0.5A

5V 0.5A

1.

Connect the USB device to the USB port on the back of the product.

2.

Press the (Source) button on the main unit’s top panel or the

SOURCE

button on the remote control to select the

USB

mode.

3.

appears on the display screen.

The Soundbar connection to the USB device is complete.

The Soundbar automatically turns off (Auto Power Off) if no USB device has been connected for more than 15 minutes.

+

Before you connect a USB device

Be aware of the following:

If the file name of a file on a USB device exceeds 10 characters, it is not displayed on the Soundbar's display.

This product may not be compatible with certain types of USB storage media.

The Soundbar supports the FAT16 and FAT32 file systems.

The NTFS file system is not supported.

Connect USB devices directly to the USB port of the product. Otherwise, you may encounter a USB compatibility problem.

Do not connect multiple storage devices to the product via a multi-card reader. It may not operate properly.

22

CONNECTIONS

Digital camera PTP protocols are not supported.

Do not remove the USB device while it is

transferring files.

DRM-protected music files (MP3, WMA) from commercial web sites cannot be played.

External HDDs are not supported.

Mobile phone devices are not supported.

File Format Type Compatibility list:

Extension

*.mp3

*.wma

*.wav

*.ogg

*.flac

*.m4a

*.aif

Codec

MPEG 1 Layer1

MPEG 1 Layer2

MPEG 1 Layer3

MPEG 2 Layer3

MPEG 2.5 Layer3

Wave_Format_MSAudio1

Wave_Format_MSAudio2

WMA Professional

-

Sampling Rate

32/44.1/48

32/44.1/48

32/44.1/48

16/22.05/24/32/44.1/48

8/11.025/12/16/22.05/24/32/44.1/48

-

-

Not Support

8 KHz ~ 192KHz

-

-

8 KHz ~ 48KHz

8 KHz ~ 192KHz

Alac

(Apple lossless Audo codec)

8 KHz ~ 192KHz

Audio Interchange File Format 8 KHz ~ 192KHz

~ 1Mbps

~ 4.4Mbps

If there are too many folders and files stored in the USB device, reading may take some time.

Bit rate

32 ~ 448kbps

32 ~ 384kbps

32 ~ 320kbps

8 ~ 160kbps

-

-

8 ~ 160kbps

-

~ 8.8Mbps

-

~ 5.6Mbps

23

FUNCTIONS

FUNCTIONS

INPUT MODE

Press the (Source) button on the main unit’s top panel or the

SOURCE

button on the remote control to select the mode you want.

Input mode

Optical Digital input

ARC (HDMI OUT) input

AUX input

HDMI input

BLUETOOTH mode

TV SoundConnect

USB mode

Display

D.IN

AUX

HDMI

BT

TV

USB

The unit turns off automatically in the following situations.

D.IN / HDMI / BT / TV / USB / ARC Mode

If there is no audio signal for 15 minutes.

AUX Mode

To turn the Auto Power Down function ON or OFF, press and hold the

&

button for 5 seconds.

ON - AUTO POWER DOWN

/

OFF - AUTO POWER DOWN

appears on the display.

If the AUX cable is disconnected for 15 minutes.

If there is no KEY input for 8 hours when the AUX cable is connected.

24

FUNCTIONS

BLUETOOTH

You can connect a Bluetooth device to the Soundbar and enjoy music with high quality stereo sound, all without wires!

TO CONNECT THE SOUNDBAR TO A BLUETOOTH DEVICE

Check if the Bluetooth device supports the Bluetooth compliant stereo headset function.

Connect

Bluetooth device

1.

Press the (Source) button on the main unit’s top panel or the

SOURCE

button on the remote control to select the

BT

mode.

You will see

BT READY

on the front display of the Soundbar.

2.

Select the Bluetooth menu on the Bluetooth device you want to connect. (Refer to the Bluetooth device's user manual.)

3.

Select

"[Samsung] HW-Jxxxx"

from the list.

When the Soundbar is connected to the Bluetooth device, it will display [

Bluetooth device name

]

BT

on the front display.

The device name can only be displayed in English. An underline " _ " will be displayed if the name is not in

English.

If the Bluetooth device has failed to pair with the Soundbar, delete the previous "

[Samsung] HW-Jxxxx

" found by the Bluetooth device and have it search for the Soundbar again.

4.

Play music on the connected device.

You can listen to the music playing on the connected Bluetooth device over the Soundbar.

In

BT

mode, the Play / Pause / Next / Prev functions are not available. However, these functions are available in Bluetooth devices supporting AVRCP.

If asked for PIN code when connecting a Bluetooth device, enter <0000>.

Only one Bluetooth device can be paired at a time.

The Bluetooth connection will be terminated when you turn the Soundbar off.

The Soundbar may not perform Bluetooth search or connection correctly under the following circumstances:

If there is a strong electrical field around the Soundbar.

If several Bluetooth devices are simultaneously paired with the Soundbar.

If the Bluetooth device is turned off, not in place, or malfunctions.

Note that such devices as microwave ovens, wireless LAN adaptors, fluorescent lights, and gas stoves use the same frequency range as the Bluetooth device, which can cause electric interference.

25

FUNCTIONS

The Soundbar supports SBC data (44.1kHz, 48kHz).

Connect only to a Bluetooth device that supports the A2DP (AV) function.

You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function.

Once you have paired the Soundbar to a Bluetooth device, selecting "

[Samsung] HW-Jxxxx

" from the device's scanned devices list will automatically change the Soundbar to

BT

mode.

Available only if the Soundbar is listed among the Bluetooth device’s paired devices. (The Bluetooth device and the Soundbar must have been previously paired at least once.)

Soundbar will appear in the Bluetooth device’s searched devices list only when the Soundbar is displaying

BT READY

.

In the TV SoundConnect mode, the Soundbar cannot be paired to another Bluetooth device.

TO DISCONNECT THE BLUETOOTH DEVICE FROM THE

SOUNDBAR

You can disconnect the Bluetooth device from the Soundbar. For instructions, see the Bluetooth device's user manual.

The Soundbar will be disconnected.

When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display

BT DISCONNECTED

on the front display.

TO DISCONNECT THE SOUNDBAR FROM THE BLUETOOTH

DEVICE

Press the

SOURCE

button on the remote control or the (Source) button on the product's top panel to switch from

BT

to another mode or turn off the Soundbar.

The connected Bluetooth device will wait a certain amount of time for a response from the Soundbar before terminating the connection. (Disconnection time may differ, depending on the Bluetooth device)

In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the Soundbar and the Bluetooth device exceeds 10 meters.

The Soundbar automatically turns off after 15 minutes in the Ready state.

+

More About Bluetooth

Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each other using a short wireless connection.

A Bluetooth device may cause noise or malfunction, depending on usage, when:

A part of your body is in contact with the receiving/transmitting system of the Bluetooth device or the

Soundbar.

It is subject to electrical variation from obstructions caused by a wall, corner, or office partition.

It is exposed to electrical interference from same frequency-band devices including medical equipment, microwave ovens, and wireless LANs.

Pair the Soundbar with the Bluetooth device while they are close together.

The further the distance between the Soundbar and Bluetooth device, the worse the quality is.

If the distance exceeds the Bluetooth operational range, the connection is lost.

In poor reception areas, the Bluetooth connection may not work properly.

The Bluetooth connection only works when it is close to the unit. The connection will be automatically cut off if the

Bluetooth device is out of range. Even within range, the sound quality may be degraded by obstacles such as walls or doors.

26

FUNCTIONS

USING THE NETWORK STANDBY ON

FUNCTION

The Network Standby On function becomes available if wireless connection was properly established between the smart device and Soundbar. This function turns on the Soundbar automatically when a smart device attempts to connect to the Soundbar via Bluetooth or Wi-Fi. If the Soundbar was turned on via Bluetooth connection, its input mode is set to

BT

automatically. Turning on the Soundbar via Wi-Fi is available only by using the App. For further information, refer to the Web manual.

1.

Connect the Smart device to your Soundbar.

2.

Turn the Network Standby On function on by pressing the

$

button on the Soundbar remote for more than 5 seconds. You can turn the function off by pressing the

$

button again for more than 5 seconds.

Available only if the Soundbar is listed among the Smart device’s paired devices. (The Smart device and the

Soundbar must have been previously paired at least once.)

Soundbar will appear in the Smart device’s searched devices list only when the Soundbar is displaying [BT

READY] or [WiFi READY].

In the TV SoundConnect mode, the Soundbar cannot be paired to another Smart device.

If Network Standby On function did not work

-

The Network Standby On is set to Off.

Wi-Fi connection to the Soundbar will be terminated if its power cord was disconnected or the power was cut off. Turn on the Soundbar and reconnect.

USING THE MULTIROOM LINK

Once the Soundbar is connected to a smart device with Multiroom App, you can connect multiple Samsung Multiroom devices together wirelessly.

BEFORE YOU BEGIN

+

Communication Basics

Smart Device:

Android or iOS

(App Control)

Internet Wireless Router

1.

Requirements: Wireless Router, Smart Device

2.

The wireless router should be connected to the Internet.

3.

The smart device should be connected to the router via a Wi-Fi connection.

27

FUNCTIONS

INSTALLING THE SAMSUNG MULTIROOM APP

To use the Soundbar, you must download and then install the Samsung Multiroom App by accessing the app through

Google play or the App Store. With the Samsung Multiroom App installed, you can play music stored in your smart device, from connected devices and other content providers, and from Internet radio stations.

+

Android or iOS

Download the Samsung Multiroom app from Google Play or the App Store of your smart device.

ANDROID APP ON

or

+

Accessing the Samsung Multiroom App

To access the Samsung Multiroom app, press the Multiroom app icon on your smart device.

CONNECTING THE SOUNDBAR TO YOUR NETWORK

On your Smart device, select the Samsung Multiroom app.

Follow the directions on your smart device’s screen.

For further information, refer to the Web Manual.

-

Web manual : www.Samsung.com

Support

Product name search

HW-J8500 or

HW-J8501 PDF file download.

When connected to a wired network, try to use the CAT 7 cable to connect.

28

FUNCTIONS

SOFTWARE UPDATE

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

5V 0.5A

UPDATING WITH USB

Samsung may offer updates for the Soundbar's system firmware in the future.

If an update is offered, you can update the firmware by connecting a USB device with the firmware update stored on it to the USB port on your Soundbar.

Note that if there are multiple update files, you must load them onto the USB device singly and use them to update the firmware one file at a time.

Please visit samsung.com or contact the Samsung call centre to receive more information about downloading updates files.

1.

While the Soundbar is turned off, connect the USB storage device that contains the updating firmware to the

Soundbar’s USB port.

2.

Disconnect the power cord, reconnect it and turn it on.

3.

Turn on the Soundbar

UPDATE

appears on the display and updating begins within 3 minutes.

Upon completion of updating, the Soundbar turns off and on automatically.

+

If UPDATE was not displayed

1.

Turn off the Soundbar, connect the USB storage device that contains update files to the Soundbar’s USB port.

2.

Disconnect the power cord, reconnect it and turn it on.

Insert a USB device containing the firmware update into the USB port on the main unit.

Updating firmware may not work properly if audio files supported by the Soundbar are stored in the USB storage device.

Do not disconnect the power or remove the USB device while updates are being applied. The main unit will turn off automatically after completing the firmware update.

29

FUNCTIONS

After the update, all settings are reset to their factory default settings. We recommend you write down your settings so that you can easily reset them after the update. Note that updating firmware resets the subwoofer connection too.

If connection to the subwoofer is not re-established automatically after the update, refer to page 16.

If the firmware fails to update, we recommend formatting the USB device in FAT16 and trying again.

Do not format the USB device in the NTFS format. The Soundbar does not support the NTFS file system.

Depending on the manufacturer, some USB devices may not be supported.

AUTO UPDATE

Even when the Soundbar is turned off, the Soundbar will automatically check latest software version and continue to update if it was connected to the Internet.

The Soundbar is configured to run auto update by default.

To use auto update function, the Soundbar must be connected to the Internet.

Wi-Fi connection to the Soundbar will be terminated if its power cord was disconnected or the power was cut off. Turn on the Soundbar and reconnect.

30

TROUBLESHOOTING

TROUBLESHOOTING

TROUBLESHOOTING

Before requesting service, please check the following.

The unit will not turn on.

Connect the power plug to the outlet.

A function does not work when the button is pressed.

Disconnect the power plug and connect it again.

Sound is not produced.

Press the ( Mute) button to cancel the function.

Adjust the Volume.

The remote control does not work.

Replace with new batteries.

Move closer to the unit.

unit too far?

The TV SoundConnect (TV pairing) failed.

The red LED on the subwoofer blinks and the subwoofer is not producing sound.

main body of the product.

Try to connect your subwoofer again.

(See Page 16)

The subwoofer drones and vibrates noticeably.

TV SoundConnect is supported by some Samsung

TVs released from 2012 on. Check your TV to see if it supports TV SoundConnect.

Update your TV with the latest firmware.

Contact the Samsung call centre.

Press and hold the

&

button for 5 seconds to reset the TV SoundConnect connection.

Press the

WOOFER

button on your remote control to adjust its value (between -12, -6 to +6).

31

APPENDIX

APPENDIX

SPECIFICATIONS

Model name

HW-J8500 / HW-J8501

USB

GENERAL

Weight

Dimensions

(W x H x D)

Main Unit

Subwoofer (PS-WJ8500 / PS-WJ8501)

Main Unit

Subwoofer (PS-WJ8500 / PS-WJ8501)

Operating Temperature Range

Operating Humidity Range

Rated Output

Power

Main Unit

Subwoofer (PS-WJ8500 / PS-WJ8501)

AMPLIFIER

S/N Ratio (Analogue Input)

Separation (1kHz)

Society) guidelines.

5V / 0.5A

5 kg

10.6 kg

1450 x 60 x 185 mm

500 x 332 x 181 mm

+5°C to +35°C

10 % to 75 %

21W/CH x 9, 8ohm, THD=10%, 1KHz

161W, 3ohm, THD=10%, 100Hz

65 dB

65 dB

Samsung Electronics Co., Ltd reserves the right to change the specifications without notice.

Weight and dimensions are approximate.

For the power supply and Power Consumption, refer to the label attached to the product.

a

Precaution

: The product will restart automatically if you turn on/off Wi-Fi/Ethernet.

Overall Standby Power Consumption (W)

(All the network ports are “ON” condition)

Wi-Fi/Ethernet

Bluetooth

Port deactivation method

Port deactivation method

7.1W

Press

Wi-Fi SETUP

button on the product for

30 seconds to turn Wi-Fi/Ethernet On / Off.

Press

SPK ADD

button on the product for 30 seconds to turn Bluetooth On / Off.

a

Open Source Licence Notice

To send inquiries and requests regarding open sources, contact Samsung via Email

([email protected]).

a

Licence

The Spotify Software is subject to third party licences found here : www.spotify.com/connect/third-party-licenses.

-

For more information about Spotify Connect, please visit www.spotify.com/connect

Hereby, Samsung Electronics, declares that this equipment is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC.

The original Declaration of Conformity may be found at http://www.samsung.com, go to Support >

Search Product Support and enter the model name.

This equipment may be operated in all EU countries.

This equipment may only be used indoors.

32

©2015 Samsung Electronics Co.,Ltd. All rights reserved

Contact SAMSUNG WORLD WIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care

Centre.

Area

`

Europe

U.K

EIRE

GERMANY

Contact Centre

0330 SAMSUNG (7267864)

0818 717100

0180 6 SAMSUNG bzw.

0180 6 7267864*

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

FRANCE

ITALIA

01 48 63 00 00

800-SAMSUNG (800.7267864)

SPAIN 0034902172678

PORTUGAL 808 20 7267

LUXEMBURG 261 03 710

NETHER-

LANDS

0900-SAMSUNG (0900-7267864) (€ 0,10/

Min)

Web Site www.samsung.com/uk/support www.samsung.com/ie/support www.samsung.com/de/support www.samsung.com/fr/support www.samsung.com/it/support www.samsung.com/es/support www.samsung.com/pt/support www.samsung.com/support www.samsung.com/nl/support

BELGIUM

NORWAY

FINLAND

SWEDEN

POLAND

02-201-24-18

815 56480

DENMARK 70 70 19 70

030-6227 515

0771 726 7864 (0771-SAMSUNG)

801-172-678* lub +48 22 607-93-33 *

* (koszt połączenia według taryfy operatora)

HUNGARY

0680SAMSUNG (0680-726-786)

0680PREMIUM (0680-773-648)

SLOVAKIA 0800 - SAMSUNG (0800-726 786)

AUSTRIA

0800-SAMSUNG (0800-7267864)

[Only for Premium HA] 0800-366661

[Only for Dealers] 0810-112233 www.samsung.com/be/support

(Dutch) www.samsung.com/be_fr/ support (French) www.samsung.com/no/support www.samsung.com/dk/support www.samsung.com/fi/support www.samsung.com/se/support www.samsung.com/pl/support www.samsung.com/hu/support www.samsung.com/sk/support www.samsung.com/at/support

Area

SWITZER-

LAND

CZECH

CROATIA

Contact Centre

Web Site

0800 726 78 64 (0800-SAMSUNG) www.samsung.com/ch/support

(German) www.samsung.com/ch_fr/ support (French)

800 - SAMSUNG (800-726786) www.samsung.com/cz/support

Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 -

Praha 4

072 726 786 www.samsung.com/hr/support www.samsung.com/support BOSNIA

MONTENE-

GRO

ROMANIA

CYPRUS

055 233 999

020 405 888

SLOVENIA

080 697 267 (brezplačna številka)

090 726 786 (0,39 EUR/min) klicni center vam je na voljo od ponedeljka do petka od 9. do 18. ure.

SERBIA 011 321 6899

BULGARIA 800 111 31 , Безплатна телефонна линия

08008 726 78 64 (08008 SAMSUNG )

Apel GRATUIT

8009 4000 only from landline, toll free

GREECE

80111-SAMSUNG (80111 726 7864) only from land line

(+30) 210 6897691 from mobile and land line

LITHUANIA 8-800-77777

LATVIA 8000-7267

ESTONIA 800-7267 www.samsung.com/support www.samsung.com/si www.samsung.com/rs/support www.samsung.com/bg/support www.samsung.com/ro/support www.samsung.com/gr/support www.samsung.com/lt/support www.samsung.com/lv/support www.samsung.com/ee/support

[Correct disposal of batteries in this product] Correct Disposal of This Product

(Waste Electrical & Electronic Equipment)

(Applicable in countries with separate collection systems)

This marking on the battery, manual or packaging indicates that the batteries in this product should not be disposed of with other household waste at the end of their working life. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC Directive 2006/66.

If batteries are not properly disposed of, these substances can cause harm to human health or the environment.

To protect natural resources and to promote material reuse, please separate batteries from other types of waste and recycle them through your local, free battery return system.

(Applicable in countries with separate collection systems)

This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset,

USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle them responsibly to promote the sustainable reuse of material resources.

Household users should contact either the retailer where they purchased this product, or their local government office, for details of where and how they can take these items for environmentally safe recycling.

Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its electronic accessories should not be mixed with other commercial wastes for disposal.

Manuel d'utilisation

Curved Soundbar

HW-J8500

HW-J8501

Imaginez les possibilités

Merci d’avoir choisi un appareil Samsung.

Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur

www.samsung.com/register

DÉMARRAGE

démarrage

CARACTÉRISTIQUES

Son ambiophonique immersif de 9,1 canaux

Des excellents téléviseurs nécessitent un excellent son.

La Curved Soundbar fournit à votre téléviseur courbé un son sonore encore plus puissant avec 350 watts de son ambiophonique 9,1 canaux époustouflant. Des haut-parleurs sur les deux côtés élargissent la zone d'écoute optimale améliorant l'effet sonore ambiophonique afin de vous offrir une expérience d'écoute immersive et plus complexe.

Prise en charge de la fonction Hôte USB

Vous pouvez connecter des périphériques de stockage

USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB

HOST du système Soundbar.

Fonction Bluetooth

Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil!

Services de musique en streaming

La Curved Soundbar vous permet d'accéder encore plus facilement à votre musique préférée, grâce à ses fonctionnalités Wi-Fi. Accès facile à l'application

Samsung Multiroom pour profiter au maximum des services de musique en streaming disponibles avec votre abonnement Internet.

TV SoundConnect

Connectez facilement votre téléviseur à la Soundbar via

Bluetooth avec TV SoundConnect. L'absence des câbles qui trainent entre la Soundbar et le téléviseur vous permet de mettre en valeur le design plat et sobre de deux systèmes tout en conservant une apparence soignée de votre salon. Vous contrôlez facilement la

Soundbar et le téléviseur depuis une seule télécommande.

Partage des sources de musique (= lecture

Multiroom)

Grâce à Multiroom Link, il est facile de contrôler et de partager une seule source de musique à travers plusieurs périphériques audio à différents emplacements.

L'application mobile contrôle le volume et la musique sur votre système à travers différents périphériques, y compris votre téléviseur, la Soundbar, le système audiovisuel et le lecteur de disque Blu-ray. Bénéficiez du son de votre choix, où vous voulez.

LICENCE

Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de commerce de Dolby Laboratories.

Pour les brevets DTS, consultez le site http://patents.dts.

com. Fabriqué sous licence de DTS Licensing Limited.

DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.

Les termes HDMI et HDMI High-Definition Multimedia

Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI

Licensing LLC aux États-Unis et dans d'autres pays.

HDMI

L'interface HDMI permet la transmission simultanée des signaux audio et vidéo pour vous offrir une image plus nette.

L'appareil est également équipé de la fonction ARC qui vous permet d'écouter le son de votre téléviseur sur le

Soundbar via un câble HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur compatible ARC.

2

DÉMARRAGE

INFORMATIONS RELATIVES À LA

SÉCURITÉ

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.

L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE

APRÈS-VENTE QUALIFIÉ.

ATTENTION

RISQUE DE CHOC

ÉLECTRIQUE. NE PAS

OUVRIR

Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil.

Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

AVERTISSEMENT

: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité.

ATTENTION

: Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.

nécessaire que la prise principale soit facile d'accès.

ATTENTION

conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

3

DÉMARRAGE

PRÉCAUTIONS

68.6 mm

99.1mm

99.1mm

99.1mm

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

N'exposez pas l'ensemble aux rayons directs du soleil ou

à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles.

Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ

2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE,

[Télécommande fournie avec] Ce produit contient une pile par pièce/bouton.

Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement

2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

4

DÉMARRAGE

SOMMAIRE

2 DÉMARRAGE

2 Caractéristiques

3 Informations relatives à la sécurité

6 Contenu

24 FONCTIONS

7 DESCRIPTIONS

25 Bluetooth

27 Utilisation de la fonction Network

Standby On

27 Utilisation du Multiroom Link

29 Mise à jour logicielle

9 Télécommande

31 TÉPANNAGE

31 Tépannage

11 INSTALLATION

11 Installation de la Soundbar

11 Installation de la Soundbar et du téléviseur sur le montage mural

13 Installation de la Soundbar sur le socle du téléviseur

14 Installation de la Soundbar sans socle

15 Montage de l'attache-câble

15 Montage du cache du pied sur le caisson de graves

16 BRANCHEMENTS

16 Connexion du caisson de graves

18 Connexion de l'appareil à un téléviseur

19 Connexions avec le téléviseur à l'aide d'un câble HDMI (numérique)

20 Connexions avec le téléviseur à l'aide d'un câble optique (numérique)

21 Connexions avec le périphérique externe

32 ANNEXE

32 Spécifications

Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.

Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce

Manuel d'utilisation).

(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce

Manuel d'utilisation).

Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

21 Câble optique ou AUX

22 USB

5

DÉMARRAGE

CONTENU

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

+

Icônes utilisées dans le présent manuel

Icône Terme

Attention

Remarque

Définition

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Vérifiez la présence des accessoires fournis présentés ci-dessous.

Unité principale

Télécommande /

Batterie Lithium

(3V : CR2032)

Cordon d'alimentation Adaptateur CC Câble USB

Vis du support 2 :

8 pièces

Attache-câble Manuel d'utilisation

Montage sur téléviseur

Caisson de basses

Vis du support 1 :

4 pièces

Support-fixation

Cordon d'alimentation Cache du pied : 4 pièces Vis taptite : 4 pièces Pied en caoutchouc : 4 pièces

L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.

6

DESCRIPTIONS

PANNEAU SUPÉRIEUR/FAÇADE

DESCRIPTIONS

Bouton (Alimentation)

Permet d’allumer et d’éteindre l’alimentation.

VOL. - / +

Permet de régler le volume.

La valeur numérique du niveau du volume apparaît à l'écran de la façade.

Affichage

Affiche le mode actuellement sélectionné.

Bouton (Source)

Permet de sélectionner les entrées D.IN,

AUX, HDMI, BT, TV, USB.

Lorsque l’appareil est sous tension, si vous appuyez sur le bouton

(Source) pendant plus de 3 secondes, le bouton fonctionne en

(Silencieux). Pour annuler la configuration du bouton

(Silencieux), appuyez à nouveau sur le bouton (Source) pendant plus de

3 secondes.

Pour nettoyer l'appareil, débranchez d'abord le câble d'alimentation de la prise murale, puis essuyez-le avec un chiffon doux et sec. Étant donné que l'aluminium est un matériau électrostatique positif, vous pouvez avoir une décharge statique.

Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.

Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.

Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

7

DESCRIPTIONS

PANNEAU ARRIÈRE/INFÉRIEUR

OPTICAL IN (D.IN)

Permet la connexion à la sortie (optique) numérique d’un appareil externe.

HDMI OUT (TV-ARC)

Transmet les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI.

HDMI IN

Permet de recevoir simultanément les signaux numériques audio et vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge.

LAN

Permet la connexion à un réseau à l’aide d’un câble LAN.

AUX IN

Permet la connexion à la sortie analogique d’un périphérique externe.

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

ÉTIQUETTE

5V 0.5A

Wi-Fi SETUP SPK ADD

DC 24V

Wi-Fi SETUP SPK ADD

Appuyez sur ce bouton pour connecter votre

Soundbar à votre réseau en utilisant la configuration

Wi-Fi.

Appuyez sur le bouton pour connecter la

Soundbar au HUB.

(non fourni)

DC 24V

(Entrée de l'alimentation)

Branchez la prise de l'adaptateur CC à la prise d’alimentation (jack), puis branchez la fiche de l'adaptateur

CA dans une prise murale.

(Port USB)

Connectez les périphériques

USB à ce port pour lire les fichiers sur les périphériques.

Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble.

Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.

Veillez à ce que l’adaptateur AC / DC soit bien posé à plat sur une table ou sur le sol. Si l’adaptater AC / DC pend de telle sorte que la prise du cordon d’alimentation secteur soit vers le haut, de l’eau ou d’autres corps

étrangers risquent de pénétrer dans l’adaptateur et d’entraîner un dysfonctionnement de l’adaptateur.

8

DESCRIPTIONS

TÉLÉCOMMANDE

SOURCE

Permet de sélectionner une source connectée au Soundbar.

Silencieux

Vous pouvez baisser le volume sur 0 en appuyant sur un bouton.

Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.

Répéter

Vous pouvez régler la fonction Répéter lorsque vous écoutez de la musique à partir d'une clé USB.

OFF - REPEAT

: Permet d'annuler la lecture répétée.

TRACK - REPEAT

: Permet de répéter la lecture d'une piste.

ALL - REPEAT

: Permet de répéter la lecture de toutes les pistes.

RANDOM - REPEAT

: Permet de lire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.)

Saut en avant

Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton

$

, le fichier suivant est sélectionné.

SOUND CONTROL

(*Utilisez les boutons

#

,

$

pour régler le niveau.)

Permet de sélectionner

TREBLE

,

BASS

ou

AUDIO SYNC

. Puis, utilisez les boutons

#

,

$

pour régler le volume sur Aigu ou Basse de -3 à +3.

Appuyez sur le bouton

SOUND CONTROL

pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150

Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 à +6.

Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons

SOUND CONTROL

pour corriger le problème. Utilisez les boutons

#

,

$

pour régler le temps de retard audio entre 0 ms et 300 ms. En mode USB, en mode TV et en mode BT, la fonction Audio Sync peut ne pas fonctionner.

Anynet+

Appuyez sur le bouton

Anynet+

pour activer ou désactiver la fonction Anynet+.

(Par défaut : Auto Power Link OFF,

ON - ANYNET+

/

OFF - POWER LINK

ou

OFF - ANYNET+

/

ON - POWER LINK

). La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être connectée au téléviseur via un câble HDMI.

Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 20)

Vous pouvez également activer la fonction

Wi-Fi SETUP

en appuyant longuement sur le bouton

Anynet+

de la télécommande pendant plus de 7 secondes.

Soundbar est un nom dont Samsung est le propriétaire.

Faire fonctionner le téléviseur en utilisant sa télécommande.

9

DESCRIPTIONS

Marche/Arrêt

Permet d’allumer et d’éteindre l’alimentation.

Volume

Règle le niveau de volume de l’unité.

Lecture/Pause

Appuyez sur le bouton

&

pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton

&

pour lire le fichier sélectionné.

Saut en arrière

Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton

#

, le fichier précédent est sélectionné.

SOUND EFFECT

Vous pouvez sélectionner les modes sonores :

STANDARD

(Son Original)

,

MUSIC

,

CLEAR VOICE

,

SPORTS

,

MOVIE

et

NIGHT MODE

selon le type de source dont vous souhaitez profiter.

Sélectionnez le mode

STANDARD

si vous souhaitez apprécier le son d’origine.

SOUND

La fonction du son ambiophonique permet d'ajouter de la profondeur et de la grandeur au son. Appuyez plusieurs fois sur le bouton

SOUND

pour faire défiler les réglages Surr.Sound :

ON - SURROUND SOUND

,

OFF - SURROUND SOUND

STREAMING MUSIC

Appuyez sur le bouton

STREAMING MUSIC

pour écouter une station de radio

Internet. Chaque fois que vous appuyez sur ce bouton, le Soundbar passe sur la station par défaut suivante, il fonctionne en boucle sur les 3 stations par défaut.

Pour utiliser la fonction

STREAMING MUSIC

, la Soundbar doit être connectée au réseau. (Reportez-vous à la page 27)

DRC (Dynamic Range Control) *

Cette option vous permet d'appliquer un contrôle de plage dynamique de l'audio Dolby Digital.

Appuyez sur le bouton

STREAMING MUSIC

et maintenez-le enfoncé, puis la fonction DRC (Dynamic Range Control) bascule de

ON

à

OFF

et inversement.

WOOFER

(* Utilisez les boutons

#

,

$

pour régler le volume du caisson de graves.)

Appuyez sur le bouton

WOOFER

. Puis, utilisez les boutons

#

,

$

pour régler le volume du caisson de graves de -12, -6 à +6.

Vous pouvez également activer la fonction

SPK ADD

de la Soundbar en appuyant longuement sur le bouton

WOOFER

de la télécommande pendant plus de 5 secondes.

INSTALLATION DES PILES DANS LA TÉLÉCOMMANDE

1.

Utilisez une pièce de monnaie adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d’une montre pour le retirer comme indiqué sur la figure ci-dessus.

2.

Insérez une pile au lithium de 3V. Veillez à ce que le pôle positif (+) soit orienté vers le haut lors de l’insertion de la pile dans son logement Mettez le couvercle sur la batterie et alignez le repère ' ● ' l’un en face de l’autre comme indiqué sur la figure ci-dessus.

3.

Utilisez une pièce de monnaie adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d’une montre jusqu’en butée pour le remettre en place.

10

INSTALLATION

INSTALLATION

INSTALLATION DE LA SOUNDBAR

INSTALLATION DE LA SOUNDBAR ET DU TÉLÉVISEUR SUR

LE MONTAGE MURAL

Ce modèle correspond au modèle de téléviseur courbé Samsung 2015 S9000/S9500 - 65"/78".

Reportez-vous à la page d'accueil de Samsung Electronics pour consulter la liste détaillée des modèles correspondants.

Pour monter la Soundbar et le téléviseur à l'aide de la fixation murale, veillez à monter tout d'abord la

Soundbar sur le téléviseur, puis montez le téléviseur.

Pour monter le téléviseur sur le mur, reportez-vous au manuel d'utilisation joint avec le téléviseur que vous avez acheté.

Ce modèle est fourni avec un

Support de pied

et un

Support

montés sur la Soundbar.

Cette Soundbar ne peut pas être fixée sur un téléviseur non compatible, que ce soit sous la forme d'un support ou d'un socle.

Vérifiez la présence des accessoires fournis présentés ci-dessous.

Vis du support 1 :

4 pièces

Vis du support 2 :

8 pièces

2

Montage sur téléviseur Support-fixation

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP 5V 0.5A

1.

Placez la barre audio comme indiqué sur le schéma, en vous assurant qu'aucun des boutons ne soit en contact avec la surface sur laquelle elle se trouve.

2.

Si le

Support de pied

ou le

Support

a déjà été monté, retirez-le pour installer le support mural du téléviseur.

11

INSTALLATION

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

SPK ADD Wi-Fi SETUP 5V 0.5A

3.

Serrez les quatre

Vis du support 1

et quatre des

Vis du support 2

dans les quatre trous de la Soundbar, comme indiqué sur l’illustration.

TV

TV

4.

Si vous montez le Soundbar sur un téléviseur Samsung compatible, utilisez le guide du téléviseur pour placer correctement le

Montage sur téléviseur

sur le téléviseur.

5.

Serrez le

Montage sur téléviseur

sur le téléviseur à l'aide des 4

Vis du support 2

restantes.

6.

Après avoir monté le

Montage sur téléviseur

, montez le téléviseur sur le mur.

12

Base de la barre audio

INSTALLATION

Base du téléviseur, avec

Montage sur téléviseur

fixé

7.

Poussez la Soundbar sur le

Montage sur téléviseur

aussi loin que possible, comme indiqué sur l'illustration.

8.

Serrez le

Support-fixation

sur la Soundbar pour fixer la Soundbar sur le

Montage sur téléviseur

.

INSTALLATION DE LA SOUNDBAR SUR LE SOCLE DU

TÉLÉVISEUR

Vous pouvez installer la Soundbar sur le socle du téléviseur si vous avez un téléviseur compatible avec la Soundbar avec ce modèle.

Si le

Support de pied

ou le

Support

n'est pas monté, suivez les étapes 1~3. S'il est monté, passez à l'étape 4.

2 3

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP

5V 0.5A

1.

Placez la barre audio comme indiqué sur le schéma, en vous assurant qu'aucun des boutons ne soit en contact avec la surface sur laquelle elle se trouve.

2.

Fixez le

Support de pied

(3 pièces) et la

Vis du support 2

(3 pièces) sur la Soundbar comme indiqué sur l'illustration.

3.

De la même manière, fixez le

Support

(2 pièces) et la

Vis du support 2

(2 pièces) à la Soundbar.

13

INSTALLATION

4.

Alignez le centre de la barre audio avec le centre de la base du téléviseur, et poussez-le jusqu'au socle aussi loin que possible, comme indiqué sur le schéma. Veillez à ne pas déséquilibrer le téléviseur.

Ne posez pas d'objets lourds et ne montez pas sur l'appareil.

INSTALLATION DE LA SOUNDBAR SANS SOCLE

2 3

4

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP

5V 0.5A

1.

Si le

Support de pied

ou le

Support

est monté, placez la Soundbar de sorte que les boutons de la Soundbar ne soient pas en contact avec le sol.

2.

Retirez le

Support de pied

(3 pièces) et la

Vis du support 2

(3 pièces) de la Soundbar comme indiqué sur l'illustration.

3.

De la même manière, retirez le

Support

(2 pièces) et la

Vis du support 2

(2 pièces) de la Soundbar.

4.

Placez la Soundbar où vous voulez.

14

INSTALLATION

MONTAGE DE L'ATTACHE-CÂBLE

Attachecâble

Fixez l’attache-câble à l’unité comme indiqué, puis passez les câbles via l’attache-câble pour une installation soignée.

MONTAGE DU CACHE DU PIED SUR LE

CAISSON DE GRAVES

POWER

1

2

3

1.

Placez chaque

Cache du pied

sur les 4 trous correspondants comme indiqué sur l'illustration.

2.

Insérez la

Vis taptite

(4 pièces) dans le trou correspondant du

Cache du pied

.

3.

Bouchez les trous avec du

Pied en caoutchouc

(4 pièces) pour terminer.

15

BRANCHEMENTS

branchements

Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées.

Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.

CONNEXION DU CAISSON DE GRAVES

CONNEXION AUTOMATIQUE AU CAISSON DE GRAVES

L'unité principale et le caisson de graves doivent être reliés automatiquement (connexion sans fil) lorsque l'unité principale et le caisson de graves sont allumés.

Si elle est complètement connectée, la DEL bleue dans le caisson de graves arrête de clignoter.

CONNEXION MANUELLE AU CAISSON DE GRAVES

L'ID de lien du caisson de basses est préréglé en usine, et l’unité principale et le caisson doivent se connecter automatiquement (connexion sans fil) à la mise sous tension des deux. Si le témoin Link ne s’allume pas à la mise sous tension de l'unité principale et du caisson de basses, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante.

POWER

1.

Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA.

2.

Appuyez pendant 5 secondes sur le bouton

ID SET

situé à l’arrière du caisson de graves à l’aide d’un petit objet pointu.

Le témoin de veille s’éteint et le témoin de liaison (LED bleue) clignote rapidement.

3.

Alors que l’unité principale est hors tension (en mode STANDBY), appuyez sur la touche (Silencieux) de la télécommande pendant 5 secondes.

4.

Le message

ID SET

apparaît sur l'écran de la Soundbar.

5.

Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote.

L’unité principale et le caisson de basses sont à présent liés (connectés).

Le témoin de liaison (LED bleue) situé sur le caisson de graves doit être allumé.

Si le témoin Link (Lien) ne s’affiche pas en bleu, la liaison a échoué. Éteignez l’unité principale et recommencez

à partir de l’étape 2.

Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores.

(Reportez-vous à la page 10)

16

BRANCHEMENTS

Avant de déplacer ou d'installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.

Si l’unité principale est hors tension, le caisson de graves sans fil sera en mode veille et la LED de veille située sur la partie supérieure s’allumera 30 secondes après le clignotement du témoin de liaison (LED bleue).

Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son.

La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal.

Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil.

L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité.

Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

17

BRANCHEMENTS

CONNEXION DE L'APPAREIL À UN

TÉLÉVISEUR

TV SOUNDCONNECT

Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en charge la fonction TV SoundConnect.

Connexion

1.

Allumez le téléviseur et le Soundbar.

Activez le menu du téléviseur.

Accédez aux Réglages des enceintes à partir de l'onglet "Son".

Réglez le menu "Ajouter un nouveau périphérique" sur "Activé"

2.

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE

de la télécommande pour sélectionner le mode

TV

.

3.

Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.

4.

Sélectionnez <

Oui

> pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur.

Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV

SoundConnect.

Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée.

Fermez la connexion au téléviseur existant, puis appuyez sur le bouton

&

de la télécommande pendant

5 secondes pour établir la connexion à un autre téléviseur.

La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect

(SoundShare) avant de commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du téléviseur.)

Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare.

Si la distance entre le téléviseur et le Soundbar dépasse 10 m, la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect.

Portée pour la plage de fonctionnement de TV SoundConnect:

-

Portée recommandée pour l'appariement : 2 m maxi.

-

Portée de fonctionnement recommandée : 10 m maxi.

Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre audio ne commandent pas le téléviseur.

18

BRANCHEMENTS

CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CÂBLE

HDMI (NUMÉRIQUE)

Câble HDMI

(non fourni)

HDMI IN

HDMI OUT

(TV-ARC)

Wi-Fi SETUP 5V 0.5A

1.

À l'aide d'un câble HDMI (non fourni), connectez la prise

HDMI OUT (TV-ARC)

située à l'arrière de l'appareil à la prise HDMI IN de votre téléviseur.

2.

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE

de la télécommande pour sélectionner le mode

D.IN

.

Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur.

Si le téléviseur fournit un port ARC, connectez le câble HDMI sur le port HDMI IN (ARC).

Il est recommandé d'utiliser un câble HDMI sans noyau si possible. Si vous utilisez un câble HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 14 mm.

La fonction Anynet+ doit être activée.

La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.

19

BRANCHEMENTS

CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CÂBLE

OPTIQUE (NUMÉRIQUE)

Câble Optique

(non fourni)

OPTICAL OUT

OPTICAL IN

Wi-Fi SETUP 5V 0.5A

1.

Branchez l'entrée

OPTICAL IN

(Audio) sur le Soundbar de la prise OPTICAL OUT du téléviseur.

2.

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE

de la télécommande pour sélectionner le mode

D.IN

.

+

Auto Power Link

Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, activez la fonction

Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur.

AUTO POWER LINK

ACTIVÉ

DÉSACTIVÉ

Affichage

OFF - ANYNET+ / ON - POWER LINK

ON - ANYNET+ / OFF - POWER LINK

1.

Connectez le Soundbar et un téléviseur avec un câble optique (non fourni).

2.

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE

de la télécommande pour sélectionner le mode

D.IN

.

3.

Appuyez sur le bouton

Anynet+

de la télécommande pour activer et désactiver la fonction Auto Power Link.

Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.

20

BRANCHEMENTS

CONNEXIONS AVEC LE PÉRIPHÉRIQUE

EXTERNE

CÂBLE HDMI

HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc.

Comme l’interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio supérieure à la source numérique initialement créée.

Câble HDMI

(non fourni)

HDMI OUT HDMI IN

Appareils

Numériques

5V 0.5A

1.

À l'aide d'un câble HDMI (non fourni), connectez la prise

HDMI IN

située à l'arrière de l'appareil à la prise HDMI

OUT de vos périphériques numériques.

2.

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE

de la télécommande pour sélectionner le mode

HDMI

.

CÂBLE OPTIQUE OU AUX

Cet appareil est équipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogique audio, ce qui vous permet de disposer de deux méthodes de connexion à un périphérique externe.

Câble Audio

(non fourni)

AUX OUT

Lecteur BD/ DVD/

Décodeur/

Console de jeux

OPTICAL OUT

Câble Optique

(non fourni)

AUX IN

OPTICAL IN

Wi-Fi SETUP

5V 0.5A

21

BRANCHEMENTS

+

Câble AUX

1.

Connectez la prise

AUX IN

(Audio) de l’unité principale à la prise AUDIO OUT du téléviseur ou du périphérique source.

2.

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE

de la télécommande pour sélectionner le mode

AUX

.

+

Câble Optique

1.

Connectez la prise

OPTICAL IN

(Audio) de l’unité principale à la prise OPTICAL OUT du téléviseur ou du périphérique source.

2.

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE

de la télécommande pour sélectionner le mode

D.IN

.

USB

Vous pouvez lire des fichiers musicaux sur les périphériques de stockage USB via la barre audio.

Port USB

Affichage

SPK ADD Wi-Fi SETUP

5V 0.5A

5V 0.5A

1.

Connectez le périphérique USB au port USB de l'appareil.

2.

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE

de la télécommande pour sélectionner le mode

USB

.

3.

apparaît sur l’écran d’affichage.

La connexion Soundbar au périphérique USB est terminée.

Il s'éteint automatiquement (Auto Power Off) si aucun périphérique USB n'a été connecté après plus de 15 minutes.

+

Avant de connecter un périphérique USB

L'utilisateur doit connaître les points suivants :

Si le nom d'un fichier sur un périphérique USB dépasse 10 caractères, il ne s'affiche pas sur l’écran de la

Soundbar.

Ce produit peut ne pas être compatible avec certains types de support de stockage USB.

Les systèmes de fichiers FAT16 et FAT32 sont pris en charge.

Le système de fichiers NTFS n’est pas pris en charge.

Connectez un périphérique USB directement au port USB du produit. Dans le cas contraire, vous pouvez rencontrer un problème de compatibilité USB.

Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement.

22

BRANCHEMENTS

Les protocoles PTP des caméras numériques ne sont pas pris en charge.

Ne retirez pas le périphérique USB lorsque les fichiers sont en cours de transfert.

Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne peuvent pas

être lus.

Les disques durs externes ne sont pas pris en charge.

Les téléphones mobiles ne sont pas pris en charge.

Liste de compatibilités:

Extension

*.mp3

*.wma

*.wav

*.ogg

*.flac

*.m4a

*.aif

Codec

MPEG 1 Layer1

MPEG 1 Layer2

MPEG 1 Layer3

MPEG 2 Layer3

MPEG 2,5 Layer3

Wave_Format_MSAudio1

Wave_Format_MSAudio2

-

-

WMA Professional

-

Alac

(Apple lossless Audo codec)

Format de fichier interchangeable Audio

Débit d'échantillonnage

32/44,1/48

32/44,1/48

32/44,1/48

16/22,05/24/32/44,1/48

8/11,025/12/16/22,05/24/32/44,1/48

-

-

Non pris en charge

8 KHz ~ 192 KHz

8 KHz ~ 48 KHz

8 KHz ~ 192 KHz

8 KHz ~ 192 KHz

8 KHz ~ 192 KHz

~ 1 Mbps

~ 4,4 Mbps

S'il y a trop de dossiers et de fichiers stockés sur la clé USB, la lecture peut prendre un certain temps.

Débit binaire

32 ~ 448 kbps

32 ~ 384 kbps

32 ~ 320 kbps

8 ~ 160 kbps

8 ~ 160 kbps

-

-

-

~ 8,8 Mbps

-

~ 5,6 Mbps

23

FONCTIONS

fonctions

MODE D’ENTRÉE

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE

de la télécommande pour sélectionner le mode que vous souhaitez.

Mode d'entrée

Entrée Optique numérique

Entrée ARC (SORTIE HDMI)

Entrée AUX

Entrée HDMI

Mode BLUETOOTH

TV SoundConnect

Mode USB

Affichage

D.IN

AUX

HDMI

BT

TV

USB

L'appareil s'éteint automatiquement sous les conditions suivantes:

Mode D.IN/HDMI/BT/TV/USB/ARC

S'il n'y a aucun signal audio pendant 15 minutes.

Mode AUX

Pour ON ou OFF la fonction d'allumage/extinction automatique Appuyez sur le bouton

&

pendant 5 secondes.

ON - AUTO POWER DOWN

/

OFF - AUTO POWER DOWN

apparaît sur l’écran.

Si le câble AUX n'est pas connecté pendant 15 minutes.

Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché.

24

FONCTIONS

BLUETOOTH

Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil!

POUR CONNECTER LE SYSTÈME SOUNDBAR À UN

PÉRIPHÉRIQUE BLUETOOTH

Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.

Connexion

Périphérique Bluetooth

1.

Appuyez sur le bouton (Source) situé sur le panneau supérieur de l’unité principale ou sur le bouton

SOURCE

de la télécommande pour sélectionner le mode

BT

.

Le message

BT READY

apparaît sur la façade de la Soundbar.

2.

Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour cela au manuel d'utilisation de ce périphérique.)

3.

Sélectionnez «

[Samsung] HW-Jxxxx

» dans la liste.

Lorsque le Soundbar est connecté à l’appareil Bluetooth, [

Nom du périphérique Bluetooth

]

BT

s'affiche

à l’écran.

Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom n’est pas en anglais.

Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent

«

[Samsung] HW-Jxxxx

» identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar

à nouveau.

4.

Lisez de la musique sur le périphérique connecté.

Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.

En mode

BT

, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles.

Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la fonctionnalité AVRCP.

Si le code PIN de sécurité est demandé lors de la connexion d’un périphérique Bluetooth, entrez <0000>.

Un seul périphérique Bluetooth peut être associé à la fois.

La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint.

Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants:

-

En présence d'un champ électrique puissant autour du système Soundbar.

-

Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar.

-

Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements.

-

Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques.

25

FONCTIONS

Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).

Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).

Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «

[Samsung]

HW-Jxxxx

» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode

BT

.

Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth.

(Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche

BT READY

.

En mode TV SoundConnect, le Soundbar ne peut pas être apparié à un autre périphérique Bluetooth.

POUR DÉCONNECTER LE PÉRIPHÉRIQUE BLUETOOTH DU

SYSTÈME SOUNDBAR

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

Le système Soundbar sera déconnecté.

Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche

BT DISCONNECTED

en façade.

POUR DÉCONNECTER LE SYSTÈME SOUNDBAR DU

PÉRIPHÉRIQUE BLUETOOTH

Appuyez sur le bouton

SOURCE

de la télécommande ou sur le bouton l’appareil pour passer du mode

BT

à un autre mode ou éteindre le Soundbar.

(Source) sur le panneau supérieur de

Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.)

En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique

Bluetooth dépasse 10 m.

Le système Soundbar s'éteint après 15 minutes en état Prêt.

+

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:

Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique

Bluetooth ou du système Soundbar.

Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.

Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences

(exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

26

FONCTIONS

UTILISATION DE LA FONCTION

NETWORK STANDBY ON

La fonction Network Standby On si la connexion sans fil a été correctement établie entre le périphérique intelligent et la

Soundbar. Cette fonction active la Soundbar automatiquement lorsque le périphérique intelligent essaie de se connecter à la Soundbar via Bluetooth ou Wi-Fi. Si la Soundbar a été activée via une connexion Bluetooth, son mode d’entrée est automatiquement défini sur

BT

. L’activation de la Soundbar via Wi-Fi n’est disponible qu’en utilisant l’application. Pour obtenir plus d’informations à ce sujet, reportez-vous au manuel en ligne.

1.

Connectez le périphérique intelligent à votre Soundbar.

2.

Activez la fonction Network Standby On en appuyant sur le bouton

$

situé sur la télécommande de la Soundbar pendant plus de 5 secondes. Vous pouvez désactiver la fonction en appuyant à nouveau sur le bouton

$ pendant plus de 5 secondes.

Disponible uniquement si la Soundbar est listée parmi les périphériques associés du périphérique intelligent. (Le périphérique intelligent et la Soundbar doivent avoir été préalablement associés au moins une fois.)

La Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique intelligent uniquement lorsque la Soundbar affiche [BT READY] ou [WiFi READY].

Dans le mode TV SoundConnect, la Soundbar peut ne pas être associée à un périphérique intelligent.

Si la fonction Network Standby On ne marche pas

-

La fonction Network Standby On est désactivée.

La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d’alimentation est débranché ou si l’alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.

UTILISATION DU MULTIROOM LINK

Une fois que la Soundbar est connectée à un périphérique intelligent avec Multiroom App, vous pouvez connecter des périphériques Samsung Multiroom sans fil ensemble.

AVANT DE DÉMARRER

+

Bases de communication

Périphérique

Intelligent :

Android ou iOS

(Contrôle de l'application)

Internet Routeur Sans Fil

1.

Exigences: Routeur sans fil, périphérique intelligent

2.

Le routeur sans fil doit être connecté à Internet.

3.

Le périphérique intelligent doit être relié au routeur via une connexion Wi-Fi.

27

FONCTIONS

INSTALLATION DE L'APPLICATION SAMSUNG MULTIROOM

Pour utiliser la Soundbar, vous devez télécharger et installer l'application Samsung Multiroom en accédant à l'application via Google play ou App Store. Une fois l'application Samsung Multiroom installée, vous pouvez lire les fichiers musicaux enregistrés dans votre périphérique intelligent, et écouter de la musique depuis les périphériques connectés, depuis d'autres fournisseurs de contenu, et depuis des stations de radio Internet.

+

Android ou iOS

Téléchargez l'application Samsung Multiroom depuis l'application Google Play ou App Store de votre périphérique intelligent.

ANDROID APP ON

ou

+

Accéder à l'application Samsung Multiroom

Pour accéder à l'application Samsung Multiroom, appuyez sur l'icône de l'application Multiroom sur votre périphérique intelligent.

CONNEXION DE LA SOUNDBAR À VOTRE RÉSEAU

Sélectionnez ensuite l'application Samsung Multiroom sur votre périphérique intelligent.

Suivez les directives sur l'écran de votre périphérique intelligent.

Pour obtenir plus d’informations à ce sujet, reportez-vous au manuel en ligne.

-

Manuel en ligne : www.Samsung.com

Assistance

Recherche du nom de produit

Téléchargement du fichier PDF HW-J8500 ou HW-J8501.

Lorsque vous êtes connecté à un réseau câblé, essayez d'utiliser le câble CAT 7 pour vous connecter.

28

FONCTIONS

MISE À JOUR LOGICIELLE

DC 24V

SPK ADD Wi-Fi SETUP 5V 0.5A

5V 0.5A

MISE À JOUR VIA USB

Samsung peut proposer à l’avenir des mises à jour pour le micrologiciel du système de la Soundbar.

Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB, contenant la mise à jour du micrologiciel, au port USB de votre Soundbar.

Notez qu'en présence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périphérique USB et les utiliser pour mettre à jour le micrologiciel l'un après l'autre.

Veuillez visiter le site Web Samsung.com ou contacter le centre d’assistance téléphonique de Samsung pour recevoir de plus amples informations concernant le téléchargement des fichiers de mise à jour.

1.

Lorsque la Soundbar est désactivée, connectez le périphérique de stockage USB contenant le micrologiciel de mise à jour sur le port USB de la Soundbar.

2.

Débranchez le cordon d’alimentation, puis branchez-le à nouveau et allumez l’appareil.

3.

Activez la Soundbar.

UPDATE

apparaît à l'écran et la mise à jour commence d'ici 3 minutes.

Une fois que la mise à jour est terminée, la Soundbar se désactive et s'active automatiquement.

+

Si UPDATE n’est pas affiché

1.

Éteignez la Soundbar, branchez le périphérique de stockage USB contenant les fichiers de mise à jour sur le port

USB de la Soundbar.

2.

Débranchez le cordon d’alimentation, puis branchez-le à nouveau et allumez l’appareil.

Insérez un périphérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l’unité principale.

La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par la barre audio dans le périphérique de stockage USB.

Ne débranchez pas l’alimentation ni ne retirez pas le périphérique USB alors que les mises à jour sont en cours d’application. L’unité principale s’éteint automatiquement une fois que la mise à jour du micrologiciel est terminée.

29

FONCTIONS

Après la mise à jour, tous les paramètres sont réinitialisés sur leurs valeurs par défaut. Nous vous recommandons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise à jour.

Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves. Si la connexion au caisson de graves n'est pas ré-établie automatiquement après la mise à jour, reportez-vous

à la page 16. En cas d’échec de la mise à jour du micrologiciel, nous vous recommandons de convertir le périphérique USB au format FAT16 et de réessayer la mise à jour.

Ne formatez pas la clé USB au format NTFS. Le Soundbar ne prend pas en charge le système de fichiers

NTFS.

Tout dépendant du fabricant, le USB pourrait ne pas être compatible.

MISE À JOUR AUTOMATIQUE

Même si la Soundbar est éteinte, elle recherche la dernière version logicielle et se met à jour automatiquement si elle est connectée à Internet.

La Soundbar est configurée pour se mettre à jour automatiquement par défaut.

Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet.

La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d’alimentation est débranché ou si l’alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.

30

TÉPANNAGE

Tépannage

TÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

L'ensemble ne s'allume pas.

prise?

Branchez la fiche d'alimentation électrique dans la prise murale.

La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.

Débranchez la fiche d'alimentation électrique et rebranchez-la.

Aucun son n'est émis.

Appuyez sur le bouton (Silencieux) pour annuler la fonction.

Permet de régler le Volume.

La télécommande ne fonctionne pas.

Remplacez-les.

Rapprochez-vous de l’appareil.

principale est-elle trop importante ?

La fonction TV SoundConnect (appariement du téléviseur) a échoué.

SoundConnect?

plus récente?

TV SoundConnect est pris en charge par certains téléviseurs Samsung commercialisés après 2012.

Vérifiez si votre téléviseur prend en charge TV

SoundConnect.

Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente.

Contactez le centre d'appels Samsung.

Appuyez et maintenez le bouton

&

pendant 5 secondes pour réinitialiser la connexion TV

SoundConnect.

La LED rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.

au corps principal de l'appareil.

Essayez de reconnecter votre caisson de graves.

(Reportez-vous en page 16)

Le caisson de graves bourdonne et vibre sensiblement.

graves.

Appuyez sur le bouton

WOOFER

de votre télécommande pour ajuster sa valeur (entre -12, -6 à

+6).

31

ANNEXE

annexe

SPÉCIFICATIONS

Nom du modèle

HW-J8500 / HW-J8501

GÉNÉRAL

AMPLIFICATEUR

USB

Poids

Dimensions

(L x H x P)

Unité principale

Caisson de basses

(PS-WJ8500 / PS-WJ8501)

Unité principale

Caisson de basses

(PS-WJ8500 / PS-WJ8501)

5V / 0,5A

5 kg

10,6 kg

1450 x 60 x 185 mm

500 x 332 x 181 mm

Plage de températures en fonctionnement

de +5 à +35 °C

Plage d'humidité en fonctionnement

Puissance de sortie nominale

Unité principale

Caisson de basses

(PS-WJ8500 / PS-WJ8501)

Rapport signal/bruit (entrée analogique)

Séparation (1 kHz)

de 10 à 75 %

21W/CH x 9, 8 OHM, THD=10%, 1KHz

161W, 3 OHM, THD=10%, 100Hz

65 dB

65 dB

à l'aide des directives AES (Audio Engineering Society).

Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.

Le poids et les dimensions sont approximatifs.

Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil.

a

Attention

: le produit redémarre automatiquement si vous activez/désactivez le Wi-Fi/Ethernet.

Consommation globale d’énergie en veille (W) (Tous les ports du réseau sont en état activé “ON”)

Méthode de

Wi-Fi/Ethernet désactivation du port

Méthode de

Bluetooth désactivation du port

a

Avis de licence libre

7,1W

Appuyez sur le bouton

Wi-Fi SETUP

sur le produit pendant 30 secondes pour activer/désactiver le Wi-Fi/Ethernet.

Appuyez sur le bouton

SPK ADD

sur le produit pendant 30 secondes pour activer/désactiver le Bluetooth.

Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse

([email protected]).

a

Licence

Le logiciel Spotify Software fait l'objet de licences tierces trouvées ici : www.spotify.com/connect/third-party-licenses.

Pour en savoir plus sur Spotify Connect, veuillez consulter le site Web www.spotify.com/connect

Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC.

La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Support (Assistance) >

Search Product Support (Recherche assistance produit) et saisissez le nom du modèle.

Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.

Cet appareil ne peut être utilisé qu'en intérieur.

32

© 2015 Samsung Electronics Co., Ltd. Tous droits réservés.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service

Consommateurs Samsung.

Area

`

Europe

U.K

EIRE

GERMANY

Contact Centre

0330 SAMSUNG (7267864)

0818 717100

0180 6 SAMSUNG bzw.

0180 6 7267864*

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

FRANCE

ITALIA

01 48 63 00 00

800-SAMSUNG (800.7267864)

SPAIN 0034902172678

PORTUGAL 808 20 7267

LUXEMBURG 261 03 710

NETHER-

LANDS

0900-SAMSUNG (0900-7267864) (€ 0,10/

Min)

Web Site www.samsung.com/uk/support www.samsung.com/ie/support www.samsung.com/de/support www.samsung.com/fr/support www.samsung.com/it/support www.samsung.com/es/support www.samsung.com/pt/support www.samsung.com/support www.samsung.com/nl/support

BELGIUM

NORWAY

DENMARK 70 70 19 70

FINLAND

SWEDEN

02-201-24-18

815 56480

030-6227 515

0771 726 7864 (0771-SAMSUNG)

POLAND

HUNGARY

801-172-678* lub +48 22 607-93-33 *

* (koszt połączenia według taryfy operatora)

0680SAMSUNG (0680-726-786)

0680PREMIUM (0680-773-648)

SLOVAKIA 0800 - SAMSUNG (0800-726 786)

AUSTRIA

0800-SAMSUNG (0800-7267864)

[Only for Premium HA] 0800-366661

[Only for Dealers] 0810-112233 www.samsung.com/be/support

(Dutch) www.samsung.com/be_fr/ support (French) www.samsung.com/no/support www.samsung.com/dk/support www.samsung.com/fi/support www.samsung.com/se/support www.samsung.com/pl/support www.samsung.com/hu/support www.samsung.com/sk/support www.samsung.com/at/support

Area Contact Centre

Web Site

SWITZER-

LAND

CZECH

0800 726 78 64 (0800-SAMSUNG) www.samsung.com/ch/support

(German) www.samsung.com/ch_fr/ support (French)

800 - SAMSUNG (800-726786) www.samsung.com/cz/support

Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 -

Praha 4

072 726 786

055 233 999 www.samsung.com/hr/support www.samsung.com/support

CROATIA

BOSNIA

MONTENE-

GRO

020 405 888

SLOVENIA

ROMANIA

080 697 267 (brezplačna številka)

090 726 786 (0,39 EUR/min) klicni center vam je na voljo od ponedeljka do petka od 9. do 18. ure.

SERBIA 011 321 6899

BULGARIA 800 111 31 , Безплатна телефонна линия

08008 726 78 64 (08008 SAMSUNG )

Apel GRATUIT www.samsung.com/support www.samsung.com/si www.samsung.com/rs/support www.samsung.com/bg/support www.samsung.com/ro/support

CYPRUS

GREECE

8009 4000 only from landline, toll free

80111-SAMSUNG (80111 726 7864) only from land line

(+30) 210 6897691 from mobile and land line

LITHUANIA 8-800-77777

LATVIA 8000-7267

ESTONIA 800-7267 www.samsung.com/gr/support www.samsung.com/lt/support www.samsung.com/lv/support www.samsung.com/ee/support

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et

à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit

(Déchets d’équipements électriques &

électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés

(chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Gebruikershandleiding

Curved Soundbar

HW-J8500

HW-J8501

Ongekende mogelijkheden

Bedankt voor het aanschaffen van dit Samsung-product.

Registreer uw product op

www.samsung.com/register

AAN DE SLAG

aan de slag

PROGRAMMAONDERDELEN

Meeslepend 9.1-kanaals surroundgeluid

Bij geweldige tv's hoort geweldig geluid. Dankzij de 350 watt aan verbluffend 9.1-kanaals surroundgeluid biedt uw gebogen tv met de Curved Soundbar een nog krachtigere geluidservaring. De luidsprekers aan beide kanten vergroten het optimale luistergebied, waardoor u dankzij het surroundgeluideffect geniet van een gelaagdere, meeslepende luisterervaring.

Ondersteuning voor USB-host

Met behulp van de USB HOST-functie van de Soundbar kunt u externe USB-opslagapparaten, zoals een

MP3-speler of een USB-pendrive, aansluiten en de muziekbestanden die daarop zijn opgeslagen afspelen.

Bluetooth-functie

U kunt een Bluetooth-apparaat verbinden met de

Soundbar en genieten van muziek met hoogwaardig stereogeluid, en dat allemaal draadloos!

Muziekstreamdiensten

Met de Curved Soundbar is het dankzij de Wi-Fimogelijkheden nu eenvoudiger dan ooit om al uw favoriete muziek te verkennen. Open de app Samsung

Multiroom om de abonnementen bij de beste muziekstreamdiensten op internet optimaal optimaal te benutten.

LICENTIE

Vervaardigd onder licentie van Dolby Laboratories. Dolby en de dubbele D zijn handelsmerken van Dolby

Laboratories.

TV SoundConnect

Met TV SoundConnect sluit u uw tv en Soundbar eenvoudig aan via Bluetooth. Er bevinden zich geen kabels tussen de Soundbar en de tv, waardoor u de slanke systemen rustig in het zicht kunt zetten, zonder dat dit afbreuk doet aan uw nette interieur. De Soundbar en tv bedient u eenvoudig vanaf één afstandsbediening.

Muziekbronnen delen (Multiroom-functie)

Het bedienen en delen van één muziekbron via meerdere audioapparaten in verschillende ruimten is eenvoudig met Multiroom Link. Met de mobiele app bedient u het volume en de muziek die via uw systeem wordt afgespeeld via verschillende apparaten, waaronder uw tv,

Soundbar, Home Entertainment System en Blu-ray

Disc-speler. Geniet waar u maar wilt van uw muziek.

Raadpleeg http://patents.dts.com voor DTS-patenten.

Vervaardigd onder licentie van DTS Licensing Limited.

DTS, het symbool en DTS en het symbool samen zijn gedeponeerde handelsmerken, en DTS 2.0 Channel is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.

De termen HDMI en High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde

Staten en andere landen.

HDMI

HDMI verzendt de beeld- en geluidssignalen gelijktijdig en biedt een helderder beeld.

Dit toestel is ook uitgerust met de ARC-functie, waarmee u met behulp van een HDMI-kabel het geluid van uw televisie kunt beluisteren via de Soundbar. Deze functie is alleen beschikbaar als u het toestel aansluit op een TV die compatibel is met ARC.

2

AAN DE SLAG

VEILIGHEIDSINFORMATIE

VEILIGHEIDSINSTRUCTIES

OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, WANT DAN LOOPT U HET GEVAAR EEN ELEKTRISCHE SCHOK

TE KRIJGEN. DE BEHUIZING BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN. LAAT ONDERHOUD

OVER AAN DE VAKHANDEL.

LET OP

GEVAAR OP ELEKTRISCHE

SCHOKKEN NIET OPENEN

Dit symbool geeft aan dat onderdelen in het apparaat onder levensgevaarlijke spanning staan, waardoor u een elektrische schok kunt krijgen.

Dit symbool geeft aan dat de bijgeleverde documentatie belangrijke aanwijzingen voor de bediening en het onderhoud bevat.

WAARSCHUWING

: Om het gevaar voor een elektrische schok te vermijden dient u dit apparaat niet aan regen of vocht bloot te stellen.

LET OP

: OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN, ZORGT U DAT HET BREDE UITEINDE VAN DE

STEKKER IN DE BREDE OPENING ZIT EN VOLLEDIG IS INGESTOKEN.

daarom moet de stroomstekker gemakkelijk bereikbaar zijn.

LET OP

(zoals een vaas). stekker altijd onder handbereik zijn.

3

AAN DE SLAG

VOORZORGSMAATREGELEN

68.6 mm

99.1mm

99.1mm

99.1mm

Controleer of de stroomvoorziening in uw huis overeenkomt met die op de identificatiesticker aan de achterkant van het product. Plaats de speler horizontaal op een geschikte ondergrond (meubelstuk) met genoeg ruimte er omheen voor ventilatie 7 -10 cm. Zorg dat de ventilatieopeningen niet worden geblokkeerd. Plaats het apparaat niet op versterkers of andere apparaten die warm kunnen worden. Dit apparaat is bedoeld voor continu gebruik. Om het toestel volledig uit te schakelen, trekt u de stekker uit het stopcontact. Haal de stekker van het toestel uit het stopcontact als u het een lange tijd niet gaat gebruiken.

kan spanningspieken veroorzaken waardoor het apparaat beschadigd kan raken.

warmtebronnen. Dit kan oververhitting veroorzaken en ertoe leiden dat het apparaat niet goed functioneert.

Bescherm het product tegen vocht (bijv. vazen) en overmatige warmte (bijv. een open haard) of tegen apparatuur die sterke magnetische of elektrische velden veroorzaakt. Haal de stekker uit het stopcontact wanneer het apparaat niet goed functioneert. Dit product is niet bedoeld voor industrieel gebruik. Dit product is uitsluitend bestemd voor particulier gebruik. Wanneer het product of een schijf bij een lage temperatuur wordt bewaard, kan condensatie optreden. Als u het apparaat in de winter verplaatst, wacht u ongeveer 2 uur totdat het apparaat weer op kamertemperatuur is voordat u deze gaat gebruiken.

De batterijen die in dit product worden gebruikt, bevatten chemicaliën die schadelijk zijn voor het milieu. Gooi batterijen niet met het gewone huisvuil weg. Werp de batterijen niet in het vuur. De batterijen mogen niet worden kortgesloten, gedemonteerd of oververhit. Bij incorrecte plaatsing van de batterijen bestaat ontploffingsgevaar. Vervang batterijen alleen door andere van hetzelfde type.

WAARSCHUWING, BATTERIJ NIET INSLIKKEN. GEVAAR VAN CHEMISCHE BRANDWONDEN

[De afstandsbediening die wordt meegeleverd met] dit product bevat een knoopcelbatterij.

Als deze knoopcelbatterij wordt ingeslikt kan deze in niet meer 2 uur ernstige inwendige brandwonden veroorzaken en tot de dood leiden. Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijvakje niet goed dichtgaat, stopt u met het gebruik van het product en houdt u het uit de buurt van kinderen. Als u denkt dat de batterijen mogelijk zijn ingeslikt of in enig lichaamsdeel geplaatst, roept u onmiddellijk de hulp van een arts in.

4

AAN DE SLAG

INHOUD

2 AAN DE SLAG

2 Programmaonderdelen

3 Veiligheidsinformatie

7 BESCHRIJVINGEN

7 Boven-/Voorpaneel

8 Achter-/Onderpaneel

9 Afstandsbediening

24 FUNCTIES

24 Invoermodus

25 Bluetooth

27 De functie Network Standby On gebruiken

27 De Multiroom Link gebruiken

29 Software-update

31 PROBLEMEN OPLOSSEN

11 INSTALLATIE

11 Soundbar en tv installeren op de wandbevestiging

13 Soundbar installeren op tv-voet

14 Soundbar vrij installeren

15 De kabelklem bevestigen

15 Voetafdekking installeren op subwoofer

32 BIJLAGE

32 Specificaties

16 AANSLUITINGEN

16 De subwoofer aansluiten

18 Aansluiten op een tv

19 TV aansluiten met een HDMI (digitale) kabel

20 TV aansluiten met een optische (digitale) kabel

21 Aansluiten op een extern apparaat

21 HDMI-kabel

21 Optische kabel of AUX-kabel

22 USB

De afbeeldingen en illustraties in deze gebruiksaanwijzing dienen slechts te referentie en kunnen afwijken van hoe het apparaat er in werkelijkheid uitziet.

In de volgende gevallen kunnen administratiekosten in rekening worden gebracht:

(a) een technicus komt bij u langs maar de speler vertoont geen gebreken (u hebt blijkbaar deze gebruiksaanwijzing niet gelezen).

(b) u brengt het product naar een reparatiecentrum maar het product vertoont geen gebreken (u hebt blijkbaar deze gebruiksaanwijzing niet gelezen).

U wordt op de hoogte gesteld van deze administratiekosten voordat een dergelijke reparatie of bezoek wordt uitgevoerd.

5

AAN DE SLAG

MEEGELEVERDE ONDERDELEN

VORDAT U DE GEBRUIKERSHANDLEIDING LEEST

Let op de volgende voorwaarden voordat u de gebruikershandleiding leest.

+

Pictogrammen die in de handleiding worden gebruiktl

Pictogram Term Definitie

Let op

Geeft een situatie aan waarin een functie niet werkt of waarin instellingen mogelijk worden geannuleerd.

Opmerking

Het betreft hier tips of instructies op de pagina voor de werking van de functies.

Controleer de meegeleverde accessoires die hieronder weergegeven staan.

Hoofdapparaat

Afstandbediening /

Lithiumbatterij

(3V : CR2032)

Stroomsnoer DC-adapter USB-kabel

Houder-Schroef 2 : 8 st.

Kabelklem Gebruikershandleiding Houder-Bevestiging

Houder-Schroef 1 :

4 st.

Tv-montage

Subwoofer

Stroomsnoer Voetafdekking : 4 st.

Taptische schroef : 4 st.

Voetrubber : 4 st.

De accessoires kunnen er lichtjes anders uitzien dan de bovenstaande illustraties.

Gebruik de speciale USB-kabel om externe USB-apparaten op het apparaat aan te sluiten.

6

BESCHRIJVINGEN

beschrijvingen

BOVEN-/VOORPANEEL

Aan/uit-knop

Hiermee schakelt u de voeding in en uit.

VOL. - / +

Hiermee kunt u het volumeniveau bedienen.

Het volumeniveau wordt in cijfers in het display op het voorpaneel weergegeven.

Beeldscherm

Hiermee wordt de huidige modus aangegeven.

(Bron)Toets

Hiermee wordt de D.IN-, AUX-, HDMI-,

BT-, TV- of USB-ingang geselecteerd.

Als het apparaat is ingeschakeld en u langer dan 3 seconden op de toets

(Bron) drukt, fungeert deze knop als de toets (Dempen). U kunt de instelling van de toets (Dempen) annuleren, door de toets (Bron) nogmaals langer dan 3 seconden ingedrukt te houden.

Als u het apparaat wilt schoonmaken, haalt u de stekker uit het stopcontact en neemt u het product af met een zachte, droge doek. Aluminium is positief elektrostatisch materiaal. Hierdoor kan er statische ontlading optreden.

Wanneer u de stekker in het stopcontact steekt, zal de aan/uit-toets binnen 4 tot 6 seconden werken.

Wanneer u dit apparaat inschakelt, is er een vertraging van 4 tot 5 seconden voordat er geluid wordt weergegeven.

Als u alleen het geluid van de Soundbar wilt horen, moet u de luidsprekers van de televisie uitschakelen in het audio-instellingsmenu van uw televisie. Raadpleeg de handleiding voor de TV die met uw televisie is meegeleverd.

7

BESCHRIJVINGEN

ACHTER-/ONDERPANEEL

OPTICAL IN (D.IN)

Aansluiten op de digitale uitvoer (optisch) van een extern apparaat.

HDMI OUT (TV-ARC)

Voert digitale video- en audiosignalen tegelijkertijd uit via een

HDMI-kabel.

HDMI IN

Voert tegelijkertijd digitale video- en audiosignalen in via een

HDMI-kabel. Gebruik deze functie wanneer u een ondersteund extern apparaat aansluit.

LAN

Hiermee kunt u middels een LAN-kabel verbinding maken met een netwerk.

AUX IN

Sluit aan op de analoge uitvoer van een extern apparaat.

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

LABEL

5V 0.5A

Wi-Fi SETUP SPK ADD

DC 24V

Wi-Fi SETUP SPK ADD DC 24V

(Voedingsingang)

Druk op deze toets om uw Soundbar te verbinden met uw netwerk door middel van

Wi-Fi-setup.

Druk op de toets om de Soundbar te verbinden met de HUB.

(niet meegeleverd)

Sluit de gelijkstroomadapter aan op de netvoedingsaansluiting en sluit de netvoedingsadapter vervolgens aan op een stopcontact.

(USB-Poort)

Sluit USB-apparaten hier aan om bestanden op de apparaten af te spelen.

Houd de voedingsadapter bij het verwijderen uit het stopcontact vast aan de stekker. Trek de kabel niet los.

Sluit dit apparaat of andere componenten niet aan op een stopcontact totdat alle verbindingen met de componenten gereed zijn.

Zorg ervoor dat de AC/DC-adapter plat op de tafel of de vloer ligt. Wanneer de ingang voor het netsnoer op de adapter naar boven is gericht als deze hangt, kunnen water en andere stoffen in de Adapter komen, wat defecten kan veroorzaken.

8

BESCHRIJVINGEN

AFSTANDSBEDIENING

SOURCE

Druk hierop om een bron te selecteren die is aangesloten op de Soundbar.

Dempen

U kunt het volume met één druk op de knop verlagen naar 0.

Opnieuw drukken om het geluid terug te zetten naar het vorige volumeniveau.

Herhalen

U kunt de functie Herhalen instellen tijdens het afspelen van muziek vanaf een

USB-apparaat.

OFF - REPEAT

: Afspelen herhalen uitschakelen.

TRACK - REPEAT

: Een nummer herhaaldelijk afspelen.

ALL - REPEAT

: Alle nummers herhaaldelijk afspelen.

RANDOM - REPEAT

: Alle tracks worden in willekeurige volgorde afgespeeld.

(Het is mogelijk dat een nummer dat al werd afgespeeld, opnieuw wordt afgespeeld.)

Vooruit Springen

Wanneer het apparaat dat u afspeelt meerdere bestanden bevat en u op de toets

$

drukt, wordt het volgende bestand geselecteerd.

SOUND CONTROL

(*Gebruik de toetsen

#

,

$

om het niveau aan te passen.)

Druk om

TREBLE

,

BASS

of

AUDIO SYNC

te selecteren. Gebruik de toetsen

#

,

$

om het volume voor de hoge tonen of bas van -3 tot +3 aan te passen.

Houd de toets

SOUND CONTROL

ongeveer 5 seconden ingedrukt om het geluid voor elke frequentieband aan te passen. U kunt 150 Hz, 300 Hz, 600 Hz,

1,2 KHz, 2,5 KHz, 5 KHz en 10 KHz selecteren en waarde tussen -6 en +6 instellen.

Als de Soundbar is verbonden met een digitale televisie en de video lijkt niet synchroon te lopen met de audio, drukt u op de toetsen

SOUND CONTROL

om de audio te synchroniseren met de video. Gebruik de toetsen

#

,

$

om een audiovertraging tussen de 0 ms en 300 ms in te stellen. Het is mogelijk dat de functie Audio Sync (Audio synchroniseren) niet werkt in de USB-, TV- en

BT-modus.

Anynet+

Druk op de toets

Anynet+

om de functie Anynet+ in of uit te schakelen.

(Standaard : Auto Power Link OFF,

ON - ANYNET+

/

OFF - POWER LINK

of

OFF - ANYNET+

/

ON - POWER LINK

). Met de functie Anynet+ kunt u de

Soundbar bedienen met de afstandsbediening van een Samsung-TV met

Anynet+. De Soundbar moet via een HDMI-kabel zijn aangesloten op de TV.

Synchroniseert de Soundbar die verbonden is met een optische bron via de optische aansluiting, zodat deze automatisch wordt ingeschakeld wanneer u uw TV aanzet. (Zie pagina 20)

U kunt de functie

Wi-Fi SETUP

ook activeren door de knop

Anynet+

op de afstandsbediening langer dan 7 seconden ingedrukt te houden.

Soundbar is een eigen naam van Samsung.

Bedien de TV met de afstandsbediening.

9

BESCHRIJVINGEN

Aan/Uit

Hiermee schakelt u de voeding in en uit.

Volume

Hiermee past u het volumeniveau van het apparaat aan.

Afspelen/Onderbreken

Druk op de toets

&

om het afspelen van het bestand tijdelijk te onderbreken.

Druk nogmaals op de toets

&

om het geselecteerde bestand af te spelen.

Achteruit Springen

Wanneer het apparaat dat u afspeelt meerdere bestanden bevat en u op de toets

#

drukt, wordt het vorige bestand geselecteerd.

SOUND EFFECT

U kunt de geluidsmodi selecteren -

STANDARD (Oorspronkelijk Geluid)

,

MUSIC

,

CLEAR VOICE

,

SPORTS

,

MOVIE

, en

NIGHT MODE

- afhankelijk van het type bron dat u wilt afspelen.

Selecteer de modus

STANDARD

als u naar het oorspronkelijke geluid wilt luisteren.

SOUND

Surr. Sound voegt diepte en ruimtelijkheid aan het geluid toe.

Als u op de toets

SOUND

drukt, bladert u door de

Surr.Sound-instellingen :

ON - SURROUND SOUND

,

OFF - SURROUND SOUND

STREAMING MUSIC

Druk op de toets

STREAMING MUSIC

om naar een internetradiostation te luisteren. Telkens wanneer u op deze toets drukt, schakelt de Soundbar over naar het volgende standaardstation, waarbij één voor één de 3 standaardstations worden doorlopen.

Om de functie

STREAMING MUSIC

te gebruiken, moet de Soundbar zijn verbonden met het netwerk. (Zie pagina 27)

DRC (Dynamic Range Control) *

Hiermee kunt u het dynamisch bereik voor het geluid instellen op Dolby Digital.

Houd de toets

STREAMING MUSIC

ingedrukt. De DRC-functie (Dynamic

Range Control) schakelt vervolgens tussen

ON

en

OFF

.

WOOFER

(* Gebruik de toetsen

#

,

$

om het woofervolume aan te passen.)

Druk op de toets

WOOFER

. Gebruik de toetsen

#

,

$

om het subwoofervolume van -12, -6 tot +6 aan te passen.

U kunt de functie

SPK ADD

van de Soundbar ook activeren door de knop

WOOFER

op de afstandsbediening langer dan 5 seconden ingedrukt te houden.

BATTERIJEN IN DE AFSTANDSBEDIENING PLAATSEN

1.

Gebruik een geschikte munt om het klepje van het batterijvak van de afstandsbediening linksom te draaien om deze te verwijderen zoals weergegeven in de bovenstaande afbeelding.

2.

Plaats een lithiumbatterij van 3V. Houd de pluspool (+) omhoog gericht bij het plaatsen van de batterij. Plaats de batterijklep en lijn de '●' markeringen uit op elkaar zoals weergegeven in de bovenstaande afbeelding.

3.

Gebruik een geschikte munt om het klepje van het batterijvak van de afstandsbediening zo ver mogelijk rechtsom te draaien om het weer op zijn plaats te bevestigen.

10

INSTALLATIE

INSTALLATIE

SOUNDBAR INSTALLEREN

SOUNDBAR EN TV INSTALLEREN OP DE WANDBEVESTIGING

Dit model komt overeen met de 2015 Samsung curved-tv S9000/S9500 - 65"/78". Raadpleeg de startpagina van Samsung Electronics voor een gedetailleerde lijst met overeenkomstige modellen.

Als u zowel een Soundbar als de tv met de wandbevestiging wilt monteren, zorg er dan voor dat u eerst de

Soundbar op de tv installeert, en daarna de tv monteert.

Raadpleeg de gebruikershandleiding van de tv die u hebt gekocht om de tv aan de wand te monteren.

Dit model wordt verzonden met de

Houder-voet

en

Houder-steun

bevestigd aan de Soundbar.

Deze Soundbar kan niet worden bevestigd aan een niet-compatibele tv, hoe de tv ook is gemonteerd (aan de wand of op een voet).

Controleer de meegeleverde accessoires die hieronder weergegeven staan.

Houder-Schroef 1 :

4 st.

Houder-Schroef 2 :

8 st.

2

Tv-montage Houder-Bevestiging

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP

5V 0.5A

1.

Plaats de Soundbar zoals in de afbeelding en zorg dat geen van de toetsen in contact komen met het oppervlak waarop de Soundbar is geplaatst.

2.

Als de

Houder-voet/Houder-steun

is bevestigd, moet u deze eerst verwijderen om de tv-houder te installeren.

11

INSTALLATIE

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

SPK ADD Wi-Fi SETUP 5V 0.5A

3.

Draai de vier

Houder-Schroef 1

en vier van de

Houder-Schroef 2

in de vier openingen in de Soundbar vast, zoals aangegeven in de illustratie.

TV

TV

4.

Als u de Soundbar monteert op een overeenkomstige Samsung-tv, gebruik dan de richtlijnen op de tv om de

Tv-montage

op de tv veilig te bevestigen.

5.

Bevestig de

Tv-montage

aan de tv met behulp van de 4 resterende

Houder-Schroef 2

.

6.

Nadat u de

Tv-montage

hebt bevestigd, monteert u de tv aan de wand.

12

Bevestigingspunt Soundbar

INSTALLATIE

Tv-voet met bevestigde

Tv-montage

7.

Druk de Soundbar zo ver als mogelijk op de

Tv-montage

, zoals aangegeven in de illustratie.

8.

Bevestig de

Houder-Bevestiging

aan de Soundbar om de Soundbar aan de

Tv-montage

te bevestigen.

SOUNDBAR INSTALLEREN OP TV-VOET

U kunt de Soundbar op de tv installeren als u een Soundbar hebt die overeenkomt met dit tv-model.

Als de

Houder-voet/Houder-steun

niet is bevestigd, voert u stap 1~3 uit. Als deze is bevestigd, voert u stap 4 uit.

2 3

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP

5V 0.5A

1.

Plaats de Soundbar zoals in de afbeelding en zorg dat geen van de toetsen in contact komen met het oppervlak waarop de Soundbar is geplaatst.

2.

Bevestig de

Houder-voet

(3 st.) en

Houder-Schroef 2

(3 st.) aan de Soundbar, zoals aangegeven in de illustratie.

3.

Bevestig de

Houder-steun

(2 st.) en

Houder-Schroef 2

(2 st.) op dezelfde manier aan de Soundbar.

13

INSTALLATIE

4.

Lijn het midden van de Soundbar uit met het midden van de voet van de tv en duw de Soundbar vervolgens voorzichtig zo ver mogelijk aan (zie afbeelding). Zorg ervoor dat u de tv niet uit balans brengt.

Niets zwaars op de hoofunit plaatsen en niet op de hoofdunit gaan staan.

SOUNDBAR VRIJ INSTALLEREN

2 3

4

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP

5V 0.5A

1.

Als de

Houder-voet

/

Houder-steun

is bevestigd, plaatst u de Soundbar op zo'n manier dat de knoppen op de

Soundbar de grond niet raken.

2.

Verwijder de

Houder-voet

(3 st.) en

Houder-Schroef 2

(3 st.) van de Soundbar, zoals aangegeven in de illustratie.

3.

Verwijder de

Houder-steun

(2 st.) en

Houder-Schroef 2

(2 st.) op dezelfde manier van de Soundbar.

4.

Plaats de Soundbar waar u maar wilt.

14

DE KABELKLEM BEVESTIGEN

INSTALLATIE

Kabelklem

Bevestig de kabelklem aan de eenheid zoals wordt weergegeven en voer de kabels vervolgens door de kabelklem om ze netjes te houden.

VOETAFDEKKING INSTALLEREN OP

SUBWOOFER

POWER

1

2

3

1.

Plaats elke

Voetafdekking

op de 4 overeenkomende gaten, zoals aangegeven in de illustratie.

2.

Plaats

Taptische schroef

(4 st.) in het overeenkomende gat van de

Voetafdekking

.

3.

Maak tot slot de gaten dicht met

Voetrubber

(4 st.).

15

AANSLUITINGEN

aansluitingen

Sluit dit apparaat of uw tv niet op de stroom aan tot alle verbindingen tussen de apparaten gereed zijn.

Voordat u dit product verplaatst of installeert, moet u het product uitschakelen en de stekker uit het stopcontact trekken.

DE SUBWOOFER AANSLUITEN

AUTOMATISCH VERBINDING MET DE SUBWOOFER MAKEN

De hoofdeenheid en subwoofer maken automatisch (draadloos) verbinding wanneer de hoofdeenheid en subwoofer worden ingeschakeld.

Indien volledig verbonden, stopt het blauwe ledlampje op de subwoofer met knipperen.

HANDMATIG VERBINDING MET DE SUBWOOFER MAKEN

De verbindings-id van de subwoofer is vooraf ingesteld in de fabriek en er zou automatisch verbinding moeten worden gemaakt tussen het apparaat en de subwoofer (bij een draadloze verbinding) wanneer de hoofdeenheid en de subwoofer worden ingeschakeld. Als het Link-lampje niet brandt wanneer het apparaat en de subwoofer zijn ingeschakeld, stelt u de ID in aan de hand van de volgende instructies.

POWER

1.

Steek de stekker van het apparaat en de subwoofer in een stopcontact.

2.

Houd de toets

ID SET

op de achterkant van de subwoofer gedurende 5 seconden ingedrukt met behulp van een klein puntig voorwerp.

Het indicatielampje STANDBY gaat uit en het indicatielampje LINK (blauwe LED) knippert snel.

3.

Houd, terwijl het apparaat is uitgeschakeld (modus STANDBY), vijf seconden de toets (Dempen) op de afstandsbediening ingedrukt.

4.

Het bericht

ID SET

verschijnt op het display van de Soundbar.

5.

Om de koppeling te voltooien, schakelt u de stroom van het hoofdtoestel in terwijl het blauwe LED-lampje van de subwoofer knippert.

De hoofdeenheid en de subwoofer moeten nu aan elkaar zijn gekoppeld (verbonden).

Het verbindingslampje (blauwe LED) op de subwoofer zou aan moeten zijn.

Als het blauwe verbindingslampje niet continu brandt, is er geen verbinding gemaakt. Schakel de hoofdeenheid uit en begin opnieuw bij Step 2.

U kunt door het geluidseffect te selecteren beter geluid krijgen van de draadloze subwoofer.

(Zie pagina 10)

16

AANSLUITINGEN

Schakel het product uit en haal de stekker uit het stopcontact voordat u het product gaat verplaatsen of installeren.

Als het hoofdapparaat wordt uitgeschakeld, wordt de draadloze subwoofer stand-by gezet, gaat de LED

STANDBY op de bovenkant aan nadat verbindingslampje (blauwe LED) gedurende 30 seconden heeft geknipperd.

Als u een apparaat in de buurt van de Soundbar gebruikt met dezelfde frequentie (2,4 GHz) als de

Soundbar, kan het geluid door storing worden onderbroken.

Het zendbereik van radiogolven is ongeveer 10 m, maar dit kan variëren, afhankelijk van uw werkomgeving.

Als zich een muur van gewapend beton of metaal tussen het hoofdsysteem en de draadloze ontvanger bevindt, werkt het systeem mogelijk helemaal niet omdat de radiogolven niet door metaal heen kunnen dringen.

Als er geen draadloze verbinding tussen de hoofdeenheid en de draadloze subwoofer tot stand kan worden gebracht, volgt u stap 1 t/m 5 op de vorige pagina om de verbinding tussen de hoofdeenheid en de draadloze subwoofer opnieuw in te stellen.

De draadloze ontvangstantenne is ingebouwd in de draadloze subwoofer. Bescherm de eenheid tegen water en vocht.

Voor een optimaal luistercomfort zorgt u ervoor dat het gebied rond de draadloze subwoofer geen obstakels bevat.

17

AANSLUITINGEN

AANSLUITEN OP EEN TV

TV SOUNDCONNECT

U kunt genieten van TV-geluid via uw Soundbar die is aangesloten op een Samsung-TV die de functie

TV SoundConnect ondersteunt.

Aansluiten

1.

Schakel de TV en de Soundbar in.

Schakel het menu op de tv in.

Ga naar de luidsprekerinstellingen op het tabblad "Geluid".

Stel het menu "Nieuw apparaat toevoegen" op "Aan".

2.

Druk op de knop (Bron) op het bovenpaneel van de hoofdeenheid of op de

SOURCE

-knop op de afstandsbediening om de

TV

-modus te selecteren.

3.

Er verschijnt een bericht op de tv met de vraag of u de functie TV SoundConnect wilt inschakelen.

4.

Selecteer <

Ja

> om het verbinden van de TV en Soundbar via de afstandsbediening van de TV te voltooien.

Als u de modus van de Soundbar van de TV wijzigt naar een andere modus, wordt TV SoundConnect automatisch beëindigd.

Als u de Soundbar met een andere televisie wilt verbinden, moet de bestaande verbinding worden verbroken.

Beëindig de verbinding met de bestaande TV, druk dan gedurende 5 seconden op de afstandsbediening op de knop

&

om een verbinding te maken met een andere TV.

De functie TV SoundConnect (SoundShare) wordt ondersteund door sommige Samsung-TV’s die zijn uitgegeven sinds 2012. Controleer of uw televisie de functie TV SoundConnect (SoundShare) ondersteunt voordat u aan de slag gaat. (Zie de gebruiksaanwijzing van de TV voor meer informatie.)

Als uw Samsung-TV werd uitgebracht vóór 2014, moet u het SoundShare-instelmenu controleren.

Als de afstand tussen de televisie en de Soundbar groter is dan 10 m, is de verbinding mogelijk niet stabiel of hapert de audio. Als dat gebeurt, verplaatst u de televisie of de Soundbar zodat deze zich binnen het werkbereik bevinden en brengt u vervolgens de verbinding met TV SoundConnect opnieuw tot stand.

Gebruiksbereik TV SoundConnect:

-

Aanbevolen koppelingsbereik : binnen 2 m

-

Aanbevolen werkbereik : binnen 10 m

Met de toetsen Afspelen/Onderbreken, Volgende en Vorige op de Soundbar of de afstandsbediening van de Soundbar kunt u de tv niet bedienen.

18

AANSLUITINGEN

TV AANSLUITEN MET EEN HDMI (DIGITALE) KABEL

HDMI-kabel

(niet meegeleverd)

HDMI IN

HDMI OUT

(TV-ARC)

Wi-Fi SETUP 5V 0.5A

1.

Sluit de HDMI-kabel (niet meegeleverd) aan op de

HDMI OUT (TV-ARC)

-aansluiting aan de achterzijde van de speler en op de HDMI-IN-aansluiting van uw TV.

2.

Druk op de knop (Bron) op het bovenpaneel van de hoofdeenheid of op de

SOURCE

-knop op de afstandsbediening om de

D.IN

-modus te selecteren.

HDMI is een interface die digitale overdracht van video- en audiogegevens mogelijk maakt met slechts één aansluiting.

Als de tv een ARC-poort heeft, sluit de HDMI-kabel dan aan op de HDMI IN (ARC)-poort.

U kunt indien mogelijk het beste een kernloze HDMI-kabel gebruiken. Als u een HDMI-kabel met kern gebruikt, moet u een kabel gebruiken met een diameter van minder dan 14 mm.

Anynet+ moet zijn ingeschakeld.

Deze functie is niet beschikbaar als de HDMI-kabel geen ARC ondersteunt.

19

AANSLUITINGEN

TV AANSLUITEN MET EEN OPTISCHE (DIGITALE) KABEL

Optische Kabel

(niet meegeleverd)

OPTICAL OUT

OPTICAL IN

Wi-Fi SETUP 5V 0.5A

1.

Sluit

OPTICAL IN

(Audio) op de Soundbar aan op de uitgang OPTICAL OUT van de tv.

2.

Druk op de knop (Bron) op het bovenpaneel van de hoofdeenheid of op de

SOURCE

-knop op de afstandsbediening om de

D.IN

-modus te selecteren.

+

Auto Power Link

Als u de hoofdeenheid via een digitale optische kabel hebt aangesloten op een tv, stelt u de functie Auto Power

(Autom. inschakelen) in op ON (AAN), zodat de Soundbar automatisch wordt ingeschakeld wanneer u de tv inschakelt.

AUTO POWER LINK

AAN

UIT

Weergave

OFF - ANYNET+ / ON - POWER LINK

ON - ANYNET+ / OFF - POWER LINK

1.

De Soundbar en een tv met een optische kabel (niet meegeleverd) verbinden.

2.

Druk op de knop (Bron) op het bovenpaneel van de hoofdeenheid of op de

SOURCE

-knop op de afstandsbediening om de

D.IN

-modus te selecteren.

3.

Druk op de toets

Anynet+

op de afstandsbediening om de functie Auto Power Link in en uit te schakelen.

Het is mogelijk dat de functie Auto Power Link niet werkt. Dit is afhankelijk van het aangesloten apparaat.

20

AANSLUITEN OP EEN EXTERN

APPARAAT

AANSLUITINGEN

HDMI-KABEL

HDMI is de standaard digitale interface voor aansluiting op apparaten zoals een televisie, projector, DVD-speler,

Blu-ray-speler, settopbox, enzovoort.

Aangezien met HDMI een digitaal signaal wordt overgedragen van de hoogste kwaliteit, kunt u genieten van superieure audio en video, zoals deze oorspronkelijk in de digitale bron is gemaakt.

HDMI-kabel

(niet meegeleverd)

HDMI OUT HDMI IN

Digitale

Apparaten

5V 0.5A

1.

Sluit de HDMI-kabel (niet meegeleverd) aan tussen de

HDMI IN

-ingang aan de achterzijde van het product en de

HDMI-OUT-uitgang op uw digitale apparaten.

2.

Druk op de knop (Bron) op het bovenpaneel van de hoofdeenheid of op de

SOURCE

-knop op de afstandsbediening om de

HDMI

-modus te selecteren.

OPTISCHE KABEL OF AUX-KABEL

Dit apparaat is voorzien van een optische digitale ingang en een analoge audio-ingang, waardoor u het apparaat op twee manieren kunt aansluiten op een extern apparaat.

Audio Kabel

(niet meegeleverd)

AUX OUT

BD/ DVD-speler/

Set-top box/

Spelcomputer

OPTICAL OUT

Optische Kabel

(niet meegeleverd)

AUX IN

OPTICAL IN

Wi-Fi SETUP 5V 0.5A

21

AANSLUITINGEN

+

AUX Kabel

1.

Sluit

AUX IN

(Audio) op de hoofdeenheid aan op de uitgang AUDIO OUT op het geluidsapparaat.

2.

Druk op de knop (Bron) op het bovenpaneel van de hoofdeenheid of op de

SOURCE

-knop op de afstandsbediening om de

AUX

-modus te selecteren.

+

Optische Kabel

1.

Sluit

OPTICAL IN

(Audio) op de hoofdeenheid aan op de uitgang OPTICAL OUT op het geluidsapparaat.

2.

Druk op de knop (Bron) op het bovenpaneel van de hoofdeenheid of op de

SOURCE

-knop op de afstandsbediening om de

D.IN

-modus te selecteren.

USB

U kunt via de Soundbar muziekbestanden afspelen die zich op USB-opslagapparaten bevinden.

USB-poort

Beeldscherm

SPK ADD Wi-Fi SETUP

5V 0.5A

5V 0.5A

1.

Sluit het USB-apparaat aan op de USB-poort van het product.

2.

Druk op de knop (Bron) op het bovenpaneel van de hoofdeenheid of op de

SOURCE

-knop op de afstandsbediening om de

USB

-modus te selecteren.

3.

verschijnt op het display.

De verbinding van de Soundbar met het USB-apparaat is voltooid.

Ze wordt automatisch uitgeschakeld (Autom. uitschakelen) indien meer dan 15 minuten lang geen

USBapparaat wordt aangesloten.

+

Voordat u een USB-apparaat aansluit

Let op het volgende:

Als de bestandsnaam van een bestand op een USB-apparaat langer is dan 10 tekens, wordt deze niet weergegeven op het display van de Soundbar.

Het is mogelijk dat dit product niet compatibel is met bepaalde types USB-opslagmedia.

De bestandssystemen FAT16 en FAT32 worden ondersteund.

Het NTFS-systeem wordt niet ondersteund.

Sluit het USB-apparaat rechtstreeks aan op de USB-poort van het toestel. Als u dat niet doet, kan er een probleem zijn met de USB-compatibiliteit.

Sluit niet meerdere opslagapparaten op het product aan via een multikaartlezer. Het is mogelijk dat dat niet goed werkt.

22

AANSLUITINGEN

PTP-protocollen van digitale camera's worden niet ondersteund.

Verwijder het USB-apparaat niet tijdens de bestandsoverdracht.

Muziekbestanden met DRM-beveiliging (MP3, WMA) van een commerciële website kunnen niet worden afgespeeld.

Externe vaste schijven worden niet ondersteund.

Mobiele telefoons worden niet ondersteund.

Compatibiliteitslijst:

Extensie

*.mp3

*.wma

*.wav

*.ogg

*.flac

*.m4a

Codec

MPEG 1 Layer1

MPEG 1 Layer2

MPEG 1 Layer3

MPEG 2 Layer3

MPEG 2.5 Layer3

Wave_Format_MSAudio1

Wave_Format_MSAudio2

Samplingfrequentie

32/44,1/48

32/44,1/48

32/44,1/48

16/22,05/24/32/44,1/48

8/11,025/12/16/22.05/24/32/44,1/48

-

-

-

-

WMA Professional

-

Niet ondersteund

8 KHz ~ 192 KHz

8 KHz ~ 48 KHz

8 KHz ~ 192 KHz

Alac

(Apple lossless Audo codec)

8 KHz ~ 192 KHz

Audio Interchange File Format 8 KHz ~ 192 KHz

~ 1 Mbps

*.aif

~ 4,4 Mbps

Als het USB-apparaat veel mappen en bestanden bevat, kan het enige tijd duren voordat alle items zijn gelezen.

Bitrate

32 ~ 448 kbps

32 ~ 384 kbps

32 ~ 320 kbps

8 ~ 160 kbps

8 ~ 160 kbps

-

-

-

~ 8,8 Mbps

-

~ 5,6 Mbps

23

FUNCTIES

functies

INVOERMODUS

Druk op de knop (Bron) op het bovenpaneel van het hoofdapparaat of op de knop

SOURCE

op de afstandsbediening om de gewenste modus te selecteren.

Invoermodus

Optisch Digitale invoer

ARC-ingang (HDMI OUT)

AUX-invoer

HDMI-ingang

BLUETOOTH-modus

TV SoundConnect

USB-modus

Beeldscherm

D.IN

AUX

HDMI

BT

TV

USB

Het toestel wordt automatisch uitgeschakeld in de volgende omstandigheden:

De modus D.IN/HDMI/BT/TV/USB/ARC

Indien 15 minuten geen audiosignaal wordt gedetecteerd.

AUX-modus

U kunt de functie voor automatisch uitschakelen op ON of OFF, zetten door 5 seconden lang de toets

& ingedrukt te houden.

ON - AUTO POWER DOWN

/

OFF - AUTO POWER DOWN

wordt weergegeven op het display.

Indien 15 minuten lang geen AUX-kabel is aangesloten.

Indien 8 uur lang geen toetsen worden ingedrukt wanneer de AUX-kabel is aangesloten.

24

FUNCTIES

BLUETOOTH

U kunt een Bluetooth-apparaat verbinden met de Soundbar en genieten van muziek met hoogwaardig stereogeluid, en dat allemaal draadloos!

SOUNDBAR VERBINDEN MET EEN BLUETOOTH-APPARAAT

Controleer of het Bluetooth-apparaat de Bluetooth-compatibele stereo-hoofdtelefoonfunctie ondersteunt.

Aansluiten

Bluetooth-apparaat

1.

Druk op de knop (Bron) op het bovenpaneel van de hoofdeenheid of op de

SOURCE

-knop op de afstandsbediening om de

BT

-modus te selecteren.

U ziet

BT READY

op het display aan de voorzijde van de Soundbar.

2.

Selecteer het Bluetooth-menu op het Bluetooth-apparaat waarmee u verbinding wilt maken. (Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat.)

3.

Selecteer "

[Samsung] HW-Jxxxx

" in de lijst.

Wanneer de Soundbar is verbonden met het Bluetooth-apparaat, verschijnt [

Bluetooth-apparaatnaam

]

BT

op het voorste display.

De apparaatnaam kan alleen worden weergegeven in het Engels. Als de naam niet in het Engels is wordt een onderstreping " _ " weergegeven.

Indien het Bluetooth-apparaat niet met Soundbar kan worden gekoppeld, verwijdert u de vorige "

[Samsung]

HW-Jxxxx

" gevonden door het Bluetooth-apparaat en laat u het opnieuw zoeken naar Soundbar.

4.

Muziek afspelen op het aangesloten apparaat.

U kunt luisteren naar muziek die op het aangesloten Bluetooth-apparaat wordt afgespeeld via het Soundbarsysteem.

In de

BT

-modus zijn de functies Afspelen/Onderbreken/Volgende/Vorige niet beschikbaar. Deze functies zijn echter wel beschikbaar bij Bluetooth-apparaten die AVRCP ondersteunen.

Voer <0000> als u bij het aansluiten van een Bluetooth-apparaat naar een pincode wordt gevraagd.

U kunt slechts één Bluetooth-apparaat tezelfdertijd koppelen.

De Bluetooth-verbinding wordt beëindigd wanneer u de Soundbar wordt uitgeschakeld.

Onder de volgende omstandigheden voert de Soundbar mogelijk geen correcte Bluetooth-zoek- of verbindingsactie uit:

-

Indien er zich een sterk elektrisch veld rond Soundbar bevindt.

-

Indien verschillende Bluetooth-apparaten tegelijkertijd met Soundbar worden gekoppeld.

-

Indien het Bluetooth-apparaat is uitgeschakeld, niet is geplaatst of defect is.

-

Let op, apparaten zoals magnetrons, draadloos-LAN-adapters, tl-lampen en gasfornuizen gebruiken hetzelfde frequentiebereik als het Bluetooth-apparaat. Dat kan tot elektrische interferentie leiden.

25

FUNCTIES

De Soundbar ondersteunt SBC-data (44,1 kHz, 48 kHz).

Sluit alleen aan op een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.

U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt.

Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld en u "

[Samsung] HW-Jxxxx

" selecteert in de lijst met apparaten die door het Bluetooth-apparaat zijn gescand, schakelt de Soundbar automatisch naar de

BT

-modus.

Alleen beschikbaar als de Soundbar wordt weergegeven in de gekoppelde apparaten van het Bluetoothapparaat. (Het Bluetooth-apparaat en de Soundbar moeten minstens een keer vooraf gekoppeld zijn.)

Soundbar verschijnt alleen in de lijst van gezochte apparaten in het Bluetooth-apparaat wanneer de

Soundbar

BT READY

weergeeft.

In de modus TV SoundConnect, kan de Soundbar niet worden gekoppeld met een ander Bluetooth-apparaat.

DE VERBINDING TUSSEN HET BLUETOOTH-APPARAAT EN

SOUNDBAR VERBREKEN

U kunt de verbinding tussen het Bluetooth-apparaat en Soundbar verbreken. Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat voor instructies.

De verbinding met Soundbar wordt verbroken.

Wanneer de verbinding tussen Soundbar en het Bluetooth-apparaat wordt verbroken, verschijnt

BT DISCONNECTED

op het voorste display van de Soundbar.

DE VERBINDING TUSSEN SOUNDBAR EN HET BLUETOOTH-

APPARAAT VERBREKEN

Druk op de

SOURCE

-knop op de afstandsbediening of de knop (Bron) op het bovenpaneel van het product om te schakelen van

BT

naar een andere modus of om de Soundbar uit te schakelen.

Het verbonden Bluetooth-apparaat wacht enige tijd op een reactie van de Soundbar alvorens de verbinding te verbreken. (Hoe lang het duurt voordat de verbinding wordt verbroken, kan per Bluetooth-apparaat verschillen.)

De Bluetooth-verbinding kan worden verbroken als in de Bluetooth-verbindingsmodus de afstand tussen de Soundbar en het Bluetooth-apparaat meer dan 10 m.

Soundbar wordt na 15 minuten in de stand Gereed automatisch uitgeschakeld.

+

Meer informatie over Bluetooth

Bluetooth is een technologie waardoor compatibele apparaten eenvoudig op elkaar aangesloten kunnen worden via een korte, draadloze verbinding.

Een Bluetooth-apparaat kan, afhankelijk van gebruik, lawaai of storingen veroorzaken, wanneer:

Een deel van het lichaam in contact is met het zend-/ontvangstsysteem van het Bluetooth-apparaat of de

Soundbar.

Er spanningsvariatie is als gevolg van belemmering door muren, hoeken of scheidingswanden.

Het wordt blootgesteld aan elektrische interferentie door apparatuur die dezelfde frequentie gebruikt, bijvoorbeeld medische apparatuur, magnetrons en draadloze LAN’s.

Koppel de Soundbar aan het Bluetooth-apparaat terwijl u de afstand klein houdt.

Hoe groter de afstand tussen de Soundbar en het Bluetooth-apparaat, des te minder de kwaliteit.

Als de afstand groter is dan het maximale bereik van het Bluetooth-apparaat, gaat de verbinding verloren.

In gebieden met slechte ontvangst werkt de Bluetooth-verbinding mogelijk niet naar behoren.

De Bluetooth-verbinding werkt alleen als hij zich dicht bij het televisietoestel bevindt. Als de afstand groter wordt, wordt de verbinding automatisch verbroken. Zelfs binnen dit bereik kan de geluidskwaliteit verslechteren door obstakels zoals muren of deuren.

26

FUNCTIES

DE FUNCTIE NETWORK STANDBY ON

GEBRUIKEN

De functie Network Standby On wordt beschikbaar wanneer er een verbinding tussen het smartapparaat en de

Soundbar tot stand is gebracht. Deze functie schakelt de Soundbar automatisch in wanneer het smart-apparaat verbinding met de Soundbar probeert te maken via Bluetooth of Wi-Fi. Als de Soundbar is ingeschakeld via een

Bluetooth-verbinding, wordt de invoermodus automatisch ingesteld op

BT

. Het inschakelen van de Soundbar via Wi-Fi is alleen beschikbaar met behulp van de App. Raadpleeg de handleiding op het web voor meer informatie.

1.

Verbind het smartapparaat met uw Soundbar.

2.

Schakel de functie Network Standby On in door op de toets

$

op de afstandsbediening van de Soundbar minimaal 5 seconden ingedrukt te houden. U kunt de functie weer uitschakelen door de toets

$

nogmaals minimaal 5 seconden ingedrukt te houden.

Alleen beschikbaar als de Soundbar voorkomt in de lijst met gekoppelde apparaten van het smartapparaat.

(Het smartapparaat en de Soundbar moeten minimaal één keer eerder zijn gekoppeld.)

De Soundbar wordt alleen weergegeven in de lijst met apparaten die door het smartapparaat zijn gevonden als op de Soundbar [BT READY] of [WiFi READY] wordt weergegeven.

In de modus TV SoundConnect kan de Soundbar niet aan een ander smartapparaat worden gekoppeld.

Als de functie Network Standby On niet werkte

-

De functie Network Standby On is ingesteld op Uit.

De Wi-Fi-verbinding met de Soundbar wordt verbroken als het netsnoer van het apparaat wordt losgekoppeld of als de stroomtoevoer wordt onderbroken. Schakel de Soundbar in en breng opnieuw de verbinding tot stand.

DE MULTIROOM LINK GEBRUIKEN

Zodra de Soundbar via de Multiroom App met een smart-apparaat is verbonden, kunt u meerdere Multiroomapparaten samen draadloos aansluiten.

VOORDAT U BEGINT

+

Beginselen van communicatie

Internet Draadloze Router

1.

Vereisten: Draadloze Router, Smart-apparaat

2.

De draadloze router moet zijn verbonden met internet.

3.

Het smart-apparaat moet met de router verbonden zijn via een Wi-Fi-verbinding.

27

Smart-apparaat:

Android of iOS

(App-bediening)

FUNCTIES

DE SAMSUNG MULTIROOM-APP INSTALLEREN

Voordat u de Soundbar kunt gebruiken, moet u de Samsung Multiroom-app downloaden en installeren vanuit Google

Play of de App Store. Nadat u de Samsung Multiroom-app hebt geïnstalleerd, kunt u muziek die is opgeslagen op uw smart-apparaat, van verbonden apparaten, van andere leveranciers van inhoud en van internetradiostations afspelen.

+

Android of iOS

Download de Samsung Multiroom-app vanuit Google Play of de App Store van uw smart-apparaat.

ANDROID APP ON

of

+

De Samsung Multiroom-app openen

U kunt de Samsung Multiroom-app openen door op het pictogram van de Multiroom-app op uw smart-apparaat te drukken.

DE SOUNDBAR VERBINDEN MET UW NETWERK

Selecteer op uw smartapparaat de app Samsung Multiroom.

Volg de aanwijzingen op het scherm van uw smartapparaat.

Raadpleeg de handleiding op het web voor meer informatie

-

Webhandleiding: www.Samsung.com

Ondersteuning

Zoeken naar productnaam

HW-J8500 of

HW-J8501 PDF-bestand downloaden.

Bij verbinding met een bedraad netwerk gebruikt u de CAT 7-kabel om verbinding te maken.

28

FUNCTIES

SOFTWARE-UPDATE

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

5V 0.5A

BIJWERKEN MET USB

Samsung kan in de toekomst updates voor de firmware van de Soundbar aanbieden.

Indien een update wordt aangeboden, kunt u de firmware bijwerken door een USB-apparaat waarop de firmwareupdate is opgeslagen aan te sluiten op de USB-poort van uw Soundbar.

Let op, als er meerdere updatebestanden zijn, moet u telkens één ervan op het USB-station zetten en ze één voor één gebruiken om de firmware bij te werken.

Ga naar Samsung.com of neem contact op met het callcenter van Samsung voor meer informatie over het downloaden van updatebestanden.

1.

Zorg dat de Soundbar is uitgeschakeld en sluit het USB-opslagapparaat met de update van de firmware aan op de USB-poort van de Soundbar.

2.

Koppel het netsnoer los, sluit het opnieuw aan en schakel het apparaat in.

3.

Schakel de Soundbar in. Op het display verschijnt

UPDATE

en de update wordt binnen 3 minuten gestart.

Zodra de firmware is bijgewerkt, wordt de Soundbar automatisch uitgeschakeld en weer ingeschakeld.

+

Als niet UPDATE werd weergegeven

1.

Schakel de Soundbar uit en sluit het USB-opslagapparaat dat updatebestanden bevat aan op de USB-poort van de Soundbar.

2.

Koppel het netsnoer los, sluit het opnieuw aan en schakel het apparaat in.

Plaats een USB-apparaat met de firmware-upgrade in de USB-poort op de hoofdeenheid.

Het bijwerken van de firmware verloopt mogelijk niet naar behoren wanneer er zich audiobestanden op het

USB-opslagapparaat bevinden die door de Soundbar worden ondersteund.

Schakel de stroom niet uit en verwijder het USB-apparaat niet terwijl updates worden uitgevoerd. Het hoofdapparaat wordt automatisch uitgeschakeld nadat de firmware-update is voltooid.

29

FUNCTIES

Na de update worden alle instellingen teruggezet naar de fabrieksinstellingen. We raden u aan uw instellingen ergens te noteren, zodat u deze na de update eenvoudig opnieuw kunt instellen. Houd er rekening mee dat wanneer u de firmware bijwerkt, de verbinding met de subwoofer ook wordt gereset. Als de verbinding met de subwoofer na de update niet automatisch wordt hersteld, raadpleegt u pagina 16.

Als de firmware niet kan worden bijgewerkt, raden we u aan het USB-apparaat te formatteren in FAT16 en het nogmaals te proberen.

Formatteer het USB-station niet in NTFS-indeling. De Soundbar biedt geen ondersteuning voor het

NTFS-bestandssysteem.

Afhankelijk van de fabrikant worden sommige USB-opslagapparaten mogelijk niet ondersteund.

AUTOMATISCH BIJWERKEN

Zelfs als de Soundbar is uitgeschakeld, controleert de Soundbar automatisch de meest recente softwareversie en gaat het door met bijwerken als het apparaat is verbonden met het internet.

De Soundbar is zodanig geconfigureerd dat standaard automatisch bijwerken wordt uitgevoerd.

Als u de functie voor automatisch bijwerken wilt gebruiken, moet de Soundbar verbinding hebben met het internet.

De Wi-Fi-verbinding met de Soundbar wordt verbroken als het netsnoer van het apparaat wordt losgekoppeld of als de stroomtoevoer wordt onderbroken. Schakel de Soundbar in en breng opnieuw de verbinding tot stand.

30

PROBLEMEN OPLOSSEN

Problemen oplossen

PROBLEMEN OPLOSSEN

Controleer het volgende voordat u contact met ons opneemt.

Het apparaat wordt niet ingeschakeld.

Sluit de stekker aan op het stopcontact.

Een functie werkt niet als de knop wordt ingedrukt.

Haal de stekker uit het stopcontact en sluit deze opnieuw aan.

Ik hoor geen geluid.

Druk op de toets (Dempen) om de functie te annuleren.

Het Volume aanpassen.

Afstandsbediening werkt niet.

Plaats nieuwe batterijen.

Ga dichter naar de eenheid.

speler niet te groot?

De TV SoundConnect (TV-koppeling) werkt niet.

verbinding.

TV SoundConnect wordt ondersteund op bepaalde

Samsung-TV’s die na 2012 op de markt zijn gekomen. Controleer of uw televisie TV

SoundConnect ondersteunt.

Update uw TV met de nieuwste firmware.

Neem contact op met de klantenservice van

Samsung.

Houd de knop

&

gedurende 5 seconden ingedrukt om de verbinding TV SoundConnect te resetten.

De rode LED op de subwoofer knippert en de subwoofer produceert geen geluid.

het hoofdapparaat van het product.

Probeer uw subwoofer opnieuw te verbinden.

(Zie pagina 16)

De subwoofer dreunt en trilt waarneembaar.

Druk op de toets

WOOFER

op de afstandsbediening om de waarde aan te passen (tussen -12, -6 tot +6).

31

BIJLAGE

bijlage

SPECIFICATIES

Modelnaam

HW-J8500 / HW-J8501

ALG EMEEN

USB

Gewicht

Afmetingen

(b x h x d)

Hoofdapparaat

5V / 0,5A

5 kg

Subwoofer (PS-WJ8500 / PS-WJ8501)

10,6 kg

Hoofdapparaat

1450 x 60 x 185 mm

Subwoofer (PS-WJ8500 / PS-WJ8501)

500 x 332 x 181

Temperatuurbereik voor gebruik

Vochtigheidspercentage voor gebruik

+5 °C - +35 °C

10 % - 75 %

Hoofdapparaat

21W/CH x 9, 8 OHM, THD=10%,

1KHz

VERSTERKER

Uitvoervermogen

Subwoofer (PS-WJ8500 / PS-WJ8501)

161W, 3 OHM, THD=10%, 100Hz

S/N-ratio (analoge invoer)

65 dB

Verschil (1kHz)

65 dB volgens de AES (Audio Engineering Society)-richtlijnen.

Samsung Electronics Co., Ltd behoudt zich het recht voor de specificaties zonder voorafgaande waarschuwing te wijzigen.

Gewicht en afmetingen zijn bij benadering.

Voor de stroomtoevoer en het energieverbruik raadpleegt u het aan het product bevestigde label.

a

Voorzorgsmaatregel

: Het product wordt automatisch opnieuw gestart als u Wi-Fi/Ethernet in-/uitschakelt.

Algeheel stroomverbruik bij stand-by (W)

(Alle netwerkpoorten in de toestand “AAN”)

Wi-Fi/Ethernet

Bluetooth

Methode voor deactivering van poorten

Methode voor deactivering van poorten

7,1W

Houd de

Wi-Fi SETUP

-knop op het product 30 seconden lang ingedrukt om Wi-Fi/Ethernet op Aan/Uit te zetten.

Houd de

SPK ADD

-knop op het product 30 seconden lang ingedrukt om Bluetooth op Aan/Uit te zetten.

a

Kennisgeving Open Source-licentie

Neem voor vragen en verzoeken met betrekking tot open source contact op met Samsung via e-mail

([email protected]).

a

Licentie

De Spotify-software is onderworpen aan licenties van derden : www.spotify.com/connect/third-party-licenses.

Ga naar www.spotify.com/connect voor meer informatie over Spotify Connect

Hierbij verklaart Samsung Electronics dat deze apparatuur compatibel is met de essentiële vereisten en andere relevante bepalingen van Richtlijn 1999/5/EG.

U vindt de originele Conformiteitsverklaring op http://www.samsung.com. Ga naar Support (Ondersteuning) > Search

Product Support (Productondersteuning zoeken) en voer de modelnaam in.

Dit apparaat mag in alle Europese landen worden gebruikt.

Dit apparaat is uitsluitend geschikt voor binnengebruik.

32

© 2015 Samsung Electronics Co., Ltd. Alle rechten voorbehouden.

Contact SAMSUNG Wereldwijd

Wanneer u suggesties of vragen heeft met betrekking tot Samsung producten, verzoeken wij u contact op te nemen met de consumenten service- en informatie dienst van Samsung.

Area

`

Europe

U.K

EIRE

GERMANY

Contact Centre

0330 SAMSUNG (7267864)

0818 717100

0180 6 SAMSUNG bzw.

0180 6 7267864*

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

FRANCE

ITALIA

01 48 63 00 00

800-SAMSUNG (800.7267864)

SPAIN 0034902172678

PORTUGAL 808 20 7267

LUXEMBURG 261 03 710

NETHER-

LANDS

0900-SAMSUNG (0900-7267864) (€ 0,10/

Min)

Web Site www.samsung.com/uk/support www.samsung.com/ie/support www.samsung.com/de/support www.samsung.com/fr/support www.samsung.com/it/support www.samsung.com/es/support www.samsung.com/pt/support www.samsung.com/support www.samsung.com/nl/support

BELGIUM

NORWAY

DENMARK 70 70 19 70

FINLAND

SWEDEN

02-201-24-18

815 56480

030-6227 515

0771 726 7864 (0771-SAMSUNG)

POLAND

HUNGARY

801-172-678* lub +48 22 607-93-33 *

* (koszt połączenia według taryfy operatora)

0680SAMSUNG (0680-726-786)

0680PREMIUM (0680-773-648)

SLOVAKIA 0800 - SAMSUNG (0800-726 786)

AUSTRIA

0800-SAMSUNG (0800-7267864)

[Only for Premium HA] 0800-366661

[Only for Dealers] 0810-112233 www.samsung.com/be/support

(Dutch) www.samsung.com/be_fr/ support (French) www.samsung.com/no/support www.samsung.com/dk/support www.samsung.com/fi/support www.samsung.com/se/support www.samsung.com/pl/support www.samsung.com/hu/support www.samsung.com/sk/support www.samsung.com/at/support

Area Contact Centre

Web Site

SWITZER-

LAND

CZECH

0800 726 78 64 (0800-SAMSUNG) www.samsung.com/ch/support

(German) www.samsung.com/ch_fr/ support (French)

800 - SAMSUNG (800-726786) www.samsung.com/cz/support

Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 -

Praha 4

072 726 786

055 233 999 www.samsung.com/hr/support www.samsung.com/support

CROATIA

BOSNIA

MONTENE-

GRO

ROMANIA

CYPRUS

020 405 888

SLOVENIA

080 697 267 (brezplačna številka)

090 726 786 (0,39 EUR/min) klicni center vam je na voljo od ponedeljka do petka od 9. do 18. ure.

SERBIA 011 321 6899

BULGARIA 800 111 31 , Безплатна телефонна линия

08008 726 78 64 (08008 SAMSUNG )

Apel GRATUIT

8009 4000 only from landline, toll free www.samsung.com/support www.samsung.com/si www.samsung.com/rs/support www.samsung.com/bg/support www.samsung.com/ro/support

GREECE

80111-SAMSUNG (80111 726 7864) only from land line

(+30) 210 6897691 from mobile and land line

LITHUANIA 8-800-77777

LATVIA 8000-7267

ESTONIA 800-7267 www.samsung.com/gr/support www.samsung.com/lt/support www.samsung.com/lv/support www.samsung.com/ee/support

[Correcte behandeling van een gebruikte accu uit dit product]

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn

2006/66/EC.

Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu.

Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen, verzoeken wij u afgedankte accu’s en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssysteem voor accu’s en batterijen in uw omgeving.

Correcte verwijdering van dit product

(elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

Bedienungsanleitung

Curved Soundbar

HW-J8500

HW-J8501

Erleben Sie die Möglichkeiten

Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben.

Registrieren Sie Ihr Produkt unter

www.samsung.com/register

ERSTE SCHRITTE

erste schritte

MERKMALE

Durchdringender 9.1 Kanal Surround Sound

Große Fernsehgeräte benötigen großartigen Klang. Die

Curved Soundbar verleiht Ihrem Curved TV einen noch kräftigeren Klang mit 350 Watt und fantastischem 9.1

Kanal Surround Sound. Die Lautsprecher auf beiden

Seiten erweitern den optimalen Hörbereich und verbessern den Surround Sound Effekt, um Ihnen ein vielschichtigeres und durchdringenderes Klangerlebnis zu bescheren.

Unterstützung der USB-Host-Funktion

Mit der USB-Host-Funktion können Sie externe

USB-Speichergeräte wie MP3-Player oder USB-Flash-

Speicher anschließen und darauf enthaltene Dateien wiedergeben.

Bluetooth Funktion

Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

Musik-Streaming-Dienste

Die Curved Soundbar macht das Eintauchen in Ihre

Lieblingsmusik, Dank ihrer W-Fi-Fähigkeit einfacher als je zuvor. Verwenden Sie einfach die Samsung Multiroom

App, um in den Genuss der besten Abo-Musik-

Streaming-Dienste im Internet zu kommen.

TV SoundConnect

Verbinden Sie ihr Fernsehgerät mit der Soundbar einfach

über Bluetooth mit TV SoundConnect. Durch die

Abwesenheit der Verbindungskabel zwischen der

Soundbar und dem Fernsehgerät können Sie das schlanke und elegante Design beider Systeme richtig zur

Geltung bringen, ohne Ihre Wohnumgebung mit Kabeln zu verunstalten. Bedienen Sie die Soundbar und das

Fernsehgerät einfach mit einer einzigen TV-

Fernbedienung.

Teilen von Musikquellen (= Multiroom Play)

Die Bedienung und Bereitstellung einer Musikquelle auf mehreren Audiogeräten an verschiedenen Standorten ist mit Multiroom Link ein Kinderspiel. Mit der mobilen App können Sie die Lautstärke und Musiktitel auf Ihrem

System auf verschiedenen Geräten, wie Ihrem

Fernsehgerät, Soundbar, Heimunterhaltungssystem und

Blu-ray Disk-Player fernsteuern. Genießen Sie Audio wo immer Sie wollen.

LIZENZ

Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der

Dolby® Laboratories.

Pour les brevets DTS, voir http://patents.dts.com.

Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole & DTS et le symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. © DTS, Inc. Tous droits réservés.

Die Begriffe HDMI und HDMI High-Definition Multimedia

Interface sowie das HDMI-Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene

Warenzeichen der HDMI Licensing LLC.

HDMI

HDMI überträgt gleichzeitig Video- und Audiosignale und sorgt so für eine besonders gute Bildqualität.

Dieses Gerät verfügt ebenfalls über die ARC Funktion, mit der Sie den Ton Ihres Fernsehgeräts über ein

HDMI-Kabel über den Soundbar hören können. Diese

Funktion ist nur dann verfügbar, wenn Sie das Gerät an ein für ARC geeignetes Fernsehgerät anschließen.

2

ERSTE SCHRITTE

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN.

ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN.

WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

ACHTUNG

GEFAHR ELEKTRISCHER

SCHLÄGE! GERÄT NICHT

ÖFFNEN!

Im Gerät befinden sich Hochspannung führende

Teile, die elektrische Schläge verursachen können.

Die Dokumentation zu diesem Gerät enthält wichtige Hinweise zu Betrieb und Wartung.

WARNUNG

: Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG

: UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES

STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.

sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

ACHTUNG

Gerät stellen. der Netzstecker immer bequem erreichbar sein.

3

ERSTE SCHRITTE

HINWEISE

68.6 mm

99.1mm

99.1mm

99.1mm

Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen

Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen.

Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

Ziehen Sie bei Gewittern das Stromkabel aus der

Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen),

übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen.

Trennen Sie das Netzkabel bei Fehlfunktionen des

Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden

Sie dieses Produkt nur für den privaten Bereich. Wenn

Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn

Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2

Stunden, bis das Gerät Raumtemperatur erreicht hat.

Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die

Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht.

Bei unsachgemäßem Austausch von Batterien besteht

Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

WARNUNG, DIE BATTERIE NICHT VERSCHLUCKEN, VERÄTZUNGSGEFAHR,

[Die mitgelieferte Fernbedienung] Dieses Gerät verfügt über eine Knopfzellen-Batterie.

Bei Verschlucken der Knopfzellen-Batterie kann es innerhalb von nur 2 Stunden zu ernsthaften inneren

Verätzungen kommen, die zum Tod führen können. Halten Sie neue und verbrauchte Batterien von

Kindern fern. Wenn das Batteriefach nicht sicher geschlossen werden kann, stellen Sie die Verwendung des Produkts ein und bewahren Sie es fern von Kindern auf. Wenn Sie den Verdacht haben, dass die Batterien verschluckt oder in irgendeine Körperöffnung eingeführt wurden, sofort ärztliche Hilfe aufsuchen.

4

ERSTE SCHRITTE

INHALT

2 Merkmale

3 Sicherheitsinformationen

6 Lieferumfang

7 BESCHREIBUNGEN

7 Oberes / Vorderes bedienfeld

8 Hinteres / Unteres Anschlussfeld

9 Fernbedienung

11 MONTAGE

11 Installieren der Soundbar

11 Installieren der Soundbar und des

Fernsehgeräts an der Wandhalterung

13 Installieren der Soundbar am Ständer des

Fernsehgeräts

14 Freie Aufstellung der Soundbar

15 Anbringen der kabelklemme

15 Befestigung des Schutzfußes am

Subwoofer

16 ANSCHLÜSSE

16 Anschließen des Subwoofers

18 Anschluss an ein Fernsehgerät

19 Anschluss an ein Fernsehgerät mithilfe eines

HDMI (Digital) Kabels

20 Anschluss an ein Fernsehgerät mithilfe eines

Optischen (Digital) Kabels

21 Anschluss an ein externes Gerät

21 HDMI-Kabel

21 Optisches oder AUX-Kabel

22 USB

24 FUNKTIONEN

24 Eingangsmodus

25 Bluetooth

27 Verwenden der Network Standby On funktion

27 Verwenden von Multiroom Link

31 FEHLERSUCHE

31 Fehlersuche

32 ANHANG

Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen

Produkt unterscheiden.

Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein

Defekt vorliegt (z. B. weil Sie diese

Bedienungsanleitung nicht gelesen haben).

Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

5

ERSTE SCHRITTE

LIEFERUMFANG

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER

BEDIENUNGSANLEITUNG

Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.

+

Symbole in dieser Bedienungsanleitung

Symbol Begriff Definition

Achtung

Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können.

Hinweis

Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.

Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

Haupteinheit

Fernbedienung /

Lithium Batterie

(3V : CR2032)

Netzkabel Gleichstrom Adapter USB-Kabel

Halteschraube 2 :

8 Stck.

Kabelklemme Benutzerhandbuch Befestigungsschraube

Halteschraube 1 :

4 Stck.

TV-Halterung

Subwoofer

Netzkabel Schutzfuß: 4 Stck.

Taptite-Schraube: 4 Stck.

Gummifuß: 4 Stck.

Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.

Verwenden Sie das zugehörige USB-Kabel, um externe USB-Geräte an die Einheit anzuschließen.

6

BESCHREIBUNGEN

beschreibungen

OBERES / VORDERES BEDIENFELD

(Ein-/Aus) Schalter

Schaltet das Gerät ein und aus.

VOL. - / +

Zum Einstellen der Lautstärke.

Auf dem vorderen anzeige erscheint der numerische Wert der Lautstärkestufe.

Anzeige

Aktuellen Modus anzeigen.

(Quelle) Taste

Des D.IN, AUX, HDMI, BT, TV, USB

Eingangs.

Wenn das Gerät eingeschaltet ist und die (Quelle) Taste länger als 3

Sekunden gedrückt wird, wird die

Funktion dieser Taste auf

(Stummschalten) umgestellt. Um die

(Stummschalten) Funktion dieser

Taste wieder aufzuheben, die

(Quelle) Taste erneut für mehr als 3

Sekunden gedrückt halten.

Um das Gerät zu reinigen, das Netzkabel aus der Steckdose ziehen und das Gerät mit einem weichen, trockenen Tuch abwischen. Da es sich bei Aluminium um ein elektrostatisch aufladbares Material handelt, können statische Entladungen auftreten.

Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.

Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine

Tonausgabe erfolgt.

Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden

Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.

7

BESCHREIBUNGEN

HINTERES / UNTERES ANSCHLUSSFELD

OPTICAL IN (D.IN)

Zum Anschließen des digitalen (optischen) Ausgangs eines externen

Geräts.

HDMI OUT (TV-ARC)

Für die gleichzeitige Ausgabe von Video- und Audiosignalen über ein

HDMI-Kabel.

HDMI IN

Eingang für die gleichzeitige Übertragung von Video- und

Audiosignalen über ein HDMI-Kabel. Verwenden Sie diesen

Anschluss, um ein unterstütztes externes Gerät anzuschließen.

LAN

Dient zum Anschluss an ein Netzwerk mit Hilfe eines LAN-Kabels.

AUX IN

Für den Anschluss an den Analogausgang eines externen Geräts.

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

BESCHRIFTUNG

5V 0.5A

Wi-Fi SETUP SPK ADD

DC 24V

Wi-Fi SETUP SPK ADD

Drücken Sie diese

Taste, um Ihre

Soundbar über Wi-Fi mit dem Netzwerk zu verbinden.

Diese Taste drücken, um eine Verbindung zwischen Soundbar und HUB herzustellen.

(Nicht enthalten)

DC 24V

(Stromversorgungsanschluss)

Schließen Sie das Netzteil an die

Anschlussbuchse des Geräts an und stecken Sie anschließend den Stecker des Netzteils in die Steckdose.

(USB-Eingang)

Schließen Sie hier

USB-Geräte an, um

Dateien auf diesen

Geräten wiederzugeben.

Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen.

Ziehen Sie nicht am Kabel.

Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle

Verbindungen zwischen den Komponenten hergestellt wurden.

Achten Sie darauf, dass das Netzteil flach auf einem Tisch oder dem Boden ruht. Wenn Sie das Netzteil so anordnen, dass der Eingang für das Netzkabel nach oben weist, können Wasser und andere Fremdstoffe in das Netzteil eindringen und Fehlfunktionen verursachen.

8

FERNBEDIENUNG

SOURCE

Zum Auswählen einer am Soundbar angeschlossenen Klangquelle.

Stummschalten

Sie können die Lautstärke mit nur einem Knopfdruck auf 0 herunterregeln.

Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese

Taste erneut.

Wiederholen

Sie können die Wiederholen Funktion während der Musikwiedergabe von einem

USB-Gerät einstellen.

OFF - REPEAT

: Bricht die wiederholte Wiedergabe ab.

TRACK - REPEAT

: Wiederholte Wiedergabe eines Titels.

ALL - REPEAT

: Alle Titel werden ständig wiederholt.

RANDOM - REPEAT

: Gibt die Titel in zufälliger Reihenfolge wieder.

(Ein Titel der bereits wiedergegeben wurde, kann erneut abgespielt werden.)

Springen Vorwärts

Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die

$

Taste drücken, wird die nächste Datei ausgewählt.

SOUND CONTROL

(*Verwenden Sie die

#

,

$

Tasten, um den Pegel einzustellen.)

Drücken, um

TREBLE

,

BASS

oder

AUDIO SYNC

auszuwählen. Verwenden

Sie anschließend die

#

,

$

Tasten, um den Höhen- und/oder Basspegel zwischen -3 bis +3 einzustellen.

Halten Sie die

SOUND CONTROL

Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. Es können die Frequenzen

150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz ausgewählt und jeweils zwischen -6 und +6 eingestellt werden.

Wenn der Soundbar an ein digitales Fernsehgerät angeschlossen ist und das

Bild nicht mit dem Ton synchron wiedergeben wird, müssen Sie die

SOUND

CONTROL

Tasten drücken, um den Ton mit dem Bild zu synchronisieren.

Stellen Sie mithilfe der

#

,

$

Tasten die Tonverzögerung zwischen 0 ms und

300 ms ein. Im USB-Modus, TV-Modus und BT-Modus steht die Audio Sync

Funktion nicht zur Verfügung.

Anynet+

Drücken Sie die

Anynet+

Taste, um die Anynet+ Funktion ein- oder auszuschalten. (Voreinstellung: Auto Power Link OFF,

ON - ANYNET+

/

OFF

- POWER LINK

oder

OFF - ANYNET+

/

ON - POWER LINK

). Mit der Anynet+

Funktion können Sie die Soundbar mit der Fernbedienung eines Anynet+ kompatiblen Samsung Fernsehgeräts bedienen. Die Soundbar muss über ein

HDMI-Kabel mit dem Fernsehgerät verbunden sein.

Synchronisiert die Soundbar über den Optical Anschluss mit einer optischen

Quelle, sodass die Soundbar automatisch eingeschaltet wird, wenn Sie Ihr

Fernsehgerät einschalten. (Siehe Seite 20)

Sie können ebenfalls die

Wi-Fi SETUP

Funktion aktivieren, indem Sie die

Anynet+

Taste für mehr als 7 Sekunden gedrückt halten.

Soundbar ist ein von Samsung geschützter Name.

Bedienen Sie das Fernsehgerät mithilfe der Fernbedienung des Fernsehgeräts.

9

BESCHREIBUNGEN

BESCHREIBUNGEN

Ein-/Aus

Schaltet das Gerät ein und aus.

Lautstärke

Stellt die Lautstärke des Gerätes ein.

Wiedergabe / Pause

Drücken Sie die

&

Taste, um die Wiedergabe der Datei vorübergehend zu unterbrechen.

Drücken Sie die

&

Taste erneut, um die ausgewählte Datei abzuspielen.

Rückwärts Springen

Wenn sich mehrere Dateien auf dem Gerät befinden, von dem die Wiedergabe erfolgt und Sie die

#

Taste drücken, wird die vorherige Datei ausgewählt.

SOUND EFFECT

Sie können je nach Art des Inhalts, den Sie wiedergeben möchten, unter den folgenden Klangeinstellungen wählen -

STANDARD (Original Ton)

,

MUSIC

,

CLEAR VOICE

,

SPORTS

,

MOVIE

und

NIGHT MODE

.

Stellen Sie den

STANDARD

Modus ein, wenn Sie den Originalklang wiedergeben möchten.

SOUND

Surr.Sound fügt dem Klang Tiefe und Räumlichkeit hinzu. Durch wiederholtes

Drücken der

SOUND

Taste wird durch die Surr.Sound-Einstellungen geschaltet:

ON - SURROUND SOUND

,

OFF - SURROUND SOUND

STREAMING MUSIC

Drücken Sie

STREAMING MUSIC

Taste, um einen Internet-Radiosender zu hören. Jedes Mal, wenn Sie die Taste drücken, schaltet die Soundbar auf den nächsten voreingestellten Sender um, wobei die 3 voreingestellten Sender periodisch durchlaufen werden.

Um die

STREAMING MUSIC

Funktion nutzen zu können, muss die Soundbar mit dem Netzwerk verbunden sein. (Siehe Seite 27)

DRC (Dynamic Range Control) *

Mit dieser Funktion können Sie die Dynamikumfangsteuerung auf Dolby Digital anwenden.

Wenn Sie die

STREAMING MUSIC

Taste gedrückt halten, können Sie anschließend mit der DRC (Dynamic Range Control) Funktion zwischen

ON

und

OFF

umschalten.

WOOFER

(* Verwenden Sie die

#

,

$

Tasten, um die Lautstärke des Subwoofers einzustellen.

Drücken Sie die

WOOFER

Taste. Stellen Sie anschließend mit den

#

,

$

Tasten die Lautstärke des Subwoofers zwischen -12, -6 bis + 6 ein.

Sie können ebenfalls die

SPK ADD

Funktion an der Soundbar aktivieren, indem

Sie die

WOOFER

Taste für mehr als 5 Sekunden gedrückt halten.

BATTERIEN IN DIE FERNBEDIENUNG EINSETZEN

1.

Verwenden Sie eine passende

Münze, um die

Batterieabdeckung wie in der

Abbildung oben dargestellt im entgegengesetzten Uhrzeigersinn zu drehen und zu entfernen.

2.

Legen Sie eine 3V Lithium-Batterie ein.

Beim Einlegen der Batterie muss der

Pluspol (+) nach oben zeigen. Setzen Sie den Verschluss wieder ein und richten Sie die '●' Markierungen wie in der obigen

Abbildung dargestellt aufeinander aus.

3.

Verwenden Sie eine passende

Münze, um die Batterieabdeckung der Fernbedienung soweit wie möglich im Uhrzeigersinn zu drehen, um den Verschluss zu schließen.

10

MONTAGE

MONTAGE

INSTALLIEREN DER SOUNDBAR

INSTALLIEREN DER SOUNDBAR UND DES FERNSEHGERÄTS

AN DER WANDHALTERUNG

Dieses Modell passt zu den Samsung Curved TV Modellen S9000/S9500 - 65"/78" aus dem Jahr 2015.

Besuchen Sie bitte die Homepage von Samsung Electronics, um sich eine ausführliche Liste der passenden Modelle anzeigen zu lassen.

Wenn Sie die Soundbar zusammen mit dem Fernsehgerät mithilfe der Wandhalterung befestigen, müssen

Sie zuerst die Soundbar am Fernsehgerät montieren und anschließend das Fernsehgerät befestigen.

Um das Fernsehgerät an der Wand zu befestigen, schlagen Sie bitte in der mit dem Fernsehgerät mitgelieferten Bedienungsanleitung nach.

Dieses Modell wird mit an der Soundbar befestigtem

Befestigungsfuß

und

Befestigungsstütze

geliefert.

Diese Soundbar kann nur an passende Fernsehgeräte mit entsprechender Form der TV-Halterung oder des TV-Ständers befestigt werden.

Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

Halteschraube 1 :

4 Stck.

Halteschraube 2 :

8 Stck.

2

TV-Halterung Befestigungsschraube

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP 5V 0.5A

1.

Stellen Sie die Soundbar wie in der Abbildung dargestellt auf und stellen Sie sicher, dass keine der Tasten die

Fläche berührt, auf dem das Gerät steht.

2.

Wenn

Befestigungsfuß/Befestigungsstütze

befestigt sind, müssen diese zuerst entfernt werden, um die

TV-Halterung befestigen zu können.

11

MONTAGE

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

SPK ADD Wi-Fi SETUP 5V 0.5A

3.

Befestigen Sie die

Halteschraube 1

und die

Halteschraube 2

wie in der Abbildung dargestellt in den vier

Öffnungen der Soundbar.

TV

TV

4.

Wenn Sie die Soundbar an einem passenden Samsung Fernsehgerät befestigen, verwenden Sie die Führung am

Fernsehgerät, um den

TV-Halterung

sicher am Fernsehgerät zu befestigen.

5.

Befestigen Sie den

TV-Halterung

mit den übrigen 4

Halteschraube 2

am Fernsehgerät.

6.

Nachdem Sie den

TV-Halterung

befestigt haben, das Fernsehgerät an der Wand befestigen.

12

Soundbar-Ständer

MONTAGE

TV-Ständer mit montierter

TV-Halterung

7.

Schieben Sie die Soundbar, wie auf der Abbildung dargestellt, so weit wie möglich auf den

TV-Halterung

.

8.

Schrauben Sie die

Befestigungsschraube

an der Soundbar, um die Soundbar am

TV-Halterung

zu befestigen.

INSTALLIEREN DER SOUNDBAR AM STÄNDER DES

FERNSEHGERÄTS

Sie können die Soundbar an einem TV-Ständer befestigen, wenn Sie über zu der Soundbar passendes Fernsehgerät verfügen.

Wenn der

Befestigungsfuß/Befestigungsstütze

nicht befestigt ist, die nachfolgend beschriebenen

Schritte 1 - 3 ausführen. Falls diese befestigt sind, Schritt 4 ausführen.

2 3

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP

5V 0.5A

1.

Stellen Sie die Soundbar wie in der Abbildung dargestellt auf und stellen Sie sicher, dass keine der Tasten die

Fläche berührt, auf dem das Gerät steht.

2.

Befestigen Sie wie in der Abbildung gezeigt den

Befestigungsfuß

(3 Stck.) und die

Halteschraube 2

(3 Stck.) an der Soundbar.

3.

Auf die gleiche Weise die

Befestigungsstütze

(2 Stck.) und die

Halteschraube 2

(2 Stck.) an der Soundbar befestigen.

13

MONTAGE

4.

Richten Sie die Mitte der Soundbar auf die Mitte der Unterseite des Fernsehgeräts aus und schieben Sie die

Soundbar wie in der Abbildung dargestellt so weit wie möglich auf den Ständer. Achten Sie darauf, dass das

Fernsehgerät nicht umkippt.

Keine Schweren Gegenstände auf das Hauptgerät stellen oder drauftreten.

FREIE AUFSTELLUNG DER SOUNDBAR

2 3

4

SPK ADD Wi-Fi SETUP

5V 0.5A

1

SPK ADD Wi-Fi SETUP 5V 0.5A

1.

Wenn der

Befestigungsfuß/Befestigungsstütze

befestigt ist, die Soundbar so hinlegen, dass die Tasten der

Soundbar den Boden nicht berühren.

2.

Den

Befestigungsfuß

(3 Stck.) und die

Halteschraube 2

(3 Stck.) wie in der Abbildung dargestellt von der

Soundbar entfernen.

3.

Auf die gleiche Weise die

Befestigungsstütze

(2 Stck.) und die

Halteschraube 2

(2 Stck.) von der Soundbar entfernen.

4.

Stellen Sie die Soundbar an der gewünschten Stelle auf.

14

ANBRINGEN DER KABELKLEMME

MONTAGE

Kabelklemme

Bringen Sie die Kabelklemme wie dargestellt an und führen Sie die Kabel durch die Klemme, damit sie nicht verheddern.

BEFESTIGUNG DES SCHUTZFUSSES

AM SUBWOOFER

POWER

1

2

3

1.

Setzen Sie wie in der Abbildung gezeigt jeweils einen

Schutzfuß

auf die 4 entsprechenden Öffnungen.

2.

Setzen Sie die

Taptite-Schraube

(4 Stck.) in die entsprechenden Öffnungen des

Schutzfuß

ein.

3.

Verschließen Sie die Öffnungen mit den

Gummifuß

(4 Stck.), um die Befestigung abzuschließen.

15

ANSCHLÜSSE

anschlüsse

Schließen Sie das Stromkabel dieses Geräts erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt sind.

Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

ANSCHLIESSEN DES SUBWOOFERS

AUTOMATISCHER VERBINDUNGSAUFBAU MIT DEM

SUBWOOFER

Die Soundbar und der Subwoofer sollten automatisch eine (kabellose) Verbindung zueinander aufbauen, wenn die

Soundbar und der Subwoofer eingeschaltet sind.

Wenn der Verbindungsaufbau abgeschlossen ist, hört die blaue LED des Subwoofers auf zu blinken.

MANUELLER VERBINDUNGSAUFBAU MIT DEM SUBWOOFER

Die ID zur Verbindung des Subwoofers wurde im Werk voreingestellt, weshalb zwischen Haupteinheit und Subwoofer nach dem Einschalten der beiden Geräte automatisch eine (drahtlose) Verbindung hergestellt wird. Wenn die Link

Anzeige bei eingeschaltetem Hauptgerät und Subwoofer nicht aufleuchtet, befolgen Sie zur Festlegung der ID die nachstehende Vorgehensweise.

POWER

1.

Stecken Sie die Netzkabel des Hauptgeräts und des Subwoofers in die Steckdose.

2.

Halten Sie dann die Taste

ID SET

auf der Rückseite des Subwoofers mit einem kleinen spitzen Gegenstand 5

Sekunden lang gedrückt.

Die STANDBY-Anzeige schaltet sich aus und die LINK-Anzeige (Blaue LED) blinkt schnell.

3.

Halten Sie bei ausgeschaltetem Hauptgerät (STANDBY-Modus) auf der Fernbedienung die (Stummschalten)

Taste 5 Sekunden lang gedrückt.

4.

Die Meldung

ID SET

wird auf der Anzeige der Soundbar angezeigt.

5.

Schalten Sie die Stromversorgung des Hauptgeräts ein, während die Blaue LED des Subwoofers blinkt, um den

Anschluss abzuschließen.

Das Hauptgerät und der Subwoofer sollten nun miteinander verbunden sein.

Die Link-Anzeige (Blaue LED) auf dem Subwoofer sollte leuchten.

Wenn die Link Anzeige nicht steig blau aufleuchtet, ist der Verbindungsaufbau fehlgeschlagen. Schalte Sie das

Hauptgerät aus und beginnen Sie noch einmal von Schritt 2.

Durch Auswahl eines Klangeffekts können Sie über den kabellosen Subwoofer eine bessere Klangqualität genießen. (Siehe Seite 10)

16

ANSCHLÜSSE

Bevor Sie das Gerät installieren oder an einem anderen Ort aufstellen, müssen Sie es ausschalten und den

Netzstecker ziehen.

Wenn das Hauptgerät ausgeschaltet ist, wird der kabellose Subwoofer in den Standby-Modus gesetzt und auf der Geräteoberseite leuchtet die STANDBY-LED auf nachdem die LINK-Anzeige (Blaue LED) 30

Sekunden lang geblinkt hat.

Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar nutzt (2.4GHz), kann es durch Interferenzen zu Tonunterbrechungen kommen.

Die maximal mögliche Funkreichweite beträgt etwa 10 m, ist aber von der Einsatzumgebung abhängig.

Befi ndet sich zwischen Hauptgerät und drahtlosem Empfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das Gerät evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können.

Wenn keine drahtlose Verbindung zum Hauptgerät hergestellt werden kann, folgen Sie den Schritten 1 - 5 auf der vorherigen Seite und versuchen Sie erneut eine Verbindung zwischen Hauptgerät und Subwoofer herzustellen.

Der kabellose Subwoofer verfügt über eine eingebaute Empfangsantenne. Schützen Sie das Gerät vor

Wasser und Feuchtigkeit.

Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Subwoofer keine

Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.

17

ANSCHLÜSSE

ANSCHLUSS AN EIN FERNSEHGERÄT

TV SOUNDCONNECT

Sie können den Ton Ihres Fernsehgeräts über den Soundbar wiedergeben, wenn der Soundbar an ein Samsung

Fernsehgerät angeschlossen ist, das die TV SoundConnect Funktion unterstützt.

Verbinden

1.

Schalten Sie das Fernsehgerät und den Soundbar ein.

Rufe Sie das Menü des Fernsehgeräts auf.

Gehen Sie in der Registerkarte "Klang" zu Lautsprechereinstellungen.

Stellen Sie "Neues Gerät hinzufügen" im Menü auf "Ein".

2.

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die

SOURCE

Taste auf der

Fernbedienung, um den

TV

-Modus auszuwählen.

3.

Auf dem Fernsehgerät erscheint die Meldung mit der Frage, ob die TV SoundConnect Funktion aktiviert werden soll.

4.

Wählen Sie mit der Fernbedienung des Fernsehgeräts <

Ja

>, um den Verbindungsaufbau zwischen der Soundbar und dem Fernsehgerät abzuschließen.

Wenn der Betriebsmodus des Soundbar von TV auf einen anderen Modus umgeschaltet wird, wird TV

SoundConnect unterbrochen.

Um den Soundbar mit einem anderen Fernsehgerät zu verbinden, muss die bestehende Verbindung getrennt werden.

Trennen Sie die Verbindung zum vorhandenen Fernsehgerät und drücken Sie dann die

&

Taste auf der

Fernbedienung für 5 Sekunden, um eine Verbindung zu einem anderen Fernsehgerät herzustellen.

Die TV SoundConnect (SoundShare) Funktion wird von einigen Samsung Fernsehgeräten unterstützt, die ab 2012 erschienen sind. Prüfen Sie, bevor Sie beginnen, ob die TV SoundConnect (SoundShare) Funktion von Ihrem Fernsehgerät unterstützt wird. (Weitere Informationen finden Sie in der Bedienungsanleitung des

Fernsehgerätes.)

Wenn Ihr Fernsehgerät vor dem Jahr 2014 erschienen ist, prüfen Sie das SoundShare Einstellungen Menü.

Wenn der Abstand zwischen dem Fernsehgerät und dem Soundbar 10 m überschreitet, kann die

Verbindung instabil werden und es kann zu Tonaussetzern kommen. Wenn diese Situation eintritt, das

Fernsehgerät oder den Soundbar so aufstellen, dass sich die Geräte wieder in Reichweite befinden, und stellen Sie die TV SoundConnect Verbindung erneut her.

TV SoundConnect Reichweite

-

Empfohlener Abstand für den Verbindungsaufbau: max. 2 m

-

Empfohlener Abstand beim Betrieb: max. 10 m

Die Tasten Wiedergabe / Pause, Weiter und Zurück an der Soundbar oder der Fernbedienung der

Soundbar haben keine Bedienungsfunktion für das Fernsehgerät.

18

ANSCHLÜSSE

ANSCHLUSS AN EIN FERNSEHGERÄT MITHILFE EINES HDMI

(DIGITAL) KABELS

HDMI-Kabel

(Nicht enthalten)

HDMI IN

HDMI OUT

(TV-ARC)

Wi-Fi SETUP

5V 0.5A

1.

Schließen Sie ein HDMI-Kabel (Nicht enthalten) an den

HDMI OUT (TV-ARC)

Ausgang auf der Rückseite des

Geräts und an den HDMI IN Eingang an Ihrem Fernsehgerät an.

2.

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die

SOURCE

Taste auf der

Fernbedienung, um den

D.IN

-Modus auszuwählen.

HDMI ist eine Schnittstelle für die digitale Übertragung von Video- und Audiodaten über einen einzigen

Anschluss.

Wenn das Fernsehgerät über einen ARC-Anschluss verfügt, schließen Sie das HDMI-Kabel an den HDMI

IN (ARC) Anschluss an.

Es wird empfohlen, falls möglich, ein HDMI-Kabel ohne Kabelseele zu verwenden. Falls Sie ein HDMI-Kabel mit Seele verwenden, verwenden Sie ein Kabel mit einem Durchmesser von mindestens 14 mm.

Anynet+ eingeschaltet sein.

Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

19

ANSCHLÜSSE

ANSCHLUSS AN EIN FERNSEHGERÄT MITHILFE EINES

OPTISCHEN (DIGITAL) KABELS

Optisches Kabel

(Nicht enthalten)

OPTICAL OUT

OPTICAL IN

Wi-Fi SETUP

5V 0.5A

1.

Schließen Sie

OPTICAL IN

(Audio) an der Soundbar an den OPTICAL OUT Anschluss des Fernsehgeräts an.

2.

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die

SOURCE

Taste auf der

Fernbedienung, um den

D.IN

-Modus auszuwählen.

+

Auto Power Link

Wenn Sie das Hauptgerät über ein optisches Kabel an ein Fernsehgerät angeschlossen haben, die Auto Power

Funktion einschalten, damit die Soundbar automatisch eingeschaltet wird, wenn Sie das Fernsehgerät einschalten.

AUTO POWER LINK

EIN

AUS

Anzeige

OFF - ANYNET+ / ON - POWER LINK

ON - ANYNET+ / OFF - POWER LINK

1.

Verbinden der Soundbar und des Fernsehgeräts mit einem optischen Kabel (nicht im Lieferumfang enthalten).

2.

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die

SOURCE

Taste auf der

Fernbedienung, um den

D.IN

-Modus auszuwählen.

3.

Drücken Sie die

Anynet+

Taste auf der Fernbedienung, um die Auto Power Link Funktion ein- oder auszuschalten.

Je nach angeschlossenem Gerät kann die Auto Power Link Funktion nicht funktionieren.

20

ANSCHLUSS AN EIN EXTERNES

GERÄT

ANSCHLÜSSE

HDMI-KABEL

Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern,

Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen.

Da HDMI Digitalsignale höchster Qualität überträgt, können Sie Video und Audio in erstklassiger Qualität genießen, so wie ursprünglich auf der digitalen Quelle erstellt.

HDMI-Kabel

(Nicht enthalten)

HDMI OUT HDMI IN

Digitalgeräte

5V 0.5A

1.

Verbinden Sie ein HDMI-Kabel (Nicht enthalten) über die

HDMI IN

Buchse an der Rückseite des Soundbar mit der

HDMI OUT Ausgangsbuchse Ihres Geräts.

2.

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die

SOURCE

Taste auf der

Fernbedienung, um den

HDMI

-Modus auszuwählen.

OPTISCHES ODER AUX-KABEL

Das Gerät verfügt über einen optischen Digitaleingang und einen analogen Audioeingang, womit Ihnen zwei

Wege zur Verfügung stehen, das Gerät an externe Geräte anzuschließen.

Audio Kabel

(Nicht enthalten)

AUX OUT

BD /

DVD-Spieler /

Set-Top- Box /

Game konsole

OPTICAL OUT

Optisches Kabel

(Nicht enthalten)

AUX IN

OPTICAL IN

Wi-Fi SETUP 5V 0.5A

21

ANSCHLÜSSE

+

AUX-Kabel

1.

Verbinden Sie den

AUX IN

Eingang (Audio) am Hauptgerät mit dem AUDIO OUT Ausgang des Quellgeräts.

2.

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die

SOURCE

Taste auf der

Fernbedienung, um den

AUX

-Modus auszuwählen.

+

Optisches Kabel

1.

Verbinden Sie den

OPTICAL IN

Eingang (Audio) am Hauptgerät mit dem OPTICAL OUT Ausgang des

Quellgeräts.

2.

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die

SOURCE

Taste auf der

Fernbedienung, um den

D.IN

-Modus auszuwählen.

USB

Sie können Musikdateien von USB-Geräten über die Soundbar wiedergeben.

USB-eingang Anzeige

SPK ADD Wi-Fi SETUP 5V 0.5A

5V 0.5A

1.

Schließen Sie das USB-Gerät an den USB-Anschluss des Geräts an.

2.

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die

SOURCE

Taste auf der

Fernbedienung, um den

USB

-Modus auszuwählen.

3. USB

angezeigt.

Der Aufbau der Verbindung zwischen dem Soundbar und dem USB-Gerät ist abgeschlossen.

Das Gerät schaltet sich automatisch ab (Automatische Abschaltung), wenn für mehr als 15 Minuten kein

USB-Gerät angeschlossen wurde.

+

Bevor Sie ein USB-Gerät anschließen

Beachten Sie das Folgende:

Wenn die Länge eines Dateinamens auf dem USB-Gerät 10 Zeichen überschreitet, wird er nicht auf dem Display der Soundbar angezeigt.

Dieses Gerät kann unter Umständen nicht mit allen USB-Speichergeräten kompatibel sein.

Die Dateisysteme FAT16 und FAT32 werden unterstützt.

Das NTFS-Dateisystem wird nicht unterstützt.

Schließen Sie das USB-Gerät direkt an den USB-Anschluss des Geräts an. Anderenfalls können

Kompatibilitätsprobleme mit dem USB-Gerät auftreten.

Schließen Sie nicht mehrere Speichergeräte über einen Mehrfach-Kartenleser an das Gerät an. Dies kann zu

Fehlfunktionen führen.

22

ANSCHLÜSSE

PTP-Protokolle für Digitalkameras werden nicht unterstützt.

Das USB-Gerät nicht während der Dateiübertragung abtrennen.

DRM-geschützte Musikdateien (MP3, WMA) von kommerziellen Webseiten können nicht wiedergegeben werden.

Externe Festplatten werden nicht unterstützt.

Mobiltelefone werden nicht unterstützt.

Kompatibilitätsliste:

Verlängerung Codec

MPEG 1 Layer1

*.mp3

MPEG 1 Layer2

MPEG 1 Layer3

MPEG 2 Layer3

*.wma

MPEG 2,5 Layer3

Wave_Format_MSAudio1

Wave_Format_MSAudio2

WMA Professional

-

*.wav

*.ogg

*.flac

*.m4a

*.aif

-

-

Samplingrate

32/44,1/48

32/44,1/48

32/44,1/48

16/22,05/24/32/44,1/48

8/11,025/12/16/22,05/24/32/44,1/48

-

-

Wird nicht unterstützt

8 KHz ~ 192KHz

8 KHz ~ 48KHz

8 KHz ~ 192KHz

Alac

(Apple lossless Audo codec)

8 KHz ~ 192KHz

Audio Interchange Dateiformat 8 KHz ~ 192KHz

Bitrate

32 ~ 448kbps

32 ~ 384kbps

32 ~ 320kbps

8 ~ 160kbps

8 ~ 160kbps

-

-

-

~ 8,8Mbps

-

~ 5,6Mbps

~ 1Mbps

~ 4,4Mbps

Wenn auf dem USB-Gerät viele Ordner und Dateien gespeichert sind, kann das Lesen einige Zeit dauern.

23

FUNKTIONEN

funktionen

EINGANGSMODUS

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die

SOURCE

Taste auf der Fernbedienung, um den gewünschten Modus auszuwählen.

Eingangsmodus

Optischer Digital Eingang

ARC (HDMI OUT) Eingang

AUX-Eingang

HDMI-Eingang

BLUETOOTH Modus

TV SoundConnect

USB-Modus

Anzeige

D.IN

AUX

HDMI

BT

TV

USB

Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab:

D.IN / HDMI / BT / TV / USB / ARC Modus

Wenn seit 15 Minuten kein Audiosignal empfangen wurde.

AUX Modus

Um die Auto Power Down Funktion ON oder OFF, die

&

Taste 5 Sekunden lang gedrückt halten. Auf dem

anzeige erscheint

ON - AUTO POWER DOWN

/

OFF - AUTO POWER DOWN

.

Wenn seit 15 Minuten kein AUX-Kabel angeschlossen ist.

Wenn bei angeschlossenem AUX-Kabel für 8 Stunden keine Taste betätigt wird.

24

FUNKTIONEN

BLUETOOTH

Sie können ein Bluetooth-Gerät an den Soundbar anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

ANSCHLIESSEN VON SOUNDBAR AN EIN BLUETOOTH-

GERÄT

Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt.

Verbinden

Bluetooth-Gerät

1.

Drücken Sie die (Quelle) Taste auf dem oberen Bedienfeld des Hauptgeräts oder die

SOURCE

Taste auf der

Fernbedienung, um den

BT

-Modus auszuwählen.

Auf dem Frontdisplay der Soundbar wird

BT READY

angezeigt.

2.

Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus.

(Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth- Geräts.)

3.

Wählen Sie "

[Samsung] HW-Jxxxx

" aus der Liste.

Wenn der Soundbar an das Bluetooth-Gerät angeschlossen ist, wird [

Bluetooth Gerätename

]

BT

auf dem

Frontdisplay angezeigt.

Der Gerätename kann nur auf Englisch angezeigt werden. Ein Unterstrich " _ " wird angezeigt, wenn der Name nicht auf Englisch ist.

Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Soundbar fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene "

[Samsung] HW-Jxxxx

" und führen Sie die Suche erneut durch.

4.

Starten sie auf dem verbundenen Gerät die Musikwiedergabe.

Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Soundbar System hören.

Im

BT

-Modus sind die Funktionen Wiedergabe / Pause / Weiter / Zurück nicht verfügbar. Diese Funktionen stehen jedoch auf Bluetooth-Geräten zur Verfügung, die AVRCP unterstützen.

Wenn Sie bei der Verbindung eines Bluetooth-Geräts nach der PIN-Nummer gefragt werden, geben Sie

<0000> ein.

Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.

Die Bluetooth-Verbindung wird unterbrochen, wenn der Soundbar ausgeschaltet wird.

Der Soundbar führt unter den folgenden Umständen eventuell die Suche nach Bluetooth-Geräten oder den

Verbindungsaufbau nicht fehlerfrei durch:

Wenn sich Soundbar in einem starken elektrischen Feld befindet.

Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Soundbar hergestellt wurde.

Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.

Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann.

25

FUNKTIONEN

Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).

Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech) Funktion unterstützen.

Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von "

[Samsung] HW-Jxxxx

" aus der Liste der gefundenen Geräte die Soundbar automatisch in den

BT

-Modus umgeschaltet.

Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar

BT READY

anzeigt.

Im TV SoundConnect Modus kann der Soundbar keine Verbindung zu einem anderen Bluetooth-Gerät aufbauen.

ABTRENNEN DES BLUETOOTH-GERÄTS VOM SOUNDBAR

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

Verbindung zum Soundbar wird getrennt.

Wenn Soundbar vom Bluetooth-Gerät getrennt ist, wird auf der Soundbar Anzeige

BT DISCONNECTED

angezeigt.

ABTRENNEN DES SOUNDBAR VOM BLUETOOTH-GERÄT

Drücken Sie die

SOURCE

Taste auf der Fernbedienung oder die (Quelle) Taste auf dem oberen Bedienfeld des

Geräts, um von

BT

auf einen anderen Modus umzuschalten oder den Soundbar auszuschalten.

Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Soundbar, bevor es die

Verbindung unterbricht. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren)

Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem

Soundbar und dem Bluetooth Gerät 10 m überschreitet.

Wenn sich der Soundbar für mehr als 15 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

+

Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:

Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.

Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.

Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte,

Mikrowellenherde oder Funknetzwerke.

Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-

Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.

Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch

Hindernisse wie Mauern oder Türen beeinträchtigt werden.

26

FUNKTIONEN

VERWENDEN DER NETWORK

STANDBY ON FUNKTION

Die Network Standby On Funktion ist verfügbar, wenn eine fehlerfreie kabellose Verbindung zwischen dem Smart

Device und der Soundbar hergestellt werden konnte. Durch diese Funktion wird die Soundbar automatisch eingeschaltet, wenn ein Smart Device versucht, eine Bluetooth oder Wi-Fi-Verbindung mit der Soundbar herzustellen.

Wenn die Soundbar über eine Bluetooth-Verbindung eingeschaltet wurde, wird der Eingang automatisch auf

BT

geschaltet. Das Einschalten der Soundbar über Wi-Fi ist nur mithilfe der Anwendung möglich. Weitere Informationen finden Sie in der Web-Bedienungsanleitung.

1.

Verbinden Sie das Smart Device mit Ihrer Soundbar.

2.

Schalten Sie die Network Standby On Funktion ein, indem Sie die

$

Taste auf der Fernbedienung der Soundbar für mehr als 5 Sekunden gedrückt halten. Sie könne die Funktion ausschalten, indem Sie die

$

Taste erneut für mehr als 5 Sekunden gedrückt halten.

Ist nur verfügbar, wenn die Soundbar in der Liste der verbundenen Smart Devices aufgelistet ist.

(Es muss zuvor mindestens einmal eine Verbindung zwischen der Soundbar und dem Smart Device hergestellt worden sein.)

Die Soundbar erscheint nur in der Liste der vom Smart Device gefundenen Geräte, wenn die Soundbar

[BT READY] oder [WiFi READY] anzeigt.

Im TV SoundConnect Modus kann keine Verbindung zwischen der Soundbar und einem anderen Smart

Device hergestellt werden.

Wenn die Network Standby On Funktion nicht funktioniert

-

Die Network Standby On ist ausgeschaltet.

Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die

Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her.

VERWENDEN VON MULTIROOM LINK

Nachdem die Soundbar mithilfe der Multiroom Anwendung mit einem Smart Device verbunden ist, können mehrere

Samsung Multiroom Geräte kabellos miteinander verbunden werden.

BEVOR SIE BEGINNEN

+

Grundlagen der Datenübertragung

Internet Wi-Fi-Router

1.

Anforderungen: Funk-Router, Smart Device

2.

Der Wi-Fi-Router muss mit dem Internet verbunden sein.

3.

Das Smart Device muss über eine Wi-Fi-Verbindung mit dem Router verbunden sein.

Smart Device:

Android oder iOS (App

Steuerung)

27

FUNKTIONEN

INSTALLIEREN DER SAMSUNG MULTIROOM ANWENDUNG

Um die Soundbar nutzen zu können, müssen Sie die Samsung Multiroom Anwendung über Google Play oder den

App Store herunterladen und installieren. Wenn Sie die Samsung Multiroom Anwendung installiert haben, können Sie

Musiktitel wiedergeben, die auf Ihrem Smart Device gespeichert sind, von angeschlossenen Geräten und anderen

Inhaltsanbietern stammen und Internetradiostationen hören.

+

Android oder iOS

Laden Sie die Samsung Multiroom Anwendung von Google Play oder App Store auf Ihr Smart Device herunter.

ANDROID APP ON

oder

+

Starten der Samsung Multiroom Anwendung

Um die Samsung Multiroom Anwendung zu starten, das Symbol der Multiroom Anwendung auf Ihrem Smart Device antippen.

ANSCHLIESSEN DER SOUNDBAR AN IHR NETZWERK

Wählen Sie auf Ihrem Smart Device die Samsung Multiroom Anwendung aus.

Folgen Sie den Anweisungen auf dem Bildschirm Ihres Smart Device.

Weitere Informationen finden Sie in der Web-Bedienungsanleitung.

-

Web Anleitung : www.Samsung.com

Support

Produktbezeichnung und Modellnummer

HW-J8500 oder HW-J8501 PDF-Datei herunterladen.

Wenn Sie eine Verbindung mit einem Kabelnetzwerk herstellen möchten, versuchen Sie das CAT 7 Kabel für den Anschluss zu verwenden.

28

SOFTWARE AKTUALISIERUNG

FUNKTIONEN

DC 24V

SPK ADD Wi-Fi SETUP

5V 0.5A

5V 0.5A

AKTUALISIERUNG ÜBER USB

Es ist möglich, dass Samsung in der Zukunft Firmware-Updates für die Soundbar anbietet.

Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware Update an den USB-Anschluss Ihrer Soundbar aktualisiert werden.

Beachten Sie, dass wenn mehrere Update Dateien zur Verfügung stehen, diese einzeln auf das USB-Gerät kopiert und nacheinander verwendet werden müssen, um die Firmware zu aktualisieren.

Besuchen Sie bitte Samsung.com oder setzen Sie sich mit Samsung Kundendienst in Verbindung, um weitere

Informationen über das Herunterladen von Aktualisierungen zu erhalten.

1.

Bei ausgeschalteter Soundbar das USB-Speichergerät mit der Firmware Aktualisierung an den USB-Anschluss der

Soundbar anschließen.

2.

Ziehen Sie den Netzstecker und stecken Sie ihn wieder in die Steckdose.

3.

Wenn Sie die Soundbar einschalten, erscheint

UPDATE

auf dem Display und die Aktualisierung beginnt innerhalb von 3 Minuten.

Wenn die Aktualisierung abgeschlossen ist, schaltet sich die Soundbar automatisch aus und wieder ein.

+

Wenn das UPDATE nicht angezeigt wird

1.

Schalten Sie die Soundbar aus und schließen Sie das USB Speichergerät mit den Update-Dateien an den

USB-Anschluss der Soundbar an.

2.

Ziehen Sie den Netzstecker und stecken Sie ihn wieder in die Steckdose.

Schließen Sie ein USB-Gerät mit dem Firmware-Update an den USB-Anschluss des Hauptgeräts an.

Die Firmware Aktualisierung funktioniert eventuell nicht fehlerfrei, wenn von der Soundbar unterstützte

Audio-Dateien auf dem USB-Gerät gespeichert sind.

Während des Updates darf die Netzspannung nicht ausgeschaltet oder das USB-Gerät abgetrennt werden. Nach Abschluss des Firmware-Updates schaltet sich das Gerät automatisch ab.

29

FUNKTIONEN

Nach der Aktualisierung werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie sollten sich Ihre Einstellungen notieren, um sie nach dem Update wieder herstellen zu können. Beachten Sie, dass bei einer Firmware- Aktualisierung ebenfalls die Subwoofer- Verbindung zurückgesetzt wird. Wenn die

Verbindung mit dem Subwoofer nach der Aktualisierung nicht automatisch wieder hergestellt wird, schlagen Sie bitte auf Seite 16 nach. Falls das Update der Firmware fehlschlägt, empfehlen wir, das

USB-Gerät im FAT16 Format zu formatieren und das Update erneut zu versuchen.

Formatieren Sie das USB-Gerät nicht im NTFS Format. Das NTFS Dateisystem wird vom Soundbar nicht unterstützt.

Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt.

AUTO UPDATE

Auch wenn die Soundbar ausgeschaltet ist, sucht die Soundbar automatisch nach der neuesten Software-Version und fährt mit dem Update fort, wenn es mit dem Internet verbunden wurde.

Die Nutzung der Auto Update Funktion der Soundbar ist standardmäßig voreingestellt.

Um die Auto Update Funktion nutzen zu können, muss die Soundbar mit dem Internet verbunden sein.

Die Wi-Fi-Verbindung mit der Soundbar wird beendet, wenn das Netzkabel gezogen oder die

Stromversorgung unterbrochen wurde. Schalten Sie die Soundbar ein und stellen Sie die Verbindung erneut her.

30

FEHLERSUCHE

Fehlersuche

FEHLERSUCHE

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Das Gerät lässt sich nicht einschalten.

Schließen Sie den Netzstecker an die Steckdose an.

angeschlossen?

Das Gerät reagiert nicht auf das Drücken von Tasten.

Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die Steckdose an.

Es wird kein Ton wiedergegeben.

Drücken Sie die (Stummschalten) Taste, um die

Funktion zu deaktivieren.

Erhöhen Sie die Lautstärke.

Die Fernbedienung funktioniert nicht.

Legen Sie neue Batterien ein.

Näher an das Gerät heranrücken.

Gerät zu groß?

Die Herstellung der TV SoundConnect Verbindung ist fehlgeschlagen.

unterstützt?

erneut eine Verbindung her.

TV SoundConnect wird von bestimmten Samsung

Fernsehgeräten unterstützt, die nach 2012 auf den

Markt gekommen sind. Prüfen Sie, ob Ihr

Fernsehgerät TV SoundConnect unterstützt.

Aktualisieren Sie die Firmware Ihres Fernsehgeräts auf die neueste Version.

Setzen Sie sich mit dem Samsung Kundendienst in

Verbindung.

Drücken Sie die

&

Taste für 5 Sekunden, um die TV

SoundConnect Verbindung zurückzusetzen.

Die rote LED auf dem Subwoofer blinkt und der Subwoofer erzeugt keinen Ton.

angeschlossenen.

Versuchen Sie, den Subwoofer erneut anzuschließen.

(Siehe Seite 16)

Der Subwoofer dröhnt und vibriert merklich.

einzustellen.

31

Drücken Sie die

WOOFER

Taste auf Ihrer

Fernbedienung, um den Wert (zwischen -12, -6 bis

+6) einzustellen.

ANHANG

anhang

TECHNISCHE DATEN

Modellbezeichnung

HW-J8500 / HW-J8501

ALLGEMEIN

VERSTÄRKER

USB

5V / 0.5A

Gewicht

Haupteinheit

5 kg

Subwoofer (PS-WJ8500 / PS-WJ8501)

10,6 kg

Abmessungen

(B × H × T)

Haupteinheit

1450 x 60 x 185 mm

Subwoofer (PS-WJ8500 / PS-WJ8501)

500 x 332 x 181 mm

Betriebstemperatur

Zulässige Luftfeuchtigkeit

+5 °C bis +35 °C

10 % bis 75 %

Nennausgangsleistung

Haupteinheit

21W/CH x 9, 8 OHM, THD =

10%, 1kHz

Subwoofer (PS-WJ8500 / PS-WJ8501)

161W, 3 OHM, THD = 10%, 100Hz

Signal-Rausch-Verhältnis (analoger Eingang)

Kanaltrennung (1kHz)

65 dB

65 dB

Richtwerten der AES (Audio Engineering Society).

Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

Gewicht und Abmessungen können von den Angaben abweichen.

Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät entnehmen.

a

Achtung

: Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten.

Leistungsaufnahme im Standby-Betrieb (W)

(Bei alle Netzwerk-Ports auf „ON“)

Wi-Fi/Ethernet Port Deaktivierungsmethode

Bluetooth Port Deaktivierungsmethode

7,1W

Halten Sie die

Wi-Fi SETUP

Taste am Gerät 30

Sekunden lang gedrückt, um Wi-Fi/Ethernet ein- oder auszuschalten.

Halten Sie die

SPK ADD

Taste am Gerät 30 Sekunden lang gedrückt, um Bluetooth ein- oder auszuschalten.

a

Bekanntmachung zu Open Source Lizenzen

Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der

Adresse an Samsung. ([email protected]).

a

Lizenzen

Die Spotify Software ist Gegenstand einer Drittanbieter Lizenz, die Sie unter folgender Adresse finden: www.spotify.com/connect/third-party-licenses.

Weitere Informationen über Spotify Connect finden Sie auf www.spotify.com/connect

Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten

Bestimmungen der Richtlinie 1999/5/EC übereinstimmt.

Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und geben Sie den Produktnamen oder die Artikelnummer ein.

Dieses Gerät darf in allen EU-Ländern betrieben werden.

Dieses Gerät darf nur in Innenräumen verwendet werden.

32

© 2015 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

Kontakt zu SAMSUNG WORLD WIDE

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der

Samsung-Kundenbetreuung.

Area

`

Europe

U.K

EIRE

GERMANY

Contact Centre

0330 SAMSUNG (7267864)

0818 717100

0180 6 SAMSUNG bzw.

0180 6 7267864*

(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

FRANCE

ITALIA

01 48 63 00 00

800-SAMSUNG (800.7267864)

SPAIN 0034902172678

PORTUGAL 808 20 7267

LUXEMBURG 261 03 710

NETHER-

LANDS

0900-SAMSUNG (0900-7267864) (€ 0,10/

Min)

Web Site www.samsung.com/uk/support www.samsung.com/ie/support www.samsung.com/de/support www.samsung.com/fr/support www.samsung.com/it/support www.samsung.com/es/support www.samsung.com/pt/support www.samsung.com/support www.samsung.com/nl/support

BELGIUM

NORWAY

DENMARK 70 70 19 70

FINLAND

SWEDEN

02-201-24-18

815 56480

030-6227 515

0771 726 7864 (0771-SAMSUNG)

POLAND

HUNGARY

801-172-678* lub +48 22 607-93-33 *

* (koszt połączenia według taryfy operatora)

0680SAMSUNG (0680-726-786)

0680PREMIUM (0680-773-648)

SLOVAKIA 0800 - SAMSUNG (0800-726 786)

AUSTRIA

0800-SAMSUNG (0800-7267864)

[Only for Premium HA] 0800-366661

[Only for Dealers] 0810-112233 www.samsung.com/be/support

(Dutch) www.samsung.com/be_fr/ support (French) www.samsung.com/no/support www.samsung.com/dk/support www.samsung.com/fi/support www.samsung.com/se/support www.samsung.com/pl/support www.samsung.com/hu/support www.samsung.com/sk/support www.samsung.com/at/support

Area Contact Centre

Web Site

SWITZER-

LAND

CZECH

0800 726 78 64 (0800-SAMSUNG) www.samsung.com/ch/support

(German) www.samsung.com/ch_fr/ support (French)

800 - SAMSUNG (800-726786) www.samsung.com/cz/support

Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 -

Praha 4

072 726 786

055 233 999 www.samsung.com/hr/support www.samsung.com/support

CROATIA

BOSNIA

MONTENE-

GRO

ROMANIA

CYPRUS

020 405 888

SLOVENIA

080 697 267 (brezplačna številka)

090 726 786 (0,39 EUR/min) klicni center vam je na voljo od ponedeljka do petka od 9. do 18. ure.

SERBIA 011 321 6899

BULGARIA 800 111 31 , Безплатна телефонна линия

08008 726 78 64 (08008 SAMSUNG )

Apel GRATUIT

8009 4000 only from landline, toll free www.samsung.com/support www.samsung.com/si www.samsung.com/rs/support www.samsung.com/bg/support www.samsung.com/ro/support

GREECE

80111-SAMSUNG (80111 726 7864) only from land line

(+30) 210 6897691 from mobile and land line

LITHUANIA 8-800-77777

LATVIA 8000-7267

ESTONIA 800-7267 www.samsung.com/gr/support www.samsung.com/lt/support www.samsung.com/lv/support www.samsung.com/ee/support

[Korrekte Entsorgung der Batterien dieses

Produkts]

Korrekte Entsorgung von Altgeräten

(Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen

Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem

Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen

Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der

Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der

EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen

Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und

Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer

Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen

Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.

Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in

Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem

Gewerbemüll entsorgt werden.

AH68-02819G-03 AH68-02819G-03

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
