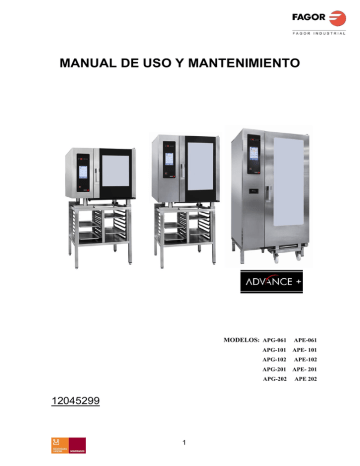

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUCCIONES
MANUAL DE USO Y MANTENIMIENTO
12045299
1
MODELOS: APG-061
APE-061
APG-101
APE- 101
APG-102
APE-102
APG-201
APE- 201
APG-202
APE 202
ESTIMADO CLIENTE
Agradecemos la confianza que ha depositado en nuestra marca al adquirir un aparato de
uso profesional. Estamos plenamente convencidos de que a medida que pase el tiempo,
quedará totalmente satisfecho de su compra.
Tómese unos minutos de su tiempo, acérquese con este manual al aparato y “manos a la
obra”: las informaciones gráficas de fácil compresión sustituyen a las hojas llenas de
texto.
No obstante, le aconsejamos estudie detenidamente este manual compilado por los jefes
de cocina de FAGOR, únicamente así podrá beneficiarse al máximo de las múltiples
posibilidades y ventajas que le brinda este aparato.
Conserve este manual cerca del aparato y en lugar siempre accesible.
Finalmente, le deseamos mucho éxito y gran satisfacción con su nuevo horno.
FAGOR INDUSTRIAL S.COOP
B\ Santxolopetegi, 22 Aptdo. 17
20560 Oñati (Gipuzkoa/Spain)
2
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
INDICE
ELEMENTOS DE MANDO ...................................................................................................................................... 4
ON / OFF .................................................................................................................................................................. 5
MODO DE FUNCIONAMIENTO ........................................................................................................................... 5
HUMEDAD ............................................................................................................................................................. 5
TEMPERATURA .................................................................................................................................................... 5
COCINAR EN FUNCIÓN TIEMPO ........................................................................................................................ 6
FUNCIÓN PINCHO ................................................................................................................................................ 7
FUNCIÓN DELTA .................................................................................................................................................. 7
COOL DOWN .......................................................................................................................................................... 8
HUMIDIFICAR ....................................................................................................................................................... 8
POTENCIA VELOCIDAD TURBINA .................................................................................................................... 8
MENU ...................................................................................................................................................................... 9
LAVADO ................................................................................................................................................................. 9
PROGRAMACION RETARDADA ........................................................................................................................ 9
IDIOMA ................................................................................................................................................................. 10
FECHA HORA....................................................................................................................................................... 10
DISPLAY ............................................................................................................................................................... 11
BOCINA ................................................................................................................................................................ 11
DELTA................................................................................................................................................................... 11
Cº - Fº ...................................................................................................................................................................... 11
BLOQUEO AUTOMATICO ................................................................................................................................. 11
BLOQUEO TERMICO .......................................................................................................................................... 11
HACCP .................................................................................................................................................................. 12
DESINCRUSTACIÓN ........................................................................................................................................... 12
FUNCIÓN MULTIBANDEJA............................................................................................................................... 13
FAGOR COOKING ............................................................................................................................................... 14
CREAR RECETA .................................................................................................................................................. 14
FAGOR EASY ....................................................................................................................................................... 15
MANTENIMIENTO ................................................................................................................................................. 16
LIMPIEZA MANUAL ........................................................................................................................................... 16
IRREGULARIDADES .......................................................................................................................................... 17
TIPOS DE FALLO ................................................................................................................................................... 17
RECOMENDACIÓN DE PROTECCIÓN AMBIENTAL .................................................................................... 21
3
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
ELEMENTOS DE MANDO
Fig. 1
4
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
ON / OFF
TEMPERATURA
En este apartado se muestra la temperatura real
de cámara y la seleccionada por el usuario.
El encendido/apagado del horno se realiza
mediante el interruptor general ON/OFF. Cada
vez que se encienda el horno se muestran los
valores usados en la última ejecución, haciendo
uso de los valores por defecto si es la primera
vez que se enciende el horno.
La temperatura indicada en la parte izquierda de
la pantalla es la temperatura real de la cámara.
La temperatura indicada en la parte derecha de
la pantalla indica la temperatura seleccionada
por el usuario.
A
MODO DE FUNCIONAMIENTO
continuación
se
muestra
el
rango
de
Selección del modo de funcionamiento del
horno. El modo seleccionado se resalta
respecto a los demás.
CONVECCIÓN
REGENERACIÓN
temperaturas
para
cada
modo
funcionamiento:
 Convección: Rango [20..300].
 Mixto: Rango [20..250].
 Regeneración: Rango [20..180].
 Vapor: Rango [20..99].
MIXTO
VAPOR
Selección de temperatura: pulsar botón central
Cuando se encienda el horno, será configurado
con los parámetros que fue apagado. Si se
cambia de función, se guardarán los valores de
la función con el que se estaba trabajando,
cargando dicha configuración en caso de que se
vuelva a esta función.
que habilita la selección mediante números.
Seleccionar valor deseado y validar o anular con
ok / anular.
Los botones incremento
/decremento
de temperatura permiten variar el valor de
consigna de la temperatura de cámara por
unidades dentro del rango establecido. Si se
mantiene pulsado alguno de estos dos botones
durante más de 2 segundos, el incremento /
decremento será realizado de 10 en 10.
HUMEDAD
En este apartado se representa el nivel de
humedad seleccionado del horno. El color azul
representa aire húmedo, el rojo, aire seco,
mientras que estar apagado o en color negro
(sólo sucede en modo Convección), representa
el nivel de humedad deseado. Estos son los
rangos y los valores por defecto de cada modo
de trabajo:




de
Cuando el horno está en función delta estos
botones no serán visualizados.
Convección: Rango [0..100].
Mixto: Rango [0..100].
Regeneración: Rango [80].
Vapor: Rango [100].
Para modificar el nivel de humedad pulsar los
botones
y
. El incremento/decremento
se realiza en franjas de 10%.
Los botones sólo estarán habilitados en el modo
de funcionamiento Convección o Mixto, ya que
el valor de humedad será fijo en los otros dos
modos de trabajo.
5
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
COCINAR EN FUNCIÓN TIEMPO
La cocción se realiza en función de la temperatura y tiempo seleccionados.
1. Seleccionar el modo de funcionamiento.
2. Seleccionar el valor de humedad.
3. Seleccionar temperatura de horno deseada.
4. Seleccionar tiempo deseado
5. Pulsar start.
Los botones incremento
/decremento
permiten variar el valor de consigna de la
temperatura de cámara y tiempo. Si se mantiene pulsado alguno de estos dos botones
durante más de 2 segundos, el incremento / decremento será realizado de 10 en 10.
Si el horno se encuentra en marcha y se pulsa uno de estos 2 botones, el tiempo
restante variará en la misma proporción del incremento/decremento realizado a la
temperatura de consigna.
PRECALENTAMIENTO
Para precalentar el horno tiene que estar apagado y la temperatura deseada tiene que
ser superior a la de cámara.
1. Seleccionar el modo de funcionamiento.
2. Seleccionar temperatura de horno deseada.
3. Pulsar indicador tiempo/pincho/delta
4. Seleccionar tiempo 0 y pulsar ok.
5. Pulsar start.
6
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
FUNCIÓN PINCHO
FUNCIÓN DELTA
La cocción se realiza en función de la
temperatura interior del alimento.
La cocción se realiza a una temperatura de
50ºC por encima de la temperatura del centro
del alimento.
La sonda tiene que cruzar el centro del
alimento, para asegurarse la correcta cocción
de la zona más profunda.
La sonda tiene que cruzar el centro del
alimento, para asegurarse la correcta cocción
de la zona más profunda.
1. Seleccionar la opción función pincho con el
selector de opción tiempo/pincho/delta.
1. Seleccionar la opción función delta con el
selector de opción tiempo/pincho/delta.
2. Seleccionar la temperatura a la que se
quiere realizar la cocción, así como la
temperatura interior del producto deseada.
2. Seleccionar la temperatura del centro del
alimento que se desea.
3. Introduzca el pincho sonda en el alimento.
3. Introduzca el pincho sonda en el alimento.
4. Cerrar la puerta y pulsar start.
4. Cerrar la puerta y pulsar start.
Cuando la temperatura real del núcleo alcanza
el valor seleccionado, el número se pone
intermitente, comienza a sonar la bocina y
parpadea la luz al ritmo de la bocina hasta que
la puerta sea abierta o pasen 30 segundos. Si la
puerta sigue sin abrirse, el aviso acústico/visual
se hará durante 30 segundos cada 3 minutos.
Tras pulsar el botón start/stop, el horno se
pondrá en marcha. Cuando el corazón del
alimento llegue al valor seleccionado el horno
avisa mediante bocina.
Los botones incremento
/decremento
permiten variar el valor de consigna de la
temperatura del centro del alimento que desea.
Si se mantiene pulsado durante más de 2
segundos, el incremento / decremento se realiza
de 10 en 10.
Los botones incremento
/decremento
permiten variar el valor de consigna de la
temperatura de cámara
y tiempo. Si se
mantiene pulsado alguno de estos dos botones
durante más de 2 segundos, el incremento /
decremento será realizado de 10 en 10.
Pulsando
los
botones
indicadores
tiempo/pincho/delta
o
temperatura,
seleccionan los valores numéricamente.
Pulsando
los
botones
indicadores
de
tiempo/pincho/delta, se selecciona los valores
numéricamente.
de
se
7
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
COOL DOWN
POTENCIA VELOCIDAD TURBINA
El cool down permite enfriar el horno cuando
este se encuentra a altas temperaturas.
Con esta función se puede variar la potencia del
horno (calor) y la velocidad de la turbina. Hay 4
opciones:
Solo es accesible si la temperatura del horno es
superior a los 45ºC.
1. Potencia máxima / velocidad máxima
1. En pantalla principal, pulsar cool down.
2. Potencia mínima / velocidad máxima.
3. Potencia mínima / velocidad media.
2. Abrir puerta.
4. Potencia mínima / velocidad mínima.
3. El ciclo se interrumpe cuando la
temperatura del horno llega a los 45ºC, se
cierra la puerta o pulsando el botón off de la
serigrafía.
MEDIDAS DE SEGURIDAD: Durante este ciclo
deben de estar bien anclados en su posición
tanto el cubreventilador como las guías de
bandeja.
Advertencia: No enfriar el horno aplicando
directamente agua fría en la cuba.
HUMIDIFICAR
Con esta función se consigue muy buena
elevación de los productos de panadería por la
introducción rápida de humedad.
POTENCIA –VELOCIDAD
TURBINA
Suave brillo de los productos horneados.
Se aconseja utilizar en períodos cortos de
tiempo.
COOL DOWN
Para activar la función pulsar botón humidifica
HUMIDIFICADOR
8
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
ESPAÑOL
MENU
La opción Menú muestra una pantalla con 6 opciones adicionales para el usuario.
LAVADO
PROGRAMACION RETARDADA
La pantalla de lavado da opción a 5 programas
de lavado diferentes.
La programación retardada permite cocinar y
lavar el horno a la hora deseada.
1. Seleccionar opción menú.
2. Seleccionar opción programación
retardada.
3. Seleccionar hora pulsando
4. seleccionar dia pulsando
.
.
5. Seleccionar programa, receta o lavado.
6. Pulsar
.
1. Enjuague rápido.
2. Lavado suave.
3. Lavado medio.
4. Lavado intenso.
5. Lavado semi-automatico.
En cada uno de los programas de lavado seguir
las instrucciones que indica la pantalla.
Se recomienda realizar el cool down completo
antes de realizar un lavado.
HORNO
061 y 101
102
201 y 202
El selector de programa permite escoger los
parámetros del horno (temperatura, humedad,
tiempo, velocidad turbina).
JABON RECOMENDADO
1/3
El selector de receta permite escoger cualquier
receta almacenada.
½
El selector de lavado permite escoger cualquier
programa de lavado.
2/3
Durante la programación retardada el horno no
podrá ser utilizado.
9
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
CONFIGURAR SISTEMA
IDIOMA
FECHA HORA
Permite seleccionar entre 6 idiomas diferentes,
teniendo predeterminado el español.
Permite actualizar la fecha y hora.
1. Pulsar botón idioma
1. Pulsar botón configurar hora y fecha.
2. Seleccionar idioma.
2. Pulsar botón hora
incremento
El idioma USUARIO
permite crear un
idioma adaptado personalmente utilizando un
programa PC FAGOR INDUSTRIAL.
/decremento
3. Pulsar botón fecha
incremento
10
y seleccionar con
.
y seleccionar con
/decremento
.
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
DISPLAY
Cº - Fº
Permite configurar la pantalla al gusto del
usuario (se realiza cuando el horno esta
apagado).
Posibilita cambiar de grados Celsius a grados
Fahrenheit.
Pulsando el botón cambia de uno a otro.
Opciones para cambio.

Visualizar hora y/o fecha

Texto que se quiere visualizar

Salva pantallas.
Por defecto el horno viene con hora y fecha
habilitada, sin texto alguno.
BLOQUEO AUTOMATICO
Posibilita configurar un bloqueo automático para
evitar que el horno sea manipulado
accidentalmente. Para activar esta opción se
debe seleccionar el tiempo (entre 1 y 120
minutos) tras el cual se quiere bloquear el horno
automáticamente. Por defecto, esta opción
permanece desactivada.
BOCINA
Permite seleccionar
bocina para el horno
diferentes
timbres
de
DELTA
Esta
opción
de
configuración
permite
seleccionar el valor diferencial para la cocción
delta.
BLOQUEO TERMICO
El bloqueo térmico activo comienza a descontar
el tiempo programado únicamente cuando la
temperatura ha llegado a la temperatura
predeterminada.
Por defecto tiene un valor de 50ºC.
1. pulsar configuración delta.
2. seleccionar
incremento
valor
deseado
/ decremento
con
teclas
.
Para activar bloqueo térmico pulsar botón
El botón cambia de color.
11
.
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
HACCP
DESINCRUSTACIÓN
Cuando el horno esté trabajando con la función
“Sonda de núcleo” o “Delta”, debe almacenar los
datos con los que se está trabajando para
cumplir con la legislación vigente en cuanto a
HACCP se refiere.
Por medio de esta función se accede al ciclo de
desincrustación.
El horno guarda todos los datos del modo de
trabajo, Humedad, TC y TN (el valor mas bajo
entre TN1 y TN5) cada minuto mientras no se
salga de la función en cuestión. Los datos han
de ser guardados durante 1 mes.
3. Aviso “ROCIAR DESINCRUSTANTE” (3
minutos).
Estos datos se podrán visualizar en la pantalla o
descargarlos a un dispositivo externo a través
de USB o Ethernet.
5. Validar.
1. Pulsar botón desincrustación.
2. Selecciónare tiempo.
4. Introducir desincrustante en generador de
vapor (parte posterior interna del horno).
6. Al finalizar muestra
“FIN DESINCRUSTACIÓN”
Utilización:
1. Conectar el PC al horno apagado.
2. Encender el horno.
3. Validar la opción “COMENZAR HACCP”.
4. después del mensaje “FIN DESCARGA
HACCP” apagar el horno.
Para realizar la descalcificación, introducir
el producto químico en las cantidades que
indica el fabricante.
El volumen de cada generador es de:
AE-APE
AG-APG
061
3,25 litros
7,3 litros
101
5.5 litros
7,3 litros
201
7 litros
12,3 litros
102
7 litros
12,3 litros
202
11,7 litros
15,3 litros
Aconsejamos un producto de base fosfórica
con una concentración del 30-40%.
Con dicha concentración, aconsejamos
introducir un 25% del volumen del
generador. En todo caso, hacer caso a
proveedor de químico.
12
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
FUNCIÓN MULTIBANDEJA
La función multibandeja permite temporizar cada una de las bandejas independientemente.
1. Seleccionar el modo de funcionamiento.
2. Seleccionar el valor de humedad.
3. Seleccionar temperatura de horno deseada
4. Pulsar botón menú.
5. Pulsar botón multibandeja
6. Seleccionar bandejas.
7. Introducir tiempo deseado.
8. Pulsar OK.
9. Pulsar start.
13
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
FAGOR COOKING
CREAR RECETA
Acceso directo a las recetas del horno.
1. Pulsar botón editar
.
2. Pulsar botón crear
.
3. Escribir nombre de receta y pulsar
4. Seleccionar grupo.
5. Editar condiciones y pasos de receta.
6. Guardar receta
7. Validar guardar receta.
Cada uno de los apartados, tiene varias recetas
diseñadas por los chef de cocina de FAGOR
INDUSTRIAL.
1. Pulsar cualquier opción.
2. Seleccionar receta deseada.
Paso 1
Paso 2
Paso 3
Paso 4
Paso 5 y 6
14
.
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
EDITAR RECETA
FAGOR EASY
Permite copiar o modificar una receta existente.
Para ello, una vez editado la receta y realizados
los cambios deseados, existirá la opción de
guardar, la receta queda modificada con el
nombre que tenía en la familia que estaba o
guardar como, permitiendo la grabación de la
receta con un nuevo nombre en la familia
deseada.
La opción FAGOR EASY de la pantalla inicial,
permite obtener una configuración sencilla de la
pantalla.
Para aplicaciones sencillas en las que solo se
quiere cambiar el modo de cocinado, la
temperatura y el tiempo.
1. Seleccionar modo funcionamiento.
BORRAR RECETA
2. Seleccionar temperatura con incremento
decremento
o
pulsando
selector
temperatura
y
anotando
valor
numéricamente.
Permite borrar la receta seleccionada.
EXPORTAR
Permite grabar las recetas existentes en un
dispositivo externo, bien sea por USB o
ethernet..
3. Seleccionar
tiempo
con
incremento
decremento o pulsando selector tiempo y
anotando valor numéricamente.
IMPORTAR
4. Pulsar Start
Posibilita cargar recetas desde un dispositivo
externo (vía USB o ethernet).
En caso de que alguna receta coincida con una
existente, confirmar si se desea reemplazar el
existente.
15
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
MANTENIMIENTO
LIMPIEZA MANUAL
Se recomienda realizar una limpieza diaria de la máquina.
La limpieza debe hacerse siempre con el aparato apagado.
Para el buen funcionamiento y conservación del aparato, limpiar diariamente con productos
desengrasantes específicos para ello.
MUY IMPORTANTE: No se debe utilizar detergentes arenosos ni abrasivos y tampoco se
utilizará manguera de agua, para la limpieza exterior del aparato, ya que puede afectar a los
componentes internos del mismo.
La Limpieza Manual debe hacerse siempre con el aparato desconectado.
La Limpieza Manual debe realizarse de la siguiente manera:
1º Enfriar el horno hasta 60ºC, (utilizar la función enfriamiento del horno), y luego quitar
todos los residuos sólidos.
2º Pulverizar uniformemente en el interior de la cámara el detergente.
3º Cerrar la puerta y dejar actuar el detergente durante 5 ó 10 minutos (dependiendo del
tipo de suciedad).
4º Continuar con un ciclo en vapor de 5 a 10 minutos, después parar y abrir la puerta
con cautela.
ATENCIÓN: Los detergentes son altamente activos, por lo tanto tener cuidado, ya que pueden
provocar irritaciones en la piel y en los ojos. Seguir escrupulosamente las instrucciones del
fabricante.
6º Aclarar con agua abundante, se puede utilizar la ducha que viene con el aparato.
Nota: Por las características de diseño del aparato, se puede echar agua por todas las partes
de la cámara de cocción del horno sin riesgo alguno, para obtener un perfecto aclarado y
limpieza a fondo.
7º Secar el horno, para lo cual se puede utilizar el modo convección durante 5 minutos.
A continuación desconectar la alimentación, cerrar las llaves de corte de agua y dejar
entreabierta la puerta, para que así el aire que está dentro del horno esté limpio.
Si la limpieza se hace a diario, la operación resulta muy breve en tan sólo 15 minutos, con la
ventaja de tener un aparato en perfecto estado y listo para el trabajo del día siguiente.
La contrapuerta al ser de cristal es de limpieza muy sencilla, ya que se limpia de la misma
forma y con los mismos productos que se utilizan para limpiar las cocinas vitrocerámicas.
1º Utilice la rasqueta para quitar la grasa incrustada en el cristal.
2º Pulverice el producto en el cristal.
3º Pase un paño por todo el cristal.
Nota: No utilizar productos o utensilios que rayen la superficie del cristal.
16
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
IRREGULARIDADES
En caso de avería o mal funcionamiento del aparato, antes de llamar al servicio de
asistencia técnica compruebe atentamente que:

Los fusibles están correctamente.

Hay tensión correcta en la máquina

La presión de agua de red es correcta.

De la puerta sale vapor, puede ser porque la junta de la puerta está sucia, en
tal caso proceder a su limpieza.

Si se observa que cae agua al suelo es posible que el desagüe del aparato
esté obstruido, en tal caso proceder a su limpieza, por medio del tapón que hay
en la parte inferior del aparato.
Este modelo dispone de un programa de autodiagnóstico, que en caso de
avería el aparato queda bloqueado y en los indicadores digitales aparece un
mensaje de error.
Este aparato es únicamente de uso profesional y
debe ser utilizado por personal cualificado.
TIPOS DE FALLO
Cuando se produce un error:

El timbre suena de forma intermitente.

En el texto superior del display aparece un mensaje de forma intermitente.

Si se pulsa el botón START/STOP, el mensaje de error permanece pero deja
de sonar el timbre.

Para borrar el mensaje de error y que deje de sonar el timbre, hay que
desconectar la tensión del controlador o bien que desaparezca el fallo que
provocó el error.

Cuando desaparece el fallo que provoca el error, las salidas vuelven a actuar
con normalidad.
A continuación se indican los errores que se pueden dar en el horno, indicando el
mensaje que ha de mostrarse en cada caso y las consecuencias que tiene en el
funcionamiento del horno.
17
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
E1 Sensor TC
DESCRIPCIÓN
CONSECUENCIAS
Sonda de cámara estropeada.
TC está fuera del rango [-5..330]
El horno queda completamente deshabilitado
E2 Sensor TN
DESCRIPCIÓN
CONSECUENCIAS
Sonda de núcleo estropeada.
TN está fuera del rango [-10..330]
Se deshabilitan las funciones pincho y delta.
E3 Sensor TV
DESCRIPCIÓN
CONSECUENCIAS
Sonda de vapor estropeada.
TV está fuera del rango [-5..330].
Solo se puede trabajar en modo Convección, omitiendo la
condensación de agua.
E4 Sensor TG
DESCRIPCIÓN
CONSECUENCIAS
Sonda de gas estropeada.
TG está fuera del rango [-5..330].
Solo se pude trabajar en modo Convección.
E5: Nivel Agua
DESCRIPCIÓN:
Se detecta agua en el nivel máximo y sin embargo no se
detecta en el nivel mínimo.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E6: Error Calibrado
DESCRIPCIÓN
No se ha conseguido calibrar en 15 minutos.
CONSECUENCIAS
El horno sigue funcionando normalmente.
E7: Error A.E.
Se detecta que la entrada de frecuencia del variador (A.E.) no
funciona.
La conexión está cortada
DESCRIPCIÓN
Si no arranca el motor antes de pasar 10 segundos después de
la petición de poner en marcha.
Si no supera la velocidad de 500 r.p.m. antes de pasar 20
segundos después de la petición de poner en marcha.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E8: Falta Agua
DESCRIPCIÓN
Se detecta que VDV lleva 7 o más minutos en marcha y no se
alcanza el nivel máximo.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
18
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
E9: Err. Vaciado
DESCRIPCIÓN
Se detecta que VAC lleva 1 o más minutos en marcha y no
baja del nivel mínimo.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E10: Fallo CV
DESCRIPCIÓN
Siendo TG<93ºC, cuando actúa CV, y en 3 minutos, TG no
sube 3 o más grados.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E11: Fallo CC
DESCRIPCIÓN
Actúa CC y en 12 minutos, TC no sube 3 o más grados.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E12: Temp. Alta
DESCRIPCIÓN
La NTC del controlador alcanza 60ºC, pero no supera 70ºC
CONSECUENCIAS
El horno funciona normalmente y no suena el timbre. Se
muestra este mensaje durante 3” cada 30”.
E13: Fallo VCC (Sólo hornos de GAS)
DESCRIPCIÓN
VCC no responde al control de gas y está a la máxima
velocidad.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E14: Fallo VCC (Sólo hornos de GAS)
DESCRIPCIÓN
Descripción: VCC no responde al control de gas y está parado.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E15: Fallo VCC (Sólo hornos de GAS)
DESCRIPCIÓN
VCC no responde al control de gas y no estabiliza la velocidad.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E16: Fallo VCV (Sólo hornos de GAS)
DESCRIPCIÓN
VCV no responde al control de gas y está a la máxima
velocidad.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E17: Fallo VCV (Sólo hornos de GAS)
DESCRIPCIÓN
VCV no responde al control de gas y está parado.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E18: Fallo VCV (Sólo hornos de GAS)
DESCRIPCIÓN
VCV no responde al control de gas y no estabiliza la velocidad.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E19: Fallo VCC2 (Sólo hornos de GAS)
19
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
DESCRIPCIÓN
VCC2 no responde al control de gas y está a la máxima
velocidad.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E20: Fallo VCC2 (Sólo hornos de GAS)
DESCRIPCIÓN
VCC2 no responde al control de gas y está parado.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E21: Fallo VCC2 (Sólo hornos de GAS)
DESCRIPCIÓN
VCC2 no responde al control de gas y no estabiliza la
velocidad.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E22: Temp. Alta
DESCRIPCIÓN
La NTC del controlador supera 70ºC
CONSECUENCIAS
El horno queda completamente deshabilitado.
E23: Err. Chimenea
DESCRIPCIÓN
Motor de la chimenea estropeada
CONSECUENCIAS
El horno queda completamente deshabilitado..
E24: Fuera de servicio
DESCRIPCIÓN
Error de comunicación. La tarjeta de cámara no responde.
CONSECUENCIAS
El horno queda completamente deshabilitado..
E25: Fuera de servicio
DESCRIPCIÓN
Error de comunicación. La tarjeta de portamandos no
responde.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E26: Conex Vapor
DESCRIPCIÓN
Error de comunicación. La tarjeta de caldera no responde.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E27: BMF GAS1 (Sólo hornos de GAS)
DESCRIPCIÓN
Error de comunicación. La tarjeta de gas no responde.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E28: BMF GAS2 (Sólo hornos de GAS)
DESCRIPCIÓN
Error de comunicación. La segunda tarjeta de gas no responde.
CONSECUENCIAS
El horno queda completamente deshabilitado.
20
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE PLUS
RECOMENDACIÓN DE PROTECCIÓN AMBIENTAL
Al terminar su vida útil, este producto no debe tirarse en un contenedor de basuras
estándar, sino que debe dejarse en un punto de recogida de deshechos eléctricos y
equipamiento electrónico para ser reciclado.
Esto viene confirmado por el símbolo que se encuentra en el producto, manual del
usuario o embalaje.
Dependiendo de sus características, los materiales pueden reciclarse. Mediante el
reciclaje y otras formas de procesamiento de los deshechos eléctricos y el
equipamiento electrónico puedes contribuir de forma significativa a ayudar a proteger
el medio ambiente.
Contacta con las autoridades locales para más información sobre el punto de recogida
más cercano.
Para preservar el medio ambiente, al final de la vida útil de su producto, deposítelo en
los lugares destinados a ello de acuerdo con la legislación vigente.
NOTA: EL POSEEDOR FINAL DE LOS RESIDUOS DE ENVASE ES RESPONSABLE
DE SU GESTION FINAL.
21
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
MANUAL FOR USE AND MAINTENANCE
MODELS:
12045299
22
APG-061
APE-061
APG-101
APE- 101
APG-102
APE-102
APG-201
APE- 201
APG-202
APE 202
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
DEAR CUSTOMER
We would like to thank you for the confidence you have shown in our product on
purchasing a professional appliance. We are totally convinced that in time you
will be completely satisfied with your purchase.
Take a few minutes of your time and get to know the appliance with this
instructions manual and "down to work": the easy to understand graphical
information replaces pages full of writing.
Nevertheless, we recommend you thoroughly read this manual compiled by
FAGOR's kitchen supervisors, in order to benefit to the maximum from the
multiple possibilities and advantages this appliance offers you.
Keep this manual near to the appliance and at all times in an accessible place.
Lastly, we wish you success and hope that you will be fully satisfied with your
new oven.
FAGOR INDUSTRIAL S.COOP
B\ Santxolopetegi, 22 Aptdo. 17
20560 Oñati (Gipuzkoa/Spain)
23
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
CONTENTS
CONTENTS............................................................................................................................................................... 24
CONTROLS .............................................................................................................................................................. 25
ON/OFF.................................................................................................................................................................. 26
OPERATING MODE ............................................................................................................................................. 26
HUMIDITY............................................................................................................................................................ 26
TEMPERATURE ................................................................................................................................................... 26
COOKING WITH TIME FUNCTION ................................................................................................................... 27
SPIKE FUNCTION ................................................................................................................................................ 28
DELTA FUNCTION .............................................................................................................................................. 28
COOL DOWN ........................................................................................................................................................ 29
HUMIDIFIER ........................................................................................................................................................ 29
FAN SPEED & POWER ........................................................................................................................................ 29
MENU .................................................................................................................................................................... 30
LANGUAGE .......................................................................................................................................................... 31
DATE & TIME ....................................................................................................................................................... 31
DISPLAY ............................................................................................................................................................... 32
BUZZER ................................................................................................................................................................ 32
DELTA................................................................................................................................................................... 32
Cº - Fº ...................................................................................................................................................................... 32
AUTOMATIC LOCKING ..................................................................................................................................... 32
THERMAL LOCKING .......................................................................................................................................... 32
HACCP .................................................................................................................................................................. 33
DESCALING ......................................................................................................................................................... 33
MULTI-TRAY FUNCTION .................................................................................................................................. 34
FAGOR COOKING ............................................................................................................................................... 35
FAGOR COOKING ............................................................................................................................................... 35
FAGOR EASY ....................................................................................................................................................... 36
MAINTENANCE ...................................................................................................................................................... 37
MANUAL CLEANING ......................................................................................................................................... 37
PROBLEMS ........................................................................................................................................................... 38
TYPES OF FAULT ................................................................................................................................................... 39
ENVIRONMENTAL PROTECTION RECOMMENDATION ........................................................................... 42
24
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
CONTROLS
Fig. 12
25
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
ON/OFF
TEMPERATURE
The oven is switched on/off with the main
ON/OFF switch. Each time that the oven is
switched on, the last-used values are displayed.
If this is the first time the oven is switched on,
the defect values are displayed.
This section shows the true chamber
temperature and that selected by the user.
The temperature shown on the left side of the
screen is the true temperature in the chamber.
The temperature shown on the right side of the
screen shows the temperature selected by the
user.
OPERATING MODE
Oven operating mode selection. The selected
mode is highlighted.
CONVECTION
MIXED
REGENERATION
STEAM
The range of temperatures for each operating
mode is shown below:
 Convection: Range [20..300].
 Mixed: Range [20.0.250].
 Regeneration: Range [20.0.180].
 Steam: Range [20.0.99].
When the oven is switched on, it adopts the last
used parameters. If the function is changed, the
values of the function being used are stored and
are reloaded if you return to this function.
HUMIDITY
Temperature selection: press the central button
This section shows the humidity level selected
for the oven. Blue represents moist air, red dry
air, while when it is off or black (only in
Convection mode), the required humidity level is
displayed. These are the default ranges and
values of each operating mode:




which enables the selection using numbers.
Select the required value and confirm or cancel
with ok / cancel.
The temperature up
/down
buttons
allow the temperature setting in the chamber to
be modified in units within the established range.
If either of the buttons is pressed for more than 2
seconds, the increase / decrease is in steps of
10.
Convection: Range [0.0.100].
Mixed: Range [0.0.100].
Regeneration: Range [80].
Steam: Range [100].
To modify the humidity level, press
and
The increase /decrease is in steps of 10%.
When the oven is in delta mode these buttons
are not displayed.
.
The buttons are only enabled in the Convection
or Mixed mode, as the humidity value is fixed in
the other two operating modes.
26
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
COOKING WITH TIME FUNCTION
Cooking is according to the temperature and time selected.
6. Select the operating mode.
7. Select the humidity value.
8. Select the required oven temperature.
9. Select the required time
10. Press Start.
The up
/down
buttons allow the chamber temperature and time settings to be
changed. If either of the buttons is pressed for more than 2 seconds, the increase /
decrease is in steps of 10.
If the oven is on and either of these two buttons is pressed, the remaining time will vary
in the same proportion as the temperature setting is increased / decreased.
PREHEATING
To preheat the oven it must be switched off and the required temperature must be
higher than the temperature in the chamber.
6. Select the operating mode.
7. Select the required oven temperature.
8. Press time / spike / Delta display
9. Select time 0 and press ok.
10. Press Start.
27
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
SPIKE FUNCTION
DELTA FUNCTION
Cooking is according to the temperature of the
inside of the food.
Cooking takes place at a temperature of 50ºC
higher than the temperature in the centre of the
food.
The probe should pass to the centre of the food
to ensure that the food is correctly cooked in the
most central point.
The probe should pass to the centre of the food
to ensure that the food is correctly cooked in the
most central point.
1. Select the spike option function with the
time/spike/Delta option selector.
1. Select the Delta option function with the
time/spike/Delta option selector.
2. Select the required cooking temperature
and the required temperature at the
interior of the food.
2. Select the temperature required at the
centre of the food.
3. Insert the probe spike in the food.
3. Insert the probe spike in the food.
4. Close the door and press start.
4. Close the door and press start.
When the true temperature of the core reaches
the selected value, the number starts to flash,
the buzzer is heard and the light flashes in time
with the buzzer until the door is opened or for a
maximum of 30 seconds. If the door is not
opened, the acoustic/visual warning is repeated
for 30 seconds every 3 minutes.
After pressing the start/stop button, the oven
starts. When the temperature at the centre of the
food reaches the value selected, the buzzer is
heard.
The up
/down
buttons allow the
temperature setting at the centre of the food to
be changed. If either of the buttons is pressed
for more than 2 seconds, the increase /
decrease is in steps of 10.
The up
/down
buttons allow the
chamber temperature and time settings to be
changed. If either of the buttons is pressed for
more than 2 seconds, the increase / decrease is
in steps of 10.
By pressing the time/spike/Delta display buttons,
the values are selected numerically.
By pressing the time/spike/Delta or temperature
display buttons, the values are selected
numerically.
28
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
COOL DOWN
FAN SPEED & POWER
The cool down function allows the oven to cool
down from high temperatures.
This function is used to vary the oven power
(heat) and fan speed. There are 4 options:
It only operates if the oven temperature is above
45ºC.
1. Maximum power / maximum speed
1. On the main screen, press cool down.
2. Minimum power / maximum speed.
3. Minimum power / average speed.
4. Minimum power / minimum speed.
2. Open the door.
3. The cycle is interrupted when the oven
temperature reaches 45ºC, the door is
closed, or if the OFF button is pressed.
SAFETY MEASURES: The fan cover and the
tray guides must be correctly fastened in place
during this cycle.
Warning: Do not cool the oven by directly
applying cold water in the tub.
HUMIDIFIER
Bakery products rise very well using this function
thanks to the rapid entrance of moisture.
Soft shine to baked products.
It should be used for short periods of time.
To activate this function press the humidifier
button
FAN POWER –SPEED
COOL DOWN
HUMIDIFIER
29
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
ENGLISH
MENU
The Menu option displays a screen with 6 additional options for the user.
WASH
DELAYED PROGRAMME
The wash screen allows you to select between 5
different wash programmes.
The delayed programme allows you to
programme the oven to cook and be washed at
the time you require.
1. Select Menu option.
2. Select delayed programming option.
3. Select time by pressing
4. Select day by pressing
.
.
5. Select programme, recipe or wash.
6. Press
.
1. Rapid rinse.
2. Gentle wash.
3. Average wash.
4. Intense wash.
5. Semi-automatic wash.
For each of the wash programmes, follow the
instructions shown on the screen.
The cool down programme
completed before starting a wash.
OVEN
061 and 101
102
201 and 202
should
be
The programme selector allows you to select the
oven parameters (temperature, humidity, time,
fan speed).
RECOMMENDED SOAP
1/3
The recipe selector allows you to select any
stored recipe.
½
The wash selector allows you to select any wash
programme.
2/3
During the delayed programming, the oven may
not be used.
30
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
PROGRAMMING THE SYSTEM
DATE & TIME
LANGUAGE
This allows you to select between 6 different
languages. Spanish is the default language.
This allows you to update the date and time.
1. Press the button, programme time and date.
1. Press the language button
2. Select the required language.
2. Press the time button
using the up
The USER language
allows you to create a
personally adapted language using a PC
FAGOR INDUSTRIAL programme.
/down
3. Press the date button
using the up
31
and select the time
/down
buttons. 
and select the date
buttons.
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
ENGLISH
DISPLAY
Cº - Fº
This allows the display to be programmed as
required by the user (carried out when the oven
is off).
It is possible to change from degrees Celsius to
degrees Fahrenheit.
Press the button to change from one to the
other.
Options which can be changed.

Display time and/or date

Text to be displayed

Screen saver.
The default setting is with the time and date
enabled and without any text.
AUTOMATIC LOCKING
An automatic locking setting can be
programmed to prevent the oven from being
used accidentally. To activate this option, select
the time (between 1 and 120 minutes) after
which you wish to automatically lock the oven.
By default this option is deactivated.
BUZZER
This allows you to select different tones for the
oven buzzer
DELTA
This setting allows you to select the differential
value for the delta cooking.
THERMAL LOCKING
The default value is 50ºC.
The active thermal locking begins the
countdown for the programmed time only when
the temperature has reached the set
temperature.
1. press Delta setting.
2. Select required value with the up
down
buttons.
/
To activate thermal locking press button
The button will change colour.
32
.
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
HACCP
DESCALING
When the oven is operating with the “Core
probe” or “Delta” function, the data with which it
is operating must be stored in order to comply
with current legislation with respect to HACCP.
This function is used to access the descaling
cycle.
1) Press the descaling button.
2) Select time.
The oven saves all the data for the operating
mode, Humidity, TC and TN (the lowest value
between TN1 and TN5) every minute while you
remain in the function in question. The data
must be stored for one month.
3) Warning “SPRAY DESCALER” (3 minutes).
4) Insert descaler in steam generator (rear
section of the oven).
5) Confirm.
These data can be displayed on the screen or
downloaded to an external device using a de
USB or Ethernet.
6) On completion the following message is
displayed
“END DESCALING”
Usage:
1. Connect the PC to the oven when it is
switched off.
2. Switch on the oven.
3. Confirm the option “START HACCP”.
4. After
the
message
“END
DOWNLOAD” switch off the oven.
HACCP
To descale, apply the chemical product in
the
quantities
indicated
by
the
manufacturer.
The volume of each generator is:
AE-APE
AG-APG
061
3,25 litre
7,3 litre
101
5.5 litre
7,3 litre
201
7 litre
12,3 litre
102
7 litre
12,3 litre
202
11,7 litre
15,3 litre
We recommend using a phosphoric acid
based product with a concentration of 3040%.
In this concentration, we recommend using
25% of the generator volume. In all cases,
please
observe
manufacturer’s
recommendations.
33
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
MULTI-TRAY FUNCTION
The multi-tray function allows each of the trays to be programmed independently.
1. Select the operating mode.
2. Select the humidity value.
3. Select the required oven temperature
4. Press the menu button
5. Press the multi-tray button
6. Select trays
7. Enter required time.
8. Press OK.
9. Press Start.
34
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
FAGOR COOKING
CREATE RECIPE
Direct access to the oven recipes.
1. Press the edit button
.
2. Press the create button
.
3. Write the name of the recipe and press
.
4. Select group.
5. Edit conditions and steps in recipe.
6. Save recipe
7. Confirm save recipe.
Each of the sections contains various recipes
invented by the FAGOR INDUSTRIAL chefs.
1. Press any option.
2. Select the required recipe.
Step 1
Step 2
Step 3
Step 4
Steps 5 and 6
35
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
EDIT RECIPE
FAGOR EASY
Allows an existing recipe to be copied or
modified. To do so, once the recipe has been
edited and the required changes made, it is
possible to save the recipe. The recipe will be
modified with the name it already had or it can
be saved with a new name in the required recipe
group.
The FAGOR EASY option on the start screen
enables you to obtain a simple setting of the
screen.
For simple applications where it is only
necessary to change the cooking mode,
temperature and time.
DELETE RECIPE
1. Select the operating mode.
The selected recipe can be deleted.
2. Select the temperature with the up/down
buttons or by pressing the temperature
selector switch and entering the value
numerically.
EXPORT
This allows existing recipes to be stored on
external device (USB or Ethernet)
3. Select the time with the up/down buttons or
by pressing the time selector switch and
entering the value numerically.
IMPORT
This allows recipes to be uploaded from external
device (USB or Ethernet)
4. Press Start
If any of the recipes are the same as the recipes
already saved, confirm whether you wish to
replace the existing recipe.
36
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
MAINTENANCE
MANUAL CLEANING
The appliance should be cleaned every day.
The appliance must always be switched off for cleaning.
For the correct working and maintenance of the appliance, it should be cleaned every
day using degreasing products specifically designed for this.
VERY IMPORTANT: Sand-based or abrasive products must not be used. Nor should a
hose be used to clean the outside of the appliance as this could affect the internal
components.
The appliance must always be switched off for Manual Cleaning.
The procedure for Manual Cleaning is as follows:
1 Cool the oven to 60ºC, (use the oven cooling function), and then remove all
solid waste.
2 Spray the inside of the chamber evenly with the detergent.
3 Close the door and allow the detergent to operate for 5 or 10 minutes
(depending on the type of dirt).
4 Continue with a steam cylce for 5 to 10 minutes, then stop the oven and
carefully open the door.
WARNING: The detergents are highly active and therefore extreme caution should be
taken as they could cause irritation to the skin or eyes. The manufacturer’s instructions
must be strictly observed.
6 Rinse with plenty of water. The shower supplied with the appliance can be
used.
Note: The appliance has been designed to permit water to be sprayed all over the
cooking chamber without any risk of damage, to allow thorough cleaning and the perfect
rinse.
7 Dry the oven, using the convection mode for 5 minutes. Next, disconnect the
power supply, close the water cut-off taps and leave the door ajar to ensure that the air
inside the oven remains fresh.
If the oven is cleaned everyday, the operation can be completed within 15 minutes,
giving an appliance in perfect condition ad ready for work the next day.
As the door reverse is made of glass, it is very easy to clean, using the same products
used to clean vitroceramic hobs.
1 Use the scraper to remove any grease incrusted on the glass.
2 Spray the product on the glass.
3 Wipe the glass clean with a cloth.
Note: Do not use products or tools which may scratch the glass.
37
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
PROBLEMS
In the event of a fault or the incorrect operation of the appliance, before calling
the technical assistance service, please check that:

the fuses are correct.

the voltage is correct

the mains water pressure is correct.

if steam comes out through the door, the door seal may be dirty. If this is
the case, it should be cleaned.

If water is observed dripping on the floor, the drainage may be blocked.
In this case, clean through the plug in the lower part of the appliance.
This model has a self-diagnosis programme. In the event of a fault the
appliance is blocked and an error message is displayed on the digital
displays.
This appliance is only for professional usage
and must be used by qualified personnel.
38
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
TYPES OF FAULT
When an error occurs:

The bell rings intermittently.

A flashing message is shown on the upper text of the display.

If the START/STOP button is pressed, the error message continues to be
displayed but the bell stops ringing.

To erase the error message and stop the bell, disconnect the controller
voltage or remove the fault causing the error.

When the fault causing the error is removed, the outputs return to normal
operation.
The errors which may occur in the oven are listed below, together with the
message displayed and the impact on the operation of the oven.
E1 Sensor TC
DESCRIPTION:
Camera probe broken.
CONSEQUENCES:
The oven is completely disabled
TC out of range [-5..330]
E2 Sensor TN
DESCRIPTION:
Core probe broken.
CONSEQUENCES:
The spike and delta function is disabled
TN out of range [-10..330]
E3 Sensor TV
DESCRIPTION:
Steam probe broken.
CONSEQUENCES:
It is only possible to operate in Convection mode, omitting water
condensation.
TV out of range [-5..330]
E4 Sensor TG
DESCRIPTION:
Gas probe broken.
TG out of range [-5..330]
CONSEQUENCES:
It is only possible to operate in Convection mode
E5: Water Level
DESCRIPTION
Water is detected at the maximum level but not at the minimum level.
CONSEQUENCE
It is only possible to operate in Convection mode
E6: Calibration Error
DESCRIPTION
It was not possible to calibrate in 15 minutes.
CONSEQUENCE
The oven continues to function normally.
E7: Error A.E.
DESCRIPTION
The variator frequency input (A.E.) has been observed not to function.
The connection has been cut off
39
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
If the motor does not start within 10 seconds of a start request.
If a speed of 500 rpm is not exceeded within 20 seconds of a start
request.
CONSEQUENCE
The oven is completely disabled
E8: Needs water
DESCRIPTION
The VDV is observed to have been running for 7 or more minutes and the
maximum level has not been reached.
CONSEQUENCE
It is only possible to operate in Convection mode
E9: Err. Drainage
DESCRIPTION
The VAC is observed to have been running for 1 or more minutes and the
minimum level has not been reached.
CONSEQUENCE
It is only possible to operate in Convection mode
E10: CV Fault
DESCRIPTION
If TG<93ºC, when CV is active, in 3 minutes, TG does not rise 3 or more
degrees.
CONSEQUENCE
It is only possible to operate in Convection mode
E11: CC Fault
DESCRIPTION
The CC operates and in 12 minutes, the TC does not rise 3 or more
degrees.
CONSEQUENCE
The oven is completely disabled
E12: Temp. High
DESCRIPTION
The controller NTC reaches 60ºC, but does not exceed 70ºC
CONSEQUENCE
The oven operates normally and the bell is not heard. This message is
displayed for 3 seconds every 30 seconds.
E13: VCC fault
(Only GAS ovens)
DESCRIPTION
VCC does not respond to the gas control and is at maximum speed.
CONSEQUENCE
The oven is completely disabled
E14: VCC fault
(Only GAS ovens)
Description:
VCC does not respond to gas control and has stopped.
CONSEQUENCE
The oven is completely disabled
E15: VCC fault
(Only GAS ovens)
DESCRIPTION
VCC does not respond to the gas control and the speed is not stable.
CONSEQUENCE
The oven is completely disabled
E16: VCV fault
(Only GAS ovens)
DESCRIPTION
VCV does not respond to the gas control and is at maximum speed.
CONSEQUENCE
It is only possible to operate in Convection mode
E17: VCV fault
DESCRIPTION
(Only GAS ovens)
VCV does not respond to gas control and has stopped.
40
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
CONSEQUENCE
It is only possible to operate in Convection mode
E18: VCV fault
(Only GAS ovens)
DESCRIPTION
VCV does not respond to the gas control and the speed is not stable.
CONSEQUENCE
It is only possible to operate in Convection mode
E19: VCC2 fault
(Only GAS ovens)
DESCRIPTION
VCC2 does not respond to the gas control and is at maximum speed.
CONSEQUENCE
The oven is completely disabled.
E20: VCC2 fault
(Only GAS ovens)
DESCRIPTION
VCC2 does not respond to gas control and has stopped.
CONSEQUENCE
The oven is completely disabled.
E21: VCC2 fault
(Only GAS ovens)
DESCRIPTION
VCC2 does not respond to the gas control and the speed is not stable.
CONSEQUENCE
The oven is completely disabled.
E22: Temp. High
DESCRIPTION
The controller NTC exceeds 70ºC
CONSEQUENCE
The oven is completely disabled.
E23: Err. Chimney
DESCRIPTION
Fluepipe motor faulty
CONSEQUENCE
The oven is completely disabled.
E24: Out of Service
DESCRIPTION
Communication error. The chamber card does not respond.
CONSEQUENCE
The oven is completely disabled.
E25: Out of Service
DESCRIPTION
Communication error. The control holder card does not respond.
CONSEQUENCE
The oven is completely disabled.
E26: Vapour Connection
DESCRIPTION
Communication error. The boiler card does not respond.
CONSEQUENCE
It is only possible to operate in Convection mode
E27: BMF GAS1
(Only GAS ovens)
DESCRIPTION
Communication error. The gas card does not respond.
CONSEQUENCE
The oven is completely disabled.
E28: BMF GAS2
(Only GAS ovens)
DESCRIPTION
Communication error. The second gas card does not respond.
CONSEQUENCE
The oven is completely disabled.
41
ENGLISH
MANUAL FOR USE AND MAINTENANCE ADVANCE PLUS
ENVIRONMENTAL PROTECTION RECOMMENDATION
On ending its useful life, this product must not be thrown away in a standard
rubbish bin, but must be left in an electrical waste and electronic equipment
collection point for recycling.
This is confirmed by the symbol on the product, user manual, or packaging.
Depending on the symbol, the materials can be recycled. By recycling and other
ways of processing electrical waste and electronic equipment, you can
significantly contribute to protecting the environment.
Contact your local authorities for more information of the nearest collection
point.
To preserve the environment at the end of the useful life of your product, leave
it in the appropriate places in accordance with the current legislation.
NOTE: THE FINAL USER OF THE PACKAGING WASTE IS RESPONSIBLE
FOR ITS DISPOSAL.
42
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
BEDIENUNGS-UND WARTUNGSANLEITUNG
MODELLE:
12045299
43
APG-061
APE-061
APG-101
APE- 101
APG-102
APE-102
APG-201
APE- 201
APG-202
APE 202
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
SEHR GEEHRTER KUNDE,
wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines für den
professionellen Gebrauch bestimmten Gerätes unserer Marke bewiesen haben.
Wir sind fest davon überzeugt, dass Sie auch nach langer Zeit noch
vollkommen zufrieden mit Ihrem Kauf sein werden.
Nehmen Sie sich einige Minuten Zeit, begeben Sie sich mit diesem Handbuch
zum Gerät und „Hand ans Werk“: die leicht verständlichen Bildinformationen
ersetzen die bisher verwendeten Volltextseiten.
Allerdings raten wir Ihnen dazu, das vorliegende, von den FAGOR-Küchenchefs
verfasste Handbuch gründlich durchzulesen, da Sie nur so in den Genuß der
vielfältigen Möglichkeiten und Vorteile dieses Gerätes kommen können.
Bewahren Sie dieses Handbuch stets in Gerätenähe und an einem gut
zugänglichen Ort auf.
Abschließend wünschen wir Ihnen viel Erfolg und Freude mit Ihrem neuen
Gerät.
FAGOR INDUSTRIAL S.COOP
B\ Santxolopetegi, 22 Aptdo. 17
20560 Oñati (Gipuzkoa/Spain)
44
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
INHALTSVERZEICHNIS
INHALTSVERZEICHNIS ....................................................................................................................................... 45
BEDIENELEMENTE ............................................................................................................................................... 46
ON / OFF ................................................................................................................................................................ 47
BETRIEBSART ..................................................................................................................................................... 47
FEUCHTE .............................................................................................................................................................. 47
TEMPERATUR ..................................................................................................................................................... 47
KOCHEN JE NACH DAUER ................................................................................................................................ 48
FUNKTION KERNTEMPERATURMESSSONDE .............................................................................................. 49
FUNKTION DELTA.............................................................................................................................................. 49
ABKÜHLEN .......................................................................................................................................................... 50
BEFEUCHTER ...................................................................................................................................................... 50
LEISTUNG UND GESCHWINDIGKEIT DER TURBINE .................................................................................. 50
MENÜ .................................................................................................................................................................... 51
WASCHGANG ...................................................................................................................................................... 51
VERZÖGERTE PROGRAMMIERUNG ............................................................................................................... 51
SYSTEM KONFIGURIEREN ............................................................................................................................... 52
SPRACHE .............................................................................................................................................................. 52
DATUM UHRZEIT ............................................................................................................................................... 52
DISPLAY ............................................................................................................................................................... 53
AKUSTISCHER SIGNALGEBER ........................................................................................................................ 53
DELTA................................................................................................................................................................... 53
Cº - Fº ...................................................................................................................................................................... 53
AUTOMATISCHE SPERRE ................................................................................................................................. 53
THERMOSPERRE ................................................................................................................................................ 53
HACCP .................................................................................................................................................................. 54
ENTKALKUNG .................................................................................................................................................... 54
FUNKTION MEHRFACHEINSCHUB ................................................................................................................. 55
FAGOR COOKING ............................................................................................................................................... 56
FAGOR EASY ....................................................................................................................................................... 57
WARTUNG ............................................................................................................................................................... 58
REINIGUNG VON HAND .................................................................................................................................... 58
FEHLERBEHEBUNG ........................................................................................................................................... 59
FEHLERARTEN ...................................................................................................................................................... 59
UMWELTSCHUTZEMPFEHLUNG ..................................................................................................................... 63
45
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
BEDIENELEMENTE
Abb. 12
46
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
TEMPERATUR
ON / OFF
Hier werden sowohl die Isttemperatur des
Garraums als auch die vom Benutzer
angewählte Temperatur angezeigt.
Das Ein-/ Ausschalten des Gerätes erfolgt über
den Hauptschalter ON/OFF. Nach dem
Einschalten werden die beim letzten Gebrauch
verwendeten Werte eingeblendet. Wird das
Gerät zum ersten mal eingeschaltet, so werden
diese defaultmäßigen Werte benutzt.
Bei der im linken Bildschirmbereich angezeigten
Temperatur handelt es sich um die im Garraum
herrschende Isttemperatur.
BETRIEBSART
Anwahl der Betriebsart des Gerätes. Der
angewählte Modus wird hervorgehoben.
HEISSLUFTBETRIEB
REGENERIERUNGSBETRIE
B
Bei
der
im
rechten
Bildschirmbereich
angezeigten Temperatur handelt es sich um die
vom Benutzer angewählte Temperatur.
KOMBIBETRIE
B
Im folgenden werden die Temperaturbereiche
für die verschiedenen Betriebsarten angegeben:
 Heißluftbetrieb: Bereich [20.0,300].
 Kombibetrieb: Bereich [20.0,250].
 Regenerierungsbetrieb:
Bereich
[20.0,180].
 Dampfbetrieb: Bereich [20.0,99].
DAMPFBETRIE
B
Beim Einschalten des Gerätes erfolgt die
Konfiguration mit den Parametern, mit denen
das Gerät vor dem letzten Ausschalten
gearbeitet hat. Wird die Funktion geändert, so
werden die Werte der Funktion gespeichert, mit
denen
gerade
gearbeitet
wird.
Diese
Konfiguration wird dann beim nächsten Zugriff
auf diese Funktion geladen.
Temperaturauswahl: Den mittleren Knopf
drücken, um die Auswahl mit Hilfe der Nummern
zu ermöglichen. Den gewünschten Wert
auswählen und die Auswahl mit OK bzw.
Abbruch bestätigen.
Die Knöpfe zum Anstieg
FEUCHTE
der Temperatur ermöglichen es, den
Sollwert
für
die
Garraumtemperatur
in
Einheitenschritten innerhalb des festgelegten
Bereichs zu verändern. Wird einer dieser beiden
Knöpfe länger als 2 Sekunden gedrückt
gehalten, so erfolgt der Anstieg bzw. die
Abnahme in Zehnerschritten.
Hier wird der ausgewählte Feuchtegrad des
Gerätes angezeigt. Die blaue Farbe bedeutet
feuchte Luft, rot trockene Luft und der
ausgeschaltete Zustand oder schwarz (nur im
Modus Heißluftbetrieb) den jeweils gewünschten
Feuchtegrad. Im folgenden werden die
verschiedenen Bereiche und die defaultmäßigen
Werte für jeden Betriebsmodus dargestellt:




bzw. zur Abnahme
Befindet sich das Gerät in der Betriebsart Delta,
so werden diese Knöpfe ausgeblendet.
Heißluftbetrieb: Bereich [0.0,100].
Kombibetrieb: Bereich [0..100].
Regenerierungsbetrieb: Bereich [80].
Dampfbetrieb: Bereich [100].
Die Knöpfe
und
drücken, um den
Feuchtegrad zu ändern. Der Anstieg bzw. die
Abnahme erfolgt in 10%-Schritten.
Diese Knöpfe stehen nur in der Betriebsart
Heißluftbetrieb
oder
Kombibetrieb
zur
Verfügung, da der Feuchtewert in den beiden
anderen Betriebsarten fest eingestellt ist.
47
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
KOCHEN JE NACH DAUER
Der Kochvorgang erfolgt je nach angewählter Temperatur und Dauer.
1. Die Betriebsart auswählen.
2. Den Feuchtewert auswählen.
3. Die gewünschte Gerätetemperatur auswählen.
4. Die gewünschte Dauer auswählen.
5. Start drücken.
Die Knöpfe zum Anstieg
bzw. zur Abnahme
ermöglichen es, den Sollwert für
die Garraumtemperatur und die Dauer zu verändern. Wird einer dieser beiden Knöpfe
länger als 2 Sekunden gedrückt gehalten, so erfolgt der Anstieg bzw. die Abnahme in
Zehnerschritten.
Wird einer dieser beiden Knöpfe bei in Betrieb befindlichem Gerät gedrückt, so
verändert sich die noch verbleibende Restzeit in demselben Verhältnis wie der
vorgenommene Anstieg bzw. die Abnahme der Solltemperatur.
VORHEIZEN
Zum Vorheizen muss das Gerät ausgeschaltet sein und der Wert der gewünschten
Temperatur höher als die Garraumtemperatur sein.
1. Die Betriebsart auswählen.
2. Die gewünschte Gerätetemperatur auswählen.
3. Die Anzeige für Dauer/Kerntemperaturmeßsonde/Delta drücken.
4. Den Wert 0 für die Dauer auswählen und OK drücken.
5. Start drücken.
48
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
FUNKTION
KERNTEMPERATURMESSSONDE
FUNKTION DELTA
Der Kochvorgang erfolgt je nach im Inneren des
Lebensmittels herrschenden Temperatur.
Der Kochvorgang erfolgt mit einer Temperatur,
die 50 ºC oberhalb der in der Mitte des
Lebensmittels herrschenden Temperatur liegt.
Die Sonde muss die Mitte des Lebensmittels
durchbohrt haben, um den ordnungsgemäßen
Kochvorgang auch im tiefsten Bereich zu
gewährleisten.
Die Sonde muss die Mitte des Lebensmittels
durchbohrt haben, um den ordnungsgemäßen
Kochvorgang auch im tiefsten Bereich zu
gewährleisten.
1. Die Option Kerntemperaturmeßsonde
mit Hilfe des Optionswahlschalters
Dauer/Kerntemperaturmeßsonde/Delta
auswählen.
1. Die
Option
Delta
mit
Hilfe
des
Optionswahlschalters
Dauer/Kerntemperaturmeßsonde/Delta
auswählen.
2. Sowohl die für den Kochvorgang als
auch die für das Lebensmittelinnere
gewünschte Temperatur auswählen.
2. Die für das Innere des Lebensmittels
gewünschte Temperatur auswählen.
3. Die Kerntemperaturmeßsonde
Lebensmittel einführen.
3. Die Kerntemperaturmeßsonde in das
Lebensmittel einführen.
das
4. Die Tür schließen und Start drücken.
4. Die Tür schließen und Start drücken.
Nach Drücken des Start-/ Stop-Knopfs nimmt
das Gerät den Betrieb auf. Das Gerät gibt ein
akustisches Signal aus, sobald die Mitte des
Lebensmittels den angewählten Wert erreicht
hat.
Sobald die Isttemperatur des Kerns den
angewählten Wert erreicht, beginnt die Zahl zu
blinken, das akustische Warnsignal ertönt und
die Leuchtanzeige blinkt im gleichen Rhytmus
bis die Gerätetür geöffnet wird oder weitere 30
Sekunden verstrichen sind. Wird die Tür nicht
geöffnet, so ertönt das akustische Warnsignal
alle 3 Minuten 3 Sekunden lang.
Die Knöpfe zum Anstieg
in
Die Knöpfe zum Anstieg
bzw. zur Abnahme
ermöglichen es, den Sollwert für die im
Inneren
des
Lebensmittels
gewünschte
Temperatur zu verändern. Wird einer dieser
beiden Knöpfe länger als 2 Sekunden gedrückt
gehalten, so erfolgt der Anstieg bzw. die
Abnahme in Zehnerschritten.
bzw. zur Abnahme
ermöglichen es, den Sollwert für die
Garraumtemperatur
und
die
Dauer
zu
verändern. Wird einer dieser beiden Knöpfe
länger als 2 Sekunden gedrückt gehalten, so
erfolgt der Anstieg bzw. die Abnahme in
Zehnerschritten.
Durch
Drücken
der
Anzeigeknöpfe
für
Dauer/Kerntemperaturmeßsonde/Delta werden
die Werte numerisch angewählt.
Durch
Drücken
der
Anzeigeknöpfe
für
Dauer/Kerntemperaturmeßsonde/Delta
oder
Temperatur werden die Werte numerisch
angewählt.
49
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
LEISTUNG UND GESCHWINDIGKEIT
DER TURBINE
ABKÜHLEN
Die Abkühlfunktion ermöglicht das Abkühlen des
Gerätes bei hohen Temperaturen.
Diese Funktion ermöglicht es, die Leistung des
Heißluftdampfgarers
(Hitze)
und
die
Geschwindigkeit der Turbine zu verändern. Es
sind 4 Optionen verfügbar:
Diese Funktion ist nur verfügbar, wenn die
Gerätetemperatur mehr als 45 ºC beträgt.
1. Die
Abkühlfunktion
Hauptbildschirm drücken.
auf
dem
1. Maximale Leistung / Höchstgeschwindigkeit
2. Minimale Leistung / Höchstgeschwindigkeit.
2. Die Tür öffnen.
3. Minimale Leistung / mittlere
Geschwindigkeit.
3. Der Zyklus wird unterbrochen sobald die
Gerätetemperatur 45 ºC erreicht. Zu
diesem
Zeitpunkt
wird
die
Tür
geschlossen oder der Knopf OFF
gedrückt.
4. Minimale Leistung / Mindestgeschwindigkeit.
SICHERHEITSMASSNAHMEN: Vor allem in
dieser Betriebsart muß darauf geachtet werden,
dass sowohl die Ventilatorabdeckung als auch
die Tablettschienen ordnungsgemäß befestigt
sind.
Hinweis: Das Gerät darf nicht durch Einfüllen
von kaltem Wasser in den Garraum abgekühlt
werden.
BEFEUCHTER
Aufgrund der schnellen Zuführung der
Feuchtigkeit gehen beispielsweise Backprodukte
sehr viel besser auf.
Zusätzlich wird ein
Backprodukte erzielt.
leichter
Glanz
der
LEISTUNG UND
GESCHWINDIGKEIT DER
TURBINE
Werkseitig wird dazu geraten, diese Funktion
nur kurz zu benutzen.
Zum Aktivieren dieser Funktion muss der
Befeuchter-Knopf gedrückt werden.
ABKÜHLEN
BEFEUCHTER
50
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
DEUTSCH
MENÜ
Die Option Menü bietet dem Benutzer einen Bildschirm mit 6 zusätzlichen Optionen.
WASCHGANG
VERZÖGERTE PROGRAMMIERUNG
Der Bildschirm für den Waschgang
verschiedene Waschprogramme.
bietet
5
Die verzögerte Programmierung ermöglicht das
Kochen und die Reinigung des Gerätes zur
einprogrammierten Uhrzeit.
1. Die Option Menü auswählen.
2. Die Option verzögerte Programmierung
auswählen.
3. Die Uhrzeit
auswählen.
durch
Drücken
von
4. Den Tag durch Drücken von
auswählen.
5. Das Programm, Rezept oder Waschgang
auswählen.
6.
1.
Schnelles Einweichen.
2.
Sanftes Waschen.
3.
Mittleres Waschen.
4.
Intensives Waschen.
5.
Halbautomatisches Waschen.
drücken.
Bei Ausführung der Waschprogramme sind die auf
dem Bildschirm erscheinenden Anweisungen zu
befolgen.
Werkseitig wird empfohlen, die Abkühlfunktion
einmal vollständig durchzuführen, bevor ein
Waschgang durchgeführt wird.
GERÄT
061 und 101
102
201 und 202
Der Programmwahlschalter ermöglicht die
Auswahl der Geräteparameter (Temperatur,
Feuchte, Dauer, Turbinengeschwindigkeit).
EMPFOHLENES
REINIGUNGSMITTEL
1/3
Der Rezeptwahlschalter ermöglicht die Auswahl
aller gespeicherten Rezepte.
½
Der Wahlschalter für der Waschvorgang
ermöglicht die Anwahl der verschiedenen
Waschprogramme.
2/3
Ist eine verzögerte Programmierung vorhanden,
so kann das Gerät nicht benutzt werden.
51
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
SYSTEM KONFIGURIEREN
SPRACHE
DATUM UHRZEIT
Diese Funktion ermöglicht die Auswahl von 6
verschiedenen Sprachen. Werkseitig ist das
Gerät auf Spanisch voreingestellt.
Diese Funktion ermöglicht die Aktualisierung
von Datum und Uhrzeit.
1. Den Knopf Uhrzeit und Datum konfigurieren
1. Den Knopf Sprache drücken.
drücken.
2. Sprache auswählen.
2. Den Knopf Uhrzeit
drücken und die
gewünschte Uhrzeit mit Hilfe der Tasten
Anstieg
Die
Funktion
BENUTZER-Sprache
ermöglicht das Anlegen einer individuellen
Sprache mit Hilfe des Programms PC FAGOR
INDUSTRIAL.
/Abnahme
auswählen.

3. Den Knopf Datum
drücken und das
gewünschte Datum mit Hilfe der Tasten
Anstieg
52
/Abnahme
auswählen.
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
DISPLAY
Cº - Fº
Diese Funktion ermöglicht die persönliche
Einstellung des Bildschirms gemäß den
Vorlieben des Benutzers. Diese Einstellung
kann
nur
bei
ausgeschaltetem
Gerät
durchgeführt werden.
Diese Funktion ermöglicht den Einheitenwechsel
von Grad Celsius auf Grad Fahrenheit.
Durch Drücken des Knopfs wird zwischen
beiden Einstellungen hin- und hergewechselt.
Optionen zur Änderung.

Uhrzeit und/oder Datum anzeigen.

Anzuzeigender Text.

Bildschirmschoner.
Werkseitig wird das Gerät mit aktivierter Uhrzeit
und Datum, aber ohne Text ausgeliefert.
AUTOMATISCHE SPERRE
Diese Funktion ermöglicht das Einstellen einer
automatischen Sperre, damit das Gerät nicht
versehentlich benutzt oder verändert werden
kann. Zum Aktivieren dieser Option muss die
Zeit einprogramiert werden, nach der das Gerät
automatisch gesperrt werden soll (zwischen 1
und 120 Minuten). Werkseitig ist diese Option
nicht aktiviert.
AKUSTISCHER SIGNALGEBER
Diese Funktion ermöglicht die Auswahl von
verschiedenen Tönen für den Signalgeber.
DELTA
Diese Option für die Konfiguration ermöglicht die
Auswahl
des
Differenzwertes
für
den
Kochvorgang mit Delta.
THERMOSPERRE
Die Thermosperre beginnt bei Aktivierung nur
dann mit der Rückwärtszählung, wenn die
Temperatur den voreingestellten Wert erreicht
hat.
Die Standardeinstellung für diesen Wert beträgt
50 ºC.
1. Konfiguration Delta drücken.
2. Den gewünschten Wert mit Hilfe des Tasten
Anstieg
/ Abnahme
Den Knopf
zum
Thermosperre drücken.
auswählen.
Einschalten
Die Farbe des Knopfs ändert sich.
53
der
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
HACCP
ENTKALKUNG
Hat
das
Gerät
mit
der
Funktion
Kerntemperaturmeßsonde oder Delta gearbeitet,
so müssen die Daten, mit denen das Gerät
gearbeitet hat, gespeichert werden, um die
gültige Gesetzgebung in Bezug auf HACCP
einzuhalten.
Diese Funktion ermöglicht den Zugang zum
Entkalkungszyklus.
1. Den Knopf Entkalkung drücken.
2. Die Dauer auswählen.
3. Der
Hinweis
ENTKALKUNGSMITTEL
SPRÜHEN (3 Minuten) erscheint.
Das
Gerät
speichert
alle
Daten
zu
Betriebsmodus, Feuchte, TC und TN (der
niedrigste Wert zwischen TN1 und TN5) einmal
pro Minute ab. Die Daten müssen einen Monat
lang gespeichert werden.
4. Das
Entkalkungsmittel
in
den
Dampferzeuger eingeben (hinterer innerer
Gerätebereich).
Diese Daten können auf dem Bildschirm
eingesehen oder über die USB- bzw. EthernetSchnittstelle auf einer externen Einheit
gespeichert werden.
5. Bestätigen.
6. Am Ende erscheint
ENTKALKUNG ENDE
Verwendung:
1. Den PC an das ausgeschaltete Gerät
anschliessen.
2. Das Gerät einschalten.
3. Die Option START HACCP bestätigen.
4. Das Gerät nach Erscheinen der Meldung
ÜBERTRAGUNG
ENDE
HACCP
ausschalten.
Zur
Durchführung
eines
Entkalkungsvorgangs ist das entsprechende
chemische Produkt in den vom Hersteller
angegebenen Mengen einzufüllen.
Das
Volumen
der
verschiedenen
Generatoren beträgt wie folgt:
AE-APE
AG-APG
061
3,25 liter
7,3 liter
101
5.5 liter
7,3 liter
201
7 liter
12,3 liter
102
7 liter
12,3 liter
202
11,7 liter
15,3 liter
Werkseitig wird die Verwendung eines
Produktes auf Phosphorbasis mit einer
Konzentration von 30-40% empfohlen.
25% des Generatorvolumens sollten dann
mit dieser Konzentration gefüllt werden. Die
Anweisungen des Herstellers befolgen
54
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
FUNKTION MEHRFACHEINSCHUB
Die Funktion Mehrfacheinschub ermöglicht es, die verschiedenen Einschübe unabhängig voneinander zu
programmieren.
10. Die Betriebsart auswählen.
11. Den Feuchtewert auswählen.
12. Die gewünschte Gerätetemperatur auswählen.
13. Den Knopf Menü drücken.
14. Den Knopf Mehrfacheinschub drücken.
15. Die Einschübe auswählen.
16. Die gewünschte Dauer eingeben.
17. OK drücken.
18. Start drücken.
55
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
REZEPT ANLEGEN
FAGOR COOKING
Direkter Zugang zu den Rezepten des Gerätes.
1. Den Knopf Bearbeiten drücken.
.
2. Den Knopf Anlegen drücken.
.
3. Einen Namen für das Rezept eingeben und
drücken.
4. Eine Gruppe auswählen.
5. Die Bedingungen und Schritte für das
Rezept bearbeiten.
6. Das Rezept speichern.
7. Rezept speichern bestätigen.
Jeder einzelne Abschnitt enthält verschiedene
Rezepte, die eigens von den Küchenchefs von
FAGOR INDUSTRIAL kreiert worden sind.
1. Eine beliebige Option drücken.
2. Das gewünschte Rezept auswählen.
Schritt 1
Schritt 2
Schritt 3
Schritt 4
Schritt 5 und 6
56
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
REZEPT BEARBEITEN
FAGOR EASY
Diese Funktion ermöglicht es, ein bereits
vorhandenes Rezept zu kopieren oder zu
ändern. Hierzu verfügt das System nach der
Bearbeitung des Rezepts und nach erfolgter
Änderung über eine Speicherfunktion. Das
Rezept kann entweder mit den vorgenommenen
Änderungen am selben Speicherort gespeichert
oder mit der Funktion Speichern unter mit einem
neuen Namen und in einer anderen
Rezeptfamilie gespeichert werden.
Die
Option
FAGOR
EASY
auf
dem
Startbildschirm ermöglicht eine schnelle und
einfache Bildschirmkonfiguration.
Das gilt für einfachere Anwendungen, bei denen
nur der Zubereitungsvorgang, die Temperatur
und die Dauer geändert werden sollen.
1. Die Betriebsart auswählen.
2. Die Temperatur mit Hilfe von Anstieg und
Abnahme oder durch Drücken des
Temperaturwahlschalters auswählen und
den Zahlenwert aufschreiben.
REZEPT LÖSCHEN
Diese Funktion ermöglicht das Löschen des
ausgewählten Rezepts.
3. Die Dauer mit Hilfe von Anstieg und
Abnahme oder durch Drücken des
Zeitwahlschalters auswählen und den
Zahlenwert aufschreiben.
EXPORTIEREN
Diese Funktion ermöglicht das Abspeichern der
vorhandenen Rezepte auf einer externen Einheit
über die USB- bzw. Ethernet-Schnittstelle.
4. Start drücken
IMPORTIEREN
Diese Funktion ermöglicht das Laden von
Rezepten von einer externen Einheit (über die
USB- bzw. Ethernet-Schnittstelle).
Sollte eines der Rezepte mit einem der
vorhandenen Rezepte übereinstimmen, so
erfolgt die Abfrage, ob das vorhandene Rezept
ersetzt werden soll.
57
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
WARTUNG
REINIGUNG VON HAND
Werkseitig wird empfohlen, das Gerät einmal täglich zu reinigen.
Die Reinigung muß stets bei ausgeschaltetem Gerät erfolgen.
Um eine ordnungsgemäße Funktionsweise und lange Lebensdauer des Gerätes zu
gewährleisten sollte dieses täglich mit entsprechenden Entfettungsmitteln gereinigt
werden.
SEHR WICHTIG: Es dürfen keine sandhaltigen oder scheuernden Reinigungsmittel
benutzt werden. Für die Reinigung des Geräteäußeren darf das Gerät nicht mit Wasser
abgespritzt werden, da die im Geräteinneren befindlichen Komponenten beschädigt
werden könnten.
De Reinigung von Hand muß stets bei ausgeschaltetem Gerät erfolgen.
Die Reinigung von Hand sollte wie folgt durchgeführt werden:
1. Das Gerät mit Hilfe der hierfür vorgesehenen Abkühlfunktion auf 60 ºC abkühlen und
anschließend alle festen Rückstände entfernen.
2. Das Garrauminnere gleichmäßig mit einem entsprechenden Reinigungsmittel
einsprühen.
3. Die Gerätetür schließen und das Reinigungsmittel je nach Verschmutzungsgrad 5 bis
10 Minuten einwirken lassen.
4. Anschließend 5 bis 10 Minuten lang einen Dampfzyklus durchführen. Danach das
Gerät ausschalten und die Tür vorsichtig öffnen.
ACHTUNG: Die Reinigungsmittel sind hochwirksam, weshalb sie mit Vorsicht zu handhaben
sind. Sonst kann es zu Reizungen der Haut und der Augen kommen. Die Anweisungen des
Herstellers genau befolgen.
6º Mit reichlich Wasser abspülen. Hierzu kann die eingebaute Handbrause benutzt
werden.
Hinweis: Dank der Geräteeigenschaften kann der gesamte Garraum risikolos mit Wasser
gereinigt werden.
7. Das Gerät mit Hilfe des Heißluftbetriebs 5 Minuten lang trocknen. Anschließend die
Spannungsversorgung ausschalten, die Unterbrechungsventile für Wasser schließen und die
Gerätetür offen stehen lassen, damit saubere Luft in den Dampfgarer gelangt.
Wird die Reinigung täglich durchgeführt, so sind hierfür lediglich 15 Minuten erforderlich. Der
Vorteil besteht darin, daß sich das Gerät somit für den nächsten Tag in perfektem und
betriebsbereitem Zustand befindet.
Da die Innentür aus Glas ist, ist ihre Reinigung sehr einfach: Sie kann nämlich mit
handelsüblichen Mitteln zur Reinigung von Cerankochfeldern gereinigt werden.
1. Verwenden Sie einen Schaber zum Entfernen des auf dem Glas haftenden Fettes.
2. Das Reinigungsmittel auf das Glas aufsprühen.
3. Das Glas mit einem Lappen gründlich abwischen.
Hinweis: Keine auf dem Glas scheuernden Mittel oder Gegenstände verwenden.
58
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
FEHLERBEHEBUNG
Beim Auftreten von Störungen oder nicht ordnungsgemäßer Funktionsweise
des Gerätes führen Sie bitte folgende Überprüfungen durch, bevor Sie sich an
den Kundendienst wenden:

Die Sicherungen funktionieren ordnungsgemäß.

An dem Gerät liegt die richtige Spannung an.

Der Wasserdruck stimmt.

Tritt an der Gerätetür Dampf aus, so ist möglicherweise die Türdichtung
verschmutzt. In diesem Fall, die Dichtung reinigen.

Tropft Wasser auf den Boden, ist möglicherweise der Abfluß des Gerätes
verstopft. In diesem Fall den Heißluftdampfgarer nach Entfernen des im
Geräteinneren befindlichen Stöpsels gründlich reinigen.
Dieses Gerätemodell verfügt über eine Eigendiagnose. Kommt es zum
Blockieren des Gerätes, so erscheint die entsprechende Fehlermeldung
auf den digitalen Anzeigevorrichtungen.
Dieses Gerät ist ausschließlich für
Profigebrauch bestimmt und darf nur
Fachpersonal bedient werden.
den
von
FEHLERARTEN
Bei Auftreten eines Fehlers geschieht folgendes:

Das entsprechende akustische Warnsignal ertönt.

In dem oberen Text auf dem Display blinkt die entsprechende Meldung.

Wird der Knopf START/STOP gedrückt, so steht die Fehlermeldung
weiter an, aber das akustische Signal verstummt.

Zum Löschen der Fehlermeldung und zum Abschalten des akustischen
Warnsignals muß de Spannung der Steuervorrichtung unterbrochen oder
der die Störung verursachende Fehler beseitigt werden.

Das Gerät nimmt den normalen Betrieb wieder auf, sobald der Fehler
beseitigt ist.
Auf den nächsten Seiten werden einige der möglichen Fehler angezeigt, die an
diesem Gerät auftreten können. Es werden jeweils die entsprechenden
Anzeigen und die Auswirkungen auf den Betrieb des Gerätes angegeben.
59
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
E1 Sensor TC
BESCHREIBUNG:
Garraumsonde beschädigt.
TC außerhalb des Bereichs [-5..330].
FOLGEN:
Der Betrieb des Gerätes wird unterbrochen.
E2 Sensor TN
BESCHREIBUNG:
Kerntemperaturmeßsonde beschädigt.
TN außerhalb des Bereichs [-10..330]
FOLGEN:
Die Funktionen Kerntemperaturmeßsonde und Delta werden deaktiviert.
E3 Sensor TV
BESCHREIBUNG:
Dampfsonde beschädigt.
TV außerhalb des Bereichs [-5..330].
FOLGEN
: Das Gerät kann nur im Heißluftbetrieb arbeiten.
Die Wasserkondensierung wird unterbunden.
E4 Sensor TG
BESCHREIBUNG:
Gassonde beschädigt. TG außerhalb des Bereichs [-5..330].
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E5: Wasserstand
BESCHREIBUNG
FOLGEN
Das Gerät stellt Wasser am Höchstpegel aber nicht am Mindestpegel
fest.
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E6: Fehler Eichung
BESCHREIBUNG
In 15 Minuten konnte keine Eichung vorgenommen werden.
FOLGEN
Das Gerät funktioniert normal weiter.
E7: Fehler A.E.
BESCHREIBUNG
Das Gerät hat festgestellt, dass der Frequenzeingang des Reglers (A.E.)
nicht ordnungsgemäß funktioniert.
Die Verbindung ist unterbrochen.
Der Motor wird nicht gestartet, bevor nicht 10 Sekunden seit der
Anforderung zum Einschalten verstrichen sind
Der Motor wird nicht gestartet, bevor nicht eine Geschwindigkeit von 500
UpM seit der Anforderung zum Einschalten erreicht wird.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E8: Wassermangel
BESCHREIBUNG
FOLGEN
Das Gerät hat festgestellt, dass VDV seit mehr als 7 Minuten in Betrieb
ist und den Höchstpegel noch nicht erreicht hat.
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E9: Fehler Entleeren
60
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
BESCHREIBUNG
Das Gerät hat festgestellt, dass VAC seit mehr als 1 Minute in Betrieb ist
und der Mindestpegel trotzdem nicht sinkt.
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E10: Fehler CV
BESCHREIBUNG
FOLGEN
Bei TG < 93 ºC wenn CV anspricht, TG nicht innerhalb von 3 Minuten
ansteigt und TG nicht mehr als 3 Grad ansteigt.
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E11: Fehler CC
BESCHREIBUNG
CC wird betätigt und TC steigt in 12 Minuten nicht um mehr als 3 Grad.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E12: Hohe Temperatur
BESCHREIBUNG
Die NTC der Steuervorrichtung übersteigt zwar 60 ºC, erreicht aber keine
70 ºC.
FOLGEN
Das Gerät arbeitet normal und es wird kein Alarmsignal ausgegeben.
Diese Meldung wird alle 30 Sekunden 3 Sekunden lang angezeigt.
E13: Fehler VCC (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCC reagiert nicht auf die Gassteuerung und befindet sich auf
Höchstgeschwindigkeit.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E14: Fehler VCC (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG:
VCC reagiert nicht auf die Gassteuerung und steht still.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E15: Fehler VCC (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCC reagiert nicht auf
Geschwindigkeit nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
die
Gassteuerung
und
stabilisiert
die
E16: Fehler VCV (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCV reagiert nicht auf die Gassteuerung und befindet sich auf
Höchstgeschwindigkeit.
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E17: Fehler VCV (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCV reagiert nicht auf die Gassteuerung und steht still.
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E18: Fehler VCV (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCV reagiert nicht auf
Geschwindigkeit nicht.
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
die
Gassteuerung
E19: Fehler VCC2 (nur gasbetriebene Gerätemodelle)
61
und
stabilisiert
die
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
BESCHREIBUNG
VCC2 reagiert nicht auf die Gassteuerung und befindet sich auf
Höchstgeschwindigkeit.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E20: Fehler VCC2 (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCC2 reagiert nicht auf die Gassteuerung und steht still.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E21: Fehler VCC2 (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCC2 reagiert nicht
Geschwindigkeit nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
auf
die
Gassteuerung
und
stabilisiert
E22: Hohe Temperatur
BESCHREIBUNG
FOLGEN
Die NTC der Steuervorrichtung überschreitet 70 ºC.
Der Betrieb des Gerätes wird unterbrochen.
E23: Fehler Abluftkamin
BESCHREIBUNG
Motor der Garraumentlüftung beschädigt.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E24: Außer Betrieb
BESCHREIBUNG
Kommunikationsfehler. Die Karte des Garraums reagiert nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E25: Außer Betrieb
BESCHREIBUNG
Kommunikationsfehler. Die Karte des Bedienfeldhalters reagiert nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E26: Verbindung Dampf
BESCHREIBUNG
Kommunikationsfehler. Die Karte des Kessels reagiert nicht.
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E27: BMF GAS1 (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
Kommunikationsfehler. Die Karte für das Gas reagiert nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E28: BMF GAS2 (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
Kommunikationsfehler. Die Karte für das Gas reagiert nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
62
die
DEUTSCH
BEDIENUNGS-UND WARTUNGSANLEITUNG ADVANCE PLUS
UMWELTSCHUTZEMPFEHLUNG
Sobald Ihr Gerät ausgedient hat, darf es nicht in den Müll gegeben werden,
sondern muß an einer Sammelstelle für Elektromüll und elektronische Geräte
zwecks Entsorgung abgegeben werden.
Hierauf weist das entsprechende Symbol hin, das sich am Produkt, im
Handbuch oder auf der Verpackung befindet.
Einige der Werkstoffe können wiederverwertet werden. Durch Recycling und
andere Formen der Weiterverwertung können Sie entscheidend zum Schutz der
Umwelt beitragen.
Wenden Sie sich an die örtlichen Behörden,
nächstgelegenen Sammelstelle zu erfahren.
um
Genaueres
zur
Zum Schutz der Umwelt ist das Gerät am Ende seiner Lebensdauer an einer
entsprechenden Sammelstelle gemäß der gültigen Gesetzgebung abzugeben.
HINWEIS:
DER LETZTE BESITZER DER VERPACKUNGEN
VERANTWORTLICH FÜR DIE ORDNUNGSGEMÄSSE ENTSORGUNG.
63
IST
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
UTILISATION ET MAINTENANCE MANUEL
MODÈLES
12045299
64
APG-061
APE-061
APG-101
APE- 101
APG-102
APE-102
APG-201
APE- 201
APG-202
APE 202
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
CHER CLIENT
Nous vous remercions de la confiance dont vous faites preuve envers notre
marque en achetant un appareil à usage professionnel. Nous sommes tout à
fait convaincus qu'au fil du temps, vous serez pleinement satisfait de votre
achat.
Prenez quelques minutes, approchez-vous de l'appareil muni de ce manuel et
« au travail ! » : Les pages remplies de texte sont remplacées par des
informations graphiques faciles à comprendre.
Nous vous conseillons cependant d’étudier attentivement ce manuel rédigé par
les chefs cuisiniers de FAGOR. Car ce n'est qu'à ce prix qu'il vous sera possible
de tirer le meilleur parti des multiples possibilités et avantages que vous offre
cet appareil.
Conservez ce manuel à proximité de l'appareil et toujours à portée de main.
Pour finir, nous vous souhaitons beaucoup de succès et une grande satisfaction
avec votre nouveau four.
FAGOR INDUSTRIAL S.COOP
B\ Santxolopetegi, 22 Aptdo. 17
20560 Oñati (Gipuzkoa/Spain)
65
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
TABLE DES MATIÈRES
TABLE DES MATIÈRES ........................................................................................................................................ 66
ÉLÉMENTS DE COMMANDE .............................................................................................................................. 67
ON / OFF ................................................................................................................................................................ 68
MODE DE FONCTIONNEMENT ........................................................................................................................ 68
HUMIDITÉ ............................................................................................................................................................ 68
TEMPÉRATURE ................................................................................................................................................... 68
CUISINER EN FONCTION DU TEMPS .............................................................................................................. 69
FONCTION THERMO SONDE ............................................................................................................................ 70
FONCTION DELTA .............................................................................................................................................. 70
COOL DOWN ........................................................................................................................................................ 71
HUMIDIFIER ........................................................................................................................................................ 71
PUISSANCE / VITESSE DE LA TURBINE ......................................................................................................... 71
MENU .................................................................................................................................................................... 72
LANGUE ............................................................................................................................................................... 73
DATE / HEURE ..................................................................................................................................................... 73
ÉCRAN .................................................................................................................................................................. 74
AVERTISSEUR SONORE .................................................................................................................................... 74
DELTA................................................................................................................................................................... 74
VERROUILLAGE AUTOMATIQUE ................................................................................................................... 74
VERROUILLAGE THERMIQUE ......................................................................................................................... 74
HACCP .................................................................................................................................................................. 75
DÉTARTRAGE ..................................................................................................................................................... 75
FONCTION MULTI-PLATEAUX ........................................................................................................................ 76
FAGOR COOKING ............................................................................................................................................... 77
FAGOR EASY ....................................................................................................................................................... 78
ENTRETIEN .............................................................................................. ¡ERROR! MARCADOR NO DEFINIDO.
NETTOYAGE MANUEL ...................................................................................................................................... 79
IRRÉGULARITÉS ............................................................................................................................................ 80
TYPES DE DÉFAUTS.............................................................................................................................................. 81
RECOMMANDATIONS RELATIVES À LA PROTECTION DE L’ENVIRONNEMENT ............................ 84
66
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
ÉLÉMENTS DE COMMANDE
Fig. 12
67
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
ON / OFF
TEMPÉRATURE
La mise en marche / arrêt du four s'effectue
grâce à l'interrupteur général ON/OFF. En
allumant le four, les valeurs utilisées lors de la
dernière mise en service s'afficheront ; s'il s'agit
de la première mise en service, ce seront les
valeurs par défaut qui s'afficheront.
Ce paragraphe indique la température réelle de
la chambre et celle sélectionnée par l’utilisateur.
La température indiquée à gauche de l’écran est
la température réelle de la chambre.
La température indiquée à droite de l'écran
indique celle sélectionnée par l'utilisateur.
MODE DE FONCTIONNEMENT
Sélection du mode de fonctionnement du four.
Le mode sélectionné apparaît en surbrillance
par rapport aux autres.
CONVECTION
MIXTE
RÉGÉNÉRATION
VAPEUR
Vous trouverez ci-après la gamme
températures
pour
chaque
mode
fonctionnement :
 Convection : Gamme [20…300].
 Mixte : Gamme [20…250].
 Régénération : Gamme [20…180].
 Vapeur : Gamme [20…99].
Lors de sa mise en service, le four sera
configuré avec les paramètres définis avant de
l’éteindre. En cas de changement de fonction,
les valeurs de la dernière fonction de travail
seront enregistrées et cette configuration sera
chargée en cas de sélection ultérieure de cette
même fonction.
de
de
Sélection de la température : Appuyer sur le
bouton central
qui active la sélection par
numéros. Sélectionner la valeur souhaitée et
valider ou annuler avec ok / annuler.
HUMIDITÉ
Les boutons augmentation
/ diminution
de la température permettent de modifier la
valeur de consigne de la température de la
chambre par unités, dans la gamme définie. En
laissant appuyé l’un de ces deux boutons
pendant plus de 2 secondes, l’augmentation /
diminution s’effectuera de 10 en 10.
Ce paragraphe traite du niveau d’humidité
sélectionné pour le four. La couleur bleue
représente de l’air humide, la rouge de l’air sec,
alors que la noire, équivalant à l’arrêt,
représente le niveau d’humidité sélectionné
(ceci n’intervient qu’en mode Convection). Voici
les gammes et valeurs par défaut de chaque
mode de travail :




Lorsque le four se trouve en fonction delta, ces
boutons n’apparaîtront pas.
Convection : Gamme [0…100].
Mixte : Gamme [0…100].
Régénération : Gamme [80].
Vapeur : Gamme [100].
Pour modifier le niveau d’humidité, appuyer sur
les
boutons
L’augmentation / diminution
tranches de 10 %.
et
s’effectue
.
par
Ces boutons ne seront activés que dans le
mode de fonctionnement Convection ou Mixte,
car la valeur d'humidité sera fixe dans les deux
autres modes de travail.
68
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
CUISINER EN FONCTION DU TEMPS
La cuisson s’effectue en fonction de la température et du temps sélectionnés.
1. Sélectionner le mode de fonctionnement.
2. Sélectionner la valeur d’humidité.
3. Sélectionner la température du four souhaitée.
4. Sélectionner le temps souhaité
5. Appuyer sur start.
Les boutons augmentation
/ diminution
permettent de modifier la valeur de
consigne de la température de la chambre et du temps. En laissant appuyé l’un de ces
deux boutons pendant plus de 2 secondes, l’augmentation / diminution s’effectuera de
10 en 10.
Si le four est en service et que l’on appuie sur l’un de ces 2 boutons, le temps restant
variera proportionnellement à l’augmentation / diminution appliquée à la température de
consigne.
PRÉCHAUFFAGE
Pour préchauffer le four, il doit être éteint et la température souhaitée doit être
supérieure à celle de la chambre.
1. Sélectionner le mode de fonctionnement.
2. Sélectionner la température du four souhaitée.
3. Appuyer sur l’indicateur temps / thermo sonde / delta
4. Sélectionner temps 0 et appuyer sur ok.
5. Appuyer sur start.
69
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
FONCTION THERMO SONDE
La cuisson s’effectue en fonction
température intérieure de l’aliment.
FONCTION DELTA
de
la
La cuisson s’effectue à une température de
50 ºC au-dessus de la température du centre de
l’aliment.
La sonde doit traverser le centre de l’aliment
pour s’assurer de la cuisson correcte de la zone
la plus profonde.
La sonde doit traverser le centre de l’aliment
pour s’assurer de la cuisson correcte de la zone
la plus profonde.
1. Sélectionner l’option fonction thermo sonde
grâce au sélecteur d’option temps / thermo
sonde / delta.
5. Sélectionner l’option fonction delta grâce au
sélecteur
d’option
temps / thermo
sonde / delta.
2. Sélectionner la température à laquelle vous
souhaitez réaliser la cuisson, ainsi que la
température intérieure du produit souhaitée.
6. Sélectionner la température à cœur de
l'aliment souhaitée.
3. Introduisez la thermo sonde dans l’aliment.
7. Introduisez la thermo sonde dans l’aliment.
4. Fermer la porte et appuyer sur start.
8. Fermer la porte et appuyer sur start.
Lorsque la température réelle à cœur atteint
celle sélectionnée, le chiffre commence à
clignoter, l'avertisseur sonore se déclenche et la
lumière clignote pendant 30 secondes ou
jusqu'à ouverture de la porte. Si la porte n’est
toujours
pas
ouverte,
l'avertisseur
sonore / visuel s’activera à nouveau pendant
30 secondes et l’opération se répètera ainsi de
suite toutes les 3 minutes.
Après avoir appuyé sur le bouton start / stop, le
four se mettra en marche. Lorsque le cœur de
l’aliment parviendra à la valeur sélectionnée, le
four vous préviendra grâce à l'avertisseur
sonore.
Les boutons augmentation
/ diminution
permettent de modifier la valeur de consigne de
la température à cœur de l’aliment souhaitée.
En les laissant appuyés pendant plus de
2 secondes,
l’augmentation /
diminution
s’effectuera de 10 en 10.
Les boutons augmentation
/ diminution
permettent de modifier la valeur de consigne de
la température de la chambre et du temps. En
laissant appuyé l’un de ces deux boutons
pendant plus de 2 secondes, l’augmentation /
diminution s’effectuera de 10 en 10.
En appuyant sur les boutons indicateurs de
temps / thermo sonde / delta, les valeurs sont
sélectionnées numériquement.
En appuyant sur les boutons indicateurs de
temps / thermo sonde / delta ou de température,
les valeurs sont sélectionnées numériquement.
70
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
COOL DOWN
PUISSANCE / VITESSE
TURBINE
Le cool down permet de refroidir le four lorsqu'il
se trouve à hautes températures.
DE
LA
Il n’est accessible que si la température du four
est supérieure à 45 ºC.
Cette fonction permet de modifier la puissance
du four (chaleur) et la vitesse de la turbine. 4
options sont disponibles :
1. Sur l’écran principal, appuyer sur cool down.
1. Puissance maximale / vitesse maximale
2. Puissance minimale / vitesse maximale.
3. Puissance minimale / vitesse moyenne.
2. Ouvrir la porte.
3. Le cycle s’interrompt lorsque la température
du four atteint 45 ºC, que l’on ferme la porte
ou en appuyant sur le bouton off de la
sérigraphie.
4. Puissance minimale / vitesse minimale.
MESURES DE SÉCURITÉ : Pendant ce cycle,
le couvre-ventilateur et les glissières des
plateaux doivent être parfaitement fixés dans
leur position.
Mise en garde : Ne pas refroidir le four en
versant directement de l'eau froide dans la cuve.
HUMIDIFIER
Cette fonction permet d'obtenir une bonne levée
des produits de boulangerie grâce à
l'introduction rapide d'humidité.
PUISSANCE –VITESE DE
LA TURBINE
Les produits cuits dans le four sont légèrement
dorés.
Il est conseillé d'utiliser de courts laps de temps.
COOL DOWN
Pour activer la fonction, appuyer sur le bouton
humidifier
HUMIDIFIER
71
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
FRANÇAIS
MENU
L’option Menu affiche un écran de 6 options supplémentaires pour l’utilisateur.
LAVAGE
PROGRAMMATION DIFFÉRÉE
L’écran de lavage offre 5 programmes de lavage
différents.
La programmation différée permet de cuisiner et
de laver le four à l’heure souhaitée.
1. Sélectionner l’option menu.
2. Sélectionner l’option programmation
différée.
3. Sélectionner l’heure en appuyant sur
4. Sélectionner le jour en appuyant sur
.
.
5. Sélectionner programme, recette ou lavage.
6. Appuyer sur
.
1. Rinçage rapide.
2. Lavage doux.
3. Lavage moyen.
4. Lavage intense.
5. Lavage semi-automatique.
Pour chaque programme de lavage, suivre les
instructions indiquées à l’écran.
Il est recommandé de réaliser le cool down
complet avant un lavage.
FOUR
061 et 101
102
201 et 202
Le sélecteur de programme permet de choisir
les paramètres du four (température, humidité,
temps, vitesse de turbine).
SAVON RECOMMANDÉ
1/3
Le sélecteur de recette permet de choisir
n’importe quelle recette stockée.
½
Le sélecteur de lavage permet de choisir
n’importe quel programme de lavage.
2/3
Pendant la programmation différée, le four ne
pourra pas être utilisé.
72
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
CONFIGURER SYSTÈME
DATE / HEURE
LANGUE
Permet de choisir parmi 6 langues différentes,
l'espagnol étant prédéterminé.
Permet d’actualiser la date et l’heure.
1. Appuyer sur le bouton configurer heure et
1. Appuyer sur le bouton langue
date
2. Sélectionner une langue.
2. Appuyer sur le bouton heure
sélectionner
augmentation
La langue UTILISATEUR
permet de créer
une langue adaptée à vos besoins lors de
l'utilisation d'un programme PC FAGOR
INDUSTRIAL.
grâce
aux
/ diminution
3. Appuyer sur le bouton date
sélectionner
augmentation
73
grâce
aux
/ diminution
et
boutons
.

et
boutons
.
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
Cº - Fº
ÉCRAN
Permet de passer des degrés Celsius aux
degrés Fahrenheit.
Permet de configurer l’écran selon le goût de
l’utilisateur (lorsque le four est éteint).
En appuyant sur le bouton correspondant vous
passez de l’un à l’autre.
Options de modification.

Afficher heure et / ou date

Texte à afficher

Écrans de veille.
Par défaut, l'heure et la date sont activées sur le
four, sans aucun texte.
VERROUILLAGE AUTOMATIQUE
Permet
de
configurer
un
verrouillage
automatique afin d'éviter que le four ne soit
manipulé accidentellement. Pour activer cette
option, il faut sélectionner le temps (entre 1 et
120 minutes) après lequel le four doit être
verrouillé automatiquement. Par défaut, cette
option reste désactivée.
AVERTISSEUR SONORE
Permet de sélectionner différentes sonneries
DELTA
Cette option de configuration permet de
sélectionner la valeur différentielle pour la
cuisson delta.
Sa valeur par défaut est de 50 ºC.
VERROUILLAGE THERMIQUE
1. Appuyer sur configuration delta.
Le verrouillage thermique actif commence à
décompter le temps restant uniquement lorsque
la température atteint celle prédéterminée.
2. Sélectionner la valeur souhaitée grâce aux
touches augmentation
/ diminution
.
Pour activer le verrouillage thermique, appuyer
sur le bouton
.
Le bouton change de couleur.
74
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
HACCP
DÉTARTRAGE
Lorsque le four travaille avec la fonction
« Sonde à cœur » ou « Delta », il doit stocker
les données avec lesquelles il travaille afin de
respecter la législation en vigueur relative à
HACCP.
Cette fonction permet d’accéder au cycle de
détartrage.
Le four enregistre toutes les données du mode
de travail, Humidité, TC et TN (la valeur la plus
basse entre TN1 et TN5) chaque minute, jusqu'à
ce que l'on quitte la fonction en question. Les
données doivent être conservées pendant
1 mois.
3. Avertissement
1. Appuyer sur le bouton de détartrage.
2. Sélectionner le temps.
« ASPERGER
DÉTARTRANT » (3 minutes)
4. Introduire le détartrant dans le générateur à
vapeur (partie arrière interne du four).
5. Valider.
Il sera possible d'afficher ces données à l’écran
ou de les télécharger sur un dispositif externe
par USB ou Ethernet.
6. Une fois le processus achevé, apparaît :
« FIN DÉTARTRAGE »
Utilisation :
1. Brancher le PC au four éteint.
2. Allumer le four.
3. Valider l’option « COMMENCER HACCP ».
4. Lorsque
le
message
« FIN
TÉLÉCHARGEMENT HACCP » apparaît,
éteindre le four.
Pour procéder à l'adoucissement, introduire
le produit chimique dans les quantités
indiquées par le fabricant.
Le volume de chaque générateur est de :
AE-APE
AG-APG
061
3,25 litres
7,3 litres
101
5.5 litres
7,3 litres
201
7 litres
12,3 litres
102
7 litres
12,3 litres
202
11,7 litres
15,3 litres
Nous vous conseillons un produit à base de
phosphore dans d'une concentration de 3040 %.
Avec cette concentration, nous vous
conseillons d'introduire 25 % du volume du
générateur. Dans tous les cas, respecter les
indications du fournisseur du produit
chimique.
75
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
FONCTION MULTI-PLATEAUX
La fonction multi-plateaux permet de définir le temps de chaque plateau indépendamment.
1. Sélectionner le mode de fonctionnement.
2. Sélectionner la valeur d’humidité.
3. Sélectionner la température du four souhaitée
4. Appuyer sur le bouton menu.
5. Appuyer sur le bouton multi-plateaux
6. Sélectionner les plateaux.
7. Introduire le temps souhaité.
8. Appuyer sur OK.
9. Appuyer sur start.
76
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
CRÉER UNE RECETTE
FAGOR COOKING
Accès direct aux recettes du four.
1. Appuyer sur le bouton éditer
.
2. Appuyer sur le bouton créer
.
3. Écrire le nom de la recette et appuyer sur
.
4. Sélectionner un groupe.
5. Éditer les conditions et étapes de la recette.
6. Enregistrer la recette
7. Valider l’enregistrement de la recette.
Chaque paragraphe possède plusieurs recettes
élaborées par les chefs de FAGOR
INDUSTRIAL.
1. Appuyer sur n'importe quelle option.
2. Sélectionner la recette souhaitée.
Étape 1
Étape 2
Étape 3
Étape 4
Étapes 5 et 6
77
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
ÉDITER UNE RECETTE
FAGOR EASY
Permet de copier ou de modifier une recette
existante. Pour cela, une fois la recette éditée et
les modifications souhaitées réalisées, il sera
possible d’enregistrer : la recette apparaîtra
modifiée avec le même nom dans la même
famille ; ou d’enregistrer sous : permettant
d’enregistrer la recette avec un nouveau nom et
dans la famille souhaitée.
L’option FAGOR EASY de l’écran principal
permet d’obtenir une configuration simple de
l’écran.
Pour des applications simples où l’on souhaite
juste modifier le mode de cuisson, la
température et le temps.
1. Sélectionner le mode de fonctionnement.
EFFACER UNE RECETTE
2. Sélectionner la température avec les
touches augmentation / diminution ou en
appuyant sur le sélecteur de température et
en entrant la valeur numériquement.
Permet d’effacer la recette sélectionnée.
EXPORTER
Permet d’enregistrer les recettes existantes sur
un dispositif externe, par USB ou Ethernet.
3. Sélectionner le temps avec les touches
augmentation / diminution ou en appuyant
sur le sélecteur de temps et en entrant la
valeur numériquement.
IMPORTER
Permet de charger des recettes à partir d’un
dispositif externe (par USB ou Ethernet).
4. Appuyer sur Start
Si une recette coïncide avec une existante,
confirmer si vous souhaitez remplacer cette
dernière.
78
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
ENTRETIEN
NETTOYAGE MANUEL
Il est conseillé d'effectuer un nettoyage quotidien de la machine.
Pour effectuer le nettoyage, l'appareil doit toujours être éteint.
Pour le bon fonctionnement et la conservation de l'appareil, nettoyez-le tous les jours à
l'aide de produits dégraissants spécifiques.
TRÈS IMPORTANT: Ne pas utiliser de détergents granuleux ou abrasifs, ni de jet d'eau
pour nettoyer l'extérieur du four car ils peuvent endommager les composants internes
de celui-ci.
Pour effectuer le Nettoyage manuel, l'appareil doit toujours être débranché.
Le Nettoyage manuel doit s'effectuer de la manière suivante :
1- Refroidissez le four jusqu'à 60 ºC, (utilisez la fonction refroidissement du four), puis
retirez les résidus solides.
2- Pulvérisez le détergent uniformément à l'intérieur de la chambre.
3- Fermez la porte et laissez agir le détergent pendant 5 à 10 minutes (en fonction du
type de salissures).
4- Continuez par un cycle de vapeur de 5 à 10 minutes, puis arrêtez et ouvrez la porte
avec précaution.
ATTENTION ! : Les détergents sont hautement actifs; prenez donc toutes les précautions car
ceux-ci peuvent irriter la peau et les yeux. Suivez scrupuleusement les instructions du fabricant.
6- Rincez abondamment à l’eau claire en utilisant, si vous le souhaitez, la douchette
fournie.
Remarque: Les caractéristiques de conception de l'appareil permettent d'utiliser sans aucun
risque de l'eau sur toutes les parties de la chambre de cuisson du four afin de le rincer et de le
nettoyer parfaitement.
7- Séchez le four ; pour ce faire, vous pouvez utiliser le mode air chaud pendant
5 minutes. Puis, déconnectez l'alimentation, fermez les robinets d'arrivée d'eau et laissez la
porte entrouverte pour que l'air se trouvant dans le four soit propre.
Si le nettoyage a lieu tous les jours, cette opération ne prend que 15 minutes, ce qui a
l'avantage de permettre d'avoir un appareil en parfait état et prêt pour le travail du lendemain.
Le fait que la contreporte soit en verre rend son nettoyage très simple étant donné qu'elle se
nettoie de la même façon et avec les mêmes produits que ceux qui sont utilisés pour nettoyer
les cuisinières vitrocéramiques.
1- Utilisez la raclette pour enlever la graisse incrustée sur le verre.
2- Pulvérisez le produit sur le verre.
3- Passez un chiffon sur le verre.
Remarque : Ne pas utiliser de produits ou d'ustensiles pouvant rayer la surface en verre.
79
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
IRRÉGULARITÉS
En cas de panne ou de mauvais fonctionnement de l'appareil, avant d'appeler
le service d'assistance technique, vérifiez avec soin que :

Les fusibles sont en bon état.

La tension sur la machine est correcte

La pression de l'eau du réseau est correcte.

De la vapeur sort de la porte ; cela peut être dû au fait que le joint de la
porte est sale. Dans ce cas, nettoyez-le.

Si de l'eau coule sur le sol, il est possible que le dispositif de vidange de
l'appareil soit obstrué. Dans ce cas, nettoyez-le en utilisant le bouchon
se trouvant sur la partie inférieure de l'appareil.
Ce modèle est équipé d'un programme d'autodiagnostic. En cas de
panne, l'appareil est bloqué et un message d'erreur s'affiche sur les
indicateurs numériques.
Cet appareil est uniquement destiné à un usage
professionnel et ne peut être utilisé que par un
personnel qualifié.
80
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
TYPES DE DÉFAUTS
Lorsqu'une erreur se produit :

Le signal sonore retentit de façon intermittente.

Un message s'affiche de manière intermittente sur la ligne supérieure de
l'afficheur.

Si le bouton START/STOP est enfoncé, le message d'erreur reste
présent mais l'alarme ne sonne plus.

Pour effacer le message d'erreur de l'écran et faire cesser le signal
sonore, déconnectez la tension du contrôleur ou éliminez la défaillance
ayant entraîné l'erreur.

Lorsque le défaut ayant entraîné l'erreur disparaît, les sorties
recommencent à fonctionner normalement.
Les défauts pouvant apparaître sur le four et les messages s'affichant dans
chaque cas, ainsi que les conséquences sur le fonctionnement du four sont
détaillés ci-après :
E1 Capteur TC
DESCRIPTION:
Sonde de la chambre en panne. -TC est en dehors de la gamme [-5..330].
CONSÉQUENCES:
Le four est complètement inopérant.
E2 Capteur TN
DESCRIPTION:
Thermo sonde à cœur en panne. -TN est en dehors de la gamme [-10..330]
CONSÉQUENCES:
Les fonctions thermo sonde et delta sont désactivées.
E3 Capteur TV
DESCRIPTION:
Sonde de vapeur en panne -TV est en dehors de la gamme [-5..330].
CONSÉQUENCES:
Il n'est possible de travailler qu'en mode Convection en omettant la condensation
d'eau.
E4 Capteur TG
DESCRIPTION:
Sonde de gaz en panne.
TG est en dehors de la gamme [-5..330].
CONSÉQUENCES:
Il n'est possible de travailler qu'en mode Convection.
E5: Niveau d’Eau
DESCRIPTION
De l’eau est détectée au niveau maximum mais pas au niveau minimum.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E6: Erreur Calibrage
DESCRIPTION
Il a été impossible de calibrer en 15 minutes.
CONSÉQUENCES
Le four continue à fonctionner normalement.
E7: Erreur A.E.
81
FRANÇAIS
DESCRIPTION
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
Un dysfonctionnement à l’entrée de fréquence du variateur (A.E) a été détectée.
La connexion est coupée
Si le moteur ne démarre pas dans les 10 secondes suivant la demande de mise
en service.
Si le moteur ne dépasse pas la vitesse de 500 tr/min dans les 20 secondes
suivant la demande de mise en service.
CONSÉQUENCES
Le four est complètement inopérant.
E8: Manque d’Eau
DESCRIPTION
Le VDV est en marche depuis 7 minutes ou plus et le niveau maximum n’est pas
encore atteint.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E9: Err. Vidange
DESCRIPTION
Le VDV est en marche depuis 1 minute ou plus et il ne bouge pas du niveau
minimum.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E10: Erreur CV
DESCRIPTION
À TG<93ºC, lorsque le CV agit, et en 3 minutes, le TG ne monte pas de 3 degrés
ou plus.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E11: Erreur CC
DESCRIPTION
Lorsque CC agit et qu'en 12 minutes TC ne monte pas de 3 degrés ou plus.
CONSÉQUENCES
Le four est complètement inopérant.
E12: Temp. Élevée
DESCRIPTION
La NTC du contrôleur atteint 60 ºC, mais ne dépasse pas 70 ºC
CONSÉQUENCES
Le four fonctionne normalement et l'alarme ne retentit pas. Ce message est
affiché pendant 3 s toutes les 30 s.
E13: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION
VCC ne répond pas au contrôle de gaz et se trouve à la vitesse maximum.
CONSÉQUENCES
Le four est complètement inopérant.
E14: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION:
VCC ne répond pas au contrôle de gaz et est arrêté.
CONSÉQUENCES
Le four est complètement inopérant.
E15: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION
VCC ne répond pas au contrôle de gaz et ne stabilise pas la vitesse.
CONSÉQUENCES
Le four est complètement inopérant.
E16: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION
VCV ne répond pas au contrôle de gaz et se trouve à la vitesse maximum.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
82
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
E17: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION
VCV ne répond pas au contrôle de gaz et est arrêté.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E18: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION
VCV ne répond pas au contrôle de gaz et ne stabilise pas la vitesse.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E19: Erreur VCC2 (Uniquement sur fours à GAZ)
DESCRIPTION
VCC2 ne répond pas au contrôle de gaz et se trouve à la vitesse maximum.
CONSÉQUENCES
Le four est complètement inopérant.
E20: Erreur VCC2 (Uniquement sur fours à GAZ)
DESCRIPTION
VCC2 ne répond pas au contrôle de gaz et est arrêté.
CONSÉQUENCES
Le four est complètement inopérant.
E21: Erreur VCC2 (Uniquement sur fours à GAZ)
DESCRIPTION
VCC2 ne répond pas au contrôle de gaz et ne stabilise pas la vitesse.
CONSÉQUENCES
Le four est complètement inopérant.
E22: Temp. Élevée
DESCRIPTION
La NTC du contrôleur dépasse 70 ºC
CONSÉQUENCES
Le four est complètement inopérant.
E23: Err. Cheminée
DESCRIPTION
Moteur de la cheminée en panne
CONSÉQUENCES
Le four est complètement inopérant.
E24: Hors service
DESCRIPTION
Erreur de communication. La carte de chambre ne répond pas.
CONSÉQUENCES
Le four est complètement inopérant.
E25: Hors service
DESCRIPTION
Erreur de communication. La carte de commandes ne répond pas.
CONSÉQUENCES
Le four est complètement inopérant.
E26: Connex Vapeur
DESCRIPTION
Erreur de communication. La carte de chaudière ne répond pas.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E27: BMF GAZ1 (Uniquement sur fours à GAZ)
DESCRIPTION
Erreur de communication. La carte de gaz ne répond pas.
CONSÉQUENCES
Le four est complètement inopérant.
E28: BMF GAZ2 (Uniquement sur fours à GAZ)
DESCRIPTION
Erreur de communication. La deuxième carte de gaz ne répond pas.
CONSÉQUENCES
Le four est complètement inopérant.
83
FRANÇAIS
UTILISATION ET MAINTENANCE MANUEL ADVANCE PLUS
RECOMMANDATIONS RELATIVES À LA PROTECTION
DE L’ENVIRONNEMENT
Lorsque la durée de vie de ce produit touche à sa fin, ne pas le jeter dans un
conteneur à déchets standard mais le déposer dans un point de collecte
spécifique destiné aux déchets électriques et aux équipements électroniques
usagés en vue de son ultérieur recyclage.
Cette précaution à prendre est confirmée par le symbole figurant sur le produit,
le manuel de l'utilisateur ou l'emballage.
En fonction de leurs caractéristiques les matériaux peuvent être recyclés. Grâce
au recyclage et à d'autres formes de traitement des déchets électriques et des
équipements électroniques, vous pouvez contribuer de façon significative à la
protection de l'environnement.
Pour obtenir de plus amples renseignements concernant le point de collecte le
plus proche de chez vous, veuillez contacter les collectivités locales.
Pour protéger l’environnement, une fois votre appareil arrivé en fin de vie,
déposez-le dans des lieux prévus à cet effet conformément à la législation en
vigueur.
REMARQUE : LE DÉTENTEUR FINAL DES RÉSIDUS D'EMBALLAGE EST
RESPONSABLE DE LEUR GESTION FINALE.
84
MANUALE USO E MANUTENZIONE ADVANCE PLUS
ITALIANO
MANUALE USO E MANUTENZIONE
MODELLI
12045299
85
APG-061
APE-061
APG-101
APE- 101
APG-102
APE-102
APG-201
APE- 201
APG-202
APE 202
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
GENTILE CLIENTE
La ringraziamo per la fiducia mostrata nei confronti della nostra marca per
acquistare un apparecchio di uso professionale. Siamo fermamente convinti
che, con il trascorrere del tempo, sarà completamente soddisfatto del Suo
acquisto.
La preghiamo di prendersi qualche minuto e, con il presente manuale, si avvici
all’apparecchio e “Buon lavoro!”: le informazioni grafiche facilmente
comprensibili sostituiscono i fogli pieni di testo.
Ciò nonostante, La consigliamo di studiare attentamente il presente manuale
redatto dai responsabili di cucina della FAGOR, per ottenere i massimi vantaggi
dalle molteplici possibilità che offre l’apparecchio.
ConserVi questo manuale vicino all’apparecchio e in un luogo sempre
accessibile.
Infine, Le auguriamo un enorme successo e grandi soddisfazioni con il Suo
nuovo forno.
FAGOR INDUSTRIAL S.COOP
B\ Santxolopetegi, 22 Aptdo. 17
20560 Oñati (Gipuzkoa/Spain)
86
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
INDICE
INDICE ...................................................................................................................................................................... 87
ELEMENTI DI COMANDO ................................................................................................................................... 88
ON/OFF.................................................................................................................................................................. 89
MODO DI FUNZIONAMENTO ........................................................................................................................... 89
UMIDITÀ .............................................................................................................................................................. 89
TEMPERATURA .................................................................................................................................................. 89
CUCINARE CON LA FUNZIONE TEMPO ......................................................................................................... 90
FUNZIONE ASTA................................................................................................................................................. 91
FUNZIONE DELTA .............................................................................................................................................. 91
COOL DOWN ........................................................................................................................................................ 92
UMIDIFICARE ...................................................................................................................................................... 92
POTENZA VELOCITÀ TURBINA ...................................................................................................................... 92
MENÙ .................................................................................................................................................................... 93
LINGUA ................................................................................................................................................................ 94
DATA ORA ........................................................................................................................................................... 94
DISPLAY ............................................................................................................................................................... 95
ALLARME ACUSTICO ........................................................................................................................................ 95
DELTA................................................................................................................................................................... 95
Cº - Fº ...................................................................................................................................................................... 95
ARRESTO AUTOMATICO .................................................................................................................................. 95
ARRESTO TERMICO ........................................................................................................................................... 95
HACCP .................................................................................................................................................................. 96
DISINCROSTAZIONE ......................................................................................................................................... 96
FUNZIONE MULTITEGLIA ................................................................................................................................ 97
FAGOR COOKING ............................................................................................................................................... 98
FAGOR EASY ....................................................................................................................................................... 99
MANUTENZIONE ................................................................................................................................................. 100
PULIZIA MANUALE.......................................................................................................................................... 100
IRREGOLARITÀ ................................................................................................................................................ 101
TIPO DI GUASTO.................................................................................................................................................. 102
RACCOMANDAZIONI PER LA PROTEZIONE AMBIENTALE .................................................................. 105
87
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
ELEMENTI DI COMANDO
Fig. 12
88
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
ON/OFF
TEMPERATURA
L’accensione/spegnimento del forno si realizza
tramite l’interruttore generale ON/OFF. Ogni
volta che si accende il forno, compaiono i valori
usati durante l'ultima esecuzione, invece se si
tratta della prima volta che si accende il forno si
useranno i valori per difetto.
In questo paragrafo si mostra la temperatura
reale della camera e quella prescelta dall'utente.
La temperatura indicata a sinistra dello schermo
corrisponde a quella reale della camera.
La temperatura che compare a destra dello
schermo corrisponde alla temperatura prescelta
dall’utente.
MODO DI FUNZIONAMENTO
Selezione del modo di funzionamento del forno.
Il modo di selezionamento è risaltato rispetto
agli altri.
CONVEZIONE
RIGENERAZIONE
MISTO
Qui di seguito, si mostra il rango delle
temperature per ogni modo di funzionamento:
 Convezione: Rango [20..300].
 Misto: Rango [20..250].
 Rigenerazione: Rango [20..180].
 Vapore: Rango [20..99].
VAPORE
Quando si accende il forno, sarà configurato con
i parametri con i quali è stato spento. Se si
cambia di funzione, si salveranno i valori della
funzione con la quale si stava lavorando, e si
caricherà di nuovo questa configurazione nel
caso di riusare di nuovo questa funzione.
Selezione della temperatura: Premere il tasto
centrale
che abilita la selezione tramite i
numeri. Selezionare il valore prescelto e
convalidare o annullare con ok / annullare.
UMIDITÀ
In questo paragrafo è rappresentato il livello
d'umidità selezionato dal forno. Il colore blu,
rappresenta l'aria umida, il rosso quella secca,
invece quando è spento o si trova sul colore
nero (ciò succede solo nel modo Convezione),
rappresenta il livello di umidità prescelto. Questi
sono i ranghi e i valori per difetto di ciascun
modo di lavoro:




I tasti di incremento
/
diminuzione della
temperatura permettono di variare il valore
prefissato della temperatura della camera per
unità all’interno del rango stabilito. Se si
mantiene premuto uno di questi due tasti per più
di 2 secondi, l’incremento / diminuzione si
realizzerà di 10 in 10.
Quando il forno è sulla funzione delta, questi
tasti non saranno visibili.
Convezione: Rango [0..100].
Misto: Rango [0..100].
Rigenerazione: Rango [80].
Vapore: Rango [100].
Per modificare il livello di umidità premere i tasti
e
L’incremento/diminuzione si realizza
in blocchi del 10%
I pulsanti saranno abilitati soltanto sul modo di
funzionamento della Convezione o Misto, poiché
negli altri due modi d’esercizio, il valore
dell’umidità resterà fisso.
89
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
CUCINARE CON LA FUNZIONE TEMPO
La cottura si realizza in funzione della temperatura e del tempo selezionati.
1. Selezionare il modo di funzionamento.
2. Selezionare il valore dell’umidità.
3. Selezionare la temperatura del forno preferita.
4. Selezionare il tempo prescelto
5. Premere start.
I tasti di incremento
/
diminuzione della temperatura permettono di variare il
valore prefissato della temperatura della camera e del tempo. Se si mantiene premuto
uno di questi due tasti per più di 2 secondi, l’incremento / diminuzione si realizzerà di 10
in 10.
Se il forno è avviato e si preme uno di questi 2 tasti, il tempo restante varierà nella
stessa proporzione dell'incremento/diminuzione realizzato alla temperatura prefissata.
PRERISCALDAMENTO
Per preriscaldare, il forno dovrà essere spento e la temperatura prescelta dovrà essere
superiore rispetto a quella della camera.
1. Selezionare il modo di funzionamento.
2. Selezionare la temperatura del forno prescelta.
3. Premere l’indicatore tempo/asta/delta
4. Selezionare tempo 0 e premere ok.
5. Premere start.
90
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
FUNZIONE ASTA
La cottura si realizza in
temperatura interna del cibo.
FUNZIONE DELTA
funzione
della
La cottura si realizza ad una temperatura di
50ºC superiore alla temperatura del centro
dell’alimento.
La sonda deve attraversare il centro del cibo,
per assicurarsi della corretta cottura della zona
più profonda.
La sonda deve attraversare il centro del cibo,
per assicurarsi della corretta cottura della zona
più profonda.
1. Selezionare l’opzione funzione asta con il
selettore dell’opzione tempo/asta/delta.
1. Selezionare l’opzione funzione delta con il
selettore dell’opzione tempo/asta/delta.
2. Selezionare la temperatura di cottura a
scelta così come la temperatura interna
prescelta per il prodotto.
2. Selezionare la temperatura
dell’alimento preferita.
del
centro
3. Inserire l’asta sonda nel cibo.
3. Inserire l’asta sonda nell’alimento.
4. Chiudere lo sportello e premere start.
4. Chiudere lo sportello e premere start.
Quando la temperatura reale del nucleo
raggiunge il valore selezionato, il numero inizia a
lampeggiare, suona l'allarme e la spia
lampeggia al ritmo dell'allarme fino a quando si
apre lo sportello o dopo 30 secondi. Se la porta
continua a non aprirsi, l’avviso acustico/visivo
continua in sessioni di 30 secondi ogni 3 minuti.
Dopo aver premuto il tasto start/stop, il forno
inizierà a funzionare. Quando il centro del cibo
raggiunge il valore selezionato, il forno emette
un avviso con un allarme.
I tasti di incremento
/
diminuzione della
temperatura permettono di variare il valore
prefissato
della
temperatura
al
centro
dell’alimento prescelto. Se si mantiene premuto
per più di 2 secondi, l’incremento / diminuzione
si realizzerà di 10 in 10.
I tasti di incremento
/
diminuzione della
temperatura permettono di variare il valore
prefissato della temperatura della camera e del
tempo. Se si mantiene premuto uno di questi
due tasti per più di 2 secondi, l’incremento /
diminuzione si realizzerà di 10 in 10.
Premendo i tasti indicatori del tempo/asta/delta
o della temperatura, si selezionano i valori
numericamente.
Premendo i tasti indicatori del tempo/asta/delta
o della temperatura, si selezionano i valori
numericamente.
91
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
COOL DOWN
POTENZA VELOCITÀ TURBINA
Il cool down permette di raffreddare il forno
quando raggiunge le alte temperature.
Con questa funzione si può variare la potenza
del forno (calore) e la velocità della turbina. Ci
sono 4 opzioni:
È accessibile se la temperatura del forno è
superiore ai 45ºC.
1. Potenza massima / velocità massima
1. Sullo schermo principale, premere cool
down.
2. Potenza minima / velocità massima.
3. Potenza minima / velocità media.
4. Potenza minima / velocità minima.
2. Aprire lo sportello.
3. Il ciclo s’interrompe quando la temperatura
del forno raggiunge i 45ºC, se si chiude lo
sportello o si preme il tasto off della
serigrafia.
MISURE DI SICUREZZA: Durante questo ciclo
il copriventilatore e le guide della teglia, devono
essere ben ancorati nella loro posizione.
Avvertenza: Non raffreddare il forno applicando
direttamente acqua fredda nella vasca.
UMIDIFICARE
Con questa funzione si ottiene un'ottima
elevazione dei prodotti di panetteria grazie
all'introduzione rapida di umidità.
POTENZA VELOCITÀ
TURBINA
Soffice lucentezza dei prodotti infornati.
Si consiglia di usare brevi periodi di tempo.
COOL DOWN
Per attivare la funzione premere il tasto
umidificare.
UMIDIFICARE
92
MANUALE USO E MANUTENZIONE ADVANCE PLUS
ITALIANO
MENÙ
L’opzione Menù mostra uno schermo con 6 opzioni aggiuntive per l’utente.
LAVAGGIO
PROGRAMMAZIONE RITARDATA
La schermata sul lavaggio offre un’opzione di 5
diversi programmi di lavaggio.
La programmazione ritardata permette
cucinare e lavare il forno all’ora prescelta.
di
1. Selezionare l’opzione menù.
2. Selezionare l’opzione programmazione
ritardata.
3. Selezionare l’ora premendo
4. Selezionare l’ora premendo
5. Selezionare programma, ricetta o lavaggio.
6. Premere
.
1. Risciacquo rapido.
2. Lavaggio delicato.
3. Lavaggio medio.
4. Lavaggio intenso.
5. Lavaggio semi-automatico.
In ogni programma di lavaggio seguire le
istruzioni indicate sullo schermo.
Si raccomanda di realizzare il cool-down prima
di realizzare il lavaggio.
FORNO
061 y 101
102
201 e 202
Il selettore di programma permette di scegliere i
parametri del forno (temperatura, umidità,
tempo, velocità turbina).
DETERSIVO
RACCOMANDATO
Il selettore della ricetta permette di scegliere
qualsiasi ricetta memorizzata.
1/3
Il selettore di lavaggio permette di scegliere il
programma memorizzato.
½
Durante la programmazione ritardata, il forno
non potrà essere usato.
2/3
93
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
CONFIGURARE SISTEMA
LINGUA
DATA ORA
Permette di scegliere tra 6 lingue diverse, in cui
lo spagnolo è quella predeterminata.
Permette l’aggiornamento della data e dell’ora.
1. Premere il tasto lingua
1. Premere il tasto configurare ora e data.
2. Selezionare lingua.
2. Premere il tasto ora
incremento
La lingua UTENTE
permette la creazione di
una lingua adattata personalmente usando un
programma PC FAGOR INDUSTRIAL.
/diminuzione
3. Premere il tasto data
incremento
94
e selezionare con
.
e selezionare con
/diminuzione
.
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
DISPLAY
Cº - Fº
Permette di configurare lo schermo secondo i
gusti dell’utente (si effettua quando il forno è
spento).
Permette di cambiare i gradi da Celsius a
Fahrenheit.
Premendo il tasto passa da uno all’altro.
Opzioni di cambio.

Visualizzare l’ora e/o la data

Testo che si vuole visualizzare

Salvaschermo.
Per difetto il forno è consegnato con l’ora e la
data attivata, senza nessuno testo.
ARRESTO AUTOMATICO
Permette di configurare l’arresto automatico per
evitare
che
il
forno
sia
maneggiato
accidentalmente. Per attivare quest’opzione si
dovrà selezionare il tempo (tra 1 e 120 minuti)
per arrestare il forno automaticamente. Per
difetto, quest’opzione resta disattivata.
ALLARME ACUSTICO
Permette di selezionare tra le diverse suonerie
d’allarme del forno.
DELTA
Quest’opzione di configurazione permette di
selezionare il valore differenziale della cottura
delta.
ARRESTO TERMICO
L’arresto termico attivo inizia a scontare il tempo
programmato solo quando la temperatura ha
raggiunto la temperatura predeterminata.
Per difetto ha un valore di 50ºC.
1. premere configurazione delta.
Per attivare l’arresto termico, premere il tasto
2. selezionare il valore prescelto con i tasti di
incremento
/ diminuzione
.
.
Il tasto cambia di colore.
95
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
HACCP
DISINCROSTAZIONE
Quando il forno è sta funzionando con la
funzione “Sonda del nucleo” o “Delta”, dovrà
immagazzinare i dati con i quali sta funzionando
secondo la normativa vigente sull’HACCP.
Con questa funzione si accede al ciclo di
disincrostazione.
Il forno salva tutti i dati del modo di esercizio,
Umidità, TC e TN (il valore più basso tra TN1 e
TN5) ogni minuto se non si esce dalla funzione
in questione. I dati dovranno essere salvati per 1
mese.
2. Selezionare tempo.
1. Premere il tasto disincrostazione.
3. Avviso “SPRUZZO DISINCROSTANTE” (3
minuti).
4. Inserire disincrostante nel generatore di
vapore (zona posteriore interna del forno).
Questi dati potranno essere visualizzati sullo
schermo o scaricati verso un dispositivo esterno
tramite USB o Ethernet.
5. Convalidare.
6. Alla fine mostra
Uso:
“FINE DISINCROSTAZIONE”
1. Collegare il PC al forno spento.
2. Accendere il forno.
3. Convalidare l’opzione "INZIARE HACCP”.
4. dopo il messaggio “FINE DOWNLOAD
HACCP” spegnere il forno.
Per realizzare la decalcificazione, inserire il
prodotto chimico nelle quantità indicate dal
fabbricante.
Il volume di ciascun generatore è di:
AE-APE
AG-APG
061
3,25 litros
7,3 litros
101
5.5 litros
7,3 litros
201
7 litros
12,3 litros
102
7 litros
12,3 litros
202
11,7 litros
15,3 litros
Si consiglia un prodotto a base fosforica con
una concentrazione del 30-40%.
Con questa concentrazione, si consiglia di
inserire un 25% del volume del generatore.
In ogni caso, seguire le istruzione del
fornitore del chimico.
96
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
FUNZIONE MULTITEGLIA
La funzione multiteglia permette di temporizzare ognuna delle teglie in modo indipendente.
1. Selezionare il modo di funzionamento.
2. Selezionare il valore dell’umidità.
3. Selezionare la temperatura del forno preferita
4. Premere il tasto menù.
5. Premere il tasto multiteglia
6. Selezionare teglie.
7. Inserire il tempo prescelto.
8. Premere OK.
9. Premere start.
97
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
CREARE RICETTA
FAGOR COOKING
Accesso diretto alle ricette del forno.
1. Premi il tasto edita.
.
2. Premi il tasto crea
.
3. Scrivi il nome della ricetta e premi
.
4. Seleziona gruppo.
5. Edita le condizioni e i passi della ricetta.
6. Salva ricetta
7. Convalidare salva ricetta.
Ogni paragrafo, ha diverse ricette create dai
cuochi della FAGOR INDUSTRIAL.
1. Premere qualsiasi opzione.
2. Selezionare la ricetta prescelta.
Passo 1
Passo 2
Passo 3
Passo 4
Passo 5 e 6
98
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
FAGOR EASY
EDITA RICETTA
L’opzione FAGOR EASY che compare sulla
schermata principale, permette di avere una
configurazione semplice dello schermo.
Permette di copiare o di modificare una ricetta
esistente. Per questo, una volta che la ricetta è
stata editata e sono stati realizzati i cambi a
vostra scelta, esisterà l'opzione di salvarla, e la
ricetta resterà modificata con il nome che aveva
nella famiglia in cui si trovava o di salvarla
come, permettendo in questo modo la
registrazione della ricetta con il nuovo nome
della famiglia prescelta.
Per le applicazioni semplici in cui si vuole
cambiare soltanto il modo di cottura, la
temperatura e il tempo.
1. Selezionare il modo funzionamento.
2. Selezionare la temperatura con il tasto
d'incremento o di diminuzione.
CANCELLA RICETTA
3. Selezionare il tempo con
d'incremento o di diminuzione.
Permette di cancellare la ricetta selezionata.
ESPORTA
4. Premere Start.
Permette la registrazione delle ricette esistenti in
un dispositivo esterno, tramite USB o ethernet.
IMPORTA
Permette di caricare le ricette da un dispositivo
esterno (via USB o ethernet).
Nel caso in cui una ricetta coincide con un’altra
già esistente, confermare che si desidera
sostituire quella già esistente.
99
il
tasto
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
MANUTENZIONE
PULIZIA MANUALE
Si raccomanda una pulizia giornaliera della macchina.
Le operazioni di pulizia devono essere effettuate sempre con l’apparecchio spento.
Per il buon funzionamento e conservazione dell’apparecchio, pulire giornalmente con
dei prodotti sgrassanti specifici.
MOLTO IMPORTANTE: Per la pulizia esterna dell’apparecchio, non si devono usare
detergenti arenosi o abrasivi oppure acqua a spruzzo, poiché potrebbero danneggiare i
suoi componenti interni.
Le operazioni di Pulizia Manuale devono essere effettuate sempre con l’apparecchio
spento.
La Pulizia Manuale deve essere realizzata nel seguente modo:
1º Raffreddare il forno fino a 60ºC, (usare la funzione di raffreddamento del
forno), e poi eliminare tutti i residui solidi.
2º Cospargere uniformemente l’interno della camera con il detergente.
3º Chiudere lo sportello e lasciare agire il detergente per 5 o 10 minuti (a
secondo del tipo di sporco).
4º Continuare con un ciclo di vapore per 5 o 10 minuti, poi fermare e aprire lo
sportello con cautela.
ATTENZIONE: I detergenti sono altamente attivi, per cui fare molta attenzione, poiché
potrebbero causare irritazioni cutanee e negli occhi. Seguire attentamente le istruzioni
del fabbricante.
6º Risciacquare con abbondante acqua, si può usare la doccetta annessa
all’apparecchio.
Nota: per le caratteristiche del disegno dell’apparecchio, si può versare dell’acqua in
tutte le zone della camera di cottura del forno senza nessun rischio, per un risciacquo e
una pulizia a fondo perfetti.
7º Per asciugare il forno, si può usare il modo convezione per 5 minuti.
Successivamente, scollegare l’alimentazione, chiudere i rubinetti di arresto dell’acqua e
lasciare socchiuso lo sportello per purificare l'aria all'interno del forno.
Se la pulizia si realizza giornalmente, l’operazione sarà più breve e saranno necessari
solo 15 minuti, con il vantaggio di avere un apparecchio in perfetto stato e pronto per
essere usato il giorno successivo.
Il controsportello di vetro si pulisce facilmente, nello stesso modo e con gli stessi
prodotti usati per pulire le cucine in vetroceramica.
1º Usare un raschietto per togliere il grasso incrostato sul vetro.
2º Cospargere il prodotto sul vetro.
3º Passare un panno su tutta la superficie del vetro.
Nota: Non usare prodotti o utensili che potrebbero graffiare la superficie del vetro.
100
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
IRREGOLARITÀ
Nel caso di guasti o di cattivo funzionamento dell’apparecchio, prima di
rivolgersi al servizio di assistenza tecnica, si prega di controllare attentamente
che:

I fusibili sono montati correttamente.

Vi sia la giusta tensione nella macchina

La pressione della rete idrica è corretta.

Dallo sportello esce del vapore, forse perché la guarnizione dello
sportello è sporca, in questo caso pulire.

Se si osserva che cade dell’acqua sul pavimento è possibile che lo
scarico dell’apparecchio sia ostruito, in tal caso procedere alla sua
pulizia, dal tappo che si trova sulla parte inferiore dell’apparecchio.
Questo modello è dotato di un programma di autodiagnosi, che in caso di
guasto dell'apparecchio resta bloccato e negli indicatori digitali compare
un messaggio di errore.
Quest’apparecchio è solo per uso professionale
e deve essere utilizzato esclusivamente da
personale qualificato.
101
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
TIPO DI GUASTO
Quando si verifica un errore:

Il campanello suona in modo intermittente.

Nel testo superiore del display compare un messaggio in modo
intermittente.

Se si preme sul tasto START/STOP, il messaggio di errore resta però il
campanello smette di suonare.

Per cancellare il messaggio di errore e interrompere l’allarme acustico, si
deve scollegare la tensione del controllore o far scomparire il guasto che
ha provocato l'errore.

Quando il guasto che provoca l'errore scompare, le uscite continuano a
funzionare normalmente.
Qui di seguito, si mostrano gli errori che potrebbero verificarsi nel forno,
indicando il messaggio che si visualizzerà in ciascun caso e le conseguenze sul
funzionamento del forno.
E1 Sensor TC
DESCRIZIONE:
Sonda della camera rotta.
CONSEGUENZE:
Il forno resta completamente disattivato.
Il TC è fuori rango [-5..330]
E2 Sensor TN
DESCRIZIONE:
Sonda del nucleo rotta.
CONSEGUENZE:
Si disattivano le funzioni asta e delta.
Il TN è fuori rango [-10..330]
E3 Sensor TV
DESCRIZIONE:
Sonda del vapore rotta.
CONSEGUENZE:
Si può lavorare solo sul modo Convezione, omettendo la
condensazione dell’acqua.
Il TV è fuori rango [-5..330]
E4 Sensor TG
DESCRIZIONE:
Sonda del gas rotta.
CONSEGUENZE:
Si può lavorare solo sul modo Convezione
Il TG è fuori rango [-5..330]
E5: Livello Acqua
DESCRIZIONE
Si rileva acqua nel livello massimo e nonostante ciò non si rileva nel
livello minimo.
CONSEGUENZE
Si può lavorare solo sul modo Convezione
E6: Errore Calibrato
DESCRIZIONE
Non si è riusciti a calibrare in 15 secondi.
CONSEGUENZE
Il forno continua a funzionare normalmente.
E7: Error A.E.
DESCRIZIONE
Si rileva che l’entrata di frequenza del variatore (A.E) non funziona.
La connessione è interrotta
Se il motore non si avvia
102
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
prima di 10 secondi successivi alla richiesta di avviamento.
Se
non supera la velocità di 500 rpm prima di 20 secondi successivi
alla richiesta di avviamento.
CONSEGUENZE
Il forno resta completamente disattivato.
E8: Manca Acqua
DESCRIZIONE
Si rileva che VDV è avviato da 7 o più minuti e non si raggiunge il
livello massimo.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E9: Err. Scarico
DESCRIZIONE
Si rileva che il VAC è avviato da 1 o più minuti e non si raggiunge il
livello minimo.
CONSEGUENZE
Si può lavorare solo sul modo Convezione
E10: Guasto CV
DESCRIZIONE
Se TG<93ºC, quando funziona CV, e in 3 minuti, TG non aumenta 3
o più gradi.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E11: Guasto CC
DESCRIZIONE
Agisce CC per 12 minuti e TC non aumenta di 3 o più gradi.
CONSEGUENZE
Il forno resta completamente disattivato.
E12: Temp. Alta
DESCRIZIONE
L’NTC del regolatore raggiunge i 60ºC, però non supera i 70ºC
CONSEGUENZE
Il forno funziona normalmente e non suona il campanello.
Comparirà questo messaggio per 3” ogni 30”.
E13: Guasto VCC (Solo nei forni a GAS)
DESCRIZIONE
VCC non risponde al comando del gas ed è sulla massima velocità.
CONSEGUENZE
Il forno resta completamente disattivato.
E14: Guasto VCC (Solo nei forni a GAS)
DESCRIZIONE:
VCC non risponde al comando del gas ed è fermo.
CONSEGUENZE
Il forno resta completamente disattivato.
E15: Guasto VCC (Solo nei forni a GAS)
DESCRIZIONE
VCC non risponde al comando del gas e non si stabilizza la
velocità.
CONSEGUENZE
Il forno resta completamente disattivato.
E16: Guasto VCV (Solo nei forni a GAS)
DESCRIZIONE
VCV non risponde al comando del gas ed è sulla massima velocità.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E17: Guasto VCV (Solo nei forni a GAS)
DESCRIZIONE
VCV non risponde al comando del gas ed è fermo.
103
ITALIANO
CONSEGUENZE
MANUALE USO E MANUTENZIONE ADVANCE PLUS
Si può lavorare solo sul modo Convezione.
E18: Guasto VCV (Solo nei forni a GAS)
DESCRIZIONE
VCV non risponde al comando del gas e non si stabilizza la velocità.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E19: Guasto VCC2 (Solo nei forni a GAS)
DESCRIZIONE
VCC2 non risponde al comando del gas ed è sulla massima
velocità.
CONSEGUENZE
Il forno resta completamente disattivato.
E20: Guasto VCC2 (Solo nei forni a GAS)
DESCRIZIONE
VCC2 non risponde al comando del gas ed è fermo.
CONSEGUENZE
Il forno resta completamente disattivato.
E21: Guasto VCC2 (Solo nei forni a GAS)
DESCRIZIONE
VCC2 non risponde al comando del gas e non si stabilizza la
velocità.
CONSEGUENZE
Il forno resta completamente disattivato.
E22: Temp. Alta
DESCRIZIONE
L’NTC del regolatore supera i 70ºC
CONSEGUENZE
Il forno resta completamente disattivato.
E23: Err. Cappa
DESCRIZIONE
Motore della cappa di scarico rotta
CONSEGUENZE
Il forno resta completamente disattivato.
E24: Fuori servizio
DESCRIZIONE
Errore di comunicazione. La scheda della camera non risponde.
CONSEGUENZE
Il forno resta completamente disattivato.
E25: Fuori servizio
DESCRIZIONE
Errore di comunicazione. La scheda del portacomandi non risponde.
CONSEGUENZE
Il forno resta completamente disattivato.
E26: Conex Vapor
DESCRIZIONE
Errore di comunicazione. La scheda della caldaia non risponde.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E27: BMF GAS1 (Solo nei forni a GAS)
DESCRIZIONE
Errore di comunicazione. La scheda del gas non risponde.
CONSEGUENZE
Il forno resta completamente disattivato.
E28: BMF GAS2 (Solo nei forni a GAS)
DESCRIZIONE
Errore di comunicazione. La seconda scheda del gas non risponde.
CONSEGUENZE
Il forno resta completamente disattivato.
104
ITALIANO
MANUALE USO E MANUTENZIONE ADVANCE PLUS
RACCOMANDAZIONI PER LA PROTEZIONE
AMBIENTALE
Al termine della vita utile di questo prodotto, si prega di non gettarlo in un
contenitore standard per i rifiuti, bensì in un punto di raccolta specifico per i
rifiuti elettrici e le apparecchiature elettroniche per essere riciclato.
Ciò è confermato dal simbolo che si trova sul prodotto, nel manuale per l’utente
e sulla confezione.
In base alle proprie caratteristiche, i materiali possono essere riciclati. Grazie al
riciclaggio e ad altri modi di smaltimento dei rifiuti elettrici ed elettronici si può
contribuire in modo significativo ad aiutare e proteggere l’ambiente.
Mettetevi in contatto con le autorità locali per ottenere ulteriori informazioni sui
punti di raccolta più vicini.
Per preservare l’ambiente, successivamente alla vita utile del vostro prodotto,
depositarlo in uno dei punti destinati a ciò in accordo con la legislazione vigente
in materia.
IL PROPRIETARIO DEI RESIDUI DELL’IMBALLAGGIO
RESPONSABILE DELLA LORO GESTIONE FINALE.
NOTA:
105
È
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
