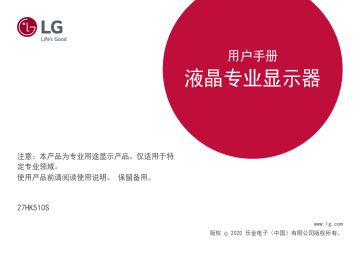

用户手册
液晶专业显示器
注意:本产品为专业用途显示产品。仅适用于特
定专业领域。
使用产品前请阅读使用说明。 保留备用。
27HK510S
www.lg.com
版权
2020 乐金电子(中国)有限公司版权所有。
简体中文
目录
许可证
许可证...................2
每个型号都有不同的许可证。有关许可证的更多信息,请访问 www.lg.com 。
开源软件提示信息.........2
HDMI、HDMI高清晰度多媒体接口以及HDMI标志
是HDMI Licensing Administrator, Inc.在美
国和其他国家的商标或注册商标。
重要预防措施.............3
组装和准备工作...........6
用户设置................16
The SuperSpeed USB Trident logo is a registered
trademark of USB Implementers Forum, Inc.
故障排除................35
产品规格................37
外部控制器设置..........41
* 液晶专业显示器: LG LED 显示器采用带 LED 背光的 LCD 屏幕。
2
开源软件提示信息
为取得本产品内搭载的 GPL、LGPL、MPL 及其他开源证书下的源代码,请您访
问 http://opensource.lge.com 。
除源代码以外,所有相关的许可条款、免责声明和版权通知均可供下载。
LG Electronics 也可以 CD-ROM 的形式为您提供开源代码,如有需要,请发送电
子邮件至 [email protected], 仅收取执行配送的费用(如介质费用、运输费
和手续费)。
此报价从该产品出厂之日起,三年内有效。此报价对收到本信息的任何人有
效。
重要预防措施
关于安全
仅使用随本设备提供的电源线。 如果您使用其他电源线,且如果不是由供应商
提供,请确保其经过适用国家标准的认证。 如果电源线在任何情况下发生故
障,请联系制造商或最近的授权维修服务提供商,以进行更换。
产品耦合器用作断开连接设备。
请确保设备安装在其连接的墙上插座附近并可轻松使用墙上插座。
只能根据本手册规格中指明的或显示器上列出的电源运行显示器。 如果不确定
您家里的电源类型,请咨询您的经销商。
交流电源插座过载和延长线都会产生危险。 电源线磨损和插头破损也是如此。
它们可能会造成触电或火灾危险。 请联系维修技术人员进行更换。
只要此设备连接到交流电墙上插座,则即使设备关闭,与交流电源的连接也不
会断开。
请勿打开显示器:
• 设备内无用户可维修的组件。
• 即使电源关闭时,设备内也有非常危险的高压。
• 如果显示器无法正常运行,请联系您的经销商。
• 如果您不只是短时间离开房间,请务必关闭显示器。 离开家时,切勿让显示
器保持在开启状态。
• 避免儿童将物体投入或推入显示器的机壳开口。 某些内部部件带有危险电
压。
• 切勿添加不是专门设计用于本显示器的配件。
• 显示器要在较长时期内无人看管时,请拔出其与墙上插座的连接。
• 打雷和闪电时,切勿接触电源线和信号电缆,这可能极其危险。 这可能导致
触电。
简体中文
设计和制造本设备旨在确保您的个人安全,但使用不当可能造成潜在的触电或
火灾危险。 为了使本显示器中包含的所有防护措施都能正确运行,请遵守以下
有关其安装、使用和维修的基本规则。
为避免火灾或危险:
关于安装
不要让任何物体搁置在电源线上或在电源线上翻滚,而且不要将显示器放置在
电源线易于受损的地方。
请勿在近水地方(例如浴缸、洗脸盆、厨房洗碗池、洗衣盆、潮湿的地下室或
泳池附近)使用显示器。
显示器的机壳中提供有通风口,以释放运行期间产生的热量。 如果这些开口阻
塞,积累的热量可能会导致故障,进而造成火灾危险。 因此,切勿:
• 将显示器放置在床、沙发、软垫等物品上,因为这样会阻塞底部通风槽。
• 将显示器放置在内置外壳中,除非可提供适当通风。
• 用布或其他材料覆盖开口。
• 将显示器放置在散热器或热源附近或上方。
为避免人身伤害:
• 不要将显示器放置在倾斜的支架上,除非已正确固定。
• 仅使用制造商推荐的支架。
• 不要让物体落到产品上,也不要撞击产品。 不要将任何玩具或物体扔到产品
屏幕上。这可能导致人员受伤、产品故障和损坏显示器。
3
切勿使用任何坚硬物质摩擦或击打有源矩阵 LCD,因为这可能永久性地刮坏、
损毁或损坏有源矩阵 LCD。
简体中文
不要用手指长时间按压 LCD 屏幕,因为这可能会引起一些后像。
一些坏点可能在屏幕上显示为红点、绿点或蓝点。
但是,这不会对显示器性能产生冲击或影响。
如果可能的话,请使用推荐分辨率,以获得 LCD 显示器的最佳图像质量。 如
果在除推荐分辨率之外的任何模式下使用,则屏幕上可能出现一些压缩或处理
过的图像。 但是,这是固定分辨率 LCD 面板的特性。
显示器上长时间显示静止图像可能会在显示器屏幕上留下残影或色斑。 为避免
出现这种问题,请使用屏幕保护程序,并在不使用产品时关机。 因长时间使用
而产生的残影或色斑不在本产品的保修范围内。
不要用金属物体震动或刮坏屏幕的前端和侧面。
否则,这可能导致屏幕损坏。
确保面板正面向前,并用双手抱住产品移动。 如果跌落产品,则损坏的产品会
导致触电或起火。 请联系经授权的服务中心进行维修。
避免高温度和高湿度。
请勿将产品安装在靠近油品或油雾来源的墙壁上。
• 否则这可能导致产品损坏并造成产品掉落。
高光前框的显示器,用户应该考虑它的摆放位置,因为高光前框会受环境光线
影响而造成反光,影响正常使用。
请勿将产品安装在使用高电压产品的附近。
(例如:电蚊拍)
• 产品可能因为受到电击而发生故障。
4
电源适配器与电源注意事项
如果水分或任何外来物质进入产品(电视、显示器、电源线或电源适配器),
请立即拔除电源线并联络服务中心。
• 此外,这可能会使产品损坏,进而导致火灾或触电。
请勿以湿手触摸电源插头或电源适配器。如果插头插脚受潮或有灰尘,请先擦
拭使其干燥后使用。
• 否则可能会导致火灾或触电。
请务必将电源线完全插入电源适配器中。
• 若未牢固连接,连接不良可能会造成火灾或触电。
请务必使用LG ELECTRONICS, INC. 提供或核准的电源线和电源适配器。
• 使用未经核准的产品可能会造成火灾或触电。
拔除电源线时,请始终从插头拔下。请勿过度用力弯曲电源线。
• 电源线如果被损坏,这可能导致触电或火灾。
请小心不要踩到电源线或电源适配器,或将重物(电器用品、衣物等)置 于其
上。请小心不要用尖锐物品损坏电源线或电源适配器。
• 受损的电源线可能会造成火灾或触电。
切勿拆解、维修或修改电源线或电源适配器。
• 这可能会导致火灾或触电。
请保持插座、电源适配器以及电源插头的插脚干净无灰尘或其它异物。
• 这可能导致火灾。
清洁剂使用方法
• 先拔掉显示器电源,然后再清洁显示器屏幕表面。
• 使用微湿(不湿)的布。 不要直接在显示器屏幕上使用气雾剂,因为过多喷
ÁGUA
雾可能导致触电。
• 清洁产品时,拔出电源线,并使用柔软的布轻轻擦拭以防止刮坏。 不要用湿
布清洁,也不要将水或其它液体直接喷到产品上。 可能引发静电。 (不要
使用象苯、涂料稀释剂或酒精等化学品)
• 将水喷到柔软的布上 2 到 4 次,然后用它清洁前框;只在一个方向上擦
拭。 布太湿时会导致染色。
‫םימ‬
• 清洁前,关闭显示器并拔掉电源线。
• 先将软布浸泡在推荐的清洁剂中,然后用不超过
1 N 的力轻轻擦拭屏幕。
• 如果清洁剂在清洁期间滴落到显示器内部,可能会造成设备严重损坏。
• 由于可能会损坏显示屏,因此只需清洁显示器的部件,无需清洁屏幕的 LCD
面板。
• 不要使用苯溶剂、稀释剂、酸性或碱性清洁剂或其他此类溶剂。
• 必须由医疗方面的专业人士(医生或护士)执行显示屏的清洁准则,不可由
患者经手。
简体中文
关于清洁
关于重新包装
水
化学品
• 不要扔掉纸箱和包装材料。 他们是运输本设备的理想容器。 将本设备装运
到其他位置时,可使用原来的材料将其重新包装。
清洁化学剂推荐
•
•
•
•
异丙醇 100 %
乙醇 70 %
Cidex OPA (邻苯二甲醛)
0.9 % NaCl (氯化钠)溶液
5
组装和准备工作
简体中文
6
产品组件
使用产品之前,请检查所有组件是否都包含在包装箱内。如果缺少任何组件,请与您购买本产品的零售商联系。
请注意,产品和相关组件可能与下列显示图有所不同。
CD(软件/用户手册/法规手
册)/卡
电源线
DVI 电缆
HDMI 电缆
AC/DC 适配器
DVI-I 转 D-SUB 公母电缆
警告
请始终使用原装 LG 组件,以确保安全和产品性能。
由使用未经授权的组件造成的损坏或伤害不属于该产品的保修范围。
建议使用提供的组件。
如果使用未经 LG 认证的通用电缆,屏幕可能无法显示或出现图像躁点。
注意
• 组件可能与下列显示图有所不同。
• 本手册中的所有产品信息和规格如因提高产品性能而更改,恕不另行通知。
• 要购买可选附件,请访问电器商店或网上购物中心,或者联系您购买本产品
的零售商。
• 不同的地区提供的电源线可能不同。
支持的驱动程序和软件
查看产品支持的驱动程序和软件并参阅产品包装内附 CD 上的手册。
驱动程序和软件
安装优先级
27HK510S
显示器驱动程序
推荐
O
True Color Pro
可选
O
简体中文
•
•
•
•
• 必选和推荐:您可以通过随附 CD 或 LGE 网站 (www.lg.com) 下载和安装最
新版本。
• 可选:您可以通过 LGE 网站 (www.lg.com) 下载和安装最新版本。
7
产品和 LED 控制按钮
简体中文
1
2
3
4
5
6
7
8
9
8
LED 控制按钮功能
Input
选择输入模式。
2
PIP/PBP
在一个显示器上显示两种输入模式的屏幕。
3
Hotkey 1,2
打开 [快捷键设定] 菜单。
4
Brightness
调整屏幕亮度。
5
OK/AUTO
6
7
Contrast
Menu
选择并确认菜单或选项。
* 在模拟视频信号下自动将屏幕设置为最佳设置。
调整屏幕对比度。
显示前面板上的 LED 控制按钮并打开菜单模式。
8
开关指示灯
开启电源后,指示灯呈绿色长亮。箭头表示电源开关的位置。
9
电源开关
打开/关闭电源。
简体中文
1
注意
• 电源按钮位于显示器正面右下方。
• 如果控制键 LED 熄灭,请按控制键
按钮让控制按钮 LED 亮起。当控制键 LED 亮起时,可以控制“控制键”功能。
9
连接器
简体中文
RS-232C
DC-IN 电源输入
(19 - 24 V
)
COMPOSITE
IN
RS-232C
RS-232C
RS-232C
1
10
2
DC-IN 电源输入
(19 - 24 V
3
)
COMPOSITE
IN
S-VIDEO
IN
4
5
DC-IN 电源输入
(19 - 24 V
)
DVI OUT
DVI / RGBS
/ COMPONENT IN
S-VIDEO
IN
DC-IN 电源输入
(19 - 24 V
COMPOSITE
IN
)
COMPOSITE
IN
S-VIDEO
IN
S-VIDEO
IN
DVI / RGBS
/ COMPONENT IN
DVI / RGBS
/ COMPONENT IN
DVI / RGBS
/ COMPONENT IN
SDI IN
DVI OUT
SDI IN
DVI OUT
SDI OUT
HDMI IN
SDI IN
DVI OUT
6
SERVICE ONLY
SDI OUT
SDI OUT
5V
SERVICE ONLY
HDMI IN
5V
0.9 A
0.9 A
HDMI IN
SERVICE ONLY
5V
SDI IN
0.9 A
SDI OUT
7
HDMI IN
8
SERVICE ONLY
9
5V
0.9 A
10
1
2
4
5
6
7
8
▶▶ 推荐的 HDMI 电缆类型
--高速 HDMI /TM 电缆
--高速 HDMI /TM 以太网电缆
端口
--此 USB 端口仅用于服务。
9
10
/
(USB 连接器)
--此端子用于连接硬件校准器(可选配件)。
--可连接键盘、鼠标或 USB 存储设备。
警告
使用 USB 存储设备的注意事项
• 具有内置自动识别程序或使用自有驱动程序的 USB 存储设备可能无
法被识别。
• 某些 USB 存储设备可能不受支持或无法正常工作。
• 建议使用自带电源的 USB 集线器或硬盘驱动器。(如果供电不足,
可能无法正确检测到 USB 设备。)
/
(USB 连接器)
--将外围设备连接至 USB 输入端口。
--若要使用 USB 3.0,请将 A-B 型 USB 3.0 电缆连接到 PC。
简体中文
3
电位均衡导线
--连接等位插头。
端口
--将 RS-232C 端子与外部设备连接以控制显示器。
DC-IN 电源输入(19-24 V
) 端口
--连接 AC/DC 适配器。
--随附的适配器输出为 19 V。
--本产品旨在与输出范围在 19-24 V 之间的适配器配合使用。
端口
--输入复合视频信号。
端口
--输入 S-Video 信号。
/
端口
--输入或输出数字视频信号。
/
端口
--输入模拟信号。
--使用本产品包含的 DVI-I 转 D-SUB 公母电缆。
/
端口
--输入或输出串行数字分量信号。
端口
--输入数字视频信号。
--使用 DVI 至 HDMI/DP(显示器端口)至 HDMI 电缆可能会造成兼
容性问题。
使用显示 HDMI 徽标的认证电缆。如果使用未经认证的电缆,屏幕可
能无法显示或可能出现连接错误。
注意
• 打开显示器的电源开关后,所有信号输出端子(SDI、DVI 等)均输出信号。
关闭电源开关后,无信号输出。
• 该显示器支持 *Plug and Play(即插即用)功能。
* Plug and Play(即插即用):使您可以向计算机添加设备而无需配置实际设备
或用户干预的一种功能。
• 用于传输屏幕的DVI和SDI输出终端的标准
--DVI 输出:连接 5 米长的电缆以便将复制的屏幕传输到显示器。
--SDI 输出:连接 100 米长的电缆 (BELDEN 1694) 以便将复制的屏幕传输
到显示器。
11
安装显示器
电缆连接和整理
简体中文
12
连接连接器之前,请拆下后盖,如下图所示。
1
2
4
5
3
警告
• 显示器合上后盖后,可达到防水标准。拆下后盖时,请不要使用显示器,因
为没有后盖,无法保证防水能力。
安装到墙上
简体中文
将显示器安装在墙上,显示器两侧留出大约 100 毫米的空间,以确保足够通
风。详细的安装说明可以从当地经销商处获得。请参阅手册来安装和设置倾斜
壁挂支架。
100 毫米
100 毫米
100 毫米
100 毫米
若要将显示器安装到墙上,请将壁挂板(可选)连接到显示器背面。
确保壁挂板(可选)已牢固地固定到显示器和墙上。
1 使用超过标准长度的螺钉可能会损坏产品内部。
2 非 VESA 标准螺钉可能会损坏产品并导致显示器跌落。LG Electronics 对
任何与使用非标准螺钉造成的事故概不负责。
13
简体中文
壁挂(毫米)
标准螺钉
所需螺钉
壁挂板(可选)
100 x 100
M4 x L10
4
RW120
警告
• 首先,断开电源线。然后,移动或安装显示器。否则有触电危险。
• 在天花板或倾斜墙壁上安装显示器可能会导致显示器跌落,从而导致人员受
伤。使用经授权的 LG 壁挂支架,并联系当地经销商或工作人员。
• 固定螺钉时用力过大可能会损坏显示器。此类损坏不在产品保修范围内。
• 使用符合 VESA 标准的壁挂支架和螺钉。因使用或滥用不合适的组件而造成
的损坏不在产品保修范围内。
• 从显示器背面测量时,每个已安装螺钉的长度不能超过 8 毫米。
壁挂板
显示器背面
注意
•
•
•
•
•
•
螺钉 (M4 x L10) 预装在显示器背面的壁挂螺孔上。
使用 VESA 标准规定的螺钉。
壁装套件包含安装指南和所有必要部件。
壁挂板需另行选购。您可以从当地经销商处获取其它配件。
螺钉长度可能因壁装情况而异。确保使用正确长度。
有关详细信息,请参阅壁挂支架的手册。
壁挂板
显示器背面
螺钉规格
:M4 x L10
最大为 8 毫米
14
连接电源线的预防措施
简体中文
100-240 V ~
• 确保使用产品包装中提供的电源线。将电源线连接至接地电源插座。
• 如果您需要其它电源线,请联系当地经销商或最近的零售店。
15
用户设置
简体中文
16
激活快捷菜单
可激活 LED 控制按钮。在激活 LED 控制按钮后,按
捷菜单。
2 在 LED 控制按钮中,按
可左右移动或按
3 在 LED 控制按钮中,按
可左右移动或按
可设置选项。
4 为了退出 OSD 菜单,请按 LED 控制按钮
或选择 [退出]。
1 按
可显示 OSD 快
可上下移动。
可上下移动或按
适用的设置选项如下所示。
关闭“快捷菜单”。
说明
[输入]
选择适用的输入模式。
[画面模式]
选择 [画面模式]。
注意
[亮度色标]
• 如果 [画面模式] 不是 [自定义] 模式,则将停用 [亮度色标] 和 [色温]。
选择屏幕的 [亮度色标]。
[色温]
选择屏幕的 [色温]。
[所有设置]
进入“所有设置”菜单。
简体中文
快捷菜单设置
[退出]
警告
• 显示器 OSD(在屏显示)可能与用户手册中的说明有所不同。
17
快速设置
可激活 LED 控制按钮。在激活 LED 控制按钮后,按
[所有设置],显示完整的 OSD 菜单。
在 LED 控制按钮中,按
可左右移动或按
[快速设置]。
按照右下角显示的说明配置选项。
要配置上部菜单或其他项目,请按 LED 控制按钮
或按
为了退出 OSD 菜单,请按 LED 控制按钮
或按
1 按
简体中文
18
2
3
4
5
,然后选择
可上下移动以前往
移动到设置。
。
适用的设置选项如下所示。
说明
调节屏幕亮度。
注意
•
•
•
•
按
按钮可在 [打开’亮度稳定’]/[关闭’亮度稳定’] 之间切换。
当 [亮度稳定] 处于 [开] 状态时,[亮度] 调节功能被停用。
当 [亮度稳定] 处于 [开] 状态时,[SMART ENERGY SAVING] 和 [DFC] 功能被停用。
当 [画面模式] 设置为 [DICOM] 或 [亮度色标] 设置为 [DICOM Gamma 曲线] 设置时,[亮度] 调节功能被停用。
[对比度]
调节屏幕的色彩对比度。
[快捷键设定]
为屏幕图像设置指定快捷键。设置快捷键后,使用 LED 控制按钮中的快捷键启用设备菜单。([PIP大小]、 [亮度色标]、[单色显示]、
[色温]、[黑色稳定器]、[屏幕缩放]、[关])
[快捷键1]
选择要与 [快捷键1] 配合使用的功能。
[快捷键2]
选择要与 [快捷键2] 配合使用的功能。
简体中文
[所有设置] >
[快速设置]
[亮度]
19
[所有设置] >
[快速设置]
[用户预置]
简体中文
20
说明
用户预置允许用户为每个预置中的多个已连接设备保存或加载最多 10 项画质设置。
注意
• 可使用“用户预置”在 [画面] 菜单的 [画面调节] 和 [色彩调节] 中导入或保存项目。
[用户名称]
允许用户根据自身需求更改或注册用户名称([Preset 1] ~ [Preset 3], [User 1] ~ [User 7])。
用户可以使用屏幕键盘输入要注册的用户名称。
[Preset 1] ~ [Preset 3] 是出厂设置的作为样本的用户名称,且用户可以更改这些名称。
[加载用户设定]
允许用户通过加载“用户预置”设定更改画质设置。
[保存用户设定]
将当前画面质量设定保存在相应的“用户预置”中。
[Preset 1] ~ [Preset 3] 是出厂设置的作为样本的值,且用户可以更改这些值。
• [Preset 1]: 将此预置用于浅蓝色。
• [Preset 2]: 将此预置用于浅蓝色和明亮的低渐变。
• [Preset 3]: 使用此预设对红色调进行柔化处理。
• [User 1] ~ [User 7]: 初始值与出厂设置相同。
[默认用户设定]
加载初始的基本画面设定。
[用户预置复位]
初始化“用户预置”设定。
• 初始化要恢复为出厂设置([Preset 1] ~ [Preset 3], [User 1] ~ [User 7])的现有用户名称和用户设置。
输入
2
3
4
5
,然后选择
可上下移动以前往
移动到设置。
简体中文
可激活 LED 控制按钮。在激活 LED 控制按钮后,按
[所有设置],显示完整的 OSD 菜单。
在 LED 控制按钮中,按
可左右移动或按
[输入]。
按照右下角显示的说明配置选项。
要配置上部菜单或其他项目,请按 LED 控制按钮
或按
为了退出 OSD 菜单,请按 LED 控制按钮
或按
1 按
。
21
适用的设置选项如下所示。
简体中文
[所有设置] >
[输入]
[主窗口输入列表]
[子窗口输入列表]
说明
选择输入模式。
子窗口
PBP / PIP 连接
主窗口
[纵横比]
-
-
O
O
-
-
-
-
-
O
O
-
-
-
O
O
-
O
O
O
O
O
O
O
-
O
O
O
-
-
O
O
-
-
-
-
-
O
O
-
-
-
-
-
O
O
-
-
-
调节屏幕的纵横比。([全宽]、[自动]、[点对点扫描])
注意
• 采用推荐分辨率 (1920 x 1080) 时,显示器在 [全宽]、[自动]、[点对点扫描] 三种选项下有一致的显示效果。
[主窗口纵横比] [全宽]
不考虑视频信号输入,将图像显示为适合 PBP/PIP 屏幕。
[自动]
[子窗口纵横比] [全宽]
[自动]
22
以视频信号输入纵横比在 PBP/PIP 屏幕上显示。
不考虑视频信号输入,将图像显示为适合 PBP/PIP 屏幕。
以视频信号输入纵横比在 PBP/PIP 屏幕上显示。
[所有设置] >
[输入]
[PBP / PIP]
在单一显示器上同时显示两种输入模式的屏幕。
[PIP大小]
调节 PIP 的尺寸。([小]、 [中]、 [大])
在 [PBP / PIP] 模式下,在主画面屏幕和子画面屏幕之间转换。
[主输入]没有信号时,[主输入]将切换到[故障转移输入]。
[故障转移输入切换]
将使用或关闭[故障转移输入切换]输入。
[主输入]
选择[主输入]源。
[故障转移输入]
选择[故障转移输入]源。
简体中文
[主/子画面 屏幕
切换]
[故障转移输入
切换]
说明
注意
• 如果未使用 [PBP / PIP] 功能,则停用 [PIP大小]、[主/子画面 屏幕切换]。
• 可通过使用 DVI-I 转 D-SUB 公母电缆将 PC 模拟 (D-SUB) 输入源连接到 DVI-I 输入连接器。为了使用 D-SUB 输入,请使用包装箱内的 DVI-I 转 D-SUB 公母
电缆。
• [故障转移输入切换]功能仅支持数字信号。
23
画面
可激活 LED 控制按钮。在激活 LED 控制按钮后,按
[所有设置],显示完整的 OSD 菜单。
在 LED 控制按钮中,按
可左右移动或按
[画面]。
按照右下角显示的说明配置选项。
要配置上部菜单或其他项目,请按 LED 控制按钮
或按
为了退出 OSD 菜单,请按 LED 控制按钮
或按
1 按
简体中文
24
2
3
4
5
,然后选择
可上下移动以前往
移动到设置。
。
适用的设置选项如下所示。
[所有设置] >
[画面]
[自定义]
[单色显示]
[sRGB]
[EBU]
[REC709]
[SMPTE-C]
[DICOM]
[校准1]
[校准2]
允许用户调节每个元素。主菜单的颜色模式可以调节。
单色(黑白)颜色模式。
显示器与打印机的一种标准 RGB 颜色模式。
用于广播的一种标准 TV PAL 颜色模式。
用于广播的一种标准 HDTV 颜色模式。
用于广播的一种标准 TV NTSC 颜色模式。
优化屏幕设置的一种模式,以便可以出于医疗目的查看图像。
配置为最后校准(纠正)的屏幕。
配置为之前校准(纠正)的屏幕。
简体中文
[画面模式]
说明
注意
• 在 [自定义] 中使用 [亮度稳定] 功能。
• [校准2]:如果在安装 TRUE COLOR PRO 程序后使用“校准”,则适用菜单将被激活。
25
[所有设置] >
[画面]
[画面调节]
说明
[亮度]
简体中文
注意
•
•
•
•
[对比度]
[锐利度]
[亮度稳定]
[SUPER RESOLUTION+]
[亮度基准]
26
调节屏幕亮度。
按
按钮可在 [打开’亮度稳定’]/[关闭’亮度稳定’] 之间切换。
当 [亮度稳定] 处于 [开] 状态时,[亮度] 调节功能被停用。
当 [亮度稳定] 处于 [开] 状态时,[SMART ENERGY SAVING] 和 [DFC] 功能被停用。
当 [画面模式] 设置为 [DICOM] 或 [亮度色标] 设置为 [DICOM Gamma 曲线] 设置时,[亮度] 调节功能被
停用。
调节屏幕的色彩对比度。
调节屏幕的锐利度。
保持为屏幕配置的亮度。
[开]
自动调节亮度。
[关]
停用适用功能,用户可调节亮度。
[高]
选择此选项可显示水晶般清晰的图像。
[中]
当用户需要介于低和高模式之间的图像质量以便舒适观看时,显示优化的画面质量。
[低]
当用户需要柔和且自然的图像时,显示优化的画面质量。
[关]
选择此选项可获得普通用户体验。停用 [SUPER RESOLUTION+] 功能。
设置补偿水平。(仅适用于 HDMI)
• 补偿:作为视频信号的参考,这是显示器能够显示的最暗的色彩。
[高]
维持当前的屏幕对比度范围。
[低]
降低当前屏幕对比度范围的黑色级别并提高其白色级别。
[所有设置] >
[画面]
[画面调节]
说明
[DFC]
[黑色稳定器]
[均匀性]
自动调节亮度,具体取决于屏幕。
[关]
停用 [DFC] 功能。
根据屏幕上的画面移动设置显示画面的响应时间。
在正常环境下,建议您设置为 [快速]。对于移动情况较多的图像,建议您设置为 [更快]。但是,设置为 [更快]
后,可能会导致残像。
[更快]
将响应时间设置为“更快”。
[快速]
将响应时间设置为“快速”。
[正常]
将响应时间设置为“正常”。
[关]
不使用响应时间改进功能。
调节黑色级别,以便清晰地看到暗屏幕上的对象。
加大 [黑色稳定器] 的值将加亮屏幕的低灰度级别。(您可以轻松分辨暗游戏屏幕上的对象。)
减小 [黑色稳定器] 的值将使低灰度级别更暗,并提高屏幕上的动态对比度。
自动调节屏幕的亮度均匀性。
简体中文
[响应时间]
[开]
注意
• 如果激活 [均匀性],屏幕会变得更暗。
[开]
激活 [均匀性] 功能。
[关]
停用 [均匀性] 功能。
27
[所有设置] >
[画面]
[色彩调节]
说明
[亮度色标]
简体中文
[色温]
设置自己的亮度色标值。([亮度色标 1.8]、[亮度色标 2.0]、[亮度色标 2.2]、[亮度色标 2.4]、
[亮度色标 2.6],[DICOM Gamma 曲线])
亮度色标设定越高,显示的图像越暗,反之亦然。
设置自己的色温。([用户], [6500K], [7500K], [9300K], [手动])
[用户]
用户可以自定义红色、绿色和蓝色。
[6500K]
[7500K]
[9300K]
[手动]
[红色]
[绿色]
[蓝色]
[六色]
[配置调节]
28
[水平] [垂直]
[水平校正] [清晰度]
使用 6500K 红色色温表示屏幕颜色。
使用 7500K 色温,将屏幕颜色设置为介于红色和蓝色之间。
使用 9300K 蓝色色温表示屏幕颜色。
以 500K 为单位调节色温。(然而,支持 9300K 而非 9500K)
您可以使用红色、绿色和蓝色自定义画面色彩。
通过调节六色(红色、绿色、蓝色、青色、品红色和黄色)的色调和饱和度,可满足用户的色彩要求,然后保存
设置。
[色调]
调节屏幕颜色的色调。
[饱和度]
屏幕颜色的锐利度值越低,色彩的锐利度和亮度就变得越低。该值越高,色彩的锐利度和暗度就
变得越高。
调节屏幕的位置。
调节屏幕的锐利度和稳定性。
[所有设置] >
[画面]
[分辨率]
说明
用户可以设置需要的分辨率。仅当计算机的屏幕分辨率按以下内容设置时,此选项才可用(仅适用于 D-SUB)。
[画面重置]
• 当用户选定的分辨率与每台计算机的 PC 输出的分辨率不同时,则将停用此功能。
[1024 x 768], [1280 x 768], [1360 x 768], [1366 x 768], [关]
[1280 x 960], [1600x 900], [关]
[1440 x 900], [1600 x 900], [关]
将色彩返回默认设置。
简体中文
注意
29
通用
可激活 LED 控制按钮。在激活 LED 控制按钮后,按
[所有设置],显示完整的 OSD 菜单。
在 LED 控制按钮中,按
可左右移动或按
[通用]。
按照右下角显示的说明配置选项。
要配置上部菜单或其他项目,请按 LED 控制按钮
或按
为了退出 OSD 菜单,请按 LED 控制按钮
或按
1 按
简体中文
30
2
3
4
5
,然后选择
可上下移动以前往
移动到设置。
。
适用的设置选项如下所示。
[所有设置] > [通用]
说明
将菜单屏幕设置为所需语言。
[SMART ENERGY
SAVING]
通过使用亮度补偿算法来节约能源。
[高]
使用高效率的 [SMART ENERGY SAVING] 功能节能。
[硬件校准]
[低]
使用低效率的 [SMART ENERGY SAVING] 功能节能。
[关]
禁用 [SMART ENERGY SAVING] 功能。
无法同时使用 [RS-232C] 和 [硬件校准]。
[RS-232C]
[开]
将使用硬件校准功能。
[关]
将关闭硬件校准功能。
无法同时使用 [RS-232C] 和 [硬件校准]。
[串行端口]
将使用或关闭 [RS-232C] 功能。
[设备 ID]
调节 [设备 ID]。(调节范围:1-10)
[LED控制按钮]
调节控制按钮的亮起时间。([常开]、[20秒定时]、[10秒定时]、[5秒定时])
[DVI 供电]
通过以加密狗形式连接至 DVI 输入端子为使用的设备供电,无需电源。
[快捷键设定]
简体中文
[语言]
[开]
激活 [DVI 供电]功能。
[关]
停用 [DVI 供电]功能。
为屏幕图像设置指定快捷键。设置快捷键后,使用 LED 控制按钮中的快捷键启用设备菜单。([PIP大小]、[单色显示]、[色温]、
[亮度色标]、[黑色稳定器]、[屏幕缩放]、[关])
[快捷键1]
选择要与 [快捷键1] 配合使用的功能。
[快捷键2]
选择要与 [快捷键2] 配合使用的功能。
31
[所有设置] > [通用]
[用户预置]
说明
用户预置允许用户为每个预置中的多个已连接设备保存或加载最多 10 项画质设置。
注意
简体中文
• 可使用“用户预置”在 [画面] 菜单的 [画面调节] 和 [色彩调节] 中导入或保存项目。
[用户名称]
允许用户根据自身需求更改或注册用户名称([Preset 1] ~ [Preset 3], [User 1] ~ [User 7])。
用户可以使用屏幕键盘输入要注册的用户名称。
[Preset 1] ~ [Preset 3] 是出厂设置的作为样本的用户名称,且用户可以更改这些名称。
[加载用户设定]
允许用户通过加载“用户预置”设定更改画质设置。
[保存用户设定]
[默认用户设定]
将当前画面质量设定保存在相应的“用户预置”中。
[Preset 1] ~ [Preset 3] 是出厂设置的作为样本的值,且用户可以更改这些值。
• [Preset 1]: 将此预置用于浅蓝色。
• [Preset 2]: 将此预置用于浅蓝色和明亮的低渐变。
• [Preset 3]: 使用此预设对红色调进行柔化处理。
• [User 1] ~ [User 7]: 初始值与出厂设置相同。
加载初始的基本画面设定。
[用户预置复位]
[自动关闭屏幕]
32
初始化“用户预置”设定。
• 初始化要恢复为出厂设置([Preset 1] ~ [Preset 3], [User 1] ~ [User 7])的现有用户名称和用户设置。
在设定的时间段内无显示器信号时,自动关闭屏幕。
[开]
激活[自动关闭屏幕]功能。
[关]
停用[自动关闭屏幕]功能。
[所有设置] > [通用]
[OSD 锁定]
说明
注意
• 停用除[快速设置]菜单和[输入]菜单的[输入列表]、[纵横比]、[PBP / PIP]功能、[故障转移输入切换]以及[通用]菜单的[OSD 锁定]
和[信息]功能以外的所有功能。
[信息]
显示总开机时间、序列号和分辨率信息。
[初始化]
[您是否要重置您的设置?]
[否]
[是]
简体中文
限制菜单配置和调整的一种功能。
[开]
打开 [OSD 锁定]。
[关]
关闭 [OSD 锁定]。
取消选择。
将屏幕设置恢复到首次购买显示器时的默认设定。
33
自动配置
可激活 LED 控制按钮。在激活 LED 控制按钮后,按
[所有设置],显示完整的 OSD 菜单。
在 LED 控制按钮中,按
可左右移动或按
[自动配置]。
按照右下角显示的说明配置选项。
要配置上部菜单或其他项目,请按 LED 控制按钮
或按
为了退出 OSD 菜单,请按 LED 控制按钮
或按
1 按
简体中文
2
3
4
5
,然后选择
可上下移动以前往
移动到设置。
。
适用的设置选项如下所示。
[所有设置] > [自动配置]
[您是否要使用自动配置?]
34
说明
[否]
取消选择。
[是]
自动将屏幕设置为最佳设置。
故障排除
• 检查电源线是否正确插入到电源插座。
开关指示灯是否亮起?
• 检查电源线连接,然后开启电源开关。
开关指示灯是否显示为绿色?
• 查看输入设置是否正确。(
是否显示 [超出工作频率范围] 消
息?
是否显示 [无信号] 消息?
• 从 PC(显卡)传输的信号超出显示器的水平或垂直频率范围时,会显示此消息。请参阅本手册的<产品规格>部分,以
设置适当的频率。
• PC 与显示器之间缺少信号线或信号线连接断开时,会显示此消息。检查电缆并重新连接。
屏幕滞留图像。
即使显示器已关闭,是否也会出现残
影?
• 长时间显示静止图像可能会对屏幕造成损坏,从而导致图像停滞。
• 要延长显示器的使用寿命,请使用屏幕保护程序。
> [所有设置] > [输入])
简体中文
屏幕无显示。
显示器的电源线是否已插入?
屏幕不稳定且抖动。/屏幕上有阴影痕迹。
是否选择了适当的分辨率?
• 如果所选的分辨率为 HDMI 1080i 60/50 Hz(隔行扫描),则屏幕可能会闪烁。将分辨率更改为 1080p 或建议的分
辨率。
35
注意
简体中文
• 垂直频率:为了显示图像,屏幕必须像荧光灯一样每秒刷新几十次。屏幕每秒刷新的次数称为垂直频率或刷新率,用 Hz 表示。
• 水平频率:显示一个水平行所花费的时间称为水平周期。如果 1 除以水平间隔,结果是每秒显示的水平行的数量。这就称为水平频率,用 kHz 表示。
• 检查显卡的分辨率或频率是否在显示器允许的范围内,并在 Windows 中的控制面板 > 显示 > 设置中设置为建议(最佳)分辨率。(可能因所使用的操作系统
(OS) 而有所不同。)
• 未能将视频卡设置为推荐(最佳)分辨率可能会造成文本模糊、屏幕变暗、显示区域被截断或显示不一致。
• 设置方式可能有所不同,具体取决于计算机或操作系统,某些分辨率可能因显卡的性能而不可用。如果出现这种情况,请联系计算机或显卡制造商,以寻求帮
助。
• 普通显卡可能不支持 1920 x1080 分辨率。如果分辨率无法显示,请联系您的显卡制造商。
显示颜色异常。
显示器是否出现变色(16 色)?
• 将颜色的数量设置为 24 位(真彩色)或更高。在 Windows 控制面板 > 显示 > 设置 > 色彩质量(可能因所使用的操
作系统而有所不同。)
显示颜色是否不稳定或为单色?
• 检查信号线是否正确连接。重新连接电缆或重新插入 PC 的显卡。
屏幕上是否有斑点?
• 使用显示器时,屏幕上可能会出现像素化亮点(红色、绿色、蓝色、白色或黑色)。对于 LCD 屏幕而言,这是正常现
象。这既不是错误,也与显示器性能无关。
连接显示器时,出现“未知显示器”消息。
是否已安装显示器驱动程序?
• 安装显示器随附的显示器驱动程序或访问 LG Electronics 主页 (www.lg.com) 以下载和安装显示器驱动程序。
• 通过参阅显卡用户手册查看即插即用功能是否受支持。
图像显示异常。
屏幕区域是否出现异常?
屏幕上是否有竖线?
屏幕是否显示水平噪点,或文本是否
变得模糊?
36
• 如果要将显示图像自动配置为最佳设置,请进入 [自动配置] 功能并选择 [是]。
产品规格
LCD 屏幕
分辨率
类型
TFT(平面有源矩阵)
LCD(液晶显示器)屏幕
像素间距
0.3114 毫米 x 0.3114 毫米
最大分辨率
推荐分辨率
视频信号
输入连接
输出连接器
电源
1920 x 1080 @ 60 Hz
水平频率
30 kHz - 83 kHz
垂直频率
56 Hz - 75 Hz
电位均衡导线、DC-IN 电源输入(19-24 V
)、RS-232C、COMPOSITE IN、S-VIDEO IN、DVI IN、RGBS IN、COMPONENT IN、SDI IN、
HDMI IN、SERVICE ONLY、USB (
5 V
0.9 A)、USB (
)
DVI OUT、SDI OUT
电源输入
19 - 24 V
6.32 - 5 A
功耗
AC-DC 适配器
简体中文
为改进产品,规格可能发生更改,恕不另行通知。
~ 符号表示交流电,
符号表示直流电。
最大为:120 W
关机模式:≤ 0.3 W
DA-120D19 类型,Asian Power Devices Inc. (APD) 生产
输入:100–240 V ~ 50-60 Hz,1.8-0.7 A
输出:19 V
6.32 A
防触电保护类型分类: 类设备
注意
--连接 AC/DC 适配器。
--随附的适配器输出为 19 V。
--本产品旨在与输出范围在 19-24 V 之间的适配器配合使用。
37
环境条件
简体中文
工作条件
温度
0°C 至 40°C
存储条件
湿度
压力
温度
0 % 至 80 %
700 hPa 至 1060 hPa
-20°C 至 60°C
湿度
压力
0 % 至 85 %
500 hPa 至 1060 hPa
尺寸 (毫米)
显示器大小(宽 x 高 x 厚)
656.4 x 412.9 x 62.2
重量(不含包装)(千克)
38
7.7
预设模式
输入定时(视频)
D-SUB / DVI / HDMI
垂直方向
水平频率
(kHz)
垂直频率
(Hz)
极性 (H/V)
720 x 400
31.468
70.08
-/+
640 x 480
31.469
59.94
-/-
640 x 480
37.5
75
-/-
720 x 480
31.47
59.94
-/-
800 x 600
37.879
60.317
+/+
800 x 600
46.875
75.0
+/+
1024 x 768
48.363
60.0
-/-
1024 x 768
60.023
75.029
+/+
1152 x 864
67.500
75.000
+/+
1280 x 720
1280 x 800
1280 x 1024
1280 x 1024
1400 x 1050
1440 x 900
1600 x 900
1680 x 1050
1920 x 1080
45
49.306
63.981
79.976
64.744
55.469
60.00
65.290
67.50
60
59.910
60.02
75.025
59.948
59.901
60.00
59.954
60
+/+
+/+/+
+/+
+/+/+/+
-/+
+/+
备注
仅 HDMI
480i
480p
576p
576i
720p
720p
1080i
1080p
1080i
1080p
1080p
HDMI
SDI
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
备注
简体中文
预设模式
垂直频率
(Hz)
59.94/60
59.94/60
50
50
59.94/60
50
59.94/60
59.94/60
50
50
29.97/30
39
输入定时(Component)
720 x 480
720 x 480
水平频率
(kHz)
15.730
15.750
垂直频率
(Hz)
59.940
60.000
720 x 480
31.470
59.940
720 x 480
31.500
60.000
720 x 576
15.625
50.000
720 x 576
31.250
50.000
1280 x 720
44.960
59.940
1280 x 720
45.000
60.000
1280 x 720
37.500
50.000
1920 x 1080
33.720
59.940
1920 x 1080
33.750
60.000
1920 x 1080
28.125
50.000
1920 x 1080
56.250
50.000
1920 x 1080
67.432
59.940
1920 x 1080
67.500
60.000
分辨率
简体中文
输入定时(S-Video、Composite)
• 此显示器支持 NTSC、PAL。
40
开关指示灯
模式
开启状态
LED 颜色
绿色
外部控制器设置
图 1:RS-232C 连接图
使用 RS-232C 电缆可远程控制显示器(参见图 1)。
RXD
TXD
DTR
GND
DSR
RTS
CTS
2
3
4
5
6
7
8
PC
RS-232C
(PC)
2
3
4
5
6
7
8
RXD
TXD
DTR
GND
DSR
RTS
CTS
5
1
简体中文
实际产品可能与图示不同。
将 PC 的 RS-232C(串行连接器)连接到显示器后面的 RS-232C IN 连接器。
连接 RS-232C 连接器的电缆未作为配件提供,需自行购买。
9
6
显示器
* 针 1 和针 9 无连接。
(显示器)
41
设备 ID 功能
简体中文
使用此功能可以为显示器分配唯一的 ID,以便从 PC 进行远程控制。
请参阅“发送/接收协议”。
1 按
按钮。
2 使用
、 、 、 按钮选择[通用]。然后按
按钮。
3 使用
、 、 、 按钮选择[设备 ID]。然后按
按钮。
4 选择一个[设备 ID] 进行分配。然后按
按钮。[设备 ID]值可以是 1 至 10。
5 为了退出 OSD 菜单,请按 LED 控制按钮
或按
。
通信参数
•
•
•
•
•
•
42
波特率:9600 bps (UART)
数据长度:8 位
奇偶校验位:无
停止位:1 位
通信代码:ASCII 代码
使用交叉(反转)电缆。
命令参考列表
命令
命令1
命令2
电源
屏幕静音
输入选择([主窗口])
输入选择([子窗口])
[纵横比]([主窗口])
[纵横比]([子窗口])
[PBP / PIP]
[PIP大小]
[主/子画面 屏幕切换]
[画面模式]
[亮度]
[对比度]
[锐利度]
[亮度稳定]
k
k
k
k
k
k
k
k
m
d
k
k
k
m
a
d
b
y
c
o
n
p
a
x
h
g
k
b
数据
(十六进制)
00 ~ 01
00 ~ 01
00 ~ 06
00 ~ 06
00 ~ 02
00 ~ 01
00 ~ 05
00 ~ 02
01
00 ~ 08
00 ~ 64
00 ~ 64
00 ~ 64
00 ~ 01
15. [SUPER RESOLUTION+]
m
c
00 ~ 03
16.
17.
18.
19.
20.
m
m
m
m
m
d
f
g
h
i
00
00
00
00
00
01.
02.
03.
04.
05.
06.
07.
08.
09.
10.
11.
12.
13.
14.
[亮度基准]
[DFC]
[响应时间]
[黑色稳定器]
[均匀性]
~
~
~
~
~
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
[亮度色标]
[色温]
红色增益
绿色增益
蓝色增益
[语言]
[SMART ENERGY SAVING]
[LED控制按钮]
[DVI 供电]
[自动关闭屏幕]
[OSD 锁定]
[初始化]
[自动配置]
[故障转移输入切换]
[主输入]
[故障转移输入]
命令2
m
k
j
j
j
f
m
m
m
m
k
f
j
k
k
k
j
u
w
y
z
i
k
l
m
n
m
k
u
z
v
w
数据
(十六进制)
00 ~ 05
00 ~ 04
00 ~ 64
00 ~ 64
00 ~ 64
00 ~ 10
00 ~ 02
00 ~ 03
00 ~ 01
00 ~ 01
00 ~ 01
00 ~ 02
01
00 ~ 01
00 ~ 02
00 ~ 02
简体中文
命令
命令1
01
01
03
64
01
43
发送/接收协议
错误确认
[命令 2][ ][设备 ID][ ][NG][数据][x]
发送
简体中文
[命令 1][命令 2][ ][设备 ID][ ][数据][Cr]
[命令 1]:j、k、m、x
[命令 2]:此命令用于控制显示器。
[设备 ID]:用于识别正在控制的显示器。可以在“设置”菜单中的[通用]下为
每个显示器分配 [设备 ID]。
可以分配的值为 1 至 10。在协议格式中为 [设备 ID] 值选择“0”,可以控
制连接的全部显示器。
* 该值在 OSD 菜单上显示为基数 10,并且在遥控器的发送/ 接收协议中用作
基数 16 (0x00 - 0x63)。
[数据]:发送上述命令所需的设置值(数据)。(基数 16)
发送数据“FF”后,将读取与特定命令对应的设置值(数据读取模式)。
[Cr]:回车,ASCII 代码表示为“0x0D”。
[ ]:空格,ASCII 代码表示为“0x20”。
正常确认
[命令 2][ ][设备 ID][ ][OK][数据][x]
成功接收数据后,显示器以上述格式发送 确认 响应信号。显示当前状态的数
据则以输入读取模式予以接收。PC 数据则只是以输入写入模式返回。
当设备接收到不支持功能的异常数据段,或者出现通信错误时,则以上述格式
返回 确认。
数据 00 :非法代码
实际数据结构(基数 16
基数 10)
• 在 [数据] 中插入基数 16 值时,请参阅下表。
• 频道设置命令 (ma) 使用 2 字节基数 16 值([数据])输入频道编号。
00:步骤 0
01:步骤 1
(设备 ID 1)
...
0A:步骤 10
(设备 ID 10)
...
0F:步骤 15
(设备 ID 15)
10:步骤 16
(设备 ID 16)
...
32:步骤 50
(设备 ID 50)
33:步骤 51
(设备 ID 51)
...
63:步骤 99
(设备 ID 99)
...
FF:步骤 255
...
01 00:步骤 256
...
C7:步骤 199
27 0E:步骤 9998
C8:步骤 200
27 0F:步骤 9999
...
...
* 命令的工作方式可能因型号和信号而异。
44
FE:步骤 254
01. 电源(命令:k a)
04. 输入选择([子窗口])(命令:k y)
▶▶ 控制显示器电源的开关。
▶▶ 控制子窗口的输入模式。
传输 [k][a][ ][设备 ID][ ][数据][Cr]
01:开机
确认 [a][ ][设备 ID][ ][OK/NG][数据][x]
02. 屏幕静音(命令:k d)
▶▶ 控制显示器屏幕的开关。
传输 [k][d][ ][设备 ID][ ][数据][Cr]
数据 00:屏幕静音关
01:屏幕静音开
确认 [d][ ][设备 ID][ ][OK/NG][数据][x]
03. 输入选择([主窗口])(命令:k b)
▶▶ 控制主窗口的输入模式。
传输 [k][b][ ][设备 ID][ ][数据][Cr]
数据
00:D-SUB
02:DVI
04:Component
06:S-Video
数据
00:D-SUB
02:DVI
04:Component
06:S-Video
01:SDI
03:HDMI
05:Composite
简体中文
数据 00:电源关闭
传输 [k][y][ ][设备 ID][ ][数据][Cr]
确认 [y][ ][设备 ID][ ][OK/NG][数据][x]
05. [纵横比]([主窗口])(命令:k c)
▶▶ 调节主窗口的纵横比。
传输 [k][c][ ][设备 ID][ ][数据][Cr]
数据
00:[全宽]
02:[点对点扫描]
01:[自动]
确认 [c][ ][设备 ID][ ][OK/NG][数据][x]
01:SDI
03:HDMI
05:Composite
确认 [b][ ][设备 ID][ ][OK/NG][数据][x]
45
06. [纵横比]([子窗口])(命令:k o)
09. [主/子画面 屏幕切换](命令:m a)
▶▶ 调节子窗口的纵横比。
▶▶ 控制 PBP 模式下的交换。
传输 [k][o][ ][设备 ID][ ][数据][Cr]
简体中文
00:[全宽]
01:[自动]
确认 [o][ ][设备 ID][ ][OK/NG][数据][x]
传输 [m][a][ ][设备 ID][ ][数据][Cr]
数据 01:主/子画面屏幕切换
确认 [a][ ][设备 ID][ ][OK/NG][数据][x]
07. [PBP / PIP](命令:k n)
10. [画面模式](命令:d x)
▶▶ 控制 PBP/PIP 模式。
▶▶ 控制 画面模式。
传输 [k][n][ ][设备 ID][ ][数据][Cr]
数据
00:关
02:PIP_LT
04:PIP_LB
01:PBP
03:PIP_RT
05:PIP_RB
确认 [n][ ][设备 ID][ ][OK/NG][数据][x]
传输 [d][x][ ][设备 ID][ ][数据][Cr]
数据
00:[用户]
02:[sRGB]
01:[单色显示]
03:[EBU]
04:[REC709]
05:[SMPTE-C]
06:[DICOM]
07:[校准1]
08:[校准2]
确认 [x][ ][设备 ID][ ][OK/NG][数据][x]
08. [PIP大小](命令:k p)
▶▶ 调节 PIP 的尺寸。
传输 [k][p][ ][设备 ID][ ][数据][Cr]
数据
00:[小]
▶▶ 调节屏幕亮度。
01:[中]
02:[大]
确认 [p][ ][设备 ID][ ][OK/NG][数据][x]
46
11. [亮度](命令:k h)
传输 [k][h][ ][设备 ID][ ][数据][Cr]
数据最小值:00 - 最大值:64
确认 [h][ ][设备 ID][ ][OK/NG][数据][x]
12. [对比度](命令:k g)
15. [SUPER RESOLUTION+](命令:m c)
▶▶ 调节屏幕的色彩对比度。
▶▶ 控制 SUPER RESOLUTION+ 功能。
传输 [k][g][ ][设备 ID][ ][数据][Cr]
确认 [g][ ][设备 ID][ ][OK/NG][数据][x]
数据 00:[高]
02:[低]
01:[中]
03:[关]
简体中文
数据最小值:00 - 最大值:64
传输 [m][c][ ][设备 ID][ ][数据][Cr]
确认 [c][ ][设备 ID][ ][OK/NG][数据][x]
13. [锐利度](命令:k k)
16. [亮度基准](命令:m d)
▶▶ 调节屏幕的锐利度。
传输 [k][k][ ][设备 ID][ ][数据][Cr]
▶▶ 控制补偿水平。(仅适用于 HDMI)
传输 [m][d][ ][设备 ID][ ][数据][Cr]
数据最小值:00 - 最大值:64
确认 [k][ ][设备 ID][ ][OK/NG][数据][x]
数据 00:[高]
01:[低]
确认 [d][ ][设备 ID][ ][OK/NG][数据][x]
14. [亮度稳定](命令:m b)
17. [DFC](命令:m f)
▶▶ 控制亮度稳定功能。
传输 [m][b][ ][设备 ID][ ][数据][Cr]
数据 00:[关]
01:[开]
确认 [b][ ][设备 ID][ ][OK/NG][数据][x]
▶▶ 控制 DFC 功能。
传输 [m][f][ ][设备 ID][ ][数据][Cr]
数据 00:[开]
01:[关]
确认 [f][ ]设备 ID][ ][OK/NG][数据][x]
47
18. [响应时间](命令:m g)
21. [亮度色标](命令:m j)
▶▶ 控制响应时间。
▶▶ 调节亮度色标设置。
传输 [m][g][ ][设备 ID][ ][数据][Cr]
简体中文
数据 00:[更快]
02:[正常]
01:[快速]
03:[关]
确认 [g][ ][设备 ID][ ][OK/NG][数据][x]
传输 [m][j][ ][设备 ID][ ][数据][Cr]
数据 00:[亮度色标 1.8]
02:[亮度色标 2.2]
04:[亮度色标 2.6]
01:[亮度色标 2.0]
03:[亮度色标 2.4]
05:[DICOM Gamma 曲线]
确认 [j][ ][设备 ID][ ][OK/NG][数据][x]
19. [黑色稳定器](命令:m h)
22. [色温](命令:k u)
▶▶ 控制黑色锐利度优化功能。
传输 [m][h][ ][设备 ID][ ][数据][Cr]
▶▶ 调节色温。
传输 [k][u][ ][设备 ID][ ][数据][Cr]
数据最小值:00 - 最大值:64
确认 [h][ ][设备 ID][ ][OK/NG][数据][x]
20. [均匀性](命令:m i)
▶▶ 控制均匀性功能。
传输 [m][i][ ][设备 ID][ ][数据][Cr]
数据 00:[开]
01:[关]
确认 [i][ ][设备 ID][ ][OK/NG][数据][x]
数据
00:[用户]
02:[7500K]
04:[手动]
01:[6500K]
03:[9300K]
确认 [u][ ][设备 ID][ ][OK/NG][数据][x]
23. 红色增益(命令:j w)
▶▶ 调节红色。
传输 [j][w][ ][设备 ID][ ][数据][Cr]
数据最小值:00 - 最大值:64
确认 [w][ ][设备 ID][ ][OK/NG][数据][x]
48
24. 绿色增益(命令:j y)
27. [SMART ENERGY SAVING](命令:m k)
▶▶ 调节绿色。
▶▶ 调节 SMART ENERGY SAVING。
传输 [j][y][ ][设备 ID][ ][数据][Cr]
确认 [y][ ][设备 ID][ ][OK/NG][数据][x]
数据 00:[高]
02:[关]
01:[低]
简体中文
数据最小值:00 - 最大值:64
传输 [m][k][ ][设备 ID][ ][数据][Cr]
确认 [k][ ][设备 ID][ ][OK/NG][数据][x]
25. 蓝色增益(命令:j z)
▶▶ 调节蓝色。
传输 [j][z][ ][设备 ID][ ][数据][Cr]
28. [LED控制按钮](命令:m l)
▶▶ 调节控制按钮的 LED 亮起时间。
传输 [m][l][ ][设备 ID][ ][数据][Cr]
数据最小值:00 - 最大值:64
确认 [z][ ][设备 ID][ ][OK/NG][数据][x]
26. [语言](命令:f i)
▶▶ 调节菜单屏幕的语言。
传输 [f][i][ ][设备 ID][ ][数据][Cr]
数据 00:[常开]
02:[10秒定时]
01:[20秒定时]
03:[5秒定时]
确认 [l][ ][设备 ID][ ][OK/NG][数据][x]
29. [DVI 供电](命令:m m)
▶▶ 控制 DVI 供电功能。
英语 - 韩语(17 种语言)
确认 [i][ ][设备 ID][ ][OK/NG][数据][x]
传输 [m][m][ ][设备 ID][ ][数据][Cr]
数据 00:[开]
01:[关]
确认 [m][ ][设备 ID][ ][OK/NG][数据][x]
49
30. [自动关闭屏幕](命令:m n)
33. [自动配置](命令:j u)
▶▶ 当显示器在设定的一段时间内无信号时,调整时间以自动关闭屏幕。
▶▶ 执行自动配置。
传输 [m][n][ ][设备 ID][ ][数据][Cr]
简体中文
数据 00:[开]
01:[关]
确认 [n][ ][设备 ID][ ][OK/NG][数据][x]
31. [OSD 锁定](命令:k m)
▶▶ 控制 OSD 锁定功能。
传输 [k][m][ ][设备 ID][ ][数据][Cr]
数据 00:[关]
01:[开]
确认 [m][ ][设备 ID][ ][OK/NG][数据][x]
32. [初始化](命令:f k)
▶▶ 控制初始化操作。
传输 [f][k][ ][设备 ID][ ][数据][Cr]
数据
00:[画面重置]
02:[用户预置复位]
01:恢复出厂设置
确认 [k][ ][设备 ID][ ][OK/NG][数据][x]
50
传输 [j][u][ ][设备 ID][ ][数据][Cr]
数据 01:[自动配置]
确认 [u][ ][设备 ID][ ][OK/NG][数据][x]
34. [故障转移输入切换](命令:k z)
36. [故障转移输入](命令:k w)
▶▶ 控制故障转移输入切换功能。
▶▶ 控制故障转移的输入。
传输 [k][z][ ][设备 ID][ ][数据][Cr]
01:[开]
数据
00:[SDI]
02:[HDMI]
01:[DVI]
简体中文
数据
00:[关]
传输 [k][w][ ][设备 ID][ ][数据][Cr]
确认 [z][ ][设备 ID][ ][OK/NG][数据][x]
35. [主输入](命令:k v)
确认 [w][ ][设备 ID][ ][OK/NG][数据][x]
▶▶ 控制故障转移主窗口的输入。
传输 [k][v][ ][设备 ID][ ][数据][Cr]
数据
00:[SDI]
02:[HDMI]
01:[DVI]
确认 [v][ ][设备 ID][ ][OK/NG][数据][x]
51
警告:此为A级产品。 在生活环境中, 该产品可能会造成无线电干扰。 在这种情
况下, 可能需要用户对干扰采取切实可行的措施。
请仔细阅读用户手册 (CD),并将其放在方便之处。产品标签包含享受售后服务
时必须提供的信息。
型号
序列号
生产者:南京LG新港新技术有限公司
生产者地址:南京经济技术开发区尧新大道346号
生产厂:LG电子
生产厂地址:韩国庆尚北道龟尾市山湖大路77号
进口商:乐金电子(中国)有限公司
进口商地址:北京市朝阳区建国门外大街乙12号双子
座大厦 西塔十九,二十,二十一层A
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
