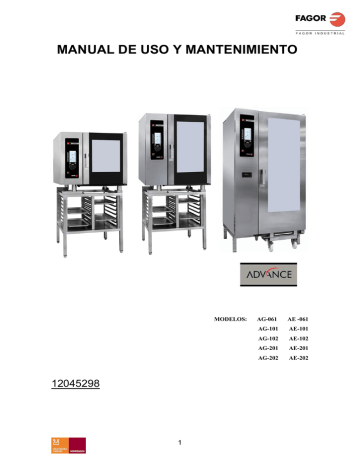

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUCCIONES
MANUAL DE USO Y MANTENIMIENTO
MODELOS:
12045298
1
AG-061
AE -061
AG-101
AE-101
AG-102
AE-102
AG-201
AE-201
AG-202
AE-202
ESTIMADO CLIENTE
Agradecemos la confianza que ha depositado en nuestra marca al adquirir un aparato
de uso profesional. Estamos plenamente convencidos de que a medida que pase el
tiempo, quedará totalmente satisfecho de su compra.
Tómese unos minutos de su tiempo, acérquese con este manual al aparato y “manos a
la obra”: las informaciones gráficas de fácil compresión sustituyen a las hojas llenas de
texto.
No obstante, le aconsejamos estudie detenidamente este manual compilado por los
jefes de cocina de FAGOR, únicamente así podrá beneficiarse al máximo de las
múltiples posibilidades y ventajas que le brinda este aparato.
Conserve este manual cerca del aparato y en lugar siempre accesible.
Finalmente, le deseamos mucho éxito y gran satisfacción con su nuevo horno.
FAGOR INDUSTRIAL S. COOP.
B\ Santxolopetegi, 22 Aptdo. 17
20560 Oñati (Gipuzkoa/Spain)
2
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
INDICE
INDICE ....................................................................................................................................................... 3
ON / OFF ................................................................................................................................................. 4
PANTALLA ............................................................................................................................................ 5
TEXTO DE INFORMACIÓN GENERAL .............................................................................................. 5
SELECCIÓN TEMPERATURA Y TIEMPO / PINCHO / DELTA ......................................................... 6
SELECCIÓN DELTA .......................................................................................................................... 7
SELECCIÓN TIEMPO........................................................................................................................ 7
FUNCIÓN PINCHO SONDA NÚCLEO ............................................................................................. 8
SELECCIÓN POTENCIA / VELOCIDAD ............................................................................................. 9
FUNCIONES AUXILIARES .................................................................................................................. 9
COOL DOWN ..................................................................................................................................... 9
PULSADOR HUMIDIFICADOR ...................................................................................................... 10
INDICADOR DESINCRUSTACIÓN ................................................................................................. 10
INDICADOR BLOQUEO QUEMADOR (hornos GAS) ................................................................... 11
SELECTOR DE CONFIGURACIÓN ................................................................................................... 12
PROGRAMACIÓN RETARDADA...................................................................................................... 12
START / STOP ...................................................................................................................................... 12
FUNCIONAMIENTO HORNO ADVANCE ......................................................................................... 13
MANTENIMIENTO ................................................................................................................................ 13
LIMPIEZA MANUAL .......................................................................................................................... 13
IRREGULARIDADES .......................................................................................................................... 14
TIPOS DE FALLO ................................................................................................................................... 15
RECOMENDACIÓN DE PROTECCIÓN AMBIENTAL ................................................................... 19
3
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
ELEMENTOS DE MANDO
Fig. 1
ON / OFF
El encendido/apagado del horno se realiza mediante el interruptor general ON/OFF.
Cada vez que se encienda el horno se muestran los valores usados en la última
ejecución, haciendo uso de los valores por defecto si es la primera vez que se
enciende el horno.
ON
OFF
4
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
PANTALLA
TEXTO DE INFORMACIÓN GENERAL
Texto habilitado para mostrar información de diversa índole:

Apartados de configuración

Programación retardada

Avisos (Puerta abierta, cargar alimentos,…)

Errores

Estado del horno (Cocinando o Parado). Se mostrará esta información siempre
y cuando no haya que mostrar ninguno de los puntos anteriores.
5
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
SELECCIÓN DE MODOS DE COCCIÓN VISUAL
Al pulsar el selector modo cocinado (botón 4) queda activada la opción de
selector de modo. En esta situación y girando el selector general 18 se
selecciona el modo de cocinado deseado. Para que la opción seleccionada
permanezca seleccionada pulsar botón de opción general o selector de modo
cocinado.
4
5.1
5.2
5.3
5.4
5.5

4

5.1
CONVECCIÓN: El calentamiento se realiza solamente con aire
caliente (calor seco).

5.2
MIXTO: El calentamiento se hace por aire caliente y vapor a la
vez, pero con mayor potencia en aire caliente.

5.3
REGENERACIÓN: El calentamiento se hace por aire caliente y
vapor a la vez, pero con mayor potencia en vapor.

5.4
VAPOR REGULABLE: El calentamiento es por vapor y se puede
seleccionar la temperatura deseada desde 35 hasta 125ºC.

5.5
VAPOR: El calentamiento se genera mediante el vapor de agua a
99ºC y a presión atmosférica, producidos en un generador de vapor.
SELECTOR DE MODOS DE COCCIÓN
La chimenea se abre automáticamente en el modo convección y en todos los
demás modos permanece cerrada.
SELECCIÓN TEMPERATURA Y TIEMPO / PINCHO / DELTA
6
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
SELECCIÓN DELTA
Diferencia entre la temperatura del núcleo y la temperatura del horno.
Para seleccionarlo, pulsar el selector de función 10. Todas las opciones se iluminan
manteniéndose intermitente la opción seleccionada. Girando el selector general 18
cambiar la selección y elegir la opción delta (11.1). Una vez seleccionada la opción se
valida tanto pulsando el selector de función como con el selector general.
Con la función delta, la temperatura del horno está siempre 50ºC por encima de la
temperatura que registra la sonda núcleo.
Una vez seleccionada la función delta, introducir el pincho en el alimento y cerrar el
horno.
En el indicador 9.2 se indica la Tº del núcleo que se quiere cocinar el alimento. Para
modificarla pulsar selector consigna tiempo/Tº núcleo (8) y modificar el valor con el
selector general. Para validar el nuevo valor de temperatura para la función delta
pulsar el selector de consigna tiempo / Tª núcleo (8) o el selector general (18).
En el indicador 9.1 se indica la Tª real del centro del alimento.
El indicador 7.2 indica 50º más que la Tª núcleo real (9.1) y el indicador 7.1 la Tª real
del horno.
Posteriormente seleccionar el modo de cocción como se ha indicado en el apartado
anterior.
Una vez seleccionados los parámetros, pulsar el botón start/stop (19) y el horno
comienza a funcionar.
El rango de temperaturas en el que se puede trabajar en el modo delta son los
siguientes.

Convección
0ºC-99ºC

Mixto
0ºC-99ºC

Regeneración
0ºC-99ºC

Vapor caliente
0ºC-99ºC

Vapor
0ºC-49ºC
SELECCIÓN TIEMPO
Para seleccionar la función tiempo, pulsar el selector de función 10. Todas las
opciones se iluminan manteniéndose intermitente la opción seleccionada. Girando el
selector general 18 cambiar la selección y elegir la opción tiempo (11.2). Una vez
seleccionada la opción se valida tanto pulsando el selector de función como el selector
general.
El tiempo de cocinado se selecciona pulsando el selector de tiempo (8) y girando el
selector general hasta obtener el tiempo deseado. El valor se confirma tanto pulsando
otra vez el selector de tiempo (8) como pulsando el selector general 18.
Cuando el tiempo llega a 0, el número se pone intermitente, comienza a sonar la
bocina y parpadea la luz al ritmo de la bocina hasta que la puerta sea abierta o pasen
30 segundos. Si la puerta sigue sin abrirse, el aviso acústico/visual se realiza durante
30 segundos cada 3 minutos.
La temperatura del horno se selecciona pulsando el selector de consigna temperatura
(6) y girando el selector general hasta obtener la temperatura deseada. El valor se
7
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
confirma tanto pulsando otra vez el selector de tiempo (6) como pulsando el selector
general (18)
La temperatura real del horno se muestra en el indicador 7.1.
El contador de tiempo (cuenta atrás) se muestra en el indicador 9.1.
Tras seleccionar el modo de cocción y cerrar la puerta, pulsar el botón start/stop (19) y
el horno comenzará a funcionar con los parámetros indicados.
A continuación se muestra el rango de temperatura como el valor por defecto para
cada modo de funcionamiento:

Convección:
Rango [20..300]. 160 por defecto.

Mixto:
Rango [20..250]. 140 por defecto.

Regeneración:
Rango [20..180]. 120 por defecto.

Vapor regulable:
Rango [35..125]. 80 por defecto.

Vapor:
Rango [99]. 99 por defecto.
FUNCIÓN PINCHO SONDA NÚCLEO
Para seleccionarlo, pulsar el selector de función 10. Todas las opciones se iluminan
manteniéndose intermitente la opción seleccionada. Girando el selector general 18
cambiar la selección y elegir la opción pincho sonda núcleo (11.3). Una vez
seleccionada la opción se valida tanto pulsando el selector de función como pulsando
el selector general.
Una vez seleccionada la función pincho sonda núcleo, introducir el pincho en el
alimento y cerrar el horno.
En el indicador 9.2 se indica la Tº del núcleo que se quiere cocinar el alimento. Para
modificarla pulsar selector consigna tiempo/Tº núcleo (8) y modificar el valor con el
selector general. Para validar el nuevo valor de temperatura para la función sonda
núcleo pulsar el selector de consigna tiempo / Tª núcleo (8) o el selector general (18).
En el indicador 9.1 se indica la Tª real del centro del alimento.
Para seleccionar la temperatura del horno pulsar el selector de consigna Tª (6) y
seleccionar la temperatura deseada girando el selector general 18. Validar la
temperatura tanto pulsando el selector de función como pulsando el selector general.
En el indicador 7.1 se indica la Tª real del horno
Posteriormente seleccionar el modo de cocción como se ha indicado en el apartado
anterior.
Una vez seleccionados los parámetros, pulsar el botón start/stop (19) y el horno
comienza a funcionar.
El rango de temperaturas en el que se puede trabajar en el modo pincho sonda nucleo
son los siguientes.

Convección:
Rango [20..300].

Mixto:
Rango [20..250].

Regeneración:
Rango [20..180].

Vapor regulable:
Rango [35..125].

Vapor:
Rango [99].
8
MANUAL DE USO Y MANTENIMIENTO ADVANCE
ESPAÑOL
SELECCIÓN POTENCIA / VELOCIDAD
12.
Selector de potencia / velocidad
13.1.
Indicador de potencia máxima / velocidad máxima
13.2.
Indicador de potencia media / velocidad máxima
13.3.
Indicador de potencia media / velocidad media
13.4.
Indicador de potencia media / velocidad mínima.
FUNCIONES AUXILIARES
14. Selector opciones especiales
15.1.
Indicador Cool down
15.2.
Indicador humidificador
15.3.
Indicador desincrustación
15.4.
Indicador bloqueo quemador (modelos GAS)
COOL DOWN
Para enfriar la cámara de cocción proceda de la siguiente manera:
Estando la puerta cerrada y siendo la temperatura del horno superior a 45ºC, pulsar el
selector de funciones especiales 14 (COOL DOWN). Todas las opciones especiales se
iluminan y con el selector general (18) seleccionar la opción COOL DOWN (15.1).
Validar la opción tanto pulsando el selector de opciones especiales (14) como
pulsando el selector general (18).
Seguidamente abrir la puerta.
La turbina se pone en marcha. Cuando la temperatura de la cámara llega a 45ºC, se
para automáticamente.
El ciclo de enfriamiento se detiene pulsando de nuevo la tecla 19 ó cerrando la puerta,
y el indicador cool down se apaga.
Advertencia: No enfriar el horno aplicando directamente agua fría en la cuba.
MEDIDAS DE SEGURIDAD: Durante este ciclo deben de estar bien anclados en su
posición tanto el cubreventilador como las guías de bandeja.
La cámara de cocción no debe enfriarse con agua fría.
9
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
PULSADOR HUMIDIFICADOR
Para activar el humidificador, pulsar el selector de opciones especiales (14). Todas las
opciones especiales se iluminan y con el selector general (18) seleccionar la opción
PULSADOR HUMIDIFICADOR (15.2). Validar la opción tanto pulsando el selector de
opciones especiales (14) como pulsando el selector general (18).
La entrada de humedad funciona solamente si la puerta está cerrada y el horno está
en modo start (si esta en modo Stop hace caso omiso de la señal).
Con esta función se consigue muy buena elevación de los productos de panadería por
la introducción rápida de humedad.
Suave brillo de los productos horneados.
Se aconseja utilizar en períodos cortos de tiempo.
INDICADOR DESINCRUSTACIÓN
Cuando el horno detecta automáticamente un exceso de cal en los conductos, informa
por medio de la pantalla (texto informativo general 3) de la necesidad de desincrustar.
El la pantalla aparece el aviso DESINCRUSTACIÓN parpadeando, siendo este
parpadeo cada vez más rápido en función de la necesidad de la desincrustación,
llegando a ser un mensaje continuo cuando la desincrustación es obligatoria (llegados
a este caso el horno solo trabaja en convección).
La desincrustación es una función a realizar por el SAT, con lo que en caso de
necesidad de desincrustación, le rogamos contacte con el técnico de
mantenimiento.
Para desincrustar, acceder a la función pulsando el selector de funciones especiales y
seleccionando la opción desincrustación (15.3). La validación de la opción se realiza
pulsando el selector de funciones especiales (14) o pulsando el selector general 18.
En la pantalla aparece el mensaje “SELEC TIEMPO” y hay que seleccionar el valor de
tiempo que se quiera desincrustar el generador de vapor, entre 30 y 480 (por defecto
120 minutos). Validar el valor de tiempo mediante el selector general. Esperar 3
minutos.
En la pantalla aparece el mensaje “ROCIAR DESINCRUS”.
Soltar el panel lateral del horno para acceder al generador de vapor. Soltar el tubo
corrugado de la salida de vapor del generador ,e introducir el desincrustante en el
generador de vapor.
Validar la desincrustación con el selector general.
10
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
Durante la desincrustación, la pantalla indica el texto “FX DESINCRUSTAR” y el
tiempo que le resta a la operación, siendo X la fase en la que se encuentra el proceso.
Una vez terminada la desincrustación, la pantalla indica el texto “FIN DESINCRUS”.
Fig. 10
Para realizar la descalcificación, introducir el producto químico en las cantidades que
indica el fabricante.
El volumen de cada generador es de:
AE-APE
AG-APG
061
3,25 litros
7,3 litros
101
5.5 litros
7,3 litros
201
7 litros
12,3 litros
102
7 litros
12,3 litros
202
11,7 litros
15,3 litros
Aconsejamos un producto de base fosfórica con una concentración del 30-40%.
Con dicha concentración, aconsejamos introducir un 25% del volumen del generador.
En todo caso, hacer caso a proveedor de químico.
INDICADOR BLOQUEO QUEMADOR (hornos GAS)
Los quemadores de gas pueden quedar bloqueados por diferentes motivos. En esta
situación el indicador de bloqueo quemador se enciende y avisa de que es necesario
desbloquear.
El texto de información general avisa de que quemador es el bloqueado.
Para desbloquear, acceder indicador de bloqueo quemador pulsando el selector de
opciones generales (14). En este momento todos los iconos se encienden y girando el
selector general (18) seleccione el indicador de bloqueo quemador (15.4). Validar la
opción tanto pulsando el selector de opciones especiales (14) como pulsando el
selector general (18).
11
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
SELECTOR DE CONFIGURACIÓN
Con el selector de configuración se pueden modificar ciertos parámetros
predeterminados

Idioma: Selección del idioma deseado. Español por defecto.

Configurar Fecha y Hora: Configuración de la fecha y la hora del
momento.

Configurar Delta: Permite seleccionar el valor que se quiere asignar a delta,
valor usado siempre que se trabaje en la función delta. El rango de delta será
de 20 a 80, siendo 50 el valor por defecto.

Configurar escala temperatura: Permite seleccionar la escala en el que se
quiere visualizar la temperatura, ºC (por defecto) o ºF.

Parada térmica: Esta opción posibilita configurar el funcionamiento del
temporizador, esto es, cuándo tiene que comenzar la cuenta atrás de una
temporización realizada. Si Parada térmica se pone en activo, el horno no
comenzará a descontar el tiempo de consigna hasta que el aparato llegue a la
temperatura de consigna. Por el contrario, si se pone Parada térmica a NO,
opción por defecto, la cuenta atrás comenzará tan pronto como se pulse el
botón START/STOP.
PROGRAMACIÓN RETARDADA
El acceso a la programación retardada permite encender el horno en la hora
deseada con los parámetros configurados.
Para ello, primeramente hay que configurar el horno con los parámetros
deseados, pulsar el botón de programación retardada (16) y seleccionar la fecha y la
hora inicial. Una vez validado, el texto superior indicará que el horno se encuentra
programado, mostrando la fecha y la hora de comienzo.
Para abortar la programación realizada:

Pulsar de nuevo el mismo botón

Si el horno es apagado o puesto en marcha mediante el botón START/STOP,
la programación también quedará anulada.
Para acceder a esta opción el horno deberá estar encendido pero en modo STOP.
START / STOP
El horno empieza a ejecutar las consignas introducidas tanto en modos de
cocción, temperatura y tiempo cuando se pulsa por primera vez el botón
START/STOP.
Una nueva pulsación interrumpe el funcionamiento quedando en espera.
En el caso de tener seleccionado un tiempo determinado, pulsar por segunda vez el
botón START/STOP significa interrumpir la cocción y reiniciar el tiempo al valor que
previamente se había seleccionado.
12
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
FUNCIONAMIENTO HORNO ADVANCE
Pasos a seguir para poner en funcionamiento un horno FAGOR ADVANCE.
1. Pulsar el botón ON (1).
2. Seleccionar modo de cocción (4).
3. Seleccionar tiempo de trabajo (6).
4. Seleccionar temperatura de trabajo (8).
5. Seleccionar función tiempo/pincho/delta (10) (opcional).
6. Pulsar botón START/STOP (19).
MANTENIMIENTO
LIMPIEZA MANUAL
Se recomienda realizar una limpieza diaria de la maquina.
La limpieza debe hacerse siempre con el aparato apagado.
Para el buen funcionamiento y conservación del aparato, limpiar diariamente con
productos desengrasantes específicos para ello.
MUY IMPORTANTE: No se debe utilizar detergentes arenosos ni abrasivos y tampoco
se utilizará manguera de agua, para la limpieza exterior del aparato, ya que puede
afectar a los componentes internos del mismo.
La Limpieza Manual debe hacerse siempre con el aparato desconectado.
La Limpieza Manual debe realizarse de la siguiente manera:
1º Enfriar el horno hasta 60ºC, (utilizar la función enfriamiento del horno), y
luego quitar todos los residuos sólidos.
2º Pulverizar uniformemente en el interior de la cámara el detergente.
3º Cerrar la puerta y dejar actuar el detergente durante 5 ó 10 minutos
(dependiendo del tipo de suciedad).
4º Continuar con un ciclo en vapor de 5 a 10 minutos, después parar y abrir la
puerta con cautela.
ATENCIÓN: Los detergentes son altamente activos, por lo tanto tener cuidado, ya que
pueden provocar irritaciones en la piel y en los ojos. Seguir escrupulosamente las
instrucciones del fabricante.
6º Aclarar con agua abundante, se puede utilizar la ducha que viene con el
aparato.
Nota: Por las características de diseño del aparato, se puede echar agua por todas las
partes de la cámara de cocción del horno sin riesgo alguno, para obtener un perfecto
aclarado y limpieza a fondo.
7º Secar el horno, para lo cual se puede utilizar el modo convección durante 5
minutos. A continuación desconectar la alimentación, cerrar las llaves de corte de agua
y dejar entreabierta la puerta, para que así el aire que está dentro del horno esté
limpio.
13
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
Si la limpieza se hace a diario, la operación resulta muy breve en tan sólo 15 minutos,
con la ventaja de tener un aparato en perfecto estado y listo para el trabajo del día
siguiente.
La contrapuerta al ser de cristal es de limpieza muy sencilla, ya que se limpia de la
misma forma y con los mismos productos que se utilizan para limpiar las cocinas
vitrocerámicas.
1º Utilice la rasqueta para quitar la grasa incrustada en el cristal.
2º Pulverice el producto en el cristal.
3º Pase un paño por todo el cristal.
Nota: No utilizar productos o utensilios que rayen la superficie del cristal.
IRREGULARIDADES
En caso de avería o mal funcionamiento del aparato, antes de llamar al servicio de
asistencia técnica compruebe atentamente que:

Los fusibles están correctamente.

Hay tensión correcta en la máquina

La presión de agua de red es correcta.

De la puerta sale vapor, puede ser porque la junta de la puerta está sucia, en
tal caso proceder a su limpieza.

Si se observa que cae agua al suelo es posible que el desagüe del aparato
esté obstruido, en tal caso proceder a su limpieza, por medio del tapón que hay
en la parte inferior del aparato.
Este modelo dispone de un programa de autodiagnóstico, que en caso de
avería el aparato queda bloqueado y en los indicadores digitales aparece un
mensaje de error.
Este aparato es únicamente de uso profesional y
debe ser utilizado por personal cualificado.
14
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
TIPOS DE FALLO
Cuando se produce un error:

El timbre suena de forma intermitente.

En el texto superior del display aparece un mensaje de forma intermitente.

Si se pulsa el botón START/STOP, el mensaje de error permanece pero deja
de sonar el timbre.

Para borrar el mensaje de error y que deje de sonar el timbre, hay que
desconectar la tensión del controlador o bien que desaparezca el fallo que
provocó el error.

Cuando desaparece el fallo que provoca el error, las salidas vuelven a actuar
con normalidad.
A continuación se indican los errores que se pueden dar en el horno, indicando el
mensaje que ha de mostrarse en cada caso y las consecuencias que tiene en el
funcionamiento del horno.
TEXTO INDICATIVO ERROR
E1 Sensor TC
DESCRIPCIÓN
CONSECUENCIAS
Sonda de cámara estropeada.
TC está fuera del rango [-5..330]
El horno queda completamente deshabilitado
E2 Sensor TN
DESCRIPCIÓN
CONSECUENCIAS
Sonda de núcleo estropeada.
TN está fuera del rango [-10..330]
Se deshabilitan las funciones pincho y delta.
E3 Sensor TV
DESCRIPCIÓN
CONSECUENCIAS
Sonda de vapor estropeada.
TV está fuera del rango [-5..330].
Solo se puede trabajar en modo Convección, omitiendo la
condensación de agua.
15
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
E4 Sensor TG
DESCRIPCIÓN
CONSECUENCIAS
Sonda de gas estropeada.
TG está fuera del rango [-5..330].
Solo se pude trabajar en modo Convección.
E5: Nivel Agua
DESCRIPCIÓN:
Se detecta agua en el nivel máximo y sin embargo no se
detecta en el nivel mínimo.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E6: Error Calibrado
DESCRIPCIÓN
No se ha conseguido calibrar en 15 minutos.
CONSECUENCIAS
El horno sigue funcionando normalmente.
E7: Error A.E.
Se detecta que la entrada de frecuencia del variador (A.E.) no
funciona.
La conexión está cortada
DESCRIPCIÓN
Si no arranca el motor antes de pasar 10 segundos después de
la petición de poner en marcha.
Si no supera la velocidad de 500 r.p.m. antes de pasar 20
segundos después de la petición de poner en marcha.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E8: Falta Agua
DESCRIPCIÓN
Se detecta que VDV lleva 7 o más minutos en marcha y no se
alcanza el nivel máximo.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E9: Err. Vaciado
DESCRIPCIÓN
Se detecta que VAC lleva 1 o más minutos en marcha y no
baja del nivel mínimo.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E10: Fallo CV
DESCRIPCIÓN
Siendo TG<93ºC, cuando actúa CV, y en 3 minutos, TG no
sube 3 o más grados.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E11: Fallo CC
DESCRIPCIÓN
Actúa CC y en 12 minutos, TC no sube 3 o más grados.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E12: Temp. Alta
DESCRIPCIÓN
La NTC del controlador alcanza 60ºC, pero no supera 70ºC
16
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
CONSECUENCIAS
El horno funciona normalmente y no suena el timbre. Se
muestra este mensaje durante 3” cada 30”.
E13: Fallo VCC (Sólo hornos de GAS)
DESCRIPCIÓN
VCC no responde al control de gas y está a la máxima
velocidad.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E14: Fallo VCC (Sólo hornos de GAS)
DESCRIPCIÓN
Descripción: VCC no responde al control de gas y está parado.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E15: Fallo VCC (Sólo hornos de GAS)
DESCRIPCIÓN
VCC no responde al control de gas y no estabiliza la velocidad.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E16: Fallo VCV (Sólo hornos de GAS)
DESCRIPCIÓN
VCV no responde al control de gas y está a la máxima
velocidad.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E17: Fallo VCV (Sólo hornos de GAS)
DESCRIPCIÓN
VCV no responde al control de gas y está parado.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E18: Fallo VCV (Sólo hornos de GAS)
DESCRIPCIÓN
VCV no responde al control de gas y no estabiliza la velocidad.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E19: Fallo VCC2 (Sólo hornos de GAS)
DESCRIPCIÓN
VCC2 no responde al control de gas y está a la máxima
velocidad.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E20: Fallo VCC2 (Sólo hornos de GAS)
DESCRIPCIÓN
VCC2 no responde al control de gas y está parado.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E21: Fallo VCC2 (Sólo hornos de GAS)
DESCRIPCIÓN
VCC2 no responde al control de gas y no estabiliza la
velocidad.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E22: Temp. Alta
DESCRIPCIÓN
La NTC del controlador supera 70ºC
CONSECUENCIAS
El horno queda completamente deshabilitado.
17
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
E23: Err. Chimenea
DESCRIPCIÓN
Motor de la chimenea estropeada
CONSECUENCIAS
El horno queda completamente deshabilitado..
E24: Fuera de servicio
DESCRIPCIÓN
Error de comunicación. La tarjeta de cámara no responde.
CONSECUENCIAS
El horno queda completamente deshabilitado..
E25: Fuera de servicio
DESCRIPCIÓN
Error de comunicación. La tarjeta de portamandos no
responde.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E26: Conex Vapor
DESCRIPCIÓN
Error de comunicación. La tarjeta de caldera no responde.
CONSECUENCIAS
Sólo se puede trabajar en modo Convección.
E27: BMF GAS1 (Sólo hornos de GAS)
DESCRIPCIÓN
Error de comunicación. La tarjeta de gas no responde.
CONSECUENCIAS
El horno queda completamente deshabilitado.
E28: BMF GAS2 (Sólo hornos de GAS)
DESCRIPCIÓN
Error de comunicación. La segunda tarjeta de gas no responde.
CONSECUENCIAS
El horno queda completamente deshabilitado.
18
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ADVANCE
RECOMENDACIÓN DE PROTECCIÓN AMBIENTAL
Al terminar su vida útil, este producto no debe tirarse en un contenedor de
basuras estándar, sino que debe dejarse en un punto de recogida de
deshechos eléctricos y equipamiento electrónico para ser reciclado.
Esto viene confirmado por el símbolo que se encuentra en el producto, manual
del usuario o embalaje.
Dependiendo de sus características, los materiales pueden reciclarse.
Mediante el reciclaje y otras formas de procesamiento de los deshechos
eléctricos y el equipamiento electrónico puedes contribuir de forma significativa
a ayudar a proteger el medio ambiente.
Contacta con las autoridades locales para más información sobre el punto de
recogida más cercano.
Para preservar el medio ambiente, al final de la vida útil de su producto,
deposítelo en los lugares destinados a ello de acuerdo con la legislación
vigente.
NOTA: EL POSEEDOR FINAL DE LOS RESIDUOS DE ENVASE ES
RESPONSABLE DE SU GESTION FINAL.
19
USE AND MAINTENANCE MANUAL ADVANCE
ENGLISH
USE AND MAINTENANCE MANUAL
MODELS :
12045298
20
AG-061
AE -061
AG-101
AE-101
AG-102
AE-102
AG-201
AE-201
AG-202
AE-202
ENGLISH
USE AND MAINTENANCE MANUAL ADVANCE
DEAR CUSTOMER
We would like to thank you for the confidence you have shown in our product on
purchasing a professional appliance. We are totally convinced that in time you
will be completely satisfied with your purchase.
Take a few minutes of your time and get to know the appliance with this
instructions manual and "down to work": the easy to understand graphical
information replaces pages full of writing.
Nevertheless, we recommend you thoroughly read this manual compiled by
FAGOR's kitchen supervisors, in order to benefit to the maximum from the
multiple possibilities and advantages this appliance offers you.
Keep this manual near to the appliance and at all times in an accessible place.
Lastly, we wish you success and hope that you will be fully satisfied with your
new oven.
FAGOR INDUSTRIAL S. COOP.
B\ Santxolopetegi, 22 Aptdo. 17
20560 Oñati (Gipuzkoa/Spain)
21
ENGLISH
USE AND MAINTENANCE MANUAL ADVANCE
CONTENTS
CONTENTS............................................................................................................................................................... 22
CONTROLS .............................................................................................................................................................. 23
ON/OFF.................................................................................................................................................................. 23
DISPLAY ............................................................................................................................................................... 24
GENERAL INFORMATION TEXT...................................................................................................................... 24
SELECTION OF VISUAL COOKING MODES ................................................................................................... 25
TEMPERATURE AND TIME / SPIKE / DELTA SELECTION ........................................................................... 25
DELTA SELECTION ......................................................................................................................................... 26
TIME SELECTION ............................................................................................................................................ 27
CORE SPIKE PROBE FUNCTION................................................................................................................... 27
POWER / SPEED SELECTION............................................................................................................................. 28
AUXILIARY FUNCTIONS................................................................................................................................... 29
COOL DOWN.................................................................................................................................................... 29
HUMIDIFIER BUTTON.................................................................................................................................... 29
DESCALING DISPLAY ..................................................................................................................................... 30
BURNER BLOCKED DISPLAY (GAS ovens) ................................................................................................... 31
CONFIGURATION SELECTOR BUTTON ......................................................................................................... 31
DELAYED PROGRAMMING .............................................................................................................................. 31
START / STOP ....................................................................................................................................................... 32
ADVANCE OVEN FUNCTION .............................................................................................................................. 32
MAINTENANCE ...................................................................................................................................................... 33
MANUAL CLEANING ......................................................................................................................................... 33
PROBLEMS ........................................................................................................................................................... 34
TYPES OF FAULT ................................................................................................................................................... 35
ENVIRONMENTAL PROTECTION RECOMMENDATION ........................................................................... 39
22
ENGLISH
USE AND MAINTENANCE MANUAL ADVANCE
CONTROLS
Fig.12
ON/OFF
The oven is switched on/off with the main ON/OFF switch. Each time that the oven is
switched on, the last-used values are displayed. If this is the first time the oven is
switched on, the defect values are displayed.
ON
OFF
23
USE AND MAINTENANCE MANUAL ADVANCE
ENGLISH
DISPLAY
GENERAL INFORMATION TEXT
Text enabled to display a variety of information:

Configuration sections

Delayed programming

Warnings (Door open, load food,…)

Errors

Oven mode (Cooking or Stopped). This information is always displayed unless
any of the above points are being displayed.
24
USE AND MAINTENANCE MANUAL ADVANCE
ENGLISH
SELECTION OF VISUAL COOKING MODES
By pressing the cooking mode selection button (button 4), the mode selection option is
activated. Now turn the main selector button (18) to select the required cooking mode.
To maintain the selected option, press the general option button or the cooking mode
selector.
4
5.1
5.2
5.3
5.4
5.5

4
COOKING MODE SELECTOR

5.1
CONVECTION: The oven is only heated with hot air (dry heat).

5.2
MIXED: Heating uses hot air and steam simultaneously, but with more
power in the hot air.

5.3
REGENERATION: Heating uses hot air and steam simultaneously, but
with more power in the steam.

5.4
CONTROLLED STEAM: Heating uses steam and it is possible to select a
range of temperatures from 35 to 125ºC.

5.5
STEAM: Heating is from steam produced from water at 99ºC and at
atmospheric pressure, produced in a steam generator.
The fluepipe opens automatically in convection mode. In all other modes it remains
closed.
TEMPERATURE AND TIME / SPIKE / DELTA SELECTION
25
USE AND MAINTENANCE MANUAL ADVANCE
ENGLISH
DELTA SELECTION
Difference between the core temperature and the oven temperature.
To select, press the function selector (10). All the options light up and the selected
option flashes. Turn the general option knob (18) to change the selection and select the
delta option (11.1). To confirm the selected option, press either the function selector
button or the general selector knob.
The oven temperature is always 50ºC higher than the temperature recorded by the core
probe with the Delta function.
When the Delta function has been selected, insert the spike into the food and close the
oven.
The core temperature at which the food is to be cooked is displayed in window 9.2. To
change this temperature, press core time/temp setting button (8) and change the value
with the general option knob. To confirm the new temperature value for the Delta
function, press the core time/temp. setting selector button (8) or the general option knob
(18).
The true temperature at the centre of the food is displayed in window 9.1.
Window 7.2 displays a temperature 50º higher than the true core temperature (9.1) and
window 7.1 displays the true temperature of the oven.
Next select the cooking mode as described in the previous paragraph.
After selecting the parameters, press the start/stop button (19) and the oven starts to
work.
The range of temperatures available in Delta mode are as follows.

Convection
0ºC-99ºC

Mixed
0ºC-99ºC

Regeneration
0ºC-99ºC

Hot steam
0ºC-99ºC

Steam
0ºC-49ºC
26
USE AND MAINTENANCE MANUAL ADVANCE
ENGLISH
TIME SELECTION
To select the time function, press the function selector (10). All the options light up and
the selected option flashes. Turn the general option button (18) to change the selection
and select the time option (11.2). To confirm the selected option, press either the
function selector button or the general option knob.
Select the cooking time by pressing the time selector (8) and turning the general option
knob until the required time is obtained. Confirm this value by pressing the time selector
(8) again or by pressing the general option knob (18).
When the time reaches 0, the number starts to flash, the horn is heard and the light
flashes in time with the horn until the door is opened or for a maximum of 30 seconds. If
the door is not opened, the acoustic/visual warning is repeated for 30 seconds every 3
minutes.
The oven temperature is selected by pressing the temperature selector button (6) and
turning the general option knob to the required temperature. Confirm this value by
pressing the time selector (6) again or by pressing the general option knob (18).
The true oven temperature is displayed in window 7.1.
The clock (countdown) is displayed in window 9.1.
After selecting the cooking mode and closing the door, press the start/stop button (19)
and the oven will start to operate with the parameters shown.
The temperature range and defect values for each operating mode are listed below:

Convection:
Range [20..300]. 160 by default.

Mixed:
Range [20.0.250]. 140 by default.

Regeneration:
Range [20.0.180]. 120 by default.

Controlled steam: Range [35.0.125]. 80 by default.

Steam:
Range [99]. 99 by default.
CORE SPIKE PROBE FUNCTION
To select, press the function selector 10. All the options light up and the selected option
flashes. Turn the general option knob (18) to change the selection and select the core
spike probe option (11.3). To confirm the selected option, press either the function
selector button or the general option knob.
When the core spike probe function has been selected, insert the spike into the food
and close the oven.
The core temperature at which the food is to be cooked is displayed in window 9.2. To
change this temperature, press core time/temp setting button (8) and change the value
with the general selector knob. To confirm the new temperature value for the core spike
probe function, press the core time/temp. setting selector button (8) or the general
selector knob (18).
The true temperature at the centre of the food is displayed in window 9.1.
27
USE AND MAINTENANCE MANUAL ADVANCE
ENGLISH
To select the oven temperature, press the temperature selector button (6) and select
the required temperature by turning the general option knob (18). Confirm the
temperature by pressing the function button or the general option knob.
The true temperature of the oven is displayed in window 7.1.
Next select the cooking mode as described in the previous paragraph.
After selecting the parameters, press the start/stop button (19) and the oven starts to
work.
The range of temperatures available in core spike probe mode are as follows.

Convection:
Range [20..300].

Mixed:
Range [20.0.250].

Regeneration:
Range [20.0.180].

Controlled steam: Range [35.0.125].

Steam:
Range [99].
POWER / SPEED SELECTION
12. Power / speed selector button
13.1. Maximum power / maximum speed display
13.2. Average power / maximum speed display
13.3. Average power / average speed display
13.4. Average power / minimum speed display
28
USE AND MAINTENANCE MANUAL ADVANCE
ENGLISH
AUXILIARY FUNCTIONS
14
Special options selector button
15.1. Cool down display
15.2. Humidifier display
15.3. Descaling display
15.4. Burner blocked display (GAS models)
COOL DOWN
To cool the cooking chamber, proceed as follows:
When the door is closed and the oven temperature is more than 45ºC, press the special
functions button (14) (COOL DOWN). All the special options light up. Use the general
options knob (18) to select the option COOL DOWN (15.1). Confirm the option by
pressing the special options button (14) or the general options knob (18).
Next open the door.
The fan starts. When the chamber temperature reaches 45ºC, the fan stops
automatically.
The cooling cycle can be stopped by pressing button 19 again or by closing the door,
and the cool down indicator will go out.
Warning: Do not cool the oven by directly applying cold water in the tub.
SAFETY MEASURES: The fan cover and the tray guides must be correctly fastened in
place during this cycle.
The cooking chamber must not be cooled with cold water.
HUMIDIFIER BUTTON
To activate the humidifier, press the special options button (14). All the special options
light up. Use the general options knob (18) to select the option HUMIDIFIER BUTTON
(15.2). Confirm the option by pressing the special options button (14) or the general
options knob (18).
The moisture inlet only operates when the door is closed and the oven is in Start mode
(in Stop mode the signal is ignored).
Bakery products rise very well using this function thanks to the rapid entrance of
moisture.
Soft shine to baked products.
It should be used for short periods of time.
29
ENGLISH
USE AND MAINTENANCE MANUAL ADVANCE
DESCALING DISPLAY
When the oven automatically detects excess limescale in the pipes, a message is sent
via the display (general information text 3) informing of the need to descale.
The text DESCALING flashes on the display. The speed of the flash increases with the
need for decaling, and when descaling is obligatory the message is permanently lit (at
this point the oven only operates in convection mode).
The descaling function is performed by the SAT. Therefore if the oven requires
descaling please contact the maintenance technician.
To descale, enter the function by pressing the special function button and select the
option, descaling (15.3). To confirm the option, press the special functions button (14) or
the general options knob (18).
The message “SELECT TIME” is display and the descaling time for the steam generator
should be selected from the range 30 to 480 minutes (the default setting is 120
minutes). Confirm the time setting using the general options knob. Wait 3 minutes.
The screen displays the message: “SPRAY DESCALE”
Undo the side panel of the oven and access the steam generator. Release the
corrugated tube steam output of the generator (Fig. 10) and enter the descaler in the
steam generator. Confirm the descaling operation with the general option button.
During the descaling, the text “FX DESCALE” is displayed with the time remaining for
the operation, where X is the current phase.
On completion of the descaling, the text “END DESCALE” is displayed.
To descale, apply the chemical product in the quantities indicated by the manufacturer.
The volume of each generator is:
AE-APE
AG-APG
061
3,25 litros
7,3 litros
101
5.5 litros
7,3 litros
201
7 litros
12,3 litros
102
7 litros
12,3 litros
202
11,7 litros
15,3 litros
30
ENGLISH
USE AND MAINTENANCE MANUAL ADVANCE
We recommend using a phosphoric acid based product with a concentration of 30-40%.
In this concentration, we recommend using 25% of the generator volume. In all cases,
please observe manufacturer’s recommendations.
BURNER BLOCKED DISPLAY (GAS ovens)
Gas burners may be blocked for a variety of reasons. If this is the case, the burner
blocked display lights up and advises of the need to unblock the burner.
The general information text advises that the burner is blocked.
To unblock, enter the burner blocked display by pressing the general options knob (14).
Now all the icons light up. Select the burner blocked window (15.4) by turning the
general options knob (18). Confirm the option by pressing the special options button
(14) or the general options knob (18).
CONFIGURATION SELECTOR BUTTON
The configuration selector button is used to modify certain predefined
parameters.

Language: Select required language. Spanish by default.

Programme date and time: Programme actual date and time.

Programme Delta: This allows the value to be allocated to the Delta function to
be selected. This value is used whenever working in Delta mode. The Delta
range is from 20 to 80, with a default value of 50.

Programme temperature scale: This allows selection of the temperature scale to
be displayed, ºC (default) or ºF.

Thermal stop: This option allows the timer operation to be programmed, that is,
when the countdown of a timed operation begins. If Thermal stop is activated, the
oven does not start the countdown until the appliance reaches the programmed
temperature. On the other hand, if the Thermal stop is Not Activated, the default
option, the countdown starts as soon as the START/STOP button is pressed.
DELAYED PROGRAMMING
Access to the delayed programming option allows the oven to be switched
on at a set time with the established parameters.
First the oven should be programmed with the required parameters, then
press the delayed programming button (16) and select the start time and
date. After confirmation, the upper text displays that the oven has been programmed,
showing the start time and date.
31
USE AND MAINTENANCE MANUAL ADVANCE
ENGLISH
To cancel the programming:

Press the same button again

If the oven is switched off or started using the START/STOP button, the
programming will also be cancelled.
To access this option the oven should be switched on but in STOP mode.
START / STOP
The oven starts to operate with the settings entered in cooking, temperature
and time mode when the START/STOP button is pressed for the first time.
If the button is pressed again, the operation is interrupted and the oven is in
pause mode.
If a set time has been selected, pressing the START/STOP button a second time
implies that the cooking time is interrupted and the time is reset to the previously
selected value.
ADVANCE OVEN FUNCTION
Procedure to start a FAGOR ADVANCE oven.
1. Press the ON button (1).
2. Select cooking mode (4).
3. Select time (6).
4. Select temperature (8).
5. Select time/spike/delta function (10) (optional).
6. Press START/STOP (19).
32
ENGLISH
USE AND MAINTENANCE MANUAL ADVANCE
MAINTENANCE
MANUAL CLEANING
The appliance should be cleaned every day.
The appliance must always be switched off for cleaning.
For the correct working and maintenance of the appliance, it should be cleaned every
day using degreasing products specifically designed for this.
VERY IMPORTANT: Sand-based or abrasive products must not be used. Nor should a
hose be used to clean the outside of the appliance as this could affect the internal
components.
The appliance must always be switched off for Manual Cleaning.
The procedure for Manual Cleaning is as follows:
1 Cool the oven to 60ºC, (use the oven cooling function), and then remove all
solid waste.
2 Spray the inside of the chamber evenly with the detergent.
3 Close the door and allow the detergent to operate for 5 or 10 minutes
(depending on the type of dirt).
4 Continue with a steam cycle for 5 to 10 minutes, then stop the oven and
carefully open the door.
WARNING: The detergents are highly active and therefore extreme caution should be
taken as they could cause irritation to the skin or eyes. The manufacturer’s instructions
must be strictly observed.
6 Rinse with plenty of water. The shower supplied with the appliance can be
used.
Note: The appliance has been designed to permit water to be sprayed all over the
cooking chamber without any risk of damage, to allow thorough cleaning and the perfect
rinse.
7 Dry the oven, using the convection mode for 5 minutes. Next, disconnect the
power supply, close the water cut-off taps and leave the door ajar to ensure that the air
inside the oven remains fresh.
If the oven is cleaned everyday, the operation can be completed within 15 minutes,
giving an appliance in perfect condition ad ready for work the next day.
As the door reverse is made of glass, it is very easy to clean, using the same products
used to clean vitroceramic hobs.
1 Use the scraper to remove any grease incrusted on the glass.
2 Spray the product on the glass.
3 Wipe the glass clean with a cloth.
Note: Do not use products or tools which may scratch the glass.
33
USE AND MAINTENANCE MANUAL ADVANCE
ENGLISH
PROBLEMS
In the event of a fault or the incorrect operation of the appliance, before calling
the technical assistance service, please check that:

the fuses are correct.

the voltage is correct

the mains water pressure is correct.

if steam comes out through the door, the door seal may be dirty. If this is
the case, it should be cleaned.

If water is observed dripping on the floor, the drainage may be blocked.
In this case, clean through the plug in the lower part of the appliance.
This model has a self-diagnosis programme. In the event of a fault the
appliance is blocked and an error message is displayed on the digital
displays.
This appliance is for professional use only and
may only be used by qualified personnel
cualificado.
34
USE AND MAINTENANCE MANUAL ADVANCE
ENGLISH
TYPES OF FAULT
When an error occurs:

The bell rings intermittently.

A flashing message is shown on the upper text of the display.

If the START/STOP button is pressed, the error message continues to be
displayed but the bell stops ringing.

To erase the error message and stop the bell, disconnect the controller
voltage or remove the fault causing the error.

When the fault causing the error is removed, the outputs return to normal
operation.
The errors which may occur in the oven are listed below, together with the
message displayed and the impact on the operation of the oven.
TEXT INDICATING ERROR
E1 Sensor TC
DESCRIPTION:
Camera probe broken --TC out of range [-5..330]
CONSEQUENCES:
The oven is completely disabled
E2 Sensor TN
DESCRIPTION:
Core probe broken. -TN out of range [-10..330]
CONSEQUENCES:
The spike and delta function is disabled
E3 Sensor TV
DESCRIPTION:
Steam probe broken. --TV out of range [-5..330]
CONSEQUENCES:
It is only possible to operate in Convection mode, omitting water
condensation.
E4 Sensor TG
DESCRIPTION:
Gas probe broken. -TG out of range [-5..330]
CONSEQUENCES:
It is only possible to operate in Convection mode
E5: Water Level
35
ENGLISH
USE AND MAINTENANCE MANUAL ADVANCE
DESCRIPTION
Water is detected at the maximum level but not at the minimum level.
CONSEQUENCE
It is only possible to operate in Convection mode
E6: Calibration Error
DESCRIPTION
It was not possible to calibrate in 15 minutes.
CONSEQUENCE
The oven continues to function normally.
E7: Error A.E.
DESCRIPTION
The variator frequency input (A.E.) has been observed not to function.
The connection has been cut off
If the motor does not start within 10 seconds of a start request.
If a speed of 500 rpm is not exceeded within 20 seconds of a start request.
CONSEQUENCE
The oven is completely disabled
E8: Needs water
DESCRIPTION
The VDV is observed to have been running for 7 or more minutes and the
maximum level has not been reached.
CONSEQUENCE
It is only possible to operate in Convection mode
E9: Err. Drainage
DESCRIPTION
The VAC is observed to have been running for 1 or more minutes and the
minimum level has not been reached.
CONSEQUENCE
It is only possible to operate in Convection mode
E10: CV Fault
DESCRIPTION
If TG<93ºC, when CV is active, in 3 minutes, TG does not rise 3 or more
degrees.
CONSEQUENCE
It is only possible to operate in Convection mode
E11: CC Fault
DESCRIPTION
CONSEQUENCE
The CC operates and in 12 minutes, the TC does not rise 3 or more degrees.
The oven is completely disabled
E12: Temp. High
DESCRIPTION
The controller NTC reaches 60ºC, but does not exceed 70ºC
CONSEQUENCE
The oven operates normally and the bell is not heard. This message is
displayed for 3 seconds every 30 seconds.
E13: VCC fault
(Only GAS ovens)
DESCRIPTION
VCC does not respond to the gas control and is at maximum speed.
CONSEQUENCE
The oven is completely disabled
E14: VCC fault
(Only GAS ovens)
Description:
VCC does not respond to gas control and has stopped.
CONSEQUENCE
The oven is completely disabled
36
ENGLISH
USE AND MAINTENANCE MANUAL ADVANCE
E15: VCC fault
(Only GAS ovens)
DESCRIPTION
VCC does not respond to the gas control and the speed is not stable.
CONSEQUENCE
The oven is completely disabled
E16: VCV fault
(Only GAS ovens)
DESCRIPTION
VCV does not respond to the gas control and is at maximum speed.
CONSEQUENCE
It is only possible to operate in Convection mode
E17: VCV fault
(Only GAS ovens)
DESCRIPTION
VCV does not respond to gas control and has stopped.
CONSEQUENCE
It is only possible to operate in Convection mode
E18: VCV fault
(Only GAS ovens)
DESCRIPTION
VCV does not respond to the gas control and the speed is not stable.
CONSEQUENCE
It is only possible to operate in Convection mode
E19: VCC2 fault
(Only GAS ovens)
DESCRIPTION
VCC2 does not respond to the gas control and is at maximum speed.
CONSEQUENCE
The oven is completely disabled.
E20: VCC2 fault
(Only GAS ovens)
DESCRIPTION
VCC2 does not respond to gas control and has stopped.
CONSEQUENCE
The oven is completely disabled.
E21: VCC2 fault
(Only GAS ovens)
DESCRIPTION
VCC2 does not respond to the gas control and the speed is not stable.
CONSEQUENCE
The oven is completely disabled.
E22: Temp. High
DESCRIPTION
The controller NTC exceeds 70ºC
CONSEQUENCE
The oven is completely disabled.
E23: Err. Chimney
DESCRIPTION
Fluepipe motor faulty
CONSEQUENCE
The oven is completely disabled.
E24: Out of Service
DESCRIPTION
Communication error. The chamber card does not respond.
CONSEQUENCE
The oven is completely disabled.
E25: Out of Service
DESCRIPTION
Communication error. The control holder card does not respond.
CONSEQUENCE
The oven is completely disabled.
E26: Vapour Connection
DESCRIPTION
Communication error. The boiler card does not respond.
CONSEQUENCE
It is only possible to operate in Convection mode
37
ENGLISH
USE AND MAINTENANCE MANUAL ADVANCE
E27: BMF GAS1
(Only GAS ovens)
DESCRIPTION
Communication error. The gas card does not respond.
CONSEQUENCE
The oven is completely disabled.
E28: BMF GAS2
(Only GAS ovens)
DESCRIPTION
Communication error. The second gas card does not respond.
CONSEQUENCE
The oven is completely disabled.
38
ENGLISH
USE AND MAINTENANCE MANUAL ADVANCE
ENVIRONMENTAL PROTECTION RECOMMENDATION
On ending its useful life, this product must not be thrown away in a standard
rubbish bin, but must be left in an electrical waste and electronic equipment
collection point for recycling.
This is confirmed by the symbol on the product, user manual, or packaging.
Depending on the symbol, the materials can be recycled. By recycling and other
ways of processing electrical waste and electronic equipment, you can
significantly contribute to protecting the environment.
Contact your local authorities for more information of the nearest collection
point.
To preserve the environment at the end of the useful life of your product, leave
it in the appropriate places in accordance with the current legislation.
NOTE: THE FINAL USER OF THE PACKAGING WASTE IS RESPONSIBLE
FOR ITS DISPOSAL.
39
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
BEDIENUNGS-UND WARTUNGSANLEITUNG
MODELLE:
12045298
40
AG-061
AE -061
AG-101
AE-101
AG-102
AE-102
AG-201
AE-201
AG-202
AE-202
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
SEHR GEEHRTER KUNDE,
wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines für den
professionellen Gebrauch bestimmten Gerätes unserer Marke bewiesen haben.
Wir sind fest davon überzeugt, dass Sie auch nach langer Zeit noch
vollkommen zufrieden mit Ihrem Kauf sein werden.
Nehmen Sie sich einige Minuten Zeit, begeben Sie sich mit diesem Handbuch
zum Gerät und „Hand ans Werk“: die leicht verständlichen Bildinformationen
ersetzen die bisher verwendeten Volltextseiten.
Allerdings raten wir Ihnen dazu, das vorliegende, von den FAGOR-Küchenchefs
verfasste Handbuch gründlich durchzulesen, da Sie nur so in den Genuß der
vielfältigen Möglichkeiten und Vorteile dieses Gerätes kommen können.
Bewahren Sie dieses Handbuch stets in Gerätenähe und an einem gut
zugänglichen Ort auf.
Abschließend wünschen wir Ihnen viel Erfolg und Freude mit Ihrem neuen
Gerät.
FAGOR INDUSTRIAL S. COOP.
B\ Santxolopetegi, 22 Aptdo. 17
20560 Oñati (Gipuzkoa/Spain)
41
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
INHALTSVERZEICHNIS
INHALTSVERZEICHNIS ...................................................................................................................... 42
BEDIENELEMENTE .............................................................................................................................. 43
ON / OFF ............................................................................................................................................... 44
BILDSCHIRM....................................................................................................................................... 44
ALLGEMEINER INFORMATIONSTEXT .......................................................................................... 44
AUSWAHL DER ZUBEREITUNGSPROZESSE BEI DEN ADVANCE-MODELLEN ..................... 45
ANWAHL VON TEMPERATUR UND DAUER/KERNTEMPERATURMESS-SONDE/DELTA.... 46
ANWAHL DELTA ............................................................................................................................. 46
ZEITANWAHL .................................................................................................................................. 47
FUNKTION KERNTEMPERATURMESSSONDE ............................................................................ 48
AUSWAHL VON LEISTUNG/GESCHWINDIGKEIT ....................................................................... 49
HILFSFUNKTIONEN .......................................................................................................................... 49
ABKÜHLEN ...................................................................................................................................... 49
KNOPF FÜR DEN BEFEUCHTER ................................................................................................. 50
ANZEIGEVORRICHTUNG FÜR DIE ENTKALKUNG ................................................................... 50
ANZEIGEVORRICHTUNG FÜR BLOCKIERTE BRENNER (gasbetriebene gerätemodelle) ......... 52
KONFIGURATIONSWAHLSCHALTER............................................................................................ 52
VERZÖGERTE PROGRAMMIERUNG .............................................................................................. 53
START / STOP ...................................................................................................................................... 53
FUNKTIONSWEISE DES GERÄTEMODELLS ADVANCE ............................................................ 53
WARTUNG ............................................................................................................................................... 54
REINIGUNG VON HAND ................................................................................................................... 54
EHLERBEHEBUNG ............................................................................................................................. 55
FEHLERARTEN...................................................................................................................................... 56
UMWELTSCHUTZEMPFEHLUNG .................................................................................................... 60
42
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
BEDIENELEMENTE
Abb12
43
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
ON / OFF
Das Ein-/ Ausschalten des Gerätes erfolgt über den Hauptschalter ON/OFF.
Nach dem Einschalten werden die beim letzten Gebrauch verwendeten Werte
eingeblendet. Wird das Gerät zum ersten mal eingeschaltet, so werden diese
defaultmäßigen Werte benutzt.
ON
OFF
BILDSCHIRM
ALLGEMEINER INFORMATIONSTEXT
44
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
Freigeschalteter Text zur Anzeige verschiedener Informationen:

Konfigurationsabschnitte

Verzögerte Programmierung

Hinweise (Tür geöffnet, Lebensmittel einführen, usw.)

Fehler

Zustand des Gerätes (Betrieb oder Stillstand). Diese Information
erscheint so lange, wie keiner der vorherigen Punkte angezeigt wird.
AUSWAHL DER ZUBEREITUNGSPROZESSE BEI DEN ADVANCEMODELLEN
Wird der Wahlschalter für den Zubereitungsvorgang (Knopf 4) gedrückt, so wird
die Option Betriebsartenwahlschalter aktiviert. In dieser Stellung kann der
gewünschte Zubereitungsvorgang durch Drehen des Haupt-Wahlschalters 18
ausgewählt werden. Den Knopf für die allgemeine Option oder den
Betriebsartenwahlschalter für den Zubereitungsvorgang drücken, um die
ausgewählte Option zu aktivieren.
4
5.1
5.2
5.3
5.4
5.5

4.

5.1
HEISSLUFTBETRIEB: Die Aufheizung erfolgt ausschließlich mit
Heißluft (trockene Wärme).

5.2
KOMBIBETRIEB: Die Aufheizung erfolgt gleichzeitig mit Hilfe von
Heißluft und Dampf, wobei aber die Heißluft mit stärkerer Leistung
zugeführt wird.

5.3
REGENERIERUNGSBETRIEB: Die Aufheizung erfolgt gleichzeitig
mit Hilfe von Heißluft und Dampf, wobei aber der Dampf mit stärkerer
Leistung zugeführt wird.

5.4REGULIERBARER DAMPFBETRIEB: Die Aufheizung erfolgt mit Hilfe
von Dampf, wobei die gewünschte Temperatur zwischen 35 und 125 ºC
eingestellt werden kann.

5.5
DAMPFBETRIEB: Die Aufheizung erfolgt mit Hilfe des von dem
Dampferzeuger
bereitgestellten Wasserdampfs
(99
ºC) und
atmosphärischen Drucks.
WAHLSCHALTER ZUBEREITUNGSVORGANG.
Die Garraumentlüftung wird im Heißluftbetrieb automatisch geöffnet, während
sie bei den anderen Betriebsarten geschlossen bleibt.
45
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
ANWAHL VON TEMPERATUR UND
DAUER/KERNTEMPERATURMESS-SONDE/DELTA
ANWAHL DELTA
Unterschied zwischen der Kerntemperatur und der im Heißluftdampfgarer
herrschenden Temperatur.
Zur Anwahl den Funktionswahlschalter 10 drücken. Alle Optionen leuchten auf
und die angewählte Option blinkt. Die Auswahl durch Drehen des HauptWahlschalters 18 ändern und die Option Delta auswählen (11.1). Nach Anwahl
der
Option
kann
die
getätigte
Auswahl
durch
Drücken
des
Funktionswahlschalters oder des Haupt-Wahlschalters bestätigt werden.
Bei angewählter Funktion Delta beträgt die im Garraum herrschende
Temperatur stets 50 ºC mehr als die an der Kerntemperaturmeßsonde
gemessene Temperatur.
Nach Anwahl der Funktion Delta kann die Kerntemperaturmeßsonde in das
Lebensmittel eingeführt werden. Das Gerät wird geschlossen.
Die Anzeigevorrichtung 9.2 zeigte die gewünschte Kerntemperatur an, mit der
die gewünschte Speise zubereitet werden soll. Um diesen Wert zu ändern, wird
der Wahlschalter für den Dauer-/ Kerntemperatur-Sollwert (8) gedrückt und die
Änderung mit Hilfe des Haupt-Wahlschalters vorgenommen. Zur Bestätigung
des neuen Temperaturwerts für die Funktion Delta wird der Zeit-/
Kerntemperatur-Wahlschalter (8) oder der Haupt-Wahlschalter (18) gedrückt.
Die Anzeigevorrichtung 9.1 zeigt die im Inneren des Lebensmittels herrschende
Isttemperatur an.
Die Anzeigevorrichtung 7.2 zeigt 50 ºC mehr als die wirkliche Kerntemperaur
(9.1) an. Die Anzeigevorrichtung 7.1 zeigt die im Heißluftdampfgarer
herrschende Isttemperatur an.
Anschließend kann der Kochvorgang im Sinne des vorherigen Abschnitts
ausgewählt werden.
Nach erfolgter Anwahl der notwendigen Parameter muß lediglich der Start-/
Stop-Knopf (19) gedrückt werden und das Gerät nimmt seinen Betrieb auf.
Im Modus Delta kann mit dem folgenden Temperaturbereich gearbeitet werden.

Heißluftbetrieb
0-99 ºC
46
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE

Kombibetrieb
0-99 ºC

Regenerierungsbetrieb
0-99 ºC

Heißdampf
0-99 ºC

Dampfbetrieb
0º49 ºC
ZEITANWAHL
Zur Anwahl der Zeitfunktion den Funktionswahlschalter 10 drücken. Alle
Optionen leuchten auf und die angewählte Option blinkt. Die Auswahl durch
Drehen des Haupt-Wahlschalters 18 ändern und die Option Zeit auswählen
(11.2). Nach Anwahl der Option kann die getätigte Auswahl durch Drücken des
Funktionswahlschalters oder des Haupt-Wahlschalters bestätigt werden.
Die Zubereitungszeit wird durch Drücken des Zeitwahlschalters (8) und Drehen
des Haupt-Wahlschalters auf die der gewünschten Zeitdauer entsprechende
Stellung angewählt. Der Wert kann durch erneutes Drücken des
Zeitwahlschalters (8) bzw. des Haupt-Wahlschalters 18 bestätigt werden.
Sobald der Wert 0 erreicht wird, beginnt die Zahl zu blinken, das akustische
Warnsignal ertönt und die Leuchtanzeige blinkt im gleichen Rhytmus bis die
Gerätetür geöffnet wird oder weitere 30 Sekunden verstrichen sind. Wird die
Tür nicht geöffnet, so ertönt das akustische Warnsignal alle 3 Minuten 3
Sekunden lang.
Die Temperatur des Heißluftdampfgarers wird durch Drücken des
Wahlschalters für den Temperatursollwert (6) und Drehen des HauptWahlschalters in die der gewünschten Temperatur entsprechende Stellung
angewählt. Der Wert kann durch erneutes Drücken des Zeitwahlschalters (6)
bzw. des Haupt-Wahlschalters (18) bestätigt werden.
Die im Heißluftdampfgarer herrschende Isttemperatur wird mit Hilfe der
Anzeigevorrichtung 7.1 angezeigt.
Der Zeitzähler (Countdown) erscheint in der Anzeigevorrichtung 9.1.
Nachdem der Zubereitungsmodus angewählt und die Gerätetür geschlossen
worden ist, kann der Start-/ Stop-Knopf gedrückt werden (19), damit der
Heißluftdampfgarer seinen Betrieb mit den eingegebenen Parametern
aufnimmt.
Anschließend wird der Temperaturbereich als standardmäßig eingestellter Wert
für die verschiedenen Funktionsweisen angezeigt:

Heißluftbetrieb:
160.
Bereich [20..300]. Standardeinstellung:

Kombibetrieb:
140.
Bereich [20..250]. Standardeinstellung:

Regenerierungsbetrieb:
120.
Bereich [20..180]. Standardeinstellung:

Regulierbarer Dampfbetrieb:
80.
Bereich [35..125]. Standardeinstellung:
47
DEUTSCH

BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
Dampfbetrieb:
Bereich [99]. Standardeinstellung: 99.
FUNKTION KERNTEMPERATURMESSSONDE
Zur Anwahl den Funktionswahlschalter 10 drücken. Alle Optionen leuchten auf
und die angewählte Option blinkt. Die Auswahl durch Drehen des HauptWahlschalters (18) ändern und die Option Kerntemperaturmeßsonde
auswählen (11.3). Nach Anwahl der Option kann die getätigte Auswahl durch
Drücken des Funktionswahlschalters oder des Haupt-Wahlschalters bestätigt
werden.
Nach Anwahl der Funktion Kerntemperaturmeßsonde kann diese nun in das
Lebensmittel eingeführt werden. Das Gerät wird geschlossen.
Die Anzeigevorrichtung 9.2 zeigte die gewünschte Kerntemperatur an, mit der
die gewünschte Speise zubereitet werden soll. Um diesen Wert zu ändern, wird
der Wahlschalter für den Dauer-/ Kerntemperatur-Sollwert (8) gedrückt und die
Änderung mit Hilfe des Haupt-Wahlschalters vorgenommen. Zur Bestätigung
des neuen Temperaturwerts für die Funktion Kerntemperaturmeßsonde wird
der Zeit-/ Kerntemperatur-Wahlschalter (8) oder der Haupt-Wahlschalter (18)
gedrückt.
Die Anzeigevorrichtung 9.1 zeigt die im Inneren des Lebensmittels herrschende
Isttemperatur an.
Zur Anwahl der Temperatur des Heißluftdampfgarers muß der Wahlschalter für
die Solltemperatur (6) gedrückt und die gewünschte Temperatur durch Drehen
des Haupt-Wahlschalters 18 in die der gewünschten Temperatur
entsprechende Stellung angewählt werden. Die angewählte Temperatur kann
durch Drücken des Funktionswahlschalters oder des Haupt-Wahlschalters
bestätigt werden.
Die Anzeigevorrichtung 7.1 zeigt die im Inneren des Heißluftdampfgarers
herrschende Isttemperatur an.
Anschließend kann der Kochvorgang im Sinne des vorherigen Abschnitts
ausgewählt werden.
Nach erfolgter Anwahl der notwendigen Parameter muß lediglich der Start-/
Stop-Knopf (19) gedrückt werden und das Gerät nimmt seinen Betrieb auf.
Im
Modus
Kerntemperaturmeßsonde
Temperaturbereich gearbeitet werden.
kann
mit

Heißluftbetrieb:
Bereich [20..300].

Kombibetrieb:
Bereich [20..250].

Regenerierungsbetrieb:
Bereich [20..180].

Regulierbarer Dampfbetrieb:
Bereich [35..125].

Dampfbetrieb:
Bereich [99].
48
dem
folgenden
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
AUSWAHL VON LEISTUNG/GESCHWINDIGKEIT
12. Wahlschalter für Leistung/Geschwindigkeit
13.1. Anzeigevorrichtung für maximale Leistung/Höchstgeschwindigkeit
13.2. Anzeigevorrichtung für mittlere Leistung/Höchstgeschwindigkeit
13.3. Anzeigevorrichtung für mittlere Leistung/mittlere Geschwindigkeit
13.4. Anzeigevorrichtung für mittlere Leistung/minimum Geschwindigkeit
HILFSFUNKTIONEN
14.
Wahlschalter für besondere Optionen
15.1. Anzeigevorrichtung für das Abkühlen
15.2. Anzeigevorrichtung für den Befeuchter
15.3. Anzeigevorrichtung für die Entkalkung
15.4. Anzeigevorrichtung für blockierte Brenner (gasbetriebene
Gerätemodelle)
ABKÜHLEN
Zum Abkühlen des Garraums ist wie folgt zu verfahren:
Den Wahlschalter für besondere Funktionen 14 (COOL DOWN) bei
geschlossener Gerätetür und einer Temperatur des Heißluftdampfgarers von
mehr als 45 ºC drücken. Alle besonderen Optionen leuchten auf und die Option
COOL DOWN (15.1) kann nun mit dem Haupt-Wahlschalter (18) angewählt
werden. Die Bestätigung der Option kann durch Drücken des Wahlschalters für
besondere Optionen (14) oder des Haupt-Wahlschalters (18) erfolgen.
Die Gerätetür wieder öffnen.
Die Turbine wird in Betrieb gesetzt. Sobald die Temperatur im Garraum 45 ºC
erreicht hat, wird der Betrieb automatisch wieder unterbrochen.
49
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
Der Abkühlvorgang kann durch erneutes Drücken der Taste 20 oder Schließen
der Gerätetür unterbrochen werden. Daraufhin erlischt die Anzeigevorrichtung
für die Abkühlung.
Hinweis: Das Gerät darf nicht durch Einfüllen von kaltem Wasser in den
Garraum abgekühlt werden.
SICHERHEITSMASSNAHMEN: Vor allem in dieser Betriebsart muß darauf
geachtet werden, dass sowohl die Ventilatorabdeckung als auch die
Tablettschienen ordnungsgemäß befestigt sind.
Der Garraum darf nicht mit kaltem Wasser abgekühlt werden.
KNOPF FÜR DEN BEFEUCHTER
Zum Einschalten des Befeuchters den Wahlschalter für besondere Optionen
(14) drücken. Alle besonderen Optionen leuchten auf und die Option KNOPF
FÜR DEN BEFEUCHTER (15.2) kann nun mit dem Haupt-Wahlschalter (18)
angewählt werden. Die Bestätigung der Option kann durch Drücken des
Wahlschalters für besondere Optionen (14) oder des Haupt-Wahlschalters (18)
erfolgen.
Die Zuführung von Feuchtigkeit funktioniert nur bei geschlossener Gerätetür
und wenn sich das Gerät im Start-Modus befindet (bei im Stop-Modus
befindlichem Gerät wird das Signal ignoriert).
Aufgrund der schnellen Zuführung der Feuchtigkeit gehen beispielsweise
Backprodukte sehr viel besser auf.
Zusätzlich wird ein leichter Glanz der Backprodukte erzielt.
Werkseitig wird dazu geraten, diese Funktion nur kurz zu benutzen.
ANZEIGEVORRICHTUNG FÜR DIE ENTKALKUNG
Sobald das Gerät eine zu hohe Kalkonzentration in den Leitungen feststellt,
erscheint ein entsprechender Hinweis auf dem Bildschirm (allgemeiner
Informationstext 3), der auf die anstehende Entkalkung hinweist.
Auf dem Bildschirm erscheint der blinkende Hinweis ENTKALKUNG. Dieser
Hinweis blinkt umso stärker, je dringender die anstehende Entkalkung ist. Die
Anzeige geht in den Dauerbetrieb über sobald die Entkalkung unbedingt
vorgenommen werden muß. In diesem Zustand kann das Gerät nur im
Heißluftbetrieb arbeiten.
Bei der Entkalkung handelt es sich um eine Funktion, die unbedingt vom
Kundendienst (SAT) ausgeführt werden muß. Setzen Sie sich also bei
einer anstehenden Entkalkung mit Ihrem Wartungstechniker in
Verbindung.
Zur Durchführung eines Entkalkungsvorgangs wird die Funktion durch Drücken
des Wahlschalters für besondere Funktionen und Anwahl der Option
Entkalkung (15.3) ausgewählt. Die Bestätigung der Option kann durch Drücken
des Wahlschalter für besondere Funktionen (14) oder des Haupt-Wahlschalters
(18) erfolgen.
50
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
Auf dem Bildschirm erscheint die Meldung „ZEITANWAHL", woraufhin der
Zeitwert für die Entkalkungsdauer des Dampferzeugers angewählt werden muß.
Dieser Wert kann zwischen 30 und 480 Minuten betragen. Die
Standardeinstellung beträgt 120 Minuten. Den Zeitwert mit Hilfe des HauptWahlschalters bestätigen. 3 Minuten warten.
Auf dem Bildschirm erscheint folgende Meldung: „ENTKALKER SPRÜHEN”.
Lösen der Seitenwand des Ofens, um die Dampferzeuger geben. Lassen Sie
die Wellrohr Dampfleistung des Generators (Abb. 10) und geben Sie den
Entkalker in den Dampferzeuger.
Den Entkalkungsvorgang mit Hilfe des Haupt-Wahlschalters bestätigen.
Während des Entkalkungsvorgangs wird auf dem Bildschirm der Text „FX
ENTKALKEN”, sowie die bis zur Beendigung noch verbleibende Zeit angezeigt.
X zeigt hierbei die Phase an, in der sich der Prozeß jeweils befindet.
Nach Ablauf des Entkalkungsvorgangs erscheint auf dem Bildschirm der Text
„ENDE ENTKALKUNG”.
Den Entkalkungsvorgang mit Hilfe des Haupt-Wahlschalters bestätigen.
Während des Entkalkungsvorgangs wird auf dem Bildschirm der Text „FX
ENTKALKEN”, sowie die bis zur Beendigung noch verbleibende Zeit angezeigt.
X zeigt hierbei die Phase an, in der sich der Prozeß jeweils befindet.
Nach Ablauf des Entkalkungsvorgangs erscheint auf dem Bildschirm der Text
„ENDE ENTKALKUNG”.
Zur Durchführung eines Entkalkungsvorgangs ist das entsprechende
chemische Produkt in den vom Hersteller angegebenen Mengen einzufüllen.
Das Volumen der verschiedenen Generatoren beträgt wie folgt:
AE-APE
AG-APG
061
3,25 liter
7,3
101
5.5 liter
7.3 liter
201
7 liter
12.3 liter
102
7 liter
12.3 liter
202
11.7 liter
15,3 liter
51
liter
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
Werkseitig wird die Verwendung eines Produktes auf Phosphorbasis mit einer
Konzentration von 30-40% empfohlen.
25% des Generatorvolumens sollten dann mit dieser Konzentration gefüllt
werden. Die Anweisungen des Herstellers befolgen.
ANZEIGEVORRICHTUNG FÜR BLOCKIERTE BRENNER
(gasbetriebene gerätemodelle)
Ein Blockieren der Brenner kann verschiedene Ursachen haben. Kommt es
zum Blockieren eines Brenners, so leuchtet die Anzeigevorrichtung für
blockierte Brenner auf und weist darauf hin, dass die Blockierung beseitigt
werden muß.
Der allgemeine Informationstext weist auf den blockierten Brenner hin.
Zum Aufheben der Blockierung muß durch Drücken des Wahlschalters für die
allgemeinen Optionen die Anzeigevorrichtung für den blockierten Brenner
aufgerufen werden. In diesem Moment leuchten alle Symbole auf und die
Anzeigevorrichtung für den blockierten Brenner (15.4) kann durch Drehen des
Haupt-Wahlschalters (18) angewählt werden. Die Bestätigung der Option kann
durch Drücken des Wahlschalters für besondere Optionen (14) oder des HauptWahlschalters (18) erfolgen.
KONFIGURATIONSWAHLSCHALTER
Der Konfigurationswahlschalter ermöglicht die Vornahme von Änderungen
an bestimmten vorgegebenen Parametern.

Sprache: Auswahl der gewünschten Sprache. Standardeinstellung:
Spanisch.

Einstellen von Datum und Uhrzeit: Einstellen des aktuellen Datums und
der aktuellen Uhrzeit.

Delta einstellen: Hier kann der Wert eingegeben werden, der Delta
zugeordnet werden soll. Dieser Wert wird immer dann benutzt, wenn mit
der Funktion Delta gearbeitet wird. Der Bereich für Delta beträgt
zwischen 20 und 80. Die Standardeinstellung ist 50.

Temperaturskala einstellen: Hier kann die Skala eingestellt werden, mit
der die Temperatur angezeigt werden soll: ºC (Standardeinstellung) oder
ºF.

Thermo-Stillstand: Diese Option ermöglicht es, die Funktionsweise des
Zeitschalters einzustellen. Hier kann also eingestellt werden, wann der
Countdown für eine erfolgte Zeitschaltung beginnen soll. Wird ThermoStillstand eingeschaltet, so beginnt das Gerät den Countdown des
Zeitsollwertes erst dann, wenn das Gerät die Solltemperatur erreicht hat.
Wird
der
Thermo-Stillstand
dagegen
auf
NEIN
gesetzt
52
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
(Standardeinstellung), so beginnt der Countdown sobald der START-/
STOP-Knopf gedrückt wird.
VERZÖGERTE PROGRAMMIERUNG
Die verzögerte Programmierung ermöglicht das Einschalten des Gerätes
mit den eingestellten Parametern zu einer beliebigen Uhrzeit.
Hierzu muß der Heißluftdampfgarer zunächst mit den gewünschten
Parametern eingestellt werden. Dann kann der Knopf für die verzögerte
Programmierung (16) gedrückt und dann das Datum und die Startzeit
eingegeben werden. Nach erfolgter Bestätigung zeigt der obere Text an, dass
die Programmierung des Heißluftdampfgarers nunmehr erfolgt ist. Das Datum
und die Startzeit werden ebenfalls angezeigt.
Abbruch einer vorgenommenen Programmierung:

Denselben Knopf erneut drücken.

Wurde der Heißluftdampfgarer mit dem START-/ STOP-Knopf ein- bzw.
ausgeschaltet, so wird die Programmierung ebenfalls abgebrochen.
Um diese Option aufrufen zu können, muß der
eingeschaltet sein und sich im Modus STOP befinden.
Heißluftdampfgarer
START / STOP
Sobald der Knopf START/STOP gedrückt wird, beginnt das Gerät mit der
Ausführung der für die Kochvorgänge, die Temperatur und die Zeitdauer
eingegebenen Sollwerte.
Erneutes Drücken führt zur Unterbrechung des Betriebs und das Gerät
wechselt in den Ruhemodus.
Wird der START- /STOP-Knopf bei einer bestimmten angewählten Dauer
erneut gedrückt, so wird der Kochvorgang unterbrochen und die Zeit wird auf
den zuvor angewählten Wert zurückgesetzt.
FUNKTIONSWEISE DES GERÄTEMODELLS ADVANCE
Zur Inbetriebnahme eines Gerätemodells FAGOR ADVANCE sind die im
folgenden beschriebenen Schritte auszuführen.
1. Den Knopf ON (1) drücken.
2. Den gewünschten Zubereitungsvorgang auswählen (4).
3. Die Betriebsdauer auswählen (6).
4. Die Betriebstemperatur auswählen (8).
5. Die Funktion Dauer/Kerntemperaturmeßsonde/Delta auswählen (10)
(Option).
6. Den Knopf START/STOP drücken (19).
53
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
WARTUNG
REINIGUNG VON HAND
Werkseitig wird empfohlen, das Gerät einmal täglich zu reinigen.
Die Reinigung muß stets bei ausgeschaltetem Gerät erfolgen.
Um eine ordnungsgemäße Funktionsweise und lange Lebensdauer des Gerätes zu
gewährleisten sollte dieses täglich mit entsprechenden Entfettungsmitteln gereinigt
werden.
SEHR WICHTIG: Es dürfen keine sandhaltigen oder scheuernden Reinigungsmittel
benutzt werden. Für die Reinigung des Geräteäußeren darf das Gerät nicht mit Wasser
abgespritzt werden, da die im Geräteinneren befindlichen Komponenten beschädigt
werden könnten.
De Reinigung von Hand muß stets bei ausgeschaltetem Gerät erfolgen.
Die Reinigung von Hand sollte wie folgt durchgeführt werden:
1. Das Gerät mit Hilfe der hierfür vorgesehenen Abkühlfunktion auf 60 ºC
abkühlen und anschließend alle festen Rückstände entfernen.
2. Das Garrauminnere gleichmäßig mit einem entsprechenden Reinigungsmittel
einsprühen.
3. Die Gerätetür schließen und das Reinigungsmittel
Verschmutzungsgrad 5 bis 10 Minuten einwirken lassen.
je
nach
4. Anschließend 5 bis 10 Minuten lang einen Dampfzyklus durchführen. Danach
das Gerät ausschalten und die Tür vorsichtig öffnen.
ACHTUNG: Die Reinigungsmittel sind hochwirksam, weshalb sie mit Vorsicht zu
handhaben sind. Sonst kann es zu Reizungen der Haut und der Augen kommen. Die
Anweisungen des Herstellers genau befolgen.
6º Mit reichlich Wasser abspülen. Hierzu kann die eingebaute Handbrause
benutzt werden.
Hinweis: Dank der Geräteeigenschaften kann der gesamte Garraum risikolos mit
Wasser gereinigt werden.
7. Das Gerät mit Hilfe des Heißluftbetriebs 5 Minuten lang trocknen.
Anschließend die Spannungsversorgung ausschalten, die Unterbrechungsventile für
Wasser schließen und die Gerätetür offen stehen lassen, damit saubere Luft in den
Dampfgarer gelangt.
Wird die Reinigung täglich durchgeführt, so sind hierfür lediglich 15 Minuten
erforderlich. Der Vorteil besteht darin, dass sich das Gerät somit für den nächsten Tag
in perfektem und betriebsbereitem Zustand befindet.
Da die Innentür aus Glas ist, ist ihre Reinigung sehr einfach: Sie kann nämlich mit
handelsüblichen Mitteln zur Reinigung von Cerankochfeldern gereinigt werden.
1. Verwenden Sie einen Schaber zum Entfernen des auf dem Glas haftenden
Fettes.
2. Das Reinigungsmittel auf das Glas aufsprühen.
3. Das Glas mit einem Lappen gründlich abwischen.
Hinweis: Keine auf dem Glas scheuernden Mittel oder Gegenstände verwenden.
54
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
EHLERBEHEBUNG
Beim Auftreten von Störungen oder nicht ordnungsgemäßer Funktionsweise
des Gerätes führen Sie bitte folgende Überprüfungen durch, bevor Sie sich an
den Kundendienst wenden:

Die Sicherungen funktionieren ordnungsgemäß.

An dem Gerät liegt die richtige Spannung an.

Der Wasserdruck stimmt.

Tritt an der Gerätetür Dampf aus, so ist möglicherweise die Türdichtung
verschmutzt. In diesem Fall, die Dichtung reinigen.

Tropft Wasser auf den Boden, ist möglicherweise der Abfluß des Gerätes
verstopft. In diesem Fall den Heißluftdampfgarer nach Entfernen des im
Geräteinneren befindlichen Stöpsels gründlich reinigen.
Dieses Gerätemodell verfügt über eine Eigendiagnose. Kommt es zum
Blockieren des Gerätes, so erscheint die entsprechende Fehlermeldung
auf den digitalen Anzeigevorrichtungen.
Dieses Gerät ist ausschließlich für den
Profigebrauch bestimmt und darf nur von
Fachpersonal bedient werden.
55
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
FEHLERARTEN
Bei Auftreten eines Fehlers geschieht folgendes:

Das entsprechende akustische Warnsignal ertönt.

In dem oberen Text auf dem Display blinkt die entsprechende Meldung.

Wird der Knopf START/STOP gedrückt, so steht die Fehlermeldung
weiter an, aber das akustische Signal verstummt.

Zum Löschen der Fehlermeldung und zum Abschalten des akustischen
Warnsignals muß de Spannung der Steuervorrichtung unterbrochen oder
der die Störung verursachende Fehler beseitigt werden.

Das Gerät nimmt den normalen Betrieb wieder auf, sobald der Fehler
beseitigt ist.
Auf den nächsten Seiten werden einige der möglichen Fehler angezeigt, die an
diesem Gerät auftreten können. Es werden jeweils die entsprechenden
Anzeigen und die Auswirkungen auf den Betrieb des Gerätes angegeben.
ANZEIGETEXT BEI FEHLER
.3
E1 Sensor TC
BESCHREIBUNG:
Garraumsonde beschädigt. -TC außerhalb des Bereichs [-5..330].
FOLGEN:
Der Betrieb des Gerätes wird unterbrochen.
E2 Sensor TN
BESCHREIBUNG:
Kerntemperaturmeßsonde beschädigt.TN außerhalb des Bereichs
[10..330]
FOLGEN:
Die Funktionen Kerntemperaturmeßsonde und Delta werden deaktiviert.
E3 Sensor TV
BESCHREIBUNG:
Dampfsonde beschädigt. - TV außerhalb des Bereichs [-5..330].
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
Die Wasserkondensierung wird unterbunden.
E4 Sensor TG
BESCHREIBUNG:
Gassonde beschädigt. TG außerhalb des Bereichs [-5..330].
56
DEUTSCH
FOLGEN
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E5: Wasserstand
BESCHREIBUNG
FOLGEN
Das Gerät stellt Wasser am Höchstpegel aber nicht am Mindestpegel
fest.
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E6: Fehler Eichung
BESCHREIBUNG
In 15 Minuten konnte keine Eichung vorgenommen werden.
FOLGEN
Das Gerät funktioniert normal weiter.
E7: Fehler A.E.
BESCHREIBUNG
Das Gerät hat festgestellt, dass der Frequenzeingang des Reglers (A.E.)
nicht ordnungsgemäß funktioniert.
Die Verbindung ist unterbrochen.
Der Motor wird nicht gestartet, bevor nicht 10 Sekunden seit der
Anforderung zum Einschalten verstrichen sind
Der Motor wird nicht gestartet, bevor nicht eine Geschwindigkeit von 500
UpM seit der Anforderung zum Einschalten erreicht wird.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E8: Wassermangel
BESCHREIBUNG
FOLGEN
Das Gerät hat festgestellt, dass VDV seit mehr als 7 Minuten in Betrieb
ist und den Höchstpegel noch nicht erreicht hat.
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E9: Fehler Entleeren
BESCHREIBUNG
Das Gerät hat festgestellt, dass VAC seit mehr als 1 Minute in Betrieb ist
und der Mindestpegel trotzdem nicht sinkt.
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E10: Fehler CV
BESCHREIBUNG
FOLGEN
Bei TG < 93 ºC wenn CV anspricht, TG nicht innerhalb von 3 Minuten
ansteigt und TG nicht mehr als 3 Grad ansteigt.
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E11: Fehler CC
BESCHREIBUNG
CC wird betätigt und TC steigt in 12 Minuten nicht um mehr als 3 Grad.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E12: Hohe Temperatur
BESCHREIBUNG
Die NTC der Steuervorrichtung übersteigt zwar 60 ºC, erreicht aber keine
70 ºC.
FOLGEN
Das Gerät arbeitet normal und es wird kein Alarmsignal ausgegeben.
Diese Meldung wird alle 30 Sekunden 3 Sekunden lang angezeigt.
57
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
E13: Fehler VCC (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCC reagiert nicht auf die Gassteuerung und befindet sich auf
Höchstgeschwindigkeit.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E14: Fehler VCC (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG:
VCC reagiert nicht auf die Gassteuerung und steht still.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E15: Fehler VCC (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCC reagiert nicht auf
Geschwindigkeit nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
die
Gassteuerung
und
stabilisiert
die
E16: Fehler VCV (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCV reagiert nicht auf die Gassteuerung und befindet sich auf
Höchstgeschwindigkeit.
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E17: Fehler VCV (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCV reagiert nicht auf die Gassteuerung und steht still.
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E18: Fehler VCV (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCV reagiert nicht auf
Geschwindigkeit nicht.
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
die
Gassteuerung
und
stabilisiert
die
E19: Fehler VCC2 (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCC2 reagiert nicht auf die Gassteuerung und befindet sich auf
Höchstgeschwindigkeit.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E20: Fehler VCC2 (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCC2 reagiert nicht auf die Gassteuerung und steht still.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E21: Fehler VCC2 (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
VCC2 reagiert nicht
Geschwindigkeit nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
auf
die
Gassteuerung
E22: Hohe Temperatur
BESCHREIBUNG
FOLGEN
Die NTC der Steuervorrichtung überschreitet 70 ºC.
Der Betrieb des Gerätes wird unterbrochen.
E23: Fehler Abluftkamin
BESCHREIBUNG
Motor der Garraumentlüftung beschädigt.
58
und
stabilisiert
die
DEUTSCH
FOLGEN
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
Der Betrieb des Gerätes wird unterbrochen.
E24: Außer Betrieb
BESCHREIBUNG
Kommunikationsfehler. Die Karte des Garraums reagiert nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E25: Außer Betrieb
BESCHREIBUNG
Kommunikationsfehler. Die Karte des Bedienfeldhalters reagiert nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E26: Verbindung Dampf
BESCHREIBUNG
Kommunikationsfehler. Die Karte des Kessels reagiert nicht.
FOLGEN
Das Gerät kann nur im Heißluftbetrieb arbeiten.
E27: BMF GAS1 (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
Kommunikationsfehler. Die Karte für das Gas reagiert nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
E28: BMF GAS2 (nur gasbetriebene Gerätemodelle)
BESCHREIBUNG
Kommunikationsfehler. Die Karte für das Gas reagiert nicht.
FOLGEN
Der Betrieb des Gerätes wird unterbrochen.
59
DEUTSCH
BEDIENUNGS UND WARTUNGSANLEITUNG ADVANCE
UMWELTSCHUTZEMPFEHLUNG
Sobald Ihr Gerät ausgedient hat, darf es nicht in den Müll gegeben werden,
sondern muß an einer Sammelstelle für Elektromüll und elektronische Geräte
zwecks Entsorgung abgegeben werden.
Hierauf weist das entsprechende Symbol hin, das sich am Produkt, im
Handbuch oder auf der Verpackung befindet.
Einige der Werkstoffe können wiederverwertet werden. Durch Recycling und
andere Formen der Weiterverwertung können Sie entscheidend zum Schutz der
Umwelt beitragen.
Wenden Sie sich an die örtlichen Behörden,
nächstgelegenen Sammelstelle zu erfahren.
um
Genaueres
zur
Zum Schutz der Umwelt ist das Gerät am Ende seiner Lebensdauer an einer
entsprechenden Sammelstelle gemäß der gültigen Gesetzgebung abzugeben.
HINWEIS:
DER LETZTE BESITZER DER VERPACKUNGEN
VERANTWORTLICH FÜR DIE ORDNUNGSGEMÄSSE ENTSORGUNG.
60
IST
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
MODE D'EMPLOI ET MAINTENANCE
MODÈLES :
12045298
61
AG-061
AE -061
AG-101
AE-101
AG-102
AE-102
AG-201
AE-201
AG-202
AE-202
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
CHER CLIENT
Nous vous remercions de la confiance dont vous faites preuve envers notre
marque en achetant un appareil à usage professionnel. Nous sommes tout à
fait convaincus qu'au fil du temps, vous serez pleinement satisfait de votre
achat.
Prenez quelques minutes, approchez-vous de l'appareil muni de ce manuel et
« au travail ! » : Les pages remplies de texte sont remplacées par des
informations graphiques faciles à comprendre.
Nous vous conseillons cependant d’étudier attentivement ce manuel rédigé par
les chefs cuisiniers de FAGOR. Car ce n'est qu'à ce prix qu'il vous sera possible
de tirer le meilleur parti des multiples possibilités et avantages que vous offre
cet appareil.
Conservez ce manuel à proximité de l'appareil et toujours à portée de main.
Pour finir, nous vous souhaitons beaucoup de succès et une grande satisfaction
avec votre nouveau four.
FAGOR INDUSTRIAL S. COOP.
B\ Santxolopetegi, 22 Aptdo. 17
20560 Oñati (Gipuzkoa/Spain)
62
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
TABLE DES MATIÈRES
TABLE DES MATIÈRES ....................................................................................................................... 63
ÉLÉMENTS DE COMMANDE.............................................................................................................. 64
ON / OFF ............................................................................................................................................... 64
ÉCRAN.................................................................................................................................................. 65
LIGNE D’INFORMATION GÉNÉRALE ............................................................................................. 65
SÉLECTION DES MODES DE CUISSON ADVANCE ...................................................................... 66
SÉLECTION TEMPÉRATURE ET TEMPS / THERMO SONDE / DELTA ....................................... 66
SÉLECTION DELTA ........................................................................................................................ 67
SÉLECTION DU TEMPS DE CUISSON .......................................................................................... 68
FONCTION THERMO SONDE À CŒUR ........................................................................................ 69
SÉLECTION PUISSANCE / VITESSE ................................................................................................ 70
FONCTIONS AUXILIAIRES ............................................................................................................... 70
COOL DOWN ................................................................................................................................... 70
BOUTON HUMIDIFICATEUR ........................................................................................................ 71
INDICATEUR DE DÉTARTRAGE ................................................................................................... 71
INDICATEUR DE BLOCAGE BRÛLEUR (fours à GAZ) ................................................................ 72
SÉLECTEUR DE CONFIGURATION ................................................................................................. 73
PROGRAMMATION DIFFÉRÉE ........................................................................................................ 73
START / STOP ...................................................................................................................................... 74
FONCTIONNEMENT FOUR ADVANCE ............................................................................................ 74
ENTRETIEN ............................................................................................................................................ 74
NETTOYAGE MANUEL ..................................................................................................................... 74
DYSFONCTIONNEMENTS ................................................................................................................ 75
TYPES DE DÉFAUTS ............................................................................................................................. 76
RECOMMANDATIONS RELATIVES À LA PROTECTION DE L’ENVIRONNEMENT ........... 80
63
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
ÉLÉMENTS DE COMMANDE
Fig.12
ON / OFF
La mise en marche / arrêt du four s'effectue grâce à l'interrupteur général
ON/OFF. En allumant le four, les valeurs utilisées lors de la dernière mise en
service s'afficheront ; s'il s'agit de la première mise en service, ce seront les
valeurs par défaut qui s'afficheront.
ON
OFF
64
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
ÉCRAN
LIGNE D’INFORMATION GÉNÉRALE
Ligne conçue de manière à afficher différents types d’informations:

Sections de configuration

Programmation différée

Avertissements (Porte ouverte, enfourner les aliments, etc.)

Erreurs

État du four (Cuisson en cours ou à l’Arrêt) Ce message n’apparaît que
lorsqu’aucun des messages précédents ne s’affiche sur l’écran.
65
MODE D'EMPLOI ET MAINTENANCE ADVANCE
FRANÇAIS
SÉLECTION DES MODES DE CUISSON ADVANCE
Pour activer l’option sélecteur de mode, appuyer sur le bouton de sélection du
mode cuisson (bouton 4). Cela fait, positionner le sélecteur général 18 sur le
mode de cuisson souhaité. Pour que l’option reste sélectionnée, appuyer sur le
bouton d’option général ou sur le sélecteur du mode cuisson.
4
5.1
5.2
5.3
5.4
5.5

4

5.1
CONVECTION: Le chauffage ne se fait qu'à l'air chaud (chaleur
sèche).

5.2
MIXTE: Le chauffage se fait par air chaud et vapeur, mais avec
une plus grande puissance de l'air chaud.

5.3
RÉGÉNÉRATION: Le chauffage se fait par air chaud et vapeur,
mais avec une plus grande puissance de la vapeur.

5.4
VAPEUR RÉGLABLE: Le chauffage se fait par vapeur et il est
possible de sélectionner la température souhaitée de 35 à 125 ºC.

5.5
VAPEUR: Le chauffage se fait au moyen d'une vapeur d'eau à 99
ºC et de la pression atmosphérique, toutes deux produites dans un
générateur de vapeur.
SELECTEUR DU MODE CUISSON.
La cheminée s'ouvre automatiquement en mode convection. Dans les autres
modes, elle reste fermée.
SÉLECTION TEMPÉRATURE ET TEMPS / THERMO SONDE / DELTA
66
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
SÉLECTION DELTA
Différencie la température à cœur de la température du four.
Pour sélectionner cette option, appuyer sur le sélecteur de fonction 10. Toutes
les options s'allument alors tandis que l'option choisie se met à clignoter.
Modifier la sélection à l’aide du sélecteur général 18 en le positionnant sur
l’option delta (11.1). Une fois l’option souhaitée sélectionnée, valider son choix
en appuyant sur le sélecteur de fonction ou à l’aide du sélecteur général.
Lorsque la fonction delta est enclenchée, la température du four se maintient en
permanence à 50 ºC au-dessus de la température enregistrée par la thermo
sonde à cœur.
Une fois la fonction delta sélectionnée, introduire la thermo sonde dans l’aliment
à cuire puis refermer la porte du four.
L’indicateur 9.2 affiche la température à cœur à laquelle l’on souhaite cuire
l’aliment. Pour la modifier, il suffit d’appuyer sur le sélecteur de consigne de
temps/Température à cœur (8) et de modifier ladite valeur à l’aide du sélecteur
général. Pour valider cette nouvelle température de la fonction delta, appuyer
sur le sélecteur de consigne de temps/Température à cœur (8) ou sur le
sélecteur général (18).
L’indicateur 9.1 indique la température réelle au centre de l’aliment à cuire.
L’indicateur 7.2 affiche pour sa part 50º de plus que la température réelle
enregistrée à cœur (9.1), tandis que l’indicateur 7.1, affiche la température
réelle du four.
Sélectionner ensuite le mode de cuisson, conformément aux instructions
fournies au chapitre présent.
Une fois tous les paramètres de cuisson dûment programmés, actionner le
bouton marche/arrêt (19) pour lancer la cuisson.
Le mode delta permet de cuire dans les gammes de températures indiquées ciaprès:

Convection
0ºC-99ºC

Mixte
0ºC-99ºC

Régénération
0ºC-99ºC

Vapeur chaude
0ºC-99ºC

Vapeur
0ºC-49ºC
67
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
SÉLECTION DU TEMPS DE CUISSON
Pour sélectionner cette option, appuyer sur le sélecteur de fonction 10. Toutes
les options s'allument alors tandis que l'option choisie se met à clignoter.
Modifier la sélection à l’aide du sélecteur général 18 en le positionnant sur
l’option temps (11.2). Une fois l’option souhaitée sélectionnée, valider son choix
en appuyant sur le sélecteur de fonction ou à l’aide du sélecteur général.
Pour établir le temps de cuisson, appuyer sur le sélecteur de temps (8) puis
tourner le sélecteur général jusqu’à atteindre la valeur de temps souhaitée.
Pour valider cette valeur, appuyer à nouveau sur le sélecteur de temps (8) ou
sur le sélecteur général 18
Lorsque le temps arrive à 0, le chiffre commence à clignoter, l'avertisseur
sonore se déclenche et la lumière clignote pendant 30 secondes ou jusqu'à
ouverture de la porte. Si la porte n’est toujours pas ouverte, l'avertisseur
sonore/visuel s’active à nouveau pendant 30 secondes et l’opération se répète
ainsi de suite toutes les 3 minutes.
Pour sélectionner la température du four, appuyer sur le sélecteur de consigne
de température (6) puis tourner le sélecteur général jusqu’à atteindre la
température souhaitée. Pour valider cette valeur, appuyer à nouveau sur le
sélecteur de temps (6) ou sur le sélecteur général (18)
La température réelle du four s’affiche sur l’indicateur 7.1.
La minuterie (compte à rebours) s’affiche pour sa part sur l’indicateur 9.1.
Après avoir sélectionné le mode de cuisson et refermé la porte du four, appuyer
sur le bouton de marche/arrêt (19) pour que le four commence à fonctionner
suivant les paramètres établis.
Les gammes de température ainsi que la valeur par défaut fixée pour chaque
mode de fonctionnement sont détaillées ci-après :

Convection :
Gamme [20..300]. 160 par défaut.

Mixte:
Gamme [20..250]. 140 par défaut.

Régénération:
Gamme [20..180]. 120 par défaut.

Vapeur réglable:
Gamme [35..125]. 80 par défaut.

Vapeur:
Gamme [99]. 99 par défaut.
68
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
FONCTION THERMO SONDE À CŒUR
Pour sélectionner cette option, appuyer sur le sélecteur de fonction 10. Toutes
les options s'allument alors tandis que l'option choisie se met à clignoter.
Modifier la sélection à l’aide du sélecteur général 18 en le positionnant sur
l’option thermo sonde (11.3). Une fois l’option souhaitée sélectionnée, valider
son choix en appuyant sur le sélecteur de fonction ou sur le sélecteur général.
Une fois la fonction thermo sonde sélectionnée, introduire la thermo sonde dans
l’aliment à cuire puis refermer la porte du four.
L’indicateur 9.2 affiche la température à cœur à laquelle l’on souhaite cuire
l’aliment. Pour la modifier, il suffit d’appuyer sur le sélecteur de consigne de
temps/Température à cœur (8) et de modifier ladite valeur à l’aide du sélecteur
général. Pour valider cette nouvelle température de la fonction thermo sonde,
appuyer sur le sélecteur de consigne de temps/Température à cœur (8) ou sur
le sélecteur général (18)
L’indicateur 9.1 indique la température réelle au centre de l’aliment à cuire.
Pour sélectionner la température du four, appuyer sur le sélecteur de consigne
de température (6) puis régler la température souhaitée à l'aide du sélecteur
général 18. Valider ensuite cette température en appuyant sur le sélecteur de
fonction ou sur le sélecteur général.
L’indicateur 7.1 indique alors la température réelle du four.
Sélectionner ensuite le mode de cuisson, conformément aux instructions
fournies au chapitre présent.
Une fois tous les paramètres de cuisson dûment programmés, actionner le
bouton marche/arrêt (19) pour lancer la cuisson.
Le mode thermo sonde à cœur permet de cuire dans les gammes de
températures indiquées ci-après:

Convection :
Gamme [20..300].

Mixte:
Gamme [20..250].

Régénération:
Gamme [20..180].

Vapeur réglable:
Gamme [35..125].

Vapeur:
Gamme [99].
69
MODE D'EMPLOI ET MAINTENANCE ADVANCE
FRANÇAIS
SÉLECTION PUISSANCE / VITESSE
12.
Sélecteur puissance / vitesse
13.1. Indicateur de puissance maximale / vitesse maximale
13.2. Indicateur de puissance moyenne / vitesse maximale
13.3. Indicateur de puissance moyenne / vitesse moyenne
13.4. Indicateur de puissance moyenne / vitesse minimale
FONCTIONS AUXILIAIRES
14.
Sélecteur d’options spéciales
15.1. Indicateur Cool down
15.2. Indicateur d’humidificateur
15.3. Indicateur de détartrage
15.4. Indicateur de blocage brûleur (sur les modèles à GAZ)
COOL DOWN
Pour refroidir la chambre de cuisson, procédez de la façon suivante :
Porte fermée et le four à une température de 45º, appuyer sur le sélecteur de
fonctions spéciales (14) (COOL DOWN). Toutes les options spéciales
s’allument. Il suffit alors de sélectionner l’option COOL DOWN (15.1) à l’aide du
sélecteur général (18). Valider ensuite l’option choisie en appuyant soit sur le
sélecteur d’options spéciales (14) soit sur le sélecteur général (18)
Puis, ouvrir la porte.
La turbine se met en marche. Lorsque la température de la chambre atteint
45 ºC, celle-ci s'arrête automatiquement.
Le cycle de refroidissement s'arrête en appuyant à nouveau sur 20 ou en
fermant la porte ; et le voyant cool down s'éteint.
Mise en garde: Ne pas refroidir le four en versant directement de l'eau froide
dans la cuve.
70
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
MESURES DE SÉCURITÉ : Pendant ce cycle, le couvre-ventilateur et les
glissières des plateaux doivent être parfaitement fixés dans leur position.
La chambre de cuisson ne doit en aucun cas être refroidie à l'eau froide.
BOUTON HUMIDIFICATEUR
Pour activer l’humidificateur, appuyer sur le sélecteur d’options spéciales (14).
Toutes les options spéciales s’allument. Il suffit alors de sélectionner l’option
BOUTON HUMIDIFICATEUR (15.2) à l’aide du sélecteur général (18). Valider
ensuite l’option choisie en appuyant soit sur le sélecteur d’options spéciales
(14) soit sur le sélecteur général (18)
L’apport d'humidité ne se produit que lorsque la porte est fermée et que le four
est en mode marche (si le four est en mode Arrêt, il n’enregistre tout
simplement pas la commande).
Cette fonction permet d'obtenir une bonne levée des produits de boulangerie
grâce à l'introduction rapide d'humidité.
Les produits cuits dans le four sont légèrement dorés.
Il est conseillé d'utiliser des courts laps de temps.
INDICATEUR DE DÉTARTRAGE
Lorsque le four détecte automatiquement un excès de calcaire dans les
conduits, il informe, par l’intermédiaire de son écran de la nécessité (texte
informatif général 3) de procéder à un détartrage.
Un message d’avertissement DÉTARTRAGE s’affiche sur l’écran en clignotant,
ce clignotement s’accélérant chaque fois davantage à mesure que le besoin de
détartrage se fait plus pressant jusqu’à finalement se figer lorsque le détartrage
est devenu indispensable (à ce stade, le four ne fonctionne plus qu'en mode
convection).
Le détartrage doit être effectué par le SAT (Service d’Assistance
Technique), raison pour laquelle nous vous prions de bien vouloir
contacter votre technicien de maintenance dans le cas où vous auriez
besoin de faire procéder au détartrage de votre four.
Pour procéder au détartrage, sélectionner cette fonction en appuyant sur le
sélecteur de fonctions spéciales puis en sélectionnant l’option détartrage (15.3).
Pour valider l’option choisie, appuyer sur le sélecteur de fonctions spéciales
(14) ou sur le sélecteur général 18.
Sur l’écran, s’affiche alors le message “SÉLEC TEMPS” ; sélectionner la durée
de détartrage du générateur de vapeur souhaitée, qui ne peut être comprise
qu'entre 30 et 480 (120 minutes par défaut). Valider la valeur de temps
souhaitée à l’aide du sélecteur général. Patienter 3 minutes.
À l’écran, s'affiche alors le message suivant: “VERSER DÉTARTRANT”
Libérer le panneau latéral du four pour entrer dans le générateur de vapeur.
Libérer la sortie du tube ondulé de vapeur du générateur (Fig. 10) et entrer
dans le détartrant dans le générateur de vapeur.Valider le détartrage à l’aide du
sélecteur général.
71
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
Pendant le détartrage, le message “FX DÉTARTRER” s’affiche à l’écran à
l’instar du temps de détartrage restant, X exprimant ici la phase dans laquelle
se trouve le processus.
Une fois l’opération de détartrage terminée, le texte “FIN DÉTARTRAGE”
s’affiche à l’écran.
FIG10
Pour procéder à l'adoucissement, introduire le produit chimique dans les quantités
indiquées par le fabricant.
Le volume de chaque générateur est de :
AE-APE
AG-APG
061
3,25 liter
7,3
101
5.5 liter
7.3 liter
201
7 liter
12.3 liter
102
7 liter
12.3 liter
202
11.7 liter
15,3 liter
liter
Nous vous conseillons un produit à base de phosphore dans d'une concentration de
30-40 %.
Avec cette concentration, nous vous conseillons d'introduire 25 % du volume du
générateur. Dans tous les cas, respecter les indications du fournisseur du produit
chimique.
INDICATEUR DE BLOCAGE BRÛLEUR (fours à GAZ)
Les brûleurs à gaz peuvent se bloquer pour différentes raisons. Dans ce cas,
l’indicateur de blocage brûleur s’allume et avertie de la nécessité de procéder
au déblocage.
Le message d’information général indique quel brûleur est bloqué.
Pour le débloquer, accéder à l’indicateur de blocage brûleur en appuyant sur le
sélecteur d’options spéciales (14). À ce moment-là, toutes les icônes
s’allument. Sélectionner alors à l'aide du sélecteur général (18), l'option
indicateur de blocage brûleur (15.4). Valider ensuite l’option choisie en
72
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
appuyant soit sur le sélecteur d’options spéciales (14) soit sur le sélecteur
général (18)
SÉLECTEUR DE CONFIGURATION
Le sélecteur de configuration permet de modifier certains
paramètres prédéterminés.

Langue: Sélection de la langue souhaitée. Espagnol par
défaut.

Configuration de la Date et de L’heure : Configuration de la date et de
l’heure actuelles.

Configurer Delta : Permet de préprogrammer la valeur que l’on souhaite
voir assigner à delta, valeur qui sera établie comme référence à chaque
utilisation de la fonction delta. La gamme de réglage de delta est
comprise entre 20 et 80, la valeur 50 s’appliquant automatiquement par
défaut.

Configurer unité de mesure de température: Permet de sélectionner
l’unité de mesure dans laquelle l’on souhaite voir s’afficher la
température, soit en ºC (par défaut) soit en ºF.

Arrêt thermique: Cette option permet de configurer le fonctionnement de
la minuterie, à savoir de déterminer le moment où l’on souhaite voir
commencer le compte à rebours d’une durée préprogrammée. Lorsque
l’option Arrêt thermique est activée, le four ne commence à décompter le
temps de consigne que lorsqu'est atteinte la température
correspondante. En revanche, lorsque l’option Arrêt thermique est
désactivée (non) et que s’applique l’option par défaut, le compte à
rebours commence à courir dès que le bouton MARCHE/ARRÊT est
actionné.
PROGRAMMATION DIFFÉRÉE
La programmation différée permet d’allumer le four à l’heure
souhaitée et de faire fonctionner ce dernier suivant les paramètres
préprogrammés.
Pour utiliser cette fonction, programmer d'abord les paramètres de
fonctionnement souhaités, appuyer sur le bouton de programmation différée
(16) puis sélectionner la date et l'heure de mise en marche du four. Une fois
l’opération correspondante dûment validée, la ligne supérieure de l'écran du
four indique que le four est programmé en précisant la date et l’heure de mise
en marche prévues.
Pour annuler la programmation:

Appuyer à nouveau sur le même bouton.

Si le four est éteint ou a été mis en marche à l’aide du bouton
MARCHE/ARRÊT, la programmation est également automatiquement
annulée.
73
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
Pour accéder à cette option, le four doit être allumé mais se trouver en mode
ARRÊT.
START / STOP
Le four commence à fonctionner conformément aux données
introduites relativement au mode de cuisson, à la température et au
temps en appuyant une première fois sur le bouton START/STOP.
En appuyant à nouveau sur le bouton, le fonctionnement est
interrompu et le four reste en pause.
Si un temps précis a été sélectionné, le fait d'appuyer une deuxième fois sur le bouton
START/STOP interrompt la cuisson et réinitialise le temps conformément à la valeur
préalablement sélectionnée.
FONCTIONNEMENT FOUR ADVANCE
Marche à suivre pour faire fonctionner un four FAGOR ADVANCE.
1. Appuyer sur le bouton ON (1).
2. Sélectionner le mode de cuisson (4).
3. Sélectionner le temps de cuisson (6).
4. Sélectionner la température de cuisson (8).
5. Sélectionner la fonction temps / thermo sonde / delta (10) (en option).
6. Appuyer sur le bouton START/STOP (19).
ENTRETIEN
NETTOYAGE MANUEL
Il est conseillé d'effectuer un nettoyage quotidien de la machine.
Pour effectuer le nettoyage, l'appareil doit toujours être éteint.
Pour le bon fonctionnement et la conservation de l'appareil, nettoyez-le tous les
jours à l'aide de produits dégraissants spécifiques.
TRÈS IMPORTANT: Ne pas utiliser de détergents granuleux ou abrasifs, ni de
jet d'eau pour nettoyer l'extérieur du four car ils peuvent endommager les
composants internes de celui-ci.
Pour effectuer le Nettoyage manuel, l'appareil doit toujours être débranché.
Le Nettoyage manuel doit s'effectuer de la manière suivante :
1- Refroidissez le four jusqu'à 60 ºC, (utilisez la fonction refroidissement du
four), puis retirez les résidus solides.
2- Pulvérisez le détergent uniformément à l'intérieur de la chambre.
3- Fermez la porte et laissez agir le détergent pendant 5 à 10 minutes (en
fonction du type de salissures).
74
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
4- Continuez par un cycle de vapeur de 5 à 10 minutes, puis arrêtez et ouvrez
la porte avec précaution.
ATTENTION ! : Les détergents sont hautement actifs; prenez donc toutes les
précautions car ceux-ci peuvent irriter la peau et les yeux. Suivez scrupuleusement les
instructions du fabricant.
6- Rincez abondamment à l’eau claire en utilisant, si vous le souhaitez, la
douchette fournie.
Remarque: Les caractéristiques de conception de l'appareil permettent d'utiliser sans
aucun risque de l'eau sur toutes les parties de la chambre de cuisson du four afin de le
rincer et de le nettoyer parfaitement.
7- Séchez le four ; pour ce faire, vous pouvez utiliser le mode air chaud pendant
5 minutes. Puis, déconnectez l'alimentation, fermez les robinets d'arrivée d'eau et
laissez la porte entrouverte pour que l'air se trouvant dans le four soit propre.
Si le nettoyage a lieu tous les jours, cette opération ne prend que 15 minutes, ce qui a
l'avantage de permettre d'avoir un appareil en parfait état et prêt pour le travail du
lendemain.
Le fait que la contreporte soit en verre rend son nettoyage très simple étant donné
qu'elle se nettoie de la même façon et avec les mêmes produits que ceux qui sont
utilisés pour nettoyer les cuisinières vitrocéramiques.
1- Utilisez la raclette pour enlever la graisse incrustée sur le verre.
2- Pulvérisez le produit sur le verre.
3- Passez un chiffon sur le verre.
Remarque : Ne pas utiliser de produits ou d'ustensiles pouvant rayer la surface en
verre.
DYSFONCTIONNEMENTS
En cas de panne ou de mauvais fonctionnement de l'appareil, avant d'appeler
le service d'assistance technique, vérifiez avec soin que :

Les fusibles sont en bon état.

La tension sur la machine est correcte

La pression de l'eau du réseau est correcte.

De la vapeur sort de la porte ; cela peut être dû au fait que le joint de la
porte est sale. Dans ce cas, nettoyez-le.

Si de l'eau coule sur le sol, il est possible que le dispositif de vidange de
l'appareil soit obstrué. Dans ce cas, nettoyez-le en utilisant le bouchon
se trouvant sur la partie inférieure de l'appareil.
Ce modèle est équipé d'un programme d'autodiagnostic. En cas de
panne, l'appareil est bloqué et un message d'erreur s'affiche sur les
indicateurs numériques.
Cet appareil est uniquement destiné à un usage
professionnel et ne peut être utilisé que par un
personnel qualifié.
75
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
TYPES DE DÉFAUTS
Lorsqu'une erreur se produit :

Le signal sonore retentit de façon intermittente.

Un message s'affiche de manière intermittente sur la ligne supérieure de
l'afficheur.

Si le bouton START/STOP est enfoncé, le message d'erreur reste
présent mais l'alarme ne sonne plus.

Pour effacer le message d'erreur de l'écran et faire cesser le signal
sonore, déconnectez la tension du contrôleur ou éliminez la défaillance
ayant entraîné l'erreur.

Lorsque le défaut ayant entraîné l'erreur disparaît, les sorties
recommencent à fonctionner normalement.
Les défauts pouvant apparaître sur le four et les messages s'affichant dans
chaque cas, ainsi que les conséquences sur le fonctionnement du four sont
détaillés ci-après :
TEXTE INDICATIF D’ERREUR
E1 Capteur TC
DESCRIPTION:
Sonde de la chambre en panne. -TC est en dehors de la gamme [-5..330].
CONSÉQUENCES:
Le four est complètement inopérant.
E2 Capteur TN
DESCRIPTION:
Thermo sonde à cœur en panne. -TN est en dehors de la gamme [-10..330]
CONSÉQUENCES:
Les fonctions thermo sonde et delta sont désactivées.
E3 Capteur TV
DESCRIPTION:
Sonde de vapeur en panne -TV est en dehors de la gamme [-5..330].
CONSÉQUENCES:
Il n'est possible de travailler qu'en mode Convection en omettant la condensation
d'eau.
E4 Capteur TG
DESCRIPTION:
Sonde de gaz en panne. - TG est en dehors de la gamme [-5..330].
CONSÉQUENCES:
Il n'est possible de travailler qu'en mode Convection.
76
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
E5: Niveau d’Eau
DESCRIPTION
De l’eau est détectée au niveau maximum mais pas au niveau minimum.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E6: Erreur Calibrage
DESCRIPTION
Il a été impossible de calibrer en 15 minutes.
CONSÉQUENCES
Le four continue à fonctionner normalement.
E7: Erreur A.E.
DESCRIPTION
Un dysfonctionnement à l’entrée de fréquence du variateur (A.E) a été détectée.
La connexion est coupée
Si le moteur ne démarre pas dans les 10 secondes suivant la demande de mise
en service.
Si le moteur ne dépasse pas la vitesse de 500 tr/min dans les 20 secondes
suivant la demande de mise en service.
CONSÉQUENCES
Le four est complètement inopérant.
E8: Manque d’Eau
DESCRIPTION
Le VDV est en marche depuis 7 minutes ou plus et le niveau maximum n’est pas
encore atteint.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E9: Err. Vidange
DESCRIPTION
Le VDV est en marche depuis 1 minute ou plus et il ne bouge pas du niveau
minimum.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E10: Erreur CV
DESCRIPTION
À TG<93ºC, lorsque le CV agit, et en 3 minutes, le TG ne monte pas de 3 degrés
ou plus.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E11: Erreur CC
DESCRIPTION
Lorsque CC agit et qu'en 12 minutes TC ne monte pas de 3 degrés ou plus.
CONSÉQUENCES
Le four est complètement inopérant.
E12: Temp. Élevée
DESCRIPTION
La NTC du contrôleur atteint 60 ºC, mais ne dépasse pas 70 ºC
CONSÉQUENCES
Le four fonctionne normalement et l'alarme ne retentit pas. Ce message est
affiché pendant 3 s toutes les 30 s.
E13: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION
VCC ne répond pas au contrôle de gaz et se trouve à la vitesse maximum.
CONSÉQUENCES
Le four est complètement inopérant.
E14: Erreur VCC (Uniquement sur fours à GAZ)
77
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
DESCRIPTION:
VCC ne répond pas au contrôle de gaz et est arrêté.
CONSÉQUENCES
Le four est complètement inopérant.
E15: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION
VCC ne répond pas au contrôle de gaz et ne stabilise pas la vitesse.
CONSÉQUENCES
Le four est complètement inopérant.
E16: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION
VCV ne répond pas au contrôle de gaz et se trouve à la vitesse maximum.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E17: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION
VCV ne répond pas au contrôle de gaz et est arrêté.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E18: Erreur VCC (Uniquement sur fours à GAZ)
DESCRIPTION
VCV ne répond pas au contrôle de gaz et ne stabilise pas la vitesse.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E19: Erreur VCC2 (Uniquement sur fours à GAZ)
DESCRIPTION
VCC2 ne répond pas au contrôle de gaz et se trouve à la vitesse maximum.
CONSÉQUENCES
Le four est complètement inopérant.
E20: Erreur VCC2 (Uniquement sur fours à GAZ)
DESCRIPTION
VCC2 ne répond pas au contrôle de gaz et est arrêté.
CONSÉQUENCES
Le four est complètement inopérant.
E21: Erreur VCC2 (Uniquement sur fours à GAZ)
DESCRIPTION
VCC2 ne répond pas au contrôle de gaz et ne stabilise pas la vitesse.
CONSÉQUENCES
Le four est complètement inopérant.
E22: Temp. Élevée
DESCRIPTION
La NTC du contrôleur dépasse 70 ºC
CONSÉQUENCES
Le four est complètement inopérant.
E23: Err. Cheminée
DESCRIPTION
Moteur de la cheminée en panne
CONSÉQUENCES
Le four est complètement inopérant.
E24: Hors service
DESCRIPTION
Erreur de communication. La carte de chambre ne répond pas.
CONSÉQUENCES
Le four est complètement inopérant.
E25: Hors service
DESCRIPTION
Erreur de communication. La carte de commandes ne répond pas.
CONSÉQUENCES
Le four est complètement inopérant.
E26: Connex Vapeur
78
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
DESCRIPTION
Erreur de communication. La carte de chaudière ne répond pas.
CONSÉQUENCES
Il n'est possible de travailler qu'en mode Convection.
E27: BMF GAZ1 (Uniquement sur fours à GAZ)
DESCRIPTION
Erreur de communication. La carte de gaz ne répond pas.
CONSÉQUENCES
Le four est complètement inopérant.
E28: BMF GAZ2 (Uniquement sur fours à GAZ)
DESCRIPTION
Erreur de communication. La deuxième carte de gaz ne répond pas.
CONSÉQUENCES
Le four est complètement inopérant.
79
FRANÇAIS
MODE D'EMPLOI ET MAINTENANCE ADVANCE
RECOMMANDATIONS RELATIVES À LA PROTECTION
DE L’ENVIRONNEMENT
Lorsque la durée de vie de ce produit touche à sa fin, ne pas le jeter dans un
conteneur à déchets standard mais le déposer dans un point de collecte
spécifique destiné aux déchets électriques et aux équipements électroniques
usagés en vue de son ultérieur recyclage.
Cette précaution à prendre est confirmée par le symbole figurant sur le produit,
le manuel de l'utilisateur ou l'emballage.
En fonction de leurs caractéristiques les matériaux peuvent être recyclés. Grâce
au recyclage et à d'autres formes de traitement des déchets électriques et des
équipements électroniques, vous pouvez contribuer de façon significative à la
protection de l'environnement.
Pour obtenir de plus amples renseignements concernant le point de collecte le
plus proche de chez vous, veuillez contacter les collectivités locales.
Pour protéger l’environnement, une fois votre appareil arrivé en fin de vie,
déposez-le dans des lieux prévus à cet effet conformément à la législation en
vigueur.
REMARQUE : LE DÉTENTEUR FINAL DES RÉSIDUS D'EMBALLAGE EST
RESPONSABLE DE LEUR GESTION FINALE.
80
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
MANUALE DI USO E MANUTENZIONE
MODELLI
12045298
81
AG-061
AE -061
AG-101
AE-101
AG-102
AE-102
AG-201
AE-201
AG-202
AE-202
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
GENTILE CLIENTE
La ringraziamo per la fiducia mostrata nei confronti della nostra marca per
acquistare un apparecchio di uso professionale. Siamo fermamente convinti
che, con il trascorrere del tempo, sarà completamente soddisfatto del Suo
acquisto.
La preghiamo di prendersi qualche minuto e, con il presente manuale, si avvici
all’apparecchio e “Buon lavoro!”: le informazioni grafiche facilmente
comprensibili sostituiscono i fogli pieni di testo.
Ciò nonostante, La consigliamo di studiare attentamente il presente manuale
redatto dai responsabili di cucina della FAGOR, per ottenere i massimi vantaggi
dalle molteplici possibilità che offre l’apparecchio.
ConserVi questo manuale vicino all’apparecchio e in un luogo sempre
accessibile.
Infine, Le auguriamo un enorme successo e grandi soddisfazioni con il Suo
nuovo forno.
FAGOR INDUSTRIAL S. COOP.
B\ Santxolopetegi, 22 Aptdo. 17
20560 Oñati (Gipuzkoa/Spain)
82
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
INDICE
INDICE ..................................................................................................................................................... 83
ELEMENTI DI COMANDO .................................................................................................................. 84
ON/OFF................................................................................................................................................. 84
SCHERMO ........................................................................................................................................... 85
TESTO PER LE INFORMAZIONI GENERALI .................................................................................. 85
SELEZIONE DEI MODI DI COTTURA VISUAL ............................................................................... 86
SELEZIONE TEMPERATURA E TEMPO / ASTA / DELTA ............................................................. 86
SELEZIONE DELTA ........................................................................................................................ 87
SELEZIONE TEMPO ....................................................................................................................... 87
FUNZIONE ASTA SONDA NUCLEO .............................................................................................. 88
SELEZIONE POTENZA / VELOCITÀ ................................................................................................ 89
FUNZIONI AUSILIARIE ..................................................................................................................... 89
COOL DOWN ................................................................................................................................... 89
TASTO UMIDIFICATORE ............................................................................................................... 90
INDICATORE DISINCROSTAZIONE .............................................................................................. 90
INDICATORE BLOCCO BRUCIATORE (MODELLI GAS) ................................................................. 92
SELETTORE DI CONFIGURAZIONE ................................................................................................ 92
PROGRAMMAZIONE RITARDATA ................................................................................................. 92
START / STOP ...................................................................................................................................... 93
FUNZIONAMENTO FORNO ADVANCE ........................................................................................... 93
MANUTENZIONE .................................................................................................................................. 94
PULIZIA MANUALE ........................................................................................................................... 94
IRREGOLARITÀ ................................................................................................................................. 95
TIPO DI GUASTO ................................................................................................................................... 96
RACCOMANDAZIONI PER LA PROTEZIONE AMBIENTALE ................................................. 100
83
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
ELEMENTI DI COMANDO
ON/OFF
L’accensione/spegnimento del forno si realizza tramite l’interruttore generale
ON/OFF. Ogni volta che si accende il forno, compaiono i valori usati durante l'ultima
esecuzione, invece se si tratta della prima volta che si accende il forno si useranno i
valori per difetto.
ON
OFF
84
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
SCHERMO
TESTO PER LE INFORMAZIONI GENERALI
Testo abilitato per mostrare informazioni di diverso tipo:

Caselle di configurazione

Programmazione ritardata

Avviso (Sportello aperto, caricare cibi,…)

Errori

Stato del forno (Cucinando o Fermo). Quest’informazione, comparirà ogni
volta che non si deve mostrare nessuno dei punti precedenti.
85
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
SELEZIONE DEI MODI DI COTTURA VISUAL
Se si preme il selettore sul modo di cottura (tasto 4) resta attivata l’opzione del
selettore di modo. In questa situazione e girando il selettore generale 18, si seleziona
il modo di cottura prescelto. Affinché l'opzione selezionata resta selezionata, premere
il tasto di opzione generale o selettore di modo cottura.
4
5.1
5.3
5.2
5.4
5.5

4

5.1
CONVEZIONE: Il riscaldamento avviene solo con aria calda (calore
secco).

5.2
MISTO: Il riscaldamento avviene tramite aria calda e vapore
contemporaneamente, però con più potenza nell’aria calda.

5.3
RIGENERAZIONE: Il riscaldamento avviene tramite aria calda e vapore
contemporaneamente, però con più potenza nel vapore.

5.4
VAPORE REGOLABILE: Il riscaldamento è tramite il vapore e si può
selezionare la temperatura prescelta da 35 fino a 125ºC.

5.5
VAPORE: Il riscaldamento è generato dal vapore di acqua a 99ºC e a
pressione atmosferica, prodotta da un generatore di vapore.
SELETTORE MODO COTTURA.
La cappa si apre automaticamente nel modo convezione invece in tutti gli altri modi
resta chiusa.
SELEZIONE TEMPERATURA E TEMPO / ASTA / DELTA
86
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
SELEZIONE DELTA
Differenza tra la temperatura del nucleo e quella del forno.
Per selezionarla, premere il selettore di funzione 10. Tutte le opzioni si illuminano
mantenendosi intermittente l'opzione selezionata. Girando il selettore generale 18,
cambiare la selezione e scegliere l’opzione delta (11.1). Una volta selezionata
l’opzione, si convalida sia premendo il selettore di funzione oppure con il selettore
generale.
Con la funzione delta, la temperatura del forno è sempre 50ºC superiore a quella
registrata dalla sonda nucleo.
Una volta selezionata la funzione delta, inserire l’asta nel cibo e chiudere il forno.
Con l’indicatore 9.2, si indica la Tª del nucleo con il quale si vuole cucinare l’alimento.
Per modificarla, premere il selettore del valore prefissato del tempo/Tª nucleo (8) e
modificare il valore con il selettore generale. Per convalidare di nuovo il valore della
temperatura per la funzione delta, premere il selettore del valore prefissato del tempo
/ Tª nucleo (8) o il selettore generale (18).
Nell’indicatore 9.1, si indica la Tª reale al centro dell'alimento.
L’indicatore 7.2 indica 50º in più che la Tª nucleo reale (9.1) e l’indicatore 7.1 la Tª
reale del forno.
Successivamente, selezionare
nell’apparecchio precedente.
il
modo
di
cottura
come
è
stato
indicato
Una volta selezionati i parametri, premere i tasto start/stop (19) e il forno inizierà a
funzionare.
Il rango delle temperature con le quali si può lavorare nel modo delta, sono le
seguenti:

Convezione
0ºC-99ºC

Misto
0ºC-99ºC

Rigenerazione
0ºC-99ºC

Vapore caldo
0ºC-99ºC

Vapore
0ºC-49ºC
SELEZIONE TEMPO
Per selezionare la funzione tempo, premere il selettore di funzione 10. Tutte le
opzioni s’illuminano mantenendosi intermittente l'opzione selezionata. Girando il
selettore generale 18, cambiare la selezione e scegliere l’opzione del tempo (11.2).
Una volta selezionata l’opzione, si convalida sia premendo il selettore di funzione
oppure con il selettore generale.
Il tempo di cottura, si seleziona premendo il selettore di tempo (8) e girando il
selettore generale fino ad ottenere il tempo prescelto. Il valore si conferma premendo
di nuovo il selettore di tempo (8) oppure premendo il selettore generale 18.
87
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
Quando il tempo raggiunge lo 0, il numero inizia a lampeggiare, suona l'allarme e la
spia lampeggia al ritmo dell'allarme fino a quando si apre lo sportello o dopo 30
secondi. Se la porta non si apre, l’avviso acustico/visivo continua in sessioni di 30
secondi ogni 3 minuti.
La temperatura del forno, si seleziona premendo il selettore del valore prefissato
della temperatura (6) e girando il selettore generale fino ad avere la temperatura
prescelta. Il valore si conferma premendo di nuovo il selettore di tempo (6) oppure
premendo il selettore generale (18)
La temperatura reale del forno compare sull’indicatore 7.1.
Il contatore del tempo (conteggio all’indietro) compare sull’indicatore 9.1.
Dopo aver selezionato il modo di cottura e chiuso lo sportello, premere i tasto
start/stop (19) e il forno inizierà a funzionare con i parametri indicati.
Di seguito, si mostra il rango della temperatura e il valore per difetto per ogni modo di
funzionamento:

Convezione:
Rango [20..300]. 160 per difetto.

Misto:
Rango [20..250]. 140 per difetto.

Rigenerazione:
Rango [20..180]. 120 per difetto.

Valore regolabile:
Rango [35..125]. 80 per difetto.

Vapore:
Rango [99]. 99 per difetto.
FUNZIONE ASTA SONDA NUCLEO
Per selezionarla, premere il selettore di funzione 10. Tutte le opzioni si illuminano
mantenendosi intermittente l'opzione selezionata. Girando il selettore generale 18,
cambiare la selezione e scegliere l’opzione asta sonda (11.3). Una volta selezionata
l’opzione, si convalida sia premendo il selettore di funzione oppure il selettore
generale.
Una volta selezionata la funzione asta sonda nucleo, inserire l’asta nel cibo e
chiudere il forno.
Con l’indicatore 9.2, si indica la Tª del nucleo con il quale si vuole cucinare l’alimento.
Per modificarla, premere il selettore del valore prefissato del tempo/Tª nucleo (8) e
modificare il valore con il selettore generale. Per convalidare di nuovo il valore della
temperatura per la funzione sonda nucleo, premere il selettore del valore prefissato
del tempo / Tª nucleo (8) o il selettore generale (18).
Nell’indicatore 9.1, si indica la Tª reale al centro dell'alimento.
Per selezionare la temperatura del forno, premere il selettore del valore prefissato
della Tª (6) e selezionare la temperatura prescelta girando il selettore generale 18.
Convalidare la temperatura premendo il selettore di funzione o premendo il selettore
generale.
Nell’indicatore 7.1, si indica la Tª reale al centro dell'alimento.
Successivamente, selezionare
nell’apparecchio precedente.
il
modo
88
di
cottura,
così
è
stato
indicato
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
Una volta selezionati i parametri, premere i tasto start/stop (19) e il forno inizierà a
funzionare.
Il rango delle temperature con le quali si può lavorare nel modo asta sonda nucleo,
sono le seguenti:

Convezione:
Rango [20..300].

Misto:
Rango [20..250].

Rigenerazione:
Rango [20..180].

Valore regolabile:
Rango [35..125].

Vapore:
Rango [99]..
SELEZIONE POTENZA / VELOCITÀ
12. Selettore di potenza / velocità
13.1. Indicatore di potenza massima / velocità massima
13.2. Indicatore di potenza media / velocità massima
13.3. Indicatore di potenza media / velocità media
13.4. Indicatore di potenza media / velocità minima
FUNZIONI AUSILIARIE
14. Selettore opzioni speciali
15.1. Indicatore Cool down
15.2. Indicatore umidificatore
15.3. Indicatore disincrostazione
15.4. Indicatore blocco bruciatore (modelli GAS)
COOL DOWN
Per raffreddare la camera di cottura realizzare quanto segue:
89
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
Mentre lo sportello è chiuso e la temperatura del forno è superiore a 45ºC, premere il
selettore per le funzioni speciali 14 (COOL DOWN). Tutte le opzioni speciali si
illuminano e con il selettore generale (18) selezionare l'opzione COOL DOWN (15.1).
Convalidare l’opzione premendo il selettore di tempo (14) oppure premendo il
selettore generale (18)
Successivamente, aprire lo sportello.
La turbina si accende. Quando la temperatura della camera raggiunge i 45ºC, si
ferma automaticamente.
Il ciclo di raffreddamento si arresta premendo di nuovo il tasto 19 o chiudendo lo
sportello, e l’indicatore cool down si spegne.
Avvertenza: Non raffreddare il forno applicando direttamente acqua fredda nella
vasca.
MISURE DI SICUREZZA: Durante questo ciclo il copriventilatore e le guide della
teglia, devono essere ben ancorati nella loro posizione.
La camera di cottura non deve essere raffreddata con acqua fredda.
TASTO UMIDIFICATORE
Per attivare l’umidificatore, premere il selettore per le opzioni speciali (14). Tutte le
opzioni speciali si illuminano e con il selettore generale (18), selezionare l'opzione
TASTO UMIDIFICATORE (15.2). Convalidare l’opzione premendo il selettore di
tempo (14) oppure premendo il selettore generale (18)
L’ingresso di umidità funziona solo se lo sportello è chiuso e il forno è sul modo Start
(se si trova sul modo Stop non terrà conto del segnale).
Con questa funzione si ottiene un'ottima elevazione dei prodotti di panetteria grazie
all'introduzione rapida di umidità.
Soffice lucentezza dei prodotti infornati.
Si consiglia di usare dei periodi di tempo brevi.
INDICATORE DISINCROSTAZIONE
Quando il forno rileva automaticamente un eccesso di calcare nei condotti, informa
tramite lo schermo (testo informativo generale 3) della necessità di disincrostare.
Sullo schermo compare l’avviso di DISINCROSTAZIONE che lampeggia, e si tratta di
uno sfarfallamento sempre più rapido secondo le esigenze di disincrostazione,
potendo trasformarsi in un messaggio continuo quando la disincrostazione è
obbligatoria (quando si giunge a questo caso il forno funziona in convezione).
La disincrostazione, è una funzione che realizza il SAT, quindi nel caso in cui è
necessaria la disincrostazione, Vi preghiamo di contattare il tecnico di
manutenzione.
90
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
Per disincrostare, accedere alla funzione premendo il selettore per le funzioni speciali
e selezionando l’opzione disincrostazione (15.3). L’opzione si convalida premendo il
selettore per le funzioni speciali (14) oppure premendo il selettore generale 18.
Sullo schermo compare il messaggio “SELEC TEMPO” e si dovrà selezionare il
valore di tempo preferito per disincrostare il generatore di vapore, compreso tra 30 e
480 (per difetto 120 minuti). Convalidare il valore di tempo tramite il selettore
generale. Attendere 3 minuti.
Sullo schermo compare il messaggio “SPRUZZO DISINCROS".
Rilasciando il pannello laterale del forno per accedere al generatore di vapore.
Rilasciare il corrugato produzione di vapore del tubo del generatore (Fig. 10) e
inserire il decalcificante nel generatore di vapore.
Convalidare la disincrostazione con il selettore generale.
Durante la disincrostazione, lo schermo indica il testo “FX DISINCROSTARE” e il
tempo restante dell’operazione, e la X corrisponde alla fase in cui si trova il processo.
Una volta conclusa la disincrostazione, lo schermo indica il testo “FINE DISINCROS”.
Per realizzare la decalcificazione, inserire il prodotto chimico nelle quantità indicate
dal fabbricante.
Il volume di ciascun generatore è di:
AE-APE
AG-APG
061
3,25 litros
7,3 litros
101
5.5 litros
7,3 litros
201
7 litros
12,3 litros
102
7 litros
12,3 litros
202
11,7 litros
15,3 litros
Si consiglia un prodotto a base fosforica con una concentrazione del 30-40%.
Con questa concentrazione, si consiglia di inserire un 25% del volume del
generatore. In ogni caso, seguire le istruzione del fornitore del chimico.
91
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
INDICATORE BLOCCO BRUCIATORE (modelli GAS)
I bruciatori a gas possono restare bloccati per diversi motivi. In questa situazione,
l’indicatore di blocco del bruciatore si accende e avvisa che è necessario sbloccare.
Il testo sulle informazioni generali, avvisa che il bruciatore è bloccato.
Per sbloccare, accendere l’indicatore di blocco bruciatore premendo il selettore delle
opzioni generali (14). In questo momento tutte le icone si accenderanno e girando il
selettore generale (18) selezionare l’indicatore di blocco bruciatore (15.4).
Convalidare l’opzione premendo il selettore delle opzioni speciali (14) oppure
premendo il selettore generale (18)
SELETTORE DI CONFIGURAZIONE
Tramite il selettore di configurazione si possono modificare certi
parametri determinati


Lingua: Selezionare la lingua prescelta. Spagnolo per difetto.
Configurare Data e Ora: Configurazione della data e dell’ora
del momento.

Configurare Delta: Permette selezionare il valore che si vuole assegnare a
delta, valore sempre usato quando si lavora sulla funzione delta. Il rango di
delta sarà da 20 a 80, dove 50 è il valore per difetto.

Configurare la scala della temperatura: Permette selezionare la scala in cui si
vuole visualizzare la temperatura, ºC (per difetto) o ºF.

Arresto termico: Quest'opzione permette configurare il funzionamento del
temporizzatore, ossia quando deve iniziare il conteggio all'indietro di una
temporizzazione realizzata. Se la Arresto termico si attiva, il forno inizierà a
scontare il tempo prefissato fino a quando l’apparecchio raggiunge la
temperatura prefissata. Altrimenti si inserisce Arresto termico su NO, opzione
per difetto, il conteggio all’indietro inizierà appena si preme il tasto
START/STOP.
PROGRAMMAZIONE RITARDATA
L’accesso alla programmazione ritardata, permette di accendere il
forno nell’ora prescelta con i parametri configurati.
Per questo, innanzitutto bisogna configurare il forno con i parametri
prescelti, premere il tasto di programmazione ritardata (16) e
selezionare la data e l’ora iniziali. Una volta convalidato, il testo superiore indicherà
che il forno è programmato, mostrando la data e l'ora d'inizio.
Per annullare la programmazione realizzata:

Premere di nuovo lo stesso tasto

Se il forno è spento o inserito su avvio con il tasto START/STOP, anche la
programmazione sarà annullata.
92
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
Per accedere a quest’opzione, il forno deve essere acceso però su modo STOP.
START / STOP
Il forno inizia a eseguire le istruzioni programmate nei modi di
cottura, di temperatura e di tempo quando si preme per la prima
volta il tasto START/STOP.
Premendo di nuovo, s’interrompe il funzionamento restando in
pausa.
Nel caso in cui è stato selezionato un tempo determinato, premendo una seconda
volta il tasto START/STOP significa interrompere la cottura e si rilancia il tempo dal
valore selezionato prima.
FUNZIONAMENTO FORNO ADVANCE
Passi da seguire per avviare un forno FAGOR ADVANCE
1. Premere il tasto ON (1).
2. Selezionare il modo di cottura (4).
3. Selezionare il tempo di lavoro (6).
4. Selezionare la temperatura di lavoro (8).
5. Selezionare funzione tempo/asta/delta (10) (opzionale).
6. Premere il tasto START/STOP (19).
93
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
MANUTENZIONE
PULIZIA MANUALE
Si raccomanda una pulizia giornaliera della macchina.
Le operazioni di pulizia devono essere effettuate sempre con l’apparecchio spento.
Per il buon funzionamento e conservazione dell’apparecchio, pulire giornalmente con
dei prodotti sgrassanti specifici.
MOLTO IMPORTANTE: Per la pulizia esterna dell’apparecchio, non si devono usare
detergenti arenosi o abrasivi oppure acqua a spruzzo, poiché potrebbero
danneggiare i suoi componenti interni.
La Pulizia Manuale deve essere realizzata sempre con l’apparecchio spento.
La Pulizia Manuale deve essere realizzata nel seguente modo:
1º Raffreddare il forno fino a 60ºC, (usare la funzione di raffreddamento del
forno), e poi eliminare tutti i residui solidi.
2º Cospargere uniformemente l’interno della camera con il detergente.
3º Chiudere lo sportello e lasciare agire il detergente per 5 o 10 minuti (a
secondo del tipo di sporco).
4º Continuare con un ciclo di vapore per 5 o 10 minuti, poi fermare e aprire lo
sportello con cautela.
ATTENZIONE: I detergenti sono altamente attivi, per cui fare molta attenzione,
poiché potrebbero causare irritazioni cutanee e negli occhi. Seguire attentamente le
istruzioni del fabbricante.
6º Risciacquare con abbondante acqua, si può usare la doccetta annessa
all’apparecchio.
Nota: Per le caratteristiche del disegno dell’apparecchio, si può versare dell’acqua in
tutte le zone della camera di cottura del forno senza nessun rischio, per un risciacquo
e una pulizia a fondo perfette.
7º Per asciugare il forno, si può usare il modo convezione per 5 minuti.
Successivamente, scollegare l’alimentazione, chiudere i rubinetti di arresto dell’acqua
e lasciare socchiuso lo sportello per purificare l'aria all'interno del forno.
Se la pulizia si realizza giornalmente, l’operazione sarà più breve e saranno
necessari solo 15 minuti, con il vantaggio di avere un apparecchio in perfetto stato e
pronto per essere usato il giorno successivo.
Il controsportello di vetro si pulisce facilmente, nello stesso modo e con i stessi
prodotti usati per pulire le cucine in vetroceramica.
1º Usare un raschietto per togliere il grasso incrostato sul vetro.
2º Cospargere il prodotto sul vetro.
3º Passare un panno su tutta la superficie del vetro.
Nota: Non usare prodotti o utensili che potrebbero graffiare la superficie del vetro.
94
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
IRREGOLARITÀ
Nel caso di guasti o di cattivo funzionamento dell’apparecchio, prima di rivolgersi al
servizio di assistenza tecnica, si prega di controllare attentamente che:

I fusibili sono montati correttamente.

Vi sia la giusta tensione nella macchina

La pressione della rete idrica è corretta.

Dallo sportello esce del vapore, forse perché la guarnizione dello sportello è
sporca, in questo caso pulire.

Se si osserva che cade dell’acqua sul pavimento è possibile che lo scarico
dell’apparecchio sia ostruito, in tal caso procedere alla sua pulizia, dal tappo
che si trova sulla parte inferiore dell’apparecchio.
Questo modello è dotato di un programma di autodiagnosi, che in caso di
guasto dell'apparecchio resta bloccato e negli indicatori digitali compare un
messaggio di errore.
Quest’apparecchio è solo per uso professionale
e deve essere utilizzato esclusivamente da
personale qualificato.
95
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
TIPO DI GUASTO
Quando si verifica un errore:


Il campanello suona in modo intermittente.
Nel testo superore del display compare un messaggio in modo intermittente.

Se si preme sul tasto START/STOP, il messaggio di errore resta però il
campanello smette di suonare.

Per cancellare il messaggio di errore e interrompere l’allarme acustico, si deve
scollegare la tensione del controllore o far scomparire il guasto che ha
provocato l'errore.

Quando il guasto che provoca l'errore scompare, le uscite continuano a
funzionare normalmente.
Qui di seguito, si mostrano gli errori che potrebbero verificarsi nel forno, indicando il
messaggio che si visualizzerà in ciascun caso e le conseguenze sul funzionamento
del forno.
TESTO INDICATIVO ERRORE
E1 Sensor TC
DESCRIZIONE:
Sonda della camera rotta. -Il TC è fuori rango [-5..330]
CONSEGUENZE:
Il forno resta completamente disattivato.
E2 Sensor TN
DESCRIZIONE:
Sonda del nucleo rotta.
CONSEGUENZE:
Si disattivano le funzioni asta e delta.
Il TN è fuori rango [-10..330]
E3 Sensor TV
DESCRIZIONE:
Sonda del vapore rotta.
CONSEGUENZE:
Si può lavorare solo sul modo Convezione, omettendo la condensazione
dell’acqua.
Il TV è fuori rango [-5..330]
E4 Sensor TG
DESCRIZIONE:
Sonda del gas rotta.
CONSEGUENZE:
Si può lavorare solo sul modo Convezione
Il TG è fuori rango [-5..330]
96
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
E5: Livello Acqua
DESCRIZIONE
Si rileva acqua nel livello massimo e nonostante ciò non si rileva nel
livello minimo.
CONSEGUENZE
Si può lavorare solo sul modo Convezione
E6: Errore Calibrato
DESCRIZIONE
Non si è riusciti a calibrare in 15 secondi.
CONSEGUENZE
Il forno continua a funzionare normalmente.
E7: Error A.E.
DESCRIZIONE
Si rileva che l’entrata di frequenza del variatore (A.E) non funziona.
La connessione è interrotta
Se il motore non si avvia prima di 10 secondi successivi alla richiesta di
avviamento.
Se non supera la velocità di 500 rpm prima di 20 secondi successivi alla
richiesta di avviamento.
CONSEGUENZE
Il forno resta completamente disattivato.
E8: Manca Acqua
DESCRIZIONE
Si rileva che VDV è avviato da 7 o più minuti e non si raggiunge il livello
massimo.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E9: Err. Scarico
DESCRIZIONE
Si rileva che il VAC è avviato da 1 o più minuti e non si raggiunge il
livello minimo.
CONSEGUENZE
Si può lavorare solo sul modo Convezione
E10: Guasto CV
DESCRIZIONE
Se TG<93ºC, quando funziona CV, e in 3 minuti, TG non aumenta 3 o
più gradi.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E11: Guasto CC
DESCRIZIONE
Agisce CC per 12 minuti e TC non aumenta di 3 o più gradi.
CONSEGUENZE
Il forno resta completamente disattivato.
E12: Temp. Alta
DESCRIZIONE
L’NTC del regolatore raggiunge i 60ºC, però non supera i 70ºC
CONSEGUENZE
Il forno funziona normalmente e non suona il campanello. Comparirà
questo messaggio per 3” ogni 30”.
E13: Guasto VCC (Solo nei forni a GAS)
DESCRIZIONE
VCC non risponde al comando del gas ed è sulla massima velocità.
97
ITALIANO
CONSEGUENZE
MANUALE DI USO E MANUTENZIONE ADVANCE
Il forno resta completamente disattivato.
E14: Guasto VCC (Solo nei forni a GAS)
DESCRIZIONE:
VCC non risponde al comando del gas ed è fermo.
CONSEGUENZE
Il forno resta completamente disattivato.
E15: Guasto VCC (Solo nei forni a GAS)
DESCRIZIONE
VCC non risponde al comando del gas e non si stabilizza la velocità.
CONSEGUENZE
Il forno resta completamente disattivato.
E16: Guasto VCV (Solo nei forni a GAS)
DESCRIZIONE
VCV non risponde al comando del gas ed è sulla massima velocità.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E17: Guasto VCV (Solo nei forni a GAS)
DESCRIZIONE
VCV non risponde al comando del gas ed è fermo.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E18: Guasto VCV (Solo nei forni a GAS)
DESCRIZIONE
VCV non risponde al comando del gas e non si stabilizza la velocità.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E19: Guasto VCC2 (Solo nei forni a GAS)
DESCRIZIONE
VCC2 non risponde al comando del gas ed è sulla massima velocità.
CONSEGUENZE
Il forno resta completamente disattivato.
E20: Guasto VCC2 (Solo nei forni a GAS)
DESCRIZIONE
VCC2 non risponde al comando del gas ed è fermo.
CONSEGUENZE
Il forno resta completamente disattivato.
E21: Guasto VCC2 (Solo nei forni a GAS)
DESCRIZIONE
VCC2 non risponde al comando del gas e non si stabilizza la velocità.
CONSEGUENZE
Il forno resta completamente disattivato.
E22: Temp. Alta
DESCRIZIONE
L’NTC del regolatore supera i 70ºC
CONSEGUENZE
Il forno resta completamente disattivato.
E23: Err. Cappa
DESCRIZIONE
Motore della cappa di scarico rotta
CONSEGUENZE
Il forno resta completamente disattivato.
E24: Fuori servizio
DESCRIZIONE
Errore di comunicazione. La scheda della camera non risponde.
CONSEGUENZE
Il forno resta completamente disattivato.
E25: Fuori servizio
98
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
DESCRIZIONE
Errore di comunicazione. La scheda del portacomandi non risponde.
CONSEGUENZE
Il forno resta completamente disattivato.
E26: Conex Vapor
DESCRIZIONE
Errore di comunicazione. La scheda della caldaia non risponde.
CONSEGUENZE
Si può lavorare solo sul modo Convezione.
E27: BMF GAS1 (Solo nei forni a GAS)
DESCRIZIONE
Errore di comunicazione. La scheda del gas non risponde.
CONSEGUENZE
Il forno resta completamente disattivato.
E28: BMF GAS2 (Solo nei forni a GAS)
DESCRIZIONE
Errore di comunicazione. La seconda scheda del gas non risponde.
CONSEGUENZE
Il forno resta completamente disattivato.
99
ITALIANO
MANUALE DI USO E MANUTENZIONE ADVANCE
RACCOMANDAZIONI PER LA PROTEZIONE AMBIENTALE
Al termine della vita utile di questo prodotto, si prega di non gettarlo in un contenitore
standard per i rifiuti, bensì in un punto di raccolta specifico per i rifiuti elettrici e le
apparecchiature elettroniche per essere riciclato.
Ciò è confermato dal simbolo che si trova sul prodotto, nel manuale per l’utente e
sulla confezione.
In base alle proprie caratteristiche, i materiali possono essere riciclati. Grazie al
riciclaggio e ad altri modi di smaltimento dei rifiuti elettrici ed elettronici si può
contribuire in modo significativo ad aiutare e proteggere l’ambiente.
Mettetevi in contatto con le autorità locali per ottenere ulteriori informazioni sui punti
di raccolta più vicini.
Per preservare l’ambiente, successivamente alla vita utile del vostro prodotto,
depositarlo in uno dei punti destinati a ciò in accordo con la legislazione vigente in
materia.
NOTA: IL PROPRIETARIO DEI RESIDUI DELL’IMBALLAGGIO È RESPONSABILE
DELLA LORO GESTIONE FINALE.
100
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
