Manual de instrucciones e instalación Regulador de temperatura

Manual de instrucciones e instalación Regulador de temperatura
468 931 003 945

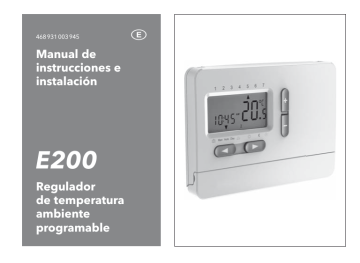

Manual de
instrucciones e
instalación
E200
Regulador
de temperatura
ambiente
programable

I. Guía del usuario .................................. 89
II. Guía de instalación ...........................102
1. Principio del funcionamiento ................... 90
1. Utilización ................................................. 102
2. Cómo colocar las pilas
(2 pilas alcalinas AA 1,5 V) ........................ 90
2. Instalación ................................................. 103
3. Modo automático (AUTO) ........................ 91
Tabla 2 Opciones del instalador................ 109
4. Cómo modificar la temperatura durante
un periodo corto tiempo
(cambio temporal) .................................... 91
4. Datos técnicos.......................................... 110
5. Cómo ajustar una temperatura fija
(modo de funcionamiento manual) ........ 91
6. Gestión de las pilas ................................. 113
6. Cómo modificar la temperatura
ambiente durante algunas horas o días
(vacaciones / días festivos) ....................... 92
7. Programas preajustados ........................... 92
8. Cómo adaptar el programa
tiempo/temperaturas a sus
necesidades. .............................................. 96
9. Cómo modificar las opciones
del usuario .................................................. 98
11. Como cambiar la hora, día,
mes y año ............................................... 100
Tabla 1 Opciones del usuario .................... 101
88
3. Guía de instalación .................................. 105
5. Solución de incidencias .......................... 112
I. Guía del usuario
Control (resumen)
Días
El indicador muestra Temperatura en la habitación
el día en de la semana ver nota más abajo
1
3
2
4
5
6
botones + o –
para ajuste de
los valores,
por ejemplo:
temperatura
Icono de la llama
(calefacciónencendida)
Hora
La flecha señala el modo
de funcionamiento actual
Régimen:
automático, manual,
vacaciones, día, programa
(ver puntos 3., 4., 5., 6.)
Desplaza la flecha
a la izquierda, por ejemplo
para seleccionar el modo
de funcionamiento
7
Man Auto Day
Desplaza la flecha
a la derecha, por ejemplo
para seleccionar el modo
de funcionamiento
Periodos tiempo/
temperatura programados
1…6
En orden: mañana,
mediodía y noche (ver 7.)
Ajuste de la hora (ver punto 11.)
Nota: se visualiza la temperatura ambiente actual.
Tras pulsar las teclas de + o – se visualiza la temperatura de consigna. Una vez ajustada
y después de 5 sg se visualiza la temperatura ambiente.
Los días se indican como un número del 1 al 7 (1 = lunes al 7 = Domingo)
89
1. Principio del funcionamiento
El termostato de ambiente programable E200 le permite ajustar periodos de tiempo (hasta 6
por día) y temperaturas, con el fin de adaptar su instalación de calefacción a su ritmo de vida.
Tras su instalación y una vez alimentado, el cronotermostato se pone en hora automáticamente y comienza a regular su sistema de calefacción de acuerdo al programa preajustado 1 (ver
apartado 7). La temperatura es controlada por la sonda ambiente, conectando la calefacción
cuando la temperatura ambiente es inferior a la consigna y desconectándola cuando se alcanza
la temperatura deseada.
Nota: Los valores ajustados se confirman automáticamente pasados 5 segundos.
2. Cómo colocar las pilas (2 pilas alcalinas AA 1,5 V)
¡Cuidado con la polaridad correcta de la pila !
90
3. Modo automático (AUTO)
En este modo de funcionamiento la temperatura ambiente se regula
automáticamente de acuerdo al programa preajustado. La flecha señala
que el modo de funcionamiento ajustado es AUTO. El número de abajo a
la derecha, indica el periodo en el que se encuentra el programa en este
momento.
1
2
3
4
5
6
7
4
5
6
7
6
7
Man Auto Day
4. Cómo modificar la temperatura durante un periodo corto tiempo
(cambio temporal)
En modo AUTO, puede modificar la temperatura durante un periodo corto
de tiempo. Pulsando los botones + o – puede modificar el ajuste de la temperatura. Mientras dure el cambio, la fecha de la pantalla señala a la vez
AUTO y MAN. Cuando se alcanza el siguiente periodo horario programado,
el cronotermostato vuelve al modo de funcionamiento AUTO.
1
2
3
Man Auto Day
5. Cómo ajustar una temperatura fija (modo de funcionamiento manual)
En este modo de funcionamiento, se puede ajustar una temperatura fija
y el programa automático preajustado es ignorado. La última temperatura
ajustada se selecciona como temperatura de partida.
Cómo activar este modo de funcionamiento:
Pulse el botón <, hasta que la flecha señale MAN.
Ajuste la temperatura mediante los botones + / –.
1
2
3
4
5
Man Auto Day
Para salir de este modo de funcionamiento:
Pulse el botón >
91
6. Cómo modificar la temperatura ambiente durante algunas horas o días
(vacaciones / días festivos)
En este modo de funcionamiento, se puede ajustar una temperatura para un intervalo de horas
o bien de hasta 199 días, por ejemplo cuando no se está en casa durante un periodo largo
como pueden ser las vacaciones. La pantalla muestra el tiempo restante en horas/días.
Se puede ajustar un intervalo de 1 a 23 horas o bien de 1 a 199 días.
Cómo activar este modo de funcionamiento
1
2
3
4
5
6
7
Pulse el botón < , hasta que la flecha señale el icono de la maleta.
Ajuste la temperatura mediante los botones + / –
Seleccione ajustar el intervalo de tiempo pulsando el botón <
Ajuste el intervalo tiempo con los botones + / –
Man Auto Day
Una vez ajustado el intervalo de tiempo, este parpadea durante 10 segundos y a continuación se
activa la programación de vacaciones/días festivos. Para abandonar este modo de funcionamiento, pulsar < o >. Cuando se ajustan horas, el cronotermostato vuelve al modo de funcionamiento
AUTO una vez trascurridas las horas ajustadas. Cuando se ajustan días, el cronotermostato vuelve
al modo de funcionamiento AUTO a media noche del último día.
Nota: El día actual (hoy) debe incluirse en el ajuste. Por ejemplo: cuando se ajusta un día, entonces el regulador vuelve al modo de funcionamiento AUTO, hoy a medianoche.
7. Programas preajustados
El cronotermostato tiene 3 programas preajustados. El programa 1 (ver pág. 93) es el que está
activo por defecto. Si este programa se adapta a sus necesidades, entonces no necesita realizar
ninguna modificación. Para seleccionar otro programa, ver apartado 9.3.
92
Programa 1 (durante el día en casa)
Periodo
Tiempo
Temperatura °C
1
6:00
21,0
2
8:30
18,0
lunes a viernes
3
4
12:00
14:00
21,0
18,0
5
17:00
21,0
6
22:00
15,0
Periodo
Tiempo
Temperatura °C
1
7:00
21,0
2
10:00
18,0
sábado y domingo
3
4
12:00
14:00
21,0
21,0
5
17:00
21,0
6
23:00
15,0
°C
22
21
20
19
18
17
Lu – Vi
Sa – Do
16
15
14
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
93
Programa 2 (en casa al mediodía y los fines de semana)
Periodo
Tiempo
Temperatura °C
1
6:00
21,0
2
8:30
18,0
lunes a viernes
3
4
12:00
14:00
21,0
18,0
5
17:00
21,0
6
22:00
15,0
Periodo
Tiempo
Temperatura °C
1
7:00
21,0
2
10:00
21,0
sábado y domingo
3
4
12:00
14:00
21,0
21,0
5
17:00
21,0
6
23:00
15,0
°C
22
21
20
19
18
17
Lu – Vi
Sa – Do
16
15
14
94
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
Programa 3 (sólo fines de semana)
Periodo
Tiempo
Temperatura °C
1
6:00
21,0
2
8:30
18,0
lunes a viernes
3
4
12:00
14:00
18,0
18,0
5
17:00
21,0
6
22:00
15,0
Periodo
Tiempo
Temperatura °C
1
7:00
21,0
2
10:00
18,0
sábado y domingo
3
4
12:00
14:00
21,0
21,0
5
17:00
21,0
6
23:00
15,0
°C
22
21
20
19
18
17
Lu – Vi
Sa – Do
16
15
14
6:00 h
8:00 h
10:00 h
12:00 h
14:00 h
16:00 h
18:00 h
20:00 h
22:00 h
95
8. Cómo adaptar el programa tiempo/temperaturas a sus necesidades.
Seleccione la función día
pulsando el botón > hasta que la flecha señale la posición “Day”
Seleccione el día
pulsando los botones + / –
Ajuste los periodos para este día:
Seleccione el periodo (1…6)
pulsando el botón >
Ajuste la hora
pulsando el botón + / –
Seleccione temperatura
pulsando el botón >
Ajuste la temperatura
pulsando los botones + / –
Para confirmar del ajuste, pulsar el botón > .
Si desea modificar otro periodo horario o día, repita los pasos anteriores.
Pare regresar al modo de funcionamiento automático pulse el botón .
Nota: El último periodo del día actual puede prolongarse hasta el primer periodo del día siguiente.
Si se elige una programación semanal “7 días” (ver ajustes del instalador, opción 1) puede elegir
los días como un bloque o bien días individuales (ver fig. 5 – 8).
Los bloques se seleccionan pulsando repetidamente el botón >.
Nota: Para facilitar la programación es posible crear los bloques de días que vayan a tener la
misma programación desde el principio.
96
1
2
3
4
5
6
7
1
Man Auto Day
2
3
3
4
5
6
7
Man Auto Day
Fig. 5:
De Lunes a viernes como un bloque
(días laborables)
1
2
4
5
6
7
Man Auto Day
Fig. 7:
Cada día individual
Fig. 6:
Sábado y domingo como un bloque
(fin de semana)
1
2
3
4
5
6
7
Man Auto Day
Fig. 8:
De Lunes a domingo como un bloque
(todos los días)
97
9. Cómo modificar las opciones del usuario
El cronotermostato ofrece diferentes opciones que el usuario puede modificar (ver Tabla 1.).
Para activar del menú,
estando en modo AUTO, pulse a la vez los botones < y > durante
3 segundos, en la pantalla se visualizará USEr00
Seleccione la opción
pulsando el botón < o >
Modificarla
pulsando los botones + / –
Para confirmar el cambio pulsar < o >.
Para salir del menú, pulse a la vez los botones < y > durante 3 segundos.
Si no pulsa ningún botón en 2 minutos, el cronotermostato vuelve al modo de funcionamiento
automático.
9.1 Cómo modificar la visualización del reloj de 24 horas a 12 horas
(opción 1, tabla 1 en la página 101)
La hora se visualiza como 24 horas o 12 horas.
9.2 Cómo modificar la temperatura de consigna en modo manual
(opción 2, tabla 1 en la página 101)
Este ajuste de temperatura es el punto de partida cuando se selecciona por primera vez el modo
de funcionamiento manual, por ejemplo 20 °C
9.3 Cómo cambiar a otro programa preajustado (opción 3, tabla 1 en la página 101)
Permite seleccionar como programa habitual uno de los tres programas preajustados (ver
apartado 7.)
98
9.4 Cómo cambiar el número de periodos por día (opción 4, tabla 1 en la página 101)
Puede seleccionar 2, 4 o 6 periodos horarios para cada día/bloque según sus necesidades (los
periodos no utilizados se ignoran). Si no necesita por ejemplo 6 periodos, entonces seleccione 4
ya que esto le facilitará la programación.
9.5 Cómo activar/desactivar el cambio automático de hora (verano/invierno)
(opción 5, tabla 1 en la página 101)
Puede elegir si desea o no que se realice el cambio de hora verano/invierno automáticamente.
Si no se realiza automáticamente, entonces tendrá que ajustarlo manualmente (ver apartado 11).
9.6 Cómo cambiar la visualización de la temperatura (opción 6. tabla 1 en la página 101)
Es posible ajustar la visualización de la temperatura, por ejemplo. 3 = +0,3°; -15 = -1,5°.
9.7 Cómo restablecer los programas preajustados en fábrica
(opción 7, tabla 1 en la página 101)
Restablece los programas preajustados según el ajuste de fábrica.
9.8 Cómo desconectar el cronotermostato (opción 8, tabla 1 en la página 101)
Cuando se desconecta el cronotermostato, éste deja de regular la temperatura ambiente y la
instalación deja de calentarse. La pantalla muestra OFF y los botones no funcionan.
En las opciones del instalador (ver guía de instalación) puede seleccionar si la protección antihielo
se queda activa o no cuando el cronotermostato se desconecta (se activa el sistema de calefacción si la temperatura ambiente desciende de 5°C).
99
10. Cómo reemplazar las pilas
Cuando las pilas empiezan a agotarse, el icono de la batería
comienza a parpadear. El cronotermostato continúa funcionando con normalidad. Pasados 6 meses, el cronotermostato deja
de funcionar y la pantalla muestra constantemente el icono de
la pila.
Aunque las pilas estén agotadas todos los ajustes quedan almacenados. Recicle las pilas de acuerdo a la normativa pertinente.
1
2
3
4
5
6
7
Man Auto Day
11. Cómo cambiar la hora, día, mes y año
El cronotermostato se suministra con la hora preajustada, la cual se actualiza automáticamente
cuando se realiza el cambio de hora verano/invierno. Por tanto, no hay necesidad de realizar este
ajuste. En el caso de que sea necesario ajustar la hora, siga estos pasos:
Activar el ajuste del reloj:
Seleccionar DÍA pulsando el botón > y a continuación seleccionar domingo con el botón +
Con el botón > pase los 6 periodos del tiempo/temperatura (sin modificarlos), hasta que la fecha
señale el icono del reloj. Se visualiza la hora parpadeando.
Ajuste la hora
pulsando los botones + / –.
Pulse el botón > para seleccionar el día.
Pulse + / – para modificar el ajuste.
Pulse el botón > para seleccionar el mes.
Pulse + / – para modificar el ajuste.
Pulse el botón> para seleccionar el año.
Pulse + / – para modificar el ajuste.
Pulse el botón > para volver al modo de funcionamiento AUTO.
100
Tabla 1 Opciones del usuario
En modo de funcionamiento automático pulse a la vez los botones < y > durante 3 segundos, a
continuación se visualiza USEr00 .
Opciones
del usuario
Descripción
Ajuste
inicial
Elija entre
1
Visualización del reloj 12h o 24h
12
24
24
2
Temperatura de consigna en modo manual
7
32
20
3
Cambio a otro programa preajustado
1
3
1
4
Número de periodos programados por
día/bloque
5
Cambio automático del horario de invierno
a verano
ON
OFF
ON
6
Cambio de la visualización de la
temperatura
–5.0
5.0
5.0
7
Restablecimiento de los programas de
fábrica
ON
OFF
OFF
8
Desconexión del cronotermostato
ON
OFF
OFF
2, 4 o 6
6
101
II. Guía de instalación
¡Advertencia!
Antes de desmontar el cronotermostato existente o de instalar este nuevo, desconecte la
alimentación eléctrica.
¡Atención!
El dispositivo puede ser abierto solamente por un electricista cualificado e instalado de acuerdo al esquema de conexión indicado en la tapa o en este manual. Se deben respetar todas
las normas de seguridad vigentes. Para alcanzar los requerimientos de la clase de protección
II se deben tener en cuenta las medidas pertinentes durante la instalación. Este dispositivo
eléctrico autónomo puede ser utilizado solamente para la regulación de la temperatura en
estancias cerradas y secas en condiciones normales. Este dispositivo eléctrico cumple con la
norma EN 60730, y funciona de acuerdo al modo 1C.
1. Utilización
El cronotermostato electrónico E200 se puede utilizar para la regulación de la temperatura
ambiente junto con:
• Actuadores para los sistemas de calefacción para el suelo radiante o radiadores
• calderas de gas o gasoil
• bombas de circulación
• bombas de calor
• radiadores eléctricos
102
2. Instalación
Lugar de instalación
El cronotermostato tiene que ser instalado en un lugar donde:
• sea de fácil acceso
• no haya cortinas, armarios, repisas. etc
• sea posible la circulación libre de aire
• no esté expuesto directamente a los rayos del sol
• no haya exposición de corrientes de aire (por ejemplo al abrirse se puertas/ventanas)
• no este expuesto a de fuentes de calor externas
• no esté en una pared externa
• esté a aproximadamente 1,5 m sobre el suelo
El regulador debe ser instalado sobre la pared o sobre una caja de mecanismos.
1. Retire los tornillos que están debajo de la tapa de las pilas.
2. Quite la carcasa frontal pulsando el botón que se encuentra en la parte inferior de la misma
(ver Fig. 1).
3. Sujete la base del cronotermostato a la caja de mecanismos o pared utilizando los tornillos de
fijación adecuados.
4. Realice la conexión al generador de calor de acuerdo al esquema de conexión que se muestra
en el aparato o bien en este manual (ver Fig. 2).
5. Monte la carcasa frontal haciendo presión sobre la base.
6. Apriete los tornillos.
7. Coloque las dos pilas AA suministradas.
103
Ahora el cronotermostato está instalado y comienza a regular la temperatura ambiente conforme
al programa preajustado 1 ( ver guía de usuario).
Todas las funciones importantes son ajustadas en fábrica. Si quiere modificar alguno de los ajustes, mire las opciones que se indican en la guía del usuario.
Dependiendo del tipo de instalación de calefacción, ver apartado 3.10 (Opción 11, tabla 2).
Fig. 1
Fig. 2
L N
C
H
C
On
Off
H = Calefacción, actuadores n.c.
C = Calefacción, actuadores n.a. o sólamente refrigeración
104
RELAY
3. Guía de instalación
Atención: Estos ajustes deben realizarse exclusivamente por el instalador ya que afectan directamente al funcionamiento y a la seguridad del sistema de calefacción. Ver la lista de opciones
en la tabla 2.
Para entrar en el menú del instalador, estando en modo de funcionamiento AUTO, pulse a la vez
los botones < y + durante 5 segundos, y a continuación se visualiza InSk00 .
Seleccione la opción pulsando el botón < o > .
Modifique el ajuste pulsando botones + /-.
Para confirmar el cambio pulse < o >.
Para salir del menú, pulse durante 5 segundos < y +.
Si no pulsa ningún botón durante 2 minutos, el cronotermostato vuelve al funcionamiento automático.
3.1 Tipo de opción (opción 1, tabla 2 en la página 109)
Mediante esta función se ajusta el tipo de programación del cronotermostato.
7 días (7d):
Para cada día se realiza una programación de horas/temperaturas.
5/2 días (5:2):
Con esta opción se realiza una programación para los días laborables (lunes a viernes) y otra para
el fin de semana (sábado y domingo).
24 horas (24h):
Todos los días tienen la misma programación de horas/temperaturas.
105
3.2 Protección de acceso / contra manipulación (opción 2, tabla 2 en la página 109)
Cuando se activa esta función, todos los botones quedan bloqueados.
Para desactivar esta opción, hay que entrar en las opciones de instalación y ajustar la opción 2
a OFF.
3.3 Protección antihielo (opción 3, tabla 2 en la página 109)
Mediante esta opción es posible activar la protección contra heladas. La protección antihielo
activa la calefacción cuando la temperatura ambiente es inferior a 5 °C y la regula hasta alcanzar
7 °C. Aunque el cronotermostato esté desconectado, la protección antihielo está activa.
3.4 Ajuste del límite superior e inferior de la consigna
(opción 4, 5, tabla 2 en la página 109)
Estos límites se pueden utilizar para prevenir el ajuste de temperaturas muy altas o muy bajas. Los
valores iniciales de estos ajustes son 32 °C (límite superior) y 7 °C (límite inferior).
3.5 Optimización de la conexión (opción 6, tabla 2 en la página 109)
Si esta función está activa, el cronotermostato automáticamente calcula el tiempo de calentamiento para que el sistema de calefacción alcance la temperatura requerida a la hora programada.
Esta función contribuye al ahorro de energía.
Nota: Esta función solamente está activa en el modo de funcionamiento automático (AUTO).
Tras la instalación, el cronotermostato tarda algunos días en recopilar la información suficiente
para calcular esta función correctamente.
106
3.6 Calefacción/refrigeración (opción 7, tabla 2 en la página 109)
Utilice esta opción para seleccionar si el cronotermostato se utilizará exclusivamente para calefacción o refrigeración.
CALEFACCIÓN:
El relé se activa cuando la temperatura es inferior a la temperatura ajustada.
REFRIGERACIÓN:
El relé se activa cuando la temperatura es superior a la temperatura ajustada.
3.7 Protección contra agarrotamientos (opción 8, tabla 2 en la página 109)
Si se activa esta función, el relé del cronotermostato se activa una vez al día a las 10 horas. Esta
función está diseñada para que en los meses de verano no se bloqueen las válvulas ni las bombas.
Si quiere activar esta función, debe ajustar ON en la opción 8 del instalador. La duración de esta
función se ajusta en la opción 9.
3.8 Duración de la protección contra agarrotamientos (opción 9, tabla 2 en la página 109)
Es posible ajustar la duración de la protección contra agarrotamientos entre 1 y 5 minutos (ajuste
de fábrica: 3 minutos).
3.9 Calefacción de emergencia en caso de fallo de la sonda
(opción 10, tabla 2 en la página 109)
En caso de fallo de la sonda, se visualiza el siguiente mensaje:
E1 fallo de la sonda interna
107
El fallo de la sonda puede tener las siguientes consecuencias:
1. Si esta función está activa, la calefacción se conecta el 30 % del tiempo (para evitar un calentamiento/enfriamiento excesivo).
2. Cuando esta función no está activa, la calefacción permanece desconectada.
3.10 Tipo de utilización (opción 11, tabla 2 en la página 109)
Esta función se usa para seleccionar el tipo de instalación.
(solo válido para PI (PWM))
0 = instalación de radiadores (= ajuste de fábrica)
1 = instalación de suelo radiante
3.11 Algoritmo de regulación (opción 12, tabla 2 en la página 109)
PId = PID con PWM (modulación ancho de pulso)
On:OF = ON/OFF
PWM para calefacción por suelo radiante o radiadores
ON/OFF para el control de calderas o aplicaciones especiales.
108
Tabla 2 Opciones del instalador
Para entrar en el menú del instalador, estando en modo de funcionamiento AUTO, pulse a la vez
los botones < y + durante 5 segundos, y a continuación se visualiza InSk00 .
Opciones del
instalador
Descripción
Ajuste
inicial
Elija entre
1
Tipo de programación
5:2 días (5:2)
2
Protección de acceso
ON
7 días (7d)
OFF
24 horas (24h)
7 días
OFF
3
Protección antihielo
ON
OFF
ON
4
Límite inferior de la tª de consigna
7
Límite superior
7
5
Límite superior de la tª de consigna
Límite inferior
32
32
6
Optimización de la conexión
7
Calefacción/Refrigeración
8
Protección anti agarrotamientos
9
Duración de la protección contra
agarrotamientos
10
Calefacción de emergencia
11
Tipo de utilización
12
Algoritmo de regulación
ON
OFF
ON
Calefacción
refrigeración
Calefacción
OFF
ON
ON
1…5
3
ON
OFF
OFF
Radiadores (0)
Suelo radiante (1)
0
PID (PWM)
ON/OFF
ON/OFF
109
4. Datos técnicos
Referencia
Alimentación
Vida útil
Rango del ajuste de la temperatura
Resolución de la temperatura
Capacidad de corte
Salida
Señal de salida
Resolución de tiempo
Precisión de la hora
Temperatura ambiente
Tensión nominal de impulso
Prueba de presión con el método
de la esfera
Tensión y corriente para fines de
Medición de la interferencia
Grado de contaminación
Grado de protección
Clase del software
Peso (con pilas)
110
E200
2 x AA 1,5 V pilas alcalinas
3 años (típico)
7 °C hasta 32 °C
0,1 °C (ajuste y visualización)
máx. 8(2) A; 24 … 230 V CA
Relé de contacto conmutado, libre de tensión
PID con PWM (modulación por ancho de pulso) o
ON/OFF seleccionable
1 minuto
< 4 mín./año
Funcionamiento
0 °C hasta 40 °C sin condensación
Almacenamiento –20 °C hasta 85 °C sin condensación
4 kV
75 °C
230 V, 0,1 A
II (ver advertencia, la página 102)
IP 30
A
aprox. 300 gr
26
94 mm
Dimensiones
140 mm
111
5. Solución de incidencias
1. Se tarda mucho en alcanzar la temperatura
a. ¿Está el reloj y el programa horario ajustado correctamente?
b. ¿Está activa la función de optimización de la conexión (ver apartado 3.5)?
c. ¿Tuvo el cronotermostato suficiente tiempo (varios días) para recopilar los datos de la
instalación?
2. El termostato no admite ningún cambio
¿Está activa la protección de acceso (ver apartado 3.2)?
3. La pantalla muestra E1:
Fallo de la sonda (ver apartado 3.9)
112
6. Gestión de las pilas
Las pilas, recargables o no, no deben arrojarse a la basura doméstica. Deben reciclarse para proteger el medio ambiente y disminuir el desperdicio de recursos
valiosos.
La autoridad competente debe ofrecer la información necesaria para el correcto
reciclado de las pilas.
Conforme con la norma EU 2006/66/ES, la pila de botón colocada en la placa electrónica
de este cronotermostato puede sustituirse al final de su vida útil solamente por personal
cualificado.
113
114
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
