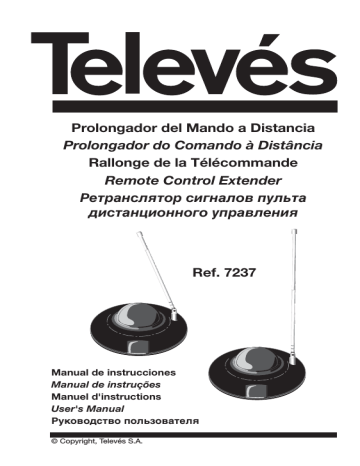

Prolongador del Mando a Distancia
Prolongador do Comando à Distância
Rallonge de la Télécommande
Remote Control Extender
Ретранслятор сигналов пульта
дистанционного управления
Ref. 7237
Manual de instrucciones
Manual de instruções
Manuel d'instructions
User's Manual
Руководство пользователя
© Copyright, Televés S.A.
4
4
8
1
2
3
5
6
7
Frecuencia trabajo / Frequência trabalho / Marge Fréquence
434 (MHz)
Operating frequency / Рабочая частота
Alimentación / Alimentação / Alimentation
230 (V~) - 50 Hz
Power supply / Напряжение Питания
Consumo / Consumo / Consommation
0,7 (W)
Consumption / CПотребляемая мощность
Alimentación DC / Alimentação DC / Alimentation DC
18 (Vdc)
DC IN / Входное напряжение
2
Manual de instrucciones
Prolongador del MD
1.- Transmisor RF.
2.- Receptor RF.
3.- Indicador LED.
4.- Antena.
5.- “Jack” prolongador IR.
6.- “Jack” macho entrada alimentación.
7.- Adaptadores de RED.
8.- Prolongador del emisor infrarrojos
Instalación de las unidades
Transmisor
Sitúelo en la habitación desde donde quiere controlar su equipo
A/V.
El equipo de la habitación 1 debe estar conectado al equipo de
A/V de la habitación 2 que desea controlar.
Receptor
Colóquelo en la habitación donde esté el equipo de A/V a controlar.
Ubique el lado con el indicador LED del receptor, frente al equipo que desea controlar.
Funcionamiento
Enchufe el adaptador de red de las unidades. El indicador LED
debe encenderse.
Una vez instaladas las unidades Transmisor y Receptor, el producto le permitirá usar el mando a distancia para operar TV,
VCR, receptores de satélite, lectores CD o LD, etc. desde una
habitación a la otra.
3
ESPAÑOL
Descripción de elementos
Manual de instrucciones
Prolongador del MD
Para operar, simplemente apunte con el mando a distancia al
LED del transmisor, y luego invoque la función con el mando. El
indicador LED del transmisor parpadeará durante la transmisión
de la señal. El receptor emitirá la señal recibida y convertida en
infrarrojos a su equipo de A/V.
Precauciones
- No use aceites, disolventes, petróleo, diluyentes para pintura o
insecticidas sobre este producto.
- Mantenga este producto lejos de cualquier fuerte iluminación.
- Este producto no contiene partes reparables por el usuario.
No lo abra ya que corre el riesgo de descarga eléctrica.
- No use este producto cerca del agua, por ejemplo: bañeras,
piletas, sitios húmedos, piscinas, etc.
- Coloque el producto sobre una superficie plana y sin vibraciones.
- Alimente el producto con la fuente indicada en la etiqueta.
- No toque la antena cuando la unidad Transmisora y/o
Receptora esté en uso, ya que se vería afectado su funcionamiento.
- Desenchufe el adaptador de red en las siguientes condiciones:
a) Cuando el enchufe esté dañado.
b) Cuando el producto haya estado en contacto con el agua.
c) Si el producto no funciona normalmente.
d) Si el producto se ha roto.
4
