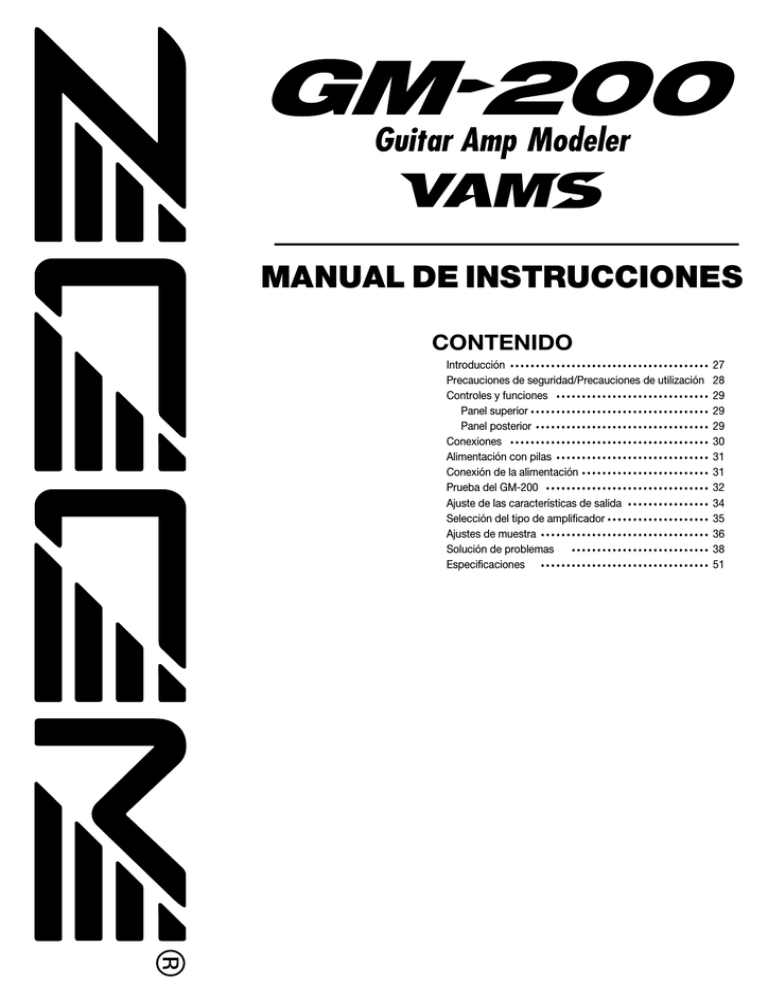

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUCCIONES

CONTENIDO

Introducción

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

27

Precauciones de seguridad/Precauciones de utilización 28

Controles y funciones

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

29

Panel superior

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

29

Panel posterior

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

29

Conexiones

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

30

Alimentación con pilas

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

31

Conexión de la alimentación

• • • • • • • • • • • • • • • • • • • • • • • • •

31

Prueba del GM-200

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

32

Ajuste de las características de salida

• • • • • • • • • • • • • • • •

34

Selección del tipo de amplificador

• • • • • • • • • • • • • • • • • • • •

35

Ajustes de muestra

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

36

Solución de problemas

• • • • • • • • • • • • • • • • • • • • • • • • • • •

38

Especificaciones

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

51

Introducción

Muchas gracias por la selección del ZOOM GM-200 (a partir de ahora se denominará simplemente

"GM-200"). El GM-200 es un simulador de amplificador de guitarra de tipo modelación con las características y funciones siguientes:

• Amplia gama de sonidos de amplificador de guitarra

Utilizando el Sistema de modelación de arquitectura variable (VAMS) desarrollado por Zoom, el GM-200 modela las características del sonido de varios amplificadores de guitarra famosos. Accionando simplemente el mando AMP SELECT, podrá producir una amplia gama de características de sonido, desde los amplificadores antiguos de los años cincuenta hasta la más moderna sofisticación.

• Compatibilidad con prácticamente cualquier sistema de reproducción

Las características de salida y el proceso de señales podrá adaptarse a los requisitos de varios sistemas con el mando OUTPUT CHARACTER. El GM-200 es una herramienta versátil de reproducción que podrá utilizarse para practicar en el escenario con una radio/grabadora de casetes/reproductor de discos compactos, o a la salida directa de línea, de una grabadora multipista (MTR).

• 4 tipos de efectos para tocar la guitarra

El GM-200 incorpora también cuatro tipos de efectos antiguos que son esenciales para obtener excelente sonido de guitarra, incluyendo coro antiguo, trémolo, eco de cinta, y reverberación de resorte. Un solo mando del panel le permitirá seleccionar efectos y ajustar su intensidad.

• Configuración versátil de entrada/salida

Además de la toma para entrada de guitarra, la unidad dispone también de una toma MIX IN (para miniclavija estéreo) muy útil para conectar un reproductor de discos compactos, un reproductor de minidiscos, u otras fuentes para mezcla con el sonido de guitarra. En el lado de salida, existe una toma estéreo, así como tomas de tipo RCA, que facilitan la conexión a cualquier tipo de equipo, como amplificadores de guitarra, un sistema de audio, un equipo de audio portátil, etc. También podrá conectar unos auriculares para sesiones de práctica durante la noche.

• Fuente de alimentación doble

La fuente de alimentación doble le permitirá alimentar la unidad con un adaptador de alimentación de CA o con seis pilas IEC R6 (tamaño AA). Esto le permitirá llevar el GM-200 al escenario o a un estudio de ensayo, de la misma forma un generador de efectos para guitarra compacto.

Tómese cierto tiempo para leer cuidadosamente este manual a fin de poder sacar el máximo partido de su GM-200 y asegurar su óptimo rendimiento y fiabilidad. Guarde este manual, la tarjeta de garantía, y demás documentación para futuras referencias.

ZOOM GM-200

27

Precauciones de seguridad/Precauciones de utilización

Precauciones de seguridad

• Polvo o arena excesivos

• Vibraciones excesivas o golpes

En este manual, se usan símbolos para realzar las advertencias y precauciones para que Ud. las lea y evitar accidentes. El significado de dichos símbolos es el siguiente:

Precaución

Manipulación

Como el GM-200 es un aparato electrónico de precisión, no aplique fuerza excesiva a los conmutadores ni a los botones. Asimismo, tenga cuidado de no dejar caer la unidad ni someterla a presión ni golpes.

Advertencia

Este símbolo indica explicaciones sobre aspectos sumamente peligrosos. Si los usuarios ignoran dicho símbolo y manipulan el aparato de manera equivocada, esto puede ser la causa de lesiones graves o muerte.

Precaución

Modificaciones

No abra nunca el GM-200 ni intente hacer modificación alguna al producto, pues puede que lo dañe.

Precaución

Este símbolo indica explicaciones sobre aspectos peligrosos. Si los usuarios ignoran este símbolo y manipulan el aparato de manera equivocada, esto puede ser la causa de lesiones corporales o al equipo.

Precaución

Conexión de cables y tomas de entrada y salida

Apague siempre el GM-200 y todos los demás equipos antes de conectar o desconectar cables. Asegúrese también de que desconecta todos los cables y el adaptador de CA antes de cambiar de lugar el GM-200.

Observe los consejos y precauciones de seguridad siguientes para asegurar un uso libre de lesiones del GM-200.

Sobre la alimentación

Advertencia

Como el consumo de energía de esta unidad es bastante alto, recomendamos el uso del adaptador de CA siempre que sea posible. Si usa pilas, use solamente pilas de tipo alcalino.

Precauciones de utilización

Por consideraciones de seguridad, el GM-200 se ha diseñado para proporcionar la protección máxima contra la emisión de radiaciones electromagnéticas desde dentro del aparato, y contra interferencias externas. No obstante, equipos que son muy susceptibles a interferencias o que emitan ondas electromagnéticas potentes no deberá colocarse cerca del GM-200, pues la posibilidad de interferencia no puede descartarse enteramente.

[Operación del adaptador de CA]

• Asegúrese de que usa sólo un adaptador que suministre 9 V CC, 300 mA y de que está equipado con un enchufe "negativo en el centro" (Zoom AD-

0006). El uso de algún otro adaptador puede dañar la unidad y resultar peligroso.

• Conecte el adaptador de CA sólo a un tomacorrientes de CA que suministre el voltaje nominal requerido por el adaptador.

• Al desconectar el adaptador de CA del tomacorrientes, agarre el adaptador para sacarlo, no tirando del cable.

• Cuando no utilice la unidad durante mucho tiempo, desconecte el adaptador de CA del enchufe de la CA.

Cualquiera que sea el tipo del dispositivo de control digital, GM-200 incluido, daño electromagnético puede causar malfuncionamiento y puede corromper o destruir los datos. Como es un peligro latente, deberá tenerse mucho cuidado de minimizar el riesgo de daño.

Interferencia eléctrica

El GM-200 utiliza circuitos digitales que pueden causar interferencias y ruido si se deja demasiado cerca de otros equipos eléctricos como televisores y radios. Si esto ocurre, aleje el GM-200 del equipo afectado. Asimismo, cuando lámparas o aparatos fluorescentes con motores incorporados están muy próximos al GM-200, puede que

éste no funcione adecuadamente.

[Operación con pilas]

• Emplee seis pilas IEC R6 (tamaño AA) (alcalinas) de

1,5 V.

• El GM-200 no puede usarse para recargar.

Preste mucha atención a la etiqueta de la pila para cerciorarse de que selecciona el tipo adecuado.

• Cuando no emplee la unidad durante mucho tiempo, saque las pilas de la unidad.

• Si se produce fuga en la pila, limpie bien el compartimiento de la misma y los terminales de pila hasta que desaparezcan todos los residuos de fluido de pila.

• Cuando use la unidad, el compartimiento de la pila debe estar cerrado.

Limpieza

Utilice un paño suave y seco para limpiar el GM-200. Si es necesario también puede utilizarse un paño ligeramente humedecido. No utilice limpiadores abrasivos, ni parafinas ni disolventes (como diluyente de pintura o alcohol), pues pueden deslustrar el acabado o dañar la superficie.

Guarde este manual en un lugar conveniente para futura referencia.

Precaución

Medio ambiente

Evite utilizar el GM-200 en medios en los que esté expuesto a:

• Temperaturas extremas

• Alta humedad

28

ZOOM GM-200

Controles y funciones

Panel superior

Indicador de alimentación (POWER)

Este diodo electroluminiscente se encenderá cuando conecte la alimentación del GM-200. Cuando alimente la unidad con pilas, el indicador comenzará a parpadear cuando las pilas se debiliten.

Mando selector de amplificación

(AMP SELECT)

Permite la elección de 11 características diferentes de amplificador de guitarra.

Mando de efectos (EFFECTS)

Permite la elección de 4 efectos y el ajuste de su intensidad.

Mando de características de salida

(OUTPUT CHARACTER)

Permite adaptar la señal de salida del GM-200 de acuerdo con los requisitos del sistema de reproducción. Las características y el proceso de la señal se cambiarán internamente.

Control de ganancia (GAIN)

Ajusta la intensidad de distorsión.

Control principal de nivel (MASTER

LEVEL)

Ajusta el nivel global de la señal de salida.

Control de reducción de ruido Zoom (ZNR)

Ajusta la operación del circuito de reducción de ruido Zoom (ZNR).

Controles de agudos/gama media/graves (TREBLE/MIDDLE/BASS)

El control de tono de tres bandas, agudos, gama media, y graves, le permitirá adaptar el sonido como en un amplificador de guitarra.

Panel posterior

Selector de ganancia de entrada (INPUT GAIN)

Ajusta la ganancia para la señal de entrada a través de la toma INPUT ( ).

Para la conexión de guitarras con salida baja (tipo pasivo)

Para la conexión de guitarras con salida alta (tipo activo)

NOTA

Desconecte la alimentación del amplificador antes de cambiar el ajuste del selector INPUT GAIN. Si accionase el selector con la alimentación del amplificador conectada, el ruido repentino podría dañar los altavoces.

Toma de entrada para mezcla (MIX IN)

Esta minitoma estéreo acepta la señal procedente de una fuente externa. La señal suministrada a esta toma no se procesará en el circuito de efectos del GM-200. Simplemente se mezclará con la señal de la guitarra y se enviará a la salida.

Toma de entrada

(INPUT)

Conecte la guitarra a esta toma.

Interruptor de alimentación

(POWER)

Sirve para conectar y desconectar la alimentación.

Tomas de salida de los canales izquierdo/derecho (OUTPUT L/R)

Este par de tomas de tipo RCA sirve para la conexión a un sistema de alta fidelidad, una unidad estéreo portátil, una grabadora multipista, u otro componente provisto de entrada de línea.

Toma de salida (OUTPUT)

Esta toma estéreo sirve para la conexión a un amplificador de guitarra. También será posible enchufar unos auriculares estéreo, o utilizar un cable en Y para enviar la salida a dos amplificadores.

Toma para el adaptador de CA (DC IN)

Para alimentar el GM-200 con CA, enchufe en esta toma el adaptador de CA suministrado.

ZOOM GM-200

29

Conexiones

Conexión del sistema de audio (para audio de línea)

Clavija fono de tipo RCA

Cable con miniclavija estéreo

MIX IN

Reproductor de discos compactos (CD)

AUX INPUT

L R

Adaptador de CA

DC9V

OUTPUT

L

R

INPUT

L R

Radio/ grabadora de casetes/ reproductor de discos compactos

Sistema de alta fidelidad

Guitarra

GM-200

En este ejemplo se muestra cómo conectar el GM-200 a un sistema de alta fidelidad o a una unidad estéreo portátil, como una radio/grabadora de casetes/reproductor de discos compactos o algo similar. Utilice dos cables de audio con clavijas fono de tipo RCA para conectar las tomas OUTPUT L/R del GM-200 a las tomas AUX (entradas de línea) del sistema estéreo. Conectando la salida de línea de un reproductor de discos compactos o un reproductor de minidiscos a la toma MIX IN del GM-200 utilizando un cable con miniclavija estéreo, podrá mezclar el sonido de un disco compacto o de un minidisco con su sesión.

Conexión de una grabadora multipista (MTR)/mezclador de grabación (para grabación)

L

INPUT

R

Adaptador de CA

DC9V

OUTPUT

L R

INPUT

Guitarra

MTR

Grabadora multipista/ mezclador de grabación, etc.

GM-200

En este ejemplo se muestra cómo conectar el GM-200 a una grabadora multipista, un mezclador de grabación, u otra unidad similar. Utilice un cable monoaural apantallado con clavija telefónica, o dos cables con clavijas fono de tipo

RCA para conectar la toma OUTPUT (o las tomas OUTPUT L/R) del GM-200 a las entradas de línea de la grabadora.

30

ZOOM GM-200

Conexiones

Conexión de un amplificador de guitarra (para amplificador de guitarra)

Amplificador de guitarra

Adaptador de CA

DC9V

OUTPUT INPUT

Guitarra

Amplificador de guitarra

GM-200

Éste es un ejemplo de conexión a un amplificador de guitarra. Si utiliza un amplificador, conecte simplemente la toma OUTPUT del GM-200 a la entrada del amplificador utilizando un cable monoaural apantallado. Para enviar la salida del GM-200 a dos amplificadores, utilice un cable en Y (divisor). En el amplificador de guitarra, deberá utilizar la entrada de canal limpio sin ecualización.

Alimentación con pilas

El GM-200 puede alimentarse con el adaptador de CA suministrado o con seis pilas IEC R6 (tamaño AA).

Cuando alimente el GM-200 con pilas, el indicador comenzará a parpadear cuando las pilas se debiliten.

En tal caso, reemplace las pilas lo antes posible.

Parte posterior del GM-200

Seis pilas alcalinas

IEC R6 (tamaño AA)

Indicador POWER

Abrir

Lengüeta

Cubierta del compartimento de las pilas

Las pilas adyacentes se insertan con la polaridad opuesta.

Compartimiento de las pilas

Conexión de la alimentación

1.

Compruebe si el adaptador de CA, la guitarra, y el sistema de reproducción están correctamente conectados al GM-200.

NOTA

Desconecte la alimentación del amplificador antes de cambiar el ajuste del selector INPUT GAIN. Si accionase el selector con la alimentación del amplificador conectada, el ruido repentino podría dañar los altavoces.

2.

Gire el control ZNR y el control MASTER

LEVEL del GM-200, así como el control del sistema de reproducción al mínimo.

3.

Conecte la alimentación del equipo en el orden siguiente:

GM-200 Sistema de reproducción

4.

Gire el control MASTER LEVEL del

GM-200 hasta la posición que proporcione el volumen adecuado.

ZOOM GM-200

31

Prueba del GM-200

A fin de utilizar el GM-200 para crear varios tipos de sonido, realice los pasos siguientes.

1.

Selección de las características de salida

Utilice el mando CHARACTER para elegir entre varias opciones, como se describe en la página 34.

Realice el ajuste de acuerdo con el sistema al que haya conectado el GM-200.

2.

Selección del tipo de amplificador

Utilice el mando AMP SELECT para elegir el tipo de amplificador de guitarra simulado por la unidad, como se indica en la lista de la página 35.

3.

Ajuste de la intensidad y el volumen de distorsión

Utilice el control GAIN para ajustar la intensidad de la distorsión. Como al girar hacia la derecha este control no solamente aumentará la distorsión sino también el nivel del volumen, utilice el control

MASTER LEVEL en la forma necesaria para ajustar el nivel.

4.

Ajuste de ZNR (Reducción de ruido Zoom)

Utilice el control ZNR para ajustar el umbral para el circuito ZNR que reduce el ruido durante las pausas en la ejecución. Si gira el control completamente hasta la izquierda, la reducción de ruido Zoom se desactivará. Al girar el control hacia la derecha aumentará gradualmente la acción de umbral. Ajuste el control hasta obtener la máxima reducción de ruido sin causar el corte innatural del sonido.

NOTA

El punto óptimo de ZNR diferirá de acuerdo con el tipo de amplificador y el ajuste de ganancia.

Reajuste el control ZNR cuando haya cambiado el ajuste del mando AMP SELECT o del control GAIN.

32

ZOOM GM-200

Prueba del GM-200

5.

Ajuste del tipo y de la intensidad del efecto

Utilice dl control EFFECTS para seleccionar uno de los cuatro efectos siguientes y ajuste su intensidad.

TREMOLO (Trémolo)

El sonido fluctuará periódicamente.

Cuanto más gire el mando hacia la derecha dentro del margen

TREMOLO, más rápida será la velocidad del trémolo.

ECHO (Eco)

Éste es un efecto de retardo suave que se asemeja al eco de cinta.

Cuanto más gire el mando hacia la derecha dentro del margen ECHO, más largo será el intervalo del tiempo de retardo.

CHORUS (Coro)

Éste es un efecto de coro estéreo que da cuerpo al sonido.

Cuanto más gire el mando hacia la derecha dentro del margen

CHORUS, más rápida será la velocidad de modulación del coro y más alto será el nivel de mezcla del efecto.

REVERB (Reverberación)

Éste es un efecto de reverberación que se asemeja a la reverberación de resorte.

Cuanto más gire el mando hacia la derecha dentro del margen REVERB, y más alto será el nivel de mezcla del efecto. La duración de reverberación y el esparcimiento cambiarán de acuerdo con el ajuste del mando AMP SELECT.

OFF (Desactivación)

No se realizará ningún proceso de efectos.

6.

Ajuste del tono

Utilice los controles TREBLE/MIDDLE/BASS para ajustar la gama de frecuencias respectiva a su gusto.

ZOOM GM-200

33

Ajuste de las características de salida

Utilice el mando OUTPUT CHARACTER para elegir entre las opciones siguientes. Realice el ajuste de acuerdo con el tipo de conexión (consulte las páginas 30 y 31) y sus gustos personales.

LINE AUDIO

(para audio de línea)

Estos ajustes están optimizados para utilizar la unidad junto con un sistema de reproducción, como un sistema de alta fidelidad o una unidad estéreo portátil. Normalmente, cuando conecte la salida de un preamplificador convencional o un generador de efectos compacto a un sistema de audio, el sonido será a menudo demasiado débil y plano. En tales circunstancias, los ajustes de

LINE AUDIO proporcionan sonido de guitarra vivo y consistente.

Character OFF :

Punch :

Edge :

Live :

Características de amplificador de línea estándar

Sonido con fuerte impacto en la gama media

Resulta en un ataque con borde duro

Sonido fresco y vivaz

MTR RECORDING

(para grabación)

Estos ajustes están optimizados para la grabación de línea utilizando una grabadora multipista, un mezclador de grabación, o una unidad similar. Con estos ajustes podrá crear fácilmente sonido de guitarra profesional durante la grabación y adaptar la salida del GM-200 al sonido de otros instrumentos que esté grabando.

Direct :

Emula el sonido de un amplificador de guitarra captado por un micrófono cercano.

Air :

Wide :

Emula la acústica de una sala, con sensación de profundidad y espaciosidad.

Emula un esparcimiento amplio creado con dos micrófonos utilizados en una disposición estéreo.

NOTA

Efecto especial utilizando el desplazamiento de fase.

Dependiendo del tono seleccionado y del diapasón con el que se toque, la ubicación del sonido cambiará.

GUITAR AMP

(para amplificador de guitarra)

Estos ajustes están optimizados para utilizar un amplificador de guitarra.

Normal :

Cuando realice la conexión a un amplificador de guitarra, obtendrá sonido básico.

Bright :

Warm :

Bottom :

Sonido brillante con agudos intensos

Sonido cálido con acentuación en la gama media

Sonido metálico con acentuación en los agudos y los graves

34

ZOOM GM-200

Selección del tipo de amplificador

Utilice el mando AMP SELECT para elegir entre las opciones siguientes.

American Clean

Emula un amplificador de un sistema de componentes de tipo válvulas desarrollado en los años setenta por una compañía americana famosa por sus guitarras de captación con una sola bobina. Este famoso amplificador tenía un sonido limpio, brillante y una hermosa reverberación. Este ajuste emula el sonido limpio típico de canales de este amplificador. Dependiendo de la guitarra que esté utilizando, el sonido puede distorsionarse con ciertos ajustes del control GAIN.

Twin Drive

Blues Tweed

Emula el sonido de canales de excitación del amplificador anteriormente mencionado.

Aunque es excitación de canales, la distorsión es uniforme y suave, y el extremo superior es brillante y prolongado.

Emula un amplificador de un sistema de componentes de tipo válvulas pequeño construido en los años cincuenta por la misma compañía que la del amplificador anteriormente descrito. Originalmente se desarrolló como amplificador de práctica para principiantes. Muchos artistas de rock y blues de los años setenta lo utilizaron para grabación debido a su excelente sonido de distorsión a bajos niveles. Este ajuste rendirá al máximo con ajustes bastante bajos del control GAIN, utilizando la intensidad de punteado para variar la cantidad de distorsión.

Class A Combo

Emula el amplificador de válvulas británico que fue el sello del sonido de Liverpool en los años setenta. Es famoso por algunos diseños de circuito exclusivos, como el rectificador basado en válvulas y la topología de amplificador de clase A.

El sonido limpio y el sonido crujiente son típicos, pero al aumentar el nivel del control GAIN se producirá una distorsión más intensa.

British Crunch

Emula el sonido crujiente de un amplificador apilado de válvulas de un fabricante británico que dirigió la escena de los años ochenta. Este ajuste se basa en la línea 800 de amplificadores con un control de volumen principal. Se obtiene un sonido ligeramente crujiente incluso con el control GAIN a bajo nivel.

British Drive

Combo 335

Metal Panel

Emula el sonido de excitación completa de la línea 900, que sucedió al amplificador anteriormente mencionado. Ajustando el control GAIN y el control MASTER

LEVEL, podrá variar el sonido de distorsión crujiente a profunda. Muy adecuado para guitarra principal de rock duro o metal pesado.

A finales de los años setenta, un fabricante de San Francisco inició la tendencia hacia la alta potencia de salida, con un amplificador de componentes con válvulas hecho a mano. Este ajuste emula el sonido de este amplificador, que fue famoso por su detallada sobreexcitación y su largo sostenido. Excelente para guitarra principal de estilo fusión.

Emula el sonido de un amplificador apilado de válvulas con distorsión intensa, diseñado por el mismo fabricante para bandas de metal de los años noventa. Estos amplificadores permitieron el cambio entre los rectificadores basados en diodos y en válvulas, lo que resultó en un sonido con características radicalmente diferentes.

Especialmente adecuado para marcar ritmo con sonido de distorsión.

Black Bottom

Emula un amplificador principal hecho en América por un fabricante de encargo de los años ochenta, pero utilizado mucho en los años noventa en la carretera y en estudios por un guitarrista famoso. El amplificador original, que incluso fue utilizado como título de un álbum, posee un extremo bajo impetuoso y de alta ganancia con distorsión detallada.

Modern Lead

Fuzz Stack

Emula un amplificador principal hecho en América por un fabricante de encargo de los años ochenta, pero utilizado mucho en los años noventa en la carretera y en estudios por un guitarrista famoso por su "tono femenino". Excelente para tocar guitarra principal.

Crea el sonido dinámico de amplificador apilado del estilo de los años sesenta con distorsión fuzz. Adecuado para secuencias repetidas de notas únicas.

ZOOM GM-200

35

Ajustes de muestra (LINE AUDIO)

Los ejemplos mostrados a continuación son para utilizar el GM-200 con un sistema de audio o una unidad estéreo portátil.

• Ajuste los controles ZNR y MASTER LEVEL en la forma requerida.

• Cuando desee utilizar los ajustes con un amplificador de guitarra, pruebe ajustando el mando

OUTPUT CHARACTER a GUITAR AMP.

GAIN TREBLE MIDDLE BASS

Sonido Surf de amplificador de válvulas de tipo incorporado.

También trabajará bien cambiando el efecto a trémolo.

AMP SELECT

American Clean

EFFECTS

Reverb

OUTPUT

CHARACTER

Live

GAIN TREBLE MIDDLE BASS

Sonido vigoroso del amplificador de válvulas incorporado, excelente para rock del Sur.

AMP SELECT EFFECTS

Twin Drive

Echo

OUTPUT

CHARACTER

Live

GAIN TREBLE MIDDLE BASS

Aquí llega Mr. Bassman, con sonido de guitarra de blues de los viejos tiempos.

AMP SELECT EFFECTS

Blues Tweed

OFF

OUTPUT

CHARACTER

Punch

GAIN TREBLE MIDDLE BASS Sonido crujiente de amplificador de componentes esencial para el verdadero sonido

AMP SELECT

EFFECTS

Class A Combo

OFF

OUTPUT

CHARACTER

Live

Sonido crujiente del amplificador apilado de válvulas de estilo británico con gran definición.

AMP SELECT

EFFECTS

British Crunch

OFF

OUTPUT

CHARACTER

Character OFF

Sonido vigoroso de un amplificador apilado de alta ganancia británico.

AMP SELECT EFFECTS

British Drive

OFF

OUTPUT

CHARACTER

Live

GAIN

GAIN

TREBLE MIDDLE

TREBLE MIDDLE

BASS

BASS

Amplificador de componentes de gran calidad, excelente para solos de guitarra con

Sonido doble con un borde preciso.

AMP SELECT EFFECTS

Combo 335

Reverb

OUTPUT

CHARACTER

Live

AMP SELECT

EFFECTS

Metal Panel

OFF

OUTPUT

CHARACTER

Edge

GAIN

GAIN

TREBLE MIDDLE BASS

TREBLE MIDDLE BASS

GAIN TREBLE MIDDLE BASS

Añade coro a la parte de apoyo y al toque de solos con la mano derecha con reverberación para el típico sonido rock americano.

AMP SELECT

EFFECTS

Black Bottom

Chorus

OUTPUT

CHARACTER

Live

Utilizando un captor frontal de una sola bobina, podrá obtener ese toque de

"tono femenino".

AMP SELECT

Modern Lead

EFFECTS

Reverb

OUTPUT

CHARACTER

Punch

¿Tocar la parte de la mano izquierda con los dientes...?

AMP SELECT

Fuzz Stack

EFFECTS

OFF

OUTPUT

CHARACTER

Edge

36

ZOOM GM-200

GAIN

GAIN

TREBLE MIDDLE BASS

TREBLE MIDDLE BASS

Ajustes de muestra (MTR RECORDING)

Los ejemplos mostrados a continuación son para utilizar el GM-200 con una grabadora multipista.

• Ajuste los controles ZNR y MASTER LEVEL en la forma requerida.

• Cuando desee utilizar los ajustes con un amplificador de guitarra, pruebe ajustando el mando

OUTPUT CHARACTER a GUITAR AMP.

Coro limpio para apoyo, muy adecuado para semitonos de una sola bobina.

AMP SELECT

American Clean

EFFECTS

Chorus

OUTPUT

CHARACTER

Wide

GAIN TREBLE MIDDLE BASS

GAIN TREBLE MIDDLE BASS

Ajuste ideal para canciones lentas.

AMP SELECT EFFECTS

Twin Drive

Chorus

OUTPUT

CHARACTER

Air

GAIN TREBLE MIDDLE BASS

Conviértase en el rey de los blues.

AMP SELECT EFFECTS

Blues Tweed

Reverb

OUTPUT

CHARACTER

Air

Sonido moderno de clase

A, para tocar al máximo acordes de posición baja.

AMP SELECT

EFFECTS

Class A Combo

OFF

OUTPUT

CHARACTER

Wide

GAIN TREBLE MIDDLE BASS

GAIN TREBLE MIDDLE BASS

Sonido de rock duro del estilo de los años setenta, perfectamente adecuado para tocar órgano.

AMP SELECT

EFFECTS

British Crunch

Reverb

OUTPUT

CHARACTER

Air

Sonido de amplificador apilado británico, para obtener ese metal real.

AMP SELECT EFFECTS

British Drive

Chorus

OUTPUT

CHARACTER

Air

GAIN TREBLE MIDDLE BASS

GAIN TREBLE MIDDLE BASS

Sonido de fusión de

Mr. 335.

Con ZNR a alto nivel, juegue con esas complicadas secuencias repetidas.

Para rock duro "que vale la pena".

AMP SELECT EFFECTS

Combo 335

Chorus

OUTPUT

CHARACTER

Air

AMP SELECT

EFFECTS

Metal Panel

OFF

OUTPUT

CHARACTER

Air

AMP SELECT

EFFECTS

Black Bottom

Chorus

OUTPUT

CHARACTER

Wide

GAIN

GAIN

TREBLE MIDDLE

TREBLE MIDDLE

BASS

BASS

GAIN TREBLE MIDDLE BASS

Tono conductor para rock instrumental.

AMP SELECT EFFECTS

Modern Lead

Reverb

OUTPUT

CHARACTER

Air

¿Es usted un experto?

AMP SELECT EFFECTS

Fuzz Stack

Tremolo

OUTPUT

CHARACTER

Wide

GAIN TREBLE MIDDLE BASS

ZOOM GM-200

37

Solución de problemas

Síntoma

No hay sonido, o el volumen es muy bajo.

Las pilas se agotan rápidamente.

Comprobación

• ¿Está correctamente conectado el adaptador de CA y el interruptor POWER en ON?

• ¿Ha realizado correctamente las conexiones entre la toma INPUT y la guitarra, y la toma OUTPUT y el sistema de reproducción?

• ¿Está defectuoso el cable apantallado?

• ¿Está conectada la alimentación del sistema de reproducción? ¿Están los controles de volumen de la guitarra y del sistema de reproducción ajustados a los niveles apropiados?

• ¿Está el control MASTER LEVEL al mínimo?

• ¿Es adecuado el ajuste de ZNR?

• ¿Está utilizando pilas de manganeso?

Solución

Conecte la alimentación del sistema como se ha descrito en "Conexión de la alimentación".

Siga las instrucciones de

"Conexiones".

Reemplace el cable.

Conecte la alimentación del amplificador y ajuste los controles.

Ajuste el control MASTER LEVEL al nivel adecuado.

Ajuste el control ZNR al nivel adecuado, de forma que el ataque y la extinción no suenen de forma innatural.

Utilice pilas alcalinas.

38

ZOOM GM-200

Specifications

Built-in programs

11 amp types

3-band tone control

11 output character types

4 effects

ZNR

Sampling frequency

40 kHz

A/D converter

D/A converter

20 bit, 64 times oversampling

20 bit, 128 times oversampling

INPUT

INPUT

Input impedance

Gain switch HIGH:

LOW:

MIX IN

Input impedance

Rated input level

Standard mono phone jack x 1

480 kilohms for electric guitars with passive type pickups for electric guitars with active type pickups

Mini stereo phone jack

10 kilohms

-10 dBm

Outputs

RCA type phono jacks

Output impedance

Rated output level

600 ohms

-10 dBm to +4 dBm

Line/headphone output

Standard stereo phone jack (doubles as headphone jack)

Output impedance

Rated output level

33 ohms

-10 dBm to +4 dBm (load impedance 10 kilohms or more)

Power requirements

Supplied AC adapter

9V DC, center minus (AD-0006)

Six IEC R6 (size AA) batteries

Battery life: 10 hours continuous operation (alkaline batteries)

Dimensions

215 (W) x 175 (D) x 65 (H) mm

Weight

600 g (without batteries)

* 0 dBm = 0.775 Vrms

* Design and specifications subject to change without notice.

ZOOM GM-200

51

ZOOM CORPORATION

NOAH Bldg., 2-10-2, Miyanishi-cho, Fuchu-shi, Tokyo 183-0022, Japan PHONE: +81-42-369-7116

FAX: +81-42-369-7115

Web Site: http://www.zoom.co.jp

Printed in Japan GM-200-5050

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
