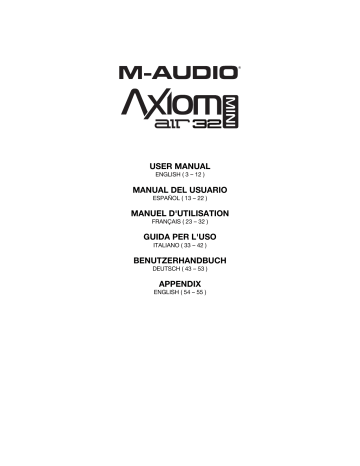

USER MANUAL

ENGLISH ( 3 – 12 )

MANUAL DEL USUARIO

ESPAÑOL ( 13 – 22 )

MANUEL D'UTILISATION

FRANÇAIS ( 23 – 32 )

GUIDA PER L'USO

ITALIANO ( 33 – 42 )

BENUTZERHANDBUCH

DEUTSCH ( 43 – 53 )

APPENDIX

ENGLISH ( 54 – 55 )

USER GUIDE (ENGLISH)

Introduction

Box Contents

Axiom AIR Mini 32; Mini-USB cable; Software Download Card; User Guide; Safety & Warranty Manual

Support

For complete system requirements, compatibility information, and product registration, visit the support section of the M-Audio website:

m-audio.com/support

.

Quick Start

Setup Scenario 1

Computer

Setup Scenario 2

Computer Monitors

Headphones

USB MIDI IN MIDI OUT R L R L VOL

USB Audio Interface

1.

Use the included USB cable to connect your Axiom AIR Mini 32 to an available USB port on your computer. (If you are connecting to a USB hub, ensure that it is a powered hub.) When connected properly, and when your computer is on, Axiom's Sustain, Edit, and Octave buttons will illuminate.

2.

Open your digital audio workstation (DAW).

3.

You may need to open your DAW's Preferences and select your Axiom as the control surface or device. See your software's documentation for more information.

Recommended Downloads

To get the most out of your Axiom, we recommend downloading and installing the following files from their respective websites:

Software:

We've included Pro Tools | First M-Audio Edition, VIP, and Ableton Live Lite with your

Axiom AIR Mini 32 so you can get started making music with professional software right out of the box. For Pro Tools | First M-Audio Edition and VIP, register your Axiom on

m-audio.com

, and follow the install instructions in your User Account. For installing Ableton Live Lite, follow the instructions on the included Ableton Live Lite software download card. Also, visit

ableton.com

to check for any available software updates.

Virtual Instruments:

Follow the instructions on the software download card for installing the included virtual instrument plugins. After installation, most DAWs will not load virtual instrument plugins automatically. In order to access the virtual instrument plugins with Pro Tools | First M-Audio Edition and Ableton Live Lite, you will need to choose the plugin folder for the software to scan:

Pro Tools | First M-Audio Edition (AAX) plugin folders:

Windows (32-bit):

C:\Program Files (x86)\Common Files\Avid\Audio\Plug-Ins

Windows (64-bit):

C:\Program Files\Common Files\Avid\Audio\Plug-Ins

macOS:

Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins

3

Ableton/VIP (VST) Plugins:

Windows

(32-bit)

:

C:\Program Files (x86)\VSTplugins

Windows

(64-bit)

:

C:\Program Files\VSTplugins

macOS:

Macintosh HD\Library\Audio\Plugins\VST

To set your plugin folder in Ableton Live Lite:

1.

Go to the

Preferences

menu.

2.

Select the

File Folder

tab. Under

Plug-In Sources

click

Browse

and select the appropriate plugin folder.

3.

After making your selection, the

Use VST Custom Plug-In Folder

button should be

ON

. If it is not, click the button to turn it on.

4.

Exit the

Preferences

menu.

HyperControl personalities ( m-audio.com/support ):

HyperControl offers fast, easy, automatic mapping of the Axiom AIR Mini 32’s buttons and knobs to many frequently used software features and settings. When used with a supported DAW application, you can control the transport, mixing controls

(faders and panning) and virtual instrument or signal processing plug-in parameters. Furthermore, you can switch between HyperControl and custom MIDI operation on the fly to match your particular needs. To enable HyperControl with your Axiom, some applications require additional software to be installed. Visit

m-audio.com/hypercontrol

for a current list of applications that support HyperControl.

Optional Axiom device drivers for Windows ( m-audio.com/support ):

These drivers let you use your

Axiom with more than one application simultaneously and/or in conjunction with other class-compliant

USB devices with audio capabilities. Mac systems do not need these device drivers.

Pro Tools | First M-Audio Edition Setup

1.

Connect Axiom AIR Mini 32 to an available USB port on your computer using the supplied USB cable, and launch Pro Tools | First M-Audio Edition.

2.

Open or Create a Project.

3.

Select the

Setup

pulldown menu and open

MIDI Input Devices

. Enable

MIDI Input

from the Axiom by clicking the box next to the Axiom AIR Mini 32.

4.

Select the

Setup

pulldown menu and open

Playback Engine

. Choose your audio device from the

Playback Engine

pulldown menu.

5.

To create a new Instrument track, select the

Track

pulldown menu and select

New

.

6.

In the

New

pulldown menu, select

Stereo

, and then

Instrument Track

.

7.

In the newly created track, add an Insert to your track by clicking in your track's Inserts A-E and selecting

Multichannel Plugin > Instrument

and select the instrument you would like to use, such as

Xpand!2 (Stereo). The plugin can now be triggered with Axiom AIR Mini 32.

Note:

Windows users will need either an external soundcard (such as the M-Track 2X2) or a low-latency

ASIO driver.

Note:

Pro Tools | First M-Audio Edition does not support VIP.

Ableton Live Lite Setup

1.

Connect Axiom AIR Mini 32 to an available USB port on your computer using the supplied USB cable, and launch Ableton Live Lite.

2.

Next, open the Ableton Live Lite

Preferences

window. Choose your

Audio Device

in the

Audio

tab.

This will be dependent upon the audio interface that you are using.

PC:

Select

Options > Preferences macOS:

Select

Live > Preferences

3.

Select the

MIDI / Sync

tab. Within the

MIDI Ports

section, adjust the settings as seen below:

Next to

Input: Axiom AIR Mini 32

, toggle the

On

button in the

Track

and

Remote

columns.

Next to

Output: Axiom AIR Mini 32

, toggle the

On

button in the

Track

and

Remote

columns.

4.

Close the

Preferences

window.

5.

To add an instrument or plugin to Ableton Live Lite in order to generate sound, in the

Categories

column, choose

Instruments

or

Plug-Ins

.

6.

In the

Name

column, just to the right of the Categories column, locate the Instrument or Plug-in of your choice.

Click-and-drag

the instrument to a MIDI track in Ableton Live Lite to load the instrument.

The Instrument can now be triggered with Axiom AIR Mini 32.

4

Controls & Connections

4 5 9 8 11 10

3 2 6 7 1

12 13

1.

Keyboard:

This 32-note keyboard is velocity-sensitive and, in conjunction with the

OCTAVE DOWN/UP buttons, can control a ten-octave range. You can also use it to access extended programming functions when your Axiom is in Edit Mode.

2.

Pitch Bend and Modulation Buttons:

These controls let you bend pitch and trigger parameter modulation when controlling a MIDI instrument.

3.

Octave/Transpose Buttons ( – / + ):

By default, these buttons shift the keyboard up or down one octave at a time, extending its playable range. The "+" shifts it upward (e.g.,

Note F3 becomes F4), while the "–" button shifts it downward (e.g., Note F3 becomes

F2). These buttons can also be used to transpose the keyboard in half-steps or to send

MIDI Program Changes and user-assigned MIDI messages.

4.

Sustain Button:

This button acts like the sustain pedal on a piano; it sustains all currently held notes (on the keyboard or trigger pads). Its action can be momentary (sustaining only when the button is pressed and held) or latching (sustain will be switched on or off with each button press). To switch the button between momentary and latching behavior, see the

Sustain

section later in this manual.

5.

Edit Button:

This button puts your Axiom in Edit Mode, allowing you to use its keyboard's special functions to create or edit MIDI control assignments, global settings, and utility functions. The button will illuminate when the keyboard is in Edit Mode.

5

6.

Directional Control Buttons:

You can use these buttons in HyperControl Mode for various navigational functions, depending on your DAW software. You can also assign them to output standard MIDI messages.

7.

Transport Controls:

These buttons control standard transport functions in DAW software (stop, play, and record). When a HyperControl-enabled DAW is running, these buttons automatically map to those functions (or their closest alternatives). You can also map these buttons to a variety of MIDI messages.

8.

Knob Controls:

You can use these eight knobs to send standard MIDI messages or to take control of volume, pan, and plug-in parameters in HyperControl Mode (depending on the setting of the HyperControl Mode button).

9.

HyperControl Mode Button:

This button cycles your Axiom between the following four control modes:

HyperControl Volume Mode:

The knobs will control volume levels for the currently selected bank of tracks. The Directional buttons, Transport controls, and Trigger

Pads work in HyperControl Mode, with functions depending on the HyperControl implementation in your DAW. When this mode is selected, the Volume LED is lit.

HyperControl Pan Mode:

The knobs will control panning values for the currently selected bank of tracks. The Directional buttons, Transport controls, and Trigger

Pads work in HyperControl Mode, with functions depending on the HyperControl implementation in your DAW. When this mode is selected, the Pan LED is lit.

HyperControl Inst/FX Mode:

The knobs will control parameters in the currently selected instrument or effects plug-in. The Directional buttons, Transport controls, and Trigger Pads work in HyperControl Mode, with functions depending on the

HyperControl implementation in your DAW. When this mode is selected, the Inst/FX

LED is lit.

MIDI Mode:

All Axiom controls send MIDI messages as assigned by the user. This

Mode is selected when none of the HyperControl mode LEDs are lit. (If you are not using a HyperControl-supported program, this button will be disabled since MIDI

Mode will be the only mode available.)

10.

Trigger Pads:

These velocity-sensitive trigger pads are perfect for composing drum parts or triggering samples in a live setting.

11.

Pad Bank Button:

This button switches the trigger pads between two assignable banks of MIDI notes.

12.

USB Port:

When Axiom is connected to a computer via USB, this USB connection powers Axiom and transmits MIDI data to and from the computer.

13.

Kensington

®

Security Slot:

This connector is compatible with standard laptop-style

Kensington security cables for theft protection.

6

Edit Mode

Edit Mode lets you reconfigure your Axiom's controls and functions in a variety of ways. Please see

Edit

Mode Functions

in the

Appendix

for a full-page illustration of all Axiom AIR Mini 32 advanced functions, which you can print and use as a quick visual reference.

Octave Buttons

By default, the Octave "+" and "–" buttons shift the keyboard's range up or down one octave at a time.

Each time you power up your Axiom, the octave setting will be at the default value of "0," and the buttons will be red in color at half-brightness.

When you use the "+" button to raise the octave of the keyboard, it will either illuminate or flash at fullbrightness based on the octave chosen. The "–" will remain at half-brightness. Pressing the "–" button has the opposite effect; it will illuminate or flash at full-brightness based on the octave chosen, while the "+" button will remain at half-brightness.

Each octave is identified by color, as follows:

Dim red:

0 (default)

Green:

Amber:

Red:

+1 or -1 octave

+2 or -2 octaves

+3 or -3 octaves

Flashing red:

+4 or -4 octaves

Octave Button keys

The Octave buttons can also be assigned to control two additional MIDI functions: transposition and program changes.

Transpose

You can also use the Octave "+" and "–" buttons to transpose the keyboard, raising or lowering its pitch by a number of semitones (half-steps) as opposed to an entire octave. For example, if you are playing a song with a singer that is having difficulty singing the top notes, you may want to lower the pitch by one or two semitones. You can transpose the keyboard a maximum of two octaves in either direction.

To assign the Octave "+" and "–" buttons to the Transpose function:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Oct = Transpose key. The Edit button will return to half-brightness, indicating the Octave "+" and "–" buttons now control transposition (and that your Axiom is no longer in Edit Mode).

3.

Now, you can press the "+" or "–" buttons to raise or lower the pitch, respectively.

Press both "+" and "–" simultaneously to return the keyboard to the default "0" transposition.

Program Change

You can also use the Octave "+" and "–" buttons to send MIDI Program Change messages, moving to the next highest or lowest program between 0 and 127. Alternatively, you can use your Axiom's Program

Change button and the numerical keys (0–9) to enter a desired program number.

To assign the Octave "+" and "-" buttons to send Program Change messages:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Oct = Program key. The Edit button will return to half-brightness, indicating the Octave "+" and "–" buttons now send Program Change messages (and that your Axiom is no longer in Edit

Mode).

3.

Now, you can press the "+" or "–" buttons to move to the next highest or lowest program, respectively. You can continue playing notes as you move through the programs to hear what each sounds like.

7

To send a Program Change message using the numerical keys:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Program Change key.

3.

Use the numerical keys (0–9) to enter the desired program number.

4.

Press the Enter key. The Edit button will return to half-brightness, indicating that you have selected a new Program (and that your Axiom is no longer in Edit Mode).

Press both "+" and "–" simultaneously to return to the default program "0."

Returning the Octave Buttons to Octave Mode

To return the Octave buttons to Octave mode:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Oct = Octave key. The Edit Mode button will return to half-brightness, indicating that the

Octave buttons control the octave range (and that your Axiom is no longer in Edit Mode).

Pitch Bend & Modulation Rate

Because the keyboard uses buttons to control the Pitch Bend and Modulation functions (as opposed to variable controls like wheels), we've added a variable rate feature, which lets you set the rate at which these buttons change pitch or modulation (or MIDI values, in MIDI mode).

Pitch Bend and Modulation Rate keys

To set the Pitch Bend or Modulation rate:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Pitch Bend Rate or Modulation Rate key.

3.

Use the numerical keys (0–9) to enter the desired setting (0-127). The settings are as follows:

0:

Ramp occurs slowly, over 2 seconds

64 (default, center):

Ramp occurs more quickly

126:

Ramp occurs very quickly

127:

No ramp. Value varies instantly from min to max

4.

Press the Enter key. The Edit button will return to half-brightness, indicating that you have set the

Pitch Bend or Modulation rate (and that your Axiom is no longer in Edit Mode).

Bank Changes

If you have a need to switch between banks of programs on a connected instrument, you can send MIDI

Program Changes and Bank LSB (Least Significant Byte) and Bank MSB (Most Significant Byte) messages right from Axiom.

Most instruments have fewer than 127 banks of programs, so bank-switching can be done purely by sending a Bank LSB message (0-127). Bank MSB messages are useful when very large numbers of banks are present. For more information, see your instrument's user guide.

8

Bank LSB and Bank MSB keys

To send a Bank LSB or Bank MSB message:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Bank LSB or Bank MSB key, depending on the kind of message you want to send.

3.

Use the numerical keys (0–9) to enter the desired bank value (0-127).

4.

Press the Enter key. The Edit button will return to half-brightness, indicating that you have sent the

Bank LSB or Bank MSB message (and that your Axiom is no longer in Edit Mode).

Sustain

The Sustain button acts like the sustain pedal on a piano; it sustains all currently held notes (on the keyboard or trigger pads). Its action can be momentary (sustaining only when the button is pressed and held) or latching (sustain will be switched on or off with each button press).

Sustain key

To select the desired Sustain button mode:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Sustain Mode key to switch between momentary and latching behavior.

3.

Wait one second. Your Axiom will automatically exit Edit Mode.

Velocity Curves

The keyboard and trigger pads on Axiom are velocity-sensitive; playing with more force results in a higher volume, while playing with less force results in a lower volume. This dynamic range gives your performance a more natural sound and feel. You can vary the touch sensitivity of the keyboard by selecting a velocity curve, tailoring the keys' response to your particular playing style.

To select a velocity curve:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Vel Curve key.

3.

Use the numerical keys (0–9) to enter the desired value (0-127). The velocity curve settings are as follows:

0:

Low velocity curve (low sensitivity)

1 (default):

Normal velocity curve (default sensitivity)

2:

High velocity curve (high, exponential sensitivity)

3:

Stepped velocity (outputs only velocity values 100 and 127)

4-127:

Fixed velocity (outputs only a fixed velocity from 4 to 127)

4.

Press the Enter key to save the new velocity curve setting, or press Cancel or Edit to exit Edit Mode and discard any new settings.

Velocity Curve key

9

Trigger Pads

You can easily assign sounds from the keyboard to the trigger pads by using the Pad Learn function. This can be useful if you want to use the trigger pads to send certain MIDI notes to trigger a sound in your virtual instrument.

To assign the MIDI note of a trigger pad:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Pad Learn key.

Pad Learn key

3.

If necessary, press the Pad Bank button to select the pad bank containing the desired pad.

4.

Press a keyboard key to select the desired MIDI note.

5.

Press the desired trigger pad to assign the chosen note to the pad. Your Axiom will automatically exit

Edit Mode.

MIDI Settings

MIDI Channel key

MIDI Panic key

Global MIDI Channel

The "global" MIDI channel is the default MIDI channel over which Axiom sends MIDI messages. Because this is a global setting, it applies across all memory locations, overridden only by custom channel selections for controls in MIDI Mode.

To set the global MIDI Channel:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the MIDI Channel key.

3.

Use the numerical keys (0–9) to enter the desired MIDI channel (1-16).

4.

Press the Enter button to save the new global MIDI channel assignment, or press Cancel or Edit to exit

Edit Mode and discard any new settings.

MIDI Panic

When you trigger a MIDI Panic message, it sends an "All Notes Off" message on all channels and through all outputs. This is useful when a connected hardware or software synthesizer has a stuck Note On.

To send a MIDI Panic message:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the MIDI Panic key. An "All Notes Off" MIDI message will be sent. Your Axiom will automatically exit Edit Mode.

10

Custom MIDI Configuration

When you want more control flexibility than HyperControl Mode offers, you can many of Axiom AIR Mini

32's knobs and buttons to output a variety of MIDI messages.

Assigning MIDI Messages to Controls

Editing Axiom's MIDI configuration all starts with the Edit button. Pressing Edit causes your Axiom to enter

Edit Mode. The Edit button will flash to signify the Edit Mode is selected.

To exit Edit Mode, press the Edit button a second time.

MIDI Channel key

Pad Learn key

To assign a specific MIDI message to a physical control:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Select the control to assign by moving or pressing it.

3.

Press the Control Assign key to enter Control Assign Mode.

4.

Use the numerical keys (0–9) to enter the desired MIDI message type (0-127, 129, or 130) for this control:

0-127:

MIDI CC; works with all controls except Octave/Transpose buttons

129:

Pitch Bend; works with all knobs and Pitch Bend buttons.

130:

MMC (MIDI Machine Control); works with Transport buttons only (sets each button to standard MMC values)

5.

Press the Enter button to save the new assignment, or press Cancel or Edit to exit Edit Mode and discard any new settings.

Control Min/Max

In some cases you may want to set a minimum and/or maximum control value for a knob or button, to better align that control to a desired range of values.

Control Max and Control Min keys

To set the minimum or maximum value sent by a control:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Select the control to edit by moving or pressing it.

3.

Press the Control Min key or Control Max key.

4.

Use the numerical keys (0–9) to enter the desired value (0-127).

5.

Press the Enter button to save the new setting, or press Cancel or Edit to exit Edit Mode and discard any new settings.

Customize MIDI Assignments in HyperControl

When using your Axiom with a HyperControl-enabled DAW, you can access your custom MIDI configurations by pressing the HyperControl Mode button until none of the mode LEDs are lit. To return to

HyperControl Mode, press the button until the desired HyperControl mode LED is lit.

11

Memory Locations

Once you've made some MIDI control assignments to fit a specific device or task, you may want to save them to one of Axiom's 10 memory locations for later use.

Memory Location key

Store key

To store the current set of MIDI assignments to a memory location:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Store key.

3.

Use the numerical keys (0–9) to enter the desired memory location slot (0-9). Your Axiom will automatically exit Edit Mode.

To recall a memory location:

1.

Press the Edit button. It will illuminate to full-brightness.

2.

Press the Memory Location key.

3.

Press the numerical key (0-9) to select its memory location. Your Axiom will automatically exit Edit

Mode.

Memory Backup & Restoring

You can back up and restore individual memory locations or the entire memory (10 locations) of your Axiom

AIR Mini 32 using MIDI SysEx. Use a SysEx librarian application or simply record it to a MIDI track in your

DAW and play it back when needed.

Memory Location Backup key

To backup one or all memory locations:

1.

Ensure that Axiom is connected to the computer and functioning correctly.

2.

Ensure that a MIDI track in your DAW is recording (and set to receive MIDI from Axiom), or that your

SysEx librarian utility is ready to receive data.

3.

Press the Edit button. It will illuminate to full-brightness.

4.

Press the Backup key. Your Axiom will automatically exit Edit Mode.

To restore one or all memory locations from a MIDI backup:

1.

Ensure that Axiom is connected to the computer and functioning correctly.

2.

Ensure that your DAW (with a MIDI track containing backup data) or SysEx librarian utility is set to transmit

*

Before loading SysEx data from a

MIDI track in your DAW, ensure that the transport or playhead is

MIDI to your Axiom.*

3.

Press Play on your DAW or enable SysEx transmission on your SysEx librarian application. Your Axiom will automatically exit Edit Mode.

positioned before the desired data in the timeline.

12

GUÍA DEL USUARIO (ESPAÑOL)

Contenido de la caja

Axiom AIR Mini 32; cable mini USB; Guía del usuario; Manual sobre la seguridad y garantía

Soporte

Para obtener información sobre los requisitos completos de sistema, la compatibilidad y el registro del producto, visite la sección de soporte del sitio web de M-Audio:

m-audio.com/support

.

Inicio rápido

Escenario de instalación 1 Escenario de instalación 2

Computadora

Auriculares

Computadora

USB

Monitores

MIDI IN MIDI OUT R L R L VOL

Interfaz Audio USB

1.

Use el cable USB incluido para conectar su Axiom a un puerto USB disponible en la computadora. (Si se conecta a un concentrador (hub) USB, asegúrese de que sea un concentrador alimentado).

Cuando está conectado correctamente y su computadora está encendida, se iluminan los botones

Sustain (Sostenido), Edit (Edición), y Octave (Octava) del Axiom.

2.

Abra su estación de trabajo de audio digital (DAW).

3.

Es posible que deba abrir Preferences (Preferencias) de su DAW y seleccionar su Axiom como superficie o dispositivo de control. Para más información, consulte la documentación de su software.

Descargas recomendadas

Para obtener lo máximo de su Axiom, recomendamos bajar e instalar los siguientes archivos desde sus sitios web respectivos:

Software:

Hemos incluido Pro Tools | First M-Audio Edition, VIP y Ableton Live Lite con su Axiom AIR

Mini 32 de modo que puede comenzar a hacer música con software profesional en cuanto lo saca de la caja. Para Pro Tools | First M-Audio Edition y VIP, registre su Axiom AIR Mini 32 en

m-audio.com

y siga las instrucciones de instalación en su Cuenta de usuario. Para la instalación del Ableton Live Lite, siga las instrucciones incluidas en la tarjeta de descarga de software del Ableton Live Lite. Visite también

ableton.com

para comprobar si hay actualizaciones de software disponibles.

Instrumentos virtuales:

Siga las instrucciones de la tarjeta de descarga de software para instalar los plugins de instrumentos virtuales incluidos. Tras la instalación, muchos DAW no cargarán plugins de instrumentos virtuales de forma automática. A fin de acceder a los plugins de instrumentos virtuales con Pro Tools | First M-Audio Edition y Ableton Live Lite, deberá seleccionar la carpeta con plugins para que el software explore:

Carpetas de plugins de Pro Tools | First M-Audio Edition (AAX):

Windows (32-bit):

C:\Program Files (x86)\Common Files\Avid\Audio\Plug-Ins

Windows (64-bit):

C:\Program Files\Common Files\Avid\Audio\Plug-Ins

macOS:

Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins

13

Plugins de Ableton (VST):

Windows (32-bit):

C:\Program Files (x86)\VSTplugins

Windows (64-bit):

C:\Program Files\VSTplugins

macOS:

Macintosh HD\Library\Audio\Plugins\VST

Para establecer su carpeta de plugins en Ableton Live Lite:

1.

Vaya al menú

Preferences

(Preferencias).

2.

Seleccione la pestaña

File Folder

(Carpeta de archivos). Bajo

Plug-In Sources

haga clic en

Browse

(Explorar) y seleccione la carpeta de plugins apropiada.

(Fuentes de plugin)

3.

Después de hacer su selección, el botón

Use VST Custom Plug-In Folder

(Usar carpeta de plugins personalizada) debe estar en

ON

(encendido). Si no lo está, haga clic en el botón para encenderlo.

4.

Salga del menú

Preferences

(Preferencias).

Personalidades (perfiles) de HyperControl ( m-audio.com/support ):

HyperControl ofrece una asignación automática rápida y sencilla de los botones del Axiom AIR Mini 32 a numerosas funciones y configuraciones de software de uso frecuente. Cuando lo usa con una aplicación compatible con la DAW, es posible controlar el transporte, los controles de mezcla (faders y balanceo) y los parámetros de plug-in de procesamiento de señales o instrumentos virtuales. Además, es posible conmutar entre HyperControl y la operación MIDI personalizada sobre la marcha, a fin de satisfacer sus necesidades particulares. Para habilitar HyperControl con el Axiom AIR Mini 32, algunas aplicaciones requieren instalar software adicional. Para obtener una lista de las aplicaciones compatibles con HyperControl, visite

m-audio.com/hypercontrol

.

Drivers de dispositivos opcionales de Axiom para Windows ( m-audio.com/support ):

Estos drivers le permiten usar el Axiom con más de una aplicación simultáneamente y/o en conjunto con otros dispositivos

USB compatibles con la clase y con capacidades de audio. Los sistemas Mac no necesitan estos drivers de dispositivos.

Configuración del Pro Tools | First M-Audio Edition

1.

Conecte el Axiom AIR Mini 32 a un puerto USB disponible en su ordenador utilizando el cable USB suministrado y abra Pro Tools | First M-Audio Edition.

2.

3.

Abra o cree un proyecto.

Seleccione el menú desplegable

Setup

y abra

MIDI Input Devices

. Active

MIDI Input

desde el Axiom AIR

Mini 32 haciendo clic en la casilla junto al Axiom AIR Mini 32.

4.

Seleccione el menú desplegable

Setup

y abra

Playback Engine

. Seleccione su dispositivo de audio en el menú desplegable

Playback Engine

.

5.

6.

7.

Para crear una pista de un instrumento nuevo, seleccione el menú desplegable

En el menú desplegable

New

, seleccione

Stereo

y luego

Instrument Track

.

Track

y seleccione

New

.

En la pista recientemente creada, añada un inserto en su pista haciendo clic en los insertos A-E de su pista y seleccionando

Multichannel Plugin > Instrument

y seleccione el instrumento que desea utilizar, como por ejemplo Xpand!2 (Stereo). El plugin ahora puede dispararse desde del Axiom.

Nota:

Los usuarios de Windows necesitarán una tarjeta de sonido externa (como por ejemplo la M-Track 2X2) o un controlador ASIO de baja latencia.

Nota:

Pro Tools | First M-Audio Edition no es compatible con VIP.

Configuración de Ableton Live Lite

1.

2.

Primero, conecte el Axiom AIR Mini 32 a un puerto USB disponible en su ordenador utilizando el cable USB suministrado y ejecute Ableton Live Lite.

A continuación, abra la ventana

Preferences

(Preferencias) de su Ableton Live Lite. Seleccione su

dispositivo de audio

en la pestaña

Audio

. Esto dependerá de la interfaz de audio que esté utilizando.

Windows:

Seleccione

Options > Preferences

3.

4.

5.

6.

macOS:

Seleccione

Live > Preferences

Seleccione la pestaña

MIDI / Sync

(MIDI / Sincronización). Dentro de la sección

MIDI Ports

(puertos MIDI), ajuste la configuración como se muestra a continuación:

Junto a

Input:

(Entrada)

Axiom AIR Mini 32

, conmute el botón

On

en las columnas

Track

y

Remote

(pista y remoto).

Junto a

Output:

(Salida)

Axiom AIR Mini 32

, conmute el botón

On

en las columnas

Track

y

Remote

(pista y remoto).

Cierre la ventana

Preferences

(Preferencias).

Para agregar un instrumento o plugin a Ableton Live Lite a fin de generar sonido, en la columna

Categories

(Categorías), seleccione

Instruments

(Instrumentos)

Plug-ins

.

En la columna

Name

(Nombre) justo a la derecha de la columna Categorías, localice el Instrumento o Plugin de su elección.

Haga clic y arrastre

el instrumento sobre una pista MIDI en Ableton Live Lite para cargarlo. El instrumento ahora puede dispararse desde Axiom AIR Mini 32.

14

Controles y conexiones

4 5 9 8 11 10

3 2 6 7 1

12 13

1.

Teclado:

Este teclado de 32 notas es sensible a la velocidad y, en conjunto con los botones OCTAVE (Octava) ARRIBA/ABAJO puede controlar un rango de diez octavas.

También puede usarlo para acceder a funciones de programación extendidas cuando el

Axiom está en modo Edit (Edición).

2.

Botones de inflexión de pitch y modulación:

Estos controles le permiten realizar la inflexión del tono y disparar la modulación de parámetros cuando controla un instrumento MIDI.

3.

Botones de octava/transposición ( – / + ):

Por defecto, estos botones desplazan el teclado una octava hacia arriba o abajo por vez, extendiendo su gama de interpretación.

El "+" la desplaza hacia arriba (por ejemplo, la nota F3 (Fa 3) pasa a ser F4 (Fa4)), mientras que el botón "–" la desplaza hacia abajo (por ejemplo, la nota F3 (Fa 3) pasa a ser F2 (Fa 2)). Estos botones se pueden usar también para transponer el teclado en medios pasos o enviar cambios de programa MIDI y mensajes MIDI asignados por el usuario.

4.

Botón de sostenido:

Este botón funciona como el pedal de sostenido de un piano: sostiene todas las notas presionadas en ese momento (en el teclado o pads de disparo).

Su acción puede ser momentánea (sostenido únicamente mientras se mantiene pulsado el botón) o con enganche (el sostenido se activa o desactiva con cada pulsación del botón). Para conmutar este botón entre el funcionamiento momentáneo y con enganche, consulte la sección

Sostenido

más adelante en este manual.

5.

Botón de edición:

Con este botón se coloca el Axiom en modo de edición, que le permite usar las funciones especiales del teclado para crear o editar parámetros globales, funciones de utilidades y asignaciones de control MIDI. Este botón se ilumina cuando el teclado está en modo de edición.

15

6.

Botones de control direccional:

Puede usar estos botones en modo HyperControl para diversas funciones de navegación, que dependen del software de su DAW. Puede asignarlos también para transmitir mensajes MIDI estándar.

7.

Controles de transporte:

Estos botones controlan funciones de transporte estándar en el software de la DAW (parar, reproducir y grabar). Cuando se ejecuta una DAW habilitada para HyperControl, estos botones se asignan automáticamente a esas funciones (o a sus alternativas más próximas). También es posible asignar estos botones a una variedad de mensajes MIDI.

8.

Perillas de control:

Puede usar estas ocho perillas para enviar mensajes MIDI estándar o tomar control de los parámetros de plug-in, volumen y balanceo (panning) en modo

HyperControl (en función de la configuración del botón de modo de HyperControl).

9.

Botón de modo de HyperControl:

Con este botón se realiza un recorrido del Axiom entre los siguientes cuatro modos de control:

Modo de volumen de HyperControl:

Las perillas controlan los niveles de volumen del banco de pistas seleccionado en ese momento. Los botones direccionales, controles de transporte y pads de disparo funcionan en modo HyperControl, con funciones dependientes de la implementación de HyperControl en su DAW. Cuando se selecciona este modo, se enciende el LED Volume (Volumen).

Modo de panning de HyperControl:

Las perillas controlan los valores de balanceo

(panning) del banco de pistas seleccionado en ese momento. Los botones direccionales, controles de transporte y pads de disparo funcionan en modo

HyperControl, con funciones dependientes de la implementación de HyperControl en su DAW. Cuando se selecciona este modo, se enciende el LED Pan.

Modo de instrumentos/efectos de HyperControl:

Las perillas controlan los parámetros del plug-in de instrumentos o efectos seleccionado en ese momento.

Los botones direccionales, controles de transporte y pads de disparo funcionan en modo HyperControl, con funciones dependientes de la implementación de

HyperControl en su DAW. Cuando se selecciona este modo, se enciende el LED

Inst/FX.

Modo MIDI:

Todos los controles del Axiom envían mensajes MIDI según la asignación que realiza el usuario. Este modo está seleccionado cuando no está encendido ninguno de los LED de modo HyperControl. (Si no está usando un programa compatible con HyperControl, este botón se desactiva, puesto que el

único modo disponible es el modo MIDI).

10.

Pads de disparo:

Estos pads de disparo sensibles a la velocidad son ideales para componer partes de batería o disparar muestras en un entorno en vivo.

11.

Botón de bancos de pads:

Con este botón se conmutan los pads de disparo entre dos bancos de notas MIDI asignables.

12.

Puerto USB:

Cuando el Axiom está conectado a una computadora por USB, esta conexión USB alimenta al Axiom y transmite datos MIDI a y desde la computadora.

13.

Ranura de seguridad Kensington

®

:

Este conector es compatible con cables de seguridad Kensington tipo laptop estándar para protección antirrobo.

16

Modo de edición

El modo de edición le permite reconfigurar los controles y funciones del Axiom de diversas maneras. Consulte

Funciones del modo de edición

en el

Apéndice

para obtener una ilustración de página completa de todas las funciones avanzadas del Axiom AIR Mini 32, que puede imprimir y usar como referencia visual rápida.

Botones de octava

Por defecto, los botones Octave "+" and "–" desplazan la gama del teclado una octava hacia arriba o abajo por vez.

Cada vez que usted enciende el Axiom, la configuración de octavas está en el valor predeterminado "0" y los botones se iluminan con luz roja con medio brillo.

Cuando usa el botón "+" para elevar la octava del teclado, se ilumina o destella con brillo máximo en función de la octava elegida. El "–" permanece con medio brillo. La pulsación del botón "–" tiene el efecto contrario, se ilumina o destella con brillo máximo en función de la octava elegida, mientras que el botón "+" permanece con medio brillo.

Cada octava se identifica por el color, a saber:

Rojo atenuado:

Verde:

+1 o -1 octava

Ámbar:

Rojo:

0 (valor predeterminado)

+2 o -2 octavas

+3 o -3 octavas

Rojo destellante:

+4 o -4 octavas

Teclas de botones de octava

Los botones Octave se pueden asignar también para controlar dos funciones MIDI adicionales: transposición y cambios de programa.

Transposición

También es posible usar los botones Octave "+" y "–" para transponer el teclado, elevando o bajando su tono en un cierto número de semitonos (medios pasos) en lugar de una octava completa. Por ejemplo, si está tocando un tema con un cantante que tiene dificultades para cantar las notas más altas, es conveniente que baje el tono en uno o dos semitonos. Es posible transponer el teclado hasta un máximo dos octavas en cada sentido.

Para asignar los botones Octave "+" y "–" a la función de transposición:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Pulse la tecla Oct = Transpose. El botón Edit vuelve a medio brillo, indicando que los botones Octave "+" y "–

3.

" controlan ahora la transposición (y que su Axiom ya no está más en modo de edición).

Puede pulsar ahora los botones "+" o "–" para elevar o bajar el tono respectivamente.

Pulse ambos botones "+" y "–" simultáneamente para regresar el teclado a la transposición predeterminada "0".

Cambio de programa

Es posible usar también los botones Octave "+" y "–" para enviar mensajes de cambio de programa MIDI, desplazándolos al programa superior o inferior siguiente entre 0 y 127. Como alternativa, puede usar el botón

Program Change (Cambio de programa) del Axiom y las teclas numéricas (0–9) para ingresar el número de programa deseado.

Para asignar los botones Octave "+" y "-" al envío de mensajes de cambio de programa:

1.

2.

Pulse el botón Edit. Se iluminará con brillo máximo.

Pulse la tecla Oct = Program. El botón Edit vuelve a medio brillo, indicando que los botones Octave "+" y "–" envían ahora mensajes de cambio de programa (y que su Axiom ya no está más en modo de edición).

3.

Ahora, puede pulsar los botones "+" o "–" para desplazarse al programa superior o inferior siguiente respectivamente. Puede continuar tocando notas mientras se mueve por los programas, a fin de oír cómo suena cada uno.

17

Para enviar un mensaje de cambio de programa usando las teclas numéricas:

1.

2.

Pulse el botón Edit. Se iluminará con brillo máximo.

Pulse la tecla Program Change.

3.

4.

Use las teclas numéricas (0–9) para ingresar el número de programa deseado.

Pulse la tecla Enter. El botón Edit vuelve a medio brillo, indicando que usted ha seleccionado un nuevo programa (y que su Axiom ya no está más en modo de edición).

Pulse ambos botones "+" y "–" simultáneamente para regresar al programa predeterminado "0".

Cómo regresar los botones Octave al modo de octavas

Para regresar los botones Octave al modo de octavas:

1.

2.

Pulse el botón Edit. Se iluminará con brillo máximo.

Pulse la tecla Oct = Octave. El botón Edit vuelve a medio brillo, indicando que los botones Octave controlan la gama de octavas (y que su Axiom ya no está más en modo de edición).

Velocidad de la inflexión de pitch y la modulación

Puesto que el teclado usa botones para controlar las funciones Pitch Bend (Inflexión de pitch) y Modulation

(Modulación) (en lugar de controles variables como ruedas), hemos agregado una característica de velocidad variable, que le permite ajustar la velocidad con que estos botones cambian el tono o la modulación (o los valores

MIDI, en modo MIDI).

Teclas de velocidad de inflexión de pitch y modulación

Para ajustar la velocidad de la inflexión de pitch o la modulación:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

3.

Pulse la tecla Pitch Bend Rate (Velocidad de inflexión de pitch) o Modulation Rate (Velocidad de modulación).

Use las teclas numéricas (0–9) para ingresar el ajuste deseado (0-127). Los valores son los siguientes:

0:

La rampa se produce lentamente, más de 2 segundos

64 (valor predeterminado, central):

La rampa se produce más rápidamente

126:

La rampa se produce muy rápidamente

127:

No hay rampa. El valor varía instantáneamente de mínimo a máximo

4.

Pulse la tecla Enter. El botón Edit vuelve a medio brillo, indicando que usted ha ajustado la velocidad de inflexión de pitch o modulación (y que su Axiom ya no está más en modo de edición).

Cambios de banco

Si tiene necesidad de conmutar entre bancos de programas de un instrumento conectado, puede enviar mensajes

MIDI de cambios de programa, Bank LSB (Byte menos significativo del banco) y Bank MSB (Byte más significativo del banco) directamente desde el Axiom.

La mayoría de los instrumentos tienen menos de 127 programas, de modo que la conmutación entre bancos puede hacerse enviando un mensaje de LSB del banco (0-127). Los mensajes de MSB del banco son útiles cuando hay presentes grandes cantidades de bancos. Para más información, consulte la guía del usuario de su instrumento.

18

Teclas de LSB y MSB del banco

Para enviar un mensaje de LSB o MSB del banco:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Pulse la tecla Bank LSB o Bank MSB, dependiendo del tipo de mensaje que desea enviar.

3.

Use las teclas numéricas (0–9) para ingresar el valor del banco deseado (0-127).

4.

Pulse la tecla Enter. El botón Edit vuelve a medio brillo, indicando que usted ha enviado el mensaje de

LSB o MSB del banco (y que su Axiom ya no está más en modo de edición).

Sostenido

El botón Sustain funciona como el pedal de sostenido de un piano: sostiene todas las notas presionadas en ese momento (en el teclado o pads de disparo). Su acción puede ser momentánea (sostenido únicamente mientras se mantiene pulsado el botón) o de enganche (el sostenido se activa o desactiva con cada pulsación del botón).

Tecla de sostenido

Para seleccionar el modo del botón de sostenido deseado:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Pulse la tecla Sustain Mode (Modo de sostenido) para conmutar entre el funcionamiento momentáneo o con enganche.

3.

Espere un segundo. Su Axiom saldrá automáticamente del modo de edición.

Curvas de velocidad

El teclado y los pads de disparo del Axiom son sensibles a la velocidad: al tocarlos con más fuerza se produce un volumen más alto, mientras que al tocarlos más suavemente se produce un volumen más bajo.

Esta gama dinámica brinda a su interpretación un sonido y una sensación más naturales. Es posible variar la sensibilidad del teclado al tacto seleccionando una curva de velocidad, adaptando así la respuesta de las teclas a su estilo de interpretación particular.

Para seleccionar una curva de velocidad:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Pulse la tecla Vel Curve (Curva de velocidad).

3.

Use las teclas numéricas (0–9) para ingresar el valor deseado (0-127). Los valores de la curva de velocidad son los siguientes:

0:

Curva de baja velocidad (baja sensibilidad)

1 (valor predeterminado):

Curva de velocidad normal (sensibilidad predeterminada)

2:

Curva de alta velocidad (alta sensibilidad exponencial)

3:

Velocidad escalonada (se producen solo los valores de velocidad 100 y 127)

4-127:

Velocidad fija (se produce solo un valor de velocidad fijo de 4 a 127)

4.

Pulse la tecla Enter para guardar el nuevo valor de la curva de velocidad o Cancel (Cancelar) o Edit para salir del modo de edición y descartar los nuevos valores introducidos.

Tecla de curva de velocidad

19

Pads de disparo

Es posible asignar fácilmente sonidos del teclado a los pads de disparo utilizando la función Pad Learn

(Aprendizaje de pads). Esto puede ser útil si desea usar los pads de disparo para enviar ciertas notas MIDI a fin de disparar un sonido en su instrumento virtual.

Tecla de aprendizaje de pads

Para asignar una nota MIDI de un pad de disparo:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Pulse la tecla Pad Learn.

3.

Si fuera necesario, pulse el botón Pad Bank para seleccionar el banco de pads que contiene el pad deseado.

4.

Pulse una tecla del teclado para seleccionar la nota MIDI deseada.

5.

Pulse el pad de disparo deseado para asignar la nota elegida al pad. Su Axiom saldrá automáticamente del modo de edición.

Parámetros MIDI

Tecla de canal MIDI

Tecla de pánico MIDI

Canal MIDI global

El canal MIDI "global" es el canal MIDI predeterminado por el cual el Axiom envía mensajes MIDI. Puesto que es un parámetro global, se aplica a todas las posiciones de memoria, siendo anulado únicamente por las selecciones de canales personalizados para los controles en modo MIDI.

Para configurar el canal MIDI global:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Pulse la tecla MIDI Channel (Canal MIDI).

3.

Use las teclas numéricas (0–9) para ingresar el valor del canal MIDI deseado (1-16).

4.

Pulse la tecla Enter para guardar la nueva asignación de canal MIDI global o Cancel o Edit para salir del modo de edición y descartar los nuevos valores introducidos.

Pánico MIDI

Cuando usted dispara un mensaje de pánico MIDI, se envía un mensaje "All Notes Off" (Desactivar todas las notas) en todos los canales y por todas las salidas. Esto es útil cuando un sintetizador de hardware o software conectado tiene una nota activada atascada.

Para enviar un mensaje de pánico MIDI:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Pulse la tecla MIDI Panic. Se enviará el mensaje "Desactivar todas las notas". Su Axiom saldrá automáticamente del modo de edición.

20

Configuración MIDI personalizada

Cuando usted desee más flexibilidad en el control que el que ofrece el modo HyperControl, puede utilizar muchas de las perillas y botones del Axiom AIR Mini 32 para producir una variedad de mensajes MIDI.

Cómo asignar mensajes MIDI a los controles

La edición de la configuración MIDI del Axiom comienza con el botón Edit. Al pulsar Edit, su Axiom entra al modo de edición. El botón Edit destella para indicar que se seleccionó el modo de edición.

Para salir del modo de edición, pulse el botón Edit una segunda vez.

Tecla de canal MIDI

Tecla de aprendizaje de pads

Para asignar un mensaje MIDI específico a un control físico:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Seleccione el control a asignar moviéndolo o pulsándolo.

3.

Pulse la tecla Control Assign (Asignación de control) para entrar al modo de asignación de controles.

4.

Use las teclas numéricas (0–9) para ingresar el tipo de mensaje MIDI deseado (0-127, 129 ó 130) para este control:

0-127:

MIDI CC; funciona con todos los controles excepto los botones Octave/Transpose

129:

Inflexión de pitch; funciona con todas las perillas y los botones de inflexión de pitch.

130:

MMC (MIDI Machine Control); funciona solo con los botones de transporte (se ajusta cada botón a valores MMC estándar)

5.

Pulse la tecla Enter para guardar la nueva asignación, o Cancel o Edit para salir del modo de edición y descartar los nuevos valores introducidos.

Control de mínimo/máximo

En algunos casos, es conveniente fijar un valor de control mínimo y/o máximo para una perilla o botón, para alinear mejor ese control con una gama de valores deseada.

Teclas de máximo y mínimo del control

Para fijar el valor máximo o mínimo enviado por un control:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Seleccione el control a editar moviéndolo o pulsándolo.

3.

Pulse la tecla Control Minimum o Control Maximum.

4.

Use las teclas numéricas (0–9) para ingresar el valor deseado (0-127).

5.

Pulse la tecla Enter para guardar el nuevo valor, o Cancel o Edit para salir del modo de edición y descartar los nuevos valores introducidos.

Personalización de las asignaciones MIDI en HyperControl

Cuando utiliza su Axiom con una DAW habilitada para HyperControl, puede acceder a sus configuraciones

MIDI personalizadas pulsando el botón de modo de HyperControl hasta que no quede encendido ninguno de los LED de modo. Para volver al modo HyperControl, pulse el botón hasta que se encienda el LED del modo de HyperControl deseado.

21

Posiciones de memoria

Una vez que realizó la asignación de controles MIDI para adaptarlos a un dispositivo o tarea específicos, es conveniente guardarlos para uso posterior en una de las 10 posiciones de memoria del Axiom.

Tecla de posición de memoria Tecla de guardar

Para guardar el juego actual de asignaciones MIDI en una posición de memoria:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Pulse la tecla Store (Guardar).

3.

Use las teclas numéricas (0–9) para ingresar la ranura de la posición de memoria deseada (0-9). Su

Axiom saldrá automáticamente del modo de edición.

Para recuperar una posición de memoria:

1.

Pulse el botón Edit. Se iluminará con brillo máximo.

2.

Pulse la tecla Memory Location (Posición de memoria).

3.

Pulse la tecla numérica (0-9) para seleccionar la posición de memoria. Su Axiom saldrá automáticamente del modo de edición.

Copia de seguridad y restauración de la memoria

Es posible hacer copias de seguridad y restaurar ubicaciones de memoria individuales o la memoria completa (10 ubicaciones) de su Axiom AIR Mini 32 utilizando SysEx MIDI. Use una aplicación de bibliotecario SysEx o simplemente grábela en una pista MIDI de su DAW y reprodúzcala cuando la necesite.

Tecla de copia de seguridad de posiciones de memoria

Para realizar una copia de seguridad de una o todas las posiciones de memoria:

1.

Asegúrese de que el Axiom esté conectado a la computadora y funcione correctamente.

2.

Asegúrese de que una pista MIDI de su DAW esté grabando (y configurada para recibir MIDI desde el

Axiom) o que su utilidad de bibliotecario SysEx esté lista para recibir datos.

3.

Pulse el botón Edit. Se iluminará con brillo máximo.

4.

Pulse la tecla Backup (Copia de seguridad). Su Axiom saldrá automáticamente del modo de edición.

Para restaurar una o todas las posiciones de memoria desde una copia de seguridad MIDI:

1.

Asegúrese de que el Axiom esté conectado a la computadora y funcione correctamente.

2.

Asegúrese de que su DAW (con una pista MIDI que contiene los datos de la copia de seguridad) o la

*

Antes de cargar los datos SysEx provenientes de una pista MIDI de su

DAW, asegúrese de que el transporte

utilidad de bibliotecario SysEx estén configuradas para transmitir MIDI a su Axiom*.

3.

Pulse Reproducir en su DAW o habilite la transmisión de SysEx en su aplicación de bibliotecario SysEx. Su

Axiom saldrá automáticamente del modo de edición.

o la cabeza de reproducción estén posicionados en la línea de tiempo antes de los datos deseados.

22

GUIDE D’UTILISATION (FRANÇAIS)

Contenu de la boîte

Axiom AIR Mini 32 ; câble Mini-USB ; guide d’utilisation ; livret des consignes de sécurité et des informations concernant la garantie

Assistance

Pour tous les renseignements concernant la configuration système minimale requise, la compatibilité et l’enregistrement du produit, veuillez visiter la section Assistance du site Internet de

M-Audio :

m-audio.com/support

.

Guide de démarrage

Scénario d’installation 1 Scénario d’installation 2

Ordinateur

Casque d’écoute

Ordinateur

USB MIDI IN

Moniteurs

MIDI OUT R L R L VOL

Interface Audio USB

1.

Utilisez le câble USB inclus pour brancher l'Axiom au port USB d’un ordinateur. (Si vous utilisez un concentrateur USB, assurez-vous qu’il est auto-alimenté.) Lorsque l’appareil est correctement branché et que l’ordinateur est allumé, les touches Sustain, Edit et Octave de l’Axiom devraient être allumées.

2.

Lancez votre poste de travail audionumérique (DAW).

3.

Il se peut que vous ayez à modifier les réglages Préférences de votre poste de travail audionumérique afin de sélectionner l'Axiom comme interface ou appareil de commande. Pour de plus amples informations, veuillez consulter le guide d’utilisation de votre logiciel.

Téléchargements recommandés

Afin de profiter au maximum de l'Axiom, nous vous recommandons de télécharger et d’installer les fichiers suivants à partir de l’adresse indiquée pour chacun :

Logiciel :

Nous avons inclus l’application Pro Tools | First M-Audio Edition, VIP et Ableton Live Lite avec le Axiom AIR Mini 32 afin que vous puissiez commencer à créer de la musique avec un logiciel de qualité professionnelle aussitôt que vous le sortez de la boîte. Pour installer Pro Tools | First M-

Audio Edition et VIP, veuillez enregistrer le Axiom AIR Mini 32 sur le site

m-audio.com

et suivre les

• instructions d’installation à partir de votre compte utilisateur. Pour installer Ableton Live Lite, veuillez suivre les instructions sur la carte de téléchargement de logiciel fournie. Veuillez également visiter le site

ableton.com

afin de vérifier s’il y a des mises à jour disponibles pour votre logiciel.

Instruments virtuels :

Veuillez suivre les instructions sur la carte de téléchargement de logiciel afin d’installer les plug-ins d'instruments virtuels. La plupart des logiciels audionumériques ne chargent pas automatiquement les plug-ins d'instruments virtuels après l’installation. Afin d’accéder aux plugins d'instruments virtuels à partir de Pro Tools | First M-Audio Edition et Ableton Live Lite, vous devez sélectionner le dossier des plug-ins afin que le logiciel puisse y accéder :

Dossiers des plug-ins Pro Tools | First M-Audio Edition (AAX) :

Windows (32 bits) :

C:\Fichiers de programme (x86)\Fichiers communs\Avid\Audio\Plug-ins

Windows (64 bits) :

C:\Fichiers de programme\Fichiers communs\Avid\Audio\Plug-ins

macOS :

Macintosh HD/Bibliothèque/Application Support/Avid/Audio/Plug-ins

23

Plug-ins Ableton/VIP (VST) :

Windows (32 bits) :

C:\Fichiers de programme (x86)\VSTplugins

Windows (64 bits) :

C:\Fichiers de programme\VSTplugins

macOS :

Macintosh HD\Bibliothèque\Audio\Plugins\VST

Pour définir le dossier de plug-ins dans Ableton Live Lite :

1.

Allez dans le menu

Preferences

.

2.

Cliquez sur l’onglet

File Folder

. Sous

Plug-In Sources

, cliquez sur

Browse

et sélectionnez le dossier des plug-ins approprié.

3.

Après avoir effectué votre sélection, le bouton

Use VST Custom Plug-In Folder

ce n’est pas le cas, cliquez sur le bouton pour l’activer. devrait être

activé

. Si

4.

Quittez le menu

Preferences

.

Profiles HyperControl ( m-audio.com/support ) :

HyperControl offre l’affectation automatique des touches et des boutons de l'Axiom AIR Mini 32 pour fonctions et paramètres logiciels les plus souvent utilisés.

Lorsqu’utilisé conjointement avec un poste de travail audionumérique logiciel, vous pouvez commander les paramètres des touches de lecture, de mixage (potentiomètres et panoramique) et d’un instrument virtuel ou d’un plugiciel de traitement du signal. De plus, vous pouvez commuter instantanément entre le mode de fonctionnement HyperControl et le mode personnalisation afin de répondre à vos besoins. Afin d’activer

HyperControl avec l’Axiom AIR Mini 32, certaines applications peuvent nécessiter l’installation d’applications supplémentaires. Veuillez visiter

m-audio.com/hypercontrol

pour la liste à jour des applications qui prennent en charge l'HyperControl.

Pilotes Axiom pour applications Windows supplémentaires ( m-audio.com/support ) :

Ces pilotes vous permettent d’utiliser l’Axiom avec plusieurs applications simultanément et/ou en conjonction avec d’autres appareils audio USB natifs. Les systèmes d’exploitation Mac ne requièrent pas ces pilotes.

Installation Pro Tools | First M-Audio Edition

1.

Utilisez le câble USB fourni pour brancher le Axiom AIR Mini 32 au port USB d’un ordinateur, puis lancez Pro

Tools | First M-Audio Edition.

2.

3.

Ouvrir ou créer un projet.

À partir du menu déroulant

Setup

, sélectionnez l’option

MIDI Input Devices

. Activez

MIDI Input

du Axiom

AIR Mini 32 en cochant la case à côté de Axiom AIR Mini 32.

4.

À partir du menu déroulant

Setup

, sélectionnez l’option

Playback Engine

. Sélectionnez votre appareil audio à partir du menu déroulant

Playback Engine

.

5.

6.

7.

Pour créer une nouvelle piste d'instrument, sélectionnez l’option

À partir du menu déroulant

New

, sélectionnez l’option

Stereo

New

, puis

à partir du menu déroulant

Instrument Track

.

Track

.

Dans la nouvelle piste, ajoutez un insert en cliquant sur les Inserts A-E de la piste et en sélectionnant l’option

Multichannel Plugin > Instrument

et l’instrument que vous souhaitez utiliser, comme Xpand!2 (Stereo). Le plug-in peut maintenant être déclenché par le Axiom AIR Mini 32.

Remarque :

Les utilisateurs Windows ont besoin d'une carte son externe (tel que M-Track 2X2) ou d'un pilote ASIO

à faible latence.

Remarque :

Pro Tools | First M-Audio Edition ne supporte pas VIP.

Installation de Ableton Live Lite

1.

Utilisez le câble USB fourni pour brancher le Axiom AIR Mini 32 au port USB d’un ordinateur, puis lancez

Ableton Live Lite.

2.

Ouvrez ensuite la fenêtre

Preferences

dans Ableton Live Lite. Sélectionnez le

périphérique audio

dans l'onglet

Audio

. Cela dépend de l'interface audio que vous utilisez.

3.

4.

5.

Windows :

Sélectionnez

Options > Preferences macOS :

Sélectionnez

Live > Preferences

Cliquez sur l’onglet

MIDI/Sync

. Dans la section

MIDI Ports

, réglez les paramètres comme indiqué ci-dessous :

À côté de

Input : Axiom AIR Mini 32

, basculez le bouton

On

dans les colonnes

Track

et

Remote

.

À côté de

Output : Axiom AIR Mini 32

, basculez le bouton

On

dans les colonnes

Track

et

Remote

.

Fermez la fenêtre

Preferences

.

Pour ajouter un instrument ou un plug-in à Ableton Live Lite afin de générer un son, dans la colonne

Categories

, sélectionnez

Instruments

ou

Plug-ins

.

6.

Dans la colonne

Name

à droite de la colonne

Categories

, recherchez l'instrument ou le plug-in de votre choix. Cliquez et glissez l'instrument sur une piste MIDI dans Ableton Live Lite pour charger l'instrument.

L'instrument peut maintenant être déclenché par le Axiom AIR Mini 32.

24

Commandes et connectiques

4 5 9 8 11 10

3 2 6 7 1

12 13

1.

Clavier :

Ce clavier de 32 notes sensibles à la dynamique peut commander une plage de dix octaves à l’aide des touches OCTAVE -/+. Vous pouvez également l’utiliser afin d’accéder aux fonctions de programmation évoluées lorsque l’Axiom est en mode Edit.

2.

Touches de tonalité et de modulation (PB et MOD) :

Ces touches permettent de modifier la tonalité et de déclencher la modulation des paramètres d’un instrument MIDI.

3.

Touches de sélection d’octave ( – / + ) :

Par défaut, ces touches permettent d'augmenter ou de diminuer la plage d'octaves du clavier d'une octave à la fois. La touche « + » permet de l’augmenter (p. ex., Note F3 devient F4), alors que la touche « - » permet de la diminuer (p. ex., Note F3 devient F2). Ces touches peuvent également être utilisées afin de transposer le clavier en demi-tons ou pour envoyer des changements de programmes MIDI et des messages MIDI configurés par l’utilisateur.

4.

Touche de maintien de la note (Sustain) :

Cette touche fonctionne comme la pédale de maintien d’un piano; elle maintient toutes les notes jouées (sur le clavier ou sur les pads).

Son action peut être momentanée (maintenant la note seulement lorsque la touche est enfoncée et maintenue) ou verrouillée (maintenant la note lorsque la touche est enfoncée et la relâchant lorsqu'elle est enfoncée de nouveau). Afin de modifier l’action de la touche entre momentanée et verrouillée, veuillez consulter la section

Maintien de la note

de ce guide.

5.

Touche de modification :

Cette touche permet d’accéder au mode de modification de l’Axiom afin d’utiliser les fonctions évoluées du clavier pour affecter ou modifier les affectations existantes des commandes MIDI, les réglages généraux et les fonctions utilitaires. La touche s’allume lorsque le clavier est en mode Edit.

25

6.

Touches de déplacement :

Ces touches peuvent être utilisées en mode HyperControl pour différentes fonctions de navigation, selon le poste de travail audionumérique que vous utilisez. Vous pouvez également les affecter de manière à ce qu’ils envoient des messages MIDI standards.

7.

Touches de commande de lecture :

Ces touches permettent de commander les fonctions de lecture standards d’un poste de travail audionumérique (arrêt, lecture et enregistrement). Lors de l’utilisation d’un poste de travail audionumérique en mode

HyperControl, ces touches sont automatiquement affectées à ces fonctions (ou à celles similaires). Vous pouvez également les affecter à différents messages MIDI.

8.

Boutons de commande :

Ces huit boutons de commande permettent d’envoyer des messages MIDI standards ou de modifier les paramètres volume, panoramique et d’un plugiciel en mode HyperControl (selon le réglage de la touche du mode HyperControl).

9.

Touche du mode HyperControl :

Cette touche permet de permuter entre les quatre modes de commande de l’Axiom :

Mode HyperControl Volume :

Les boutons commandent le volume des banques de pistes sélectionnées. Les touches de déplacement, de commande de lecture et les pads fonctionnent en mode HyperControl, avec d'autres fonctions selon l’implémentation HyperControl de votre poste de travail audionumérique. Lorsque ce mode est sélectionné, la DEL Volume est allumée.

Mode HyperControl Pan :

Les boutons commandent les valeurs de panoramique des banques de pistes sélectionnées. Les touches de déplacement, de commande de lecture et les pads fonctionnent en mode HyperControl, avec d'autres fonctions selon l’implémentation HyperControl de votre poste de travail audionumérique.

Lorsque ce mode est sélectionné, la DEL Pan est allumée.

Mode HyperControl Inst/FX

Ces boutons commandent les paramètres de l’instrument ou du plugiciel d’effets sélectionné. Les touches de déplacement, de commande de lecture et les pads fonctionnent en mode HyperControl, avec d'autres fonctions selon l’implémentation HyperControl de votre poste de travail audionumérique. Lorsque ce mode est sélectionné, la DEL Inst/FX est allumée.

Mode MIDI :

Toutes les commandes de l'Axiom envoient des messages MIDI selon leur affectation configurée par l’utilisateur. Lorsque ce mode est sélectionné, aucune des DEL du mode HyperControl n’est allumée. (Lorsque le logiciel utilisé ne prend pas en charge le mode HyperControl, le mode MIDI devient alors le seul mode disponible et cette touche est désactivée.)

10.

Pads :

Ces pads sensibles à la dynamique sont parfaits pour composer des parties batterie ou pour déclencher des échantillons durant les prestations.

11.

Touche des banques de pads (Pad Bank) :

Cette touche permet de commuter l’affectation des pads entre deux banques de notes MIDI.

12.

Port USB :

Lorsque l’Axiom est branché à un ordinateur via USB, cette connexion USB permet d’alimenter l'Axiom et de transmettre des données MIDI depuis et vers un ordinateur.

13.

Verrou de sécurité Kinsington

®

:

Ce connecteur est compatible avec les câbles de sécurité Kensington standard de style pour ordinateur portable afin d’offrir une protection contre le vol.

26

Mode Edit

Le mode Edit permet de reconfigurer de différentes façons les commandes et les fonctions de l’Axiom. Veuillez consulter la section

Fonctions du mode Edit

dans l’Appendice pour une illustration de toutes les fonctions

évoluées de l’Axiom AIR Mini 32 que vous pouvez imprimer et utiliser comme référence.

Touches de sélection d’octave

Par défaut, les touches « + » et « - » permettent d'augmenter ou de diminuer la plage d'octaves du clavier d'une octave à la fois. Chaque fois que l'Axiom est remis sous tension, les paramètres sont réinitialisés à « 0 », et les touches deviennent rouges de moyenne intensité.

Lorsque vous utilisez la touche « + » afin d’augmenter l’octave, elle s’allume ou clignote à pleine intensité selon l’octave sélectionnée. La touche « - » demeure de moyenne intensité. Lorsque vous utilisez la touche « - » cela produit l’effet contraire, elle s’allume ou clignote à pleine intensité selon l’octave sélectionnée, alors que la touche

« + » demeure de moyenne intensité.

Chaque octave est identifiée par une couleur, comme suit :

Rouge de faible intensité :

0 (par défaut)

Vert :

+1 ou -1 octave

Jaune :

Rouge :

+2 ou -2 octaves

+3 ou -3 octaves

Clignote rouge :

+4 ou -4 octaves

Touches Octave

Les touches de sélection d’octave peuvent également être affectées à commander deux fonctions MIDI additionnelles : la transposition et les changements de programme.

Transposition

Vous pouvez également utiliser les touches « + » et « - » afin de transposer le clavier pour augmenter ou diminuer la tonalité en demi-tons au lieu d’octaves entières. Par exemple, si vous jouez une chanson et que la chanteuse a de la difficulté à atteindre les notes aiguës, vous pouvez diminuer la tonalité d’un ou de deux demi-tons. Vous pouvez transposer le clavier d’un maximum de deux octaves dans les deux directions.

Affecter les touches de sélection de l’octave « + » et « - » à la fonction Transposition :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

Appuyez sur la touche Oct = Transpose du clavier. La touche Edit devrait revenir à moyenne intensité, indiquant que les touches « + » et « - » sont maintenant affectées à la fonction transposition (et que vous avez quitté le mode Edit).

3.

Vous pouvez maintenant appuyer sur les touches « + » et « - » afin d’augmenter ou de diminuer la tonalité.

Appuyez sur « + » et « - » simultanément afin de remettre le clavier à la transposition par défaut (0).

Changement de programme

Vous pouvez également utiliser les touches de sélection d'octave « + » et « - » afin d’envoyer des changements de programme MIDI pour passer au programme suivant ou précédent entre 0 et 127. Vous pouvez également utiliser la touche Program Change de l’Axiom et les touches numérotées (0 à 9) du clavier afin d’entrer le numéro de programme désiré.

Affecter les touches de sélection d’octave « + » et « - » afin d’envoyer des changements de programme :

1.

2.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

Appuyez sur la touche Oct = Program du clavier. La touche Edit devrait revenir à moyenne intensité, indiquant que les touches « + » et « - » sont maintenant affectées à la fonction de changement de programme (et que

3.

vous avez quitté le mode Edit).

Vous pouvez maintenant appuyer sur les touches « + » et « - » afin de passer au programme suivant ou précédent. Vous pouvez jouer des notes lorsque vous parcourez les programmes afin d’entendre le son de chacun des programmes.

27

Envoyer un message de changement de programme à l’aide des touches numérotées :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

3.

4.

Appuyez sur la touche Program Change.

Utilisez les touches numérotées (0 à 9) du clavier afin d'entrer le numéro de programme désiré.

Appuyez sur la touche Enter. La touche Edit devrait revenir à moyenne intensité, indiquant que vous avez sélectionné un nouveau programme (et que vous avez quitté le mode Edit).

Appuyez sur les touches de sélection d’octave « + » et « - » simultanément afin de revenir au programme par défaut

(0).

Remettre les touches de sélection d'octave en mode Octave

Remettre les touches de sélection d'octave en mode Octave :

1.

2.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

Appuyez sur la touche Oct = Octave du clavier. La touche Edit devrait revenir à moyenne intensité, indiquant que les touches « + » et « - » sont maintenant affectées à la fonction de modification de la plage d’octave (et que vous avez quitté le mode Edit).

Vitesse de modification de la tonalité et de modulation

Comme le clavier utilise des touches afin de commander les fonctions de modification de la tonalité et de modulation (au lieu de molettes), nous avons ajouté l'option de la vitesse variable afin que vous puissiez régler la vitesse à laquelle ces touches modifient la tonalité ou la modulation (ou valeurs MIDI, en mode MIDI).

Touches Pitch Bend et Modulation Rate

Régler la vitesse de modification de la tonalité ou de modulation :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

3.

Appuyez sur la touche Pitch Bend Rate ou Modulation Rate.

Utilisez les touches numérotées du clavier (0 à 9) afin d'entrer le numéro de programme désiré (0 à 127). Les

4.

paramètres sont les suivants :

0 :

la modification se fait lentement, sur plus de 2 secondes.

64 (par défaut, centre) :

la modification se fait plus rapidement.

126 :

la modification se fait très rapidement.

127:

aucune modification. Les valeurs varient instantanément du minimum au maximum.

Appuyez sur la touche Enter. La touche Edit devrait revenir à moyenne intensité, indiquant que vous avez réglé la vitesse de modification de la tonalité ou de modulation (et que vous avez quitté le mode Edit).

Changement de banque

Si vous devez commuter entre des banques de programmes sur un instrument branché, vous pouvez envoyer des messages de changement de programme MIDI, de bit le moins significatif (LSB - Least Significant Byte) et de bit le plus significatif (MSB - Most Significant Byte) directement à partir de l’Axiom.

La plupart des instruments disposent de moins de 127 banques de programmes, alors la commutation de banques peut être effectuée en envoyant un message de banque LSB (0 à 127). Les messages de banque MSB sont très utiles lorsqu’il y a un grand nombre de banques. Pour de plus amples informations, veuillez consulter le guide d’utilisation de l'instrument.

28

Touches Bank LSB et Bank MSB

Envoyer des messages de banque LSB ou MSB :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

Appuyez sur la touche Bank LSB ou Bank MSB selon le message de banque que vous désirez envoyer.

3.

Utilisez les touches numérotées du clavier (0 à 9) afin d'entrer le numéro de banque désiré (0 à 127).

4.

Appuyez sur la touche Enter. La touche Edit devrait revenir à moyenne intensité, indiquant que vous avez envoyé le message de banque LSB ou MSB (et que vous avez quitté le mode Edit).

Maintien de la note

La touche Sustain fonctionne comme la pédale de maintien d’un piano ; elle maintient toutes les notes jouées (sur le clavier ou sur les pads). Son action peut être momentanée (maintenant la note seulement lorsque la touche est enfoncée et maintenue) ou verrouillée (maintenant la note lorsque la touche est enfoncée et la relâchant lorsqu'elle est enfoncée de nouveau).

Touche Sustain

Sélection du mode de fonctionnement de la touche Sustain :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

Appuyez sur la touche Sustain Mode afin de modifier le mode de fonctionnement de la touche entre momentanée et verrouillée.

3.

Attendez une seconde. L’Axiom devrait quitter automatiquement le mode Edit.

Courbe de sensibilité

Le clavier et les pads de l’Axiom sont sensibles à la dynamique ; jouer avec plus de force produit des sons plus forts et jouer avec moins de force, produit des sons plus faibles. Cette plage de sensibilité offre un jeu et un son plus naturel. Il est possible de personnaliser la réponse du clavier en fonction de votre façon personnelle de jouer en sélectionnant une des différentes valeurs de sensibilité.

Réglage de la sensibilité :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

Appuyez sur la touche Velocity Curve du clavier.

3.

Utilisez les touches numérotées du clavier (0 à 9) afin d'entrer la valeur désirée (0 à 127). Les paramètres pour la courbe de sensibilité sont les suivants :

0 :

Courbe de sensibilité faible (faible sensibilité).

1 (par défaut) :

Courbe de sensibilité normale (sensibilité par défaut).

2 :

Courbe de sensibilité élevée (élevée, sensibilité exponentielle).

3 :

Courbe de sensibilité à paliers (produit uniquement les valeurs de sensibilité 100 et 127).

4-127 :

Courbe de sensibilité fixe (produit uniquement les valeurs fixes de sensibilité de 4 et

127).

4.

Appuyez sur la touche Enter afin d’enregistrer la nouvelle courbe de sensibilité, ou appuyez sur Cancel ou Edit afin de quitter le mode Edit et de supprimer les modifications.

Touche Velocity Curve

29

Pads

Vous pouvez facilement affecter des sons du clavier aux pads en utilisant la fonction Pad Learn

(apprentissage des pads). Ceci peut être utile lorsque vous désirez utiliser les pads afin d’envoyer certaines notes MIDI afin qu’elles déclenchent un son sur votre instrument virtuel.

Affection de la note MIDI d’un pad :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

Appuyez sur la touche Pad Learn du clavier.

Touche Pad Learn

3.

Si nécessaire, appuyez sur la touche Pad Bank afin de sélectionner la banque de pads où se trouve le pad désiré.

4.

Appuyez sur une des touches du clavier afin de sélectionner la note MIDI désirée.

5.

Appuyez sur le pad afin de lui affecter la note choisie. L’Axiom devrait quitter automatiquement le mode Edit.

Paramètres MIDI

Touche MIDI Channel Touche MIDI Panic

Canal MIDI global

Le canal MIDI « global » est le canal MIDI par défaut par lequel l’Axiom envoye les messages MIDI. Comme ce dernier est un paramètre global, il s’applique sur tous les emplacements d'enregistrement et ne peut être modifié que par la personnalisation des canaux en mode MIDI.

Réglage du canal MIDI global :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

Appuyez sur la touche MIDI Channel du clavier.

3.

Utilisez les touches numérotées du clavier (0 à 9) afin d'entrer le canal MIDI désiré (1 à 16).

4.

Appuyez sur la touche Enter afin d’enregistrer le nouveau canal MIDI global, ou appuyez sur Cancel ou Edit afin de quitter le mode Edit et de supprimer les modifications.

Message de panique MIDI

Lorsque vous déclenchez un message de panique MIDI, il envoie un message « All Notes Off » (extinction des notes) sur tous les canaux et vers toutes les sorties. Ceci est très utile lorsqu'un synthétiseur matériel ou logiciel est coincé sur une note.

Envoyer un message de panique MIDI :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

Appuyez sur la touche MIDI Panic du clavier. Un message « All Notes Off » (extinction des notes) est envoyé. L’Axiom devrait quitter automatiquement le mode Edit.

30

Personnalisation de la configuration MIDI

Lorsque vous avez besoin de plus de flexibilité que le mode HyperControl offre, il est possible de configurer les boutons et touches de l’Axiom AIR Mini 32 afin qu’ils envoient différents messages MIDI.

Affectation des messages MIDI aux commandes

Les modifications de la configuration MIDI de l’Axiom se font à l’aide de la touche Edit. Appuyer sur la touche Edit permet d’accéder au mode Edit de l’Axiom. La touche Edit clignote afin d’indiquer que le mode Edit a été sélectionné.

Appuyez de nouveau sur la touche afin de quitter le mode Edit.

Touche MIDI Channel

Touche Pad Learn

Affectation d’un message MIDI spécifique à une commande :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

3.

4.

Sélectionnez la commande désirée en la déplaçant ou en l’enfonçant.

Appuyez sur la touche Control Assign sur le clavier afin d’accéder au mode Control Assign.

Utilisez les touches numérotées du clavier (0 à 9) afin d'entrer le type de message MIDI désiré (0 à 127, 129 ou

5.

130) pour cette commande :

0-127 :

MIDI CC ; fonctionne avec toutes les commandes, sauf les touches de sélection d’octave « + » et « - »

.

129 :

modification de la tonalité ; fonctionne avec tous les boutons et les touches de modification de la tonalité.

130 :

MMC (MIDI Machine Control) ; fonctionne uniquement avec les commandes de lecture (règle chaque touche aux valeurs MMC standards).

Appuyez sur la touche Enter afin d’enregistrer la nouvelle affectation, ou appuyez sur Cancel ou Edit afin de quitter le mode Edit et de supprimer les modifications.

Réglages des valeurs minimales/maximales des commandes

Pour certaines situations, il peut être utile de régler une valeur minimum/maximum pour un bouton ou une touche afin de mieux aligner cette commande à la plage de valeurs désirée.

Touches Control Max et Control Min

Réglage de la valeur minimum/maximum envoyée par une commande :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

3.

4.

5.

Sélectionnez la commande à modifier en la déplaçant ou en l’enfonçant.

Appuyez sur la touche Control Min ou Control Max du clavier.

Utilisez les touches numérotées du clavier (0 à 9) afin d'entrer la valeur désirée (0 à 127).

Appuyez sur la touche Enter afin d’enregistrer le nouveau réglage, ou appuyez sur Cancel ou Edit afin de quitter le mode Edit et de supprimer les modifications.

Personnalisation des affectations MIDI en mode HyperControl

Lorsque vous utilisez l’Axiom avec un poste de travail audionumérique compatible avec HyperControl, il est possible de personnaliser les configurations MIDI en appuyant sur la touche du mode HyperControl jusqu’à ce que toutes ses DEL soient allumées. Pour retourner en mode HyperControl, appuyer sur la touche jusqu’à ce que la DEL du mode HyperControl désiré soit allumée.

31

Emplacements de sauvegarde

Une fois que vous avez affecté des commandes MIDI à un dispositif ou à une tâche, vous pouvez d’enregistrer vos modifications pour une utilisation ultérieure dans un des 10 emplacements de sauvegarde de l’Axiom.

Touche Memory Location

Touche Store

Enregistrer les affectations MIDI en cours dans un des emplacements d’enregistrement :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

Appuyez sur la touche Store du clavier.

3.

Utilisez les touches numérotées du clavier (0 à 9) afin d'entrer l’emplacement d’enregistrement désiré

(0 à 9). L’Axiom devrait quitter automatiquement le mode Edit.

Rappeler un emplacement d’enregistrement :

1.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

2.

Appuyez sur la touche Memory Location du clavier.

3.

Appuyez sur la touche numérotée du clavier (0 à 9) correspondant à son emplacement. L’Axiom devrait quitter automatiquement le mode Edit.

Sauvegarde et réinitialisation des enregistrements

Vous pouvez sauvegarder et réinitialiser un ou tous les emplacements d’enregistrement (10 emplacements en tout) de l’Axiom AIR Mini 32 à l’aide de MIDI SysEx. Utilisez une application SysEx librarian ou enregistrez-le simplement dans une piste MIDI dans votre poste de travail audionumérique et refaites-le jouer au besoin.

Touche Memory Location Backup

Sauvegarder un ou tous les emplacements d’enregistrement :

1.

Assurez-vous que l’Axiom est branché à votre ordinateur et qu’il fonctionne correctement.

2.

Assurez-vous que la piste MIDI sur votre poste de travail audionumérique est en cours d’enregistrement (et peut recevoir des données MIDI de l’Axiom), ou que l’application SysEx librarian est prête à recevoir des données MIDI.

3.

Appuyez sur la touche Edit. Elle devrait s’allumer à pleine intensité.

4.

Appuyez sur la touche Backup du clavier. L’Axiom devrait quitter automatiquement le mode Edit.

Réinitialiser un ou tous les emplacements d’enregistrement d’une sauvegarde MIDI :

1.

Assurez-vous que l’Axiom est branché à votre ordinateur et qu’il fonctionne correctement.

2.

Assurez-vous que votre poste de travail

*

Avant de charger les données

SysEx de la piste MIDI de votre poste

audionumérique (avec une piste MIDI contenant les données de sauvegarde) ou que l’application SysEx

de travail audionumérique, assurezvous que la position de la tête de

librarian est prête à transmettre des données MIDI au

Axiom. *

3.

Appuyez sur la touche de lecture de votre poste de

lecture se situe avant les données désirées.

travail audionumérique ou lancez la transmission SysEx à partir de l'application SysEx librarian.

L’Axiom devrait quitter automatiquement le mode Edit.

32

GUIDA PER L'USO (ITALIANO)

Contenuti della confezione

Axiom AIR Mini 32; cavo mini-USB; Guida per l'uso; Istruzioni di sicurezza e garanzia

Assistenza

Per maggiori informazioni in merito ai requisiti di sistema completi, informazioni in merito alla compatibilità e alla registrazione del prodotto, recarsi alla sezione assistenza del sito Web di M-Audio:

m-audio.com/support

.

Guida rapida

Configurazione - Scenario 1 Configurazione - Scenario 2

Computer

Cuffie

Computer

USB

Monitor

MIDI IN MIDI OUT R L R L VOL

Interfaccia USB Audio

1.

Servirsi del cavo USB in dotazione per collegare l'Axiom ad una porta USB disponibile del computer.

(Se si utilizza un hub USB, assicurarsi che sia alimentato.) Se collegato in maniera corretta e se il computer è acceso, i tasti Sustain, Edit e Octave dell'Axiom si accendono.

2.

Aprire la workstation audio digitale (DAW).

3.

Può essere necessario aprire i Preferiti del proprio DAW e selezionare l'Axiom con superficie o dispositivo di controllo. Si veda la documentazione del proprio software per maggiori informazioni.

Download consigliati

Per trarre il massimo dall'Axiom, si consiglia di scaricare e di installare i seguenti file dai rispettivi siti Web:

Software:

Con l’ Axiom AIR Mini 32 abbiamo incluso il Pro Tools | First M-Audio Edition, VIP e Ableton

Live Lite in modo da consentirvi di iniziare immediatamente a fare musica con software professionale.

Per utilizzare Pro Tools | First M-Audio Edition e VIP, registrare l’Axiom AIR Mini 32 su

m-audio.com

, e seguire le istruzioni di installazione nel proprio Account utente. Per installare Ableton Live Lite, seguire le istruzioni presenti sulla scheda di download del software Ableton Live Lite. Inoltre, recarsi alla pagina

ableton.com

per verificare l’eventuale presenza di aggiornamenti del software.

Virtual Instruments:

seguire le istruzioni presenti nella scheda di download del software per installare i plugin Virtual Instrument in dotazione. Dopo l’installazione, la maggior parte dei DAW non caricherà i plugin Virtual Instrument automaticamente. Per accedere ai plugin Virtual Instrument con Pro Tools |

First M-Audio Edition e Ableton Live Lite, bisogna scegliere la cartella plugin per il software da scansionare:

Pro Tools | First M-Audio Edition (AAX) cartelle plugin:

Windows (32-bit):

C:\Program Files (x86)\Common Files\Avid\Audio\Plug-Ins

Windows (64-bit):

C:\Program Files\Common Files\Avid\Audio\Plug-Ins

macOS:

Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins

33

Plugin Ableton/VIP (VST):

Windows (32-bit):

C:\Program Files (x86)\VSTplugins

Windows (64-bit):

C:\Program Files\VSTplugins

macOS:

Macintosh HD\Library\Audio\Plugins\VST

Per configurare la cartella plugin in Ableton Live Lite:

1.

Recarsi al menu

Preferences

(preferiti).

2.

Selezionare la scheda

File Folder

(cartella file). Sotto

Plug-In Sources

(fonti plugin) cliccare su

Browse

e selezionare la giusta cartella dei plugin.

3.

Dopo aver effettuato la scelta, il tasto

Use VST Custom Plug-In Folder

dovrebbe essere

acceso (ON)

. Se non lo è, cliccare sul tasto per accenderlo.

4.

Uscire dal menu

Preferences

(preferiti).

HyperControl personalities ( m-audio.com/support ):

HyperControl offre una mappatura semplice, veloce e automatica dei tasti e delle manopole dell'Axiom AIR Mini 32 su numerose funzioni e configurazioni del software utilizzate di frequente. Quando viene utilizzato con un'applicazione supportata da DAW, è possibile controllare il trasporto, i comandi di mixaggio (fader e panning) e i parametri dello strumento virtuale o i plug-in per l'elaborazione di segnale. Inoltre, è possibile passare al volo dall'HyperControl all'utilizzo MIDI personalizzato per soddisfare esigenze particolari. Per attivare l'HyperControl con l'Axiom AIR Mini 32, alcune applicazioni richiedono il download di ulteriore software. Visitare la pagina

m-audio.com/hypercontrol

per un elenco aggiornato di applicazioni che supportano l'HyperControl.

Driver di dispositivo opzionali Axiom per Windows ( m-audio.com/support ):

questi driver consentono di utilizzare l'Axiom con più di una applicazione contemporaneamente e/o unitamente ad altri dispositivi USB compatibili con capacità audio. I sistemi Mac non richiedono l'uso di questi driver.

Configurazione Pro Tools | First M-Audio Edition

1.

Collegare l’Axiom AIR Mini 32 a una porta USB disponibile del computer servendosi del cavo USB in dotazione e lanciare Pro Tools | First M-Audio Edition.

2.

Aprire o creare un progetto.

3.

Selezionare il menu a discesa

Setup

e aprire

MIDI Input Devices

. Abilitare l’ingresso

MIDI Input

dell’Axiom AIR Mini 32 facendo clic sulla casella a fianco a Axiom AIR Mini 32.

4.

Selezionare il menu a discesa

Setup

e aprire

Playback Engine

. Scegliere il dispositivo audio dal menu a discesa

Playback Engine

.

5.

Per creare una nuova traccia strumentale, selezionare il menu a discesa

Track

e selezionare

New

.

6.

Nel menu a discesa

New

selezionare

Stereo

, e quindi

Instrument Track

.

7.

Nella nuova traccia creata, aggiungere un Inserimento alla traccia facendo clic sugli inserti A-E e selezionando

Multichannel Plugin > Instrument

e selezionando lo strumento che si desidera utilizzare, come l’Xpand!2 (Stereo). Il plugin può essere ora ttivato con l’Axiom AIR Mini 32.

Nota bene:

gli utenti Windows avranno bisogno di una scheda audio esterna (ad es. M-Track 2X2) o di un driver ASIO a bassa latenza.

Nota bene:

Pro Tools | First M-Audio Edition non supporta VIP.

Configurazione Ableton Live Lite

1.

Innanzitutto, collegare l’Axiom AIR Mini 32 a una porta USB disponibile del computer servendosi del cavo USB in dotazione e lanciare l’Ableton Live Lite.

2.

Quindi aprire la finestra

Preferiti

dell’Ableton Live. Scegliere il

Dispositivo audio

nella scheda

Audio

.

Questo dipenderà dall’interfaccia audio che si utilizza.

PC:

Selezionare

Opzioni > Preferiti macOS:

Selezionare

Live > Preferiti

3.

Selezionare la scheda

MIDI / Sync

. Nella sezione

Porte MIDI

, regolare le impostazioni come illustrato di seguito:

Accanto a

Input: Axiom AIR Mini 32

, commutare il tasto

On

nelle colonne

Track

e

Remote

.

Accanto a

Output: Axiom AIR Mini 32

, commutare il tasto

On

nelle colonne

Track

e

Remote

.

4.

Chiudere la finestra

Preferiti

.

5.

Per aggiungere uno strumento o un plugin all’Ableton Live Lite per generare suoni, nella colonna

Categorie

scegliere

Strumenti

o

Plug-in

.

6.

Nella colonna

Nome

subito a destra della colonna Categorie, individuare lo Strumento o il Plugin preferito.

Cliccare e trascinare

lo strumento su una traccia MIDI in Ableton Live Lite per caricare lo strumento. Lo strumento può ora essere attivato con l’Axiom AIR Mini 32.

34

Comandi e collegamenti

4 5 9 8 11 10

3 2 6 7 1

12 13

1.

Tastiera:

questa tastiera a 32 tasti è sensibile alla velocità e, unitamente ai tasti OCTAVE

DOWN/UP (ottave su/giù), è in grado di controllare una gamma di dieci ottave. Può anche essere utilizzata per accedere a funzioni avanzate di programmazione quando l'Axiom è in modalità Edit.

2.

Tasti bend del pitch e modulazione:

questi comandi consentono di effettuare il bend del pitch e di attivare la modulazione dei parametri controllando uno strumento MIDI.

3.

Tasti Octave/Transpose (ottave/trasponi) ( – / + ):

in via predefinita, questi tasti fanno salire o scendere la tastiera di un'ottava alla volta estendendone la gamma suonabile. Il

"+" la porta verso l'alto (ad es. la nota F3 diventa F4), mentre il "–" la porta verso il basso

(ad es. la nota F3 diventa F2). Questi tasti possono anche essere utilizzati per trasporre la tastiera in semitoni o per inviare cambiamenti di programma MIDI e messaggi MIDI assegnati dall'utente.

4.

Tasto Sustain:

questo tasto agisce come il pedale sustain di un pianoforte; sostiene tutte le note tenute (sulla tastiera o sui pad). La sua azione può essere momentanea

(sostenendo solo quando il tasto viene tenuto premuto) o bloccata (il sustain verrà acceso o spento ad ogni pressione del tasto). Per far passare il tasto da momentaneo a bloccato, si veda la sezione

Sustain

più avanti nel manuale.

5.

Tasto Edit:

questo tasto mette l'Axiom in modalità Edit, consentendo di utilizzare le funzioni speciali della sua tastiera per creare o modificare l'assegnazione di comandi

MIDI, configurazioni globali e funzioni di utility. Quando la tastiera è in modalità Edit il tasto si accende.

35

6.

Tasti di controllo direzionale:

si possono utilizzare questi tasti in modalità HyperControl per varie funzioni di navigazione, a seconda del software DAW. È inoltre possibile assegnarli affinché emettano messaggi MIDI standard.

7.

Comandi di trasporto:

questi tasti controllano funzioni di trasporto standard nel software

DAW (stop, play e record). Quando un DAW abilitato all'HyperControl è attivo, questi tasti mappano automaticamente queste funzioni (o le alternative ad esse più vicine). È anche possibile mappare questi tasti su tutta una serie di messaggi MIDI.

8.

Manopole:

è possibile utilizzare queste otto manopole per inviare messaggi MIDI standard o per assumere il controllo di volume, pan e parametri di plug-in in modalità

HyperControl (a seconda della configurazione del tasto Mode di HyperControl).

9.

Tasto Mode di HyperControl:

questo tasto fa commutare l'Axiom tra le seguenti quattro modalità di controllo:

Modalità Volume HyperControl:

le manopole controlleranno i livelli di volume per il banco di tracce correntemente selezionato. I tasti direzionali, i comandi di trasporto e i pad trigger funzionano in modalità HyperControl, con funzioni che variano a seconda dell'implementazione dell'HyperControl nel proprio DAW. Quando questa modalità è selezionata, il LED Volume è acceso.

Modalità Pan HyperControl:

le manopole controlleranno i valori di panning per il banco di tracce correntemente selezionato. I tasti direzionali, i comandi di trasporto e i pad trigger funzionano in modalità HyperControl, con funzioni che variano a seconda dell'implementazione dell'HyperControl nel proprio DAW. Quando questa modalità è selezionata, il LED Pan è acceso.

Modalità Inst/FX HyperControl:

le manopole controlleranno i parametri nello strumento o nel plug-in effetti selezionato. I tasti direzionali, i comandi di trasporto e i pad trigger funzionano in modalità HyperControl, con funzioni che variano a seconda dell'implementazione dell'HyperControl nel proprio DAW. Quando questa modalità è selezionata, il LED Inst/FX è acceso.

Modalità MIDI:

tutti i comandi Axiom inviano messaggi MIDI così come assegnato dall'utente. Questa modalità è selezionata quando nessuno dei LED di modalità

HyperControl è acceso. (Se non si sta utilizzando un programma supportato da

HyperControl, questo tasto sarà disattivato e la modalità MIDI sarà l'unica disponibile.)

10.

Pad trigger:

questi pad sensibili alla velocità sono perfetti per comporre parti di batteria o per attivare campioni in esibizioni dal vivo.

11.

Tasto banco Pad:

questo tasto fa commutare i pad trigger pads between two assignable banks of tra due banchi assegnabili di note MIDI.

12.

Porta USB:

quando l'Axiom è collegato a un computer tramite USB, questo collegamento USB alimenta l'Axiom e trasmette dati MIDI da e verso il computer.

13.

Slot di sicurezza Kensington

®

:

questo connettore è compatibile con cavi di sicurezza

Kensington standard per computer per la protezione contro i furti.

36

Modalità Edit

La modalità Edit consente di riconfigurare i comandi e le funzioni dell'Axiom in tutta una serie di modi. Si veda

Funzioni modalità Edit

nell'

Appendice

per un'illustrazione a pagina intera di tutte le funzioni avanzate dell'Axiom AIR Mini 32, che possono essere stampate e utilizzate come riferimento visivo rapido.

Tasti ottave

In via predefinita, i tasti ottave "+" e "–" spostano la gamma della tastiera verso l'alto o verso il basso di un'ottava alla volta. Ogni volta che si accende l'Axiom, l'impostazione delle ottave sarà al valore predefinito di "0" e i tasti saranno rossi e semi-illuminati.

Quando si utilizza il tasto "+" per alzare le ottave della tastiera, questo si accende o lampeggia a piena luminosità, a seconda delle ottave prescelte. Il "–" rimarrà semi-illuminato. La pressione del tasto "–" ha l'effetto opposto: si accende o lampeggia a piena luminosità, a seconda delle ottave prescelte, mentre il tasto "+" rimarrà semi-illuminato.

Ciascuna ottava è identificata per colore, come segue:

Rosso sfuocato:

0 (predefinita)

Verde:

Giallo:

Rosso:

+1 o -1 ottava

+2 o -2 ottave

+3 o -3 ottave

Rosso lampeggiante:

+4 o -4 ottave

Tasti ottava

I tasti Ottava possono anche essere assegnati per controllare due ulteriori funzioni MIDI: trasposizione e cambiamenti di programma.

Transpose (trasponi):

Si possono inoltre utilizzare i tasti Ottave "+" e "–" per trasporre la tastiera, alzarne o abbassarne il pitch di un certo numero di semitoni piuttosto che di un'intera ottava. Ad esempio, se state suonando una canzone con un cantante che ha difficoltà a cantare le note alte, si potrebbe voler abbassare il pitch di uno o due semitoni. È possibile trasporre la tastiera di un massimo di due ottave in ciascuna direzione.

Per assegnare i tasti Ottave "+" e "–" alla funzione Transpose (trasponi):

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto Oct = Transpose. Il tasto Edit tornerà semi-illuminato, indicando che i tasti Ottave "+" e "–" controllano ora la trasposizione (e che l'Axiom non è più in modalità Edit).

3.

È ora possibile premere i tasti "+" o "–" per alzare o abbassare il pitch, rispettivamente.

Premere "+" e "–" contemporaneamente per riportare la tastiera alla trasposizione "0" predefinita.

Modifica Programma

Si possono inoltre utilizzare i tasti Ottave "+" e "–" per inviare messaggi MIDI di Cambiamento Programma passando al programma successivo più elevato o più basso compreso tra 0 e 127. Alternativamente, è possibile utilizzare il tasto Program Change dell'Axiom e i tasti numerici (0–9) per inserire il numero di programma desiderato.

Per assegnare i tasti Ottave "+" e "-" affinché inviino messaggi di modifica programma:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto Oct = Program. Il tasto Edit tornerà semi-illuminato, indicando che i tasti Ottave "+" e

"–" controllano ora i messaggi di modifica programma (e che l'Axiom non è più in modalità Edit).

3.

È ora possibile premere i tasti "+" o "–" per passare al prossimo programma più alto o più basso, rispettivamente. Si può continuare a suonare le note man mano che si passa da un programma all'altro per sentire come suona ciascuno di essi.

37

Per inviare un messaggio di modifica programma servendosi dei tasti numerici:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto Program Change.

3.

Servirsi dei tasti numerici (0-9) per inserire il numero di programma desiderato.

4.

Premere il tasto Invio. Il tasto Edit tornerà semi-illuminato, indicando che è stato selezionato un nuovo programma (e che l'Axiom non è più in modalità Edit).

Premere "+" e "–" contemporaneamente per tornare al programma "0" predefinito.

Far tornare i tasti Ottave alla modalità Ottave

Per far tornare i tasti Ottave alla modalità Ottave:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto Oct = Octave. Il tasto modalità Edit tornerà semi-illuminato, indicando che i tasti

Ottave controllano la gamma delle ottave (e che l'Axiom non è più in modalità Edit).

Bend del pitch e frequenza di modulazione

Poiché la tastiera impiega tasti per controllare le funzioni di bend del pitch e di modulazione (rispetto ai comandi variabili quali le rotelle), abbiamo aggiunto una funzione di frequenza variabile che consente di stabilire la frequenza alla quale tali tasti modificano il pitch o la modulazione (o i valori MIDI in modalità

MIDI).

Tasti di bend del pitch e di frequenza di modulazione

Per impostare il bend del pitch o la frequenza di modulazione:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto frequenza di bend del pitch o il tasto frequenza di modulazione.

3.

Servirsi dei tasti numerici (0-9) per inserire la configurazione desiderata (0-127). Le configurazioni sono le seguenti:

0:

l'emissione si verifica lentamente, più di 2 secondi

64 (predefinito, centrale):

l'emissione si verifica più velocemente

126:

l'emissione si verifica molto velocemente

127:

nessuna emissione. Il valore varia istantaneamente da min a max

4.

Premere il tasto Invio. Il tasto Edit tornerà semi-illuminato, indicando che è stata impostata la frequenza di bend del pitch o di modulazione (e che l'Axiom non è più in modalità Edit).

Modifiche di banco

Se occorre commutare tra banchi di programmi su uno strumento collegato, è possibile inviare messaggi di modifica programma MIDI, Banco LSB (byte meno significativo) e Banco MSB (byte più significativo) direttamente dall'Axiom.

La maggior parte degli strumenti presenta meno di 127 banchi di programmi, quindi la commutazione da un banco all'altro può essere fatta semplicemente inviando un messaggio Banco LSB (0-127). I messaggi

Banco MSB sono utili quando è presente un numero molto elevato di banchi. Per maggiori informazioni, fare riferimento al manuale per l'uso dello strumento.

38

Tasti Banco LSB e Banco MSB

Per inviare un messaggio Banco LSB o Banco MSB:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto Banco LSB o Banco MSB, a seconda del tipo di messaggio che si desidera inviare.

3.

Servirsi dei tasti numerici (0-9) per inserire il numero di banco desiderato (0-127).

4.

Premere il tasto Invio. Il tasto Edit tornerà semi-illuminato, indicando che è stato inviato il messaggio

Banco LSB o Banco MSB (e che l'Axiom non è più in modalità Edit).

Sustain

Il tasto Sustain agisce come il pedale sustain di un pianoforte; sostiene tutte le note tenute (sulla tastiera o sui pad). La sua azione può essere momentanea (sostenendo solo quando il tasto viene tenuto premuto) o bloccata (il sustain verrà acceso o spento ad ogni pressione del tasto).

Tasto Sustain

Per selezionare la modalità tasto Sustain desiderata:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto modalità Sustain per commutare tra il comportamento momentaneo e quello bloccato.

3.

Attendere un secondo. L'Axiom uscirà automaticamente dalla modalità Edit.

Curva di velocità

La tastiera e i pad trigger dell'Axiom sono sensibili alla velocità; suonando con maggiore forza si otterrà un volume più elevato, mentre suonando con minore forza si otterrà un volume più basso. Questa gamma dinamica offre alle vostre prestazioni un suono e una sensazione più naturali. Si può variare la sensibilità di tocco della tastiera selezionando una curva di velocità, personalizzando la risposta dei tasti in modo che si adegui al proprio stile.

Per selezionare una curva di velocità:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto Vel Curve.

3.

Servirsi dei tasti numerici (0-9) per inserire il valore desiderato (0-127). Le configurazioni della curva di velocità sono le seguenti:

0:

curva di velocità bassa (bassa sensibilità))

1 (predefinita):

curva di velocità normale (sensibilità predefinita)

2:

curva di velocità alta (sensibilità alta, esponenziale)

3:

velocità a passi (emette solo valori di velocità 100 e 127)

4-127:

velocità fissa (emette solo una velocità fissa da 4 a 127)

4.

Premere il tasto Invio per salvare la nuova impostazione della curva di velocità oppure premere Canc o

Edit per uscire dalla modalità Edit e annullare qualsiasi nuova configurazione.

Tasto Velocity Curve (curva di velocità)

39

Pad trigger

È possibile assegnare facilmente suoni dalla tastiera ai pad trigger servendosi della funzione Pad Learn

(apprendimento pad). Questo può essere utile se si desidera utilizzare i pad trigger per inviare determinate note MIDI per attivare un suono nel proprio strumento virtuale.

Tasto Pad Learn

Per assegnare la nota MIDI di un pad trigger:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto Pad Learn.

3.

Se necessario, premere il tasto Pad Bank (banco pad) per selezionare il banco pad che contiene il pad desiderato.

4.

Premere un tasto della tastiera per selezionare la nota MIDI desiderata.

5.

Premere il pad trigger desiderato per assegnare la nota prescelta al pad. L'Axiom uscirà automaticamente dalla modalità Edit.

Impostazioni MIDI

Tasto MIDI Panic

Tasto MIDI Channel (canale MIDI)

Global MIDI Channel (canale MIDI globale)

Il canale MIDI "globale" è il canale MIDI predefinito sul quale l'Axiom invia messaggi MIDI. Poiché questa è una configurazione globale, si applica in tutte le sedi di memoria ed è scavalcata unicamente dalle scelte di canale personalizzate per i comandi in modalità MIDI.

Per impostare il canale MIDI globale:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto MIDI Channel (canale MIDI).

3.

Servirsi dei tasti numerici (0-9) per inserire il numero di canale MIDI desiderato (1-16).

4.

Premere il tasto Invio per salvare la nuova impostazione del canale MIDI globale oppure premere Canc o Edit per uscire dalla modalità Edit e annullare qualsiasi nuova configurazione.

MIDI Panic

Quando si attiva un messaggio MIDI Panic, invia un messaggio "All Notes Off" su tutti i canali e attraverso tutte le uscite. Ciò è utile quando un sintetizzatore hardware o software collegato presenta una Note On bloccata.

Per inviare un messaggio MIDI Panic:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto MIDI Panic. Verrà inviato un messaggio MIDI "All Notes Off". L'Axiom uscirà automaticamente dalla modalità Edit.

40

Configurazione MIDI personalizzata

Quando si desidera una maggiore flessibilità dei comandi di quanto offra la modalità HyperControl, è possibile utilizzare molte delle manopole e dei tasti Mini 32 dell'Axiom AIR per emettere tutta una serie di messaggi MIDI.

Assegnazione di messaggi MIDI ai comandi

Modificando la configurazione MIDI dell'Axiom tutto inizia con il tasto Edit. Premendo Edit, l'Axiom entrerà in modalità Edit. Il tasto Edit lampeggia a indicare che la modalità Edit è stata selezionata.

Per uscire dalla modalità Edit, premere il tasto Edit una seconda volta.

Tasto MIDI Channel (canale MIDI)

Tasto Pad Learn

Per assegnare un messaggio MIDi specifico a un comando fisico:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Selezionare il comando da assegnare spostandolo o premendolo.

3.

Premere il tasto Control Assign per entrare in modalità Control Assign (assegnazione comandi).

4.

Servirsi dei tasti numerici (0–9) per inserire il tipo di messaggio MIDI desiderato (0-127, 129 o 130) per questo comando:

0-127:

MIDI CC; funziona con tutti i comandi eccetto i tasti Octave/Transpose (ottava/trasponi)

129:

bend del pitch: funziona con tutte le manopole e i tasti di bend del pitch.

130:

MMC (MIDI Machine Control); funziona unicamente con i tasti di trasporto "Transport"

(imposta ciascun tasto su valori MMC standard)

5.

Premere il tasto Invio per salvare la nuova assegnazione, oppure premere Canc o Edit per uscire dalla modalità Edit e annullare qualsiasi nuova configurazione.

Comando Min / Max:

In alcuni casi si potrebbe voler impostare un valore di controllo minimo e/o massimo per una manopola o un tasto, per allineare meglio tale comando ad una gamma di valori desiderata.

Tasti Control Max e Control Min

Per impostare il valore minimo o massimo inviato da un comando:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Selezionare il comando da modificare spostandolo o premendolo.

3.

Premere il tasto Control Min o il tasto Control Max.

4.

Servirsi dei tasti numerici (0-9) per inserire il valore desiderato (0-127).

5.

Premere il tasto Invio per salvare la nuova impostazione, oppure premere Canc o Edit per uscire dalla modalità Edit e annullare qualsiasi nuova configurazione.

Personalizzare le assegnazioni MIDI in HyperControl

Quando si utilizza l'Axiom con un DAW abilitato HyperControl, è possibile accedere alle configurazioni MIDI personalizzate premendo il tasto modalità HyperControl fino a quando nessuno dei LED di modalità è acceso. Per tornare alla modalità HyperControl, premere il tasto fino a quando il LED della modalità

HyperControl desiderata non è acceso.

41

Sedi della memoria

Una volta effettuate alcune assegnazioni di comandi MIDI per un dispositivo o un compito specifico, si può volerle salvare in una delle sedi di memoria dell'Axiom's 10 per un utilizzo futuro.

Tasto Memory Location

Tasto Store (memorizza)

Per memorizzare il set corrente di assegnazioni MIDI ad una memoria:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto Store.

3.

Servirsi dei tasti numerici (0-9) per inserire il valore dello slot di memoria desiderato (0-9). L'Axiom uscirà automaticamente dalla modalità Edit.

Per richiamare una memoria:

1.

Premere il pulsante Edit. Si accende completamente.

2.

Premere il tasto Memory Location.

3.

Premere il tasto numerico (0-9) per selezionare la memoria. L'Axiom uscirà automaticamente dalla modalità Edit.

Backup e ripristino della memoria

Si può effettuare il backup e il ripristino di singole memorie o dell'intera memoria (10 memorie) dell'Axiom

AIR Mini 32 servendosi del MIDI SysEx. Servirsi di un'applicazione SysEx librarian o registrarla semplicemente in una traccia MIDI nel DAW e riprodurla quando necessario.

Tasto Memory Location Backup (backup memoria)

Per effettuare il backup di una o di tutte le memorie:

1.

Assicurarsi che l'Axiom sia collegato al computer e funzioni correttamente.

2.

Assicurarsi che il DAW stia registrando una traccia MIDI (e che sia configurato per ricevere MIDI da

Axiom), o che l'utility SysEx librarian sia pronta a ricevere dati.

3.

Premere il pulsante Edit. Si accende completamente.

4.

Premere il tasto Backup. L'Axiom uscirà automaticamente dalla modalità Edit.

Per ripristinare una o tutte le memorie da un backup MIDI:

1.

Assicurarsi che l'Axiom sia collegato al computer e funzioni correttamente.

2.

Assicurarsi che il DAW (con una traccia MIDI contenente dati di backup) o l'utility SysEx librarian sia impostato per la trasmissione di MIDI all'Axiom. *

3.

Premere Play sul DAW o abilitare la trasmissione SysEx nell'applicazione SysEx librarian. L'Axiom uscirà automaticamente dalla modalità Edit.

*

Prima di caricare dati SysEx da una traccia MIDI nel DAW, assicurarsi che la testina trasporto o la testina di riproduzione sia posizionata prima dei dati desiderati nella timeline.

42

BENUTZERHANDBUCH (DEUTSCH)

Lieferumfang

Axiom AIR Mini 32, Mini-USB-Kabel; Benutzerhandbuch; Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die vollständigen Systemanforderungen, Kompatibilitätsinformationen und für die Produktregistrierung besuchen Sie bitte den Support-Bereich auf der M-Audio-Website:

m-audio.com/support

.

Schnellstart

Setup-Szenario 1 Setup-Szenario 2

Computer Computer

Monitore

Kopfhörer

USB MIDI IN MIDI OUT R L R L VOL

USB Audio-Schnittstelle

1.

Verwenden Sie das mitgelieferte USB-Kabel, um Ihr Axiom an einen freien USB-Port Ihres Computers anzuschließen. Wenn Sie einen USB-Hub verwenden, achten Sie darauf, dass der Hub mit Strom versorgt ist. Wenn alles richtig angeschlossen und der Computer eingeschaltet ist, leuchten am Gerät die Tasten für Sustain, Bearbeiten und Oktaven auf.

2.

Öffnen Sie Ihre bevorzugte digitale Audio-Workstation (DAW).

3.

Möglicherweise müssen Sie Ihre DAW-Voreinstellungen öffnen und Axiom als Bedienoberfläche oder

Gerät auswählen. Konsultieren Sie die Software-Dokumentation für weitere Informationen.

Empfohlene Downloads

Um das Beste aus Ihrem Axiom herauszuholen, empfehlen wir Ihnen, folgende Dateien von den jeweiligen

Webseiten herunterzuladen und zu installieren:

Software:

Wir liefern Axiom AIR Mini 32 mit Pro Tools | First M-Audio Edition, VIP und Ableton Live

Lite aus, damit Sie Ihre Musikproduktion gleich mit professioneller Software starten können. Für Pro

Tools | First M-Audio Edition und VIP registrieren Sie Ihren Axiom AIR Mini 32 zuerst auf

m-audio.com

und folgen den Installationsanweisungen in Ihrem Benutzerkonto. Befolgen Sie die Anweisungen auf der mitgelieferten Ableton Live Lite-Download-Karte für die Installation von Ableton Live Lite.

Besuchen Sie außerdem

ableton.com

, um festzustellen, ob Software-Updates verfügbar sind.

Virtuelle Instrumente:

Folgen Sie den Anweisungen auf der Software-Download-Karte für die

Installation der mitgelieferten Virtual Instrument Plugins. Nach der Installation werden die meisten

DAWs die Virtual Instrument Plugins nicht automatisch laden. Um über Pro Tools | First M-Audio

Edition und Ableton Live Lite auf die Virtual Instrument Plugins zuzugreifen, müssen Sie den Plugin-

Ordner für die zu scannende Software auswählen:

Pro Tools | First M-Audio Edition (AAX) Plugin-Ordner:

Windows (32-bit):

C:\Programme (x86)\Gemeinsame Dateien\Avid\Audio\Plug-Ins

Windows (64-bit):

C:\Programme\Gemeinsame Dateien\Avid\Audio\Plug-Ins

macOS:

Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins

43

Ableton/VIP (VST) Plugins:

Windows (32-bit):

C:\Programme (x86)\VSTplugins

Windows (64-bit):

C:\Programme\VSTplugins

macOS:

Macintosh HD\Library\Audio\Plugins\VST

So legen Sie Ihren Plugin-Ordner in Ableton Live Lite fest:

1.

2.

Navigieren Sie in das Menü

Wählen Sie die

Einstellungen

Registerkarte

.

Dateiordner. Klicken Sie unter wählen den entsprechenden Plugin-Ordner aus.

Plug-In-Quellen

auf

Durchsuchen

und

3.

Nach der Auswahl muss die Schaltfläche

VST Custom Plug-In Folder verwenden

Wenn dies nicht der Fall ist, klicken Sie zur Aktivierung auf die Schaltfläche.

AKTIVIERT

sein.

4.

Verlassen Sie das Menü

Einstellungen

.

HyperControl Profile ( m-audio.com/support ):

HyperControl bietet eine schnelle, einfache und automatische

Zuordnung der Axiom AIR Mini 32 Tasten und Regler für viele häufig verwendete Software-Features und

Einstellungen. Wenn Sie eine unterstützte DAW-Anwendung verwenden, können Sie Transport, Mixing-Regler

(Fader und Pan), virtuelle Instrumente oder Plug-In-Parameter für die Signalverarbeitung steuern. Darüber hinaus können Sie spontan zwischen HyperControl und benutzerdefiniertem MIDI-Betrieb wechseln, um Ihren speziellen Bedürfnissen nachzukommen. Um HyperControl mit Ihrem Axiom AIR Mini 32 zu verwenden, müssen für einige Anwendungen zusätzliche installiert werden. Besuchen Sie

m-audio.com/hypercontrol

für eine aktuelle Liste der Anwendungen, die HyperControl unterstützen.

Optionale Axiom-Gerätetreiber für Windows ( m-audio.com/support ):

Mit diesen Treibern können Sie Ihr

Axiom mit mehr als einer Anwendung gleichzeitig und/oder in Verbindung mit anderen klassenkompatiblen

USB-Geräten mit Audio-Funktionen verwenden. Mac-Systeme brauchen diese Gerätetreiber nicht.

Pro Tools | First M-Audio Edition Setup

1.

Verbinden Sie zuerst den Axiom AIR Mini 32 über das mitgelieferte USB-Kabel mit einem freien USB-Port

Ihres Computers und starten Sie Pro Tools | First M-Audio Edition.

2.

3.

Öffnen oder erstellen Sie ein Projekt.

Wählen Sie das

Setup

-Pulldown-Menü und öffnen Sie

MIDI-Eingabegeräte

. Aktivieren Sie die

MIDI-Eingabe

vom Axiom AIR Mini 32, indem Sie auf das Kästchen neben Axiom AIR Mini 32 klicken.

4.

Wählen Sie das

Setup

-Pulldown-Menü und öffnen Sie

Playback Engine

. Wählen Sie Ihr Audiogerät aus dem

Playback Engine

-Pulldown-Menü.

5.

6.

7.

Um eine neue Instrumentenspur zu erstellen, wählen Sie das Pulldown-Menü

Wählen Sie im Pulldown-Menü

New

die Option

Stereo

und dann

Track

Instrument Track

und wählen Sie

.

New

.

Fügen Sie dem neu erstellten Track ein Insert hinzu, indem Sie in die Inserts A-E Ihres Tracks klicken und

Multichannel Plugin> Instrument

auswählen und das Instrument auswählen, das Sie verwenden möchten, z.

B. Xpand! 2 (Stereo). Das Plugin kann jetzt mit Axiom AIR Mini 32 getriggert werden.

Hinweis:

Windows-Benutzer benötigen entweder eine externe Soundkarte (z. B. M-Track 2X2) oder einen ASIO-

Treiber mit niedriger Latenz.

Hinweis:

Pro Tools | First M-Audio Edition unterstützt nicht VIP.

Ableton Live Lite Setup

1.

Verbinden Sie zuerst den Axiom AIR Mini 32 über das mitgelieferte USB-Kabel mit einem freien USB-Port

Ihres Computers und starten Sie Ableton Live Lite.

2.

Öffnen Sie danach das

Einstellungen

-Fenster in Ableton Live Lite. Wählen Sie Ihr

Audio-Gerät

in der

Registerkarte

Audio

. Dies hängt von der verwendeten Audio-Schnittstelle ab.

PC:

Wählen Sie

Optionen > Einstellungen macOS:

Wählen Sie

Live > Einstellungen

3.

Wählen Sie die Registerkarte

MIDI / Sync

. Nehmen Sie im Abschnitt

MIDI-Ports

die Einstellungen wie folgt vor:

Neben

Eingang: Axiom AIR Mini 32

, aktivieren Sie die Taste

Ein

in den Spalten

Track

und

Remote

.

Neben

Ausgang: Axiom AIR Mini 32

, aktivieren Sie die Taste

Ein

in den Spalten

Track

und

Remote

.

4.

Schließen Sie das

Eigenschaften

-Fenster.

5.

Um ein Instrument oder Plugin zu Ableton Live Lite hinzuzufügen, um einen Ton zu erzeugen, wählen Sie

Instrumente

oder

Plug-ins

in der Spalte

Kategorien

.

6.

Suchen Sie in der Spalte

Name

rechts neben der Spalte Kategorien das Instrument oder das Plug-In Ihrer

Wahl.

Klicken und ziehen Sie

das Instrument auf eine MIDI-Spur in Ableton Live Lite, um das Instrument zu laden.

Das Instrument kann nun mit Axiom AIR Mini 32 getriggert werden.

44

Bedienelemente & Anschlüsse

4 5 9 8 11 10

3 2 6 7 1

12 13

1.

Keyboard:

Das 32-Tasten-Keyboard ist anschlagdynamisch und kann mit den

OKTAVENTASTEN AUF/AB zehn Oktaven ansteuern. Sie können es auch verwenden, um auf erweiterte Programmierfunktionen zuzugreifen, wenn sich Ihr Axiom im Bearbeiten-

Modus befindet.

2.

Pitch Bend und Modulation-Tasten:

Mit diesen Bedienelementen können Sie die

Tonhöhe ändern und die Parameter eines MIDI-Instruments steuern.

3.

Oktaven-/Transpositionstasten (- / +):

Standardmäßig verschieben diese Tasten das

Keyboard jeweils um eine Oktave nach oben oder nach unten und erweitern so den spielbaren Bereich. "+" verschiebt das Keyboard nach oben (F3 wird z.B. zu F4), während

"-" das Keyboard nach unten verschiebt (F3 wird z.B. F2). Diese Tasten können auch verwendet werden, um das Keyboard in Halbtonschritten zu transponieren oder MIDI-

Programmwechsel und vom Benutzer zugewiesene MIDI-Nachrichten zu senden.

4.

Sustain-Taste:

Diese Taste gleicht dem Haltepedal eines Klaviers: Sie hält alle aktuell gehaltenen Noten (am Keyboard oder den Trigger-Pads). Der Effekt kann temporär (die

Note wird nur gehalten, solange die Taste gedrückt ist) oder anhaltend sein (Sustain wird mit jedem Tastendruck entweder ein- oder ausgeschaltet). Wie Sie zwischen temporärem und anhaltendem Effekt wechseln können, lesen Sie bitte im Abschnitt

Sustain

in diesem

Handbuch.

5.

Bearbeiten-Taste:

Diese Taste versetzt Ihr Axiom in den Bearbeiten-Modus, damit Sie die speziellen Funktionen des Keyboards verwenden können oder MIDI-

Steuerungsaufgaben, globale Einstellungen und Utility-Funktionen erstellen oder bearbeiten können. Die Taste leuchtet auf, wenn sich das Keyboard im Bearbeiten-

Modus befindet.

45

6.

Direktionale Steuertasten:

Je nach DAW-Software können Sie diese Tasten im

HyperControl-Modus für verschiedene Navigationsfunktionen verwenden. Sie können sie auch zuweisen, um Standard-MIDI-Befehle auszugeben.

7.

Transport-Controls:

Diese Tasten steuern die Standard-Transport-Funktionen in der

DAW-Software (Stopp, Wiedergabe und Aufnahme). In einer HyperControl-fähigen DAW werden diese Tasten automatisch diesen Funktionen (oder ihren nächstliegenden

Alternativen) zugeordnet. Sie können diese Tasten auch einer Vielzahl von MIDI-

Nachrichten zuordnen.

8.

Drehregler-Controls:

Sie können diese acht Regler verwenden, um Standard-MIDI-

Befehle zu senden oder Lautstärke, Pan und Plug-In-Parameter im HyperControl-Modus zu steuern (je nach Einstellung der HyperControl-Modustaste).

9.

HyperControl-Modustaste:

Mit dieser Taste können Sie Ihr Axiom in die folgenden vier

Betriebsarten versetzen:

HyperControl Lautstärkemodus:

Die Regler steuern die Pegel der aktuell ausgewählten Tracks-Bank. Die direktionalen Steuertasten, Transport-Controls und

Trigger-Pads funktionieren im HyperControl-Modus. Ihre Funktionen hängen davon ab, wie HyperControl in Ihre DAW implementiert ist. Wenn dieser Modus ausgewählt ist, leuchtet die Lautstärke-LED.

HyperControl Pan-Modus:

Die Regler steuern die Panning-Werte der aktuell ausgewählten Tracks-Bank. Die direktionalen Steuertasten, Transport-Controls und

Trigger-Pads funktionieren im HyperControl-Modus. Ihre Funktionen hängen davon ab, wie HyperControl in Ihre DAW implementiert ist. Wenn dieser Modus ausgewählt ist, leuchtet die Panning-LED.

HyperControl Inst/FX-Modus:

Die Regler steuern die Parameter des aktuell gewählten Instruments oder Effekt-Plug-Ins. Die direktionalen Steuertasten,

Transport-Controls und Trigger-Pads funktionieren im HyperControl-Modus. Ihre

Funktionen hängen davon ab, wie HyperControl in Ihre DAW implementiert ist. Wenn dieser Modus ausgewählt ist, leuchtet die Inst/FX-LED.

MIDI-Modus:

Alle Axiom-Regler senden vom Benutzer zugewiesene MIDI-

Nachrichten. Dieser Modus ist ausgewählt, wenn keine der HyperControl-Modus

LEDs leuchtet. (Wenn Ihr Programm HyperControl nicht unterstützt, wird diese Taste deaktiviert, da der MIDI-Modus der einzig verfügbare Modus sein wird.)

10.

Trigger-Pads:

Diese anschlagdynamischen Trigger-Pads eignen sich perfekt für das

Komponieren von Schlagzeugspuren oder das Triggern von Samples bei einer Live-

Aufführung.

11.

Pad-Bank Taste:

Mit dieser Taste können die Trigger-Pads zwischen zwei zuweisbaren

MIDI-Noten-Banken umgeschaltet werden.

12.

USB-Port:

Wenn Ihr Axiom über USB an einen Computer angeschlossen ist, versorgt diese USB-Verbindung Ihr Axiom mit Strom und überträgt MIDI-Daten vom und zum

Computer.

13.

Kensington

®

Sicherheits-Slot:

Dieser Anschluss ist mit einem Kensington-

Sicherheitskabel für Laptops kompatibel.

46

Bearbeiten-Modus

Im Bearbeiten-Modus können Sie die Bedienelemente und Funktionen des Axiom auf vielfältige Weise konfigurieren. Bitte lesen Sie die

Funktionen des Bearbeiten-Modus

im

Anhang

, um eine ganzseitige

Darstellung aller erweiterten Funktionen des Axiom AIR Mini 32 zu sehen, die Sie ausdrucken und als handliche Referenz verwenden können.

Oktaventasten

Standardmäßig verschieben die Tasten Oktave "+" und "-" den Tastaturbereich jeweils eine Oktave nach oben oder nach unten. Jedes Mal, wenn Sie Ihr Axiom einschalten, wird die Oktaveneinstellung auf den

Standardwert "0" gesetzt. Die Tasten werden rot und in verminderter Helligkeit angezeigt.

Wenn Sie die "+"-Taste verwenden, um das Keyboard eine Oktave höher einzustellen, wird sie entweder leuchten oder bei voller Helligkeit blinken - je nachdem welche Oktave gewählt wurde. "-" wird weiterhin mit verminderter Helligkeit angezeigt. Das Drücken der Taste "-" hat den gegenteiligen Effekt, sie wird leuchten oder bei voller Helligkeit bei der gewählten Oktave blinken, während die "+"-Taste weiterhin mit verminderter Helligkeit angezeigt wird.

Jede Oktave wird durch eine Farbe gekennzeichnet:

Schwach leuchtendes Rot:

0 (Standard)

Grün:

Gelb:

Rot:

+1 oder -1 Oktave

+2 oder -2 Oktaven

+3 oder -3 Oktaven

Blinkendes Rot:

+4 oder -4 Oktaven

Octave Button keys (Oktaventasten)

Die Oktaventasten können auch zugewiesen werden, um zwei zusätzliche MIDI-Funktionen zu steuern:

Transposition und Programmwechsel.

Transponieren

Sie können die Oktaventasten "+" und "-" auch zum Transponieren des Keyboards verwenden und so seine

Tonhöhe in Halbtonschritten (anstelle von Oktavenschritten) anheben oder absenken. Wenn Sie z.B. einen

Song spielen, bei dem der Sänger/die Sängerin mit den hohen Tönen Schwierigkeiten hat, können Sie die

Tonhöhe um ein oder zwei Halbtöne senken. Sie können das Keyboard maximal zwei Oktaven in beide

Richtungen transponieren.

So weisen Sie den Oktaventasten "-" und "+" eine Transpositionsfunktion zu:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie Oct (Oktave) = Transpose key (Transpositionstaste). Die Taste Bearbeiten wird nun mit verminderter Helligkeit leuchten, was anzeigt, dass die Oktaventasten "+" und "-" jetzt die

Transposition steuern (und sich Axiom nicht mehr im Bearbeiten-Modus befindet).

3.

Jetzt können Sie die Tasten "+" oder "-" drücken, um die Tonhöhe jeweils zu erhöhen oder abzusenken.

Drücken Sie sowohl "+" als auch "-" gleichzeitig, um die Tastatur auf den Standardwert "0"-Transposition zurückzusetzen.

Programmwechsel

Sie können die Oktaventasten "+" und "-" auch verwenden, um MIDI-Programmwechselnachrichten zu senden, um zum nächsthöchsten oder niedrigsten Programm zwischen 0 und 127 zu springen. Wahlweise können Sie die Programwechseltaste des Axiom und die Zifferntasten (0-9) verwenden, um eine gewünschte Programm-Nummer einzugeben.

47

So weisen Sie den Oktaventasten "+" und "-" das Senden von Programmwechselnachrichten zu:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie die Taste Oct (Oktave) = Program key (Programmtaste). Die Taste Bearbeiten wird nun mit verminderter Helligkeit leuchten, was anzeigt, dass die Oktaventasten "+" und "-" jetzt

Programmwechselnachrichten senden (und sich Axiom nicht mehr im Bearbeiten-Modus befindet).

3.

Jetzt können Sie die Tasten "+" oder "-" drücken, um jeweils zum nächsthöchsten oder niedrigsten

Programm zu springen. Sie können weiterhin Noten spielen und sich dabei durch die Programme bewegen, um diese vorzuhören.

So senden Sie eine Programmwechselnachricht mit den Zifferntasten:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie Program Change key (Programmwechseltaste).

3.

Verwenden Sie die Zifferntasten (0-9), um die gewünschte Programmnummer einzugeben.

4.

Drücken Sie die Eingabetaste. Die Taste Bearbeiten wird nun mit verminderter Helligkeit leuchten, was anzeigt, dass Sie ein neues Programm gewählt haben (und sich Axiom nicht mehr im Bearbeiten-

Modus befindet).

Drücken Sie sowohl "+" als auch "-" gleichzeitig, um zum Standardprogramm "0" zurückzukehren.

Zurücksetzen der Oktaventasten in den Oktavenmodus

So setzen Sie die Oktaventasten in den Oktavenmodus zurück:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie Oct (Oktave) = Octave key (Oktaventaste). Die Taste Modus bearbeiten wird nun mit verminderter Helligkeit leuchten, was anzeigt, dass die Oktaventasten jetzt den Oktavenbereich steuern (und sich Axiom nicht mehr im Bearbeiten-Modus befindet).

Pitch Bend & Modulationsgeschwindigkeit

Da das Keyboard Tasten verwendet, um Pitch Bend und Modulationsfunktionen zu steuern (und keine variablen Bedienelemente wie Räder), haben wir eine variable Geschwindigkeitsfunktion hinzugefügt, mit der

Sie die Geschwindigkeit einstellen können mit der diese Tasten die Tonhöhe oder Modulation (oder MIDI-

Werte im MIDI-Modus) verändern.

Pitch Bend und Modulation Rate keys (Modulationsgeschwindigkeitstaste)

So stellen Sie Pitch Bend oder die Modulationsgeschwindigkeit ein:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie die Taste Pitch Bend Rate (Pitch Bend Geschwindigkeit) oder Modulation Rate key

(Modulationsgeschwindigkeit).

3.

Verwenden Sie die Zifferntasten (0-9), um die gewünschte Einstellung einzugeben (0-127). Es gibt folgende Einstellungen:

0:

Langsame Steigerung über 2 Sekunden

64 (Standard, Mitte):

Schnellere Steigerung

126:

Sehr schnelle Steigerung

127:

Keine Steigerung. Wert schaltet sofort vom Minimum auf das Maximum

4.

Drücken Sie die Eingabetaste. Die Taste Bearbeiten wird nun mit verminderter Helligkeit leuchten, was anzeigt, dass Sie den Pitch Bend oder die Modulationsgeschwindigkeit eingestellt haben (und sich

Axiom nicht mehr im Bearbeiten-Modus befindet).

48

Bankwechsel

Wenn Sie auf einem angeschlossenen Instrument zwischen den Programmbanken wechseln müssen, können Sie MIDI-Programmwechsel und Bank LSB-Nachrichten (Least Significant Byte - niedrigstwertiges

Byte) und Bank MSB-Nachrichten (Most Significant Byte - höchstwertiges Byte) direkt vom Axiom senden.

Die meisten Instrumente haben weniger als 127 Programmbanken, Programmwechsel können daher einfach durch Senden einer Bank LSB-Nachricht (0-127) erfolgen. Bank MSB-Nachrichten sind nützlich, wenn eine besonders große Anzahl an Banken vorhanden ist. Weitere Informationen finden Sie in der

Bedienungsanleitung Ihres Instruments.

Bank LSB und Bank MSB keys

(Bank LSB-Tasten und Bank MSB-Tasten)

So senden Sie eine Bank LSB- oder Bank MSB-Nachricht:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie die Taste Bank LSB oder Bank MSB, je nach Art der Nachricht, die Sie senden möchten.

3.

Verwenden Sie die Zifferntasten (0-9), um den gewünschten Bankwert einzugeben (0-127).

4.

Drücken Sie die Eingabetaste. Die Taste Bearbeiten wird nun mit verminderter Helligkeit leuchten, was anzeigt, dass Sie die Bank LSB-Nachricht oder die Bank MSB-Nachricht gesendet haben (und sich

Axiom nicht mehr im Bearbeiten-Modus befindet).

Sustain

Die Sustain-Taste gleicht dem Haltepedal eines Klaviers: sie hält alle aktuell gehaltenen Noten (am

Keyboard oder den Trigger-Pads). Der Effekt kann temporär sein (die Note wird nur gehalten, solange die

Taste gedrückt ist) oder anhaltend sein (Sustain wird mit jedem Tastendruck entweder ein- oder ausgeschaltet).

Sustain key (Sustain-Taste)

So wählen Sie den gewünschten Sustain-Tastenmodus:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie Sustain Mode key (Sustain-Modustaste), um zwischen temporärem und anhaltendem

Effekt zu wechseln.

3.

Warten Sie eine Sekunde. Ihr Axiom wird automatisch den Bearbeiten-Modus beenden.

49

Anschlagdynamik-Kurven

Das Keyboard und die Trigger-Pads des Axiom sind anschlagdynamisch. Werden die Tasten und Pads stärker angeschlagen, klingen sie lauter, werden sie leichter angeschlagen, klingen sie leiser. Diese Dynamik verleiht Ihrem Spiel einen natürlicheren Klang und ein besseres Spielgefühl. Sie können die

Berührungsempfindlichkeit des Keyboards verändern, indem Sie eine Anschlagdynamik-Kurve wählen.

Diese Kurve passt die Reaktion der Tasten auf Ihre individuelle Spielweise an.

So wählen sie eine Anschlagdynamik-Kurve aus:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie Vel Curve key (Taste für die Anschlagdynamik-Kurve).

3.

Verwenden Sie die Zifferntasten (0-9), um den gewünschten Wert einzugeben (0-127). Die

Einstellungen für die Anschlagdynamik-Kurve sind wie folgt:

0:

Flache Anschlagdynamik-Kurve (niedrige Empfindlichkeit)

1 (Standard):

Normale Anschlagdynamik-Kurve (Standard-Empfindlichkeit)

2:

Steile Anschlagdynamik-Kurve (hohe, exponenzielle Empfindlichkeit)

3

Stufenförmige Geschwindigkeit (gibt nur Geschwindigkeitswerte von 100 und 127 aus)

4-127:

Feste Geschwindigkeit (gibt nur einen festen Geschwindigkeitswert von 4 bis 127 aus)

4.

Drücken Sie die Eingabetaste, um die neue Einstellung der Anschlagdynamik-Kurve zu speichern oder

Abbrechen bzw. Bearbeiten, um den Bearbeiten-Modus zu verlassen und alle neuen Einstellungen zu verwerfen.

Velocity Curve key

(Taste für die Anschlagdynamik-Kurve)

Trigger-Pads

Sie können den Trigger-Pads mit der Pad-Learn-Funktion ganz einfach Klänge vom Keyboard zuweisen.

Dies kann nützlich sein, wenn Sie die Trigger-Pads verwenden möchten, um bestimmte MIDI-Noten zu senden, die einen Sound in Ihrem virtuellen Instrument triggern.

Pad Learn key

(Pad-Learn-Taste)

So weisen Sie die MIDI-Note eines Trigger-Pads zu:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie Pad Learn key (Pad-Learn-Taste)

3.

Wenn nötig, drücken Sie die Pad-Bank Taste, um die Pad-Bank mit dem gewünschten Pad auszuwählen.

4.

Drücken Sie eine Taste am Keyboard, um die gewünschte MIDI-Note auszuwählen.

5.

Drücken Sie das gewünschte Trigger-Pad, um dem Pad die gewählte Note zuzuweisen. Ihr Axiom wird automatisch den Bearbeiten-Modus beenden.

50

MIDI-Einstellungen

MIDI Channel key

(MIDI-Kanaltaste)

MIDI Panic key

(MIDI-Paniktaste)

Globaler MIDI-Kanal

Der "globale" MIDI-Kanal ist der Standard-MIDI-Kanal, über den Axiom die MIDI-Nachrichten sendet. Dies ist eine globale Einstellung, die für alle Speicherplätze gilt und nur von einer individuellen Kanalauswahl für

Bedienelemente im MIDI-Modus außer Kraft gesetzt werden kann.

So stellen Sie den globalen MIDI-Kanal ein:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie MIDI Channel key (MIDI-Kanaltaste).

3.

Benutzen Sie die Zifferntasten (0–9), um den gewünschten MIDI-Kanal (1-16) einzustellen.

4.

Drücken Sie die Eingabetaste, um die neue globale MIDI-Kanalzuweisung zu speichern oder drücken

Sie Abbrechen bzw. Bearbeiten, um den Bearbeitungsmodus zu verlassen und alle neuen

Einstellungen zu verwerfen.

MIDI-Panik

Wenn Sie eine MIDI-Panikmeldung auslösen, wird eine Notendeaktivierungsmeldung an alle Kanäle und

über alle Ausgänge gesendet. Dies ist nützlich, wenn eine angeschlossene Hardware oder ein Software-

Synthesizer bei einer Note "hängenbleibt".

So senden Sie eine MIDI-Panikmeldung:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie MIDI Panic key (MIDI-Paniktaste). Eine MIDI-Notendeaktivierungsmeldung wird gesendet.

Ihr Axiom wird automatisch den Bearbeiten-Modus beenden.

51

Benutzerdefinierte MIDI-Konfiguration

Wenn Sie eine flexiblere Lösung als den HyperControl-Modus benötigen, können Sie viele der Drehregler und

Tasten des Axiom AIR Mini 32 verwenden, um eine Vielzahl an MIDI-Meldungen auszugeben.

Zuweisen von MIDI-Meldungen an Bedienelemente

Das Bearbeiten der Axiom MIDI-Konfiguration beginnt mit der Taste Bearbeiten. Drücken Sie Bearbeiten, damit Ihr

Axiom in den Bearbeitungsmodus wechselt. Die Bearbeiten-Taste blinkt, um anzuzeigen, dass der Bearbeiten-

Modus ausgewählt ist.

Um den Bearbeiten-Modus zu verlassen, drücken Sie erneut die Taste Bearbeiten.

MIDI Channel key

(MIDI-Kanaltaste)

Pad Learn key

(Pad-Learn-Taste)

So weisen Sie eine bestimmte MIDI-Nachricht einem physischen Bedienelement zu:

1.

2.

3.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

Wählen Sie das zuzuweisende Bedienelement, indem Sie es bewegen oder drücken.

Drücken Sie Control Assign key (Taste Bedienelement zuweisen), um in den Modus Bedienelement zuweisen

4.

5.

zu gelangen.

Benutzen Sie die Zifferntasten (0–9), um den gewünschten MIDI-Nachrichtentyp für dieses Bedienelement einzugeben (0-127, 129, oder 130):

0-127:

MIDI CC; funktioniert mit allen Bedienelementen außer den Oktaven-/Transpositionstasten

129:

Pitch Bend, funktioniert mit allen Reglern und Pitch Bend-Tasten.

130:

MMC (MIDI Machine Control); funktioniert nur mit Transport-Tasten (bringt jede Taste auf MMC-

Standardwerte)

Drücken Sie die Eingabetaste, um die neue Zuweisung zu speichern oder drücken Sie Abbrechen oder

Bearbeiten, um den Bearbeitungsmodus zu verlassen und alle neuen Einstellungen zu verwerfen.

Min/Max der Bedienelemente

In manchen Fällen möchten Sie vielleicht einen minimalen und/oder maximalen Wert für einen Regler oder eine

Taste einstellen, um das Bedienelement besser an den gewünschten Bereich anzupassen.

Control Max und Control Min keys

(Taste für Min/Max der Bedienelemente)

So stellen Sie den minimalen oder maximalen Wert ein, der von einem Bedienelement gesendet wird:

1.

2.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

Selektieren Sie das zu bearbeitende Bedienelement, indem Sie es bewegen oder drücken.

3.

4.

5.

Drücken Sie Control Min key oder Control Max key (Taste für Min/Max der Bedienelemente).

Verwenden Sie die Zifferntasten (0-9), um den gewünschten Wert einzugeben (0-127).

Drücken Sie die Eingabetaste, um die neue Einstellung zu speichern oder Abbrechen bzw. Bearbeiten, um den

Bearbeiten-Modus zu verlassen und alle neuen Einstellungen zu verwerfen.

Anpassen der MIDI-Zuweisungen in HyperControl

Wenn Sie Ihr Axiom mit einer HyperControl-fähigen DAW verwenden, können Sie auf Ihre eigenen MIDI-

Konfigurationen zugreifen, indem Sie die HyperControl-Modustaste drücken, bis alle Modus-LEDs erlöschen. Um zum HyperControl-Modus zurückzukehren, drücken Sie die Taste bis die LED des gewünschten HyperControl-

Modus leuchtet.

52

Speicherplätze

Nachdem Sie einige MIDI-Steuerungsaufgaben für ein bestimmtes Gerät oder eine spezielle Aufgabe vorgenommen haben, können Sie diese Zuweisungen in einem der 10 Axiom-Speicherplätze für den späteren Gebrauch speichern.

Memory Location key

(Taste Speicherplätze)

Store key (Speichertaste)

So speichern Sie den aktuellen Satz Ihrer MIDI-Zuweisungen in einen Speicherplatz:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie Store key (Speichertaste).

3.

Verwenden Sie die Zifferntasten (0-9), um den gewünschten Speicherplatz (0-9) einzugeben. Ihr Axiom wird automatisch den Bearbeiten-Modus beenden.

So rufen Sie einen Speicherplatz auf:

1.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

2.

Drücken Sie Memory Location key (Taste Speicherplätze).

3.

Drücken Sie die Zifferntaste (0-9), um den Speicherplatz auszuwählen. Ihr Axiom wird automatisch den Bearbeiten-Modus beenden.

Sichern & Wiederherstellen des Speichers

Sie können einzelne Speicherplätze oder den gesamten Speicher (10 Plätze) des Axiom AIR Mini 32 mit

MIDI SysEx sichern und wiederherstellen. Verwenden Sie eine SysEx Librarian-Anwendung oder zeichnen

Sie einfach Ihre Daten in einer MIDI-Spur in der DAW auf und spielen Sie diese bei Bedarf ab.

Memory Location Backup key (Taste Speicherplatz sichern)

So sichern Sie eine oder alle Speicherplätze:

1.

Vergewissern Sie sich, dass Axiom an den Computer angeschlossen ist und ordnungsgemäß funktioniert.

2.

Vergewissern Sie sich, dass eine MIDI-Spur in der DAW aufnimmt (und MIDI-Daten vom Axiom empfängt) oder dass Ihre SysEx Librarian-Anwendung bereit ist, Daten zu empfangen.

3.

Drücken Sie die Taste Bearbeiten. Sie wird mit voller Helligkeit aufleuchten.

4.

Drücken Sie Backup key (Taste Speicherplatz sichern). Ihr Axiom wird automatisch den Bearbeiten-

Modus beenden.

So stellen Sie einen oder alle Speicherplätze von einer MIDI-Sicherung wieder her:

1.

Vergewissern Sie sich, dass Axiom an den Computer angeschlossen ist und ordnungsgemäß funktioniert.

2.

Stellen Sie sicher, dass Ihre DAW (mit einer MIDI-Spur

*

Bevor Sie SysEx-Daten aus einer

mit den Sicherungsdaten) oder die SysEx Librarian-

Anwendung so eingestellt ist, dass sie MIDI an Ihr

MIDI-Spur in der DAW laden, sollten

Sie sicherstellen, dass sich die

3.

Axiom sendet. *

Drücken Sie in Ihrer DAW auf Wiedergabe oder

Transport- oder Abspielposition in der Timeline vor den gewünschten

Daten befindet.

aktivieren Sie die SysEx-Übertragung in Ihrer SysEx

Librarian-Anwendung. Ihr Axiom wird automatisch den

Bearbeiten-Modus beenden.

53

APPENDIX

Edit Mode Functions

Enter

Pad Learn

9

8

MIDI Panic

7

6

Bank LSB

Bank MSB

Control Minimum

1

Control Maximum

0

Velocity Curve

Store

Backup

Program Change

Oct = Transpose

Memory Location

Oct = Program

Control Assign

Oct = Octave

Sustain Mode

Modulation Rate

MIDI Channel

Pitch Bend Rate

Cancel

3

2

5

4

You can print this illustration to use as a visual reference while using your keyboard in Edit mode.

54

Technical Specifications

Keys:

Octaves:

32, velocity-sensitive

10 total (4 in either direction)

Drum Trigger Pads:

4, velocity- and pressure-sensitive

Rotary Knob Controls:

4

Velocity Curves:

3 (low, normal, high)

1 stepped (values 100 and 127)

1 fixed (any value 4 – 127)

Transport Control Buttons:

Stop, Play, Record

Presets:

10, user-editable

Connections:

Mini-USB port

Power:

Dimensions (W x D x H):

Via USB

15.6" x 7.6" x 1.4"

397 mm x 194 mm x 34 mm

Weight:

1.75 lbs.

0.79 kg

Trademarks and Licenses

M-Audio is a trademark of inMusic Brands, Inc., registered in the U.S. and other countries.

All other product names, company names, trademarks, or trade names are those of their respective owners.

AAX, Avid, and Pro Tools are registered trademarks of Avid Technology, Inc. in the U.S. and other countries.

Ableton is a trademark of Ableton AG.

ASIO and VST are trademarks of Steinberg Media Technologies GmbH. macOS and Macintosh are trademarks or registered trademarks or service marks of Apple

Inc., registered in the U.S. and other countries.

Windows is a registered trademark of Microsoft Corporation in the United States and other countries.

55

m-audio.com

MANUAL VERSION 1.3

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
