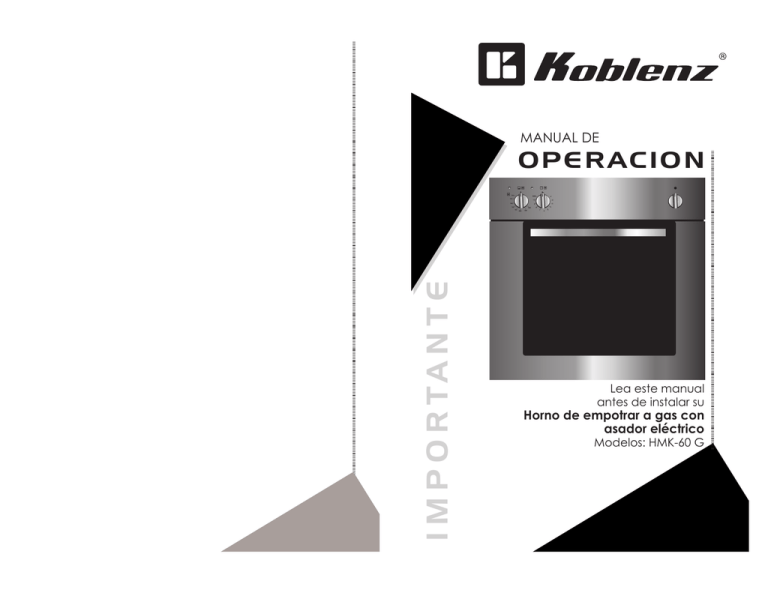

IMPORT ANTE

IMPORT ANTE
MANUAL DE
I M P O R TA N T E
OPERACION
Lea este manual
antes de instalar su
Horno de empotrar a gas con
asador eléctrico
Modelos: HMK-60 G
INDICE
Mensaje para el usuario..................................................... 3
Características..................................................................... 3
Precauciones....................................................................... 4
Conozca su horno a gas.................................................... 6
Instalación............................................................................ 7
- Conexión eléctrica........................................................ 7
- Conexión de gas............................................................ 9
- Instalación del horno................................................... 10
Operación.......................................................................... 11
Regulación del quemador del horno............................. 12
Como se usan los dispositivos de control....................... 13
Limpieza y mantenimiento............................................... 14
Temperaturas y tiempos estimados para guisar en
el horno............................................................................... 14
Garantía............................................................................. 15
G
ARANTÍA
Descripción:
Modelos:
Horno de empotrar a gas con asador eléctrico
HMK-60 G
KOBLENZ ELÉCTRICA, S.A. DE C.V. Garantiza este producto por el término de un año en todas sus partes
y mano de obra contra cualquier defecto de fabricación. Aplica a partir de la fecha de entrega y
tratándose de productos que requieran de enseñanza o adiestramiento en su manejo de instalación
de aditamentos, accesorios, implementos o dispositivos a partir de la fecha en que hubiera quedado
operando normalmente después de su instalación en el domicilio que señale el consumidor bajo las
siguientes condiciones:
1. Para hacer efectiva la garantía, no deben exigirse mayores requisitos que la presentación del producto, acompañado de la póliza correspondiente, debidamente sellada y fechada por el establecimiento que lo vendió o la factura recibo o comprobante, en el que consten los datos específicos
del producto objeto de la compraventa.
Nota: Si el sello del establecimiento que lo vendió no especifica la fecha en la que el consumidor
recibió el producto, el consumidor deberá presentar la factura, recibo o comprobante objeto de la
compraventa respectiva.
2. La empresa se compromete a reparar o cambiar el producto así como las piezas y componentes
defectuosos del mismo, sin ningún cargo para el consumidor. Los gastos de transportación que se
deriven de su cumplimiento serán cubiertos por el fabricante o el importador.
3. El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del
producto en cualquiera de los sitios en donde pueda hacerse efectiva esta garantía.
4. En cualquiera de los centros de servicio autorizados podrán adquirirse consumibles, refacciones y
partes.
5. Este producto es exclusivo para uso doméstico. No es para uso comercial o industrial.
ESTA GARANTÍA NO ES VÁLIDA EN LOS SIGUIENTES CASOS:
a) Cuando el producto ha sido utilizado en condiciones distintas de las normales.
b) Cuando el producto no ha sido operado con el instructivo de uso en idioma español proporcionado.
c) Cuando el producto ha sido alterado o reparado por personas no autorizadas por la empresa.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde
adquirió el producto, siempre y cuando el fabricante, importador o comercializador no cuente con
talleres de servicio.
Nota: En caso de que la presente garantía se extraviara, el consumidor puede recurrir a su proveedor
para que le expida otra póliza de garantía previa presentación de la nota o factura respectiva.
PRODUCTO:
MODELO:
MARCA:
No. DE SERIE:
NOMBRE DEL DISTRIBUIDOR:
CALLE Y NÚMERO:
COLONIA O POBLADO:
CIUDAD/CÓDIGO POSTAL:
FECHA DE ENTREGA:
SELLO Y FIRMA:
CENTROS DE SERVICIO, REFACCIONES Y CONSUMIBLES
Para mayores informes sobre un Centro de Servicio Autorizado cercano a su domicilio,
visite nuestro sitio de Internet: www.koblenz.com.mx o llame sin costo al 01800 849 4711
Cincinnati No. 125
01800 711 8046
Guadalajara, Jal.
Sector Reforma
01800 711 8047
Platón
Sánchez
No.
1860
Norte,
01800
711 8114
Monterrey, N.L.
Col. 1o de Mayo
01800 712 7714
Av. Ciencia No. 28,
01800 849 47 11
Edo. de México
Fraccionamiento Industrial Cuamatla
(55) 5864 03 00
Cuautitlán Izcallli
KOBLENZ ELÉCTRICA, S.A. DE C.V.
2
Av. Ciencia No. 28, Fraccionamiento Industrial Cuamatla
Cuautitlán Izcalli Edo. de México,
C.P. 54730; Tel. (55) 5864-0300
19-0847-00-4 A
15
L IMPIEZA Y MANTENIMIENTO
Antes de efectuar estas operaciones es siempre conveniente, por razones de seguridad,
desonectar el aparato de la red electrica, es importante efectuar la limpieza al interior
del horno muy a menudo y en particular despues de cada utilizacion del asador para
evitar la formación de salpicaduras excesivas que pueden originar mal olor durante
las cocciones sucesivas. No se aconseja la utilización de abrasivos para no atacar el
esmalte; utilizar agua tibia con jabón o detergente neutro (no corrosivo) para la limpieza
no puede ser utilizada ninguna máquina de vapor.
ADVERTENCIA
No utilice detergentes abrasivos o estropajos de metal para limpiar la puerta
de cristal del horno ya que puede rallar la superficie, lo que podría provocar la
rotura del cristal.
COCER EN EL HORNO
Con esta forma de funcionamiento, puede cocinar las recetas que ya conoce o las
descritas en los libros de cocina. Se aconseja colocar los alimentos por cocer en la guía
central del horno.
TEMPERATURAS Y TIEMPOS ESTIMADOS PARA GUISAR EN EL HORNO
ALIMENTOS
TEMPERATURA°C TIEMPO DE COCCIÓN (min) PRECALENTAMIENTO
PASTA PARA BIZCOCHO (BRAZO)
210
15-20
SÍ
PASTAFLORA (GALLETAS)
200
10-12
SÍ
PASTA CON LEVADURA (HOGAZA)
200
25-30
SÍ
BIZCOCHO (PEQ. MOLDES DE PAPEL)
190
20-25
PASTA FERMENTADA (STRUDEL CON
SEMILLAS DE ADORMIDERA)
180
PASTA DE HOJALDRE (PASTELILLOS)
SOUFFLÉ
TIENE USTED
¿ QUE
EN SUS MANOS?
¡Felicidades!
Usted acaba de adquirir un Horno a gas Koblenz que es garantía de
calidad y durabilidad. Al escoger este nuevo producto, usted ha
incorporado a su hogar un horno de empotrar que cuenta con un
moderno diseño y el respaldo de una gran tecnología. Nuestros deseos
son proporcionarle la máxima comodidad con una serie de beneficios
que usted ira descubriendo y podrá apreciar.
Este manual le ayudara a conocer y utilizar en forma más efectiva su
nuevo horno.
CARACTERÍSTICAS DE SU HORNO A GAS KOBLENZ
Características
MODELO
HMK-60 G
Parrillas
1
SÍ
Easy Clean
Sí
40-50
SÍ
Timer
Mecánico
190
20-30
SÍ
180
35-40
SÍ
Mandos
Mecánico
SACHERTORTE
180
55-60
SÍ
Ventana
Semi-panorámica
PASTEL DE FRUTAS
160
160-180
SÍ
PASTA PARA LIONESAS
200
35-40
SÍ
ASADO DE VACA (CERCA DE 1,5 KG)
200
90-120
SÍ
ASADO DE CERDO (CERCA DE 1,5 KG)
200
100-120
SÍ
PIZZA
200
20-25
SÍ
PUDÍN DE PESCADO
180
50-60
SÍ
PUDÍN DE VERDURAS
170
30-40
SÍ
190-200
60-70
SÍ
AVES
Para reemplazar EL FOCO
ATENCIÓN
Antes de efectuar esta operación se recomienda desconectar la clavija del
tomacorriente para evitar una descarga eléctrica y que el horno este frío.
Destornillar la cubierta de la lámpara de vidrio girándola en sentido opuesto de las ma-
14 necillas del reloj y utilizar una lámpara de 15 W apto para temperaturas de 300ºC.
CARACTERÍSTICAS ELÉCTRICAS NOMINALES
CARACTERÍSTICA
Tensión
MODELOS
HMK-60 G
127 V~
Frecuencia
60 Hz
Corriente
10 A
3
PRECAUCIONES
Estimado cliente le agradecemos haber elegido nuestro
producto. El uso de este aparato es sencillo; antes de instalarlo
o utilizarlo, sin embargo, hay que leer atentamente este manual.
Aquí podrá encontrar las indicaciones correctas para la
perfecta instalación, uso y mantenimiento.
ASADOR ELÉCTRICO
La resistencia del asador puede regularse del 1 al MÁX. con la correspondiente perilla (fig. 3). Cuando el asador está en marcha, se
enciende la luz interna del horno. Para poner en marcha el motor del
asador, girar la perilla hasta el símbolo. Se escuchará un clic.
Luego, poner la perilla a la potencia deseada (de 0 a 8).
• Es muy importante que este manual de instrucciones se guarde junto
con el aparato en caso de que pase a otra persona.
•El horno nunca debe utilizarse para calentar una habitación, esto es
muy peligroso.
• Este es un producto fabricado exclusivamente para uso doméstico.
No es de uso industrial, ni comercial.
•Debe ser utilizado por personas adultas. Se recomienda evitar que niños menores la manipulen o jueguen cerca especialmente cuando se
encuentre en funcionamiento.
•No instale su horno en un lugar en donde esté expuesta a corrientes
de aire.
•Retire todos los materiales del empaque de su horno antes de usarse.
•Antes de realizar el mantenimiento o limpieza de su horno, debe apagar los quemadores, esperar a que se enfríen y en su caso desconectar el horno del tomacorriente.
•Para las posibles intervenciones de reparación, diríjase siempre a un
Centro de Servicio Autorizado Koblenz. Las reparaciones efectuadas
por personal no competente puede ocasionar daños a la propiedad
y/o a las personas.
•Se aconseja apagar el horno antes de retirar cualquier utensilio que
esté dentro.
•No utilice el interior del horno para guardar utensilios con aceite, grasa, materiales inflamables o que no soporten el calor (madera, papel,
paños, aerosoles, etc).
•Este aparato no se destina para utilizarse por personas (incluyendo
niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a
menos que dichas personas reciban una supervisión o capacitación
para el funcionamiento del aparato por una persona responsable de
su seguridad.
• Los niños deben supervisarse para asegurar que ellos no empleen los
aparatos como juguete.
Fig. 3
ATENCIÓN: el asador no funciona si el horno está encendido.
MINUTERO MECÁNICO
El minutero es una alarma temporizada independiente del funcionamiento del horno, que se puede programar para un período máximo
de 60 minutos.
La perilla de regulación (fig. 4) se ha de girar en el sentido de las manecillas del reloj hasta la posición de 60 minutos y, luego, se ha de girar
en sentido contrario a las agujas del reloj hasta la posición correspondiente al tiempo deseado.
Transcurrido dicho tiempo, suena una alarma que se apaga automáticamente.
Fig. 4
NOTA: Si el cordón de alimentación es dañado, éste debe ser reem-
4
plazado por el fabricante, su agente de servicio o por personal
calificado para evitar el riesgo.
13
Durante este tiempo, el quemador se enciende eléctricamente, el
elemento térmico se calienta y el gas llega al quemador.
No mantener presionada la perilla por más de 15 segundos.
Si el quemador no se enciende, volver a presionada la perilla sólo tras
dejar la puerta abierta durante 1 minuto como mínimo.
Si el encendido eléctrico no funciona, acercar un fósforo encendido al
orificio por el cual se ve el quemador y, al mismo tiempo, presionar la
perilla del termostato, colocado en la posición de máximo, entre 5 y 10
segundos.
ADVERTENCIA SI HUELE A GAS:
- ABRA LAS VENTANAS.
- NO TOQUE INTERRUPTORES ELÉCTRICOS.
- APAGUE TODAS LAS FLAMAS CERRANDO LA VÁLVULA GENERAL DE PASO.
- LLAME INMEDIATAMENTE A LA CENTRAL DE FUGAS O A SU PROVEEDOR DE GAS.
REGULACIÓN DEL QUEMADOR DEL HORNO
Si la flama del horno es amarilla o se separa del quemador:
1.- Retire la parrilla de Horno.
2.- Retire el piso del Horno sujetándolo de las ranuras laterales del
mismo.
3.- Con un desarmador afloje el tornillo localizado en la parte trasera
del quemador.(ver fig. 2a)
4.- Gire el regular un poco, permitiendo mas entrada de aire primario para flamas amarillas, o gire el regulador en sentido contrario,
para cerrar la entrada del aire y evitar flamas que se separen
5.- Encienda el Horno.
6.- Verifique que las flamas sean azules y que no se separen del quemador.
7.- Si la flama no es azul, repita el paso 4.
8.- Al finalizar apriete nuevamente el tornillo regulador.
9.- Reinstale el piso.
10.- Coloque la parrilla de Horno.
Tornillo en parte
trasera del quemador
Regulador
PARA SU SEGURIDAD:
- NO ALMACENE GASOLINA U OTROS FLUÍDOS FLAMABLES EN LA CERCANÍA DE SU APARATO.
- NO OBSTRUYA LAS RANURAS DE VENTILACIÓN DEL HORNO Y/O ASADOR.
- LOS MUEBLES QUE SE INSTALEN JUNTO A LA
ESTUFA, ASÍ COMO EL PISO, DEBEN RESISTIR UNA TEMPERATURA DE 95 ºC, SIN DEFORMARSE.
ADVERTENCIA
- Durante su uso, el aparato se calienta.
Se debe tener cuidado de no tocar los
elementos calefactores situados al interior
del horno.
- Cuando se usa el asador tener la puerta
cerrada.
ADVERTENCIA
Fig. 2a
12
- Las partes accesibles pueden llegar a
calentarse cuando el asador está en uso,
tener la precaución de alejar a los niños
del aparato.
5
C ONOZCA SU HORNO A GAS
C
O
PERACIÓN
E
A
B
D
La primera vez que utilice su horno limpie a fondo con agua y jabón,
enjuague cuidadosamente.
Calentar el horno alrededor de 20 minutos a la máxima temperatura;
de esta forma eliminará todos los residuos grasos ya que podrían causar olores desagradables durante la cocción.
Importante:
Antes de empezar con la limpieza del horno desconecte la
clavija del tomacorriente o quite la línea de alimentación del
aparato. Además evite el uso de sustancias ácidas o alcalinas
(jugos de limón, vinagre, sal, tomates, etc.). Evite el uso de productos a base de cloro, ácidos o abrasivos especialmente para
la limpieza de las paredes barnizadas.
COMO SE USAN LOS CONTROLES (fig. 2)
1. Termostato del horno de gas
2. Perilla del asador y la luz del horno
3. Testigo del horno de gas
4. Minutero mecánico
5. Testigo del asador
A. Termostato del horno de gas
B. Perilla del asador y la luz del horno
C. Testigo del horno de gas
D. Minutero mecánico
E. Testigo del asador
3
1
5
2
NOTA: La ilustración sólo es representativa
4
Fig. 2
TERMOSTATO DEL HORNO
Sirve para programar la temperatura deseada del horno e incorpora
una válvula de seguridad. Cuando está en marcha, el testigo verde se
enciende.
La posición de mínimo corresponde a una temperatura del horno
de 130°C.
La posición de máximo corresponde al tope del termostato y
calienta el horno a 250°C.
Para encender el quemador, presionar la perilla del
termostato y girarla en sentido contrario a las agujas del
reloj hasta la temperatura deseada.
6
Mantener presionada la perilla entre 5 y 10
segundos.
11
I NSTALACIÓN
INSTALACIÓN DEL HORNO
La instalación y conexión apropiada es su responsabilidad. Recomendamos que el horno sea instalado por personal calificado de
acuerdo con las normas y disposiciones del código eléctrico nacional.
Para instalar el horno en el mueble de las cocinas basta hacer un
hueco en las dimensiones indicadas en la Fig. 1 (las dimensiones son en
mm).
El aparato debe fijarse al mueble mediante los dos tornillos, a través de
los agujeros hechos en los soportes de montaje del horno.
El hueco de empotrado debe tener la parte trasera abierta y su construcción debe permitir la ventilación para evitar el calentamiento
excesivo del mueble: si es empotrado en una columna (Fig. 1A) dejar
un área para el paso del aire de por lo menos 200 cm2, si es empotrado debajo de la cubierta de su cocina (Fig. 1B) dicha condición no
es necesaria.
A
•
Lea completamente este MANUAL antes de solicitar la instalación de
su horno de empotrar y proceder a su uso.
• La instalación y/o conexión apropiada es su responsabilidad. Un técnico calificado debe instalar su horno de empotrar.
• Se recomienda realizar la reparación de su horno de empotrar a través de los Centros de Servicio Autorizados Koblenz.
• Retire los elementos de empaque y coloque los accesorios de su horno de empotrar.
•
Antes de instalar su horno de empotrar, verifique qué tipo de gas se
surte en su domicilio.
¡
Su horno de empotrar está diseñado para trabajar a
una presión de operación de 2,75 kPa para Gas L.P. y a
1,76 kPa para Gas Natural.
Este horno de empotrar está ajustado para trabajar con
Gas L.P., si necesita usar Gas Natural, llame a cualquier
Centro de Servicio Autorizado Koblenz.
B
•
Fig. 1
10
ADVERTENCIA
Coloque su horno de empotrar cerca de una toma de corriente de
pared con conexión a tierra y no use extensiones eléctricas o contactos múltiples.
C ONEXIÓN ELÉCTRICA
El horno es apto sólo para uso doméstico.
Conecte el horno a un contacto aterrizado de 127 V~ 60 Hz
La conexion apropiada es su responsabilidad.
La conexión debe ser efectuada por personal
calificado y debe ser conforme con las normas
vigentes.
En caso contrario ningún daño a personas
7
o cosas podrá ser imputado al fabricante o importador.
No utilize extensiones o cables de un calibre menor a 14 AWG para
evitar posibles calentamientos o quemaduras.
La clavija del horno tiene tres puntas (Aterrizado) y debe conectarse
a una toma de corriente de pared con conexion a tierra para evitar
descargas eléctricas, si no tiene una toma de corriente de este tipo,
recomendamos que lo instale un electricista debidamente calificado
de acuerdo con las normas y disposiciones del código eléctrico
nacional.
NOTA: Bajo ninguna circunstancia, remueva o corte la punta de
tierra de la clavija.
C ONEXIÓN DE GAS
1. Verifique que su instalación de gas cuente con un regulador, si no es
así, instale uno a la línea principal. (Dibujo C).
2. Continúe con tubo de cobre de 3/8 de pulgada de diámetro, con
campanas de 3/8 d e pulgada en los extremos.
3. Instale una válvula de paso manual a la línea principal de gas, en
un lugar de fácil acceso.
4. Continúe con tubo de cobre flexible de 3/8 de pulgada de diámetro con campanas de 3/8 de pulgada en los extremos, haciendo
uno a tres rizos de 30 cm de diámetro cada uno aproximadamente.
5. Conecte a la entrada de gas de el horno un conector Cople-Niple
hembra de 1/2 de pulgada NPT y salida macho para campana de
3/8 de pulgada.
6. Conecte la terminal campana de 3/8 de pulgada del tubo flexible
al conector instalado en el horno.
NOTA: • Selle todas las conexiones
• Cheque con agua jabonosa que no existan fugas.
• Si la instalación no es nueva, limpie los tubos de
cobre para evitar que se tapen las espreas.
• Nunca utilice manguera flexible con y sin recubrimiento de
alambre de acero inoxidable para su instalación.
8
9
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
