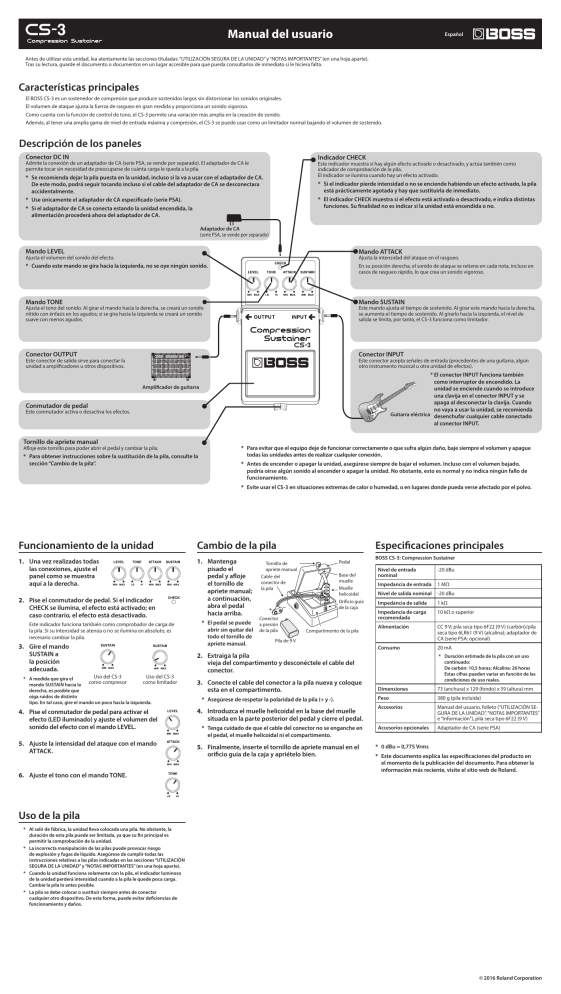

Boss CS-3 Owner's manual

Boss CS-3 Owner's manual
Manual del usuario
Español
Antes de utilizar esta unidad, lea atentamente las secciones tituladas: “UTILIZACIÓN SEGURA DE LA UNIDAD” y “NOTAS IMPORTANTES” (en una hoja aparte).
Tras su lectura, guarde el documento o documentos en un lugar accesible para que pueda consultarlos de inmediato si le hiciera falta.
Características principales
El BOSS CS-3 es un sostenedor de compresión que produce sostenidos largos sin distorsionar los sonidos originales.
El volumen de ataque ajusta la fuerza de rasgueo en gran medida y proporciona un sonido vigoroso.
Como cuenta con la función de control de tono, el CS-3 permite una variación más amplia en la creación de sonido.
Además, al tener una amplia gama de nivel de entrada máxima y compresión, el CS-3 se puede usar como un limitador normal bajando el volumen de sostenido.
Descripción de los paneles
Conector DC IN
Indicador CHECK
* Se recomienda dejar la pila puesta en la unidad, incluso si la va a usar con el adaptador de CA.
De este modo, podrá seguir tocando incluso si el cable del adaptador de CA se desconectara
accidentalmente.
* Use únicamente el adaptador de CA especificado (serie PSA).
* Si el adaptador de CA se conecta estando la unidad encendida, la
alimentación procederá ahora del adaptador de CA.
* Si el indicador pierde intensidad o no se enciende habiendo un efecto activado, la pila
está prácticamente agotada y hay que sustituirla de inmediato.
* El indicador CHECK muestra si el efecto está activado o desactivado, e indica distintas
funciones. Su finalidad no es indicar si la unidad está encendida o no.
Admite la conexión de un adaptador de CA (serie PSA, se vende por separado). El adaptador de CA le
permite tocar sin necesidad de preocuparse de cuánta carga le queda a la pila.
Este indicador muestra si hay algún efecto activado o desactivado, y actúa también como
indicador de comprobación de la pila.
El indicador se ilumina cuando hay un efecto activado.
Adaptador de CA
(serie PSA, se vende por separado)
Mando LEVEL
Mando ATTACK
* Cuando este mando se gira hacia la izquierda, no se oye ningún sonido.
En su posición derecha, el sonido de ataque se retiene en cada nota, incluso en
casos de rasgueo rápido, lo que crea un sonido vigoroso.
Mando TONE
Mando SUSTAIN
Conector OUTPUT
Conector INPUT
Ajusta el volumen del sonido del efecto.
Ajusta la intensidad del ataque en el rasgueo.
Ajusta el tono del sonido. Al girar el mando hacia la derecha, se creará un sonido
nítido con énfasis en los agudos; si se gira hacia la izquierda se creará un sonido
suave con menos agudos.
Este mando ajusta el tiempo de sostenido. Al girar este mando hacia la derecha,
se aumenta el tiempo de sostenido. Al girarlo hacia la izquierda, el nivel de
salida se limita, por tanto, el CS-3 funciona como limitador.
Este conector de salida sirve para conectar la
unidad a amplificadores u otros dispositivos.
Este conector acepta señales de entrada (procedentes de una guitarra, algún
otro instrumento musical u otra unidad de efectos).
* El conector INPUT funciona también
como interruptor de encendido. La
unidad se enciende cuando se introduce
una clavija en el conector INPUT y se
apaga al desconectar la clavija. Cuando
no vaya a usar la unidad, se recomienda
Guitarra eléctrica desenchufar cualquier cable conectado
al conector INPUT.
Amplificador de guitarra
Conmutador de pedal
Este conmutador activa o desactiva los efectos.
Tornillo de apriete manual
Afloje este tornillo para poder abrir el pedal y cambiar la pila.
* Para obtener instrucciones sobre la sustitución de la pila, consulte la
sección “Cambio de la pila”.
* Para evitar que el equipo deje de funcionar correctamente o que sufra algún daño, baje siempre el volumen y apague
todas las unidades antes de realizar cualquier conexión.
* Antes de encender o apagar la unidad, asegúrese siempre de bajar el volumen. Incluso con el volumen bajado,
podría oírse algún sonido al encender o apagar la unidad. No obstante, esto es normal y no indica ningún fallo de
funcionamiento.
* Evite usar el CS-3 en situaciones extremas de calor o humedad, o en lugares donde pueda verse afectado por el polvo.
Funcionamiento de la unidad
Cambio de la pila
1. Una vez realizadas todas
las conexiones, ajuste el
panel como se muestra
aquí a la derecha.
1. Mantenga
pisado el
pedal y afloje
el tornillo de
apriete manual;
a continuación,
abra el pedal
hacia arriba.
2. Pise el conmutador de pedal. Si el indicador
CHECK se ilumina, el efecto está activado; en
caso contrario, el efecto está desactivado.
Este indicador funciona también como comprobador de carga de
la pila. Si su intensidad se atenúa o no se ilumina en absoluto, es
necesario cambiar la pila.
3. Gire el mando
SUSTAIN a
la posición
adecuada.
Uso del CS-3
Uso del CS-3
* A medida que gira el
como compresor
como limitador
mando SUSTAIN hacia la
derecha, es posible que
oiga ruidos de distinto
tipo. En tal caso, gire el mando un poco hacia la izquierda.
4. Pise el conmutador de pedal para activar el
efecto (LED iluminado) y ajuste el volumen del
sonido del efecto con el mando LEVEL.
5. Ajuste la intensidad del ataque con el mando
ATTACK.
6. Ajuste el tono con el mando TONE.
* El pedal se puede
abrir sin quitar del
todo el tornillo de
apriete manual.
Especificaciones principales
Pedal
Tornillo de
apriete manual
Cable del
conector de
la pila
Base del
muelle
Muelle
helicoidal
Orificio guía
de la caja
Conector
a presión
de la pila
Compartimento de la pila
BOSS CS-3: Compression Sustainer
Nivel de entrada
nominal
-20 dBu
Impedancia de entrada
1 MΩ
Nivel de salida nominal
-20 dBu
Impedancia de salida
1 kΩ
Impedancia de carga
recomendada
10 kΩ o superior
Alimentación
CC 9 V; pila seca tipo 6F22 (9 V) (carbón)/pila
seca tipo 6LR61 (9 V) (alcalina); adaptador de
CA (serie PSA: opcional)
Consumo
20 mA
Pila de 9 V
2. Extraiga la pila
vieja del compartimento y desconéctele el cable del
conector.
3. Conecte el cable del conector a la pila nueva y coloque
esta en el compartimento.
* Asegúrese de respetar la polaridad de la pila (+ y -).
4. Introduzca el muelle helicoidal en la base del muelle
situada en la parte posterior del pedal y cierre el pedal.
* Tenga cuidado de que el cable del conector no se enganche en
el pedal, el muelle helicoidal ni el compartimento.
5. Finalmente, inserte el tornillo de apriete manual en el
orificio guía de la caja y apriételo bien.
* Duración estimada de la pila con un uso
continuado:
De carbón: 10,5 horas; Alcalina: 26 horas
Estas cifras pueden variar en función de las
condiciones de uso reales.
Dimensiones
73 (anchura) x 129 (fondo) x 59 (altura) mm
Peso
380 g (pila incluida)
Accesorios
Manual del usuario, folleto (“UTILIZACIÓN SEGURA DE LA UNIDAD”, “NOTAS IMPORTANTES”
e “Información”), pila seca tipo 6F22 (9 V)
Accesorios opcionales
Adaptador de CA (serie PSA)
* 0 dBu = 0,775 Vrms
* Este documento explica las especificaciones del producto en
el momento de la publicación del documento. Para obtener la
información más reciente, visite el sitio web de Roland.
Uso de la pila
* Al salir de fábrica, la unidad lleva colocada una pila. No obstante, la
duración de esta pila puede ser limitada, ya que su fin principal es
permitir la comprobación de la unidad.
* La incorrecta manipulación de las pilas puede provocar riesgo
de explosión y fugas de líquido. Asegúrese de cumplir todas las
instrucciones relativas a las pilas indicadas en las secciones “UTILIZACIÓN
SEGURA DE LA UNIDAD” y “NOTAS IMPORTANTES” (en una hoja aparte).
* Cuando la unidad funciona solamente con la pila, el indicador luminoso
de la unidad perderá intensidad cuando a la pila le quede poca carga.
Cambie la pila lo antes posible.
* La pila se debe colocar o sustituir siempre antes de conectar
cualquier otro dispositivo. De esta forma, puede evitar deficiencias de
funcionamiento y daños.
© 2016 Roland Corporation
