Principales características
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Bajo consumo.
Alarma de batería baja
Protección de cortocircuito.
Protección de inversión de polaridad de
baterías
Salida de onda senoidal pura
Protección de temperatura
Fácil mantenimiento e instalación del equipo
Alta eficiencia
Umbrales de tensión precisos
Protección para sobrecargas
Protección para bajos voltajes de entrada
Parada en bajo voltaje
Arranque suave – Para protección de cargas
Posibilidad de manejo remoto
Control de ventilación dependiente de la
temperatura
Peso y medidas reducida.
Cumplimiento Compatibilidad Electromagnética EC Directiva 65/54/EC
Garantía.
Nk Electrónica, s.l. certifica que este producto ha sido
sometido a rigurosos controles de calidad garantizando el
correcto funcionamiento del mismo durante un año.
Esta granita cubre exclusivamente la sustitución de aquellas
piezas defectuosas y queda anulada por: daños provocados
por una deficiente instalación, y en la que no se hayan
respetado las indicaciones expuestas en este Manual de
instalación,
manipulación
interna
del
dispositivo,
modificaciones no autorizadas, por el fabricante, golpes y
otras causas no imputables a defectos de la fabricación, así
como aquellos daños producidos por agua, aceite u otros
líquidos.
www.nkelectronica.com
www.nkelectronica.com

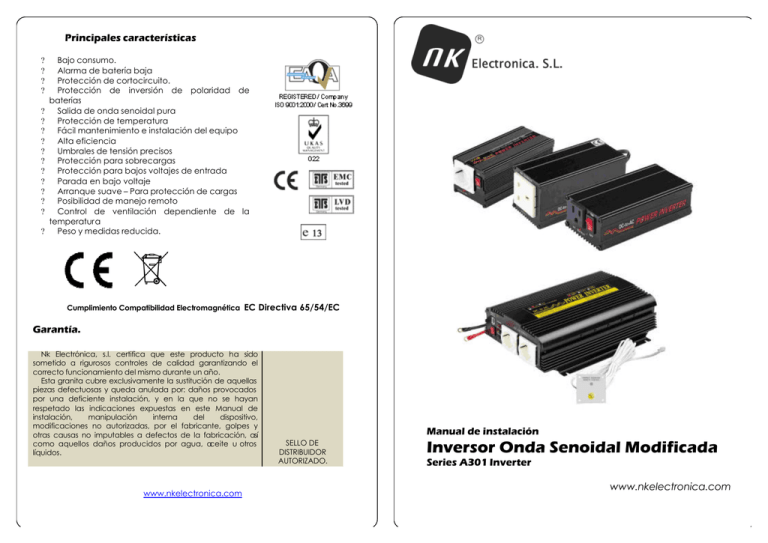

Manual de instalación
SELLO DE
DISTRIBUIDOR
AUTORIZADO.
Inversor Onda Senoidal Modificada
Series A301 Inverter
www.nkelectronica.com
Bienvenida.
le agradece su confianza depositada por seleccionar este
sistema de control fotovoltaico.
Recomendación.
Precauciones para inversores Serie A301-1200W/1700W.
Precaución: no invierta las conexiones de entrada utilice el cable rojo para
conectar el polo positivo de la batería con la toma (+) del inversor y el cable
negro para conectar la toma negativa de la batería con el Terminal negativo
de entrada.
Antes de proceder a la instalación se aconseja la completa y atenta
lectura de este manual de instrucciones.
ATENCIÓN:
Compruebe la polaridad de la red de corriente continua,
(+) positivos y (-) negativos en el conexionado de los distintos
equipos de la red a la que pertenece este sistema, así como de las
baterías y el conjunto de placas fotovoltaicas.
Precauciones.
Utilice lámparas fluorescentes con un transformador electrónico. El uso
de lámparas fluorescentes con transformadores normales puede daña su
inversor.
Este equipo produce una onda senoidal de 230V de Corriente Alterna,
manténgalo fuera del alcance de niños.
No debe ponerse en funcionamiento con circunstancias adv ersas,
temperaturas superiores a 50ºC, presencia de gases inflamables,
disolventes, vapores, agua o humedad relativa superior al 80%
Esta unidad debe funcionar en un lugar seco y cerrado.
Todas las corrientes de carga conectadas al inversor deben estar
puestas a atierra mediante el Conector Suchkko de salida del inversor.
Protección Clase I
La Carcasa del Inversor, el negativo de la batería mediante los bornes
de entrada de 12V, y la toma de tierra del conector de salida estan
conectados internamente.
En caso de que la unidad este por debajo de las circunstancia mínimas
de seguridad desconecte el equipo hasta que estas se hayan restablecido.
No conecte el equipo en caso de que este dañado visiblemente por
golpes o durante el transporte.
Las reparaciones y servicio del equipo debe ser realizado por personal
autorizado.
Para realizar un correcto contacto entre los bornes y los cables de la
baterías utilice siempre cableados con faston.
Los inversores transforman una corriente continua de entrada en una
tensión de salida con onda trapezoidal. Este tipo de onda es adecuado
para muchas aplicaciones, tales como ordenadores portátiles, videos,
radios, faxes, etc.. No obstante si no está seguro, consulto con su
distribuidor.
www.nkelectronica.com
Si los vatios de las cargas conectados supera la capacidad máxima del
inversor durante un uso prolongado la temperatura del inversor alcanzará los
60ºC el inversor reducirá su salida de CA mediante el circuito de protección.
Es muy importante elegir la potencia adecuada de nuestro inversor.
Consulte en las especificaciones del producto que va a conector al
inversor cual es la potencia máxima de pico que puede consumir. Siempre
dimensione este tipo de inversores con un margen de un 30% como mínimo
por encima de la potencia nominal de sus dispositivos conectados. Deberá
tener en cuenta que en los cables existen perdidas. Así en función de la
temperatura, la potencia máxima suministrada por el inversor podrá verse
reducida (a mayor temperatura menor potencia disponible) Hay ciertos
tipos de cargas que pueden consumir durante su arranque o en momentos
puntuales una potencia de hasta 10 veces la nominal indicada. Consulte
los picos de consumo.
Deberá tener en cuenta que estos inversores no funcionan
correctamente con ciertos tipos de cargas. No utilice los inversores para
conectar cargas inductivas, motores, sistemas de iluminación, etc… No
utilice el inversor para alimentar ningún equipo crítico. Si no está seguro,
consulte con su distribuidor y detállele su aplicación.
Situación para inversores Serie A301-1200W/1700W.
El lugar del conector de entrada de corriente continua, se utiliza una
conexión mediante cable de acuerdo con la normativa europea (EN55014)
Recomendaciones de uso para el Inversor.
Cuando conecte una carga asegúrese de encender primero el inversor y
luego encienda las cargas conectadas.
Por favor a la hora de ubicar el inversor, tenga en cuenta las siguientes
consideraciones.
?
?
?
?
Cuando la temperatura del inversor alcanza 45ºC, el ventilador comenzará
a funcionar para disminuir la temperatura del mismo.
?
?
?
?
?
www.nkelectronica.com
Colóquelo en un lugar bien ventilado y no obstruya las rejillas de
ventilación, ni coloque nada encima del inversor. Deje un espacio de al
menos 100mm, por cada uno de los lados y asegúrese de que la
ventilación es adecuada.
No lo exponga nunca a la luz diirecta del sol, ni a excesivo calor.
Utilícelo en un lugar donde no exista una gran humedad, ni gases
inflamables.
Manténgalo fuera del alcance de los niños. El contacto con los cables de
entrada os alida del invasor puede causar la electrocución. Colóquelo
en un lugar donde no obstruya el paso y los cables no puedan ser
pisados.
Manténgalo alejado del agua, aceites, grasas o polvo.
Aléjelo de cualquier sustancia inflamable.
Si durante el traslado existen grandes variaciones de temperatura o
humedad (pasar de un sitio de mucho calor a un sitio frío o con aire
acondicionado) , deje que el inversor se adapte a las nuevas
condiciones ambientales durante varias horas para evitar una posible
condensación.
No someta el inversor a grandes vibraciones.
Siempre encienda primer el inversor y luego las cargas conectadas. No
encienda nunca el inversor con una carga conectada.
Solución de problemas habituales.
?
?
?
?
?
?
Si el inversor no funciona correctamente, compruebe los siguientes
puntos:
Hay una mala conexión. Revise las conexiones o asegúrelas
correctamente. Si están sucias desconecte el inversor de la batería y
de las cargas conectadas y limpie los conectores con un paño seco.
Si no llega energia suficiente a los dispositivos conectados compuebe
el fusible de entrada. Si está fundido cambielo por uno de las mismas
características. Revise que los cables no estén estropeados.
Si el fusible ubicado dentro del conector tipo mechero está funido
reeemplacelo por uno de las mismas carácterísticas.
Puede que el inversor sufriese una sobrecarga. Reduzca la carga
conectada.
Durante un funcionamiento prolongado, el inversor puede apagarse
por un exceso de temperatura. Apague el inversor, desconecte parte
de la carga conectada, espere a que se enfríe y vuelva a conectarlo
(recuerde que al enceder el inversor las cargas conectadas deben
estar apagadas)
Puede que el inversor se apague por que la tensión de la batería es
demasiado baja. Recargue la batería (previa desconexión del inversor
de la batería) y vuelva a conectarlo.
Si después de revisar estos puntos sigue sin funcionar, contacte con su
distribuidor y envíelo en la misma caja que compró con todos los
accesorios para su posterior revisión, por parte del servicio técnico.
www.nkelectronica.com
Precauciones para inversores Serie A301-300W/600W.
Precaución: no invierta las conexiones de entrada utilice el cable rojo para
conectar el polo positivo de la batería con la toma (+) del inversor y el cable
negro para conectar la toma negativa de la batería con el Terminal negativo
de entrada.
Si los vatios de las cargas conectados supera la capacidad máxima del
inversor durante un uso prolongado la temperatura del inversor alcanzará los
60ºC el inversor reducirá su salida de CA mediante el circuito de protección.
Situación para inversores Serie A301-300W/600W.
El lugar del conector de entrada de corriente continua, se utiliza una
conexión mediante cable de acuerdo con la normativa europea (EN55014)
Descripción de producto.
El presente sistema esta destinado a la conversión de corrientes continuas de baja
tensión (DC) por corrientes alternas de gran voltaje (AC). La señal que nos resulta de la
conversión interna realizada mediante electrónica avanzada basada en el control de
señales por microprocesadores es una onda senoidal trapezoidal,
Otros productos Energia Solar.
Cuando conecte una carga asegúrese de encender primero el inversor y
luego en ienda las cargas conectadas
Si durante el funcionamiento con el interruptor encendido la luz indicadora
de funcionamiento no estuviera iluminada compruebe el fusible del cable
de la batería. Si el fusible esta fundido utilice uno de la misma
corriente.
www.nkelectronica.com
completa su catalogo de productos de Energia Solar con la gama
inversores de potencia; que convierten la tensión de salida de regulación de 12 y 24
voltios de corriente continua, a 220 voltios de corriente alterna. Estos productos son
presentados en distintas potencias comprendidas desde los 300W hasta los 1700W del
modelo superior, siendo un interesante complemento al presente regulador
fotovoltaico, y para nuestra instalación de energía solar.
Cuadro de características de los inversores Serie A301.
300W / 12V
300W / 24V
600W / 12V
600W / 24W
1200W /12V
1200W / 24V
1700W /12V
1700W / 24V
Potencia de
salida
300w continua
350w (30min)
600w salida de onda
300w continue
350w (30min)
600w salida de onda
600w continua
1000w salida de onda
600w continua
1000w salida de onda
1200w continue
1400W (30 min)
2400w surge output
1200w continue
1400W (30 min)
2400w surge output
1500w continua
1700W (30 min)
3000w salida de onda
1500w continua
1700W (30 min)
3000w salida de onda
Voltaje de entrada
CC 10~15 v
CC 20~30 V
CC 10~15 v
CC 20~30 V
CC 10~15 v
CC 20~30 V
CC 10~15 v
CC 20~30 V
Voltaje de salida
CA
CA
CA
CA
CA
CA
CA
CA
100,110,120,220,230,2 100,110,120,220,230,2 100,110,120,220,230,2 100,110,120,220,230,2 100,110,120,220,230,2 100,110,120,220,230,2 100,110,120,220,230,2 100,110,120,220,230,2
40 V
40 V
40 V
40 V
40 V
40 V
40 V
40 V
Salida de onda
Onda senoidal
modificada
Onda senoidal
modificada
Onda senoidal
modificada
Onda senoidal
modificada
Onda senoidal
modificada
Onda senoidal
modificada
Onda senoidal
modificada
Onda senoidal
modificada
50 OR 60 HZ
50 o 60 HZ
50 o 60 HZ
50 o 60 HZ
50 o 60 HZ
50 o 60 HZ
50 o 60 HZ
50 o 60 HZ
Paro de corriente
< 0.36 A
< 0.2 A
< 0.6 A
< 0.36 A
< 0.4 A
< 0.2 A
< 0.6 A
< 0.36 A
Eficiencia
90 %
90 %
85 % ~ 90 %
85 % ~ 90 %
85 % ~ 90 %
85 % ~ 90 %
85 % ~ 90 %
85 % ~ 90 %
CC 21+/- 0.8 V
CC 10.5 +/- 0.5 V
CC 21 +/- 0.8 V
CC 10.5 +/- 0.5 V
CC 21 +/- 0.8 V
CC 10.5 +/- 0.5 V
CC 21 +/- 0.8 V
CC 20+/- 0.8 V
CC 10 +/- 0.5 V
CC 20 +/- 0.8 V
CC 10 +/- 0.5 V
CC 20 +/- 0.8 V
CC 10 +/- 0.5 V
CC 20 +/- 0.8 V
60 +/- 5oC
60 +/- 5oC
60 +/- 5oC
60 +/- 5oC
60 +/- 5oC
60 +/- 5oC
60 +/- 5oC
Frecuencia de
Salida
Alarma batería baja CC 10.5+/- 0.5 V
Corte de batería
baja
CC 10+/- 0.5 V
Protección térmica 60 +/- 5oC
Refrigeración
El ventilador comienza
a funcionar cuando la
temperatura alcance
los 40ºC o bien
sobrepase 2/3 de la
temperatura ambiente
El ventilador comienza
a funcionar cuando la
temperatura alcance
los 40ºC o bien
sobrepase 2/3 de la
temperatura ambiente
El ventilador comienza
a funcionar cuando la
temperatura alcance
los 40ºC o bien
sobrepase 2/3 de la
temperatura ambiente
El ventilador comienza
a funcionar c uando la
temperatura alcance
los 40ºC o bien
sobrepase 2/3 de la
temperatura ambiente
Por ventilador
Por ventilador
Ventilador
Ventilador
Protecciones
Cortocircuito de salida
Entrada de polaridad
inversa (por fusible)
Alto voltaje CC de
entrada
Alarma batería baja
Corte de batería baja
Sobrecarga
Exceso de temperatura
Cortocircuito de salida
Entrada de polaridad
inversa (por fusible)
Alto voltaje CC de
entrada
Alarma batería baja
Corte de batería baja
Sobrecarga
Exceso de temperatura
Cortocircuito de salida
Entrada de polaridad
inversa (por fusible)
Alto voltaje CC de
entrada
Alarma batería baja
Corte de batería baja
Sobrecarga
Exceso de temperatura
Cortocircuito de salida
Entrada de polaridad
inversa (por fusible)
Alto voltaje CC de
entrada
Alarma batería baja
Corte de batería baja
Sobrecarga
Exceso de temperatura
Cortocircuito de salida
Entrada de polaridad
inversa (por fusible)
Alto voltaje CC de
entrada
Alarma batería baja
Corte de batería baja
Sobrecarga
Exceso de temperatura
Cortocircuito de salida
Entrada de polaridad
inversa (por fusible)
Alto voltaje CC de
entrada
Alarma batería baja
Corte de batería baja
Sobrecarga
Exceso de temperatura
Cortocircuito de salida
Entrada de polaridad
inversa (por fusible)
Alto voltaje CC de
entrada
Alarma batería baja
Corte de batería baja
Sobrecarga
Exceso de temperatura
Cortocircuito de salida
Entrada de polaridad
inversa (por fusible)
Alto voltaje CC de
entrada
Alarma batería baja
Corte de batería baja
Sobrecarga
Exceso de temperatura
Fusibles
Cable bateria 35 A *
1PC
Enchufe 15 A* 1PC
Cable bateria 35 A *
1PC
Enchufe 15 A* 1PC
25 A * 3PCS
20 A * 2PCS
35 A * 5PCS
20 A * 5PCS
30 A * 10PCS
20 A * 10PCS
Salidas de
corriente
Dos (tipo 1,2)
Uno (El otro)
Dos (tipo 1,2)
Uno (El otro)
Dos (tipo 1,2)
Uno (El otro)
Dos (tipo 1,2)
Uno (El otro)
Tres (tipo 1,2)
Dos (El otro)
Tres (tipo 1,2)
Dos (El otro)
Tres (tipo 1,2)
Dos (el otro)
Tres (tipo 1,2)
Dos (el otro)
Tamaño(l * a * h )
163 * 90 * 75 mm
163 * 90 * 75 mm
280 * 173 * 65 mm
280 * 173 * 65 mm
310 *210 * 85 mm
310 *210 * 85 mm
455* 210 * 85 mm
455* 210 * 85 mm
Peso
1.1 kgs
1.1 kgs
2.1kgs
2.1 kgs
3.9 kgs
3.9 kgs
5.5 kgs
5.5 kgs
www.nkelectronica.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
