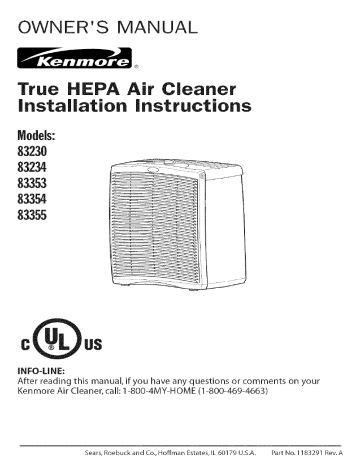

OWNER'S MANUAL

®

True HEPA Air Cleaner

Installation instructions

Models:

83230

83234

83353

83354

83355

US

INFO-LINE:

After reading this manual, if you have any questions or comments on your

Kenmore Air Cleaner, call: 1-800-4MY-HOME (1-800-469-4663)

Sears, Roebuck and Co., Hoffman Estates, lL 60179 U.S.A.

Part No. 1183291 Rev.A

Contents

Safetyinformation........................................

Warranty.................................................

Congratulations

You now own a quality HEPAair cleaner that has been engineered and crafted for your satisfaction.

This Kenmore air cleaner incorporates a

True HEPAfilter. HEPAis an acronym for

High Efficiency Particulate Air.

Customer AssistanceLine

There are no customer-serviceable parts inside this air cleaning system, if you experience any problem, please seethe warranty for information. Pleasedo not attempt to repair this unit yourself.

Doing so will void your warranty and could cause damageto the air cleaner or personal injury to yourself. If you have any questions concerning this appliance, pleasecall toll free: 1-SOO-4MY-HOME

(1-800-469-4663).

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word

"DANGER" or "WARNING". These words mean:

2-3

4

5

5

6-7

8

You can be killed or seriously injured if you don't immediately follow

instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING --To reduce the risk of fire, electrical shock,

injury or

sickness when using your air cleaner, follow these basic precautions:

• Plug into a grounded 3-prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Unplug air cleaner before servicing.

• Shut off and unplug air cleaner before moving.

• Do not immerse air cleaner in water or other liquids.

• Do not use air cleaner near water or in damp locations such as bathtubs or a wet basement.

• Keep power cord out of heavy traffic areas.

• Do not pull on or carry air cleaner by the power cord or place the power cord in contact with sharp edges or corners.

• Do not use the air cleaner if supply cord has been damaged.

• Do not put power cord under rugs, near heat registers, radiators, stoves or heaters.

• Always unplug air cleaner before moving it, opening the grill, changing filters, before cleaning or whenever air cleaner is not in use.

Turn air cleaner off before unplugging.

• Do not put foreign objects in air cleaner.

• Do not use air cleaner if it malfunctions or has been damaged. Return air cleaner to manufacturer for examination, electrical or mechanical repairs.

See Warranty, back cover.

• Supervise use of air cleaner if used in area near children or disabled people.

-- SAVE THESE INSTRUCTIONS --

It is your responsibility to connect the air cleaner only to the proper kind of outlet, with the correct electrical supply and ground. See "Electrical

Requirements," Page 4.

"

Oetlet

3-ProMg

Ground

Electrical

Shock Hazard

Plug into a grounded

3-prong

outlet.

Do not remove ground

prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these

instructions

can result in death, fire, or electrical shock.

A 115-volt (104 volt min.to

126 volt max.), 60-Hz, AC-only, 15- or 20-ampere fused and properly grounded electrical supply is required.A

time-delay fuse or time-delay circuit breaker is recommended.

Plug'-_...."I

For your personal safety, this air cleaner must be grounded.This air cleaner is equipped with a power supply cord having a 3-prong ground plug.

To minimize possible shock hazard, the cord must be plugged into a mating

3-prong ground-type outlet, grounded

in accordance with local codes and ordinances.

Ira mating outlet is not available, it is the personal responsibility and obligation of the customer to have the properly grounded outlet installed by a qualified electrician.

• Donotblockairopenings on

soft surface such as bed or sofa.This could cause air cleaner to tip over, blocking air intake opening.

• Place air cleaner on a flat, level surface at least 6 inches away from heat sources such as ranges or heaters.

• This product is intended for indoor use only.

NOTE: Before operating air cleaner, record date of installation on HEPA filter so you can replace it annually.To

remove and replace HEPA filter, see instructions on Page 7.

__ _

HEPA..Filter Light

.

_\ .

)_\

Pre-Filter Light

CHANGE

HEPA ..-"'

C_""

LOW

HIGH

1. Plug air cleaner into a grounded

3-prong outlet.

Note: Both filter lights will flash once during a self-test when the air cleaner

is turned on or after a power

interruption.

2. Turn the knob clockwise to HIGH, MED or LOW to select the speed you want.

:3. When the HEPA filter or pre-filter light comes on, open the front grill and replace the indicated filter. See

"Caring for Air Cleaner',' Pages 6-7.

4. Whenever you change either filter, press the "Reset" button.

........... Control

::::' Front

Release

Tabs

........ Mainframe

Assembly

.... HEPA Filter

Pre-Filter r................. Front

Grill

MajorComponents

Your Kenmore air cleaner has 5 basic components:

1. Mainframe Assembly

2. HEPA Filter

3. Pre-Filter

4. Front Grill

5. Controls

5. Gently wash front grill in soapy water

(NOT dishwasher safe).

6. Reassemble air cleaner.

7. Plug in air cleaner or reconnect power supply, then turn air cleaner ON.

1. Turn air cleaner OFF, then unplug air cleaner or disconnect from power supply.

2. Place fingers on front release tabs.

Gently push tabs in and pull front grill forward to remove it.

3. Remove both filters and set aside. DO

NOT try to wash and reuse either the

HEPA filter or the pre-filter.

4. Clean air cleaner with a soft damp cloth.

FilterBeplacement

Indicator lights on top of air cleaner will light up when it is time to replace either the pre-filter or the HEPA filter.

1. Place fingers on front release tabs.

Gently push tabs in and pull front grill forward to remove it.

" Bottom Slots

:3. Place bottom tabs on front grill into slots in base of air cleaner. Push top of grill forward until grill locks in place.

4. Push the"Reset" button to turn off light(s) and reset timer.

2. Remove and replace the indicated filter.

Install the new HEPA filter in the same direction shown by the arrow located on the filter frame.

Install the new pre-filter by placing it on the tabs. DO NOT try to wash and reuse either the HEPA filter or the pre-filter.

For most efficient operation of the air cleaner, it is recommended that you replace the pre-filter every three months and the HEPA filter every year.

To order replacement pre-filters or

HEPA filters:

Call 1-800-366-PART (1-800-366-7278)

6 am -11 pm CT, 7 days a week or through web site www.sea rs.com/pa rtsdirect

AirCleaner

Model No.

83230

83234

83353

83354

83355

HEPA Filter

Replacement

Part No.

83376

83374

83374

83375

83376

Pre-filter

Replacement

Part No.

83378

83377

83377

83378

83378

Sears, Roebuck and Co.

817WA, Hoffman Estates, IL 60179

106.83230,106.83353,

pre-filters or HEPA filters:

If this product fails due to a defect in material or workmanship within one year from the date of purchase, Sears will at its option repair or replace it free of charge.

For warranty service, return air cleaner to the nearest Sears store.

This warranty applies only while this product is in use in the United States.

This warranty gives you specific legal rights and you also may have other rights which may vary from region to region.

This warranty DOES NOT cover the replacement HEPA filter or pre-filter.

Call 6 a.m.- 1] p.m. CT, 7 days a week

1-800-366-PART (1-800-366-7278) www.sea rs.com/pa rtsdirect.

Part No. 1183291 Rev. A Printed in U.S.A.

Manual del Propietario

True HEPA Instrucciones

de instalaci6n del purificador de aire

83230

83234

83353

83354

83355

US

L|NEA DE INFORIVlACION:

Despu_s de leer este manual, si tiene alguna pregunta o comentario sobre su

Purificador de aire Kenmore, Ilame al: 1-800-4MY-HOME (1-800-469-4663)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 EE.UU.

Parte No. 1183291 Rev. A

indite

Garantia.....................................................

2-3

4

5

5

6-7

8

Felicidades

Ustedes propietariode un purificadorde aire

HEPAde calidad,que haside dise_adoy fabricadoparasu satisfacci6n.

Estepurificadordeaire I(enmerecontieneun aut6nticofiltro HEPA.HEPAsonlas siglasen ingl6sde Aire particuladode altaeficiencia

(HighEfficiencyParticulateAir).

Unea de ayucla al consumicler

Estesistemade limpiezadel aireno contiene partesque el clientepuedareparar.Si Ilegaa teneralg[inproblema,consulteper favor la garantiaparaobtenerinformaci6n.Perfavor, no trate de repararestaunidadustedmismo.

HacerloanularAla garantfay podrfaocasionar da_osal purificadorde aire o lesiones personalesa usted.Si tienealgunapregunta

Su seguridad y la seguridad de los dem&s es muy

importante.

Heroes incluido touches mensajes importantes de seguridad

en este

manual yen su electrodomestico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte ouna lesi6n a usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA".

Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede merit o sufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesi6n grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que puede suceder si no se siguen las instrucciones.

INSTRUCCIONE$ llVlPORTANTE$ DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque el_ctrico,

lesi6n o enfermedad cuando use su purificador de aire, siga estas precauciones basicas:

* Conecte el purificador de aire en un tomacorriente con conexi6n a tierra de tres terminales,

• No retire el terminal de conexi6n a tierra.

* No utilice un adaptador.

* Desconecte el suministro de energia antes de darle mantenimiento o servicio.

* Desconecte el suministro de energia y desenchufe el purificador de aire antes de moverlo.

* No use el purificador de aire si el cord6n de suministro electrico ha sido dafiado.

No coloque el cord6n de suministro electrico debajo de alfombras, cerca de los registros de calor, radiadores, estufas o calentadores.

• No sumerja el purificador de aire en agua u otro liquido.

• No utilice el purificador de aire cerca de agua o en lugares hQmedos como bafieras o un s6tano hQmedo.

• Mantenga el cord6n de suministro electrico lejos de areas donde circulen muchas personas.

• No jale ni acarree el purificador de aire sujetandolo por el cord6n de suministro electrico. No ponga el cord6n de suministro electrico en contacto con aristas o bordes filosos.

Desconecte siempre el purificador de aire antes de moverlo, abrir la rejilla, cambiar los filtros, limpiarlo y cuando no este siendo usado.

Apague el purificador de aire antes de desconectarlo.

• No coloque objetos foraneos en el purificador de aire.

• No utilice el purificador de aire cuando no este funcionando debidamente o si ha sido dafiado.

Lleve el purificador de aire al fabricante para que Io examine, o para reparaciones electricas o mecanicas. Ver la garantia en la contraportada.

• Supervise el uso del purificador de aire cuando se utilice en areas cerca de nifios o personas discapacitadas.

-- CONSERVE ESTAS INSTRUCCIONES --

Es su responsabilidad conectar el purificador de aire en el tipo de tomacorriente adecuado, con el suministro de energia electrica correcto y puesto a tierra. Ver "Requisitos electricos" en la pagina 4.

i i

i tierra

de3teflninales

""..

con3c_vijas

Peligro de choque el_ctrico

Conecte a un tomacorriente

con

cone×i6n a tierra de tres terminales.

No retire el terminal

de conexi6n

a tierra.

No utilice un adaptador.

No use un cable el_ctrico de

e×tensi6n.

No seguir estas instrucciones puede ocasionar la rnuerte, incendio o choque el_ctrico.

Se requiere una fuente el_ctrica de 115 voltios (104 voltios min., 126 voltios m_x.), 60 Hz, solamente de CA, con fusible de 15 6 20 amperios y debidamente conectada a tierra. Se recomienda un fusible de tiempo diferido o un interruptor de circuito retardador.

*%'""_

• atierra

@

Para su seguridad personal, este purificador de aire debe conectarse a tierra. Este purificador de aire est_ equipado con un cord6n de suministro el_ctrico con enchufe de puesta a tierra con tres clavijas.

Para minimizar el peligro posible de choque el6ctrico, el cord6n de suministro el6ctrico debe estar enchufado en un tomacorriente con conexi6n a tierra de tres terminales, conectado a tierra de acuerdo con los c6digos y reglamentos locales. Si no hay un tomacorriente de 3 terminales disponible, es responsabilidad personal y obligaci6n del cliente hacer que un electricista calificado instale un tomacorriente adecuado con conexi6n a tierra.

No bloquee los odfidos de aire ni coloque el purificador de aire en una superficie blanda, como una cama o un sof_. Esto podria ocasionar que el purificador de aire se vuelque, bloqueando el odficio de admisi6n de aire.

Coloque el purificador de aire en una superficie plana y nivelada, al menos a 6 pulgadas (15 cm) de distancia de fuentes de calor, como cocinas econ6micas o calentadores.

• This product is intended for indoor use only.

p

*

.

6 pulg. (15 cm)

NOTA: antes de usar el purificador de aire, anote la fecha de instalaci6n en el filtro

HEPA para que pueda reemplazarlo anualmente.

Para quitar y reemplazar el filtro

HEPA, vea las instrucciones en la p_gina 7.

MED

Luz del filtro HEPA

_

: Luz del

i

OFF

"OFF"

(Apagado)

CHANGE

PRE-FILTER indicado.Ver"Cuidado

©

_

,'"

./

Bot6n

de reposicionamiento

delantera y reemplace el filtro del pudficador de aire"en las p_ginas 6 y 7.

re-filtro

1. Conecte el purificador de aire en un tomacorriente con conexi6n a tierra de 3 terminales.

Nora: las luces de ambos filtros se encender_n intermitentemente una vez durante una auto-prueba, cuando se enciende el purificador de aire o despu_s de una interrupcion del suministro de energia el_ctrica.

2. Haga girar la perilla en el sentido de las agujas del reloj hasta "HIGH",

"MED" o "LOW" para seleccionar la velocidad que usted desee.

3.Cuando

la luz del filtro HEPA o la del pre-filtro se encienda, abra la rejilla

"HIGH"

(Alto)

4. Siempre que cambie cualquiera de los filtros, oprima el bot6n de"Reset"

(Reposiciona miento).

........... Control

::::'LengiJetas delanteras

liberaci6n

de

......... Conjunto

del bastidor

.... Filtro

HEPA

Pre-filtro r................. Rejilla

delantera

Su purificador de aire Kenmore tiene 5 componentes b_sicos:

1. Conjunto del bastidor

2. Filtro HEPA

3. Pre-filtro

4. Rejilla delantera

5. Controles

4. Limpie el purificador de aire con un paho suave y hOmedo.

5. Limpie suavemente la rejilla delantera con agua jabonosa (NO es lavable en el lavavajillas).

L[mp[eza

dea[re

1. Apague el purificador de aire poni6ndolo en "OFF" (Apagado), luego descon6ctelo o desconecte el suministro de energJa el6ctrica.

2.Coloque

los dedos en las lengOetas delanteras de Iiberaci6n.

Con cuidado, optima las lengOetas y jale la rejilla delantera para quitarla.

3. Saque ambos filtros y p6ngalos a un lado. NO intente lavar y volver a utilizar el filtro HEPA o el pre-filtro.

6. Reensamble el purificador de aire.

7.Conecte

el purificador de aire o reconecte el suministro de energia el_ctfica, luego ponga el purificador de aire en "ON" (Encendido).

Las luces indicadores en la parte superior del pufificador del aire se encender_n cuando sea necesafio remplazar el pre-filtro o el filtro HEPA.

loColoque los dedos en las lengOetas delanteras de liberaci6n.

Con cuidado, opfima las lengOetas yjale la rejilla delantera para quitarla.

Lengi_etas

.... Ranuras inferiores

3.Coloque

las lengOetas inferiores de la rejilla delantera en las ranuras que est_n en la base del pufificador de aire. Empuje la parte superior de la rejilla, hasta que la rejilla encaje en su lugar haciendo"clic'_

4.0prima

el bot6n de"Reset"

(Reposicionamiento) para apagar la luz o las luces y reposicionar el temporizador.

2oQuite y reemplace el filtro indicado.

Instale el nuevo filtro HEPA en la misma direcci6n que indica la flecha ubicada en el marco del filtro. Instale el nuevo pre-filtro coloc_ndolo en las lengOetas. NO intente lavar y volver a utilizar el filtro HEPA o el pre-filtro.

Purificadorde aire modelo

83230

83234

83353

83354

83355

No.

No. de parte del filtro HEPA de reemplazo

83376

83374

83374

83375

83376

Para una operaci6n m_s eficiente del purificador de aire, se recomienda que usted reemplace el pre-filtro cada tres meses y el filtro HEPA cada aho.

Para pedir pre-filtros o filtros HEPA de reemplazo:

Llame al 1-800-366-PART (1-800-366-

7278) de 6 a.m.a 11 p.m., hora central, los 7 dias de la semana o a trav_s del sitio en la web: www.sea rs.com/pa rtsdirect

No. de pa rte del pre-filtro de reemplazo

83378

83377

83377

83378

83378

Kenmore deaireHEPA

Sears, Roebuck and Co,

817WA, Hoffman Estates, IL 60179

Para pedir pre-filtros o filtros HEPA de reemplazo:

Llame de 6 a.m.a 11 p.m., hora central, los 7 dias de la semana, al

1-800-366-PART (1-800-366-7278)

106o83355o

Si este producto falla debido a defectos en los matefiales o la mano de obra dentro del t_rm}no de un aho a partir de la fecha de compra, Sears, a opci6n de _sta, Io reparar_ o remplazar_ gratis.

Para servic}os de reparaci6n cub}ertos por la garantia, {leve el purificador de aire a la tienda Sears m_s cercana.

www.sea rs.com/pa rtsdirect

Esta garantia es aplicable On}camente cuando el producto es utilizado en los

Estados Un}dos.

Esta garantia le da derechos legales especificos, y usted podria tener otros derechos que vafian de regi6n a regidn.

Esta garantia NO cubre el filtro HEPA o el pre-filtro de reemplazo.

Parte No.

1183291 Rev. A Impreso en EE.UU.
