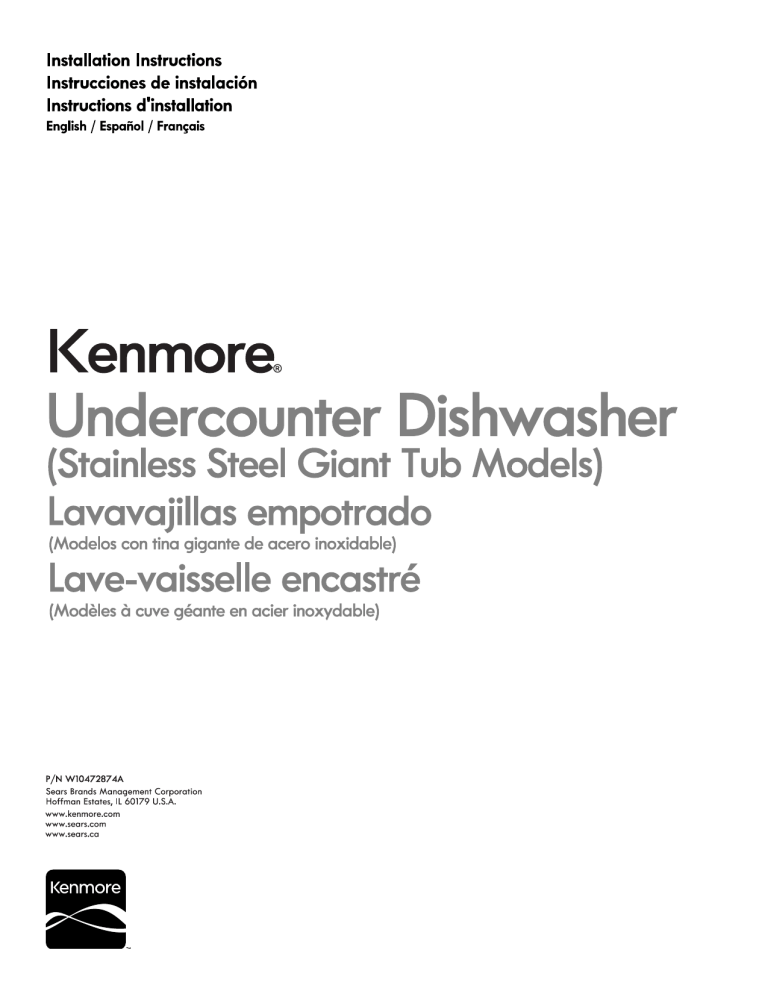

Kenmore Pro 66513173K706 Installation guide

Kenmore Pro 66513173K706 Installation guide
TABLE OF CONTENTS
DISHWASHER SAFETY.................................................................. 2
INSTALLATION REQUIREMENTS ................................................. 3
Tools and Parts........................................................................................ 3
Location Requirements........................................................................... 3
Drain Requirements................................................................................ 5
Water Supply Requirements ................................................................ 5
Electrical Requirements ......................................................................... 5
INSTALLATION INSTRUCTIONS................................................... 6
Prepare cabinet opening using existing
utility hookups..........................................................................................6
Prepare cabinet opening where there are no existing
utility hookups..........................................................................................7
Prepare Dishwasher................................................................................9
Make Electrical Connection.................................................................12
Connect to water supply ..................................................................... 14
Connect to drain ................................................................................... 14
Secure dishwasher in cabinet opening ............................................. 14
ÍNDICE ........................................................................................17
TABLE DES MATIÈRES .................................................................33
DISHWASHER SAFETY
You need to:
2
■
Slowly open dishwasher door while someone grasps the rear of
the dishwasher. Remove shipping materials, drain hose and
lower rack. Close dishwasher door until latched.
■
Observe all governing codes and ordinances.
■
Install this dishwasher as specified in these instructions.
■
Installation should be performed by a qualified service
technician. The dishwasher must be installed to meet all
electrical and plumbing national and local codes and
ordinances.
INSTALLATION REQUIREMENTS
Tools and Parts
Location Requirements
Gather the required tools and parts before starting installation.
All installations
Tools needed:
■ Pliers
■ Phillips screwdriver
■ ⁵⁄₁₆" and ¹⁄₄" nut drivers or
hex sockets
■ Measuring tape or ruler
■ 10" adjustable wrench that
opens to 1¹⁄₈" (2.9 cm)
■ Flat-blade screwdriver
■ Utility knife
■ 2 twist-on wire connectors
which are the proper size to
connect your household
wiring to 16-gauge wiring
in dishwasher
Small level
■ Flashlight
■ Shallow pan
■ ⁵⁄₈" open-end wrench
■ Bath towel
■ Wood block
Parts Needed:
■ Shims (if installed with
built-up floor)
■ ³⁄₈" Compr x ³⁄₄" hose
fitting. Contact your local
Sears Store to purchase Kit
Number 11000.
■
Do not run drain lines, water lines or electrical wiring where they
can interfere with or contact dishwasher motor or legs.
The location where the dishwasher will be installed must provide
clearance between motor and flooring. Motor should not touch the
floor.
Do not install dishwasher over carpeted flooring.
Shelter dishwasher and water lines leading to dishwasher against
freezing. Damage from freezing is not covered by the warranty.
A side panel kit is available from your dealer for installing your
dishwasher at the end of your cabinetry.
A moisture barrier accessory (Part Number 4396277) is available
from your dealer for installing underneath the countertop. This may
also be obtained by calling 1-800-4MY-HOME.
Check location where dishwasher will be installed. The location
must provide:
■ easy access to water, electricity and drain.
■
convenient access for loading and unloading dishes. Corner
locations require a 2" (5.1 cm) minimum clearance between the
side of the dishwasher door and the wall or cabinet.
■
square opening for proper operation and appearance.
■
cabinet front perpendicular to floor.
■
level floor. (If floor at front of opening is not level with floor at
rear of opening, shims may be needed to level dishwasher.)
In addition, for new installations
Tools needed:
Cordless drill with ¹⁄₂", ³⁄₄",
and 1¹⁄₂" hole saw bits
Parts needed:
■ Copper tubing (³⁄₈"
recommended) or flexible
stainless steel braided fill
line
■
■
Small tubing cutter
■
Wire stripper
■
1¹⁄₂" to 2" screw-type clamp
if connecting to waste-tee
■
Clamp connector or
conduit connector to fit a
⁷⁄₈" (2.2 cm) diameter hole
Parts supplied
A. 2 – drain hose clamps, 1 large and 1 small
B. 2 – # 10 x ¹⁄₂" Phillips-head screws
C. Drain hose
D. On some Kenmore Elite models, carton containing handle, Allen wrench
and 3 setscrews.
E. On Kenmore PRO (TM) models, assembly containing handle, 2⁵⁄₈"
mounting screws, 2 backing plates and handle installation
instruction sheet.
F. 2 – undercounter mounting brackets (top)
A
B
C
E
NOTE: To avoid shifting during dishwasher operation, shims must
be securely attached to the floor.
If dishwasher will be left unused for a period of time or in a
location where it may be subject to freezing, have it winterized by
authorized service personnel.
Make sure pipes, wires and drain hose are within the shaded area
shown in the “Cutout dimensions” section.
Helpful Tip: If the floor in the dishwasher opening is uneven
(example: tile flooring only partway into opening), you will
need to be exact in measuring dimensions and in leveling
dishwasher.
D
F
Make sure all these parts are included. If not included, call
1-800-4MY-HOME.
See separate parts list for accessories available for your
dishwasher.
3
Product dimensions
Cutout dimensions
All surfaces must be free
from intrusions
Cut holes in shaded area of cabinet walls or floor as specified
below:
water line – ¹⁄₂" (1.3 cm)
drain line – 1¹⁄₂" (3.8 cm)
direct wire – ³⁄₄" (1.9 cm)
power supply cord – 1¹⁄₂" (3.8 cm)
*Measured from the lowest point on the underside of countertop.
May be reduced to 33⁷⁄₈" (86 cm) by removing wheels from
dishwasher.
**Minimum, measured from narrowest point of opening.
***May be increased to 6⁵⁄₈" (16.6 cm) if height of opening is
34¹⁄₂" (87.6 cm) at its lowest point.
‡Both sides
REAR VIEW
4
Drain Requirements
■
Use the new drain hose supplied with your dishwasher. If this is
not long enough, use a new drain hose with a maximum length
of 12 ft (3.7 m) that meets all current AHAM/IAPMO test
standards, is resistant to heat and detergent, and fits the 1"
(2.5 cm) drain connector of the dishwasher.
■
Connect drain hose to waste tee or disposer inlet above drain
trap in house plumbing and 20" (50.8 cm) minimum above the
floor. It is recommended that the drain hose either be looped
up and securely fastened to the underside of the counter, or be
connected to an air gap.
Air gap
Electrical Requirements
Contact a qualified electrician.
Assure that the electrical installation is adequate and in
conformance with all national and local codes and ordinances.
You must have:
■ 120-volt, 60 Hz, AC-only, 15- or 20- amp, fused electrical
supply.
■
Copper wire only.
We recommend:
■ A time-delay fuse or circuit breaker.
■
A separate circuit.
If direct wiring dishwasher:
■ Use flexible, armored or nonmetallic sheathed, copper wire
with grounding wire that meets the wiring requirements for your
home and local codes and ordinances.
■
■
■
Use an air gap if the drain hose is connected to house plumbing
lower than 20" (50.8 cm) above subfloor or floor.
Use ¹⁄₂" minimum I.D. drain line fittings.
Water Supply Requirements
Use strain relief method provided with house wiring junction
box or install a UL Listed/CSA Approved clamp connector to
the house wiring junction box. If using conduit, use a UL Listed/
CSA Approved strain relief.
If connecting dishwasher with a power supply cord:
■ Use Power Supply Cord Kit (Part Number 4317824) marked for
use with dishwashers. Kit contents include:
■
A hot water line with 20 to 120 psi (138 to 862 kPa) water
pressure.
– Volex, Inc., UL Listed 16 gauge 3 wire power supply cord with
3 prong grounded plug.
■
120°F (49°C) water at dishwasher.
– Neer C-500 ⁷⁄₈" strain relief.
³⁄₈" O.D. copper tubing with compression fitting or flexible
stainless steel braided fill line (¹⁄₂" minimum plastic tubing is not
recommended).
– 3 wire connectors.
■
■
A 90° elbow with ³⁄₈" N.P.T. external pipe threads on one end.
Do not solder within 6" (15.2 cm) of water inlet valve.
– Part Number 302797 grommet
Follow the kit instructions for installing the power supply cord.
■
Power supply cord must plug into a mating 3 prong, grounded
outlet, located in the cabinet next to the dishwasher opening.
Outlet must meet all local codes and ordinances.
5
INSTALLATION INSTRUCTIONS
Install the drain hose
IMPORTANT: Always use a new drain hose when installing a new
replacement dishwasher.
1. Drill a 1¹⁄₂" (3.8 cm) diameter hole in cabinet wall or floor on
the side of the opening closest to the sink.
1. Disconnect power.
2. Turn off water supply.
Prepare cabinet opening using existing
utility hookups
■
Follow the steps in this section if you are installing the
dishwasher in an existing cabinet opening with utility hookups.
■
If you are installing the dishwasher in a cabinet opening that
does not have hookups, follow the steps under “Prepare cabinet
opening where there are no existing utility hookups” section.
1. Check that the water
Water
Direct
line reaches to the front
line
wire
left of opening where
the water connection
will be made.
2. Check that the direct
wire reaches to the
front right of opening where the electrical connection will be
made.
If the water line and the direct wire reach far enough into the
opening, proceed to the next section “Install the drain hose.“ If they
do not reach far enough, follow the steps under “Prepare cabinet
opening where there are no existing utility hookups.”
2. Connect drain hose to waste tee or waste disposer using one of
the following methods:
■ Option 1, Waste disposer – with air gap
■
Option 2, No waste disposer – with air gap
■
Option 3, Waste disposer – no air gap*
■
Option 4, No waste disposer – no air gap*
*An air gap is recommended.
Helpful Tip: To reduce the vibration of the hose, keep the hose
away from the floor and the edge of the hole where it passes
through the cabinet.
Option 1, Waste disposer - with air gap:
1. Remove the disposer knockout plug. Cut end of drain hose if
needed (do not cut ribbed section).
2. Attach drain hose to air gap with large spring-type clamp. If
the drain hose was cut, use a 1¹⁄₂" to 2" (3.8 to 5 cm) screw-type
clamp*.
3. Use a rubber hose connector* with spring or screwtype clamps*
to connect air gap to disposer inlet.
This connection must be before the drain trap and at least 20"
(50.8 cm) above the floor where dishwasher will be installed.
Drain hose cut here if needed
Rubber hose
connector
Air gap
Spring or
screw-type
clamps
Large
spring-type
clamp
Disposer
inlet
Drain trap
4. Insert drain hose through hole
cut in cabinet to the front
center of opening where
drain connection will be
made.
*Parts available from local
plumbing supply stores.
6
Drain hose
Drain
hose
Option 2, No waste disposer - with air gap:
Option 4, No waste disposer - no air gap:
1. Cut end of drain hose if needed (do not cut ribbed section).
2. Attach drain hose to air gap with large spring-type clamp. If
the drain hose was cut, use a 1¹⁄₂" to 2" (3.8 to 5 cm) screw-type
clamp*.
3. Use a rubber hose connector* with spring or screwtype clamps*
to connect air gap to waste tee.
This connection must be before the drain trap and at least 20"
(50.8 cm) above the floor where dishwasher will be installed.
1. Cut end of drain hose if needed (do not cut ribbed section).
2. Attach drain hose to waste tee with 1¹⁄₂" to 2" (3.8 to 5 cm)
screw-type clamp*.
This connection must be before the drain trap and at least 20"
(50.8 cm) above the floor where dishwasher will be installed. It
is recommended that the drain hose be looped up and securely
fastened to the underside of the counter.
Drain hose cut here if needed
Rubber hose
connector
Spring or
screw-type
clamps
Drain trap
4. Insert drain hose through
hole cut in cabinet to the
front center of opening
where drain connection
will be made.
*Parts available from local
plumbing supply stores.
Drain
hose
Drain hose
Option 3, Waste disposer - no air gap:
1. Remove the disposer knockout plug. Do not cut end of drain
hose.
2. Attach drain hose to disposer inlet with large springtype clamp.
This connection must be before the drain trap and at least 20"
(50.8 cm) above the floor where dishwasher will be installed. It
is recommended that the drain hose be looped up and securely
fastened to the underside of the counter.
Large spring-type
clamp
Drain hose
Disposer
inlet
Drain trap
3. Insert drain hose through
hole cut in cabinet to the
front center of opening
where drain connection will
be made.
Drain hose
Screw-type
clamp
Air gap
Large
spring-type
clamp
Waste
tee
Drain hose cut here if needed
Waste
tee
Drain
hose
Drain trap
3. Insert drain hose through hole
cut in cabinet to the front
center of opening where drain
connection will be made.
*Parts available from local
plumbing supply stores.
Drain hose
Prepare cabinet opening where there are no
existing utility hookups
Electrical connection
Option 1, Direct wire method:
Helpful Tip: Wiring the dishwasher will be easier if you route
wire into the cabinet opening from the right side.
1. Drill a ³⁄₄" (1.9 cm) hole in
Optional Preferred
right-hand cabinet side, rear
locations locations
or floor. Preferred and
optional locations are shown.
2. Wood cabinet: Sand the hole
until smooth.
Metal cabinet: Cover hole
with grommet, (Part Number 302797 - not provided.)
3. Run wire into house wiring junction box.
4. Install a UL Listed/CSA Approved clamp connector (strain
relief) for flexible-type wire. If installing conduit, attach a UL
Listed/CSA Approved strain relief to the junction box.
5. Run other end of wire
through cabinet hole. Cable
must extend to the right
front of cabinet opening.
7
Option 2, Power supply cord method:
NOTE: A mating, 3 prong, ground-type wall receptacle is required
in a cabinet next to the dishwasher opening.
1. Drill a 1¹⁄₂" (3.8 cm)
Optional Preferred
hole in the cabinet
locations locations
rear or side. Preferred
and optional
locations are shown.
2. Wood cabinet: Sand
the hole until smooth.
Metal cabinet: Cover
hole with grommet
(Part Number 302797) included with power supply cord kit.
Install the water line
Helpful Tip: Routing the water line through the left side of
cabinet opening will make water connection easier.
1. Drill a minimum ¹⁄₂" (1.3 cm) hole in the cabinet side, rear or
floor. Preferred and optional locations are shown.
Optional Preferred
locations locations
2. Measure overall length
Copper
of copper tubing
tubing
required.
3. Attach copper tubing
to the water line with a
manual shutoff valve.
4. Slowly feed copper
tubing through hole in
cabinet. Copper tubing will bend and kink easily, so be gentle.
The copper tubing should be far enough into the cabinet
opening to connect it to dishwasher inlet on the front left of the
dishwasher.
5. Turn water shutoff valve to “ON” position. Flush water into a
shallow pan to get rid of particles that may clog the inlet valve.
6. Turn shutoff valve to “OFF” position.
Install the drain hose
IMPORTANT: Always use a new drain hose.
1. Drill a 1¹⁄₂" (3.8 cm)
diameter hole in
cabinet wall or floor
on the side of the
opening closest to the
sink.
2. Connect drain hose to waste tee or waste disposer using one of
the following methods:
■ Option 1, Waste disposer – with air gap
■
Option 2, No waste disposer – with air gap
■
Option 3, Waste disposer – no air gap*
■
Option 4, No waste disposer – no air gap*
*An air gap is recommended.
Helpful Tip: To reduce the vibration of the hose, keep the hose
away from the floor and the edge of the hole where it passes
through the cabinet.
Option 1, Waste disposer - with air gap:
1. Remove the disposer knockout plug. Cut end of drain hose if
needed (do not cut ribbed section).
2. Attach drain hose to air gap with large spring-type clamp. If
the drain hose was cut, use a 1¹⁄₂" to 2" (3.8 to 5 cm) screw-type
clamp*.
3. Use a rubber hose connector* with spring or screwtype clamps*
to connect air gap to disposer inlet.
This connection must be before the drain trap and at least 20"
(50.8 cm) above the floor where dishwasher will be installed.
Drain hose cut here if needed
Rubber hose
connector
Air gap
Spring or
screw-type
clamps
Large
spring-type
clamp
Disposer
inlet
Drain
hose
Drain trap
4. Insert drain hose through
hole cut in cabinet to the
front center of opening
where drain connection will
be made.
*Parts available from local
plumbing supply stores.
8
Drain hose
Option 2, No waste disposer - with air gap:
Option 4, No waste disposer - no air gap:
1. Cut end of drain hose if needed (do not cut ribbed section).
2. Attach drain hose to air gap with large spring-type clamp. If
the drain hose was cut, use a 1¹⁄₂" to 2" (3.8 to 5 cm) screw-type
clamp*.
3. Use a rubber hose connector* with spring or screwtype clamps*
to connect air gap to waste tee.
This connection must be before the drain trap and at least 20"
(50.8 cm) above the floor where dishwasher will be installed.
1. Cut end of drain hose if needed (do not cut ribbed section).
2. Attach drain hose to waste tee with 1¹⁄₂" to 2" (3.8 to 5 cm)
screw-type clamp*.
This connection must be before the drain trap and at least 20"
(50.8 cm) above the floor where dishwasher will be installed. It
is recommended that the drain hose be looped up and securely
fastened to the underside of the counter.
Drain hose cut here if needed
Rubber hose
connector
Spring or
screw-type
clamps
4. Insert drain hose through
hole cut in cabinet to the
front center of opening
where drain connection will
be made.
*Parts available from local
plumbing supply stores.
Screw-type
clamp
Air gap
Large
spring-type
clamp
Waste
tee
Drain trap
Drain hose cut here if needed
Drain
hose
Drain hose
Waste
tee
Drain
hose
Drain trap
3. Insert drain hose through
hole cut in cabinet to the
front center of opening
where drain connection will
be made.
*Parts available from local
plumbing supply stores.
Drain hose
Prepare Dishwasher
Option 3, Waste disposer - no air gap:
1. Remove the disposer knockout plug. Do not cut end of drain
hose.
2. Attach drain hose to disposer inlet with large springtype clamp.
This connection must be before the drain trap and at least 20"
(50.8 cm) above the floor where dishwasher will be installed. It
is recommended that the drain hose be looped up and securely
fastened to the underside of the counter.
Large spring-type
clamp
Drain hose
Disposer
inlet
Drain trap
3. Insert drain hose through
hole cut in cabinet to the
front center of opening
where drain connection will
be made.
Drain hose
Helpful Tip: Put cardboard under dishwasher until it is installed
in cabinet opening. The cardboard will help avoid damage to
floor covering during installation.
1. Using 2 or more people, grasp the sides of dishwasher door
frame and put the dishwasher on its back, resting on top of the
corner posts.
2. Remove two screws attaching access panel and lower panel to
dishwasher using a ¹⁄₄" hex socket, nut driver or Phillips
screwdriver.
9
3. Remove panels and set panels aside on a covered surface.
4. Check that grounding clip is attached to the lower panel.
Terminal
box cover
Cable clamp
connector
Access
panel
Dishwasher wires
8. Measure height of cabinet opening
from underside of countertop to
floor where dishwasher will be
installed (you need the lowest
point). Check chart for that height
opening. Put wheels in the required
position.
Lower
panel
Grounding
clip
5. Slide nut and ferrule onto tubing.
of
Minimum
Wheel Number
turns on
cutout height position front
leg
Nut
Ferrule
Copper tubing only: Slide nut, then ferrule, about 1" (2.5 cm)
onto copper tubing.
NOTE: To avoid vibration during operation, route the water
supply line so that it does not touch the dishwasher base, frame
or motor.
6. Add 90° elbow fitting to the water supply line.
Wheel
9. Turn both front leveler legs to the same
height.
If the minimum cutout height is less than 34"
(86.4 cm), the rear wheels can be removed
for additional clearance. This will allow the
dishwasher to fit into a 33⁷⁄₈" (86 cm) high
cutout, but the dishwasher will be more
Front leg
difficult to move into position. If the wheels
are removed, cover the floor when moving the dishwasher.
If you have built-up floors
Connect the ³⁄₈" compression fitting to the water supply line
prior to installing the unit into the cabinet opening. Attach such
that the ³⁄₄" connection is facing upward.
Copper tubing only: Put the tubing into the 90° elbow fitting as
far as it will go (the copper tubing bends and kinks easily).
Slide the nut and ferrule forward and start the nut onto the
elbow threads. Flexible braided connection: Secure nut to
elbow using ⁵⁄₈" open ended wrench or adjustable wrench.
NOTE: Do not use Teflon tape with compression fittings.
®†
7. Remove terminal box cover.
– If you are direct wiring: Install a UL Listed/CSA Approved
clamp connector to the terminal box. If using conduit, use a
UL Listed/CSA Approved strain relief.
– If you are installing a power supply cord kit, do so now,
following kit instructions. The power supply cord kit must be
UL Listed and marked for use with dishwashers (that is, Power
Supply Cord Kit Part Number 4317824).
†®Teflon is a registered trademark of E.I. Du Pont de Nemours and Company.
10
1. Measure height of opening
Countertop
from underside of countertop
to built-up floor. If the height
is at least 33³⁄₄" (85.7 cm),
the dishwasher will fit into the
opening without modification
to the countertop or flooring.
2. Put wheels in position 1 and
Built-up
floor
turn the front leveler legs up
Shim
all the way.
3. Add shims as needed in the
area shown to bring
dishwasher up to proper height.
NOTE: Shims must be securely attached to the floor to keep
them from moving when the dishwasher is operating.
Shim
Shim
Install custom door panel kit (on some models)
If installing a custom door panel kit, install it now following
instructions included with kit.
Install the door handle (some Kenmore Elite models)
IMPORTANT: Do not scratch the front panel during this procedure.
1. Remove the door handle and hardware bag containing the
setscrews and Allen wrench from the cardboard box.
2. Start setscrews in handle.
3. Place handle on mounting studs. The handle should appear as a
“smile” when installed, with the setscrews facing down.
4. Push the door handle tightly against the door. Insert the short
end of the Allen wrench into the setscrews. Tighten the
setscrews ¼ turn past snug. Retain Allen wrench with
Installation Instructions.
IMPORTANT: The dishwasher must be secured to the cabinet. There
are two brackets found in the parts bag. Attach the brackets to
the top of the dishwasher if the countertop is wood, laminate or
another similar surface. If your countertop is marble, granite or
another hard surface, install using Option #2.
Option 1, Countertop attachment
1. Remove the brackets from the package and place in the open
slots on the left and right-hand top of the dishwasher collar as
shown.
Tabs must
point to
the right
2. Insert the bracket into the slot on the collar. Using a pair of
pliers, bend the tab down to secure the bracket in place.
Repeat this step for the other side.
NOTE: Do not attach the dishwasher. This will be done later.
Option 2, Dishwasher with Stainless Steel Tub Side
Attachment
(for marble, granite or other hard surface countertops)
1. Remove the brackets from the parts package.
2. Break off the end of the bracket along the scored line.
Install the door handle (Kenmore PRO
TM
Score
line
models)
IMPORTANT: Do not scratch the front panel during this procedure.
1. Remove the door handle assembly from the upper dishrack of
the dishwasher.
2. Remove and discard the handle packaging. Be sure to retain
the handle installation instructions and mounting hardware.
3. Install the door
handle according to
the handle
installation
instructions provided
with the handle
assembly.
Choose attachment option
3. With another person holding the dishwasher to avoid it from
tipping, open dishwasher door, and place towel over pump
assembly and spray arm of dishwasher. This will stop screws
from falling into pump area when securing dishwasher to
cabinet.
4. Push the plastic buttons out of the side of the tub.
NOTE: Save the buttons to cover the holes after dishwasher is
installed.
Plastic
button
5. Push bracket into slot on the side of dishwasher, and bend tab
in toward the side of the dishwasher so that it keeps the
bracket in place.
NOTE: Do not attach the dishwasher. This will be done later.
Bend
tabs
Using two or more people, stand the dishwasher up.
Option 3, Dishwasher with Plastic Tub Side Attachment
(for marble, granite or other hard surface countertops)
6. Order Mounting Bracket Kit Part Number 8212560.
11
Check door spring tension
Level the dishwasher
1. With another person holding the dishwasher to keep it from
tipping, open and close the door a few times. If the door closes
or falls open under its own weight, the door tension will need to
be adjusted.
2. To adjust the door spring tension, unhook the spring from the
rear leg of dishwasher.
3. With a ⁵⁄₁₆" nut driver or hex socket, remove the screw from the
tensioner.
4. The screw can be put into one of three holes 1, 2, 3 in front leg
of dishwasher. If the door closes by itself, move the tensioner to
a higher number hole and replace screw. When door is
unlatched, if it opens by itself, move tensioner to a lower
numbered hole and replace screw.
5. Reattach door spring to rear leg. Tensioners on both sides of
dishwasher should be secured at same holes.
Spring
1. Align front of dishwasher door panel with cabinet doors. You
may need to adjust alignment to be even with your cabinets.
Helpful Tip: Prop up one side of frame to hold dishwasher up
off floor when adjusting front legs.
With some installations, it may be easier to adjust the front leg
using the ³⁄₁₆" hex head.
2. Check that leveling legs are firmly against the floor.
3. Close and latch the door. Place the level against the front of
the dishwasher to check to see if it is vertically aligned. If
needed, adjust leveling leg or add shims under rear wheel until
dishwasher is even.
Tensioner
Screw
1
2
3
Move dishwasher into cabinet opening
1. Using two or more people, stand the dishwasher up.
2. Grasp the sides of the dishwasher at the
edges of the door panel.
3. Tilt dishwasher backward on wheels and
move dishwasher close to cabinet
opening. Do not push on the front of the
panel or on the console — they may
dent.
4. If dishwasher has a power supply cord, insert power supply
cord into hole cut into cabinet.
If using direct wire, check that it is on the right front side of
opening.
5. Check that water line is on the left side of opening and drain
hose is near the center of the hole in the cabinet.
6. Slowly move dishwasher completely into cabinet opening. Do
not kink or pinch copper tubing, drain hose, power supply cord
or direct wire between dishwasher and cabinet.
Helpful Tip: Once the dishwasher is in position, you may have
to support the front of the dishwasher by raising, lowering or
shimming front feet.
7. Remove cardboard from under dishwasher.
8. Using the precut slots in the insulation, attach the insulation to
the sides of the tub using the molded hooks on each side of the
tub.
NOTE: It is all right if dishwasher fits tightly into cabinet opening.
Do not remove insulation blanket — the blanket reduces the sound
level.
12
4. Repeat for other side of dishwasher.
NOTE: Shims must be securely attached to floor to prohibit their
movement when the dishwasher is operated.
5. Place level against top front
opening of tub. Check that
dishwasher is level from side to
side. If dishwasher is not level,
adjust front legs up or down until
dishwasher is level.
Make Electrical Connection
Check “Electrical Requirements” section.
You need to:
■ have the correct electrical supply and recommended
grounding method.
If you are:
■ direct wiring, use Option 1
■
using a power supply cord, use Option 2
Option 1, Direct wire method
1. Route direct wire so that it does not touch dishwasher motor or
lower part of dishwasher tub.
2. Pull direct wire through hole in terminal box.
Helpful Tip:
■
Select the proper size twist-on
connectors to connect your household
wiring to 16-gauge dishwasher wiring.
■
Insert wire ends into twist-on connector.
Do not pre-twist bare wire.
■
Twist connector.
■
Gently tug on wires to be sure both are secured.
3. Connect the wires as follows using twist-on connectors sized to
connect direct wire to 16-gauge dishwasher wire:
Option 2, Power supply cord method
1. Route the power supply cord so that it does not touch
dishwasher motor or lower part of dishwasher tub.
2. Pull the direct wire through hole in terminal box.
Helpful Tip:
Select the proper size twist-on
connectors to connect your household
wiring to 16-gauge dishwasher wiring.
■ Insert wire ends into UL Listed/CSA
Approved twist-on connector. Do not
pre-twist bare wire.
■ Twist connector.
■ Gently tug on wires to be sure both are
secured.
3. Connect the wires as follows using twist-on connectors sized to
connect power supply cord to 16-gauge dishwasher wire:
■
4. Form bare ground wire into a U-shaped hook. Wrap ground
wire hook clockwise around ground connector and under the
washer.
5. Securely tighten ground connector.
Ground wire Washer
Ground
connector
4. Form bare ground wire into a U-shaped hook. Wrap ground
wire hook clockwise around ground connector and under the
washer.
5. Securely tighten ground connector.
Ground wire
6. Tighten clamp connector or
conduit connector screws.
7. Reinstall terminal box cover
with wires inside terminal box.
The cover must be outside the box on
the left side.
8. Make sure no wires are pinched by
cover.
Ground wire Washer
Ground
connector
Screws
Ground wire
6. Tighten clamp connector or conduit
connector screws.
Screws
13
7. Reinstall terminal box cover with
wires inside terminal box.
The cover must be outside the box on
the left side.
8. Make sure no wires are pinched by
cover.
9. Do not plug the dishwasher cord into the outlet until instructed
to do so.
10. Check that power supply cord does not touch dishwasher motor
or lower part of dishwasher tub.
5. Push the drain hose into the connector up to the stop on the
drain hose.
Connector
Stop
6. Use pliers to open clamp and slide clamp onto connector
between stops on connector as shown.
Hose clamp
Connect to water supply
1. Tighten 90° elbow fitting to valve.
Stops
Secure dishwasher in cabinet opening
Be sure rubber washer is properly seated in fitting. Slide the ³⁄₄"
fitting up to the valve and hand tighten to avoid unintentional
cross-threading. Hand tighten until the coupling is tight. Using
pliers, check the tightness of the coupling. An additional ¹⁄₄ to
¹⁄₂ turn may be required to seal the rubber gasket.
NOTE: Do not overtighten. Damage to the coupling can result.
2. Check for leaks.
Place paper towel under 90° elbow fitting. Turn on water
supply and check for leaks. If leak occurs, repeat previous step.
Connect to drain
1. To help minimize vibration,
route drain hose to avoid
Drain
contact with motor, door
loop
springs, water line, cabinet,
flooring or the edge of the
hole where it passes
through the cabinet.
2. Do not remove drain loop
from side of dishwasher.
3. Place pan under end of
drain hose. Pan will collect
any water in drain hose.
4. Place the smaller drain hose clamp onto the small end of the
drain hose.
Hose clamp
14
1. If you have not already done so, open dishwasher door and
place towel over pump assembly and spray arm of dishwasher.
This will keep screws from falling into pump area if you
unintentionally drop them when securing dishwasher to
countertop.
2. Check that dishwasher is still level and centered side to side in
the opening.
3. Secure dishwasher to countertop or sides of cabinet with two,
#10 x ¹⁄₂" Phillips-head screws. The dishwasher must be secured
to keep it from tipping when door is opened.
OR
Screw to countertop
Screw to
side cabinet
4. Open door about 3" (7.6 cm) and check that space between
inner door and tub is equal on both sides. If spacing is not
equal, loosen bracket screws and shift tub. Tighten bracket
screws.
5. If using a countertop attachment to secure dishwasher, check
that top of door does not contact screws, brackets, or
countertop. If it does, dishwasher must be lowered and releveled.
6. If securing with a side attachment, check that sides of door do
not rub against the screw heads. If they do, dishwasher must be
re-centered.
7. Remove towel from dishwasher.
8. Reinstall the lower dish rack.
Complete installation
1. Check that grounding clip is attached to the lower panel.
2. Place the lower panel behind the access panel. Some models
have insulation on the access panel which must fall behind the
insulation on the lower panel.
Access panel
Lower
panel
Bottom sound pad installation (on some models)
1. Remove the bottom sound pad from inside the dishwasher and
take it out of the plastic bag.
2. Place pad on the floor in front of the dishwasher, making sure
lettering is facing up and vinyl pad faces down.
3. Fold up and hold the side panels down. Slowly slide the pad
toward the back of the dishwasher as far as it will go, making
sure not to push or pull any wires or hoses. (Do not force.) Side
panels will open to proper position.
NOTE: If there are pipes or other obstructions coming up
through the floor, you will need to cut a slit in the pad to fit
around the obstacle.
4. Fold the front end of the pad up into position. Make sure the
vinyl pad is tucked up behind the door and the dishwasher
front legs, as shown.
Grounding
clip
3. Hold the two panels together and place them against
dishwasher leg.
4. Reinstall the screws through the holes in the access panel and
the slots in the lower panel. Install right side screw first.
5. Check that the lower edge of the lower panel contacts the
floor.
6. Tighten the screws.
15
Direct wire method:
Check operation
1. Read the Use and Care Guide that came with your dishwasher.
2. Check that all parts have been installed and no steps were
skipped.
3. Check that you have all the tools you used.
4. Start dishwasher and allow it to complete the shortest wash
cycle. After the first 2 minutes, unlatch door, wait 5 seconds,
then open door.
5. Check to see that there is water in the bottom of the dishwasher
tub. Check that dishwasher is working properly.
6. If not, disconnect power or unplug dishwasher and see “If
dishwasher does not operate” section.
If dishwasher does not operate
Power supply cord method:
First try the solutions suggested here to possibly avoid the cost of a
service call.
■ Has the circuit breaker tripped or the house fuse blown?
■ Is the door closed tightly and latched?
■ Has the cycle been set correctly to start the dishwasher?
■ Is the water turned on?
If none of these work, call 1-800-4MY-HOME.
7. Reconnect power or plug in dishwasher.
16
ÍNDICE
SEGURIDAD DE LA LAVAVAJILLAS ............................................17
REQUISITOS DE INSTALACIÓN .................................................. 18
Herramientas y piezas..........................................................................18
Requisitos de ubicación........................................................................18
Requisitos de desagüe .........................................................................20
Requisitos del suministro de agua .....................................................20
Requisitos eléctricos .............................................................................20
INSTRUCCIONES DE INSTALACIÓN ...........................................21
Prepare la abertura del armario usando las conexiones
de servicio existentes.............................................................................21
Prepare la abertura del armario donde no existen conexiones
de servicio ..............................................................................................22
Prepare la lavavajillas .........................................................................24
Conexión eléctrica................................................................................28
Conexión al suministro de agua.........................................................29
Conexión al desagüe............................................................................29
Asegure la lavavajillas en la abertura del armario .......................30
SEGURIDAD DE LA LAVAVAJILLAS
Usted necesita:
■
Abrir lentamente la puerta de la lavavajillas mientras alguien
sujeta la parte trasera de la lavavajillas. Quite los materiales
de envío, la manguera de desagüe y la canasta inferior. Cierre
la puerta de la lavavajillas hasta que quede asegurada.
■
Cumplir con todos los códigos y reglamentos vigentes.
■
Instalar la lavavajillas según se especifica en estas
instrucciones.
■
La instalación debe ser hecha por un técnico de servicio
calificado. La lavavajillas debe instalarse de acuerdo con
todos los códigos y reglamentos eléctricos y de plomería
nacionales y locales.
17
REQUISITOS DE INSTALACIÓN
Herramientas y piezas
Reúna las herramientas y piezas necesarias antes de comenzar la
instalación.
Todas las instalaciones
Herramientas necesarias:
■ Pinzas
■ Destornillador Phillips
■ Llaves de tuercas o
casquillos hexagonales de
⁵⁄₁₆" y ¹⁄₄"
■ Cinta de medir o regla
■ Llave ajustable de 10" que
se abra a 1¹⁄₈" (2,9 cm)
■ Destornillador de punta plana
■ Cuchillo de uso general
■ 2 conectores de empalme
retorcido para alambre
que tengan el tamaño
adecuado para conectar el
cableado de su hogar al
cableado calibre 16 de la
lavavajillas
Nivel pequeño
Linterna
■ Recipiente poco profundo
■ Llave ajustable de ⁵⁄₈"
■ Toalla de baño
■ Bloque de madera
Piezas necesarias:
■ Cuñas (si se instala con un
piso armado)
■ Conector a compresión de
³⁄₈" x conector de
manguera de ³⁄₄". Póngase
en contacto con la tienda
local de Sears para
comprar el Juego N°
11000.
■
■
Requisitos de ubicación
No instale tuberías de agua o desagüe o cables eléctricos donde
puedan interferir o hacer contacto con el motor o las patas de la
lavavajillas.
El lugar donde se instalará la lavavajillas debe permitir un espacio
libre entre el motor y el piso. El motor no debe tocar el piso.
No instale la lavavajillas sobre piso alfombrado.
Proteja la lavavajillas y las líneas de agua que van a la lavavajillas
contra el congelamiento. La garantía no cubre daños por
congelación.
Puede obtener un juego de panel lateral de su vendedor para
instalar su lavavajillas en el extremo del armario.
Su distribuidor tiene un accesorio que funciona como barrera
contra la humedad (Pieza N° 4396277) para ser instalado debajo
del mostrador. Este puede obtenerse también llamando al
1-800-4MY-HOME.
Revise el lugar donde instalará la lavavajillas. El lugar debe
proveer:
■ Fácil acceso a instalaciones de agua, electricidad y desagüe.
■
Facilidad para cargar y descargar la lavavajillas. Los rincones
deben tener un espacio libre mínimo de 2" (5,1 cm) entre el
costado de la puerta de la lavavajillas y la pared o el armario.
■
Una abertura cuadrada para que la lavavajillas funcione y se
vea bien.
■
Un armario delantero que sea perpendicular al piso.
■
Piso nivelado. (Si el piso en la parte delantera de la abertura
no está nivelado con el piso en la parte trasera de la abertura,
puede usar cuñas para nivelar la lavavajillas.)
Además, para nuevas instalaciones
Herramientas necesarias:
Piezas necesarias:
Taladro inalámbrico con
■ Tubería de cobre (se
brocas de sierra perforadora
recomienda de ³⁄₈") o línea
de ¹⁄₂", ³⁄₄" y 1¹⁄₂"
de llenado flexible de
acero inoxidable
■ Cortatubos pequeño
■ Pelacables
■ Conector de abrazadera o
■ Abrazadera tipo tornillo de
conector de conductos que
1¹⁄₂" a 2" si se ha de
quepa en un orificio de ⁷⁄₈"
conectar al tubo de
(2,2 cm) de diámetro
desperdicios.
■
Piezas provistas
A. 2 abrazaderas para la manguera de desagüe: 1 grande y 1 pequeña
B. 2 tornillos Phillips No. 10 x ¹⁄₂"
C. Manguera de desagüe
D. En algunos modelos Kenmore Elite, un cartón conteniendo una
manija, llave Allen y 3 tornillos opresores
E. En los modelos Kenmore Elite, Kenmore PRO (TM), juego con
manija, 2 tornillos de montaje de ⁵⁄₈”, 2 placas de soporte y una
hoja de instrucciones para instalar la manija.
F. 2 soportes de montaje (superior) para el mostrador
A
B
C
E
D
F
Asegúrese de que todas las piezas estén incluidas. Si no lo están,
llame al 1-800-4MY-HOME.
Vea la lista de piezas que viene por separado para ver qué
accesorios están disponibles para su lavavajillas.
18
NOTA: Las cuñas deben adherirse con firmeza al piso para evitar
que se muevan cuando se esté usando la lavavajillas.
Si va a dejar la lavavajillas sin uso por cierto tiempo o en un lugar
donde pudiera congelarse, haga que un miembro del personal de
servicio autorizado la prepare para el invierno.
Asegúrese de que la tubería, los cables eléctricos y la manguera de
desagüe estén en el área sombreada que se muestra en la sección
“Dimensiones de corte”.
Consejo útil: Si el piso de la abertura donde colocará la
lavavajillas no es parejo (por ejemplo: piso con losetas sólo
hasta cierta parte de la abertura), deberá ser exacto para
tomar las medidas y nivelar la lavavajillas.
Dimensiones del producto
Dimensiones de corte
*
Corte orificios en el área sombreada de las paredes del armario o
del piso, como se especifica a continuación:
tubería de agua – ¹⁄₂" (1,3 cm)
tubería de desagüe – 1¹⁄₂" (3,8 cm)
cable directo – ³⁄₄" (1,9 cm)
cable de suministro de energía – 1¹⁄₂" (3,8 cm)
*Medidas tomadas desde el punto más bajo de la parte inferior
del mostrador. Pueden reducirse a 33⁷⁄₈" (86 cm) quitando las
ruedas de la lavavajillas.
**Mínimo, medidas tomadas desde el punto más angosto de la
abertura.
***Pueden incrementarse a 6⁵⁄₈" (16,6 cm) si la altura de la
abertura es de 34¹⁄₂" (87,6 cm) en su punto más bajo.
‡Ambos lados
19
Requisitos de desagüe
■
Utilice la nueva manguera de desagüe provista con su
lavavajillas. Si no fuera lo suficientemente larga, use una
manguera de desagüe nueva de una longitud máxima de
12 pies (3,7 m) que cumpla con todos los estándares de prueba
vigentes de la AHAM/IAPMO, sea resistente al calor y a los
detergentes y quepa en el conector de desagüe de 1" (2,5 cm)
de su lavavajillas.
■
Conecte la manguera de desagüe al tubo de desperdicios o al
recipiente de desechos sobre el sifón de desagüe en las
instalaciones sanitarias de la casa y a un mínimo de 20"
(50,8 cm) sobre el piso. Se recomienda que la manguera de
desagüe se enrolle en un lazo y se sujete con seguridad a la
parte inferior del mostrador o que se conecte a un espaciador
de aire.
Requisitos eléctricos
Póngase en contacto con un electricista calificado.
Asegúrese de que la instalación eléctrica sea adecuada y cumpla
con todos los códigos y reglamentos nacionales y locales.
Usted debe tener:
■ Un suministro eléctrico de 120 voltios, 60 Hz, CA solamente,
de 15 ó 20 amperios con fusible.
■
■
■
Use un espaciador de aire si la manguera de desagüe está
conectada a las instalaciones sanitarias de la casa a menos de
20" (50,8 cm) sobre el contrapiso o el piso.
Utilice accesorios de tubería de desagüe con diámetro interno
de ¹⁄₂" como mínimo.
Un circuito separado.
Si está haciendo una conexión directa a la lavavajillas:
■ Utilice cable de cobre flexible, blindado o con forro no
metálico con alambre de puesta a tierra adecuado a los
requisitos de cableado de su hogar y que cumpla con los
códigos y reglamentos de su localidad.
■
■
Alambre de cobre solamente.
Recomendamos:
■ Un fusible de retardo o un disyuntor.
Utilice el protector de cables provisto con la caja de empalmes
de su hogar o instale en la caja de empalmes un conector de
abrazadera aprobado por el UL/certificado por CSA en la
caja de empalmes de su hogar. Si usa un conducto para cables,
use un protector de cables aprobado por el UL/certificado por
CSA.
Si está conectando la lavavajillas con un cable de suministro de
energía:
■ Utilice el Juego de cable de suministro de energía (Pieza No.
4317824) que está marcado para ser usado con lavavajillas. El
juego contiene:
Requisitos del suministro de agua
■
Tubería de agua caliente con una presión de agua de
20 a 120 lb/pulg2 (138 a 862 kPa).
– Cable de suministro de energía de Volex, Inc. en la lista de
UL, de 3 hilos de calibre 16 con un enchufe de 3 terminales
con conexión a tierra.
■
Agua a 120°F (49°C) en la lavavajillas.
– Protector de cables Neer C-500 de ⁷⁄₈".
Tubería de cobre con ³⁄₈" de diámetro exterior con accesorio de
compresión o línea de llenado flexible de acero inoxidable con
cubierta trenzada (no se recomienda usar tubería plástica con
un mínimo de ¹⁄₂").
– 3 conectores de alambre.
■
■
Un codo de 90° con roscas de tubería externas de ³⁄₈" (N.P.T.)
en un extremo.
No suelde dentro de una distancia de 6" (15,2 cm) de la válvula de
entrada de agua.
20
– Aro de refuerzo, pieza N° 302797.
Siga las instrucciones del juego para instalar el cable de
suministro de energía.
■
El cable de suministro de energía debe enchufarse en un
contacto de conexión a tierra de tres terminales, ubicado en el
armario próximo a la abertura de la lavavajillas. El contacto
debe estar conforme a todos los códigos y ordenanzas locales.
INSTRUCCIONES DE INSTALACIÓN
2. Conecte la manguera de desagüe al tubo de desperdicios o al
recipiente de desechos utilizando uno de los siguientes
métodos.
■ Opción 1: con recipiente de desechos – con espaciador de
aire
■
Opción 2: sin recipiente de desechos – con espaciador de
aire
■
Opción 3: con recipiente de desechos – sin espaciador de
aire*
■
Opción 4: sin recipiente de desechos – sin espaciador de
aire*
*Se recomienda un espaciador de aire
Consejo útil: Para reducir la vibración de la manguera,
mantenga ésta lejos del piso y del borde del orificio por el que
aquélla pasa a través del armario.
1. Desconecte el suministro de energía.
2. Cierre el suministro de agua.
Prepare la abertura del armario usando las
conexiones de servicio existentes
■
Siga los pasos en esta sección si está instalando la lavavajillas
en una abertura del armario con conexiones de servicio
existentes.
■
Si está instalando la lavavajillas en un espacio del armario que
no tiene conexiones, siga los pasos de la sección “Prepare la
abertura del armario donde no existen conexiones de servicio”.
1. Verifique que la tubería
de agua llegue a la
parte frontal izquierda
de la abertura donde se
hará la conexión de
agua.
2. Verifique que el cable
directo llegue a la parte
frontal derecha de la abertura del armario donde se hará la
conexión eléctrica.
Si la tubería de agua y el cable directo llegan lo suficientemente
lejos en la abertura, proceda a la siguiente sección “Instalación de
la manguera de desagüe”. Si no llegan lo suficientemente lejos,
siga los pasos de la sección “Prepare la abertura del armario
donde no existen conexiones de servicio”.
Instalación de la manguera de desagüe
IMPORTANTE: Siempre utilice una manguera de desagüe nueva,
aunque instale una lavavajillas nueva que reemplace a otra.
1. Perfore un orificio de 1¹⁄₂" (3,8 cm) de diámetro en la pared o el
piso del armario, en el lado de la abertura del armario que
esté más cerca del fregadero.
Opción 1, Recipiente de desechos - con espaciador de aire:
1. Quite el tapón del disco removible. Corte el extremo de la
manguera de desagüe si es necesario (no corte la sección
ranurada).
2. Sujete la manguera de desagüe al espaciador de aire con una
abrazadera grande de tipo resorte. Si se cortó la manguera de
desagüe, utilice una abrazadera* de tipo tornillo de 1¹⁄₂" a 2"
(3,8 a 5 cm).
3. Utilice un conector* de manguera de hule con abrazaderas*
de resorte o de tornillo para conectar el espaciador de aire a
la entrada del recipiente de desechos.
Esta conexión debe hacerse antes del sifón de desagüe y al
menos a 20" (50,8 cm) por encima del piso en que se instalará
la lavavajillas.
4. Inserte la manguera de desagüe en
el orificio hecho en el armario y
diríjala al centro frontal de la
abertura donde se hará la conexión
del desagüe.
*Estas partes se pueden encontrar en
las tiendas locales de artículos de
plomería.
ü
21
Opción 2, Sin recipiente de desechos – con espaciador de aire:
1. Corte el extremo de la manguera si es necesario (no corte la
sección ranurada).
2. Sujete la manguera de desagüe al espaciador de aire con una
abrazadera grande de tipo resorte. Si se cortó la manguera de
desagüe, utilice una abrazadera* de tipo tornillo de 1¹⁄₂" a 2"
(3,8 a 5 cm).
3. Utilice un conector* de hule con abrazaderas* de resorte o de
tornillo para conectar el espaciador de aire al tubo de
desperdicios.
Esta conexión debe hacerse antes del sifón de desagüe y al
menos a 20" (50,8 cm) por encima del piso en que se instalará
la lavavajillas.
4. Inserte la manguera de desagüe
en el orificio hecho en el armario y
diríjala al centro frontal de la
abertura donde se hará la
conexión del desagüe.
*Estas partes se pueden encontrar en
las tiendas locales de artículos de plomería.
ü
Opción 3, Con recipiente de desechos – sin espaciador de aire:
1. Quite el tapón del disco removible. No corte el extremo de la
manguera de desagüe.
2. Sujete la manguera de desagüe al recipiente de desechos con
una abrazadera grande de tipo resorte.
Esta conexión debe hacerse antes del sifón de desagüe y al
menos a 20" (50,8 cm) por encima del piso en que se instalará
la lavavajillas. Se recomienda que la manguera de desagüe se
enrosque y se fije de manera segura a la superficie inferior del
mostrador.
3. Inserte la manguera de desagüe en
el orificio hecho en el armario y
diríjala al centro frontal de la
abertura donde se hará la
conexión del desagüe.
22
ü
Opción 4. - Sin recipiente de desechos – sin espaciador de
aire:
1. Corte el extremo de la manguera de desagüe si es necesario
(no corte la sección ranurada).
2. Sujete la manguera de desagüe al tubo de desperdicios con
una abrazadera* de tipo tornillo de 1¹⁄₂" a 2" (3,8 a 5 cm).
Esta conexión debe hacerse antes del sifón de desagüe y al
menos a 20" (50,8 cm) por encima del piso en que se instalará
la lavavajillas. Se recomienda que la manguera de desagüe se
enrosque y se fije de manera segura a la superficie inferior del
mostrador.
3. Inserte la manguera de desagüe
en el orificio hecho en el armario
y diríjala al centro frontal de la
abertura donde se hará la
conexión del desagüe.
*Estas partes se pueden encontrar
en las tiendas locales de artículos
de plomería.
ü
Prepare la abertura del armario donde no
existen conexiones de servicio
Conexión eléctrica
Opción 1, Método de cable directo:
Consejo útil: El cableado de la lavavajillas se hará más fácilmente
si hace pasar el cable por la abertura del armario, desde del lado
derecho.
1. Perfore un orificio de ³⁄₄"
(1,9 cm) en la parte derecha
del armario, posterior o en el
piso. Los lugares ideales y
opcionales aparecen en la
ilustración.
2. Armario de madera: Lije el
orificio hasta que quede uniforme.
Armario metálico: Cubra el orificio con un aro de refuerzo
(Pieza No 302797, no incluida).
3. Dirija el cable dentro del compartimiento de la caja de
empalmes del hogar.
4. Instale un conector de
abrazadera que esté en la lista
de UL/sea aprobado por CSA
(protector de cables) para cable
de tipo flexible. Si va a instalar
un conducto, sujete un protector
de cables que esté en la lista de UL y aprobado por CSA a la
caja de empalmes.
5. Pase el otro extremo del cable a través del orificio del armario.
El cable debe extenderse hasta la parte frontal derecha de la
abertura del armario.
Opción 2, Método del cable de suministro de energía:
NOTA: Se necesita un contacto apropiado de pared con conexión
a tierra de tres terminales en un armario que esté al lado de la
abertura de la lavavajillas.
1. Perfore un orificio de
1¹⁄₂" (3,8 cm) en la parte
posterior o lateral del
armario. Los lugares
ideales y opcionales
aparecen en la
ilustración.
2. Armario de madera: Lije
el orificio hasta que quede liso.
Armario metálico: Cubra el orificio con un aro de refuerzo
(Parte Nº 302797) incluido en el juego de cable de suministro
de energía.
Instale la tubería de agua
Consejo útil: Si pasa la tubería de agua por el lado izquierdo
de la abertura del armario, será más fácil hacer la conexión
del agua.
1. Perfore un orificio de al menos ¹⁄₂" (1,3 cm) en la parte lateral,
posterior o en el piso del armario. Los lugares ideales y
opcionales aparecen en la ilustración.
2. Mida la longitud general del
tubo de cobre que necesitará.
3. Sujete el tubo de cobre a la
tubería de agua con la
válvula de cierre manual.
4. Pase lentamente el tubo de
cobre a través del orificio en el armario. El tubo de cobre se
doblará y enroscará fácilmente, por lo cual hágalo
suavemente. El tubo de cobre llegará lo suficientemente lejos
dentro del armario para poder conectar éste a la entrada de la
lavavajillas en la parte frontal izquierda de la lavavajillas.
5. Ponga en posición “ON” (Abierta) la válvula de cierre del
agua. Drene el agua en un recipiente llano para eliminar las
partículas que pudieran obstaculizar la válvula de entrada.
6. Ponga en posición “OFF” (Cerrada) la válvula de cierre del
agua.
Instale la manguera de desagüe
IMPORTANTE: Siempre utilice una nueva manguera de desagüe.
1. Perfore un orificio de 1¹⁄₂"
(3,8 cm) de diámetro en la
pared o el piso del armario,
en el lado de la abertura del
armario que esté más cerca
del fregadero.
2. Conecte la manguera de desagüe al tubo de desperdicios o al
recipiente de desechos utilizando uno de los siguientes
métodos:
■ Opción 1: con recipiente de desechos – con espaciador de
aire.
■
Opción 2: sin recipiente de desechos – con espaciador de
aire.
■
Opción 3: con recipiente de desechos – sin espaciador de
aire*.
■
Opción 4: sin recipiente de desechos – sin espaciador de
aire*
*Se recomienda un espaciador de aire.
Consejo útil: Para reducir la vibración de la manguera,
manténgala lejos del piso y del borde del orificio por donde
aquélla pasa a través del armario.
Opción 1, Recipiente de desechos – con espaciador de aire:
1. Quite el tapón del disco removible del recipiente de desechos.
Corte el extremo de la manguera de desagüe si es necesario
(no corte la sección ranurada).
2. Sujete la manguera de desagüe al espaciador de aire con una
abrazadera grande tipo resorte. Si la manguera de desagüe se
cortó, utilice una abrazadera* de tipo tornillo de 1¹⁄₂" a 2" (3,8
a 5 cm).
3. Utilice un conector* de hule con abrazaderas* de resorte o de
tornillo para conectar el espaciador de aire a la entrada del
recipiente de desechos.
Esta conexión debe hacerse antes del sifón de desagüe y al
menos a 20" (50,8 cm) por encima del piso en que se instalará
la lavavajillas.
4. Inserte la manguera de desagüe en
el orificio hecho en el armario y
diríjala al centro frontal de la
abertura donde se hará la
conexión del desagüe.
*Estas partes se pueden encontrar en
las tiendas locales de artículos de plomería.
ü
Opción 2, Sin recipiente de desechos – con espaciador de aire:
1. Corte el extremo de la manguera si es necesario (no corte la
sección ranurada).
2. Sujete la manguera de desagüe al espaciador de aire con una
abrazadera grande tipo resorte. Si la manguera de desagüe se
cortó, utilice una abrazadera* tipo tornillo de 1¹⁄₂" a 2"
(3,8 a 5 cm).
23
3. Utilice un conector* de hule con abrazaderas* de resorte o de
tornillo para conectar el espaciador de aire al tubo de
desperdicios.
Esta conexión debe hacerse antes del sifón de desagüe y al
menos a 20" (50,8 cm) por encima del piso en que se instalará
la lavavajillas.
4. Inserte la manguera de desagüe
en el orificio hecho en el armario
y diríjala al centro frontal de la
abertura donde se hará la
conexión del desagüe.
*Estas partes se pueden encontrar en
las tiendas locales de artículos de
plomería.
3. Inserte la manguera de desagüe
en el orificio hecho en el armario
y diríjala al centro frontal de la
abertura donde se hará la
conexión del desagüe.
*Estas partes se pueden encontrar en
las tiendas locales de artículos de
plomería.
ü
ü
Prepare la lavavajillas
Opción 3, Con recipiente de desechos – sin espaciador de aire:
1. Quite el tapón del disco removible del recipiente de desechos.
No corte el extremo de la manguera de desagüe.
2. Sujete la manguera de desagüe a la entrada del recipiente de
desechos con una abrazadera grande tipo resorte.
Esta conexión debe hacerse antes del sifón de desagüe y al
menos a 20" (50,8 cm) por encima del piso en que se instalará
la lavavajillas. Se recomienda que la manguera de desagüe se
enrolle y se fije de manera segura a la superficie inferior del
mostrador.
3. Inserte la manguera de desagüe
en el orificio hecho en el armario
y diríjala al centro frontal de la
abertura donde se hará la
conexión del desagüe.
ü
Opción 4, Sin recipiente de
desechos – sin espaciador de aire:
1. Corte el extremo de la manguera de desagüe si es necesario
(no corte la sección ranurada).
2. Sujete la manguera de desagüe al tubo de desperdicios con
una abrazadera* tipo tornillo de 1¹⁄₂" a 2" (3,8 a 5 cm).
Esta conexión debe hacerse antes del sifón de desagüe y al
menos a 20" (50,8 cm) por encima del piso en donde se
instalará la lavavajillas. Se recomienda que la manguera de
desagüe se enrolle y se fije de manera segura a la superficie
inferior del mostrador.
24
Consejo útil: Ponga un cartón bajo la lavavajillas hasta que
ésta esté instalada en el espacio del armario. Este cartón
ayudará a proteger el piso durante la instalación.
1. Con la ayuda de dos o más personas, sujete los lados del
marco de la puerta de la lavavajillas y coloque la lavavajillas
sobre su parte posterior, encima de los postes esquinales.
2. Quite los dos tornillos que sujetan el panel de acceso y el panel
inferior a la lavavajillas, utilizando una llave de tubo de
cabeza hexagonal de ¹⁄₄", una llave de tuercas o un
destornillador Phillips.
3. Quite los paneles y colóquelos al lado en una superficie
cubierta.
4. Verifique que la pinza de puesta a tierra esté sujeta al panel
inferior.
7. Quite la cubierta de la caja de terminales.
– Si está cableando directamente: Instale un conector de
abrazadera que esté en la lista de UL/aprobado por CSA en
la caja de terminales. Si va a usar un conducto, utilice un
protector de cables que esté en la lista de UL/aprobado por
CSA.
– Si está instalando un juego de cable de suministro de energía,
hágalo ahora, siguiendo las instrucciones del juego. El juego
del cable de suministro de energía deberá estar en la lista de
UL y marcado para usarse con lavavajillas (esto es, Juego
del cable de suministro de energía, pieza N° 4317824).
5. Deslice la tuerca y la férula en la tubería.
Tubería de cobre solamente: Deslice la tuerca y luego la férula
aproximadamente 1" (2,5 cm) en la tubería de cobre.
NOTA: Para evitar vibraciones durante el funcionamiento,
dirija la línea de suministro de agua de modo que no toque la
base, el marco o el motor de la lavavajillas.
8. Mida la altura de la abertura del
armario desde la parte inferior del
mostrador al piso en que se
instalará la lavavajillas (necesitará
la medida del punto más bajo).
Verifique la tabla para esa
abertura del armario. Coloque las
ruedas en la posición requerida.
6. Agregue el codo de 90° a la línea de suministro de agua.
Una el conector a compresión de ³⁄₈" a la línea de suministro de
agua antes de instalar la unidad en la abertura del armario.
Fíjelo de manera que la conexión de ³⁄₄" mire hacia arriba.
Tubería de cobre solamente: Coloque la tubería en el codo de
90° hasta donde sea posible (la tubería de cobre se dobla y se
retuerce con facilidad). Deslice la tuerca y la férula hacia
delante y comience a enroscar la tuerca en la rosca del codo.
Conexión roscada flexible: Asegure la tuerca al codo con una
llave de extremo abierto de ⁵⁄₈" o una llave ajustable.
9. Gire las dos patas niveladoras frontales a la misma altura.
Si la altura de corte mínima es menos de
34" (86,4 cm), las ruedas traseras pueden
quitarse para lograr más espacio. Esto
permitirá que la lavavajillas entre en un
corte de 33⁷⁄₈" (86 cm) de altura, pero será
más difícil mover la lavavajillas a su
posición. Si se quitan las ruedas, proteja el
piso al mover la lavavajillas.
NOTA: No use cinta Teflon®† con los conectores a compresión.
†®Teflon es una marca registrada de E.I. Du Pont de Nemours and Company.
25
Si tiene pisos armados
1. Mida la altura de la abertura desde el interior del mostrador
hasta el piso armado. Si la altura es de cuando menos 33³⁄₄"
(85,7 cm), la lavavajillas entrará en la abertura sin modificar el
mostrador ni el piso.
2. Ponga las ruedas en la
posición 1 y gire las patas
niveladoras frontales al
máximo.
3. Agregue cuñas en las zonas
m n.
indicadas, si es necesario,
hasta que la lavavajillas
alcance la altura correcta.
NOTA: Las cuñas deben estar
fuertemente sujetas al piso para
evitar movimientos cuando la
lavavajillas esté funcionando.
Instalación del juego de paneles de la puerta a la medida
(en algunos modelos)
Si va a instalar un juego de paneles de la puerta a la medida,
instálelo en este momento siguiendo las instrucciones de instalación
incluidas con el juego.
Instalación de la manija de la puerta
(en los modelos Kenmore Elite)
IMPORTANTE: No raye el panel delantero durante este
procedimiento.
1. Quite la manija de la puerta y la bolsa de herramientas que
contiene los tornillos opresores y la llave Allen de la caja de
cartón.
2. Comience a atornillar los tornillos opresores en la manija.
3. Coloque la manija en los pernos de montaje. Cuando quede
instalada, la manija deberá aparecer como una “sonrisa”, con
los tornillos opresores mirando hacia abajo.
4. Empuje firmemente la manija contra la puerta. Inserte el
extremo corto de la llave Allen en los tornillos opresores.
Apriete los tornillos opresores ¹⁄₄ de vuelta bien ajustados.
Guarde la llave Allen con las instruccionse de instalación.
Instalación de la manija de la puerta
(modelos Kenmore PROTM)
IMPORTANTE: No raye el panel delantero durante este
procedimiento.
1. Quite el ensamblaje de la manija de la puerta que se
encuentra en la canasta para platos superior de la lavavajillas.
2. Quite el embalaje de la manija y deséchelo. Asegúrese de
guardar las instrucciones de instalación de la manija y los
herrajes de montaje.
3. Instale la manija de
la puerta siguiendo
las instrucciones de
instalación provistas
con el ensamblaje
de la manija.
Elija la opción para fijar
Con la ayuda de dos o más personas, ponga la lavavajillas en
posición vertical.
IMPORTANTE: La lavavajillas debe estar sujeta al armario. Hay
dos soportes en la bolsa de piezas. Sujete los soportes a la parte
superior de la lavavajillas si el mostrador es de madera, laminado
u otra superficie similar. Si el mostrador está hecho de mármol,
granito u otra superficie dura, instale los soportes utilizando la
Opción N° 2.
Opción 1, sujeción al mostrador
1. Quite los soportes del paquete y colóquelos en las ranuras
abiertas que están en el lado superior izquierdo y derecho del
collar de la lavavajillas, como se muestra.
2. Inserte el soporte en la ranura, sobre el collar. Doble hacia
abajo la lengüeta con unas pinzas para asegurar el soporte en
su lugar. Repita este paso para el otro lado.
NOTA: No sujete la lavavajillas. Esto se hará más tarde.
26
Opción 2, lavavajillas con tina de acero inoxidable como
accesorio
(para mármol, granito u otros mostradores con una superficie dura)
1. Saque los soportes del paquete de piezas.
2. Rompa el extremo del soporte a lo largo de la línea marcada.
5. Vuelva a poner el resorte de la puerta en la pata trasera. Los
tensores de ambos lados de la lavavajillas deben fijarse en los
mismos orificios.
Resorte
Tensor
3. Abra la puerta de la lavavajillas, con otra persona sosteniendo
la lavavajillas para evitar que se voltee, y coloque una toalla
sobre el ensamblaje de la bomba y el brazo rociador de la
lavavajillas. Esto evitará que los tornillos caigan en la zona de
la bomba al asegurar la lavavajillas al armario.
4. Empuje los botones de plástico fuera del lado de la tina.
NOTA: Guarde los botones para cubrir los orificios después de
que se instale la lavavajillas.
5. Empuje el soporte en la ranura al costado de la lavavajillas y
doble la lengüeta hacia dentro y hacia el costado de la
lavavajillas, para mantener el soporte en su lugar.
NOTA: No sujete la lavavajillas. Esto se hará más tarde.
Opción 3, lavavajillas con accesorio lateral de la tina de
plástico
(para mármol, granito u otros mostradores con una superficie dura)
Pida un juego de soporte de montaje, pieza N° 8212560.
Verifique la tensión del resorte de la puerta
1. Mientras otra persona sostiene la lavavajillas para evitar que
se incline, abra y cierre la puerta algunas veces. Si la puerta se
cierra o cae abierta por su propio peso, significa que la tensión
de la puerta necesita ajuste.
2. Para ajustar la tensión del resorte de la puerta, desprenda el
resorte de la pata posterior de la lavavajillas.
3. Con una llave de tuercas o casquillo hexagonal de ⁵⁄₁₆", quite el
tornillo del tensor.
4. El tornillo puede colocarse en uno de los tres orificios 1, 2, 3, en la
pata frontal de la lavavajillas. Si la puerta se cierra por sí misma,
mueva el tensor a un orificio más alto y vuelva a poner el tornillo.
Cuando la puerta está destrabada, si se abre por sí misma, mueva el
tensor a un orificio de número inferior y vuelva a poner el tornillo.
Tornillo
1
2
3
Mueva la lavavajillas dentro de la abertura del armario
1. Con la ayuda de dos o más personas, ponga la lavavajillas en
posición vertical.
2. Tome la lavavajillas por los lados, en los
bordes del panel de la puerta.
3. Incline la lavavajillas hacia atrás sobre las
ruedas y muévala cerca de la abertura del
armario. No haga presión en el frente del
panel ni en la consola, ya que pueden
abollarse.
4. Si la lavavajillas tiene un cable de suministro de energía, inserte
el cable de suministro en el orificio que se hizo en el armario.
Si va a usar cableado directo, verifique que esté en el lado
frontal derecho de la abertura.
5. Verifique que la línea de agua esté en el lado izquierdo de la
abertura y que la manguera de desagüe esté cerca del centro
del orificio, en el armario.
6. Introduzca lentamente la lavavajillas por completo en la
abertura del armario. No retuerza ni apriete la tubería de
cobre, la manguera de desagüe, el cable de suministro
eléctrico ni el cable directo entre la lavavajillas y el armario.
Consejo útil: Una vez que la lavavajillas esté en su posición, tal
vez deba tener un soporte para el frente de la misma
levantando las patas delanteras, bajándolas o colocando
cuñas en las mismas.
7. Quite el cartón que está debajo de la lavavajillas.
8. Sujete el aislamiento a los lados de la tina usando las ranuras
cortadas previamente en el mismo y los ganchos moldeados en
cada lado de la tina.
NOTA: Es correcto que la lavavajillas encaje ajustada en la
abertura del armario. No quite la manta aislante, ya que la misma
reduce el nivel de sonido.
27
Nivele la lavavajillas
1. Alinee el frente del panel de la puerta de la lavavajillas con las
puertas del armario. Podría necesitar ajustar el alineamiento
para emparejar con sus armarios.
Consejo útil: Eleve uno de los lados del marco para sostener la
lavavajillas hasta que deje de tener contacto con el piso al
ajustar las patas frontales.
En algunas instalaciones, puede resultar más fácil ajustar la
pata delantera con una llave de cabeza hexagonal de ³⁄₁₆".
2. Verifique que las patas niveladoras estén firmemente
colocadas contra el piso.
3. Coloque el nivel contra el frente de la lavavajillas para
verificar si está alineada verticalmente. Si se necesita, ajuste la
pata de nivelación o agregue cuñas bajo la rueda posterior
hasta que la lavavajillas esté a plomo.
Opción 1, Método de cableado directo
1. Pase el cable directo de manera que no toque el motor de la
lavavajillas ni la parte inferior de la tina de la lavavajillas.
2. Jale el cable directo a través del orificio de la caja de
terminales.
Consejo útil:
■ Seleccione los conectores giratorios del
tamaño apropiado para conectar el
cableado de su casa al cableado de la
lavavajillas de calibre 16.
■
Inserte los extremos del cable en el conector
giratorio. No enrosque previamente el cable
desnudo.
■
Enrosque el conector.
■
Jale suavemente los cables para cerciorarse de que ambos
estén bien sujetos.
3. Conecte los cables como se indica utilizando los conectores de
rosca giratorios que permiten conectar directamente al cable
de calibre 16 de la lavavajillas:
4. Repita la misma operación en el otro lado de la lavavajillas.
NOTA: Las cuñas deben estar fuertemente sujetas al piso para
evitar movimientos cuando la lavavajillas esté funcionando.
5. Ponga el nivel contra la abertura
superior frontal de la tina. Verifique
que la lavavajillas esté nivelada
respecto de los lados. Si la
lavavajillas no está nivelada, ajuste
las patas elevándolas o bajándolas
hasta que la lavavajillas esté nivelada.
Conexión eléctrica
Verifique la sección “Requisitos eléctricos”.
Necesitará:
■ Tener el suministro de energía correcto y seguir el método
recomendado de puesta a tierra.
Si Usted:
■ Está haciendo el cableado directo, utilice la Opción 1
■
28
Está utilizando un cable de suministro de energía, utilice la
Opción 2
4. Dé al cable desnudo una forma de gancho en U. Envuelva el
gancho de cable en sentido de las manecillas del reloj
alrededor del conector de puesta a tierra y bajo la arandela.
5. Apriete firmemente el conector de puesta a tierra.
6. Apriete el conector de la
abrazadera o los tornillos
del conector del conducto.
Tornillos
7. Reinstale la tapa de la caja
de terminales con los cables dentro
de la caja de terminales.
La tapa debe quedar fuera de la
caja, del lado izquierdo.
8. Asegúrese de que la tapa no
presione ningún cable.
4. Dé al cable desnudo una forma de gancho en U. Envuelva el
gancho de cable en sentido de las manecillas del reloj
alrededor del conector de puesta a tierra y bajo la arandela.
5. Apriete firmemente el conector de puesta a tierra.
Option 2, Cable de suministro de energía
1. Pase el cable de suministro de energía de manera que no toque
el motor de la lavavajillas ni la parte inferior de la tina de la
lavavajillas.
2. Jale el cable de suministro de energía del orificio de la caja de
terminales.
6. Apriete el conector de la
abrazadera o los tornillos del
conector del conducto.
Consejo útil:
Seleccione los conectores giratorios del
tamaño apropiado para conectar el
cableado de su casa al cableado de la
lavavajillas de calibre 16.
■
■
Inserte los extremos de los cables en el
conector de rosca que esté en la lista de
UL/aprobado por CSA. No enrosque
previamente el cable desnudo.
■
Enrosque el conector.
■
Jale suavemente los cables para cerciorarse de que ambos
estén bien sujetos.
3. Conecte los cables como se indica utilizando los conectores
giratorios que permiten conectar directamente al cable de
calibre 16 de la lavavajillas.
Tornillos
7. Reinstale la tapa de la caja de
terminales con los cables dentro de la
caja de terminales.
La tapa debe quedar fuera de la caja,
del lado izquierdo.
8. Asegúrese de que la tapa no presione
ningún cable.
9. No enchufe el cable de la lavavajillas en el contacto hasta que
se le indique hacerlo.
10. Verifique que el cable de suministro de energía no toque el
motor de la lavavajillas ni la parte inferior de la tina de la
lavavajillas.
Conexión al suministro de agua
1. Apriete el codo de 90° en la válvula.
Cerciórese de que la arandela de goma esté encajada
debidamente en el conector. Deslice el accesorio de ³⁄₄" hacia
arriba hasta la válvula y apriételo a mano para evitar dañar la
rosca accidentalmente. Apriete a mano hasta que el
acoplamiento quede ajustado. Usando pinzas, verifique que el
acoplamiento esté apretado. Tal vez sea necesario un giro
adicional de ¹⁄₄ a ¹⁄₂ para sellar la junta de goma.
29
NOTA: No apriete demasiado. Se puede dañar el
acoplamiento.
2. Revise si hay fugas.
Asegure la lavavajillas en la abertura del
armario
Coloque una toalla de papel debajo del codo de 90°. Abra la
llave de suministro de agua y revise si hay fugas. Si hay fugas,
repita el paso anterior.
Conexión al desagüe
1. Para ayudar a reducir la
vibración, pase la
manguera de desagüe de
manera que evite el
contacto con el motor, los
resortes de la puerta, la
tubería de agua, el
armario, el piso o el borde
del orificio por el que pasa
a través el armario.
2. No quite la espiral de
desagüe del lado de la lavavajillas.
3. Coloque la bandeja bajo el extremo de la manguera de
desagüe. El agua que pudiera salir de la manguera de desagüe
se acumulará en la bandeja.
4. Coloque la abrazadera más pequeña de la manguera de
desagüe en el extremo pequeño de la manguera de desagüe.
1. Si aún no lo ha hecho, abra la puerta de la lavavajillas y
coloque una toalla sobre el ensamblaje de la bomba y el brazo
rociador de la lavavajillas. Esto evitará que los tornillos se
caigan en el área de la bomba si se le caen accidentalmente al
asegurar la lavavajillas al mostrador.
2. Verifique que la lavavajillas todavía esté nivelada y centrada
de lado a lado en la abertura.
3. Asegure la lavavajillas contra el mostrador o los laterales del
armario con dos tornillos Phillips Nº 10 x ¹⁄₂". La lavavajillas
debe quedar sujeta para evitar que se vuelque cuando se abra
la puerta.
O
Abrazadera de
la manguera
5. Empuje la manguera de desagüe contra el conector hasta el
tope de la manguera de desagüe.
6. Utilice unas pinzas para abrir la abrazadera y deslice la
abrazadera sobre el conector, entre los topes, como se ilustra.
4. Abra la puerta unas 3” (7,6 cm) y verifique que el espacio entre
la puerta interna y la tina sea igual en ambos lados. Si el
espaciamiento no es igual, afloje los tornillos del soporte y
cambie la posición de la tina. Apriete los tornillos del soporte.
5. Si opta por una sujeción al mostrador para asegurar la
lavavajillas, verifique que la parte superior de la puerta no
tenga contacto con los tornillos, los soportes o con el
mostrador. De lo contrario, se debe bajar la lavavajillas y
nivelarla nuevamente.
6. Si opta por una sujeción lateral, verifique que los costados de
la puerta no rocen la cabeza de los tornillos. Si es así, se
deberá volver a centrar la lavavajillas.
7. Quite la toalla de la lavavajillas.
8. Reinstale la canasta inferior.
30
Instalación de la almohadilla inferior acústica
(en algunos modelos)
4. Vuelva a insertar los tornillos a través de los orificios en el
panel de acceso y las ranuras en el panel inferior. Inserte
primero el tornillo del lado derecho.
1. Quite la almohadilla inferior acústica del interior de la
lavavajillas y sáquela de su bolsa de plástico.
2. Coloque la almohadilla en el piso en frente de la lavavajillas
asegurándose de que los letreros queden hacia arriba y de que
la almohadilla de vinilo quede hacia abajo.
3. Doble y mantenga hacia abajo los paneles laterales. Deslice
cuidadosamente la almohadilla hacia la parte posterior de la
lavavajillas hasta donde tope, asegurándose de no empujar o
jalar cables o mangueras (no fuerce). Los paneles laterales se
abrirán para quedar en la posición correcta.
NOTA: Si hay tuberías u otras obstrucciones que recorran el piso,
deberá hacer un corte en la almohadilla para sortear el obstáculo.
5. Verifique si el borde inferior del panel inferior toca el piso.
6. Apriete los tornillos.
Método de conexión con cable directo:
4. Doble hacia arriba el extremo de la almohadilla hasta que
ésta quede en su lugar. Cerciórese de que la almohadilla de
vinilo quede metida detrás de la puerta y de las patas frontales
de la lavavajillas, como lo muestra la ilustración.
Complete la instalación
Método de conexión con cable de suministro de energía:
1. Verifique que el sujetador de puesta a tierra esté conectado al
panel inferior.
2. Coloque el panel inferior detrás del panel de acceso. Algunos
modelos tienen aislamiento en el panel de acceso que debe
caer detrás del aislamiento en el panel inferior.
7. Reconecte el suministro de energía o enchufe la lavavajillas.
3. Mantenga los dos paneles juntos y colóquelos contra la pata
de la lavavajillas.
31
Verifique el funcionamiento
1. Lea el Manual de uso y cuidado que vino con su lavavajillas.
2. Verifique que todas las partes hayan sido instaladas y que no
se se haya omitido ningún paso.
3. Verifique si tiene todas las herramientas que utilizó.
4. Ponga en marcha la lavavajillas y deje que complete el ciclo
de lavado más breve. Después de que hayan transcurrido dos
minutos, quite el seguro de la puerta, espere cinco segundos y
abra la puerta.
5. Verifique si hay agua en la parte inferior de la tina de la
lavavajillas. Verifique que la lavavajillas esté funcionando
adecuadamente.
6. Si no es así, desconecte el suministro de energía o desenchufe
la lavavajillas y vea la sección “Si la lavavajillas no funciona”.
32
Si la lavavajillas no funciona
Pruebe primero las soluciones sugeridas aquí para evitar el posible
costo de una llamada de servicio.
■ ¿Se ha disparado el disyuntor o quemado un fusible de la
casa?
■
¿Está bien cerrada y asegurada la puerta?
■
¿Se ha fijado correctamente el ciclo para poner en marcha la
lavavajillas?
■
¿Está abierto el suministro del agua?
Si nada de esto funciona, llame al 1-800-4MY-HOME.
Alimentation de l’appareil par câblage direct :
Contrôle du fonctionnement
1. Lire le manuel d’utilisation et d’entretien fourni avec l’appareil.
2. Vérifier que toutes les pièces ont été installées et qu’aucune
étape n’a été omise.
3. Vérifier la présence de tous les outils utilisés.
4. Mettre le lave-vaisselle en marche et commander l’exécution
complète du programme de lavage le plus court. Après les
deux premières minutes, déverrouiller la porte; attendre cinq
secondes, puis ouvrir la porte.
5. Vérifier qu’il y a bien de l’eau au fond de la cuve du lavevaisselle. Vérifier que le lave-vaisselle fonctionne correctement.
6. Si ce n’est pas le cas, déconnecter la source de courant
électrique ou débrancher le lave-vaisselle et voir la section “Si
le lave-vaisselle ne fonctionne pas”.
Si le lave-vaiselle ne fonctionne pas
Alimentation de l’appareil par cordon d’alimentation :
Essayer d’abord les solutions suggérées ici pour éviter le coût d'une
intervention de dépannage.
■ Disjoncteur ouvert ou fusible grillé?
■
Porte bien fermée et verrouillée?
■
Sélection correcte du programme sur l’appareil?
■
Arrivée d’eau ouverte?
Si ces contrôles ne permettent pas de résoudre l’anomalie,
téléphoner au 1-800-4MY-HOME.
7. Rebrancher l’appareil ou reconnecter la source de courant
électrique.
TM
W10472874A
© 2012 Sears Brands, LLC
® Registered Trademark /
Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries
TM
® Marca registrada /
Marca de Fábrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros países
MC
MD
Marque de commerce /
Marque déposée de Sears Brands, LLC
1/12
Printed in U.S.A.
Impreso en EE.UU.
Imprimé aux É.-U.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
