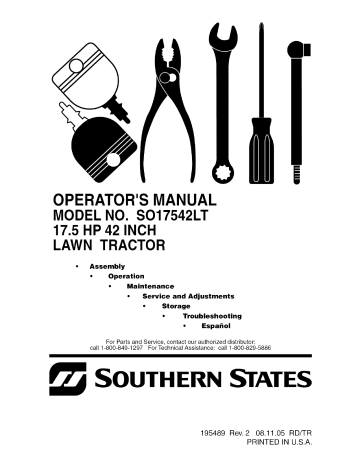

OPERATOR'S MANUAL

MODEL NO. SO17542LT

17.5 HP 42 INCH

LAWN TRACTOR

• Assembly

° Operation

°

Maintenance

Service

° and

Storage

Adjustments

Troubleshooting

Espa_ol

For Parts and Service, contact our authorized distributor: call 1-800-849-1297 For Technical Assistance: call 1-800-829-5886

SOUTHERN STATES

|

195489 Rev. 2 08.11.05

RD/TR

PRINTED IN U.S.A.

Warranty ................................................

Safety Rules ..........................................

Product Specifications ...........................

Assembly/Pre-Operation .......................

Operation .............................................

8

11

2

3

6

Maintenance Schedule ........................

Maintenance ........................................

17

17

Service and Adjustments .....................

21

Storage ................................................

27

Troubleshooting ...................................

Espa5ol ................................................

28

32

LIMITED WARRANTY

The Manufacturer warrants to the original consumer purchaser that this product as manufactured is free from defects in materials and workmanship.

For a period of two

(2) years from date of purchase by the original consumer purchaser, we will repair or replace, at our option, without charge for parts or labor incurred in replacing parts, any part which we find to be defective due to materials or workmanship.

This Warranty is subject to the following limitations and exclusions.

1.

This warranty does not apply to the engine, other than EHP manufactured transaxle/ transmission components, battery (except as noted below) or components parts thereof.

Please refer to the applicable manufacturer's

2.

Transportation charges for the movement of any power warranty equipment on these items.

unit or attachment are the responsibility of the purchaser.

Transportation ted for replacement under this warranty must charges for any parts be paid by the purchaser unless submitsuch return is requested by Electrolux Home Products.

3.

Battery Warranty: On products equipped with a Battery, we will replace, without charge to you, any battery which we find to be defective in manufacture, during the first ninety (90) days of ownership.

After ninety (90) days, we will exchange the Battery, charging you 1/12 of the price of a new Battery for each full month from the date of the original sale. Battery must be maintained in accordance with the instructions furnished.

4.

The Warranty period for any products used for rental or commercial purposes is limited to 90 days from the date of original purchase.

5.

This Warranty applies only to products which have been properly assembled, adjusted, operated, and maintained in accordance with the instructions furnished.

This

Warranty does not apply to any product which has been subjected to alteration, misuse, abuse, improper assembly or installation, delivery damage, or to normal wear of the product.

6.

Exclusions: Excluded from this Warranty are belts, blades, blade adapters, normal wear, normal adjustments, standard hardware and normal maintenance.

7.

In the event you have a claim under this Warranty, you must return the product to an authorized service dealer.

Should you have any unanswered questions concerning this Warranty, please contact:

Electrolux Home Products, Inc.

Outdoor Products Customer Service Dept.

250 Bobby Jones Expressway

Augusta, GA 30909 USA

In Canada contact:

Electrolux Canada Corp.

7075 Ordan Drive

Mississauga, Ontario

L5T 1K6 giving the model number, serial number and date of purchase of your product and the name and address of the authorized dealer from whom it was purchased.

THIS WARRANTY DOES NOT APPLY TO INCIDENTAL OR CONSEQUENTIAL

DAMAGES AND ANY IMPLIED WARRANTIES ARE LIMITED TO THE SAME TIME

PERIODS STATED HEREIN FOR OUR EXPRESSED WARRANTIES.

Some areas do not allow the limitation of consequential damages or limitations of how long an implied

Warranty may last, so the above limitations or exclusions may not apply to you. This

Warranty gives you specific legal rights, and you may have other rights which vary from locale to locale.

This is a limited Warranty within the meaning of that term as defined in the Magnuson-

Moss Act of 1975.

IMPORTANT:This cutting machineis capable of amputatinghands and feet and throwing objects.Failureto observethe followingsafety instructionscould resultin serious injury or death.

WARNING: In order to prevent accidentalstarting when setting up, transporting, adjustingor making repairs, alwaysdisconnectspark plug wire and place wire where it cannotcontact spark plug.

WARNING: Do not coast down a hill in neutral,you may losecontrol of the tractor.

WARNING: Tow only the attachments that are recommendedby and comply with specificationsof the manufacturerof your tractor.Use common sensewhen towing.Operateonly at the lowestpossiblespeed when on a slope.

Too heavy of a load,while on a slope, is dangerous. Tires can lose tractionwith the groundand causeyou to lose control of your tractor.

WARNING: Engine

of its constituents, and certain vehicle components contain or emit chemicals known to the State of California to cause cancer and birth defects or other reproductive harm.

WARNING: Battery posts, terminals and related accessories contain lead and lead compounds, chemicals known to the

State of California to cause cancer and birth defects or other reproductive harm.

Wash hands after handling.

I. GENERAL

exhaust,

OPERATION some

• Read, understand, and follow all instructions on the machine and in the manual before starting.

• Do not put hands or feet near rotating parts or under the machine.

Keep clear of the discharge opening at all times.

• Only allow responsible adults, who are familiar with the instructions, to operate the machine.

• Clear the area of objects such as rocks, toys, wire,

etc.,

which could be picked up and thrown by the blades.

• Be sure the area is clear of bystand-

ers before operating.

Stop machine if anyone

enters

the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary.

Always look down and behind before and while backing.

3

• Never direct discharged material toward anyone.

Avoid discharging material against a wall or obstruction.

Material may ricochet back toward the operator.

Stop the blades when crossing gravel surfaces.

• Do not operate machine without the entire grass catcher, discharge guard, or other safety devices in place and working.

• Slow down before turning.

• Never leave a running machine unattended.

Always turn off blades, set parking brake, stop engine, and remove keys before dismounting.

• Disengage blades when not mowing.

Shut off engine and wait for all parts to come to a complete stop before cleaning the machine, removing the grass catcher, or unclogging the discharge guard.

• Operate machine only in daylight or good artificial light.

• Do not operate the machine while under the influence of alcohol or drugs.

• Watch for traffic when operating near or crossing roadways.

• Use extra care when loading or unloading the machine into a trailer or truck.

• Always wear eye protection when operating machine.

• Data indicates that operators, age 60 years and above, are involved in a large percentage of riding mower-related injuries.

These operators should evaluate their ability to operate the riding mower safely enough to protect themselves and others from serious injury.

• Follow the manufacturer's recommendation for wheel weights or counterweights.

• Keep machine free of grass, leaves or other debris build-up which can touch hot exhaust / engine parts and burn.

Do not allow the mower deck to plow leaves or other debris which can cause build-up to occur.

Clean any oil or fuel spillage before operating or storing the machine.

Allow machine to cool before storage.

I1. SLOPE OPERATION

Slopes are a major factor related to loss of control and tip-over accidents, which can result in severe injury or death.

Operation on all slopes requires extra caution.

If you cannot back up the slope or if you feel uneasy on it, do not mow it.

• Mow up and down slopes, not across.

• Watch for holes, ruts, bumps, rocks, or other hidden objects.

Uneven terrain could overturn the machine.

Tall grass can hide obstacles.

• Choose a low ground speed so that you will not have to stop or shift while on the slope.

• Do not mow on wet grass. Tires may lose traction.

Always keep the machine in gear when going down slopes.

Do not shift to neutral and coast downhill.

• Avoid starting, stopping, or turning on a slope.

If the tires lose traction, dis-

engage

the blades and proceed slowly straight down the slope.

• Keep all movement on the slopes slow and gradual.

Do not make sudden changes in speed or direction, which could cause the machine to roll over.

• Use extra care while operating machine with grass catchers or other attachments; they can affect the stability of the machine.

Do no use on steep slopes.

• Do not try to stabilize the machine by putting your foot on the ground.

• Do not mow near drop-offs, ditches, or embankments. The machine could suddenly roll over if a wheel is over the

edge

or if the edge caves in.

III. CHILDREN

Tragic accidents can occur if the operator is not alert to the presence of children.

Children are often attracted to the machine and the mowing activity.

Never assume that children will remain where you last saw them.

• Keep children out of the mowing area and in the watchful care of a responsible adult other than the operator.

Be alert and turn machine off if a child

enters

the area.

Before and while backing, look behind and down for small children.

• Never carry children, even with the blades shut off.

They may fall off and be seriously injured or interfere with safe machine operation.

Children who have been given rides in the past may suddenly appear in the mowing area for another ride and be run over or backed over by the machine.

• Never allow children to operate the machine.

• Use extra care when approaching blind corners, shrubs, trees, or other objects that may block your view of a child.

IV. TOWING

• Tow only with a machine that has a hitch designed for towing.

Do not attach towed equipment except at the hitch point.

• Follow the manufacturer's recommendation for weight limits for towed equipment and towing on slopes.

• Never allow children or others in or on towed equipment.

• On slopes, the weight of the towed equipment may cause loss of traction and loss of control.

• Travel slowly and allow extra distance to stop.

V. SERVICE

SAFE HANDLING

OF GASOLINE

To avoid personal injury or property damage, use extreme care in handling gasoline.

Gasoline is extremely flammable and the vapors are explosive.

• Extinguish all cigarettes, cigars, pipes, and other sources of ignition.

• Use only approved gasoline container.

Never remove gas cap or add fuel with the engine running.

Allow

engine

to cool before refueling.

• Never fuel the machine indoors.

• Never store the machine or fuel container where there is an open flame, spark, or pilot light such as on a water heater or other appliances.

• Never fill containers inside a vehicle or on a truck or trailer bed with plastic liner. Always place containers on the ground away from your vehicle when filling.

• Removegas-poweredequipmentfrom the truck or trailerand refuelit on the ground.If this is not possible,then refuel suchequipmentwith a portable container,ratherthan from a gasoline dispensernozzle.

• Keepthe nozzlein contact with the rim of the fuel tank or containeropening at all times untilfueling is complete.Do

not use a nozzle lock-opendevice.

• If fuel is spilled on clothing, change clothing immediately.

• Neveroverfillfuel tank.Replacegas

cap and tighten securely.

GENERAL SERVICE

• Neveroperate machine in a closed area.

• Keepall nuts and boltstight to be sure the

equipment

is in safe working condition.

Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or other debris build-up.

Clean oil or fuel spillage and remove any fuel-soaked debris.

Allow machine to cool before storing.

• If you strike a foreign object, stop and inspect the machine.

Repair, if necessary, before restarting.

• Never make any adjustments or repairs with the engine running.

• Check grass catcher components and the discharge guard frequently and replace with manufacturer's recommended parts, when necessary.

• Mower blades are sharp.

Wrap the blade or wear gloves, and use extra caution when servicing them.

• Check brake operation frequently.

Adjust and service as required.

• Maintain or replace safety and instruction labels, as necessary.

• Be sure the area is clear of bystanders before operating.

Stop machine if anyone enters the area.

• Never carry passengers.

• Do not mow in reverse unless absolutely necessary.

Always look down and behind before and while backing.

• Never carry children, even with the blades shut off. They may fall off and be seriously injured or interfere with safe machine operation.

Children who have been given rides in the past may suddenly appear in the mowing area for another ride and be run over or backed over by the machine.

• Keep children out of the mowing area and in the watchful care of a responsible adult other than the operator.

• Be alert and turn machine off if a child enters the area.

• Before and while backing, look behind and down for small children.

• Mow up and down slopes (15 ° Max), not across.

• Choose a low ground speed so that you will not have to stop or shift while on the slope.

• Avoid starting, stopping, or turning on a slope.

If the tires lose traction, disengage the blades and proceed slowly straight down the slope.

• If machine stops while going uphill, disengage blades, shift into reverse and back down slowly.

• Do not turn on slopes unless necessary, and then, turn slowly and gradually downhill, if possible.

5

PRODUCT SPECIFICATIONS

GASOLINE

CAPACITY AND

TYPE:

OIL TYPE

API-SG-SL):

OIL CAPACITY:

SPARK PLUG:

GAP: .030")

1.25

UNLEADED

REGULAR

SAE 30 (ABOVE 32°F)

SAE 5W-30

(BELOW 32°F)

3 PINTS

CHAMPION RC12YC

GROUND SPEED (MPH):

FORWARD: 1ST

2ND

3RD

4TH

5TH

6TH

REVERSE:

TIRE PRESSURE:

CHARGING

SYSTEM:

BATTERY:

1.1

1.4

2.2

3.3

4.4

4.9

1.4

FRONT:14 PSI

REAR: 12 PSI

3 AMPS BATTERY

5 AMPS HEADLIGHTS

AMP/HR: 28

MIN. CCA: 230

CASE SIZE: U1R

BLADE BOLT TORQUE: 27-35 FT. LBS.

CONGRATULATIONS on your purchase of a new tractor.

It has been designed, engineered and manufactured to give you the best possible dependability and performance.

Should you experience any problem you cannot easily remedy, please contact your nearest authorized service center/ department We have competent, welltrained technicians and the proper tools to service or repair this tractor.

Please read and retain this manual.

The instructions will enable you to assemble and maintain your tractor properly.

Always observe the "SAFETY RULES".

CUSTOMER RESPONSIBILITIES

• Read and observe the safety rules.

• Follow a regular schedule in maintaining, caring for and using your tractor.

• Follow the instructions under"Maintenance" and "Storage" sections of this owner's manual.

_,WARNING: This tractor is equipped with an internal combustion engine and should not be used on or near any unimproved forest-covered, grass-covered brush-covered land unless the engine's or exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any).

If a spark arrester is used, it should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California Public Resources Code).

Other states may have similar laws.

Federal laws apply on federal lands.

A spark arrester for the muffler is available through your nearest authorized service center/department.

Steering Wheel

Steering

Wheel Insert

_]

, _ ,

Steering Wheel

Adapter

(1) 5/16

Lock Washer

(1) Hex Bolt 5/16-18 x 4

(1) Large Flat Washer

Steering

Extension

'_

teering

Shaft

Boot

Seat

(1) Oil Drain Tube

For Future Use

Keys

(1) Washer @

17/32 x 1-3/16 x 12 Gauge

(1) Lock

Washer 1/2

Slope Sheet

7

Your new tractor has been assembled at the factory with the exception of those parts left unassembled for shipping purposes.

To ensure safe and proper operation of your tractor all parts and hardware you assemble must be tightened securely.

Use the correct tools as necessary to insure proper tightness.

Insert

TOOLS

ASSEMBLY

REQUIRED FOR

A socket wrench set will make assembly easier.

Standard wrench sizes you need are listed below.

(1) 3/4" wrench (1) Pliers

(1) 1/2" wrench (1) Utility knife

(1) Tire pressure gauge

When right or left hand is mentioned in this manual, it means, from your point of view, when you are in the operating position (seated behind the steering wheel).

TO REMOVE

CARTON

TRACTOR FROM

UNPACK CARTON

1.

Remove all accessible loose parts and parts boxes from carton.

2.

Cut along dotted lines on all four panels of carton.

Remove end panels and lay side panels flat.

3.

Check for any additional loose parts or cartons and remove.

BEFORE REMOVING TRACTOR

FROM SKID

ATTACH STEERING WHEEL

ASSEMBLE

BOOT

EXTENSION SHAFT AND

1.

Slide extension shaft onto lower steering shaft.

2.

Place tabs of steering boot over tab slots in dash and push down to secure.

INSTALL STEERING WHEEL

3.

Position front wheels of the tractor so they are pointing straight forward.

4.

Remove steering wheel adapter from steering wheel and slide adapter onto steering shaft extension.

5.

Position steering wheel so cross bars are horizontal (left to right) and slide inside boot and onto adapter.

6.

Assemble large flat washer, 5/16 lock washer, 5/16 hex bolt and tighten securely.

7.

Snap steering wheel insert into center of steering wheel.

8.

Remove protective materials from tractor hood and grill.

Steering

Wheel

5/16 Hex Bolt

Slots

IMPORTANT: Check for and remove any staples in skid that may puncture tires where tractor is to roll off skid.

INSTALL SEAT

Adjust seat before tightening adjustment bolt.

1.

Remove adjustment bolt, lock washer and flat washer securing seat to cardboard packing and set aside for assembly of seat to tractor.

2.

Pivot seat upward and remove from the cardboard packing.

Remove the cardboard packing and discard.

3.

Place seat on seat pan so head of shoulder bolt is positioned over large slotted hole in pan.

4.

Push down on seat to engage shoulder bolt in slot and pull seat towards rear of tractor.

5.

Pivot seat and pan forward and assemble adjustment bolt, Iockwasher and flat washer loosely.

Do not tighten.

6. Lower seat into operatingpositionand sit in seat.

7. Slide seat until a comfortableposition is reachedwhich allowsyou to press clutch/brakepedal all the way down.

8. Get off seat withoutmoving its adjusted position.

9. Raise seat and tighten adjustmentbolt securely.

NOTE: Youmay now roll or driveyour tractor off the skid. Followthe appropriate instructionbelowto removethe tractor from the skid.

Seat

Flat Washer

Lock

Washer '"

Adjl

CHECK BATTERY

1.

Lift seat pan to raised position.

NOTE: If this battery is put into service after month and year indicated on label

(label located between terminals) charge battery for minimum of one hour at 6-10 amps.

(See "BATTERY" in Maintenance section of this manual for charging instructions).

Seat

Bolt

Bolt

TO ROLL TRACTOR OFF SKID

(See

Operation section

for

location and

function

of controls)

1.

Press lift lever plunger and raise attachment lift lever to its highest position.

2.

Release parking brake by depressing clutch/brake pedal.

3.

Place gearshift lever in neutral (N) position.

4.

Roll tractor forward off skid.

5.

Remove banding holding deflector shield guard up against tractor.

TO DRIVE TRACTOR OFF SKID

(See Operation section

for

location and

function

of controls)

_WARNING: Before starting, read, understand and follow all instructions in the

Operation section of this manual.

Be sure tractor is in a well-ventilated area. Be sure the area in front of tractor is clear of other people and objects.

1.

Be sure all the above assembly steps have been completed.

2.

Check engine oil level and fill fuel tank with gasoline.

3.

Sit on seat in operating position, depress clutch/brake pedal and set the parking brake.

4.

Place gear shift lever in neutral (N) position.

5.

Press lift lever plunger and raise attachment lift lever to its highest position.

6.

Start the engine.

After engine has started, move throttle control to idle position.

7.

Depress clutch/brake pedal into full

"BRAKE" position and hold. Move gearshift lever to 1st gear.

8.

Slowly release clutch/brake pedal and slowly drive tractor off skid.

9.

Apply brake to stop tractor, set parking brake and place gearshift lever in neutral position.

10. Turn ignition key to "STOP" position.

Continue with the instructions that follow.

Terminal

9

CHECK TIRE PRESSURE

The tires on your tractor were overinflated at the factory for shipping purposes.

Correct tire pressure is important for best cutting performance.

°

Reduce tire pressure to PSI shown in

"PRODUCT SPECIFICATIONS" section of this manual.

CHECK FOR PROPER

OF ALL BELTS

POSITION

See the figures that are shown for replacing motion and mower blade drive belts in the Service and Adjustments section of this manual.

Verify that the belts are routed correctly.

CHECK DECK LEVELNESS

For best cutting results, mower housing should be properly leveled.

See "TO LEV-

EL MOWER HOUSING" in the Service and Adjustments section of this manual.

CHECK

BRAKE

SYSTEM

After you learn how to operate your tractor, check to see that the brake is properly adjusted.

See "TO ADJUST BRAKE" in the Service this manual.

and Adjustments section of

,/CHECKLIST

Before you operate your new tractor, we wish to assure that you receive the best performance and satisfaction from this

Quality Product.

Please review the following checklist:

v" All assembly instructions have been completed.

v" No remaining loose parts in carton.

v" Battery is properly prepared and charged.

(Minimum 1 hour at 6 amps).

v" Seat is adjusted ened securely.

comfortably and tight-

v" All tires are properly inflated.

(For shipping purposes, the tires were overinflated at the factory).

v" Be sure mower deck is properly leveled side-to-side/front-to-rear for best cutting results.

(Tires must be properly inflated for leveling).

v" Check mower and drive belts.

Be sure they are routed properly around pulleys and inside all belt keepers.

v" Check wiring.

See that all connections are still secure and wires are properly clamped.

While learning how to use your tractor, pay extra attention to the following important items:

v" Engine oil is at proper level.

v" Fuel tank is filled with fresh, clean, regular unleaded gasoline.

v" Become familiar with all controls, their location and function.

Operate them before you start the engine.

v" Be sure brake system is in safe operating condition.

v" Be sure Operator Presence System and Reverse Operation System (ROS) are working properly (See the Operation and Maintenance sections in this manual).

10

These symbols may appear on your tractor or in literature supplied with the product.

Learn and understand their meaning.

R

REVERSE

N H L

NEUTRAL HIGH LOW

ENGINE OFF

REVERSE

OPERATION

SYSTEM (ROS)

ENGINE ON ENGINE START

I',,I

CHOKE

PARKING

BRAKE

FAST

SLOW

IGNITION SWITCH

6

@

PARKING

BRAKE

LOCKED

PARKING BRAKE

UNLOCKED

t

BATTERY REVERSE

FORWARD

MOWER HEIGHT MOWER LIFT

OIL PRESSURE OVER TEMP

LIGHT

m

ATTACHMENT

CLUTCH DISENGAGED

FUEL

ATTACHMENT

CLUTCH ENGAGED

BRAKE/CLUTCH

PEDAL

KEEP AREA CLEAR SLOPE HAZARDS

(SEE SAFETY RULES SECTION)

DANGER indicates a hazard which, if not avoided,

LIGHTS ON

WARNING indicates a hazard which, if not avoided,

FREE WHEEL

(Automatic Models

only)

&

Failure to follow

DANGER, KEEP HANDS

AND FEET AWAY instructions could result in serious injury or death. The safety alert symbol is used to identify safety information about hazards which can result in death, serious injury and/or property damage.

CAUTION indicates a hazard which, if not avoided, might result in minor or moderate injury.

CAUTION when used without the alert symbol, indicates a situation that could result in damage to the tractor and/or engine.

,_h{ll{lll_l_t.,

HOT SURFACES indicates a hazard which, if not avoided, could result in death, serious injury and/or property damage.

FIRE indicates a hazard which, if not avoided, could result in death, serious injury and/or property damage.

11

KNOW YOUR TRACTOR

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING

TRACTOR

YOUR

Compare

the illustrations

with your tractor to familiarize yourself with the locations of various controls and adjustments.

Save this manual for future reference.

Attachment

Clutch Lever

Ignition Switch

"ON" Position

Light Switch

Throttle/ChoRe

Control

Pedal

-..--_--y_--;"

Lift Lever

Height

Adjustment

Indicator

_gBrake Lever

Gearshift Lever

Our tractors conform to the safety standards of the

American National Standards Institute.

ATTACHMENT CLUTCH LEVER

- Used to engage the mower blades, or other attachments mounted to your tractor.

ATTACHMENT LIFT LEVER - Used to raise, lower, and adjust the mower deck or other attachments mounted to your tractor.

CLUTCH/BRAKE PEDAL - Used for declutching and braking the tractor and starting the engine.

GEARSHIFT LEVER - Selects the speed and direction of tractor.

IGNITION SWITCH - Used for starting and stopping the engine.

LIFT LEVER PLUNGER - Used to release attachment lift lever when changing its position.

LIGHT SWITCH - Turns the headlights on and off.

PARKING BRAKE LEVER - Locks clutch/ brake pedal into the brake position.

REVERSE OPERATION SYSTEM (ROS)

"ON" POSlTON - Allows operation of mower deck or other powered attachment while in reverse.

THROTTLE/CHOKE CONTROL - Used for starting and controlling

engine

speed.

12

The operation of any tractor can result in foreign objects thrown into the eyes, which can result in severe eye damage.

Always wear safety glasses or eye shields while operating your tractor or performing any adjustments or repairs.

We recommend a wide vision safety mask over spectacles or standard safety glasses.

HOW TO USE YOUR TRACTOR

TO SET PARKING

BRAKE

Your tractor is equipped with an operator presence sensing switch.

When engine is running, any attempt by the operator to leave the seat without first setting the parking brake will shut off the engine.

1.

Depress clutch/brake down and hold.

pedal all the way

2.

Pull parking brake lever up and release pressure from clutch/brake pedal.

Pedal should remain in brake position.

Make sure parking brake will hold tractor secure.

Th rottle/Choke

Control

Attachment Clutch

Lever "Engaged"

Position nition Key

• Never use choke to stop engine.

IMPORTANT:

Leaving the ignition switch in any position other than "STOP" will cause the battery to discharge and go dead.

NOTE: Under certain conditions when tractor is standing idle with the engine running, hot engine exhaust gases may cause "browning" of grass.

To eliminate this possibility, always stop engine when stopping tractor on grass areas.

_IbCAUTION: Always stop tractor completely, as described above, before leaving the operator's position.

Position

Position jaged"

TO USE THROTTLE CONTROL

Always operate engine at full throttle.

• Operating

engine

at less than full throttle reduces the battery charging rate.

• Full throttle offers the best bagging and mower performance.

Clutch/

Brake

Pedal

STOPPING

"Disengaged"

Position

Gearshift

Lever

Parking

Brake

"Engaged"

Position

MOWER BLADES -

• To stop mower blades, move attachment clutch lever to disengaged position.

GROUND DRIVE -

• To stop ground drive, depress clutch/ brake pedal all the way down.

• Move gearshift lever to neutral (N) position.

ENGINE -

• Move throttle control between half and full speed (fast) position.

NOTE: Failure to move throttle control between half and full speed (fast) position, before stopping, may cause engine to "backfire".

• Turn ignition key to "STOP" position and remove key. Always remove key when leaving tractor to prevent unauthorized use.

13

TO MOVE FORWARD AND

BACKWARD

The direction and speed of movement is controlled by the gearshift lever.

1.

Start tractor with clutch/brake pedal depressed and gearshift lever in neutral (N) position.

2.

Move gearshift lever to desired position.

3.

Slowly release clutch/brake pedal to start movement.

IMPORTANT: Bring tractor to a complete stop before shifting or changing gears.

Failure to do so will shorten the useful life of your transaxle.

TO ADJUST MOWER CUTTING HEIGHT

The position of the attachment lift lever determines the cutting height.

• Grasp lift lever.

• Press plunger with thumb and move lever to desired position.

The cutting height range is approximately 1-1/2 to 4". The heights are measured from the ground to the blade tip with the engine not running.

These heights are approximate and may vary depending upon soil conditions, height of grass and types of grass being mowed.

• The averagelawn should be cut to approximately2-1/2 inches during the cool season and to over 3 inchesduring hot months. For healthierand better looking lawns,mow often and after moderate growth.

• For best cutting performance,grass over 6 inches in height should be mowed twice. Makethe first cut relatively high;the second to desired height.

TO ADJUST GAUGEWHEELS

Gaugewheels are properlyadjusted when they are slightly off the groundwhen moweris at the desiredcutting height in operatingposition.Gaugewheels then keepthe deck in proper positionto help preventscalpingin most terrainconditions.

NOTE: Adjust gauge wheelswith tractor on a flat levelsurface.

1. Adjust mowerto desired cutting height

(See "TOADJUST MOWERCUTTING

HEIGHT"in this section of manual).

2. With mowerin desired heightof cut position,gauge wheels should be assembledso they are slightly off the ground.Installgauge wheel in appropriatehole with shoulderbolt, 3/8 washer,and 3/8-16 Iocknutand tighten securely.

3. Repeatfor oppositeside, installing gaugewheel in same adjustmenthole.

TO STOP MOWER BLADES disengage attachment clutch control.

CAUTION: Do not operate the mower without either the entire grass catcher, on mowers so equipped, or the deflector shield in place.

"Disen(

Position z-- ,\

., i

/ ,'

Attachment Clutch Lever

"Engaged" Position

/

Attachemnt f/?

Lift Lever

High Position

,_;,'

Low

Position

\ Deflector

Shield

Gauge Wheel

Mounting

3/8-16

Locknut

3/8 Washer

Gaug

Bolt

TO OPERATE MOWER

Your tractor is equipped with an operator presence sensing switch.

Any attempt by the operator to leave the seat with the

engine

running and the attachment clutch

engaged

will shut off the engine. You must remain fully and centrally positioned in the seat to prevent the engine from hesitating or cutting off when operating your equip- ment on rough, rolling terrain or hills.

1.

Select desired height of cut.

2.

Start mower blades by engaging attachment clutch control.

14

REVERSE OPERATION SYSTEM (ROS)

Your tractor is equipped with a Reverse

Operation System (ROS).

Any attempt by the operator to travel in the reverse direction with the attachment clutch engaged will shut off the engine unless ignition key is placed in the ROS "ON" position.

_WARNING: Backing up with the attachment clutch

engaged

while mowing is strongly discouraged.

Turning the ROS

"ON", to allow reverse operation with the attachment clutch

engaged,

should only be done when the operator decides it is necessary to reposition the machine with the attachment

engaged.

Do not mow in reverse unless absolutely necessary.

USING THE REVERSE OPERATION

SYSTEM -

1.

Depress clutch/brake pedal all the way down and hold.

2.

With engine running, turn ignition key counterclockwise tion.

to ROS "ON" posi-

3.

Look down and behind before backing.

4.

Move gear shift lever to reverse (R) position and slowly release clutch/brake pedal to start movement.

5.

When use of the ROS is no longer needed, turn the ignition key clockwise to engine "ON" position.

ROS "ON" Position

Engine "ON" Position

(Normal Operating)

TO OPERATE

ON HILLS

'_WARNING:

Do not drive up or down hills with slopes greater than 15 ° and do not drive across any slope.

Use the slope guide provided at the back of this manual.

• Choose the slowest speed before starting up or down hills.

• Avoid stopping or changing speed on hills.

• If slowing is necessary, move throttle control lever to slower position.

• If stopping is absolutely necessary, push clutch/brake pedal quickly to brake position and engage parking brake.

• Move gearshift lever to 1st gear.

Be sure you have allowed room for tractor to roll slightly as you restart movement.

• To restart movement, slowly release parking brake and clutch/brake pedal.

• Make all turns slowly.

TO TRANSPORT

• Raise attachment lift to highest position with attachment lift control.

• When pushing or towing your tractor, be sure gearshift lever is in neutral (N) position.

• Do not push or tow tractor at more than five (5) MPH.

NOTE: To protect hood from damage when transporting your tractor on a truck or a trailer, be sure hood is closed and secured to tractor.

Use an appropriate means of tying hood to tractor (rope, cord, etc.).

TOWING CARTS AND OTHER ATTACH-

MENTS

Tow only the attachments that are recommended by and comply with specifications of the manufacturer of your tractor.

Use common sense when towing.

Too heaw of a load, while on a slope, is dangerous.

Tires can lose traction with the ground and cause you to lose control of your tractor.

BEFORE

STARTING

THE

ENGINE

CHECK ENGINE

OIL LEVEL

The engine in your tractor has been shipped, from the factory, already filled with summer weight oil.

1.

Check

engine

oil with tractor on level ground.

2.

Remove oil fill cap/dipstick and wipe clean, reinsert the dipstick and screw cap tight, wait for a few seconds, remove and read oil level.

If necessary, add oil until "FULl" mark on dipstick is reached.

Do not overfill.

• For cold weather operation you should change oil for easier starting (See "OIL

VISCOSITY CHART" in the Maintenance section of this manual).

• To change

engine

oil, see the Maintenance section in this manual.

ADD GASOLINE

• Fill fuel tank to bottom of filler neck.

Do not overfill.

Use fresh, clean, regular unleaded gasoline with a minimum of

87 octane.

(Use of leaded gasoline will increase carbon and lead oxide deposits and reduce valve life).

Do not mix oil with gasoline.

Purchase fuel in quantities that can be used within 30 days to assure fuel freshness.

_CAUTION: Wipe off any spilled oil or fuel.

Do not store, spill or use gasoline near an open flame.

IMPORTANT: When operating in temperatures below32°F(0°C), use fresh, clean winter grade gasoline to help insure good cold weather starting.

CAUTION: Alcohol blended fuels (called gasohol or using

ethanol

or methanol) can attract moisture which leads to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine while in storage.

To avoid

engine

problems, the fuel system should be emptied before storage of 30 days or longer.

Drain the gas tank, start the

engine

and let it run until the fuel lines and carburetor are empty. Use fresh fuel next season.

See Storage Instructions for additional information.

Never use engine or carburetor cleaner products in the fuel tank or permanent damage may occur.

15

TO

START

ENGINE

When starting the engine for the first time or if the engine has run out of fuel, it will take extra cranking time to move fuel from the tank to the engine.

1.

Sit on seat in operating position, depress clutch/brake pedal and set parking brake.

2.

Place gear shift lever in neutral (N) position.

3.

Move attachment clutch to disengaged position.

4.

Move throttle control to choke position.

NOTE: Before starting, read the warm and cold starting procedures below.

5.

Insert key into ignition and turn key clockwise to start position and release key as soon as engine starts.

Do not run starter continuously for more than fifteen seconds per minute.

If the engine does not start after several attempts, move throttle control to fast position, wait a few minutes and try again.

If engine still does not start, move the throttle control back to the choke position and retry.

WARM WEATHER STARTING (50 ° F and above)

6.

When engine starts, move the throttle control to the fast position.

• The attachments and ground drive can now be used.

If the engine does not accept the load, restart the engine and allow it to warm up for one minute using the choke as described above.

COLD WEATHER STARTING ( 50 ° F and below)

6.

When engine starts, leave throttle control in choke position until engine warms up and begins to run roughly.

Once rough running begins, immediately move the throttle control to the fast position.

Engine warm-up may take from several seconds to several minutes (the colder the temperature, the longer the warm-up).

• The attachments can also be used during the engine warm-up period.

NOTE: If at a high altitude (above 3000 feet) or in cold temperatures (below 32 F) the carburetor fuel mixture may need to be adjusted for best engine performance

(see "TO ADJUST CARBURETOR" in the

Service and Adjustments section of this manual).

MOWING TIPS

• Tire chains cannot be used when the mower housing is attached to tractor.

• Mower should be properly leveled for best mowing performance.

See "TO

LEVEL MOWER HOUSING" in the

Service and Adjustments manual.

section of this

• The left hand side of mower should be used for trimming.

• Drive so that clippings are discharged onto the area that has already been cut.

Have the cut area to the right of the tractor.

This will result in a more even distribution of clippings and more uniform cutting.

• When mowing large areas, start by turning to the right so that clippings will discharge away from shrubs, fences, driveways, etc.

After one or two rounds, mow in the opposite direction making left hand turns until finished.

:11

(

• If grass is extremely tall, it should be mowed twice to reduce load and possible fire hazard from dried clippings.

Make first cut relatively high; the second to the desired height.

• Do not mow grass when it is wet.

Wet grass will plug mower and leave undesirable clumps.

Allow grass to dry before mowing.

• Always operate engine at full throttle when mowing to assure better mowing performance and proper discharge of material.

Regulate ground speed by selecting a low enough gear to give the mower cutting performance as well as the quality of cut desired.

• When operating attachments, select a ground speed that will suit the terrain and give best performance of the attachment being used.

16

0ATES

AS0U00MTE

REGULAR SERVICE

......

SERVICE DATES

/_q_/'%qy_'_"

C

0

R

R

A

Check Operator

T

ROS Systems

Presence and

Check for Loose Fasteners

Sharpen/Replace Mower Blades

Lubrication Chart

Check Battery Level

Clean Battery and Terminals

Check Transaxle Cooling

Check V-Belts

Check Engine Oil Level

Change Engine Oil (with oil filter)

I_

I_

E

N

G

Change Engine Oil (without oil filter)

Clean Air

Filter

Clean Air Screen

NI Inspect Muffler/Spark

E Replace

Arrester

Oil Filter (If equipped)

Clean Engine Cooling Fins

Replace Spark Plug

Replace Air Filter Paper Cartridge

Replace Fuel Filter

1 - Change more often when operating in high ambient temperatures.

2 - Service more often when operating under a heavy load or in dirty or dusty conditions,

1_3

I_

1_4

I_

_1_1,2

_1# 2

1_2

1_1,2

1_5

I_

1_1,2

I_

2

I_

11_2

I_

II_

I_

I_

I_

3 - Replace blades more often when mowing

4 - Not required if equipped with maintenance-tree in sandy soil.

battery.

5 - Tighten front axle pivot bolt to 35 ft.-Ibs, maximum.

Do not overtighten.

LUBRICATION

CHART

GENERAL RECOMMENDATIONS

The warranty on this tractor does not cover items that have been subjected to operator abuse or negligence.

To receive full value from the warranty, operator must maintain tractor as instructed in this manual.

Some adjustments will need to be made periodically to properly maintain your tractor.

At least once a season, check to see if you should make any of the adjustments described in the Service and Adjustments section of this manual.

• At least once a year you should replace the spark plug, clean or replace air filter, and check blades and belts for wear.

A new spark plug and clean air filter assure proper air-fuel mixture and help your engine run better and last longer.

BEFORE EACH USE

1.

Check engine oil level.

2.

Check brake operation.

3.

Check tire pressure.

4.

Check operator presence and

ROS systems for proper operation.

5.

Check for loose fasteners.

Spindle

Ze rk

Bearing

Zerk

"'-

; Jr

II 01964 II

--_ Spindle

Ze rk

I _Front Wheel

Bearing Zerk

"1 @Engine dP General Purpose Grease

@ Refer to Maintenance "Engine" Section

IMPORTANT: Do not oil or grease the pivot points which have special nylon bearings.

Viscous lubricants will attract dust and dirt that will shorten the life of the self-lubricating bearings.

If you feel they must be lubricated, use only a dry, powdered graphite type lubricant sparingly.

17

TRACTOR

Always observe safety rules when performing any maintenance.

BRAKE OPERATION

If tractor requires more than five (5) feet to stop at highest speed in highest gear on a level, dry concrete or paved surface, then brake must be checked and adjusted.

(See

"TO ADJUST BRAKE" in the Service and

Adjustments

TIRES section of this manual).

Maintain proper air pressure in all tires

(See "PRODUCT SPECIFICATIONS" section of this manual).

Keep tires free of gasoline, oil, or insect control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp objects and other hazards that may cause tire damage.

NOTE: To seal tire punctures and prevent flat tires due to slow leaks, tire sealant may be purchased from your local parts dealer. Tire sealant also prevents tire dry rot and corrosion.

OPERATOR PRESENCE SYSTEM AND

REVERSE OPERATION SYSTEM (ROS)

Be sure operator presence and reverse operation systems are working properly.

If your tractor does not function as described, repair the problem immediately.

The engine should not start unless the brake pedal is fully depressed, and the attachment clutch control is in the disengaged position.

CHECK OPERATOR PRESENCE

SYSTEM

• When the engine is running, any attempt by the operator to leave the seat without first setting the parking brake should shut off the engine.

• When the engine is running and the attachment clutch is engaged, any attempt by the operator to leave the seat should shut off the engine.

• The attachment clutch should never operate unless the operator is in the seat.

ROS "ON" Position

Engine "ON" Position

(Normal Operating)

CHECK REVERSE OPERATION (ROS)

SYSTEM

• When the engine is running with the ignition switch in the engine "ON" position and the attachment clutch engaged, any attempt by the operator to shift into reverse should shut off the engine.

• When the engine is running with the ignition switch in the ROS "ON" position and the attachment clutch engaged, any attempt by the operator to shift into reverse should NOT shut off the engine.

BLADE CARE

For best results mower blades must be kept sharp.

Replace bent or damaged blades.

_1, CAUTION: Use only a replacement blade approved by the manufacturer of your tractor.

Using a blade not approved by the manufacturer of your tractor is hazardous, could damage your tractor and void your warranty.

BLADE REMOVAL

1.

Raise mower to highest position to allow access to blades.

2.

Remove blade bolt, lock washer and flat washer securing blade.

3.

Install new or resharpened blade with trailing edge up towards deck as shown.

IMPORTANT: To ensure proper assembly, center hole in blade must align with star on mandrel assembly.

18

4.

Reassemble blade bolt, lock washer and flat washer in exact order as shown.

5.

Tighten blade bolt securely (27-35 Ft.

Lbs. torque).

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with approve bolt shown in the Repair Parts.

Trailing

Flat

Washer

Edge Up

Lock

BI

Mandrel

Assembly

Star

Blade Bolt

.,_'_ Center Hol_

TO SHARPEN

BLADE

NOTE: We do not recommend sharp-

ening

blade - but if you do, be sure the blade is balanced.

Care should be taken to keep the blade balanced.

An unbalanced blade will cause

excessive

vibration and eventual damage to mower and engine.

• The blade can be sharpened with a file or on a grinding wheel.

Do not attempt to sharpen while on the mower.

• To check blade balance, you will need a

5/8" diameter steel bolt, pin, or a cone balancer.

(When using a cone balancer, follow the instructions supplied with balancer.)

NOTE: Do not use a nail for balancing blade.

The lobes of the center hole may appear to be centered, but are not.

• Slide blade on to an unthreaded portion of the steel bolt or pin and hold the bolt or pin parallel with the ground.

If blade is balanced, it should remain in a horizontal position.

If either end of the blade moves downward, sharpen the heavy end until the blade is balanced.

• Keep small vent holes open.

• Recharge at 6-10 amperes for 1 hour.

NOTE: The original equipment battery on your tractor is maintenance free. Do not attempt to open or remove caps or covers.

Adding or checking level of electrolyte is not necessary.

TO CLEAN BATTERY AND TERMINALS

Corrosion and dirt on the battery and terminals can cause the battery to "leak" power.

1.

Disconnect BLACK battery cable first then RED battery cable and remove battery from tractor.

2.

Rinse the battery with plain water and dry.

3.

Clean terminals and battery cable ends with wire brush until bright.

4.

Coat terminals with grease or petroleum jelly.

5.

Reinstall battery (See "REPLACING

BATTERY" in the SERVICE AND AD-

JUSTMENTS section of this manual).

TRANSAXLE COOLING

Keep transaxle free from build-up of dirt and chaff which can restrict cooling.

V-BELTS

Check V-belts for deterioration and wear after 100 hours of operation and replace if necessary.

The belts are not adjustable.

Replace belts if they begin to slip from wear.

ENGINE

LUBRICATION

Only use high quality detergent oil rated with API service classification SG-SL.

Select the oil's SAE viscosity grade according to your expected operating temperature.

SAE VISCOSITY GRADES

5/8"BoIt'_

CenterHele

/ /

_,_, , or

Pin_ ae

BATTERY

Your tractor has a battery charging system which is sufficient for normal use.

However, periodic charging of the battery with an automotive charger will extend its life.

• Keep battery and terminals clean.

• Keep battery bolts tight.

19

-20

-30

TEMPERATURE

-20

0

-10

RANGE

30

32

0

ANTICIPATED

40 60

10

BEFORE

80 100

20 30 40

NEXT OIL CHANGE oi_v_scchar t le

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in cold weather, they will result in increased oil consumption when used above 32°R

Check your engine oil level more frequently to avoid possible engine damage from running low on oil.

Change the oil after every 25 hours of operation or at least once a year if the tractor is not used for 25 hours in one year.

Check the crankcase oil level before starting the engine and after each eight

(8) hours of operation.

Tighten oil fill cap/dipstick securely each time you check the oil level.

Check the crankcase oil level before starting the engine and after each eight (8) hours of operation.

Tighten oil fill cap/ dipstick securely each time you check the oil level.

TO CHANGE ENGINE OIL

Determine temperature range expected before oil change.

All oil must meet API service classification SG-SL.

• Be sure tractor is on level surface.

• Oil will drain more freely when warm.

• Catch oil in a suitable container.

1.

Remove oil fill cap/dipstick.

Be careful not to allow dirt to enter the engine when changing oil.

2.

Remove yellow cap from end of drain valve and install the drain tube onto the fitting.

Oil Drain Valve lDrain

Tube

CLEAN AIR SCREEN

Air screen must be kept free of dirt and chaff to prevent engine damage from overheating.

compressed

Clean with a wire brush air to remove born dried gum fibers.

or dirt and stub-

AIR FILTER

Your engine will not run properly using a dirty air filter. Service air cleaner more often under dusty conditions.

See Engine

Manual.

MUFFLER

Inspect and replace corroded muffler and spark arrester (if equipped) as it could create a fire hazard and/or damage.

SPARK PLUG(S)

Replace spark plug(s) at the beginning of each mowing season or after every

100 hours of operation, whichever occurs first.

Spark plug type and gap setting are shown in "PRODUCT SPECIFICATIONS" section of this manual.

IN-LINE FUEL FILTER

The fuel filter should

be replaced

once

each season.

If fuel filter becomes clogged, obstructing fuel flow to carburetor, replacement is required.

1.

With engine cool, remove filter and plug fuel line sections.

2.

Place new fuel filter in position in fuel line with arrow pointing towards carburetor.

3.

Be sure there are no fuel line leaks and clamps are properly positioned.

4.

Immediately wipe up any spilled gasoline.

3.

Unlock drain valve by pushing inward slightly and turning counterclockwise.

4.

To open, pull out on the drain valve.

5.

After oil has drained completely, close and lock the drain valve by pushing inward and turning clockwise until the pin is in the locked position as shown.

6.

Remove the drain tube and replace the cap onto the end of the drain valve.

7.

Refill engine with oil through oil fill dipstick tube.

Pour slowly.

Do not overfill.

For approximate capacity see "PROD-

UCT SPECIFICATIONS" section of this manual.

8.

Use gauge on oil fill cap/dipstick for checking level.

For accurate reading, tighten dipstick cap securely onto the tube before removing dipstick.

Keep oil at "FULl" line on dipstick.

Tighten cap onto the tube securely when finished.

20

Clamp _Clamp

Fuel Filter_

CLEANING

• Clean engine, battery, seat, finish, etc.

of all foreign matter.

• Keep finished surfaces and wheels free of all gasoline, oil, etc.

• Protect painted surfaces with automotive type wax.

We do not recommend using a garden hose or pressure washer to clean your tractor unless the engine and transmission are covered to keep water out. Water in engine or transmission will shorten the useful life of your tractor.

Use compressed air or a leaf blower to remove grass, leaves and trash from tractor and mower.

_b

ARNING: TO AVOID SERIOUS INJURY, BEFORE PERFORMING ANY SER-

1.

Depress clutch/brake pedal fully and set parking brake.

2.

Place gearshift lever in neutral (N) position.

3.

Place attachment clutch in "DISENGAGED"

4.

Turn ignition key to "STOP" and remove key.

position.

5.

Make sure the blades and all moving parts have completely stopped.

6.

Disconnect spark plug wire from spark plug and place wire where it cannot come in contact with plug.

TRACTOR

TO REMOVE MOWER

Mower will be easier to remove from the right side of tractor.

1.

Place attachment clutch in "DISEN-

GAGED" position.

2.

Move attachment lift lever forward to lower mower to its lowest position.

3.

Roll belt off engine pulley.

4.

Remove small retainer spring, and remove clutch spring off pulley bolt.

5.

Remove large retainer spring, slide collar off and push housing guide out of bracket.

6.

Disconnect anti-sway bar from chassis bracket by removing retainer spring.

7.

Disconnect suspension arms from rear deck brackets by removing retainer springs.

8.

Disconnect front links from deck by removing retainer springs.

Small Retainer Spring

9.

Raise lift lever to raise suspension arms.

Slide mower out from under tractor.

IMPORTANT: If an attachment other than the mower deck is to be mounted on the tractor, remove the front links and hook the clutch spring Into square hole in frame.

TO

1.

2.

INSTALL MOWER

Raise attachment lift lever to its highest position.

Slide mower under tractor with deflec-

3.

4.

5.

tor shield to right side of tractor.

Lower lift lever to its lowest position.

Connect front links to mower deck and secure with retainer springs.

Connect suspension arms to rear deck brackets and secure with retainer springs.

Flat Washer

, _,

, _". __\..

,-

Clutch Spring

Small Retainer

Retainer

Spring

Clutch

Spring_

Arms

-_"; ;¢_'-_"__-_'<C"Square Hole

3ension _ - _

Engine

Pulley

Front Link

\

Anti-Sway

Ba=

Springs

(Both Sides)

Deflector

Housing

Guide ge Retainer

Spring

Bracket

21

6.

Connect anti-sway bar to chassis bracket and secure with retainer spring.

7.

Push clutch cable housing guide into bracket, slide collar onto guide and secure with large retainer spring.

8.

Place flat washer and clutch spring on idler pulley bolt and secure with small retainer spring.

9.

Install belt onto engine pulley.

TO LEVEL MOWER

HOUSING

Adjust the mower while tractor is parked on level ground or driveway.

Make sure tires are properly inflated (See "PROD-

UCT SPECIFICATIONS" section of this manual).

If tires are over or underinflated, you will not properly adjust your mower.

SIDE-TO-SIDE ADJUSTMENT

• Raise mower to its highest position.

• At the midpoint of both sides of mower, measure height from bottom edge of mower to ground.

Distance "A" on both sides of mower should be the same or within 1/4" of each other.

• If adjustment is necessary, make adjustment on one side of mower only.

• To raise one side of mower, tighten lift link adjustment nut on that side.

• To lower one side of mower, loosen lift link adjustment nut on that side.

NOTE: Each full turn of adjustment nut will change mower height about 1/8".

• Recheck measurements after adjusting.

Bottom edge of mower to ground

Bottom edge of mower to ground

To obtain the best cutting results, the mower housing should be adjusted so that the front is approximately 1/8" to 1/2" lower than the rear when the mower is in its highest position.

Check adjustment on right side of tractor.

Measure distance "D" directly in front and behind the mandrel at bottom edge of mower housing as shown.

• Before making any necessary adjustments, check that both front links are equal in length.

• If links are not equal in length, adjust one link to same length as other link.

• To lower front of mower loosen nut "E" on both front links an equal number of turns.

• When distance "D" is 1/8" to 1/2" lower at front than rear, tighten nuts "F" against trunnion on both front links.

• To raise front of mower, loosen nut "F" from trunnion on both front links. Tighten nut "E" on both front links an equal number of turns. The two front links must remain equal in length.

• When distance "D" is 1/8" to 1/2" lower at front than rear, tighten nut "F" against trunnion on both front links.

• Recheck side-to-side adjustment.

Mandrel

Both Front Links Should be ual in Length ik

Arm

Lift Link Adjustment Nut

FRONT-TO-BACK

IMPORTANT:

ADJUSTMENT

Deck must be level side-to side. If the following front-to-back adjustment is necessary, be sure to adjust both front links equally so mower will stay level side-to-side.

Trunnion

Front Links

22

TO REPLACE

MOWER

BLADE

DRIVE

BELT

The mower blade drive belt may be replaced without tools.

Park the tractor on level surface.

Engage parking brake.

BELT REMOVAL -

1.

Remove mower from tractor (See "TO

REMOVE MOWER" in this section of manual).

2.

Work belt off both mandrel pulleys and idler pulleys.

3.

Pull belt away from mower.

BELT INSTALLATION -

1.

Work belt around both mandrel pulleys and idler pulleys

2.

Make sure belt is in all pulley grooves and inside all belt guides.

3.

Install mower (See "To Install Mower" in this section of this manual).

Idler rS

Mandrel

Pulle'

Mandrel

Pulley

TO CHECK AND ADJUST BRAKE

Your tractor is equipped with an adjustable brake system which is mounted on the right side of the transaxle.

If tractor requires more than five (5) feet to stop at highest speed in highest gear on a level, dry concrete or paved surface, then brake must be checked and adjusted.

TO CHECK BRAKE

1.

Park tractor on a level, dry concrete or paved surface, depress clutch/brake pedal all the way down and engage parking brake.

2.

Place gear shift lever in neutral (N) position.

The rear wheels must lock and skid when you try to manually push the tractor forward.

If the rear wheels rotate, the brake needs to be adjusted or the pads need to be replaced.

TO ADJUST BRAKE

1.

Depress clutch/brake pedal all the way down and engage parking brake.

2.

Measure distance between brake operating arm and nut "A" on brake rod.

3.

If distance is other than 1-1/2", loosen jam nut and turn nut "A" until distance becomes 1-1/2".

Retighten jam nut against nut "A".

4.

Road test tractor for proper stopping distance as stated above.

Readjust if necessary.

If stopping distance is still greater than five (5) feet in highest gear, further maintenance is necessary.

Contact an authorized service center/department.

With parking brake "Engaged"

Operating Arm

23

Engine

Pulle'

Clutching

Idler

Stationary

Idler

Center

Span

Keeper------

Transaxle

Pulley

TO REPLACE MOTION DRIVE BELT

Park the tractor on level surface.

Engage parking brake.

For assistance, there is a belt installation guide decal on bottom side of left footrest.

BELT REMOVAL -

1.

Remove mower (See "TO REMOVE

MOWER" in this section of manual).

NOTE: Observe entire motion drive belt and position of all belt guides and keepers.

2.

Remove belt from stationary idler and clutching idler.

3.

Remove belt downward from around engine pulley.

4.

Pull belt slack toward rear of tractor.

Remove belt upwards from transaxle pulley by deflecting belt keepers.

5.

Remove belt from center span keeper and pull belt away from tractor.

BELT INSTALLATION -

1.

Carefully work new belt down between transaxle belt keepers and onto the input pulley.

2.

Slide belt into the center span keeper.

3.

Pull belt toward front of tractor and roll around the top groove of engine pulley.

4.

Install belt through stationary idler and clutching idler.

5.

Make sure belt is in all pulley grooves and inside all belt guides and keepers.

6.

Install mower (See "TO INSTALL

MOWER" in this section of manual).

TRANSAXLE

GEAR SHIFT LEVER NEU-

TRAL

ADJUSTMENT

The transaxle should be in neutral when the gear shift lever is in neutral (N) (lock gate) position.

The adjustment is preset at the factory; however, if adjustment is needed, proceed as follows:

1.

Make sure transaxle is in neutral (N).

NOTE: When the tractor rear wheels move freely, the transaxle is in neutral.

2.

Loosen adjustment bolt in front of the right rear wheel.

3.

Position the gear shift lever in the neutral (N) position.

4.

Tighten adjustment bolt securely.

NOTE: If additional clearance is needed to get to adjustment bolt, move mower deck height to the lowest position.

Gearshift Lever

Adjustment Bolt

Neutral

Lock

Gate

TO ADJUST STEERING WHEEL ALIGN-

MENT

If steering wheel crossbars are not horizontal (left to right) when wheels are positioned straight forward, remove steering wheel and reassemble with crossbars horizontal.

Tighten securely.

FRONT WHEEL TOE-IN/CAMBER

The front wheel toe-in and camber are not adjustable on your tractor.

If damage has occurred to affect the front wheel toe-in or camber, contact your nearest authorized service center/department.

0081"

24

TO REMOVE

WHEEL FOR REPAIRS

1.

Block up axle securely.

2.

Remove axle cover, retaining ring and washers to allow wheel removal (rear wheels have a square key - Do not lose).

3.

Repair tire and reassemble.

NOTE: On rear wheels only: align grooves in rear wheel hub and axle.

Insert square key.

4.

Replace washers and snap retaining ring securely in axle groove.

5.

Replace axle cover.

NOTE: To seal tire punctures and prevent flat tires due to slow leaks, tire sealant may be purchased from your local parts dealer.

Tire sealant also prevents tire dry rot and corrosion.

TO REMOVE CABLES, REVERSE

ORDER -

1.

BLACK cable first from chassis and then from the fully charged battery.

2.

RED cable last from both batteries.

DD

Weak or Dead

Battery

REPLACING BATTERY

02614

Fully Charged

Battery

Axle

Cover

Washers

Retaining

Rinc

I

Square Key

(Rear Wheel Only)

TO START ENGINE WITH A WEAK BAT-

TERY

,_WARNING:

Lead-acid batteries gen-

erate explosive

gases.

Keep sparks, flame and smoking materials away from batteries.

Always wear eye protection when around batteries.

If your battery is too weak to start the engine, it should be recharged.

(See "BAT-

TERY" in the MAINTENANCE section of this manual).

If "jumper cables" are used for emergency starting, follow this procedure:

IMPORTANT: Your tractor is equipped with a 12 volt system.

The other vehicle must also be a 12 volt system.

Do not use your tractor battery to start other vehicles.

TO ATTACH JUMPER CABLES -

1.

Connect one end of the RED cable to the POSITIVE (+) terminal of each battery(A-B), taking care not to short against tractor chassis.

2.

Connect one end of the BLACK cable to the NEGATIVE (-) terminal (C) of fully charged battery.

3.

Connect the other end of the BLACK cable (D) to good chassis ground, away from fuel tank and battery.

Seat

Terminal

Positive

25

(Red)

Cable

_WARNING: Do not short battery terminals by allowing a wrench or any other object to contact both terminals at the same time.

Before connecting battery, remove metal bracelets, wristwatch bands, rings, etc.

Positive terminal must be connected first to prevent sparking from accidental grounding.

1.

Lift seat pan to raised position.

2.

Disconnect BLACK battery cable first then RED battery cable and carefully remove battery from tractor.

3.

Install new battery with terminals in same position as old battery.

4.

First connect RED battery cable to positive (+) terminal with hex bolt and keps nut as shown.

Tighten securely.

Slide terminal cover over terminal

5.

Connect BLACK grounding cable to negative (-) terminal with remaining hex bolt and keps nut. Tighten securely.

Ke Nut

Rex

Bolt

Negative

(Black) Cable

TO REPLACE

HEADLIGHT BULB

1.

Raise hood.

2.

Pull bulb holder out of the hole in the backside of the grill.

3.

Replace bulb in holder and push bulb holder securely back into the hole in the backside of the grill.

4.

Close hood.

INTERLOCKS AND RELAYS

Loose or damaged wiring may cause your tractor to run poorly, stop running, or prevent it from starting.

• Check wiring.

See electrical wiring diagram in the Repair Parts section.

TO REPLACE FUSE

Replace with 20 amp automotive-type plug-in fuse.

The fuse holder is located behind the dash.

TO REMOVE HOOD AND GRILL AS-

SEMBLY

1.

Raise hood.

2.

Unsnap headlight wire connector.

3.

Stand in front of tractor.

Grasp hood at sides, tilt toward

engine

and lift off of tractor.

4.

When replacing hood, be sure to reconnect the headlight wire connector.

Headlight

Wi re

Connector

ENGINE

TO ADJUST THROTTLE

CONTROL

CABLE

The throttle control has been preset at the factory and adjustment should not be nec-

essary.

Check adjustment as described below before loosening cable.

If adjustment is necessary, see engine manual

TO ADJUST CARBURETOR

The carburetor has been preset at the factory and adjustment should not be nec-

essary.

However, minor adjustment may be required to compensate for differences in fuel, temperature, altitude or load.

If the carburetor does need adjustment, see engine manual.

26

Immediately prepare your tractor for storage at the end of the season or if the tractor will not be used for 30 days or more.

WARNING: Never store the tractor with gasoline in the tank inside a building where fumes may reach an open flame or spark.

Allow the engine to cool before storing in any enclosure.

TRACTOR

Remove mower from tractor for winter storage.

When mower is to be stored for a period of time, clean it thoroughly, remove all dirt, grease, leaves,

etc.

Store in a clean, dry area.

1.

Clean entire tractor (See "CLEANING" in the Maintenance section of this manual).

2.

Inspect and replace belts, if necessary

(See belt replacement instructions the Service and Adjustments section in of this manual).

3.

Lubricate as shown in the Maintenance section of this manual.

4.

Be sure that all nuts, bolts and screws are securely fastened.

Inspect moving parts for damage, breakage and wear.

Replace if necessary.

5.

Touch up all rusted or chipped paint surfaces; sand lightly before painting.

BATTERY

• Fully charge the battery for storage.

• After a period of time in storage, battery may require recharging.

• To help prevent corrosion and power leakage during long periods of storage, battery cables should be disconnected and battery cleaned thoroughly (see "TO

CLEAN BATTERY AND TERMINALS" in the Maintenance section of this manual).

• After cleaning, leave cables disconnected and place cables where they cannot come in contact with battery terminals.

• If battery is removed from tractor for storage, do not store battery directly on concrete or damp surfaces.

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent gum deposits from forming in essential fuel system parts such as carburetor, fuel hose, or tank during storage. Also, alcohol

blended fuels (called gasohol or using

ethanol

or methanol) can attract moisture which leads to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine while in storage.

• Empty the fuel tank by starting the en- gine and letting it run until the fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner products in the fuel tank or permanent damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable alternative in minimizing the formation of fuel gum deposits during storage.

Add stabilizer to gasoline in fuel tank or storage container.

Always follow the mix ratio found on stabilizer container.

Run engine at least 10 minutes after adding stabilizer to allow the stabilizer to reach the carburetor.

Do not empty the gas tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace with clean

engine

oil.

(See "ENGINE" in the Maintenance section of this manual).

CYLINDER(S)

1.

Remove spark plug(s).

2.

Pour one ounce of oil through spark plug hole(s) into cylinder(s).

3.

Turn ignition key to start position for a few seconds to distribute oil.

4.

Replace with new spark plug(s).

OTHER

• Do not store gasoline from one season to another.

Replace your gasoline can if your can starts to rust.

Rust and/or dirt in your gasoline will cause problems.

• If possible, store your tractor indoors and cover it to give protection from dust and dirt.

• Cover your tractor with a suitable protective cover that does not retain moisture.

Do not use plastic.

Plastic cannot breathe which allows condensation to form and will cause your tractor to rust.

IMPORTANT: Never cover tractor while

engine

and exhaust areas are still warm.

27

TROUBLESHOOTING

PROBLEM

Will not start

Hard to start

Engine will not turn over

Engine clicks but will not start

Loss of power

CHART

CAUSE

1.

Out of fuel.

2.

Engine not "CHOKED" properly.

3.

Engine flooded.

4.

Bad spark plug.

5.

Dirty air filter.

6.

Dirty fuel filter.

7 Water in fuel.

8.

9.

Loose or damaged

Carburetor

adjustment.

wiring.

out of adjustment.

10. Engine valves out of

1.

Dirty air filter.

2.

Bad spark plug.

3.

Weak or dead battery.

4.

Dirty fuel filter.

5.

Stale or dirty fuel.

6.

Loose or damaged wiring.

7.

Carburetor out of adjustment.

8. Engine valves out of adjustment.

1.

Clutch/brake pedal not depressed.

2.

Attachment clutch is engaged.

3.

Weak or dead battery.

4.

Blown fuse.

5.

Corroded battery terminals.

6.

Loose or damaged wiring.

7.

Faulty ignition switch.

8.

Faulty solenoid or starter.

,

Faulty operator presence switch(es).

1.

Weak or dead battery.

2.

Corroded battery terminals.

3.

Loose or damaged wiring.

4.

Faulty solenoid or starter.

CORRECTION

1.

Fill fuel tank.

2.

See "TO START ENGINE" in

Operation section.

3.

Wait several minutes before attempting to start.

4.

Replace spark plug.

5.

Clean/replace air filter.

6.

Replace fuel filter.

7.

Empty fuel tank and carburetor, refill tank with fresh gas oline and replace fuel filter.

8.

Check all wiring.

9.

See "To Adjust Carburetor" in Service and Adjustments section.

10. Contact a qualified service center/department.

1.

Clean/replace air filter.

2.

Replace spark plug.

3.

Recharge or replace battery.

4.

Replace fuel filter.

5.

Empty fuel tank and refill tank with fresh, clean gasoline.

6.

Check all wiring.

7.

See "To Adjust Carburetor" in

Service and Adjustments section.

8.

Contact a qualified service center/department.

1.

Depress clutch/brake pedal.

2.

Disengage attachment clutch.

3.

Recharge or replace battery.

4.

Replace fuse.

5.

Clean battery terminals.

6.

Check all wiring.

7.

Check/replace ignition switch.

8.

Check/replace starter.

solenoid or

9.

Contact a qualified service center/department.

1.

Recharge or replace battery.

2.

Clean battery terminals.

3.

Check all wiring.

4.

Check/replace starter.

solenoid or

1.

Cutting too much grass/too fast.

2.

Throttle in "CHOKE" position.

1.

Raise cutting height/reduce speed.

2.

Adjust throttle control.

28

TROUBLESHOOTING CHART

PROBLEM

Loss of power

(continued)

CAUSE CORRECTION

3.

Build-up of grass, leaves and 3.

trash under

mower.

4.

Dirty air filter.

5.

Low oil level/dirty oil.

Clean underside of mower housing.

4.

Clean/replace air filter.

5.

Check oil level/change oil.

6.

Faulty spark plug.

7.

Dirty fuel filter.

8.

Stale or dirty fuel.

9.

Water in fuel.

10. Spark plug wire loose.

11. Dirty engine air screen/fins.

12. Dirty/clogged muffler.

6.

Clean and regap or change spark plug.

7.

Replace fuel filter.

8.

Empty fuel tank and refill tank with fresh, clean gasoline.

9.

Empty fuel tank and carburetor, refill tank with fresh gasoline and replace fuel filter.

10. Connect and tighten spark plug wire.

11. Clean engine air screen/fins.

12. Clean/replace muffler.

13. Loose or damaged wiring.

14. Carburetor out of adjustment

13. Check all wiring.

14. See "To Adjust Carburetor" in

Service and Adjustments section.

15. Engine valves out of adjustment.

15. Contact a qualified service center/department.

Excessive vibration

1.

Worn, bent or loose blade.

2.

Bent blade mandrel.

3.

Loose/damaged part(s).

1.

Replace blade.

Tighten blade bolt.

2.

Contact a qualified service center/department.

3.

Tighten loose part(s).

Replace damaged parts.

Engine tractor dies when is shifted into reverse

,

Reverse operation system

(ROS) is not "ON" while mower or other attachment is engaged.

1.

Turn ignition

See Operation key to

ROS "ON" position.

section.

Engine continues to run when operator leaves seat with attachment clutch engaged

Poor cut - uneven

1.

Faulty operator-safety presence control system.

,

Check wiring, switches and connections.

If not contact a qualified service center/department.

2.

3.

4.

Mower deck not level.

Buildup of grass, leaves, and trash under mower.

Bent blade mandrel.

5.

,

Worn, bent or loose blade.

Clogged mower deck vent holes from buildup of grass, leaves, and trash around mandrels.

1.

Replace blade.

Tighten blade bolt.

2.

Level mower deck.

3.

Clean underside of mower housing.

4.

Contact a qualified service center/department.

5.

Clean around mandrels to open vent holes.

29

TROUBLESHOOTING CHART

PROBLEM

Mower blades will not rotate

CAUSE

1.

Obstruction in clutch mechanism•

2.

Worn/damaged belt.

mower

3.

Frozen idler pulley•

4.

Frozen blade mandrel• drive

CORRECTION

1. Remove obstruction•

2.

Replace mower drive belt•

Poor grass discharge

1.

Engine speed too slow.

2.

Travel speed too fast.

3.

Wet grass•

4.

Mower deck not level•

5.

Low/uneven tire air pressure•

6.

Worn, bent or loose blade•

7.

Buildup of grass, leaves and trash under mower•

8.

Mower drive belt worn.

9.

Blades improperly installed•

10. Improper blades used.

11 •Clogged mower deck vent holes from buildup of grass, leaves, and trash around mandrels•

3.

Replace idler pulley•

4.

Contact a qualified service center/department.

1.

Place throttle control in

"FAST" position•

2.

Shift to slower speed•

3.

Allow grass to dry before mowing•

4.

Level mower deck.

5.

Check tires for proper air pressure•

6.

Replace/sharpen blade•

Tighten blade bolt.

7.

Clean underside of mower housing•

8.

Replace mower drive belt.

9.

Reinstall blades sharp edge down.

10. Replace with blades listed in this manual•

11. Clean around mandrels to open vent holes•

Headlight(s) working not

(if so equipped)

Battery will not charge

Engine

"backfires'

when turning engine

"OFF"

1.

Light switch is "OFF".

2.

Bulb(s) or lamp(s) burned out

3.

Faulty light switch•

4.

Loose or damaged wiring•

5.

Blown fuse.

1.

Turn light switch "ON".

2.

Replace bulb(s) or lamp(s).

3.

Check/replace light switch•

4.

Check wiring and connections

5.

Replace fuse.

1.

Bad battery cell(s).

2.

Poor cable connections•

3.

Faulty regulator

(if so equipped)•

4.

Faulty alternator•

1.

Replace battery•

2.

Check/clean all connections•

3.

Replace regulator•

,

Engine throttle control not set between half and full speed (fast) position before stopping engine•

4.

Replace alternator•

,

Move throttle control between half and full speed

(fast) position before stopping engine•

30

GO

SUGGESTED GUIDE FOR SIGHTING SLOPES

FOR SAFE OPERATION

ONLY RIDE UP AND DOWN HILL,

NOT ACROSS HILL

15 DEGREES MAX.

_

down the face of slopes, never across the face. Do not mow

slopes greater than 15 degrees.

Make turns gradually to prevent tipping or loss of control. Exercise extreme caution when changing direction on slopes.

1. Fold this page along dotted

line indicated

above.

2. Hold page before you so that its left edge is vertically parallel to a tree

trunk or other upright

structure.

3. Sight across the fold in the direction of hill slope you want to measure.

4. Compare the angle of the fold with the slope of the hill.

Garantfa ...............................................

32

Reglas de Seguridad ...........................

Especificaciones del Producto .............

33

36

Montaje/Pre-Operaci6n .......................

Operaci6n ............................................

38

41

Mantenimiento .....................................

47

Programa de Mantenimiento

Identificaci6n

...............

47

Servicio y Ajustes ................................

Almacenamiento ..................................

51

56 de Problemas ................

57

GARANTJA LIMITADA

El Fabricante le garantiza al comprador original que este producto segt3n rue fabricado ester libre de defecto tanto de materiales como de mano de obra.

Durante (2) dos aSo, a partir de la fecha de compra por el comprador original, repararemos o reemplazaremos, a opci6n nuestra, gratuitamente las partes o el servicio rendido en reemplazar las partes, cualquier parte la cual encontremos con defecto a causa de materiales usados o de mano de obra. Esta garantfa est,. sujeta a los Ifmites y las exclusiones siguientes:

1. Esta garantfa no se aplica al motor, a los elementos del transeje/transmisi6n los cuales no fueron fabricados por EHE a la baterfa (excepto como anotado abajo) o a las piezas de _sta.

Por favor refierase a la garantfa del fabricante de esos artfculos.

2. Los cargos del transporte para el traslado de cualquier equipo o accesorio son la responsabilidad del comprador.

Los cargos de transporte de cualquier pieza sometida para ser reemplazada bajo esta garantfa deben ser pagados por el comprador a menos que la devoluci6n sea solicitada por Electrolux Home Products.

3. La garantfa de la baterfa: En los productos equipados con una Baterfa, reemplazaremos gratuitamente cualquier baterfa la cual encontramos con defecto de fabricaci6n, durante los primeros

(90) noventa dfas a partir de la fecha de compra.

Despu_s de (90) noventa dfas, cambiaremos la baterfa, cobr_tndole 1/12 del precio de una Baterfa nueva por cada mes completo desde la fecha de compra original.

La baterfa debe ser mantenida de acuerdo con las instrucciones que se le ha proporcionado.

4. El periodo de garantfa para cualquier producto que se usa para fines comerciales o de arriendo est,. limitado a 90 dfas a partir de la fecha de compra original.

5. Esta Garantfa se aplica a los productos los cuales han sido bien montados, ajustados, operados, y mantenidos en acuerdo con las instrucciones proporcionadas.

Esta Garantfa no se aplica a los productos los cuales han sido sujetos a alteraciones, al mal uso, abuso, mal montados o instalados, daSo sufrido durante el transporte, o al desgaste normal del producto.

6. Exclusiones: Exclufdos de esta garantfa est_.n las correas, cuchillas, adaptadores de cuchilla, desgaste normal, ajuste normal, la ferreterfa y el mantenimiento normal.

7. En el caso que tenga alguna reclamaci6n, debe devolver el producto a un centro de servicio autorizado.

En el caso que tenga alguna otra pregunta con respecto a esta Garantfa, haga el favor de ponerse en contacto con:

Electrolux Home Products, Inc.

Outdoor Products Customer Service Dept.

250 Bobby Jones Expressway

Augusta, GA 30909 USA

In Canada contact:

Electrolux Canada Corp.

7075 Ordan Drive

Mississauga, Ontario

L5T 1K6 dando el ntJmero del modelo, el ntJmero de serie, la fecha de compra de su producto y el nombre y la direcci6n del centro de servicio autorizado donde Io compr6.

ESTA GARANTiA NO SE APLICA A LOS DANOS INCIDENTALES O CONSIGUIENTES Y CU-

ALQUIER GARANTfA SOBREENTENDIDA EST,_, LIMITADA AL MISMO PERIODO DE TIEMPO

MENCIONADO EN ESTE DOCUMENTO PARA NUESTRAS GARANTiAS DESCRITAS. Algunos lugares no permiten las limitaciones de daSos consiguientes o las limitaciones de cuanto tiempo puede durar una garantfa, asf que las limitaciones o exclusiones de arriba puede que no se apliquen a usted.

Esta Garantfa le otorga derechos legales especfficos, y puede que tambi_n tenga otros derechos que varian de lugar en lugar.

Esta es una Garantia limitada definida en la ley de Magnuson-Moss Acto de 1975.

32

IMPORTANTE: Esta Maquina cortadora es capaz de amputar las manosy los pies y de lanzar objetos, si no se observan las instrucciones de seguriclacl siguientes se pueclen proclucir lesiones graves o la muerte.

,_ADVERTENClA:

alambre de la bujfa y p6ngalo cloncle no puecla entrar en contacto con la bujfa, para evitar el arranque por acciclente, durante la preparaci6n, el transporte, el ajuste o cuanclo se hacen reparaclones.

A(_ADVERTENClA: punto muerto ya que poclrfa perder el control clel tractor.

Siempre clesconecte el

No avance cuesta abajo a

• No hacer funcionar la m_tquina sin el captaclor de hierba entera, la protecci6n de clescarga u otros clispositivos de seguriclad en su lugar yen buenas concliciones.

Ralentizar antes de girar.

Nunca clejar una m_tquina encenclicla sin vigilancia. Apagar siempre las cuchillas, poner el freno de estacionamiento, parar el motor, y quitar las Ilaves antes de bajar.

• Desconectar las cuchillas cuanclo no se

_,ADVERTENClA: accesorios

Remolque solamente los recomenclaclos y conformes alas caracterfsticas inclicaclas por el fabricante de su tractor. Tenga cuiclaclo y pruclencia al utilizar el tractor. Cuanclo se encuentre en un cleclive, oper utilizanclo exclusivamente la velocidacl corta. Apagar el motor y esperar que toclas las partes esten completamente paraclas antes de limpiar la m_.quina, quitar el captaclor de hierba, o clesatascar la protecci6n de clescarga.

• Hacer funcionar la m_.quina s61o con la luz clel clfa o luz artificial buena.

m_ts baja. En caso de un cleclive una carga excesiva poclrfa resultar peligrosa.

Los neum_.ticos pueclen percler la tracci6n con el suelo y hacerle perder el control de su tractor.

No hacer funcionar la m_.quina estanclo bajo los efectos de alcohol o clroga.

Poner atenci6n al tr_tfico cuando se opera cerca de calles o se cruzan.

,_ADVERTENClA:

El tubo de escape clel motor, algunos de sus constituyentes componentes den procluctos quimicos y algunos clel vehiculo contienen o clesprenconociclos en el Estaclo de California como causa de cancer y clefectos al nacimiento u otros daSos reproductivos.

• Poner la maxima atenci6n al cargar o clescargar la m_tquina en una caravana o cami6n.

• Llevar siempre gafas de protecci6n cuanclo se hace funcionar la m_tquina.

,_,ADVERTENClA:

accesorios relativos de la baterfa contienen plomo o compuestos

Los bornes, terminales de plomo, procluctos quimicos conocidos en el Estaclo de California como causa de c_tncer y clefectos al nacimiento u otros claSos reprocluctivos. Lavar las manos despu_s de manipularlos.

y

• Los clatos inclican que los operaclores a partir de los 60 aSos est_.n afectados por un gran porcentaje de heridas relativas a la conclucci6n clel cortacespecl. Estos operaclores tenclrfan que evaluar su habiliclacl de hacer funcionar el cortac_specl de moclo Io bastante seguro para proteger a sf mismos y a otras personas de hericlas graves.

I. FUNClONAMIENTO

Leer, entencler y seguir toclas las instrucciones sobre la m_.quina y en el manual antes de empezar.

GENERAL

• Seguir las recomenclaciones clel fabricante para los pesos y contrapesos de las rueclas.

• Mantener la m_tquina libra de hierba, hojas u otros escombros que pueclen tocar el tubo de escape / partes clel motor calientes

No poner las manos o los pies cerca de partes giratorias o clebajo de la m_.quina.

mantener siempre limpia la abertura de clescarga.

Permitir el funcionamiento de la m_.quina

s61o a adultos que tengan familiariclacl con las instrucciones.

y quemarse.

No permitir que el puente clel cortac_specl cargue hojas u otros resicluos que pueclen causar acumulaciones.

Limpiar tocla salpicaclura de aceite o carburante antes de hacer operaciones sobre la m_.quina o guarclarla. Dejarla enfriar antes de guarclarla.

I1. FUNClONAMIENTO EN PENDIENTES

Limpiar el _trea de objetos como pieclras, juguetes, cables, etc. que pueclen ser recogidos y clisparados con las cuchillas.

Asegurarse de que el _trea est_ libre de otras personas antes de ponerla en marcha. Parar la m_tquina si alguien entra en el Area.

• Nunca Ilevar pasajeros.

• No cortar marcha atr_.s al no ser absolu-

Las penclientes son el mayor factor de acciclentes relativos a la perclicla de control y vuelco, que pueclen causar severas hericlas o muerte.

El funcionamiento en penclientes requiere una atenci6n extra. Si no es posible hacer marcha atr_ts en una pencliente o site sientes incomoclo, no la cortes.

• Cortar hacia arriba y abajo de una pencliente, no de moclo horizontal.

tamente necesario. Mirar siempre abajo y clelante mientras se procecle atr_.s.

• Nunca clirigir el material clescargaclo hacia naclie. Evitar clescargar material contra parecles u obstrucciones.

El material poclrfa rebotar hacia el operaclor. Parar las cuchillas cuanclo se pasan superficies de grava.

33

• Poner atenciones a los hoyos, las rafces, los bultos, las piedras u otros objetos escondidos. El terreno irregular puecle volcar la m_tquina. La hierba alta puecle esconcler obst_.culos.

Escoger una velocidad de marcha baja de modo que no sea necesario pararse o cambiar estando en una pendiente.

• No cortar la hierba mojada. Las ruedas pueden perder tracci6n.

Poner siempre una marcha cuando se est,.

en pendientes.

No poner en punto muerto e ir cuesta abajo.

• Evitar arrancar, pararse o girar en una pendiente. Si las ruedas pierden tracci6n, desconectar las cuchillas y proceder despacio cuesta abajo en la pendiente.

• Mantener todo los movimientos en las pendientes lentos y gradual. No hacer cambios repentinos de velocidad o direcci6n, ya que pueden causar el escape de la m_.quina.

•Poner la m_.xima atenci6n cuando la m_.quina funciona con captadores de hierba u otros dispositivos enganchados; pueden afectar la estabilidad de la m_.quina. No usar en pendientes empinados.

• No intentar estabilizar la m_.quina poniendo el pie en el terreno.

• No cortar cerca de bajadas, cunetas y orillas.

Las m_.quina puede volcarse improvisamente si una rueda est,. en el borde o se hunde.

III.

NINOS

Si el operador no pone atenci6n a la presencia de los niSos pueden ocurrir accidentes tr_.gicos.

Los niSos a menudo est_.n atraidos por la m_.quina y las actividad de cortar. No dar por hecho de que los niSos se queden adonde estaban la

Oltima vez que los vistes.

• Mantener los niSos fuera del _.rea de corte y vigilados por un adulto responsable que no sea el operador.

• Estar alerta y apagar la m_.quina si un niSos entra en el _.rea.

• Antes y durante la marcha atr_.s, mirar adelante y abajo para ver si hay niSos pequeSos.

• Nunca Ilevar niSos, incluso si hay las cuchillas apagadas. Podrian caer y herirse seriamente o interferir con el funcionamiento seguro de la m_.quina, los niSos que se han

Ilevado precedentemente pueden aparecer de pronto en el _.rea de corte por otro paseo y ser atropellados o tumbados por la m_.quina.

• Nunca dejar que los niSos manipulen la m_.quina.

• Tener el m_.ximo cuidado cuando se acerca a cantos ciegos, arbustos, _.rboles u otros objetos que pueden impedir la vista de niSos.

IV. REMOLCIUE

• Remolcar s61o con una m_.quina que tenga un gancho disehado para remolcar. Enganchar el equipo o remolcar s61o en el punto dispuesto al efecto.

• Seguir las recomendaciones del productor con respecto a los limites del equipo por remolcar y el remolque en pendientes.

34

• Nunca permitir que ni_os u otras personas est6n dentro del equipo por remolcar.

• En pendientes, el peso del equipo remolcado puede causar la p6rdida de tracci6n y la perdida de control.

• Viajar despacio y dejar m_.s distancia para frenar.

V. SERVIClO

MANIPULACION SEGURA

DE LA

GASOLINA

Para evitar heridas personales o daSos alas cosas, poner el m_.ximo cuidado a la hora de manipular la gasolina. La gasolina es extremamente inflamable y los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y otras fuentes de ignici6n.

• Usar s61o contenedores para gasolina aprobados.

• Nunca quitar el tap6n de la gasolina o aSadir carburante con el motor en marcha, dejar enfriar el motor antes del abastecimiento de la gasolina.

• Nunca abastecer la m_.quina al interior de un local.

• Nunca guardar la m_.quina o el contenedor del carburante donde haya una llama abierta, chispas o una luz piloto como un calentador de agua u otros dispositivos.

• Nunca Ilenar los contenedores al interior de un vehiculo o en una caravana o cami6n recubiertos con un forro de pl_.stico. Colocar siempre los contenedores en el terreno lejos del vehiculo cuando se ester Ilenando.

• Quitar el equipo de gas del cami6n o caravana y abastecerlo en el terreno. Si no es posible, abastecer dicho equipo con un contenedor port_.til, m_.s bien que de un surtidor de gasolina.

• Mantener la boquilla a contacto del borde del dep6sito de carburante o la abertura del contenedor durante toda la operaci6n de abastecimiento.

No utilizar un dispositivo con boquilla cerrada-abierta.

• Si se vierte carburante sobre la ropa, cambiarse la ropa inmediatamente.

• Nunca Ilenar el dep6sito m_.s de Io debido.

Volver a colocar el tap6n del gas y cerrar de modo firme.

OPERAClONES

GENERALES

DE SERVIClO

• Nunca hacer funcionar la m_.quina en un

_trea cerrada.

• Mantener todas las tuercas y pernos apretados para asegurarse de que trabaja en condiciones seguras.

• Nunca modificar los dispositivos de seguridad. Controlar su correcto funcionamiento regularmente.

Mantener la m_.quina libre de hierba, hojas u otros residuos acumulados. Limpiar las salpicaduras de aceite o carburante y quitar cualquier cosa mojada con carburante.

Dejar que la m_.quina se enfrfe antes de guardarla.

Si se golpea un objeto ajeno, hay que pararse e inspeccionar la m_.quina. Reparar, si es necesario, antes de volver a poner en marcha.

• Nunca hacer ningtJn ajuste o reparaci6n con el motor en funcidn.

• Controlar los componentes del captador de hierba y la protecci6n de la descarga frecuentemente y sustituir con partes recomendadas por el fabricante, en su caso.

• Las cuchillas del cortacesped son afiladas.

Envolver la cuchilla, ponerse guantes y poner la m_txima atenci6n cuanclo se hacen operaciones en elias.

• Controlar el funcionamiento del freno frecuentemente.

Ajustar y hacer las operaciones de mantenimiento cuando eso sea necesario.

• Mantener y sustituir las etiquetas de seguridad e instrucci6n, cuando sea necesario.

• Asegurarse de que el _trea est_ libre de otras personas antes de ponerla en marcha.

para la m_tquina si alguien entra en el Area.

• Nunca Ilevar pasajeros.

• No cortar marcha atr_.s al no ser absolutamente necesario. Mirar siempre abajo y delante mientras se procede atr_.s.

• Nunca Ilevar niSos, incluso si hay las cuchillas apagadas. Podrfan caer y herirse seriamente o interferir con el funcionamiento seguro de la m_tquina, los niSos que se han

Ilevado precedentemente pueden aparecer de pronto en el Area de corte por otro paseo y ser atropellados o tumbados por la m_.quina.

• Mantener los ni_os fuera del _trea de corte y vigilados por un adulto responsable que no sea el operador.

• Estar alerta y apagar la m_tquina si un niSos entra en el _.rea.

• Antes y durante la marcha atr_ts, mirar adelante y abajo para ver si hay niSos pequeSos.

• Cortar hacia arriba y abajo de una pendiente (15 ° MAx), no de modo horizontal.

• Estar alerta y apagar la m_tquina si un niSos entra en el Area.

• Escoger una velocidad de marcha baja de modo que no sea necesario pararse o cambiar estando en una pendiente.

• Evitar arrancar, pararse o girar en una pendiente. Si las ruedas pierden tracci6n, desconectar las cuchillas y proceder despacio cuesta abajo en la pendiente.

• Si la m_.quina se para mientras va cuesta arriba, desconectar las cuchillas, poner la marcha atr_.s y ir hacia atr_ts despacio.

• No girar estando en pendientes si no es necesario, y luego girar despacio y gradualmente cuesta abajo, si es posible.

35

ESPEClFICAClONES

CAPACIDAD Y TIPO

DE GASOLINA

TIPO DE ACEITE

(API-SG/SI):

CAPACIDAD DE

ACEITF"

BUJiA:

(ARERTURA: 030")

VELOCIDAD DE

RECARRIDO(MPH):

MARCHA ATRAS:

PRESION DE:

LLANTAS:

SISTEMA DE

CARGA:

DELANTERAS

BATERiA:

DEL

PRODUCTO

1.25 GALONES

REGULAR SIN PLOMO

SAE 30 (SOBRE 32°F)

SAE 5W-30 (DERAJO 32°F)

3 PINTAS

CHAMPION

RClPYC

MARCHA HACIA ADELANTE:

1sT 1.1

2ND

3RD

1.4

2.2

4TH

5TH

6TH

3.3

4.4

4.9

1.4

DELANTERAS: 14 PSI

TRASERAS: 12 PSI

3 AMPS BATERiA

5 AMPS LUCES

AMP/HR: 28

MIN. CCA: 230

MODEl O TAMANO: U1R

TORSION DEL

PERNODEIACUCHIIIA: 27-3.SFTIRS

FELIClTAClONES por la compra de su tractor.

Ha sido disefiado, planificado y fabricado para darle la mejor confiabilidad y el mejor rendimiento posible.

En el caso de que se encuentre con cualquier problema que no pueda solucionar f_tcilmente, haga el favor de ponerse en contacto con su centro/departamento de servicio m_ts cercano.

Cuenta con t_cnicos bien capacitados y competentes y con las herramientas adecuadas para darle servicio o para reparar este tractor.

Haga el favor de leer y de guardar este manual.

Estas instruc-ciones le permitir_.n montar y mantener su tractor en forma adecuada. Siempre observe las "REGLAS DE SEGURIDAD."

RESPONSABILIDADES DEL CLIENTE

Lea y observe las reglas de seguridad.

• Siga un programa regular de mantenimiento, cuidado y uso de su tractor.

• Siga las instrucciones descritas en las secciones "Mantenimiento" y "Almacenamiento" de este Manual del Duefio.

,_ADVERTENClA:

Este tractor viene equipado con un motor de combusti6n interna y no se debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public

Resources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales se aplican en la tierras federales. Su centro/departamento de servicio m_ts cercano tiene disponible amortiguadores de chispas para el silenciador.

36

Volante de direccibn

Inserto del volante de direcci6n

(1) Perno Hexagonal 5/16-18 x 4

Adaptador

seguridad

(_

Asiento

(1) Arandela de se( uridad

Eje de extenci6n

Accesorio de transci6n de la direcci6n

(1) Arandela Plana @

17/32 x 1-3/16 x 12 Gauge

(1) Arandela de Seguridad 1/2

(1)

Perno de

Ajuste

Hoja de pendiente

17/32 x 1-3/16 x 12

Llaves

(2) Llaves

37

Su tractor nuevo ha sido montado en la f_.brica con la excepci6n de aquellas partes que no se han montado por razones de envio. Para asegurarse que su tractor funcione en forma adecuada y segura todas las partes y los articulos de ferreteria que se monten tienen que ser apretados en forma segura. Use las herramientas correctas, segOn sea necesario, para asegurarse de que est_n apretados en forma segura.

HERRAMIENTAS

EL MONTAJE

NECESARIAS PARA

Inserto

Un juego de Ilaves de tubo facilitar_, el montaje.

A continuaci6n se enumeran los tamafios de las

Ilaves est_.ndar.

(1) Llave de 1/2"

(1) Pinzas

(1) Medidor de presi6n de las Ilantas

(1) Cuchillo para todo uso

(1) Llave de 3/4"

Cuando en este manual se mencionan los terminos "mano derecha" o "mano izquierda" se refiere a cuando usted se encuentra en la posici6n de operaci6n (sentado/a detr_.s del volante de direcci6n).

/[email protected]_-_Arandela

_/

/

_

Volante de

Direccidn

Adaptador-----_

/Pernc gonal 5/16

Arandela de Seguridad 5/16

Plana Grande

Accesoriode

/Transcidn

de la Direccidn ejas

Eje de

PARA REMOVER EL TRACTOR DE

LA CAJA DE CARTON

DESEMPAQUE LA CAJA DE CARTON

1.

Remueva todas las partes sueltas que est_n accesibles, y las cajas de partes, de la caja de cart6n grande.

2.

Cortar a Io largo de las lineas de puntos en todos los cuatro paneles de cart6n.

Remover los paneles de cierre y aplanar los paneles laterales.

3.

Revise si hay partes sueltas adicionales o cart6n y remu_valas.

Eje de _

Direcci6n _

Inferior

/

._ - -L ,',

_

Extenci6n

,&'"'_ ....

" .

Ranuras de las

Orejas

ANTES

ADJUNTE

DE REMOVER

LA CORREDERA

EL VOLANTE

EL TRACTOR

DE DIRECCION

DE

8.

Remueva el embalage de cart6n del cap6 y de la rejilla.

IMPORTANTE: Revise y remueva todas las grampas en la corredera porque puden perforar las Ilantas en donde el tractor tiene que rodar para salirse de ella.

MONTAJE DEL EJE DE EXTENSION Y EL

ACCESORIO DE TRANSICION DE LA DIREC-

CION

1.

Deslice el eje de extensi6n sobre el eje del volante inferior.

2.

Ponga las orejas del accesorio de transici6n de la direcci6n sobre las ranuras para las orejas, en el tablero, y empt3jelas hacia abajo para asegurarlas.

INSTALACION DEL VOLANTE DE DIRECClON

3.

Ponga las ruedas delanteras del tractor para que esten indicadas hacia adelante.

4.

Remueva el adaptador del volante y deslice el adaptador sobre la extensi6n del eje de direcci6n.

5.

Ponga el volante de direcci6n de manera que las barras transversales queden horizontales (izquierda a derecha) y deslicelo al interior del eje y sobre el adaptador.

6.

Monte la arandela plana grande, arandela de seguridad 5/16, perno hexagonal 5/16 en forma segura.

7.

Presione el inserto del volante de direcci6n en el centro de este.

INSTALAClON

DEL ASIENTO

Ajuste el asiento antes de apretar el perno de ajuste.

1.

Remueva el empaque de cart6n en la base del asiento.

2.

Gire el asiento hacia arriba y remuevalo del embalaje de cart6n. Remueva y desechese del embalaje de cart6n.

3.

Colocar el asiento yen el asiento del recipiente de manera que la cabeza del bul6n de la espalda est_ posicionada en el agujero ancho ranurado en el recipiente.

4.

Empujar en el asiento para enganchar el bul6n de la espalda en la ranura y empujar el asiento hacia la parte trasera del tractor.

5.

Pivotear el asiento y el recipiente hacia adelante y ensamblar, el bul6n de regulaci6n, la arandela de freno, y la arandela plana de modo no fuerte.

6.

Baje el asiento a la posici6n de operaci6n y sientese en el asiento.

38

7.

Deslice el asiento hasta que Ilegue a una posici6n cdmoda, que le permita presionar el pedal del embrague/freno completamente hasta abajo.

8.

Levante el asiento y apriete el perno de ajuste en forma segura.

9.

Levante el asiento y apriete la manilla de ajuste en forma segura.

Base del

Asiento

Arandela

Arandela de

Seguridad

Asiento

Perno con

Resalto

Perno de

Ajuste

VERIFIQUE LA BATERIA

1.

Levante la base del asiento a la posici6n levantada.

AVlSO: Siesta bateria esta utilizada despu_s del mes y afio indicado sobre la etiqueta (la etiqueta que se encuentra entre los terminales), cargue la bateria por un minimo de una hora a 6-10 amps. (Vea "Bateria" en la secci6n de

Mantenimento de este manual).

Base del

Asiento

Etiquete

AVlSO: Ahora puede rodar o conducir su trac-

tor fuera de la corredera. Siga las siguientes instrucciones para remover el tractor de la corredera.

PARA HACER

RODAR

EL TRACTOR

FUERA

DE LA CORREDERA secci6n de la operaci6n para

(Yea la la Iocalidad y la funci6n de los controles)

1.

Apriete la manilla de levantamiento del pist6n y, levante la palanca de levantamiento del accesorio a su posici6n m_ts alta.

2.

Suelte el freno de estacionamiento presionando el pedal del embrague/freno.

3.

Ponga la palanca de cambios en la posici6n de neutro (N).

4.

Haga rodar el tractor hacia delante fuera de la corredera.

5.

Remueva las bandas que sujetan la protecci6n contra la descarga en contra del tractor.

REMOVER EL TRACTOR DE LA PLATA-

FORMA (Vea la secci6n de la operaci6n para la Iocalidad y la funci6n de los controles)

_ADVERTENClA: Antes de empezar, leer, entender y seguir todas las instrucciones presentes en la secci6n Operaciones de este manual.

Asegurarse que el tractor este en un Area bien ventilada. Asegurarse que la zona delante del tractor est_ libre de otras personas y objetos.

1.

Asegurarse que se hayan completado toda las fases del montaje.

2.

Controlar el nivel del aceite en el motor y

Ilenar el dep6sito con gasolina.

3.

Asentarse en la posici6n de gufa, bajar el pedal embrague/freno y colocar el freno de mano.

4.

Colocar la palanca de velocidades en la posici6n neutra (N).

5.

Apretar el _mbolo de la palanca de levantamiento y levantar el dispositivo de la palanca de levantamiento hasta su posici6n m_ts alta.

6.

Poner en marcha el motor. Despu_s de poner en marcha el motor mover la palanca del gas en posici6n neutra.

7.

Aliviar el pedal del embrague/freno a la posicidn "FRENO" y. Mover la palanca de cambio al primer engranaje.

8.

Aliviar lentamente el pedal del embrague/ freno y guiar lentamente el tractor fuera de la plataforma.

9.

Actuar sobre el freno para parar el tractor, colocar el freno de mano y la palanca de control en la posici6n neutra.

10. Girar la Ilave de encendido en la posici6n

"STOP".

Continuar con las siguientes instrucciones

39

REVISION DE LA PRESION DE LAS

LLANTAS

Las Ilantas en su unidad fueron infladas demasiado en la f_.brica por razones de envfo. La presi6n de las Ilantas correctas es importante para obtener el mejor rendimiento en el corte.

• Reduzca la presi6n de las Ilantas a la PSI que aparece en las "ESPECIFICAClONES

DEL PRODUCTO" en la secci6n de este manual.

REVISION DE LA POSICION ADECUA-

DA DE TODAS LAS CORREAS

Vea las figuras que aparecen para cambiar las correas de impulsi6n de la cuchilla de la segadora y de movimiento en la secci6n de Servicio y Ajustes de este manual. Verifique que las correas sigan su paso correcto.

REVISION

DE LA NIVELACION

DEL

CONJUNTO

Para obtener los mejores resultados en el corte, la caja de la segadora tiene que estar nivelada en la forma adecuada. Vea "PARA NIVELAR

LA CAJA DE LA SEGADORA" en la secci6n de

Servicio y Ajustes de este manual.

REVISION DEL SISTEMA DE FRENOS

Despues de que haya aprendido c6mo operar su tractor, revise para verificar que el freno est_ ajustado en forma correcta. Vea "PARA AJU-

STAR EL FRENO" en la secci6n de Servicio y

Ajustes de este manual.

¢" LISTA

DE REVISION

Antes de operar y de disfrutar de su tractor nuevo, le deseamos que reciba el mejor rendimiento y la mayor satisfaccion de este producto de calidad.

Haga el favor de revisar la lista a continuacion:

,/ Se han completado todas las instrucciones de montaje.

,/ No quedan partes sueltas en la caja de cart6n.

,/ La baterfa est,. preparada y cargada en forma adecuada. (1 hora mfnimo a 6 amps.)

,/ El asiento ha sido ajustado en forma c6moda y apretado en forma segura.

,/ Todas las Ilantas han sido infladas en forma adecuada. (Para fines de envfo, las Ilantas se inflaron demasiado en la f_.brica.)

,/ Aseg0rese que el conjunto segador est_ nivelado en forma adecuada, de lado a lado y desde adelante hacia atr_.s, para obtener los mejores resultados en el corte. (Las

Ilantas tienen que estar infladas en forma adecuada para la nivelaci6n.)

,/ Revise las correas de impulsi6n y de la segadora. Aseg0rese que recorran el paso adecuado alrededor de las poleas y dentro de todos los fijadores de las correas.

,/ Revise el alambrado. Fijese que todas las conexiones todavfa est_n seguras y que los alambres esten sujetos en forma adecuada.

AI mismo tiempo que aprende a como usar su tractor, preste atenci6n extra a los puntos de importancia que se presentan a continuaci6n:

,/ El aceite del motor tiene que Ilegar al nivel adecuado.

,/ El estanque de combustible tiene que estar

Ileno con gasolina sin plomo regular, nueva y limpia.

,/ Familiarfcese con todos los controles - su ubicaci6n y su funci6n. Op_relos antes de hacer arrancar el motor.

,/AsegOrese

que el sistema de frenos est_ en una condici6n de operaci6n segura.

,/Asegurarse

de que el Sistema de

Presencia del Operador y el Sistema de

Funcionamiento Atr_.s (ROS) funcionan de modo adecuado (Ver las Secciones de

Funcionamiento y Mantenimiento en este manual).

40

Estos simbolos pueden aparecer sobre su tractor o en la literatura proporcionada con el producto.

Aprenda y comprenda sus significados.

R

MARCHA ATRAS

N H L

NEUTRO ALTO BAJO

I\1

ESTRANGU-

LACION

R,_,PIDO

LENTO

IGNICION

" G

©i

LUZ COMBUSTIBLE OIL PRESSI'_N

DEL ACEITE

FRENO DE

ESTACIONAMIENTO

FRENO DE

ESTACIONAMIENTO

CERRADO

ABIERTA

MOTOR

APAGADO

_ MOTOR MOTOR

SISTEMA ENCENDIDO ENMARCHA

FUNCIONAMIENTO

ATRAS(ROS)

1: {

t

BATERIA MARC,HA MARCHA ALTURA DE LA LEVANTAMIENTO

ATRAS HACIA ADELANTE SEGADORA DE LA SEGADORA

®@@@@

ACCESORIO

EMBRAGUE

ENGANCHADO

DEL

ACCESORIO

EMBRAGUE

DEL

DESENGANCHADO

PEDALDEFRENO/

DEEMBRAGUE

MANTENGA EL

AREA DESPEJADA

PELIGROS DE

PENDIENTES

(Vea la seccion de las reglas de seguridad)

RUEDA LIBRE

(Solamente para los modelos automatico)

LUCES

ENSENDIDAS

&

&

&

PELIGRO indica un peligro que, si no se evita, provoca muerte o lesiones graves.

ADVERTENClA indica un peligro que, si no se evita, puede provocar muerte o lesiones graves.

PRECAUOION indica un peligro que, si no se evita, puede provocar lesiones ligeras o moderadas.

PELIGRO,

GUARDELAS

PRECAUCION

cuando se utiliza sin el simbolo de aviso, indica una situacidn que puede provocar daSos al tractor y/o al motor.

MANOSY LOS PIES LEJOS

NO seguir las siguientes instrucciones puede provocar heridas o muerte. Los simbolos de aviso de seguridadse utilizan para identificar informaciones de seguridad relativas a peligros que puedenprovocar la muerte, heridas graves y/o dafios a la maquina.

.t_lllIIIIJltl.,

SUPERFICIES CALIENTES indica un peligro que, si no se evita, puede provocar la muerte, lesiones graves y/o danos a la m_iquina.

FUEGO indica un peligro que, si no se evita, puede provocar la muerte, lesiones graves y/o danos a la m_iquina.

41

FAMILIARICESE

CON SU TRACTOR

LEA ESTE MANUAL DEL DUEI_IO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR

SU TRACTOR

Compare las ilustraciones con su tractor para familiarizarse con las ubicaciones de los diversos controles y ajustes.

Guarde este manual para referencia en el futuro.

Palanca del embrague del accesorio

Interruptor de

Ignici6n Posici6n ROS

"ON"

Control de

Aceleraci6n/

Estrangulaci6n

\ de la

Palanca de

Levantamiento

Palanca del

Levantamiento del Accesorio o Manilla de ajuste de la

Altura

Pedal del

Embrague/Freno

Estacionamiento

Palanca de Cambio

Nuestros tractores cumplen con los est_.ndares de seguridad del

American National Standard Institute.

LUZ POSlClON DE INTERRUPTOR - Enciende y apaga las luces delanteras.

CONTROL DE ACELERAClON/

ESTRANGULAClON - Se usa para hacer arrancar y controlar la velocidad del motor.

PEDAL DEL EMBRAGUE/FRENO - Se usa para desembragar y frenar el tractor y para hacer arrancar el motor.

PALANCA DEL EMBRAGUE DEL ACCESO-

RIO - Se usa para enganchar las cuchillas segadoras, o los dem_.s accesorios montados en su tractor.

PALANCA DEL FRENO DE ESTACIONA-

MIENTO - Asegura el pedal del embrague/freno en la posici6n del freno.

MACHO DE LA PALANCA

DE LEVANTA-

MIENTO - Se usa para soltar la palanca de levantamiento del accesorio cuando se cambia su posici6n.

42

PALANCA DEL LEVANTAMIENTO DEL

ACCESORIO

- Se usa para levantar, bajar y ajustar el conjunto segador o los dem_.s accesotics montados en su tractor.

PALANCA DE CAMBIO - Selecciona la velocidad y la direcci6n del tractor.

INTERRUPTOR DE IGNIClON - Se usa para hacer arrancar o hacer parar el motor.

INTERRUPTOR DEL SlSTEMA DiE

FUNClONAlylIENTO HAClA ATRAS (ROS)

EN POSlClON "ON" - Permite la operaci6n del conjunto segador o otro accesorio accionado mientras que en reves.

INTERRUPTOR DE LUCES - Enciende y apaga las luces delanteras.

La operaci6n de cualquier tractor puede hacer que salten objetos extraSos dentro de sus ojos, Io que puede producir daSos graves en estos. Siempre use anteojos de seguridad o protecciones para los ojos mientras opere su tractor o cuando haga ajustes o reparaciones.

Recomendamos gafas de seguridad o una m_tscara de visidn amplia de seguridad usada sobre las gafas.

COMO USAR SU TRACTOR

PARA AJUSTAR EL FRENO DE ESTACIONA-

MIENTO

Su tractor viene equipado con un interruptor sensor que exige la presencia del operador.

Cuando el motor ester funcionando, si el operador trata de bajarse del asiento sin primero aplicar el freno de estacionamiento, se apagar_.

el motor.

1.

Presione el pedal del freno/embrague completamente y sostengalo.

2.

Tire la palanca del freno de estacionamiento hacia arriba y alivie la presi6n del pedal de freno/embrague.

El pedal tiene que quedar en la posicidn de freno. AsegtJrese que el freno de estacionamiento va a sujetar el tractor en forma segura.

• Nunca use la estrangulaci6n para parar el motor.

IMPORTANTE: Dejando el interruptor de la ignici6n en cualquier posici6n otra que "STOP" causar i que la baterfa se descargue (muerta).

AVlSO: Bajo ciertas condiciones, cuando el tractor est,. parado con el motor andando en vacfo, los gases de escape del motor caliente pueden hacer que el c_sped se ponga "car&"

Para eliminar esta posibilidad, siempre pare el motor cuando pare el tractor en Areas con

,_sped.

PRECAUClON: Siempre pare el tractor completamente, segtJn se ha descrito anteriormente, antes de abandonar la posici6n del operador.

Palanca del Embraguedel Accesorio en la Posicidn de "Enganchado" (Engaged)

Control de

\\

\ Llave de

Pedal del embrague/

Freno la

Posici6n de

_lnterruptor

/

Posici6n de iganchado"

(Disengaged)

PARA USAR EL CONTROL DE LA

ACELERACION

Siempre opere el motor a una aceleraci6n completa.

• Si se opera el motor a menos que la aceleraci6n completa se reduce la corriente de carga de la baterfa.

• La aceleraci6n completa ofrece el mejor rendimiento de la operaci6n de ensacado y de la segadora.

(brake) _\

PARA MOVERSE HAClA ADELANTE Y HA-

ClA ATRAS

/

Palanca de

Posicidn de

"Conducir" Drive) J

Posicion de /

"Desenganchado"

(Disengaged)

_ Cambio

La Palanca del

Freno de

Estacionamiento en la Posicion de

"Enganchado"

(Engaged)

PARADA

CUCHILLAS DE LA SEGADORA -

La direcci6n y la velocidad del movimiento son controlaclas por medio de la palanca de cambio.

1.

Haga arrancar el tractor con el pedal del embrague/freno presionado y con la palanca de cambio en la posici6n de neutro

(N).

2.

Mueva la palanca de cambio a la posici6n deseada.

3.

Lentamente suelte el pedal de embrague/ freno para empezar con el movimiento.

IMPORTANTE: Haga que el tractor pare completeamente antes de hacer cambios o de cambiar de engranajes. Si no se hace Io anterior se acortara la duraci6n util de su transeje.

• Mueva la palanca del embrague del accesorio a la posici6n desenganchado (disengaged):

IMPULSION DE RECORRIDO -

• Para parar el mecanismo impulsor, presione el pedal del freno/embrague completamente.

• Mueva la palanca de cambio a la posici6n de neutro (N).

MOTOR -

• Mover la palanca de mando entre la posici6n de velocidad media y m_txima (r_.pida).

AVlSO:Si no se mueve la palanca de mando entre la posici6n de velocidad media y maxima

(r_tpida), antes de pararse, se puede causar un

"retorno de llama" del motor.

• Gire la Nave de ignici6n a la posici6n de apagado "STOP" y remueva la Nave al abandonar el tractor para evitar el uso no autorizado.

43

PARA AJUSTAR

LA ALTURA DE CORTE DE

LA SEGADORA

La posici6n de la palanca de levantamiento del accesorio determina la altura de corte.

• Agarre la palanca de levantamiento.

• Presione el macho con el dedo pulgar y mueva la palanca a la posici6n deseada.

La gama de la altura de corte es de aproximadamente 1-1/2 a 4 pulgadas.

Las alturas se miden desde el suelo a la punta de la cuchilla cuando el motor no est,. funcionando.

Estas alturas son aproximadas y pueden variar dependiendo de las condiciones del suelo, de la altura del cesped y del tipo del cesped que se est,. segando.

• El c_sped promedio debe cortarse aproximadamente a 2-1/2 pulgadas durante la temporada fria y sobre 3 pulgadas durante los meses calurosos. Para obtener un cesped m_.s saludable y de mejor apariencia, siegue a menudo y despu_s de un crecimiento moderado.

• Para obtener el mejor rendimiento de corte, el cesped que tiene m_.s de 6 pulgadas de altura debe segarse dos veces. Haga el primer corte relativamente alto; el segundo a la altura deseada.

PARA AJUSTAR LAS RUEDAS CALIBRADO-

RAS

Las ruedas calibradoras est_tn bien ajustadas cuando se encuentran un poco a distancia del terreno al mismo tiempo que la segadora est_ a la altura de corte deseada.

Entonces las ruedas calibradoras mantienen el conjunto segador en posici6n para prevenir el corte raspeo en casi todos los terrenos.

AVlSO: Ajuste las ruedas calibradoras con el tractor en una superficie nivelada plana.

1.

Ajuste la segadora a la altura de corte deseada con la manilla de ajuste de altura

(Vea "PARA AJUSTAR LA ALTURA DE

CORTE DE LA SEGADORA" en la secci6n de Operaci6n de este manual).

2.

Con la segadora a la altura deseada para la posici6n de corte, se tienen que montar las ruedas calibradoras de modo que queden un poco sobre el suelo. Instale las ruedas calibradoras en el agujero adecuado con el perno con resalto, la arandela de 3/8, y la tuerca de seguridad de 3/8-16 y apri_telos en forma segura.

3.

Repita el procedimiento para el lado opuesto instalando la rueda calibradora en el mismo agujero de ajuste.

Seguridad d_

3/8 -16

Arandeia de 3/8

Perno con

Resalto

Rueda

Calibradora

PARA OPERAR

LA SEGADORA

Su tractor viene equipada con un interruptor sensor que exige la presencia del operador. Si el motor ester funcionando y el embrague del accesorio ester enganchado y el operador trata de bajarse del asiento, se apagar_t el motor.

Tiene que mantenerse sentado completa y centralmente en el asiento para impedir que el motor vacile o se apague cuando se opere su equipo en terreno disparejo, _tspero o en cerros.

1.

Seleccione la altura de corte deseada.

2.

Haga arrancar las cuchillas de la segadora enganchando el control del embrague del accesorio.

PARA PARAR LAS CUCHILLAS DE LA SEGA-

DORA - desenganche el control del embrague del accesorio.

_PRECAUCl6N: No opere la segadora sin, ya sea, el recogedor de cesped completo en las segadoras asi equipadas o con la protecci6n contra la descarga en su lugar.

Palanca del Embrague del Accesorio en la Posici6n de "Enganchado" (Engaged)

"/

_"

Palanca de

Levantamiento del accesorio

iJ" Ma.s alta

FUNClONAMIENTO ATR._,S

Si tu tractor ester equipado con el Sistema de Funcionamiento Atr_.s (ROS). Cualquier tentativa del operador de viajar marcha atr_.s

con el embrague puesto apagar_t el motor a menos que la Ilave de ignici6n se ponga en la posicidn de "ON" del ROS.

ATENClON: Ir marcha atr_.s con el embrague puesto para cortar, no es recomendable.

Poniendo el ROSen posici6n "ON", para permitir el funcionamiento atr_.s con el embrague puesto, se tiene que hacer s61o cuando el operador Io considera necesario para reposicionar la m_.quina con el dispositivo embragado. No siegue en rev_s a menos que

sea absolutamente

necesario.

USAR EL SISTEMA DE FUNCIONAMIENTO

ATRAS -

44

Presionar el pedal embrague/freno hasta el fondo y mantenerlo apretado.

• Con del motor en march& girar la Ilave del interruptor de la ignici6n el sentido inverso al de las agujas del reloj hasta la posici6n "ON".

• Mirar abajo y detr_ts antes de ir hacia atr_ts.

• Mover la palanca del cambio en la posici6n atr_ts (R) y soltar despacio el pedal del embrague/freno para empezar el movimiento.

• Cuando el uso del ROS es m_.s necesario, de vuelta a la Ilave de ignici6n en el sentido al de las agujas del reloj hasta la posici6n

"ON".

POSICION ROS

"ON ....

MOTOR EN POSICION

ON"

PARA OPERAR EN CERROS

,_kADVERTENClA:

No maneje hacia arriba o hacia abajo en cerros con pendientes superiores a 15 ° y no maneje atravesando ninguna pendiente. Utilice la gufa de la pendiente proporcionada en la parte posteriora de este manual.

• Escoja la velocidad m_.s lenta antes de arrancar hacia arriba o hacia abajo en cerros.

• Evite parar o cambiar la velocidad en cerros.

• Si es necesario andar m_.s lento, mueva la palanca de control de la aceleraci6n a una posici6n m_.s lento.

• Si es absolutamente necesario el parar, empuje el pedal del embrague/freno r_.pidamente a la posici6n de freno y enganche el freno de estacionamiento.

• Mueva la palanca de cambio a primera.

Aseg_rese que ha dejado suficiente lugar para que el tractor pueda rodar un poco cuando vuelva a empezar el movimiento.

• Para volver a empezar el movimiento, suelte lentamente el freno de estacionamiento y el pedal del embrague/freno.

• Gire siempre lentamente.

PARA TRANSPORTAR

• Levante la palanca de levantamiento del accesorio a la posici6n m_.s alta con el control de levantamiento del accesorio.

• Cuando empuje o arrastre su tractor aseg_rese que la palanca de cambio este en la posici6n neutro (N).

• No empuje o arrastre le tractor a m_.s de cinco (5) MPH.

AVlSO: Para proteger el cap6 contra el daSo cuando transporte su tractor en un cami6n o remolcador, asegt3rese que el cap6 este cerrado y asegurado al tractor. Use los medios apropiados para amarrar el cap6 al tractor

(cuerdas, cordeles, etc.).

REMOLQUE DE CARRETILLAS

O OTROS

ACCESORIOS

Remolque solamente los accesorios recomendados y especificados por el fabricante del tractor. Use sentido com_n cuado este remolcando.

Las cargas pesadas, cuando este yendo sobre una pendiente, son peligrosas, las

Ilantas pueden perder su tracci6n con el terreno y pueden ocasionar que pierda el control de su tractor.

ANTES DE HACER ARRANCAR

MOTOR

EL

REVISE EL NIVEL DE ACEITE DEL MOTOR

El motor en su tractor ha sido enviado desde la f_.brica Ileno con aceite de calidad para verano.

1.

Revise el aceite del motor con el tractor en terreno nivelado.

2.

Remueva la tapa/varilla indicadora de nivel de relleno del aceite y limpielas, vuelva a insertar la varilla indicadora de nivel y atornille la tapa hasta que quede apretada, espere por unos cuantos segundos, remuevala y lea el nivel del aceite. Si es necesario, agregue aceite hasta que se haya alcanzado la marca Ileno (FULL) en la varilla indicadora de nivel. No Io Ilene demasiado.

• Para la operaci6n en clima frio, debe cambiar el aceite para poder arrancar m_.s f_.cilmente

(Vea "TABLA DE VlSCOSlDAD DEL ACEITE" en la secci6n de Mantenimento de este manual).

• Para cambiar el aceite del motor, vea la secci6n de Mantenimento en este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible.

Llene hasta la parte inferior del cuello de relleno del estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y limpia con el mfnimo de 87 octanos.

(El uso de gasolina con plomo aumentar_, los dep6sitos de 6xido de plomo y carbono y se reducir_, la duraci6n de la va.lvula). No mezcle el aceite con la gasolina.

Para asegurar que la gasolina utilizada sea fresca compre estanques los cuales puedan ser utilizados durante los

_primeros 30 .dfas.

PRECAUClON: Limpie el aceite o el combustible derramado. No almacene, derrame o use gasolina cerca de una llama expuesta.

IMPORTANTE: Cuando se opere en temperaturas por debajo de 32°F (0°C) use gasolina de invierno limpia y nueva para auedar a asegurar un buen arra.nque en clima fifo.

PRECAUClON: Combustibles mezclados con alcohol (conocidos como gasohol, o el uso de etanol o metanol) pueden atraer la humedad, la que conduce a la separaci6n y formaci6n de

_.cidos durante el almacenamiento.

La gasolina acfdica puede daSar el sistema del combustible de un motor durante el almacenamiento.

Para evitar los problemas con el motor, se debe vaciar el sistema de combustible antes de guardarlo por un perfodo de 30 dfas o m_.s. Vade el estanque de combustible, haga arrancar el motor y h_.galo funcionar hasta que las Ifneas del combustible y el carburador queden vados.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones para el Almacenamiento para m_.s informaci6n.

Nunca use productos de limpieza para el motor o para el carburador en el estanque del combustible pues se pueden producir daSos permanentes.

45

PARA HACER ARRANCAR EL MOTOR

AI hacer arrancar el motor por la primera vez o si se ha acabado el combustible del motor, se necesitar_, tiempo para el arranque extra para mover el combustible desde el estanque hasta el motor.

1.

Si_ntase en el sill6n en la posici6n de operaci6n, suelte el pedal del embrague/freno y ponga el freno de estacionamiento.

2.

Ponga la palanca de cambio en la posici6n de neutro(n).

3.

Mueva el embrague del accesorio a la posicidn desenganchado disengaged.

4.

Mueva la palanca de control de la aceleracidn a la posici6n de estrangulaci6n.

AVISO: Antes de arrancar, lea las instrucciones siguientes para el arranque en clima frio y templado.

5.

Inserte la Ilave en la ignici6n y gire la Ilave en el sentido que giran las manillas del reloj a la posici6n de arranque start, y suelte la

Ilave tan pronto como arranque el motor.

No haga funcionar el arrancador continuamente por m_.s de quince segundos por minuto. Si el motor no arranca despues de intentarlo varias veces, mueva el control de la aceleraci6n a la posici6n de r_.pido, espere unos cuantos minutos y trate de nuevo.

Si el motor sigue sin funcionar, mueva el control de la aceleraci6n a la posici6n de estrangulaci6n y intente de nuevo.

ARRANQUE CON TIEMPO TEMPLADO (50 °

Y M,_,S)

6.

Cuando arranque el motor, mueva el control de la aceleraci6n a la posici6n de r_tpido.

• Los accesorios y el embrague ahora pueden ser utilizados. Si el motor no acepta esta carga, vuelva a arrancar el motor para permitirle que se caliente por un minuto utilizando el estrangulador como describido arriba.

ARRANQUE CON TIEMPO FR[O (50°Y

MENOS)

6.

AI hacer arrancar el motor, mantenga el control de la aceleraci6n a la posici6n de estrangulaci6n hasta que el motor se caliente y empieze funcionar mal. Una vez que empieze a funcionar mal, mueva inmediatamente el control de la aceleraci6n a la posici6n r_tpida. El calentamiento del motor puede tomar a partir de varios segundos a varios minutos (cuanto m_.s fria es la temperatura, m_ts largo es el calentamiento).

• Los accesorios pueden ser utilizados durante el periodo del recalentamiento.

AVlSO: Si se encuentra a mucha altura (sobre

3000 pies) o en clima frio (por debajo de 32°F

[0°C]), la mezcla del combustible del carburador debe ser ajustada para el mejor rendimiento del motor. (Vea "PARA AJUSTAR EL CARBU-

RADOR" en la secci6n de Servicio y Ajustes de este manual).

CONSEJOS PARA SEGAR

• No se pueden usar las cadenas para las

Ilantas cuando la caja de la segadora ester adjunta al tractor.

• La segadora debe estar nivelada en forma adecuada para obtener el mejor rendimiento al segar. Vea"PARA NIVELAR LA CAJA DE

LA SEGADORA" en la secci6n de Servicio y

Ajustes de este manual.

• El lado izquierdo de la segadora se debe usar para recorte.

• Maneje de modo que los recortes se descarguen en el Area que ya ha sido cortada.

Mantenga el _trea de corte a la derecha del tractor.

Esto producir_t una distribuci6n m_ts pareja de los recortes y un corte m_.s

uniforme.

• AI segar las _.rea grandes, empiece girando a la derecha de modo que los recortes se descarguen, alej_tndose de los arbustos, cercos, entradas de autom6viles, etc. Despues de una o dos vueltas, siegue en la direcci6n opuesta, haciendo virajes a la izquierda, hasta que termine.

j

00272

• Si el c_sped est,. demasiado alto, se debe segar dos veces para reducir la carga y los posibles peligros de incendio debido a los recortes secos. Haga el primer corte relativamente alto; el segundo a la altura deseada.

• No siegue el cesped cuando est,. mojado.

El cesped mojado taponar_t la segadora y dejar_, montones indeseables.

Permita que se seque el cesped antes de segarlo.

Siempre opere el motor con una aceleracibn completa cuando siegue para ase-

gurarse de conseguir un mejor rendimiento y una descarga apropiada de los materiales.

Regule la velocidad de recorrido seleccionando un cambio Io suficientemente bajo para obtener un rendimiento de corte de parte de su segadora y tambien la calidad del corte deseada.

• Cuando opere con accesorios, seleccione una velocidad de recorrido que se acomode al terreno y le permita obtener el mejor rendimiento del accesorio que se est,. usando.

46

PROGRAMADEMANTENIMIENTO

LLENE LAS FECRAS A MEDIDA

QUE COMPLETE

SERVICIO

SU

REGULAR

FEC.AS

oEs Rvic,o

T j_

O

T

0

R

Revisar la operaci0n del freno

Revisar Japresion de Jas liantas

Wrifi_z la commande de presence d'op#rateur et le sistema d ROS

Revisar si hay su)etadores sueltos

Afilar/camMar Jas cuchillas de la segadora

Tabla de lubricacLOn

Revisar el nivel

Limpiar la bateda y los terminales

Revisar el enfdamiento deltranseje

Inspeccmonelas correas trapezoidales

Revisar el nivel del aceite del motor

Cambiar el aceite del motor (con filtro)

Cambiar eJ acekte deJ motor (sLntiltro)

M

O

T

UmpLar el filtro de aire

Umpiar la rejilla de aire

Inspeccionar el silenciador/amodiguador

O Cambiar el filtro de aceite (si equipado)

R

Limpiar las aletas de enfriamiento

Cambiar la bujia de chispas

Cambiar el cartucho de papel del filtro de aire

Cambiar el flitro de combustible

v'

1- Cambiar rnas a rnenudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

2- Dar servicio rnas a menudo cuando se opere en condiciones o polvorosas.

sucias

v'

_2

3- Cambiar las cuchillas mas a menudo cuando se siegue en suelo arenoso.

4- No requerido si equipado con una bateria libre de rnantenimiento.

5- Aprete el perno del pivote del eje delantero a 35 pies-libras maximo.

No aprete.

No aprete demaciado.

RECOMENDACIONES GENERALES

La garantia de este tractor no cubre los articulos que han estado sujetos al abuso o a la negligencia del operador. Para recibir todo el valor de la garantia, el operador tiene que mantener la segadora segt3n las instrucciones descritas en este manual.

Hay algunos ajustes que se tienen que hacer en forma peri6dica para poder mantener su tractor adecuadamente.

AI menos una vez cada estaci6n comprobar si es necesario efectuar los adjustes descritos en las secciones de Servicio y Ajustes de este manual.

• Una vez al aSo, cambie la bujia, limpie o cambie el filtro de aire y revise si las cuchillas y las correas est_.n desgastadas.

Una bujia nueva y un filtro de aire limpio aseguran una mezcla de aire-combustible adecuada y le ayudan a que su motor funcione mejor y que dure m_ts.

ANTES DE CADA USO

1.

Revise el nivel del aceite del motor.

2.

Revise la operaci6n de los frenos.

3.

Revise la presi6n de las Ilantas.

4.

Verifique que el sistema de presencia del operado y ROS funcionen adecuatamente.

5.

Revise si hay sujetadores sueltos.

TABLA DE LUBRICACION

_i_Accesorio de grasa , _r , del arbol ',

_iPAccesorio de grasa del radmiento._, de la rueda

/

delantera _x i

',

II 01964 II de grasa del arbol

_i_Accesorio de grasa del de la

' rueda

@Motor

47

Grasa de proposito general

@ Refierase a la secci6n del "MOTOR" en

Mantenimiento

IMPORTANTE: No aceite o engrase los puntos pivotes, los que tienen rodamientos de nilon especiales. Los lubricantes viscosos atraeran polvo y mugre, Io que acortara la duraci6n de los rodamients. Si cree que lubricarse, use solamente un lubricante tipo grafito de polvo seco en forma moderada.

TRACTOR

Siempre observe las reglas de seguriclad cuanclo CI_mantenimiento.

OPERAClON DEL FRENO

Si el tractor exige m_.s de cinco (5) pies para pararse a una velociclacl m_.s alta en el cambio m_.s alto en una superficie nivelacla de hormig6n seco o pavimentacla, entonces se clebe controlar y ajustar el freno. (Vea "PARA AJU-

STAR EL FRENO" en la secci6n de Servicio y

Ajustes de este manual.)

LLANTAS

Mantenga la presi6n de aire aclecuacla en toclas las Ilantas. (Vea "ESPECIFICACIONES

DEL PRODUCTO" en la secci6n de este manual.)

• Mantenga las Ilantas sin gasolina, aceite o substancias qufmicas para control de insectos que pueclen claSar la goma.

• Evite los tocones, las pieclras, las grietas profunclas, los objetos afilaclos y otros peligros que pueclen claSar alas Ilantas.

AVlSO: Para arreglar las Ilantas perforaclas y pera prevenir que tenga Ilantas pinchaclas a causa de pequeSas fugas, puede comprar el sello para Ilantas de su comerciante de partes de repuesto m_.s cercano. Elsello previene que las Ilantas se sequen y tambi_n la corrosi6n.

SlSTEMA PRESENClA OPERADOR Y SlSTE-

MA FUNClONAMIENTO ATRAS (ROS)

Asegurarse de que el sistema de presencia clel operaclor, el sistema de trabajo y el sistema funcionamiento atr_.s funcionen bien. Si tu tractor no funci6n como clescrito, reparar el problema inmecliatamente.

El motor no arrancar_, si el pedal de

embrague/freno est,. completamente presionaclo y el manclo clel embrague clel accesorio est,. clesconectaclo:

VI_RIFIC:Z SISTEMA PRESENCIA OPERADOR

• Cuanclo el motor est,. en marcha, cualquier tentativa clel operaclor de abanclonar el asiento sin haber puesto el freno de estacionamiento primero, apagar_, el motor.

• Cuanclo el motor est,. en marcha y el embrague clel accesorio est,. conectaclo, cualquier tentativa clel operaclor de abanclonar el asiento, apagar_, el motor.

• El embrague clel accesorio no tenclrfa que funcionar nunca si el operaclor no est,. en su asiento.

VC:RIFIC:Z SISTEMA FUNCIONAMIENTO

ATR,_.S (ROS)

• Cuando el motor est,. en marcha con el interruptor de Ilave en posici6n de motor

"ON" y el embrague del accesorio conectado cualquier tentativa del operador de viajar marcha atr_.s, apagar_, el motor.

• Cuando el motor est,. en marcha con el interruptor de Ilave del sistema de funcionamiento atr_.s (ROS) en la posici6n

"ON" y el embrague del accesorio conectado cualquier tentativa del operador de viajar marcha atr_.s, NO apagar_, el motor.

Posici6n ROS "ON"

Motor en posici6n "ON"

(Operaci6n Normal)

@

CUlDADO DE LA CUCHILLA

Para obtener los mejores resultaclos, las cuchillas de la segaclora cleben mantenerse afilaclas.

Cambie las cuchillas doblaclas o claSaclas.

_PRECAUCl6N: Usar solamente la hojas de repuesto aprobacla por el fabricante de su cortac_sped.

Usar una hoja no aprobacla por el fabricante de su cortacespecl es peligroso, puecle clahar su cortac_specl y anular su garantia.

REMOClON DE LA CUCHILLA

1.

Levante la segadora a su posici6n m_.s alta para permitir el acceso a las cuchillas.

2.

Remueva el perno de la cuchilla, la aranclela de seguridacl y la aranclela plana que aseguran la cuchilla.

3.

Instale la cuchilla nueva o nuevamente afilacla con el borcle de salicla hacia arriba, miranclo al conjunto segaclor, segOn se muestra.

IMPORTANTE: Para asegurar la instalacion apropiacla, posicione el agujero central de la cuchilla con la estrella clel conjunto clel mandril.

4.

Vuelva a poner el perno de la cuchilla, la aranclela de seguridacl y la aranclela plana en el exacto orclen que se muestra.

5.

Apriete el perno de la cuchilla en forma segura (27- 35 pies libra de torsi6n).

48

IMPORTANTE: El perno de la cuchilla es tratado a calo. Si es necessario pernos, sustituirlos s61o con pernos aprobados mostrados en Partes de Reparaci6n.

Borde de Salida

Hacia Arriba

Cuchilla

Agujero

Central

Arandela

Plana sustituir los

Conjunto del

Mandril

"Estrella

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos

que se afile la cuchilla - si Io hace, aseg_rese que la cuchilla este balanceada.

Se tiene que tener cuidado de mantenerla balanceada. Una cuchilla que no est,. balanceacla va a producir una vibraci6n excesiva y eventualmente daho en la segaclora o en el motor.

• La cuchilla puede afilarse con una lima o en una rueda rectificadora.

No trate de afilarla mientras se encuentre en la segadora.

• Para revisar el balance de la cuchilla, va a necesitar un perno de acero de 5/8", una clavija o un balanceador c6nico. (Cuando se use un balanceador c6nico, siga las instrucciones que vienen con el balanceador.)

AVlSO: No use un elavo para balancear la cuchilla. Los 16bulos del agujero central pueden aparecer como centrados, pero no Io est_.n.

• Deslice la cuchilla en una parte no roscada del perno de acero o clavija y sujete el perno o la clavija paralelo al suelo. Si la cuchilla est,. balanceada, debe permanecer en la posici6n horizontal. Si cualquiera de los extremos de la cuchilla se mueva hacia abajo, afile el extremo pesado hasta que esta quede balanceada.

Cuchilla

Perno de la

Cuchilla de 5/8"

Agujero Central

BATER|A

Su tractor cuenta con un sistema de carga de la baterfa que es suficiente para el uso normal.

Sin embargo, si se carga la baterfa, peri6dicamente, con un cargador de autom6viles se prolongar_, su duraci6n.

• Mantenga la baterfa y los terminales limpios.

• Mantenga los pernos de la baterfa apretados.

• Mantenga los agujeros de ventilaci6n peque-

5os abiertos.

• Vuelva a cargar a 6 amperes por 1 hora.

AVISO:

La bateria del equipo original de su tractor no becesita servicio. No intente abrir o remover las tapas o cubiertas. No esnecesario aSadir o verificar el nivel del electr61ito.

PARA LIMPIAR LA BATERfAY LOS TERMI-

NALES -

La corrosi6n y la mugre de la bateria y de los terminales pueden proclucir"escapes" de potencia en la bateria.

1.

Desconecte el cable de la bateria NEGRO primero y luego el cable de la bateria ROJO y remueva la bateria del tractor.

2.

Enjuague la bateria con agua corriente y s_quela.

3.

Limpie los terminales y los extremos del cable de la bateria con un cepillo de alambre hasta que queden brillantes.

4.

Cubra los terminales con grasa o parafina.

5.

Reinstale la bateria (Vea"Reemplazar la

Bateria" en la secci6n de Servicio y ajustes de este manual).

ENFRIAMIENTO DEL TRANSEJE

Mantenga el transeje sin acumulaci6n de mugre o paja que puede restringir el enfriamiento.

CORREAS V

Revise las correas V para verificar si existe deterioro y desgaste despues de 100 horas de operaci6n y c_.mbielas si es necesario. Las correas no son ajustables. Cambie las correas si empiezan a deslizarse debido al desgaste.

MOTOR

LUBRICAClON

Use solamente aceite de detergente de alta calidad clasificado con la clasificaci6n SG-SL de servicio API. Seleccione la calidad de viscosidad del aceite SAE segOn su temperatura de operaci6n esperada.

CALIDADES DE VISCOSIDAD DE SAE

F -20 c -_o

0

-2o -1_

3AMA DE TEMPERATURA

30

ANTIOIPADA

32

_

40

ANTES

60 80 100

1'o _o _o 45

DEL PROXIMO CAMBIO DE ACEITE oi_visccha_tl s

AVlSO: A pesar de que los aceites de multiviscosidad (5W30, 10W30, etc.) mejoran el arranque en clima frio, estos aceites de multiviscosidad van a aumentar el consumo de aceite cuando se usan en temperaturas sobre 32 °

F (0 ° C).

Revise el nivel del aceite del motor m_ts a menudo, para evitar un posible daho en el motor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de operaci6n o por Io menos una vez al aSo si el tractor se utiliza menos 25 horas el aSo.

Revise el nivel del aceite del c_.rter antes de arrancar el motor y despu_s de cada ocho (8) horas de uso continuado. Apriete la tapa del relleno/varilla indicadora de nivel del aceite en forma segura cada vez que revise el nivel del aceite.

49

PARA CAMBIAR EL ACEITE DEL MOTOR

Determine la gama de la temperatura esperada antes de cambiar el aceite. Todo el aceite debe cumplir con la clasificaci6n de servicio API

SG-SL.

• Asegt_rese que el tractor este en una superficie nivelada.

• El aceite se drenar_, m_.s f_.cilmente cuando este caliente.

• Recoja el aceite en un envase adecuado.

1.

Remueva la tapa/varilla indicadora de nivel para relleno del aceite. Tenga cuidado de no permitir que la mugre entre en el motor cuando cambie el aceite.

2.

Quite el casquillo amarillo de la guarnici6n inferior de la v_.lvula de desagQe e instale el tubo de desagQe sobre la guarnici6n.

Posicidn cerrada blo(

Case amarillo

Valvula de desagee del aceite

Tubode desagOe

3.

Abra la v_.lvula de desagQe empujando hacia dentro y dando vuelta a la izquierda.

4.

Para abrirse, tire hacia fuera la v_tlvula de desagQe.

5.

Despues de que el aceite haya drenado totalmente, cerrar y bloquee la v_.lvula de desagQe empujando hacia dentro y dando vuelta en sentido de las agujas de un reloj hasta que la clavija est,. en la posici6n bloqueada segt3n Io mostrado.

6.

Remueva el tubo de desagQe y substituya el casquillo sobre la guarnici6n inferior de la v_.lvula de desagQe.

7.

Vuelva a Ilenar el motor con aceite a trav_s del tubo de la varilla indicadora de nivel para relleno del aceite. Vacielo lentamente.

No Io Ilene demasiado.

Para la capacidad aproximada vea las "Especificaciones del

Producto" secci6n de este manual.

8.

Use un medidor en la tapa/varilla indicadora del nivel para relleno del aceite para revisar el nivel. Mantenga el aceite en la linea de

Ileno (FULL) en la varilla indicadora de nivel. Apriete la tapa en el tubo en forma segura cuando termine.

LIMPIEZA DE LA REJILLA DE AIRE

La rejilla de aire debe mantenerse sin mugre y paja para evitar el daffo al motor debido al sobrecalentamiento.

Limpiela con un cepillo de alambre o con aire comprimido para remover la mugre y las fibras de goma secas, pegadas.

FILTRO DEL AIRE

Su motor puede sufrir averias y funcionar de manera incorrecta con un filtro del aire sucio.

Dele servicio al filtro de aire m_.s a menudo si se usa en condiciones polvorosas. Vea la manual de la motor.

SILENCIADOR

Inspeccione y cambie el silenciador corroido y el amortiguador de chispas (si viene equipado) pues pueden crear un peligro de incendio y/o daffos.

BUJ[AS

Cambie las bujias al comienzo de cada temporada de siega o despues de cada 100 horas de operaci6n, Io que suceda primero. El tipo de bujia y el ajuste de la abertura aparecen en "ES-

PECIFICAClONES DEL PRODUCTO" secci6n de este manual.

FILTRO DE COMBUSTIBLE EN LINEA

El filtro de combustible debe cambiarse una vez cada temporada.

Si el filtro de combustible se tapona, obstruyendo el flujo del combustible hacia el carburador, es necesario cambiarlo.

1.

Con el motor frio, remueva el filtro y tapone las secciones de la linea de combustible.

2.

Ponga el filtro de combustible nuevo en su posici6n en la linea de combustible con la flecha seffalando hacia el carburador.

3.

Asegt3rese de que no hayan fugas en la linea del combustible y que las grapas est_n colocadas en forma adecuada.

.

Inmediatamente limpie toda la gasolina derramada.

Abrazadera

Abrazadera_

Filtro de combustible

/

_ "" //

_ _7

LIMPIEZA

• Limpie todo material extraffo del motor, la bateria, el asiento, el pulido, etc.

• Mantenga las superficies pulidas y las ruedas sin derrames de gasolina, aceite, etc.

• Proteja las superficies pintadas con cera tipo automotriz.

NO RECOMENDAMOS QUE. SE UTILICE

UNA MANGUERA DE JARDIN O AGUA A

PRESlON PARA LIMPIAR EL TRACTOR A NO

SER QUE EL MOTOR Y LA TRANSMISlON

ESTI_N CUBIERTOS PARA PROTEGERLOS

DEL AGUA.

EL AGUA EN EL MOTOR Y LATRANSMISl0N

ACORTAN LA VlDA UTIL DEL TRACTOR.

UTILIZAR AIRE COMPRIMIDO O UN

SOPLADOR DE HOJAS PARA REMOVER

HIERBA, .HOJAS Y BASURA DEL TRACTOR Y

CORTACESPEDES.

50

,d_ ADVERTENCIA:PARA

EVITAR LESIONES SERIAS, ANTES DE DAR CUALQUIER SERVI-

CIO O DE HACER AJUSTES:

1.

Presione el pedal del embrague/freno completamente y aplique el freno de estacionamiento.

2.

Ponga la palanca de cambios en la posici6n de neutro (N).

3.

Ponga el embrague del accesorio en la posici6n desenganchado (DISENGAGED).

4.

Ponga la Ilave de ignici6n en la posici6n de apagado (STOP) y remu_vala.

5.

Asegt3rese que las cuchillas y que todas las partes movibles se hayan detenido completamente.

6.

Desconecte el alambre de la bujia y pdngalo en donde no pueda entrar en contacto con esta.

TRACTOR

PARA REMOVER LA SEGADORA

La segadora se podra remover m_.s f_.cilmente

desde el lado derecho del tractor.

1.

Ponga el embrague del accesorio en la posici6n desenganchado (DISENGAGED).

2.

Mueva la palanca de levantamiento del accesorio hacia adelante para bajar la segadora a su posici6n m_.s baja.

3.

Haga rodar la correa fuera de la polea del motor.

4.

Remueva el resorte de retenci6n pequefio, y levante el resorte del embrague hacia fuera del perno de la polea.

5.

Remueva el resorte de retenci6n grande, deslice el collar hacia fuera y empuje la guia del bastidor hacia afuera del soporte.

6.

Desconecte la barra antioscilaci6n del puntal del chasis removiendo el resorte de retenci6n.

7.

Desconecte los brazos de supsenci6n de los puntales del conjunto trasero removiendo los resortes de retenci6nn.

8.

Desconecte el varillaje delantero del conjunto removiendo los resortes de retenci6n.

9.

Levante la palanca de levantamiento para levantar los brazos de supsenci6n.

Deslice la segadora hacia afuera desde devajo del tractor.

IMPORTANTE: Si cualquier otro accesorio qur no sea la segadora tiene que ser montado en el tractor, se deben remover los brazos de suspensi6n del lado derecho y del lado izquierdo y el puntal de suspensi6n delantero.

PARA INSTALAR

de retenci6n.

LA SEGADORA

1.

Levante la palanca de levantamiento del accesorio a su posici6n m_.s alta.

2.

Deslice el conjunto segador hacia debajo del tractor con la protecci6n contra la descarga hacia el lado derecho del tractor.

3.

Baje la palanca de levantamiento a su posici6n m_ts baja.

4.

Conecte las conexiones delanteras a la cubierta de la segadora y asegt3relas con los resortes de retenci6n.

5.

Conecte los brazos de suspensi6n a los soportes posteriores de la cubierta y asegl3relos con los resortes de retenci6n.

6.

Conecte la barra de anti-vibraci6n al soporte del chasis y asegt3relo con el resorte

Resores de Retenci6n

Peque_o

Resorte del

Embrague_

Resores de Retencidn

Pe(

Resorte del Embrague

Resorte de retenci6n_

Delantero

Antioscilaci6n

Colla_

Resores de Retenci6n

)

Gufa de

Bastidor

:_esores de

Retenci6n

Grande Soporte

51

7.

Empuje la guia de la cubierta del cable del embrague en el soporte, deslice el collar sobre la guia y asegt3rela con el resorte grande de retenci6n.

8 Coloque la arandela plana y el resorte del embrague en el perno de la polea-guia y asegurelos con el resorte peque_o de retenci6n.

9.

Instale de la correa sobre de la polea del motor.

PARA NIVELAR LA CAJA DE LA SEGA-

DORA

Ajuste la segadora mientras que el tractor este estacionado en terreno nivelado o en la entrada de autos. Asegt3rese que las Ilantas esten infladas en forma adecuada (vea las "ESPECl-

FICAClONES DEL PRODUCTO" en la secci6n).

Si las Ilantas est_.n demasiado infladas o no est_.n infladas Io suficiente, no podr_, ajustar su segadora en forma adecuada.

AJUSTE DE LADO A LADO

• Levante la segadora a su posici6n m_.s alta.

• A media distancia de ambos lados de la segadora, mida la altura desde la parte inferior del extremo de la segadora al suelo. La distancia "A" debe ser la misma o dentro de

6mm (1/4") de la una a la otra.

• Si el ajuste es necesario, haga el ajuste en un ladode la segadora solamente.

• Levante un ladode la segadora por apretar la tuerca de ajuste del v_.rillaje de levantamiento en ese lado.

• Baje un ladode la segadora por desapretar la tuerca de ajuste del v_.rillaje de levantamiento en ese lado.

AVlSO: Cada vuelta completa de la tuerca de ajuste cambiar_, la altura de la segadora en aproximadamente 1/8".

• Vuelva a revisar las medidas despues del ajuste.

modo que la parte delantera quede aproximadamente 1/8" a 1/2" m_.s baja que la trasera cuando la segadora se encuentre en su posici6n m_.s alta.

Revise el ajuste en el lado derecho del tractor.

Mida la distancia "D" directamente en la parte delantera y detr_ts del mandril en el borde inferior de la caja de la segadora, segt3n se muestra.

• Antes de hacer cualquier ajuste necesario, revise que ambos varillajes delanteros tengan la misma Iongitud.

• Si los varillajes no tienen la misma Iongitud, ajuste un varillaje a la misma Iongitud que el otto.

• Para bajar la parte delantera de la segadora suelte la tuerca "E" en ambos varillajes delanteros la misma cantidad de vueltas.

• Cuando la distancia"D" sea de 1/8" a

1/2" m_.s baja en la parte delantera queen la trasera, apriete las tuercas "F" en contra del mu56n en ambos varillajes delanteros.

• Para levantar la parte delantera de la segadora, suelte la tuerca "F" del mu56n en ambos varillajes delanteros. Apriete la tuerca

"E" en ambos varillajes delanteros la misma cantidad de vueltas. Las dos conexiones delanteras deben permanecer iguales en

Iongitud.

• Cuando la distancia"D" sea de 1/8" a 1/2" m_.s baja en la parte delantera queen la trasera, apriete la tuerca "F" en contra del mu56n en ambos varillajes delanteros.

• Vuelva a revisar el ajuste de lado a lado.

LosVarillajes Delanteros Deben Ser De Igual Longitud

Parte inferior de la esquina de _ la

[

_

//f_L_ segadora I I_l alsuelo .._

-I__ g\;7

Parte inferior de la q _

_[/ esquina de

/ la segaaora

I

..

-_/ al suelo

Brazo de

Tuerca '_

Mu_on_

01sss

Varilla _s Delanteros

Tuerca d_

Varillaje de Levantamiento

PARA CAMBIAR LA CORREA DE IMPUL-

SION DE LA CUCHILLA SEGADORA

AJUSTE DESDE ADELANTE HAClA ATR,_,S

IMPORTANTE: El conjunto tiene que ser nivelado de lado a lado. Si el ajuste desde adelantr hacia atr_.s siguiente es necesario, asegurese de ajustar ambos varillajesjes delanteros igual-mente de modo que la segadora que la segadora quede nivelada de lado a lado.

Para obtener los mejores resultados en el corte, la caja de la segadora tiene que ajustarse de

52

La correa de impulsi6n de la cuchilla segadora se puede cambiar sin herramientas.

Estacione el tractor en una superficie nivelada. Enganche el freno de estacionamiento.

REMOCION DE LA CORREA -

1.

Remueva la segadora del tractor (Vea

"PARA REMOVER LA SEGADORA" de esta secci6n de este manual).

2.

Haga salir la correa de las poleas del mandril y de las poleas de guia.

3.

Tire la correa alej_.ndola de la segadora.

INSTALAClON DE LA CORREA

1.

Haga rodar la correa alredeor de ambas poleas del mandrin y de las poleas-guias.

2.

Asegt3rese las correas esten en todas las ranuras de las peleas y al interior todas las guias de la correa.

3.

Instale la segadora (v_a" PARA INSTALAR

LA SEGADORA" en esta secci6n de este manual).

Polea del Mandril

Poleasde

Gufa

.

.

Si la distancia es distinta que 1-1/2", suelte la contratuerca y gire la tuerca "A" hasta que la distancia sea de 1-1/2". Vuelva a apretar la contratuerca en contra de la tuerca "A".

Pruebe el tractor en el camino para verificar si existe la distancia de parada adecuada, segt3n se ha establecido anteriormente.

Vuelva a ajustarla si es necesario. Si la distancia de parada es at3n mayor que los cinco (5) pies en el cambio m_.s alto, es necesario hacer m_.s mantenimiento.

P6ngase en contacto con su centro/ departamento de servicio autorizado m_.s

cercano.

Con el Freno de Estacionamiento

(Enganchado)

Tuerca "A"

Contratuerca

Brazo de

Operaci6n

Polea del

Mandril

CONTROLAR Y AJUSTAR EL FRENO

Su tractor viene equipado con un sistema de freno ajustable que est,. montado en el lado derecho del transeje.

Si el tractor exige m_.s de cinco (5) pies para pararse a una velocidad m_.s alta en el cambio m_.s alto en una superficie nivelada de hormig6n seco o pavimentada, entonces se debe controlar y ajustar el freno.

CONTROL DEL FRENO

1.

Aparcar el tractor en una superficie nivelada de hormig6n seco o pavimentada, presionar el pedal clel embrague/freno hasta el fondo y accionar el freno de estacionamiento.

2.

Colocar la palanca de transmisi6n en la posici6n neutra (N).

Las ruedas traseras tiene que bloquearse y patinar cuando se intenta empujar hacia adelante el tractor manualmente.

Si las ruedas traseras giran, es necesario ajustar el freno o sustituir las zapatas.

AJUSTE DEL FRENO

1.

Presionar el pedal del embrague/freno hasta el fondo y accionar el freno de estacionamiento.

2.

Medir la clistancia entre el brazo de funcionamiento del freno y la tuerca "A" en la carilla del freno.

PARA CAMBIAR LA CORREA DE

IMPULSION DE MOVIMIENTO

Estacione el tractor en una superficie nivelada.

Enganche el freno de estacionamiento.

Para ayuda, existe una calcomania para guiarlo en la instalaci6n de la correa en el lado inferior del descanso para pies izquierdo.

PARA REMOVER LA CORREA -

1. Remueva la segadora (vea "PARA RE-

MOVER LA SEGADORA" en esta secci6n de este manual).

AVlSO: Examine completamente la correa de impulsi6n y las posici6nes de todas las guias y de los fijadores.

2.

Remueva la correa de la guia estacionaria y de la guia de embrague.

3.

Remueva la correa hacia abajo desde alrededor de la polea del motor.

4.

Tire la soltura de la correa hacia la parte trasera del tractor. Remueva la correa hacia arriba desde la polea del transeje al desviar los fijadores de la correa.

5.

Remueva la correa desde el fijador del tramo centro y tirela a distancia del tractor.

INSTALAClON DE LA CORREA -

1.

Mueva cuidadosamente la correa nueva entre los fijadores de la correa de motor y sobre la polea de entrada.

2.

Deslice la correa dentro del fijador central del tramo.

53

3.

Tire la correa hacia la parte delantera del tractor y deslicela alrededor de la ramura

.

superior de la polea del motor.

Instale la correa a traves de la guia estacionaria y de la guia de embrague.

5.

AsegtJrese que la correa este en todas las muescas de la polea y adentro de las guias y los fijadores de la correa.

6.

Instale la segadora (Vea"PARA INSTALAR

LA SEGADORA" en esta secci6n de este manual).

CONVERGENCIA/INCLINACION

RUEDAS DELANTERAS

DE LAS

La convergencia y la inclinaci6n de las ruedas delanteras no son ajustables en su tractor. Si ha sufrido da_o como para afectar la convergencia o la inclinaci6n de las ruedas delanteras, pdngase en contacto con el centro/departamento de servicio autorizado m_.s cercano.

Polea del

Motor

Guia de

Embrague

Guia

Estacionaria

Fij4

Tramo Centro

Polea

Transeje

REGULACION DE LA PALANCA DE VELOCI-

DADES NEUTRO DEL CAMBIO MECANICO

CON DIFERENCIAL Y TRACCION ANTERIOR

El cambio mec_.nico con diferencial y tracci6n anterior tiene que estar en posici6n neutro cuando la relativa palanca est,. en posicidn (cierre metMico. La regulaci6n ya ester predefinida por la Casa constructora, pero si es necesario efectuar m_ts regulaciones, proceder de la siguiente manera:

1.

Asegurarse que el cambio mec_tnico con diferencial y tracci6n anterior est_ en posici6n neutro (N).

AVISO: Cuando las ruedas posteriores del tractor se mueven libremente, el cambio mec_.nico

est,. en neutro.

2.

Soltar el perno de regulaci6n en la parte anterior de la rueda posterior derecha.

3.

Colocar la palanca de velocidades en posici6n neutro(N).

4.

Apretar a fondo el perno de regulaci6n.

AVISO: Desplazar el piano de trabajo de la segadora hasta la posici6n m_ts baja para aumentar el juego al fin de acceder al perno de regulacidn.

PARA REMOVER LAS RUEDAS PARA

HACER REPARACIONES

1.

Bloquee el eje en forma segura.

2.

Remueva la cubierta del eje, el anillo de retenci6n y las arandelas para permitir la remoci6n de las ruedas (la rueda trasera contiene una Ilave cuadrada - no la pierda).

3.

Repare la Ilanta y vuelvala a montar.

AVlSO: En las ruedas traseras solamente: alinee las ranuras en el cubo de la rueda trasera en el eje. Inserte la Ilave cuadrada.

4.

Vuelva a colocar las arandelas e inserte el anillo de retenci6n en forma segura en la ranura del eje.

5. Vuelva a colocar la cubierta del eje.

AVlSO: Para arreglar las Ilantas perforadas y pera prevenir que tenga Ilantas pinchadas a causa de peque_as fugas, puede comprar el sello para Ilantas de su comerciante de partes de repuesto m_.s cercano. Elsello previene que las Ilantas se sequen y tambi_n la corrosi6n.

Cubierta del e

Anillo de

Retenci6n

Arandelas

Llave Cuadrada (rueda _ trasera solamente) /

Palanca de Velocidades del Cambio Mecanico

/-

.-*.-.

_i

Perno de

Velocidades

Neutro Cierre

Metfilico

PARA AJUSTAR EL ALINEAMIENTO DEL

VOLANTE DE DIRECCION

Si las barras transversales del volante de direcci6n no est_tn horizontales (izquierda a derecha), cuando las ruedas esten derecho hacia adelante, remueva el volante de direcci6n y vuelvalo a montar con las barras transversales horizontales. Apriete con seguridad.

54

PARA HACER ARRANCAR EL MOTOR CON

UNA BATER[A BAJA

,I_ADVERTENCIA:

Las baterias de _.cido-plo-

mo generan gases explosivos. Mantenga las chispas, las llamas y los materiales para fumar alejados de las baterias. Siempre use una protecci6n para los ojos alrededor de las baterias.

Si su bateria est,. demasiado baja como para hacer arrancar el motor tiene que volverse a cargar. (Vea "Bateria" en la secci6n de Mantenimiento de este manual).

Si se usan "cables de empalme" para un arranque de emergencia, siga este procedimiento:

IMPORTANTE: Su tractor esta equipado con un sistema de 12 volts. El otro vehiculo tambi_n tiene que tener un sistema de 12 volts. No use la bateria de su tractor para hacer arrancar a otros vehiculos.

PARA ADJUNTAR LOS CABLES DE

EMPALME -

1.

Conecte cada extremo del cable ROJO con el terminal (A-B) POSlTIVO (+) de cada bateria, preocup_.ndose de no hacer cortocircuito en el chasis.

2. Conecteun extremodelcableNEGRO conel terminal(C)NEGATIVO cargada.

3. Conecteel otroextremodelcable(D)NE-

ATIERRA

DELCHASIS,alejadodelestanquede combustible

ORDEN y dela bateria.

PARAREMOVER

1.El cableNEGROprimerodelchasisy luego dela bateriacompletamente

2. El cableROJOal t]ltimodeambasbaterias.

Baterfa Debil o

Descargada

Bateria Completamente

Cargada

,_EMPLAZAR

LA BATERIA

ADVERTENClA:

No haga cortocircuito con los terminales de la bateria al permitir que una

Ilave de tuerca o cualquier otro objeto entre en contacto con ambos terminales a la misma vez. Antes de instalar la bateria remueva las pulseras de metal, los relojes de pulsera de metal, los anillos, etc.

El terminal positivo tiene que conectarse primero para evitar las chispas debido a la conexi6n a tierra por accidente.

1.

Levante la base del asiento a la posici6n levantada.

2.

Desconecte el cable de la bateria NEGRO primero y luego el cable de la bateria ROJO y remueva la bateria del tractor.

3.

Instale la nueva bateria con los t_rminos en misma posici6n como la bateria vieja.

4.

Primero, conecte el cable de la bateria

ROJO con el terminal positivo (+) con el perno hexagonal y la tuerca segt]n se muestra. Apri_telos en forma segura. Deslize la cubierta terminal sobre el terminal

5.

Conecte el cable de conexi6n a tierra

NEGRO al terminal negativo (-) con el perno hexagonal y la tuerca que queden.

Aprietelos en forma segura.

Cubierta

(positive)

Cable Rojo

PARA CAMBIAR

LA BOMBILLA

DE LA LUZ

DELANTERA

1.

Levante el cap&

2.

Tire el sujetador de la bombilla fuera del agujero en la parte trasera del enrejado.

3.

Cambie la bombilla en el sujetador y empuje el sujetador de la bombilla, en forma segura, hacia atr_.s en el agujero en la parte trasera del enrejado.

4.

Cierre el cap&

ENTRECIERRE Y RELE

El alambrado suelto o dafiado puede producir el mal funcionamiento de su tractor, o que deje de funcionar, o le impida el arrancar.

• Revise el alambrado. Vea el diagrama del alambrado electrico en la secci6n de Partes de Repuesto.

PARA CAMBIAR EL FUSIBLE

C_tmbielo por un fusible tipo enchufable de 20 amps, tipo automotriz.

El sujetador del fusible ester ubicado detr_.s del tablero.

PARA REMOVER

EL CONJUNTO DEL CAPO

Y DEL ENREJADO

1.

2.

Levante el cap&

Desabroche

3.

P_trese delante del tractor. Agarre el cap6 en los lados, inclinelo un poco hacia el motor y s_tquelo del tractor.

4.

Para volver a instalar el cap6, asegt]rese de volver a conectar el conector del alambre de las luces.

el conector del alambre de las luces delanteras.

Cap6

Conector del

Alambre de Las

Luces Delanteras

Del

Asiento

MOTOR

PARA AJUSTAR EL CABLE DE CONTROL

DE LA ACELERACION

El control de la aceleraci6n ha sido preajustado en la f_.brica y no deberia necesitar ajustes.

Revise los ajustes que se describen a continuaci6n, antes de soltar el cable. Si el ajuste es necesario, vea de manual de motor.

PARA AJUSTAR EL CARBURADOR

El carburador ha sido preajustado en la f_.brica

Pemo y no deberia necesitar ajustes. Sin embargo, se

Hexagonal pueden necesitar ajustes de menor importancia para compensar por las diferencias en el combustible, temperatura, altura o carga. Si el carburador necesita ajustes, vea de manual de motor.

(negativo) Cable

Negro 55

preparesutractorparael almacenamiento tractornoseva a usarpor30diaso m_ts.

_ADVERTENClA:Nuncaalmaceneel tractorcongasolinaenel estanquedentrodeun edificioendondelosgasespuedenalcanzar unallamaexpuestao unachispa.Permitaque

en cualquierrecintoprivado.

TRACTOR la segadoradeltractorparaelalmacenamiento sevaa almacenar quitetodala mugre, lagrasa,lashojas,etc.Gu_trdela

limpiay seca.

1. Limpietodoeltractor(vea"LIMPIEZA" secci6ndeMantenimiento enla en estemanual).

y cambielascorreas,si es parael cambiodelascorreasenlasecci6nde

ServicioyAjustesdeestemanual).

segtJnsemuestraenla secci6n de Mantenimiento quetodaslastuercas,los pernosy lostornillosest_nsujetados laspartes moviblesparaverificarsi haydaSo,roturao si esnecesario.

5. Retoquetodassuperficies daso picadas;apliquelijaantesde pintar.

BATER|A

• Cargue la baterfa completamente antes de guardarla.

• Despues de cierto perfodo de tiempo en almacenamiento, la baterfa puede necesitar volver a cargarse.

• Para ayudar a evitar la corrosi6n y las fugas de potencia durante largos periodos de almacenamiento, se deben desconectar los cables de la bateria y se debe limpiar cuidadosamente (vea "PARA LIMPIAR LA

BATERiA Y LOS TERMINALES" en la secci6n de Mantenimientode este manual).

• Despues de limpiarla, deje los cables desconectados y p6ngalos en donde no puedan entrar en contacto con los terminales de la bateria.

• Si se remueve la bateria del tractor para el almacenamiento, no la guarde directamente sobre concreto o sobre superficies ht_medas.

MOTOR

SlSTEMA DE COMBUSTIBLE

IMPORTANTE: Es important evitar que se forman depositos de goma en partes fundamentales del sistema de combus-tible tales como el carburador, el filtro del combustible, la manguera del combustibles mezclados con alcohol (conocido como gasohol o que tienen etanol o metanol) pueden atraer humedad, Io que conduce a la separaci6n y a la formaci6n de acudos durante elalmacenamiento.

La gasolina acidica puede da_ar el sistema de combustible de un motor durante el periodo de almacenamiento.

• Vaciar el dep6sito del carburante poniendo en marcha el motor y dej_.ndolo funcionar hasta que el carburante termine el carburador este vacio.

• Nunca use los productos para limpieza del carburador o del motor en el estanque de combustible pues se pueden producir da_os permanentes.

• Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es una alternativa aceptable para reducir a un minimo la formaci6n de dep6sitos de goma en el combustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el estanque de combustible o en el envase para el almacenamiento.

Siempre siga la proporci6n de mezcla que se encuentra en el envase del estabilizador. Haga funcionar el motor por Io menos

10 minutos despues de agregar el estabilizador, para permitir que _ste Ilegue al carburador. No vaciar la gasolina del estanque de gasolina y el carburador si se est,. usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_.mbielo con aceite de motor limpio. (Vea "MO-

TOR" en la secci6n de Mantenimiento" de este manual.)

ClLINDRO(S)

1.

Remueva la(s) bujfa(s).

2.

Vacfe una onza de aceite a traves del agujero(s) de la bujfa en el cilindro(s).

3.

Gire la Ilave de ignici6n a la posici6n de arranque, por unos cuantos segundos para distribuir el aceite.

4.

Cambie por bujfa(s) nueva(s).

OTROS

• No guarde la gasolina de una temporada a la otra.

• Cambie el envase de la gasolina si se empieza a oxidar. La oxidaci6n y/o la mugre en su gasolina producir_tn problemas.

• Si es posible, guarde su unidad en un recinto cerrado y ct3brala para protegerla contra el polvo y la mugre.

• Cubra su unidad con un forro protector adecuado que no retenga la humedad. No use pl_tstico. El pl_tstico no puede respirar, Io que permite la formaci6n de condensaci6n,

Io que producir_, la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra el tractor mientras el motor y las Areas de escape todavfa est_tn calientes.

56

IDENTIFICACION DE PROBLEMAS

PROBLEMA

No arranca

Dificil de arrancar

El motor no da vuelta

CAUSA

1.

Sin combustible.

2.

3.

Motor sin la"ESTRANGULACION"

(CHOKE) adecuada.

Motor ahogado.

4.

5.

6.

7.

Bujfa mala.

Filtro de aire sucio.

Filtro de combustible sucio.

Agua en el combustible.

8. Alambrado

2.

3.

4.

5.

.

7.

.

.

suelto o daffado.

9. Carburador desajustado.

lO.V_.lvulas del motor desajustadas.

Filtro de aire sucio.

Bujia mala.

Bateria baja o descargada.

Filtro de combustible sucio.

Combustible rancio o sucio.

Alambrado suelto o daffado

Carburador desajustado.

V_.lvulas del motor desajustadas.

CORRECCION

1. Llene el estanque de combustible.

2. Vea "PARAARRANCAR EL MOTOR" en la secci6n de operaci6n.

3. Espere varios minutos antes de tratar de arrancar.

4. Cambie la bujia.

5. Limpie/cambie el filtro de aire.

6. Cambie el filtro de combustible.

7. Vaciar el estanque de combutible y el carburador, vuelva a Ilenar el estanque con gasolina nueva y cambie el filtro de combustible.

8. Revise todo el alambrado.

9. Vea "Para ajustar el Carburador" en la secci6n de Servicio y Ajustes.

lO.Pongase

en contacto con un centro de servicio o con un otro centro de servicio cualificado.

2.

3.

4.

5.

1.

Limpie/cambie el filtro de aire.

Cambie la bujia.

Vuelva a cargar o cambie la bateria.

Cambie el filtro de combustible.

6.

7.

8.

Vaciar el estanque de combustible y vuelva a Ilenarlo con gasolina nueva.

Revise todo el alambrado.

Vea "Para ajustar el Carburador" en la secci6n de Servicio y Ajustes.

Pongase en contacto con un centro de servicio o con un otro centro de servicio cualificado.

2.

3.

4.

5.

6.

7.

8.

9.

.

Pedal del embrague/freno no presionado.

1.

El embrague del accesorio est,.

2.

enganchado.

Bateria baja o descargada.

Fusible quemado.

3.

4.

Terminales de la bateffa corrofdos.

5.

Alambrado suelto o daffado.

6.

Interruptor de la ignici6n fallado.

7.

Solenoide o arrancador fallados.

Interruptor(es) que exige(n) la presencia del operador fallado.

8.

9.

Presione el pedal del embrague/ freno.

Desenganche el embrague del accesorio.

Vuelva a cargar o cambie la bateria.

Cambie el fusible.

Limpie los terminales de la bateria.

Revise todo el alambrado.

Revise/cambie el interruptor de la

Ignlclon.

Revise/cambie el solenoide o arrancador.

P6ngase en contacto con un centro de servicio o con un otro centro de servicio cualificado.

El motor suena pero noarranca

P_rdida de fuerza

2.

3.

4.

.

Bateria baja o descargada.

1.

Terminales de la bateffa corrofdos.

2.

Interruptor de la ignici6n 3.

Solenoide o arrancador fallados.

4.

Vuelva a cargar o cambie la bateria.

Limpie los terminales de la bateria.

Revise todo el alambrado.

Revise/cambie el solenoide o arrancador.

2.

.

Corta mucho cesped, muy rapido.

1.

Aceleraci6n en la posici6n de 2.

"ESTRANGULACION" (CHOKE).

Eleve la altura de corte.

Ajuste el control de la aceleraci6n.

57

IDENTIFICACION DE PROBLEMAS

PROBLEMA CAUSA

P_rdida de fuerza

(continuado)

CORRECCION

3. Acumulaci6n de cesped, hojas y

.

basura debajo de la segadora.

Filtro de aire sucio.

5.

Nivel de aceite bajo/aceite sucio.

6.

7.

8.

9.

Bujia fallada.

Filtro de combustible sucio.

Combustible rancio o sucio.

Agua en el combustible.

10.Alambrado

11 .Rejilla/aletas sucias.

de la bujia suelto.

de aire del motor

12.Silenciador

sucio/taponado.

13.Alambrado

suelto o dafiado.

14.Carbu rador desajustado.

15.V_.lvulas del motor desajustadas.

3. Limpie la parte inferior de la caja de la segadora.

4. Limpie/cambie el filtro de aire.

5. Revise el nivel de aceite/cambie el aceite.

6. Limpie y vuelva a ajustar la abertura cambie la bujia.

7. Cambie el filtro de combustible.

8. Vaciar el estanque de combustible y vuelva a Ilenarlo con gasolina nueva.

9. Vaciar el estanque de combustible y el carburador, vuelva a Ilenar el estanque con gasolina nueva y cambie el filtro de combustible.

10.Conecte y apriete el alambre de la bujia.

11 .Limpie las rejilla/aletas de aire del motor.

12.Limpie/cambie el silenciador.

13.Revise todo el alambrado.

14.Vea "Para ajustar el Carburador" en la secci6n de Servicio y Ajustes.

15.Pongase en contacto con un centro de servicio o con un otro centro de servicio cualificado.

Vibracibn excesiva

El tractor se pon en marcha atr_s

1. Cuchilla desgastada, doblada o suelta.

2. Mandril de la cuchilla doblado.

3. Parte(s) suelta(s)/dafiada(s).

1. Cambie la cuchilla. Apriete el perno de la cuchilla.

2. Cambie el mandril de la cuchilla.

3. Apriete la(s) parte(s). Cambie las partes dafiadas.

1. El sistema de funcionamiento atr_.s (ROS) no est,. "ON".

1. Girar el ROSen la posici6n "ON".

Vea la secci6n de operaci6n.

El motor continua

funcionan

do cuando el operador se baja del asiento con el embra-gue del

Ma corte-disparejo

1. Sistema de control que exige la presencia del operador seguridad fallado.

.

Revise el alambrado, los interruptores y la conexiones. Si no est_.n

correctas, pongase en contacto con un centro de servicio o con un otro centro de servicio accesorio cualificado enganchado.

1. Cuchilla desgastada, doblada o suelta.

2. El conjunto segador no est,.

nivelado.

3. Acumulaci6n de c_sped, hojas y basura debajo de la segadora.

4. Mandril de la cuchilla doblado.

5. Los agujeros de ventilaci6n del conjunto segador taponados debido a la acumulaci6n de c_sped, hojas y basura alrededor de los mandriles.

1. Cambie la cuchilla. Apriete el perno de la cuchilla.

2. Nivele el conjunto segador.

3. Limpie la parte inferior de la caja de la segadora.

4. Cambie el mandril de la cuchilla.

5. Limpie alrededor de los mandriles para abrir los de ventilaci6n.

58

IDENTIFICACION DE PROBLEMAS

PROBLEMA CAUSA CORRECCION

Las cuchillas segadoras no rotan

1. Obstrucci6n en el mecanismo del embrague.

2. La correa de impulsi6n de la segadora esta desgastada/daSada.

3. Polea de guia atascada

4. Mandril de la cuchilla atascado.

1. Remueva la obstrucci6n.

2. Cambie la correa de impulsi6n de la segadora.

3. Cambie la polea de guia.

4. Pongase en contacto con un centro de servicio otro centro de servicio cualificado.

Mala descarga del c_sped

1. Velocidad del motor muy lenta.

1. Ponga el control de la aceleraci6n en la posici6n de"RAPIDO (fast).

2. Cambie a una velocidad m_.s lenta.

2. Velocidad de recorrido demasiado r_tpida.

.

Cesped mojado

4.

5.

El conjunto segador no ester nivelado.

Presi6n de aire de las Ilantas baja o dispareja.

6. Cuchilla desgastada, doblada o suelta.

7. Acumulaci6n de cesped, hojas y basura debajo de la segadora.

8. La correa de impulsi6n de la segadora est,. desgastada o desajustada.

9. Las cuchillas est_.n mal con instaladas.

10.Cuchillas

inadecuadas en uso.

1 1 .Los agujeros de ventilaci6n del conjunto agujeros segador taponados debido a la acumulaci6n de c_sped, hojas y basura alrededor de los mandriles.

4.

5.

.

Permita que se seque el cesped antes de segar.

Nivele el conjunto segador.

Revise las Ilantas para verificar que tienen la presi6n de aire adecuada.

6. Cambie/afile la cuchilla. Apriete el perno de la cuchilla.

7. Limpie la parte inferior de la caja de la segadora.

8. Cambie/ajuste la correa de impulsi6n de la segadora.

9. Vuelva a instalar las cuchillas el borde afilado hacia abajo.

10.Cambie por las cuchillas enumeradas en este manual.

11 .Limpie alrededor de los mandriles para abrir los de ventilaci6n.

Las luz (ces) delantera(s) no est.(n)

funcionando

(si equipadas)

2.

3.

.

El interruptor ester "APAGADO"

(OFF).

Bombilla(s) o I_.mpara(s) quemadas.

Interruptor de la luz fallado.

4.

Alambrado suelto o da_ado.

5.

Fusible quemado.

1. "ENCIENDA" (ON) el interruptor.

2. Cambie la bombilla(s) o

I_.mpara(s).

3. Revise/cambie el interruptor de la luz.

4. Revise el alambrado y las conexiones.

5. Cambie el fusible.

La bateria no carga

1. Elemento(s) de la bateria malo(s).

2. Malas conexiones de conexiones.

3. Regulador fallado (si equipado).

4. Alternador fallado.

1. Cambie la bateria.

2. Revise/limpie todas las cables.

3. Cambie el regulador.

4. Cambie el alternador.

El motor tiene

"contraexp-

Iosiones"cuando

se "APAGA"

El control de la aceleraci6n del motor no fue ajustado en la posici6n de velocidad media y maxima (r_.pida) antes de parar el motor.

Mueva el control de la aceleraci6n a la posici6n de velocidad media y m_.xima (r_.pida) antes de parar el motor.

59

60

61

62

O3

CO

GU[A SUGERiDA PARA IVlEDIR LAS PENDIENTES

CON LA VISTA PARA UNA

OPERACION SEGURA

SOLAMENTE ANDE

CUESTA

ARRIBA

O

CUESTA

ABAJO

Y NO ATRAVlESE EL CERRO

15GRADOS MAX.

ADVERTENCIA:

Para evitar dahos graves, haga funcionar su tractor arriba y abajo de las pendientes, nunca transversalmente con respecto

alas

pendientes.

No cortar

pendientes

rnayores de 15 grados. Haga los virajes

gradualmente

para evitar volcarse o la p_rdida de control.

Tenga mucho cuidado cuando cambie de direcci6n en las pendientes.

1.

Plegar esta pagina a Io largo de la linea punteada arriba

indicada.

2. Tener la pagina ante de si mismos de modo que su horde

izquierdo

sea vertical paralelo al tronco del arbol u otra

estructura

vertical.

3.

Mirar a traves del pliegue en direcci6n de la pendiente

4. Comparar el &ngulo del pliegue con la pendiente que se quiere del terreno.

medir.

SOUTHERN STATES

This product has been expertly engineered quality standards.

As with all mechanical replacement and carefully products, some may be necessary during the life of your unit.

manufactured adjustments to rigid or part

For Parts and service, contact our authorized distributor: call 1-800-849-1297

• For replacement parts, have available a.

Model Number/Manufacturer's the following

I.D. Number information: b.

Description of part.

For Technical Assistance: call 1-800-829-5886

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
