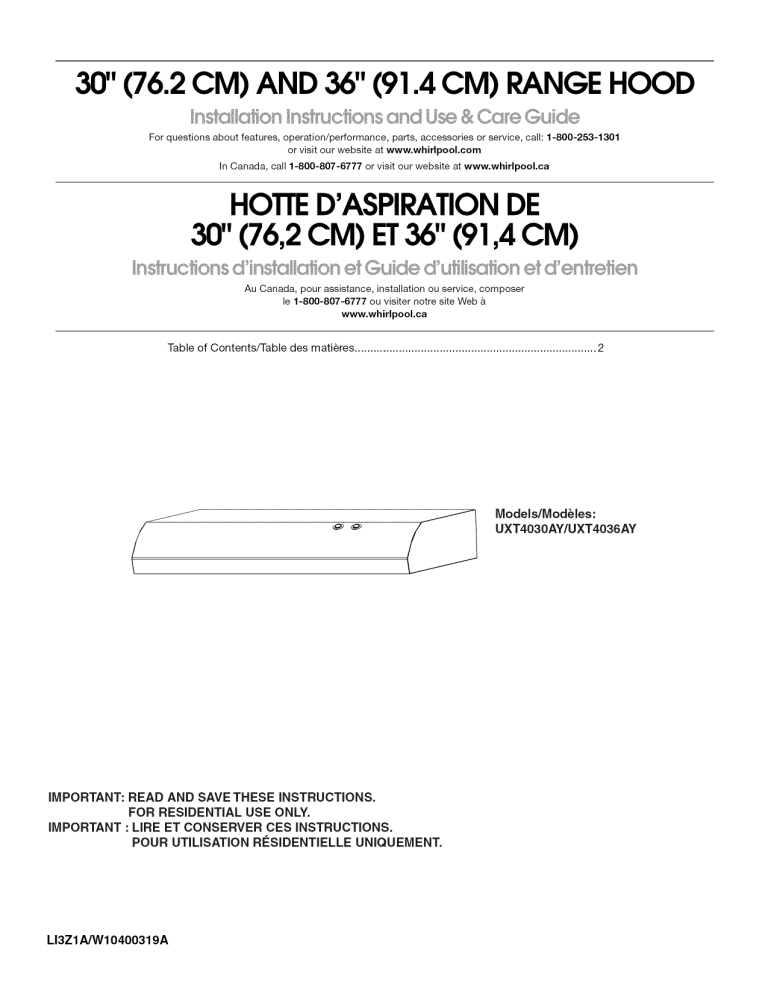

 30" (76.2 CM) AND 36" (91.4 AA RANGE HOOD
2 | a 88 San, do Fée, E a el 7 iy ff ape
installation Instructions and Use & Care Guide
For questions about features, operation/performance, parts, accessories or service, call: 1-800-253-1301
or visit our website at www.whirlpool.com
In Canada, call 1-800-807-6777 or visit our website at www.whirlpool.ca
HOTTE D'ASPIRATION DE
0 (76, 2 CME El Бы > Oly 4 eM
E mudo IC 7. #4 isc a ts T у, | Y
Au Canada, pour assistance, installation ou service, composer
le 1-800-807-6777 ou visiter notre site Web a
www.whirlpool.ca
Table of Contents/Table des matiere Ser ee eee etter eee rarer arene e enemas 2
Models/Modeles:
/ @ @ / UXT4030AY/UXT4036AY
|
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.
FOR RESIDENTIAL USE ONLY.
IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.
POUR UTILISATION RESIDENTIELLE UNIQUEMENT.
LI3Z1A/W10400319A
TABLE OF CONTENTS TABLE DES MATIERES
RANGE HOOD SAFETY 2 SECURITE DE LA HOTTE DE CUISINIERE . 13
INSTALLATION REQUIREMENTS........ 4 EXIGENCES D'INSTALLATION........ 15
TOOIS ANA Parts cover 4 Outils BF PIECES oie eee ere eas 15
Location BeqQUIrEMENTS cuvettes 4 Exigences d'emplacement.……….........…......seressecssseneensaneen senc ne 15
Venting Requirements..................ee..eeeesvcicericiercce e eee 5 Exigences concernant l'évacuation .............. e. e.eeeenieeeneree e 16
Electrical Requirements ers eee ER RER 5 Spécifications électriques …….…..….....…...….…rereersareensan essence aareen ne 16
INSTALLATION INSTRUCTIONS 6 INSTRUCTIONS D’INSTALLATION 17
Prepare LOCATION ..... cues cesses eer eee een 6 Préparation de l'emplacemeN ar eee eee 17
Install Range HOO... eee 7 Installation de la hotter cen e A 17
Make Electrical Connection ...................ee..eeeeenecericcer ree 8 Raccordement électrique..................eeeemvereeciecercce e ee 18
Complete Installation ....................eeeenrcesvcicerrec ne III IIA 8 Achever installation ................e..eenneeesvccecceer e e IIA 19
RANGE HOOD USE.... 8 UTILISATION DE LA HOTTE ..19
Range Hood Controls ................e...eeeesvcecericiceerececeneeeee eee. 8 Commandes de la hotte de cuisiniére .................e..eeeeeveceenecenes 19
RANGE HOOD CARE 9 ENTRETIEN DE LA HOTTE ..20
@1=7= {nT eee ere rece ercer eres 9 Nettoyage ................eenececenccerceeceozeceneneeecensesee eee ee neee ere ere ее 20
WIRING DIAGRAM 10 SCHÉMA DE CÁBLAGE ..2 1
ASSISTANCE OR SERVICE 11 ASSISTANCE OU SERVICE „22
In the U.S.A. eee eens 11 Au Canada..............._.eeeeeciccrrericeceneeeeeeeeeeeareeeeneeee e earece ener ae 22
A eee 11 ACCESSOIÏrES TT e eee eenann es 22
ACCESSOFES …..…........srrrsrrnsare nana nana rare ana nana nana nant nane nant n anne anna ne a ane0S 11 GARANTIE 23
WARRANTY .. 12
RANGE HOOD SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
А DANG ER You can be killed or seriously injured if you don't immediately
follow instructions.
А WARN | NG You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
E Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.
E Before servicing or cleaning the unit, switch power off at
service panel and lock the service disconnecting means to
prevent power from being switched on accidentally. When
the service disconnecting means cannot be locked,
securely fasten a prominent warning device, such as a tag,
to the service panel.
E Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction.
E Do not operate any fan with a damaged cord or plug.
Discard fan or return to an authorized service facility for
examination and/or repair.
E Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel
burning equipment to prevent backdrafting. Follow the
heating equipment manufacturer's guideline and safety
standards such as those published by the National Fire
Protection Association (NFPA), the American Society for
Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
E When cutting or drilling into wall or ceiling; do not damage
electrical wiring and other utilities.
E Ducted fans must always be vented outdoors.
CAUTION: For general ventilating use only. Do not use
to exhaust hazardous or explosive materials and vapors.
CAUTION: To reduce risk of fire and to properly exhaust
air, be sure to duct air outside - do not vent exhaust air into
spaces within walls or ceilings, attics or into crawl spaces,
or garages.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCTWORK.
WARNING: TO REDUCE THE RISK OF A RANGE TOP
GREASE FIRE:
© Never leave surface units unattended at high settings.
Bollovers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.
E Always turn hood ON when cooking at high heat or when
flambeing food (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe).
E Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
E Use proper pan size. Always use cookware appropriate for
the size of the surface element.
WARNING: TO REDUCE THE RISK OF INJURY TO
PERSONS IN THE EVENT OF A RANGE TOP GREASE
FIRE, OBSERVE THE FOLLOWING:*
@ SMOTHER FLAMES with a close fitting lid, cookie sheet, or
metal tray, then turn off the burner. BE CAREFUL TO
PREVENT BURNS. If the flames do not go out
immediately, EVACUATE AND CALL THE FIRE
DEPARTMENT.
E NEVER PICK UP A FLAMING PAN - you may be burned.
E DO NOT USE WATER, including wet dishcloths or towels -
a violent steam explosion will result.
@ Use an extinguisher ONLY if:
— You know you have a class ABC extinguisher, and you
already know how to operate it.
— The fire is small and contained in the area where it
started.
— The fire department is being called.
— You can fight the fire with your back to an exit.
“Based on "Kitchen Fire Safety Tips" published by МЕРА.
BE WARNING: To reduce the risk of fire or electrical shock,
do not use this fan with any solid-state speed control
device.
INSTALLATION REQUIREMENTS
loos and París
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools needed
Drill
114" (3.0 cm) drill bit
8" (3.0 mm) drill bit for pilot holes
Pencil
Wire stripper or utility knife
Tape measure or ruler
Caulking gun and weatherproof caulking compound
Flat-blade screwdriver
Phillips screwdriver
Saber or keyhole saw
Parts Supplied
mu 1-10 Torx* adapter
m 1-20 Torx* adapter
Eu 4-45x13 mm mounting screws
Parts Needed
m 3- ULlisted wire connectors
m 1-75W max, 120V incandescent light bulb
For cabinets with recessed bottoms:
m Two 2" (5.1 cm) wide filler strips. Length and thickness
determined by recess dimensions.
m Four flat head wood screws or machine screws with washers
and nuts (to attach filler strips).
T®TORX is a registered trademark of Saturn Fasteners, Inc.
4
2 iy, a, РИ dz E a oy Ад Ty gy, gi, Ho E
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
m [tis the installer's responsibility to comply with installation
clearances specified on the model/serial rating plate. The
model/serial rating plate is located inside the range hood on
the left wall.
m Range hood location should be away from strong draft areas,
such as windows, doors and strong heating vents.
m Cabinet opening dimensions that are shown must be used.
Given dimensions provide minimum clearance. Consult the
cooktop/range manufacturer installation instructions before
making any cutouts.
m Grounded electrical outlet is required. See “Electrical
Requirements” section.
m All openings in ceiling and wall where range hood will be
installed must be sealed.
For Mobile Home Installations
The installation of this range hood must conform to the
Manufactured Home Construction Safety Standards, Title 24
CFR, Part 328 (formerly the Federal Standard for Mobile Home
Construction and Safety, title 24, HUD, Part 280) or when such
standard is not applicable, the standard for Manufactured Home
Installation 1982 (Manufactured Home Sites, Communities and
Setups) ANSI A225.1/NFPA 501A*, or latest edition, or with local
codes.
Product Dimensions
415/46"
(12.5 cm)
7/4 H
(2.2 cm) |
291516" (76.0 cm)or >] 2%
351545" (91.0 cm) (5.4 cm) 185%"
LT (47.3 cm)
Installation Clearances
LT
AA
A. 18" (45.7 cm) min. clearance - upper cabinet to countertop
B. 18" (45.7 cm) to 24" (61.0 cm) suggested max. - bottom of range
hood to cooking surface
C. 30" (76.2 cm) min. cabinet opening width for 30" (76.2 cm)
models and 36" (91.4 cm) min. cabinet width for 36" (91.4 cm)
models.
D. 13" (33.0 cm) cabinet depth
E. 36" (91.4 cm) base cabinet height
+
These range hoods are factory set for non-vented (recirculating)
installations and come with a charcoal filter. See the
“Accessories” section to order charcoal filter Kit.
ду ой 18 vu, Eu ny tay, sali LU ВЫ a 3
ing Requirements
i Y
fr
= © do PT ар ci AU
Electrical Requirements
Observe all governing codes and ordinances.
Ensure that the electrical installation is adequate and in
conformance with National Electrical Code, ANSI/NFPA 70 (latest
edition), or CSA Standards C22.1-94, Canadian Electrical Code,
Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes
and ordinances.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
m A120 volt, 60 Hz., AC only, 15-amp, fused electrical circuit is
required.
m [f the house has aluminum wiring, follow the procedure
below:
1. Connect a section of solid copper wire to the pigtail
leads.
2. Connect the aluminum wiring to the added section of
copper wire using special connectors and/or tools
designed and UL listed for joining copper to aluminum.
Follow the electrical connector manufacturer's recommended
procedure. Aluminum/copper connection must conform with
local codes and industry accepted wiring practices.
m Wire sizes and connections must conform with the rating of
the appliance as specified on the model/serial rating plate.
The model/serial plate is located behind the filter on the rear
wall of the range hood.
m Wire sizes must conform to the requirements of the National
Electrical Code, ANSI/NFPA 70 (latest edition), or CSA
Standards C22. 1-94, Canadian Electrical Code, Part 1 and
C22.2 No. 0-M91 (latest edition) and all local codes and
ordinances.
INSTALLATION INSTRUCTIONS
yen Ш , , E
Prepare |
NOTE: Before making cutouts, make sure there is proper
clearance within the ceiling or wall.
1. Disconnect power.
2. Select a flat surface for assembling the range hood. Place
covering over that surface.
3. Lift the range hood and set it upside down onto covered
surface.
4. If cabinet has recessed bottom, add wood filler strips on each
side. Install screws to attach filler strips in locations shown.
Wood filler strips
recessed cabinet
ottoms only)
3" (7.6 cm)
Cabinet
bottom
3" (7.6 cm) Wall
Determine Wiring Hole Location
Cut only one 1%" (3.2 cm) diameter wiring access hole. See
Step 2 for wiring hole location instructions.
1. Determine and clearly mark a vertical centerline on the wall
and cabinet in the area the vent opening will be made.
A. Centerline
Sit, A, qUe Чи Es Bak,
COON
To wire through top:
1. Mark a line distance “A” from the right of the centerline on the
underside of the cabinet. Mark the point on this line that is
78" (2.2 cm) from back wall. Drill a 1%" (3.2 cm) diameter hole
through the cabinet at this point.
7e" (2.2 cm)
from wall,
not cabinet
frame
Centerline
A. 8%" (21.3 cm) for 30" (76.2 cm) models
11%" (28.9 cm) for 36" (91.4 cm) models
To wire through wall:
1. Mark a line distance "A" from the right of the centerline on the
underside of the wall. Mark the point on this line that
is 78" (2.2 cm) from the underside of the cabinet. Drill a
174" (3.2 cm) diameter hole through the rear wall at this point.
- 7" 22 cm)
A |
Centerline
A. 8%" (21.3 cm) for 30" (76.2 cm) models
11%" (28.9 cm) for 36" (91.4 cm) models
Install Range Hood
1. Lift the range hood up under cabinet and determine final
location by centering beneath cabinet. Mark on the underside Power Supply Cable Installation
of cabinet the location of the 4 keyhole mounting slots on the
range hood. Set range hood aside on a covered surface. 1. For direct wire installations, run the home power supply cable
according to the National Electric Code or CSA standards
A and local codes and ordinances. There must be enough
- aa wiring from the fused disconnect (or circuit breaker) box to
make the connection in the hood electrical terminal box.
For optional power supply cord kit installations, follow the
instructions in the “Make Electrical Connections” section.
NOTE: Do not reconnect power until the installation is
complete.
A. Keyhole slot |
eynoie sio 2. Remove the screw from the terminal box cover. Remove
2. Use Y%" (3 mm) drill bit and drill 4 pilot holes as shown. terminal box cover and set aside.
A. Drill pilot hole
3. Install the 4 - 4.5 mm x 13 mm mounting screws in pilot
holes. Leave about 4" (6.4 cm) space between screw heads
and cabinet to slide range hood into place.
y A. Terminal box cover
x
B. Screw
~— 3. Remove the power supply knockout from the top or rear of
y," the vent hood (depending on the incoming location of your
(6.4 mm) home power supply cable) and install a UL listed or CSA
; ; ; ; approved 2” strain relief.
Non-vent (recirculating) installations - Do not remove any
knockouts.
4. Remove metal grease filters. See the “Range Hood Care”
section.
A. Power supply knockout
4. Using 2 or more people, lift the hood into final position. Feed
enough electrical wire through the 2" UL listed or CSA
approved strain relief to make connections in the terminal
box. Tighten the strain relief screws.
5. Position the range hood so that the large end of the keyhole
slots are over the mounting screws. Then push the hood
toward the wall so that the screws are in the neck of the slots.
Tighten the mounting screws, making sure the screws are in
the narrow neck of slots.
on
A # mi a | da и Ags om, ya À ng Te qe ¿uy дей DO
Make -ectrea Connect
e y À
=
Electrical Shock Hazard
Disconnect power before servicing.
Replace all parts and panels before operating.
Failure to do so can result in death or electrical shock.
1. Disconnect power.
A. White wires E. Home power supply cable or
B. Black wires power cord accessory Kit
C. UL listed wire connector F. UL listed or CSA approved
Yo" strain relief
D. Green (or bare) ground wire
G. Green ground screw
2. Use UL listed wire connectors and connect white wires (A)
together.
3. Use UL listed wire connectors and connect black wires (B)
together.
Fire Hazard
Electrically ground the blower.
Use copper wire.
Connect ground wire to green ground screw in
terminal box.
Failure to do so can result in death, fire, or
electrical shock.
4. Connect green (or bare) ground wire from power supply to
green ground screw in terminal box and securely tighten.
5. Install terminal box cover.
6. Reconnect power.
pon PU, Pigi, AUN ‘ у воре É sen ge a ya mad SU, A,
Complete Installation
1. Install the 75W (max.) Incandescent light bulb. See
“Replacing the Incandescent Light Bulb” section.
2. Replace grease filter if removed. See the “Range Hood Care”
section.
3. Check the operation of the range hood fan and light. See
“Range Hood Use” section.
If range hood does not operate, check to see whether a
circuit breaker has tripped or a household fuse has blown.
Disconnect power and check wiring connections.
NOTE: To get the most efficient use from your new range hood,
read the “Range Hood Use” section.
RANGE HOOD USE
The range hood is designed to remove smoke, cooking vapors
and odors from the cooktop area. For best results, start the hood
before cooking and allow it to operate several minutes after the
cooking is complete to clear all smoke and odors from the
Kitchen.
The hood controls are located on the top of the range hood.
B С
A. Incandescent light housing and cover
B. Charcoal filter retainer
C. Grease filter
Hy
¿EE i No 5, 4 vi, gn
2 HOOC Contras
i,
e
ge Ha
uu ,
44 5%
Ye
Low| | High
B
A. On/Off light switch
B. Fan speed switch
Operating the light
Push the light switch to the right to turn the light Off. Push the
light switch to the left to the turn the light On.
Operating the fan
Push the fan switch to the left for Low speed. Push the fan
switch to the right for High speed. Push the fan switch to the
middle for Off.
RANGE HOOD CARE
Son
IMPORTANT: Clean the hood and grease filters frequently
according to the following instructions. Replace grease filter
before operating hood.
Exterior Surfaces:
IMPORTANT: Do not use soap-filled scouring pads, abrasive
cleaners, Cooktop Polishing Creme, steel wool, gritty washcloths
or paper towels.
To avoid damage to the stainless steel, do not use cleaners that
contain chlorine.
Cleaning Method:
m Rub in direction of grain to avoid scratching or damaging the
surface.
m For stainless steal models, Stainless Steel Cleaner and Polish
Part Number 31462A (not included): See “Assistance or
Service” section to order.
m Liquid detergent or all-purpose cleaner:
Rinse with clean water and dry with soft, lint-free cloth.
m Glass cleaner to remove fingerprints.
Cleo
Unas” Uan
Charcoal Filter
The charcoal filter is not washable. It should last up to 6 months
with normal use.
Replace the old charcoal filter with a new charcoal filter. For
information on ordering, see the “Accessories” section.
To replace filter:
1. Remove screw from the filter retainer.
2. Turn the filter retainer to release filter.
A. Filter retainer
“7
FEN
U
3. Reinstall the filter by placing the back edge in the channel at
rear of hood. Push filter into place, turn the filter retainer to
secure filter to range hood.
4. Replace screw in the filter retainer.
Replacing the Incandescent Light Bulb
Turn off the range hood and allow the light bulb to cool.
1. Disconnect power.
2. Squeeze the plastic lens cover and remove it from the hood.
A. Light bulb socket
B. Lens cover
3. Screw light bulb into socket.
4. Replace lens cover by squeezing cover and inserting tabs
into slots.
5. Reconnect power.
If new light does not operate, make sure the lamp is inserted
correctly before calling service.
WIRING DIAGRAM
Light Switch Motor Switch
On - Off Low - Off - High
„ее ón
NU Uy
BK
BK cl nel =
- SS
Ре
JI vo
m = ©
fi
DO
и N EN =
@ €
® £
25
<
= сс a Ground
120 VAC Screw
Motor Resistance
White - Red
White - Black
|
| GND
ASSISTANCE OR SERVICE
When calling for assistance or service, please know the purchase
date and the complete model and serial number of your
appliance. This information will help us to better respond to your
request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
use only factory specified parts. Factory specified parts will fit
right and work right because they are made with the same
precision used to build every new appliance. To locate factory
specified replacement parts in your area, call us or your nearest
designated service center.
я
EE
inthe US.A.
Call the Whirlpool Customer eXperience Center
toll free: 1-800-253-1301.
Our consultants provide assistance with:
m Features and specifications on our full line of appliances.
Installation information.
Use and maintenance procedures.
Accessory and repair parts sales.
Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.).
m Referrals to local dealers, repair parts distributors and service
companies. Whirlpool designated service technicians are
trained to fulfill the product warranty and provide after-
warranty service, anywhere in the United States.
To locate the Whirlpool designated service company in your
area, you can also look in your telephone directory Yellow
Pages.
For further assistance
If you need further assistance, you can write to Whirlpool
Corporation with any questions or concerns at:
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
in Canada
Call the Whirlpool Canada LP Customer eXperience Centre toll
free: 1-800-807-6777.
Our consultants provide assistance with:
Features and specifications on our full line of appliances.
m Use and maintenance procedures.
m Accessory and repair parts sales.
m Referrals to local dealers, repair parts distributors, and
service companies. Whirlpool Canada LP designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to Whirlpool
Canada LP with any questions or concerns at:
Customer eXperience Centre
Whirlpool Canada LP
200 - 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Please include a daytime phone number in your correspondence.
48 Во En AE tin ¿ iit я ENE, oo,
AA A a au "o TL Tag
РСС
Stainless Steel Cleaner and Polish
Order Part Number 31462A
Charcoal Filter Kit
Order Part Number W10355450
Power Cord Kit
Order Part Number W10355452
11
WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “ Whirlpool”) will pay for Factory Specified Parts
and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.
This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in
which it was purchased. Outside the 50 United States and Canada, this limited warranty does not apply. Proof of original purchase date
Is required to obtain service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or
repair house fuses, or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is
contrary to published user or operator instructions and/or installation instructions.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved by Whirlpool.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage
results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.
6. Any food loss due to refrigerator or freezer product failures.
7. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be
repaired in the home and only in-home service is covered by this warranty.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Whirlpool servicer is not available.
10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance
with published installation instructions.
11. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty
is void if the factory applied serial number has been altered or removed from your major appliance.
The cost of repair or replacement under these excluded circumstances shall be borne by the customer.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies.
If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” you may find
additional help by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,
call 1-800-807-6777. 9/07
Keep this book and your sales slip together for future
; ; ; Dealer name
reference. You must provide proof of purchase or installation
date for in-warranty service. Address
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it. Phone number
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.
Model number
Serial number
Purchase date
12
SECURITE DE LA HOTTE DE CUISINIERE
Votre sécurité et celle des autres est tres importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves a vous
et à d'autres.
Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
13
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE
D'INCENDIE, CHOC ÉLECTRIQUE OÙ DOMMAGES
CORPORELS, RESPECTER LES INSTRUCTIONS
SUIVANTES :
æ Utiliser cet appareil uniquement dans les applications
envisagées par le fabricant. Pour toute question, contacter
le fabricant.
@ Avant d'entreprendre un travail d'entretien ou de nettoyage,
interrompre l'alimentation de la hotte au niveau du tableau
de disjoncteurs, et verrouiller le tableau de disjoncteurs
pour empêcher tout rétablissement accidentel de
l'alimentation du circuit. Lorsqu'il n'est pas possible de
verrouiller le tableau de disjoncteurs, placer sur le tableau
de disjoncteurs une étiquette d'avertissement proéminente
interdisant le rétablissement de l'alimentation.
@ | out travail d'installation ou câblage électrique doit être
réalisé par une personne qualifiée, dans le respect des
prescriptions de tous les codes et normes applicables, y
compris les codes du bâtiment et de protection contre les
incendies.
æ Ne pas faire fonctionner un ventilateur dont le cordon ou la
fiche est endommagé(e). Jeter le ventilateur ou le retourner
à un centre de service agréé pour examen et/ou réparation.
æ Une source d'air de débit suffisant est nécessaire pour le
fonctionnement correct de tout appareil à gaz (combustion
et évacuation des gaz à combustion par la cheminée), pour
qu'il n'y ait pas de reflux des gaz de combustion. Respecter
les directives du fabricant de l'équipement de chauffage et
les prescriptions des normes de sécurité - comme celles
publiées par la National Fire Protection Association (NFPA)
et l'American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), et les prescriptions des
autorités réglementaires locales.
@ Lors d'opérations de découpage et de perçage dans un mur
ou un plafond, veiller à ne pas endommager les câblages
électriques ou canalisations qui peuvent s'y trouver.
@ Les ventilateurs d'évacuation doivent toujours décharger
l'air à l'extérieur.
MISE EN GARDE : Cet appareil est conçu uniquement
pour la ventilation générale. Ne pas l'utiliser pour l'extraction
de matières ou vapeurs dangereuses ou explosives.
MISE EN GARDE : Pour minimiser le risque d'incendie
et évacuer adéquatement les gaz, veiller à acheminer l'air
aspiré par un conduit jusqu'à l'extérieur - ne pas décharger
l'air aspiré dans un espace vide du bâtiment comme une
cavité murale, un plafond, un grenier, un vide sanitaire ou
un garage.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE
D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS
MÉTALLIQUES.
ITISSEMENT : POUR MINIMISER LE RISQUE
D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :
# Ne jamais laisser un élément de surface fonctionner à
puissance de chauffage maximale sans surveillance. Un
renversement/débordement de matière graisseuse pourrait
provoquer une inflammation et la génération de fumée.
Utiliser une puissance de chauffage moyenne ou basse
pour le chauffage d'huile.
@ Veiller à toujours faire fonctionner le ventilateur de la hotte
lors de la cuisson avec une puissance de chauffage élevée
ou lors de la cuisson d'un mets à flamber (à savoir crêpes
Suzette, cerise jubilée, steak au poivre flambé).
E Nettoyer fréquemment les ventilateurs d'extraction. Veiller a
ne pas laisser la graisse s accumuler sur les surfaces du
ventilateur ou des filtres.
E Utiliser toujours un ustensile de taille appropriée. Utiliser
toujours un ustensile adapté à la taille de l'élément
chauffant.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE
DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT
D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER
LES RECOMMANDATIONS SUIVANTES :*
& Placer sur le récipient un couvercle bien ajusté, une tôle à
biscuits ou un plateau métallique POUR ÉTOUFFER LES
FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER
LES BRULURES. Si les flammes ne s'éteignent pas
immédiatement, ÉVACUER LA PIÈCE ET APPELER LES
POMPIERS.
# NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT
ENFLAMME - vous risquez de vous brûler.
w NE PAS UTILISER D'EAU, ni un torchon humide - ceci
pourrait provoquer une explosion de vapeur brûlante.
© Utiliser un extincteur SEULEMENT si:
— | s'agit d'un extincteur de classe ABC, dont on connaît le
fonctionnement.
— |l s'agit d'un petit feu encore limité à l'endroit où il s'est
déclaré.
— Les pompiers ont été contactés.
— il est possible de garder le dos orienté vers une sortie
pendant l'opération de lutte contre le feu.
“Recommandations tirées des conseils de sécurité en cas
d'incendie de cuisine publiés par la NFPA.
es AVERTISSEMENT : Pour réduire le risque d'incendie
ou de choc électrique, ne pas utiliser ce ventilateur avec un
quelconque dispositif de réglage de la vitesse à semi-
conducteurs.
14
EXIGENCES D'INSTALLATION
(= a pièces
Wg ya a 6
#
Outils
Rassembler les outils et pièces nécessaires avant d'entreprendre
l'installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires
Perceuse
Foret de 174" (3 cm)
Foret de Ye" (3 MM) pour avant-trous
Crayon
Pince à dénuder ou couteau utilitaire
Mèêtre-ruban ou règle
Pistolet à calfeutrage et composé de calfeutrage résistant
aux intempéries
m Tournevis à lame plate
m Tournevis Phillips
m Scie sauteuse ou scie à guichet
Pièces fournies
m Raccord d'adaptation T-10 Torx®”
m Raccord d’adaptation T-20 Torx“
m 4 vis de montage de 4,5 x 13 mm
Pièces nécessaires
m 3 connecteurs de fils homologués UL
m 1 ampoule a incandescence de 75 watts max., 120 V
Pour placards avec cavité au fond :
m Deux tringles d’appui de largeur 2" (5,1 cm). Longueur et
épaisseur selon les dimensions de l'encastrement.
m Quatre vis à bois à tête plate ou vis à métaux avec rondelles
et écrous (pour la fixation des tringles d'appui).
TETORX est une marque déposée de Saturn Fasteners, Inc.
Jo E fp # qUe io, ¿o Y 4
exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes et
reglements en vigueur.
m C'est à l'installateur gu’incombe la responsabilité de
respecter les distances de séparation exigées, spécifiées sur
la plaque signalétique de l'appareil. La plaque signalétique
est située à l’intérieur de la hotte, sur la paroi de gauche.
m Installer la hotte de cuisinière à distance de toute zone
exposée à des courants d'air, comme fenêtres, portes et
bouches de chauffage à fort débit.
m Respecter les dimensions indiquées pour les ouvertures à
découper dans les placards. Ces dimensions tiennent
compte des valeurs minimales des dégagements de
séparation. Avant d'effectuer des découpages, consulter les
instructions d'installation fournies par le fabricant de la table
de cuisson/cuisinière.
m On doit disposer d'une prise de courant électrique reliée à la
terre. Voir la section “Spécifications électriques”.
m Assurer l'étanchéité au niveau de chaque ouverture
découpée dans le plafond ou le mur pour l'installation de la
hotte de cuisinière.
Installation dans une résidence mobile
L'installation de cette hotte doit satisfaire aux exigences de la
norme Manufactured Home Construction Safety Standards, Titre
24 CFR, partie 328 (anciennement Federal Standard for Mobile
Home Construction and Safety, titre 24, HUD, partie 280); lorsque
cette norme n’est pas applicable, l'installation doit satisfaire aux
critères de la plus récente édition de la norme Manufactured
Home Installation 1982 (Manufactured Home Sites, Communities
and Setups) ANSI A225.1/NFPA 501 A”, ou des codes locaux.
Dimensions du produit
6%" (16,7 cm)
|
a ~ -
. $
7/2"
45/6"
(12,5 cm) {2,2 cm)
29%%46" (76,0 cmjou ~~] 2% 7
(5,4 cm) 1854"
re cm)
351546" (91,0 ст)
15
Distances de dégagement a respecter
=
DS
A. Dégagement min. de 18" (45,7 cm) entre le placard supérieur et
le plan de travail
B. 18" (45,7 cm) à 24" (61,0 cm) ! distance maximale suggérée du
bas de la hotte à la surface de cuisson
С. 30" (76,2 cm) de largeur de cabinet min. pour les modèles de
30" (76,2 cm) et 36" (91,4 cm) de largeur min. de placard pour
les modèles de 36" (91,4 em).
D. Profondeur de placard 13" (33 cm)
E. Hauteur de placard du bas 36" (91,4 cm)
—
Ba, Pt
e YE 3 ©
AO E es CO 1
icemant Pévacualtion
Ces hotte sont configurées pour des installations sans décharge
a lextérieur (recyclage de l'air) et comprennent un filtre à
charbon. Voir la section “Accessoires” pour commander un
ensemble de filtre à charbon.
16
4% Hi > м. se Pa | E ge 4 “e
Specifications electriíques
Observer les dispositions de tous les codes et reglements en
vigueur.
Vérifier que l'installation électrique a été correctement effectuée
et qu elle est conforme aux spécifications de la plus récente
édition des normes National Electrical Code, ANSI/NFPA 70, ou
de la norme CSA C22.1-94, Code canadien de l'électricité, partie
1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et
règlements en vigueur locaux.
Si les codes le permettent et si on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu'un électricien qualifié
vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
m L'appareil doit être alimenté par un circuit de 120 V, СА
seulement, 60 Hz, 15 A, protégé par fusible.
mu Si le domicile est équipé d'un câblage en aluminium, suivre
les instructions suivantes :
1. Connecter une section de câble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l'aluminium.
Appliquer la procédure recommandée par le fabricant des
connecteurs. La connexion aluminium/cuivre doit être
conforme aux codes locaux et aux pratiques de câblage
acceptées par l'industrie.
m Le calibre des conducteurs et les connexions doivent être
compatibles avec la demande de courant de l'appareil
spécifiée sur la plaque signalétique. La plaque signalétique
de l'appareil est située derrière le filtre, sur la paroi arrière de
la hotte.
m Le calibre des conducteurs doit satisfaire aux exigences de la
plus récente édition de la norme National Electrical Code,
ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code
canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière
édition) et de tous les codes et règlements en vigueur.
INSTRUCTIONS D’INSTALLATION
#4 5 ву Cn 8 ; 7 Le JA, PA de
Preparation de | empacement
REMARQUE: Avant d'exécuter les découpages, vérifier la
disponibilité d'un dégagement suffisant dans le plafond ou le mur
pour le conduit d'évacuation.
1. Déconnecter la source de courant électrique.
2. Sélectionner une surface plane pour lassemblage de la
hotte. Placer le matériau de protection sur cette surface.
3. Soulever la hotte et la placer à l'envers sur une surface
couverte.
4. Si le fond du placard forme une cavité, ajouter des tringles
d'appui en bois de chaque cóté. Installer les vis pour fixer les
tringles d'appui aux emplacements indiqués.
Tringles d'appui en bois
{seulement pour fond de
gu placard avec cavite)
Bord inf. du placard
г № =
3" Mur
(7,6 cm)
Déterminer l’emplacement du trou de passage du câble
Percer seulement un trou de passage de 4" (3,2 cm) de diamètre
pour le câblage. Voir l'étape 2 pour des instructions sur
l'emplacement du trou de passage du câblage.
1. Déterminer et tracer clairement l'axe central vertical sur le
mur et le placard dans la zone ou le passage du conduit
d’évacuation sera réalisé.
A. Axe central
Cablage a travers le sommet du placard :
1. Tracer une ligne de distance “A” a partir de la droite de "axe
central, sur la face inférieure du placard. Sur cette ligne,
marquer le point situé a 7&8" (2,2 cm) du mur arrière. Percer en
ce point un trou de 1%" (3,2 cm) de diametre a travers le
placard.
7" {2,2 cm) à partir
du mur, et non du
cadre du placard
=
Axe central
A. 878" (21,3 cm) pour les modèles de 30" (76,2 cm)
1138" (28,9 cm) pour les modèles de 36" (91,4 cm)
Passage du cable a travers le mur :
1. Tracer une ligne de distance “A” a partir de la droite de l'axe
central, sur la face inférieure du mur. Marquer un point sur
cette ligne qui se trouve a 78" (2,2 cm) de la face inférieure du
placard. Percer en ce point un trou de 1%" (3,2 cm) de
diamètre à travers la paroi arrière.
— 7" (22 cm)
Axe central
A. 878" (21,3 cm) pour les modèles de 30" (76,2 cm)
1138" (28,9 cm) pour les modeles de 36" (91,4 cm)
1. Soulever la notte sous se placard e et déterminer sa position
d'installation finale en la centrant sous le placard. Sur la face
inférieure du placard, marquer l'emplacement des 4 trous de
montage sur la hotte. Placer la hotte à part sur une surface
couverte.
A
A. Découpe en trou de serrure
2. À l'aide d'un foret de Ye" (3 mm), percer 4 avant-trous tel
qu'illustré.
A. Percage d'un avant-trou
17
Installer les 4 vis de montage 4,5 x 13 mm dans les avant-
trous. Laisser un espace d'environ 4" (6,4 cm) entre les tétes
des vis et le placard pour faire glisser la hotte et la mettre en
place.
NN NN Y
NE
Va"
(6,4 mm)
Installation sans décharge a lextérieur (recyclage) - Ne pas
retirer les opercules.
4.
Enlever les filtres a graisse métalliques. Voir la section
“Entretien de la hotte”.
Installation du cordon d'alimentation
18
Pour les installations a raccordement direct, acheminer le
cable d'alimentation du domicile selon les prescriptions du
Code national de l’électricité ou des normes CSA et des
codes et règlements locaux. La longueur du câblage depuis
le tableau de distribution (avec fusibles ou disjoncteurs) doit
être suffisante pour réaliser facilement le raccordement dans
le boîtier de connexion de la hotte.
Pour les installations avec ensemble de cordon
d'alimentation facultatif, suivre les instructions de la section
“Raccordement électrique”.
REMARQUE : Ne pas mettre le système sous tension avant
d’avoir complètement terminé l'installation.
Ôter la vis du couvercle du boîtier de connexion. Retirer le
couvercle du boîtier de connexion et le mettre de côté.
y AR CARA 1 1 | 3 В
RENE |
RENN
AN
oR
A. Couvercie du boîtier de connexion
B. Vis
Ôter l’opercule pour le passage de l'alimentation électrique
du sommet ou de l'arrière de la hotte de ventilation (selon
l'emplacement du point d'entrée du câble d'alimentation du
domicile) et installer un serre-câble de ‘»” homologué UL ou
CSA.
A. Opercule pour le passage de
l'alimentation électrique
4. À l'aide d'au moins deux personnes, soulever la hotte et la
placer à son emplacement final. Insérer suffisamment de
câble électrique à travers le serre-câble de 2" (homologation
UL ou CSA) pour établir les connexions avec la boîte de
connexion. Serrer les vis du serre-câble.
5. Positionner les trous allongés de la hotte par-dessus la tête
des vis de montage. Puis pousser la hotte vers le mur pour
engager la partie étroite des trous sur les vis de fixation.
Serrer les vis de montage en s'assurant que les vis sont dans
la partie étroite des trous de fixation des vis.
=
Risque de choc électrique
Deconnecter la source de courant électrique avant
Fentretien.
Replacer pieces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un déces ou un choc electrique.
1. Déconnecter la source de courant électrique.
A. Conducteurs blancs E. Ensemble d'accessoires -
B. Conducteurs noirs câble d'alimentation du
, domicile ou cordon
C. Connecteur de fils d'alimentation
(homologation UL) ES able h SUL
D. Fil de terre vert (ou nu) pr CSA d а Qmoiogue
G. Vis verte de liaison a la terre
2. Connecter ensemble les conducteurs blancs (A) à l'aide de
connecteurs de fils (homologation UL).
3. Connecter les conducteurs noirs (B) aux connecteurs de fils
(homologation UL).
Risque d'incendie
Relier le ventilateur à la terre.
Utiliser du fil en cuivre.
Brancher le fil relié à la terre à la vis verte reliée à la
terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
4. Connecter le conducteur de liaison à la terre vert (ou nu) du
câble d'alimentation du domicile à la vis verte de liaison à la
terre dans la boîte de connexion et bien serrer.
5. Installer le couvercle du boîtier de connexion.
6. Reconnecter la source de courant électrique.
ЖЕ №
Achever linstaliation
1. Installer "ampoule a incandescence de 75 watts (maximum).
Voir la section “Changement de l'ampoule à incandescence”.
2. Réinstaller le filtre à graisse s'il a été retiré. Voir la section
“Entretien de la hotte”.
3. Contrôler le fonctionnement du ventilateur de la hotte et de la
lampe. Voir la section “Utilisation de la hotte”.
Si la hotte ne fonctionne pas, déterminer si un disjoncteur
s’est ouvert ou si un fusible du domicile est grillé.
Déconnecter la source de courant électrique et inspecter les
connections du câblage.
REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle
hotte de cuisinière, lire la section “Utilisation de la hotte”.
UTILISATION DE LA HOTTE
La hotte de cuisinière est conçue pour extraire fumée, vapeurs de
cuisson et odeurs de la zone de la table de cuisson. Pour obtenir
les meilleurs résultats, mettre le ventilateur de la hotte en marche
avant d'entreprendre une cuisson, et laisser le ventilateur
fonctionner pendant plusieurs minutes après l'achèvement d’une
cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur
de cuisson, vapeur ou fumée.
Les commandes de la hotte sont situées sur le sommet ou la face
avant de la hotte.
B C
A. Logement et protège-ampoule de
l'ampoule à incandescence
B. Patte de retenue du filtre à charbon
C. Filtre à graisse
a
as, SRY, SRR, ma És #® "4, a | pg la a i I~ Wey ay Рау, a и,
Corn nmonces de ahofe de cuisin ere
Low] | High
B
A. Commutateur d'éclairage Marche/arrêt
B. Commutateur de vitesse du ventilateur
Pour faire fonctionner la lampe
Pousser le commutateur d'éclairage vers la droite pour éteindre
la lumière. Pousser le commutateur d'éclairage vers la gauche
pour allumer la lumière.
Fonctionnement du ventilateur
Pousser le commutateur du ventilateur vers la gauche pour la
vitesse réduite. Pousser le commutateur du ventilateur vers la
droite pour la vitesse élevée. Placer le commutateur du
ventilateur au milieu pour arrêter le ventilateur.
19
ENTRETIEN DE LA HOTTE
A
lefloyage
IMPORTANT : Nettoyer fréquemment la hotte et les filtres à 3. Réinstaller le filtre en plaçant le bord arrière dans la rainure à
ЧЁ
i
graisse en suivant les instructions suivantes. Réinstaller le filtre a Varriere de la hotte. Enfoncer le filtre; faire pivoter la patte de
graisse avant de faire fonctionner la hotte. retenue du filtre pour fixer le filtre à la hotte.
4. Réinstaller la vis de la patte de retenue du filtre.
Surfaces externes :
IMPORTANT : Ne pas utiliser de tampons de récurage
savonneux, de nettoyants abrasifs, de crème à polir pour table
de cuisson, de laine d'acier, de chiffons de lavage rugueux ou Éteindre la hotte et laisser l'ampoule refroidir
d'essuie-tout.
: a 1. Déconnecter la source de courant électrique.
Pour éviter d'endommager les surfaces en acier inoxydable, ne | ,
pas utiliser de nettoyants contenant du chlore. 2. Exercer une pression sur le cabochon en plastique de
protection pour pouvoir le retirer de la hotte.
Remplacement de l'ampoule à incandescence
Méthode de nettoyage :
m Frotter dans la direction du grain pour éviter d'égratigner ou
d'endommager la surface.
m Pour les modèles en acier inoxydable, nettoyant et poli pour
acier inoxydable — pièce n° 31462A (non inclus) : Voir la
section “Assistance ou service” pour commander.
m Détergent liquide ou nettoyant tout-usage :
Rincer à l’eau propre et sécher avec un chiffon doux sans
charpie.
m Nettoyant à vitre pour éliminer les traces de doigts.
A. Douille de l'ampoule
B. Cabochon
Filtre a charbon
3. Visser la lampe dans la douille.
Le filtre à charbon n’est pas lavable. Celui-ci devrait durer 4. Réinstaller le cabochon : exercer une pression sur le
pendant 6 Mois dans des conditions d'utilisation normales. cabochon pour pouvoir insérer les pattes dans les ouvertures
Réinstaller le filtre à charbon avec le filtre à charbon. Pour d'insertion.
commander des pièces, voir la section “Accessoires”. 5. Reconnecter la source de courant électrique.
Remplacement du filtre a charbon : Si la nouvelle lampe ne fonctionne pas, vérifier que chaque lampe
est correctement insérée dans sa douille avant de demander
1. Óter la vis de la patte de retenue du filtre. @
Pintervention d'un dépanneur.
2. Faire pivoter la patte de retenue du filtre pour libérer le filtre.
A. Patte de retenue du filtre
20
SCHEMA DE CABLAGE
Commutateur d'éclairage — Contacteur du moteur
marche - arrét Faible - Arrêt - Elevé
\ \
N
N ZF = x
=
L 1 |
a
VIV zl
== осо
Él
© © © |
7 AN cl unin ен
8 E 3
$ 5 &
So
_ 1 =
Caractéristiques du moteur = = © Vis de mise
Alimentation électrique 120 VCA a la terre
Fréquence 60 Hz Oo
Intensité 0,35 +10% À | |
Puissance nominale 24 +10% Waits
Résistance du moteur
Blanc - Rouge | 46,9 10% Ohms
Blanc -Noir | 37,2 10% Ohms cio 4
NEU | Terre
21
ASSISTANCE OU SERVICE
Lors d'un appel pour assistance ou service, veuillez connaitre la
date d'achat, le numéro de modèle et le numéro de série
complets de l'appareil. Ces renseignements nous aideront à
mieux répondre à votre demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d'employer uniquement les pièces
spécifiées par l'usine. Les pièces spécifiées par l'usine
conviendront et fonctionneront bien parce qu’elles sont
fabriquées avec la même précision utilisée dans la fabrication de
chaque nouvel appareil. Pour localiser les pièces spécifiées par
l'usine, dans votre région, nous appeler ou téléphoner au centre
de service désigné le plus proche.
Veuillez appeler sans frais le Centre pour l'eXpérience de la
clientèle de Whirlpool Canada LP au : 1-800-807-6777.
Nos consultants vous renseigneront sur les sujets suivants :
m Caractéristiques et spécifications sur toute notre gamme
d'appareils électroménagers.
ССК
y
I
44
Consignes d'utilisation et d'entretien.
Ventes d'accessoires et de pièces de rechange.
Références aux marchands locaux, aux distributeurs de
pièces de rechange et aux compagnies de service. Les
techniciens de service désignés par Whirlpool Canada LP
sont formés pour remplir la garantie des produits et fournir un
service après la garantie, partout au Canada.
22
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez
soumettre par écrit toute question ou préoccupation à Whirlpool
Canada LP à l'adresse suivante :
Whirlpool Canada LP
Centre pour l'eXpérience de la clientèle
200 - 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Veuillez inclure dans votre correspondance un numéro de
téléphone ou l’on peut vous joindre dans la journée.
48 PO PO PU JOG NES Eu sit, dE
WY
PALE ESS) Te
Nettoyant et poli pour acier inoxydable
Commander la piece numéro 31462A
Ensemble Filtre a charbon
Commander la piece numéro W10355450
Ensemble de cordon d'alimentation
Commander la pièce numéro W10355452
GARANTIE DES GROS APPAREILS MENAGERS
WHIRLPOOL CORPORATION
GARANTIE LIMITEE
Pendant un an a compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées "Whirlpool”) paiera pour les
pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par
une compagnie de service désignée par Whirlpool. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et
s'applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des États-
Unis, cette garantie limitée ne s'applique pas. Une preuve de la date d'achat original est exigée pour obtenir un service dans le cadre de
la présente garantie limitée.
ARTICLES EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,
remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces
consomptibles ne sont pas couvertes par la garantie.
3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les
instructions d'installation et/ou les instructions de l'opérateur ou de l'utilisateur fournies ne sont pas respectées.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consomptibles ou de produits
nettoyants non approuvés par Whirlpool.
5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à
moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Whirlpool dans les 30 jours
suivant la date d’achat.
6. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.
7. Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour
être réparé à domicile et seul le service à domicile est couvert par la présente garantie.
8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.
9. Les frais de transport pour le service d'un produit si votre gros appareil est situé dans une région éloignée ou un service d'entretien
Whirlpool autorisé n’est pas disponible.
10. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies.
11. Les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être
facilement identifiés. La présente garantie est nulle si le numéro de série d'usine a été modifié ou enlevé du gros appareil ménager.
Le coût d’une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ
MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS QU'INDIRECTS, OÙ LES
LIMITATIONS DE LA DUREE DES GARANTIES IMPLICITES DE QUALITE MARCHANDE OÙ D'APTITUDE À UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION À UNE AUTRE.
Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si
une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section
“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux
E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 2/09
Conservez ce manuel et votre recu de vente ensemble pour
ке И : - Nom du marchand
référence ultérieure. Pour le service sous garantie, vous
= 1
devez présenter un document prouvant la date d'achat ou Adresse
d'installation.
Inscrivez les renseignements suivants au sujet de votre gros Numero de téléphone
appareil ménager pour mieux vous aider a obtenir assistance ou
service en cas de besoin. Vous devrez connaitre le numéro de
modele et le numéro de série au complet. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.
Numero de modele
Numéro de série
Date d’achat
23
W10400319A
© 2011. 3/11
All rights reserved. Printed in Mexico.
Tous droits réservés. Imprimé au Mexique.

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
