Bauknecht DBR 5890/AL/01 Hood Bedienungsanleitung

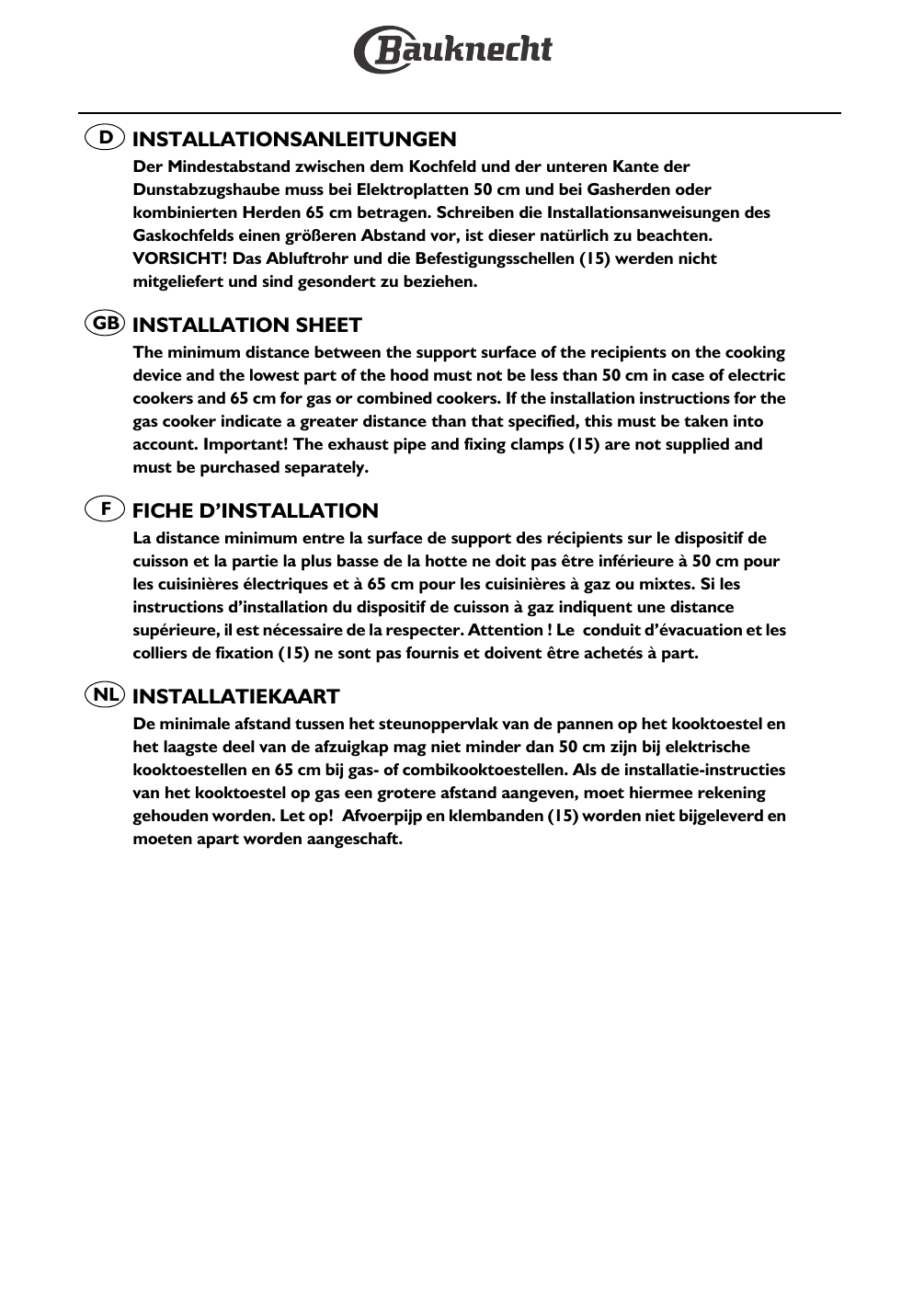

D INSTALLATIONSANLEITUNGEN
Der Mindestabstand zwischen dem Kochfeld und der unteren Kante der
Dunstabzugshaube muss bei Elektroplatten 50 cm und bei Gasherden oder
kombinierten Herden 65 cm betragen. Schreiben die Installationsanweisungen des
Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten.
VORSICHT! Das Abluftrohr und die Befestigungsschellen (15) werden nicht
mitgeliefert und sind gesondert zu beziehen.
GB INSTALLATION SHEET
The minimum distance between the support surface of the recipients on the cooking
device and the lowest part of the hood must not be less than 50 cm in case of electric
cookers and 65 cm for gas or combined cookers. If the installation instructions for the
gas cooker indicate a greater distance than that specified, this must be taken into
account. Important! The exhaust pipe and fixing clamps (15) are not supplied and
must be purchased separately.
F
FICHE D’INSTALLATION
La distance minimum entre la surface de support des récipients sur le dispositif de
cuisson et la partie la plus basse de la hotte ne doit pas être inférieure à 50 cm pour
les cuisinières électriques et à 65 cm pour les cuisinières à gaz ou mixtes. Si les
instructions d’installation du dispositif de cuisson à gaz indiquent une distance
supérieure, il est nécessaire de la respecter. Attention ! Le conduit d’évacuation et les
colliers de fixation (15) ne sont pas fournis et doivent être achetés à part.
NL INSTALLATIEKAART
De minimale afstand tussen het steunoppervlak van de pannen op het kooktoestel en
het laagste deel van de afzuigkap mag niet minder dan 50 cm zijn bij elektrische
kooktoestellen en 65 cm bij gas- of combikooktoestellen. Als de installatie-instructies
van het kooktoestel op gas een grotere afstand aangeven, moet hiermee rekening
gehouden worden. Let op! Afvoerpijp en klembanden (15) worden niet bijgeleverd en
moeten apart worden aangeschaft.
E
FICHA DE INSTALACIÓN
La distancia mínima entre la superficie de apoyo de los recipientes en la placa de
cocción y la parte más baja de la campana no debe ser inferior a 50 cm en caso de
cocinas eléctricas y 65 cm para cocinas a gas o mixtas. Si en las instrucciones de
instalación de la placa de cocina a gas se especifica una distancia mayor respecto a la
indicada, es necesario tenerlo en cuenta.
¡Atención! El tubo de evacuación y las bridas de fijación (15) no están incluidos y se
deben comprar por separado.
p
FICHA DE INSTALAÇÃO
A distância mínima entre a superfície de suporte dos recipientes no dispositivo de
cozedura e a parte mais baixa do exaustor do fogão deve ser não inferior a 50 cm no
caso de fogões eléctricos e de 65 cm no caso de fogões a gás ou mistos. Respeite as
instruções de instalação do dispositivo de cozedura a gás se estas especificarem uma
distância superior à indicada. Atenção! O tubo de descarga e as braçadeiras de fixação
(15) não são fornecidos, devendo ser comprados à parte.
I
SCHEDA INSTALLAZIONE
La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura
e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di
cucine elettriche e di 65 cm in caso di cucine a gas o miste. Se le istruzioni di
installazione del dispositivo di cottura a gas specificano una distanza maggiore rispetto
a quella specificata, bisogna tenerne conto. Attenzione! Il tubo di scarico e le fascette
di fissaggio (15) non sono fornite e vanno acquistate a parte.
GR ΚΑΡΤΕΛΑ ΕΓΚΑΤΑΣΤΑΣΗΣ
Η ελάχιστη απόσταση ανάμεσα στην επιφάνεια στήριξης των σκευών στη
συσκευή μαγειρέματος και στο χαμηλότερο σημείο του απορροφητήρα δεν
πρέπει να είναι μικρότερη από 50 cm σε περίπτωση ηλεκτρικών εστιών και από
65 cm σε κουζίνες αερίου ή μικτές. Εάν οι οδηγίες εγκατάστασης της εστίας
αερίου συνιστούν μεγαλύτερη απόσταση, σε σχέση με εκείνη που έχει οριστεί,
εφαρμόστε τις σχετικές οδηγίες. Προσοχή! Ο σωλήνας απαγωγής και τα κολάρα
στερέωσης (15) δεν διατίθενται με τον απορροφητήρα και πρέπει να αποκτηθούν
χωριστά.
13
G
F
2 x Ø 3,5x9,5
2x
2,9x6,5
17a
17a
H
1
17b G
11
11
12
16
4-13
8
18
17b
8
15
3
B
65
2
6
5
9
10
7
9
10
14
14
7
INFORMATIONEN ZUM UMWELTSCHUTZ
1. Verpackung
Das Verpackungsmaterial ist zu 100 % wieder verwertbar und
durch das Recyclingsymbol
gekennzeichnet. Die
Entsorgung muss gemäß den örtlichen Vorschriften erfolgen.
Bewahren Sie das Verpackungsmaterial (Plastikbeutel,
Styroporteile usw.) außerhalb der Reichweite von Kindern auf,
da es eine mögliche Gefahrenquelle darstellt.
2. Gerät
Dieses Gerät ist in Übereinstimmung mit der Europäischen
Richtlinie 2002/96/EC “Waste Electrical and Electronic
Equipment” (WEEE) gekennzeichnet.
Durch vorschriftsmäßige Entsorgung trägt der Benutzer
dazu bei, schädliche Auswirkungen auf Umwelt und
Gesundheit zu vermeiden.
Das Symbol
auf dem Produkt oder den Begleitpapieren
weist darauf hin, dass das Gerät nicht als Hausmüll
behandelt werden darf, sondern bei den zuständigen
Sammelstellen für elektrische und elektronische Geräte
abgegeben werden muss.
Beachten Sie daher bei der Entsorgung die örtlichen
Verordnungen zur Abfallbeseitigung.
Wenden Sie sich für weitere Informationen zur Behandlung,
Wiederverwertung und zum Recycling des Produktes an die
zuständige lokale Behörde, an die städtische Müllabfuhr oder an
Ihren Fachhändler, bei dem Sie das Gerät erworben haben.
ALLGEMEINE HINWEISE UND
RATSCHLÄGE
ACHTUNG!
•
•
Das Gerät ist nicht für den Gebrauch durch
Kinder oder körperlich oder geistig behinderte
oder auch hör- und sehgeschädigte und
unerfahrene Personen bestimmt, es sei denn
unter der Aufsicht oder Anleitung einer für ihre
Sicherheit haftenden Person.
Achten Sie darauf, dass Kinder das Gerät nicht als
Spielzeug benutzen.
Schließen Sie das Gerät erst nach seiner kompletten
Installation an das Stromnetz an. Trennen Sie vor jedem
Reinigungs- oder Instandhaltungseingriff die
Dunstabzugshaube vom Stromnetz. Ziehen Sie dazu den
Stecker oder schalten Sie den Hauptschalter in der
Wohnung ab.
2. Bereiten Sie keine flambierten Gerichte unter der
Abzugshaube zu. Bei offenen Flammen besteht
Brandgefahr.
3. Lassen Sie beim Frittieren keine Pfannen unbeaufsichtigt,
da das erhitzte Fett Feuer fangen könnte.
4. Konstante Pflege und Reinigung gewährleisten den
einwandfreien Betrieb und die Leistungstüchtigkeit Ihrer
Abzugshaube. Säubern Sie regelmäßig alle verschmutzten
Flächen Ihrer Abzugshaube. Sie sollten den Filter des
Öfteren entfernen und reinigen oder ersetzen. Die
Verwendung von entflammbaren Materialien zur
Ableitung der angesaugten Luft ist untersagt.
5. Wird die Abzugshaube zusammen mit anderen nicht mit
Strom betriebenen Geräten benutzt, darf der Unterdruck
im Raum 4 Pa (4 x 10-5 bar) nicht überschreiten. Sorgen
Sie daher für eine angemessene Raumbelüftung.
6. Die von der Abzugshaube angesaugte Luft darf nicht über
den Rauchfang der Heizung oder von Geräten abgestoßen
werden, die nicht elektrisch betrieben werden.
7. Der Raum muss ausreichend belüftet werden, wenn die
Küchenabzugshaube zusammen mit anderen Geräten
verwendet wird, die mit Gas oder anderen Brennstoffen
betrieben werden.
8. Stellen Sie vor dem Anfassen der Lampen sicher, dass
diese abgekühlt sind.
9. Die angesaugte Luft darf nicht in ein Abluftrohr geleitet
werden, in das die Abluft von mit Gas oder anderen
Brennstoffen betriebenen Geräten abgeleitet wird,
sondern muss einen separaten Abzug haben. Dabei sind
alle nationalen Vorschriften zur Abluftableitung
einzuhalten.
10. Die Abzugshaube ist keine Ablagefläche. Sie dürfen
weder Gegenstände darauf abstellen noch sie
übermäßig belasten.
Hinweis: Tragen Sie bei allen Installations- und
Instandhaltungseingriffen Schutzhandschuhe.
1.
Elektrischer Anschluss
Die Netzspannung muss mit der auf dem Typenschild im
Innenteil der Abszugshaube übereinstimmen. Falls die
Abzugshaube mit einem Stecker versehen ist, schließen Sie
sie an eine normgerechte Steckdose an zugänglicher Stelle
an. Sollte die Abzugshaube nicht mit einem Stecker
versehen sein (direkter Netzanschluss) oder sich die
Steckdose an einer nicht zugänglichen Stelle befinden, ist ein
normgerechter zweipoliger Schalter vorzusehen, der die
vollständige elektrische Abschaltung bei
Überspannungsbedingungen der IEC-Kategorie III konform
mit den Installationsbestimmungen gewährleistet.
ACHTUNG: Bevor Sie den Stromkreis der
Abzugshaube wieder an das Stromnetz anschließen
und deren Betrieb überprüfen, müssen Sie immer
kontrollieren, ob das Netzkabel sachgerecht montiert
und während der Haubeninstallation NICHT etwa
eingequetscht wurde.
Reinigung der Abzugshaube
VORSICHT! An der Haube verbleibendes Öl oder Fett
könnte sich entzünden. Entfernen Sie dieses deshalb
mindestens 1 Mal im Monat.
Verwenden Sie dazu ein weiches Tuch und Neutralreiniger.
Vermeiden Sie unbedingt Scheuermittel oder Alkohol.
Vor Inbetriebnahme der Dunstabzugshaube
Damit Sie Ihre Dunstabzugshaube optimal nutzen können,
sollten Sie die Gebrauchsanleitungen sorgfältig lesen und für
den Bedarfsfall aufbewahren.
Bewahren Sie das Verpackungsmaterial (Plastikbeutel,
Styroporteile usw.) außerhalb der Reichweite von Kindern
auf, da es eine mögliche Gefahrenquelle darstellt.
Stellen Sie sicher, dass die Abzugshaube keine
Transportschäden erlitten hat.
Konformitätserklärung
Dieses Gerät wurde gemäß folgender Richtlinien
entworfen, hergestellt und in den Handel eingeführt:
- Sicherheitsanforderungen der
“Niederspannungsrichtlinie” 2006/95/CE
(die 73/23/CEE und nachfolgende Änderungen ersetzt)
- Schutzvorschriften der “EMV” Richtlinie” 89/336/EWG,
geändert durch die Richtlinie 93/68/EWG.
Störung - Was tun?
Die Abzugshaube funktioniert nicht:
• Sitzt der Stecker korrekt in der Steckdose?
• Liegt ein Stromausfall vor?
Die Ansaugleistung der Abzugshaube ist ungenügend:
• Haben Sie die korrekte Drehzahlstufe eingestellt?
• Sind die Filter zu reinigen oder zu ersetzen?
• Sind die Abluftöffnungen verstopft?
Die Lampe funktioniert nicht:
• Ist die Lampe zu ersetzen?
• Wurde die Lampe sachgerecht montiert?
Kundendienst
Bevor Sie den Kundendienst rufen
1. Prüfen Sie erst, ob Sie die Störung selbst beheben
können (siehe “Störung - Was tun?”).
2. Schalten Sie das Gerät ab und wieder ein, um
sicherzustellen, dass der Fehler behoben wurde.
3. Haben Sie keinen Erfolg, müssen Sie den Kundendienst
benachrichtigen.
Machen Sie bitte folgende Angaben:
• Art der Störung,
• das Gerätemodell, das Sie dem Typenschild im Inneren
der Abzugshaube nach Entfernen der Fettfilter
entnehmen können,
• Ihre vollständige Adresse,
• Ihre Telefonnummer mit Vorwahl,
• die Servicenummer (Ziffer unter dem Wort SERVICE
auf dem Typenschild im Inneren der Abzugshaube
hinter dem Fettfilter).
Wenden Sie sich im Falle eines Reparaturbedarfs an eine
autorisierte Kundendienststelle (zur Garantie von
Originalersatzteilen und einer fachmännischen Reparatur).
Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und
die Qualitätseigenschaften des Geräts gefährden.
Die Abzugshaube ist für den Betrieb in “Abluftversion”
oder in “Umluftversion” konzipiert”
Ausführung mit Abluftbetrieb
Die Schwaden werden angesaugt und über das am
Verbindungsring der Abzugshaube mit einer Schelle
befestigte (nicht mitgelieferte) Abluftrohr nach außen
befördert.
Je nach gekauftem Abluftrohr ist ein geeignetes
System zur Befestigung am Verbindungsring
vorgesehen.
ACHTUNG: Entfernen Sie die eventuell bereits
installierten Kohlefilter.
Ausführung mit Umluft+Filter-Betrieb
Die Luft wird beim Durchgang durch einen Kohlefilter
gefiltert und im Raum umgewälzt.
ACHTUNG: Vergewissern Sie sich, dass die Luft
ungehindert umgewälzt wird (befolgen Sie dazu
gewissenhaft die Anweisungen im
Installationshandbuch).
ACHTUNG! Hat die Abzugshaube keine/n
Kohlefilter, so sind diese zu bestellen und vor der
Inbetriebnahme zu montieren.
Die Dunstabzugshaube wird mit Kleinteilen (z. B.
Schrauben und/oder Dübeln) geliefert, die für die
meisten Wände/Decken geeignet sind. Sie sollten
aber trotzdem einen qualifizierten Techniker zu Rate
ziehen, um sicherzustellen, dass sie für die spezifische
Wand-/Deckenausführung geeignet sind. Die Wand/
Decke muss in der Lage sein, das Gewicht der
Dunstabzugshaube zu tragen.
Aufgrund des schweren Gewichtes sind
mindestens zwei oder noch mehr Personen zur
Beförderung und Installation der Abzugshaube
erforderlich.
D
GB
F
NL
INSTALLATION MONTAGEANLEITUNGEN
Nehmen Sie das ansaugaktive Randpaneel und den
bzw. die Fettfilter ab.
1. Ziehen Sie an der Wand eine Mittellinie bis zur
Decke.
2. Bringen Sie die Bohrskizze an der Wand an: Die
senkrechte Mittellinie der Bohrskizze muss mit
der an der Wand gezogenen Mittellinie
übereinstimmen. Außerdem muss der untere
Rand der Bohrskizze der unteren Kante der
Abzugshaube entsprechen.
3. Setzen Sie den Haltebügel auf die Bohrskizze, so
dass er mit dem vormarkierten Rechteck
übereinstimmt, markieren Sie die beiden
externen Bohrungen, entfernen Sie die
Bohrskizze, setzen Sie 2 Wanddübel ein und
befestigen Sie den Kaminhaltebügel mit 2 5x45
mm Schrauben.
4. Hängen Sie die Abzugshaube in den Haltebügel
ein und regulieren Sie den Abstand (5.) und die
waagerechte Ausrichtung (6.).
7. Markieren Sie innen in der Abzugshaube 2
Bohrungen für die endgültige Befestigung.
8. Hängen Sie die Abzugshaube aus, nehmen Sie die
Bohrungen vor (9. - Ø 8 mm - siehe Schritt 7.).
Setzen Sie 2 Wanddübel ein (10.).
11. Bringen Sie den Kaminhaltebügel G an der die
Decke säumenden Wand an (der kleine Schlitz am
Haltebügel muss der zuvor auf der Wand
gezogenen Linie entsprechen - Schritt 1.).
Befestigen Sie ihn mit 2 Dübeln (Ø 8 mm) und 2
Schrauben (12.).
13. Hängen Sie die Dunstabzugshaube in den unteren
Bügel ein. (14.) Führen Sie die definitive
Wandbefestigung der Abzugshaube mit 2 5x45
mm Schrauben (ABSOLUT ERFORDERLICH) aus
und verschließen Sie die Bohrlöcher (falls extern
und sichtbar) mit 2 Abdeckkappen.
15. Verbinden Sie einen Abluftschlauch mit dem
Anschlussring B, der Schlauch muss ins Freie
(Version Abluft) oder in den Luftablenker
(Version Umluft) führen. Befestigen Sie das
Umlenkblech F mit 2 Schrauben am
Kaminträgerbügel G.
16. Nehmen Sie den elektrischen Anschluss vor.
17. Bringen Sie die Kamine an und befestigen Sie sie
mit 2 Schrauben (17a) am Kaminträger G (17b).
18. Schieben Sie die untere Kaminhälfte zur
kompletten Abdeckung des Ansaugaggregats in
ihre Aufnahme über der Abzugshaube.
E
P
I
GR
Beschreibung der Dunstabzugshaube
Abb. 1
1.
2.
3.
4.
5.
6.
Bedienfeld
Bedienfeld
Fettfilter
Halogenlampen
Schwadenfang
Teleskopkamin
Ansaugaktives Randpaneel
A.
B.
Lichtschalter ON/OFF.
Schalter ON/OFF und Geschwindigkeit 1
(geringe Rauch- und Dampfentwicklung).
B+C.Geschwindigkeit 2 (mittlere Rauch- und
Dampfentwicklung).
B+D.Geschwindigkeit 3
(starke Rauch- und Dampfentwicklung).
Wartung und Pflege
Schalten Sie die Abzugshaube IMMER vom Stromnetz
ab.
Reinigen Sie den Fettfilter und den Kohlefilter ein
Mal im Monat im Geschirrspüler auf der höchsten
Temperaturstufe und verwenden Sie ein
handelsübliches Spülmittel. Sie sollten den Filter am
besten allein waschen.
Trocknen Sie den gereinigten Kohlefilter zur
Reaktivierung 10 Minuten lang bei 100 °C im Ofen.
Ersetzen Sie den Kohlefilter alle 3 Jahre.
Nehmen Sie das ansaugaktive Randpaneel
ab.
Das ansaugaktive Randpaneel wird mit zwei vorderen
Stiften und zwei hinteren Haken in Position gehalten.
Um das ansaugaktive Randpaneel zu öffnen und zu
entfernen, fassen Sie den vorderen Rand des Paneels
(Bedienfeldseite) und ziehen Sie es kräftig nach unten.
Lassen Sie das Paneel dabei nicht los. Lösen Sie
schließlich die Buchsen (s - Abb. 1) und ziehen Sie das
Paneel von der gegenüberliegenden Seite ab.
Führen Sie für die Montage alle Schritte in
umgekehrter Reihenfolge aus.
Reinigen Sie das ansaugaktive Randpaneel
ebenso häufig wie den Fettfilter mit einem Tuch
und einem nicht zu konzentrierten Flüssigreiniger.
Benutzen Sie keinesfalls Scheuermittel.
Entnahme der Fettfilter - Abb. 1: Ziehen Sie den
Schnappgriff nach hinten (f1) und ziehen Sie dann den
Filter nach unten heraus (f2).
Abb. 1
Auswechseln der Lampen
1. Setzen Sie einen kleinen Schlitzschraubenzieher
oder ein anderes geeignetes Werkzeug als Hebel
an (m - Abb. 1), um die Lampenabdeckung
abzunehmen (p - Abb. 1).
2. Ersetzen Sie die defekte Lampe.
Verwenden Sie ausschließlich Halogenlampen mit
max. 20 W (12 V - G4) , ohne sie mit den Händen
zu berühren.
3. Schließen Sie die Lampenabdeckung wieder (sie
rastet ein).
Einbau des Kohlefilters:
1. Entfernen Sie den Fettfilter (f1/f2 - Abb. 1).
2. Nehmen Sie die Filterhalterung mit einer 90°Drehung der Griffteile ab (g - Abb. 2).
3. Bauen Sie den Kohlefilter (i - Abb. 2) in die
Filterhalterung (h - Abb. 2) ein.
Gehen Sie zum Wiedereinbau der Filterhalterung und
des Fettfilters in umgekehrter Reihenfolge vor.
D
GB
F
NL
Abb. 2
E
P
I
GR

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
