De Dietrich DHT1116X Operating instructions

De Dietrich DHT1116X Operating instructions
FR
EN
ES
PT
DE

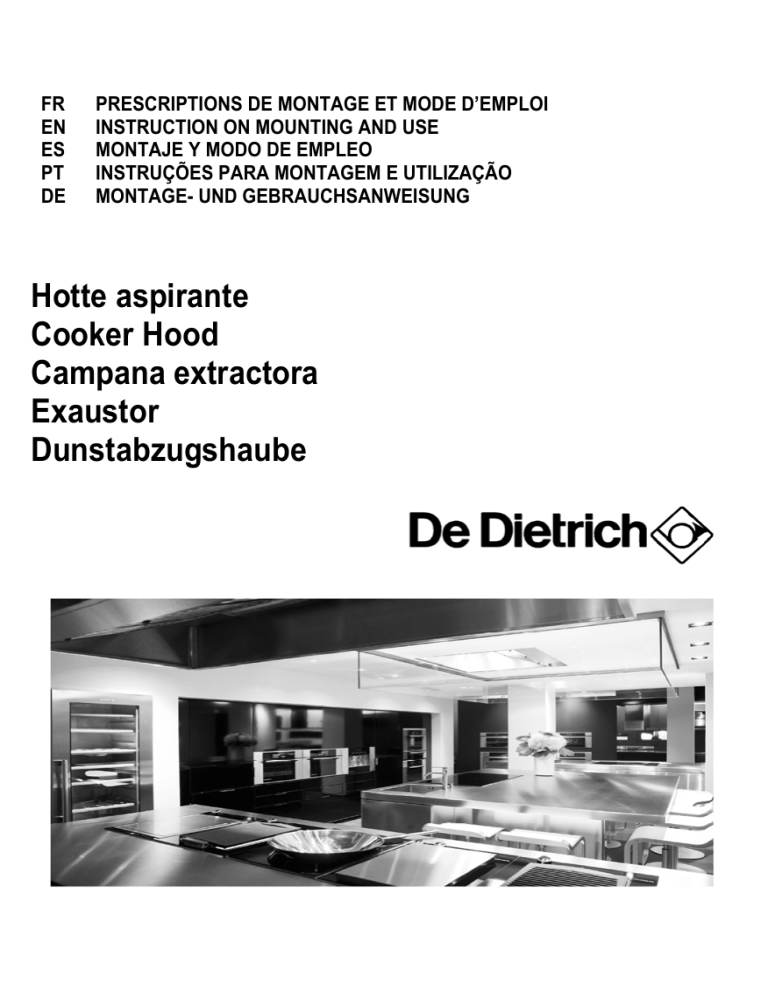

PRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI
INSTRUCTION ON MOUNTING AND USE
MONTAJE Y MODO DE EMPLEO
INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO
MONTAGE- UND GEBRAUCHSANWEISUNG
Hotte aspirante
Cooker Hood
Campana extractora
Exaustor
Dunstabzugshaube
10
FR
PRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI
Hotte aspirante
11
Chère Cliente, cher Client,
Découvrir les produits De Dietrich, c’est éprouver des émotions uniques que
seuls peuvent produire des objets de valeurs.
L’attrait est immédiat dès le premier regard. La qualité du design s’illustre par
l’esthétique intemporelle et les finitions soignées rendant chaque objet
élégant et raffiné en parfaite harmonie les uns avec les autres.
Vient ensuite l’irrésistible envie de toucher. Le design De Dietrich capitalise
sur des matériaux robustes et prestigieux ; l’authentique est privilégié.
En associant la technologie la plus évoluée aux matériaux nobles, De
Dietrich s’assure la réalisation de produits de haute facture au service de l’art
culinaire, une passion partagée par tous les amoureux de la cuisine.
Nous vous souhaitons beaucoup de satisfaction dans l’utilisation de ce
nouvel appareil et serons heureux de recueillir vos suggestions et de
répondre à vos questions. Nous vous invitons à les formuler auprès de notre
service consommateur ou sur notre site internet.
Nous vous invitons à enregistrer votre produit sur www.de-dietrich.com pour
profiter des avantages de la marque.
En vous remerciant de votre confiance.
De Dietrich
Retrouvez toutes les informations de la marque sur www.de-dietrich.com
Visitez La Galerie De Dietrich, 6 rue de la Pépinière à Paris VIIIème
Ouvert du mardi au samedi de 10h à 19h.
Service Consommateurs : 0892 02 88 04
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le
droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques
toutes modifications liées à leur évolution.
Important :
Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide
d'installation et d'utilisation afin de vous familiariser plus rapidement avec son
fonctionnement.
12
Sommaire
FR - Prescriptions de montage et mode d’emploi ................................................... 14
Utilisation..................................................................................................................... 14
Description de la hotte ............................................................................................... 14
Attention ...................................................................................................................... 14
Installation ................................................................................................................... 15
Branchement électrique ...............................................................................................................................15
Montage .......................................................................................................................................................15
Fonctionnement .......................................................................................................... 16
Entretien....................................................................................................................... 16
Nettoyage.....................................................................................................................................................16
Filtre anti-graisse..........................................................................................................................................16
Filtre à charbon actif (uniquement pour version recyclage) .........................................................................16
Remplacement des lampes..........................................................................................................................17
Anomalies de fonctionnement................................................................................... 17
Service Après-Vente ................................................................................................... 17
13
FR - Prescriptions de montage et mode d’emploi
Suivre impérativement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. La hotte a été conçue exclusivement pour l’usage
domestique.
Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.
Votre appareil est destiné à un usage domestique normal. Ne
pas l'utilisez à des fins commerciales ou industrielles ou pour
d'autres buts que celui pour lequel il a été conçu.
Ne modifiez pas ou n'essayer pas de modifier les
caractéristiques de cet appareil. Cela représenterait un
danger pour vous.
Le fonctionnement au dessus d'un foyer à combustible (bois,
charbon...) n'est pas autorisé.
Dans le cas d'une cuisine chauffée avec un appareil raccordé
à une cheminée (ex: poêle), il faut installer la hotte en version
recyclage. Ne pas utilisez la hotte sans les filtres cassettes.
N'utilisez jamais d'appareils à vapeur ou à haute pression
pour nettoyer votre appareil (exigences relatives à la sécurité
électrique)
Attention! Ne pas raccorder l’appareil au circuit électrique
avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
Munissez-vous de gants de travail avant d’effectuer toute
opération d’installation et d’entretien.
L’appareil n’est pas destiné à une utilisation par des enfants
ou des personnes à capacités physiques, sensorielles ou
mentales réduites et sans expérience et connaissance à
moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur
sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour
déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres
appareils à combustion de gaz ou d’autres combustibles, le
local doit disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé
pour l’évacuation des fumées produites par des appareils à
combustion de gaz ou d’autres combustibles.
Il est formellement interdit de faire flamber les aliments sous
la hotte.
L’utilisation de flammes libres peut entraîner des dégâts aux
filtres et peut donner lieu à des incendies, il faut donc les
éviter à tout prix.
La friture d’aliments doit être réalisée sous contrôle pour éviter
que l’huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon
importante quand elles sont utilisées avec des appareils pour
la cuisson.
En ce qui concerne les mesures techniques et de sécurité à
adopter pour l’évacuation des fumées, s’en tenir strictement à
ce qui est prévu dans les règlements des autorités locales
compétentes. La hotte doit être régulièrement nettoyée,
aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS
PAR MOIS, respecter néanmoins les instructions relatives à
l’entretien fournies dans ce manuel).
Utilisation
Cette hotte prévue pour l’aspiration des fumées et vapeurs de
cuisson est destinée à un usage domestique exclusivement.
La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.
Version évacuation extérieure
La hotte est équipée d’une sortie de l’air supérieure B pour
l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation
et colliers de fixation non fournis). Fig. 6
Attention! Si la hotte est équipée d'un filtre à charbon, ce
dernier doit être enlevé.
Version recyclage
Dans l’éventualité où il ne serait pas possible d’évacuer les
fumées et les vapeurs de cuisson vers l’extérieur, il est
possible d’utiliser la hotte dans la version recylcage, en
effectuant le montage d’un filtre à charbon actif et d’un
déflecteur F sur le support (bride) G. Les fumées et les
vapeurs sont recyclées à travers le grillage supérieur H, au
moyen d’un tuyau d’évacuation connecté à la sortie d’air
supérieure B et à la bague de connexion montée sur le
déflecteur F (tuyau d’évacuation et colliers de fixation non
fournis). Fig. 6-7
Attention! Si la hotte est livrée sans filtre à charbon, celuici doit être commandé et monté avant la mise en service.
Description de la hotte
Fig. 1
1. Panneau de contrôle
2. Filtre anti-graisse
3. Poignée de décrochage du filtre anti-graisse
4. Éclairage
5. Tiroir amovible
Attention
Conservez cette notice d'utilisation avec votre appareil. Si
l'appareil devait être vendu ou cédé à une autre personne,
assurez-vous que la notice d'utilisation l'accompagne. Merci
de prendre connaissance de ces conseils avant d'installer et
d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité
et celle d'autrui. Cet appareil a été conçu pour être utilisé par
des particuliers dans leur lieu d'habitation.
14
La non observation de ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres comporte des risques
d’incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules
soient correctement placées pour éviter tout risque de choc
électrique.
La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans
ce manuel.
•
Préparez le branchement électrique et veillez qu’à
proximité de la zone d’installation de la hotte (dans une
zone également accessible avec la hotte déjà montée), il
y ait une prise électrique et qu’il soit possible de se
raccorder à un dispositif d’évacuation de fumées vers
l’extérieur (uniquement Version Evacuation).
• Effectuer tous les travaux de maçonnerie nécessaires
(par exemple: installation d’une prise électrique et/ou trou
pour le passage des tubes d’évacuation).
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.
Installation
La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 65cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.
Cet appareil est concu pour étre encastré dans un meuble ou
un autre support.
Préparation de l’armoire (Fig.5)
Vérifier au préalable que l’armoire soit adaptée à la hotte sur
base des dimensions indiquées dans les dessins.
Réaliser les trous nécessaires pour le passage du câble
électrique et du tube d’évacuation.
Répéter les mêmes trous sur le dessus de l’armoire
également.
Fixation des étriers aux armoires (Fig.6-7)
Appliquer le gabarit sur le côté interne droit de l’armoire.
Le bord inférieur et antérieur du gabarit doit correspondre au
bord inférieur et antérieur (sans considérer l’éventuelle porte)
de l’armoire.
Marquer les deux points de fixation.
Fixer l’étrier R à l’armoire à l’aide de deux vis.
Remarque! pour un positionnement correct, visser les vis au
travers des trous plus petits de l’étrier.
Effectuer la même opération sur le côté interne gauche de
l’armoire (Etrier L).
Avant d’installer la hotte (Fig.8)
Dans le cas d’armoires plus profondes que la hotte, on peut
installer un écarteur.
L’écarteur peut couvrir des différences de profondeur non
supérieures à 5 cm.
Mesurer la différence entre la profondeur de l’armoire et la
profondeur de la hotte et, à l’aide d’un cutter, enlever la partie
en excès.
Fixer l’écarteur à l’arrière de la hotte à l’aide de 3 vis.
Enlever le/s filtre/s anti-graisse (Fig.9)
Installation du vitre en butée (Fig.10)
Ouvrir le tiroir extractible.
Enlever la partie avant en enlevant les vis qui le fixent à la
hotte.
Appliquer la vitre en butée sur les languettes d’appui.
Remonter et fixer la partie frontale à l’aide des vis.
Branchement électrique
La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit
électrique), ou si la prise ne se trouve pas dans une zone
accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à
l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit
monté correctement.
Montage
Fig. 5-6-7
Avant de commencer l’installation:
• Vérifier que le produit acheté soit de dimensions
adéquates pour la zone d’installation choisie.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont
fournis (voir également le paragraphe concerné). Celuici(ceux-ci) est(sont) remonté(s) uniquement si l’on veut
utiliser la hotte en version recyclage.
• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des
raisons de transport) d’autre matériel fourni avec
l’équipement (par exemple: vis (*), garanties (*) etc.,
dans ce cas, enlevez-les et conservez-les.
• Protéger la cuisinière et la hotte contre d’éventuels débris
et dégâts en utilisant une toile de protection. Préférer une
surface plane pour l’assemblage. Couvrir cette surface
d’une protection et placer tous les éléments de la hotte et
de la cheminée dessus.
15
Installation de la hotte à l’armoire (Fig.11-15)
Insérer la hotte dans l’armoire en faisant glisser jusqu’au bout
les étriers de la hotte au-dessus des étriers fixés sur l’armoire.
Faire passer le câble électrique dans les fentes prévues sur
l’armoire.
Bloquer la hotte en fixant les étriers entre eux à l’aide de 2 vis
(une par côté).
Préinstaller la bride de raccordement au tube d’évacuation
d’une longueur et d’un diamètre adapté pour l’évacuation des
fumées vers l’extérieur (Version aspirante Fig.13) ou sur le
dessus de l’armoire (Version filtrante Fig.14).
Fixer la bride de raccordement au trou d’évacuation de la
hotte (fixation à pression).
Pour une fixation correcte, vérifier que l’index imprimé sur la
bride corresponde au guide prévu se trouvant sur le trou
d’évacuation.
Terminer le raccordement de l’autre extrémité du tube
d’évacuation.
Si la hotte n’était pas parfaitement alignée avec le bord
inférieur des armoires latérales, on peut en régler l’équilibre
en agissant sur les vis de fixation.
Installation de la bride de tamponnement (Fig.16)
Appliquer la bride de tamponnement au-dessus de la hotte et
la fixer à l’aide de 2 vis depuis l’intérieur de la hotte (Fig.18)
Uniquement version filtrante – Installer le/s filtre/s au
charbon (Fig.17)
Installer le/s filtre/s anti-graisse (Fig.18)
Raccorder la hotte au circuit électrique.
ATTENTION: Il y a risque d’incendie si vous ne respectez pas
les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Filtre anti-graisse
Fig. 2
Le filtre doit être nettoyé une fois par mois (ou lorsque le
système d’indication de saturation des filtres – si prévu sur le
modèle possédé – indique cette nécessité) avec des
détergents non agressifs, à la main ou dans le lave-vaisselle à
faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de
décrochement à ressort.
Filtre à charbon actif (uniquement pour version
recyclage)
Fig. 3
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate aprés un emploi
plus ou mois long, selon la fréquence d'utilisation et la
régularité du nettoyage du filtre à graisses. En tout cas, il est
nécessaire de changer le filtre aprés, au maximum, quatre
mois.
IL NE PEUT PAS être nettoyé ou régénéré.
Pour monter/démonter le filtre à charbon:
- Retirez complètement le tiroir amovible.
- Dégagez les filtres anti-graisse ou les grilles de support.
- En monter un sur chaque grille de protection de la turbine
du moteur, puis tourner la manette centrale C des filtres
dans le sens des aiguilles d’une montre.
Pour le démontage, tourner la manette centrale C de
chaque filtre dans le sens contraire des aiguilles d’une
montre.
- Remontez les filtres anti-graisse ou les grilles de support.
Fonctionnement
a. ON/OFF lumières
b. OFF moteurs
c. - d. - e. Puissance d’aspiration minimum (c.), moyenne (d.),
maximum (e.).
Pour préserver votre appareil, nous vous recommandons
d’utiliser les produits d’entretien Clearit.
Entretien
Attention! Avant toute opération de nettoyage ou
d’entretien, débrancher la hotte du circuit électrique en
enlevant la prise ou en coupant l’interrupteur général de
l’habitation.
L’expertise des professionnels au
service des particuliers
Clearit vous propose des produits professionnels et des
solutions adaptées pour l’entretien quotidien de vos appareils
électroménagers et de vos cuisines.
Vous les trouverez en vente chez votre revendeur habituel,
ainsi que toute une ligne de produits accessoires et
consommables.
Nettoyage
La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
16
Remplacement des lampes
Anomalies de fonctionnement
Fig. 4
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous
qu’elles soient froides.
1. Appuyer sur le plafonnier puis relâcher pour ouvrir.
2. Remplacer la lampe endommagée.
Utiliser uniquement des lampes halogènes 20W maximum
(G4), en ayant soin de ne pas les toucher avec les mains.
3. Refermer le plafonnier (fixation par encliquetage).
SYMPTOMES
SOLUTIONS
La hotte ne fonctionne Vérifiez que:
pas...
• il n’y a pas de coupure de
courant.
• une vitesse a été
effectivement
sélectionnée.
La hotte a un rendement Vérifiez que:
insuffisant...
• la
vitesse
moteur
sélectionnée est suffisante
pour la quantité de fumée
et de vapeur dégagée.
• la cuisine est suffisamment
aérée pour permettre une
prise d’air.
• Le système des tubes
d'évacuation cause une
perte d'efficacité de la
hotte.
Contacter
un
technicien qualifié.
• le filtre à charbon n’est pas
usagé (hotte en version
recyclage)
Dans l’éventualité où l’éclairage ne devait pas fonctionner,
vérifier si les lampes ont été introduites correctement dans
leur logement, avant de contacter le service après-vente.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.
présent sur l’appareil ou sur la
Le symbole
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.
La hotte s’est arrêtée au Vérifiez que:
cours du fonctionnement
• il n’y a pas de coupure de
courant.
• le dispositif à coupure
omnipolaire ne s’est pas
enclenché.
Service Après-Vente
•
17
INTERVENTIONS
Les éventuelles interventions sur votre appareil doivent
être effectuées par un professionnel qualifié dépositaire
de la marque. Lors de votre appel, mentionnez la
référence complète de votre appareil (modèle, type,
numéro de série). Ces renseignements figurent sur la
plaque signalétique (cf. schéma ci-dessous).
PIÈCES D’ORIGINE
Lors d’une intervention d’entretien, deman-dez l'utilisation
exclusive de pièces déta-chées certifiées d’origine.
•
•
RELATIONS CONSOMMATEURS
Pour en savoir plus sur tous les produits de la marque:
informations, conseils, les points de vente, les
spécialistes après-vente.
•Pour communiquer:
nous sommes à l'écoute de toutes vos remarques,
suggestions, propositions auxquelles nous vous
répondrons personnellement.
> Vous pouvez nous écrire :
Service Consommateurs
DE DIETRICH
BP 9526
95069 CERGY PONTOISE
> ou nous téléphoner au :
*
Service fourni par FagorBrandt, locataire gérant, société
par actions simplifiée au capital de 20 000 000 €UROS,
5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône.
RCS Nanterre 440 303 196.
18
19
EN
INSTRUCTION ON MOUNTING AND USE
Cooker Hood
20
Dear valued customer,
To discover a De Dietrich product is to experience the range of unique
emotions which only high-value items can produce.
The attraction is immediate, from the moment you set eyes on the product.
The sheer quality of the design shines through thanks to the timeless style
and outstanding finishes which make each appliance an elegant and refined
little masterpiece in its own right, each in perfect harmony with the others.
Next, comes the irresistible urge to touch it. De Dietrich's design makes
extensive use of robust and prestigious materials. The accent is placed firmly
upon authenticity.
By combining state-of-the-art technology with top quality materials, De
Dietrich produces beautifully crafted products to help you get the most from
the culinary arts, a passion shared by all lovers of cooking and fine food.
We hope that you enjoy using this new appliance and we would love to
receive your suggestions and to answer any questions you may have. Please
feel free to contact our customer service department via our website.
To benefit from the many advantages offered by the brand, we recommend
that you register your product at: www.de-dietrich.com.
Thank you for choosing a De Dietrich product.
De Dietrich
You can find a full range of information about the brand at www.dedietrich.com
Visit the De Dietrich Gallery, 6 rue de la Pépinière (Paris eighth district)
Open from Tuesday to Saturday from 10 am to 7 pm
Customer service department: 0892 02 88 04
As part of our commitment to constantly improving our products, we reserve the right to make
changes to them based on advances to their technical, functional and/or aesthetic properties.
Important:
Before installing and using your appliance, please read this Installation and Usage Guide
carefully, as it will allow you to quickly familiarise yourself with its operation.
21
Contents
EN - Instruction on mounting and use...................................................................... 23
Use................................................................................................................................ 23
Description of the hood.............................................................................................. 23
Caution......................................................................................................................... 23
Installation ................................................................................................................... 24
Electrical connection ....................................................................................................................................24
Mounting ......................................................................................................................................................24
Operation ..................................................................................................................... 25
Maintenance ................................................................................................................ 25
Cleaning .......................................................................................................................................................25
Grease filter..................................................................................................................................................25
Charcoal filter (filter version only).................................................................................................................25
Replacing lamps...........................................................................................................................................25
Troubleshooting.......................................................................................................... 26
After-sales service ...................................................................................................... 26
22
EN - Instruction on mounting and use
Closely follow the instructions set out in this manual. All
responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. The extractor hood has been designed
exclusively for domestic use.
Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.
Do not modify or try to modify the characteristics of this
apparatus. It would be dangerous for you.
Using over a fuel (wood, carbon) cooking top is not
authorised.
If the filtering hood is installed in a kitchen heated by an
apparatus connected to a fireplace (e.g. a stove), the filtering
version of the hood must be installed. Do not use the hood
without fat filters.
Do not use steam or pressure cleaning equipment on your
apparatus (for reasons of electrical safety).
WARNING! Do not connect the appliance to the mains until
the installation is fully complete.
Before any cleaning or maintenance operation, disconnect
hood from the mains by removing the plug or disconnecting
the mains electrical supply.
Always wear work gloves for all installation and maintenance
operations.
The appliance is not intended for use by children or persons
with impaired physical, sensorial or mental faculties, or if
lacking in experience or knowledge, unless they are under
supervision or have been trained in the use of the appliance
by a person responsible for their safety.
This appliance is designed to be operated by adults, children
should be monitored to ensure that they do not play with the
appliance.
This appliance is designed to be operated by adults. Children
should not be allowed to tamper with the controls or play with
the appliance.
Never use the hood without effectively mounted grating!
The hood must NEVER be used as a support surface unless
specifically indicated.
The premises where the appliance is installed must be
sufficiently ventilated, when the kitchen hood is used together
with other gas combustion devices or other fuels.
The ducting system for this appliance must not be connected
to any existing ventilation system which is being used for any
other purpose such as discharging exhaust fumes from
appliances burning gas or other fuels.
The flaming of foods beneath the hood itself is severely
prohibited.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and ignite.
Accessible parts of the hood may became hot when used with
cooking appliance.
With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.
The hood must be regularly cleaned on both the inside and
outside (AT LEAST ONCE A MONTH).
This must be completed in accordance with the maintenance
instructions provided in this manual). Failure to follow the
instructions provided in this user guide regarding the cleaning
of the hood and filters will lead to the risk of fires.
Use
The hood is conceived for the suction of cooking fumes and
steam and is destined only for domestic use.
The hood is designed to be used either for exhausting or filter
version.
Ducting version
The hood is equipped with a top air outlet B for discharge of
fumes to the outside (exhaust pipe and pipe fixing clamps not
provided). Fig. 6
Attention! If the hood is supplied with carbon filter, then it
must be removed.
Filter version
Should it not be possible to discharge cooking fumes and
vapour to the outside, the hood can be used in the filter
version, fitting an activated carbon filter and the deflector F
on the support (bracket) G, fumes and vapours are recycled
through the top grille H by means of an exhaust pipe
connected to the top air outlet B and the connection ring
mounted on the deflector F (exhaust pipe and pipe fixing
clamps not provided). Fig. 6-7
Attention! If the hood is not supplied with carbon filter,
then it must be ordered and mounted.
Description of the hood
Fig. 1
1. Control panel
2. Grease filter
3. Grease filter release handle
4. Lighting
5. Pull-Out Drawer
Caution
Keep this use manual with your apparatus. If the apparatus
has to be sold or ceded to someone else, make sure that this
manual is also sent.
Read this manual carefully before installing or using your
apparatus because it contains important information for your
safety and for whoever installs or uses it.
This apparatus has been created to be installed in a kitchen
and for normal domestic use.
Do not use it for commercial or industrial purposes or other
purposes for which it was not created.
23
Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
We will not accept any responsibility for any faults, damage or
fires caused to the appliance as a result of the nonobservance of the instructions included in this manual.
Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this
appliance to the wall. Surface mounting only.
Installation
The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 50cm from electric cookers
and 65cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.
This hood is designed for fitting in a cabinet or on some other
support.
Preparing the wall unit (Fig.5)
First make sure the wall unit is suitable for the hood according
to the dimensions specified in the drawings.
Make the necessary holes for the insertion of the electric
cable and the exhaust pipe.
Make the same holes on the roof of the wall unit.
Fixing the brackets to the wall units (Fig.6-7)
Apply the template on the right internal side of the wall unit.
The lower and upper edges of the template must coincide with
the lower and upper edges of the wall unit (without
considering the possible door).
Mark the two fixing points.
Fix bracket R to the wall unit with 2 screws.
Note! For proper positioning screw the screws in the smallest
holes of the bracket.
Carry out the same operation on the left internal side of the
wall unit (Bracket L).
Before installing the hood (Fig.8)
In the case of wall units deeper than the hood it is possible to
install a spacer.
The spacer can cover depth differences not bigger than 5 cm
Measure the difference between the wall unit depth and the
hood depth and remove the excess by a cutter.
Fix the spacer on the back of the hood with 3 screws.
Remove the grease filter/s (Fig.9)
Installing the glass (Fig.10)
Open the pull-out drawer.
Remove the front panel, taking away the screws that fix it to
the hood.
Apply the glass to stop on the support tongues.
Reinstall and fix the front panel with the screws.
Installing the hood on the wall unit (Fig.11-15)
Insert the hood into the wall unit sliding the brackets of the
hood on the brackets fixed on the wall unit down to end stop.
Get the electric cable through the special slots obtained on the
wall unit.
Block the hood fixing the brackets to each other with 2 screws
(one each side).
Pre-install the exhaust pipe connecting flange of suitable
length and diameter for the fume exhaust to the outside
(Exhaust version Fig.13) or on the roof of the wall unit (Filter
version Fig.14).
Fix the connecting flange to the hood exhaust hole (pressure
fixing).
For proper fixing, make sure that the index printed on the
flange coincides with the special guide obtained on the
exhaust hole.
Electrical connection
The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in
accordance with installation instructions.
Warning! Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that
the mains cable is correctly assembled.
Mounting
Fig. 5-6-7
Before beginning installation:
• Check that the product purchased is of a suitable size for
the chosen installation area.
• Remove the charcoal (*) filter/s if supplied (see also
relative paragraph). This/these is/are to be mounted only
if you want lo use the hood in the filtering version.
• Check (for transport reasons) that there is no other
supplied material inside the hood (e.g. packets with
screws (*), guarantees (*), etc.), eventually removing
them and keeping them.
• If possible, disconnect and move freestanding or slide-in
range from cabinet opening to provide easier access to
rear wall/ceiling. Otherwise put a thick, protective
covering over countertop, cooktop or range to protect
from damage and debris. Select a flat surface for
assembling the unit. Cover that surface with a protective
covering and place all canopy hood parts and hardware
in it.
• In addition check whether near the installation area of the
hood (in the area accessible also with the hood mounted)
an electric socket is available and it is possible to
connect a fumes discharge device to the outside (only
suction version).
• Carry out all the masonry work necessary (e.g.
installation of an electric socket and/or a hole for the
passage of the discharge tube).
24
Finish the connection of the other end of the exhaust pipe.
If the hood is not in perfect line with the lower edge of the
lateral units, it is possible to adjust the stability by acting on
the fixing screws.
Installing the stopping band (Fig.16)
Apply the stopping band on the hood and fix it with 2 screws
from inside the hood (Fig.18)
Filter version only - Install the charcoal filter/s (Fig.17)
Install the grease filter/s (Fig.18)
Connect the hood to the electric network.
To remove the grease filter, pull the spring release handle.
Charcoal filter (filter version only)
Fig. 3
It absorbs unpleasant odours caused by cooking.
The saturation of the charcoal filter occurs after more or less
prolonged use, depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least
every four mounths.
The charcoal filter may NOT be washed or regenerated.
Mounting/removing the carbon filter:
- Extract the pull-out drawer completely.
- Remove the grease filters or the grease filter support
grates.
- Apply one on each side covering both grills protecting the
motor propeller, then turn the filter central handles C
clockwise.
In order to dismantle turn the central handle C anticlockwise for each filter.
- Refit the grease filters the grease filter support grates.
Operation
a. ON/OFF lighting
b. OFF motors
c. - d. - e. Minimum suction power (c.), medium
maximum (e.).
CLEANING AND UPKEEP OF YOUR APPLIANCE
(d.),
To keep your appliance in good working order, we
recommend that you use Clearit household products.
Maintenance
Professional expertise
general public
ATTENTION! Before performing any maintenance operation,
isolate the hood from the electrical supply by switching off at
the connector and removing the connector fuse.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.
for
the
Clearit offers you professional products and adapted solutions
for the daily upkeep of your household and kitchen
appliances.
You may find them in conventional retail outlets, along with a
complete line of by-products and consumables.
Cleaning
The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products. DO NOT USE ALCOHOL!
WARNING: Failure to carry out the basic cleaning
recommendations of the cooker hood and replacement of the
filters may cause fire risks.
Therefore, we recommend observing these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.
Replacing lamps
Fig. 4
Disconnect the hood from the electricity.
Warning! Prior to touching the light bulbs ensure they are
cooled down.
1. press on the lamp cover and release to open.
2. Replace the damaged light bulb.
Only use halogen bulbs of 20W max (G4), making sure
you do not touch them with your hands.
3. Close the lamp cover (it will snap shut).
If the lights do not work, make sure that the lamps are fitted
properly into their housings before you call for technical
assistance.
Grease filter
Fig. 2
This must be cleaned once a month (or when the filter
saturation indication system – if envisaged on the model in
possession – indicates this necessity) using non aggressive
detergents, either by hand or in the dishwasher, which must
be set to a low temperature and a short cycle.
When washed in a dishwasher, the grease filter may discolour
slightly, but this does not affect its filtering capacity.
25
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
Troubleshooting
SYMPTOMS
SOLUTIONS
The hood is not working... Ensure that:
• The power is not cut off.
• A speed has been selected.
The hood is not operating Ensure that:
effectively...
• The selected motor speed is
sufficient for the quantity of
smoke and vapours to be
cleared.
• The kitchen is sufficiently
ventilated to allow for fresh
air intake.
• The air pipe circuit involves
a lack of efficiency of the
cooker hoods. Contact a
qualified technician.
• The carbon filter is not worn
(hood operating in recycling
mode).
on the product, or on the documents
The symbol
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.
The
hood
working
stopped Ensure that:
• The power is not cut off.
• The single-pole cut-off
device was not activated.
After-sales service
Any maintenance on your equipment should be undertaken
by:
- either your dealer,
- or another qualified mechanic who is an authorized agent for
the brand appliances.
When making an appointment, state the full reference of your
equipment (model, type and serialnumber).
This information appears on the manufacturer's nameplate
attached to your equipment.
26
27
ES
MONTAJE Y MODO DE EMPLEO
Campana extractora
28
Estimado cliente, estimada clienta:
Descubrir los productos De Dietrich, es sentir las emociones únicas que sólo
nos aportan algunos objetos de valor.
La atracción es inmediata nada más verlos. La calidad del diseño se refleja
en la estética intemporal y en el cuidado en los acabados que los convierten
en objetos elegantes y refinados, en perfecta armonía entre sí.
Inmediatamente, sentimos un irresistible deseo de tocarlos; porque el diseño
De Dietrich se apoya en materiales robustos y prestigiosos; se da prioridad a
lo auténtico.
Asociando la tecnología más evolucionada al empleo de materiales nobles,
De Dietrich se asegura la fabricación de productos de alta factura al servicio
del arte culinario, una pasión compartida por todos los amantes de la buena
cocina.
Le deseamos mucha satisfacción en la utilización de este nuevo aparato y
estaremos encantados de recibir sus sugerencias y responder a sus
preguntas. Le invitamos a que nos las haga llegar a través de nuestro
servicio de atención al cliente o de nuestra página web.
Le animamos a que inscriba su producto en www.de-dietrich.com para
disfrutar de las ventajas de la marca.
Agradeciéndole su confianza.
De Dietrich
Conozca todas las noticias de la marca en www.de-dietrich.com
Visite La Galería De Dietrich, 6 rue de la Pépinière, en París VIII
Abierto de martes a sábado de las 10:00 a las 19:00.
Servicio de atención al cliente: +33(0)892 02 88 04
Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el
derecho de efectuar modificaciones en sus características relacionadas con los
avances.
Importante:
Antes de poner en marcha el horno, lea atentamente esta guía de instalación y
utilización para familiarizarse más rápidamente con su funcionamiento.
29
Contenido
ES - Montaje y modo de empleo................................................................................ 31
Utilización .................................................................................................................... 31
Descripción de la campana........................................................................................ 31
Advertencias................................................................................................................ 31
Instalación ................................................................................................................... 32
Conexión eléctrica........................................................................................................................................32
Montaje ........................................................................................................................................................32
Funcionamiento .......................................................................................................... 33
Mantenimiento............................................................................................................. 33
Limpieza.......................................................................................................................................................33
Filtro antigrasa .............................................................................................................................................33
Filtro al carbón activo (solamente para la versión filtrante)..........................................................................33
Sustitución de la lámpara.............................................................................................................................34
Anomalías de funcionamiento................................................................................... 34
Servicio técnico........................................................................................................... 34
30
ES - Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales
inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual. La campana ha sido concebida
exclusivamente para un uso doméstico.
NOTA: Los particulares señalados con el símbolo “(*)” son
accesorios opcionales preevistos solos en algunos modelos o
no preevistos, que deben comprar aparte.
Este aparato ha sido ideado para ser instalado en una cocina
y para un uso domestico normal.
No utilizarlo para finalidades comerciales o industriales o para
otras finalidades para el cual no ha sido ideado.
No cambie o intente cambiar las características de este
aparato. Esto representará un peligro.
El funcionamiento sobre una placa de cocción a combustible
(madera, carbón) no es autorizado.
En el caso de una cocina recalentada por un aparato
conectado a una chimenea (por ejemplo una estufa), es
necesario instalar la campana en versión filtrante. No utilizar
la campana sin filtros antigrasa.
No utilizar aparatos para la limpieza a vapor o a alta presión
para la limpieza de su. aparato (por motivos de seguridad
eléctrica).
Atención!No conectar el aparato a la red eléctrica hasta que
la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento,
desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se
deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los
niños o personas con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no sea bajo la
supervisión de profesionales ,o por una persona responsable
de su seguridad.
Los niños deben ser controlados para evitar que jueguen con
el aparato.
Nunca utilizar la campana sin la parrilla correctamente
montada!
La campana no debe ser nunca utilizada como plano de
apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la
campana de cocina es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para
descarga de humo producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la
campana.
El uso de las llamas libres puede provocar daños a los filtros y
dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que
el aceite recalentado prenda fuego.
Las partes accessibles pueden calentarse cuando se usan
junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de seguridad adoptar
para la descarga de humo atenerse estrictamente a las reglas
de las autoridades locales.
La campana se debe limpiar siempre internamente y
externamente (COMO MINIMO UNA VEZ AL MES,
respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el
cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente
montadas, debido a riesgos de cortocircuito.
Utilización
La campana extractora ha sido ideada para la aspiración de
humos y vapores producidos durante la cocción y para el uso
doméstico.
La campana està diseñada para ser utilizada tanto en la
forma de extracciòn como para la forma filtrante de interior.
Versión aspirante
La campana se suministra dotada de una salida de aire
superior B para la descarga de los humos hacia el exterior
(tubo de descarga y abrazaderas de fijación no
suministrados). Fig. 6
¡Cuidado! Si la campana está provista de filtro de carbón,
hay que sacarlo.
Versión filtrante
Si no es posible descargar los humos y los vapores de
cocción al exterior, se puede utilizar la campana en versión
filtrante montando un filtro de carbones activos y el deflector
F en el soporte (brida) G; de esta manera, los humos y los
vapores se reciclan a través de la rejilla superior H mediante
un tubo de descarga conectado a la salida del aire superior B
y el anillo de conexión montado en el deflector F (tubo de
descarga y abrazaderas de fijación no suministrados). Fig. 67
¡Cuidado! Si la campana no está dotada de filtro de
carbón, hay que pedirlo y montarlo antes del uso.
Descripción de la campana
Fig. 1
1. Cuadro de control
2. Filtro antigrasa
3. Manija de desenganche del filtro antigrasa
4. Iluminación
5. Cajón desmontable
Advertencias
Guardar este manual de uso con su aparato. Si el aparato
tiene que ser vendido o cedido a una tercera persona,
asegúrese que esté incluido.
Leer cuidadosamente este manual antes de instalar o utilizar
su aparato, en cuánto contiene importantes informaciones
para su seguridad y de quién instalará o utilizará este
aparato.
31
Se declina todo tipo de responsabilidades, daños o incendios
provocados por no leer atentamente las instrucciones
indicadas en este manual.
consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a la pared / techo. La pared / el
techo debe ser lo suficientemente fuerte para sostener el
peso de la campana.
Instalación
La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 50cm en el
caso de cocinas electricas y de 65cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.
Este modelo de campana esta disenado para encajar en un
meuble o cualquer otro soporte.
Preparación del mueble colgante (Fig.5)
Verificar primero la idoneidad del mueble colgante para la
campana en base a las dimensiones indicadas en el dibujo.
Efectuar los agujeros necesarios para el pasaje del cable
eléctrico y del tubo de descarga.
Repetir los mismos agujeros también sobre el techo del
mueble colgante.
Fijado de los estribos a los muebles colgantes (Fig.6-7)
Aplicar el modelo sobre el lado interno derecho del mueble
colgante.
El borde inferior y anterior del modelo debe corresponder con
el borde inferior y anterior (sin considerar la eventual puerta)
del mueble colgante.
Marcar los dos puntos de fijado.
Fijar el estribo R al mueble colgante con 2 tornillos.
Nota! para un correcto posicionado ajustar los tornillos a
través de los agujeros más pequeños del estribo.
Ejecutar la misma operación sobre el lado izquierdo del
mueble colgante (Estribo L)
Antes de instalar la campana(Fig.8)
En el caso de muebles más profundos que la campana, es
posible instalar un distanciador.
El distanciador puede cubrir diferencias de profundidad no
superiores a 5 cm.
Medir la diferencia entre la profundidad del mueble colgante y
la profundidad de la campana y, con un cúter, remover la
parte en exceso.
Fijar el distanciador detrás de la campana con 3 tornillos.
Remover el/los filtros grasas. ( Fig.9)
Instalación del vidrio a tope (Fig.10)
Abrir el cajón extraíble.
Remover el frontal quitando los tornillos que lo fijan a la
campana.
Aplicar el vidrio a tope sobre las lengűetas de apoyo.
Reensamblar y fijar el frontal con los tornillos.
Instalación de la campana al mueble colgante (Fig.11-15)
Insertar la campana en el mueble colgante haciendo deslizar
los estribos de la campana sobre los estribos fijados sobre el
mueble colgante,hasta el final de recorrido.
Hacer pasar el cable eléctrico en los apropiados ojales
predispuestos sobre el mueble colgante.
Bloquear la campana fijando los estribos entre ellos con dos
tornillos (uno por lado).
Prearmar la brida de conexión al tubo de descarga de longitud
y diámetro idóneo para la descarga de los humos hacia el
exterior (Versión aspirante Fig. 13) o sobre el techo del
mueble colgante (Versión filtrante Fig.14)
Fijar la brida de conexión al hueco de descarga de la
campana (fijado y presión)
Conexión eléctrica
La tensión de red debe corresponder con tensión indicada en
la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la
red y de verificar el correcto funcionamiento, controlar
siempre que el cable de red fue montado correctamente.
Montaje
Fig. 5-6-7
Antes de comenzar con la instalación:
• Asegurarse que el producto adquirido, sea de las
dimensiones apropiadas para la zona de instalación
escogida.
• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver
el párrafo relativo).
Este/tos va/van montado/s nuevamente si se desea
utilizar la campana en versión filtrante.
• Verificar que en el interior de la campana no hayan (por
motivos de transportes) materiales suministrados ( como
por ejemplo bolsas con tornillos (*), garantias (*) etc,),
eventualmente quitarlos y conservarlos.
• Si es posible desconectar o quitar los muebles debajo y
alrededor del área de instalación de la campana para
tener una mejor accesibilidad a la / pared al/techo, donde
será instalada la campana. De todas maneras, proteger
los muebles y todas las partes necesarias para la
instalación. Escoger una superficie plana y cubrirla con
una protección donde apoyar las piezas metálicas.
• Verificar además que en la zona cerca de la zona de
instalación de la campana (con la campana montada)
sea disponible un enchufe eléctrico y una descarga para
el humo hacia el exterior (solo para la versión aspirante).
• Ejecutar todos los trabajos de mampostería necesarios (
ej.: instalación de una toma de corriente y/o agujero para
el pasaje del tubo de descarga).
La campana está dotada con tacos de fijación adecuados a la
mayor parte de paredes/techos. De cualquier modo, conviene
32
Para un fijado correcto, verificar que el índice estampado
sobre la brida corresponda con la apropiada guía realizada
sobre el hueco de descarga.
Refinar la conexión de la otra extremidad del tubo de
descarga.
Si la campana no fuera perfectamente en línea con el borde
inferior del los muebles colgantes laterales, es posible regular
el orden actuando sobre los tornillos de fijado.
Instalación de la faja de cierre (Fig.16)
Aplicar la faja de cierre sobre la campana y fijarla con 2
tornillos al interno de la campana (Fig.18)
Solo versión filtrante- Instalar el/los filtros al carbón (Fig.17)
Instalar el/los filtro/s grasas (Fig.18)
Conectar la campana a la red eléctrica.
Filtro antigrasa
Fig. 2
Debe limpiarse una vez al mes (o cuando el sistema de
indicación de saturación de los filtros - si está previsto en el
modelo que se posee - indica esta necesidad) con
detergentes no agresivos, manualmente o bien en lavavajillas
a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico
puede desteñirse pero sus características de filtrado no
cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.
Filtro al carbón activo (solamente para la versión
filtrante)
Funcionamiento
¡Atención! Antes de cualquier operación de limpieza o
mantenimiento, retire la campana de la red eléctrica
desconectando el enchufe
o desconectando el
interruptor general de la casa.
Fig. 3
Retiene los olores desagradables producidos por el
cocinado de alimentos.
La saturaciòn del carbòn activado ocurre despuès da mas o
menos tiempo de uso prolongado, dependiendo del tipo de
cocina y de la regularidad de limpieza del filtro de grasa. En
cualquier caso es necesario sustituir el cartucho al menos
cada 4 meses.
NO puede lavarse o reciclarse.
Para montar/desmontar el filtro de carbon:.
- Extraer completamente el cajón.
- Quitar los filtros de grasas o las rejillas.
- Aplicar uno por cada lado para cubrir ambas parillas de
protecciòn del rodete del motor, y después de esto girar la
manilla central C de los filtros en sentido horario, osea
segùn las agujas del reloj. Para el desmontaje girar la
manilla central C de cada filtro en sentido antihorario,
osea en sentido inverso a las agujas del reloj.
- Montar nuevamente los filtros de grasas o las rejillas.
Limpieza
LIMPIEZA Y MANTENIMIENTO DEL APARATO
a. ON/OFF luces.
b. OFF motores.
c-d-e. Potencia de aspiración mínima (c), media (d), máxima
(e).
Mantenimiento
La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para
limpiar el aparato y sustituir el filtro, puede producirse un
incendio. El fabricante recomienda leerlas y respetarlas
atentamente.
El fabricante no se hace responsable por los daños al motor o
los incendios provocados en el aparato debido a
intervenciones de mantenimiento incorrectas o al
incumplimiento de las normas de seguridad proporcionadas.
Para la conservación de su aparato, le recomendamos que
utilice los productos de limpieza Clearit.
La pericia de los profesionales al
servicio de los particulare
Clearit le propone productos profesionales y soluciones para
el mantenimiento diario de aparatos electrodomésticos y
cocinas.
Los encontrará a la venta en su distribuidor habitual, junto con
una línea de productos accesorios y consumibles.
33
Sustitución de la lámpara
Anomalías de funcionamiento
Fig. 4
Desconecte el aparato de la red elèctrica.
Atención! Antes de tocar las lámparas asegúrese de que
esten frías.
1. Apretar el plafón y soltar para abrir.
2. Sustituir la lámpara dañada.
Utilizar sólo lámparas halógenas de 20W máx (G4)
prestando atención en no tocarlas con las manos.
3. Cerrar el plafón (fijación a presión).
SÍNTOMAS
La
campana
funciona...
SOLUCIONES
no Compruebe que:
• No hay un corte de
corriente.
• Se ha seleccionado una
velocidad.
El rendimiento de la Compruebe que:
campana es insuficiente... • La velocidad del motor que
ha
seleccionado
es
suficiente para la cantidad
de humo y el vapor de agua
producido.
• La
cocina
está
suficientemente ventilada
para que pueda entrar aire.
• El sistema de tubos de
descarga causa una perdida
de eficacia de la campana
extractora. Contactar un
técnico calificado..
• El filtro de carbono no está
gastado (campana en
versión reciclaje).
Si la iluminación no funciona, antes de llamar al servicio de
asistencia técnica, controlar que las lámparas estén bien
montadas en su sede.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/EC del Parlamento Europeo y del Consejo
sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.
en el producto o en los documentos que se
El símbolo
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con el ayuntamiento, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.
La campana se ha parado Compruebe que:
mientras
estaba • No hay un corte de
funcionando.
corriente.
• No se ha activado el
dispositivo
de
corte
omnipolar.
Servicio técnico
Las intervenciones que requiera la máquina deberán ser
efectuadas:
- por el revendedor,
- o por cualquier profesional cualificado depositario de la
marca.
Al llamar, mencione la referencia completa de la máquina
(modelo, tipo y número de serie).
Estos datos figuran en la placa de identificación situada en la
máquina.
34
35
PT
INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO
Exaustor
36
Estimado(a) Cliente,
Descobrir os produtos De Dietrich é experimentar emoções únicas que apenas
os objectos de valor podem produzir.
A atracção é imediata desde o primeiro olhar. A qualidade do design é ilustrada
pela estética intemporal e os acabamentos cuidados que tornam cada objecto
elegante e refinado, em perfeita harmonia uns com os outros.
A seguir, vem a irresistível vontade de tocar. O design De Dietrich assenta em
materiais robustos e prestigiantes; O autêntico é privilegiado.
Ao associar a tecnologia mais evoluída aos materiais nobres, a De Dietrich
assegura a criação de produtos de alta execução ao serviço de arte da culinária,
uma paixão partilhada pelos apaixonados pela cozinha.
Esperamos que desfrute bastante da utilização deste novo aparelho e teremos
todo o prazer em receber as suas sugestões e de responder às suas dúvidas.
Convidamo-lo(a) a enviá-las para o nosso serviço de apoio ao cliente ou para o
nosso website.
Convidamo-lo(a) a registar o seu produto em www.de-dietrich.com para desfrutar
das vantagens da marca.
Agradecemos a sua confiança.
De Dietrich
Encontre todas as informações acerca da marca em www.de-dietrich.com
Visite A Galeria De Dietrich, 6 rue de la Pépinière em Paris, VIII
Aberta de terça-feira a sábado, das 10h às 19h.
Serviço de Apoio ao Cliente: 0892 02 88 04
Num esforço de melhoria constante dos nossos produtos, reservamos o direito de fazer
alterações técnicas, funcionais ou estéticas para melhorar o produto.
Importante:
Antes de ligar o seu aparelho, leia com atenção este manual de instalação e de
utilização, de modo a familiarizar-se mais rapidamente com o seu funcionamento.
37
Índice
PT - Instruções para montagem e utilização............................................................ 39
Uso................................................................................................................................ 39
Descrição do exaustor ............................................................................................... 39
Advertências................................................................................................................ 39
Instalação..................................................................................................................... 40
Conexão elétrica ..........................................................................................................................................40
Montagem ....................................................................................................................................................40
Funcionamento ........................................................................................................... 41
Manutenção ................................................................................................................. 41
Limpeza........................................................................................................................................................41
Filtro antigordura ..........................................................................................................................................41
Filtro de carvão activo (só para a versão filtrante) .......................................................................................41
Substituição das lâmpadas ..........................................................................................................................42
Anomalias de funcionamento.................................................................................... 42
Serviço PÓS-VENDA................................................................................................... 42
38
PT - Instruções para montagem e utilização
Siga especificamente as instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais
inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual. O exaustor foi projectado para ser utilizado
exclusivamente em ambientes domésticos.
Nota: As peças que apresentam o símbolo “(*)” são
acessórios opcionais fornecidos somente em alguns modelos
ou são peças que não acompanham o produto, mas que
precisam ser adquiridas.
Este aparelho foi concebido para ser instalado em uma
cozinha e para um uso doméstico normal.
Não utilizá-lo para fins comerciais ou industriais ou para
outros escopos para os quais não foi concebido.
Não modificar ou tentar modificar as características deste
aparelho. Isto representará um perigo.
O funcionamento sobre um plano de cozimento a combustível
(lenha, carvão) não é autorizado.
No caso de uma cozinha aquecida por um aparelho
conectado a uma chaminé (por exemplo uma estufa), é
necessário instalar a coifa na versão filtrante. Não utilizar a
coifa sem filtros gorduras.
Não utilizar aparelhos para a limpeza a vapor ou com alta
pressão para limpar a coifa (por motivos de segurança
eléctrica).
Atenção! Não conectar o aparelho à rede elétrica enquanto a
instalação não tiver sido totalmente completada.
Antes de qualquer limpeza ou manutenção, desligar a coifa
da rede elétrica tirando o pluge da tomada ou desligando o
interruptor geral da alimentação elétrica.
Para todas as operações de instalação e manutenção, utilize
luvas adequadas para este tipo de atividade.
O aparelho não é destinado para uso de crianças ou pessoas
com alguma incapacidade fisica, motoras, ou mentais
reduzidas, e também à às pessoas sem experiência ou sem
conhecimentos suficientes. Devem ser de ser auxiliadas por
alguém que tenha com conhecimento e capacidade
competência para utilizar o aparelho.
As crianças devem ser controladas de maneira que não
brinquem com o aparelho.
Nunca utilizar a coifa sem a grelha esteja corretamente
montada!
A coifa NUNCA deve ser utilizada como plano de apoio.
Quando a coifa é utilizada ao mesmo tempo com outros
aparelhos a combustão de gás ou outros combustíveis o local
deve dispor de suficiente ventilação.
O ar aspirado não deve ser transportado por meio de ductos
usados para a descarga dos fumos produzidos por aparelhos
a combustão de gás ou de outros combustíveis.
É severamente proibido cozinhar alimentos diretamente na
chama sob a coifa.
O emprego de chama livre é danoso para os filtros e pode dar
lugar a incêndios, portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de modo a evitar que o
óleo superaquecido se incendeie.
As partes externas podem aquecer-se notávelmente quando
forem usadas com os aparelhos de cocção.
No que diz respeito às medidas técnicas e de segurança a
serem adoptadas para a descarga dos fumos, ater-se
estritamente a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente tanto interna quanto
externamente (AO MENOS UMA VEZ POR MÊS, respeitando
as instruções de manutenção indicadas neste manual).
Uso
A coifa foi concebida para a aspiração de fumos e vapores de
cozimento e se destina exclusivamente para uso doméstico.
A coifa é fabricada para ser utilizada na versão aspirante,
com exaustão externa do ar, ou filtrante, com recirculação
interna.
Versão aspirante
O exaustor é fornecido com uma saída de ar superior B para
a descarga da fumaça ao exterior ( tubo de descarga e
braçadeiras de fixação não fornecidos). Fig. 6
Aviso! Se o exaustor já estiver equipado com um filtro de
carvão ativo, terá de ser retirado.
Versão filtrante
Se não for possível descarregar a fumaça e os vapores de
cozimento para o exterior, o exaustor poderá ser utilizado na
versão filtrante, desde que se monte um filtro de carvão
ativo e o deflector F do suporte G. Nesta configuração, a
fumaça e os vapores são reciclados passando pela grade
superior H através de um tubo de descarga ligado à saída
superior de ar B e do anel de conexão montado no deflector F
(o tubo de descarga e as braçadeiras de fixação não são
fornecidos).
Fig. 6-7
Aviso! Se o exaustor não estiver equipado com um filtro
de carvão, terá de ser encomendado e colocado.
Descrição do exaustor
Fig. 1
1. Painel de controlo
2. Filtro antigordura
3. Puxador para libertar o filtro antigordura
4. Iluminação
5. Gaveta extraível
Advertências
Conservar este manual de uso com o aparelho. Se o aparelho
vier a ser vendido ou cedido a terceiros, certificar-se que
também este manual seja entregue.
Ler cuidadosamente este manual antes de instalar o
aparelho, pois este contém importantes informações para a
sua segurança e de quem instalará ou utilizará este aparelho.
39
O não atendimento às normas de limpeza da coifa e de
substituição e limpeza dos filtros pode provocar riscos de
incêndio.
A coifa não de ser utilizada sem lâmpadas ou com sua
montagem incorreta, pois isto pode provocar risco de choque
elétrico.
Não nos responsabilizamos por eventuais inconvenientes,
danos ou incêndios provocados ao aparelho, caso as
instruções indicadas neste manual não sejam seguidas
corretamente.
•
Além disso, verificar que nas proximidades da área de
instalação da coifa (em área acessível também com a
coifa montada) uma tomada elétrica se encontre a
disposição e seja possível conectar-se a um dispositivo
de descarga fumos para o externo (somente Versão
aspirante).
• Executar todos os trabalhos de alvenaria necessários
(por ex: instalação de uma tomada elétrica e/ou tubo
para a passagem do tubo de descarga).
A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tetos.No entanto é necessário que um
técnico qualificado faça sua instalação. A parede/teto deve
ser suficientemente robusta para suportar o peso da coifa.
Instalação
A distância mínima entre a superfície de suporte dos
recipientes sobre o fogão e a parte mais baixa da coifa não
deve ser inferior a 50cm no caso de fogões elétricos e 65cm
no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem
uma distância maior, deve-se levar em conta esta indicação.
Este tipo de coifa deve ser embutida em um pênsil ou outro
suporte.
Preparação da suspensão (gabinete) (Fig.5)
Primeiro verifique a suspensão adequada para a coifa de
acordo com as dimensões indicadas nos desenhos.
Faça os furos necessários para a passagem do cabo elétrico
e do tubo de exaustão.
Repetir os mesmo furos também no teto da suspensão.
Fixando os suportes às suspensões (Fig.6-7)
Aplicar o modelo no lado interno direito da suspensão.
A borda inferior e frontal do modelo deve corresponder a
borda inferior e frontal (sem incluir as porta) do gabinete.
Marcar os dois pontos para fixar.
Fixar o suporte R à suspensão com dois parafusos.
Nota! Para um correto posicionamento parafusar os
parafusos atravesso os furos menores do suporte.
Prosseguir a mesma operação no lado esquerdo da
suspensão (suporte L)
Antes de instalar a coifa (Fig.8)
Em caso de um gabinete (suspensão) mais profundo que a
coifa é possível instalar um distanciador.
O distanciador pode cobrir diferenças de profundidade não
superiores a 5 cm.
Medir a diferença entre a profundidade do gabinete e a da
coifa, com um estilete, remover o excesso.
Fixar o distancidor atrás da coifa com 3 parafusos.
Remover o/os filtro/s de gordura (Fig.9)
Instalação do vidro (Fig.10)
Abrir a gaveta extraível.
Remover a parte frontal tirando os parafusos que estão
segurando a coifa.
Aplicar o vidro nivelado com as abas de apoio.
Remontar e fixar novamente todos os parafusos retirados.
Instalação da coifa ao gabinete (Fig. 11-15)
Inserir a coifa no gabinete fazendo escorregar até o fim os
suportes da coifa em cima dos suportes fixados no gabinete.
Passe o cabo de alimentação nas ranhuras na parede.
Travar a coifa fixando os suportes entre os mesmo com dois
parafusos ( um de cada lado).
Montar o flange de escape ao furo de exaustão de largueza e
comprimento adaptado para a exaustão dos fumos ao externo
(Versão de sucção Fig.13 ) ou no teto do gabinete (Versão
filtrante Fig.14).
Conexão elétrica
A voltagem da rede elétrica deve corresponder à voltagem
indicada na etiqueta das características situada no interior da
coifa. Se dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível,mesmo depois da instalação. Se não dotada de
ficha (conexão direta à rede) ou a tomada não se encontra
em zona acessível,mesmo depois da instalação, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação elétrica, verificar seu funcionamento,
atentar sempre para que o cabo de rede esteja montado
corretamente.
Montagem
Fig. 5-6-7
Antes de iniciar a instalação:
• Verificar que o produto adquirido tenha dimensões
adequadas para a área escolhida de instalação.
• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver
também o parágrafo relativo). Este/s deve/m ser
remontado/s somente caso se deseje utilizar a coifa na
versão filtrante.
• Verificar que dentro da coifa não haja (por motivos de
transporte) materiais extras (por exemplo envelopes com
parafusos (*), garantias (*) etc.), eventualmente tirar e
conservar.
• Se possível desconectar e deslocar a instalação solta ou
fazer correr o vidro abrindo-o de modo a acessar mais
facilmente a parede na parte traseira. Caso contrário,
colocar uma cobertura espessa e protetiva sobre a
bancada e o plano de cozimento para protegê-los contra
danos ou entulho. Selecionar uma superfície plana para
montar a unidade. Cobrir tal superfície com uma
cobertura de proteção e colocar em seu interior todas as
partes da coifa e as ferramentas.
40
Fixar o flange de conexão ao furo de exaustão da coifa (fixar
a pressão)
Para fixar corretamente, verificar que o índice escrito no
flange corresponde com as orientações adequadas sobre o
orifício de drenagem.
Redefinir a conexão da outra extremidade do tubo de
descarga.
Se a coifa não fosse perfeitamente paralela com a borda
inferior dos suportes laterais, é possível ajustar o trim, girando
os parafusos.
Instalando as barras de carga (Fig.16)
Aplicar as barras de carga em cima da coifa e fixar com 2
parafusos pelo interno da coifa (Fig.18)
Apenas em versões filtrantes – Instalar o/os filtro/os a
carvão (Fig.17)
I Instalar o/os filtro/os de gordura (Fig.18)
Conectar a coifa à rede de alimentação.
Filtro antigordura
Fig. 2
O Filtro de gordura deve ser limpo uma vez por mês (ou
quando o sistema de indicação da saturação dos filtros - se
previsto no modelo adquirido – indicar esta necessidade) com
detergentes não agressivos. O filtro pode ser lavado
manualmente ou em máquina de lavar louça a baixas
temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as
lavagens na máquina da louça, mas suas características de
filtração não se alteram.
Para desmontar o filtro anti gordura puxe o puxador de
libertação com mola.
Filtro de carvão activo (só para a versão filtrante)
Fig. 3
Retém os odores desagradáveis produzidos durante a
preparação de alimentos.
A saturação do filtro de carvão activado se verifica após um
uso mais ou menos prolongado em função do tipo de cozinha
e da regularidade da limpeza do filtro de gorduras. Em todo
caso, é necessário substituir o cartucho no máximo cada 4
meses.
NÃO pode ser lavado ou regenerado.
Para montar/desmontar o filtro de carvão:
- Abrir completamente a gaveta extraível.
- Tirar os filtros para gorduras ou a grelha de suporte.
- Aplicar um em cada lado como cobertura de ambas as
grelhas de proteção do rotor do motor, após o que, girar a
manopla central C dos filtros em sentido horário. Para a
desmontagem girar a manopla central C de cada filtro em
sentido anti-horário.
- Montar novamente os filtros para gorduras ou a grelha de
suporte.
Funcionamento
a. ON/OFF luzes
b. OFF motores
c. - d. - e. Potência mínima de aspiração (c.), média (d.),
máxima (e.).
Manutenção
Atenção! Antes de qualquer operação de limpeza ou
manutenção, desconectar a coifa da rede elétrica tirando
o pluge da tomada ou desligando o interruptor geral da
alimentação elétrica.
LIMPEZA E MANUTENÇÃO DO APARELHO
Para preservar o seu aparelho, recomendamos a utilização de
produtos de limpeza Clearit.
Limpeza
O exaustor deve ser limpo frequentemente, interna e
externamente (pelo menos com a mesma frequência com a
qual se efectua a manutenção dos filtros antigorduras).
Para a limpeza use um pano umedecido com detergentes
líquidos neutros. Evite o uso de produtos contendo abrasivos.
NÃO UTILIZE ÁLCOOL!
Atenção: O não cumprimento das instruções fornecidas para
a limpeza do aparelho e para a limpeza ou substituição do
filtro pode provocar riscos de incêndio.
O fabricante não se responsabiliza por danos causados ao
motor ou decorrentes de incêndio, provocados por uma
manutenção inadequada ou pelo não cumprimento das
indicações de segurança citadas neste manual.
A mestria dos profissionais ao
serviço dos particulares.
A Clearit propõe-lhe produtos profissionais e soluções
adequadas para a limpeza diária dos seus electrodomésticos
e da sua cozinha.
Encontre no seu revendedor habitual os diversos produtos
desta marca bem como uma vasta gama de acessórios e
consumíveis.
41
Substituição das lâmpadas
Anomalias de funcionamento
Fig. 4
Desligar o aparelho da rede elétrica;
Atenção! Antes de tocar as lâmpadas, certificar-se que
estejam frias.
1. Carregue na cobertura da lâmpada e solte-a para abrir.
2. Substitua a lâmpada queimada.
Utilize exclusivamente lâmpadas de halogéneo de 20 W
máx. (G4), tomando o cuidado para não as tocar com as
mãos.
3. Feche a cobertura (fixação por encaixe).
SINTOMAS
SOLUÇÕES
O exaustor não funciona...
Verificar se:
• não há nenhum corte de
electricidade.
• foi
realmente
seleccionada
uma
velocidade.
O rendimento do exaustor é Verificar se:
insuficiente...
• a
velocidade
seleccionada do motor é
suficiente
para
a
quantidade de fumo e de
vapor libertada.
• a ventilação da cozinha é
suficiente para permitir a
tomada de ar.
• Sistema de tubos causa
uma perda da eficiência
do exaustor. Contacte um
técnico qualificado.
• o filtro de carvão não está
gasto
(exaustor
na
versão de reciclagem)
Se a iluminação não funcionar, verifique se as lâmpadas
foram instaladas corretamente no seu devido lugar antes de
chamar a assistência técnica.
Este aparelho está classificado de acordo com a Diretiva
Europeia 2002/96/EC sobre Resíduos de equipamento
elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de desperdícios inadequado deste produto.
O exaustor parou durante o Verificar se:
seu funcionamento.
• não há um corte de
electricidade.
• o dispositivo de corte
ominoplar não se activou.
no produto, ou nos documentos que
O símbolo
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de um desperdício
doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento eléctrico e
electrónico.
A eliminação deverá ser efectuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contate o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.
Serviço PÓS-VENDA
Qualquer intervenção no seu aparelho deve ser realizada:
- quer pelo seu revendedor,
- quer por outro profissional qualificado autorizado pela
marca.
Ao chamá-los, indique a referência completa do seu aparelho
(modelo, tipo e número de série).Estas informações
figuram na placa de identificação fixada no aparelho.
42
43
DE
MONTAGE- UND GEBRAUCHSANWEISUNG
Dunstabzugshaube
44
Liebe Kundin, lieber Kunde,
wenn sie Produkte aus dem Hause De Dietrich entdecken, dann ist das mit
einzigartigen Emotionen verbunden, die nur von Wertobjekten hervorgerufen
werden können.
Die Verlockung entsteht schon beim ersten Anblick. Das Design zeichnet
sich durch eine zeitlose Ästhetik und eine sorgfältige Verarbeitung aus,
wodurch jedem Gegenstand Eleganz und Raffinesse verliehen wird und
beides in perfektem Einklang zueinander steht.
Sofort kommt das unwiderstehliche Verlangen nach einer Berührung auf. Das
Design von De Dietrich zeigt sich in widerstandsfähigem und hochwertigen
Materialien. Hier wird der Authentizität der Vorzug gegeben.
Durch die Symbiose von Spitzentechnologie mit edlen Materialien schafft De
Dietrich hochwertige Produkte für die kulinarische Lebensart, eine
Leidenschaft, die von allen Küchenfreunden geteilt wird.
Wir wünschen Ihnen mit Ihrem neuen Gerät viel Freude und würden uns über
Ihre Anregungen freuen. Gerne beantworten wir auch Ihre Fragen. Sie
können uns über den Verbraucherservice oder auch über unsere
Internetpräsenz erreichen.
Um die Vorteile der Marke nutzen zu können, registrieren Sie Ihr Produkt auf
www.de-dietrich.com.
Wir danken Ihnen für das entgegengebrachte Vertrauen.
De Dietrich
Alle Informationen über die Marke auf www.de-dietrich.com
Besuchen Sie La Galerie De Dietrich, 6 rue de la Pépinière in Paris im VIII.
Arrondissement
Geöffnet von dienstags bis samstags von 10:00 bis 19:00 Uhr
Verbraucher-Service: 0892 02 88 04
Da wir unsere Produkte ständig verbessern möchten, behalten wir uns im Zuge der
technischen Weiterentwicklung das Recht vor, ihre technischen, funktionellen und
ästhetischen Merkmale zu verändern.
Wichtig:
Bitte lesen Sie die vorliegenden Hinweise zu Einbau und Gebrauch aufmerksam
vor der ersten Inbetriebnahme durch, damit Sie Ihr Gerät schnell beherrschen.
45
Inhalt
DE - Montage- und Gebrauchsanweisung................................................................ 47
Betriebsart ................................................................................................................... 47
Beschreibung der Dunstabzugshaube ..................................................................... 47
Warnung....................................................................................................................... 47
Befestigung ................................................................................................................. 48
Elektrischer Anschluss .................................................................................................................................48
Montage .......................................................................................................................................................48
Betrieb.......................................................................................................................... 49
Wartung........................................................................................................................ 49
Reinigung .....................................................................................................................................................49
Fettfilter ........................................................................................................................................................50
Aktivkohlefilter (nur bei der Umluftversion) ..................................................................................................50
Ersetzten der Lämpchen ..............................................................................................................................50
Funktionsstörungen ................................................................................................... 51
Kundendienst .............................................................................................................. 51
46
DE - Montage- und Gebrauchsanweisung
Die Instruktionen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird
keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen
sind.
Die
Dunstabzugshaube
ist
ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.
Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten
sind, und somit extra erworben werden müssen.
Warnung
Behalten Sie diese Bedienungsanleitung mit Ihrem Geraet.
Sollte das Geraet einer anderen Person verkauft oder
gegeben werden, versichern Si sich dass auch diese
Bedienungsanleitung mitgegeben wird.
Diese Bedienungsanleitung vorsichtig lesen bevor Sie Ihr
Geraet instaliieren oder benutzen, da sie wichtige
Informationen fuer Ihre Sicherheit und die Sicherheit der
Person die dieses Geraet installieren oder benutzen wird
enthaelt.
Diese Geraet ist konzipiert worden um es in eine Kueche
installiert zu werden und fuer eine normale Hausbenutzung.
Das Geraet nicht fuer kommerzielle oder industrielle oder
andere Zwecke benutzen. Es ist nicht dafuer konzipiert
worden.
Die Einheiten dieses Geraet nicht aendern oder versuchen sie
nicht zu aendern. Das wird gefaehrlich fuer Sie.
Die Funtionierung auf einer Brenngaskochplatte (Holz, Kohl)
ist nicht autorisiert worden.
Im Fall einer Kuecke die mit einem Apparat , das an einem
Kamin verbunden ist,(z.B ein Hofen), muss man die
Dunstabzugshaube in Filter version installieren. Die
Dunstabzugshaube nicht ohne Fettfilter benutzen
Die Geraeten fuer die Dampfreinigung oder mit hohem Druck
fuer die Reinigung Ihres Geraet nicht benutzen (wegen
elektrischen Sicherheitsgruenden).
Achtung! Das Gerät nicht an das Stromnetz anschließen,
solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten
muss das Gerät durch Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom Stromnetz getrennt
werden.
Bei allen Installations- und Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät
betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät
richtig und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter
in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche
verwendet werden, sofern dies nicht ausdrücklich angegeben
wird.
Der Raum muss über eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5
Betriebsart
Die Dunstabzugshaube ist fuer die Absaugung der
Kochduenste und Verbrennungsgase, die waehrend des
Kochvorgangs entstehen , entwickelt. Sie ist nur zum
Hausgebrauch geeignet.
Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.
Abluftbetrieb
Die Haube verfügt über einen oberen Luftaustritt B zum
Ableiten der Küchengerüche nach außen (Abluftrohr und
Rohrschellen werden nicht geliefert). Bild 6
Achtung! Sollte die Dunstabzugshaube mit einem
Aktivkohlefilter versehen sein, so muß dieser entfernt
werden.
Umluftbetrieb
Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht
möglich, kann die Haube mit Umluftbetrieb arbeiten; in
diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F an
der Halterung (Bügel) G montiert werden; auf diese Weise
wird die Luft durch das obere Gitter H mit Hilfe eines
Abluftrohres, das an den oberen Luftaustritt B angeschlossen
ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr
und Rohrschellen sind nicht im Lieferumfang enthalten)
rückgeführt. Bild 6-7
Achtung! Sollte die Dunstabzugshaube nicht mit einem
Aktivkohlefilter versehen sein, ist dieser zu bestellen und
vor Inbetriebnahme des Gerätes einzusetzen.
Beschreibung der Dunstabzugshaube
Bild 1
1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Beleuchtung
5. Fettfilterhalterungsrost
bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt werden.
47
Es ist strengstens verboten, unter der Haube mit offener
Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten
heiss werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt
werden (MINDESTENS EINMAL IM MONAT, diesbezüglich
sind in jedem Fall die ausdrücklichen Angaben in der
Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der
Haube sowie zur Auswechselung und Reinigung der Filter
führt zu Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht
betrieben
werden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden
oder Brände des Gerätes, die durch Nichteinhaltung der in
diesem Handbuch aufgeführten Anweisungen verschuldet
wurden.
Montage
Bild 5-6-7
Bevor Sie mit der Montage beginnen:
• Überprüfen Sie, dass das erstandene Produkt von der
Größe her dem Bereich entspricht, in dem es angebracht
werden soll.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden
(siehe hierzu auch den entsprechenden Absatz
"Wartung"). Der/die Aktivkohlefilter wird/werden nur
wieder in die Dunstabzugshaube eingesetzt, wenn diese
im Umluftbetrieb verwendet werden soll.
• Vergewissern Sie sich, dass sich im Inneren der
Dunstabzugshaube (aus Transportgründen) kein im
Lieferumfang enthaltenes Material (zum Beispiel Tütchen
mit Schrauben (*), die Garantie (*), usw.) befindet; falls
vorhanden, entfernen Sie dieses und heben Sie sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die
Dunstabzugshaube herum, um besseren Zugriff auf die
hintere Wand/Decke zu haben, wo die Haube angebracht
wird. Sonst legen Sie bitte eine Schutzabdeckung auf die
Kochplatte, Arbeitsfläche, sowie die Möbel und Wände,
um sie vor Schäden oder Schmutz zu schützen. Wählen
Sie eine ebene Oberfläche, um die Einheit
zusammenzubauen. Decken Sie diese Oberfläche mit
einer Schutzfolie ab und legen Sie die
Dunstabzugshaube sowie alle im Lieferumfang
enthaltenen Teile darauf.
• Vergewissern Sie sich zudem, dass in der Nähe der
Fläche, an der die Dunstabzugshaube angebracht
werden soll (eine Fläche, die auch nach der Montage der
Dunstabzugshaube weiter zugänglich sein muss), eine
Steckdose vorhanden ist und es möglich ist, die
Dunstabzugshaube an eine Vorrichtung zum Ableiten der
Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).
• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau
einer Steckdose und/oder Anbringen eines Loches für
den Durchgang des Abluftrohres).
Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose auch nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter
Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist
ein normgerechter zweipoliger Schalter auch nach der
Montage anzubringen, der unter Umständen der
Überspannung
Kategorie
III
entsprechend
den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein,
dass die Netzversorgung (Steckdose) ordnungsgemäß
montiert wurde.
Dieser Haubentyp muß in einen Hängeschrank oder in ein
anderes Tragelement eingebaut werden.
Den Hängeschrank vorbereiten (Abb. 5)
Prüfen, dass die Abmessungen des Hängeschrankes denen
entsprechen, die in den Zeichnungen angegeben sind.
Die Bohrungen durchführen, durch die das Speisekabel und
das Abluftrohr eingeführt werden.
Die Bohrungen auch an der Oberseite des Hängeschrankes
durchführen
48
Die Bügel an die Hängeschränke befestigen (Abb. 6-7)
Die Schablone auf die rechte Innenseite des Hängeschrankes
setzen.
Das untere und vordere Rand der Schablone muss dem
unteren und vorderen Rand des Hängeschrankes (ohne die
Hängeschranktür zu berücksichtigen) entsprechen.
Die Lage der zwei Befestigungspunkte markieren.
Den Bügel R an den Hängeschrank mit 2 Schrauben
befestigen
Wichtig! Zur ordnungsgemässen Montage der Bügel die
Schrauben durch die kleinsten Löcher des Bügels anziehen.
Dasgleiche an der linken Innenseite des Hängeschrankes
(Bügel L) durchführen.
Vor der Installation der Haube (Abb. 8)
Bei tieferen Hängeschränken ist es möglich, ein
Abstandsstück zu installieren.
Das Abstandsstück kann Abstände von max. 5 cm
ausgleichen.
Den Unterschied zwischen der Tiefe des Hängeschrankes
und der Haube messen und das überstehende Teil mit einem
Cutter abschneiden.
Das Abstandsstück an die Hinterseite der Haube mit 3
Schrauben befestigen.
Den/die Fettfilter entfernen (Abb.9)
Installierung das Glas (Abb. 10)
Den Wrasenschirm herausziehen.
Den Vorderteil entfernen, indem Sie die
Befestigungsschrauben entfernen.
Das Glas auf die Haltelaschen anbringen.
Den Vorderteil wieder anbringen und mit den Schrauben
befestigen.
Installation der Haube an den Hängeschrank (Abb. 11-15)
Die Haube in den Hängeschrank einfügen, indem Sie die
Bügel der Haube in die Bügel des Hängeschrankes bis zum
Endanschlag gleiten lassen.
Das Speisekabel durch die Bohrungen in dem Hängeschrank
führen.
Die Bügel mit 2 Schrauben (einer pro Seite) miteinander
befestigen.
Den Anschlussflansch mit dem Abluftrohr (Abluftversion Abb.
13) verbinden oder an die Oberseite des Hängeschrankes
anbringen (Umluftversion Abb. 14).
Den Anschlussflansch an die Rauchauslassöffnung der
Haube befestigen (durch Anpressen).
Zur ordnungsgemässen Montage prüfen, ob den auf dem
Anschlussflansch gedruckten Zeigefinger mit der an der
Rauchauslassöffnung vorhandenen Führung übereinstimmt.
Die Verbindung mit dem anderen Ende des Abluftrohrs
durchführen.
Wenn die Haube mit dem unteren Rand der seitlichen
Hängeschränke nicht richtig ausgerichtet ist, sie durch die
Befestigunsschrauben ausrichten.
Passleiste anbringen (Abb. 16)
Die Passleiste auf die Haube anbringen und mit 2 Schrauben
von der Innenseite der Haube aus befestigen. (Abb.18)
Nur Umluftversion – den/die Aktivkohlefilter einsetzen
(Abb.17)
Den/die Fettfilter einsetzen (Abb.18)
Die Haube an das Stromnetz anschliessen.
Betrieb
a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c. - d. - e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.
Wartung
Hinweis ! Vor jeder Reinigung und Pflege ist die
Dunstabzugshaube durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu machen.
Reinigung
Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung
des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.
49
Fettfilter
Ersetzten der Lämpchen
Bild 2
Dieser muss einmal monatlich gewaschen werden (oder wenn
das Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit
einem milden Waschmittel von Hand, oder in der
Spülmaschine bei niedriger Temperatur und einem
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine verfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.
Bild 4
Das Gerät vom Stromnetz nehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass
sie abgekühlt sind.
1. Die Lampenabdeckung drücken und loslassen, um sie zu
öffnen.
2. Die defekte Lampe auswechseln.
Ausschließlich Halogenlampen zu max. 20W (G4)
verwenden und darauf achten, diese nicht mit den Händen
zu berühren.
3. Die
Lampenabdeckung
wieder
schließen
(Schnappverschluss).
Aktivkohlefilter (nur bei der Umluftversion)
Bild 3
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Je nach der Benetzungsdauer des Herdes und der Häufigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Montage/Demontage des Aktivkohlefilters:
- Den Wrasenschirm vollständig herausziehen.
- Die Fettfilter oder den Fettfilterhalterungsrost abnehmen.
- Die Schutzgitter zu beiden Seiten des Motorlaufrades mit
je einem Aktivkohlefilter bedecken, danach den mittleren
Griff C der Filter im Uhrzeigersinn drehen. Um die Filter
abzumontieren, den mittleren Griff C eines jeden Filters
entgegen dem Uhrzeigersinn drehen.
- Die Fettfilter oder den Fettfilterhalterungsrost erneut
anbringen.
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,
ob die Lampen einwandfrei eingesetzt sind, bevor man sich
an den Kundendienst wendet.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf
dem
Produkt
oder
der
beiliegenden
einer
Produktdokumentation ist folgendes Symbol
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.
REINIGUNG UND WARTUNG IHRES GERÄTS
Wir empfehlen Ihnen für die Erhaltung Ihres Gerätes die
Clearit Pflegeprodukte.
Die Erfahrung der Profis im Dienste
der Privatpersonen
Clearit bietet Ihnen professionelle Produkte und geeignete
Lösungen für die tägliche Pflege Ihrer Haushaltsgeräte und
Küche an.
Sie finden sie bei Ihrem gewohnten Händler zusammen mit
einem ganzen Produktfächer mit Zubehör und
Verbrauchsstoffen.
50
Funktionsstörungen
SYMPTOME
Kundendienst
Eingriffe an Ihrem Gerät dürfen nur:
- von Ihrem Händler oder
- von einem sonstigen Fachmann und Vertragshändler der
Marke durchgeführt werden.
Geben Sie bei der Meldung einer Störung die vollständige
Typenbezeichnung Ihres Gerätes an (Modell, Typ,
Seriennummer).
Diese Angaben finden Sie auf einem an Ihrem Gerät
angebrach-ten Schild.
LÖSUNGEN
Die
Dunstabzugshaube Prüfen, ob:
funktioniert nicht ...
• kein Stromausfall vorliegt;
• wirklich eine Drehzahl
gewählt wurde.
Die
Dunstabzugshaube Prüfen, ob:
zeigt
ungenügende • die gewählte Motordrehzahl
Leistung ...
für die abgegebene Rauchund
Dampfmenge
ausreicht;
• die Küche ausreichend
belüftet ist, damit eine
Luftzufuhr möglich ist;
• Die
Abluftschläuche
verursachen
ein
Nachlassen
der
Funktionsleistung
der
Abzugshaube. Setzen Sie
sich mit einem qualifizierten
Fachmann in Verbindung.
• das
Kohlefilter
nicht
verbraucht
ist
(Dunstabzugshaube
im
Umluftbetrieb).
Die Dunstabzugshaube hat Prüfen, ob:
während des Betriebs • kein Stromausfall vorliegt;
abgeschaltet.
• die
omnipolare
Abschaltvorrichtung nicht
ausgeschaltet hat.
51
LIB0017360B Ed. 12/11
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
