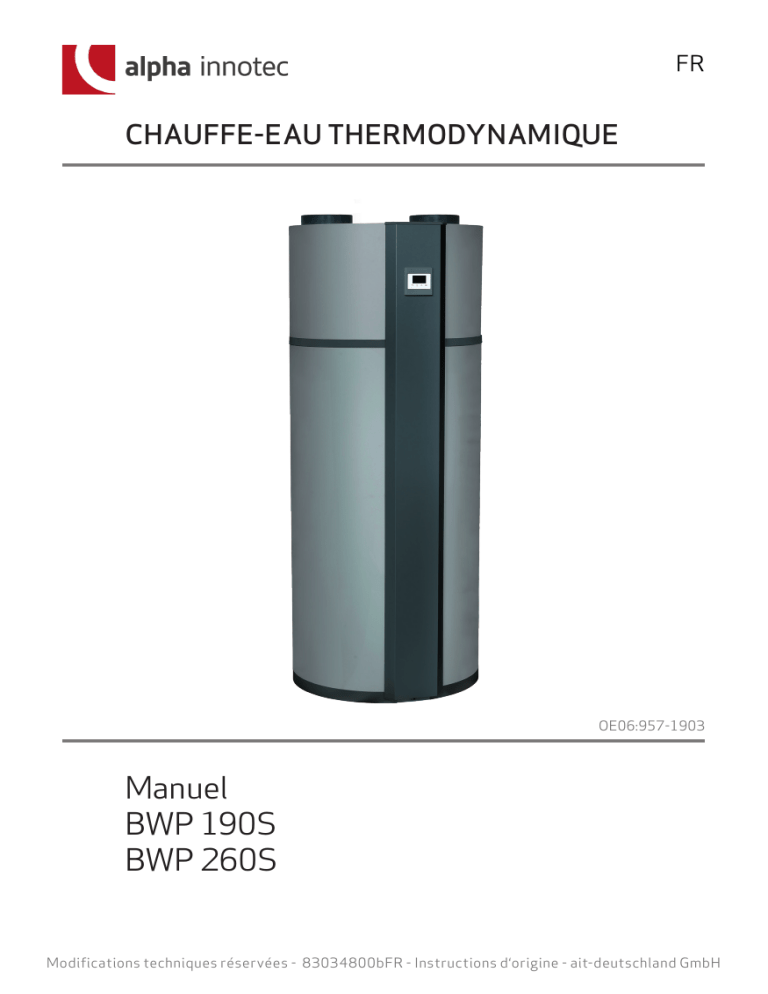

CHAUFFE-EAU THERMODYNAMIQUE

FR

OE06:957-1903

Manuel

BWP 190S

BWP 260S

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH

2

TABLE DES MATIÈRES

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

1. À propos du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

2. Transport, manutention et livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13

3. Positionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15

4. Circuit d'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17

5. Système à air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

6. Connexions électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24

7. Contrôle et fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25

8. Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42

9. Démontage et mise hors service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

45

10. Déclaration de conformité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

46

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 3

4

INTRODUCTION

Le but de ce manuel est de donner des informations, des instructions et des avertissements sur la chauffe-eau thermodynamique. Le manuel doit être utilisé par les installateurs et les plombiers de même que par les utilisateurs finaux, car il contient des indications importantes sur la sécurité.

Le manuel fait partie de la chauffe-eau thermodynamique et doit être conservé avec soin, car il contient des instructions importantes sur l'installation et la maintenance qui peuvent

être utiles pour assurer une longue durée de vie et un fonctionnement efficace.

1. À PROPOS DU PRODUIT

Le produit est une chauffe-eau thermodynamique ou une pompe à chaleur pour la production d'eau chaude (DHWHP) qui a été conçue conformément aux directives de l'UE. Le produit est destiné à la production d'eau chaude à usage domestique ou pour des applications similaires. L'appareil a été conçu pour une installation facile.

1.1. Consignes de sécurité

• Le produit doit être installé, mis en service et réparé uniquement par des techniciens qualifiés. Une installation incorrecte peut entraîner des dommages aux propriétés et causer des blessures aux personnes et aux animaux.

• L'appareil doit être déconnecté de l'alimentation électrique lorsqu'il est sans couvercle.

• L'appareil ne doit pas être utilisé par des enfants ou des personnes ayant des capacités physiques ou mentales limitées.

• Veuillez à ce que les enfants ne jouent pas avec l'appareil.

• Veuillez assister les enfants dans le nettoyage et la maintenance de l'appareil.

• Veuillez éloigner les matériaux inflammables de l'appareil.

• Le système d'eau et le système à air doivent être installés comme indiqué dans le manuel.

• Lorsque l'appareil fonctionne, il ne doit pas être placé dans des zones ayant une température inférieure à zéro.

• Lorsque l'appareil est éteint, il peut être placé dans des zones ayant une température inférieure à zéro, mais toute l'eau du réservoir ou du tuyau d'évacuation du condensat doit être retirée.

• L'eau chaude peut causer de graves brûlures si elle est directement connectée aux robinets. Il est recommandé d'installer une vanne de mélange.

• L'appareil doit être utilisé uniquement dans l'orientation prévue. Le fabricant n'est pas responsable des dommages résultant du non-respect de ce manuel.

• Prenez toutes les mesures possibles pour éviter les incidents.

• Le produit contient du HFC-R134a.

1.2. Données techniques

1.2.1. Généralités

La chauffe-eau thermodynamique est composée d'un réservoir d'eau, d'un circuit frigorifique, d'une armoire et d'un afficheur relié à un tableau de commande. L'objectif principal de l'appareil est de chauffer l'eau stockée dans un réservoir.

1.2.2. Fonctionnement

L'appareil est programmé pour commencer à chauffer l'eau à l'intérieur du réservoir lorsque sa température descend en dessous d'un seuil prédéterminé. L'appareil s'arrête lorsque la température de l'eau atteint un point de consigne pouvant être régulé par l'utilisateur. En général, l'appareil est conçu pour produire suffisamment d'eau chaude pour couvrir les besoins d'un ménage de 4 personnes ou plus.

L'appareil peut chauffer l'eau de deux façons :

1) Fonctionnement de la pompe à chaleur

Dans le fonctionnement de la pompe à chaleur, un cycle de refroidissement utilise le fonctionnement d'un compresseur et l'extraction de la chaleur de l'air pour chauffer l'eau du réservoir. Il s'agit de la méthode standard utilisée pour chauffer l'eau chaude sanitaire, car elle entraîne une baisse de la consommation d'électricité, d'où des coûts d'exploitation réduits.

Vous trouverez plus d'informations sur le fonctionnement de la pompe à chaleur et le circuit de refroidissement au paragraphe 1.2.3.

2) Fonctionnement du chauffage électrique

L'eau est chauffée à l'aide d'un chauffage électrique. Une résistance électrique est alimentée pour chauffer l'eau de manière sûre, rapide et flexible. Cependant, l'utilisation du chauffage électrique peut devenir un moyen coûteux de produire de l'eau chaude. Ce fonctionnement devrait être utilisé en cas de défaillance ou comme intégration du fonctionnement standard.

Le chauffage électrique est activé en cas de :

• défaillance du fonctionnement de la pompe à chaleur.

• températures d'air trop élevées ou trop basses.

• quantité d'eau chaude produite insuffisante.

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 5

1.2.3. Circuit de refroidissement

Comme représenté sur les figures 1 et 2, le cycle de la pompe à chaleur peut être divisé en quatre processus principaux : compression (1-2), condensation (2-3), expansion (3-4), évaporation (4-1) décrits ci-dessous.

• Lors de l'aspiration du compresseur (1), le gaz frigorigène surchauffé pénètre dans le compresseur à basse pression.

• Dans le compresseur, le gaz est comprimé à un niveau de pression et de température plus élevé (2).

• Le gaz est premièrement désurchauffé et condensé dans le condenseur, en échangeant de la chaleur avec de l'eau stockée dans le réservoir.

• Le réfrigérant sort du condenseur sous forme liquide sous-refroidie (3).

• Grâce à un détendeur thermostatique, la pression du réfrigérant est réduite pour permettre son évaporation à des températures plus basses (4).

• Le réfrigérant est évaporé dans l'échangeur de chaleur à ailettes en spirale qui utilise l'air pulsé comme source de chaleur (1).

• Le processus se poursuit jusqu'à ce que l'alimentation électrique du compresseur soit arrêtée.

Une description plus détaillée du circuit de refroidissement et de tous les composants utilisés pour sa conception peut être trouvée dans les figures 3, 4 et 5.

3

4 1

Figure 1 - Principe de la pompe à chaleur

6

Figure 2 - Schéma pression-enthalpie

2

Remarque : L'utilisation intensive du chauffage électrique entraîne une consommation d'électricité plus élevée et peut générer des factures d'électricité élevées. L'utilisation de la pompe à chaleur consomme normalement plus de 3 fois moins d'électricité que l'utilisation du chauffage électrique. L'énergie libérée sur le condenseur (2-3) est en effet la somme de l'énergie libre extraite de l'air de l'évaporateur (1-4) et l'énergie fournie au compresseur (2-1). En moyenne, l'énergie absorbée par l'évaporateur représente plus du double de l'énergie utilisée pour faire fonctionner le compresseur.

1.2.4. Consignes de sécurité - Circuit de refroidissement

• Seuls des techniciens qualifiés et formés doivent effectuer la réparation et l'entretien du circuit de la pompe à chaleur.

• Avant d'ouvrir le circuit de refroidissement, déchargez le réfrigérant à un niveau permettant de travailler en toute sécurité.

• Le réfrigérant peut être toxique s'il est inhalé ou s'il est en forte concentration.

• Soyez très prudent si le travail est effectué avec une flamme nue.

1.2.5. Schéma de tuyauterie et d'instrumentation

Figure 3 – Schéma de tuyauterie et d’instrumentation

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 7

5R180G back

Circuit frigorifique

GQ1 : Compresseur

GQ2 : Ventilateur

RM1 : Clapet anti-retour

EP1 : Condenseur

EP2 : Évaporateur

HZ1 : Filtre déshydrateur

QN1 : Électrovanne

QN2 : Détendeur thermostatique

XL3 : Vanne de service

HZ1

GQ1

XL3

GQ2

XL6

XL7

RM1

Circuit d'eau

XL1 : Sortie d'eau

XL2 : Entrée d'eau

XL4 : Partie supérieure de la bobine

XL5 : Partie inférieure de la bobine

XL6 : Sortie d'air

XL7 : Entrée d'air

XL8 : Sortie de condensat

XL9* : Circulation d'eau chaude

EP3 : Bobine

EB1 : Chauffage électrique

FR1 : Anode

FN1 : Protection thermique

XL1

XL9

XL2

Figure 4 – Conception du circuit de refroidissement et des principaux composants

Les éléments avec * sont seulement pour BWP 260S.

XL8

AA2

AA1

CA1

8

BT1 : Température d'entrée d'air

BT2 : Température de l'évaporateur

BT3 : Température de l'eau du réservoir

BT4 : Température supplémentaire

BT5 : Température supplémentaire

(non inclus)

BP1 : Pressostat

Composants électriques

AA1 : Carte de circuit imprimé principale

AA2 : Carte de circuit d'affichage

WF1 : Port Modbus

GC1 : Solaire 0-3 V / 10 V

QA1 : Port compatible avec SG

GP1 : Alimentation supplémentaire

à la pompe ou au volet

KF1 : Wi-Fi

Les éléments avec * sont seulement pour BWP 260S.

FR1

FN1

EB1

BT3

BT4

EP1

Nomenclature selon la norme

CEI 81346-1 et 81346-2.

Figure 5 – Conception du réservoir, du condenseur et des composants connexes

XL4

XL5

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 9

5R180G

1.2.6. Données techniques principales

Les principales données techniques sont rassemblées dans les figures et le tableau suivants.

F

G

Paramètre

Données dimensionnelles

A - Hauteur

B

C

D1

10

Figure 6 - Données dimensionnelles

Appareil

D2

D3

E1

E2

F – Diamètre

G - Diamètre

H – Diamètre maximal

Hauteur requise pour l'installation

Poids sec / humide (avec bobine)

Épaisseur d'isolation nominale mm mm mm mm mm mm mm mm mm mm mm mm kg mm

190 l

1610

385

280

180

435

375

285

305

603

160

620

1700

94/284 (110/310)

50

260 l

1960

385

280

300

670

460

285

305

603

160

620

2040

100/350 (121/371)

50

Paramètre

Données électriques

Alimentation électrique

Fusible

Connexions électriques

Puissance de chauffage électrique

Circuit de refroidissement et d'eau

Type de réfrigérant

Quantité de réfrigérant

GWP

Équivalent en CO2

Circuit de refroidissement

Indice de protection

Connexions d'eau - Émaillé

Connexions d'eau - Inox*

Connexion de condensat d'eau

Épaisseur d'isolation nominale

Protection contre la corrosion

Données de performance

Air extérieur à 7 °C (EN16147)

COP

Temps de chauffage

Pertes de chaleur

Puissance

Air intérieur à 20 °C (EN16147)

COP

Temps de chauffage

Pertes de chaleur

Puissance sonore

Volume à 40 °C

Paux sonore

Appareil

V/Hz

A

-

W

g

tonne

-

en mm mm mm

-

hh:mm

W dB(A)

hh:mm

W dB(A)

L

W

190 l

230/50

13 (10)

L1, N, G

1500

260 l

R134a

1200 1280

1430

1,7 1,8

Fermé hermétiquement

IP21

¾ - BSPT (ISO 7-1)

22 - Raccords à compression

Ø19

50 50

Anode de magnésium / acier inoxydable

3,57

06:28

17

49

3,69

09:12

20

49

4,13*

05:15*

17*

55,6

247

1,61

4,20

07:09

21

55,6

347

1,61

*À soumettre à un test tiers.

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 11

Paramètre

Débit d'air

Débit d'air nominal (plage variable)

Consommation d'énergie maximale du ventilateur

Pression statique maximale externe

G - Connexions de conduits d'air

Volume minimal de la salle d'installation

Limites de fonctionnement

Température maximale d'air

Température minimale d'air

Max température de l'eau

Pression maximale d'eau

1.2.7. Courbe du ventilateur

Appareil m

3

/h

W

Pa mm m

3

°C

°C

°C

MPa

190 l

450 (70-800)

85

200 Pa

160

30

260 l

40

-7

60

0,6 ou 1,0. Vérifier la plaque signalétique

Figure 7 - Pression statique externe par rapport au débit d'air à différentes vitesses du ventilateur.

Afin d'assurer un fonctionnement efficace, il est recommandé de maintenir la pression extérieure en dessous de 200 Pa.

12

2. TRANSPORT, MANUTENTION ET LIVRAISON

Immédiatement après réception, la pompe à chaleur pour la production d'eau chaude sanitaire doit être examinée pour s'assurer qu'elle est intacte et sans dommage. Si ce n'est pas le cas, la société d'expédition doit être informée immédiatement. Le destinataire est en charge de toutes les expéditions, sauf accord contraire.

2.1. Mode de livraison

L'appareil est livré sans tuyau d'évacuation des condensats et sans équipement de sécurité pour le circuit d'eau.

2.2. Stockage

L'appareil doit être conservé et de préférence transporté à la verticale, sans eau et dans son emballage.

Le transport et le stockage peuvent avoir lieu à des températures comprises entre -10 °C et +50 °C. Si l'appareil a été transporté ou stocké à des températures inférieures à zéro, il doit être laissé à température ambiante pendant 24 heures avant la mise en service.

2.3. Transport avec chariot élévateur

Pour le transport avec un chariot élévateur, l'appareil doit être placé sur le châssis de transport associé. Toujours soulever l'appareil lentement. En raison du centre de gravité

élevé, l'appareil doit être protégé contre le basculement pendant le transport.

2.4. Déchargement de la pompe à chaleur

Afin d'éviter les dommages, l'appareil doit être déchargé sur une surface plane.

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 13

2.5. Transport avec remorque

L'appareil ne doit être transporté que sur le châssis de transport associé. Cela vaut également pour le transport dans les escaliers.

L'appareil doit être bien fixé sur la remorque afin de ne pas glisser.

Les connexions d'eau et autres ne doivent pas être utilisées à des fins de transport.

Assurez-vous que la remorque n'endommage pas l'armoire ou les différentes connexions.

Figure 8 - Transport avec remorque

2.6 Transport horizontal

Lorsque vous transportez soigneusement l'appareil sur une courte distance jusqu'à son emplacement final, il peut être transporté horizontalement dans son emballage du côté approprié. Si l'appareil a été incliné de plus de 45°, il doit rester dans sa position verticale normale pendant au moins 24 heures avant d'être démarré.

14

3. POSITIONNEMENT

Le site d'installation doit être équipé d'une alimentation électrique de 220-240 V et 50 Hz.

L'alimentation électrique et le système hydraulique doivent être conformes aux réglementations locales.

L'appareil doit être placé verticalement, avec une inclinaison maximale de 1°. L'appareil doit

être bien équilibré et stable sur la surface du sol. Utilisez des coussinets réglables intégrés pour mettre l'appareil à niveau.

L'appareil doit être installé le plus près possible du système hydraulique afin de minimiser les pertes de chaleur dans les conduites d'eau. La sortie de la conduite d'eau doit être isolée pour la même raison.

L'appareil ne doit pas être exposé directement à la lumière du soleil.

L'appareil ne peut être installé que dans une pièce à l'abri du gel et qui respecte les critères suivants :

• Température ambiante entre 5 °C et 40 °C.

• Possibilité d'évacuation du condensat et du plancher.

• Aucune concentration anormale de poussière dans l'air.

• Base solide (environ 500 kg/m

2

).

• Il est nécessaire de s'assurer qu'il y ait suffisamment d'espace autour de l'appareil pour la maintenance et l'entretien. Il est recommandé de libérer un espace de 0,5 m autour de l'appareil.

Appareil avec conduits

Si l'appareil possède des conduits, il doit être installé aussi près que possible des murs afin de minimiser les pertes de pression dans les conduits d'air.

Appareil sans conduits

Dans le cas où l'appareil est utilisé sans conduit d'évacuation/extraction d'air, il doit être placé dans une pièce ayant les caractéristiques suivantes :

• Le volume de la salle doit être supérieur à 30 m

3

.

• La salle doit être bien ventilée.

• Il ne devrait pas y avoir d'autres appareils qui ont besoin d'air pour fonctionner.

• Les distances minimales décrites à la figure 9 doivent être respectées.

Figure 9 - Distance minimale des murs pour les appareils sans conduits

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 15

3.1. Séquence d'installation

Une fois que l'appareil est placé dans une salle ayant les caractéristiques spécifiées dans le paragraphe précédent, il peut être préparé en suivant la séquence décrite ci-dessous :

1. Retirez l'emballage de la palette.

2. Retirez les raccords de transport de la palette.

3. Retirez l'appareil de la palette et placez-le sur le sol.

4. Réglez l'appareil verticalement en ajustant les pieds.

5. Vérifiez si l'appareil n'est pas endommagé

6. Installez le circuit d'eau (voir chapitre 4) et remplissez le réservoir d'eau.

7. Installez le circuit d'air (voir chapitre 5).

8. Réglez les connexions électriques (voir chapitre 6).

Lorsque l'appareil est alimenté en électricité, il commence automatiquement à fonctionner normalement selon les réglages d'usine décrits au chapitre 7.  

Figure 10 - Séquence d'installation

16

4. CIRCUIT D'EAU

Le circuit d'eau doit être installé conformément aux normes et standards locaux.

L'eau utilisée doit être de l'eau potable.

La compatibilité des matériaux dans l'ensemble du système doit être assurée. Des combinaisons inappropriées de matériaux dans le circuit d'eau peuvent entraîner des dommages dus à la corrosion galvanique. Cela nécessite une attention particulière lors de l'utilisation de composants galvanisés et de composants contenant du cuivre.

Les dimensions des tuyaux pour l'installation sur site doivent être basées sur la pression d'eau disponible ainsi que sur la perte de pression prévue dans le système de tuyauterie

Comme pour tous les réservoirs pressurisés, le réservoir d'eau de la pompe à chaleur doit

être équipé d'une soupape de sécurité homologuée (le réglage de la pression dépendant des règles et réglementations locales) et d'un clapet anti-retour sur l'entrée d'eau froide.

La figure suivante illustre la configuration proposée du système d'eau, avec la possibilité d'inclure un circuit de recirculation d'eau. Cette dernière connexion est facultative.

QN3

XL1

QN8 GP1 RM4

QN7

XL9

XL4

XL5

RM3 QN4

XL2

QN6

QN5

Figure 11 - Schéma des connexions du circuit d'eau suggérées

XL1 : Raccord de tuyau de sortie d'eau

XL2 : Raccord de tuyau d'entrée d'eau

XL4 : Partie supérieure de la bobine

XL5 : Partie inférieure de la bobine

XL9* : Connexion de circulation d'eau

QN3 : Sortie d'eau de la vanne d'arrêt

QN4 : Entrée d'eau de la vanne d'arrêt

QN5 : Vanne de vidange

QN6 : Soupape de sécurité

QN7 : Entrée de pompe de vanne d'arrêt

QN8 : Sortie de pompe de vanne d'arrêt

RM3 : Clapet anti-retour

RM4 : Circulation d'eau du clapet anti-retour

GP1 : Pompe de circulation d'eau

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 17

4.1. Connexions d'eau

Évitez que la saleté ne pénètre dans le tuyau. Après l'installation des tuyaux externes, rincez-les si nécessaire avant le raccordement de la pompe à chaleur pour la production d'eau chaude sanitaire.

Si aucune circulation d'eau n'est nécessaire, assurez-vous que la connexion de circulation soit correctement scellée.

Lors de l'installation des tuyaux, assurez-vous que les raccords de tuyau ne soient pas mis en contrainte de manière excessive. Utilisez une pince à tuyaux pour détendre les forces de couple sur les raccords de tuyau.

La sortie du tuyau d'eau doit être isolée pour réduire les pertes de chaleur dans l'air ambiant et réduire le risque de blessures et de brûlures.

4.2. Emplacement des tuyaux de raccordement

Le tuyau de sortie d'eau chaude est monté sur la branche de raccordement supérieure.

Si l'appareil est rempli via l'accès de circulation d'eau chaude, la branche de raccordement intermédiaire est utilisée pour le retour d'eau chaude. L'entrée d'eau froide et fraîche est montée sur la branche de raccordement inférieure.

4.3. Connexion d'évacuation des condensats

Pendant le fonctionnement de la pompe à chaleur, des condensats se forment et doivent être évacués vers le système d'évacuation des eaux usées via le tuyau d'évacuation des condensats, raccordement de

19 mm de diamètre à l'extérieur. La quantité de condensat dépend de l'humidité, du débit d'air et de la température de l'air.

La branche de raccordement du condensat doit être équipée d'un piège à eau étanche et être dirigée vers un drain. Le piège à eau doit contenir une colonne d'eau stagnante d'au moins 60 mm.

Figure 12 - Évacuation des condensats

Veuillez installer un purgeur afin de ne pas endommager l'appareil. Si le purgeur n'est pas installé correctement, la garantie du produit n'est pas valide.

18

4.4. Connexion de la bobine S (facultative)

Vous pouvez installer un échangeur de chaleur supplémentaire dans l'appareil. Dans la poche à sonde du capteur de thermostat, vous pouvez également placer un capteur pour contrôler la connexion externe, par ex. le brûleur au mazout, brûleur à bois, etc. La température d'entrée maximale de la bobine de chauffage est de 90 °C. Si les températures d'entrée risquent de dépasser 90 °C, l'installateur doit poser un dispositif externe qui empêche que les fortes températures d'entrée n’affectent la bobine de chauffage.

4.5. Consignes de sécurité – Circuit d'eau

• Seule l'eau potable doit être utilisée.

• Lors de l'installation, il convient de veiller au choix des matériaux et de s'assurer que les matériaux choisis fonctionnent ensemble sans problème sur l'ensemble du circuit.

• Une attention particulière doit être portée lors de l'utilisation de composants galvanisés et de composants contenant de l'aluminium.

• Un équipement de sécurité doit être installé pour éviter toute surpression dans le système. Toujours utiliser une soupape de sécurité avec une pression de décharge maximale en fonction de la plaque signalétique de l'appareil et une soupape d'arrêt (approuvée selon les réglementations de chauffage et de plomberie). Toutes les tuyauteries doivent

être installées conformément aux règlements de plomberie et de chauffage.

• Le tuyau de refoulement du dispositif de décompression (soupape de sécurité) doit être installé à l'abri du gel avec une pente et à l'écart de l'appareil. Le tuyau doit également

être laissé ouvert à l'air libre.

• Les températures supérieures à 90 °C dans la bobine de chauffage peuvent provoquer des pressions excessives dans le circuit de refroidissement.

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 19

4.6. Test de fuite

Après l'installation, il est nécessaire de vérifier que toute l'installation d'eau soit étanche.

Ceci est réalisé en effectuant un test de fuite d'eau.

4.7. Mise en service du circuit d'eau

Remplissez le réservoir d'eau via la branche de raccordement d'eau froide. Purger le réservoir d'eau en ouvrant l'un des robinets d'eau chaude situés à la partie supérieure jusqu'à ce que n'y ait plus d'air au point de prise.

Quelques jours après l'installation et le démarrage initiaux, vérifiez s'il y a des fuites dans l'installation hydraulique ou si le tuyau d'évacuation de condensat est bloqué.

20

5. SYSTÈME À AIR

L'air d'entrée ne doit pas être pollué par des composants agressifs (ammoniac, chlore, etc.) car les composants de la pompe à chaleur peuvent être endommagés. L'air doit également

être exempt de poussière et d'autres particules.

Les conduits d'entrée et de sortie doivent être faits de tuyaux rigides et lisses afin de minimiser les pertes de pression. Veuillez tenir compte de la pression de service du ventilateur et des pertes de pression des conduits pendant le dimensionnement du système de conduits (voir les données techniques).

Les deux connexions à la pompe à chaleur ont un diamètre de 160 mm. Il est recommandé d'installer les conduits d'air à proximité de la pompe à chaleur, à niveau ou avec une légère entrée, afin d'éviter la pénétration d'eau condensée du système de conduits à la pompe à chaleur.

Tous les conduits d'air doivent être isolés après leur installation, afin de réduire la perte de chaleur et le niveau de bruit. Appliquez une isolation pour protéger contre la condensation externe sur le conduit d'évacuation d'air froid.

Il est recommandé de monter une connexion flexible entre le conduit d'air et la connexion du conduit pour faciliter l'entretien futur de l'appareil.

Il est également recommandé d'installer des silencieux entre la pompe à chaleur et le système de ventilation afin d'éviter tout risque de déplacement du bruit de la pompe à chaleur au système de ventilation.

L'appareil a été conçu pour fonctionner avec différentes configurations de conduits d'air :

1) L'appareil extrait la chaleur de l'air ambiant et abaisse la température de l'air de 5 à 15 °C en fonction des conditions de fonctionnement. Puisque l'air est redirigé vers la salle, cette configuration est particulièrement intéressante pendant les périodes d'été. Cette configuration n'est pas recommandée pour les périodes hivernales, en particulier si la salle dans laquelle se trouve l'appareil est chauffée par d'autres appareils.

2) Appareil ayant partiellement des conduits, air ambiant.

Cette configuration est normalement préférée à la configuration 1 puisque l'air froid sortant de l'appareil est dirigé hors de la maison.

3) Cette configuration minimise la diminution de température du site d'installation, car il n'y a aucun contact entre l'air dans la salle et l'air à travers la pompe à chaleur. Il est recommandé de placer le tuyau d'entrée

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 21

loin du tuyau de sortie et éventuellement plus haut que celui-ci, pour minimiser la recirculation de l'air froid dans l'appareil.

4) C'est la configuration qui minimise normalement la consommation d'électricité de l'appareil. Elle est particulièrement recommandée s'il n'existe pas un besoin de refroidissement sur le site d'installation.

Figure 13 - Configuration des conduits d'air

22

L'appareil est normalement fourni avec deux connexions de conduit d'air, un filet en plastique et une fonction de protection (Figure 14).

Si l'appareil est utilisé comme unité avec conduits, il est fortement recommandé d'enlever manuellement le filet en plastique en utilisant un jeu de pinces. Cette opération permet à l'appareil de fonctionner plus efficacement, car les pertes de pression d'air dans les circuits d'air sont minimisées.

Figure 14 - Connexion standard pour une utilisation avec de l'air ambiant, appareils sans conduits.

Figure 15 - Connexion pour utilisation avec des appareils ayant des conduits.

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 23

6. CONNEXIONS ÉLECTRIQUES

L'appareil doit être alimenté par un courant de 220-240 V et 50 Hz.

L'appareil est fourni avec une prise Schuko standard. Si la réglementation locale impose une installation fixe ou si la prise fournie ne permet pas une bonne mise à la terre, couper la prise Schuko du câble de l'alimentation électrique.

Lorsque l'appareil est connecté à l'alimentation électrique, il s'allume et démarre automatiquement.

• Quand l'appareil est allumé pour la première fois, il commence à fonctionner conformément aux réglages d'usine.

• Si certains paramètres de contrôle sont modifiés, l'appareil démarrera avec les mêmes réglages des conditions d'arrêt précédentes.

6.1. Schéma électrique

Figure 16 - Schéma de câblage

24

7. CONTRÔLE ET FONCTIONNEMENT

7.1. Écran Accueil

L'appareil peut être contrôlé à partir du panneau de contrôle décrit à la figure 17. Tous les principaux modes de fonctionnement, fonctions, points de consigne et informations sur l'appareil sont accessibles à partir de l'écran d'accueil.

Figure 17 - Écran, panneau de contrôle

1 : État de chauffage électrique (ON/OFF)

2 : Menu principal (peut être ouvert en appuyant sur

3 : OK/Enter

4 : Mode (Changer avec ou )

5 : Défiler vers le bas

6 : Défiler vers le haut

7 : Retourner

8 : Information (ouvrir avec )

)

9 : Point de consigne de température

10 : Fonctionnement de la pompe à chaleur (pompe à chaleur, ventilation, dégivrage)

11 : Heure

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 25

La partie supérieure de l'écran donne des informations sur le fonctionnement de l'appareil, l'heure et le point de consigne de température. Cette partie est passive et elle est changée automatiquement.

La partie inférieure de l'écran est active, ce qui signifie que l'icône sur l'écran contient d'autres éléments de menu. Cette partie est divisée en trois menus :

• MENU INFORMATION (8), accessible en appuyant sur (

• MENU MODE (4), accessible en appuyant sur ( ) ou ( )

• MENU PRINCIPAL (2), accessible en appuyant sur ( )

Le MENU PRINCIPAL est composé de 4 sous-menus :

– Températures

– Fonctions

– Général

– Installateur

Les éléments de menu avec * sont des fonctions facultatives.

)

7.2. Menu Information

Le menu d'information peut être ouvert en appuyant sur le bouton ( ) de la vue d'accueil.

Ce menu donne toutes les informations opérationnelles de l'appareil. Les informations disponibles sont divisées en quatre groupes :

• Températures (T)

• Données collectées sur le fonctionnement et les performances de l'appareil (I)

• L'état des relais de l'appareil (R)

• Les erreurs et les alarmes de l'appareil (Er)

Toutes les informations pouvant être affichées dans le menu d'information sont décrites dans le tableau suivant. Toutes les températures sont en °C.

26

I

Classe Code

T

V

R

T4

T5

V1

V2

T1

T2

T3

I1

I2

I3

I4

I5

I6

I7

I8

I9

I10

I11

R1

R2

R3

R4

R5

Élément du menu

T air e

T air s

T eau h

T eau b

T extra

Vent %

Entreé V

Hr PAC

Hr TE

Hr vent

T moy a

T moy e

PAC ON

W el

MWh el

W th

MWh th

EL MWh

Suppl

Dégivr

Vent

PAC

EL

Description

La température de l'air à l'entrée de l'appareil

La température de l'évaporateur à la sortie de l'appareil

La température de l'eau à la partie supérieure de l'appareil

La température de l'eau à la partie inférieure de l'appareil

La température mesurée par le capteur supplémentaire

La vitesse réelle du ventilateur en %.

Le signal d'entrée réel en GC1 (0-10 V) du PV ou de l’hygrostat en volts.

Le nombre total d'heures de fonctionnement du compresseur

Le nombre total d'heures de fonctionnement du chauffage

électrique

Le nombre total d'heures de fonctionnement du ventilateur

La température moyenne de l'air de l'unité de commande est affichée en °C depuis la dernière réinitialisation.

La température moyenne de l'évaporateur de l'unité de commande est affichée en ° C depuis la dernière réinitialisation.

Le nombre de DÉMARRAGES/ARRÊTS pour toute la durée de vie de l'appareil depuis la dernière réinitialisation

La consommation d'électricité instantanée calculée en W depuis la dernière réinitialisation

La consommation d'électricité totale calculée en MWh depuis la dernière réinitialisation

La capacité de chauffage instantanée calculée est affichée en W

La production totale d'eau chaude calculée est affichée en

MWh depuis la dernière réinitialisation.

La consommation électrique de la résistance électrique en

MWh depuis la dernière réinitialisation

Le fonctionnement du relais supplémentaire, par exemple pour le fonctionnement d'une pompe de circulation

Le fonctionnement du relais qui commande l'électrovanne pour la fonction de dégivrage est indiqué

La vitesse du ventilateur est indiquée en %

Le fonctionnement du compresseur est affiché

Le fonctionnement du chauffage électrique est affiché

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 27

Classe

Er

Er7

Er8

Er9

Er10

Code

Er1

Er2

Er3

Er4

Er5

Er6

Élément du menu

Err1

Err2

Err3

ErrT4

Description

Le capteur de température T1 est hors de portée

Le capteur de température T2 est hors de portée

Le capteur de température T3 est hors de portée. Si une erreur T3 se produit, l'appareil cesse de chauffer l'eau

Le capteur de température T4 est hors de portée. L'erreur

Er4 est ignorée et l'appareil fonctionne normalement

ErrT5

Err HP

Err Evap

Le capteur de température T5 est hors de portée. L'erreur

Er5 est ignorée et l'appareil fonctionne normalement

Le pressostat s'ouvre lorsque la pression dans le circuit de refroidissement est supérieure à la limite de pression indiquée sur le pressostat haute pression

Le capteur de température T2 est au-dessus de T1 - 2 °C pendant plus d'une heure

Err C Evap La température T2 est inférieure à - 25 °C

Err H Evap La température T2 est supérieure à D11 (T évaporateur max)

Filter Remplacer le filtre. L'alarme est affichée sur l'écran principal, mais le fonctionnement de l'appareil n'est pas affecté.

7.3. Mode de fonctionnement

Vous pouvez sélectionner différentes façons de chauffer l'eau à partir du panneau de contrôle principal en appuyant sur 5 ou 6 (faites défiler vers le bas ou vers le haut) à partir de l'écran d'accueil.

Les modes de fonctionnement possibles se trouvent dans le tableau suivant :

28

Figure 18 - Modes de fonctionnement

Code

P1

P2

P3

P4

P5

P6

Nom du point de consigne

AUTO

ÉCO

BOOST

SECOURS

SILENCE

VACANCES

Description

La pompe à chaleur chauffe l'eau normalement en utilisant le fonctionnement de la pompe à chaleur au besoin. L'appareil démarre lorsque la température de l'eau T3 est inférieure de plus de 5 °C à

A1 (T AUTO) et s'arrête lorsque cette température est atteinte. Si la température de l'air est en dehors des limites possibles, l'eau est chauffée par le chauffage électrique.

La pompe à chaleur consomme le moins d'énergie possible. La pompe

à chaleur a un point de consigne de température de l'eau inférieur

A2 (T ÉCO). La pompe à chaleur chauffe l'eau à une température inférieure à celle des autres opérations.

La pompe à chaleur et le chauffage électrique fonctionnent simultanément lorsque cela est possible. L'appareil démarre lorsque la température de l'eau T3 est inférieure de plus de 5 °C à A3 (T BOOST) et s'arrête lorsque cette température est atteinte. Si A3 (T BOOST) est supérieure à D33 (T HP max), le compresseur s'arrête lorsque la température D33 (T HP max) est atteinte. Le saut de température restant est réalisé uniquement avec le chauffage électrique.

Ceci est un mode d'urgence. Lorsqu'une erreur se produit, empêchant le fonctionnement de la pompe à chaleur, l'eau ne peut pas

être chauffée. L'utilisateur reçoit sur l'écran un message l'invitant à activer le mode SECOURS.

En mode SECOURS, l'eau est chauffée par le chauffage électrique à une température inférieure à celle souhaitée.

Le contrôle de la légionelle est actif dans tous les cas.

L'appareil démarre lorsque la température de l'eau T3 est à plus de 5 °C en dessous de D12 (T SECOURS) et s'arrête lorsque cette température est atteinte.

La vitesse du ventilateur diminue au minimum afin de minimiser l'émission sonore de l'appareil qui fonctionne. L'appareil démarre lorsque la température de l'eau T3 est inférieure de plus de 5 °C à T1

(T AUTO) et s'arrête lorsque cette température est atteinte.

La pompe à chaleur est désactivée et seul l'écran LCD est actif. La pompe à chaleur ne démarre pas lorsque le chauffage de l'eau est nécessaire. Le compresseur est ÉTEINT sauf pendant le contrôle de la LÉGIONELLE dans lequel il peut être activé.

Le mode VACANCES est connecté à la fonction de temps de chauffage B4 (Chaud à l’heure). Une fois la période de VACANCES terminée, l'appareil revient au mode de fonctionnement précédent.

Remarque : l'appareil peut être éteint en passant en mode VACANCES.

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 29

7.4. Menu principal

Entrer dans ce menu nécessite une bonne compréhension du fonctionnement de l'appareil.

Il est fortement recommandé de lire et de bien comprendre les descriptions des éléments de menu suivants. La modification de certains de ces points de consigne peut avoir des effets importants sur le fonctionnement et les performances de l'appareil.

Le menu principal est divisé en quatre sections :

• Températures

• Fonctions

• Général

• Installateur

Figure 19 - Menu principal

7.4.1. Températures

Les points de consigne de température peuvent être modifiés dans le menu « Températures ».

Différents points de consigne de température peuvent être ajustés en fonction du mode de fonctionnement relatif. Toutes les températures sont en °C.

Code

A1

Nom du point de consigne

T AUTO

Description Plage

50 - 60

Réglage d'usine

53 Le niveau de température auquel l'appareil chauffe l'eau lorsque le mode AUTO est sélectionné. L'appareil démarre si la température de l'eau dans T3 chute de 5 °C en dessous du point de consigne.

A2 50 - 55 50

A3

T ÉCO Le niveau de température auquel l'appareil chauffe l'eau lorsque le mode ÉCO est sélectionné. L'appareil démarre si la température de l'eau dans T3 chute de

5 °C en dessous du point de consigne.

T BOOST Le niveau de température auquel l'appareil chauffe l'eau lorsque le mode BOOST est sélectionné. L'appareil démarre si la température de l'eau dans T3 chute de 5 °C en dessous du point de consigne.

50 - 65 55

30

7.4.2. Fonctions

Les fonctions sont similaires aux modes de fonctionnement, mais vous ne pouvez pas y accéder directement à partir de l'écran d'accueil et elles peuvent varier d'un appareil à l'autre.

De plus, étant donné que SOLAIRE, SOL et REFROIDIR (appelées fonctions supplémentaires) ne peuvent pas être utilisées simultanément, le choix de ces fonctions doit être effectué à partir du menu Installateur (fonction supplémentaire D26). Dans le menu de fonction, seule une de ces fonctions supplémentaires est normalement affichée. Le menu de fonction est décrit dans le tableau suivant.

Code

Nom du point de consigne

Description

B1

B2

B3

OFF

Seule vitesse

2 Vitesses

Vitesse ventilateur

Heures creuses

Plage

Réglage d'usine

Le ventilateur s'éteint lorsque la pompe à chaleur ne fonctionne pas.

Le ventilateur fonctionne toujours à une vitesse constante

(Vitesse ventilateur B2) lorsque la pompe à chaleur fonctionne et quand elle ne fonctionne pas.

Le ventilateur fonctionne toujours, mais il fonctionne normalement à une vitesse plus élevée D6 (Vitesse ventilateur

AUTO) lorsque la pompe à chaleur commence à fonctionner et à (Vitesse ventilateur B2) lorsqu'elle ne fonctionne pas.

La régulation de la vitesse du ventilateur principal pour la fonction de ventilation. Il existe trois niveaux de ventilation qui peuvent être sélectionnés : FAIBLE D5 (Vitesse ventilateur min), MOYEN D4 (Vitesse ventilateur moyen) HAUTE

D3 (Vitesse ventilateur max).

Standard

Optimal 1

Optimal 2

Le tarif réduit permet au chauffage électrique et à la pompe à chaleur de fonctionner uniquement pendant les périodes où les prix de l'électricité sont bas, selon l'élément de menu qui régule le programme du tarif réduit D17/

D18 (Heures creuses semaine/week-end). L'appareil ne fonctionne que pendant les heures prédéfinies de la journée. Si la fonction PV (B5) est active, cela permet au chauffage électrique et à la pompe à chaleur de fonctionner en dehors de la période de tarif réduit.

Cette fonction permet l'exploitation maximale du prix plus bas de l’électricité pendant les périodes nocturnes entre 00:00 et 05:00.

Cette fonction permet l'exploitation maximale du prix plus bas de l’électricité pendant les périodes nocturnes entre 00:00 et 05:00. Pendant la journée, l’appareil fonctionne conformément aux périodes à bas tarif D17 et D18.

OFF/

Seule vitesse/

2 Vitesses

FAIBLE/

MOYEN/

HAUTE

OFF/

STANDARD

/ OPTIMAL

1 / OPTI-

MAL 2

OFF

HAUTE

OFF

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 31

Code

Nom du point de consigne

B4

B5

B6

B7

Chaud à l’heure

OFF

ÉCO PV

STOC-

KAGE

PV

Solaire

Sol

Description Plage

Réglage d'usine

L'appareil peut être programmée pour fournir de l'eau chaude de 1 à 30 jours à partir du moment où la fonction est activée et le mode VACANCES est sélectionné. L'appareil passe en MODE AUTO après le nombre de jours souhaité. Si OFF est sélectionné, la fonction n'est pas active.

OFF/ON OFF

La fonction PV n'est pas active. Si cette fonction est activée, la pompe à chaleur et le chauffage

électrique ne peuvent démarrer que si la tension d'entrée dans GC1 (0-10 V) est supérieure à D20/

D21 (Tension PAC PV/TE PV) pendant plus longtemps que D22 (Heure min PV).

La fonction PV permet de chauffer l'eau uniquement avec la pompe à chaleur jusqu'à ce que le point de consigne de température défini par le MODE de fonctionnement soit atteint.

La fonction PV permet le chauffage de l'eau jusqu'à la température maximale tout en donnant la priorité au fonctionnement de la pompe à chaleur si le mode

BOOST ou SECOURS n'est pas actif. La pompe à chaleur fonctionne seule jusqu'à ce que la température maximale permise pour le fonctionnement de la pompe à chaleur D33 (T HP max) soit atteinte. Le chauffage électrique ne fonctionne que de D33 à la température maximale admissible D9 (T eau max).

La fonction Solaire permet à l'eau d'être chauffée par le capteur solaire, activant une pompe à eau commandée par le relais supplémentaire (GP1). La pompe démarre lorsque T5 > T3 + D24 (DT solaire min). La pompe s'arrête si la température dans le réservoir dépasse D23 (T solaire max) ou si T5 est inférieure à T3.

La fonction de chauffage par le sol active une pompe de circulation externe. Si la température au fond du réservoir T4 (T eau b) est supérieure au menu de réglage D25 (T sol dém), la fonction de chauffage par le sol est activée. Si la température supplémentaire T5 (T extra) est supérieure à la température de chauffage par le sol (T sol B8), la pompe de circulation (relais supplémentaire GP1) s'arrête.

OFF/

ÉCO/

STOCK-

AGE

ARRÊT/

MARCHE

ARRÊT/

MARCHE

OFF

ARRÊT

ARRÊT

32

Code

B8

B9

B10

Nom du point de consigne

T sol

Refroidissement

T refroidissement

Description

La température de chauffage par le sol souhaitée en °C avec hystérésis de 1K.

La fonction de refroidissement peut être activée.

Voir le menu d'installation D28 (Refroidissement).

Le point de consigne de la température de l'air (°

C) en dessous duquel la pompe à chaleur s'arrête, lorsque l'appareil est en mode Refroidissement.

Plage

15 - 40

10 - 30

Réglage d'usine

35

OFF/ON OFF

21

7.4.3. Général

La section générale recueille tous les réglages standard qui ont peu ou pas d'effet sur le fonctionnement de la pompe à chaleur, sauf pour le menu Réinitialiser.

L'activation de la fonction Réinitialiser ramène tous les points de consigne à la valeur de réglage d'usine.

Les points de consigne du menu Général sont décrits dans le tableau ci-dessous

C1

C2

C3

C4

C5

C6

Code

C0

Nom du point de consigne

Description

Réinitialités

Info

Heure

Date

Jour

Les points de consigne dans le menu utilisateur sont réinitialisés. Les paramètres les plus avancés peuvent être réinitialisés uniquement à partir du menu d'installation. Les informations telles que le nombre d'heures du compresseur et du ventilateur ne peuvent pas être réinitialisées.

La version du logiciel est affichée.

L'heure peut être ajustée ici.

La date peut être ajustée ici.

Le jour de la semaine peut être sélectionné.

Langue Plus de langues peuvent être sélectionnées.

Contraste La luminosité de l'écran peut être ajustée.

Plage

OFF/ON

-

-

-

-

-

0-10

Réglage d'usine

OFF

-

-

-

Lundi

Anglais

5

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 33

7.4.4. Installateur

Le menu installateur doit être accessible uniquement par un personnel qualifié. Certains points de consigne pouvant être régulés à partir de ce menu peuvent avoir des effets importants sur les performances de l'appareil en fonction du type de mise en service et d'installation. Il devrait y avoir une adéquation entre les points de consigne de l'installateur et le type d'installation afin de maximiser les performances et la durée de vie de l'appareil.

Pour accéder au menu Installateur, un mot de passe à 4 chiffres doit être entré. Le mot de passe est : 2016. Toutes les températures sont exprimées en °C.

Code

Nom du point de consigne

Description Plage

Réglage d'usine

D0

Réinitialiser tout

Tous les points de consigne sont réinitialisés aux réglages d'usine d'origine. Le menu Information et les points de consigne de l'installateur sont également modifiés.

OFF/ON OFF

D1 Erreur Les alarmes de l'appareil peuvent être vérifiées ici. -

D2.0

Adresse

1-247 30

D2

D2.1 Débit en bauds

D2.2 Parité

Adresse Modbus. L'adresse Modbus peut être sélectionnée entre 1 et 247.

Vitesse de transmission Modbus. La vitesse de transmission Modbus peut être sélectionnée entre 19200 et

9600.

Parité Modbus. La parité modbus peut être choisie entre

Pair ou Impair ou être désactivée.

9600/

19200

Even/

Odd/

None

19200

Even

D3

D4

D5

D2.3

Modifier

Vitesse ventilateur max

Vitesse ventilateur moyen

Vitesse ventilateur min

Modification Modbus. Si cette fonction est activée, il est possible de modifier les points de consigne conservés pour le développement à l'aide d'un enregistreur de données.

La vitesse maximale du ventilateur (%) peut être réglée.

C'est la limite la plus élevée à laquelle le ventilateur peut fonctionner à la fois lorsque la fonction de ventilation est active et lorsque la pompe à chaleur fonctionne normal.

La vitesse moyenne du ventilateur (%) peut être ajustée.

La vitesse minimale du ventilateur (%) peut être ajustée.

OFF/ON ON

0-100

0-100

0-100

70

(extérieur)

50

(extérieur)

40

(extérieur)

D6

Vitesse ventilateur

AUTO

La vitesse automatique du ventilateur (%) lorsque la pompe à chaleur fonctionne en mode AUTO et ÉCO peut

être régulée. Ceci est une valeur nominale alors que la vitesse du ventilateur peut automatiquement augmenter selon des conditions de fonctionnement.

0-100

57

(intérieur)/

48

(extérieur)

34

D8

D9

D10

Code

D7

D11

D12

D13

D14

D15

Nom du point de consigne

Description

T air min

T air max

Légionelle

T légionelle

Date légionelle

La température minimale d'air autorisée pendant le fonctionnement de la pompe à chaleur peut être réglée ici. Si T1 est inférieur à la température minimale d'air, le chauffage électrique démarre et fonctionne seul jusqu'à ce que le point de consigne soit atteint. (Même si la température de l'air augmente pendant ce temps).

La température maximale d'air autorisée pendant le fonctionnement de la pompe à chaleur peut être réglée ici.

T eau max La température maximale autorisée dans le réservoir.

T arrêt dégivrage

La température de T2 à laquelle la fonction de dégivrage s'arrête. La fonction de dégivrage est automatique et ne se produit pas plus d'une fois par heure très souvent.

T évaporateur max

T Secours

La température maximale de l'évaporateur autorisée pendant le fonctionnement de la pompe à chaleur peut

être réglée ici. Si T2 a une température plus élevée que le point de consigne, utilisez un chauffage électrique.

Cette fonction est active 10 minutes après le démarrage du compresseur.

La température de l'eau à laquelle l'appareil arrête le mode de secours avec seulement le chauffage

électrique.

La fonction de la légionelle peut être activée. La fonction de la légionelle n'allume pas la pompe à chaleur, mais continue simplement le cycle de chauffage jusqu'à une température plus élevée D14 (T légionelle). L'utilisation de la légionelle ne fonctionne qu'avec la pompe

à chaleur jusqu'à 60 °C. Le saut de température restant est réalisé avec le chauffage électrique seul.

Le point de consigne de température de la légionelle peut être régulé.

Le jour de la semaine de la légionelle peut être réglé

Plage

(-7) -

(+10)

30-40

55-65

0-10

10-40

0-65

OFF/ON OFF

60-65

Lundi / dimanche

Réglage d'usine

-7

40

65

4

30

35

60

Dimanche

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 35

D18

D19

D20

D21

Code

D16

D17

D22

D23

D24

D25

Nom du point de consigne

Description Plage

Réglage d'usine

Fonctionnement forcé

Heures creuses semaine

Heures creuses week-end

Heure d'été

Tension

PAC PV

Tension

TE PV

Le fonctionnement forcé de la pompe à chaleur peut

être activé ici. La pompe à chaleur démarre même s'il n'y a pas besoin d'eau chaude. Lorsque la température maximale autorisée par la pompe à chaleur est atteinte, l'appareil s'arrête. Cette fonction est à utiliser à des fins de test. Il redevient OFF à la fin d'un cycle de chauffage.

L'heure de début et de fin de la période de tarif réduit d'électricité pour les jours de la semaine. Trois périodes peuvent être sélectionnées.

L'heure de début et de fin de la période de tarif réduit d'électricité pour les week-ends. Trois périodes peuvent être sélectionnées.

L'heure d'été peut être désactivée.

Heure min

PV

T solaire max

DT solaire min

T sol dém

La tension minimale (V) requise pour démarrer le HP lorsque la fonction PV est active.

La tension minimale (V) requise pour démarrer le chauffage électrique lorsque la fonction PV est active.

Le temps minimal (minutes) pendant lequel la tension d'entrée du panneau PV doit être supérieure au point de consigne D20/D21 (Tension PAC PV/TE PV) pour démarrer le chauffage électrique ou la pompe à chaleur lorsque la fonction PV est active. D22 règle également le temps de fonctionnement minimal de la pompe à chaleur lorsqu'elle est démarrée par la fonction PV.

La température maximale autorisée (°C) dans le capteur solaire.

La différence de température minimale (°C) entre le capteur solaire et le réservoir.

La température (°C) qui doit être dans le réservoir pour permettre à la fonction de sol d'être active avec une hystérésis de 1K.

OFF/ON OFF

0-23

0-23

0-23

0-23

0-23

0-23

0

0

0

0

0

0

OFF/ON ON

0-10

0-10

1-120

55-89

1-5

25-45

0

0

15

89

5

35

36

Code

D26

D27

D28

Nom du point de consigne

Fonction supplémentaire

OFF

(SG

BOOST)

(ÉCO SG)

(BLOC

SG)

Description Plage

La fonction supplémentaire souhaitée est sélectionnée ici. Les fonctions possibles sont Solaire, Sol ou

Refroidissement. Une fois la fonction activée, passez au menu de fonction et réglez le point de consigne comme vous le souhaitez.

La fonction compatible avec SG peut être activée par l'installateur ici. Trois modes possibles peuvent être sélectionnés. Cette fonction permet le démarrage de la pompe à chaleur depuis un accès externe (voir QA1 sur la figure 16). La fonction compatible avec SG n'est pas active s'il n'y a pas d'entrée externe (SG1 OFF,

SG2 OFF).

La pompe à chaleur et le chauffage électrique doivent démarrer si la température maximale d'eau autorisée dans le réservoir n'est pas atteinte. La pompe à chaleur et le chauffage électrique sont tous deux forcés à fonctionner (SG1 ON et SG2 ON).

La pompe à chaleur fonctionne en minimisant les coûts, seule la pompe à chaleur est activée (SG1 OFF,

SG2 ON).

L'appareil peut être arrêté même s'il y a un besoin en eau chaude (SG1 ON, SG2 OFF).

OFF/

Solaire/

Sol/

Refroidissement

OFF/

Renforcement SG/

Éco SG/

Bloc SG

Réglage d'usine

OFF

OFF

Refroidir

1

Refroidir

2

Le ventilateur et la pompe à chaleur fonctionnent jusqu'à ce que la température supplémentaire T5 de la salle soit inférieure à un certain seuil. La température de l'eau ne peut atteindre que la température maximale autorisée dans le réservoir D33 (T PAC max). La fonction de refroidissement active un volet à trois voies, qui dirige l'air d'échappement froid vers une salle exigeant un refroidissement. Les deux fonctions actionnent le volet dans des directions opposées.

Refroidir1/

Refroidir2

Refroidissement 1 (2). Si la T5 est supérieure à la température de refroidissement B10, le relais supplémentaire qui actionne le volet (GP1) passe sur

ON (OFF).

Si la T5 est inférieure à B10 (T refroidissement), le relais supplémentaire qui actionne le volet (GP1) passe sur OFF (ON).

Refroidir 1

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 37

Code

D29

Nom du point de consigne

OFF

Hygrostat

Vent max

Description Plage

Réglage d'usine

Fonctionnement normal.

Le ventilateur fonctionne toujours conformément au signal d’entrée dans GC1 (0-10 V) depuis un hygrostat externe, un capteur de CO

2

ou des appareils similaires.

1. Si la tension est comprise entre 0 et 3,0 V, la vitesse du ventilateur est D5 (Vitesse ventilateur min).

2. Si la tension est comprise entre 3,0 et 8,0

V, la vitesse du ventilateur est D4 (Vitesse ventilateur moyen).

3. Si la tension est supérieure à 8 V, la vitesse du ventilateur est D3 (Vitesse ventilateur max).

Si la fonction de ventilation est déjà sélectionnée, un signal supérieur de 2 V à GC1 entraîne un débit d'air maximal.

OFF/

Hygrostat/

Vent max/

Start/Stop

OFF

D30

D31

D32

D33

Tempo filtre

Heure temp filtre

Réinitialiser filtre

T PAC max

La fonction de filtre est activée (ON) ou désactivée

(OFF).

Si la fonction de filtre est activée, le minuteur du filtre peut être sélectionné. Ce point de consigne détermine le nombre de mois après lequel l'alarme de filtre est affichée.

Une fois le filtre à air remplacé, activez cette fonction pour réinitialiser le minuteur de filtre.

La température maximale de l'eau pouvant être atteinte par la pompe à chaleur en °C.

OFF/ON

0 -12

OFF/ON

50-65

OFF

3

OFF

60

7.5. Dégivrage

Lorsque la température d'évaporation (T2) descend en dessous de 0 °C, l'évaporateur commence à accumuler de la glace sur ses ailettes. Afin de maintenir la fiabilité et les performances de l'appareil, une opération de dégivrage automatique est activée.

Le dégivrage peut avoir lieu entre 60 et 120 minutes après le dernier dégivrage ou depuis le dernier moment où la température d'évaporation était supérieure à 0 °C.

Le dégivrage peut se produire en utilisant deux méthodes différentes selon les conditions de l'air d'entrée.

38

1) Si la température de l'air est supérieure à 4 °C, le dégivrage se produit en faisant fonctionner le compresseur et le ventilateur en même temps. Le ventilateur tourne à la vitesse D3 (vitesse maximale du ventilateur).

2) Si la température de l'air est inférieure à 4 °C, le dégivrage se produit en faisant fonctionner le compresseur et en arrêtant le ventilateur.

Avant la fin du dégivrage, le ventilateur s'arrête pendant une courte période pour permettre à l'excès d'eau dans l'appareil de s'échapper via le tuyau d'évacuation du condensat.

Le dégivrage s'arrête automatiquement lorsque la température de l'évaporateur (T2) devient supérieure au point de consigne (D10).

7.6. Fonction photovoltaïque

La chauffe-eau thermodynamique (DHWHP) peut être commandée à l'aide d'un signal provenant d'un convertisseur solaire photovoltaïque (PV) ou d'un compteur d'énergie, soit comme un simple démarrage/arrêt via un contact libre potentiel ou par un signal variable.

La figure 20 représente les configurations d'installation possibles avec ou sans compteur d'énergie.

En utilisant l'option de signal variable, une certaine sortie (CC ou mA) de l'onduleur (PV) ou du compteur d'énergie correspond à une quantité donnée de puissance excédentaire à utiliser dans la DHWHP. Cette puissance excédentaire peut être utilisée pour activer le thermoplongeur électrique, la pompe à chaleur (HP) ou les deux.

Figure 20 - Installation PV 1 : signal de commande de l'onduleur. Installation PV 2 : signal de commande du compteur d'énergie.

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 39

TB1 : Onduleur CC/CA

BU : Compteur d'énergie

E1-2-3 : Charges électriques

WG1 : Alimentation électrique de la pompe à chaleur

GC1 : Signal d'entrée de la fonction photovoltaïque (0-10 VCC, 0-3 VCC, 4-20 mA).

7.7. Dispositifs de sécurité

7.7.1. Pressostat haute pression

Afin de s'assurer que le compresseur ne fonctionne pas au-delà de son enveloppe de fonctionnement, il existe un pressostat haute pression intégré qui arrête le compresseur lorsque la pression dans le circuit de refroidissement devient trop élevée. Le pressostat arrête le compresseur si la pression dépasse 2,0 MPa.

Pour redémarrer l'appareil, l'alimentation doit être coupée et rallumée.

7.7.2. Disjoncteurs de sécurité

En cas de défaillance du thermoplongeur électrique, les disjoncteurs de sécurité éteindront l'appareil. Si la valeur de consigne (80 °C) est dépassée, le thermoplongeur électrique se déconnecte. Le thermoplongeur électrique peut être réactivé lorsque la température est inférieure à 80 °C.

40

Pour ce faire, l'alimentation de l'appareil doit être coupée et le panneau avant démonté.

Ensuite, les boutons de réinitialisation au centre des disjoncteurs peuvent être pressés.

Ceci doit uniquement être effectué par un personnel qualifié.

De plus, un disjoncteur de sécurité thermique supplémentaire arrête le compresseur dans le cas où la surface du compresseur atteint des températures supérieures à 160 °C

7.7.3. Alarmes

Alarme Signification Raisons possibles

Er1, Er2,

Er3, Er4,

Er5

Capteurs de température hors de portée

Le capteur de température T1, T2, T3, T4 ou T5 est défectueux ou non connecté au PCB

Solutions possibles

Assurez-vous que le capteur soit connecté au PCB

Remplacez le capteur de température

Er- Err

HP

Pressostat haute pression

Haute pression dans le système de refroidissement

Réduisez le point de consigne de température d'eau

Réduisez la vitesse maximale du ventilateur dans le menu d'installation

Er 7 - Err

Evap /

Er9 - Err

H Evap

Température

élevée de l'évaporateur

Le pressostat haute pression BP1 est défectueux ou n'est pas connecté au

PCB

Mauvaise position du capteur de température

Fuite de réfrigérant

Composant de remplacement

Assurez-vous que T2 soit positionné dans l'évaporateur

Er- Err C

Evap

Faible température d'évaporation

Ventilateur à fonctionnement inapproprié

Faible débit d'air

Faible température d'entrée d'air T1

Réparez les fuites et charger le réfrigérant

Assurez-vous que le ventilateur soit connecté au PCB ou remplacez le composant

Augmentez la vitesse minimale du ventilateur dans le menu d'installation

Augmentez la température minimale d'air dans le menu d'installation

Er10 -

Filtre

Changer le filtre

Remplacer le filtre à air

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 41

8. MAINTENANCE

Veuillez respecter les règles et réglementations locales concernant l'inspection périodique potentielle de la pompe à chaleur par un personnel qualifié.

8.1. Exigences environnementales

Lors de la réparation ou du démontage de la pompe à chaleur pour la production d'eau chaude sanitaire, veuillez respecter les réglementations environnementales et les exigences légales en matière de recyclage et d'élimination des matériaux.

8.2. Système de refroidissement et ventilateur

L'entretien consiste principalement à nettoyer l'évaporateur si aucun filtre à air n'est installé.

Retirez la plaque supérieure de l'appareil. Déplacez les câbles de la partie supérieure du boîtier EPS. Retirez la partie supérieure du boîtier EPS de l'appareil. Nettoyez l'évaporateur et le ventilateur à l'aide d'un pinceau ou d'un goupillon.

Soyez prudent quand vous utilisez un spray nettoyant. Il peut contenir des produits chimiques qui peuvent endommager les pièces d'EPS. En cas de doute, vérifiez le spray sur un petit EPS.

Veillez à ne pas retirer les poids d'équilibrage sur la roue du ventilateur pendant ce processus, car cela entraînerait un déséquilibre du ventilateur et entraînerait un niveau de bruit plus élevé ainsi que l'usure du ventilateur.

8.3. Condensation et évacuation des condensats

Lors de l'inspection et du nettoyage du ventilateur, veuillez retirer la poussière accumulée sur le drain d'évacuation des condensats.

Versez un peu d'eau dans la moitié inférieure de la partie EPS et vérifiez si l'eau s'écoule librement. Sinon, le drain doit être nettoyé.

42

8.4. Circulation d'eau et réservoir d'eau

8.4.1. Soupape de décompression

Votre installateur doit poser une soupape de décompression près de la connexion d'eau froide sur le ballon d'eau chaude afin de protéger le réservoir d'eau contre les pressions excessives lorsque l'eau domestique se dilate pendant le processus de chauffage.

La soupape de retenue (clapet anti-retour), qui est installée devant la soupape de décompression sur le tuyau d'eau froide, empêche l'eau du réservoir de refluer dans le tuyau d'eau froide. Par conséquent, la pression dans le réservoir d'eau augmente jusqu'au réglage maximum de la soupape de décompression et cette dernière s'ouvre. L'eau redondante se décharge. Si la soupape de décompression ne s'ouvre pas, le réservoir d'eau éclatera.

La soupape de décompression doit être vérifiée régulièrement pour éliminer les dépôts calcaires et pour s'assurer qu'elle n'est pas bloquée. Elle est testée en appuyant sur le levier / en tournant la poignée sur la soupape de décompression tout en vérifiant que l'eau se décharge. Les dommages dus à une soupape de décompression défectueuse ne sont pas couverts par la garantie.

Veuillez noter que l'eau peut s'échauffer et s'écouler du tuyau de refoulement de la soupape de décompression.

8.4.2. Anode

Afin d'empêcher la corrosion du réservoir d'eau chaude émaillé, une anode de magnésium est installée derrière le panneau avant dans la moitié supérieure du réservoir d'eau.

L'anode a une durée de vie d'environ 2-5 ans en fonction de la qualité de l'eau.

Il est recommandé d'inspecter l'anode chaque année.

1) Débranchez l'alimentation électrique ou la fiche secteur.

2) Retirez le couvercle avant en plastique. Cela permet l'accès à l'anode.

3) Débranchez la connexion filaire entre l'anode et le réservoir (voir les photos ci-dessous).

4) Insérez un multimètre (plage mA) entre l'anode et le réservoir. Courant d'anode > 0,3 mA :

L'anode est active et ok. Courant d'anode < 0,3 mA : L'anode doit être vérifiée et éventuellement remplacée.

5) Branchez à nouveau le fil de connexion entre l'anode et le réservoir. Fermez le couvercle avant et allumez l'appareil.

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 43

0.3 mA

Figure 22 - Contrôle de l'anode

Veuillez noter que l'eau doit être chauffée à des températures de fonctionnement au moins une fois avant que l'essai ci-dessus ne puisse être effectué.

Pour remplacer l'anode, il faut :

• Fermer l'entrée d'eau froide.

• Raccorder un tuyau à la vanne de vidange afin que l'eau du réservoir d'eau puisse s'écouler dans le drain le plus proche.

• Ouvrir un point de prise d'eau chaude (pour éviter le vide dans le réservoir d'eau).

• Lorsque le niveau d'eau dans le réservoir est inférieur à l'anode, elle peut être retirée pour inspection et remplacement.

La vérification et le remplacement de l'anode ne doivent être effectués que par un personnel qualifié.

44

9. DÉMONTAGE ET MISE HORS SERVICE

Les opérations suivantes doivent être effectuées pendant la mise hors service :

• Débranchez l'appareil du secteur, c'est-à-dire retirez les câbles électriques.

• Fermez l'arrivée d'eau froide et fixez un tuyau à la vanne de vidange, de sorte que l'eau du réservoir puisse s'écouler vers le drain le plus proche.

• Enlevez les conduites d'eau et de chauffage.

• Enlevez les conduits d'air et fermez tous les volets d'air d'alimentation et d'extraction de sorte qu'il ne se forme pas de condensation dans les conduits.

L'appareil doit être mis hors service de la manière la plus écologique possible. Pendant la mise au rebut du produit, veuillez respecter les règlements locaux en matière de gestion des déchets communaux.

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 45

12. DÉCLARATION DE CONFORMITÉ

Déclaration de conformité CE

Je soussigné atteste que l'appareil/les appareils(s) désigné(s) ci-dessous dans son/leur exécution commercialisée par nos soins satisfait/satisfont le spécifications des directives CE harmonisées, les normes de sécurité CE ainsi que les normes

CE spécifiques au produit.

En cas d'une modification non autorisée par nos soins de l'appareil/des appareils, la présente déclaration n'est plus valable.

Désignation de l'appareil/des appareils

Pompe à chaleur

Modèle d'appareil

BWP 190S

BWP 260S

WWB190

Numéro de commande

15208001

15208201

15210901

Numèro d'article 1 Numèro d'article 2

46

Directives CE

2014/35/EU

2014/30/EU

93/68/EEC

2017/1369

2011/65/EU

EU 517/2014

814/2013

2014/68/EU art. 4 section 3

94/62/EC

2016/879

812/2013 http;//eur-lex.europa.eu

Entreprise :

ait-deutschland GmbH

Industrie Str. 3

93359 Kasendorf

Germany

Normes européennes harmonisées

EN 55014-1 EN12102

EN 55014-2

EN 62233

EN16147

EN12102

EN 60335-1

EN 60335-2-40

EN ISO 3743-1

Lieu, date : Kasendorf, 12.03.2019

Signature :

Jesper Stannow

Responsable Développement Chauffage

Modifications techniques réservées - 83034800bFR - Instructions d‘origine - ait-deutschland GmbH 47

ait-deutchland GmbH

Industriestrasse 3

95359 Kasendorf [email protected]

www.alpha-innotec.de

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
