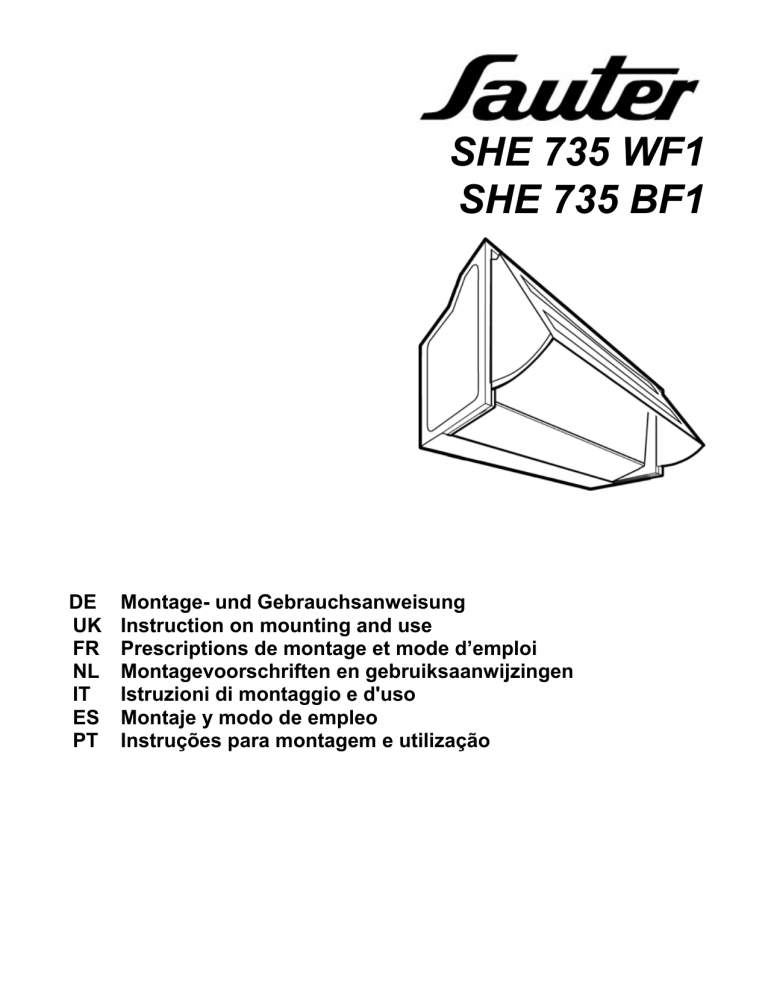

SHE 735 WF1
SHE 735 BF1
DE
UK
FR
NL
IT
ES
PT
Montage- und Gebrauchsanweisung
Instruction on mounting and use
Prescriptions de montage et mode d’emploi
Montagevoorschriften en gebruiksaanwijzingen
Istruzioni di montaggio e d'uso
Montaje y modo de empleo
Instruções para montagem e utilização
DE - Montage- und Gebrauchsanweisung
Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden
Seiten mit den alphabetischen Bezeichnungen, die im Text
wiedergegeben sind, zur Hilfe.
Die Instruktionen, die in diesem Handbuch, gegeben
werden, sind bitte ganz streng einzuhalten. Es wird
keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Küchenhaube, die auf die Nichtbeachtung
der Vorschriften in diesem Handbuch zurückzuführen sind.
entsprechende Steckdose anzuschließen. Bei einer Haube
ohne Stecker (direkter Netzanschluss) oder falls der Stecker
nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter
anzubringen, der unter Umständen der Überspannung
Kategorie III entsprechend den Installationsregeln ein
vollständiges Trennen vom Netz garantiert.
HINWEIS: Vor dem erneuten Anschluss der Haube an das
Stromnetz und der Überprüfung der ordnungsgemäßen
Funktionsweise ist stets zu prüfen, dass das Netzkabel korrekt
angeschlossen und während der Installation NICHT
eingeklemmt wurde.
Beschreibung der Abzugshaube – Abb. 1 – verschiedene
Modelle
1.Klappe zum Auffangen der Küchendämpfe
2.Ansauggitter
3.Bedienungstasten
4.Beleuchtung
Montage
Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen können.
Bevor Sie mit der Montage beginnen:
• Entfernen Sie den/die Fettfilter oder das/die Absauggitter
(je nach vorhandenem Modell – siehe auch in dem
entsprechenden Absatz). Der/die Fettfilter bzw. das/die
Gitter werden nach Beenden der Montage wieder
eingesetzt.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden
(siehe hierzu auch den entsprechenden Absatz). Der/die
Aktivkohlefilter wird/werden nur wieder in die
Dunstabzugshaube eingesetzt, wenn diese im
Umluftbetrieb verwendet werden soll.
• Vergewissern Sie sich, dass sich im Inneren der
Dunstabzugshaube (aus Transportgründen) kein im
Lieferumfang enthaltenes Material (zum Beispiel Tütchen
mit Schrauben (*), die Garantie (*), usw.) befindet; falls
vorhanden, entfernen Sie dieses und heben Sie es auf.
• Vergewissern Sie sich zudem, dass in der Nähe der
Fläche, an der die Dunstabzugshaube angebracht
werden soll (eine Fläche, die auch nach der Montage der
Dunstabzugshaube weiter zugänglich sein muss), eine
Steckdose vorhanden ist und es möglich ist, die
Dunstabzugshaube an eine Vorrichtung zum Ableiten der
Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).
• Wählen Sie die zu verwendende Abluftöffnung:
Nur Umluftbetrieb: verwenden Sie AUSSCHLIEßLICH
die obere Öffnung B1 (Bild 2 - Bild 2.2), vergewissern
Sie sich, dass diese nach Abschluss der Montage nicht
verstopft ist und ausreichend Raum vorhanden ist, damit
die aufbereiteten Kochdämpfe und Gerüche bequem in
die Küche zurückgeleitet werden können.
Üben Sie einen gewissen Druck aus (Bild 3.1), um den
vorgestanzten Teil (B1 oder B2) herauszudrücken, der
die Abluftöffnung verschließt und entfernen Sie diesen
Teil.
Bringen Sie auf der Abluftöffnung den Verbindungsring
(Bild 3.2 Bajonettverschluss) oder das Luftleitblech (*)
(Bild 3.3) an.
Betriebsart
Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.
Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten oder Teile, die nicht im Lieferumfang enthalten sind,
und somit extra erworben werden müssen.
Abluftbetrieb
Die Haube verfügt über einen oberen Luftaustritt B1 einen
hinteren Luftaustritt B2 zum Ableiten der Küchengerüche nach
außen (Abluftrohr und Rohrschellen werden nicht geliefert).
Bild 2.1
Umluftbetrieb
Für den Fall, dass es nicht möglich sein sollte, die
Kochdämpfe und Gerüche nach Außen zu leiten, kann die
Dunstabzugshaube mit Umluftbetrieb in Gebrauch
genommen werden, indem ein oder zwei Aktivkohlefilter
eingesetzt werden (*).
Die Kochdämpfe und Gerüche werden in die Küche
zurückgeleitet. Bild 2.2
Hinweis: bei den Modellen mit 2 Motoren sind 2 Filter
notwendig; der Montage- bzw. Demontagevorgang ist
identisch.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 70cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
7
Vergewissern Sie sich, dass die seitlichen Schrankwände,
zwischen denen die Dunstabzugshaube angebracht wird,
kräftig genug sind.
Sollten sie nicht kräftig genug sein, bringen Sie Haltebügel an
der Wand an (*), welche eine zusätzliche Verstärkung
darstellen:
a. Stecken Sie den jeweiligen Bügel von hinten durch die
dafür vorgesehenen Schlitze in die Dunstabzugshaube
(Bild 4.1—Bild 4.2).
b. Befestigen Sie die Bügel mit den Schrauben und
Gewindebuchsen (Bild 4.3).
Schrauben Sie auf den Bügeln die Schrauben ohne Kopf
bis zur Hälfte fest; diese werden bei der Montage der
Dunstabzugshaube benötigt, um die Position der Haube
einzustellen.
Hinweis: die Position der Bügel kann während der Montage
verändert werden, indem Sie die Schrauben, welche die Bügel
an der Dunstabzugshaube befestigen, entweder lockern oder
anziehen. (Bild 7 - S1-S2).
e.
f.
g.
befinden, die für den Durchgang der Schrauben zur
Befestigung an den Schränkwänden dienen. Bild 8.
Hängen Sie die Dunstabzugshaube an den Haken (*) auf
und regulieren Sie die Position der Dunstabzugshaube
sowohl mithilfe der Schrauben ohne Kopf S1 als auch
mithilfe der Position der Bügel über die entsprechenden
Schrauben S2. Bild 7
Befestigen Sie die Dunstabzugshaube an den seitlichen
Schrankwänden mit 4 Schrauben P. Bild 8
Bringen Sie den unteren Winkelträger Q (*) an der
Dunstabzugshaube mit zwei Schrauben und KunststoffÜ-Scheiben T an, dies ermöglicht es, eventuell
vorhandene Räume zwischen der Wand und der
Dunstabzugshaube zu verbergen. Bild 7
Betrieb
Im Falle einer sehr intensiven Küchendunstkonzentration die
höchste Saugstärke einschalten. Es wird empfohlen, die
Dunstabzugshaube schon fünf Minuten vor Beginn des
Kochvorganges einzuschalten und sie nach dessen
Beendigung noch ungefähr 15 Minuten weiterlaufen zu
lassen.
Verwenden Sie die für die Kontrolle der Lichter und
Absaugleistung vorgesehenen Tasten oder Schalter.
Nur bei einigen Modellen: indem Sie den Dunstauffangschirm
öffnen oder schließen, können Sie das Ein- bzw. Ausschalten
des Gebläses, welches die Absaugleistung reguliert, sowie in
einigen Fällen auch das Ein- bzw. Ausschalten der Lichter
kontrollieren.
Montage der äußeren Verkleidung (*)
a. Ziehen Sie den Dunstauffangschirm heraus (befreien Sie
ihn von den Blockierungshaken - Bild 5).
b. Halten Sie die Bohrschablone N3 an die RÜCKSEITE der
äußeren Verkleidung J (der Pfeil auf der Schablone zeigt
auf den OBEREN RAND der äußeren Verkleidung). Bild
6
c. Bohren Sie SACKLÖCHER K wie angegeben. Bild 6
d. Bringen Sie den Dunstauffangschirm über der äußeren
Verkleidung an und befestigen Sie ihn mit 8 Schrauben
L. Bild 6
e. Bringen Sie die Klappe auf der Dunstabzugshaube erst in
den oberen Führungsschienen M1, dann in den unteren
Führungsschienen M2 wieder an. Bild 6
f. Schließen Sie die Klappe vollständig und öffnen Sie sie
wieder, um sich von dem korrekten Gleiten der Klappe in
den Führungsschienen zu überzeugen.
Wartung
Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der
Dunstabzugshaube unterbrochen werden.
Reinigung
Die Dunstabzugshaube muss sowohl innen als auch aussen
häufig gereinigt werden (etwa in den selben Intervalle, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktem Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Installation
a. Verwenden Sie die Bohrschablone N2 (*), setzen Sie die
Schablone
auf
die
vorderen
Ränder
des
Dunstabzughaubenschranks (rechter Schrank, Seite B) –
(linker Schrank, Seite C) OHNE DIE DICKE DER
KLAPPEN ZU BERÜCKSICHTIGEN, bohren Sie wie
angegeben. Bild 8
b. Sollte es nötig sein, befestigen Sie die
Dunstabzugshaube an der Wand, halten Sie die
Schablone N1(*) so an die Wand, dass der obere Rand
der Wand mit dem oberen Rand der Schablone
übereinstimmt N2 (*). Bild 7-8
c. Bohren Sie wie angegeben, befestigen Sie 2 Haken(*) R
mit Schrauben und Dübeln in der Wand. Bild 7
d. Für den Fall, dass die Dicke der seitlichen Schrankwände
16mm sein sollte, bringen Sie die einrastenden
Abstandhalter O (*) an den Seiten der
Dunstabzugshaube an, dort, wo sich auch die Löcher
Fettfilter
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.
Dieser muss einmal monatlich gewaschen werden. Das kann
mit einem milden Waschmittel von Hand, oder in der
Spülmaschine bei niedriger Temperatur und kurzspülgang
erfolgen. Der Metallfettfilter kann bei der Reinigung in der
Spülmaschine abfärben, was seine Filtermerkmale jedoch in
keiner Weise beeinträchtigt.
Um auf den Fettfilter V zugreifen zu können, öffnen Sie das
Absauggitter mithilfe der Auslöser H1 oder H2 (abhängig von
dem vorhandenen Modell) und befreien Sie es von den
Haltevorrichtungen W. Abb. 9
Einige Gerätemodelle sind mit einem Ansauggitter mit
integriertem Fettfilter ausgestattet; diese werden entnommen,
indem die Griffe H2 (Bild 9) nach oben gezogen werden,
8
dann den Filter nach aussen ziehen. Sie sind wie die
Metallfilter zu reinigen.
Es ist strengstens verboten, unter der Haube mit offener
Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt
werden (MINDESTENS EINMAL IM MONAT, diesbezüglich
sind in jedem Fall die ausdrücklichen Angaben in der
Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der
Haube sowie zur Auswechselung und Reinigung der Filter
führt zu Brandgefahr.
Es wird keinerlei Haftung übernommen für Fehler, Schäden
oder Brände des Gerätes, die durch Nichteinhaltung der in
diesem Handbuch aufgeführten Anweisungen verschuldet
wurden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Markierung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf
dem
Produkt
oder
der
beiliegenden
Aktivkohlefilter (nur bei der Umluftversion)
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Je nach der Benetzungsdauer des Herdes und der Häfigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Setzen Sie den Kohlefilter so ein, dass er das Gitter abdeckt,
welches den Absaugmotor schützt. Der Kohlefilter wird so
eingesetzt, dass die Schlitze auf dem Filter mit den Bolzen an
den Seiten des Motorschutzgitters übereinstimmen.
Drehen Sie den Kohlefilter im Uhrzeigersinn, um ihn zu
blockieren (Bajonettverschluss). Bild 10
Gehen Sie für die Montage im gegensätzlichen Sinn vor.
Ersetzten der Lämpchen
Das Gerat von Stromnetz abschalten.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass
sie abgekühlt sind.
Das Ansauggitter entfernen um Zugriff auf die Lämpchen zu
bekommen.
Das kaputte Lämpchen entfernen und durch eine ovale
Glühlampe von maximal 40 W E 14 ersetzen.
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,
ob die Lampen einwandfrei eingedreht sind, ehe man sich an
den Kundendienst wendet.
Warnung
einer
Produktdokumentation ist folgendes Symbol
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.
Achtung! Das Gerät nicht an das Stromnetz anschließen,
solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten
muss das Gerät durch Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom Stromnetz getrennt
werden.
Das Gerät ist nicht zur Verwendung durch Kinder oder
Personen mit eingeschränkten körperlichen, geistigen oder
Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung
oder Kenntnis geeignet, es sei denn unter Aufsicht oder
Anleitung zum Gebrauch durch eine für ihre Sicherheit
verantwortliche Person.
Kinder müssen beaufsichtigt werden, dass sie nicht mit dem
Gerät spielen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter
in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche
verwendet werden, sofern dies nicht ausdrücklich angegeben
wird.
Der Raum muss über eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt werden.
9
UK - Instruction on mounting and use
Consult the designs in the front pages referenced in the text
by alphabet letters.
Closely follow the instructions set out in this manual. All
responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined.
has NOT remained crushed inside the compartment of the
same during the installation stage.
Mounting
Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this
appliance to the wall. Surface mounting only.
Before beginning installation:
• Remove the fats filter/s or the suction grill/s (depending
on the model in possession –see also the relative
paragraph). This/these is/are to be mounted once
installation is completed.
• Remove the active carbon (*) filter/s if supplied (see also
relative paragraph). This/these is/are to be mounted only
if you want lo use the hood in the filtering version.
• Check (for transport reasons) that there is no other
supplied material inside the hood (e.g. packets with
screws (*), guarantees (*), etc.), eventually removing
them and keeping them.
• In addition check whether near the installation area of the
hood (in the area accessible also with the hood mounted)
an electric socket is available and it is possible to
connect a fumes discharge device to the outside (only
suction version).
• Choose the discharge outlet to use:
Only filtering version: use ONLY the upper B1 outlet
(Fig. 2 - Fig. 2.2). Check that this, once installation is
completed, is not obstructed and that there is sufficient
space so that the purified fumes and steam can return
easily into the kitchen.
Press with decision (Fig. 3.1) to take away the prefractured part (B1 o B2) that closes the discharge outlet
and remove it.
Install the connection ring on the open discharge outlet
(Fig. 3.2 bayonet embedded) or the deflector (*). (Fig.
3.3).
Suction Cooker hood Description - Fig. 1- various models
1. Vapour collector
2. Suction grill
3. Controls
4. Light point
Use
The hood is designed to be used either for exhausting or filter
version.
Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.
Ducting version
The hood is equipped with a top air outlet B1 and with a back
air outlet B2 for discharge of fumes to the outside (exhaust
pipe and pipe fixing clamps not provided). Fig. 2.1
Filtering version
In the case where it is not possible to discharge the cooking
fumes and steam outside, the hood can be used in the
filtering version, mounting 1 or 2 active carbon filters (*).
The fumes and steam are recycled into the kitchen. Fig. 2.2
Note: 2 filters are needed in the models with 2 motors. The
system of montage and dismantling is identical.
Installation
The minimum distance between the supporting surface for the
cooking vessels on the hob and the lowest part of the range
hood must be not less than 50cm from electric cookers and
70cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.
Check that the lateral wall units between which to install the
hood are sufficiently robust for installing the hood.
Otherwise mount the hooking brackets on the wall (*) to use
as additional supports:
a. Insert each bracket from the rear inside the hood
through the apposite slots (Fig. 4.1—Fig. 4.2).
b. Fix the brackets with the screws and threaded bushes
(Fig. 4.3).
Screw the headless screws halfway. They will serve to
adjust the position of the hood at the moment of
installation.
Note: the position of the brackets can be adjusted during
installation, suitably loosening and retightening the screws
that fix them to the hood. (Fig. 7 - S1-S2).
Electrical connection
The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area. If it not fitted
with a plug (direct mains connection) or if the plug is not
located in an accessible area apply a bi-polar switch in
accordance with standards which assures the complete
disconnection of the mains under conditions relating to overcurrent category III, in accordance with installation
instructions.
IMPORTANT: Before re-connecting the hood circuit to the
mains supply and checking the efficient function, always
check that the mains cable is correctly assembled and that it
10
Installing the aesthetic panel (*)
a. Extract the steam collector (freeing it from the blocking
hooks - Fig. 5).
b. Put perforation diagram N3 on the REAR of aesthetic
panel J (the arrow on the diagram turned upward towards
the UPPER EDGE of the aesthetic panel). Fig. 6
c. Make BLIND HOLES K as indicated. Fig. 6
d. Put the steam collector over the aesthetic panel and fix it
with 8 screws L. Fig. 6
e. Remount the door on the hood, first on upper guides M1,
then on the lower M2. Fig. 6
f. Close completely and re-open the door to check its
correct sliding on the guides.
Operation
Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.
Use the keys or buttons envisaged for the control of the lights
and the power of the available suction.
Only in some models: switching on and off the fan that
adjusts the suction power and, in some cases, switching the
lights on and off, is controlled by opening and closing the
steam collector.
Maintenance
Installation
a. Use perforation diagram N2 (*). Position the diagram on
the front edges of the wall unit (right wall unit, B side) –
(left wall unit, C side) WITHOUT CONSIDERING THE
THICKNESS OF THE DOORS, and make the holes as
indicated. Fig. 8
b. If necessary, fix the hood to the wall, putting template N1
(*) on the wall so its upper edge coincides with the upper
edge of template N2 (*). Fig. 7-8
c. Make the holes as indicated. Fix 2 hooks (*) R to the wall
with screws and dowels. Fig. 7
d. In case the thickness of the lateral wall units is 16mm,
put, with embedded fixing, the O (*) spacers at the sides
of the hood in correspondence with the holes used for the
passage of the fixing screws to the lateral wall units. Fig.
8.
e. Hang the hood onto the hooks (*) and adjust the position
of the hood with headless screws S1 and adjusting the
position of the hooking brackets with screws S2. Fig. 7
f. Fix the hood to the lateral wall units with 4 screws P. Fig.
8
g. Mount the lower corner Q (*) to the hood with two screws
and plastic washers T. They will serve to cover possible
spaces between the rear of the hood and the wall. Fig. 7
Before performing any maintenance operation, isolate the
hood from the electrical supply by switching off at the
connector and removing the connector fuse.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.
Cleaning
The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products.
DO NOT USE ALCOHOL!
Grease filter
Traps cooking grease particles.
This must be cleaned once a month using non aggressive
detergents, either by hand or in the dishwasher, which must
be set to a low temperature and a short cycle. When washed
in a dishwasher, the grease filter may discolour slightly, but
this does not affect its filtering capacity.
To access fats filter V, open the suction grill with hooks H1 or
H2 (depending on the model in possession) and free it from
the W stops. Fig. 9
Some models are provided with anti-grease filter incorporated
in the suction grill, these should be removed from the housing
by pulling the handles H2 (Fig. 9) upwards and sliding out,
wash these filters as with metallic filters.
Charcoal filter (filter version only)
It absorbs unpleasant odours caused by cooking.
The saturation of the activated charcoal occurs after more or
less prolonged use, depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least
every four mounths.
The carbon filter may NOT be washed or regenerated.
Cover the grill that protects the suction motor with the carbon
filter so that the slots on the filter correspond to the pins on the
sides of the motor protection grill.
Turn the carbon filter clockwise to block them (bayonet fixing).
Fig. 10
Proceed in reverse for mounting.
11
Replacing lamps
Disconnect the hood from the electricity.
Warning! Prior to touching the light bulbs ensure they are
cooled down.
Remove the suction gril to access the lamp area.
Remove the damaged lightbulb and replace with an oval
incandescent lightbulb max. 40W E14.
If the lights do not work, make sure that the lamps are fitted
properly into their housings before you call for technical
assistance.
on the product, or on the documents
The symbol
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it shall be handed
over to the applicable collection point for the recycling of
electrical and electronic equipment. Disposal must be carried
out in accordance with local environmental regulations for
waste disposal.
For more detailed information about treatment, recovery and
recycling of this product, please contact your local city office,
your household waste disposal service or the shop where you
purchased the product.
Caution
WARNING! Do not connect the appliance to the mains until
the installation is fully complete.
Before any cleaning or maintenance operation, disconnect the
hood from the mains by removing the plug or disconnecting
the home mains switch. The appliance is not intended for use
by children or persons with impaired physical, sensorial or
mental faculties, or if lacking in experience or know-how,
unless they are under supervision or have been trained in the
use of the appliance by a person responsible for their safety.
Children should be monitored to ensure that they do not play
with the appliance.
Never use the hood without effectively mounted grating.!
The hood must NEVER be used as a support surface unless
specifically indicated.
The premises must be sufficiently ventilated, when the kitchen
hood is used together with other gas combustion devices or
other fuels.
The suctioned air must not be conveyed into a conduit used
for the disposal of the fumes generated by appliances that
combust gases or other fuels.
The flaming of foods beneath the hood itself is severely
prohibited.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and burst into flames.
As regards the technical and safety measures to be adopted
for fume discharging it is important to closely follow the
relations provided by the competent authorities.
The hood must be regularly cleaned on both the inside and
outside (AT LEAST ONCE A MONTH, it is in any event
necessary to proceed in accordance with the maintenance
instructions provided in this manual)..
Failure to follow the instructions as concerns hood and filter
cleaning will lead to the risk of fires.
We decline any responsibility for any problems, damage or
fires caused to the appliance as the result of the nonobservance of the instructions included in this manual.
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
12
FR - Prescriptions de montage et mode d’emploi
Consulter les dessins de la première page avec les références
alphabétiques que l’on retrouvera dans le texte explicatif.
Suivre impérativement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoquès à l’appareil
et dus à la non observation des instructions de la présente
notice.
trouve pas dans une zone accessible, appliquer un disjoncteur
normalisé pour assurer de débrancher complètement la hotte
du circuit électrique en conditions de catégorie surtension III,
conformément aux règlementations de montage.
ATTENTION: avant de rebrancher le circuit de la hotte à
l’alimentation électrique et d’en vérifier le fonctionnement
correct, toujours contrôler que le câble d’alimentation soit
monté correctement et n’ait PAS été écrasé dans son
emplacement au cours des opérations de montage.
Description de la hotte aspirante- Fig. 1- différents
modèles
1. Volet de la hotte
2. Grille d’aspiration.
3. Commandes
4. Lumières
Montage
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.
Avant de commencer l’installation:
• Enlevez le(s) filtre(s) à graisse ou la(les) grille(s)
d’aspiration (sur la basse du modèle que l’on possède –
voir également le paragraphe concerné). Celui-ci(ceux-ci)
sera(seront) remonté(s) dès que l’installation sera
terminée.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont
fournis (voir également le paragraphe concerné). Celuici(ceux-ci) est(sont) remonté(s) uniquement si l’on veut
utiliser la hotte en version filtrante.
• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des
raisons de transport) d’autre matériel fourni avec
l’équipement (par exemple: vis (*), garanties (*) etc.,
dans ce cas, enlevez-les et conservez-les.
• Vérifiez en outre qu’à proximité de la zone d’installation
de la hotte (dans une zone également accessible avec la
hotte déjà montée), il y a une prise électrique et qu’il est
possible de se raccorder à un dispositif d’évacuation de
fumées vers l’extérieur (uniquement Version aspirante).
• Choisissez le trou d’évacuation à utiliser:
Uniquement version filtrante: utilisez UNIQUEMENT le
trou supérieur B1 (Fig. 2 - Fig. 2.2), vérifiez que celui-ci,
une fois l’installation terminée, n’est pas bouclé et qu’il y
a un espace suffisant pour que les fumées et vapeurs
dépurées puissent facilement retourner dans la cuisine.
Appuyez fermement (Fig. 3.1) pour détacher la section
démontable (B1 ou B2) qui ferme le trou d’évacuation et
enlevez-la.
Installez sur le trou d’évacuation ouvert, la bague de
raccordement (Fig. 3.2 encastrement à baïonnette) ou le
déflecteur (*) (Fig. 3.3).
Vérifiez que les meubles latéraux, entre lesquels la hotte sera
installée, sont suffisamment robustes pour l’installation de la
hotte.
Dans le cas contraire, montez les étriers d’accrochage au mur
(*), à utiliser comme support supplémentaire :
a. Insérez chaque étrier, de l’arrière vers l’intérieur, au
moyen des fentes spécialement conçues à cet effet (Fig.
4.1—Fig. 4.2).
Utilisation
La hotte est réalisée de facon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.
Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.
Version aspirante
La hotte est équipée d’une sortie de l’air supérieure B1 et
postérieure B2 pour l’évacuation des fumées vers l’extérieur (
tuyau d’évacuation et colliers de fixation non fournis). Fig. 2.1
Version filtrante
Dans le cas où il ne serait pas possible d’évacuer les fumées
et vapeurs de la cuisson vers l’extérieur, on peut utiliser la
hotte en version filtrante en montant 1 ou 2 filtres aux
charbons actifs (*).
Les fumées et vapeurs sont recyclées dans la cuisine. Fig.
2.2
Note: pour les modèles avec 2 moteurs, 2 filtres à graisse
sont nécessaires; le système de montage est identique.
Installation
La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 70cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée
sur l’étiquette des caractéristiques reportée à l’intérieur de la
hotte. Si une fiche est présente, brancher la hotte dans une
prise conforme aux normes en vigueur et placée dans une
zone accessible. Si aucune fiche n’est présente
(raccordement direct au circuit électrique), ou si la prise ne se
13
b.
Fixez les étriers avec les vis et douilles taraudées. (Fig.
4.3).
Vissez sur les étriers les vis sans tête jusqu’à moitié de
course; elles serviront, au moment de l’installation, pour
régler la position de la hotte.
Note: la position des étriers peut être réglée durant
l’installation en desserrant ou en resserrant de manière
adéquate les vis qui les fixent à la hotte (Fig. 7 - S1-S2).
Fonctionnement
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer le dispositif d’aspiration 5 minutes avant
de commencer la cuisson et de le faire fonctionner encore
pendant 15 minutes environ après avoir terminé la cuisson.
Utilisez les touches ou boutons-poussoirs prévus pour le
contrôle des lampes et des puissances d’aspiration
disponibles. Uniquement pour certains modèles : en ouvrant
ou en fermant le récipient de récolte vapeur, il est possible de
contrôler l’allumage et l’arrêt de l’hélice qui règle la puissance
d’aspiration et, dans certains cas, l’allumage et l’arrêt des
lumières.
Installation du panneau esthétique (*)
a. Retirez le récipient de récolte vapeur (libérez-le des
crochets de blocage - Fig. 5).
b. Appliquez le gabarit de forage N3 sur le CÔTÉ
POSTÉRIEUR du panneau esthétique J (la flèche sur le
gabarit doit être dirigée vers le BORD SUPÉRIEUR du
panneau esthétique). Fig. 6
c. Effectuez les TROUS AVEUGLES K comme indiqué.
Fig. 6
d. Posez le récipient vapeur au-dessus du panneau
esthétique et fixez-le avec 8 vis L. Fig. 6
e. Remontez la porte sur la hotte, en premier lieu sur les
glissières M1 en haut, ensuite sur M2. en bas Fig. 6
f. Fermez complètement et réouvrir la porte pour vérifier le
coulissement correct de celle-ci dans les glissières.
Entretien
Veillez a débrancher la hotte du réseau electrique avant toute
intervention sur celle- ci.
Nettoyage
La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détersif liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
Installation
a. Utilisez le gabarit de forage N2 (*), placet le gabarit sur
les bords antérieurs du meuble (meuble à droite, côté B)
– (meuble à gauche, côté C) SANS PRENDRE EN
CONSIDÉRATION L’ÉPAISSEUR DES PORTES, forez
comme indiqué. Fig. 8
b. Si nécessaire, fixez la hotte au mur, appliquez le gabarit
N1(*) sur la paroi de manière que le bord supérieur de
celle-ci coïncide avec le bord supérieur du gabarit. N2 (*).
Fig. 7-8
c. forez comme indiqué, fixez au mur avec 2 crochets (*) R,
avec vis et chevilles. Fig. 7
d. Si l’épaisseur des meubles latéraux est de 16 mm,
appliquez, avec une fixation à encastrement, les
entretoises O (*) sur les côtés de la hotte en
correspondance avec les trous que l’on utilisera pour le
passage des vis de fixation aux meubles latéraux. Fig. 8.
e. Accrochez la hotte aux crochets (*) et réglez la position
de la hotte avec les vis sans tête S1 qui règlent la
position des étriers d’accrochage, avec les vis S2. Fig. 7
f. Fixez la hotte aux meubles latéraux avec 4 vis P. Fig. 8
g. Montez l’angulaire inférieur Q (*) à la hotte avec deux vis
et rondelles en plastique T, qui sera utilisé pour couvrir
des espaces éventuels entre l’arrière de la hotte et la
paroi. Fig. 7
Filtre anti-gras
Il retient les particules de graisse issues de la cuisson.
Le filtre doit être nettoyé une fois par mois avec des
détergents non agressifs, à la main ou dans le lave-vaisselle à
faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour atteindre le filtre à graisse V, ouvrez la grille d’aspiration
au moyen des crochets H1 ou H2 (sur la base du modèle que
l’on possède) et libérez-le des arrêts W. Fig. 9
Certains modèles sont munis d’une grille d’aspiration avec
filtre anti graisse incorpore, ceux-ci s’enlèvent de leur support
en tirant les manettes H2 (Fig. 9) vers le haut et vers
l’extérieur, laver ces filtres comme les filtres métalliques.
Filtre à charbon actif (uniquement pour version
recyclage)
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate aprés un emploi
plus ou mois long, selon le type de cuisiniére et de régularité
du nettoyage du filtre à graisses. En tout cas, il est nécessaire
de changer le filtre aprés, au maximum, quatre mois.
IL NE PEUT PAS être nettoyé ou régénéré.
Posez le filtre à charbon comme couverture de la grille qui
protège le moteur aspirant de manière que les fentes
présentes sur le filtre correspondent aux pivots sur les côtés
de la grille protège-moteur.
Tournez le filtre à charbon dans le sens des aiguilles d’une
montre pour le bloquer (fixation à baïonnette). Fig. 10
Procédez dans le sens contraire pour le montage.
14
Remplacement des lampes
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous
qu’elles soient froides.
Retirer la grille d’aspiration pour accéder à l’ampoule.
Retirer l’ampoule grillée et la changer avec une ampoule
ovale a incandescence max 40W E14.
Dans l’éventualité où l’éclairage ne devait pas fonctionner,
vérifier si les lampes ont été introduites correctement dans
leur logement, avant de contacter le service après-vente.
présent sur l’appareil ou sur la
Le symbole
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.
Attention
Attention! Ne pas raccorder l’appareil au circuit électrique
avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
L’appareil n’est pas destiné à une utilisation par des enfants
ou des personnes à capacités physiques, sensorielles ou
mentales réduites et sans expérience et connaissance à
moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur
sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour
déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres
appareils à combustion de gaz ou d’autres combustibles, le
local doit disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé
pour l’évacuation des fumées produites par des appareils à
combustion de gaz ou d’autres combustibles.
Il est formellement interdit de faire flamber les aliments sous
la hotte.
L’utilisation de flammes libres peut entraîner des dégâts aux
filtres et peut donner lieu à des incendies, il faut donc les
éviter à tout prix.
La friture d’aliments doit être réalisée sous contrôle pour éviter
que l’huile surchauffée ne prenne feu.
En ce qui concerne les mesures techniques et de sécurité à
adopter pour l’évacuation des fumées, s’en tenir strictement à
ce qui est prévu dans les règlements des autorités locales
compétentes.
La hotte doit être régulièrement nettoyée, aussi bien à
l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS,
respecter néanmoins les instructions relatives à l’entretien
fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres comporte des risques
d’incendie.
La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans
ce manuel.
Cet appareil porte le symbole du recyclage conformément à la
15
NL - Montagevoorschriften en gebruiksaanwiizing
Raadpleeg ook de tekeningen uit de eerste bladzijden met de
alfabetische verwijzingen uit de toelichtende tekst.
Zich strikt aan de aanwijzingen uit deze tekst houden.
Iedere aansprakelijkheid voor eventuele schade of brand aan
het apparaat veroorzaakt door het niet in acht nemen van de
aanwijzingen in deze handleiding weergegeven wordt
afgewezen.
goed te bereiken, dan moet er een tweepolige schakelaar
worden geplaatst die de volledige ontkoppeling van het net
garandeert in het geval van een overspanning van klasse III,
in overeenstemming met de installatie normen.
ATTENTIE: alvorens de wasemkap weer aan het voedingsnet
aan te sluiten controleer of de wasemkap goed functioneert
Controleer altijd of de voedingskabel goed gemonteerd is en
of deze tijdens de installatie NIET platgedrukt is.
Omschrijving van de afzuigkap - Fig. 1- verschillende
modellen
1. Dampverzamelaar
2. Zuigrooster
3. Bedieningen
4. Lichtpunten
Montage
De wasemkap is voorzien van bevestigingspluggen die
geschikt zijn voor de meeste muurs/plafonds. Er moet echter
contact opgenomen worden met een gekwalificeerd technicus
om u ervan te vergewissen dat de materialen geschikt zijn
voor het type muur/plafond. Het muur/plafond moet stevig
genoeg zijn om het gewicht van de kap te houden.
Voor de installatie:
• Verwijder het/de vetfilter/s, of het/de zuigrooster/s
(naargelang het model in Uw bezit – zie ook het
betreffende hoofdstuk). Deze moeten na de installatie
weer gemonteerd worden.
• Verwijder het/de koolstoffilter/s (*) indien meegeleverd
(zie ook het betreffende hoofdstuk). Dit/deze moet/en
alleen gemonteerd worden als de afzuigkap als filterend
apparaat gebruikt wordt.
• Controleer of er, voor het vervoer, in de afzuigkap
voorwerpen zijn geplaatst (bijvoorbeeld zakjes met
schroeven (*), garantiebewijs (*) enz.), indien deze
voorwerpen aanwezig zijn haal ze eruit en bewaar ze
goed.
• Controleer tevens of er in de buurt van de installatie
ruimte (op een, ook met gemonteerde kap, goed
bereikbare plaats) een stopcontact aanwezig is en of er
de mogelijkheid bestaat voor de verbinding aan een
rookafvoer naar buiten (alleen voor het afzuigende
apparaat).
• Kies de te gebruiken afvoeropening:
Alleen voor de filterende uitvoering: gebruik ALLEEN
de bovenste opening B1 (Fig. 2 - Fig. 2.2), controleer of,
na de installatie, deze opening niet verstopt zit en of er
voldoende ruimte is voor de terugvoer van rook en
dampen naar de keuken.
Druk hard (Fig. 3.1) om het vooraf geperforeerde deel
(B1 of B2) op de afvoeropening los te maken en te
verwijderen.
Monteer op de open afvoeropening de verbindingsring
(Fig. 3.2 bajonetinvoer) of de luchtgeleider(*) (Fig. 3.3).
Het gebruik
De kap is vervaardigd voor gebruik in de afzuigversie met
afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.
Opmerking: De details aangegeven met het teken “(*)” zijn
optionele toebehoren die alleen bij enkele modellen worden
geleverd of die niet meegeleverd worden en dus aangeschaft
moeten worden.
Uitvoering als afzuigend apparaat
De afzuigkap is voorzien van een bovenste luchtuitgang (B1)
en achterste luchtuitgang (B2) voor de afvoer van dampen
naar buiten (afvoerpijp en bevestigingsbandjes niet
meegeleverd). afb. 2.1
Filterend apparaat
Als het niet mogelijk is rook en kookdampen naar buiten af te
voeren, kan de afzuigkap als filterend apparaat worden
gebruikt door 1 of 2 koolstoffilters (*) te monteren.
Rook en dampen worden weer in de keuken teruggevoerd.
afb. 2.2
Opmerking: voor de modellen met 2 motoren zijn 2 filters
nodig, de montage en demontage wordt op dezelfde wijze
uitgevoerd.
Het installeren
De minimum afstand tussen het kookvlak van het fornuis en
het laagste deel van de afzuigkap mag niet onder de 50cm
liggen, in geval van een elektrisch fornuis en 70cm, in geval
van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening
worden gehouden.
Controleer of de zijkastjes, waartussen de afzuigkap
gemonteerd moet worden, sterk genoeg zijn voor de montage
van de kap.
Als dat niet het geval is monteer de staven als extra steun
voor de bevestiging aan de muur (*):
a. Steek iedere staaf, vanuit de achterkant, in de kap, door
de daarvoor bestemde uitsparingen (Fig. 4.1—Fig. 4.2).
b. Maak de staven met schroeven en ringen vast (Fig. 4.3).
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die
vermeld wordt op het etiket met eigenschappen, aan de
binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat
voldoet aan de geldende voorschriften. Heeft de kap geen
stekker (rechtstreekse verbinding met het net) of is deze niet
16
Draai op de staven de schroeven zonder kop gedeeltelijk
vast, deze dienen voor de regeling van de stand van de
kap.
Opmerking: de stand van de staven kan, tijdens de
installatie, geregeld worden door de schroeven op de kap los
of vast te draaien (Fig. 7 - S1-S2).
Werking
In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.
Gebruik de beschikbare toetsen of knoppen voor de bediening
van de lichten en de zuigkracht.
Alleen bij sommige uitvoeringen wordt de zuigkracht en, in
enkele gevallen, het licht bediend door het openen en het
sluiten van de stoomverzamelaar.
Installatie van het esthetische paneel (*)
a. Verwijder de stoomverzamelaar (maak deze uit de haken
los - Fig. 5).
b. Plaats de boormal N3 op de ACHTERKANT van het
esthetische paneel J (de pijl op de mal naar de
BOVENSTE RAND van het esthetische paneel gekeerd).
Fig. 6
c. Maak de BLINDGATEN K zoals aangegeven. Fig. 6
d. Plaats de stoomverzamelaar boven het esthetische
paneel en maak deze met 8 schroeven vast L. Fig. 6
e. Plaats het deurtje weer terug op de kap, eerst in de
geleiders aan de bovenkant M1, daarna onder M2. Fig. 6
f. Doe het deurtje helemaal open en weer dicht om de
beweging langs de geleiders te controleren.
Onderhoud
Koppel voor ieder onderhoud eerst de afzuigkap af van het
elektriciteitsnet.
Schoonmaak
De kap moet regelmatig schoon gemaakt worden, zowel
binnen als buiten (tenminste met dezelfde regelmaat waarmee
de vetfilters gereinigd worden). Gebruik voor het reinigen een
doek die u vochtig maakt met een beetje neutraal vloeibaar
reinigingsmiddel. Gebruik geen producten die schuurmiddelen
bevatten.
GEEN ALCOHOL GEBRUIKEN!
Installatie
a. Gebruik de boormal N2 (*), plaats deze op de voorste
randen van het hangkastje (rechter kastje, zijde B) (linker kastje, zijde C) HOUD GEEN REKENING MET
DE DIKTE VAN DE DEURTJES, maak de gaten zoals
aangegeven. Fig. 8
b. Als de kap aan de muur bevestigd moet worden plaats
de mal N1(*) aan de muur zodanig dat de bovenste rand
van de kap samenvalt met de bovenste rand van de mal
N2 (*). Fig. 7-8
c. boor zoals aangegeven, bevestig 2 haken (*) R aan de
muur met schroeven en pluggen. Fig. 7
d. Als de dikte van de zijkastjes 16mm is, plaats de
afstandstukken O (*) aan de zijkanten van de kap in
overeenstemming met de openingen die tevens zullen
dienen voor de doorvoer van de schroeven voor de
bevestiging van de zijkastjes. Fig. 8.
e. Hang de kap aan de haken (*) en regel de stand van de
afzuigkap, zowel met de schroeven zonder kop S1 als
door middel van de schroeven voor de regeling van de
staven S2. Fig. 7
f. Maak de kap aan de zijkastjes met 4 schroeven P vast.
Fig. 8
g. Monteer het onder hoekstuk Q (*) aan de kap met twee
schroeven en de plastic schijfjes T om, indien nodig, de
ruimte tussen de achterkant van de kap en de muur te
dekken. Fig. 7
Vetfilter
Houdt de vetdeeltjes vast.
Moet eenmaal per maand worden gereinigd met neutrale
reinigingsmiddelen, met de hand of in de vaatwasmachine op
lage temperaturen en met een kort programma. Door hem in
de vaatwasmachine te wassen kan het metalen vetfilter
ontkleuren, maar dit is niet van invloed op de eigenschappen,
die beslist niet veranderen.
Om het vetfilter V te bereiken maak het zuigrooster open
middels de haken H1 of H2 (naargelang het model in Uw
bezit) en maak het los uit de klemmen W. Fig. 9
Sommige modellen zijn voorzien van zuigrooster met
ingesloten vetfilter, deze moeten uit hun plaatst verwijderd
worden door het omhoog halen van de hendels en naar buiten
getrokken worden, deze filters wassen op dezelfde wijze als
de metalen filters. H2 (afb. 9).
Koolstoffilter (alleen voor filterend apparaat)
Houdt de lastige kookgeuren vast.
De verzadiging van de koolstoffilter vindt plaats na een min of
meer geprolongeerd gebruik en hangt af van het soort koken
en de regelmaat waarmee de vetfilter wordt gewassen. In
ieder geval moet de filter minstens om de 4 maanden
vervangen worden.
Het kan NIET gewassen of opnieuw gebruikt worden
Plaats het koolstoffilter ter afdekking van het rooster voor de
bescherming van de zuigmotor zodanig dat de uitsparingen op
het filter samenvallen met de pennen aan de zijkanten van het
rooster.
Draai het koolstoffilter met de klok mee (bajonetbevestiging).
Fig. 10
Voor de montage handel in de tegenovergestelde volgorde.
17
Vervanging lampjes
Door ervoor te zorgen dat dit product op de juiste manier als
afval wordt verwerkt, helpt u mogelijk negatieve
consequenties voor het milieu en de menselijke gezondheid te
voorkomen die anders zouden kunnen worden veroorzaakt
door onjuiste verwerking van dit product als afval.
Sluit de stroom af.
Attentie! Alvorens de lampjes aan te raken controleer eerst of
ze koud zijn.
Het zuigrooster verwijderen om de lampjes te bereiken.
Het kapotte lampje verwijderen en met een ovaal witgloeiend
lampje max. 40W E14 vervangen.
Als de verlichting niet werkt, controleer dan of de lampjes
goed op hun plaats zitten alvorens de assistentiedienst te
bellen.
op het product of op de bijbehorende
Het symbool
documentatie geeft aan dat dit product niet als huishoudelijk
afval mag worden behandeld. In plaats daarvan moet het
worden afgegeven bij een verzamelpunt voor recycling van
elektrische en elektronische apparaten. Afdanking moet
worden uitgevoerd in overeenstemming met de plaatselijke
milieuvoorschriften voor afvalverwerking. Voor nadere
informatie over de behandeling, terugwinning en recycling van
dit product wordt u verzocht contact op te nemen met het
stadskantoor in uw woonplaats, uw afvalophaaldienst of de
winkel waar u het product heeft aangeschaft.
Waarschuwing
Attentie! Het apparaat niet aan het stroomnet aansluiten
voordat de installatie voltooid is.
Koppel, voor ieder onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen.
Dit apparaat mag niet worden gebruikt door kinderen of door
personen met beperkte sensorische of geestelijke capaciteiten
of met weinig ervaring en onvoldoende kennis, tenzij dit niet
geschiedt onder het toezicht of volgens de
gebruiksaanwijzingen van een persoon die verantwoordelijk is
voor hun veiligheid.
De kinderen moeten altijd gecontroleerd worden zodat zij niet
met het apparaat spelen.
De wasemkap nooit gebruiken als het rooster niet goed
gemonteerd is!
De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet
uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de ruimte zorgen als de
wasemkap tegelijkertijd wordt gebruikt met andere apparaten
die gas en andere brandstoffen toepassen.
De gezogen lucht mag niet afgevoerd worden in een leiding
die gebruikt wordt voor de afvoer van rook van apparaten die
gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de
wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en
kan brand veroorzaken, daarom moet het absoluut vermeden
worden.
Het frituren moet geschieden onder voortdurend toezicht om
te voorkomen dat verhit vet in brand raakt.
Wat betreft technische- en veiligheidsmaatregelen voor de
rookafvoer zich strikt houden aan de regelingen voorzien door
de plaatselijke bevoegde autoriteiten.
De wasemkap moet regelmatig schoongemaakt worden,
zowel binnen als buiten (MINSTENS EENMAAL PER
MAAND, neem in ieder geval hetgeen in deze handleiding is
aangegeven in acht).
Het niet in acht nemen van de reinigingsnormen van de
wasemkap en van de vervanging en reiniging van de filters
kan brandgevaar veroorzaken.
Iedere aansprakelijkheid voor eventuele schade aan het
apparaat of brand veroorzaakt door het niet in acht nemen
van de aanwijzingen uit deze handleiding wordt afgewezen.
Dit apparaat is voorzien van het merkteken volgens de
Europese richtlijn 2002/96/EG inzake Afgedankte elektrische
en elektronische apparaten (AEEA).
18
IT - Istruzioni di montaggio e d'uso
Consultare anche i disegni nelle prime pagine con i riferimenti
alfabetici riportati nel testo esplicativo.
Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali
inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale.
montato correttamente e NON sia rimasto schiacciato
nell’alloggiamento della stessa in fase di installazione.
Montaggio
La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E’ tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull’idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.
Prima di iniziare con l'installazione:
• Togliere il/i filtro/i grassi, o la/le griglia/e di aspirazione (in
base al modello in possesso - vedi anche paragrafo
relativo). Questo/i va/nno rimontato/i ad installazione
ultimata.
• Togliere il/i filtro/i al carbone attivo (*) se forniti (vedi
anche paragrafo relativo). Questo/i va/nno rimontato/i
solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi
di trasporto) materiale di corredo (ad esempio buste con
viti (*), garanzie (*) etc) , eventualmente toglierle e
conservarle.
• Verificare inoltre che in prossimità della zona di
installazione della cappa (in zona accessibile anche con
cappa montata) sia disponibile una presa elettrica e sia
possibile collegarsi ad un dispositivo di scarico fumi
verso l'esterno (solo Versione aspirante).
• Scegliere il foro di scarico da utilizzare:
Solo versione filtrante: utilizzare SOLO il foro superiore
B1 (Fig. 2 - Fig. 2.2), verificare che questo, ad
installazione ultimata non sia ostruito e ci sia spazio
sufficente affinche i fumi e vapori depurati possano
ritornare agevolmente nella cucina.
Premere con decisione (Fig. 3.1) per staccare la parte
prefratturata (B1 o B2) che chiude il foro di scarico e
rimuoverla.
Installare sul foro di scarico aperto l'anello di
connessione (Fig. 3.2 incastro a baionetta) o il
deflettore(*) (Fig. 3.3).
Descrizione della cappa aspirante- Fig. 1- vari modelli
1. Raccogli vapore
2. Griglia di aspirazione
3. Comandi
4. Punti luce
Utilizzazione
La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.
Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o
particolari non forniti, da acquistare.
Versione aspirante
La cappa è fornita di una uscita d‘aria superiore B1 e
posteriore B2 per lo scarico dei fumi verso l'esterno (tubo di
scarico e fascette di fissaggio non fornite). Fig. 2.1
Versione filtrante
Nel caso non sia possibile scaricare i fumi e vapori della
cottura verso l‘esterno, si può utilizzare la cappa in versione
filtrante montando 1 o 2 filtri ai carboni attivi (*).
I fumi e vapori vengono riciclati nella cucina. Fig. 2.2
Nota: nei modelli con 2 motori sono necessari 2 filtri, il
sistema di montaggio e smontaggio è identico.
Installazione
La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50cm in caso di cucine
elettriche e di 70cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.
Verificare che i pensili laterali, tra cui installare la cappa, siano
sufficentemente robusti per l'installazione della cappa.
Altrimenti montare le staffe di aggancio al muro (*) da
utilizzare come sostegno aggiuntivo:
a. Inserire ciascuna staffa, dal retro all'interno della cappa,
attraverso le apposite asole (Fig. 4.1--Fig. 4.2).
b. Fissare le staffe con le viti e boccole filettate (Fig. 4.3).
Avvitare sulle staffe le viti senza testa sino a metà corsa,
serviranno all'atto della installazione per regolare la
posizione della cappa.
Nota: la posizione delle staffe può essere regolata durante
l'installazione, allentando e riserrando opportunamente le
viti che le fissano alla cappa (Fig. 7 - S1-S2).
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile. Se sprovvista di
spina (collegamento diretto alla rete) o la spina non è posta in
zona accessibile applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
ATTENZIONE: prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
19
Installazione del pannello estetico (*)
a. Estrarre il raccogli vapore (liberarlo dai ganci di blocco Fig. 5).
b. Applicare lo schema di foratura N3 sul LATO
POSTERIORE del pannello estetico J (la freccia sullo
schema va rivolta verso il BORDO SUPERIORE del
pannello estetico). Fig. 6
c. Eseguire FORI CIECHI K come indicato. Fig. 6
d. Applicare il raccogli vapore sopra il pannello estetico e
fissarlo con 8 viti L. Fig. 6
e. Rimontare lo sportello sulla cappa prima nelle guide in
alto M1, poi in basso M2. Fig. 6
f. Chiudere completamente e riaprire lo sportello per
verificare il corretto scorrimento dello stesso nelle guide.
Manutenzione
Prima di qualsiasi lavoro di manutenzione scollegare la cappa
dalla corrente.
Pulizia
La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi.
NON UTILIZZARE ALCOOL!
Filtro antigrasso
Trattiene le particelle di grasso derivanti dalla cottura.
Deve essere pulito una volta al mese con detergenti non
aggressivi, manualmente oppure in lavastoviglie a basse
temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.
Per accedere al filtro grassi V aprire la griglia di aspirazione
tramite gli sganci H1 o H2 (in base al modello in possesso) e
liberarlo dai fermi W. Fig. 9
Alcuni modelli sono provvisti di griglia di aspirazione con filtro
antigrasso incorporato, questi vanno rimossi dalla sede
tirando le maniglie H2 verso l‘alto (Fig. 9) ed estratti verso
l‘esterno, lavare questi filtri come i filtri metallici.
Installazione
a. Utilizzare lo schema di foratura N2 (*), posizionare lo
schema sui bordi anteriori del pensile (pensile destro,
lato B) - (pensile sinistro, lato C) SENZA
CONSIDERARE LO SPESSORE DEGLI SPORTELLI,
forare come indicato. Fig. 8
b. Se fosse necessario fissare la cappa al muro applicare la
dima N1(*) sulla parete in maniera che il bordo superiore
della stessa coincida con il bordo superiore della dima
N2 (*). Fig. 7-8
c. forare come indicato, fissare 2 ganci(*) R al muro con viti
e tasselli. Fig. 7
d. Nel caso lo spessore dei pensili laterali sia di 16mm,
applicare, con fissaggio ad incastro, i distanzieri O (*) ai
lati della cappa in corrispondenza dei fori che si
utilizzeranno per il passaggio delle viti di fissaggio ai
pensili laterali. Fig. 8.
e. Appendere la cappa ai ganci (*) e regolare la posizione
della cappa sia con le viti senza testa S1 che regolando
la posizione delle staffe di aggancio con le viti S2. Fig. 7
f. Fissare la cappa ai pensili laterali con 4 viti P. Fig. 8
g. Montare l‘angolare inferiore Q (*) alla cappa con due viti
e rondelle in plastica T, servirà per coprire eventuali
spazi tra il retro della cappa e la parete. Fig. 7
Filtro al carbone (solo per versione filtrante)
Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del filtro carbone si verifica dopo un uso più o
meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro
mesi.
NON può essere lavato o rigenerato
Applicare il filtro al carbone a copertura della griglia che
protegge il motore aspirante in modo che le asole sul filtro
corrispondano ai perni ai lati della griglia proteggi motore.
Girare il filtro al carbone in senso orario per bloccarli
(fissaggio a baionetta). Fig. 10
Procedere in senso inverso per il montaggio.
Funzionamento
Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.
Sostituzione Lampade
Disinserire l’apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano
fredde.
Togliere la griglia di aspirazione per accedere al vano
lampade.
Togliere la lampada danneggiata e sostituirla con lampada
ovale ad incandescenza max 40W E14.
Se l'illuminazione non dovesse funzionare, controllate il
corretto inserimento delle lampade nella sede prima di
chiamare l'assistenza tecnica.
Utilizzare i tasti od i pulsanti previsti per il controllo delle luci e
delle potenze di aspirazione disponibili.
Solo in alcuni modelli: aprendo e chiudendo il raccogli vapore
si può controllare l'accenzione e spegnimento della ventola
che regola la potenza di aspirazione e, in alcuni casi,
l'accenzione e spegnimento delle luci.
20
Avvertenze
Attenzione! Non collegare l’apparecchio alla rete elettrica
finche l’installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica togliendo la spina o
staccando l’interruttore generale dell’abitazione.
L’apparecchio non è destinato all’utilizzo da parte di bambini o
persone con ridotte capacità fisiche sensoriali o mentali e con
mancata esperienza e conoscenza a meno che essi non siano
sotto la supervisione o istruiti nell’uso dell’apparecchiatura da
una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con
l’apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi a combustione di gas o altri combustibili.
L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo
ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco.
Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia internamente che
esternamente (ALMENO UNA VOLTA AL MESE, rispettare
comunque quanto espressamente indicato nelle istruzioni di
manutenzione riportate in questo manuale).
L’inosservanza delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta rischi di incendi.
Si declina ogni responsabilità per eventuali inconvenienti,
danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.
sul prodotto o sulla documentazione di
Il simbolo
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
21
ES - Montaje y modo de empleo
Consulte tambien los dibujos de las primeras páginas con las
referencias alfabéticas del texto explicativo.
Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales
inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual.
asegurarse la desconexión completa a la red en el caso de la
categoria de alta tensión III, conforme con las reglas de
instalación.
ATENCION:antes de reconectar el circuito de la campana a la
red y de verificar el correcto funcionamiento, controlar
siempre que el cable de red fue montado correctamente y que
No sea desconectado a la misma en la fase de instalación.
Descripción de la campana aspirante Fig. 1-varios
modelos.
1. Recoge vapor.
2. Rejilla de aspiración.
3. Mandos.
4. Puntos luz.
Montaje
La campana está dotada con tacos de fijación adecuados a la
mayor parte de paredes/techos. De cualquier modo, conviene
consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a su parede/techo. La/El
pared/techo debe ser lo suficientemente fuerte para sostener
el peso de la campana.
Antes de comenzar con la instalación:
• Quitar el/los filtros de grasa, o la/las parrilla/s de
aspiración ( en base al modelo que se posee – ver el
parrafo correspondiente).Este/os va/van montados
cuando se termina con la instalación.
• Quitar el/los filtro/s de carbón activo (*) si es
suministrado (ver el parrafo relativo).
Este/tos va/van montado/s nuevamente si se desea
utilizar la campana en versión filtrante.
• Verificar que en el interno de la campana no sea (por
motivos de transportes) materiales suministrados ( como
por ejemplo bolsas con tornillos (*), garantias (*) ect,),
eventualmente quitarlos y conservarlos.
• Verificar además que en la zona cerca de la zona de
instalación de la campana (con la campana montada)
sea disponible un enchufe eléctrico y una descarga para
el humo hacia el exterior (solo para la versión aspirante).
• Elegir el orificio de descarga a utilizar:
Solo para la versión filtrante:utilizar SOLO el orificio
superior B1 (Fig. 2 – Fig. 2.2), verificar que este, cuando
se finaliza con la instalación, no sea obstruido y sea
posible el espacio suficiente para el humo y los vapores
depurados, para que estos no puedan retornar
facilmente en la cocina.
Extraiga con desición (Fig. 3.1) para desenganchar la
parte (B1 o B2) que cierra el orificio de descarga y
elevarla.
Instalar en el orificio de descarga abierto el anillo de
conexión (Fig. 3.2 incastre a acordeon ) o el deflector (*)
(Fig. 3.3).
Utilización
La campana està diseñada para ser utilizada tanto en la
forma de extracciòn como para la forma filtrante de interior.
NOTA: Los particulares señalados con el símbolo “(*)” son
accesorios opcionales preevistos solos en algunos modelos o
no preevistos, que deben comprar aparte.
Versión aspirante
La campana se suministra dotada de una salida de aire
superior B1 y posterior B2 para la descarga de los humos
hacia el exterior (tubo de descarga y abrazaderas de fijación
no suministrados). Fig. 2.1
Version filtrante
En el caso que no sea posible descargar el humo y vapores
de la cocción hacia el exterior, se puede utilizar la campana
en version filtrante montando 1 o 2 filtros de carbón activo
(*).
El humo y los vapores vienen reciclados en la cocina.
Fig. 2.2
Nota:En los modelos con 2 motores es necesario 2 filtros, el
sistema de montaje y desmontaje es identico.
Instalación
La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 50cm en el
caso de cocinas electricas y de 70cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.
Verificar que las estanterias laterales, entre las cuales instalar
la campana, sean lo suficientemente robustas para instalar la
campana.
Sino montar los estribos de soporte a pared (*) de utilizar de
sosten adjunto:
a. Insertar cada una de los estribos, en el interno de la
parte de atrás de la campana, a traves de las azolas
(Fig. 4 – Fig . 4.2).
b. Fijar los estribos con los tornillos y bulones (Fig. 4.3).
Atornillar los estribos con los tornillos hasta la mitad,
Conexión eléctrica
La tensión de red debe corresponder con tensión indicada en
la etiqueta colocada en el interno de la campana.Si es
suministrada de un enchufe, enchufar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible.Si es suministrada de enchufe (conexión
directa a la red) o de espina y no es colocada en una zona
accesile aplicar un interruptor bipolar de norma para
22
desde el alto de la instalación para regular la posición de
la campana.
Nota:La posición de los estribos pude ser regulada durante la
instalación, aflojando y apretando oportunamente los tornillos
que fijan la campana. (Fig. 7 – S1-S2)
Funcionamiento
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.
Utilizar las teclas o mandos suministrados para el control de
las luces y de la potencia de aspiracion disponible.
Solo en algunos modelos : abriendo y cerrando la
protección contra vapores se puede controlar el encendido y
el apagado de la teclas que regula la potencia de aspiracion
y, en algunos casos, de las luces.
Instalación del panel estetico (*)
a. Extraer la protección contra vapores (liberarlo de los
ganchos de bloque –Fig.5).
b. Aplicar la plantilla de perforación N3 del LADO
POSTERIOR del panel estetico J (la flecha de la plantilla
debe estar en dirección al BORDE SUPERIOR del panel
estetico).Fig. 6
c. Realizar ORIFICIOS CIEGOS K como esta indicado en
la Fig. 6
d. Aplicar la protección contra vapores arriba del panel
estetico y fijarlo con 8 tornillos L. Fig. 6
e. Montar nuovamente la puertas en la campana primero en
las guias en alto M1, luego debajo M2.Fig. 6
f. Cerrar completamente y abrir las puertas para verificar el
correcto deslizar de la mismas en las guias.
Mantenimiento
Antes de cualquier trabajo de mantenimiento desconectar la
campana de la corriente.
Limpieza
La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza la mantención de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
Instalación
a. Utilizar la plantilla de perforación N2 (*), posicionar la
plantilla en los bordes anteriores del mueble (derecho,
lado B) – (izquierdo , lado C) SIN CONSIDERAR EL
ESPESOR DE LAS PUERTAS, perforar como es
indicado.Fig. 8.
b. Si es necesario fijar la campana a la pared, aplicar la
plantilla N1 (*) sobre la pared de manera que el borde
superior de la misma coincida con el borde superior de la
plantilla N2 (*).Fig 7-8.
c. Perforar como es indicado, fijar 2 ganchos (*) R a la
pared con tornillos y clavijas .Fig. 7
d. En el caso que el espesor de las estanterias laterales
sea de 16mm, aplicar, con fijación a encastre, los
espaciadores O (*) en los lados de la campana en
correspondencia con los orificios que se utilizan para el
pasaje de los tornillos de fijación a las estanterias
laterales.Fig. 8
e. Enganchar la campana a los ganchos (*) y regular la
posicion de la campana, sea con los tornillos sin S1 que
regulan la posicion de los estribos de enganche con los
tornillos S2. Fig. 7
f. Fijar la campana a las estanterias laterales con 4 tornillos
P.Fig.8
g. Montar el angular inferior Q (*) a la campana con dos
tornillos y arandelas en plastico T, servira para cubrir
eventuales espacios entre la parte de atras de la
campana y la pared.Fig.7
Filtro antigrasa
Retiene las partículas de grasa producidas cuando se
cocina.
Debe limpiarse una vez al mes con detergentes no agresivos,
manualmente o bien en lavavajillas a bajas temperaturas y
con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico
puede desteñirse pero sus características de filtrado no
cambian absolutamente.
Para acceder a el filtro graso V abrir la parrilla de aspiracion a
traves de los H1 o H2 ( en base al modelo que se posee) y
liberarlo de los estribos W.Fig. 9
Algunos modelos poseen rejilla de aspiración con filtro
antigraso incorporado, estos se sacan de su sitio tirando de
las manillas H2 (Fig. 9) hacia arriba y sacados fuera, lave
estos filtros como los filtros metálicos.
Filtro al carbón activo (solamente para la versión
filtrante)
Retiene los olores desagradables producidos por el cocinado
de alimentos.
La saturaciòn del carbòn activado ocurre despuès da mas o
menos tiempo de uso prolongado, dependiendo del tipo de
cocina y de la regularidad de limpieza del filtro de grasa. En
cualquier caso es necesario sustituir el cartucho al menos
cada 4 meses.
NO puede lavarse o reciclarse.
Aplicar el filtro de carbon para cubrir la parrilla que proteje el
motor aspirante de modo que las azas del filtro correspondan
con los pernos de los lados de la parrilla que proteje el motor.
Girar el filtro en sentido horario para bloquearlo (fijación a
acordeon).Fig. 10
Realizarlo en sentido antiorario para el montaje.
23
Sustitución de la lámpara
Desconecte el aparato de la red elèctrica.
Atención! Antes de tocar las lámparas asegúrese de que
esten frías.
Quite la rejilla de aspiración para acceder al hueco donde
están las lámparas.
Quite la lámpara estropeada y cámbiela con una lámpara oval
de incandescencia máxima de 40W (E14).
Si la iluminación no funciona, antes de llamar al servicio de
asistencia técnica, controlar que las lámparas estén bien
montadas en su sede.
en el producto o en los documentos que se
El símbolo
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con el ayuntamiento, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.
Advertencias
Atención!No conectar el aparato a la red eléctrica hasta que
la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento,
desenchufar la campana o el interruptor general de la casa.
El aparato no es destinado para el uso por parte de los niños
o personas con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no sea bajo control
de profesionales para el uso del aparato, una persona
responsabile para la vuestra seguridad.
Los niños deben ser controlados para evitar que jueguen con
el aparato.
Nunca utilizar la campana sin la parrilla correctamente
montada!
La campana no va Nunca utilizada como plano de apoyo solo
si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la
campana de cocina es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para
descarga de humo producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentas con llama alta por debajo de la
campana.
El uso de las llamas libres puede provocar daños a los filtros y
dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que
el aceite recalentado prenda fuego.
En cuanto a las medidas técnicas y de seguridad adoptar
para la descarga de humo abtenerse estrictamente a las
reglas de las autoridades locales.
La campana se debe limpiar siempre internamente y
externamente (COMO MINIMO UNA VEZ AL MES,
respetando las reglas indicadas en este manual)
No efectuar las reglas de limpieza de la campana y el
reemplazado de los filtros puede provocan incendios.
Se declina todo tipo de inconvenientes, daños o incendios
provocados por no leer atentamente las instrucciones
indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/EC del Parlamento Europeo y del Consejo
sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.
24
PT - Instruções para montagem e utilização
Consultar também os desenhos nas primeiras páginas com
as referências alfabéticas indicadas no texto explicativo.
Ater-se especificamente às instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais
inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual.
ATENÇÃO: antes de conectar novamente o circuito da coifa
com a alimentação de rede e de verificar seu correcto
funcionamento, controlar sempre que o cabo de rede esteja
montado correctamente e NÃO tenha ficado esmagado no
alojamento do mesmo durante a fase de instalação.
Montagem
A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tectos. Todavia, é necessário interpelar um
técnico qualificado para se certificar quanto à idoneidade dos
materiais em função do tipo de parede/tecto. A parede/tecto
deve ser suficientemente robusta para suportar o peso da
coifa.
Antes de iniciar a instalação:
• Tirar o/os filtro/s gorduras ou a/as grelha/s de aspiração
(com base no modelo possuído – ver também o
parágrafo relativo). Este/s deve/m ser remontado/s no
fim da instalação.
• Tirar o/os filtro/s de carvão activado (*) se fornecidos (ver
também o parágrafo relativo). Este/s deve/m ser
montado/s somente caso se deseje utilizar a coifa na
versão filtrante.
• Verificar que dentro da coifa não haja (por motivos de
transporte) material em dotação (por exemplo envelopes
com parafusos (*), garantias (*) etc.), eventualmente tirar
e conservar.
• Além disso, verificar que nas proximidades da zona de
instalação da coifa (em zona acessível inclusive com a
coifa montada) se encontre presente uma tomada
eléctrica e seja possível conectar-se a um dispositivo de
descarga dos fumos para o exterior (somente Versão
aspirante).
• Escolher o furo de descarga a ser utilizado:
Somente versão filtrante: utilizar SOMENTE o furo
superior B1 (Fig. 2 - Fig. 2.2), verificar que este,
terminada a instalação, não esteja obstruído e que haja
espaço suficiente de modo que os fumos e vapores
filtrados possam retornar facilmente para a cozinha.
Pressionar firmemente (Fig. 3.1) para destacar a parte
previamente fracturada (B1 o B2) que fecha o furo de
descarga e removê-la.
Instalar o anel de conexão no furo de descarga aberto
(Fig. 3.2 engate tipo baioneta) ou o deflector (*) (Fig.
3.3).
Descrição da coifa aspirante- Fig. 1- vários modelos
1. Coletor de vapor
2. Grelha de aspiração
3. Comandos
4. Pontos de luz
Uso
A coifa é fabricada para ser utilizada na versão aspirante,
com evacuação externa, ou filtrante, com recirculação interna.
Nota: As peças que apresentam o símbolo “(*)” são
acessórios opcionais fornecidos somente em alguns modelos
ou são peças não fornecidas e que, portanto, deverão ser
adquiridas.
Versão aspirante
O exaustor é fornecido com uma saída de ar superior B para
a descarga da fumaça ao exterior ( tubo de descarga e
braçadeiras de fixação não fornecidos). Fig. 2.1
Versão filtrante
Caso não seja possível descarregar os fumos e vapores do
cozimento para o exterior, se pode utilizar a coifa na versão
filtrante montando 1 ou 2 filtros de carvões activados (*).
Os fumos e vapores são reciclados na cozinha. Fig. 2.2
Nota: nos modelos com 2 motores são necessários 2 filtros, o
sistema de montagem e desmontagem é idêntico.
Instalação
A distância mínima entre a superfície de suporte dos
recipientes no dispositivo de cozimento e a parte mais baixa
da coifa não deve ser inferior a 50cm no caso de fogões
eléctricos e 70cm no caso de fogões a gás ou mistos.
Se as instruções de instalação do dispositivo de cozimento a
gás especificarem uma distância maior, deve-se levar em
conta esta indicação.
Conexão elétrica
Verificar que os pênseis laterais, entre os quais instalar a
coifa, sejam suficientemente robustos para a instalação da
coifa.
Caso contrário, montar os elementos de suporte de enganche
na parede (*) a ser utilizados como suporte adicional:
a. Inserir cada elemento por trás para dentro da coifa,
através dos rasgos específicos (Fig. 4.1--Fig. 4.2).
b. Fixar os elementos com os parafusos e buchas roscadas
(Fig. 4.3).
Roscar os parafusos sem cabeça nos elementos de
suporte até a metade de seu curso, quando da
A tensão de rede deve corresponder à tensão indicada na
etiqueta das características situada no interior da coifa. Se
dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível. Se não dotada de ficha (conexão directa à rede) ou
a tomada não se encontra em zona acessível, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
25
instalação servirão para regular a posição da coifa.
Nota: a posição dos elementos de suporte pode ser regulada
durante a instalação, afrouxando ou apertando
oportunamente os parafusos que os fixam à coifa (Fig. 7
- S1-S2).
Funcionamento
Usar a potência de aspiração no caso de uma maior
concentração de vapores de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.
Utilizar as teclas ou botões previstos para o controlo das
luzes e das potências de aspiração disponíveis.
Somente em alguns modelos: abrindo e fechando o colector
de vapor se pode controlar a ligação e desligamento da
ventoinha que regula a potência de aspiração e, em alguns
casos, o acendimento e desligamento das luzes.
Instalação do painel estético (*)
a. Extrair o colector de vapor (liberá-lo dos ganchos de
bloqueio - Fig. 5).
b. Aplicar o gabarito de furação N3 no LADO TRASEIRO
do painel estético J (a seta no gabarito deve ficar voltada
para a BORDA SUPERIOR do painel estético). Fig. 6
c. Executar FUROS CEGOS K como indicado. Fig. 6
d. Aplicar o colector de vapor sobre o painel estético e fixálo com 8 parafusos L. Fig. 6
e. Remontar a porta na coifa antes nas guias no alto M1, e
em seguida nas de baixo M2. Fig. 6
f. Fechar completamente e reabrir a porta para verificar o
correcto corrimento da mesma nas guias.
Manutenção
Antes de qualquer trabalho de manutenção desconectar a
coifa da rede elétrica.
Limpeza
A coifa deve ser limpa freqüentemente, interna e
externamente (pelo menos com a mesma frequência com a
qual se efectua a manutenção dos filtros gorduras).
Para a limpeza use um pano humedecido com detergentes
líquidos neutros. Evite o uso de produtos contendo abrasivos.
NÃO UTILIZE ÁLCOOL!
Instalação
a. Utilizar o gabarito de furação N2 (*), posicionar o
gabarito nas bordas dianteiras do pênsil (pênsil direito,
lado B) - (pênsil esquerdo, lado C) SEM CONSIDERAR
A ESPESSURA DAS PORTAS, furar como indicado.
Fig. 8
b. Se necessário, fixar a coifa à parede aplicar o gabarito
N1(*) na parede de maneira que a borda superior da
mesma coincida com a borda superior do gabarito N2 (*).
Fig. 7-8
c. Furar como indicado, fixar 2 ganchos (*) R à parede com
parafusos e buchas. Fig. 7
d. Caso a espessura dos pênseis laterais seja de 16 mm,
aplicar, encaixando, os distanciadores O (*) nas laterais
da coifa em correspondência dos furos que serão
utilizados para a passagem dos parafusos de fixação aos
pênseis laterais. Fig. 8.
e. Pendurar a coifa aos ganchos (*) e regular a posição da
mesma tanto com os parafusos sem cabeça S1 quanto
regulando a posição dos elementos de engate com os
parafusos S2. Fig. 7
f. Fixar a coifa aos pênseis laterais com 4 parafusos P.
Fig. 8
g. Montar a cantoneira inferior Q (*) à coifa com dois
parafusos e arruelas de plástico T, servirá para cobrir
eventuais espaços entre a parte traseira da coifa e a
parede. Fig. 7
Filtro antigordura
Capta as partículas de gordura derivantes do cozimento.
Deve ser limpo uma vez por mês com detergentes não
agressivos, manualmente ou em máquina de lavar louça a
baixas temperaturas e com ciclo breve.
Apesar do filtro metálico para a gordura poder perder cor com
as lavagens na máquina da loiça, as suas características de
filtração não se alteram.
Para ter acesso ao filtro gorduras V abrir a grelha de
aspiração por meio dos engates H1 o H2 (com base no
modelo possuído) e liberá-lo das travas W. Fig. 9
Alguns modelos são completos de grelha de aspiração com
filtro anti-gorduras incorporado, tais modelos devem ser
removidos da sede puxando as maçanetas H2 (Fig. 9) para
cima e sendo extraídos para fora, lavar tais filtros como os
filtros metálicos.
Filtro de carvão activo (só para a versão filtrante)
Retém os odores desagradáveis produzidos durante a
cozedura.
A saturação do filtro de carvão activado se verifica após um
uso mais ou menos prolongado em função do tipo de cozinha
e da regularidade da limpeza do filtro de gorduras. Em todo
caso, é necessário substituir o cartucho no máximo cada 4
meses. NÃO pode ser lavado ou regenerado.
Aplicar o filtro de carvão activado na cobertura da grelha que
protege o motor aspirante de modo que os rasgos no filtro
correspondam com os pinos nos lados da grelha de protecção
do motor.
Girar o filtro de carvão activado em sentido horário para
bloqueá-lo (fixação tipo baioneta). Fig. 10
Para a montagem proceder em sentido inverso.
26
Substituição das lâmpadas
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de desperdícios inadequado deste produto.
Desligar o aparelho da rede eléctrica;
Atenção! Antes de tocar as lâmpadas, certificar-se que
estejam frias.
Tirar a grelha de aspiração para ter acesso ao vão lâmpadas.
Tirar a lâmpada danificada e substituí-la com uma lâmpada
oval de potência máxima 40W E14.
Se a iluminação não funcionar, verifique se as lâmpadas
foram correctamente instaladas na sua sede antes de chamar
a assistência técnica.
no produto, ou nos documentos que
O símbolo
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de um desperdício
doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento eléctrico e
electrónico.
A eliminação deverá ser efectuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contacte o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.
Advertências
Atenção! Não conectar o aparelho à rede eléctrica enquanto
a instalação não tiver sido totalmente completada.
Antes de qualquer operação de limpeza ou manutenção,
desligar a coifa da rede eléctrica tirando a ficha ou desligando
o interruptor geral da habitação.
O aparelho não se destina ao uso por parte de crianças ou
pessoas com capacidades físicas, sensoriais ou mentais
reduzidas e com falta de experiência e conhecimento excepto
se as mesmas não estiverem sendo supervisionadas ou
instruídas no uso da aparelhagem por parte de uma pessoa
responsável pela segurança das mesmas.
As crianças devem ser controladas de maneira que não
brinquem com o aparelho.
Nunca utilizar a coifa sem a grelha correctamente montada!
A coifa NUNCA deve ser utilizada como plano de apoio
excepto se isto não tiver sido expressamente indicado.
Quando a coifa de cozinha é utilizada contemporaneamente
com outros aparelhos a combustão de gás ou outros
combustíveis o local deve dispor de suficiente ventilação.
O ar aspirado não deve ser transportado por meio de ductos
usados para a descarga dos fumos produzidos por aparelhos
a combustão de gás ou de outros combustíveis.
É severamente proibido cozinhar alimentos directamente na
chama sob a coifa.
O emprego de chama livre é danoso para os filtros e pode dar
lugar a incêndios, portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de modo a evitar que o
óleo superaquecido se incendeie.
No que diz respeito às medidas técnicas e de segurança a
serem adoptadas para a descarga dos fumos, ater-se
estritamente a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente tanto interna quanto
externamente (PELO MENOS UMA VEZ POR MÊS, todavia,
respeitar quanto expressamente indicado nas instruções de
manutenção indicadas neste manual).
A inobservância das normas de limpeza da coifa e da
substituição e limpeza dos filtros comporta riscos de incêndio.
Declina-se qualquer responsabilidade por eventuais
inconvenientes, danos ou incêndios provocados ao aparelho
derivantes da inobservância das instruções indicadas neste
manual.
Este aparelho está classificado de acordo com a Directiva
Europeia 2002/96/EC sobre Resíduos de equipamento
eléctrico e electrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
27
LI24QA Ed. 03/07
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
