A n° de serie: 19449
Primera Edición - Segunda Impresión

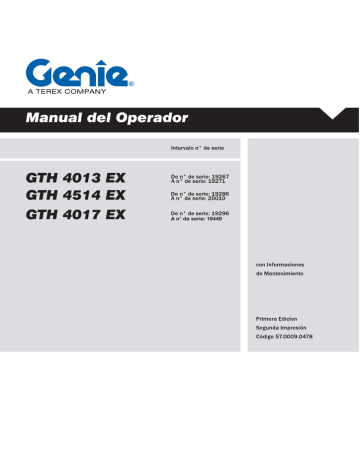

Manual del Operador
Importante
Índice
Lea, comprenda y cumpla todas las normas de
seguridad y las instrucciones de funcionamiento
antes de utilizar la máquina. Solo personal formado
y autorizado puede utilizar con la máquina. El
presente manual debe acompañar a la máquina
en cualquier momento.
Introducción .......................................... pág. 3
Identificación de la máquina ................. pág. 5
Simbología utilizada en la máquina ...... pág. 7
Calcomanías y placas aplicadas
sobre la máquina .................................. pág. 9
Normas de seguridad ........................... pág. 15
Descripción de las partes principales ... pág. 23
Mandos e Instrumentos ........................ pág. 25
Inspecciones......................................... pág. 43
Funcionamiento y Uso .......................... pág. 47
Transporte de la máquina..................... pág. 61
Mantenimiento ...................................... pág. 65
Mal funcionamiento y búsqueda de
averías .................................................. pág. 99
Implementos opcionales......................... pág. 105
Datos técnicos ...................................... pág. 117
Tablas de cargas .................................. pág. 119
Diagramas y Esquemas ....................... pág. 157
Para eventuales aclaraciones, diríjase a
Terexlift.
Para contactarnos:
ZONA INDUSTRIALE I-06019 UMBERTIDE
(PG) - ITALY
Teléfono +39 075 941811
Telefax +39 075 9415382
Servicio Asistencia Técnica
Teléfono: +39 075 9418129
+39 075 9418171
e-mail: [email protected]
Primera Edición: Segunda Impresión,
Diciembre 2008
© Copyright 2008 TEREXLIFT srl - Todos los
derechos reservados.
Realizado por:
TEREXLIFT Oficina Documentación Técnica
Umbertide (PG) Italy
2
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Introducción
Simbología
Símbolo de peligro: utilizado
para alertar al personal de
posibles riesgos de lesiones.
Para evitar posibles lesiones
o incluso la muerte, respete
todos los mensajes de
seguridad que siguen a este
símbolo.
PELIGRO
PELIGRO
ATENCIÓN
Rojo: indica la presencia de
un riesgo inminente que, de
no evitarse, ocasionará graves
lesiones o incluso la muerte.
Naranja: indica la presencia
de un riesgo potencial que, de
no evitarse, podría ocasionar
graves lesiones o incluso la
muerte.
Amarillo: indica la presencia
de un riesgo potencial que, de
no evitarse, podría provocar
lesiones leves o moderadas.
ATENCIÓN Azul: indica la presencia de
un riesgo potencial que, de
no evitarse, podría ocasionar
daños a la máquina y las
instalaciones.
RESPETE EL
MEDIO AMBIENTE
Verde: llama la atención hacia
importantes informaciones
para la protección del medio
ambiente.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
3
Manual del Operador
Primera Edición - Segunda Impresión
Página intencionalmente vacía
4
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Identificación de la máquina
Compruebe que el manual de uso sea
correspondiente a la máquina a la cual se hace
referencia.
MODELO Y TIPO
Manipulador con brazo telescópico:
ISO 3287: 1999
Carretillas automotoras de
manutención - Símbolos de
mando.
ISO 3449:1992
Maquinarias para movimiento de
tierras - Pruebas de laboratorio contra
la caída de objetos y prestaciones
solicitadas.
EN 13510: 2002
Maquinariasparamovimientodetierras
- Estructuras de protección contra el
vuelco - Pruebas de laboratorio y
requisitos de prestación.
ISO 6292:1996
Carretillasindustrialesautopropulsadas
y tractores industriales - Capacidad de
frenado y resistencia de frenos.
EN 13059:2002
Safety of Industrial trucks- Test
methods for measuring vibration.
ISO 2867:1994
Maquinarias para movimiento de
tierras: sistemas de acceso
GTH-4013EX - GTH-4514EX - GTH-4017EX
CONSTRUCTOR
TEREXLIFT srl
Zona Industriale - I-06019 UMBERTIDE (PG) ITALY
Reg. Tribunal de Perugia n. 4823
CCIAA Perugia n. 102886
Código Fiscal y nº I.V.A 00249210543
NORMAS APLICADAS
Para la seguridad del operador, durante el análisis
de los riesgos del manipulador con brazo telescópico
se han adoptado las normas siguientes:
EN ISO 6683:2005 Maquinarias para movimiento de
tierras. Cinturones de seguridad y
sus fijaciones. Pruebas de laboratorio
y requisitos de prestación.
Directiva
Título
98/37/CE
89/336/CEE
2000/14/CE
Directiva Máquinas
Compatibilidad electromagnética
Emisiones Sonoras en el Ambiente
Norma
Título
EN 1459:1988
Norma armonizada. Seguridad
de las carretillas industriales.
Carretillas autopropulsadas con
brazo telescópico.
TARJETAS DE IDENTIFICACIÓN
En la máquina se encuentran las siguientes tarjetas
de identificación:
EN 281:1988
Carretillas autopropulsadas para
manipulación con operador sentado Característicastécnicasdeconstrucción
y disposición de los pedales.
EN 1175-2:1998
Requisitos eléctricos. Requisitos
generales para carretillas equipadas
con motor térmico.
ISO 2330:1995
Carretillas de manipulación de
horquillas - Brazos de horquilla Características técnicas y pruebas.
Placa de identificación de la máquina
En la placa de identificación están impresas las
informaciones de identificación de la máquina, entre
las cuales el modelo de máquina, su número de
matricula y el año de fabricación.
En las máquinas destinadas al mercado italiano, la
placa de identificación está aplicada en el puesto
de conducción, en el lado derecho en posición bien
visible cuando se abre la puerta.
En las máquinas destinadas al extranjero se aplica
en el lado anterior derecho del chasis.
Cód. 57.0009.0478
ISO 11112: 1995
+ AMD 1: 2001
Maquinarias para movimiento de
tierra. Asiento del operador.
Dimensiones y requisitos.
GTH-4013EX - GTH-4514EX - GTH-4017EX
5
Primera Edición - Segunda Impresión
Manual del Operador
Identificación de la máquina
Tarjeta de homologación para circulación sobre
carretera
La tarjeta de homologación para la circulación sobre
carretera se encuentra en el lado anterior derecho
del chasis (esta tarjeta sólo se aplica a máquinas
destinadas al mercado italiano).
La tarjeta contiene los datos de homologación y los
pesos relativos al modelo específico.
MARCA CE
Esta máquina cumple los requisitos esenciales de
seguridad previstos por la Directiva Máquinas. Esta
conformidad está certificada y sobre la máquina
aparece la marca CE que notifica el respecto de
las normas.
La marca CE está impresa directamente sobre la
placa de identificación de la máquina.
Tarjeta de homologación cabina ROPS-FOPS
La tarjeta de homologación ROPS - FOPS de la
cabina está colocada en el lado interno de la cabina
sobre el vidrio trasero.
NÚMERO DE CHASIS
El número de chasis de la máquina está punzado
en la parte delantera derecha sobre el larguero del
chasis.
Tarjeta de identificación horquillas
Se encuentra en el lado izquierdo del soporte portahorquillas.
Esta tarjeta contiene las informaciones de
identificación de las horquillas como el modelo, el
número de serie, el año de fabricación, el peso, la
capacidad de carga nominal, el centro de carga y
el modelo de la máquina sobre la cual se instalan
las horquillas.
TARJETAS DE IDENTIFICACIÓN DE LOS
COMPONENTES PRINCIPALES
Las placas de todos los componentes no construidos
directamente por TEREXLIFT (por ej. motores,
bombas, etc.) están directamente aplicadas sobre
los mismos componentes, en los puntos donde
los respectivos fabricantes las han colocado
originalmente.
CÓMO LEER EL
NÚMERO DE
SERIE
Número de chasis
(El número de chasis de la máquina está punzado en la
parte delantera derecha sobre el larguero del chasis)
GTH-4514 P 07 17882
MODELO
TIPO
MOTOR
NÚMERO
DE SERIE
AÑO DE
FABRICACIÓN
Tarjeta de identificación máquina
(La tarjeta de identificación se aplica, sobre las máquinas destinadas
al mercado italiano, en el puesto de conducción, en el lado derecho
en posición bien visible cuando se abre la puerta. En las máquinas
destinadas al extranjero se aplica en el lado anterior derecho del chasis).
6
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Simbología utilizada en la máquina
Nivel carburante
Presión frenos
Faro antiniebla
Freno de
aparcamiento
Carga batería
Baja presión aceite
motor
Filtro de aceite
hidráulico obstruido
Bajo nivel
aceite hidráulico
Indicadores de
dirección
Luces largas
Indicador Temperatura
Aceite hidráulico
Filtro de aire obstruido
Precalentamiento
bujías
Alta temperatura
líquido refrigerante
Luces cortas
Selección dirección
Ventilador
climatización cabina
Configuración de
traslado
Luces de emergencia
Luces de posición
09.4618.0917
09.4618.0928
09.4618.0916
Tapón de introducción
carburante
Cód. 57.0009.0478
Aceite hidráulico
Puntos de anclaje
para elevación
GTH-4013EX - GTH-4514EX - GTH-4017EX
7
Primera Edición - Segunda Impresión
Manual del Operador
Simbología utilizada en la máquina
DESCRIPCIÓN ADHESIVOS DE PELIGRO
Riesgo de
electrocución
Riesgo de caída
Mantenga las
distancias de seguridad objetos
No permanezca
debajo de la carga
Riesgo de caída
Riesgo de
explosiones/
quemaduras
No fume.
No use llamas
libres.
Riesgo de
quemaduras
Deje enfriar el
sistema
Lea el manual del
operador
Soporte el
brazo antes del
mantenimiento
Riesgo de
aplastamiento
Riesgo de
quemaduras
Deje enfriar las
superficies
Riesgo de
aplastamiento
Manténgase a
distancia de órganos
en movimiento
Riesgo de
aplastamiento
Manténgase a
distancia de partes
en movimiento
Prohibido
acceder a los
compartimientos
Riesgo de
aplastamiento
Manténgase a
distancia de los
estabilizadores
No eleve
personas
8
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Calcomanías y placas aplicadas sobre la máquina
21
18
A
25
29
D
8
22
4
4
5
9
13
14
3
27
2
17
23
10
32
3
13
25
34
5
9
16
14
14
1
18
6
33
35
5
14
11
12
24
26
27
36
B
C
30
28
3
7
19
15
20
4
3
20
31
5
Cód. 57.0009.0478
14
GTH-4013EX - GTH-4514EX - GTH-4017EX
9
Primera Edición - Segunda Impresión
Manual del Operador
Calcomanías y placas aplicadas sobre la máquina
Compruebe que todos los adhesivos de la tabla estén en su sitio y sean legibles. La tabla indica
también su cantidad y descripción.
Ref.
Calcomanía
Código
Descripción
Cdad
SAFETY PIN
STORAGE POSITION
WORKING POSITION
1
09.4618.0791 Funcionamiento Perno de seguridad
1
09.4618.0791
2
09.4618.0784
09.4618.0061
3
P= 4.5 bar
65 psi
09.4618.0547
4
Respete la capacidad del conjunto
máquina/accesorio
Presión neumáticos P=4.5bar GTH-4017 EX
Presión neumáticos P=5.5bar GTH-4013EX &
GTH-4514EX
1
4
4
09.4618.0918 Riesgo de caída de objetos
3
09.4618.0919 Riesgo de aplastamiento
4
09.4616.0041 Nivel de potencia acústica garantizado
1
09.4618.0918
5
09.4618.0919
6
103
09.4616.0041
7
09.4618.0920
Prohibido
acceder
compartimientos
a
los
09.4616.0040
Capacidad máx. de carga GTH-4013EX &
GTH-4017EX
1
09.4618.0920
8
10
Kg 4000
Kg 4500
09.4618.0373
Capacidad máx. de carga GTH-4514EX
GTH-4013EX - GTH-4514EX - GTH-4017EX
1
1
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Calcomanías y placas aplicadas sobre la máquina
Ref.
Calcomanía
Código
Descripción
Etiqueta - Máx. Pres. Estabilizadores GTH09.4618.0989 4017EX & GTH-4514EX
9
P max al suolo
P max on the ground
Cdad
2
6.3 kg/cm2
09.4618.0991 Etiqueta - Máx. Pres. Estabilizadores GTH4013 EX
09.4618.0989
2
NOTICE
10
09.4618.0776
Etiqueta - Sistema de desbloqueo interior
parte superior puerta
1
Guía Rápida y Palancas de mando
1
Etiqueta - Límites de uso en las cercanías
de lìneas eléctricas aéreas
1
09.4618.0776
GUÍA RÁPIDA PARA EL USO
40134514-4017
Optional
3
4
11
PUESTA EN MARCHA DE LA MÁQUINA
• Gire el selector de marcha en posición neutra y coloque el
cambio mecánico en punto muerto.
• Ponga el freno de aparcamiento y compruebe
que se encienda la relativa luz de aviso en el
salpicadero
• Para la puesta en marcha del motor, gire el conmutador de
arranque en la posición
y manténgalo en esta posición
hasta el apagamiento del led.
Después gírelo en la posición
el encendido del motor.
• Si después de 20 segundos el
arranque del motor no se hubiera
producido, deje la llave y espere
aprox. dos minutos antes de intentar
un nuevo arranque.
INDICADOR DE ESTABILIDAD
Durante el trabajo, compruebe constantemente el indicador de
estabilidad.
Los 8 indicadores LED señalan:
Máquina estable.
LED verde 1-2-3-4
Máquina inestable. Led rojo destellante y
LED amarillo 5-6
alarma acústica intermitente.
Máquina en alarma. Riesgo de vuelco. Led
LED rojo 7-8
rojo encendido y alarma acústica continua.
Efectúe el retorno de la carga dentro de los
límites de seguridad.
USO DE LA PALANCA DE MANDO
• Bajada/subida del brazo: desplace la palanca hacia la dirección
• Inclinación hacia adelante o hacia atrás del equipo opcional:
desplace la palanca hacia la dirección • Retorno/salida del brazo telescópico: accione el botón hacia
la dirección sin desplazar la palanca de mando
• Enganche/desenganche de los equipos opcionales: pulse el
botón y desplace la palanca hacia la dirección • Nivelación máquina: apriete el botón en X para alzar el lado
derecho de la máquina o en Y para bajar el mismo
• Estabilizador izquierdo: apriete el botón en X para alzar el
estabilizador o en Y para bajarlo al suelo
• Estabilizador derecho: apriete el botón en X para alzar el
estabilizador o en Y para bajarlo al suelo
09.4618.0853
ATENCIÓN
Está prohibido usar el equipo y sus equipos sin haber leído
y entendido antes las normas de utilización y seguridad
contenidas en el manual de instrucciones.
Puede ser causa de grave peligro para el conductor y terceros
el no cumplir con las normas de seguridad y utilización.
Las instrucciones se entregan con la máquina y se pueden pedir
copias adicionales al distribuidor o directamente a Terexlift.
El conductor es el responsable del cumplimiento de dichas
normas de seguridad.
No levantar cargas si el manipulador está sobre un terreno
inclinado o inestable. No levantar cargas más pesadas de las
indicadas en el diagrama de carga. Cuando el manipulador está
en movimiento no puede hacerse ninguna maniobra de carga.
Antes de abandonar la cabina:
- bajar las eventuales cargas suspendidas
- llevar de nuevo a la posición de reposo los mandos del
brazo
- colocar en punto muerto la palanca de marchas, poner el
freno de mano y parar el motor.
Normas para la utilización de la máquina sin estabilizadores:
Está prohibido utilizar los estabilizadores cuando la carga está
ya levantada. Los estabilizadores solo sirven para aumentar la
estabilidad del equipo. La utilización equivocada de los
estabilizadores puede causar el vuelco del vehículo.
Una señal luminosa en el tablero indica cuando los
estabilizadores están bajados: asegúrese de que esta
segñal esté encendida.
Antes de levantar la carga nivelar la maquina comprobando
el indicator de nivelación.
09.4618.0853
12
09.4618.0921
09.4618.0921
13
09.4618.0933 Riesgo de aplastamiento
4
09.4618.0922 Riesgo de aplastamiento
6
09.4618.0243
Adhesivo decorativo - Logo GENIE con
09.4618.0241
fondo BLANCO
09.4618.0242
1
1
1
09.4618.0933
14
09.4618.0922
15
16
17
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
11
Primera Edición - Segunda Impresión
Manual del Operador
Calcomanías y placas aplicadas sobre la máquina
Ref.
18
19
Calcomanía
Código
Descripción
Cdad
GTH-4514 EX
09.4618.0815 Adhesivo decorativo - Genie GTH-4514
09.4618.0816 EX
2
1
GTH-4017 EX
09.4618.0817 Adhesivo decorativo - Genie GTH-4017
09.4618.0818 EX
2
1
GTH-4013 EX
09.4618.0813 Adhesivo decorativo - Genie GTH-4013
09.4618.0814 EX
2
1
09.4618.0923 Riesgo de quemaduras
2
09.4618.0924 Riesgo de explosiones/quemaduras
1
09.4618.0925 Riesgo de aplastamiento
1
09.4618.0926 No eleve personas
1
09.4618.0927 Riesgo de quemaduras
1
09.4618.0916 Puntos de anclaje
4
09.4618.0917 Tapón de introducción carburante
1
09.4618.0928 Aceite hidráulico
2
20
09.4618.0923
21
09.4618.0924
22
09.4618.0925
23
09.4618.0926
24
09.4618.0927
25
09.4618.0916
26
09.4618.0917
27
09.4618.0928
12
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Calcomanías y placas aplicadas sobre la máquina
Ref.
Calcomanía
Código
Ref.
28
F1G
F4G
F2G
F3G
K01
K04
K02
Starter Enabling Switch
Engine Stop
Ref.
K01
Cdad
Glow Plugs Preheating
K02
K04
F1G
F5G
Descripción
Descrizione
Descrizione
Starter Enabling Switch
F2G
Instruments Panel
F3G
Cabin Fuses Board
F4G
Glow Plugs
F5G
Fuel Pump
09.46181181 Etiqueta - Cuadro fusibles y relés motor
1
09.4618.1001 Etiqueta - Abrazadera de Mantenimiento
1
09.4618.0807
29
09.4618.1001
INSTRUCCIONES
Accione las palancas sólo en condiciones de emergencia y con
motor diesel apagado:
1. apriete el botón rojo de cabeza de hongo colocado en cabina
2. mantenga apretado el botón de la bomba de emergencia
colocado al lado
3. accione las palancas según la secuencia indicada abajo:
a) Retorno brazo
(Palanca 3 hacia A)
b) Bajada brazo
(Palanca 1 hacia A)
A los movimientos de las palancas le corresponden los siguientes mandos:
30
Palanca 1
Palanca 2
Palanca 3
Palanca 4
A
B
A
B
A
09.4618.1126
Bajada brazo
Subida brazo
Rotación horquilla hacia arriba
Rotación horquilla hacia abajo
Retorno brazo telescópico
B
Salida brazo telescópico
A
Desenganche herramienta
B
Enganche herramienta
Etiqueta - Mandos manuales de emergencia
distribuidor
1
09.4618.1126
31
09.4618.0986 Riesgo de aplastamiento
1
09.4618.1028 Etiqueta - Freno de aparcamiento
1
Reajuste salida brazo telescópico. Si,
durante el trabajo, se produce una variación
de la salida del brazo telescópico, es necesario
09.4618.0183
reajustar según el procedimiento descrito en
el manual del operador.
SÓLO PARA GTH 4013 EX
1
09.4618.0986
32
09.4618.1028
NOTICE
TO PREVENT DAMAGE OF INTERNAL
33
BOOM HOSES BOOM SECTIONS NEED
TO BE EXTENDED EQUALLY OTHERWISE
RE-SEQUENCING WILL BE REQUIRED.
SEE OPERATORS MANUAL FOR MORE
DETAILS.
09.4618.0171
Ref.
Circuit
Ref.
Circuit
Ref.
High Beam
K9
Transmission Disconnected
K17
Optional
K2
Low Beam
K10
Transmission Disconnected
K18
Outriggers
K3
Horn
K11
Start-Up Enabling Command
K19
Overload Warning System
K4
Speed Switch Power Supply
K12
Optional
K20
High Boom
K5
Optional
K13
Optional
K21
Tilt/Ext. Exchange Movements
K6
Optional
K14
Outriggers
K22
Optional
K7
Forward Speed
K15
Optional
K23
Intermittence
K8
Reverse Speed
K16
Optional
K24
Timer
Ref.
K23
K19
K24
K18
34
K17
Circuit
F1
Front Wiper
F2
Heating
F3
Stop Light Micro-Switch
F4
Rear Wiper
F5
Hydraulic Activation
F6
Low Beam
K8
K16
K15
K7
K1
K11
K10
K9
K12
K20
K21
F11
Flashing Beacon
K2
K4
K3
K13
K14
F12
Stop Lights
F13
2° Hydr. Circuit Switch
F6
F12
F15
F21
F27
F14
Speed Switch
F15
High Beam
F5
F11
F14
F20
F26
F16
Emergency
F17
Lights And Flashing
F4
F10
F13
F19
F25
F18
Outriggers Micro-Switch
F3
F9
F18
F24
F2
F8
F17
F23
F1
F7
F16
F22
K5
K6
F7
Right Position Lights
F8
Instrument Lighting
F9
Indicator Lights Power Supply
F10
Lights Switch
F19
J3
RELE’
2
J2
J1
Cuadro fusibles y relés cabina
Circuit
K1
09.4618.1180 GTH-4514 EX & GTH-4017 EX
1
09.4618.1182 GTH-4013 EX
Work Mode Selector
F20
+12v On The Boom
F21
Horn
F22
Optional
F23
Cab Lights
F24
Emergency Stop
F25
Lmi Control
F26
Optional
F27
Work Lights
09.4618.1053
INSTRUCCIONES
35
CAMBIAR LA MARCHA MECÁNICA SÓLO
CON MÁQUINA PARADA Y SELECTOR
DE MARCHA EN PUNTO MUERTO
09.4618.1035
Etiqueta - Instrucciones cambio
mecánico
1
09.4618.1035
PELIGRO
¡ Riesgo de
vuelco !
36
Un procedimiento de
bajada de emergencia
incorrecto puede
producir un vuelco de
la máquina.
Antes de accionar la
bajada, lea, comprenda y
respete las instrucciones
a continuación y las
proporcionadas en el
Manual del Operador.
09.4618.1150 Riesgo de vuelco
1
09.4618.1150
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
13
Primera Edición - Segunda Impresión
Manual del Operador
Calcomanías y placas aplicadas sobre la máquina
Ref.
Calcomanía
Código
Descripción
Tarjeta de homologación cabina ROPS - FOPS.
Contiene los datos de homologación de la cabina
09.4616.0100
conforme a las disposiciones de las normas ROPS
- FOPS.
A
TEREX IFT srl - O I STRI E - 06019 M ERTI E PG - IT
Tel. 075 941.811 Fa 075 941.53.82 Tele 66106 IT M I
MO E O - MO E - MO E E - T P - MO E O
B
O I COSTR IO E - E R OF M F CT RE HR - ÑO E F RIC CIÓ
M TRICO - SERI
EE E F RIC TIO
200
. - . E SERIE - F .-I E T R. - O. E SERIE
PESO M X SS E T. - M X FRO T X E EIGHT - POI S M X ESSIE
. CHS ST O. . ST O - PESO M X E E TERIOR
T
g
PESO M X SS E POST. - M X RE R X E EIGHT - POI S M X ESSIE RRIERE
. CHS ST HI. . ST O - PESO M X E E POSTERIOR
g
PESO TOT E - TOT
PESO TOT
g
EIGHT - POI S TOT -
. GES MTGE ICHT . ST O
09.4616.0112
Tarjeta de identificación máquina. Contiene las
informaciones de identificación de la máquina.
M TRICO MOTORE TERMICO - E GI E SERI . - . MOTE R THERMI E
F RI R. IESE MOTOR - O. E SERIE MOTOR TERMICO
OMO OG IO E
F RIC TO I IT I - M E I IT
ASSIEME FORCHE-FORKS ASSY
GROUPE FOURCHES-GABELGROUPPE
JUNTO HORQUILLAS
MODELLO - TYPE - DƒSIGNATION
MODELL - MODELO
N¡ SERIE - SERIAL N¡-N¡ DE SERIE
- SERIEN N¡- N¡ DE BASTIDOR
C
ANNO DI COSTRUZIONE YEAR OF CONSTRUCTION ANNƒE DE CONSTRUCTION BAUJHAR - A„O DE CONSTRUCCIîN
MASSA - MASS - MASSE MASSE - MASA
CENTRO DI GRAVITË - CENTER OF
GRAVITY - CENTRE DE GRAVITƒ SCHWERPUNKT - CENTRO DE GRAVEDAD
PORTATA NOMINALE - PAY LOAD PORTEE NOMINALL - NENN
TRAGF€HIGKEIT - CARGA NOMINAL
Tarjeta de identificación horquillas. Contiene las
09.4616.0109 informaciones de identificación de las horquillas
aplicadas sobre la máquina.
CENTRO DI CARICO - LOAD CENTER CENTRE DE CHARGE - LASTPUNKT CENTRO DE CARGA
MODELLO MACCHINA - MACHINE MODEL DESOGNATION MACHINE - MASCHINEN MODELL
MODELO MçQUINA
D
14
09.0803.0357 Ángulo de inclinación brazo
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Normas de seguridad
RIESGOS DERIVADOS DE UNA MÁQUINA
DAÑADA
•
•
•
•
•
No utilice nunca una máquina dañada o
defectuosa.
Antes de utilizar la máquina, efectúe siempre
una inspección minuciosa y compruebe el
funcionamiento de todas las funciones de la
máquina antes de cualquier turno de trabajo.
Identifique con una etiqueta y retire del servicio
la máquina dañada o defectuosa.
Compruebe que todos los controles de
mantenimiento hayan sido efectuados según
las instrucciones detalladas en este manual y
en el manual de mantenimiento específico.
Compruebe que todas las calcomanías estén en
su sitio y sean legibles.
Compruebe que los manuales de seguridad,
de responsabilidades y del operador estén
completos, sean legibles y se encuentren el
cajetìn presente en la máquina.
RIESGOS DE LESIONES PERSONALES
•
•
•
No utilice nunca la máquina en presencia de
pérdidas de aceite del sistema hidráulico o de
aire. Las pérdidas de aceite o de aire pueden
causar lesiones de la piel y quemaduras.
Utilice siempre la máquina en un área
adecuadamente ventilada para prevenir el riesgo
de intoxicación por óxido de carbono.
No baje el brazo en presencia de personal u
obstáculos en el área por debajo del mismo.
Cód. 57.0009.0478
DISPOSITIVOS DE SEGURIDAD
Sobre la máquina están montados dispositivos
de seguridad que no deben nunca ser alterados
o desmontados.
Compruebe periódicamente su eficiencia.
En el caso en que no estén eficientes pare
inmediatamente el trabajo y proceda con su
sustitución.
Para las modalidades de comprobación de
los dispositivos de seguridad, véase cap.
"Mantenimiento".
LIMITADOR DE CARGA
El limitador de carga ayuda al Operador a usar
la máquina en seguridad señalando con alarmas
visuales y sonoras cuando la máquina se aproxima
a la zona de peligro.
En cualquier caso este dispositivo non puede sustituir
la experiencia del Operador. El trabajo en condiciones
de seguridad y el respeto de las normas de seguridad
previstas son la responsabilidad del Operador.
GTH-4013EX - GTH-4514EX - GTH-4017EX
15
Primera Edición - Segunda Impresión
Manual del Operador
Normas de seguridad
El incumplimiento de las
instrucciones y normas de
seguridad detalladas en
este manual puede provocar
graves lesiones o incluso la
muerte.
No utilice la máquina en caso de falta de las
siguientes condiciones:
•
•
•
•
•
16
Conozca y aplique los principios fundamentales
de seguridad de funcionamiento detallados en
este manual del operador.
1. Evite situaciones de peligro. Antes de
continuar con el capítulo sucesivo, lea y
comprenda las normas de seguridad.
2. Inspeccione siempre la máquina antes de
comenzar cualquier trabajo.
3. Antes de utilizar la máquina, compruebe
el funcionamiento correcto de todas sus
funciones.
4. Inspeccione el área de trabajo.
5. Utilice la máquina solo para el fin para el
que fue diseñada.
Lea atentamente, comprenda y cumpla las
instrucciones del fabricante, las normas de
seguridad, los manuales de seguridad, las
instrucciones para el operador y las calcomanías
aplicadas sobre la máquina.
Lea atentamente, comprenda y cumpla las
normas de seguridad del lugar de trabajo.
Lea atentamente, comprenda y cumpla todas
las normas nacionales pertinentes.
El uso de la máquina está reservado a personal
cualificado e adecuadamente instruido sobre las
normas de seguridad.
CONSIDERACIONES GENERALES
La mayor parte de los accidentes que se derivan
de las máquinas operadoras y de su mantenimiento
o reparación tienen como origen la falta de
observación de las más elementales precauciones
de seguridad.
Por lo tanto es necesario volverse siempre más
sensibles en relación a los riesgos potenciales
provocados por el uso de las máquinas, prestando
constantemente atención a los efectos que se
podrían producir con cada acción efectuada sobre
la máquina.
¡ Reconociendo con anterioridad las situaciones
potencialmente peligrosas se puede evitar un
accidente !
PELIGRO
Las instrucciones citadas en este manual son
aquellas previstas por TEREXLIFT; no se excluye
que haya modos más convenientes e igual de
seguros para poner en funcionamiento la máquina,
trabajar y repararla, teniendo en cuenta los
espacios y los medios auxiliares disponibles.
En cualquier caso, si se entendiera proceder en
manera diferente respecto a lo citado en el manual,
es necesario obligatoriamente:
• asegurarse que los medios que se van a seguir
no sean explícitamente prohibidos;
• asegurarse que dichos métodos sean seguros,
o sea que respondan a las normas y a las
prescripciones citadas en esta sección del
manual;
• asegurarse que dichos métodos no provoquen
daños directos o indirectos a la máquina
volviéndola insegura;
• contactar el servicio de asistencia TEREXLIFT
para eventuales sugerencias y la indispensables
aprobación escrita.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Normas de seguridad
CONDICIONES NECESARIAS PARA EL
PERSONAL ENCARGADO
Condiciones del OPERADOR
El operador que usa habitualmente u ocasionalmente
la máquina (por ej. por razones de transporte)
debe responder obligatoriamente a las siguientes
condiciones:
médicas:
antes y durante el trabajo no debe consumir
sustancias alcohólicas, fármacos u otras sustancias
que puedan alterar sus condiciones psicofísicas y,
por consiguiente, su capacidad para conducir la
máquina.
físicas:
buena vista, buen oído, buena coordinación y
capacidad de efectuar de manera segura las
funciones necesarias para el uso, como está
especificado en este manual.
mentales:
capacidad de comprender y aplicar las normas
establecidas, las reglas y las precauciones de
seguridad; debe estar atento y usar buen juicio
para la seguridad de si mismo y de los demás: debe
empeñarse en efectuar el trabajo correctamente y
en manera responsable.
de aprendizaje:
debe haber leído y estudiado atentamente este
manual, los gráficos y los esquemas alegados,
las etiquetas y las calcomanías de indicación y de
peligro; debe ser especializado y competente en
todos los aspectos que concierne el funcionamiento
y el uso de la máquina.
Al operador le podría ser necesario un permiso
(o carnet) cuando las leyes del país en el cual
opera con este tipo de máquina lo prevean.
Infórmese al respecto.
Cód. 57.0009.0478
Condiciones del personal encargado del
MANTENIMIENTO
El personal encargado del mantenimiento de los
maniouladores debe disponer de la habilitación
como mecánico calificado en el mantenimiento
de máquinas de movimiento tierra en general, y
debe responder necesariamente a las siguientes
condiciones:
físicas:
buena vista, buen oído, buena coordinación y
capacidad de efectuar de manera segura las
funciones necesarias para el uso, como está
especificado en este manual.
mentales:
capacidad de comprender y aplicar las normas
establecidas, las reglas y las precauciones de
seguridad; debe estar atento y usar buen juicio
para la seguridad de si mismo y de los demás: debe
empeñarse en efectuar el trabajo correctamente y
en manera responsable.
de aprendizaje:
debe haber leído y estudiado atentamente este
manual, los gráficos y los esquemas alegados,
las etiquetas y las calcomanías de indicación y de
peligro; debe ser especializado y competente en
todos los aspectos que concierne el funcionamiento
y el uso de la máquina.
ATENCIÓN
El mantenimiento ordinario de la máquina no
comprende operaciones muy complejas desde el
punto de vista técnico, y es por lo tanto normal
que también el operador se pueda ocupar, a
condición de que posea nociones básicas de
mecánica.
GTH-4013EX - GTH-4514EX - GTH-4017EX
17
Primera Edición - Segunda Impresión
Manual del Operador
Normas de seguridad
DISTINTOS RIESGOS
VESTUARIO PARA EL TRABAJO Y EL
MANTENIMIENTO
Cuando se trabaja, o se efectúan mantenimiento
o reparaciones, se debe utilizar siempre el
siguiente vestuario y material para la prevención
de accidentes:
• Mono de trabajo u otras ropas pero que sean
cómodas, no demasiado anchas y sin posibilidad
de que parte de ellas puedan engancharse en
órganos en movimiento.
• Casco de protección.
• Guantes de protección.
• Calzado de seguridad.
Riesgos derivados del ÁREA DE TRABAJO
Tenga siempre en cuenta las características del área
de trabajo en la cual se encuentra a operar:
• Estudie atentamente el área de trabajo:
relacciónela a las dimensiones de la máquina
en las varias configuraciones.
PELIGRO
La máquina no está aislada eléctricamente y no
protege contra el contacto o la proximidad con
líneas eléctricas. Mantenga siempre el brazo
telescópico y la barquilla a una distancia de
seguridad de estas líneas. Peligro de fulguración
por descargas eléctricas.
RIESGO DE MUERTE O DE LESIONES GRAVES EN CASO DE
CONTACTO CON LÍNEAS ELÉCTRICAS EN TENSIÓN.
PÓNGASE EN CONTACTO CON LA SOCIEDAD PROPIETARIA
DE LA LÍNEA DE DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA
ANTES DE EMPEZAR EL TRABAJO EN ZONAS
POTENCIALMENTE PELIGROSAS. DESCONECTAR LOS
CABLES EN TENSIÓN ANTES DE EMPEZAR CUALQUIER
TRABAJO CON LA MÁQUINA.
TENSIÓN LÍNEA
0 a
50
50 a
200
200 a
350
350 a
500
500 a
750
750 a 1000
Utilice solo material de prevención de accidentes
homologado y en buen estado de conservación.
EQUIPO DE PROTECCIÓN INDIVIDUAL
En el caso en que las operaciones lo necesiten, es
necesario disponer del siguiente equipo personal
de seguridad:
• Respiradores (o mascarillas antipolvo).
• Tapones para los oídos o auriculares de protección
acústica.
• Gafas o máscaras para la protección de los ojos.
Utilice solo material de prevención de accidentes
homologado y en buen estado de conservación.
18
•
kV
kV
kV
kV
kV
kV
DISTANCIA MÍNIMA
3.00 m
10 ft
4.60 m
15 ft
6.10 m
20 ft
7.62 m
25 ft
10.67 m
35 ft
13.72 m
45 ft
Aléjese de la máquina en caso de contacto con
líneas eléctricas bajo tensión. El personal al
suelo no debe nunca tocar o accionar la máquina
hasta que las líneas eléctricas no hayan sido
desactivadas.
PELIGRO
Se prohibe utilizar la máquina durante un
temporal.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Normas de seguridad
PELIGRO
Compruebe que el suelo donde se apoyará la
máquina (ruedas y estabilizadores) sea bastante
sólido para no comprometer la estabilidad de la
máquina.
Si el terreno no garantiza una solidez suficiente,
coloque unas placas de apoyo por debajo de los
estabilizadores y de las ruedas. Estas placas
deben garantizar una presión específica nunca
superior a 1,2/1,5 kg/cm2 (placas de 500x500 mm
se consideran suficientes).
•
•
•
•
Estudie el mejor recorrido de acercamiento al
área de trabajo.
Cuando la máquina esté en funcionamiento,
nadie puede entrar en el rayo de acción de trabajo
de la máquina.
Durante el trabajo mantenga en orden el área
de trabajo: no deje que objetos de diferente tipo
esparcidos en el ambiente impidan o hagan
inseguros los movimientos del personal y de la
máquina.
En presencia de fosos, baje siempre los
estabilizadores a una distancia de seguridad del
borde.
Riesgos derivados del TRABAJO y del
MANTENIMIENTO
Antes de empezar un trabajo es necesario
prepararse:
• Compruebe antes de nada que las operaciones
de mantenimiento hayan sido desarrolladas
escrupulosamente, respetando los intervalos de
tiempo establecidos.
PELIGRO
Coloque la máquina en posición de trabajo y nivélela
correctamente por medio del inclinómetro instalado
en el lado derecho de la cabina de conducción.
•
•
•
•
•
A
B
A³B
Cód. 57.0009.0478
Compruebe si tiene combustible para una
autonomía suficiente, para evitar el riesgo de
una parada improvisa del motor, durante una
maniobra crítica.
Efectúe una limpieza cuidadosa de los
instrumentos, de las etiquetas, de las luces de
iluminación y de los cristales de la cabina.
Compruebe el funcionamiento correcto de todos
los dispositivos de seguridad presentes en la
máquina y en el área de trabajo.
En caso de dificultad o de problemas, de
cualquier tipo, dé una comunicación inmediata
a su superior. No empiece un trabajo sin las
necesarias condiciones de seguridad.
¡ Está prohibido efectuar reparaciones ocasionales
solo para poder iniciar un trabajo!
Trabajando, efectuando el mantenimiento o las
reparaciones, es necesario tener la máxima prudencia:
• Está prohibido pasar o permanecer debajo de pesos
suspendidos o bajo partes de la máquina sostenidas
solo por pistones hidráulicos o por cables.
• Tenga siempre limpio de aceite, grasa o suciedad
las eventuales manillas, estribos de subida y de
servicio de la máquina,
de manera de poder
evitar resbalamientos
y caídas.
GTH-4013EX - GTH-4514EX - GTH-4017EX
19
Primera Edición - Segunda Impresión
Manual del Operador
Normas de seguridad
•
Para subir o bajar de la cabina o de otras partes
elevadas, es necesario mantenerse siempre
delante de la máquina y nunca darle la espalda.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
20
En el caso en que se deban efectuar operaciones
a alturas peligrosas (superiores a 1,5 m del suelo),
utilice cinturónes de seguridad o dispositivos
anticaídas homologados a tal efecto.
Está prohibido subir o bajar de la máquina cuando
está en funcionamiento.
Está prohibido alejarse del puesto de mando
cuando la máquina está en funcionamiento.
Está absolutamente prohibido pararse o
desarrollar cualquier tipo de intervención en la
zona comprendida en el interior de las ruedas de
la máquina con el motor encendido. En el caso en
que fuera indispensable hacerlo en dicha zona es
obligatorio apagar el motor.
Está prohibido efectuar trabajos, mantenimiento
o reparaciones sin la adecuada iluminación.
Utilizando faros de iluminación, dirija el haz de
luz en manera de no deslumbrar el personal que
trabaja.
Antes de dar carga a los cables eléctricos o partes
eléctricas, asegúrese de la correcta conexión y de
su funcionamiento.
Está prohibido efectuar trabajos sobre partes
eléctricas con tensión superior a 48 V.
Está prohibido conectar enchufes o tomas de
corriente mojadas.
Los carteles y las señales que indican peligro
no deben ser eliminados, cubiertos o dejarlos
ilegibles.
Está prohibido eliminar, excepto por razones de
mantenimiento, los dispositivos de seguridad,
el capó, el cárter de protección. Si fuera
necesario quitarlos, hágalo con el motor parado
y con la máxima atención; vuelva a montarlos
•
•
absolutamente antes de encender el motor y de
usar la máquina.
Es necesario parar el motor y desconectar la
batería todas las veces que se efectúan trabajos
de mantenimiento y de reparación.
Está prohibido lubricar, limpiar y registrar
mecanismos en movimiento.
Está prohibido usar las manos para efectuar
operaciones que necesiten de herramientas
específicas.
Evite absolutamente el uso de herramientas en
malas condiciones de mantenimiento o en manera
no adecuada (por ej. pinzas en lugar de llaves
fijas).
Está prohibido aplicar cargas en puntos diferentes
del soporte porta-horquillas.
PELIGRO
Están absolutamente prohibidas las
intervenciones sobre el sistema hidráulico si
no son efectuadas por personal autorizado.
La instalación hidráulica de esta máquina
está dotada de acumuladores de presión que
podrían dar lugar a graves riesgos de seguridad
personal si, antes de efectuar intervenciones
sobre el sistema, no hubieran sido descargados
completamente.
Par efectuar la descarga de los acumuladores es
suficiente accionar, con la máquina parada, 8/10
veces el pedal del freno.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Normas de seguridad
•
•
•
•
•
•
•
•
•
Antes de efectuar intervenciones sobre las líneas
en presión (aceite hidráulico, aire comprimido)
y/o desconectar los elementos hidráulicos,
asegúrese de que la línea está sin presión y que
no contiene fluido todavía caliente.
Está prohibido vaciar tubos de escape catalíticos
u otros recipientes que contengan sustancias
abrasivas sin tomar las debidas precauciones.
Al finalizar el mantenimiento o la reparación, antes
de poner en marcha la máquina, controle que no
queden herramientas, trapos u otro material
dentro del interior donde se encuentran partes
en movimiento o en los cuales circulan flujos de
aire para la aspiración y la refrigeración.
Durante el desarrollo de las maniobras está
prohibido hacer señales e indicaciones
contemporáneamente a otras personas. Las
señales y las indicaciones deben ser efectuadas
por una única persona.
Es necesario prestar siempre atención a las
ordenes impartidas por los responsables.
Evite intromisiones durante las fases de trabajo
o el desarrollo de maniobras complicadas.
Evite absolutamente llamar la atención al
improviso a un operador, sin tener motivo.
Está prohibido asustar a quien trabaja o lanzar
objetos, aunque si es en broma.
Al finalizar un trabajo está prohibido dejar la máquina
en condiciones potencialmente peligrosas.
Riesgos derivados del USO DE LA MÁQUINA
Evite en absoluto las siguientes situaciones de
trabajo:
• No desplace cargas superiores a la capacidad
de carga de la máquina.
• No alce o haga salir el brazo si la máquina no se
encuentra sobre una superficie firme y nivelada.
• No utilice la máquina con viento fuerte. No
aumente la superficie expuesta o la carga sobre
las horquillas. El aumento de la superficie expuesta
al viento disminuye la estabilidad de la máquina.
• Preste mucha atención y traslade a baja velocidad
sobre superficies no niveladas, inestables, con
escombros, resbaladizas o en las cercanías de
fosos y escarpadas.
Cód. 57.0009.0478
•
•
Reduzca la velocidad de traslado en relación a
las condiciones del terreno, a los desniveles, a la
presencia de personal y de cualquier otro factor
que podría causar colisiones.
No coloque o fije cargas sobresalientes sobre
cualquier parte de la máquina.
Riesgo de EXPLOSIÓN o INCENDIO
•
•
•
•
•
•
•
•
•
No ponga en marcha el motor en presencia de
olor o trazas de GPL, gasolina, carburante diesel
y otras substancias explosivas.
No abastezca la máquina con el motor en
marcha.
Abastezca la máquina y cargue las baterías sólo
en un área adecuadamente ventilada y lejos de
chispas, llamas y cigarrillos encendidos.
No utilice la máquina en ambientes peligrosos o
en presencia de gases o materiales inflamables
o explosivos.
No inyecte éter en motores con bujías de
encendido.
Evite de dejar recipientes o tanques que
contengan combustibles en zonas que no sean
adaptas a su almacenamiento.
Está prohibido fumar o usar llamas en los lugares
donde hay peligro de incendio o en presencia de
combustible, aceite o baterías.
Manipule con atención todas las sustancias
inflamables o peligrosas.
Está prohibido desarreglar extintores o
acumuladores de presión.
GTH-4013EX - GTH-4514EX - GTH-4017EX
21
Primera Edición - Segunda Impresión
Manual del Operador
Normas de seguridad
Riesgos derivados de COMPONENTES
DAÑADOS DE LA MÁQUINA
•
•
Non utilice el cargador de baterías o baterías con
una tensión superior a 12 voltios para la puesta
en marcha del motor.
No utilice la máquina como masa para realizar
soldaduras.
Riesgos de LESIONES PERSONALES
•
•
•
22
No utilice nunca la máquina en presencia de
pérdidas de aceite del sistema hidráulico o de
aire. Las pérdidas de aceite o de aire pueden
causar lesiones de la piel y quemaduras.
Utilice siempre la máquina en un área
adecuadamente ventilada para prevenir el riesgo
de intoxicación por óxido de carbono.
No baje el brazo en presencia de personal u
obstáculos en el área por debajo del mismo.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Descripción de las partes principales
6
11
8
5
1
10
3
9
7
2
4
1. Brazo
2. Chasis
3. Horquillas
4. Placa de enganche herramientas
5. Estabilizador
6. Cabina de conducción a normas ROPS - FOPS
7. Eje delantero
8. Depósito gasóleo
9. Estribo de subida
10. Eje trasero
11. Motor
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
23
Manual del Operador
Primera Edición - Segunda Impresión
Página intencionalmente vacía
24
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
1
3
4
6
7
9
5
2
5
E
ERROR
14
8
13
K23
K
INT
K
16
15
K
K
K
K
K
K
K
K
K
K
K
K
K
K
K
K
K
K
F6
F12
F15
F21
F27
F5
F11
F14
F20
F26
F4
F10
F13
F19
F25
F3
F9
F18
F24
F17
F23
F16
F22
F2
F8
F1
F7
INT
10
K
11
12
1.
2.
3.
4.
5.
6.
7.
8.
17
Rejilla de aireación ajustable
Selector de marcha adelante/atrás
Maneta de bloqueo/ajuste inclinación volante
Conmutador indicadores de dirección limpiaparabrisas - avisador acústico - luces
Mandos auxiliares de conducción
Llave inhibición limitador de carga
Indicador momento de vuelco
Botón de parada de emergencia
Cód. 57.0009.0478
9.
10.
11.
12.
13.
14.
15.
16.
17.
Salpicadero
Inclinómetro
Palanca de mando multifuncional
Palanca freno de aparcamiento
Pedal acelerador
Pedal freno de servicio
Grifo de mando calentador cabina
Caja fusibles y relés
Acelerador manual
GTH-4013EX - GTH-4514EX - GTH-4017EX
25
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
26.1
26
28
GTH-4013 EX
21
10
15
20
29
RPM x 100
20
5
25
0
30
33
19
32
ERROR
31
25
P
30
22
24
23
27
19.
20.
21.
22.
23.
24.
25.
26.
21
27. Conmutador de arranque
28. Conmutador marcha mecánica
29. Interruptor bomba de emergencia
(SÓLO con BARQUILLA)
30. Conmutador faros de circulación
31. C o n m u t a d o r
ventilador
climatizador
32. C o n m u t a d o r c l i m a t i z a d o r
(OPCIONAL)
33. Interruptor luces de emergencia
Mando nivelación chasis
Luz de aviso transmisión
Interruptores estabilizadores
Conmutador circuito hidráulico
auxiliar (L)
Selector cazo meclador
(OPCIONAL)
Conmutador faros de trabajo
(OPCIONAL)
Selector Carrettera(Obra/
Plataforma
Selector sistema de viraje
26.1
GTH-4514 EX
GTH-4017 EX
26
29
P
20
33
19
ERROR
25
32
22
26
23
27
28
24
GTH-4013EX - GTH-4514EX - GTH-4017EX
30
31
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
27 _ Conmutador de arranque
Conmutador de cuatro posiciones:
Ningún circuito tiene tensión, la llave se
puede extraer y el motor esta en condiciones
de parada.
Circuitos con tensión, predispuesto para el
arranque del motor. Funcionamiento de las
señales y de los instrumentos del control de
abordo.
2 _ Selector de marcha adelante/atrás
Dispone de tres posiciones con bloqueo en posición
neutra:
0
Posición de neutro; ninguna marcha está
seleccionada
1
Alzando y colocando la palanca en la pos. 1
se selecciona la marcha hacia adelante
2
Alzando y colocando la palanca en la pos. 2
se selecciona la marcha hacia atrás.
Termoencendido para climas fríos. Gire la
llave y manténgala en esta posición por 10÷15
segundos; gire la llave en la posición I para el
arranque del motor.
1
Arranque del motor; la llave, cuando se deja,
vuelve automáticamente a la posición I.
0
2
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
27
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Conmutador indicadores de dirección limpiaparabrisas - avisador acústico - luces
Función avisador acústico:
Empujando la palanca a lo largo de su eje se activa
el avisador acústico, independientemente de otras
funciones planteadas.
Función luces:
Para la función de desviación de las luces, la
palanca dispone de tres posiciones a lo largo de su
eje horizontal
0
luces cortas encendidas, posición estable
Ι
I
Ι
1
luces largas encendidas, posición estable
2
encendido de las luces largas con la utilización
de señalización; dejando la palanca, ésta
vuelve a la posición 0.
Ι
Función lavacristales:
Para dirigir un chorro de líquido detergente sobre el
parabrisas, empuje la segunda etapa de la palanca
a lo largo de su eje.
I
Ι
Ι
I
Ι
Función limpiaparabrisas:
El mando de la escobilla limpiaparabrisas se obtiene
girando la parte terminal de la palanca en una de las
cuatro posiciones:
I
Intermitencia (función no activada)
0
Limpiaparabrisas parado
J
1° velocidad limpiaparabrisas
II
2° velocidad limpiaparabrisas
Función indicadores de dirección:
Moviendo la palanca a la posición 1 se señala un
cambio de dirección hacia la izquierda, y viceversa,
con la palanca en la posición 2, se indica un cambio
de dirección hacia la derecha.
Ι
I
Ι
Ι
I
I
Ι
Ι
Ι
28
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Frenos
Sistemas de seguridad y emergencia
14
Pedal del freno de servicio
Ejerza una presión progresiva con el pie para obtener
la disminución de la velocidad o la parada de la
máquina. Interviene sobre el eje delantero.
El accionamiento del pedal del freno determina
también la puesta a cero de la cilindrada de la bomba
de transmisión hidroestástica, lo que asegura un
frenado más potente.
33 _ Interruptor luces de emergencia
Dispone de dos posiciones encendido/apagado
y ordena el encendido simultaneo
e intermitente de los indicadores de
dirección. Cuando se activa la función
de señalización el interruptor y la luz
de aviso se encienden de manera
intermitente.
12 _ Freno de aparcamiento
Para accionar tírelo hacia arriba teniendo apretando el
botón de bloqueo. Deje el botón una vez que haya
obtenido la tensión necesaria. El freno de
aparcamiento actúa sobre los semiejes del eje
delantero y, una vez que haya sido puesto, excluye
tanto la marcha hacia adelante como hacia atrás.
8 _ Botón de parada de emergencia
El accionamiento de este botón causa la
parada del motor de la máquina. Antes
de volver a poner en marcha el motor, es
necesario rearmar el botón girándolo en
sentido horario.
ATENCIÓN
No utilice el freno de aparcamiento para disminuir
la velocidad de la máquina, solo en caso de
emergencia, ya que se reduciría la eficacia del
mismo.
Mando acelerador
13 _ Pedal del acelerador
Su presión controla el régimen del motor y la velocidad
de la máquina. Está dotado, en la parte inferior, de
un tope ajustable.
29 _ Interruptor bomba de emergencia
Interruptor de dos posiciones:
0 Bomba apagada
1 Presionando el interruptor se pone
en marcha la bomba eléctrica para
la activación de los mandos.
ATENCIÓN
Compruebe el estado de la bomba de emergencia
todas las semanas para evitar daños sobre todo
en caso de largos períodos de inactividad.
17 _ Acelerador manual
Tirando la palanca hacia arriba se aumenta
progresivamente el número de revoluciones del
motor. Para disminuirlas lleve la palanca hacia
abajo.
El acelerador manual sólo puede utilizarse con
la barquilla, el cabrestante, el cazo mezclador, el
gancho y el plumín de mantenimiento.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
29
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
6 _ Selector inhibición limitador de carga
El limitador de carga puede ser desactivado mediante
el selector de llave colocado debajo de la tapadera
de protección.
PELIGRO
TRABAJAR CON EL LIMITADOR DE CARGA DESCONECTADO
PUEDE CAUSAR UN VUELCO DE LA MÁQUINA Y DAR
LUGAR A GRAVES RIESGOS DE INCOLUMIDAD PARA EL
OPERADOR.
La llave de inhibición del limitador de carga
sólo puede utilizarse en modo Obra. En modo
Plataforma, no es nunca posible inhibir el
limitador.
28 _ Interruptor cambio mecánico
Botón con tapa verde para la selección de la 1ª y
2ª marcha. Presione el botón para la selección: a
cada presión le corresponde la selección de una
nueva marcha.
0 Ninguna macha seleccionada
1 Nueva marcha seleccionada
La luz verde debajo de la tapa del botón
se enciende sólo cuando se pone la
segunda marcha.
Antes de poner una nueva marcha, cerciórese
de que la máquina no esté en movimiento y
que el selector de marcha adelante/atrás esté
en punto muerto.
30
Selección del sistema de viraje
26 _ Conmutador selección sistema de viraje
Interruptor de tres posiciones para la selección del
tipo de viraje:
0
1 Traslación “a cangrejo”
1
2
0
Solo ruedas delanteras
2
Dirección a las cuatro ruedas
26.1 _ Luz de aviso ruedas traseras alineadas
(opcional)
Esta luz se enciende cuando, girando el selector
de viraje de la pos.1 a la 0 o de la pos. 2 a la 0, las
ruedas traseras alcanzan la posición alineada.
Selección Carretera/Obra/Plataforma
25 _ Selector Carretera/Obra/Plataforma
Conmutador de tres posiciones:
1 Modo Obra (activación mandos
0
en la cabina)
1
2
0 Modo Carretera
2 Modo Plataforma (activación
mandos en la barquilla). se
enciende la relativa luz de aviso
verde.
En la condición Obra:
• todas las funciones de la máquina están
habilitadas
En la condición Carretera:
• los movimientos del brazo, de los estabilizadores
y el mando de nivelación están inihibidos
• está activada sólo la dirección a las ruedas
delanteras
• los consumos son reducidos.
En la condición Plataforma:
• los únicos movimientos posibles son la salida, el
retorno, la bajada y la subida del brazo.
• todos los mandos en cabina están inhibidos.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Mandos auxiliares de conducción
31 _Interruptor ventilador climatizador cabina
Interruptor de tres posiciones:
0 Ventilador apagado
1 Activación primera velocidad
2 Activación segunda velocidad
22 _ Conmutador circuito hidráulico auxiliar
(OPCIONAL)
Selector de dos posiciones que, si se aprieta, permite
conmutar el circuito hidráulico para la alimentación
de implementos opcionales dotados de líneas
auxiliares.
B
32 _ Interruptor Climatizador (OPCIONAL)
Interruptor de dos posiciones:
Aceite al circuito principal
1
Aceite al circuito hidráulico
del implemento
El selector está dotado de un dispositivo de retención
de seguridad para evitar la conmutación involuntaria.
Para modificar su posición, es necesario actuar
sobre el mando de desbloqueo B colocado en la
parte superior.
0 Apagado
1 Encendido
24 _ Interruptor Faros de trabajo (OPCIONAL)
Interruptor de dos posiciones:
0
Faros apagados
1
Faros encendidos
30 _ Interruptor luces de circulación
Interruptor de tres posiciones:
0 Luces apagadas
1 Luces de posición encendidas
(iluminación parcial de la luz de aviso
del interruptor).
2 Luces cortas encendidas (iluminación
total de la luz de aviso del
interruptor).
Cód. 57.0009.0478
0
23 _ Selector cazo mezclador (OPCIONAL)
Selector de dos posiciones que, si se aprieta, activa
el sinfín en el interior del cazo mezclador.
B
0
Sinfín de mezclado apagado
1
Sinfín de mezclado encendido
El selector está dotado de un dispositivo de retención
de seguridad para evitar la conmutación involuntaria.
Para modificar su posición, es necesario actuar
sobre el mando de desbloqueo B colocado en la
parte superior.
15 _ Grifo de mando calentador cabina
Está colocado en el lado izquierdo sobre la base del
asiento de conducción.
• Girado en sentido horario desactiva la
calefacción
• Girado en sentido antihorario activa la
calefacción
• La cantidad de aire caliente se regula mediante
el conmutador 31.
GTH-4013EX - GTH-4514EX - GTH-4017EX
31
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Luces de aviso e Instrumentos (ref. 9)
36
44
44
37
34
46
51
36.1
10
15
34.1
20
RPM x 100
GTH-4013 EX
5
25
0
30
38
45
39
43
41
47
42
51
P
49
48
40
38
39
40 51
35
41
42
43
44
35.1
45
GTH-4514 EX
GTH-4017 EX
46
32
34 34.1
37
35 35.1
36.1
36
50
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
DESCRIPCIÓN
34 _ Indicador temperatura líquido refrigerante
motor
Señala la temperatura del líquido refrigerante del
motor. Cuando la aguja alcanza la zona roja y la
relativa luz de aviso 34.1, pare la máquina y busque
y elimine las causas del inconveniente.
35 _ Indicador temperatura aceite hidráulico
Señala la temperatura del aceite hidráulico en el
interior del depósito. Si la temperatura supera el
límite admitido o se enciende la luz de aviso 35.1,
pare la máquina y busque y elimine las causas del
inconveniente.
36 _ Indicador nivel carburante
Señala el nivel del carburante en el depósito.
Al alcanzar la reserva, se enciende la luz de aviso
36.1.
37 _ ontador de horas
Contador de las horas de funcionamiento de la
máquina. Utilice este instrumento sistemáticamente
para definir correctamente los intervalos de
mantenimiento programado.
38 _ Luz de aviso carga batería insuficiente
El encendido de esta luz indica que la carga por el
alternador es insuficiente.
39 _ Luz de aviso baja presión aceite motor
El encendido de esta luz senãla una presión
insuficiente del aceite motor.
40 _Luz de aviso filtro aire obstruido
Si esta luz se enciende, proceda con la limpieza o
la sustitución del cartucho del filtro de aire.
41 _ Luz de aviso freno de mano puesto
El encendido de esta luz indica que el freno de
aparcamiento está puesto.
42 _ Luz de aviso baja presión aceite frenos
El encendido de esta luz indica que el circuito
de los frenos no tiene presión suficiente para un
funcionamiento correcto.
43 _ Luz de aviso luces largas
Indicador que señala el encendido de las luces
largas.
44 _ Luz de aviso indicadores de dirección
Indicador que señala el encendido de los indicadores
de dirección.
45 _ Luz de aviso luces de posición
Indicador que señala el encendido de las luces de
posición.
46 _ Luz de aviso precalentamiento bujías
El encendido de esta luz de aviso naranja indica el
precalentamiento de las bujías del motor.
47 _Luz de aviso insuficiente nivel aceite hidráulico
El encendido de esta luz señala que el nivel del aceite
hidráulico es insuficiente para un funcionamiento
correcto. Restablezca el nivel y elimine la causa de
la pérdida de aceite.
48 _ Luz de aviso detectores brazo
El encendido de esta luz de aviso roja señala un problema
de uno de los tres detectores del brazo (brazo bajad,
brazo alzado, brazo extendido). Diríjase al Servicio de
Asistencia Técnica TEREXLIFT.
49 _ Luz de aviso filtro aceite hidráulico obstruido
Si esta luz se enciende, sustituya inmediatamente el
cartucho del filtro en la línea de retorno al depósito.
50 _ Luz de aviso alarma general
Luz de aviso roja que señala una avería de la
máquina. Diríjase al Servicio de Asistencia Técnica
TEREXLIFT.
51 _ NO ACTIVA
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
33
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
PALANCA DE MANDO
Los manipuladores están provistos de una palanca
de mando polivalente electroproporcional para el
control de todos los movimientos de la máquina.
Si se acciona hacia una de las cuatro direcciones
(derecha/izquierda, adelante/atrás) la palanca
permite el control de los movimientos de subida/
bajada del brazo y de inclinación de la placa de
enganche hacia adelante o hacia atrás.
Girando la ruedecilla 2 o presionando el botón 1 se
activan los demás movimientos del brazo.


Agarre la palanca de mando correctamente y
desplácela con cautela.
La velocidad de movimiento de los actuadores
depende de la posición hacia la cual se mueve la
palanca: un pequeño desplazamiento causa un
movimiento lento de los actuadores; viceversa,
un movimiento de la palanca al máximo de su
recorrido produce la máxima velocidad del
actuador.
PELIGRO
La palanca de mando debe ser accionada
únicamenteporeloperadorsentadocorrectamente
en el asiento de conducción.
PELIGRO
Antes de actuar sobre la palanca de mando,
compruebe que no haya personas en el rayo de
acción de la máquina.
34
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Selección de las funciones
Con la palanca de mando es posible accionar los
siguientes movimientos:
•
Subida/bajada del brazo
desplazando el joystick hacia la dirección A o B
•
Salida/retorno del brazo telescópico
girando la ruedecilla 2 hacia la dirección A o B
sin mover la palanca de mando
•
Inclinación hacia adelante o hacia atrás de la
placa de enganche
desplazando el joystick hacia la dirección C o D
•
Enganche/desenganche de los implementos
presionando el botón 1 y desplazando la palanca
de mando hacia la posición C o D
4013 - 4514
4017
1
4
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
35
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Subida/bajada del brazo
PELIGRO
Antes de efectuar movimientos del brazo
compruebe que no haya personas en el rayo de
acción de la máquina.
Para accionar el movimiento del brazo, proceda
como sigue:
• Desplace suavemente la palanca de mando
hacia la dirección B para alzar el brazo o hacia
la dirección A para bajarlo.
36
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Salida/retorno del brazo telescópico
PELIGRO
Antes de efectuar movimientos del brazo
compruebe que no haya personas en el rayo de
acción de la máquina.
Para efectuar la salida o el retorno de los elementos
telescópicos, proceda como sigue:
• Sin actuar sobre la palanca de mando, gire
suavemente la ruedecilla 2 hacia la posición
A para la salida de los telescópicos o hacia la
dirección B para su retorno.

Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
37
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Inclinación hacia adelante/hacia atrás de la
placa de enganche
PELIGRO
Antes de efectuar movimientos del brazo
compruebe que no haya personas en el rayo de
acción de la máquina.
Para inclinar la placa de enganche hacia adelante
o hacia atrás:
• Desplace la palanca de mando hacia D para
inclinar la placa hacia adelante; desplacélo hacia
C para inclinar la placa hacia atrás.
38
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Bloqueo rápido de los implementos opcionales
PELIGRO
Antes de efectuar movimientos del brazo
compruebe que no haya personas en el rayo de
acción de la máquina.
Para bloquear o desbloquer los implementos:
• Presione el botón 1
• Desplace la palanca 4 hacia el vidrio de la cabina
D para desbloquear el implemento
• Tire de la palanca hacia el asiento C para
bloquear el implemento

PELIGRO
Antes de utilizar la máquina, compruebe
visualmente que el implemento esté enganchado
de manera correcta.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
39
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Uso de los estabilizadores
Nivelación del chasis
PELIGRO
Antes de bajar en el suelo los estabilizadores,
asegúrese de que no haya personas en el radio
de acción de la máquina.
Para el uso de los estabilizadores:
Estabilizador derecho
• Presione el botón 52 manténgalo en esta posición
para activar el movimiento del estabilizador
derecho:
seleccione Y para bajar en el suelo el
estabilizador
seleccione X para alzar el estabilizador
Estabilizador izquierdo
• Presione el botón 53 manténgalo en esta posición
para activar el movimiento del estabilizador
derecho:
seleccione Y para bajar en el suelo el
estabilizador
seleccione X para alzar el estabilizador
54
53
52
X
ERROR
X

Y


Compruebe la nivelación de la máquina con el
inclinómetro 10. La burbuja de aire debe estar
en el centro del instrumento.
Para nivelar la máquina:
• Presione el botón 54 y manténgalo en esta
posición hasta el final de la maniobra:
seleccione X para alzar el lado derecho de la
máquina
seleccione Y para bajar el lado derecho de la
máquina
La activación de los mandos de Nivelación
Máquina y Estabilizadores depende tanto de la
posición como de la salida del brazo como se
muestra en el diagrama a continuación:
• ZONA A, en el interior de esta área es siempre
posible accionar los mandos independientemente
del ángulo del brazo y de la salida de los
telescópicos
• ZONA B, en el interior de esta área los mandos
pueden activarse sólo con el brazo compleamente
retirado
• ZONA C, en el interior de esta área, no es posible
accionar los mandos.
X°
Y
C
B
20°
A
0°
40
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mandos e Instrumentos
Mandos manuales
Cuando no es posible accionar un movimiento con la
palanca de mando, es posible utilizar el distribuidor
de emergencia.
El distribuidor tiene cuatro palancas de mando que
activan respectivamente las siguientes funciones:
Palanca 1 en pos. A Bajada del brazo
en pos. B Subida del brazo
Palanca 2 en pos. A Inclinación hacia atrás placa
de enganche
en pos. B Inclinación hacia adelante
placa de enganche
Palanca 3 en pos. A Retorno telescópicos brazo
en pos. B Salida telescópicos brazo
Palanca 4 en pos. A Desbloqueo implemento
en pos. B Bloqueo implemento
PELIGRO
Para la utilización de los mandos de emergencia,
aténgase cuidadosamente a la siguiente
secuencia
Palanca 3 en A Retorno completo del brazo
Palanca 1 en A Bajada del brazo
Los mandos manuales pueden utilizarse sólo
con la máquina en marcha o en presencia de la
bomba de emergencia.
Para el uso de los mandos manuales con bomba de
emergencia, aténgase al siguiente procedimiento:
•
•
•
•
Abra el capó trasero y acceda al distribuidor.
Monte las palancas de mando sobre los
elementos del distribuidor.
Accione la bomba de emergencia (si está
presente) manteniendo el interruptor Z apretado.
Al dejar el botón, la bomba se para.
Desplace la palanca del distribuidor hacia la
dirección indicada para efectuar el movimiento
deseado.
Z
PELIGRO
Trabajando en modo manual con los mandos
de emergencia, el limitador de carga está
inhibido.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
41
Manual del Operador
Primera Edición - Segunda Impresión
Página intencionalmente vacía
42
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Inspecciones
Inspección previa al uso de la
máquina
Principios básicos
El operador es responsable de la inspección previa al
uso de la máquina y del mantenimiento ordinario.
Observe y respete:
Conozca y aplique los principios fundamentales
de seguridad de funcionamiento detallados en
este manual del operador.
1
Evite situaciones de peligro.
2
Inspeccione siempre la máquina antes
de comenzar cualquier trabajo.
Antes de continuar con este capítulo, lea y
comprenda “inspección previa al uso”.
3
Antes de utilizar la máquina, compruebe
el funcionamiento correcto de todas sus
funciones.
4
Inspeccione el área de trabajo.
5
Utilice la máquina solo para el fin para el
que fue diseñada.
La inspección previa al uso de la máquina es una
inspección visual que el operador debe realizar
antes de cada turno de trabajo. El objetivo de esta
inspección es detectar cualquier posible daño en la
máquina antes de que el operador compruebe sus
funciones.
La inspección previa sirve además para establecer si
es necesario efectuar operaciones de mantenimiento
ordinario. El operador sólo puede realizar las
operaciones de mantenimiento ordinario detalladas
en este manual.
Consulte la lista en la siguiente página y compruebe
cada uno de los elementos.
Si se detecta algún daño o alteración no autorizada
con respecto a las condiciones en que recibió la
máquina de fábrica, identifíquela con una etiqueta
distintiva y retírela del servicio.
Las reparaciones de la máquina sólo deben
encomendarse a personal técnico de mantenimiento
cualificado, de acuerdo con las especificaciones del
fabricante. Una vez realizadas las reparaciones, el
operador deberá volver a efectuar una inspección
previa antes de probar las funciones de la
máquina.
Las operaciones de mantenimiento programado
sólo deben encomendarse a personal técnico
cualificado, de acuerdo con las especificaciones
del fabricante.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
43
Primera Edición - Segunda Impresión
Manual del Operador
Inspecciones
INSPECCIÓN PREVIA AL USO DE LA
MÁQUINA
•
•
•
•
•
•
•
Compruebe que los manuales del operador sean
intactos y legibles y se encuentren en el interior
de la máquina.
Compruebe que todas las calcomanías estén
en su sitio y sean legibles. Consulte la sección
“Calcomanías y placas aplicadas sobre la
máquina”.
Compruebe por si hubiera pérdidas de aceite motor
y el nivel correcto del aceite. Añada aceite si fuera
necesario. Consulte la sección “Mantenimiento”.
Compruebe por si hubiera pérdidas de aceite
de los ejes y el nivel correcto del aceite. Añada
aceite si fuera necesario. Consulte la sección
“Mantenimiento”.
Compruebe por si hubiera pérdidas de aceite del
sistema hidráulico y el nivel correcto del aceite.
Añada aceite si fuera necesario. Consulte la
sección “Mantenimiento”.
Compruebe por si hubiera pérdidas de líquido
refrigerante del motor y su nivel correcto. Añada
líquido refrigerante si fuera necesario. Consulte
la sección “Mantenimiento”.
Compruebe por si hubiera pérdidas de fluido
de las baterías y su nivel correcto. Añada agua
destilada si fuera necesario. Consulte la sección
“Mantenimiento”.
Revise los siguientes componentes o áreas por
si hubiera daños, modificaciones no autorizadas,
faltaran piezas o éstas estuvieran mal instaladas:
• componentes eléctricos, cableado y cables
eléctricos
• tubos hidráulicos, racores, cilindros y
distribuidores
• depósitos de carburante y aceite hidráulico
• bomba y motor de traslación y ejes de
transmisión
• dirección
• sistema de frenado
• patines de deslizamiento de los elementos
telescópicos del brazo
• limpieza de vidrios, faros y retrovisores
• motor y componentes relacionados
• avisador acústico
• faros
44
•
•
mando de encendido máquina
tuercas, tornillos y otros dispositivos de
sujeción
Revise toda la máquina por si hubiera:
• grietas en soldaduras o componentes
estructurales
• abolladuras u otros daños a la máquina
* Asegúrese de que no falte ningún componente
estructural o esencial y de que los correspondientes
pivotes y elementos de fijación estén en su sitio
y bien apretados.
* Al final de la inspección, asegúrese de que todos
las puertas de los compartimientos hayan sido
montadas en su sitio y estén bloqueadas.
PELIGRO
En presencia de cualquier problema, no empiece
el trabajo. Pare la máquina y proceda con la
reparación.
Control de los neumáticos
* Compruebe la correcta presión de los neumáticos.
Véase “Presión de los neumáticos” en la
sección mantenimiento.
* Controle la presencia de cortes o la ruptura de
telas evidenciadas con almohadillas.
PELIGRO
¡La explosión de un neumático puede
provocar graves lesiones¡ No use la máquina
con neumáticos dañados, no hinchados
correctamente o gastados.
ATENCIÓN
Si la máquina debe utilizarse en ambiente
marino o parecido, protéjala con un tratamiento
adecuado contra la salsedumbre para evitar la
corrosión.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Inspecciones
COMPROBACIÓN DE LAS FUNCIONES
La comprobación de las funciones tiene como
objectivo detectar cualquier defecto de funcionamiento
antes de poner la máquina en servicio. El operador
debe seguir las instrucciones paso a paso para
probar todas las funciones de la máquina. Nunca
utilice una máquina defectuosa. Si se descubren
anomalías en el funcionamiento, identifique la
máquina con una etiqueta distintiva y retírela del
servicio. Las reparaciones de la máquina sólo deben
encomendarse a un técnico de mantenimiento
calificado, de acuerdo con las especificaciones del
fabricante. Al final de las reparaciones, el operador
deberá efectuar una inspección previa al uso y
comprobar de nuevo todas las funciones antes de
poner la máquina en servicio.
Observe y respete:
Conozca y aplique los principios fundamentales
de seguridad de funcionamiento detallados en
este manual del operador.
1
Evite situaciones de peligro.
2
Inspeccione siempre la máquina antes
de comenzar cualquier trabajo.
Antes de continuar con este capítulo, lea y
comprenda “inspección previa al uso”.
3
Antes de utilizar la máquina, compruebe
el funcionamiento correcto de todas sus
funciones.
4
Inspeccione el área de trabajo.
5
Utilice la máquina solo para el fin para el
que fue diseñada.
INSPECCIONES
1 Elija una zona de prueba firme, nivelada y libre
de obstáculos. Compruebe que no hay ninguna
carga sobre las horquillas o en el implemento.
2 Acceda al puesto de mando y siéntese en el
asiento de conducción.
3 Enganche el cinturón de seguridad.
4 Ajuste el retrovisor interior y el exterior derecho,
si fuera necesario.
Cód. 57.0009.0478
5 Compruebe que el freno de aparcamiento esté
puesto y la palanca de transmisión esté en punto
muerto.
6 Ponga en marcha el motor según las instrucciones
del capítulo “Arranque del Motor” en la sección
“Puesta en funcionamiento”.
Control de la palanca de mando
7 Accione la palanca de mando e intente alzar y
bajar el brazo y desplazar las horquillas hacia
adelante y atrás.
Resultado: Todas las funciones deben estar
operativas.
8 Presione el botón amarillo e intente hacer salir y
retornar el brazo.
Resultado: La función debe estar operativa.
9 Accione la palanca de mando presionando el
botón blanco e e intente bloquear y desbloquear
el implemento.
Resultado: La función debe estar operativa.
Control de la dirección
10 Presione el lado derecho del selector para
seleccionar la dirección a las cuatro ruedas.
11 Compruebe el funcionamiento girando el volante
de ¼ de vuelta aproximadamente en cada
dirección.
Resultado: Las ruedas delanteras deben girar en
el mismo sentido del volante; las ruedas traseras
en el sentido opuesto.
12 Alinee las ruedas.
13 Ponga el selector en posición central para
seleccionar la dirección a las dos ruedas.
14 Compruebe el funcionamiento girando el volante
de ¼ de vuelta aproximadamente en cada
dirección.
Resultado: Las ruedas delanteras deben girar en
el mismo sentido del volante; las ruedas traseras
no deben girar.
15 Alinee las ruedas.
GTH-4013EX - GTH-4514EX - GTH-4017EX
45
Primera Edición - Segunda Impresión
Manual del Operador
Inspecciones
16 Coloque el selector en la posición de traslación
“a cangrejo”.
17 Compruebe el funcionamiento girando el volante
de ¼ de vuelta aproximadamente en cada
dirección.
Resultado: Las ruedas delanteras y traseras deben
girar en el mismo sentido del volante.
Control de los estabilizadores
26 Presione los botones 52 y 53 y baje y alce los
estabilizadores hasta el final de carrera.
Resultado: Las funciones debe estar operativas.
27 Alce el brazo más a un ángulo superior a 20° y
hágalo salir.
Resultado: Las funciones no deben estar
operativas.
Control de la transmisión y de los frenos
18 Compruebe que el brazo esté completamente
bajado y retirado.
19 Pise el pedal del freno de servicio.
20 Mueva la palanca de selección del sentido de
marcha en posición de marcha adelante. Deje
gradualmente el pedal del freno de servicio.
Cuando la máquina empieza a moverse, pise el
pedal del freno de servicio.
Resultado: La máquina debe moverse hacia
adelante y luego pararse bruscamente.
21 Mueva la palanca de selección del sentido de
marcha en posición de marcha atrás. Deje
gradualmente el pedal del freno de servicio.
Cuando la máquina empieza a moverse, pise el
pedal del freno de servicio.
Resultado: La máquina debe moverse hacia atrás
y luego pararse bruscamente. Con la palanca en
posición de marcha atrás, el avisador acústico de
marcha atrás debe activarse.
22 Ponga en punto muerto la palanca de selección
del sentido de marcha.
23 Ponga el freno de aparcamiento.
Resultado: La luz de aviso roja del freno de
aparcamiento debe encenderse indicando que
el freno está puesto.
24 Mueva la palanca de selección del sentido de
marcha hacia adelante y luego hacia atrás.
Resultado: La máquina no debe moverse.
25 Quite el freno de aparcamiento. El apagamiento de
la luz de aviso indica que el freno está quitado.
46
Control de las luces de circulación
28 Controle el funcionamiento de todas las luces.
INSPECCIÓN DEL ÁREA DE TRABAJO
La inspección del área de trabajo permite al operador
determinar si ésta es adecuada para utilizar la
máquina con total seguridad. Este control debe
efectuarse antes de colocar la máquina en el área
de trabajo.
Es responsabilidad del operador leer y recordar
los riesgos inherentes a cada área de trabajo.
Téngalos presentes y evítelos siempre que ponga
en movimiento, prepare o utilice la máquina.
Tenga en cuenta las siguientes situaciones de riesgo
y evítelas:
•
•
•
•
•
•
•
•
•
•
desniveles o agujeros
presencia de baches, obstáculos u escombros
en el suelo
superficies en pendiente
superficies inestables o deslizantes
obstáculos elevados o cables de alta tensión
lugares peligrosos
superficies sin la estabilidad suficiente para
resistir todas las fuerzas de carga que ejerce la
máquina
condiciones meteorológicas y del viento
presencia de personal no autorizado
otras posibles situaciones de riesgo.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
Este capítulo indica algunas técnicas y procedimientos
para la utilización con toda seguridad de la máquina
equipada con horquillas standard. Para la utilización
con accesorios terminales diferentes se remite
a las indicaciones del capítulo “Implementos
opcionales”.
PELIGRO
PELIGRO
Para la utilización con la máxima seguridad de
la máquina compruebe siempre el peso de las
cargas que se deben mover.
Antes de utilizar la máquina examine el área de
trabajo y compruebe la posible presencia de
condiciones de peligro. Controle que no haya
agujeros, terraplenes que se pueden hundir o
escombros que pueden comprometer el control
de la máquina.
PELIGRO
Preste particular atención a las presencia de
cables eléctricos. Controle la posición verificando
que ninguna parte de la máquina se encuentre
trabajando a distancias inferiores a 6 metros de
dichos cables.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
47
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
SUBIDA A LA MÁQUINA
ENTRADA EN LA CABINA
ATENCIÓN
Compruebe siempre que las manos y el calzado
estén secos y limpios antes de subir el estribo
de acceso a la posición de conducción. Diríjase
siempre hacia la máquina para entrar o salir
de la cabina agarrándose con las manos a los
soportes especiales.
La cabina del manipulador está dotada de una puerta
de acceso en el lado izquierdo.
Para abrir la puerta desde el exterior:
• Introduzca la llave y haga
abrirse la cerradura 1.

• Presione el botón 1 y abra
la puerta.
Para cerrar la puerta desde el interior:
• Tire de la puerta con decisión: se bloqueará
sola.
Para abrir la puerta desde el interior:
• Alce la palanca 2 y haga
saltar la cerradura para
abrir la puerta completa.
• Gire la manilla 3 para
abrir solo la parte superior
de la puerta abriéndola
completamente hasta
bloquearla en el enganche
especial.
Para desenganchar la puerta de la posición
abierta:
• Pulse el botón 4 para

desenganchar la puerta del
tope de bloqueo.
•
Vuelva a cerrar la parte
inferior de la puerta
desenganchada con la
manilla 3.

Salida de la cabina en una situación de
emergencia
Durante una emergencia, la
ventana trasera sirve de salida
alternativa.

Ésta dispone de unas manillas
de bloqueo con pernos de
plástico 5 fácilmente extraibles
para permitir la apertura
completa del cristal.

ATENCIÓN
Si la parte superior de la puerta no estuviera
enganchada a la parte posterior de la cabina
es absolutamente necesario sujetarla a la parte
inferior de la misma.
48
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
REGULACIÓN ASIENTO DE CONDUCCIÓN
Una cuidadosa regulación del asiento asegura al
operador una conducción segura y confortable. El
asiento del manipulador está dotado de dispositivos
que permiten la regulación de su suspensión y
altura, la regulación de la distancia de los mandos,
de la inclinación del respaldo y de la altura de los
brazos.
•
Regulación de la distancia del asiento de los
mandos
Para adelantar o atrasar el asiento, actúe sobre
la palanca A y haga fuerza sobre el asiento en
la dirección deseada. Después deje la palanca
asegurándose que el asiento quede bloqueado
en la posición elegida.
•
Regulación de la altura y de la suspensión
Desbloquee la palanca del botón B y gire en
sentido horario o en sentido contrario hasta
alcanzar la suspensión deseada. Siéntese en el
asiento y compruebe que el indicador amarillo C
esté en el campo verde.
•
Regulación de la inclinación del respaldo
Actúe en la palanca D y empuje sobre el respaldo
o aléjese de él para aumentar o disminuir su
inclinación. Después deje la palanca.
•
Regulación de la altura de los brazos
Alce el brazo E y actúe en la ruedecilla F para
modificar su posición.
•
•
COLOCACIÓN DEL CINTURÓN DE
SEGURIDAD
Siéntese correctamente en la posición de conducción,
entonces:
• Los cinturones están dotados de enrollador. Para
engarcharlos, tire de la lengüeta 1 e introdúzcala
en la hebilla 2.
• Para desenganchar el cinturón apriete el botón
3 y extraiga la lengüeta de la hebilla.
• Compruebe que el cinturón apoye en los costados
y no en el estómago.
• La longitud del cinturón se regula de sus
extremidades manteniendo la hebilla en la
posición central.
ATENCIÓN
El asiento ha sido diseñado para una sola
persona.
No ajuste el asiento cuando la máquina está
en movimiento.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
3
2
1
49
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
REGULACIÓN DE LA INCLINACIÓN DEL
VOLANTE
Tanto el volante de conducción como el cuadro de
mando pueden ser regulado en inclinación.
Para regular la inclinación del volante afloje la palanca
1 y tire o aleje el volante en la posición deseada
apretando después de nuevo la palanca 1.
PELIGRO
Antes de empezar a conducir, compruebe que el
volante esté perfectamente bloqueado.
REGULACIÓN DE LOS ESPEJOS
RETROVISORES
La máquina dispone de dos espejos retrovisores
externos:
• El espejo 55 está colocado en un especial
estribo de soporte en posición adelantada tal
que consiente el control del espacio posterior
de la máquina en el lado derecho. Regule la
posición haciéndolo girar manualmente sobre la
articulación de la cual está dotado.
• El espejo 56 está montado sobre el montante
superior izquierdo del parabrisas y controla
el espacio posterior de la máquina en el lado
izquierdo. Regule la posición haciéndolo girar
manualmente sobre la articulación de la cual
está dotado.
55

56
ENCENDIDO DEL PLAFÓN EN LA CABINA
El plafón se encuentra en la traviesa superior trasera
de la cabina. El encendido de la luz del plafón se
efectúa con el interruptor.
50
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
ENCENDIDO DEL MOTOR
• Ponga en posición de punto muerto la palanca
de selección de la dirección.
• Encienda el motor girando el conmutador de
arranque en la posición
dejándolo apenas el
motor esté encendido. Si después de 20 segundos
el arranque del motor no se hubiera producido,
deje la llave y espere aprox. dos minutos antes
de intentar un nuevo
arranque.
• Efectuado el arranque
reduzca al mínimo las
revoluciones del motor,
y espere algunos
minutos antes de meter
la marcha, en manera
de permitir un progresivo
calentamiento del aceite
del motor y para optimizar la lubricación.
• Si el motor hubiera sido encendido con una
fuente externa quite los cables de conexión (vea
el capítulo siguiente).
ATENCIÓN
Si los indicadores luminosos no se apagan cuando
el motor está encendido, párelo inmediatamente y
busque las causas del mal funcionamiento.
PELIGRO
Después de la puesta en marcha, bajando del puesto
de conducción, el motor permanece encendido. NO
SE ALEJE DEL PUESTO DE CONDUCCIÓN SIN
HABER APAGADO ANTES EL MOTOR, BAJADO AL
SUELO EL BRAZO, COLOCADO EL CONMUTADOR
DE MARCHA EN POSICIÓN NEUTRA Y ECHADO EL
FRENO DE MANO.
No es posible poner en marcha el motor si el
conmutador de marcha no se encuentra en una
posición neutra.
Cód. 57.0009.0478
ENCENDIDO DEL MOTOR CON UNA FUENTE
EXTERNA
ATENCIÓN
No ponga en marcha la máquina con cargadores
rápidos para no dañar las tarjetas electrónicas.
PELIGRO
Cuando se procede al encendido con una fuente
de alimentación externa, con conexiones a la
batería de otra máquina, asegúrese que los
dos medios no entren en contacto entre ellos
para evitar la posible producción de chispas.
Las baterías producen un gas inflamable que
las chispas podrían encender causando, por
consiguiente, la explosión de la batería.
No fume durante el control del electrólito.
Tenga lejos el cable positivo(+) de la batería
de cualquier objeto metálico como hebillas,
correas de relojes, etc., ya que podrían causar
un cortocircuito entre el mismo polo y las
chapas cercanas con el consiguiente peligro de
quemaduras para el operador.
La batería de socorro tiene que tener la misma
tensión nominal y la capacidad de la batería
montada en el manipulador.
Para encender con una fuente de alimentación
externa proceda como sigue:
• Desconecte, a través de las palancas de mando,
las funciones eventualmente conectadas.
• Coloque la palanca del cambio en posición de punto
muerto y ponga el freno de aparcamiento.
• Asegúrese que la batería A esté bien conectada
a la masa, que los tapones estén bien apretados
y que el nivel del electrólito sea regular.
• Conecte las dos baterías siguiendo las
indicaciones añadidas en la figura conectando
antes los polos positivos entre ellos y después
el polo de la batería auxiliar B a la masa de la
máquina.
GTH-4013EX - GTH-4514EX - GTH-4017EX
51
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
•
Si la batería de socorro se encontrase sobre otro
medio asegúrese que no esté en contacto con el
medio que hay que socorrer. Para evitar dañar
los componentes electrónicos de la máquina,
mantenga apagado el motor del vehículo de
socorro.
ARRANQUE A BAJAS TEMPERATURAS
Para el arranque en frío, se aconseja utilizar aceites
con viscosidad SAE adecuada a la temperatura
exterior.
Para ello, consulte el manual de uso y mantenimiento
del motor.
A la entrega la máquina está llenada con aceite
SAE 15W/40.
•
•
Proceda a la puesta en marcha del manipulador
actuando sobre el conmutador de encendido.
Desconecte los cables quitando antes el cable
del negativo de la masa y después de la batería
de socorro. Desconecte el cable positivo de la
batería que hay que socorrer y después de la
batería de socorro.
PELIGRO
Utilice solo una batería de 12V ya que otros
dispositivos (cargadores de baterías, etc.)
podrían producir la explosión de la batería o
daños a la instalación eléctrica.
52
Para el arranque en frío del motor:
• Ponga en posición de punto muerto la palanca
de selección de la dirección.
• Gire el conmutador de arranque en la posición
de precalentamiento bujías y espere que la luz
de aviso 46 se apague. Pise a fondo el pedal
del acelerador y encienda el motor girando el
conmutador de arranque. Al arranque del motor
suelte el conmutador.
• Efectuado el arranque reduzca al mínimo las
revoluciones del motor, y espere algunos minutos
antes de meter la marcha, en manera de permitir
un progresivo calentamiento del aceite del motor
y para optimizar la lubricación.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
ENCENDIDO DE LA MÁQUINA
Después de haber puesto el motor en la temperatura
de régimen, asegúrese que todos los órganos estén
en posición de desplazamiento y que la palanca del
cambio esté en punto muerto, entonces proceda
como sigue:
• Seleccione el tipo de sistema de viraje deseado.
• Seleccione el sentido de avance deseado
(adelante o atrás).
• Quite el freno de aparcamiento.
• Pise gradualmente el pedal del acelerador para
iniciar el desplazamiento.
PELIGRO
No accione la palanca de selección de marcha
adelante/atrás con la máquina en movimiento. La
máquina invertiría bruscamente la dirección de
marcha con graves peligros para el operador.
USO CON BARQUILLA
Si fuera necesario utilizar la barquilla portapersonas,
aténgase a las siguientes instrucciones:
1 Enganche la barquilla a la placa de enganche.
2 Estabilice la máquina controlando la operación
en el inclinómetro 10 en la cabina.
3 Nivele el suelo de la barquilla.
El suelo de la barquilla sólo puede nivelarse
antes de conmutar los mandos de la cabina
a la plataforma. Antes de utilizar la barquilla,
cerciórese de que su suelo esté nivelado.
4 Coloque el conmutador Carretera/Obra/
Plataforma en la posición “Plataforma” (la luz
de aviso verde se enciende).
5 En el display aparece el n° 1 para indicar que la
barquilla está instalada.
6 Pare el motor, gire el conmutador de arranque
en la posición P y ponga el freno de mano.
7 Retire la llave del conmutador Carretera/Obra/
Plataforma para utilizarla para la activación de
los mandos de la barquilla.
8 Abra la tapadera de protección de la toma de
corriente puesta sobre el brazo y conecte el
enchufe de la barquilla.
9 Suba en la barquilla e introduzca la llave retirada
anteriormente en el conmutador de activación de
los mandos.
PELIGRO
Si después de la introducción de la llave,
los mandos de la barquilla permanecen
inhibidos, compruebe la posición correcta de
los sensores del perno de enganche (véase
manual correspondiente) y el estado de los
estabilizadores (véase parráfo específico en la
sección “Mantenimiento”).
Para el uso y el mantenimiento de la
barquilla, consulte el manual relativo - código
57.0302.8200.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
53
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
PARADA Y APARCAMIENTO DE LA
MÁQUINA
Pare la máquina, cuando es posible, sobre un
terreno llano, seco y estable; después proceda
como sigue:
• Pare dulcemente la máquina dejando
gradualmente el pedal del acelerador y empujando
sobre el pedal del freno de servicio.
• Ponga en posición de punto muerto la palanca
de selección de la dirección.
• Ponga el freno de aparcamiento y compruebe
que se encienda la relativa luz de aviso en el
salpicadero.
• Deje el pedal del freno de servicio.
• Apoye en el suelo la herramienta terminal
montada sobre el brazo.
• Gire la llave del conmutador de encendido en la
posición «0» y extraiga la llave.
• Baje del puesto de conducción y cierre con la
llave la puerta de la cabina.
PELIGRO
Gírese siempre hacia la máquina para descender
del puesto de conducción; asegúrese que los
zapatos y las manos estén limpias y secas
y agárrese con las manos en las especiales
soportes para evitar caer o resbalar.
PELIGRO
Cada vez que se para la máquina, ponga el
freno de aparcamiento para prevenir posibles
movimientos accidentales del vehículo.
54
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
EMPLEO DE LAS TABLAS DE CARGA
Las tablas de carga 1 indican la carga máxima
autorizada en relación a la extensión del brazo y al
tipo de implemento utilizado.
Consúltelas siempre para poder trabajar con toda
seguridad.
La entidad de salida del brazo puede ser detectada
mediante las letras (A, B, C, D, E) barnizadas sobre
el brazo (pos.3). Los grados de inclinación reales
del brazo, en cambio, están visualizados por el
indicador de ángulo 2.
Todas las tablas de carga están colocadas en un
especial soporte, sobre el salpicadero, en el lado
derecho de la cabina. La etiqueta 4 en la parte inferior
de cada tabla de carga indica el tipo de implemento
utilizado.
PELIGRO
Las tablas aplicadas sobre la máquina se refieren
a la máquina parada sobre un terreno sólido y
bien nivelado.
Alce la carga unos pocos centímetros y
compruebe la estabilidad antes de efectuar el
alzamiento total.

GTH-4013 EX - SX
Las tablas que se presentan aquí tienen solo un
valor ilustrativo. Para determinar los límites de
carga tenga como referencia exclusivamente
aquellas aplicadas sobre la máquina.

EJEMPLO
A
09.4618.0866
B
C

D
E

Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
55
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
LIMITADOR DE CARGA
Sobre la traviesa anterior está presente el limitador
de carga 7 que señala el cambio progresivo de
estabilidad de la máquina y la bloquea antes de
alcanzar condiciones críticas.
Descripción de los mandos
1 Botón selector de calibrado
2 Display
3 Barra con Leds indicador de estabilidad
4 Luz de aviso verde - alimentación correcta
5 Luz de aviso amarilla - modo calibrado
6 Botón de confirmación calibrado
7 Botón no utilizado
8 Luz de aviso roja – posición estabilizadores
9 Botón de desactivación temporánea alarma
acústica
10 Luz de aviso roja - pre-alarma / alarma
sobrecarga
El número presente sobre el display 2 indica el
implemento seleccionado o el código de alarma.
Los implementos disponibles son:
0:Genérico
1: Plataforma
Uso
Con el encendido del sistema, la luz de aviso 4
se enciende. El display 2 permanece apagado y
el sistema efectúa un check diagnóstico después
del cual el display 2 visualiza automáticamente el
número correspondiente al implemento utilizado.
Ahora el sistema es activo.
Durante el uso de la máquina, la barra con leds 3 se
enciende gradualmente en relación a las condiciones
de estabilidad.
Leds verdes:
están encendidos en condición
normal de trabajo cuando el
porcentaje de momento de vuelco
respecto al valor límite varia de 0
a 89. La máquina es estable.
Leds amarillos: se encienden cuando la máquina
está próxima a la instabilidad:
el porcentaje de momento de
vuelco respecto al valor límite está
comprendido entre 90 y 100.
El sistema es en pre-alarma:
la luz de aviso 10 destella y la
alarma acústica suena de modo
intermitente.
56
1
2
3
4
10
9
5
Leds rojos:
6
7
8
peligro de vuelco: el porcentaje
de momento de vuelco respecto
al valor límite es superior a 100.
La máquina es en alarma: la luz de
aviso 10 está encendida, la alarma
acústica suena de modo continuo,
los movimientos peligrosos están
bloqueados. Sólo es posible
efectuar las maniobras de retorno
de la carga dentro de los límites
de seguridad.
Ejemplo de empleo del limitador de carga
Salida del brazo sin
estabilizadores
Indicador de
estabilidad en alarma
Retorno del brazo
Fin de la alarma
Uso de los estabilizadores
o Reducción de la carga
que se debe desplazar
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
MANIPULACIÓN DE CARGAS
Códigos de alarma y reinicialización
El limitador está dotado de un sistema de autodiagnóstico capaz de detectar las averías de los
transductores, la rotura de los cables y las averías
del sistema electrónico.
Cuando el limitador detecta una avería, entra en
estado de seguridad bloqueando las maniobras
peligrosas. Al mismo tiempo las luces de aviso 5, 8
y 10 destellan, la alarma sonora suena y el display
visualiza un código de error que identifica la avería.
Los códigos relativos a las averías señaladas se
encuentran en la sección “Mal funcionamiento y
búsqueda de averías”.
10
5
8
Regulación de las horquillas
Horquilla tipo FEM (OPCIONAL)
Las horquillas tienen que ser reguladas en anchura
en función de la carga que hay que manipular. Con
esta intención:
• Levante la palanca de parada de las horquillas.
• Desplace las horquillas a la posición deseada
y después enganche de nuevo la palanca de
parada.
Horquillas flotantes
En caso de horquillas de tipo flotante:
• Afloje la tuerca
de los tornillos
de sujeción.
• Alce
las
horquillas y
deslícelas
sobre el perno
hasta alcanzar
la distancia
deseada.
• Bloquee los
tornillos de
sujeción y
apriete la
tuerca.
PELIGRO
Antes de utilizar la máquina, cerciórese de que
el primer LED verde del sistema antivuelco esté
encendido.
El indicador de estabilidad no se debe emplear
para la comprobación de la carga que hay que
levantar: está proyectado exclusivamente para
señalar posibles desequilibrios de la máquina a
lo largo del eje de avance.
Tales desequilibrios pueden ser provocados
también por una utilización demasiado brusca de
la palanca de mando durante el desplazamiento de
las cargas. Si durante el trabajo se encendieran
más luces de señalización dosifique con cuidado
la fuerza de acción sobre las palancas usando
una mayor delicadeza.
Cód. 57.0009.0478
•
•
•
•
•
PELIGRO
El baricentro de la carga debe encontrarse
siempre entre las dos horquillas.
Asegúrese de conocer el peso de la carga
antes de moverla.
No supere el límite de carga admitido en
relación a la longitud de alcance.
Consulte y aplique los límites de carga
indicados en las tablas de carga aplicadas en
el interior de la cabina.
Separe las horquillas lo más posible
en función de la carga que tiene que
manipular.
GTH-4013EX - GTH-4514EX - GTH-4017EX
57
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
FASES DE TRABAJO
Una vez que haya regulado correctamente el ancho
de las horquillas, el manipulador está preparado
para su uso.
Son tres las fases en que podemos subdividirlo:
carga, transporte y descarga.
Fase de carga
• Acérquese perpendicularmente a la carga que
tiene que mover controlando con el nivel de
burbuja la correcta nivelación de la máquina.
• Introduzca las horquillas, por toda su longitud, por
debajo de la carga y álcela algunos centímetros
del suelo.
• Desplace las horquillas hacia atrás para retirar
la carga.
•
•
•
•
Baje la carga hasta descargar el peso de las
horquillas.
Retire las horquillas con atención actuando
sobre el retorno del brazo y, si es necesario,
modificando la altura del brazo mientras que las
horquillas salen de debajo de la carga.
Después de haber liberado completamente las
horquillas de la carga, póngalas en posición de
movimiento.
Quite el freno de aparcamiento y prepárese para
un nuevo ciclo de trabajo.
Fase de transporte
• Evite partir o frenar en manera brusca.
• Efectúe el transporte hasta el lugar de la descarga
prestando la máxima atención y manteniendo la
carga levantada del suelo no más de 20÷30 cm.
• Utilice una velocidad adecuada al tipo de
terreno sobre el cual trabaja para evitar posibles
saltos peligrosos o derrapajes del medio y la
consecuente pérdida de la carga.
• Afronte eventuales rampas o bajadas siempre
con la carga hacia atrás.
PELIGRO
Está absolutamente prohibido afrontar los
declives lateralmente ya que esta maniobra
equivocada es la principal causa de accidentes
por vuelco del medio.
Fase de descarga
• Acérquese a la zona de descarga con las
ruedas derechas y pare dulcemente la máquina
dejando el espacio suficiente para la maniobra
del brazo.
• Ponga el freno de aparcamiento y ponga en punto
muerto la transmisión.
• Ponga la carga algunos centímetros sobre la
posición deseada y ponga en horizontal las
horquillas.
58
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
SUSTITUCIÓN DE LOS IMPLEMENTOS
ATENCIÓN
Utilice exclusivamente los implementos
proyectados y previstos por Terexlift para los
manipuladores y tratados uno a uno en la sección
«Implementos opcionales».
Versión con BLOQUEO MECÁNICO
(OPCIONAL)
Sustituya el implemento ateniéndose a las siguientes
instrucciones:
• Acérquese al lugar donde pretende depositar el
implemento montado (si es posible al cubierto y
con un fondo compacto).
• Desconecte las eventuales conexiones rápidas
de que el implemento puede estar dotado.
• Extraiga el perno 1 que bloqua el implemento
después de haber quitado el pasador de
seguridad 2 posta colocado a su extremo.
PELIGRO
Después de la sustitución del implemento,
antes de trabajar con la máquina, compruebe
visualmente que éste esté bien enganchado
al brazo. Una herramienta no enganchada
correctamente es un peligro ya sea para el
operador como para posibles personas o cosas
que se encuentran en la zona.


•
•
•
•
•
•
•
Apoye en el suelo el implemento.
Desplace hacia adelante la placa de enganche
y baje el brazo para desenganchar el bloqueo
superior de la herramienta.
Retroceda con la máquina hasta llegar donde
está el nuevo implemento que entiende utilizar.
Con la placa desplazada hacia adelante enganche
la fijación superior del nuevo implemento.
Retire y alce algunos centímetros del suelo la
herramienta que, automáticamente, se centrará
sobre la placa de enganche.
Vuelva a colocar el perno 1 sujetándolo con el
pasador de seguridad 2 quitado anteriormente.
Vuelva a conectar las eventuales conexiones
rápidas de que el implemento puede estar
dotado.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
59
Primera Edición - Segunda Impresión
Manual del Operador
Funcionamiento y Uso
Versión con BLOQUEO HIDRÁULICO
Para la sustitución del implemento proceda de la
siguiente manera:
• Acérquese al lugar donde pretende depositar el
implemento montado (si es posible al cubierto y
con un fondo compacto).
• Desconecte las eventuales conexiones rápidas
de que el implemento puede estar dotado y
vuelva a conectar los tubos de bloqueo hidráulico
del implemento a los acoplamientos 3.
ATENCIÓN

•
•
•
•
•
•
•
•
•
60
TRASLADO POR CARRETERA O EN LA
OBRA
Para efectuar el traslado por carreteras públicas
respete escrupulosamente las normas de circulación
vigentes en el país en el cual se trabaja.
Tenga presente, en cualquier caso, las siguientes
normas generales:
• Alínee las ruedas traseras.
• Seleccione el sistema de viraje sobre dos
ruedas.
• Ponga el selector Carretera/Obra/Plataforma
25 en la posición “CARRETERA”.
• Utilice la protección sobre las puntas de las
horquillas o vuelque la horquilla flotante.
Apoye en el suelo el implemento.
Quite el perno de seguridad 2 colocado a su
extremo.
Libere el quipo actuando el mando del cilindro de
enganche/desenganche herramientas.
Desplace hacia adelante la placa de enganche
y baje el brazo para desenganchar el bloqueo
superior de la herramienta.
Retroceda con la máquina hasta llegar donde
está el nuevo implemento que entiende utilizar.
Con la placa desplazada hacia adelante enganche
la fijación superior del nuevo implemento.
Retire y alce algunos centímetros del suelo la
herramienta que, automáticamente, se centrará
sobre la placa de enganche.
Actúe sobre la palanca de mando (opcional) para
el bloqueo definitivo del implemento y fíjelo con
el perno de seguridad 2 anteriormente quitado.
Vuelva a conectar las eventuales conexiones
rápidas de que el implemento puede estar
dotado.
Con las horquillas
flotantes volcadas,
nodesplaceelcilindro
de articulación
horquillas para no
dañar la máquina.
•
•
•
Ponga en posición de traslado el brazo y la
herramienta terminal.
Ponga en marcha la máquina: la luz giratoria se
enciende de modo automático.
La velocidad de avance será determinada por
el número de revoluciones del motor y por la
posición de la palanca de mando.
ATENCIÓN
La circulación por carreteras públicas se admite
exclusivamente para traslados y sin ningún
transporte de cargas. La máquina no es apta para
remolcar otros medios.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Transporte de la Máquina
REMOLCADO DE UNA MÁQUINA AVERIADA
Remolcar la máquina está solo aconsejado en el
caso en que no haya otra alternativa ya que puede
crear serios daños a la transmisión. Si es posible
se aconseja reparar la máquina en el lugar donde
está. Si no hay mas remedio que remolcarla hay
que comportarse como sigue:
• Desbloquee el freno de aparcamiento.
• Efectúe el remolcado por breves distancias y a
velocidad reducida (inferior a 5 km/h).
• Emplee una barra de remolque rígida.
• Seleccione el sistema de viraje sobre dos ruedas.
• Coloque la palanca de selección de la dirección
en punto muerto (véase a continuación).
• Alce las ruedas anteriores de la máquina.
• Si fuera posible, ponga en marcha el motor para
ayudarse con la dirección asistida y el sistema
de frenos.
Puesta en punto muerto del cambio
ATENCIÓN
Está prohibido remolcar la máquina sin haber
puesto antes el cambio mecánico en punto
muerto.
Para la puesta en punto muerto del cambio:
• Desconecte los tubos de alimentación A y B de
los cilindros.
•
Ayudándose con una palanca, mueva con las
manos el cursor del cambioC hasta la posición
de punto muerto (L = 20 mm).
•
Vuelva a conectar los tubos de alimentación A
y B de los cilindros
Desbloqueo del freno negativo (sólo para GTH4017 EX - GTH-4514 EX)
Para desbloquear el freno negativo de una máquina
averiada, actúe sobre los 4 tornillos 31 opuestos
colocados sobre la caja del diferencial delantero
ateniéndose al siguiente procedimiento:
• Afloje las cuatro contratuercas que fijan los
tornillos 31 y muévalas hacia atrás de 8 mm
aprox.
• Actúe sobre los tornillos 31 hasta que se apoyen
sobre la placa de presión.
• Ayudándose con una llave, atornille los tornillos
31 girándolos alternativamente de 1/4 de vuelta
de manera que compriman las arandelas
Belevile desbloqueando así los discos del freno.
Dé al máximo una vuelta.
• Con el freno desbloqueado, ajuste los tornillos
31 hasta alcanzar una distancia distancia de 30
± 0.5 mm como evidenciado en la figura.
L
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
61
Primera Edición - Segunda Impresión
Manual del Operador
Transporte de la Máquina
LEVANTAMIENTO DE LA MÁQUINA
Para levantar la máquina, utilice medios con
características de capacidad de carga adecuadas al
peso del manipulador. Los datos característicos están
indicados en la sección de los datos técnicos de este
manual e impresos en la placa de identificación de la
máquina. Para el levantamiento de la máquina, ancle
las cadenas a los agujeros previstos (evidenciados
sobre la máquina con el adhesivo indicado en la
figura).
GTH-4013 EX
09.4618.0916
TRANSPORTE SOBRE OTRO VEHÍCULO
Para el transporte de la máquina sobre otros
vehículos, compórtese como sigue:
• Asegúrese que las rampas están colocadas en
manera correcta.
• Retire el brazo hasta la posición de transporte.
• Conduzca con prudencia la máquina sobre el
medio de transporte.
• Ponga el freno de aparcamiento y apoye la
herramienta terminal sobre el remolque.
• Controle que todas las partes estén comprendidas
dentro de los límites admitidos.
• Pare el motor y cierre la cabina de conducción.
• Fije la máquina sobre el remolque poniendo
cuñas a las cuatro ruedas.
• Ancle la máquina a la plataforma del vehículo
y fíjela enganchando cadenas adecuadas a las
argollas A colocadas sobre el chasis.
GTH-4514 EX & GTH-4017 EX
09.4618.0916
62
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Transporte de la Máquina
APARCAMIENTO Y PUESTA FUERA DE
SERVICIO
Paradas breves
Al finalizar cada jornada de trabajo, cada turno o
durante las paradas nocturnas, aparque la máquina
de manera que no represente un peligro.
Tome todas las precauciones para evitar riesgos a
las personas que se acerquen a la máquina cuando
ésta no esté funcionando:
• Aparque la máquina en un lugar donde no
estorbe.
• Coloque en el suelo el brazo con la herramienta
terminal.
• Ponga el freno de aparcamiento.
• Quite la llave del conmutador de encendido y
cierre con llave la puerta de la cabina.
ATENCIÓN
Una batería conectada puede provocar un cortocircuito y, por consiguiente, un incendio.
Periodos de parada prolongada
Teniendo que aparcar la máquina por un largo período
de inactividad, además del respeto a las normas por
paradas breves, se recomienda lo que sigue:
• Lave cuidadosamente la máquina. Con esta
intención, para efectuar en la mejor de las
maneras esta operación, se aconseja desmontar
la parrilla y el capó de protección.
• Después de lavarlas seque con cuidado todas
las partes con un chorro de aire.
• Efectúe una completa lubricación de la
máquina.
• Efectúe una inspección general y sustituya las
posibles partes gastadas o dañadas.
• Pinte las partes eventualmente dañadas o
gastadas.
• Desmonte la batería y póngala en un ambiente
seco después de haber lubricado los polos
con vaselina. Si se utiliza temporalmente para
otros usos, controle periódicamente el nivel de
carga.
• Rellene el depósito de combustible para evitar la
oxidación de las partes interiores.
• Ponga la máquina en un lugar cubierto y
ventilado.
• Encienda el motor una vez al mes por lo menos
unos 10 minutos.
• En presencia de climas particularmente rígidos
vacíe el radiador del líquido de refrigeración.
ATENCIÓN
Recuerde que también durante los períodos
de inactividad prolongada el mantenimiento
periódico debe ser efectuado regularmente con
particular atención a los líquidos y a todos los
elementos que puedan envejecer. En cualquier
caso, antes de la puesta en servicio de la máquina, efectúe un mantenimiento extraordinario con
particular control de todas las partes mecánicas,
hidráulicas y eléctricas.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
63
Primera Edición - Segunda Impresión
Manual del Operador
Transporte de la Máquina
LIMPIEZA Y LAVADO DE LA MÁQUINA
Para una limpieza correcta de la máquina, aténgase
a las siguientes instrucciones:
• Limpie las partes sucias de aceite o grasa con
disolventes en seco o alcohol mineral volátil.
• Antes de montar nuevas piezas de recambio,
elimine el material de protección (antioxidante,
grasa, cera, etc.)
• Si se presentan señales de corrosión sobre las
partes metálicas de la máquina, límpielas con
tela de esmeril y cúbrelas con una protección
adecuada (antioxidante, barniz, aceite, etc.).
ATENCIÓN
Durante el lavado no use agua bajo presión,
en particular en algunos puntos de la máquina
(distribuidor, electroválvulas, componentes
eléctricos).
Lavado exterior
Antes del lavado, compruebe que el motor esté
apagado y que las puertas y ventanillas estén
cerradas.
No use carburante para la limpieza, sino agua o
un chorro de vapor. En climas fríos, enyugue las
cerraduras después del lavado o eventualmente
huméctelas con líquido antihielo.
Antes del uso, restablezca las condiciones
precedentes al lavado.
Lavado interior
Lave el interior del máquina usando agua, un balde
y una esponja. No use nunca chorros de agua bajo
presión. Al final, enjugue con un trapo limpio.
ELIMINACIÓN
RESPETE EL
MEDIO AMBIENTE
Al final del ciclo de trabajo de la máquina se
recomienda no dejarla en el ambiente, si no de
encargar a empresas especializadas en grado
de efectuar tal operación en el respeto de las
normas vigentes.
Eliminación de las baterías
RESPETE EL
MEDIO AMBIENTE
Las baterías ácido plomo usadas no pueden ser
eliminadas con los normales desechos sólidos
industriales; al contrario, deben ser recogidas,
eliminadas y/o recicladas conformemente a las
leyes de los Estados Miembros.
Las baterías usadas deben ser almacenadas
en lugares secos y aislados. Asegúrese de que
la batería esté seca y que los tapones de los
elementos estén cerrados. Ponga una etiqueta
sobre la batería que indique la prohibición de
uso. Si, antes de la eliminación, la batería fuera
dejada en un lugar abierto, séquela, aplique
grasa sobre la caja y los elementos y cierre los
tapones de los bornes. Evite dejar una batería al
suelo; ponga planchas de madera o una paleta
y cúbrela. La eliminación de una batería usada
debe ser efectuada lo más pronto posible.
Lavado del motor
Lave el motor después de haber puesto una
protección contra el agua sobre el filtro de aspiración
del aire.
ATENCIÓN
Al utilizar la máquina en ambiente marino
o parecido, protéjala con un tratamiento
adecuado contra la salsedumbre para evitar la
corrosión.
64
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
Conozca y respete las siguientes
instrucciones:
*
*
El operador sólo puede
efectuar las operaciones
de mantenimiento ordinario
detalladas en este manual.
Las intervenciones de
mantenimiento programado
deben encomendarse a técnicos
cualificados de acuerdo con las
especificaciones técnicas del
Fabricante.
Leyenda de los símbolos de mantenimiento:
Los siguientes símbolos se utilizan en este
manual para facilitar la comprensión de las
instrucciones. Uno o más símbolos al comienzo
de cada procedimiento de mantenimiento indica/n
las siguientes situaciones:
Indica la necesidad de utilizar
herramientas para la ejecución del
procedimiento
PRELIMINAR
Un mantenimiento cuidadoso y regular asegura
al operador una máquina siempre funcional y
segura.
Por esta razón, después de haber trabajado
en condiciones particulares (terrenos barrosos,
polvorientos, trabajos pesados, etc.) se aconseja
lavar, engrasar y efectuar un mantenimiento correcto
de la máquina.
Compruebe siempre que todas las partes estén en
buena condición, que no haya pérdidas de aceite,
que las protecciones y los dispositivos de seguridad
estén eficientes. En caso contrario, busque y elimine
las causas que han causado el inconveniente.
La falta de respeto de las normas de mantenimiento
programado indicadas en este manual anula
automáticamente la garantía TEREXLIFT.
ATENCIÓN
Para las normas de mantenimiento del motor
respete escrupulosamente el especifico manual
de Uso y Mantenimiento suministrado junto a la
máquina.
Indica la necesidad de utilizar nuevos
componentes para la ejecución del
procedimiento
Indica la necesidad de realizar la
operación con el motor frío.
INTERVALLO DI INTERVENTO
Rodaggio
___________________________
Ordinario
___________________________
Indica el intervalo de las intervenciones
de mantenimiento en horas de
trabajo.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
65
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
LUBRICANTES - NORMAS DE
HIGIENE Y SEGURIDAD
Higiene
El contacto prolongado de los aceites con la piel
puede ser causa de irritación. Por lo tanto se
aconseja proveerse con guantes de goma y gafas
protectoras. Después de haber manejado aceites
se aconseja lavarse cuidadosamente las manos
con agua y jabón.
Almacenaje
Tenga siempre los aceites en un lugar cerrado y lejos
del alcance de niños. No tenga nunca los lubricantes
al abierto y sin etiqueta que indique su contenido.
Eliminación
El aceite dejado en el ambiente, sea nuevo o usado,
¡ es altamente contaminante!
Conserve con cuidado el aceite nuevo y conserve el
usado en especiales contenedores para la sucesiva
eliminación a través de los específicos centros de
recogida.
Urgencias
Ojos:
Ingestión:
Piel:
En el caso de contacto con los ojos
aclare abundantemente con agua
corriente. Si la irritación continua
diríjase al Centro de Urgencias más
cercano.
En el caso de ingestión de aceite
no provoque el vómito. Pida la
intervención de un médico.
En casos de excesivo y prolongado
contacto con la piel, lave con agua y
jabón.
Incendio
En caso de incendio utilice extintores con anhídrido
carbónico, a seco o con espuma. No use agua.
Derramamiento
En caso de pérdidas accidentales de aceite
intervenga para que pueda ser absorbido con
arena o un granulado de tipo aprobado. Rasque
el compuesto que ha obtenido y encárguese de su
eliminación como deshecho químico.
66
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
MANTENIMIENTO PROGRAMADO
Un mantenimiento equivocado o la falta de él puede
volver la máquina peligrosa para el operador y para
las personas cercanas a ella. Encárguese de que
el mantenimiento y la lubricación sean efectuadas
regularmente según lo indicado por el constructor
en manera de mantener la máquina eficiente y
segura.
Las operaciones de mantenimiento se hacen en
relación a las horas de trabajo efectuadas por
la máquina. Controle y mantenga eficiente el
cuentahoras para poder definir correctamente los
intervalos de mantenimiento. Asegúrese que todos
los defectos encontrados durante el mantenimiento
sean eliminados en seguida antes de un nuevo
empleo de la máquina.
ATENCIÓN
Todas las operaciones precedidas por el símbolo
«» deben ser efectuadas por un técnico
especializado.
En las primeras 10 horas de trabajo
1. Controle los niveles de aceite en reductores,
repartidor y diferenciales.
2. Controle con frecuencia el apriete de los tornillos
de las ruedas.
3. Controle el apriete de la tornillería en general.
4. Controle eventuales pérdidas de aceite de los
racores.
En las primeras 10 horas de trabajo
1. Sustitya el aceite en los diferenciales, en
los reductores ruedas y en el reductor del
repartidor.
Cód. 57.0009.0478
Cada 10 horas de trabajo o diariamente
1. Controle el nivel de aceite del motor
2. Limpie el filtro de aspiración del aire
3. Controle el nivel del líquido refrierante del
motor
4. Limpie, si es necesario, el radiador
5. Controle el nivel del aceite hidráulico
6. Controle que los elementos telescópicos del
brazo estén bien engrasados en correspondencia
con el deslizamiento de los patines.
7. Engrase la placa porta herramientas.
8. Engrase todas las articulaciones del brazo
y de los estabilizadores, la articulación del
puente trasero, los arboles de transmisión,
los ejes delantero y trasero y las eventuales
herramientas en dotación con la máquina.
9. Controle que el sistema antivuelco sea
eficiente.
10. Controle el buen funcionamiento de la instalación
eléctrica de iluminación.
11. Controle el buen funcionamiento del sistema de
frenos y del freno de aparcamiento.
12. Controle la eficacia del sistema de selección
de viraje.
13. Controle que el sistema de equilibrio de las
horquillas sea eficaz.
14. Compruebe que los dispositivos de seguridad
adoptados sean eficaces
15. Controle que los elementos telescópicos del
brazo salgan de manera sincronizada.
Cada 50 horas de trabajo o semanalmente
Operaciones que hay que efectuar además de las
diarias
1. Controle la tensión de la correa del alternador
2. Controle la presión de los neumáticos
3. Controle el apriete de las tuercas de las
ruedas
4. Controle el apriete de los tornillos de los arboles
cardánicos
5. Limpie las aletas del radiador.
GTH-4013EX - GTH-4514EX - GTH-4017EX
67
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
Cada 250 horas de trabajo o mensualmente
Operaciones que hay que efectuar además de las ya
citadas anteriormente.
1. Controle el nivel de aceite en los diferenciales
anterior y posterior.
2. Controle el nivel de aceite en los cuatro
reductores ruedas.
3. Compruebe el estado del cartucho del filtro de
aire del motor; si fuera necesario, sustitúyalo.
4. Controle el apretamiento de los terminales a los
polos de la batería.
5. Controle la integridad del tubo de aspiración del
aire entre el motor y el filtro.
6. Controle la condición de los vástagos cromados
de los cilindros.
7. Controle que los conductos hidráulicos no estén
gastados por roces con el chasis o con otros
órganos mecánicos.
8. Controle que no haya roces entre los cables
eléctricos y el chasis u otros órganos mecánicos.
9.  Controle el consumo de los patines de
deslizamiento del brazo.
10.  Regule el juego de los patines de guía de las
telescópicos del brazo.
11. Elimine la grasa vieja del brazo y engrase de nuevo
las partes de deslizamiento de los telescópicos.
12. Controle el nivel del líquido de la batería.
Cada 3 meses de trabajo
Operaciones que hay que efectuar además de las ya
citadas anteriormente.
4. Controle que no haya excesivo juego entre
los pernos y los casquillos en todas las
articulaciones.
5. Sustituya el cartucho del filtro de aceite hidráulico
en el depósito.
6. Diríjase a un técnico especializado para el
control del sistema hidráulico.
7. Sustituya el cartucho principal del filtro de aire
del motor.
8. Sustituya el cartucho del filtro de aceite motor y
del filtro gasóleo.
9. Sustituya el aceite de los diferenciales anterior
y posterior.
10. Ajuste la tensión de las cadenas del brazo.
Cada 500 horas de trabajo o cada año
Operaciones que hay que efectuar además de las ya
citadas anteriormente.
1. Sustituya el aceite motor y el relativo filtro.
Cada1000 horas de trabajo o cada año
Operaciones que hay que efectuar además de las ya
citadas anteriormente.
1. Sustituya el cartucho de seguridad del filtro de
aire del motor.
2. Sustituya el aceite en el reductor del
repartidor.
3. Sustituya el aceite en los cuatro reductores de
las ruedas.
4. Sustituya el aceite hidráulico.
1. Compruebe que las válvulas de bloqueo sean
eficaces.
Cada 2000 horas de trabajo o cada 2 años
Cada 500 horas de trabajo o cada seis
meses
1. Sustituya el líquido refrigerante del motor
Operaciones que hay que efectuar además de las ya
citadas anteriormente.
Después de cada 6000 horas de trabajo o de
5 años y sucesivamente cada 2 años
1. Controle visualmente la cantidad de humo del
tubo de escape.
2. Controle el apriete de los tornillos de sujeción
del motor.
3. Controle el apriete de los tornillos de sujeción
de la cabina.
Operaciones que hay que efectuar además de las ya
citadas anteriormente.
68
Operaciones que hay que efectuar además de las ya
citadas anteriormente.
1. Compruebe la integridad de la estructura
con particular cuidado a las juntas soldadas
portantes y a los pernos del brazo.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
PROGRAMA DE SUSTITUCIÓN ACEITES
horas de
trabajo *
intervalos de
tiempo *
Control nivel
10
cada día
1° cambio
500
-
Intervención
Motor
Ejes y
reductor
repartidor
Aceite
hidráulico
Intervalo cambio aceite
500
cada año
Control nivel
250
cada mes
-
-
1000
cada año
10
cada día
-
-
1000
cada año
1° cambio
Intervalo cambio aceite
Control nivel
1° cambio
Intervalo cambio aceite
Tipo de aceite
SHELL RIMULA 15W-40
(API CH-4/CG-4/CF-4/CF;
ACEA E3; MB228.3)
TRACTORENAULT THFI 208
LF SAE 80W; API GL4 / FORD
M2C 86B; MASSEY FERGUSON M 1135
SHELL TELLUS T 46
DENISON HF-1, DIN 51524
parte 2 y 3
* Cambio aceite al primer límite alcanzado.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
69
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
INTERVENCIONES DE
MANTENIMIENTO
PELIGRO
Todas las intervenciones de mantenimiento
deben ser efectuadas con el motor apagado,
freno de aparcamiento puesto, órganos de trabajo
completamente apoyados en el suelo y cambio
en punto muerto.
PELIGRO
Antes de cualquier operación de mantenimiento
que comporte el alzamiento de un componente,
fije de manera estable y segura el componente
alzado antes de efectuar la intervención.
PELIGRO
Están absolutamente prohibidas las
intervenciones en el sistema hidráulico si no
son efectuadas por personal autorizado.
La instalación hidráulica de esta máquina está
dotada de acumuladores de presión que podrían
dar lugar a graves riesgos de incolumidad
personal si, antes de efectuar intervenciones
sobre el sistema, no fueran desconectados
completament.
Para efectuar la descarga de los acumuladores
es suficiente accionar 8 o 10 veces el pedal del
freno, con el motor apagado.
70
PELIGRO
Antes de efectuar intervenciones sobre las líneas
o sobre los componentes hidráulicos asegúrese
de que no haya presión en el sistema. Por esto,
después de haber apagado el motor y puesto el
freno de aparcamiento, mueva las palancas de
mando de los distribuidores (alternativamente en
el sentido de trabajo) para descargar la presión
del circuito hidráulico.
ATENCIÓN
Los conductos de alta presión pueden ser
sustituidos exclusivamente por personal
expresamente cualificado.
Cualquier impureza en el circuito cerrado causa
el rápido deterioro de la transmisión.
ATENCIÓN
El personal cualificado que interviene sobre el
circuito hidráulico debe limpiar cuidadosamente
las zonas alrededor antes de efectuar cualquier
intervención.
RESPETE EL
MEDIO AMBIENTE
La manipulación y la eliminación de aceites
agotados podrían ser disciplinadas por normas y
reglamentos nacionales. Sírvase de instalaciones
para la eliminación autorizadas.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
ACCESO AL COMPARTIMIENTO MOTOR
Teniendo que efectuar cualquier intervención en el
interior del compartimento motor, es necesario abrir
el capó de protección.
El capó está provisto de amortiguadores neumáticos
que aligeran su peso y lo mantienen en posición
levantada. Para ello:
• Pare el motor y ponga el freno de aparcamiento
• Desbloquee la cerradura del capó y gire la llave
para desenganchar y abrir el capó.
ATENCIÓN
Acérquese con cuidado. Algunas
partes del motor podrían estar
muy calientes. Utilice guantes de
protección.

Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
71
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
FILTRO DE AIRE MOTOR
(para GTH-4013 EX)
- Vuelva a montar el elemento principal y la
tapadera como se describe en el punto 1.
Limpie diariamente el filtro de aire del motor y
sustituya los cartuchos si fuera necesario.
1 Limpieza o sustitución del cartucho
exterior
- Pare el motor y ponga el freno de
aparcamiento.
- Abra los ganchos de sujeción A y quite la
tapadera B.
- Extraiga el cartucho filtrante C.
- Limpie el interior del cuerpo del filtro.
- Elimine el polvo acumulado en el interior del
filtro golpeándolo suavemente contra una
superficie de madera.
- Limpie el cartucho con un chorro de aire
comprimido (a una presión que no sea superior
a 6 bares) orientando el chorro de aire hacia
el exterior del cartucho.
- Controle que no haya fisuras en el elemento
filtrante introduciendo una lámpara en su
interior.
- Vuelva a montar el cartucho asegurándose
que esté montado de modo correcto.
- Cierre la tapadera B y bloquee con los ganchos
A.
ATENCIÓN
El elemento interior del filtro debe ser sustituido
cada dos sustituciones del elemento exterior.
El cartucho no debe nunca ser lavado con agua
o disolventes de cualquier naturaleza.




ATENCIÓN

Sustituya inmediatamente el elemento exterior
si se enciende la luz de aviso 40 en el tablero de
mandos de la cabina. El cartucho no debe nunca
ser lavado con agua o disolventes de cualquier
naturaleza.
2
72
Sustitución del cartucho interior
- Proceda como en el punto 1 para desmontar
el cartucho exterior.
- Extraiga el cartucho interno D.
- Limpie el interior del cuerpo filtro.
- Monte el nuevo cartucho asegurándose que
esté montado de modo correcto.
INTERVALO DE INTERVENCIÓN
Rodaje ______________________________Ninguno
Limpieza ______________________ Cada 10 horas
Sustitución cartucho externo _____ Cada 500 horas
Sustitución cartucho interno ____ Cada 1000 horas
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
FILTRO DE AIRE MOTOR
(para GTH-4017 EX GTH-4514 EX)
Limpie diariamente el filtro de aire del motor y sustituya
los elementos filtrantes si fuera necesario.
1 Limpieza o sustitución del elemento
exterior
- Pare el motor y ponga el freno de
aparcamiento.
- Desenrosque la tuerca de aletas A y saque la
tapadera B.
- Desenrosque la tuerca de aletas C y extraiga
el elemento exterior D.
- Limpie el interior del cuerpo del filtro.
- Limpie el elemento filtrante con un chorro de
aire comprimido (a una presión que no sea
superior a 6 bares) orientando el chorro de
aire hacia el exterior del cartucho.
- Controle que no haya fisuras en el elemento
filtrante introduciendo una lámpara en su
interior.
- Vuelva a montar el elemento filtrante aplicando
un poco de grasa sobre la junta y asegurándose
que esté montado de modo correcto.
- Apriete la tuerca de aletas C, cierre con la
tapadera B apretando de nuevo con la tuerca
de aletas A.
ATENCIÓN
El elemento interior del filtro debe ser sustituido
cada dos sustituciones del elemento exterior.
Elimine diariamente el polvo acumulado en el
filtro ejercitando una ligera presión sobre el
capuchón de goma G.




ATENCIÓN

Sustituya inmediatamente el elemento exterior
si se enciende la luz de aviso 40 en el tablero de
mandos de la cabina. El cartucho no debe nunca
ser lavado con agua o disolventes de cualquier
naturaleza.
2
Sustitución del elemento interior
- Proceda como en el punto 1 para desmontar
el elemento exterior.
- Desenrosque la tuerca de aletas E y extraiga
el cartucho interior F.
- Limpie el interior del cuerpo filtro.
- Vuelva a montar el elemento filtrante aplicando
un poco de grasa sobre la junta y asegurándose
que esté montado de modo correcto.
- Vuelva a montar el elemento exterior y la
tapadera como se describe en el punto 1.
Cód. 57.0009.0478


INTERVALO DE INTERVENCIÓN
Rodaje ______________________________Ninguno
Limpieza ______________________ Cada 10 horas
Sustitución elemento externo ____ Cada 500 horas
Sustitución elemento interno ____ Cada 1000 horas
GTH-4013EX - GTH-4514EX - GTH-4017EX
73
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
SISTEMA DE REFRIGERACIÓN DEL MOTOR

ATENCIÓN

GTH-4514 EX
GTH-4017 EX

Cuando el líquido de refrigeración está caliente
el sistema está en presión. Con el motor caliente
desenrosque lentamente y con mucha precaución
el tapón del radiador, sin quitarlo completamente,
para consentir la descarga de la presión. Proteja
la manos con guantes y tenga lejos el rostro.
•
Semanalmente, antes del trabajo (con el líquido
frío), controle el nivel del líquido de refrigeración
a través del ojo de inspección C.
Si es necesario rellene con agua limpia o con
mezcla de anticongelante a través del tapón A.
La mezcla debe ser sustituida cada dos años.
Para descargar completamente la mezcla:
- Espere que el motor se enfríe
- Desenrosque el tapón B situado en la parte
inferior del radiador o, si la máquina no lo
tuviera, desconecte el manguito de goma. Deje
caer el líquido en un contenedor aposta.
- Completado el vaciado vuelva a montar
el manguito y meta una nueva mezcla
anticongelante en las proporciones de 50% agua
y 50% producto anticongelante. Tal proporción
es eficaz para temperaturas de hasta -38ºC.
Limpie diariamente la rejilla del radiador utilizando
un pincel con cerdas duras o aire comprimido a
una presión máx. de 6 bares.
•
•
•




GTH-4013 EX

La máquina se entrega con una mezcla anticongelante
en las proporciones de 50% de agua y 50% de
producto anticongelante.
TEREX PRO COOL
Protección contra ebullición / congelación
INTERVALO DE INTERVENCIÓN
Rodaje __________________________ Ninguno
Ordinario __________________ Cada
74
50 horas
Producto %
Punto de
congelación
Punto de
ebullición
33
40
50
70
-17°C
-24°C
-36°C
-67°C
123°C
126°C
128°C
135°C
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
CONTROL DEL NIVEL DE ACEITE DEL
DEPÓSITO
ATENCIÓN
Chorros finísimos de aceite hidráulico con
presión pueden penetrar en la piel. No use nunca
los dedos para comprobar eventuales pérdidas.
Utilice un trozo de cartón.
Controle diariamente el nivel del aceite hidráulico (a
vista) con el nivel A puesto en el depósito (en el mod.
GTH-4013 EX este nivel es visible por el orificio en
el lado derecho del chasis).
Si fuera necesario, añada aceite por el tapón de
introducción B.
INTERVALO DE INTERVENCIÓN
Rodaje __________ En las primeras 10 horas
Ordinario __________________ Cada
50 horas
RESPETE EL
MEDIO AMBIENTE
La manipulación y la eliminación de aceites
agotados podrían ser disciplinadas por normas y
reglamentos nacionales. Sírvase de instalaciones
para la eliminación autorizadas.
GTH-4514 EX
GTH-4017 EX
SUSTITUCIÓN ACEITE HIDRÁULICO
Para la sustitución del aceite, proceda de la siguiente
manera:
1 Pare la máquina sobre un terreno llano y
asegúrese que el freno de aparcamiento esté
puesto.
2 Elimine la presión residua del circuito hidráulico.
3 Coloque un contenedor idóneo debajo del tapón de
descarga colocado en la parte inferior del depósito
para recoger las posibles pérdidas de aceite.
4 Quite el tapón de descarga C del aceite y déjelo
salir en el contenedor.
5 Quite la tapadera de inspección del depósito D.
6 Lave cuidadosamente el depósito con gasóleo y
séquelo con un chorro de aire comprimido.
7 Vuelva a cerrar el tapón de descarga del aceite
y monte la tapadera de inspección.
8 Añada aceite nuevo hasta alcanzar el nivel A
después de haber comprobado que corresponda
al tipo previsto.
INTERVALO DE INTERVENCIÓN
Rodaje __________________________ Ninguno
Ordinario _______________ Cada
1000 horas
GTH-4013 EX












Cód. 57.0009.0478


GTH-4013EX - GTH-4514EX - GTH-4017EX
75
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
SUSTITUCIÓN CARTUCHOS FILTRO DE
ACEITE EN ASPIRACIÓN
PARA GTH-4514 EX y GTH-4017 EX
Filtro de aceite transmisión
Filtro de aceite servicios
Para la sustitución del cartucho del filtro de aceite
de la transmisión, aténgase a las siguientes
instrucciones:
Para la sustitución del elemento filtrante del filtro de
aceite hidráulico de los servicios:
1
1
Pare la máquina sobre un terreno llano y asegúrese
que el freno de aparcamiento esté puesto.
2
Coloque un contenedor idóneo debajo del filtro
para recoger las posibles pérdidas de aceite y
luego cierre el grifo A.
3
Quite el cartucho B con la llave en dotación.
3
4
Sustituya el cartucho teniendo cuidado de limpiar
y lubricar la sede y la junta.
4
5
2
Apriete con la fuerza de las manos y luego vuelva
a abrir el grifo A.
5
Pare la máquina sobre un terreno llano y asegúrese
que el freno de aparcamiento esté puesto.
Coloque un contenedor idóneo debajo del
depósito y descargue el aceite hasta cuando el
nivel baje por debajo de la tapadera de inspección
(90 litros aprox.).
Desmonte la tapadera de inspección y
desenrosque el filtro C puesto en el interior del
depósito.
Limpie el depósito antes de instalar un
nuevo elemento filtrante y volver a colocar la
tapadera.
Compruebe el nivel de aceite y rellene, si fuera
necesario.
INTERVALO DE INTERVENCIÓN
INTERVALO DE INTERVENCIÓN
Rodaje __________________________ Ninguno
Rodaje __________________________ Ninguno
500 horas


Ordinario _______________ Cada
1000 horas


Ordinario ________________ Cada

76
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
SUSTITUCIÓN CARTUCHO FILTRO DE
ACEITE
Para la sustitución del cartucho del filtro del aceite
hidráulico, proceda de la siguiente manera:
1 Pare la máquina sobre un terreno llano y asegúrese
que el freno de aparcamiento esté puesto.
2 Coloque un contenedor idóneo debajo del filtro
para recoger las posibles pérdidas de aceite.
3 Quite la tapadera del filtro para acceder al
cartucho A.
4 Extraiga y sustituya el cartucho teniendo cuidado
de limpiar y lubricar la sede y la junta.
5 Vuelva a montar y cerrar la tapadera del filtro.
ATENCIÓN
Al encendido de la luz de obstrucción del filtro
de aceite hidráulico colocada en el salpicadero,
proceda con la sustitución inmediata del cartucho
(véase párrafo “Mandos e Instrumentos”).
ATENCIÓN
Los cartuchos del filtro de aceite hidráulico no
se pueden recuperar de ninguna manera con la
limpieza o lavándolos. Tienen que ser sustituidos
con cartuchos nuevos del tipo recomendado.


RESPETE EL
MEDIO AMBIENTE
La manipulación y la eliminación de aceites
agotados podrían ser disciplinadas por normas y
reglamentos nacionales. Sírvase de instalaciones
para la eliminación autorizadas.
INTERVALO DE INTERVENCIÓN
Rodaje __________________________ Ninguno
Ordinario ________________ Cada
Cód. 57.0009.0478
500 horas
GTH-4013EX - GTH-4514EX - GTH-4017EX
77
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
FILTRO AIRE CABINA
Cada seis meses, limpie el filtro del aire de la cabina
y, en el caso en que el tejido filtrante fuera roto o
dañado, sustituya inmediatamente el cartucho.
1
Limpieza o sustitución del cartucho:
- Pare el motor y ponga el freno de
aparcamiento.
- Extraiga el filtro A de su sede accesible desde
el interior de la cabina.
- Limpie el interior del cuerpo del filtro.
- Limpie el cartucho filtrante golpeándolo
suavemente contra una superficie de madera.
Si fuera dañado, sustitúyalo.
ATENCIÓN
Evite absolutamente soplar los filtros con aire
comprimido o lavarlos con agua y/o disolventes
de cualquier tipo.

78
GTH-4013EX - GTH-4514EX - GTH-4017EX

Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
NIVEL DE ACEITE DE LOS REDUCTORES DE
LAS RUEDAS (delanteras y traseras)
NIVEL DE ACEITE DE LOS DIFERENCIALES
Para controlar el nivel de aceite del diferencial
delantero y trasero:
• Pare la máquina sobre un terreno llano y
asegúrese que el freno de aparcamiento esté
puesto.
• Desenrosque el tapón de nivel  y verifique que
el aceite esté al nivel del orificio.
• Si es necesario, añada aceite por el orificio 
hasta la salida de aceite por el orificio .
• Enrosque de nuevo los tapones  y .
Teniendo que sustituir el aceite:
• Coloque un recipiente de dimensiones adecuadas
debajo del tapón de descarga .
• Desenrosque el tapón de descarga, el tapón
de nivel  y el tapón de relleno  y deje salir
completamente el aceite del reductor.
• Vuelva a poner y a apretar el tapón de descarga
del aceite .
• Restablezca el nivel de aceite a través del orificio
de carga hasta conseguir el nivel .
• Vuelva a poner y a apretar los tapones  y .
Tapón de relleno
Tapón de descarga
Tapón de nivel
Para controlar el nivel de aceite en los reductores
de las ruedas:
• Pare la máquina sobre un terreno llano y asegúrese
que el freno de aparcamiento esté puesto y que el
tapón se encuentre sobre el eje horizontal.
• Limpie la zona alrededor del tapón y quítelo para
comprobar si el nivel del aceite está al nivel del
orificio.
• Corrija la eventual falta de aceite metiendo aceite por
el orificio hasta que salga por el mismo orificio.
• Vuelva a poner el tapón de cierre.
Teniendo que sustituir el aceite:
• Pare la máquina con el tapón orientado sobre el
eje vertical.
• Coloque un recipiente de dimensiones adecuadas
debajo del tapón del reductor.
• Desenrosque el tapón deje salir completamente
el aceite del reductor.
• Gire la rueda con una rotación de 90° hasta que
el tapón se encuentre sobre el eje horizontal.
• Restablezca el nivel de aceite a través del orificio
•
.
Vuelva a poner y a apretar el tapón.
INTERVALO DE INTERVENCIÓN
INTERVALO DE INTERVENCIÓN
Rodaje __________ En las primeras 10 horas
Rodaje __________ En las primeras 10 horas
Ordinario ________________ Cada
Cód. 57.0009.0478
250 horas
Ordinario ________________ Cada
GTH-4013EX - GTH-4514EX - GTH-4017EX
250 horas
79
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
NIVEL DE ACEITE DEL REDUCTOR
REPARTIDOR
Para el control del nivel del aceite en el reductor del
repartidor, proceda como sigue:
• Pare la máquina sobre un terreno llano y
asegúrese que el freno de aparcamiento esté
puesto.
Tapón de relleno
Tapón de descarga
Limpie la zona alrededor del tapón del nivel .
Quite el tapón y compruebe que el aceite esté al
nivel del orificio.
Si es necesario, añada aceite por el tapón hasta
que el aceite salga por su orificio.
Vuelva a poner y a apretar el tapón.
•
•
•
•
Teniendo que sustituir el aceite:
• Coloque un recipiente de dimensiones adecuadas
debajo del tapón de descarga del aceite.
•
Quite el tapón .
•
Quite el tapón de descarga  y deje salir
completamente el aceite del reductor.
Vuelva a poner y apretar el tapón de descarga
.
•
•
Añada aceite nuevo por el tapón de relleno 
colocado sobre la caja del reductor. Al alcanzar
el nivel del orificio  detenga la operación.
•
Vuelva a poner y a apretar el tapón .
INTERVALO DE INTERVENCIÓN
Rodaje __________ En las primeras 10 horas
Ordinario ________________ Cada
80
250 horas
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
ENGRASE
ATENCIÓN
Antes de inyectar grasa lubricante en los
engrasadores, límpielos cuidadosamente para
impedir que barro, polvo u otros cuerpos extraños
puedan mezclarse a la grasa haciendo disminuir
o incluso anular el efecto de la lubricación.
En los elementos telescópicos del brazo, antes de
aplicar grasa nueva, desengrase cuidadosamente
los residuos de grasa vieja con un producto
diluente.
Engrase la máquina regularmente para tenerla
eficiente y para alargar su vida.
Inyecte grasa lubricante a través de los especiales
engrasadores por medio de una bomba.
Detenga el engrase apenas note la salida de grasa
fresca de los orificios.
En las figuras que siguen a continuación se indican
los puntos de engrase donde:
-
están representados los
con el símbolo
puntos de engrase con la bomba
-
con el símbolo
están indicados los puntos
de engrase con el pincel.
ATENCIÓN
Para el engrase de los elementos deslizantes
de las secciones del brazo, utilice grasa PTFE
INTERFLON FIN GREASE LS 2 aplicándola a los
siguientes intervalos:
• Después de las primeras 50 horas de trabajo
(1 semana)
• Después de las primeras 250 horas de trabajo
(1 mes)
• Cada 1000 horas de trabajo (6 meses)
Elimine la grasa vieja del brazo y aplique una ligera
película de grasa sobre el área de deslizamiento
de los patines de guía.
INTERVALO DE INTERVENCIÓN
Rodaje __________________________ Ninguno
Ordinario __________________Cada
Cód. 57.0009.0478
10 horas
GTH-4013EX - GTH-4514EX - GTH-4017EX
81
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
NEUMÁTICOS Y RUEDAS
En las máquinas nuevas, y todas las veces que
una rueda es sustituida o desmontada, controle el
apretamiento de las tuercas de la rueda cada 2 horas
hasta el completo ajuste.
Los neumáticos hinchados excesivamente o
recalentados pueden explotar.
No corte o suelde sobre las llantas de la rueda.
Para cualquier trabajo de reparación diríjase a
un técnico especializado.
Par de apriete: 400 N/m.
En caso de sustitución de los neumáticos, utilice
sólo medidas previstas en el certificado de
matriculación de la máquina.
INTERVALO DE INTERVENCIÓN
Rodaje __________ En las primeras 10 horas
Ordinario ________________ Cada
¡ NO !
RI
CORRECTO
RON
Para el hinchado o la sustitución de neumáticos
respete escrupulosamente la siguiente tabla:
GTH-4017
EX
GTH-4013 EX
Dimensiones
(ant. y post.)
405/70-24
405/70-20
P.R. (o índice
de carga)
14 pr
14 pr
Llanta
13x24
13x20
Disco rueda
Presión
bar/Psi
82
250 horas
FRENOS
Por cualquier anomalía en el sistema de los frenos
(ajuste y/o sustitución de los discos de freno) póngase
en contacto con el Servicio de Asistencia Técnica
TEREXLIFT o con un Centro de Asistencia autorizado
TEREXLIFT.
GTH-4514 EX
8 agujeros DIN 70361
4.5/65
5.5/80
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
REAJUSTE DEL EJE LONGITUDINAL DE LAS
RUEDAS
Durante el uso de la máquina es posible que el
alineamiento entre los ejes delantero y trasero sufra
variaciones. Esto puede ocurrir a causa de pérdidas
de aceite en los circuitos de mando del viraje pero
también en el caso en que se proceda, por ejemplo,
a la introducción del sistema de viraje sobre los dos
ejes en el momento en que las ruedas delanteras no
están exactamente alineadas con las traseras.
Para evitar este inconveniente, mejor que fiarse del
control visual en el procedimiento de alineación, se
aconseja adoptar el siguiente método:
1) Lleve la máquina a un terreno llano y sin
irregularidades
P
19
2) Ponga el conmutador de selección del sistema
de viraje 19 en “dirección a las cuatro ruedas”
(pos. 2)
3) Gire la dirección hasta el final de recorrido (a
la derecha o a la izquierda indiferentemente)
4) Ponga el conmutador de selección del sistema
de viraje en “solo ruedas delanteras” (pos. 0)
5) Gire la dirección hasta el final de recorrido en
el mismo sentido de la maniobra anterior)
1
0
2
6) Vuelva a poner el conmutador de selección
del sistema de viraje en “dirección a las cuatro
ruedas” (pos. 2)
7) Gire la dirección (en el sentido opuesto al punto
3) hasta que el eje trasero alcance el final de
recorrido
8) Vuelva a poner el conmutador de selección del
sistema de viraje en “solo ruedas delanteras”
(pos. 0)
En presencia de la Luz de aviso opcional
“Ruedas Traseras Alineadas” (ver cap. Mandos e
Instrumentos), ésta se enciende automáticamente
cuando, al girar el conmutador de selección del
sistema de viraje de la pos. 1 a la 0 o de la pos.
2 a la 0, las ruedas traseras alcanzan la posición
alineada.
9) Gire la dirección (en el mismo sentido del punto
7) hasta que el eje delantero alcance, como el
trasero, el final de recorrido
10) Vuelva a poner el conmutador de selección
del sistema de viraje en “dirección a las cuatro
ruedas” (pos. 2)
Ahora las ruedan deberían estar alineadas.
INTERVALO DE INTERVENCIÓN
Rodaje __________________________ Ninguno
Ordinario ____________ Cuando es necesario
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
83
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
REGULACIÓN DEL JUEGO DE LOS PATINES
DE GUÍA DE LAS SECCIONES DEL BRAZO
Cada sección dispone de tapones reguladores en los
cuatro lados del perfil. Los patines están fijados tanto
en la parte fija come en la móvil de cada sección.
Todos los patines se pueden regular introduciendo
los espaciadores adecuados suministrados por
TEREXLIFT.
Regulación de los patines:
• Destornille o afloje los tornillos que fijan los
patines en función del tipo de espaciador utilizado
(con o sin agujero).
• Introduzca la cantidad necesarias de
espaciadores.
• Si el espesor residuo del patín no fuera suficiente
o, en cualquier caso, fuera cerca del espesor
máximo de usura, será necesario efectuar la
sustitución del mismo patín.
• Apriete los tornillos de fijación de los patines
utilizando una llave dinamométrica y respetando
el par de apriete indicado a continuación.





Nm 30
Nm 50


Pares de apriete tornillos patines en función del
diámetro del tornillo
Tornillos M10
Tornillos M14

Espesor máximo de desgaste
Pares de apriete superiores a los indicados
pueden causar la rotura del patín o del casquillo
roscado de sujeción.
ATENCIÓN
Los patines deben ser obligatoriamente sustituidos
en el caso en que el espesor residuo del material
plástico sea igual o inferior a 1 mm respeto al
casquillo de hierro de sujeción del patín.
INTERVALO DE INTERVENCIÓN
Mínimo 1 mm
Rodaje __________________________ Ninguno
Ordinario ____________ Cuando es necesario
84
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
REAJUSTE MOVIMIENTO ELEMENTOS
TELESCÓPICOS BRAZO (sólo para GTH4013 EX)
Si, durante el trabajo, se nota una variación en la
respuesta de los elementos del brazo de 150 mm o
más, cuando el brazo está completamente retirado,
efectúe el reajuste. Para ello:
1. Retire completamente el cilindro del brazo
telescópico y mantenga el sistema de retorno en
presión (por 15 segundos) hasta conseguir la fase
correcta.
Si, después del reajuste, el brazo continua perder
su fase durante el trabajo:
2. Coloque el brazo en la posición cero, retire los
elementos telescópicos hasta el final de carrera y
mantenga activado el sistema de retorno por 20
segundos aprox.
3. Alce el brazo con una inclinación de 60° aprox.
y active la función de retorno por 20 segundos
aprox.
4. Baje el brazo lo más posible sin tocar el suelo y
actúe sobre el sistema de retorno por 20 segundos
aprox.
Si, después del ajuste, el brazo no sale o regresa de
manera correcta, álcelo con una inclinación de 60°,
haga salir y retornar los elementos hasta el final de
carrera accionando el sistema de retorno en todas
las direcciones por 20 segundos aprox.
Este procedimiento garantiza un correcto reajuste
del movimiento de los elementos telescópicos del
brazo.
REAJUSTE TENSIÓN CADENAS BRAZO (sólo
para GTH-4514 EX y GTH-4017 EX)
Para ajustar la tensión de las cadenas del brazo,
aténgase a las siguientes instrucciones:
1. Haga salir completamente el brazo
2. Haga retornar el brazo de 20/30 cm
aproximadamente.
3. Tense la cadena hasta un valor máximo de
tracción de
• 25 Nm para GTH-4017 EX (n° 4 cadenas)
• 40 Nm para GTH-4514 EX (n° 2 cadenas)
4. Cerciórese de que todas las cadenas estén
tensadas al mismo valor o repita la operación
de ajuste.
5. Bloquee los tensores de cadena con la tuerca de
sujeción y la relativa contratuerca.
INTERVALO DE INTERVENCIÓN
Rodaje __________________________ Ninguno
Ordinario ________________ Cada
500 horas
INTERVALO DE INTERVENCIÓN
Rodaje __________________________ Ninguno
Ordinario ____________ Cuando es necesario
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
85
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
COMPROBACIÓN DE LOS DISPOSITIVOS DE
SEGURIDAD
SISTEMA DE LIMITACIÓN DE CARGA.
Se compone de una célula de carga aplicada sobre el
eje trasero y de un display en la cabina de conducción.
El sistema permite visualizar el cambio de estabilidad
por medio de una escala con 8 indicadores LED (4
verdes, 2 amarillos y 2 rojos).
Comprobación del SISTEMA DE LIMITACIÓN
DE CARGA (antes de cada uso)
A la puesta en marcha de la máquina, el limitador de
carga DLE efectúa automáticamente un control del
funcionamiento. En caso de anomalías, los leds 5, 8
y 10 destellan, la alarma sonora se activa, el display
visualiza un código de error y la máquina entra en
estado de alarma y no puede funcionar más.
Los códigos relativos a las averías señaladas se
encuentran en la sección “Mal funcionamiento y
búsqueda de averías”.
Para proceder con una comprobación manual, será
suficiente cargar un peso superior al límite consentido
con el brazo completamente extendido y tentar alzar
este peso del suelo. El sistema debe señalar la
alarma; en caso contrario póngase en contacto con
el Servicio de Asistencia Técnica TEREXLIFT.
10
5
8
86
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
TOPES LIMITADORES sobre los
ESTABILIZADORES
Al bajar los estabilizadores:
- se activa el cambio de escala del sistema
antivuelco
- se inhibe la transmisión
BOTÓN DE PARADA DE EMERGENCIA
Está colocado en el salpicadero a la derecha del
volante. La presión de este botón causa la parada
del motor.
Antes de volver a poner en marcha la máquina,
es necesario buscar y eliminar las causas de la
emergencia y después rearmar el botón girando
en sentido horario.
10
15
20
RPM x 100
5
25
0
30
P
Comprobación de los topes limitadores del
los estabilizadores (antes de cada uso)
Para comprobar el funcionamiento de los topes
limitadores aplicados sobre los estabilizadores:
• Baje los estabilizadores e intente poner una
marcha.
La marcha no se debe poner; en caso contrario,
póngase en contacto con el Servicio de Asistencia
Técnica TEREXLIFT.
Efectúe la operación sobre un establizador a la
vez.
• Compruebe que, con los estabilizadores alzados,
la luz de aviso 8 sobre el panel del limitador de
carga esté apagada y, con los estabilizadores
bajados en el suelo, la luz se encienda. En caso
contrario, póngase en contacto con el Servicio
de Asistencia Técnica TEREXLIFT.
Comprobación del botón de parada de
emergencia (antes de cada uso)
Para comprobar la eficacia del botón, es suficiente
apretarlo durante la ejecución de un movimiento.
La presión del botón debe causar la parada del
movimiento y del motor.
PELIGRO
En caso de avería del tope limitador o de
deformación de la palanca, proceda con la
sustitución inmediata del componente.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
87
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
VÁLVULAS DE BLOQUEO en todos los
CILINDROS
Todos los cilindros instalados sobre la máquina están
dotados de válvulas de bloqueo:
• Cilindro de equilibrio
• Cilindro de subida
• Cilindro de salida brazo telescópico
• Cilindro de inclinación implemento
• Cilindros estabilizadores
• Cilindro bloqueo eje trasero máquina
• Cilindros nivelación máquina
PELIGRO
Aplique siempre la especial Abrazadera de
Bloqueo sobre el cilindro de elevación (véase
figura a continuación) antes de realizar
cualquier intervención de mantenimiento sobre
el cilindro o, en general, en el área debajo del
brazo:
I. Alce el brazo y hágalo salir
II. Tome la abrazadera destornillando los dos
tornillos ubicados sobre el bastidor (pos.
A)
III. Coloque la abrazadera sobre el vástago del
cilindro de elevación (pos. B)
IV. Bloquee con los dos tornillos que se
encuentran sobre la abrazadera.


88
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
Comprobación de las válvulas de bloqueo
Para desmontar las válvulas de bloqueo o los
cilindros
(cada 3 meses)
Las válvulas de bloqueo pilotadas permiten mantener
en posición la carga también en caso de explosión de
un tubo flexible. Para comprobar el funcionamiento
correcto de una válvula:
• Cargue sobre el brazo un peso casi equivalente
a la capacidad de carga máxima.
• Alce la carga a algunos centímetros del suelo
(máx. 10). Para la comprobación de la válvula
de bloqueo instalada sobre el cilindro de salida
del telescópico, alce el brazo a la altura máxima
y déjelo salir de algunos centímetros.
• Afloje con cuidado los tubos de aceite al cilindro del
cual se desea efectuar el control de las válvulas.
• Para comprobar la eficacia de las válvulas de
bloqueo de los estabilizadores, baje al suelo
los estabilizadores y descargue el peso de los
neumáticos sin alzarlos del suelo. Afloje los tubos
desde el cilindro para comprobar la eficacia de
la válvula.
Durante las pruebas la carga debe permanecer
bloqueada en posición aún si se verifica una pérdida
del aceite presente en las tuberías.
En caso de averías, la válvula debe ser sustituida;
diríjase al Servicio de Asistencia Técnica
TEREXLIFT.
Cód. 57.0009.0478
-
-
Baje al suelo el brazo de manera estable dado
que el desmontaje de la válvula de bloqueo o del
cilindro causa una bajada incontrolada.
Después del nuevo montaje de la válvula o del
cilindro, elímine el aire del circuito antes de utilizar
la máquina. Con esta intención, lleve hasta los
dos finales de recorrido (apertura y cierre) los
cilindros interesados. En el caso del cilindro de
compensación horquillas, efectúe el movimiento
de elevación/bajada del brazo y articulación
horquillas.
PELIGRO
Efectúe la comprobación de las válvulas
adoptando todas las posibles precauciones:
- Lleve gafas de protección
- Lleve guantes de protección
- Lleve calzados de seguridad
- Lleve vestuario idóneo para el trabajo
- Use pantallas de protección contra las
pérdidas de aceite en presión
- Efectúe la prueba en un espacio libre y
delimitado para impedir que personas no
autorizadas puedan acercarse de la máquina
- Ponga el componente que tiene que controlar
en condiciones de seguridad y asegúrese
de que la acción generada no produzca un
movimiento incontrolado de la máquina.
GTH-4013EX - GTH-4514EX - GTH-4017EX
89
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
MICRORUPTORES DE SEGURIDAD
L Sensor brazo bajo: micro ubicado en la parte
trasera del brazo
M Sensor brazo alto: micro ubicado en la parte
trasera del brazo
N Sensor brazo extendido: micro ubicado en
la parte trasera del brazo
O Microruptor sobre freno de aparcamiento
que impide meter la marcha adelante/atrás
Comprobación de los microruptores



GTH-4514 EX
 GTH-4017 EX
(antes de cada uso)
Microruptor L sobre brazo
• Alce el brazo con una inclinación inferior a 20°
y compruebe que los mandos de nivelación
máquina y de activación de los estabilizadores
estén activos.
En caso contrario, póngase en contacto con el
Servicio de Asistencia Técnica TEREXLIFT.
Microruptor M sobre brazo
• Alce el brazo con una inclinación superior a
X° (40° para GTH-4514EX y GTH-4017EX;
50° para GTH-4013EX) y compruebe que los
mandos de nivelación máquina y de subida de
los estabilizadores queden inhibidos.
En caso contrario, póngase en contacto con el
Servicio de Asistencia Técnica TEREXLIFT.
Microruptor N sobre brazo
• Alce el brazo con una inclinación superior a
20°, haga salir el brazo y compruebe que los
mandos de nivelación máquina y de subida de
los estabilizadores queden inhibidos.
En caso contrario, póngase en contacto con el
Servicio de Asistencia Técnica TEREXLIFT.
Microruptor O sobre freno de aparcamiento
• Siéntese en el asiento de conducción, ponga el
freno de estacionamiento e intente desplazar la
máquina. La máquina no debe desplazarse.
En caso contrario, sustituya el microruptor o
regule la distancia de actuación.
90

GTH-4013 EX
GTH-4013EX - GTH-4514EX - GTH-4017EX


X°
C
B
20°
A
0°
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
COMPROBACIÓN DE LA INTEGRIDAD
ESTRUCTURAL
Comprobación del MANDO DE ARRANQUE
MÁQUINA (antes de cada uso)
Intente poner en marcha el motor con la marcha
adelante o atrás puesta.
El motor no debe arrancar; en caso contrario, póngase
en contacto con el Servicio de Asistencia Técnica
TEREXLIFT.
Efectúe la operación poniendo antes una marcha y
después otra.
Después de 5 años de la primera puesta en servicio
de la máquina o después de 6000 horas de trabajo,
en relación al primer límite alcanzado, compruebe
la estructura con particular cuidado a las juntas
soldadas portantes y a los pernos del brazo y de la
barquilla (si instalada).
PELIGRO
Despuésdelosprimeros5años,estacomprobación
debe efectuarse todos los 2 años.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
91
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
INSTALACIÓN ELECTRICA
PELIGRO
Todas las intervenciones de mantenimiento
tienen que ser efectuadas con el motor apagado,
freno de aparcamiento accionado, órganos de
trabajo completamente apoyados en el suelo y
cambio en punto muerto.
PELIGRO
Antes de cualquier operación de mantenimiento
que necesite de la elevación de algún componente,
fije de manera estable y segura el componente
alzado antes de efectuar la intervención.
PELIGRO
Están rigurosamente prohibidas intervenciones
sobre la instalación eléctrica a menos que no
estén realizadas por personal autorizado.
BATERÍA
•
•
•
•
•
92
Controle el nivel del electrólito de la batería cada
250 horas de trabajo; si es necesario, complete
el nivel con agua destilada.
Tenga cuidado de que el líquido esté por encima
de los elementos de 5-6 mm y que todas las
celdillas tengan el nivel.
Controle que todos los terminales de los cables
estén bien fijos a los polos de la batería. Para
apretar los terminales use siempre una llave fija,
no unos alicates.
Proteja los polos untándolos con vaselina pura.
Cuando se prevee de no utilizar la máquina por un
largo periodo se aconseja desmontar la batería
y ponerla en un lugar seco.
PELIGRO
• El electrólito de la batería contiene ácido
sulfúrico que puede provocar quemaduras al
contacto con la piel o con los ojos. Póngase
gafas y guantes de protección y mueva la
batería con cuidado para evitar pérdidas de
electrólito. Tenga todos los objetos metálicos
(relojes, anillos, cadenas) lejos de los polos de
la batería ya que podrían causar un cortocircuito
con las consiguientes quemaduras.
• Antes de conectar o desconectar la batería
apague todos los interruptores puestos en la
cabina.
• Para desconectar la batería , quite antes el polo
negativo (-) de la masa.
• Para conectarla ponga por primero el polo
positivo (+).
• Efectúe la recarga de la batería lejos de la
máquina en una zona bien ventilada.
• No acerquese nunca con objetos que pueden
producir chispas, llamas libres o con cigarillos.
• Evite colocar objetos metálicos sobre la batería.
Esto podría causar peligrosos cortocircuitos,
en especial modo durante la fase de recarga.
• Dado que el electrólito es muy corrosivo,
evite cualquier contacto con el chasis del
manipulador o con componentes eléctricos o
electrónicos. Si así fuera, póngase en contacto
con un centro de asistencia autorizado.
PELIGRO
Peligro de explosión o de cortocircuito. Durante
la recarga de la batería se forma una mezcla
explosiva de gas hidrógeno.
ATENCIÓN
No añada nunca ácido sulfúrico, utilice sólo
agua destilada.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
FUSIBLES Y RELÉS
La instalación eléctrica está protegida por fusibles
colocados en el lado izquierdo en el interior de la
cabina. Antes de sustituir un fusible fundido con otro
del mismo amperaje, busque y elimine las causas
que han provocado el inconveniente.
Circuit
Ref.
Circuit
K1
HIGH BEAM
K2
LOW BEAM
K3
HORN
K4
LIGHT POWER SUPPLY
K5
SHIFT 1°/2° MECHANICAL SPEED
K6
BACKWARDS BUZZER
Amp.
K7
-------------------------
Fusibles GTH-4017 EX & GTH-4514 EX
Ref.
Relés
F1
FRONT WIPER
10
K8
-------------------------
F2
HEATING
15
K9
----------------------------
F3
STOP LIGHT MICRO-SWITCH
5
K10
---------------------------
F4
REAR/ROOF WIPER
7.5
K11
START-UP ENABLING COMMAND
F5
OPTIONAL
10
K12
EMERGENCY PUMP ENABLING COM
F6
LOW BEAM
15
K13
EMERGENCY PUMP
F7
POSITION LIGHTS
3
K14
--------------------
F8
INSTRUMENT LIGHTING
3
K15
BOOM OUT ENABLING (LMI)
F9
INDICATOR LIGHTS POWER SUPPLY
7.5
K16
BOOM DOWN ENABLING (LMI)
F10
ROAD LIGHTS SWITCH
7.5
K17
---------------------
F11
FLASHING BEACON
7.5
K18
OUTRIGGERS
F12
STOP LIGHTS
10
K19
OVERLOAD WARNING SYSTEM
F13
JOBSITE/MANPLATFORM SEL
10
K20
-------------------
F14
BACKWARDS LIGHT
10
K21
REAR AXLE LOCK
F15
HIGH BEAM
10
K22
OPTIONAL
F16
HAZARD WARNING LIGHT
15
K23
TIMER
F17
ROAD LIGHTS
10
K24
TIMER
F18
OUTRIGGERS MICRO-SWITCH
10
F19
TRANSMISSION CONT. UNIT
10
F20
+12V ON THE BOOM
10
F21
HORN
15
F22
MANPLATFORM POWER SUP.
15
F23
CAB INTERIOR LIGHTS
F24
K19
K24
K18
K8
K16
K15
K5
K7
K1
K11
K10
K9
K12
10
K2
K4
K3
JOBSITE/MANPLATFORM SEL
10
F6
F12
F15
F21
F27
F5
F11
F14
F20
F26
F25
LMI CONTROL UNIT
10
F4
F10
F13
F19
F25
F26
AUXILIARY CIRCUIT
10
F3
F9
F18
F24
F2
F8
F17
F23
F1
F7
F16
F22
F27
WORK LIGHTS
10
J3
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
K23
J2
K6
K21
K13
J1
93
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
FUSIBLES Y RELÉS
La instalación eléctrica está protegida por fusibles
colocados en el lado izquierdo en el interior de la
cabina. Antes de sustituir un fusible fundido con otro
del mismo amperaje, busque y elimine las causas
que han provocado el inconveniente.
Circuit
Ref.
Circuit
K1
HIGH BEAM
K2
LOW BEAM
K3
HORN
K4
STOP LIGHT
K5
SHIFT 1°/2° MECHANICAL SPEED
K6
BACKWARDS BUZZER
Amp.
K7
FOWARD MODE SOLENOID VALVE
Fusibles GTH-4013 EX
Ref.
Relés
F1
FRONT WIPER
10
K8
REVERSE MODE SOLENOID VALVE
F2
HEATING / AC
15
K9
SECURITY FOWARD/REVERSE
F3
I/0 CONTROL UNIT
5
K10
SECURITY FOWARD/REVERSE
F4
REAR/ROOF WIPER
7.5
K11
START-UP ENABLING COMMAND
F5
OPTIONAL
10
K12
EMERGENCY PUMP ENABLING COM
F6
LOW BEAM
15
K13
EMERGENCY PUMP
F7
POSITION LIGHTS
3
K14
--------------------
F8
INSTRUMENT LIGHTING
3
K15
BOOM OUT ENABLING (LMI)
F9
INDICATOR LIGHTS POWER SUPPLY
7.5
K16
BOOM DOWN ENABLING (LMI)
F10
ROAD LIGHTS SWITCH
7.5
K17
---------------------
F11
FLASHING BEACON
7.5
K18
PLATFORM ABIL ROTATING COM.
F12
STOP LIGHTS
10
K19
PLATFORM ABILITATION
F13
STEERING MODE SELECTOR
10
K20
-------------------
F14
BACKWARDS BUZZER
10
K21
REAR AXLE LOCK
F15
HIGH BEAM
10
K22
TIMER
F16
HAZARD WARNING LIGHT
15
K23
TIMER
F17
POSITION LIGHTS SWITCH
10
K24
TIMER
F18
OUTRIGGERS MICRO-SWITCH
10
F19
TRANSMISSION CONT. UNIT
10
F20
EMERGENCY STOP SWITCH
10
F21
HORN
15
F22
MANPLATFORM POWER SUP.
15
F23
CAB INTERIOR LIGHTS
10
F24
JOBSITE/MANPLATFORM SEL
10
F25
LMI CONTROL UNIT
10
F26
AUXILIARY CIRCUIT
10
F27
WORK LIGHTS
10
K19
K24
K18
K8
K16
K15
K7
K1
K11
K10
K9
K12
K2
K4
K3
F6
F12
F15
F21
F27
F5
F11
F14
F20
F26
F4
F10
F13
F19
F25
F3
F9
F18
F24
F2
F8
F17
F23
F1
F7
F16
F22
J3
94
GTH-4013EX - GTH-4514EX - GTH-4017EX
K23
J2
K5
K6
K21
K13
J1
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
Fusibles y relés compartimento motor
Ref.
Circuit
F1G
Starter Enabling Switch
30
F2G
Engine Ignition Key
40
F3G
Cabin Fuses Board
60
F4G
Glow Plugs
60
F5G
Fuel Pump
15
F6G
Emergency Pump
15
K01
Engine Start
K02
Glow Plugs Preheating
K03
Fuel Pump
K04
Emergency
•
•
•
F4G
F2G
F3G
K04
F6G
Cód. 57.0009.0478
•
•
F1G
K03
ATENCIÓN
Amp.
K02
No ponga fusibles con un amperaje superior
al indicado: pueden causar daños a la
instalación eléctrica.
Si la interrupción del fusible se repite en
breve distancia de tiempo busque el origen
del problema controlando la instalación
eléctrica.
Tenga siempre algunos fusibles de repuesto
para casos de emergencia.
No intente nunca reparar o hacer cortocircuito
en los fusibles fundidos.
Controle además que los contactos de los
fusibles y de los portafusibles garanticen
una buena conexión eléctrica y no estén
oxidados.
K01
F5G
F5G
GTH-4013EX - GTH-4514EX - GTH-4017EX
95
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
REABASTECIMIENTO
REABASTECIMIENTO
Organo
Producto
Capacidad (litros)
Aceite motor
7
Agua + antihielo
15
Gasóleo
135
Aceite hidráulico
150
Cambio
Aceite
1,5
Diferenciales
Aceite
8,7
Reductores ruedas
Aceite
0,75
Motor diesel
Sistema de refrigeración motor
Depósito combustible
Depósito instalación hidráulica
DETALLES DE LOS PRODUCTOS
Aceite motor
Emplee el aceite prescrito por el Constructor del motor diesel (Consulte el libro de instrucciones que acompaña a la documentación de la máquina).
Originalmente la máquina se entrega con el aceite motor:
SHELL RIMULA SAE 15W-40
(API CH-4 / CG-4 / CF-4 / CF, ACEA E3, MB 228.3)
Aceites lubricantes
La máquina es reabastecida con los siguientes aceites lubricantes:
Empleo
Producto
Definición
Repartidor - Diferenciales Reductores
TRACTORENAULT
THFI 208 LF SAE 80W
API GL4 / FORD M2C 86B
Massey Ferguson M1135
Sistema hidráulico y frenos
SHELL TELLUS T46
DENISON HF-1
DIN51524 parte 2 y 3
ATENCIÓN
Evite mezclar aceites de tipo y características diferentes: riesgo de anomalías y rotura de los
componentes.
Aceites para sistema hidráulico:
Climas árticos:
Temperaturas inferiores a -10°C
Climas temperados: Temperaturas de -15°C a +45°C
Climas tropicales:
Temperaturas superiores a + 30°C
96
Emplee aceite SHELL Tellus T22
Emplee aceite SHELL Tellus T46
Emplee aceite SHELL Tellus T68
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mantenimiento
Combustible
Abastezca utilizando el tapón A. Emplee
exclusivamente combustible diesel para autotracción,
es decir, con un contenido de azufre inferior al 0,5%,
según los detalles citados en el libro de instrucciones
del motor diesel.
ATENCIÓN
Cuando la temperatura ambiente es inferior a -20°
C emplee exclusivamente combustible diesel tipo
«Arctic», o si no mezcle petróleo y combustible
diesel para autotracción cuya composición puede
variar en función de la temperatura ambiente
hasta un máximo de 80% de petróleo.
GTH-4013 EX

En todos los puntos de
engrase con bomba.
Grasa grafitada AGIP
tipo GR NG 3
En todos los puntos de
engrase con pincel.
Grasa PTFE
INTERFLON FIN
GREASE LS 2
En el brazo telescópico
ATENCIÓN
Evite mezclar grasas de tipo y características
diferentes y nunca utilice grasas de características
inferiores.
TEREX PRO COOL by VALVOLINE
El uso de este producto garantiza la protección del
circuito por 3 años o 7000 horas sin necesidad de
añadir un aditivo a seco para el líquido refrigerante.
GTH-4514 EX
GTH-4017 EX

Grasa a base de litio
Vanguard LIKO tipo
EP2
Líquido de refrigeración del motor
Se aconseja el uso de una mezcla de anticongelante en
las proporciones de 50% de agua y 50% de producto
anticongelante; la máquina está provista con una
mezcla en las proporciones citadas anteriormente
con:


Grasa
Para engrasar la máquina use:
TEREX PRO COOL
Protección contra ebullición / congelación
Producto %
Punto de
congelación
Punto de
ebullición
33
40
50
70
-17°C
-24°C
-36°C
-67°C
123°C
126°C
128°C
135°C
ATENCIÓN
Use una mezcla anticongelante en las proporciones
aconsejadas por el productor en función de la
temperatura ambiente del lugar de trabajo.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
97
Manual del Operador
Primera Edición - Segunda Impresión
Página intencionalmente vacía
98
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mal funcionamiento y Búsqueda de averías
MAL FUNCIONAMIENTO Y BÚSQUEDA DE
AVERÍAS
Este capítulo constituye para el operador una guía
a las reparaciones de las averías más banales
pero, al mismo tiempo, una clara indicación de
las intervenciones que pueden ser efectuadas
exclusivamente por técnicos especializados.
En caso de duda no emprenda ninguna acción
sobre la máquina sin hablar antes con un técnico
especializado.
INCONVENIENTE
EL SALPICADERO NO
SE ENCIENDE
EL MOTOR DE
ARRANQUE NO GIRA
PELIGRO
Todas las intervenciones de mantenimiento, de
búsqueda de averías o de reparación deben ser
efectuadas con la máquina parada, con el brazo
en posición de reposo o apoyado en el suelo,
con el freno de mano puesto y después de haber
extraído la llave del tablero de mandos.
CAUSAS
REMEDIOS
• Batería descargada
• Compruebe el estado de la batería
• Fusible fundido en la caja del compar- • Controle el fusible general en el
timiento motor
compartimiento motor y sustitúyalo si es
necesario
• El selector de marcha adelante/atrás
no está en punto muerto
• Batería descargada
• Coloque el selector en la posición 0
• Recargue o sustituya la batería
• Fusible de arranque motore fundido:
F56 (GTH-4514EX & GTH-4017EX);
F1M (GTH-4013EX)
• Controle el fusible de arranque motor
en la caja colocada en el interior del
compartimiento motor y sustitúyalo, si es
necesario
EL MOTOR DE
• Falta de carburante
• Rellene de carburante el depósito
ARRANQUE GIRA,
• Sustituya el filtro (ver Uso y
PERO EL MOTOR NO SE • Obstrucción del filtro de gasóleo
PONE EN MARCHA
Mantenimiento del Motor)
• Tubo del gasóleo vacío (a causa de una • Rellene de carburante, a continuación
falta de carburante)
siga el Manual de Uso y Mantenimiento
del motor
LA MÁQUINA NO
SE MUEVE HACIA
DELANTE/ATRÁS
• El selector de marcha adelante/atrás
no está en punto muerto
• Freno de mano puesto
• Fusible F14 fundido
• Fusible F13 fundido
NO SUCEDE LA
SELECCIÓN DEL TIPO
DE SISTEMA DE VIRAJE
EL LIMITADOR DE
CARGA DLE ESTÁ EN
ALARMA
Cód. 57.0009.0478
• Fusible F25 fundido
• Avaria del sistema
• Coloque el selector en la posición correcta
• Quite el freno de aparcamiento
• Controle el fusible; si es necesario,
sustitúyalo
• Controle el fusible; si es necesario,
sustitúyalo
• Controle el fusible; si es necesario,
sustitúyalo
• Controle el funcionamiento de la célula
de carga
GTH-4013EX - GTH-4514EX - GTH-4017EX
99
Primera Edición - Segunda Impresión
Manual del Operador
Mal funcionamiento y Búsqueda de averías
INCONVENIENTE
CAUSAS
1 Error E2PROM
REMEDIOS
• Apague y vuelva a encender la máquina
para efectuar el RESET del sistema. Si
la alarma persiste, diríjase al servicio
de asistencia GENIE para un nuevo
calibrado de la máquina.
• Compruebe el cableado entre el panel de
control y la célula de carga.
• Compruebe la correcta sujeción de la
célula de carga.
2 Lectura CÉLULA 1 superior al valore
• Compruebe que el cable de conexión y
máximo permitido
los conectores no estén en cortocircuito
• Si la alarma persiste, diríjase al servicio
de asistencia GENIE para la verificación
de la célula de carga.
CÓDIGOS DE
ALARMA DEL
LIMITADOR DE
CARGA DEL
VISUALIZADOS EN
EL DISPLAY
• Compruebe el cableado entre el panel de
control y la célula de carga.
• Compruebe la correcta sujeción de la
célula de carga.
3 Lectura CÉLULA 2 superior al valore
• Compruebe que el cable de conexión y
máximo permitido
los conectores no estén en cortocircuito
• Si la alarma persiste, diríjase al servicio
de asistencia GENIE para la verificación
de la célula de carga.
• Compruebe el funcionamiento del relé y
el cableado.
• Apague y vuelva a encender la máquina
4 Error de comprobación relé de bloqueo
para efectuar el test completo del
durante el funcionamiento
funcionamiento de las salidas. Si la
alarma persiste, diríjase al servicio de
asistencia GENIE para la sustitución de
la unidad DLE.
• Compruebe el funcionamiento del relé y
el cableado.
5-6-7-8 Error de comprobación relé de
• Si la alarma persiste, contacte el servicio
bloqueo al encendido
de asistencia GENIE para la sustitución
de la unidad DLE.
100
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mal funcionamiento y Búsqueda de averías
INCONVENIENTE
CAUSAS
REMEDIOS
• Compruebe la integridad y la fijación
de las células. Si la alarma persiste,
9 Incongruencia de lectura CÉLULA 1
diríjase al servicio de asistencia
y CÉLULA 2. Las dos células leen
GENIE para la sustitución de las
valores diferentes.
células de carga y el calibrado de la
máquina.
CÓDIGOS DE
ALARMA DEL
LIMITADOR DE
CARGA DEL
VISUALIZADOS EN
EL DISPLAY
A Error datos en RAM
• Apague y vuelva a encender la máquina.
Si la alarma persiste, diríjase al servicio
de asistencia GENIE.
B Incongruencia estabilizadores
• Un ingreso no es leído. Compruebe
el cableado, el cable de potencia, el
conector de la unidad DLE. Si la alarma
persiste, contacte el servicio de asistencia
GENIE.
C Error de control lectura A.D.C.
• Apague y vuelva a encender la máquina.
Si la alarma persiste, diríjase al servicio
de asistencia GENIE.
ATENCIÓN
Si se buscan inconvenientes que no están citados en este capítulo, póngase en contacto con la
Asistencia Técnica, el taller autorizado más cercano o el revendedor TEREXLIFT.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
101
Primera Edición - Segunda Impresión
Manual del Operador
Mal funcionamiento y Búsqueda de averías
20
DIAGNÓSTICO PROBLEMAS DE
TRANSMISIÓN
Mediante la interpretación de la secuencia de
señales intermitentes emitidos por la luz de aviso
de la transmisión 20 (ver capítulo “Mandos e
Instrumentos”), es posible detectar problemas de
los componentes eléctricos.
Cada secuencia representa un número donde los
señales intermitentes largos determinan las decenas
y los cortos las unidades.
ERROR
Rápido parpadeo antes del envío del código
Señales intermitentes largos: decenas (en este caso 3)
Señales intermitentes corto: unidades (en este caso 5)
ERROR CÓDIGO 35
TABLA ERRORES
Código error
Descripción Error
Estado Máquina
15
Tensión batería o Tensión sensor
Modalidad SAFE
19
Corriente bomba marcha adelante
Modalidad SAFE
23
Corriente bomba marcha atrás
Modalidad SAFE
27
Corriente motor
Modalidad SAFE
31
Sensor revoluciones motor diesel
Modalidad SAFE
35
Desactivación FNR
39
Inching
43
Modalidad CREEP DRIVE
Modalidad LIMITED
47
Modalidad CREEP MODE
Modalidad LIMITED
55
Freno de aparcamiento
59
HST Motor RPM
Modalidad LIMITED
70
Línea CAN
Modalidad LIMITED
Modalidad LIMITED
Modalidad SAFE
Modalidad SAFE
Modalidad SAFE: la máquina se detiene y sólo será posible ponerla en marcha de nuevo al apagar
y volver a encender el cuadro después de la eliminación del problema.
Modalidad LIMITED: la máquina sigue funcionando ajustando sólo la bomba sin accionar el motor,
es decir a una velocidad reducida.
102
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Mal funcionamiento y Búsqueda de averías
PAR DE TORSIÓN DEL CONJUNTO DE TORNILLOS
Dxp
Precarga (N)
Par de torsión (Nm)
4.8
8.8
10.9
12.9
4.8
8.8
10.9
12.9
M 4 x 0,7
1970
3930
5530
6640
1,5
3,1
4,3
5,2
M 5 x 0,8
3180
6360
8950
10700
3
6
8,5
10,1
M6x1
4500
9000
12700
15200
5,2
10,4
14,6
17,5
M 8 x 1,25
8200
16400
23100
27700
12,3
24,6
34,7
41,6
M8x1
8780
17600
24700
29600
13
26
36,6
43,9
M 10 x 1,5
13000
26000
36500
43900
25,1
50,1
70,5
84,6
M 10 x 1,25
13700
27400
38500
46300
26,2
52,4
73,6
88,4
M 12 x 1,75
18900
37800
53000
63700
42,4
84,8
119
143
M 12 x 1,25
20600
41300
58000
69600
45,3
90,6
127
153
M 14 x 2
25800
51500
72500
86900
67,4
135
190
228
M 14 x 1,5
28000
56000
78800
94500
71,7
143
202
242
M 16 x 2
35200
70300
98900
119000
102
205
288
346
M 16 x 1.5
37400
74800
105000
126000
107
214
302
362
M 18 x 2,5
43000
86000
121000
145000
142
283
398
478
M 18 x 1,5
48400
96800
136000
163000
154
308
434
520
M 20 x 2,5
54900
110000
154000
185000
200
400
562
674
M 20 x 1,5
60900
122000
171000
206000
216
431
607
728
M 22 x 2,5
67900
136000
191000
229000
266
532
748
897
M 22 x 1,5
74600
149000
210000
252000
286
571
803
964
M 24 x 3
79100
158000
222000
267000
345
691
971
1170
M 24 x 2
86000
172000
242000
290000
365
731
1030
1230
M 27 x 3
103000
206000
289000
347000
505
1010
1420
1700
M 27 x 2
111000
222000
312000
375000
534
1070
1500
1800
M 30 x 3,5
126000
251000
353000
424000
686
1370
1930
2310
M 30 x 2
139000
278000
391000
469000
738
1480
2080
2490
ATENCIÓN
Los sensores de proximidad tienen un par máximo de torsión igual a 15 Nm.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
103
Manual del Operador
Primera Edición - Segunda Impresión
Página intencionalmente vacía
104
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
PRELIMINARES
Esta sección tiene como intención dar al operador las
informaciones sobre los implementos intercambiables
opcionales destinados a los manipuladores.
Se recomienda la utilización sólo de los implementos
originales tratados en estas páginas después
de haber leído atentamente las características y
comprendido el uso.
Para el montaje y el desmontaje haga referencia
al procedimiento estándar descrito en la sección
“Funcionamiento y Uso”.
PELIGRO
Durante las operaciones de sustitución de los
implementos intercambiables aleje a cualquier
persona de la zona de trabajo.
PELIGRO
El montaje de implementos opcionales,
en particular de la grúa de mantenimiento,
modifica el centro de gravedad de la carga
sobre el manipulador. Antes de manipular una
carga, compruebe siempre el peso y consulte
la tabla de carga. Las capacidades nominales
registradas tendrán que ser reducidas del peso
del implemento utilizado.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
105
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
CUCHARA 800 LITROS
(code 59.0202.0000 GTH-4013EX)
(code 59.0200.7000 GTH-4017EX)
(code 59.0200.4000 GTH-4514EX)
ATENCIÓN
Implemento apto para la manipulación de material
disuelto. No utilice la cuchara para operaciones
de excavación.
Campo de utilización
Implemento de acoplamiento rápido para la
manipulación de tierra, arena, escombros, cereales,
etc.
Seguridad
Respete escrupulosamente las normas generales de
seguridad citadas en la sección “Seguridad”.
Funcionamiento
Para efectuar el relleno y la descarga, actúe
sobre la palanca de rotación de la placa porta
herramientas.
ATENCIÓN
Datos Técnicos
Capacidad
800 litros
Ancho
2340 mm
Largo
1000 mm
Alto
Peso
106
850 mm
440 kg
Utilizando la cuchara, se recomienda de efectuar
el relleno solo con el brazo completamente
retirado y de empujar contra el montón con las
ruedas rectas.
Mantenimiento
Controle visualmente que la cuchara no esté dañada
antes de utilizarla.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
CAZO MEZCLADOR 500 LITROS
(cód. 59.0401.0000)
Campo de utilización
Implemento de acoplamiento rápido para la mezcla
y la distribución de aglomerados de cemento.
Seguridad
Respete escrupulosamente las normas generales de
seguridad citadas en la sección “Seguridad”.
Funcionamiento
Para efectuar el relleno y la descarga actúe sobre la
palanca de rotación de la placa porta herramientas.
Para activar el sinfín de mezclado, actúe en el
selector 23.
Datos Técnicos
Ancho (A)
1850 mm
Largo (B)
1080 mm
Alto (C)
1120 mm
780 kg
Peso en vacío
2000 kg
Peso a plena carga
Capacidad de rendimiento
500 lt
Capacidad total
785 lt
140 mm
Nivel rendimiento de centro eje (D)
C
A
B
Mantenimiento
Controle visualmente que no esté dañado antes de
utilizarlo. Lávelo cuidadosamente con agua al final
de cada jornada de trabajo o en cualquier caso antes
de un periodo de inactividad tal que pueda dar lugar
a solidificación del aglomerado o de residuos.
Compruebe que no haya pérdidas de aceite hidráulico
de los tubos y de los acoplamientos rápidos.
Proteja con cuidado los acoplamientos rápido
después de la desconexión para evitar la entrada
de impureza y suciedad en el circuito.
PELIGRO
Antes de efectuar cualquier operación sobre el
cazo, colóquelo en el suelo, pare la máquina,
retire la llave de encendido y cierre con llave la
puerta de la cabina de conducción para evitar
que quienquiera pueda acceder al tablero de
mandos.
POSICIÓN DE REPOSO
D
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
107
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
CAZO PARA HORMIGÓN 500 LITROS
(cód. 59.0400.0000 _ Versión manual)
(cód. 59.0400.1000 _ Versión hidráulica)
Campo de utilización
Implemento aplicado sobre las horquillas estándar
del manipulador y fijado por medio de las especiales
cadenas con grillete suministradas.
Seguridad
Respete escrupulosamente las normas generales de
seguridad citadas en la sección “Seguridad”.
Funcionamiento
Efectúe la conexión horquillas-cazo teniendo
en cuenta el lado que se desea utilizar para la
descarga.
Meta las horquillas en el cazo y fíjela con los
especiales bielas, tornillos y tuercas en dotación.
Para la descarga del producto:
• Versión manual: actúe manualmente sobre la
palanca de abertura de la compuerta
• Versión hidráulica: actúe sobre la palanca
de bloqueo implementos, cuya línea ya será
conectada a los tubos de alimentación del nuevo
implemento utilizando los mismos acoplamientos
rápidos.
Datos Técnicos
Capacidad
500 litros
Ancho
1200 mm
Largo
1200 mm
Alto
1270 mm
Peso
220 kg
Capacidad SAE
0.5 m3
108
Mantenimiento
Controle visualmente que el cazo no esté dañado
antes de utilizarlo.
Lávelo cuidadosamente con agua al final de cada día
de trabajo o en cualquier caso antes de un periodo
de inactividad tal que pueda dar lugar a solidificación
del aglomerado o de residuos.
Compruebe que no haya pérdidas de aceite
hidráulico de los tubos y de los acoplamientos
rápidos.
Proteja con cuidado los acoplamientos rápido
después de la desconexión para evitar la entrada
de impureza y suciedad en el circuito.
A cada utilización compruebe el estado de las
cadenas de fijación; sustitúyalas si están dañadas
o deformadas.
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
CAZO PARA HORMIGÓN 800 LITROS
(cód. 59.0400.2000 _ Versión manual)
(cód. 59.0400.3000 _ Versión hidráulica)
Campo de utilización
Implemento aplicado sobre las horquillas estándar
del manipulador y fijado por medio de las especiales
cadenas con grillete suministradas.
Seguridad
Respete escrupulosamente las normas generales de
seguridad citadas en la sección “Seguridad”.
Funcionamiento
Efectúe la conexión horquillas-cazo teniendo
en cuenta el lado que se desea utilizar para la
descarga.
Meta las horquillas en el cazo y fíjela con los
especiales bielas, tornillos y tuercas en dotación.
Para la descarga del producto:
• Versión manual: actúe manualmente sobre la
palanca de abertura de la compuerta
• Versión hidráulica: actúe sobre la palanca
de bloqueo implementos, cuya línea ya será
conectada a los tubos de alimentación del nuevo
implemento utilizando los mismos acoplamientos
rápidos.
Datos Técnicos
Capacidad
800 litros
Ancho
1200 mm
Largo
1200 mm
Alto
1520 mm
Peso
260 kg
Capacidad SAE
0.8 m3
Cód. 57.0009.0478
Mantenimiento
Controle visualmente que el cazo no esté dañado
antes de utilizarlo.
Lávelo cuidadosamente con agua al final de cada día
de trabajo o en cualquier caso antes de un periodo
de inactividad tal que pueda dar lugar a solidificación
del aglomerado o de residuos.
Compruebe que no haya pérdidas de aceite
hidráulico de los tubos y de los acoplamientos
rápidos.
Proteja con cuidado los acoplamientos rápido
después de la desconexión para evitar la entrada
de impureza y suciedad en el circuito.
A cada utilización compruebe el estado de las
cadenas de fijación; sustitúyalas si están dañadas
o deformadas.
GTH-4013EX - GTH-4514EX - GTH-4017EX
109
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
HORQUILLA DE TRASLADO LATERAL
HIDRÁULICO
(cód. 59.0601.2000)
Campo de utilización
Implemento de acoplamiento rápido para la
manipulación de cargas en paletas con posibilidad
de traslación de la carga de ± 100 mm.
Seguridad
Respete escrupulosamente las normas generales de
seguridad citadas en la sección “Seguridad”.
•
No cargue material suelto
•
No desplace paletas sobrepuestas
Funcionamiento
Para la manipulación de la carga, accione la
palanca de bloqueo implementos, cuya línea ya será
conectada a los tubos de alimentación del nuevo
equipo terminal utilizando los mismos acoplamientos
rápidos.
Datos Técnicos
Capacidad de carga
Ancho
4000 kg
1400 mm
Largo
1600 mm
Alto (con protección)
1140 mm
Peso
Traslado
Acoplamiento
horquillas
110
180 kg
Mantenimiento
Controle visualmente que la horquilla no esté
dañada antes de utilizarla.
Controle que no haya pérdidas de aceite
hidráulico.
Engrase diariamente las articulaciones con la bomba
de engrase y las guías de deslizamiento con grasa
grafitada.
± 100
FEM 3
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
GANCHO FIJO EN LA PLACA 4000 KG
(cód. 59.0700.4000)
Campo de utilización
Implemento de acoplamiento rápido para la elevación
de cargas por medio de eslingas apropiadas.
Seguridad
Respete escrupulosamente las normas generales de
seguridad citadas en la sección “Seguridad”.
No haga oscilar las cargas suspendidas en el aire.
No arrastre las cargas enganchadas.
Levante la carga antes de extender el brazo.
Funcionamiento
Meta las horquillas en la herramienta y fíjela por
medio del cilindro de bloqueo implementos.
Todas las cargas deben ser fijadas utilizando medios
de detención adecuados (eslingas o cadenas)
conformes a las normas vigentes.
Para la manipulación de cargas, alce y gire el brazo
telescópico del manipulador.
Mantenimiento
Controle visualmente que el gancho no esté dañado
antes de utilizarlo.
Controle la presencia y la eficiencia del perno de
seguridad en el gancho.
Datos Técnicos
Capacidad
4000 kg
Ancho
930 mm
Largo
370 mm
Alto
415 mm
Peso
120 kg
ATENCIÓN
El gancho con placa ha sido diseñado para
soportar una carga de 4000 kg. El límite maximo
de capacidad corresponde a la capacidad nominal
del manipulador sobre el cual está aplicado y está
indicado en las tablas de carga suministradas
con el equipo.
Asegurése de que este equipo pueda ser
utilizado en el país donde se trabaja.
La demanda de ensayo queda a cargo del
utilizador.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
111
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
PLUMÍN DE MANTENIMIENTO 900 KG
(cód. 59.0802.0000 _ Versión mecánica)
(cód. 59.0801.9000 _ Versión hidráulica
para GTH-4013EX y GTH-4514EX)
(cód. 59.0802.2000 _ Versión hidráulica
para GTH-4017EX)
Campo de utilización
Implemento de acoplamiento rápido para trabajos
de mantenimiento donde sea indispensable alcanzar
grandes alturas de trabajo.
Seguridad
Respete escrupulosamente las normas generales de
seguridad citadas en la sección “Seguridad”.
No alce cargas mal enganchadas.
No efectúe salidas o deceleraciones bruscas.
No haga oscilar las cargas suspendidas en el aire y
en particular no las desplace fuera de la vertical.
No haga desplazamientos oblicuos o arrastres.
Funcionamiento
Para modificar la altura del trabajo accione la palanca
de rotación de la placa porta herramientas.
Datos Técnicos
Capacidad
900 kg
Ancho
990 mm
Largo
4125 mm
Alto
Peso
Mantenimiento
Controle visualmente que no esté dañado antes de
utilizarlo.
Controle la presencia y la eficiencia del perno de
seguridad en el gancho.
Engrase diariamente las articulaciones con la bomba
de engrase.
600 mm
262 kg
Asegurése de que este equipo pueda ser
utilizado en el país donde se trabaja.
La demanda de ensayo queda a cargo del
utilizador.
112
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
PLUMÍN DE MANTENIMIENTO 2000 KG
(cód. 59.0802.3001 _ Versión mecánica)
Campo de utilización
Implemento de acoplamiento rápido para trabajos
de mantenimiento donde sea indispensable alcanzar
grandes alturas de trabajo.
Seguridad
Respete escrupulosamente las normas generales de
seguridad citadas en la sección “Seguridad”.
No alce cargas mal enganchadas.
No efectúe salidas o deceleraciones bruscas.
No haga oscilar las cargas suspendidas en el aire y
en particular no las desplace fuera de la vertical.
No haga desplazamientos oblicuos o arrastres.
Funcionamiento
Para modificar la altura del trabajo accione la palanca
de rotación de la placa porta herramientas.
Datos Técnicos
Capacidad
2000 kg
Ancho
1000 mm
Largo
2200 mm
Alto
Peso
Mantenimiento
Controle visualmente que no esté dañado antes de
utilizarlo.
Controle la presencia y la eficiencia del perno de
seguridad en el gancho.
Engrase diariamente las articulaciones con la bomba
de engrase.
660 mm
200 kg
Asegurése de que este equipo pueda ser
utilizado en el país donde se trabaja.
La demanda de ensayo queda a cargo del
utilizador.
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
113
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
CABRESTANTE HIDRÁULICO 3000 KG
(cód. 59.0901.4000 para GTH-4013EX
y GTH-4514EX)
(cód. 59.0901.5000 para GTH-4017EX)
Campo de utilización
Implemento de acoplamiento rápido para el
alzamiento de cargas por medio de apropiadas
eslingas.
Seguridad
Respete escrupulosamente las normas generales de
seguridad citadas en la sección “Seguridad”.
No haga oscilar las cargas suspendidas en el aire.
No arrastre las cargas enganchadas.
Levante la carga antes de extender el brazo.
Funcionamiento
Enganche y fije el implemento.
Todas las cargas deben ser fijadas utilizando medios
de detención adecuados (eslingas o cadenas)
conformes a las normas vigentes.
Para manipular las cargas, alce y gire el brazo
telescópico del elevador.
Datos Técnicos
Capacidad
3000 kg
Ancho
960 mm
Largo
880 mm
Alto
Peso
Mantenimiento
Controle visualmente que no esté dañado antes de
utilizarlo.
Controle la presencia y la eficiencia del perno de
seguridad en el gancho.
1650 mm
280 kg
Asegurése de que este equipo pueda ser
utilizado en el país donde se trabaja.
La demanda de ensayo queda a cargo del
utilizador.
114
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Implementos Opcionales
CESTA PARA LADRILLOS
(cód. 59.0400.7000)
Campo de utilización
Implemento para la manipulación de productos
manufacturados de construcción aplicado sobre
las horquillas estándar del manipulador y fijado
por medio de las especiales cadenas con grillete
suministradas.
Seguridad
Respete escrupulosamente las normas generales de
seguridad citadas en la sección “Seguridad”.
Funcionamiento
Acople la cesta a las horquillas desde el lado trasero
con puerta colocada en la parte frontal.
Fije la cesta a las horquillas utilizando las cadenas
suministradas.
Mantenimiento
Controle visualmente que la cesta no esté dañado
antes de utilizarla.
Datos Técnicos
Ancho
800 mm
Largo
1100 mm
Alto
1150 mm
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
115
Manual del Operador
Primera Edición - Segunda Impresión
Página intencionalmente vacía
116
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Datos Técnicos
I
K
B
A
D
E
C
J
GTH-4514 EX GTH 4017 EX
GTH 4013 EX
DIMENSIONES PRINCIPALES
AAltura total.............................................................mm
B Altura al volante....................................................mm
C Ancho total ...........................................................mm
D Ancho interior cabina............................................mm
E Ancho de vía .......................................................mm
F Distancia entre ejes .............................................mm
G Largo a los neumáticos anteriores......................mm
H Largo a la placa de enganche equipos ................mm
I Altura libre inferior, centro......................................mm
J Ancho máximo con estabilizadores bajados.........mm
K Altura libre inferior, eje .........................................mm
• Radio de giro interior .............................................mm
• Radio de giro exterior.............................................mm
2560
1600
2450
780
1980
2850
4650
6100
375
2950
400
2150
4500
2610
1650
2450
780
1980
2850
4700
6490
425
2950
425
2150
4500
2400
1600
2320
780
1920
2950
4790
6060
390
2890
441
2425
4650
LÍMITES DE EMPLEO
M1 Ángulo de ataque....................................................
M2 Ángulo de salida ......................................................
• Temperatura ambiente mín./máx.............................°C
33°
29°
-20°/+40°
37°
32°
-20°/+40°
40°
46°
-20°/+40°
PESO
• Peso operativo en orden de trabajo.........................kg
10.600
11.850
10.100
PRESTACIONES DE MARCHA
• Velocidad máxima (a plena carga) ..................... km/h
• Velocidad máxima (con horquillas) .....................km/h
5
35
5
35
5
35
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
117
Primera Edición - Segunda Impresión
Manual del Operador
Datos Técnicos
GTH-4514 EX
GTH-4017 EX
GTH-4013 EX
CAPACIDAD DE CARGA Y DE ALCANCE
• Altura máx. de levantamiento con estabilizadores...mm
• Altura máx. de levantamiento sin estabilizadores...mm
• Alcance a la máxima altura...........................mm
• Alcance máximo hacia adelante .................mm
• Rotación de la placa de enganche .....................
• Capacidad de carga máxima .........................kg
• Capacidad de carga a la máx. altura .............kg
• Capacidad de carga al alcance máx...............kg
13710
13560
560
9610
145°
4500
3500
1250
16720
16590
590
12550
145°
4000
2500
600
13000
12810
1900
9080
138°
4000
3000
1250
HORQUILLAS (TIPO FLOTANTE)
• Dimensiones ................................................mm
• Peso ...............................................................kg
• Placa porta horquillas de clase .........................
1200x120x50
70
FEM III
1200x120x50
70
FEM III
1200x120x50
70
FEM III
PERKINS
PERKINS
1104 D-44T
1104 D-44T
Diesel
Diesel
4 cilindros en
4 cilindros en
línea
línea
4 tiempos
4 tiempos
inyección directa inyección directa
105x127
105x127
4400
4400
74,5
74,5
PERKINS
1104 D-44T
Diesel
4 cilindros en
línea
4 tiempos
inyección directa
105x127
4400
74,5
MOTOR DIESEL
• Marca .................................................................
• Modelo/Tipo .......................................................
• Características ..................................................
• Diámetro interior x carrera........................... mm
• Cilindrada total ..............................................cc
• Potencia a 2300 r.p.m. ................................kW
INSTALACIÓN ELÉCTRICA
• Tensión ............................................................V
• Batería ...........................................................Ah
12
120
12
120
12
120
NIVELES DE VIBRACIONES
• Nivel de vibración (en el asiento).................m/s2
0.23
0.23
0.23
118
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON HORQUILLAS GTH 4017 EX SOBRE ESTABILIZADORES
GTH-4017 EX
09.4618.0876
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
119
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON HORQUILLAS GTH 4017 EX SOBRE RUEDAS
GTH-4017 EX
09.4618.0877
120
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON GANCHO GTH 4017 SX SOBRE RUEDAS
GTH-4017 EX
09.4618.0878
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
121
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON GANCHO GTH 4017 EX SOBRE ESTABILIZADORES
GTH-4017 EX
09.4618.0879
122
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CABRESTANTE GTH 4017 EX SOBRE RUEDAS
GTH-4017 EX
09.4618.0880
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
123
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CABRESTANTE GTH 4017 EX SOBRE ESTABILIZADORES
GTH-4017 EX
09.4618.0881
124
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLUMÍN DE 900 KG GTH 4017 EX SOBRE RUEDAS
GTH-4017 EX
09.4618.0882
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
125
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLUMÍN DE 900 KG GTH 4017 EX SOBRE ESTABILIZADORES
GTH-4017 EX
09.4618.0883
126
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CUCHARA GTH 4017 EX SOBRE RUEDAS
GTH-4017 EX
09.4618.0884
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
127
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CUCHARA GTH 4017 EX SOBRE ESTABILIZADORES
GTH-4017 EX
09.4618.0885
128
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLATAFORMA 2P/500 REM 4400 GTH 4017 EX
2P/500
REM
4400
GTH-4017 EX
09.4618.0873
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
129
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLATAFORMA 2P/300 F GTH 4017 EX
2P/
300 F
GTH-4017 EX
09.4618.0874
130
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLATAFORMA 2P/1000 REM 5500 GTH 4017 EX
2P/1000
REM
5500
GTH-4017 EX
09.4618.0875
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
131
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON HORQUILLAS GTH 4013 EX SOBRE ESTABILIZADORES
GTH-4013 EX - SX
09.4618.0867
132
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON GANCHO GTH 4013 EX SOBRE RUEDAS
GTH-4013 EX - SX
09.4618.0868
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
133
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON GANCHO GTH 4013 EX SOBRE ESTABILIZADORES
GTH-4013 EX - SX
09.4618.0869
134
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLUMÍN DE 900 KG GTH 4013 EX SOBRE RUEDAS
GTH-4013 EX - SX
09.4618.0886
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
135
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLUMÍN DE 900 KG GTH 4013 EX SOBRE ESTABILIZADORES
GTH-4013 EX - SX
09.4618.0887
136
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CABRESTANTE GTH 4013 EX SOBRE ESTABILIZADORES
GTH-4013 EX - SX
09.4618.0888
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
137
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CABRESTANTE GTH 4013 EX SOBRE RUEDAS
GTH-4013 EX - SX
09.4618.0889
138
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CUCHARA GTH 4013 EX SOBRE RUEDAS
GTH-4013 EX - SX
09.4618.0892
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
139
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CUCHARA GTH 4013 EX SOBRE ESTABILIZADORES
GTH-4013 EX - SX
09.4618.0893
140
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLATAFORMA 2P/300 F GTH 4013 EX
2P/
300 F
GTH-4013 EX
09.4618.0890
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
141
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLATAFORMA 2P/500 REM 4400 GTH 4013 EX
2P/500
REM
4400
GTH-4013 EX
09.4618.0891
142
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON HORQUILLAS GTH 4514 EX SOBRE ESTABILIZADORES
GTH-4514 EX
09.4618.0898
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
143
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON HORQUILLAS GTH 4514 EX SOBRE RUEDAS
GTH-4514 EX
09.4618.0897
144
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON GANCHO GTH 4514 EX SOBRE RUEDAS
GTH-4514 EX
09.4618.0899
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
145
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON GANCHO GTH 4514 EX SOBRE ESTABILIZADORES
GTH-4514 EX
09.4618.0900
146
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CABRESTANTE GTH 4514 EX SOBRE RUEDAS
GTH-4514 EX
09.4618.0901
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
147
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CABRESTANTE GTH 4514 EX SOBRE ESTABILIZADORES
GTH-4514 EX
09.4618.0902
148
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLUMÍN DE 900 KG GTH 4514 EX SOBRE RUEDAS
GTH-4514 EX
09.4618.0903
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
149
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLUMÍN DE 900 KG GTH 4514 EX SOBRE ESTABILIZADORES
GTH-4514 EX
09.4618.0904
150
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CUCHARA GTH 4514 EX SOBRE RUEDAS
GTH-4514 EX
09.4618.0905
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
151
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON CUCHARA GTH 4514 EX SOBRE ESTABILIZADORES
GTH-4514 EX
09.4618.0906
152
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLATAFORMA 2P/500 REM 4400 GTH 4514 EX
2P/500
REM
4400
GTH-4514 EX
09.4618.0894
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
153
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLATAFORMA 2P/300 F GTH 4514 EX
2P/
300 F
GTH-4514 EX
09.4618.0895
154
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Tablas de carga
TABLA DE CARGA CON PLATAFORMA 2P/1000 REM 5500 GTH 4514 EX
2P/1000
REM
5500
GTH-4514 EX
09.4618.0896
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
155
Manual del Operador
Primera Edición - Segunda Impresión
Página intencionalmente vacía
156
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4514 EX & GTH-4017 EX 1/10
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
157
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4514 EX & GTH-4017 EX 2/10
158
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4514 EX & GTH-4017 EX 3/10
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
159
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4514 EX & GTH-4017 EX 4/10
160
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4514 EX & GTH-4017 EX 5/10
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
161
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4514 EX & GTH-4017 EX 6/10
162
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4514 EX & GTH-4017 EX 7/10
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
163
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4514 EX & GTH-4017 EX 8/10
164
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4514 EX & GTH-4017 EX 9/10
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
165
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4514 EX & GTH-4017 EX 10/10
166
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4013 EX 1/10
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
167
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4013 EX 2/10
168
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4013 EX 3/10
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
169
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4013 EX 4/10
170
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4013 EX 5/10
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
171
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4013 EX 6/10
172
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4013 EX 7/10
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
173
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4013 EX 8/10
174
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4013 EX 9/10
Cód. 57.0009.0478
GTH-4013EX - GTH-4514EX - GTH-4017EX
175
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA ELÉCTRICO GTH-4013 EX 10/10
176
GTH-4013EX - GTH-4514EX - GTH-4017EX
Cód. 57.0009.0478
Cód. 57.0009.0478
F R
R1
N
150 bar
R2
GTH-4013EX - GTH-4514EX - GTH-4017EX
L
Auxiliary gear pump
brakes/stabilizers/chassis levelling
displacement: 25 cc/rev
M
L4
M5
L3
M4
R
T
N
M3
Tp3
24 bar
L2
MA
480 bar
480 bar
Shutoff valve
Suction filter
MA
B
Hydrostatic transmission
Check valve
charge pressure
cracking pressure:
test port
0.5 bar (option)
Tp2
Chassis levelling cylinders
B A
P
M
Suction screen
Shutoff valve
Mechanical gear (2 speeds)
Mechanical gear speed
selector actuator
Boom functions pump
with integrated priority valve
displacement: 43 cc/rev
Mechanical gear speed
selector valve
4 ways/3 positions
Ev5
T
Tp1
Boom functions hydraulic
circuit test port
A
B
X3
Ev6
Boom functions
main valve
Double overcenter safety valve
piloting ratio: 4.2/1
cracking pressure: 350 bar
Right stabilizer cylinder
Check valve
cracking pressure:
0.5 bar (option)
Check valve
cracking pressure:
8 bar (option)
Single overcenter safety valve
piloting ratio: 4/1
cracking pressure: 350 bar
Hydrostatic transmission
high pressure test port
capacity:
0.5 Litri
precharge
pressure
50 bar
Anticavitation valve
cracking pressure
5 bar
Boom telescoping cylinder
Double overcenter safety valve
piloting ratio: 4/1
cracking pressure: 350 bar
Double overcenter safety valve
piloting ratio: 7.6/1
cracking pressure: 350 bar
Double overcenter safety valve
piloting ratio: 4/1
cracking pressure: 350 bar
Left stabilizer cylinder
Double overcenter safety valve
piloting ratio: 4.2/1
cracking pressure: 350 bar
S
MB
Hydrostatic transmission charge pump
displacement: 17 cc/rev
450 bar
450 bar
F00A
Reverse
X8
Hydrostatic transmission pump
max displacement: 78 cc/rev
F00B
M14
Boom lift cylinder
Ev15
Rear axle pivoting
lockout cylinder
Ev14
Rear axle pivoting
lockout valve
2 ways/2 positions
Forks levelling
slave cylinder
Quick coupling
hydraulic ports
Hydraulically piloted
double check valve
piloting ratio: 4/1
Pressure
switch
activating
pressure
10-20 bar
Pressure
Forks attachment
switch quick coupling cylinder
activating
pressure
10-20 bar
Parking brake handle
selector valve
Forks tilt cylinder
Front axle
P1
P2
30 bar
Forward
X7
LS
Ev4
L1
cracking
pressure
140 bar
P1
P2
Rear axle
P Max relief valve T
Diesel engine
Check valve
cracking pressure:
2.5 bar
Steering rotating actuator
displacement: 315 cc/rev
R
A
T2
T2’
T1
T1’
N’
Anti-shock
valves
cracking
pressure
200 bar
T P
B
capacity:
0.5 Litri
precharge
pressure
50 bar
Front axle
steering cylinder
Steering modes
selector valve
4 ways / 3 positions
Ev3
Rear axle
steering cylinder
Hydraulically powered
service/emergency brakes
pedal pump
B
P
Pressure
switch
activating
pressure
70 bar
capacity:
1.5 Litri
precharge
pressure
35 bar
M3
M4
T
Emergency electrical
motor driven pump set
3.2 cc/rev (option)
T
280 bar
290 bar 290 bar
200 bar
2
2
2
2
Hydrostatic transmission motor
max displacement: 80 cc/rev
L1
B
A
B
A
B
A
B
A
L2
0
0
0
0
LS
Tp
E
G1
M1
M2
X5
XA
MPR
1
1
1
XB
0
0
0
2
Oil tank
capacity
120 liters
Tank lines
Hydrostatic transmission
high pressure lines
Boom / steering, brakes, stabilizers
and chassis levelling functions lines
Low pressure and transmission
charge pressure lines
Hydrostatic transmission and
boom functions valve piloting lines
Boom / steering, auxiliary and
transmission pumps suction lines
Boom / steering, brakes, stabilizers,
chassis levelling pump pressure lines
HYDRAULIC CIRCUIT
COLORS LEGENDA
Heat exchanger fan
hydraulic motor
displacement 20 cc/rev
Ev8
Ev10
2
Ev12
2
Stabilizers/chassis levelling
main valve
Check valve
cracking pressure:
8 bar
RPM
Pv1
E
Pv2
E
Pv3
Pp
FLT
Tp Pp
Pv4
Ev13
T1
220 bar
Ev7
Ev9
Ev11
Heat exchanger
140 bar
P
P
1
1
1
1
P
T
A1
B1
A2
B2
A3
B3
Double overcenter safety valve
piloting ratio: 4.2/1
cracking pressure: 350 bar
Primera Edición - Segunda Impresión
Manual del Operador
Diagramas y Esquemas
ESQUEMA HIDRÁULICO GTH-4017 EX & GTH-4514 EX
177
178
F R
N
150 bar
R2 R1
GTH-4013EX - GTH-4514EX - GTH-4017EX
Auxiliary gear pump
displacement: 20 cc/rev
L4
M5
L3
M4
L1
Max relief valve
cracking
pressure
140 bar
M
P
A
T2
T2’
Diesel engine
Check valve
cracking pressure:
2.5 bar
Steering rotating actuator
displacement: 315 cc/rev
R
Rear axle
Front axle
LS
X31
Boom functions
main valve
L1
A
24 bar
MB
480 bar
480 bar
S
B
A
L2
M3
MA
Hydrostatic transmission Tp2
high pressure test port
Hydrostatic transmission
charge pressure test port
Check valve
cracking pressure:
0.5 bar (option)
Tp3
B A
P
Mechanical gear speed
selector actuator
Mechanical gear speed
selector valve
4 ways/3 positions
X34
T
Tp1
Boom functions hydraulic
circuit test port
M
A
B
X3
X33
Double overcenter safety valve
piloting ratio: 4/1
cracking pressure: 350 bar
230 bar
290 bar
T
280 bar
290 bar
M3
M4
Emergency electrical
motor driven pump set
3.2 cc/rev (option)
B
A
B
A
B
A
B
2
T
2
2
2
Shutoff valve
Suction screen
Hydrostatic transmission motor
Boom functions pump
with integrated priority valve Mechanical gear (2 speeds) max displacement: 80 cc/rev
displacement: 43 cc/rev
Check valve
cracking pressure:
0.5 bar (option)
Check valve
cracking pressure:
8 bar (option)
Single overcenter safety valve
piloting ratio: 4/1
cracking pressure: 350 bar
Anticavitation valve
cracking pressure
5 bar
capacity:
0.5 Litri
precharge
pressure
35 bar
Second section boom
telescoping cylinder
Third section boom
telescoping cylinder
Double overcenter safety valve
piloting ratio: 7.6/1
cracking pressure: 350 bar
Hydrostatic transmission charge pump
displacement: 17 cc/rev
450 bar
450 bar
F00A
X8
Boom lift cylinder
Hydrostatic transmission pump
max displacement: 78 cc/rev
M14
Rear axle pivoting
lockout cylinder
X30
Forks levelling
slave cylinder
Rear axle pivoting
lockout valve
2 ways/2 positions
F00B
X7
T
L
X18
Forks tilt cylinder
Single overcenter safety valve
piloting ratio: 4/1
cracking pressure: 350 bar
Chassis levelling cylinders
L2
0
P
1
LS
A3
B3
B2
0
0
0
P
1
1
1
M1
T1
M2
X39
XA
G1
XB
RPM
Pv1
E
Pv2
E
Pv3
E
1
1
1
0
0
0
Auxiliaries functions
Tp4 hydraulic circuit test port
Tank lines
Suction lines
Oil tank
capacity
130 liters
Return filter
with suction line
pressurized at 0,5 bar
Check valve
cracking pressure:
8 bar
Return filter
with suction line
pressurized at 0,5 bar
X14
Hydraulic piloting lines
Low pressure lines
Actuators functions lines
Hydrostatic transmission
high pressure lines
Open circuits pressure lines
HYDRAULIC CIRCUIT
COLORS LEGENDA
X20
X22
X23
Heat exchanger
2
2
2
Stabilizers/chassis levelling
main valve
MPR
Tp Pp
200 bar
X19
X21
X24
Pv4
Pp
FLT
X8
X4
X5
X6
X7
Tp
P
T
A1
B1
Hydraulically piloted
double check valve
Forks attachment
quick coupling cylinder piloting ratio: 4/1
Double overcenter safety valve
piloting ratio: 4/1
cracking pressure: 350 bar
Right stabilizer cylinder
Double overcenter safety valve
piloting ratio: 4.2/1
cracking pressure: 350 bar
T1
Left stabilizer cylinder
Double overcenter safety valve
piloting ratio: 4.2/1
cracking pressure: 350 bar
A2
Quick coupling
hydraulic ports
Double overcenter safety valve
piloting ratio: 4.2/1
cracking pressure: 350 bar
T1’
N’
Anti-shock
valves
cracking
pressure
200 bar
T P
B
capacity:
0.5 Litri
precharge
pressure
50 bar
Front axle
steering cylinder
Steering modes
selector valve
4 ways / 3 positions
X19
Rear axle
steering cylinder
Hydraulically powered
service/emergency brakes
pedal pump
B
P
Pressure
switch
activating
pressure
70 bar
X17
Manual del Operador
Primera Edición - Segunda Impresión
Diagramas y Esquemas
ESQUEMA HIDRÁULICO GTH-4013 EX
Cód. 57.0009.0478
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
