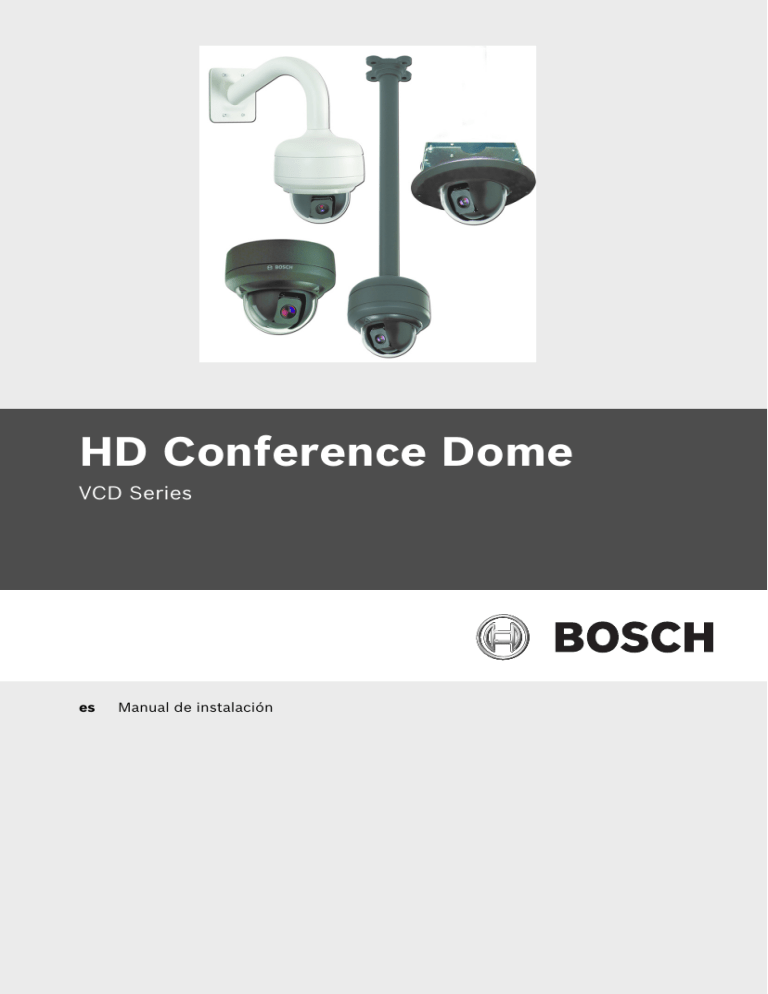

HD Conference Dome
VCD Series
es
Manual de instalación
HD Conference Dome
Índice | es
3
Índice
1
Seguridad
7
1.1
Instrucciones de seguridad importantes
7
1.2
Precauciones de seguridad
1.3
Avisos importantes
11
1.4
Asistencia al cliente y reparaciones
17
2
Desembalaje
18
2.1
Lista de piezas
18
2.2
Reglas de seguridad
19
3
Descripción
20
4
Montaje en superficie
22
4.1
Descripción
22
4.1.1
Herramientas adicionales necesarias
22
4.1.2
Preparación del montaje en superficie para una instalación interior
10
23
4.1.3
Instalación de la cámara en la placa de montaje
25
5
Montaje en pared
29
5.1
Descripción
29
5.1.1
Herramientas adicionales necesarias
29
5.1.2
Preparación de la unidad de montaje en pared para una instalación
5.1.3
Instalación de la cámara en la placa de montaje
32
6
Montaje integrado
36
6.1
Descripción
36
6.1.1
Requisitos adicionales
36
6.1.2
Preparación del techo para la instalación
37
6.1.3
Instalación de la cámara en la placa de montaje
40
7
Instalación del montaje de techo
45
7.1
Descripción
45
7.1.1
Herramientas y suministros necesarios
45
interior30
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
4
es | Índice
HD Conference Dome
7.1.2
Preparación del techo para la instalación
46
7.1.3
Instalación de la cámara en la placa de montaje
49
8
Preparación del cableado
52
8.1
Alimentación
52
8.2
Conexiones de alimentación
53
8.2.1
Conexiones de alimentación a cámaras para interior
53
8.3
Conexión de vídeo
54
8.4
Conexión de vídeo
55
8.5
Conexión Ethernet
56
9
Conexiones de audio, alarmas y relés
57
9.1
Entrada de alarma
57
9.2
Conexión de alarmas (entradas de la 1 a la 2)
58
9.2.1
Conexión de una alarma normalmente abierta
58
9.2.2
Conexión de una alarma normalmente cerrada
59
9.3
Salidas de alarma
60
9.3.1
Conexión de una salida de colector abierto
60
9.4
Cables de audio
61
10
Introducción
62
10.1
Conexión
62
11
Uso de la interfaz IP
63
11.1
Descripción de las funciones
63
11.2
Requisitos del sistema
64
11.3
Conexión de HD Conference Dome al ordenador
65
11.4
Configuración de la cámara HD Conference Dome
66
11.4.1
Cambio de la configuración de red
67
11.5
Livepage
70
11.5.1
Introducción de un comando de control de teclado
74
11.6
Cómo guardar capturas
76
11.7
Grabación de secuencias de vídeo
77
11.8
Carga del procesador
78
11.9
Página GRABACIONES
78
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Índice | es
5
12
Configuración de HD Conference Dome
81
12.1
Modo básico: Acceso al dispositivo
82
12.2
Modo básico: Fecha/Hora
84
12.3
Modo básico: Red
85
12.4
Modo básico: Codificador
86
12.5
Modo básico: audio
87
12.6
Modo básico: grabación
88
12.7
Modo básico: Descripción del sistema
88
12.8
Modo avanzado: General
89
12.9
Identificación
89
12.10
Contraseña
90
12.11
Fecha/Hora
91
12.12
Mostrar texto
93
12.13
Modo avanzado: Interfaz Web
95
12.14
Apariencia
95
12.15
Funciones LIVEPAGE
97
12.16
Registro
99
12.17
Modo avanzado: Cámara
99
12.18
Menú del instalador
99
12.19
Perfil de codificador
100
12.20
Flujos de codificador
105
12.21
Másc. Privacida
107
12.22
Ajustes de cámara
108
12.23
Ajustes de lente
111
12.24
Ajustes PTZ
113
12.25
Diagnóstico
114
12.26
Preposiciones y rondas
114
12.27
Sectores
116
12.28
Varios
116
12.29
Registros
117
12.30
Audio
117
12.31
Modo avanzado: Grabación
118
12.32
Gestión de almacenamiento
118
12.33
Perfiles de grabación
122
12.34
Tiempo de retención
124
12.35
Planificador de grabación
125
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
6
es | Índice
HD Conference Dome
12.36
Estado de grabación
127
12.37
Modo avanzado: Alarma
127
12.38
Conexiones de alarma
127
12.39
VCA
131
12.40
Alarma de sonido
138
12.41
Correo electrónico con alarma
139
12.42
Editor de tareas de alarma
141
12.43
Normas de alarma
141
12.44
Modo Avanzado: Interfaces
143
12.45
Entradas de alarma
143
12.46
Relé
143
12.47
Modo avanzado: Red
145
12.48
Acceso a la red
145
12.49
Avanzado
149
12.50
Multidifusión
151
12.51
Envíos de FTP
153
12.52
Encryption (Codificación)
154
12.53
Modo avanzado: Servicio
155
12.54
Mantenimiento
155
12.55
Licencias
157
12.56
Descripción del sistema
157
13
Comandos de teclado por número
158
14
Mantenimiento preventivo
159
15
Solución de problemas
160
15.1
Control y funcionamiento de HD Conference Dome
161
16
Actualizaciones del firmware BVIP
162
16.1
Actualización de HD Conference Dome
162
16.2
Comienzo del proceso de actualización del firmware
163
Índice
164
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Seguridad | es
1
Seguridad
1.1
Instrucciones de seguridad importantes
7
Lea y respete las siguientes instrucciones de seguridad y
guárdelas para poder consultarlas en el futuro. Preste atención
a todas las advertencias de la unidad y de las instrucciones de
funcionamiento antes de utilizar la unidad.
1.
Limpieza: desenchufe la unidad de la toma de corriente
antes de limpiarla. Siga todas las instrucciones
proporcionadas con la unidad. Por lo general, un paño
seco es suficiente para la limpieza, pero también se puede
utilizar un paño húmedo que no suelte pelusa o una
gamuza. No utilice limpiadores líquidos ni aerosoles.
2.
Fuentes de calor: no se debe instalar la unidad cerca de
fuentes de calor como radiadores, calefactores, estufas u
otros dispositivos (incluidos amplificadores) que
produzcan calor.
3.
Ventilación: las aberturas de la carcasa de la unidad tienen
por objeto la ventilación para evitar el sobrecalentamiento
y garantizar un funcionamiento fiable. No bloquee ni cubra
estas aberturas. No coloque la unidad en ninguna carcasa,
a menos que se proporcione ventilación suficiente o que se
indique en las instrucciones del fabricante.
4.
Agua: no utilice esta unidad cerca del agua, como, por
ejemplo, en una bañera, un barreño, un fregadero, una
cesta de la colada, un sótano húmedo, cerca de una
piscina o cualquier zona clasificada como húmeda. Para
reducir el riesgo de incendio o de descarga eléctrica, evite
que la unidad quede expuesta a la lluvia o la humedad.
5.
Entrada de objetos y líquidos: no introduzca objetos de
ningún tipo en la unidad a través de los orificios, ya que
pueden entrar en contacto con puntos de tensión
peligrosos o desencadenar cortocircuitos en las piezas y
provocar incendios o descargas eléctricas. No derrame
líquido de ningún tipo en la unidad. No coloque sobre la
unidad objetos llenos de líquido, como vasos o tazas.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
8
es | Seguridad
6.
HD Conference Dome
Tormenta eléctrica: para una mayor protección durante
tormentas eléctricas o cuando la unidad no se utiliza o no
se supervisa durante un período prolongado, desenchufe
la unidad de la toma de corriente y desconecte el cable del
sistema. De esta forma evitará que se produzcan daños en
la unidad debidos a tormentas eléctricas o subidas de
tensión.
7.
Ajuste de los controles: ajuste únicamente los controles
especificados en las instrucciones de funcionamiento. Un
ajuste incorrecto de los mismos puede provocar daños en
la unidad. El uso de controles o ajustes o la ejecución de
procedimientos distintos a los especificados pueden
provocar una exposición a radiaciones nocivas.
8.
Sobrecarga: no sobrecargue las tomas de corriente ni los
alargadores. Puede provocar incendios o descargas
eléctricas.
9.
Desconexión de la alimentación: las unidades con o sin
interruptores de encendido/apagado reciben alimentación
eléctrica siempre que el cable de alimentación esté
conectado a la fuente de alimentación. Sin embargo, la
unidad sólo funciona cuando el interruptor está en la
posición de encendido. El cable de alimentación es el
principal dispositivo de desconexión de alimentación para
la interrupción de tensión de todas las unidades.
10. Fuentes de alimentación: utilice la unidad sólo con el tipo
de fuente de alimentación indicado en la etiqueta. Antes
de continuar, asegúrese de desconectar la alimentación
del cable que va a conectar a la unidad.
–
Para unidades con alimentación de batería, consulte
las instrucciones de funcionamiento.
–
Para unidades que utilizan fuentes de alimentación
externas, utilice sólo las fuentes recomendadas o
aprobadas.
–
Para unidades con una fuente de alimentación
limitada, esta fuente de alimentación debe cumplir las
directivas de EN60950. La sustitución de piezas puede
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Seguridad | es
9
dañar la unidad o provocar un incendio o una
descarga eléctrica.
–
Para las unidades de 24 VCA, se recomienda la fuente
de alimentación VG4-A-PSUxx para cumplir con la
norma EN 50130-4 de inmunidad frente a caídas e
interrupciones breves de la tensión eléctrica. La
tensión suministrada a la entrada de alimentación de
la unidad debe estar comprendida entre 21,6 y
26,4 VCA. El cableado proporcionado por el usuario
debe cumplir las normativas de electricidad locales
(Clase 2 de niveles de alimentación). No conecte a
tierra la fuente en los terminales o en los terminales
de alimentación eléctrica de la unidad.
–
Si no está seguro del tipo de fuente de alimentación
que debe utilizar, consulte al distribuidor o a la
compañía eléctrica local.
11. Reparaciones: no intente reparar la unidad por su cuenta.
Si abre o retira las cubiertas, podría quedar expuesto a una
tensión peligrosa u otros riesgos. Todas las reparaciones
deben ser realizadas por personal de servicio cualificado.
12. Daños que requieren reparación: desconecte la unidad de
la fuente de alimentación de CA principal y remita las
reparaciones a un técnico cualificado si se producen daños
en el equipo, por ejemplo si:
–
el cable de alimentación o el enchufe están dañados;
–
se produce exposición a humedad, agua y/o climas
inadecuados (lluvia, nieve, etc.);
–
se ha derramado líquido en el equipo;
–
ha caído un objeto en la unidad;
–
la unidad se ha caído o se ha dañado la carcasa de la
misma;
–
el funcionamiento de la unidad presenta cambios
notables;
–
La unidad no funciona con normalidad cuando el
usuario sigue las instrucciones de funcionamiento.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
10
es | Seguridad
HD Conference Dome
13. Piezas de repuesto: asegúrese de que el técnico utilice las
piezas especificadas por el fabricante u otras que tengan
las mismas características que las originales. La
sustitución de piezas no autorizada puede provocar un
incendio, una descarga eléctrica u otros peligros.
14. Comprobación de seguridad: una vez realizadas las
reparaciones u operaciones de mantenimiento en la
unidad, deben realizarse comprobaciones de seguridad
para garantizar que la unidad esté en condiciones óptimas
de funcionamiento.
15. Instalación: instale esta unidad de acuerdo con las
instrucciones del fabricante y según las normas aplicables
en su país.
16. Conexiones, cambios o modificaciones: únicamente se
deben utilizar conexiones y accesorios especificados por el
fabricante. Cualquier cambio o modificación del equipo
que no haya sido aprobado expresamente por Bosch podrá
invalidar la garantía o, en caso de contrato de autorización,
la autoridad para utilizar el equipo.
1.2
Precauciones de seguridad
¡PELIGRO!
Este símbolo indica una situación de riesgo inminente, como
"tensión peligrosa" en el interior del producto. Si no se toman
precauciones, pueden producirse descargas eléctricas, lesiones
personales graves o incluso la muerte.
¡ADVERTENCIA!
Indica una situación potencialmente peligrosa. Si no se evita,
puede provocar lesiones menores o moderadas. Advierte al
usuario de que la unidad incluye instrucciones importantes.
¡PRECAUCIÓN!
Indica una situación potencialmente peligrosa. Si no se evita,
puede provocar daños materiales o riesgo de daños a la unidad.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Seguridad | es
11
¡NOTA!
Este símbolo indica la existencia de información o de una
directiva de la empresa relacionada directa o indirectamente
con la seguridad del personal o la protección de la propiedad.
1.3
Avisos importantes
¡NOTA!
La cámara HD Conference Dome está diseñada para usar en
conferencias. Este producto no es apropiado para aplicaciones
de seguridad o vigilancia.
Accesorios: no coloque esta unidad en ningún pie, trípode,
soporte o montaje inestable. La unidad podría caer, causando
heridas graves y/o daños considerables a la unidad. Utilice sólo
el conjunto, pie, trípode, soporte o dispositivo de sujeción
especificado por el fabricante. Si utiliza un conjunto de soporte
para la unidad, tenga cuidado al moverlo para evitar lesiones
ocasionadas por posibles caídas. Si realiza una parada
repentina, aplica una fuerza excesiva o la coloca sobre una
superficie inestable, la combinación conjunto/unidad puede
volcar. Monte la unidad según las instrucciones del fabricante.
Conmutador de alimentación: incorpore un conmutador de
alimentación con una separación mínima entre contactos de
3 mm en cada polo a la instalación eléctrica del edificio. Si
resulta necesario para abrir la carcasa para realizar
reparaciones y/u otras actividades, utilice este conmutador
como principal dispositivo de interrupción de tensión de la
unidad.
Toma a tierra de la cámara: al realizar el montaje de la cámara
en ambientes potencialmente húmedos, asegúrese de conectar
a tierra el sistema a través de la carcasa metálica de la unidad
(consulte la sección: Conexión de la alimentación).
Señal de la cámara: proteja el cable con un protector primario
si la señal de la cámara supera los 140 pies, según la norma
NEC800 (CEC sección 60).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
12
es | Seguridad
HD Conference Dome
Toma de tierra coaxial:
–
Conecte el sistema de cableado a tierra si conecta un
sistema de cableado externo a la unidad.
–
Los equipos sólo deben conectarse a las entradas de esta
unidad una vez que el enchufe con toma de tierra de la
misma se haya conectado a una toma de corriente, o bien
que su terminal con toma de tierra esté correctamente
conectado a una fuente con toma de tierra.
–
Desconecte los conectores de entrada de la unidad de los
equipos antes de desconectar el enchufe con toma de
tierra o el terminal con toma de tierra.
–
Tome las precauciones de seguridad adecuadas, tales
como conectar las tomas de tierra, para cualquier
dispositivo que se conecte a esta unidad.
Sólo en modelos para EE.UU.: la sección 810 del National
Electrical Code, ANSI/NFPA No.70, proporciona instrucciones
para realizar una conexión a tierra adecuada de la estructura de
montaje y soporte, del coaxial a una unidad de descarga, así
como información sobre el tamaño de los conductores de
tierra, la ubicación de la unidad de descarga, la conexión a
electrodos de tierra y los requisitos de la toma de tierra.
Este producto Bosch se ha desarrollado y fabricado con
componentes y material de alta calidad que se pueden reciclar
y reutilizar. Este símbolo indica que los aparatos electrónicos y
eléctricos que hayan terminado su vida útil se deben recoger y
no ser desechados junto a los residuos domésticos. Suele
haber sistemas de recogida distintos para los productos
electrónicos y eléctricos que ya no se utilizan. Deseche estas
unidades en alguna instalación de reciclado respetuosa con el
medio ambiente, según la directiva europea 2002/96/EC.
Declaración sobre el medioambiente: el compromiso de Bosch
con el medio ambiente es total. Esta unidad se ha diseñado
para ser lo más respetuosa posible con el medio ambiente.
Dispositivo sensible a la electricidad estática: tome las
precauciones de manipulación de componentes CMOS/MOSFET adecuadas para evitar descargas de electricidad estática.
NOTA: debe llevar muñequeras de protección de conexión a
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Seguridad | es
13
tierra y seguir las precauciones de seguridad ESD
correspondientes al manipular placas de circuitos impresos
sensibles a la electricidad estática.
Potencia del fusible: por motivos de protección de seguridad
del dispositivo, el sistema de protección de los circuitos debe
asegurarse con una potencia de fusible de 16 A como máximo,
de acuerdo con la norma NEC800 (CEC sección 60).
Conexión a tierra y polarización: esta unidad se puede instalar
con un enchufe de línea de corriente alternativa polarizado (un
enchufe con una patilla más ancha que la otra). Esta
característica de seguridad hace que el enchufe sólo encaje
dentro de la toma de corriente de una única forma. Si no puede
insertar el enchufe completamente en la toma, póngase en
contacto con un electricista cualificado para que sustituya la
toma antigua. No contravenga el objetivo de seguridad del
enchufe polarizado.
Además, esta unidad puede disponer de un enchufe de tres
patillas con conexión a tierra (un enchufe con una tercera
patilla para conexión a tierra). Esta característica de seguridad
permite que el enchufe sólo encaje en una toma de corriente
con toma de tierra. Si no puede insertar el enchufe en la toma,
póngase en contacto con un electricista cualificado para que
sustituya la toma antigua. No contravenga el objetivo de
seguridad del enchufe provisto de toma de tierra.
Señales en exteriores: la instalación para recibir señales del
exterior, especialmente en lo relacionado con el aislamiento de
conductores de potencia y luz y la protección de circuitos
abiertos, debe seguir las normas NEC725 y NEC800 (normas
CEC 16-224 y CEC sección 60).
Desplazamiento: antes de mover la unidad, desconecte el cable
de alimentación. Desplace la unidad con cuidado.
PoE (sólo en modelos para interiores): no se deberá
suministrar nunca alimentación a través de la conexión
Ethernet (PoE) si ya se está haciendo mediante el conector de
alimentación.
Equipo conectado permanentemente: incorpore un dispositivo
de desconexión de fácil acceso en el cableado del edificio.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
14
es | Seguridad
HD Conference Dome
Equipo conectable: instale la toma para la conexión junto al
equipo para facilitar el acceso.
Desconexión de la alimentación: las unidades disponen de
alimentación siempre que el cable de alimentación esté
enchufado en la fuente de alimentación. El cable de
alimentación es el principal dispositivo de interrupción de
tensión de todas las unidades.
Líneas eléctricas: no coloque la cámara en las proximidades de
líneas eléctricas, circuitos de alimentación o luces ni en lugares
en los que pueda entrar en contacto con éstos.
SELV
Todos los puertos de entrada/salida son circuitos SELV (Safety
Extra Low Voltage, tensión baja y seguridad adicional). Los
circuitos SELV sólo deben conectarse a otros circuitos SELV.
Como los circuitos ISDN se consideran circuitos de voltaje de
red telefónica, evite conectar el circuito SELV a los circuitos de
voltaje de red telefónica (TNV).
Pérdida de vídeo: dado que la pérdida de vídeo es un elemento
inherente a la grabación de vídeo digital, Bosch Security
Systems no se hace responsable de ningún daño derivado de la
pérdida de información de vídeo. Para minimizar el riesgo de
pérdida de información digital, Bosch Security Systems
recomienda la implementación de varios sistemas de grabación
redundantes, así como el uso de un procedimiento para realizar
copias de seguridad de toda la información analógica y digital.
¡NOTA! Este es un producto de Clase A. El equipo podría
causar interferencias de radio en un entorno doméstico, en
cuyo caso el usuario debe tomar las medidas oportunas.
INFORMACIÓN FCC E ICES
(Sólo modelos para EE.UU. y Canadá)
Este dispositivo cumple con el apartado 15 de las normas de la
FCC. El funcionamiento está sujeto a las siguientes
condiciones:
–
Este dispositivo no debe causar interferencias
perjudiciales.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
–
Seguridad | es
15
Este dispositivo debe aceptar cualquier interferencia
recibida, incluidas las que puedan provocar un
funcionamiento no deseado.
Nota
Este equipo ha sido probado y cumple los límites establecidos
para dispositivos digitales de Clase A, de conformidad con lo
dispuesto en el apartado 15 de las normas de la FCC e ICES003 para la industria en Canadá. Dichas limitaciones se han
establecido con el fin de proporcionar una protección adecuada
frente a interferencias perjudiciales cuando el equipo se utiliza
en un entorno comercial. Este equipo genera, utiliza y puede
irradiar energía de radiofrecuencia y, si no se instala y utiliza
según el manual de instrucciones, puede causar interferencias
perjudiciales para las comunicaciones por radio. Si se utiliza en
zonas residenciales, puede que cause interferencias
perjudiciales, en cuyo caso el usuario deberá corregir las que
corren a su cuenta.
No se podrá realizar ninguna modificación intencional o
involuntaria, que no haya sido expresamente aprobada por la
parte responsable del cumplimiento. Dichas modificaciones
podrían invalidar la autoridad del usuario para manejar el
equipo. Si fuera necesario, el usuario debe consultar al
distribuidor o a un técnico cualificado de radio y televisión para
corregir el problema.
Puede que el usuario encuentre útil el siguiente folleto,
preparado por la Federal Communications Commission: How to
Identify and Resolve Radio-TV Interference Problems (Cómo
identificar y solucionar problemas de interferencia de radio y
televisión). Este folleto está disponible en la oficina
Government Printing Office (Oficina estatal de impresión) de
EE. UU., Washington, DC 20402, nº de ref. 004-000-00345-4.
Exención de responsabilidad
Underwriter Laboratories Inc. ("UL") no ha probado el
rendimiento ni la fiabilidad de los aspectos relacionados con la
seguridad o la señalización de este producto. UL sólo ha
probado lo relacionado con los riesgos de incendio, descarga y/
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
16
es | Seguridad
HD Conference Dome
o daños personales según aparece en el documento Standard(s)
for Safety for Information Technology Equipment, UL/IEC 60950-1
de UL. La certificación de UL no cubre el rendimiento ni la
fiabilidad de los aspectos relacionados con la seguridad o la
señalización de este producto.
UL NO ASUME DE NINGÚN MODO REPRESENTACIONES,
GARANTÍAS O CERTIFICACIONES RELACIONADAS CON EL
RENDIMIENTO O LA FIABILIDAD DE NINGUNA FUNCIÓN
RELACIONADA CON LA SEGURIDAD O LA SEÑALIZACIÓN DE
ESTE PRODUCTO.
Copyright
Esta guía del usuario es propiedad intelectual de Bosch
Security Systems, Inc. y está protegida mediante copyright.
Reservados todos los derechos.
Marcas comerciales
Es posible que todos los nombres de productos de hardware y
software que se utilizan en este documento sean marcas
comerciales registradas y por tanto deben tratarse como tales.
¡NOTA!
Esta guía del usuario se ha recopilado con mucha atención y se
ha comprobado minuciosamente la información que contiene.
El texto era completo y correcto en el momento de la
impresión. El desarrollo continuo de los productos puede
implicar que el contenido de la guía del usuario pueda
modificarse sin previo aviso. Bosch Security Systems no acepta
responsabilidad alguna por los daños que resulten directa o
indirectamente de fallos, procesos inacabados o discrepancias
entre la guía del usuario y el producto que se describe.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
1.4
Seguridad | es
17
Asistencia al cliente y reparaciones
Si la unidad necesitara algún tipo de reparación, póngase en
contacto con el servicio de atención técnica de Bosch Security
Systems más próximo para obtener una autorización de
devolución e instrucciones de envío.
Servicios de atención técnica
EE.UU.
Centro de reparaciones
Teléfono: 800-566-2283
Fax: 800-366-1329
Correo electrónico: [email protected]
Servicio de atención al cliente
Teléfono: 888-289-0096
Fax: 585-223-9180
Correo electrónico: [email protected]
Asistencia técnica
Teléfono: 800-326-1450
Fax: 585-223-3508 ó 717-735-6560
Correo electrónico: [email protected]
Canadá
Teléfono: 514-738-2434
Fax: 514-738-8480
Europa, Oriente Medio, África
Centro de reparaciones
Teléfono: 31 (0) 76-5721500
Fax: 31 (0) 76-5721413
Correo electrónico: [email protected]
Asia
Centro de reparaciones
Teléfono: 65 63522776
Fax: 65 63521776
Correo electrónico: [email protected]
Garantía e información adicional
Si tiene alguna consulta sobre la garantía o desea obtener más
información, póngase en contacto con el representante de
Bosch Security Systems o visite nuestro sitio web en
www.boschsecurity.com.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
18
es | Desembalaje
2
HD Conference Dome
Desembalaje
Desembale y manipule el equipo con cuidado. Si parece que
algún componente se ha dañado durante el transporte, informe
al transportista inmediatamente. Compruebe que se han
incluido todas las piezas que se mencionan en la lista de piezas.
Si falta algún artículo, comuníquelo al representante de ventas
o al representante de atención al cliente de Bosch Security
Systems.
La caja de cartón original es el embalaje más seguro para
transportar la unidad y deberá utilizarse para su devolución en
caso de que deba repararse. Guárdela, ya que es posible que la
necesite en el futuro.
2.1
Lista de piezas
HD Conference Dome incluye los siguientes componentes:
–
Una (1) cámara domo PTZ
–
Un (1) cable de entrada/salida de alarma de 4 hilos
–
Un (1) cable de alimentación de 2 hilos, rojo y negro, para
la cámara
–
Una (1) placa de montaje
–
Un (1) manual de usuario
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
2.2
Desembalaje | es
19
Reglas de seguridad
Para garantizar la seguridad, se especifican las siguientes
advertencias:
–
El dispositivo debe ser instalado y reparado por personal
técnico profesional.
–
Conecte el dispositivo a una fuente de alimentación
siguiendo las indicaciones proporcionadas en la etiqueta
de referencia.
–
Utilice sólo las conexiones/accesorios especificados por el
fabricante.
–
Desenchufe el dispositivo durante tormentas eléctricas o si
no lo va a utilizar durante un período de tiempo
prolongado.
–
No utilice el dispositivo cerca de agua (sólo en modelos
para interiores).
–
–
No utilice el dispositivo cerca de sustancias inflamables.
No permita utilizar el dispositivo a niños o personal no
autorizado.
–
No bloquee ninguna abertura de ventilación.
–
Guarde este manual para futuras consultas.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
20
3
es | Descripción
HD Conference Dome
Descripción
HD Conference Dome es un componente fundamental para
cualquier sistema audiovisual de conferencias.
¡NOTA!
La cámara HD Conference Dome está diseñada para usar en
conferencias. Este producto no es apropiado para aplicaciones
de seguridad o vigilancia.
El siguiente diagrama representa una instalación típica:
1
2
3
4
5
6
7
8
9
HD Conference Dome
HD Conference Dome
Cable coaxial de 75 ohmios
Red de área local
Cable CAT-5E
Sistema de conferencia DCN Next Generation
Ordenador
Escalador/conmutador HD-SDI sin interrupciones
Pantalla
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Descripción | es
21
Consulte Sección 11 Uso de la interfaz IP, Página 63 para
obtener más información sobre los requisitos de software e
infraestructura de instalación de HD Conference Dome.
La instalación la debe realizar únicamente personal de servicio
cualificado, y debe cumplir las normas del National Electric
Code de EE.UU. y las normas aplicables en su país.
¡NOTA!
Se necesita un conducto con toma de tierra para cumplir con
los requisitos de la directiva EMC.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
22
es | Montaje en superficie
HD Conference Dome
4
Montaje en superficie
4.1
Descripción
En este capítulo se describe el proceso de instalación de HD
Conference Dome en una superficie sólida. HD Conference
Dome también puede instalarse en paredes (Sección 5 Montaje
en pared, Página 29), de forma integrada (Sección 6 Montaje
integrado, Página 36) o en techos (Sección 7 Instalación del
montaje de techo, Página 45). Para obtener instrucciones
específicas sobre el montaje de la unidad, consulte el manual
que se incluye con el dispositivo de soporte.
¡NOTA!
Los sensores de imagen de las cámaras modernas son muy
sensibles y requieren un cuidado especial para lograr un
funcionamiento correcto y una mayor vida útil. Para lograr
resultados óptimos con la cámara, siga las directrices:
–
No la exponga a la luz directa del sol ni a puntos de luz
brillantes en condiciones de funcionamiento o inactividad.
–
Evite luces brillantes en el campo de visión de la cámara.
Las luces brillantes causan un efecto "difuminado" visible
como líneas blancas por encima y debajo del resaltado.
Una exposición prolongada a luces brillantes puede causar
la decoloración de los filtros de color del sensor. Esto se
mostrará en la imagen como puntos de colores y es
irreversible.
4.1.1
Herramientas adicionales necesarias
–
Destornilladores de punta plana (los que procedan)
–
Nº Phillips nº 2
–
Herramienta adecuada para taladrar una placa de yeso o el
techo (si procede)
–
Caja de conexión 10,16 cm (4 pulg.) Caja de conexión con
orificios de montaje de 90 mm (3,54 pulg.) (instalación
interior)
–
Una (1) toma de tierra
–
Llave torx T-10
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
4.1.2
Montaje en superficie | es
23
Preparación del montaje en superficie para una
instalación interior
En las siguientes instrucciones se detallan los pasos necesarios
para preparar la superficie y para realizar un montaje sobre la
misma.
1.
Elija una ubicación segura para el domo de montaje en
superficie.
ø 175.0
(6.89)
166.9
(6.57)
R64.2
(2.53)
Figura 4.1 Dimensiones del montaje en superficie para interiores
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
24
es | Montaje en superficie
2.
HD Conference Dome
Instale una placa adaptadora o una caja de conexión
metálica cuadrada (no incluida) de 10,16 cm (4 pulg.). La
caja de conexión metálica y los tornillos de montaje deben
poder soportar una carga máxima de 11,33 kg (25 libras).
90 mm
(3.54 in.)
Figura 4.2
3.
Instalación de la caja de conexión proporcionada por el
usuario
Fije la placa de montaje a la caja de conexión con
tornillería proporcionada por el usuario (consultar la
Figura 4.3).
mm
.16
121
.
in
7
4.7
40
1.5 .0 m
7i m
n.
Figura 4.3
Instalación de la placa de montaje
1 Orificios de la caja de conexión
2 Orificio para cable (40 mm como máximo) en forma de
media luna
3 Placa de montaje
4 Caja de conexión
4.
Vaya a la Sección 4.1.3 Instalación de la cámara en la placa
de montaje, Página 25 para continuar con la instalación.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
4.1.3
Montaje en superficie | es
25
Instalación de la cámara en la placa de montaje
Para instalar la cámara en la placa de montaje en una superficie
o en un techo en suspensión, complete los siguientes pasos:
1.
Coloque los cables en la parte de la placa de montaje con
el corte en forma de media luna (ref. nº 2 Figura 4.3).
2.
Conecte el cable de toma de tierra de la unidad a la caja de
conexión.
3.
Conecte la toma de tierra proporcionada por el usuario a la
caja de conexión.
4.
Conecte los conectores de acoplamiento con cables al
cableado suministrado por el usuario (consulte la
Sección 8 Preparación del cableado, Página 52 para obtener
información sobre el cableado).
5.
Desbloquee el tornillo de bloqueo de seguridad de la base
de la unidad con una llave Allen (proporcionada por el
usuario).
Figura 4.4 Desbloqueo del tornillo de bloqueo de seguridad
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
26
es | Montaje en superficie
6.
HD Conference Dome
Ensamble los conectores correspondientes de la cámara
en los conectores de acoplamiento del techo.
Figura 4.5
1
2
3
7.
Conexión de los cables
Tornillo de bloqueo
Pestaña vertical
Placa de montaje
Alinee los cables en la parte de la placa de montaje con el
corte en forma de media luna.
8.
Para fijar la cámara a la placa de montaje, introduzca la
pestaña vertical (elemento 1, abajo) de la placa en la
ranura habilitada en la parte superior de la cámara domo
(elemento 3) que se encuentra a la derecha del tornillo de
bloqueo de seguridad (elemento 2).
Nota: no afloje los tres remaches de bronce (elemento 4).
Estos remaches encajan con las pestañas ranuradas
(elemento 5) de la placa de montaje.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Montaje en superficie | es
27
Figura 4.6 Detalle de la alineación pestaña/ranura
1
2
3
4
5
Pestaña vertical de la placa de montaje
Tornillo de bloqueo
Ranura habilitada en la carcasa del domo
Tornillo de bronce (la carcasa contiene tres en total)
Pestaña con ranura (la placa de montaje contiene tres
en total)
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
28
es | Montaje en superficie
9.
HD Conference Dome
Gire la cámara aproximadamente 15 grados a la derecha
para encájela en su sitio, tal y como se muestra en la
ilustración siguiente.
5
Figura 4.7
1
Instalación del domo en la placa de montaje
Pestaña vertical
10. Fije el tornillo de bloqueo de seguridad con la llave torx de
bloqueo (T-10) proporcionada por el usuario.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Montaje en pared | es
5
Montaje en pared
5.1
Descripción
29
En este capítulo se describe el proceso de instalación de HD
Conference Dome en una pared. HD Conference Dome también
puede instalarse en superficies, (Sección 4 Montaje en
superficie, Página 22), de forma integrada (Sección 6 Montaje
integrado, Página 36) o en techos (Sección 7 Instalación del
montaje de techo, Página 45). Para obtener instrucciones
específicas sobre el montaje de la unidad, consulte el manual
que se incluye con el dispositivo de soporte.
¡NOTA!
Los sensores de imagen de las cámaras modernas son muy
sensibles y requieren un cuidado especial para lograr un
funcionamiento correcto y una mayor vida útil. Para lograr
resultados óptimos con la cámara, siga las directrices:
–
No la exponga a la luz directa del sol ni a puntos de luz
brillantes en condiciones de funcionamiento o inactividad.
–
Evite luces brillantes en el campo de visión de la cámara.
Las luces brillantes causan un efecto "difuminado" visible
como líneas blancas por encima y debajo del resaltado.
Una exposición prolongada a luces brillantes puede causar
la decoloración de los filtros de color del sensor. Esto se
mostrará en la imagen como puntos de colores y es
irreversible.
5.1.1
Herramientas adicionales necesarias
–
Destornilladores de punta plana (los que procedan)
–
Nº Phillips nº 2
–
Herramienta adecuada para taladrar una placa de yeso o el
techo (si procede)
–
Llave torx T-10
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
30
es | Montaje en pared
5.1.2
HD Conference Dome
Preparación de la unidad de montaje en pared
para una instalación interior
Siga estas instrucciones para realizar el montaje en una pared
interior.
1.
Elija una ubicación segura para el soporte de pared (se
suministra por separado).
366.0
(14.1)
333.0
(13.11)
220.4
(8.68)
291.0
(11.46)
Figura 5.1
2.
Dimensiones de montaje en pared
Fije una caja de conexión de conjunto único metálica
proporcionada por el usuario en la pared.
3.
Acople un conducto metálico con toma de tierra a la
abrazadera de la caja de conexión.
Figura 5.2
F.01U.265.806 | 1.0 | 2012.12
Conducto metálico
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Montaje en pared | es
4.
Pase los cables a través del conducto.
5.
Pase todos los cables de la caja de conexión metálica a
31
través del brazo.
6.
Acople la tapa de montaje al brazo.
7.
Fije el brazo a una caja de conexión de conjunto único
metálica.
Figura 5.3 Fijación a la caja de conexión de conjunto
8.
Fíjelo con los tornillos SEMS adecuados proporcionados
por el usuario que tengan una arandela de presión integral
para perforar la pintura y garantizar que hay una conexión
eléctrica con toma de tierra con la carcasa del brazo o con
la lengüeta de conexión a tierra.
¡NOTA!
La caja de conexión metálica y la superficie de montaje deben
poder soportar una carga máxima de 11,33 kg (25 libras).
9.
Vaya a la Sección 5.1.3 Instalación de la cámara en la placa
de montaje, Página 32 para continuar con la instalación.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
32
es | Montaje en pared
5.1.3
HD Conference Dome
Instalación de la cámara en la placa de montaje
Para instalar la cámara en la placa de montaje, complete los
siguientes pasos:
1.
Acople la placa de montaje (suministrada con el domo) a la
tapa de montaje del domo con los tres (3) tornillos
proporcionados.
40
1.5 .0 m
7i m
n.
Figura 5.4
2.
Instalación de la placa de montaje en la tapa del domo
1
Orificio para cable (40 mm como máximo) en
2
forma de media luna
Tornillos de montaje para la tapa del domo
Coloque los cables en la parte de la placa de montaje con
el corte en forma de media luna (ref. nº 2 Figura 5.4).
3.
Conecte el cable de toma de tierra de la unidad a la tapa
de montaje.
4.
Conecte la toma de tierra proporcionada por el usuario a la
caja de conexión.
5.
Conecte los conectores de acoplamiento con cables al
cableado suministrado por el usuario (consulte la
Sección 8 Preparación del cableado, Página 52 para obtener
información sobre el cableado).
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
6.
Montaje en pared | es
33
Desbloquee el tornillo de bloqueo de seguridad de la base
de la unidad con una llave Allen (proporcionada por el
usuario).
Figura 5.5 Desbloqueo del tornillo de bloqueo de seguridad
7.
Ensamble los conectores correspondientes de la cámara
en los conectores de acoplamiento del techo.
Figura 5.6 Conexión de los cables
8.
Alinee los cables en la parte de la placa de montaje con el
corte en forma de media luna.
9.
Para fijar la cámara a la placa de montaje, introduzca la
pestaña vertical (elemento 1, abajo) de la placa en la
ranura habilitada en la parte superior de la cámara domo
(elemento 3) que se encuentra a la derecha del tornillo de
bloqueo de seguridad (elemento 2).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
34
es | Montaje en pared
HD Conference Dome
Nota: no afloje los tres remaches de bronce (elemento 4).
Estos remaches encajan con las pestañas ranuradas
(elemento 5) de la placa de montaje.
Figura 5.7
1
2
3
4
5
Detalle de la alineación pestaña/ranura
Pestaña vertical de la placa de montaje
Tornillo de bloqueo
Ranura habilitada en la carcasa del domo
Tornillo de bronce (la carcasa contiene tres en total)
Pestaña con ranura (la placa de montaje contiene tres
en total)
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Montaje en pared | es
35
10. Gire la cámara aproximadamente 15 grados a la derecha
para encájela en su sitio, tal y como se muestra en la
ilustración siguiente. Nota: no afloje los remaches de
bronce.
Figura 5.8 Instalación del domo en la placa de montaje
11. Fije el tornillo de bloqueo de seguridad con la llave torx de
bloqueo (T-10) proporcionada por el usuario.
12. Tire del cable sobrante e introdúzcalo en el tubo del
soporte.
13. Compruebe que la carcasa tiene una conexión eléctrica
con toma de tierra.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
36
es | Montaje integrado
HD Conference Dome
6
Montaje integrado
6.1
Descripción
En este capítulo se describe el proceso de montaje integrado
de HD Conference Dome.
HD Conference Dome también puede instalarse en superficies,
(Sección 4 Montaje en superficie, Página 22), paredes
(Sección 5 Montaje en pared, Página 29) o techos
(Sección 7 Instalación del montaje de techo, Página 45). Para
obtener instrucciones específicas sobre el montaje de la
unidad, consulte el manual que se incluye con el dispositivo de
soporte.
¡NOTA!
Los sensores de imagen de las cámaras modernas son muy
sensibles y requieren un cuidado especial para lograr un
funcionamiento correcto y una mayor vida útil. Para lograr
resultados óptimos con la cámara, siga las directrices:
–
No la exponga a la luz directa del sol ni a puntos de luz
brillantes en condiciones de funcionamiento o inactividad.
–
Evite luces brillantes en el campo de visión de la cámara.
Las luces brillantes causan un efecto "difuminado" visible
como líneas blancas por encima y debajo del resaltado.
Una exposición prolongada a luces brillantes puede causar
la decoloración de los filtros de color del sensor. Esto se
mostrará en la imagen como puntos de colores y es
irreversible.
6.1.1
Requisitos adicionales
–
Destornilladores de punta plana (los que procedan)
–
Nº Phillips nº 2
–
Herramienta adecuada para taladrar una placa de yeso o el
techo (si procede)
–
Caja de conexión 10,16 cm (4 pulg.) (opcional)
–
Llave torx T-10
–
Kit de refuerzo VJR-A3-SP para el kit de montaje VJR-A3-IC
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
6.1.2
Montaje integrado | es
37
Preparación del techo para la instalación
Para realizar el montaje integrado, complete los siguientes
pasos:
1.
Elija una ubicación segura para el soporte de montaje
integrado (se suministra por separado).
104.9
(4.13)
71.6
(2.82)
mm
(in.)
229.0
(9.02)
Figura 6.1 Dimensiones del montaje integrado
2.
Perfore o corte un orificio de 200 mm con una variación
máxima de 2,2 mm (7,9 pulg. ± 1/8).
3.
Opcional: si la instalación de HD Conference Dome se
realiza en una placa de techo en suspensión o en cualquier
otra superficie en la que se necesite un refuerzo adicional,
se recomienda utilizar el kit de montaje VJR-A3-SP (se
vende por separado).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
38
es | Montaje integrado
4.
HD Conference Dome
Alinee los orificios de la placa de montaje (suministrada
con el domo) con el soporte de montaje y, a continuación,
fíjela con tornillos. Asegúrese de que los cortes en forma
de media luna de la placa y el soporte de montaje quedan
alineados.
Figura 6.2
1
2
3
4
5
Instalación de la placa de montaje en el soporte de
montaje
Soporte de montaje
Placa de montaje
Placa de sujeción
Corte en forma de media luna
Tornillo de fijación de la abrazadera
5.
Afloje los dos tornillos de fijación de la abrazadera
6.
Introduzca el soporte de montaje a través del orificio del
(elemento 5, arriba) de modo que las abrazaderas libres.
techo. Deslice las abrazaderas hacia fuera y hacia abajo de
forma que la placa del techo/yeso quede atrapada entre la
abrazadera superior y la de soporte inferior. La placa del
techo o de yeso debe tener un grosor máximo y mínimo de
41,7 mm (1,64 pulg.) y 12,7 mm (0,50 pulg.)
respectivamente.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Montaje integrado | es
39
Figura 6.3 Fijación del soporte de montaje integrado al techo
7.
Utilice un destornillador Phillips nº 2 para apretar los
tornillos de fijación (presentes en el soporte) de ambas
abrazaderas y que queden fijas.
¡NOTA!
Si aprieta demasiado las abrazaderas, podría dañar las propias
abrazaderas o el techo. Por tanto, deje de apretar cuando la
abrazadera alcance la superficie del techo y empiece a notar
resistencia. Si utiliza un destornillador potente, ajuste el par de
apriete al valor mínimo.
¡NOTA!
Si necesita instalar el soporte de refuerzo VJR-A3-SP, consulte
la guía incluida con el mismo. Una vez que haya instalado el
soporte, continúe con la siguiente sección.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
40
es | Montaje integrado
6.1.3
HD Conference Dome
Instalación de la cámara en la placa de montaje
Para instalar la base en una superficie o un techo suspendido
mediante la placa de montaje suministrada, complete los
siguientes pasos:
1.
Afloje el tornillo de bloqueo de seguridad de la base de la
unidad con una llave Torx T-10 (no incluida).
Figura 6.4
Desbloqueo del tornillo de bloqueo de seguridad
¡PRECAUCIÓN!
Todos los cables de aplicaciones de instalación se deben pasar
por un conducto con toma de tierra.
2.
Extraiga el tornillo de la toma de tierra (
) situado en la
parte superior del soporte de montaje.
3.
Conecte un cable de toma a tierra (no incluido) al orificio
del tornillo de la toma de tierra (
4.
) y fíjelo con el tornillo.
Conecte el cable de toma de tierra de color verde de la
unidad al orificio del tornillo de la toma de tierra (
) del
soporte de montaje mediante la arandela de tornillo
prisionero suministrada.
5.
Coloque los cables en la parte de la placa de montaje con
el corte en forma de media luna.
6.
Conecte los cables de los conectores de acoplamiento
(incluidos en el kit de accesorios) al cableado (no
incluido); consulte Sección 8 Preparación del cableado,
Página 52 para obtener información sobre el cableado.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
7.
Montaje integrado | es
41
Ensamble los conectores correspondientes de la cámara
en los conectores de acoplamiento del techo.
Figura 6.5 Ensamblaje de los conectores
1
2
3
4
8.
Tornillo de bloqueo
Corte en forma de media luna
Placa de montaje
Pestaña vertical
Para fijar la cámara a la placa de montaje, introduzca la
pestaña vertical (elemento 1, abajo) de la placa en la
ranura habilitada en la parte superior de la cámara domo
(elemento 3) que se encuentra a la derecha del tornillo de
bloqueo de seguridad (elemento 2).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
42
es | Montaje integrado
HD Conference Dome
Nota: no afloje los tres remaches de bronce (elemento 4).
Estos remaches encajan con las pestañas ranuradas
(elemento 5) de la placa de montaje.
Figura 6.6
1
2
3
4
5
Detalle de la alineación pestaña/ranura
Pestaña vertical de la placa de montaje
Tornillo de bloqueo
Ranura habilitada en la carcasa del domo
Tornillo de bronce (la carcasa contiene tres en total)
Pestaña con ranura (la placa de montaje contiene tres
en total)
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
9.
Montaje integrado | es
43
Gire la cámara aproximadamente 15 grados hacia la
derecha. A continuación, encájela en su posición tal y
como se muestra en la siguiente ilustración.
Figura 6.7 Instalación del domo en la placa de montaje
1
2
3
10.
Soporte de montaje integrado
Placa de montaje
Punto de fijación del soporte de montaje
Asegúrese de que la unidad está centrada.
¡NOTA!
El soporte de montaje empotrado cuenta con un punto de
fijación de seguridad adicional. Para evitar que se produzcan
lesiones, conecte un cable de seguridad que vaya desde un
punto de anclaje situado por encima del techo hasta el punto
de fijación.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
44
es | Montaje integrado
HD Conference Dome
11. Coloque el bisel de modo que las cuatro pestañas de
alineación (elemento 1, abajo) queden alineadas con las
ranuras de la carcasa de la cámara (elemento 2) y los dos
tornillos de seguridad hagan lo propio con los orificios
(elemento 3) de las abrazaderas de sujeción.
Nota: los dos (2) juegos de pestañas en relieve (elemento
4) a ambos lados del bisel deben alinearse con las
abrazaderas de sujeción.
Figura 6.8
Alineación del bisel
1
2
3
Pestañas de alineación (cuatro)
Alinee las pestañas con las ranuras de la carcasa
Alinee los tornillos de bloqueo de seguridad con
4
estos conectores
Pestañas en relieve (dos)
12. Encaje el bisel en su sitio. Para garantizar que ha encajado
bien, trate de girar ligeramente la unidad. Nota: la unidad
no debe girar.
13. Utilice la llave Torx T-10 proporcionada para fijar los dos
(2) tornillos de bloqueo de seguridad del bisel al soporte
de montaje.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Instalación del montaje de techo | es
7
Instalación del montaje de techo
7.1
Descripción
45
En este capítulo se describe el proceso de instalación de HD
Conference Dome en un techo. HD Conference Dome también
puede instalarse en superficies, (Sección 4 Montaje en
superficie, Página 22), paredes (Sección 5 Montaje en pared,
Página 29) o de forma integrada (Sección 6 Montaje integrado,
Página 36). Para obtener instrucciones específicas sobre el
montaje de la unidad, consulte el manual que se incluye con el
dispositivo de soporte.
¡NOTA!
Los sensores de imagen de las cámaras modernas son muy
sensibles y requieren un cuidado especial para lograr un
funcionamiento correcto y una mayor vida útil. Para lograr
resultados óptimos con la cámara, siga las directrices:
–
No la exponga a la luz directa del sol ni a puntos de luz
brillantes en condiciones de funcionamiento o inactividad.
–
Evite luces brillantes en el campo de visión de la cámara.
Las luces brillantes causan un efecto "difuminado" visible
como líneas blancas por encima y debajo del resaltado.
Una exposición prolongada a luces brillantes puede causar
la decoloración de los filtros de color del sensor. Esto se
mostrará en la imagen como puntos de colores y es
irreversible.
7.1.1
Herramientas y suministros necesarios
–
Destornilladores de punta plana (los que procedan)
–
Nº Phillips nº 2
–
Herramienta adecuada para taladrar una placa de yeso o el
techo (si procede)
–
Llave torx T-10
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
46
es | Instalación del montaje de techo
7.1.2
HD Conference Dome
Preparación del techo para la instalación
En las siguientes instrucciones se detallan los pasos necesarios
para preparar la superficie y para realizar un montaje en techo.
1.
Elija una ubicación con una superficie sólida segura para el
soporte de montaje de techo (se suministra por separado).
88.8
(3.5)
88.8
(3.5)
768.2
(30.24)
3/4-14 NP
SM Threads
561.2
(22.09)
Ø11.2 (4x)
(0.44)
461.2
(18.16)
Ø175.0
(6.89)
Figura 7.1 Dimensiones de montaje en techo
2.
Utilice los cuatro (4) orificios de la abrazadera como
plantilla para señalar la posición en la que deben
taladrarse los orificios para fijar el soporte.
Figura 7.2 Señalización de los orificios para la abrazadera
3.
Perfore los cuatro (4) orificios en la ubicación de
instalación (tornillos no suministrados; taladre un mínimo
de 10 mm (0,39 pulg.)).
¡PRECAUCIÓN!
Todos los cables de aplicaciones de instalación se deben pasar
por un conducto con toma de tierra.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
4.
Instalación del montaje de techo | es
47
Perfore un quinto orificio (de 20 mm como máximo
[0,79 pulg.]) en el centro del patrón de cuatro orificios que
utilizó para montar la abrazadera. Utilice este orificio para
pasar los cables por el montaje.
¡NOTA!
Los remaches y la superficie de montaje deben poder soportar
una carga máxima de 11,33 kg (25 libras).
5.
Pase los cables a través del tubo comenzando por el
extremo donde se encuentra la abrazadera.
Figura 7.3 Fijación del montaje colgante en techo al techo
¡PRECAUCIÓN!
Seleccione una ubicación de montaje sólida para evitar que la
cámara HD Conference Dome quede expuesta a vibraciones
excesivas.
6.
Conecte la lengüeta de conexión a tierra proporcionada
por el usuario.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
48
es | Instalación del montaje de techo
7.
HD Conference Dome
Alinee los orificios de la placa de montaje (suministrada
con el domo) con la tapa de montaje del domo y, a
continuación, fíjela con los tres (3) tornillos
proporcionados (Figura 1.9).
Figura 7.4
1
2
3
4
F.01U.265.806 | 1.0 | 2012.12
Instalación de la placa de montaje en la tapa del domo
Corte en forma de media luna
Lengüeta de conexión a tierra
Tapa del domo
Placa de montaje
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
7.1.3
Instalación del montaje de techo | es
49
Instalación de la cámara en la placa de montaje
Para instalar la cámara en un soporte de montaje en techo con
la placa de montaje suministrada, complete los siguientes
pasos:
1.
Pase los cables por la parte de la placa de montaje con el
corte en forma de media luna.
2.
Conecte el cable de toma de tierra de la unidad a la tapa
de montaje.
3.
Conecte la toma de tierra proporcionada por el usuario a la
caja de conexión.
4.
Conecte los conectores de acoplamiento con cables al
cableado suministrado por el usuario (consulte la
Sección 8 Preparación del cableado, Página 52 para obtener
información sobre el cableado).
5.
Desbloquee el tornillo de bloqueo de seguridad de la base
de la unidad con una llave Allen (proporcionada por el
usuario).
Figura 7.5 Desbloqueo del tornillo de bloqueo de seguridad
6.
Ensamble los conectores correspondientes de la cámara
en los conectores de acoplamiento del techo.
7.
Alinee los cables en la parte de la placa de montaje con el
corte en forma de media luna.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
50
es | Instalación del montaje de techo
8.
HD Conference Dome
Para fijar la cámara a la placa de montaje, introduzca la
pestaña vertical (elemento 1, abajo) de la placa en la
ranura habilitada en la parte superior de la cámara domo
(elemento 3) que se encuentra a la derecha del tornillo de
bloqueo de seguridad (elemento 2).
Nota: no afloje los remaches de bronce.
Figura 7.6
1
2
3
4
5
Detalle de la alineación pestaña/ranura
Pestaña vertical de la placa de montaje
Tornillo de bloqueo
Ranura habilitada en la carcasa del domo
Tornillo de bronce (la carcasa contiene tres en total)
Pestaña con ranura (la placa de montaje contiene tres
en total)
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
9.
Instalación del montaje de techo | es
51
Gire la cámara aproximadamente 15 grados hacia la
derecha y encájela en su sitio, tal y como se muestra en la
ilustración siguiente.
Figura 7.7 Instalación del domo en la placa de montaje
10. Fije el tornillo de bloqueo de seguridad con la llave torx de
bloqueo (T-10) proporcionada por el usuario.
11. Tire del cable sobrante e introdúzcalo en el tubo del
soporte.
12. Compruebe que la carcasa tiene una conexión eléctrica
con toma de tierra.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
52
es | Preparación del cableado
8
HD Conference Dome
Preparación del cableado
HD Conference Dome contiene cuatro cables: un cable coaxial,
un cable Ethernet para transmitir datos de control, un cable de
entrada de alimentación de 24 VCA y un cable de entrada/salida
de alarma.
El cable coaxial transmite señales de vídeo HD-SDI. La conexión
Ethernet transmite información de control, y suministra
alimentación a la cámara a través del estándar de alimentación
mediante Ethernet+ (PoE+). Consulte Sección 9 Conexiones de
audio, alarmas y relés, Página 57 para obtener información sobre
las conexiones de alarma.
¡PRECAUCIÓN!
La instalación debe realizarla únicamente personal cualificado
de conformidad con el National Electric Code de EE. UU. o las
normas aplicables en su país.
¡PRECAUCIÓN!
Todos los cables de aplicaciones de instalación se deben pasar
por un conducto con toma de tierra.
8.1
Alimentación
El cable de alimentación recomendado es un cable de 2
conductores y calibre 14-18 (en función de la distancia).
Vatios
14 AWG
16 AWG
18 AWG
(2,5 mm)
(1,5 mm)
(1,0 mm)
(670 pies)
(421 pies)
(265 pies)
(204 m)
(128 m)
(81 m)
Cámara (modelos para interior)
24 VCA hacia HD
Conference Dome
17
Tabla 8.1 Distancia de cableado máxima entre la fuente de alimentación
y HD Conference Dome
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
8.2
Preparación del cableado | es
53
Conexiones de alimentación
HD Conference Dome sólo está disponible para interiores. En
todos los modelos para interior, la alimentación de la cámara se
suministra mediante un único conector de alimentación aislado
de 24 VCA o una conexión de alimentación a través de Ethernet
+ (PoE+, IEEE 802.3at, clase 4) con el cable Ethernet CAT 5E
existente.
¡ADVERTENCIA!
Los modelos de HD Conference Dome admiten alimentación
procedente de la entrada de alimentación de 24 VCA o de la
entrada Ethernet. Asegúrese de que la cámara recibe la
alimentación de una sola de estas fuentes.
Consulte la Sección 8.5 Conexión Ethernet, Página 56 para
obtener más información sobre la conexión de alimentación a
través de Ethernet.
¡NOTA!
Utilice sólo un transformador de suministro de alimentación
certificado / Clase 2.
8.2.1
Conexiones de alimentación a cámaras para
interior
¡ADVERTENCIA!
HD Conference Dome admite alimentación procedente de la
entrada de alimentación de 24 VCA o de la entrada Ethernet.
Asegúrese de que la cámara recibe la alimentación de una sola
de estas fuentes.
Consulte la Sección 8.5 Conexión Ethernet, Página 56 para
obtener más información sobre la conexión de alimentación a
través de Ethernet.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
54
es | Preparación del cableado
Figura 8.1
Ref. n.º
1
2
3
HD Conference Dome
Cable de alimentación
Cable
24 VCA
24 VCA
Fuente de alimentación (no incluida)
Color
Rojo
Negro
n/a
¡NOTA!
La unidad de la cámara admite únicamente alimentación de
24 VCA y 1,2 A. No suministre 120 V o 230 V a esta cámara.
Para conectar la alimentación a modelos para interior:
1.
Coloque el ensamblado del cable con un conector de
acoplamiento de tres (3) patillas en un extremo y los
cables con tomas negro y rojo en el otro extremo.
2.
Conecte un cable de la fuente de alimentación de 24 VCA
al cable negro.
3.
Conecte el otro cable de dicha fuente de alimentación al
cable rojo.
4.
Conecte el cable verde de toma de tierra a un conducto
con toma de tierra adecuado.
8.3
Conexión de vídeo
La cámara HD Conference Dome utiliza el Interfaz digital en
serie de alta definición (HD-SDI) para transmitir imágenes de
vídeo a través de un cable coaxial con conectores BNC con una
impedancia nominal de 75 ohmios. Se transmiten señales de
componentes digitales sin compresión. Para ajustar una
resolución de salida, consulte Sección 12.19 Perfil de
codificador, Página 100.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Preparación del cableado | es
55
Especificaciones del cable coaxial
recomendado
Tamaño
D.E. entre 4,6 mm (0,181 pulg.) y 7,9 mm
(0,312 pulg.)
Blindaje
Malla de cobre: 95%
Conductor
Centro de cobre estándar
central
Conector de
BNC
terminal
Distancias máximas de los cables
Tipo de cable
Beldon 1694A SD (270 Mbps) hasta 400 m (1312 pies)
HD (1,485 Gbps) hasta 220 m (722 pies)
RG-59/U
1,485 Gbps hasta 140 m (459 pies)
RG-6
87 m (285 pies)
Tamaño
D.E. entre 4,6 mm (0,181 pulg.) y 7,9 mm
(0,312 pulg.)
Blindaje
Malla de cobre: 95%
Conductor
Centro de cobre estándar
central
Conector de
BNC
terminal
8.4
Conexión de vídeo
El cable coaxial terminado con conectores BNC es el método
más común para la transmisión de vídeo HD-SDI. Para conectar
el vídeo, realice lo siguiente:
1.
Remate el cable coaxial del sistema central con un
conector BNC macho.
2.
Conecte el conector BNC macho al conector BNC de salida
de vídeo (Video Out) de la base de la cámara.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
56
es | Preparación del cableado
8.5
HD Conference Dome
Conexión Ethernet
HD Conference Dome puede conectarse a una red 10 Base-T/
100 Base-TX directamente o a través de un conmutador. Los
datos de control se transmiten por una red TCP/IP estándar
utilizando el servidor Web integrado. Además, la alimentación
se suministra a la cámara HD IP para interior a través del cable
Ethernet compatible con el estándar de alimentación a través
de Ethernet + (IEEE 802.3at, clase 4).
¡PRECAUCIÓN!
Las conexiones Ethernet se deben realizar sólo a redes no
expuestas (de interior).
Tipo de cable
Ethernet CAT-5E o CAT 6
Distancia máxima
100 m (328 pies)
Ancho de banda
10 Base-T/100 Base-TX
PoE+ (sólo modelos para
Estándar IEEE 802.3at, clase 4
interior)
Conector de terminal
F.01U.265.806 | 1.0 | 2012.12
RJ45 (hembra)
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Conexiones de audio, alarmas y relés | es
57
9
Conexiones de audio, alarmas y relés
9.1
Entrada de alarma
HD Conference Dome proporciona conexiones para dos
entradas de alarma, una salida de alarma y una entrada de
audio. Cada entrada de alarma se puede activar mediante
dispositivos de contacto seco, como almohadillas de presión,
detectores de infrarrojos pasivos, contactos de puerta y
dispositivos similares.
AUDIO GND
AUDIO IN
GROUND
ALARM IN 2
ALARM IN 1
ALARM OUT
BLU
YEL
ORG
GRN
BRN
WHT
Figura 9.1
Cable de seis hilos de entrada/salida de audio y alarma
Color del cable
Blanco
Marrón
Naranja
Verde
Amarillo
Azul
Función
Salida de alarma
Entrada de alarma 1
Entrada de alarma 2
Toma de tierra
Entrada de audio
Toma de tierra del audio
La siguiente tabla ofrece una relación de los tamaños y las
distancias para los cables.
Sección del cable
Distancia máxima
AWG
mm
pies
metros
22
0,644
500
152,4
18
1,024
800
243,8
Tabla 9.1 Guía para cables de alarma
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
58
es | Conexiones de audio, alarmas y relés
HD Conference Dome
Las alarmas se conectan con cables normalmente abiertos
(N.A.) o normalmente cerrados (N.C.); se deben programar las
entradas de alarma N.A. (ajuste predeterminado) o N.C. a
través del menú principal de HD Conference Dome.
9.2
Conexión de alarmas (entradas de la 1 a la
2)
Puede configurar las alarmas de la 1 a la 2 como normalmente
abiertas (N.A.) o normalmente cerradas (N.C.).
9.2.1
Conexión de una alarma normalmente abierta
1.
Conecte la alarma a la entrada apropiada (de la 1 a la 2) y a
la toma de tierra de HD Conference Dome.
Figura 9.2
N.A. - Normalmente abierta
Ref. Contacto del Domo
Color
n.º
1
usuario
Normalmente Alarma en 1 o alarma en 2 Marrón en 1 o
2
abierta
Común
2.
(ref. nº 3)
Toma de tierra (ref. nº 4)
naranja en 2
Verde
En la página Ajustes de HD Conference Dome seleccione
Interfaz>Entradas de alarma. Consulte
Sección 12 Configuración de HD Conference Dome,
Página 81 para obtener instrucciones de acceso a la página
Ajustes.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Conexiones de audio, alarmas y relés | es
59
Cámara HD Conference Dome programada en N.A.
9.2.2
Circuito
Indicación de alarma
Abierta
Normal
Cerrado
Alarma
Conexión de una alarma normalmente cerrada
1.
Conecte la alarma a la entrada apropiada (de la 1 a la 2) y a
la toma de tierra de HD Conference Dome.
Figura 9.3
N.C. Conexiones normalmente cerradas
Ref.
Contacto del Domo
n.º
1
usuario
Normalmente Alarma en 1 o alarma en 2 Marrón en 1 o
2
cerrada
Común
2.
Color
(ref. nº 3)
Toma de tierra (ref. nº 4)
naranja en 2
Verde
En la página Ajustes de HD Conference Dome seleccione
Interfaz>Entradas de alarma. Consulte
Sección 12 Configuración de HD Conference Dome,
Página 81 para obtener instrucciones de acceso a la página
Ajustes.
Cámara HD Conference Dome programada en N.C.
Circuito
Indicación de alarma
Abierta
Alarma
Cerrado
Normal
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
60
es | Conexiones de audio, alarmas y relés
9.3
HD Conference Dome
Salidas de alarma
HD Conference Dome incorpora una (1) salida de alarma: una
salida de colector abierto.
NPN
C
B
E
Figura 9.4
9.3.1
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
N.A. - Normalmente abierta
Ref.
Descripción
Color
n.º
1
2
3
4
5
Domo
Normalmente abierta
Toma de tierra
Entrada de alarma
Dispositivo proporcionado por el usuario (por
n/a
Blanco
Verde
n/a
n/a
6
ejemplo, un DVR)
Toma de tierra/común
n/a
Conexión de una salida de colector abierto
La salida 1 es un colector abierto. Esta salida se debe conectar
a una tensión positiva de entre 5 y 32 V para completar el
circuito, con una tensión máxima de 32 VCC a 150 mA.
1.
Conecte el cable pelado apropiado al colector abierto del
cable blanco del transistor.
2.
Acople el cable pelado apropiado al conector de tierra
(GND).
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
9.4
Conexiones de audio, alarmas y relés | es
61
Cables de audio
HD Conference Dome puede recibir señales de audio de
entrada de línea y transmitirlas a través de la red. La señal de
audio se transmite de forma unidireccional y sincronizada con
la señal de vídeo.
Consulte Sección 12.5 Modo básico: audio, Página 87.
Especificaciones de entrada de la línea de audio
Tensión de
5,5 Vpp
entrada máxima
Impedancia
9 kΩ
Frecuencia de
G.711: 8 bits a 8 KHzL16: 16 bits a 16 kHz
muestreo
PCM
Blindaje
Trenzado de cobre pelado: cobertura 95%
El ajuste del nivel de ganancia interno está disponible
Especificaciones para el cableado.
Tipo de cable
Coaxial3 (recomendado)
Distancia
10 m (33 pies)
Calibre
22 AWG
Blindaje
Trenzado de cobre pelado: cobertura 95%
Conductor
Cobre pelado trenzado
central
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
62
es | Introducción
10
HD Conference Dome
Introducción
Una vez se haya completado su instalación, la cámara HD
Conference Dome puede programarse.
¡NOTA!
La cámara HD Conference Dome está diseñada para usar en
conferencias. Este producto no es apropiado para aplicaciones
de seguridad o vigilancia.
10.1
Conexión
Al encender HD Conference Dome, transcurren diez (10)
segundos antes de que el domo arranque su fase de inicio.
Durante la fase de inicio, la cámara gira a la derecha e izquierda
y se inclina hacia arriba y abajo. También ajusta el enfoque de la
lente. La fase de inicio completa dura aproximadamente 20
segundos y termina con una pantalla de inicio.
Consulte Sección 11 Uso de la interfaz IP, Página 63 para
obtener información sobre la configuración de la cámara.
¡ADVERTENCIA!
Antes de encender el domo, retire la capa protectora de
plástico claro de la parte superior de la burbuja.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
11
Uso de la interfaz IP | es
63
Uso de la interfaz IP
HD Conference Dome transmite comandos de control PTZ e
imágenes a través de una red TCP/IP. Además, permite al
usuario configurar los ajustes de pantalla y funcionamiento de
la cámara, así como los parámetros de red.
HD Conference Dome incorpora un servidor de canal de vídeo
en el módulo IP. Su función principal es codificar el vídeo y los
datos de control para su transmisión a través de una red TCP/
IP. La utilización de las redes existentes significa que la
integración con redes locales se puede realizar de forma rápida
y sencilla.
11.1
Descripción de las funciones
HD Conference Dome incluye las siguientes funciones:
Función
Descripción
Codificación de
La cámara utiliza los estándares de compresión H.264 y
vídeo
garantiza que la velocidad de datos se mantenga baja
incluso con una calidad de imagen alta; además, se
puede adaptar a las condiciones locales dentro de unos
márgenes amplios.
Transmisión
Permite codificar varios flujos de datos
simultáneamente según distintos perfiles
personalizados y utilizar dichos flujos para distintos
fines. Por ejemplo, se puede utilizar un (1) flujo de
datos para la grabación local y un (1) flujo de datos
optimizada para la transmisión en una red de área local
(LAN).
Multidifusión
Posibilita la transmisión a varios receptores de manera
simultánea y en tiempo real. Como requisito previo para
la multidifusión, la red debe implementar los protocolos
UDP e IGMP V2.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
64
es | Uso de la interfaz IP
HD Conference Dome
Función
Descripción
Configuración
Puede configurar todos los ajustes de la cámara desde
un navegador Web conectado a la red local (Intranet) o
a Internet. También puede actualizar el firmware, cargar
configuraciones de dispositivos, almacenar ajustes de
configuración y copiar todos estos ajustes de una
cámara a otra.
Capturas
Permite capturar fotogramas de vídeo independientes y
almacenarlos como imágenes JPEG desde la interfaz
del explorador Web.
Grabar
Permite la configuración para las opciones de grabación
del módulo IP. Puede grabar vídeo desde Livepage en
un disco duro o almacenar hasta 8 MB de vídeo en el
módulo IP.
11.2
Requisitos del sistema
HD Conference Dome requiere un software y hardware
específicos para que el usuario pueda ver imágenes en directo y
configurar los ajustes de cámara a través de una red TCP/IP.
Los requisitos son los siguientes:
–
Un ordenador con sistema operativo Microsoft Windows
XP, Vista o Windows 7, acceso a Internet y la versión 7.0 o
posterior del navegador Web Microsoft Internet Explorer.
¡NOTA!
El navegador Web se debe configurar para aceptar las cookies
procedentes de la dirección IP de la unidad.
En Windows Vista, desactive el modo protegido en la ficha
Seguridad de Opciones de Internet.
En la ayuda en línea de Microsoft Internet Explorer se incluyen
notas sobre su uso.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Uso de la interfaz IP | es
65
Si elige utilizar un equipo que ejecute Microsoft Internet
Explorer o alguno de los software de Bosch, el equipo debe
cumplir con los siguientes requisitos mínimos:
–
Procesador: núcleo cuádruple
–
RAM: 256 MB
–
Sistema de vídeo: memoria de vídeo de 128 MB, pantalla
de 1.024 x 768 con una profundidad de color mínima de 16
bits
–
Interfaz de red: 100-BaseT
–
Microsoft Internet Explorer, versión 6.0 o posterior
–
DirectX 9.0c
–
Utilidad MPEG ActiveX
–
Máquina virtual de Java de Sun
¡NOTA!
Asegúrese de establecer la tarjeta gráfica en un color de 16 ó
32 bits. Si necesita más información, póngase en contacto con
el administrador de su sistema.
11.3
Conexión de HD Conference Dome al
ordenador
1.
Instale HD Conference Dome siguiendo las instrucciones
de este manual.
2.
Utilice un cable Ethernet para conectar la toma RJ45 de
HD Conference Dome a un conmutador de red exclusivo
para anular la red de área local (LAN).
3.
Conecte el conmutador de red específico al conector RJ45
del PC (consulte la opción A a continuación).
¡NOTA!
El HD Conference Dome también puede conectarse
directamente a un ordenador por medio del cable de
transmisión Ethernet con conectores RJ45 (consulte la opción
B a continuación).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
66
es | Uso de la interfaz IP
HD Conference Dome
Figura 11.1 Configuración del sistema HD Conference Dome
1
2
3
4
HD Conference Dome
Conexión IP
Conmutador de red
Ordenador
¡NOTA!
La configuración de los ajustes de red de HD Conference Dome
también puede realizarse mediante la utilidad Bosch
Configuration Manager. Visite www.boschsecurity.es para
descargar el software Configuration Manager y el manual de
funcionamiento.
11.4
Configuración de la cámara HD
Conference Dome
Para activar la cámara en la red, debe primero asignarle una
dirección IP válida. La dirección IP predeterminada es
192.168.0.1, pero puede que sea necesario cambiarla si resulta
incompatible con otros dispositivos de la red.
La siguiente información le ayudará a configurar la cámara en
red de manera adecuada.
–
Dirección IP de la unidad: identificador de la cámara en
una red TCP/IP. Por ejemplo, 140.10.2.110 es una sintaxis
válida para una dirección IP.
–
Máscara de subred: máscara utilizada para determinar la
subred a la que pertenece una dirección IP.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
–
Uso de la interfaz IP | es
67
Dirección IP de puerta de enlace: nodo de una red que
sirve como punto de acceso a otra red.
–
Puerto: extremo de una conexión lógica en las redes TCP/
IP y UDP. El número de puerto identifica el puerto utilizado
a través de una conexión de firewall.
¡NOTA!
Asegúrese de que tiene a mano los parámetros de red de las
cámaras antes de comenzar la configuración.
Los valores predeterminados de HD Conference Dome son los
siguientes:
–
Dirección IP: 192.168.0.1
–
Máscara de subred: 255.255.255.0
–
Dirección IP de la puerta de acceso: 0.0.0.0
En las siguientes secciones se ofrecen las instrucciones de
instalación del software necesario para visualizar imágenes a
través de una conexión IP, configurar los ajustes de la red IP y
acceder a las imágenes de HD Conference Dome desde un
navegador Web.
11.4.1
Cambio de la configuración de red
La dirección IP predeterminada de HD Conference Dome es
192.168.0.1. Para cambiar la dirección IP o cualquier otro
ajuste de red, utilice el software Configuration Manager o el
servidor IP de HD Conference Dome.
¡NOTA!
Para obtener una dirección IP, una máscara de subred y una
dirección IP de puerta de acceso válidas, póngase en contacto
con su administrador de red local.
Uso de Configuration Manager
Configuration Manager es una aplicación de red opcional
disponible en el sitio Web de Bosch Security Systems. Consulte
el manual de Configuration Manager antes de realizar cualquier
cambio en la configuración.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
68
es | Uso de la interfaz IP
HD Conference Dome
¡NOTA!
Según los ajustes de seguridad de red del ordenador, es
posible que el usuario tenga que añadir la nueva dirección IP a
la lista de sitios seguros del navegador para que funcionen los
controles de HD Conference Dome.
Uso del servidor Web de HD Conference Dome
Para configurar la cámara con el servidor Web de HD
Conference Dome, haga lo siguiente:
1.
Establezca la dirección IP en el ordenador como
192.168.0.10 para garantizar que el ordenador y HD
Conference Dome están en la misma subred.
2.
Inicie Microsoft Internet Explorer y vaya a la siguiente URL:
http://192.168.0.1
El navegador Web abrirá Livepage para HD Conference
Dome y mostrará un mensaje de advertencia de seguridad.
3.
Active la casilla Always Trust y haga clic en YES.
4.
Haga clic en el enlace Ajustes, situado en la parte superior
de Livepage.
5.
Haga clic en el enlace Ajustes de servicio, situado en el
panel izquierdo de la página Ajustes.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
6.
Uso de la interfaz IP | es
69
Haga clic en el enlace Red para abrir la página de ajustes
de red.
Figura 11.2
7.
Página de ajustes de red
Configure los ajustes de esta página según las direcciones
que le haya proporcionado su administrador de red local.
¡NOTA!
Haga clic en el enlace ¿Necesita ayuda sobre esta página? si
necesita más información.
8.
Haga clic en el botón Establecer para guardar los ajustes.
9.
Abra otra ventana de Microsoft Internet Explorer.
10. Introduzca la dirección IP original seguida de /reset (por
ejemplo, http://192.168.0.1/reset) en la barra de
direcciones y haga clic en Ir a para reiniciar HD Conference
Dome. Una vez haya reiniciado HD Conference Dome,
utilice la nueva dirección IP para acceder a Livepage.
11. Desconecte el cable Ethernet de HD Conference Dome del
conmutador de red exclusivo y vuelva a conectarlo a la red
de área local (LAN).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
70
es | Uso de la interfaz IP
11.5
HD Conference Dome
Livepage
Una vez establecida la conexión, el navegador Web muestra
Livepage. Aparece la imagen de vídeo en directo en la parte
derecha de la ventana del navegador. En función de la
configuración, pueden aparecer varios datos de texto en la
imagen de vídeo en directo.
Es posible que Livepage muestre otros datos junto a la imagen
de vídeo en directo. Los elementos en pantalla dependen de los
ajustes de la página Configuración de Livepage (consulte la
ayuda en línea de HD Conference Dome).
Mostrar texto
Las superposiciones o "sellos" en la imagen de vídeo ofrecen
información adicional importante. Los iconos superpuestos
ofrecen la siguiente información:
Error de descodificación. Puede que la imagen presente
defectos provocados por errores de descodificación. Si
las imágenes posteriores hacen referencia a dicha
imagen corrupta, es posible que muestren también
errores de descodificación a pesar de que no aparezcan
marcados con el icono de error de descodificación.
Icono de alarma sobre un elemento multimedia
Error de comunicación. Este icono indica algún tipo de
error de comunicación. La causa puede ser un fallo de
conexión con el medio de almacenamiento, una
violación de protocolo por parte de un subcomponente
o, simplemente, la extinción del tiempo de espera. Para
solucionar el problema, se inicia automáticamente un
proceso de reconexión en un segundo plano.
Interrupción (ninguna grabación)
Marca de agua no válida
Icono de marca de agua sobre un elemento multimedia
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Uso de la interfaz IP | es
71
Icono de movimiento sobre un elemento multimedia
Análisis del almacenamiento incompleto. Si no se
obtiene la información sobre el vídeo grabado, se inicia
un proceso de análisis para encontrar todo el vídeo
grabado. Durante este proceso se muestra el símbolo
de análisis. Mientras se ejecuta el análisis, es posible
que aparezcan interrupciones en ubicaciones que aún
no han sido objeto del análisis. Dichas interrupciones
se sustituirán automáticamente por el vídeo
correspondiente tan pronto como la información
apropiada esté disponible.
Número máximo de conexiones
Si no se puede conectar, es posible que la unidad haya
alcanzado su número máximo de conexiones. Dependiendo de
la configuración de la unidad y de la red, cada HD Conference
Dome puede establecer hasta 25 conexiones con un navegador
Web o hasta 50 conexiones mediante Bosch Video Management
System.
Dispositivo HD Conference Dome protegido
Si el sistema HD Conference Dome está protegido con
contraseña frente a accesos no autorizados, el navegador Web
mostrará el mensaje correspondiente y le solicitará la
contraseña cuando intente acceder a zonas protegidas.
¡NOTA!
HD Conference Dome ofrece la opción de limitar la capacidad
de acceso mediante el uso de varios niveles de autorización
(consulte la ayuda en línea de HD Conference Dome).
1.
Introduzca el nombre de usuario y la contraseña
relacionada en los campos de texto correspondientes.
2.
Haga clic en Acept. Si se introduce la contraseña
correctamente, el navegador Web muestra la página que se
ha solicitado.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
72
es | Uso de la interfaz IP
HD Conference Dome
Red protegida
Si se utiliza un servidor RADIUS en la red para gestionar
derechos de acceso (autenticación 802.1x), HD Conference
Dome debe configurarse de forma correspondiente o no será
posible establecer la conexión.
Selección de la imagen
Puede ver la imagen de la cámara en distintas pantallas.

Haga clic en una de las fichas Flujo 1 Flujo 2 o M-JPEG
que aparecen bajo la imagen de vídeo para alternar entre
las distintas pantallas de imagen de la cámara.
Control de vista
La ficha Control de vista permite controlar las funciones de la
cámara (panorámica, inclinación, zoom, enfoque e iris), navegar
por los menús en pantalla y ver preposiciones.
Nº
Descripción
Nº
Descripción
1
Inclina la cámara hacia arriba
8
Enfoca de lejos2
2
Inclina la cámara hacia abajo
9
Enfoca de cerca2
3
Gira la cámara hacia la izquierda
10
Iris cerrado2
4
Gira la cámara hacia la derecha
11
Iris abierto2
5
Gira e inclina la cámara en todas las 12
direcciones
6
Aleja el zoom1
7
Acerca el zoom1
13
Establece la velocidad de PTZ para los
controles 1, 2, 3, 4, 5, 6 y 7
Mueve la cámara a los números de las
tomas predeterminadas 1, 2, 3, 4, 5 y 6
1. También puede acceder a esta función usando la rueda del ratón mientras visualiza el fotograma de vídeo en directo.
2. Este botón funciona también como el botón "Enter" para seleccionar elementos de menú desde la pestaña AUX.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
1.
Uso de la interfaz IP | es
73
Para controlar un periférico, haga clic en los controles
adecuados.
2.
Mueva el cursor del ratón sobre la imagen de vídeo. Las
opciones de control de periféricos adicionales aparecen al
mover el cursor del ratón.
3.
Para girar manualmente sobre el área de la imagen,
desplace el cursor sobre cualquier parte del vídeo en
directo. El área de imagen mostrará una flecha direccional
(
). A continuación, mantenga pulsado el botón
derecho del ratón para girar la cámara.
E/S digital
El icono de alarma tiene fines informativos e indica el estado de
la entrada de alarma: cuando se activa una alarma, el icono se
ilumina en azul. La configuración del dispositivo determina si la
alarma se visualiza o no, así como otras opciones adicionales
(consulte la ayuda en línea de HD Conference Dome).
Activación de relés
Puede encender y apagar las unidades conectadas mediante los
relés del dispositivo HD Conference Dome (por ejemplo, luces
o apertura de puertas).

Para activar esta función, haga clic en el icono del relé
situado junto a la imagen de vídeo. El icono está en rojo
cuando el relé está activado.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
74
es | Uso de la interfaz IP
HD Conference Dome
Registro del sistema/Registro de eventos
El campo Registro del sistema contiene información sobre el
estado de funcionamiento del HD Conference Dome y sobre la
conexión. Puede guardar estos mensajes automáticamente en
un archivo (consulte la ayuda en línea de HD Conference
Dome).
Los eventos como la activación o la detención de alarmas se
muestran en el campo Registro de eventos. Puede guardar
estos mensajes automáticamente en un archivo (consulte la
ayuda en línea de HD Conference Dome).
1.
Si desea suprimir las entradas, haga clic en el icono
Suprimir de la esquina superior derecha del campo
pertinente.
2.
Si desea ver un registro detallado, haga clic en el icono de
la esquina superior derecha del campo pertinente. Se abre
una nueva ventana.
11.5.1
Introducción de un comando de control de teclado
La pestaña Control de aux permite introducir comandos de
control de teclado. Estos comandos se componen de un
número de comando y la tecla de función correspondiente
(Show Shot, Set Shot, Aux On o Aux Off). Una combinación
correcta envía un comando a la cámara o muestra un menú en
pantalla.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Uso de la interfaz IP | es
75
Pestaña Control de aux
La pestaña Control de aux permite introducir comandos de
control de teclado preprogramados.
Para acceder a la pestaña Control de aux, desplácese a
Livepage y haga clic en la ficha correspondiente (consulte la
Figura 11.3 a continuación).
Figura 11.3
1
2
3
4
5
6
7
8
Pestaña Control de aux
Campo de números de comando
Teclado (números 0-9)
Muestra una toma preseleccionada
Establece una toma preseleccionada
Inicia un comando
Suprime un número del campo de números de comando
Se usa para seleccionar un elemento de menú
Detiene un comando
Para introducir un comando de control de teclado
1.
Coloque el cursor en el campo de números de comando.
2.
Haga clic en el número de comando deseado mediante el
teclado en pantalla.
3.
Haga clic en los botones Aux activad o Aux desacti para
iniciar o detener el comando.
4.
Si el comando inicia un menú, use las flechas hacia arriba/
hacia abajo de Control de vista para navegar por él. Haga
clic en el botón Focus o Iris para seleccionar un elemento
de menú.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
76
es | Uso de la interfaz IP
HD Conference Dome
Para establecer una toma predeterminada
Las preposiciones (o escenas predeterminadas) son posiciones
de cámara que se guardan en memoria para su uso posterior.
1.
Mueva el cursor sobre la imagen en directo y espere a que
el área muestre una flecha direccional.
2.
Mantenga pulsado el botón del ratón para girar hasta la
posición que desea guardar.
3.
Haga clic en cualquier combinación numérica del 1 al 64 en
el teclado en pantalla para identificar el número de la
escena.
4.
Haga clic en el botón Set Shot. El área de la imagen
mostrará un mensaje que indica el número de toma
guardada.
Para ver una toma preseleccionada:
1.
Haga clic en el número de la escena que desea ver
mediante el teclado en pantalla.
2.
Haga clic en el botón Mostrar preposición.
¡NOTA!
Para obtener más información sobre los ajustes y controles de
HD Conference Dome, haga clic en el enlace ¿Necesita ayuda
sobre esta página? para abrir la ayuda en línea de HD
Conference Dome.
11.6
Cómo guardar capturas
Puede guardar capturas de pantalla de la secuencia de vídeo
que se esté mostrando en Livepage con formato JPEG en el
disco duro del ordenador. El icono para la grabación de
imágenes individuales sólo aparece visible si la unidad se ha
configurado para permitir este proceso.

Haga clic en el icono. La ubicación de almacenamiento
depende de la configuración de HD Conference Dome.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
11.7
Uso de la interfaz IP | es
77
Grabación de secuencias de vídeo
Puede guardar secciones de la secuencia de vídeo que se esté
mostrando en Livepage en el disco duro del ordenador. El
icono para la grabación de secuencias de vídeo sólo aparece
visible si la unidad se ha configurado para permitir este
proceso.
1.
Haga clic en el icono para iniciar la grabación. La ubicación
de almacenamiento depende de la configuración de HD
Conference Dome. Un punto rojo en el icono indica que la
grabación está en curso.
2.
Vuelva a hacer clic en el icono para detener la grabación.
3.
Para cambiar la ubicación de almacenamiento del vídeo
grabado, acceda a los ajustes de Livepage en la página
Ajustes.
¡NOTA!
Puede reproducir secuencias de vídeo guardadas con el
reproductor Player de Bosch Security Systems, que se puede
instalar desde el CD del producto suministrado.
Resolución de imagen
Las secuencias se guardan con la resolución predeterminada en
la configuración del codificador.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
78
es | Uso de la interfaz IP
11.8
HD Conference Dome
Carga del procesador
Si se accede a HD Conference Dome mediante un navegador
Web, verá el indicador de carga del procesador en la parte
superior izquierda de la ventana junto al logotipo del fabricante.
Además, podrá consultar información adicional que puede serle
útil para solucionar problemas o ajustar de forma más precisa
la unidad. El valor indica las proporciones en porcentaje de las
distintas funciones en la carga del codificador.

Mueva el cursor del ratón sobre el indicador gráfico.
Aparecen algunos valores numéricos adicionales.
11.9
Página GRABACIONES
Puede reproducir secuencias de vídeo grabadas accediendo a
la página GRABACIONES desde LIVEPAGE o desde el menú
AJUSTES.
El enlace GRABACIONES sólo aparece si se ha seleccionado un
medio de almacenamiento.

Haga clic en el enlace GRABACIONES de la barra de
navegación en la sección superior de la ventana para
Aparece la página de reproducción.
Selección de grabaciones
Todas las secuencias guardadas se muestran en la lista y se le
asigna un número de ejecución (pista) a cada una de ellas.
Además, también se muestra la hora de inicio, la hora de
parada, la duración de la grabación, el número de alarmas y el
tipo de grabación.
1.
Haga clic en una entrada de la lista. para reproducir la
secuencia de forma inmediata en la ventana de vídeo.
2.
Use los botones de flecha que aparecen bajo la lista para
desplazarse por ella.
3.
Seleccione el número de entradas que desea mostrar de
forma simultánea.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Uso de la interfaz IP | es
79
Control de las reproducciones
Aparece una barra de tiempo bajo la imagen de vídeo que
facilita la orientación. Una flecha verde sobre la barra indica la
posición de la imagen que se está reproduciendo actualmente
en la secuencia.
La barra de tiempo ofrece varias opciones de navegación.
Las barras rojas indican los puntos en los que se activaron las
alarmas. Arrastre la flecha verde para desplazarse a estos
puntos de forma rápida.
1.
Para cambiar el intervalo de tiempo, haga clic en las teclas
de zoom (iconos de lupa). La visualización puede oscilar
entre un intervalo de dos meses a unos pocos segundos.
2.
Arrastre la flecha verde hasta el punto temporal en el que
debe iniciarse la reproducción. La fecha y la hora que
aparecen bajo la barra indican hasta los segundos.
Botones
Los botones situados bajo la imagen de vídeo permiten
controlar la reproducción. Los botones tienen las siguientes
funciones:
Iniciar o detener la reproducción
Ir al principio de la secuencia de vídeo activa o a
la secuencia anterior.
Ir al inicio de la siguiente secuencia de vídeo
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
80
es | Uso de la interfaz IP
HD Conference Dome
Control deslizante
Puede utilizar el control deslizante para definir la velocidad de
reproducción.
Marcadores
Además, puede establecer marcadores en las secuencias para
acceder a ellas directamente. Estos marcadores están
indicados mediante pequeñas flechas amarillas situadas sobre
el intervalo de tiempo. Utilícelos de la siguiente forma:
Desplazarse al marcador anterior
Establecer marcador
Desplazarse al siguiente marcador
¡NOTA!
Los marcadores sólo son válidos mientras se visualiza la página
GRABACIONES (no se guardan con las secuencias). En cuanto
abandona la página, los marcadores se eliminan.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
12
Configuración de HD Conference Dome | es
81
Configuración de HD Conference
Dome
La página SETTINGS (AJUSTES) proporciona acceso al menú
de configuración, que contiene todos los parámetros de la
unidad organizados en grupos. Puede ver los ajustes actuales
abriendo una de las pantallas de configuración. Para cambiar
los ajustes, introduzca nuevos valores o seleccione un valor
predefinido de un campo de lista.
Existen dos opciones para configurar la unidad o comprobar los
ajustes actuales:
–
Modo básico
–
Modo avanzado
En el Modo básico los parámetros más importantes se
organizan en siete grupos. Esto le permite cambiar los ajustes
básicos con unas pocas entradas y poner en funcionamiento el
dispositivo.
El Modo avanzado está recomendado para los usuarios
expertos o el personal de asistencia del sistema. En este modo,
puede acceder a todos los parámetros de la unidad. Los ajustes
que afectan al funcionamiento básico de la unidad (como las
actualizaciones del firmware) sólo se pueden modificar en el
modo avanzado.
Todos los grupos de parámetros se describen en este capítulo
en el orden en que aparecen en el menú de configuración,
desde la parte superior de la pantalla hasta la inferior.
¡PRECAUCIÓN!
Los ajustes del modo avanzado sólo los deben procesar o
modificar usuarios expertos o el personal de asistencia del
sistema.
Todos los ajustes se copian en la memoria del dispositivo HD
Conference Dome para que no se pierdan aunque falle la
alimentación.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
82
es | Configuración de HD Conference Dome
HD Conference Dome
Inicio de la configuración

Haga clic en el enlace AJUSTES de la sección superior de
la ventana. El navegador Web abre una nueva página con el
menú de configuración.
Navegación
1.
Haga clic en uno de los elementos del menú del margen
izquierdo de la ventana. Aparece el submenú
correspondiente.
2.
Haga clic en una de las entradas del submenú. El
navegador Web abre la página correspondiente.
Realización de cambios
Cada pantalla de configuración muestra los ajustes actuales.
Para cambiar los ajustes, introduzca nuevos valores o
seleccione un valor predefinido de un campo de lista.

Tras cada cambio, haga clic en Establecer para guardarlo.
¡PRECAUCIÓN!
Guarde cada cambio con el botón Establecer asociado.
Al hacer clic en el botón Establecer, se guardarán únicamente
los ajustes del campo actual. Las modificaciones realizadas en
otros campos se ignorarán.
12.1
Modo básico: Acceso al dispositivo
Nombre de cámara
Puede asignar un nombre al dispositivo HD Conference Dome
para permitir su identificación de forma más sencilla. El nombre
facilita la tarea de administrar varias unidades en sistemas de
control de vídeo mayores; por ejemplo, mediante el uso de
programas como Bosch Video Management System.
El nombre del dispositivo se utiliza para la identificación remota
de la unidad, por ejemplo, en caso de alarma. Por ello,
introduzca un nombre que permita identificar rápidamente la
ubicación de la forma más fácil posible.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es
83
¡PRECAUCIÓN!
No utilice caracteres especiales, como &, en el nombre.
La administración de grabaciones interna del sistema no admite
caracteres especiales y, por lo tanto, es posible que el
reproductor Player o Archive Player no puedan reproducir la
grabación.
Contraseña
Normalmente, el sistema HD Conference Dome está protegido
con contraseña para evitar accesos no autorizados a la unidad.
Puede utilizar varios niveles de autorización para limitar el
acceso.
HD Conference Dome dispone de tres niveles de autorización:
service (servicio), user (usuario) y live (en directo).
El nivel de autorización más alto es service (servicio). Tras
introducir la contraseña correcta, puede acceder a todas las
funciones de HD Conference Dome y cambiar todos los ajustes
de configuración.
Con el nivel de autorización user (usuario), puede manejar la
unidad y controlar cámaras, pero no puede cambiar la
configuración.
El nivel de autorización más bajo es live (en directo). Sólo se
puede utilizar para ver imágenes de vídeo en directo y cambiar
entre las distintas visualizaciones de imágenes en directo.
Puede definir y cambiar una contraseña para cada nivel de
autorización si ha iniciado la sesión como service o si la unidad
no está protegida con contraseña.
Introduzca aquí la contraseña para el nivel de autorización
correcto. La longitud máxima del texto es de 19 caracteres.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
84
es | Configuración de HD Conference Dome
HD Conference Dome
¡NOTA!
Una correcta protección con contraseña sólo se garantiza si
todos los niveles de autorización superiores también están
protegidos con contraseña. Por ejemplo, si se asigna una
contraseña para live (en directo), también se deberá definir
una contraseña para service (servicio) y para user (usuario). Al
asignar las contraseñas, siempre debe empezar desde el nivel
de autorización más alto, service (servicio) , y utilizar
diferentes contraseñas.
Confirmar contraseña
En cada caso, introduzca la nueva contraseña por segunda vez
para descartar errores tipográficos.
¡NOTA!
La nueva contraseña sólo se guarda al hacer clic en el botón
Establecer. Por tanto, debe hacer clic en el botón Establecer
inmediatamente después de introducir y confirmar la
contraseña.
12.2
Modo básico: Fecha/Hora
Fecha de la unidad/Hora de la unidad/Zona horaria de la
unidad
Si hay varios dispositivos funcionando en el sistema o en la red,
es importante sincronizar sus relojes internos. Por ejemplo,
sólo se pueden identificar y evaluar correctamente grabaciones
simultáneas si todas las unidades funcionan a la vez. Si es
necesario, puede sincronizar la unidad con los ajustes del
sistema del ordenador.

Haga clic en el botón Sinc. PC para copiar la hora del
sistema del ordenador al HD Conference Dome.
Dirección IP de servidor horario
puede HD Conference Dome recibir la señal horaria de un
servidor horario a través de varios protocolos de servidor
horario y, a continuación, utilizarla para configurar el reloj
interno. La unidad sondea la señal horaria de forma automática
cada minuto.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome

Configuración de HD Conference Dome | es
85
Introduzca aquí la dirección IP del servidor horario.
Tipo de servidor horario
Seleccione el protocolo compatible con el servidor horario
seleccionado. Preferiblemente, debe seleccionar SNTP server
(Servidor SNTP) como protocolo. Éste admite un alto nivel de
precisión y es necesario para aplicaciones especiales y
ampliaciones de funciones posteriores.
Seleccione Time server (Servidor horario) para un servidor
horario que funcione con el protocolo RFC 868.
12.3
Modo básico: Red
Los ajustes que se muestran en esta página se utilizan para
integrar el HD Conference Dome en una red existente.
Algunos cambios sólo tienen efecto una vez reiniciada la
unidad. En esta caso, el botón Establecer cambia a Set and
Reboot (Establecer y Reiniciar).
1.
2.
Realice los cambios que desee.
Haga clic en el botón Set and Reboot (Establecer y
Reiniciar). HD Conference Dome se reinicia y se activan los
nuevos ajustes.
¡PRECAUCIÓN!
Si cambia la dirección IP, la máscara de subred o la dirección
de puerta de acceso, HD Conference Dome sólo estará
disponible con las nuevas direcciones tras el reinicio.
DHCP
Si se utiliza un servidor DHCP para asignar dinámicamente las
direcciones IP de la red, puede activar la aceptación de
direcciones IP asignadas automáticamente a HD Conference
Dome.
Determinadas aplicaciones (VIDOS, Bosch Video Management
System, Archive Player, Configuration Manager) utilizan la
dirección IP para la asignación única de la unidad. Si utiliza
estas aplicaciones, el servidor DHCP debe admitir la asignación
fija entre direcciones IP y MAC, y debe estar apropiadamente
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
86
es | Configuración de HD Conference Dome
HD Conference Dome
configurado para que se mantenga la dirección IP asignada
cada vez que se reinicia el sistema.
Dirección IP
Introduzca en este campo la dirección IP que desee asignar a la
HD Conference Dome. La dirección IP debe ser válida para la
red.
Máscara de subred
Introduzca aquí la máscara de subred adecuada para la
dirección IP seleccionada.
Dirección de puerta de acceso
Si desea que la unidad establezca una conexión con una
ubicación remota en una subred distinta, introduzca aquí la
dirección IP de la puerta de acceso. De lo contrario, deje el
cuadro vacío (0.0.0.0).
12.4
Modo básico: Codificador
Perfil predeterminado
Puede seleccionar un perfil para codificar la señal de vídeo.
Puede adaptar la transmisión de datos de vídeo al entorno
operativo (por ejemplo, la estructura de red, el ancho de banda,
las cargas de datos).
Tiene a su disposición perfiles preprogramados, cada uno de
los cuales otorga prioridad a distintas perspectivas. Al
seleccionar un perfil, los detalles aparecen en el campo de lista.
–
HD de alta calidad / bajo retardo
Velocidad de bits deseada: 5.000 kbps
Velocidad de bits máxima: 10.000 kbps
Intervalo de codificación: 30 ips
–
High Resolution 2 (Alta resolución 2)
Velocidad de bits deseada: 1.500 kbps
Velocidad de bits máxima: 3.000 kbps
Intervalo de codificación: 30 ips
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
–
Configuración de HD Conference Dome | es
87
Low Bandwidth (Ancho de banda bajo)
Velocidad de bits deseada: 700 kbps
Velocidad de bits máxima: 1.500 kbps
Intervalo de codificación: 30 ips
–
DSL
Velocidad de bits deseada: 400 kbps
Velocidad de bits máxima: 500 kbps
Intervalo de codificación: 30 ips
–
ISDN (2B)
Velocidad de bits deseada: 80 kbps
Velocidad de bits máxima: 100 kbps
Intervalo de codificación: 30 ips
–
ISDN (1B)
Velocidad de bits deseada: 40 kbps
Velocidad de bits máxima: 50 kbps
Intervalo de codificación: 30 ips
–
Módem
Velocidad de bits deseada: 20 kbps
Velocidad de bits máxima: 22 kbps
Intervalo de codificación: 15 ips
–
GSM
Velocidad de bits deseada: 7 kbps
Velocidad de bits máxima: 8 kbps
Intervalo de codificación: 7,5 ips
12.5
Modo básico: audio
Puede establecer la ganancia de señales de audio para
adaptarla a sus requisitos concretos. La imagen de vídeo actual
aparece en la ventana pequeña, junto a los controles
deslizantes, para que pueda comprobar el origen de audio y
mejorar las asignaciones. Los cambios se aplican de forma
inmediata.
Si se conecta mediante un navegador Web, debe activar la
transmisión de audio en la página de funciones en la página
Funciones LIVEPAGE (consulte Sección 11.5 Livepage,
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
88
es | Configuración de HD Conference Dome
HD Conference Dome
Página 70). Para el resto de conexiones, la transmisión depende
de los ajustes de audio del sistema correspondiente.
Audio
Las señales de audio se envían en una secuencia de datos
independiente paralela a los datos de vídeo, lo que aumenta la
carga de la red. Los datos de audio se codifican en G.711 y
requieren un ancho de banda adicional de unos 80 kbps,
aproximadamente, para cada conexión. Si no desea transmitir
datos de audio, seleccione Des.
Entrada de línea
Puede establecer la ganancia de la entrada de línea. Asegúrese
de que la pantalla no supera la zona verde durante la
modulación.
12.6
Modo básico: grabación
Puede grabar las imágenes de HD Conference Dome en
diferentes medios de almacenamiento locales o en un sistema
iSCSI debidamente configurado.
Aquí puede seleccionar un medio de almacenamiento e iniciar
inmediatamente la grabación.
Medio de almacenam.
1.
Seleccione el medio de almacenamiento requerido en la
lista.
2.
Haga clic en el botón Inicio para comenzar la grabación
inmediatamente.
12.7
Modo básico: Descripción del sistema
Los detalles de esta página son sólo de información y no se
pueden modificar. Anote estos datos en caso de necesitar
asistencia técnica.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es
89
¡NOTA!
Puede seleccionar todo el texto necesario en esta página con el
ratón y copiarlo en el portapapeles con la combinación de
teclas [Ctrl]+[C], si desea, por ejemplo, enviarlo por correo
electrónico.
12.8
Modo avanzado: General
12.9
Identificación
ID de cámara
Se debe asignar un identificador único a cada HD Conference
Dome que podrá introducir aquí como medio adicional de
identificación.
Nombre de cámara
El nombre de la cámara facilita la identificación de la ubicación
remota de la cámara, por ejemplo, en caso de alarma.
Aparecerá en la pantalla de vídeo si dicha pantalla está
configurada así. El nombre de la cámara facilita la tarea de
administración de cámaras en sistemas de control de vídeo
mayores; por ejemplo, al utilizar los programas VIDOS o Bosch
Video Management System.
Introduzca en este campo un nombre único e inequívoco para la
cámara. Puede usar las dos líneas.
¡PRECAUCIÓN!
No utilice caracteres especiales, como &, en el nombre.
La administración de grabaciones interna del sistema no admite
caracteres especiales y, por lo tanto, es posible que el
reproductor Player o Archive Player no puedan reproducir la
grabación.
Puede usar la segunda línea para introducir caracteres
adicionales que puede seleccionar en la tabla.
1.
Haga clic en el icono junto a la segunda línea. Se abre una
nueva ventana con el mapa de caracteres.
2.
Haga clic en el carácter que necesite. El carácter se inserta
en el campo Result (Resultado).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
90
es | Configuración de HD Conference Dome
3.
HD Conference Dome
En el mapa de caracteres, haga clic en los iconos << y >>
para moverse entre las distintas páginas de la tabla, o
seleccione una página del campo de lista.
4.
Haga clic en el icono < a la derecha del campo Resultado
para eliminar el último carácter, o bien en el icono X para
eliminar todos los caracteres.
5.
Ahora, haga clic en el botón Acept. para aplicar los
caracteres seleccionados a la segunda línea de los
parámetros de Cámara 1. Se cerrará la ventana.
Extensión del iniciador
Puede adjuntar su propio texto al nombre del iniciador de HD
Conference Dome para facilitar la identificación de la unidad en
sistemas iSCSI de mayor tamaño. Este texto se añade al
nombre del iniciador, separado por un punto. Puede consultar
el nombre del iniciador en la página de descripción del sistema.
12.10
Contraseña
Un dispositivo HD Conference Dome suele estar protegido con
contraseña para evitar el acceso no autorizado a la unidad.
Puede utilizar varios niveles de autorización para limitar el
acceso.
¡NOTA!
Una correcta protección con contraseña sólo se garantiza si
todos los niveles de autorización superiores también están
protegidos con contraseña. Por ejemplo, si se asigna una
contraseña para live (en directo), también se deberá definir
una contraseña para service (servicio) y para user (usuario). Al
asignar las contraseñas, siempre debe empezar desde el nivel
de autorización más alto, service (servicio) , y utilizar
diferentes contraseñas.
Contraseña
HD Conference Dome dispone de tres niveles de autorización:
service (servicio), user (usuario) y live (en directo).
El nivel de autorización más alto es service (servicio). Tras
introducir la contraseña correcta, puede acceder a todas las
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es
91
funciones del dispositivo HD Conference Dome y cambiar todos
los ajustes de configuración.
Con el nivel de autorización user (usuario), puede manejar la
unidad y controlar cámaras, pero no puede cambiar la
configuración.
El nivel de autorización más bajo es live (en directo). Sólo se
puede utilizar para ver imágenes de vídeo en directo y cambiar
entre las distintas visualizaciones de imágenes en directo.
Puede definir y cambiar una contraseña para cada nivel de
autorización si ha iniciado la sesión como service o si la unidad
no está protegida con contraseña.
Introduzca aquí la contraseña para el nivel de autorización
correcto. La longitud máxima del texto es de 19 caracteres.
Confirmar contraseña
En cada caso, introduzca la nueva contraseña por segunda vez
para descartar errores tipográficos.
¡NOTA!
La nueva contraseña sólo se guarda al hacer clic en el botón
Establecer. Por tanto, debe hacer clic en el botón Establecer
inmediatamente después de introducir y confirmar la
contraseña.
12.11
Fecha/Hora
Formato de fecha
Seleccione el formato de fecha requerido.
Fecha de la unidad/Hora de la unidad
Si hay varios dispositivos funcionando en el sistema o en la red,
es importante sincronizar sus relojes internos. Por ejemplo,
sólo se pueden identificar y evaluar correctamente grabaciones
simultáneas si todas las unidades funcionan a la vez.
1.
Introduzca la fecha actual. La hora de la unidad la controla
el reloj interno, por lo que no es necesario introducir el día
de la semana; se añade de forma automática.
2.
Introduzca la hora actual o haga clic en el botón Sinc. PC
para copiar la hora del ordenador a HD Conference Dome.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
92
es | Configuración de HD Conference Dome
HD Conference Dome
Zona horaria del dispositivo
Seleccione la zona horaria en la que se encuentra el sistema.
Horario de verano
El reloj interno puede cambiar automáticamente entre horario
normal y horario de verano (daylight saving time, DST). La
unidad ya contiene los datos para los cambios a horario de
verano hasta el año 2018. Puede utilizar estos datos o crear
otros alternativos si es necesario.
¡NOTA!
Si no crea una tabla, no se realizará el cambio automático. Al
cambiar y borrar entradas individuales, recuerde que dos
entradas suelen estar relacionadas entre sí y dependen la una
de la otra (cambio a horario de verano y vuelta a horario
normal).
1.
Compruebe primero si se ha seleccionado la zona horaria
correcta. Si ésta no es correcta, seleccione la zona horaria
apropiada para el sistema y haga clic en el botón
Establecer.
2.
Haga clic en el botón Detalles. Se abrirá una nueva ventana
y verá la tabla vacía.
3.
Seleccione la región o la ciudad más cercana a la ubicación
del sistema del campo de lista situado debajo de la tabla.
4.
Haga clic en el botón Generar para generar datos a partir
de la base de datos de la unidad e introdúzcalos en la
tabla.
5.
Para realizar cambios, haga clic en una entrada de la tabla.
La entrada se selecciona.
6.
Para eliminar la entrada de la tabla, haga clic en el botón
Suprimir.
7.
Si desea cambiar la entrada, seleccione otros valores de
los campos de lista que se encuentran debajo de la tabla.
Los cambios se realizan automáticamente.
8.
Si hay líneas en blanco en la parte inferior de la tabla (por
ejemplo, después de las supresiones), puede añadir
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es
93
nuevos datos marcando la fila y seleccionando los valores
requeridos de los campos de lista.
9.
Ahora, haga clic en el botón Acept. para guardar y activar
la tabla.
Dirección IP de servidor horario
puede HD Conference Dome recibir la señal horaria de un
servidor horario a través de varios protocolos de servidor
horario y, a continuación, utilizarla para configurar el reloj
interno. La unidad sondea la señal horaria de forma automática
cada minuto.
Introduzca aquí la dirección IP del servidor horario.
Tipo de servidor horario
Seleccione el protocolo compatible con el servidor horario
seleccionado. Preferiblemente, debe seleccionar SNTP server
(Servidor SNTP) como protocolo. Éste admite un alto nivel de
precisión y es necesario para aplicaciones especiales y
ampliaciones de funciones posteriores.
Seleccione Time server (Servidor horario) para un servidor
horario que funcione con el protocolo RFC 868.
12.12
Mostrar texto
Puede obtener información adicional importante utilizando
datos superpuestos o marcas en la imagen de vídeo. Estos
datos superpuestos se pueden activar de forma individual y se
organizan claramente en la imagen.
Nombre de la cámara
Este campo establece la posición del nombre de la cámara. Se
puede mostrar en las partes superior, inferior o en una
posición personalizada que puede especificar con la opción
Personalizado. También se puede establecer en Desac. para
que no haya información de datos superpuestos.
1.
Seleccione la opción de la lista que desee.
2.
Si ha seleccionado la opción Personalizado, se mostrarán
campos en los que puede especificar la posición exacta
(Posición (XY)).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
94
es | Configuración de HD Conference Dome
3.
HD Conference Dome
Introduzca los valores de la posición deseada en los
campos Posición (XY).
Hora
Este campo establece la posición de la hora. Se puede mostrar
en las partes superior, inferior o en una posición personalizada
que puede especificar con la opción Personalizado. También se
puede establecer en Desac. para que no haya información de
datos superpuestos.
1.
2.
Seleccione la opción de la lista que desee.
Si ha seleccionado la opción Personalizado, se mostrarán
campos en los que puede especificar la posición exacta
(Posición (XY)).
3.
Introduzca los valores de la posición deseada en los
campos Posición (XY).
Mostrar milisegundos
En caso de que fuera necesario, también puede visualizar las
milésimas de segundo. Esta información puede resultar útil
para imágenes de vídeo grabadas. Sin embargo, aumenta el
tiempo de cálculo del procesador. Seleccione Desac. si no
necesita visualizar los milisegundos.
Modo de alarma
Seleccione On (Activado) para mostrar un mensaje de texto
superpuesto en la imagen en caso de alarma. Se puede mostrar
en la posición que desee, especificándola con la opción
Personalizado. También se puede establecer en Desac. para
que no haya información de datos superpuestos.
1.
Seleccione la opción de la lista que desee.
2.
Si ha seleccionado la opción Personalizado, se mostrarán
campos en los que puede especificar la posición exacta
(Posición (XY)).
3.
Introduzca los valores de la posición deseada en los
campos Posición (XY).
Mensaje de alarma
Introduzca el mensaje que se mostrará en la imagen en caso de
alarma. La longitud máxima del texto es de 31 caracteres.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es
95
Título OSD
Seleccione Activado para superponer de forma permanente el
título de sector o plano en la imagen. Seleccione Momentáneo
para mostrar durante unos segundos el título de sector o plano.
La visualización en pantalla de los títulos puede mostrarse en
una ubicación de su elección o puede configurarse como
Desactivada para que no se muestre ninguna información.
1.
Seleccione la opción de la lista que desee.
2.
Especifique la posición exacta (Posición (XY)).
3.
Introduzca los valores de la posición deseada en los
campos Posición (XY).
Cámara OSD
Seleccione Activado para mostrar momentáneamente la
información de respuesta de la cámara como, por ejemplo,
Zoom digital, Iris abierto/cerrado o Enfocar de cerca/lejos.
Seleccione Desactivado si no desea mostrar ninguna
información.
1.
Seleccione la opción de la lista que desee.
2.
Especifique la posición exacta (Posición (XY)).
3.
Introduzca los valores de la posición deseada en los
campos Posición (XY).
Marcas de agua del vídeo
Seleccione Activado si desea que las imágenes de vídeo
transmitidas tengan una "marca de agua". Tras su activación,
todas las imágenes se marcarán con una W verde. Una W roja
indica que se ha manipulado la secuencia (en directo o
grabada). Tras su activación, todas las imágenes se marcarán
con un icono. Este icono indica si la secuencia (en directo o
grabada) ha sido manipulada.
12.13
Modo avanzado: Interfaz Web
12.14
Apariencia
En esta página puede personalizar la apariencia de la interfaz
Web y cambiar el idioma del sitio Web para que se adapte a sus
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
96
es | Configuración de HD Conference Dome
HD Conference Dome
necesidades. Si lo desea, también puede sustituir el logotipo
del fabricante (parte superior derecha) y el nombre del
producto (parte superior izquierda) en el área superior de la
ventana por gráficos individuales.
¡NOTA!
Puede utilizar imágenes GIF o JPEG. Las rutas de archivo deben
corresponder al modo de acceso (por ejemplo
C:\Images\Logo.gif para acceder a archivos locales o http://
www.mycompany.com/images/logo.gif para un acceso por
Internet/Intranet).
Al acceder mediante Internet/Intranet, asegúrese de que hay
una conexión disponible en todo momento para mostrar la
imagen. El archivo de imagen no se guarda en HD Conference
Dome.
Idioma de sitio Web
Seleccione aquí el idioma de la interfaz de usuario.
Logotipo de la empresa
Introduzca la ruta a un gráfico adecuado si desea sustituir el
logotipo del fabricante. El archivo de imagen se puede guardar
en un ordenador local, en la red local o en una dirección de
Internet.
Logotipo del dispositivo
Introduzca la ruta a un gráfico adecuado si desea sustituir el
nombre del producto. El archivo de imagen se puede guardar
en un ordenador local, en la red local o en una dirección de
Internet.
¡NOTA!
Si desea volver a usar los gráficos originales, sólo tiene que
suprimir las entradas de los campos Logotipo de la empresa y
Logotipo del dispositivo.
Intervalo de JPEG
Puede especificar el intervalo al que se deben generar las
imágenes individuales para la imagen M-JPEG en Livepage.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
12.15
Configuración de HD Conference Dome | es
97
Funciones LIVEPAGE
En esta página puede ajustar la configuración de Livepage
según sus requisitos. Puede elegir entre varias opciones para
mostrar la información y los controles.
1.
Active la casilla de los elementos que estarán disponibles
en Livepage. Los elementos seleccionados se indican
mediante una marca de verificación.
2.
Compruebe si las funciones necesarias están disponibles
en Livepage.
Transmitir audio
Sólo es posible seleccionar esta opción si la transmisión de
audio está activada (consulte Sección 12.30 Audio, Página 117).
Las señales de audio se envían en un flujo de datos
independiente paralelo a los datos de vídeo, lo que supone un
aumento de la carga de red. Los datos de audio se codifican en
G.711 y requieren un ancho de banda adicional de unos
80 kbps, aproximadamente, para cada conexión.
Tiempo de asignación (s)
El tiempo de asignación en segundos determina el tiempo que
debe transcurrir hasta que un usuario diferente está autorizado
a controlar la cámara desde que no se reciben señales de
control del usuario actual. Tras este intervalo de tiempo, la
cámara se activa automáticamente.
Mostrar entradas de alarma
Las entradas de alarma aparecen como iconos al lado de la
imagen de vídeo y junto a sus nombres asignados. Si existe una
alarma activa, el icono correspondiente cambia de color.
Mostrar salidas de relé
Las salidas de relé aparecen como iconos al lado de la imagen
de vídeo, junto con sus nombres asignados. Si se conmuta el
relé, el icono cambia de color.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
98
es | Configuración de HD Conference Dome
HD Conference Dome
Mostrar trayectorias VCA
Si el análisis de contenido de vídeo (VCA) está activado,
marque esta opción para mostrar información adicional sobre la
trayectoria de los objetos.
Mostrar metadatos VCA
Si el análisis de contenido de vídeo (VCA) está activado, se
mostrará información adicional en el flujo de vídeo en directo.
Por ejemplo, en el modo Motion+, se marcan las áreas del
sensor de detección de movimiento.
Mostrar registro de eventos
Los mensajes de eventos se muestran junto con la fecha y la
hora en un campo al lado de la imagen de vídeo.
Mostrar registro del sistema
Los mensajes del sistema se muestran junto con la fecha y la
hora en un campo al lado de la imagen de vídeo y ofrecen
información acerca del establecimiento y la finalización de las
conexiones, por ejemplo.
Permitir capturas
Aquí puede especificar si el icono para guardar imágenes
individuales debe aparecer bajo la imagen en directo. Sólo es
posible guardar imágenes individuales si este icono es visible.
Permitir grabación local
Aquí puede especificar si el icono para guardar secuencias de
vídeo en la memoria local debe aparecer bajo la imagen en
directo. Sólo es posible guardar secuencias de vídeo si este
icono es visible.
Ruta para los archivos de vídeo y JPEG
1.
Introduzca la ruta para la ubicación de almacenamiento de
las imágenes individuales y las secuencias de vídeo que
guarde desde Livepage.
2.
En su caso, haga clic en Buscar para encontrar el
directorio correspondiente.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
12.16
Configuración de HD Conference Dome | es
99
Registro
Guardar registro de eventos
Seleccione esta opción para guardar mensajes de eventos en un
archivo de texto en el ordenador local.
A continuación, puede visualizar, editar e imprimir este archivo
con cualquier editor de texto o con el software Office estándar.
Archivo de registro de eventos
1.
Introduzca la ruta para guardar el registro de eventos aquí.
2.
En su caso, haga clic en Buscar para encontrar el
directorio correspondiente.
Guardar registro del sistema
Seleccione esta opción para guardar mensajes del sistema en
un archivo de texto en el ordenador local.
A continuación, puede visualizar, editar e imprimir este archivo
con cualquier editor de texto o con el software Office estándar.
Archivo de registro del sistema
1.
Introduzca aquí la ruta para guardar el registro del sistema.
2.
En su caso, haga clic en Buscar para encontrar el
directorio correspondiente.
12.17
Modo avanzado: Cámara
12.18
Menú del instalador
Frecuencia principal
Establece la frecuencia de la fuente alimentación de entrada.
Este ajuste viene predeterminado de fábrica y no debe
modificarse.
Orientación
Invierte la imagen 180º (ideal para el montaje invertido).
Permite establecer la orientación en Normal (predeterminado)
o Invertida.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
100 es | Configuración de HD Conference Dome
HD Conference Dome
Ajustes del controlador del sistema
Haga clic en el botón Predeterminado para restablecer los
ajustes de todas las cámaras a sus valores predeterminados
originales.
Datos del controlador del sistema
Haga clic en el botón Predeterminado para borrar todas las
preposiciones, las máscaras de privacidad y el resto de ajustes
de usuario.
Control de vista
Haga clic en el botón Activar para acceder a la ventana Control
de vista. Utilice las teclas de flecha y de zoom del Control de
vista para establecer la vista deseada.
¡NOTA!
La ventana Control de vista se desactiva 15 minutos después de
abrirla. Si la ventana Control de vista se desactiva, debe
cerrarla y volverla a abrir para continuar con el ajuste del nivel
de zoom y la posición de la cámara.
12.19
Perfil de codificador
Con respecto a la codificación de la señal de vídeo, puede
seleccionar un algoritmo de codificación y cambiar los ajustes
predeterminados para los perfiles.
Puede adaptar la transmisión de datos al entorno operativo
(por ejemplo, la estructura de red, el ancho de banda, la carga
de datos). Con este propósito, el HD Conference Dome genera
de forma simultánea dos flujos de datos (transmisión de doble
flujo), cuyos ajustes de compresión puede seleccionar de forma
individual; por ejemplo, un ajuste para transmisiones a través
de Internet y otro para conexiones LAN.
Tiene a su disposición perfiles preprogramados, cada uno de
los cuales otorga prioridad a distintas perspectivas.
–
HD de alta calidad / bajo retardo
Velocidad de bits deseada: 5.000 kbps
Velocidad de bits máxima: 10.000 kbps
Intervalo de codificación: 30 ips
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
–
Configuración de HD Conference Dome | es 101
High Resolution 2 (Alta resolución 2)
Velocidad de bits deseada: 1.500 kbps
Velocidad de bits máxima: 3.000 kbps
Intervalo de codificación: 30 ips
–
Low Bandwidth (Ancho de banda bajo)
Velocidad de bits deseada: 700 kbps
Velocidad de bits máxima: 1.500 kbps
Intervalo de codificación: 30 ips
–
DSL
Velocidad de bits deseada: 400 kbps
Velocidad de bits máxima: 500 kbps
Intervalo de codificación: 30 ips
–
ISDN (2B)
Velocidad de bits deseada: 80 kbps
Velocidad de bits máxima: 100 kbps
Intervalo de codificación: 30 ips
–
ISDN (1B)
Velocidad de bits deseada: 40 kbps
Velocidad de bits máxima: 50 kbps
Intervalo de codificación: 30 ips
–
Módem
Velocidad de bits deseada: 20 kbps
Velocidad de bits máxima: 22 kbps
Intervalo de codificación: 15 ips
–
GSM
Velocidad de bits deseada: 7 kbps
Velocidad de bits máxima: 8 kbps
Intervalo de codificación: 7,5 ips
Puede cambiar el nombre y los valores de los parámetros
individuales de un perfil. Puede cambiar de un perfil a otro
haciendo clic en las fichas correspondientes.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
102 es | Configuración de HD Conference Dome
HD Conference Dome
¡PRECAUCIÓN!
Los perfiles son bastante complejos, ya que incluyen un gran
número de parámetros que interactúan entre sí, por lo que
suele ser recomendable utilizar los perfiles predeterminados.
Cambie los perfiles sólo cuando esté familiarizado con todas las
opciones de configuración.
En el ajuste predeterminado, el Flujo 2 se transmite para
conexiones de alarma y conexiones automáticas. Tenga esto en
cuenta al asignar el perfil.
¡NOTA!
Todos los parámetros se combinan para crear un perfil y
dependen unos de otros. Si introduce un ajuste que no se
encuentre dentro del rango permitido de un parámetro
concreto, se sustituirá por el valor permitido más cercano
cuando se guarden los ajustes.
Nombre del perfil
Puede introducir aquí un nuevo nombre para el perfil, que
aparecerá en la lista de perfiles disponibles del campo Nombre
del perfil.
Velocidad de datos deseada
Puede limitar la velocidad de datos de HD Conference Dome
para optimizar el uso del ancho de banda en la red. La
velocidad de datos deseada debe establecerse de acuerdo con
la calidad de la imagen que se desea para escenas normales
que no presenten mucho movimiento.
Para imágenes complejas o cambios frecuentes de imagen
debido a movimientos habituales, este límite se puede superar
de forma temporal hasta el valor introducido en el campo
Velocidad de datos máxima.
Velocidad de datos máxima
Esta velocidad de datos máxima no se supera bajo ninguna
circunstancia. En función de los ajustes de calidad de vídeo
para los fotogramas I y P, es posible que se omitan algunas
imágenes individuales.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 103
El valor que se introduzca aquí deberá ser al menos un 10%
superior al valor indicado en el campo Velocidad de datos
deseada. Si el valor introducido aquí es demasiado bajo, se
ajustará automáticamente.
Resolución de vídeo
Aquí, puede seleccionar la resolución que desea para la imagen
de vídeo. Dispone de las siguientes resoluciones:
¡NOTA!
Un cambio en esta opción también supone un cambio de la
resolución de la señal de salida HD-SDI.
–
CIF
352 × 288/240 píxeles
–
4CIF/D1
704 × 576/480 píxeles
–
QVGA
320 × 240 píxeles
–
VGA
640 × 480 píxeles
–
720p
1.280 × 720 píxeles
–
1080p
1.920 × 1.080 píxeles
Intervalo de codificación
La cifra seleccionada en este campo determinará el intervalo de
codificación y transmisión de las imágenes. La velocidad de
imágenes aparece junto al cuadro de texto en ips (imágenes por
segundo).
Use el control deslizante para seleccionar una velocidad de
imágenes comprendida entre 1 y 30 ips.
Ajustes avanzados
Si es necesario, utilice los ajustes avanzados para adaptar la
calidad del fotograma I y del fotograma P a sus necesidades
específicas. El ajuste se basa en el parámetro de cuantificación
de H.264 (QP).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
104 es | Configuración de HD Conference Dome
HD Conference Dome
Estructura GOP
Seleccione aquí la estructura que desee para el grupo de
imágenes. Elija entre IP, IBP e IBBP según dé mayor prioridad a
conseguir el menor retardo posible (sólo fotogramas IP) o al
uso del menor ancho de banda posible.
Distancia de fotograma I
Este parámetro le permite establecer los intervalos en los que
se codifican los fotogramas I. 0 significa modo automático, en
el que el servidor de vídeo introduce fotogramas I cuando
según sea necesario. Una entrada 1 indica que los fotogramas I
se generan de forma continua. Una entrada 2 indica que sólo las
segundas imágenes son un fotograma I; 3 indica que sólo lo son
las terceras imágenes, etc.; los fotogramas intermedios se
codifican como fotogramas P.
Calidad de fotograma I
Este parámetro permite ajustar la calidad de la imagen de los
fotogramas I. El ajuste básico Autom establece de forma
automática la calidad de vídeo de los fotogramas P. También
puede utilizar el control deslizante para establecer un valor
comprendido entre 9 y 51. El valor 9 representa la mejor
calidad de imagen con una velocidad de actualización de
fotogramas inferior en función de los ajustes de la velocidad de
datos máxima. El valor 51 supone una velocidad de
actualización muy alta y una calidad de imagen inferior.
Calidad de fotograma P
Este parámetro permite ajustar la calidad de imagen máxima de
los fotogramas P. El ajuste básico Autom establece de forma
automática una combinación óptima de movimiento y definición
de la imagen (enfoque). También puede utilizar el control
deslizante para establecer un valor comprendido entre 9 y 51.
El valor 9 representa la mejor calidad de imagen con una
velocidad de actualización de fotogramas inferior en función de
los ajustes de la velocidad de datos máxima. El valor 51 supone
una velocidad de actualización muy alta y una calidad de
imagen inferior.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 105
Predeterminado
Haga clic en Default (Predeterminado) para que el perfil vuelva
a tener los valores predeterminados de fábrica.
12.20
Flujos de codificador
Seleccione las propiedades y el perfil predeterminado de cada
flujo H.264 y establezca los parámetros del flujo M-JPEG.
Para el primer flujo H.264, puede elegir entre estas opciones:
Opciones del flujo de alta definición:
–
H.264 MP 720p60 fijo
–
H.264 MP 1080p fijo
Opciones del flujo estándar (use estas opciones cuando sea
posible el uso de un segundo flujo H.264):
–
H.264 BP+ bit-rate-limited
Seleccione este ajuste si utiliza decodificadores de
hardware o el videograbador digital Divar XF. La velocidad
de bits está limitada a 1,2 Mbps.
CABAC: desactivado
CAVLC: activado
Estructura GOP: IP
Distancia de fotograma I: 15
Filtro de desbloqueo: activado
–
H.264 MP SD
Seleccione este ajuste al utilizar decodificadores de
software, PTZ y para moverse rápidamente por las
imágenes.
CABAC: activado
CAVLC: desactivado
Estructura GOP: IP
Distancia de fotograma I: 30
Filtro de desbloqueo: activado
Para seleccionar las opciones de flujo:
1.
Seleccione las propiedades necesarias del codificador y
uno de los perfiles de codificador para cada flujo de datos.
2.
Haga clic en el botón Vista previa. Aparecen las pantallas
de vista previa de ambos flujos de datos.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
106 es | Configuración de HD Conference Dome
3.
HD Conference Dome
Haga clic en el botón Vista 1:1 en directo situado bajo la
pantalla de vista previa para abrir una nueva ventana con el
flujo de datos original y comprobar la calidad de imagen y
la velocidad de datos.
Propiedad
Seleccione uno de los estándares H.264 para cada flujo.
¡NOTA!
Si selecciona H.264 MP (720p, 30/60 ips fijo) o H.264 MP
1080p fijo como primer flujo, solo podrá seleccionar Copia del
flujo 1 como una opción para el flujo 2.
Perfil predeterminado
Seleccione uno de los siguientes perfiles para cada flujo:
–
HD de alta calidad / bajo retardo
–
Alta resolución 2
–
Ancho de banda bajo
–
DSL
–
ISDN (2B)
–
ISDN (1B)
–
Módem
–
GSM
Consulte la Sección 12.19 Perfil de codificador, Página 100 para
obtener más información sobre cada flujo.
Vista previa
Haga clic en el botón Vista previa para abrir una ventana de
vista previa fija para cada flujo. Para ampliar la vista previa y la
visualización en directo, haga clic en el botón Vista 1:1 en
directo.
Flujo JPEG
Seleccione los parámetros de resolución, velocidad de
imágenes y calidad de imagen para el flujo M-JPEG.
–
Resolución: seleccione 4CIF/D1 o CIF.
–
Velocidad de fotogramas: seleccione una de las siguientes
opciones: 5, 10, 15, 20, 25 o 30 ips.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
–
Configuración de HD Conference Dome | es 107
Calidad de la imagen: este ajuste permite establecer la
calidad de la imagen. Use el control deslizante para
seleccionar entre Alto y Bajo.
12.21
Másc. Privacida
La máscara de privacidad se utiliza para impedir la visualización
de áreas específicas de una escena. Las opciones de
enmascaramiento incluyen negro, blanco y gris, y pueden
configurarse con cuatro esquinas. Puede definir un total de 15
máscaras de privacidad.
Para aplicar una máscara de privacidad a una escena:
1.
Desplácese hasta la escena a la que quiera aplicar la
máscara de privacidad.
2.
a.
Haga clic en Control de vista.
b.
Utilice los controles PTZ para ver la escena.
Seleccione el número de máscaras de privacidad que
desea aplicar a la escena.
En la ventana de vista previa, la escena aparecerá con un
rectángulo gris.
3.
Haga clic en la casilla de verificación Activar para habilitar
la máscara de privacidad.
La máscara de privacidad de la ventana de vista previa
cambia a color naranja para indicar que la máscara
aparecerá en los flujos de vídeo de Livepage.
4.
Seleccione un color de máscara en la lista Pattern
(Patrón).
5.
Coloque el cursor dentro de la zona de la máscara de
privacidad en la ventana de vista previa y, a continuación,
haga clic sobre ella y arrástrela para moverla.
6.
Coloque el cursor sobre una esquina o un vértice y, a
continuación, haga clic y arrastre para expandir o reducir la
zona de cobertura de la máscara de privacidad.
7.
Haga clic en Establecer para guardar el tamaño y la
posición de la máscara de privacidad.
La máscara de privacidad aparecerá en una ventana de
imagen.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
108 es | Configuración de HD Conference Dome
8.
HD Conference Dome
Para ocultar una máscara, seleccione el número de
máscara y quite la marca de la casilla de verificación
Activar.
9.
Para ocultar todas las máscaras de una imagen, marque la
casilla de verificación Ocultar máscaras.
Nota: si decide ocultar todas las máscaras, deberá activar
cada máscara individualmente si desea volver a mostrarlas
en la escena.
12.22
Ajustes de cámara
Equilibrio de blancos
Configura los ajustes de color para conservar la calidad de las
áreas blancas de la imagen.
–
Bal. blanco autom: permite que la cámara ajuste
constantemente la reproducción del color.
–
Para interior: permite controlar el equilibrio de blancos
para el uso en interiores.
–
Para exterior: permite controlar el equilibrio de blancos
para el uso en exteriores.
–
AWB Hold: permite poner la función Bal. blanco autom en
espera y guarda los ajustes de color.
–
Bal. blanco autom ext (predeterminado): permite que la
cámara se ajuste constantemente para una reproducción
óptima del color.
–
Manual: la ganancia de rojo y azul se puede establecer de
forma manual en la posición deseada.
Ganancia de rojo
El ajuste de la ganancia de rojo compensa la alineación de
puntos blancos predeterminada (la reducción de rojo introduce
más cian).
Ganancia de azul
El ajuste de la ganancia de azul compensa la alineación de
puntos blancos predeterminada (la reducción de azul introduce
más amarillo). Sólo es necesario cambiar la compensación de
puntos blancos en escenas con condiciones especiales.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 109
Contr. Ganan.
Ajusta el control automático de ganancia (AGC). Establece
automáticamente la ganancia en el menor valor posible
necesario para mantener una buena calidad de imagen.
–
AGC (predeterminado): ilumina electrónicamente las
escenas oscuras, lo que puede provocar un efecto
granulado en las escenas con poca luz.
–
Fija: sin mejora de calidad. Este ajuste desactiva la opción
Máximo nivel de ganancia.
Si selecciona esta opción, HD Conference Dome realiza los
siguientes cambios de forma automática:
Modo nocturno: cambia a Color
Auto Iris: cambia a Constante
Máximo nivel de ganancia
Controla el valor máximo de la ganancia durante el
funcionamiento en AGC. Para establecer el máximo nivel de
ganancia, seleccione entre:
–
Normal
–
Media
–
Alto
Nitidez
Permite ajustar la nitidez de la imagen. Para establecer la
nitidez, escriba un valor comprendido entre 1 y 15 (ambos
incluidos). El ajuste predeterminado es 12.
Obturador
–
Desactivado: desactiva la opción SensUP automático.
–
SensUP automático: mejora la sensibilidad de la cámara
aumentando el tiempo de integración del CCD. Esto se
consigue integrando la señal de varios fotogramas de vídeo
consecutivos para reducir el ruido de la señal.
Si selecciona esta opción, HD Conference Dome realiza el
siguiente cambio de forma automática:
Auto Iris: cambia a Constante
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
110 es | Configuración de HD Conference Dome
HD Conference Dome
Obturador
Permite ajustar la velocidad del obturador electrónico (AES).
Controla el período de tiempo durante el cual el dispositivo
recoge luz. El ajuste predeterminado es 1x (60 Hz: 1/30, 50 Hz:
1/25).
Incremento de sensibilidad máx. auto
Establece el valor mínimo de SensUP automático para HD
Conference Dome. El valor mínimo de SensUP automático es el
factor que permite aumentar la sensibilidad de la cámara. El
ajuste predeterminado es 15x.
Compensación de contraluz
Optimiza el nivel de vídeo para el área seleccionada de la
imagen. Es posible que las partes situadas fuera de dicha área
sufran una subexposición o sobreexposición. Seleccione
Activado para optimizar el nivel de vídeo para la zona central de
la imagen. El ajuste predeterminado es Desactivado.
Estabilización
Activa la estabilización de vídeo.
Modo Noche
Permite seleccionar el Modo nocturno (B/N) para mejorar la
iluminación en escenas con poca luz. Seleccione entre las
siguientes opciones:
–
Monocromo: fuerza el Modo nocturno y transmite
imágenes monocromas.
–
Color: la cámara no cambia al Modo nocturno sean cuales
sean las condiciones ambientales de iluminación.
–
Automático: la cámara desactiva el Modo nocturno una vez
que el nivel de iluminación ambiental alcanza un umbral
predefinido.
Límite del modo Noche
Permite ajustar el nivel de iluminación en el que la cámara
cambia de forma automática al Modo nocturno (B/N).
Seleccione un valor entre 10 y 55 (en incrementos de 5), en el
que 10 es anterior y 55 posterior.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
12.23
Configuración de HD Conference Dome | es 111
Ajustes de lente
Auto Foco
Ajusta automáticamente la lente para corregir el enfoque y
obtener las imágenes más nítidas.
–
Un toque (predeterminado): activa la función Auto Foco
cuando la cámara deja de moverse. Una vez realizado el
enfoque, la opción Auto Foco se desactivará hasta que la
cámara se mueva de nuevo.
–
Auto Foco: el enfoque automático siempre permanece
activo.
–
Manual: el Auto Foco permanece desactivado.
Polaridad de Foco
–
Normal (predeterminado): los controles de enfoque
funcionan normalmente.
–
Inversa: los controles de enfoque funcionan en modo
inverso.
Velocidad Foco
Controla la rapidez con la que se reajusta el Auto Foco cuando
la imagen sea borrosa. Seleccione entre las siguientes
opciones:
–
Muy lento
–
Lento
–
Media
–
Rápida
Auto Iris
Ajusta automáticamente la lente para conseguir una iluminación
correcta del sensor de la cámara. Este tipo de lente es la
recomendada para condiciones de poca luz o luz cambiante.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
112 es | Configuración de HD Conference Dome
–
HD Conference Dome
Constante (predeterminado): la cámara se ajusta
constantemente según las condiciones cambiantes de la
luz.
Si selecciona esta opción, HD Conference Dome realiza los
siguientes cambios de forma automática:
Control de ganancia: establece el control de ganancia en
AGC
Modo de obturador: cambia a Normal
–
Manual: la cámara debe ajustarse manualmente para
compensar las condiciones cambiantes de iluminación.
Polaridad de Iris
Permite invertir el funcionamiento del botón del iris del
controlador.
–
Normal (predeterminado): los controles de iris funcionan
normalmente.
–
Inversa: los controles de iris funcionan en modo inverso.
Nivel de Auto Iris
Aumenta o reduce el brillo según la cantidad de luz. Escriba un
valor comprendido entre 1 y 15 (ambos incluidos). El ajuste
predeterminado es 8.
Velocidad de iris
Controla la rapidez con la que el iris ajustará la apertura según
la luz de la escena. Escriba un valor comprendido entre 1 y 10
(ambos incluidos). El ajuste predeterminado es 5.
Velocidad de zoom máxima
Controla la velocidad del zoom. El ajuste predeterminado es
Rápida.
Polaridad de Zoom
Permite invertir el funcionamiento del botón de zoom del
controlador.
–
Normal (predeterminado): los controles de zoom
funcionan con normalidad.
–
Inversa: los controles de zoom funcionan en modo inverso.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 113
Zoom Digital
El zoom digital es un método para reducir (estrechar) el ángulo
de visión aparente de una imagen de vídeo digital. Esto se
realiza electrónicamente, sin ajustes en la óptica de la cámara y
sin incrementar la resolución óptica en el proceso. Seleccione
Desac. para desactivar esta función o Activado para activarla. El
ajuste predeterminado es Activado:
12.24
Ajustes PTZ
Velocidad de giro automático
Gira la cámara continuamente entre los límites de izquierda y
derecha a una velocidad determinada. Escriba un valor
comprendido entre 1 y 60 (ambos incluidos) expresado en
grados. El ajuste predeterminado es 30.
Inactividad
Determina el comportamiento del domo cuando el control de
éste está desactivado.
–
Desactivada (predeterminado): la cámara permanece en la
escena actual indefinidamente.
–
Scene 1: la cámara vuelve a Predeterminado 1.
–
AUX anterior: la cámara vuelve a la actividad previa.
Período de inactividad
Determina el comportamiento del domo cuando el control de
éste está desactivado. Seleccione un período de tiempo en la
lista desplegable (3 seg. y 10 min.). El ajuste predeterminado
es 2 minutos.
Giro automático
El giro automático inclina la cámara en sentido vertical a
medida que la cámara va girando para mantener la orientación
correcta de la imagen. Establezca la opción Giro automático en
Activado (valor predeterminado) para girar automáticamente la
cámara 180º cuando siga un objeto en movimiento situado
debajo de la cámara. Para desactivar esta función, haga clic
en Desac.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
114 es | Configuración de HD Conference Dome
HD Conference Dome
Congelar imagen
Seleccione Activado (predeterminado) para congelar la imagen
mientras HD Conference Dome se mueve a una posición de
escena predeterminada.
Límite superior de inclinación
Permite establecer el límite de inclinación superior de la
cámara.
Límites de inclinación
Haga clic en el botón Restablecer para eliminar el límite de
inclinación superior.
12.25
Diagnóstico
Accede a la prueba automática integrada (BIST). Haga clic en el
botón BIST para mostrar el número de veces que HD
Conference Dome:
–
12.26
Ha realizado una fase de inicio.
–
No ha podido realizar una fase de inicio.
–
Se ha reiniciado.
–
Ha sufrido una pérdida de vídeo.
Preposiciones y rondas
HD Conference Dome puede almacenar hasta 64 escenas. En
esta sección se explica cómo definir escenas individuales y
crear una ronda de preposición a partir de dichas escenas.
Establezca las escenas de las preposiciones y, a continuación,
use dichas escenas para definir la ronda de preposición. El giro
comienza en el número de escena más bajo y avanza de forma
secuencial hasta el número de escena más alto de la ronda. La
ronda muestra cada escena durante un tiempo de espera
determinado antes de pasar a la siguiente escena.
De forma predeterminada, todas las escenas forman parte de la
ronda de preposición a no ser que sean eliminadas.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 115
Para definir y editar una escena individual:
1.
Desplácese hasta la escena que desea definir como
preposición.
a.
Haga clic en Control de vista.
b.
Use los controles PTZ para colocar la cámara en
posición.
2.
Haga clic en el botón de añadir escena (“+”) para definir la
preposición.
3.
Seleccione un número para la escena (de 1 a 64).
4.
Introduzca un nombre opcional para la escena (20
caracteres como máximo).
5.
Haga clic en Aceptar para guardar la escena en la lista de
preposiciones.
Un asterisco (*) a la izquierda del nombre de la escena
indica que ésta forma parte de la ronda de preposición.
6.
Para quitar una escena de la lista, seleccione la escena y
haga clic en el botón de eliminar escena (“X”).
7.
Para sobrescribir una escena:
a.
Haga clic en el enlace Control de vista para acceder a
los controles de PTZ.
b.
Utilice los controles de PTZ para ver la nueva escena.
c.
Haga clic en la escena de la lista de preposiciones que
desee sobrescribir.
d.
Haga clic en el botón Sobrescribir escena para aplicar
la nueva escena a la preposición actual.
e.
Para cambiar el nombre de la escena, haga doble clic
en una escena de la lista. A continuación, cambie el
nombre en el cuadro de diálogo Editar escena y haga
clic en Aceptar.
8.
Para ver una escena en la ventana de vista previa,
seleccione la escena en la lista y haga clic en el botón
Mostrar escena.
9.
Para ver una escena de Livepage:
a.
Haga clic en un número de escena bajo los controles
PTZ en la pestaña Control de Vista.
b.
Use el teclado y el botón Mostrar preposición de la
pestaña Control de aux.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
116 es | Configuración de HD Conference Dome
HD Conference Dome
Para definir una ronda de preposición:
1.
Cree las escenas individuales.
De forma predeterminada, todas las escenas de la lista de
preposiciones se incluyen en e la ronda de preposición.
2.
Para eliminar una escena de la ronda, seleccione la escena
en la lista y quite la marca de la casilla Incluir en ronda
estándar.
3.
Seleccione un tiempo de espera en la lista desplegable
4.
Para iniciar la ronda de preposición:
Ronda de preposición estándar.
a.
Vuelva a Livepage.
b.
Haga clic en la pestaña Control de aux.
c.
Escriba 8 en la casilla de entrada y haga clic en el
botón AUX On.
5.
Para detener la ronda, escriba 8 y haga clic en el botón
AUX Off.
12.27
Sectores
Sector
La capacidad de giro de HD Conference Dome es de 360° y se
divide en 8 sectores iguales. Esta sección permite asignar un
título a cada sector y designar cualquier sector como zona
enmascarada.
Para definir los títulos de sector:
1.
Coloque el cursor en la casilla de entrada situada a la
2.
Introduzca un título para el sector (20 caracteres como
derecha del número de sector.
máximo).
3.
Para enmascarar un sector, seleccione la casilla de
verificación situada a la derecha del título del sector.
12.28
Varios
Dirección
Permite accionar el domo correspondiente mediante la
dirección numérica del sistema de control. Escriba un número
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 117
comprendido entre 0000 y 9999 (ambos incluidos) para
identificar la cámara.
12.29
Registros
Para guardar la información del archivo de registro:
1.
Haga clic en Descargar para obtener la información del
registro.
2.
Haga clic en Guardar.
3.
Desplácese hasta el directorio en el que desea almacenar
la información del registro.
4.
Escriba un nombre para el archivo de registro y haga clic
en Guardar.
12.30
Audio
Puede establecer la ganancia de señales de audio para
adaptarla a sus requisitos concretos. La imagen de vídeo actual
aparece en la ventana pequeña, junto a los controles
deslizantes, para que pueda comprobar el origen de audio y
mejorar las asignaciones. Los cambios se aplican de forma
inmediata.
Si se conecta mediante un navegador Web, debe activar la
transmisión de audio en la página de funciones en la página
Funciones LIVEPAGE (consulte Sección 11.5 Livepage,
Página 70). Para el resto de conexiones, la transmisión depende
de los ajustes de audio del sistema correspondiente.
Audio
Las señales de audio se envían en una secuencia de datos
independiente paralela a los datos de vídeo, lo que aumenta la
carga de la red. Los datos de audio se codifican en G.711 y
requieren un ancho de banda adicional de unos 80 kbps,
aproximadamente, para cada conexión. Si no desea transmitir
datos de audio, seleccione Off (Desactivado).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
118 es | Configuración de HD Conference Dome
HD Conference Dome
Entrada de línea
Puede establecer la ganancia de la entrada de línea. Asegúrese
de que la pantalla no supera la zona verde durante la
modulación.
Formato de grabación
Seleccione el formato de grabación de audio. El valor
predeterminado es G.711. Seleccione L16 si desea obtener una
mejor calidad de audio con mayores velocidades de muestreo.
Esta opción requiere un ancho de banda ocho veces superior al
del formato G.711.
12.31
Modo avanzado: Grabación
12.32
Gestión de almacenamiento
Puede grabar las imágenes de HD Conference Dome en
diferentes medios de almacenamiento locales o en un sistema
iSCSI debidamente configurado.
Para grabaciones fiables y duraderas en funcionamiento fijo, es
fundamental utilizar un sistema iSCSI de capacidad adecuada.
También es posible dejar que VRM Video Recording Manager
controle todas las grabaciones al acceder a un sistema iSCSI.
VRM es un programa externo que se encarga de configurar
tareas de grabación para servidores de vídeo. Para obtener más
información, póngase en contacto con el servicio local de
atención al cliente de Bosch Security Systems, Inc.
Administrador de dispositivos
Si activa la opción VRM en esta pantalla, el VRM Video
Recording Manager gestionará todas las grabaciones y no será
posible realizar más configuraciones aquí.
¡PRECAUCIÓN!
Al activar o desactivar VRM, se pierden los ajustes actuales y
sólo se pueden restablecer con una reconfiguración.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 119
Medios de grabación
Seleccione el medio de grabación deseado para activarlo y
configurar los parámetros de grabación.
Medios iSCSI
Si desea usar un sistema iSCSI como medio de grabación, debe
configurar una conexión con el sistema iSCSI correspondiente y
establecer los parámetros de configuración.
¡NOTA!
El sistema de almacenamiento iSCSI seleccionado debe estar
disponible en la red y completamente configurado. Entre otros
aspectos, debe disponer de dirección IP y estar dividido en
unidades lógicas (LUN).
1.
Introduzca la dirección IP del destino iSCSI
correspondiente en el campo Dirección IP de iSCSI.
2.
Si el destino iSCSI está protegido por contraseña,
introdúzcala en el campo Contraseña.
3.
Haga clic en el botón Leer. Se establece la conexión a la
dirección IP. En el campo Storage overview (Descripción
de almacenamiento) puede ver las unidades lógicas
correspondientes.
Medios locales
Los medios de grabación locales admitidos aparecen en el
campo Descripción del almacenamiento.
Activación y configuración de los medios de almacenamiento
La descripción del almacenamiento muestra los medios de
almacenamiento disponibles. Puede seleccionar medios
individuales o unidades iSCSI y transferirlos a la lista Managed
storage media (Medios de almacenamiento administrados).
Puede activar los medios de almacenamiento en la lista y
configurarlos para el almacenamiento.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
120 es | Configuración de HD Conference Dome
HD Conference Dome
¡PRECAUCIÓN!
Cada unidad de almacenamiento sólo se puede asociar a un
usuario. Si hay un usuario utilizando un medio de
almacenamiento, puede desacoplarlo y conectar la unidad al
HD Conference Dome. Antes del desacoplamiento, asegúrese
de que el usuario anterior ya no necesita el medio de
almacenamiento.
1.
En la sección Recording media (Medios de grabación),
haga clic en las pestañas iSCSI Media (Medios iSCSI) y
Local Media (Medios locales) para mostrar los medios de
almacenamiento correspondientes en la descripción.
2.
En la sección Storage overview (Descripción de
almacenamiento), haga doble clic en el medio de
almacenamiento necesario, iSCSI LUN u otra de las
unidades disponibles. El medio se añade a la lista
Managed storage media (Medios de almacenamiento
administrados). En la columna Estado, los medios recién
creados se indican con el estado Not active (No activo).
3.
Haga clic en el botón Establecer para activar todos los
medios de la lista Managed storage media (Medios de
almacenamiento administrados). En la columna Estado, se
indican con el estado Online (En línea).
4.
Active la casilla en Rec. 1 (Grab 1) o Rec. 2 (Grab. 2) para
especificar los flujos de datos que se deben grabar en los
medio de almacenamiento seleccionados. Rec. 1 (Grab. 1)
para almacenar Secuencia 1, Rec. 2 (Grab. 2) para
almacenar Secuencia 2. Esto supone que puede grabar el
flujo de datos estándar en el disco duro y grabar las
imágenes de alarmas en una tarjeta CF extraíble, por
ejemplo.
5.
Active las casillas de la opción Overwrite older recordings
(Sobrescribir grabaciones antiguas) para especificar las
grabaciones antiguas que se pueden sobrescribir cuando
se haya utilizado la capacidad de memoria disponible.
Grabación 1 corresponde a Flujo 1, Grabación 2
corresponde a Flujo 2.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 121
¡PRECAUCIÓN!
Si no se permite sobrescribir las grabaciones antiguas cuando
se ha utilizado la capacidad de memoria disponible, la
grabación se detiene. Puede especificar limitaciones al
sobrescribir grabaciones antiguas configurando el tiempo de
retención (consulte la Sección 12.34 Tiempo de retención,
Página 124).
Formateo de medios de almacenamiento
Puede suprimir todas las grabaciones de un medio de
almacenamiento en cualquier momento.
¡PRECAUCIÓN!
Compruebe las grabaciones antes de suprimirlas y realice
copias de seguridad de las secuencias importantes en el disco
duro del ordenador.
1.
Haga clic en un medio de almacenamiento en la lista
Managed storage media (Medios de almacenamiento
administrados) para seleccionarlo.
2.
Haga clic en el botón Editar debajo de la lista. Se abre una
nueva ventana.
3.
Haga clic en el botón Formatting (Formateo) para borrar
todas las grabaciones de un medio de almacenamiento.
4.
Haga clic en Aceptar para cerrar la ventana.
Desactivación de medios de almacenamiento
Puede desactivar cualquier medio de almacenamiento en la
lista Managed storage media (Medios de almacenamiento
administrados). De esta manera, ya no se vuelve a utilizar para
las grabaciones.
1.
Haga clic en un medio de almacenamiento en la lista
Managed storage media (Medios de almacenamiento
administrados) para seleccionarlo.
2.
Haga clic en el botón Remove (Borrar) debajo de la lista.
El medio de almacenamiento se desactiva y borra de la
lista.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
122 es | Configuración de HD Conference Dome
12.33
HD Conference Dome
Perfiles de grabación
Puede definir hasta diez perfiles de grabación diferentes. A
continuación utilizará estos perfiles de grabación en el
planificador de grabación, donde están enlazados con los días y
las horas individuales (consulte la Sección 12.35 Planificador de
grabación, Página 125).
¡NOTA!
Puede cambiar o añadir la descripción del perfil de grabación
en las fichas de la página Planificador de grabación (consulte
la Página 125).
1.
Haga clic en una de las pestañas para editar el perfil
correspondiente.
2.
Si es necesario, haga clic en el botón Default
(Predeterminado) para restablecer los valores
predeterminados de todos los ajustes.
3.
Haga clic en Copiar ajustes si desea copiar los ajustes que
se muestran en ese momento en otros perfiles. Se abre
una nueva ventana y puede seleccionar los perfiles en los
que desea copiar los ajustes.
4.
Para cada perfil, haga clic en el botón Establecer para
guardar los ajustes en la unidad.
Grabación estándar
Aquí puede seleccionar el modo de las grabaciones estándar.
Si selecciona Continuous (Continua) la grabación se efectúa de
manera continua. Si se alcanza la capacidad de grabación
máxima, las grabaciones más antiguas se sobrescribirán
automáticamente. Si selecciona la opción Pre-alarm (Previa a la
alarma), la unidad utiliza un modo de grabación especial
durante la grabación para conseguir un uso óptimo de la
capacidad de almacenamiento: en el momento en que comienza
un intervalo de tiempo de grabación con alarma, se realiza una
grabación continua en un segmento, que corresponde al
tamaño de una secuencia de alarma completa (tiempo posterior
y previo a la alarma).
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 123
Este segmento funciona de forma parecida a un búfer y se
sobrescribe hasta que se activa una alarma real. En ese caso, la
grabación tiene lugar en el segmento únicamente durante el
tiempo posterior a la alarma preseleccionado y, a continuación,
se utiliza un nuevo segmento de la misma forma anteriormente
explicada.
Si selecciona Desac., no se efectúa la grabación automática.
¡PRECAUCIÓN!
Puede especificar limitaciones al sobrescribir grabaciones
antiguas en el modo Continuous (Continuo) configurando el
tiempo de retención (consulte la Sección 12.34 Tiempo de
retención, Página 124).
Perfil estándar
En este campo puede seleccionar el perfil de codificador que se
va a utilizar para la grabación (consulte la Sección 12.19 Perfil
de codificador, Página 100).
¡NOTA!
El perfil de grabación puede diferir del ajuste estándar Perfil
activo y sólo se utiliza durante una grabación activa.
Tiempo previo a la alarma
Puede seleccionar el tiempo previo a la alarma en el campo de
lista.
Tiempo posterior a la alarma
Puede seleccionar el tiempo posterior a la alarma en el campo
de lista.
Perfil posterior a la alarma
Puede seleccionar el perfil de codificador que se va a utilizar
para realizar la grabación durante el tiempo posterior a la
alarma (consulte la Sección 12.19 Perfil de codificador,
Página 100).
La opción Perfil estándar aplica la selección de la parte
superior de la página.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
124 es | Configuración de HD Conference Dome
HD Conference Dome
Exportar a FTP
Seleccione este parámetro si desea utilizar la función Exportar
a FTP en la página GRABACIONES (consulte la sección 6.8
Página GRABACIONES, página 103). Asegúrese de introducir
todos los datos relevantes para Envíos de FTP (consulte la
sección 5.41 Modo avanzado: Envíos de FTP, página 88).
Entrada de alarma, alarma de movimiento y alarma de pérdida
de vídeo
Aquí puede seleccionar el sensor de alarma que debe activar la
grabación.
Alarma virtual
Aquí puede seleccionar los sensores de alarma virtual que
deben activar la grabación, por ejemplo, mediante comandos
RCP+ o secuencias de alarma.
¡NOTA!
Para obtener más información, consulte el documento Alarm
Task Script Language y la documentación de RCP+. Puede
encontrar estos documentos en el CD del producto
suministrado.
La grabación incluye
Puede especificar si, además del vídeo, se deben grabar
también datos y metadatos (por ejemplo, datos de alarmas,
VCA y de serie). La inclusión de metadatos facilita las
búsquedas posteriores de las grabaciones, pero requiere
capacidad de memoria adicional.
¡PRECAUCIÓN!
Sin metadatos, no es posible incluir el análisis de contenido de
vídeo en las grabaciones.
12.34
Tiempo de retención
Puede especificar el tiempo de retención de las grabaciones. Si
se ha usado la capacidad de memoria disponible de un medio,
las grabaciones antiguas sólo se sobrescriben si el tiempo de
retención que se había introducido aquí ha expirado.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 125
¡NOTA!
Asegúrese de que el tiempo de retención se corresponde con la
capacidad de memoria disponible. Como norma general, los
requisitos de memoria son los siguientes: 1 GB por hora de
tiempo de retención con 4CIF para una velocidad de
fotogramas completa y gran calidad de imágenes.
Tiempo de retención
Introduzca el tiempo de retención que necesita para cada
grabación en horas o en días. Grabación 1 corresponde a Flujo
1, Grabación 2 corresponde a Flujo 2.
12.35
Planificador de grabación
El planificador de grabación permite vincular los perfiles de
grabación creados con los días y las horas en los que se van a
grabar las imágenes de la cámara en caso de alarma.
Puede vincular cualquier número de intervalos de 15 minutos
con los perfiles de grabación para cada día de la semana. Al
mover el cursor sobre la tabla, aparece la hora debajo. Esto
facilita la orientación.
Además de los días laborables, puede definir festivos que no
estén en la programación semanal estándar a la que se aplican
las grabaciones. Esto le permite aplicar una planificación de los
domingos a otros días que coinciden con días laborables.
1.
Haga clic en el perfil que desee vincular al campo Períodos
de tiempo.
2.
Haga clic en un campo de la tabla, mantenga pulsado el
botón del ratón y arrastre el cursor sobre todos los
períodos que se van a asignar al perfil seleccionado.
3.
Utilice el botón derecho del ratón para anular la selección
de cualquier intervalo.
4.
Haga clic en el botón Seleccionar todo para vincular todos
los intervalos de tiempo al perfil seleccionado.
5.
Haga clic en Borrar todo para anular la selección de todos
los intervalos.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
126 es | Configuración de HD Conference Dome
6.
HD Conference Dome
Cuando termine, haga clic en el botón Establecer para
guardar los ajustes en la unidad.
Festivos
Puede definir festivos que no se encuentren en la planificación
semanal en la que se aplican las grabaciones. Esto le permite
aplicar una planificación de los domingos a otros días que
coinciden con días laborables.
1.
Haga clic en la pestaña Festivos. Se mostrarán en la tabla
todos los días que ya ha se han seleccionado.
2.
Haga clic en el botón Añadir. Se abre una nueva ventana.
3.
Seleccione la fecha deseada del calendario. Puede
seleccionar varios días del calendario consecutivos
manteniendo pulsado el botón del ratón. Más tarde se
mostrarán como una única entrada en la tabla.
4.
Haga clic en Acept. para aceptar la selección. Se cerrará la
ventana.
5.
Asigne los días festivos individuales a los perfiles de
grabación como se describe anteriormente.
Supresión de festivos
Puede suprimir los festivos que haya definido en cualquier
momento.
1.
Haga clic en el botón Suprimir. Se abre una nueva ventana.
2.
Haga clic en la fecha que desea suprimir.
3.
Haga clic en Acept. El elemento se suprimirá de la tabla y
4.
Se debe repetir el proceso para suprimir días adicionales.
se cerrará la ventana.
Períodos de tiempo
Puede cambiar los nombres de los perfiles de grabación.
1.
Haga clic en un perfil y, a continuación, en el botón
Cambiar nombre.
2.
Introduzca el nombre que desee y vuelva a hacer clic en el
botón Cambiar nombre.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 127
Activación de la grabación
Después de completar la configuración, debe activar el
planificador de grabación e iniciar la grabación. La
configuración puede modificarse en cualquier momento.
Puede detener la grabación en cualquier momento y modificar
los ajustes.
1.
Haga clic en el botón Iniciar para activar el Planificador de
grabación.
2.
Haga clic en el botón Parar para desactivar el Planificador
de grabación. Las grabaciones en curso se interrumpen.
Recording status (Estado de grabación)
El gráfico indica la actividad de grabación de HD Conference
Dome. Durante la grabación aparece un gráfico animado.
12.36
Estado de grabación
Aquí aparecen algunos detalles sobre el estado de grabación a
título informativo. No se puede cambiar ninguno de estos
ajustes.
12.37
Modo avanzado: Alarma
12.38
Conexiones de alarma
Puede seleccionar la forma en que el dispositivo HD
Conference Dome responde a una alarma. En caso de alarma, la
unidad puede conectarse de forma automática a una dirección
IP predefinida. Puede introducir hasta 10 direcciones IP a las
que HD Conference Dome se conectará progresivamente en
caso de alarma hasta que se establezca una conexión.
Conexión en alarma
Seleccione On (Activado) para que la HD Conference Dome se
conecte de forma automática a una dirección IP predefinida en
caso de alarma.
Al establecer Sigue a la entrada 1, la unidad mantiene la
conexión establecida de forma automática durante el tiempo
que dura la alarma determinada en la entrada de alarma 1.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
128 es | Configuración de HD Conference Dome
HD Conference Dome
¡NOTA!
En el ajuste predeterminado, el flujo 2 se transmite para
conexiones de alarma. Tenga esto en cuenta al asignar el perfil
(consulte la Sección 12.19 Perfil de codificador, Página 100).
Número de dirección IP de destino
Especifique el número de direcciones IP con las que se
establecerá contacto en caso de alarma. La unidad se pone en
contacto con las estaciones remotas de una en una en la
secuencia numerada hasta que se establezca una conexión.
Dirección IP de destino
Introduzca la dirección IP correspondiente para cada estación
remota que desee.
Contraseña de destino
Si la estación remota está protegida mediante una contraseña,
introdúzcala aquí.
En esta página puede guardar un máximo de diez direcciones IP
de destino y, por lo tanto, diez contraseñas para conectar a
estaciones remotas. Si se van a realizar conexiones a más de
diez estaciones remotas, por ejemplo al iniciar conexiones a
través de sistemas de nivel superior como VIDOS o Bosch Video
Management System, puede almacenar una contraseña general
aquí. HD Conference Dome puede utilizar esta contraseña
general para conectarse a todas las estaciones remotas
protegidas con la misma contraseña. En tales casos, realice lo
siguiente:
1.
Seleccione 10 en el campo de lista Número de dirección
IP de destino.
2.
Introduzca la dirección 0.0.0.0 en el campo Dirección IP
de destino.
3.
Introduzca la contraseña que desee en el campo
Contraseña de destino.
4.
Defina esta contraseña como la contraseña de usuario
para todas las estaciones remotas a las que es posible
realizar una conexión.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 129
¡NOTA!
Si introduce la dirección IP de destino 0.0.0.0 para el destino
10, ya no se utilizará esta dirección para el décimo intento de
conexión automática en caso de alarma. El parámetro se utiliza
entonces únicamente para guardar la contraseña general.
Transmisión de vídeo
Si se utiliza la unidad con un firewall, seleccione TCP (HTTP
port) (TCP (Puerto HTTP)) como protocolo de transferencia. Si
desea utilizar una red local, seleccione UDP.
¡PRECAUCIÓN!
Tenga en cuenta que en algunas circunstancias, debe estar
disponible un ancho de banda mayor en la red para imágenes
de vídeo adicionales en caso de alarma si la función de
multidifusión no es posible. Para activar la función de
multidifusión, seleccione la opción UDP para el parámetro
Transmisión de vídeo aquí y en la página Red (consulte la
Página 145).
Secuencia
Seleccione el flujo de transmisión en caso de alarma.
Puerto remoto
Según la configuración de red, seleccione un puerto del
navegador aquí. Los puertos para las conexiones HTTPS sólo
estarán disponibles si la opción Activado está seleccionada en
el parámetro Codificación SSL.
Salida de vídeo
Si sabe qué unidad se está utilizando como receptor, puede
seleccionar la salida de vídeo analógico a la que se debe
conmutar la señal. Si no conoce la unidad de destino, es
recomendable seleccionar la opción Primero disponible. En
este caso, la imagen se coloca en la primera salida de vídeo
libre. Se trata de una salida en la que no hay ninguna señal. El
monitor conectado sólo muestra imágenes cuando se dispara
una alarma. Si selecciona una salida de vídeo concreta y se
establece una imagen dividida para esta salida en el receptor,
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
130 es | Configuración de HD Conference Dome
HD Conference Dome
también puede seleccionar en Descodificad. el descodificador
del receptor que se va a utilizar para visualizar la imagen de la
alarma.
¡NOTA!
Consulte la documentación de la unidad de destino relativa a
las opciones de visualización de imágenes y las salidas de vídeo
disponibles.
Descodificador
Seleccione un decodificador del receptor para mostrar la
imagen de la alarma. El decodificador seleccionado afecta a la
posición de la imagen en una pantalla dividida. Por ejemplo,
puede especificar mediante un dispositivo VIP XD que el
cuadrante superior derecho se debe utilizar para visualizar la
imagen de la alarma seleccionando el descodificador 2.
Codificación SSL
Los datos para la conexión, por ejemplo la contraseña, se
pueden transmitir de forma segura mediante la codificación
SSL. Si ha seleccionado la opción Activado, sólo verá los
puertos codificados en el parámetro Puerto remoto.
¡NOTA!
Tenga en cuenta que la codificación SSL se debe activar y
configurar en ambos extremos de una conexión. Para ello, es
necesario cargar los certificados correspondientes en la HD
Conference Dome.
Puede configurar y activar la codificación de los datos de
medios (vídeo y metadatos) en la página Codificación (consulte
la Sección 12.52 Encryption (Codificación), Página 154).
Conexión automática
Seleccione la opción On (Activada) para restablecer
automáticamente una conexión a una de las direcciones IP
especificadas previamente tras cada reinicio, fallo de conexión
o fallo en la red.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 131
¡NOTA!
En el ajuste predeterminado, el flujo 2 se transmite para
conexiones automáticas. Tenga esto en cuenta al asignar el
perfil (consulte la Sección 12.19 Perfil de codificador,
Página 100).
12.39
VCA
incluye HD Conference Dome una función de análisis de
contenido de vídeo integrado (VCA) que puede detectar y
analizar cambios en la señal en función del procesamiento de
imágenes. Dichos cambios se pueden deber a los movimientos
del campo de visión de la cámara.
Puede seleccionar distintas configuraciones de VCA y
adaptarlas a su aplicación según sea necesario. De forma
predeterminada está activa la configuración Silent MOTION+.
En esta configuración, se crean metadatos para facilitar las
búsquedas de las grabaciones. Sin embargo, no se dispara
ninguna alarma.
1.
Seleccione una configuración de VCA y realice los ajustes
correspondientes.
2.
Si es necesario, haga clic en el botón Default
(Predeterminado) para restablecer los valores
predeterminados de todos los ajustes.
Perfiles de VCA
Puede configurar dos perfiles con configuraciones de VCA
diferentes. Puede guardar los perfiles en el disco duro de su
ordenador o cargar los perfiles guardados desde allí. Esto
puede resultar útil si desea probar diferentes configuraciones.
Guarde una configuración que funcione y pruebe nuevos
ajustes. Puede usar la configuración guardada para restaurar
los ajustes originales en cualquier momento.
1.
Seleccione un perfil de VCA y realice los ajustes
correspondientes.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
132 es | Configuración de HD Conference Dome
2.
HD Conference Dome
Si es necesario, haga clic en el botón Default
(Predeterminado) para restablecer los valores
predeterminados de todos los ajustes.
3.
Haga clic en el botón Guardar... para guardar los ajustes
de perfil en otro archivo. Se abre una nueva ventana, en la
que puede especificar donde desea guardar el archivo y su
nombre.
4.
Haga clic en el botón Cargar... para cargar un perfil
guardado. Se abre una nueva ventana, en la que puede
seleccionar el archivo del perfil y especificar donde desea
guardarlo.
Configuración de VCA
Seleccione uno de los perfiles para activarlo o editarlo.
Puede cambiar el nombre del perfil.
¡PRECAUCIÓN!
No utilice caracteres especiales, como &, en el nombre.
La administración de grabaciones interna del sistema no admite
caracteres especiales y, por lo tanto, es posible que el
reproductor Player o Archive Player no puedan reproducir la
grabación.
1.
Para cambiar el nombre de un perfil, haga clic en el icono a
la derecha del campo de lista e introduzca un nuevo
nombre de perfil en el campo.
2.
Haga clic en el icono de nuevo. Se guarda el nuevo nombre
de perfil.
Estado de la alarma
El estado de alarma aparece a título informativo. Esto supone
que puede comprobar los efectos de sus ajustes
inmediatamente.
Tipo de análisis
Seleccione el algoritmo de análisis necesario. De forma
predeterminada, sólo está disponible MOTION+ (este análisis
ofrece un detector de movimiento y un reconocimiento de
sabotaje básico).
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 133
¡NOTA!
Los algoritmos de análisis adicionales con funciones más
completas, como IVMD e IVA, están disponibles en Bosch
Security Systems, inc.
Si selecciona uno de esos algoritmos, puede establecer los
parámetros correspondientes directamente aquí. Puede
encontrar más información en los documentos pertinentes del
CD del producto suministrado.
Siempre se crean metadatos para un análisis de contenido de
vídeo, a menos que se excluya expresamente. En función del
tipo de análisis seleccionado y de la configuración
correspondiente, la información adicional aparece en la imagen
de vídeo (en la ventana de vista previa, junto a los ajustes de
parámetros). Con el tipo de análisis MOTION+, por ejemplo, los
campos sensores en los que se graba el movimiento se marcan
con rectángulos.
¡NOTA!
En la página Funciones LIVEPAGE puede mostrar datos con
información adicional también para Livepage (consulte
Sección 12.15 Funciones LIVEPAGE, Página 97).
Detector de movimiento, (solo MOTION+)
Para que el detector funcione, se deben cumplir las siguientes
condiciones:
–
Se debe activar el análisis.
–
Al menos un campo de sensor debe estar activado.
–
Se deben configurar los parámetros individuales para que
se adapten al entorno operativo y a las respuestas
deseadas.
–
El valor de sensibilidad establecido debe ser superior a
cero.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
134 es | Configuración de HD Conference Dome
HD Conference Dome
¡PRECAUCIÓN!
Los reflejos luminosos (de superficies de cristal, etc.), el
encendido y apagado de luces o los cambios del nivel de luz
provocados por el movimiento de las nubes en días soleados
pueden activar respuestas no deseadas del detector de
movimiento y generar alarmas falsas. Realice una serie de
pruebas en condiciones diurnas y nocturnas para garantizar que
el funcionamiento del sensor de vídeo es el deseado.
Para la vigilancia en interiores, asegúrese de que hay luz
constante en las áreas durante el día y la noche.
Sensibilidad: (sólo MOTION+)
La sensibilidad básica del detector de movimiento se puede
ajustar para las condiciones ambientales en las que se utiliza la
cámara.
El sensor reacciona a las variaciones en el brillo de la imagen de
vídeo. Cuanto más oscura sea el área de observación, más alto
será el valor que se debe seleccionar.
Tamaño mínimo del objeto(solo MOTION+)
Puede especificar el número de campos sensores que debe
abarcar un objeto en movimiento para que se genere una
alarma. Este ajuste evita que los objetos demasiado pequeños
activen una alarma.
Se recomienda un valor mínimo de 4. Este valor corresponde a
cuatro campos de sensor.
Seleccionar área (solo MOTION+)
Se pueden seleccionar las áreas de la imagen controladas por el
detector de movimiento. La imagen de vídeo se subdivide en
858 campos cuadrados. Cada uno de esos campos se puede
activar o desactivar de forma individual. Si desea excluir el
control de zonas concretas del campo de visión de la cámara
debido a movimientos continuos (un árbol movido por el viento,
etc.), puede desactivar los campos correspondientes.
1.
Haga clic en Select Area (Seleccionar área) para configurar
los campos sensores. Se abre una nueva ventana.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
2.
Configuración de HD Conference Dome | es 135
Si es necesario, haga clic antes en Borrar todo para borrar
la selección actual (los campos marcados en amarillo).
3.
Haga clic con el botón izquierdo del ratón en los campos
que desea activar. Los campos activados aparecen
marcados en amarillo.
4.
Si es necesario, haga clic en Seleccionar todo para
seleccionar el control de la imagen de vídeo completo.
5.
Haga clic con el botón derecho del ratón en los campos
que desee desactivar.
6.
7.
Haga clic en Acept. para guardar la configuración.
Haga clic en el botón de cierre X de la barra de título de la
ventana para cerrarla sin guardar los cambios.
Detección de sabotajes
Hay distintas opciones para mostrar el sabotaje de las cámaras
y de los cables de vídeo. Realice una serie de pruebas en
condiciones diurnas y nocturnas para garantizar que el
funcionamiento del sensor de vídeo es el deseado.
¡NOTA!
Las opciones para la detección de sabotajes sólo se pueden
establecer para cámaras fijas. Ni las cámaras domo ni otras
cámaras motorizadas se pueden proteger de esta forma, ya que
el movimiento de la propia cámara conlleva cambios en la
imagen de vídeo que son demasiado importantes.
Sensibilidad
¡NOTA!
Sólo se puede acceder a este parámetro y al siguiente si la
comprobación de referencia está activada.
La sensibilidad básica de la detección de sabotajes se puede
ajustar para las condiciones ambientales en las que se utiliza la
cámara.
El algoritmo reacciona ante las diferencias entre la imagen de
referencia y la imagen de vídeo actual. Cuanto más oscura sea
el área de observación, más alto será el valor que se debe
seleccionar.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
136 es | Configuración de HD Conference Dome
HD Conference Dome
Retardo activador (s)
Puede establecer una activación de alarma retardada. La alarma
sólo se activa una vez transcurrido un intervalo definido en
segundos y únicamente si existe una condición de activación. Si
la condición original se ha restaurado antes de que transcurra
dicho intervalo, la alarma no se activa. De esta forma, se evitan
falsas alarmas activadas por cambios de corta duración, como
actividades de limpieza en la zona del campo directo de visión
de la cámara.
Cambio global
Puede establecer cuál debe ser la dimensión del cambio global
en la imagen de vídeo para que se active una alarma. Este ajuste
es independiente de los campos de sensor seleccionados en
Selec. área. Establezca un valor alto si es necesario cambiar
menos campos de sensor para activar una alarma. Con un valor
bajo, es necesario que los cambios se produzcan
simultáneamente en un gran número de campos de sensor para
que se active una alarma.
Esta opción le permite, independientemente de las alarmas de
movimiento, detectar la manipulación de la orientación o
ubicación de una cámara provocada, por ejemplo, por el giro
del soporte de montaje de la cámara.
Cambio global
Active esta función si desea que el cambio global, como se ha
establecido con el control deslizante de cambio global, active
una alarma.
Escena demasiado brillante
Active esta función si desea que el sabotaje asociado a la
exposición a iluminaciones extremas (por ejemplo, el brillo de
una luz de flash que ilumine directamente a la lente) active una
alarma. El brillo medio de la escena ofrece una base para el
reconocimiento.
Escena demasiado oscura
Active esta función si desea que el sabotaje provocado al cubrir
la lente (por ejemplo, con un aerosol de pintura) active una
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 137
alarma. El brillo medio de la escena ofrece una base para el
reconocimiento.
Escena con demasiado ruido
Active esta función si desea, por ejemplo, que el sabotaje
provocado por interferencias EMC (escenas con ruido debidas
a fuertes señales de interferencias en la proximidad de las
líneas de vídeo) active una alarma.
Selec. área
Puede seleccionar las áreas de la imagen de referencia que se
deben controlar. La imagen de vídeo se subdivide en 858
campos cuadrados. Cada uno de esos campos se puede activar
o desactivar de forma individual.
¡NOTA!
Seleccione únicamente las áreas de control de referencia en las
que no haya movimiento y dispongan siempre de una
iluminación uniforme; de lo contrario, podrían activarse falsas
alarmas.
1.
Haga clic en Select Area (Seleccionar área) para configurar
los campos sensores. Se abre una nueva ventana.
2.
Si es necesario, haga clic antes en Borrar todo para borrar
la selección actual (los campos marcados en amarillo).
3.
Haga clic con el botón izquierdo del ratón en los campos
que desea activar. Los campos activados aparecen
marcados en amarillo.
4.
Si es necesario, haga clic en Seleccionar todo para
seleccionar el control de la imagen de vídeo completo.
5.
Haga clic con el botón derecho del ratón en los campos
que desee desactivar.
6.
7.
Haga clic en Acept. para guardar la configuración.
Haga clic en el botón de cierre X de la barra de título de la
ventana para cerrarla sin guardar los cambios.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
138 es | Configuración de HD Conference Dome
12.40
HD Conference Dome
Alarma de sonido
HD Conference Dome puede crear alarmas basadas en señales
de audio. Puede configurar la potencia de la señal y el rango de
frecuencia para evitar falsas alarmas, por ejemplo debido a
ruido de fondo o de máquinas.
¡NOTA!
Antes de configurar aquí la alarma de audio, defina la
transmisión de audio normal (consulte la Sección 12.30 Audio,
Página 117).
Alarma de audio
Seleccione On si desea que el dispositivo genere alarmas de
sonido.
Nombre
El nombre permite identificar de una forma más sencilla la
alarma en un sistema de control de vídeo completo; por
ejemplo, con los programas VIDOS y Bosch Video Management
System. Introduzca un nombre exclusivo y claro aquí. Además,
puede utilizar el nombre en el programa de búsqueda científica
como una opción de filtro para agilizar las búsquedas en las
grabaciones. Introduzca un nombre exclusivo y claro aquí.
¡PRECAUCIÓN!
No utilice caracteres especiales, como &, en el nombre.
La administración de grabaciones interna del sistema no admite
caracteres especiales; por lo tanto, es posible que los
programas Player o Archive Player no puedan reproducir la
grabación.
Umbral
Establezca el límite en base a la señal que aparece en el gráfico.
Puede determinar el límite con el control deslizante o bien
puede utilizar el ratón para desplazar la línea blanca
directamente en el gráfico.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 139
Sensibilidad
Puede utilizar este ajuste para adaptar la sensibilidad al
entorno de sonido. Puede suprimir de forma eficaz picos de
señal individuales. Un valor alto representa un nivel alto de
sensibilidad.
Rangos de señal
Para evitar falsas alarmas, puede excluir rangos de señal
determinados. Por ello, la señal total se divide en 13 rangos de
tono (escala de Mel). Active o desactive las casillas bajo el
gráfico para incluir o excluir rangos individuales.
12.41
Correo electrónico con alarma
Como alternativa a la conexión automática, los estados de
alarma también se pueden documentar mediante correo
electrónico. De esta forma, es posible enviar notificaciones a un
receptor que no disponga de receptor de vídeo. En este caso,
HD Conference Dome envía de forma automática un correo
electrónico a una dirección de correo definida previamente.
Enviar correo elect. con alarma
Seleccione On (Activado) si desea que la unidad envíe de forma
automática un correo electrónico con alarma en caso de alarma.
Dirección IP de servidor de correo
Introduzca la dirección IP de un servidor de correo que
funcione con el estándar SMTP (Protocolo simple de
transferencia de correo). Los correos electrónicos salientes se
envían al servidor de correo mediante la dirección introducida.
De lo contrario, deje el cuadro vacío (0.0.0.0).
Nombre de usuario de SMTP
Introduzca aquí un nombre de usuario registrado para el
servidor de correo elegido.
Contraseña de SMTP
Introduzca aquí la contraseña necesaria para el nombre de
usuario registrado.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
140 es | Configuración de HD Conference Dome
HD Conference Dome
Formato
Puede seleccionar el formato de datos del mensaje de alarma.
–
Estándar (con JPEG)
Correo electrónico con archivo de imagen JPEG adjunto.
–
SMS
Correo electrónico con formato SMS a una puerta de
acceso de correo electrónico a SMS (por ejemplo, para
enviar una alarma por teléfono móvil) sin imagen adjunta.
¡PRECAUCIÓN!
Si se utiliza un teléfono móvil como receptor, asegúrese de
activar la función de correo electrónico o SMS, según el
formato, para que se puedan recibir los mensajes.
Consulte a su proveedor de telefonía móvil para obtener más
información sobre la utilización de su teléfono móvil.
Adjuntar JPEG de la cámara
Active la casilla de verificación para especificar que las
imágenes JPEG se envíen desde la cámara. Las entradas de
vídeo activadas se indican mediante una marca de verificación.
Dirección de destino
Introduzca aquí la dirección de correo electrónico a la que
enviar los correos electrónicos con alarma. Puede introducir un
máximo de 49 caracteres.
Nombre del remitente
Introduzca un nombre exclusivo para el remitente del correo
electrónico, por ejemplo, la ubicación de la unidad. De esta
forma, resulta más sencillo identificar el origen del correo
electrónico.
Correo electrónico de prueba
Puede probar la función de correo electrónico haciendo clic en
el botón Enviar ahora. Se crea y envía un correo electrónico
con alarma de forma inmediata.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
12.42
Configuración de HD Conference Dome | es 141
Editor de tareas de alarma
¡PRECAUCIÓN!
La edición de secuencias en esta página sobrescribe todos los
ajustes y entradas de las otras páginas de alarma. Este
procedimiento no se puede deshacer.
Para editar esta página, debe tener conocimientos de
programación y estar familiarizado con la información del
documento Alarm Task Script Language.
Como alternativa a los ajustes de alarma en las diferentes
páginas de alarma, puede introducir las funciones de alarma
que desee aquí en forma de secuencia. De esta forma se
sobrescribirán todos los ajustes y entradas en las otras páginas
de alarma.
1.
Haga clic en el enlace Examples (Ejemplos) del campo
Alarm Task Editor para ver algunos ejemplos de
secuencia. Se abre una nueva ventana.
2.
Introduzca nuevas secuencias en el campo Alarm Task
Editor o cambie las secuencias existentes según sus
requisitos.
3.
Cuando termine, haga clic en el botón Establecer para
transmitir las secuencias a la unidad. Si la transferencia se
ha realizado correctamente, aparecerá el mensaje La
secuencia se ha analizado correctamente sobre el campo
de texto. Si no se ha realizado correctamente, aparecerá
un mensaje de error con más información.
12.43
Normas de alarma
HD Conference Dome incluye un motor de normas de alarma.
En pocas palabras, una norma de alarma permite definir qué
entradas activan qué salidas. Básicamente, una norma de
alarma permite configurar HD Conference Dome para que
responda de forma automática a distintas entradas de alarma.
Para configurar una norma de alarma, especifique una entrada
de una conexión física, de un activador de detección de
movimiento o de una conexión a Livepage de la cámara. La
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
142 es | Configuración de HD Conference Dome
HD Conference Dome
conexión de la entrada física puede activarse por dispositivos
de contacto seco, como almohadillas de presión, contactos de
puerta o dispositivos similares.
A continuación, especifique hasta dos (2) salidas de norma o la
respuesta de la cámara a la entrada. Las salidas incluyen un relé
de alarma, un comando AUX o una escena de preposición.
1.
Haga clic en la casilla de verificación Activado para
2.
Seleccione una de las siguientes entradas de alarma:
habilitar la alarma.
–
Entrada local 1: una conexión de alarma física.
–
Entrada local 2: una conexión de alarma física.
–
IVA/MOTION+: una alarma que se habilita cuando se
activa la detección de movimiento o la función IVA.
–
Conexión: se activa una alarma cuando se produce un
intento de acceder a la dirección IP de la cámara.
3.
Seleccione uno de los siguientes comandos de salida para
los ajustes Salida 1 y Salida 2:
–
Ninguno: no se define ningún comando.
–
AUX On: define un comando ON de teclado estándar o
personalizado.
Consulte Sección 13 Comandos de teclado por número,
Página 158 para ver la lista de comandos válidos.
Nota: sólo los comandos 1, 8, 18, 20, 43, 60, 80, 86
son compatibles. La compatibilidad con el resto de
comandos estará disponible en futuras versiones.
–
AUX Off: define un comando OFF de teclado estándar
o personalizado.
Consulte Sección 13 Comandos de teclado por número,
Página 158 para ver la lista de comandos válidos.
Nota: sólo los comandos 1, 8, 18, 20, 43, 60, 80, 86
son compatibles. La compatibilidad con el resto de
comandos estará disponible en futuras versiones.
–
Toma: define una escena predeterminada entre las
tomas 1-64.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
4.
Configuración de HD Conference Dome | es 143
Haga clic en Establecer para guardar y activar las normas
de alarma.
12.44
Modo Avanzado: Interfaces
12.45
Entradas de alarma
Seleccione el tipo de entrada para cada alarma física. Elija entre
N.O. (normalmente abierto) o N.C. (normalmente cerrado) y dé
un nombre opcional a cada entrada.
Entrada de alarma
Seleccione N.O. si la alarma ha de activarse cuando el contacto
se cierra. Seleccione N.C. si la alarma ha de activarse cuando el
contacto se abre.
Nombre
Puede introducir un nombre para cada entrada de alarma que
posteriormente aparecerá bajo el icono de entrada de alarma
en Livepage si se configura para ello (consulte
Sección 12.15 Funciones LIVEPAGE, Página 97). Además, puede
utilizar el nombre en el programa de búsqueda científica como
una opción de filtro para agilizar las búsquedas en las
grabaciones.
¡PRECAUCIÓN!
No utilice caracteres especiales, como &, en el nombre.
La administración de grabaciones interna del sistema no admite
caracteres especiales; por lo tanto, es posible que los
programas Player o Archive Player no puedan reproducir la
grabación.
12.46
Relé
Puede configurar el comportamiento de conmutación de las
salidas de relé.
En cada relé, puede especificar un relé de conmutación abierto
(contacto normalmente cerrado) o un relé de conmutación
cerrado (contacto normalmente abierto).
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
144 es | Configuración de HD Conference Dome
HD Conference Dome
También puede especificar si la salida se debe utilizar como
relé biestable o monoestable. En el modo biestable se mantiene
el estado activado del relé. En el modo monoestable, puede
establecer el tiempo tras el cual el relé volverá a estado
inactivo. Puede seleccionar distintos eventos que activen la
salida de forma automática. Por ejemplo, es posible encender
un foco mediante la activación de una alarma de movimiento y,
a continuación, volver a apagarlo una vez detenida la alarma.
Estado de inactividad
Seleccione Open (Abierto) si desea que el relé funcione como
un contacto normalmente abierto o Closed (Cerrado) si desea
que funcione como un contacto normalmente cerrado.
Modo de funcionamiento
Seleccione un modo de funcionamiento para el relé.
Por ejemplo, si desea que una lámpara activada por alarma
permanezca encendida cuando se detenga la alarma, seleccione
Biestable. Si desea que una sirena activada por alarma suene,
por ejemplo, durante 10 segundos, seleccione 10 s.
Nombre de relé
Aquí puede asignar un nombre al relé. El nombre se muestra en
el botón que se encuentra junto a Trigger relay (Disparar relé).
También puede configurarse Livepage para que muestre el
nombre bajo el icono del relé. Además, puede utilizar el nombre
en el programa de búsqueda científica como una opción de
filtro para agilizar las búsquedas en las grabaciones.
¡PRECAUCIÓN!
No utilice caracteres especiales, como &, en el nombre.
La administración de grabaciones interna del sistema no admite
caracteres especiales; por lo tanto, es posible que los
programas Player o Archive Player no puedan reproducir la
grabación.
Disparar relé
Haga clic en el botón para activar el relé de forma manual (por
ejemplo, para probar o utilizar la apertura de puertas).
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 145
12.47
Modo avanzado: Red
12.48
Acceso a la red
Los ajustes que se muestran en esta página sirven para integrar
HD Conference Dome en una red existente.
Algunos cambios sólo tienen efecto una vez reiniciada la
unidad. En esta caso, el botón Establecer cambia a Set and
Reboot (Establecer y Reiniciar).
1.
2.
Realice los cambios que desee.
Haga clic en el botón Set and Reboot (Establecer y
Reiniciar). HD Conference Dome se reinicia y se activan los
nuevos ajustes.
¡PRECAUCIÓN!
Si cambia la dirección IP, la máscara de subred o la dirección
de puerta de acceso, HD Conference Dome sólo estará
disponible con las nuevas direcciones tras el reinicio.
Asignación automática de IP
Si se utiliza un servidor DHCP para asignar dinámicamente las
direcciones IP de la red, puede activar la aceptación de
direcciones IP asignadas automáticamente a HD Conference
Dome.
Determinadas aplicaciones (VIDOS, Bosch Video Management
System, Archive Player, Configuration Manager) utilizan la
dirección IP para la asignación única de la unidad. Si utiliza
estas aplicaciones, el servidor DHCP debe admitir la asignación
fija entre direcciones IP y MAC, y debe estar apropiadamente
configurado para que se mantenga la dirección IP asignada
cada vez que se reinicia el sistema.
Dirección IP
Introduzca aquí la dirección IP que desee asignar a HD
Conference Dome. La dirección IP debe ser válida para la red.
Máscara de subred
Introduzca aquí la máscara de subred adecuada para la
dirección IP seleccionada.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
146 es | Configuración de HD Conference Dome
HD Conference Dome
Dirección de puerta de acceso
Si desea que la unidad establezca una conexión con una
ubicación remota en una subred distinta, introduzca aquí la
dirección IP de la puerta de acceso. De lo contrario, deje el
cuadro vacío (0.0.0.0).
Dirección del servidor DNS
La unidad puede usar un servidor DNS para aplicar como
nombre una dirección de correo o de servidor FTP
determinados. Introduzca aquí la dirección IP del servidor DNS.
Transmisión de vídeo
Si se utiliza la unidad con un firewall, seleccione TCP (HTTP
port) (TCP (Puerto HTTP)) como protocolo de transferencia. Si
desea utilizar una red local, seleccione UDP.
¡PRECAUCIÓN!
La función de multidifusión sólo es posible con el protocolo
UDP. El protocolo TCP no es compatible con conexiones de
multidifusión.
El valor MTU en el modo UDP es de 1.514 bytes.
HTTP browser port (Puerto del navegador HTTP)
Seleccione un puerto del navegador HTTP distinto en la lista si
es necesario. El puerto HTTP predeterminado es 80. Si desea
que sólo se realicen conexiones seguras mediante HTTPS, debe
desactivar el puerto HTTP. En este caso, seleccione Desac.
HTTPS browser port (Puerto del navegador HTTPS)
Si desea que el navegador acceda a la red mediante una
conexión segura, seleccione un puerto del navegador HTTPS de
la lista si es necesario. El puerto HTTPS predeterminado es 443.
Seleccione la opción Desac para desactivar los puertos HTTPS;
sólo se podrán realizar conexiones no seguras.
utiliza HD Conference Dome el protocolo de codificación TLS
1.0. Puede que tenga que activar este protocolo mediante la
configuración del navegador. También debe activar el protocolo
para aplicaciones Java (mediante el panel de control de Java en
el panel de control de Windows).
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 147
¡NOTA!
Si desea que sólo se realicen conexiones seguras con la
codificación SSL, debe seleccionar la opción Off (Desactivado)
para los parámetros del HTTP browser port (Puerto del
navegador HTTP), RCP+ port 1756 (Puerto RCP+ 1756) y
Telnet support (Soporte de Telnet). De esta forma se
desactivan todas las conexiones no seguras. Las conexiones
sólo se podrán realizar mediante el puerto HTTPS.
Puede configurar y activar la codificación de los datos de
medios (vídeo y metadatos) en la página Codificación (consulte
la Sección 12.52 Encryption (Codificación), Página 154).
Puerto RCP+ 1756
Para intercambiar datos de conexión, puede activar el puerto
RCP+ 1756 no seguro. Si desea que los datos de conexión se
transmitan sólo cuando están codificados, seleccione la opción
Desac. para desactivar el puerto.
Soporte de Telnet
Si desea permitir sólo las conexiones seguras con transmisión
de datos codificados, debe seleccionar la opción Desac. para
desactivar el soporte de Telnet. Ya no se podrá acceder a la
unidad con el protocolo Telnet.
Modo de interfaz ETH
Si es necesario, seleccione el tipo de enlace Ethernet para la
interfaz ETH. Según la unidad conectada, puede que sea
necesario seleccionar un tipo de funcionamiento especial.
Red MSS (Byte)
Puede establecer el tamaño de segmento máximo para los
datos de usuario del paquete IP. Esto le da la opción de ajustar
el tamaño de los paquetes de datos al entorno de red y
optimizar la transmisión de datos. Debe cumplir con el valor
MTU de 1.514 bytes en modo UDP.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
148 es | Configuración de HD Conference Dome
HD Conference Dome
iSCSI MSS (Byte)
Puede especificar un valor MSS más alto para una conexión al
sistema iSCSI que para otro tráfico de datos a través de la red.
El valor potencial depende de la estructura de la red. Un valor
más alto sólo es útil si el sistema iSCSI se encuentra en la
misma subred que HD Conference Dome.
Activar DynDNS
DynDNS.org es un servicio de alojamiento DNS que permite
almacenar direcciones IP en una base de datos lista para su
uso. Le permite seleccionar HD Conference Dome a través de
Internet usando un nombre de host y sin necesidad de conocer
la dirección IP de la unidad. Aquí puede activar este servicio.
Para hacerlo, debe tener una cuenta en DynDNS.org y registrar
el nombre de host requerido para la unidad en este sitio Web.
¡NOTA!
En DynDNS.org puede encontrar información sobre el servicio,
el proceso de registro y los nombres de host disponibles.
Nombre de host
Introduzca aquí el nombre de host registrado en DynDNS.org
para HD Conference Dome.
Nombre de usuario
Introduzca aquí el nombre de usuario registrado en
DynDNS.org.
Contraseña
Introduzca aquí la contraseña registrada en DynDNS.org.
Forzar registro ahora
Puede forzar el registro transfiriendo la dirección IP al servidor
DynDNS. El sistema de nombres de dominio no proporciona las
entradas que cambian frecuentemente. Es aconsejable forzar el
registro cuando configura el dispositivo por primera vez. Utilice
sólo esta función cuando sea necesario y una vez al día como
máximo, para evitar que el proveedor de servicios le bloquee.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 149
Para transferir la dirección IP de HD Conference Dome, haga
clic en el botón Register (Registrar).
Estado
El estado de la función DynDNS aparece a título informativo. No
se puede cambiar ninguno de estos ajustes.
12.49
Avanzado
Esta página se usa para implementar ajustes avanzados para la
red.
Algunos cambios sólo tienen efecto una vez reiniciada la
unidad. En esta caso, el botón Establecer cambia a Set and
Reboot (Establecer y Reiniciar).
1.
Realice los cambios que desee.
2.
Haga clic en el botón Set and Reboot (Establecer y
Reiniciar). HD Conference Dome se reinicia y se activan los
nuevos ajustes.
SNMP
El HD Conference Dome admite el protocolo SNMP V2
(Protocolo simple de gestión de red) para gestionar y controlar
los componentes de red; además, puede enviar mensajes SNMP
(capturas) a direcciones IP. La unidad admite SNMP MIB II en el
código unificado. Si desea enviar capturas de SNMP, introduzca
aquí las direcciones IP de uno o de los dos dispositivos de
destino requeridos.
Si selecciona Activado para el parámetro SNMP y no introduce
una dirección del host SNMP, el HD Conference Dome no las
envía automáticamente, sólo responde a las solicitudes SNMP.
Si introduce una o dos direcciones del servidor SNMP, las
capturas SNMP se envían automáticamente. Seleccione Desac.
para desactivar la función SNMP.
1. dirección del host SNMP/2ª SNMP host address
Si desea enviar capturas SNMP automáticamente, introduzca
aquí las direcciones IP de una o dos unidades de destino
necesarias.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
150 es | Configuración de HD Conference Dome
HD Conference Dome
Capturas SNMP
Puede seleccionar las capturas que se van a enviar.
1.
2.
Haga clic en Seleccionar. Se abre una lista.
Active las casillas de verificación para seleccionar las
capturas que desee. Se enviarán todas las capturas
seleccionadas.
3.
Haga clic en Establecer para aceptar la selección.
Autenticación
Si se utiliza un servidor RADIUS en la red para gestionar los
derechos de acceso, se debe activar la autenticación aquí para
permitir la comunicación con la unidad. El servidor RADIUS
también debe contener los datos correspondientes.
Para configurar la unidad, debe conectar HD Conference Dome
directamente a un ordenador mediante un cable de red. Este
paso es necesario porque la comunicación a través de la red no
es posible hasta que se hayan configurado y autenticado
correctamente los parámetros Identidad y Contraseña.
Identidad
Introduzca el nombre que va a utilizar el servidor RADIUS para
identificar HD Conference Dome.
Contraseña
Introduzca la contraseña guardada en el servidor RADIUS.
Puerto RTSP
Si es necesario, seleccione en la lista un puerto diferente para
el intercambio de datos RTSP. El puerto RTSP estándar es 554.
Seleccione Desac. para desactivar la función RTSP.
UPnP
Permite activar la función plug and play universal (UPnP). Si se
activa, la cámara responde a las solicitudes procedentes de la
red y se registra automáticamente como un nuevo dispositivo
de red en los ordenadores que emiten las solicitudes. En ese
caso, el acceso a la cámara puede realizarse a través del
explorador de archivos de Windows y sin necesidad de conocer
la dirección IP de la cámara.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 151
¡NOTA!
Para poder utilizar la función UPnP en un ordenador con
Windows XP o Windows Vista, debe activarse el servidor de
dispositivo Plug and Play universal y los servicios de detección
SSDP.
Esta función no se debe utilizar en instalaciones de gran
tamaño debido al gran número de notificaciones de registro.
Entrada de metadatos de TCP
El dispositivo puede recibir datos de un emisor TCP externo,
por ejemplo, un cajero o punto de venta, y almacenarlos como
metadatos. Seleccione el puerto para la comunicación TCP.
Seleccione Desactivado para desactivar la función de
metadatos TCP.
Dirección IP del emisor
Introduzca aquí la dirección IP del emisor de metadatos TCP.
NTCIP
Especifica un conjunto de reglas y protocolos para la
organización, descripción e intercambio de información sobre
la gestión del transporte entre aplicaciones de gestión de
transporte y equipos de transporte, de modo que interactúen
entre sí.
Seleccione un puerto para NTCIP y la Dirección en las listas
desplegables correspondientes.
12.50
Multidifusión
Además de la conexión 1:1 entre un codificador y un receptor
único (monodifusión), el HD Conference Dome puede permitir
que varios receptores reciban la señal de vídeo desde un
codificador de forma simultánea. El dispositivo duplica el flujo
de datos y lo distribuye a varios receptores (Multimonodifusión) o envía un único flujo de datos a la red, donde se
distribuye de forma simultánea a varios receptores de un grupo
definido (Multidifusión). Puede introducir una dirección y un
puerto de multidifusión dedicados para cada secuencia. Puede
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
152 es | Configuración de HD Conference Dome
HD Conference Dome
cambiar entre las secuencias haciendo clic en las fichas
adecuadas.
¡NOTA!
El funcionamiento de la multidifusión requiere una red
compatible con multidifusión que utilice los protocolos UDP e
IGMP (Protocolo de administración de grupos de Internet). Los
demás protocolos de gestión de grupos no son compatibles. El
protocolo TCP no es compatible con conexiones de
multidifusión.
Debe configurarse una dirección IP especial (dirección de clase
D) para permitir el funcionamiento de multidifusión en una red
compatible.
La red debe admitir direcciones IP de grupo y el protocolo de
administración de grupos de Internet (IGMP V2). El rango de
direcciones es de 225.0.0.0 a 239.255.255.255.
La dirección de multidifusión puede ser la misma para varios
flujos. Sin embargo, será necesario emplear un puerto diferente
para cada caso de forma que no se envíen varias secuencias de
datos simultáneamente con los mismos puerto y dirección de
multidifusión.
¡NOTA!
Los ajustes se deben realizar de forma individual para cada
flujo.
Activar
Para activar la recepción de datos simultánea en distintos
receptores, debe activar la función de multidifusión. Para ello,
active la casilla. Puede introducir la dirección de multidifusión.
Dirección de multidifusión
Introduzca una dirección de multidifusión válida para cada flujo
que desee utilizar en modo de multidifusión (duplicación de los
flujos de datos en la red).
Con el ajuste 0.0.0.0, el codificador de la secuencia
correspondiente funciona en modo de multi-monodifusión
(copiando las secuencias de datos en la unidad). El HD
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 153
Conference Dome es compatible con conexiones multimonodifusión para un máximo de cinco receptores conectados
de forma simultánea.
¡NOTA!
La duplicación de datos genera un uso intensivo de la unidad y
puede crear en ciertas circunstancias deterioros en la calidad
de la imagen.
Puerto
Asigne un puerto distinto a cada secuencia de datos si hay
secuencias de datos simultáneas en la misma dirección de
multidifusión.
Introduzca aquí la dirección del puerto para la secuencia
necesaria.
Transmisión
Active la casilla de verificación para activar el modo de
transmisión de multidifusión para el flujo correspondiente. Las
secuencias activadas se indican mediante una marca de
verificación. El dispositivo transmite datos de multidifusión
aunque no haya ninguna conexión activa.
TTL de paquete de multidifusión
Puede introducir un valor para especificar el tiempo de
activación de los paquetes de datos de multidifusión en la red.
Este valor debe ser mayor que 1 si se ejecuta la multidifusión
mediante un router.
12.51
Envíos de FTP
Puede guardar imágenes JPEG individuales en un servidor FTP
a intervalos específicos. Si es necesario, puede recuperar estas
imágenes más adelante para reconstruir eventos de alarma.
Nombre de archivo
Puede seleccionar la forma en que se crearán los nombres de
archivo para las imágenes individuales que se transmitan.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
154 es | Configuración de HD Conference Dome
–
HD Conference Dome
Sobrescribir
Se utiliza siempre el mismo nombre de archivo y cualquier
archivo existente se sobrescribe con el archivo actual.
–
Incrementar
Se añade un número comprendido entren 000 y 255 al
nombre del archivo, con incrementos automáticos de 1.
Cuando se alcanza el 255 se comienza de nuevo por 000.
–
Sufijo de fecha/hora
La fecha y la hora se añaden de forma automática al
nombre del archivo. Al ajustar este parámetro, asegúrese
de que la fecha y la hora de la unidad son siempre
correctas. Por ejemplo: el archivo snap011005_114530.jpg
se almacenó el 1 de octubre de 2005 a las 11:45:30.
Intervalo de envíos
Introduzca el intervalo (en segundos) de envío de imágenes a
un servidor FTP. Si no desea enviar imágenes, introduzca cero.
Dirección IP del Servidor FTP
Introduzca la dirección IP del servidor FTP en el que desea
guardar las imágenes JPEG.
Inicio de sesión del servidor FTP
Introduzca el nombre de inicio de sesión del servidor FTP.
Contraseña del servidor FTP
Introduzca la contraseña que permite el acceso al servidor FTP.
Ruta del servidor FTP
Introduzca la ruta exacta a la que desea enviar las imágenes en
el servidor FTP.
Velocidad de bits máxima
Puede limitar la velocidad de bits para los envíos de FTP.
12.52
Encryption (Codificación)
Se requiere una licencia especial, con la que recibirá su clave
de activación correspondiente, para codificar los datos de
usuario. Puede introducir la clave de activación para liberar la
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Configuración de HD Conference Dome | es 155
función en la página Licencias (consulte la
Sección 12.55 Licencias, Página 157).
12.53
Modo avanzado: Servicio
12.54
Mantenimiento
Firmware
El HD Conference Dome se ha diseñado de modo que sus
funciones y parámetros puedan actualizarse mediante
firmware. Para ello, transfiera el paquete del firmware actual a
la unidad a través de la red seleccionada. Se instala de forma
automática.
De esta forma, HD Conference Dome se puede revisar y
actualizar de forma remota sin necesidad de desplazar a ningún
técnico al lugar de instalación.
Consulte Sección 16 Actualizaciones del firmware BVIP,
Página 162 para obtener instrucciones sobre la actualización
del firmware.
¡PRECAUCIÓN!
Antes de iniciar la carga del firmware, compruebe que ha
seleccionado el archivo de carga adecuado. Cargar los archivos
incorrectos puede provocar que no se pueda acceder a la
unidad y sea necesaria su sustitución.
No interrumpa nunca la instalación del firmware. Una
interrupción puede provocar que Flash EPROM se programe
incorrectamente, lo que a su vez puede provocar que no se
pueda acceder a la unidad y sea necesaria su sustitución.
Incluso el cambio a otra página o la acción de cerrar la ventana
del navegador puede provocar una interrupción.
Consulte Sección 16 Actualizaciones del firmware BVIP,
Página 162 para obtener instrucciones sobre la actualización
del firmware.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
156 es | Configuración de HD Conference Dome
HD Conference Dome
Configuración
Puede guardar los datos de configuración de HD Conference
Dome en un ordenador y utilizarlo para cargar en la unidad los
datos de configuración guardados.
Cargar
1.
Introduzca la ruta completa del archivo para cargar o haga
clic en Buscar para seleccionar el archivo requerido.
2.
Asegúrese de que el archivo que se va a cargar proviene
del mismo tipo de dispositivo que la unidad en la que
desea realizar la configuración.
3.
A continuación, haga clic en Cargar para comenzar la
transferencia del archivo a la unidad. La barra de progreso
le permite controlar la transferencia.
Una vez que se haya completado la carga, se activará la nueva
configuración. El tiempo restante se muestra en el mensaje
going to reset Reconnecting in ... seconds (Se va a restablecer.
Conectándose de nuevo en ... segundos). La unidad se reinicia
de forma automática una vez completada correctamente la
carga.
Descargar
1.
Haga clic en el botón Descargar. Se abre un cuadro de
diálogo.
2.
Siga las instrucciones que aparecen en pantalla para
guardar los ajustes actuales.
Certificado SSL
Para poder trabajar con una conexión de datos SSL
codificados, ambos lados de la conexión deben tener los
certificados apropiados. Puede cargar el certificado SSL,
comprimiendo uno o varios archivos, en la unidad HD
Conference Dome.
Si desea cargar varios archivos en el dispositivo HD Conference
Dome, debe seleccionarlos de forma consecutiva.
1.
Introduzca la ruta completa del archivo para cargar o haga
clic en Buscar para seleccionar el archivo requerido.
2.
A continuación, haga clic en Cargar para comenzar la
transferencia del archivo a la unidad.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
3.
Configuración de HD Conference Dome | es 157
Una vez que todos los archivos se hayan cargado
correctamente, se debe reiniciar la unidad. En la barra de
direcciones del navegador, introduzca /reset después de la
dirección IP de HD Conference Dome (por ejemplo,
192.168.0.10/reset).
El nuevo certificado SSL es válido.
Registro de mantenimiento
Puede descargar un registro de mantenimiento interno desde la
unidad para enviarlo al servicio de atención al cliente para
obtener asistencia. Para ello, asegúrese que la opción Puerto
del navegador HTTPS no está configurada como Desactivado y
que la compatibilidad del explorador con TLS 1.0 está activada.
Haga clic en Descargar y seleccione una ubicación de
almacenamiento para el archivo.
12.55
Licencias
Puede introducir la clave de activación para liberar funciones o
módulos de software adicionales.
¡NOTA!
La clave de activación no se puede volver a desactivar ni se
puede transferir a otras unidades.
12.56
Descripción del sistema
Los detalles de esta página son sólo de información y no se
pueden modificar. Anote estos datos en caso de necesitar
asistencia técnica.
¡NOTA!
Puede seleccionar todo el texto necesario en esta página con el
ratón y copiarlo en el portapapeles con la combinación de
teclas [Ctrl]+[C], si desea, por ejemplo, enviarlo por correo
electrónico.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
158 es | Comandos de teclado por número
13
Comandos de teclado por número
Salida de
Tecla de
Nº de
norma de
función
coma
alarma
S
Comando
Descripción
ndo
Activado/
1
desactivado
S
HD Conference Dome
Activado/
8
desactivado
Exploración
Giro automático sin
360°
límites
Reproducir
Activar/desactivar el
recorrido de
recorrido estándar
posición
prefijada
S
Activado/
18
desactivado
Habilitar
Permite activar/
AutoPivot
desactivar la función
AutoPivot
S
Activado/
20*
desactivado
Compensació
Activa o desactiva la
n contraluz
compensación de
retroiluminación
S
Activado/
43*
desactivado
S
Activado/
60*
desactivado
S
Activado/
80*
desactivado
S
Activado/
desactivado
Contr. Ganan.
Activa o desactiva AGC
autom
86
Visualización
Act.: habilitado
en pantalla
Des.: deshabilitado
Bloqueo del
Activa o desactiva el
zoom digital
zoom digital
Enmascarar
Activa o desactiva el
Zona
enmascaramiento de
zonas
* Indica un comando aplicable a cámaras HD Conference Dome
PTZ y fijas.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
14
Mantenimiento preventivo | es 159
Mantenimiento preventivo
El siguiente programa de mantenimiento preventivo permite la
detección y corrección de pequeños fallos antes de que se
conviertan en graves y causen la avería del equipo. Realice
periódicamente lo siguiente:
–
Inspeccione todos los cables de conexión para detectar si
–
Limpie la carcasa con un paño húmedo limpio.
–
Limpie el domo y las ventanas con un limpiador
están deteriorados o si sufren otros daños.
P.C.(LEXAN) aprobado (limpiador de plástico Novus
LEXAN).
–
Verifique que todo el hardware de montaje está bien
fijado.
Al limpiar la burbuja del domo, tenga en cuenta estas
advertencias:
–
no utilice soluciones a base de alcohol para limpiar la
burbuja. Esto causaría que la burbuja se ensombrezca y
deteriore con el tiempo, lo que hace que la burbuja sea
quebradiza.
–
No utilice limpiadores abrasivos o altamente alcalinos en la
burbuja.
–
No raspe la burbuja con cuchillas u otros instrumentos
afilados.
–
No utilice benceno, gasolina, acetona o tetracloruro de
carbono en la burbuja.
–
No limpie la burbuja bajo la luz directa del sol o en días
muy calurosos.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
160 es | Solución de problemas
15
HD Conference Dome
Solución de problemas
Si encuentra dificultades para utilizar la cámara HD Conference
Dome, consulte el siguiente cuadro. Si la información no le
permite solucionar el problema, póngase en contacto con un
técnico autorizado.
Problema
Compruebe
Hay que retirar el
Utilice un destornillador de punta plana para sacar
bisel.
las sujeciones hacia fuera a la vez que tira con
suavidad de los bordes del bisel.
No se muestra nada
¿Están conectados correctamente el cable de
en la pantalla.
alimentación y la conexión de línea entre la cámara
y el monitor?
La imagen de la
¿Está sucia la lente? Si es así, limpie la lente con
pantalla es débil.
un paño suave y seco.
El contraste en la
Ajuste la función de contraste del monitor. ¿Está
pantalla es demasiado expuesta la cámara a una luz potente? Si es así,
débil.
cambie la posición de la cámara.
La imagen de la
¿Está orientada la cámara directamente al sol o a
pantalla parpadea.
iluminación fluorescente? Si es así, cambie la
posición de la cámara.
La imagen de la
¿Está ajustada la frecuencia de potencia
pantalla está
correctamente en la sincronización? Si la
distorsionada.
frecuencia de potencia no está correctamente
ajustada, no se puede utilizar el modo de
sincronización de línea. Ajuste el modo de
sincronización como INT.NTSC la frecuencia de
potencia del modelo en modo LL: 60 Hz.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
15.1
Solución de problemas | es 161
Control y funcionamiento de HD
Conference Dome
Problema
Solución
No hay conexión de
–
red
Compruebe todas las conexiones de red
–
Asegúrese de que la distancia máxima
entre dos conexiones Ethernet es de 100
m (328 pies) o menos.
Si todo es correcto, prosiga de la siguiente
manera:
–
Si se usa un firewall, compruebe que el modo
de transmisión de vídeo está definido en UDP.
a.
Acceda a la página Web de ajustes del
dispositivo IP.
b.
Abra el enlace Ajustes de servicio y haga
clic en Red.
c.
Seleccione UDP en la lista desplegable
Transmisión de vídeo. A continuación,
haga clic en Establecer.
Vídeo
–
Acceda a la página AJUSTES.
distorsionado(HD
–
Haga clic en el enlace Avanzado y, a
continuación, haga clic en el enlace Cámara
Conference Dome)
situado en el panel izquierdo de la página
Ajustes.
–
Haga clic en el Menú del instalador situado
–
Seleccione 50 o 60 Hz de la lista de frecuencias
debajo del enlace Cámara.
desplegable.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
162 es | Actualizaciones del firmware BVIP
16
HD Conference Dome
Actualizaciones del firmware BVIP
HD Conference Dome incorpora un servidor de canal de vídeo
en el módulo IP. Su función principal es codificar el vídeo y los
datos de control para su transmisión a través de una red TCP/
IP. HD Conference Dome también permite a un operador
actualizar el firmware BVIP mediante la red TCP/IP.
Puede conseguir el firmware BVIP más reciente en el sitio Web
de Bosch Security Systems. Para descargar el service pack de la
Web, vaya a www.boschsecurity.us, haga clic en el enlace
CCTV, Cámaras y PTZ y acceda a la página de HD Conference
Dome. Haga clic en la ficha Software de dicha página.
16.1
Actualización de HD Conference Dome
El método más recomendable para actualizar HD Conference
Dome es a través de la conexión directa de la cámara a un
ordenador. Para ello, se debe conectar el cable de Ethernet
directamente desde la cámara al puerto Ethernet de un PC.
Si el método de conexión directa no resulta práctico, también
puede actualizar HD Conference Dome mediante una red de
área local (LAN). Sin embargo, no puede actualizar HD
Conference Dome mediante una red de área extensa (WAN) ni
mediante Internet.
F.01U.265.806 | 1.0 | 2012.12
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
16.2
Actualizaciones del firmware BVIP | es 163
Comienzo del proceso de actualización del
firmware
Utilice este procedimiento para conectar HD Conference Dome
y navegar a la página de actualización del firmware.
1.
Inicie Internet Explorer, escriba la dirección IP de HD
Conference Dome en la barra de direcciones y haga clic en
Ir.
Internet Explorer abre la página Livepage.
2.
Haga clic en el enlace AJUSTES, situado en la parte
superior de Livepage.
3.
4.
Haga clic en el enlace Servicio del panel izquierdo.
Haga clic en el enlace Mantenimiento que hay bajo el
enlace Servicio.
5.
Haga clic en el botón Buscar y busque el archivo de
firmware (*.fw). A continuación, haga clic en Aceptar.
6.
7.
Haga clic en el botón Cargar.
Haga clic en Aceptar en el mensaje de advertencia para
continuar con la carga del firmware o en Cancelar para
detener la carga.
La página muestra una barra de progreso mientras el
firmware se carga.
Nota: cuando la barra de progreso alcanza el 100%, el
sistema abre la página de restablecimiento. Deje que la
acción de la misma finalice.
8.
Una vez completado el restablecimiento, finaliza la
actualización.
Bosch Security Systems, Inc.
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
164 es | Índice
HD Conference Dome
Índice
Symbols
codificación 63
vídeo
IP
/reset 69
A
Ajustes de audio 87, 117
Ajustes de iSCSI 119
ajustes de Red, página 69
alarma 94
alarmas no supervisadas 58
almacenamiento del registro de
eventos 99
análisis de contenido de vídeo 131
archivos
JPEG 64
AutoDome
IP
/reset 69
Livepage 68
página Ajustes de Red 69
Aux Off 74
Aux On 74
B
borrado de grabaciones 121
Botón de reproducción 79
C
cable
Ethernet 65
cable coaxial 55
cables
alimentación 52
coaxiales 55
calidad de imagen 153
cámara
selección 72
cámaras CCD 22, 29, 36, 45
cambios del nivel de luz 134
campos sensores 134, 137
capturas 64, 76
carga de firmware 155
carga del procesador 78
CAT-5E 56
CAT-6 56
Certificado SSL 156
clave de activación 157
F.01U.265.806 | 1.0 | 2012.12
codificación 63
Codificación SSL 130
comando Mostrar preposición 74
comandos 76
/reset 69
Aux Off 74
Aux On 74
Establecer plano 74
Mostrar preposición 74
teclado 74
toma preseleccionada 76
comandos de teclado 74
Aux On 74
comando Aux Off 74
Comandos del teclado 75
compensación de cable 55
conduit clamp 46
conectar en alarma 127
Conector BNC 55
conectores
acoplamiento de patilla 54
BNC 55
conexión automática 130
conexión de multidifusión 146, 152
configuración de perfiles 101
configurar
AutoDome IP
/reset 69
Livepage 68
IP AutoDome
Ajustes de Red 69
Configuration Manager 67
connecting
video 4, 55
contraseña 71, 83, 90, 91
contraseña del receptor 128
contraseña general 128
Control de las reproducciones 78
Controlar
área de imagen 73
Manual de instalación
Bosch Security Systems, Inc.
HD Conference Dome
Índice | es 165
correo electrónico 139
correo electrónico con alarma 139
D
descarga de la configuración 156
Descripci 3, 36
detección de sabotajes 135
detector de movimiento 131
dirección de multidifusión 152
dirección de puerta de acceso 67
Dirección IP 145
dirección IP de servidor horario 93
DirectX 65
distancias máximas 55
DynDNS 148
E
entradas de alarma
no supervisadas 58
no supervisadas normalmente
abiertas 58
no supervisadas normalmente
cerradas 59
Envíos de JPEG 153
EPROM 155
Establecer plano 74
Establecer toma 76
estado de grabación 127
Ethernet
cable 69
extremo del cabezal 55
F
falsas alarmas 134
fecha 91
fecha de la unidad 91
festivos 126
firewall 129, 146
formateo 121
formato de fecha 91
funcionamiento en red
cable Ethernet 65
dirección de puerta de acceso
67
IP Address 66
puerto 67
subnet mask 67
Bosch Security Systems, Inc.
G
grabación de secuencias de vídeo
77
grabar 64
guardado de la configuración 156
guardar registro del sistema 99
H
hora 84, 91, 94
hora de la unidad 84, 91
horario de verano 92
I
ID del dispositivo 89
identificación 82
identificación de unidad 82
idioma 96
IEE 802.3af 56
IEEE 802.1x 150
IGMP 152
IGMP V2 63
indicador de carga del procesador
78
Inicio 62
instalación
base 25
cables de alimentación 52
montaje en superficie 25
techo de yeso
preparación
techo de yeso 23
Intervalo de envíos de JPEG 154
Manual de instalación
F.01U.265.806 | 1.0 | 2012.12
166 es | Índice
HD Conference Dome
IP 63
address 66, 68, 86
alarma 73
audio 161
capturas 64
dirección de puerta de acceso
67
grabar 64
módulo 63
multidifusión 63
puerto 67
requisitos del sistema 64
subnet mask 67
transmisión de doble flujo 63
UDP 161
J
JPEG 64
L
licencias 157
Livepage 68
livepage 97
logotipo del fabricante 95
M
Marcadores 80
marcas de agua 95
máscara de subred 86, 145
medio de almacenamiento 88, 118
medios de almacenamiento 119
medios de grabación 119
Medios-reproducir 78
mensaje de alarma 94
milisegundos 94
modo básico 81
modo de configuración 81
monodifusión 151
montaje integrado 37
Mostrar texto 70
mostrar texto 93
mounting plate 48
MPEG ActiveX 65
multidifusión 63, 151
multi-monodifusión 151
N
navegación 82
F.01U.265.806 | 1.0 | 2012.12
nombre de cámara 89
nombre de unidad 82
nombre de usuario 83, 90
nombre del dispositivo 82
nombre del iniciador 90
nombre del producto 95
norma de alarma 141
número de conexiones 71
números de comando 74
P
pendant pipe mount 47
perfil de grabación predeterminado
122
perfil de VCA predeterminado 131
perfil posterior a la alarma 123
perfil predeterminado 105
perfiles 86, 100
perfiles de grabación 122
Pestaña Control de Aux 75
planificador de grabación 125
protocolo
IGMP V2 63
TCP/IP 63
UDP 63
protocolo de codificación 146
protocolo de transmisión 129, 146
protocolo del servidor horario 93
puerta de acceso 86, 146
puerto 67, 146, 153
Puerto HTTP 146
Puerto HTTPS 146
R
RADIUS 150
red 85, 145, 149
IGMP V2 63
IP 63
TCP/IP 63
UDP 63
reflejos de luz 134
registro de eventos 74, 98, 99
registro del sistema 74, 98, 99
relé 60
reloj interno 91
Reproducción 78
resolución de imagen 77
