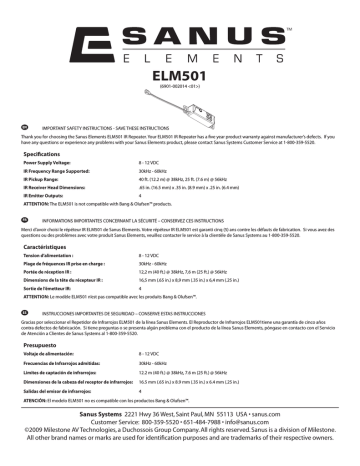

ELM501
(6901-002014 <01>)
002846.eps
ELM501- IR Repeater Parts
EN
IMPORTANT SAFETY INSTRUCTIONS - SAVE THESE INSTRUCTIONS
Thank you for choosing the Sanus Elements ELM501 IR Repeater. Your ELM501 IR Repeater has a five year product warranty against manufacturer’s defects. If you
have any questions or experience any problems with your Sanus Elements product, please contact Sanus Systems Customer Service at 1-800-359-5520. Specifications
Power Supply Voltage:
8 - 12 VDC
IR Frequency Range Supported:
30kHz - 60kHz
IR Pickup Range:
40 ft. (12.2 m) @ 38kHz, 25 ft. (7.6 m) @ 56kHz
IR Receiver Head Dimensions:
.65 in. (16.5 mm) x .35 in. (8.9 mm) x .25 in. (6.4 mm)
IR Emitter Outputs:
4
ATTENTION: The ELM501 is not compatible with Bang & Olufsen™ products.
FR
INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ – CONSERVEZ CES INSTRUCTIONS
Merci d’avoir choisi le répéteur IR ELM501 de Sanus Elements. Votre répéteur IR ELM501 est garanti cinq (5) ans contre les défauts de fabrication. Si vous avez des
questions ou des problèmes avec votre produit Sanus Elements, veuillez contacter le service à la clientèle de Sanus Systems au 1-800-359-5520.
Caractéristiques
Tension d’alimentation :
8 - 12 VDC
Plage de fréquences IR prise en charge :
30kHz - 60kHz
Portée de réception IR :
12,2 m (40 ft.) @ 38kHz, 7,6 m (25 ft.) @ 56kHz
Dimensions de la tête du récepteur IR :
16,5 mm (.65 in.) x 8,9 mm (.35 in.) x 6,4 mm (.25 in.)
Sortie de l’émetteur IR:
4
ATTENTION: Le modèle ELM501 n’est pas compatible avec les produits Bang & Olufsen™.
ES
INSTRUCCIONES IMPORTANTES DE SEGURIDAD – CONSERVE ESTAS INSTRUCCIONES
Gracias por seleccionar el Repetidor de Infrarrojos ELM501 de la línea Sanus Elements. El Reproductor de Infrarrojos ELM501tiene una garantía de cinco años
contra defectos de fabricación. Si tiene preguntas o se presenta algún problema con el producto de la línea Sanus Elements, póngase en contacto con el Servicio
de Atención a Clientes de Sanus Systems al 1-800-359-5520.
Presupuesto
Voltaje de alimentación:
8 - 12 VDC
Frecuencias de Infrarrojos admitidas:
30kHz - 60kHz
Limites de captación de infrarrojos:
12.2 m (40 ft.) @ 38kHz, 7.6 m (25 ft.) @ 56kHz
Dimensiones de la cabeza del receptor de infrarrojos:
16.5 mm (.65 in.) x 8.9 mm (.35 in.) x 6.4 mm (.25 in.)
Salidas del emisor de infrarrojos:
4
ATENCIÓN: El modelo ELM501 no es compatible con los productos Bang & Olufsen™.
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 USA • sanus.com
Customer Service: 800-359-5520 • 651-484-7988 • [email protected]
©2009 Milestone AV Technologies, a Duchossois Group Company. All rights reserved. Sanus is a division of Milestone.
All other brand names or marks are used for identification purposes and are trademarks of their respective owners.
3/4 in.
EN Supplied Parts and Hardware
Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the item to your dealer; contact Sanus
Systems Customer Service. Never use damaged parts!
WARNING!
This product contains small items that could be a choking hazard if swallowed. Keep these items away from young children!
Hardware and procedures for multiple mounting configurations are included. When you see this symbol, choose the correct configuration to suit your needs.
OPT included will be used.
Not all hardware
OPT
FR Pièces et matériel fournis
Avant de commencer l’assemblage, assurez-vous que toutes les pièces sont présentes et qu’elles ne sont pas endommagées. Si une pièce est manquante ou
endommagée, contactez le service Clientèle de Sanus Systems. Ne retournez pas les pièces endommagées à votre revendeur. N’utilisez jamais de pièces
endommagées !
AVERTISSEMENT!
Ce produit contient des composants de petite taille susceptibles de provoquer un étouffement eu cas
d’ingestion. Éloignez ces composants d’enfants en bas âge !
OPT
Ferramentas e procedimentos para várias configuração de montagem incluídos. Quando ver este símbolo, escolha a configuração correcta que corresponda
OPTnecessidades. Nem todas as ferramentas serão usadas.
com as suas
ES Piezas y Materiales Suministrados
Antes de iniciar el ensamblaje, comprobar que se encuentran incluidas y en buenas condiciones todas las piezas. Si falta o está deteriorada alguna pieza, no
devuelva el artículo a su concesionario; póngase en contacto con el servicio de atención al cliente de Sanus Systems. ¡No utilice nunca piezas deterioradas!
¡ATENCIÓN!
alcance de los niños pequeños.
Este producto contiene piezas de pequeño tamaño que podrían significar un peligro al ser ingeridas. Mantener fuera del
OPT
Se incluye el material y las instrucciones para el montaje múltiple. Cuando vea este símbolo, elija la configuración adecuada a sus necesidades. No habrá que
OPTel material.
utilizar todo
2
6901-002014 <01>
002846.eps
ELM501- IR Repeater Parts
002846.eps
Parts
ELM501- IR Repeater Parts
A. IR Receiver Head
EN
B. 36 in. (91.4 cm) Wire
C. LED Power and IR Status Indicators
D. DC Power Input
[A]
E. IR Emitter Outputs
FR
A. Tête du récepteur IR
B. Câble 91,44 cm (36 po)
C. Indicateurs lumineux d’alimentation et de statut IR
D. Entrée d’alimentation c.c.
[C]
E. Sortie du transmetteur IR
ES
[D]
[E]
[B]
A. Cabeza del receptor de infrarrojos
B. Cable de 91.4 cm (36")
C. Luz indicadora de energía e indicadores del estado de infrarrojos
D. Alimentación de corriente directa
E. Salidas del reemisor de infrarrojos
[02] x 1
[03] x 1
[06] x 1
6901-002014 <01>
[01] x 1
[04] x 1
[05] x 4
[07] x 2
3
EN
How IR Repeating Works
Fonctionnement de la répétition IR
FR
ES
Funcionamiento de la repetición de
infrarrojos
1. IR remote sends signal to IR receiver.
1. La télécommande IR envoie un signal au
récepteur IR.
1. El emisor infrarrojo remoto envía una señal
al receptor de infrarrojos.
2. IR receiver routes signal to IR emitter.
2. Le récepteur IR achemine le signal à
l’émetteur IR.
2. El receptor de infrarrojos envía la señal al
emisor de infrarrojos.
3. L’émetteur IR répète le signal à l’avant de
la composante IR.
3. El emisor de infrarrojos repite la señal
frente al componente de infrarrojos.
REMARQUE : Assurez-vous que l’émetteur IR
est directement branché sur le récepteur IR
de la composante. Pour localiser le récepteur
IR, passez une lampe de poche dans
l’appareil et cherchez le capteur.
NOTA: Asegúrese de que el emisor esté
colocado directamente sobre el receptor de
infrarrojos del componente. Para ubicar el
receptor de infrarrojos, dirija la luz de una
linterna hacia dentro de la unidad y busque
el sensor.
emitter repeats the signal in front of
002847.eps 3. IR
IR component.
ELM501 - HowNOTE: Ensure
IR Repeater
Works
IR emitter is attached
directly over the component's IR receiver.
To locate the IR receiver, shine a flashlight
into the unit and look for the sensor.
FF
t
B at
P au
y>
3
6
2
rn
E rr
O ff
rn
A ll
L ea
D
t
-50 ision
0
ne
lV
AB
Ch
an
VC
R
Tu
n er
DV
ec
S el
TM
CD
TV
S at
O ff
Po
w er
7
Ch
0
or
4
8
Vo
l
1
5
-/--
9
L ea
R ew
<<
S to
P la
p
Tx
se
>>
1
CD player
2
4
3
6901-002014 <01>
1
002848.eps
ELM501 - Mounting IR Emitter / Mounting IR Receiver Option 1
EN
Mounting the IR Emitter
FR
Montage de l’émetteur IR
ES
Montaje del emisor de infrarrojos
1.1 Remove backing from tape and attach IR
emitter holster [05] over the IR sensor of the
component.
1.1 Retirez la bande de protection collée et
fixez l’étui de l’émetteur IR [05] sur le capteur
de la composante.
1.1 Retire la cubierta de la cinta y fije el
soporte del emisor de infrarrojos [05] sobre el
sensor de infrarrojos del componente.
1.2 Snap IR emitter [07] into IR holster [05].
1.2 Installez l’émetteur IR [07] dans l’étui IR
1.2 Fije el emisor de infrarrojos [07] dentro
[05].
del soporte [05], deberá escuchar un clic.
002848.eps
ELM501 - Mounting
IR
Emitter
/
Mounting
IR
Receiver
Option
1
CD player
1.1
CD player
Receiver Option 1
[05]
RReceiver
ReceiverOption
Option11
1.2
[07]
6901-002014 <01>
[07]
[05]
5
2-1
Receiver
Option11
eceiver Option
EN
OPT
Mounting the IR Receiver Using Holster
FR
OPT
Montage du récepteur IR à l’aide de l’étui
ES
Montaje del receptor de infrarrojos con el
soporte
2.1 Remove backing from tape and attach IR
receiver holster [04] to the TV or on a surface
within line of sight of your remote control.
2.1 Retirez la bande de protection collée et
fixez l’étui du récepteur IR [04] au téléviseur
ou sur une surface dans la ligne de visée de
la télécommande.
2.1 Retire la cubierta de la cinta y fije el
soporte del receptor de infrarrojos [04] en
el televisor o en una superficie dentro del
alcance de su control remoto.
2.2 Snap IR receiver head [A] into IR holster
[04].
2.2 Installez la tête du récepteur IR [A] dans
l’étui IR [04].
2.2 Fije la cabeza del receptor de infrarrojos
[A] dentro del soporte [04], deberá escuchar
un clic.
2.1
[04]
2.2
[A]
[A]
[04]
6
6901-002014 <01>
2-2
3/4 in.
OPT
EN
Mounting the IR Receiver Using Hole
FR
Mount
002849.eps
2.1 Drill a 3/4 in. hole and push IR receiver
ELM501
head [A] through the hole.
OPT
Montage du récepteur IR à l’aide d’une
monture
ES
2.1 Percez IR
un trou
de 19 mmOptions
(3/4 po) et 2 & 3
- Mounting
Receiver
faites passer la tête du récepteur IR [A] dans
le trou.
Montaje del receptor de infrarrojos con el
montaje para orificios
2.1 Haga un orificio de 19 mm (3/4") y meta
la cabeza del receptor de infrarrojos [A] por
el orificio.
2.2 Insert IR receiver head [A] into the IR
receiver hole mount [03].
2.2 Insérez la tête du récepteur IR [A] dans la
monture du récepteur IR [03].
2.2 Coloque la cabeza del receptor de
infrarrojos [A] dentro del montaje para
orificios [03] del receptor de infrarrojos.
2.3 Push IR receiver head [A] and IR receiver
hole mount [03] back into the hole.
2.3 Remettre la tête du récepteur IR [A] et la
monture [03] dans le trou.
2.3 Inserte la cabeza del receptor de
infrarrojos [A] y el montaje para orificios [03]
dentro del orificio.
002849.eps
ELM501 - Mounting2.1
IR Receiver Options 2 & 3
2.2
eiver Options 2 & 3
[A]
[A]
[03]
nting IR Receiver Options 2 & 3
2.3
[03]
6901-002014 <01>
7
2-3
OPT
EN
Mounting the IR Receiver Using Tabletop
Mount
FR
OPT
Montage du récepteur IR à l’aide d’une
fixation de table
ES
Montaje del receptor de infrarrojos con el
soporte para mesa
2.1 Push IR receiver head [A] through the
hole in the tabletop mount [02].
2.1 Passez la tête du récepteur IR [A] dans le
trou de la fixation de table [02].
2.1 Meta la cabeza del receptor de infrarrojos
[A] a través del orificio del soporte para mesa
[02].
2.2 Insert IR receiver head [A] into the IR
002849.eps
receiver hole mount [03].
2.2 Insérez la tête du récepteur IR [A] dans la
monture du récepteur IR [03].
2.2 Coloque la cabeza del receptor de
infrarrojos [A] dentro del montaje para
orificios [03] del receptor de infrarrojos.
2.3 Push IR receiver head [A] and IR receiver
hole mount [03] back into the hole in the
tabletop mount [02].
2.3 Remettre la tête du récepteur IR [A] et la
monture[03] dans le trou de la fixation de
table [02].
2.3 Inserte la cabeza del receptor de
infrarrojos [A] y el montaje para orificios [03]
dentro del orificio en el soporte para mesa
[02].
2.4 Remove backing from tape and secure
tabletop mount to any flat surface.
2.4 Retirer la bande de protection collée et
fixez solidement la fixation de table sur une
surface lisse.
2.4 Retire la cubierta de la cinta y fije el
soporte para mesa sobre cualquier superficie
lisa.
ELM501 - Mounting IR Receiver Options 2 & 3
2.1
2.2
[02]
[A]
[03]
[A]
2.3
2.4
[02]
[03]
[03]
[02]
[A]
EN Milestone AV Technologies and its affiliated corporations and subsidiaries (collectively, “Milestone”), intend to make this manual accurate and complete. However, Milestone makes no claim that the
information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in
this document is subject to change without notice or obligation of any kind. Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no
responsibility for accuracy, completeness or sufficiency of the information contained in this document.
FR Milestone AV Technologies et ses sociétés affiliées et ses filiales (collectivement dénommées « Milestone »), se sont efforcées de rendre ce manuel précis et complet. Cependant, Milestone ne garantit pas
que les informations qu’il contient couvrent tous les détails et toutes les conditions ou variations. Il ne pare pas non plus à toute éventualité relative à l’installation ou à l’utilisation de ce produit. Les informations contenues dans ce document peuvent faire l’objet de modifications sans avertissement ou obligation préalable quelconque. Milestone ne donne aucune garantie explicite ou implicite quant aux informations contenues
dans le manuel. Milestone n’assume aucune responsabilité quant à l’exactitude, l’exhaustivité ou la suffisance des informations contenues dans ce document.
ES Milestone AV Technologies y sus empresas asociadas y filiales (colectivamente “Milestone”) tienen la intención de que este manual sea preciso y completo. Sin embargo, Milestone no sostiene que la
información que contiene cubra todos los detalles, condiciones y variaciones. Ni que contemple toda posible contingencia en conexión con la instalación y uso de este producto. La información contenida en este
documento es susceptible de ser modificada sin aviso ni obligación de ningún tipo. Milestone no hace ninguna manifestación de garantía, explícita o implícita, respecto a la información contenida en él. Milestone no
asume ninguna responsabilidad por la exactitud, integridad o suficiencia de la información contenida en este documento.
8
6901-002014 <01>
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
