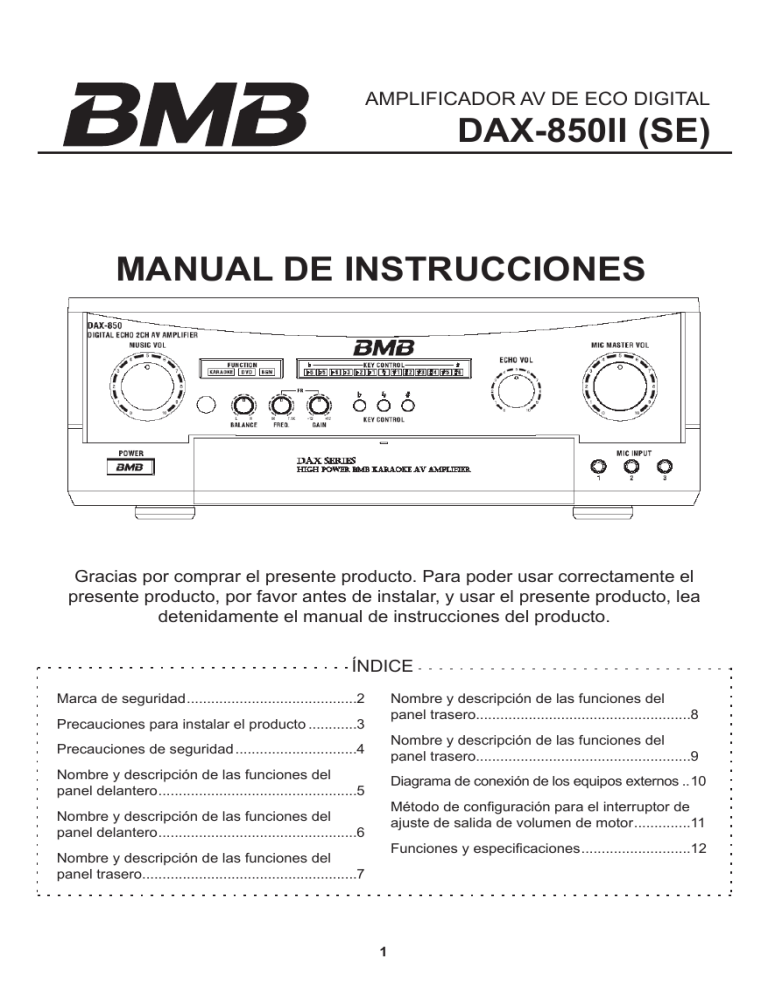

MANUAL DE INSTRUCCIONES DAX

MANUAL DE INSTRUCCIONES DAX
AMPLIFICADOR AV DE ECO DIGITAL
DAX-850II (SE)
MANUAL DE INSTRUCCIONES
Gracias por comprar el presente producto. Para poder usar correctamente el
presente producto, por favor antes de instalar, y usar el presente producto, lea
detenidamente el manual de instrucciones del producto.
ÍNDICE
Marca de seguridad...........................................2
Nombre y descripción de las funciones del
panel trasero.....................................................8
Precauciones para instalar el producto.............3
Precauciones de seguridad...............................4
Nombre y descripción de las funciones del
panel trasero.....................................................9
Nombre y descripción de las funciones del
panel delantero..................................................5
Diagrama de conexión de los equipos externos...10
Método de configuración para el interruptor de
ajuste de salida de volumen de motor...............11
Nombre y descripción de las funciones del
panel delantero..................................................6
Funciones y especificaciones............................12
Nombre y descripción de las funciones del
panel trasero.....................................................7
1
MARCA DE SEGURIDAD
Para permitir el uso correcto y seguro del presente producto,
evitando causarle lesión corporal y pérdida de bienes durante
el uso del presente producto, por favor lea detenidamente las
siguientes precauciones antes de utilizar el presente producto.
Las marcas de seguridad poseen los siguientes significados:
Por favor lea detenidamente las siguientes precauciones.
ADVERTENCIA (WARNING)
Al infringir las instrucciones
establecidas, podrá causar lesiones
corporales graves e incluso la muerte.
ATENCIÓN (ATTENTION)
Al infringir las marcas estipuladas,
podrá causar lesiones corporales
leves o deterioro del producto.
La marca de identificación del lado izquierdo que está sobre el panel trasero
del producto, significa que el contenido de sustancias tóxicas y nocivas se
encuentra por debajo del límite establecido por SJ/T 11363-2006.
Caja de
embalaje
CARTÓN ONDULADO, TABLILLA
MATERIAL DE
AMORTIGUACIÓN
BOLSA PARA
MÁQUINA
2
BOLSA PARA
PIEZAS
PRECAUCIONES PARA INSTALAR EL PRODUCTO
Se prohibe instalarlo en los siguientes lugares:
- En los lugares con malas condiciones de ventilación o en ambientes cerrados
- Cerca de los equipos de calefacción o bajo los rayos del sol
- En los lugares donde existen vibraciones graves o inestables
- En los lugares húmedos o polvorientos
Métodos de instalación favorables para la ventilación
Debido a que el presente producto produce cierta cantidad de calor durante
su uso, por eso, debe instalarlo en aquellos lugares donde existan excelentes
condiciones de ventilación.
Se recomienda mantener una distancia mayor a 10 centímetros entre la parte
superior del producto y la pared; por lo menos debe mantener una distancia de
5 centímetros entre ambos lados; y como mínimo, mantener una distancia mayor
a 10 centímetros con la parte trasera.
5~10 cm
Mayor
a 5 cm
Mayor
a 10 cm
Mayor
a 5 cm
Antes de realizar la conexión
Precauciones
Al momento de realizar la conexión, por favor desenchufar primero el cable de
alimentación de la toma de corriente y luego realizar la conexión. Los nombres de
los terminales podrían ser diferentes con el presente equipo.
Por favor tome como referencia el manual de instrucciones para conectarse
correctamente, es necesario utilizar aquel altavoz cuyo valor de impedancia sea
mayor a 5 Ω.
Al realizar incorrectamente la conexión, podrá dañar el equipo y producir ruidos.
Luego de haber realizado la instalación, si el cable de conexión esté mezclado con
otros cables de conexión, o se encuentre excesivamente cerca de otros aparatos
eléctricos, podrá ocasionar ruidos. El producto tiene dos modos de salida de
fuente de alimentación, que son salida de fuente de alimentación acoplada y salida
desacoplada; al momento del uso, por favor seleccione el terminal correcto.
Potencia de salida de terminal de salida de corriente alterna
La potencia de salida del equipo empleado no puede superar a la máxima
potencia de salida del terminal. El terminal de salida de fuente de alimentación (AC
OUTLET) solamente podrá ser utilizado para la conexión del equipo de audio. Se
prohibe el uso mezclado con otros productos electrónicos (tales como calentador
eléctrico, aparato eléctrico que exceda de la potencia nominal).
3
PRECAUCIONES DE SEGURIDAD
Se prohibe usar fuente de alimentación
de voltaje no nominal.
No deje ningún objeto extraño o agua en el
equipo principal.
PARA USO
ESPECÍFICO DE
220 V
Si entra objeto extraño o agua en el equipo principal,
podrá causar incendio o descarga eléctrica, entre
otros accidentes. En caso de producir la entrada de
objeto o agua en el equipo por negligencia, por favor
apague inmediatamente la fuente de alimentación, y
desenchufar el enchufe, y comuniquese lo más pronto
posible con el centro de servicio de post-venta.
- El presente producto es apto para fuente de
alimentación de corriente alterna 220 V/50 HZ.
Cuando el voltaje es excesivamente alto,
podrá causar incendio o descarga eléctrica,
entre otros accidentes.
En caso de presentar las siguientes
circunstancias, se prohibe conectar a la
fuente de alimentación.
Debe cuidar de no dañar el cable de alimentación.
- Cuando realice la conexión entre los equipos.
- Cuando no lo utiliza por tiempo prolongado.
- Cuando realice el trabajo de limpieza, de
mantenimiento o de reparación.
Podrá causar descarga eléctrica o incendio,
entre otros accidentes.
- Se prohibe doblar o arrastrar el cable de alimentación.
- Se prohibe colocar objetos pesados sobre el cable
de alimentación.
- Se prohibe cambiar el cable de alimentación por su
propia cuenta.
- Se prohibe usar tornillos para lograr la fijación del
cable de alimentación.
- Se prohibe colocar cable de alimentación cerca
del estufa o del calefactor, entre otros equipos de
calefacción.
 Cuando el cable de alimentación sufre algún
deterioro, podrá causar incendio o descarga eléctrica,
entre otros accidentes, en estos casos, por favor
comuniquese lo más pronto posible con nuestro
agente o con el centro de servicio de post-venta.
Se prohibe desmontar o reequipar el
equipo principal por su propia cuenta.
Podrá causar descarga eléctrica o incendio,
entre otros accidentes. cuando resulte necesario
realizar el mantenimiento, la reparación o el
control, por favor comuniquese con nuestro
agente o centro de servicio de ventas.
Si el equipo produce olores, humos o ruidos
anormales
Se prohibe conectarse con aquel equipo que
exceda de la potencia de salida nominal.
En caso de que el equipo presente alguna
anormalidad, podrá causar incendio o descarga
eléctrica, entre otros accidentes. Por favor apague
inmediatamente la fuente de alimentación del equipo
principal, desenchufar el enchufe, y comuniquese lo
más pronto posible con nuestro agente o centro de
servicio de post-venta.
Podrá causar incendio o algún otro accidente.
4
NOMBRE Y DESCRIPCIÓN DE LAS FUNCIONES DEL PANEL DELANTERO
1. Regulador del volumen maestro
de la música (MUSIC VOLUME)
6. Regulador de FR QAIN (QAIN)
Combinar con el uso de FREQ (los modos
de uso concretos, véase la página 15.)
Apto para ajustar el dispositivo de audio
acompañante & señales de fuente de
sonido de DVD.
7. Luz indicadora
Cuando ajusta el efecto de sonido, ya sea
aumentar o disminuir el volumen, la luz
indicadora LED respectiva se encendiderá.
2. Sensor del control remoto
(REMOTE SENSOR)
Apto para recibir señales del control remoto.
8. Tecla de descenso del tono
Cada vez que pulse la tecla, podrá
descender el tono gradualmente (b).
3. Selección de entrada
EL MODO AUTOMÁTICO DE ENTRADA
TIENE EL SIGUIENTE ORDEN:
KARAOKE→DVD→BGM
Luego de encender el interruptor, activa el
modo KARAOKE, si KARAOKE no tiene
señales, activa el modo DVD, si DVD
tampoco tiene señales, se configurará por
defecto el modo BGM.
9. Tecla de reset
Cuando realice el ascenso (#) o el
descenso de tono (b), al pulsar la tecla de
reset, podrá volver al tono por defecto.
10. Tecla de ascenso de tono
Cada vez que pulse la tecla, podrá
ascender el tono gradualmente (#).
4. Regulador de equilibrio izquierdo
11. Regulador de reverberación
y derecho (BALANCE)
Apto para ajustar el volumen de
reverberación del micrófono.
Podrá ser utilizado para ajustar efecto de
sonido de reverberación del micrófono.
Apto para ajustar el volumen de las
pistas izquierda/derecha, cuando la
aguja del regulador esté en la posición
intermedia, las pistas izquierda/derecha
tendrán el mismo volumen.
5. Regulador de frecuencia FR (FREQ.)
Lo utiliza cuando aparece aullido durante
el uso del micrófono. (Los modos de uso
concretos, véase la página 15.)
5
12. Regulador maestro del micrófono
(MIC MASTER)
Apto para ajustar el volumen general del
micrófono.
NOMBRE Y DESCRIPCIÓN DE LAS FUNCIONES DEL PANEL DELANTERO
13. Regulador de volumen de la música
de fondo (BGM)
micrófono
Apto para ajustar los efectos de sonido
grave del micrófono que está conectado
con los distintos terminales.
PODRÁ AJUSTAR EL REGULADOR
RESPECTIVO, DENTRO DEL RANGO
-10 ~ +10 dB.
Cuando no usa equipos externos,
o cuando utiliza dispositivo de audio
acompañante, si al terminar la pista, existe
algún espacio en blanco, podrá ajustar el
volumen de la música de fondo de salida.
21. Regulador de sonido medio del
micrófono
14. Regulador de sonido grave
Apto para ajustar el volumen de sonido
grave de la reproducción del dispositivo
de audio acompañante o del DVD.
El regulador respectivo, podrá ser
ajustado dentro del rango que oscila
entre -10 ~ +10 dB.
Apto para ajustar los efectos de sonido
medio del micrófono que está conectado
con los distintos terminales.
PODRÁ AJUSTAR EL REGULADOR
CORRESPONDIENTE, DENTRO DEL
RANGO -10 ~ +10 dB.
15. Regulador de sonido medio
22. Regulador de sonido agudo del
micrófono
Apto para ajustar el volumen de sonido
medio de la reproducción del dispositivo
de audio acompañante o del DVD.
Podrá ajustar el regulador correspondiente,
dentro del rango de -10 ~ +10 dB.
Apto para ajustar los efectos de sonido
agudo del micrófono que está conectado
con los distintos terminales.
Podrá ajustar el regulador respectivo,
dentro del rango de -10 ~ +10 dB.
16. Regulador de sonido agudo
Apto para ajustar el volumen de sonido
agudo de la reproducción del dispositivo
de audio acompañante o del DVD, podrá
ajustar el regulador respectivo, dentro
del rango que oscila entre -10 ~ +10 dB.
En condiciones generales, podrá ajustar
el sonido grave, el sonido medio y
el sonido agudo a través del LEVEL
estándar (0). El ajuste excesivo de
sonido grave, medio y agudo, podrá
dañar el altavoz, y consecuentemente la
presencia de fenómeno de aullido.
23. Regulador de volumen del
micrófono 1/A
Apto para ajustar el volumen de salida
del micrófono delantero 1 y el volumen
de salida de MIC A trasero.
24. Regulador de volumen del
micrófono 2/B
Apto para ajustar el volumen de salida
del micrófono delantero 2 y el volumen
de salida de MIC B trasero.
25. Regulador de volumen del micrófono 3
17. Interruptor selector de reverberación
Apto para ajustar el volumen de salida
del micrófono delantero 3.
Este interruptor selector es apto para
seleccionar los efectos de reverberación
mono/estéreo del micrófono. Al seleccionar
el mono-canal, el efecto de reverberación
del micrófono se concentrará en la
posición intermedia del altavoz izquierdo,
y derecho. Al seleccionar el estéreo, el
sonido de micrófono se extenderá a la
pista izquierda, y derecha.
26. Interruptor ON/OFF de reverberación
Podrá configurar el efecto de reverberación
del micrófono 3. Al encender el interruptor
de reverberación, podrá añadir efecto de
reverberación en el micrófono 3; al apagar
el interruptor de reverberación, no emitirá
efecto de reverberación.
18. Regulador de las veces de
repetición de reverberación
27. 28. 29. Terminales de entrada de
micrófono
19. Regulador de retardo de reverberación
30. Interruptor de alimentación
Apto para ajustar las veces de repetición
de efecto de reverberación.
Los terminales para conectarse con
los micrófonos.
Apto para ajustar la continuidad de la
reverberación.
Al pulsar el interruptor de alimentación,
podrá encender el equipo principal; al pulsar
nuevamente el interruptor de alimentación,
podrá apagar el equipo principal.
20. Regulador de sonido grave del
6
NOMBRE Y DESCRIPCIÓN DE LAS FUNCIONES DEL PANEL TRASERO
1. Terminal de entrada del micrófono A
2. Terminal de salida del micrófono B
automáticamente el modo seleccionado
de acuerdo a la señal de fuente de
sonido detectada proveniente de
equipo externo conectado con el panel
trasero. Cuando apaga el interruptor,
ha de configurar por defecto el modo
de KARAOKE. Cuando enciende el
interruptor, selecciona el modo según
el orden de entrada de señales de la
fuente de audio externa.
Apto para conectar el terminal de
micrófono, usualmente se utiliza cuando
resulte difícil conectar el micrófono en
el panel delantero o cuando resulte
necesario conectarlo en el panel trasero.
3. Terminal de entrada de video
Apto para conectar el terminal de dispositivo
de audio acompañante o de DVD, entre
otros equipos de salida de video.
8.Terminal de ajuste alámbrico externo
En caso de que el equipo principal esté
instalado en un lugar donde resulta
imposible la recepción de las señales
del control remoto, a través de la
conexión del terminal de entrada IR con
el terminal de ajuste alámbrico externo,
podrá tener el control remoto del equipo
principal.
4. Terminal de salida de video
Es utilizado para transmitir la salida
de video del dispositivo de audio
acompañante o del DVD, entre otros
equipos, al terminal de la pantalla.
5.Interruptor selector de audio & video
de KARAOKE
9. Terminal de salida de subwoofer
Es el interruptor utilizado para seleccionar
la señal de audio y video del dispositivo de
audio acompañante para su reproducción.
Para mejorar el efecto de sonido
super grave, podrá conectar un
subwoofer del amplificador de
potencia interno/externo, a través del
terminal de salida de subwoofer.
6. Interruptor selector de audio &
video de DVD
Es el interruptor utilizado para
seleccionar la señal de audio y video del
DVD para su reproducción.
7.Interruptor selector ON/OFF de
entrada automática
Terminal de salida trasera
Este interruptor enciende/apaga
7
subwoofer
NOMBRE Y DESCRIPCIÓN DE LAS FUNCIONES DEL PANEL TRASERO
10.Regulador de LEVEL de entrada
de KARAOKE
16. Interruptor selector mono/estéreo de
BGM
Cuando el LEVEL de señal de entrada de
KARAOKE es excesivamente alto o bajo, podrá
realizar el ajuste, a través del regulador de
LEVEL de entrada de KARAOKE.
Seleccionar el modo de entrada de señal de
BGM entre mono/estéreo, a través del interruptor
selector de mono/estéreo de BGM.
17. Terminal de entrada de GBM
11.Interruptor selector de la intensidad
de entrada de KARAOKE
Es utilizado para conectar con el terminal de
salida del equipo de BGM (música de fondo).
Es el interruptor de sensibilidad utilizado
para seleccionar el LEVEL de señal de
entrada de KARAOKE.
18. Terminal de entrada de efector
EFFECTOR INPUT
Para mejorar el efecto musical del dispositivo
de audio acompañante o del DVD, lo utiliza
para conectar con el terminal de entrada del
regulador de efectos musicales, entre otros
equipos de ajuste de efectos musicales.
12. Terminal de entrada de KARAOKE
Es utilizado para conectar con el terminal
de salida de audio del dispositivo de audio
acompañante (equipo KARAOKE).
13. Terminal de entrada de DVD
19. Terminal de salida de efector
EFFECTOR OUTPUT
Es utilizado para conectar con el terminal
de salida de audio de DVD.
Para mejorar el efecto musical del
dispositivo de audio acompañante o
del DVD, lo utiliza para conectar con el
ecualizador, entre otros equipos de ajuste
de efectos musicales.
14. Regulador de LEVEL de entrada
de DVD
Cuando el nivel de señal de entrada de
audio de DVD es excesivamente alto o
bajo, podrá realizar el ajuste a través del
regulador de LEVEL de entrada de DVD.
20. Terminales de pre-salida
Para mejorar la salida de altavoz, al momento
de usar el amplificador externo, es para
conectar el terminal de pre-salida del equipo
principal y el terminal de entrada de señal de
audio del amplificador externo.
Atención:
al momento de conectar el amplificador
externo, por favor apague primero
15. Interruptor selector de la intensidad
de entrada de DVD
Es el interruptor de sensibilidad utilizado
para seleccionar el LEVEL de señal de
entrada de DVD.
8
NOMBRE Y DESCRIPCIÓN DE LAS FUNCIONES DEL PANEL TRASERO
24. Terminal de puesta a tierra
la fuente de alimentación del equipo
principal y la del amplificador externo,
asegúrese que el regulador de volumen
se encuentre bajo el estado mínimo, y
recién a partir de allí podrá realizar la
conexión. En caso de que el LEVEL
de salida es excesivamente alto, podrá
dañar el equipo principal y el altavoz.
Es el terminal utilizado para conectar con
la tierra. Este tipo de terminal es apto para
prevenir sonidos extraños y descarga
eléctrica durante el uso de micrófono.
Al momento de su uso, por favor realice
la puesta a tierra, en caso de que los
sitios de instalación son muy húmedos,
o cuando el efecto de puesta a tierra resulte
insatisfactorio, podrá causar fallas, descarga
eléctrica, fuga eléctrica, incendio u otros tipos
de accidentes al equipo.
21. Terminales de altavoz
Apto para conectar el terminal de altavoz 1,
para la conexión del altavoz, por favor véase el
contenido descripto en la página 11.
25. Fusible
22.Terminal de salida de fuente de
alimentación (interruptor desacoplado)
Abrir la tapa de fusible, en la caja de
fusible, podrá encontrar fusible.
Para cambiar el fusible, por favor utilice
producto de la misma especificación.
Al encender o apagar la fuente de
alimentación del equipo principal, la fuente
de alimentación está siempre bajo el estado
de salida. La máxima potencia nominal
del terminal de salida de la fuente de
alimentación es de 100 W. Se prohibe usar
aquellos equipos cuya potencia sea mayor
que la potencia nominal.
26. Terminal de entrada de fuente de
alimentación (AC INPUT)
El presente equipo utiliza voltaje de
corriente alterna de 220 V/50 HZ. Por favor
asegúrese primero que se concuerda el
voltaje utilizado, y luego conectar el cable
de alimentación y el terminal de entrada
de dicho voltaje, por último, enchufar el
enchufe del cable de alimentación en la
toma de corriente.
Precauciones
Utilice cable de alimentación de fabricante
original para la conexión. En caso de usar
otros cables de alimentación, podrá causar
incendio o daño al equipo.
23. Terminal de salida de fuente de
alimentación (interruptor acoplado)
Al encender o apagar la fuente de alimentación
del equipo principal, la fuente de alimentación
se encenderá o apagará, la máxima potencia
nominal del terminal de salida de la fuente de
alimentación es de 200 W. Se prohibe usar
aquellos equipos cuya potencia sea mayor
que la potencia nominal.
9
DIAGRAMA DE CONEXIÓN DE LOS EQUIPOS EXTERNOS
10
MÉTODO DE CONFIGURACIÓN PARA EL INTERRUPTOR DE
AJUSTE DE SALIDA DE VOLUMEN DE MOTOR
El usuario puede configurar el máximo LEVEL de salida del volumen maestro
de la música y el del micrófono. Al configurar el máximo LEVEL de salida, podrá
proteger efectivamente el altavoz y el circuito del amplificador. El método para la
configuración del máximo LEVEL de salida es lo siguiente:
1. Sacar el botón giratorio del volumen maestro del micrófono y de la música.
*Precauciones al momento de sacar el botón giratorio
Debido a que el botón giratorio está conectado con el LED a través del cable de
conexión, por lo que debe tener cuidado al momento de sacar el botón giratorio.
2. Sacar los tornillos primero, y fijarlos nuevamente en la posición correspondiente.
En caso de una fijación excesivamente apretada de los tornillos, podrá afectar
el efecto de fijación de LEVEL, por favor, mantenga uniforme la altura de los
tornillos con la posición original o asegúrese que la posición de fijación del botón
giratorio del volumen maestro esté firmemente fijada.
3. Por favor utilice tornillos de LEVEL de la misma especificación.
En caso de usar tornillos inadecuados, podrá provocar el deslizamiento y caida del
tornillo en el equipo, causando en consecuencia daño al producto; o provocando
el deterioro del agujero del botón giratorio de volumen maestro.
4. Cuando realice el ajuste en sentido de las agujas del reloj, el LEVEL de salida
será cada vez menor.
Posición fijada a la salida de fábrica
Tornillo
APERTURA/CIERRE DE LA PUERTA (DOOR)
1. Al pulsar la parte "A" de DOOR, para abrir la DOOR:
Opera en sentido contrario para cerrar la DOOR.
2. Los reguladores del micrófono, de la música, de la
reverberación, de BGM y el regulador de equilibro
de altavoz están equipados en la parte interna del
agujero de DOOR.
3. Para facilitar la realización de las operaciones en
los lugares con poca iluminación, al momento de
abrir la DOOR, la luz de iluminación se encenderá
automáticamente; al momento de cerrar la DOOR, la
luz de iluminación se apagará automáticamente.
4. Luego de realizar el ajuste de la parte interna de
DOOR, por favor cierre la DOOR.
* Atención
En caso de aplicar una fuerza excesivamente mayor
en la dirección "B", podrá dañar la estructura, se
prohibe aplicar una fuerza excesivamente mayor.
11
FUNCIONES Y ESPECIFICACIONES
Amplificador
Anexos
Potencia nominal.............. 150 W×2/8 Ω
Manual de instrucciones........................1
Control remoto.......................................1
Batería seca...........................................2
Cable de alimentación...........................1
Garantía de calidad de producto...........1
Sensibilidad de entrada/impedancia
KARAOKE........................ 200 mV/22 kΩ
DVD.................................. 300 mV/22 kΩ
BGM.................................. 300 mV/22 kΩ
MIC................................... 17 mV/3,3 kΩ
Nivel de salida preconfigurada/impedancia
MUSIC EFFECTOR OUT.....190 mV/1 kΩ
SUB WOOFER (150 Hz).... 2,5 V/1 kΩ
PRE-OUT.......................... 3,6 V/1 kΩ
VIDEO OUT...................... 1 Vp-p/75 Ω
Ajuste de la tonalidad de la música
BASS................................ ±10 dB (100 Hz)
MID................................... ±10 dB (2 KHz)
TREBLE............................ ±10 dB (10 KHz)
Ajuste de la tonalidad del micrófono
BASS................................ ±10 dB (100 Hz)
MID................................... ±10 dB (2 KHz)
TREBLE............................ ±10 dB (10 KHz)
Fuente de alimentación
Fuente de alimentación....220 VAC. 50 Hz
Potencia .........................500 W
Terminal de salida de fuente de
alimentación...........Interruptor acoplado X2
(máximo 200 W)
Interruptor desacoplado X1
..........................................(máximo 100 W)
Dimensiones
(W×H×D)............... 420×159×415 mm
Peso........................... 12,95 kg
* Las especificaciones y funciones del presente producto están sujetas a posible
modificación según las situaciones de la compañía.
12
BMB
International Corp.
http://www.bmb.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
