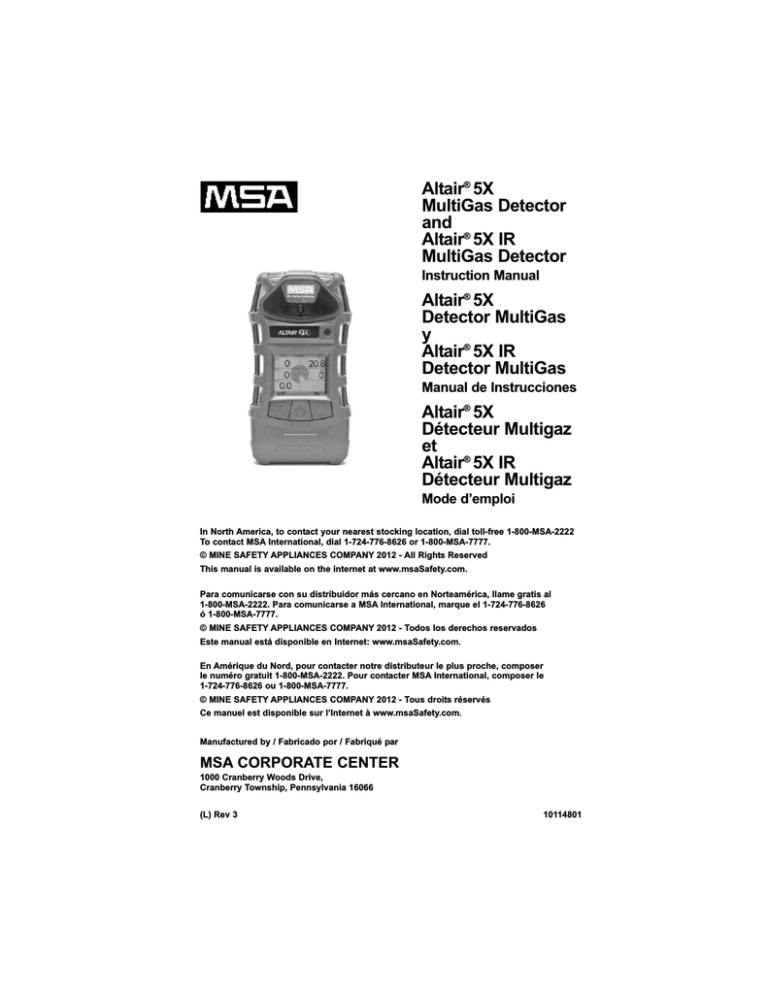

Altair® 5X MultiGas Detector and Altair® 5X IR MultiGas

Altair® 5X
MultiGas Detector
and
Altair® 5X IR
MultiGas Detector
Instruction Manual
Altair® 5X
Detector MultiGas
y
Altair® 5X IR
Detector MultiGas
Manual de Instrucciones
Altair® 5X
Détecteur Multigaz
et
Altair® 5X IR
Détecteur Multigaz
Mode d’emploi
In North America, to contact your nearest stocking location, dial toll-free 1-800-MSA-2222
To contact MSA International, dial 1-724-776-8626 or 1-800-MSA-7777.
© MINE SAFETY APPLIANCES COMPANY 2012 - All Rights Reserved
This manual is available on the internet at www.msaSafety.com.
Para comunicarse con su distribuidor más cercano en Norteamérica, llame gratis al
1-800-MSA-2222. Para comunicarse a MSA International, marque el 1-724-776-8626
ó 1-800-MSA-7777.
© MINE SAFETY APPLIANCES COMPANY 2012 - Todos los derechos reservados
Este manual está disponible en Internet: www.msaSafety.com.
En Amérique du Nord, pour contacter notre distributeur le plus proche, composer
le numéro gratuit 1-800-MSA-2222. Pour contacter MSA International, composer le
1-724-776-8626 ou 1-800-MSA-7777.
© MINE SAFETY APPLIANCES COMPANY 2012 - Tous droits réservés
Ce manuel est disponible sur l’Internet à www.msaSafety.com.
Manufactured by / Fabricado por / Fabriqué par
MSA CORPORATE CENTER
1000 Cranberry Woods Drive,
Cranberry Township, Pennsylvania 16066
(L) Rev 3
10114801
ALTAIR® 5X
MultiGas Detector
and
ALTAIR® 5X IR
MultiGas Detector
Instruction Manual
In North America, to contact your nearest stocking location, dial toll-free 1-800-MSA-2222
To contact MSA International, dial 1-724-776-8626 or 1-800-MSA-7777.
© MINE SAFETY APPLIANCES COMPANY 2012 - All Rights Reserved
This manual is available on the internet at www.msaSafety.com
Manufactured by
MSA CORPORATE CENTER
1000 Cranberry Woods Drive,
Cranberry Township, Pennsylvania 16066
(L) Rev 3
10114801
! WARNING
THIS MANUAL MUST BE CAREFULLY READ BY ALL INDIVIDUALS WHO HAVE OR WILL
HAVE THE RESPONSIBILITY FOR USING OR SERVICING THE PRODUCT. Like any piece
of complex equipment, this instrument will perform as designed only if it is used and serviced in accordance with the manufacturer’s instructions. OTHERWISE, IT COULD FAIL TO
PERFORM AS DESIGNED AND PERSONS WHO RELY ON THIS PRODUCT FOR THEIR
SAFETY COULD SUSTAIN SEVERE PERSONAL INJURY OR DEATH.
The warranties made by Mine Safety Appliances Company with respect to the product are
voided if the product is not used and serviced in accordance with the instructions in this
manual. Please protect yourself and others by following them. We encourage our customers to write or call regarding this equipment prior to use or for any additional information relative to use or repairs.
Table of Contents
1 Instrument Safety . . . . . . . . . . . . . . . . . . . .1-1
1.1 Correct Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1
1.2 Safety and Precautionary Measures . . . . . . . . . . . .1-2
1.3 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-5
2 Description . . . . . . . . . . . . . . . . . . . . . . . . . .2-1
2.1 Instrument Overview . . . . . . . . . . . . . . . . . . . . . . . .2-1
Figure 2-1. Instrument View . . . . . . . . . . . . . . . . . . .2-1
2.2 User Interfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
2.2.1 Button Definitions . . . . . . . . . . . . . . . . . . . . . . . .2-2
2.2.2 LED Definitions . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3 Alarms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.1 Vibrating Alarm . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.2 Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.3 InstantAlert™ Alarm . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.4 MotionAlert™ Alarm . . . . . . . . . . . . . . . . . . . . .2-4
2.2.3.5 Stealth Mode . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
2.2.3.6 Sensor Life Alarm . . . . . . . . . . . . . . . . . . . . . .2-4
2.2.4 Backlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
2.2.5 Operating Beep . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
2.3 On-Screen Indicators . . . . . . . . . . . . . . . . . . . . . . . .2-5
2.3.1 Monochrome Display . . . . . . . . . . . . . . . . . . . . .2-5
Figure 2-2. Monochrome Display . . . . . . . . . . . . . . .2-5
2.3.2 Color Display . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
2.3.3 Battery Indicator . . . . . . . . . . . . . . . . . . . . . . . . .2-6
Figure 2-3. Color Display . . . . . . . . . . . . . . . . . . . . .2-6
2.3.3.1 Low Battery Warning . . . . . . . . . . . . . . . . . . . .2-7
Figure 2-4. Battery Warning . . . . . . . . . . . . . . . . . . .2-7
2.3.3.2 Battery Shutdown . . . . . . . . . . . . . . . . . . . . . .2-8
Figure 2-5. Battery Shut Down . . . . . . . . . . . . . . . .2-8
2.3.4 Battery Charging . . . . . . . . . . . . . . . . . . . . . . . . .2-9
2.4 Viewing Additional Pages . . . . . . . . . . . . . . . . . . . .2-10
2.4.1 Bump Test (BUMP page) . . . . . . . . . . . . . . . . .2-10
2.4.2 Peak Readings (PEAK page) . . . . . . . . . . . . . .2-11
2.4.3 Minimum Readings (MIN page) . . . . . . . . . . . .2-11
i
2.4.4 Short Term Exposure Limits (STEL page) . . . .2-12
2.4.5 Time Weighted Average (TWA Page) . . . . . . . .2-13
2.4.6 Date Display . . . . . . . . . . . . . . . . . . . . . . . . . . .2-14
2.4.7 LAST CAL Page . . . . . . . . . . . . . . . . . . . . . . . .2-14
2.4.8 CAL DUE Page . . . . . . . . . . . . . . . . . . . . . . . . .2-14
2.4.9 MOTIONALERT ACTIVATION Page . . . . . . . .2-14
2.5 Sensor Missing Alarm . . . . . . . . . . . . . . . . . . . . . .2-14
2.6 Monitoring Toxic Gases . . . . . . . . . . . . . . . . . . . . .2-15
Figure 2-6. Alarm Conditions (High Alarm shown) 2-15
2.7 Monitoring Oxygen Concentration . . . . . . . . . . . . .2-16
2.8.1 Monitoring Combustible Gases . . . . . . . . . . . .2-17
2.8.2 Gas Exposure of 100% LEL . . . . . . . . . . . . . . .2-18
3 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . .3-1
3.1 Environmental Factors . . . . . . . . . . . . . . . . . . . . . . .3-1
3.2 Turning ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2
3.2.1 Sampling System Safety Test . . . . . . . . . . . . . . .3-3
3.2.2 Fresh Air Setup (FAS) at Instrument Turn-ON . .3-4
Figure 3-1. Fresh Air Setup . . . . . . . . . . . . . . . . . . .3-4
3.2.3 Special Consideration for Oxygen Sensor . . . . .3-5
3.3 Measurement Mode (Normal Operation) . . . . . . . . .3-5
3.4 Instrument Setup . . . . . . . . . . . . . . . . . . . . . . . . . . .3-6
Figure 3-2. Password Screen . . . . . . . . . . . . . . . . .3-6
3.4.1 Calibration Options . . . . . . . . . . . . . . . . . . . . . . .3-7
3.4.2 Alarm Options . . . . . . . . . . . . . . . . . . . . . . . . . . .3-9
Figure 3-4. Alarm Options . . . . . . . . . . . . . . . . . . . .3-9
Figure 3-5. Sensor Alarm Setup . . . . . . . . . . . . . .3-10
Figure 3-6. Sensor Alarm Setup . . . . . . . . . . . . . .3-11
3.4.3 Instrument Options . . . . . . . . . . . . . . . . . . . . . .3-12
Figure 3-7. Instrument Options . . . . . . . . . . . . . . .3-12
Figure 3-8. Sensor Options . . . . . . . . . . . . . . . . . .3-13
3.5. MSA Link Operation . . . . . . . . . . . . . . . . . . . . . . .3-15
3.6. Function Tests on the Instrument . . . . . . . . . . . . .3-15
3.7 Bump Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
3.7.1 Equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
3.7.2 Performing a Bump Test . . . . . . . . . . . . . . . . . .3-16
3.7.3 After the Bump Test . . . . . . . . . . . . . . . . . . . . .3-18
3.8. Calibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
ii
3.8.1 Zero Calibration . . . . . . . . . . . . . . . . . . . . . . . .3-19
3.8.2 Span Calibration . . . . . . . . . . . . . . . . . . . . . . . .3-21
3.8.3 Finishing Successful Calibration . . . . . . . . . . . .3-23
3.9 Calibration with the Galaxy Test System . . . . . . . .3-24
3.10 Instrument Shutdown . . . . . . . . . . . . . . . . . . . . . .3-24
Figure 3-9. Instrument Shutdown . . . . . . . . . . . . .3-24
4. Maintenance . . . . . . . . . . . . . . . . . . . . . . . .4-1
4.1 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-1
4.2 Verifying Pump Operation . . . . . . . . . . . . . . . . . . . .4-2
4.3 Replacing the Battery . . . . . . . . . . . . . . . . . . . . . . . .4-3
Figure 4-1. Battery Replacement . . . . . . . . . . . . . . .4-3
Figure 4-2. Battery Replacement . . . . . . . . . . . . . . .4-3
4.4 Live Maintenance Procedure Sensor Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . .4-4
Figure 4-3. Sensor Replacement . . . . . . . . . . . . . . .4-5
4.5. Replacing the Pump Filter . . . . . . . . . . . . . . . . . . .4-6
4.6 Cleaning the Instrument . . . . . . . . . . . . . . . . . . . . . .4-7
4.7 Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
4.8. Shipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
5. Technical Specifications/Certifications . .5-1
5.1 Technical Specifications . . . . . . . . . . . . . . . . . . . . .5-1
5.2 Factory-set Alarm Thresholds . . . . . . . . . . . . . . . . .5-2
5.3 Sensor Performance Specifications . . . . . . . . . . . . .5-3
5.4 Calibration Specifications . . . . . . . . . . . . . . . . . . . . .5-5
5.5 Certifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
5.6 Combustible Gas Cross Reference Factors . . . . . .5-7
5.7 XCell Sensor Patents . . . . . . . . . . . . . . . . . . . . . . . .5-8
6. Order Information
. . . . . . . . . . . . . . . . . . .6-1
6.1 Gas Cylinder Parts List . . . . . . . . . . . . . . . . . . . . . .6-1
6.2 Accessories Parts List . . . . . . . . . . . . . . . . . . . . . . .6-2
6.3 Instrument Replacement Parts . . . . . . . . . . . . . . . . .6-3
iii
7 Flow Charts . . . . . . . . . . . . . . . . . . . . . . . . .7-1
7.1 Basic Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-1
7.2 BUMP TEST / Informational Pages . . . . . . . . . . . . .7-2
7.3 Calibrate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4
7.4 Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-5
7.5 Calibration Options . . . . . . . . . . . . . . . . . . . . . . . . . .7-6
7.6.1 Alarm Options . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-7
7.6.2 Sensor Alarm Setup . . . . . . . . . . . . . . . . . . . . . . .7-8
7.7.1 Instrument Options . . . . . . . . . . . . . . . . . . . . . . . .7-9
7.7.2 Sensor Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-11
8. Changeable Feature Summary . . . . . . . . .8-1
iv
1 Instrument Safety
1.1 Correct Use
The ALTAIR 5X and ALTAIR 5X IR MultiGas Detectors are:
•
for use by trained and qualified personnel
•
designed to be used when performing a hazard assessment to:
•
assess potential worker exposure to combustible and toxic
gases and vapors as well as low level of oxygen
•
determine the appropriate gas and vapor monitoring needed
for a workplace.
The ALTAIR 5X Detector can be equipped to detect:
• combustible gases and certain combustible vapors
• oxygen-deficient or oxygen-rich atmospheres
• specific toxic gases for which a sensor is installed.
While the instrument can detect up to 30% oxygen in ambient air, it is
approved for use only up to 21% oxygen.
The ALTAIR 5X IR Gas Detector can also contain one Infrared sensor to
detect CO2 or specific combustible gases up to 100% Vol.
" WARNING
Read and follow all instructions carefully.
•
Perform a blocked flow test before each day's use.
•
Perform a Bump Test before each day’s use, and adjust
if necessary.
• Perform a Bump Test more frequently if exposed to
silicone, silicates, lead-containing compounds, hydrogen
sulfide, or high contaminant levels.
•
Recheck calibration if unit is subjected to physical shock.
•
Use only to detect gases/vapors for which a sensor
is installed.
•
Do not use to detect combustible dusts or mists.
•
For accurate catalytic combustible readings, make sure
adequate oxygen is present (>10% O2).
1-1
•
Never block pump inlet, except to perform a sampling
system safety test.
•
Have a trained and qualified person interpret
instrument readings.
•
Risk of Explosion: Do not remove battery pack,
recharge Li Ion battery, or replace alkaline batteries in a
hazardous location.
•
Do not alter or modify instrument.
•
Use only MSA-approved sampling lines.
•
Do not use silicone tubing or sampling lines.
•
Wait sufficient time for the reading; response times vary
based on gas and length of sampling line.
•
Do not use the instrument for prolonged periods in an
atmosphere containing a concentration of fuel or solvent
vapors that may be greater than 10% LEL.
INCORRECT USE CAN CAUSE DEATH OR SERIOUS
PERSONAL INJURY.
This Class A digital apparatus complies with Canadian ICES-003.
1.2 Safety and Precautionary Measures
" WARNING
Carefully review the following safety limitations and
precautions before placing this instrument in service.
Incorrect use can cause death or serious personal injury.
•
Check function (see section 3.6) each day before use. MSA
recommends carrying out a routine inspection prior to each day's
use.
•
Perform a Bump Test (see section 3.7) before each day's use to
verify proper instrument operation. The instrument must pass the
bump test. If it fails the test, perform a calibration (see section 3.8)
before using the instrument.
•
The ALTAIR 5X MultiGas Detectors are designed to detect gases
and vapors in air only.
•
Perform a Bump Test more frequently if unit is subjected to
physical shock or high levels of contaminants. Also, perform a
Bump Test more frequently if the tested atmosphere contains the
following materials, which may desensitize the combustible gas
1-2
sensor and reduce its readings:
•
Organic silicones
•
Silicates
•
Lead-containing compounds
•
Sulphur compound exposures over 200 ppm or exposures over
50 ppm for one minute.
•
The minimum concentration of a combustible gas in air that can
ignite is defined as the Lower Explosive Limit (LEL). A combustible
gas reading of "XXX" indicates the atmosphere is above 100 %
LEL or 5.00 %vol CH4, and an explosion hazard exists. Move
away from hazardous area immediately.
•
Do not use the ALTAIR 5X, or ALTAIR 5X IR MultiGas Detectors to
test for combustible or toxic gases in the following atmospheres as
this may result in erroneous readings:
• Oxygen-deficient or oxygen-rich atmospheres
• Reducing atmospheres
• Furnace stacks
• Inert environments (only IR sensors acceptable for use)
• Atmospheres containing combustible airborne mists/dusts.
•
Do not use the ALTAIR 5X or ALTAIR 5X IR MultiGas Detectors to
test for combustible gases in atmospheres containing vapors from
liquids with a high flash point (above 38 °C, 100°F) as this may
result in erroneously low readings.
•
Allow sufficient time for unit to display the accurate reading.
Response times vary based on the type of sensor used (see
Section 5.3, "Sensor Performance Specifications"). Allow a
minimum of 1 second per foot
(3 seconds per meter) of sample line for the sample to be drawn
through the sensors.
•
Sampling lines made from 0.062 inch (1.57 mm) inner diameter
tubing provide fast transport times to the instrument; however, they
must be limited to 50 feet (15 m) in length.
•
Sampling of reactive toxic gases (Cl2, ClO2, NH3) must only be
done with the reactive gas sample line and probe kits listed in the
Section 6.2 Accessories table.
•
All instrument readings and information must be interpreted by
someone trained and qualified in interpreting instrument readings
in relation to the specific environment, industrial practice and
exposure limitations.
1-3
Observe proper battery maintenance
Use only battery chargers made available by MSA for use with this
instrument; other chargers may damage the battery pack and the
instrument. Dispose of in accordance with local health and
safety regulations.
Be aware of environmental conditions
A number of environmental factors may affect the sensor readings,
including changes in pressure, humidity and temperature. Pressure and
humidity changes affect the amount of oxygen actually present in the
atmosphere.
Be aware of the procedures for handling electrostatically
sensitive electronics
The instrument contains electrostatically sensitive components. Do not
open or perform maintenance on the unit without using appropriate
electrostatic discharge (ESD) protection. The warranty does not cover
damage caused by electrostatic discharges.
NOTE: This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to part 15 of the
FCC Rules. These limits are designed to provide reasonable
protection against harmful interference when the equipment is
operated in a commercial environment. This equipment
generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction
manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential
area is likely to cause harmful interference in which case the
user will be required to correct the interference at his own
expense.
" WARNING
This is a class A product in accordance with CISPR
22. In a domestic environment, this product may
cause radio interference, in which case the user may
be required to take adequate measures.
This Class A digital apparatus complies with Canadian ICES-003.
1-4
Be aware of the product regulations
Follow all relevant national regulations applicable in the country of use.
Be aware of the warranty regulations
The warranties made by Mine Safety Appliances Company with respect
to the product are voided if the product is not used and maintained in
accordance with the instructions in this manual. Please protect yourself
and others by following them. We encourage our customers to write or
call regarding this equipment prior to use or for any additional
information relative to use or service.
1.3 Warranty
ITEM
WARRANTY PERIOD
Chassis and electronics
Three years*
COMB, O2, H2S, CO, SO2, IR sensors
Cl2, NH3 sensors
Two years*
ClO2, HCN, NO2, PH3 sensors
*For extended warranty offerings, contact MSA.
Three years*
One year*
1.3.1 Warranty
This warranty does not cover filters, fuses, etc. As the battery pack
ages, there will be a reduction in useable instrument run time. Certain
other accessories not specifically listed here may have different
warranty periods. This warranty is valid only if the product is maintained
and used in accordance with Seller's instructions and/or
recommendations.
The Seller shall be released from all obligations under this warranty in
the event repairs or modifications are made by persons other than its
own or authorized service personnel or if the warranty claim results from
physical abuse or misuse of the product. No agent, employee or
representative of the Seller has any authority to bind the Seller to any
affirmation, representation or warranty concerning this product. Seller
makes no warranty concerning components or accessories not
manufactured by the Seller, but will pass on to the Purchaser all
warranties of manufacturers of such components.
THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES,
EXPRESSED, IMPLIED OR STATUTORY, AND IS STRICTLY LIMITED
TO THE TERMS HEREOF. SELLER SPECIFICALLY DISCLAIMS ANY
WARRANTY OF MERCHANTABILITY OR OF FITNESS FOR A
PARTICULAR PURPOSE.
1-5
1.3.2 Exclusive Remedy
It is expressly agreed that Purchaser's sole and exclusive remedy for
breach of the above warranty, for any tortious conduct of Seller, or for
any other cause of action, shall be the replacement at Seller's option, of
any equipment or parts thereof, which after examination by Seller is
proven to be defective.
Replacement equipment and/or parts will be provided at no cost to
Purchaser, F.O.B. Seller's Plant. Failure of Seller to successfully replace
any nonconforming equipment or parts shall not cause the remedy
established hereby to fail of its essential purpose.
1.3.3 Exclusion of Consequential Damage
Purchaser specifically understands and agrees that under no
circumstances will seller be liable to purchaser for economic, special,
incidental or consequential damages or losses of any kind whatsoever,
including but not limited to, loss of anticipated profits and any other loss
caused by reason of nonoperation of the goods. This exclusion is
applicable to claims for breach of warranty, tortious conduct or any
other cause of action against seller.
1-6
2 Description
2.1 Instrument Overview
1
2
3
4
5
6
LEDs (2 red "Alarm", 1 green "Safe"
and 1 yellow "Fault")
Horn
Display
▲ Button
Button (Power)
▼ Button
7
8
9
10
11
12
MSA LinkTM Communication Port
Pump inlet
Filter
Belt Clip (ALTAIR 5X only)
Charging Port
Charge Status LED
Figure 2-1. Instrument View
The instrument monitors gases in ambient air and in the workplace.
The ALTAIR 5X Detectors are available with a maximum of four
sensors, which can display readings for five separate gases (one
Two-Tox Sensor provides both CO and H2S sensing capabilities in
a single package).
2-1
The ALTAIR 5X IR is available with a maximum of five sensors, which
can display readings for six separate gases (one Two-Tox Sensor
provides both CO and H2S sensing capabilities in a single package).
The ALTAIR 5X and ALTAIR 5X IR Detectors are available with a
monochrome or color display.
While the instrument can detect up to 30% oxygen in ambient air, it is
approved for use only up to 21% oxygen.
The alarm levels for the individual gases are factory-set but can be
changed through the instrument Setup menu. These changes can also
be made through MSA Link software. Ensure that the latest version of
the MSA Link software has been downloaded from MSA’s website
www.msanet.com. It is recommended that after making changes using
MSA Link software, the unit should be turned OFF and ON.
2.2 User Interfaces
Instrument operation is dialog driven from the display with the aid of the
three function buttons (see FIGURE 2-1).
2.2.1 Button Definitions
The ALTAIR 5X, and ALTAIR 5X IR units have three buttons for user
operation. Each button can function as a "soft key", as defined
immediately above the button.
BUTTON
DESCRIPTION
The
button is used to turn instrument ON or OFF and to confirm
user action selections.
▼
The ▼ button is used to page down through data screens or to
decrease the values in Setup mode. This button is also used to initiate a
Bump Test for the installed sensors, directly from the MEASURING page.
If the user is granted access to the MotionAlert setting feature, this button
can be used to activate the InstantAlertTM alarm.
▲
The ▲ button is used to reset peak, STEL TWA and alarms
(where possible) or perform calibration in measuring mode. It is also used
as page up or to increase the values in Setup mode.
When the ▲ button and the ▼ buttons are pressed and held
simultaneously while in normal measure mode, the Setup mode can be
entered after the Password is confirmed.
2-2
2.2.2 LED Definitions
LED
DESCRIPTION
RED
(ALARM)
The Alarm LEDs are visual indications of an alarm condition or any type of
error in the instrument
GREEN
(SAFE)
The Safe LED flashes once every 15 seconds to notify the user that the
instrument is ON and operating under the conditions defined below:
• The green SAFE LED is enabled
• Combustible reading is 0% LEL or 0% Vol
• Oxygen (O2) reading is 20.8%
• Carbon Dioxide (CO2) reading is < 0.03%
• All other sensor readings are 0 ppm
• No gas alarms are present (low or high)
• Instrument is not in Low Battery warning or alarm
• STEL and TWA readings are 0 ppm.
This option can be turned OFF through the MSA Link software
YELLOW
(FAULT)
The Fault LED activates if any of several fault conditions are detected
during instrument operation. This includes:
• An instrument memory error
• A sensor determined to be missing or inoperative
• A pump fault.
These faults are also indicated by activation of instrument alarm LEDs,
horn, and vibrating alarm
2.2.3 Alarms
The instrument is equipped with multiple alarms for increased user
safety:
2.2.3.1 Vibrating Alarm
The instrument vibrates when any alarm condition is active. This can be
turned OFF through the SETUP- ALARM OPTIONS menu
(Section 3.4.2).
2.2.3.2 Horn
This unit is equipped with an audible alarm. The horn can be turned
OFF through the SETUP- ALARM OPTIONS menu (Section 3.4.2).
2.2.3.3 InstantAlert™ Alarm
The InstantAlert exclusive feature allows the user to manually activate
an audible alarm to alert those nearby to potentially dangerous
situations. Holding the ▼ button for approximately 5 seconds while in
Normal Measure Mode activates the InstantAlert alarm. Access to this
feature may be restricted. See Section 3.4.2 for means to allow/disallow
user access.
2-3
2.2.3.4 MotionAlert™ Alarm
If MotionAlert is turned ON (+ = ON) (see Section 3.4.2), the instrument
activates a "Man Down" alarm if motion is not detected within 30
seconds. The Alarm LEDs flash, and the horn activates with an
increasing audible frequency. MotionAlert is always turned OFF when
the instrument is turned OFF. It must always be turned ON prior to use.
Access to this feature may be restricted. See Section 3.4.2 for means to
allow/disallow user access.
2.2.3.5 Stealth Mode
Stealth Mode disables the visual, audible and vibrating alarms. MSA
recommends that this feature be left in its default "OFF" state. Stealth
mode can be turned ON through the SETUP - INSTRUMENT OPTIONS
menu (Section 3.4.3).
The message "Alarms OFF" flashes on the monochrome display when
Stealth mode is ON. On the color display, all three alarm icons are
)
shown as OFF (
2.2.3.6 Sensor Life Alarm
The ALTAIR 5X Detector evaluates the condition of the sensors during
Calibration.
As the end of a sensor’s life approaches, a warning is provided. While
the sensor is still fully functional, the warning gives the user time to plan
for a replacement sensor to minimize downtime. The Sensor Life
indicator ♥ displays during ongoing operations as a reminder of a
sensor’s pending end of life.
When a sensor’s end-of-life is reached, sensor calibration will not be
successful, and the user is then alerted by a Sensor Life Alarm.
A flashing Sensor Life indicator ♥ displays during ongoing operations
until the sensor is replaced and/or successfully calibrated.
On the monochrome display, the Sensor Life indicator appears on the
display at the same position as the MotionAlert indicator. If MotionAlert
is enabled (the + indicator displays) and a Sensor Life warning or alarm
occurs, the Sensor Life indicator ♥ takes priority and is shown instead.
On the color display, each displayed gas has its own Sensor Life
indicator. If a sensor is in end-of-life warning, its indicator is an
orange ♥. If a sensor reaches end-of-life, it is in alarm and its Sensor
Life indicator is a continuous blinking red ♥.
See "Calibration" (Section 3.8) for additional details on Sensor Life
determination and indication.
2-4
2.2.4 Backlight
The backlight automatically activates when any front panel button is
pressed and remains ON for the duration of user-selected timeout.
This duration can be changed using the SETUP - INSTRUMENT MODE
(Section 3.4.3) or through MSA Link software.
2.2.5 Operating Beep
The Operating Beep activates every 30 seconds by momentarily
beeping the horn and flashing the alarm LEDs under the
following conditions:
•
Operating Beep is enabled
•
Instrument is on NORMAL MEASURE GASES page
•
Instrument is not in battery warning
•
Instrument is not in gas alarm.
2.3 On-Screen Indicators
2.3.1 Monochrome Display
1
2
3
4
Gas Type
Current Time
"Soft Key" ▼ Indicator
Gas Reading
5
6
7
8
Battery Condition
Successful Bump Test/Calibration Indicator
"Soft Key" ▲ Indicator
MotionAlert (+ = ON) )
Sensor Life Indicator
Figure 2-2. Monochrome Display
On a monochrome display, a message appears every 30 seconds
if the Vibration, Horn or LED alarms are turned OFF.
2-5
2.3.2 Color Display
1
2
3
4
5
6
7
"Soft Key" ▼ Indicator
Gas Reading
Gas Concentration Units
Current Time
MotionAlert (+ = ON)
Wireless ON
Combustible Gas type calibration
8
9
10
11
12
13
14
Vibration Alarm OFF
Horn OFF or successful Bump
Test/Calibration Indicator
LED OFF
Battery Condition
Gas Type
"Soft Key" ▲ Indicator
Sensor Life Indicator
Figure 2-3. Color Display
2.3.3 Battery Indicator
The battery icon continuously displays in the upper right-hand corner of
the color display and in the lower right-hand corner of the monochrome
display. A bar represents the charge level of the battery.
The nominal run-time of the instrument (COMB, O2, H2S, CO,
with pump and monochrome display) at room temperature is 17 hours.
Actual run-time varies, depending on ambient temperature, battery, and
alarm conditions.
2-6
2.3.3.1 Low Battery Warning
! WARNING
If battery warning alarm activates while using the
instrument, leave the area immediately as the end of
battery life is approaching. Failure to follow this
warning can result in serious personal injury or death.
Figure 2-4. Battery Warning
The duration of remaining instrument operation during the low battery
warning depends on ambient temperatures, battery condition and
alarm status.
When the instrument goes into battery warning the:
•
battery life indicator continuously flashes
•
alarm sounds and alarm LEDs flash every 30 seconds
• Safe LED no longer flashes
•
instrument continues to operate until it is turned OFF or battery
shutdown occurs
2-7
2.3.3.2 Battery Shutdown
! WARNING
If Battery Alarm displays, stop using the instrument
as it no longer has enough power to indicate
potential hazards, and persons relying on this
product for their safety could sustain serious
personal injury or death.
The instrument goes into battery shutdown mode 60 seconds before
final shutdown (when the batteries can no longer operate the
instrument):
•
"BATTERY ALARM” flashes on the display
•
Alarm sounds
•
Alarm LEDs flash
•
Fault LED is ON
•
No other pages can be viewed; after approximately one minute, the
instrument automatically turns OFF.
Figure 2-5. Battery Shut Down
When battery shutdown condition occurs:
1. Leave the area immediately.
2. Recharge or replace the battery pack.
2-8
2.3.4 Battery Charging
! WARNING
Risk of explosion: Do not recharge the instrument in
hazardous area.
Use of any charger, other than the charger supplied with
the instrument, may damage or improperly charge
the batteries.
•
The charger is capable of charging a completely depleted pack in
less than six hours in normal, room-temperature environments.
NOTE: Allow very hot or cold instruments to stabilize for one hour
at room temperature before attempting to charge.
•
Minimum and maximum ambient temperature to charge the
instrument is 10°C (50°F) and 35°C (95°F).
•
For best results, charge the instrument at room temperature.
To Charge the Instrument
• Firmly insert the charger connector into the charge port on the
back of the instrument.
•
An LED in the battery pack is used to indicate the charge status.
• Red = charging
• Green = charged
• Amber = fault
•
If a problem is detected during charging (LED turns amber),
disconnect the charger momentarily to reset the charge cycle.
•
The charger MUST BE DISCONNECTED for the unit to operate.
•
The battery pack may be charged separately from the instrument
•
During periods of non-use, the charger may remain connected to
the instrument/battery pack.
2-9
2.4 Viewing Additional Pages
The Main Screen appears at instrument turn-ON.
Additional displays can be viewed by pressing the ▼ button to move to the
screen as indicated by the "soft key".
(For the monochrome display, the name of the page is displayed; for the
color display, it is represented by an icon.)
The sequence of pages are as follows and are described below:
2.4.1 Bump Test (BUMP page)
This page allows the user to perform an automated Bump Test on the
instrument. To perform the test, the
(YES) button is pressed.
See Section 3.7 for details on performing the Bump Test.
If the ▼ button is pressed, the Bump Test is not performed, and the display
shows the next page in the sequence (PEAK).
If the ▲ button is pressed, the Bump Test is not performed, and the display
reverts back to the normal MEASURE page.
2-10
2.4.2 Peak Readings (PEAK page)
MONOCHROME DISPLAY
COLOR DISPLAY
PEAK
This page shows the highest levels of gas recorded by the instrument
since turn-ON or since peak readings were reset.
To reset the peak readings:
1. Access the PEAK page.
2. Press the ▲ button.
This page can be de-activated through MSA Link software.
2.4.3 Minimum Readings (MIN page)
MONOCHROME DISPLAY
COLOR DISPLAY
MIN
This page shows the lowest level of oxygen recorded by the instrument
since turn-ON or since the MIN reading was reset. It is only shown if an
oxygen sensor is installed and enabled.
To reset the MIN reading:
1. Access the MIN page.
2. Press the ▲ button.
2-11
2.4.4 Short Term Exposure Limits (STEL page)
! WARNING
If the STEL alarm activates, leave the contaminated area
immediately; the ambient gas concentration has reached
the preset STEL alarm level. Failure to follow this warning
will cause over-exposure to toxic gases and persons
relying on this product for their safety could sustain
serious personal injury or death.
MONOCHROME DISPLAY
COLOR DISPLAY
STEL
This page shows the average exposure over a running 15-minute
period.
When the amount of gas detected by instrument is greater than the
STEL limit:
•
Alarm sounds
•
Alarm LEDs flash
•
“STEL ALARM” message flashes.
To reset the STEL:
1. Access the STEL page.
2. Press the ▲ button.
The STEL alarm is calculated over a 15-minute exposure.
STEL calculation examples:
Assume the instrument has been running for at least 15 minutes:
•
15-minute exposure of 35 ppm:
(15 minutes x 35 PPM)
15 minutes
•
= 35 PPM
10-minute exposure of 35 ppm and
5 minute-exposure of 15 ppm:
(10 minutes x 35 PPM) + (5 minutes x 15 PPM)
= 25 PPM
15 minutes
This page can be de-activated through MSA Link software.
2-12
2.4.5 Time Weighted Average (TWA Page)
! WARNING
If the TWA alarm activates, leave the contaminated area
immediately; the ambient gas concentration has reached
the preset TWA alarm level. Failure to follow this warning
will cause over-exposure to toxic gases and persons
relying on this product for their safety could sustain
serious personal injury or death.
This page shows the average exposure over 8 hours since the
instrument was turned ON or the TWA reading was reset. When the
amount of gas detected by the instrument is greater than the TWA limit:
MONOCHROME DISPLAY
COLOR DISPLAY
TWA
•
Alarm sounds
•
Alarm lights flash
•
"TWA ALARM" message flashes.
To Reset the TWA Readings
1. Access the TWA page.
2. Press the
▲
button.
The TWA alarm is calculated over an eight-hour exposure.
TWA Calculation Examples:
•
1-hour exposure of 50 ppm:
(1 hour x 50 PPM) + (7 hours x 0 PPM)
8 hours
•
4-hour exposure of 50 ppm and
4-hour exposure of 100 ppm:
(4 hours x 50 PPM) + (4 hours x 100 PPM)
8 hours
•
= 6.25 PPM
= 75 PPM
12-hour exposure of 100 ppm:
(12 hours x 100 PPM)
= 150 PPM
8 hours
This page can be de-activated through MSA Link software.
2-13
2.4.6 Date Display
Current date appears on the display in the format: MMM-DD-YY.
2.4.7 LAST CAL Page
Displays the instrument's last successful calibration date in the format:
MMM-DD-YY. This page can be de-activated through MSA Link software
or the SETUP - CAL OPTIONS page.
2.4.8 CAL DUE Page
Displays the days until the instrument's next calibration is due
(user selectable). This page can be de-activated through MSA Link
software or the SETUP - CAL OPTIONS page.
2.4.9 MOTIONALERT ACTIVATION Page
When the MotionAlert feature is active, the + symbol appears. The
instrument enters pre-alarm when no motion is detected for 20 seconds.
This condition can be cleared by moving the instrument.
MotionAlert is turned OFF each time the unit is powered OFF.
After 30 seconds of no motion, the full MotionAlert alarm is triggered.
This alarm can only be cleared by pressing the ▲ button. This page
displays if it was selected in Setup Mode.
To activate or deactivate the MotionAlert feature, press the ▲ button
while the MOTIONALERT ACTIVATION page is displayed.
2.5 Sensor Missing Alarm
Enabled IR and XCell sensors are continuously monitored for proper
function. If, during operation, the IR or an XCell sensor is detected as
failed or disconnected, this alarm message appears.
If the IR or an XCell sensor is detected as missing or failed, the
following occurs:
•
"SENSOR MISSING" flashes on the display.
•
The problematic sensor is indicated.
•
The alarm sounds and the Fault and Alarm LEDs flash.
•
The alarm can be silenced by pressing the ▲ button; no other
pages can be viewed.
2-14
! WARNING
When this alarm occurs, the instrument is inoperative for
measuring gases. The user must exit the hazardous area,
the instrument must be powered down, and the sensor
situation must be corrected.
2.6 Monitoring Toxic Gases
The instrument can monitor the concentration of toxic gases in ambient
air. Which toxic gases are monitored depends on the installed sensors.
The instrument displays the gas concentration in parts per million (PPM)
or mg/m3 on the MEASURING page.
! WARNING
If an alarm activates while using the instrument, leave the
area immediately.
Remaining in the area under such circumstances can
cause serious personal injury or death.
The instrument has four gas alarms:
•
HIGH Alarm
•
LOW Alarm
•
STEL Alarm
•
TWA Alarm
Figure 2-6. Alarm Conditions (High Alarm shown)
2-15
If the gas concentration reaches or exceeds the alarm setpoint or the
STEL or TWA limits, the:
•
alarm message displays and flashes in combination with the
corresponding gas concentration:
•
backlight turns ON
•
alarm sounds (if active)
•
alarm LEDs flash (if active)
•
vibrating alarm triggers (if active).
2.7 Monitoring Oxygen Concentration
The instrument monitors oxygen concentration in ambient air. The alarm
setpoints can be set to activate on two different conditions:
•
Enriched - oxygen concentration > 20.8 % or
•
Deficient - oxygen concentration < 19.5 %.
While the instrument can detect up to 30% oxygen in the ambient air, it
is approved for use only up to 21% oxygen-content.
! WARNING
If an alarm activates while using the instrument, leave the
area immediately.
Remaining in the area under such circumstances can
cause serious personal injury or death.
When the alarm setpoint is reached for either of the above conditions:
•
the alarm message displays and flashes in combination with the
oxygen gas concentration
•
backlight turns ON
•
alarm sounds (if active)
•
alarm LEDs flash (if active)
•
vibrating alarm triggers (if active).
The LOW alarm (oxygen deficient) is latching and will not reset even
when the O2 concentration rises above the LOW setpoint. To reset the
alarm, press the ▲ button. If the alarm is latching, the ▲ button
silences the alarm for five seconds. Alarms can be made latching or
unlatching via MSA Link software.
2-16
False oxygen alarms can occur due to changes in barometric pressure
(altitude), humidity, or extreme changes in ambient temperature.
It is recommended that an oxygen calibration be performed at the
temperature and pressure of use. Be sure that the instrument is in
known fresh air before performing a calibration.
2.8.1 Monitoring Combustible Gases
The instrument can be equipped with a catalytic combustible sensor
that detects a variety of combustible gases up to 100% LEL and
displays the reading as either % LEL or % CH4. The ALTAIR 5X IR can
also contain an IR combustible sensor. The IR sensor displays the
reading in % Vol.
! WARNING
If an alarm activates while using the instrument, leave the
area immediately.
Remaining in the area under such circumstances can
cause serious personal injury or death.
The catalytic combustible and the 25% Vol Butane IR sensor have two
alarm setpoints:
•
HIGH Alarm
•
LOW Alarm
If the gas concentration reaches or exceeds the alarm setpoint,
the instrument:
•
alarm message displays and flashes in combination with the
corresponding gas concentration:
•
backlight turns ON
•
alarm sounds (if active)
•
alarm LEDs flash (if active)
•
vibrating alarm triggers (if active).
The 100% Vol IR sensors have no alarm setpoints.
2-17
2.8.2 Gas Exposure of 100% LEL
When the reading from the catalytic combustible sensor reaches 100%
of the lower explosive limit (LEL), the instrument enters a LockAlarmTM
state and displays “XXX” in place of the actual reading.
! WARNING
A catalytic combustible gas reading of "XXX” indicates the
atmosphere may be above 100% LEL or 5.00% Vol CH4 and
an explosion hazard exists. Leave the contaminated area
immediately.
For ALTAIR 5X IR instruments with an enabled 100% Vol methane IR
sensor, the LockAlarm will clear, and the catalytic combustible again
displays combustible concentrations when the gas sample drops to a
lower level.
For instruments without an enabled 100% Vol methane IR sensor, the
user can clear the LockAlarm state only by turning the instrument OFF,
and then ON again in a fresh air environment.
When catalytic combustible gas reading digits appear, the instrument is
available for measuring gases once again.
NOTE: LockAlarm of the catalytic combustible sensor occurs during
Bump Testing and calibration of a % Vol combustible IR sensor.
After the IR sensor Bump Test, the LockAlarm must be cleared
(as described above) before the catalytic combustible sensor is
again able to measure and provide readings.
2-18
3 Operation
Instrument operation is dialog driven from the display with the aid of the
three Function buttons (see Section 2.2.1).
3.1 Environmental Factors
A number of environmental factors may affect the gas sensor readings,
including changes in pressure, humidity and temperature. Pressure
and humidity changes affect the amount of oxygen actually present in
the atmosphere.
Pressure Changes
If pressure changes rapidly (e.g., stepping through airlock) the oxygen
sensor reading may temporarily shift, and possibly cause the detector to
go into alarm. While the percentage of oxygen may remain at or near
20.8% Vol, the total amount of oxygen present in the atmosphere
available for respiration may become a hazard if the overall pressure is
reduced by a significant degree.
Humidity Changes
If humidity changes by any significant degree (e.g., going from a dry, air
conditioned environment to outdoor, moisture laden air), oxygen
readings can be reduced by up to 0.5% due to water vapor in the air
displacing oxygen.
The oxygen sensor has a special filter to reduce the effects of humidity
changes on oxygen readings. This effect will not be noticed
immediately, but slowly impacts oxygen readings over several hours.
Temperature Changes
The sensors are temperature compensated. However, if temperature
shifts dramatically, the sensor's reading may shift temporarily.
3-1
3.2 Turning ON
Instrument operation is dialog driven from the display with the aid of the
three Function buttons (see Section 2.2.1). For more information, see
the flow charts in Section 7.
Turn the instrument ON with the
button.
•
The instrument performs self tests. During the self test, the
instrument checks alarm LEDs, audible alarm, vibrating alarm, and
installed sensors.
•
The instrument displays:
•
Startup logo
•
Software version, instrument serial number, company name,
department, and user names
•
Sampling system safety test; see Section 3.2.1
During the turn-ON sequence, if a sensor was changed since
the previous instrument operation, the current listing of the
installed sensors displays and user interaction is required.
• The user must accept the new configuration by pressing
the ▲ button.
• If the current sensor configuration is not accepted, the
instrument alarms and is not usable.
•
Combustible gas type, and installed sensor indication
•
Combustible gas type and sensor units
(monochrome display only)
•
Low Alarm setpoints
•
High Alarm setpoints
•
STEL Alarm setpoints (if enabled)
•
TWA Alarm setpoints (if enabled)
•
Calibration cylinder settings
•
Current date
•
Last calibration date (if enabled)
•
Calibration due date. If the calibration due date is enabled,
the message "CAL DUE; X DAYS" appears on the
instrument display.
•
3-2
X = the number of days until a calibration is due,
user selectable for 1 to 180 days.
If the number of days until calibration is due reaches 0, an
alert occurs and "CAL DUE NOW" displays.
•
Press the ▲ button to clear the alert.
•
Sensor warm-up period
•
Fresh Air Setup option (if enabled).
The Main Measure Page appears.
The presence of a ♥ indicator on the display means a sensor is
approaching or has reached its end-of-life. See section 2.2.3.6 for
details on the Sensor Life Alarm situation.
See flowchart in Section 7.1
3.2.1 Sampling System Safety Test
At startup, an alarm (visual, audible, and vibrating) is triggered and the
customer is prompted to block the pumps/sampling system of the
instrument within 30 seconds.
When the instrument detects a pump flow block, it displays a "PASS"
message. The startup sequence resumes.
If the instrument does not detect a pump flow block, it displays an
error message.The instrument shuts OFF after the customer
acknowledges this message by pressing the ▲ button. If this occurs
check your sampling system and contact MSA as needed.
Users can check the operation of the sampling system anytime during
operation by blocking the sampling system to generate a pump alarm.
! WARNING
Do not use the pump, sample line, or probe unless the
pump alarm activates when the flow is blocked. Lack of an
alarm is an indication that a sample may not be drawn to
the sensors, which could cause inaccurate readings.
Failure to follow the above can result in serious personal
injury or death.
Never let the end of the sampling line touch or go under
any liquid surface. If liquid is drawn into the instrument,
readings will be inaccurate and instrument could be
damaged. We recommend the use of an MSA sample probe
containing a special membrane filter, permeable to gas but
impermeable to water, to prevent such an occurrence.
3-3
3.2.2 Fresh Air Setup (FAS) at Instrument Turn-ON
The Fresh Air Setup (FAS) is for instrument ZERO adjustment.
The FAS has limits. If a hazardous level of gas is present, the
instrument ignores the FAS command and the alarm activates.
The ability to perform an FAS at instrument turn-ON can be disabled by
using MSA Link software.
NOTE: The Fresh Air Setup does not apply to the CO2 sensor.
! WARNING
Do not perform the Fresh Air Setup unless you are certain
you are in fresh, uncontaminated air; otherwise, inaccurate
readings can occur, which can falsely indicate that a
hazardous atmosphere is safe. If you have any doubts as
to the quality of the surrounding air, do not use the Fresh
Air Setup feature. Do not use the Fresh Air Setup as a
substitute for daily calibration checks. The calibration
check is required to verify span accuracy. Failure to follow
this warning can result in serious personal injury or death.
Figure 3-1. Fresh Air Setup
The instrument displays a flashing "FRESH AIR SETUP?", prompting
the user to perform a Fresh Air Setup:
1. Press the ▲ button to bypass the Fresh Air Setup.
•
The Fresh Air Setup is skipped
•
The instrument goes to the MEASURING page (MAIN page).
2. Press the ▼ button to perform the Fresh Air Setup.
•
The FAS sequence starts and the FAS screen displays
•
A progress bar shows user how much of the FAS is completed
•
At the end of the FAS, the instrument displays:
"FRESH AIR SETUP PASS" or "FRESH AIR SETUP FAIL".
If the FAS fails, perform a zero calibration per Section 3.8.
3-4
3.2.3 Special Consideration for Oxygen Sensor
Under the following situations, the oxygen sensor display reading may
be suppressed for up to 30 minutes at instrument turn-ON as a sensor
'cook down' is performed.
This could occur if:
•
the oxygen sensor was just installed
•
the battery pack was allowed to be deep-discharged
•
the battery pack was removed from the instrument.
During this time, the oxygen sensor numeric position on the display
indicates "PLEASE WAIT". While this message displays, the instrument
cannot respond to a:
•
Fresh Air Setup
•
Calibration
•
Bump Test procedure.
When the numeric oxygen reading appears, the FAS, calibration, or
Bump Test procedures may be performed.
3.3 Measurement Mode (Normal Operation)
The following OPTIONS pages can be executed from the Main
Measurement screen (for further information see Section 2.4):
BUMP page
allows user to perform a Bump Test on installed sensors;
see Section 3.7
PEAK page*
the peak readings for all sensors
MIN page
the minimum reading for the oxygen sensor
STEL page*
the calculated STEL readings of the instrument
TWA page*
the calculated TWA readings of the instrument
DATE page
the date
LAST CAL
the date of the last calibration. If the instrument does not DATE*
have a valid calibration, it will display "LAST CAL INVALID"
CAL DUE*
MOTIONALERT
the set date for the next calibration
+
if the MotionAlert Feature is activated
* The display of these pages can be de-activated through MSA Link software (Section 2.4)
3-5
3.4 Instrument Setup
The instrument allows the user to access and modify the following
parameters through direct button interface:
• Calibration Options
• Alarm Options
• Instrument Options.
These menus can be accessed only from the MEASURE page by
pressing and holding the ▲ and ▼ buttons simultaneously until
prompted for a password.
The operation is as follows:
1. Turn the instrument ON and wait until the MEASURE page
appears.
2. Simultaneously press and hold the ▲ and ▼ buttons for
approximately five seconds.
• The default password is "672".
Figure 3-2. Password Screen
3. Enter the first digit by pressing the ▲ or ▼ button, and confirm
with the
button.
• The cursor jumps to the second digit.
4. Enter the second and third digits.
• Incorrect password: Instrument returns to the MAIN page.
• Correct password:
User can enter the Setup mode.
The password can be changed with a PC through the
MSA Link software.
If the password is forgotten, it can be reset by using MSA Link software.
Contact MSA Customer Service for assistance.
The following Options are available by pressing the ▲ and ▼ buttons:
•
Calibration Options - see Section 3.4.1
•
Alarm Options - see Section 3.4.2
•
Instrument Options - see Section 3.4.3.
3-6
3.4.1 Calibration Options
The Calibration Options menu allows the user to:
•
modify the calibration cylinder settings
(CYLINDER SETUP)
•
enable/disable calibration due date notification and set the number
of days (CAL DUE OPTIONS)
•
•
enable/disable the option to show the last cal date at turn-ON
(LAST CAL DATE)
•
•
When enabled, the number of days until instrument calibration
is due displays during the turn-ON process.
When enabled, the date of the last instrument calibration
displays during the turn-ON process.
enable/disable the option for password-protected calibration
(CAL PASSWORD).
•
When enabled, the instrument setup password must be
entered prior to calibration.
1. Press the:
• ▼ button go to next page
• ▲ button to go previous page
•
button to enter setup.
Setting Calibration Cylinder
This option has a dialog similar to the span calibration dialog.
The display shows all active sensors.
1. Press the
button to enter setup.
• The screen for the first calibration cylinder displays.
2. Press the:
• ▼ or ▲ button to change the value.
•
button to confirm the setup.
With this confirmation, the instrument automatically moves to the
next cylinder setting.
3-7
3. Repeat the sequence for changing the required settings for all
necessary gas values.
•
After the last setting is performed, the instrument returns to the
Calibration Options menu.
Setting Cal Due Options
1. Press the
button to enter setup.
2. Press the ▼ or ▲ button to enable/disable this option.
3. Press the
button to confirm.
4. After confirmation, the instrument prompts the user to enter the
number of days for the reminder.
5. Change number of days by pressing the ▼ or ▲ button.
6. Press the
button to go to the next menu.
Setting Last Cal Date
1. Press the
button to enable/disable this option.
2. Press the ▼ button to go to the next page.
3. Press the ▲ button to go to the previous page.
Setting Calibration Password
1. Press the
button to enable/disable this option.
2. Press the to go to the next page.
3. Press the ▲ button to go to the previous page.
Back To Main Menu
1. Press the
button to go to Instrument Setup menu
• The Cal Options screen displays
2. Press the ▼ button to go to the next (Alarm options) or the
▲ button to exit the Setup menu.
3-8
3.4.2 Alarm Options
Figure 3-4. Alarm Options
The Alarm Options menu allows user to:
•
enable/disable the vibrating alarm
•
enable/disable the audible alarm (horn)
•
enable/disable the Alarm LEDs
•
enable/disable the MOTIONALERT SELECTION page.
•
•
If disabled, the user cannot change the instrument
MotionAlert setting.
set Sensor Alarms.
Press the:
•
▼ button go to next page
•
▲ button to go previous page
•
button to enter setup.
Setting Vibrating Alarm
• Press the
button to turn this option ON or OFF.
Setting Horn Alarm
• Press
button to turn this option ON or OFF.
Setting LED Alarm
• Press the
button to turn this option ON or OFF.
Setting MotionAlert Access
Setting this parameter allows the user to access the MOTIONALERT
page from the MEASURE page.
•
If access is denied here:
•
the user cannot access the MOTIONALERT page to enable or
disable that feature
•
the InstantAlert feature (Section 2.2.3.3) cannot be activated.
1. To grant or deny user access to the MOTIONALERT page, use the
button to change the indicated selection.
3-9
User access is:
•
permitted when the setting indicates ON.
•
denied when the setting indicates OFF.
2. The selection is confirmed by pressing either the ▼ or ▲ button.
Setting Sensor Alarms
This page allows user to modify the preset alarm values for:
• LOW Alarm
• HIGH Alarm
• STEL Alarm
• TWA Alarm.
The factory-set alarm values are shown in Section 5.2.
1. Press the
button to enter Sensor Alarm setup.
• LOW Alarm Setup screen displays.
Figure 3-5. Sensor Alarm Setup
3-10
2. Press the:
• ▼ button to abort the operation or
• ▲ button to go to next alarm setup or
•
button to change the alarm setpoints.
• Alarm Value for the first sensor displays.
Figure 3-6. Sensor Alarm Setup
3. Set values for Sensor Alarm by pressing the▼ or ▲ button.
4. Press the
button to confirm set value.
5. Repeat setting for all other sensors.
6. Press the ▲ button to return to the Alarm Options menu.
7. Repeat setting for all other alarm types.
3-11
3.4.3 Instrument Options
Figure 3-7. Instrument Options
The Instrument Options menu allows the user to modify different
instrument options:
•
Sensor Setup (enable/disable the channel)
•
Language
•
Time and Date Set
•
Datalog Interval
•
Stealth Mode
•
Operating Beep
•
Display Contrast (monochrome only)
•
Backlight Options.
1. Press the:
•
▼ button to go to next page
•
▲ button to go previous page
•
3-12
button to enter setup.
Setting Sensor Options
1. Press the
button to enter setup.
•
The following screen displays:
Figure 3-8. Sensor Options
2. Press the ▼ button to select sensor and the
make changes.
•
button to
The sensor information is displayed, and the sensor can be
enabled or disabled.
NOTE: Other operations such as changing the gas type (Methane,
Butane, Propane, etc. for the combustible sensor) and
units (ppm to mg/m3) are only possible using the
MSA Link software.
3. Change status by pressing the ▼ or ▲ button.
4. Press the
button to confirm and advance to the next screen
(next sensor).
5. Perform the sequence for all other sensors
•
After setting up the last sensor, the instrument
goes to the next SETUP page.
Language
This option is for setting the language of the instrument.
1. Press
button to enter Setup.
2. Change language by pressing the ▼ or ▲ button.
3. Confirm by pressing the
•
button.
The instrument goes to the next SETUP page.
3-13
Time and Date Set
The instrument first prompts the user to set the time;
then, it prompts for the date.
NOTE: The time can be set for either regular AM/PM or military time
through MSA Link software. AM/PM time is the default setting.
1. Press the
button to enter setup.
2. Change hours by pressing the ▼ or ▲ button.
Increment through noon for PM hours.
3. Confirm by pressing the
button.
4. Change minutes by pressing the ▼ or ▲ button.
5. Confirm by pressing the
•
button.
The instrument goes to the SET DATE page.
6. Change month, date, and year by pressing the ▼ or ▲ button:
7. confirming by pressing the
•
button.
The instrument goes to the next SETUP page.
Setting Datalog Interval
This option is for setting the interval at which all the readings
are logged.
1. Press the
button to enter Setup.
2. Change interval by pressing the ▼ or ▲ button.
3. Confirm by pressing the
•
button.
The instrument goes to the next SETUP page.
Setting Stealth Mode
Stealth mode disables the visual, audible and vibrating alarms.
1. Press the
button to change mode (ON/OFF).
2. Press the ▼ button to go to the next page or the ▲ button
to return to the previous page.
Setting Operating Beep
1. Press the
button to change mode (ON/OFF).
2. Press the ▼ button to go to the next page or the ▲ button to
return to the previous page.
3-14
Setting Display Contrast (monochrome display)
1. Press the ▼ or ▲ button to adjust the contrast level.
2. Press the
button to confirm the contrast level.
Setting Backlight
1. Press the
button to enter Setup.
2. Change option by pressing the ▼ or ▲ button.
3. Press the
button to enter.
4. Change timeout by pressing the ▼ or ▲ button.
5. Press the
button to confirm timeout.
Back To Main Menu
There are three options at this point; press the:
•
▼ button to go to the Sensor Options menu
•
▲ button to go to the PREVIOUS SETUP page in the Instrument
Options menu
•
button to go to the Instrument Options menu.
3.5. MSA Link Operation
Connecting Instrument to PC
1. Switch ON the ALTAIR 5X Gas Monitor and align the Datalink
Communication port on the ALTAIR 5X Monitor to the PC
IR interface.
2. Start the MSA Link software on the PC and start the connection by
clicking the connect icon.
See MSA Link documentation for detailed instructions.
3.6. Function Tests on the Instrument
Alarm Test
1. Turn ON the instrument. The user should verify that:
• alarm LEDs flash
• horn sounds briefly
• vibrating alarm triggers briefly.
3-15
3.7 Bump Test
! WARNING
Perform a Bump Test before each day’s use to verify
proper instrument operation. Failure to perform this test
can result in serious personal injury or death.
This test quickly confirms that the gas sensors are functioning.
Perform a full calibration:
•
periodically to ensure accuracy
•
immediately if the instrument fails the Bump Test.
CSA requires (per 22.2 NO. 152) that instrument sensitivity be tested
before each day's use on a known concentration of methane equivalent
to 25 to 50% of full scale concentration. ACCURACY MUST BE WITHIN
0 to +20% OF ACTUAL. Correct accuracy by performing the calibration
procedure described in Section 3.8.
The Galaxy Test System can also be used to perform a Bump Test.
NOTE: The Galaxy cannot test the following sensors:
•
•
•
•
Chlorine Dioxide
% Vol Butane
% Vol Propane
% Vol Methane.
For these sensors, use this Bump Test procedure.
3.7.1 Equipment
See Section 6.2, Accessories Parts List, for information on ordering
these components.
•
Calibration Check Gas Cylinder(s)
•
See Section 5.4 for calibration gas target values and
appropriate MSA calibration gas cylinders.
•
Demand Flow Regulator(s)
•
Tubing appropriate for the gases to be tested
•
Kits containing tubing and regulators suitable for reactive and
non-reactive gases are available from MSA.
3.7.2 Performing a Bump Test
For ALTAIR 5X IR units with combustible % Vol IR sensors, the
following gas levels should not be exceeded when used for daily
3-16
Bump Tests:
•
•
•
IR Butane 25% Vol - 2% Vol Butane Cal Check gas
IR Propane 100% Vol - 8% Propane Cal Check gas
IR Methane 100% Vol - 20% Methane Cal Check gas.
1. While the instrument is turned ON in a clean, fresh air
environment, verify that readings indicate no gas is present.
2. From the normal Measure screen, press the ▼ (BUMP) button to
display "BUMP TEST?".
Verify that displayed gas concentrations match the Calibration
Check Gas Cylinder. If they do not, adjust the values through the
Calibration Setup menu as described in Section 3.4.1.
Depending on the sensors installed, there could be one to five
separate Bump Tests performed, each with a different cylinder,
regulator, and tubing used.
3. Attach the demand regulator (supplied in the calibration kit)
to the cylinder providing the indicated gases.
4. Connect tubing (supplied in the calibration kit) to the regulator.
5. Attach the other end of tubing to the instrument pump inlet.
6. Press the
button to start the Bump Test:
• the progress bar advances
• the sensors respond to the gas.
The message "BUMP TEST PASS" indicates a successful
Bump Test of the sensors.
If any sensor fails the Bump Test:
• the message "BUMP TEST FAIL" appears
• the failed sensor is indicated.
7. If there are more sensors to be Bump Tested, the next sensor
displays and the process repeats from Step 3 in this Section.
8. If there are no more sensors to be Bump Tested, the tubing can be
removed from the instrument pump inlet.
9. In the ALTAIR 5X IR, Bump Testing of a combustible IR sensor
causes the catalytic combustible sensor to enter the LockAlarm
condition. While an instrument with a % Vol methane IR sensor
automatically recovers from LockAlarm, % Vol propane or butane
instruments do not. For these instruments, clear the LockAlarm
state by turning the instrument OFF, then ON while in a fresh air
environment. See Section 2.8.2 for additional details.
3-17
3.7.3 After the Bump Test
After all installed sensors pass the Bump Test, the √ symbol displays on
the MEASURE page. This √ symbol appears on the:
•
color display in the upper feature bar
•
monochrome display in the lower-right corner.
If any sensor was not Bump Tested, or fails the Bump Test, the √
symbol does not display.
The color display:
•
temporarily shows the √ symbol at each gas reading for
successfully Bump Tested sensors
•
√ symbol is then replaced by the present gas reading.
The monochrome display does not show individual gas reading
√ symbols.
The √ symbol on the color display feature bar and the monochrome
display lower-right corner shows for 24 hours after the Bump Test.
If a sensor instrument fails the Bump Test, calibrate the instrument as
described in Section 3.8.
3.8. Calibration
The ALTAIR 5X instrument can be calibrated either manually by using
this procedure or automatically by using the Galaxy Test System. See
Section 3.9 for additional Galaxy information.
The use of the demand regulators listed in Section 6.2 is
recommended.
! WARNING
Attention! Special conditions with toxic gases!
Reactive toxic gases (chlorine, ammonia, chlorine dioxide)
have the property of diffusing into the rubber and plastic
tubes so that the volume of test gas available in the
instrument would no longer be sufficient to correctly
perform instrument calibration.
For this reason, when calibrating the instrument with
reactive toxic gases, certain prerequisites are required;
otherwise, incorrect calibration could result:
3-18
•
A special pressure regulator
•
The shortest possible connection tubes between the
pressure regulator and the instrument.
•
Connection tubes made from a material that does not absorb
the test gases (e.g., PTFE).
NOTE: If using normal tubes and pressure regulators, expose them
to the required test gas for an extended time period. Keep
these materials dedicated for use with that test gas only;
do not use them for other gases.
For example: for chlorine, allow the entire contents of a test
gas cylinder to flow through the pressure regulator and
tubes before using to calibrate the instrument. Mark these
materials for use with chlorine only.
3.8.1 Zero Calibration
1. Press the ▲ button for five seconds in the NORMAL
MEASUREMENT page.
• ZERO screen displays:
To skip the ZERO procedure and move directly to the span
calibration procedure, push the ▲ button. If no button is pushed for
30 seconds, the instrument prompts the user to perform a SPAN
calibration before the instrument returns to the NORMAL
MEASUREMENT page.
To perform ONLY a Fresh Air Setup at this time, press the
button. The instrument then performs a Fresh Air Setup as
described in Section 3.2.2. When the Fresh Air Setup is complete,
the instrument returns to the normal Measure screen.
2. Press the ▲ button to confirm the ZERO screen, i.e., to execute
zero calibration.
3-19
• The message "SENSOR REFRESH" displays, followed by the
message "ZERO CALIBRATION".
•
The "REFRESH" message does not appear if a
catalytic combustible sensor is not installed.
•
ZERO calibration starts
•
A progress bar shows the user how much of the calibration
is completed.
NOTE: During the first moments of a ZERO calibration, the
combustible sensor reading may be replaced by a moving
display of "PLEASE WAIT". This is normal.
•
After the ZERO calibration completes, the instrument displays:
• "ZERO CALIBRATION PASS"
or
• "ZERO CALIBRATION FAIL".
•
3-20
If the zero calibration passes, the instrument moves to the
SPAN calibration opportunity:
3.8.2 Span Calibration
To skip the Span calibration procedure, push the ▲ button.
NOTE: If the SPAN calibration of the combustible sensor is skipped
after a successful ZERO calibration, the combustible sensor
reading may be replaced with a moving display of "PLEASE
WAIT" for a few moments. This is normal, and the instrument is
fully operational once a combustible gas reading reappears.
Span calibration for the indicated sensor(s) is also skipped if neither
button is pressed within 30 seconds.
Because of the different combinations of gases that are possible,
skipping a Span calibration may advance the user to the Span
calibration of another installed sensor, or back to the Measuring mode.
When calibrating with combustible gases > 100% LEL, select the "Yes"
option to prompt "Span Calibration?" BEFORE applying gas to
the instrument.
1. Connect one end of tubing to the cylinder regulator (supplied in
the calibration kit).
2. Connect the other end of the tubing to the pump inlet.
3. Press the ▼ button to calibrate the span of the instrument.
• "SPAN CALIBRATION" flashes
•
SPAN calibration starts
•
A progress bar shows the user how much of the calibration
is completed
3-21
•
After SPAN calibration is completed, the instrument displays:
• "SPAN CALIBRATION PASS"
•
If a sensor is nearing its end-of-life, this "PASS"
display is followed by the Sensor Life indicator
♥ display.
•
While the sensor is still fully functional, this warning
gives the user time to plan for a replacement sensor
to minimize downtime.
•
The ♥ indicator blinks as the instrument returns to
Measure mode.
•
After 15 seconds, the blinking stops, but the ♥
indicator continues to display during ongoing
operations as a reminder of a sensor’s pending
end-of-life.
or
• "SPAN CALIBRATION FAIL"
If a span calibration fails:
•
The Sensor Life Indicator ♥ blinks to show a sensor
has reached its end-of-life and should be replaced.
•
The instrument remains in the Sensor Life alarm
condition until the ▲ button is pressed.
•
After the alarm is cleared, the instrument enters
Measure mode and the Sensor Life indicator ♥
blinks during ongoing operations until the sensor is
replaced and/or successfully calibrated.
Span calibration can fail for reasons other than a sensor at
the end of its life. If a span calibration failure occurs, verify
items such as:
• sufficient gas remaining in the calibration cylinder
• gas expiration date
• integrity of calibration tubing/fittings, etc.
• Reattempt the span calibration before replacing the sensor.
3-22
3.8.3 Finishing Successful Calibration
Remove the calibration tube from instrument pump inlet.
•
The calibration procedure adjusts the span value for sensors
that pass calibration.
•
In the ALTAIR 5X IR, a combustible IR sensor calibration causes
the catalytic combustible sensor to enter the LockAlarm condition.
• While an instrument with a % Vol methane IR sensor
automatically recovers from LockAlarm, % Vol propane and
butane instruments do not; for these instruments, the
LockAlarm state is cleared by turning the instrument OFF, then
ON while in a fresh air environment.
• See Section 2.8.2 for additional details.
•
•
On the color display, each successfully calibrated sensor
temporarily shows a √ symbol at its gas reading.
•
These √ symbols remain visible for a few moments and are
then replaced by the present gas reading.
•
The monochrome display does not show individual gas reading
√ symbols.
Since residual gas may be present, the instrument may briefly go
into an exposure alarm after the calibration sequence is completed.
•
•
•
Clear the alarm as necessary.
A √ symbol displays on the MEASURE page.
This √ symbol:
• appears on the color display in the upper feature bar
• appears on the monochrome display in the lower right corner
• remains on the display for 24 hours after the calibration
• goes OFF after 24 hours.
NOTE: If the horn alarm is turned OFF, the calibration √ symbol
does not appear on the color display.
3-23
3.9 Calibration with the Galaxy Test System
The instrument can be calibrated using the Galaxy Automated Test
System - contact MSA for a list of compatible gases and concentrations.
NOTE: The Galaxy is not a CSA certified method of calibration.
Similar to the successful (manual) calibration described in Section 3.8.3,
a √ symbol displays on the MEASURE page after successful
Galaxy calibration.
•
This √ symbol:
•
appears on the color display in the upper feature bar
•
appears on the monochrome display in the lower right corner
•
remains on the display for 24 hours after the calibration
•
goes OFF after 24 hours.
NOTE: If the horn alarm is turned OFF, the calibration √ symbol
does not appear on the color display.
3.10 Instrument Shutdown
For instrument shutdown, press and hold the
button.
Figure 3-9. Instrument Shutdown
•
3-24
The instrument:
•
displays a flashing "HOLD BUTTON FOR SHUTDOWN"
•
shows a progress bar, informing the user how much longer
to hold the button to complete the shutdown.
4. Maintenance
If irregularities occur during operation, use the displayed error codes
and messages to determine appropriate next steps.
! WARNING
Repair or alteration of the ALTAIR 5X or ALTAIR 5X IR
MultiGas Detectors, beyond the procedures described in
this manual or by anyone other than a person authorized
by MSA, could cause the instruments to fail to perform
properly. Use only genuine MSA replacement parts when
performing any maintenance procedures described in this
manual. Substitution or incorrect installation of
components can seriously impair instrument performance,
alter intrinsic safety characteristics, or void agency
approvals.
FAILURE TO FOLLOW THIS WARNING CAN RESULT IN
SERIOUS PERSONAL INJURY OR DEATH.
4.1 Troubleshooting
PROBLEM
DESCRIPTION
ACTION
ERROR ADC
Analog measurement error
Contact MSA
ERROR MEM
Memory error
Contact MSA
ERROR PROG
Program error
Contact MSA
ERROR RAM
RAM error
Contact MSA
LOW BATTERY
Battery Warning repeats
Every 30 seconds
Remove from service as soon as
possible and recharge or replace
battery
Battery completely discharged
Instrument is no longer sensing gas;
Remove from service and recharge
or replace battery.
Instrument
does not
turn ON
Battery fully discharged
Remove from service
and recharge or replace battery pack
MISSING
SENSOR
Sensor damaged or missing
Replace sensor
NO SENSORS
No sensors are enabled
Instrument must have at least
one sensor enabled at all times
Sensor Warning
A sensor is near its end-of-life
Sensor Alarm
A sensor has reached end-of-life and
cannot be calibrated.
Replace sensor and recalibrate
BATTERY ALARM
(flashing)
4-1
4.2 Verifying Pump Operation
Users can check operation of the sampling system any time during
operation by blocking the sampling system to generate a pump alarm.
When the pump inlet, sample line or probe is blocked, the pump alarm
must activate.
Once gas readings display, plug the free end of sampling line or probe.
• The pump motor shuts down and an alarm sounds.
• "PUMP ERROR" flashes on the display.
Press the ▲ button to reset the alarm and restart the pump.
If the alarm does not activate:
1. Check the sample line and probe for leaks.
2. Once leak is fixed, recheck pump alarm by blocking the flow.
3. Press the ▲ button to reset the alarm and restart the pump.
! WARNING
Do not use the pump, sample line, or probe unless the
pump alarm activates when the flow is blocked. Lack of an
alarm is an indication that a sample may not be drawn to
the sensors, which could cause inaccurate readings.
Failure to follow the above can result in serious personal
injury or death.
Never let the end of the sampling line touch or go under
any liquid surface. If liquid is drawn into the instrument,
readings will be inaccurate and instrument could be
damaged. We recommend the use of an MSA sample probe
containing a special membrane filter, permeable to gas but
impermeable to water, to prevent such an occurrence.
During operation, a pump alarm may occur when the:
•
Flow system is blocked
•
Pump is inoperative
•
Sample lines are attached or removed.
To Clear Pump Alarm
1. Correct any flow blockage.
2. Press the ▲ button.
• The pump will now restart.
4-2
4.3 Replacing the Battery
! WARNING
Never replace the battery in a hazardous area.
Figure 4-1. Battery Replacement
1. Unscrew the two captive screws on the rear of the instrument.
2. Pull the battery pack out of the instrument by gripping the sides
and lifting it up and away from the instrument.
Figure 4-2. Battery Replacement
3. For alkaline battery packs (ALTAIR 5X only):
a. Remove the battery holder circuit board from the pack door.
b. Replace the three cells, using only those listed on the label.
• Be sure to observe proper polarity on the cells.
c. Place the battery holder circuit board back in the pack door,
and reinstall the door into the instrument.
d. Tighten the two screws.
4-3
4.4 Live Maintenance Procedure
- Sensor Replacement
The user may remove or replace any factory-installed Series 20 or
XCell sensor with a like type.
The user may not change the type of any sensor. If the type of any
sensor (including the IR sensor) is to be changed, the instrument must
be returned to an authorized service center.
•
See FIGURE 4-3 for sensor placement.
! CAUTION
Before handling the PC board, the user must be properly
grounded; otherwise, static charges could damage the
electronics. Such damage is not covered by the warranty.
Grounding straps and kits are available from
electronics suppliers.
! WARNING
Remove and reinstall sensors carefully, ensuring that the
components are not damaged; otherwise instrument
intrinsic safety may be adversely affected, wrong readings
could occur, and persons relying on this product for their
safety could sustain serious personal injury or death.
! CAUTION
While instrument case is open, do not touch any internal
components with metallic/conductive objects or tools.
Damage to the instrument can occur.
4-4
Figure 4-3. Sensor Replacement
1. Verify that the instrument is turned OFF.
2. Remove the battery pack.
3. Remove the two remaining case screws and the case front.
4. Gently remove the sensor to be replaced.
5. Carefully align the new sensor contact pins with the sockets
on the printed circuit board; press it firmly in place.
Note the position restrictions in the following TABLE.
•
Adapter (P/N 10110183) is required for XCell usage
in Position #3.
•
ENSURE THAT A SENSOR PLUG IS PROPERLY INSTALLED
IN ANY POSITION THAT DOES NOT HAVE A SENSOR.
•
The plug for XCell positions is P/N 10105650.
The Series 20 plug is P/N 10088192.
SENSOR
OPERATIONAL ONLY IN
XCell combustible sensor
XCell O2 sensor
Position #1
Position #2
XCell CO-H2S Two-tox sensor
Position #2 or #4
XCell SO2, Cl2, NH3
Positions #3 or #4
Series 20 sensor
Position #3
4-5
6. Re-install the sensor gasket in the case front.
7. Re-install the front case, screws, and battery pack.
8. If a change in XCell Sensor configuration is detected during the
instrument turn-ON process:
•
The "ACCEPT?" prompt appears on the display
•
The ▼ (YES) button accepts the sensor configuration
•
The ▲ (NO) button rejects the sensor configuration;
the instrument is not operational.
9. When an XCell sensor is replaced, the instrument automatically
enables the sensor after the user accepts the change. If a Series
20 sensor is replaced, the user must ensure that the sensor is
enabled (see Section 3.4.3).
10. If the oxygen sensor was replaced, see Section 3.2.3 regarding the
oxygen reading display.
11. After installation of new sensors, allow them to stabilize at
least 30 minutes before calibration. Calibrate instrument
before use.
! WARNING
Calibration is required after a sensor is installed;
otherwise, the instrument will not perform as expected and
persons relying on this product for their safety could
sustain serious personal injury or death.
4.5. Replacing the Pump Filter
1. Turn OFF the instrument.
2. Unscrew the two captive screws from the clear filter cover on the
back of the instrument to access the filter.
3. Carefully lift out the O-ring and the filter disk.
4. If the instrument is NOT configured to use a reactive toxic gas
sensor (does not have a Cl2, ClO2, or NH3 sensor),
use both the paper-like filter and the fibrous dust filter (the thicker
disk) as supplied in Maintenance Kit (P/N 10114949).
If the instrument IS configured to use a reactive toxic gas sensor
(Cl2, ClO2, or NH3), use ONLY the paper filter supplied in the
Reactive Gas Maintenance Kit (P/N 10114950).
4-6
! CAUTION
Use of the fibrous dust filter or the incorrect paper filter for
the measurement of reactive gasses could cause
erroneous readings.
Place the new paper-like filter into the recess in the back of the
instrument. If it is to be used, place the fibrous dust filter into the
clear filter cover.
5. Replace the O-ring in the recess.
6. Re-install the clear filter cover on the back of the instrument.
4.6 Cleaning the Instrument
Clean the exterior of the instrument regularly using only a damp cloth.
Do not use cleaning agents as many contain silicones which damage
the combustible sensor.
4.7 Storage
When not in use, store the instrument in a safe, dry place between
65°F and 86°F (18 °C and 30 °C). After storage, always recheck
instrument calibration before use. If not to be used in 30 days,
remove battery pack or connect it to a charger.
4.8. Shipment
Pack the instrument in its original shipping container with suitable
padding. If the original container is unavailable, an equivalent container
may be substituted.
4-7
5. Technical Specifications/Certifications
5.1 Technical Specifications
WEIGHT
1 lb. (0.45 kg) for instrument with battery and clip (ALTAIR 5X unit)
WEIGHT (WITH
IR SENSOR)
1.15 lb. (0.52 kg)
DIMENSIONS
6.69" H x 3.49" W x 1.79" D without belt clip (ALTAIR 5X unit)
DIMENSIONS
6.68" H x 3.52" W x 1.92" D
WITH IR SENSOR
ALARMS
LEDs, audible alarm, vibrating alarm
ACOUSTIC
ALARM
VOLUME
95 dB typical
DISPLAYS
Monochrome or color
BATTERY TYPES Rechargeable Li ION battery
Replaceable AA alkaline (ALTAIR 5X unit only)
CHARGING TIME ≤ 6 hours. Maximum safe area charging voltage; Um = 6.7 Volts DC
NORMAL
TEMP RANGE
14°F to 104°F (-10°C to 40°C)
EXTENDED
TEMP RANGE
-4°F to 122°F (-20°C to 50°C) MONOCHROME DISPLAY
14°F to 122°F (-10°C to 50°C) COLOR DISPLAY
- 4°F to 104°F (-20°C to 40°C) for instruments with ClO2 sensors
SHORT TERM
OPERATIONS
(15 MINUTES)
TEMP RANGE
-40°F to 122°F (-40°C to 50°C)
HUMIDITY
RANGE
15 - 90% relative humidity, non-condensing;
5 - 95% RH intermittent
ATMOSPHERIC
PRESSURE
RANGE
11.6 to 17.4 PSIA (80 to 120 kPA)
DUST & SPRAY
PROTECTION
IP 65
MEASURING
METHODS
Combustible gas:
O2 and Toxic gas:
WARRANTY
See Section 1.3
MEASURING
RANGE
H 2S
0-200 ppm
CO
0-2000 ppm
O2
0-30 % Vol.
SO2
0-20 ppm
Cl2
0-10 ppm
NO2
0-20 ppm
ClO2
0-1 ppm
NH3
0-100 ppm
HCN
0-100 ppm
Catalytic or Infrared sensor
Electrochemical or Infrared sensor
Combustible
0-100% LEL
0-5.00% CH4
PH3
0-5 ppm
NO
0-250 ppm
5-1
5.2 Factory-set Alarm Thresholds
SENSOR LOW
ALARM
HIGH
ALARM
SETPOINT
MIN
MAX
STEL
TWA
COMB
10% LEL
20% LEL
5% LEL
60% LEL
--1
--1
CO
H2S
25 ppm
10 ppm
100 ppm
15 ppm
10 ppm
5 ppm
1700 ppm
175 ppm
100 ppm
15 ppm
25 ppm
10 ppm
O2
19.5%
23.0%
5.0%
24.0%
--1
--1
SO2
2.0 ppm
5.0 ppm
2.0 ppm
17.5 ppm
5 ppm
2.0 ppm
NO
25
100
10
200
25
25
NO2
2.0 ppm
5.0 ppm
1.0 ppm
17.5 ppm
5.0 ppm
2.0 ppm
NH3
25 ppm
50 ppm
10 ppm
75 ppm
35 ppm
25 ppm
PH3
Cl2
0.3 ppm
0.5 ppm
1.0 ppm
1.0 ppm
0.3 ppm
0.3 ppm
3.75 ppm
7.5 ppm
1.0 ppm
1.0 ppm
0.3 ppm
0.5 ppm
ClO2
0.1 ppm
0.3 ppm
0.1 ppm
0.9 ppm
0.3 ppm
0.1 ppm
HCN
4.5 ppm
10.0 ppm
2.0 ppm
20.0 ppm
10 ppm
4.5 ppm
IR - CO2 0.5% Vol
(10% Vol)
1.5% Vol
0.2% Vol
8% Vol
0.5% Vol
1.5% Vol
IR
--2
Propane
(100% Vol)
--2
--2
--2
--1
--1
IR
8% Vol
Butane
(25% Vol)
15% Vol
5% Vol
25% Vol
--1
--1
--2
IR
Methane
(100% Vol)
--2
--2
--2
--1
--1
1
STEL and TWA not applicable for combustible and oxygen gases.
2
No alarm thresholds are possible for the 0-100% Vol Methane and Propane IR sensors.
In environments with >100% LEL combustible gas present, units with a catalytic combustible
LEL sensor will be in a latching over-range alarm, and the 100% Vol IR sensors will
display the % Vol gas reading.
5-2
5.3 Sensor Performance Specifications
PRIMARY SENSORS
Combustible
(LEL)
RANGE
RESOLUTION
REPRODUCIBILITY
RESPONSE
TIME
0-100% LEL
or 0-5% CH4
1% LEL or
0.05% Vol
CH4
Normal temp. range:
<50% LEL:
3% LEL
50-100% LEL: 5% LEL
<2.5% CH4:
0.15% CH4
2.5-5.00% CH4: 0.25% CH4
t(90) <15 sec
(Pentane)
(normal temp.)
Extended temp.
<50% LEL:
50-100% LEL:
<2.5% CH4:
2.5-5.00% CH4:
t(90) <10 sec
(Methane)
(normal temp.)
range:
5% LEL
8% LEL
0.25% CH4
0.40% CH4
Oxygen
0-30% O2
0.1% O2
0.7% O2 for 0 - 30% O2
t(90) <10 sec
(normal temp.)
Carbon
Monoxide
0-2000
ppm CO
1 ppm CO,
Normal temp. range:
±5 ppm or 10% of reading,
whichever is greater;
t(90) <15 sec
(normal temp.)
Extended temp. range:
±10 ppm or 20% of reading,
whichever is greater
Hydrogen
Sulfide
0-200
ppm H2S
1 ppm H2S,
3-200
ppm H2S
Normal temp. range:
±2 ppm H2S
or 10 % of reading,
whichever is greater;
t(90) <15 sec
(normal temp.)
Extended temp. range:
±20 ppm or 20% of reading,
whichever is greater
5-3
IR SENSORS
RANGE
Carbon
Dioxide
RESOLUTION
0 - 10% Vol
Methane 0 - 100% Vol
Propane 0 - 100% Vol
Butane
0 - 25 % Vol
0.01% Vol
REPRODUCIBILITY
OF THE ZERO
≤ ± 0.1 % Vol
REPRODUCIBILITY
OF THE
MSD.
VALUE
RESPONSE
TIME AT
20°C
≤ ±4%
≤35
T90
1% Vol
≤ ± 5 % Vol
≤ ±10%
≤34
1% Vol
0.1% Vol
≤ ± 3 % Vol
≤ ± 0.5 % Vol
≤ ±8%
≤ ±4%
≤36
≤35
ADDITIONAL TOXIC SENSORS
RANGE
(PPM)
RESOLUREPRODUCABILITY
TION
NORMAL
EXTENDED
(PPM)
TEMP. RANGE
TEMP. RANGE
NOMINAL
RESPONSE
TIME *
Cl2
Chlorine
0-10
0.05
±0.2 ppm or
±0.5 ppm or
t(90) < 30 secs
10% of reading
20% of reading
(whichever is greater) (whichever is greater)
NH3
Amonia
0-100
1
±2 ppm or
±5 ppm or
t(90) < 40 secs
10% of reading
20% of reading
(whichever is greater) (whichever is greater)
HCN
0-30
Hydrogen
Cyanide
0.5
±1 ppm or
±2 ppm or
t(90) < 30 secs
10% of reading
20% of reading
(whichever is greater) (whichever is greater)
SO2
Sulphur
Dioxide
0-20
0.1
±2 ppm or
±3 ppm or
t(90) < 20 secs
10% of reading
20% of reading
(whichever is greater) (whichever is greater)
ClO2
Chlorine
Dioxide
0-1
0.01
±0.1 ppm or
±0.2 ppm or
t(90) < 2 mins
10% of reading
20% of reading
(whichever is greater) (whichever is greater)
NO
Nitric
Oxide
0-100
1
NO2
0-20
Nitrogen
Dioxide
0.1
±2 ppm or
±3 ppm or
t(90) < 40 secs
10% of reading
20% of reading
(whichever is greater) (whichever is greater)
PH3
0-5
Phosphine
0.05
±2 ppm or
±0.25 ppm or
t(90) < 30 secs
10% of reading
20% of reading
(whichever is greater) (whichever is greater)
* Response time is for normal temperature range with sensor in position #3.
5-4
5.4 Calibration Specifications
See Section 6.1 for MSA gas cylinder part numbers.
SENSOR
ZERO
GAS
COMB PENTANE
FRESH AIR
0
1.45% METHANE 58 LEL
COMB METHANE (0-5% V)
FRESH AIR
0
2.5% METHANE
COMB METHANE (4.4% V)
FRESH AIR
0
1.45% METHANE 33 LEL
1
*COMB PROPANE (1.7% V) FRESH AIR
0
1.45% METHANE 58 LEL
1
*COMB PROPANE (2.1% V) FRESH AIR
0
1.45% METHANE 46 LEL
1
*COMB BUTANE (1.4% V)
0
1.45% METHANE 58 LEL
1
FRESH AIR
ZERO
CAL
VALUE
***
SPAN
CAL
GAS
SPAN CAL
VALUE
TIME
(minutes)
2.5%
1
1
*COMB METHANE (5.0% V) FRESH AIR
0
1.45% METHANE 29 LEL
1
COMB HYDROGEN
FRESH AIR
0
1.45% METHANE 29 LEL
1
O2
FRESH AIR
20.8% 15% O2
15.0%
CO
FRESH AIR
0
60 PPM CO
60 PPM 1
H 2S
FRESH AIR
0
20 PPM H2S
20 PPM 1
SO2
FRESH AIR
0
10 PPM SO2
10 PPM 1
Cl2
FRESH AIR
0
10 PPM Cl2
10 PPM 2
NO
FRESH AIR
0
50 PPM NO
50 PPM 4
NO2
FRESH AIR
0
10 PPM NO2
10 PPM 4
NH3
FRESH AIR
0
25 PPM NH3
25 PPM 2
PH3
FRESH AIR
0
0.5 PPM PH3
0.5 PPM 1
HCN
FRESH AIR
0
10 PPM HCN
10 PPM 4
**ClO2
FRESH AIR
0
2 PPM Cl2
0.8 PPM 6
IR CO2 (10% V)
FRESH AIR
0.03% 2.5% CO2
2.50%
2
IR BUTANE (25% V)
FRESH AIR
0
8% BUTANE
8%
2
IR PROPANE (100% V)
FRESH AIR
0
50% PROPANE
50%
2
IR METHANE (100% V)
FRESH AIR
0
50% METHANE
50%
2
1
Span values can be changed if using different gas cylinders than those listed. Changes
can be made using MSA Link software.
*See Section 5.6.
**For most accurate results, calibration with ClO2 is recommended.
***Zero cal time is one minute if a catalytic combustible or an IR sensor is installed 30 seconds if not.
5-5
5.5 Certifications
5.5 Certifications
See instrument label for the certifications that apply to your specific unit.
USA / NRTL (Intrinsic Safety, Non- UL913 for Class I, Div. 1, Groups A, B, C and D, Class II, Div. 1,
-40°C to +50°C, T4
Mining)
(See instrument label for additional certification marks.)
Canada / CSA (Intrinsic Safety,
Combustible Performance, NonMining)
CSA C22.2 No. 157 for Class I, Div. 1, Groups A, B, C and D
CSA C22.2 No. 152 M1984 Combustible Performance
Tamb = -40°C to +50°C, T4 for Intrinsic Safety
Tamb = -20°C to +50°C, T4 for Combustible Performance
European Union / ATEX - FTZU
(Intrinsic Safety, Industrial and
Mining)
ALTAIR5X (with XCellTM Ex sensor not installed)
ATEX I M1 Ex ia I Ma
ATEX II 1G Ex ia IIC T3/T4 Ga, Tamb = -40°C to +50°C
ALTAIR5X (with XCellTM Ex sensor installed)
ATEX I M1 Ex ia I Ma
ATEX II 2G Ex d ia mb IIC T3/T4 Gb, Tamb = -40°C to +50°C
ALTAIR5XiR
ATEX I M2 Ex ia e I Mb
ATEX II 2G ȿɯ ia d ɟ mb IIC T4 Gb, Tamb = -40°C to +50°C
EN60079-0, EN60079-1, EN60079-7, EN60079-11, EN60079-18,
EN60079-26, EN50271
CE 0080
IECEx (Intrinsic Safety, Industrial
and Mining - TestSafe)
ALTAIR5X (with XCellTM Ex sensor not installed)
Ex ia I IP65
Ex ia IIC T4 IP65, Tamb = -40°C to +50°C
ALTAIR5X (with XCellTM Ex sensor installed)
Ex d ia I IP65
Ex d ia IIC T4 IP65, Tamb = -40°C to +50°C
ALTAIR5XiR
Ex d ia I IP65
Ex d ia IIC T4 IP65, Tamb = -40°C to +50°C
IEC60079-0, IEC60079-1, IEC60079-7, IEC60079-11, IEC6007918, IEC60079-26
Australia (Intrinsic Safety,
Industrial and Mining - TestSafe)
ALTAIR5X / ALTAIR5XiR
Ex ia s Zone 0 I IP65
Ex ia s Zone 0 IIC T4 IP65, Tamb = -40°C to +50°C
IEC60079-0, IEC60079-1, IEC60079-11, AS-1826
5-6
5-6
5.6 Combustible Gas Cross Reference Factors
5-7
5.7 XCell Sensor Patents
SENSOR
PART NO.
PATENT STATUS
Combustible
10106722
Patent Pending
Oxygen
10106729
Patent Pending
Carbon Monoxide / Hydrogen Sulfide
10106725
Patent Pending
Ammonia
10106726
Patent Pending
Chlorine
10106728
Patent Pending
Sulphur Dioxide
10106727
Patent Pending
5-8
6. Order Information
6.1 Gas Cylinder Parts List
#
GAS MIX
GASES
1
10% CO2 in N2
1
8% Butane in N2 (6L)
1
1
50% Vol Methane in N2
(103L)
50% Vol Propane N2
1
1
100% Vol Methane
10 ppm NO2 in Air
1
10 ppm SO2 in Air
1
1
MSA P/N
ECONORP
CAL (34 L) (58 L)
RECOMMENDED
CAL GAS FOR:
10081603
10075802
25% Vol Butane IR
10075804
10029475
100% Vol Methane IR
100% Vol Propane IR
711068
711014
808977
NO2 sensor
711070
808978
SO2 sensor
25 ppm NH3 in N2
711078
814866
NH3 sensor
10 ppm Cl2 in N2
711066
806740
Cl2 sensor
1
2 ppm Cl2 in N2
711082
10028080
ClO2 sensor
1
10 ppm HCN in N2
711072
809351
HCN sensor
1
0.5 ppm PH3 in N2
711088
710533
PH3 sensor
3
1.45% CH4, 15.0% O2,
20 ppm H2S
10048790
10048788
3
2.50% CH4, 15.0% O2,
20 ppm H2S
10048888
10048889
3
1.45% CH4, 15.0% O2,
60 ppm CO
10048789
478191
3
2.50% CH4, 15.0% O2,
60 ppm CO
10049056
813718
4
1.45% CH4, 15.0% O2,
60 ppm CO, 10 ppm NO2
4
1.45% CH4, 15.0% O2,
60 ppm CO, 20 ppm H2S
10048280
10045035
4
2.50% CH4, 15.0% O2,
60 ppm CO, 20 ppm H2S
10048981
10048890
4
1.45% CH4, 15.0% O2,
60 ppm CO, 10 ppm NO2
10058036
10058171
4
2.50% CH4, 15.0% O2,
60 ppm CO, 10 ppm NO2
10058172
5
1.45% CH4, 15.0% O2,
60 ppm CO, 20 ppm H2S,
2.5% CO2
5
1.45% CH4, 15.0% O2,
60 ppm CO, 20 ppm H2S,
10 PPM SO2
10058034
10098855
10103262
10% CO2 IR
10117738
SO2 sensor
6-1
6.2 Accessories Parts List
DESCRIPTION
PART NO.
CALIBRATION ACCESSORIES
Demand Regulator Kit
710288
Cl2/NH3/ClO2 Demand Regulator Kit
10034391
INTERFACE & CARRYING ACCESSORIES
MSA Link USB dongle
10082834
MSA Link Datalogging Software
10088099
Shoulder Strap
474555
Retractable Line with Belt Clip
Holster, leather
10050976
10099648
CHARGING ACCESSORIES
Charger only (North America)
10087913
Charger only (Global version)
10092936
Charging Cradle with Barrier- (North America)
10093055
Charging Cradle - (North America)
10093054
Charging Cradle (Europe)
10093057
Charging Cradle (Australia)
10093056
Vehicle Charger Cradle
10099397
Cradle Only - (no charger)
10093053
Multi-Unit Charger, ALTAIR 5X Five-Unit (North American)
Multi-Unit Charger, ALTAIR 5X 10-Unit (North American)
10111213
10111215
SAMPLE LINES & PROBES
Probe, 1 ft. straight PEEK
10042621
Probe, 3 ft. straight PEEK
10042622
Polyurethane Sample Line, 10 ft.
10040665
Polyurethane Sample Line, 25 ft.
10040664
Polyurethane Sample Line, 3 ft. Coiled
10040667
(Cl2, ClO2, NH3) 5 ft.PU Coiled Sample line & probe, kit
(Cl2, ClO2, NH3) 5 ft. PU Sample line & probe, kit
(Cl2, ClO2, NH3) 10 ft. Teflon Sample line & probe, kit
Replacement Filters for probe, 10 pack
6-2
10105210
10105251
10105839
801582
6.3 Instrument Replacement Parts
6-3
NO.
DESCRIPTION
PART NO.
1
Case assembly, upper, with label
10114853
Case assembly, upper, (phosphorescent), with label
10114854
Case, lower, ALTAIR 5X
10114809
Case, lower, ALTAIR 5X IR
10114810
Case, lower, ALTAIR 5X IR, (phosphorescent)
10114811
Battery pack, rechargeable, North America, ALTAIR 5X
10114835
Battery pack, rechargeable, European/Australian, ALTAIR 5X
10114836
Battery pack, alkaline, North America, ALTAIR 5X
10114837
Battery pack, alkaline, European/Australian, ALTAIR 5X
10114838
2
3
4
Battery pack, rechargeable, North America, ALTAIR 5X IR
10114839
Battery pack, rechargeable, European/Australian, ALTAIR 5X IR
10114851
Battery Pack, rechargeable, North American ALTAIR 5X IR
(phosphorescent)
10114840
Battery Pack, rechargeable, European/Australian ALTAIR 5X IR
(phosphorescent)
10114852
Kit, belt clip replacement, (ALTAIR 5X rechargeable)
10094830
Kit, maintenance (includes filters, o-ring, screws)
Kit, maintenance, reactive gas (Cl2, ClO2, NH3)
(includes filters, o-ring, screws)
10114949
10114950
5
Filter cover assembly
10083591
6
Display assembly, monochrome
10111389
Display assembly, color
10099650
Sensor bracket assembly with pump, ALTAIR 5X
(includes vibrator motor)
10114804
Sensor bracket assembly with pump, ALTAIR 5X IR
(includes vibrator motor)
10114805
8
Kit, pump cap replacement
10114855
9
Sensor, HCN (Series 20)
10106375
XCell Sensor, Cl2
10106728
Sensor, ClO2 (Series 20)
10080222
7
XCell Sensor, SO2
10106727
Sensor, NO2 (Series 20)
10080224
XCell Sensor, NH3
10106726
Sensor, PH3 (Series 20)
10116638
XCell Sensor, COMB
10106722
XCell Sensor, O2
6-4
10106729
XCell Sensor, CO-H2S, Two-Tox
10106725
Sensor, NO (Series 20)
10114750
DESCRIPTION
10
PART NO.
XCell Sensor, CO
10106724
XCell Sensor, H2S
10106723
XCell Sensor plug
10105650
20 mm Sensor plug
10088192
XCell adapter socket
10110183
DESCRIPTION
PART NO.
IR sensors – must be repaired or replaced at a Certified Service Center
CO2
0 - 10% Vol
10062209
CH4
0 - 100% Vol (Methane)
10062205
C 3H 8
0 - 100% Vol (Propane)
10062207
C4H10
0 - 25 % Vol (Butane)
10062201
6-5
7 Flow Charts
7.1 Basic Operation
7-1
7.2 BUMP TEST / Informational Pages
7-2
7.2 (Continued)
7-3
7.3 Calibrate
7-4
7.4 Setup
7-5
7.5 Calibration Options
7-6
7.6.1 Alarm Options
7-7
7.6.2 Sensor Alarm Setup
7-8
7.7.1 Instrument Options
7-9
7.7.1 (Continued)
7-10
7.7.2 Sensor Setup
7-11
8. Changeable Feature Summary
FEATURE
INITIAL
SETTING
INSTRUMENT
SETUP PATH
TO CHANGE
THIS SETTING
SEE
SECTIONS:
MSA Link
CHANGEABLE ?
Setup Password
672
No
3.4
Yes
Vibrating Alarm
ON
ALARM OPTIONS
2.2.3.1, 3.4.2
Yes
Horn Alarm
ON
ALARM OPTIONS
2.2.3.2, 3.4.2
Yes
LED Alarm
ON
ALARM OPTIONS
2.2.2.2, 3.4.2
Yes
Safe LED (green)
ON
No
2.2.2.2
Yes
Operating Beep
OFF
(alarm LEDs & horn)
INSTRUMENT
OPTIONS
2.2.3.4, 3.4.3
Yes
Stealth
INSTRUMENT
OPTIONS
2.2.3.5, 3.4.3
No
MotionAlert - Access Allowed
ALARM OPTIONS
2.4.9, 3.4.2
No
MotionAlert
Use ▼ button
from MEASURE page
2.2.3.4
No
OFF
OFF
Sensor Alarm Levels (see
Sec. 5.4)
ALARM OPTIONS /
2.6, 2.7, 2.8,
SENSOR ALARM SETUP 3.4.2
Yes
Enable / Disable
High & Low Alarms
Enabled
No
2.6, 2.7, 2.9
Yes
Turn Sensors
ON / OFF
ON
INSTRUMENT OPTIONS
/ SENSOR SETUP
2.6, 2.7, 2.10
3.4.3
Yes
Show Peak
ON
No
2.4.2
Yes
Show STEL, TWA
ON
No
2.4.4, 2.4.5
Yes
Cal Cylinder Setup
(Sec. 5.2)
CAL OPTIONS
3.4.1
Yes
Show Last Cal Date
ON
CAL OPTIONS
2.4.7
3.4.1
Yes
Show Cal Due
ON
CAL OPTIONS
2.4.8
3.4.1
No
Cal Password
Required
Not req’d.
CAL OPTIONS
3.4.1
No
Backlight
Enabled
2.2.4, 3.4.3
No
Backlight Duration
10 Secs
INSTRUMENT OPTIONS
2.2.4, 3.4.3
Yes
Display Contrast
Factory-set INSTRUMENT OPTIONS
2.2.4, 3.4.3
No
Language
User-set
INSTRUMENT OPTIONS
3.4.3
No
Date, Time
User-set
INSTRUMENT OPTIONS
3.4.3
Yes
Datalog Interval
3 min
INSTRUMENT OPTIONS
3.4.3
Custom Logo Screen Factory-set Certified service center
Yes
No
Instrument S/N
Factory-set No
3.2
Yes
Company Name
Blank
No
3.2
Yes
Dept./User Name
Blank
No
3.2
Yes
8-1
Détecteur multigaz
ALTAIR® 5X
et
Détecteur multigaz
ALTAIR® 5X IR
Mode d’emploi
En Amérique du Nord, pour contacter notre distributeur le plus proche, composer
le numéro gratuit 1-800-MSA-2222. Pour contacter MSA International, composer le
1-724-776-8626 ou 1-800-MSA-7777.
© MINE SAFETY APPLIANCES COMPANY 2012 - Tous droits réservés
Ce manuel est disponible sur l’Internet à www.msaSafety.com.
Fabriqué par
MSA CORPORATE CENTER
1000 Cranberry Woods Drive,
Cranberry Township, Pennsylvania 16066
(L) Rev 3
10114801
AVERTISSEMENT
CE MANUEL DOIT ÊTRE LU ATTENTIVEMENT PAR TOUTES LES PERSONNES
QUI SONT OU SERONT RESPONSABLES DE L’UTILISATION ET DE L’ENTRETIEN DU PRODUIT. Comme tout appareil complexe, cet appareil ne fonctionne
comme prévu que s’il est utilisé et entretenu conformément aux instructions
de son fabricant. SINON, IL RISQUE DE MAL FONCTIONNER ET LES PERSONNES DONT LA SÉCURITÉ DÉPEND DE SON FONCTIONNEMENT
RISQUENT UN ACCIDENT GRAVE OU MORTEL.
Les garanties accordées par Mine Safety Appliances Company sur le produit
sont annulées en cas d’utilisation et d’entretien non conforme aux instructions
de ce mode d’emploi. Veuillez vous protéger, et protéger les autres, en les
respectant. Nous encourageons nos clients à nous écrire ou à nous téléphoner avant d’utiliser cet appareil ou pour tout renseignement supplémentaire sur
son utilisation ou sa réparation.
Table des matières
1 Sécurité de l'instrument . . . . . . . . . . . . . . . . . . .1-1
1.1 Utilisation conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1
1.2 Sécurité et précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2
1.3 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-5
2 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-1
2.1 Vue d'ensemble de l'instrument . . . . . . . . . . . . . . . . . . . . . . . .2-1
Figure 2-1. Vista del instrumento . . . . . . . . . . . . . . . . . . . . . .2-1
2.2 Interfaces d'utilisateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
2.2.1 Définitions des boutons . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
2.2.2 Définitions des DEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3 Alarmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.1 Alarme vibratoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.2 Avertisseur sonore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.3 Alarme InstantAlert™ . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.4 Alarme InstantAlert™ . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
2.2.3.5 Mode furtif . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
2.2.3.6 Alarme de durée de vie de capteur . . . . . . . . . . . . . . . . .2-4
2.2.4 Rétroéclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
2.2.5 Bip de confirmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
2.3 Indicateurs d'écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
2.3.1 Affichage monochrome . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
Figure 2-2. Affichage monochrome . . . . . . . . . . . . . . . . . . . .2-5
2.3.2 Affichage couleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
2.3.3 Indicateur de pile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
Figure 2-3. Affichage couleur . . . . . . . . . . . . . . . . . . . . . . . . .2-6
2.3.3.1 Avertissement de batterie déchargée . . . . . . . . . . . . . . .2-7
Figure 2-4. Avertissement de batterie . . . . . . . . . . . . . . . . . . .2-7
2.3.3.2 Arrêt de batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
Figure 2-5. Arrêt de batterie . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
2.3.4 Charge de batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9
2.4 Visualisation des pages additionnelles . . . . . . . . . . . . . . . . .2-10
2.4.1 Test fonctionnel (page BUMP) . . . . . . . . . . . . . . . . . . . . .2-10
2.4.2 Lectures crêtes (page PEAK) . . . . . . . . . . . . . . . . . . . . . .2-11
2.4.3 Lectures minimales (page MIN) . . . . . . . . . . . . . . . . . . . .2-11
i
2.4.4 Limites d'exposition à court terme (page LECT [STEL]) . . .2-12
2.4.5 Moyenne pondérée dans le temps (page MPT [TWA]) . . .2-13
2.4.6 Affichage de la date . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-14
2.4.7 Page LAST CAL (dernier cal) . . . . . . . . . . . . . . . . . . . . . .2-14
2.4.8 Page CAL DUE (échéance cal) . . . . . . . . . . . . . . . . . . . .2-14
2.4.9 Page ACTIVATION MOTIONALERT
(alerte déplacement) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-14
2.5 Alarme de capteur manquant . . . . . . . . . . . . . . . . . . . . . . . . .2-14
2.6 Surveillance des gaz toxiques . . . . . . . . . . . . . . . . . . . . . . . .2-15
Figura 2-6. Conditions d'alarme (alarme haute illustrée) . . .2-15
2.7 Surveillance de la concentration d'oxygène . . . . . . . . . . . . . .2-16
2.8.1 Surveillance des gaz combustibles . . . . . . . . . . . . . . . . .2-17
2.8.2 Exposition au gaz à 100 % LIE . . . . . . . . . . . . . . . . . . . .2-18
3 Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . .3-1
3.1 Facteurs environnementaux . . . . . . . . . . . . . . . . . . . . . . . . . . .3-1
3.2 Mise en marche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2
3.2.1 Test de sécurité du système d'échantillonnage . . . . . . . . .3-3
3.2.2 Réglage à l'air frais (FAS) à la mise en marche
de l'instrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4
Figure 3-1. Réglage à l'air frais . . . . . . . . . . . . . . . . . . . . . . .3-4
3.2.3 Considération spéciale pour le capteur d'oxygène . . . . . .3-5
3.3 Mode de mesure (fonctionnement normal) . . . . . . . . . . . . . . .3-5
3.4 Réglage de l'instrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-6
Figure 3-2. Écran du mot de passe . . . . . . . . . . . . . . . . . . . .3-6
3.4.1 Options de calibrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-7
3.4.2 Options d'alarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-9
Figure 3-4. Options d'alarme . . . . . . . . . . . . . . . . . . . . . . . . .3-9
Figure 3-5. Réglage des alarmes de capteur . . . . . . . . . . .3-10
Figure 3-6. Réglage des alarmes de capteur . . . . . . . . . . . .3-11
3.4.3 Options d'instrument . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-12
Figure 3-7. Options d'instrument . . . . . . . . . . . . . . . . . . . . .3-12
Figure 3-8. Options de capteur . . . . . . . . . . . . . . . . . . . . . . .3-13
3.5 Fonctionnement de MSALink . . . . . . . . . . . . . . . . . . . . . . . . .3-15
3.6 Tests de fonctionnement sur l'instrument . . . . . . . . . . . . . . . .3-15
3.7 Test fonctionnel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
3.7.1 Équipement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
3.7.2 Exécution d'un test fonctionnel . . . . . . . . . . . . . . . . . . . .3-16
3.7.3 Après le test fonctionnel . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
ii
3.8 Calibrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
3.8.1 Calibrage zéro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-19
3.8.2 Calibrage de plage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-21
3.8.3 Fin du calibrage réussi . . . . . . . . . . . . . . . . . . . . . . . . . . .3-23
3.9 Calibrage avec le banc d'essai Galaxy . . . . . . . . . . . . . . . . .3-24
3.10 Arrêt de l'instrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-24
Figura 3-9. Arrêt de l'instrument . . . . . . . . . . . . . . . . . . . . . .3-24
4 Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-1
4.1 Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-1
4.2 Vérification du fonctionnement de la pompe . . . . . . . . . . . . . .4-2
4.3 Remplacement des piles . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-3
Figure 4-1. Remplacement des piles . . . . . . . . . . . . . . . . . . .4-3
Figure 4-2. Remplacement des piles . . . . . . . . . . . . . . . . . . .4-3
4.4 Procédure de maintenance sous tension Remplacement des capteurs . . . . . . . . . . . . . . . . . . . . . . . . . .4-4
Figure 4-3. Remplacement des capteurs . . . . . . . . . . . . . . . .4-5
4.5 Remplacement du filtre de pompe . . . . . . . . . . . . . . . . . . . . . .4-6
4.6 Nettoyage de l'instrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
4.7 Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
4.8 Expédition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
5 Caractéristiques techniques/certificats . . . . . .5-1
5.1 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . .5-1
5.2 Seuils d'alarme réglés à l'usine . . . . . . . . . . . . . . . . . . . . . . . .5-2
5.3 Spécifications de performance des capteurs . . . . . . . . . . . . . .5-3
5.4 Spécifications de calibrage . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-5
5.5 Certificats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
5.6 Facteurs de référence croisée des gaz combustibles . . . . . . .5-7
5.7 Brevets des capteurs XCell . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8
6 Renseignements pour les commandes . . . . . .6-1
6.1 Liste des pièces de bouteille de gaz . . . . . . . . . . . . . . . . . . . .6-1
6.2 Liste des pièces accessoires . . . . . . . . . . . . . . . . . . . . . . . . . .6-2
6.3 Pièces de rechange de l'instrument . . . . . . . . . . . . . . . . . . . . .6-3
iii
7 Organigrammes . . . . . . . . . . . . . . . . . . . . . . . . . .7-1
7.1 Fonctionnement de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-1
7.2 TEST FONCTIONNEL / pages de renseignements . . . . . . . . .7-2
7.3 Calibrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4
7.4 Réglage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-5
7.5 Options de calibrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-6
7.6.1 Options d'alarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-7
7.6.2 Réglage d'alarme de capteur . . . . . . . . . . . . . . . . . . . . . . . .7-8
7.7.1 Options d'instrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-9
7.7.2 Réglage des capteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-11
8 Résumé des caractéristiques variables . . . . . .8-1
iv
1 Sécurité de l'instrument
1.1 Utilisation conforme
Les détecteurs multigaz ALTAIR 5X et ALTAIR 5X IR :
•
doivent être utilisés par le personnel formé et qualifié
•
sont conçus pour être utilisés dans le cadre d'une évaluation de
risques pour :
•
évaluer l'exposition potentielle des ouvriers aux gaz et vapeurs
combustibles et toxiques ainsi qu'à un faible niveau d'oxygène
•
déterminer la surveillance appropriée des gaz et vapeurs nécessaire
sur un lieu de travail.
Le détecteur ALTAIR 5X peut être configuré pour détecter :
• les gaz combustibles et certaines vapeurs combustibles
• les atmosphères pauvres ou riches en oxygène
• les gaz toxiques spécifiques du capteur installé.
Bien que l'appareil puisse détecter jusqu'à 30 % d'oxygène dans l'air ambiant,
il n’est homologué pour être utilisé que dans des atmosphères ne contenant
pas plus de 21 % d'oxygène.
Le détecteur de gaz ALTAIR 5X IR contient aussi un capteur infrarouge pour
détecter le CO2 ou des gaz combustibles spécifiques jusqu'à une concentration
de 100 % en volume.
AVERTISSEMENT
Veuillez lire et suivre attentivement toutes les instructions.
•
Effectuer un test d'écoulement bloqué avant chaque utilisation
quotidienne.
•
Effectuer un test fonctionnel avant chaque utilisation uotidienne
et ajuster si nécessaire.
•
Effectuer un test fonctionnel plus fréquemment en cas d'exposition
à la silicone, aux silicates, aux composés à base de plomb, au
sulfure d'hydrogène sulfuré ou à des niveaux élevés de
contaminants.
•
Vérifier de nouveau le calibrage si l’appareil a subi un impact.
•
Utiliser uniquement pour détecter des gaz et des vapeurs pour
lesquels un capteur a été installé.
1-1
•
Ne pas utiliser l’appareil pour détecter des poussières ou des
brouillards combustibles.
• Pour des lectures de gaz combustible catalytiques précises,
s'assurer qu'une concentration adéquate d'oxygène est présente
(> 10 % O2).
• Ne jamais obturer l'entrée de la pompe, sauf pour réaliser un test
de sécurité d'échantillonnage.
• Confier l'interprétation des lectures sur l'appareil à une personne
formée et qualifiée.
• Risque d'explosion : Ne pas retirer le bloc-piles, recharger la pile
Li-ion ou remplacer les piles alcalines dans un lieu dangereux.
• Ne pas altérer ou modifier l'appareil.
• Utiliser uniquement des tuyaux d’échantillonnage approuvés
par MSA.
• Ne pas utiliser de tubes ou de tuyaux en silicone.
• Attendre suffisamment longtemps avant de lire les valeurs ; les
temps de réponse varient selon le gaz et la longueur de la conduite
d'échantillonnage.
• Ne pas utiliser l'appareil pendant une durée prolongée dans une
atmosphère contenant une concentration de vapeurs de carburant
ou de solvant pouvant dépasser 10 % de la LIE (limite inférieure
d'explosivité).
TOUTE UTILISATION NON CONFORME PEUT OCCASIONNER DES
BLESSURES GRAVES OU MORTELLES.
Cet appareil numérique de classe A est conforme à la norme canadienne ICES-003.
1.2 Sécurité et précautions
AVERTISSEMENT
Observer attentivement les limitations et précautions de
sécurité suivantes avant de mettre cet appareil en service.
Toute utilisation non conforme peut occasionner des
blessures graves ou mortelles.
•
Vérifier le fonctionnement (voir section 3.6) chaque jour avant l'utilisation.
MSA recommande d'effectuer une inspection de routine chaque jour avant
l'utilisation.
•
Effectuer un test fonctionnel (voir section 3.7) chaque jour avant l'utilisation
pour vérifier le bon fonctionnement de l'instrument. L'instrument doit
réussir au test fonctionnel. S'il échoue au test, effectuer un calibrage (voir
section 3.8) avant d'utiliser l'instrument.
•
Les détecteurs multigaz ALTAIR 5X sont conçus pour détecter les gaz
et les vapeurs dans l'air seulement.
1-2
•
Effectuer un test fonctionnel plus souvent si l'unité est sujette à un impact
ou de fortes concentrations de contaminants. Effectuer aussi un test
fonctionnel plus souvent si l'environnement testé contient les substances
suivantes, qui peuvent insensibiliser le capteur des gaz combustibles et
réduire les valeurs de lecture :
•
•
•
•
•
•
Silicones organiques
Silicates
Composés contenant du plomb
Expositions aux composés du soufre de plus de 200 ppm ou
expositions de plus de 50 ppm par minute.
La concentration minimum d’un gaz combustible dans l’air pouvant
s’enflammer est représentée par la limite inférieure d’explosivité (LIE).
Une lecture de gaz combustible de « XXX » indique que l'environnement
est à plus de 100 % de la LIE ou 5,00 % de CH4 en volume, et un
danger d'explosion existe. Quitter immédiatement la zone contaminée.
Ne pas utiliser les détecteurs multigaz ALTAIR 5X ou ALTAIR 5X IR pour
détecter des gaz combustibles ou toxiques dans les atmosphères
suivantes, car cela pourrait produire des lectures erronées :
•
•
•
•
•
•
•
•
•
•
Atmosphères pauvres ou riches en oxygène
Atmosphères réductrices
Cheminées d’usine
Environnements inertes (seuls les capteurs IR peuvent être utilisés)
Atmosphères contenant des brouillards/poussières combustibles
dans l'air.
Ne pas utiliser les détecteurs multigaz ALTAIR 5X et ALTAIR 5X IR pour
tester la présence de gaz combustibles dans des atmosphères contenant
des vapeurs issues de liquides avec une température d'éclair élevée
(au-dessus de 38 °C, 100 °F), car cela peut entraîner des lectures
faussement basses.
Laisser suffisamment de temps à l'unité pour afficher des valeurs précises.
Les temps de réaction varient selon le type de capteur utilisé (voir
section 5.3, « Spécifications de performance des capteurs »). Attendre au
moins 3secondes/mètre de ligne d'échantillonnage (1 seconde/pied) pour
permettre à l'échantillon d'être amené sur les capteurs.
Les lignes d'échantillonnage composées de tuyaux de 0,062 pouce
(1,57 mm) de diamètre intérieur permettent des temps de transport
rapides vers l'appareil ; toutefois, elles doivent être limitées à 50 pieds
(15 m) en longueur.
L'échantillonnage des gaz toxiques réactifs (Cl2, ClO2, NH3) doit être
effectué seulement avec les kits de ligne d'échantillonnage de gaz
réactif et de sonde listés dans le tableau Accessoires de la section 6.2.
Les relevés et autres informations données par l’appareil doivent être
interprétés par une personne formée et qualifiée, en fonction de
l’environnement concerné, des pratiques industrielles et des seuils
d’exposition autorisés.
1-3
Observer la procédure de maintenance appropriée de la pile
Utiliser exclusivement des chargeurs de pile mis à disposition par la société
MSA pour être utilisés avec cet appareil ; l'utilisation d'autres chargeurs peut
endommager le bloc-piles et l'unité. Éliminer les piles conformément aux
réglementations locales en matière de santé et de sécurité.
Prendre connaissance des conditions environnementales
Un certain nombre de facteurs environnementaux peuvent affecter les
lectures des capteurs, y compris les changements de pression, d'humidité et
de température. Les variations de pression et d’humidité changent la quantité
d’oxygène présente dans l’atmosphère.
Prendre connaissance des procédures de manipulation des
composants électroniques sensibles aux décharges électrostatiques
L'appareil contient des composants sensibles aux décharges électrostatiques.
Ne pas ouvrir ni réparer l'unité sans utiliser une protection appropriée contre
les décharges électrostatiques (ESD). La garantie ne couvre pas les
dommages occasionnés par les décharges électrostatiques.
REMARQUE : Cet équipement a été testé et a été déterminé conforme aux
limites spécifiées par la Partie 15 de la réglementation de la FCC
concernant les appareils numériques de classe A. Ces limites
sont conçues pour fournir une protection raisonnable contre les
interférences nuisibles lorsque l'équipement est utilisé dans un
environnement commercial. Cet appareil produit, utilise et peut
émettre de l'énergie en radiofréquence et, s'il n'est pas installé
ou utilisé conformément au manuel d'instructions, il peut
provoquer des interférences nuisibles aux communications radio.
Il est probable que l'utilisation de cet équipement dans une zone
résidentielle causera des interférences nuisibles, et dans ce cas
l'utilisateur sera requis de corriger les interférences à ses frais.
1-4
AVERTISSEMENT
Ceci est un produit de classe A selon CISPR 22. Dans un
environnement résidentiel, ce produit peut causer des
interférences radio, et dans ce cas l'utilisateur pourrait être
requis de prendre des mesures adéquates.
Cet appareillage numérique de classe A satisfait à la norme canadienne
ICES-003.
Prendre connaissance des réglementations relatives au produit
Observer toutes les réglementations nationales pertinentes applicables dans le
pays d'utilisation.
Prendre connaissance des règlements relatifs à la garantie
Les garanties accordées par Mine Safety Appliances Company sur le produit
sont annulées en cas d’utilisation et d’entretien non conforme aux instructions
de ce mode d’emploi. Veuillez vous protéger, et protéger les autres, en les
respectant. Nous encourageons nos clients à nous écrire ou à nous téléphoner
avant d’utiliser cet appareil ou pour des renseignements supplémentaires sur
son utilisation ou sa réparation.
1.3 Garantie
ARTICLE
PÉRIODE DE GARANTIE
Châssis et composants électroniques
Trois ans*
Capteurs COMB, O2, H2S, CO, SO2, IR
Trois ans*
Capteurs Cl2, NH3
Deux ans*
Capteurs ClO2, HCN, NO2, PH3
Un an*
*Pour des offres d'extension de garantie, veuillez contacter MSA.
1.3.1 Garantie
Cette garantie ne couvre par les filtres, fusibles, etc. À mesure que le blocpiles vieillira, il y aura une réduction du temps de marche utile de l'instrument.
Certains accessoires non listés peuvent avoir des périodes de garantie
différentes. Cette garantie n'est valide que si le produit est maintenu et utilisé
conformément aux instructions du Vendeur et/ou ses recommandations.
Le Vendeur est libéré de toutes obligations au titre de la présente garantie
lorsque des réparations ou des modifications sont effectuées par des
personnes autres que son propre personnel ou des techniciens agréés, ou si
le recours en garantie découle d'une utilisation ou manipulation abusive du
produit. Aucun agent, employé ou représentant du Vendeur ne dispose de
1-5
l’autorité nécessaire pour engager le Vendeur à une déclaration, représentation
ou garantie sur les produits vendus sous ce contrat. Le Vendeur n’accorde
aucune garantie sur les composants ou accessoires d’autres fabricants, mais
transmettra à l’Acheteur toutes les garanties de ces derniers.
CETTE GARANTIE ANNULE ET REMPLACE TOUTE AUTRE GARANTIE,
EXPRESSE, IMPLICITE OU STATUTAIRE, ET EST STRICTEMENT LIMITÉE
Ą CES TERMES. LE VENDEUR REJETTE EXPLICITEMENT TOUTE
GARANTIE DE QUALITÉ MARCHANDE OU D’ADÉQUATION A UN OBJET
PARTICULIER.
1.3.2 Voie de recours exclusive
Il est expressément convenu que la voie de recours unique et exclusive de
l'acheteur pour violation de la garantie ci-dessus, pour toute conduite délictuelle
du vendeur, ou pour toute autre cause d'action, sera le remplacement au gré
du vendeur de tout équipement ou pièces de celui-ci reconnu comme
défectueux après examen par le vendeur.
L'appareil et/ou les pièces de remplacement seront fournis sans frais à
l'acheteur, franco à bord à l'usine du vendeur. Le manquement du vendeur à
remplacer avec succès tout appareil ou pièce non conforme n'entraînera pas,
pour la voie de recours établie par la présente, un défaut de réalisation de
son objectif initial.
1.3.3 Exclusion des dommages consécutifs
L'acheteur comprend et reconnaît spécifiquement que dans aucune circonstance
le vendeur ne sera responsable envers l'acheteur des dommages économiques,
spéciaux, fortuits ou consécutifs ou des pertes de quelque nature que ce soit,
incluant mais non limitées à la perte de profits anticipés et de toute autre perte
causée par le non-fonctionnement des produits. Cette exclusion est applicable
aux réclamations pour infraction à la garantie, acte délictuel ou toute autre cause
de réclamation.
1-6
2 Description
2.1 Vue d'ensemble de l'instrument
1
2
3
4
5
6
DEL (2 rouges « Alarme », 1 verte
« Sécurité » et 1 jaune « Erreur »)
Avertisseur sonore
Écran
Bouton ▲
Bouton
(alimentation)
Bouton ▼
7
8
9
10
11
12
Port de communication MSA Link™
Admission de pompe
Filtre
Clip de ceinture (ALTAIR 5X seulement)
Port de charge
DEL d'état de charge
Figure 2-1. Vue d'ensemble de l'instrument
L'appareil surveille les gaz présents dans l'air ambiant et sur le lieu de travail.
Les détecteurs ALTAIR 5X sont disponibles avec un maximum de quatre capteurs
qui peuvent afficher les valeurs détectées pour cinq gaz séparés (un capteur
de gaz toxiques double est capable de détecter à la fois les concentrations de
CO et de H2S en un seul capteur).
2-1
Les détecteurs ALTAIR 5X IR sont disponibles avec un maximum de cinq
capteurs qui peuvent afficher les valeurs détectées pour six gaz séparés
(un capteur de gaz toxiques double est capable de détecter à la fois les
concentrations de CO et de H2S en un seul capteur).
Les détecteurs ALTAIR 5X et ALTAIR 5X IR sont disponibles avec un écran
monochrome ou couleur.
Bien que l'appareil puisse détecter jusqu'à 30 % d'oxygène dans l'air ambiant,
il n’est homologué pour être utilisé que dans des atmosphères ne contenant
pas plus de 21 % d'oxygène.
Les niveaux d'alarme pour les gaz individuels sont réglés en usine et peuvent
être modifiés dans le menu de réglage de l'appareil. Ces modifications peuvent
aussi être effectuées via le logiciel MSA Link. S'assurer d'avoir téléchargé la
dernière version du logiciel MSA Link à partir du site web www.msanet.com de
MSA. Après avoir apporté des changements à l'aide de MSA Link, il est
recommandé d'arrêter (OFF) et de remettre en marche (ON) l'unité.
2.2 Interfaces d'utilisateur
Le fonctionnement de l'appareil est géré par dialogue à partir de l'écran à
l'aide de trois touches de fonction (voir FIGURE 2-1).
2.2.1 Définitions des boutons
Les unités ALTAIR 5X et ALTAIR 5X IR ont trois boutons à l'usage de l'utilisateur.
Chaque bouton peut fonctionner comme une « touche de fonction variable »,
comme indiqué juste au-dessus du bouton.
BOUTON
DESCRIPTION
Le bouton
permet de mettre en marche ou d'arrêter l'appareil et de valider
les sélections d'actions effectuées par l'utilisateur.
▼
Le bouton ▼ permet d'avancer dans les écrans de données ou de diminuer
les valeurs en mode Réglage. Ce bouton est aussi utilisé pour lancer un test
fonctionnel pour les capteurs installés, directement à partir de la page MESURES.
Si l'utilisateur a accès à la fonction de réglage MotionAlert, ce bouton peut être
utilisé pour activer l'alarme InstantAlert™.
▲
Le bouton ▲ permet de réinitialiser les valeurs crête, LECT, MPT et les alarmes
(quand cela est possible) ou de réaliser le calibrage en mode de mesure. Il est
aussi utilisé pour revenir à la page précédente ou pour augmenter les valeurs
en mode de réglage.
Lorsque le bouton ▲ et le bouton ▼ sont maintenus enfoncés simultanément
dans le mode normal de mesure, on peut entrer dans le mode Réglage après
avoir confirmé le mot de passe.
2-2
2.2.2 Définitions des DEL
VOYANT
DESCRIPTION
ROUGE
(ALARME)
Les DEL d'alarme sont des indications visuelles d'une condition d'alarme ou
d'un type quelconque d'erreur dans l'instrument
VERT
(SÉCURITÉ)
La DEL de sécurité clignote une fois toutes les 15 secondes pour notifier
l'utilisateur que l'instrument est en marche et opérationnel dans les conditions
indiquées ci-dessous :
• La DEL de sécurité verte est activée
• La lecture de gaz combustible est 0 % de la LIE ou 0 % en vol.
• La lecture de l'oxygène (O2) est 20,8 %
• La lecture du dioxyde de carbone (CO2) est < 0,03 %
• Toutes les autres lectures de capteur sont 0 ppm
• Aucune alarme de gaz n’est présente (seuil haut ou bas)
• L’instrument n’est pas en mode d‘avertissement ou d’alarme
de piles déchargées
• Les lectures de LECT et de MPT sont 0 ppm.
Cette option peut être arrêtée via le logiciel MSA Link
JAUNE
(ERREUR)
La DEL d'erreur est activée si une ou plusieurs conditions d'erreur sont
détectées pendant le fonctionnement de l'instrument. Celles-ci incluent :
• Erreur de mémoire d'instrument
• Capteur considérée comme manquant ou hors service
• Panne de pompe.
Ces erreurs sont aussi indiquées par l'activation des DEL d'alarme
d'instrument, de l'avertisseur et du vibreur
2.2.3 Alarmes
L'instrument est équipé de plusieurs alarmes pour une meilleure sécurité de
l'utilisateur :
2.2.3.1 Vibreur
L'instrument vibre lorsque toute condition d'alarme est active. Ceci peut être
arrêté dans le menu RÉGLAGE - OPTIONS D'ALARME (SETUP - ALARM
OPTIONS) (Section 3.4.2).
2.2.3.2 Avertisseur sonore
Cette unité est équipée d'une alarme sonore. Elle peut être arrêté dans le
menu RÉGLAGE - OPTIONS D'ALARME (SETUP - ALARM OPTIONS)
(Section 3.4.2).
2.2.3.3 Alarme InstantAlert™
La fonction InstantAlert exclusive permet à l'utilisateur d'activer manuellement
une alarme sonore pour avertir les personnes à proximité des situations
potentiellement dangereuses. Si le bouton ▼ est maintenu enfoncé pendant
environ 5 secondes dans le mode normal de mesure, l'alarme InstantAlert est
activée. L'accès à cette fonction peut être limité. Voir la section 3.4.2 pour
permettre/interdire l'accès des utilisateurs.
2-3
2.2.3.4 Alarme MotionAlert™
Si MotionAlert est mise en marche (+ = ON : en marche) (voir la section 3.4.2),
l'instrument actionne une alarme de « détresse » si les mouvements ne sont
pas détectés dans un délai de 30 secondes. Les DEL d'alarme clignotent et
l'avertisseur sonore est actionné avec une fréquence sonore progressive.
MotionAlert est toujours arrêtée lorsque l'instrument est arrêté. Elle doit toujours
être mise en marche avant l'utilisation. L'accès à cette fonction peut être limité.
Voir la section 3.4.2 pour permettre/interdire l'accès des utilisateurs.
2.2.3.5 Mode furtif
Le Mode furtif désactive les alarmes visuelles, sonores et vibratoires. MSA
recommande de laisser cette fonction sur Arrêt (OFF), sa valeur par défaut.
Elle peut être mise en marche (ON) dans le menu RÉGLAGE - OPTIONS
D'INSTRUMENT (SETUP - INSTRUMENT OPTIONS) (section 3.4.3).
Le message « Alarms OFF » (Alarmes arrêtées) clignote sur l'écran monochrome
lorsque le mode furtif est en marche. Sur l'écran couleur, toutes les trois icônes
)
d'alarme sont montrées à l'arrêt (
2.2.3.6 Alarme de durée de vie de capteur
Le détecteur ALTAIR 5X évalue l'état des capteurs pendant le calibrage.
Lorsque la fin de la durée de vie d'un capteur se rapproche, un avertissement
est émis. Bien que le capteur soit toujours opérationnel, l'avertissement
donne à l'utilisateur le temps de prévoir un capteur de rechange pour réduire
au minimum les temps morts. L'indicateur de durée de vie de capteur ♥
s'affiche pendant les opérations en cours pour servir à rappeler la fin de la durée
de service prochaine du capteur.
Lorsque la fin de la durée de vie d'un capteur est atteinte, le calibrage du
capteur échoue et l'utilisateur est alors averti par une alarme de durée de vie
de capteur. Un indicateur de durée de vie de capteur ♥ clignotant s'affiche
pendant les opérations en cours jusqu'à ce que le capteur soit remplacé et/ou
calibré avec succès.
Sur l'écran monochrome, l'indicateur de durée de vie de capteur apparaît sur
l'écran au même endroit que l'indicateur MotionAlert. Si MotionAlert est
activée (l'indicateur + s'affiche) et qu'un avertissement ou une alarme de
durée de vie de capteur est émis, l'indicateur de durée de vie de capteur ♥
reçoit priorité et s'affiche.
Sur l'écran couleur, chaque gaz affiché a son propre indicateur de durée de
vie de capteur. Si un capteur est sujet à un avertissement de fin de durée de
vie, son indicateur est ♥ couleur orange. Si un capteur atteint la fin de sa
durée de service, il est sujet à l'alarme et son indicateur de durée de vie de
capteur est un ♥ rouge clignotant continuellement.
Voir « Calibrage » (section 3.8) pour de plus amples renseignements sur la
détermination et l'indication de la durée de vie des capteurs.
2-4
2.2.4 Rétroéclairage
Le rétroéclairage est automatiquement activé lorsqu'un bouton quelconque du
panneau avant est enfoncé et reste allumé pendant la durée de la temporisation
sélectionnée par l'utilisateur. Cette durée peut être changée en utilisant le mode
RÉGLAGE - INSTRUMENT (section 3.4.3) ou à l'aide du logiciel MSA Link.
2.2.5 Bip de confirmation
Le bip de confirmation est activé toutes les 30 secondes par l'émission d'un
bip temporaire par l'avertisseur sonore et le clignotement des DEL d'alarme
dans les conditions suivantes :
•
Le bip de confirmation est en service
•
L'instrument est sur la page de mesure normale des gaz
•
L'instrument n'est pas dans l'état d'avertissement de pile déchargée
•
L'instrument n'est pas dans l'état d'alarme de gaz.
2.3 Indications sur l'écran
2.3.1 Écran monochrome
1
2
3
4
5
Type de gaz
Heure actuelle
Indicateur de « touche
de fonction variable » ▼
Lecture de gaz
État de la pile
6
7
8
Indicateur de test fonctionnel/
calibrage réussi
Indicateur de « touche de fonction
variable » ▲
+ de MotionAlert (+ = ON : en marche)
Indicateur ♥ de durée de vie de capteur
Figure 2-2. Écran monochrome
Sur un écran monochrome, un message s'affiche toutes les 30 secondes si
les alarmes de vibreur, d'avertisseur sonore ou à DEL sont arrêtées.
2-5
2.3.2 Écran couleur
1
2
3
4
5
6
7
8
Indicateur de « touche de fonction
variable » ▼
Lecture de gaz
Unités de concentration de gaz
Heure actuelle
MotionAlert (+ = ON : en marche)
Signal sans fil - marche
Type de calibrage de gaz
combustible
Vibreur désactivé
9
10
11
12
13
14
Avertisseur désactivé ou
indicateur de test fonctionnel/
calibrage réussi
DEL éteinte
État de la pile
Type de gaz
Indicateur de « touche de
fonction variable » ▲
Indicateur de durée de vie
de capteur
Figure 2-3. Affichage couleur
2.3.3 Indicateur de pile
L'icône d'état de la pile est affichée en continu en haut à droite de l'écran
couleur et en bas à droite de l'écran monochrome. Une barre représente le
niveau de charge de la pile.
La durée de fonctionnement nominale de l'instrument (COMB, O2, H2S, CO,
avec pompe et écran monochrome) à la température ambiante est 17 heures.
La durée de fonctionnement réelle varie en fonction des conditions de
température ambiante, de pile et d'alarme.
2-6
2.3.3.1 Avertissement de pile déchargée
AVERTISSEMENT
Si l'alarme d’avertissement de la pile s'active pendant
l'utilisation de l'appareil, quitter la zone immédiatement étant
donné que la fin d'autonomie de la pile est proche. Si cet
avertissement n'est pas respecté, cela peut conduire à des
blessures graves ou la mort.
Figure 2-4. Avertissement de pile
La durée de fonctionnement restante de l'appareil pendant un avertissement de
pile faible dépend des températures ambiantes, de l'état de la pile et de l'état
d'alarme.
Lorsque l'appareil passe au mode d'avertissement de pile :
•
l'indicateur de charge de la pile clignote en continu
•
l'alarme retentit et les DEL d'alarme clignotent toutes les 30 secondes
•
les DEL de sécurité ne clignotent plus
•
l'appareil continue de fonctionner jusqu'à ce qu'il soit arrêté ou que
l'arrêt de pile se produise
2-7
2.3.3.2 Arrêt de pile
AVERTISSEMENT
Si l'alarme d'arrêt de pile est émis, arrêter l'utilisation de
l'appareil car il n'a plus assez de puissance pour indiquer
les risques potentiels, et les personnes qui comptent sur
ce produit pour leur propre sécurité peuvent subir des
blessures graves ou mortelles.
L'appareil passe en mode d'arrêt de pile 60 secondes avant l'arrêt final
(lorsque les piles ne peuvent plus faire fonctionner l'appareil) :
•
« BATTERY ALARM » (« ALARME PILE ») clignote sur l'écran
•
L’alarme retentit
•
Les DEL d'alarme clignotent
•
La DEL d'erreur est allumée
•
Il est impossible de visualiser d'autres pages ; après environ une minute,
l'appareil s'arrête automatiquement.
Figure 2-5. Arrêt de pile
En cas d'un arrêt de pile :
1. Quitter immédiatement les lieux.
2. Recharger or remplacer le bloc-piles.
2-8
2.3.4 Charge de pile
AVERTISSEMENT
Risque d'explosion : ne pas recharger l'appareil dans une
zone dangereuse.
L'utilisation de tout chargeur autre que celui fourni avec
l'appareil risque d'endommager ou de ne pas charger
correctement les piles.
•
Dans un local de température ambiante normale, le chargeur est
capable de charger une pile complètement déchargée en moins de six
heures.
REMARQUE : Laisser les appareils très chauds ou très froids se
stabiliser pendant une heure à température ambiante
avant d'essayer de les charger.
•
Les températures ambiantes minimale et maximale pour charger
l'appareil sont de 10 °C (50 °F) et 35 °C (95 °F).
•
Pour des résultats optimaux, charger l'appareil à température ambiante.
Pour charger l'instrument
• Introduire fermement le connecteur du chargeur dans le port de charge
au dos de l'appareil.
•
Une DEL sur le bloc-piles indique l'état de charge.
• Rouge = en charge
• Vert = chargé
• Ambré = erreur
•
Si un problème est détecté lors de la charge (la DEL devient ambrée),
débrancher le chargeur momentanément pour réinitialiser le cycle
de charge.
•
Le chargeur DOIT ÊTRE DÉCONNECTÉ pour que l'unité puisse
fonctionner.
•
Le bloc-piles peut être chargé indépendamment de l'instrument .
•
Pendant les périodes où il n'est pas utilisé, le chargeur peut rester
connecté à l'instrument / au bloc-piles.
2-9
2.4 Visualisation des autres pages
L'écran principal s'affiche à la mise en marche de l'appareil.
Il est possible de visualiser des écrans supplémentaires en appuyant sur le bouton
▼ pour accéder à l'écran indiqué par la « touche de fonction variable ».
(Pour l'écran monochrome, le nom de la page s'affiche ; sur l'écran couleur, elle est
représentée par une icône.)
La séquence des pages est la suivante, come décrit ci-dessous :
Avancer avec
PAGE
PRINCIPALE
DE MESURE
TEST
FONCTIONNEL ?
(Sec. 2.4.1)
MIN 1
(Sec. 2.4.3)
CRÊTE *
(Sec. 2.4.2)
LECT *1
(Sec. 2.4.4)
MPT * 1
(Sec. 2.4.5)
Avancer avec
SANS FIL **
Avancer avec
ÉTAT MOTION
ALERT *
(Sec. 2.4.9)
DATE
ÉCHÉANCE
CAL *
(Sec. 2.4.8)
DATE
DERNIER CAL *
(Sec. 2.4.7)
DATE
(Sec. 2.4.6)
* SI ACTIVÉ
** SI LA FONCTION SANS FIL EST INSTALLÉE
1 NON VALIDE POUR CERTAINS CAPTEURS
2.4.1 Test fonctionnel (page BUMP)
Cette page permet à l'utilisateur d'effectuer un test fonctionnel automatisé de
l'instrument. Pour effectuer le test, appuyer sur le bouton
(OUI). Voir la section 3.7
pour des détails sur l'exécution du test fonctionnel.
Si le bouton ▼ est enfoncé, le test fonctionnel n'est pas exécuté et l'écran montre
la page suivante de la séquence (PEAK - CRÊTE).
Si le bouton ▲ est enfoncé, le test fonctionnel n'est pas exécuté et l'écran retourne
à la page normale MESURE.
2-10
2.4.2 Lectures crêtes (page PEAK)
ÉCRAN MONOCHROME
ÉCRAN COULEUR
CRÊTE
Cette page indique les niveaux les plus élevés de gaz enregistrés par l'appareil
depuis sa mise en marche ou depuis la réinitialisation des valeurs crêtes.
Pour réinitialiser les valeurs crêtes :
1. Accéder à la page CRÊTE (PEAK).
2. Appuyer sur le bouton ▲.
Cette page peut être désactivée via le logiciel MSA Link.
2.4.3 Lectures minimales (page MIN)
ÉCRAN MONOCHROME
ÉCRAN COULEUR
MIN
Cette page affiche le niveau d'oxygène le plus bas enregistré par l'appareil depuis
sa mise en marche ou depuis la réinitialisation de la valeur minimale affichée.
Elle est montrée seulement si un capteur d'oxygène est installé et activé.
Pour réinitialiser la valeur MIN :
1. Accéder à la page MIN.
2. Appuyer sur le bouton ▲.
2-11
2.4.4 Limites d'exposition à court terme (page LECT [STEL])
ADVERTENCIA
Si l'état d'alarme LECT est activé, quitter immédiatement la
zone contaminée ; la concentration de gaz ambiant a atteint
le niveau d'alarme LECT prédéfini. Si cet avertissement
n'est pas respecté, cela causera la surexposition aux gaz
toxiques et les personnes qui comptent sur ce produit pour
leur propre sécurité pourraient subir des blessures graves
ou mortelles.
ÉCRAN MONOCHROME
ÉCRAN COULEUR
LECT/STEL
Cette page affiche l'exposition moyenne sur une période continue de 15 minutes.
Lorsque la quantité de gaz détectée par l'appareil est supérieure à la limite
d'exposition à court terme :
•
L’alarme retentit
•
Les DEL d'alarme clignotent
•
Le message « STEL ALARM » (« ALARME LECT ») clignote.
Pour réinitialiser la valeur LECT :
1. Accéder à la page LECT.
2. Appuyer sur le bouton ▲.
L’alarme LECT est calculée sur une période d’exposition de 15 minutes.
Exemples de calcul de la LECT :
Supposons que l'appareil fonctionne depuis au moins 15 minutes :
•
15 minutes d’exposition à 35 ppm :
(15 minutes x 35 PPM)
15 minutes
•
= 35 PPM
10 minutes d'exposition à 35 ppm et
5 minutes d'exposition à 15 ppm :
(10 minutes x 35 PPM) + (5 minutes x 15 PPM)
15 minutes
Cette page peut être désactivée via le logiciel MSA Link.
2-12
= 25 PPM
2.4.5 Moyenne pondérée dans le temps (page MPT [TWA])
AVERTISSEMENT
Si l'état d'alarme MPT est activé, quitter immédiatement la zone
contaminée ; la concentration de gaz ambiant a atteint le niveau
d'alarme MPT prédéfini. Si cet avertissement n'est pas respecté,
cela causera la surexposition aux gaz toxiques et les personnes
qui comptent sur ce produit pour leur propre sécurité pourraient
subir des blessures graves ou mortelles.
Cette page montre l'exposition moyenne sur 8 heures à partir du moment
où l'instrument avait été mis en marche ou la lecture de la MPT avait été
réinitialisée. Lorsque la quantité de gaz détectée par l'appareil est supérieure
à la limite MPT :
ÉCRAN MONOCHROME
ÉCRAN COULEUR
MPT
•
L’alarme retentit
•
Les voyants d’alarme clignotent
•
Le message « TWA ALARM » (« ALARME MPT ») clignote.
Pour réinitialiser les valeurs MPT :
1. Accéder à la page MPT.
2. Appuyer sur le bouton ▲.
L’alarme MPT est calculée sur une période d’exposition de 8 heures.
Exemples de calcul de la MPT :
•
1 heure d’exposition à 50 ppm :
(1 heures x 50 PPM) + (7 heures x 0 PPM)
8 heures
•
= 6.25 PPM
4 heures d'exposition à 50 ppm et
4 heures d'exposition à 100 ppm :
(4 heures x 50 PPM) + (4 heures x 100 PPM)
8 heures
•
= 75 PPM
12 heures d’exposition à 100 ppm :
(12 heures x 100 PPM)
8 heures
= 150 PPM
Cette page peut être désactivée via le logiciel MSA Link.
2-13
2.4.6 Affichage de la date
La date courante est affichée à l'écran avec le format : MMM-JJ-AA.
2.4.7 Page DERNIER CAL
Affiche la dernière date de calibrage réussi de l'appareil avec le format :
MMM-JJ-AA. Cette page peut être désactivée par MSA Link ou sur la page
RÉGLAGE - OPTIONS CAL (SETUP - CAL OPTIONS).
2.4.8 Page ÉCHÉANCE CAL
Affiche le nombre de jours jusqu'à l'échéance du prochain calibrage de l'appareil
(sélection possible par l'utilisateur). Cette page peut être désactivée par MSA
Link ou sur la page RÉGLAGE - OPTIONS CAL (SETUP - CAL OPTIONS).
2.4.9 Page ACTIVATION MOTIONALERT
Lorsque la fonction MotionAlert est active, le symbole + apparaît. L'instrument
entre dans le mode de pré-alarme lorsqu'aucun mouvement n'est détecté
pendant 20 secondes. Cette condition peut être effacée en déplaçant
l'instrument.
MotionAlert est arrêtée chaque fois que l'unité est arrêtée.
Après 30 secondes sans déplacement, l'alarme MotionAlert complète est
déclenchée. Cette alarme peut seulement être effacée en appuyant sur le bouton
▲. Cette page s'affiche si elle avait été sélectionnée dans le mode Réglage.
Pour activer ou désactiver la fonction MotionAlert, appuyer sur le bouton ▲
lorsque la page ACTIVATION MOTIONALERT est affichée.
2.5 Alarme de capteur manquant
Les capteurs IR et XCell activés sont surveillés continuellement pour vérifier
leur bon fonctionnement. Si, pendant la marche, il est détecté que le capteur
IR ou un capteur XCell est défaillant ou déconnecté, ce message d'alarme
s'affiche.
S'il est détecté que le capteur IR ou un capteur XCell est manquant ou
défaillant, les mesures suivantes sont prises :
•
« SENSOR MISSING » (« CAPTEUR ABSENT ») clignote sur l'écran.
•
Le capteur suspect est indiqué.
•
L'alarme retentit et les DEL d'erreur et d'alarme clignotent.
•
L'alarme peut être mise en sourdine en appuyant sur le bouton ▲ ;
aucune autre page ne peut être visualisée.
2-14
AVERTISSEMENT
Lorsque cette alarme se produit, l'instrument ne peut pas
mesurer les gaz. L'utilisateur doit quitter la zone dangereuse,
l'instrument doit être arrêté et la condition du capteur doit
être corrigée.
2.6 Surveillance des gaz toxiques
L'appareil peut surveiller la concentration de gaz toxiques dans l'air ambiant.
Les gaz toxiques surveillés dépendent des capteurs installés.
L'appareil affiche la concentration de gaz en parties par million (PPM) ou
mg/m3 sur la page MESURE.
AVERTISSEMENT
Si une alarme est activée pendant l'utilisation de l'instrument,
il faut quitter la zone immédiatement.
Si on reste dans la zone dans de telles circonstances, on
risque d'être sujet à des blessures graves ou la mort.
L'instrument a quatre alarmes de gaz :
•
Alarme HAUTE (HIGH)
•
Alarme BASSE (LOW)
•
Alarme LECT (STEL)
•
Alarme MPT (TWA)
Figure 2-6. Conditions d'alarme (alarme haute illustrée)
2-15
Si la concentration de gaz atteint ou dépasse le point de consigne de l'alarme
ou les limites LECT ou MPT :
•
le message d'alarme s'affiche et clignote en même temps que la
concentration en gaz correspondante :
•
le rétroéclairage s'allume
•
l'alarme retentit (si activée)
•
•
les DEL d'alarme clignotent (si activées)
un vibreur se déclenche (si activé).
2.7 Surveillance de la concentration d'oxygène
L'appareil surveille la concentration d'oxygène dans l'air ambiant. Les points
de consigne peuvent être définis pour activer l'alarme dans deux conditions
différentes :
•
Enrichissement - concentration d'oxygène > 20,8 % ou
•
Appauvrissement - concentration d'oxygène < 19,5 %.
Bien que l'appareil puisse détecter jusqu'à 30 % d'oxygène dans l'air ambiant,
il n'est approuvé que pour être utilisé dans des atmosphères ne contenant
pas plus de 21 % d'oxygène.
AVERTISSEMENT
Si une alarme est activée pendant l'utilisation de l'instrument,
il faut quitter la zone immédiatement.
Si on reste dans la zone dans de telles circonstances, on
risque d'être sujet à des blessures graves ou la mort.
Lorsque le point de consigne d'alarme est atteint dans l'une des conditions
ci-dessus :
•
le message d'alarme s'affiche et clignote en même temps que la
concentration en gaz correspondante
•
le rétroéclairage s'allume
•
l'alarme retentit (si activée)
•
les DEL d'alarme clignotent (si activées)
•
un vibreur se déclenche (si activé).
L'alarme BASSE (appauvrissement en oxygène) se verrouille et ne sera pas
réinitialisée même lorsque la concentration d'O2 passera au-dessus du point
de consigne BAS. Pour réinitialiser l'alarme, appuyer sur le bouton ▲. Si
l'alarme se verrouille, le bouton ▲ met l'alarme en sourdine pendant cinq
secondes. Les alarmes peuvent devenir des alarmes de type verrouillage ou
déverrouillage en utilisant MSA Link.
2-16
De fausses alarmes d'oxygène peuvent se produire en raison des changements
de pression barométrique (altitude) ou des écarts extrêmes de la température
ambiante.
Il est recommandé d'effectuer le calibrage du capteur d'oxygène à la température
et à la pression d'emploi. Avant le calibrage, assurez-vous que l'instrument se
trouve dans de l'air frais non contaminé.
2.8.1 Surveillance des gaz combustibles
L'instrument peut être équipé d'un capteur de gaz combustible catalytique qui
détecte divers gaz combustibles jusqu'à 100 % de la LIE et affiche la lecture en %
de LIE ou en % de CH4. L'ALTAIR 5X IR peut aussi contenir un capteur IR de gaz
combustible. Le capteur IR affiche les lectures en % de vol.
AVERTISSEMENT
Si une alarme est activée pendant l'utilisation de l'instrument,
il faut quitter la zone immédiatement.
Si on reste dans la zone dans de telles circonstances, on
risque d'être sujet à des blessures graves ou la mort.
Le capteur de gaz combustible catalytique et le capteur IR de 25 % en vol. de
butane ont deux points de consigne d'alarme :
•
Alarme HAUTE (HIGH)
•
Alarme BASSE (LOW)
Si la concentration de gaz atteint ou dépasse la valeur de consigne d'alarme :
•
le message d'alarme s'affiche et clignote en même temps que la
concentration en gaz correspondante :
•
le rétroéclairage s'allume
•
l'alarme retentit (si activée)
•
les DEL d'alarme clignotent (si activées)
•
un vibreur se déclenche (si activé).
Les capteurs IR de 100 % en vol. n'ont pas de point de consigne d'alarme.
2-17
2.8.2 Exposition au gaz à 100 % LIE
Si la valeur de gaz détectée par le capteur de gaz combustible catalytique
atteint 100 % de la LIE, l'appareil passe en état de verrouillage d'alarme
(LockAlarm™) et affiche « XXX » à la place de la lecture actuelle.
AVERTISSEMENT
Une valeur de gaz combustible affichée de « XXX » indique
que l'atmosphère peut être au-dessus de 100 % de la LIE
ou 5,00 % en vol. de CH4, et qu'un risque d'explosion existe.
Quitter immédiatement la zone contaminée.
Pour les instruments ALTAIR 5X IR avec un capteur IR de 100 % en vol. de
méthane activé, LockAlarm est effacée et le capteur de gaz combustible
catalytique affiche à nouveau les concentrations de gaz combustible lorsque
l'échantillon de gaz tombe à un niveau plus bas.
Pour les instruments sans capteur IR de 100 % en vol. de méthane activé,
l'utilisateur peut effacer l'état LockAlarm uniquement en arrêtant l'instrument,
puis en le remettant en marche dans un environnement d'air frais.
Lorsque les chiffres de la lecture du gaz combustible catalytique
apparaissent, l'instrument est à nouveau disponible pour mesurer les gaz.
REMARQUE : LockAlarm pour le capteur de gaz combustible catalytique se
produit pendant les essais fonctionnels et le calibrage d'un
capteur IR de gaz combustible en % de vol. Après le test
fonctionnel du capteur IR, LockAlarm doit être effacée (comme
indiqué ci-dessus) avant que le capteur de gaz combustible
catalytique ne puisse à nouveau mesurer et fournir des lectures.
2-18
3 Fonctionnement
Le fonctionnement de l'appareil est géré par dialogue à partir de l'écran à
l'aide de trois touches de fonction (voir chapitre 2.2.1).
3.1 Facteurs environnementaux
Un certain nombre de facteurs environnementaux peuvent affecter les lectures
des capteurs de gaz, y compris les changements de pression, d'humidité et de
température. Les variations de pression et d’humidité changent la quantité
d’oxygène présente dans l’atmosphère.
Variations de pression
Si la pression change rapidement (passage dans un sas, par exemple), le
relevé du capteur d’oxygène peut changer temporairement et le détecteur
peut éventuellement entrer en mode d'alarme. Bien que le pourcentage
d’oxygène puisse demeurer à 20,8 % en vol. ou proche de cette valeur, la
quantité totale d’oxygène présente dans l’atmosphère et disponible pour la
respiration risque de devenir dangereuse si la pression totale est réduite de
façon importante.
Variations d’humidité
Si le taux d'humidité change de manière importante (par exemple en passant
d'un environnement climatisé sec à l'air extérieur chargé d'humidité), les valeurs
d'oxygène affichées peuvent être réduites jusqu'à 0,5 %, en raison de la
vapeur d'eau présente dans l'air qui déplace l'oxygène.
Le capteur d'oxygène dispose d'un filtre spécial pour réduire les effets des
changements d'humidité sur les lectures d'oxygène. L’humidité n’affecte pas
les relevés immédiatement, mais lentement et sur plusieurs heures.
Variations de température
Les capteurs ont une fonction de compensation de température. Toutefois, si
la température change de façon extrême, la lecture du capteur peut changer
temporairement.
3-1
3.2 Mise en marche
Le fonctionnement de l'appareil est géré par dialogue à partir de l'écran à
l'aide de trois touches de fonction (voir chapitre 2.2.1). Pour plus d'informations,
voir les organigrammes à la section 7.
Mettre l'appareil en marche à l'aide du bouton
.
•
L'appareil réalise un autotest. Pendant l'autotest, l'appareil vérifie les
DEL d'alarme, l'alarme sonore, le vibreur et les capteurs installés.
•
L'instrument affiche :
•
Logo de démarrage
•
Version du logiciel, numéro de série de l'instrument, nom de la
société, département et noms des utilisateurs
•
Test de sécurité du système d'échantillonnage ; voir la section 3.2.1
Si un capteur avait été changé depuis l'utilisation précédente de
l'instrument, la liste actuelle des capteurs installés s'affiche pendant la
séquence de mise en marche et l'interaction de l'utilisateur est requise.
•
L'utilisateur doit accepter la nouvelle configuration en appuyant
sur le bouton ▲.
•
Si la configuration actuelle des capteurs n'est pas acceptée, les
alarmes de l'instrument sont activées et l'instrument n'est pas
utilisable.
•
Type de gaz combustible et indication des capteurs installés
•
Type de gaz combustible et unités de capteur
(écran monochrome uniquement)
•
Points de consigne d'alarme Basse
•
Points de consigne d'alarme Haute
•
Points de consigne d'alarme LECT (si activée)
•
Points de consigne d'alarme MPT (si activée)
•
Réglages de bouteille de calibrage
•
Date actuelle
•
Date de dernier calibrage (si activé)
•
Date d'échéance de calibrage. Si la date d'échéance de calibrage
est activée, le message « CAL DUE; X DAYS » (ÉCHÉANCE CAL ;
X JOURS) s'affiche sur l'écran de l'instrument.
•
X = nombre de jours jusqu'à ce qu'un calibrage soit nécessaire,
peut être sélectionné par l'utilisateur de 1 à 180 jours.
Si le nombre de jours jusqu'à la date d'échéance du calibrage
atteint 0, une alerte est émise et le message « CAL DUE NOW »
(ÉCHÉANCE CAL MAINTENANT) s'affiche.
•
3-2
Appuyer sur le bouton ▲ pour effacer l'alerte.
•
Durée de chauffe des capteurs
•
Option de réglage à l'air frais (si activée).
La page principale de mesure apparaît.
La présence d'un indicateur ♥ sur l'affichage signifie qu'un capteur se
rapproche de la fin de sa durée de vie ou l'a atteinte. Voir la section 2.2.3.6
pour des détails sur la situation d'alarme de durée de vie de capteur.
Voir l'organigramme à la section 7.1.
3.2.1 Test de sécurité du système d'échantillonnage
Au démarrage, une alarme (visuelle, sonore et vibreur) est déclenchée et
l'utilisateur est invité à bloquer les pompes/le système d'échantillonnage de
l'appareil dans les 30 secondes.
Dès que l'appareil détecte un blocage de l'écoulement de la pompe, il affiche
un message « PASS » (SUCCÈS). La séquence de démarrage reprend.
Si l'appareil ne détecte pas un blocage de l'écoulement de la pompe, il affiche
un message d'erreur. L'appareil s'arrête après que l'utilisateur ait validé ce
message en appuyant sur le bouton ▲. Dans ce cas, vérifier le système
d'échantillonnage et si nécessaire contacter MSA.
Les utilisateurs peuvent vérifier le fonctionnement du système d'échantillonnage
à tout moment pendant le service en bloquant le système d'échantillonnage
pour générer une alarme de pompe.
AVERTISSEMENT
Ne pas utiliser la pompe, le tuyau d'échantillonnage ou la sonde
à moins que l'alarme ne fonctionne correctement lorsque la
circulation d'air est bloquée. L'absence d'alarme indique que
l'échantillon risque de ne pas être aspiré jusqu'aux capteurs,
ce qui peut fausser les relevés.
Le non-respect de cette procédure peut entraîner des blessures
graves ou mortelles.
Ne jamais laisser l'extrémité de la ligne d'échantillonnage
toucher ou passer en-dessous de la surface du liquide. Si le
liquide pénètre dans l'appareil, les valeurs lues seront inexactes
et l'appareil risque d'être endommagé. Nous recommandons
l'utilisation d'une sonde d'échantillonnage MSA contenant un
filtre à membrane spécial, perméable au gaz mais imperméable
à l'eau, pour éviter que cela se produise.
3-3
3.2.2 Réglage à l'air frais (FAS) lors de la mise en marche
de l'instrument
Le réglage à l'air frais (FAS) sert au calibrage ZÉRO de l'appareil.
Le FAS a des limites. Si un niveau dangereux de gaz est présent, l'appareil
ignore la commande de réglage à l'air frais et l'alarme de l'appareil est activée.
La capacité d'effectuer un FAS lors de la mise en marche de l'instrument peut
être mise hors service à l'aide du logiciel MSA Link.
REMARQUE : Le réglage à l'air frais ne concerne pas le capteur CO2.
AVERTISSEMENT
Ne pas effectuer le réglage à l'air frais, à moins d'être certain
que l'air ambiant est frais et non contaminé ; sinon, des
valeurs fausses peuvent s'afficher et indiquer de manière
erronée qu'une atmosphère dangereuse est sûre. Au moindre
doute sur la qualité de l'air ambiant, ne pas utiliser la fonction
de réglage à l'air frais. Ne pas utiliser le réglage à l'air frais
comme substitut pour les contrôles de calibrage quotidiens. Le
contrôle de calibrage est nécessaire pour vérifier la précision
du calibrage de plage. Le non-respect de cet avertissement
peut entraîner des blessures graves ou mortelles.
Figure 3-1. Réglage à l’air libre
L'appareil affiche un message clignotant « FRESH AIR SETUP? » (RÉGLAGE
À L'AIR FRAIS ?), invitant l'utilisateur à effectuer un réglage à l'air frais :
1. Appuyer sur le bouton ▲ pour contourner le réglage à l'air frais.
• Le réglage à l'air frais est omis
• L'instrument passe à la page MESURE (page principale).
2. Appuyer sur le bouton ▼ pour effectuer le réglage à l'air frais.
• L'appareil commence la séquence FAS et l'écran FAS s'affiche
• Une barre de progression informe l'utilisateur de l'état d'avancement
du FAS
• A la fin du FAS, l'appareil affiche : « FRESH AIR SETUP PASS »
(SUCCÈS DU RÉGLAGE À L'AIR FRAIS) ou « FRESH AIR SETUP
FAIL » (ÉCHEC DU RÉGLAGE À L'AIR FRAIS).
Si le FAS échoue, effectuer un calibrage zéro conformément à la section 3.8.
3-4
3.2.3 Considération spéciale pour le capteur d'oxygène
Dans les conditions ci-dessous, la lecture affichée par le capteur d'oxygène
peut être supprimée jusqu'à 30 minutes lors de la mise en marche de
l'instrument si la « cuisson » d'un capteur est effectuée.
Ceci pourrait se produire si :
•
le capteur d'oxygène vient d'être installé
•
le bloc-piles a été déchargé à fond
•
le bloc-piles a été retiré de l'instrument.
Pendant ce temps, la position numérique du capteur d'oxygène sur l'affichage
indique « PLEASE WAIT » (VEUILLEZ PATIENTER). Pendant que ce
message est affiché, l'instrument ne peut pas répondre à ce qui suit :
•
Réglage à l’air libre
•
Calibrage
•
Procédure de test fonctionnel.
Lorsque la lecture numérique de l'oxygène réapparaît, le FAS, le calibrage ou
les procédures de test fonctionnel peuvent être exécutés.
3.3 Mode de mesure (fonctionnement normal)
Les pages OPTIONS (ci-dessous) peuvent être exécutées à partir de l'écran
principal de mesure (pour plus d'informations, voir la section 2.4) :
Page BUMP
permet à l'utilisateur d'effectuer un test fonctionnel
sur les capteurs installés ; voir la section 3.7
Page CRÊTE (PEAK)*
lectures crêtes pour tous les capteurs
Page MIN
lecture minimale du capteur d'oxygène
Page LECT*
lectures LECT calculées de l'instrument
Page MPT*
lectures MPT calculées de l'instrument
Page DATE
date
DATE DERNIER CAL*
date de dernier calibrage. Si l'appareil n'a pas un
calibrage valide, le message « LAST CAL INVALID »
(DERNIER CAL NON VALIDE) est affiché.
ÉCHÉANCE CAL*
MOTIONALERT
date définie pour le prochain calibrage
+
si la fonction MotionAlert est activée
* L'affichage de ces pages peut être désactivé via MSA Link (section 2.4).
3-5
3.4 Réglage de l'instrument
Cet appareil permet à l'utilisateur d'accéder aux paramètres suivants et de les
modifier via l'interface de touche directe :
•
•
•
Options de calibrage
Options d'alarme
Options d'instrument.
L'utilisateur peut accéder à ces menus uniquement à partir de la page MESURE
en maintenant enfoncés les boutons ▲ et ▼ simultanément jusqu'à être invité à
fournir un mot de passe.
La procédure est la suivante :
1. Mettre en marche l'instrument et attendre que le page MESURE
apparaisse.
2. Maintenir simultanément enfoncés les boutons ▲ et ▼ pendant cinq
secondes environ.
• Le mot de passe par défaut est « 672 ».
Figure 3-2. Écran du mot de passe
3. Saisir le premier chiffre en appuyant sur le bouton ▲ ou ▼ et confirmer
avec le bouton .
• Le curseur saute au deuxième chiffre.
4. Saisir les deuxième et troisième chiffres.
• Mot de passe incorrect : L'instrument retourne à la page principale.
• Mot de passe correct : L'utilisateur peut accéder au mode Réglage.
Il est possible de modifier le mot de passe à l'aide d'un ordinateur PC en
exécutant le logiciel MSA Link.
Si on oublie le mot de passe, il peut être réinitialisé à l'aide du logiciel MSA
Link. Veuillez contacter le service à la clientèle de MSA pour toute assistance.
Les options suivantes sont disponibles en appuyant sur les boutons ▲ et ▼ :
•
Options de calibrage - voir la section 3.4.1
•
Options d'alarme - voir la section 3.4.2
•
Options d'instrument - voir la section 3.4.3.
3-6
3.4.1 Options de calibrage
Le menu Options de calibrage permet à l'utilisateur de :
•
modifier les réglages de bouteille de calibrage (RÉGLAGE DE
BOUTEILLE)
•
activer/désactiver la notification de date d'échéance de calibrage et
régler le nombre de jours (OPTIONS D'ÉCHÉANCE CAL)
•
•
activer/désactiver l'option de montrer la date de dernier cal lors de la
mise en marche (DATE DERNIER CAL)
•
•
Lorsqu'il est activé, le nombre de jours avant l'échéance du calibrage
de l'instrument s'affiche lors du processus de mise en marche.
Lorsqu'elle est activée, la date du dernier calibrage de l'instrument
est affichée pendant le processus de mise en marche.
activer/désactiver l'option de calibrage protégé par mot de passe (MOT
DE PASSE CAL)
•
Lorsqu'elle est activée, le mot de passe de l'instrument doit être
saisi avant le calibrage.
1. Appuyer sur :
• le bouton ▼ pour passer à la page suivante
• le bouton ▲ pour passer à la page précédente
• le bouton
pour entrer dans le mode Réglage.
Réglage de bouteille de calibrage
Cette option a un dialogue similaire au dialogue de calibrage de plage.
L'écran montre tous les capteurs actifs.
1. Appuyer sur le bouton
pour entrer dans le mode Réglage.
• L'écran pour la première bouteille de calibrage apparaît.
2. Appuyer sur :
• Le bouton ▼ ou ▲ pour modifier la valeur.
• Le bouton
pour valider le réglage.
Après cette confirmation, l'appareil passe automatiquement au réglage
de la bouteille suivante.
3-7
3. Répéter la séquence pour changer les réglages de toutes les valeurs de
gaz nécessaires.
•
Une fois le dernier réglage réalisé, l'appareil retourne au menu
Options de calibrage.
Réglage des options d'échéance du calibrage
1. Appuyer sur le bouton
pour entrer dans le mode Réglage.
2. Appuyer sur le bouton ▼ ou ▲ pour activer/désactiver cette option.
3. Appuyer sur le bouton
pour valider.
4. Après confirmation, l'appareil invite l'utilisateur à saisir le nombre de
jours pour le rappel.
5. Modifier le nombre de jours en appuyant sur le bouton ▼ ou ▲.
6. Appuyer sur le bouton
pour passer au menu suivant.
Réglage de la date du dernier calibrage
1. Appuyer sur le bouton
pour activer/désactiver cette option.
2. Appuyer sur le bouton ▼ pour passer à la page suivante.
3. Appuyer sur le bouton ▲ pour passer à la page précédente.
Réglage du mot de passe de calibrage
1. Appuyer sur le bouton
pour activer/désactiver cette option.
2. Appuyer sur le bouton ▼ pour passer à la page suivante.
3. Appuyer sur le bouton ▲ pour passer à la page précédente.
Retour au menu principal
1. Appuyer sur le bouton
pour passer au menu Réglage de l'instrument .
• L'écran Options de calibrage s'affiche
2. Appuyer sur le bouton ▼ pour accéder au menu suivant (options
d'alarme) ou sur le bouton ▲ pour quitter le menu Réglage.
3-8
3.4.2 Options d'alarme
Figure 3-4. Options d'alarme
Le menu Options d'alarme permet à l'utilisateur de :
•
activer/désactiver le vibreur
•
activer/désactiver l'alarme sonore (avertisseur)
•
activer/désactiver les DEL d'alarme
•
activer/désactiver la page SÉLECTION MOTIONALERT.
•
•
Si elle est désactivée, l'utilisateur ne peut pas modifier le réglage
MotionAlert de l'instrument.
régler les alarmes de capteur.
Appuyer sur :
•
le bouton ▼ pour passer à la page suivante
•
le bouton ▲ pour accéder à la page précédente
•
le bouton
pour entrer dans le mode Réglage.
Réglage du vibreur
• Appuyer sur le bouton
pour mettre en marche ou arrêter cette option.
Réglage de l'alarme sonore
• Appuyer sur le bouton
pour mettre en marche ou arrêter cette option.
Réglage de l'alarme à DEL
• Appuyer sur le bouton
pour mettre en marche ou arrêter cette option.
Réglage de l'accès à MotionAlert
Le réglage de ce paramètre permet à l'utilisateur d'accéder à la page
MOTIONALERT à partir de la page MESURE.
•
Si l'accès est refusé ici :
•
l'utilisateur ne peut pas accéder à la page MOTIONALERT pour
activer ou désactiver cette fonction
•
la fonction InstantAlert (section 2.2.3.3) ne peut pas être activée.
1. Pour accorder ou refuser l'accès de l'utilisateur à la page MOTIONALERT,
utiliser le bouton pour changer la sélection indiquée.
3-9
L'accès de l'utilisateur est :
•
autorisé lorsque le réglage indique la marche (ON).
•
refusé lorsque le réglage indique l'arrêt (OFF).
2. La sélection est validée en appuyant sur le bouton ▼ ou ▲.
Réglage des alarmes de capteur
Cette page permet à l'utilisateur de modifier les valeurs d'alarme prédéfinies
pour :
• alarme BASSE (LOW)
• alarme HAUTE (HIGH)
• alarme LECT (STEL)
• alarme MPT (TWA).
Les valeurs d'alarme réglées en usine sont montrées dans la section 5.2.
1. Appuyer sur le bouton
pour accéder au réglage des alarmes de capteur.
• L'écran de réglage des alarmes BASSES s'affiche.
Figure 3-5. Réglage des alarmes de capteur
3-10
2. Appuyer sur :
• le bouton ▼ pour abandonner l'opération ou
• le bouton ▲ pour accéder au réglage d'alarme suivant ou
• le bouton
•
pour modifier les points de consigne d'alarme.
La valeur d'alarme pour le premier capteur s'affiche.
• Alarm Value for the first sensor displays.
Figure 3-6. Réglage des alarmes de capteur
3. Régler les valeurs pour l'alarme de capteur en appuyant sur le bouton ▼ ou
le bouton ▲.
4. Appuyer sur le bouton
pour valider la valeur réglée.
5. Répéter le réglage pour tous les autres capteurs.
6. Appuyer sur le bouton ▲ pour retourner au menu Options d'alarme.
7. Répéter le réglage pour tous les autres types d'alarme.
3-11
3.4.3 Options d'instrument
Figure 3-7. Options d'instrument
Le menu Options d'instrument permet à l'utilisateur de modifier différentes
options d'instrument :
•
Réglage de capteur (activer/désactiver le canal)
•
Langue
•
Réglage de l'heure et de la date
•
Intervalles d'enregistrement des données
•
Mode furtif
•
Bip de confirmation
•
Contraste d'écran (monochrome seulement)
•
Options de rétroéclairage.
1. Appuyer sur :
• le bouton ▼ pour accéder à la page suivante
• le bouton ▲ pour accéder à la page précédente
• le bouton
3-12
pour entrer dans le mode Réglage.
Réglage des options de capteur
1. Appuyer sur le bouton
pour entrer dans le mode Réglage.
• L'écran suivant s'affiche :
Figure 3-8. Options de capteur
2. Appuyer sur le bouton ▼ pour sélectionner le capteur et sur le bouton
pour faire des modifications.
•
Les informations du capteur sont affichées et le capteur peut être
activé ou désactivé.
REMARQUE : D'autres opérations comme le changement du type de
gaz (méthane, butane, propane etc. pour le capteur de
gaz combustibles) et des unités (ppm en mg/m3) ne sont
possibles qu'avec l'aide du logiciel MSA Link.
3. Modifier l'état en appuyant sur le bouton ▼ ou ▲.
4. Appuyer sur le bouton
(capteur suivant).
pour valider et avancer à l'écran suivant
5. Effectuer la séquence pour tous les autres capteurs.
•
Après avoir réglé le dernier capteur, l'appareil passe à la page de
RÉGLAGE suivante.
Langue
Cette option concerne le réglage de la langue de l'instrument.
1. Appuyer sur le bouton
pour entrer dans le mode Réglage.
2. Changer la langue en appuyant sur le bouton ▼ ou ▲.
3. Valider en appuyant sur le bouton
•
.
L'instrument passe à la page de RÉGLAGE suivante.
3-13
Réglage de l'heure et de la date
L'instrument commence par inviter l'utilisateur à régler l'heure ; ensuite,
il invite à régler la date.
REMARQUE : L'heure peut être réglée soit en mode normal AM/PM ou en
heure militaire (via le logiciel MSA Link). L'heure AM/PM est
le réglage par défaut.
1. Appuyer sur le bouton
pour entrer dans le mode Réglage.
2. Modifier les heures en appuyant sur le bouton ▼ ou ▲. Traverser le
midi pour les heures PM.
3. Valider en appuyant sur le bouton
.
4. Modifier les minutes en appuyant sur le bouton ▼ ou ▲.
5. Valider en appuyant sur le bouton
•
.
L'instrument passe à la page de RÉGLAGE DE LA DATE.
6. Modifier le mois, le jour et l'année en appuyant sur le bouton ▼ ou ▲ :
7. Valider en appuyant sur le bouton
•
.
L'instrument passe à la page de RÉGLAGE suivante.
Réglage des intervalles d'enregistrement des données
Cette option permet de régler les intervalles auxquels toutes les lectures
seront enregistrées.
1. Appuyer sur le bouton
pour entrer dans le mode Réglage.
2. Modifier l'intervalle en appuyant sur le bouton ▼ ou ▲.
3. Valider en appuyant sur le bouton
•
.
L'instrument passe à la page de RÉGLAGE suivante.
Réglage du mode furtif
Le mode furtif désactive les alarmes visuelles, sonores et vibratoires.
1. Appuyer sur le bouton
pour changer le mode (marche/arrêt).
2. Appuyer sur le bouton ▼ pour accéder à la page suivante ou le bouton
▲ pour retourner à la page précédente.
Réglage du bip de confirmation
1. Appuyer sur le bouton
pour changer le mode (marche/arrêt).
2. Appuyer sur le bouton ▼ pour accéder à la page suivante ou le bouton
▲ pour retourner à la page précédente.
3-14
Réglage du contraste d'écran (monochrome)
1. Appuyer sur le bouton ▼ ou ▲ pour ajuster le niveau de contraste.
2. Appuyer sur le bouton
pour valider le niveau de contraste.
Réglage du rétroéclairage
1. Appuyer sur le bouton
pour entrer dans le mode Réglage.
2. Changer l'option en appuyant sur le bouton ▼ ou ▲.
3. Appuyer sur le bouton
pour entrer.
4. Changer la temporisation en appuyant sur le bouton ▼ ou ▲.
5. Appuyer sur le bouton
pour valider la temporisation.
Retour au menu principal
Il existe trois options à ce niveau ; appuyer sur le bouton:
•
▼ pour accéder au menu Options de capteur
•
▲ pour accéder à la page RÉGLAGE PRÉCÉDENT dans le menu
Options d'instrument
•
pour accéder au menu Options d'instrument.
3.5. Fonctionnement de MSA Link
Connexion de l'instrument à un ordinateur PC
1. Mettre en marche le moniteur de gaz ALTAIR 5X et aligner le port
de communication pour la transmission de données sur le moniteur
ALTAIR 5X avec l'interface IR du PC.
2. Démarrer le logiciel MSA Link sur le PC et lancer la connexion en
cliquant sur l'icône de connexion.
Se reporter à la documentation de MSA Link pour des instructions détaillées.
3.6. Tests de fonctionnement sur l'instrument
Test d'alarme
1. Mettre en marche l'instrument. L'utilisateur doit vérifier les points
suivants :
• les DEL d'alarme clignotent
• l'avertisseur sonore retentit brièvement
• le vibreur se déclenche brièvement.
3-15
3.7 Test fonctionnel
AVERTISSEMENT
Effectuer un test fonctionnel chaque jour avant l'utilisation
pour vérifier le bon fonctionnement de l'instrument. Si ce
test n'est pas effectué, cela peut entraîner des blessures
graves ou mortelles.
Ce test confirme rapidement que les capteurs de gaz fonctionnent. Effectuer
un calibrage complet :
• périodiquement pour assurer la précision
•
immédiatement si l'instrument échoue au test fonctionnel.
CSA exige (en vertu de 22.2 N° 152) que la sensibilité de l'instrument soit
testée chaque jour avant l'utilisation avec une concentration connue de
méthane équivalente à un pourcentage de 25 à 50 % de la concentration
de pleine échelle. LA PRÉCISION DOIT ÊTRE ENTRE 0 ET +20 % DE
LA VALEUR RÉELLE. Corriger la précision en effectuant la procédure de
calibrage décrite dans la section 3.8.
Le banc d'essai Galaxy peut aussi être utilisé pour effectuer un test
fonctionnel.
REMARQUE : El Galaxy no puede probar los siguientes sensores:
• Bioxyde de chlore
• % de vol. de butane
• % de vol. de propane
• % de vol. de méthane.
Pour ces capteurs, utiliser cette procédure de test fonctionnel.
3.7.1 Équipement
Voir la section 6.2, Liste des pièces accessoires, pour des renseignements
concernant la commande de ces composants.
•
Bouteille(s) de gaz pour vérification de calibrage
•
Voir la section 5.4 pour les valeurs cibles de gaz de calibrage et les
bouteilles de gaz de calibrage appropriées de MSA.
•
Régulateur(s) à demande de débit
•
Tubage approprié aux gaz à tester
•
Des kits contenant le tubage et les régulateurs appropriés pour les gaz
réactifs et non réactifs sont disponibles auprès de MSA.
3.7.2 Exécution d'un test fonctionnel
Pour les unités ALTAIR 5X IR avec des capteurs IR à % de gaz combustible en
vol., les niveaux de gaz suivants ne doivent pas être dépassés lors de l’utilisation
avec les tests fonctionnels quotidiens :
3-16
•
IR Butane 25 % vol. - gaz de contrôle de calibrage butane 2 % vol.
•
IR Propane 100 % vol. - gaz de contrôle de calibrage propane 8 % vol.
•
IR Méthane 100 % vol. - gaz de contrôle de calibrage méthane 20 % vol.
1. Avec l'instrument en marche dans de l'air propre et frais, vérifier que
les mesures indiquent qu'aucun gaz n'est présent.
2. À partir de l'écran Mesure normal, appuyer sur le bouton ▼ (BUMP)
pour afficher « BUMP TEST? » (TEST FONCTIONNEL ?).
Vérifier que les concentrations de gaz affichées correspondent à la
bouteille de gaz de vérification de calibrage. Si elles ne correspondent
pas, ajuster les valeurs à l'aide du menu Réglage du calibrage comme
indiqué à la section 3.4.1.
Selon les capteurs installés, entre un et cinq tests fonctionnels séparés
pourraient être effectués, chacun avec une bouteille, un régulateur et un
tubage différents.
3. Attacher le régulateur à la demande (fourni dans le kit de calibrage) à la
bouteille fournissant les gaz indiqués.
4. Connecter le tubage (fourni dans le kit de calibrage) au régulateur.
5. Attacher l'autre extrémité du tubage à l'admission de la pompe de
l'instrument.
6. Appuyer sur le bouton
pour démarrer le test fonctionnel :
•
la barre de progression avance
•
les capteurs répondent au gaz.
Le message « BUMP TEST PASS » (SUCCÈS DU TEST
FONCTIONNEL) indique le succès du test fonctionnel des capteurs.
Si un capteur quelconque échoue au test fonctionnel :
•
•
le message « BUMP TEST FAIL » (ÉCHEC DU TEST
FONCTIONNEL) apparaît
le capteur défaillant est indiqué.
7. S'il existe d'autres capteurs à tester, le capteur suivant s'affiche et le
processus se répète à partir de l'étape 3 de cette section.
8. S'il n'y a plus de capteurs à tester, le tubage peut être retiré de l'admission
de la pompe de l'instrument.
9. Dans l'ALTAIR 5X IR, le test fonctionnel d'un capteur IR de gaz combustible
fait accéder le capteur de gaz combustible catalytique à une condition
de LockAlarm. Alors qu'un instrument avec un capteur IR à % de vol. de
méthane est réactivé automatiquement après une LockAlarm, les
instruments à % de vol. de propane ou de butane ne le sont pas. Pour
ces instruments, effacer l'état de LockAlarm en arrêtant l'instrument, puis
en le remettant en marche dans un environnement d'air frais. Voir la
section 2.8.2 pour de plus amples détails.
3-17
3.7.3 Après le test fonctionnel
Lorsque tous les capteurs installés ont réussi au test fonctionnel, le symbole
√ s'affiche sur la page MESURE. Ce symbole √ apparaît sur :
•
l'écran couleur dans la barre de fonction supérieure
•
l'écran monochrome en bas à droite.
Si un capteur quelconque n'a pas subi le test ou y a échoué, le symbole √ ne
s'affiche pas.
L'écran couleur :
•
affiche temporairement le symbole √ lors de chaque lecture de gaz pour
les capteurs ayant réussi au test fonctionnel
•
le symbole √ est ensuite remplacé par la lecture de gaz actuelle.
L'écran monochrome n'affiche pas de symbole √ pour les lectures de gaz
individuelles.
Le symbole √ sur la barre de fonction de l'écran couleur et en bas à droite sur
l'écran monochrome s'affiche pendant 24 heures après le test fonctionnel.
Si un instrument échoue au test fonctionnel, calibrer l'instrument comme indiqué
dans la section 3.8.
3.8. Calibrage
L'appareil ALTAIR 5X peut être calibré soit manuellement en utilisant cette
procédure, soit automatiquement en utilisant le banc d'essai Galaxy. Voir la
section 3.9 pour des renseignements supplémentaires relatifs au Galaxy.
L'utilisation des régulateurs à la demande listés dans la section 6.2 est
recommandée.
AVERTISSEMENT
Attention ! Particularités propres aux gaz toxiques !
Les gaz toxiques réactifs (chlore, ammoniac, dioxyde de
chlore) ont la propriété de se diffuser dans les tuyaux en
caoutchouc et en plastique si bien que le volume de gaz
de test disponible dans l'appareil n'est plus suffisant pour
réaliser correctement le calibrage de l'appareil.
Pour cette raison, lors du calibrage de l'appareil avec des
gaz toxiques réactifs, certaines conditions préalables sont
requises, sinon un calibrage incorrect pourrait résulter :
•
3-18
Un régulateur de pression spécial
•
Des tuyaux de raccordement les plus courts possible entre
le régulateur de pression et l'appareil.
•
Des tuyaux de raccordement fabriqués en une matière qui
n'absorbe pas les gaz de test (par exemple PTFE).
REMARQUE : Si se utilizan tubos y reguladores de presión normales,
expóngalos al gas de prueba requerido durante un
período prolongado. Mantenga estos materiales
dedicados para usarse con ese gas de prueba
solamente; no los use para otros gases.
Por ejemplo: para el cloro, permita que todo el contenido
de un cilindro de gas de prueba fluya a través del
regulador de presión y de los tubos antes de usarlo
para calibrar el instrumento. Marque estos materiales
para usarse con cloro solamente.
3.8.1 Calibrage zéro
1. Appuyer sur le bouton ▲ pendant cinq secondes dans la page MESURE
NORMALE.
• L'écran ZÉRO s'affiche :
Pour omettre la procédure de calibrage ZÉRO et accéder directement
à la procédure de calibrage de plage, appuyer sur le bouton ▲. Si aucune
touche n'est actionnée pendant 30 secondes, l'appareil invite l'utilisateur
à réaliser un calibrage de plage avant que l'appareil ne revienne à la page
MESURE NORMALE.
Pour effectuer UNIQUEMENT un Réglage à l'air frais à ce moment,
appuyer sur le bouton . L'instrument effectue alors un Réglage à l'air
frais comme indiqué dans la section 3.2.2. Lorsque le Réglage à l'air
frais est achevé, l'instrument retourne à l'écran de MESURE normal.
2. Appuyer sur le bouton ▲ pour confirmer l'écran ZÉRO, c'est-à-dire pour
exécuter le calibrage zéro.
3-19
•
Le message « SENSOR REFRESH » (RAFRAÎCHISSEMENT DE
CAPTEUR) s'affiche, suivi par le message « ZERO CALIBRATION »
(CALIBRAGE ZÉRO).
•
Le message « REFRESH » (RAFRAÎCHISSEMENT) n'apparaît
pas si un capteur de gaz combustible catalytique n'est pas installé.
•
Le calibrage ZÉRO démarre
•
Une barre de progression informe l'utilisateur de l'état d'avancement
du calibrage.
REMARQUE : Au début d'un calibrage ZÉRO, la lecture du capteur de
gaz combustible peut être remplacée par un affichage
« PLEASE WAIT » (ATTENDRE SVP). Ceci est normal.
•
Lorsque le calibrage ZÉRO est achevé, l'instrument affiche :
•
« ZERO CALIBRATION PASS » (SUCCÈS DU CALIBRAGE ZÉRO)
ou
3-20
•
« ZERO CALIBRATION FAIL » (ÉCHEC DU CALIBRAGE ZÉRO).
•
En cas de succès du calibrage zéro, l'instrument accède à l'option
de calibrage de plage :
3.8.2 Calibrage de plage
Pour omettre la procédure de calibrage de plage, appuyer sur le bouton ▲.
REMARQUE : Si le calibrage de plage du capteur de gaz combustible est
omise après un calibrage ZÉRO réussi, la lecture du capteur
de gaz combustible peut être remplacée par un affichage
« PLEASE WAIT » (ATTENDRE SVP). Ceci est normal et
l'instrument sera tout à fait opérationnel lorsque la lecture de
gaz combustible réapparaîtra.
Le calibrage de plage pour le ou les capteurs indiqués est aussi omis si
aucun bouton n'est enfoncé dans un délai de 30 secondes.
À cause des différentes combinaisons de gaz possibles, l'omission d'un
calibrage de plage peut faire avancer l'utilisateur au calibrage de plage d'un
autre capteur installé ou peut le ramener au mode de mesure.
Lors du calibrage avec des gaz combustibles > 100 % de la LIE, sélectionner
l'option « Oui » à l'invite « Calibrage de plage ? » AVANT d'exposer
l'instrument au gaz.
1. Relier une extrémité du tuyau au régulateur de la bouteille (fourni dans
le kit de calibrage).
2. Attacher l'autre extrémité du tuyau à l'admission de la pompe de
l'instrument.
3. Appuyer sur le bouton ▼ pour calibrer la plage de l'instrument.
•
« SPAN CALIBRATION » (CALIBRAGE DE PLAGE) clignote
•
Le calibrage de plage démarre
•
Une barre de progression informe l'utilisateur de l'état d'avancement
du calibrage.
3-21
•
À la fin du calibrage de plage, l'instrument affiche :
•
•
•
3-22
« SPAN CALIBRATION PASS » (SUCCÈS DU CALIBRAGE
DE PLAGE)
•
Si un capteur se rapproche de la fin de sa durée de vie,
ce message de « SUCCÈS » est suivi par l'affichage de
l'indicateur de durée de vie de capteur ♥.
•
Bien que le capteur soit toujours opérationnel, l'avertissement donne à l'utilisateur le temps de prévoir un capteur
de rechange pour réduire au minimum les temps morts.
•
L'indicateur ♥ clignote lorsque l'instrument retourne au
mode Mesure.
•
Après 15 secondes, le clignotement s'arrête mais
l'indicateur ♥ continue à s'afficher pendant les activités
en cours pour servir de rappel de la fin de la durée de
vie prochaine d'un capteur.
ou
« SPAN CALIBRATION FAIL » (ÉCHEC DU CALIBRAGE DE
PLAGE)
Si un calibrage de plage échoue :
•
L'indicateur de durée de vie de capteur ♥ clignote pour
indiquer qu'un capteur a atteint la fin de sa durée de vie
et doit être remplacé.
•
L'instrument reste dans l'état d'alarme de durée de vie
de capteur jusqu'à ce que le bouton ▲ soit enfoncé.
•
Lorsque l'alarme est effacée, l'instrument accède au
mode Mesure et l'indicateur de durée de vie de capteur
♥ clignote pendant les activités en cours jusqu'à ce que
le capteur soit remplacé et/ou calibré avec succès.
Le calibrage de plage peut échouer pour des raisons autres que
l'approche de la fin de la durée de vie d'un capteur. Si un échec
de calibrage de plage se produit, vérifier les points suivants :
• suffisamment de gaz reste dans la bouteille de calibrage
• date d'expiration du gaz
• intégrité des tuyaux/raccords de calibrage, etc.
Essayer à nouveau le calibrage de plage avant de remplacer le capteur.
3.8.3 Succès de complétion du calibrage
Retirer le tuyau de calibrage de l'admission de la pompe de l'instrument.
•
La procédure de calibrage ajuste la valeur de plage pour tous les
capteurs qui réussissent au calibrage.
•
Dans l'ALTAIR 5X IR, un calibrage de capteur IR de gaz combustible
fait accéder le capteur de gaz combustible catalytique à une condition
de LockAlarm.
•
Alors qu'un instrument avec un capteur IR à % de vol. de méthane
est réactivé automatiquement après une LockAlarm, les instruments
à % de vol. de propane ou de butane ne le sont pas ; pour ces
instruments, l'état de LockAlarm est effacé en arrêtant l'instrument,
puis en le remettant en marche dans un environnement d'air frais.
• Voir la section 2.8.2 pour de plus amples détails.
•
•
Sur l'écran couleur, chaque capteur ayant réussi au calibrage indique
temporairement un symbole √ comme lecture de gaz.
•
Ces symboles √ restent visibles pendant quelques instants et sont
ensuite remplacés par la lecture actuelle du gaz.
•
L'écran monochrome n'affiche pas de symbole √ pour les lectures
de gaz individuelles.
Puisque du gaz résiduel peut être présent, l'instrument peut accéder
brièvement à une alarme d'exposition à la fin de la séquence de calibrage.
•
Effacer l'alarme selon les besoins.
•
Le symbole √ s'affiche sur la page MESURE.
•
Ce
•
•
•
•
symbole √ :
apparaît sur l'écran couleur dans la barre de fonction supérieure
apparaît sur l'écran monochrome en bas à droite
reste affiché pendant 24 heures après le calibrage
disparaît au bout de 24 heures.
REMARQUE : Si l'alarme d'avertisseur est arrêtée, le symbole √ de
calibrage n'apparaît pas sur l'écran couleur.
3-23
3.9 Calibrage avec le banc d'essai Galaxy
L'instrument peut être calibré à l'aide du banc d'essai automatisé GALAXY veuillez contacter MSA pour une liste de gaz compatibles et leurs concentrations.
REMARQUE : Le Galaxy n'est pas une méthode de calibrage certifiée par
CSA.
Comme pour le calibrage (manuel) réussi décrit dans la section 3.8.3, un
symbole √ s'affiche sur la page MESURE après le succès du calibrage Galaxy.
•
Ce symbole √ :
•
apparaît sur l'écran couleur dans la barre de fonction supérieure
•
apparaît sur l'écran monochrome en bas à droite
•
reste affiché pendant 24 heures après le calibrage
•
disparaît au bout de 24 heures.
REMARQUE : Si l'alarme d'avertisseur est arrêtée, le symbole √ de
calibrage n'apparaît pas sur l'écran couleur.
3.10 Arrêt de l'instrument
Pour arrêter l'instrument, maintenir enfoncé le bouton
.
Figure 3-9. Arrêt de l'instrument
•
3-24
L'instrument :
•
affiche le message clignotant « HOLD BUTTON FOR SHUTDOWN »
(MAINTENIR LE BOUTON ENFONCÉ POUR ARRÊTER)
•
montre une barre de progression indiquant à l'utilisateur combien
de temps encore il doit maintenir le bouton enfoncé pour terminer
la procédure d'arrêt.
4. Maintenance
Si des erreurs surviennent pendant le fonctionnement, utiliser les codes d'erreur
et les messages affichés pour déterminer les mesures appropriées à prendre.
AVERTISSEMENT
La réparation ou la modification du détecteur multigaz ALTAIR
5X ou ALTAIR 5X IR, en dehors des procédures décrites dans
ce manuel ou par toute personne autre que celle autorisée par
MSA, est susceptible d'empêcher le fonctionnement correct de
l'appareil. Utiliser uniquement des pièces de rechange MSA
authentiques pour effectuer toute procédure de maintenance
décrite dans ce manuel. La substitution ou l'installation
incorrecte de composants peut sérieusement nuire aux
performances de l'appareil, altérer les caractéristiques de
sécurité intrinsèque ou invalider les homologations.
SI CET AVERTISSEMENT N'EST PAS RESPECTÉ, CELA PEUT
CONDUIRE À DES BLESSURES GRAVES OU MORTELLES.
4.1 Dépannage
PROBLÈME
DESCRIPTION
ACTION
ERREUR ADC
Erreur de mesure analogique
Contacter MSA
ERREUR MÉM
Erreur de mémoire
Contacter MSA
ERREUR PROG
Erreur de programme
Contacter MSA
ERREUR RAM
Erreur RAM
Contacter MSA
PILE DÉCHARGÉE
L'avertissement concernant
la pile se répète toutes les
30 secondes
Mettre hors service dès que possible
et recharger ou remplacer la pile .
ALARME DE PILE
Pile complètement déchargée
L'instrument ne détecte plus le gaz ;
mettre hors service et recharger ou
remplacer la pile.
L’instrument ne
s’allume pas
Pile complètement déchargée
Mettre hors service et recharger ou
remplacer le bloc-piles
CAPTEUR
MANQUANT
Capteur endommagé ou
manquant
Remplacer le capteur
PAS DE
CAPTEUR
Aucun capteur n'est activé
L'instrument doit avoir au moins un
capteur activé en permanence
Avertissement de capteur
Un capteur se rapproche de la fin
de sa durée de vie
Alarme de capteur
Un capteur a atteint la fin de sa durée
de vie et ne peut pas être calibré.
Remplacer le capteur et recalibrer
(clignotant)
4-1
4.2 Vérification du fonctionnement de la pompe
Les utilisateurs peuvent vérifier le fonctionnement du système
d'échantillonnage à tout moment pendant le service en bloquant le système
d'échantillonnage pour générer une alarme de pompe.
Quand l'entrée de la pompe, le tuyau d'échantillonnage ou la sonde sont
bouchés, la sonnerie d'alarme doit se déclencher.
Une fois les valeurs de gaz affichées, bloquer l'extrémité libre de la ligne
d'échantillonnage ou de la sonde.
• Le moteur de la pompe s'arrête et une alarme retentit.
• « PUMP ERROR » (ERREUR DE POMPE) clignote sur l'affichage.
Appuyer sur le bouton ▲ pour réinitialiser l'alarme et redémarrer la pompe.
Si l'alarme n'est pas activée :
1. Vérifier la présence éventuelle de fuites sur la ligne d'échantillonnage
et la sonde.
2. Une fois la fuite réparée, vérifier de nouveau l'alarme de la pompe en
bloquant l'écoulement.
3. Appuyer sur le bouton ▲ pour réinitialiser l'alarme et redémarrer la pompe.
AVERTISSEMENT
Ne pas utiliser la pompe, la ligne d'échantillonnage ou la
sonde si l'alarme de la pompe n'est pas activée lorsque
l'écoulement est bloqué. L'absence d'alarme indique qu'un
échantillon risque de ne pas être amené aux capteurs ce qui
pourrait causer des relevés inexacts.
Si les recommandations ci-dessus ne sont pas respectées,
cela peut conduire à un accident grave ou mortel.
Ne jamais laisser l'extrémité de la ligne d'échantillonnage
toucher ou passer en-dessous de la surface du liquide. Si le
liquide pénètre dans l'appareil, les valeurs lues seront inexactes
et l'appareil risque d'être endommagé. Nous recommandons
l'utilisation d'une sonde d'échantillonnage MSA contenant un
filtre à membrane spécial, perméable au gaz mais imperméable
à l'eau, pour éviter que cela se produise.
Pendant le fonctionnement, une alarme de pompe peut se déclencher lorsque :
• Le système d'écoulement est bloqué
• La pompe ne fonctionne pas
• Les lignes d'échantillonnage sont fixées ou retirées.
Pour effacer l'alarme de pompe
1. Éliminer les blocages d'écoulement.
2. Appuyer sur le bouton ▲.
• La pompe redémarre maintenant.
4-2
4.3 Remplacement des piles
AVERTISSEMENT
Ne jamais remplacer les piles dans une zone dangereuse.
Figure 4-1. Remplacement des piles
1. Dévisser les deux vis prisonnières à l'arrière de l'instrument.
2. Sortir le bloc-piles de l'appareil en saisissant les côtés et en le soulevant
pour le sortir de l'appareil.
Figure 4-2. Remplacement des piles
3. Pour les blocs-piles alcalins (ALTAIR 5X seulement) :
a. Retirer la carte de circuit du support de piles de la porte du bloc-piles.
b. Remplacer les 3 piles, en n'utilisant que celles indiquées sur l'étiquette.
• S'assurer de respecter la polarité correcte des piles.
c. Remettre en place la carte de circuit du support de piles dans la
porte du bloc-piles et réinstaller la porte dans l'instrument.
d. Serrer les deux vis.
4-3
4.4 Procédure de maintenance sous tension Remplacement d'un capteur
L'utilisateur peut retirer tout capteur série 20 ou XCell installé à l'usine ou le
remplacer par un capteur similaire.
L'utilisateur ne peut pas changer le type de capteur. Si le type de capteur
(y compris le capteur IR) doit être changé, l'instrument doit être retourné à un
centre de service autorisé.
•
Voir la FIGURE 4-3 pour remplacer un capteur.
MISE EN GARDE
Avant de manipuler la carte de circuit imprimé, l'utilisateur doit
être correctement relié à la terre ; sinon, des charges statiques
risquent d'endommager l'électronique. Ces dommages ne sont
pas couverts par la garantie. Des bandes et des kits de mise à
la terre sont disponibles auprès des revendeurs de systèmes
électroniques.
AVERTISSEMENT
Retirer et réinstaller les capteurs avec précaution, en veillant
à ne pas endommager les composants ; sinon, la sécurité
intrinsèque de l'appareil risque d'être affectée, les valeurs
affichées erronées et les personnes qui comptent sur ce
produit pour leur propre sécurité risquent de subir des
blessures graves ou mortelles.
MISE EN GARDE
Pendant l'ouverture du boîtier de l'appareil, ne pas toucher
les composants internes avec des objets ou outils métalliques/
conducteurs. L'instrument pourrait être endommagé.
4-4
O2
CO-H2S
NH3
CL2
SO2
Gaz combustibles
Position n°2
Position n°1
Position n°3
avec adaptateur
CO-H2S
Position n°4
Figure 4-3. Remplacement du capteur
1. Vérifier que l'instrument est éteint.
2. Enlevez la pile.
3. Retirer les deux vis restant dans le boîtier et déposer l'avant du boîtier.
4. Retirer délicatement le capteur à remplacer.
5. Aligner avec précaution les fiches de contact du nouveau capteur avec
les prises femelles de la carte de circuit imprimé ; pousser fermement
pour mettre en place.
Bien noter les restrictions de position sur le TABLEAU suivant.
•
L'adaptateur (P/N 10110183) est requis pour l'utilisation du XCell en
position n°3.
•
S'ASSURER QU'UNE DOUILLE DE CAPTEUR EST INSTALLÉE
CORRECTEMENT DANS TOUTE POSITION QUI N'A PAS DE
CAPTEUR.
•
La douille pour les positions du XCell est P/N 10105650. La douille
pour la série 20 est P/N 10088192.
CAPTEUR
OPÉRATIONNEL
SEULEMENT DANS
Capteur de gaz combustible XCell
Capteur O2 XCell
Position n°1
Position n°2
Capteur de gaz toxiques doubles CO-H2S XCell
Position n°2 ou n°4
SO2, Cl2, NH3 XCell
Position n°3 ou n°4
Capteur série 20
Position n°3
4-5
6. Réinstaller le joint du capteur à l'avant du boîtier.
7. Réinstaller l'avant du boîtier, les vis et le bloc-piles.
8. Si un changement dans la configuration du capteur XCell est détecté
pendant le processus de mise en marche de l'instrument :
•
L'invite « ACCEPT? » (ACCEPTER ?) s'affiche sur l'écran
•
Le bouton ▼ (OUI) accepte la configuration du capteur
•
Le bouton ▲ (NON) rejette la configuration du capteur ; l'instrument
n'est pas opérationnel.
9. Lorsqu'un capteur XCell est remplacé, l'instrument active automatiquement le capteur lorsque l'utilisateur accepte le changement. Si un
capteur série 20 est remplacé, l'utilisateur doit s'assurer que le capteur
est activé (voir section 3.4.3).
10. Si le capteur d'oxygène a été remplacé, vois la section 3.2.3 concernant
l'affichage des lectures d'oxygène.
11. Après l'installation de nouveaux capteurs, il faut les laisser se
stabiliser pendant au moins 30 minutes avant le calibrage. Calibrer
l'instrument avant l'utilisation.
AVERTISSEMENT
L’appareil doit être recalibré chaque fois que le capteur est
remplacé ; sinon, il ne fonctionnera pas comme prévu et les
personnes se reposant sur ses relevés pour leur sécurité
risquent de subir des blessures graves ou mortelles.
4.5. Remplacement du filtre de pompe
1. Arrêter l'instrument.
2. Dévisser les deux vis prisonnières du couvercle transparent du filtre
à l'arrière de l'instrument pour accéder au filtre.
3. Soulever avec soin le joint torique et le disque de filtre.
4. Si l'instrument n'est PAS configuré pour utiliser un capteur de gaz
toxique réactif (l'instrument n'a pas de capteur Cl2, ClO2 ou NH3), utiliser
le filtre semblable à du papier et le filtre à poussières fibreuses (disque
épais) fournis dans le kit de maintenance (P/N 10114949).
Si l'instrument EST configuré pour utiliser un capteur de gaz toxique
réactif (Cl2, ClO2 ou NH3), utiliser SEULEMENT le filtre papier fourni
dans le kit de maintenance de gaz réactif (P/N 10114950).
4-6
MISE EN GARDE
L'utilisation du filtre à poussières fibreuses ou du filtre papier
incorrect pour les mesures des gaz réactifs pourrait conduire
à des lectures erronées.
Placer le nouveau filtre semblable à du papier dans le renfoncement à
l'arrière de l'instrument. S'il doit être utilisé, placer le filtre à poussières
fibreuses dans le couvercle transparent du filtre.
5. Remettre en place le joint torique dans le renfoncement.
6. Réinstaller le couvercle transparent du filtre à l'arrière de l'instrument.
4.6 Nettoyage de l'instrument
Nettoyer régulièrement l'extérieur de l'appareil en utilisant uniquement un
chiffon humide. Ne pas utiliser de produit de nettoyage : un grand nombre
d'entre eux contiennent de la silicone qui endommagerait le capteur de gaz
combustible.
4.7 Entreposage
Lorsqu'il n'est pas utilisé, entreposer l'instrument dans un endroit sûr et sec
à une température comprise entre 65°F et 86°F (18 °C et 30 °C). Après le
stockage, toujours vérifier le calibrage de l'appareil avant son utilisation. S'il
ne doit pas être utilisé dans un délai de 30 jours, retirer le bloc-piles ou
connecter l’instrument à un chargeur.
4.8 Transport
Emballer l'appareil dans sa boîte d'expédition originale avec un rembourrage
adapté. Si le carton d'origine n'est pas disponible, un carton équivalent peut
être utilisé.
4-7
5. Caractéristiques techniques/certificats
5.1 Caractéristiques techniques
POIDS
0,45 kg (1 livre) - instrument avec pile et clip (unité ALTAIR 5X)
POIDS (AVEC
CAPTEUR IR)
0,52 kg (1,15 livres)
DIMENSIONS
17,00 cm (6,69 pouces) de haut x 8,86 cm (3,49 pouces) de large x
4,55 cm (1,79 pouces) d'épaisseur sans clip de ceinture (unité ALTAIR 5X)
DIMENSIONS
AVEC CAPTEUR IR
16,97 cm (6,68 pouces) de haut x 8,94 cm (3,52 pouces) de large x
6,80 cm (1,92 pouces) d'épaisseur
ALARMES
DEL, alarme sonore, vibreur
VOLUME
D'ALARME
SONORE
95 DB TYPIQUE
ÉCRANS
Monochrome ou couleur
TYPES DE PILE
Pile Li-ion rechargeable
Pile alcaline AA remplaçable (unité ALTAIR 5X seulement)
TEMPS DE
CHARGE
≤ 6 HEURES. TENSION MAXIMALE DE CHARGE SÉCURISÉE ;
UM = 6,7 VOLTS C.C.
PLAGE NORMALE
DE TEMP.
-10°C à 40°C (14°F à 104°F)
PLAGE ÉTENDUE
DE TEMP.
ÉCRAN MONOCHROME : -20 °C À 50 °C (-4°F À 122°F)
ÉCRAN COULEUR : -10 °C À 50 °C (14°F À 122°F)
-20 °C À 40 °C (- 4°F À 104°F) pour les instruments avec des capteurs CLO2
PLAGE DE
TEMP POUR
L'UTILISATION À
COURT TERME
(15 MINUTES)
-40 °C À 50 °C (-40°F À 122°F)
PLAGE
D'HUMIDITÉ
Humidité relative de 15 à 90 %, sans condensation ;
HR intermittente de 5 à 95 %
PLAGE DE
PRESSIONS
ATMOSPHÉRIQUES
80 à 120 kPA (11,6 à 17,4 PSIA)
PROTECTION
CONTRE LA
POUSSIÈRE
ET L'EAU
IP 65
MÉTHODES
DE MESURE
Gaz combustibles : capteur catalytique ou infrarouge
O2 et gaz toxiques : capteur électrochimique ou infrarouge
GARANTIE
Voir la section 1.3
PLAGE DE
MESURE
H2S
0 à 200 ppm
CO
0 à 2000 ppm
O2
0 à 30 % Vol.
SO2
0 à 20 ppm
Cl2
0 à 10 ppm
NO2
0 à 20 ppm
ClO2
0 à 1 ppm
NH3
0 à 100 ppm
HCN
0 à 100 ppm
Combustible
0 à 100% LEL
0 à 5.00% CH4
PH3
0 à 5 ppm
NO
0 à 250 ppm
5-1
5.2 Seuils d'alarme réglés à l'usine
CAPTEUR
ALARME
BASSE
ALARME
HAUTE
POINT DE CONSIGNE
MIN
MAX
LECT/
STEL
MPT/
TWA
COMB
10% LEI
20% LEI
5% LEI
60% LEI
--1
--1
CO
25 ppm
100 ppm
10 ppm
1700 ppm
100 ppm
25 ppm
H 2S
10 ppm
15 ppm
5 ppm
175 ppm
15 ppm
10 ppm
O2
19,5%
23,0%
5,0%
24,0%
--
--1
1
SO2
2,0 ppm
5,0 ppm
2,0 ppm
17,5 ppm
5 ppm
2.0 ppm
NO
25
100
10
200
25
25
NO2
2,0 ppm
5,0 ppm
1,0 ppm
17,5 ppm
5,0 ppm
2,0 ppm
NH3
25 ppm
50 ppm
10 ppm
75 ppm
35 ppm
25 ppm
PH3
0,3 ppm
1,0 ppm
0,3 ppm
3,75 ppm
1,0 ppm
0,3 ppm
Cl2
0,5 ppm
1,0 ppm
0,3 ppm
7,5 ppm
1,0 ppm
0,5 ppm
ClO2
0,1 ppm
0,3 ppm
0,1 ppm
0,9 ppm
0.3 ppm
0,1 ppm
HCN
4,5 ppm
10,0 ppm
2,0 ppm
20,0 ppm
10 ppm
4,5 ppm
IR - CO2
(10% vol.)
0.5% vol.
1.5% vol.
0.2% vol.
8% vol.
0.5% vol.
1.5% vol.
IR
Propane
(100% vol.)
--2
--2
--2
--2
--1
--1
IR
Butane
(25% vol.)
8% vol.
15% vol.
5% vol.
25% vol.
--1
--1
IR
Méthane
(100% vol.)
--2
--2
--2
--2
--1
--1
1
La LECT et la MPT ne concernent pas les gaz combustibles ou l'oxygène.
2
Aucun seuil d'alarme n'est possible pour les capteurs IR de 0 à 100 % en vol. de méthane et de
propane. Dans les environnements où un gaz combustible > 100 % de la LIE est présent, les
unités avec un capteur LIE de gaz combustibles seront dans un mode d'alarme de verrouillage
pour dépassement de plage et les capteurs IR de 100 % en volume afficheront la lecture du %
de volume de gaz
5-2
5.3 Spécifications de performance des capteurs
CAPTEURS PRIMAIRES
Combustible
(LEI)
PLAGE
RÉSOLUTION
REPRODUCTIBILITÉ
TEMPS DE
RÉPONSE
0 à 100 % LEI
ou 0 à 5 % CH4
1 % LEI ou
0,05 % vol.
CH4
Plage normale de temp. :
<50% LEI:
3% LEI
50 à 100% LEI:
5% LEI
0,15% CH4
<2,5% CH4:
2,5 à 5,00% CH4: 0,25% CH4
t(90) <15 sec
(pentane)
(temp. normale)
t(90) <10 sec
(méthane)
(temp. normale)
Plage étendue de temp. :
<50% LEI:
5% LEI
50 à 100% LEI:
8% LEI
0,25% CH4
<2,5% CH4:
2,5 à 5,00% CH4: 0,40% CH4
Oxygène
0 à 30% O2
0,1% O2
0,7% O2 pour 0 à 30% O2
t(90) <10 sec
(temp. normale)
Monoxyde
de carbone
0 à 2000 ppm
CO
1 ppm CO,
Plage normale de temp. :
±5 ppm ou 10% de la lecture,
selon la valeur la plus élevée ;
t(90) <15 sec
(temp. normale)
Plage étendue de temp. :
±10 ppm ou 20% de la lecture,
selon la valeur la plus élevée
Sulfure
d’hydrogène
0 à 200 ppm
H 2S
1 ppm H2S,
3 à 200 ppm
H 2S
Plage normale de temp. :
±2 ppm H2S ou 10% de la lecture,
selon la valeur la plus élevée;
t(90) <15 sec
(temp. normale)
Plage étendue de temp. :
±20 ppm ou 20% de la lecture,
selon la valeur la plus élevée
5-3
CAPTEURS IR
PLAGE
RÉSOLUTION
REPRODUCTIBILITÉ
DU ZÉRO
REPRODUCTIBILITÉ
DE LA VALEUR
MSD.
TEMPS DE
RÉPONSE
À 20°C
T90
Dioxyde
0 à 10% vol.
de carbone
0.01% vol.
≤ ± 0.1 % vol.
≤ ±4%
≤35
Metano
0 à 100% vol.
1% vol.
≤ ± 5 % vol.
≤ ±10%
≤34
Propano
0 à 100% vol.
1% vol.
≤ ± 3 % vol.
≤ ±8%
≤36
Butano
0 à 25 % vol.
0,1% vol.
≤ ± 0,5 % vol.
≤ ±4%
≤35
CAPTEURS TOXIQUES ADDITIONNELS
PLAGE
(PPM)
RESOLUTION
(PPM)
REPRODUCTIBILITÉ
PLAGE NORMALE
PLAGE ÉTENDUE
DE TEMP.
DE TEMP.
TEMPS DE
RÉPONSE
NOMINAL *
Cl2
Chlore
0 à 10
0,05
± 0,2 ppm ou
10% de la lecture
(selon la valeur
la plus élevée)
± 0,5 ppm ou
20% de la lecture
(selon la valeur
la plus élevée)
t(90) < 30 sec
NH3
Ammoniac
0 à 100
1
±2 ppm ou
10% de la lecture
(selon la valeur
la plus élevée)
±5 ppm ou
20% de la lecture
(selon la valeur
la plus élevée)
t(90) < 40 sec
HCN
Cyanure
d'hydrogène
0 à 30
0,5
±1 ppm ou
10% de la lecture
(selon la valeur
la plus élevée)
±2 ppm ou
20% de la lecture
(selon la valeur
la plus élevée)
t(90) < 30 sec
SO2
Dioxyde
de soufre
0 à 20
0,1
±2 ppm ou
10% de la lecture
(selon la valeur
la plus élevée)
±3 ppm ou
20% de la lecture
(selon la valeur
la plus élevée)
t(90) < 20 sec
ClO2
Dioxyde
de chlore
0à1
0,01
±0,1 ppm ou
10% de la lecture
(selon la valeur
la plus élevée)
±0,2 ppm ou
20% de la lecture
(selon la valeur
la plus élevée)
t(90) < 2 min.
NO
Oxyde
nitrique
0 à 100
1
NO2
Dioxyde
d'azote
0 à 20
0,1
±2 ppm ou
10% de la lecture
(selon la valeur
la plus élevée)
±3 ppm ou
20% de la lecture
(selon la valeur
la plus élevée)
t(90) < 40 sec
PH3
Phosphine
0à5
0,05
±0,2 ppm ou
10% de la lecture
(selon la valeur
la plus élevée)
±0,25 ppm ou
20% de la lecture
(selon la valeur
la plus élevée)
t(90) < 30 sec
* Le temps de réponse concerne la plage normale des températures avec le capteur en position n°3.
5-4
5.4 Spécifications de calibrage
Voir la section 6.1 pour les numéros de pièce des bouteilles de gaz MSA.
CAPTEUR
GAZ
ZÉRO
COMB PENTANE
AIR FRAIS
COMB MÉTHANE (0 à 5 % v)
AIR FRAIS
COMB MÉTHANE (4,4 % v)
VALEUR
DE CAL
ZÉRO
***
GAZ DE
CAL DE
PLAGE
CAL DE PLAGE
VALEUR DURÉE
(min.)
0
1,45% MÉTHANE
58 LEI
0
2,5% MÉTHANE
2,5%
1
AIR FRAIS
0
1,45% MÉTHANE
33 LEI
1
*COMB PROPANE (1,7 % v)
AIR FRAIS
0
1,45% MÉTHANE
58 LEI
1
*COMB PROPANE (2,1 % v)
AIR FRAIS
0
1,45% MÉTHANE
46 LEI
1
*COMB BUTANE (1,4 % v)
AIR FRAIS
0
1,45% MÉTHANE
58 LEI
1
*COMB MÉTHANE (5,0 % v)
AIR FRAIS
0
1,45% MÉTHANE
29 LEI
1
COMB HYDROGÈNE
O2
AIR FRAIS
AIR FRAIS
0
20,8%
1,45% MÉTHANE
15% O2
29 LEI
15,0%
1
1
1
CO
AIR FRAIS
0
60 PPM CO
60 PPM
1
H2S
AIR FRAIS
0
20 PPM H2S
20 PPM
1
SO2
AIR FRAIS
0
10 PPM SO2
10 PPM
1
2
Cl2
AIR FRAIS
0
10 PPM Cl2
10 PPM
NO
AIR FRAIS
0
50 PPM NO
50 PPM
4
NO2
AIR FRAIS
0
10 PPM NO2
10 PPM
4
NH3
AIR FRAIS
0
25 PPM NH3
25 PPM
2
PH3
AIR FRAIS
0
0,5 PPM PH3
0,5 PPM
1
HCN
AIR FRAIS
0
10 PPM HCN
10 PPM
4
**ClO2
AIR FRAIS
0
2 PPM Cl2
0,8 PPM
6
IR CO2 (10% V)
AIR FRAIS
0,03%
2,5% CO2
2,50%
2
IR BUTANE (25% V)
AIR FRAIS
0
8% BUTANE
8%
2
IR PROPANE (100% V)
AIR FRAIS
0
50% PROPANE
50%
2
IR MÉTHANE (100% V)
AIR FRAIS
0
50% MÉTHANE
50%
2
Les valeurs de calibrage de plage peuvent être changées si on utilise des bouteilles de gaz différentes
de celles listées. Les changements peuvent être effectués en utilisant le logiciel MSA Link.
*Voir la section 5.6.
**Pour des résultats plus précis, le calibrage avec ClO2 est recommandé.
***Le temps de cal. zéro est une minute si un capteur de gaz combustible catalytique ou un capteur
IR est installé - sinon, il est de 30 secondes.
5-5
5.5 Certificats
Voir l'étiquette de l'appareil pour les homologations qui s'appliquent à une unité spécifique.
USA / NRTL (sécurité
intrinsèque, non minière)
UL913 pour classe I, div. 1, groupes A, B, C et D, classe II, div. 1,
-40 °C à +50 °C, T4
(Voir l'étiquette de l'instrument pour des marques additionnelles de
certification.)
Canada / CSA (sécurité
intrinsèque, performance
avec gaz combustible,
non minière)
CSA C22.2 No. 157 pour classe I, div. 1, groupes A, B, C et D
CSA C22.2 No. 152 M1984 Performance avec gaz combustibles
Tamb = -40 °C à +50 °C, T4 pour sécurité intrinsèque
Tamb = -20 °C à +50 °C, T4 pour performance avec gaz combustibles
Union européenne / ATEX FTZU (sécurité intrinsèque,
industrielle et minière)
ALTAIR5X (avec capteur XCellTM Ex non installé)
ATEX I M1 Ex ia I Ma
ATEX II 1G Ex ia IIC T3/T4 Ga, Tamb = -40 °C à +50 °C
ALTAIR5X (avec capteur XCellTM Ex installé)
ATEX I M1 Ex ia I Ma
ATEX II 2G Ex d ia mb IIC T3/T4 Gb, Tamb = -40 °C à +50 °C
ALTAIR5XiR
ATEX I M2 Ex ia e I Mb
ATEX II 2G Ex ia d e.mb IIC T4 Gb, Tamb = -40 °C à +50 °C
EN60079-0, EN60079-1, EN60079-7, EN60079-11, EN60079-18,
EN60079-26, EN50271
CE 0080
IECEx (sécurité intrinsèque,
industrielle et minière TestSafe) [sécurité de test]
ALTAIR5X (avec capteur XCellTM Ex non installé)
Ex ia I IP65
Ex ia IIC T4 IP65, Tamb = -40 °C à +50 °C
ALTAIR5X (avec capteur XCellTM Ex installé)
Ex d ia I IP65
Ex d ia IIC T4 IP65, Tamb = -40 °C à +50 °C
ALTAIR5XiR
Ex d ia I IP65
Ex d ia IIC T4 IP65, Tamb = -40 °C à +50 °C
IEC60079-0, IEC60079-1, IEC60079-7, IEC60079-11,
IEC6007918, IEC60079-26
Australie (sécurité intrinsèque,
industrielle et minière TestSafe) [sécurité de test]
ALTAIR5X / ALTAIR5XiR
Ex ia s Zone 0 I IP65
Ex ia s Zone 0 IIC T4 IP65, Tamb = -40 °C à +50 °C
IEC60079-0, IEC60079-1, IEC60079-11, AS-1826
5-6
5.6 Facteurs de référence croisée des gaz
combustibles
5-7
5.7 Brevets des capteurs XCell
CAPTEUR
NO. DE PIÈCE
ÉTAT DE BREVET
Combustible
10106722
Demande déposée
Oxygène
10106729
Demande déposée
Monoxyde de carbone / sulfure d'hydrogène
10106725
Demande déposée
Ammoniac
10106726
Demande déposée
Chlore
10106728
Demande déposée
Dioxyde de soufre
10106727
Demande déposée
5-8
6. Autres renseignements
6.1 Liste des pièces de bouteille de gaz
P/N MSA
ECONORP
CAL (34 l)
(58 l)
GAZ CAL
RECOMMANDÉ
POUR :
Nbre
de GAZ
MÉLANGE GAZEUX
1
10% CO2 dans N2
1
8% butane dans N2 (6L)
1
50% vol. méthane dans N2
(103L)
1
50% vol. propane N2
1
100% vol. méthane
1
10 ppm NO2 dans l'air
711068
808977
Capteur NO2
1
10 ppm SO2 dans l'air
711070
808978
Capteur SO2
1
25 ppm NH3 dans N2
711078
814866
Capteur NH3
1
10 ppm Cl2 dans N2
711066
806740
Capteur Cl2
1
2 ppm Cl2 dans N2
711082
10028080
Capteur ClO2
1
10 ppm HCN dans N2
711072
809351
Capteur HCN
1
0,5 ppm PH3 dans N2
711088
710533
Capteur PH3
3
1,45% CH4, 15,0% O2,
20 ppm H2S
10048790
10048788
3
2,50% CH4, 15,0% O2,
20 ppm H2S
10048888
10048889
3
1,45% CH4, 15,0% O2,
60 ppm CO
10048789
478191
3
2,50% CH4, 15,0% O2,
60 ppm CO
10049056
813718
4
1,45% CH4, 15,0% O2,
60 ppm CO, 10 ppm NO2
4
1,45% CH4, 15,0% O2,
60 ppm CO, 20 ppm H2S
10048280
10045035
4
2,50% CH4, 15,0% O2,
60 ppm CO, 20 ppm H2S
10048981
10048890
4
1,45% CH4, 15,0% O2,
60 ppm CO, 10 ppm NO2
10058036
10058171
4
2,50% CH4, 15,0% O2,
60 ppm CO, 10 ppm NO2
10058172
5
1,45% CH4, 15,0% O2,
60 ppm CO, 20 ppm H2S,
2,5% CO2
10103262
10% CO2 IR
5
1,45% CH4, 15,0% O2,
60 ppm CO, 20 ppm H2S,
10 PPM SO2
10098855
10117738
10081603
10075802
25% vol. butane IR
10075804
10029475
100% vol. méthane IR
100% vol. propane IR
711014
10058034
Capteur SO2
6-1
6.2 Liste des pièces accessoires
DESCRIPTION
NO. DE PIÈCE
ACCESSOIRES DE CALIBRAGE
Kit de régulateur à la demande
710288
Kit de régulateur à la demande Cl2/NH3/ClO2
10034391
ACCESSOIRES D'INTERFACE ET DE TRANSPORT
Clé électronique USB pour MSA Link
10082834
Logiciel d'enregistrement des données MSA Link
10088099
Bandoulière
474555
Conduite rétractable avec clip de ceinture
10050976
Étui en cuir
10099648
ACCESSOIRES DE CHARGE
Chargeur seulement (Amérique du Nord)
10087913
Chargeur seulement (version internationale)
10092936
Berceau de charge à sécurité intégrée (Amérique du Nord)
10093055
Berceau de charge (Amérique du Nord)
10093054
Berceau de charge (Europe)
10093057
Berceau de charge (Australie)
10093056
Berceau de chargeur de véhicule
10099397
Berceau seulement (pas de chargeur)
10093053
Chargeur multi-appareils, ALTAIR 5X à cinq unités (Amérique du Nord)
10111213
Chargeur multi-appareils, ALTAIR 5X à dix unités (Amérique du Nord)
10111215
LIGNES ET SONDES D'ÉCHANTILLONNAGE
Sonde droite, 1 pied PEEK
10042621
Sonde droite, 3 pieds PEEK
10042622
Ligne d'échantillonnage en polyuréthane, 10 pieds
10040665
Ligne d'échantillonnage en polyuréthane, 25 pieds
10040664
Ligne d'échantillonnage en polyuréthane, 3 pieds spiralée
10040667
Ligne d'échantillonnage PU spiralée de 5 pieds et sonde, kit (Cl2, ClO2, NH3)
10105210
Ligne d'échantillonnage PU de 5 pieds et sonde, kit (Cl2, ClO2, NH3)
10105251
Ligne d'échantillonnage en téflon de 10 pieds et sonde, kit (Cl2, ClO2, NH3)
10105839
Filtres de rechange pour sonde, paquet de 10
801582
6-2
6.3 Pièces de rechange de l'instrument
6-3
NO.
DESCRIPTION
NO. DE PIÈCE
1
Ensemble boîtier, supérieur, avec étiquette
10114853
Ensemble boîtier, supérieur (phosphorescent), avec étiquette
10114854
Boîtier inférieur, ALTAIR 5X
10114809
Boîtier inférieur, ALTAIR 5X IR
10114810
Boîtier inférieur, ALTAIR 5X IR (phosphorescent)
10114811
Bloc-piles, rechargeable, Amérique du Nord, ALTAIR 5X
10114835
Bloc-piles, rechargeable, Europe/Australie, ALTAIR 5X
10114836
Bloc-piles, alcalin, Amérique du Nord, ALTAIR 5X
10114837
Bloc-piles, alcalin, Europe/Australie, ALTAIR 5X
10114838
Bloc-piles, rechargeable, Amérique du Nord, ALTAIR 5X IR
10114839
Bloc-piles, rechargeable, Europe/Australie, ALTAIR 5X IR
10114851
Bloc-piles, rechargeable, Amérique du Nord, ALTAIR 5X IR
(phosphorescent)
10114840
Bloc-piles, rechargeable, Europe/Australie, ALTAIR 5X IR
(phosphorescent)
10114852
Kit de remplacement de clip de fixation (ALTAIR 5X rechargeable)
10094830
2
3
4
Kit, maintenance (inclut filtres, joint torique, vis)
10114949
Kit, maintenance, gaz réactifs (Cl2, ClO2, NH3)
(inclut filtres, joint torique, vis)
10114950
5
Ensemble de couvercle de filtre
10083591
6
Ensemble d'écran, monochrome
10111389
Ensemble d'écran, couleur
10099650
Ensemble de support de capteur avec pompe, ALTAIR 5X
(inclut le moteur vibreur)
10114804
Ensemble de support de capteur avec pompe, ALTAIR 5X IR
(inclut le moteur vibreur)
10114805
8
Kit, remplacement de bouchon de pompe
10114855
9
Capteur, HCN (série 20)
10106375
7
6-4
Capteur XCell, Cl2
10106728
Capteur, ClO2 (série 20)
10080222
Capteur XCell, SO2
10106727
Capteur, NO2 (série 20)
10080224
Capteur XCell, NH3
10106726
Capteur, PH3 (série 20)
10116638
Capteur XCell, COMB
10106722
Capteur XCell, O2
10106729
Capteur XCell, CO-H2S , gaz toxiques doubles
10106725
Capteur, NO (série 20)
10114750
DESCRIPTION
NO. DE PIÈCE
Capteur XCell, CO
10
10106724
Capteur XCell, H2S
10106723
Douille de capteur XCell
10105650
Douille de capteur de 20 mm
10088192
Adaptateur de prise femelle XCell
10110183
DESCRIPTION
NO. DE PIÈCE
Capteurs IR – doivent être réparés ou remplacés dans un centre de service certifié
CO2
0 à 10 % vol.
10062209
CH4
0 à 100 % vol. (méthane)
10062205
C 3H 8
0 à 100 % vol. (propane)
10062207
C4H10
0 à 25 % vol. (butane)
10062201
6-5
7 Organigrammes
7.1 Fonctionnement de base
MISESOUS
TENSIONOU
CONNEXIONDEPILE
TESTDE
POMPE
REPÉRAGE
DESCAPTEURS
RENSEIGNEMENTS
SURLESCAPTEURS
ETLECALIBRAGE
RÉGLAGEÀL'AIR
FRAIS?*
TESTFONCTIONNEL/
PAGESD'INFORMATION
(voir7.2)
Appuyer
sur
▼
PAGE
PRINCIPALE
DEMESURE
Maintenir
enfoncé
pendant5secondes
▼
InstantAlert™*
CALIBRER
Maintenir
enfoncé
pendant5secondes
(voir7.3)
▲
Maintenirenfoncés
et
simultanémentpendant
2secondes
Maintenir
enfoncé
pendant
5secondes
▼ ▲
RÉGLAGE
(voir7.4)
MISEÀ
L'ARRÊT
* SI ACTIVÉ
7-1
7.2 TEST FONCTIONNEL / pages d'information
TESTFONCTIONNEL/
PAGESD'INFORMATION
EFFECTUERLE
TESTFONCTIONNEL
DECAPTEUR
Appuyer
sur
TESTFONCTIONNEL?
Appuyer
sur
▲
PÁGINA
PRINCIPALDE
MEDICIÓN
▼
Appuyersur
CRÊTE*
Appuyer
sur
Appuyer
sur
RÉINITIALISER
CRÊTE
▲
▼
Appuyersur
MIN
Appuyer
sur
▼
Appuyer
sur
▲
RÉINITIALISER
MIN
Appuyersur
LECT*
Appuyer
sur
Appuyer
sur
▲
RÉINITIALISER
LECT
▼
Appuyersur
PAGE
PRINCIPALE
DEMESURE
Appuyer
sur
MPT*
Appuyer
sur
▲
RÉINITIALISER
MPT
* SI ACTIVÉ (NON VALIDE POUR
TOUS LES CAPTEURS)
7-2
7.2 (suite)
DATE
Appuyersur
▼
Appuyersur
DATE
DERNIER
CAL*
Appuyersur
▼
Appuyersur
Appuyersur
DATE
ÉCHÉANCE
CAL*
▼
Appuyersur
ÉTATMOTION
ALERT*
Appuyersur
Appuyer
sur
▲
ALTERNER
MARCHE/
ARRÊT
▼
Appuyersur
SANSFIL**
Appuyersur
Appuyer
sur
▲
ALTERNER
MARCHE/
ARRÊT
PAGE
PRINCIPALE
DEMESURE
* SI ACTIVÉ
** SI LA FONCTION SANS
FIL EST INSTALLÉE
7-3
7.3 Calibrage
CALIBRAGE
MOTDEPASSE?
(SINÉCESSAIRE)
CALIBRAGE
ZÉRO
Appuyer
sur
CALZÉRO?
▼
▲
Appuyersur
CALIBRAGE
DEPLAGE
CALDEPLAGE?
Appuyer
sur
▼
(RÉPÈTESELON
LESBESOINS)
▲
Appuyersur
PAGE
PRINCIPALE
DEMESURE
7-4
ÉCHECMOT
DEPASSE
Appuyer
sur
EFFECTUER
RÉGLAGEÀ
L'AIRFRAIS
7.4 Réglage
RÉGLAGE
ÉCHECMOT
DEPASSE
SAISIRMOT
DEPASSE
OPTIONSDE
CALIBRAGE?
Appuyer
sur
OPTIONSDE
CALIBRAGE
(voir7.5)
▼
Appuyersur
OPTIONS
D'ALARME?
Appuyer
sur
OPTIONS
D'ALARME
(voir7.6.1)
▼
Appuyersur
OPTIONS
D'INSTRUMENT?
Appuyer
sur
OPTIONS
D'INSTRUMENT
(voir7.7.1)
▼
Appuyersur
QUITTER?
Appuyersur
PAGE
PRINCIPALE
DEMESURE
7-5
7.5 Options de calibrage
OPTIONSDE
CALIBRAGE
RÉGLAGES
DEBOUTEILLE
Appuyer
sur
RÉGLERGAZDE
CALIBRAGEDE
PLAGEPOUR
CHAQUECAPTEUR
▼
Appuyersur
ÉCHÉANCEDE
CALIBRAGE
Appuyer
sur
MARCHE/ARRÊT,
RÉGLAGENBRE
DEJOURS
▼
Appuyersur
MONTRERDATE
DEDERNIERCAL
AUDÉMARRAGE
Appuyer
sur
ALTERNER
MARCHE/ARRÊT
▼
Appuyersur
CALIBRAGEPROTÉGÉ
PARMOTDEPASSE
▼
Appuyersur
RETOURÀRÉGLAGE?
Appuyersur
RETOUR
ÀRÉGLAGE
7-6
Appuyer
sur
ALTERNER
MARCHE/ARRÊT
7.6.1 Options d'alarme
OPTIONS
D'ALARME
VIBREUR
Appuyer
sur
ALTERNER
MARCHE/
ARRÊT
▼
Appuyersur
AVERTISSEUR
SONORE
Appuyer
sur
ALTERNER
MARCHE/
ARRÊT
▼
Appuyersur
DELD'ALARME
Appuyer
sur
ALTERNER
MARCHE/
ARRÊT
▼
Appuyersur
ACCÈSUTILISATEUR
ÀMOTIONALERT
Appuyer
sur
ALTERNER
MARCHE/
ARRÊT
▼
Appuyersur
ALARMESDE
CAPTEUR?
RÉGLAGED'ALARME
DECAPTEUR
Appuyer
sur
(voir7.6.2)
▼
Appuyersur
RETOURÀRÉGLAGE?
Appuyersur
RETOUR
ÀRÉGLAGE
7-7
7.6.2 Réglage des alarmes de capteur
RÉGLAGE
ALARMES
CAPTEUR
▼
Appuyersur
RÉGLAGE
ALARMES
BASSES?
Appuyer
sur
MODIFIERALARMES
BASSESPOURTOUS
LESCAPTEURS
▲
Appuyersur
▼
Appuyersur
RÉGLAGE
ALARMES
HAUTES?
Appuyer
sur
MODIFIERALARMES
HAUTESPOURTOUS
LESCAPTEURS
▲
Appuyersur
▼
Appuyersur
RÉGLAGE
ALARMES
LECT?
Appuyer
sur
MODIFIER
ALARMESLECT
▲
Appuyersur
▼
Appuyersur
RÉGLAGE
ALARMES
MPT?
Appuyer
sur
MODIFIER
ALARMESMPT
▲
Appuyersur
RETOURAUX
OPTIONS
D'ALARME
REMARQUE : LA LECT ET LA MPT NE
SONT PAS VALIDES POUR
TOUS LES CAPTEURS
7-8
7.7.1 Options d'instrument
OPTIONS
D'INSTRUMENT
RÉGLAGEDE
CAPTEUR
Appuyer
sur
RÉGLAGEDE
CAPTEUR
(voir7.7.2)
▼
Appuyersur
LANGUE
SÉLECTIONNER
Appuyer
sur
▼
Appuyersur
HEURE/DATE
Appuyer
sur
RÉGLERHH:MM
MM:JJ:AA
▼
Appuyersur
INTERVALLE
D'ENREGISTREMENT
DESDONNÉES
RÉGLERMM:SS
Appuyer
sur
▼
Appuyersur
MODEFURTIF
▼
Appuyer
sur
ALTERNER
MARCHE/ARRÊT
Appuyersur
7-9
7.7.1 (suite)
BIPDECONFIRMATION
Appuyer
sur
ALTERNER
MARCHE/ARRÊT
▼
Appuyersur
CONTRASTE
(MONOSEULEMENT)
Appuyer
sur
AJUSTER
▼
Appuyersur
RÉTROÉCLAIRAGE
▼
Appuyersur
¿REGRESOA
CONFIGURACIÓN?
Appuyersur
REGRESARA
CONFIGURACIÓN
7-10
Appuyer
sur
MARCHE/ARRÊT
DURÉEDE
TEMPORISATION
7.7.2 Réglage des capteurs
RÉGLAGEDES
CAPTEURS
CAPTEUR
COMB**
Appuyer
sur
▼
Appuyersur
MONTRER
ÉTAT
▼
Appuyersur
RETOURNER
AUXOPTIONS
D'INSTRUMENT
Appuyer
sur
ALTERNER
MARCHE/
ARRÊTDE
CAPTEUR
Appuyer
sur
ALTERNER
MARCHE/
ARRÊTDE
CAPTEUR
▲
Appuyersur
Appuyer
sur
▼
MONTRER
ÉTAT
Appuyer
sur
CAPTEURIR**
Appuyersur
▲
Appuyer
sur
CAPTEUR
TOXIQUE**
(RÉPÈTESI
NÉCESSAIRE)
Appuyer
sur
ALTERNER
MARCHE/
ARRÊTDE
CAPTEUR
MONTRER
ÉTAT
▲
Appuyer
sur
** SI INSTALLÉ
7-11
8. Résumé des caractéristiques variables
CARACTÉRISTIQUE
RÉGLAGE
INITIAL
MÉTHODE DE RÉGLAGE
DE L'INSTRUMENT POUR
CHANGER CE PARAMÈTRE
VOIR LES
SECTIONS :
CHANGEMENT via
MSA Link ?
Régler mot de passe
672
Non
3.4
Oui
Vibreur
MARCHE
OPTIONS D'ALARME
2.2.3.1, 3.4.2
Oui
Avertisseur sonore
MARCHE
OPTIONS D'ALARME
2.2.3.2, 3.4.2
Oui
Alarme à DEL
MARCHE
OPTIONS D'ALARME
2.2.2.2, 3.4.2
Oui
DEL de sécurité (verte)
MARCHE
Non
2.2.2.2
Oui
Bip de confirmation (DEL
d'alarme et avertisseur)
ARRÊT
OPTIONS D'INSTRUMENT
2.2.3.4, 3.4.3
Oui
Cautela
ARRÊT
OPTIONS D'INSTRUMENT
2.2.3.5, 3.4.3
Non
MotionAlert –-Accès
Permis
OPTIONS D'ALARME
2.4.9, 3.4.2
Non
MotionAlert
ARRÊT
Utiliser le bouton ▼ de
la page MESURE
2.2.3.4
Non
Niveaux d'alarme de capteur
(voir Sec. 5.4)
OPTIONS D'ALARME /
RÉGLAGE DES ALARMES
DE CAPTEUR
2.6, 2.7, 2.8,
3.4.2
Oui
Activer / désactiver
alarmes hautes et basses
Activé
Non
2.6, 2.7, 2.9
Oui
MARCHE / ARRÊT
des capteurs
MARCHE
OPTIONS D'INSTRUMENT /
RÉGLAGE DE CAPTEURS
2.6, 2.7, 2.10
3.4.3
Oui
Montrer crête
MARCHE
Non
2.4.2
Oui
Montrer LECT, MPT
MARCHE
Non
2.4.4, 2.4.5
Oui
Réglage de bouteille cal
(Sec. 5.2)
OPTIONS CAL
3.4.1
Oui
Montrer date de dernier cal
MARCHE
OPTIONS CAL
2.4.7
3.4.1
Montrer échéance cal
MARCHE
OPTIONS CAL
2.4.8
3.4.1
Mot de passe cal requis
Non requis
OPTIONS CAL
3.4.1
Non
2.2.4, 3.4.3
Non
Oui
Non
Rétroéclairage
Activé
Durée de rétroéclairage
10 sec
OPTIONS D'INSTRUMENT
2.2.4, 3.4.3
Oui
Contraste d'écran
Réglé à l'usine
OPTIONS D'INSTRUMENT
2.2.4, 3.4.3
Non
Langue
Réglée par l'utilisateur
OPTIONS D'INSTRUMENT
3.4.3
Non
Date, heure
Réglée par l'utilisateur
OPTIONS D'INSTRUMENT
3.4.3
Oui
Intervalle d'enregistrement
des données
3 min
OPTIONS D'INSTRUMENT
3.4.3
Oui
Écran du logo personnalisé
Réglé à l'usine
Centre de service certifié
No. de série de l'instrument
Réglé à l'usine
Non
3.2
Oui
Nom de la société
En blanc
Non
3.2
Oui
Dépt./nom d'utilisateur
En blanc
Non
3.2
Oui
Non
8-1
Detector MultiGas
ALTAIR® 5X
y
Detector MultiGas
ALTAIR® 5X IR
Manual de instrucciones
Para comunicarse con su distribuidor más cercano en Norteamérica, llame gratis al
1-800-MSA-2222. Para comunicarse a MSA International, marque el 1-724-776-8626
ó 1-800-MSA-7777.
© MINE SAFETY APPLIANCES COMPANY 2012 - Todos los derechos reservados
Este manual está disponible en Internet: www.msaSafety.com
Fabricado por
MSA CORPORATE CENTER
1000 Cranberry Woods Drive,
Cranberry Township, Pennsylvania 16066
(L) Rev 3
10114801
ADVERTENCIA
TODAS LAS PERSONAS QUE SEAN O SERÁN RESPONSABLES DE USAR O DAR SERVICIO AL PRODUCTO DEBEN LEER CON ATENCIÓN ESTE MANUAL. Al igual que con
cualquier equipo complejo, este instrumento funcionará de la manera para la que fue diseñado sólo si se utiliza y se le da servicio en conformidad con las instrucciones
del fabricante. DE OTRA MANERA, PODRÍA FUNCIONAR INCORRECTAMENTE Y LAS
PERSONAS QUE DEPENDEN DE ESTE PRODUCTO PARA SU SEGURIDAD PODRÍAN
SUFRIR LESIONES GRAVES O MORIR.
Las garantías hechas por Mine Safety Appliances Company con respecto al producto son
inválidas si el producto no se usa o no se le da servicio de acuerdo a las instrucciones
de este manual. Protéjase usted y a los demás siguiendo las instrucciones. Animamos a
nuestros clientes a que escriban o llamen con referencia a este equipo antes de usarlo, o
para obtener información relacionada al uso o reparaciones.
Tabla de Materias
1 Seguridad del instrumento . . . . . . . . . . . . . . . .1-1
1.1 Uso correcto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1
1.2 Medidas de seguridad y de precaución . . . . . . . . . . . . . . . . . .1-2
1.3 Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-5
2 Descripción . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-1
2.1 Descripción general del instrumento . . . . . . . . . . . . . . . . . . . .2-1
Figura 2-1. Vista del instrumento . . . . . . . . . . . . . . . . . . . . . .2-1
2.2 Interfaces del usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
2.2.1 Definiciones de los botones . . . . . . . . . . . . . . . . . . . . . . . .2-2
2.2.2 Definiciones de los LED . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3 Alarmas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.1 Alarma vibrante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.2 Bocina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.3 Alarma InstantAlert™ . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
2.2.3.4 Alarma MotionAlert™ . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
2.2.3.5 Modalidad de cautela . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
2.2.3.6 Alarma de vida de los sensores . . . . . . . . . . . . . . . . . . .2-4
2.2.4 Luz de fondo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
2.2.5 Timbre de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
2.3 Indicadores en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
2.3.1 Pantalla monocromática . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
Figura 2-2. Pantalla monocromática . . . . . . . . . . . . . . . . . . . .2-5
2.3.2 Pantalla a color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
2.3.3 Apagado de baterías . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
Figura 2-3. Pantalla a color . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
2.3.3.1 Advertencia de baterías bajas . . . . . . . . . . . . . . . . . . . . .2-7
Figura 2-4. Advertencia de las baterías . . . . . . . . . . . . . . . . .2-7
2.3.3.2 Apagado de baterías . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
Figura 2-5. Apagado de baterías . . . . . . . . . . . . . . . . . . . . . .2-8
2.3.4 Cargado de las baterías . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9
2.4 Ver páginas adicionales . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
2.4.1 Prueba de funcionamiento (página BUMP) . . . . . . . . . . .2-10
2.4.2 Lecturas de pico (página PEAK) . . . . . . . . . . . . . . . . . . .2-11
2.4.3 Lecturas mínimas (página MIN) . . . . . . . . . . . . . . . . . . . .2-11
i
2.4.4 Límites de exposición de corto plazo (página STEL) . . .2-12
2.4.5 Promedio de tiempo ponderado (página TWA) . . . . . . . .2-13
2.4.6 Pantalla de fecha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-14
2.4.7 Página LAST CAL (última calibración) . . . . . . . . . . . . . . .2-14
2.4.8 Página CAL DUE (próxima calibración) . . . . . . . . . . . . . .2-14
2.4.9 Página de ACTIVACIÓN DE ALERTA DE
MOVIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-14
2.5 Alarma de sensor faltante . . . . . . . . . . . . . . . . . . . . . . . . . . .2-14
2.6 Monitoreo de gases tóxicos . . . . . . . . . . . . . . . . . . . . . . . . . .2-15
Figura 2-6. Condiciones de la alarma
(se muestra alarma en alto) . . . . . . . . . . . . . . . .2-15
2.7 Monitoreo de concentración de oxígeno . . . . . . . . . . . . . . . .2-16
2.8.1 Monitoreo de gases combustibles . . . . . . . . . . . . . . . . . .2-17
2.8.2 Exposición de gas de límite explosivo inferior
(LEL) del 100% . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-18
3 Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-1
3.1 Factores del medio ambiente . . . . . . . . . . . . . . . . . . . . . . . . . .3-1
3.2 Encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2
3.2.1 Prueba de seguridad del sistema de muestreo . . . . . . . . .3-3
3.2.2 Configuración con aire fresco (FAS) al encender
el instrumento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4
Figura 3-1. Configuración con aire fresco . . . . . . . . . . . . . . .3-4
3.2.3 Consideración especial para el sensor de oxígeno . . . . . .3-5
3.3 Modalidad de medición (operación normal) . . . . . . . . . . . . . . .3-5
3.4 Configuración del instrumento . . . . . . . . . . . . . . . . . . . . . . . . .3-6
Figura 3-2. Pantalla de contraseña . . . . . . . . . . . . . . . . . . . .3-6
3.4.1 Opciones de calibración . . . . . . . . . . . . . . . . . . . . . . . . . . .3-7
3.4.2 Opciones de la alarma . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-9
Figura 3-4. Opciones de la alarma . . . . . . . . . . . . . . . . . . . . .3-9
Figura 3-5. Configuración de la alarma del sensor . . . . . . .3-10
Figura 3-6. Configuración de la alarma del sensor . . . . . . .3-11
3.4.3 Opciones del instrumento . . . . . . . . . . . . . . . . . . . . . . . .3-12
Figura 3-7. Opciones del instrumento . . . . . . . . . . . . . . . . .3-12
Figura 3-8. Opciones de los sensores . . . . . . . . . . . . . . . . .3-13
3.5 Operación de MSA Link . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-15
3.6 Pruebas de función en el instrumento . . . . . . . . . . . . . . . . . .3-15
3.7 Prueba de funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
3.7.1 Equipo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
ii
3.7.2 Ejecución de una prueba de funcionamiento . . . . . . . . . .3-16
3.7.3 Después de la prueba de funcionamiento . . . . . . . . . . . .3-18
3.8 Calibración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
3.8.1 Calibración a cero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-19
3.8.2 Calibración con gas patrón . . . . . . . . . . . . . . . . . . . . . . .3-21
3.8.3 Acabado de una buena calibración . . . . . . . . . . . . . . . . .3-23
3.9 Calibración con el sistema de prueba Galaxy . . . . . . . . . . . .3-24
3.10 Apagado del instrumento . . . . . . . . . . . . . . . . . . . . . . . . . . .3-24
Figura 3-9. Apagado del instrumento . . . . . . . . . . . . . . . . . .3-24
4 Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . .4-1
4.1 Localización y reparación de averías . . . . . . . . . . . . . . . . . . . .4-1
4.2 Verificación de la operación de la bomba . . . . . . . . . . . . . . . .4-2
4.3 Cambio de baterías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-3
Figura 4-1. Cambio de baterías . . . . . . . . . . . . . . . . . . . . . . .4-3
Figura 4-2. Cambio de baterías . . . . . . . . . . . . . . . . . . . . . . .4-3
4.4 Procedimiento de mantenimiento en vivo Cambio de un sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-4
Figura 4-3. Cambio de un sensor . . . . . . . . . . . . . . . . . . . . . .4-5
4.5 Cambio del filtro de la bomba . . . . . . . . . . . . . . . . . . . . . . . . .4-6
4.6 Limpieza del instrumento . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
4.7 Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
4.8 Envío . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
5 Especificaciones y certificaciones técnicas . .5-1
5.1 Especificaciones técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-1
5.2 Valores críticos de las alarmas fijados en la fábrica . . . . . . . .5-2
5.3 Especificaciones del rendimiento de los sensores . . . . . . . . .5-3
5.4 Especificaciones de calibración . . . . . . . . . . . . . . . . . . . . . . . .5-5
5.5 Certificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
5.6 Factores de referencia cruzada de gas combustible . . . . . . . .5-7
5.7 Patentes del Sensor XCell . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8
6 Información de pedidos . . . . . . . . . . . . . . . . . . .6-1
6.1 Lista de piezas del cilindro de gas . . . . . . . . . . . . . . . . . . . . . .6-1
6.2 Lista de piezas de accesorios . . . . . . . . . . . . . . . . . . . . . . . . .6-2
6.3 Piezas de repuesto del instrumento . . . . . . . . . . . . . . . . . . . . .6-3
iii
7 Diagramas de flujo . . . . . . . . . . . . . . . . . . . . . . .7-1
7.1 Operación básica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-1
7.2 Páginas informativas y de PRUEBA DE
FUNCIONAMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-2
7.3 Calibración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4
7.4 Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-5
7.5 Opciones de calibración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-6
7.6.1 Opciones de la alarma . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-7
7.6.2 Configuración de las alarmas de sensor . . . . . . . . . . . . . . .7-8
7.7.1 Opciones del instrumento . . . . . . . . . . . . . . . . . . . . . . . . . . .7-9
7.7.2 Configuración de los sensores . . . . . . . . . . . . . . . . . . . . . .7-11
8 Resumen de funciones cambiables . . . . . . . . .8-1
iv
1 Seguridad del instrumento
1.1 Uso correcto
Los detectores MultiGas ALTAIR 5X y ALTAIR 5X IR:
•
son para uso por personal capacitado y calificado
•
están diseñados para usarse cuando se realiza una evaluación de
peligros para:
•
evaluar una posible exposición del trabajador a gases y vapores
tóxicos y combustibles, así como para un bajo nivel de oxígeno
•
determinar el monitoreo adecuado de gas y vapor necesario para
un lugar de trabajo.
El Detector ALTAIR 5X puede estar equipado para detectar:
• gases combustibles y ciertos vapores combustibles
• atmósferas deficientes o ricas en oxígeno
• gases tóxicos específicos para los cuales se instala un sensor.
Aunque el instrumento puede detectar hasta el 30% de oxígeno en el aire
ambiental, sólo está aprobado para usarse hasta con un 21% de oxígeno.
El Detector de Gas ALTAIR 5X IR también puede contener un sensor
infrarrojo para detectar CO2 o gases combustibles específicos hasta de
un volumen del 100%.
ADVERTENCIA
Lea y siga las instrucciones con atención.
•
Realice una prueba de flujo bloqueado antes del uso de
cada día.
•
Realice una prueba de funcionamiento antes del uso de cada
día y ajústelo según sea necesario.
•
Realice una prueba de funcionamiento con más frecuencia
si se expone a silicona, silicatos, compuestos con plomo,
sulfuro de hidrógeno o altos niveles de contaminantes.
•
Verifique nuevamente la calibración si la unidad está sujeta
a golpes físicos.
•
Utilice la unidad sólo para detectar gases y vapores para
los cuales se instala un sensor.
•
No la use para detectar polvos o neblinas combustibles.
1-1
•
Para obtener lecturas precisas de combustibles catalíticos,
asegúrese de que haya suficiente oxígeno presente (> 10% O2).
•
Nunca bloquee la toma de la bomba, salvo para ejecutar una
prueba de seguridad del sistema de muestreo.
•
Pida a una persona capacitada y calificada que interprete las
lecturas del instrumento.
•
Riesgo de explosión: no saque el paquete de las baterías,
no recargue la batería de ión de litio, ni cambie las baterías
alcalinas en un lugar peligroso.
•
No altere ni modifique el instrumento.
•
Use sólo líneas de muestreo aprobadas por MSA.
•
No use tubos ni líneas de muestreo de silicona.
•
Espere un tiempo suficiente para obtener la lectura, los
tiempos de respuesta varían dependiendo del gas y de la
longitud de la línea de muestreo.
•
No use el instrumento durante períodos prolongados en
atmósferas que contengan una concentración de combustible
o vapores disolventes que puedan ser mayores al 10% del
límite explosivo inferior.
EL USO INCORRECTO PUEDE CAUSAR LA MUERTE O LESIONES
PERSONALES GRAVES.
El aparato digital Clasificación A cumple con la clasificación canadiense ICES-003.
1.2 Medidas de seguridad y de precaución
ADVERTENCIA
Revise con atención las siguientes limitaciones y medidas
de seguridad antes de poner en servicio este instrumento.
El uso incorrecto puede causar la muerte o lesiones
personales graves.
•
Verifique la función (ver sección 3.6) cada día antes de usar el
instrumento. MSA recomienda llevar a cabo una inspección de rutina
antes del uso de cada día.
•
Realice una prueba de funcionamiento (ver sección 3.7) antes del uso
de cada día para verificar la operación adecuada del instrumento. El
instrumento debe pasar la prueba de funcionamiento. De lo contrario,
ejecute una calibración (ver sección 3.8) antes de utilizar el instrumento.
•
Los Detectores MultiGas ALTAIR 5X están diseñados para detectar
gases y vapores en el aire solamente.
1-2
•
Realice una prueba de funcionamiento con mayor frecuencia si la unidad
está sujeta a golpes físicos o altos niveles de contaminantes. Además,
realice una prueba de funcionamiento con más frecuencia si la atmósfera
de prueba contiene los siguientes materiales, los cuales pueden
desensibilizar el sensor de gases combustibles y reducir sus lecturas:
•
Siliconas orgánicas
•
Silicatos
•
Compuestos con plomo
•
Exposiciones de compuestos de azufre superiores a 200 ppm o
exposiciones superiores a 50 ppm por minuto.
•
La concentración minima de un gas combustible en el aire que puede
encenderse se define como límite explosivo inferior (LEL). Una lectura
de gas combustible de “XXX” indica que la atmósfera es superior al
100% LEL ó 5.00% vol. de CH4 y existe un peligro de explosión. Aléjese
inmediatamente del área peligrosa.
•
No use los Detectores MultiGas ALTAIR 5X o ALTAIR 5X IR para probar
gases combustibles o tóxicos en las siguientes atmósferas porque
pueden dar lecturas equivocadas:
• Atmósferas deficientes o ricas en oxígeno
• Atmósferas reductoras
• Chimeneas de calefactores
• Ambientes inertes (sólo los sensores IR son aceptables)
• Atmósferas que contienen neblina o polvo combustible en el aire.
•
No use los Detectores MultiGas ALTAIR 5X o ALTAIR 5X IR para probar
gases combustibles en atmósferas que contienen vapores de líquidos
con un punto de inflamación elevado (superior a 38° C, 100° F) porque
pueden dar lecturas erróneamente bajas.
•
Deje pasar tiempo suficiente para que la unidad presente la lectura
exacta. Los tiempos de respuesta varían dependiendo del tipo de
sensor utilizado (ver Sección 5.3, “Especificaciones de rendimiento de
los sensores”). Deje pasar un mínimo de 1 segundo por pie (3 segundos
por metro) de línea de muestreo para que la muestra se retrae a través
de los sensores.
•
Las líneas de muestreo con tubos con un diámetro interno de 0.062 pulg.
(1.57 mm) ofrecen tiempos de transporte rápidos al instrumento; sin
embargo, deben limitarse a 50 pies (15 m) de largo.
•
El muestreo de gases tóxicos reactivos (Cl2, ClO2, NH3) sólo se debe
realizar con la línea de muestreo del gas reactivo y los equipos de
sondeo indicados en la tabla de accesorios de la Sección 6.2.
•
Todas las lecturas e información del instrumento deben interpretarlas
personas capacitadas y calificadas para interpretar lecturas de instrumentos
con relación al medio ambiente específico, práctica industrial y limitaciones
de exposición.
1-3
Observe el mantenimiento adecuado de las baterías
Use sólo cargadores de baterías suministrados de MSA para este instrumento;
otros cargadores pueden dañar el paquete de las baterías y el instrumento.
Deseche en conformidad con los reglamentos de salubridad y seguridad de
la localidad.
Esté al tanto de las condiciones ambientales
Una variedad de factores ambientales puede afectar las lecturas de los
sensores, incluyendo cambios en la presión, humedad y temperatura. Los
cambios de presión y humedad pueden afectar la cantidad de oxígeno que
realmente está presente en la atmósfera.
Conozca los procedimientos para manipular aparatos electrónicos
sensibles electrostáticamente
El instrumento contiene componentes sensibles electrostáticamente. No abra
ni dé mantenimiento a la unidad sin usar protección apropiada para descargas
electrostáticas (ESD). La garantía no cubre daños causados por descargas
electrostáticas.
NOTA: Se ha probado este equipo y se ha determinado que, en conformidad
con la parte 15 de las Reglas FCC, cumple con los límites para
dispositivos digitales Clasificación A. Estos límites están diseñados
para proporcionar una protección razonable contra interferencias
dañinas cuando el equipo se opera en un entorno comercial. Este
equipo genera, usa y puede radiar energía de radiofrecuencia y, si no
se instala y usa en conformidad con el manual de instrucciones, puede
causar interferencias dañinas a las comunicaciones de radio. Es
probable que la operación de este equipo en un área residencial cause
interferencias dañinas y en tal caso el usuario estará obligado a
corregir las interferencias a costa suya.
1-4
ADVERTENCIA
En conformidad con CISPR 22, éste es un producto
clasificación A. En un entorno doméstico, este producto
puede causar interferencia de radio, y en tal caso el usuario
puede estar obligado a seguir las medidas adecuadas.
Este dispositivo digital Clasificación A cumple con ICES-003 de Canadá.
Conozca los reglamentos del producto
Siga los reglamentos nacionales relevantes correspondientes en el país de uso.
Conozca los reglamentos de la garantía
Las garantías hechas por Mine Safety Appliances Company con respecto al
producto son inválidas si el producto no se usa o no se le da servicio de
acuerdo a las instrucciones de este manual. Protéjase a usted y a los demás
siguiendo las instrucciones. Animamos a nuestros clientes a que escriban o
llamen con referencia a este equipo antes de usarlo o para obtener información
relacionada al uso o reparaciones.
1.3 Garantía
ARTÍCULO
PERÍODO DE GARANTÍA
Chasis y accesorios electrónicos
Tres años*
Sensores COMB, O2, H2S, CO, SO2, IR
Tres años*
Sensores Cl2, NH3
Dos años*
Sensores ClO2, HCN, NO2, PH3
Un año*
*Comuníquese a MSA para obtener información de garantías extendidas.
1.3.1 Garantía
Esta garantía no cubre filtros, fusibles, etc. A medida que el paquete de las
baterías envejece se reduce el tiempo útil de funcionamiento del instrumento.
Algunos otros accesorios que no se incluyen específicamente en la liste
pueden tener diferentes períodos de garantía. Esta garantía es válida
únicamente si el producto se usa y se le da mantenimiento en conformidad
con las instrucciones y/o recomendaciones del Vendedor.
El Vendedor será liberado de toda responsabilidad bajo esta garantía si
personas ajenas al personal de servicio autorizado del Vendedor hacen
reparaciones o modificaciones, o si la reclamación de garantía es a causa de
abuso físico o mal uso del producto. Ningún agente, empleado o representante
del Vendedor tiene autoridad alguna para obligar al Vendedor de alguna
1-5
afirmación, representación o garantía referente a este producto. El Vendedor
no hace ninguna garantía referente a los componentes o accesorios no
fabricados por el Vendedor, pero pasará al Comprador todas las garantías de
los fabricantes de dichos componentes.
ESTA GARANTÍA REEMPLAZA A TODAS LAS DEMÁS GARANTÍAS,
EXPRESAS, IMPLÍCITAS O ESCRITAS, Y ESTÁ ESTRICTAMENTE
LIMITADA A LOS TÉRMINOS DE LA MISMA. EL VENDEDOR DENIEGA
RESPONSABILIDAD ESPECÍFICAMENTE DE TODA GARANTÍA DE COMERCIALIZACIÓN Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR.
1.3.2 Remedio exclusivo
Se acuerda expresamente que el remedio único y exclusivo del Comprador
por la violación de la garantía anterior, por cualquier conducta tortuosa del
Vendedor, o por alguna otra causa de acción será reemplazar, a opción del
Vendedor, cualquier equipo o pieza del mismo, después de que el Vendedor
compruebe que está defectuoso.
El equipo o las piezas de reemplazo se proveerán sin costo alguno para el
Comprador con franco a bordo de la planta del Vendedor. El incumplimiento
del Vendedor de reemplazar algún equipo o pieza que no cumpla con los
requisitos no será causa para que el remedio establecido en el presente no
cumpla con su propósito esencial.
1.3.3 Exclusión de daños consecuentes
El comprador entiende y acuerda específicamente que bajo ninguna circunstancia el vendedor será responsable de pérdidas o daños económicos,
especiales, incidentales o consecuentes del comprador, como por ejemplo de
pérdidas de ganancias anticipadas o alguna otra pérdida causada por motivo
de falta de operación de los bienes. Esta exclusión se aplica a las reclamaciones de la violación de la garantía, conducta tortuosa o alguna otra causa
de acción contra el vendedor.
1-6
2 Descripción
2.1 Descripción general del instrumento
1
2
3
4
5
6
LED (2 rojos “Alarma”, 1 verde
“Seguro” y 1 amarillo “Falla”)
Bocina
Pantalla
Botón de ▲
Botón de
(encendido)
Botón de ▼
7
8
9
10
11
12
Puerto de comunicación MSA Link™
Toma de la bomba
Filtro
Presilla del cinturón (sólo ALTAIR 5X)
Puerto de carga
LED de condición de carga
Figura 2-1. Vista del instrumento
El instrumento vigila los gases en el aire ambiental y en el lugar de trabajo.
Los Detectores ALTAIR 5X están disponibles con un máximo de cuatro
sensores, los cuales pueden presentar lecturas para cuatro gases por
separado (un sensor de dos sustancias tóxicas ofrece capacidades para
detectar CO y H2S en un solo paquete).
2-1
El ALTAIR 5X IR está disponible con un máximo de cinco sensores, los
cuales pueden presentar lecturas para seis gases por separado (un sensor
de dos sustancias tóxicas ofrece capacidades para detectar CO y H2S en un
solo paquete).
Los Detectores ALTAIR 5X y ALTAIR 5X IR están disponibles con una
pantalla monocromática o a color.
Aunque el instrumento puede detectar hasta el 30% de oxígeno en el aire
ambiental, sólo está aprobado para usarse hasta un 21% de oxígeno.
Los niveles de alarma para los gases individuales están fijados en la fábrica
pero se pueden cambiar en el menú de Configuración del instrumento. Estos
cambios también se pueden hacer a través del software de enlace MSA Link.
Asegúrese de descargar la última versión del software MSA Link de la página
web de MSA: www.msanet.com. Se recomienda que después de hacer los
cambios con este software, la unidad se apague y se vuelva a encender.
2.2 Interfaces del usuario
La operación del instrumento es mediante diálogos de la pantalla con el
auxilio de los tres botones de funciones (ver FIGURA 2-1).
2.2.1 Definiciones de los botones
Las unidades ALTAIR 5X y ALTAIR 5X IR tienen tres botones para la
operación del usuario. Cada botón puede funcionar como una “tecla suave”,
según se define inmediatamente encima del botón.
BOTÓN
DESCRIPCIÓN
El botón
se utiliza para ENCENDER o APAGAR el instrumento y para
confirmar las selecciones de acción del usuario.
▼
El botón ▼ se usa para avanzar de página a través de las pantallas de datos
o para disminuir los valores en la modalidad de Configuración. Este botón
también se usa para iniciar una prueba de funcionamiento para los sensores
instalados, directamente de la página de MEDICIÓN. Si el usuario tiene acceso
a la función de fijación MotionAlert (alerta de movimiento), este botón se puede
usar para activar la alarma InstantAlert™.
▲
El botón ▲ se utiliza para restaurar los picos, STEL (límites de exposición de
corto plazo), TWA (promedios de tiempo ponderado) y las alarmas (siempre
que sea posible), o ejecutar la calibración en la modalidad de medición.
También se utiliza para retroceder de página o para aumentar los valores en
la modalidad de Configuración.
Cuando se oprimen los botones ▲ y ▼ simultáneamente sin soltarse en la
modalidad de medición normal, se puede ingresar la modalidad de Configuración
después de confirmar la contraseña.
2-2
2.2.2 Definiciones de los LED
LED
DESCRIPCIÓN
ROJO
(ALARMA)
Los LED de alarma son indicadores visuales de una condición de alarma
o algún tipo de error en el instrumento
VERDE
(SEGURO)
El LED Seguro parpadea una vez cada 15 segundos para notificar al usuario
que el instrumento está ENCENDIDO y operando bajo las condiciones
definidas a continuación:
• El LED verde SEGURO está activado
• La lectura de combustible es 0% LEL o 0% Vol
• La lectura de oxígeno (O2) es 20.8%
• La lectura de dióxido de carbono (CO2) es < 0.03%
• Todas las demás lecturas del sensor son 0 ppm
• No hay alarmas de gas presentes (bajo ni alto)
• El instrumento no tiene advertencia ni alarma de batería baja
• Las lecturas de STEL y TWA son 0 ppm.
Esta opción se puede APAGAR a través del software MSA Link
AMARILLO
(FALLA)
El LED de Falla se activa si se detecta alguna de las condiciones de falla
durante la operación del instrumento. Esto incluye:
• Un error de la memoria del instrumento
• Se determina que un sensor falta o está inoperativo
• Una falla de la bomba.
Estas fallas también se indican con la activación de los LED de alarma,
la bocina y la alarma vibrante del instrumento
2.2.3 Alarmas
El instrumento está equipado con múltiples alarmas para mayor
seguridad del usuario:
2.2.3.1 Alarma vibrante
El instrumento vibra cuando alguna condición de alarma está activa.
Esto se puede APAGAR a través del menú de CONFIGURACIÓN –
OPCIONES DE ALARMA (Sección 3.4.2).
2.2.3.2 Bocina
Esta unidad está equipada con una alarma audible. La bocina se puede
APAGAR a través del menú de CONFIGURACIÓN – OPCIONES DE
ALARMA (Sección 3.4.2).
2.2.3.3 Alarma InstantAlert™
La función exclusiva de InstantAlert permite al usuario activar
manualmente una alarma audible para alertar a las personas que se
encuentran alrededor de situaciones potencialmente peligrosas. Al
sujetar el botón ▼ durante aproximadamente 5 segundos en la modalidad
de medición normal se activa la alarma InstantAlert. El acceso a esta
función puede estar restringido. Vea en la Sección 3.4.2 los medios
para permitir o no permitir el acceso del usuario.
2-3
2.2.3.4 Alarma MotionAlert™
Si se ENCIENDE la MotionAlert (+ = ON) (ver Sección 3.4.2), el instrumento activa una alarma de “Hombre caído” si no se detecta movimiento
en un período de 30 segundos. Los LED de la alarma parpadean y la
bocina se activa con una frecuencia que va aumentando de volumen.
MotionAlert siempre está APAGADA cuando el instrumento está
APAGADO. Siempre se debe ENCENDER antes de usar el instrumento.
El acceso a esta función puede estar restringido. Vea en la Sección
3.4.2 los medios para permitir o no permitir el acceso del usuario.
2.2.3.5 Modalidad de cautela
La modalidad de cautela desactiva las alarmas visuales, audibles y
vibrantes. MSA recomienda que esta función se deje en la modalidad
“APAGADA” por omisión. La modalidad de cautela se puede
ENCENDER a través del menú de CONFIGURACIÓN – OPCIONES
DEL INSTRUMENTO (Sección 3.4.3).
El mensaje “Alarmas APAGADAS” parpadea en la pantalla monocromática
cuando la modalidad de cautela está ENCENDIDA. En la pantalla a color,
)
los tres íconos de alarma se muestran como APAGADOS (
2.2.3.6 Alarma de vida de los sensores
El Detector ALTAIR 5X evalúa la condición de los sensores durante la calibración.
Cuando se acerca el final de vida de un sensor, aparece una advertencia.
Aunque todavía el sensor esté funcionando bien, la advertencia da tiempo
al usuario para planear un sensor de reemplazo para minimizar el tiempo de
inactividad. El indicador ♥ de la vida del sensor aparece durante las operaciones
continuas como recordatorio del fin de vida pendiente del sensor.
Cuando se llega al fin de vida del sensor, la calibración del sensor no será
correcta y una alarma de vida del sensor alertará al usuario. Un indicador ♥
de vida del sensor parpadeante aparece durante las operaciones continuas
hasta que el sensor se reemplace o se calibre correctamente.
En la pantalla monocromática, el indicador de vida del sensor aparece en la
pantalla en la misma posición que el indicador MotionAlert. Si MotionAlert
está activado (el indicador + está presente) y ocurre una advertencia o
alarma de vida de un sensor, el indicador ♥ de vida del sensor toma prioridad
y es el que aparece.
En la pantalla a color, cada gas presentado en la pantalla tiene su propio
indicador de vida del sensor. Si un sensor tiene una advertencia de fin de
vida, su indicador es un ♥ anaranjado. Si un sensor llega al fin de vida, entra
en una condición de alarma y el indicador de vida del sensor se presenta
como un ♥ rojo parpadeando continuamente.
Vea la sección 3.8 “Calibración” para obtener detalles adicionales sobre la
determinación e indicación de la vida de los sensores.
2-4
2.2.4 Luz de fondo
La luz de fondo se activa automáticamente cuando se oprime cualquier
botón del panel delantero y continúa ENCENDIDA durante el intervalo
de espera seleccionado por el usuario. Esta duración se puede
cambiar con la MODALIDAD DE CONFIGURACIÓN – INSTRUMENTO
(Sección 3.4.3) o a través del software MSA Link.
2.2.5 Timbre de operación
El timbre de operación se activa cada 30 segundos: la bocina suena momentáneamente y los LED de alarma parpadean, bajo las siguientes condiciones:
•
El timbre de operación está activado
•
El instrumento está en la página de MEDICIÓN NORMAL DE GASES
•
El instrumento no tiene advertencia de la batería
•
El instrumento no tiene alarma de gas.
2.3 Indicadores en pantalla
2.3.1 Pantalla monocromática
1
2
3
4
5
Tipo de gas
Hora actual
Indicador ▼ de “Tecla suave”
Lectura de gas
Condición de la batería
6
7
8
Indicador de prueba de funcionamiento /
calibración exitosa
Indicador ▲ de “Tecla suave”
+ de MotionAlert (+ = ON)
Indicador
de vida de sensor
Figura 2-2. Pantalla monocromática
En una pantalla monocromática, un mensaje aparece cada 30 segundos si
las alarmas vibrante, de bocina o de LED están APAGADAS.
2-5
2.3.2 Pantalla a color
1
2
3
4
5
6
7
Indicador▼ de “tecla suave”
Lectura de gas
Unidades de concentración de gas
Hora actual
MotionAlert (+ = ON)
Funcionamiento inalámbrico
ENCENDIDO
Tipo de gas combustible para
calibración
8
9
10
11
12
13
14
Alarma vibrante APAGADA
Bocina APAGADA o indicador
de prueba de funcionamiento /
calibración exitosa
LED APAGADO
Condición de las baterías
Tipo de gas
Indicador ▲ de “tecla suave”
Indicador de vida de sensor
Figura 2-3. Pantalla a color
2.3.3 Indicador de la batería
El ícono de la batería aparece continuamente en la esquina superior derecha
de la pantalla a color y en la esquina inferior derecha de la pantalla monocromática. Una barra representa el nivel de carga de la batería.
El tiempo nominal de operación del instrumento (COMB, O2, H2S, CO, con
bomba y pantalla monocromática) a temperatura ambiente es de 17 horas.
El tiempo de operación real varía, dependiendo de la temperatura ambiente,
batería y condiciones de alarma.
2-6
2.3.3.1 Advertencia de baterías bajas
ADVERTENCIA
Si se activa la alarma de advertencia de las baterías mientras
el instrumento está en uso, salga del área inmediatamente
porque se acerca el final de la vida de las baterías. De lo
contrario, puede dar como resultado lesiones personales
graves o la muerte.
Figura 2-4. Advertencia de baterías
La duración de la operación remanente del instrumento durante la advertencia
de baterías bajas depende de la temperatura ambiente, la condición de las
batearías y el estado de la alarma.
Cuando el instrumento entra en la advertencia de baterías bajas:
•
el indicador de la vida de las baterías parpadea continuamente
•
la alarma suena y los LED de alarma parpadean una vez cada
30 segundos
•
el LED de seguridad ya no parpadea
•
el instrumento continúa operando hasta que se APAGA o hasta que
se agoten las baterías
2-7
2.3.3.2 Apagado de baterías
ADVERTENCIA
Si aparece la alarma de las baterías, deje de usar el
instrumento porque ya no tiene suficiente potencia para
indicar un peligro potencial y las personas que dependen
de este producto para su seguridad podrían lesionarse
gravemente o morir.
El instrumento pasa a la modalidad de apagado de baterías 60 segundos
antes del apagado final (cuando las baterías ya no pueden operar el
instrumento):
•
“ALARMA DE BATERÍAS” parpadea en la pantalla
•
La alarma suena
•
Los LED de alarma parpadean
•
El LED de falla está ENCENDIDO
•
Ya no se pueden ver otras páginas; después de aproximadamente un
minuto, el instrumento se APAGA automáticamente.
Figura 2-5. Apagado de baterías
Cuando ocurre la condición de apagado de las baterías:
1. Salga del área inmediatamente.
2. Recargue o cambie el paquete de las baterías.
2-8
2.3.4 Cargado de las baterías
ADVERTENCIA
Riesgo de explosión: No recargue el instrumento en un
área peligrosa.
El uso de cargadores no suministrados con el instrumento
puede dañar las baterías o cargarlas de manera inadecuada.
•
El cargador es capaz de cargar un paquete de baterías completamente
agotado en menos de seis horas en entornos normales de temperatura
ambiente.
NOTA: Permita que los instrumentos muy calientes o muy fríos se
estabilicen durante una hora a temperatura ambiente antes de
cargarlos.
•
La temperatura ambiente mínima y máxima para cargar el instrumento
es 10° C (50° F) y 35° C (95° F).
•
Para lograr los mejores resultados, cargue el instrumento a temperatura
ambiente.
Para cargar el instrumento
• Inserte firmemente el conector del cargador en el puerto de carga en
la parte posterior del instrumento.
•
Un LED en el paquete de las baterías indica el estado de la carga.
• Rojo = cargando
• Verde = cargado
• Ámbar = falla
•
Si se detecta un problema durante la carga (el LED está en color
ámbar), desconecte momentáneamente el cargador para reinicializar
el ciclo de carga.
•
El cargador DEBE ESTAR DESCONECTADO para que la unidad pueda
operar.
•
El paquete de baterías se puede cargar por separado del instrumento.
•
Durante períodos sin usarse, el cargador puede permanecer conectado
al instrumento o paquete de baterías.
2-9
2.4 Ver páginas adicionales
La Pantalla Principal aparece al ENCENDER el instrumento.
Se pueden ver pantallas adicionales oprimiendo el botón ▼ para pasar a la
pantalla indicada por la “tecla suave”.
(En la pantalla monocromática, aparece el nombre de la página; en la pantalla de
color se representa con un ícono.)
La secuencia de páginas es como sigue y se describen a continuación:
Avanzar con
PÁGINA
PRINCIPAL DE
MEDICIÓN
¿BUMP TEST?
(¿prueba de
funcionamiento?)
(Sec. 2.4.1)
PEAK
(pico) *
(Sec. 2.4.2)
MIN 1
(Sec. 2.4.3)
STEL (límite de
exposición a
corto plazo) * 1
(Sec. 2.4.4)
TWA (promedio
de tiempo
ponderado) * 1
(Sec. 2.4.5)
Avanzar con
WIRELESS
(inalámbrico) **
Avanzar con
MOTION ALERT
STATUS (estado
de alerta de
movimiento) *
(Sec. 2.4.9)
CAL DUE DATE
(fecha de
próxima
calibración ) *
(Sec. 2.4.8)
LAST CAL DATE
(fecha de última
calibración) *
(Sec. 2.4.7)
DATE
(fecha)
(Sec. 2.4.6)
* SI ESTÁ ACTIVADO
** SI ESTÁ INSTALADA LA FUNCIÓN INALÁMBRICA
1 NO ES VÁLIDO PARA TODOS LOS SENSORES
2.4.1 Prueba de funcionamiento (página BUMP)
Esta página permite al usuario realizar una prueba de funcionamiento automatizada
en el instrumento. Para ejecutar la prueba, se oprime el botón
(SÍ). Consulte los
detalles en la Sección 3.7 al ejecutar la prueba de funcionamiento.
Si se oprime el botón ▼, la prueba de funcionamiento no se ejecuta y la pantalla
muestra la página siguiente de la secuencia (PICO).
Si se oprime el botón ▲, la prueba de funcionamiento no se ejecuta y la pantalla
regresa a la página normal de MEDICIÓN.
2-10
2.4.2 Lecturas de pico (página PEAK)
PANTALLA MONOCROMÁTICA
PANTALLA A COLOR
PEAK
Esta página muestra los niveles más altos de gas registrados por el instrumento
desde que se ENCENDIÓ o desde que se restauraron las lecturas de pico.
Para restaurar las lecturas de pico:
1. Vaya a la página PEAK (pico).
2. Oprima el botón ▲.
Esta página se puede desactivar a través del software MSA Link.
2.4.3 Lecturas mínimas (página MIN)
PANTALLA MONOCROMÁTICA
PANTALLA A COLOR
MIN
Esta página muestra el nivel más bajo de oxígeno registrado por el instrumento
desde que se ENCENDIÓ o desde que se restauró la lectura MIN. Sólo aparece
si un sensor de oxígeno está instalado y activado.
Para restaurar la lectura mínima:
1. Vaya a la página MIN.
2. Oprima el botón ▲.
2-11
2.4.4 Límites de exposición de corto plazo (página STEL)
ADVERTENCIA
Si se activa la alarma STEL, salga inmediatamente del área
contaminada; la concentración de gas en el ambiente ha
alcanzado el nivel de alarma STEL preestablecido.
Desobedecer esta advertencia dará como resultado una
exposición excesiva a gases tóxicos, y las personas que
dependen de este producto para su seguridad podrían
lesionarse gravemente o morir.
PANTALLA MONOCROMÁTICA
PANTALLA A COLOR
STEL
Esta página muestra la exposición promedio en un período continuo de
15 minutos.
Cuando la cantidad de gas detectado por el instrumento es superior al
límite STEL:
•
La alarma suena
•
Los LED de alarma parpadean
•
El mensaje “STEL ALARM” (alarma STEL) parpadea.
Para restaurar el STEL:
1. Vaya a la página STEL.
2. Oprima el botón ▲.
La alarma STEL se calcula durante una exposición de 15 minutos.
Ejemplos de cálculos de STEL:
Asuma que el instrumento ha estado funcionado por lo menos 15 minutos:
•
Exposición de 15 minutos de 35 ppm:
(15 minutos x 35 PPM)
15 minutos
•
= 35 PPM
Exposición de 10 minutos de 35 ppm
y exposición de 5 minutos de 15 ppm:
(10 minutos x 35 PPM) + (5 minutos x 15 PPM)
15 minutos
= 25 PPM
Esta página se puede desactivar a través del software MSA Link.
2-12
2.4.5 Promedio de tiempo ponderado (página de TWA)
ADVERTENCIA
Si se activa la alarma TWA, salga inmediatamente del área
contaminada; la concentración de gas en el ambiente ha
alcanzado el nivel de alarma TWA preestablecido.
Desobedecer esta advertencia dará como resultado una
exposición excesiva a gases tóxicos, y las personas que
dependen de este producto para su seguridad podrían
lesionarse gravemente o morir.
Esta página muestra la exposición promedio en un período de 8 horas
desde que se ENCENDIÓ el instrumento o desde que se restauró la
lectura TWA. Cuando la cantidad de gas detectado por el instrumento
es superior al límite TWA:
PANTALLA MONOCROMÁTICA
PANTALLA A COLOR
TWA
•
La alarma suena
•
Las luces de la alarma parpadean
El mensaje “TWA ALARM” parpadea.
•
Para restaurar las lecturas de TWA:
1. Vaya a la página TWA.
2. Oprima el botón ▲.
La alarma TWA se calcula durante una exposición de 8 horas.
Ejemplos de cálculos de TWA:
•
Exposición de 1 hora de 50 ppm:
(1 hora x 50 PPM) + (7 horas x 0 PPM)
8 horas
•
Exposición de 4 horas de 50 ppm y
exposición de 4 horas de 100 ppm:
(4 horas x 50 PPM) + (4 horas x 100 PPM)
8 horas
•
= 6.25 PPM
= 75 PPM
Exposición de 12 horas de 100 ppm:
(12 horas x 100 PPM)
8 horas
= 150 PPM
Esta página se puede desactivar a través del software MSA Link.
2-13
2.4.6 Pantalla de fecha
La fecha actual aparece en la pantalla en el formato: MMM-DD-AA.
2.4.7 Página LAST CAL (última calibración)
Presenta la última fecha de calibración exitosa del instrumento en el formato:
MMM-DD-AA. Esta página se puede desactivar a través el software MSA Link
o en la página de CONFIGURACIÓN – OPCIONES DE CALIBRACIÓN.
2.4.8 Página CAL DUE (próxima calibración)
Presenta los días que faltan para la próxima calibración del instrumento (el
usuario los selecciona). Esta página se puede desactivar a través el software
MSA Link o en la página de CONFIGURACIÓN – OPCIONES DE CALIBRACIÓN.
2.4.9 Página de ACTIVACIÓN DE ALERTA DE MOVIMIENTO
Cuando la función MotionAlert está activa, aparece el símbolo +. El instrumento
pasa a la modalidad previa a la alarma cuando no se detecta movimiento durante
20 segundos. Esta condición se puede despejar moviendo el instrumento.
MotionAlert se APAGA cada vez que la unidad se APAGA.
Después de 30 segundos sin movimiento, la alarma MotionAlert completa se
activa. Esta alarma sólo se puede despejar el botón ▲. Esta página indica si
se seleccionó en la Modalidad de Configuración.
Para activar o desactivar la función MotionAlert, oprima el botón ▲ mientras
se presenta la página de ACTIVACIÓN MOTIONALERT.
2.5 Alarma de sensor faltante
Los sensores IR y XCell activados se vigilan constantemente para asegurar
una función correcta. Durante la operación, si se detecta falla o se desconecta
el sensor IR o un sensor XCell, aparece este mensaje de alarma.
Si se detecta que falta o que tiene falla el sensor IR o un XCell, ocurre lo
siguiente:
•
“SENSOR FALTANTE” parpadea en la pantalla.
•
Se indica cuál es el sensor con problemas.
•
La alarma suena y los LED de falla y alarma parpadean.
•
La alarma se puede apagar oprimiendo el botón ▲; no se puede ver
ninguna otra página.
2-14
ADVERTENCIA
Cuando suena esta alarma, el instrumento no opera para
medir gases. El usuario debe salir del área peligrosa, el
instrumento se debe apagar y la situación del sensor se
debe corregir.
2.6 Monitoreo de gases tóxicos
El instrumento puede vigilar la concentración de gases tóxicos en el aire
ambiental. Los gases tóxicos que se vigilan dependen de los sensores
instalados.
El instrumento presenta la concentración de gas en partes por millón (PPM) o
mg/m3 en la página de MEDICIÓN.
ADVERTENCIA
Si se activa una alarma mientras se utiliza el instrumento,
salga del área inmediatamente.
Permanecer en el área bajo dichas circunstancias puede
causar lesiones personales graves o la muerte.
El instrumento tiene cuatro alarmas de gas:
•
Alarma de ALTA concentración
•
Alarma de BAJA concentración
•
Alarma STEL
•
Alarma TWA
Figura 2-6. Condiciones de la alarma (se muestra alarma alta)
2-15
Si la concentración de gas alcanza o supera el punto establecido de la
alarma o los límites STEL o TWA:
•
aparece el mensaje de alarma y parpadea en combinación con la
concentración de gas correspondiente:
•
la luz de fondo se ENCIENDE
•
la alarma suena (si está activa)
•
los LED de la alarma parpadean (si están activos)
•
inicia la alarma vibrante (si está activa).
2.7 Monitoreo de concentración de oxígeno
El instrumento vigila la concentración de oxígeno en el aire ambiental. Los
puntos establecidos de la alarma se pueden fijar para activar en dos
condiciones diferentes:
•
Concentración enriquecida de oxígeno > 20.8 % ó
•
Concentración deficiente de oxígeno < 19.5 %.
Aunque el instrumento puede detectar hasta el 30% de oxígeno en el aire
ambiental, sólo está aprobado para usarse hasta con un 21% de oxígeno.
ADVERTENCIA
Si se activa una alarma mientras se utiliza el instrumento,
salga del área inmediatamente.
Permanecer en el área bajo dichas circunstancias puede
causar lesiones personales graves o la muerte.
Cuando se alcanza el punto establecido de la alarma para cualquiera de las
condiciones anteriores:
•
aparece el mensaje de alarma y parpadea en combinación con la
concentración de oxígeno correspondiente
•
la luz de fondo se ENCIENDE
•
la alarma suena (si está activa)
•
los LED de la alarma parpadean (si están activos)
•
inicia la alarma vibrante (si está activa).
La alarma BAJA (oxígeno deficiente) se atora y no se restaurará aunque la
concentración de O2 aumente por encima del punto establecido BAJO. Para
restaurar la alarma, oprima el botón ▲. Si la alarma se atora, el botón ▲
calla la alarma durante cinco segundos. Las alarmas se pueden atorar o
desatorar por medio del software MSA Link.
2-16
Pueden ocurrir alarmas falsas de oxígeno debido a los cambios en la presión
barométrica (altitud), humedad, o cambios extremos en la temperatura ambiente.
Se recomienda que se ejecute una calibración de oxígeno a la temperatura y
presión de uso. Asegúrese de que el instrumento se encuentre en aire fresco
antes de ejecutar una calibración.
2.8.1 Monitoreo de gases combustibles
El instrumento puede estar equipado con un sensor de combustibles catalíticos
que detecta una variedad de gases combustibles hasta un LEL del 100% y
presenta la lectura como % de LEL o % de CH4. El ALTAIR 5X IR también
puede contener un sensor de combustibles IR. El sensor IR presenta la
lectura el % de volumen.
ADVERTENCIA
Si se activa una alarma mientras se utiliza el instrumento,
salga del área inmediatamente.
Permanecer en el área bajo dichas circunstancias puede
causar lesiones personales graves o la muerte.
El sensor de combustibles catalíticos y el de IR de butano 25% de volumen
tienen dos puntos establecidos de alarma:
•
Alarma de ALTA concentración
•
Alarma de BAJA concentración
Si la concentración de gas alcanza o excede el punto establecido de
la alarma, entonces:
•
aparece el mensaje de alarma y parpadea en combinación con la
concentración de gas correspondiente:
•
la luz de fondo se ENCIENDE
•
la alarma suena (si está activa)
•
LED de la alarma parpadean (si están activos)
•
inicia la alarma vibrante (si está activa).
Los sensores IR de 100% de volumen no tienen puntos establecidos de alarma.
2-17
2.8.2 Exposición de gas de límite explosivo inferior (LEL)
del 100%
Cuando la lectura del sensor de combustibles catalíticos alcanza el 100% del
límite explosivo inferior (LEL), el instrumento pasa a un estado de LockAlarm™
y presenta “XXX” en lugar de la lectura real.
ADVERTENCIA
Una lectura de combustibles catalíticos de “XXX” indica
que la atmósfera puede tener un LEL superior al 100% ó
5.00% Vol. de CH4 y existe un peligro de explosión. Salga
inmediatamente del área contaminada.
En los instrumentos ALTAIR 5X IR con un sensor IR de metano de 100% de
volumen activado, LockAlarm se despeja y el combustible catalítico presenta
nuevamente concentraciones de combustibles cuando la muestra de gas se
reduce a un nivel más bajo.
En los instrumentos sin sensor IR de metano de 100% de volumen activado,
el usuario puede despejar el estado de LockAlarm sólo APAGANDO el
instrumento y luego ENCENDIÉNDOLO nuevamente en un ámbito de aire
fresco.
Cuando aparecen cifras de lecturas de gas de combustible catalítico, el
instrumento está disponible para medir gases nuevamente.
NOTA: LockAlarm del sensor de combustibles catalíticos ocurre durante la
prueba de funcionamiento y calibración de un sensor IR de combustibles de % de volumen. Después de la prueba de funcionamiento
del sensor IR, LockAlarm debe despejarse (como se describe
previamente) antes de que el sensor de combustibles catalíticos
pueda medir y dar lecturas nuevamente.
2-18
3 Operación
La operación del instrumento es mediante diálogos en la pantalla con el
auxilio de los tres botones de funciones (ver Sección 2.2.1).
3.1 Factores del medio ambiente
Una variedad de factores ambientales puede afectar las lecturas del sensor,
incluyendo cambios en la presión, humedad y temperatura. Los cambios de
presión y humedad pueden afectar la cantidad de oxígeno que realmente
está presente en la atmósfera.
Cambios de presión
Si la presión cambia rápidamente (por ejemplo, al salir por una esclusa de
aire) la lectura del sensor de oxígeno puede cambiar temporalmente y posiblemente causar que se active la alarma del detector. Aunque el porcentaje de
oxígeno puede permanecer a un volumen de 20.8% o aproximado, la cantidad
total de oxígeno presente en la atmósfera disponible para respirar puede
convertirse en un peligro si la presión general se reduce en un nivel significativo.
Cambios de humedad
Si la humedad cambia en un nivel significativo (por ejemplo, salir de un
ámbito seco con aire acondicionado al exterior con aire húmedo), las lecturas
de oxígeno se pueden reducir hasta un 0.5% debido a que el vapor en el aire
desplace el oxígeno.
El sensor de oxígeno tiene un filtro especial para reducir los efectos de los
cambios de humedad en las lecturas de oxígeno. Este efecto no se observará
inmediatamente, pero tiene un efecto lento en las lecturas de oxígeno en el
transcurso de varias horas.
Cambios de temperatura
Los sensores tienen compensación de temperatura. Sin embargo, si la
temperatura cambia dramáticamente, la lectura del sensor puede cambiar
temporalmente.
3-1
3.2 Encendido
La operación del instrumento es mediante diálogos en la pantalla con el
auxilio de los tres botones de funciones (ver Sección 2.2.1). Para obtener
más información, consulte los diagramas de flujo en la Sección 7.
ENCIENDA el instrumento con el botón
.
•
El instrumento ejecuta las pruebas por sí solo. Durante la auto-prueba,
el instrumento revisa los LED de la alarma, la alarma audible, la alarma
vibrante y los sensores instalados.
•
El instrumento presenta en pantalla:
•
Logotipo de arranque
•
Versión del software, número de serie del instrumento, nombre de
la compañía, departamento y nombres de usuarios
•
Prueba de seguridad del sistema de muestreo; ver Sección 3.2.1
Durante la secuencia de encendido, si se cambió un sensor desde
la operación anterior del instrumento, aparece la lista actual de
sensores instalados y se requiere la interacción del usuario.
•
El usuario debe aceptar la nueva configuración oprimiendo
el botón ▲.
•
Si no se acepta la configuración actual de sensores, suena
la alarma y el instrumento no se puede usar.
•
Indicación de tipo de gas combustible y sensor instalado
•
Tipo de gas combustible y unidades del sensor
(sólo en pantalla monocromática)
•
Puntos establecidos de alarma en bajo
•
Puntos establecidos de alarma en alto
•
Puntos establecidos de alarma STEL (si está activada)
•
Puntos establecidos de alarma TWA (si está activada)
•
Fijaciones del cilindro de calibración
•
Fecha actual
•
Última fecha de calibración (si está activada)
•
Fecha de próxima calibración. Si se activa la fecha de la próxima
calibración, aparece el mensaje “CAL DUE; X DAYS” (calibración
pendiente; X días) en la pantalla.
•
X = el número de días hasta que se debe realizar la próxima
calibración; el usuario puede seleccionar de 1 a 180 días.
Si el número de días hasta la siguiente calibración llega al 0,
ocurre una alerta y aparece “CAL DUE NOW” (se debe realizar
calibración ahora).
3-2
•
Oprima el botón ▲ para despejar la alerta.
•
Período de calentamiento del sensor
•
Opción de configuración con aire fresco (si está activado).
Aparece la página principal de medición.
La presencia de un indicador ♥ en la pantalla significa que un sensor está
llegando o ha llegado a su final de vida. Consulte en la sección 2.2.3.6 los
detalles de la situación de la alarma de vida del sensor.
Consulte el diagrama de flujo en la Sección 7.1.
3.2.1 Prueba de seguridad del sistema de muestreo
En el arranque, se dispara una alarma (visual, audible y vibrante) y el cliente
debe bloquear las bombas/sistema de muestreo del instrumento en 30 segundos.
Cuando el instrumento detecta un bloqueo de flujo de la bomba, aparece el
mensaje “PASS” (pasa). La secuencia de arranque reanuda.
Si el instrumento no detecta un bloqueo de flujo de la bomba, aparece un
mensaje de error. El instrumento se APAGA después de que el cliente
reconoce este mensaje oprimiendo el botón ▲. Si esto ocurre, verifique su
sistema de muestreo y comuníquese con MSA según sea necesario.
Los usuarios pueden verificar la operación del sistema de muestreo en
cualquier momento durante la operación bloqueando el sistema de muestreo
para generar una alarma de bomba.
ADVERTENCIA
No use la bomba, la línea de muestreo ni la sonda a menos
que se active la alarma de la bomba cuando se bloquee el
flujo. La falta de presencia de la alarma indica que posible mente no se extraiga una muestra a los sensores, lo cual
podría causar lecturas inexactas.
El incumplimiento de lo anterior puede dar como resultado
lesiones personales graves o la muerte.
Nunca permita que el extremo de la línea de muestreo toque
o se sumerja en alguna superficie de líquido. Si se mete
líquido en el instrumento, las lecturas serán inexactas y el
instrumento se podría dañar. Recomendamos el uso de una
sonda de muestreo MSA que contenga un filtro de membrana
especial, permeable al gas pero impermeable al agua, para
prevenir dichas ocurrencias.
3-3
3.2.2 Configuración con aire fresco (FAS) en el encendido
del instrumento
La configuración con aire fresco (FAS) es para el ajuste en CERO del instrumento.
El FAS tiene límites. Si existe un nivel peligroso de gas, el instrumento ignora
el comando FAS y se activa la alarma.
La capacidad para realizar un FAS en el encendido del instrumento se puede
desactivar mediante el software MSA Link.
NOTA: La configuración con aire fresco no se aplica al sensor de CO2.
ADVERTENCIA
No realice la configuración con aire fresco a menos que está
seguro de que se encuentra en un área con aire fresco y no
contaminado; de otra manera, el instrumento puede arrojar
lecturas inexactas, lo cual puede indicar falsamente que una
atmósfera peligrosa es segura. Si tiene alguna duda sobre la
calidad del aire circundante, no use la función de configuración con aire fresco. No use la configuración con aire fresco
como sustituto de las revisiones diarias de calibración. La
revisión de la calibración es necesaria para verificar la precisión de la intervalo. El incumplimiento de este paso puede
dar como resultado lesiones personales graves o la muerte.
Figura 3-1. Configuración con aire fresco
El instrumento muestra un mensaje “FRESH AIR SETUP?” (¿configuración
con aire fresco?) indicando al usuario realizar la configuración con aire fresco:
1. Oprima el botón ▲ para desviarse de la configuración con aire fresco.
• Se omite la configuración con aire fresco
• El instrumento pasa a la página de MEDICIÓN (página PRINCIPAL).
2. Oprima el botón ▼ para realizar la configuración con aire fresco.
• Inicia la secuencia FAS y aparece la pantalla de FAS
• Una barra de avance muestra al usuario cuánto del FAS se ha
completado
• Al final del FAS, el instrumento muestra: “FRESH AIR SETUP PASS”
(pasa configuración con aire fresco) o “FRESH AIR SETUP FAIL”
(falla configuración con aire fresco).
Si FAS falla, realice una calibración cero de acuerdo a la Sección 3.8.
3-4
3.2.3 Consideración especial para el sensor de oxígeno
Bajo las siguientes situaciones, la lectura del sensor de oxígeno se puede
suprimir hasta 30 minutos en el ENCENDIDO del instrumento conforme se
realiza un “enfriamiento” del sensor.
Esto podría ocurrir si:
•
el sensor de oxígeno se acaba de instalar
•
se permitió al paquete de baterías descargarse completamente
•
se sacó el paquete de baterías del instrumento.
Durante este tiempo, la posición numérica del sensor de oxígeno en la
pantalla indica “PLEASE WAIT” (favor de esperar). Mientras aparece este
mensaje, el instrumento no puede responder a:
•
Una configuración con aire fresco
•
Una calibración
•
Un procedimiento de prueba de funcionamiento.
Cuando aparece la lectura numérica del oxígeno, se pueden realizar los
procedimientos de FAS, calibración y prueba de funcionamiento.
3.3 Modalidad de medición (operación normal)
Se pueden ejecutar las siguientes páginas de OPCIONES desde la pantalla
Principal de Medición (para obtener información adicional, consulte la Sección 2.4):
Página BUMP
permite al usuario realizar la prueba de funcionamiento en
los sensores instalados; consulte la Sección 3.7
Página PEAK*
las lecturas de pico para todos los sensores
Página MIN
la lectura mínima para el sensor de oxígeno
Página STEL*
las lecturas calculadas de límite de exposición de corto plazo
del instrumento
Página TWA*
las lecturas calculadas del promedio de tiempo ponderado
del instrumento
Página DATE
la fecha
LAST CAL DATE
la fecha de la última calibración. Si el instrumento no tiene
una calibración válida, aparecerá “LAST CAL INVALID”
(última calibración inválida).
CAL DUE*
MOTIONALERT
la fecha establecida para la próxima calibración
+
si la función MotionAlert está activada
*La presentación de estas páginas se puede desactivar a través del software MSA Link
(Sección 2.4).
3-5
3.4 Configuración del instrumento
El instrumento permite al usuario acceder y modificar los siguientes
parámetros a través de la interfaz de botón directo:
•
•
•
Opciones de calibración
Opciones de la alarma
Opciones del instrumento.
Estos menús se pueden acceder sólo desde la página de MEDICIÓN
oprimiendo sin soltar los botones ▲ y ▼ simultáneamente hasta que se pida
una contraseña. .
La operación es la siguiente:
1. ENCIENDA el instrumento y espere a que aparezca la página de
MEDICIÓN.
2. Oprima simultáneamente sin soltar los botones ▲ y ▼ durante
aproximadamente cinco segundos.
• La contraseña por omisión es “672”.
Figura 3-2. Pantalla de contraseña
3. Ingrese la primera cifra oprimiendo el botón ▲ o ▼, y confirme con el
botón .
• El cursor salta a la segunda cifra.
4. Ingrese la segunda y tercera cifras.
• Contraseña incorrecta: El instrumento regresa a la página
PRINCIPAL.
• Contraseña correcta: El usuario puede ingresar la modalidad
de Configuración.
La contraseña se puede cambiar con una PC a través del software MSA Link.
Si se olvida la contraseña, se puede restaurar mediante el software MSA
Link. Comuníquese al departamento de servicio al cliente de MSA para
obtener asistencia.
Las siguientes opciones están disponibles al oprimir los botones ▲ y ▼:
•
Opciones de calibración: ver Sección 3.4.1
•
Opciones de alarma: ver Sección 3.4.2
•
Opciones del instrumento: ver Sección 3.4.3.
3-6
3.4.1 Opciones de calibración
El menú de Opciones de calibración permite al usuario:
•
modificar las fijaciones del cilindro de calibración (CYLINDER SETUP,
configuración del cilindro).
•
activar/desactivar notificación de la fecha de la próxima calibración y
establecer el número de días (CAL DUE OPTIONS, opciones de
próxima calibración).
•
•
activar/desactiva la opción para mostrar la última fecha de calibración
en el ENCENDIDO (LAST CAL DATE, última fecha de calibración).
•
•
Cuando se activa, el número de días hasta que se necesita la calibración del instrumento aparece durante el proceso de ENCENDIDO.
Cuando se activa, la fecha de la última calibración del instrumento
aparece durante el proceso de ENCENDIDO.
activar/desactivar la opción para la calibración protegida con contraseña
(CAL PASSWORD, calibración protegida con contraseña).
•
Cuando se activa, se debe ingresar la contraseña de configuración
del instrumento antes de realizar la calibración.
1. Oprima:
• el botón ▼ para pasar a la siguiente página
• el botón ▲ para pasar a la página anterior
• el botón
para ingresar a la Configuración.
Fijación del cilindro de calibración
Esta opción tiene un diálogo similar al diálogo de calibración de intervalo.
La pantalla muestra todos los sensores activos.
1. Oprima el botón
para ingresar a la Configuración.
• Aparece la pantalla para el primer cilindro de calibración.
2. Oprima:
• el botón ▼ o ▲ para cambiar el valor.
• el botón
para confirmar la configuración.
Con esta confirmación, el instrumento se mueve automáticamente
a la siguiente fijación del cilindro.
3-7
3. Repita la secuencia para cambiar las fijaciones requeridas para todos
los valores de gases necesarios.
•
Después de ejecutar la última fijación, el instrumento regresa al
menú de Opciones de calibración.
Fijación de las opciones de la próxima calibración
1. Oprima el botón
para ingresar a la Configuración.
2. Oprima el botón ▼ o ▲ para activar o desactivar esta opción.
3. Oprima el botón
para confirmar.
4. Después de la confirmación, el instrumento indica al usuario que ingrese
el número de días para el recordatorio.
5. Cambie el número de días oprimiendo el botón ▼ o ▲.
6. Oprima el botón
para pasar al siguiente menú.
Fijación de la fecha de la última calibración
1. Oprima el botón
para activar o desactivar esta opción.
2. Oprima el botón ▼ para pasar a la siguiente página.
3. Oprima el botón ▲ para pasar a la página anterior.
Fijación de la contraseña de calibración
1. Oprima el botón
para activar o desactivar esta opción.
2. Oprima el botón ▼ para pasar a la siguiente página.
3. Oprima el botón ▲ para pasar a la página anterior.
Regresar al menú principal
1. Oprima el botón
para pasar al menú de Configuración del
instrumento.
• Aparece la pantalla de opciones de calibración
2. Oprima el botón ▼ para pasar a la página siguiente (opciones de la
alarma) o el botón ▲ para salir del menú de Configuración.
3-8
3.4.2 Opciones de alarma
Figura 3-4. Opciones de alarma
El menú de Opciones de alarma permite al usuario:
•
activar/desactivar la alarma vibrante
•
activar/desactivar la alarma audible (bocina)
•
activar/desactivar las LED de alarma
•
activar/desactivar la página de SELECCIÓN DE MOTIONALERT
(alerta de movimiento).
•
•
Si está desactivada, el usuario no puede cambiar la fijación de
MotionAlert del instrumento.
fijar las alarmas de los sensores.
Oprima:
•
el botón ▼ para pasar a la siguiente página
•
el botón ▲ para pasar a la página anterior
•
el botón
para ingresar a la Configuración.
Fijación de la alarma vibrante
• Oprima el botón
para ENCENDER o APAGAR esta opción.
Fijación de la alarma de la bocina
• Oprima el botón
para ENCENDER o APAGAR esta opción.
Fijación de la alarma de LED
• Oprima el botón
para ENCENDER o APAGAR esta opción.
Fijación del acceso a MotionAlert
La fijación de este parámetro permite al usuario tener acceso a la página
MOTIONALERT desde la página de MEASURE (medición).
•
Si se niega el acceso aquí:
•
el usuario no puede tener acceso a la página MOTIONALERT para
activar o desactivar esa función
•
no se puede activar la función InstantAlert (Sección 2.2.3.3).
1. Para otorgar o negar al usuario acceso a la página de MOTIONALERT,
use el botón para cambiar la selección indicada.
3-9
El acceso del usuario:
•
está permitido cuando la fijación indica ON (encendido).
•
está negado cuando la fijación indica OFF (apagado).
2. La selección se confirma al oprimir el botón ▼ o ▲.
Fijación de las alarmas de los sensores
Esta página permite al usuario notificar los valores preestablecidos de las
alarmas para:
• Alarma BAJA
• Alarma ALTA
• Alarma STEL
• Alarma TWA.
Los valores de las alarmas fijados en la fábrica se muestran en la Sección 5.2.
1. Oprima el botón
los sensores.
para ingresar a la Configuración de las alarmas de
• Aparece la pantalla de Configuración de alarma BAJA.
Figura 3-5. Configuración de una alarma de sensor
3-10
2. Oprima:
• el botón ▼ para abortar la operación,
• el botón ▲ para pasar a la siguiente fijación de la alarma, o
• el botón
•
para cambiar los puntos predeterminados de la alarma.
Aparece el valor de la alarma del primer sensor.
• Alarm Value for the first sensor displays.
Figura 3-6. Configuración de una alarma de sensor
3. Establezca los valores de la alarma del sensor oprimiendo el botón ▼ o ▲.
4. Oprima el botón
para confirmar el valor establecido.
5. Repita la fijación para los demás sensores.
6. Oprima el botón ▲ para regresar al menú de opciones de alarma.
7. Repita la fijación para todas las demás alarmas.
3-11
3.4.3 Opciones del instrumento
Figura 3-7. Opciones del instrumento
El menú de opciones del instrumento permite al usuario modificar diferentes
opciones del instrumento:
•
Configuración de los sensores (activar/desactivar el canal)
•
Idioma
•
Fijar el tiempo y la fecha
•
Intervalo de registro de datos
•
Modalidad de cautela
•
Timbre de operación
•
Contraste de la pantalla (sólo pantalla monocromática)
•
Opciones de luz de fondo.
1. Oprima:
• el botón ▼ para pasar a la siguiente página
• el botón ▲ para pasar a la página anterior
• el botón
3-12
para ingresar a la Configuración.
Fijación de las opciones del sensor
1. Oprima el botón
para ingresar a la Configuración.
• Aparece la siguiente pantalla:
Figura 3-8. Opciones de los sensores
2. Oprima el botón ▼ para seleccionar el sensor y el botón
cambios.
•
para hacer
Aparece la información del sensor y el sensor se puede activar o
desactivar.
NOTA: Otras operaciones tales como cambiar el tipo de gas (metano,
butano, propano, etc. para el sensor de combustibles) y las
unidades (ppm a mg/m3) sólo son posibles a través del
software MSA Link.
3. Cambie el estado oprimiendo el botón ▼ o ▲.
4. Oprima el botón
para confirmar y avanzar a la siguiente pantalla
(siguiente sensor).
5. Ejecute la secuencia para los demás sensores.
•
Después de realizar la fijación para el ultimo sensor, el instrumento
pasa a la siguiente página de CONFIGURACIÓN.
Idioma
Esta opción es para fijar el idioma del instrumento.
1. Oprima el botón
para ingresar a la Configuración.
2. Cambie el idioma oprimiendo el botón ▼ o ▲.
3. Confirme oprimiendo el botón
•
.
El instrumento pasa a la siguiente página de CONFIGURACIÓN.
3-13
Fijar el tiempo y la fecha
Primeramente, el instrumento indica al usuario que fije la hora, y luego le
indica que fije la fecha.
NOTA: La hora se puede fijar de forma regular (AM/PM) o al estilo militar a
través del software MSA Link. La hora AM/PM es la fijación por omisión.
1. Oprima el botón
para ingresar a la Configuración.
2. Cambie la hora oprimiendo el botón ▼ o ▲. Pase por el mediodía para
llegar a las horas PM.
3. Confirme oprimiendo el botón
.
4. Cambie los minutos oprimiendo el botón ▼ o ▲.
5. Confirme oprimiendo el botón
•
.
El instrumento pasa a la página de FIJACIÓN DE LA FECHA.
6. Cambie el mes, la fecha y el año oprimiendo el botón ▼ o ▲:
7. Confirme oprimiendo el botón
•
.
El instrumento pasa a la siguiente página de CONFIGURACIÓN.
Fijación del intervalo de registro de datos
Esta opción es para fijar el intervalo en el cual se registran todas las lecturas.
1. Oprima el botón
para ingresar a la Configuración.
2. Cambie el intervalo oprimiendo el botón ▼ o ▲.
3. Confirme oprimiendo el botón
•
.
El instrumento pasa a la siguiente página de CONFIGURACIÓN.
Fijación de la modalidad de cautela
La modalidad de cautela desactiva las alarmas visuales, audibles y vibrantes.
1. Oprima el botón
para cambiar la modalidad (ON/OFF).
2. Oprima el botón ▼ para pasar a la siguiente página o el botón ▲ para
regresar a la página anterior.
Fijación del timbre de operación
1. Oprima el botón
para cambiar la modalidad (ON/OFF).
2. Oprima el botón ▼ para pasar a la siguiente página o el botón ▲ para
regresar a la página anterior.
3-14
Fijación del contraste de la pantalla (sólo pantalla monocromática)
1. Oprima el botón ▼ o ▲ para ajustar el nivel de contraste.
2. Oprima el botón
para confirmar el nivel de contraste.
Fijación de la luz de fondo
1. Oprima el botón
para ingresar a la Configuración.
2. Cambie la opción oprimiendo el botón ▼ o ▲.
3. Oprima el botón
para confirmar.
4. Cambie el intervalo de espera oprimiendo el botón ▼ o ▲.
5. Oprima el botón
para confirmar el intervalo de espera.
Regresar al menú principal
Hay tres opciones en este punto; oprima:
•
el botón ▼ para pasar al menú de Opciones del sensor
•
el botón ▲ para ir a la página ANTERIOR DE CONFIGURACIÓN en el
menú de Opciones del instrumento
•
el botón
para pasar al menú de Opciones del instrumento.
3.5. Operación de MSA Link
Conexión del instrumento a la PC
1. Encienda el Monitor de Gas ALTAIR 5X y alinee el puerto de comunicación de Datalink en el Monitor del ALTAIR 5X al interfaz IR de la PC.
2. Inicie el software MSA Link en la PC y empiece la conexión haciendo
clic en el ícono de conexión.
Vea las instrucciones detalladas en la documentación de MSA Link.
3.6. Pruebas de función en el instrumento
Prueba de la alarma
1. Encienda el instrumento. El usuario debe verificar que:
• los LED de alarma parpadeen
• la bocina suene brevemente
• la alarma vibrante se active brevemente.
3-15
3.7 Prueba de funcionamiento
ADVERTENCIA
Realice una prueba de funcionamiento antes del uso de
cada día para verificar la operación adecuada del instrumento.
No ejecutar esta prueba puede dar como resultado lesiones
personales graves o la muerte.
Esta prueba confirma rápidamente que los sensores de gas están funcionando.
Ejecute una calibración completa:
• periódicamente para asegurar precisión
•
inmediatamente si ocurre una falla en la prueba de funcionamiento.
En conformidad con 22.2 NO. 152, CSA exige que se pruebe la sensibilidad
del instrumento antes del uso de cada día en una concentración conocida de
metano equivalente de 25 a 50% de concentración a escala total. LA
PRECISIÓN DEBE SER ENTRE 0 a +20% DE LO REAL. Corrija la precisión
realizando el procedimiento de calibración descrita en la Sección 3.8.
El Sistema de Prueba Galaxy también se puede usar para realizar una
prueba de funcionamiento.
NOTA: El Galaxy no puede probar los siguientes sensores:
• Dióxido de cloro
• % vol. de butano
• % vol. de propano
• % vol. de metano.
Para estos sensores, utilice este procedimiento de la prueba de
funcionamiento.
3.7.1 Equipo
Para obtener información sobre cómo ordenar estos componentes, consulte
la Sección 6.2, Lista de piezas de accesorios.
•
Cilindro(s) de gas de verificación de calibración
•
Consulte los valores objetivos de cilindros de gas y los cilindros de
gas de calibración MSA apropiados en la Sección 5.4.
•
Regulador(es) de flujo de demanda
•
Tubos apropiados para los gases que se han de probar
•
Los equipos con tubos y reguladores adecuados para gases reactivos
y no reactivos están disponibles a través de MSA.
3.7.2 Ejecución de una prueba de funcionamiento
Para las unidades ALTAIR 5X IR con sensores IR de % de Vol. de combustible,
los siguientes niveles de gases no se deben exceder cuando se usen para
las pruebas de funcionamiento diarias:
3-16
•
IR butano 25% Vol. – gas de verificación de calibración de butano 2% Vol.
•
IR propano 100% Vol. – gas de verificación de calibración de propano 8%
•
IR metano 100% Vol. – gas de verificación de calibración de metano 20%.
1. Con el instrumento ENCENDIDO en un ámbito de aire fresco y limpio,
verifique que las lecturas indiquen que no hay ningún gas presente.
2. En la pantalla de Medición normal, oprima el botón ▼ (BUMP) para que
aparezca “BUMP TEST?” (¿prueba de funcionamiento?).
Verifique que las concentraciones de gas que aparecen en pantalla
coincidan con el cilindro de gas de verificación de calibración. Si no
coinciden, ajuste los valores a través del menú de Configuración de
calibración, según se describe en la Sección 3.4.1.
Dependiendo de los sensores instalados, podrían realizarse de una a
cinco pruebas de funcionamiento, cada una de ellas con un cilindro,
regulador y tubos diferentes.
3. Instale el regulador de demanda (suministrado en el equipo de calibración)
al cilindro proporcionando los gases indicados.
4. Conecte el tubo (suministrado en el equipo de calibración) al regulador.
5. Instale el otro extremo del tubo a la toma de la bomba del instrumento.
6. Oprima el botón
para iniciar la prueba de funcionamiento:
•
la barra de progreso avanza
•
los sensores responden al gas.
El mensaje “BUMP TEST PASS” (prueba de funcionamiento pasa)
indica una prueba de funcionamiento exitosa de los sensores.
Si algún sensor falla en la prueba de funcionamiento:
• aparece el mensaje “BUMP TEST FAIL” (falla de prueba de
funcionamiento)
• se indica cuál es el sensor con falla.
7. Si hay más sensores a los que se les deba hacer la prueba de funcionamiento, aparece el siguiente sensor y se repite el proceso desde el paso
3 de esta Sección.
8. Si no hay más sensores que se deban someter a la prueba de funcionamiento, se puede quitar el tubo de la toma de la bomba del instrumento.
9. En el ALTAIR 5X IR, la prueba de funcionamiento de un sensor IR de
combustibles hace que el sensor de combustibles catalíticos ingrese a
la condición de LockAlarm. Aunque un instrumento con un sensor IR de
% Vol. de metano se recupera automáticamente de LockAlarm, los
instrumentos de % Vol. de propano o butano no lo hacen. Para estos
instrumentos, despeje la condición de LockAlarm APAGANDO el
instrumento y luego ENCENDIÉNDOLO en una atmósfera de aire
fresco. Consulte detalles adicionales en la Sección 2.8.2.
3-17
3.7.3 Después de la prueba de funcionamiento
Después de que todos los sensores instalados pasen la prueba de funcionamiento, aparece el símbolo √ en la página de MEDICIÓN. Este símbolo √
aparece en:
•
la pantalla a color en la barra superior de funciones
•
la pantalla monocromática en la esquina inferior derecha.
Si a algún sensor no se le hizo la prueba de funcionamiento, o tiene una falla
en la misma, el símbolo √ no aparece.
La pantalla a color:
•
muestra temporalmente el símbolo √ en cada lectura de gas para los
sensores con prueba de funcionamiento exitosa
•
luego el símbolo √ se sustituye por la lectura del gas presente.
La pantalla monocromática no muestra símbolos √ de lecturas de gases
individuales.
El símbolo √ de la barra de funciones de la pantalla a color y la esquina
inferior derecha de la pantalla monocromática aparecen para 24 horas
después de la prueba de funcionamiento.
Si un instrumento con sensores tiene una falla en la prueba de funcionamiento,
calibre el instrumento según las instrucciones de la Sección 3.8.
3.8. Calibración
El instrumento ALTAIR 5X se puede calibrar manualmente siguiendo este
procedimiento o automáticamente utilizando el Sistema de Prueba Galaxy.
Consulte información adicional del Galaxy en la Sección 3.9.
Se recomienda el uso de los reguladores de demanda indicados en la
Sección 6.2.
ADVERTENCIA
¡Atención! ¡Condiciones especiales con gases tóxicos!
Los gases tóxicos reactivos (cloro, amoníaco, dióxido de
cloro) tienen la propiedad de difundirse en los tubos de
hule y de plástico, de manera que el volumen del gas de
prueba disponible en el instrumento ya no sería suficiente
para realizar correctamente la calibración del instrumento.
Por esta razón, cuando calibre el instrumento con gases
tóxicos reactivos, se requieren ciertos prerrequisitos; de
otra manera, se podría obtener una calibración incorrecta:
3-18
•
Un regulador de presión especial
•
Los tubos de conexión más cortos posible entre el regulador
de presión y el instrumento .
•
Tubos de conexión hechos de un material que no absorba
los gases de prueba (por ejemplo, PTFE).
NOTA: Si se utilizan tubos y reguladores de presión normales,
expóngalos al gas de prueba requerido durante un período
prolongado. Mantenga estos materiales dedicados para
usarse con ese gas de prueba solamente; no los use para
otros gases.
Por ejemplo: para el cloro, permita que todo el contenido de
un cilindro de gas de prueba fluya a través del regulador de
presión y de los tubos antes de usarlo para calibrar el
instrumento. Marque estos materiales para usarse con cloro
solamente.
3.8.1 Cero calibración
1. Oprima el botón ▲ cinco segundos en la página de MEDICIÓN NORMAL.
• Aparece la pantalla ZERO (cero):
Para saltar el procedimiento ZERO y pasar directamente al procedimiento
de calibración de intervalo, oprima el botón ▲. Si no se oprime ningún
botón en 30 segundos, el instrumento indica al usuario que realice la
calibración de intervalo antes de que el instrumento regrese a la página
de MEDICIÓN NORMAL.
Para ejecutar SÓLO una configuración con aire fresco en este momento,
oprima el botón . El instrumento ejecuta una configuración con aire
fresco según lo descrito en la Sección 3.2.2. Cuando se concluye la
configuración de aire fresco, el instrumento regresa a la pantalla de
medición normal.
2. Oprima el botón ▲ para confirmar la pantalla ZERO, es decir, para
ejecutar la calibración cero. .
3-19
•
Aparece el mensaje “SENSOR REFRESH” (restaurar sensor)
seguido del mensaje “ZERO CALIBRATION”.
•
El mensaje “REFRESH” (restaurar) no aparece si no está
instalado un sensor de combustibles catalíticos.
•
Inicia la calibración CERO
•
Una barra de avance muestra al usuario cuánta parte de la
calibración se ha completado .
NOTA: Durante los primeros momentos de una calibración cero, la
lectura del sensor de combustible puede cambiar a una pantalla
en movimiento de “PLEASE WAIT” (por favor espere). Esto
es normal.
•
Después de terminar la calibración CERO, el instrumento presenta:
• "ZERO CALIBRATION PASS" (calibración cero pasa)
o
• "ZERO CALIBRATION FAIL" (calibración cero no pasa) .
•
3-20
Si la calibración cero pasa, el instrumento pasa a la oportunidad
de calibración de intervalo (SPAN):
3.8.2 Calibración de intervalo
Para saltarse el procedimiento de calibración de intervalo, oprima el botón ▲.
NOTA: Si se salta la calibración de intervalo del sensor de combustible
después de una calibración cero exitosa, la lectura del sensor de
combustible puede cambiar a una pantalla en movimiento de
“PLEASE WAIT” (por favor espere) durante algunos momentos. Esto
es normal y el instrumento está en completa operación una vez que
reaparece la lectura de un gas combustible.
La calibración de intervalo para el sensor o los sensores indicados también
se salta si no se oprime ningún botón en un plazo de 30 segundos.
Debido a las diferentes combinaciones de gases posibles, saltarse una
calibración de intervalo puede avanzar al usuario a la calibración de intervalo
de otro sensor instalado, o regresarlo a la modalidad de Medición.
Cuando se haga una calibración con gases combustibles > 100% LEL,
seleccione la opción “Yes” (sí) para seguir con “Span Calibration?”
(¿calibración de intervalo?) ANTES de aplicar gas al instrumento.
1. Conecte un extremo del tubo al regulador del cilindro (suministrado en
el equipo de calibración).
2. Conecte el otro extremo del tubo a la toma de la bomba del instrumento.
3. Oprima el botón ▼ para calibrar la intervalo del instrumento.
•
“SPAN CALIBRATION” (calibración intervalo) parpadea
•
Inicia la calibración de intervalo
•
Una barra de avance muestra al usuario cuánta parte de la
calibración se ha completado.
3-21
•
Después de terminar la calibración de intervalo, el instrumento presenta:
• "SPAN CALIBRATION PASS" (calibración de intervalo pasa)
•
Si un sensor se acerca a su fin de vida, después de esta
pantalla “PASS” (pasa) aparece el indicador ♥ de vida
del sensor.
•
Aunque todavía el sensor esté funcionando bien, la
advertencia da tiempo al usuario para planear un sensor
de reemplazo para minimizar al tiempo de inactividad.
•
El indicador ♥ parpadea mientras que el instrumento
regresa a la modalidad de Medición.
•
Después de 15 segundos, el parpadeo se detiene, pero
el indicador ♥ permanece en la pantalla durante las
operaciones en curso como recordatorio de la cercanía
del final de vida del sensor.
o
• "SPAN CALIBRATION FAIL" (calibración de intervalo no pasa)
Si una calibración de intervalo no pasa:
•
3-22
•
El indicador ♥ de vida del sensor parpadea para indicar
que un sensor ha llegado al final de su vida y debe
cambiarse.
•
El instrumento continua en la condición de alarma de
vida del sensor hasta que se oprima el botón ▲.
•
Después de que se despeja la alarma, el instrumento
pasa a la modalidad de Medición y el indicador ♥ de vida
del sensor parpadea durante las operaciones en curso
hasta que el sensor se cambia o se calibra exitosamente.
La calibración de intervalo puede no pasar por otras razones
además de la del final de vida. Si ocurre una falla de calibración
de intervalo, verifique cosas como:
• gas suficiente remanente en el cilindro de calibración
• fecha de vencimiento del gas
• integridad de los tubos y aditamentos, etc. de calibración.
Intente nuevamente la calibración de intervalo antes de cambiar
el sensor.
3.8.3 Acabado de una buena calibración
Quite el tubo de calibración de la toma de la bomba del instrumento.
•
El procedimiento de calibración ajusta el valor del intervalo de los
sensores que pasan la calibración.
•
En el ALTAIR 5X IR, la calibración del sensor IR de combustibles hace
que el sensor de combustibles catalíticos ingrese a la condición de
LockAlarm.
•
Aunque un instrumento con un sensor IR de % Vol. de metano se
recupera automáticamente de LockAlarm, los instrumentos de %
Vol. de propano o butano no lo hacen; para estos instrumentos, la
condición de LockAlarm se despeja APAGANDO el instrumento y
luego ENCENDIÉNDOLO en una atmósfera de aire fresco.
• Consulte detalles adicionales en la Sección 2.8.2.
•
En la pantalla a color, cada sensor calibrado exitosamente muestra
temporalmente un símbolo √ en su lectura de gas.
•
Estos símbolos √ continúan visibles unos momentos y luego se
reemplazan por la lectura del gas presente.
•
La pantalla monocromática no muestra símbolos √ de lecturas de
gases individuales.
•
Dado que un gas residual puede estar presente, el instrumento puede
pasar temporalmente a una alarma de exposición después de completar
la secuencia de calibración.
•
Un símbolo √ aparece en la página de medición.
•
Este símbolo √ :
• aparece en la pantalla a color en la barra superior de funciones
• aparece en la pantalla monocromática en la esquina inferior derecha
• continúa en la pantalla 24 horas después de la calibración
• se APAGA después de 24 horas.
•
Despeje la alarma según sea necesario.
NOTA: Si se APAGA la alarma de bocina, el símbolo √ de calibración
no aparece en la pantalla a color.
3-23
3.9 Calibración con el Sistema de Prueba Galaxy
El instrumento se puede calibrar utilizando el Sistema de Prueba Automatizado
Galaxy. Comuníquese con MSA para obtener una lista de gases y concentraciones compatibles.
NOTA: El Galaxy no es un método de calibración certificado por CSA.
De manera similar a la calibración exitosa (manual) descrita en la Sección
3.8.3., aparece un símbolo √ en la página de medición después de una
calibración exitosa con el sistema Galaxy.
•
Este símbolo √ :
•
aparece en la pantalla a color en la barra superior de funciones
•
aparece en la pantalla monocromática en la esquina inferior derecha
•
continúa en la pantalla 24 horas después de la calibración
•
se APAGA después de 24 horas.
NOTA: Si se APAGA la alarma de bocina, el símbolo √ de calibración
no aparece en la pantalla a color.
3.10 Apagado del instrumento
Para apagar el instrumento oprima sin soltar el botón
.
Figura 3-9. Apagado del instrumento
•
3-24
El instrumento:
•
presenta "HOLD BUTTON FOR SHUTDOWN" (oprima sin soltar el
botón para apagar) parpadeando
•
muestra una barra de avance, informando al usuario cuánto tiempo
se debe oprimir el botón para completar el apagado.
4. Mantenimiento
Si ocurren irregularidades durante la operación, utilice los códigos y mensajes
de error que se presentan en la pantalla para determinar los siguientes pasos
apropiados.
ADVERTENCIA
Reparar o alterar los Detectores MultiGas ALTAIR 5X o ALTAIR
5X IR más allá de los procedimientos descritos en este manual
o por parte de alguna persona no autorizada por MSA podría
dar como resultado que el instrumento falle y no funcione
debidamente. Use sólo piezas de repuesto auténticas de MSA
cuando realice los procedimientos de mantenimiento descritos
en este manual. Sustituir o instalar incorrectamente componentes puede dañar seriamente el rendimiento del instrumento,
alterar las características intrínsecas de seguridad o anular las
aprobaciones de agencias.
DESOBEDECER ESTA ADVERTENCIA PUEDE DAR COMO RESULTADO LESIONES PERSONALES GRAVES O LA MUERTE.
4.1 Localización y reparación de averías
PROBLEMA
DESCRIPCIÓN
ACCIÓN
ERROR ADC
Error de medición análoga
Comuníquese a MSA
ERROR MEM
Error de memoria
Comuníquese a MSA
ERROR PROG
Error del programa
Comuníquese a MSA
ERROR RAM
Error de RAM
Comuníquese a MSA
BATERÍA BAJA
La advertencia de la batería
se repite cada 30 segundos
Retire de servicio lo más pronto
posible y recargue o cambie la batería.
ALARMA DE
LA BATERÍA
Batería completamente
descargada
El instrumento ya no puede detectar ;
gases. Retire de servicio y recargue
o cambie la batería.
El instrumento
no enciende
Batería completamente
descargada
Retire de servicio y recargue o cambie
el paquete de baterías
FALTA
SENSOR
Sensor dañado o faltante
Cambe el sensor
NO HAY
SENSORES
No hay sensores activados
El instrumento debe tener por lo
menos un sensor activado en todo
momento
(parpadeando)
Advertencia de sensor
Un sensor está casi al final de su vida
Alarma del sensor
Un sensor ha llegado al final de su
vida y no se puede calibrar. Cambie
el sensor y recalibre
4-1
4.2 Verificación de la operación de la bomba
Los usuarios pueden verificar la operación del sistema de muestreo en
cualquier momento durante la operación bloqueando el sistema de muestreo
para generar una alarma de la bomba.
Cuando la toma de la bomba, la línea de muestreo o la sonda está
bloqueada, la alarma de la bomba debe activarse.
Una vez que aparecen las lecturas del gas, bloquee el extremo libre de la
línea o sonda de muestreo.
• El motor de la bomba se apaga y suena una alarma.
• “PUMP ERROR” (error de la bomba) parpadea en la pantalla.
Oprima el botón ▲ para restaurar la alarma y reiniciar la bomba.
Si la alarma no se activa:
1. Revise la línea y la sonda de muestreo para ver si tienen fugas.
2. Una vez que se arregle la fuga, revise nuevamente la alarma de la
bomba bloqueando el flujo.
3. Oprima el botón ▲ para restaurar la alarma y reiniciar la bomba.
ADVERTENCIA
No use la bomba, la línea de muestreo ni la sonda a menos
que se active la alarma de la bomba cuando se bloquee el
flujo. La falta de presencia de la alarma indica que posiblemente no se extraiga una muestra a los sensores, lo cual
podría causar lecturas inexactas.
El incumplimiento de lo anterior puede dar como resultado
lesiones personales graves o la muerte.
Nunca permita que el extremo de la línea de muestreo toque
o se sumerja en alguna superficie de líquido. Si se extrae
líquido en el instrumento, las lecturas serán inexactas y el
instrumento se podría dañar. Recomendamos el uso de una
sonda de muestreo MSA que contenga un filtro de mem brana especial, permeable al gas pero impermeable al agua,
para prevenir dichas ocurrencias.
Durante la operación, una alarma de la bomba puede ocurrir cuando:
•
Se bloquea el sistema de flujo
•
La bomba está inoperativa
•
Las líneas de muestreo están montadas o removidas.
Para despejar la alarma de la bomba
1. Corrija cualquier bloqueo de flujo.
2. Oprima el botón ▲.
• Ahora la bomba reiniciará.
4-2
4.3 Cambio de la batería
ADVERTENCIA
Nunca cambie la batería en un área peligrosa.
Figura 4-1. Cambio de la batería
1. Destornille los dos tornillos imperdibles en la parte posterior del
instrumento.
2. Saque el paquete de baterías del instrumento sujetando los lados
y levantándolo alejándolo del instrumento.
Figura 4-2. Cambio de la batería
3. Para los paquetes de baterías alcalinas (sólo ALTAIR 5X):
a. Quite el tablero de circuitos del sujetador de las baterías de la
puerta del paquete.
b. Cambie las tres células, utilizando sólo las que se indican en la
etiqueta.
• Asegúrese de observar la polaridad correcta de las células.
c. Coloque el tablero del circuito del sujetador de las baterías en la
puerta del paquete y coloque nuevamente la puerta en el instrumento.
d. Apriete los dos tornillos.
4-3
4.4 Procedimiento de mantenimiento en vivo –
Cambio de sensor
El usuario debe quitar o cambiar cualquier sensor Serie 20 o XCell instalado
de fábrica por uno similar.
El usuario no puede cambiar el tipo de ningún sensor. Si el tipo de algún
sensor (incluyendo el sensor IR) se cambia, el instrumento se debe devolver
a un centro de servicio autorizado.
•
Vea la colocación del sensor en la FIGURA 4-3.
PRECAUCIÓN
Antes de manipular el tablero de circuitos impresos, el usuario
debe tener tierra adecuada; de otra manera, las cargas estáti
cas podrían dañar las piezas electrónicas. Dicho daño no está
cubierto por la garantía. Puede encontrar correas y equipos de
tierra en tiendas proveedoras de piezas electrónicas.
ADVERTENCIA
Quite y reinstale los sensores con cuidado, asegurándose de
que los componentes no estén dañados; de otra manera la
seguridad intrínseca del instrumento puede afectarse de
manera adversa, podrían ocurrir lecturas equivocadas y las
personas que dependen de este producto para su seguridad
podrían sufrir lesiones personales graves o morir.
PRECAUCIÓN
Mientras que la caja del instrumento esté abierta, no toque
ningún componente interno con objetos o herramientas
metálicos o conductores. Puede dañarse el instrumento.
4-4
O2
CO-H2S
NH3
CL2
SO2
Combustible
Posición 2
Posición 1
Posición 3
con adaptador
CO-H2S
Posición 4
Figura 4-3. Cambio del sensor
1. Verifique que el instrumento esté apagado.
2. Saque el paquete de las baterías.
3. Quite los dos tornillos remanentes de la caja y el frente de la caja.
4. Saque con cuidado el sensor que se ha de cambiar.
5. Alinee con cuidado las clavijas de contacto del nuevo sensor con los
casquillos en el tablero de circuitos impresos; oprímalo firmemente en
su lugar.
Observe las restricciones de posiciones en la siguiente TABLA.
•
Se requiere el adaptador (Núm. de pieza 10110183) para usar un
XCell en la Posición 3.
•
ASEGÚRESE DE QUE UN TAPÓN DE SENSOR ESTÉ DEBIDAMENTE INSTALADO EN CUALQUIER POSICIÓN QUE NO TENGA
UN SENSOR.
•
El tapón para las posiciones de XCell es Núm. de pieza 10105650.
El tapón de la Serie 20 es Núm. de pieza 10088192.
SENSOR
OPERACIONAL SÓLO EN
Sensor combustible XCell
Sensor O2 XCell
Posición 1
Posición 2
Sensor CO-H2S de dos tóxicos XCell
Posición 2 ó 4
SO2, Cl2, NH3 XCell
Posición 3 ó 4
Sensor Serie 20
Posición 3
4-5
6. Reinstale el empaque del sensor el la parte delantera de la caja.
7. Reinstale la caja delantera, los tornillos y el paquete de las baterías.
8. Si se detecta un cambio en la configuración del sensor XCell durante el
proceso de encendido del instrumento:
•
Aparece la indicación "ACCEPT?" (¿aceptar?) en la pantalla
•
Con el botón ▼ (SÍ) se acepta la configuración del sensor
•
Con el botón ▲ (NO) se rechaza la configuración del sensor;
el instrumento no está operativo.
9. Cuando se cambia un sensor XCell, el instrumento activa automáticamente el sensor después de que el usuario acepta el cambio. Si se
cambia un sensor Serie 20, el usuario debe asegurarse de que el
sensor esté activado (ver Sección 3.4.3).
10. Si se cambia el sensor de oxígeno, consulte la Sección 3.2.3 con
respecto a la pantalla de lectura de oxígeno.
11. Después de la instalación de nuevos sensores, permita que se
estabilicen por lo menos 30 minutos antes de la calibración.
Calibre el instrumento antes de usarlo.
ADVERTENCIA
Se requiere la calibración después de instalar un sensor, de
otra manera, el instrumento no rendirá de la manera esperada
y las personas que dependen de este producto para su
seguridad podrían sufrir lesiones personales graves o morir.
4.5. Cambio del filtro de la bomba
1. Apague el instrumento.
2. Destornille los dos tornillos imperdibles de la cubierta transparente del
filtro en la parte posterior del instrumento para tener acceso al filtro.
3. Levante con cuidado el anillo O y el disco del filtro.
4. Si el instrumento NO está configurado para usar un sensor de gas
tóxico reactivo (no tiene sensor de Cl2, ClO2 o NH3), use tanto el filtro
tipo papel como el filtro fibroso de polvo (el disco más grueso) que se
suministran en el equipo de mantenimiento (Núm. de pieza 10114949).
Si el instrumento ESTÁ configurado para usar un sensor de gas tóxico
reactivo (Cl2, ClO2 o NH3), use SÓLO el filtro de papel suministrado en
el Equipo de mantenimiento de gases reactivos (Núm. de pieza
10114950).
4-6
PRECAUCIÓN
El uso del filtro de polvo fibroso o del filtro de papel incorrecto
para la medición de gases reactivos podrían causar lecturas
incorrectas.
Coloque el nuevo filtro tipo papel en el receso de la parte posterior del
instrumento. Si se debe usar, coloque el filtro de polvo fibroso en la
cubierta transparente del filtro.
5. Coloque el anillo O en el receso.
6. Reinstale la cubierta transparente del filtro en la parte posterior del
instrumento.
4.6 Limpieza del instrumento
Limpie el exterior del instrumento con regularidad utilizando un paño húmedo
solamente. No use agentes de limpieza porque muchos contienen siliconas
que podrían dañar el sensor de combustible.
4.7 Almacenamiento
Cuando no esté en uso, guarde el instrumento en un lugar seguro y seco a
una temperatura de 65° F a 86° F (18° C a 30° C). Después de guardarlo,
siempre revise la calibración del instrumento antes de volverlo a usar. Si no
lo usará en 30 días, saque el paquete de las baterías o conéctelo a un
cargador.
4.8. Envío
Empaque el instrumento en su recipiente original de envío con acojinamiento
adecuado. Si no tiene el recipiente original, puede sustituirlo por un recipiente
equivalente.
4-7
5. Especificaciones y certificaciones técnicas
5.1 Especificaciones técnicas
PESO
1 libra (0.45 kg) para el instrumento con la batería y la presilla
(unidad ALTAIR 5X)
PESO (CON
SENSOR IR)
1.15 libras (0.52 kg)
DIMENSIONES
6.69" alto x 3.49" ancho x 1.79" profundidad sin la presilla para cinturón
(unidad ALTAIR 5X)
DIMENSIONES
CON SENSOR IR
6.68" alto x 3.52" ancho x 1.92" profundidad
ALARMAS
LED, alarma audible, alarma vibrante
VOLUMEN
ACÚSTICO DE
LA ALARMA
95 dB típico
PANTALLAS
Monocromática o a color
TIPOS DE
BATERÍAS
Batería de ión de litio recargable
Batería alcalina AA reemplazable (sólo unidad ALTAIR 5X)
TIEMPO DE
CARGA
< 6 horas. Máximo voltaje de carga en área segura; Um = 6.7 voltios CC
INTERVALO DE
TEMP. NORMAL
14° F a 104° F (-10° C a 40° C)
INTERVALO
DE TEMP.
EXTENDIDA
-4° F A 122° F (-20° C A 50° C) PANTALLA MONOCROMÁTICA
14° F A 122° F (-10° C A 50° C) PANTALLA A COLOR
- 4° F A 104° F (-20° C A 40° C) PARA INSTRUMENTOS CON
SENSORES DE CLO2
-40° F A 122° F (-40° C A 50° C)
INTERVALO
DE TEMP. DE
OPERACIONES
DE CORTO PLAZO
(15 MINUTOS)
INTERVALO
DE HUMEDAD
15–90% humedad relativa, sin condensación;
5–95% humedad relativa intermitente
INTERVALO
DE PRESIÓN
ATMOSFÉRICA
11.6 a 17.4 PSIA (80 a 120 kPA)
PROTECCIÓN DE
POLVO Y ROCÍO
IP 65
MÉTODOS DE
MEDICIÓN
Gas combustible:
O2 y gas tóxico:
Sensor catalítico o infrarrojo
Sensor electroquímico o infrarrojo
GARANTÍA
Ver Sección 1.3
INTERVALO
DE MEDICIÓN
H 2S
0-200 ppm
CO
0-2000 ppm
O2
0-30 % Vol.
SO2
0-20 ppm
Cl2
0-10 ppm
NO2
0-20 ppm
ClO2
0-1 ppm
NH3
0-100 ppm
HCN
0-100 ppm
Combustible
0-100% LEL
0-5.00% CH4
PH3
0-5 ppm
NO
0-250 ppm
5-1
5.2 Valores críticos de la alarma fijados en la fábrica
SENSOR
ALARMA
BAJA
ALARMA
ALTA
PUNTO ESTABLECIDO
MIN
MAX
STEL
TWA
COMB
10% LEL
20% LEL
5% LEL
60% LEL
--1
--1
CO
25 ppm
100 ppm
10 ppm
1700 ppm
100 ppm
25 ppm
H 2S
10 ppm
15 ppm
5 ppm
175 ppm
15 ppm
10 ppm
O2
19.5%
23.0%
5.0%
24.0%
--
--1
1
SO2
2.0 ppm
5.0 ppm
2.0 ppm
17.5 ppm
5 ppm
2.0 ppm
NO
25
100
10
200
25
25
NO2
2.0 ppm
5.0 ppm
1.0 ppm
17.5 ppm
5.0 ppm
2.0 ppm
NH3
25 ppm
50 ppm
10 ppm
75 ppm
35 ppm
25 ppm
PH3
0.3 ppm
1.0 ppm
0.3 ppm
3.75 ppm
1.0 ppm
0.3 ppm
Cl2
0.5 ppm
1.0 ppm
0.3 ppm
7.5 ppm
1.0 ppm
0.5 ppm
ClO2
0.1 ppm
0.3 ppm
0.1 ppm
0.9 ppm
0.3 ppm
0.1 ppm
HCN
4.5 ppm
10.0 ppm
2.0 ppm
20.0 ppm
10 ppm
4.5 ppm
IR - CO2
(10% Vol)
0.5% Vol
1.5% Vol
0.2% Vol
8% Vol
0.5% Vol
1.5% Vol
IR
--2
Propano
(100% Vol)
--2
--2
--2
--1
--1
IR
Butano
(25% Vol)
15% Vol
5% Vol
25% Vol
--1
--1
--2
--2
--2
--1
--1
8% Vol
--2
IR
Metano
(100% Vol)
1
STEL y TWA no se aplican para gases combustibles y de oxígeno.
2
No son posibles los límites de la alarma para los sensores IR de 0–100% Vol de metano y
propano. En atmósferas con > 100% LEL de gas combustible presente, las unidades con un
sensor LEL combustible catalítico estarán atorados con una alarma de fuera de intervalo y
los sensores IR de 100% Vol presentarán la lectura de gas de % Vol.
5-2
5.3 Especificaciones del funcionamiento del sensor
SENSORES PRIMARIOS
Combustible
(LEL)
INTERVALO
RESOLUCIÓN
REPRODUCIBILIDAD
TIEMPO DE
RESPUESTA
0-100% LEL
ó 0-5% CH4
1% LEL ó
0.05% Vol
CH4
Intervalo de temp. normal:
<50% LEL:
3% LEL
50-100% LEL:
5% LEL
0.15% CH4
<2.5% CH4:
2.5-5.00% CH4: 0.25% CH4
t(90) <15 seg.
(Pentano)
(temp. normal)
t(90) <10 seg.
(Metano)
(temp. normal)
Extended temp. range:
<50% LEL:
5% LEL
50-100% LEL:
8% LEL
0.25% CH4
<2.5% CH4:
2.5-5.00% CH4: 0.40% CH4
Oxígeno
0-30% O2
0.1% O2
0.7% O2 for 0 - 30% O2
t(90) <10 seg.
(temp. normal)
Monóxido de
carbono
0-2000
ppm CO
1 ppm CO,
Intervalo de temp. normal:
±5 ppm ó 10% de lectura,
lo que sea mayor;
t(90) <15 seg.
(temp. normal)
Intervalo de temp. extendida:
±10 ppm ó 20% de lectura,
lo que sea mayor
Sulfuro
de hidrógeno
0-200
ppm H2S
1 ppm H2S,
3-200
ppm H2S
Intervalo de temp. normal:
±2 ppm H2S ó 10% de lectura,
lo que sea mayor;
t(90) <15 seg.
(temp. normal)
Intervalo de temp. extendida:
±20 ppm ó 20% de lectura,
lo que sea mayor
5-3
SENSORES IR
INTERVALO
Dióxido de
carbono
0 - 10% Vol
RESOLUCIÓN
0.01% Vol
REPRODUCIBILIDAD
DEL CERO
≤ ± 0.1 % Vol
REPRODUCIBILIDAD
DEL VALOR
MSD.
VALUE
TIEMPO DE
RESPUESTA
A 20°C
≤ ±4%
≤35
T90
Metano
0 - 100% Vol
1% Vol
≤ ± 5 % Vol
≤ ±10%
≤34
Propano
0 - 100% Vol
1% Vol
≤ ± 3 % Vol
≤ ±8%
≤36
Butano
0 - 25 % Vol
0.1% Vol
≤ ± 0.5 % Vol
≤ ±4%
≤35
SENSORES TÓXICOS ADICIONALES
INTERVALO
(PPM)
RESOLUCIÓN
(PPM)
REPRODUCIBILIDAD
INTERVALO DE
INTERVALO DE
TEMP. NORMAL
TEMP. EXTENDIDA
TIEMPO DE
RESPUESTA
NOMINAL *
Cl2
Cloro
0-10
0.05
± 0.2 ppm ó
10% de lectura
(lo que sea mayor)
± 0.5 ppm ó
20% de lectura
(lo que sea mayor)
t(90) < 30 seg.
NH3
Amoníaco
0-100
1
±2 ppm ó
10% de lectura
(lo que sea mayor)
±5 ppm ó
20% de lectura
(lo que sea mayor)
t(90) < 40 seg.
HCN
Ácido
cianhídrico
0-30
0.5
±1 ppm ó
10% de lectura
(lo que sea mayor)
±2 ppm ó
20% de lectura
(lo que sea mayor)
t(90) < 30 seg.
SO2
Sulphur
Dioxide
0-20
0.1
±2 ppm ó
10% de lectura
(lo que sea mayor)
±3 ppm ó
20% de lectura
(lo que sea mayor)
t(90) < 20 seg.
ClO2
Dióxido
de cloro
0-1
0.01
±0.1 ppm ó
10% de lectura
(lo que sea mayor)
±0.2 ppm ó
20% de lectura
(lo que sea mayor)
t(90) < 2 min.
NO
Óxido
nítrico
0-100
1
NO2
Dióxido de
nitrógeno
0-20
0.1
±2 ppm ó
10% de lectura
(lo que sea mayor)
±3 ppm ó
20% de lectura
(lo que sea mayor)
t(90) < 40 seg.
PH3
Fosfina
0-5
0.05
±0.2 ppm ó
10% de lectura
(lo que sea mayor)
±0.25 ppm ó
20% de lectura
(lo que sea mayor)
t(90) < 30 seg.
* El tiempo de respuesta es para el intervalo de temperatura normal con el sensor en la posición 3.
5-4
5.4 Especificaciones de calibración
Consulte la Sección 6.1 para ver los números de pieza de cilindros de gas MSA.
SENSOR
GAS
CERO
VALOR GAS DE
DE CAL. CAL. DE
CERO
INTERVALO
CAL. DE INTERVALO
VALOR
TIEMPO
(min.)
***
PENTANO COMB.
AIRE FRESCO
0
1.45% METANO
58 LEL
1
METANO COMB. (0-5% V)
AIRE FRESCO
0
2.5% METANO
2.5%
1
METANO COMB. (4.4% V)
AIRE FRESCO
0
1.45% METANO
33 LEL
1
*PROPANO COMB. (1.7% V)
AIRE FRESCO
0
1.45% METANO
58 LEL
1
*PROPANO COMB. (2.1% V)
AIRE FRESCO
0
1.45% METANO
46 LEL
1
*BUTANO COMB. (1.4% V)
AIRE FRESCO
0
1.45% METANO
58 LEL
1
*METANO COMB. (5.0% V)
AIRE FRESCO
0
1.45% METANO
29 LEL
1
HIDRÓGENO COMB.
O2
AIRE FRESCO
AIRE FRESCO
0
20.8%
1.45% METANO
15% O2
29 LEL
15.0%
1
1
CO
AIRE FRESCO
0
60 PPM CO
60 PPM
1
H2S
AIRE FRESCO
0
20 PPM H2S
20 PPM
1
SO2
AIRE FRESCO
0
10 PPM SO2
10 PPM
1
Cl2
AIRE FRESCO
0
10 PPM Cl2
10 PPM
2
NO
AIRE FRESCO
0
50 PPM NO
50 PPM
4
NO2
AIRE FRESCO
0
10 PPM NO2
10 PPM
4
NH3
AIRE FRESCO
0
25 PPM NH3
25 PPM
2
PH3
AIRE FRESCO
0
0.5 PPM PH3
0.5 PPM
1
HCN
AIRE FRESCO
0
10 PPM HCN
10 PPM
4
**ClO2
AIRE FRESCO
0
2 PPM Cl2
0.8 PPM
6
IR CO2 (10% V)
AIRE FRESCO
0.03%
2.5% CO2
2.50%
2
IR BUTANO (25% V)
AIRE FRESCO
0
8% BUTANO
8%
2
IR PROPANO (100% V)
AIRE FRESCO
0
50% PROPANO
50%
2
IR METANO (100% V)
AIRE FRESCO
0
50% METANO
50%
2
Los valores de intervalo se pueden cambiar si se utilizan diferentes cilindros de gas que los que se
indican en la lista. Los cambios se pueden hacer con el software MSA Link.
*Ver Sección 5.6.
**Para obtener resultados más precisos, se recomienda la calibración con ClO2.
***El tiempo de calibración cero es un minuto si se instala un sensor IR o de combustibles catalíticos,
y 30 segundos si no se instala.
5-5
5.5 Certificaciones
Consulte en la etiqueta del instrumento las certificaciones que correspondan a su unidad
específica.
USA / NRTL (Seguridad
intrínseca, no para minería)
UL913 para Clase I, Div. 1, Grupos A, B, C y D, Clase II, Div. 1,
-40° C a +50° C, T4
(Vea en la etiqueta del instrumento marcas adicionales de certificación.)
Canadá / CSA (Seguridad
intrínseca, rendimiento de
combustible, no para minería)
CSA C22.2 No. 157 para Clase I, Div. 1, Grupos A, B, C y D
CSA C22.2 No. 152 M1984 Rendimiento de combustible
Tamb = -40° C a +50° C, T4 para seguridad intrínseca
Tamb = -20° C a +50° C, T4 para rendimiento de combustible
Unión Europea / ATEX - FTZU
(Seguridad intrínseca, industrial
y minería)
ALTAIR5X (sin sensor XCellTM Ex instalado)
ATEX I M1 Ex ia I Ma
ATEX II 1G Ex ia IIC T3/T4 Ga, Tamb = -40° C a +50° C
ALTAIR5X (con sensor XCellTM Ex instalado)
ATEX I M1 Ex ia I Ma
ATEX II 2G Ex d ia mb IIC T3/T4 Gb, Tamb = -40° C a +50° C
ALTAIR5XiR
ATEX I M2 Ex ia e I Mb
ATEX II 2G Ex ia d e mb IIC T4 Gb, Tamb = -40° C a +50° C
EN60079-0, EN60079-1, EN60079-7, EN60079-11, EN60079-18,
EN60079-26, EN50271
CE 0080
IECEx (Seguridad intrínseca,
industrial y minería - TestSafe)
ALTAIR5X (sin sensor XCellTM Ex instalado)
Ex ia I IP65
Ex ia IIC T4 IP65, Tamb = -40° C a +50° C
ALTAIR5X (con sensor XCellTM Ex instalado)
Ex d ia I IP65
Ex d ia IIC T4 IP65, Tamb = -40° C a +50° C
ALTAIR5XiR
Ex d ia I IP65
Ex d ia IIC T4 IP65, Tamb = -40° C a +50° C
IEC60079-0, IEC60079-1, IEC60079-7, IEC60079-11,
IEC6007918, IEC60079-26
Australia (Seguridad intrínseca,
industrial y minería - TestSafe)
ALTAIR5X / ALTAIR5XiR
Ex ia s Zona 0 I IP65
Ex ia s Zona 0 IIC T4 IP65, Tamb = -40° C a +50° C
IEC60079-0, IEC60079-1, IEC60079-11, AS-1826
5-6
5.6 Factores de referencia cruzada del gas
combustible
5-7
5.7 Patentes del Sensor XCell
SENSOR
NÚM. DE PIEZA
ESTADO DE LA PATENTE
Combustible
10106722
Patente pendiente
Oxígen
10106729
Patente pendiente
Monóxido de carbono / Sulfuro de hidrógeno
10106725
Patente pendiente
Amoníaco
10106726
Patente pendiente
Cloro
10106728
Patente pendiente
Dióxido de azufre
10106727
Patente pendiente
5-8
6. Información de pedidos
6.1 Lista de piezas del cilindro de gas
NÚM. DE PIEZA MSA
ECONORP
CAL (34 L)
(58 L)
GAS DE CAL
RECOMENDADO
PARA:
#
GASES
MEZCLA DE GASES
1
10% CO2 en N2
1
8% butano en N2 (6L)
1
50% vol. metano en N2
(103L)
1
50% vol. propano N2
1
100% vol. metano
1
10 ppm NO2 en Air
711068
808977
Sensor NO2
1
10 ppm SO2 en Air
711070
808978
Sensor SO2
1
25 ppm NH3 en N2
711078
814866
Sensor NH3
1
10 ppm Cl2 en N2
711066
806740
Sensor Cl2
1
2 ppm Cl2 en N2
711082
10028080
Sensor ClO2
1
10 ppm HCN en N2
711072
809351
Sensor HCN
1
0.5 ppm PH3 en N2
711088
710533
Sensor PH3
3
1.45% CH4, 15.0% O2,
20 ppm H2S
10048790
10048788
3
2.50% CH4, 15.0% O2,
20 ppm H2S
10048888
10048889
3
1.45% CH4, 15.0% O2,
60 ppm CO
10048789
478191
3
2.50% CH4, 15.0% O2,
60 ppm CO
10049056
813718
4
1.45% CH4, 15.0% O2,
60 ppm CO, 10 ppm NO2
4
1.45% CH4, 15.0% O2,
60 ppm CO, 20 ppm H2S
10048280
10045035
4
2.50% CH4, 15.0% O2,
60 ppm CO, 20 ppm H2S
10048981
10048890
4
1.45% CH4, 15.0% O2,
60 ppm CO, 10 ppm NO2
10058036
10058171
4
2.50% CH4, 15.0% O2,
60 ppm CO, 10 ppm NO2
10058172
5
1.45% CH4, 15.0% O2,
60 ppm CO, 20 ppm H2S,
2.5% CO2
10103262
10% CO2 IR
5
1.45% CH4, 15.0% O2,
60 ppm CO, 20 ppm H2S,
10 PPM SO2
10098855
10117738
10081603
10075802
25% vol. butano IR
10075804
10029475
100% vol. metano IR
100% vol. propano IR
711014
10058034
SO2 sensor
6-1
6.2 Lista de piezas de accesorios
DESCRIPCIÓN
NÚM. DE PIEZA
ACCESORIOS DE CALIBRACIÓN
Equipo de regulador de demanda
710288
Equipo de regulador de demanda Cl2/NH3/ClO2
10034391
ACCESORIOS DE INTERFAZ Y DE TRANSPORTE
Dongle USB MSA Link
10082834
Software Datalogging (registro de datos) MSA Link
10088099
Correa para el hombro
474555
Cable retractable con presilla para el cinturón
10050976
Funda de piel
10099648
ACCESORIOS DE CARGA
Cargador solamente (Norteamérica)
10087913
Cargador solamente (versión mundial)
10092936
Sujetador de carga con barrera (Norteamérica)
10093055
Sujetador de carga (Norteamérica)
10093054
Sujetador de carga (Europa)
10093057
Sujetador de carga (Australia)
10093056
Sujetador de carga para vehículo
10099397
Sujetador solamente (sin cargador)
10093053
Cargador de unidades múltiples, ALTAIR 5X cinco unidades (Norteamérica)
10111213
Cargador de unidades múltiples, ALTAIR 5X diez unidades (Norteamérica)
10111215
LÍNEAS Y SONDAS DE MUESTRA
Sonda, PEEK recto de 1 pie
10042621
Sonda, PEEK recto de 3 pies
10042622
Línea de muestreo de poliuretano, 10 pies
10040665
Línea de muestreo de poliuretano, 25 pies
10040664
Línea de muestreo de poliuretano, serpentín de 3 pies
10040667
(Cl2, ClO2, NH3) equipo de muestreo con línea serpentín de poliuretano
de 5 pies y sonda
10105210
(Cl2, ClO2, NH3) equipo de muestreo con línea de poliuretano de 5 pies
y sonda
10105251
(Cl2, ClO2, NH3) equipo de muestreo con línea de teflón de 10 pies y sonda
10105839
Filtros de reemplazo para la sonda, paquete de 10
801582
6-2
6.3 Piezas de repuesto del instrumento
6-3
NO.
DESCRIPCIÓN
NÚM. DE PIEZA
1
Montaje de caja, superior, con etiquet
10114853
Montaje de caja, superior, fosforescente, con etiqueta
10114854
Caja, inferior, ALTAIR 5X
10114809
Caja, inferior, ALTAIR 5X IR
10114810
Caja, inferior, ALTAIR 5X IR, fosforescente
10114811
Paquete de baterías recargables, Norteamérica, ALTAIR 5X
10114835
Paquete de baterías recargables, europeo/australiano, ALTAIR 5X
10114836
Paquete de baterías alcalinas, Norteamérica, ALTAIR 5X
10114837
Paquete de baterías alcalinas, europeo/australiano, ALTAIR 5X
10114838
2
3
Paquete de baterías recargables, Norteamérica, ALTAIR 5X IR
10114839
Paquete de baterías recargables, europeo/australiano, ALTAIR 5X IR
10114851
Paquete de baterías recargables, Norteamérica, ALTAIR 5X IR
(fosforescente)
10114840
Paquete de baterías recargables, europeo/australiano, ALTAIR 5X IR
(fosforescente)
10114852
Equipo, presilla para cinturón de repuesto (ALTAIR 5X recargable)
10094830
Equipo de mantenimiento (incluye filtros, anillo O, tornillos)
10114949
Equipo de mantenimiento, gases reactivos (Cl2, ClO2, NH3)
(incluye filtros, anillo O, tornillos)
10114950
5
Montaje de cubierta de filtro
10083591
6
Montaje de pantalla, monocromática
10111389
Montaje de pantalla, a color
10099650
Montaje de soporte del sensor con bomba, ALTAIR 5X
(incluye motor vibrador)
10114804
Montaje de soporte del sensor con bomba, ALTAIR 5X IR
(incluye motor vibrador)
10114805
8
Equipo de repuesto de tapa de la bomba
10114855
9
Sensor, HCN (Serie 20)
10106375
Sensor XCell, Cl2
10106728
Sensor, ClO2 (Serie 20)
10080222
Sensor XCell, SO2
10106727
4
7
6-4
Sensor, NO2 (Serie 20)
10080224
Sensor XCell, NH3
10106726
Sensor, PH3 (Serie 20)
10116638
Sensor XCell, COMBUSTIBLE
10106722
Sensor XCell, O2
10106729
Sensor XCell, CO-H2S, dos tóxicos
10106725
Sensor, NO (Serie 20)
10114750
DESCRIPCIÓN
10
NÚM. DE PIEZA
Sensor XCell, CO
10106724
Sensor XCell, H2S
10106723
Clavija de Sensor XCell
10105650
Clavija de sensor de 20 mm
10088192
Casquillo adaptador 10 XCell
10110183
DESCRIPCIÓN
NÚM. DE PIEZA
Sensores IR – deben repararse o cambiarse en un Centro de Servicio Certificado
CO2
0-10% Vol.
10062209
CH4
0-100% Vol. (Metano)
10062205
C 3H 8
0-100% Vol. (Propano)
10062207
C4H10
0-25 % Vol. (Butano)
10062201
6-5
7 Diagramas de flujo
7.1 Basic Operation
ENCENDIDO
OMONTAJE
DEBATERÍA
PRUEBA
DELABOMBA
DESCUBRIMIENTO
DESENSOR
INFORMACIÓNDE
SENSORESYDE
CALIBRACIÓN
¿CONFIGURACIÓN
DEAIRE
FRESCO?*
PRUEBADE
FUNCIONAMIENTO/
PÁGINASINFORMATIVAS
(Ver7.2)
Oprima
▼
PÁGINA
PRINCIPALDE
MEDICIÓN
(Ver7.3)
▲
Oprima sin soltar
y
simultáneamente
2 segundos
▼▲
Oprima sin
soltar
5 segundos
▼
InstantAlert™*
CALIBRAR
Oprima sin
soltar
5 segundos
Oprima sin
soltar
5 segundos
CONFIGURACIÓN
(Ver7.4)
APAGADO
* SI ESTÁ ACTIVADO
7-1
7.2 PRUEBA DE FUNCIONAMIENTO /
Páginas informativas
PRUEBADE
FUNCIONAMIENTO/
PÁGINASINFORMATIVAS
EJECUTARPRUEBA
DEFUNCIONAMIENTO
DELOSSENSORES
Oprima
¿PRUEBADE
FUNCIONAMIENTO?
Oprima
Oprima
▼
PICO*
Oprima
Oprima
Oprima
Oprima
Oprima
Oprima
Oprima
Oprima
▲
RESTAURAR
MÍNIMO
▼
STEL*
Oprima
▲
Oprima
▲
RESTAURAR
STEL
▼
TWA*
Oprima
▲
RESTAURAR
PICO
▼
MIN
PÁGINA
PRINCIPALDE
MEDICIÓN
▲
PÁGINA
PRINCIPALDE
MEDICIÓN
RESTAURAR
TWA
* SI ESTÁ ACTIVADO (NO ES VÁLIDO
PARA TODOS LOS SENSORES)
7-2
7.2 (Continuación)
FECHA
Oprima
Oprima
Oprima
ÚLTIMA
FECHADE
CALIBRACIÓN*
Oprima
Oprima
▼
▼
FECHADE
PRÓXIMA
CALIBRACIÓN*
Oprima
Oprima
▼
CONDICIÓN
DEALERTADE
MOVIMIENTO*
Oprima
Oprima
▲
PALANCADE
ENCENDIDO/
APAGADO
▲
PALANCADE
ENCENDIDO/
APAGADO
▼
INALÁMBRICO**
Oprima
Oprima
PÁGINA
PRINCIPALDE
MEDICIÓN
* SI ESTÁ ACTIVADO
** SI ESTÁ INSTALADA LA FUNCIÓN
INALÁMBRICA
7-3
7.3 Calibración
CALIBRAR
¿CONTRASEÑA?
(SISEREQUIERE)
CALIBRACIÓN
CERO
Oprima
▼
¿CALIBRACIÓN
CERO?
Oprima
CALIBRACIÓN
DEINTERVALO
▲
¿CALIBRACIÓN
DEINTERVALO?
Oprima
▼
(SEREPITESEGÚN
SEANECESARIO)
Oprima
▲
PÁGINA
PRINCIPALDE
MEDICIÓN
7-4
FALLA
CONTRASEÑA
Oprima
EJECUTAR
CONFIGURACIÓN
DEAIREFRESCO
7.4 Configuración
CONFIGURACIÓN
INGRESAR
CONTRASEÑA
FALLA
CONTRASEÑA
¿OPCIONESDE
CALIBRACIÓN?
Oprima
OPCIONESDE
CALIBRACIÓN
Oprima
(Ver7.3)
▼
¿OPCIONESDE
LAALARMA?
Oprima
Oprima
(Ver7.6.1)
▼
¿OPCIONESDEL
INSTRUMENTO?
Oprima
OPCIONESDE
LAALARMA
OPCIONESDEL
INSTRUMENTO
Oprima
(Ver7.7.1)
▼
¿SALIR?
Oprima
PÁGINA
PRINCIPALDE
MEDICIÓN
7-5
7.5 Opciones de calibración
OPCIONESDE
CALIBRACIÓN
FIJACIONES
DELCILINDRO
Oprima
Oprima
▼
PRÓXIMA
CALIBRACIÓN
Oprima
▼
¿REGRESOA
CONFIGURACIÓN?
Oprima
REGRESARA
CONFIGURACIÓN
7-6
Oprima
PALANCADE
ENCENDIDO/
APAGADO
▼
CALIBRACIÓN
PROTEGIDACON
CONTRASEÑA
Oprima
Oprima
ENCENDIDO/
APAGADO,FIJAR
NÚM.DEDÍAS
▼
MOSTRARÚLTIMA
FECHADECALIBRACIÓN
ALINICIO
Oprima
FIJARGAS
PATRÓNPARA
CADASENSOR
Oprima
PALANCADE
ENCENDIDO/
APAGADO
7.6.1 Opciones de alarma
OPCIONES
DEALARMA
Oprima
PALANCADE
ENCENDIDO/
APAGADO
Oprima
PALANCADE
ENCENDIDO/
APAGADO
Oprima
PALANCADE
ENCENDIDO/
APAGADO
Oprima
PALANCADE
ENCENDIDO/
APAGADO
VIBRADOR
Oprima
▼
BOCINA
Oprima
▼
LEDDEALARMA
Oprima
▼
ACCESODELUSUARIO
AALERTADE
MOVIMIENTO
Oprima
▼
¿ALARMAS
DELSENSOR?
CONFIGURACIÓNDE
ALARMADELSENSOR
Oprima
(Ver7.6.2)
▼
Oprima
¿REGRESOA
CONFIGURACIÓN?
Oprima
REGRESARA
CONFIGURACIÓN
7-7
7.6.2 Configuración de las alarmas de sensor
CONFIGURACIÓN
DELASALARMAS
DESENSOR
Oprima
▼
¿CONFIGURAR
ALARMAS
BAJAS?
Oprima
Oprima
▼
▼
¿CONFIGURAR
ALARMAS
ALTAS?
▼
Oprima
MODIFICAR
ALARMAS
STEL
Oprima
MODIFICAR
ALARMAS
TWA
▲
¿CONFIGURAR
ALARMAS
STEL?
Oprima
Oprima
Oprima
MODIFICARALARMAS
ALTASPARATODOS
LOSSENSORES
▲
Oprima
Oprima
Oprima
MODIFICARALARMAS
BAJASPARATODOS
LOSSENSORES
▲
¿CONFIGURAR
ALARMAS
TWA?
Oprima
▲
REGRESAR
AOPCIONES
DEALARMA
NOTA: STEL Y TWA NO SON VÁLIDOS
PARA TODOS LOS SENSORES
7-8
7.7.1 Opciones del instrumento
OPCIONESDEL
INSTRUMENTO
CONFIGURACIÓN
DESENSORES
Oprima
CONFIGURACIÓN
DESENSORES
Oprima
(Ver7.7.2)
▼
IDIOMA
SELECCIONAR
Oprima
Oprima
▼
HORA/FECHA
Oprima
Oprima
▼
INTERVALODE
REGISTRODEDATOS
Oprima
FIJARMM:SS
Oprima
▼
MODALIDAD
DECAUTELA
Oprima
Oprima
FIJARHH:MM
MM:DD:AA
PALANCADE
ENCENDIDO/
APAGADO
▼
7-9
7.7.1 (Continuación)
TIMBREDEOPERACIÓN
Oprima
Oprima
▼
CONTRASTE
(SÓLOMONOCROMÁTICA)
Oprima
AJUSTAR
Oprima
▼
LUZDEFONDO
Oprima
Oprima
▼
¿REGRESOA
CONFIGURACIÓN?
Oprima
REGRESARA
CONFIGURACIÓN
7-10
PALANCADE
ENCENDIDO/
APAGADO
PERÍODO
DEESPERA
ENCENDIDO/
APAGADO
7.7.2 Configuración de los sensores
CONFIGURACIÓN
DELOSSENSORES
SENSORDE
COMBUSTIBLE**
Oprima
Oprima
▼
Oprima
SENSORIR**
Oprima
▼
REGRESAR
AOPCIONES
DEALARMA
▲
MOSTRAR
CONDICIÓN
▲
PALANCADE
ENCENDIDO/
APAGADO
DELSENSOR
▲
PALANCADE
ENCENDIDO/
APAGADO
DELSENSOR
Oprima
Oprima
▼
Oprima
Oprima
Oprima
PALANCADE
ENCENDIDO/
APAGADO
DELSENSOR
Oprima
SENSORDE
TÓXICOS**
(SEREPITESEGÚN
SEANECESARIO)
MOSTRAR
CONDICIÓN
MOSTRAR
CONDICIÓN
Oprima
Oprima
** SI ESTÁ INSTALADO
7-11
8. Resumen de funciones cambiables
FUNCIÓN
FIJACIÓN
INICIAL
PASO DE CONFIGURACIÓN
DEL INSTRUMENTO PARA
CAMBIAR ESTA FIJACIÓN
VER
SECCIONES:
¿CAMBIABLECON MSA
Link?
Contraseña de
configuración
672
No
3.4
Sí
Alarma vibrante
ENCENDIDA
OPCIONES DE ALARMA
2.2.3.1, 3.4.2
Sí
Alarma de bocina
ENCENDIDA
OPCIONES DE ALARMA
2.2.3.2, 3.4.2
Sí
Alarma LED
ENCENDIDA
OPCIONES DE ALARMA
2.2.2.2, 3.4.2
Sí
LED seguro (verde)
ENCENDIDO
No
2.2.2.2
Sí
Timbre de operación
(LED de alarma y bocina)
APAGADO
OPCIONES DEL
INSTRUMENTO
2.2.3.4, 3.4.3
Sí
Cautela
APAGADO
OPCIONES DEL
INSTRUMENTO
2.2.3.5, 3.4.3
No
MotionAlert - Acceso
Permitido
OPCIONES DE ALARMA
2.4.9, 3.4.2
No
MotionAlert
APAGADO
Use el botón ▼ de la
página de MEDICIÓN
2.2.3.4
No
Niveles de las alarmas
alarmas alta y baja
(ver
Sec. 5.4)
OPCIONES DE ALARMA /
CONFIGURACIÓN DE LAS
ALARMAS DE SENSOR
2.6, 2.7, 2.8,
Sí
Activar / Desactivar
High & Low AlarmsSí
Activada
No
2.6, 2.7, 2.9
Sí
ENCENDER / APAGAR
sensores
ENCENDIDO
OPCIONES DEL INSTRUMENTO /
CONFIGURACIÓN DE LOS
SENSORES
2.6, 2.7, 2.10
Sí
3.4.3
Mostrar pico
ENCENDIDO
No
2.4.2
Sí
Mostrar STEL, TWA
ENCENDIDO
No
2.4.4, 2.4.5
Sí
Configuración de
cilindro de calibración
(Sec. 5.2)
OPCIONES DE CALIBRACIÓN
3.4.1
Sí
Mostrar fecha de la
última calibración
ENCENDIDO
OPCIONES DE CALIBRACIÓN
2.4.7
3.4.1
3.4.1
Mostrar próxima
calibración
Se requiere contraseña
de calibración
3.4.2
Sí
ENCENDIDO
OPCIONES DE CALIBRACIÓN
2.4.8
No se requiere
OPCIONES DE CALIBRACIÓN
3.4.1
No
No
2.2.4, 3.4.3
No
Luz de fondo
Activada
Duración de luz de fondo
10 segundos
OPCIONES DEL INSTRUMENTO
2.2.4, 3.4.3
Sí
Contraste de pantalla
Fijado en fábrica
OPCIONES DEL INSTRUMENTO
2.2.4, 3.4.3
No
Idioma
Fijado por el usuario
INSTRUMENT OPTIONS
3.4.3
No
Fecha, hora
Fijado por el usuario
INSTRUMENT OPTIONS
3.4.3
Sí
Intervalo de registro
de datos
3 minutos
OPCIONES DEL INSTRUMENTO
3.4.3
Sí
Pantalla con logotipo
personalizado
Fijado en fábrica
Certified service center
Núm. de serie del
instrumento
Fijado en fábrica
No
Nombre de la empresa
En blanco
Dpto. / Nombre del usuario
En blanco
No
No
3.2
Sí
3.2
Sí
3.2
Sí
8-1
