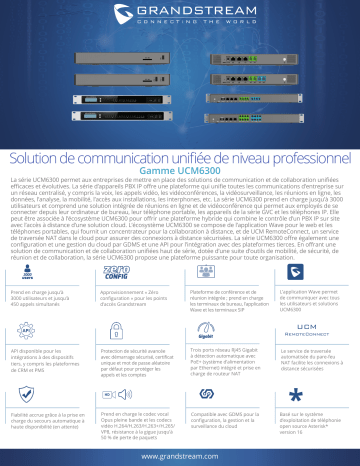

Solution de communication unifiée de niveau professionnel
Gamme UCM6300
La série UCM6300 permet aux entreprises de mettre en place des solutions de communication et de collaboration unifiées
efficaces et évolutives. La série d’appareils PBX IP offre une plateforme qui unifie toutes les communications d’entreprise sur
un réseau centralisé, y compris la voix, les appels vidéo, les vidéoconférences, la vidéosurveillance, les réunions en ligne, les
données, l’analyse, la mobilité, l’accès aux installations, les interphones, etc. La série UCM6300 prend en charge jusqu’à 3000
utilisateurs et comprend une solution intégrée de réunions en ligne et de vidéoconférence qui permet aux employés de se
connecter depuis leur ordinateur de bureau, leur téléphone portable, les appareils de la série GVC et les téléphones IP. Elle
peut être associée à l’écosystème UCM6300 pour offrir une plateforme hybride qui combine le contrôle d’un PBX IP sur site
avec l’accès à distance d’une solution cloud. L’écosystème UCM6300 se compose de l’application Wave pour le web et les
téléphones portables, qui fournit un concentrateur pour la collaboration à distance, et de UCM RemoteConnect, un service
de traversée NAT dans le cloud pour assurer des connexions à distance sécurisées. La série UCM6300 offre également une
configuration et une gestion du cloud par GDMS et une API pour l’intégration avec des plateformes tierces. En offrant une
solution de communication et de collaboration unifiées haut de série, dotée d’une suite d’outils de mobilité, de sécurité, de
réunion et de collaboration, la série UCM6300 propose une plateforme puissante pour toute organisation.
Prend en charge jusqu’à
3000 utilisateurs et jusqu’à
450 appels simultanés
Approvisionnement « Zéro
configuration » pour les points
d’accès Grandstream
Plateforme de conférence et de
réunion intégrée ; prend en charge
les terminaux de bureau, l’application
Wave et les terminaux SIP
L’application Wave permet
de communiquer avec tous
les utilisateurs et solutions
UCM6300
UCM
RemoteConnect
API disponible pour les
intégrations à des dispositifs
tiers, y compris les plateformes
de CRM et PMS
Protection de sécurité avancée
avec démarrage sécurisé, certificat
unique et mot de passe aléatoire
par défaut pour protéger les
appels et les comptes
Trois ports réseau RJ45 Gigabit
à détection automatique avec
PoE+ (système d’alimentation
par Ethernet) intégré et prise en
charge de routeur NAT
Le service de traversée
automatisée du pare-feu
NAT facilite les connexions à
distance sécurisées
Fiabilité accrue grâce à la prise en
charge du secours automatique à
haute disponibilité (en attente)
Prend en charge le codec vocal
Opus pleine bande et les codecs
vidéo H.264/H.263/H.263+/H.265/
VP8, résistance à la gigue jusqu’à
50 % de perte de paquets
Compatible avec GDMS pour la
configuration, la gestion et la
surveillance du cloud
Basé sur le système
d’exploitation de téléphonie
open source Asterisk*
version 16
www.grandstream.com
Ports FXS pour téléphone analogique
Ports FXO pour ligne RTCP
Interfaces réseau
Routeur NAT
Ports périphériques
Témoins lumineux à LED
Écran LCD
Commutateur de réinitialisation
Fonctions de voix sur paquets
UCM6301
UCM6302
UCM6304
UCM6308
1 port RJ11
2 ports RJ11
4 ports RJ11
8 ports RJ11
Tous les ports disposent de lignes d’urgence en cas de coupure de courant
1 port RJ11
2 ports RJ11
4 ports RJ11
8 ports RJ11
Tous les ports disposent de lignes d’urgence en cas de coupure de courant
Trois ports Gigabit auto-adaptatifs (mode commuté, routé ou double carte) avec PoE+
Oui (prend en charge les modes routeur et commutation)
1 USB 3.0, 1 interface de carte
SD
1 USB 2.0, 1 USB 3.0, 1
interface de carte SD
2 USB 3.0, 1 interface de carte SD
Aucun
Puissance 1/2, FXS, FXO, LAN, WAN, Pulsation
LCD couleur 320x240 avec écran tactile pour les touches de
raccourci et la barre de défilement
Écran LCD graphique à matrice de points 128x32 avec boutons
BAS et OK
Oui, appui long pour la réinitialisation d’usine et appui bref pour le redémarrage
Unités de protocole vocal LEC avec NLP réparties en paquets, annulation d’écho de ligne de classe opérateur 128 ms, tampon de
gigue dynamique, détection de modem et auto-commutation vers G.711, NetEQ, FEC 2.0, résistance à la gigue jusqu’à 50 % de
perte de paquets
Codecs voix et fax Opus, G.711 A-law/U-law, G.722, G722.1 G722.1C, G.723.1 5.3K/6.3K, G.726-32, G.729A/B, iLBC, GSM ; T.38
Codecs vidéo H.264, H.263, H263+, H.265, VP8
QS QoS niveau 2 (802.1Q, 802.1p) et niveau 3 (ToS, DiffServ, MPLS)
API API complète disponible pour l’intégration de plateformes et d’applications tierces
Système d’exploitation de téléphonie Basé sur la version 16 d’Asterisk
Méthodes DTMF En audio, RFC2833, et INFO SIP
en masse par fichier de configuration XML crypté AES, auto-détection et auto-configuration des points d’accès de
Protocole de configuration Configuration
Grandstream via « Zéro configuration » (INSCRIPTION SIP mDNS multidiffusion DHCP, option 66), liste des événements entre
et « plug-and-play » comptes interurbains locaux et longue distance
Protocoles réseau
TCP/UDP/IP, RTP/RTCP, ICMP, ARP, DNS, DDNS, DHCP, NTP, TFTP, SSH, HTTP/HTTPS, PPPoE, STUN, SRTP, TLS, LDAP, HDLC, HDLCETH, PPP, Relais de trame (file d’attente), IPv6, OpenVPNMD
Tonalité d’occupation, congestion et hurlement, inversion de polarité, réglage de la durée du crochet commutateur, déconnexion
Méthodes de déconnexion de courant en boucle
Cryptage multimédia SRTP, TLS, HTTPS, SSH, 802.1X
Alimentation universelle
Dimensions
Poids
Entrée : 100 ~ 240 V AC, 50/60 Hz ; Sortie : 12 V CC, 1,5 A
2 prises d’alimentation 12 V CC
Entrée : 100 ~ 240 V CA, 50/60 Hz ; Sortie : 12 V CC, 2 A
270 mm (L) x 175 mm (l) x 36 mm (H)
485 mm (L) x 187,2 mm (l) x 46,2 mm (H)
Poids de l’appareil : 715 g ;
Poids du colis : 1211 g
Poids de l’appareil : 2490 g ;
Poids du colis : 3260 g
Poids de l’appareil : 725 g ;
Poids du colis : 1221 g
Poids de l’appareil : 2550 g ;
Poids du colis : 3320 g
Exploitation : 0 °C ~ 45 °C / 32 °F - 113 °F, Humidité 10 - 90 % (sans condensation)
Température et humidité Stockage : -10 °C ~ 60 °F / 14 °F - 140 °F, Humidité 10 - 90 % (sans condensation)
Montage
Prise en charge multilingue
Mural et sur bureau
Sur support et sur bureau
- UI Web : Anglais, chinois simplifié, chinois traditionnel, espagnol, français, portugais, allemand, russe, italien, polonais, tchèque, turc
- Réponses interactives et invitations vocales personnalisables : Anglais, chinois, anglais britannique, allemand, espagnol, grec,
français, italien, néerlandais, polonais, portugais, russe, suédois, turc, hébreu, arabe, néerlandais
- Pack de langues personnalisable pour prendre en charge toutes les autres langues
Identification de l’appelant Bellcore/Telcordia, ETSI-FSK, ETSI-DTMF, SIN 227 – BT, NTT
Inversion de polarité/clignotement
Oui, avec option activer/désactiver lors de l’établissement et de la fin de l’appel
Files d’attente d’appels multiples et configurables, répartition automatique des appels (ACD) en fonction des compétences, de la disponibilité
Centre d’appels ou du niveau d’occupation de l’agent, annonces en file d’attente
Standard automatique personnalisable
Capacité maximum d’appels
Nombre maximum de participants des
relais de conférence
Jusqu’à cinq niveaux de réponse interactive dans plusieurs langues
Utilisateurs : 500
appels simultanés (G.711) : 75
Appels SRTP simultanés
maximum (G.711): 50
Utilisateurs : 1000
Appels simultanés (G.711): 150
Appels SRTP simultanés
maximum (G.711): 100
Utilisateurs : 2500
Appels simultanés (G.711): 300
Appels SRTP simultanés
maximum (G.711): 200
Utilisateurs : 3000
Appels simultanés (G.711): 450
Appels SRTP simultanés
maximum (G.711): 300
2 salles de vidéoconférences et
jusqu’à 12 interlocuteurs en 1080p,
en supposant 4 flux vidéo + 1
partage d’écran (H.264 et G.711)
Conférence vocale : Jusqu’à
75 interlocuteurs (G.711)
3 salles de vidéoconférences et
jusqu’à 20 interlocuteurs en 1080p,
en supposant 4 flux vidéo + 1
partage d’écran (H.264 et G.711)
Conférence vocale : Jusqu’à
150 interlocuteurs (G.711)
4 salles de vidéoconférences et
jusqu’à 40 interlocuteurs en 1080p,
en supposant 4 flux vidéo + 1
partage d’écran (H.264 et G.711)
Conférence vocale : Jusqu’à
200 interlocuteurs (G.711)
8 salles de vidéoconférences et
jusqu’à 60 interlocuteurs en 1080p,
en supposant 4 flux vidéo + 1
partage d’écran (H.264 et G.711)
Conférence vocale : Jusqu’à
300 interlocuteurs (G.711)
Permet aux utilisateurs d’Android et d’iOS de se joindre aux réunions hébergées par l’UCM et de communiquer avec d’autres
Application mobile Wave utilisateurs/solutions enregistrés sur l’UCM6300
Fonctions d’appels
Mise à jour du micrologiciel
Conformité
Mise en garde d’appel, renvoi d’appel, transfert d’appel, appel en attente, identification de l’appelant, enregistrement d’appel,
historique d’appel, sonnerie, IVR (réponse vocale interactive), musique d’attente, itinéraires d’appel, DID, DOD, DND, DISA,
groupe de sonnerie, sonnerie simultanée, horaire, groupes PIN, file d’attente d’appel, groupe de décrochage, radiomessagerie/
intercom, messagerie vocale, réveil par appel, SCA, BLF, messagerie vocale vers e-mail, fax vers e-mail, numérotation rapide,
rappel, numérotation par nom, appel d’urgence, reprise d’appel, liste noire/liste blanche, conférence vocale, vidéoconférence, liste
d’événements, codes de fonction, campement occupé/fin d’appel, contrôle vocal
Pris en charge par Grandstream Device Management System (GDMS), un système cloud de gestion et de configuration sans contact, il fournit une
interface centralisée pour la configuration, la gestion, la surveillance et le dépannage des produits Grandstream
FCC : Pièce 15 (CFR 47) Classe B, Pièce 68
CE : EN 55032, EN 55035, EN 61000-3-2, EN 61000-3-3, EN 62368-1, ETSI ES 203 021, ITU-T K.21
IC : ICES-003, CS-03 Partie I, Numéro 9
RCM : AS/NZS CISPR 32, AS/NZS 62368.1, AS/CA S002, AS/CA S003.1/.2
Adaptateur électrique: UL 60950-1 or UL 62368-1
11.2020.04
* Asterisk est une marque déposée de Digium, Inc.
