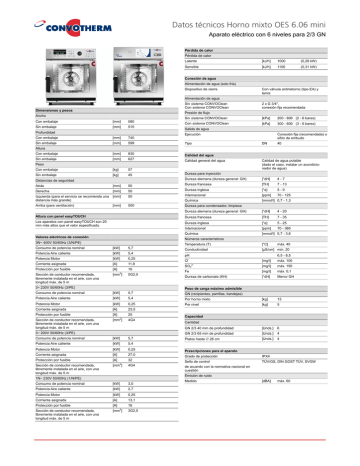

Datos técnicos Horno mixto OES 6.06 mini
Aparato eléctrico con 6 niveles para 2/3 GN
Pérdida de calor
Pérdida de calor
Latente
[kJ/h]
1000
(0,28 kW)
Sensible
[kJ/h]
1100
(0,31 kW)
Conexión de agua
Alimentación de agua (solo fría)
Dispositivo de cierre
Con válvula antirretorno (tipo EA) y
tamiz
Alimentación de agua
Sin sistema CONVOClean
Con sistema CONVOClean
Dimensiones y pesos
2 x G 3/4'',
conexión fija recomendada
Presión de flujo
Ancho
Sin sistema CONVOClean
[kPa]
200 - 600 (2 - 6 bares)
Con sistema CONVOClean
[kPa]
300 - 600 (3 - 6 bares)
Con embalaje
[mm]
580
Sin embalaje
[mm]
515
Con embalaje
[mm]
740
Sin embalaje
[mm]
599
Tipo
Con embalaje
[mm]
830
Sin embalaje
[mm]
627
Calidad del agua
Con embalaje
[kg]
57
Sin embalaje
[kg]
45
Dureza alemana (dureza general: GH)
[°dH]
4-7
Atrás
[mm]
50
Dureza francesa
[TH]
7 - 13
Derecha
[mm]
50
Dureza inglesa
[°e]
5-9
Izquierda (para el servicio se recomienda una
distancia más grande)
[mm]
50
Internacional
[ppm]
70 - 125
Química
[mmol/l] 0,7 - 1,3
Arriba (para ventilación)
[mm]
500
Profundidad
Salida de agua
Ejecución
Conexión fija (recomendada) o
sifón de embudo
DN
40
Altura
Peso
Distancias de seguridad
Calidad general del agua
Calidad de agua potable
(dado el caso, instalar un acondicionador de agua)
Dureza para inyección
Dureza para condensador, limpieza
Dureza alemana (dureza general: GH)
[°dH]
4 - 20
Altura con panel easyTOUCH
Dureza francesa
[TH]
7 - 35
Los aparatos con panel easyTOUCH son 20
mm más altos que el valor especificado.
Dureza inglesa
[°e]
5 - 25
Internacional
[ppm]
70 - 360
Química
[mmol/l] 0,7 - 3,6
Valores eléctricos de conexión
Números característicos
3N~ 400V 50/60Hz (3/N/PE)
Consumo de potencia nominal
[kW]
5,7
Potencia Aire caliente
[kW]
5,4
Potencia Motor
[kW]
0,25
Corriente asignada
[A]
11,8
Protección por fusible
[A]
Sección de conductor recomendada,
libremente instalada en el aire, con una
longitud máx. de 5 m
16
2
Temperatura (T)
[°C]
Conductividad
[µS/cm] mín. 20
pH
máx. 40
6,5 - 8,5
Cl-
[mg/l]
SO42-
[mg/l]
máx. 150
Fe
[mg/l]
máx. 0,1
Dureza de carbonato (KH)
[°dH]
Menor GH
máx. 100
[mm ]
5G2,5
Consumo de potencia nominal
[kW]
5,7
GN (recipientes, parrillas, bandejas)
Potencia Aire caliente
[kW]
5,4
Por horno mixto
[kg]
13
Potencia Motor
[kW]
0,25
Por nivel
[kg]
5
Corriente asignada
[A]
23,5
Protección por fusible
[A]
25
Sección de conductor recomendada,
libremente instalada en el aire, con una
longitud máx. de 5 m
[mm2]
4G4
GN 2/3 40 mm de profundidad
[Unds.]
6
GN 2/3 65 mm de profundidad
[Unds.]
4
Platos hasta ∅ 28 cm
[Unds.]
4
3~ 230V 50/60Hz (3/PE)
Peso de carga máximo admisible
3~ 200V 50/60Hz (3/PE)
Consumo de potencia nominal
[kW]
5,7
Potencia Aire caliente
[kW]
5,4
Potencia Motor
[kW]
0,25
Corriente asignada
[A]
27,0
Protección por fusible
[A]
Sección de conductor recomendada,
libremente instalada en el aire, con una
longitud máx. de 5 m
32
2
[mm ]
4G4
Consumo de potencia nominal
[kW]
3,0
Potencia Aire caliente
[kW]
2,7
Potencia Motor
[kW]
0,25
Corriente asignada
[A]
13,1
Protección por fusible
[A]
16
Sección de conductor recomendada,
libremente instalada en el aire, con una
longitud máx. de 5 m
[mm2]
3G2,5
Capacidad
Cantidad
Prescripciones para el aparato
Grado de protección
IPX4
Sello de control
de acuerdo con la normativa nacional en
cuestión
TÜV/GS, DIN GOST TÜV, SVGW
Emisión de ruido
1N~ 230V 50/60Hz (1/N/PE)
Medido
[dBA]
máx. 60
Datos técnicos Horno mixto OES 6.06 mini
Aparato eléctrico con 6 niveles para 2/3 GN
647
25
25
622
Vista easyTOUCH
627
602
Vista Estándar
430
515
430
515
Vista lateral
Vista desde arriba con distancias de la pared
Conexiones en el lado inferior
Significado de los elementos marcados
B
C
D
Conexión de agua
Agua blanda G3/4"
Conexión de agua
Agua fría G3/4"
Conexión del agua residual
DN 40
Conexión eléctrica
E
Conexión equipotencial
H
Tubuladura de salida de aire
F
Conexión del limpiador de boquillas
(Neutralizer)
Conexión del producto de limpieza
(Cleaner)
I
Tubo de ventilación
M
Rebosadero 60 x 20
G
Nº de artículo: 7017900_00 Versión SPA 02/12 ¡Sujeto a modificaciones!
A
Este documento se utiliza únicamente para la planificación. Las instrucciones de
instalación y emplazamiento deben consultarse en el manual de instalación.
CONVOTHERM Elektrogeräte GmbH
Talstrasse 35
D-82436 Eglfing
Tel. +49 (0) 8847/67-0
Fax +49 (0) 8847/414
[email protected]
www.convotherm.de
