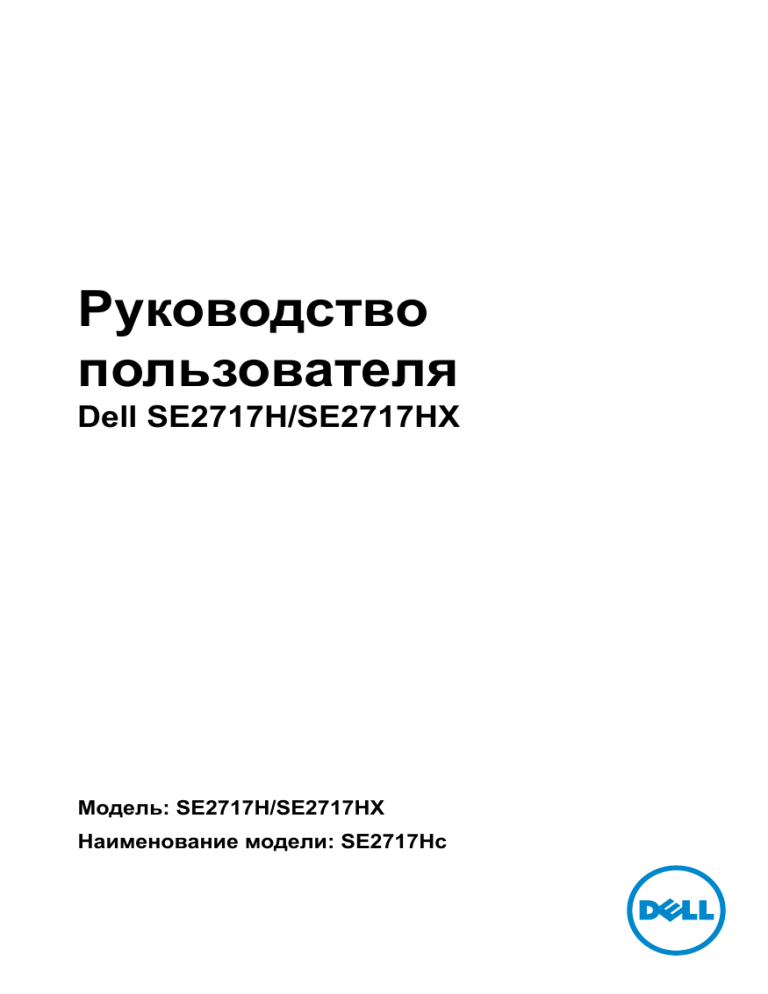

Руководство
пользователя
Dell SE2717H/SE2717HX
Модель: SE2717H/SE2717HX
Наименование модели: SE2717Hc
Примечания, предостережения и
предупреждения
ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ содержит важную информацию, которая
позволяет пользователю оптимально использовать возможности прибора.
ВНИМАНИЕ! Предупреждение с заголовком ВНИМАНИЕ! указывает на
риск повреждения оборудования и потери данных в случае несоблюдения
данных указаний.
ОСТОРОЖНО! Предупреждение с заголовком "ОСТОРОЖНО!"
указывает на риск причинения материального ущерба, вреда
здоровью людей или летального исхода.
_________________________
Информация в данном руководстве может быть изменена без уведомления.
© Dell Inc., 2016. Все права защищены.
Воспроизведение данных материалов в любом виде без письменного разрешения
компании Dell Inc. строго запрещено.
Товарные знаки, которые использовались в тексте: Dell и логотип DELL являются
товарными знаками компании Dell Inc.; Microsoft и Windows являются товарными знаками
или зарегистрированными товарными знаками корпорации Microsoft. Corporation в США
и (или) других странах, Intel является зарегистрированным товарным знаком корпорации
Intel Corporation в США и (или) других странах; ATI является товарным знаком компании
Advanced Micro Devices, Inc. ENERGY STAR – это зарегистрированный товарный знак
Агентства по охране окружающей среды США. Являясь партнером ENERGY STAR, Dell
Inc., квалифицирует данное изделие как соответствующее требованиям ENERGY STAR
по энергоэффективности.
Прочие товарные знаки и торговые наименования могут использоваться в данном
документе с целью указания на организации, заявляющие свои права на эти товарные
знаки и наименования или на их изделия. Dell Inc. отказывается от какого-либо права
собственности на товарные знаки и торговые наименования, кроме своих собственных.
2016 - 07
Версия A00
Содержание
.О мониторе.........................................................................5
Комплект поставки.........................................................................5
Характеристики изделия...............................................................6
Обозначение компонентов и элементов управления..............7
Технические характеристики монитора...................................10
Функция Plug and Play.................................................................17
Качество ЖК-мониторов и политика в отношении
дефектных пикселей....................................................................17
Указания по обслуживанию........................................................17
.Настройка монитора.......................................................18
Сборка подставки.........................................................................18
Подключение монитора..............................................................18
Укладка кабелей............................................................................19
Отсоединение подставки............................................................20
.Эксплуатация монитора.................................................21
Включение питания монитора...................................................21
Функции кнопок управления......................................................21
Использование экранного меню...............................................23
Настройка монитора....................................................................36
Регулировка наклона...................................................................38
Содержание | 3
.Поиск и устранение неисправностей...........................39
Самотестирование.......................................................................39
Встроенная система диагностики.............................................40
Общие проблемы.........................................................................41
Проблемы, связанные с изделием...........................................43
.Приложение......................................................................44
Заявления Федеральной комиссии по связи
(только для США) и другая нормативно-правовая
информация..................................................................................44
Обращение в компанию Dell.......................................................44
4 | 
О мониторе
Комплект поставки
Монитор поставляется с компонентами, перечисленными ниже. Проверьте
наличие всех компонентов, в случае отсутствия каких-либо из них обращайтесь в
Обращение в компанию Dell.
ПРИМЕЧАНИЕ. Некоторые компоненты являются дополнительными, поэтому
не поставляются с монитором. Отдельные функции или носители недоступны
в определенных странах.
ПРИМЕЧАНИЕ. Инструкции по установке на другую подставку представлены
в соответствующем руководстве к ней.
•• Монитор
•• Подставка
•• Основание подставки
•• Кабель питания (зависит от
страны)
•• Кабель VGA (для SE2717H)
О мониторе | 5
•• Кабель HDMI
(для SE2717HX)
DellTM SE2717H/SE2717HX Monitor
Характеристики изделия
•• Компакт-диск с драйверами
и документацией
•• Краткое руководство
•• Информация по технике
безопасности и нормативноправовые данные
Плоскопанельный монитор Dell SE2717H/SE2717HX оснащен
жидкокристаллическим (ЖК) антистатическим дисплеем с активной матрицей
на тонкопленочных транзисторах (TFT) и светодиодной подсветкой. Ниже
перечислены отличительные черты данного монитора.
•• SE2717H/SE2717HX: Дисплей с областью видимого изображения (измеряемой
по диагонали) 68,6 см (27 дюймов). Разрешение 1920 x 1080, поддержка
полноэкранного изображения для менее высокого разрешения.
•• Широкий угол обзора для просмотра в положении сидя, стоя, а также
перемещаясь из одной стороны в другую.
•• Возможность подключения через VGA и HDMI упрощает и облегчает
подключение существующего и нового оборудования.
•• Функция Plug and play (если поддерживается системой).
•• Настройки экранного меню для простоты регулировки и оптимизации работы
экрана.
•• Носители с программным обеспечением и документацией, на которых
имеются файл с информацией (INF), файл Image Color Matching (ICM) и
документация на изделие.
•• В комплект входит ПО Dell Display Manager (на компакт-диске,
прилагающимся к монитору).
•• Функция энергосбережения обеспечивает соответствие международному
стандарту Energy Star.
•• Гнездо для замка блокировки.
•• Сертификат EPEAT Silver.
•• Пониженное содержание бромированных огнестойких веществ и ПВХ.
•• Дисплей имеет сертификацию TCO.
•• Для изготовления панели используется только стекло, не содержащее
арсенидов и ртути.
•• Высокий коэффициент динамической контрастности (8 000 000:1).
•• Потребляемая мощность в режиме ожидания (спящем режиме): 0,3 Вт.
•• Датчик потребления энергии в реальном времени показывает уровень
энергопотребления монитора.
•• Поддержка технологии AMD FreeSync™.
•• Оптимальное удобство для глаз, благодаря использованию дисплея без
мерцаний и функции ComfortView, уменьшающей уровень синего света.
6 | О мониторе
Обозначение компонентов и элементов
управления
Вид спереди
1
2
Кнопки управления
Наклейка
Описание
1
Кнопки функций (подробное описание см. Эксплуатация монитора)
2
Кнопка включения/выключения питания
ПРИМЕЧАНИЕ. При применении дисплеев с глянцевыми панелями
пользователь должен принимать во внимание место размещения дисплея,
так как панели могут создавать раздражающие блики от источников внешнего
освещения и ярких поверхностей.
О мониторе | 7
Вид сзади
4
SE2717H/SE2717HX
SVC Tag:
xxxxxxx
Express Service
Code:
xxx xxx xxx x
S/N: CN-12MWY64180-341-001L
-A00
SE2717Hc
1.5A
XXXXX
CAN ICES-3(B)/BMB-3(B)
Apparatet må lkoples jordet skkontakt.
Apparaten skall anslutas ll jordat uag.
Laite on liiteävä suojakoskemilla varusteuun pistorasiaan.
Apparatets skprop skal lslues en skkontakt med jord,
som giver forbindelse l skproppens jord.
R33037
RoHS
䊂
Date of Mfg/⭕ӝᰛᵕ⭕⭘ᰛᵕ: May. 2015
Date of Mfg/
Consumo de energía: xx.x Wh
Consumo de energía en modo de espera: x.x Wh
Удельная мощность рабочего режима - x.xxx Вт/см²
[
Потребляемая мощность изделием в режиме ожидания - x.xx Вт
Потребляемая мощность изделием в выключенном режиме - x.xx Вт
䆜䃔ֵ⭞䚄ᓜᚆۭᇩ㿌࣑
X X X X X X - X X
XXXXXXX-XXXXX
MSIP-REM-TPF-SE2717Hc
㐔㷡㢬‫ڊ‬㥐㦤㣄‫ڕ‬
TPV Electronics (Fujian) Co., Ltd.
080-200-3800
TPV Electro
Electronics
ro
onics (Fujian)
(Fu
Fu
Fuj
ujian) Co., Ltd.
ujian)
080-200-3800
0
080-2
80-20
200-3800
1
2
3
Вид сзади без подставки
монитора
Наклейка
8 Описание
5
Вид сзади с подставкой
монитора
Использование
1
Гнездо для замка блокировки
2
Штрих-код с серийным номером Для обращения в компанию Dell
и табличка с сервисным кодом
за технической поддержкой см.
данную табличку. Сервисный
код используется компанией Dell
для гарантийного обслуживания
покупателей в компании и
регистрации в базовой системе.
3
Табличка с нормативноправовыми данными
Указаны разрешения
контролирующего органа.
4
Кнопка фиксатора подставки
Отсоединяет подставку от
монитора.
5
Отверстие для укладки кабелей
Можно расположить кабели,
пропустив их через это отверстие.
| О мониторе
Для защиты монитора в отверстие
вставляется защитный трос
(защитный трос не входит в
комплект поставки).
Вид сбоку
Вид снизу
1
2
3
Вид снизу без подставки монитора
Наклейка
Описание
Использование
1
Разъем питания
Этот разъем служит для подключения
кабеля питания.
2
HDMI-порт
Служит для подключения к компьютеру с
помощью HDMI-кабеля.
3
Порт VGA
Служит для подключения к компьютеру с
помощью VGA-кабеля.
О мониторе | 9
Технические характеристики монитора
Модель
SE2717H/SE2717HX
Тип экрана
Активная матрица – ЖК-дисплей на TFT
Тип панели
Плоскостное переключение
Размер видимого изображения
По диагонали
686 мм (27 in)
По горизонтали, активная область
597,89 mm (23,54 in)
По вертикали, активная область
336,31 mm (13,24 in)
Площадь
2 010,76 cm² (311,67 in²)
Шаг пикселя
0,3114 mm
Угол обзора
178° (по вертикали) тип.
178° (по горизонтали) тип.
Выходное значение яркости
300 кд/м² (тип.)
Коэффициент контрастности
1,000 к 1 (тип.)
8 000 000 к 1 (Динамическая контрастность)
Покрытие лицевой панели
Антибликовое твердостью 3Н
Подсветка
Система светодиодов
Время отклика
6 мс тип. (G - G)
Глубина цвета
16,7 млн цветов
Цветовая гамма
CIE 1976 (84%), CIE 1931 (72%)
Поддержка частоты кадров
FreeSync (только для разъема
HDMI)
48-75 Гц
Совместимость Dell display
manager
Да
Связь
1xHDMI (версия 1.4)
1xVGA
Ширина полей (от края монитора
до активной области)
11,60 мм (Вверху)
11,60 мм (Слева/Справа)
21,10 мм (Внизу)
Безопасность
Гнездо для замка блокировки (защитный
трос приобретается отдельно)
Регулировка
Наклон (5°/21°)
10 | О мониторе
Характеристики разрешения
Модель
SE2717H/SE2717HX
Диапазон частот строчной
развертки
30 кГц-83 кГц (автоматически)
Диапазон частот кадровой
развертки
48–76 Гц (автоматически)
Максимальное
предустановленное
разрешение
1920 x 1080 при частоте 60 Гц для разъема VGA.
1920 x 1080 при частоте 75 Гц для разъема HDMI.
Поддерживаемые видеорежимы
Модель
SE2717H/SE2717HX
Разрешение
видеоизображения (HDMI)
480p, 480i, 576p, 720p, 1080p, 576i и 1080i
Предустановленные режимы отображения
Режим Экран
Горизонтальная Вертикальная Тактовая
Полярность
частота (кГц)
частота (Гц) частота синхронизации
(МГц)
(по
горизонтали/
вертикали)
VESA, 720 x 400
31,5
70,1
28,3
-/+
VESA, 640 x 480
31,5
60,0
25,2
-/-
VESA, 640 x 480
37,5
75,0
31,5
-/-
VESA, 800 x 600
37,9
60,3
40,0
+/+
VESA, 800 x 600
46,9
75,0
49,5
+/+
VESA, 1024 x 768
48,4
60,0
65,0
-/-
VESA, 1024 x 768
60,0
75,0
78,8
+/+
VESA, 1152 x 864
67,5
75,0
108,0
+/+
VESA, 1280 x 1024
64,0
60,0
108,0
+/+
VESA, 1280 x 1024
80,0
75,0
135,0
+/+
VESA, 1600 x 1200
75,0
60,0
162,0
+/+
VESA, 1920 x 1080
67,5
60,0
148,5
+/+
Список поддерживаемых видеокарт FreeSync
Список поддерживаемых видеокарт FreeSync представлен на веб-сайте AMD.
http://www.amd.com/en-us/innovations/software-technologies/technologiesgaming/freesync
О мониторе | 11
Электрические характеристики
Модель
SE2717H/SE2717HX
Сигналы видеовхода
•• HDMI 1.4, 600 мВ для каждой
дифференциальной линии,Входное
сопротивление для каждой
дифференциальной пары 100 Ом,Аналоговый
RGB, 0,7 В +/-5%, положительная полярность
при входном сопротивлении 75 Ом
100–240 В перем. тока, 50/60 Гц ± 3 Гц, / 1,5 А
Входное напряжение
переменного тока, частота, ток
Пусковой ток
Примечание. Значение входного тока должно
составлять 1,5 А (типичное).
•• 120 В: 30 А (макс.) при 0°C (холодный запуск)
•• 240 В: 60 А (макс.) при 0°C (холодный запуск)
Физические характеристики
Модель
SE2717H/SE2717HX
Тип сигнального кабеля
•• Цифровой: отсоединяемый, HDMI,
19-контактный
•• Аналоговый: отсоединяемый, D-Sub,
15-контактный
Габаритные размеры (с подставкой)
Высота
458,7 mm (18,06 in)
Ширина
621,1 mm (24,45 in)
Глубина
185,4 mm (7,30 in)
Габаритные размеры (без подставки)
Высота
369,0 mm (14,53 in)
Ширина
621,1 mm (24,45 in)
Глубина
56,6 mm (2,23 in)
Размеры подставки
Высота
182,8 mm (7,20 in)
Ширина
244,6 mm (9,63 in)
Глубина
185,4 mm (7,30 in)
Вес
Вес с упаковкой
8,60 kg (18,96 lb)
Вес с подставкой и кабелями
6,10 kg (13,45 lb)
Вес без подставки (без кабелей) 4,80 kg (10,58 lb)
Вес стойки
1,04 kg (2,29 lb)
Глянец передней рамы (мин.)
Задняя рама - 85 ед. блеска
Характеристики окружающей среды
12 | О мониторе
Модель
SE2717H/SE2717HX
Температура
Рабочая
0°C до 40°C (32°F до 104°F)
Нерабочая
•• Хранение: -20°C до 60°C (-4°F до 140°F)
•• Транспортировка: -20°C до 60°C (-4°F до
140°F)
Влажность
Рабочая
20 до 80% (без конденсата)
Нерабочая
•• Хранение от 10 до 90% (без конденсата)
•• Транспортировка от 10 до 90% (без
конденсата)
Высота над уровнем моря
Рабочая (макс.)
5 000 m (16 400 ft)
Нерабочая (макс.)
12 192 m (40 000 ft)
•• не более 105,85 БТЕ/ч (максимальное)
Рассеивание теплоты
•• не более 68,29 БТЕ/ч (тип.)
Режимы управления питанием
Если на компьютере установлены видеокарта или ПО, совместимые со стандартом
VESA DPM, монитор может автоматически снижать потребление энергии,
если он не используется. Это называется режимом экономии энергии*. Если
компьютер распознает ввод с клавиатуры, мыши или другого устройства ввода,
монитор автоматически восстанавливает свою полную функциональность. В
следующей таблице указана информация относительно потребления энергии и
предупреждения о включении функции автоматической экономии энергии.
* Нулевое потребление энергии в выключенном режиме возможно только при
отсоединении кабеля питания от монитора.
Режимы
VESA
Обычный
режим
Синхронизация Синхронизация
по горизонтали по вертикали
Вкл.
Вкл.
Видео
Вкл.
Индикатор
Энергопитания потребление
Белый
31 Вт (макс.) **
20 Вт (тип.)
Неактивный Выкл.
режим
Выкл.
Отсутствует Белый
(светится)
Менее 0,3 Вт
Выкл.
-
-
Менее 0,3 Вт
-
Energy Star
Выкл.
Энергопотребление
О мониторе | 13
PON
18,42 Вт
ETEC
58,2 кВт***
ПРИМЕЧАНИЕ.
PON:Энергопотребление в режиме работы соответствует определению стандарта
Energy Star версии 7.0.
ETEC:Общее энергопотребление в кВт/ч соответствует определению стандарта
Energy Star версии 7.0.
*** Энергопотребление (ETEC) проверено при напряжении 230 В / 50 Гц.
Данная информация приведена только для справки и отражает лабораторные
данные. В зависимости от программного обеспечения, компонентов и
подключаемых устройств работа данного изделия может отличаться, при этом
уведомление об изменениях не предоставляется. Соответственно, покупатель
не должен полностью полагаться на данную информацию при решении
вопроса об электрических допусках и прочих характеристик. Не дается
никакая гарантия в явном или подразумеваемом виде о точности и полноте
информации.
Экранное меню доступно только в обычном рабочем режиме. При нажатии
любой кнопки, кроме кнопки питания, в неактивном режиме отобразятся одно из
следующих предупреждений:
Dell SE2717H/HX
От компьютера не поступает сигнал.
Для вывода из спящего состояния нажмите любую клавишу на клавиатуре или двиньте мышь.
Если отображение отсутствует, то нажмите кнопку монитора, чтобы в экранном меню выбрать
правильный источник входного сигнала.
Включите компьютер и монитор для входа в экранное меню.
ПРИМЕЧАНИЕ. Данный монитор соответствует требованиям стандарта
ENERGY STAR.
14 | О мониторе
Назначение контактов
Разъем VGA
Номер
контакта
15-контактная сторона подключенного сигнального кабеля
1
Видео – красный
2
Видео – зеленый
3
Видео – синий
4
GND (земля)
5
Самотестирование
6
GND-R
7
GND-G
8
GND-B
9
Компьютер 5 В/3,3 В
10
GND-sync
11
GND (земля)
12
Данные DDC
13
H-sync
14
V-sync
15
Синхронизация DDC
О мониторе | 15
Разъем HDMI
Номер
контакта
16 19-контактная сторона подключенного сигнального кабеля
1
ДАННЫЕ TMDS 2+
2
ЭКРАН ДАННЫХ TDMS 2
3
ДАННЫЕ TMDS 2–
4
ДАННЫЕ TMDS 1+
5
ЭКРАН ДАННЫХ TDMS 1
6
ДАННЫЕ TMDS 1–
7
ДАННЫЕ TMDS 0+
8
ЭКРАН ДАННЫХ TDMS 0
9
ДАННЫЕ TMDS 0–
10
ТАКТОВЫЙ СИГНАЛ TMDS+
11
ЭКРАН ТАКТОВОГО СИГНАЛА TMDS
12
ТАКТОВЫЙ СИГНАЛ TMDS–
13
CEC
14
Зарезервирован (N.C. на устройстве)
15
ТАКТОВЫЙ СИГНАЛ DDC (SCL)
16
ДАННЫЕ DDC (SDA)
17
Земля DDC/CEC
18
+5 В ПИТАНИЕ
19
ОБНАРУЖЕНИЕ АКТИВНОГО СОЕДИНЕНИЯ
| О мониторе
Функция Plug and Play
Можно подключить монитор к любой системе, совместимой с функцией Plug and
Play. Монитор автоматически представляет компьютеру данные EDID (Extended
Display Identification Data) с помощью протоколов канала экранных данных (DDC),
чтобы система могла сама настроиться и оптимизировать параметры монитора.
Большинство настроек монитора устанавливаются автоматически; при желании
можно выбрать другие параметры. Дополнительная информация об изменении
параметров монитора представлена в разделе "Эксплуатация монитора".
Качество ЖК-мониторов и политика в отношении
дефектных пикселей
В процессе изготовления ЖК-монитора нередко один или несколько пикселей
фиксируются в неизменяемом состоянии. Такие пиксели трудноразличимы и не
ухудшают качество дисплея или удобство его использования. Дополнительные
сведения о качестве ЖК-мониторов и политике в отношении дефектов пикселей
компании Dell см. на веб-сайт службы поддержки www.dell.com/support/monitors.
Указания по обслуживанию
Очистка монитора
ОСТОРОЖНО! Перед очисткой монитора отсоедините кабель питания
монитора от электрической розетки.
ВНИМАНИЕ! Перед чисткой монитора прочтите Правила техники
безопасности.
Для обеспечения максимальной эффективности следуйте указанным инструкциям
при распаковке, очистке или эксплуатации монитора.
•• Для очистки экрана слегка смочите мягкую чистую ткань водой. По
возможности используйте специальную ткань для очистки экранов или
раствор, подходящий для антистатического покрытия. Не используйте бензин,
растворитель, аммиак, абразивные очистители или сжатый воздух.
•• Для очистки монитора используйте слегка смоченную ткань. Не используйте
какие-либо моющие средства, так как они оставляют матовую пленку на
мониторе.
•• Если обнаружите белый порошок при распаковке монитора, протрите его
тканью.
•• Обращайтесь с монитором, соблюдая осторожность, чтобы избежать
появления царапин и белых меток.
•• Для поддержания наилучшего качества изображения монитора используйте
динамически изменяющуюся экранную заставку и выключайте монитор, если
он не используется.
О мониторе | 17
Настройка монитора
Сборка подставки
ПРИМЕЧАНИЕ. При поставке с завода подставка не присоединена к монитору.
ПРИМЕЧАНИЕ. Этот пункт относится к монитору с подставкой. В случае
приобретения другой подставки инструкции по ее установке представлены в
соответствующем руководстве.
Для прикрепления подставки к монитору выполните следующие действия.
1. Положите монитор на мягкую ткань или подушку.
2. Вставьте две лапки, расположенные в верхней части подставки, в пазы на
задней панели монитора.
3. Прижмите подставку до щелчка.
2
3
Подключение монитора
ОСТОРОЖНО! Перед началом выполнения каких-либо действий,
указанных в этом разделе, выполните инструкции по безопасности.
ПРИМЕЧАНИЕ. Не подключайте все кабели монитора к одному компьютеру.
Перед подключением кабелей к монитору рекомендуется пропустить их через
отверстие для прокладки кабелей в подставке.
Для подключения компьютера к монитору выполните следующие действия.
1. Выключите компьютер и отсоедините кабель питания.
2. Подключите кабель VGA или HDMI к монитору и компьютеру.
18 | Настройка монитора
Подключение кабеля VGA (для модели SE2717HX кабель
продается отдельно).
Подключение кабеля HDMI (для модели SE2717H кабель
продается отдельно).
Укладка кабелей
Расположите кабели в отверстии для укладки кабелей.
Настройка монитора | 19
Отсоединение подставки
ПРИМЕЧАНИЕ. Чтобы не поцарапать ЖК-монитор при отсоединении
подставки, уложите его на мягкую чистую поверхность.
ПРИМЕЧАНИЕ. Этот пункт относится к монитору с подставкой. В случае
приобретения другой подставки инструкции по ее установке представлены в
соответствующем руководстве.
Отсоединение подставки.
1. Положите монитор на мягкую ткань или подушку.
2. С помощью длинной и тонкой отвертки нажмите на фиксатор, чтобы его
высвободить.
3. Когда защелка будет разблокирована, снимите подставку с монитора.
2
2
3
20 | Настройка монитора
Эксплуатация монитора
Включение питания монитора
Нажмите кнопку
, чтобы включить монитор.
Функции кнопок управления
Кнопки на нижней панели монитора используются для настройки параметров
изображения.
1
2
3
4
1
2
3
4
5
Кнопки управления
В следующей таблице представлено описание кнопок управления.
Кнопки управления
1
Функциональная
клавиша/Готовые
режимы
Описание
Эта кнопка используется для выбора готового
режима из списка.
Эксплуатация монитора | 21
2
Функциональная
клавиша/Яркость/
контрастность
3
Меню
4
Выход
5
Используйте кнопку Яркость / контрастность для
прямого доступа к меню управления уровнем
яркости и контрастност
Нажмите кнопку Меню для запуска экранного меню.
См. Вход в экранное меню.
Используйте эту кнопку для возврата к главному
меню и выхода из главного экранного меню.
Нажмите кнопку Питание для включения или
выключения монитора.
Питание (с
Белый индикатор указывает на то, что монитор
индикатором питания) включен и готов к работе. Мигающий белый
индикатор означает, что монитор находится в
режиме энергосбережения.
Элементы экранного меню
Кнопки на нижней панели монитора используются для настройки параметров
изображения.
1 2 3 4
Кнопки управления
Описание
Вверх
Кнопка Вверх используется для увеличения значения
параметра или для перехода к верхнему элементу
меню.
Вниз
Кнопка Вниз используется для уменьшения значения
параметра или для перехода к нижнему элементу
меню.
1
2
3
OK
4
Назад
22 Кнопка "OK" используется для подтверждения
выбора.
Кнопка Назад используется для возврата в
предыдущее меню.
| Эксплуатация монитора
Использование экранного меню
Вход в экранное меню
ПРИМЕЧАНИЕ. Все сделанные изменения автоматически сохраняются при
переходе к следующему элементу меню, выходе из меню или в режиме
ожидания автоматического выхода из меню.
1. Нажмите кнопку
для отображения главного меню.
Главное меню для аналогового (VGA) источника входного сигнала
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Мощность
75%
75%
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
2. Кнопки
и
используются для перемещения между пунктами меню. При
переходе от одного параметра к другому название параметра выделяется.
Полный список параметров, доступных для монитора, представлен в
следующей таблице.
3. Нажмите кнопку
4. С помощью кнопок
один раз, чтобы активировать выделенный пункт.
и
выберите требуемый параметр.
5. Нажмите кнопку
, затем с помощью кнопок
соответствии с индикаторами в меню.
6. Нажмите кнопку
и
измените параметр в
для возврата в главное меню.
Эксплуатация монитора | 23
Значок
Меню и
подменю
Описание
Яркость /
Это меню используется для регулировки яркости и
контрастность контрастности.
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Мощность
75%
75%
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
Яркость
Яркость регулирует освещенность экрана.
Нажмите на кнопку
нажмите на кнопку
(мин. 0 ~ макс. 100).
для увеличения яркости,
для уменьшения яркости
ПРИМЕЧАНИЕ. Ручная регулировка яркости
отключается, если включен режим динамической
контрастности.
Контрастность Сначала отрегулируйте яркость, затем при
необходимости отрегулируйте контрастность.
Нажмите на кнопку
нажмите на кнопку
(мин. 0 ~ макс. 100).
для увеличения контрастности,
для уменьшения контрастности
Функция "Контрастность" позволяет регулировать
степень различия между темными и светлыми
участками изображения на экране монитора.
24 | Эксплуатация монитора
Авторегулировка
Используйте эту кнопку для включения функции
Авторегулировка.
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
Авторегулировка
Нажмите
для автоматической регулировки изображения.
Источник сигнала
Цвет
Экран
Мощность
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
На черном фоне отобразится следующее диалоговое
окно, а также будет выполнена автоматическая
настройка монитора в соответствии с входом тока:
Выполняется авторегулировка…
Функция авторегулировки позволяет выполнить
автоматическую настройку в соответствии с входным
видеосигналом. После использования функции
авторегулировки можно дополнительно настроить
монитор с помощью параметров Тактовая частота
(грубая настройка) и Фаза (точная настройка) в меню
"Экран".
ПРИМЕЧАНИЕ. Авторегулировка не выполняется
при нажатии кнопки, если отсутствует входной
видеосигнал или не подключен кабель.
Данная функция доступна только при использовании
аналогового разъема (VGA).
Эксплуатация монитора | 25
Источник
сигнала
Меню "Источник сигнала" используется для выбора
различных источников видеосигнала, подключенных к
монитору.
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
VGA
Авторегулировка
HDMI
Источник сигнала
Автовыбор
Цвет
Сбросить источник сигнала
Вкл.
Экран
Мощность
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
VGA
HDMI
Автовыбор
Выберите VGA вход при использовании аналогового
разъема (VGA). Нажмите
для выбора входа VGA в
качестве источника сигнала.
Выберите вход HDMI при использовании разъема
HDMI. Нажмите кнопку
для выбора входа HDMI в
качестве источника сигнала.
Функция "Автовыбор" используется для поиска
доступных источников сигнала.
Восстановление источника входного сигнала по
Сбросить
источник сигнала умолчанию.
Цвет
Меню "Цвет" позволяет настроить режим
цветопередачи.
Dell SE2717H/HX
Готовые режимы
Стандарт
Авторегулировка
Формат цвета на входе
RGB
Источник сигнала
Сбросить цвет
Цвет
Экран
Мощность
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
26 Энергопотребление
Яркость / контрастность
| Эксплуатация монитора
Готовые
режимы
В меню "Готовые режимы" можно выбрать из списка:
Стандарт, Удобный просмотр, Мультимедиа, Кино,
Игра, Теплый, Холодный или Обычн.цвет.
•• Стандарт: Выполняется загрузка параметров цвета
монитора по умолчанию. Это готовый режим по
умолчанию.
•• ComfortView: Уменьшение уровня синего света,
излучаемого экраном, чтобы просмотр стал удобнее
для зрения.
•• Мультимедиа: Загружаются настройки цвета,
которые идеально подходят для мультимедийных
приложений.
•• Кино: Загружаются настройки цвета, которые
идеально подходят для кино.
•• FPS Game (Игра FPS (Стрелялки от первого лица)):
Загружаются настройки цвета, которые идеально
подходят для игр "Стрелялки от первого лица".
•• RTS Game (Игра RTS (Стратегия в реальном
времени)): Загружаются настройки цвета, которые
идеально подходят для игр "Стратегия в реальном
времени".
•• RPG Game (Игра RPG (Ролевая игра)): Загружаются
настройки цвета, которые идеально подходят для
ролевых игр.
•• Теплый: Увеличение температуры цвета.
Изображение на экране становится более теплым, с
красно-желтым оттенком.
•• Холодный: Уменьшение температуры цвета.
Изображение на экране становится холоднее, с
синим оттенком.
•• Обычн.цвет: Позволяет вручную настроить
параметры цвета.
С помощью кнопок
и
отрегулируйте уровни трех
цветов (R, G, B), чтобы создать собственный цветовой
режим по умолчанию.
Dell SE2717H/HX
Яркость / контрастность
Энергопотребление
Готовые режимы
Стандарт
Авторегулировка
ComfortView
Источник сигнала
Мультимедиа
Цвет
Экран
Мощность
Меню
Персонализация
Другое
Кино
FPS Game
RTS Game
RPG Game
Теплый
Холодный
Обычн.цвет
Разрешение: 1920x1080, 60Hz
Эксплуатация монитора | 27
Формат цвета
на входе
Позволяет выбрать режим входа видеосигнала:
•• RGB: Выберите этот режим, если монитор подключен
к компьютеру или DVD-плееру с помощью кабеля
HDMI.
•• YPbPr: Выберите этот параметр, если DVDпроигрыватель поддерживает только выход YPbPr.
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
Авторегулировка
Формат цвета на входе
Источник сигнала
RGB
YPbPr
Цвет
Экран
Мощность
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
Оттенок
Данная функция позволяет придавать
видеоизображению зеленый или фиолетовый оттенок.
Эта функция используется для настройки необходимого
оттенка телесных цветов. При помощи кнопок
и
настройте оттенок: от 0 до 100.
Для усиления зеленого оттенка видеоизображения
.
нажимайте кнопку
Для усиления фиолетового оттенка видеоизображения
.
нажимайте кнопку
ПРИМЕЧАНИЕ. Настройка оттенка доступна только в
готовых режимах "Кино" и "Игра".
Насыщенность Данная функция позволяет регулировать насыщенность
и
цветов видеоизображения. При помощи кнопок
настройте насыщенность: от 0 до 100.
Для уменьшения насыщенности цветов
.
видеоизображения нажимайте кнопку
Для увеличения насыщенности цветов
видеоизображения нажимайте кнопку
.
ПРИМЕЧАНИЕ. Настройка "Насыщенность" доступна
только в готовых режимах "Кино" и "Игра".
Сбросить цвет
28 Восстановление заводских настроек цвета.
| Эксплуатация монитора
Экран
Меню "Экран" служит для настройки изображения.
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
Формат
Широкий формат 16:9
Авторегулировка
Положение по горизонтали
50
Источник сигнала
Положение по вертикали
50
Цвет
Резкость
50
Экран
Тактовая частота
50
Мощность
Фаза
0
Меню
Динамическая контрастность
Персонализация
Время отклика
Другое
Сброс изобр.
Обычное
Разрешение: 1920x1080, 60Hz
Формат
Выбор формата изображения: Широкий формат 16:9,
4:3 или 5:4.
Положение по
горизонтали
и
отрегулируйте
С помощью кнопок
изображение влево и вправо. Минимальное значение:
0 (–). Максимальное значение: 100 (+).
Положение по
вертикали
и
отрегулируйте
С помощью кнопок
изображение вверх и вниз. Минимальное значение: 0
(–). Максимальное значение: 100 (+).
С помощью этой настройки можно сделать
и
изображение резче или мягче. Кнопками
отрегулируйте значение яркости от 0 до 100.
Резкость
Тактовая
частота
Фаза
Регулировка фазы и тактовой частоты позволяет
настроить монитор в соответствии со своими
и
предпочтениями. С помощью кнопок
отрегулируйте качество изображения. Минимальное
значение: 0 (–). Максимальное значение: 100 (+).
ПРИМЕЧАНИЕ. Применяется для входного разъема
VGA.
Если с помощью регулировки фазы не достигнуто
надлежащее качество изображения, используйте
настройку Тактовая частота (грубая настройка), а затем
Фаза (точная настройка). Минимальное значение: 0 (–).
Максимальное значение: 100 (+).
ПРИМЕЧАНИЕ. Применяется для входного разъема
VGA.
Эксплуатация монитора | 29
Динамическая Позволяет увеличить уровень контрастности для
контрастность повышения резкости и четкости изображения.
С помощью кнопки
выберите значение "Вкл." или
"Выкл." для параметра "Динамическая контрастность".
ПРИМЕЧАНИЕ. Функция "Динамическая контрастность"
обеспечивает повышение контрастности при выборе
готовых режимов "Игра" и "Кино".
Время отклика Для данного параметра доступны значения "Обычное",
"Быстро" и "Очень быстро".
Сброс изобр.
Мощность
Выберите этот пункт для восстановления заводских
параметров экрана.
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
Индикатор кнопки питания
Авторегулировка
Сброс пит.
Включить в активном состоянии
Источник сигнала
Цвет
Экран
Мощность
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
Индикатор
Включение или выключение индикатора питания
кнопки питания в активном режиме и выключенном состоянии для
экономии электроэнергии.
Сброс пит.
30 Выберите этот пункт для восстановления заводских
настроек энергосбережения по умолчанию.
| Эксплуатация монитора
Меню
Настройка параметров экранного меню, например,
язык экранного меню, время, в течение которого меню
отображается на экране, и др.
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
Язык
Русский
Авторегулировка
Прозрачность
20
Источник сигнала
Таймер
20 s
Цвет
Блокировка
Разблокировать
Экран
Сброс меню
Мощность
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
Язык
Язык - выбор одного из восьми языков экранного
меню: английский, испанский, французский, немецкий,
бразильский португальский, русский, упрощенный
китайский и японский.
Прозрачность
Данный параметр используется для изменения
прозрачности меню с помощью кнопок
и
от 0 до
100.
Таймер
Время отображения экранного меню:данная функция
позволяет установить длительность отображения
экранного меню на экране после последнего нажатия
любой кнопки.
и
отрегулируйте положение
С помощью кнопок
ползунка с шагом 1 секунда в диапазоне от 5 до 60
секунд.
Блокировка
Настройка доступа пользователя к элементам
управления. Если выбрано значение "Блокировка",
пользователь не сможет настраивать параметры. Все
кнопки будут заблокированы.
ПРИМЕЧАНИЕ. Если экранное меню заблокировано,
при нажатии кнопки меню открывается меню настройки
параметров экранного меню с уже выбранной
функцией "блокировки экранного меню". Нажмите и
удерживайте кнопку
в течение 6 секунд, чтобы
разблокировать меню и получить доступ к изменению
любых параметров.
Сброс меню
Восстановление заводских настроек всех параметров
экранного меню по умолчанию.
Эксплуатация монитора | 31
Персонализация Пользователи смогут выбрать одну из функций:
клавиша быстрого вызова 1, клавиша быстрого
вызова 2, сброс пользовательских настроек,
предустановленные режимы или Яркость/
Контрастность, и установить ее в качестве клавиши
быстрого вызова.
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
Функциональная клавиша 1
Готовые режимы
Авторегулировка
Функциональная клавиша 2
Яркость / контрастность
Источник сигнала
Сбросить личные настройки
Цвет
Экран
Мощность
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
Функциональная Пользователь может выбрать и назначить
клавиша 1
функциональной клавише 1 одну из следующих
функций:Готовые режимы, Яркость / контрастность,
Авторегулировка, Источник сигнала и Соотношение
сторон.
Функциональная Пользователь может выбрать и назначить
клавиша 2
функциональной клавише 1 одну из следующих
функций:Готовые режимы, Яркость / контрастность,
Авторегулировка, Источник сигнала и Соотношение
сторон.
Сбросить
Можно восстановить настройку по умолчанию для
личные
кнопки быстрого доступа.
настройки
Другое
Dell SE2717H/HX
DDC/CI
Вкл.
Авторегулировка
Кондиционирование ЖКД
Откл.
Источник сигнала
Сброс др.
Цвет
Заводские настройки
Экран
Мощность
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
32 Энергопотребление
Яркость / контрастность
| Эксплуатация монитора
DDC/CI
DDC/CI (Канал экранных данных / командный
интерфейс) позволяет программному обеспечению
компьютера настраивать параметры монитора (яркость,
цветовой баланс и т. д.).
Для отключения данной функции выберите пункт
"Откл.".
Включите данную функцию для расширения своих
возможностей и оптимальной работы монитора.
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
DDC/CI
Вкл.
Авторегулировка
Кондиционирование ЖКД
Откл.
Источник сигнала
Сброс др.
Цвет
Заводские настройки
Экран
Мощность
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
Кондиционирование ЖКД
Данная функция позволяет устранить незначительные
остаточные изображения на экране. Длительность
выполнения программы зависит от интенсивности
остаточных изображений. Для запуска
кондиционирования ЖК-дисплея выберите пункт
"Вкл.".
Dell SE2717H/HX
Энергопотребление
Яркость / контрастность
DDC/CI
Авторегулировка
Кондиционирование ЖКД
Вкл.
Источник сигнала
Сброс др.
Откл.
Цвет
Заводские настройки
Экран
Мощность
Меню
Персонализация
Другое
Разрешение: 1920x1080, 60Hz
Сброс др.
Восстановление заводских настроек для всех
параметров меню "Другое".
Заводские
настройки
Восстановление заводских настроек всех параметров.
ПРИМЕЧАНИЕ. В данном мониторе имеется встроенная функция
автоматической калибровки яркости для компенсации старения светодиодов.
Эксплуатация монитора | 33
Предупреждения экранного меню
Если включена функция "Динамическая контрастность" в готовых режимах:
"Игра" и "Кино", отключается функция ручной регулировки яркости.
Dell SE2717H/HX
Чтобы включить ручную настройку яркости, функция
динамической контрастности будет отключена.
Продолжить?
Нет
Да
Если монитор не поддерживает определенное разрешение входного сигнала,
отобразится следующее предупреждение:
Dell SE2717H/HX
Режим синхронизации входного сигнала не поддерживается монитором.
Измените режим входного сигнала на 1920x1080, 60Гц или другой режим
синхронизации, соответствующий техническим характеристиками
монитора.
Это означает, что монитор не может произвести синхронизацию с получаемым
от компьютера сигналом. Информацию о диапазонах частоты строк и кадров,
применимых к данному монитору, см. в разделе Технические характеристики
монитора. Рекомендуется разрешение 1920 х 1080.
Перед отключением функции DDC/CI отобразится следующее предупреждение:
Dell SE2717H/HX
Будет отключена функция регулировки параметров дисплея при
помощи приложения ПК.
Отключить функцию DDC/CI?
Нет
Да
При переходе монитора в режим энергосбережения отображается следующее
сообщение:
Dell SE2717H/HX
Переход в режим энергосбережения.
При нажатии любой кнопки, кроме кнопки питания, в зависимости от выбранного
источника входного сигнала отобразятся следующие сообщения:
34 | Эксплуатация монитора
Dell SE2717H/HX
?
От этого устройства нет сигнала VGA.
Для вывода из спящего состояния нажмите любую клавишу на
клавиатуре или двиньте мышь.
Если отображение отсутствует, то снова нажмите кнопку монитора,
чтобы выбрать правильный источник входного сигнала.
Если кабель VGA или HDMI не подключен, отобразится плавающее диалоговое
окно, показанное ниже. Если оставить монитор в этом состоянии, он перейдет в
режим экономии энергии через 4 минут.
Dell SE2717H/HX
?
Нет кабеля VGA
Дисплей перейдет в режим энергосбережения в течение 4 минут.
www.dell.com/support/monitors
или
Dell SE2717H/HX
?
Нет кабеля HDMI
Дисплей перейдет в режим энергосбережения в течение 4 минут.
www.dell.com/support/monitors
Для Поиск и устранение неисправностей получения дополнительной
информации см.
Эксплуатация монитора | 35
Настройка монитора
Установка максимального разрешения
Для установки максимального разрешения монитора выполните описанные ниже
действия:
В Windows 7, Windows 8, Windows 8.1 и Windows 10:
1. Для Windows 8 и Windows 8.1 выберите плитку "Рабочий стол", чтобы перейти
к классическому рабочему столу.
2. Щелкните правой кнопкой мыши по рабочему столу и выберите пункт
"Разрешение экрана".
3. Щелкните раскрывающийся список "Разрешение экрана" и выберите
разрешение 1920 x 1080.
4. Нажмите кнопку "OK".
Если разрешение 1920 х 1080 отсутствует в списке, возможно, необходимо
обновить драйвер видеокарты. В зависимости от компьютера выполните одну из
следующих операций.
При использовании ПК или портативного компьютера Dell:
•• Перейдите на веб-сайт www.dell.com/support, введите сервисный код и
загрузите драйвер последней версии для используемой видеокарты.
Если используется компьютер, отличный от Dell (портативный или настольный):
•• Перейдите на веб-сайт службы поддержки компьютера и загрузите
графические драйверы последней версии.
•• Перейдите на веб-сайт производителя видеокарты и загрузите графические
драйверы последней версии.
Если вы пользуетесь ПК Dell или портативным
компьютером Dell с доступом в Интернет
1. Перейдите на веб-сайт www.dell.com/support, введите сервисный код и
загрузите драйвер последней версии для используемой видеокарты.
2. После установки драйверов графического адаптера попробуйте снова
установить разрешение 1920 x 1080.
ПРИМЕЧАНИЕ. Если не удается установить разрешение 1920 x 1080,
обратитесь в компанию Dell для получения информации о графических
адаптерах, поддерживающих данное разрешение.
Если вы пользуетесь ПК, портативным компьютером или
графической картой, отличной от Dell
В Windows 7, Windows 8, Windows 8.1 и Windows 10:
1. Для Windows 8 и Windows 8.1 выберите плитку Desktop (Рабочий стол), чтобы
перейти к классическому рабочему столу.
36 | Эксплуатация монитора
2. Щелкните правой кнопкой мыши по рабочему столу и выберите Personalize
(Персонализация).
3. Щелкните Change Display Settings (Изменить параметры отображения).
4. Щелкните Advanced Settings (Расширенные настройки).
5. Определите изготовителя видеокарты, проверив описание сверху окна
(например, NVIDIA, ATI, Intel и т. д.).
6. Посетите веб-сайт изготовителя видеокарты для получения обновленного
драйвера (например, http://www.ATI.com ИЛИ http://www.AMD.com).
7. После установки драйверов графического адаптера попробуйте снова
установить разрешение 1920 x 1080.
ПРИМЕЧАНИЕ. Если не удается установить рекомендованное разрешение,
обратитесь к производителю компьютера или рассмотрите возможность
приобретения графического адаптера с поддержкой видеоразрешения.
Эксплуатация монитора | 37
Регулировка наклона
ПРИМЕЧАНИЕ. Этот пункт относится к монитору с подставкой. В случае
приобретения другой подставки инструкции по ее установке представлены в
соответствующем руководстве.
Наклон
ПРИМЕЧАНИЕ. При поставке с завода подставка не присоединена к монитору.
5°
38 | Эксплуатация монитора
21°
Поиск и устранение неисправностей
ОСТОРОЖНО! Перед началом выполнения каких-либо действий, указанных в
этом разделе, выполните инструкции по безопасности.
Самотестирование
Монитор оснащен функцией самотестирования, которая позволяет проверить
правильность его работы. Если монитор и компьютер подключены правильно,
но монитор остается темным, запустите функцию самотестирования монитора,
выполнив следующие действия.
1. Выключите компьютер и монитор.
2. Отключите все видеокабели от монитора. Компьютер при этом не
используется.
3. Включите монитор.
При нормальной работе монитора он обнаруживает отсутствие сигнала и
отображается одно из следующих предупреждений. В режиме самотестирования
индикатор питания горит белым светом.
Dell SE2717H/HX
Нет кабеля HDMI
Дисплей перейдет в режим энергосбережения в течение 5 минут.
www. dell.com/support/monitors
Dell SE2717H/HX
Нет кабеля VGA
Дисплей перейдет в режим энергосбережения в течение 5 минут.
www. dell.com/support/monitors
ПРИМЕЧАНИЕ. Данное окно также отображается при нормальной работе
системы, если видеокабель отсоединен или поврежден.
4. Отключите монитор и снова подсоедините видеокабель; затем включите
компьютер и монитор.
Если после подключения кабелей экран монитора остается черным проверьте
видеокарту и компьютер.
Поиск и устранение неисправностей | 39
Встроенная система диагностики
Монитор оснащен встроенным инструментом диагностики, который поможет
определить неисправный компонент: монитор, компьютер или видеокарту.
ПРИМЕЧАНИЕ. Можно запустить встроенную систему диагностики, если
видеокабель отключен и монитор находится в режиме самотестирования.
1
2
3
4
5
Для запуска встроенной системы диагностики выполните следующие действия.
1. Убедитесь, что экран чист (нет частиц пыли на поверхности экрана).
2. Отсоедините видеокабель на задней стороне компьютера или монитора.
Монитор переходит в режим самотестирования.
3. Нажмите и удерживайте кнопку 1 в течение 5 секунд. Отображается серый
экран.
4. Тщательно проверьте экран.
5. Нажмите кнопку 1 на нижней панели еще раз. Цвет экрана изменится на
красный.
6. Проверьте экран.
7. Повторите шаги 5 и 6 для проверки экрана на зеленом, синем, черном, белом
и текстовом экранах.
Проверка будет завершена, когда отобразится текстовая страница. Для выхода
снова нажмите кнопку 1.
Если не обнаружено каких-либо неисправностей экрана при использовании
встроенной системы диагностики, значит, монитор работает исправно. Проверьте
видеокарту и компьютер.
40 | Поиск и устранение неисправностей
Общие проблемы
В следующей таблице содержится общая информация об общих проблемах
монитора, которые могут возникнуть во время работы, а также указаны способы их
решения.
Общие признаки
Возможные решения
Не отображается
видео/индикатор
питания не горит
•• Убедитесь в том, что видеокабель, соединяющий монитор и
компьютер, подключен надежно и правильно.
•• С помощью другого электрического оборудования проверьте
исправность электрической розетки.
•• Убедитесь, что кнопка питания нажата.
•• Удостоверьтесь, что выбран соответствующий источник входного
сигнала с помощью меню "Input Source (Источник сигнала)".
Не отображается
видео/индикатор
питания горит
•• С помощью экранного меню увеличьте яркость и контрастность.
•• Выполните процедуру самотестирования монитора.
•• Проверьте монитор на наличие погнутых или сломанных
контактов в разъеме видеокабеля.
•• Запустите встроенную систему диагностики.
•• Удостоверьтесь, что выбран соответствующий источник входного
сигнала с помощью меню "Input Source (Источник сигнала)".
Плохая фокусировка
•• Не используйте удлинительные видеокабели.
•• Восстановите заводские настройки монитора (Заводские
настройки).
•• Измените разрешение экрана, установив верный формат экрана.
Видеоизображение
дрожит/
подергивается
•• Восстановите заводские настройки монитора (Заводские
настройки).
•• Проверьте условия окружающей среды.
•• Измените положение монитора, проверьте его работу в другой
комнате.
Отсутствуют пиксели
•• Выключите и снова включите питание.
•• Постоянно отсутствующие пиксели могут быть естественным
дефектом, который может возникать при использовании
технологии ЖК-дисплеев.
•• Для получения дополнительной информации о качестве ЖКмонитора и политике в отношении дефектов пикселей Dell
перейдите на веб-сайт службы поддержки Dell:
www.dell.com/support/monitors.
Застывшие пиксели
•• Выключите и снова включите питание.
•• Постоянно отсутствующие пиксели могут быть естественным
дефектом, который может возникать при использовании
технологии ЖК-дисплеев.
•• Для получения дополнительной информации о качестве ЖКмонитора и политике в отношении дефектов пикселей Dell
перейдите на веб-сайт службы поддержки Dell:
www.dell.com/support/monitors.
Поиск и устранение неисправностей | 41
Проблемы с яркостью •• Восстановите заводские настройки монитора (Заводские
изображения
настройки).
•• Отрегулируйте яркость и контрастность с помощью экранного
меню.
Геометрическое
искажение
•• Восстановите заводские настройки монитора (Заводские
настройки).
•• Отрегулируйте настройки по горизонтали и вертикали с помощью
экранного меню.
Линии по
горизонтали/
вертикали
•• Восстановите заводские настройки монитора (Заводские
настройки).
•• Выполните процедуру самотестирования монитора и проверьте,
есть ли эти линии во время работы в режиме самотестирования.
•• Проверьте монитор на наличие погнутых или сломанных
контактов в разъеме видеокабеля.
•• Запустите встроенную систему диагностики.
Проблемы с
синхронизацией
•• Восстановите заводские настройки монитора (Заводские
настройки).
•• Выполните процедуру самотестирования монитора и проверьте,
наблюдается ли такое беспорядочное изображение при работе в
режиме самотестирования.
•• Проверьте монитор на наличие погнутых или сломанных
контактов в разъеме видеокабеля.
•• Перезапустите компьютер в безопасном режиме.
Проблемы,
представляющие
опасность
•• Не выполняйте никаких действий по поиску и устранению
неисправностей.
•• Немедленно обратитесь в Dell.
Эпизодические
неисправности
•• Убедитесь в том, что видеокабель, соединяющий монитор и
компьютер, подключен надежно и правильно.
•• Восстановите заводские настройки монитора (Заводские
настройки).
•• Выполните процедуру самотестирования монитора и проверьте,
возникают ли эти эпизодические неисправности при работе в
режиме самотестирования.
Пропадает цвет
•• Выполните процедуру самотестирования монитора.
•• Убедитесь в том, что видеокабель, соединяющий монитор и
компьютер, подключен надежно и правильно.
•• Проверьте монитор на наличие погнутых или сломанных
контактов в разъеме видеокабеля.
Неправильный цвет
•• Измените режим настройки цвета в экранном меню настройки
цвета на Графика или Видео в зависимости от приложения.
•• Попробуйте использовать различные Готовые режимы в
экранном меню Настройки цвета. Отрегулируйте значение R/G/B
в пункте Обычн.цвет экранного меню Настройки цвета.
•• Измените Формат цвета на входе на RGB или YPbPr в экранном
меню Настройки цвета.
•• Запустите встроенную систему диагностики.
42 | Поиск и устранение неисправностей
Эффект остаточного •• Используйте функцию управления питанием для отключения
изображения
монитора всякий раз, когда он не используется (для получения
статической картинки,
дополнительной информации см. раздел Режимы управления
оставленной на
питанием).
мониторе в течение
•• Кроме того, используйте динамически изменяющуюся экранную
продолжительного
заставку.
времени
Остаточное
•• Измените Время отклика в экранном меню Экран на Быстро
изображение или
или Обычное в зависимости от характера использования.
перегрузка выходным
сигналом
Проблемы, связанные с изделием
Конкретные
признаки
Возможные решения
слишком малого
размера
•• Проверьте Формат в экранном меню Экран отображения.
•• Восстановите заводские настройки монитора (Заводские
настройки).
Не удается
отрегулировать
монитор с помощью
кнопок на нижней
панели
•• Отключите монитор, отсоедините кабель питания, подсоедините
снова, затем включите монитор.
•• Проверьте, не заблокировано ли экранное меню. Если блокировка
включена, нажмите и удерживайте кнопку питания в течение 10
секунд для деблокирования. (Подробное описание см. в разделе
"Заблокировать").
Отсутствует
входной сигнал при
нажатии элементов
управления
•• Проверьте источник сигнала. Убедитесь, что компьютер не
находится в режиме ожидания или сна, передвинув мышь или
нажав любую клавишу на клавиатуре.
•• Проверьте правильность подключения видеокабеля. При
необходимости отключите и повторно подключите видеокабель.
•• Перезагрузите компьютер или видеоплеер.
Изображение не
заполняет весь экран
•• Из-за различий видеоформатов (соотношения сторон
изображения) DVD монитор может отображать изображение на
весь экран.
•• Запустите встроенную систему диагностики.
Поиск и устранение неисправностей | 43
Приложение
ОСТОРОЖНО! Правилам техники безопасности
ОСТОРОЖНО! Использование элементов управления, настроек или
процедур, отличных от указанных в данном руководстве, может
стать причиной поражения электрическим током и/или механических
повреждений.
Сведения о правилах техники безопасности см. в Справочнике по изделию.
Заявления Федеральной комиссии по связи
(только для США) и другая нормативно-правовая
информация
Декларации соответствия требованиям FCC и другие нормативно-правовые
сведения см. на веб-сайте о соответствии нормативным требованиям по адресу:
www.dell.com/regulatory_compliance.
Обращение в компанию Dell
Для клиентов в США: звоните по тел. 800-WWW-DELL (800-999-3355).
ПРИМЕЧАНИЕ. Если отсутствует активное Интернет-подключение, можно
найти соответствующую информацию в счете-фактуре, упаковочной
ведомости, счете или в каталоге изделий Dell.
Dell обеспечивает поддержку и техобслуживание с помощью различных
интерактивных услуг и услуг поддержки по телефону. Доступность таких
услуг зависит от конкретной страны и изделия; некоторые услуги могут быть
недоступны в вашем регионе.
Техническая поддержка в режиме онлайн:
1. Посетите веб-сайт www.dell.com/support/monitors.
Для обращения в Dell по вопросам продажи, технической поддержки или
послепродажного обслуживания выполните описанные ниже действия.
1. Посетите веб-сайт www.dell.com/support.
2. Проверьте наличие вашей страны или региона в раскрывающемся списке
"Choose A Country/Region (Выберите страну и регион)" внизу страницы.
3. Щелкните Contact Us (Контакты) в левой части страницы.
4. Выберите нужную услугу или ссылку на услугу.
5. Выберите более удобный для себя способ связи сотрудника компании Dell с
вами.
ОСТОРОЖНО! При применении дисплеев с глянцевыми панелями
пользователь должен принимать во внимание место размещения
дисплея, так как панели могут создавать раздражающие блики от
источников внешнего освещения и ярких поверхностей.
44 | Приложение
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
