Document

Denominación breve: Denominación:

TR 800 WEB Relé Universal

Revisado:

( Fecha / siglas):

09.08.2010 Fu/Sc

Descripción del protocolo Modbus:

Número de dibujo:

12280-1608-01

N° EA: 1451 Sustitución de: 12280-1608-00 Hoja: 1 de 10

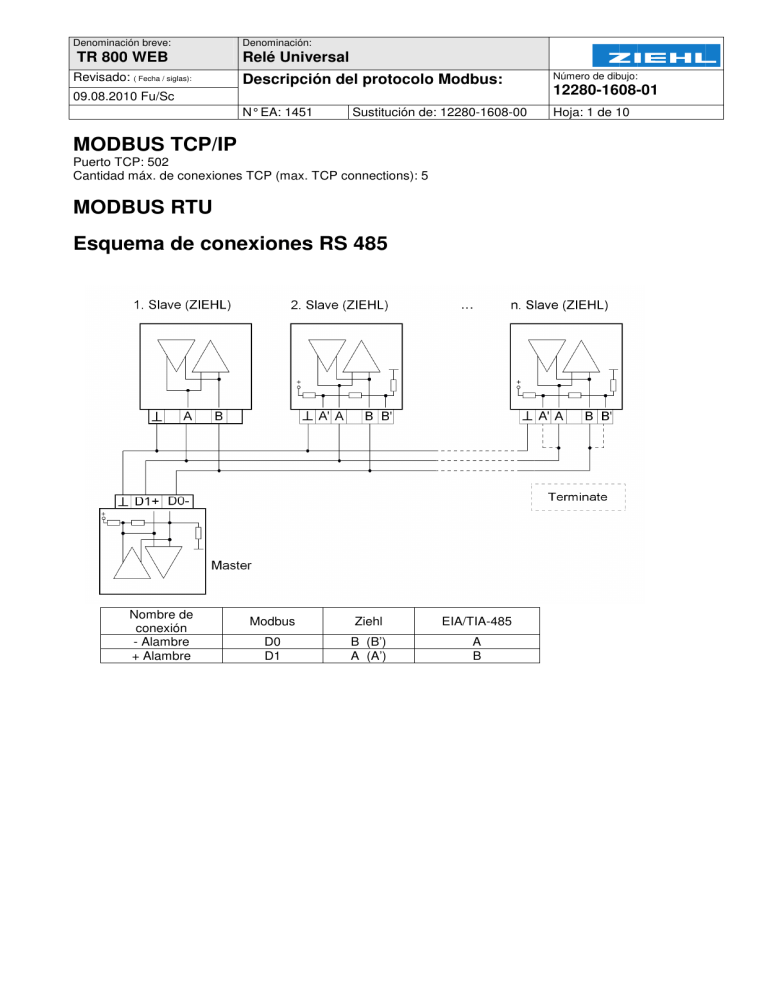

MODBUS TCP/IP

Puerto TCP: 502

Cantidad máx. de conexiones TCP (max. TCP connections): 5

MODBUS RTU

Esquema de conexiones RS 485

Nombre de conexión

- Alambre

+ Alambre

Modbus

Ziehl

B (B’)

A (A’)

EIA/TIA-485

Denominación breve: Denominación:

TR 800 WEB Relé Universal

Revisado:

( Fecha / siglas):

09.08.2010 Fu/Sc

Descripción del protocolo Modbus:

Número de dibujo:

12280-1608-01

N° EA: 1451 Sustitución de: 12280-1608-00 Hoja: 2 de 10

Códigos de función soportados

Denominación Código de función

3 (03H) Read Holding Registers

Utilización

Leer datos de los registros

Registro de código de función 3 (03H) - Leer datos de los registros

Direcciones de los registros

Tipo de datos

Dec. Hex.

0 0000 Signed Int16

Descripción

Sensor 1 - valor medido (con escala)

1 0001 Signed Int16 Sensor 2 - valor medido (con escala)

2 0002 Signed Int16

3 0003 Signed Int16

4 0004 Signed Int16

5 0005 Signed Int16

Sensor 3 - valor medido (con escala)

Sensor 4 - valor medido (con escala)

Sensor 5 - valor medido (con escala)

Sensor 6 - valor medido (con escala)

6 0006 Signed Int16 Sensor 7 - valor medido (con escala)

7 0007 Signed Int16 Sensor 8 - valor medido (con escala)

8 0008 Unsigned Int16 Error de sensor Sensor 1

9 0009 Unsigned Int16 Error de sensor Sensor 2

10 000A Unsigned Int16 Error de sensor Sensor 3

11 000B Unsigned Int16 Error de sensor Sensor 4

12 000C Unsigned Int16 Error de sensor Sensor 5

13 000D Unsigned Int16 Error de sensor Sensor 6

14 000E Unsigned Int16 Error de sensor Sensor 7

15 000F Unsigned Int16 Error de sensor Sensor 8

16 0010 Unsigned Int16 Código de error

17 0011 Unsigned Int16 Indicación de estado Alarma 1

18 0012 Unsigned Int16 Indicación de estado Alarma 2

19 0013 Unsigned Int16 Indicación de estado Alarma 3

20 0014 Unsigned Int16 Indicación de estado Alarma 4

21 0015 Unsigned Int16 Indicación de estado retardo Alarma 1

22 0016 Unsigned Int16 Indicación de estado retardo Alarma 2

23 0017 Unsigned Int16 Indicación de estado retardo Alarma 3

24 0018 Unsigned Int16 Indicación de estado retardo Alarma 4

25 0019 Unsigned Int16 Indicación de estado retardo Alarma 1 des.

26 001A Unsigned Int16 Indicación de estado retardo Alarma 2 des.

27 001B Unsigned Int16 Indicación de estado retardo Alarma 3 des.

28 001C Unsigned Int16 Indicación de estado retardo Alarma 4 des.

29 001D Unsigned Int16 Indicación de estado Alarma 1 bloqueada

30 001E Unsigned Int16 Indicación de estado Alarma 2 bloqueada

31 001F Unsigned Int16 Indicación de estado Alarma 3 bloqueada

32 0020 Unsigned Int16 Indicación de estado Alarma 4 bloqueada

33 0021 Unsigned Int16 Indicación de estado Relé K1

34 0022 Unsigned Int16 Indicación de estado Relé K2

35 0023 Unsigned Int16 Indicación de estado Relé K3

36 0024 Unsigned Int16 Indicación de estado Relé K4

37 0025 Signed Int16

38 0026 Signed Int16

Sensor 1 - valor medido (sin escala)

Sensor 2 - valor medido (sin escala)

Atañe a actuales valores medidos y alarmas

Denominación breve: Denominación:

TR 800 WEB Relé Universal

Revisado:

( Fecha / siglas):

09.08.2010 Fu/Sc

Descripción del protocolo Modbus:

N° EA: 1451

39 0027 Signed Int16

Sustitución de: 12280-1608-00

Sensor 3 - valor medido (sin escala)

Número de dibujo:

12280-1608-01

Hoja: 3 de 10

40 0028 Signed Int16

41 0029 Signed Int16

42 002A Signed Int16

43 002B Signed Int16

44 002C Signed Int16

Sensor 4 - valor medido (sin escala)

Sensor 5 - valor medido (sin escala)

Sensor 6 - valor medido (sin escala)

Sensor 7 - valor medido (sin escala)

Sensor 8 - valor medido (sin escala)

255 00FF Unsigned Int16 Tipo de sensor Sensor 1

256 0100 Unsigned Int16 Tipo de sensor Sensor 2

257 0101 Unsigned Int16 Tipo de sensor Sensor 3

258 0102 Unsigned Int16 Tipo de sensor Sensor 4

259 0103 Unsigned Int16 Tipo de sensor Sensor 5

260 0104 Unsigned Int16 Tipo de sensor Sensor 6

261 0105 Unsigned Int16 Tipo de sensor Sensor 7

262 0106 Unsigned Int16 Tipo de sensor Sensor 8

263 0107 Signed Int16

264 0108 Signed Int16

265 0109 Signed Int16

266 010A Signed Int16

267 010B Signed Int16

Compensación Sensor 1

Compensación Sensor 2

Compensación Sensor 3

Compensación Sensor 4

Compensación Sensor 5

268 010C Signed Int16

269 010D Signed Int16

270 010E Signed Int16

271 010F Signed Int16

272 0110 Signed Int16

273 0111 Signed Int16

274 0112 Signed Int16

275 0113 Signed Int16

276 0114 Signed Int16

277 0115 Signed Int16

Compensación Sensor 6

Compensación Sensor 7

Compensación Sensor 8

Unidad Sensor 1

Unidad Sensor 2

Unidad Sensor 3

Unidad Sensor 4

Unidad Sensor 5

Unidad Sensor 6

Unidad Sensor 7

278 0116 Signed Int16 Unidad Sensor 8

279 0117 Unsigned Int16 Escala activa Sensor 1

280 0118 Unsigned Int16 Escala activa Sensor 2

281 0119 Unsigned Int16 Escala activa Sensor 3

282 011A Unsigned Int16 Escala activa Sensor 4

283 011B Unsigned Int16 Escala activa Sensor 5

284 011C Unsigned Int16 Escala activa Sensor 6

285 011D Unsigned Int16 Escala activa Sensor 7

286 011E Unsigned Int16 Escala activa Sensor 8

287 011F Signed Int16 Escala punto cero Sensor 1

288 0120 Signed Int16

289 0121 Signed Int16

290 0122 Signed Int16

291 0123 Signed Int16

292 0124 Signed Int16

293 0125 Signed Int16

294 0126 Signed Int16

295 0127 Signed Int16

296 0128 Signed Int16

297 0129 Signed Int16

298 012A Signed Int16

299 012B Signed Int16

Escala punto cero Sensor 2

Escala punto cero Sensor 3

Escala punto cero Sensor 4

Escala punto cero Sensor 5

Escala punto cero Sensor 6

Escala punto cero Sensor 7

Escala punto cero Sensor 8

Escala completa (fullscale) Sensor 1

Escala completa (fullscale) Sensor 2

Escala completa (fullscale) Sensor 3

Escala completa (fullscale) Sensor 4

Escala completa (fullscale) Sensor 5

Configuración

Denominación breve: Denominación:

TR 800 WEB Relé Universal

Revisado:

( Fecha / siglas):

09.08.2010 Fu/Sc

Descripción del protocolo Modbus:

N° EA: 1451

300 012C Signed Int16

Sustitución de: 12280-1608-00

Escala completa (fullscale) Sensor 6

Número de dibujo:

12280-1608-01

Hoja: 4 de 10

301 012D Signed Int16

302 012E Signed Int16

Escala completa (fullscale) Sensor 7

Escala completa (fullscale) Sensor 8

303 012F Unsigned Int16 Escala punto decimal Sensor 1

304 0130 Unsigned Int16 Escala punto decimal Sensor 2

305 0131 Unsigned Int16 Escala punto decimal Sensor 3

306 0132 Unsigned Int16 Escala punto decimal Sensor 4

307 0133 Unsigned Int16 Escala punto decimal Sensor 5

308 0134 Unsigned Int16 Escala punto decimal Sensor 6

309 0135 Unsigned Int16 Escala punto decimal Sensor 7

310 0136 Unsigned Int16 Escala punto decimal Sensor 8

311 0137 Unsigned Int16 Alarma 1 activa Sensor 1

312 0138 Unsigned Int16 Alarma 1 activa Sensor 2

313 0139 Unsigned Int16 Alarma 1 activa Sensor 3

314 013A Unsigned Int16 Alarma 1 activa Sensor 4

315 013B Unsigned Int16 Alarma 1 activa Sensor 5

316 013C Unsigned Int16 Alarma 1 activa Sensor 6

317 013D Unsigned Int16 Alarma 1 activa Sensor 7

318 013E Unsigned Int16 Alarma 1 activa Sensor 8

319 013F Signed Int16 Valor de alarma - Alarma 1 Sensor 1

320 0140 Signed Int16

321 0141 Signed Int16

322 0142 Signed Int16

323 0143 Signed Int16

324 0144 Signed Int16

325 0145 Signed Int16

326 0146 Signed Int16

327 0147 Signed Int16

328 0148 Signed Int16

329 0149 Signed Int16

330 014A Signed Int16

331 014B Signed Int16

332 014C Signed Int16

333 014D Signed Int16

334 014E Signed Int16

335 014F Signed Int16

336 0150 Signed Int16

337 0151 Signed Int16

338 0152 Signed Int16

339 0153 Signed Int16

Valor de alarma - Alarma 1 Sensor 2

Valor de alarma - Alarma 1 Sensor 3

Valor de alarma - Alarma 1 Sensor 4

Valor de alarma - Alarma 1 Sensor 5

Valor de alarma - Alarma 1 Sensor 6

Valor de alarma - Alarma 1 Sensor 7

Valor de alarma - Alarma 1 Sensor 8

Valor de alarma - Alarma 1 des. Sensor 1

Valor de alarma - Alarma 1 des. Sensor 2

Valor de alarma - Alarma 1 des. Sensor 3

Valor de alarma - Alarma 1 des. Sensor 4

Valor de alarma - Alarma 1 des. Sensor 5

Valor de alarma - Alarma 1 des. Sensor 6

Valor de alarma - Alarma 1 des. Sensor 7

Valor de alarma - Alarma 1 des. Sensor 8

Valor de alarma - Alarma 1 (noche) Sensor 1

Valor de alarma - Alarma 1 (noche) Sensor 2

Valor de alarma - Alarma 1 (noche) Sensor 3

Valor de alarma - Alarma 1 (noche) Sensor 4

Valor de alarma - Alarma 1 (noche) Sensor 5

340 0154 Signed Int16

341 0155 Signed Int16

342 0156 Signed Int16

343 0157 Signed Int16

344 0158 Signed Int16

Valor de alarma - Alarma 1 (noche) Sensor 6

Valor de alarma - Alarma 1 (noche) Sensor 7

Valor de alarma - Alarma 1 (noche) Sensor 8

Valor de alarma - Alarma 1 des. (noche) Sensor 1

Valor de alarma - Alarma 1 des. (noche) Sensor 2

345 0159 Signed Int16

346 015A Signed Int16

347 015B Signed Int16

Valor de alarma - Alarma 1 des. (noche) Sensor 3

Valor de alarma - Alarma 1 des. (noche) Sensor 4

Valor de alarma - Alarma 1 des. (noche) Sensor 5

348 015C Signed Int16

349 015D Signed Int16

Valor de alarma - Alarma 1 des. (noche) Sensor 6

Valor de alarma - Alarma 1 des. (noche) Sensor 7

350 015E Signed Int16 Valor de alarma - Alarma 1 des. (noche) Sensor 8

351 015F Unsigned Int16 Alarma 2 activa Sensor 1

Denominación breve: Denominación:

TR 800 WEB Relé Universal

Revisado:

( Fecha / siglas):

09.08.2010 Fu/Sc

Descripción del protocolo Modbus:

N° EA: 1451 Sustitución de: 12280-1608-00

352 0160 Unsigned Int16 Alarma 2 activa Sensor 2

Número de dibujo:

12280-1608-01

Hoja: 5 de 10

353 0161 Unsigned Int16 Alarma 2 activa Sensor 3

354 0162 Unsigned Int16 Alarma 2 activa Sensor 4

355 0163 Unsigned Int16 Alarma 2 activa Sensor 5

356 0164 Unsigned Int16 Alarma 2 activa Sensor 6

357 0165 Unsigned Int16 Alarma 2 activa Sensor 7

358 0166 Unsigned Int16 Alarma 2 activa Sensor 8

359 0167 Signed Int16 Valor de alarma - Alarma 2 Sensor 1

360 0168 Signed Int16

361 0169 Signed Int16

Valor de alarma - Alarma 2 Sensor 2

Valor de alarma - Alarma 2 Sensor 3

362 016A Signed Int16

363 016B Signed Int16

364 016C Signed Int16

365 016D Signed Int16

366 016E Signed Int16

367 016F Signed Int16

368 0170 Signed Int16

369 0171 Signed Int16

370 0172 Signed Int16

371 0173 Signed Int16

Valor de alarma - Alarma 2 Sensor 4

Valor de alarma - Alarma 2 Sensor 5

Valor de alarma - Alarma 2 Sensor 6

Valor de alarma - Alarma 2 Sensor 7

Valor de alarma - Alarma 2 Sensor 8

Valor de alarma - Alarma 2 des. Sensor 1

Valor de alarma - Alarma 2 des. Sensor 2

Valor de alarma - Alarma 2 des. Sensor 3

Valor de alarma - Alarma 2 des. Sensor 4

Valor de alarma - Alarma 2 des. Sensor 5

372 0174 Signed Int16

373 0175 Signed Int16

374 0176 Signed Int16

375 0177 Signed Int16

376 0178 Signed Int16

377 0179 Signed Int16

378 017A Signed Int16

379 017B Signed Int16

380 017C Signed Int16

381 017D Signed Int16

Valor de alarma - Alarma 2 des. Sensor 6

Valor de alarma - Alarma 2 des. Sensor 7

Valor de alarma - Alarma 2 des. Sensor 8

Valor de alarma - Alarma 2 (noche) Sensor 1

Valor de alarma - Alarma 2 (noche) Sensor 2

Valor de alarma - Alarma 2 (noche) Sensor 3

Valor de alarma - Alarma 2 (noche) Sensor 4

Valor de alarma - Alarma 2 (noche) Sensor 5

Valor de alarma - Alarma 2 (noche) Sensor 6

Valor de alarma - Alarma 2 (noche) Sensor 7

382 017E Signed Int16

383 017F Signed Int16

384 0180 Signed Int16

385 0181 Signed Int16

386 0182 Signed Int16

Valor de alarma - Alarma 2 (noche) Sensor 8

Valor de alarma - Alarma 2 des. (noche) Sensor 1

Valor de alarma - Alarma 2 des. (noche) Sensor 2

Valor de alarma - Alarma 2 des. (noche) Sensor 3

Valor de alarma - Alarma 2 des. (noche) Sensor 4

387 0183 Signed Int16

388 0184 Signed Int16

389 0185 Signed Int16

Valor de alarma - Alarma 2 des. (noche) Sensor 5

Valor de alarma - Alarma 2 des. (noche) Sensor 6

Valor de alarma - Alarma 2 des. (noche) Sensor 7

390 0186 Signed Int16 Valor de alarma - Alarma 2 des. (noche) Sensor 8

391 0187 Unsigned Int16 Alarma 3 activa Sensor 1

392 0188 Unsigned Int16 Alarma 3 activa Sensor 2

393 0189 Unsigned Int16 Alarma 3 activa Sensor 3

394 018A Unsigned Int16 Alarma 3 activa Sensor 4

395 018B Unsigned Int16 Alarma 3 activa Sensor 5

396 018C Unsigned Int16 Alarma 3 activa Sensor 6

397 018D Unsigned Int16 Alarma 3 activa Sensor 7

398 018E Unsigned Int16 Alarma 3 activa Sensor 8

399 018F Signed Int16 Valor de alarma - Alarma 3 Sensor 1

400 0190 Signed Int16

401 0191 Signed Int16

402 0192 Signed Int16

403 0193 Signed Int16

Valor de alarma - Alarma 3 Sensor 2

Valor de alarma - Alarma 3 Sensor 3

Valor de alarma - Alarma 3 Sensor 4

Valor de alarma - Alarma 3 Sensor 5

Denominación breve: Denominación:

TR 800 WEB Relé Universal

Revisado:

( Fecha / siglas):

09.08.2010 Fu/Sc

Descripción del protocolo Modbus:

N° EA: 1451

404 0194 Signed Int16

Sustitución de: 12280-1608-00

Valor de alarma - Alarma 3 Sensor 6

Número de dibujo:

12280-1608-01

Hoja: 6 de 10

405 0195 Signed Int16

406 0196 Signed Int16

407 0197 Signed Int16

408 0198 Signed Int16

409 0199 Signed Int16

410 019A Signed Int16

411 019B Signed Int16

412 019C Signed Int16

413 019D Signed Int16

414 019E Signed Int16

415 019F Signed Int16

416 01A0 Signed Int16

417 01A1 Signed Int16

418 01A2 Signed Int16

419 01A3 Signed Int16

420 01A4 Signed Int16

421 01A5 Signed Int16

422 01A6 Signed Int16

423 01A7 Signed Int16

Valor de alarma - Alarma 3 Sensor 7

Valor de alarma - Alarma 3 Sensor 8

Valor de alarma - Alarma 3 des. Sensor 1

Valor de alarma - Alarma 3 des. Sensor 2

Valor de alarma - Alarma 3 des. Sensor 3

Valor de alarma - Alarma 3 des. Sensor 4

Valor de alarma - Alarma 3 des. Sensor 5

Valor de alarma - Alarma 3 des. Sensor 6

Valor de alarma - Alarma 3 des. Sensor 7

Valor de alarma - Alarma 3 des. Sensor 8

Valor de alarma - Alarma 3 (noche) Sensor 1

Valor de alarma - Alarma 3 (noche) Sensor 2

Valor de alarma - Alarma 3 (noche) Sensor 3

Valor de alarma - Alarma 3 (noche) Sensor 4

Valor de alarma - Alarma 3 (noche) Sensor 5

Valor de alarma - Alarma 3 (noche) Sensor 6

Valor de alarma - Alarma 3 (noche) Sensor 7

Valor de alarma - Alarma 3 (noche) Sensor 8

Valor de alarma - Alarma 3 des. (noche) Sensor 1

424 01A8 Signed Int16

425 01A9 Signed Int16

426 01AA Signed Int16

427 01AB Signed Int16

428 01AC Signed Int16

Valor de alarma - Alarma 3 des. (noche) Sensor 2

Valor de alarma - Alarma 3 des. (noche) Sensor 3

Valor de alarma - Alarma 3 des. (noche) Sensor 4

Valor de alarma - Alarma 3 des. (noche) Sensor 5

Valor de alarma - Alarma 3 des. (noche) Sensor 6

429 01AD Signed Int16 Valor de alarma - Alarma 3 des. (noche) Sensor 7

430 01AE Signed Int16 Valor de alarma - Alarma 3 des. (noche) Sensor 8

431 01AF Unsigned Int16 Alarma 4 activa Sensor 1

432 01B0 Unsigned Int16 Alarma 4 activa Sensor 2

433 01B1 Unsigned Int16 Alarma 4 activa Sensor 3

434 01B2 Unsigned Int16 Alarma 4 activa Sensor 4

435 01B3 Unsigned Int16 Alarma 4 activa Sensor 5

436 01B4 Unsigned Int16 Alarma 4 activa Sensor 6

437 01B5 Unsigned Int16 Alarma 4 activa Sensor 7

438 01B6 Unsigned Int16 Alarma 4 activa Sensor 8

439 01B7 Signed Int16

440 01B8 Signed Int16

441 01B9 Signed Int16

442 01BA Signed Int16

443 01BB Signed Int16

Valor de alarma - Alarma 4 Sensor 1

Valor de alarma - Alarma 4 Sensor 2

Valor de alarma - Alarma 4 Sensor 3

Valor de alarma - Alarma 4 Sensor 4

Valor de alarma - Alarma 4 Sensor 5

444 01BC Signed Int16

445 01BD Signed Int16

446 01BE Signed Int16

447 01BF Signed Int16

448 01C0 Signed Int16

449 01C1 Signed Int16

450 01C2 Signed Int16

451 01C3 Signed Int16

452 01C4 Signed Int16

453 01C5 Signed Int16

454 01C6 Signed Int16

455 01C7 Signed Int16

Valor de alarma - Alarma 4 Sensor 6

Valor de alarma - Alarma 4 Sensor 7

Valor de alarma - Alarma 4 Sensor 8

Valor de alarma - Alarma 4 des. Sensor 1

Valor de alarma - Alarma 4 des. Sensor 2

Valor de alarma - Alarma 4 des. Sensor 3

Valor de alarma - Alarma 4 des. Sensor 4

Valor de alarma - Alarma 4 des. Sensor 5

Valor de alarma - Alarma 4 des. Sensor 6

Valor de alarma - Alarma 4 des. Sensor 7

Valor de alarma - Alarma 4 des. Sensor 8

Valor de alarma - Alarma 4 (noche) Sensor 1

Denominación breve: Denominación:

TR 800 WEB Relé Universal

Revisado:

( Fecha / siglas):

09.08.2010 Fu/Sc

Descripción del protocolo Modbus:

N° EA: 1451

456 01C8 Signed Int16

Sustitución de: 12280-1608-00

Número de dibujo:

12280-1608-01

Hoja: 7 de 10

Valor de alarma - Alarma 4 (noche) Sensor 2

457 01C9 Signed Int16

458 01CA Signed Int16

459 01CB Signed Int16

460 01CC Signed Int16

461 01CD Signed Int16

462 01CE Signed Int16

463 01CF Signed Int16

464 01D0 Signed Int16

465 01D1 Signed Int16

Valor de alarma - Alarma 4 (noche) Sensor 3

Valor de alarma - Alarma 4 (noche) Sensor 4

Valor de alarma - Alarma 4 (noche) Sensor 5

Valor de alarma - Alarma 4 (noche) Sensor 6

Valor de alarma - Alarma 4 (noche) Sensor 7

Valor de alarma - Alarma 4 (noche) Sensor 8

Valor de alarma - Alarma 4 des. (noche) Sensor 1

Valor de alarma - Alarma 4 des. (noche) Sensor 2

Valor de alarma - Alarma 4 des. (noche) Sensor 3

466 01D2 Signed Int16

467 01D3 Signed Int16

468 01D4 Signed Int16

469 01D5 Signed Int16

470 01D6 Signed Int16

Valor de alarma - Alarma 4 des. (noche) Sensor 4

Valor de alarma - Alarma 4 des. (noche) Sensor 5

Valor de alarma - Alarma 4 des. (noche) Sensor 6

Valor de alarma - Alarma 4 des. (noche) Sensor 7

Valor de alarma - Alarma 4 des. (noche) Sensor 8

471 01D7 Unsigned Int16 Retardo Alarma 1

472 01D8 Unsigned Int16 Retardo Alarma 2

473 01D9 Unsigned Int16 Retardo Alarma 3

474 01DA Unsigned Int16 Retardo Alarma 4

475 01DB Unsigned Int16 Retardo Alarma 1 des.

476 01DC Unsigned Int16 Retardo Alarma 2 des.

477 01DD Unsigned Int16 Retardo Alarma 3 des.

478 01DE Unsigned Int16 Retardo Alarma 4 des.

479 01DF Unsigned Int16 Alarma 1 si error

480 01E0 Unsigned Int16 Alarma 2 si error

481 01E1 Unsigned Int16 Alarma 3 si error

482 01E2 Unsigned Int16 Alarma 4 si error

483 01E3 Unsigned Int16 Alarma 1 bloqueada

484 01E4 Unsigned Int16 Alarma 2 bloqueada

485 01E5 Unsigned Int16 Alarma 3 bloqueada

486 01E6 Unsigned Int16 Alarma 4 bloqueada

487 01E7 Unsigned Int16 Estado de relé en Alarma 1

488 01E8 Unsigned Int16 Estado de relé en Alarma 2

489 01E9 Unsigned Int16 Estado de relé en Alarma 3

490 01EA Unsigned Int16 Estado de relé en Alarma 4

491 01EB Unsigned Int16 Sensor simulado

492 01EC Unsigned Int16 Contador valor medido

Otros

Denominación breve: Denominación:

TR 800 WEB Relé Universal

Revisado:

( Fecha / siglas):

09.08.2010 Fu/Sc

Descripción del protocolo Modbus:

N° EA: 1451

Número de dibujo:

12280-1608-01

Sustitución de: 12280-1608-00 Hoja: 8 de 10

Valores de entradas de registro para el protocolo MODBUS

Tipo de sensor [Sensor Type]

Valor Significado

0 nc

1 Pt 100

2 Pt 1000

3 KTY 83

4 KTY 84

5 Termoelemento B

6 Termoelemento E

7 Termoelemento J

8 Termoelemento K

9 Termoelemento L

10 Termoelemento N

11 Termoelemento R

12 Termoelemento S

13 Termoelemento T

14 Tensión 0 .. 10V

15 Corriente 0 .. 20mA

16 Corriente 4 .. 20mA

17 Resistencia 500 ohmios

18 Resistencia 30 K ohmios

19 Diferencia entre dos entradas

Compensación

Valor Significado

-1 3 hilos

0 0 ohmios

1 0,1 ohmios

: :

1000 100,0 ohmios

Unidad

Valor Significado

0 °C

1 °F

2 V

3 mA

4 Ohmios

5 kOhmios

6 %

7 Usuario

Escala activa

Valor Significado

0 des. [off]

1 act [on]

Escala punto cero

Escala completa

Valor Significado

-1999

9999

Escala punto decimal

Valor Significado

3 xxxx xxx.x xx.xx x.xxx

Alarma activa

Valor Significado

0 des. [off]

1 act [on]

Valor de alarma -

Alarma x

Alarma x des.

-9999

30000

Alarma x (noche)

Alarma x des. (noche)

Retardo Alarma

Retardo Alarma des.

Valor Significado

0 [s]

: :

9999 [s]

Alarma si error [alarm on error]

Valor Significado

0 des. [off]

1 act [on]

Alarma bloqueada [alarm locked]

Valor Significado

1 des. [off] act [on]

Estado de relé si alarma

Valor Significado

1 desexcitado excitado

Denominación breve: Denominación:

TR 800 WEB Relé Universal

Revisado:

( Fecha / siglas):

09.08.2010 Fu/Sc

Descripción del protocolo Modbus:

N° EA: 1451

Valores de medición sensor 1 .. 8

Valor medido (con escala)

Valor medido (sin escala)

Valor Significado

-9999

30000

Número de dibujo:

12280-1608-01

Sustitución de: 12280-1608-00 Hoja: 9 de 10

Error de sensor

Valor Significado

0 OK

Cortocircuito de sensor:

Interrupción de sensor:

Termoelemento con polos cambiados:

32767

Cortocircuito de sensor:

32766

Interrupción de sensor:

Termoelemento con polos

32765 cambiados:

32750

Valor de sensor demasiado alto:

Valor de sensor demasiado

32749 bajo:

32748

Sensor nc:

Simulación de sensor

Sensor simulado

Valor Significado bit 0 Sensor 1

: : bit 7 Sensor 8

Indicaciones de estado

Indicación de estado alarma

Indicación de estado retardo alarma

Indicación de estado retardo Alarma des.

Indicación de estado Alarma bloqueada

Valor Significado

0 des. [off] bit0 Alarma Sensor 1 bit1 Alarma Sensor 2 bit2 Alarma Sensor 3 bit3 Alarma Sensor 4 bit4 Alarma Sensor 5 bit5 Alarma Sensor 6 bit6 Alarma Sensor 7 bit7 Alarma Sensor 8 bit8 Fallo del equipo

Denominación breve: Denominación:

TR 800 WEB Relé Universal

Revisado:

( Fecha / siglas):

09.08.2010 Fu/Sc

Otros

Indicación de estado Relé

Valor Significado bit 0 Relé K1

Descripción del protocolo Modbus:

N° EA: 1451 bit 3 Relé K4

Contador valor medido

Valor Significado

0 se aumenta con cada medición

65535

Número de dibujo:

12280-1608-01

Sustitución de: 12280-1608-00 Hoja: 10 de 10

Código de error

Valor Significado bit 0 Error AD ( Er 8 )

Error comunicación interna bit 1 bit 2

(

Er 5

)

Error comunicación interna

( Er 6 ) bit 3 Error EEPROM ( Er 9 )

Hello! I am an AI chatbot specifically trained to assist you with the Ziehl TR800Web Operating Manual. I have thoroughly reviewed the document and can help you locate the exact information you need or explain the content in clear and simple terms. Whether you're looking for guidance on specific features, troubleshooting steps, or general usage, feel free to ask your questions. The more details you provide about your concerns or needs, the more accurately and effectively I can assist you!

Assistant typing

Assistant terminated
