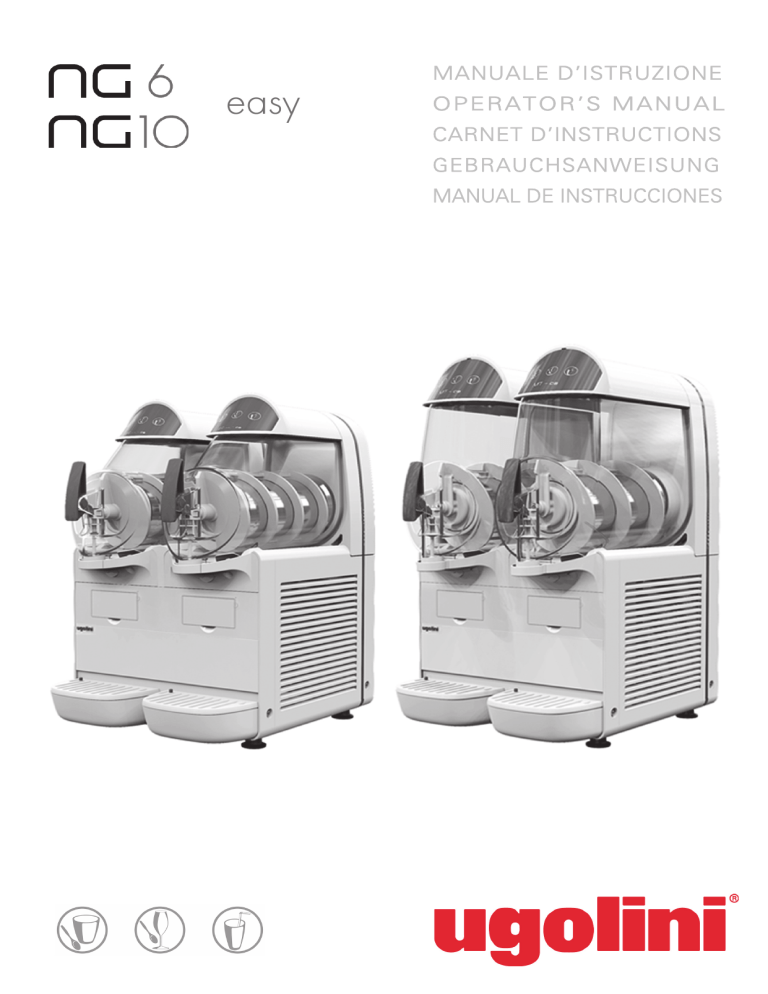

Ugolini NG easy User manual

Ugolini NG easy User manual
MANUALE D’ISTRUZIONE
OPERATOR’S MANUAL
CARNET D’INSTRUCTIONS
GEBRAUCHSANWEISUNG
MANUAL DE INSTRUCCIONES
DICHIARAZIONE DI CONFORMITÀ CE
Noi Ugolini spa, via dei Pioppi, 33 20090 Opera Milano ITALY dichiariamo, sotto la nostra responsabilità, che l’apparecchio DISTRIBUTORE DI
BEVANDE FREDDE - Marca: UGOLINI S.p.A. - Fabbricante: UGOLINI S.p.A. - Modelli: NG 6/1 easy - NG 6/2 easy - NG 6/3 easy - NG 10/1 easy NG 10/2 easy - NG 10/3 easy - 230V 50Hz sono conformi alle seguenti Normative:
- EN60335-1 (2012)+A11(2014)
- EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
- EN60335-2-24 (2010)
- EN 55014-2 (2014) + A1 (2001) + A2 (2008)
- EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
- EN 61000-3-2 (2014); EN61000-3-3 (2013)
In ottemperanza alle Direttive 2014/30/CE, 2014/35/CE.
EC DECLARATION OF CONFORMITY
We Ugolini spa, via dei Pioppi, 33 20090 Opera Milano ITALY declare, under our responsibility, that the apparatus COLD DRINK DISPENSER Trademark: UGOLINI S.p.A. - Manufacturer: UGOLINI S.p.A. - Model: NG 6/1 easy - NG 6/2 easy - NG 6/3 easy - NG 10/1 easy - NG 10/2 easy NG 10/3 easy - 230V 50Hz are in conformity with the following Standards:
- EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
- EN60335-1 (2012)+A11(2014)
- EN 55014-2 (2014) + A1 (2001) + A2 (2008)
- EN60335-2-24 (2010)
- EN 61000-3-2 (2014); EN61000-3-3 (2013)
- EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
Following the provisions of the Directives 2014/30/CE, 2014/35/CE.
DECLARATION DE CONFORMITE CE
Nous Ugolini spa, via dei Pioppi, 33 20090 Opera Milano ITALY déclarons, sous notre responsabilité, que les appareil DISTRIBUTEUR REFROIDISSEUR DE BOISSONS - Marque: UGOLINI S.p.A. - Constructeur: UGOLINI S.p.A. - Modèle: NG 6/1 easy - NG 6/2 easy - NG 6/3 easy - NG 10/
1 easy - NG 10/2 easy - NG 10/3 easy - 230V 50Hz sont conformes aux Normes suivantes:
- EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
- EN60335-1 (2012)+A11(2014)
- EN 55014-2 (2014) + A1 (2001) + A2 (2008)
- EN60335-2-24 (2010)
- EN 61000-3-2 (2014); EN61000-3-3 (2013)
- EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
Conformément aux Directives 2014/30/CE, 2014/35/CE.
EG-ÜBEREINSTIMMUNGSERKLÄRUNG
Wir Ugolini spa, via dei Pioppi, 33 20090 Opera Milano ITALY erklären auf eigene Verantwortung, daß die Gerät KALTGETRÄNKE DISPENSER Marke: UGOLINI S.p.A. - Hersteller: UGOLINI S.p.A. - Modell : NG 6/1 easy - NG 6/2 easy - NG 6/3 easy - NG 10/1 easy - NG 10/2 easy - NG 10/3
easy - 230V 50Hz mit den folgenden Normen übereinstimmen:
- EN60335-1 (2012)+A11(2014)
- EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
- EN60335-2-24 (2010)
- EN 55014-2 (2014) + A1 (2001) + A2 (2008)
- EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
- EN 61000-3-2 (2014); EN61000-3-3 (2013)
Gemäß den EWG-Richtlinien 2014/30/CE, 2014/35/CE.
DECLARACIÓN DE CONFORMIDAD CE
Nosotros Ugolini spa, via dei Pioppi, 33 20090 Opera Milano ITALY declararamos, bajo nuestra responsabilidad, que los aparato DISTRIBUIDOR
DE BEBIDAS FRIAS - Marca: UGOLINI S.p.A. - Fabricante: UGOLINI S.p.A. - Modelo: NG 6/1 easy - NG 6/2 easy - NG 6/3 easy - NG 10/1 easy NG 10/2 easy - NG 10/3 easy - 230V 50Hz responden con las siguientes Normativas:
- EN60335-1 (2012)+A11(2014)
- EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
- EN60335-2-24 (2010)
- EN 55014-2 (2014) + A1 (2001) + A2 (2008)
- EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
- EN 61000-3-2 (2014); EN61000-3-3 (2013)
En cumplimiento de las Normas 2014/30/CE, 2014/35/CE.
vedere targa dati sulla macchina
see data plate on the machine
voir la plaque sur l’appareil
siehe Dispenser Typenschild
ver la placa del distribuidor
Ugolini spa
L’Amministratore Delegato
(luogo ed anno di prod. - place and mfr. year - lieu et an de production
Produktionsort und Produktionsjahr - lugar y año de producción)
2
4
13
22
32
42
ELENCO RICAMBI - Disponibile in internet all’indirizzo : http://www.ugolinispa.com/download
SPARE PARTS LIST - Available on the Internet at : http://www.ugolinispa.com/download
LISTE DES PIECES DE RECHANGE - Sur le site Internet à l'adresse : http://www.ugolinispa.com/download
ERSATZTEILLISTE - Auf der Internet-Seite : http://www.ugolinispa.com/download
DESCRIPCION PIEZAS DE REPUESTO - En el sitio de Internet en : http://www.ugolinispa.com/download
Ai sensi dell’art.13 del Decreto Legislativo 25 Luglio 2005, n.151 “Attuazione delle Direttive
2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonchè allo smaltimento dei rifiuti”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica
che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri
rifiuti.
La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e gestita dal
produttore. L’utente che vorrà disfarsi della presente apparecchiatura dovrà quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire la raccolta separata dell’apparecchiatura giunta a fine vita.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte del detentore comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.
Pursuant to the European Directives 2002/95/EC, 2002/96/EC and 2003/108/EC, on restricting the use of hazardous substances in electric and electronic equipment and on the disposal of waste material.
The crossed out wheelie bin symbol applied to equipment or packaging means that the product should be collected separately from other types of waste at the end of its useful life.
The separate collection of equipment that has reached the end of its life cycle is organised
and managed by the manufacturer. A user that wishes to dispose of this product should therefore contact the manufacturer and follow the instructions given with respect to the separate collection of obsolete equipment.
Correct separate collection and the subsequent recycling, treatment and environmentally compatible
disposal of discarded equipment is of aid in avoiding possible negative effects for the environment and
people's health and facilitates the re-use or recycling of the materials of which the equipment is made.
Illegal disposal of this product on part of the owner will give way to the application of administrative
fines as provided by current laws.
Conformément aux Directives européennes 2002/95/CE, 2002/96/CE et 2003/108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans les appareils électriques
et électroniques, ainsi qu'à l'élimination conforme et au recyclage des déchets.
Le symbole de la poubelle barrée indiqué sur l'appareil ou sur sa boîte indique qu'à la fin de
sa vie utile ce produit doit être éliminé séparément des autres déchets et conformément aux
lois en vigueur en la matière.
La collecte différenciée de cet appareil à la fin de sa vie utile, est organisée et gérée par le
producteur. Par conséquent, lorsque l'utilisateur souhaitera jeter cet appareil il devra contacter le producteur et respecter le système que ce dernier aura mis en place pour réaliser la collecte différenciée
GARANZIA
1. L'apparecchio è garantito per un periodo di dodici mesi dalla data di acquisto.
Tale data viene certificata dalla ricevuta e/o fattura fiscale e/o da un documento attestante l'avvenuta consegna dell'apparecchio all'acquirente.
2. Per garanzia si intende la sostituzione o riparazione gratuita delle parti componenti l'apparecchio riconosciute difettose all'origine, per vizi di fabbricazione a condizione che: A- il difetto di funzionamento dell'apparecchio sia stato -a pena di
decadenza- denunziato per iscritto dall'acquirente al produttore entro otto giorni dalla scoperta del difetto stesso; B-ove l'acquirente abbia diritto alla garanzia, sarà dovere di Ugolini s.p.a. provvedere -a sua insindacabile discrezione- alla sostituzione
integrale dell'apparecchio, ovvero alla sostituzione o riparazione delle sole parti di
esso riconosciute difettose all'origine, per vizi di fabbricazione.
3. Sono escluse dalla garanzia le parti dell'apparecchio aventi funzione estetica e/o
ornamentale, nonché le parti che dovessero risultare difettose a causa -o per effetto- di circostanze non connesse a vizi di fabbricazione ovvero a negligenza, imperizia o trascuratezza nell'uso, installazione errata o, comunque, difforme rispetto le
istruzioni fornite dal produttore, manutenzione errata o eseguita da personale non
autorizzato da Ugolini s.p.a., o, comunque, effettuata in modo difforme rispetto alle
istruzioni fornite dal produttore, (ivi) trasporto eseguito in modo inidoneo o, comunque, con modalità differenti rispetto quelle indicate dal produttore; sono altresì
esclusi dalle prestazioni in garanzia gli interventi tecnici inerenti l'installazione e l'allacciamento agli impianti di alimentazione elettrica o idrica.
4. E' esclusa dalla garanzia la responsabilità del produttore per l'ipotesi in cui l'apparecchio determini la distruzione o il deterioramento di una cosa diversa dall'apparecchio stesso; è, inoltre, esclusa la responsabilità del produttore per eventuali
danni che possano, direttamente o indirettamente, derivare a persone e/o cose per
des appareils arrivés à la fin de leur vie utile.
La collecte différenciée correctement effectuée, suivie de l'envoi des appareils éliminés au recyclage,
avec traitement et élimination des déchets dans le plus strict respect de l'environnement, est une
procédure fondamentale qui contribue à éviter les possibles effets négatifs sur notre environnement
et sur notre santé, et qui favorise la réutilisation et/ou le recyclage des matériaux qui composent ces
appareils.
L'élimination abusive de ce produit par son propriétaire comporte l'application de sanctions administratives sévères, prévues par la réglementation en vigueur.
Laut EG-Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränkung der
Verwendung gefährlicher Stoffe in elektronischen Geräten sowie zur Abfallentsorgung.
Das Symbol des durchgestrichenen Abfallcontainers auf der Packung gibt an, dass das Produkt zum Ende seiner Lebensdauer getrennt von den anderen Abfällen entsorgt werden
muss.
Die getrennte Abfallsammlung dieses Geräts am Ende seiner Lebensdauer wird vom Hersteller organisiert und verwaltet. Der Nutzer, der das Gerät entsorgen möchte, muss sich daher mit
dem Hersteller in Verbindung setzen und das System befolgen, das dieser angewendet hat, um das
Altgerät der getrennten Abfallsammlung zuzuführen.
Eine angemessene Mülltrennung, die das Altgerät zur Wiederverwertung und umweltverträglichen Entsorgung führt, trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu
vermeiden und fördert die Wiederverwendung bzw. das Recycling der Materialien, aus denen das
Gerät besteht.
Die unerlaubte Entsorgung des Produkts durch den Benutzer zieht die Anwendung der von der geltenden Richtlinie vorgesehenen Ordnungsstrafen nach sich.
En virtud de las Directivas europeas 2002/95/CE, 2002/96/CE y 2003/108/ CE, relativas a
la reducción del uso de sustancias peligrosas en los aparatos eléctricos y electrónicos, así
como a la eliminación de residuos.
El símbolo del contenedor tachado que aparece impreso sobre el aparato o sobre su embalaje indica que al finalizar la vida útil del producto éste nunca debe depositarse junto al resto
de residuos.
La recogida selectiva de este equipo cuando llegue al final de su vida útil la gestionará y organizará
el fabricante. El usuario que desee deshacerse de este equipo deberá ponerse en contacto con el fabricante y seguir el sistema que éste haya adoptado para permitir la recogida selectiva del aparato
que haya llegado al final de su vida útil.
La recogida selectiva adecuada para el posterior reciclaje, tratamiento y eliminación del equipo inservible, compatible con el medio ambiente, contribuye a evitar posibles efectos negativos para el medio
ambiente y para la salud y favorece la reutilización y/o el reciclaje de los materiales de los que está
compuesto el equipo.
La eliminación inadecuada del producto por parte de su propietario comportará la aplicación de las
sanciones administrativas previstas por la normativa vigente.
effetto della -e/o in correlazione alla- mancata o inesatta osservanza di tutte le prescrizioni indicate nel manuale di istruzioni allegato all'apparecchio; nelle ipotesi in
cui il produttore sia tenuto a rispondere dei danni subiti dall'acquirente, il risarcimento non potrà in ogni caso comportare, a carico di Ugolini s.p.a., un esborso superiore
al prezzo versato dall'acquirente per l'acquisto del prodotto.
5. Sono escluse dalla garanzia anche tutte le spese di trasporto.
6. L'intervento di riparazione dell'apparecchio deve essere effettuato presso Ugolini
s.p.a., ovvero presso uno dei laboratori autorizzati dalla medesima; le spese di trasporto, ed i rischi ad esso connessi, sono interamente a carico dell'acquirente; ove
l'intervento di riparazione sia effettuato a domicilio, l'acquirente sarà tenuto a corrispondere il diritto fisso di chiamata in vigore presso il produttore alla data dell'intervento.
7. Trascorsi dodici mesi dall'acquisto, decade il diritto di garanzia e l'assistenza verrà esplicata addebitando, oltre alle spese di manodopera, anche il costo delle parti
sostituite e quelle di trasporto.
8. Sono esclusi la sostituzione dell'apparecchio ed il prolungamento della garanzia
a seguito di intervenuto guasto.
9. E' escluso dalla garanzia l'apparecchio la cui targa di identificazione risulti manomessa, asportata o comunque in condizioni tali da non rendere possibile l'identificazione certa dell'apparecchio stesso.
10. Tale garanzia è valida solo nel territorio in cui l'acquirente ha la propria sede legale alla data dell'acquisto dell'apparecchio.
Questo apparecchio è coperto da uno o più dei seguenti brevetti e/o altre domande di brevetto depositate:
This dispenser is manufactured under one or more of the following U.S.patents and/or other pending patents:
Cet appareil est couvert par un ou plusieurs des brevets suivants et/ou autres demandes de brevet déposées:
Dieses Gerät ist durch eines oder mehrere der folgenden Patente und/oder andere eingetragene Patentanmeldungen geschützt:
Este aparato está cubierto por una o varias de las siguientes patentes y/o otras solicitudes de patente ya registradas:
US 2013,0263747 - US 2013,0152620 - US 2013,0098098 - US 2012,0234035 - US 6467,944 - US 5713,214 - US 6546,843 - DE 6010,0684
WO 2012,085692 - WO 2012,032425 - WO 2012,004687 - WO 2013,011078 - EP 2478,774 - EP 1155,622 - EP 0799,575 - EP 1162,168
3
NG 6/3 easy
NG 10/1 easy
NG 10/2 easy
NG 10/3 easy
1 Prima di collegare elettricamente il distributore, controllare
che la tensione di rete sia quella corretta indicata in targa. Collegare il distributore a una rete monofase, servendosi di una
presa completa di messa a terra secondo quanto stabilito dalle
norme vigenti. Nel caso la disconnessione dell`apparecchio
dalla rete elettrica sia effettuata con un interruttore unipolare,
tale interruttore deve garantire una distanza di apertura dei
contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III.
NG 6/2 easy
3 CARATTERISTICHE TECNICHE
NG 6/1 easy
1 ISTRUZIONI DI SICUREZZA ELETTRICA
Contenitori trasparenti smontabili
n
1
2
3
1
2
3
Capacità singolo contenitore, circa
l
6
6
6 10 10 10
larghezza
cm
20
40 60 20 40 60
profondità
cm
50
50 50 50 50 50
altezza
Dimensioni:
2 Non usare prolunghe per collegare elettricamente l'apparecchio.
3 Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio assistenza
tecnica o, comunque, da una persona con qualifica similare, in
modo da prevenire ogni rischio.
cm
62
62 62 70 70 70
Peso netto, circa
kg
23
41 57 25 45 61
Peso lordo, circa
kg
25
44 60 27 48 64
Motocompressore ermetico
Condensatore a ventilazione forzata
Salvamotore
Livello di rumorosità inferiore a 70 dB (A)
4 L'apparecchio non è adatto per l'uso in ambienti esterni.
5 L'apparecchio deve essere installato in posizione verticale.
6 Prima di qualsiasi intervento di pulizia disconnettere sempre elettricamente il distributore estraendo la spina dalla presa.
IMPORTANTE
Caratteristiche elettriche: leggere i dati riportati sulla
targa di ogni singolo distributore; questa è situata nella
parte inferiore del pannello frontale, dietro il cassetto
raccogligocce di destra. I numeri di matricola degli apparecchi (preceduti dal simbolo #) sono riportati sotto al
telaio. I dati riportati sulla targa sono sempre quelli a cui
fare riferimento.
7 Non smontare i pannelli per pulizia o manutenzione senza
assicurarsi che il distributore sia scollegato elettricamente.
8 Per la pulizia, non utilizzare un getto d'acqua.
9 Questo apparecchio non può essere utilizzato da bambini.
E’ riservato il diritto di modifica del presente manuale senza preavviso.
10 Evitare che bambini giochino con l'apparecchio.
4 INTRODUZIONE
11 Questo apparecchio non può essere utilizzato da persone
con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenza, a meno che queste non abbiano ricevuto
assistenza e formazione per l'uso sicuro dell'apparecchio e
comprendano i pericoli da esso derivanti.
E’ necessario leggere attentamente questo libretto di istruzioni
allo scopo di conoscere tutte le caratteristiche del distributore.
Come tutti i prodotti meccanici, anche questo distributore richiede pulizia e cura. Il suo buon funzionamento inoltre può essere
compromesso da eventuali errori compiuti dall'operatore durante le fasi di smontaggio e pulizia. Per questo motivo è importante
che le procedure di smontaggio, lavaggio, sanitizzazione e rimontaggio, essendo operazioni giornaliere, siano conosciute
senza possibilità di errore a chi utilizza il distributore.
12 L'accesso alla parte interna del distributore è limitata alle
persone che hanno conoscenza ed esperienza pratica
dell'apparecchio, specialmente quando si tratta di sicurezza e
di igiene.
2 ISTRUZIONI DI SICUREZZA IGENICA
5 INSTALLAZIONE
1 Questo apparecchio è destinato all'utilizzo per applicazioni
domestiche e simili.
1 Estrarre il distributore dall’imballo, che è consigliabile conservare per future necessità.
2 Per un corretto funzionamento, la temperatura ambiente
deve essere compresa tra +5° e +32°C.
IMPORTANTE
3 Utilizzare l'apparecchio esclusivamente per il raffreddamento dei liquidi indicati.
Nelle operazioni di trasporto o sollevamento, il distributore non deve mai essere afferrato per i contenitori trasparenti o i cilindri evaporatori. Il fabbricante non
risponde dei danni provocati dalle suddette errate manovre.
4 Non introdurre sostanze o liquidi pericolosi o tossici
all'interno dell'apparecchio.
4
2 Controllare che il distributore non abbia subito danni da trasporto. In caso contrario, provvedere immediatamente ad effettuare il reclamo presso il vettore.
3 Appoggiare il distributore su un banco in grado di sostenerne il peso, anche a carico completo, tenendo presente
quanto detto all’avvertimento IMPORTANTE del precedente punto 1.
4 Lasciare uno spazio libero di almeno 15 cm attorno a tutto il
distributore per non ostacolare il flusso d’aria di raffreddamento.
5 Controllare la stabilità dell’apparecchio regolando eventualmente i piedini in altezza. Nel caso in cui con il distributore
venga fornita una serie di piedini alti (100 mm circa), questa
deve essere sostituita a quella originale.
del coperchio, ruotare la chiave in senso antiorario per sbloccare il tasto di apertura (vedere figura 9).
1 Lavare e sanitizzare il distributore prima di utilizzarlo
seguendo quanto previsto nelle presenti istruzioni al capitolo
7.4.3 LAVAGGIO.
2 Riempire i contenitori con il prodotto desiderato, tenendo
conto che questo, durante la lavorazione, aumenterà di
volume. Per questo motivo i contenitori non devono essere
riempiti fino alla massima capacità.
Per la preparazione di granite considerare un aumento di volume pari a circa il 10%.
3 Nel caso si utilizzino basi liquide o in polvere, appositamente preparate per granite, seguire attentamente le istruzioni
del produttore.
4 Nel caso si utilizzino prodotti naturali per la preparazione di
granite (per esempio succo di limone, arancio o caffè), sciogliere 150-200 grammi di zucchero in ogni litro di prodotto.
ATTENZIONE
Assicurarsi che l’apparecchio sia correttamente collegato a terra; in caso contrario è possibile causare shock
elettrici alle persone o danneggiare il distributore.
5 Nel caso si utilizzino basi liofilizzate da diluire con latte o
acqua, preparare il prodotto in un recipiente separato e versarlo nei contenitori della macchina solo dopo essersi assicurati che questo sia omogeneo e che la polvere sia ben
stemperata.
6 Il distributore non esce prelavato e sanitizzato dalla fabbrica. Prima dell’uso esso deve essere smontato, lavato e sanitizzato seguendo quanto previsto nelle presenti istruzioni al
capitolo 7.4 PULIZIA.
IMPORTANTE
IMPORTANTE
In ogni caso, ottenuta la miscela, il suo grado Brix (contenuto percentuale di zucchero) deve essere superiore a
13.
Non utilizzare mai la macchina con sola acqua.
Posizionare l’apparecchio in maniera tale che la spina del
cavo di alimentazione sia facilmente accessibile.
7 Se richiesto dalle vigenti norme locali, è possibile trasformare l'apparecchio ad una connessione permanente, con riferimento alle National Electrical Code (NEC) e NFPA 70. In tal
caso rimuovere il passabloccacavo e, se necessario, allargare
il foro nella base in lamiera per consentire l'ingresso del conduit.
IMPORTANTE
Utilizzare il distributore solamente con prodotti alimentari.
6 PER UN FUNZIONAMENTO SICURO E
CORRETTO
6 Agire sui comandi (vedere capitolo 7.1 DESCRIZIONE DEI
COMANDI).
7 Il distributore deve funzionare ininterrottamente: il sistema
di raffreddamento di ogni contenitore si arresterà automaticamente quando il prodotto sarà pronto per la distribuzione mantenendo la densità impostata. I dispositivi di mescolazione
continueranno a funzionare.
1 Non usare il distributore prima di aver letto il presente
libretto d’istruzioni.
2 Non usare il distributore se non correttamente collegato a
terra.
3 Non mettere in funzione il distributore se i pannelli non
sono al loro posto e bloccati con viti.
4 Non introdurre dita o oggetti nelle fessure dei pannelli e
nell’apertura del rubinetto.
5 Non smontare la vasca, non rimuovere mescolatori o pannelli per pulizia o manutenzione senza assicurarsi che il distributore sia scollegato elettricamente.
6 Il coperchio deve rimanere sempre chiuso.
7. 1 DESCRIZIONE DEI COMANDI
Il distributore è provvisto di un interruttore generale. Ciascun
contenitore è poi dotato di un termostato per la regolazione e la
visualizzazione della temperatura del prodotto e di due tasti per
attivare la mescolazione e selezionare il tipo di raffreddamento
del prodotto. E’ infatti possibile ottenere tanto bibite fredde
quanto prodotti ghiacciati quali granite o sorbetti.
Quando è selezionata la funzione bibita la temperatura della bevanda è regolata dal corrispondente termostato. Quando è selezionata la funzione granita la densità del prodotto è regolata
dalla apposita vite di regolazione alloggiata in ciascuna delle pareti posteriori del distributore (per la regolazione di temperatura
e densità fare riferimento al capitolo 7.2 SUGGERIMENTI).
7 ISTRUZIONI PER L’USO
Per rimuovere il coperchio del contenitore, premere il tasto superiore e far scorrere il coperchio stesso verso la parte anteriore
del contenitore.
Nel caso sia presente la serratura per la chiusura di sicurezza
Tutti gli interruttori sono collocati nella parte frontale del distributore (lato rubinetti) e sono protetti da un apposito sportello (ve5
dere figura 1).
te(vedere figura 3):
figura 3
figura 1
Interruttore generale (A)
Posizione 0 : il distributore è spento.
Le funzioni dei comandi del distributore sono di seguito elencate:
Posizione I
: il distributore è abilitato al funzionamento.
Ventilatore in funzione.
Su macchine ad un solo contenitore anche
il mescolatore è in funzione.
Tasti mescolatori e refrigerazione (C) e (D)
Tasto C
: se premuto attiva la funzione BIBITA. Tale
modalità di funzionamento è confermata
dall’accensione della spia (E).
Tasto D
: se premuto attiva la funzione GRANITA.
Tale modalità di funzionamento è confermata dall’accensione della spia (F).
Su macchine a più contenitori premendo il tasto relativo alla modalità di funzionamento attiva è possibile spegnere tanto la mes c o l a z io n e q u a n t o la r e f r i g e r a z i o n e de l c on t e n it o r e
corrispondente. Tale selezione oltre che dall’arresto del mescolatore è confermata dallo spegnimento di entrambe le spie (E)
ed (F). Premendo uno dei due tasti (C) o (D) è possibile riattivare
la funzione corrispondente.
figura 2
Interruttore generale (A)
Posizione 0 : il distributore è spento.
Posizione I
: il distributore è abilitato al funzionamento.
Ventilatore in funzione.
Termostato (B)
Visualizza la temperatura del prodotto presente nel contenitore.
Interruttore luci (E) (se presente)
Posizione 0 : luci coperchio spente.
Posizione I
Allarme temperatura : la visualizzazione della temperatura è
normalmente fissa. Qualora lampeggi significa che la temperatura del prodotto è rimasta per un certo tempo al di sopra della
temperatura massima di conservazione ed è quindi opportuno
verificare l’eventuale deterioramento del prodotto stesso.
Per azzerare l’allarme e tornare alla visualizzazione fissa è necessario tenere premuto per tre secondi il tasto (D).
: luci coperchio accese.
Interruttori mescolatori e refrigerazione (B)
Posizione I
: mescolatori e refrigerazione in funzione.
Posizione BIBITA.
Posizione 0
: mescolatori e refrigerazione spenti.
Posizione II
: mescolatori e refrigerazione in funzione.
Posizione GRANITA.
Termostato (D)
Rotazione in senso orario
Rotazione in senso antiorario
IMPORTANTE
Qualora il distributore venga avviato con i contenitori contenenti prodotto a temperatura superiore a quella di conservazione, la visualizzazione lampeggerà. E’ comunque possibile
azzerare l’allarme e passare alla visualizzazione fissa tenendo
premuto per tre secondi il tasto (D).
: bevanda più fredda.
: bevanda meno fredda.
Per il funzionamento del distributore:
1 Mettere l’interruttore generale in posizione I.
2 Regolare gli interruttori mescolatori e refrigerazione:
- in posizione I se si desidera raffreddare il prodotto senza
ghiacciarlo
- in posizione II se si desidera ottenere granita.
Mettere l’interruttore luci in posizione I per accendere le luci.
IMPORTANTE
La temperatura di conservazione del prodotto è regolata in
fabbrica a 4°C.
Modalità pulizia: tenendo premuto il tasto (C) per tre secondi
viene attivata la modalità PULIZIA durante la quale il display visualizza “ --.-- “. In questa modalità il mescolatore ruota ma il
raffreddamento non è abilitato. Questa funzione risulta utile durante il risciacquo, il lavaggio e la sanitizzazione della macchina
per evitare che quanto presente nel contenitore venga raffreddato. E’ comunque sempre possibile uscire dalla modalità puli-
VERSIONE ETC:
Le funzioni dei comandi del distributore sono di seguito elenca6
zia premendo qualsiasi tasto.
Per utilizzare il Timer di Scongelamento, procedere come se-
Regolazione della temperatura in modalità BIBITA : la temperatura ottimale delle bevande (per il funzionamento del distributore come refrigeratore di bevande anzichè come granitore) è
regolata in fabbrica a 4°C. Volendo variare tale temperatura è
necessario tenere premuti per due secondi contemporaneamente i tasti (C) e (D), la temperatura impostata e la spia (E)
lampeggeranno e tramite i tasti (C) e (D) sarà possibile regolare
la temperatura. Dopo alcuni secondi di inoperatività sul display
ritornerà la visualizzazione della temperatura corrente.
gue:
1 IMPOSTARE L'ORA DEL GIORNO
Premere contemporaneamente i tasti A e B per accedere
alla Modalità di Impostazione Ora Corrente. Premere i tasti B e C per impostare i singoli valori e successivamente
premere il tasto A per confermare e passare alla selezione successiva. I seguenti valori devono essere impostati:
a. Modalità Ora Europea o Americana: il valore "24" o
"12" lampeggerà sul display.
b. Impostazione dell'ora corrente: le prime due cifre lampeggeranno sul display.
c. Impostazione dei minuti correnti: le seconde due cifre
lampeggeranno sul display.
Una volta terminato, l'ora corrente verrà visualizzata sul
display e i due punti (D) lampeggeranno.
Se viene selezionata la Modalità Ora Americana, il punto
F sarà attivo durante le ore post-meridiane.
Regolazione della temperatura minima in modalità GRANITA : è possibile regolare la temperatura minima del prodotto
quando la macchina funziona in modalità granita. Tale temperatura minima è regolata in fabbrica a -10°C, volendola variare è
necessario tenere premuti per due secondi contemporaneamente i tasti (C) e (D) entrando così in modalità regolazione
temperatura bibita in cui la spia (E) lampeggia. Sarà necessario
quindi premere nuovamente i tasti (C) e (D) per due secondi entrando così in modalità regolazione temperatura minima granita
in cui la temperatura impostata e la spia (F) lampeggeranno.
Tramite i tasti (C) e (D) sarà possibile regolare la temperatura.
Dopo alcuni secondi di inoperatività sul display ritornerà la visualizzazione della temperatura corrente.
2
PROGRAMMARE IL TIMER DI SCONGELAMENTO
Premere contemporaneamente i tasti A e C per accedere
alla Modalità di Impostazione Intervalli di Scongelamento. L'impostazione inizierà sempre dall'ora 00:00 e la Modalità Granita/Day indicata dal punto E. Premere i tasti B
e C per modificare l'ora, aumentandola o diminuendola
di intervalli di 15 minuti e premere il tasto A per modificare
la modalità operativa da Granita/Day, indicata dal punto
E, a Soft Drink/Night, indicata dal punto G, e viceversa.
Per regolare gli intervalli, è necessario selezionare se la
macchina deve essere in modalità Granita/Day o Drink/
Night all'ora 00:00 premendo il tasto A e quindi premere
il tasto B finché non si raggiunge l'ora in cui si desidera
modificare la modalità operativa. Ora premere nuovamente il tasto A per cambiare la modalità e i punti E o G
si accenderanno per indicare la modalità selezionata. È
possibile scorrere avanti e indietro usando i tasti B e C
per controllare gli intervalli di tempo di scongelamento. È
possibile invertire la modalità operativa avviata ogni 15
minuti. Per uscire dalla Modalità di Impostazione Intervalli di Scongelamento è necessario impostare l'ora 23:45
(11:45 PM), premere il tasto B e il messaggio "fine" verrà
visualizzato sul display e quindi premere il tasto A per
confermare l'uscita.
3
TIMER ON/OFF
Una volta terminata la programmazione, il Timer di Scongelamento è ancora disattivato e sul display appare "---". Premere il tasto A per 3 secondi per attivare il Timer di
Scongelamento e viceversa. Il punto H indicherà lo stato
del timer.
Nota: quando il Timer di Scongelamento viene disattivato, la funzione di scongelamento è OFF (la macchina funziona come se non fosse dotata di Timer di
Scongelamento).
Per il funzionamento del distributore:
3 Mettere l’interruttore generale in posizione I.
Selezionare, per ogni contenitore, tramite i tasti (C) e (D) la modalità di funzionamento desiderata:
- Tasto (C) se si desidera raffreddare il prodotto senza ghiacciarlo
- Tasto (D) se si desidera ottenere granita.
7. 2 TIMER DI SCONGELAMENTO (OPZIONALE
NON CON VERSIONE ETC)
Il Timer di Scongelamento, situato sul lato destro dell'unità, inverte automaticamente l'erogatore dalla modalità Granita/Day
(Granita/Giorno) alla modalità Drink/Night (Bevanda/Notte) e viceversa. Ciò significa che durante i cicli di scongelamento la
Granita congelata si liquefarà alla temperatura impostata del
termostato e una volta cessato il ciclo di scongelamento, il prodotto si congelerà automaticamente nuovamente alla viscosità
impostata di Granita.
Il timer di scongelamento è dotato di un display a quattro cifre,
alcuni punti di segnalazione e tre tasti le cui funzioni sono le seguenti:
8 SUGGERIMENTI
1 Regolazione della densità: la densità ottimale della granita è stata regolata in fabbrica. Volendo variare tale densità
A
Tasto conferma
B
Tasto + per aumentare
C
Tasto - per diminuire
in ciascuna delle pareti posteriori del distributore (vedere figura
D
Punti dei secondi
4):
E
Punti modalità Granita/Day
- verso destra (senso orario) per ottenere una granita più densa
F
Punti PM
G
Punti modalità Drink/Night
H
Punti Timer Scongelamento ON/OFF
girare con un cacciavite l’apposita vite di regolazione alloggiata
(l’indice F nella finestrella G si sposterà verso il basso).
- verso sinistra (senso antiorario) per ottenere una granita
meno densa (l’indice F nella finestrella G si sposterà verso
7
recchio. In questo caso è necessario fermare immediatamente
il distributore, svuotare il contenitore interessato ed eliminare la
causa del bloccaggio.
9 Ogni distributore di questo genere deve emettere calore. Se
però tale emissione dovesse sembrare eccessiva, controllare
che nessuna fonte di calore venga a trovarsi nei pressi del
distributore stesso e, in particolare, in prossimità dei pannelli
grigliati. Assicurarsi inoltre che il flusso d’aria non venga ostacolato dalla vicinanza di pareti, scatole o altro. Lasciare almeno
15 cm di spazio libero intorno al distributore.
In ogni caso quando il prodotto all’interno dei contenitori è
ghiacciato e la spia del pressostato è spenta si ha la certezza
che tutto funziona regolarmente e che il calore emesso non è
dannoso.
10 Il prodotto è solo per uso con alimenti dolciari.
l’alto).
9 PULIZIA
1 Pulizia e lavaggio sono fondamentali per garantire la perfetta conservazione del gusto della bevanda e la massima efficienza del vostro distributore. Le procedure descritte nel
seguito devono essere considerate di carattere generale e possono variare per effetto della regolamentazione sanitaria
vigente.
2 Prima dello smontaggio per il lavaggio il distributore deve
essere svuotato del prodotto. Procedere come segue:
- mettere l’interruttore generale in posizione I
figura 4
2 Regolazione della temperatura: la temperatura ottimale
delle bevande (per il funzionamento del distributore come refrigeratore di bevande anzichè come granitore) è regolata in fabbrica. Volendo variare tale temperatura ruotare la manopola
situata in ciascuna scatola porta interruttori:
- verso destra (senso orario) per ottenere una bibita più fredda.
- verso sinistra (senso antiorario) per ottenere una bibita meno
fredda.
NOTA: la regolazione della temperatura della bevanda ha
effetto solo quando l’interruttore mescolatori e refrigerazione corrispondente è in posizione Bibita.
3 Il tempo necessario per ottenere la refrigerazione del prodotto varia a seconda di diversi fattori quali ad esempio la temperatura ambiente, la temperatura iniziale del prodotto, il suo
contenuto di zucchero (grado Brix) e la regolazione della densità.
4 Rabboccando i contenitori con prodotto già preraffreddato
si aumenta ulteriormente l’efficienza del distributore.
5 Per diminuire ulteriormente i tempi di ripristino ed aumentare quindi l’autonomia del distributore, rabboccare le vasche
quando il livello del prodotto è sceso a metà evaporatore.
6 Per la buona conservazione del prodotto, il distributore
deve funzionare anche durante la notte, quantomeno in posizione Bibita. Qualora ciò non sia possibile ed i prodotti rimangano nei contenitori a distributore fermo è opportuno, un’ora
prima di spegnere l’apparecchio, regolare gli interruttori mescolatori e refrigerazione in posizione I; ciò evita il formarsi di blocchi o croste di ghiaccio che all’indo mani potreb bero
danneggiare i dispositivi mescolatori. Nell’eventualità in cui
comunque si dovessero formare blocchi di ghiaccio, essi
dovranno sempre essere rimossi prima di rimettere in funzione
il distributore. Il funzionamento notturno in posizione Bibita elimina inoltre la possibile formazione di ghiaccio (per condensazione dell’umidità atmosferica) all’esterno dei contenitori.
7 Non fermare mai i mescolatori quando c’è granita nei contenitori; se non viene mescolata questa può aggregarsi e formare
un unico blocco di ghiaccio. Facendo ripartire i mescolatori in
queste condizioni (senza attendere che il ghiaccio sia sciolto),
essi potrebbero danneggiarsi.
8 Il distributore è dotato di un giunto magnetico per la trasmissione del movimento ai mescolatori.
Al fine di prevenire danni all’apparecchio, in caso di bloccaggio
dei mescolatori a causa di blocchi di ghiaccio o altro all’interno
della vasca, il giunto magnetico provvede a disconnettere automaticamente la trasmissione del moto.
Tale situazione è identificabile oltreché dal bloccaggio dei
mescolatori da un rumore intermittente proveniente dall’appa-
-
mettere gli interruttori mescolatori/refrigerazione in posizione I
-
posizionare un recipiente sotto ogni rubinetto e svuotare i
contenitori
-
mettere tutti gli interruttori in posizione 0.
9. 1 SMONTAGGIO RECOVER (OPZIONALE)
1 Adagiare la parte destra del recover su un piano. Posizionare il contenitore al suo interno.(vedere figura 5)(vedere figura
6).
figura 5
figura 6
2 Posizionare la parte sinistra del recover, facendo attenzione
a far combaciare l’incastro evidenziato. Chiudere ora a scatto
8
tore stesso (vedere figura 11).
le due parti. (vedere figura 7)(vedere figura 8).
figura 7
figura 10
figura 8
9. 2 SMONTAGGIO
ATTENZIONE
Prima di procedere allo smontaggio di qualsiasi componente disconnettere sempre elettricamente l’apparecchio
togliendo la spina dalla presa.
1 Per rimuovere il coperchio del contenitore, premere il tasto
superiore e far scorrere il coperchio stesso verso la parte anteriore del contenitore.
Nel caso sia presente la serratura per la chiusura di sicurezza
del coperchio, ruotare la chiave in senso antiorario per sbloccare il tasto di apertura (vedere figura 9).
figura 11
3 Rimuovere il mescolatore sfilandolo dal cilindro evaporatore. Quindi rimuovere il giunto esagonale (vedere figura 12).
figura 9
2 Per smontare il contenitore è necessario spingere verso
l’alto l’apposita leva (vedere figura 10) e quindi sfilare il conteni-
figura 12
9
9. 3 LAVAGGIO
4 Togliere la guarnizione dalla apposita sede (vedere figura
13).
IMPORTANTE
Non lavare alcun componente della macchina in lavastoviglie.
ATTENZIONE
Prima di qualsiasi intervento di pulizia disconnettere
sempre elettricamente il distributore estraendo la spina
dalla presa o spegnendo l'interruttore esterno a parete.
1 Preparare in una bacinella circa quattro litri di acqua calda
(45-60°C) e detersivo specifico rispettando con attenzione le
prescrizioni del fabbricante; una soluzione troppo concentrata
può infatti causare danni alle parti da lavare, mentre una troppo
diluita può non detergere a sufficienza. Non usare detersivi
abrasivi.
IMPORTANTE
Al fine di prevenire danni al distributore utilizzare solo
detersivi compatibili con le parti in plastica.
figura 13
2 Usare una spazzola adatta e lavare accuratamente con la
soluzione detergente tutte le parti a contatto con la bevanda.
5 Smontare il rubinetto seguendo la sequenza indicata
(vedere figura 14).
ATTENZIONE
Durante il lavaggio del distributore non usare eccessiva
quantità di acqua in vicinanza dei componenti elettrici; in
caso contrario è possibile causare shock elettrici o danneggiare il distributore.
3 Lavare i cilindri evaporatori usando una spazzola con setole
morbide.
4 Risciacquare tutte le parti lavate, con acqua corrente.
9. 4 SANITIZZAZIONE DEL DISTRIBUTORE
SMONTATO
figura 14
6 Rimuovere il cassetto raccogligocce e svuotarlo.
La sanitizzazione deve essere eseguita immediatamente
prima di mettere in funzione il distributore; evitare che questo rimanga inattivo per lungo tempo dopo la sanitizzazione.
1 Prima di iniziare le procedure descritte nel seguito lavarsi le
mani con un sapone antibatterico.
2 Preparare in una bacinella circa otto litri di soluzione di
acqua calda (45-60°C) e prodotto sanitizzante approvato dalle
autorità del vostro paese rispettando le specifiche del produttore. In mancanza di un prodotto sanitizzante specifico, preparare una soluzione di acqua e ipoclorito di sodio (varechina) in
proporzione di 1 cucchiaio ogni 2 litri di acqua.
3 Immergere nella soluzione tutte le parti da sanitizzare per il
tempo indicato dal fabbricante del prodotto.
4 Fare asciugare all'aria, su una superficie pulita, le parti
sanitizzate.
5 Asciugare le parti esterne del distributore senza usare
panni abrasivi.
7 Rimuovere dal contenitore il restrittore di flusso (vedere
figura 15).
figura 15
10
9. 5 RIMONTAGGIO RECOVER (OPZIONALE)
macchina o altro grasso per uso alimentare.
1 Aprire le due parti, facendo scattare. (vedere figura 16).
figura 19
figura 16
2 Rimuovere la parte sinistra del recover e successivamente
la destra. (vedere figura 17)(vedere figura 18).
figura 20
3 Rimontare il rubinetto sul contenitore con sequenza inversa
rispetto a quella di figura 11.
4 Rimontare la guarnizione del contenitore nella apposita
sede.
figura 17
NOTA: la tesa di maggior diametro deve essere appoggiata
alla parete posteriore (vedere figura 21).
figura 18
9. 6 RIMONTAGGIO
1 Inserire il cassetto raccogligocce nella sua sede.
2 Lubrificare il pistone rubinetto, il giunto esagonale ed il
mescolatore nei punti indicati in figura 19 (NG6) o figura 20
(NG10) utilizzando esclusivamente il grasso in dotazione con la
figura 21
5 Rimontare il giunto esagonale e quindi il mescolatore
11
(vedere figura 22).
carta del tipo “usa e getta”.
9. 7 SANITIZZAZIONE DEL DISTRIBUTORE
MONTATO
La sanitizzazione dell'apparecchio montato, precedente la
sua messa in funzione, può essere eseguita, se necessario,
solo come ulteriore precauzione in aggiunta alla sanitizzazione dell'apparecchio smontato descritta in precedenza
ma mai in sostituzione di essa.
1 Preparare in una bacinella una soluzione di acqua e prodotto sanitizzante approvato dalle autorità del vostro paese
rispettando le specifiche del produttore. In mancanza di un pro-
figura 22
dotto sanitizzante specifico, preparare una soluzione di acqua
6 Rimontare il contenitore spingendolo verso la parete posteriore, accertandosi che calzi correttamente sulla guarnizione.
La leva di bloccaggio si abbasserà fino ad appoggiarsi al piano
gocciolatoio (vedere figura 23).
e ipoclorito di sodio (varechina) in proporzione di 1 cucchiaio
ogni 2 litri di acqua.
2 Versare la soluzione nei contenitori.
3 Usando una spazzola adeguata strofinare la soluzione su
tutte le parti al di sopra del livello della soluzione e sulla parte
inferiore del coperchio.
4 Installare il coperchio e fare funzionare il distributore in
modo da permettere alla soluzione di agitarsi per circa 2 minuti.
5 Rimuovere dal contenitore il restrittore di flusso (vedere
figura 15).
6 Svuotare i contenitori dalla soluzione sanitizzante attraverso i rubinetti e poi eliminarla.
7 Risciacquare con bevanda fresca in modo da togliere ogni
possibile residuo di soluzione sanitizzante dal fondo dei contenitori.
8 Non procedere ad ulteriori operazioni di risciacquo.
10 MANUTENZIONE
1 Ogni giorno: controllare il distributore e verificare che non
ci siano perdite di prodotto dalle guarnizioni. Se si notano perdite, controllare prima di tutto che i componenti del distributore
sia correttamente montati, quindi verificare che le guarnizioni
non necessitino di lubrificazione e infine che non siano difettose o usurate, in tal caso sostituirle con ricambi originali del
fabbricante.
figura 23
7 Risciacquare con bevanda fresca in modo da eliminare ogni
possibile residuo di soluzione sanitizzante dal fondo dei contenitori. Asciugare l'interno dei contenitori con un tovagliolo di
2 Ogni mese: eliminare la polvere accumulatasi sul filtro del
condensatore posto sul lato posteriore della macchina (vedere
12
figura 24).
figura 24
ATTENZIONE
Fare attenzione alle alette del condensatore in quanto
taglienti.
3 In caso di rumore anomalo, scollegare il refrigeratore e
rivolgersi all’assistenza.
4 In caso di guasto, scollegare la macchina in quanto
potrebbe riavviarsi improvvisamente.
5 Dopo qualsiasi operazione di riparazione, ricollocare ciascun componente, come ad esempio le viti e i coperchi, nella
propria posizione originale.
10. 1 MANUTENZIONE (SOLO A CURA DEL
SERVIZIO DI ASSISTENZA)
IMPORTANTE
Al fine di prevenire danni al distributore le parti in plastica
devono essere lubrificate solo con il grasso fornito dal
fabbricante o con altro grasso compatibile con parti in
plastica.
OGNI ANNO : Togliere tutti i pannelli e pulire l'interno della macchina compresa la base e l'interno dei pannelli.
Non rimuovere mai il materiale anticondensa posto attorno al
tubo di uscita dell’evaporatore (il tubo in rame collocato a destra
del motoriduttore). Se detto materiale risultasse mancante o andasse perduto, sostituire con ricambi originali del fabbricante.
13
1 ELECTRICAL SAFETY INSTRUCTIONS
NG 6/1 easy
NG 6/2 easy
NG 6/3 easy
NG 10/1 easy
NG 10/2 easy
NG 10/3 easy
3 TECHNICAL CHARACTERISTICS
Transparent removable bowls
n
1
2
3
1
2
3
Capacity of each bowl, approx.
l
6
6
6 10 10 10
1 Before connecting the dispenser to the mains, check that
the voltage shown on the rating plate matches your electricity
supply. Connect the dispenser to a single-phase supply
through an earthed socket as required by current regulations. If
the dispenser is to be disconnected from the power supply
Dimensions:
using a single pole switch, the gap between the contacts on this
width
cm
20
40
60 20 40 60
switch must be sufficiently wide to guarantee full disconnection
depth
cm
50
50
50 50 50 50
under category III overload conditions.?
height
cm
62
62
62 70 70 70
2 Do not use extension cables to connect the appliance.
Net weight, approx.
kg
23
41
57 25 45 61
Gross weight, approx.
kg
25
44
60 27 48 64
3 To avoid any risks, if the power cable is damaged, it must
Hermetic compressor
be replaced by the manufacturer, by an authorised technician
Air-cooled condenser
or by a similarly qualified person.
Overload protector
Noise level lower than 70 dB (A)
4 The dispenser is not suitable for outdoor use.
5 The dispenser must be installed in the upright position.
6 Before cleaning, always disconnect the dispenser by
removing the plug from the socket.
7 Always disconnect the dispenser before removing any of
IMPORTANT
the panels for cleaning or maintenance work.
Electrical characteristics: read the data on the plate of
each individual dispenser. This is located at the bottom
of the front panel, behind the drip tray on the right. The
serial numbers of the devices (preceded by the symbol #)
are shown on the frame below. Always refer to the data
shown on the plate.
8 Do not use a water jet to clean the dispenser.
9 This appliance must not be operated by children.
10 Do not let children play with the appliance.
We reserve the right to amend this manual without notice.
11 This appliance must not be used by persons with reduced
4 INTRODUCTION
physical, sensory or mental capabilities or with a lack of
experience and knowledge unless they have supervision or
Read this instruction booklet carefully in order to familiarise
yourself with all aspects of the dispenser.
Like all mechanical products, this machine will require cleaning
and maintenance. Good operation can also be affected by any
errors made by the operator during disassembly and cleaning.
For this reason, in the case of daily operations such as
disassembly, cleaning, sanitising and reassembly, it is important
that the person using the dispenser is aware of the procedures
and can perform them without making errors.
have been trained regarding the safe use of the appliance and
understand the risks involved.
12 Only persons who know and have practical experience of
the appliance are permitted access to the inner components of
the dispenser, especially when dealing with issues regarding
safety and hygiene.
5 INSTALLATION
2 HYGIENIC SAFETY INSTRUCTIONS
1 Remove the dispenser from the packaging, which you
should keep in case it is needed in the future.
1 This appliance is intended exclusively for domestic and
similar use.
IMPORTANT
2 For the appliance to operate correctly, room temperature
When transporting or lifting the dispenser, never pick it
up by the transparent containers or the evaporator cylinders. The manufacturer is not liable for damage caused
by such mishandling.
must be between +5° and +32°C.
3 Use the appliance to cool the indicated liquids only.
2 Check that the dispenser has not been damaged during
transport. If it has, make a report to the carrier immediately.
4 Do not introduce dangerous or toxic liquids to the appliance.
14
3 Position the dispenser on a bench capable of supporting the
weight, even at full load, bearing in mind the IMPORTANT
warning in point 1 above.
4 Allow a minimum clearance of at least 15 cm all around the
dispenser so as not to impede the flow of cooling air.
5 Check the stability of the device, adjusting the height of the
feet if necessary. In the event that the dispenser is provided
with a series of high feet (approximately 100 mm), these must
replace the original ones.
homogeneous and that the powder is well dissolved.
IMPORTANT
In any case, once the mixture is obtained, its degrees
Brix (sugar content percentage) must be greater than 13.
Never use the machine with water only.
ATTENTION
IMPORTANT
Make sure the device is properly earthed, otherwise you
may cause electric shocks to persons or damage to the
dispenser.
Use the dispenser with food products only.
6 Using the controls (see Chapter 7.1 DESCRIPTION OF
CONTROLS).
7 The dispenser must operate without interruption: the
cooling system for each container will automatically stop when
the product is ready to be dispensed, maintaining the set
density. The mixing devices will still continue to operate.
6 The dispenser does not leave the factory pre-washed and
sanitised. Before use, it must be disassembled, washed and
sanitised, following the instructions in Chapter 7.4 CLEANING.
7. 1 DESCRIPTION OF CONTROLS
IMPORTANT
The dispenser is equipped with a power switch and a light
switch. In addition each bowl is individually operated by a mixer/
refrigeration switch. In fact it is possible to dispense both soft
drinks and Granita.
When a bowl is in Soft Drink mode the beverage temperature is
controlled by the corresponding thermostat.
When a bowl is in Granita mode the mix viscosity is controlled
by the corresponding adjustment screw located in the rear wall
of each container (for temperature and viscosity setting make
reference to chapter 7.2 OPERATION HELPFUL HINTS).
All the switches are located on the faucet side of the dispenser
in switch panels protected by switch covers (see figure 1).
Place the device in such a way that the power cable is
easily accessible.
7 If required by local regulations, it is possible to have the
appliance permanently connected to electrical power supply,
ref. National Electrical Code (NEC) and NFPA 70. If this is the
case , remove the terminal block and, if necessary, enlarge the
hole on the sheet base, to allow the conduit entry.
6 TO OPERATE SAFELY
1 Do not operate the dispenser without reading this
operator’s manual.
2 Do not operate the dispenser unless it is properly
grounded.
3 Do not operate the dispenser unless all panels are
restrained with screws.
4 Do not put objects or fingers in panels louvers and faucet
outlet.
5 Do not remove bowls, augers and panels for cleaning or
routine maintenance unless the dispenser is disconnected from
its power source.
6 The cover must be always closed.
figure 1
7 OPERATING PROCEDURES
With reference to figure 3 dispenser controls functions are as
follows:
To remove the lid of the container, press the top key and slide
the lid towards the front of the container. If there is a safety lock
for the lid, turn the key in an anti-clockwise direction to release
the open key (see figure 9).
1 Wash and sanitise the dispenser before using it, following
the instructions in Chapter 7.4.3 WASHING.
2 Fill the container with the desired product, bearing in mind
that, during processing, the volume will increase. For this
reason, the containers must not be filled to maximum capacity.
To prepare granita, consider an increase in volume of around
10%.
3 If using liquid or powder bases, specially prepared for
granita, follow the manufacturer's instructions carefully.
4 If using natural products to prepare granita (for example
lemon juice, orange juice or coffee), dissolve 150-200 grams of
sugar in each litre of product.
5 If using freeze-dried bases to be diluted with milk or water,
prepare the product in a separate container and only pour it into
the machine containers after making sure that it is
figure 2
Power switch (A)
0 position : power is turned OFF to all functions.
15
I position
:
means that product remained for a certain period at a
temperature higher than the max. admitted conservation
temperature , and therefore it is necessary to check the product
conditions.
Press for three seconds the button (D) to reset the display .
power is turned ON to all functions and the other
switches are enabled. The fan motor runs.
Light switch (E) (if present)
0 position : all top cover lights are OFF.
I position
:
all top cover lights are ON, provided that power
switch (A) is set to I.
IMPORTANT
Mixer/refrigeration switch (B)
I position : mixer and refrigeration ON.
SOFT DRINK mode.
0 position :
OFF.
II position :
mixer and refrigeration ON.
GRANITA mode.
Thermostat (D)
Turn clockwise
If the dispenser is switched on when bowls contain products at a temperature higher than conservation temperature, the display will flash. To have a fixed display , it
is necessary to press for three seconds the button (D).
IMPORTANT
: to decrease temperature
Conservation temperature is set at the factory at 4°C.
Turn counterclockwise : to increase temperature
Cleaning mode: hold down key (C) for three seconds to enable
CLEANING mode, during which the display shows " --.-- ". In
this mode, the mixer turns but the cooling is not enabled. This
function is useful during machine rinsing, washing and sanitising
to prevent the contents of the unit from being cooled. It is
nonetheless always possible to quit cleaning mode simply by
pressing any key.
To operate the unit:
1 Set the power switch to I position.
2 Set the mixer/refrigeration switches as follows:
- to the I position to get soft drink.
- to the II position to get Granita.
3 Set the light switch to I position.
Temperature adjustment in DRINK mode: the optimal
temperature of drinks (when the dispenser works as a drinks
cooler rather than as an ice crusher) is factory set to 4°C. If you
want to adjust the temperature, hold down keys (C) and (D)
simultaneously for two seconds. The indicator light (E) and the
temperature set will flash and you can adjust it using keys (C)
and (D). The display will go blank for a few seconds and then the
current temperature will be displayed.
ETC VERSION:
Dispenser controls functions are as follows (see figure 1).
Minimum temperature adjustment in GRANITA mode: you
can also adjust the minimum temperature of the product when
the dispenser is operating in granita mode. This minimum
temperature is factory set to -10°C. If you want to adjust it, hold
down keys (C) and (D) simultaneously for two seconds to go into
drink temperature adjustment mode and the indicator light (E)
will flash. Press keys (C) and (D) for two seconds to go into
granita minimum temperature adjustment mode and the
indicator light (F) and temperature set will flash. You can adjust
the temperature using keys (C) and (D). The display will go
blank for a few seconds and then the current temperature will be
displayed.
figure 3
To operate the unit :
4 Set the power switch to I position
5 For each container select :
-Button (C) to get cold drink ( without freezing it)
-Button (D) to get slush
Power switch (A)
0 position
: power is turned OFF to all functions.
I position
:
power is turned ON to all functions . The
fan motor runs. On single bowl machines
mixers run too.
Cleaning function: during sanitizing operations, it may be useful
to have the mixers turning , without cooling. To get this, press for
three seconds the button (C ) : the display of thermostat will
show "--.-- "
By pressing any button, the dispenser will get out from cleaning
function and will operate normally.
Mixer/Refrigeration switches ( C) and (D)
Switch C
: if pressed it activates the function 'DRINK'.
In this case the (E) led lights up.
Switch D
:
if pressed it activates the function 'SLUSH'.
In this case the (F) led lights up.
In machines with several tanks, pressing the key relating to the
activated operating mode will then make it possible to switch off
both mixing and freezing of the corresponding tank. As a result,
the mixer will stop and the two indicator lights (E) and (F) will
switch off. Pressing one of the two keys (C) or (D) makes it
possible to reactivate the corresponding function.
7. 2 DEFROST TIMER (OPTIONAL NOT WITH
ETC VERSION)
The Defrost Timer, located on the right side of the unit,
automatically switches the dispenser from Granita/Day mode to
Drink/Night mode and the opposite. This means that during
defrost periods frozen Granita will melt to thermostat setting
temperature and once defrost period has expired, the product
automatically freezes down again to Granita setting viscosity.
The Defrost Timer is equipped with a four digit display, some si-
Thermostat (B)
It displays the temperature of product inside the bowl.
Temperature alarm : if the temperature on display flashes,
it
16
8 OPERATION HELPFUL HINTS
gnal dots and three keys whose functions are the following:
1 Granita viscosity adjustment: proper Granita viscosity is
factory preset. To change the viscosity, if needed, use a
standard screwdriver to turn the adjustment screw located in
the rear wall of each container as follows (see figure 4):
- towards right (clockwise) to obtain a thicker product (the
indicator F will go down in opening G).
- towards left (counterclockwise) to obtain a thinner product
(the indicator F will go up in opening G).
A
Confirmation key
B
Increase key
C
Decrease key
D
Seconds dots
E
Granita/Day Mode dot
F
PM dot
G
Drink/Night Mode dot
H
Defrost Timer ON/OFF dot
To operate the Defrost Timer proceed as follows:
1 SET THE TIME OF THE DAY
Press keys A and B simultaneously to enter the Current
Time Setting Mode. Press keys B and C to set the
individual values and press key A to confirm and move on
to the next selection. The following values must be set:
a.European or American Time Mode: the value "24" or
"12" will flash on the display.
b.Setting of current hour: the first two digits will flash on
the display.
c.Setting of current minutes: the second two digits will
flash on the display.
Once finished the current time will be shown on the
display and the two dots (D) will flash.
If American Time Mode is selected dot F will be on during
post meridiem hours.
2
PROGRAM THE DEFROST TIMER
Press keys A and C simultaneously to enter the Defrost
Intervals Setting Mode. The setting will always start from
time 00:00 and Granita/Day Mode indicated by dot E.
Press keys B and C to increase or decrease the time by
intervals of 15 minutes and press key A to modify the
operating mode from Granita/Day, indicated by dot E, to
Soft Drink/Night, indicated by dot G, and vice versa.
To adjust the intervals, you must select whether the machine should be in Granita/Day or Drink/Night mode at
time 00:00 by pressing key A and then press key B until
you reach the time you want to change the operating mode. Now press key A again to switch the mode and the
dots E or G will come on to indicate the selected mode. It
is possible to scroll backwards and forwards using keys
B and C to check the defrost time intervals. It is possible
to commute the operating mode every 15 minutes. In order to exit the Defrost Intervals Setting Mode it is necessary to set time 23:45 (11:45 PM), press key B and
message "end" will be shown on the display and then
press key A to confirm the exit.
3
TIMER ON/OFF
Once finished the programming, the Defrost Timer is still
deactivated and "----" is shown on the display. Press key
A for 3 seconds to activate the Defrost Timer and vice
versa. Dot H will indicate the state of the timer.
Note: when the Defrost Timer is deactivated the defrost
function is OFF (the machine operates as if it were not
equipped with Defrost Timer).
figure 4
2 Beverage temperature adjustment: proper beverage
temperature is factory preset. To reset, turn the knob located in
each switch box as follows:
- towards right (clockwise) to decrease temperature.
- towards left (counterclockwise) to increase temperature.
Note: beverage temperature is controlled by the
thermostat only when the mixer/refrigeration switch(es)
are in I position, Soft Drink mode.
3 The length of time for freeze down of Granita is governed by
many variables, such as ambient temperature, mix initial
temperature, sugar content (Brix level) and viscosity setting.
4 To shorten Granita recovery time and increase productivity,
it is advisable to pre-chill the product to be used in the
dispenser.
5 To shorten Granita recovery time and increase productivity,
the bowl should be refilled after the product level drops lower
than half of the evaporator cylinder and at the start of each day.
6 For good product conservation the dispenser must run
overnight, at least in Soft Drink mode.
If this is not possible and product is left in the bowls overnight,
the mixer/refrigeration switches must be set to the I position at
least one hour before the unit is switched off. This eliminates
any block of iced product forming overnight, which could result
in damage to mixers or to their motor when the unit is switched
back on. In any case, before the unit is restarted, make sure
that no blocks of ice have been formed; if so, they are to be
removed before the unit is switched on. Overnight operation in
drink mode also eliminates possible ice accumulation from
condensation all around the bowls.
7 Mixers must not be turned off when frozen product is in the
bowl: if not agitated, the product may freeze to a solid block of
ice. If the mixers are turned back on in this situation, damage to
the mixers and their motor may result. Therefore, mixers may
be restarted only after product is melted.
8 The dispenser is equipped with a magnetic coupling by
which the gear motor (located outside the bowl) drives the
mixers (inside the bowl).
17
together. (see figure 7)(see figure 8).
The magnetic drive operates as an “intelligent clutch” able
to automatically disconnect the mixers in case they are seized
by ice or other causes.
This inconvenience can be soon noticed since an intermittent
dull noise warns that mixers are still.
In this case it is necessary to unplug immediately the
dispenser, empty the bowl and eliminate the cause of seizing.
9 The dispenser must be able to emit heat.
In case it seems excessive, check that no heating source is
close to the unit and air flow through the slotted panels is not
obstructed by wall or boxes. Allow at least 15 cm (6”) of free
clearance all around the dispenser.
10 The product is for use with confectionery only.
9 CLEANING AND SANITIZING PROCEDURES
figure 7
1 Cleaning and sanitizing of the dispenser are recommended
to guarantee the conservation of the best product taste and the
highest unit efficiency. This section is a procedural guideline
only and is subject to the requirements of the local Health
Authorities.
2 Prior to the disassembly and cleaning, the machine must be
emptied of product. To do this proceed as follows:
- set the power switch to I position
- set mixer/refrigeration switch(es) to I position (Soft Drink
mode)
- place a pail under each faucet and drain all product from
bowls
- set all control switches to the 0 position
figure 8
9. 1 DISASSEMBLING THE RECOVER
(OPTIONAL)
9. 2 DISASSEMBLY
1 Place the right-hand part of the recover on a surface. Place
the container inside it.(see figure 5)(see figure 6).
ATTENTION
Before disassembling any component, always unplug
the device from the mains.
1 To remove the lid of the container, press the top button and
slide the lid towards the front of the container.
If there is a safety lock for the lid, turn the key in an anticlockwise direction to release the open button (see figure 9).
figure 5
figure 6
figure 9
2 Put the left-hand part of the recover into position and make
sure that it fits into the illustrated groove. Click the two parts
2 To remove the container, push the lever upwards (see
18
figure 10) and then remove the container itself (see figure 11).
cylinder. Then remove the hexagonal joint (see figure 12).
figure 12
4 Remove the gasket from its housing (see figure 13).
figure 10
figure 13
5 Disassemble the tap by following the order given (see figure
14).
figure 11
3 Remove the mixer by sliding it out of the evaporator
figure 14
6 Remove the drip tray and empty it.
7 Remove the flow restrictor from the container (see figure
19
15).
tablespoon per 2 litres of water.
3 Immerse all parts to be sanitised in the solution for the time
indicated by the product manufacturer.
4 Allow the sanitised parts to air dry on a clean surface.
5 Dry the external parts of the dispenser without using
abrasive cloths.
9. 5 REFITTING THE RECOVER (OPTIONAL)
1 Click open the two parts. (see figure 16).
figure 15
9. 3 WASHING
IMPORTANT
Do not wash any part of the machine in a dishwasher.
figure 16
ATTENTION
2 Remove the left-hand part and then the right-hand part of
the recover. (see figure 17)(see figure 18).
Before any cleaning operation, always unplug the
dispenser from the mains or turn off the external wall
switch.
1 Fill a basin with approximately one gallon of hot water (4560°C) and sodium hypochlorite (bleach) at a ratio of 1
tablespoon per 2 litres of water; indeed, a solution that is too
concentrated may damage the parts to be washed, whereas
one that is too diluted may not clean properly. Do not use any
abrasive detergents.
IMPORTANT
In order to prevent damage to the dispenser, use only
detergents that are compatible with the plastic parts.
figure 17
2 In order to avoid damaging the dispenser, only use
detergents that are compatible with plastic components.
ATTENTION
While washing the dispenser, do not use excessive
amounts of water around the electrical components. This
could cause electric shocks or damage to the dispenser.
3 Wash the evaporator cylinder, the upper tank and the
connecting pipe using the brush supplied with the unit.
4 Rinse all washed parts under running water.
9. 4 SANITISING
Sanitising must be done immediately before starting up the
dispenser. Do not allow it to remain idle for a long time after
sanitisation.
1 Before starting the procedures described below, wash your
hands with antibacterial soap.
2 Pour about eight litres of a solution made of hot water (4560 °C) and sodium hypochlorite (bleach) at a ratio of 1
figure 18
20
9. 6 ASSEMBLY
figure 22).
1 Slide the drip tray into place..
2 Lubricate the tap piston, the hexagonal joint and the mixer
at the points indicated in figure 19 (NG6) or figure 20 (NG10),
using only the grease that came with the machine or other
grease for use with food.
figure 19
figure 22
6 Replace the container by pushing it towards the back wall,
making sure it fits properly onto the gasket. The locking lever
will be lowered until it rests on the drip tray surface (see figure
figure 20
3 Reassemble the tap on the container in reverse order
compared to that shown in figure 14.
4 Replace the container gasket.
N.B. the rim with the greater diameter must be rested on the
rear wall (see figure 21).
figure 21
5 Reassemble the hexagonal joint and then the mixer (see
21
10 ROUTINE MAINTENANCE
23).
1 Every day: inspect the dispenser and check for leaks of
product from the gaskets. If you notice leaks, first make sure
that the components of the dispenser are properly installed,
then check that the gaskets do not require lubrication and
finally that they are not worn or damaged. If they are, replace
them with original spare parts from the manufacturer.
2 Every month: remove the dust from the condenser filter on
the back of the machine (see figure 24).
figure 23
figure 24
7 Rinse using a cool beverage in order to eliminate any
remaining sanitising solution from the bottom of the containers.
Dry the inside of the containers with a disposable paper towel.
ATTENTION
9. 7 IN-PLACE SANITIZATION
Beware of the condenser fins as they are sharp.
Sanitising the assembled device, prior to putting into
service, should only be performed, if necessary, as an
additional precaution to the sanitisation of the
disassembled devices described previously, never instead
of it.
1 Prepare a solution of water and sodium hypochlorite
(bleach) at a ratio of 1 tablespoon per 2 litres of water.
2 Pour the solution into the containers.
3 Using a suitable brush, wipe the solution onto all parts
above the level of the solution and on the underside of the lid.
4 Install the lid and operate the dispenser in order to allow the
solution to be stirred for about 2 minutes. Drain the sanitising
solution from the containers through the taps and then dispose
of it.
5 Remove the flow restrictor from the container (see figure
15).
6 Rinse using a cool beverage in order to eliminate any
remaining sanitising solution from the bottom of the containers.
Do not perform further rinsing.
3 In case of noise it needs to unplug the cooler and call for
service.
4 In case of failure unplug the machine, because unexpected
start again would be possible.
5 It needs to fix everything back in the initial position after any
repairmen, like screws and covers.
IMPORTANT
"soft drink mode" is not to be used in lieu of proper cleaning and sanitization procedures at the frequencies
required by the federal, state, or local regulatory agency.
22
10. 1 MAINTENANCE (TO BE CARRIED OUT
BY QUALIFIED SERVICE PERSONNEL
ONLY)
IMPORTANT
In order to prevent damage to the dispenser, the plastic
parts must only be lubricated with the grease supplied by
the manufacturer or with another type of grease compatible with plastic parts.
Annually: Remove all the panels and clean the inside of the
machine including the base and the inside of the panels.
Never remove the anti-condensation material wrapped around
the evaporator outlet tube (the copper tube located to the right
of the geared motor). If said material is missing or lost, replace
with original spare parts from the manufacturer.
23
NG 6/3 easy
NG 10/1 easy
NG 10/2 easy
NG 10/3 easy
1 Avant d'effectuer le branchement électrique du distributeur,
vérifier que la tension secteur est bien celle qui figure sur la
plaquette signalétique. Brancher le distributeur sur un réseau
monophasé en utilisant une prise munie d'un système de mise
à la terre conforme aux prescriptions des normes en vigueur.
En cas de déconnexion de l'appareil du réseau électrique par le
biais d'un interrupteur unipolaire, cet interrupteur doit garantir
une distance d'ouverture des contacts permettant la
déconnexion totale dans les conditions de la catégorie de
surtension III.
NG 6/2 easy
3 CARACTERISTIQUES TECHNIQUES
NG 6/1 easy
1 CONSIGNE DE SÉCURITÉ EN MATIÈRE
ÉLECTRIQUE
Réservoirs transparents
démontables
n
1
2
3
1
2
3
Capacité chaque réservoir, environ
l
6
6
6 10 10 10
Dimensions:
largeur
cm
20 40 60 20 40 60
profondeur
cm
50 50 50 50 50 50
hauteur
cm
62 62 62 70 70 70
2 Ne pas utiliser de rallonges pour effectuer le branchement
électrique de l'appareil.
Poids net, environ
kg
23 41 57 25 45 61
Poids brut, environ
kg
25 44 60 27 48 64
3 Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant ou son service technique d'assistance
ou, quoi qu'il en soit, par une personne en possession de
compétences similaires, et ce, afin d'écarter tout risque.
Condenseur à ventilation
mécanique
Motocompresseur hermétique
Protège-moteur
Niveau de bruit inférieur à 70 dB (A)
4 L'appareil n'est pas conçu pour être utilisé à l'extérieur.
5 L'appareil doit être installé en position verticale.
IMPORTANT
6 Avant une quelconque intervention d'entretien, débrancher
systématiquement le distributeur en enlevant la fiche de la
prise.
Caractéristiques électriques : lire les données figurant
sur la plaquette signalétique de chaque distributeur
située dans la partie inférieure du panneau de façade,
derrière le plateau récolte-gouttes de droite. Les
numéros de série des appareils (précédés du symbole #)
sont gravés en dessous le châssis. Les données figurant
sur la plaquette signalétique sont les seules auxquelles il
faut toujours se référer.
7 Ne pas démonter les panneaux lors des opérations de
nettoyage ou d'entretien avant de s'être assuré que le
distributeur est bien débranché.
8 Ne pas utiliser de jet d'eau pour effectuer le nettoyage.
Nous nous réservons le droit d'apporter des modifications sans
préavis.
9 Cet appareil ne peut pas être utilisé par des enfants.
10 Éviter que des enfants jouent avec l'appareil.
4 INTRODUCTION
11 Cet appareil ne peut pas être utilisé par des personnes dont
les capacités physiques, sensorielles ou mentales sont
réduites ou qui ne disposent pas de l'expérience et des
connaissances suffisantes, sa uf si celles-ci ont reçu
l'assistance nécessaire et suivi une formation pour utiliser
l'appareil en toute sécurité et qu'elles comprennent les dangers
inhérents à son emploi.
Il convient de lire attentivement ce livret d’instructions afin de
bien maîtriser toutes les caractéristiques du produit.
Comme tous les produits mécaniques, ce distributeur nécessite
lui aussi un nettoyage et un entretien. En outre, son bon
fonctionnement peut être compromis par d'éventuelles erreurs
commises par l'opérateur durant les opérations de démontage
et de nettoyage. C'est la raison pour laquelle il est important que
les procédures de démontage, lavage, désinfection et
remontage, qui sont des opérations quotidiennes, soient
parfaitement assimilées, sans possibilité d’erreurs, par
l'utilisateur du distributeur.
12 L'accès à la partie interne du distributeur est limité aux
personnes qui disposent des connaissances et de l'expérience
pratique nécessaires de l'appareil, notamment en matière de
sécurité et d'hygiène.
2 CONSIGNE DE SÉCURITÉ EN MATIÈRE
D'HYGIÈNE
5 INSTALLATION
1 Extraire le distributeur de l’emballage qu’il est conseillé de
conserver pour toute nécessité future.
1 Cet appareil est destiné à être utilisé dans le cadre
d'applications domestiques ou similaires.
2 Pour garantir son bon fonctionnement, la température
ambiante doit être comprise entre +5 et +32 °C.
IMPORTANT
3 Utiliser l'appareil exclusivement pour refroidir les liquides
indiqués.
Durant le transport ou les manœuvres de levage, ne
jamais saisir le distributeur par les bacs transparents ou
les cylindres d’évaporation. Le fabricant décline toute
responsabilité en cas de dommages provoqués par de
telles manœuvres erronées.
4 Ne pas introduire de substances ni de liquides dangereux
ou toxiques à l'intérieur de l'appareil.
24
2 Vérifier que le distributeur n'a pas subi de dégâts durant le
transport. Si tel est le cas, faire immédiatement une
réclamation auprès du transporteur.
3 Poser le distributeur sur un support en mesure de soutenir
son poids, y compris avec une charge complète, en tenant
compte de l’avertissement IMPORTANT mentionné au
point 1 qui précède.
4 Prévoir un espace de 15 cm au moins tout autour du
distributeur pour ne pas obstruer le flux d’air de
refroidissement.
5 Vérifier la stabilité de l’appareil en réglant, le cas échéant,
la hauteur des pieds. Si le distributeur est livré avec un jeu de
pieds en hauteur (100 mm environ), celui-ci devra alors
remplacer le jeu d’origine.
C'est la raison pour laquelle les bacs ne doivent pas être
remplis à ras bord.
Pour la préparation des granités, considérer une augmentation
du volume égale à 10 % environ.
3 En cas d’utilisation de bases liquides ou en poudre,
spécialement préparées pour les granités, suivre attentivement
les instructions du fabricant.
4 Si l’on utilise des ingrédients naturels pour la préparation
des granités (par exemple, du jus de citron, d’orange ou du
café), faire fondre 150 à 250 grammes de sucre par litre de
produit.
ATTENTION
5 Si l’on utilise des bases lyophilisées à diluer dans du lait ou
de l’eau, préparer le produit dans un récipient à part, puis le
verser dans les bacs de la machine, mais pas avant d’avoir
Veiller à ce que l’appareil soit correctement mis à la terre
; dans le cas contraire, il se peut que les personnes
subissent des chocs électriques ou que le distributeur
soit endommagé.
vérifié qu'il est homogène et que la poudre est bien délayée.
6 Le distributeur n’a été ni lavé, ni désinfecté en usine. Avant
toute utilisation, il convient donc de le démonter, de le laver et
de le désinfecter en suivant les indications décrites au chapitre
7.4. NETTOYAGE de ce livret.
IMPORTANT
Dans tous les cas de figure, le degré Brix (teneur en
sucre) du mélange obtenu doit être supérieur à 13.
Ne jamais utiliser la machine qu’avec de l’eau.
IMPORTANT
Placer l’appareil de manière à ce que la prise du câble
d'alimentation soit aisément accessible.
IMPORTANT
Utiliser le distributeur uniquement avec des produits alimentaires.
7 Si demandé par les règlementations locales en vigueur , il
est possible de colleguer de façon permanent l'appareil à
l'éléctricité, selon les normes National Electrical Code (NEC) et
NFPA 70. En ce cas enlever le borne fixage cable , et si
necessaire , agrandir le trou de la base en tole , pour consentir
l'entrée du conduit.
6 Agir sur les commandes (voir Chapitre 7.1 DESCRIPTION
DES COMMANDES).
6 POUR UN FONCTIONNEMENT CORRECT ET
SANS DANGER
7 Le distributeur doit fonctionner sans interruption : le
système de refroidissement de chacun des bacs s'arrête
automatiquement lorsque le produit est prêt à être distribué en
maintenant la densité configurée. Les dispositifs de mélange
continuent à fonctionner.
1 Ne pas utiliser le distributeur avant d'avoir lu ce carnet
d'instructions.
2 Ne pas utiliser le distributeur s'il n'est pas branché
correctement à la terre.
3 Ne pas mettre le distributeur en fonction si les panneaux ne
sont pas à leur place et bloqués avec des vis.
4 Ne pas introduire les doigts ou des objets dans les fissures
des panneaux et dans l'ouverture du robinet.
5 Ne pas démonter le réservoir, ni enlever les mélangeurs ou
les panneaux pour le nettoyage ou l'entretien sans s'être
assuré que le distributeur est débranché de l'électricité.
6 Le couvercle doit toujours être fermé.
7. 1 DESCRIPTION DES COMMANDES
Le distributeur est équipé d'un interrupteur général et d'un
interrupteur pour l'éclairage. Chaque réservoir est équipé d'un
interrupteur permettant de mettre en marche le dispositif de
mélange et sélectionner le type de refroidissement du produit. Il
est en effet possible d'obtenir soit des boissons froides soit des
produits glacés tels que les granitas ou sorbets.
7 MODE D'EMPLOI
Quand la fonction boisson est sélectionnée, la température de
la boisson est réglée par le thermostat correspondant. Quand la
fonction “granita” est sélectionnée, la densité du produit est
réglée par la vis de réglage prévue à cet effet, située sur
chacune des parois postérieurs du distributeur (pour le réglage
de la température et de la densité, se référer au chapitre 7.2.
SUGGESTIONS).
Pour enlever le couvercle du bac, appuyer sur la touche
supérieure et faire glisser le couvercle vers l'avant du bac.
Si le couvercle est équipé d’une serrure de sûreté pour sa fermeture, tourner la clé en sens antihoraire pour déverrouiller la
touche d'ouverture (voir figure 9).
1 Laver et désinfecter le distributeur avant de l’utiliser en
suivant les indications décrites au chapitre 7.4.3 LAVAGE.
2 Remplir les bacs avec le produit désiré, en tenant compte
que celui-ci augmentera de volume durant la transformation.
Tous les interrupteurs sont situés sur la partie frontale du
distributeur (côté robinets) et sont protégés par un volet spécial
25
(voir figure 1).
ci-après (voir figure 1).
figure 1
Les fonctions des commandes du distributeur sont les
suivantes:
figure 3
Interrupteur général (A)
Position 0
: le distributeur est éteint.
Position I
: l'appareil est prêt à fonctionner. Le
ventilateur est en marche.
Sur les machines à une cuve, le mélangeur
se met en marche.
Touches mélangeurs et refroidissement (C) et (D)
Touche C
: en l'appuyant elle active la fonction
BOISSON. La lampe témoin (E) s'allume
Touche D
figure 2
Sur les machines à plusieurs bacs, l’enclenchement de la
touche correspondant au mode de fonctionnement actif permet
d’éteindre aussi bien le mélangeur que la réfrigération du bac
correspondant. Cette action, outre l’arrêt du mélangeur, est
confirmée par l’extinction des deux voyants (E) et (F).
Enclencher l’une des deux touches (C) et (D) pour réactiver la
fonction correspondante.
Interrupteur général (A)
Position 0
: le distributeur est éteint.
Position I
: le distributeur peut fonctionner. Ventilateur
en marche.
Interrupteur d'éclairage (E) (si présent)
Position 0
: Les lampes des couvercles sont éteintes.
Position I
Thermostat (B)
: Les lampes des couvercles sont allumées.
Le cadrant permet de vérifier la température du produit à
l'intérieur de la cuve.
Interrupteurs mélangeurs et réfrigération (B)
Position I
: Mélangeurs et réfrigération en marche.
Position BOISSON.
Position O
: Mélangeurs et réfrigération éteints.
Position II
: mélangeurs et réfrigération en marche.
Position “GRANITA”.
Thermostat (D)
Rotation de gauche à droite
Rotation de droite à gauche
: en l'appuyant la fonction GRANITE. La
lampe témoin (F) s'allume.
Alarme de température : en fonctionnement normale l'affichage
de la température est fixe - si l'affichage de température clignote, cela signifie que la température du produit est restée trop longtemps à une température supérieure à la température max. de
conservation et donc qu'il est nécessaire de vérifier l'éventuelle
détérioration du produit dans la cuve.
Pour éteindre l'alarme et retourner à l'affichage fixe du cadrant
de température, il faut appuyer pendant trois secondes le bouton (D).
: boisson plus froide.
: boisson moins froide.
Pour le fonctionnement du distributeur:
1 Placer l'interrupteur général en position I.
2 Placer l'interrupteur général en position I.
- en position I, si l'on désire refroidir le produit sans le glacer
- en position I, si l'on désire refroidir le produit sans le glacer
3 Placer l'interrupteur d'éclairage en position "I" pour allumer
les lumières.
IMPORTANT
Si l'on démarre l'appareil et que les cuves contiennent du
produit à température supérieure à celle de conservation,
l'affichage de la température clignotera. Il est de toute
façon possible d'éteindre l'alarme et de passer à l'affichage fixe en appuyant pendant 3 secondes sur la touche (D).
VERSION ETC:
Les fonctions des commandes de l'appareil sont mentionnées
26
ctions sont les suivantes :
IMPORTANT
La température de conservation du produit a été réglée
en usine à 4°C.
Mode nettoyage : maintenir la touche (C) enfoncée pendant
trois secondes pour activer le mode NETTOYAGE pendant lequel " --.-- " apparaît sur l'afficheur. Dans ce mode, le mélangeur
tourne, mais le refroidissement n'est pas activé. Cette fonction
est utile pendant le rinçage, le lavage et l'assainissement de la
machine pour éviter que ce qui se trouve dans le conteneur ne
refroidisse. Il est toujours possible de quitter le mode nettoyage
en appuyant sur n'importe quelle touche.
Réglage de la température en mode BOISSON : la température idéale des boissons (lorsque le distributeur fonctionne comme réfrigérateur pour boissons et non pour la fabrication de
granité) est réglée en usine sur 4°C. Pour modifier la température, maintenir enfoncées simultanément pendant deux secondes les touches (C) et (D). Le témoin (E) et la température
commencent à clignoter, il est alors possible de régler la température à l’aide des touches (C) et (D). Après quelques secondes d'attente, la température s'affiche à nouveau sur l'écran.
Réglage de la température minimale en mode GRANITE : il
est possible de régler la température minimale du produit lorsque l'appareil fonctionne en mode granité. La température minimale est réglée en usine sur -10°C. Pour la modifier, maintenir
enfoncées simultanément pendant deux secondes les touches
(C) et (D) et entrer en mode de réglage de la température boisson. Le témoin (E) commence à clignoter. Ensuite appuyer à
nouveau sur les touches (C) et (D) pendant deux secondes pour
entrer en mode de réglage de la température minimale granité,
la température et le témoin (F) commencent à clignoter. Régler
la température à l'aide des touches (C) et (D). Après quelques
secondes d'attente, la température s'affiche à nouveau sur
l'écran.
A
Touche de confirmation
B
Touche d'augmentation
C
Touche de diminution
D
Points des secondes
E
Point du mode Granité/Jour
F
Point post meridiem
G
Point du mode Boisson/Nuit
H
Point marche/arrêt du minuteur de dégivrage
Pour utiliser le minuteur de dégivrage, respectez la procédure
suivante :
1 REGLAGE DE L'HEURE
Enfoncez en même temps les touches A et B pour
accéder au mode de réglage de l'heure. Appuyez sur les
touches B et C pour régler chaque valeur puis appuyez
sur la touche A pour confirmer et passer à la sélection
successive. Les valeurs suivantes doivent être
paramétrées :
a.Mode heure européenne ou américaine : la valeur " 24
" ou " 12 " clignote sur l'écran.
b.Réglage de l'heure : les deux premiers chiffres
clignotent sur l'écran.
c.Réglage des minutes : les deux derniers chiffres
clignotent sur l'écran.
Une fois le réglage terminé, l'heure actuelle s'affiche sur
l'écran et les deux points (D) clignotent.
Si le mode Heure américaine a été sélectionné, le point
F est allumé de midi à minuit.
Pour faire fonctionner le distributeur :
4 Placer l'interrupteur général en position I
5 Sélectionner à l'aide des touches (C) et (D) le mode de
fonctionnement désiré :
- Touche (C) :fonction boisson fraîche
- Touche (D) :fonction granité
2
Fonction lavage : pendant le nettoyage de l'appareil, il peut
être nécessaire de faire marcher seulement le mélangeur, sans
activer la réfrigération. Pour pouvoir utiliser le mélangeur sans
activer la réfrigération, appuyer pendant trois secondes la
touche (C) : sur l'affichage de la température on peut voir '' -- . - '' . Par la suite afin de remettre en fonctionnement l'appareil il
suffit d'appuyer sur n'importe quelle touche, le distributeur sort
de la fonction 'lavage' et reprend son fonctionnement normal.
7. 2 TIMER DI SCONGELAMENTO
(OPTIONNEL NON AVEC VERSION ETC)
Le minuteur de dégivrage, situé du côté droit de l'appareil,
commute automatiquement le distributeur du mode Granité/
Jour au mode Boisson/Nuit et vice versa. Cela signifie que,
pendant les périodes de dégivrage, le granité gelé fond à la
température de réglage du thermostat et, une fois la période de
dégivrage expirée, le produit gèle de nouveau automatiquement
à la viscosité de réglage du granité.
Le minuteur de dégivrage est équipé d'un écran à quatre chiffres, de points de signalisation et de trois touches dont les fon27
PROGRAMMATION DU MINUTEUR DE DEGIVRAGE
Enfoncez en même temps les touches A et C pour
accéder au mode de réglage de l'intervalle de dégivrage.
Ce réglage commence toujours par l'heure 00:00 et le
mode Granité/Jour indiqué par le point E. Appuyez sur
les touches B et C pour augmenter ou diminuer le temps
par intervalles de 15 minutes et appuyez sur la touche A
pour commuter le mode de fonctionnement Granité/Jour,
indiqué par le point E, au mode Boisson/Nuit, indiqué par
le point G, et vice versa.
Pour régler les intervalles, vous devez sélectionner le
mode de fonctionnement Granité/Jour ou Boisson/Nuit
de la machine à l'heure 00:00 en appuyant sur la touche
A puis appuyez sur la touche B jusqu'à ce que l'heure du
changement de mode de fonctionnement soit atteint. Appuyez ensuite de nouveau sur la touche A pour commuter le mode, les points E ou G s'afficheront alors pour
indiquer le mode sélectionné. Vous pouvez faire défiler
l'affichage vers l'avant ou vers l'arrière à l'aide des touches B et C pour vérifier les intervalles de dégivrage.
Vous pouvez également commuter le mode de fonctionnement toutes les 15 minutes. Pour quitter le mode de
réglage des intervalles de dégivrage, il faut régler l'heure
23:45 (11:45 PM) et appuyer sur la touche B ; le message
" end " (fin) s'affiche sur l'écran. Appuyez ensuite sur la
touche A pour confirmer que vous voulez quitter ce mode.
3
augmenter ainsi l'autonomie du distributeur, rajouter du produit
dans les réservoirs quand le niveau est descendu à la moitié.
MARCHE/ARRET DU MINUTEUR
Une fois la programmation terminée, le minuteur de
dégivrage reste désactivé et " ---- " est affiché sur l'écran.
Appuyez sur la touche A pendant 3 secondes pour
activer le minuteur de dégivrage et vice versa. Le point H
indique l'état du minuteur.
Remarque : quand le minuteur de dégivrage est désactivé, la fonction de dégivrage est arrêtée (OFF) (la machine fonctionne comme si elle n'était pas équipée d'un
minuteur de dégivrage).
6 Pour garantir une bonne conservation du produit, le
distributeur doit fonctionner également pendant la nuit, au
moins en position Boisson. Si cela n'est pas possible et les
produits restent dans les réservoirs alors que le distributeur est
éteint, il est conseillé de placer les interrupteurs mélangeurs et
réfrigération en position I une heure avant d'éteindre l'appareil
afin d'éviter la formation de blocs de glace ou de croûtes de
glaces. Ceux-ci risqueraient en effet d'endommager les
dispositifs mélangeurs. Si des blocs de glace devaient tout de
même se former, ils devront toujours être enlevés avant que
l'appareil ne soit remis en marche. Le fonctionnement nocturne
en position Boisson élimine également le risque que de la glace
se forme (à cause de la condensation de l'humidité
atmosphérique) à l'extérieur des réservoirs.
8 SUGGESTIONS
1 Réglage de la densité: la densité optimale de la granita a
été réglée en usine. Si l'on désire modifier cette densité,
tourner avec un tournevis la vis de régulation densité située
dans chacune des parois postérieures du distributeur (voir
figure 4):
- vers la droite (sens des aiguilles d'une montre) pour obtenir
une granita plus dense (le repère F dans le regard G se
déplacera vers le bas);
- vers la gauche (sens inverse des aiguilles d'une montre) pour
obtenir une granita moins dense (le repère F dans le regard G
se déplacera vers le haut).
7 Ne jamais arrêter les mélangeurs quand il y a de la granita
dans les réservoirs; si celui-ci n'est pas mélangé, il risque de
former un unique bloc de glace. Si l'on fait repartir les
mélangeurs dans ces conditions (sans attendre que la glace
fonde), ils pourraient s'endommager.
8 Le distributeur est équipé d'un joint magnétique pour la
transmission du mouvement aux mélangeurs. Afin d'éviter que
l'appareil ne soit endommagé en cas de blocage des
mélangeurs à cause de blocs de glace ou autre à l'intérieur du
réservoir, le joint magnétique interrompt automatiquement la
transmission du mouvement.
Cette situation est reconnaissable car, en plus du blocage des
mélangeurs, un bruit intermittent est émis par l'appareil. Il faut,
dans ce cas, arrêter immédiatement le distributeur, vider le
réservoir concerné et éliminer la cause du blocage.
9 Chaque distributeur de ce genre doit émettre de la chaleur.
Cependant, si cette émission semble excessive, il faut contrôler
qu'aucune source de chaleur ne se trouve près du distributeur
et, en particulier, près des panneaux munis de grilles. S'assurer
également que le passage du flux d'air ne soit pas empêché
par la proximité de murs, boîtes ou autres. Laisser au moins 15
cm d'espace libre autour du distributeur.
10 Ce produit ne peut être utilisé qu’avec des confiseries.
9 NETTOYAGE
1 Le nettoyage et le lavage sont fondamentaux pour garantir
la parfaite conservation du goût de la boisson et l'efficacité
maximale de votre distributeur. Les procédures décrites ciaprès doivent être considérées comme étant de caractère
général et elles peuvent varier en fonction de la réglementation
sanitaire en vigueur.
figure 4
2 Avant d'être démonté pour le lavage, le distributeur doit être
vidé du produit. Procéder de la manière suivante:
- placer l'interrupteur général en position I
2 Réglage de la température: la température optimale de la
boisson (pour le fonctionnement du distributeur comme
réfrigérateur de boissons au lieu de distributeur de granita) est
réglée en usine. Si l'on désire modifier cette température, il faut
tourner la poignée située dans chaque boîte porteinterrupteurs:
- vers la droite (sens des aiguilles d'une montre) pour obtenir
une boisson plus froide;
- vers la gauche (sens inverse des aiguilles d'une montre) pour
obtenir une boisson moins froide.
Remarque: Le réglage de la température de la boisson ne
produit un effet que quand l'interrupteur mélangeurs et
réfrigération est en position Boisson.
3 Le temps nécessaire pour obtenir la réfrigération du produit
varie en fonction de différents facteurs comme par exemple la
température ambiante, la température initiale du produit, le
sucre contenu (degré Brix) et le réglage de la densité.
4 L’efficacité du distributeur peut être augmentée en versant
dans les réservoirs du produit pré-rafroidi.
5 Pour diminuer encore les temps de refroidissement et
-
placer les interrupteurs mélangeurs/réfrigération en
position I
-
positionner un récipient sous chaque robinet et vider les
réservoirs
-
placer tous les interrupteurs en position 0
9. 1 DÉMONTAGE DU COUVERCLE
ENVELOPPANT (EN OPTION)
1 Poser la partie droite du couvercle enveloppant sur un plan.
28
9. 1. 1
Placer le récipient à l'intérieur.(voir figure 5)(voir figure 6).
DEMONTAGE
ATTENTION
Avant de procéder au démontage des composants, couper systématiquement le courant qui alimente l’appareil
en débranchant la fiche de la prise.
1 Pour enlever le couvercle du bac, appuyer sur la touche
supérieure et faire glisser le couvercle vers l'avant du bac.
Si le couvercle est équipé d’une serrure de sûreté pour sa
fermeture, tourner la clé en sens antihoraire pour déverrouiller
la touche d'ouverture (voir figure 9) .
figure 5
figure 6
2 Placer la partie gauche du couvercle enveloppant en veillant à bien faire correspondre l'emboîtement indiqué. Fermer
maintenant en faisant cliquer les deux parties. (voir figure
7)(voir figure 8).
figure 7
figure 9
2 Pour démonter le bac, pousser le levier prévu à cet effet
figure 8
29
Enlever ensuite le joint hexagonal (voir figure 12).
(voir figure 10) vers le haut, puis extraire le bac (voir figure 11).
figure 12
figure 10
4 Ôter la garniture de son logement (voir figure 13).
figure 11
3 Ôter le mélangeur en l'extrayant du cylindre d'évaporation.
figure 13
5 Démonter le robinet en suivant la séquence indiquée (voir
30
figure 14).
nettoyer suffisamment. Ne pas utiliser de détergents abrasifs.
IMPORTANT
Afin de prévenir toute détérioration du distributeur, utiliser uniquement des détergents compatibles avec les
pièces en plastique.
2 Utiliser une brosse adaptée et laver soigneusement avec la
solution détergente toutes les pièces en contact avec la
boisson.
ATTENTION
figure 14
Pendant le lavage du distributeur, ne pas utiliser de trop
grandes quantités d’eau à proximité des composants
électriques ; dans le cas contraire, des chocs électriques
peuvent se produire ou le distributeur peut être endommagé.
6 Ôter le plateau récolte-gouttes et le vider.
7 Enlever le réducteur de débit du bac (voir figure 15).
3 Laver les cylindres d’évaporation à l’aide d’une brosse en
soie souple.
4 Rincer toutes les pièces lavées à l'eau du robinet.
9. 3 DESINFECTION DU DISTRIBUTEUR
DEMONTE
La désinfection doit être effectuée tout de suite avant de
mettre le distributeur en marche ; éviter qu’il ne reste trop
longtemps inactif après la désinfection.
1 Avant de commencer les procédures décrites ci-après, se
laver les mains avec un savon antibactérien.
2 Verser environ huit litres d'eau chaude (45-60 °C) et de
désinfectant agréé par les autorités sanitaires locales dans une
bassine en respectant les spécifications du fabricant. En
l’absence d’un produit désinfectant spécifique, préparer un
mélange d’eau et d’hypochlorite de sodium (eau de javel) à
raison d’1 cuillère pour 2 litres d’eau.
3 Faire tremper toutes les pièces à désinfecter dans la
solution pendant la durée indiquée par le fabricant du produit.
4 Poser les pièces désinfectées sur une surface propre et
laisser sécher à l'air.
5 Sécher les parties extérieures du distributeur sans utiliser
de chiffons abrasifs.
figure 15
9. 2 LAVAGE
9. 4 REMONTAGE COUVERCLE
ENVELOPPANT (EN OPTION)
IMPORTANT
1 Ouvrir les deux parties en les faisant cliquer. (voir figure
16).
Ne pas laver les composants de la machine dans le lavevaisselle.
ATTENTION
Avant une quelconque intervention de nettoyage, débrancher systématiquement le distributeur en enlevant la
fiche de la prise ou en éteignant l'interrupteur mural
extérieur.
1 Préparer environ quatre litres d'eau chaude (45-60 °C) et
de détergent spécifique dans une bassine en respectant
scrupuleusement les prescriptions du fabricant ; une solution
trop concentrée peut en effet occasionner des dommages aux
pièces à laver, alors qu'une solution trop diluée peut ne pas
figure 16
2 Retirer la partie gauche du couvercle enveloppant puis la
31
partie droite. (voir figure 17)(voir figure 18).
alimentaire.
figure 19
figure 17
figure 20
3 Remettre le robinet en place sur le bac en effectuant les
opérations de la (voir figure 19) (voir figure 20)en sens inverse.
4 Remonter la garniture du conteneur dans le logement
correspondant.
REMARQUE : le bord qui présente le plus grand diamètre doit
s'appuyer sur la cloison arrière (voir figure 21).
figure 18
9. 5 REMONTAGE
1 Introduire le plateau récolte-gouttes dans son logement.
2 Lubrifier le piston du robinet, le joint hexagonal et le
mélangeur aux points indiqués dans la (voir figure 19) (NG6) o
(voir figure 20) (NG10). Utiliser uniquement la graisse fournie
avec la machine ou une autre graisse prévue pour un usage
figure 21
5 Remonter le joint hexagonal, suivi du mélangeur (voir figure
22).
figure 22
6 Remonter le bac en le poussant vers la cloison arrière et en
32
sur la partie inférieure du couvercle.
vérifiant qu’il s’emboîte bien dans la garniture. Le levier de
blocage doit s'abaisser jusqu'à ce qu’il repose sur le plateau
récolte-gouttes (voir figure 23).
4 Monter le couvercle et mettre le distributeur en marche de
façon à agiter la solution pendant 2 minutes environ.
5 Enlever le réducteur de débit du bac (voir figure 15).
6 Vider la solution désinfectante des bacs en ouvrant les
robinets et l’éliminer.
7 Rincer avec une boisson fraîche de façon à éliminer
d'éventuels résidus de solution désinfectante qui auraient pu se
déposer sur le fond des bacs.
8 Ne pas rincer ultérieurement.
10 ENTRETIEN
1 Tous les jours : inspecter le distributeur et s'assurer que
les garnitures ne fuient pas et ne laissent pas le produit
s'échapper. Si l'on note la présence de fuites, commencer par
vérifier que les composants du distributeur sont correctement
montés, puis s'assurer que les garnitures n'ont pas besoin
d'être lubrifiées et qu’elles ne sont ni défectueuses ni usées ;
dans le cas contraire, remplacer par des pièces de rechange
d'origine fournies par le fabricant.
2 Tous les mois : ôter la poussière qui s’est accumulée sur
le filtre du condensateur situé sur le panneau arrière de la
machine (voir figure 24).
figure 23
7 Rincer avec une boisson fraîche de façon à éliminer
d'éventuels résidus de solution désinfectante qui auraient pu se
déposer sur le fond des bacs. Sécher l'intérieur des bacs avec
un essuie-tout jetable.
figure 24
9. 6 DESINFECTION DU DISTRIBUTEUR
MONTE
ATTENTION
La désinfection de l’appareil monté, avant sa mise en
service, peut être effectuée si besoin est ; il s'agit
uniquement d'une mesure de précaution supplémentaire
qui vient s'ajouter à la désinfection de l'appareil démonté
décrite au point précédent, mais qui ne la remplace
nullement.
1 Préparer un mélange d'eau chaude et de désinfectant
agréé par les autorités sanitaires locales dans une bassine en
respectant les spécifications du fabricant. En l’absence d’un
produit désinfectant spécifique, préparer un mélange d’eau et
d’hypochlorite de sodium (eau de javel) à raison d’1 cuillère
pour 2 litres d’eau.
2 Verser la solution dans les bacs.
3 À l’aide d’une brosse appropriée, étaler la solution sur
toutes les pièces au dessus du niveau de la solution ainsi que
Prendre garde au tranchant des ailettes du condensateur.
3 Si l’appareil est bruyant, débrancher le refroidisseur est
contacter le Service après-vente.
4 En cas de panne, débrancher la machine étant donné
qu’elle peut redémarrer de manière inopinée.
5 Remettre tous les composants, comme les vis et les
couvercles, dans leur position initiale après réparation.
33
10. 1 ENTRETIEN (A EFFECTUER
UNIQUEMENT PAR LE SERVICE
D'ASSISTANCE)
IMPORTANT
Afin de prévenir l’endommagement du distributeur, les
pièces en plastique doivent être uniquement lubrifiées
avec la graisse fournie par le fabricant ou avec une
graisse adaptée aux pièces en plastique.
TOUS LES ANS : Enlever tous les panneaux et nettoyer l’intérieur de la machine, y compris l’embase et l’intérieur des panneaux.
Ne jamais ôter le dispositif anti-condensation placé autour du
tuyau d'évacuation de l’évaporateur (le tuyau en cuivre situé à
droite du motoréducteur). En cas d'absence ou de perte du dispositif, le remplacer par des pièces de rechange d'origine fournies par le fabricant.
34
1 ANWEISUNGEN ZUR ELEKTRISCHEN
SICHERHEIT
NG 10/1 easy
NG 10/2 easy
NG 10/3 easy
Fassungsvermögen
Einzelbehälter, ungefähr
NG 6/3 easy
Abnehmbare Klarsicht-Behälter
NG 6/2 easy
1 Bevor Sie den Dispenser an den Strom anschließen, stellen
Sie sicher, dass die Netzspannung der auf dem Schild
angegebenen entspricht. Schließen Sie den Dispenser an ein
Einphasen-Netz an. Verwenden Sie dazu eine nach den
geltenden Normen geerdete Steckdose. Falls die Trennung
des Geräts vom Stromnetz mit einem einpoligen Schalter
erfolgt, muss dieser Schalter einen Öffnungsabstand der
Kontakte gewährleisten, der die komplette Abschaltung unter
den Bedingungen der Überspannungskategorie III ermöglicht.
NG 6/1 easy
3 TECHNISCHE DATEN
stück
1
2
3
1
2
3
l
6
6
6 10 10 10
Abmessungen:
2 Keine Verlängerungen verwenden, um das Gerät an den
Strom anzuschließen.
3 Wenn das Stromkabel beschädigt ist, muss es vom
Hersteller oder seinem technischen Kundendienst bzw. auf
jeden Fall von einer ähnlich qualifizierten Person ersetzt
werden, so dass jedem Risiko vorgebeugt wird.
Breite
cm
20 40 60 20 40 60
Tiefe
cm
50 50 50 50 50 50
Höhe
cm
62 62 62 70 70 70
Nettogewicht, ca
kg
23 41 57 25 45 61
Bruttogewicht, ca
kg
25 44 60 27 48 64
Hermetisches Kompressoraggregat
Kondensator mit Zwangsbelüftung
Motorschutzschalter
4 Das Gerät ist nicht für den Gebrauch im Freien geeignet.
Geräuschpegel unter 70 db (A)
5 Das Gerät muss senkrecht installiert werden.
6 Vor jeglicher Reinigungsarbeit den Dispenser stets vom
Stromnetz trennen, indem man den Stecker aus der Steckdose
zieht.
WICHTIG
Elektrische Daten: Alle technischen Daten entnehmen
Sie dem Typenschild, was sich hinter der rechten Tropfschale befindet. Die Maschinennummer der Apparate
(denen das Symbol # voransteht) befindet sich in der
unter Bedienerklappe. Die auf dem Typenschild angegebenen Daten sind die Richtwerte.
7 Die Paneele nicht für die Reinigung oder Wartung
abnehmen ohne sichergestellt zu haben, dass der Dispenser
vom Stromnetz getrennt ist.
8 Zur Reinigung keinen Wasserstrahl verwenden.
Wir behalten uns das Recht vor, das vorliegende Handbuch
ohne Vorbescheid zu verändern.
9 Dieses Gerät darf nicht von Kindern benutzt werden.
10 Kinder nicht mit dem Gerät spielen lassen.
4 EINFÜHRUNG
11 Dieses Gerät darf nicht von Personen mit einschränkten
körperlichen, sensorischen oder geistigen Fähigkeiten bzw.
von Personen ohne Erfahrungen und Kenntnisse verwendet
werden, außer diese wurden zur sicheren Verwendung des
Geräts angeleitet und ausgebildet und verstehen die davon
ausgehenden Gefahren.
Dieses Handbuch sorgfältig lesen, um sich über alle
Eigenschaften des Dispensers zu informieren.
Wie bei allen mechanischen Geräten sind Reinigung und Pflege
geboten. Der fachgerechte Betrieb kann außerdem durch
eventuelle Fehler des Bedieners beim Zerlegen oder beim
Reinigen beeinträchtigt werden. Aus diesem Grund ist es
wichtig, dass das Bedienerpersonal die Vorgehensweisen des
Zerlegens, Waschens, Desinfizierens und des
Zusammensetzens, die täglich durchgeführt werden müssen,
fehlerfrei ausführen kann.
12 Der Zugang zum Inneren des Dispensers ist Personen
vorbehalten, die das Gerät kennen und praktische Erfahrung
damit haben, vor allem wenn es sich um Sicherheit und
Hygiene handelt.
2 ANWEISUNGEN ZUR HYGIENISCHEN
SICHERHEIT
5 INSTALLATION
1 Den Dispenser von der Verpackung befreien und diese für
1 Dieses Gerät ist für Hausinstallationen und ähnliche
Anwendungen bestimmt.
2 Für
seinen
korrekten
Betrieb
muss
Umgebungstemperatur zwischen +5° und +32°C liegen.
einen eventuellen zukünftigen Gebrauch aufbewahren.
die
WICHTIG
3 Das Gerät ausschließlich zum Kühlen der angegebenen
Flüssigkeiten verwenden.
4 Keine gefährlichen oder giftigen
Flüssigkeiten in das Gerät geben.
Substanzen
Beim Transport oder beim Anheben des Dispensers, darf
dieser nie an den durchsichtigen Behältern oder den
zylinderförmigen Verdampfern angefasst werden. Der
Hersteller haftet nicht für Schäden, die durch fehlerhafte
Handhabung verursacht wurden.
oder
35
2 Kontrollieren, dass der Dispenser keine Transportschäden
davongetragen hat. Falls dies der Fall sein sollte, unverzüglich
beim Spediteur reklamieren.
3 Den Dispenser auf eine feste Unterlage stellen, die dem
Gewicht auch bei voller Ladung standhält und auf alles
achten, was in Absatz 1 unter WICHTIG aufgelistet ist.
4 Mindestens 15 cm Platz rund um den Dispenser lassen, um
den Luftfluss der Kühlung nicht zu beeinträchtigen.
5 Die Stabilität des Gerätes kontrollieren und eventuell die
Höhe der Füßchen verstellen. Falls der Dispenser mit hohen
Füßchen (ca. 100 mm) bestellt wurde, müssen diese anstatt
der Originalfüßchen montiert werden.
2 Das gewünschte Produkt in den Behälter füllen und dabei
berücksichtigen, dass das Volumen bei der Verarbeitung
zunimmt. Aus diesem Grund darf der Behälter nicht bis zum
maximalen Inhalt gefüllt werden.
Bei der Herstellung von Granita ist eine Volumenzunahme von
10% zu berücksichtigen.
3 Falls vorgefertigte flüssige oder pulverförmige Eis- oder
Granitamischungen, die Anweisungen des Herstellers
genaustens beachten.
4 Falls natürliche Zutaten für die Herstellung der Granita
verwendet werden, (z.B. Zitronen- oder Orangensaft oder
Kaffee), kommen 150-200 gr. Invertzucker auf jeden Liter
Flüssigkeit.
ACHTUNG
Sicherstellen, dass das Gerät korrekt an die Erdung
angeschlossen ist, um der Gefahr vorzubeugen, dass
Personen einen Stromschlag bekommen oder der
Dispenser beschädigt wird.
5 Falls gefriergetrocknete Produkte verwendet werden, die
mit Milch oder Wasser angerührt werden müssen, das Produkt
in einem separaten Behälter vorbereiten und erst in den
Dispenser einfüllen, nachdem sichergestellt ist, dass die Masse
homogen ist und sich das Pulver gut aufgelöst hat.
6 Der Dispenser wurde im Werk nicht vorgewaschen oder
desinfiziert. Vor dem Gebrauch muss er zerlegt, gewaschen
und desinfiziert werden, dabei die Vorgehensweise unter
Absatz 7.4 REINIGUNG befolgen.
WICHTIG
WICHTIG
In jedem Fall müssen die vorgefertigten Produkte einen
Brix-Grad (Maßeinheit zur Bestimmung des Zuckergehaltes) von über 13 besitzen.
Das Gerät nie nur mit Wasser benutzen werden.
Das Gerät so aufstellen, dass die Stecker der Stromkabel
leicht zugänglich sind.
7 Falls von den oertlichen Vorschriften erfordert, es ist
moeglich das Geraet in eine dauerhafte Verbindung zu
bearbeiten, mit Verweis auf NEC und NFPA70. In diesem Fall,
den Kabelklemmblock entfernen und, falls noetig, das Loch auf
dem Blech vergroessern, um den Conduiteingang zu
ermoeglichen.
WICHTIG
Den Dispenser nur für Nahrungsmittel verwenden.
6 FÜR EINEN SICHEREN UND
ORDNUNGSGEMÄßEN BETRIEB
6 Funktion der Tasten (siehe Absatz 7.1 BESCHREIBUNG
DER TASTEN).
1 Den
Dispenser
nicht
verwenden,
bevor
diese
Gebrauchsanleitung gelesen wurde.
2 Den Dispenser nicht verwenden, wenn er nicht korrekt
geerdet ist.
3 Den Dispenser nicht in Betrieb nehmen, wenn die
Abdeckungen nicht angebracht und mit Schrauben befestigt
sind.
4 Weder die Finger noch Gegenstände in die Schlitze der
Wände oder in die Öffnung des Hahns stecken.
5 Zur
Durchführung
von
Reinigungs-oder
Wartungsmaßnahmen, den Behälter nicht abmontieren,
Schnecken oder Wände nicht entfernen, bevor die
Stromversorgung des Geräts unterbrochen wurde.
6 Die Abdeckung muss stets geschlossen sein.
7 Der Dispenser funktioniert im Dauerbetrieb: Das
Kühlsystem jedes Behälters stoppt automatisch, wenn das
Produkt fertiggestellt ist und die eingestellte Konsistenz erreicht
wurde. Der Rührvorgang bleibt weiterhin in Betrieb.
7. 1 BESCHREIBUNG DER
BETRIEBSSCHALTER
Der Dispenser ist mit einem Hauptschalter und mit einem
Lichtschalter versehen. Zudem ist jeder Behälter mit einem
Schalter zum Einschalten des Mischens und zur Wahl der Art
der Kühlung des Produkts ausgerüstet. Dementsprechend
können sowohl kalte Getränke oder Eisprodukte wie Granita
oder Sorbetto erhalten werden.
7 BEDIENUNGSANLEITUNG.
Wurde die Funktion “Getränk” gewählt, wird die Temperatur des
Getränks von dem entsprechenden Thermostat geregelt. Wenn
hingegen die Funktion “Granita” gewählt wurde, wird die
Konsistenz des Produkts mit der dazu vorgesehenen
Stellschraube geregelt, die in jeder Rückwand des Dispensers
vorgesehen ist (für die Einstellung der Temperatur und
Konsistenz, auf das Kapitel 7.2 NÜTZLICHE HINWEISE Bezug
nehmen).
Zum Entfernen des Deckels des Behälters, die obere Taste
drücken und den Deckel nach vorne gleiten lassen.
Falls sich ein Sicherheitsverschluss am Deckel befindet, den
Schlüssel gegen den Uhrzeigersinn drehen, um die Taste freizugeben, die zum Öffnen benutzt wird (siehe Bild 2).
1 Den Dispenser von dem Gebrauch Waschen und
Desinfizieren,dabei die Vorgehensweise unter Absatz 5.3
REINIGUNG befolgen.
Alle Schalter sind an der Vorderwand des Dispensers
angebracht (Hähne-Seite) und durch eine geignete
36
Schalterabdeckung geschützt (Bild 1).
Dispenser Kontrollfunktionen sind wie folgt (Bild 1).
Bild 1
Der folgende Abschnitt beschreibt die Funktionen der
Betriebsschalter des Dispensers:
Bild 3
Hauptschalter (A)
Stellung 0
: Dispenser ausgeschaltet.
Stellung I
: Gerät ist an, der Lüftermotor läuft.
In den einzelnen Behältern rotiert auch die
Spirale.
Kühlung/Frieren Schalterknöpfe ( C) and (D)
Schalterknopf C : wenn dieser betätigt wird, wird die
Kühlung des Getränks aktiviert.
In diesem Fall blinkt die LED Lampe (E)
auf.
Schalterknopf D : wenn dieser betätigt wird, wird das Frieren
des Getränks aktiviert.
In diesem Fall blinkt die LED Lampe (F)
auf.
Bei Maschinen mit mehreren Behältern kann man durch Druck
der Taste für die aktive Betriebsmodalität sowohl die Mischung
als auch die Kühlung des entsprechenden Behälters
ausschalten. Diese Auswahl wird durch das Anhalten des
Mischarms und durch das Ausschalten beider Kontrollleuchten
(E) und (F) bestätigt. Durch Druck einer der beiden Tasten (C)
oder (D) kann man die entsprechende Funktion wieder
aktivieren.
Bild 2
Hauptschalter (A)
Stellung 0
: Dispenser ausgeschaltet.
Stellung I
: Dispenser betriebsbereit. Lüfter läuft.
Lichtschalter (E) (falls vorhanden)
Stellung 0
: Deckelbeleuchtung ausgeschaltet.
Stellung I
Thermostat (B)
: Deckelbeleuchtung eingeschaltet.
Zeigt die Temperatur des Produkts im Behälter an.
Temperatur Alarm : wenn die Temperatur auf dem Display
aufblinkt, bedeutet das Produkt für eine gewisse Zeit auf einer
höheren Temperatur als der maximal zugelassenen Temperatur
bleibt und deshalb ist es erforderlich die Produktbedingungen zu
überprüfen.
Drücken Sie für 3 Sek. den Schalterknopf (D) um das Display
zurückzusetzen.
Schnecken-und Kühlaggregatschalter (B)
Stellung I
: Schne cken und Kühl ung in Betrieb.
Stellung GETRÄNK.
Stellung 0
: Schnecken und Kühlung ausgeschaltet.
Stellung II
: Schne cken und Kühl ung in Betrieb.
Stellung GRANITA.
Thermostat (D)
Drehung im Uhrzeigersinn
Drehung
gegen
Uhrzeigersinn
WICHTIG
: Getränk kälter.
d e n : Getränk weniger kalt.
Wenn der Dispenser eingeschaltet wurde während die
Behälter Produkt mit einer höheren Temperatur als die
Schutztemperatur
enthalten,
wird
das
Display
aufleuchten. Um das Display zurückzusetzen ist es
erforderlich den Schalterknopf (D) 3 Sek. zu drücken.
Inbetriebnahme des Dispensers:
1 Den Hauptschalter auf Stellung I stellen.
2 Die Schnecken-und Kühlaggregatschalter wie folgt
einstellen:
- auf Stellung I, wenn das Produkt gekühlt werden soll, ohne es
zu frieren
- auf Stellung II, wenn Granita erhalten gewünscht wird.
3 Den Lichtschalter auf “I” stellen, um die Beleuchtung
einzuschalten.
WICHTIG
Die Schutztemperatur ist ab Werk auf 4°C eingestellt.
Reinigungsbetrieb: Wenn die Taste (C) für 3 Sekunden
gedrückt wird, wird der REINIGUNSGBETRIEB aktiviert und auf
dem Display erscheint die folgende Anzeige " --.-- ". Bei diesem
Betrieb ist der Rührarm in Funktion, aber es erfolgt keine
VERSION ETC:
37
Kühlung. Diese Funktion ist besonders zum Spülen, Waschen
und Desinfizieren der Maschine nützlich, um zu verhindern,
dass der Inhalt des Behälters gekühlt wird. Durch Drücken einer
beliebigen Taste wird der Reinigungsbetrieb wieder beendet.
Temperaturregulierung im Modus GETRÄNK: Die optimale
Getränketemperatur (bei der Funktionsweise des Dispensers
als Getränkekühlgerät anstatt als Granitor) wurde werkseitig auf
4°C eingestellt. Wenn man diese Temperatur ändern möchte,
müssen gleichzeitig die Tasten (C) und (D) für zwei Sekunden
gedrückt werden. Die eingestellte Temperatur und die
Kontrollleuchte (E) beginnen zu blinken und mittels der Tasten
(C) und (D) kann die Temperatur reguliert werden. Nach einigen
Sekunden der Inaktivität erscheint auf dem Display die derzeit
eingestellte Temperatur.
B
Taste "Erhöhen"
C
Taste "Senken"
D
Sekundenpunkte
E
Punkt für Granita/Tag-Modus
F
PM-Punkt
G
Punkt für Softdrink/Nacht-Modus
H
Punkt für Abtauuhr ON/OFF
Zur Betätigung der Abtauuhr wie folgt verfahren:
1 EINSTELLEN DER UHRZEIT
Die Tasten A und B gleichzeitig drücken, um den Modus
zum Einstellen der aktuellen Uhrzeit zu aktivieren. Taste
B und C zum Einstellen der einzelnen Werte sowie Taste
A zur Bestätigung drücken, dann mit der nächsten Auswahl fortfahren. Folgende Werte müssen eingestellt
werden:
a. Modus für europäische oder amerikanische Zeit: Der
Wert "24" oder "12" blinkt am Display.
b. Einstellung der aktuellen Stunde: Die beiden ersten
Ziffern blinken am Display.
c. Einstellung der aktuellen Minuten: Die beiden zweiten
Ziffern blinken am Display.
Nach Beendigung des Vorgangs wird die aktuelle Uhrzeit
am Display angezeigt, und die beiden Punkte (D) blinken.
Wenn der Modus für die amerikanische Zeit ausgewählt
wurde, leuchtet Punkt F nach 12 Uhr mittags.
Regulierung der Mindesttemperatur im Modus GRANITA: Es ist
möglich, die Mindesttemperatur des Produkts zu regulieren,
wenn die Maschine im Modus "Granita" arbeitet. Die
Mindesttemperatur wurde werkseitig auf -10°C eingestellt.
Wenn man diese Temperatur ändern möchte, müssen
gleichzeitig die Tasten (C) und (D) für zwei Sekunden gedrückt
werden. So gelangt man in den Modus der Regulierung der
Getränketemperatur, bei dem die Kontrollleuchte (E) beginnt zu
blinken. Die Tasten (C) und (D) müssen dann erneut für zwei
Sekunden gedrückt werden. So gelangt man in den Modus der
Regulierung der Mindesttemperatur, bei dem die eingestellte
Temperatur und die Kontrollleuchte (F) beginnen zu blinken.
Mittels der Tasten (C) und (D) kann die Temperatur reguliert
werden. Nach einigen Sekunden der Inaktivität erscheint auf
dem Display die derzeit eingestellte Temperatur.
Zur Bedienung der Einheit:
Stellen Sie den Hauptschalter (A) auf Pos. I
Für jeden Behälter separat einstellbar :
-Schalterknopf (C) um Kaltgetränke zu erhalten (ohne Frieren
des Produkts)
-Schalterknopf (D) um Slush zu erhalten
2
PROGRAMMIEREN DER ABTAUUHR
Die Tasten A und C gleichzeitig drücken, um den Modus
zum Einstellen der Abtauintervalle zu aktivieren. Die Einstellung beginnt immer um 00:00, wobei der Granita/TagModus durch den Punkt E angezeigt wird. Die Tasten B
und C drücken, um die Zeit in Intervallen von 15 Minuten
zu steigern oder zu senken; Taste A drücken, um den Betriebsmodus von Granita/Tag, der mit Punkt E gekennzeichnet ist, auf Softdrink/Nacht mit dem Punkt G
umzuschalten, und umgekehrt.
Zum Einstellen der Intervalle muss ausgewählt werden,
ob sich das Gerät um 00:00 Uhr im Granita/Tag- Modus
oder Softdrink/Nacht-Modus befinden soll; dazu wird
zuerst Taste A und dann Taste B bis zu dem Zeitwert gedrückt, zu welchem der Betriebsmodus gewechselt werden soll. Daraufhin erneut Taste A drücken, um den
Modus umzuschalten. Die Punkte E und G schalten sich
abhängig vom ausgewählten Modus ein. Mit den Tasten
B und C kann vorwärts und rückwärts geblättert werden,
um die Abtauintervalle zu überprüfen. Es ist möglich, die
Betriebsart alle 15 Minuten zu wechseln. Um den Modus
zum Einstellen der Abtauintervalle zu verlassen, muss
die Zeit 23:45 (11:45 PM) eingestellt und dann Taste B
gedrückt werden. Am Display wird "end" (Ende) eingeblendet; dann A drücken, um den Verlassen-Vorgang
zu bestätigen.
3
TIMER ON/OFF
Nach der Programmierung ist die Abtauuhr weiterhin deaktiviert, und am Display wird "----" angezeigt. Die Taste
A 3 Sekunden drücken, um die Abtauuhr zu aktivieren
bzw. zu deaktivieren. Punkt H weist auf den Timerzustand hin.
Hinweis: Wenn die Abtauuhr deaktiviert ist, ist die Abtaufunktion AUSGESCHALTET (das Gerät arbeitet so, als
wäre es nicht mit der Abtauuhr ausgestattet).
Reinigungsfunktion: während der Reinigungsvorgänge kann es
hilfreich sein, wenn sich die Spiralen ohne Kühlung drehen. Um
dies zu tun, drücken Sie den Schalterknopf (C) für 3 Sek.: das
Display zeigt des Thermostat zeigt nun wie folgt: " --,-- " an.
Bei Betätigung irgendeinen Schalterknopfes wechselt der Dispenser vom Reinigungsvorgang wieder in den Normalbetrieb.
7. 2 DEFROST TIMER (OPTIONAL NICHT MIT
ETC-VERSION)
Die Abtauuhr, der sich auf der rechten Seite des Geräts befindet, schaltet den Dosierer von Granita/Tag-Modus auf Softdrink/
Nacht-Modus, und umgekehrt. Das bedeutet, dass während der
Abtauphasen die gefrorene Granita auf die am Thermostat eingestellte Temperatur schmilzt und nach Ablauf der Abtauphase
das Erzeugnis automatisch bis zur eingestellten Viskosität für
Granita gefriert.
Die Abtauuhr ist mit einer vierstelligen Anzeige, einigen Signalpunkten und drei Tasten ausgestattet, die folgende Funktionen
haben:
8 NÜTZLICHE HINWEISE WÄHREND DES
GEBRAUCHS
A
1 Einstellung der Konsistenz: Die optimale Konsistenz der
Granita wurde werkseitig eingestellt. Soll diese Konsistenz
geändert werden, mit einem Schraubenzieher die dafür an
jeder der Rückwände des Dispensers vorgesehene
Stellschraube wie folgt drehen (Bild 4):
Bestätigungstaste
38
Schnecken beschädigt werden.
- nach rechts (Uhrzeigersinn), um die Konsistenz der Granita
zu erhöhen (der Zeiger F im Fenster G verschiebt sich nach
unten).
- nach links (gegen den Uhrzeigersinn), um die Konsistenz der
Granita zu verringern (der Zeiger F im Fenster G verschiebt
sich nach oben).
8 Der Dispenser ist mit einer Magnetkupplung für die
Übertragung der Bewegung zu den Schnecken versehen. Zur
Vorbeugung von Beschädigungen des Geräts, bewirkt die
Magnetkupplung im Fall der Blockierung der Schnecken durch
Eisklumpen oder andere Hindernisse im Inneren des Behälters,
automatisch die Unterbrechung der Bewegungsübertragung.
Diese Situation ist außer an der Blockierung der Schnecken
a u c h d ar an e r k e n n ba r , d a ß d as G e r ä t e in z e i t we i li g
aussetzendes Geräusch abgibt. In diesem Fall den Dispenser
sofort anhalten, den betroffenen Behälter entleeren und die
Ursache der Blockierung beseitigen.
9 Jeder Dispenser dieser Art strahlt Wärme ab. Bei
übermäßiger Erwärmung sicherstellen, daß sich keine
Wärmequellen in der Nähe des Geräts befinden, vor allen
Dingen nicht vor der Gitterverkleidung. Ferner darauf achten,
daß der Luftstrom nicht durch Wände, Schachteln o.ä. in der
Nähe behindert wird. Rund um das Gerät sollte ein Freiraum
von mindestens 15 cm verbleiben.
Bild 4
10 Das Produkt ist nur für den Gebrauch mit Süßwaren
2 Einstellung
der
Temperatur:
Die
optimale
Getränketempe ratu r (für den Be trie b des Geräts a ls
Kaltgetränkedispenser und nicht als Granitaautomat) wurde
werkseitig eingestellt. Soll diese Temperatur geändert werden,
den in jedem Schaltergehäuse angebrachten Drehknopf wie
folgt verstellen:
- nach rechts (im Uhrzeigersinn), um ein kälteres Getränk zu
erhalten.
- nach links (gegen den Uhrzeigersinn), um ein weniger kaltes
Getränk zu erhalten.
ANMERKUNG: Die Einstellung der Getränketemperatur ist
nur
wirksam,
wenn
der
Schnecken-und
Kühlaggregatschalter in der Stellung “Getränk” steht.
3 Die zur Kühlung des Produkts erforderliche Zeit variiert in
Funktion verschiedener Faktoren wie zum Beispiel die
Umgebungstemperatur, die anfängliche Temperatur des
Produkts, sein Zuckergehalt (Brix-Grad) und die Einstellung der
Konsistenz.
4 Die Auffüllung des Behälters mit schon vorgekühltem
Produkt bewirkt eine Erhöhung der Leistungsfähigkeit des
Dispensers.
5 Zur weiteren Herabsetzung der Nachfüllzeiten, die Behälter
auffüllen, sobald der Produktstand auf die Hälfte des
Verdampferzylindern gesunken ist.
6 Zur guten Konservierung des Produkts, muß der Dispenser
auch in der Nacht funktionieren, zumindest in der Stellung
“Getränk”. Falls dies nicht möglich ist und die Produkte bei
stillstehendem Dispenser in den Behältern bleiben, sollten die
Schnecken-und Kühlaggregatschalter eine Stunde vor dem
Ausschalten des Geräts auf Stellung I gestellt werden. Dadurch
wird die Bildung von Eisklumpen oder -krusten verhindert, die
am folgenden Tag die Rührwerke beschädigen könnten.
Besteht die Möglichkeit, daß sich in jedem Fall Eisklumpen
bilden, müssen diese immer entfernt werden, bevor der
Dispenser in Betrieb genommen wird. Der Nachtbetrieb in
Getränke-Stellung eliminiert außerdem die mögliche Eisbildung
(durch Kondensation der Luftfeuchtigkeit) an der Außenseite
der Behälter.
7 Die Schnecken niemals anhalten, wenn die Behälter
Granita enthalten; wird die Granita nicht gemischt, kann sie
sich zusammenballen und einen einzigen Eisblock bilden. Wird
das Gerät unter diesen Bedingungen wieder eingeschaltet (das
heißt, solange das Eis nicht geschmolzen ist), können die
bestimmt.
9 REINIGUNG
1 Reinigen und Waschen des Geräts sind grundlegende
Maßnahmen zur perfekten Erhaltung des Geschmacks der
Getränke und der maximalen Leistunsfähigkeit Ihres
Dispensers. Die im folgenden beschriebenen Verfahren sind
allgemeiner Natur und können sich in Funktion der jeweils
gültigen Gesundheitsvorschriften ändern.
2 Bevor
der
Dispenser
zur
Reinigung
auseinander
genommen wird, müssen die Behälter entleert werden.
Anschließend wie folgt vorgehen:
- den Hauptschalter auf I stellen;
-
die Schnecken-und Kühlaggregatschalter auf I stellen;
-
unter jeden Hahn ein Gefäß stellen und die Behälter
entleeren;
-
alle Schalter auf 0 stellen.
9. 1 ABNEHMEN DER ABDECKUNG
(OPTIONAL)
1 Die rechte Seite der Abdeckung auf eine Fläche legen. Den
39
9. 2 DEMONTAGE
Behälter hineinlegen.(Bild 5)(Bild 6).
ACHTUNG
Vor dem Abmontieren jeglichen Teils, immer die Stromversorgung durch Abziehen des Steckers unterbrechen.
1 Zum Entfernen des Deckels des Behälters, die obere Taste
drücken und den Deckel nach vorne gleiten lassen.
Falls sich ein Sicherheitsverschluss am Deckel befindet, den
Schlüssel gegen den Uhrzeigersinn drehen, um die Taste
freizugeben, die zum Öffnen benutzt wird (Bild 9).
Bild 5
Bild 6
2 Den linken Teil der Abdeckung anbringen, dabei darauf
achten, dass die hervorgehobene Steckverbindung übereinstimmt. Nun die beiden Teile schließen, indem man sie einrasten lässt. (Bild 7)(Bild 8).
Bild 9
Bild 7
2 Zum Ausbau des Behälters den entsprechenden Hebel
nach oben drücken (Bild 10) und dann den Behälter
Bild 8
40
herausziehen (Bild 11).
Sechskantanschluss entfernen (Bild 12).
Bild 10
Bild 12
4 Die Dichtung entfernen (Bild 13).
Bild 11
3 Den Rührarm aus dem Verdampfer ziehen und dann den
Bild 13
5 Den
41
Zapfhahn
entfernen,
dabei
die
angegebene
Reihenfolge beachten (Bild 14).
verwenden.
WICHTIG
Um Schäden am Dispenser zu vermeiden, nur Reinigungsmittel verwenden, die für Kunststoffe geeignet sind.
2 Mit einer geeigneten Bürste alle Teile, die mit dem Produkt
in Kontakt kommen, mit der Seifenlauge reinigen.
ACHTUNG
Beim Waschen des Dispensers darauf achten, dass die
Elektrobestandteile nicht mit dem Wasser in Kontakt
kommen, da sonst Stromschläge verursacht werden
können oder der Dispenser geschädigt werden könnte.
Bild 14
6 Den Tropfenfänger entfernen und ausleeren.
7 Den Durchflussbegrenzer des Behälters entfernen (Bild
15).
3 Die zylinderförmigen Verdampfer mit einer weichen Bürste
abwaschen.
4 Alle gewaschenen Teile mit klarem Wasser nachspülen.
9. 4 DESINFEKTION DES DEMONTIERTEN
DISPENSERS
Die Desinfektion muss unmittelbar bevor der
Inbetriebnahme des Dispensers durchgeführt werden, um
zu verhindern, dass das Gerät nach der Desinfektion
längere Zeit unbenutzt herumsteht.
1 Vor dem Beginn der Desinfektionsarbeiten die Hände mit
einer antibakteriellen Seife waschen.
2 Eine Wanne mit zirka 8 Litern warmen Wasser (45-60°C)
und einem im Aufstellungsland
zugelassenem
Desinfektionsmittel, das auch den Herstellerangaben
entspricht, vorbereiten. Falls kein geeignetes Produkt zur Hand
sein sollte, eine Lösung aus Wasser und Chlorbleichlauge
(Bleichmittel) in der Proportion von 1 Löffel auf 2 Litern Wasser
verwenden.
3 Alle zu desinfizierenden Teile für die vom Hersteller
angegebene Zeit in die Lösung eintauchen.
4 Die Teile anschließend auf einer sauberen Unterlage an der
Luft trocknen lassen.
5 Die äußeren Teile des Dispensers mit einem weichen Tuch
abtrocknen.
Bild 15
9. 3 WASCHEN
9. 5 AUFSETZEN DER ABDECKUNG
(OPTIONAL)
WICHTIG
1 Die beiden Teile öffnen, indem man sie ausrastet. (Bild 16).
Die Teile des Geräts dürfen nicht in der Geschirrspülmaschine gereinigt werden.
ACHTUNG
Vor jeder Reinigungsarbeit den Dispenser immer vom
Stromnetz nehmen und den Stecker abziehen.
1 Eine Wanne mit zirka 4 Litern warmes Wasser (45-60°C)
und einem geeigneten Reinigungsmittel vorbereiten und dabei
darauf achten, dass die vom Hersteller empfohlene Dosierung
eingehalten
wird,
denn
eine
zu
hohe
Reinigungsmittelkonzentration könnte Schäden verursachen
und eine zu niedrige Konzentration die Säuberung
beeinträchtigen. Keine Reinigungsmittel mit Schleifstoffen
Bild 16
2 Erst die linke Seite der Abdeckung und dann die rechte
42
abnehmen. (Bild 17)(Bild 18).
die den Vorschriften der Nahrungsmittelindustrie entsprechen.
Bild 19
Bild 17
Bild 20
3 Den Zapfhahn gegenteilig zum Ausbau in (Bild 15) wieder
am Behälter montieren.
4 Die Dichtung des Behälters wieder in ihren Sitz einsetzen.
BITTE BEACHTEN: der größere Durchmesser muss sich
dabei an der hinteren Wand befinden (Bild 21).
Bild 18
9. 6 MONTAGE
1 Den Tropfenfänger wieder in seinem Sitz einsetzen.
2 Den Kolben des Zapfhahns, den Sechskantanschluss und
den Rührarm an den in (Bild 19) (NG6) o (Bild 20) (NG10)
gezeigten Punkten schmieren, dabei ausschließlich das dem
Gerät mitgelieferte Schmierfett oder andere Fette verwenden,
Bild 21
5 Den Sechskantanschluss und dann den Rührarm wieder
einbauen (Bild 22).
Bild 22
6 Den Behälter wieder einbauen und gegen die Rückwand
drücken, dabei sicherstellen, dass er vollständig mit der
Dichtung abschließt. Den Blockierhebel wieder absenken, bis
43
er am Tropfenfänger aufliegt (Bild 23).
15).
6 Die Lösung durch die Zapfhähne ablassen und
anschließend entfernen.
7 Mit einem frischen Getränk nachspülen, so dass alle
möglichen Reste des Desinfektionsmittels vom Boden des
Behälters entfernt werden.
8 Ein weiteres Nachspülen ist nicht erforderlich.
10 INSTANDHALTUNG
1 Täglich: Den Dispenser kontrollieren und sicherstellen,
dass keine Lecks an den Dichtungen bestehen. Falls Lecks
entstehen sollten, zuerst kontrollieren, ob alle Teile des
Dispensers korrekt eingebaut sind, dann überprüfen, ob die
Dichtungen geschmiert werden müssen und zuletzt, ob diese
fehlerhaft oder abgenutzt sind. In diesem Fall mit
Originalersatzteilen vom Hersteller austauschen.
2 Monatlich: Den Staub am Filter des Kondensators am
hinteren Teil der Maschine entfernen (Bild 24).
Bild 24
ACHTUNG
Auf die Lamellen des Kondensators achten, um sich
nicht an den scharfen Kanten zu verletzen.
3 Im Fall von Geräuschentwicklung muss der Kühler
ausgesteckt und der Kundendienst verständigt werden.
4 Bei einem Ausfall den Stecker der Maschine ausstecken,
da ein unvorhergesehener Start möglich ist.
5 Nach jeglichen Reparaturen müssen alle Teile wie
Schrauben und Abdeckungen wieder in ihrer ursprünglichen
Position angebracht werden.
Bild 23
7 Mit einem frischen Getränk ausspülen, so dass alle
möglichen Reste des Desinfektionsmittels vom Boden des
Behälters entfernt werden. Das Innere der Behälter mit einem
Papiertuch abtrocknen.
10. 1 WARTUNG (MUSS VOM
AUTORISIERTEN
KUNDENDIENSTDURCHGEFÜHRT
WERDEN)
9. 7 DESINFEKTION DES MONTIERTEN
DISPENSERS
Die Desinfektion des montierten Geräts vor der
Inbetriebnahme kann, falls erforderlich, als weitere
Vorsichtsmaßnahme zusätzlich zur Desinfektion des
zerlegten Geräts wie zuvor beschrieben durchgeführt
werden, aber nie statt dieser.
1 Eine Wanne mit Wasser und einem im Aufstellungsland
zugelassenem Desinfektionsmittel, das auch den
Herstellerangaben entspricht, vorbereiten. Falls kein
geeignetes Produkt zur Hand sein sollte, eine Lösung aus
Wasser und Chlorbleichlauge (Bleichmittel) in der Proportion
von 1 Löffel auf 2 Litern Wasser verwenden.
2 Die Lösung in die Behälter füllen.
3 Mit einer geeigneten Bürste die Lösung auf die Teile der
Innenwände, die nicht von der Lösung bedeckt sind und auf
den unteren Teil des Deckels verteilen.
4 Den Deckel einsetzen und den Dispenser für zirka 2
Minuten laufen lassen, so dass die Lösung in Bewegung ist.
5 Den Durchflussbegrenzer des Behälters entfernen (Bild
WICHTIG
Um Schäden am Dispenser zu vermeiden, dürfen die Plastikteile nur mit Schmierfetten des Herstellers oder mit
anderen Fetten geschmiert werden, die für Kunststoffe
geeignet sind.
JÄHRLICH : Alle Verkleidungen abnehmen und das Innere der Maschine einschließlich der Innenwände der
Verkleidung reinigen.
Nie die Antikondensbeschichtung entfernen, die sich rund um
44
das Austrittsrohr des Verdunsters befindet (am Kupferrohr
rechts neben dem Getriebemotor). Wenn die Beschichtung fehlen sollte, mit Originalersatzteilen vom Hersteller austauschen.
45
1 INSTRUCCIONES DE SEGURIDAD
ELÉCTRICA
NG 6/2 easy
NG 6/3 easy
NG 10/1 easy
NG 10/2 easy
NG 10/3 easy
1 Antes de conectar la alimentación eléctrica del distribuidor,
verifique que la tensión de red sea la correcta, indicada en la
placa. Conecte el distribuidor a una red monofásica, utilizando
un enchufe con toma de tierra, en cumplimiento de las normas
vigentes. Si la desconexión del aparato de la red eléctrica se
realiza mediante un interruptor unipolar, este debe garantizar
una distancia de apertura de los contactos que permita la
desconexión completa, en las condiciones previstas para la
categoría de sobretensión III.
NG 6/1 easy
3 CARACTERISTICAS TECNICAS
transparentes
n
1
2
3
1
2
3
contenedor,
l
6
6
6 10 10 10
ancho
c
m
20
40
60 20 40 60
largo
c
m
50
50
50 50 50 50
alto
c
m
62
62
62 70 70 70
Peso neto, aproximado
kg
23
41
57 25 45 61
Peso bruto, aproximado
kg
25
44
60 27 48 64
Contenedores
desmontables
Capacidad de
aproximada
cada
Dimensiones:
2 No utilice alargaderas para conectar el aparato a la
alimentación eléctrica.
3 En caso de deterioro del cable de alimentación, este debe
ser sustituido por el fabricante, por el servicio de asistencia
técnica o por una persona con cualificación similar, para
prevenir cualquier riesgo.
Motocompresor hermético
Condensador a ventilación forzada
Guardamotor
4 El aparato no es apto para ser utilizado ambientes
exteriores.
Nivel de ruido inferior a 70dB (A)
5 El aparato se debe instalar en posición vertical.
IMPORTANTE
6 Antes de cualquier operación de limpieza, desconecte
siempre la alimentación eléctrica del distribuidor, extrayendo la
clavija de la toma.
Características eléctricas: leer los datos que aparecen
en la placa de cada distribuidor que se encuentra situada
en la parte inferior del panel frontal, detrás del cajón
recogedor de gotas de la derecha. Los números de serie
de los aparatos (precedidos del símbolo #) aparecen
debajo el bastidor. Los datos que aparecen en la placa
de características son los que se tienen que tomar siempre como punto de referencia.
7 No quite los paneles para realizar operaciones de limpieza
o mantenimiento, hasta verificar que el distribuidor está
desconectado de la alimentación eléctrica.
8 No utilice chorros de agua para la limpieza.
Queda reservado el derecho de modificación del presente
manual sin aviso previo.
9 Este aparato no puede ser utilizado por niños.
10 Evite que los niños jueguen con el aparato.
4 INTRODUCCION
11 Este aparato no puede ser utilizado por personas con
capacidades físicas, sensoriales o mentales reducidas, o sin
experiencia y conocimientos, a menos que hayan recibido
asistencia y capacitación para el uso seguro del aparato y
comprendan los peligros que este implica.
Es necesario leer atentamente este manual de instrucciones
con el objetivo de conocer todas las características del
distribuidor.
Como todos los productos mecánicos, también este distribuidor
necesita limpieza y cuidados. Su buen funcionamiento se
podría ver comprometido, además, por eventuales errores
efectuados por el operador durante las fases de desmontaje y
limpieza. Esta es la razón por la que es importante que el
usuario del distribuidor conozca, sin posibilidad de cometer
errores, los proced imientos de d esmo ntaje, lavad o,
desinfección y reensamblado, puesto que se trata de
operaciones diarias.
12 El acceso al interior del distribuidor está reservado a
personas con conocimiento y experiencia con el aparato,
especialmente si se trata de operaciones relacionadas con la
seguridad y la higiene.
2 INSTRUCCIONES DE SEGURIDAD
HIGIÉNICA
5 INSTALACIÓN
1 Extraer el distribuidor del embalaje que se aconseja
conservar para futuras necesidades.
1 Este aparato está destinado al uso doméstico o similar.
2 Para su correcto funcionamiento, la temperatura ambiente
debe estar comprendida entre +5 y +32 °C.
IMPORTANTE
3 Utilice el aparato exclusivamente para enfriar los líquidos
indicados.
Durante las operaciones de transporte o elevación, no se
puede sujetar nunca el distribuidor por los recipientes
transparentes o los cilindros evaporadores. El fabricante
no responde de los desperfectos provocados por este
tipo de maniobras erróneas.
4 No introduzca sustancias o líquidos peligrosos o tóxicos en
el aparato.
46
2 Controlar si el distribuidor ha sufrido desperfectos durante
el transporte. En caso positivo, será necesario efectuar
inmediatamente la reclamación a la compañía de transportes.
3 Apoyar el distribuidor sobre un mostrador capaz de
sostener su peso, incluso con el máximo de la carga, teniendo
presente lo que se ha dicho en el aviso IMPORTANTE del
punto 1 precedente.
4 Dejar un espacio libre de por lo menos 15 cm alrededor de
todo el distribuidor para no obstaculizar el flujo de aire de
enfriamiento.
5 Controlar la estabilidad del aparato regulando
eventualmente los pies en altura. Si con el distribuidor se
suministra una serie de pies altos (100 mm aproximadamente)
se tendrá que sustituir la serie original con la suministrada.
es necesario considerar un aumento de volumen equivalente a
aproximadamente el 10%.
3 Si se utilizan bases líquidas o en polvo, especialmente
preparadas para granizados, seguir atentamente las
instrucciones del fabricante.
4 Si se utilizan productos naturales para la preparación de
granizados (por ejemplo zumo de limón, naranja o café), diluir
150-200 gramos de azúcar por cada litro de producto.
5 Si se utilizan bases liofilizadas para diluir con leche o agua,
preparar el producto en un recipiente a parte y añadirlo a los
recipientes de la máquina sólo después de haberse asegurado
que es homogéneo y que el polvo se ha diluido correctamente.
IMPORTANTE
ATTENCION
En cualquier caso, tras la obtención de la mezcla, su
grado Brix (contenido en porcentaje de azúcar) tiene que
ser superior a 13.
No utilizar nunca la máquina sólo con agua.
Asegurarse de que el aparato se encuentre correctamente conectado a tierra; en caso contrario se podrían
producir descargas eléctricas en las personas o deterioros en el distribuidor.
6 El distribuidor no sale de fábrica prelavado y desinfectado.
Antes del uso tiene que desmontarse, lavarse y desinfectarse
siguiendo las instrucciones previstas que se encuentran
presentes en el capítulo 7.4 LIMPIEZA.
IMPORTANTE
Utilizar el distribuidor sólo con productos alimentarios.
6 Accionar los comandos (véase capítulo 7.1 DESCRIPCIÓN
DE LOS COMANDOS).
7 El distribuidor tiene que funcionar de forma ininterrumpida:
el sistema de enfriamiento de cada recipiente se detendrá de
forma automática cuando el producto estará listo para la
distribución manteniendo la densidad configurada. Los
dispositivos de mezclado continuarán funcionando.
IMPORTANTE
Colocar el aparato de forma que la clavija del cable de
alimentación se encuentre fácilmente accesible.
7. 1 DESCRIPCION DE LOS MANDOS
7 Si viene requerido de las normas vigentes locales, es
posible transformar el aparato a una conexión permanente,
según el National Electrical Code (NEC) y NFPA 70. En tal
caso retirar el paso de cable bloqueo y si es necesario,
agrandar el agujero en la base del panel de acero para facilitar
el paso del conducto.
El distribuidor está provisto de un interruptor general y de un
interruptor para la luz. Cada uno de los contenedores está
provisto de un interruptor para arrancar la mezcla y para
seleccionar el tipo de refrigeración del producto. En efecto, es
posible obtener tanto bebidas frías como productos helados
como granizados o sorbetes.
Cuando se selecciona la función bebida, la temperatura de
dicha bebida está regulada por el correspondiente termostato.
Cuando se selecciona la función granizado la densidad del
producto se regula con el correspondiente tornillo de ajuste que
se encuentra en cada una de las paredes posteriores del
distribuidor (para regular la temperatura y la densidad ver el
capítulo 7.2 SUGERENCIAS).
Todos los interruptores están colocados en la parte frontal del
distribuidor (lado grifos) y están protegidos con una ventanilla
apropiada (ver figura 1).
6 PARA UN FUNCIONAMIENTO SEGURO Y
CORRECTO
1 No utilizar el distribuidor antes de haber leído el presente
manual de instrucciones.
2 No utilizar el distribuidor si no está correctamente
conectado a tierra.
3 No poner en funcionamiento el distribuidor si los paneles no
se encuentran en su lugar y fijados con los tornillos.
4 No introducir los dedos u objetos en las ranuras de los
paneles y en la apertura del grifo.
5 No desmontar el contenedor, no quitar los mezcladores o
paneles para limpieza o manutención sin cerciorarse que el
distribuidor esté desenchufado del suministro de corriente.
6 El cárter siempre debe estar cerrado.
7 INSTRUCCIONES DE EMPLEO
Para abrir la tapa del recipiente, pulsar la tecla superior y deslizar la tapa hacia la parte anterior del recipiente.
Si la máquina dispone de cerradura para el cierre de seguridad
de la tapa, girar la llave en el sentido contrario al de las agujas
del reloj y desbloquear la tecla de apertura (ver figura 9).
1 Lavar y desinfectar el distribuidor antes de utilizarlo
siguiendo las instrucciones previstas que se encuentran
presentes en el capítulo 7.4.3 LAVADO.
2 Llenar los recipientes con el producto deseado, teniendo en
cuenta que durante la elaboración aumenta de volumen. Es
por esta razón que los recipientes no se tienen que llenar hasta
el máximo de su capacidad. Para la preparación de granizados
figura 1
Si la lamparilla permaneciera encendida también después de
dichas verificaciones es conveniente contactar el servicio de
postventa.
Las funciones de los mandos del distribuidor se ilustran a
continuación:
47
Interruptor general (A)
Posición 0
: el distribuidor está apagado.
Posición I
: el distribuidor está en funcionamiento. El
ventilador está en marcha.
Si la máquina es de un solo contenedor el
mezclador también está en marcha.
Pulsadores mezclador y refrigeración (C) y (D)
Pulsador C
: pulsado activa la función BEBIDA. Esta
modalidad de funcionamiento queda
confirmada por la iluminación del piloto "E"
Pulsador D
En máquinas con varios recipientes, pulsando la tecla
correspondiente a la modalidad de funcionamiento activa, es
posible apagar tanto el mezclado como la refrigeración del
recipiente correspondiente. Esta selección se confirma con la
parada del mezclador y con el apagado de ambos indicadores
luminosos (E) y (F). Pulsando una de las dos teclas (C) o (D) es
posible reactivar la función correspondiente.
figura 2
Interruptor general (A)
Posición 0
: el distribuidor está apagado.
Posición I
: el distribuidor está habilitado para el
funcionamiento. Ventilador en función.
Interruptor luces (E) (si está presente)
Posición 0
: luces tapa apagadas.
Posición I
Termostato (B)
Visualiza la temperatura del producto presente en el contenedor
: luces tapa encendidas.
Alarma de temperatura: la visualización de la temperatura es
normalmente fija. Una indicación intermitente indica que el producto ha estado un cierto tiempo por encima de la temperatura
máxima de conservación y por tanto es oportuno verificar un
eventual deterioro del mismo.
Para cerrar la alarma y volver a la visualización normal es necesario mantener presionado el pulsador "D" durante tres segundos.
Interruptor mezcladores y refrigeración (B)
Posición I
: mezcladores y refrigeración en función.
Posición BEBIDA.
Posición 0
: mezcladores y refrigeración apagados.
Posición II
: mezcladores y refrigeración en función.
Posición GRANIZADO.
Termostato (D)
Rotación en sentido horario
: bebida más fría
Rotación en sentido antihorario
: pulsado activa la función GRANIZADO.
Esta modalidad de funcionamiento queda
confirmada por la iluminación del piloto "F"
IMPORTANTE
: bebida menos fría
En caso de que el distribuidor se haya puesto en marcha
con el depósito conteniendo producto a temperatura
superior a la de conservación, el indicador de temperatura seguirá parpadeando. De todos modos es posible
cerrar la alarma y pasar a la visualización normal presionado el pulsador "D" durante tres segundos.
Para el funcionamiento del distribuidor:
1 Colocar el interruptor general en la posición I.
2 Ajustar los interruptores mezcladores y refrigeración:
- en la posición I si se quiere refrigerar el producto sin helarlo
- en la posición II si se quiere obtener el granizado.
3 Poner el interruptor luces en la posición I para encender las
luces.
IMPORTANTE
VERSIÓN ETC:
La temperatura de conservación del producto se regula
en fábrica a 4ºC.
Las funciones de control del distribuidor son las siguientes (ver
figura 1):
Modalidad de limpieza: manteniendo pulsada la tecla (C) durante tres segundos se activa la modalidad LIMPIEZA y la pantalla de visualización visualiza " --.-- ". En esta modalidad el
mezclador gira pero el enfriamiento no está activado. Esta función es muy útil durante el enjuague, el lavado y la sanitización
de la máquina para evitar que se enfríe el contenido del recipiente. De todas formas, es siempre posible salir de la modalidad limpieza pulsando cualquier tecla.
Regulación de la temperatura en modalidad BEBIDA: la temperatura óptima de las bebidas (para el funcionamiento del distribuidor como refrigerador de bebidas y no como granizador) se
regula en fábrica a 4°C. Si se desea modificar esta temperatura
es necesario mantener pulsadas de forma contemporánea durante dos segundos las teclas (C) y (D), la temperatura configurada y el piloto (E) parpadearán y mediante las teclas (C) y (D)
será posible regular la temperatura. Después de unos segundos
inoperante, en el display volverá la visualización de la tempera-
figura 3
48
tura corriente.
Regulación de la temperatura mínima en modalidad GRANIZADO: es posible regular la temperatura mínima del producto
cuando la máquina funciona en modalidad granizado. La temperatura mínima se regula en la fábrica a -10°C, para variarla es
necesario mantener pulsadas durante dos segundos y de forma
contemporánea las teclas (C) y (D) entrando de esta forma en
modalidad regulación temperatura bebida en la que el piloto (E)
parpadea. Por lo tanto será necesario pulsar de nuevo las teclas
(C) y (D) durante dos segundos entrando de esta forma en modalidad regulación temperatura mínima granizado en la que la
temperatura configurada y el piloto (F) parpadearán. Mediante
las teclas (C) y (D) será posible regular la temperatura. Después
de unos segundos inoperante, en el display volverá la visualización de la temperatura corriente.
Para operar el temporizador de descongelación proceder de la
siguiente manera:
1 AJUSTAR LA HORA DEL DÍA
Presionar las teclas A y B simultáneamente para acceder
al modo de ajuste de la hora actual. Presionar las teclas
B y C para ajustar los valores individuales y presionar la
tecla A para confirmar y pasar a la siguiente selección.
Se deben ajustar los siguientes valores:
a.Modo horario europeo o americano: los valores "24" o
"12" se iluminarán de forma intermitente en la pantalla.
b.Ajuste de la hora actual: los primeros dos dígitos se
iluminarán de forma intermitente en la pantalla.
c.Ajuste de los minutos actuales: los segundos dos
dígitos se iluminarán de forma intermitente en la pantalla.
Tras finalizar, la hora actual se mostrará en la pantalla y
los dos puntos (D) se iluminarán de forma intermitente.
Si se selecciona el modo horario americano, el punto F
se encenderá durante las horas post meridiem.
Para el funcionamiento del distribuidor:
Accionar el interruptor general a la posición "I"
Seleccionar, para cada contenedor, a través de los pulsadores
"C" y "D" la modalidad de funcionamiento deseada.
- Pulsador "C" si desea enfriar el producto sin congelarlo
- Pulsador "D" si desea obtener granizado
2
PROGRAMAR
EL
TEMPORIZADOR
DE
DESCONGELACIÓN
Presionar las teclas A y C simultáneamente para acceder
al modo de ajuste de los intervalos de descongelación. El
ajuste siempre empezará partiendo de la hora 00:00 y el
modo granita/día indicado por el punto E. Presionar las
teclas B y C para incrementar o disminuir la hora en
intervalos de 15 minutos, y presionar la tecla A para
modificar el modo de operación desde granita/día,
indicado por el punto E, hasta refresco/noche, indicado
por el punto G, y viceversa.
Para ajustar los intervalos, debe seleccionar si el aparato
tiene que estar en modo de granita/día o de bebida/noche a las 00:00 presionando la tecla A y, a continuación,
presionar la tecla B hasta alcanzar la hora a la que quiere
cambiar el modo de operación. Ahora presione nuevamente la tecla A para cambiar el modo y los puntos E o
G se encenderán para indicar el modo seleccionado. Es
posible desplazarse hacia arriba y hacia abajo usando
las teclas B y C para comprobar los intervalos de tiempo
de descongelación. Es posible cambiar el modo de operación cada 15 minutos. Para salir del modo de ajuste de
los intervalos de descongelación es necesario ajustar la
hora a las 23:45 (11:45 PM), presionar la tecla B y el
mensaje "end" (fin) se mostrará en la pantalla y, a continuación, presionar la tecla A para confirmar la salida.
3
TEMPORIZADOR ENCENDIDO/APAGADO
Una vez finalizada la programación, el temporizador de
descongelación está todavía desactivado y "----" se
muestra en la pantalla. Presionar la tecla A durante tres
segundos para activar el temporizador de
descongelación y viceversa. El punto H indicará el
estado del temporizador.
Nota: cuando el temporizador de descongelación está
desactivado, la función de descongelación está APAGADA (la máquina funciona como si no estuviera equipada
con temporizador de descongelación).
Función Lavado: durante la operación de saneamiento del distribuidor puede ser necesario activar el mezclador sin activar
la refrigeración. Para ello es necesario mantener presionado el
pulsador "C" durante tres segundos. La activación de esta función se confirma mediante la visualización "--.- - " en la pantalla
del termostato.
Presionando cualquier pulsador el distribuidor saldrá de la
función Lavado regresando al funcionamiento normal.
7. 2 TEMPORIZADOR DE DESCONGELACIÓN
(OPCIONAL NO CON VERSIÓN ETC)
El temporizador de descongelación, ubicado en el lado derecho
de la unidad, cambia en automático el dispensador del modo de
granita/día al modo de bebida/noche y viceversa. Esto significa
que durante los periodos de descongelación la granita
congelada se fundirá hasta la temperatura de ajuste del
termostato, y una vez que ha finalizado el periodo de
descongelación, el producto se vuelve a congelar
automáticamente hasta la viscosidad de ajuste de la granita.
El temporizador de descongelación está equipado con una pantalla de cuatro dígitos, algunos puntos de señalización y tres teclas cuyas funciones son las siguientes:
8 SUGERENCIAS
A
Tecla de confirmación
B
Tecla de incremento
C
Tecla de disminución
D
Puntos de segundos
E
Punto del modo granita/día
F
Punto de PM
G
Punto del modo bebida/noche
H
Punto de APAGADO/ENCENDIDO del temporizador de
descongelación
1 Regulación de la densidad: la densidad óptima del
granizado ha sido ya ajustada en fábrica. Si se quiere variar
dicha densidad girar con un destornillador el correspondiente
tornillo de ajuste situado en cada una de las paredes
posteriores del distribuidor (ver figura 4):
- hacia derecha (sentido horario) para obtener un granizado
más denso (el índice F en la ventanilla G se desplazará
hacia abajo).
- hacia izquierda (sentido antihorario) para obtener un
granizado menos denso (el índice F en la ventanilla G se
49
desplazará hacia arriba).
junta magnética se encarga de desconectar automáticamente
la transmisión del movimiento.
Dicha situación puede ser identificada tanto por el bloqueo de
los mezcladores como por un ruído intermitente que proviene
del aparato. En este caso es necesario parar inmediatamente
el distribuidor, vaciar el contenedor interesado y eliminar la
causa del bloqueo.
9 Todo distribuidor de este tipo debe despedir calor. Si el
calor producido fuera excesivo, controlar que ninguna fuente
de calor se encuentre cerca del distribuidor y, en modo
particular, cerca de las rejillas de los paneles. Cerciorarse
además, que el flujo de aire no esté obstaculizado por paredes
cercanas, cajas u otras cosas. Dejar por lo menos 15 cm de
espacio libre alrededor del distribuidor.
10 El aparato solo puede ser utilizado con productos de
repostería.
9 LIMPIEZA
1 La limpieza y el lavado son fundamentales para garantizar
la perfecta conservación del gusto de la bebida y la máxima
eficiencia de vuestro distribuidor. Los procedimientos descritos
a continuación deben ser considerados de carácter general y
pueden variar por efecto de la reglamentación de higiene
vigente.
2 Antes del desarmado para el lavado del distribuidor debe
quitarse todo el producto. Proceder como sigue:
- poner el interruptor general en la posición I;
figura 4
2 Regulación de la temperatura: la temperatura óptima de
las bebidas (para el funcionamiento del distribuidor como
refrigerador de bebidas y no como granizador) ha sido
regulada en la fábrica. Si se quiere variar su valor, girar el
pomo colocado en cada una de los paneles portainterruptores:
- hacia derecha (sentido horario) para obtener una bebida más
fría.
- hacia izquierda (sentido antihorario) para obtener una bebida
menos fría.
NOTA : la regulación de la temperatura de la bebida se hace
efectiva solamente cuando el interruptor mezcladores y
refrigeración correspondiente se encuentra en la posición
Bebida.
3 El tiempo necesario para obtener la refrigeración del
producto varía en función de distintos factores como por
ejemplo la temperatura ambiente, la temperatura inicial del
producto, su contenido de azúcar (grado Brix) y la regulación
de la densidad.
4 Llenando los contenedores con producto ya enfriado
previamente se aumenta ulteriormente la eficiencia del
distribuidor.
5 Para disminuir los tiempos de restablecimiento y, por lo
tanto, aumentar la autonomía del distribuidor, volver a llenar
cuando el nivel del producto desciende a mitad evaporador.
6 Para conseguir una buena conservación del producto, el
distribuidor debe funcionar también durante la noche, por lo
menos en la posición Bebida. Si esto no fuera posible y los
productos permanecieran en los contenedores con el
distribuidor parado es conveniente, una hora antes de apagar
el aparato, llevar los interruptores mezcladores y refrigeración
en la posición I; ésto evita la formación de bloques o crostas de
hielo que podrían dañar los dispositivos mezcladores. En el
caso en que se formasen dichos bloques de hielo, estos
deberían ser quitados antes de volver a poner en función el
distribuidor. El funcionamiento nocturno en la posición Bebida
elimina además la posible formación de hielo (debido a la
condensación de la humedad atmosférica) en el exterior de los
contenedores.
7 No parar jamás los mezcladores cuando hay granizado en
los contenedores; si no se mezcla, dicho granizado puede
agregarse y formar un único bloque de hielo. Volviendo a
arrancar los mezcladores en estas condiciones (sin esperar
que el hielo se derrita) pueden dañarse.
8 El distribuidor está provisto de una junta magnética para la
transmisión del movimiento a los mezcladores.Para prevenir
daños al aparato, en caso de bloqueo de los mezcladores
debido a bloques de hielo u otro dentro de los contenedores, la
-
poner los interruptores mezcladores/refrigeración en la
posición I;
-
posicionar un recipiente debajo del grifo y vaciar los
contenedores;
-
poner todos los interruptores en la posición 0.
9. 1 DESMONTAJE DEL RECUPERADOR
(OPCIONAL)
1 Apoye la parte derecha del recuperador sobre una superficie. Coloque el recipiente en su interior.(ver figura 5)(ver figura
6).
figura 5
figura 6
2 Coloque la parte izquierda del recuperador, haciendo coin50
cidir el encaje evidenciado. Cierre a presión las dos partes. (ver
figura 7)(ver figura 8).
sacar el recipiente hacia delante B (ver figura 11).
figura 7
figura 8
figura 10
9. 2 DESMONTAJE
ATTENCION
Antes de iniciar el desmontaje de cualquier componente
desconectar siempre eléctricamente el aparato sacando
la clavija del enchufe.
1 Para quitar la tapa del recipiente, pulsar la tecla superior B
y deslizar la tapa C hacia la parte anterior del recipiente. Si la
máquina dispone de cerradura para el cierre de seguridad de la
tapa A, girar la llave en el sentido contrario al de las agujas del
reloj y desbloquear la tecla de apertura (ver figura 9).
figura 11
3 Quitar el mezclador A sacándolo del cilindro evaporador.
figura 9
2 Para desmontar el recipiente es necesario empujar hacia
arriba la palanca correspondiente A (ver figura 10) y luego
51
6 Sacar el cajón recogedor de gotas y vaciarlo.
7 Sacar del recipiente el restrictor de flujo (ver figura 15).
Luego retirar el empalme hexagonal B (ver figura 12).
figura 15
9. 3 LAVADO
figura 12
IMPORTANTE
4 Sacar la guarnición del correspondiente alojamiento (ver
figura 13).
No lavar ningún componente de la máquina en el lavavajillas.
ATTENCION
Antes de llevar a cabo una intervención de limpieza,
desconectar siempre eléctricamente el distribuidor
sacando la clavija del enchufe o apagando el interruptor
exterior de pared.
1 Preparar en un recipiente aproximadamente cuatro litros de
agua caliente (45-60°C) y detergente específico respetando
con atención las indicaciones del fabricante; una solución
demasiado concentrada puede provocar en efecto
desperfectos en las partes que se tienen que lavar, mientras
una demasiado diluida puede no limpiar de forma suficiente.
No utilizar detergentes abrasivos.
figura 13
IMPORTANTE
5 Desmontar el grifo de erogación siguiendo la secuencia
indicada (ver figura 14).
Para prevenir desperfectos al distribuidor utilizar sólo
detergentes compatibles con las partes de plástico.
2 Utilizar un cepillo adecuado y lavar cuidadosamente con la
solución detergente todas las partes que están en contacto con
la bebida.
ATTENCION
Durante el lavado del distribuidor no utilizar una cantidad excesiva de agua cerca de los componentes
eléctricos; en caso contrario se podrían producir descargas eléctricas en las personas o deterioros en el distribuidor.
figura 14
52
3 Lavar los cilindros evaporadores utilizando un cepillo con
la derecha. (ver figura 17)(ver figura 18).
cerdas suaves.
4 Enjuagar todas las partes lavadas con agua corriente.
9. 4 HIGIENIZACION DEL DISTRIBUIDOR
DESMONTADO
La higienización debe efectuarse inmediatamente antes de
p on er en f unc ión el d ist r ib ui dor ; evi t ar que e ste
permanezca inactivo por mucho tiempo despúes de haber
figura 17
sido higienizado.
1 Antes de iniciar los procedimientos descritos a continuación
es necesario lavarse las manos con un jabón antibacteriano.
2 Preparar en un barreño aproximadamente ocho litros de
solución de agua caliente (45-60°C) y producto desinfectante
aprobado por las autoridades del propio país respetando las
especificaciones del fabricante. Si no se dispone de un
producto desinfectante específico, preparar una solución de
agua e hipoclorito de sodio (lejía) con una proporción de 1
cucharada cada 2 litros de agua.
3 Sumergir en la solución todas las partes que se tienen que
desinfectar durante el tiempo indicado por el fabricante del
producto.
4 Dejar secar las partes desinfectadas sobre una superficie
limpia.
figura 18
5 Secar las partes externas del distribuidor sin utilizar trapos
abrasivos.
9. 6 REMONTAJE
9. 5 MONTAJE DEL RECUPERADOR
1 Introducir el cajón recogedor de gotas en su alojamiento.
2 Lubrificar el pistón del grifo de erogación, el empalme
hexagonal y el mezclador en los puntos indicados en la figura
19 (NG6) o figura 20 (NG10) utilizando exclusivamente la
grasa que se entrega de serie con la máquina u otra grasa para
(OPCIONAL)
1 Abra las dos partes (debe oírse un clic). (ver figura 16).
figura 16
2 Quite la parte izquierda del recuperador y, a continuación,
53
6 Montar de nuevo el recipiente empujándolo hacia la pared
posterior, asegurándose que encaje correctamente sobre la
guarnición. La palanca de bloqueo descenderá hasta apoyarse
sobre la plataforma de goteo (ver figura 23).
uso alimentario.
figura 19
figura 20
3 Montar de nuevo el grifo de erogación en el recipiente con
secuencia inversa respecto a la de la figura 19 o figura 19.
4 Montar de nuevo la guarnición del recipiente en el
alojamiento correspondiente.
NOTA: el ala de mayor diámetro tiene que apoyarse a la pared
posterior (ver figura 21).
figura 21
figura 23
5 Montar de nuevo el empalme hexagonal y luego el
mezclador (ver figura 22).
7 Enjuagar con agua limpia de forma que se elimine cualquier
posible resto de solución desinfectante del fondo de los
recipientes. Secar el interior de los recipientes con una
servilleta de papel del tipo “usar y tirar”.
9. 7
HIGIENIZACION DEL DISTRIBUIDOR
MONTADO
La desinfección del aparato montado, precedente a su
puesta en funcionamiento, se puede llevar a cabo, en caso
necesario, sólo como ulterior precaución además de la
desinfección del aparato desmontado descrita con
anterioridad, pero nunca sustituyéndola.
1 Preparar en un barreño una solución de agua y producto
desinfectante aprobado por las autoridades del propio país
respetando las especificaciones del fabricante. Si no se
dispone de un producto desinfectante específico, preparar una
solución de agua e hipoclorito de sodio (lejía) con una
proporción de 1 cucharada cada 2 litros de agua.
2 Introducir la solución en los recipientes.
3 Utilizando un cepillo adecuado, frotar la solución por todas
figura 22
54
10. 1 MANUTENCION (SOLAMENTE POR EL
SERVICIO POSTVENTA)
las partes por encima del nivel de la solución y en la parte
inferior de la tapa.
4 Colocar la tapa y hacer funcionar el distribuidor, para
permitir que la solución se mueva, durante 2 minutos.
5 Sacar del recipiente el restrictor de flujo (ver figura 15).
6 Vaciar los recipientes de la solución desinfectante a través
de los grifos de erogación y luego eliminarla.
IMPORTANTE
7 Enjuagar con agua limpia para eliminar cualquier posible
resto de solución desinfectante del fondo de los recipientes.
Para prevenir desperfectos en el distribuidor, las
partes de plástico se tienen que lubrificar sólo con
la grasa suministrada por el fabricante o con otra
grasa compatible con partes de plástico.
8 No efectuar otras operaciones de enjuague.
10 MANUTENCION
CADA AÑO : Sacar todos los paneles y limpiar el interior de la
máquina, incluida la base y el interior de los paneles.
No eliminar nunca el material anti condensación situado alrededor del tubo de salida del evaporador (el tubo en cobre colocado
a la derecha del motor reductor). Si dicho material no se encontrara en la máquina o se perdiera, sustituir con piezas de recambio originales del fabricante.
1 Cada día: controlar el distribuidor y comprobar que no
presente pérdidas de producto por las juntas. Si se notan
pérdidas, controlar primero de todo que los componentes del
distribuidor se encuentren montados correctamente, luego
comprobar que las juntas no necesiten lubrificación y por
último que no sean defectuosas o estén desgastadas, en tal
caso será necesario sustituirlas con piezas de recambio
originales del fabricante.
2 Cada mes: eliminar el polvo acumulado en el filtro del
condensador situado en el lado posterior de la máquina (ver
figura 24).
figura 24
ATTENCION
Prestar atención a las aletas del condensador puesto
que son cortantes.
3 En caso de ruidos anómalos, desconecte el enfriador y
consulte al servicio técnico.
4 En caso de falla, desconecte la máquina para evitar su
reencendido imprevisto.
5 Después de cualquier operación de reparación, vuelva a
colocar todos los componentes en su posición original (por
ejemplo, cárteres y tornillos).
55
Ugolini spa
02434-00500
R0.9 18N04
•
Via dei Pioppi, 33
•
20090 Opera (MI)
•
Tel. 02.5300591
•
www.ugolinispa.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
