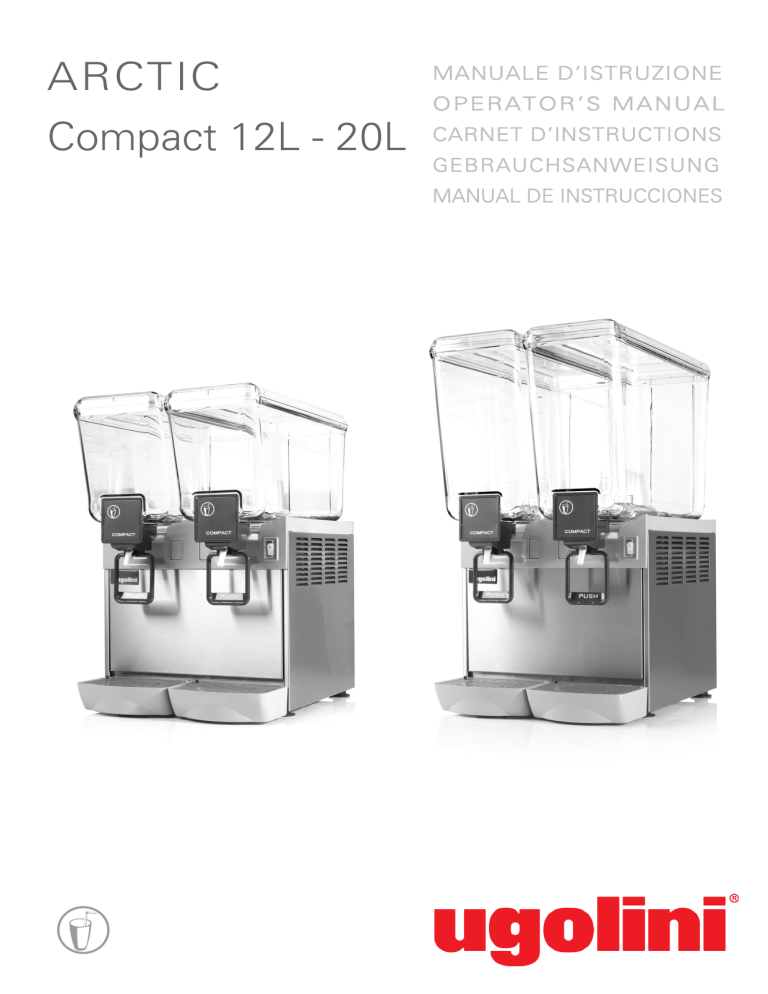

ARCTIC
MANUALE D’ISTRUZIONE
Compact 12L - 20L
CARNET D’INSTRUCTIONS
OPERATOR’S MANUAL
GEBRAUCHSANWEISUNG
MANUAL DE INSTRUCCIONES
Arctic Compact 12-20
DICHIARAZIONE DI CONFORMITÀ CE
Noi Ugolini spa, via dei Pioppi, 33 20090 Opera Milano ITALY dichiariamo, sotto la nostra responsabilità, che l’apparecchio DISTRIBUTORE DI
BEVANDE FREDDE - Marca: UGOLINI S.p.A. - Fabbricante: UGOLINI S.p.A. - Modelli: ARCTIC COMPACT 1/12 - 2/12 - 3/12 - 4/12 - 1/20 - 2/20 3/20 - 4/20 - 230V 50Hz sono conformi alle seguenti Normative:
- EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
- EN60335-1 (2012)+A11(2014)
- EN 55014-2 (2014) + A1 (2001) + A2 (2008)
- EN60335-2-24 (2010)
- EN 61000-3-2 (2014); EN61000-3-3 (2013)
- EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
In ottemperanza alle Direttive 2014/30/CE, 2014/35/CE.
EC DECLARATION OF CONFORMITY
We Ugolini spa, via dei Pioppi, 33 20090 Opera Milano ITALY declare, under our responsibility, that the apparatus COLD DRINK DISPENSER Trademark: UGOLINI S.p.A. - Manufacturer: UGOLINI S.p.A. - Model: ARCTIC COMPACT 1/12 - 2/12 - 3/12 - 4/12 - 1/20 - 2/20 - 3/20 - 4/20 - 230V
50Hz are in conformity with the following Standards:
- EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
- EN60335-1 (2012)+A11(2014)
- EN 55014-2 (2014) + A1 (2001) + A2 (2008)
- EN60335-2-24 (2010)
- EN 61000-3-2 (2014); EN61000-3-3 (2013)
- EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
Following the provisions of the Directives 2014/30/CE, 2014/35/CE.
DECLARATION DE CONFORMITE CE
Nous Ugolini spa, via dei Pioppi, 33 20090 Opera Milano ITALY déclarons, sous notre responsabilité, que les appareil DISTRIBUTEUR REFROIDISSEUR DE BOISSONS - Marque: UGOLINI S.p.A. - Constructeur: UGOLINI S.p.A. - Modèle: ARCTIC COMPACT 1/12 - 2/12 - 3/12 - 4/12 - 1/20
- 2/20 - 3/20 - 4/20 - 230V 50Hz sont conformes aux Normes suivantes:
- EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
- EN60335-1 (2012)+A11(2014)
- EN 55014-2 (2014) + A1 (2001) + A2 (2008)
- EN60335-2-24 (2010)
- EN 61000-3-2 (2014); EN61000-3-3 (2013)
- EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
Conformément aux Directives 2014/30/CE, 2014/35/CE.
EG-ÜBEREINSTIMMUNGSERKLÄRUNG
Wir Ugolini spa, via dei Pioppi, 33 20090 Opera Milano ITALY erklären auf eigene Verantwortung, daß die Gerät KALTGETRÄNKE DISPENSER Marke: UGOLINI S.p.A. - Hersteller: UGOLINI S.p.A. - Modell : ARCTIC COMPACT 1/12 - 2/12 - 3/12 - 4/12 - 1/20 - 2/20 - 3/20 - 4/20 - 230V 50Hz
mit den folgenden Normen übereinstimmen:
- EN60335-1 (2012)+A11(2014)
- EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
- EN60335-2-24 (2010)
- EN 55014-2 (2014) + A1 (2001) + A2 (2008)
- EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
- EN 61000-3-2 (2014); EN61000-3-3 (2013)
Gemäß den EWG-Richtlinien 2014/30/CE, 2014/35/CE.
DECLARACIÓN DE CONFORMIDAD CE
Nosotros Ugolini spa, via dei Pioppi, 33 20090 Opera Milano ITALY declararamos, bajo nuestra responsabilidad, que los aparato DISTRIBUIDOR
DE BEBIDAS FRIAS - Marca: UGOLINI S.p.A. - Fabricante: UGOLINI S.p.A. - Modelo: ARCTIC COMPACT 1/12 - 2/12 - 3/12 - 4/12 - 1/20 - 2/20 3/20 - 4/20 - 230V 50Hz responden con las siguientes Normativas:
- EN60335-1 (2012)+A11(2014)
- EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
- EN60335-2-24 (2010)
- EN 55014-2 (2014) + A1 (2001) + A2 (2008)
- EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
- EN 61000-3-2 (2014); EN61000-3-3 (2013)
En cumplimiento de las Normas 2014/30/CE, 2014/35/CE.
vedere targa dati sulla macchina
see data plate on the machine
voir la plaque sur l’appareil
siehe Dispenser Typenschild
ver la placa del distribuidor
Ugolini spa
L’Amministratore Delegato
(luogo ed anno di prod. - place and mfr. year - lieu et an de production
Produktionsort und Produktionsjahr - lugar y año de producción)
2
4
8
12
16
20
ELENCO RICAMBI - Disponibile in internet all’indirizzo : http://www.ugolinispa.com/download
SPARE PARTS LIST - Available on the Internet at : http://www.ugolinispa.com/download
LISTE DES PIECES DE RECHANGE - Sur le site Internet à l'adresse : http://www.ugolinispa.com/download
ERSATZTEILLISTE - Auf der Internet-Seite : http://www.ugolinispa.com/download
DESCRIPCION PIEZAS DE REPUESTO - En el sitio de Internet en : http://www.ugolinispa.com/download
Ai sensi dell’art.13 del Decreto Legislativo 25 Luglio 2005, n.151 “Attuazione delle Direttive
2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonchè allo smaltimento dei rifiuti”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica
che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri
rifiuti.
La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e gestita dal
produttore. L’utente che vorrà disfarsi della presente apparecchiatura dovrà quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire la raccolta separata dell’apparecchiatura giunta a fine vita.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte del detentore comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.
Pursuant to the European Directives 2002/95/EC, 2002/96/EC and 2003/108/EC, on restricting the use of hazardous substances in electric and electronic equipment and on the disposal of waste material.
The crossed out wheelie bin symbol applied to equipment or packaging means that the product should be collected separately from other types of waste at the end of its useful life.
The separate collection of equipment that has reached the end of its life cycle is organised
and managed by the manufacturer. A user that wishes to dispose of this product should therefore contact the manufacturer and follow the instructions given with respect to the separate collection of obsolete equipment.
Correct separate collection and the subsequent recycling, treatment and environmentally compatible
disposal of discarded equipment is of aid in avoiding possible negative effects for the environment and
people's health and facilitates the re-use or recycling of the materials of which the equipment is made.
Illegal disposal of this product on part of the owner will give way to the application of administrative
fines as provided by current laws.
Conformément aux Directives européennes 2002/95/CE, 2002/96/CE et 2003/108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans les appareils électriques
et électroniques, ainsi qu'à l'élimination conforme et au recyclage des déchets.
Le symbole de la poubelle barrée indiqué sur l'appareil ou sur sa boîte indique qu'à la fin de
sa vie utile ce produit doit être éliminé séparément des autres déchets et conformément aux
lois en vigueur en la matière.
La collecte différenciée de cet appareil à la fin de sa vie utile, est organisée et gérée par le
producteur. Par conséquent, lorsque l'utilisateur souhaitera jeter cet appareil il devra contacter le producteur et respecter le système que ce dernier aura mis en place pour réaliser la collecte différenciée
GARANZIA
1. L'apparecchio è garantito per un periodo di dodici mesi dalla data di acquisto.
Tale data viene certificata dalla ricevuta e/o fattura fiscale e/o da un documento attestante l'avvenuta consegna dell'apparecchio all'acquirente.
2. Per garanzia si intende la sostituzione o riparazione gratuita delle parti componenti l'apparecchio riconosciute difettose all'origine, per vizi di fabbricazione a condizione che: A- il difetto di funzionamento dell'apparecchio sia stato -a pena di
decadenza- denunziato per iscritto dall'acquirente al produttore entro otto giorni dalla scoperta del difetto stesso; B-ove l'acquirente abbia diritto alla garanzia, sarà dovere di Ugolini s.p.a. provvedere -a sua insindacabile discrezione- alla sostituzione
integrale dell'apparecchio, ovvero alla sostituzione o riparazione delle sole parti di
esso riconosciute difettose all'origine, per vizi di fabbricazione.
3. Sono escluse dalla garanzia le parti dell'apparecchio aventi funzione estetica e/o
ornamentale, nonché le parti che dovessero risultare difettose a causa -o per effetto- di circostanze non connesse a vizi di fabbricazione ovvero a negligenza, imperizia o trascuratezza nell'uso, installazione errata o, comunque, difforme rispetto le
istruzioni fornite dal produttore, manutenzione errata o eseguita da personale non
autorizzato da Ugolini s.p.a., o, comunque, effettuata in modo difforme rispetto alle
istruzioni fornite dal produttore, (ivi) trasporto eseguito in modo inidoneo o, comunque, con modalità differenti rispetto quelle indicate dal produttore; sono altresì
esclusi dalle prestazioni in garanzia gli interventi tecnici inerenti l'installazione e l'allacciamento agli impianti di alimentazione elettrica o idrica.
4. E' esclusa dalla garanzia la responsabilità del produttore per l'ipotesi in cui l'apparecchio determini la distruzione o il deterioramento di una cosa diversa dall'apparecchio stesso; è, inoltre, esclusa la responsabilità del produttore per eventuali
danni che possano, direttamente o indirettamente, derivare a persone e/o cose per
des appareils arrivés à la fin de leur vie utile.
La collecte différenciée correctement effectuée, suivie de l'envoi des appareils éliminés au recyclage,
avec traitement et élimination des déchets dans le plus strict respect de l'environnement, est une
procédure fondamentale qui contribue à éviter les possibles effets négatifs sur notre environnement
et sur notre santé, et qui favorise la réutilisation et/ou le recyclage des matériaux qui composent ces
appareils.
L'élimination abusive de ce produit par son propriétaire comporte l'application de sanctions administratives sévères, prévues par la réglementation en vigueur.
Laut EG-Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränkung der
Verwendung gefährlicher Stoffe in elektronischen Geräten sowie zur Abfallentsorgung.
Das Symbol des durchgestrichenen Abfallcontainers auf der Packung gibt an, dass das Produkt zum Ende seiner Lebensdauer getrennt von den anderen Abfällen entsorgt werden
muss.
Die getrennte Abfallsammlung dieses Geräts am Ende seiner Lebensdauer wird vom Hersteller organisiert und verwaltet. Der Nutzer, der das Gerät entsorgen möchte, muss sich daher mit
dem Hersteller in Verbindung setzen und das System befolgen, das dieser angewendet hat, um das
Altgerät der getrennten Abfallsammlung zuzuführen.
Eine angemessene Mülltrennung, die das Altgerät zur Wiederverwertung und umweltverträglichen Entsorgung führt, trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu
vermeiden und fördert die Wiederverwendung bzw. das Recycling der Materialien, aus denen das
Gerät besteht.
Die unerlaubte Entsorgung des Produkts durch den Benutzer zieht die Anwendung der von der geltenden Richtlinie vorgesehenen Ordnungsstrafen nach sich.
En virtud de las Directivas europeas 2002/95/CE, 2002/96/CE y 2003/108/ CE, relativas a
la reducción del uso de sustancias peligrosas en los aparatos eléctricos y electrónicos, así
como a la eliminación de residuos.
El símbolo del contenedor tachado que aparece impreso sobre el aparato o sobre su embalaje indica que al finalizar la vida útil del producto éste nunca debe depositarse junto al resto
de residuos.
La recogida selectiva de este equipo cuando llegue al final de su vida útil la gestionará y organizará
el fabricante. El usuario que desee deshacerse de este equipo deberá ponerse en contacto con el fabricante y seguir el sistema que éste haya adoptado para permitir la recogida selectiva del aparato
que haya llegado al final de su vida útil.
La recogida selectiva adecuada para el posterior reciclaje, tratamiento y eliminación del equipo inservible, compatible con el medio ambiente, contribuye a evitar posibles efectos negativos para el medio
ambiente y para la salud y favorece la reutilización y/o el reciclaje de los materiales de los que está
compuesto el equipo.
La eliminación inadecuada del producto por parte de su propietario comportará la aplicación de las
sanciones administrativas previstas por la normativa vigente.
effetto della -e/o in correlazione alla- mancata o inesatta osservanza di tutte le prescrizioni indicate nel manuale di istruzioni allegato all'apparecchio; nelle ipotesi in
cui il produttore sia tenuto a rispondere dei danni subiti dall'acquirente, il risarcimento non potrà in ogni caso comportare, a carico di Ugolini s.p.a., un esborso superiore
al prezzo versato dall'acquirente per l'acquisto del prodotto.
5. Sono escluse dalla garanzia anche tutte le spese di trasporto.
6. L'intervento di riparazione dell'apparecchio deve essere effettuato presso Ugolini
s.p.a., ovvero presso uno dei laboratori autorizzati dalla medesima; le spese di trasporto, ed i rischi ad esso connessi, sono interamente a carico dell'acquirente; ove
l'intervento di riparazione sia effettuato a domicilio, l'acquirente sarà tenuto a corrispondere il diritto fisso di chiamata in vigore presso il produttore alla data dell'intervento.
7. Trascorsi dodici mesi dall'acquisto, decade il diritto di garanzia e l'assistenza verrà esplicata addebitando, oltre alle spese di manodopera, anche il costo delle parti
sostituite e quelle di trasporto.
8. Sono esclusi la sostituzione dell'apparecchio ed il prolungamento della garanzia
a seguito di intervenuto guasto.
9. E' escluso dalla garanzia l'apparecchio la cui targa di identificazione risulti manomessa, asportata o comunque in condizioni tali da non rendere possibile l'identificazione certa dell'apparecchio stesso.
10. Tale garanzia è valida solo nel territorio in cui l'acquirente ha la propria sede legale alla data dell'acquisto dell'apparecchio.
Questo apparecchio è coperto da uno o più dei seguenti brevetti e/o altre domande di brevetto depositate:
This dispenser is manufactured under one or more of the following U.S.patents and/or other pending patents:
Cet appareil est couvert par un ou plusieurs des brevets suivants et/ou autres demandes de brevet déposées:
Dieses Gerät ist durch eines oder mehrere der folgenden Patente und/oder andere eingetragene Patentanmeldungen geschützt:
Este aparato está cubierto por una o varias de las siguientes patentes y/o otras solicitudes de patente ya registradas:
US 2013,0263747 - US 2013,0152620 - US 2013,0098098 - US 2012,0234035 - US 6467,944 - US 5713,214 - US 6546,843 - DE 6010,0684
WO 2012,085692 - WO 2012,032425 - WO 2012,004687 - WO 2013,011078 - EP 2478,774 - EP 1155,622 - EP 0799,575 - EP 1162,168
3
Arctic Compact 12-20
1 ISTRUZIONI DI SICUREZZA ELETTRICA
3 CARATTERISTICHE TECNICHE
1/12
1/20
1 Prima di collegare elettricamente il distributore, controllare
che la tensione di rete sia quella corretta indicata in targa. Collegare il distributore a una rete monofase, servendosi di una
presa completa di messa a terra secondo quanto stabilito dalle
norme vigenti. Nel caso la disconnessione dell`apparecchio
dalla rete elettrica sia effettuata con un interruttore unipolare,
tale interruttore deve garantire una distanza di apertura dei
contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III.
2/12
2/20
3/12
3/20
4/12
4/20
Contenitori trasparenti smontabili
n
1
2
3
4
Capacità singolo contenitore, circa
l
12
20
12
20
12
20
12
20
larghezza
cm
18
36
54
72
profondità
cm
47
47
47
47
12 lt
20 lt
cm
61
71
61
71
61
71
61
71
Peso netto, circa
12 lt
20 lt
kg
17
18
23
26
37
42
50
52
2 Non usare prolunghe per collegare elettricamente l'apparecchio.
Peso lordo, circa
12 lt
20 lt
kg
19
20
26
29
40
45
55
56
n
1
2
3
4
3 Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio assistenza
tecnica o, comunque, da una persona con qualifica similare, in
modo da prevenire ogni rischio.
Motocompressore ermetico
Dimensioni:
altezza
Termostati regolabili
Condensatore a ventilazione forzata
Salvamotore
Livello di rumorosità inferiore a 70 dB (A)
4 L'apparecchio non è adatto per l'uso in ambienti esterni.
IMPORTANTE
5 L'apparecchio deve essere installato in posizione verticale.
Caratteristiche elettriche: leggere i dati riportati sulla
targa di ogni singolo distributore; questa è situata nella
parte inferiore del pannello frontale, dietro il cassetto
raccogligocce di destra. I numeri di matricola degli apparecchi (preceduti dal simbolo #) sono collocati dietro il
rubinetto di destra. I dati riportati sulla targa sono sempre quelli a cui fare riferimento.
6 Prima di qualsiasi intervento di pulizia disconnettere sempre elettricamente il distributore estraendo la spina dalla presa.
7 Non smontare i pannelli per pulizia o manutenzione senza
assicurarsi che il distributore sia scollegato elettricamente.
8 Per la pulizia, non utilizzare un getto d'acqua.
E’ riservato il diritto di modifica senza preavviso.
9 Questo apparecchio non può essere utilizzato da bambini.
4 INTRODUZIONE
10 Evitare che bambini giochino con l'apparecchio.
E necessario leggere attentamente questo libretto di istruzioni
allo scopo di conoscere tutte le caratteristiche del distributore.
Come tutti i prodotti meccanici, anche questo distributore richiede pulizia e cura. Il suo buon funzionamento inoltre può essere
compromesso da eventuali errori compiuti dall'operatore durante le fasi di smontaggio e pulizia. Per questo motivo è importante
che le procedure di smontaggio, lavaggio, sanitizzazione e rimontaggio, essendo operazioni giornaliere, siano conosciute
senza possibilità di errore a chi utilizza il distributore.
11 Questo apparecchio non può essere utilizzato da persone
con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenza, a meno che queste non abbiano ricevuto
assistenza e formazione per l'uso sicuro dell'apparecchio e
comprendano i pericoli da esso derivanti.
12 L'accesso alla parte interna del distributore è limitata alle
persone che hanno conoscenza ed esperienza pratica
dell'apparecchio, specialmente quando si tratta di sicurezza e
di igiene.
5 INSTALLAZIONE
1 Estrarre il distributore dall’imballo, che è consigliabile conservare per future necessità.
2 ISTRUZIONI DI SICUREZZA IGENICA
1 Questo apparecchio è destinato all'utilizzo per applicazioni
domestiche e simili.
IMPORTANTE
Nelle operazioni di trasporto o sollevamento, il distributore non deve mai essere afferrato per i contenitori trasparenti. Il fabbricante non risponde dei danni provocati
dalle suddette errate manovre.
2 Per un corretto funzionamento, la temperatura ambiente
deve essere compresa tra +5° e +32°C.
3 Utilizzare l'apparecchio esclusivamente per il raffreddamento dei liquidi indicati.
2 Controllare che il distributore non abbia subito danni da trasporto. In caso contrario, provvedere immediatamente ad effettuare il reclamo presso il vettore.
4 Non introdurre sostanze o liquidi pericolosi o tossici
all'interno dell'apparecchio.
4
3 Appoggiare il distributore su un banco in grado di sostenerne il peso, anche a carico completo, tenendo presente
quanto detto all’avvertimento IMPORTANTE del precedente punto 1.
4 Lasciare uno spazio libero di almeno 15 cm attorno a tutto il
distributore per non ostacolare il flusso d’aria di raffreddamento.
5 Controllare la stabilità dell’apparecchio regolando eventualmente i piedini in altezza.
6 Nel caso di apparecchio dotato di rubinetto a gravità montare il rubinetto facendo riferimento a quanto illustrato al paragrafo 5.3.4 RIMONTAGGIO.
consigliabile filtrarle onde evitare che le parti solide in esse
contenute possano ostruire il passaggio dal rubinetto.
4 Montare i coperchi sopra i contenitori accertandosi che questi siano posizionati correttamente
5 Agire sugli interruttori (vedere capitolo 7.1 DESCRIZIONE
DEI COMANDI).
6 Il distributore deve sempre funzionare con i coperchi montati al fine di prevenire un’eventuale contaminazione del prodotto.
7 Il distributore deve funzionare ininterrottamente: il gruppo
frigorifero si arresterà automaticamente quando il prodotto sarà
pronto per la distribuzione. I dispositivi di agitazione continueranno a funzionare.
8 Per la buona conservazione del prodotto il distributore deve
funzionare anche di notte.
ATTENZIONE
7. 1 DESCRIZIONE DEI COMANDI
Assicurarsi che l’apparecchio sia correttamente collegato a terra; in caso contrario è possibile causare shock
elettrici alle persone o danneggiare il distributore.
Il distributore è provvisto del solo interruttore generale. Mettendo questo in posizione I funzionano tanto i dispositivi di agitazione quanto il gruppo frigorifero.
7 Il distributore non esce prelavato e sanitizzato dalla fabbrica. Prima dell’uso esso deve essere smontato, lavato e sanitizzato seguendo quanto previsto nelle presenti istruzioni al
capitolo 7.3 PULIZIA.
7. 2 SUGGERIMENTI
1 Il tempo necessario per ottenere la refrigerazione del prodotto varia a seconda di diversi fattori quali ad esempio la temperatura ambiente e la temperatura iniziale del prodotto.
2 Rabboccando i contenitori con prodotto già preraffreddato
si aumenta ulteriormente l’efficienza del distributore.
3 Per diminuire ulteriormente i tempi di ripristino ed aumentare quindi l’autonomia del distributore, rabboccare le vasche
quando il livello del prodotto è sceso a metà.
4 Ogni distributore di questo genere deve emettere calore. Se
però tale emissione dovesse sembrare eccessiva, controllare
che nessuna fonte di calore venga a trovarsi nei pressi del
distributore stesso e, in particolare, in prossimità dei pannelli
grigliati. Assicurarsi inoltre che il flusso d’aria non venga ostacolato dalla vicinanza di pareti, scatole o altro. Lasciare almeno
15 cm di spazio libero intorno al distributore.
In ogni caso quando il prodotto all’interno dei contenitori è
fredda si ha la certezza che tutto funziona regolarmente e che il
calore emesso non è dannoso.
5 Regolazione della temperatura: per eseguire tale operazione, rivolgersi esclusivamente ad un tecnico.
La temperatura ottimale della bevanda è stata stabilita e regolata in fabbrica.
6 Per evitare rischi di cadute le parti intorno alla macchina
deve essere mantenute asciutte.
IMPORTANTE
Posizionare l’apparecchio in maniera tale che la spina
del cavo di alimentazione sia facilmente accessibile.
8 L'apparecchio deve essere installato dove possa essere
controllato da operatori qualificati ad usarlo.
6 PER UN FUNZIONAMENTO SICURO E
CORRETTO
1 Non usare il distributore prima di aver letto il presente
libretto d’istruzioni.
2 Non usare il distributore se non correttamente collegato a
terra.
3 Non mettere in funzione il distributore se i pannelli non
sono al loro posto e bloccati con viti.
4 Non introdurre dita o oggetti nelle fessure dei pannelli e
nell’apertura del rubinetto.
5 Non smontare la vasca, non rimuovere mescolatori o pannelli per pulizia o manutenzione senza assicurarsi che il distributore sia scollegato elettricamente.
6 Utilizzare sempre guanti idonei per la manipolazione degli
alimenti.
ATTENZIONE
L'accesso alla zona di servizio è limitato alle persone che
hanno la sicurezza / igiene conoscenza e la pratica
sull'apparecchio.
7 ISTRUZIONI PER L’USO
1 Lavare e sanitizzare il distributore prima di utilizzarlo
seguendo quanto previsto nelle presenti istruzioni al capitolo
7.3 PULIZIA.
2 Riempire i contenitori con il prodotto desiderato fino e non
oltre il livello massimo indicato sulle vasche.
La quantità di prodotto nel contenitore (espressa in litri o in galloni) è indicata dagli appositi segni sul contenitore stesso.
3 Nel caso si vogliano distribuire prodotti concentrati da diluirsi con acqua potabile, versare nei contenitori l'acqua aggiungendo in seguito la dovuta quantità di concentrato, secondo le
istruzioni del fabbricante. Volendo utilizzare spremute naturali è
7. 3 PULIZIA
Pulizia e lavaggio sono fondamentali per garantire la perfetta
conservazione del gusto della bevanda e la massima efficienza
del vostro distributore. Le procedure descritte nel seguito devono essere considerate di carattere generale e possono variare
per effetto della regolamentazione sanitaria vigente.
Prima dello smontaggio per il lavaggio il distributore deve essere svuotato del prodotto.
5
Arctic Compact 12-20
7. 3. 1 SMONTAGGIO
7. 3. 2
LAVAGGIO
IMPORTANTE
ATTENZIONE
Non lavare alcun componente della macchina in lavastoviglie.
Prima di procedere allo smontaggio di qualsiasi componente disconnettere sempre elettricamente l’apparecchio
togliendo la spina dalla presa.
1 Togliere il coperchio del contenitore.
ATTENZIONE
2 Togliere il contenitore vuoto sollevandolo dal lato rubinetto
e sfilandolo dalla guarnizione (vedere figura 1).
Prima di qualsiasi intervento di pulizia disconnettere
sempre elettricamente il distributore estraendo la spina
dalla presa o spegnendo l'interruttore esterno a parete.
1 Preparare in una bacinella circa otto litri di acqua calda (4560°C) e detersivo specifico rispettando con attenzione le prescrizioni del fabbricante; una soluzione troppo concentrata può
infatti causare danni alle parti da lavare, mentre una troppo
diluita può non detergere a sufficienza. Non usare detersivi
abrasivi.
IMPORTANTE
figura 1
Al fine di prevenire danni al distributore utilizzare solo
detersivi compatibili con le parti in plastica.
3 Togliere la guarnizione del contenitore.
4 Estrarre la girante pompa dalla sua sede.
2 Usare una spazzola adatta e lavare accuratamente con la
soluzione detergente tutte le parti a contatto con la bevanda.
5 Rubinetto a gommino: premere (1) la leva comando rubinetto e sfilare (2) il gommino dal foro d’uscita del contenitore
(vedere figura 2).
ATTENZIONE
Durante il lavaggio del distributore non usare eccessiva
quantità di acqua in vicinanza dei componenti elettrici; in
caso contrario è possibile causare shock elettrici.
3 Non immergere nella soluzione di lavaggio i coperchi con
luce ma lavarli separatamente. Prestare attenzione al loro
lavaggio nella parte inferiore.
4 Risciacquare tutte le parti lavate con acqua corrente.
7. 3. 3 SANITIZZAZIONE DEL DISTRIBUTORE
SMONTATO
figura 2
6 Rubinetto a gravità: sfilare il pistone e quindi smontare la
leva comando rubinetto (vedere figura 3).
La sanitizzazione deve essere eseguita immediatamente
prima di mettere in funzione il distributore; evitare che questo rimanga inattivo per lungo tempo dopo la sanitizzazione.
1 Prima di iniziare le procedure descritte nel seguito lavarsi le
mani con un sapone antibatterico.
2 Preparare in una bacinella circa otto litri di soluzione di
acqua calda (45-60°C) e prodotto sanitizzante approvato dalle
autorità del vostro paese rispettando le specifiche del produttore. In mancanza di un prodotto sanitizzante specifico, preparare una soluzione di acqua e ipoclorito di sodio (varechina) in
proporzione di 1 cucchiaio ogni 2 litri di acqua.
3 Immergere nella soluzione tutte le parti da sanitizzare per il
tempo indicato dal fabbricante del prodotto.
4 Fare asciugare all'aria, su una superficie pulita, le parti
sanitizzate.
5 Asciugare le parti esterne del distributore senza usare
panni abrasivi.
figura 3
7 Sfilare il cassetto raccogligocce e svuotarlo.
6
7. 3. 4 RIMONTAGGIO
6 Risciacquare con bevanda fresca in modo da eliminare ogni
possibile residuo di soluzione sanitizzante dal fondo dei contenitori. Asciugare l'interno dei contenitori con un tovagliolo di
carta del tipo “usa e getta”.
1 Inserire il cassetto raccogligocce nella sua sede.
2 Rubinetto a gommino: premere (1) la leva comando rubinetto e inserire (2) il gommino rubinetto nel contenitore. Tirare
(3) verso il basso l’estremità del gommino fino ad assestarlo
completamente (vedere figura 4).
7. 4 SANITIZZAZIONE DEL DISTRIBUTORE
MONTATO
La sanitizzazione dell'apparecchio montato, precedente la sua
messa in funzione, può essere eseguita, se necessaria, solo
come ulteriore precauzione in aggiunta alla sanitizzazione
dell'apparecchio smontato descritta in precedenza ma mai in
sostituzione di essa.
1 Preparare in una bacinella una soluzione di acqua e prodotto sanitizzante approvato dalle autorità del vostro paese
rispettando le specifiche del produttore. In mancanza di un prodotto sanitizzante specifico, preparare una soluzione di acqua
e ipoclorito di sodio (varechina) in proporzione di 1 cucchiaio
ogni 2 litri di acqua.
2 Versare la soluzione nei contenitori.
3 Usando una spazzola adeguata strofinare la soluzione su
tutte le parti al di sopra del livello della soluzione e sulla parte
inferiore del coperchio.
4 Installare il coperchio e fare funzionare il distributore in
modo da permettere alla soluzione di agitarsi per circa 2 minuti.
5 Svuotare i contenitori dalla soluzione sanitizzante attraverso i rubinetti e poi eliminarla.
6 Risciacquare con bevanda fresca in modo da togliere ogni
possibile residuo di soluzione sanitizzante dal fondo dei contenitori. Asciugare l'interno dei contenitori con un tovagliolo di
carta del tipo “usa e getta”.
7 Non procedere ad ulteriori operazioni di risciacquo.
figura 4
3 Rubinetto a gravità: montare la leva di comando rubinetto
e quindi infilare il pistone dotato della propria guarnizione
(vedere figura 5).
8 MANUTENZIONE
Ogni giorno: controllare il distributore e verificare che non ci siano perdite di prodotto dalle guarnizioni. Se si notano perdite,
controllare prima di tutto che il distributore sia correttamente
montato, quindi verificare che le guarnizioni non necessitino di
lubrificazione e infine che non siano difettose o usurate, in tal
caso sostituirle con ricambi originali del fabbricante.
figura 5
4 Rimontare la guarnizione di tenuta del contenitore sull’evaporatore, in modo che la corona di maggior larghezza risulti a
contatto con il piano gocciolatoio (vedere figura 6).
IMPORTANTE
Per la manutenzione del prodotto il personale tecnico
deve utilizzare guanti che abbiano almeno un grado di
classificazione PL 0-4 (EN388).
8. 1 MANUTENZIONE (SOLO A CURA DEL
SERVIZIO DI ASSISTENZA)
figura 6
5 Montare il contenitore sul distributore. Per facilitare l’operazione bagnare con acqua la guarnizione.
Assicurarsi che il fermo posteriore della vasca risulti inserito
nella apposita sede del piano sgocciolatoio. (vedere 5)
Ogni mese: eliminare la polvere accumulatasi sul condensatore. Prima di eseguire tale operazione scollegare elettricamente
il distributore sfilando la spina dalla presa.
Fare attenzione alle alette del condensatore in quanto taglienti.
ATTENZIONE
L'operatore autorizzato a fare manutenzione deve verificare la corretta posizione dei cavi prima di dare tensione
alla macchina dopo aver riposizionato il carter di protezione. (per manutenzione del prodotto).
figura 7
7
Arctic Compact 12-20
1 ELECTRICAL SAFETY INSTRUCTIONS
3 TECHNICAL CHARACTERISTICS
1/12
1/20
1 Before connecting the dispenser to the mains, check that
the voltage shown on the rating plate matches your electricity
supply. Connect the dispenser to a single-phase supply
through an earthed socket as required by current regulations. If
the dispenser is to be disconnected from the power supply
using a single pole switch, the gap between the contacts on this
switch must be sufficiently wide to guarantee full disconnection
under category III overload conditions.?
2/12
2/20
3/12
3/20
4/12
4/20
Transparent removable bowls
n
1
2
3
4
Capacity of each bowl, approx.
l
12
20
12
20
12
20
12
20
cm
18
36
54
72
Dimensions:
width
depth
cm
47
47
47
47
12 lt
20 lt
cm
61
71
61
71
61
71
61
71
Net weight, approx.
12 lt
20 lt
kg
17
18
23
26
37
42
50
52
Gross weight, approx.
12 lt
20 lt
kg
19
20
26
29
40
45
55
56
n
1
2
3
4
height
2 Do not use extension cables to connect the appliance.
3 To avoid any risks, if the power cable is damaged, it must
be replaced by the manufacturer, by an authorised technician
or by a similarly qualified person.
Adjustable thermostats
Hermetic compressor
Air-cooled condenser
4 The dispenser is not suitable for outdoor use.
Overload protector
Noise level lower than 70 dB (A)
5 The dispenser must be installed in the upright position.
6 Before cleaning, always disconnect the dispenser by
removing the plug from the socket.
IMPORTANT
7 Always disconnect the dispenser before removing any of
the panels for cleaning or maintenance work.
Read electrical ratings written on the data plate of the
individual units; the data plate is adhered on the dispensing side panel of the unit, just behind the drip tray (the
right side drip tray in multiple bowl models). The serial
number of the unit (preceded by the symbol #) is adhered
just below the right bowl. Data plate specifications will
always supersede the information in this manual.
8 Do not use a water jet to clean the dispenser.
9 This appliance must not be operated by children.
10 Do not let children play with the appliance.
Specifications are subject to change without notice.
11 This appliance must not be used by persons with reduced
physical, sensory or mental capabilities or with a lack of
experience and knowledge unless they have supervision or
have been trained regarding the safe use of the appliance and
understand the risks involved.
4 INTRODUCTION
It is necessary read all sections of this manual thoroughly to
familiarize yourself with all aspects of the unit.
Like all mechanical products, this machine will require cleaning
and maintenance. Besides, dispenser working can be
compromised by operator’s mistakes during disassembly and
cleaning. It is strongly recommended that personnel in charge of
the equipment’s daily operations, disassembly, cleaning,
sanitizing and assembly, go through these procedures in order
to be properly trained and to make sure that no
misunderstandings exist.
12 Only persons who know and have practical experience of
the appliance are permitted access to the inner components of
the dispenser, especially when dealing with issues regarding
safety and hygiene.
2 HYGIENIC SAFETY INSTRUCTIONS
5 INSTALLATION
1 This appliance is intended exclusively for domestic and
similar use.
1 Remove the corrugate container and packing materials and
keep them for possible future use.
2 For the appliance to operate correctly, room temperature
must be between +5° and +32°C.
IMPORTANT
3 Use the appliance to cool the indicated liquids only.
When handling the machine never grasp it by the bowls.
The manufacturer refuses all responsibilities for possible
damages which may occur through incorrect handling.
4 Do not introduce dangerous or toxic liquids to the appliance.
8
6 The dispenser must always run with the covers installed to
prevent a possible contamination of the product.
2 Inspect the uncrated unit for any possible damage. If
damage is found, call the delivering carrier immediately to file a
claim.
3 Install the unit on a counter top that will support the combined weight of dispenser and product bearing in mind what is
stated in the preceding point 1 IMPORTANT warning.
4 A minimum of 15 cm (6”) of free air space all around the unit
should be allowed to guarantee adequate ventilation.
5 Ensure that the legs are screwed tightly into the base of the
machine.
Replace the standard legs originally installed with the 100 mm
7 Always leave the dispenser on, as the refrigeration stops
automatically when the beverage reaches the dispensing temperature. The mixing devices will continue to turn.
8 To maintain a high standard of flavour, keep refrigeration
and mixing devices on during the night when beverage is in the
bowl.
IMPORTANT
(4”) legs whenever they are provided with the unit.
Operate the dispenser with food products only.
Fill with potable water.
7. 1 DESCRIPTION OF CONTROLS
ATTENTION
Failure to provide proper electrical ground according to
applicable electrical codes could result in serious shock
hazard.
The dispenser is equipped with the power switch only. When it
is set to position I, the power is turned on both to mixing devices
and to refregeration.
6 The unit doesn’t come presanitized from the factory. Before
serving products, the dispenser must be disassembled, cleaned and sanitized according to this handbook instructions
7. 2 OPERATION HELPFUL HINTS
(chapter 7.3 CLEANING AND SANITAZING PROCEDURES).
1 The length of time for cooling down the product is governed
by many variables, such as ambient temperature and beverage
initial temperature.
IMPORTANT
2 To shorten product cooling down time and increase productivity, it is advisable to pre-chill the product to be used in the
dispenser.
Install the dispenser so that the plug is easily accessible.
3 To shorten product cooling down time and increase productivity, the bowl should be refilled after the product level
drops lower than half and at the start of each day.
7 The appliances shall be installed only in places where
qualified people could control them.
4 The dispenser must be able to emit heat.
In case it seems excessive, check that no heating source is
close to the unit and air flow through the slotted panels is not
obstructed by wall or boxes. Allow at least 15 cm (6”) of free
clearance all around the dispenser.
In any case if the product in the bowls is cold the unit is running
properly.
6 TO OPERATE PROPERLY AND SAFELY
1 Do not operate the dispenser without reading this operator’s manual.
2 Do not operate the dispenser unless it is properly grounded.
3 Do not operate the dispenser unless all panels are restrained with screws.
4 Do not put objects or fingers in panels louvers and faucet
outlet.
5 Do not remove bowls, augers and panels for cleaning or
routine maintenance unless the dispenser is disconnected from
its power source.
6 Remind to use appropriate gloves during handling and preparation of food.
5 How to reset beverage temperature:to reset beverage temperature please apply to a technician.
The proper temperature is preset at the factory.
6 To avoid the risk of falling, the area around the machine
should remain dry.
ATTENTION
7 OPERATING PROCEDURES
The access to the service area is restricted to persons
having safety/hygiene knowledge and practical experience on the appliance.
1 Clean and sanitize the unit according to the instructions in
this manual. See chapter 7.3 CLEANING AND SANITIZING
PROCEDURES.
2 Fill the bowls with product to the maximum level mark. Do
not overfill.
The exact quantity of product (expressed as liters and gallons)
is shown by marks on the bowl.
3 In case of products to be diluted with water, potable water,
pour water into bowl first, then add correct quantity of product.
In case of natural squashes, it is advisable to strain them, in
order to prevent pulps from obstructing the faucet outlet.
4 Install the covers and check that they are correctly placed
over the bowls.
5 Set the control switches as shown in chapter
7.1 DESCRIPTION OF CONTROLS.
7. 3 CLEANING AND SANITIZING
PROCEDURES
Cleaning and sanitizing of the dispenser are recommended to
guarantee the conservation of the best product taste and the
highest unit efficiency. This section is a procedural guideline
only and is subject to the requirements of the local Health
Authorities.
Prior to the disassembly and cleaning, the machine must be
emptied of product.
9
Arctic Compact 12-20
7. 3. 1 DISASSEMBLY
7. 3. 2 CLEANING
IMPORTANT
ATTENTION
Do not attempt to wash any machine components in a
dishwasher.
Before any disassembly and/or cleaning procedure make
sure that the dispenser is disconnected from its power
source by unplugging it.
1 Remove cover from the bowl.
2 Remove the empty bowl by lifting pulling lever (1) and its
front side (faucet side) up and off bowl gasket (see figure 1).
ATTENTION
Before any disassembly and/or cleaning procedure make
sure that the dispenser is disconnected from its power
source.
1 Prepare at least two gallons of a mild cleaning solution of
warm (45-60 °C 120-140 °F) potable water and dishwashing
detergent. Do not use abrasive detergent.
Important: if present, follow label directions, as too strong a
solution can cause parts damage, while too mild a solution will
not provide adequate cleaning.
figure 1
3 Remove the bowl gasket.
4 Remove the pump impeller from its location.
5 Pinch tube faucet: push the dispensing handle (1) and
take the pinch tube off from its seat (2) (see figure 2).
IMPORTANT
In order to prevent any damages to the dispenser use
only a detergent suitable with plastic parts.
2 Using a brush, suitable for the purpose, thoroughly clean all
disassembled parts in the cleaning solution.
ATTENTION
When cleaning the machine, do not allow excessive
amounts of water around the electrically operated components of the unit. Electrical shock or damage to the
machine may result.
3 Do not immerse the lighted top covers in liquid. Wash them
apart with the cleaning solution. Carefully clean their undersides.
4 In the same manner clean the evaporator plates using a
soft bristle brush.
5 Rinse all cleaned parts with cool clean water.
figure 2
6 Gravity faucet: extract the piston and then remove the
dispensing handle (see figure 3).
7. 3. 3 SANITIZING
Sanitizing should be performed immediately prior to
starting the machine. Do not allow the unit to sit for
extended periods of time after sanitization.
1 Wash hands with a suitable antibacterial soap.
2 Prepare at least two gallons of a warm (45-60 °C 120140 °F) sanitizing solution (100 PPM available chlorine concentration or 1 spoon of sodium hypoclorite diluted with two litres of
water) according to your local Health Codes and manufacturer’s specifications.
3 Place the parts in the sanitizing solution for five minutes.
4 Do not immerse the lighted top covers in liquid. Carefully
wash their undersides with the sanitizing solution.
5 Place the sanitized parts on a clean dry surface to air dry.
6 Wipe clean all exterior surfaces of the unit. Do not use abrasive cleaner.
figure 3
7 Slide drip tray out and empty it.
10
7. 3. 4 ASSEMBLY
7. 4 IN-PLACE SANITIZATION
1 Slide the drip tray into place.
2 Pinch tube faucet: push the dispensing handle (1) and
insert the pinch tube into its vertical seat in the bowl bottom(2).
Lightly pull the pinch tube end downwards til itl is well arranged
(3) (see figure 4).
The In-Place Sanitization prior to starting the machine may
be performed, if needed, only as further precaution, in
addition to the Disassembled Parts Sanitization described
before, but never in lieu of it.
1 Prepare two gallons of a warm (45-60°C, 120-140 °F) sanitizing solution (100 PPM available chlorine concentration or 1
spoon of sodium hypoclorite diluted with two litres of water)
according to your local Health Codes and manufacturer’s specifications.
2 Pour the solution into the bowl(s).
3 Using a brush suitable for the purpose, wipe the solution on
all surfaces protruding above the solution-level and on the
underside of the top cover(s).
figure 4
3 Gravity faucet: install the faucet handle and the piston with
its gasket (see figure 5).
4 Install the top cover(s) and operate the unit. Allow the solution to agitate for about two minutes. Drain the solution out of
the bowl(s).
5 Use fresh product to chase any remaining sanitizer from the
bowl(s). Drain this solution. Do not rinse out the machine.
8 ROUTINE MAINTENANCE
Daily: inspect the machine for signs of product leaks past seals
and gaskets. If proper assembly does not stop leaks around
seals or gaskets, check for improper lubrication, worn or
damaged parts. Replace parts as needed with original spare
parts from the supplier.
figure 5
4 Fit the bowl gasket to the evaporator. Note: the largest brim
of the gasket must face against the drip plate (see figure 6).
IMPORTANT
Use gloves of a minimum PL 0-4 class (EN388).
8. 1 MAINTENANCE (TO BE CARRIED OUT BY
QUALIFIED SERVICE PERSONNEL ONLY)
figure 6
5 Place bowl on the unit. Wet the gasket for ease of insertion.
Please take care that the hook on the backside of the bowl be
inserted properly in its seat on the upper drip plate. (see figure
7).
Montly: clean all internal components, primarily the condenser,
using compressed air, in order to remove dust.
To clean these internal parts, unplug the unit.
Condenser fins are very sharp. Use extreme caution when cleaning.
ATTENTION
figure 7
6 Use fresh product to chase any remaining sanitizer from the
bowl(s). Drain this solution. Do not rinse out the machine.
Verify the correct position of the cable before closing the
cabinet and before supplying electricity.
11
Arctic Compact 12-20
3 CARACTERISTIQUES TECHNIQUES
1 CONSIGNE DE SÉCURITÉ EN MATIÈRE
ÉLECTRIQUE
1 Avant d'effectuer le branchement électrique du distributeur,
vérifier que la tension secteur est bien celle qui figure sur la
plaquette signalétique. Brancher le distributeur sur un réseau
monophasé en utilisant une prise munie d'un système de mise
à la terre conforme aux prescriptions des normes en vigueur.
En cas de déconnexion de l'appareil du réseau électrique par le
biais d'un interrupteur unipolaire, cet interrupteur doit garantir
une distance d'ouverture des contacts permettant la
déconnexion totale dans les conditions de la catégorie de
surtension III.
1/12
1/20
2/12
2/20
3/12
3/20
4/12
4/20
Réservoirs transparents
démontables
n
1
2
3
4
Capacité chaque réservoir, environ
l
12
20
12
20
12
20
12
20
largeur
cm
18
36
54
72
profondeur
cm
47
47
47
47
12 lt
20 lt
cm
61
71
61
71
61
71
61
71
Poids net, environ
12 lt
20 lt
kg
17
18
23
26
37
42
50
52
Poids brut, environ
12 lt
20 lt
kg
19
20
26
29
40
45
55
56
n
1
2
3
4
Dimensions:
hauteur
2 Ne pas utiliser de rallonges pour effectuer le branchement
électrique de l'appareil.
3 Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant ou son service technique d'assistance
ou, quoi qu'il en soit, par une personne en possession de
compétences similaires, et ce, afin d'écarter tout risque.
Thermostats réglables
4 L'appareil n'est pas conçu pour être utilisé à l'extérieur.
Niveau de bruit inférieur à 70 dB (A)
Motocompresseur hermétique
Condenseur à ventilation mécanique
Protège-moteur
5 L'appareil doit être installé en position verticale.
IMPORTANT
6 Avant une quelconque intervention d'entretien, débrancher
systématiquement le distributeur en enlevant la fiche de la
prise.
Caractéristiques électriques: lire les données reportées
sur la plaque de chacun des distributeurs; celle-ci est
située dans la partie inférieure du panneau frontal, derrière le tiroir égouttoir de droite. Les numéros de matricule des appareils (précédés du symbole #) sont placés
derière le robinet de droit. Les données reportées sur la
plaque sont toujours celles auxquelles il faut se référer.
7 Ne pas démonter les panneaux lors des opérations de
nettoyage ou d'entretien avant de s'être assuré que le
distributeur est bien débranché.
8 Ne pas utiliser de jet d'eau pour effectuer le nettoyage.
9 Cet appareil ne peut pas être utilisé par des enfants.
Nous nous réservons le droit d'apporter des modifications sans
préavis.
10 Éviter que des enfants jouent avec l'appareil.
11 Cet appareil ne peut pas être utilisé par des personnes dont
les capacités physiques, sensorielles ou mentales sont
réduites ou qui ne disposent pas de l'expérience et des
connaissances suffisantes, sa uf si celles-ci ont reçu
l'assistance nécessaire et suivi une formation pour utiliser
l'appareil en toute sécurité et qu'elles comprennent les dangers
inhérents à son emploi.
4 INTRODUCTION
Il est nécéssaire de lire attentivement ce carnet d'instructions
afin de connaître toutes les caractéristiques du distributeur.
Comme tous les produits mécaniques, ce distributeur a besoin
d'être nettoyé et entretenu. Son bon fonctionnement peut être
compromis par d'éventuelles erreurs commises par l'opérateur
pendant les phases de démontage et de nettoyage. Il est donc
important que les procédures de démontage, lavage,
d é s i n f e c t i o n e t r e m o n t a g e , q u i s o n t d e s o p ér a t i o n s
quotidiennes, soient connues sans possibilité d'erreur par tout le
personnel chargé du distributeur.
12 L'accès à la partie interne du distributeur est limité aux
personnes qui disposent des connaissances et de l'expérience
pratique nécessaires de l'appareil, notamment en matière de
sécurité et d'hygiène.
2 CONSIGNE DE SÉCURITÉ EN MATIÈRE
D'HYGIÈNE
5 INSTALLATION
1 Sortir le distributeur de son emballage et garder celui-ci
pour toute nécessité future.
1 Cet appareil est destiné à être utilisé dans le cadre
d'applications domestiques ou similaires.
2 Pour garantir son bon fonctionnement, la température
ambiante doit être comprise entre +5 et +32 °C.
IMPORTANT
3 Utiliser l'appareil exclusivement pour refroidir les liquides
indiqués.
Pendant les opérations de transport ou de soulèvement,
le distributeur ne doit jamais être saisi par les réservoirs
transparents. Le fabricant ne répond pas des dommages
provoqués par ce genre de manoeuvre erronée.
4 Ne pas introduire de substances ni de liquides dangereux
ou toxiques à l'intérieur de l'appareil.
12
2 Contrôler que le distributeur n'eit pas été endommagé pendant le transport. Si c'est le cas, faire immédiatement une
réclamation au transporteur.
3 Placer le distributeur sur un comptoir en mesure d'en supporter le poids, y compris à pleine charge, en tenant compte
de ce qui a été dit dans l'avertissement IMPORTANT du
point 1 précédent.
4 Laisser un espace libre d'au moins 15 cm autour du distributeur pour ne pas empêcher le passage du flux d'air de refroidissement.
5 Contrôler la stabilité de l'appareil en réglant éventuellement
les pieds en hauteur.
6 Robinet en inox à gravité. Monter le robinet en suivant les
avertissements du paragraphe 7.3.4. REMONTAGE.
7 Le distributeur doit fonctionner sans interruption: le groupe
frigorifique s'arrête automatiquement quand le produit est prêt.
Les dispositifs de mélange continuent à fonctionner.
8 Pour garantir une bonne conservation de la boisson, le
distributeur doit fonctionner également pendant la nuit.
IMPORTANT
Utiliser l’appareil seulement avec des produits alimentaires.
N’utiliser l’appareil qu’avec de l’eau potable.
7. 1 DESCRIPTION DES COMMANDES
ATTENTION
Le distributeur est équipé d'un seul interrupteur général. Placer
l’interrupteur en position I; en cette position soit les dispositifs de
mélange soit le groupe frigorifique sont en marche.
S'assurer que l'appareil soit correctement branché à la
terre; en cas contraire, il y a des risques d'électrocution
pour les personnes et d'endommagement pour le distributeur.
7. 2 SUGGESTIONS
7 Quand le distributeur sort de l'usine, il n'est ni prélavé, ni
désinfecté. Avant de l'utiliser, il faut le démonter, le laver et le
désinfecter en suivant les instructions fournies dans ce carnet
au chapitre 7.3 NETTOYAGE.
8 l’appareil là où il peut être contrôlé et utilisé exclusivement
par un personnel qualifié.
1 Le temps nécessaire pour obtenir la réfrigération du produit
varie en fonction de différents facteurs comme par exemple la
température ambiante et la température initiale du produit.
6 POUR UN FONCTIONNEMENT CORRECT
SANS DANGER
3 Pour diminuer encore les temps de rafroidissement et augmenter ainsi l'autonomie du distributeur, rajouter du produit
dans les réservoirs quand le niveau est descendu à la moitié.
2 L’efficacité du distributeur peut être augmentée en versant
dans les réservoirs du produit pré-rafroidi.
4 Chaque distributeur de ce genre doit émettre de la chaleur.
Cependant, si cette émission semble excessive, il faut contrôler
qu'aucune source de chaleur ne se trouve près du distributeur
et, en particulier, près des panneaux munis de grilles. S'assurer
également que le passage du flux d'air ne soit pas empêché
par la proximité de murs, boîtes ou autres. Laisser au moins 15
cm d'espace libre autour du distributeur. Dans tous les cas,
quand le produit à l'intérieur des réservoirs est froid, on peut
être certains que tout fonctionne normalement et que la chaleur
émise ne crée pas de dommages.
1 Ne pas utiliser le distributeur avant d'avoir lu ce carnet
d'instructions.
2 Ne pas utiliser le distributeur s'il n'est pas branché correctement à la terre.
3 Ne pas mettre le distributeur en fonction si les panneaux ne
sont pas à leur place et bloqués avec des vis.
4 Ne pas introduire les doigts ou des objets dans les fissures
des panneaux et dans l'ouverture du robinet.
5 Ne pas démonter le réservoir, ni enlever les mélangeurs ou
les panneaux pour le nettoyage ou l'entretien sans s'être
assuré que le distributeur est débranché de l'électricité.
6 Toujours mettre des gants pour manipules les aliments.
5 Réglage de la température: pour cette opération s’adresser
à un technicien.
La température optimale de la boisson a été établie en usine.
6 Pour éviter tout risque de chute, la zone autour de la
machine doit rester sèche.
7 MODE D'EMPLOI
ATTENTION
1 Laver et désinfecter le distributeur avant de l'utiliser en suivant les instructions fournies dans ce carnet au chapitre 5.3
NETTOYAGE.
2 Remplir les réservoirs avec le produit choisi sans dépasser
le niveau maximum indiqué sur les réservoirs. La quantité de
produit dans le réservoir (exprimée en litres ou en gallons) est
indiquée par les repères se trouvant sur le réservoir.
3 Si l'on désire distribuer des produits concentrés à diluer
avec de l'eau, il faut verser l'eau dans les réservoirs et ajouter
la quantité nécessaire de concentré en suivant les instructions
du fabricant. Si l'on veut utiliser des jus de fruits pressés, il est
conseillé de les filtrer afin d'éviter que les parties solides qu'ils
contiennent puissent boucher le passage du robinet.
4 Monter les couvercles sur les réservoirs en s'assurant que
ceux-ci sont positionnés correctement.
5 Agir sur les interrupteurs (voir chapitre 7.1 DESCRIPTION
DES COMMANDES).
6 Le distributeur doit toujours fonctionner avec les couvercles
montés afin d'éviter une éventuelle contamination du produit.
L’accès à la zone de service est exclusivement réservé
aux personnes formées aux règles de sécurité/d’hygiène
et à l’utilisation de l’appareil.
7. 3 NETTOYAGE
Le nettoyage et le lavage sont fondamentaux pour garantir la
parfaite conservation du goût de la boisson et l'efficacité
maximale de votre distributeur. Les procédures décrites ciaprès doivent être considérées comme étant de caractère
général et elles peuvent varier en fonction de la réglementation
sanitaire en vigueur.
Avant d'être démonté pour le lavage, le distributeur doit être vidé
du produit.
13
Arctic Compact 12-20
7. 3. 1
DEMONTAGE
7. 3. 2
LAVAGE
IMPORTANT
ATTENTION
Aucun composant de l’appareil ne peut être lavé dans la
lave-vaisselle.
Avant toute intervention de demontage, débrancher
toujours électriquement le distributeur en retirant la fiche
de la prise.
1 Préparer une bassine d'environ huit litres d'eau chaude (4560°C) et de détergent spécifique en respectant soigneusement
les indications fournies par le fabricant; une solution trop concentrée peut en effet endommager les pièces à laver tandis
que trop diluée elle risque de ne pas les nettoyer suffisamment
bien. Ne pas utiliser de détergents abrasifs.
1 Enlever le couvercle du réservoir.
2 Enlever le réservoir vide en le levant du côte antérieur et en
le défilant de son joint (voir figure 1).
ATTENTION
Avant toute intervention de nettoyage, débrancher
toujours électriquement le distributeur en retirant la fiche
de la prise.
figure 1
IMPORTANT
3 Enlever le joint du réservoir.
Afin d'éviter d'endommager le distributeur utiliser uniquement un détergent compatible avec les piéces en plastique.
4 Enlever la turbine de la pompe de son siège.
2 Utiliser une brosse adéquate et laver soigneusement avec
la solution détergente toutes les pièces qui sont en contact
avec la boisson.
5 Robinet avec tube en cautchou: pousser (1) le levier de
débit robinet et défiler (2) le tuyau robinet de son siège sur le
fond du réservoir (voir figure 2).
ATTENTION
Pendant le lavage du distributeur, il ne faut pas utiliser
une quantité excessive d'eau en proximité des composants électriques; cela pourrait en effet entraîner des
risques d'électrocution et d'endommagement du distributeur.
3 Ne pas immerger dans la solution de lavage les couvercles
avec éclairage mais les laver séparément. Faire attention au
lavage de leur partie inférieure.
4 Rincer toutes les pièces lavées à l'eau courante.
figure 2
6 Robinet en inox à gravité: défiler le piston et démonter le
levier de débit robinet (voir figure 3).
7. 3. 3
DESINFECTION DU DISTRIBUTEUR
DEMONTE
La désinfection doit être exécutée immédiatement avant de
mettre le distributeur en fonction. Il faut éviter que celui-ci
ne fonctionne pas, pour une longue période après avoir été
désinfecté.
1 Avant de débuter les procédures décrites ci-après, se laver
les mains avec un savon antibactérien.
2 Préparer dans une bassine environ huit litres de solution
d'eau chaude (45-60°C) et de produit désinfectant, approuvé
par les autorités de votre Pays, en respectant les indications du
producteur. En l'absence d'un produit désinfectant spécifique,
préparer une solution d'eau et d'hypochlorite de sodium (eau
de javel) avec une proportion d'une cuillère tous les 2 litres
d'eau.
3 Immerger toutes les pièces à désinfecter dans la solution
pour la durée indiquée par le fabricant du produit.
4 Laisser sécher à l'air, sur une surface propre, les pièces
désinfectées.
figure 3
7 Faire glisser le tiroir égouttoir et le vider.
14
5 Essuyer les parties externes du distributeur sans utiliser de
chiffons abrasifs.
7. 3. 4
6 Rincer avec de l'eau fraîche de manière à éliminer tout résidu de solution désinfectante du fond des réservoirs. Essuyer
l'intérieur des réservoirs avec une serviette en papier jetable.
REMONTAGE
7. 4 DESINFECTION DU DISTRIBUTEUR
MONTE
1 Introduire le tiroir égouttoir à sa place.
2 Robinet avec tube en cautchouc: Pousser (1) le levier de
débit robinet et enfiler (2) le tuyau du robinet dans son siège
sur le fond du réservoir. Tirer (3) doucement le tuyau vers le
bas jusqu’à le bien placer (voir figure 4).
La désinfection de l'appareil monté, avant sa mise en
fonction, peut être exécutée, si nécessaire, uniquement
comme précaution suppl émentaire, en plus de la
désinfection de l'appareil démonté décrite précédemment.
Elle ne peut jamais la remplacer.
1 Préparer dans une bassine une solution d'eau et de produit
désinfectant, approuvé par les autorités de votre Pays, en
respectant les indications du producteur. En l'absence d'un produit désinfectant spécifique, préparer une solution d'eau et
d'hypochlorite de sodium (eau de javel) avec une proportion
d'une cuillère tous les 2 litres d'eau.
2 Verser la solution dans les réservoirs.
3 A l'aide d'une brosse adéquate, frotter la solution sur toutes
les parties au-dessus du niveau de la solution et sur la partie
inférieure du couvercle.
4 Installer le couvercle et faire fonctionner le distributeur de
manière à permettre à la solution d'être agitée pendant environ
2 minutes.
5 Vider la solution désinfectante des réservoirs par les robinets, et apres, la jetes.
6 Rincer avec de l'eau fraîche de manière à enlever tout résidu de solution désinfectante du fond des réservoirs. Essuyer
l'intérieur des réservoirs avec une serviette en papier jetable.
7 Ne pas procéder à d'autres opérations de rinçage.
figure 4
3 Robinet en inox à gravité: monter le levier de débit robinet
et enfiler le piston avec son joint (voir figure 5).
8 ENTRETIEN
Quotidiennement: contrôler le distributeur et vérifier qu'il n'y a
pas de fuites de produit au niveau des joints. En cas de fuites,
contrôler avant tout que le distributeur est monté correctement,
puis vérifier que les joints n'ont pas besoin d'être lubrifiés et
enfin qu'ils ne sont pas défectueux ou usés. Si c'est le cas, les
remplacer par des pièces de rechange originales du fabricant.
figure 5
4 Replacer le joint du réservoir sur l’évaporateur, en laissant
la couronne plus épaisse en contact avec le plan égouttoir (voir
figure 6).
IMPORTANT
Pour l’entretien du produit, le personnel technique doit
utiliser des gants ayant un degré de classification au
moins égal à PL 0-4 (EN388).
8. 1 ENTRETIEN (A EFFECTUER
UNIQUEMENT PAR LE SERVICE
D'ASSISTANCE)
figure 6
5 Placer le réservoir sur l’appareil. Pour faciliter cette opération, mouiller avec de l’eau le joint du réservoir.
Veuillez contrôler que le crochet sur le coté postérieur de la
cuve est bien placé dans son siège sur l'égouttoir supérieur.
(voir figure 7).
Mensuellement: éliminer la poussière qui s'accumule sur le filtre
du condenseur. Avant de procéder à cette opération,
débrancher électriquement le distributeur en enlevant la fiche de
la prise.
Faire attention aux ailettes du condenseur car elles sont affilées.
ATTENTION
Vérifier que les câbles sont correctement installés avant
de mettre la machine sous tension et après avoir repositionné le carter de sécurité (pour l’entretien du produit).
figure 7
15
Arctic Compact 12-20
1 ANWEISUNGEN ZUR ELEKTRISCHEN
SICHERHEIT
3 TECHNISCHE DATEN
1/12
1/20
1 Bevor Sie den Dispenser an den Strom anschließen, stellen
Sie sicher, dass die Netzspannung der auf dem Schild
angegebenen entspricht. Schließen Sie den Dispenser an ein
Einphasen-Netz an. Verwenden Sie dazu eine nach den
geltenden Normen geerdete Steckdose. Falls die Trennung
des Geräts vom Stromnetz mit einem einpoligen Schalter
erfolgt, muss dieser Schalter einen Öffnungsabstand der
Kontakte gewährleisten, der die komplette Abschaltung unter
den Bedingungen der Überspannungskategorie III ermöglicht.
Abnehmbare Klarsicht-Behälter
2/12
2/20
3/12
3/20
4/12
4/20
stück
1
2
3
4
l
12
20
12
20
12
20
12
20
Breite
cm
18
36
54
72
Tiefe
cm
47
47
47
47
12 lt
20 lt
cm
61
71
61
71
61
71
61
71
Nettogewicht, ca
12 lt
20 lt
kg
20
22
24
32
36
42
44
55
Bruttogewicht, ca
12 lt
20 lt
kg
22
25
28
36
40
46
49
59
stück
1
2
3
4
Fassungsvermögen Einzelbehälter,
ungefähr
Abmessungen:
Höhe
2 Keine Verlängerungen verwenden, um das Gerät an den
Strom anzuschließen.
3 Wenn das Stromkabel beschädigt ist, muss es vom
Hersteller oder seinem technischen Kundendienst bzw. auf
jeden Fall von einer ähnlich qualifizierten Person ersetzt
werden, so dass jedem Risiko vorgebeugt wird.
Einstellbare Thermostaten
4 Das Gerät ist nicht für den Gebrauch im Freien geeignet.
Geräuschpegel unter 70 db (A)
Hermetisches Kompressoraggregat
Kondensator mit Zwangsbelüftung
Motorschutzschalter
5 Das Gerät muss senkrecht installiert werden.
WICHTIG
6 Vor jeglicher Reinigungsarbeit den Dispenser stets vom
Stromnetz trennen, indem man den Stecker aus der Steckdose
zieht.
Elektrische Merkmale: Die Angaben auf dem Typenschild
jedes einzelnen Dispensers lesen; das Typenschild ist im
unteren Teil der Vorderwand, hinter der rechten Tropfschale angebracht. Die Seriennummern der Geräte
(denen das Symbol # vorangeht) befinden sich auf der
Hinterseite des rechten Hahns. Es muß immer auf die
Angaben auf dem Typenschild Bezug genommen werden.
7 Die Paneele nicht für die Reinigung oder Wartung
abnehmen ohne sichergestellt zu haben, dass der Dispenser
vom Stromnetz getrennt ist.
8 Zur Reinigung keinen Wasserstrahl verwenden.
9 Dieses Gerät darf nicht von Kindern benutzt werden.
Alle Änderungsrechte sind ohne vorherige Benachrichtigung
vorbehalten.
10 Kinder nicht mit dem Gerät spielen lassen.
4 EINFÜHRUNG
11 Dieses Gerät darf nicht von Personen mit einschränkten
körperlichen, sensorischen oder geistigen Fähigkeiten bzw.
von Personen ohne Erfahrungen und Kenntnisse verwendet
werden, außer diese wurden zur sicheren Verwendung des
Geräts angeleitet und ausgebildet und verstehen die davon
ausgehenden Gefahren.
Es ist nötif, diese Bedienungsanleitung sorgfältig zu lesen, um
sich mit allen Eigenschaften des Dispensers vertraut zu
machen.
Wie alle mechanischen Produkte, benötigt auch dieser
Dispenser Reinigung und Pflege. Seine einwandfreie
Arbeitsweise kann außerdem durch eventuelle Fehler des
Bedieners bei der Demontage und Reinigung beeinträchtigt
werden. Es ist daher wichtig, daß die Demontage-und
Waschvorgänge, sowie die Hygienemaßnahmen und die
erneute Montage, die täglich vorzunehmen sind, dem
gesamten, für den Dispenser Personal ohne
Fehlermöglichkeiten bekannt sind.
12 Der Zugang zum Inneren des Dispensers ist Personen
vorbehalten, die das Gerät kennen und praktische Erfahrung
damit haben, vor allem wenn es sich um Sicherheit und
Hygiene handelt.
2 ANWEISUNGEN ZUR HYGIENISCHEN
SICHERHEIT
5 INSTALLATION
1 Den Dispenser aus seiner Verpackung nehmen. Die
Verpackung für eventuellen späteren Bedarf aufbewahren.
1 Dieses Gerät ist für Hausinstallationen und ähnliche
Anwendungen bestimmt.
2 Für
seinen
korrekten
Betrieb
muss
Umgebungstemperatur zwischen +5° und +32°C liegen.
die
WICHTIG
Beim Transport oder Heben, darf der Dispenser in keinem Fall an den Klarsicht-Behältern. Der Hersteller haftet
nicht für Schäden, die durch die o.a. unsachgemäße Handhabung entstehen.
3 Das Gerät ausschließlich zum Kühlen der angegebenen
Flüssigkeiten verwenden.
4 Keine gefährlichen oder giftigen
Flüssigkeiten in das Gerät geben.
Substanzen
oder
2 Das Gerät auf eventuelle Transportschäden überprüfen.
16
Alle Schäden unverzüglich beim Speditionsunternehmen
reklamieren.
3 Den Dispenser auf eine Theke stellen, die das Gewicht
auch bei kompletter Füllung sicher trägt. Dabei die unter
WICHTIG im vorangegangenen Abschnitt 1 gegebenen
Hinweise beachten.
4 Auf allen Seiten des Dispensers einen Raum von
mindestens 15 cm freilassen, um den Kühlluftstrom nicht zu
behindern.
5 Die Stabilität des Geräts überpüfen.
6 Bei einem mit einem Fallhahn versehenen Dispenser den
Hahn unter Bezugnahme der Abbildungen in Abschnitt 7. 3. 4
MONTAGE befestigen.
enthaltenen festen Teile den Abfluß aus dem Hahn behindern.
4 Die Deckel auf den Behälter setzen und die ordnungsgemäße
Stellung der Behälter sicherstellen.
5 Die Schalter betätigen (siehe Kapitel 7. 1 BESCHREIBUNG
DER BETRIEBSSCHALTER).
6 Der Dispenser muß immer mit montierten Deckeln betrieben
werden, um der eventuellen Verschmutzung des Produkts
vorzubeugen.
7 Der Dispenser muß ununterbrochen funktionieren: Das
Kühlaggregat schaltet automatisch ab, sobald das Produkt
abgabefertig ist. Die Rührwerke bleiben in Betrieb.
8 Zur guten Konservierung des Produkts, muß der Dispenser
auch in der Nacht funktionieren.
7. 1 BESCHREIBUNG DER
BETRIEBSSCHALTER
ACHTUNG
Sicherstellen, daß das Gerät korrekt geerdet ist; anderenfalls könnten Personen elektrische Schläge erleiden oder
der Dispenser Schaden nehmen.
Der Dispenser ist nur mit dem Hauptschalter versehen. Indem
man ihn auf Position I schaltet, funktionieren sowohl die
Rührvorrichtungen als auch das Kühlaggregat.
7 Das Gerät wird im Werk nicht gewaschen und desinfiziert,
bevor es geliefert wird. Es muß daher vor der Inbetriebnahme
gemäß den Anleitungen im Kapitel 7. 3 REINIGUNG
auseinander genommen, gewaschen und desinfiziert werden.
7. 2 NÜTZLICHE HINWEISE WÄHREND DES
GEBRAUCHS
1 Die zur Kühlung des Produkts erforderliche Zeit variiert in
Funktion verschiedener Faktoren wie zum Beispiel die
Umgebungstemperatur, die anfängliche Temperatur des
Produkts, sein Zuckergehalt (Brix-Grad) und die Einstellung der
Konsistenz.
2 Die Auffüllung des Behälters mit schon vorgekühltem
Produkt bewirkt eine Erhöhung der Leistungsfähigkeit des
Dispensers.
3 Zur weiteren Herabsetzung der Nachfüllzeiten, die Behälter
auffüllen, sobald der Produktstand auf die Hälfte den Behälter
gesunken ist.
4 Der Dispenser ist mit einer Magnetkupplung für die
Übertragung der Bewegung zu den Schnecken versehen. Zur
Vorbeugung von Beschädigungen des Geräts, bewirkt die
Magnetkupplung im Fall der Blockierung der Schnecken durch
Eisklumpen oder andere Hindernisse im Inneren des Behälters,
automatisch die Unterbrechung der Bewegungsübertragung.
Diese Situation ist außer an der Blockierung der Schnecken
a u c h d ar an e r k e n n ba r , d a ß d as G e r ä t e in z e i t we i li g
aussetzendes Geräusch abgibt. In diesem Fall den Dispenser
sofort anhalten, den betroffenen Behälter entleeren und die
Ursache der Blockierung beseitigen.
5 Temperatureinstellung:
Wenden
Sie
sich
dazu
ausschließlich an einen Fachmann.
Die optimale Getränketemperatur wurde werkseitig eingestellt.
6 Das Gerät darf nicht in Bereichen eigesetzt werden, in
denen es mit Spritzwasser in Berührung kommen könnte.
WICHTIG
Stellen Sie den Dispenser so auf, dass der Stecker leicht
zugänglich ist.
8 Wenn Sie das Gerät für längere Zeit nicht nutzen sollten:
Reinigen / desinfizieren Sie das Gerät und entfernen sie den
Netzstecker.
6 SICHERHEITSMAßNAHMEN
1 Den
Dispenser
nicht
verwenden,
bevor
diese
Gebrauchsanleitung gelesen wurde.
2 Den Dispenser nicht verwenden, wenn er nicht korrekt
geerdet ist.
3 Den Dispenser nicht in Betrieb nehmen, wenn die Wände
nicht angebracht und mit Schrauben befestigt sind.
4 Weder die Finger noch Gegenstände in die Schlitze der
Wände oder in die Öffnung des Hahns stecken.
5 Zur
Durchführung
von
Reinigungs-oder
Wartungsmaßnahmen, den Behälter nicht abmontieren,
Schnecken oder Wände nicht entfernen, bevor die
Stromversorgung des Geräts unterbrochen wurde.
6 Bei der Handhabe und Zubereitung von Lebensmitteln
müssen adäquate Handschuhe getragen werden.
ACHTUNG
7 GEBRAUCHSANLEITUNGEN
Der Zugang zum Servicebereich ist auf Personen
beschränkt, die Kenntnisse in Bezug auf Sicherheit und
Hygiene besitzen und praktische Erfahrung mit dem
Gerät haben.
1 Den Dispenser vor Gebrauch gemäß den Anleitungen in
Kapitel 5.3 REINIGUNG waschen und desinfizieren.
2 Den Behälter bis und nicht über den angegebenen maximalen
Stand mit dem gewünschten Produkt füllen. Der genaue Füllstand
ist durch Markierungen auf dem Behälter in Litern oder Gallonen
angezeigt.
3 Falls die Abgabe von konzentrierten Produkten gewünscht
wird, trink-wasser, die mit Wasser zu verdünnen sind, das Wasser
in den Behälter schütten und anschließend die gemäß den
Anweisungen des Herstellers erforderliche Menge des
konzentrierten Produkts hinzufügen. Natürliche, frisch gepreßte
Säfte sollten gefiltert werden, um zu vermeiden, daß die im Saft
7. 3 REINIGUNG
Reinigen und Waschen des Geräts sind grundlegende
Maßnahmen zur perfekten Erhaltung des Geschmacks der
Getränke und der maximalen Leistunsfähigkeit Ihres
Dispensers. Die im folgenden beschriebenen Verfahren sind
allgemeiner Natur und können sich in Funktion der jeweils
gültigen Gesundheitsvorschriften ändern.
Bevor der Dispenser zur Reinigung auseinander genommen
wird, müssen die Behälter entleert werden.
17
Arctic Compact 12-20
7. 3. 1 DEMONTAGE
7. 3. 2 WASCHEN
ACHTUNG
WICHTIG
Vor der Demontage jeder beliebigen Komponente, immer
die Stromversorgung des Geräts unterbrechen. Dazu
entweder den Netzstecker ziehen oder den externen
Wandschalter ausschalten.
Keine Teile des Gerätes in der Geschirrspülmachine
waschen.
ACHTUNG
1 Den Deckel vom Behälter abnehmen.
Vor jeder Reinigungsarbeit immer die Stromversorgung
des Geräts unterbrechen. Dazu entweder den Netzstecker ziehen oder den externen Wandschalter ausschalten.
2 Leeren Behälter lösen durch Anheben an der Rückseite
(gegenüber der Ausgabe) und nach oben abheden (Bild 1).
1 Eine Schüssel mit ungefähr acht Liter heißem Wasser (4560°C) füllen und unter Beachtung der Vorschriften des
Herstellers spezielles Reinigungsmittel hinzufügen; eine zu
stark konzentrierte Lösung kann die zu waschenden Teile
schädigen, während die Reinigung mit einer zu sehr
verdünnten Lösung nicht ausreichend sein kann. Keine
scheuernden Spülmittel verwenden.
Bild 1
WICHTIG
3 Behälterdichtung abnehmen.
Um Schäden am Dispenser zu vermeiden, benutzen Sie
ausschließlich ein Reinigungsmittel, welches für Plastikteile dieser Art geeignet ist.
4 Ausschlauchventil: den Betätigungshebel des Hahns
drücken (1) und den Gummischlauch aus der Auslauföffnung
des Behälters lösen (2) (Bild 2).
2 Eine geeignete Bürste verwenden und alle mit dem Getränk
in Berührung kommenden Teile sorgfältig mit der Waschlauge
waschen.
ACHTUNG
Beim Waschen des Dispensers, in der Nähe der elektrischen Komponenten nicht übermäßig viel Wasser
verwenden. Anderenfalls können elektrische Schläge
oder die Beschädigung des Dispensers verursacht werden.
3 Alle gewaschenen
abspülen.
Bild 2
Teile
unter
fließendem
Wasser
7. 3. 3 DESINFEKTION DES DEMONTIERTEN
DISPENSERS
5 Schwerkraftsventil: den Kolben herausziehen und danach
den Betätigungshebel des Ventils abmontieren (Bild 3).
Die Desinfektion muß unmittelbar vor der Inbetriebnahme
des Dispensers vorgenommen werden. Darauf achten, daß
zwischen der Desinfektion und der Inbetriebnahme des
Dispensers kein zu langer Zeitraum verstreicht.
1 Bevor mit den im folgenden beschriebenen Verfahren
begonnen wird, sich mit keimtötender Seife die Hände
waschen.
2 In einer Schüssel ungefähr acht Liter einer Lösung aus
heißem Wasser (45-60°C) und einem von den Behörden Ihres
Landes genehmigten Desinfektionsmittel zubereiten. Die
Vorschriften des Herstellers des Desinfektionsmittels beachten.
Falls kein spezifisches Desinfektionsmittel erhältlich ist, eine
Lösung aus Wasser und Natriumhypochlorit (Chlorbleichlauge)
zubereiten, im Verhältnis von 1 Eßlöffel Natriumhypochlorit pro
2 Liter Wasser.
3 Alle zu desinfizierenden Teile in die Lösung tauchen. Dabei
die vom Hersteller angegebene Zeit einhalten
Bild 3
6 Die Tropfschale herausziehen und entleeren.
18
4 Die desinfizierten Teile auf einer sauberen Fläche an der
Luft trocknen lassen.
5 Die äußeren Teile des Dispensers trocknen. Dabei dürfen
keine scheuernden Tücher verwendet werden.
6 Mit frischem Getränk spülen, so daß eventuelle Rückstände
der Desinfektionslösung vom Boden der Behälter entfernt
werden. Die Behälter innen mit einer Einweg-Papierserviette
trocknen.
7. 3. 4 MONTAGE
7. 4 DESINFEKTION DES MONTIERTEN
DISPENSERS
1 Die Tropfschale in ihren Sitz einsetzen.
2 Ausschlauchventil: den Betätigungshebel des Ventils
drücken (1) und den Ausschlauch in den Behälter einfügen (2).
Am unteren Ende des Ausschlauchs leicht nach unten ziehen
(3) bis er genau sitzt (Bild 4).
Die Desinfektion des montierten Geräts vor seiner
Inbetriebnahme kann, falls erforderlich, als zusätzliche
Vorsichtsmaßnahme nach der oben beschriebenen
Desinfektion des demontierten Geräts durchgeführt
werden. Allerdings ist dies kein Ersatz für eine Desinfektion
des demontierten Dispensers.
1 In einer Schüssel eine Lösung aus Wasser und einem von
den Behörden Ihres Landes genehmigten Desinfektionsmittel
zubereiten. Die Vorschriften des Herstellers des
Desinfektionsmittels beachten. Falls kein spezifisches
Desinfektionsmittel erhältlich ist, eine Lösung aus Wasser und
Natriumhypochlorit (Chlorbleichlauge) zubereiten, im Verhältnis
von 1 Eßlöffel Natriumhypochlorit pro 2 Liter Wasser.
2 Die Lösung in die Behälter schütten.
3 Mit einer geeigneten Bürste, die Lösung auf allen Teilen,
die aus der Lösung herausragen, und auf der Unterseite des
Deckels verreiben.
4 Den Deckel aufsetzen und den Dispenser laufen lassen, so
daß die Lösung sich ungefähr 2 Minuten lang hin-und
herbewegen kann.
5 Die Desinfektionslösung über die Hähne aus den Behältern
ablassen.
6 Mit frischem Getränk spülen, um eventuelle Rückstände der
Desinfektionslösung vom Boden der Behälter zu entfernen. Die
Behälter innen mit einer Einweg-Papierserviette trocknen.
7 Keine weiteren Spülungen vornehmen.
Bild 4
3 Schwerkraftsventil: den Betätigungshebel des Hahns
befestigen und dann den mit einer eigenen Dichtung
versehenen Kolben einfügen (Bild 5).
8 INSTANDHALTUNG
Täglich: Den Dispenser kontrollieren und sicherstellen, daß bei
den Dichtungen keine Produktverluste vorliegen. Falls Verluste
festgestellt werden, zuerst kontrollieren, ob der Dispenser
korrekt montiert ist. Anschließend überprüfen, ob die
Dichtungen eine Nachfettung benötigen oder defekt oder
abgenutzt sind. In diesem Fall die Dichtungen mit
Originalersatzteilen des Herstellers austauschen.
Bild 5
4 Behälterdichtung auf den Verdampfer aufsetzen. Achtung!
die dicke Seite der Dichtung zeigt dabei nach unten zur
Tauwasserschale (Bild 6).
WICHTIG
Für die Wartung werden Schutzhandschube benötigt, die
mindesten einen Grad von PL Klassen 0-4 (EN 388) besitzen müssen.
8. 1 WARTUNG (MUSS VOM AUTORISIERTEN
KUNDENDIENSTDURCHGEFÜHRT
WERDEN)
Bild 6
5 Der Behälter auf dem Dispenser montieren. Um den
Vorgang zu erleichtern, die Dichtung mit Wasser leicht
befeuchten.
Bitte beachten Sie, dass der Haken an der Rückseite des
Behälters in die entsprechende Aufnahme der oberen
Tropfschale richtig eingesetzt wird. (Bild 7).
Monatlich: Den auf dem Kondensatorfilter angesammelten
Staub entfernen.
Vor jeder Reinigungsarbeit immer die Stromversorgung des
Geräts unterbrechen. Dazu den Netzstecker ziehen.
Anschließend von Hand die plastiküberzogenen
Befestigungsschrauben der linken Wand (auf der Seite der
Hähne) abschrauben und die Wand abnehmen.
ACHTUNG
Überprüfen Sie die korrekte Position des Kabels, bevor
Sie das Gehäuse schließen und bevor das Gerät mit
Strom versorgt wird.
Bild 7
19
Arctic Compact 12-20
1 INSTRUCCIONES DE SEGURIDAD
ELÉCTRICA
3 CARACTERISTICAS TECNICAS
1/12
1/20
2/12
2/20
3/12
3/20
4/12
4/20
1 Antes de conectar la alimentación eléctrica del distribuidor,
verifique que la tensión de red sea la correcta, indicada en la
placa. Conecte el distribuidor a una red monofásica, utilizando
un enchufe con toma de tierra, en cumplimiento de las normas
vigentes. Si la desconexión del aparato de la red eléctrica se
realiza mediante un interruptor unipolar, este debe garantizar
una distancia de apertura de los contactos que permita la
desconexión completa, en las condiciones previstas para la
categoría de sobretensión III.
Contenedores transparentes
desmontables
n
1
2
3
4
Capacidad de cada contenedor,
aproximada
l
12
20
12
20
12
20
12
20
ancho
cm
18
36
54
72
largo
cm
47
47
47
47
12 lt
20 lt
cm
61
71
61
71
61
71
61
71
2 No utilice alargaderas para conectar el aparato a la
alimentación eléctrica.
Peso neto, aproximado
12 lt
20 lt
kg
17
18
23
26
37
42
50
52
Peso bruto, aproximado
12 lt
20 lt
kg
19
20
26
29
40
45
55
56
n
1
2
3
4
Dimensiones:
alto
3 En caso de deterioro del cable de alimentación, este debe
ser sustituido por el fabricante, por el servicio de asistencia
técnica o por una persona con cualificación similar, para
prevenir cualquier riesgo.
Termostatos regulables
Motocompresor hermético
Condensador a ventilación forzada
Guardamotor
4 El aparato no es apto para ser utilizado ambientes
exteriores.
Nivel de ruido inferior a 70dB (A)
5 El aparato se debe instalar en posición vertical.
IMPORTANTE
6 Antes de cualquier operación de limpieza, desconecte
siempre la alimentación eléctrica del distribuidor, extrayendo la
clavija de la toma.
Características eléctricas: leer los datos detallados en la
placa del distribuidor; ésta se encuentra en la parte inferior del panel frontal, detrás del cajón recoge-gotas de la
derecha. Los números de matrícula de los aparatos (precedidos por el símbolo#) están colocados dentro del
alojamiento portatinterruptores de izquierda. Los datos
detallados sobre la placa son aquellos a los que se debe
siempre hacer referencia.
7 No quite los paneles para realizar operaciones de limpieza
o mantenimiento, hasta verificar que el distribuidor está
desconectado de la alimentación eléctrica.
8 No utilice chorros de agua para la limpieza.
9 Este aparato no puede ser utilizado por niños.
Se reserva el derecho de efectuar modificaciones sin previo
aviso.
10 Evite que los niños jueguen con el aparato.
4 INTRODUCCION
11 Este aparato no puede ser utilizado por personas con
capacidades físicas, sensoriales o mentales reducidas, o sin
experiencia y conocimientos, a menos que hayan recibido
asistencia y capacitación para el uso seguro del aparato y
comprendan los peligros que este implica.
Es necesar io que lean atentamente este manual de
instrucciones para conocer todas las características del
distribuidor.
También este distribuidor, como todos los productos
mecánicos, necesita de limpieza y cuidado. Se corre el riesgo
de impedir su buen funcionamiento si se verificasen errores
cometidos por el usuario durante la fase de desmontaje y
limpieza. Por dicho motivo es importante que los
procedimientos de desmontaje, lavado, higienización y
limpieza, siendo operaciones cotidianas, sean conocidas sin
posibilidad de error a quieh va a utilizar distribuidor.
12 El acceso al interior del distribuidor está reservado a
personas con conocimiento y experiencia con el aparato,
especialmente si se trata de operaciones relacionadas con la
seguridad y la higiene.
2 INSTRUCCIONES DE SEGURIDAD HIGIÉNICA
5 INSTALACION
1 Quitar el distribuidor del embalaje: guardar este último por
si hubiera cualquier eventualidad.
1 Este aparato está destinado al uso doméstico o similar.
2 Para su correcto funcionamiento, la temperatura ambiente
debe estar comprendida entre +5 y +32 °C.
IMPORTANTE
3 Utilice el aparato exclusivamente para enfriar los líquidos
indicados.
En la operación de transporte o levantamiento no se
debe coger nunca el distribuidor por sus contenedores
transparentes.
El fabricante no responde de los daños acarreados por
estas maniobras equivocadas.
4 No introduzca sustancias o líquidos peligrosos o tóxicos en
el aparato.
20
2 Controlar que el distribuidor no haya sufrido daños durante
el transporte. De haberlos sufrido, reclamar inmediatamente al
transportista.
3 Colocar el distribuidor en un mostrador en grado de
sostener su peso incluso con la carga completa, teniendo en
cuenta cuanto indicado en IMPORTANTE, del punto 1.
4 Dejar un espacio libre de por lo menos 15 cm alrededor del
aparato para no impedir el flujo de aire de refrigeración.
5 Controlar la estabilidad del aparato, regulando la altura de
los pies.
6 Grifo en acero inox por gravedad. Montar el grifo, teniendo
en cuenta cuanto indicado en 5.3.4. REMONTAJE.
8 Para la buena conservación del producto, el distribuidor
deberá funcionar también durante la noche.
7. 1 DESCRIPCION DE LOS MANDOS
El distribuidor está provisto de un interruptor general único. Si
se pone el interruptor en este posición, funcionarán los
dispositivos de agitación y al mismo tiempo el grupo frigorífico.
importante
En el supuesto que el aparato funcione sin utilizar todos los
contenedores (debe ser siempre utilizado el contenedor
izquierdo observando el aparato desde la cara de los grifos) es
necesario sacar (según las indicacione s del párrafo
5.3.1.DESMONTAJE) la turbina bomba de los contenedores
vacíos. En efecto si la turbina misma funciona sin líquido, sufre
daños irreparables.
ATTENCION
Cerciorarse que el aparato esté correctamente
conectado a tierra; en caso contrario es posible causar
shock eléctricos a las personas o dañar el distribuidor.
7. 2 SUGERENCIAS
7 El distribuidor no sale de fábrica prelavado e higienizado.
Antes de utilizarlo debe ser desarmado, lavado e higienizado
siguiendo cuanto dicho en las presentes instrucciones del
capítulo 7.3 LIMPIEZA.
8 El aparato tiene que instalarse donde pueda estar
controlado por operadores expertos en su uso.
1 El tiempo necesario para obtener la refrigeración del
producto varía en función de distintos factores como por
ejemplo la temperatura ambiente y la temperatura inicial del
producto.
6 PARA UN FUNCIONAMIENTO SEGURO Y
CORRECTO
2 Llenando los contenedores con producto ya enfriado
previamente se incrementa la eficiencia del distribuidor.
3 Para
disminuir
ulteriormente
los
tiempos
de
restablecimiento y, por lo tanto, aumentar la autonomía del
distribuidor, volver a llenar cuando el nivel del producto
desciende a mitad evaporador.
1 No utilizar el distribuidor antes de haber leído el presente
manual de instrucciones.
2 No utilizar el distribuidor si no está correctamente
conectado a tierra.
3 No poner en funcionamiento el distribuidor si los paneles no
se encuentran en su lugar y fijados con los tornillos.
4 No introducir los dedos u objetos en las ranuras de los
paneles y en la apertura del grifo.
5 No desmontar el contenedor, no quitar los mezcladores o
paneles para limpieza o manutención sin cerciorarse que el
distribuidor esté desenchufado del suministro de corriente.
6 Utilizar siempre guantes adecuados para la manipulación
de los alimentos.
4 Todos los distribuidores de este tipo deben despedir calor.
Si el calor producido fuera excesivo, controlar que ninguna
fuente de calor se encuentre cerca del distribuidor y, en modo
particular, cerca de las rejillas de los paneles. Cerciorarse
además, que el flujo de aire no esté obstaculizado por paredes
cercanas, cajas u otras cosas. Dejar por lo menos 15 cm de
espacio libre alrededor del distribuidor. En todo caso cuando el
producto dentro de los contenedores está frio, es señal de que
todo funciona bien y que el calor producido no es alarmante.
5 Regulación de la temperatura: para este tipo de operación,
dirigerse exclusivamente al técnico.La temperatura ideal de las
bebidas ha sido establecida y regulada en la fábrica.
7 INSTRUCCIONES DE EMPLEO
6 Para evitar riesgos de caídas, las partes alrededor de la
máquina tienen que mantenerse secas.
1 Lavar e higienizar el distribuidor antes de utilizarlo
siguiendo cuanto se ha dicho en las presentes instrucciones en
el capítulo 7.3 LIMPIEZA.
2 Llenar los contenedores con el producto deseado hasta
que alcance el nivel máximo indicado (no superar dicho nivel).
La cantidad de producto presente en el contenedor (en litros o
en galones) está indicada con señales específicas situadas en
el contenedor mismo.
3 Si se quiere distribuir productos concentrados a diluirse con
agua, verter en los contenedores el agua agregando a
continuación la cantidad necesaria de producto concentrado,
según las instrucciones del fabricante. Si se quieren emplear
zumos naturales se recomienda filtrarlos para evitar que las
partes sólidas puedan obstruir el pasaje del grifo.
4 Montar las tapas sobre los contenedores cerciorándose
que queden bien colocadas.
5 Accionar los interruptores (ver capítulo 7.1 DESCRIPCIÓN
DE LOS MANDOS).
6 El distribuidor debe funcionar siempre con las tapas
montadas para prevenir una posible contaminación del
producto.
7 El distribuidor debe funcionar ininterrumpidamente: el
grupo frigorífico se parará automáticamente cuando el
producto esté listo para ser distribuido. Los dispositivos
mezcladores seguirán funcionando.
ATTENCION
El acceso a la zona de servicio está limitado a personas
preparadas en materia de seguridad e higiene y que
disponen de conocimientos prácticos sobre el aparato.
7. 3
LIMPIEZA
La limpieza y el lavado son fundamentales para garantizar la
perfecta conservación del gusto de la bebida y la máxima
eficiencia de vuestro distribuidor. Los procedimientos descritos
a continuación deben ser considerados de carácter general y
pueden variar por efecto de la reglamentación de higiene
vigente.
Antes del desarmado para el lavado del distribuidor debe
quitarse todo el producto.
21
Arctic Compact 12-20
7. 3. 1 DESMONTAJE
7. 3. 2
LAVADO
IMPORTANTE
ATTENCION
No lavar ningún componente de la maquina en lavavajillas.
Antes de proceder con el desmontaje de cualquier componente, desenchufar de la toma de corriente eléctrica el
enchufe del aparato.
1 Quitar la tapa del contenedor.
2 Quitar el contenedor vacío levantándolo por la parte
anterior y desprendiendolo de la junta (ver figura 1).
ATTENCION
Antes de efectuar cualquier tipo de limpieza, desenchufar de la toma de corriente eléctrica el enchufe del aparato.
1 Poner en una palangana aproximadamente ocho litros de
agua caliente (45°-60°C) y detergente apropiado respetando
con atención las instrucciones del fabricante; una solución
demasiado concentrada de detergente puede provocar daños
en las partes a lavar, en vez una solución demasiado diluida
puede no limpiar bastante. No utilizar detergentes abrasivos.
IMPORTANTE
figura 1
Para prevenir daños al distribuidor utilizar solamente un
detergente compatible com las partes de plastico.
3 Quitar la junta del contenedor.
4 Sacar la turbina pompa.
5 Grifo con tubo de goma: empujar la palanca mando grifo
(1) y sacar (2) el tubo goma de salida desde su situación
vertical en el fondo del contenedor (ver figura 2).
2 Emplear un cepillo apropiado y lavar minuciosamente con
la solución detergente todas las partes en contacto con la
bebida.
ATTENCION
Durante el lavado del distribuidor no usar mucha cantidad de agua cerca de los componentes eléctricos; en
caso contrario es posible que se verifiquen shock
eléctricos o también se dañe el distribuidor.
3 Enjuagar todas las partes con agua corriente
7. 3. 3
figura 2
6 Grifo en acero inox por gravedad: Sacar el pisón y
desmontar la palanca mando grifo (ver figura 3).
HIGIENIZACION DEL DISTRIBUIDOR
DESMONTADO
La higienización debe efectuarse inmediatamente antes de
p oner e n funci ón e l di strib uid or; evi tar q ue este
permanezca inactivo por mucho tiempo después de haber
sido higienizado.
1 Antes de empezar los procedimientos descritos a
continuación, lavarse las manos con un jabón antibactérico.
2 Poner en una palangana aproximadamente ocho litros de
solución de agua caliente (45-60°C) con un producto para
higienizar aprobado por las autoridades de vuestro país
respetando las especificaciones del fabricante. Si se carece de
un producto para higienizar específico, preparar una solución
de agua e hipoclorito de sodio (lejía uso alimenticio) en la
proporción de 1 cucharadita por cada 2 litros de agua.
3 Colocar en la solución todas las partes a higienizar
dejándolas el tiempo que ha sido indicado por el fabricante del
producto (5 min. circa).
4 Dejar secar las partes higienizadas, sobre una superficie
limpia al aire libre.
5 Secar las partes externas del distribuidor sin usar paños
abrasivos.
figura 3
7 Sacar el cajón recoge-gotas y vaciarlo.
22
7. 3. 4 REMONTAJE
6 Enjuagar con bebida fresca para eliminar todo residuo
posible de solución para higienizar del fondo de los
contenedores. Secar la parte interior de los contenedores con
una servilleta de papel desechable.
1 Colocar el cajón recoge-gotas en su alojamiento.
2 Grifo con tubo de goma: empujar la palanca mando grifo
(1) y insertar el tubo de goma de salida en su situación vertical
en el fondo del contenedor (2). Tirar (3) ligeramente hacia
abajo la extremidad del tubo de goma hasta ajustarlo
completamente (ver figura 4).
7. 4
HIGIENIZACION DEL DISTRIBUIDOR
MONTADO
La higienización del aparato montado, antes de ser puesto
en funcionamiento, puede ser efectuada, si es necesario,
solamente como una ulterior prevención adicional a la
higienización del aparato desmontado descrito
anteriormente, pero no debe sustituir jamás a la efectuada
con el aparato desmontado.
1 Poner en una palangana una solución de agua o producto
para higienizar aprobado por las autoridades de vuestro país,
respetando las especificaciones del fabricante. Si se carece de
un producto para higienizar específico, preparar una solución
de agua e hipoclorito de sodio (lejía uso alimenticio) en la
proporción de 1 cucharadita por cada 2 litros de agua.
2 Verter la solución en los contenedores.
3 Usando un cepillo apropiado fregar con la solución todas
las partes sobre el nivel de la solución y sobre la parte inferior
de la tapa.
4 Colocar la tapa y poner en función el distribuidor de modo
que permita a la solución agitarse 2 minutos.
5 Vaciar los contenedores de la solución para higienizar por
medio de los grifos y luego eliminarla.
6 Enjuagar con bebida fresca para quitar del fondo de los
contenedores todo residuo posible de solución para higienizar.
Secar la parte interior de los contenedores con una servilleta
de papel desechable.
7 No efectuar más operaciones de enjuague.
figura 4
3 Grifo en acero inox por gravedad: montar la palanca
mando grifo y enfilar el pisón unido a la su junta (ver figura 5).
8 MANUTENCION
1 Cada día: controlar el distribuidor y que no se verifiquen
pérdidas de producto de las juntas. Si se notasen pérdidas,
controlar , antes de todo, que el distribuidor esté montado
correctamente, luego que las juntas no necesiten lubricación y,
por último, que dichas juntas no sean defectuosas o estén
gastadas, si es así reemplazarlas con recambios originales del
fabricante.
figura 5
4 Poner la junta al evaporador, de modo que el borde de
mayor ancho se quede en contacto con el plano recoge-gotas
(ver figura 6).
IMPORTANTE
Para el mantenimiento del producto, el personal técnico
tiene que utilizar guantes que dispongan por lo menos
de un grado de clasificación PL 0-4 (EN388).
8. 1
figura 6
5 Poner el contenedor sobre el distribuidor. Por facilitar esta
operación, mojar la junta con un poco de agua.
Asegurarse que el gancio posterior del contenedor estè
insertado en el lugar correcto del piano recoge-gotas.
(ver figura 7)
MANUTENCION (SOLAMENTE POR EL
SERVICIO POSTVENTA)
Cada mes: eliminar el polvo que se acumula sobre el
condensador. Antes de efectuar dicha operación desenchufar el
distribuidor de la toma de corriente.
Prestar atención a las aletas del condensador porque tienen filo.
ATTENCION
El operador autorizado para efectuar el mantenimiento
tiene que comprobar la posición correcta de los cables
antes de dar tensión a la máquina tras haber colocado de
nuevo el cárter de protección. (para mantenimiento del
producto).
figura 7
23
Ugolini spa
02405-00099
R4.4 17H01
•
Via dei Pioppi, 33
•
20090 Opera (MI)
•
Tel. 02.5300591
•
www.ugolinispa.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
