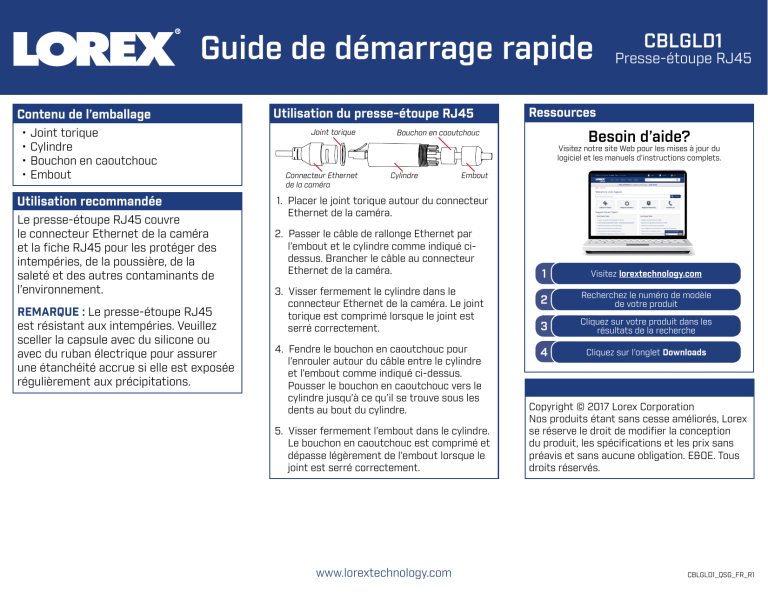

Guide de démarrage rapide
Contenu de l’emballage
•
•
•
•
Joint torique
Cylindre
Bouchon en caoutchouc
Embout
Utilisation recommandée
Le presse-étoupe RJ45 couvre
le connecteur Ethernet de la caméra
et la fiche RJ45 pour les protéger des
intempéries, de la poussière, de la
saleté et des autres contaminants de
l’environnement.
REMARQUE : Le presse-étoupe RJ45
est résistant aux intempéries. Veuillez
sceller la capsule avec du silicone ou
avec du ruban électrique pour assurer
une étanchéité accrue si elle est exposée
régulièrement aux précipitations.
Utilisation du presse-étoupe RJ45
Joint torique
CBLGLD1
Presse-étoupe RJ45
Ressources
Besoin d’aide?
Bouchon en caoutchouc
Visitez notre site Web pour les mises à jour du
logiciel et les manuels d’instructions complets.
Connecteur Ethernet
de la caméra
Cylindre
Embout
1. Placer le joint torique autour du connecteur
Ethernet de la caméra.
2. Passer le câble de rallonge Ethernet par
l’embout et le cylindre comme indiqué cidessus. Brancher le câble au connecteur
Ethernet de la caméra.
3. Visser fermement le cylindre dans le
connecteur Ethernet de la caméra. Le joint
torique est comprimé lorsque le joint est
serré correctement.
4. Fendre le bouchon en caoutchouc pour
l’enrouler autour du câble entre le cylindre
et l’embout comme indiqué ci-dessus.
Pousser le bouchon en caoutchouc vers le
cylindre jusqu’à ce qu’il se trouve sous les
dents au bout du cylindre.
5. Visser fermement l’embout dans le cylindre.
Le bouchon en caoutchouc est comprimé et
dépasse légèrement de l’embout lorsque le
joint est serré correctement.
www.lorextechnology.com
1
Visitez lorextechnology.com
2
Recherchez le numéro de modèle
de votre produit
3
Cliquez sur votre produit dans les
résultats de la recherche
4
Cliquez sur l’onglet Downloads
Copyright © 2017 Lorex Corporation
Nos produits étant sans cesse améliorés, Lorex
se réserve le droit de modifier la conception
du produit, les spécifications et les prix sans
préavis et sans aucune obligation. E&OE. Tous
droits réservés.
CBLGLD1_QSG_FR_R1
