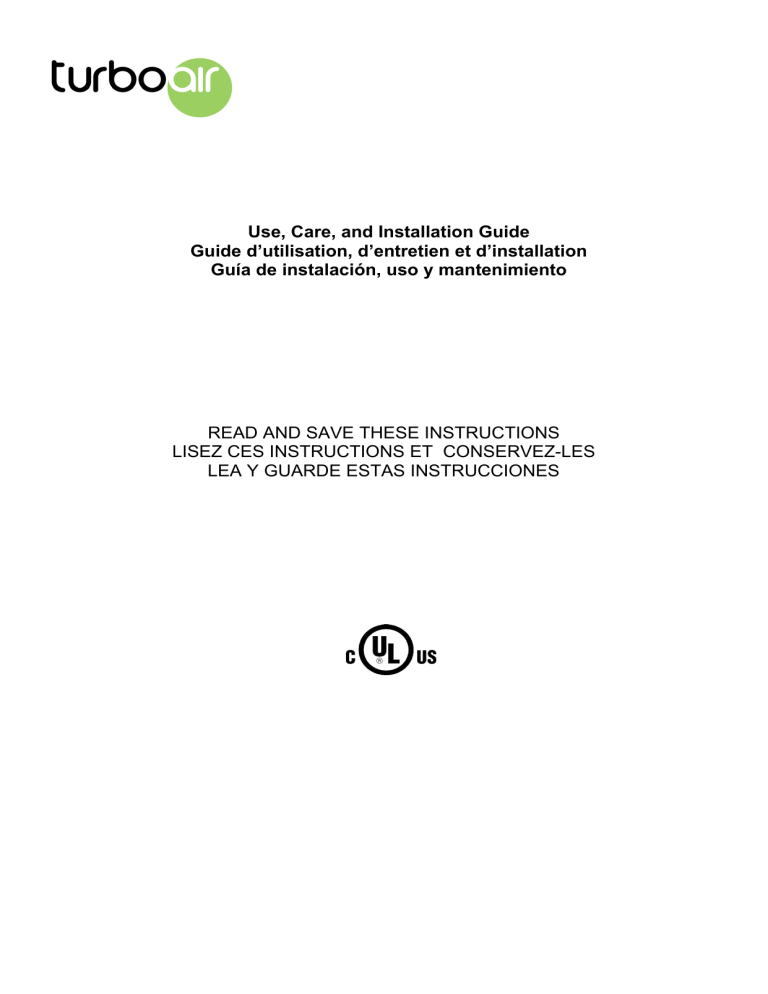

Use, Care, and Installation Guide
Guide d’utilisation, d’entretien et d’installation
Guía de instalación, uso y mantenimiento
READ AND SAVE THESE INSTRUCTIONS
LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES
LEA Y GUARDE ESTAS INSTRUCCIONES
EN
FR
ES
Contents
page
3
Sommaire
page
14
Contenido
página 25
English
Contents
Important safety Notice..............................................................................................................................................4
Electrical & Installation requirements ......................................................................................................................5
Electrical requirements ........................................................................................................................................................................................ 5
Before installing the hood .................................................................................................................................................................................... 5
List of Materials...........................................................................................................................................................6
Parts supplied ...................................................................................................................................................................................................... 6
Parts not supplied ................................................................................................................................................................................................ 6
Dimensions and Clearances......................................................................................................................................7
Ducting Options and Examples.................................................................................................................................8
Venting methods .................................................................................................................................................................................................. 8
Preparation .......................................................................................................................................................................................................... 8
Installation ...................................................................................................................................................................9
Description of the hood & Controls ........................................................................................................................10
Controls.............................................................................................................................................................................................................. 11
User Servicing and Maintenance Instructions.......................................................................................................12
Cleaning............................................................................................................................................................................................................. 12
Grease Filter ...................................................................................................................................................................................................... 12
Replacing the light bulb...................................................................................................................................................................................... 12
Charcoal Filter.................................................................................................................................................................................................... 12
Warranty ....................................................................................................................................................................13
APPROVED FOR RESIDENTIAL APPLIANCES
FOR RESIDENTIAL USE ONLY
READ AND SAVE THESE INSTRUCTIONS
PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.
INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.
IMPORTANT: Save these Instructions for the Local Electrical Inspector’s use.
INSTALLER: Please leave these Instructions with this unit for the owner.
OWNER: Please retain these instructions for future reference.
Safety Warning: Turn off power circuit at service panel and lock out panel, before wiring this appliance.
Requirement: 120 V AC, 60 Hz. 15 or 20 A Branch Circuit
3
READ AND SAVE THESE INSTRUCTIONS
Important safety Notice
WARNING
CAUTION
TO REDUCE THE RISK OF INJURY TO PERSONS, IN
THE EVENT OF A RANGE TOP GREASE FIRE,
OBSERVE THE FOLLOWINGa:
a) SMOTHER FLAMES with a close-fitting lid, cookie
sheet, or other metal tray, then turn off the gas burner or
the electric element. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN - you may be
burned.
c) DO NOT USE WATER, including wet dishcloths or
towels - a violent steam explosion will result.
d) Use an extinguisher ONLY if:
1) You know you have a class ABC extinguisher,
and you already know how to operate it.
2) The fire is small and contained in the area where
it started.
3) The fire department is being called.
4) You can fight the fire with your back to an exit.
FOR GENERAL VENTILATING USE ONLY. DO NOT USE
TO
EXHAUST
HAZARDOUS
OR
EXPLOSIVE
MATERIALS OR VAPOURS.
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR
INJURY TO PERSONS, OBSERVE THE FOLLOWING:
A. Use this unit only in the manner intended by the
manufacturer.
If you have questions, contact the
manufacturer.
B. Before servicing or cleaning the unit, switch power off at
service panel and lock service panel disconnecting
means to prevent power from being switched on
accidentally. When the service disconnecting means
cannot be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
C. Installation Work and Electrical Wiring Must Be Done By
Qualified Person(s) In Accordance With All Applicable
Codes & Standards, Including Fire-rated Construction.
D. Sufficient air is needed for proper combustion and
exhausting of gases through the flue (Chimney) of fuel
burning equipment to prevent back- drafting. Follow the
heating equipment manufacturers guideline and safety
standards such as those published by the National Fire
Protection Association (NFPA), the American Society for
Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
E. When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
F. Ducted systems must always be vented to the outdoors.
a
Based on "Kitchen Firesafety Tips" published by
NFPA.
OPERATION
a. Always leave safety grills and filters in place. Without
these components, operating blowers could catch onto hair,
fingers and loose clothing.
The manufacturer declines all responsibility in the event of
failure to observe the instructions given here for installation,
maintenance and suitable use of the product. The
manufacturer further declines all responsibility for injury due
to negligence and the warranty of the unit automatically
expires due to improper maintenance.
CAUTION
To reduce risk of fire and to properly exhaust air, be
sure to duct air outside - do not vent exhaust air into
spaces within walls, ceilings, attics, crawl spaces, or
garages.
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY METAL
DUCT WORK.
Install this hood in accordance with all requirements
specified.
WARNING
To Reduce The Risk Of Fire Or Electric Shock, Do Not
Use This Hood With Any External Solid State Speed
Control Device.
WARNING
TO REDUCE THE RISK OF A RANGE TOP GREASE
FIRE.
a) Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or when
flambeing food (I.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe’).
c) Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
d) Use proper pan size. Always use cookware appropriate
for the size of the surface element.
4
Electrical & Installation requirements
Electrical requirements
Before installing the hood
IMPORTANT
1. For the most efficient air flow exhaust, use a straight run
or as few elbows as possible.
CAUTION: Vent unit to outside of building, only.
Observe all governing codes and ordinances.
It is the customer’s responsibility:
To contact a qualified electrical installer.
To assure that the electrical installation is adequate and in
conformance with National Electrical Code, ANSI/NFPA 70
— latest edition*, or CSA Standards C22.1-94, Canadian
Electrical Code, Part 1 and C22.2 No.0-M91 - latest
edition** and all local codes and ordinances.
2. At least two people are necessary for installation. Wear
gloves to protect against sharp edges.
3. Fittings material is provided to secure the hood to most
types of walls/ceilings, consult a Qualified Installer,
check if they perfectly fit with your cabinet/wall.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.
4. Do not use flex ducting.
5. COLD WEATHER installations should have an additional
backdraft damper installed to minimize backward cold air
flow and a nonmetallic thermal break to minimize
conduction of outside temperatures as part of the
ductwork. The damper should be on the cold air side of
the thermal break.
The break should be as close as possible to where the
ducting enters the heated portion of the house.
Do not ground to a gas pipe.
Check with a qualified electrician if you are not sure range
hood is properly grounded.
Do not have a fuse in the neutral or ground circuit.
IMPORTANT
Save Installation Instructions for electrical inspector’s use.
6. Make up air: Local building codes may require the use of
Make-Up Air Systems when using Ducted Ventilation
Systems greater than specified CFM of air movement.
The specified CFM varies from locale to locale. Consult
your HVAC professional for specific requirements in your
area.
The range hood must be connected with copper wire only.
The range hood should be connected directly to the fused
disconnect (Or circuit breaker) box through metal electrical
conduit.
Wire sizes must conform to the requirements of the National
Electrical Code ANSI/NFPA 70 — latest edition*, or CSA
Standards C22.1-94, Canadian Electrical Code Part 1 and
C22.2 No. 0-M91 - latest edition** and all local codes and
ordinances.
A U.L.- or C.S.A.-listed conduit connector must be provided
at each end of the power supply conduit (at the range hood
and at the junction box).
Copies of the standards listed may be obtained from:
* National Fire Protection Association Batterymarch Park Quincy,
Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road Cleveland,
Ohio 44131-5575
5
List of Materials
Parts supplied
Parts not supplied
•
•
Duct, conduit and all tools required for installation.
Ductless Recirculating Kit
To be used only in the Ductless (Recirculating) version
includes: charcoal filter, charcoal filter fixing devices.
6
Dimensions and Clearances
7
Ducting Options and Examples
Closely follow the instructions set out in this manual.
All responsibility, for any eventual inconveniences, damages or fires caused by not complying with the instructions in this
manual, is declined.
Venting methods
The hood is equipped with a transition B for discharge of fumes to the outside (Ducting version).
Should it not be possible to discharge cooking fumes and vapour to the outside, the hood can be used in the Ductless
(Recirculating) version. Attach a charcoal filter and the deflector F on the duct cover support bracket G. Fumes and vapours
are recycled through the top grille H by means of a duct connected to the transition B and the transition mounted on the
deflector F.
NOTE: For ductless (Recirculating) version only: purchase the Ductless Recirculating Kit.
Minimum Duct Size (Ducting/Ductless version): 5 15/16” (150 mm) Round Pipe.
Preparation
Do not cut a joist or stud unless absolutely necessary. If a joist or stud must be cut, then a supporting frame must be
constructed.
Fittings material is provided to secure the hood to most types of walls/ceilings.
However, a qualified technician must verify suitability of the materials in accordance with the type of wall/ceiling.
Before making cutouts, make sure there is proper clearance within the ceiling or wall for exhaust vent.
Hood installation height above cooktop is the users preference. The lower the hood is above the cooktop, the more efficient the
capturing of cooking odors, grease and smoke.
CAUTION: FOR GAS RANGES INSTALLATION: MOUNT THIS HOOD SO THAT THE BOTTOM EDGE IS AT 19 1/32" (50
CM) ABOVE THE COOKING SURFACE.
FOR ELECTRIC RANGES INSTALLATION: MOUNT THIS HOOD SO THAT THE BOTTOM EDGE IS NOT LESS THAN 19
1/32" (50 CM) AND NOT MORE THAT 29 1/2" (75 CM) ABOVE THE COOKING SURFACE.
HOUSEHOLD USE. PLEASE, READ INSTALLATION MANUAL FOR SPECIFIC APPLICATION.
Check your ceiling height and the hood height maximum before you select your hood.
8
Installation
Sequences installation - pag. 36
Electrical connection
WARNING
Electrical Shock Hazard
Warning: Turn off power circuit at the service panel
before wiring this unit.
120 VAC, 15 or 20 Amp circuit required.
Connecting the power supply
1.Plug the mains plug into the grounded socket.
GROUNDING INSTRUCTIONS
SAVE THESE INSTRUCTIONS
For a grounded cord-connected range hood:
This range hood must be grounded. In the event of an
electrical short circuit, grounding reduces the risk of
electric shock by providing an escape wire for the
electric current. This range hood is equipped with a
cord having a grounding wire with a grounding plug.
The plug must be plugged into an outlet that is
properly installed and grounded.
WARNING: Improper grounding can result in a risk of
electric shock.
Consult a qualified electrician if the grounding
instructions are not completely understood, or if doubt
exists as to whether the range hood is properly
grounded.
Do not use an extension cord. If the power supply
cord is too short have a qualified electrician install an
outlet near the range hood.
9
Description of the hood & Controls
1
2
3
4
Control panel
Grease filter
Lamp
Hood canopy
10
Controls
Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in operation
during cooking and for another 15 minutes approximately after
terminating cooking.
Description of control panel
Control Panel
1. Button ON/OFF light
2. Button ON/OFF Timer: delayed switch-off of the selected
suction speed (power):
Suction speed (power) 1: 20 minutes
Suction speed (power) 2: 15 minutes
Suction speed (power) 3: 10 minutes
Intensive suction speed (power): 5 minutes
3. Button OFF / Decrease of suction speed (power)
4. Button ON / Increase of suction speed (power)
5. Display, showing:
a. Suction speed (power): LEDs L1 – L2 – L3 - L4 (flashing)
light up according to the selected suction speed (power).
Note: the L4 LED – intensive suction speed (power) works
for about 5 minutes, then the hood sets the intermediate
speed.
b. Timer: the LED of the selected speed flashes to indicate that
the timer is active.
c. Grease filter saturation: the L3 and L4 LEDs flash
alternately at short intervals of time.
d. Activated charcoal filter saturation: the L3 and L4 LEDs
flash simultaneously at short intervals of time.
Reset of the filter saturation indicator: perform filter
maintenance, then press button 2 until the LEDs turn off.
Note: The activated charcoal filter saturation is normally disabled
and is enabled only if the hood is used in the filtering version (with
charcoal filter installed).
In order to activate it, proceed as follows:
- Switch off the hood
- Keep pressed simultaneously buttons 3 and 4, until the LEDs
L1 and L2 flash briefly.
Repeat the operation to disable; only LED L1 flashes briefly.
11
User Servicing and Maintenance Instructions
Cleaning
Clean using ONLY a cloth dampened with neutral liquid detergent. DO NOT
CLEAN WITH TOOLS OR INSTRUMENTS. Do not use abrasive products. DO
NOT USE ALCOHOL!
Grease Filter
Traps cooking grease particles.
The grease filter must be cleaned once a month using non aggressive detergents,
either by hand or in the dishwasher, which must be set to a low temperature and a
short cycle. When washed in a dishwasher, the grease filter may discolor slightly,
but this does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.
Replacing the light bulb
The hood is equipped with a lighting system based on LED technology.
The LEDs guarantee an optimum lighting, a duration up to 10 times as long as the
traditional lamps and allow to save 90% electrical energy.
For replacement, contact the technical service.
Charcoal Filter
It absorbs unpleasant odors caused by cooking.
The saturation of the charcoal filter occurs after more or less prolonged use,
depending on the type of cooking and the regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least every four months.
The charcoal filter may NOT be washed or regenerated.
Circular charcoal filter
Apply one on each side as cover to both the shield grids of the motor impeller, then
turn clockwise.
For the disassembly, turn counter-clockwise.
12
Warranty
ELICA North America
TWO-YEARS LIMITED WARRANTY
TO OBTAIN SERVICE UNDER WARRANTY
Owner must present proof of original purchase date. Please keep a copy of your dated proof of purchase (sales slip) in order to obtain
service under warranty.
PARTS AND SERVICE WARRANTY
For the period of two (2) years from the date of the original purchase, Elica will provide free of charge, non consumable parts or
components that failed due to manufacturing defects. During these two (2) years limited warranty, Elica will also provide free of charge,
all labor and in-home service to replace any defective parts.
WHAT IS NOT COVERED
•
•
•
•
•
•
•
•
•
•
Damage or failure to the product caused by accident or act of God, such as, flood, fire or earthquake.
Damage or failure caused by modification of the product or use of non-genuine parts.
Damage or failure to the product caused during delivery, handling or installation.
Damage or failure to the product caused by operator abuse.
Damage or failure to the product caused by dwelling fuse replacement or resetting of circuit breakers.
Damage or failure caused by use of product in a commercial application.
Service trips to dwelling to provide use or installation guidance.
Light bulbs, metal or carbon filters and any other consumable part.
Normal wear of finish.
Wear to finish due to operator abuse, improper maintenance, use of corrosive or abrasive cleaning products/pads and oven cleaner
products.
WHO IS COVERED
This warranty is extended to the original purchaser for products purchased for ordinary residential use in North America (Including the
United States, Guam, Puerto Rico, US Virgin Islands & Canada).
This warranty is non-transferable and applies only to the original purchaser and does not extend to subsequent owners of the product.
This warranty is made expressly in lieu of all other warranties, expressed or implied, including, but not limited to any implied warranty of
merchantability or fitness for a particular purpose and all other obligations on the part of Elica North America, provided, however, that if
the disclaimer of implied warranties is ineffective under applicable law, the duration of any implied warranty arising by operation of law
shall be limited to two (2) years from the date of original purchase at retail or such longer period as may be required by applicable law.
This warranty does not cover any special, incidental and/or consequential damages, nor loss of profits, suffered by the original
purchaser, its customers and/or the users of the Products.
WHO TO CONTACT
To obtain service under Warranty or for any Service Related Question:
• Elica North America Authorized Service - (714) 428-0046
• [email protected]
13
French
Sommaire
Avis de sécurité important.......................................................................................................................................15
Exigences électriques et exigences d’installation ................................................................................................16
Exigences électriques ........................................................................................................................................................................................ 16
Avant d’installer la hotte..................................................................................................................................................................................... 16
Liste des pièces ........................................................................................................................................................17
Pièces fournies .................................................................................................................................................................................................. 17
Pièces non fournies ........................................................................................................................................................................................... 17
Dimensions et Dégagement.....................................................................................................................................18
Exemples et possibilités de positionnement des conduits .................................................................................19
Méthodes de ventilation ..................................................................................................................................................................................... 19
Préparation ........................................................................................................................................................................................................ 19
Installation .................................................................................................................................................................20
Description de la hotte et des commandes ...........................................................................................................21
Commandes....................................................................................................................................................................................................... 22
Instructions pour l’entretien, utilisateur et la maintenance .................................................................................23
Nettoyage........................................................................................................................................................................................................... 23
Filtre à graisse ................................................................................................................................................................................................... 23
Remplacement des ampoules ........................................................................................................................................................................... 23
Filtres à charbon ................................................................................................................................................................................................ 23
Garantie .....................................................................................................................................................................24
APPROUVÉ POUR LES APPAREILS DE TYPE RÉSIDENTIEL
POUR UNE UTILISATION RÉSIDENTIELLE SEULEMENT
LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES
VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER.
L’INSTALLATION DE L’APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR.
IMPORTANT : Conservez ces instructions afin de pouvoir les remettre à l’inspecteur-électricien de votre
région.
INSTALLATEUR : Veuillez laisser ces instructions avec l’appareil pour le propriétaire.
PROPRIÉTAIRE : Veuillez conserver ces instructions pour pouvoir vous y référer plus tard.
Avertissement de sécurité : Coupez l’alimentation du circuit dans le panneau électrique et verrouillez le
panneau avant de raccorder les fils de cet appareil.
Exigence : 120 V c.a., 60 Hz circuit de dérivation de 15 V c.a., 20 Hz, de 15 ou 20 A.
14
LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES
Avis de sécurité important
basse ou moyenne.
b) Faites toujours fonctionner la hotte lorsque vous utilisez
la cuisinière à une haute température ou que vous faites
flamber des aliments (P. ex. : crêpes Suzette, cerises
jubilées, bœuf au poivre flambé).
c) Nettoyez les hélices de ventilation fréquemment. Il ne
faut pas que la graisse s’accumule sur les filres ou les
hélices.
d) Utilisez le bon format de casserole. Utilisez toujours un
chaudron de taille approprié à l’élément de la cuisinière.
ATTENTION
UTILISER CET APPAREIL À DES FINS DE VENTILATION
GÉNÉRALE SEULEMENT.
NE PAS UTILISER CET
APPAREIL POUR ÉVACUER DES MATÉRIAUX OU DES
VAPEURS DANGEREUX OU EXPLOSIFS.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC
ÉLECTRIQUE ET DE BLESSURE, RESPECTER LES
DIRECTIVES SUIVANTES :
A. Utiliser cet appareil uniquement aux fins prévues par le
fabricant.
Si vous avez des questions à propos de
l’appareil, communiquez avec le fabricant.
B. Avant de faire l’entretien de l’appareil ou de le nettoyer,
coupez l’alimentation dans le panneau électrique et
verrouillez le panneau en bloquant le dispositif
permettant
d’empêcher
d’activer
l’alimentation
accidentellement. S’il n’est pas possible de verrouiller
l’accès au panneau, fixez une étiquette très voyante au
panneau électrique.
C. Une personne qualifiée doit effectuer l’installation et le
câblage des fils électriques en conformité avec tous les
codes et toutes les normes, y compris la cote de
résistance au feu.
D. Il est important de prévoir suffisamment d’air pour
assurer une bonne combustion de l’équipement de
chauffe et l’évacuation adéquates des gaz par le conduit
de cheminé afin de prévenir les refoulements d’air.
Respectez les directives et les normes de sécurité des
fabricants de l’équipement de chauffage, comme celles
publiées par la National Fire Protection Association
(NFPA), la American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE) et le code
des autorités de votre région.
E. Au moment de couper ou de percer un mur ou un
plafond, assurez-vous de ne pas endommager la filerie
électrique ou tout autre accès à un service publique.
F. Il faut toujours évacuer à l’extérieur les systèmes à
conduit.
AVERTISSEMENT
POUR ÉVITER DE BLESSER QUELQU’UN LORS D’UN
INCENDIE DE GRAISSE SUR LA CUISINIÈRE, SUIVRE
LES CONSEILS SUIVANTSa:
a) ÉTOUFFER LES FLAMMES avec un couvercle aux
dimensions de la taque de cuisson, une tôle à biscuit ou
tout autre plateau métallique, puis couper le gaz ou
l’alimentation électrique de la cuisinière. FAIRE
ATTENTION A NE PAS SE BRÛLER. Si les flammes ne
s’éteignent pas immédiatement, QUITTER LA PIÈCE ET
APPELER LES POMPIERS.
b) NE JAMAIS PRENDRE EN MAIN UNE CASSEROLE
EN FEU, vous pourriez vous blesser.
c) NE PAS UTILISER D’EAU, y compris les essuies de
vaisselle ou les serviettes humides – une violente
explosion due à la vapeur formée pourrait survenir.
d) Utiliser un extincteur SEULEMENT si:
1) Vous êtes sûr d’avoir un extincteur de classe ABC que
vous savez utiliser.
2) Le feu est petit et confiné à la zone où il s’est formé.
3) Les pompiers ont été appelés.
4) Vous pouvez lutter contre le feu avec une sortie
derrière vous.
a Recommandations tirées des conseils de sécurité en cas
d'incendie de cuisine publiés par la NFPA.
MODE OPéRATOIRE
a. Toujours laisser les grilles de sécurité et les filtres à leur
place. Sans la présence de ces derniers, les parties
aspirantes pourraient attirer les cheveux, les doigts ou
les vêtements.
ATTENTION
Pour réduire les risques d’incendie et évacuer l’air
correctement, assurez-vous que le conduit mène à
l’extérieur; il ne faut pas évacuer l’air dans l’espace
entre les murs, dans les plafonds, dans les greniers, les
vides sanitaires ou les garages.
Le fabricant décline toute responsabilité si les informations
détaillées dans ce manuel pour l’installation, l’entretien et
l’utilisation adéquate du produit ne sont pas observées. Le
fabriquant décline en outre toute responsabilité pour
d’éventuelles blessures dues à des négligences; en outre, la
garantie de l’appareil sera annulée suite à des conditions
d’entretien inappropriées. Cet appareil est fabriqué pour un
usage interne. Ne pas utiliser cet appareil à l’extérieur.
AVERTISSEMENT
POUR RÉDUIRE DES RISQUES D’INCENDIE, UTILISEZ
UNIQUEMENT DES CONDUITS EN MÉTAL.
Installez cette hotte en respectant toutes les exigences
mentionnées.
AVERTISSEMENT
Pour réduire les risques d’incendie et de choc
électrique, n’utilisez pas cette hotte avec un contrôleur
de vitesse à semi-conducteurs.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE DE
GRAISSE SUR LES CUISINIÈRES.
a) Ne laissez jamais la cuisinière sans surveillance
lorsqu’elle est réglée à une haute température. Les
débordements par bouillonnement causent de la fumée
et des débordements de gras qui peuvent s’enflammer.
Faites chauffer l’huile lentement, à une température
15
Exigences électriques et exigences d’installation
Exigences électriques
Avant d’installer la hotte
IMPORTANT
1. Pour assurer la ventilation la plus efficace possible,
installez la conduite en ligne droite ou avec le moins de
coudes possibles.
ATTENTION : La sortie de la conduite de ventilation
doit donner sur l’extérieur.
Respectez tous les codes et les ordonnances en vigueur.
Le client a la responsabilité de :
Contacter un électricien-installateur.
Vérifier que l’installation électrique est adéquate et
conforme avec le Code national de l’électricité, ANSI/NFPA
70 (la plus récente édition*), ou les normes C22.1-94, Code
canadien de l’électricité, Partie 1 et C22.2 No.0-M91
(La plus récente édition**) de la CSA, ainsi que tous les
codes et les ordonnances de votre région.
2. Deux personnes sont nécessaires pour effectuer
l’installation. Porter des gants pour se protéger des
bords coupants.
3. La quincaillerie fournie permet de fixer la hotte à la
plupart des murs et des plafonds; consultez un
installateur qualifié pour vous assurer que la quincaillerie
fournie est adaptée à votre type de mur ou d’armoire.
Si le code le permet et que vous utilisez un fil de mise à la
terre distinct, il est recommandé de faire vérifier le chemin
du fil par un électricien.
4. N’utilisez pas de conduit flexible.
Ne pas mettre l’appareil à la terre sur une conduite de gaz.
Consultez un électricien qualifié si vous n’êtes pas certain
que la hotte est mise à la terre correctement.
N’installez pas un fusible dans le circuit neutre ou le circuit
de mise à la terre.
5. Dans le cas des endroits sujets aux TEMPÉRATURES
FROIDES, il faut installer un clapet de contre-tirage
supplémentaire afin de minimiser le retour d’air froid et
un isolant thermique non métallique afin de minimiser la
conduction de la température extérieur dans le conduit.
Il faut placer le clapet du côté de l’air froid de l’isolant
thermique.
L’isolant doit être placé le plus près possible de l’endroit
où le conduit entre dans la partie chauffée de la maison.
IMPORTANT
Conservez ces instructions afin de pouvoir les remettre à
l’inspecteur-électricien.
La hotte doit être câblée uniquement à l’aide de fils de
cuivre.
6. Air d’appoint : Le code du bâtiment de votre région peut
exiger l’utilisation d’un système d’air d’appoint si vous
utilisez un système de ventilation à conduit dont le
mouvement d’air dépasse un certain nombre de CFM.
Le nombre de pi3/min varie d’une région à l’autre.
Consultez un professionnel de CVC pour connaître les
exigences précises de votre région.
Il faut raccorder la hotte directement à une boîte à fusible ou
à un disjoncteur par l’entremise d’une canalisation
électrique en métal.
Le calibre de fil doit être conforme aux exigences du Code
national de l’électricité, ANSI/NFPA 70 (La plus récente
édition*), ou les normes C22.1-94, Code canadien de
l’électricité, Partie 1 et C22.2 0-M91 (La plus récente
édition**) de la CSA, ainsi que tous les codes et les
ordonnances de votre région.
Il faut prévoir un connecteur de canalisation approuvé par
l’UL ou la CSA à chaque extrémité de la canalisation
d’alimentation (À la hotte et à la boîte de jonction).
Vous pouvez obtenir un exemplaire des normes indiquées en vous
adressant à :
* La National Fire Protection Association, Batterymarch Park
Quincy, Massachusetts, 02269
** La CSA International, 8501 East Pleasant Valley Road,
Cleveland, Ohio, 44131-5575
16
Liste des pièces
Pièces fournies
Pièces non fournies
•
•
Conduit, canalisation et tous les outils nécessaires à l’installation.
Trousse de conversion en hotte à recyclage
à utiliser seulement avec la version sans conduit (À recyclage)
comprend : filtre au charbon et dispositifs de fixation.
17
Dimensions et Dégagement
18
Exemples et possibilités de positionnement des conduits
Suivez à la lettre les directives présentées dans ce manuel.
Le fabricant refuse toute responsabilité en ce qui a trait à tout préjudice, dommage ou incendie causé par la non observation
des directives contenues dans le présent manuel.
Méthodes de ventilation
La hotte est dotée d’une transition B afin d’évacuer les vapeurs à l’extérieur (version à conduit).
S’il s’avère impossible d’évacuer la fumée et les vapeurs de cuisson à l’extérieur, il est possible de transformer la hotte en
version sans conduit (Recyclage) Fixer un filtre au charbon et le déflceteur F sur le support de couvercle de conduit G. La
fumée et la vapeur sont recyclées par la grille supérieure H par l’entremise d’un conduit raccordé à la transition B et à la
transition montée sur le déflecteur F.
NOTE : dans le cas de la version sans conduit (À recyclage) seulement : procurez-vous la trousse de conversion en
hotte à recyclage.
Diamètre minimum des conduit (Version avec ou sans conduit) : tuyau rond de 5 15/16 (150 mm).
Préparation
Ne coupez pas une solive ou un montant à moins qu’il soit absolument nécessaire de le faire. Si vous devez couper une solive
ou un montant, vous devez construire un cadre de soutien.
La quincaillerie fournie permet de fixer la hotte à la plupart des murs et des plafonds.
Vous devez cependant demander à un technicien qualifié de vérifier la solidité des matériaux selon le type de mur ou de
plafond.
Avant de couper, assurez-vous qu’il y a un dégagement suffisant dans le plafond ou le mur pour passer la conduite de sortie.
Vous pouvez déterminer vous-même la hauteur à laquelle vous installez la hotte au dessus de la cuisinière. Plus la hotte est
près de la cuisinière, plus elle est efficace à capter les odeurs de cuisson, la graisse et la fumée.
ATTENTION: POUR L INSTALLATION DES CUISINIERES A GAZ: METTEZ LA HOTTE AFIN D'AVOIR ENTRE LE BORD
INFERIEUR DE LA HOTTE ET LE PLAN DE CUISSON UNE DISTANCE DE 19 1/32" (50 CM).
POUR DES CUISINIERES ELECTRIQUES: LA DISTANCE ENTRE LE BORD INFERIEUR DE LA HOTTE ET LE PLAN DE
CUISSON NE DÔIT PAS ÊTRE INFERIEURE DE 19 1/32" (50 CM) ET SUPERIEURE DE 29 1/2" (75 CM).
EMPLOI DOMESTIQUE. LIRE ATTENTIVEMENT LE LIVRET INSTRUCTIONS POUR DES APPLICATIONS SPECIFIQUES.
Vérifiez donc la hauteur de votre plafond et la hauteur maximum de la hotte avant de choisir votre modèle de hotte.
19
Installation
Connexion électrique
Séquence d'installation – pag.36
AVERTISSEMENT
Danger de choc électrique
AVERTISSEMENT : Coupez l’alimentation du circuit
dans le panneau électrique avant de raccorder les
fils de cet appareil.
Un circuit de 120 V c.a., de 15 ou 20 A est requis.
Effectuer le raccordement électrique
1.Brancher la fiche secteur sur la prise avec mise à la terre.
INSTRUCTIONS DE MISE À LA TERRE
SAUVEGARDER CES INSTRUCTIONS
Pour une hotte raccordée à la terre par câble :
Cette hotte doit être raccordée à la terre. En cas de
court-circuit électrique, la mise à la terre réduit le
risque de choc électrique en fournissant un fil
d'échappement pour le courant électrique. Cette hotte
est équipée d'un câble avec un fil de mise à la terre et
une fiche de mise à la terre. La fiche doit être
branchée dans une prise correctement installée et
mise à la terre.
MISE EN GARDE : Une mauvaise mise à la terre
peut entraîner un risque de choc électrique.
Prendre contact avec un électricien qualifié si les
instructions de mise à la terre ne sont pas
complètement claires, ou en cas de doute concernant
la mise à la terre correcte de la hotte.
Ne pas utiliser de rallonge. Si le câble d'alimentation
est trop court, faire installer une prise près de la hotte
par un électricien qualifié.
20
Description de la hotte et des commandes
1
2
3
4
Panneau de commande
Filtre à graisse
Lampes
Hotte
21
Commandes
Utiliser la puissance d’aspiration maximum en cas de concentration
très importante des vapeurs de cuisson. Nous conseillons d’allumer
la hotte 5 minutes avant de commencer la cuisson et de la faire
fonctionner encore pendant 15 minutes environ après avoir terminé
la cuisson.
Description du panneau de commandes
Panneau de contrôle
1. Bouton ON/OFF lumière
2. Bouton ON/OFF Timer: délai d’arrêt de la vitesse (puissance)
d’aspiration sélectionné:
Vitesse (puissance) d’aspiration 1: 20 minutes
Vitesse (puissance) d’aspiration 2: 15 minutes
Vitesse (puissance) d’aspiration 3: 10 minutes
Vitesse (puissance) d’aspiration intensive: 5 minutes
3. Bouton OFF / Diminution vitesse (puissance) d’aspiration
4. Bouton ON / Augmentation vitesse (puissance) d’aspiration
5. Affichage, indique:
a. Vitesse (puissance) d’aspiration: LED L1 – L2 – L3 - L4
(clignotants) s'allument selon la vitesse d'aspiration
(puissance) sélectionnée .
Note: LED L4 – vitesse (puissance) d’aspiration intensive
fonctionne pendant environ 5 minutes, puis la hotte se met à
la vitesse intermédiaire.
b. Timer: a LED de la vitesse sélectionnée clignote pour
indiquer que le temporisateur est actif.
c. Saturation filtre à graisse: les LED L3 et L4 clignotent
alternativement à de courts intervalles de temps.
d. Saturation du filtre à charbon actif: les LED L3 et L4
clignotent simultanément à de courts intervalles de temps.
Remise à zéro de l'indicateur de saturation du filtre: effectuer la
maintenance du filtre, puis appuyez sur le bouton 2 jusqu'à ce que
les LED s'éteignent.
Note: la saturation du filtre à charbon actif est normalement
désactivée et est activée uniquement si la hotte est utilisée dans la
version de recyclage (avec filtre à charbon installé).
Pour activer la saturation, procédez comme suit:
- Arrêter la hotte
- Maintenez appuyé simultanément les boutons 3 et 4, jusqu'à ce
que les LED L1 et L2 clignotent brièvement.
Pour désactiver répétez l'opération, seulement LED L1 clignote
brièvement.
22
Instructions pour l’entretien, utilisateur et la maintenance
Nettoyage
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec
des détergent liquides neutres. NE PAS UTILISER D'OUTILS OU
D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits
abrasifs, NE PAS UTILISER D'ALCOOL!
Filtre à graisse
Il retient les particules de graisse issues de la cuisson.
Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des
détergents non agressifs, à la main ou dans le lave-vaisselle à faibles
températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la
décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas
modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.
Remplacement des ampoules
La hotte est dotée d’un système d’éclairage basé sur la technologie LED.
Les LEDS garantissent un éclairage optimal, une durée jusqu’à 10 fois supérieures
aux ampoules traditionnelles et permettent une épargne de 90% en énergie
électrique.
Pour le remplacement, s’adresser au service d’assistance technique.
Filtres à charbon
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate aprés un emploi plus ou moins long,
selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. Il
est nécessaire de changer le filtre après quatre mois, au maximum.
IL NE PEUT PAS être nettoyé ou régénéré.
Filtre au charbon circulaire
En appliquer un par côté en couverture des deux grilles de protection des bras du
moteur, ensuite tourner dans le sens des aiguilles d’une montre.
Pour le démontage tourner dans le sens inverse des aiguilles d’une montre.
23
Garantie
GARANTIE DE DEUX ANS
ELICA North America
POUR OBTENIR UN DEPANNAGE SOUS GARANTIE
Le propriétaire doit présenter une preuve de la date d’achat. Garder une copie de votre preuve d’achat datée (ticket de caisse) de façon
à pouvoir bénéficier du service après-vente sous garantie.
GARANTIE PIECES DE RECHANGE ET MAIN D’OEUVRE
Pendant une période de deux (2) ans à partir de la date d’achat, Elica s’engage à fournir gratuitement les pièces de rechange
ou les composants autres que les recharges ayant des défauts de fabrication.
Durant cette garantie de deux (2) ans, Elica fournira également gratuitement, toute la main d’oeuvre et le service à domicile
pour remplacer d’éventuelles pièces défectueuses.
CE QUE LA GARANTIE NE COUVRE PAS
•
•
•
•
•
•
•
•
•
•
Dégât ou panne du produit causé par un accident ou un cas de force majeure tels que inondation, incendie ou tremblement de
terre.
Dégât ou panne du produit causé par modification du produit ou utilisation de pièces pas d’origine.
Dégât ou panne du produit causé lors de la livraison, de la manipulation ou de l’installation.
Dégât ou panne du produit causé par une mauvaise utilisation.
Dégât ou panne du produit causé par un remplacement des fusibles ou une remise en fonction des disjoncteurs par le propriétaire.
Dégât ou panne du produit causé par une utilisation du produit pour raison commerciale.
Déplacement à domicile pour explication d’utilisation ou d’entretien.
Ampoules, filtres métalliques ou au charbon et toute autre pièce consommable.
Usure normale.
Usure due à une mauvaise utilisation du propriétaire, un entretien incorrect, une utilisation de substances nettoyantes corrosives ou
abrasives et produits de nettoyage pour four.
QUI EST COUVERT
Cette garantie s’étend à l’acheteur original de produits achetés pour un usage domestique habituel en Amérique du Nord (Y compris
Etats Unis, Guam, Porto Rico, les Iles virgin Américaines & le Canada).
Cette garantie n’est pas transférable et vaut uniquement pour l’acheteur original et ne s’étend pas aux propriétaires successifs du
produit. Cette garantie vaut expressément en lieu et place de toute autre garantie, expresse ou sous-entendue, mais ne limite pas toute
autre garantie sous-entendue de marchandage ou adaptation dans un but particulier et toute autre obligation de la part de Elica North
America, étant entendu, cependant, que si la réclamation pour garanties sous-entendues n’est pas applicable aux yeux de la loi en
vigueur, la durée de toute garantie sous-entendue émanant de la loi doit être limitée à deux (2) ans à partir de la date d’achat du produit
ou à une période plus longue selon ce que dit la loi en vigueur.
Cette garantie ne couvre pas tout dégât particulier, accidentel et/ou consécutif, ni les pertes et profits, à charge du propriétaire, des ses
clients et/ou des utilisateurs Des produits.
QUI CONTACTER
Pour obtenir un service après-vente durant la garantie ou pour toute autre question:
• Elica North America Authorized Service - (714) 428-0046
• [email protected]
24
Spanish
Contenido
Aviso de seguridad importante ...............................................................................................................................26
Requisitos eléctricos y de instalación ...................................................................................................................27
Requisitos eléctricos .......................................................................................................................................................................................... 27
Antes de instalar la campana............................................................................................................................................................................. 27
Lista de materiales....................................................................................................................................................28
Piezas suministradas ......................................................................................................................................................................................... 28
Piezas no suministradas .................................................................................................................................................................................... 28
Dimensiones y Espacios libres ...............................................................................................................................29
Tipos de ductos y ejemplos.....................................................................................................................................30
Métodos de ventilación ...................................................................................................................................................................................... 30
Preparación........................................................................................................................................................................................................ 30
Instalación .................................................................................................................................................................31
Descripción de la campana y los controles...........................................................................................................32
Controles............................................................................................................................................................................................................ 33
Instrucciones para el servicio de venta y de postventa y mantenimiento .........................................................34
Limpieza............................................................................................................................................................................................................. 34
Filtro contra la grasa .......................................................................................................................................................................................... 34
Sustitución de la bombilla .................................................................................................................................................................................. 34
Filtros de Carbón ............................................................................................................................................................................................... 34
Garantía .....................................................................................................................................................................35
APROBADO PARA APARATOS DE USO DOMÉSTICO
SÓLO PARA USO DOMÉSTICO
LEA Y GUARDE ESTAS INSTRUCCIONES
ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR COMPLETO.
LA INSTALACIÓN DEBE CUMPLIR TODA LA NORMATIVA LOCAL.
IMPORTANTE: guarde estas instrucciones para su uso por parte del inspector de electricidad local.
INSTALADOR: entregue al propietario estas instrucciones junto con la unidad.
PROPIETARIO: conserve estas instrucciones para futuras consultas.
Advertencia de seguridad: antes de realizar el cableado de este aparato, desactive el circuito de energía
eléctrica en el panel de servicio y desbloquee el panel.
Requisito: Circuito auxiliar de CA de 120 V, 60 Hz, 15 ó 20 A
25
LEA Y GUARDE ESTAS INSTRUCCIONES
Aviso de seguridad importante
la pimienta flameada).
c) Limpie con frecuencia los ventiladores. No permita que
la grasa se acumule en el ventilador o filtro.
d) Utilice un tamaño de sartén adecuado. Utilice siempre
piezas de batería de cocina adecuadas al tamaño del
elemento de superficie.
PRECAUCIÓN
SÓLO PARA USO DE VENTILACIÓN GENERAL. NO
UTILIZAR PARA EXPULSAR VAPORES O MATERIALES
PELIGROSOS O EXPLOSIVOS.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE FUEGO, DESCARGA
ELÉCTRICA O LESIONES PERSONALES, RESPETE LO
SIGUIENTE:
A. Utilice esta unidad solamente en el modo que indica el
fabricante. En caso de duda, póngase en contacto con el
fabricante.
B. Antes de reparar o limpiar la unidad, desconecte la
alimentación en el panel de servicio y bloquee los
medios de desconexión del panel de servicio para evitar
la conexión accidental de la alimentación. Si no es
posible bloquear los medios de desconexión del panel
de servicio, coloque un dispositivo de advertencia que
destaque como, por ejemplo, una etiqueta, en el panel
de servicio.
C. La instalación y el cableado eléctrico deben realizarlos
personas cualificadas de acuerdo con las normativas y
los estándares aplicables, incluida la construcción
ignífuga.
D. Es necesaria una ventilación suficiente para la correcta
combustión y expulsión de gases por la salida de humos
(Chimenea) del equipo de combustión de carburante
para evitar el contratiro.
Siga las directrices de
fabricantes de equipos de calefacción y los estándares
de seguridad como los publicados por la National Fire
Protection Association (NFPA), American Society for
Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE) y las normativas locales.
E. Al efectuar orificios en una pared o techo, no dañe el
cableado eléctrico y otras instalaciones ocultas.
F. Los sistemas instalados mediante conducto deben tener
ventilación con salida al exterior.
ADVERTENCIA
PARA
REDUCIR
EL
RIESGO
DE
LESIONES
PERSONALES, EN CASO DE FUEGO OCASIONADO
POR GRASA, TENGA EN CUENTA LO SIGUIENTEa:
a) EXTINGA LAS LLAMAS con una tapa ajustada, una
lámina para hacer galletas u otro tipo de bandeja
metálica y apague el quemador de gas o elemento
eléctrico.
TENGA CUIDADO PARA EVITAR
QUEMADURAS. Si las llamas no se extinguen
inmediatamente, DESALOJE EL LUGAR Y LLAME A
LOS BOMBEROS.
b) NUNCA TOME UNA SARTÉN EN LLAMAS, podría
sufrir quemaduras.
c) NO UTILICE AGUA, incluidas bayetas o toallas
húmedas ya que se produciría una violenta explosión de
vapor.
d) Utilice un extintor SÓLO si:
1) Sabe que dispone de un extintor de la clase
ABC y conoce su funcionamiento.
2) El fuego es pequeño y se encuentra en la
misma zona donde se inició.
3) Ha llamado a los bomberos.
4) Puede luchar contra el fuego teniendo una
salida a su espalda.
a Basado en “Kitchen Fire Safety Tips” publicado por NFPA.
FUNCIONAMIENTO
a. Coloque siempre las rejillas y los filtros de seguridad en
su lugar correspondiente. Sin estos componentes, los
ventiladores en funcionamiento podrían atrapar su pelo, sus
dedos o su ropa.
PRECAUCIÓN
El fabricante declina toda responsabilidad en caso de fallo
de cumplimiento de las instrucciones aquí facilitadas para la
instalación, el mantenimiento y el uso adecuado del
producto.
El
fabricante
declina
además
toda
responsabilidad por daños ocasionados por negligencia y la
garantía de la unidad queda cancelada automáticamente
como consecuencia de un mantenimiento incorrecto.
Para reducir el riesgo de fuego y conseguir una salida
del aire correcta, asegúrese de conducir el aire hacia el
exterior. No permita que el aire se expulse en espacios
situados en el interior de muros, techos, desvanes,
sótanos de pequeña altura o garajes.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE FUEGO, UTILICE
SOLAMENTE TUBOS METÁLICOS.
Instale esta campana de acuerdo con los requisitos
especificados.
ADVERTENCIA
Para reducir el riesgo de fuego o descarga eléctrica, no
utilice esta campana con ningún dispositivo externo en
estado sólido para el control de la velocidad.
ADVERTENCIA
PARA
REDUCIR
EL
RIESGO
DE
INCENDIO
OCASIONADO POR GRASA:
a) No deje nunca ninguna unidad externa desatendida y
con valores de fuego altos. La cocción puede causar
humo o reboses de grasa que pueden prender fuego.
Caliente el aceite a fuego lento o medio.
b) Encienda siempre la campana cuando cocine a una
temperatura alta o cuando realice flameados (Por
ejemplo, crepes Suzette, cerezas flameadas, ternera a
26
Requisitos eléctricos y de instalación
Requisitos eléctricos
Antes de instalar la campana
IMPORTANTE
1. Para obtener una circulación del flujo de aire más eficaz,
utilice un tubo de tramo recto o el menor número posible
de tubos acodados.
PRECAUCIÓN: el conducto de ventilación solamente
debe tener salida hacia la parte exterior del edificio.
cumpla todas las normativas y ordenanzas
gubernamentales.
Es responsabilidad del cliente:
Ponerse en contacto con un instalador eléctrico cualificado.
Asegurarse de que la instalación eléctrica es adecuada y en
conformidad con National Electrical Code, ANSI/NFPA 70
(última edición*) o CSA Standards C22.1-94, Canadian
Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*)
y toda la normativa y las ordenanzas locales.
2. Para realizar la instalación, se necesitan al menos
dos personas. Use guantes para protegerse contra los
bordes afilados.
3. La campana se ajusta mediante material adecuados
para la mayoría de superficies; consulte a un instalador
cualificado para comprobar si quedan perfectamente
ajustados al armario o a la pared.
Si la normativa lo permite y se utiliza un cable de toma a
tierra independiente, se recomienda que un electricista
cualificado determine si la difracción de onda de tierra es la
adecuada.
4. No emplee tubos flexibles.
No ubique la toma a tierra en una tubería de gas.
Si no está seguro de que la campana está correctamente
conectada a tierra, consulte a un electricista cualificado.
No coloque ningún fusible en el circuito neutral o con vuelta
por tierra.
5. Las instalaciones en CONDICIONES CLIMÁTICAS
FRÍAS deben tener instalado un regulador de contratiro
adicional para minimizar el flujo de aire inverso y una
rotura térmica no metálica para minimizar la conducción
de temperaturas externas como parte de los tubos. El
regulador debe encontrarse en la parte de aire frío de la
rotura térmica.
La rotura debe estar los más cerca posible al lugar
donde los tubos entran en la parte caliente de la casa.
IMPORTANTE
Guarde las instrucciones de instalación para su uso por
parte del inspector de electricidad.
La campana debe está conectada únicamente con hilo de
cobre.
6. Aire limpio: Las normativas locales para edificios pueden
requerir el uso de sistemas de aire limpio cuando se
utilizan sistemas de ventilación mediante tubos
superiores al CFM especificado de movimiento de aire.
El CFM especificado varía de una zona a otra. Para
conocer los requisitos específicos de su zona, consulte
a un profesional de HVAC.
La campana debe estar conectada directamente al
desconectador con fusible (O disyuntor) mediante canal
metálico de cables eléctricos.
Los tamaños de cable deben cumplir los requisitos de la
National Electrical Code, ANSI/NFPA 70 (última edición*) o
CSA Standards C22.1-94, Canadian Electrical Code, Parte
1 y C22.2 No.0-M91 (última edición*) y toda la normativa y
las ordenanzas locales.
Es preciso colocar un conector de canal de cables
enumerado en U.L. o C.S.A. en cada extremo del canal de
cables de fuente de alimentación (En la campana y en la
caja de conexiones).
Se pueden obtener copias de los estándares enumerados en:
* National Fire Protection Association Batterymarch Park Quincy,
Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road Cleveland,
Ohio 44131-5575
27
Lista de materiales
Piezas suministradas
Piezas no suministradas
•
•
Tubos, canal de cables y todas las herramientas necesarias para la instalación.
Kit de conversión sin tubos
solamente se puede utilizar en la versión sin tubos (Recirculación)
incluye: filtro de carbón vegetal y dispositivos de fijación de filtro de carbón vegetal.
28
Dimensiones y Espacios libres
29
Tipos de ductos y ejemplos
Siga detenidamente las instrucciones expuestas en este manual.
Se declina toda responsabilidad de cualquier inconveniencia, daños o incendios eventuales ocasionados por el incumplimiento
de las instrucciones de este manual.
Métodos de ventilación
La campana está equipada con un salida de escape B para la descarga de gases al exterior (Versión con tubos).
En caso de que no sea posible la descarga de gases y del vapor procedentes de la cocina al exterior, la campana se puede
utilizar en la versión sin tubos (Recirculación). Coloque un filtro de carbono activado y el deflector F en el soporte de
sujeción de la cubierta de tubo G. Los gases y vapores se reciclan a través de la rejilla superior H mediante un conducto
conectado al cambio de sección B y el cambio de sección montado en el deflector F.
NOTA: Sólo para versión sin tubos (Recirculación): adquiera el kit de conversión sin tubos.
Tamaño mínimo de tubo (Versión con o sin tubos): Tubería redonda de 5 15/16” (150 mm).
Preparación
No corte una vigueta o un perno a menos que sea absolutamente necesario. Si fuera necesario efectuar el corte, deberá
construirse un marco de soporte.
Se suministra el material de ajuste necesario para fijar la campana a la mayoría de tipos de muro o techo.
No obstante, un técnico cualificado debe comprobar la idoneidad de los materiales de acuerdo con el tipo de muro o techo.
Antes de efectuar ningún corte, asegúrese de existe espacio libre adecuado en el techo o muro para la expulsión del aire.
La preferencia de la altura de instalación de la campana de los usuarios es por encima de la cocina. Cuanto más cerca esté la
campana de la cocina, mas eficaz resultará la captura de olores, grasa y humos.
PRECAUCION: PARA LA INSTALACION DE ESTUFAS DE GAS: INSTALE ESTA CAMPANA DE TAL MANERA QUE LA
CORNISA INFERIOR SE ENCUENTRE A 19 1/32" (50 CM) SOBRE LA SUPERFICIE DE COCCION.
PARA LA INSTALACION DE ESTUFAS ELECTRICAS: INSTALE ESTA CAMPANA DE TAL MANERA QUE LA CORNISA
INFERIOR SE ENCUENTRA A NO MENOS DE 19 1/32" (50 CM) Y NO MAS DE 29 1/2" (75 CM) SOBRE LA SUPERFICIE
DE COCCION.
PARA USO ELECTRODOMESTICO. POR FAVOR, LEA EL MANUAL DE INSTALACION PARA UNA INSTALACION
ESPECIFICA.
Antes de seleccionar la campana, compruebe la altura del techo y la altura máxima de la campana.
30
Instalación
Conexión eléctrica
Secuencia de instalación – pag.36
ADVERTENCIA
Peligro de descarga eléctrica
Advertencia: antes de realizar el cableado de este
aparato, desactive el circuito de energía eléctrica en
el panel de servicio.
Se requiere un circuito 120 VAC, 15 ó 20 A.
Montaje de la toma de corriente
1.Insertar el enchufe en la toma de corriente con toma a
tierra.
INSTRUCCIONES DE PUESTA A TIERRA
CONSERVE ESTAS INSTRUCCIONES
Para una campana de extracción conectada con
cable de puesta a tierra:
Esta campana de extracción debe conectarse con
puesta a tierra. En caso de que se produzca un
cortocircuito, la puesta a tierra reduce el riesgo de
electrocución, ya que, provee un cable de escape
para la corriente eléctrica. Esta campana de
extracción está equipada con un cable que posee un
cable de puesta a tierra con un enchufe de conexión a
tierra. El enchufe debe conectarse a un toma
correctamente instalado y con puesta a tierra.
ADVERTENCIA: Una puesta a tierra incorrecta puede
producir riesgos de electrocución.
Consulte a un electricista cualificado si no entiende
completamente las instrucciones de puesta a tierra o
en caso de dudas sobre la correcta puesta a tierra de
la campana de extracción.
No utilice cables alargadores. Si el cable eléctrico es
demasiado corto solicite a un electricista cualificado
que instale un toma cerca de la campana de
extracción.
31
Descripción de la campana y los controles
1
2
3
4
Panel de control
Filtro contra la grasa
Lámpara
FCampana
32
Controles
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de encender la
aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn
por otros 15 minutos aproximadamente.
Descripción del panel de control
Panel de control
1. Botón ON / OFF de luz
2. Botón ON / OFF del temporizador: apagado en retardo de la
velocidad (potencia) de aspiración seleccionada:
Velocidad (potencia) de aspiración 1: 20 minutos
Velocidad (potencia) de aspiración 2: 15 minutos
Velocidad (potencia) de aspiración 3: 10 minutos
Velocidad (potencia) de aspiración intensiva: 5 minutos
3. Botón OFF / Disminución de la velocidad (potencia) de
aspiración
4. Botón ON / Aumento de la velocidad (potencia) de
aspiración
5. La pantalla muestra:
a. Velocidad (potencia) de aspiración: las luces LED L1 - L2 L3 - L4 (intermitente) se encienden de acuerdo a la velocidad
(potencia) de aspiración seleccionada.
Nota: la luz LED L4 - velocidad (potencia) de aspiración
intensiva funciona durante unos 5 minutos, después de lo
cual la campana establece una velocidad intermedia.
b. Temporizadores: la luz LED de la velocidad seleccionada
se hace intermitente para indicar que el temporizador está
activo.
c. Saturación del filtro antigrasa: las luces LED L3 y L4
parpadean alternativamente en intervalos cortos de tiempo.
d. Saturación filtro de carbón activo: las luces LED L3 y L4 se
encienden intermitentemente al mismo tiempo por un corto
período de tiempo.
Restablecimiento de la señal de saturación de los filtros:
realizar el mantenimiento de los filtros y después oprima el botón 2
hasta que las luces LED se apaguen.
Nota: la saturación del filtro de carbón activo es desactivada
normalmente, y se activa sólo si la campana es usada en su
versiñon filtrante (con filtro de carbón instalado).
Para ello, siga estos pasos:
- Desconectar la campana
- Mantenga pulsado los botones 3 y 4 hasta que las luces LED
L1 y L2 sean intermitentes brevemente.
Para desactivar, repetir la misma operación, sólo la luz LED L1
parpadeará brevemente.
33
Instrucciones para el servicio de venta y de postventa y mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente
líquido neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA
LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE
ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE
CONTENGAN CLORO!
Filtro contra la grasa
Retiene las partículas de grasa producidas cuando se cocina.
El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no
agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo
breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero
sus características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Sustitución de la bombilla
La campana viene provista de un sistema de iluminación basado en la tecnología
LED.
Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor
de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica. .
Para la sustitución dirigirse al servicio asistencia técnica .
Filtros de Carbón
Retiene los olores desagradables producidos por la cocción de alimentos.
La saturaciòn del carbòn activado ocurre despuès da mas o menos tiempo de
uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza
del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos
cada 4 meses.
NO puede lavarse o reciclarse.
Filtro de carbòn circular
Aplicar uno por lado para cubrir ambas rejillas de protecciòn del rotor del motor,
después girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
34
Garantía
ELICA North America
GARANTIA LIMITADA DE DOS AÑOS.
PARA OBTENER SERVICIO DENTRO DE GARANTIA.
El propietario debe presentar su recibo original de la compra. Guarde por favor una copia de su recibo de compra como prueba, para
recibir el servicio dentro del periodo de garantía.
PARTES Y GARANTIA DE SERVICIO.
Por el periodo de (2) dos años desde la fecha original de la compra, Elica proveerá, gratuitamente, partes no-consumibles o
componentes que hayan fallado debido a defectos de fabricación. Durante estos (2) años de garantía limitada, Elica también proveerá
gratuitamente, todo el servicio en casa y mano de obra necesaria para reemplazar cualquier parte defectuosa.
QUE NO ESTA CUBIERTO
•
•
•
•
•
•
•
•
•
•
Daños o fallas del producto causados por accidente o actos de Dios, tales como inundaciones incendios o terremotos.
Daños o fallas causadas por alteración del producto o por el uso de partes no-originales.
Daños o fallas del producto causados durante la entrega, manejo o instalación.
Daños o fallas del producto causados por abuso del usuario.
Daños o fallas del producto causados por reemplazo de fusibles dañados o reseteo de interruptor de circuito.
Daño o fallas causados por el uso del producto en un ambiente comercial (no doméstico).
Viajes de servicio debidos a dudas sobre el uso o instalación del producto.
Bombillas, filtros de carbón o metal y cualquier otra parte consumible.
Desgaste normal.
Desgaste terminal debido a abusos del usuario, mantenimiento inadecuado, uso de productos / toallas de limpieza corrosivos o
abrasivos y por uso de limpiadores para hornos.
QUIEN ESTA CUBIERTO
Esta garantía se extiende al comprador original de productos adquiridos para uso residencial en Norte América (incluyendo Estados
Unidos, Guam, Puerto Rico, Islas Vírgenes de USA y Canadá).
Esta garantía no es transferible y aplica solamente al comprador original y no se extiende a propietarios subsecuentes del producto.
Esta garantía se expresa en lugar de otras garantías, expresadas o implicadas, incluyendo, pero no limitada a ninguna garantía
implicada de comercialización o adaptada para propósitos particulares y cualquier otra obligación por parte de Elica North America,
considerando, sin embargo, que si la negación de garantías implícitas es inefectiva bajo la ley aplicable, la duración de cualquier
garantía implícita será limitada a dos (2) años desde la fecha original de compra o por el periodo necesario como sea requerido por la
ley aplicable.
Esta garantía no cubre cualquier daño especial, incidental y/o consecuente, ni pérdidas de ganancias, sufridas por el comprador
original, sus clientes y/o usuarios del producto.
A QUIEN CONTACTAR
Para obtener servicio bajo garantía o para cualquier pregunta relacionada a servicio.
• Servicio Autorizado de Elica North America - (714) 428-0046
• [email protected]
35
³ 28,5 cm
* 1
26 cm
* 17
36
³ 28,5 cm
37
1x
Ø 3,5x9,5
1a
2x
Ø 3,5x9,5
1b
38
2
3
39
4x Ø 4,5x16
4
5
40
4 x Ø 4x8
6
41
7
42
8
43
9
44
2 x Ø 4x8
10
2x
Ø 3,5x9,5
OK!
11
45
*
12
2x
4,2X9,5mm
13c
2x
14b
*
46
15
16
47
26 cm
48
1x
Ø 3,5x9,5
17a
2x
Ø 3,5x9,5
18b
49
4 x Ø 5mm
19
20
21
50
22
23
51
4x Ø 4,2x35
24
52
25
2x
Ø 3,5x9,5
OK!
26
53
*
27
2x
4,2X9,5mm
28c
2x
28b
*
54
29
30
55
LIB0128610 Ed. 11/16
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
