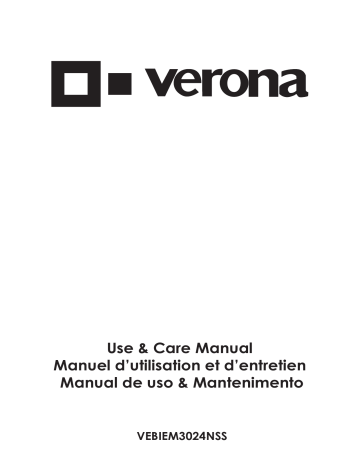

Use & Care Manual

Manuel d’utilisation et d’entretien

Manual de uso & Mantenimento

VEBIEM3024NSS

TABLE OF CONTENTS PAGE

1 - General Appliance and Oven Safety

Precautions

2 - General Appliance and Oven Safety

Instructions

Safety for the Oven

Safety for the Cleaning Oven

3 - Features of your Oven

4 - General Oven Information

Before using your oven

5 - General Oven Tips

Default Settings

Oven Condensation and Temperature

Operational Suggestions

Utensils

Oven Racks

Oven Extendable Rack

6 - Electronic control

Control panel description

Programming time functions

Setting the time of day

Setting the minute minder

3 Tone Buzzer Setting

Temperature & Time Format

7 - Cooking with the Convection Oven

Advantages of Convection Cooking

8 - Oven Modes

9 - Cooking functions

10 - Quick Tips

Convection Cooking

Advantages of Convection Cooking

11 - Setting an oven function manually

Setting an automatic oven function

12 - Convection Bake Tips and Techniques

Convection Bake Chart

2

11

11

9

9

9

9

8

8

9

12

13

14

14

11

15

15

16

17

4

5

5

3

3

3

6

6

6

6

6

6

7

TABLE OF CONTENTS

13 - Bake Tips and Techniques

General Guidelines

Bake Chart

14 - Convection Broil Tips and Techniques

Convection Broil Chart

15 - Broil Tips and Techniques

Broil Chart

16 - Convection Roast Tips and Techniques

Convection Roast Chart

17 - Dehydrate Tips and Techniques

Dehydrate Chart

18 - Oven Care and Cleaning

Self-Cleaning the Oven

Preparing the Oven for Self-Cleaning

19 - Setting the Self-Cleaning Mode

Pyrolyse (Self-Clean)

20 - Sabbath Mode & Meat Probe Function

Sabbath Mode

Meat Probe Function

21 - General Oven Care

How to Use the Cleaning Chart

Cleaning Chart

22 - Oven Finishes / Cleaning Methods

23 - Do-it-Yourself Maintenance Oven Door

Removal

To Remove Door

To Replace Door

24 - Replacing an Oven Light

To Replace a Light Bulb

25 - Solving Baking Problems

26 - Solving Operational Problems

27 - Assistance or Service

Service Data Record

PAGE

24

24

25

25

25

22

22

23

23

23

26

26

26

27

18

18

18

19

19

20

20

21

21

30

31

32

32

28

28

28

29

29

EN

1

EN

1 - General Appliance and Oven Safety Precautions

IMPORTANT INSTRUCTION

Please read all instructions before using this appliance.

CAUTION WARNING

When properly cared for, your new oven has been designed to be a safe, reliable appliance.

Read all instructions carefully before using this oven. These precautions will reduce the risk of burns, electric shock, fire, and injury to persons. When using kitchen appliances, basic safety precautions must be followed, including the following:

• Do not store items of interest to children above the oven.

If children should climb onto the appliance to reach these items, they could be seriously injured.

This appliance must be properly installed and grounded by a qualified technician. Connect only to properly grounded outlet. See “Grounding Instructions” found in the Installation

Instructions.

• This appliance should be serviced only by a qualified service technician. Contact the nearest authorized service center for examination, repair or adjustment.

• Do not repair or replace any part of the oven unless specifically recommended. Refer service to an authorized servicer.

• Do not operate this appliance if it is not working properly or if it has been damaged, until an authorized servicer has examined it.

• Install or locate this appliance only in accordance with the

Installation Instructions.

• Use this oven only as intended by the manufacturer. If you have any questions, contact the manufacturer.

• Do not cover or block any openings on this appliance.

• Use this appliance only for its intended use as described in this manual. Do not use corrosive chemicals, vapors, or nonfood products in this appliance. This type of oven is specifically designed to heat or cook. It is not designed for industrial or laboratory use. The use of corrosive chemicals in heating or cleaning will damage the appliance.

• In the event that personal clothing or hair catches fire, DROP

AND ROLL IMMEDIATELY to extinguish flames.

• Do not allow children to use this appliance unless closely supervised by an adult. Children and pets should not be left alone or unattended in the area where the appliance is in use. Never allow children to sit or stand on any part of the oven.

To reduce the risk of fire in the oven cavity:

1. Do not store flammable materials in or near the oven.

2. Do not use water on a grease fire. Smother fire or use a dry chemical or foam-type extinguisher.

3. It is highly recommended that a fire extinguisher be readily available and highly visible next to any cooking appliance.

4. Do not overcook food. Carefully attend oven if paper, plastic or other combustible materials are placed inside the oven.

5. Do not use the cavity for storage purposes. Do not leave paper products, cooking utensils or food in the cavity when not being used.

6. If materials inside the oven should ignite, keep oven door closed. Turn oven off and disconnect the circuit at the circuit breaker box.

7. Do not block any vent openings.

8. Be sure the blower fan runs whenever the oven is in operation. If the fan does not operate, do not use the oven.

Call an authorized service center.

9. Never use the oven to warm or heat a room. This can damage the oven parts.

10. For personal safety, wear proper clothing. Loose fitting or garments with hanging sleeves should never be worn while using this appliance.

2

2 - General Appliance and Oven Safety Instructions

EN

IMPORTANT INSTRUCTION

Please read all instructions before using this appliance.

Safety for the Oven

• Tie long hair so that it doesn’t hang loose.

• Do not touch heating elements or interior surfaces of oven.

• The heating elements may be hot even though they are dark in color. Interior surfaces of an oven become hot enough to cause burns.

• During and after use, do not touch or let clothing or other flammable materials contact the heating elements or the interior surfaces of the oven until they have had sufficient time to cool.

• The trim on the top and sides of the oven door may become hot enough to cause burns.

• Use care when opening the door. Open the door slightly to let hot air or steam escape before removing or replacing food.

• Do not heat unopened food containers. Build-up of pressure may cause the container to burst and cause injury.

• Always place oven racks in desired location while oven is cool. If a rack must be moved while oven is hot, do not let pot holder contact the hot heating elements.

• Use only dry pot holders. Moist or damp pot holders on hot surfaces may result in burns from steam. Do not let pot holder touch hot heating elements. Do not use a towel or other bulky cloth.

Safety for the Cleaning Oven

CAUTION

Do not leave food or cooking utensils, etc., in oven during the Self-Cleaning Mode of operation.

• Confirm that the door locks and will not open once both

[CLEAN] commands have been activated and the “AUTO

LOCK SIMBOL” appears. If the door does not lock, turn the Cook Mode dial to OFF and do not run Self-Cleaning.

Phone for Service.

• Do not clean the Door gasket. It is essential for a good seal.

Care should be taken not to rub, damage, move or remove the Door gasket.

• Do not use commercial oven cleaners or oven liner protective coatings of any kind in or around any part of the oven.

• Clean only oven parts listed in this manual. (see page 26)

• Before Self-Cleaning the oven, remove the broiler pan, oven racks (only when not made of porcelain), other utensils and excess soft spillage.

WARNING

The California Safe Drinking Water and Toxic Enforcement

Act requires businesses to warn customers of potential exposure to substances which are known by the State of

California to cause cancer or reproductive harm.

The elimination of soil during Self-Cleaning generates some by-products which are on this list of substances.

To minimize exposure to these substances, always operate this oven according to the instructions in this manual and provide good ventilation to the room during and immediately after Self-Cleaning the oven.

3

EN

3 - Features of your Oven

Cooling Vents

Halogen Light Broil Element

Rack Levels

4

3

2

Model and

Serial Plate

Oven Rack Back

Bake Element

(not visible)

Door lock

Oven Rack Front

Extendable Rack (IF PRESENT)

Pan Stop

Bottom Frame

Stop

Slide Arm

Handle

Control Panel

Halogen Light

Convection Fan and Element

(not visible)

Door Gasket

Broiler pan Racks

Broiler Pan

4

4 - General Oven Information

EN

CAUTION

Before using your oven

• Remove all packing and foreign materials from the oven. Any material of this sort left inside may melt or burn when the appliance is used.

• Heat the empty appliance to the maximum temperature in order to remove any manufacturing residues which could affect the food with unpleasant odours.

120 V / 240 V vs. 120 V / 208 V Connection

Most oven installations will have a 120 V / 240 V connection.

If your oven is installed with 120 V / 208 V, the preheat time may be slightly longer than with 120 V / 240 V. The oven is designed to assure the same clean time at 120 V / 208 V.

High Altitude Baking

When cooking at high altitude, recipes and cooking time will vary from the standard.

Power Failure

After the power returns to the oven, the clock displays the time

12.00.

E Error Number Codes

If E codes are displayed when the electronic control detects a problem in the oven or in the electronics.

Squeak Noise

You may hear a sound from the unit while using the oven due to heat warping, but this is not a malfunction.

Flashing Symbols or Numbers

Signal an incomplete action that is in progress (locking the door, preheat, etc.).

Beeps

Signal that the set temperature has been reached.

Beeps also signal the end of a function or an oven fault.

Convection Fan

The convection fan operates during any Convection Mode and

Dehydrate Mode.

Component Cooling Fan

Activates during any cooking or Self-Cleaning mode to cool inner components and outer door surfaces.

This air is exhausted through the vent located above the oven door. It continues to run until components have cooled sufficiently. The cooling fan operates at double speed (or

RPM’s) in Self-Cleaning and whenever the internal components temperature becomes high.

Using Oven Lights

• When the oven is in use, oven lights turn on automatically when a mode is started. Oven lights will turn off automatically when finish and the oven mode is cancelled.

• The lights do not operate in the Self-Cleaning Mode.

• [LIGHT] Knob to activates the lights in oven.

Fahrenheit and Celsius

The temperature is preset in Fahrenheit, however it can be changed to Celsius. (see page 9)

5

EN

5 - General Oven Tips

Default Settings

The Cooking Modes automatically select a suitable temperature.

These can be changed when a different one is needed.

Oven Condensation and Temperature

• It is normal for a certain amount of moisture to evaporate from the food during any cooking process. The amount depends on the moisture content of the food. The moisture may condense on any surface cooler than the inside of the oven, such as the control panel.

• Your new oven has an electronic temperature sensor that allows maintaining an accurate temperature. Your previous oven may have had a mechanical thermostat that drifted gradually over time to a higher temperature. It is normal that you may need to adjust your favorite recipes when cooking in a new oven.

Operational Suggestions

• Use the Cooking Charts as a guide.

• Do not set pans or any weight on the open oven door.

• Use the interior oven lights to view the food through the oven door window rather than opening the door frequently.

Oven Racks

• The oven has rack guides at six levels as shown in the illustration on Page 4.

• Rack positions are numbered from the bottom rack guide

(#1) to the top (#6).

• Check cooking charts for best rack positions to use when cooking.

• Each level guide consists of paired supports formed in the walls on each side of the oven cavity.

• Always be sure to position the oven racks before turning on the oven. Make sure that the racks are level and secure once they are in position.

Please refer to illustration on Page 4 if there is any question as to which side is the front of the rack.

• The racks are designed to stop when pulled forward to their limit.

ATTENTION

Never use aluminum foil to cover the oven racks or to line the oven. It can cause damage to the oven liner if heat is trapped under the foil.

Utensils

• Glass baking dishes absorb heat. Reduce oven temperature

25 °F (15 °C) when baking in glass.

• Use pans that give the desired browning. The type of finish on the pan will help determine the amount of browning that will occur.

• Shiny, smooth metal or light non-stick / anodized pans reflect heat, resulting in lighter, more delicate browning.

Cakes and cookies require this type of utensil.

• Dark, rough or dull pans will absorb heat resulting in a browner, crisper crust. Use this type for pies.

• For brown, crisp crusts, use dark non-stick / anodized or dark, dull metal utensils or glass bake ware. Insulated baking pans may increase the length of cooking time.

• Do not cook with the empty Broiler Pan in the oven, as this could change cooking performance. Store the Broiler Pan outside of the oven.

ATTENTION

Make sure you do not force it to avoid damage to the enamel.

Front Back

To remove oven rack from the oven:

1. Pull rack forward

6

5 - General Oven Tips

EN

To remove Extendable Rack from the oven:

Lift of rack slightly and push it until the stop release 2. Lift rack up at front and then remove it

Raise back of rack until frame and stop clear rack guide

To replace an Oven Rack:

1. Place rear of rack between rack level guides

2. While lifting front of rack, slide rack in all the way while lowering the front

Pull rack down and out

Oven Extendable Rack

The Extendable Rack allows for easier access to cooking foods. It extends beyond the standard flat rack bringing the food closer to the user.

CAUTION

When the rack is outside of the oven, slide arms do not lock. They could unexpectedly extend if the rack is carried incorrectly.

Extending slide arms could cause injury. Rack should only be held or carried by grasping the sides.

Always remove the Extendable Rack before Self-

Cleaning the oven.

CAUTION

To avoid burns, pull rack all the way out and lift pan above handle when transferring food to and from oven.

To replace an Extendable Rack:

Grasp rack firmly on both sides. Place rack (including frame) above desired rack guide

Push all the way in until the back of the rack drops into place

Pull both sections forward until stops activate. Rack should be straight and flat, not crooked

Please refer to illustration on Page 4 if there is any question as to which side is the front of the rack.

7

EN

6 - Electronic control

Control panel description

The oven control panel is made with one display and two knobs.

• Time & Temperature display.

• Time & Temperature knob (Push & Shuttle).

• Mode (oven functions) knob.

The push & shuttle knob is mainly for clock or temperature setting and automatic time functions programming. Select the desired item by pushing the knob.

OVEN CONTROL PANEL

MODE

TEMP & TIME

8

1

temperature display and time display functions

2

3 preheating bar Led

3

Heating Element

4

Setting Time 12hr AM / PM or

Setting Time 24hr

5

Pot

Showed when the day time is displayed if 12h is set.

Showed when a cooking function is set..

6

Duration cooking function

7

Delayed cooking function

8

Minute minder function

9

10

11

12

Door Lock

Pyrolytic Cycle

Meat Probe function

Meat Probe

Showed when the timer is active.

Fixed when door lock is closed Blinking when the lock cycle is running

Showed when a Pyrolytic cycle is set.

Showed when a cooking with meat probe is running

Showed when when the meat probe is inserted.

6 - Electronic control

EN

Programming time functions

At every power-up, the control shows the time of day blinking, set at 12:00AM as the initial value, and the buzzer will sound

3 times. The time increases every minute. The only possible action is the “Clock Regulation”, all other oven operations are inhibited.

In general, turn the Temp/Time selector left or right in order to edit the values and modify them by steps; hold the knob on the left or right to fasten the decrease/increase operations.

3 Tone Buzzer Setting

With the cooking selector in OFF position press the +/- knob until the “ton…” is showed, rotate the same knob count clockwise to set the desired tone from 1 to 3 and press to confirm.

Setting the time of day

The time of day is always displayed in the 12:00 AM/PM hours as default. Hours and minutes are set separately. In order to set the time of day, mode selector must be in OFF position, the -/+ knob acts on the time of day by default.

• Turn the selector left/right, the hours flash.

• Modify the flashing hours value turning the selector left/ right.

• Push the Temp&Time selector to switch back and forth between hours and minutes.

• Modify the flashing minutes turning left/right.

• After a few seconds the whole time of day value starts flashing: wait until the new time of day is steady.

Push the knob to toggle between the time of day and the minute minder and check the set values. The clock is selected by default while the symbol appears when the minute minder is displayed.

Temperature & Time Format

Temperature unit in °F and 12h AM/PM are preset.

When the oven mode selector is in off position, push the shuttle&push selector (TEMP & TIME) in order to select another available format.

Turn the knob to select a different desired format, and press the knob again to confirm.

Setting the minute minder

When the symbol is displayed, turn the knob left/right in order to set the timer value.

The standard value is 30 minutes, it’s possible to modify it in the range between 0 and 240 minutes.

This timer has no influence on the oven activities and can be set also when the oven is off. The time of day is displayed with priority in any case, the symbol shows the minute minder is active.

When the time expires, the symbol flashes and the buzzer sounds a warning sequence to recall the user attention. Push the knob to stop it.

The buzzer stops in any case after a time-out.

9

EN

6 - Electronic control

Temperature selector knob:

MINUS - = decrease

PLUS + = increase

PUSH = functions scroll

Cooking function selector knob as EXAMPLE:

MODE

LIGHT

DEFROST

BAKE

CONV. ROAST

CONV. BAKE

DISPLAY

ICON

--

MEAT

PROBE

--

--

X

X

X

CONV. BROIL

BROIL

SELF CLEAN

X

--

MIN

--

--

120°F

(50°C)

120°F

(50°C)

120°F

(50°C)

120°F

(50°C)

120°F

(50°C)

--

DEFAULT

--

--

410°F

(210°C)

375°F

(190°C)

375°F

(190°C)

445°F

(230°C)

445°F

(230°C)

860°F

(460°C)

MAX

--

--

550°F

(290°C)

550°F

(290°C)

550°F

(290°C)

550°F

(290°C)

550°F

(290°C)

--

10

7 - Cooking with the Convection Oven

EN

In a conventional oven, the heat sources cycle on and off to maintain an average temperature in the oven cavity.

As the temperature gradually rises and falls, gentle air currents are produced within the oven. This natural convection tends to be inefficient because the currents are irregular and slow.

In this convection system, the heat is “conveyed” by a fan that provides continuous circulation of the hot air. This European

Convection system provides state-of-the-art engineering and advanced design to create the finest convection oven. In standard convection ovens, a fan simply circulates the hot air around the food.

The system is characterized by the combination of an additional heating element located around the convection fan and the venting panel that distributes heated air in three dimensions: along the sides, the top and the full depth of the oven cavity.

This European Convection system aids in maintaining a more even oven temperature throughout the oven cavity.

The circulating air aids in speeding up the baking process and cooks the food more evenly. By controlling the movement of heated air, convection cooking produces evenly browned foods that are crispy on the outside yet moist inside. Convection cooking works best for breads and pastries as well as meats and poultry. Air-leavened foods like angel food cakes, soufflés and cream puffs rise higher than in a conventional oven.

Meats stay juicy and tender while the outside is flavourful and crisp.

By using European Convection, foods can be cooked at a lower temperature and cooking times can be shorter.

When using this mode, the standard oven temperature should be lowered by 25 °F (15 °C).

Foods requiring less cooking time should be checked slightly earlier than normal. For best results, foods should be cooked uncovered, in low-sided pans to take advantage of the forced air circulation. When using the Convection Roast mode, the standard oven temperature does not need to be reduced.

Advantages of Convection Cooking

• Even baking, browning and crisping are achieved.

• During roasting, juices and flavors are sealed in while the exterior is crisp.

• Yeast breads are lighter, more evenly textured, more golden and crustier.

• Air-leavened foods such as cream puffs, soufflés and meringues are higher and lighter.

• Baking on multiple racks at the same time is possible with even results.

• Multiple-rack baking saves time.

• Prepare whole meals at once with no flavor transfer.

• Dehydrates herbs, fruits and vegetables.

• Requires no specialized bake ware.

• Saves time and energy.

• Convection broiling allows for extraordinary grilling with thicker cuts of food.

11

EN

8 - Oven Modes

The following illustrations give an overview of what happens in the oven with each mode setting. The arrows represent the location of the heat sources during specific modes. The lower element is concealed under the oven floor.

In maximum setting time for heating, it is until 11 hours 59 minutes.

After the heating end, “End” is displaying it to a display:

• Time is united by + [INC] or - [DEC], and additional heating can be performed.

• Change of a function can be performed by Cooking Mode Dial.

CAVITY STYLES

Convection Bake

(MULTI CONV BAKE)

Set temperature: from 120 °F (50 ˚C) to 550 ˚F (290 ˚C)

(preset position 375 ˚F (190 ˚C)

Convection Bake cooks with heat from ring elements behind the back wall of the oven. The heat is circulated throughout the oven by the Convection Fan.

Convection Broil

(CONV BROIL)

Set temperature: from 120 °F (50 ˚ C) to 550 ˚ F (290 ˚ C)

(preset position 445 ˚ F (230 ˚ C)

Convection Broil combines the intense heat from the upper element with the heat circulated by the Convection Fan.

Convection Roast

(CONV ROAST)

Set temperature: from 120 °F (50 ˚ C) to 550 ˚ F (290 ˚ C)

(preset position 375 ˚ F (190 ˚ C)

Convection Roast uses the upper and lower elements and Convection Fan.

Bake (BAKE) Broil (BROIL)

Set temperature: Set temperature: from 120 ˚ F (50 ˚ C) to 550 ˚ F (290 ˚ C)

(preset position 410 ˚ F (210 ˚ C)

Bake cooks with heated air. Both the upper and lower elements cycle to maintain the oven temperature.

from 120 ˚ F (50 ˚ C) to 550 ˚ F (290 ˚ C)

(preset position 445 ˚ F (230 ˚ C)

Broiling uses intense heat radiated from the upper element.

Defrost (CONV)

Defrost does not use any heating element, but only the Convection Fan is used to defrost foods.

12

9 - Cooking functions

EN

Each type of oven is provided for various cooking systems. A system can be selected by bringing the pointer of knob to the relating symbol.

Icon Mode Description

All the cooking modes are OFF and the oven heating elements are OFF.

---

The light is on only.

---

Used for…

In this mode only the internal oven convection fan is

ON i.e. there is no oven heating

This mode is used to defrost deepfrozen food.

In this mode both upper (top) and lower (bottom) oven heating elements are used to heat the oven air.

However, no fan is used to circulate the heat.

This is the traditional mode of cooking on one shelf.

Therefore only one rack can be used when selecting the Bake mode. Ideal for Appetizers, Biscuits, Coffee

Cakes and Cookies.

The Convection Roast mode uses the upper (top) oven heating element, the lower (bottom) heating element and the convection fan inside the oven.

Ideal for the roasting of whole chickens or turkey and pizza.It can also be used for baking-cooking

Appetizers, Biscuits, Coffee Cakes and Cookies on one or more levels.

The Convection Bake mode uses the circular or third heating element hidden behind the baffle at the back wall of the oven. The heat is circulated throughout the oven by the convection fan.

Consequently different foods can be cooked simultaneously (maximum three levels) and is suitable for preparing a complete dinner (small portions).

Mixing of flavours is avoided and an important energy saving is obtained.

Suitable for preparing a complete dinner (small portions). Mixing of flavours is avoided and an important energy saving is obtained.

Ideal for steak, hamburgers, chicken quarters or chicken breasts.

The Grill mode uses intense heat radiated from the upper (top) heating element.

Ideal for preparing toast, browning and grilling.

The standard time is 1.30 h and can be changed. PYRO or self-cleaning mode. Here the oven is automatically cleaned by burning-off cooking residues at high temperature (about 460 °C) from

1h to 3h. During the self-cleaning cycle all fumes produced are filtered and then expelled to ambient.

13

EN

10 - Quick Tips

Convection Cooking

About Convection Cooking

Standard cooking modes (Bake, Broil, etc.) use heat radiated from one or more elements to cook food. Convection modes use both heat from the elements and fans in the back of the oven to continuously circulate the heated air throughout the oven.

Advantages of Convection Cooking

• Even baking, browning and crisping.

• Juices and flavors are sealed in.

• Air-leavened foods such as cream puffs, soufflés, meringues and breads are higher and lighter.

• Multiple rack cooking.

• No special bakeware required.

• Saves time and energy.

DO NOT use Convection Bake for meats. Use Convection Roast instead.

Mode

Convection Bake

Convection Broil

Use this mode for

• Large quantities of food on multiple racks.

For Best results

• pans.

Quick Cooking Tip

Use low-sided, uncovered Reduce recipe temperature by

25 °F (15 °C).

• Pastries, breads, snack, foods and appetizers.

• Center baking sheets side to side on the oven rack.

• Check food for doneness early:

If recipe call for Check food

1-15 min. 3 min. early

16-30 min. 5 min. early

31 min.-1hr. 10 min. early

• Thicker, tender, cuts of meat, poultry and fish.

• Meats should be at least 1” thick.

• No conversion from standard

Broil is necessary.

• DO NOT use this mode for browning breads or casseroles.

• Refer to Convection Broil Chart in this Manual for cooking times.

Convection Roast

• Large, tender cuts of meat and poultry such as roast or whole chicken.

• DO NOT cover meat or use cooking bags.

• Refer to Convection Roast

Chart in this Manual for cooking times.

• DO NOT change recipe temperature.

14

11 - Setting an oven function manually

EN

Turn the mode knob into the desired position, the clock display shows On for a few seconds. The oven will work for a maximum time (12hours). Depending on the oven model, the number and type of available functions can be different.

If the clock display function is active the symbol appears (it doesn’t appear in light position and defrost position).

Turn the Temp & Time selector and set the desired oven temperature. The control offers a PRESET temperature per every cooking mode or a full range between MIN and MAX to be adjusted by hand. Check the value on the display after having selected the temperature.

The temperature appears on the clock display when the Time &

Temp selector is pushed or when a new function has just been selected.

As soon as the oven starts, the preheat led (indicated by the bars) on the bottom of the clock display starts flashing and becomes steadily on when the preheat ends with 5 beeps.

Turn the mode selector to ZERO (OFF) position to stop any activity, the display will show OFF for a few seconds.

Setting an automatic oven function

After having selected a function as described before, the control can be programmed in order to set timed cooking activities. The time program remains active even if the function is changed (exception: pyrolyse). The following possibilities are available:

1 Timed cooking setting the cooking time (duration).

2 Timed cookitng setting the end of cooking time (stop time).

3 Delayed cooking setting duration and stop time.

Push the knob in order to toggle between cooking duration

(cook time) and end of cooking time (stop time): the words

“dur” or “End” are displayed respectively.

Turn the knob left/right to edit the duration or the stop time when the proper word is displayed:

1. When the word dur is displayed, the control shows 30’ as the standard cooking duration. Turn the knob left/right in order to set the actually desired cooking time in a range between 0 and 240 minutes. The display will flash dur and its value alternatively for a few seconds then it will show the time of day, the pot symbol will flashes to indicate that an automatic cooking is running. The end of cooking time is updated automatically.

2. When the word End is displayed, the control shows the current time as the initial stop time. In order to set the actually desired end of cooking time in a 4 hours range:

- Turn the knob left/right, the hours flash.

- Modify the flashing hours value turning the knob left/ right.

- Push the knob to switch back and forth between hours and minutes or wait a few seconds until the minutes flash.

- Modify the flashing minutes value the knob left/right.

- Wait until the new End of Cooking time value stops flashing.

The display will flash End and its value alternatively for a few seconds then it will show the time of day, the pot symbol will flashes to indicate that a timed cooking is active. The cooking duration is updated automatically.

3. Repeat the same operations of point 1 then push the knob until End appears. the control shows the “current time + cooking time” as the initial stop time. It’s not possible to lower the end of cooking time below this value, in order to set the actually desired end of cooking time in a 24 hours range:

- Turn the knob left/right, the hours flash.

- Modify the flashing hours value turning the knob left/ right.

- Push the knob to switch back and forth between hours and minutes or wait a few seconds until the minutes flash.

- Modify the flashing minutes value turning the knob left/ right.

- Wait until the new End of Cooking time value stops flashing.

The display will flash End and its value alternatively for a few seconds then it will show the time of day and flashing the cooking icons to indicate that a delayed cooking has been programmed. As soon as the delay time expires, the oven starts and works for the programmed cooking time. The pot symbol will flashes.

At the end of any timed activity the control shuts down the oven, the buzzer sounds a warning sequence (two short beeps repeated every 3 seconds) to recall the user attention, for a maximum time and makes the time related icons ( ) flash on the display. Push the knob to silent the buzzer and reset the warning message.

Turn the mode selector to ZERO (OFF) position before reusing the oven.

15

EN

12 - Convection Bake Tips and Techniques

Reduce recipe baking temperatures by 25°F (15°C).

• For best results, foods should be cooked uncovered, in lowsided pans to take advantage of the forced air circulation.

Use shiny aluminum pans for best results unless otherwise specified.

• Heatproof glass or ceramic can be used. Reduce temperature by another 25°F (15°C) when using heatproof glass dishes for a total reduction of 50°F (30°C).

• Dark metal pans may be used. Note that food may brown faster when using dark metal bake ware.

• The number of racks used is determined by the height of the food to be cooked.

• Baked items, for the most part, cook extremely well in convection. Don’t try to convert recipes such as custards, quiches, pumpkin pie, or cheesecakes, which do not benefit from the convection-heating process. Use the regular Bake mode for these foods.

• Multiple rack cooking for oven meals is done on rack positions 1, 2, 3 , 4 and 5. All five racks can be used for cookies, biscuits and appetizers.

- 2 Rack baking: Use positions 1 and 3.

- 3 rack baking: Use positions 2, 3 and 4 or 1, 3 and 5.

- When baking four cake layers at the same time, stagger pans so that one pan is not directly above another. For best results, place cakes on front of upper rack and back of lower rack (See graphic at right). Allow 1” - 1 ½” (2.5 -

3cm) air space around pans.

• Converting your own recipe can be easy. Choose a recipe that will benefit from convection cooking.

• Reduce the temperature and cooking time if necessary. It may take some trial and error to achieve a perfect result.

Keep track of your technique for the next time you want to prepare the recipe using convection.

• Tips for Solving Baking Problems are found on Page 30.

MULTIPLE RACK PAN PLACEMENT

Rack 3

Rack 1

Quick and easy recipe tips

Converting from standard BAKE to CONVECTION BAKE:

• Reduce the temperature by 25°F (15°C).

• Use the same baking time as Bake mode if under 10 to 15 minutes.

• Foods with a baking time of less than 30 minutes should be checked for doneness 5 minutes earlier than in standard bake recipes.

• If food is baked for more than 40 to 45 minutes, bake time should be reduced by 25%.

Foods recommended for Convection Bake mode:

Appetizers, Biscuits, Coffee Cakes

Cookies (2 to 4 racks), Yeast Breads

Cream Puffs

Turnovers

Casseroles and One-Dish Entreés

Oven Meals (rack positions 1, 2, 3)

Air Leavened Foods (Soufflés, Meringue, Meringue-

Topped Desserts, Angel Food Cakes, Chiffon Cakes)

16

12 - Convection Bake Tips and Techniques

EN

Convection Bake Chart

• Reduce standard recipe temperature by 25 °F (15 °C) for Convection Bake.

• Temperatures have been reduced in this chart.

FOOD ITEM RACK POSITION TEMP. °F ( °C)

(PREHEATED OVEN)

Cake

Cupcakes

Bundt Cake

Angel Food

Pie

2 crust, fresh, 9”

2 crust, frozen fruit, 9”

Cookies

Sugar

Chocolate Chip

Brownies

Breads

Yeast bread loaf, 9x5

Yeast rolls

Biscuits

Muffins

Pizza (Multiple rack cooking)

Frozen

Fresh

2

1

1

2

2

2

2

2

2

2

2

2

1 and 3

1 and 3

325 (165)

325 (165)

325 (165)

350-400 (175-205)

350 (175)

325-350 (165-175)

325-350 (165-175)

325 (165)

350 (175)

350-375 (175-190)

375 (190)

400 (205)

375-425 (190-220)

375-425 (190-220)

TIME (Min.)

16-20

37-43

25-35

35-45

68-78

8-12

10-15

25-30

15-22

10-15

6-10

13-16

12-18

8-14

The TEMP. and TIME in the chart above are for the 240 V setting.

This chart is a guide. Follow recipe or package directions and adjust temperatures / time appropriately.

17

EN

13 - Bake Tips and Techniques

Baking is cooking with heated air. Both upper and lower elements in the oven are used to heat the air but no fan is used to circulate the heat.

Follow the recipe or convenience food directions for baking temperature, time and rack position. Baking time will vary with the temperature of ingredients and the size, shape and finish of the baking utensil.

General Guidelines

• For best results, bake food on a single rack with at least 1” -

1-1/2” (2,5 - 3cm) space between utensils and oven walls.

• Use one rack when selecting the Bake Mode.

• Check for doneness at the minimum time.

• Use metal bake ware (with or without a non stick finish), heatproof glass, glass-ceramic, pottery or other utensils suitable for the oven.

• When using heatproof glass, reduce temperature by 25 °F

(15 °C) from recommended temperature.

• Use baking sheets with or without sides or jelly roll pans.

• Dark metal pans or nonstick coatings will cook faster with more browning. Insulated bake ware will slightly lengthen the cooking time for most foods.

• Do not use aluminum foil or disposable aluminum trays to line any part of the oven. Foil is an excellent heat insulator and heat will be trapped beneath it. This will alter the cooking performance and can damage the finish of the oven.

• Avoid using the opened door as a shelf to place pans.

• Tips for Solving Baking and Roasting Problems are found on Page 30.

Bake Chart

FOOD ITEM RACK POSITION TEMP. °F ( °C)

(PREHEATED OVEN)

TIME (Min.)

Cake

Cupcakes

Bundt Cake

Angel Food

Pie

2 crust, fresh, 9”

2 crust, frozen fruit, 9”

Cookies

Sugar

Chocolate Chip

Brownies

Breads

Yeast bread loaf, 9x5

Yeast rolls

Biscuits

Muffins

2

1

1

2

2

2

2

2

2

2

2

2

350 (175)

350 (175)

350 (175)

375-400 (190-205)

375 (190)

350-375 (175-190)

350-375 (175-190)

350 (175)

375 (190)

375-400 (190-205)

375-400 (190-205)

425 (220)

19-22

40-45

35-39

45-50

68-78

18-22

12-15

7-9

15-19

The TEMP. and TIME in the chart above are for the 240 V setting.

This chart is a guide. Follow recipe or package directions and adjust temperatures/time appropriately.

8-10

8-13

29-36

18

14 - Convection Broil Tips and Techniques

EN

• Place rack in the required position needed before turning on the oven.

• Use Convection Broil mode with the oven door closed.

• Do not preheat oven. (This mean, “PREHEAT” indication is automatically appear when the Convection Broil mode is selected, but place food inside the oven before selecting the Cooking mode)

• Use the 2-piece broil pan. (Without 2 Pans may have risk of fire with drip of the fat from the meats.)

• Turn meats once halfway through the cooking time (see Convection Broil Chart).

Convection Broil Chart

FOOD AND THICKNESS RACK POSITION OVEN TEMP.

°F ( °C)

Beef

Steak (1” or more)

Medium rare

Medium

Well

Hamburgers (1” or more)

Medium

Well

Poultry

Chicken Quarters

Chicken Halves

Chicken Breasts

Pork

Pork Chops (1-1/4” or more)

Sausage - fresh

4

4

4

4

4

4

3

4

4

4

450 (230)

450 (230)

450 (230)

550 (290)

550 (290)

450 (230)

450 (230)

450 (230)

450 (230)

450 (230)

TIME SIDE 1

(Min.)*

10-12

15-17

16-18

9-11

11-13

18-20

25-27

14-16

13-15

4-6

TIME SIDE 2

(Min.)*

10-12

13-15

13-15

5-8

8-10

13-15

15-18

10-14

12-14

3-5

The TEMP. and TIME in the chart above are for the 240 V setting.

* Broiling and convection broiling times are approximate and may vary slightly.

Cooking times are indicative and also depend on the thickness and the starting temperature of the meat before cooking.

19

EN

15 - Broil Tips and Techniques

• Place rack in the required position needed before turning on the oven.

• Use Broil mode with the oven door closed.

• Preheat oven for 5 minutes before use.

• Use the 2-piece broil pan. (Without 2 Pans may have risk of fire with drip of the fat from the meat.)

• Turn meats once halfway through the cooking time (see Broil Chart).

Broil Chart

FOOD AND

THICKNESS

Beef

Steak (3/4”-1”)

Medium rare

Medium

Well

Hamburgers (3/4”-1”)

Medium

Well

Poultry

Breast (bone-in)

Thigh (very well done)

Pork

Pork Chops (1”)

Sausage - fresh

Ham Slice (1/2”)

Seafood

Fish Filets, 1”

Buttered

Lamb

Chops (1”)

Medium Rare

Medium

Well

Bread

Garlic Bread, 1” slices

Garlic Bread, 1” slices

5

5

5

4

4

4

5

5

5

4

4

RACK

POSITION

BROIL

SETTING

L 4

L 3

L 5

L 5

L 5

L 4

L 5

L 5

L 5

L 5

L 5

TIME SIDE 1

(Min.)*

5-7

6-8

8-10

8-13

10-15

10-12

28-30

7-9

5-7

4-6

10-14

TIME SIDE 2

(Min.)*

4-6

5-7

7-9

11

8-12

8-10

13-15

5-7

3-5

3-5

5

5

5

4

3

L 5

L 5

L 5

L 5

L 5

5-7

6-8

7-9

2-3

4-6

4-6

4-6

5-7

The BROIL SETTING and TIME in the chart above are for the 240 V setting.

* Broiling and convection broiling times are approximate and may vary slightly.

Cooking times are indicative and also depend on the thickness and the starting temperature of the meat before cooking.

Food Service Temperature Guidelines from FSIS (USDA food Safety & Inspection Service)

140 °F (60 °C) Ham, precooked (to Reheat)

145 °F (63 °C) Fresh beef, Veal, Lamb (medium rare)

165 °F (74 °C)

Ham, precooked (to Reheat)

Fresh beef, Veal, Lamb (medium rare)

Ground Meat & Meat mixtures (Beef, Pork,

Veal, Lamb)

170 °F (77 °C)

Ground Meat & Meat mixtures (Beef, Pork,

Veal, Lamb)

160 °F (71 °C)

Fresh beef, Veal, Lamb (medium)

Fresh Pork (medium)

Fresh Ham (raw)

Egg Dishes

180 °F (82 °C)

Fresh beef, Veal, Lamb (medium)

Fresh Pork (medium)

Fresh Ham (raw)

Egg Dishes

165 °F (74 °C)

Ground Meat & Meat mixtures (Turkey,

Chicken)

Ground Meat & Meat mixtures (Turkey,

Chicken)

20

Note: Eggs (alone, not used in a recipe) – cook until yolk & white are firm

16 - Convection Roast Tips and Techniques

EN

• Do not preheat for Convection Roast. (This mean,

“PREHEAT” indication is automatically appear when the

Convection Roast mode is selected, but place food inside the oven before selecting the Cooking mode.)

• Roast in a low-sided, uncovered pan.

• When roasting whole chickens or turkey, tuck wings behind back and loosely tie legs with kitchen string.

• Use the 2-piece broil pan for roasting uncovered. (Without

2 Pans many have risk of the fire with drip of the fat from the meat.)

• Use the probe or a meat thermometer to determine the doneness by checking internal temperature (see Convection

Roast Chart).

• Double-check the internal temperature of meat or poultry by inserting meat thermometer into another position.

• Large poultry may also need to be covered with foil (and pan roasted) during a portion of the roasting time to prevent over-browning.

IMPORTANT

Quick and easy recipe tips

Converting from standard BAKE to CONVECTION

ROAST:

• Temperature does not have to be lowered.

• Roasts, large cuts of meat and poultry generally take 10-

20% less cooking time. Check doneness early.

• Casseroles or pot roasts that are baked covered in

CONVECTION ROAST will cook in about the same amount of time.

• The minimum safe internal temperature for stuffing in poultry is 165 °F (74 °C).

• After removing the item from the oven, cover loosely with foil for 10 to 15 minutes before carving if necessary to increase the final foodstuff temperature by 5° to 10 °F (3° to 6° C).

• Tips for Solving Baking and Roasting Problems are found on Page 30.

Convection Roast Chart

MEATS WEIGHT lb (kg)

Beef

Rib Roast

Rib Eye Roast, (boneless)

4-6 (2-3)

4-6 (2-3)

Rump, Eye, Tip, Sirloin (boneless) 3-6 (1,5-3)

Tenderloin Roast

Pork

Loin Roast

(boneless or bone-in)

Shoulder

Poultry

Chicken whole, not stuffed

Turkey, not stuffed

Turkey, not stuffed

Turkey, not stuffed

Turkey Breast

Cornish Hen

Lamb

Half Leg

Whole Leg

2-3 (1-1,5)

5-8 (2,5-4)

3-6 (1,5-3)

3-4 (1,5-2)

12-15 (6-7,5)

16-20 (8-10)

21-25 (10,5-12,5)

3-8 (1,5-4)

1 - 1-1/2 (0,5-0,75)

3-4 (1,5-2)

6-8 (3-4)

2

2

2

2

1

1

2

1

1

2

2

1

2

2

RACK

POSITION

OVEN TEMP.

°F ( °C)

TIME

(Min. per lb)

INTERNAL

TEMP. °F ( °C)

325 (165)

325 (165)

325 (165)

425 (220)

350 (175)

350 (175)

375 (190)

325 (165)

325 (165)

325 (165)

325 (165)

350 (175)

325 (165)

325 (165)

18-22

20-25

18-22

20-25

18-22

20-25

15-20

18-22

20-25

20-23

10-14

9-11

6-10

15-20

45-75 total

20-27

25-32

20-27

25-32

145 (63) medium rare

160 (71) medium

145 (63) medium rare

160 (71) medium

145 (63) medium rare

160 (71) medium

145 (63) medium rare

160 (71) medium

160 (71) medium

180 (82)

180 (82)

180 (82)

180 (82)

170 (77)

180 (82)

160 (71) medium

170 (77) well

160 (71) medium

170 (77) well

The TEMP. and TIME in the chart above are for the 240 V setting.

Cooking times are indicative and also depend on the thickness and the starting temperature of the meat before cooking.

21

EN

17 - Dehydrate Tips and Techniques

• Dehydrating can be done using the a lower temperature is used and the circulating heated air slowly removes the moisture for food preservation.

• Choose convection bake as the heating mode when dehydrating

• The Dehydrate temperatures recommended are 120°F (50°C) to 160°F (70°C).

• Multiple racks can be used simultaneously.

• Some foods require as much as 14-15 hours of time to fully dehydrate.

• Consult a food preservation book for specific times and the handling of various foods.

• This method is suitable for a variety of fruits, vegetables, herbs and meat strips.

• Drying screens can be purchased at specialty kitchen shops.

• By using paper towels, some food moisture can be absorbed before dehydrating begins (such as with sliced tomatoes or sliced peaches).

Dehydrate Chart

FOOD

FRUIT

Apples

Bananas

Cherries

Oranges Peels and slices

Pineapple rings

Strawberries

PREPARATION APPROXIMATE

DRYING TIME* (hrs)

Dipped in ¼ cup lemon juice and 2 cups water, ¼ slices

Dipped in ¼ cup lemon juice and 2 cups water, ¼ slices

Wash and towel dry.

For fresh cherries, remove pits

Peels:

¼ slices of orange; orange part of skin thinly peeled from oranges

Slices:

Towel dried

Wash and towel dry.

Sliced ½” thick, skin (outside) down on rack

Canned:

Fresh:

TEST FOR DONENESS

11 - 15 Slightly pliable

11 - 15 Slightly pliable

10 - 15 Pliable, leathery, chewy

2 - 1 4 Orange peel: dry and brittle

12 - 16 Orange slices: skins are dry and brittle, fruit is slightly moist

9 - 13

8 - 12 Soft and pliable

12 - 17 Dry, brittle

VEGETABLE

Peppers

Mushrooms

Wash and towel dry.

Remove membrane of pepper, coarsely chopped about 1” pieces

Wash and towel dry.

Cut of stem end.

Cut into 1/8” slices

Wash and towel dry.

Cut this slices, 1/8” thick, dry well

7 - 12 Tough and leathery, dry

16 - 23 Dry, brick red color

Tomatoes

HERBS

Oregano, sage parsley and thyme, and fennel

Rinse and dry with paper towel

Dry at 120°F

(60°C)

3 - 1 5 Crisp and brittle

Basil

Use basil leaves 3 to 4 inches from top. Spray with water, shake off moisture and pat dry

Dry at 120°F

(60°C)

3 - 1 5 Crisp and brittle

22

18 - Oven Care and Cleaning

EN

Self-Cleaning the Oven

This oven features a pyrolytic Self-Cleaning function that eliminates the difficult and time consuming manual scrubbing of the oven interior. During Self-Cleaning, the oven uses a very high temperature (approx.

860 °F/460 °C) to burn away food soil and grease.

• Do not use the cooktop during the oven self cleaning cycle.

• It is common to see smoke and/or an occasional flame-up during the Self-Cleaning cycle, depending on the content and amount of soil remaining in the oven. If a flame persists, turn off the oven and allow it to cool before opening the door to wipe up the excessive food soil.

• The door latch is automatically activated after selecting the

Self-Cleaning cycle. The “SYMBOL” writings will appear in the display. This ensures that the door cannot be opened while the oven interior is at clean temperatures.

• The oven light does not operate during this mode.

• During Self-Cleaning, the kitchen should be well ventilated to help eliminate odors associated with Self-Cleaning.

Odors will lessen with use.

• 1h:30 is the preset length of cleaning.

• The mode automatically stops at the end of the clean hours.

• When the oven heat drops to a safe temperature, the automatic door lock will release and the door can be opened.

Preparing the Oven for Self-Cleaning

1. Remove all utensils and bakeware.

2. Remove non-porcelain oven racks.

CAUTION

If chromed racks are left in the oven during the Self-Cleaning cycle, they will permanently lose the shiny finish and change to a dull dark finish. See Cleaning Chart for proper care, page 27.

3. Wipe up any soft soil spills and grease with paper towels.

Excess grease will cause flames and smoke inside the oven during Self-Cleaning.

4. Review illustration below. Some areas of the oven must be cleaned by hand before the cycle begins. They do not get hot enough during the cleaning cycle for soil to burn away.

Use a soapy sponge or plastic scrubber or a detergent-filled

S.O.S.® pad. Hand-clean the oven door edge, oven front frame and up to 1-1/2 “ (2 - 3 cm) inside the frame with detergent and hot water. Do not rub the gasket on oven.

Clean by hand the oven door window. Rinse all areas thoroughly then dry.

5. Be sure oven interior lights are turned off and the light bulbs and lens covers are in place. See Page 29.

Hand clean frame area ouside gasket

DO NOT hand clean gasket

Hand clean door window area ouside gasket

Hand clean 1” (2cm) from rack guides to frame of oven cavity

Hand clean door

Hand clean door window

23

EN

19 - Setting the Self-Cleaning Mode

Before using the Self-Cleaning Mode please read the Oven

Care and Cleaning page carefully and follow the Preparing the Oven for Self-Cleaning first. (see page 23)

ATTENTION

Once the pyrolysis (self-clean) function has started, when the flashing padlock symbol appears, DO NOT OPEN THE

DOOR and do not change the function.

Once the pyrolysis function is completed, the door will automatically unlock when the oven’s internal temperature drops below 100°C.

Do not force to open the door when the padlock symbol is on or flashing.

The control also locks immediately the door in order to guarantee the user safety, given that the temperature inside gets very hot. A lock led shows the status of the latch mechanism at any time:

- Door unlocked, lock led off.

- Door locked, lock led always on.

- Latch moving, transition in progress, lock led flashing.

To reuse the oven after a pyrolyse, turn the mode selector to

ZERO (OFF) position.

CAUTION

It is advisable not to use the hob during the pyrolysis function

(Self-clean)

Pyrolyse (Self-Clean)

Turn the mode knob in the proper position than press the +/- knob to start a cleaning cycle.

The clean time can be set according to the same rules of the automatic functions, and therefore the pyrolitic cycle can be delayed.

The maximum allowed clean time is 3 hours, the minimum 1 hour. The standard time is 1h:30min, the clock display shows

P1:30. At the end of the self-cleaning activity the display shows

END steady. The writings on the display disappear when the mode selector is placed in the ZERO position showing “- - -”.

The door remains locked until the oven temperature drops below the safety threshold, at this time the control unlocks the door.

The cooling fan starts as soon as the function is selected and turns to its higher speed when the inner parts get hot. The oven temperature is automatically set to 460°C in order to perfectly clean the cavity.

24

20 - Sabbath Mode & Meat Probe Function

EN

Sabbath Mode

1. Rotate selector to BAKE and set the desired temperature by the +/- knob.

2. Press and hold +/- knob for 5 seconds. “SAb” will appear and flash on oven control knob indicating Sabbath mode has been initiated. From this point it is no longer possible to change the temperature by turning the +/- knob.

3. Turn cooking mode selector to OFF or to any other cooking mode to stop the Sabbath function.

NOTE: The sabbath mode function can only be set within the first 10 seconds after choosing ‘bake’ mode or after the set of temperature changing.

Modes or features disabled while in Sabbath

Mode is running:

• Sabbath Mode sets the oven to remain on in a BAKE setting.

• Available only in manual setting not timed cooking.

• The display(s) will not indicate temperature and time, only

SAB is showed.

• 72 Hours max duration in manual.

• All tones and chimes are disabled.

• Minute minder function is disabled.

• All time functions changing are disabled.

• Oven light status will remain always in the ON state when the oven is in Sabbath Mode.

Activation Methods

1. Once the probe has been inserted in its receptacle and detected by the control turn the cooking mode knob into a valid position, the 165P (75°C) text appears on the 4

DIGITS display.

2. Once a valid cooking mode is started the probe can been inserted in its receptacle and detected by the control, the

165P (75°C) text appears on the 4 DIGITS display.

The meat probe standard temperature

165°F (75°C)

flashes on display for 5 seconds. Using the + / - knob, it’s possible to change the probe set.

The standard probe temperature set-point is

165°F (75°C)

.

The allowed range is between

120°F (50°C)

and

210°F

(99°C)

.

The maximum cavity temperature during cooking with meat probe is

480°F (250°C)

After 5 seconds the value on the display is accepted and the control starts cooking. The actual oven temperature is now shown on the 4 digits display.

Start from ambient temp.

Meat Probe Function

This oven is provided with the meat probe feature to sense the temperature inside meat and stop cooking as soon as the set value is reached.

The following modes can be selected to work with the meat probe:

CONVECTION BAKE

CONVECTION ROAST

BAKE

CONVECTION BROIL

The current probe temperature is showed from 105°F (40°C)

The current probe temperature is showed until the set is reached.

end cooking.

As soon as the set probe temperature is reached, the control beeps indicating the end of cooking and stops the oven.

Press +/- knob once to check the probe set temperature.

Press +/- knob twice to change the oven setting temperature.

When it’s flashing turn the +/- knob to modify the value.

After 5 second the current oven temperature is shown automatically on the 4 digits display.

Always turn the cooking mode to the OFF position after the end of cooking has automatically turned off the oven so it is properly reset for the next time it is used.

Automatic time functions are disabled when using the meat probe, only the minute minder can be set.

When activated the Minute Minder have to work in background.

Other modes are not allowed to start if the probe is inserted.

The

P

of

165P

(in Fahrenheit) or 75P (in Celsius) text and

Meat Probe symbol flashes when the mode is not valid for cooking with probe or the probe is removed during cooking. In this case the heating elements are de-energized and the control automatically switches in OFF condition, showing the time of the day.

25

EN

21 - General Oven Care

How to Use the Cleaning Chart

1. Locate the number of the part to be cleaned in the illustration on this page.

2. Find the part name in the Cleaning Chart.

3. Match the letter with the cleaning method on following page.

26

Cleaning Chart

Part

1 Control Panel

2 Door Cooling Vent

3 Side Trim

4 Bottom Trim

5 Door Frame

6 Door Handle

7 Interior door windows

8 Door Front

9 End Caps

10 Interior Oven Door

Cleaning Method

Stainless Stell Oven

C-G

E

D

D

E

G

F

C&G

D

E

Please refer to the next page for Cleaning Method.

Part

11 Oven Front Frame

12 Oven Cavity

13 Door Gasket

14 Oven Cooling Vents

15 Extendable Rack

16 Oven Rack

17 Broiler Pan Rack

18 Broiler Pan

Cleaning Method

Stainless Stell Oven

E

E

B

D

E

E

A

A

22 - Oven Finishes / Cleaning Methods

EN

The entire oven can be safely cleaned with a soapy sponge, rinsed and dried. If stubborn soil remains, follow the recommended cleaning methods below.

• Always use the mildest cleaner that will do the job.

• Rub metal finishes in the direction of the grain.

• Use clean, soft cloths, sponges or paper towels.

• Rinse thoroughly with a minimum of water so it does not drip into door slots.

• Dry to avoid water marks.

The cleaners listed below indicate types of products to use and are not being endorsed. Use all products according to package directions.

Part

A Chrome Plated

B Fiberglass Knit

C Glass

D Painted

E Porcelain

F Reflective Glass

G Stainless

H Probe (if present)

Cleaning Method

Wash with hot sudsy water. Rinse thoroughly and dry. Or, gently rub with Soft Scrub®,

Bon-Ami®, Comet®, Ajax®, Brillo® or S.O.S.® pads as directed. Easy Off® or Dow® Oven

Cleaners (cold oven formula) can be used, but may cause darkening and discoloration.

Racks may be cleaned in the oven during the self-clean mode. However, chromed racks will lose their shiny finish and permanently change to a metallic gray.

DO NOT HAND CLEAN GASKET.

Spray Windex® or Glass Plus® onto a cloth first then wipe to clean. Use Fantastik® or Formula

409® to remove grease spatters.

Clean with hot sudsy water or apply Fantastik® or Formula 409® first to a clean sponge or paper towel and wipe clean. Avoid using powdered cleansers and steel wool pads.

Immediately wipe up acidic spills like fruit juice, milk and tomatoes with a dry towel. Do not use a moistened sponge/towel on hot porcelain. When cool, clean with hot sudsy water or apply Bon-

Ami® or Soft Scrub® to a damp sponge. Rinse and dry. For stubborn stains, gently use Brillo® or

S.O.S. ® pads. It is normal for porcelain to craze (fine lines) with age due to exposure from heat and food soil.

Clean with hot sudsy water and sponge or plastic scrubber. Rub stubborn stains with vinegar,

Windex®, ammonia or Bon-Ami®. DO NOT USE HARSH ABRASIVES.

Always wipe or rub with grain. Clean with a soapy sponge then rinse and dry. Or, wipe with

Fantastik® or Formula 409® sprayed onto a paper towel. Protect and polish with Stainless Steel

Magic® and a soft cloth. Remove water spots with a cloth dampened with white vinegar. Use

Zud®, Cameo®, Bar Keeper’s Friend® or RevereWare Stainless Steel Cleaner®, to remove heat discoloration.

Clean probe by hand with detergent and hot water. Then rinse and dry.

Do not so or clean in dishwasher.

27

EN

23 - Do-it-Yourself Maintenance Oven Door Removal

WARNING

• Make sure oven is cool and power to the oven has been turned off before removing the door. Failure to do so could result in electrical shock or burns.

• The oven door is heavy and fragile. Use both hands to remove the oven door. The door front is glass. Handle carefully to avoid breakage.

• Grasp only the sides of the oven door. Do not grasp the handle as it may swing in your hand and cause damage or ingury.

• Failure to grasp the oven door firmly and properly could result in personal injury or product damage.

To Remove Door

1. Open the door completely.

2. Lift up the hinge bracket (1) into the slot (2).

3. Hold the door firmly on both sides using both hands and close the door.

4. Hold firmly; the door is heavy.

5. Place the door in a convenient location.

To Replace Door

1. Insert the upper arms (3) of both hinges into the upper slots (6) and the lower arms (4) into the lower slots (7). The recesses (5) must hook on the lips (8).

2. Move the hinge brackets (1) back down into position.

3. Close and open the door slowly to assure that it is correctly and securely in place.

3

2

1

2

1

4 5

6

7

8

28

24 - Replacing an Oven Light

EN

• Each oven is equipped with two halogen lights located in the lateral walls of the oven.

• The lights are switched on when the door is opened or when the oven is in a cooking cycle.

• The oven lights are not illuminated during SELF- CLEAN.

• Each light assembly consists of a removable lens, a light bulb as well as a light socket housing that is fixed in place.

See figure on this page.

• Light bulb replacement is considered to be a routine maintenance item.

WARNING

• Make sure the oven and lights are cool and power to the oven has been turned off before replacing the light bulb(s). Failure to do so could result in electrical shock or burns.

• The lenses must be in place when using the oven.

• The lenses serve to protect the light bulb from breaking.

• The lenses are made of glass. Handle carefully to avoid breakage. Broken glass could cause an injury.

To Replace a Light Bulb

1. Read WARNING on this page.

2. Turn off power at the main power supply (fuse or breaker box).

3. In convection ovens, remove the fan cover by unscrewing the four screws.

4. Remove the lens by unscrewing it.

5. Remove light bulb from its socket by pulling it.

6. Replace the bulb with a new one. Avoid touching the bulb with fingers, as oils from hands can damage the bulb when it becomes hot.

7. The bulb is halogen: use one with the same Volt and Watt

(see figures on this page).

8. Screw the lens back on.

9. Replace the fan cover if it is provided with the oven model.

Turn power back on at the main power supply (fuse or breaker box).

1

4

OVEN LIGHT

2

6

5

(120V -25W G9)

3

29

EN

25 - Solving Baking Problems

With either Bake or Convection Bake, poor results can occur for many reasons other than a malfunction of the oven. Check the chart below for causes of the most common problems.

Since the size, shape and material of baking utensils directly affect the baking results, the best solution may be to replace old baking utensils that have darkened and warped with age and use.

Check the Baking Charts from Page 17 to 21 for the correct rack position and baking time.

BAKING PROBLEM

Food browns unevenly

Food too brown on bottom

Food is dry or has shrunk excessively

Food is baking or roasting too slowly

Pie crusts do not brown on bottom or have soggy crust

Cakes pale, flat and may not be done inside

Cakes high in middle with crack on top

Pie crust edges too brown

CAUSE

- Oven not preheated

- Aluminum foil on oven rack or oven bottom

- Baking utensil too large for recipe

- Pans touching each other or oven walls

- Oven not preheated

- Using glass, dull or darkened metal pans

- Incorrect rack position

- Pans touching each other or oven walls

- Oven temperature too high

- Baking time too long

- Oven door opened frequently

- Pan size too large

- Oven temperature too low

- Oven not preheated

- Oven door opened frequently

- Tightly sealed with aluminum foil

- Pan size too small

- Baking time not long enough

- Using shiny steel pans

- Incorrect rack position

- Oven temperature is too low

- Oven temperature too low

- Incorrect baking time

- Cake tested too soon

- Oven door opened too often

- Pan size may be too large

- Baking temperature too high

- Baking time too long

- Pans touching each other or oven walls

- Incorrect rack position

- Pan size too small

- Oven temperature too high

- Edges of crust too thin

30

26 - Solving Operational Problems

EN

Before contacting service, check the following to avoid unnecessary service charges.

Cooktop Problem

E008 Error appears in the display window.

Problem Solving Steps

A problem with latch mechanism occurred. Remove power and turn it back on again after a few seconds. The oven should run a latch auto–test. If condition persists, note the code number and contact service.

Other E__ Error appears in the display window.

Remove power and turn it back on again after a few seconds. If condition persists, note the code number and contact service.

The oven display stays OFF Turn off power at the main power supply (fuse or breaker box). Turn breaker back on.

If condition persists, call an authorized service.

Cooling fan continues to run after oven is turned off

The fan turns off automatically when the electronic components have cooled sufficiently.

Oven door is locked and will not release, even after cooling

Turn the oven off at the circuit breaker and wait a few seconds. Turn breaker back on.

The oven should reset itself and will be operable.

Oven is not heating Check the circuit breaker or fuse box to your house. Make sure there is proper electrical power to the oven. Make sure the oven temperature has been selected.

Oven is not cooking evenly Check oven calibration. Adjust calibration if necessary (see To Set Temperature, Page

9). Refer to cooking charts for recommended rack position. Always reduce recipe temperature by 25°F (15°C) when baking with Convection Bake mode.

Oven light is not working properly Replace or reinsert the light bulb if loose or defective. See Page 29. Avoid touching the bulb glass with bare fingers as finger oil may cause bulbs to burn out prematurely.

Oven light stays on Check for obstruction in oven door. Check to see if hinge is bent or door switch broken.

Cannot remove lens cover on light There may be a soil build-up around the lens cover. Wipe lens cover area with a clean dry towel prior to attempting to remove the lens cover.

Oven will not Self-Clean properly Allow the oven to cool before running Self-Clean. Always wipe out loose soils or heavy spillover before running Self-Clean. If oven is badly soiled, set oven for a four-hour Self-Clean.

See Preparing the Oven to Self-Clean, Page 23.

Clock and timer are not working properly

Make sure there is proper electrical power to the oven. See the Clock and Timer sections on Page 9.

Excessive moisture

Porcelain chips

When using Bake mode, preheat the oven first. Convection Bake and Convection Roast will eliminate any moisture in oven (this is one of the advantages of convection).

When oven racks are removed and replaced, always tilt racks upward and do not force them to avoid chipping the porcelain.

31

EN

27 - Assistance or Service

Before contacting service, please check “Troubleshooting.” It may save you the cost of a service call.

If you still need help, follow the instructions below. When calling, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

Service Data Record

For authorized service or parts information see

“WARRANTY for Home Appliances”.

For serial tag location see Page 4. Now is a good time to write this information in the space provided below.

Keep your invoice for warranty validation.

Service Data Record

Model Number _________________________________

Serial Number __________________________________

Date of Installation or Occupancy __________________

32

TABLE DES MATIÈRES PAGE

1 - Mesures de sécurité pour appareil domestique et four

2 - Instructions de sûreté pour appareil domestique et four

Sécurité pour le four

Sécurité pour le nettoyage du four

3 - Caractéristiques de votre four

4 - Information générale sur le four

Avant d’utiliser le four

2

5 - Astuces sur l’utilisation générale du four

Réglages par défaut

Condensation et température du four

Conseils d’utilisation

Ustensiles

Grilles du four

Grille télescopique

6 - Contrôle électronique

Description du panneau de commande

Programmation des fonctions de temps

Réglage de l’heure

Réglage du compte-minutes

3 Définition de l’avertisseur de tonalité

Température et format de l’affichage de l’heure

7 - Cuisson avec un four à convection

Avantages de la cuisson par convection

8 - Modes du four

9 - Cooking functions

10 - Conseils Rapides

Cuisson À Convection

Avantages de la cuisson à convection

11 - Réglage manuel du fonctionnement du four 15

Réglage du fonctionnement automatique du four 15

12 - Conseils et techniques de cuisson à convection

Tableau de cuisson à convection

13 - Conseils et technique de cuisson

Conseils pratiques

Tableau de cuisson

16

17

18

18

18

8

8

9

9

9

9

9

6

6

6

6

6

6

7

11

11

12

13

14

14

14

4

5

5

3

3

3

TABLE DES MATIÈRES PAGE

14 - Convection Broil Tips and Techniques

Tableau de gril à convection

15 - Conseils et techniques de gril

Tableau de gril

16 - Conseils et techniques de rôtissage à convection

Tableau de rôtissage à convection

21

21

17 - Conseils et Techniques de

Déshydratation 22

Tableau de grillade à déshydratation 22

19

19

20

20

18 - Oven Care and Cleaning

Auto-nettoyage du four

Préparation du four pour l’auto-nettoyage

19 - Réglage du mode d’auto-nettoyage

Pyrolyse (auto-nettoyage)

20 - Mode shabbat et fonction de sonde de viande

Mode shabbat

Fonction sonde viande

21 - Entretien général du four

Utilisation du tableau de nettoyage

Tableau de nettoyage du four

22 - Finitions du Four / Méthodes de

Nettoyage 27

23 - Entretien à faire soi-même Retrait de la porte du four

Pour enlever la porte

Pour remettre la porte

28

28

28

24 - Entretien à faire soi-même emplacement d’une ampoule du four 29

Pour remplacer une ampoule 29

25 - Solution pour des Problèmes de

Cuisson 30

26 - Résolution des Problèmes de

Fonctionnement 31

27 - Assistance ou Service Après-Vente

Données de Service

25

25

25

26

26

26

32

32

23

23

23

24

24

FR

1

FR

1 - Mesures de sécurité pour appareil domestique et four

INSTRUCTION IMPORTANT

Veuillez lire les instructions avant toute utilisation.

AVERTISSEMENT

À condition d’être bien entretenu, votre nouveau four a

été conçu pour être un appareil fiable et sûr. Lisez toutes les instructions soigneusement avant d’utiliser ce four.

Ces précautions réduiront le risque de brûlures, de chocs

électriques, d’incendie et de blessures à des personnes.

Lorsque vous utilisez des appareils électroménagers de cuisine, il faut suivre les mesures de sécurité de base, y compris les suivantes:

Cet appareil doit être correctement installé et branché par un technicien qualifié. Branchez-le uniquement à une prise de courant mise à la terre correctement. Reportezvous à “Instructions de mise à la terre” dans les Instructions d’installation.

• Cet appareil doit être réparé uniquement par un technicien apte et agréé. Contactez le centre de service agréé le plus proche de chez vous pour une inspection, une réparation ou un réglage.

• Ne réparez pas ou ne remplacez pas des pièces du four sauf si recommandé spécifiquement. Faites appel à un technicien agréé.

• N’utilisez pas cet appareil s’il ne fonctionne pas correctement ou s’il a été endommagé et ce, tant qu’un technicien agréé ne l’aura pas inspecté.

• Installez ou placez cet appareil uniquement et conformément aux Instructions d’installation.

• Utilisez ce four uniquement dans le but pour lequel il a été conçu par le fabricant. Pour toute question, contactez le fabricant.

• Ne couvrez pas ou ne bloquez pas les ouvertures de cet appareil.

• N’utilisez l’appareil que selon l’usage décrit dans ce manuel. N’utilisez pas de produits chimiques corrosifs, des vapeurs ou des produits non alimentaires dans cet appareil.

Ce type de four est spécifiquement conçu pour chauffer ou cuire. Il n’est pas conçu pour une utilisation industrielle ou en laboratoire. L’utilisation de produits chimiques corrosifs pour le chauffage et le nettoyage endommagera cet appareil.

• Si vos vêtements ou vos cheveux prennent feu, LAISSEZ-

VOUS TOMBER PAR TERRE ET ROULEZ IMMÉDIATEMENT pour éteindre les flammes.

• Ne laissez pas les enfants utiliser cet appareil électroménager sans la surveillance stricte d’un adulte. Les enfants et les animaux domestiques ne devraient pas être laissés seuls ou sans surveillance près d’appareils électroménagers lorsqu’ils sont utilisés. Ne laissez jamais un enfant s’asseoir ou se mettre debout sur toute partie du four.

ATTENTION

• Ne mettez pas des objets d’intérêt pour les enfants audessus du four. Si un enfant devait grimper sur l’appareil

électroménager pour atteindre ces objets, il pourrait se blesser gravement.

Pour réduire les risques de feu dans le four:

1. Ne mettez pas des matériaux inflammables près du four ou à l’intérieur.

2. N’utilisez pas d’eau sur un feu de friture. Etouffez le feu en utilisant un extincteur à poudre ou à mousse.

3. Il est hautement recommandé que l’extincteur soit prêt à l’utilisation et bien visible non loin de tout appareil de cuisson.

4. Ne surcuisez pas les aliments. Surveillez le four si des produits en papier, en plastique ou des matières combustibles sont placés à l’intérieur.

5. N’utilisez pas l’intérieur du four pour ranger des objets.

Ne laissez pas des produits en papier, des ustensiles de cuisine ou de la nourriture dans le four lorsqu’il n’est pas utilisé.

6. Si des matériaux à l’intérieur du four s’enflamment, laissez la porte du four fermée. Mettez le four hors marche et débranchez le circuit à la boîte des disjoncteurs.

7. N’obstruez pas les ouvertures de ventilation.

8. Assurez-vous que le ventilateur fonctionne lorsque le four est en marche. Si le ventilateur ne fonctionne pas, n’utilisez pas le four. Appelez un centre de service agréé.

9. N’utilisez jamais le four pour chauffer ou réchauffer une pièce. Cela peut endommager des pièces du four.

10. Pour votre sécurité, portez des vêtements appropriés. Des vêtements amples ou de grandes manches ne doivent jamais être portés en utilisant ce four.

2

2 - Instructions de sûreté pour appareil domestique et four

FR

INSTRUCTION IMPORTANT

Veuillez lire les instructions avant toute utilisation.

Sécurité pour le four

• Attachez les cheveux s’ils sont longs.

• Ne touchez pas les éléments chauffants ou les surfaces intérieures du four.

• Les éléments chauffants peuvent être chauds même lorsqu’ils sont sombres. Les surfaces intérieures d’un four deviennent assez chaudes pour provoquer des brûlures.

• Pendant et après l’utilisation, ne touchez pas ou ne laissez pas des vêtements ou d’autres matières inflammables en contact avec les éléments chauffants ou les surfaces intérieures du four jusqu’à ce qu’ils aient eu le temps de refroidir suffisamment.

• La garniture sur le dessus et sur les côtés de la porte du four peut être assez chaude pour provoquer des brûlures.

• Ouvrez la porte avec précaution. Ouvrez la porte doucement pour laisser échapper l’air chaud ou la vapeur avant d’enlever ou de remplacer la nourriture.

• Ne chauffez pas des emballages alimentaires non ouverts. L’accumulation de pression pourrait faire exploser l’emballage et causer des blessures.

• Placez toujours les grilles du four dans la position voulue lorsque le four est froid. Si une grille doit être déplacée lorsque le four est chaud, ne laissez pas les gants de cuisine entrer en contact avec les éléments chauffants.

• Utilisez toujours des gants de cuisine secs. Des gants humides sur des surfaces chaudes peuvent brûler à cause de la vapeur. Les gants ne doivent pas toucher des parties brûlantes. N’utilisez pas de torchons ou d’autres serviettes volumineuses.

Sécurité pour le nettoyage du four

ATTENTION

Ne laissez aucun aliment, ustensile de cuisine, etc., dans le four durant le cycle d’autonettoyage.

• Confirmer que la porte se verrouille et ne s’ouvre plus une fois que les deux commandes [CLEAN] ont été activée et que le symbole « AUTO LOCK » apparaît. Si la porte ne se verrouille pas, tourner le bouton Cook Mode sur OFF et ne pas exécuter l’auto-nettoyage. Appeler le service d’assistance.

• Ne nettoyez pas le joint de la porte. Ceci est primordial pour une bonne étanchéité. Faites extrêmement attention à ne pas frotter, endommager, déplacer ou enlever le joint de porte.

• N’utilisez pas de nettoyants pour four de type commercial ou d’enduit protecteur de toutes sortes à l’intérieur et à l’extérieur du four.

• Ne nettoyez que les pièces indiquées dans ce manuel.

(consultez la page 26)

• Avant d’effectuer l’auto-nettoyage du four, enlevez la lèchefrite, les grilles de four, les autres ustensiles et les excès d’éclaboussures.

AVERTISSEMENT

La loi applicable sur les produits toxiques et l’eau potable de

Californie requiert que les compagnies avisent les utilisateurs d’exposition potentielle aux substances qui sont reconnues par l’État de Californie comme provoquant des cancers ou des déformations natales.

L’élimination de résidus pendant l’autonettoyage provoque des dérivés qui sont sur cette liste de substances.

Pour minimiser l’exposition à ces substances, faites fonctionner ce four toujours conformément aux instructions dans ce manuel et aérez bien la pièce pendant et immédiatement après l’auto-nettoyage du four.

3

FR

3 - Caractéristiques de votre four

Ouvertures d’aération

Ampoule halogène

Elément de gril

Niveaux de grille

4

3

2

Plaque de modèle et série n°

Panneau de contrôle

Ampoule halogène

Ventilateur à convection et

élément (non visible)

Joint de porte

Elément de cuisson

(non visible)

Verrouillage de porte

Arrière de la grille du four

Devant de la grille du four

Grille rallonge (si présent)

Butée de plat

Cadre inférieur

Butée

Bras glissoire

Poignée

Grilles de plat du gril

Grilles de plat du gril

4

4 - Information générale sur le four

FR

ATTENTION

Avant d’utiliser le four

• Retirez tout le matériel d’emballage et les matières étrangères du four. Tout matériel de ce type laissé à l’intérieur peut fondre ou brûler lorsque l’appareil est utilisé.

• Faites chauffer l’appareil vide à la température maximale afin d’enlever tous les résidus de fabrication qui pourraient affecter les aliments avec des odeurs désagréables.

Connexion 120 V / 240 V vs. 120 V / 208 V

La plupart des fours sont branchés dans une prise de 120 V

/ 240 V. Si le four est alimenté par un courant de 120 V /

208 V, la durée de préchauffage pourrait être légèrement plus longue que s’il est branché à une prise de 120V / 240V. Ce four est conçu pour assurer la même durée de nettoyage s’il est branché à une installation de 120 V / 208 V.

Cuisson à haute altitude

Lors de la cuisson à haute altitude, les temps de cuisson peuvent varier des temps de cuisson fournis dans les recettes.

Panne de courant

Après le retour du courant, l’horloge du four affichera 12.00.

Codes de d’erreur E

Si des codes d’erreur E sont affichés lorsque le régulateur

électronique détecte un problème dans le four ou dans les composants électroniques.

Bruits de grincement

Il se peut qu’un bruit provienne de l’appareil lors de l’utilisation du four en raison de la chaleur extrême qui est produite, mais de tels grincements sont normaux et ne doivent pas être considérés comme une défectuosité.

Symboles ou chiffres clignotants

Indique une action incomplète qui est en cours (verrouillage de la porte, préchauffage, etc.).

Bips

Signale que la température programmée a été atteinte. Les bips indiquent également la fin d’une fonction ou une défectuosité du four.

Ventilateur de convection

Le ventilateur de convection fonctionne durant tous les modes de convection et de déshydratation.

Ventilateur de refroidissement

S’active durant le mode d’auto-nettoyage ou de cuisson pour refroidir les composants internes et les surfaces externes de la porte. L’air est évacué par l’évent situé au-dessus de la porte du four.

Le ventilateur de refroidissement continue de fonctionner jusqu’à ce que les composants soient suffisamment refroidis.

Ce ventilateur fonctionne à double vitesse (ou trs/min) en mode d’auto-nettoyage et quand la température des composants internes devient élevée.

Utilisation de l’éclairage du four

• Lorsque le four est utilisé, l’éclairage du four s’allume automatiquement lorsqu’un mode est activé.

• L’éclairage du four s’éteint automatiquement à la fin et le mode du four est annulé.

• L’éclairage ne fonctionne pas en mode d’autonettoyage.

• Appuyez sur la touche [LIGHT] pour activer l’éclairage du four.

Fahrenheit et Celsius

La température est préréglée en Fahrenheit, toutefois elle peut

être changée en Celsius.

(consultez la page 9)

5

FR

5 - Astuces sur l’utilisation générale du four

Réglages par défaut

Les modes de cuisson sélectionnent automatiquement une température adaptée. Il est possible de les changer avec une valeur différente en cas de besoin.

Condensation et température du four

• Il est normal qu’une certaine quantité d’humidité s’évapore des aliments pendant la cuisson. Cette quantité dépend de la teneur en humidité des aliments. Cette humidité peut se condenser sur n’importe quelle surface plus froide que l’intérieur du four, telle que le panneau de commande.

• Votre nouveau four comporte un détecteur de température

électronique qui permet de maintenir une température précise. Votre ancien four avait peut-être un thermostat mécanique qui, au fil du temps, s’est désajusté pour faire chauffer le four à une température plus élevée. Il est normal d’avoir besoin d’ajuster la température de vos recettes préférées lors de la cuisson dans un nouveau four.

Grilles du four

• Le four comporte des guides de grilles à six niveaux comme indiqué dans l’illustration de la page 4.

• Les positions des grilles sont numérotées du guide de la grille de fond (n° 1) au guide supérieur (n° 6).

• Consultez l’aide-mémoire pour les meilleures positions de grille à utiliser lors de la cuisson.

• Chaque guide de grilles est formé de deux supports intégrés dans les parois sur chaque côté de la cavité du four.

• Veillez à toujours placer les grilles du four avant de démarrer ce dernier. Assurez-vous que les grilles sont au niveau lorsqu’elles sont en position.

Reportez-vous à l’illustration de la page

4

pour savoir de quel côté se trouvent l’avant et le dessus de la grille.

• Les grilles sont conçues pour s’arrêter lorsqu’elles sont tirées vers l’avant jusqu’à leur limite.

ATTENTION

N’utilisez jamais de papier d’aluminium pour couvrir les grilles ou les parois du four. Le papier d’aluminium peut endommager le revêtement du four si la chaleur est emprisonnée sous le papier.

Conseils d’utilisation

• Utilisez les tableaux d’aide-mémoire à la cuisson comme guide.

• Ne déposez pas de plateaux ou d’articles lourds sur la porte ouverte du four.

• Utilisez l’éclairage interne du four pour voir la nourriture à travers la fenêtre de la porte du four plutôt que d’ouvrir la porte fréquemment.

Ustensiles

• Les plats de cuisson en verre absorbent la chaleur. Réduisez la température du four de 15 ºC (25 °F) lors de la cuisson dans un plat en verre.

• Utilisez des casseroles qui vous permettront d’obtenir le brunissage désiré. Le type de fini de la casserole vous aidera

à déterminer le niveau de brunissage que vous obtiendrez.

• Le métal lisse et brillant et les casseroles légères antiadhésives anodisés reflètent de la chaleur, entraînant un brunissage léger et plus délicat.Les gâteaux et les biscuits nécessitent ce type d’article.

• Les casseroles foncées, lourdes ou mates absorberont la chaleur permettant d’obtenir des croûtes bien dorées et croustillantes. Utilisez ce type d’assiettes pour les tartes.

• Pour le brunissage et les croûtes croustillantes, utilisez des articles en métal mat, foncé ou anodisé ou des articles en verre. Les casseroles de cuisson isolées peuvent augmenter le temps de cuisson.

• Ne faites pas cuire d’aliments avec une lèche-frite vide dans le four, puisque ceci pourrait changer le rendement de cuisson. Rangez la lèche-frite à l’extérieur du four.

ATTENTION

Ne forcez pas la grille pour la retirer afin de ne pas endommager l’émail du four.

Avant Arrière

Pour enlever les grilles du four:

1. Tirez-les vers l’avant

6

2. Lift rack up at front and then remove it

5 - Astuces sur l’utilisation générale du four

FR

Retrait de la grille télescopique du four:

Soulevez légèrement le devant de la grille et poussez jusqu’à ce que la butée se dégage

Pour remplacer une grille:

1. Placez l’arrière de la grille entre les guides de niveau de grille

Soulevez l’arrière de la grille jusqu’à ce que le cadre et la butée se dégagent du guide

2. En soulevant le haut de la grille, faites-la glisser jusqu’au fond en baissant l’avant

Tirez vers le bas et retirez

Grille télescopique

Cette grille facilite l’accès aux aliments lors de la cuisson.

Elle s’allonge plus que la grille standard pour rapprocher les aliments de l’utilisateur.

ATTENTION

Lorsque la grille est hors du four, les bras latéraux ne se verrouillent pas, ils peuvent s’allonger de façon inattendue si la grille est tirée incorrectement et causer des blessures.

La grille doit être tenue ou tirée en saisissant les côtés.

REMARQUE: Enlevez la grille télescopique avant l’autonettoyage.

ATTENTION

Pour éviter les brûlures, tirez complètement la grille et soulevez la casserole au-dessus de la poignée au moment de transférer des aliments hors du/dans le four.

Veuillez vous reporter à l’illustration de la page 4 pour déterminer quelle extrémité représente le devant de la grille.

Mise en place de la grille télescopique dans le four:

Tenez la grille fermement par les côtés. Placez la grille et le cadre au-dessus du guide de grille désiré

Poussez au fond jusqu’à ce que l’arrière de la grille se mette en position

Tirez la grille vers le bas et l’extérieur

7

FR

6 - Contrôle électronique

Description du panneau de commande

Le panneau de commande du four se compose d’un affichage et de deux boutons:

• Affichage temps et température.

• Bouton temps et température (Push & Shuttle).

• Bouton Mode (fonctions du four).

Le bouton Push & Shuttle sert principalement à la mise au point de l’horloge et de la température et à la programmation des fonctions de temps automatiques.Sélectionner le paramètre souhaité en appuyant sur le bouton.

MODE

TEMP & TIME

8

1

fonctions d’affichage de la température et de la durée de cuisson

2

3 Led barre de préchauffage

3

Élément chauffant

4

Durée de programmation sur 12 heures AM / PM ou

Durée de programmation sur 24 heures

5

Marmite

Apparaît quand l’heure du jour programmée s’affiche, par exemple à midi si 12h00 est programmé.

Apparaît si une fonction de cuisson est programmée.

6

Durée de la fonction de cuisson

7

Fonction de cuisson retardée

8

Fonction rappel minuterie

9

10

11

12

Verrouillage de la porte

Cycle pyrolytique

Fonction sonde viande

Sonde de viande

Apparaît lorsque la minuterie est active.

Led fixe lorsque la porte est verrouillée et clignotante si le cycle de verrouillage est en cours

Apparaît si un cycle pyrolytique est programmé.

Apparaît si une cuisson avec la sonde de viande est en cours

Apparaît lorsque la sonde de viande est insérée.

6 - Contrôle électronique

FR

Programmation des fonctions de temps

À chaque allumage, le contrôle affiche l’heure actuelle en clignotant, programmée à 12h00 am comme valeur initiale, et l’avertisseur retentira 3 fois.. L’heure s’incrémente à chaque minute. La seule action possible est la « Régulation de l’horloge

» ; toutes les autres opérations du four sont interdites.

D’une façon générale, tourner le sélecteur Température/Temps

à gauche ou à droite pour éditer les valeurs et les modifier par étapes; maintenir le bouton à gauche ou à droite pour accélérer les opérations de décrément/incrément.

3 Définition de l’avertisseur de tonalité

Avec le sélecteur de cuisson en position OFF, appuyez sur le bouton + / - jusqu’à ce que la « tonalité... » s’affiche, tournez ce même bouton dans le sens des aiguilles d’une montre pour définir la tonalité souhaitée de 1 à 3 et appuyez pour confirmer.

Réglage de l’heure

L’heure de la journée apparaît dans les heures 12h00 AM /

PM par défaut. Les heures et les minutes sont programmées séparément. Afin de définir l’heure de la journée, le sélecteur de mode doit être en position OFF, le bouton - / + agit à l’heure de la journée par défaut.

• Tourner le sélecteur à gauche/à droite, les heures clignotent.

• Tourner le sélecteur à droite/gauche pour modifier la valeur clignotante des heures.

• Appuyer sur le sélecteur Température & Temps pour se déplacer des heures aux minutes et vice versa.

• Pour modifier la valeur clignotante des minutes, tourner à gauche ou à droite.

• Après quelques secondes, la valeur de l’heure commence à clignoter:attendre jusqu’à ce que la nouvelle heure s’affiche de façon fixe.

• Appuyer sur le bouton pour commuter entre l’affichage de l’heure et le compteminute et vérifier les valeurs configurées.L’horloge est sélectionnée par défaut; quand c’est le compte-minutes qui est sélectionné, le symbole s’affiche.

Température et format de l’affichage de l’heure

L’unité de température en F et 12h00 AM / PM sont programmées.

Lorsque le sélecteur de mode four est en position off, poussez le sélecteur défilement-poussoir (TEMP et DURÉE) afin de sélectionner un autre format disponible.

Faites pivoter le bouton pour sélectionner une taille différente souhaitée, et appuyez à nouveau sur le bouton pour confirmer.

Réglage du compte-minutes

Le symbole doit être affiché; tourner alors le bouton vers la droite ou la gauche afin dedéfinir la valeur du temporisateur.

La valeur standard est de 30 minutes ; il est possiblede la modifier sur une plage comprise entre 0 et 240 minutes.

Cette minuterie est sans influence sur les activités du four et peut même être réglée quand le four est éteint. L’heure s’affiche en priorité dans tous les cas, seule la présence du symbole montre que le compte-minutes est actif.

Quand le temps programmé s’achève, le symbole clignote et l’avertisseur sonore émet une séquence d’avertissement pour attirer l’attention de l’utilisateur. Presser le bouton pour l’arrêter.

L’avertisseur sonore, quant à lui, s’arrête tout seul après un délai temporisé.

9

FR

6 - Contrôle électronique

Bouton de sélecteur de température :

MOINS - = diminuer

PLUS - = augmenter

POUSSOIR - fonctions de défilement

Bouton de sélecteur de fonction de cuisson comme dans L’EXEMPLE :

MODE

LUMIÈRE

DÉCONGELER

ICÔNE

D’AFFICHAGE

--

SONDE

VIANDE

--

--

CUISSON AU

FOUR

CONV.- RÔTIR

CONV.-

CUISSON AU

FOUR

CONV.- GRILLER

X

X

X

X

GRILLER

AUTO

NETTOYAGE

--

MIN

--

--

120°F

(50°C)

120°F

(50°C)

120°F

(50°C)

120°F

(50°C)

120°F

(50°C)

--

PAR

DÉFAUT

--

--

410°F

(210°C)

375°F

(190°C)

375°F

(190°C)

445°F

(230°C)

445°F

(230°C)

860°F

(460°C)

MAX

--

--

550°F

(290°C)

550°F

(290°C)

550°F

(290°C)

550°F

(290°C)

550°F

(290°C)

--

10

7 - Cuisson avec un four à convection

FR

Dans un four classique, la chaleur est envoyée par cycle pour maintenir une température moyenne dans la cavité du four.

Comme la température augmente et descend graduellement, des petits courants d’air sont produits dans le four. Cette convection naturelle n’est pas forcément efficace parce que les courants sont irréguliers et doux.

Dans le système à convection, la chaleur est “transportée” par un ventilateur qui distribue une circulation continue d’air chaud.

Le système à convection européen apporte une ingénierie de pointe et une conception avancée pour créer le meilleur four à convection. Dans les fours à convection standard, le ventilateur fait simplement circuler l’air chaud autour de la nourriture. Le système se caractérise par la combinaison d’un élément de chauffage supplémentaire autour du ventilateur à convection et le panneau d’aération qui distribue l’air chauffé sur trois dimensions : le long des côtés, en haut et tout au fond de la cavité du four. Ce système à convection européen aide à maintenir plus chaude la température dans toute la cavité du four.

L’air circulant aide à accélérer le processus de cuisson et cuit la nourriture plus uniformément. En contrôlant le mouvement de l’air chauffé, la cuisson à convection dore les aliments uniformément en les laissant croustillants à l’extérieur et moelleux à l’intérieur. La cuisson à convection convient mieux pour les pains et les pâtisseries ainsi que les viandes et les volailles. Les aliments soufflés comme les gâteaux des anges, les soufflés et les choux à la crème sont plus soufflés que dans un four classique. Les viandes restent juteuses et tendres alors que l’extérieur est plein de saveur est croustillant.

En utilisant un four à convection européen, la nourriture peut

être cuite à plus basse température et les temps de cuisson peuvent être plus courts. En utilisant ce mode, la température standard du four doit être plus basse de 15 ºC (25 °F).

Les aliments nécessitant moins de temps de cuisson, le temps de cuisson doit être vérifié légèrement plus tôt que d’habitude.

Pour de meilleurs résultats, les aliments ne doivent pas être couverts, et être mis dans des récipients à bord bas pour profiter de la circulation d’air forcé. Lorsque vous utilisez le mode rôtisserie à convection, la température standard du four n’a pas besoin d’être réduite.

Avantages de la cuisson par convection

• Possibilité de cuire, de faire brunir et de faire croustiller les aliments.

• Pendant le rôtissage, les jus et les saveurs restent à l’intérieur alors que l’extérieur devient croquant.

• Les pains à levure sont plus légers, ils ont une texture plus ferme, ils sont plus dorés et plus croustillants

• Les aliments levés à la levure comme les choux à la crème, les soufflés et les meringues sont plus gonflés et sont plus légers.

• Cuisiner sur plusieurs niveaux en même temps est possible avec les mêmes résultats.

• Plusieurs grilles de cuisson forment un gain de temps.

• Préparation d’un repas entier en une seule fois sans transfert de saveur.

• Déshydratation des herbes, des fruits et des légumes.

• Aucun plat de cuisson spécial requis.

• Economie de temps et d’énergie.

• Les grillades par convection permettent des grillades extraordinaires avec des tranches plus épaisses.

11

FR

8 - Modes du four

Les illustrations suivantes indiquent une vue générale de ce qui se passe dans le four avec chaque mode de cuisson. Les flèches représentent l’emplacement des sources de chaleur pendant les modes spécifiques. L’élément inférieur est dissimulé sous la sole du four.

Le temps maximum de réglage pour le réchauffage peut atteindre 11 heures 59 minutes.

L’affichage de la mention “End” indique que le réchauffage est terminé:

• À l’aide des touches + [INC] ou - [DEC], réglez le temps de réchauffage supplémentaire.

• Pour changer de fonction, servez-vous du sélecteur de mode de cuisson.

STYLES DE CAVITÉS

Cuisson à convection

(MULTI/CONV/BAKE)

Réglage de température: de 50 ˚C (120 ˚F) à 290 ˚C (550 °F)

(position préréglée 190 ˚C (375 ˚F)

La cuisson au four à convection cuit avec la chaleur d’un élément circulaire derrière la paroi arrière du four. La chaleur circule à travers le four par un ventilateur à convection.

Gril à convection

(CONV BROIL)

Réglage de température: de 50 ˚C (120 ˚F) à 290 ˚C (550 ˚F)

(position préréglée 230 ˚C (445 ˚F)

Le gril à convection combine la chaleur intense de l’élément supérieur avec une chaleur qui circule grâce au ventilateur.

Rôtissage à convection

(CONV ROAST)

Réglage de température: de 50 ˚C (120 ˚F) à 290 ˚C (550 ˚F)

(position préréglée 190 ˚C (375 ˚F)

Le rôtissage à convection utilise l’élément supérieur, du milieu et le ventilateur à convection.

Cuisson au four (BAKE) Gril (BROIL)

Réglage de température: de 50 ˚C (120 ˚F) à 290 ˚C (550 ˚F)

(position préréglée 210 ˚C (410 ˚F)

Permet de cuire au four avec de l’air chaud. Les éléments supérieur et inférieur travaillent en cycle pour maintenir la température du four.

Réglage de température: de 50 ˚C (120 ˚F) à 290 ˚C (550 ˚F)

(position préréglée 230 ˚C (445 ˚F)

Le gril utilise la chaleur intense émise depuis l’élément supérieur.

Décongélation (CONV)

La décongélation n’utilise aucun

élément chauffant, mais uniquement le ventilateur de convection pour décongeler les aliments.

12

9 - Cooking functions

FR

Tout type de four offre des possibilités variées de cuisson, pouvant être choisie en amenant le bouton sur le symbole s’y rapportant.

Icône Mode Description

Tous les modes de cuisson sont éteints (OFF) et les

éléments de chauffages du four sont éteints OFF.

---

Seulement l’éclairage est en fonction.

---

Utilisé pour…

Dans ce mode, uniquement le ventilateur à convection du four interne est en marche (ON), le four ne chauffe pas.

Ce mode sert à décongeler les aliments surgelés.

Sur le mode Cuisson (Bake) les éléments de chauffage du four supérieur (haut) et inférieur (bas) sont utilisés pour chauffer l’air du four. Cependant, le ventilateur n’est pas utilisé pour faire circuler l’air.

C’est le mode traditionnel de cuisson sur une grille.

Par conséquent, uniquement une grille peut être utilisée lorsque vous sélectionnez le mode Cuisson

(Bake). Idéal pour les amusegueule, biscuits et les petits gâteaux.

Le mode de Cuisson par convection (Convection

Roast) utilise le chauffage du four supérieur (haut), le chauffage du four inférieur (bas) et le ventilateur de convection à l’intérieur du four.

Idéal pour rôtir un poulet ou une dinde entière ou une pizza. Il peut aussi être utilisé pour cuisiner des amusegueule, des biscuits, et des petits gâteaux sur un niveau ou plusieurs.

Le mode cuisson par convection (Convection

Bake) utilise le troisième élément de chauffage ou le circulaire derrière la cloison de la paroi arrière du four. La chaleur circule dans le four grâce au ventilateur à convection.

Il est possible de cuire les mêmes aliments qu’avec la cuisson par convection, cuire plusieurs plats à un ou plusieurs niveaux.

Donc plusieurs plats peuvent être cuits en même temps (maximum trois niveaux) et on peut préparer un repas entier (petites portions).

Le mélange des saveurs est évité et un important gain d’énergie est obtenu.

Le mode grill par convection (Convection Grill) combine la chaleur intense du chauffage supérieur

(haut) avec la chaleur qui circule grâce au ventilateur

à convection.

Idéal pour les steaks, les hamburgers, les demipoulets ou des blancs de poulet.

Le mode Grill utilise une chaleur intense émise par le chauffage supérieur (haut).

Idéal pour préparer des rôtis, des gratins, desgrillades.

La durée standard est de 1.30 h et peut être modifiée. PYRO ou mode auto-nettoyage (self-clea-ning). Ici, le four est automatiquement nettoyé en brûlant les résidus de nourriture à température élevée (environ

460°C) de 1 h à 3 h. Pendant l’autonettoyage, les fumées produites sont filtrées et rejetées ensuite dans l’air.

13

FR

10 - Conseils Rapides

Cuisson À Convection

À propos de la cuisson à convection

Les modes de cuisson normaux (cuire, griller, etc.) utilisent de la chaleur irradiée d’un ou de plusieurs éléments pour cuire la nourriture. Les modes de cuisson à convection utilisent la chaleur des éléments et des ventilateurs situés dans la paroi arrière du four pour faire circuler continuellement l’air chauffé dans le four.

Avantages de la cuisson à convection

• Cuisson, brunissage et croustillance uniformes.

• Les jus et les saveurs sont scellés à l’intérieur de l’aliment.

• Les aliments cuits à l’air chaud tels que les choux à la crème, les soufflés, les meringues et les pains montent davantage et sont plus légers.

• Cuisson sur plusieurs grilles.

• Ne nécessite aucun ustensile de cuisson spécial.

• Économise du temps et de l’énergie.

N’utilisez PAS la cuisson à convection pour les viandes. Utilisez plutôt le rôtissage à convection.

Mode

Cuisson à convection

Gril à convection

Rôtissage à convection

Utilisez ce mode pour Pour de meilleurs résultats Conseil de cuisson rapide

• De grandes quantités de nourriture répartie sur plusieurs grilles.

• Les pâtisseries, le pain, les collations, les aliments et les amuse-gueules.

• Utilisez des casseroles non couvertes et peu profondes.

• Réduisez la température suggérée dans la recette de 15 °C (25 °F)

• Centrez les plaques de cuisson sur la grille.

• Vérifiez la cuisson des aliments plus tôt:

Si la recette demande que l’on vérifie la cuisson de l’aliment

1 à 15 min vérifiez 3 min plus tôt

16 à 30 min vérifiez 5 min plus tôt

31 min à 1h vérifiez 10 min plus tôt

• Les coupes de viande tendre et plus épaisse, la volaille et le poisson.

• Les viandes doivent avoir au moins 1 po d’épaisseur.

• Pour la cuisson au gril, aucune conversion n’est nécessaire

• N’utilisez PAS ce mode de cuisson pour le brunissage des pains ou des plats en casserole.

• Reportez-vous au tableau aide-mémoire du gril à convection dans ce manuel pour connaître les temps de cuisson.

• De grandes coupes tendres de viandes et de la volaille telles qu’un rôti ou un poulet entier.

• Ne couvrez PAS la viande et n’utilisez pas de sacs de cuisson.

• Reportez-vous au tableau aide-mémoire du rôtissage à convection dans ce manuel pour connaître les temps de cuisson.

• Ne changez PAS la température suggérée dans la recette.

14

11 - Réglage manuel du fonctionnement du four

FR

Tourner le bouton de mode sur la position souhaitée ; l’horloge affiche On pendant quelques secondes. Le four peut fonctionner jusqu’à 12 heures maximum. Selon le modèle de four, les fonctions disponibles peuvent être différentes en nombre et en type.

En affichage horloge, une fonction est active, le symbole apparaît (elle n’apparaît pas en position d’éclairage et de décongélation).

Tourner le sélecteur Température & Temps et régler la température du four souhaitée. Le système prévoit une température préréglée

(PRESET) pour chaque mode de cuisson ou une pleine gamme entre MIN. et MAX. à régler manuellement. Vérifier la valeur affichée après avoir sélectionné la température.

La température apparaît sur l’affichage de l’horloge après la pression du sélecteur Temps & Température ou bien juste après la sélection d’une nouvelle fonction.

Dès que le four commence, la led de préchauffage (indiquée par les barres) sur le bas de l’écran de l’horloge commence

à clignoter et devient fixe lorsque le préchauffage se termine avec 5 bips.

Tourner le sélecteur de mode sur la position ZÉRO (OFF) pour arrêter toute activité ; la mention OFFs’affiche 5 secondes.

Réglage du fonctionnement automatique du four

Après avoir sélectionné une fonction comme il a été indiqué ci-dessus, il est possible de programmer des activités de cuisson temporisées.Le programme temps reste actif même si l’on change de fonction (exception,la pyrolyse).Les possibilités disponibles sont les suivantes :

1. Cuisson temporisée avec réglage du temps de cuisson

(durée)

2. Cuisson temporisée avec réglage de la fin du temps de cuisson (heure d’arrêt)

3. Cuisson retardée avec réglage de la durée et de l’heure d’arrêt.

Appuyer sur le bouton pour commuter entre la modalité durée de cuisson (temps de cuisson) et lamodalité fin du temps de cuisson (heure d’arrêt).Les mots « dur » ou «End» s’affichent respectivement.

Tourner le bouton à gauche ou à droite pour éditer la valeur de la durée ou l’heure d’arrêt quand la mention correspondante est affichée.

1. Quand la mention dur est affichée, le système affiche comme durée de cuisson standard la valeur 30’. Tourner le bouton à gauche ou à droite pour régler la durée de cuisson effectivement souhaitée sur une plage comprise entre

0 et 240 minutes. L’affichage clignote Début et sa valeur et sa valeur en alternance pendant quelques secondes, puis apparaîtra l’heure de la journée, le symbole de la marmite clignote pour indiquer qu’une cuisson automatique est en cours. La fin de la durée de cuisson est mise à jour automatiquement.

2. Quand le mot End s’affiche, le système affiche l’heure actuelle comme heure d’arrêt initiale.Pour régler l’heure de fin de cuisson effectivement souhaitée sur une plage de 4 heures :

- Tourner le bouton à gauche/à droite, les heures clignotent.

- Tourner le bouton à droite/gauche pour modifier la valeur clignotante des heures.

- Appuyer sur le bouton pour se déplacer des heures aux minutes ou attendre quelques secondes jusqu’à ce que les minutes clignotent.

- Pour modifier la valeur clignotante des minutes, tourner le bouton à gauche ou à droite.

- Attendre jusqu’à ce que la nouvelle valeur de fin de temps de cuisson s’arrête de clignoter.

L’affichage clignotera Fin et sa valeur alternativement pendant quelques secondes, puis apparaîtra l’heure de la journée, le symbole de la marmite clignote pour indiquer qu’une cuisson chronométrée est active. La durée de cuisson est mise à jour automatiquement.

3. Répéter les mêmes opérations qu’au point 1 puis appuyer sur le bouton jusqu’à ce que la mention End s’affiche. Le système affiche comme heure d’arrêt initiale la valeur « heure actuelle + durée de cuisson». Il n’est pas possible de réduire la fin du temps de cuisson en dessous de cette valeur, afin de programmer la fin réellement souhaitée de la durée de cuisson dans une plage de 24 heures :

- Tourner le bouton à gauche/à droite, les heures clignotent.

- Tourner le bouton à droite/gauche pour modifier la valeur clignotante des heures.

- Appuyer sur le bouton pour se déplacer des heures aux minutes ou attendre quelques secondes jusqu’à ce que les minutes clignotent.

- Tourner le bouton à droite/gauche pour modifier la valeur clignotante des minutes.

- Attendre jusqu’à ce que la nouvelle valeur de fin de temps de cuisson s’arrête de clignoter.

L’affichage clignotera Fin et sa valeur alternativement pendant quelques secondes, puis apparaîtra l’heure de la journée et les icônes de cuisson clignoterons pour indiquer qu’une cuisson retardée a été programmée. Dès que le temps de retard s’achève, le four se met en marche et travaille pendant le temps de cuisson programmé. Le symbole de la marmite clignotera.

À la fin d’une quelconque activité temporisée, le dispositif de commande éteint le four, l’avertisseur sonore émet une séquence d’avertissement (deux bip courts répétés toutes les

3 secondes) pour attirer l’attention de l’utilisateur pendant un temps maximum et les icônes relatives au temps ( ) clignotent.

Appuyer sur le bouton pour éteindre l’avertisseur sonore et acquitter le message d’avertissement.

Tourner le sélecteur de mode sur la position ZÉRO (OFF) avant d’utiliser à nouveau le four.

15

FR

12 - Conseils et techniques de cuisson à convection

Réduisez les températures de recette de cuisson de 25°F

(15°C).

• Pour de meilleurs résultats, il faut cuire les aliments non couverts, dans des plats à bord bas pour mieux profiter de la circulation d’air forcé. Utilisez des plats en aluminium brillant pour de meilleurs résultats à moins que cela soit spécifié autrement.

• Le verre résistant à la chaleur et la céramique peuvent être utilisés. Réduisez encore la température de 25°F (15°C) si vous utilisez un verre résistant à la chaleur, donc une réduction totale de 50°F (30°C).

• Les plats en métal foncé peuvent être utilisés. Notez que la nourriture peut brunir plus vite lorsque vous utilisez un plat en métal foncé.

• Le nombre de grilles utilisées est déterminé par la hauteur des aliments à cuire.

• Les aliments cuits, en général, cuisent extrêmement bien avec la convection. N’essayez pas de convertir des recettes comme les crèmes anglaises, les quiches, les tartes à la citrouille, les tartes au fromage, qui ne tirent pas de bénéfice de la convection. Utilisez le mode de cuisson normal pour ces recettes.

• Plusieurs grilles de cuisson sont disponibles aux positions

1, 2, 3, 4 et 5. Les 5 grilles peuvent être utilisées pour des gâteaux, des biscuits et des biscuits apéritifs.

- 2 grille de cuisson : Utilisez positions 1 et 3.

- 3 grille de cuisson : Utilisez positions 2, 3 et 4 ou 1, 3 et

5.

- Lorsque vous cuisez plusieurs gâteaux en même temps, distribuez les plats de telle façon qu’ils ne soient pas juste l’un au-dessus de l’autre. Pour de meilleurs résultats, placez les gâteaux devant sur la grille du dessus et à l’arrière sur la grille du dessous. (Voyez le dessin à droite). Laissez 1” - 1 ½” (2,5 – 3 cm).

• La conversion de votre propre recette peut être facile.

Choisissez une recette qui sera avantagée par la cuisson par convection.

• Réduisez la température et le temps de cuisson si nécessaire.

Il peut parfois y avoir des essais et des erreurs avant d’arriver au résultat parfait. Gardez des traces de votre technique pour la prochaine préparation à convection.

• Veuillez lire 30 Solution des problèmes de cuisson.

Aliments recommandés pour le mode convection européenne

Biscuits apéritifs Biscuits pour café Gâteaux

Biscuits (2 à 4 grilles) levure pains

Choux à la crème

Popovers

Casseroles et Entrées un plat

Plats à four (grille positions 1, 2, 3)

Aliments levés à la levure (Soufflés, Meringue, Desserts garnis de meringue, Gâteaux ange, Gâteaux mousseline)

PISITIONS DES MODULES PLUSIEURS GRILLES

Grille 3

Grille 1

Conseils rapides et faciles de recette

Convertir de la CUISSON à la CONVECTION

EUROPÉENNE:

• Réduisez la température de 25 °F (15 °C).

• Utilisez le même temps de cuisson que la cuisson normale si la durée est de 10 à 15 minutes.

• Les aliments avec un temps de cuisson de moins de 30 minutes doivent être vérifiés pour leur cuisson 5 minutes plus tôt que dans les recettes standard.

• Si la nourriture cuit plus de 40 – 45 minutes, réduisez le temps de cuisson de 25%.

16

12 - Conseils et techniques de cuisson à convection

FR

Tableau de cuisson à convection

• Réduisez la température standard des recettes de 15 °C (25 °F) pour la cuisson à convection.

• Les températures ont été réduites dans ce tableau.

ALIMENTS POSITION DE LA

GRILLE

Gâteau

Petits gâteaux

Gâteau bundt

Gâteau des anges

Tarte

2 croûtes, fraîches, 23 cm (9 po)

2 croûtes, fruits surgelés, 23 cm (9 po)

Biscuit

Sucre

Brisures de chocolat

Carrés au chocolat (brownies)

Pains

Pain à la levure, 9 x 5

Petits pains à la levure

Biscuits

Muffins

Pizz

(Cuisson à plusieurs grilles)

Surgelée

Fraîche

2

2

2

1

1

2

2

2

2

2

2

2

1 and 3

1 and 3

TEMP. °C ( °F)

(FOUR PRÉCHAUFFÉ)

325 (165)

325 (165)

325 (165)

350-400 (175-205)

350 (175)

325-350 (165-175)

325-350 (165-175)

325 (165)

350 (175)

350-375 (175-190)

375 (190)

400 (205)

375-425 (190-220)

375-425 (190-220)

TEMPS (Min)

16-20

37-43

25-35

35-45

68-78

8-12

10-15

25-30

15-22

10-15

6-10

13-16

12-18

8-14

Dans le tableau ci-dessus, TEMPÉRATURE et TEMPS concernent le réglage 240 V.

Ce tableau est un guide. Suivez la recette ou les instructions figurant sur l’emballage et réduisez la température en conséquence.

17

FR

13 - Conseils et technique de cuisson

La cuisson au four est une méthode de cuisson à air chaud. Les

éléments supérieur et inférieur sont utilisés pour chauffer l’air mais le ventilateur n’est pas utilisé pour faire circuler la chaleur.

Suivez la recette ou les instructions pour la température, la durée de cuisson et la position de la grille. Le temps de cuisson varie avec la température des ingrédients et la taille, la forme et le fini du plat de cuisson.

Conseils pratiques

• Pour de meilleurs résultats, cuisinez sur une simple grille avec au moins 2,5 - 3 cm

• (1 - 1 1/2 po) d’espace entre les plats et les parois du four.

• N’utilisez qu’une grille lorsque vous choisissez le mode

Cuisson.

• Vérifiez la cuisson interne au temps minimum.

• Utilisez des plats en métal (avec une finition antiadhésif ou non), en verre résistant à la chaleur, en verre céramique, en poterie ou d’autres plats appropriés au four.

• Lorsque vous utilisez un plat en verre résistant à la chaleur, réduisez la température de 15 °C (25 °F) par rapport à la température recommandée.

• Utilisez des plaques avec ou sans bord ou une casserole à roulés à la gelée.

• Des plats en métal foncé ou avec des finis non adhésifs cuiront plus vite en brunissant plus la nourriture. Des plats isolés ralentiront légèrement le temps de cuisson dans la plupart des cas.

• N’utilisez pas de feuille en aluminium ou de plateaux en aluminium. L’aluminium est un excellent insolant de chaleur et donc la chaleur sera maintenue en dessous. Ceci altère la performance de cuisson et peut endommager le fini du four.

• Évitez de placer des plats sur la porte ouverte.

• Les conseils pour résoudre les problèmes de cuisson au four et de rôtissage se trouvent à la page 30.

Tableau de cuisson

ALIMENTS

Gâteau

Petits gâteaux

Gâteau bundt

Gâteau des anges

Tarte

2 croûtes, fraîches, 23 cm (9 po)

2 croûtes, fruits surgelés, 23 cm (9 po)

Biscuit

Sucre

Brisures de chocolat

Carrés au chocolat (brownies)

Pains

Pain à la levure, 9 x 5

Petits pains à la levure

Biscuits

Muffins

2

2

2

1

1

2

2

2

2

2

2

2

POSITION DE LA

GRILLE

TEMP. °C ( °F)

(FOUR PRÉCHAUFFÉ)

TEMPS (Min)

350 (175)

350 (175)

350 (175)

375-400 (190-205)

375 (190)

350-375 (175-190)

350-375 (175-190)

350 (175)

375 (190)

375-400 (190-205)

375-400 (190-205)

425 (220)

19-22

40-45

35-39

45-50

68-78

8-10

8-13

29-36

18-22

12-15

7-9

15-19

Dans le tableau ci-dessus, TEMPÉRATURE et TEMPS concernent le réglage 240 V.

Ce tableau est un guide. Suivez la recette ou les instructions figurant sur l’emballage et réduisez la température en conséquence.

18

14 - Convection Broil Tips and Techniques

FR

• Placez la grille dans la position appropriée avant de mettre votre four en marche.

• Utilisez le mode gril à convection avec la porte fermée.

• Ne préchauffez pour le four. (De cette façon, “PREHEAT” s’affichera automatiquement lorsque le mode gril à convection sera sélectionné, mais placez la nourriture à l’intérieur du four avant de sélectionner ce mode de cuisson.)

• Utilisez le plat de rôtissage à 2 pièces. (Le gras qui dégouline de la viande peut provoquer un incendie si vous n’utilisez pas les deux parties de la lèchefrite.)

• Tourner les viandes une fois à mi-cuisson du temps de cuisson recommandé (voir le tableau de gril à convection).

Tableau de gril à convection

ALIMENTS ET ÉPAISSEUR

Boeuf

Steak (2,5 cm (1 po) ou plus)

Médium saignant

Médium

Bien cuit

Hamburgers (2,5 cm (1 po) ou plus)

Médium

Bien cuit

Volaille

Quart de poulet

Deux demi-poulets

Poitrines de poulet

Porc

Côtelettes de porc (4 cm (1 1/4 po) ou plus)

Saucisses fraîches

4

4

4

3

4

4

4

4

4

4

POSITION DE

LA GRILLE

TEMPÉRATURE

DU FOUR °C (°F)

450 (230)

450 (230)

450 (230)

550 (290)

550 (290)

450 (230)

450 (230)

450 (230)

450 (230)

450 (230)

TEMPS CÔTÉ 1

(Min)*

10-12

15-17

16-18

9-11

11-13

18-20

25-27

14-16

13-15

4-6

TEMPS CÔTÉ 2

(Min)*

10-12

13-15

13-15

5-8

8-10

13-15

15-18

10-14

12-14

3-5

Dans le tableau ci-dessus, TEMPÉRATURE et TEMPS concernent le réglage 240 V.

* Les temps de gril et de gril à convection sont approximatifs et peuvent varier.

Les temps de cuisson sont indicatifs et dépendent également de l’épaisseur de la viande et de la température de celle-ci avant la cuisson.

19

FR

15 - Conseils et techniques de gril

• Placez la grille dans la position appropriée avant de mettre votre four en marche.

• Utilisez le gril avec la porte fermée.

• Préchauffez le four pendant 5 minutes avant son utilisation.

• Utilisez le plat de rôtissage à 2 pièces. (Le gras qui dégouline de la viande peut provoquer un incendie si vous n’utilisez pas les deux parties de la lèchefrite.)

• Tourner les viandes une fois à mi-cuisson du temps de cuisson recommandé (voir le tableau de gril).

Tableau de gril

ALIMENTS ET

ÉPAISSEUR

Beouf

Steak (1,9 cm à 2,5 cm (3/4 à 1 po)

Médium saignant

Médium

Bien cuit

Hamburgers (1,9 cm à 2,5 cm (3/4 à 1 po)

Médium

Bien cuit

Volaille

Poitrine (avec os)

Cuisses (bien cuites)

Porc

Côtelettes de porc (2,5 cm (1 po))

Saucisses fraîches

Tranche de jambon (1,25 cm (1/2 po))

Fruits de mer

Filets de poisson (2,5 cm (1 po))

Beurrés

Agneau

Côtelettes (2,5 cm (1 po))

Médium saignant

Médium

Bien cuit

Pain

À l’ail, en tranches (2,5 cm (1 po))

À l’ail, en tranches (2,5 cm (1 po))

5

5

5

4

4

4

4

5

5

5

4

5

5

5

4

3

POSITION DE

LA GRILLE

RÉGLAGE DU

GRIL

L 5

L 5

L 5

L 5

L 5

L 5

L 5

L 5

L 5

L 5

L 4

L 3

L 5

L 5

L 5

L 4

TEMPS CÔTÉ 1

(Min)*

TEMPS CÔTÉ 2

(Min)*

5-7

6-8

8-10

8-13

10-15

10-12

28-30

7-9

5-7

4-6

10-14

4-6

5-7

7-9

11

8-12

8-10

13-15

5-7

3-5

3-5

5-7

6-8

7-9

2-3

4-6

4-6

4-6

5-7

Dans le tableau ci-dessus, RÉGLAGE DU GRIL et TEMPS concernent le réglage 240 V.

* Les temps de gril et de gril à convection sont approximatifs et peuvent varier.

Les temps de cuisson sont indicatifs et dépendent également de l’épaisseur de la viande et de la température de celle-ci avant la cuisson.

Guide de température de service de la FSIS (Service d’inspection et sécurité des aliments USDA)

140 °F (60 °C) Jambon précuit (pour réchauffer)

145 °F (63 °C) Boeuf, veau, agneau frais (médium saignant)

165 °

(74 °C)

Jambon précuit (pour réchauffer)

Boeuf, veau, agneau frais (médium saignant)

160 °F (71 °C)

Viande hachée et mélange de viande (boeuf, porc, veau, agneau)

Boeuf, veau, agneau frais (médium saignant)

Porc frais (médium)

Jambon Frais (non cuit)

Plats aux oeufs

170 °F

77 °C)

180 °F

82 °C)

Viande hachée et mélange de viande (boeuf, porc, veau, agneau)

Boeuf, veau, agneau frais (médium saignant)

Porc frais (médium)

Jambon Frais (non cuit)

Plats aux oeufs

Viande hachée et mélange de viande (dinde, poulet)

Remarque: Oeufs (seuls, non dans une recette) - cuire jusqu’à ce que le jaune et le blanc soient fermes.

20

16 - Conseils et techniques de rôtissage à convection

FR

• Ne préchauffez pas lors du rôtissage à convection. (De cette façon, “PREHEAT” s’affichera automatiquement lorsque le mode rôtissage à convection sera sélectionné, mais placez la nourriture à l’intérieur du four avant de sélectionner ce mode de cuisson.)

• Effectuez le rôtissage dans un plat peu profond et non couvert.

• Lorsque vous effectuez le rôtissage de poulets entiers ou de dindes, repliez les ailes et attachez sans serrer les pattes avec une ficelle de cuisine.

• Utilisez la lèche-frite à 2 pièces pour les rôtissages non couverts. (Le gras qui dégouline de la viande peut provoquer un incendie si vous n’utilisez pas les deux parties de la lèche-frite.)

• Utilisez la sonde thermique ou un thermomètre à viande pour déterminer la cuisson en vérifiant la température interne (consultez le tableau de rôtissage à convection).

• Vérifiez de nouveau la température de la viande/ volaille en insérant le thermomètre à viande dans une autre position.

• Les grosses volailles peuvent avoir besoin d’être recouvertes d’une feuille durant une portion de la cuisson pour empêcher la surcuisson.

IMPORTANT

Conseils de recettes faciles et rapides

Conversion de la CUISSON standard au

RÔTISSAGE À CONVECTION:

• Les températures ne doivent pas être diminuées.

• Les rôtis, les gros morceaux de viande et de volaille prennent généralement de 10 à 20 % moins de temps.

Vérifiez la cuisson interne plus tôt.

• Les casseroles ou le boeuf braisé qui sont cuits couverts cuiront dans environ le même temps lors du RÔTISSAGE

À CONVECTION.

• La température interne sécuritaire minimale pour la farce de la volaille est de 74 °C (165 °F).

• Après avoir retiré l’aliment du four, couvrez sans serrer avec une feuille d’aluminium pendant 10 à 15 minutes avant le découpage si nécessaire afin d’augmenter la température de l’aliment de 3° à 6 °C (5° à 10 °F).

• Les conseils pour résoudre les problèmes de cuisson au four et de rôtissage se trouvent à la page 30.

Tableau de rôtissage à convection

VIANDES POIDS lb (kg)

Boeuf

Côte de boeuf 4-6 (2-3) 2

Rosbif de faux-filet (sans os) 4-6 (2-3) 2

Croupe, filet, pointe de surlonge

(sans os)

3-6 (1,5-3)

2-3 (1-1,5)

Rôti de file

t

Porc

Longe de porc

(sans os ou avec os)

Épaule

Volaille

Poulet entier, non farci

Dinde non farcie

Dinde non farcie

Dinde non farcie

Poitrine

Poulet de Cornouailles

Agneau

Demi-gigot

5-8 (2,5-4)

3-6 (1,5-3)

3-4 (1,5-2)

12-15 (6-7,5)

16-20 (8-10)

21-25 (10,5-12,5)

3-8 (1,5-4)

1 - 1-1/2 (0,5-0,75)

3-4 (1,5-2)

2

2

2

2

1

1

2

1

1

2

2

Gigot entier 6-8 (3-4) 1

POSITION

DE LA

GRILLE

TEMP. FOUR

°C (°F)

TEMPS DE

RÔTISSAGE

(Min / lb)

TEMP. INTERNE

°C (°F)

325 (165)

325 (165)

325 (165)

425 (220)

350 (175)

350 (175)

375 (190)

325 (165)

325 (165)

325 (165)

325 (165)

350 (175)

325 (165)

325 (165)

18-22

20-25

18-22

20-25

18-22

20-25

15-20

18-22

20-25

20-23

10-14

9-11

6-10

15-20

45-75 total

20-27

25-32

20-27

25-32

145 (63) mi-saignant

160 (71) médium

145 (63) mi-saignant

160 (71) médium

145 (63) mi-saignant

160 (71) médium

145 (63) mi-saignant

160 (71) médium

160 (71) médium

180 (82)

180 (82)

180 (82)

180 (82)

170 (77)

180 (82)

160 (71) médium

170 (77) bien cuit

160 (71) médium

170 (77) bien cuit

Dans le tableau ci-dessus, TEMPÉRATURE et TEMPS DE RÔTISSAGE concernent le réglage 240 V.

Les temps de cuisson sont indiqués et ils dépendent également de l’épaisseur de la viande et de la température de départ de celle-ci avant la cuisson.

21

FR

17 - Conseils et Techniques de Déshydratation

• La déshydratation peut être effectuée en utilisant une température plus basse et l’air chauffé en circulation élimine lentement l’humidité pour la conservation des aliments.

• Choisir la cuisson par convection comme mode de chauffage lors de la déshydratation

• Les températures de déshydratation recommandées sont 120°F (50°C) à 160°F (70°C).

• Plusieurs racks peuvent être utilisés simultanément.

• Certains aliments ont besoin de 14 à 15 heures pour se déshydrater complètement.

• Consultez un livre sur la conservation des aliments pour les temps spécifiques et la manipulation des divers aliments.

• Cette méthode convient à une variété de fruits, légumes, fines herbes et lanières de viande.

• Les tamis de séchage peuvent être achetés dans les magasins de cuisine spécialisés.

• En utilisant des serviettes en papier, une partie de l’humidité des aliments peut être absorbée avant le début de la déshydratation

(par exemple avec les tomates ou les pêches coupées en tranches).

Tableau de grillade à déshydratation

ALIMENT PRÉPARATION TEMPS DE SECHAGE

APPROX.* (heures)

FRUIT

Pommes

Dans jus de citron ¼ t. et 2 t. d’eau, tranches ¼ Po

VERIFIER LA CUISSON

11 - 15 Légèrement pliables

Bananas

Cerises

Dans jus de citron ¼ t. et 2 t. d’eau, tranches ¼ Po

Laver et assécher à la serviette.

Pour les cerises fraîches, dénoyauter

11 - 15 Légèrement pliables

10 - 15 Pliables, tannees, moelleuses

Pelures d’orange et tranches

Tranches d’ananas

¼ Po d’épaisseur; partie de la pelure finement peléée

Séchées a la serviette

Pelures:

Tranches:

En boîte:

Fraîches:

2 4

12 - 16

Orange pelee: séchée et cassante.

Tranches: sèches et cassantes, fruitm légèrement humide

9 - 13

8 - 12 Souples et pliables

Fraises

Lavées et sechées à la serviette.

Tranches ½po d’épaisseur, dessus sur la grille

12 - 17 Sèches et cassantes

LÉGUMES

Poivrons

Champignons

Tomates

Lavées et sechés à la serviette.

Retirer la mambrane, grssierèment couplés environ 1 Po

Lavées et sechés à la serviette.

Couper la tige. Morceaux de

1/8 Po

Lavées et sechés à la serviette.

Tranches minces 1/8 Po d’epaisseur. Bien drainer

7 - 12 Fermes et cassant, secs

16 - 23 Sèches, rouge

FINES HERBES

Origan, sauge, persil et thym, et fenouil

Rincer et assécher à la servette

Sécher à

120°F (60°C)

3 - 5 Croustillant et cassant

Basilique

Feuilles 3 à 4 Po du haut.

Vaporiser d’eau, secouer et assécher

Sécher à

120°F (60°C)

3 - 5 Croustillant et cassant

22

18 -Entretien et nettoyage du four

FR

Auto-nettoyage du four

Ce four offre une fonction autonettoyante pyrolitique qui

élimine le récurage manuel long et ardu de l’intérieur du four.

Pendant l’auto-nettoyage, le four utilise une température très

élevée (approx. 460 °C / 860 °F) afin de brûler les résidus d’aliment et la graisse.

• Ne pas utiliser la cuisinière pendant le cycle d’autonettoyage du four.

• Il est courant d’apercevoir de la fumée et/ou des flammes occasionnelles pendant le cycle d’auto-nettoyage, selon le contenu et la quantité de saleté restant dans le four. Si une flamme persiste, éteignez le four et laissez-le se refroidir avant d’ouvrir la porte pour essuyer les résidus en surplus.

• Le loquet de la porte est automatiquement active après la sélection de l’auto-nettoyage. Le symbole de verrouillage de la porte va s’afficher. Cela assure que la porte ne peut pas

être ouverte lorsque le four est en auto-nettoyage. L’indication

“SYMBOL” (Verrouillage automatique) apparaîtra dans l’affichage. Ceci assure que la porte ne peut être ouverte pendant que l’intérieur du four se trouve à des températures de nettoyage.

• L’éclairage du four ne fonctionne pas pendant ce mode.

• Pendant l’auto-nettoyage, la cuisine doit être bien aérée pour éliminer les odeurs associées à l’auto-nettoyage. Les odeurs seront moindres avec l’utilisation.

• La durée préprogrammée du nettoyage est de 1h:30.

• Le mode s’arrête automatiquement à la fin des heures de nettoyage.

• Lorsque la température du four descend à une température plus sûre, le verrouillage automatique de la porte se déverrouille et la porte peut être ouverte.

Préparation du four pour l’autonettoyage

1. Enlevez tous les ustensiles et les plats.

2. Enlevez les grilles de four qui ne sont pas en porcelaine.

ATTENTION

Si des grilles chromées sont laissées dans le four pendant le cycle d’auto-nettoyage, elles perdront leur fini lustré de manière permanente et prendront un fini mat obscur. Pour un nettoyage adéquat, consultez le tableau de nettoyage aux page 27.

3. Nettoyez tout résidu mou et toute graisse à l’aide d’essuietout. Un excès de graisse entraînera des flammes et de la fumée à l’intérieur du four pendant l’auto-nettoyage.

4. Revoyez l’illustration ci-dessous. Certaines parties du four doivent être nettoyées à la main avant le début du cycle.

Elles ne chauffent pas suffisamment pendant le cycle de nettoyage pour brûler. Utilisez une éponge savonneuse ou en plastique ou un tampon de détergent de S.O.S.®.

Nettoyez à la main la bordure de la porte du four, le cadre avant du four et jusqu’à 2-3 cm (1 1/2 po) à l’intérieur du cadre avec du détergent et de l’eau chaude. Ne frottez pas le joint du four. Nettoyez la fenêtre de la porte du four à la main. Rincez complètement toutes les zones, puis séchezles.

5. Assurez-vous que l’éclairage intérieur du four est éteint et que les ampoules ainsi que les couvercles des ampoules sont en place. Consultez la page 29.

Nettoyez á la main joint extérieur du cadre

Ne nettoyez pas le le joint á la main

Nettoyez á la main le joint extérieur de la porte

Nettoyez á 1po (2cm) des guides de grille au devant de la cavité du four

Nettoyez á la main la fenêtre de la porte

23

FR

19 - Réglage du mode d’auto-nettoyage

Avant d’utiliser le mode d’auto-nettoyage, veuillez soigneusement lire la page sur l’entretien et le nettoyage du four et suivre préalablement les instructions de préparation du four avant l’auto-nettoyage. (consultez la page 23)

ATTENTION

Une fois que la fonction d’auto-nettoyage (pyrolyse) est démarrée, lorsque le symbole de verrouillage clignotant apparaît, N’OUVREZ PAS LA PORTE et ne changez pas de fonction.

Une fois la fonction de pyrolyse terminée, la porte se déverrouille automatiquement lorsque la température interne du four descend en dessous de 100 C.

Ne forcez pas pour ouvrir la porte si le symbole de verrouillage est allumé ou clignotant.

Le système verrouille aussi immédiatement la porte pour garantir la sécurité de l’utilisateur car la température à l’intérieur est très élevée.Un voyant de verrouillage montre le statut du mécanisme de verrouillage à tout moment.

- Porte déverrouillée, voyant de verrouillage éteint

- Porte verrouillée, voyant de verrouillage toujours allumé

- Verrou en mouvement, transition en cours, voyant de verrouillage clignotant.

Pour utiliser à nouveau le four après une pyrolyse, tourner le sélecteur de mode sur la position ZÉRO (OFF).

CAUTION

Veuillez ne pas utiliser la plaque pendant la fonction de pyrolyse (auto-nettoyage)

Pyrolyse (auto-nettoyage)

Tourner le bouton de mode sur la position correspondante puis appuyer sur le bouton +/- pour mettre en route un cycle de nettoyage.

Il est possible de régler le temps de nettoyage selon les mêmes règles que les fonctions automatiques ; il est donc possible de retarder le cycle pyrolytique.

Le temps de nettoyage maximum permis est de 3 heures, le minimum 1 heure. La durée standard est de 1 heure 30 minutes; l’affichage de l’horloge indique alors P1:30. À la fin de l’activité d’autonettoyage, l’affichage montre FIN mais le message ne clignote pas.

Les messages de l’écran disparaissent lorsque le sélecteur de mode est placé à la position ZÉRO indiquant « - - - ».

La porte reste verrouillée jusqu’à ce que la température du four se soit refroidie au-dessous du seuil de sécurité; ce n’est qu’alors que le système déverrouille la porte.

Le ventilateur de refroidissement se met en route dès que l’on sélectionne la position et augmente sa vitesse quand les parties internes deviennent chaudes. La température du four est réglée automatiquement à 460°C afin d’assurer le nettoyage parfait de la cavité.

24

20 - Mode shabbat et fonction de sonde de viande

FR

Mode shabbat

1. Tournez le sélecteur sur CUIRE AU FOUR et programmez la température souhaitée à l’aide du bouton +/-.

2. Appuyez sur le bouton +/- et maintenez-le enfoncé pendant

5 secondes. Le message « ShAb » apparaît et clignote sur le bouton de commande du four pour indiquer que le mode

Shabbat a été activé. Il n’est désormais plus possible de changer de température en tournant le bouton + / -.

3. Tournez le sélecteur du mode de cuisson sur OFF ou sur n’importe quel autre mode de cuisson pour arrêter la fonction Shabbat.

REMARQUE : La fonction du mode shabbat ne peut être programmée que dans les 10 secondes qui suivent le choix du mode de « cuisson au four » ou après le changement de température.

Modes ou fonctionnalités désactivés en mode

Shabbat :

• Le mode Shabbat permet au four de rester en mode CUIRE

AU FOUR.

• Disponible uniquement en programmation manuelle, plutôt que pour la cuisson chronométrée.

• Le ou les affichages n’indiqueront pas la température et la durée, seul le message SHAB s’affiche.

• 72 heures de durée maximum en manuel.

• Toutes les tonalités et les avertissements sont désactivés.

• La fonction rappel minuterie est désactivée.

• Toutes les fonctions de changement de durée de cuisson sont désactivées.

• L’état de la led du four est toujours allumé lorsque le four est en mode shabbat.

Fonction sonde viande

Ce four est équipé d’une sonde à viande pour détecter la température à l’intérieur de la viande et arrêter la cuisson dès que la valeur définie est atteinte.

Vous pouvez sélectionner les modes suivants pour le fonctionnement de la sonde de viande :

CUISSON AU FOUR PAR CONVECTION

RÔTISSAGE PAR CONVECTION

CUISSON AU FOUR

GRILLAGE PAR CONVECTION

Les autres modes ne sont pas autorisés à démarrer si la sonde est insérée.

La lettre P du message 165 P (en Fahrenheit) ou 75 P (en

Celsius) et le symbole de la sonde de viande clignote si le mode n’est pas valable pour la cuisson avec la sonde ou si la sonde est retirée au cours de la cuisson.

Dans ce cas, les éléments chauffants sont mis hors tension et la commande passe automatiquement à l’état OFF, indiquant l’heure du jour.

Méthodes d’activation

1. Une fois la sonde insérée dans son réceptacle et détectée par la commande, tournez le sélecteur de mode de cuisson sur une position valide, le texte indiquant 165P (75 °C) apparaît sur l’écran à 4 CHIFFRES.

2. Dès qu’un mode de cuisson valide a été démarré, la sonde peut être insérée dans son réceptacle et détectée par la commande. Le texte 165P (75 ° C) apparaît sur l’écran à 4

CHIFFRES.

La température standard de la sonde 165° F (75° C) pendant

5 secondes. Avec le bouton + / - il est possible de modifier la programmation de la sonde.

Le point de consigne de la température standard de la sonde est 165° F (75° C).

La plage admise est comprise entre 120°F (50°C) et 210°F

(99°C).

La température maximale de la cavité pendant la cuisson avec la sonde de viande est de 480°F (250°C)

Après 5 secondes, la valeur de l’écran est acceptée et la commande commence la cuisson.

La température réelle du four apparaît à présent sur l’écran à

4 chiffres.

Commencez par la température ambiante.

La température actuelle de la sonde est indiquée à partir de 105°F (40°C)

La température actuelle de la sonde est indiquée jusqu'à ce que l'ensemble soit atteint.

fin de cuisson.

Dès que la température de la sonde est atteinte, la commande

émet un bip indiquant la fin de la cuisson et arrête le four.

Appuyez une fois sur le bouton +/- de la sonde pour vérifier sa température. Appuyez deux fois sur le bouton sur le bouton +

/ - pour modifier la température du four programmée Lorsque la valeur clignote, tournez le bouton + / - pour la modifier.

Après 5 secondes, la température actuelle du four apparaît automatiquement sur l’écran à 4 chiffres.

Tournez toujours le mode de cuisson sur OFF une fois que la fin de la cuisson a automatiquement éteint le four pour qu’il soit correctement réinitialisé pour la prochaine fois.

Les fonctions de durée de cuisson automatiques sont désactivées lors de l’utilisation de la sonde de viande, seul le rappel de minuterie peut être programmé.

Lorsqu’il est activé, le rappel de minuterie doit fonctionner en arrière-plan.

25

FR

21 - Entretien général du four

Utilisation du tableau de nettoyage

1. Repérez le numéro de la pièce à nettoyer dans l’illustration de cette page.

2. Trouvez le nom de la pièce dans le tableau de nettoyage.

3. Faites concorder le chiffre avec la méthode de nettoyage de la page suivante.

26

Tableau de nettoyage du four

Pièce

1 Tableau de commande

Ouvertures de

2 refroidissement de la porte

3 Baguette de protection

4 Garniture inférieure

5 Cadre de la porte

6 Poignée de la porte

7

Intérieur de la fenêtre de la porte

8 Devant de la porte

9

Capuchons d’extrémités

10 Porte du four - Intérieur

Méthode de nettoyage

Four en acier inoxydablea

C-G

E

D

D

E

G

F

C&G

D

E

Pièce

11 Cadre avant du four

12 Cavité du four

13 Joint de porte

14

Ouvertures de refroidissement du four

15 Grille téléscopique

16 Grille du four

17 Support à lèche-frite

18 Lèche-frite

Méthode de nettoyage

Four en acier inoxydablea

E

E

B

D

A

A

E

E

Pour la méthode de nettoyage, consultez la page suivante.

22 - Finitions du Four / Méthodes de Nettoyage

FR

Le four entier peut être nettoyé de façon sure avec une éponge savonneuse, puis rincé et séché. Si des résidus excédentaires ne partent pas, suivez les méthodes de nettoyage ci-dessous.

• Utilisez toujours le chiffon le plus doux possible.

• Frottez les finitions en métal dans la direction du grain.

• Utilisez des chiffons, des éponges ou des tissus en papier doux et propres.

• Rincez le tout avec un minimum d’eau pour qu’elle ne coule pas dans les fentes de la porte.

• Essuyez pour éviter les traces d’eau.

Les nettoyeurs dans la liste ci-dessous indiquent les types de produits à utiliser ne sont qu’à titre indicatif. Utilisez tous les produits selon les indications de l’emballage.

Pièce

A Chromé

Méthode de nettoyage

Lavez avec de l’eau chaude savonneuse. Rincez et séchez soigneusement. Ou, frottez légèrement avec du Soft Scrub ®, Bon-Ami®, Comet®, Ajax®, Brillo®, ou les chiffons S.O.S. ®. Les nettoyants

Easy Off® ou Dow Oven Cleaners® (formule four froid) peuvent être utilisés, mais ils peuvent noircir ou décolorer le chromé. Les grilles peuvent être nettoyées dans le four pendant l’auto-nettoyage.

Cependant, elles vont perdre leur brillant et devenir grises de façon permanente.

NE NETTOYEZ PAS LE JOINT A LA MAIN.

C Verre

D Peint

E Porcelaine

G Acier inoxydable

H Sonde (si existe)

Vaporisez du Windex® ou du Glass Plus® d’abord sur le chiffon, ensuite essuyez pour nettoyer.

Utilisez du Fantastik® ou du Formula 409® pour enlever les éclaboussures de graisse.

Nettoyez avec une eau savonneuse ou appliquez du Fantastik® ou du Formula 409® d’abord sur une éponge propre ou sur des feuilles en papier et essuyez pour nettoyer. Evitez d’utiliser des nettoyants en poudre ou des tampons métalliques à récurer.

Essuyez immédiatement les éclaboussures acides comme les jus de fruit, le lait, les tomates avec un chiffon sec. N’utilisez pas d’éponge/chiffon humide sur de la porcelaine chaude. Lorsqu’elle est froide, nettoyez avec de l’eau chaude savonneuse ou appliquez du Soft Scrub ® ou du Bon-Ami® sur une éponge humide. Rincez et séchez. Pour les tâches récalcitrantes, utilisez doucement du

Brillo®, ou les chiffons S.O.S. ®. Il est normal que la porcelaine se craquèlent très légèrement (de fines lignes) avec l’âge à cause des expositions à la chaleur et aux résidus alimentaires.

Nettoyez avec de l’eau chaude savonneuse ou un nettoyant en plastique. Frottez vigoureusement avec du vinaigre, du Windex®, de l’ammoniac, ou du Bon-Ami®. N’UTILISEZ PAS D’ABRASIFS

FORTS.

Essuyez toujours avec un chiffon ou un nettoyant avec grain. Nettoyez avec une éponge savonneuse ensuite rincez et séchez. Ou essuyez avec du Fantastik® ou du Formula 409® vaporisé sur des feuilles en papier. Protégez ou polissez avec du Stainless Steel Magic® et un chiffon doux. Enlevez les taches d’eau avec un chiffon imbibé de vinaigre blanc. Utilisez du Zud®, Cameo®, Bar Keeper’s

Friend® ou RevereWare Steel Cleaner®, pour enlever la décoloration due à la chaleur.

Nettoyez la sonde à la main avec un détergent et de l’eau chaude. Ensuite rincez et séchez.

Ne la trempez pas ou ne la mettez pas au lave-vaisselle.

27

FR

23 - Entretien à faire soi-même Retrait de la porte du four

AVERTISSEMENT

• Assurez-vous que le four est froid et qu’il est bien éteint avant d’enlever la porte sinon vous pouvez vous électrocuter ou vous brûler.

• La porte du four est lourde et fragile. Utilisez vos deux mains pour enlever la porte du four. Le devant est en verre. Manipulez-la avec soin pour ne pas la briser.

• Ne saisissez que les côtés de la porte du four. Ne saisissez pas la poignée car elle pourrait glisser et provoquer des dégâts ou vous blesser.

• Si vous ne tenez pas la porte du four de façon sûre et correctement, cela pourrait provoquer des dégâts ou blesser des gens.

Pour enlever la porte

1. Ouvrez la porte complètement.

2. Soulevez les fixations de la charnière (1) de la fente (2).

3. Saisissez la porte fermement des deux côtés en utilisant les deux mains et fermez la porte.

4. Saisissez fermement ; la porte est lourde.

5. Placez la porte dans un endroit adéquat.

Pour remettre la porte

1. nsérez les bras de montant (3) des deux charnières dans les fentes supérieures (6) et les montants inférieurs (4) dans les fentes inférieures (7). Les interstices (5) doivent s’accrocher sur les lèvres (8).

2. Insérez les fixations de la charnière (1) vers le bas dans leur position.

3. Fermez et ouvrez la porte doucement pour vous assurer qu’elle est correctement mise en place.

3

2

1

2

1

4 5

6

7

8

28

24 - Entretien à faire soi-même emplacement d’une ampoule du four

FR

• Chaque four est équipé de deux halogènes situées sur les parois latérales du four.

• Les lumières s’allument lorsque la porte est ouverte ou lorsque le four est dans un cycle de cuisson.

• Les lumières du four ne s’allument pas pendant l’AUTO -

NETTOYANT.

• Chaque assemblage d’éclairage comprend une lentille amovible, une lampe à incandescence ainsi qu’une boîte de douille qui sont fixés. Voyez l’illustration de cette page.

• Le remplacement de l’ampoule est considéré comme un entretien de routine.

AVERTISSEMENT

• Assurez-vous que le four et que les lumières sont froides et que le four est bien éteint avant de remplacer les ampoules. Sinon vous risquez de vous électrocuter ou de vous brûler.

• Les lentilles doivent être remises en place lorsque vous utilisez le four.

• Les lentilles servent à protéger l’ampoule pour qu’elle ne se casse pas.

• Les lentilles sont en verre. Manipulez-les avec précaution pour éviter de les casser. Les verres cassés peuvent blesser.

Pour remplacer une ampoule

1. Lisez les AVERTISSEMENTS de cette page.

2. Coupez l’alimentation à la source principale (fusible ou disjoncteur).

3. Dans les fours à convection, enlevez le couvercle du ventilateur en dévissant les quatre vis.

4. Enlevez le couvercle en le dévissant.

5. Enlevez l’ampoule de sa douille en la tirant.

6. Remplacez l’ampoule avec une nouvelle. Evitez de toucher l’ampoule avec vos doigts, car la graisse des mains peut endommager l’ampoule lorsqu’elle devient chaude.

7. L’ampoule est de type halogène: employer un avec les memes Volt et Watt (voir les figures de cette page).

8. Vissez la lentille.

9. Remplacez le couvercle du ventilateur si le four en est pourvu.

Rebranchez l’alimentation principale à la source principale

(fusible ou disjoncteur).

1

4

LUMIÈRES DU FOUR

2

6

5

(120V -25W G9)

3

29

FR

25 - Solution pour des Problèmes de Cuisson

Avec la cuisson comme la cuisson à convection, des problèmes de cuisson peuvent arriver pour de nombreuses raisons autre qu’un mauvais fonctionnement du four. Vérifiez le tableau ci-dessous qui répond à la plupart des problèmes communs.

Etant donné que la taille, la forme et le matériel de cuisson affectent les résultats de la cuisson, la meilleure solution est de remplacer les vieux plats qui sont devenus sombres et qui se sont voilés avec le temps et leur utilisation. Vérifiez les tableaux de cuisson de la page 17 à 21 pour une position correcte des grilles et du temps de cuisson.

PROBLÈME DE CUISSON

Aliment brunissant de façon hétérogène

Aliment trop brun au fond

Aliment sec ou ayant excessivement rétréci

Aliment cuisant ou rôtissant trop lentement

CAUSE

- Four non préchauffé

- Papier aluminium sur la grille ou au fond du four

- Plat de cuisson trop grand pour la recette

- Plat touchant aux autres plats ou la paroi du four

- Four non préchauffé

- Utilisation de plat en verre, mat ou foncé

- Position de grille incorrecte

- Plat touchant aux autres plats ou la paroi du four

- Température du four trop élevé

- Temps de cuisson trop long

- Porte du four trop souvent ouverte

- Plat trop grand

- Température du four top basse

- Four non préchauffé

- Porte du four trop souvent ouverte

- Scellé hermétiquement avec du papier aluminium

- Plat trop petit

Croûte à tarte non brunie au fond ou croûte non cuit

- Temps de cuisson pas assez long

- Utilisation de plat en acier brillant

- Position de grille incorrecte

- Température du four trop basse

Gâteau pâle, plat, ou non cuit à l’intérieur

Gâteau haut au centre avec craquelure sur le dessus.

Bords de croûte de tarte trop bruns

- Température du four trop basse

- Temps de cuisson incorrect

- Gâteau vérifié trop tôt

- Porte du four trop souvent ouverte

- Plat trop grand

- Température du four trop élevée

- Temps de cuisson trop long

- Plat touchant aux autres plats ou la paroi du four

- Position de grille incorrecte

- Plat trop petit

- Température du four trop élevée

- Bords de croûte trop minces

30

26 - Résolution des Problèmes de Fonctionnement

FR

Avant d’appeler un dépannage, vérifiez ce qui suit pour éviter des charges de dépannage non nécessaires.

Problème de la table de cuisson Solution des problèmes par étape

Erreur E008 figurant à l’affichage Il y a un problème avec le loquet de verrouillage. Eteignez le four et le rallumez après quelques secondes. Le four va effectuer un auto-test de loquet. Si le problème persiste, notez le code d’erreur et téléphonez au centre de service agréé.

Autre erreur E_____ figurant à l’affichage Eteignez l’appareil et rallumez-le après quelques secondes. Si le problème persiste, notez le code d’erreur et téléphonez au centre de service agréé.

Le display du four ne s’éteint pas Coupez l’alimentation à la source principale (fusible ou disjoncteur). Remettez le disjoncteur. Si le problème persiste, téléphonez au centre de service agréé.

Ventilateur de refroidissement continuant

à fonctionner une fois le four éteint

La porte est verrouillée et ne s’ouvre pas même après le refroidissement

Le four ne chauffe pas

Le four ne cuit pas uniformément

L’éclairage du four ne fonctionne pas correctement

L’éclairage du four ne s’éteint pas

Le ventilateur s’éteint automatiquement lorsque les composants électroniques sont suffisamment froids.

Eteignez le four avec le disjoncteur et attendez quelques secondes. Remettez le disjoncteur. Le four devrait se régler seul et devrait fonctionner.

Vérifiez le disjoncteur et les fusibles de chez vous. Vérifiez que la température du four est correctement sélectionnée.

Vérifiez l’étalonnage du four. Réglez l’étalonnage si nécessaire (reportez-vous au

Décalage du four, Page 9). Reportez-vous aux tableaux de cuisson pour la position des grilles recommandée. Réduisez toujours votre recette de 25 °F (15 °C) lorsque vous cuisinez avec le mode de cuisson à convection.

Remplacez ou réinsérez l’ampoule si elle est desserrée ou en panne. Voyez Page

29. Ne touchez pas l’ampoule avec vos doigts car cela peut la faire griller.

Vérifiez si rien n’obstrue la port du four. Vérifiez si la charnière n’est pas pliée ou que le loquet n’est pas verrouillé.

Impossibilité d’enlever le couvercle de la lentille du four

L’auto-nettoyage du four ne fonctionne pas correctement

La pendule et la minuterie ne fonctionnent pas correctement

Humidité excessive

Il se peut qu’il y ait une accumulation de saleté autour du couvercle de la lentille.

Essuyez-le avec un chiffon sec et propre avant d’essayer d’enlever le couvercle de la lentille

Laissez le four refroidir avant l’auto-nettoyage. Essuyez toujours les résidus ou les

éclaboussures avant l’auto-nettoyage. Si le four est vraiment sale, réglez l’autonettoyage sur 4 heures. Voyez Préparation du four pour l’auto-nettoyage, Page

23.

Assurez-vous que le four est bien branché. Voyez Pendule et minuterie, Page 9.

Eclats de porcelaine

Lorsque vous utilisez le mode cuisson, préchauffez d’abord le four. La cuisson à convection et le rôtissage à convection éliminent l’humidité du four (c’est un des avantages de la convection).

Lorsque vous enlevez et replacez les grilles, inclinez-les toujours vers le haut et ne forcez pas pour éviter les éclats de porcelaine.

31

FR

27 - Assistance ou Service Après-Vente

Avant d’appeler l’assistance ou le service aprèsvente, veuillez bien vérifier la section « Solution aux problèmes ». Ceci peut vous faire économiser le coût d’un appel à un centre de service. Si vous avez cependant besoin d’aide, suivre les indications cidessous.

Lorsque vous appelez, soyez prêt à indiquer la date d’achat, le modèle complet ainsi que le numéro de série de votre appareil.

Ces informations nous permettront de mieux répondre à vos questions.

Données de Service

Pour un centre de service autorisé ou de l’information sur les pièces, voir le “GARANTIE pour l’électroménager”.

Pour l’emplacement de du numéro de série voir Page 4.

Notez cette information dans l’espace prévu à cet effet cidessous. Gardez votre facture pour la validation de votre garantie.

Service Data Record

Numéro de modèle ______________________________

Numéro de série ________________________________

Date d’installation ou Occupancy __________________

32

TABELA DE CONTENIDO PAG

1 - Electrodoméstico y horno Precauciones de seguridad

2 - Electrodoméstico y horno Instrucciones de seguridad

Precauciones de seguridad para el horno

Seguridad para la limpieza del horno

3 - Características de su horno

4 - Generalidades del horno

Antes de utilizar el horno

5 - Consejos Generales para el Horno

Ajustes por defecto

Condensación y temperatura del horno

Sugerencias para el uso

Utensilios

Rejillas del horno

Rejilla extensible de horno

6 - Control electrónico

Descripción del panel de mandos

Programación de las funciones de tiempo

Ajuste de la hora

Ajuste del cuenta-minutos

Ajuste de 3 Tonos del Timbre

Formato de Tiempo y Temperatura

7 - Cocinar con hornos de convección

Ventajas de cocinar por convección

8 - Modos del horno

9 - Sistemas de cocción

2

10 - Breves Consejos

Cocinar Por Convección

Ventajas de cocinar por convección

14

14

14

11 - Ajuste manual del funcionamiento del horno 15

Ajuste del funcionamiento automático del horno 15

12 - Consejos y Técnicas de Horneado de

Convección

Tabla de horneado por convección

16

17

4

5

5

3

3

3

6

6

6

6

6

6

7

11

11

9

9

9

9

8

8

9

12

13

13 - Consejos y técnicas de horneado

Directrices generales

Tabla de cocción por horneado

18

18

18

TABELA DE CONTENIDO PAG

14 - Consejos y técnicas del asado por convección

Tabla de asado por convección

15 - Consejos y técnicas del asado

Tabla de asado

19

19

20

20

16 - Consejos y técnicas de grill por convección

Tabla de grill por convección

21

21

17 - Consejos y Técnicas de Deshidratado

Tabla de deshidratado

18 - Cuidado y limpieza del horno

Autolimpieza del horno

Antes de la Autolimpieza

22

22

23

23

23

19 - Configuración del modo de

Autolimpieza 24

Pirólisis (autolimpieza) 24

20 - Función Modo Sabbath & Función

Sonda de Carne

Modo Sabbath

Función Sonda de Carne

25

25

25

21 - Cuidado general del horno

Cómo usar la Tabla de limpieza

Tabla de limpieza

22 - Acabados del Horno / Métodos de

Limpieza

23 - Operaciones de mantenimiento que puede hacer usted mismo Quitar la puerta del horno

Para quitar la puerta

Para volver a colocar la puerta

24 - Cambiar una lámpara del horno

Para remplazar la bombilla

26

26

26

27

28

28

28

29

29

25 - Resolución de los Problemas de

Horneado 30

26 - Limpieza de la Placa de Cocción 31

27 - Servicio de Asistencia Técnica

Registro de datos para el servicio

32

32

ES

1

ES

1 - Electrodoméstico y horno Precauciones de seguridad

INSTRUCCIONES IMPORTANTE

Por favor, lea todas las instrucciones antes de utilizar este electrodoméstico.

ADVERTENCIA PRECAUCIÓN

Su nuevo horno Bosh se ha diseñado como un electrodoméstico seguro y fiable si se usa de la manera apropiada. Lea atentamente todas las instrucciones antes de utilizar este electrodoméstico. Estas precauciones reducirán los riesgos de sufrir quemaduras, descargas eléctricas, fuego y lesiones. Cuando se utilizan electrodomésticos de cocina es preciso seguir algunas precauciones básicas de seguridad, incluidas las siguientes:

• No deje objetos que puedan atraer la atención de los niños encima del horno. Si se suben al horno para alcanzar estos objetos podrían sufrir lesiones graves.

Un técnico calificado debe instalar correctamente este electrodoméstico y realizar una buena puesta a tierra.

Conecte solo a una puesta a tierra apropiada. Vea las instrucciones de Conexión de puesta a tierra que se encuentran en las Instrucciones de Instalación.

• Solo un técnico calificado debe reparar este electrodoméstico. Póngase en contacto con el centro de servicio autorizado más cercano para la inspección, reparación y ajustes.

• No repare o remplace ninguna parte del horno a menos que le haya sido recomendado específicamente. Solicite el servicio de un centro autorizado.

• No utilice esta unidad si no funciona bien o si está dañada hasta que un técnico del servicio autorizado la haya inspeccionado.

• Instale o coloque este electrodoméstico de acuerdo con las instrucciones de instalación.

• De a este horno solo el uso concebido por su fabricante. Si tiene alguna duda, contacte con el fabricante.

• No cubra ni bloquee las aberturas de este electrodoméstico.

• De a este electrodoméstico solo el uso para el que ha sido concebido como se describe en este manual. No use productos químicos corrosivos, vapores, productos inflamables o no alimenticios en este electrodoméstico.

Este tipo de horno ha sido diseñado específicamente para calentar o cocinar alimentos. No está diseñado para uso industrial o de laboratorio. El uso de productos químicos corrosivos cuando calienta o limpia el horno dañará el electrodoméstico.

• En el caso de encenderse la ropa o el cabello, ÉCHESE AL

PISO y GIRE DE INMEDIATO para apagar las llamas.

• No permita que los niños utilicen este electrodoméstico sin la supervisión de un adulto. Los niños y animales domésticos no deben quedarse solos cerca del horno cuando se está utilizando el electrodoméstico. No permita nunca que los niños se sienten o se pongan de pie sobre ninguna parte del horno.

Para reducir el riesgo de fuego en el interior del horno:

1. No guarde materiales inflamables en el interior o cerca del horno.

2. No use agua cuando se produce un incendio de grasa.

Apague el fuego con un extintor químico de polvo o espuma.

3. Se recomienda tener un extintor a mano y muy a la vista cerca de cualquier electrodoméstico, que se pueda usar rápidamente.

4. No recueza demasiado los alimentos. Vigile el horno con cuidado cuando utiliza materiales de papel, plástico u otros materiales combustibles.

5. No utilice el horno para almacenar objetos. Nunca deje productos de papel, utensilios de cocina o alimentos en su interior cuando no se usa.

6. En caso de que se enciendan materiales dentro del horno, mantenga cerrada la puerta. Apague el horno y desconecte el circuito en la caja del cortacircuito.

7. No obstruya los conductos de ventilación del horno.

8. Asegúrese de que funciona el ventilador cuando el horno está funcionando. En caso contrario no utilice el horno.

Llame a un centro de servicio autorizado.

9. Nunca utilice el horno para calentar una habitación. Esto podría dañar partes del horno.

10. Use ropa apropiada por cuestión de seguridad. Nunca use prendas sueltas o que tengan mangas largas mientras utiliza este electrodoméstico.

2

2 - Electrodoméstico y horno Instrucciones de seguridad

ES

INSTRUCCIONES IMPORTANTE

Por favor, lea todas las instrucciones antes de utilizar este electrodoméstico.

Precauciones de seguridad para el horno

• Mantenga recogido el cabello largo.

• No toque elementos de calentamiento o superficies internas del horno.

• Los elementos de calentamiento podrían estar calientes incluso si presentan un color oscuro. Las superficies internas del horno podrían estar lo suficientemente calientes como para causar quemaduras.

• Durante y después del uso, no permita que la ropa u otros materiales inflamables entren en contacto con los elementos de calentamiento o con las superficies internas del horno hasta que no se hayan enfriado.

• Las molduras de la parte superior y de los lados de la puerta del horno podrían estar lo suficientemente calientes como para provocar quemaduras.

• Tenga cuidado cuando abra la puerta del horno. Abra la puerta ligeramente para dejar escapar el aire o el vapor caliente antes de sacar los alimentos.

• No caliente recipientes de alimentos cerrados. La presión acumulada podría hacer reventar el recipiente o provocar lesiones.

• Coloque siempre las rejillas del horno en el lugar deseado mientras el horno esté frío. Si tiene que mover una rejilla cuando el horno está caliente, evite el contacto del asa de la olla con los elementos calientes.

• Use siempre asas secas para las ollas. Las asas mojadas o húmedas sobre superficies calientes pueden provocar quemaduras por el vapor. Evite el contacto de las asas con los elementos de calentamiento. No use toallas o trapos voluminosos.

Seguridad para la limpieza del horno

PRECAUCIÓN

No deje comida, utensilios de cocina, etc. en el horno mientras esté funcionando el modo de Autolimpieza.

• Confirmar que la puerta está cerrada y que no se abrirá cuando se activen ambos [CLEAN] mandos y que aparece el símbolo “AUTO LOCK”. Si la puerta no está cerrada, posicionar el dial de Modo de cocción en OFF y no ejecutar la función Autolimpieza. Teléfono para solicitar asistencia.

• No limpie los empaques de la puerta. Es esencial para un buen sellado. Preste atención a no frotar, dañar, mover o quitar el empaque de la puerta.

• No use detergentes comerciales para hornos o recubrimientos de protección de ningún tipo por encima o alrededor de cualquier parte del horno.

• Limpie solo las partes del horno que aparecen listadas en este manual. (véase la página 26).

• Quite la bandeja de asado, las rejillas del horno, los otros utensilios y limpie los derrames excesivos de alimentos antes de autolimpiar el horno.

ADVERTENCIA

La Ley del Estado de California respecto al Agua Potable y

Tóxicos requiere que las empresas adviertan a sus clientes de la exposición potencial ante sustancias conocidas que provocan cáncer, defectos de nacimiento u otros daños de reproducción.

La eliminación de residuos durante la Autolimpieza genera algunos derivados que están en esta lista de sustancias.

Para reducir la exposición a estas sustancias, siempre haga funcionar este horno siguiendo las instrucciones de este manual y ventile la cocina durante e inmediatamente después de la Autolimpieza.

3

ES

3 - Características de su horno

Aberturas de enfriamiento del horno

Lámparas halógenas

Elemento para asar

Guías de posicíon de las rejillas

4

3

2

Placa con # de

Serie y modelo

Elemento de horneado

(no visible)

Bloqueo automático de la puerta

Fondo de la rejilla

Frente de la rejilla

Rejlla extensible (SI PRESENTE)

Tope para molde

Marco inferior

Tope

Brazo de deslizamiento

Agarradera

Panel de control

Lámparas halógenas

Ventilador de convección y elemento (no visible)

Empaque de la puerta

Bandeja de parrilla

Bandeja de asado

4

4 - Generalidades del horno

ES

PRECAUCIÓN

Antes de utilizar el horno

• Retire todo el embalaje y el material no perteneciente al horno. Cualquier material de este tipo que se deje en el interior podría fundirse o arder al utilizar el electrodoméstico.

• Caliente el electrodoméstico vacío a la temperatura máxima para eliminar cualquier residuo de la fabricación que pueda afectar a los alimentos con olores desagradables.

Conexión de 120 V / 240 V contra 120 V / 208 V

La mayoría de instalaciones para hornos dispondrán de una conexión de 120 V / 240 V. Si su horno está instalado con

120 V / 208 V, el precalentado puede ser ligeramente más largo que con un voltaje de 120 V / 240 V. El horno está diseñado para asegurar el mismo tiempo de limpieza a 120

V / 208 V.

Horneado a gran altitud

Cuando se hornea a gran altitud, las recetas y el tiempo de cocción varían con respecto a los estándares.

Error de apagón

Cuando vuelva la corriente, la pantalla del reloj marcará las

12.00.

Códigos de Números error E

Si estos códigos aparecen en la pantalla cuando el control electrónico detecta algún problema en el horno o en la parte electrónica.

Chirrido

Es posible que se oiga un ruido proveniente del electrodoméstico al utilizar el horno debido a la deformación por el calor; no se trata de ningún problema de funcionamiento.

Símbolos parpadeantes o Números

Indican una acción incompleta que está en curso (bloqueo de la puerta, precalentamiento, etc.).

Pitidos

Señal que indica que se ha alcanzado la temperatura programada. Los pitidos también señalan el final de una función o un error del horno.

Ventilador de convección

El ventilador de convección trabaja durante cualquier modo de convección o deshidratado.

Ventilador de refrigeración de los componentes

Se activa durante todos los modos de cocción y la

Autolimpieza para refrigerar los componentes internos y la superficie de la puerta exterior. El aire se expulsa a través de las aberturas colocadas por encima de la puerta del horno.

Sigue funcionando hasta que los componentes se han enfriado lo suficiente. El ventilador de refrigeración va al doble de velocidad (o de RPM) en el modo la Autolimpieza y cada vez que los componentes internos aumentan su temperatura.

Uso de las lámparas del horno

• Cuando el horno está en función, las lámparas del horno se encienden automáticamente cuando inicia el modo.

Las lámparas del horno se apagan automáticamente al finalizar y cuando el modo del horno se anula.

• Las lámparas no funcionan en el modo de la Autolimpieza.

• El interruptor [LIGHT] activa las luces del horno.

Fahrenheit y Celsius

La temperatura se muestra en grados Fahrenheit, pero se puede cambiar a grados Celsius. (véase la página 9)

5

ES

5 - Consejos Generales para el Horno

Ajustes por defecto

Los modos de cocción seleccionan automáticamente una temperatura apropiada. Éstos pueden modificarse cuando fuese necesario usar un modo diferente.

Condensación y temperatura del horno

• Es normal que una cierta cantidad de humedad se evapore de los alimentos durante el proceso de cocción. La cantidad depende del contenido de humedad que contienen los alimentos. La humedad se puede condensar sobre cualquier superficie más fría que el interior del horno, como el panel de control.

• Su nuevo horno dispone de un sensor electrónico de temperatura que permite mantener una temperatura exacta. Quizás su horno anterior disponía de un termostato mecánico que se desviaba gradualmente al cabo del tiempo a una temperatura más alta. Es normal que deba adaptar sus recetas preferidas al cocinar en un horno nuevo.

Rejillas del horno

• El horno tiene guías para las rejillas en seis niveles, tal como se muestra en la ilustración de la pág. 4.

• Las posiciones de las rejillas están numeradas desde la guía de la rejilla inferior (#1) a la superior (#6).

• Consulte las tablas de cocinar para determinar las mejores posiciones de la rejilla para usar cuando se cocina.

• Cada guía de nivel consiste en un par de soportes formados en las paredes de cada lado del interior del horno.

• Asegúrese siempre de que las rejillas del horno se encuentran en la posición correcta antes de encender el horno. Asegúrese de que las rejillas estén niveladas una vez colocadas en posición.

Si tiene dudas, como por ejemplo, qué lado es la parte frontal o la parte superior de la rejilla, tome como referencia la figura de la pág. 4.

• Las rejillas están diseñadas para pararse cuando se tiran hacia atrás hasta el tope.

Sugerencias para el uso

• Utilice las tablas de cocción como guía.

• No coloque recipientes ni peso alguno sobre la puerta abierta del horno.

• Utilice la iluminación interior del horno para ver los alimentos a través de la ventana de la puerta del horno, en lugar de abrir la puerta constantemente.

PRECAUCIÓN

Nunca utilice papel de aluminio para tapar las rejillas del horno o para forrar el horno. El calor atrapado por debajo del papel de aluminio puede dañar el revestimiento del horno.

Utensilios

• Los platos de vidrio para cocción absorben el calor.

Reduzca la temperatura del horno en 25 °F (15 °C) cuando cocine en vidrio.

• Utilice recipientes que le permitan dorar los alimentos como desee. El tipo de acabado de los recipientes determinará cuánto conseguirá dorar los alimentos.

• Los recipientes brillantes, de metal liso o con un ligero tratamiento antiadherente I anodizados reflejan el calor, lo que permite conseguir un dorado más suave y delicado.

Los pasteles y galletas requieren este tipo de utensilios.

• Los recipientes oscuros, rugosos o mates absorberán el calor y, por tanto, lo que permite conseguir una corteza más dorada y crujiente. Use este tipo para pasteles.

• Para conseguir una corteza dorada y crujiente, utilice utensilios oscuros antiadherentes / anodizados, utensilios oscuros mate o recipientes de vidrio para cocción.

• No cocine con la bandeja de asado vacía dentro del horno, ya que podría alterar las condiciones de cocción.

Guarde la bandeja de asado fuera del horno.

PRECAUCIÓN

Asegúrese de que no la ha forzado para evitar daños al esmalte.

Frente Detrás

Para sacar las rejillas del horno:

1. Agarre la rejilla y empújela hacia adelante

6

2. Incline la parte frontal de la rejilla hacia arriba y sáquela

5 - Consejos Generales para el Horno

ES

Sacar la rejilla extensible del horno:

Levante el frente de la rejilla ligeramente y empuje la rejilla hacia adentro hasta que se libera el tope

Para meter una rejilla del horno:

1. Coloque la parte de atrás de la rejilla entre las guías de nivel de rejilla

Levante el fondo de la rejilla hasta que el marco y el tope queden libres de la guía

2. Mientras inclina la parte frontal de la rejilla hacia arriba, deslice la rejilla a lo largo de la vía mientras baja la parte frontal

Jale la rejilla hacia abajo y sáquela

Rejilla extensible de horno

La rejilla extensible facilita el acceso a los alimentos en el horno.

Se extiende más allá de la rejilla plana normal acercando los alimentos al usuario.

PRECAUCIÓN

Cuando la rejilla sale del horno no se bloquean los brazos laterales de deslizamiento. Éstos se podrían extender inesperadamente si se transporta la rejilla de modo incorrecto. Extender los brazos de deslizamiento puede causar lesiones. Se debe sostener o transportar la rejilla solamente agarrando los lados.

Remplazar la rejilla extensible:

Agarre la rejilla firmemente en ambos lados. Coloque la rejilla

(incluido el marco) arriba de la guía de rejilla deseada

Empuje la rejilla completamente hasta que el fondo de la rejilla caiga en su lugar

NOTA: Siempre saque la rejilla extensible antes de autolimpiar el horno.

PRECAUCIÓN

Para evitar quemaduras, jale la rejilla completamente y levante el molde arriba de la agarradera cuando transporta los alimentos al y del horno.

Hale ambas secciones hacia delante hasta que se active el tope. La rejilla debe estar recta no torcida

Si tiene dudas, como por ejemplo, qué lado es la parte frontal de la rejilla, tome como referencia la figura de la pág. 4.

7

ES

6 - Control electrónico

Descripción del panel de mandos

El panel de mandos del horno está compuesto por un display y dos botones.

• Display de tiempo y temperatura

• Botón tiempo + temperatura (Push & Shuttle)

• Botón modo (funciones del horno)

El botón Push & Shuttle sirve principalmente para el ajuste del reloj y de la temperatura y para la programación de las funciones de tiempo automáticas. Seleccione el parámetro deseado pulsando el botón.

OVEN CONTROL PANEL

MODE

TEMP & TIME

8

1

funciones de pantalla de temperatura y tiempo

2

led de 3 barras de pre-calentamiento

3

Elemento de calentamiento

4

Tiempo de ajuste 12 horas AM / PM o

Tiempo de ajuste 24 horas

5

Olla

Si se ajusta el tiempo 12 horas, se muestra cuando la hora del día lo muestra en pantalla.

Se muestra cuando se ajusta una función de cocción.

6

Duración de la función de cocción

7

Retardo de la función de cocción

8

Función del minutero

9

10

11

12

Bloqueo de la puerta

Ciclo Pirolítico

Función Sonda de carne

Sonda de Carne

Se muestra cuando el cronómetro está activado.

Está fijo cuando el bloqueo de la puerta está cerrado, intermitente cuando el ciclo de bloqueo está funcionando

Se muestra cuando se ajusta el ciclo de Pirolítico.

Se muestra cuando está en funcionamiento la cocción con sonda de carne

Se muestra cuando está insertada la sonda de carne.

6 - Control electrónico

ES

Programación de las funciones de tiempo

En cada encendido, el control muestra de forma intermitente la hora del día, ajustado a 12:00AM como valor inicial, y el timbre sonará 3 veces. La hora se incrementa cada minuto. La

única acción posible es el “Ajuste del reloj“ ; todas las demás operaciones del horno están prohibidas.

De forma general, girar el selector Temperatura+Tiempo hacia la izquierda o hacia la derecha para editar los valores y modificarlos por etapas; mantener el botón a la izquierda o a la derecha para acelerar las operaciones de decremento/ incremento.

Ajuste de 3 Tonos del Timbre

Cuando el selector de cocción está en posición OFF, presione la perilla -/+ hasta que se muestre la palabra “ton…” , gire la misma perilla en dirección de las agujas del reloj para ajustar el tono deseado de 1 a 3 y presione para confirmar.

Formato de Tiempo y Temperatura

La unidad de temperatura en °F y el horario de 12h AM/PM están pre-ajustados.

Cuando el selector del modo de horno está en la posición OFF, presione el selector de transporte&presión (TEMPERATURA &

TIEMPO) para seleccionar otro formato disponible.

Girar la perilla para seleccionar un formato diferente deseado, y presionar nuevamente la perilla para confirmar.

Ajuste de la hora

La hora del día siempre está mostrada en el horario 12:00

AM/PM como predeterminada. Horas y minutos están ajustados de forma separada. Con el objeto de ajustar la hora del día, el selector de modo debe estar en la posición

OFF, la perilla -/+ funciona en la hora del día como valor determinado.

• Girar el selector a la izquierda/derecha, las horas parpadean.

• Girar el selector a la derecha/izquierda para modificar el valor parpadeante de las horas.

• Apretar el selector Temperatura+Tiempo para moverse de las horas a los minutos.

• Girar hacia la izquierda/derecha para modificar el valor parpadeante de los minutos.

• Transcurridos unos segundos, el valor de la hora empieza a parpadear; esperar hasta que la nueva hora aparezca visualizada de forma fija.

Pulsar el botón para conmutar entre la visualización de la hora y el cuenta-minutos y comprobar los valores configurados. El reloj está seleccionado por defecto ; cuando el cuenta-minutos está seleccionado, aparece visualizado el símbolo .

Ajuste del cuenta-minutos

El símbolo tiene que estar visualizado; girar entonces el botón a la derecha o a la izquierda para ajustar el valor del temporizador. El valor estándar es 30 minutos; se puede modificar en un rango de valores comprendido entre 0 y 240 minutos.

Esta minutería no influye en las actividades del horno, e incluso se puede ajustar con el horno apagado. La visualización de la hora tiene siempre prioridad; solamente se ve que el cuentaminutos está activo por la presencia del símbolo .

Cuando se acaba el tiempo programado, el símbolo parpadea y el avisador acústico emite una secuencia de aviso para llamar la atención del usuario.

Pulsar el botón para detener el parpadeo.

El avisador acústico se apaga solo después de un timeout de espera.

9

ES

6 - Control electrónico

Perilla de selector de temperatura:

MENOS - = disminuye

MÁS + = aumenta

PRESIÓN = desplazamiento de funciones

Perilla de selector de función de cocción como EJEMPLO:

MODO

LUZ

DESCONGELAR

ICONO DE

PANTALLA

--

CARNE

SONDA

--

--

HORNEAR

CONV. ASAR

CONV.

HORNEAR

CONV. ASAR A

LA PARRILLA

ASAR A LA

PARRILLA

AUTOLIMPIEZA

X

X

X

X

--

120°F

(50°C)

120°F

(50°C)

120°F

(50°C)

120°F

(50°C)

120°F

(50°C)

--

MÍN

--

--

PREDETER-

MINADO

--

--

MÁX

--

--

410°F

(210°C)

375°F

(190°C)

375°F

(190°C)

445°F

(230°C)

445°F

(230°C)

860°F

(460°C)

550°F

(290°C)

550°F

(290°C)

550°F

(290°C)

550°F

(290°C)

550°F

(290°C)

--

10

7 - Cocinar con hornos de convección

ES

En un horno convencional, las fuentes de calor se encienden y se apagan para mantener una temperatura media en la cavidad del horno. Debido a que la temperatura aumenta y disminuye gradualmente, se producen ligeras corrientes de aire en el interior del horno. Esta convección natural tiende a ser ineficaz, ya que las corrientes son irregulares y lentas. En este sistema de convección, el calor se “transmite” mediante un ventilador que proporciona circulacióan continua de aire caliente.

Este sistema de convección europeo proporciona una ingeniería de vanguardia y un diseño avanzado para crear el más sofisticado horno de convección. En los hornos de convección estándar, un ventilador simplemente hace circular el aire caliente alrededor de los alimentos. El sistema se caracteriza por la combinación de un elemento de calentamiento adicional situado alrededor del ventilador de convección y el panel de ventilación que distribuye el aire caliente en tres dimensiones: a lo largo de los laterales, la parte superior y el fondo de la cavidad del horno. Este sistema de convección europeo ayuda a que la temperatura del horno se mantenga más uniforme a lo largo de la cavidad del horno.

El aire circulante ayuda a agilizar el proceso de cocción y cocina los alimentos de forma más uniforme. Al controlar el movimiento de aire caliente, la cocción por convección produce alimentos uniformemente dorados que están crujientes en su exterior, aunque jugosos en su interior. La cocción por convección funciona mejor para pan y pastas, así como para la carne y aves. Los alimentos que se elevan con aire, como los bollos de crema, los suflés y los merengues suben más que en un horno convencional. Las carnes quedan jugosas y tiernas a la vez que en su exterior están sabrosas y crujientes.

Al utilizar el sistema de convección europeo, es posible cocinar los alimentos a más baja temperatura y reducir los tiempos de cocción. Al utilizar este modo, la temperatura estándar del horno deberá reducirse en 25 °F (15 °C).

Los alimentos que necesiten menos tiempo de cocción deberán controlarse un poco antes de lo normal. Para conseguir los mejores resultados, los alimentos deben cocinarse destapados y en recipientes con bordes bajos para aprovechar la circulación forzada de aire. Al utilizar el modo de asado por convección, no es necesario reducir la temperatura estándar del horno.

Ventajas de cocinar por convección

• Incluso horneando, se logran alimentos dorados y crujientes.

• Durante el asado, los jugos y aromas quedan sellados en el interior mientras que el exterior es crujiente.

• La masa de levadura es más ligera, presentan una textura más uniformes, más dorados y crujientes.

• Los alimentos que suben mucho como los bollos de crema, los suflés, merengues se elevan más y son más ligeros.

• Es posible cocinar al mismo tiempo con múltiples rejillas sin transferir el sabor con buenos resultados.

• Cocinar con múltiples rejillas ahorra tiempo.

• Prepara comidas completas de una sola vez sin transferir los sabores.

• Verduras deshidratadas, frutas y vegetales.

• No precisa moldes para horneados especiales.

• Ahorra tiempo y energía.

• El asado por convección permite el asado a la parilla extraordinario con cortes más gruesos del alimento.

11

ES

8 - Modos del horno

Las siguientes ilustraciones dan una vista general de lo que sucede en el horno en cada modo de ajuste. Las flechas representan la posición de la fuente de calor durante cada uno de los modos. Los elementos inferiores están ocultos bajo el piso inferior.

El tiempo máximo de configuración para el calentamiento es de hasta 11 horas 59 minutos.

Después que finaliza el calentamiento, aparece en la pantalla la indicación “End”:

• Tocar las teclas + [INC] o - [DEC] para poder disponer de un calentamiento adicional.

• El cambio de una función puede realizarse mediante el mando giratorio de modo de cocción.

TIPOS DE CAVIDADES

Horneado por convección

(MULTI CONV BAKE)

Asado por convección

(CONV BROIL)

Temperatura establecida: de 120 ˚F (50 ˚C) a 550 ˚F (290 ˚C)

Temperatura establecida: de 120 ˚ F (50 ˚ C) a 550 ˚ F (290 ˚ C)

(posición preestablecida en 375 ˚F (190

˚C)

El horneado por convección cocina con aire que proviene de tercer elementos que se encuentra detrás de la pared trasera del horno. Este calor circula a través del horno por medio de un ventilador de convección.

(posición preestablecida en 445 ˚ F

(230 ˚ C)

El Asado por convección combina el calor intenso del elemento superior con el aire que circula por medio del ventilador de convección.

Grill por convección

(CONV ROAST)

Temperatura establecida: de 120 ˚ F (50 ˚ C) a 550 ˚ F (290 ˚ C)

(posición preestablecida en 375 ˚ F

(190 ˚ C)

El Grill por Convección usa el calor de los elementos superiores e inferiores, así como el calor del ventilador de convección.

Horneado (BAKE) Asado (BROIL)

Temperatura establecida: de 120 ˚ F (50 ˚ C) a 550 ˚ F (290 ˚ C)

Temperatura establecida: de 120 ˚ F (50 ˚ C) a 550 ˚ F (290 ˚ C)

(posición preestablecida en 410 ˚ F

(210 ˚ C)

(posición preestablecida en 445 ˚ F

(230 ˚ C)

En el horneado se cocinar con aire caliente. Tanto el elemento superior como el inferior se encienden en ciclos para mantener la temperatura del horno.

El Asado usa el calor intenso que radia el elemento superior.

Décongélation (CONV)

En Defrost no se utiliza ningún elemento de calentamiento, sino que para descongelar los alimentos se emplea

únicamente el Ventilador de convección.

12

9 - Sistemas de cocción

ES

Cada modelo de horno cuenta con varios sistemas de cocción. Es posible seleccionar un sistema llevando la aguja del mando al símbolo al que se refiere.

Icono Se utiliza para… Descripción de la función

Todos las funciones de cocción están apagadas (en

OFF) y las resistencias están apagadas (en OFF).

---

Solo la luz del horno está en funcionamiento.

---

En esta función solo el ventilador interno de convección está encendido (en ON), por ej.: el horno no se calienta.

Esta función se utiliza para descongelar alimentos congelados.

En la función de horneado las dos resistencias del horno superior e inferior se utilizan para calentar el aire del horno. El ventilador no se utiliza para hacer circular el calor.

Esta es la manera tradicional de cocina sobre una bandeja. Por lo tanto, se tiene que usar una sola bandeja cuando se selecciona la función de horneado. Ideal para aperitivos, galletas, pastas de café y cookies.

La función de asado de convección usa la resistencia superior (arriba), la resistencia inferior (abajo) y el ventilador de convección del horno.

Ideal para asar pollos o pavos enteros y pizzas.

También se puede usar para hornear aperitivos, galletas, tartas de café y cookies en uno o varios niveles.

La función de horneado de convección usa la resistencia circular o la resistencia oculta tras el deflector en la pared trasera del horno. El calor circula por todo el horno por medio del ventilador de convección.

Es posible cocinar los mismos alimentos que en la función de convección, cocinando uno o varios platos en uno o varios niveles.

Por consiguiente, es posible cocinar varios alimentos a la vez (al máximo tres niveles) y es apropiado para preparar una comida completa (pequeñas porciones).

Se evitan las mezclas de sabores y se obtiene un importante ahorro de energía.

La función de grill de convección combina el calor intenso de la resistencia superior (arriba) con el aire que circula por medio del ventilador de convección.

Ideal para filetes, hamburguesas, cuartos o pechugas de pollo.

La función grill utiliza el calor intenso que radia la resistencia superior (arriba).

Ideal para preparar tostar, dorar y gratinar.

El tiempo estándar es de 1.30 h y se puede cambiar. Función PYRO o de autolimpieza. En esta función el horno se limpia automáticamente quemando los residuos de cocción a alta temperatura (alrededor de

460°C) durante un periodo que va de 1 a 3 horas.

Durante el ciclo de autolimpieza todos los humos que se producen se filtran y luego se expulsan en el medio ambiente.

13

ES

10 - Breves Consejos

Cocinar Por Convección

Acerca de la cocina por convección

Los modos de cocción estándar (horneado, asado, etc.) emplean el calor irradiado desde uno o más elementos para cocinar los alimentos. Los modos de convección emplean tanto el calor procedente de los elementos como los ventiladores de la parte trasera del horno para que el aire calentado circule de forma continua por todo el horno.

Ventajas de cocinar por convección

• Incluso horneando, alimentos dorados y crujientes.

• Los jugos y aromas quedan sellados en el interior.

• Los alimentos que suben mucho como los bollos de crema, los suflés, merengues y el pan se elevan más y son más ligeros.

• Se puede cocinar con múltiples rejillas.

• No se requieren recipientes especiales.

• Ahorra tiempo y energía.

NO utilice el horneado por convección para las carnes. En su lugar, utilice el grill por convección.

Modo

Horneado por convección

Asado por convección

Grill por convección

Use este tipo para

Para obtener los mejores resultados

Breves consejos de cocina

• Grandes cantidades de alimentos en múltiples rejillas.

• Pastelitos, pan, galletas saladas, alimentos y aperitivos.

Utilice recipientes bajos y sin tapar.

• Centre la bandeja de horneado entre lado y lado de la rejilla del horno.

Reduzca la temperatura de la receta en

25 °F (15 °C).

• Controle si los alimentos están cocidos antes:

Si en la receta le indica que controle los alimentos

1-15 min.

16-30 min.

3 min. antes

5 min. antes

31 min.-1h.

10 min. antes

• Cortes más gruesos y tiernos de carne, aves y pescado.

• Las carnes deben tener un grosor de al menos 1”.

• NO utilice este modo para dorar pan o guisos.

• No es necesaria ninguna conversión respecto al asado estándar.

• Consulte la Tabla de asado por convección de este manual para conocer los tiempos de cocción.

• Cortes más grandes y tiernos de carne y aves, como pollo asado o entero.

• NO cubra la carne ni use bolsas para cocinar.

• Consulte la Tabla de grill por convección de este manual para conocer los tiempos de cocción.

• NO modifique la temperatura de la receta.

14

11 - Ajuste manual del funcionamiento del horno

ES

Girar el botón de modo a la posición deseada; en el reloj aparece On durante unos segundos. El horno puede funcionar hasta 12 horas al máximo. Según el modelo de horno, las funciones a disposición pueden variar en cuanto a número y tipo.

Si en visualización reloj está activa la función aparece el

(la función no aparece en las posiciones de iluminar y descongelar).

Girar el selector Temperatura+Tiempo y ajustar la temperatura del horno deseada. El sistema prevé una temperatura preajustada (PRESET) para cada modo de horneado o una gama completa entre MÍN. y MÁX. que se ajusta manualmente.

Comprobar el valor visualizado después de seleccionar la temperatura.

La temperatura aparece en el display del reloj después de haberse pulsado el selector Tiempo+Temperatura, o bien justo después de seleccionar una nueva función.

Tan pronto como se enciende el horno, el led de precalentamiento (indicado por las barras) en la parte inferior del reloj comienza a parpadear y se vuelve de forma regular con 5 pitidos cuando finaliza el precalentamiento.

Girar el selector de modo a la posición CERO (OFF) para detener todas las actividades; aparece durante unos segundos la indicación OFF.

Ajuste del funcionamiento automático del horno

Después de seleccionar una función tal como se ha descrito anteriormente, se podrán programar actividades de horneado temporizadas. El programa tiempo permanece activo aunque se cambie de función (por ejemplo, pirólisis). Las posibilidades a disposición son las siguientes :

1 Horneado temporizado con ajuste del tiempo de horneado

(duración).

2 Horneado temporizado con ajuste del fin de tiempo de horneado (hora de apagado).

3 Horneado retardado con ajuste de la duración y de la hora de apagado.

Pulsar el botón para conmutar entre la modalidad duración de horneado (tiempo de horneado) y la modalidad final del tiempo de horneado (hora de apagado). Aparecen visualizadas respectivamente las palabras “dur” o “End”.

Girar el botón a la izquierda o a la derecha para editar el valor de duración o la hora de apagado cuando está visualizada la palabra correspondiente.

1. Cuando está visualizada la palabra dur, el sistema muestra como duración de horneado el valor 30’. Girar el botón a la izquierda o a la derecha para ajustar la duración de horneado deseada en un rango comprendido entre

0 y 240 minutos. La pantalla parpadeará dur y su valor alternativamente por unos pocos segundos, luego esta mostrará la hora del día, el símbolo de la olla parpadeará para indicar que una cocción automática está en funcionamiento. El final de la duración de horneado queda actualizado automáticamente.

2. Cuando aparece la palabra End, el sistema muestra la hora actual como hora de apagado inicial. Para ajustar la hora de fin de horneado deseada en un rango de 4 horas:

- Girar el botón a la izquierda/derecha, las horas parpadean.

- Girar el botón a la derecha/izquierda para modificar el valor parpadeante de las horas.

- Apretar el botón para moverse entre las horas y los minutos o esperar unos segundos hasta que los minutos parpadeen.

- Girar hacia la izquierda/derecha para modificar el valor parpadeante de los minutos.

- Esperar hasta que el nuevo valor de fin de tiempo de horneado deje de parpadear.

La pantalla parpadeará Fin y su valor alternativamente por unos pocos segundos, luego esta mostrará la hora del día, el símbolo de la olla parpadeará para indicar que la cocción programada automática está activa. La duración de horneado queda actualizado automáticamente.

3. Repetir las mismas operaciones que en el punto 1 y a continuación apretar el botón hasta que aparezca la palabra End. El sistema muestra como hora de apagado inicial el valor “hora actual+duración de horneado”. No se puede reducir el fin de la duración de horneado por debajo de este valor. Para ajustar la hora de fin de horneado deseada en un rango de 24 horas:

- Girar el botón a la izquierda/derecha, las horas parpadean.

- Girar el botón a la derecha/izquierda para modificar el valor parpadeante de las horas.

- Apretar el botón para moverse entre las horas y los minutos o esperar unos segundos hasta que los minutos parpadeen.

- Girar el botón hacia la derecha/izquierda para modificar el valor parpadeante de los minutos.

- Esperar hasta que el nuevo valor de fin de tiempo de horneado deje de parpadear.

La pantalla parpadeará Fin y su valor alternativamente por unos pocos segundos, luego esta mostrará la hora del día y parpadearán los iconos de cocción para indicar que una cocción retardada ha sido programada. Tan pronto como finaliza el tiempo de retardo, el horno se pone en marcha y trabajará durante el tiempo de horneado programado. El símbolo de la olla parpadeará.

Al terminar cualquier actividad temporizada, el sistema de mando apaga el horno, el avisador acústico emite una secuencia de aviso (dos bip cortos repetidos a intervalos de

3 segundos) para llamar la atención del usuario y los iconos relativos al tiempo ( ) parpadean. Apretar el botón para apagar el avisador acústico y reconocer el mensaje de aviso.

Girar el selector de modo a la posición CERO (OFF) antes de utilizar nuevamente el horno.

15

ES

12 - Consejos y Técnicas de Horneado de Convección

Reduzca las temperaturas del horneado de las recetas 25°F

(15°C).

• Para obtener mejores resultados, se recomienda poner los alimentos en bandejas planas, no tapadas para aprovechar la circulación del aire forzado. Utilice moldes de aluminio brillante para obtener los mejores resultados si no se especifica nada más.

• Se puede utilice vidrio refractario o cerámica. Reduzca la temperatura otros 25°F (15°C) cuando utiliza platos de vidrio refractario, con una reducción total de 50°F (30°C).

• Se pueden usar moldes de metales oscuros. Tenga presente que los alimentos se dorarán más rápidamente si usa recipientes de metal oscuro.

• El número de rejillas utilizadas lo determina la altura del alimento que tienen que cocinar.

• Cocinar con múltiples rejillas para comidas realizadas al horno se debe a la posición de las rejillas 1, 2, 3, 4 y 5. Se pueden utilizar todas las rejillas, para las galletas, bollos y galletitas saladas.

- Con 2 rejillas de horneado. Use las posiciones 1 y 3.

- Con 3 rejillas de horneado. Use las posiciones 2, 3 y 4 o

1, 3 and 5.

- Cuando hornea cuatro capas con pasteles al mismo tiempo, coloque los moldes de tal modo que ningún molde quede directamente encima de otro. Para lograr mejores resultados, coloque los moldes en la parte frontal de rejilla superior y en el fondo de la rejilla inferior (vea la figura a la derecha). Permita 1” -1 1/2” de espacio libre alrededor de los moldes.

• Convertir su propia receta puede ser fácil. Elija una receta que pueda beneficiarse con la cocción por convección.

• Reduzca la temperatura y el tiempo de cocción si fuera necesario. Puede ser necesario algún juicio y cometer algún error para obtener un resultado perfecto. Conserve los resultados de su técnica para la próxima vez que quiera preparar la misma receta utilizando el sistema por convección.

• Los consejos para resolver los problemas de horneado se encuentran en la página 30.

Alimentos recomendados para modo de horneado de convección:

Galletitas saladas y hojaldres

Galletas para el café

Pasteles (de 2 a 4 rejillas) Masa de levadura

Bollos de crema

Popovers

Guisos y entrantes

Comidas preparadas al horno (posición de las rejillas 1, 2, 3)

Alimentos que se elevan con aire (Suflés, Merengues, Postres recubiertos con merengues, Bizcocho Angel, Bizcochos)

COLOCACIÓN DE LOS DISTINTOS

RECIPIENTES EN LA REIJLLA

Rejilla

3

Rejilla

1

Consejos para recetar rápidas y fáciles

Para transformar el HORNEADO estándar en

HORNEADO DE CONVECCIÓN:

• Reduzca la temperatura 25 °F.

• Use el mismo tiempo de horneado que para el modo de Horneado si es por debajo de los 10 a15 minutos.

• Los alimentos con un tiempo de horneado inferior a

30 minutos deberían controlarse para ver si están bien cocidos 5 minutos antes que las recetas de horneado estándar.

• Si los alimentos se hornean durante más de 40 a 45 minutos, el tiempo de horneado se debería reducir un

25%.

16

12 - Consejos y Técnicas de Horneado de Convección

ES

Tabla de horneado por convección

• Reduzca la temperatura de la receta estándar en 25 ºF (15 °C) para el horneado por convección.

• La temperaturas se han reducido en esta tabla.

ALIMENTO POSICIÓN DE REJILLA TEMP. °F ( °C)

(HORNO PRECALENTADO)

TIEMPO (Min.)

Pastel

Glaseado

Pastel

Bizcochos

Pay

2 cortezas, fresco 9”

2 cortezas. fruta congel. 9”

2

1

1

2

2

Galletas

Azúcar

Colócate chip

Brownies

Panes

Pan de levadura, 9x5

Rollos de levadura

Bollo, Panecillo

Molletes

2

2

2

2

2

2

2

Pizza (Cocción con varias rejillas)

Congelada

Fresca

1 and 3

1 and 3

325 (165)

325 (165)

325 (165)

350-400 (175-205)

350 (175)

325-350 (165-175)

325-350 (165-175)

325 (165)

350 (175)

350-375 (175-190)

375 (190)

400 (205)

375-425 (190-220)

375-425 (190-220)

16-20

37-43

25-35

35-45

68-78

8-12

10-15

25-30

15-22

10-15

6-10

13-16

12-18

8-14

La TEMP. (temperatura) y el TIEMPO de la tabla anterior son los calculados para una corriente de 240 V.

Esta tabla sirve solamente de guía. Siga la receta o las instrucciones en el paquete y ajuste la temperatura / tiempo de forma apropiada.

17

ES

13 - Consejos y técnicas de horneado

Hornear es cocinar con aire caliente. Tanto el elemento superior como el inferior del horno se encienden para calentar el aire pero no se utiliza el ventilador para hacer circular el horneado.

Siga la receta o las orientaciones de los alimentos convenientes para la temperatura de horneado, el tiempo y la posición de las rejillas. El tiempo de horneado cambiará con la temperatura de los ingredientes y con las dimensiones, la forma y el acabado del molde de horneado.

Directrices generales

• Para obtener los mejores resultados hornee los alimentos en una única rejilla con al menos 1” - 1-1/2” (2,5 – 3 cm) espacio entre los moldes y las paredes del horno.

• Use una rejilla cuando selecciona el modo de horneado.

• Controle para que estén cocidos en el menor tiempo.

• Use moldes del metal (con o sin acabado antiadherente), vidrio refractario, vitrocerámica, cerámica u otros utensilios adecuados para el horno.

• Cuando use vidrio refractario, reduzca la temperatura en

25 °F (15 °C) con respecto a la temperatura recomendada.

• Use bandejas de horneado con o sin lados o moldes de charlotas.

• Las cazuelas de metal oscuro o con recubrimiento antiadherente cuecen más rápidamente y los alimentos se doran más. Los moldes aislantes alargarán ligeramente el tiempo de cocción para la mayoría de los alimentos.

• No utilice hojas de aluminio o bandejas de aluminio desechables para cubrir cualquier parte del horno. Las hojas son un excelente aislante de calor y el calor quedará atrapado por debajo. Esto alterará el rendimiento de la cocción y podrá dañar el acabado del horno.

• Evite el uso de las puertas abiertas para apoyar las cazuelas.

• Los consejos para Resolver los problemas de horneado se encuentran en la página 30.

Tabla de cocción por horneado

ALIMENTO POSICIÓN DE REJILLA TEMP. °F ( °C)

(HORNO PRECALENTADO)

TIEMPO (Min.)

Pastel

Glaseado

Pastel

Bizcochos

Pay

2 cortezas, fresco 9”

2 cortezas. fruta congel. 9”

Galletas

Azúcar

Colócate chip

Brownies

Panes

Pan de levadura, 9x5

Rollos de levadura

Bollo, Panecillo

Molletes

2

2

2

2

2

2

2

2

1

1

2

2

350 (175)

350 (175)

350 (175)

375-400 (190-205)

375 (190)

350-375 (175-190)

350-375 (175-190)

350 (175)

375 (190)

375-400 (190-205)

375-400 (190-205)

425 (220)

19-22

40-45

35-39

45-50

68-78

8-10

8-13

29-36

18-22

12-15

7-9

15-19

La TEMP. y el TIEMPO de la tabla anterior son los calculados para una corriente de 240 V.

Esta tabla sirve solamente de guía. Siga la receta o las instrucciones en el paquete y ajuste la temperatura / tiempo de forma apropiada.

18

14 - Consejos y técnicas del asado por convección

ES

• Coloque la rejilla en la posición requerida antes de encender el horno.

• Use el modo de Asado por Convección con la puerta del horno cerrada.

• No precaliente el horno.(Esto significa que la indicación “PREHEAT” aparecerá automáticamente cuando se seleccione el modo

Asado de convección, pero coloque la comida dentro del horno antes de seleccionar el modo de cocinado.)

• Use un recipiente de 2 piezas. (Si no utiliza dos piezas se puede producir un fuego a partir de la grasa que pueda gotear de la carne.)

• Voltee la carne una vez a mitad del tiempo de cocción recomendado (vea la tabla de asado por convección)

Tabla de asado por convección

ALIMIENTO Y GROSOR POSICIÓN DE

REJILLA

POSICIÓN DE

ASADO °F ( °C)

Carne de res

Filete (1” o más)

Vuelta y Vuelta

Medio

Bien Cocido

Hamburguesas (1” o más)

Medio

Bien Cocido

Aves

Cuartod de Pollo

Pollo en dos mitades

Pechuga de Pollo

Puerco

Chuletas (1-1/4” o más)

Salchicha - fresca

4

3

4

4

4

4

4

4

4

4

450 (230)

450 (230)

450 (230)

550 (290)

550 (290)

450 (230)

450 (230)

450 (230)

450 (230)

450 (230)

TIEMPO LADO 1

(Min.)*

TIEMPO LADO 2

(Min.)*

10-12

15-17

16-18

9-11

11-13

18-20

25-27

14-16

13-15

4-6

10-12

13-15

13-15

5-8

8-10

13-15

15-18

10-14

12-14

3-5

Dans le tableau ci-dessus, TEMPÉRATURE et TEMPS concernent le réglage 240 V.

* Les temps de gril et de gril à convection sont approximatifs et peuvent varier.

Les temps de cuisson sont indicatifs et dépendent également de l’épaisseur de la viande et de la température de celle-ci avant la cuisson.

19

ES

15 - Consejos y técnicas del asado

• Coloque la rejilla en la posición requerida antes de encender el horno.

• Use el modo de Asado con la puerta del horno cerrada.

• Precalentar el horno durante 5 minutos antes de usarlo.

• Use un recipiente de 2 piezas.

• (Si no utiliza dos piezas se puede producir un fuego a partir de la grasa que pueda gotear de la carne.)

• Voltee la carne una vez a mitad del tiempo de cocción recomendado (vea la tabla de asado)

Tabla de asado

ALIMENTO Y GROSOR

Carne de res

Filete (1-3/4” o más)

Vuelta y Vuelta

Medio

Bien Cocido

Hamburguesas (1-3/4” o más)

Medio

Bien Cocido

Aves

Pechuga (con hueso)

Muslo (muy bien cocido)

Puerco

Chuletas (1”)

Salchicha - fresca

Rebanada de Jamón (1/2”)

Mariscos

Filetes de Pescado, 1”

Con mantequilla

Cordero

Chuletas (1”)

Vuelta y Vuelta

Medio

Bien Cocido

Pan

Pan, rebanadas de 1”

Pan de ajo, rebanadas de 1”

5

5

5

4

4

4

5

5

5

4

4

5

5

5

4

3

POSICIÓN DE

REJILLA

POSICIÓN DE

ASADO

TIEMPO LADO 1

(Min.)*

TIEMPO LADO 2

(Min.)*

L 4

L 3

L 5

L 5

L 5

L 4

L 5

L 5

L 5

L 5

L 5

L 5

L 5

L 5

L 5

L 5

5-7

6-8

8-10

8-13

10-15

10-12

28-30

7-9

5-7

4-6

10-14

5-7

6-8

7-9

2-3

4-6

4-6

5-7

7-9

11

8-12

8-10

13-15

5-7

3-5

3-5

4-6

4-6

5-7

La POSICIÓN DE ASADO y el TIEMPO de la tabla anterior son los calculados para una corriente de 240 V.

* Los tiempos del Asado y Asado por Convección son aproximados y pueden variar ligeramente.

Los tiempos de cocción son indicativos y dependen también del grosor de la carne y de la temperatura inicial antes de cocinarse.

Pautas e seguir para la temperatura de alimentos de FSIS (Servicio de Inspección y Seguridad de

Alimentos USDA)

140 °F (60 °C)

145 °F (63 °C)

160 °F (71 °C)

165 °F (74 °C)

Jamón, precocido (para recalentar)

Carne fresca de res, ternera, cordero (vuelta y vuelta)

Carne molida y mezclas de carne (res, puerco, ternera, cordero)

Carne fresca de res, ternera, cordero (medio)

Carne fresca de puerco (medio)

Jamón fresco (crudo)

Platillos con huevos

Carne molida y mezclas de carne (pavo, pollo)

165 °

(74 °C)

170 °F

77 °C)

180 °F

82 °C)

Relleno (cocido solo o en el ave)

Sobras y guisados

Carne fresca de res, ternera, cordero (bien cocida)

Pechuga de pollo (aves)

Carne fresca de puerco (bien cocida)

Pollo y jamón (entero)

Carne de aves (muslos y alas)

Pato y ganso

Note: Huevos (solos, no utilizados en una receta) – cocer hasta que la yema y la clara estén duras

20

16 - Consejos y técnicas de grill por convección

ES

• No precalentar para el asado por convección. (Esto significa que la indicación “PREHEAT” aparecerá automáticamente cuando se seleccione el modo Grill por convección, pero coloque la comida dentro del horno antes de seleccionar el modo de cocción.)

• Cocine con grill en una bandeja baja y sin tapar.

• Cuando se gratinan pollos y pavos enteros, suba las alas hacia atrás y ate fuerte las patas con cuerda de cocina.

• Use el recipiente para asar a la parrilla de 2 piezas para gratinar descubierto. (Si no utiliza dos piezas se puede producir un fuego a partir de la grasa que pueda gotear de la carne.)

• Use una sonda o un termómetro de carne para determinar la cocción al comprobar la temperatura del interior (véase la Tabla de grill por convección).

• Controle el interior de la temperatura de la carne o ave introduciendo un termómetro de carne en otra posición.

• También podría ser necesario cubrir las grandes aves con papel de aluminio (y la fuente de asar) durante una porción del tiempo de asado para evitar que se doren en exceso.

ADVERTENCIA

Consejos para recetas rápidas y fáciles

Convierta el HORNEADO estándar en GRILL POR

CONVECCIÓN:

• No hay que reducir la temperatura.

• Los asados, los grandes cortes de carne y de ave en general requieren un 10-20% menos de tiempo de cocción. Controle si los alimentos están cocidos antes.

• Los guisos y los asados a la cazuela se hornean cubiertos en el modo de GRILL POR CONVECCIÓN y cuecen aproximadamente en el mismo tiempo.

• La temperatura mínima interna que es segura para el relleno en las aves es 74 °C (165 °F).

• Demasiada fuerza con papel de aluminio durante 10 o 15 minutos antes de cortar en el caso de que fuera necesario aumentar la temperatura final de los alimentos de 5° a 10

°F (3° a 6 °C).

• Los consejos para Resolver los problemas de horneado y grill se encuentran en la página 30.

Tabla de grill por convección

CARNES PESO lb (kg)

Res

Costillas

Ojo de bife (sin hueso)

Churrasco, lomo (sin hueso)

Lomo de ternera asado

Puerco

Lomo asado

(con o sin hueso)

Hombro

Aves

Pollo Entero sin relleno

Pavo sin ralleno

Pavo sin ralleno

Pavo sin ralleno

Pechuga Pavo

Codorniz

Cordero

Media Pierna

Pierna Entera

4-6 (2-3)

4-6 (2-3)

3-6 (1,5-3)

2-3 (1-1,5)

5-8 (2,5-4)

3-6 (1,5-3)

3-4 (1,5-2)

12-15 (6-7,5)

16-20 (8-10)

21-25 (10,5-12,5)

3-8 (1,5-4)

1 - 1-1/2 (0,5-0,75)

1

1

2

1

1

2

3-4 (1,5-2)

6-8 (3-4)

2

1

2

2

2

2

2

2

POSICIÓN

DE REJILLA

TEMP. HOR-

NO

°F ( °C)

TIEMPO

(Min. per lb)

TEMPERATURA

INTERNA °F ( °C)

325 (165)

325 (165)

325 (165)

425 (220)

18-22

20-25

18-22

20-25

18-22

20-25

15-20

145 (63) vuelta y vuelta

160 (71) medio

145 (63) vuelta y vuelta

160 (71) medio

145 (63) vuelta y vuelta

160 (71) medio

145 (63) vuelta y vuelta

350 (175)

350 (175)

375 (190)

325 (165)

325 (165)

325 (165)

325 (165)

350 (175)

325 (165)

325 (165)

18-22

20-25

20-23

10-14

9-11

6-10

15-20

45-75 total

180 (82)

180 (82)

180 (82)

180 (82)

170 (77)

180 (82)

20-27

25-32

20-27

25-32

160 (71) médium

160 (71) médium

160 (71) medio

170 (77) bien cocido

160 (71) medio

170 (77) bien cocido

La TEMP. y el TIEMPO de la tabla anterior son los calculados para una corriente de 240 V.

Los tiempos de cocción son indicativos y dependen también del grosor de la carne y de la temperatura inicial antes de cocinarse.

21

ES

17 - Consejos y Técnicas de Deshidratado

• La deshidratación se puede realizar usando una temperatura más baja y el aire caliente circulante remueve la humedad para la conservación de los alimentos.

• Seleccione el horneado de convección como modo de calefacción cuando se esté deshidratando

• Las temperaturas de deshidratación recomendadas son 120°F (50°C) hasta 160°F (70°C).

• Se pueden usar estantes múltiples simultáneamente.

• Algunos alimentos requieren tanto como 14-15 horas de tiempo para deshidratarse completamente.

• Consulte un libro de preservación de alimentos para los tiempos específicos y el manejo de distintos alimentos.

• Este método es adecuado para una variedad de frutas, vegetales, hierbas y tiras de carne.

• Las pantallas de secado se pueden adquirir en tiendas especiales de cocina.

• Usando toallas de papel, se puede absorber la humedad de algunos alimentos antes de que comience la deshidratación (como tomates o melocotones en rodajas).

Tabla de deshidratado

ALIMIENTO PREPARACIÓN TIEMPO* DE SECA-

DO (hrs) APROXI-

MADO

PRUEBA DEL TERMINADO

FRUTA

Manzana

Platano

Cereza

Cáscara y trozos de naranja

Sumergido en ¼ vaso con jugo de limon y

2 vasos de agua, rebanadas ¼”

Sumergido en ¼ vaso con jugo de limon y

2 vasos de agua, rebanadas ¼”

Lavar y secar con toalla. Para cerezas frescas, quitar huesos

Cáscaras:

Trozos de naranja ¼”; la parte de la cáscara está lageramente pelada de la naranja

Rebanadas:

Anillos de piña

Fresa

Secado con toalla

Lavar y secar c/toalla.

Rebanadas de ½”, la piel (exterior) está sobre la rejilla

Enlatado:

Fresco:

11 - 15 Ligeramente flexible

11 - 15 Ligeramente flexible

10 - 15 Flexible, duro, masticable

2 - 4 Cáscara de naranja: seco y quebradizo

12 - 16 Gajos de naranja: la cáscara está seca y quebradiza, la fruta ligeramente húmeda

9 - 13

8 - 12 Suave y flexible

12 - 17 Seco, quebradizo

VEGETABLE

Peppers

Mushrooms

Tomatoes

Lavar y secar c/toalla. Quitar la membrana del chile, cortada en rebanadas grandes de aprox. 1”

Lavar y secar c/toalla.

Cortar el tallo, cortar en rebanadas de

1/8”

Lavar y secar c/toalla.

Cortar el tallo, cortar en rebanadas de

1/8”

7 - 12 Duro y seco

16 - 23 Seco, color de ladrillo rojo

HERBS

Oregano, sage parsley and thyme, and fennel

Enjuagar y secar con toalla de papel

Secar a

120°F (60°C)

3 - 5 Crujiente y frágil

Basil

Usar las hojas de albahaca de 3 a 4 pulgadas desde la punta. Rociar con agua sacudirlo y secarlo a golpecitos

Secar a120°F

(60°C)

3 - 5 Crujiente y frágil

22

18 - Cuidado y limpieza del horno

ES

Autolimpieza del horno

Este horno se caracteriza por una función de Autolimpieza pirolítica que elimina la dificultad y el tiempo utilizado en una limpieza manual del interior del horno. Durante la

Autolimpieza el horno usa una temperatura muy alta (approx.

860 °F/460 °C) para eliminar los residuos de comida y grasa.

Antes de la Autolimpieza

1. Retire todos los utensilios y recipientes.

2. Retire las rejillas del horno.

• No se debe utilizar la cocina durante el ciclo de autolimpieza del horno.

• Es normal ver humo y/o una llama ocasional durante el ciclo de Autolimpieza, dependiendo del contenido y de la cantidad de suciedad que queda en el horno. Si la llama persiste, apague el horno y permita que se enfríe antes de abrir la puerta para limpiar los residuos de comida con un trapo.

• El pestillo de la puerta se activa automáticamente tras seleccionar el ciclo de Autolimpieza. La indicación

“SYMBOL” aparecerá en la pantalla. Esto asegura que la puerta no se pueda abrir mientras el interior del horno se encuentra en la temperatura de limpieza.

• La lámpara del horno no funciona durante este modo.

• Durante la Autolimpieza es preciso ventilar bien la cocina para ayudar a eliminar los olores asociados con la

Autolimpieza. Los olores disminuirán con el uso.

• El tiempo de Autolimpieza presente dura 1h:30.

• El modo se para automáticamente al final de las horas de limpieza.

• Cuando el calor del horno baja a una temperatura segura, se libere el bloqueo automático de la puerta y esta se puede abrir.

PRECAUCIÓN

Si se dejan las rejillas en el horno durante la Autolimpieza perderán su acabado brillante y dejarán de deslizarse suavemente sobre las guías de las rejillas. Vea la Tabla de limpieza para un cuidado apropiado, página 27.

3. Nettoyez tout résidu mou et toute graisse à l’aide d’essuietout. Un excès de graisse entraînera des flammes et de la fumée à l’intérieur du four pendant l’auto-nettoyage.

4. Revoyez l’illustration ci-dessous. Certaines parties du four doivent être nettoyées à la main avant le début du cycle.

Elles ne chauffent pas suffisamment pendant le cycle de nettoyage pour brûler. Utilisez une éponge savonneuse ou en plastique ou un tampon de détergent de S.O.S.®.

Nettoyez à la main la bordure de la porte du four, le cadre avant du four et jusqu’à 2-3 cm (1 1/2 po) à l’intérieur du cadre avec du détergent et de l’eau chaude. Ne frottez pas le joint du four. Nettoyez la fenêtre de la porte du four à la main. Rincez complètement toutes les zones, puis séchezles.

5. Assurez-vous que l’éclairage intérieur du four est éteint et que les ampoules ainsi que les couvercles des ampoules sont en place. Consultez la page 29.

Limpe a mano el

área del marco fuera del empaque

No limpie el empaque a mano

Limpie a mano la zona de la puerta fuera del empaque

Limpie a mano a una distancia de 1” (2cm) de las guías de las rejillas hasta el frente del interir del horno

Limpie a mano la ventana la puerta

23

ES

19 - Configuración del modo de Autolimpieza

Antes de utilizar el modo de Autolimpieza, lea atentamente la sección Cuidado y limpieza del horno y siga antes las instrucciones que se muestran en la sección Antes de la

Autolimpieza. (véase la página 23)

ADVERTENCIA

Una vez puesta en marcha la función pirólisis (auto-limpieza), cuando aparece el símbolo del candado parpadeante, NO

ABRIR LA PUERTA y no cambiar función.

Una vez terminada la función pirólisis, la puerta se desbloqueará automáticamente cuando la temperatura interna del horno descienda por debajo de los 100°C.

No forzar para abrir la puerta cuando el símbolo del candado está encendido y parpadeante.

El sistema también bloquea automáticamente la puerta para garantizar la seguridad del usuario ya que la temperatura en el interior es muy alta. Un indicador luminoso de cierre muestra el estado del mecanismo de cerrojo en todo momento.

- Puerta desbloqueada, indicador luminoso de cierre apagado.

- Puerta bloqueada, indicador luminoso de cierre siempre encendido.

- Cerrojo en movimiento, transición en curso, indicador luminoso de cierre parpadeante.

Para utilizar nuevamente el horno después de una pirólisis, girar el selector de modo a la posición CERO (OFF).

PRECAUCIÓN

Se recomienda no utilizar la placa de cocción durante la función de pirólisis (Auto-limpieza)

Pirólisis (autolimpieza)

Girar la perilla hacia la posición correspondiente, después presionar el botón +/- para iniciar el ciclo de limpieza.

El tiempo de limpieza se puede ajustar según las mismas reglas que las funciones automáticas; por lo tanto, es posible retardar el ciclo pirolítico.

El tiempo de limpieza máximo permitido es de 3 horas, el mínimo 1 hora. La duración estándar es 1 hora y 30 minutos

; en este caso, el display del reloj muestra el valor P1:30.

Al final de la actividad de autolimpieza, la pantalla mostrará

FIN de forma constante. Los textos en la pantalla desaparecen cuando el selector de modo está ubicado en posición CERO mostrando “- - -”.

La puerta permanece bloqueada hasta que la temperatura del horno se haya enfriado por debajo del umbral de seguridad; sólo entonces es cuando el sistema desbloquea la puerta.

El ventilador de enfriamiento se pone en marcha tan pronto como se selecciona la posición, e incrementa su velocidad cuando las partes internas se calientan. La temperatura del horno está ajustada automáticamente a 460°C para garantizar la limpieza perfecta de la cavidad.

24

20 - Función Modo Sabbath & Función Sonda de Carne

ES

Modo Sabbath

1. Gire el selector a HORNEAR y ajuste la temperatura deseada con la perilla +/-.

2. Presione y mantenga la perilla +/- por 5 segundos. “SAb” aparecerá y parpadeará en la perilla de control del horno indicando que se ha iniciado el Modo Sabbath. Desde este punto ya no es posible cambiar la temperatura girando la perilla +/-.

3. Gire el selector de modo de cocción a OFF o a cualquier otro modo de cocción para detener la función Sabbath.

NOTA: La función del modo sabbath solo puede ser ajustada dentro de los 10 primeros segundos después de seleccionar el modo “hornear” o después del ajuste de cambio de temperatura.

Modos o características desactivadas mientras que el modo sabbath está en funcionamiento:

• El Modo Sabbath ajusta el horno para que permanezca encendido en un ajuste HORNEAR.

• Disponible solo en ajuste manual cocción no programada.

• La(s) pantalla(s) no indicará(n) la temperatura ni el tiempo, solo se muestra SAB.

• Duración máxima de 72 horas en manual.

• Todos los tonos y timbres están desactivados.

• La función de minutero está desactivada.

• Todas las funciones de tiempo están desactivadas.

• El estado de la luz del horno siempre permanecerá en condición ENCENDIDA cuando el horno está en Modo

Sabbath.

Función Sonda de Carne

Este horno está provisto de la característica de sonda de carne para detectar la temperatura dentro de la carne y detener la cocción tan pronto como se alcance el valor ajustado.

Los siguientes modos pueden ser seleccionados para trabajar con la sonda de carne:

HORNEAR POR CONVECCIÓN

Métodos de Activación

1. Una vez que la sonda haya sido insertada en su recipiente y detectada por el control, gire la perilla de modo de cocción a una posición válida, aparece el texto 165P (75°C) en la pantalla de 4 DÍGITOS.

2. Una vez que inicia un modo de cocción válido, la sonda puede ser insertada en su recipiente y detectada por el control, aparece el texto 165P (75°C) en la pantalla de 4

DÍGITOS.

La temperatura estándar de la sonda de carne 165°F (75°C) parpadea en la pantalla por 5 segundos.

Usando la perilla + / -, se puede cambiar el ajuste de la sonda.

El punto de ajuste de temperatura estándar de la sonda es

165°F (75°C).

El rango permitido está entre 120°F (50°C) y 210°F (99°C).

La temperatura máxima de la cavidad durante la cocción con la sonda de carne es 480°F (250°C)

Después de 5 segundos el valor en la pantalla es aceptado y el control comienza a cocinar. La temperatura actual del horno es ahora mostrada en la pantalla de 4 DÍGITOS.

Iniciar desde la temperatura del ambiente.

La temperatura actual de la sonda se muestra desde 105°F (40°C)

La temperatura actual de la sonda se muestra hasta que alcance el ajuste.

fin de la cocción.

ASAR POR CONVECCIÓN

HORNEAR

ASAR A LA PARRILLA POR CONVECCIÓN

Tan pronto como se alcance la temperatura ajustada de la sonda, el pitido de control indica el fin de la cocción y detiene el horno.

Presione la perilla +/- una vez para chequear la temperatura de ajuste del horno. Presione la perilla +/- dos veces para cambiar la temperatura de ajuste del horno. Cuando esté parpadeando, gire la perilla +/- para modificar el valor.

Después de 5 segundos la temperatura actual del horno se muestra automáticamente en la pantalla de 4 DÍGITOS.

Gire siempre el modo de cocción a la posición OFF después que el final de la cocción haya apagado el horno automáticamente y así estará apropiadamente reajustado para ser usado la próxima vez.

Las funciones automáticas de tiempo están desactivadas cuando se usa la sonda de carne, solo el minutero puede ser ajustado. Cuando se activa, el minutero tiene que trabajar en un segundo plano.

Si la sonda está insertada, no están permitidos otros modos para iniciar.

El texto P de 165P (en Fahrenheit) o 75P (en Celsius) y el símbolo de Sonda de Carne parpadeará cuando el modo no es válido para cocinar con la sonda o la sonda es removida durante la cocción.

En este caso los elementos de calentamiento están desactivados y los interruptores de control automáticamente estarán en la condición de APAGADO, mostrando la hora del día.

25

ES

21 - Cuidado general del horno

Cómo usar la Tabla de limpieza

1. Localice el número de la parte que tiene que limpiar en la figura de esta página.

2. Busque el nombre de cada parte en la Tabla de limpieza

3. Haga coincidir la letra con el método de limpieza Phe de la página siguiente.

26

Tabla de limpieza

Parte

1 Panel de control

2

Aberturas de refrigeración de la puerta

3 Moldura lateral

Método de limpieza

Horno de Acero

Inoxidable

C-G

E

D

4 Moldura de fondo

5 Marco de la puerta

6 Agarradera de la puerta

7 lnterior de la ventana de Ia puerta

8 Frente de la puerta

9 Tapa terminal

10 Puerta del horno interior

F

C&G

D

E

D

E

G

Para el método de limpieza consulte la página siguiente.

Parte

11 Marco delantero del horno

12 Cavidad del horno

13 Empaque de la puerta

15 Rejilla extensible

16 Rejilla del horno

18 Recipiente para asado

Método de limpieza

Horno de Acero

Inoxidable

E

E

B

D

A

A

E

E

22 - Acabados del Horno / Métodos de Limpieza

ES

El horno completo se tiene que limpiar de manera segura con una esponja jabonosa, enjuagar y secar. Si no se consiguen eliminar residuos persistentes, siga los métodos de limpieza que se muestran aquí abajo.

• Use siempre el limpiador más suave para hacer el trabajo.

• Frote el acabado del metal en la dirección del granulado.

• Use trapos limpios y suaves, esponjas o toallas de papel.

• Enjuague a fondo con el mínimo de agua posible para que no gotee agua en el interior de las ranuras.

• Seque para evitar que se formen alones.

Los limpiadores que se enumeran aquí abajo indican el tipo de productos que hay que usar y no se recomiendan.

Use todos los productos según las instrucciones del paquete.

Parte

A Cromo placado

B Fibra de vidrio

C Cristal

D Pintura

E Porcelana

Método de limpieza

Lave con agua jabonosa caliente. O frote suavemente con esponjillas con Soft Scrub®, Bon-Ami®,

Comet®, Ajax®, Brillo® o S.O.S® directamente. Se puede usar los limpiadores de horno Easy

Off® o Dow® (fórmula de horno en frío), pero podrían provocar oscurecimientos y decoloración.

Se pueden limpiar las rejillas en el horno durante el modo de autolimpieza, pero perderán su acabado brillante y cambiar permanentemente a un gris metálico.

NO LIMPIE EL EMPAQUE A MANO.

Eche Spary Windex® o Glass Plus en una tela primero, y luego llímpielo. Use Fantastik® o Formula

409® para quitar salpicaduras grasientas.

Limpie con agua jabonosa caliente o aplique Fantastik® o Formula 409® primero a una esponja limpia o una toalla de papel y limpie. Evite el uso de limpiadores en polvo y esponjillas de fibra metálica y detergentes para hornos.

Limpie de inmediato derrames ácidos como jugos de fruta, leche y jitomate con una toalla seca.

No use una esponja/toalla húmeda sobre porcelana caliente. Cuando ya está fría, limpie con agua jabonosa caliente o aplique Bon-Ami® o Soft Scrub® a una esponja húmeda. Enjuague y seque. Para manchas resistentes, use suavemente esponjillas con Brillo® o S.O.S.®. Es normal que la porcelana se agriete (líneas finas) con el tiempo debido a la exposición al calor y a los residuos de comida.

F Cristal reflectante

G Acero inoxidable

Limpie con agua caliente jabonosa y una esponja o un estropajo de plástico. Para las manchas de agua, use vinagre, Windex®, amoniaco o Bon-Ami®. NO USE ABRASIVOS DUROS

Siempre limpie con el grano. Limpie con una esponja jabonosa luego enjuague y seque o limpie con Fantastik® o Formula 409® aplicado a una toalla de papel. Proteja y limpie con Stainless

Steel Magic® y un trapo suave. Quite las manchas de agua con un trapo humedecido con vinagre blanco. Use Bar Keeper’s Friend® para quitar la decoloración térmica.

La limpieza de la sonda ha de realizarse con detergente y agua caliente.

H Sonda (si

No ponga a remojo ni meta en el lavavajillas.

27

ES

23 - Operaciones de mantenimiento que puede hacer usted mismo Quitar la puerta del horno

• Asegúrese de que el horno esté frío y de que se haya apagado la corriente antes de quitarla puerta. De otro modo podría causar una descarga eléctrica o quemaduras.

• La puerta del horno es pesada y frágil. Use ambas manos para quitar la puerta. La parte frontal de la puerta es de vidrio.

Maneje con cuidado para evitar que se rompa.

• Agarre solo los costados de la puerta del horno. No use la agarradera ya que podría girar en su mano y causar daños o heridas.

• Si no agarra firmemente y de la manera correcta la puerta del horno podría causar lesiones a personas o daños al producto

Para quitar la puerta

1. Abra la puerta completamente.

2. Levante los soportes de las bisagras (1) en las ranuras (2).

3. Sujete la puerta firmemente por los dos costados usando las dos manos y cierre la puerta.

4. Sujétela firmemente; la puerta es pesada.

5. Coloque la puerta en un lugar apropiado.

Para volver a colocar la puerta

1. Introduzca las patillas superiores (3) de las dos bisagras en las ranuras superiores (6) y las patillas inferiores (4) en las ranuras inferiores (7). Los batientes (5) se tienen que enganchar en los rebordes (8).

2. Coloque las bisagras (1) hacia atrás en su posición.

3. Cierre y abra la puerta lentamente para asegurarse de que está colocada correctamente y de manera segura.

3

2

1

2

1

4 5

6

7

8

28

• Cada horno está equipado con dos lámparas con bombillas halógenas colocadas en la pared posterior del horno.

• Las luces se enciende cuando las puertas se abren o cuando se encuentra en el ciclo de cocción.

• Las lámparas del horno no están encendidas durante la

AUTOLIMPIEZA.

• Cada lámpara consiste en unas lentes removibles, una bombilla y un casquillo que está fijado en su lugar. Vea la figura de esta página.

• La sustitución de la bombilla se considera un mantenimiento de rutina.

24 - Cambiar una lámpara del horno

ES

ADVERTENCIA

• Asegúrese de que el horno y las lámparas estén frías y la corriente está apagada antes de remplazar la(s) bombilla(s). Puede haber un fallo debido a una descarga eléctrica o a quemaduras.

• Las lentes tienen que estar montadas cuando se usa el horno.

• Las lentes sirven para evitar que se rompan las bombillas.

• Las lentes son de vidrio. Manéjelas con cuidado para evitar que se rompan. Los vidrios rotos pueden causar lesiones.

Para remplazar la bombilla

1. Lea la ADVERTENCIA de esta página.

2. Apague la corriente general (caja de fusibles o cortocircuito).

3. En los hornos de convección quite la tapa del ventilador destornillando los 4 tornillos con un destornillador.

4. Desenrosque las lentes.

5. Extraiga la bombilla de su casquillo.

6. Sustituya la bombilla con otra. Evite tocar la bombilla con los dedos, porque la grasa de las manos podría dañar la bombilla cuando se calienta.

7. El foco es de halógeno: Utilizar uno con los mismos Volt y Watt (ver las figuras de esta página).

8. Enrosque las lentes.

9. Vuelva a colocar la tapa del ventilador si el modelo está dotado con ello.

10. Restablezca la corriente general (caja de fusibles o cortocicuito).

1

4

LUZ DEL HORNO

2

6

5

(120V -25W G9)

3

29

ES

25 - Resolución de los Problemas de Horneado

Tanto con el Horneado como con el Horneado de convección, los resultados escasos pueden ocurrir por muchas razones además de por un mal funcionamiento del horno. Controle la tabla para las causas de los problemas más comunes. Debido a que el tamaño, la forma y el material de los utensilios de hornear tienen un efecto directo sobre los resultados del horneado, la mejor solución podría ser remplazar los viejos utensilios de hornear que se han oscurecido y deformado con el tiempo y el uso. Revise también la tabla de Horneado de las páginas de la 17 a la 21, la posición de la rejilla y el tiempo de hornear.

PROBLEMA DE HORNEADO

Los alimentos se doran poco uniformes

Los alimentos quedan muy

Los alimentos quedan muy secos o muy encogidos

Los alimentos se hornean o asan muy lentamente

Las costras de pays no se doran en el fondo o quedan muy empapadas.

Los pasteles no se doran y quedan planos, tal vez sin terminar por adentro

Los pasteles quedan elevados en el centro con grietas en la parte superior

Los bordes de la costra de pays quedan muy dorados

CAUSA

- El horno no está precalentado

- Papel de aluminio en la rejilla o fondo del horno

- Utensilios de hornear son demasiado grandes

- Los moldes tienen contacto o tocan la pared

- El horno no está precalentado

- Se usa un molde de vidrio, mate o de metal oscuro

- Posición incorrecta de la rejilla

- Los moldes tienen contacto o tocan la pared

- Temperatura del horno muy alta

- Tiempo de hornear muy largo

- Se abrió la puerta del horno frecuentemente

- El molde es demasiado grande

- Temperatura del horno muy baja

- El horno no está precalentado

- Se abrió la puerta del horno frecuentemente

- Muy sellado con papel de aluminio

- El molde es demasiado pequeño

- Tiempo de hornear insuficiente

- Se usan moldes de acero brillosos

- Posición incorrecta de la rejilla

- Temperatura del horno muy baja

- Temperatura del horno muy baja

- Tiempo de hornear incorrecto

- Se probó el pastel antes de tiempo

- Se abrió la puerta del horno frecuentemente

- El molde es demasiado grande

- Temperatura del horno muy alta

- Tiempo de hornear muy largo

- Los moldes tienen contacto o tocan la pared

- Posición incorrecta de la rejilla

- El molde es demasiado pequeño

- Temperatura del horno muy alta

- Los bordes de la costra son muy delgados

30

26 - Limpieza de la Placa de Cocción

ES

Antes de llamar y solicitar el servicio, controle lo siguiente para evitar cargas de servicio innecesarias.

Problema con la placa de cocción

Pasos para resolver los problemas

E008 aparecen en la pantalla Ocurrió un problema con el bloqueo. Apague la corriente y vuelva a encenderla después de unos segundos. El horno debe realizar una autoprueba de bloqueo. Si la condición sigue igual, anote el número del código y llame a un centro de servicio autorizado.

Otro error__E aparece en la pantalla

Apague la corriente y vuelva a encenderla después de unos segundos. El horno debe realizar una autoprueba de bloqueo. Si la condición sigue igual, anote el número del código y llame a un centro de servicio autorizado.

La pantalla del horno se quedaapagado

Apague la corriente general (caja de fusibles o cortocircuito). Vuelva a conectar el circuito.

Si la condición sigue igual, llame el centro de servicio autorizado.

El ventilador de enfriamiento sigue funcionando después de apagar el horno

Esto es normal. El ventilador se apaga automáticamente cuando los componentes electrónicos se hayan enfriado suficientemente.

La puerta del horno está cerrada y no se abre, aún estando fría

Apague el horno en el cortacircuito y espere unos segundos. Vuelva a conectar el circuito.

El horno debe reiniciarse y se podrá operar.

El horno no calienta

El horno no cocina de un modo uniforme

Las luces del horno no funcionan correctamente

Revise el cortacircuito o la caja de fusibles en su casa. Asegúrese de que hay una alimentación eléctrica correcta para el horno. Asegúrese de haber seleccionado la temperatura del horno.

Revise la calibración del horno. Ajuste la calibración si es necesario (vea Compensación de la Temperatura del Horno, Pág. 9). Consulte las tablas de cocinar para las posiciones recomendadas de rejillas. Siempre reduzca la temperatura de recetas 25 °F (15 °C) cuando hornea con el modo de horneado de convección.

Reemplace o reinserte el foco si está flojo o defectuoso. Vea la Pág. 29. La bombilla se puede quemar si lo toca con los dedos.

La luz del horno se queda encendida

Compruebe si hay obstrucciones en la puerta del horno. Compruebe si la bisagra está doblada o el cerrojo de la puerta está roto.

No se puede quitar la cubierta del lente

El horno no se autolimpia bien

El reloj y cronómetro no funcionan bien

Hay mucha humedad

Astillas de porcelana

Puede haber sólidos acumulados alrededor de la cubierta. Limpie el área del lente con una toalla seca y limpia antes de tratar de quitar la cubierta de la lente.

Permita que el horno se enfríe antes de ejecutar la autolimpieza. Siempre elimine suciedades sueltas o derrames pesados antes de la autolimpieza. Si el horno está muy sucio, configure una autolimpieza de cuatro horas. Vea Autolimpieza del Horno, Pág. 23.

Asegúrese de que la corriente eléctrica sea correcta para el horno. Vea las secciones sobre

Reloj y Temporizador, Páginas 9.

Cuando utiliza el modo de hornear debe precalentar el horno. El horneado de convección elimina cualquier humedad en el horno (esta es una de las ventajas de la convección).

Al quitar y reemplazar las rejillas del horno, siempre debe inclinarlas hacia arriba y no forzarlas para evitar astillar la porcelana.

31

ES

27 - Servicio de Asistencia Técnica

Antes de ponerse en contacto con el servicio de asistencia técnica, lea la sección “Solución de problemas”.

Puede que hacerlo le ahorre la llamada. Si no encuentra la solución a su problema en esta sección, siga las instrucciones que encontrará más abajo.

Cuando llame al servicio de asistencia, tenga a mano los siguientes datos: fecha de compra, referencia completa del modelo y número de serie de su placa de cocción. Esa información nos ayudará a atenderle.

Registro de datos para el servicio

Cómo obtener servicio Para información sobre servicio autorizado o refacciones, ver el “GARANTÍA para electrodomésticos”.

Para la ubicación de etiquetas de serie vea la página 4.

Ahora es un buen momento para anotar esta información en el espacio proporcionado abajo. Guarde su factura para validar la garantía.

Service Data Record

Número del Modelo _______________________________

Número de Serie __________________________________

Fecha de instalación y ocupación ____________________

32

EuroChef USA, Inc.

41 Mercedes Way - Suite 25

Edgewood, NY 11717

Phone (866) 844-6566

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
